Содержание

виды, схема подключения, возможность регулировки

В последние годы светодиодные источники света уверенно вошли в жизнь человека. Особенно это коснулось вопросов декорирования помещений и придомовых территорий при оформлении ландшафтного дизайна. Для управления работой led устройств используется специальный прибор – светорегулятор, который получил название диммер для светодиодных ламп.

Что такое диммер и зачем он нужен

Диммер – это электронный прибор, используемый для управления работой светодиодных источников света посредством изменения их яркости свечения в соответствии с выбранным режимом.

Возможность изменения интенсивности свечения позволяет использовать подобные приборы не только как коммутационные, обеспечивающие включение и отключение источников света, но и расширяет их функциональность. Например, позволяя использовать диммеры в системах «умный дом», что, в свою очередь, снижает затраты, связанные с расходами на использованную электрическую энергию.

На отечественном рынке светотехники регуляторы освещения представлены достаточно широко, что дает возможность выбрать модель в соответствии с конкретными критериями и личными предпочтениями к содержанию ↑

В чем различия диммеров

Востребованность подобных светорегуляторов обусловлена не только удобством их использования, но и разнообразием предложений на рынке светотехнических изделий.

Диммеры различаются по техническим характеристикам, исполнению, типу монтажа и возможностям регулировки яркости свечения led источников света.

По техническим характеристикам

Как и любое электротехническое устройство, диммеры имеют технические характеристики, определяющие условия их использования. Основные характеристики:

  • электрическая мощность: должна соответствовать мощности подключаемых к прибору светотехнических устройств;
  • напряжение питания: определяет схему включения прибора в электрическую сеть, соответствующую ее характеристикам (220 Вольт переменного тока или 12 Вольт постоянного тока).
Модель выключателя для скрытой проводки, совмещенная с диммером

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! При выборе диммера имейте в виду, что его мощность должна быть больше суммарной мощности подключаемой нагрузки на 25-30%. Это позволит избежать повреждения прибора при его эксплуатации, вызванной его перегревом.

По типу монтажа

Как и прочие электроустановочные изделия, диммеры бывают нескольких типов, определяющих способ их монтажа. Типы диммеров:

  1. Накладные – устанавливаемые на поверхности стены или иной ограждающей строительной конструкции, предмете мебели или элементе декора, установленном стационарно.
  2. Встраиваемые – монтируются в специальные коробки, предназначенные для установки розеток и выключателей при скрытой прокладке электрических проводов, или в специально изготовленные под них ниши.
  3. Модульные – размещаются в электрических шкафах и монтируются на DIN-рейку, предназначенную для установки электротехнических приборов.
Модель регулятора с сенсорным управлением

По исполнению

Тип исполнения электронного устройства определяет способ управления подключаемых к нему источников света.

При освещении помещений и декорировании придомовой территории по типу управления диммеры классифицируются следующим образом:

  • механические – управляются нажатием на клавиши, размещенные на внешней поверхности прибора;
  • сенсорные – в качестве элементов управления выступают сенсоры;
  • акустические – работают по звуковому сигналу;
  • беспроводные – оснащаются пультом дистанционного управления, позволяющим задавать режимы работы удаленно.

Приборы для управления работой led ламп механического исполнения могут оснащаться не только клавишами, но и поворотными механизмами, посредством которых задаются режимы свечения источников света.

Беспроводные модели оснащаются пультами дистанционного управления, работающими по инфракрасному каналу связи

Важно! Беспроводные модели диммеров являются наиболее функциональными для led ламп. Они позволяют регулировать режимы работы по радиоканалу посредством использования Wi-Fi и различных электронных средств связи (смартфон, планшет и т. д.).

По способу регулировки

Возможность использования пульта дистанционного управления значительно облегчает управление светодиодными источниками света

Изменение силы свечения led источников света может быть осуществлено несколькими способами:

  1. Аналоговый – основан на изменении силы тока в питающей цепи.
  2. Широтно-импульсная модуляция – сила тока остается неизменной, но задается время нахождения светодиода под напряжением и регулируется длительность его включения в работу.
  3. Фазовая отсечка – работает по отсечению синусоиды напряжения, подаваемого к источнику света. При срезе фазы в начале синусоиды режим работы называется диммирование по переднему фронту, а при срезе в конце – диммирование по заднему фронту. Практика показывает, что срез фазы по заднему фронту больше подходит для регулировки яркости обычных недиммируемых светодиодных ламп. Это отображено в следующем видео.

к содержанию ↑

Особенности регулировки разных типов ламп

Разные типы ламп предполагают различные схемы управления их работой. Так, для ламп накаливания и галогенных аналогов, рассчитанных на рабочее напряжение 220 Вольт, возможен лишь вариант изменения подаваемого напряжения. Это приводит к изменению силы свечения источника света. Для устройств с рабочим напряжением 12 Вольт постоянного тока изменение светового потока осуществляется посредством ШИМ-РЕГУЛЯТОРА, способного плавно менять выходное действующее напряжение без увеличения или уменьшения его амплитуды.

Диммируемые светодиодные лампы – что это такое

Led-лампы, оснащенные устройством, позволяющим плавно регулировать их свечение, называются диммируемыми светодиодными лампами.

К сведению! Светодиодные источники света, оснащенные диммирующими устройствами, внешне никак не отличаются от аналогов, не оснащенных подобными устройствами. Наличие возможности регулировки лампы указывается в ее маркировке обозначением dimmable.

При выборе диммирующей лампы необходимо тщательно изучать ее маркировку

Лампы, не имеющие в своей конструкции диммера, работают только в двух режимах: включено и выключено. А при наличии диммирующего устройства они способны регулировать силу свечения в соответствии с заданными значениями (как правило, от 10 до 100 %).

Какой диммер нужен для обычных светодиодных лампочек

При выборе регулятора для led источников света критериями станут следующие показатели:

  • технические характеристики – электрическая мощность и рабочее напряжение;
  • тип прибора (его назначение) – для ламп накаливания, галогенных или светодиодных ламп;
  • конструкция – определяет тип исполнения, способ регулировки и место размещения.
Для того, чтобы не ошибиться с выбором регулятора, необходимо руководствоваться приведенными выше критериями

При выборе конкретной модели необходимо помнить, что несоблюдение вышеозначенных критериев может привести к следующим негативным последствиям:

  • перегрев прибора, если превышена мощность подключаемых к нему источников света;
  • невозможность выполнения требуемых настроек или сохранения их в памяти устройства негативно сказывается на функциональности регулятора;
  • конструкция диммера не позволяет его разместить в выбранном месте установки в связи с особенностями элементов крепления, предусмотренных конкретной моделью.

 Можно ли регулировать яркость светодиодных ламп на 12В

Для подсветки и искусственного освещения широко используются светодиодные ленты, в которых источники света работают на напряжении 12 Вольт.

Для управления работой такого прибора используется диммер для светодиодной ленты, который включается в цепь питания источника света и может управлять его работой как в заданном режиме, так и при помощи пульта дистанционного управления.

Диммер для светодиодной ленты одного цвета свечения имеет один канал управления, что предполагает изменение только яркости свечения. Для трехцветных лент (RGB-свечения) приборы оснащаются тремя каналами управления, позволяющими регулировать еще и скорость изменения всех цветов.

Одноканальный диммер для управления работой одноцветной светодиодной лентойк содержанию ↑

Схема подключения

Схема подключения диммера к led источнику света зависит от его конструкции:

  1. При использовании диммирующих ламп они монтируются в патрон светотехнического прибора (светильника), соответствующего цоколю лампы.
  2. При подключении диммера к светодиодным светильникам схема подключения должна соответствовать классу напряжения используемого прибора и подключаемых ламп. Выполняется она так же, как и в случае использования обычных коммутационных устройств (выключателей).
  3. При использовании диммера для управления работой светодиодной ленты он устанавливается в цепь ее питания от электрической сети в соответствии со схемой, указанной для конкретной модели светотехнического прибора.
Схема включения регулятора в цепь питания светодиодной лентык содержанию ↑

Схема простого диммера для сборки своими руками

При наличии свободного времени, желания и навыков работы с паяльником, а также зная основы электротехники, диммер для светодиодного светильника можно изготовить самостоятельно своими руками.

Схема диммера для светодиодных ламп на 220 В несложная, поэтому ее достаточно просто найти в сети интернет или в иных информационных изданиях. Приобрести необходимые запасные части можно как в магазинах радиоэлектроники, так и через интернет.

Далее мы предлагаем к рассмотрению вариант схемы диммера, служащего для управления работой светодиодного светильника:

Схема регулятора яркости светодиодов, работающая на принципе широтно-импульсной модуляции

Для начинающих пользователей, желающих изготовить подобное устройство своими руками, может оказаться полезным следующее видео:

Возможность использования диммера в схемах управления работой светодиодных источников света значительно расширила спектр использования и технические возможности подобных светотехнических устройств. Она позволила не только украсить пространство, в котором живет человек, но и снизить энергопотребление, что очень важно на современном этапе развития нашей цивилизации.

Предыдущая

СветодиодныеКак выбрать светодиодную гирлянду для улицы и дома

Следующая

Рейтинг производителей освещенияОбзор моделей светодиодных лампочек и светильников Gauss

Спасибо, помогло!Не помогло

Диммер для светодиодной ленты 12 Вольт: виды, подключение

Яркость любого источника «светодиодного» света можно регулировать с помощью специального устройства — диммера. Продается он в любом магазине электротоваров, но перед покупкой лучше знать, что они представляют из себя, каких бывают видов, принцип работы, нюансы подключения. Эти знания позволят выбрать именно то, что нужно. Также разберемся, как сделать диммер своими руками.

Что это за регулятор такой волшебный?

Диммер для светодиодной ленты (он же светорегулятор) используется для регулировки яркости светодиодного освещения за счет изменения подаваемого напряжения или тока (в зависимости от способа). С его помощью можно в любой момент «приглушить» свет в помещении или сделать его очень ярким буквально одним нажатием кнопки.

Регулятор позволяет продлить срок службы светодиодной ленты, поскольку снижение интенсивности светового потока не дает светодиодам перегреваться, а ведь именно перегрев негативно влияет на продолжительность работы любых led-светильников.

Диммеры, используемые для ламп накаливания (статья про диммеры для led-ламп), не подходят для светодиодных лент из-за разного принципа работы.

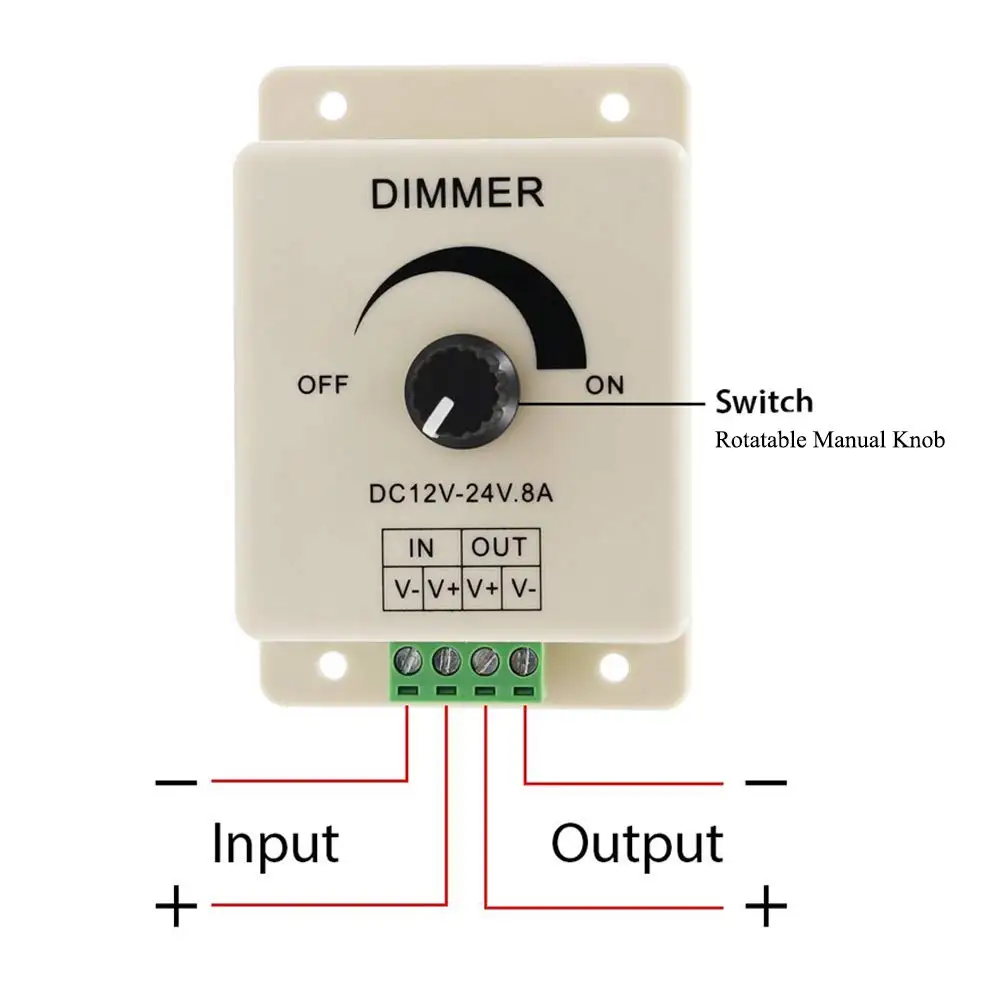

Любой диммер подключается между самим светильником (лентой) и блоком питания. При этом нужно обязательно учитывать номинальное напряжение прибора – если блок питания рассчитан на 24в (или любое другое напряжение), с ним нельзя использовать диммер на 12в.

Кстати, самыми «популярными» в быту и наиболее широко используемыми считаются диммеры на 12 вольт, именно они используются для регулировки яркости светодиодных лент.

По способу управления диммеры подразделяются на:

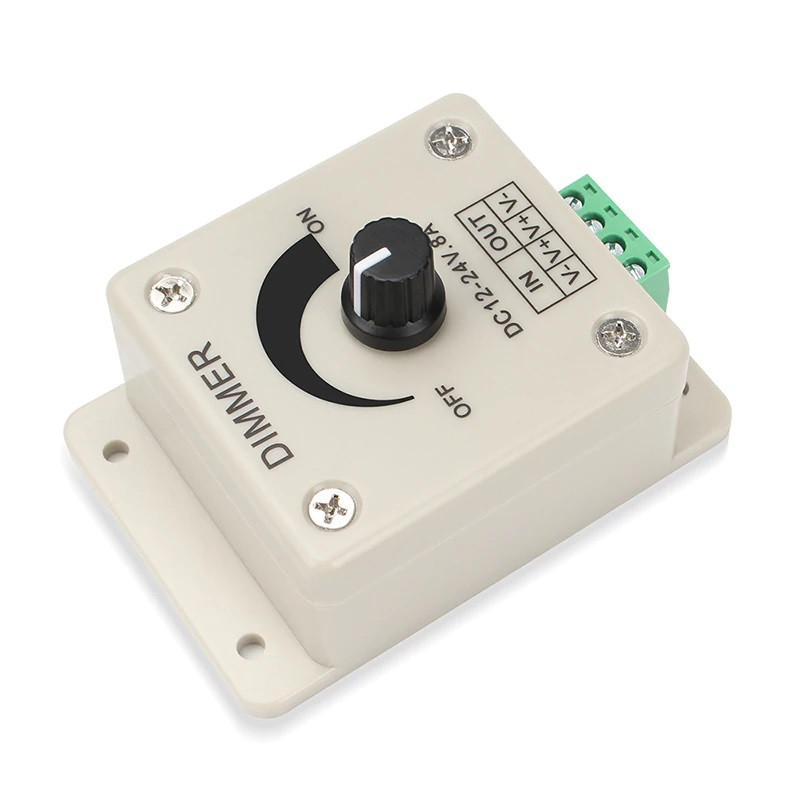

  • Поворотные – самая простая модель, ничего лишнего. Регулировка яркости освещения производится путем поворота ручки.
  • Поворотно-нажимные – включаются нажатием на ручку, яркость регулируется ее вращением.
  • Клавишные – внешне напоминают обычный выключатель. Простое нажатие включает свет, удержание кнопки регулирует яркость.
  • Сенсорные диммеры не имеют в своей конструкции движущихся деталей, вместо них установлена сенсорная панель. В остальном принцип действия такого прибора особо ничем не отличается от более простых моделей.

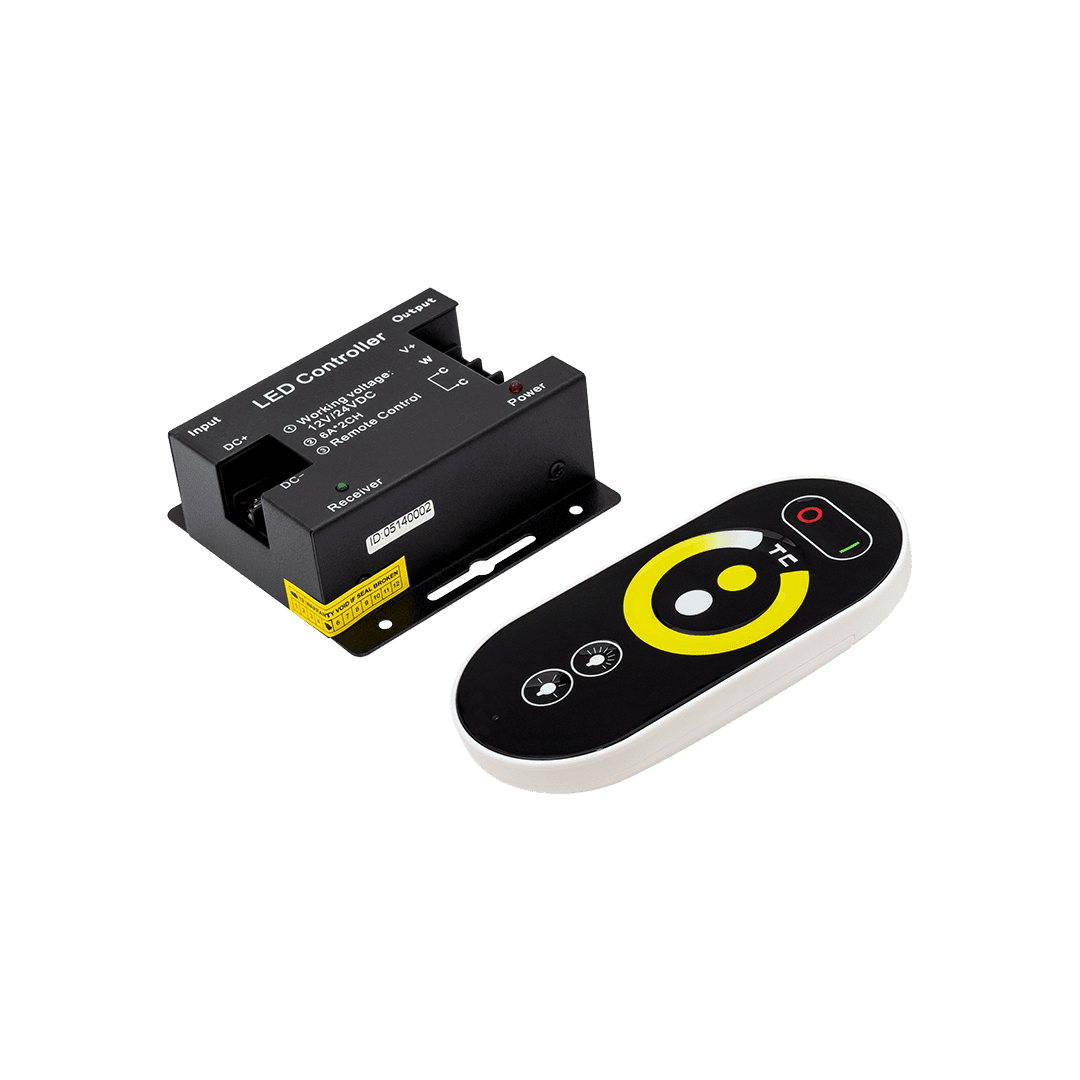

  • С дистанционным управлением – регулировка осуществляется при помощи пульта.

Практически все регуляторы просты и удобны в эксплуатации, не имеют серьезных недостатков, но как  и многие электроприборы, не выносят перегрева и скачков напряжения в сети. Некоторые старые модели могут создавать электромагнитные помехи, в том числе мешать работе радио (у современных светорегуляторов этого недостатка нет).

Виды

Разновидностей диммеров выпускается великое множество. При желании такое устройство можно подобрать под любые задачи и потребности.

В этой статье мы коротко расскажем лишь о некоторых популярных видах.

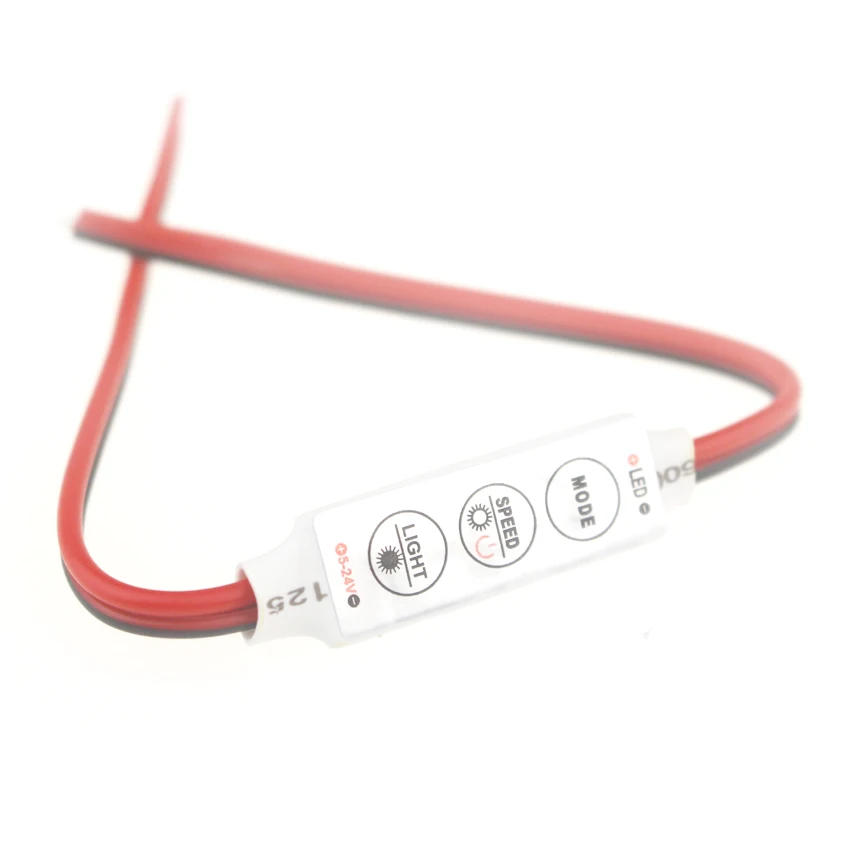

  1. Мини-диммеры отличаются компактными размерами и небольшим весом. При этом могут быть с кнопочным, сенсорным или дистанционным управлением.
  2. Диммеры с аудио-входом позволяют не просто регулировать яркость света, но даже создавать эффект цветомузыки в автоматическом режиме.

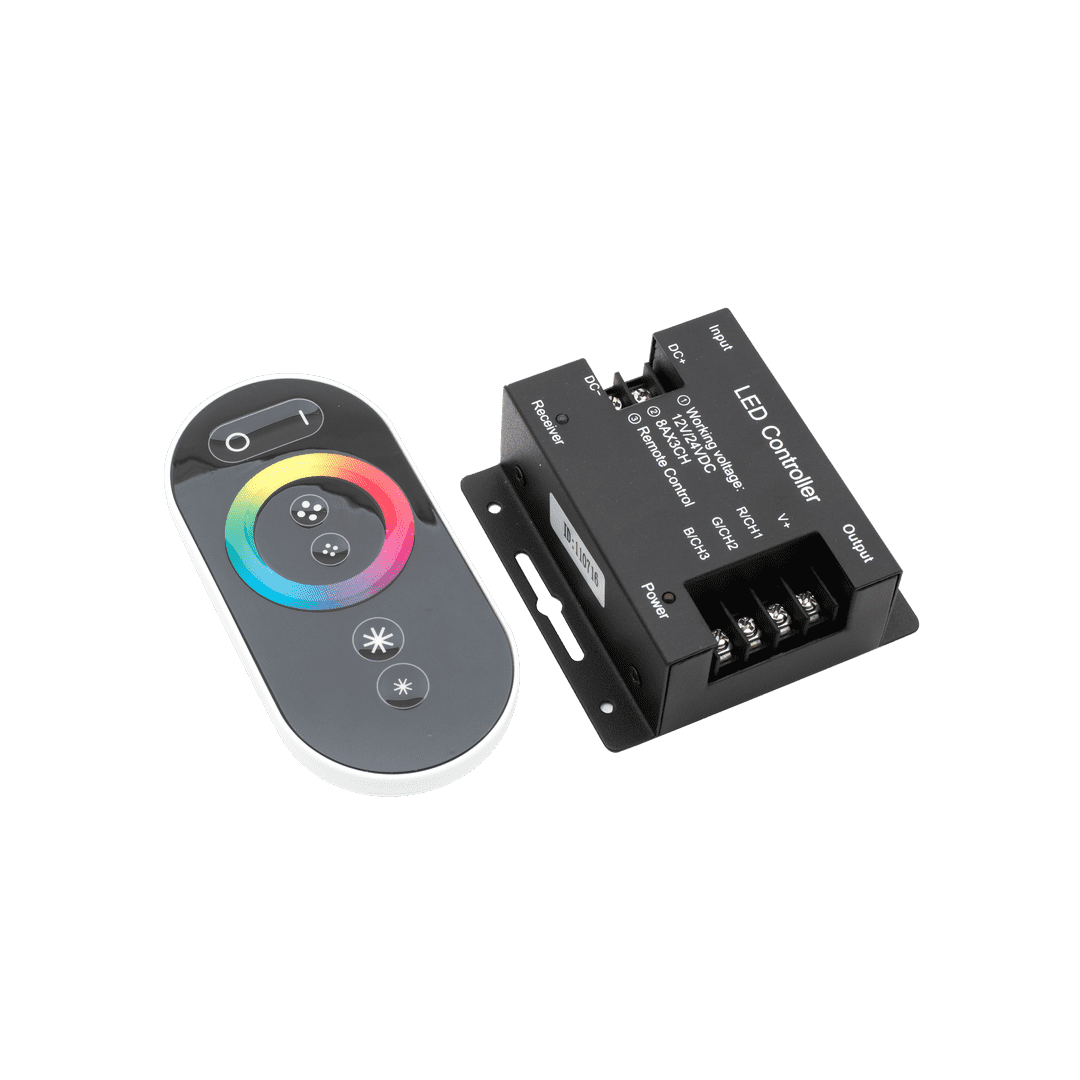

  3. Диммеры для rgb-ленты. Rgb-лента отличается от обычной (монохромной) светодиодной «многоцветностью», то есть, такая лента содержит красные (red), зеленые (green) и синие (blue) диоды, что позволяет создавать различные цветовые эффекты. Ниже приводится простейшая схема подключения rgb-ленты к сети 220 вольт.
Внешний видСхема подключения

Видео

На видео интересный пример работы свето регулятора с аудио-входом. Реализована цветомузыка из светодиодной ленты RGB. Лента меняет цвета и уровень свечения в такт музыке.

Кстати: в обоих вышеописанных случаях применяются диммеры с контроллерами ( микроконтроллерами). Сам по себе диммер не способен работать по определенной программе – он служит только для изменения яркости диодов. Чтобы «заставить» светорегулятор менять яркость в соответствии с заданной схемой, применяются rgb и аудио — контроллеры.

Подключение к led-ленте

Несмотря на то, что для разных видов лент схемы подключения также будут разными, в любой схеме диммер с одной стороны подключается к блоку питания. Если лента монохромная, то ее подключение будет напрямую через диммер, если многоцветная, то в схеме добавится еще и контроллер – между диммером и непосредственно лентой (если только контроллер не объединен с регулятором изначально).

Иногда в схему включается еще и усилитель – если мощность подключаемых приборов превосходит значение мощности питающего элемента. Пример обычной схемы подключения светодиодной ленты с использованием диммера:

Диммер на микросхеме своими руками

Несмотря на то, что в продаже можно найти множество разновидностей диммеров, некоторые умельцы предпочитают собрать такие устройства самостоятельно.

В качестве примера для сборки рассмотрим диммер на микросхеме, достаточно простой в настройке и обладающий функциями защиты.

Опорное напряжение на управляющем электроде создается при помощи резистора R2. Значение на выходе регулируется от 12в (максимальное) до любого минимального, вплоть до десятой доли вольта. Для оптимального охлаждения интегрального стабилизатора (КРЕН) необходима установка дополнительного радиатора, и это, пожалуй, единственный серьезный недостаток такого самодельного регулятора освещения.

Стоит ли использовать диммер для светодиодной ленты?

Однозначно – стоит. Установка такого устройства под силу даже непрофессионалу, но сам светорегулятор многократно расширяет функции и возможности led-ленты. Например, можно отказаться от большого количества светильников разной мощности, поскольку одна и та же лента будет светить с разной яркостью, заменяя и большую люстру, и маленький ночник.

Подобное освещение очень удобно в детской комнате – когда ребенок уснет, можно будет просто приглушить свет до минимума, не опасаясь ни за проводку, ни за то, что чадо проснется ночью в темноте и испугается.

Любителям домашних вечеринок однозначно придутся по душе световые эффекты, которые можно создать при помощи диммера с аудио-входом. И это лишь малая часть способов применения диммеров и светодиодных лент в обычных квартирах и домах.

инфракрасный выключатель для ленты на 12 вольт, бесконтактные и другие диммеры. Как подключать диммируемый блок питания?

Чтобы получить возможность управлять интенсивностью свечения led-ленты, в схему подключения параллельно с блоком питания встраивают диммер, он также известен как светорегулятор или led-контроллер. В наши дни в магазинах есть множество различных видов этих приспособлений, в которых обычному покупателю сложно сориентироваться. Чтобы правильно подобрать регулятор освещения, нужно заранее узнать об особенностях конструкции, разновидностях и базовых требованиях к функционалу устройств.

Что это такое?

Выбирая светодиодную полосу для квартиры и дома, большинство потребителей даже не думают о необходимости диммирования светового потока. Это и неудивительно — если светодиоды используются для организации подсвечивания рабочей поверхности на кухне, полок, шкафов или ниш, то добиться необходимого эффекта можно только в режиме предельно возможной светоотдачи.

Совсем иная ситуация, если светодиоды применяются в качестве главного освещения и установлены по периметру потолочного пространства. В таком случае применение диммера позволяет варьировать интенсивность свечения. Допустим, установить в гостиной комнате легкий полумрак вечером, а в детской комнате задать на время сна минимальную яркость — именно в этом и заключается практическое применение диммирования.

С конструкционной точки зрения диммер относится к электроприборам. Устройство дает пользователю возможность на своё усмотрение задавать уровень яркости свечения и управлять им. Чаще всего диммер применяют для регулировки светового потока одноцветных LED-полос, при этом они монтируются непосредственно в саму цепь.

Еще одно преимущество приспособления — это снижение общего энергопотребления светодиодной подсветки. Причём добиться существенного эффекта можно в помещениях самого различного функционала — жилых, офисных, торговых и других.

Как показывает практика, в каждом случае потребление электроэнергии снижается на 30-40%.

Помимо этого, светорегуляторы увеличивают эксплуатационный период диодных полос. Благодаря снижению нагрузки сводится к минимуму риск перегрева осветительных приборов. Щадящий режим эксплуатации заметно увеличивает срок службы оборудования.

Использование диммеров обеспечивает комфортное управление осветительными приборами, поскольку многие модели комплектуются пультами дистанционного управления. В некоторых приборах предусмотрены звуковые варианты подачи сигналов. Устройство позволяет создавать самые необычные цветовые эффекты и даже праздничную иллюминацию.

Кроме того, задиммированная лента может подключаться к датчикам системы безопасности. В случае их срабатывания, светодиоды моментально включаются и тем самым отпугивают злоумышленников, проникших в дом незаконным путем. Диммеры вместе с осветительными приборами часто ставят для создания имитации присутствия хозяев в домах — это позволит ввести преступников в замешательство.

Есть у диммеров и свои недостатки. В частности, устройства генерируют волны, создающие электромагнитные помехи. Это может негативным образом сказаться на работе расположенных поблизости радиотехнических приборов. При значительном снижении нагрузки подобные устройства могут быстро сломаться.

Виды

В наши дни производители предлагают светорегулятор для led-полос самых различных конфигураций и диаметров. Их можно сгруппировать сразу по нескольким основаниям.

По технике монтажа

Модульные — выполняются в форме блока с клеммами для подсоединения к электрической проводке.

Встраиваемые/ накладные — крепятся на стену и визуально напоминают самый обычный выключатель.

Миниатюрные — изготовлены в форме модуля с проводами. Габариты такого диммера не более спичечного коробка, каждая модель имеет от 1 до 3-х кнопок.

По функционалу

Одноканальные — используются для одноцветных led-полос.

Многоканальные — оптимальны для полос вида RGB и RGBW.

По комплекту опций

Исключительно диммируемые.

Регуляторы, которые, помимо диммирования, решают ряд дополнительных задач. Это могут быть такие функции, как устройство светомузыки, управление сразу несколькими участками освещения, режим мигания и прочие.

А также диммеры можно разделить на цифровые и аналоговые.

Цифровые

Для регулировки LED-лент посредством цифровых диммеров востребован механизм широтно-импульсной модуляции. Она представляет собой последовательность определенных командных сигналов различной продолжительности. Это влечет за собой изменение параметров яркости.

Аналоговые

Позволяют изменять режимы за счёт увеличения либо уменьшения величины напряжения. Такие приборы позволяют обеспечить LED-полосы стабильным питающим электротоком, при этом мощностные потери будут сравнительно невелики. Это наиболее распространенная модель диммеров. Недостаток у них только один — в отличие от цифровых полос они сильно нагревают led-полосу, поэтому их эксплуатационный ресурс во многом ограничен.

Каждый из этих приборов имеет свои плюсы и минусы, поэтому современные изготовители наладили выпуск комбинированных аналого-цифровых моделей. Они гораздо более эффективны и имеют меньше недостатков, нежели приспособления, относимые к отдельным категориям.

При этом и цена на них гораздо выше, поэтому такие изделия никак нельзя назвать востребованными и популярными у пользователей.

Как подобрать?

Выбор диммера нужно осуществлять с учетом различных факторов.

Напряжение питания и мощность

Функциональное напряжение любого светорегулятора должно соответствовать аналогичному параметру светодиодной ленты, то есть 12 либо 24 В. Что касается показателя мощности, то она должна на 20-25% превышать мощность светодиодов. Когда монтируется несколько отрезков, то их мощностные характеристики нужно сложить. Если диммер будет работать на пределе своих возможностей, то долго он не прослужит. Необходимый запас безопасности – 20-25%.

Число каналов

Этот параметр прямо зависит от разновидности светодиодной полосы, которую вы планируете использовать. К примеру, для монохромных светодиодов хватит стандартного регулятора. Для полос RGB или RGB+W потребуется многоканальный диммер. При этом важно иметь в виду, что отнюдь не все эффекты, доступные при эксплуатации первого вида лент, смогут реализовываться используя второй, и наоборот.

Конструкция

LED-контроллеры могут быть накладными, встраиваемыми, а также предназначенными для потайной установки. Выбор прямо зависит от комфорта пользования и дизайнерского замысла.

Тип управления

Это может быть поворотная ручка, а также сенсор, кнопки или через пульт ДУ. Подбирать оптимальную модель нужно, руководствуясь собственными предпочтениями и ограничениями бюджета. Имейте в виду, что светорегуляторы с сенсорами и пультом стоят намного дороже механических.

Функционал

Всякая дополнительная опция существенно увеличивает цену изделия. Поэтому нужно заранее определиться, какой функционал вам необходим. К примеру, если вы не планируете обустраивать систему «умный дом» и управлять люстрой с планшета, то покупка прибора с подобными интерфейсами будет пустой тратой.

Производитель

На современном рынке представлено множество производителей, наладивших выпуск оборудование для диммирования led-лент. Самыми надежными считаются компании Legrand, Schneider, а также Makel.

Как подключить?

Схему подключения светового диммера на 220 вольт к led-ленте разрабатывают с учетом типа LED-полосы и её величины. В самом примитивном исполнении монохромные полосы последовательно подключаются в разрыв цепи между модулем питания и нагрузкой. При этом общая мощность всех подключенных отрезков полосы не должна превышать мощностных характеристик самого диммера и системы питания.

Если мощности led-контроллера недостаёт для полноценного управления интенсивностью свечения удлинённых светодиодных отрезков, решить эту проблему можно путем введения в схему надежного усилителя. Используя специальные расчёты, один из участков можно подсоединить прямо к диммеру, а можно включить через пару усилителей.

Чтобы одновременно регулировать интенсивность подсветки 4-х монохромных светодиодных полос (как единых по спектру свечения, так и разных), следует использовать механизм, приведенный на плане ниже. В этом исполнении один отрезок питается прямо от диммера, остальные три — от RGB усилителя, при этом управляющие входы последнего должны замыкаться друг другом.

Для корректировки интенсивности свечения и оттеночной гаммы RGB и RGBW-полос обычного диммера будет явно недостаточно. Вместо него в единую схему лучше установить контроллер соответствующего типа.

Как управлять?

Чтобы каждый человек подобрал для себя максимально удобный и комфортный метод управления светорегулятором, современные производители предлагают большой ассортимент моделей.

Кнопочные — это нажимные светорегуляторы, напоминающие типовой выключатель. Управление светодиодной системой выполняется за счет удержания либо однократного нажатия кнопки. При нажатии запускается активация или деактивация ленты, при удержании регулируется яркость её свечения.

Поворотная — включает только один управляемый элемент, изготовленный как регулятор. Любые манипуляции с освещенностью контролируются методом поворота регулятора в правую либо левую сторону.

Поворотно-кнопочные — комбинируют в себе плюсы вышеописанных разновидностей. Такие модели признаны одними из наиболее удобных. Включение устройств в подобном случае производится после нажатия на диммер, регулировка интенсивности света производится поворотом.

На led-контроллерах отдельных видов диммеров предусмотрена шкала, она позволяет сориентироваться, в каком направлении надо крутить элемент. Эти диммеры устанавливаются в подрозетник за действующим выключателем в помещении.

Все представленные варианты относятся к группе механических устройств. Они наиболее просты и доступны, явных недостатков у них не обнаружено.

В элитном сегменте предлагаются более дорогие бесконтактные модели.

Дистанционные — управление подобными светорегуляторами производится посредством пульта ДУ компактных размеров, чаще всего он включается в комплект. Дистанционное управление производится за счет радиосигнала, ИК-луча либо командного сигнала. В последнем случае регулировка возможна исключительно при точечном наведении пульта на встроенный датчик, поэтому оно ограничивается границами одной комнаты. Во втором случае управлять подсветкой можно из соседней комнаты. Такие изделия часто бывают программируемыми во времени. Светорегуляторы, управляемые посредством радиосигнала, допускают управление на значительных расстояниях, при этом они имеют гораздо более высокую цену.

Некоторые изделия предусматривают возможность подсоединения к смартфону либо персональному компьютеру, они контролируются посредством беспроводной сети wi-fi.

Сенсорные — управление светорегулятором в данном случае производится путем прикасаний к контрольной панели. По сути, оно представляет обычное ручное управление, но выглядит более современно.

Акустические — регулировка выполняется через звуковой датчик, встроенный в систему. Он даёт реакцию на всякие шумы и звуки, превышающие уровень, установленной пользователем. Подобное приспособление можно запустить громким голосом, а также хлопком.

С одной стороны, это довольно удобно. Но если в квартире живут маленькие дети, постоянно устраиваются праздники, либо вы просто любите смотреть телевизор, то система начнет работать некорректно — при всяком громком звуке она будет активироваться, вне зависимости от того, желаете вы этого или нет.

Частые ошибки

Если диммируемая диодная подсветка функционирует с перебоями, пищит либо мигает, вероятнее всего, при установке были допущены ошибки.

  • Неплотно поджатая пружина для тактильного управления. Либо чересчур толстая крышка поверх нее.

  • Отсутствие надежной изоляции на электрических проводах и контактах выключателя, размещенных внутри металлического профиля.

  • Подключение чрезмерно мощной LED-ленты значительной протяженности. Такие изделия предназначены для работы на 20-30 Вт.

  • Монтаж выключателя, у которого все детали размещены с обеих сторон платы, в алюминиевый профиль. Такие приспособления изначально рассчитаны на монтаж в корпус светильника.

  • Отсутствие достаточного отверстия в крышке профиля под инфракрасный «глазок» светового датчика.

Все о диммерах для светодиодной ленты в видео ниже.

Покупайте 12 вольт привело диммер стильные и долговечные Smart lighting Solutions

О продукте и поставщиках:
 Купить. 12 вольт привело диммер на Alibaba.com, чтобы обеспечить несколько уровней освещения в гостиной, столовой или гостиной в зависимости от настроения и тона дня или времени года. Выбирайте изменение цвета. 12 вольт привело диммер, чтобы придать вашему дому красочный вид, или легко настраиваемые классические и современные варианты, чтобы настроить декор комнаты в соответствии с вашими уникальными требованиями.  Бывают малой интенсивности. 12 вольт привело диммер для эффективного ночного освещения и вариантов высокой интенсивности для дневного освещения.

 Найти. 12 вольт привело диммер с многофункциональными переключателями включения и выключения, которые позволяют эффективно изменять настройки освещения. Существуют более продвинутые параметры, которые имеют предустановленные функции и память настроек, поэтому они могут автоматически подстраиваться под часто используемые настройки. Выбирал из большого. Каталог 12 вольт привело диммер, включая однополюсные, многополюсные, подключаемые, трех-, четырехполюсные и интеллектуальные решения, все из которых являются энергоэффективными и экономичными.

 Файл. 12 вольт привело диммер, доступные на Alibaba.com, совместимы с множеством световых решений, включая электронные лампы низкой частоты, лампы накаливания, компактные люминесцентные лампы с регулируемой яркостью и магнитные низкочастотные лампы.  Эти. 12 вольт привело диммер также доступны во многих вариантах стилей, включая переключение, вращение, нажатие, слайд, качельку и многие другие выдающиеся стили. Каким бы ни было ваше домашнее освещение, откройте для себя. 12 вольт привело диммер доступны во многих уникальных мощностях и конфигурациях.

 Найдите на Alibaba.com интригующие с эстетической точки зрения и высококачественные продукты, чтобы отремонтировать решения для домашнего освещения для превосходную производительность. С продуктами, доступными в разнообразных. 12 вольт привело диммер и выгодные предложения, вы найдете лучшие решения для уникальной настройки домашнего освещения.

ДИММЕР ДЛЯ СВЕТОДИОДОВ 12В


   Эта статья была найдена на сайте soloelectronica.net, и кому-то из владельцев домов со светодиодным освещением, окажется полезной. Недавно установил для местной подсветки светодиодные ленты-самоклейки на 12V, но проблема возникла в том, что яркость слишком велика, как для простой подсветки — лишний расход энергии. Свет действительно был очень яркий и резкий, если взглянуть на него прямо, поэтому решил, что лучшим решением будет поставить диммер (dimmer). Купить диммер для светодиодов на 12V конечно можно, в продаже есть по 20 долларов, но так как его схема на самом деле довольно проста, решил сделать свою собственную разработку, которую здесь и представляю. При создании электросхемы диммера хотел сделать его попроще, по возможности без экзотических компонентов, а таких деталей, которые были бы дешевле.

Принципиальная схема универсального LED диммера

Рисунок печатных плат LED диммера


   Рисунок платы можно скачать в архиве. Схема питается от напряжения БП 12V с разъема CN2, этот разъем стандартный, с которым не будет никаких проблем подключить к специальному блоку питания, которые существуют на рынке. Светодиод D1 — это индикатор поступления питания и работы устройства.

   Принципиальная схема имеет несколько частей — это генератор с регулируемой шириной импульсов ШИМ, драйвер, и усилитель мощности с MOS-FET транзистором. Максимальная мощность нагрузки может составлять более 200 ватт, так как транзистор RFP50N06 держит ток до 50 ампер.


   Детали для сборки схемы диммера не дефицитные, они есть в продаже, это касается и таких радиоэлементов, как микросхемы CD40106BE и TL081, полевые транзисторы RFP50N06 и BS170. При необходимости замены смотрите даташиты и подбирайте аналоги.

Видео наглядной работы регулятора яркости светодиода


Варианты использования диммера


   Данной схемой можно управлять яркостью как мощных, до 100 ватт, светодиодов, ламп накаливания на 12 вольт, так и LED лентами с максимальной длинной до 20 метров, при потреблении тока 1 ампер на метр. Транзистор не забудьте поставить на радиатор средних размеров.

   Форум по питанию различных светодиодов

   Светодиоды

Порядок вывода комментариев: По умолчаниюСначала новыеСначала старые


Вбиваем в Гугл «»блок питания с защитой от короткого замыкания «»»сайт » схем нет» не реклама просто нет возможности схему сюда залить,малость ее модифицируем и радуемся,2 транзистора кт361д силовой кт837н обязательно теплоотвод , патонциометр на 2К остальное все оставляем как на схемме светодиодную ленту(p/n: 5050-60led-1m;light source:300pcs 12-14lm;dc12v;power:72w;5m) держит на ура,намного проще чем здесь приведена и деталей 10шт,а здесь полевики микруха итд слишком наворочено.



Денис, эта схема сложнее но зато с защитой от перегрузки. Это тоже акутуальна в некоторых случаях… Автор делал схему для своих нужд и ему возможно потребовалось такое решение. В твоём случае схема проста и доступна для своих целей…



Будьте внимательны, на печатке ошибка, связка VR1-R2


Лабораторный БП 0-30 вольт

Драгметаллы в микросхемах

Металлоискатель с дискримом

Ремонт фонарика с АКБ

Восстановление БП ПК ATX

Кодировка SMD деталей

Справочник по диодам

Аналоги стабилитронов

Диммер для светодиодов 12 вольт

Каждый стремится сделать свой дом красивым и уютным, используя современные устройства, лампы и новые прогрессивные разработки. Именно они позволяют совместить управление комфортом и экономией. К примеру, установление светорегулятора (диммера) вместо обычного выключателя, позволяет производить управление яркостью освещения в квартире, экономя при этом до 50% электроэнергии. To dim, в переводе с английского языка на русский, означает «затемнять». Светорегулятор регулирует электрическую мощность нагрузки, как ламп, так и других бытовых устройств: утюгов и паяльников. Однако широкое применение это устройство приобрело для управления мощностью световых приборов.

Когда напряжение низкое, то освещение получается мягким, не бьющим в глаза. Это очень удобно, особенно, если приходится вставать ночью или оставлять слабый свет в коридоре для членов семьи, которые возвращаются поздно. При максимальном напряжении лампы светят ярко, освещение позволяет читать, вышивать и выполнять другие работы, требующие достаточной видимости.

На смену привычным лампам накаливания пришли современные экономичные осветительные приборы. Применяемый для регулировки мощности светового потока современных LED-ламп диммер, позволяет не только выбирать необходимый уровень освещения, плавно изменяя мощность включения/выключения, но и дает возможность снизить расход электроэнергии.

Практика показывает, что устанавливая диммеры для светодиодных ламп 220 вольт, потребитель получает значительную экономию.

Особенности диммеров для LED-ламп

Для регулировки интенсивности освещения LED-светильников может потребоваться диммер для светодиодов. Эффективное использование этого устройства имеет свои особенности:

  • при использовании диммера со светодиодными лампами необходимым условием является наличие дросселя в светильнике;
  • поскольку мощность LED-ламп почти в 10 раз меньше мощности обычных, то и диммеры могут быть использованы значительно меньшей мощности;
  • схема диммера для диодов кардинально отличается от используемых в обычных светильниках – здесь не требуется повышать либо понижать силу тока, как это делается при регулировке обычных ламп, поскольку яркость светодиода регулируется путем изменения импульсов тока в сети.

Диммеры различаются по характеру управления:

  • механический (кнопочный или с регулировочным колесом) — самый простой по устройству;
  • электронный диммер — может быть сенсорным либо с бесконтактным датчиком срабатывания;
  • акустический диммер – срабатывает на громкий звук или от голосовых команд;
  • диммер для светодиодов с пультом — предполагает использование пульта дистанционного управления.
Имея определенные навыки в электротехнике, можно сделать диммер своими руками для светодиодов. Специально для этой цели предоставляется схема диммера для светодиодов (изображение).

Сенсорный светодиодный диммер

Одной из новинок на рынке LED-светильников считается сенсорный диммер, в котором изменение интенсивности свечения светоизлучающих диодов обеспечивается широтно-импульсной модуляцией (ШИМ). Если использовать недорогой микроконтроллер PIC12F629 фирмы MICROCHIP, иметь определенные навыки, можно сделать диммер своими руками для светодиодов.

Монтировать придется диммер для светодиодов 12 вольт, поскольку устройство запитывается от источника напряжением 12V. Напряжение 5V, предназначенное для питания микроконтроллера, обеспечивает стабилизатор U2(78L05). Для управления используется сенсор SW1 в виде любой металлической пластины небольших размеров. Диоды D13,14 защищают порты контроллера от высокого напряжения. Чувствительность диммера зависит от сопротивления резистора R1 — чем оно больше, тем выше чувствительность. В ряде случаев сопротивление R1 может быть уменьшено до 10кОм. В схеме «сенсорный диммер для светодиодов на pic12f629» использован транзистор малой мощности Q1, следовательно, для подключения большего количества светодиодов необходим тразистор (MOSFET), с соответствующей мощностью нагрузки.

Диммеры являются специальными устройствами, выполняющие сенсорную или радиоуправляемую регулировку мощности светодиодных светильников. Для включения диммера требуется лишь на короткое время коснуться сенсора — светодиодные лампы плавно загорятся. Для выключения достаточно кратковременного касания — светодиодные лампы плавно погаснут. Чтобы изменить яркость — необходимо прикоснуться и держать палец на сенсоре, в результате чего светодиодные лампы будут плавно менять свою яркость. Дождавшись необходимой мощности светового потока — убрать палец с сенсора.

Светорегуляторы Легранд Валена

Для создания эксклюзивного и необычного интерьера дома можно использовать диммер Легранд Валена. С помощью светорегулятора можно производить управление световыми приборами и регулировать интенсивность освещения от максимально яркого до приглушенного. С его помощью легко регулировать свет в разных частях дома и создавать необычно красивые пространства. Датчик движения Легранд Валена из термопласта реагирует на движение, включает свет на определенное время. Он ударопрочный, надежный и устойчивый к ультрафиолетовому излучению.

Диммеры Легранд для светодиодных ламп за счет низкого напряжения сократят расходы на электроэнергию до 60%. Эти данные получены на основании проведенных опытов. Доказано, что устройства, работающие с галогенным освещением и лампами накаливания, позволяют увеличить срок эксплуатации источников света до 20 раз. Светорегуляторы Legrand Valena – это современные устройства нового поколения. С их помощью легко добавить красок в повседневную жизнь, создать уютную атмосферу в доме, не утруждая себя при этом вопросами экономии. Диммер Легранд пользуются популярностью у дизайнеров интерьера.

При выборе диммера нужно четко понимать какие разновидности ламп в доме будут использоваться. Чтобы диммер выдержал нагрузку энергосберегающих видов ламп, нужно рассчитать их суммарную мощность. К одному диммеру можно подключить несколько светильников или каждому отвести отдельный. Диммеры позволяют сделать автоматическое отключение, а также дают возможность плавно и постепенно включать режим подсветки.

Диммеры для светодиодных лент

Диммер управляет светодиодными лампами, светодиодными лентами и светодиодными светильниками. Установка диммера очень проста и подразумевает последовательное подключение в цепь светотехнического устройства. Незаменимыми и популярными элементами декоративной или фоновой подсветки интерьеров стали светодиодные ленты. Их уникальные качества позволяют создавать необычные эффекты, как в домах и квартирах, так и в административных зданиях и объектах промышленности. Светодиодные ленты работают через дополнительные адаптеры – диммеры, которые позволяют создавать уникальные световые эффекты, налаживать управление яркостью ламп.

Важно понимать, что светодиод работает только от постоянного тока и ленту нельзя подключать к цепи переменного тока. Большинство одноцветных лет и RGB работают от напряжения 12В и им требуется блок питания. Низковольтные ленты свободно диммируются. Для домашней подсветки лучше использовать низковольтные светодиодные ленты, т. к. они проще в монтаже и безопаснее. Из-за низкого напряжения вероятность получить серьезный удар током минимальна. Контроллер или диммер для светодиодной ленты 12 вольт сделает простым управление подсветкой в самых разных вариантах.

Можно ли использовать светодиодные лампы с диммером?

Светодиодные лампы делятся на диммируемые и недиммируемые. Способность к диммированию зависит от конструкции драйвера лампы. Диммер для диодных ламп позволяет управлять яркостью очень плавно, вплоть до самого минимума – 1% от номинальной яркости. Можно использовать для диммирования светодиодных ламп тот же светорегулятор, который уже установлен и управляет работой ламп накаливания. Существует высокая вероятность, что светодиодная лампа будет диммироваться с применением аналогичного устройства для ламп накаливания.

Сегодня в быту используется три основных источника света:

  • нить накаливания
  • люминисцентные лампы
  • светодиоды.

Лампы с нитью накаливания проще всего поддаются диммированию. Лампы с люминесцентным свечением могут диммироваться в пределах их разработанной возможности, но диммирование невозможно во всем диапазоне яркости свечения лампы. Светорегуляторы, установленные на светодиодные лампы в домашних условиях дают возможность регулировать оптимальную степень их яркости.

Первый диммер для ламп накаливания был способен изменять только яркость светильника, современный диммер имеют широкие функции управления. Для ламп накаливания и светодиодных ламп он автоматически отключает светильник, создает имитацию присутствия в доме, способен плавно включать и отключать лампы, поддерживает различные режимы световых устройств, делает возможным дистанционное и акустическое управление.

Светорегулятор очень удобен для управления и регулировки яркости светильников. Однако использовать его для ламп накаливания небольшой яркости не эффективно, а применять для светодиодных светильников и светодиодных ламп целесообразно. Диммер для светодиодных светильников позволит максимально раскрыть и оптимизировать потенциал освещения дома. С помощью режима средней и низкой яркости увеличить продолжительность работы светильников, а также снизить нагрузку на зрение.

Диммер для светодиодной ленты 12 вольт – как подключить регулятор

Автор Юлия На чтение 5 мин. Просмотров 241 Опубликовано Обновлено

Светодиодные ленты достаточно быстро перешли из категории просто удобных светильников в способ реализации дизайнерских идей. Это незаменимая деталь для фонового освещения интерьера или декоративных элементов, дополняющих общий интерьер дома. Кроме того, изделие позволяет создать уникальный стиль экстерьера зданий с разнообразными световыми эффектами, при этом удобно и эффективно зонировать отдельные помещения.

Для подключения устройства необходимо применять специальный прибор — диммер для светодиодной ленты. При помощи такого элемента можно создать креативное интерьерное освещение, наиболее подходящее под дизайнерское решение той или иной комнаты.

Как управлять светодиодными лентами?

Полупроводниковый диод – универсальный светоприбор, которому характерна снижающаяся BAX характеристика. Входящий в систему ток имеет предельное значение, постепенно достигающее повышенного показателя. Если в момент функционирования прибора пренебречь данным фактором, в результате можно получить полное перегорание кристаллов в момент резкого падения мощности. Именно поэтому светодиодные ленты запрещается подключать напрямую к источнику электротока.

Специфика работы устройства заставляет прибегать к применению специального оборудования, при помощи которого производится управление светом и стабилизация напряжения – диммер.

Мини диммер светодиодной ленты

При создании простой системы освещения можно воспользоваться классическим резистором. Он способен обеспечить стабильность функционирования светодиодной ленты, но при этом уровень его сопротивления должен быть высоким. Также следует учитывать электродвижущую силу поступающей электроэнергии, соответствующую повышенной степени.

Однако в данной системе имеются свои недостатки, на ограничительном приборе будет происходить бесполезная потеря электрической мощности, имеющей большее значение, чем необходимо для диодов.

Для максимальной компенсации данного минуса, к светодиодной полосе нужно подключать напитывающее низковольтное устройство, которое обеспечивает сбалансированный выходной электроток. В лампочках подпитывающий элемент предусматривается комплектацией цокольного элемента. Однако для диодного ленточного прибора данная деталь изготавливается только в виде отдельного составляющего. Модуль на выходе дает напряжение 120 и 20В со строгим ограничением электротока.

ВИДЕО: Подключение светодиодной ленты к миниатюрному диммеру

Регуляция входного напряжения

Присоединяемая к нему диодная полоса должна обладать соответствующей входной мощностью, для которой в сам светоприбор встроен ограничительный резистор. Он обеспечивает оптимальный режим для функционирования светодиода. Входное напряжение подключенного диммера и устройства регуляции должны соответствовать числу диодных кристаллов размещенных на ленте.

Напряжение, Вт20304560100150200
Вид модульной системы Число модулей, ед.
Accent 15o*60o,160o131928386495126
Skat1725385083125166
Matrix2355178103174260347
323355270115174231
41725375083125166
Simple 3, 2, 3 mini5584125166277416556
Genius 3L, 3Q121725335584111
Simple 427406079132196263

Кроме того, светодиодная полоса должна иметь соответствующую длину, не превышающую стандартизированного параметра равного 5м. При необходимости применения изделия меньшего размера, полосу можно обрезать. Однако данный процесс нужно осуществлять в местах, где есть линия разреза. В случае потребности удлинения изделия используется дополнительная лента, но тогда последующий отрезок требуется подключать напрямую к преобразователю.

Разновидности стабилизаторов

На сегодняшний день для замены ненадежный пассивных резисторов были разработаны новые полупроводниковые агрегаты.

Диммер для управления лентой с пульта

Регуляторы источника тока

Данный вид диммера дает возможность на момент падения мощности поддерживать стабильный уровень выходного электротока в нужном диапазоне. Оборудование помимо преимуществ имеет ряд минусов:

  • При нестабильном напряжении, проходящем через светодиод, которое варьируется в пределах 20-100мА, достаточно широко изменяется уровень рассеиваемой мощности и температурного режима.
  • На момент сильного перегрева светодиодной ленты, ее технические особенности терпят значительные изменения. Это касается и температуры света.
  • Долгосрочное функционирование при повышенном нагреве может понизить эксплуатационный срок всей светодиодной системы.

Импульсные устройства

Данная разновидность регуляторов яркости светодиодной ленты не имеет большинство из вышеперечисленных минусов. Наибольшей популярностью пользуются PWM диммеры – широтно-импульсные модуляционные системы. Даже при низкой инертности диодов, модификация способна наиболее эффективно функционировать.

Процесс работы мини диммера заключается в перемене продолжительности работающей доли периода импульсного тока прямоугольных форм, передающегося на оборудование. Данный промежуток имеет название – широта, она периодически изменяется в пределах 0-100%. Тем самым широтная доля вызывает перемену действующих параметров в диммере.

При всех изменениях особенностей работы, электроток на выходе имеет стабильный уровень, равный заданному значению. Импульсные устройства считаются оптимальным вариантом для компьютерного или цифрового управления осветительной системой.

Схема подключения регулятора

Подключение диммера требуется при использовании одного из перечисленных светоприборов:

  • RGB – излучатель цветного освещения, который при смещении одного из трех цветов выдает белый свет. Если отдельно включать каждый элемент можно создать неповторимые световые эффекты.
  • Люминофорные – применяют вторичное лучеиспускание определенного слоя-люминофора с желтым оттенком, освещаемого мощным синим диодом.

Чтобы запитать приборы током, следует купить соответствующую диммерную конструкцию.

Для подключения многокристальных полос белого цвета применяются диммеры, относящиеся к одноканальной категории. Они подключаются после преобразователя.

Схема подключения диммера для светодиодной ленты

RGB ленты требуют применение трехканальных систем контроля, которые для каждого существующего канала предполагают использование отдельного устройства управления.

Схема подключения RGB светодиодной ленты

При подборе реостата обратите внимание на способ настройки, который может производиться при помощи:

  1. Потенциометра, который встраивается в конструкцию несущего корпуса включателя
  2. Пульта ДУ
  3. Проводного интернета, Bluetooth, беспроводной сети Wi-Fi.

Недостатки реостатов

Главным минусом бюджетных приборов ШИМ считается интенсивное мерцание даже при низкой степени яркости, когда зрение особенно чувствительно относится к перемене освещения.

Помимо неприятных ощущений, при длительном нахождении в помещении с подобным освещением можно получить значительное психофизиологическое воздействие. Данное влияние может выражаться на резком ухудшении настроения, концентрации внимания, возникновении головной боли, усталости, сонливости.

Во избежание подобной ситуации, систему управления следует дополнить микроконтроллером. К примеру, можно установить микросхему марки LM3409. Она одновременно производит регулирование в 2-х импульсивных и аналоговых режимах.

Качественный диммер должен быть приспособлен к нелинейности полупроводниковой системы светодиодного освещения. Также учитывать зрительное восприятие света и максимально оптимизировать излучение исходя из потребностей пользователя.

ВИДЕО: Обзор диммеров для светодиодных лент и ламп

Светодиодный диммер, низкое напряжение, 12 В или 24 В постоянного тока

Описание продукта

Светодиодный диммер Armacost Lighting 2-in-1 обеспечивает плавное и полное затемнение белого светодиодного освещения. Уникальный трансформируемый дизайн позволяет установить диммер непосредственно в стандартную распределительную коробку или установить на поверхность в любом месте для легкого и точного управления светодиодным освещением. Для большей гибкости соедините этот диммер с дополнительной беспроводной сенсорной панелью для полностью беспроводного радиочастотного управления светодиодным освещением.

Для использования только с низковольтным светодиодным освещением 12 В или 24 В постоянного тока. Не подключайте , а НЕ к сети переменного тока 120 В.

Для использования с белыми светодиодными лентами RibbonFlex Pro от Armacost Lighting или другим одноцветным светодиодным освещением, работающим от постоянного тока 12 или 24 В (постоянное напряжение), не для использования со светодиодами RGB, меняющими цвет. Этот диммер готов к работе в беспроводной сети и может управляться с помощью дополнительной беспроводной сенсорной панели. Этот диммер можно скрыть от глаз, что означает меньшее количество проводов и большую простоту установки.Устройство можно установить на поверхность или установить в стандартную распределительную коробку (для установки в стену включает белую вставку в стиле Decora для использования с любой панелью настенных переключателей в стиле Decora). Он обеспечивает плавное затемнение от 0 до 100% во всем диапазоне. Затемнение сократит потребление энергии и продлит срок службы светодиодов.

Диммер поставляется с легко подключаемой клеммной колодкой для прямого подключения проводов. Он работает от 12 В или 24 В постоянного тока. Это НЕ для использования с осветительными приборами на 120 В. Этот диммер может поддерживать максимальную нагрузку светодиодного освещения 96 Вт, он внесен в список CSA и соответствует стандарту UL 8750.

Описание продукта

Светодиодный диммер Armacost Lighting 2-in-1 обеспечивает плавное и полное затемнение белого светодиодного освещения. Уникальный трансформируемый дизайн позволяет установить диммер непосредственно в стандартную распределительную коробку или установить на поверхность в любом месте для легкого и точного управления светодиодным освещением. Для большей гибкости соедините этот диммер с дополнительной беспроводной сенсорной панелью для полностью беспроводного радиочастотного управления светодиодным освещением.

Для использования только с низковольтным светодиодным освещением 12 В или 24 В постоянного тока.Не подключайте , а НЕ к сети переменного тока 120 В.

Для использования с белыми светодиодными лентами RibbonFlex Pro от Armacost Lighting или другим одноцветным светодиодным освещением, работающим от постоянного тока 12 или 24 В (постоянное напряжение), не для использования со светодиодами RGB, меняющими цвет. Этот диммер готов к работе в беспроводной сети и может управляться с помощью дополнительной беспроводной сенсорной панели. Этот диммер можно скрыть от глаз, что означает меньшее количество проводов и большую простоту установки. Устройство можно установить на поверхность или установить в стандартную распределительную коробку (для установки в стену включает белую вставку в стиле Decora для использования с любой панелью настенных переключателей в стиле Decora).Он обеспечивает плавное затемнение от 0 до 100% во всем диапазоне. Затемнение сократит потребление энергии и продлит срок службы светодиодов.

Диммер поставляется с легко подключаемой клеммной колодкой для прямого подключения проводов. Он работает от 12 В или 24 В постоянного тока. Это НЕ для использования с осветительными приборами на 120 В. Этот диммер может поддерживать максимальную нагрузку светодиодного освещения 96 Вт, он внесен в список CSA и соответствует стандарту UL 8750.

4DD Series 12V LED Driver + Dimmer — 40W White

4DD Series 12V LED Driver + Dimmer — 40W White | Кихлер Освещение Перейти к основному содержанию
Мы используем файлы cookie на этом сайте, чтобы улучшить ваш пользовательский опыт

Продолжая просматривать этот сайт, вы соглашаетесь на это использование.Узнать больше

Понятно

БЛОК ПИТАНИЯ ДЛЯ LED 12В КОЛЛЕКЦИЯ

4DD12V040WH (Белый материал (не окрашенный))

БЛОК ПИТАНИЯ ДЛЯ LED 12В КОЛЛЕКЦИЯ

4DD12V040WH (Белый материал (неокрашенный))

Драйвер Kichler LED + диммер мощностью 40 Вт упрощает установку и совместимость системы за счет интеграции драйвера с переключателем диммера. Этот продукт «два в одном» может преобразовывать 120 В переменного тока в 12 В постоянного тока, а также регулировать яркость от 100% до 1%. Просто подключитесь как к высоковольтному входу, так и к низковольтному выходу, и установите его со стандартной одинарной коробкой на стену для питания светодиодной ленты Kichler 12 В и дисков для акцента.

ОТДЕЛКА: Белый (неокрашенный)

Белый материал (не окрашенный)
Доступно в этих интернет-магазинах
Размеры
Масса 0. 41 фунт
Высота 4,00 «
Длина 2,00″
Ширина 2,00 «
Электрооборудование
Входное напряжение Одинарное (120) В
Корпус
Основной материал Алюминий
Источник света
Регулируемая яркость Да
Монтаж / установка
Внутри / снаружи Внутри
Рейтинг местоположения CSA UL Listed Dry
Информация о продукте / заказе
Поверхность Белый материал (неокрашенный)
UPC 783927545501
Гарантия на внутреннее освещение Вид
ПОСМОТРЕТЬ В ДЕЙСТВИИ #KICHLER

Не верьте нам на слово. Позвольте нашим клиентам показать вам, как Kichler Lighting помогает формировать их пространство.

© 2021 ООО «Кихлер Лайтинг». Все права защищены

12-вольтный двухпроводной светодиодный выключатель яркости переменного тока, низковольтный выключатель регулировки яркости

BRILLIANCE LED ДВУХПРОВОДНЫЙ НИЗКОВОЛЬТНЫЙ ДИММЕР переменного тока

С двухпроводным низковольтным диммером переменного тока Brilliance LED вы можете сочетать безопасное на ощупь напряжение 12 В переменного тока с превосходными характеристиками освещения, присущими низковольтному освещению, с помощью новых и инновационных способов затемнения освещения.Вам больше не нужно использовать отдельный низковольтный трансформатор со встроенным диммером на 120 В для затемнения вашей системы ландшафтного освещения. Диммер Brilliance LED 12V AC может работать с любым из ваших низковольтных проводов.

Один из сценариев, в котором диммерный переключатель Brilliance AC отлично работает, — это когда вам нужно только приглушить несколько огней в большой системе освещения. В этом случае вы просто подключите эту конкретную секцию к стандартной розетке. Затем установите переключатель яркости Brilliance LED Dimmer в розетку, и все очень просто … эти огни теперь регулируются.

У этого переключателя есть некоторые ограничения, поэтому, пожалуйста, ознакомьтесь с ограничениями переключателя, прежде чем устанавливать один из них в своих проектах ландшафтного освещения. Если вы устанавливаете светодиодную систему ландшафтного освещения и хотите приглушить только несколько источников света, убедитесь, что эти светодиодные светильники в сумме дают более 1 А / 12 Вт (минимальный номинал для правильной работы этого переключателя). Если вы не соблюдаете минимальную нагрузку / мощность, тогда, когда вы попытаетесь приглушить эти конкретные светодиоды, ваши огни будут мигать. Поэтому при установке одного из этих переключателей убедитесь, что вы потребляете более 1 А (12 Вт).

Если вы находитесь выше минимального номинала переключателя, инновационная схема триггера «пи» обеспечивает широкополосное регулирование яркости без мерцания — от теплого свечения до яркости полного спектра. Силовая схема на основе симистора в сочетании с диакритическим элементом с малой точкой воспламенения дополнительно минимизирует отходящее тепло и максимизирует эффективность и яркость.

Качественно обработанная алюминиевая ручка придает установке элегантность и ценность. Поворотное действие четкое и плавное, а тактильное выключенное положение снижает потребление энергии до нуля в неактивном состоянии.Улучшенная кривая отклика позволяет лучше контролировать важный диапазон низкой яркости. Вы даже можете оптимизировать минимальную яркость «на лету» с помощью входящего в комплект регулировочного потенциометра, чтобы компенсировать низкое или высокое напряжение источника переменного тока или создать особый эффект. Мягкое включение / выключение продлевает срок службы дорогих лампочек.

Мощный фильтр радиочастотного шума, подавляющий помехи примерно в 10 раз по сравнению с обычным фильтром, ослабляет помехи от ближайших радиоприемников и других электронных устройств до нулевого диапазона.

Каждый диммер поставляется полностью готовым к установке с жгутом проводов, маркированными проводами и подробными инструкциями по установке. Стандартная панель переключателя металлическая (синий кобальт). Переключатель яркости 12 вольт Brilliance LED необходим при настройке вашей системы ландшафтного освещения!

Доступен в: 10 А / 12 В / 120 Вт

Связанные товары: ZANE AC2 12V Dimmer Switch (Снято с производства)

Характеристики

  • Устанавливается на стороне низкого напряжения магнитного понижающего трансформатора для упрощения проектирования, быстрой установки и индивидуального управления
  • Двухпроводное подключение: без заземляющего провода, провода байпаса и согласования компонентов
  • Широкополосная яркость — от теплого свечения до высокой интенсивности. Совместимость с галогенами / светодиодами
  • Поворотная регулировка с тактильным включением / выключением. Плавный старт / окончание продлевает срок службы лампы
  • Сильная фильтрация сводит к минимуму радиочастотные шумы 12 В переменного тока, 10 А, 120 Вт

Приложения

  • Двор: Оптимальное освещение для бассейна, патио, спа, дорожки, пруда, беседки, фонтана, охраны. Баги не привлекают на низких настройках
  • Архитектура и ландшафт: Усиление драматического эффекта и улучшение баланса для пятна, размытия и наводнения.Приложения «Лунное освещение». Лампы, которые трудно заменить, служат значительно дольше
  • Интерьер: «Презентационное» освещение, ночное освещение, сценическое освещение
  • Mobile: Регулируемая настройка для жилых автофургонов и морских судов внутри и снаружи

Технические характеристики

  • Режим работы: Симисторный, с триггерной схемой с конфигурацией числа «пи», диакритическим сигналом с низкой точкой воспламенения и мощным радиочастотным фильтром
  • Напряжение питания, прерыватель: 12 В переменного тока. Каждая цепь освещения должна иметь индивидуальный предохранитель или прерыватель для максимальной безопасности
  • Непрерывный выходной ток: Полный номинальный ток до 105 F (40 C) окружающей среды, 75% номинального тока до 115 F (46 C)
  • Диапазон регулировки яркости: От примерно 10% мин. (Заводская установка) до примерно 90% макс. Можно установить вручную примерно на 5% мин.
  • Диапазон температуры окружающей среды: от — 40 F (- 40 C) до 115 F (46 C) с учетом ограничений
  • Процедура установки: Устанавливается непосредственно в стандартную 1-местную розетку с помощью прилагаемых винтов для пластины
  • КПД преобразования переменного тока в переменный: Около 85% при полной номинальной нагрузке
  • Провода отведений: Должны быть подключены в соответствии с проводкой выводов с цветовой кодировкой (как показано в инструкциях по установке) для наилучшего подавления радиочастотных помех
  • Защита от переходных процессов: схема запуска Pi действует как пиковый фильтр для дополнительной защиты от переходных напряжений
  • Размер: Около 1. 8 ″ (45 мм) на 1,3 ″ (33 мм) на 1,7 ″ (43 мм) в высоту (без ручки)
  • Типы нагрузки: Только резистивные нагрузки (лампы накаливания, нагревательные элементы и т. Д.). Не подходит для светодиодного освещения или двигателей
  • Линейное регулирование: Прямо пропорционально напряжению сети переменного тока
  • Регулировка нагрузки: Обычно менее 3% от минимальной нагрузки до максимальной при любой настройке
  • Дрейф напряжения: Ноль при постоянном входном напряжении
  • Минимальная нагрузка: 1 А (12 Вт) или может наблюдаться небольшое мерцание
  • Срок службы двухпозиционного переключателя: Около 50000 циклов
  • Рассеивание тепла: Металлическая стеновая пластина служит внешним теплоотводом и не должна попадать под прямые солнечные лучи и не закрыта теплоизоляционным материалом и т. Д. Для максимального срока службы устройства. Повышение температуры при максимальной нагрузке примерно на 40 F (22 C) выше температуры окружающей среды (может стать горячим при прикосновении в необычных условиях)
  • Принадлежности в комплекте: Крепежные винты для коммутационной панели, помеченные провода и подробные инструкции по установке

Переключатель светорегулятора 12В

  • Управляющее напряжение: 1-10 В постоянного тока (0 В — Выкл.)
  • Макс. Ток управления : 0.1 мА
  • Управление : Элементы управления 0-10 В, потенциометр 100 кОм, сухой контакт, открытый коллектор
  • Режим затемнения: ШИМ
  • Рабочая частота: 390 Гц
  • Диапазон затемнения: 100%
  • Разрешение затемнения: 65000 шагов
  • Диапазон температур: от -20 ° C до + 50 ° C
  • Доказательство холостого хода: Да
  • Защита от короткого замыкания: Да, автоматическое обратимое отключение
  • Защита от перегрузки: Да, автоматическое отключение реверсивное
  • Защита от перегрева: Да, реверсивный
  • Входные и выходные соединения: Винтовые клеммы AWG16 Max
  • Размеры корпуса: 80 мм x 40 мм x 20 мм

Комплект диммера на 12 В — Dale Wheat.

com

Описание

Что это?

12V Dimmer Kit V2 — это комплект электроники для самостоятельного изготовления, который представляет собой особенно эффективный ШИМ-контроллер (широтно-импульсная модуляция) для нагрузок 12 В и мощностью до 60 Вт. Используйте его для регулировки яркости светодиодов или управления скоростью двигателей постоянного тока. Поставляется комплектом, и вы спаяете его вместе.

Зачем это нужно?

Это отличный набор для людей, которые учатся паять или строят проекты, которым необходимо уменьшить яркость светодиодов или контролировать скорость двигателей или вентиляторов.Схема очень эффективна и позволяет полностью контролировать диммирование от 0% до 100%. Этот простой в сборке комплект весело собирать, а еще веселее использовать и показывать друзьям.

Преимущества и ценность

После сборки комплекта у вас появится опыт пайки распространенных типов компонентов на печатную плату (PCB). Попутно вы узнаете некоторые передовые практики и полезные привычки в сборке электроники. Вы научитесь паять лучше и сможете произвести впечатление на своих друзей! Это также отличный комплект для людей, которые хотят начать изучать компьютерное программирование или разработку встроенных систем.

Кому это выгодно?

Родителям нравится, когда их дети осваивают новые навыки, и это отличный набор для обучения пайке. Учителя могут использовать этот простой набор, чтобы проиллюстрировать основы электроники и пайки ученикам в возрасте от 8 лет и старше. Детям нравится изучать новые навыки и моргать, поэтому этот комплект отлично подходит для отработки мелкой моторики с классной наградой в конце.

Что входит в комплект?

В комплекте:

  • Печатная плата
  • Микросхема микроконтроллера
  • Регулятор напряжения
  • Циферблат потенциометра
  • Пять (5) резисторов
  • Кнопка
  • Диод
  • Два (2) светодиода
  • Конденсатор
  • Три (3) транзистора
  • Две (2) клеммные колодки

Инструкции и информация

Инструкции по сборке | Исходный код | Схема

12V-24VDC Светодиодный диммер

Описание продукта

Этот модуль цифрового диммера может использоваться в системах диммирования светодиодов на 12 В или 24 В постоянного тока и может затемнять до 60 наших светодиодных ламп мощностью 2 Вт.Он устанавливается на панели или в любом другом месте с доступным источником питания и может регулироваться с помощью поворотного потенциометра, кнопочного переключателя мгновенного действия или сигнала 0-10 В. Обычно мы используем их в приложениях, где мы хотим уменьшить яркость большого количества светодиодных ламп, или для приложений с напряжением 24 В постоянного тока.

ОСОБЕННОСТИ:

  • 0-100% Одноканальное затемнение
  • 12 В или 24 В постоянного тока
  • Кнопочное диммирование напряжения от 12 В до 230 В
  • Настраиваемое пользователем линейное или логарифмическое регулирование яркости
  • Совместим с сигналами диммирования 0-10 В
  • Функция памяти настроек диммера
  • Защита от короткого замыкания и перегрузки по току

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • Входной сигнал: 0-100 кОм, 0-10 В или кнопочный
  • Макс.Выходная мощность: 120 Вт (12 В постоянного тока) или 240 Вт (24 В постоянного тока)
  • Размеры светорегулятора: 7 дюймов (длина) x 1,75 дюйма (глубина) x 1,25 дюйма (высота)

Этот модуль уникален тем, что он может управлять диммированием с помощью нескольких различных типов сигналов диммирования.

ПРОСТОЕ ОБЪЯСНЕНИЕ ВОЗМОЖНОСТЕЙ С ДИММЕРОМ:

Этот диммер может управлять светодиодами в лодке и кемпере, но также может использоваться для затемнения светодиодов низкого напряжения в вашем доме. Это устройство предназначено для затемнения низковольтных светодиодов.Соответственно, он принимает вход 12-24 В постоянного тока, а также обеспечивает выход постоянного тока на светодиоды от 12 до 24 В постоянного тока (такое же, как входное напряжение). Чтобы выполнить диммирование, модуль должен получить сигнал диммирования. Сигнал диммирования может быть одного из нескольких типов:

  • Кнопочный переключатель — питание от 12 В до 240 В может подаваться на входные клеммы диммера модуля диммера через кнопочный переключатель, и диммер интерпретирует ваше кратковременное или продолжительное нажатие кнопки как команду на включение света или выключить, и затемнить, или затемнить.
  • Поворотный потенциометр 0–100 кОм — диммерным модулем также можно управлять с помощью простого поворотного потенциометра. Это создает переключатель типа поворотного диммера. В этом случае наш модуль диммера отправляет напряжение на ваш поворотный потенциометр, который затем изменяет напряжение обратно на наш диммер, когда вы вращаете ручку. Затем модуль диммера интерпретирует этот сигнал и соответственно уменьшает яркость.
  • Сигнал 0-10 В — Многие системы управления освещением и флуоресцентные диммеры используют сигнал 0-10 В для управления дистанционными диммерами.Сигнал 0-10 В, подаваемый этими устройствами, также может управлять нашим диммером. Предположим, вы хотите использовать светодиодные лампы в душе дома, но хотите сохранить внешний вид диммерного переключателя бытового типа. В этом случае вы можете приобрести диммерный переключатель 0-10 В от Lutron (обычно используемый для диммирования люминесцентных балластов), который будет подключаться к вашей домашней проводке, но будет выводить сигнал управления диммированием 0-10 В на наш модуль. Конечно, светодиоды и модуль диммера по-прежнему потребуют источника постоянного тока 12 В или 24 В постоянного тока, но переключатель будет работать от бытовой сети 120 В переменного тока.

Если вам нужна техническая поддержка для более полного понимания этих возможностей, свяжитесь с нами.

Переключатели

— Использование очень низкого напряжения от переключателя яркости для включения источника питания 12 В

У меня в машине новое головное стерео, которое автоматически гаснет при включении фар. В головном устройстве нет регулируемого диммера, он либо включен, либо выключен. В моей машине есть диммер, который используется для всех внутренних панелей.Я измерил напряжение на диммерном переключателе транспортного средства следующим образом:

Позиция 0 — полная яркость, позиция 7 — самая тусклая (серый провод): 0 — 0,0 вольт, 1 — 0,5 вольт, 2 — 1,2 вольта, 3 — 1,8 вольт, 4 — 2,5 вольта, 5 — 3,2 вольта, 6 — 3,9 вольт, а 7 — 4,6 вольт

Я измерил напряжение на проводе триггера фар, который идет к головному устройству, и когда машина работает, оно составляет от 13,4 до 13,8 вольт (оранжевый провод).

Раньше я использовал реле в ситуациях, когда я хочу, чтобы событие запускало что-то еще, но благодаря своим исследованиям я вижу, что для срабатывания реле требуется гораздо более высокое напряжение, чем у меня.Поэтому мне нужно решение, которое позволяет использовать триггер низкого напряжения, примерно 450 мВ, но также может выдерживать напряжение до 14 вольт. Решение также должно выдерживать напряжение до 5 В на стороне триггера и не должно приводить к отказу. Я осмотрелся, и мне кажется, что транзистор может быть моим решением, хотя, даже читая о транзисторах и просматривая ряд обучающих видеороликов на YouTube об использовании транзисторов, я все еще не уверен, как подключить их, и или если это лучший вариант, плюс я раньше не работал с токовыми выключателями.

В идеале я бы подключил серый провод и запустил его в свой переключатель (часть, о которой я здесь спрашиваю) в качестве триггера, а затем использовал бы питание от оранжевого провода (сторона транспортного средства) в качестве источника питания, а затем свой выход от переключателя идет на головное устройство.

Заранее благодарим за любую помощь!

Редактировать 1: Магнитола имеет провод питания, который используется для включения диммера внутреннего головного устройства. Провод питания от автомобиля находится на 0 вольт, когда фары выключены, а затем перескакивает на 13.4-13,8 вольт при включенных фарах. Поэтому я не верю, что головное устройство может работать с ШИМ. Переключатель диммера в автомобиле имеет 7 различных положений: положение 0 означает, что все внутренние фары включены на полную яркость, а положение 7 — самое тусклое. Я хотел бы включить затемнение головного устройства в положении 1 диммера, но не иметь никаких разрушительных эффектов, если бы переключатель диммера был установлен в положение 7. Есть ли в этом смысл?

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
