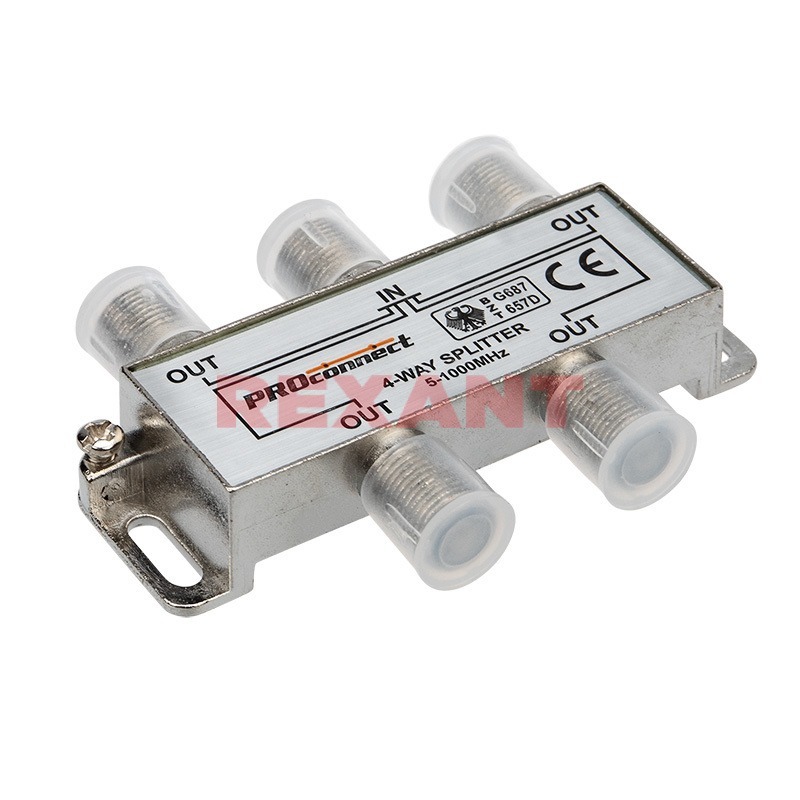

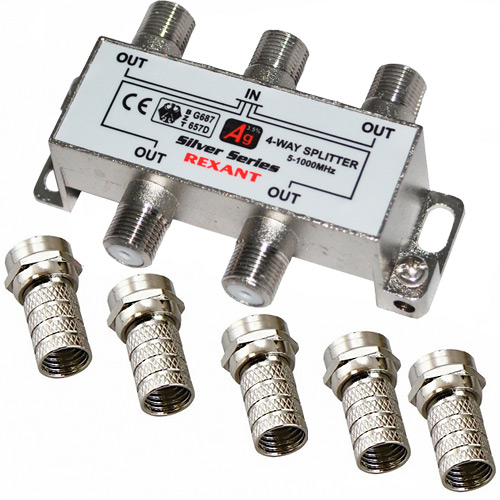

Делитель антенный на 4 телевизора: Разветвитель F на 4 TV (5-1000MHz)

Содержание

Делитель или разветвитель для телевизионного кабеля

Если у вас в доме подключен только один телевизор, то проблем обычно не возникает. Телевизионный сигнал в этом случае поступает в телеприёмник непосредственно от антенны. Проблема возникает тогда, когда вы хотите смотреть два или более телевизоров. Вам не придётся покупать отдельную антенну для каждого из них. На помощь придёт разветвитель для телевизионного кабеля – малогабаритный прибор, который полностью решит эту проблему.

Разветвитель для телевизионного кабеля

«Магическими» иностранными словами сплиттер и диплексор называют соответственно обычный антенный разветвитель для цифрового телевидения или сумматор двух различных сигналов. В среде кабельных операторов эти устройства часто именуют «крабами».

Что такое делитель для антенны

Как следует из названия, разветвитель для антенны – это устройство, состоящее из компактного металлического корпуса с несколькими кабельными разъемами, которое служит для распределения сигнала на несколько приёмников. Не все разветвители выполняют одинаковую функцию, поэтому их объединяют в группы.

Делители (сплиттеры)

Делители для телевизионного кабеля

Равномерно распределяют телесигнал на нужное количество выходов. Незаменимы в домашней кабельной разводке. Наиболее востребованный тип телевизионных аксессуаров среди потребителей. Основные делители которые можно встретить в магазинах.

  • От 5 до 1000 мГц – используются для аналогового кабельного и наземного цифрового телевидения.
  • От 5 до 2400 мГц (с проходом питания) – используется в основном для спутникового тв.

Ответвители

Ответвитель (ТАР)

Иногда сигнал требуется поделить так, чтобы его основная часть была направлена на один выход (OUT), а небольшая оставшаяся часть – на отвод (TAP), где сигнал будет значительно слабее, чем на основном выходе, куда попадает его основная часть. В дальнейшем к этому основному выходу может быть подсоединён такой же ответвитель, и качество сигнала при этом не будет утеряно. Этот вид делителей применяется в ежедневной практике у провайдеров кабельного ТВ при обустройстве многоквартирных телесетей. По этому же принципу работает блокиратор диапазонов или кабельная заглушка – разновидность ответвителя, что бывает полезно при разделении бесплатных и платных каналов.

Сумматоры (диплексоры)

Сумматор (diplexor)

Практический интерес представляет антенный делитель, способный проводить сигнал в обратном направлении и, таким образом, его суммировать. Сумматоры умеют смешивать сигналы от нескольких волновых приёмников с разными частотными характеристиками в один кабель. То есть можно суммировать спутниковое и кабельное или цифровое телевидение.

Активный или пассивный?

С точки зрения электрических параметров разветвитель для телевизора может быть пассивным и активным. Первый просто разбивает сигнал на два или более выхода, имея веское преимущество: он не требует внешнего источника питания. При достаточно сильном входящем сигнале пассивные делители отлично работают без усиления, особенно если это сплиттер на два выхода.

Активный разветвитель в своей конструкции идентичен пассивному, но отличается наличием небольшого встроенного усилителя, задача которого – компенсировать потерю качества эфира, вызванную разделением. Сплиттерам с усилителем требуется источник питания микросхемы. Модельный ряд этих устройств представлен делителями с возможностью пропуска питающего напряжения. Этот тип разветвителя используется при неуверенном входящем сигнале или значительной протяжённости антенного кабеля до телевизора.

Как работают делители

Даже не помышляйте о том, чтобы просто присоединить к антенне два параллельных кабеля и получить ещё один источник сигнала. Неужели нельзя соединять антенные кабели по-простому? Закон не запрещает, но нельзя.

Схема и плата делителя

Антенный кабель, как и любой другой, имеет характеристику, которая называется «волновое сопротивление». Кабель имеет своё, рассчитанное конструкторами волновое сопротивление, поэтому он должен подключаться только к объекту, который имеет такое же волновое сопротивление. Любая попытка подключить кабель «к чему попало» приводит к тому, что основная часть сигнала, дойдя до конца кабеля, не поступает к объекту с другим значением волнового сопротивления, а вместо этого отражается и идёт по коаксиалу назад.

Сигнал не будет переходить от кабеля к объекту с «неправильным» волновым сопротивлением. Вот поэтому, вместо примитивного, неправильного соединения в виде скрутки, нужно использовать разветвитель коаксиального кабеля, или сумматор антенных сигналов, с хорошо просчитанным волновым сопротивлением, таким же, как у кабеля. К сожалению, поделённый на несколько приёмников сигнал на выходе имеет несколько сниженный уровень.

Знание того, как работает ваш делитель, поможет уменьшить время устранения возможных неполадок. Например, при рваной картинке на экране, поиск причин целесообразно начать с диагностики неисправностей в источнике сигнала. Нужно проверить кабельные разъемы сплиттера, изоляцию кабеля. Никакие металлические части кабельного экрана не должны касаться центральной жилы кабеля или зажима.

Как правильно выбрать разветвитель для ТВ

Покупая разветвитель телевизионной антенны, первое, на что необходимо обратить внимание – это количество портов-выходов. Если в доме три телеприёмника, к которым вы хотите подвести телесигнал и разделить его, то, конечно, понадобится разветвитель с тремя выходами. Это его основная визуальная характеристика и вы вряд ли ошибётесь. Разумным решением станет покупка делителя с дополнительным выходом, так сказать на перспективу.

Отечественные и зарубежные производители поставляют на рынок массу сплиттеров от двойного делителя до 16-типортового. Их корпус содержит маркировку с указанием рабочего частотного диапазона и обозначение входов и выходов. Уточните, поддерживает ли выбранный микроприбор необходимые частоты? Наиболее распространённым рабочим диапазоном является 5-860 МГц, что позволяет легко распределять телевизионный сигнал формата DVB-T2, сохраняя качество эфира. Не ошибиться с частотами вам поможет функция индикации частот каналов в вашем телевизоре. Максимальная частота одного из каналов должна попадать в частотный диапазон делителя.

  • Заслуживает внимания и такой критерий, как затухание. Его параметры указываются в децибелах на корпусе устройства или в его инструкции. Из двух подходящих сплиттеров остановите выбор на том, у которого значение затухания меньшее.
  • Об активных и пассивных делителях вы уже знаете. При покупке активной модели ваша задача – определиться с типом источника питания (регулируемый или нет), и позаботиться о наличии розетки в выбранном месте.
  • Делители бывают разными по способу присоединения кабеля. Вы можете встретить устройства с винтовыми зажимами (работает с любым диаметром кабеля), с резьбовыми соединениями, с коаксиальными разъёмами и те, где кабель потребуется припаять.

Взгляните на выбранный делитель с эстетической стороны. Геометрия и габариты этого устройства бывают различными, вам решать – выставлять его «напоказ» или отвести ему незаметное место. Если планируете настенное крепление, то нужен корпус с крепёжными отверстиями.

Тех умельцев, кто решил самостоятельно сделать телевизионную разводку в своём жилище, может посетить соблазн создать краб своими руками. Технически это несложно, если понимать, из чего состоит делитель. Но даже если у вас в арсенале припасены необходимые трансформаторы и конденсаторы, а также корпус будущего делителя, не усложняйте себе жизнь. Ваше изделие будет служить только для аналогового сигнала, а для спутникового и цифрового ТВ может оказаться бесполезным. А вот приобретение готового «краба» от ведущих изготовителей – это надёжное и долгосрочное решение.

Похожие статьи

что это и как выбрать

Сплиттер для телевизора — это специальный антенный делитель. Они применяются в тех случаях, когда в помещении больше одного телевизора и сигнал нужно согласованно раздать между разными потребителями. А телевизионный сплиттер с усилителем может обслуживать сразу большое количество девайсов (от 3 и выше).

А если говорить о таких приспособлениях, в общем, то они необходимы для частотного разделения каналов. А также в такие устройства дополнительно встроена защита от некорректного импульсного напряжения и токов, которые могут возникнуть в жилах кабеля во время грозы. А также сплиттер защищает от наводок силовых ЛЭП и контактных сетей электротранспорта.

Какие бывают

В этой области себя смогли хорошо зарекомендовать такие производители: Lans, Rexant, Premier, Alda, Hama, Sat. На выходе они всегда дают более качественный сигнал, чем китайские или сделанные своими руками.

Наилучшими считаются сплиттеры, в устройство которых входят трансформаторы с высоким сопротивлением и большей частотой. Но они имеют достаточно высокую стоимость и слабы технологически. Как правило, они способны разделить сигнал только в двух направлениях. Когда же нужно больше, то хорошим решением станет сплиттер с последовательно включенными резисторами.

Бывают телевизионные крабы на 2, 3, 4, 6 или 8 выходов под F разъем для общего и спутникового телевидения. Для них характерна высокая пропускная способность.

Популярные ТВ сплиттеры:

  1. RTM тип SAH 204F. Разветвитель на 2 направления (развязка 28 дБ, потери на проход 3,6 дБ).
  2. TLC тип SAH 306F. Направления — 3 (развязка 28 дБ, потери на проход 5,8 дБ).
  3. Tbtec тип HST 0408/F. Сплиттер на 4 направления (развязка 32 дБ, потери на проход 7,2 дБ).

Коэффициент деления по мощности может быть равным (в большинстве случаев) или неравным.

Как выбрать

Выбирая сплиттер телевизионный обязательно нужно руководствоваться такими параметрами:

  • какую частоту имеют принимаемые каналы;
  • какое количество телевизоров планируется подключать;
  • сечение кабеля по диаметру;
  • насколько опытен установщика.

План действий в процессе выбора:

  1. Воспользовавшись меню своего ТВ, нужно узнать частоту всех принимаемых каналов. Определив канал с наибольшей частотой, следует убедиться, что верхняя граница диапазона у сплиттера больше этого показателя.
  2. Посчитать все имеющиеся телевизионные устройства, а также подумать о перспективах. Исходя из этого нужно выбирать разветвитель с количеством выходов, которое превышает единицы домашней техники.
  3. Кроме этого, следует оценить затухание сплиттера, единицей измерения которого являются децибелы. Это значение можно найти на корпусе устройства или в прилагаемой инструкции. Чем этот показатель ниже, тем больше ценится прибор.
  4. Внешний вид и габариты. Если разделитель будет на заметном месте, то важно чтобы он выглядел эстетично. А если он будет расположен внутри короба для кабелей, то хорошо было бы подобрать небольшой сплиттер.
  5. Как закреплять. Конечно, можно, чтобы он просто болтался на проводах. Но лучше закрепить его на поверхности — так будет надежнее и симпатичнее. А значит нужно проверить чтобы на нем были отверстия для крепления.
  6. Способ подключения может быть много. Нужно ориентироваться на тип используемых кабелей, а также на то, есть ли возможность осуществлять пайку.
  7. Производя покупку важно не спутать сплиттер с диплексором или ответвителем.

Если учесть такие моменты, то дальнейших проблем в процессе эксплуатации не должно возникнуть.

Как подключить

Существуют различные способы подключения:

  • сплиттер, имеющий винтовой зажим, можно сочетать с кабелями любых диаметров и он не требует навыков пайки;
  • прибор с резьбовыми соединениями совместим только с тонкими кабелями, но пайки также не требует;
  • устройство с коаксиальными гнездами можно подключать к любым кабелям, используя обычные антенные штекеры;
  • сплиттеры, которые предполагают пайку.

А сама технология подключения включает несколько несложных этапов:

  1. Определиться с соответствующей поверхностью и закрепить на ней разделитель.
  2. Убрать затычки с каждого разъема на антенном разделителе.
  3. С помощью коаксиального кабеля подсоединить вход в телевизор и в гнездо.
  4. Подключить общий телевизионный кабель.

Весь процесс занимает от силы четверть часа.

Важно, покупая разветвитель «на вырост» (возможно в будущем появится больше телевизоров), лишние незадействованные выходы временно заглушать резистором, который будет поглощать излишнее напряжение в цепи (до 75 Ом).

Когда изображение перестало удовлетворять

Бывает, что после внедрения разделителя качество изображения на нескольких телевизорах ухудшается. Некоторые выходят из сложившейся ситуации, подключив польскую антенну с усилителем. А второе решение проблемы — приобрести телевизионный сплиттер с усилителем. Последний способ хорош в том случае, если до этого телевизор показывал без нареканий и, собственно, к антенне претензий не было.

Но точнее в этой ситуации сможет подсказать телемастер. У него есть приспособления для измерения уровня сигнала. Это важно сделать, поскольку изображение может искажаться также на фоне слишком большого сигнала.

Существует 3 способа внедрения дополнительных устройств, повышающих мощность сигнала:

  1. При высоких показателях передачи нагрузки сплиттера можно воспользоваться одним промежуточным усилителем на входе в разветвитель.
  2. Если вероятна перегрузка, то лучше отдавать предпочтение раздельным усилителям на каждом выходе. И выставляется оно независимо на каждом выходе.
  3. Комбинированное усиление. Один ставится на входе и дополнительные раздельные по выходам.

Сплиттеры в наше время являются широко востребованными приборами. Если в доме больше одного телевизора, то без такого приспособления не обойтись. Некоторые умельцы делают такие устройства самостоятельно. Кто-то, желая сэкономить, покупает китайские сплиттеры. Но надежнее всего купить данный предмет у проверенного производителя, а для установки воспользоваться услугами телемастера.

3 способа, с усилением и без потери качества сигнала

Если антенна правильно установлена и настроена, она будет принимать качественный телесигнал. И если этот так, у пользователя может возникнуть вопрос, нельзя ли подключить к ней сразу два телевизора. А если можно 2, то как быть с тремя или, скажем, пятью? Разберемся, в каких случаях это возможно и что потребуется для реализации задачи.

Сколько телевизоров можно подключить к одной антенне

Самый привычный для всех вариант – это «один экран – одна антенна». Однако сегодня уже никого не удивишь тем, что в одной квартире стоят два, три и более телериемника. Конечно, можно для каждого из них установить свою антенну, но намного выгоднее подключить все к одной общей, передающей высококачественный сигнал.

Технически двойное подключение несложное: есть специальные делители (двойники, тройники и пр.), с помощью которых один сигнал, поступающий по антенному кабелю, можно разделять на несколько.

При достаточной мощности сигнала и использовании качественных усилителей количество подключаемых телевизоров к одной антенне не ограничено.

При разделении сигнала нужно иметь в виду следующее:

  1. Возможна потеря мощности.
    Под действием электромагнитных волн, с помощью которых передается сигнал, в телеантенне возникает ток, идущий по коаксиальному кабелю к принимающему устройству. Однако ток этот слаб. Любое дополнительное сопротивление ведет к потерям и в конечном итоге – к затуханию. Поэтому, подключая второй телевизор, надо учитывать, что работать вся система будет либо в зоне с мощным телесигналом, либо же надо заранее предусмотреть подключение усилителя.
  2. Делители (они же сплиттеры) бывают разных конструкций.
    Здесь важно помнить: спутниковый сплиттер для приема эфирного цифрового телевидения подойдет, наоборот – нет. Кроме того, бывают делители с согласованием и без. В большинстве доступных моделей, продающихся в магазинах, применена обычная емкостная или трансформаторная развязка, а значит, нужно предусмотреть место для питания усилителя еще до делителя.
  3. Подключать два телевизора нужно к одной антенне, но разным приставкам.
    Подключение к единому ресиверу технически проще, но он объединяет сигнал, так что на оба экрана будет синхронно транслироваться одна и та же картинка.

Подключать к каждому телевизору по своей индивидуальной антенне — это:

Круто!Трата денег!

Нужен ли усилитель

Усилитель с регулировкой мощности

Если нужно подключить сразу несколько телевизоров к одной антенне, надо иметь в виду: с использованием сплиттера любой конструкции сигнал все равно делится пополам, а если подключено 3 тюнера, то каждому достается только треть. Поэтому в большинстве случаев надо .

Он однозначно потребуется в ситуациях, когда:

  • сигнал имеет хорошее качество, но низкую мощность;
  • установлено два и более сплиттера;
  • используются длинные соединяющие кабели.
Усиление может оказаться вредным там, где мощность сигнала и так достаточно высока. Поэтому рекомендуем использовать , имеющие возможность регулировки.

Кроме того, усилитель будет, скорее, лишним при использовании кабельного и спутникового ТВ. Для них главное – не ухудшить поступающий сигнал, а усилитель неизбежно вносит искажения.

Наконец, если сигнал критически слаб, усилитель бесполезен. Он не сможет поднять принимаемый антенной ТВ-сигнал до нужного уровня: попросту нечего усиливать.

Чтобы понять, нужен ли усилитель, необходимо измерить уровень сигнала с помощью мультиметра или хотя бы шкалы тюнера. Если уровень достаточно высок, можно обойтись без дополнительных доработок .

Подключение 2-х и более телевизоров к пассивной антенне

Пассивными называют те, которые не имеют конструктивно встроенного усилителя. Они принимают сигнал только за счет своей формы. Если усиление требуется, то оно обеспечивается за счет дополнительно подключаемого внешнего блока.

Самый простой способ подключить два телевизора – это установить на антенный кабель сплиттер с соответствующим числом выходов.

Наилучшими вариантами здесь будут:

Максимальное число телевизоров, подключаемое с помощью одного сплиттера, – 8 штук с использованием SAH 812F. Если требуется большее число, необходимо уже строить цепь из делителей, разветвителей и как минимум одного усилителя.

Важно! При подключении телевизора к пассивной антенне надо учитывать, что в диапазоне вещания цифрового ТВ затухание на отвод составляет от 3,8 до 4 и более Дб. Поэтому использование комбинации сплиттера и пассивной конструкции без потери качества возможно только в зоне, где сигнал сильный — не менее 70%.

Другой вариант подключения трех и более телеприемников – использование активного разветвителя. В этом случае кабель с антенны подключается к делителю, имеющему каскад усиления, а он, в свою очередь, передает сигнал на еще один разветвитель пассивного типа.

Активный разветвитель может иметь отдельный вход для питания или использовать ток, подаваемый от ресивера по тому же кабелю, по которому идет антенный сигнал.

Подключаем 2 телевизора к активной антенне

Под активной антенной понимается устройство, в котором блок усиления является ее конструктивной частью. При этом питание он чаще всего получает по коаксиальному кабелю. Подключить к такой антенне столько телевизоров, сколько требуется, можно двумя разными способами.

Через делитель с согласованием

Усиливающий блок нуждается в питании. Однако, если использовать обычный делитель, ток на антенну не пойдет: там стоит трансформаторная или емкостная развязка. Чтобы подать ток на усилитель, потребуется специальное устройство – делитель с проходом по питанию (Power Pass).

В этом случае два приемника (цифровые ТВ или ресиверы) будут делиться на активный (подающий через антенное гнездо ток на усилитель) и пассивный (принимающий уже мощный, обработанный сигнал).

Чтобы подключить к такому делителю 3, 4 или более телевизоров, можно воспользоваться активными разветвителями с внешним питанием. Цепочка соединения строится в этом случае так же, как описано выше для пассивной антенны.

Через обычный разветвитель

В том случае, если делителя с проходом питания нет, ток можно подать на участке между ней и сплиттером. В этом случае используется крепежный элемент для врезки и сепаратор блока питания.

Получаем следующее:

  • на усилитель подается необходимый ток;
  • сигнал через делитель идет к приемникам.

Если потребуется подключить 3 и более телевизора, нужно взять сплиттер с соответствующим количеством разъемов. Принципиальная схема та же.

В том случае, когда нужно подключить 2 телевизора, а у сплиттера три выходных разъема, свободный надо заглушить балластным резистором на 75 Ом (такое сопротивление у антенного кабеля).

Предыдущая

АнтеннаПравильная установка цифровой антенны в квартире и доме

Следующая

АнтеннаРазница между активными и пассивными телевизионными антеннами

Как выбрать и установить сплиттер для цифрового тв

Сегодня редко найдется квартира, в которой только один телевизор. Обычно их два или даже три. И у абонента возникает вопрос, как подключить все устройства к одному антенному кабелю. Казалось бы, элементарный тройник сплиттер позволит отправить сигнал на три телевизора цифрового вещания. На практике это не всегда так. Делитель или разветвитель для цифрового телевидения DVB T2 нужно выбирать в соответствии со структурой кабельной сети в доме.

Разновидности сплиттеров и области их применения

Разветвитель цифрового ТВ сигнала выполняет задачу согласования цепей при подключении двух потребителей к одному источнику. Есть несколько разновидностей таких устройств с разными рекомендациями к применению.

  1. Линейный антенный делитель для цифрового эфирного телевидения равномерно делит сигнал на несколько потребителей. При этом, в зависимости от качества устройства, показатель падения уровня составляет от 1.44 до 2 и выше (для двух телевизоров). Линейный сплиттер может иметь несколько выходов и только один вход. Так, разветвитель краб может подключить сразу три телевизора.
  2. Антенный разветвитель для цифрового телевидения действует иным образом. На одном из своих выходов он формирует сигнал с номинальными показателями, сила которого зависит от входных параметров. На остальных потребителей отправляется, грубо говоря, остаток пирога. И чем их больше, тем меньше уровень сигнала на каждом.
  3. Сумматоры работают в обратном порядке. У них несколько входов и один выход. Такое устройство позволяет согласовать сигналы от группы антенн и направить их на одного потребителя.

Сплиттеры и разветвители делятся по рабочему диапазону. Устройства с частотой до 1000 МГц лучше для кабельного ТВ, цифрового эфирного сигнала. Они недороги и доступны в огромном количестве моделей разных производителей. Изделия с рабочей частотой до 2400 МГц показывают хорошие результаты при обработке спутникового ТВ.

Сплиттеры могут быть активными и пассивными. Последние сильно снижают уровень сигнала и не способны обеспечить заявленных характеристик при низких входных параметрах.

Важно! Активные сплиттеры или разветвители для телевизора более эффективны. Они имеют встроенные усилители, обеспечивают стабильные уровни на выходах. Однако такое устройство потребует подвода питания или включения в розетку.

Как подобрать разветвитель сигнала

Как сказано выше, сплиттер и разветвитель цифрового ТВ сигнала выбираются, прежде всего, по рабочей частоте. С параметром до 1000 МГц непригодны для спутникового ТВ. А более дорогие означают, что пользователь зря потратит деньги. Второй очевидный параметр — число потребителей. Сплиттер выбирается по числу выходов, соответствующих количеству телевизоров в квартире.

Оценка необходимости приобретения активного делителя производится по протяженности кабельной сети в доме. Не будет лишним учесть параметры антенны. Критерии выбора сплиттера достаточно просты.

  1. При активной антенне и малой протяженности линий не имеет смысла тратить деньги на делитель с усилителем. На всех потребителях будет достаточный уровень сигнала.
  2. Антенна с усилителем и значительная протяженность линий также не предусматривают покупки активных сплиттеров. Но в крайне удаленных точках кабельной сети мощность сигнала может быть недостаточна для качественной картинки на некоторых каналах. В этом случае дешевле установить персональный усилитель на таком потребителе.
  3. Пассивная антенна при малой протяженности линий заставит обратить внимание на параметры сплиттера. Если приемное устройство обеспечивает на выходе уровень сигнала, равный или больший рекомендуемому входному параметру делителя — можно устанавливать пассивные сплиттеры. В противном случае, придется купить более дорогое активное устройство.

Наконец, при пассивной антенне и протяженных кабельных линиях без активного делителя сигнала просто не обойтись. В этом случае на всех потребителях практически гарантированы проблемы с картинкой и поиском отдельных каналов. Однако описанные выше комбинации антенны и линий слишком идеальны, чтобы часто встречаться на практике. Поэтому делители нужно выбирать, обращая внимание на физическую структуру кабельной сети.

Правила установки

Правила установки делителей на два, три и более телевизоров цифрового вещания основываются на структуре кабельной сети. Она всегда может рассматриваться как совокупность нескольких сегментов с одним из двух стандартных типов.

Равновесная структура

Самый понятный пример равновесной сети — установленная на крыше антенна и разводка кабелей через потолок последнего этажа дома. В этом случае длина подводов к потребителям почти одинакова. Это означает, что достаточно устанавливать делители, для равномерного распределения сигнала между телевизорами.

Неравновесная структура

Понять, что такое неравновесная структура, можно на примере многокомнатной квартиры. В одной ее точке входит кабель цифрового телевидения. От нее к первому потребителю идет короткая линия, к следующему более длинная и рекордной протяженности на телевизор в самой дальней комнате.

В этом случае рекомендуется устанавливать разветвители и формировать равномерное распределение сигнала. Для простоты рассмотрим пример с тремя телевизорами. Первый разветвитель устанавливается на входе (кабель квартиры). Его маломощное ответвление коммутируется на короткую линию. Основной выход подключается на следующий разветвитель. Его мощный сигнал отправляется на длинную линию, ответвление — на оставшуюся.

Совет! В сложной сети всегда рекомендуется делать упрощение до простых сегментов. При этом стоит учитывать число потребителей в каждом и при явном дисбалансе использовать разветвители сигнала для перераспределения мощности.

Как избежать падения уровня сигнала при установке сплиттера

При качественной антенне и двух телевизорах в квартире пользователь может не заметить проблем после установки простейшего сплиттера. Однако в большом доме обязательно найдутся точки сети, где падение уровня сигнала на делителях и разветвителях будет чрезмерным. Избежать проблем можно несколькими способами.

  1. Установка пассивных усилителей сигнала. Они монтируются перед потребителем, не требуют питания. Устройства компенсируют волновые потери в кабеле и показаны тогда, когда проблемы приема есть только на отдельных каналах.
  2. Применение активных усилителей. Они также устанавливаются перед телевизором. Устройства этого класса производят подъем уровня сигнала и показаны в ситуациях, когда картинка замирает на всех каналах, при поиске не обнаруживается положенных 20 цифровых трансляций, возникают другие серьезные проблемы.

Всегда стоит помнить одно: чем больше сплиттеров, разветвителей, усилителей сигнала в сети, тем выше будут искажения. Для оптимизации уровня потерь крайне рекомендуется уменьшить протяженность линий, использовать минимальное количество точек коммутации F-коннекторами, осуществлять прокладку кабеля вдали от силовой проводки 220В и других источников помех.

Антенный тройник для телевизора

Если у вас в доме подключен только один телевизор, то проблем обычно не возникает. Телевизионный сигнал в этом случае поступает в телеприёмник непосредственно от антенны. Проблема возникает тогда, когда вы хотите смотреть два или более телевизоров. Вам не придётся покупать отдельную антенну для каждого из них. На помощь придёт разветвитель для телевизионного кабеля – малогабаритный прибор, который полностью решит эту проблему.

«Магическими» иностранными словами сплиттер и диплексор называют соответственно обычный антенный разветвитель для цифрового телевидения или сумматор двух различных сигналов. В среде кабельных операторов эти устройства часто именуют «крабами».

Что такое делитель для антенны

Как следует из названия, разветвитель для антенны – это устройство, состоящее из компактного металлического корпуса с несколькими кабельными разъемами, которое служит для распределения сигнала на несколько приёмников. Не все разветвители выполняют одинаковую функцию, поэтому их объединяют в группы.

Делители (сплиттеры)

Равномерно распределяют телесигнал на нужное количество выходов. Незаменимы в домашней кабельной разводке. Наиболее востребованный тип телевизионных аксессуаров среди потребителей. Основные делители которые можно встретить в магазинах.

  • От 5 до 1000 мГц – используются для аналогового кабельного и наземного цифрового телевидения.
  • От 5 до 2400 мГц (с проходом питания) – используется в основном для спутникового тв.

Ответвители

Иногда сигнал требуется поделить так, чтобы его основная часть была направлена на один выход (OUT), а небольшая оставшаяся часть – на отвод (TAP), где сигнал будет значительно слабее, чем на основном выходе, куда попадает его основная часть. В дальнейшем к этому основному выходу может быть подсоединён такой же ответвитель, и качество сигнала при этом не будет утеряно. Этот вид делителей применяется в ежедневной практике у провайдеров кабельного ТВ при обустройстве многоквартирных телесетей. По этому же принципу работает блокиратор диапазонов или кабельная заглушка – разновидность ответвителя, что бывает полезно при разделении бесплатных и платных каналов.

Сумматоры (диплексоры)

Практический интерес представляет антенный делитель, способный проводить сигнал в обратном направлении и, таким образом, его суммировать. Сумматоры умеют смешивать сигналы от нескольких волновых приёмников с разными частотными характеристиками в один кабель. То есть можно суммировать спутниковое и кабельное или цифровое телевидение.

Активный или пассивный?

С точки зрения электрических параметров разветвитель для телевизора может быть пассивным и активным. Первый просто разбивает сигнал на два или более выхода, имея веское преимущество: он не требует внешнего источника питания. При достаточно сильном входящем сигнале пассивные делители отлично работают без усиления, особенно если это сплиттер на два выхода.

Активный разветвитель в своей конструкции идентичен пассивному, но отличается наличием небольшого встроенного усилителя, задача которого – компенсировать потерю качества эфира, вызванную разделением. Сплиттерам с усилителем требуется источник питания микросхемы. Модельный ряд этих устройств представлен делителями с возможностью пропуска питающего напряжения. Этот тип разветвителя используется при неуверенном входящем сигнале или значительной протяжённости антенного кабеля до телевизора.

Как работают делители

Даже не помышляйте о том, чтобы просто присоединить к антенне два параллельных кабеля и получить ещё один источник сигнала. Неужели нельзя соединять антенные кабели по-простому? Закон не запрещает, но нельзя.

Антенный кабель, как и любой другой, имеет характеристику, которая называется «волновое сопротивление». Кабель имеет своё, рассчитанное конструкторами волновое сопротивление, поэтому он должен подключаться только к объекту, который имеет такое же волновое сопротивление. Любая попытка подключить кабель «к чему попало» приводит к тому, что основная часть сигнала, дойдя до конца кабеля, не поступает к объекту с другим значением волнового сопротивления, а вместо этого отражается и идёт по коаксиалу назад.

Сигнал не будет переходить от кабеля к объекту с «неправильным» волновым сопротивлением. Вот поэтому, вместо примитивного, неправильного соединения в виде скрутки, нужно использовать разветвитель коаксиального кабеля, или сумматор антенных сигналов, с хорошо просчитанным волновым сопротивлением, таким же, как у кабеля. К сожалению, поделённый на несколько приёмников сигнал на выходе имеет несколько сниженный уровень.

Знание того, как работает ваш делитель, поможет уменьшить время устранения возможных неполадок. Например, при рваной картинке на экране, поиск причин целесообразно начать с диагностики неисправностей в источнике сигнала. Нужно проверить кабельные разъемы сплиттера, изоляцию кабеля. Никакие металлические части кабельного экрана не должны касаться центральной жилы кабеля или зажима.

Как правильно выбрать разветвитель для ТВ

Покупая разветвитель телевизионной антенны, первое, на что необходимо обратить внимание – это количество портов-выходов. Если в доме три телеприёмника, к которым вы хотите подвести телесигнал и разделить его, то, конечно, понадобится разветвитель с тремя выходами. Это его основная визуальная характеристика и вы вряд ли ошибётесь. Разумным решением станет покупка делителя с дополнительным выходом, так сказать на перспективу.

Отечественные и зарубежные производители поставляют на рынок массу сплиттеров от двойного делителя до 16-типортового. Их корпус содержит маркировку с указанием рабочего частотного диапазона и обозначение входов и выходов. Уточните, поддерживает ли выбранный микроприбор необходимые частоты? Наиболее распространённым рабочим диапазоном является 5-860 МГц, что позволяет легко распределять телевизионный сигнал формата DVB-T2, сохраняя качество эфира. Не ошибиться с частотами вам поможет функция индикации частот каналов в вашем телевизоре. Максимальная частота одного из каналов должна попадать в частотный диапазон делителя.

  • Заслуживает внимания и такой критерий, как затухание. Его параметры указываются в децибелах на корпусе устройства или в его инструкции. Из двух подходящих сплиттеров остановите выбор на том, у которого значение затухания меньшее.
  • Об активных и пассивных делителях вы уже знаете. При покупке активной модели ваша задача – определиться с типом источника питания (регулируемый или нет), и позаботиться о наличии розетки в выбранном месте.
  • Делители бывают разными по способу присоединения кабеля. Вы можете встретить устройства с винтовыми зажимами (работает с любым диаметром кабеля), с резьбовыми соединениями, с коаксиальными разъёмами и те, где кабель потребуется припаять.

Взгляните на выбранный делитель с эстетической стороны. Геометрия и габариты этого устройства бывают различными, вам решать – выставлять его «напоказ» или отвести ему незаметное место. Если планируете настенное крепление, то нужен корпус с крепёжными отверстиями.

Тех умельцев, кто решил самостоятельно сделать телевизионную разводку в своём жилище, может посетить соблазн создать краб своими руками. Технически это несложно, если понимать, из чего состоит делитель. Но даже если у вас в арсенале припасены необходимые трансформаторы и конденсаторы, а также корпус будущего делителя, не усложняйте себе жизнь. Ваше изделие будет служить только для аналогового сигнала, а для спутникового и цифрового ТВ может оказаться бесполезным. А вот приобретение готового «краба» от ведущих изготовителей – это надёжное и долгосрочное решение.

Для многих семей стало привычным иметь несколько телевизоров в квартире. Распределить сигнал, получаемый от телевизионной антенны на несколько телевизоров позволяет устройство под названием разветвитель телевизионного кабеля.

С его помощью можно смотреть одновременно несколько программ, при этом качество сигнала остается на должном уровне. Перед тем, как купить такое устройство рекомендуем ознакомиться с информацией из этой статьи.

Назначение разветвителей

Существует несколько типов устройств, каждое из которых отвечает за определенные возможности разветвителей.

В зависимости от поставленных задач, используются:

Следует ознакомиться с каждым из них более подробно.
Сплиттер, он же делитель телесигнала между несколькими устройствами. Кстати, в народе его называют телевизионным крабом. В зависимости от количества разъемов, сплиттер делит на 2, 3 и 4 телевизора.

В последнем случае обязательно наличие усилителя, иначе сигнал будет слабым.
Диплексор имеет другое более понятное название – сумматор. Другими словами, разветвитель объединяет несколько сигналов от разных антенн и выдает один более мощный.

Он может использоваться в доме, где есть спутниковое телевидение и обычная телевизионная антенна. Также применяется для объединения частот из разных диапазонов.

Современные разветвители в большинстве случаев универсальны и могут работать как сумматором, так и делителем.
Ответвитель для тв используется в многоквартирных домах. Часть сигнала от общей антенны идет в одну из квартир, а другая проходит через ответвитель дальше.

Одной из его разновидностей является блокиратор. Он используется для ограничения платных каналов.

Сколько подключаем ТВ

В любом специализированном магазине продавец-консультант подберет хороший антенный разветвитель на 2 устройства.

Хороший уровень сигнала на 3 телевизора даст делитель или сумматор от известных торговых марок, поэтому не стоит на нем экономить.

Для того, чтобы добиться хорошего качества изображения для разветвителя на 4 телевизора и более, нужен усилитель (активный сплиттер).

В зависимости от количества подключенных мониторов, меняется минимальная требуемая мощность.

Как выбрать делитель ТВ сигнала на 2 телевизора

При выборе аппаратуры в первую очередь нужно выяснить на каких частотах транслируются телевизионные каналы. Получить эту информацию можно при помощи телевизора с функцией определения частот или аппарата, который улавливает сигналы различных диапазонов.

Также, необходимо учесть количество подключаемых телевизоров и диаметр сечения антенного кабеля.

Одним из важных параметров является затухание, которое выражается в децибелах. Найти его значение можно на корпусе. Чем меньше будет его значение, тем лучше это скажется на качестве при просмотре телевизионных передач.

Предпочтение следует давать устройствам, в конструкции которых предусмотрены крепежные отверстия. Аппарат, висящий на одном только кабеле предает тв сигнал хуже, чем закрепленный на стене.

При наличии в квартире кабельной разводки и короба, используют сплиттер компактных размеров.
В зависимости от типа кабеля, следует покупать разветвитель с резьбовым соединением или винтовыми зажимами. В магазинах есть устройства, рассчитанные на соединение их с кабелем при помощи пайки.

Они лучше передают телевизионный сигнал, но требуют специальных навыков.

Как подключить к телевизору телевизионный делитель

Далее будет объяснено, как подключить на два телевизора разветвитель. При большем количестве устройств способ подключения остается таким же.
Процесс соединения начинается с разметки и планировки.

Нужно рассчитать, какой длины понадобится кабель. Рекомендуется брать расстояние с запасом. Замер следует брать от места, где заканчивается центральный провод.
Если нужно объединить сигналы от нескольких антенн, необходимо подключить антенные кабели в сумматоры телесигнала. Затем, через переходник, нужно установить делитель.

Если антенна одна, то используется только последний аппарат.

Установка телевизионного краба

В местах соединения кабелей и разветвляющего аппарата, фиксация осуществляется специальными гайками, которые идут в комплекте с делителем или сумматором.
На другие концы кабелей необходимо надеть штекеры. Для этого каждый провод нужно зачистить от изоляции, надеть штекер таким образом, чтоб центральный провод кабеля выступал из него.

Затем его можно подключить к телевизору. Включив его, следует выполнить поиск каналов и проверить качество получаемого звука и изображение на наличие шумов.

Если состояние удовлетворительное или плохое, то нужно установить усилитель. В век цифровых технологий, все чаще встречается вопрос, как подсоединить телевизоры к компьютеру или другому устройству.

Это позволит просматривать фото, видео, страницы сайтов на большом телевизионном экране. Проходя мимо полок с мониторами в компьютерном магазине, можно заметить, что на всех из них воспроизводится одно и тоже видео или изображения.

Для этой цели используется HDMI-сплиттер.
Разберем, как подключить активный разветвитель hdmi сигнала на 2 телевизора.

Для этого потребуется устройство с двумя выходами(OUT). Если необходимо будет подсоединить большее число мониторов, следует приобрести HDMI-сплиттер на 4, 8 или 16 выходов(OUT).

Подключение выполняется довольно просто. От компьютера или ноутбука HDMI-кабель нужно присоединить во вход (IN), а кабели от мониторов подсоединить к выходам (OUT).

Антенный разветвитель своими руками

Самостоятельно сделать разветвитель может каждый. Но перед тем, как приступить к разработке, важно знать, что такое устройство применимо для антенны аналогового телевидения.

Для цифрового тв такой делитель или сумматор сделать невозможно.

Дешевые китайские аппараты имеют большие потери качества передачи, поэтому разумным будет их доработать. Для этого понадобится коаксиальный кабель и ферритовое кольцо.

Собрать антенный разветвитель можно в металлической коробке небольшого размера, при этом следует уделить внимание месту каждого разъема.

Кроме того, на качество передаваемого сигнала самодельного разветвителя может влиять плохое соединение штекера с гнездом. Также, стоит уделить внимание сопротивлению кабелей.

Не лишним будет сделать заземление самодельного устройства и изоляцию кабеля.

Как усилить сигнал

Для телевизора с плохим изображением и звуком, отличным решением будет использование усилителя. Благодаря ему, можно значительно повысить качество передаваемого изображения и звука.

Устанавливать его необходимо в непосредственной близости с разветвителем или антенной. При покупке усилителя следует уделить внимание значениям усиления в дБ, приемлемый уровень шумов, затухания сигнала, наличию блока питания.

В зависимости от требуемых диапазонов, используются усилители разных типов. Не каждая частота может быть качественно поймана при помощи того или иного усилителя.
Схема подключения устройств также влияет на сигнал.

Используются следующие схемы:

  • с усилителем перед входом в разветвитель;
  • с несколькими на каждом входе;
  • комбинирование.

Антенные усилители бывают метровые и дециметровые. Для конкретной ситуации подойдет определенная модель. Поэтому перед покупкой рекомендуется проконсультироваться с продавцом или мастером по ремонту телевизионной техники.

Последний, имеет необходимую аппаратуру, с помощью которой можно точно определить какой должна быть мощность антенны, делителя или сумматора.
В современном обществе, когда в большинстве квартир имеется несколько телевизоров, не обойтись без разветвителя. Самостоятельно подсоединить устройства сможет каждый, но перед этим рекомендуется проконсультироваться со специалистом.

При покупке разветвителя, нужно быть внимательным и изучить его характеристики.

Если антенна правильно установлена и настроена, она будет принимать качественный телесигнал. И если этот так, у пользователя может возникнуть вопрос, нельзя ли подключить к ней сразу два телевизора. А если можно 2, то как быть с тремя или, скажем, пятью? Разберемся, в каких случаях это возможно и что потребуется для реализации задачи.

Сколько телевизоров можно подключить к одной антенне

Самый привычный для всех вариант – это «один экран – одна антенна». Однако сегодня уже никого не удивишь тем, что в одной квартире стоят два, три и более телериемника. Конечно, можно для каждого из них установить свою антенну, но намного выгоднее подключить все к одной общей, передающей высококачественный сигнал.

Технически двойное подключение несложное: есть специальные делители (двойники, тройники и пр.), с помощью которых один сигнал, поступающий по антенному кабелю, можно разделять на несколько.

При достаточной мощности сигнала и использовании качественных усилителей количество подключаемых телевизоров к одной антенне не ограничено .

При разделении сигнала нужно иметь в виду следующее:

  1. Возможна потеря мощности.
    Под действием электромагнитных волн, с помощью которых передается сигнал, в телеантенне возникает ток, идущий по коаксиальному кабелю к принимающему устройству. Однако ток этот слаб. Любое дополнительное сопротивление ведет к потерям и в конечном итоге – к затуханию. Поэтому, подключая второй телевизор, надо учитывать, что работать вся система будет либо в зоне с мощным телесигналом, либо же надо заранее предусмотреть подключение усилителя.
  2. Делители (они же сплиттеры) бывают разных конструкций.
    Здесь важно помнить: спутниковый сплиттер для приема эфирного цифрового телевидения подойдет, наоборот – нет. Кроме того, бывают делители с согласованием и без. В большинстве доступных моделей, продающихся в магазинах, применена обычная емкостная или трансформаторная развязка, а значит, нужно предусмотреть место для питания усилителя еще до делителя.
  3. Подключать два телевизора нужно к одной антенне, но разным приставкам.
    Подключение к единому ресиверу технически проще, но он объединяет сигнал, так что на оба экрана будет синхронно транслироваться одна и та же картинка.

Нужен ли усилитель

Если нужно подключить сразу несколько телевизоров к одной антенне, надо иметь в виду: с использованием сплиттера любой конструкции сигнал все равно делится пополам, а если подключено 3 тюнера, то каждому достается только треть. Поэтому в большинстве случаев надо подключить усилитель.

Он однозначно потребуется в ситуациях, когда:

  • сигнал имеет хорошее качество, но низкую мощность;
  • установлено два и более сплиттера;
  • используются длинные соединяющие кабели.

Кроме того, усилитель будет, скорее, лишним при использовании кабельного и спутникового ТВ. Для них главное – не ухудшить поступающий сигнал, а усилитель неизбежно вносит искажения.

Наконец, если сигнал критически слаб, усилитель бесполезен. Он не сможет поднять принимаемый антенной ТВ-сигнал до нужного уровня: попросту нечего усиливать.

Подключение 2-х и более телевизоров к пассивной антенне

Пассивными называют те, которые не имеют конструктивно встроенного усилителя. Они принимают сигнал только за счет своей формы. Если усиление требуется, то оно обеспечивается за счет дополнительно подключаемого внешнего блока.

Самый простой способ подключить два телевизора – это установить на антенный кабель сплиттер с соответствующим числом выходов.

Наилучшими вариантами здесь будут:

Максимальное число телевизоров, подключаемое с помощью одного сплиттера, – 8 штук с использованием SAH 812F . Если требуется большее число, необходимо уже строить цепь из делителей, разветвителей и как минимум одного усилителя.

Другой вариант подключения трех и более телеприемников – использование активного разветвителя. В этом случае кабель с антенны подключается к делителю, имеющему каскад усиления, а он, в свою очередь, передает сигнал на еще один разветвитель пассивного типа.

Активный разветвитель может иметь отдельный вход для питания или использовать ток, подаваемый от ресивера по тому же кабелю, по которому идет антенный сигнал.

Подключаем 2 телевизора к активной антенне

Под активной антенной понимается устройство, в котором блок усиления является ее конструктивной частью. При этом питание он чаще всего получает по коаксиальному кабелю. Подключить к такой антенне столько телевизоров, сколько требуется, можно двумя разными способами.

Через делитель с согласованием

Усиливающий блок нуждается в питании. Однако, если использовать обычный делитель, ток на антенну не пойдет: там стоит трансформаторная или емкостная развязка. Чтобы подать ток на усилитель, потребуется специальное устройство – делитель с проходом по питанию (Power Pass).

Чтобы подключить к такому делителю 3, 4 или более телевизоров, можно воспользоваться активными разветвителями с внешним питанием. Цепочка соединения строится в этом случае так же, как описано выше для пассивной антенны.

Через обычный разветвитель

В том случае, если делителя с проходом питания нет, ток можно подать на участке между ней и сплиттером. В этом случае используется крепежный элемент для врезки и сепаратор блока питания.

  • на усилитель подается необходимый ток;
  • сигнал через делитель идет к приемникам.

Если потребуется подключить 3 и более телевизора, нужно взять сплиттер с соответствующим количеством разъемов. Принципиальная схема та же.

Бонус: подключаем 2 телевизора без переходников

Как утверждают телемастера-любители, в некоторых случаях переходники в виде делителей не только не нужны, но даже и вредны.

Эксперты предлагают следующую схему:

  1. Берется антенна и два коаксиальных кабеля.
  2. Концы зачищаются. Расстояние, на котором нужно снять верхнюю изоляцию, определяется экспериментально.
  3. У кабелей расплетается оплётка и фольга и из нее делается общая скрутка. Центральные провода остаются порознь.
  4. Эти две жилы крепятся винтами на штатное место в антенне. Скрутку из экранирующего материала присоединяют там же, где в норме должен находиться экран у одиночного кабеля. Главное при этом – следить, чтобы жилы не соприкоснулись с экраном.

Однако технологически оно труднее, вдобавок непредсказуемым образом изменяет характеристики цепи, поэтому использовать такой вариант подключения можно, но результат не гарантирован.

Особенности подключения к приставкам

В том случае, если используется ресиверы или тюнеры, подключить второй телевизор можно двумя способами. Какой конкретно подойдет, зависит от конструкции принимающей аппаратуры.

В том случае, если хотя бы на одном из приемников есть разъем RF-OUT, подключение производится так:

  1. Первый ресивер подключается к антенне через обычный кабель и соответствующее гнездо на корпусе.
  2. Второй приемник подсоединяют уже к первому. Для этого в его конструкции должна быть предусмотрена возможность не только подключаться к антенне, но и ретранслировать сигнал. Как правило, в таких приставках выходное гнездо помечается как «RF Out» или аналогичным образом.

Важно! При использовании двух ресиверов для того, чтобы смотреть не только бесплатные, но и закодированные пакеты каналов, придется приобретать две смарт-карточки и вносить абонентскую плату за оба комплекта оборудования.

В том случае, если ни один из ресиверов не имеет гнезда для выходного сигнала, придется приобрести делитель. Установка с использованием сплиттера в общем случае выглядит так:

  • антенный кабель от тарелки подключается к делителю;
  • каждый из ресиверов с помощью аналогичного экранированного кабеля соединяется с соответствующим выходным гнездом сплиттера;
  • каждый ресивер независимо настраивается на прием.

Особенности подключения к одной спутниковой тарелке

В том случае, если конвертер антенны имеет два выхода (для сигналов с горизонтальной и вертикальной поляризацией), к каждому из них можно подключить свой ресивер. Либо использовать мультисвич-делитель: к нему подключаются оба выхода конвертера, а он раздает сигналы 2–3 ресиверам. Однако и здесь надо иметь в виду, что потребуется отдельно оплачивать каналы для каждого устройства.

Наконец, можно подключить к одной тарелке два конвертирующих блока. Тогда к каждому из них можно будет подключить свой ресивер. Однако нужно помнить: нельзя использовать два конвертера для приема каналов с одного спутника. К счастью, геостационарная орбита заполнена достаточно плотно и в зоне приема практически всегда окажется дополнительный спутник.

При использовании ВЧ-модулятора порядок действий будет следующим:

  1. Ресивер подключается и настраивается для приема спутниковых каналов.
  2. К его аудио- и видеовыходам, по которым транслируется низкочастотный сигнал (AV, SCART и пр.), подключается ВЧ-модулятор. Это устройство преобразует низкочастотный сигнал в высокочастотный и делит его на несколько ВЧ-выходов. К ним уже можно подключать обычные коаксиальные кабели на 75 Ом.
  3. Кабели подключаются в антенный разъем приемников, которые настраиваются на частоту трансляции.

Важно! С использованием ВЧ-модулятора можно подключать любое количество телевизоров, на какое хватит разъемов на устройстве. Однако показывать все они будут один канал. Поэтому такая схема чаще используется в барах, кафе, магазинах, а не в жилых домах.

Вместо выводов

Подключение двух и более телевизоров к одной антенне – технически непростое дело, но решаемое. Оно может потребовать использования дополнительного оборудования и расчетов. Кроме того, необходимо учитывать имеющиеся уровень и качество сигнала.

выбор, подключение и как сделать своими руками

Для многих семей стало привычным иметь несколько телевизоров в квартире. Распределить сигнал, получаемый от телевизионной антенны на несколько телевизоров позволяет устройство под названием разветвитель телевизионного кабеля.

С его помощью можно смотреть одновременно несколько программ, при этом качество сигнала остается на должном уровне. Перед тем, как купить такое устройство рекомендуем ознакомиться с информацией из этой статьи.

Назначение разветвителей

Существует несколько типов устройств, каждое из которых отвечает за определенные возможности разветвителей.

В зависимости от поставленных задач, используются:

  • сплиттер;
  • диплексор;
  • ответвитель.

Следует ознакомиться с каждым из них более подробно.
Сплиттер, он же делитель телесигнала между несколькими устройствами. Кстати, в народе его называют телевизионным крабом. В зависимости от количества разъемов, сплиттер делит на 2, 3 и 4 телевизора.

В последнем случае обязательно наличие усилителя, иначе сигнал будет слабым.
Диплексор имеет другое более понятное название – сумматор. Другими словами, разветвитель объединяет несколько сигналов от разных антенн и выдает один более мощный.

Он может использоваться в доме, где есть спутниковое телевидение и обычная телевизионная антенна. Также применяется для объединения частот из разных диапазонов.

Современные разветвители в большинстве случаев универсальны и могут работать как сумматором, так и делителем.
Ответвитель для тв используется в многоквартирных домах. Часть сигнала от общей антенны идет в одну из квартир, а другая проходит через ответвитель дальше.

Одной из его разновидностей является блокиратор. Он используется для ограничения платных каналов.

Сколько подключаем ТВ

В любом специализированном магазине продавец-консультант подберет хороший антенный разветвитель на 2 устройства.

Хороший уровень сигнала на 3 телевизора даст делитель или сумматор от известных торговых марок, поэтому не стоит на нем экономить.

Для того, чтобы добиться хорошего качества изображения для разветвителя на 4 телевизора и более, нужен усилитель (активный сплиттер).

В зависимости от количества подключенных мониторов, меняется минимальная требуемая мощность.

Как выбрать делитель ТВ сигнала на 2 телевизора

При выборе аппаратуры в первую очередь нужно выяснить на каких частотах транслируются телевизионные каналы. Получить эту информацию можно при помощи телевизора с функцией определения частот или аппарата, который улавливает сигналы различных диапазонов.

Также, необходимо учесть количество подключаемых телевизоров и диаметр сечения антенного кабеля.

Одним из важных параметров является затухание, которое выражается в децибелах. Найти его значение можно на корпусе. Чем меньше будет его значение, тем лучше это скажется на качестве при просмотре телевизионных передач.

Предпочтение следует давать устройствам, в конструкции которых предусмотрены крепежные отверстия. Аппарат, висящий на одном только кабеле предает тв сигнал хуже, чем закрепленный на стене.

При наличии в квартире кабельной разводки и короба, используют сплиттер компактных размеров.
В зависимости от типа кабеля, следует покупать разветвитель с резьбовым соединением или винтовыми зажимами. В магазинах есть устройства, рассчитанные на соединение их с кабелем при помощи пайки.

Они лучше передают телевизионный сигнал, но требуют специальных навыков.

Как подключить к телевизору телевизионный делитель

Далее будет объяснено, как подключить на два телевизора разветвитель. При большем количестве устройств способ подключения остается таким же.
Процесс соединения начинается с разметки и планировки.

Нужно рассчитать, какой длины понадобится кабель. Рекомендуется брать расстояние с запасом. Замер следует брать от места, где заканчивается центральный провод.
Если нужно объединить сигналы от нескольких антенн, необходимо подключить антенные кабели в сумматоры телесигнала. Затем, через переходник, нужно установить делитель.

Если антенна одна, то используется только последний аппарат.

Установка телевизионного краба

В местах соединения кабелей и разветвляющего аппарата, фиксация осуществляется специальными гайками, которые идут в комплекте с делителем или сумматором.
На другие концы кабелей необходимо надеть штекеры. Для этого каждый провод нужно зачистить от изоляции, надеть штекер таким образом, чтоб центральный провод кабеля выступал из него.

Затем его можно подключить к телевизору. Включив его, следует выполнить поиск каналов и проверить качество получаемого звука и изображение на наличие шумов.

Если состояние удовлетворительное или плохое, то нужно установить усилитель. В век цифровых технологий, все чаще встречается вопрос, как подсоединить телевизоры к компьютеру или другому устройству.

Это позволит просматривать фото, видео, страницы сайтов на большом телевизионном экране. Проходя мимо полок с мониторами в компьютерном магазине, можно заметить, что на всех из них воспроизводится одно и тоже видео или изображения.

Для этой цели используется HDMI-сплиттер.
Разберем, как подключить активный разветвитель hdmi сигнала на 2 телевизора.

Для этого потребуется устройство с двумя выходами(OUT). Если необходимо будет подсоединить большее число мониторов, следует приобрести HDMI-сплиттер на 4, 8 или 16 выходов(OUT).

Подключение выполняется довольно просто. От компьютера или ноутбука HDMI-кабель нужно присоединить во вход (IN), а кабели от мониторов подсоединить к выходам (OUT).

Антенный разветвитель своими руками

Самостоятельно сделать разветвитель может каждый. Но перед тем, как приступить к разработке, важно знать, что такое устройство применимо для антенны аналогового телевидения.

Для цифрового тв такой делитель или сумматор сделать невозможно.

Дешевые китайские аппараты имеют большие потери качества передачи, поэтому разумным будет их доработать. Для этого понадобится коаксиальный кабель и ферритовое кольцо.

Собрать антенный разветвитель можно в металлической коробке небольшого размера, при этом следует уделить внимание месту каждого разъема.

Кроме того, на качество передаваемого сигнала самодельного разветвителя может влиять плохое соединение штекера с гнездом. Также, стоит уделить внимание сопротивлению кабелей.

Не лишним будет сделать заземление самодельного устройства и изоляцию кабеля.

Как усилить сигнал

Для телевизора с плохим изображением и звуком, отличным решением будет использование усилителя. Благодаря ему, можно значительно повысить качество передаваемого изображения и звука.

Устанавливать его необходимо в непосредственной близости с разветвителем или антенной. При покупке усилителя следует уделить внимание значениям усиления в дБ, приемлемый уровень шумов, затухания сигнала, наличию блока питания.

В зависимости от требуемых диапазонов, используются усилители разных типов. Не каждая частота может быть качественно поймана при помощи того или иного усилителя.
Схема подключения устройств также влияет на сигнал.

Используются следующие схемы:

  • с усилителем перед входом в разветвитель;
  • с несколькими на каждом входе;
  • комбинирование.

Антенные усилители бывают метровые и дециметровые. Для конкретной ситуации подойдет определенная модель. Поэтому перед покупкой рекомендуется проконсультироваться с продавцом или мастером по ремонту телевизионной техники.

Последний, имеет необходимую аппаратуру, с помощью которой можно точно определить какой должна быть мощность антенны, делителя или сумматора.
В современном обществе, когда в большинстве квартир имеется несколько телевизоров, не обойтись без разветвителя. Самостоятельно подсоединить устройства сможет каждый, но перед этим рекомендуется проконсультироваться со специалистом.

При покупке разветвителя, нужно быть внимательным и изучить его характеристики.

Вопросы и ответы

— Как выбрать телевизионную розетку?

Как правило телевизионные розетки позволяют красиво оформить подключение телевизора, и часто используются при проведении и планировании ремонтов в квартире.
Тем не менее, очень часто выходит хорошо на стене, но плохо на экране телевизора. Что же представляет из себя телевизионная розетка. Это как правило красивая коробочка, а внутри телевизионный ответвитель, как правило рассчитанный на большие уровни сигнала, т.е. с большим затуханием на отвод.
Рекомендация как правильно выбрать розетку, дать сложно, поэтому по возможности старайтесь не использовать телевизионные розетки, или выбирайте по дизайну, с пониманием что в дальнейшем потребуется ее доработать.
Если у Вас стоит телевизионная розетка, то вопрос с качеством вещания решается либо установкой квартирного усилителя (не всегда реализуемо), либо доработкой розетки (из телевизионной розетки выкусываются все потроха, а внутрь ставиться обыкновенный телевизионный разветвитель).

— Как разделить телевизионный сигнал на несколько телевизоров?

В телевидении, для разветвления телевизионного сигнала используются ответвители и делители (сплиттеры)
Главное отличие делителей от ответвителей заключается в том, что делитель делит на все выходы поровну, а у ответвителя большая часть сигнала идет на проход (out), и меньшая часть сигнала (с фиксированным затуханием) на отвод (tap).
Делитель используется когда необходимо разделить сигнал на несколько телевизоров (как правило 2-4) и до каждого телевизора одинаковое затухание (т.е. одинаковая длина кабеля)
Пример: Кабель зашел в квартиру и сразу стоит делитель на 2. Дальше примерно одинаковые куски кабеля до обоих телевизоров.
Ответвитель используется, когда длины кабеля разные, и разность затухания в кабелях, компенсируется разным уровнем сигнала отдаваемым с ответвителя в кабель.
Пример: Кабель доходит до первого телевизора, возле него стоит ответвитель. Второй телевизор стоит в другой комнате и до него 15 метров кабеля. Итого до первого телевизора 2 м. кабеля а до второго 15 метров.
Чтобы сигнал поделился поровну, ставим ответвитель ТАН106. К выходу (out) подключен длинный кабель, а к отводу (tap) короткий.

Пример маркировки

Делитель на 2 — SAH-204 или ST-204
Делитель на 3 — SAH-306 или ST-306
Делитель на 4 — SAH-408 или ST-408
где первая цифра количество выходов, а вторая и третья — затухание на отвод в дБ.

Ответвитель на 1 — ТАН-106
Ответвитель на 1 — ТАН-108
Ответвитель на 1 — ТАН-112
Ответвитель на 2 — ТАН-208
где первая цифра количество отводов, а вторая и третья — затухание на отвод в дБ.
Чем больше затухание на отвод, тем меньше затухание на проход и наоборот.

Символ «+» в маркировке обозначает, что разветвитель пропускает постоянный ток для питания внешней антенны.

— Кабель замурованный в стене. Что делать?

По возможности, необходимо избегать заделывать кабель в стену. При замуровывании кабеля, очень часто кабель деформируется и приходит в негодность. Как правило это происходит из за того, что при высыхании слоя которым затирают штрабу (шпаклевка, цемент и т.п.), как правило изменяет свои геометрические размеры (сжимается) и деформирует кабель. Плюс ко всему, кабель невозможно будет обслуживать или заменить.
В итоге выходит так, что кабель в стене есть, а пользоваться им все равно нельзя.
Для того чтобы правильно проложить кабель в стене, необходимо проложить пластиковую (или металлическую) гофру, а в ней протянуть кабель. Таким образом кабель не деформируется, и при необходимости его можно заменить.

— Как правильно разделать кабель RG6?

Монтаж F-разъема на кабель

— Какой вы рекомендуете телевизионный кабель?

В телевидении используются коаксиальные кабеля. Как правило это кабель RG6 или SAT 703. Так же подойдут любые другие коаксиальные кабеля с волновым сопротивление 75 Ом. Для удобства, большинство современных кабелей, маркируются метками с метражом, что позволяет точно отмерить нужную длину кабеля.

— Нужен ли квартирный телевизионный усилитель?

В большинстве случаев нет. Квартирный усилитель может понадобиться при:
 — подключении нескольких телевизоров (больше 2)
 — большой протяженности кабеля (больше 25 метров от коробки)
 — при плохом абонентском кабеле, и сильном не желании его менять (например замурован в стене).
 При плохом кабеле результат от использования усилителя будет нестабильный и качество трансляции может меняться.
 Кроме того необходимо помнить, что при установки квартирного телевизионного усилителя, потребуется электропитание, т.е. нужна розетка.

— Можно ли подключить несколько телевизоров?

Да, несмотря на то, что изначально, подразумевается подключение одного телевизора. Как правило мощности хватает чтобы подключить 2-3 телевизора.
Для подключения большего количества телевизоров, плохом абонентском кабеле, большой протяженности кабеля, или неудовлетворительном результате при делении мощности сигнала, рекомендуется установить квартирный телевизионный усилитель.
В любом случае, сигнал необходимо разделить поровну на все телевизоры (см. Телевизионные разветвители)

— Какие параметры настроек телевизоров?

Система звука D/K или 6,5 МГц.
Система цветности на большинстве телеканалов PAL, на некоторых SECAM
Частотный план

— Почему формат изображения на Первом канале не соответствует стандарту 16:9? Изображение идет в непонятном формате, края картинки урезаны.

С 1 июня 2011 года, Первый канал принял решение об изменении формата вещания. Для спутникового вещания — это формат 16:9. Эфирное вещание осуществляется в формате 14:9 — для обычной антенны и кабельных сетей. Так как в цифромвом формате идет эфирная версия, то и в ЦТВ формат вещания Первого канала, так же 14:9.

— Почему нет «Моего любимого телеканала» в аналоговом телевизионном пакете?

Количество телеканалов в аналоге ограничено (около 60 телеканалов в хорошем качестве). Пакет каналов в аналоговом вещании разработан с учетом охвата широкой аудитории, и любые изменения в нем, влекут волну недовольства зрителей. Поэтому изменения в аналоговом пакете планируются после тщательного изучения мнения зрителей.

— Не могу настроить несколько телеканалов?

Скорее всего у Вас не стандартизированный телевизор с ограниченной полосой частот. Так как телевизор не может принять все частоты, то часть телеканалов он не сможет настроить. Обычно это модели до 2000г. выпуска.

— Что делать, в случае проблем с КТВ?

1. Проверить новости на сайте www.orbitaplus.com
2. Проверить вставлен ли антенный штекер.
3. Проверить настройки телевизионного приемника.
4. Визуально просмотреть кабель по квартире, на наличие повреждений и деформаций (кабель должен быть круглый по сечению). Особое внимание уделить участкам где соединители, дверные проемы и резкие загибы кабеля, делители на несколько телевизоров.
5. Если это не помогло, вызываем специалиста «Орбита плюс». Тел. в Гагарине +7(48135)6-03-54.

— В чем дело, один телевизор показывает хорошо, а другой/другие плохо?

Это значит, что сигнал в квартиру поступает хороший, неисправность находится на участке между телевизором, который показывает хорошо и телевизором, который показывает плохо. Вы можете проверить данный участок сами, или пригласить специалиста компании по тел. +7(48135)6-03-54. Внимание! Скорее всего выезд будет платный, так как неисправность находится в квартире.

— Почему разный уровень громкости на каналах?

Качество и величина звукового сигнала, для эфирных телеканалов транслируемых с Телецентра, определяется местным представителем телеканала (эфирным вещателем). Оператор связи (Орбита плюс), только ретранслирует сигнал до конечного потребителя и не изменяет уровень громкости. Для телеканалов транслируемых от спутниковых вещателей, уровень громкости может быть скорректирован на оборудовании «Орбита плюс». Уровень громкости во время рекламных роликов, определяется вещателем при формировании телеканала, и не зависит от способа трансляции.

— Можно ли временно приостановить подписку?

Можно. Для этого нужно подойти в абонентский отдел с документом, удостоверяющим личность.

Как разделить эфирный антенный сигнал на несколько телевизоров

Последнее обновление: вторник, 13 апреля 2021 г.

Как я могу использовать одну антенну для нескольких телевизоров? Я покажу вам, как это сделать, в этой статье. В большинстве случаев в вашем доме может быть уже проложена проводка коаксиального кабеля. Если у вас ранее был установлен какой-либо тип кабельного или спутникового телевидения, вы, вероятно, сделали большую часть проводки за вас. Самое замечательное в использовании беспроводной антенны — это то, что вы можете подключиться к существующей проводке, чтобы подключить свою HD-антенну.Оттуда вы можете установить разветвитель для распределения сигнала на несколько телевизоров. Если в вашем доме нет существующей проводки, вам нужно будет прокладывать ее самостоятельно. Я тоже покажу вам, как это сделать.

Как разделить эфирный антенный сигнал на несколько телевизоров

Размещение разветвителя

После установки антенны и полной проводки в доме все коаксиальные кабели подойдут к центральной точке. В большинстве домов он находится в подвале или подсобном помещении.Это связка черных кабелей. Может быть полезно сначала определить, куда ведет каждый кабель. Как только вы это выясните, пометьте каждый кабель куском ленты. Например, метка может гласить «Спальня 1» или «Гостиная». Возможно, они уже были помечены электриком. Кабели уже могут быть подключены к разветвителю от вашего поставщика услуг кабельного телевидения.

Главный стек коаксиального кабеля

Пассивный или активный разветвитель

Большинство разветвителей, которые предоставляют кабельные компании, являются пассивными и не являются разветвителями с питанием.Возможно, вам лучше заменить его на сплиттер с питанием, если ваш второй телевизор находится на расстоянии более 150 футов. Это позволит вам еще больше усилить сигнал антенны. Если ваш второй телевизор находится далеко, в другой спальне, сплиттер с усилителем усилит сигнал для лучшего приема. Убедитесь, что не используете разветвитель для вашего интернет-маршрутизатора / модема. Ваша антенна должна быть отдельной от этого сигнала, а не комбинированной.

Использование существующих настенных домкратов

Мой кабель от HD-антенны на чердаке
Затем подключили к розетке в подвал

На фото выше: мой кабель от HD-антенны на чердаке подключен к ближайшей розетке, которая подключается к разветвителю в подвале.

Антенна OTA на чердаке

В зависимости от того, где вы находитесь, антенна находится в ближайшей розетке. Моя антенна находится на чердаке, поэтому я подключил антенный кабель к ближайшей розетке в спальне наверху. Затем кабель проходит от этой настенной розетки до подвала и к центральной кабельной пачке. Теперь он становится моим антенным входным кабелем. Затем я поместил в эту область свой сплиттер / распределительный усилитель. Затем я подключил коаксиальный кабель от антенной розетки ко входу разветвителя.Затем я определил, какие кабели в жгуте ведут к розеткам, в которых расположены телевизоры. Подключил каждый ТВ кабель к выходам разветвителя. Опять же, если у вас не установлены настенные розетки, вам придется проложить новый коаксиальный кабель к каждому телевизору и центральному месту. Вам также необходимо будет подать питание на разветвитель и, в некоторых случаях, на антенну. Для определенных настроек пассивный разветвитель (без питания) будет работать, если длина вашего кабеля короткая, а усилитель антенны достаточно мощный.

Настройка разветвителя

ТВ вход

Разветвитель / распределительный усилитель

Вот сплиттеры, которые мы рекомендуем:

Активный разветвитель

Мастер каналов CM3412 2-портовый усилитель-распределитель

2-портовый распределительный усилитель Channel Master CM3412 можно приобрести у следующих розничных продавцов:

eBay:

Мастер каналов CM3412 2-портовый усилитель-распределитель

Amazon:

Мастер каналов CM3412 2-портовый усилитель-распределитель

Пассивный (обесточенный) разветвитель

Разветвитель 2-полосного коаксиального кабеля Двунаправленный

Разветвитель для 2-полосного коаксиального кабеля можно приобрести в следующих магазинах:

eBay:

Разветвитель 2-полосного коаксиального кабеля

Amazon:

Разветвитель 2-полосного коаксиального кабеля

Усилители с регулируемым коэффициентом усиления

Channel Master CM-7777HD Телевизионный антенный усилитель с регулируемым усилением

Я получил несколько комментариев от людей, говорящих, что сплиттер с питанием вызывает потерю сигнала из-за перемодуляции.Большинство мощных разветвителей обеспечивают полное усиление сигнала. Вы не можете контролировать усиление выходов. Телевизионный антенный усилитель Channel Master CM-7777HD может решить эту проблему. Это позволяет вам регулировать выходное усиление. Это может быть удобно, если вам нужно лишь немного улучшить другие телевизоры. Это устройство будет хорошо работать с пассивным разветвителем. Просто поместите ТВ-усилитель Channel Master CM-7777HD между антенной OTA и пассивным разветвителем. Затем наберите свой выигрыш. Это может дать вам гораздо больше гибкости в настройке сплиттера.

Телевизионный антенный усилитель Channel Master CM-7777HD можно приобрести у следующих розничных продавцов:

eBay:

Channel Master CM-7777HD ТВ антенный усилитель

Amazon:

Channel Master CM-7777HD ТВ антенный усилитель

ANTOP Smart Boost Усилитель с двумя выходами


Усилитель ANTOP Smart Boost также является хорошим усилителем с регулируемым коэффициентом усиления. Имеет двойные выходы. Что позволяет подключить основной телевизор и второе устройство.Он имеет регулируемый циферблат, который обеспечивает правильный баланс между приемом на ближнем и дальнем расстоянии. Он совместим со всеми типами антенн OTA. Усилитель ANTOP Smart Boost имеет встроенный фильтр для блокировки сотовых помех 3G / 4G. Смотрите наш полный обзор этого продукта здесь.

Интеллектуальный повышающий антенный усилитель ANTOP можно приобрести в этих магазинах.

ANTOP Веб-сайт:

Антенный усилитель ANTOP Smart Boost

Amazon:

Channel Master CM-7777HD ТВ антенный усилитель

Нужна помощь в выборе антенны.Нажмите на наши руководства ниже:

Проведение собственного кабеля

Если вам не повезло с предварительной электропроводкой в ​​вашем доме, вы можете сделать это самостоятельно. На то, чтобы обвести проводку вокруг дома, может потребоваться некоторое время, но если вы делаете это сами, это не должно быть так сложно. Доступно несколько продуктов и инструментов, которые могут значительно упростить прокладку кабелей. Вам просто нужно определить, сколько кабелей вам нужно, сделав несколько измерений.Вот несколько инструментов, которые могут быть полезны при прокладке собственных кабелей.

RG6 RG59 Инструмент для обжима разъемов

Этот обжимной инструмент позволит вам изготавливать собственные кабели нестандартной длины. Просто отрежьте кабель до необходимой длины. Используйте инструмент для снятия изоляции, чтобы подготовить кабель и обжать компрессионные разъемы RG6.

Коаксиальный компрессионный разъем RG-6 с фиксатором

Компрессионные соединители прикрепляются к концам кабеля. Они работают с обжимным инструментом.

Deluxe Инструмент для снятия изоляции с вращающегося коаксиального кабеля

Этот инструмент для снятия изоляции с кабеля позволит вам резать чисто и профессионально. Позволяет вашим компрессионным соединителям идеально подходить.

RG6 Кабельная проводка

Коаксиальный кабель со стандартным экраном

RG6. Просто отрежьте кабель до нужной длины.

Использование готового кабеля

Вы также можете использовать готовый кабель и бочки RG6, если не хотите делать свои собственные кабели.Это более простой процесс и требует меньше инструментов. Это может сработать лучше, если у вас короткие кабели.

Коаксиальный кабель (50 футов) с F-штекерными разъемами

Готовый коаксиальный кабель с уже подключенными разъемами.

Коаксиальный цилиндр / муфта

Адаптер для удлинения кабеля позволяет соединить два коаксиальных кабеля вместе для увеличения длины.

Настенная пластина с 2-портовым разъемом Keystone

Вы можете закрыть все это настенной пластиной профессионального вида.

RG6 Вставка Keystone Jack

Просто вставьте коаксиальную вставку и готово.

 Хотите узнать, как подключить свой дом к Интернету. Смотрите наши инструкции.

См. Наше видео о том, как установить разветвитель OTA

Feature Изображение предоставлено kangshutters на FreeDigitalPhotos.net

Заключение

Вот и все. Теперь вы знаете, как разделить эфирный антенный сигнал на несколько телевизоров.Нет ничего лучше бесплатного просмотра телевизора в гостиной и спальне. Теперь вся семья может смотреть на нескольких телевизорах, не споря о том, какую программу смотреть.

Как подключить несколько телевизоров к одной антенне: [РУКОВОДСТВО 2018]

Руководство по настройке антенного разветвителя: все, что вам нужно знать

Использование антенного разветвителя может показаться простым решением для подключения одной антенны к нескольким телевизорам по всему дому. Но просто установка антенны на крыше и подключение коаксиального кабеля от ТВ-разветвителя может привести к менее чем звездным результатам.

Имейте в виду: когда вы прокладываете длинный коаксиальный кабель, вы получаете потерю сигнала. Эти потери сигнала увеличиваются при использовании разветвителя кабеля. Вот несколько ключевых шагов, которые я описал ниже, чтобы уменьшить потерю сигнала. Выполните эти пять простых шагов, чтобы получить четкое, яркое изображение и как можно больше каналов на всех ваших телевизорах.

5 шагов: одна антенна для нескольких телевизоров

  1. Приобретите правильный коаксиальный кабель
  2. Используйте внешнюю антенну (если можете)
  3. Оптимизируйте положение антенны для основного телевизора
  4. Решите, какой антенный разветвитель использовать
  5. Выберите альтернативу к разветвителям кабеля

1) Подберите правильный коаксиальный кабель

Потеря сигнала — наш враг.Коаксиальный кабель RG-6U снижает потери сигнала вдвое по сравнению с другими кабелями. Присмотритесь к ним, и вы заметите, что RG-6U используется большинством ведущих производителей антенн. Этот тип коаксиального кабеля немного толще, и его разумная цена составляет Amazon и Monoprice .

Вы можете подключить антенну к существующей кабельной разводке, но это не даст наилучшего изображения. Когда ваш установщик кабеля пришел к вам домой, скорее всего, он использовал коаксиальный кабель RG-59 или что-то подобное.По возможности избегайте использования этого кабеля в качестве антенны. Это просто не поможет вам получить наилучший возможный сигнал, особенно если вы используете одну антенну для всего дома.

2) По возможности используйте внешнюю антенну.

Многонаправленная внешняя антенна идеально подходит для подключения телевизора высокой четкости ко всему дому.

Наружные антенны обычно устанавливаются выше над землей. При установке на крыше или опоре у него больше шансов получить больше каналов. Это потому, что антенна находится в лучшем диапазоне прямой видимости как для местных, так и для удаленных радиовещательных вышек.

На основании моих обширных испытаний в лесах штата Мэн, ANTOP AT-400BV — лучшая наружная антенна, которую вы можете купить.

Что делать, если я могу использовать только комнатную антенну?

Если вы живете в квартире или снимаете недвижимость, вы, вероятно, не сможете использовать внешнюю антенну.

Ничего страшного. Вы по-прежнему можете бесплатно смотреть телепередачи в формате HD. Я рекомендую использовать комнатную антенну для каждого телевизора, если у вас нет очень мощной комнатной антенны , которая хорошо работает.

В моем доме в Бостоне я фактически использовал более одной внутренней антенны для трех телевизоров в моем доме. Но эта установка предназначена для круглогодичного тестирования. Ознакомьтесь с моим руководством по Лучшие домашние телевизионные антенны 2018 года , чтобы узнать о моих выводах после месяцев тестирования.

3) Оптимизация положения антенны для основного телевизора

Безопасность прежде всего

Перед тем, как мы начнем, давайте поговорим о безопасности. Подняться на крышу или даже по лестнице, чтобы достичь вершины шеста, — это большое дело.К этому нельзя относиться легкомысленно. Обратитесь за помощью к другу или члену семьи, даже если он держит лестницу на месте или передает вам инструменты. И оставь пить пиво на потом. Когда вы закончите работу, вы можете отпраздновать это всем бесплатным HD-телевизором, который вы будете получать на всю оставшуюся жизнь. После вашего успеха вы также сможете помочь этому другу или члену семьи с настройкой антенны. ОК?

Использование онлайн-инструментов: AntennaWeb и TVFool

Теперь, когда мы наладили партнерские отношения с кем-то, давайте воспользуемся онлайн-инструментом, например AntennaWeb или TVfool , чтобы найти все вещательные вышки в этом районе.Вам просто нужно ввести почтовый индекс или адрес в строку поиска. Я предпочитаю использовать оба этих онлайн-инструмента, потому что они расскажут вам разные вещи о дальности, сигнале и наилучшем направлении для наведения антенны.

Кстати, сначала вы хотите настроить антенну с помощью основного телевизора, которым, скорее всего, является телевизор в гостиной. Это даст вам достойный тест для работы, когда вы начнете включать в установку антенный разветвитель .

Установка наружной антенны

При размещении антенны я предпочитаю использовать небольшой портативный компас, который всегда всегда под рукой.Опыт научил меня, что, оказавшись на крыше, я теряю чувство направления. Было много раз, когда я смотрел с земли, в каком направлении хочу навести антенну. Позже, когда я проверил свое местоположение с помощью компаса, я сильно ошибся. Таким образом, компас помогает мне сократить количество перемещений антенны.

Многонаправленная антенна может принимать сигналы с более чем одного направления, но есть вероятность, что вы хотите, чтобы антенна была направлена ​​в общем направлении большинства радиовещательных вышек.Вам нужно будет заземлить антенну, прежде чем прикрепить ее к окончательному месту. Вероятно, вы захотите выполнить сканирование нескольких каналов в настройках вашего основного телевизора.

Попробуйте сканирование без усилителя и еще одно сканирование с включенным усилителем. Это может показаться трудоемким, но на самом деле это не так. Есть веская причина, по которой вы хотите сканировать каналы с усилителем и без него. Как бы мы ни беспокоились о потере сигнала, вы также хотите избежать перегрузки сигнала. Слишком сильное усиление может вызвать помехи.И ТВ-тюнер не будет получать четкий сигнал.

После того, как ваша антенна настроена в оптимальном месте и проведена надлежащая проводка, вы будете так рады, что выполнили всю работу.

При моей установке в штате Мэн мне потребовался включенный усилитель, чтобы получить наилучшее качество приема изображения. Модель Antop 400-BV выделяется парой приятных особенностей, которые редко встречаются в наружных антеннах. На усилителе есть переключатель включения / выключения, а в антенну встроен фильтр LTE, чтобы уменьшить помехи от сотовых телефонов.

Сначала попробуйте сканирование каналов без усилителя. Antop 400-BV имеет усилитель, который можно включить или выключить.

Что делать, если у меня уже есть антенна, но мне нужен усилитель?

Возможно, у вас есть наружная антенна без усилителя. Возможно, вы уже установили его в нужном месте и не хотите с ним связываться. Вы думаете: «Если бы у меня был только усилитель для улучшения приема…» Вы можете найти несколько очень хороших вариантов для усиления вашего сигнала.Когда дело доходит до усилителей, вы можете пойти двумя путями.

Предварительные усилители подключаются к той части коаксиального кабеля, которая напрямую подключена к антенне. Он усиливает сигнал, получаемый непосредственно от антенны.

Усилители-распределители идеально подходят, если вы подключаете более трех телевизоров, потому что они могут помочь усилить сигнал, разделив его для других телевизоров в доме. Я расскажу о них более подробно чуть позже.Во-первых, давайте еще немного углубимся в антенные разветвители.

4) Решите, какой антенный разветвитель использовать.

Если вы читали об антенных разветвителях или кабельных разветвителях, вам, возможно, говорили, что вам нужен «балансный» разветвитель.

Это правда.

Двусторонний разветвитель может иметь потери -3,5 дБ на каждом порту, что довольно хорошо. Некоторые трехполосные разветвители не имеют равномерных потерь на каждом выходе, и это действительно может повлиять на качество вашего изображения. Несимметричный трехполосный разветвитель может иметь потери сигнала, скажем, -7 дБ на каждом из двух портов и 3.5 дБ на третий порт. Даже если вы подключите только два телевизора к несбалансированному трехполосному разветвителю , вы все равно потеряете сигнал со всех трех портов. Поэтому покупайте антенный разветвитель только с нужным вам количеством выходов.

Сбалансированный трехполосный разветвитель может равномерно снизить потери сигнала. Это важно, когда вы пытаетесь получить красивое изображение высокой четкости на каждом телевизоре. Вам также понадобится разветвитель с частотой не менее 1000 МГц. Вы найдете антенные разветвители, которые предлагают намного более высокую частоту, чем 1000 МГц, и они тоже хороши.

Итак, для двух телевизоров я был очень доволен 2-полосным разветвителем коаксиального кабеля BAMF . . Это двунаправленный разветвитель с потерей сигнала 3,5 дБ на каждом выходе. Если BAMF недоступен, Antronix изготовит трехполосный разветвитель профессионального уровня , если вы подключаете три телевизора.

Сбалансированный антенный разветвитель или кабельный разветвитель — это одна из мер, которые вы можете предпринять против ненужных потерь сигнала.

После подключения сплиттера ко второму телевизору выполните сканирование каналов на этом телевизоре.Это снова даст вам достойный тест на любую потерю сигнала, прежде чем подключать третий телевизор к сплиттеру. И вы сможете решить, нужен ли вам усилитель-распределитель, и мы сразу перейдем к этой теме.

Что делать, если вы хотите подключить к одной антенне четыре телевизора?

Вы можете рассмотреть возможность использования усилителя-распределителя (он же распределительный разветвитель), чтобы получить хорошее изображение на всех ваших телевизорах.

Мастер каналов CM3414 предназначен для распределения сигналов на четыре телевизора с 7.Коэффициент усиления 5 дБ на выход. Возможно, вам потребуется использовать предусилитель с частью кабеля, подключенной близко к антенне, и усилитель-распределитель внутри дома. Или вам может хватить только разветвитель распределения. Подключение по одному телевизору поможет вам определить потерю сигнала и то, что вам может потребоваться для ее смягчения.

Если мастер канала недоступен, приобретите понижающий усилитель HDTV от Antennas Direct . Его можно подключить внутри или снаружи.Усилитель-распределитель имеет коэффициент усиления 7,5 дБ на порт.

Следует ли добавлять усилитель-распределитель, все зависит от того, как ваша антенна принимает первый телевизор, затем второй и так далее. Помните, что усилитель-распределитель не улучшит ваш сигнал сверх того, что ваша антенна уже получает сама. Использование усилителя-распределителя — это просто еще один инструмент для борьбы с потерей сигнала.

5) Выберите альтернативу для подключения одной антенны к нескольким телевизорам

Допустим, вы получаете отличный прием с вашей комнатной антенной, когда она подключена к одному телевизору, но изображение ужасное для второго, третьего и четвертого телевизоров.

Рассмотрите возможность использования ТВ-тюнера для трансляции ваших каналов OTA через вашу сеть Wi-Fi. Вместо того, чтобы подключать телевизионную антенну непосредственно к телевизору, вы подключаете ее к задней панели тюнера.

Мне очень нравятся некоторые из этих тюнеров, и они могут использоваться как DVR для ваших каналов OTA. Я использую HDHomeRun Quatro . Чтобы настроить его, проложите кабель Ethernet от маршрутизатора к тюнеру HDHomeRun и перейдите на сайт http://my.hdhomerun.com/ для поиска каналов.

Теперь вы можете смотреть каналы OTA на потоковых устройствах, таких как Roku, Amazon Fire TV, Android TV и Apple TV.Вы также сможете смотреть прямую трансляцию OTA TV на своем смартфоне, планшете и компьютере.

Connect Quatro позволяет просматривать или записывать до четырех программ одновременно. В моем обзоре HDHomeRun Extend и Plex DVR вы узнаете, как настроить тюнер.

Если вы живете в доме, где полно Fire TV или Fire Stick, то новый Fire TV Recast подойдет вам лучше. Recast в значительной степени настроен так же, как HDHomeRun, за некоторыми исключениями.

Вам не нужно подключать кабель Ethernet к маршрутизатору, и нет никаких сборов, связанных с DVR. Но одновременно вы сможете смотреть только на двух телевизорах. Просто помните, что Fire TV Recast транслирует только каналы OTA на устройства Fire TV. Прочтите мой обзор Fire TV Recast для более подробной информации.

Вы подсоединили несколько телевизоров к одной антенне у себя дома? Расскажите другим читателям о своей настройке в комментариях ниже.

УПОМИНАЕТСЯ В ЭТОМ РУКОВОДСТВЕ:

[одна_четвертая]

[/ одна_ четвертая]

[одна_четвертая]

[/ одна_ четвертая]

[одна_четвертая]

[/ одна_ четвертая_четвертая] 900_четвертая_38 900_ четвертая_38 900_ четвертая_38 900_04_38 900_04_38 900_04_38

]

Как подключить несколько телевизоров к вашей OTA-антенне

Раскрытие: Ваша поддержка помогает поддерживать работу нашего сайта! Мы зарабатываем реферальные сборы за некоторые продукты и услуги, которые мы рекомендуем.Узнать больше

Большинство людей думают о телевизионных антеннах как о пережитке 1950-х годов: огромных металлических устройствах, установленных на крышах домов, которые передавали некачественные сигналы на три или четыре канала 19-дюймового телевизора Quasar в гостиной. Это уже не так.

С тех пор, как вещание стало цифровым, они отправили бесплатных телеканалов в эфир (OTA) в высоком разрешении . А теперь есть подканалы. Например, в районе залива Сан-Франциско KGO предлагает свою обычную партнерскую станцию ​​ABC, а также Localish (стиль жизни) и Laff TV (фильмы, ситкомы).

В результате люди возвращаются на OTA TV. Но как использовать эту антенну для нескольких телевизоров и других устройств? Это можно сделать двумя способами: с помощью физического разветвителя или беспроводного тюнера .

Ниже вы найдете пошаговые инструкции для обоих подходов. Кроме того, есть информация об улучшении, устранении неполадок и интеграции вашей антенны с потоковыми сервисами, такими как Sling TV и FuboTV.

5 шагов по подключению антенны к нескольким телевизорам с помощью физического разветвителя

1.Установите антенну

Первое, что вам нужно сделать, это приобрести антенну HDTV. И это в основном будет зависеть от того, хотите ли вы, чтобы он был крытым или открытым. Наружная антенна может предоставить вам больше каналов, чем вы думали. Но если вы не находитесь очень далеко от крупных радиовещательных вышек, подойдет и комнатная антенна.

См. Наше обсуждение ниже для получения более подробной информации о том, какую антенну выбрать.

Независимо от того, какую антенну вы приобретете, вам нужно расположить ее для лучшего приема.Обычно это означает две вещи: поместите его как можно выше и ближе всего к вышкам вещания рядом с вами. Мы обсудим размещение более подробно ниже.

Распаковка и установка наружной антенны Mohu Sky HDTV.

2. Подключите коаксиальный разветвитель

После того, как ваша антенна будет подключена, вам нужно будет подключить разветвитель. Это недорогое устройство, предназначенное для разделения антенного кабеля на несколько кабелей. Это позволяет использовать одну антенну для нескольких телевизоров , так что вы можете смотреть местные каналы на каждом телевизоре в вашем доме.

Телевизионные антенны имеют коаксиальные выходы с низким сопротивлением (75 Ом). И у телевизоров такие же входы. Эти подключения (напрямую или через сплиттер) лучше всего выполнять с помощью коаксиального кабеля RG6. RG59, вероятно, подойдет, но он не был разработан для обеспечения полосы пропускания современного HGTV . Если вы собираетесь проложить много кабелей (например, к другим зданиям), вам, вероятно, понадобится RG11.

Подключите антенну ко входу вашего разветвителя.

3. Подключите главный телевизор

Важно, чтобы вы, , не подключали разветвитель ко всем своим устройствам сразу .Просто подключите один из выходов разветвителя к вашему первому телевизору. На это есть несколько причин.

Во-первых, вы хотите убедиться, что ваша базовая система работает. Чем больше вы подключаете устройств, тем меньше уровень сигнала. Если вы не получаете хороший сигнал с одним телевизором, вам может потребоваться отрегулировать антенну или установить предусилитель (см. Шаг 5 ниже).

Во-вторых, если вы подключите к сплиттеру несколько устройств, будет сложнее устранить любые обнаруженные проблемы.

После подключения телевизора выполните сканирование каналов. Это покажет вам, получаете ли вы хорошие сигналы от нужных вам каналов. См. Доступные каналы ниже, чтобы определить, какие каналы вы сможете получить.

4. Подключите вторичные телевизоры

После того, как первый телевизор заработает должным образом, подключите второй телевизор. Физическое разделение кабеля приведет к потере сигнала. В общем, два выходных сигнала будут иметь половину мощности входного (антенного) сигнала.В результате ваш первый телевизор может иметь плохой прием. Проверьте и его, и второй телевизор. Если есть проблема, переходите к шагу 5.

Вы можете сделать то же самое для третьего телевизора и так далее.

5. Установите усилители (при необходимости)

Для этого процесса вам могут понадобиться усилители двух типов:

  • Предусилитель: предусилитель подключается между антенной и сплиттером. Он усиливает весь сигнал. Однако, прежде чем покупать предусилитель, убедитесь, что ваша антенна правильно расположена (см. Обсуждение ниже).Channel Master предлагает три устройства для любой конкретной ситуации:
    • CM-7778V3 Предусилитель со средним усилением Titan 2
    • CM-7777V3 Предусилитель Titan 2 с высоким коэффициентом усиления
    • CM-7777HD Усилитель с регулируемым усилением Предусилитель
  • Пассивный разветвитель обычно подойдет, если вы подключаете только два телевизора к одной антенне. Однако, если вы потеряете каналы по мере добавления телевизоров, вам следует приобрести усилитель-распределитель. По сути, это сплиттер с питанием, копирующий отдельный вход на каждый из выходов, а не разделяющий входной сигнал.Как Channel Master, так и Antennas Direct предлагают хорошие усилители-распределители:
    • CM-3410 Ultra Mini 1 (1 порт)
    • CM-3412 Ultra Mini 2 (2 порта)
    • CM-3414 Ultra Mini 4 (4 порта)
    • Антенны Прямой CDA4 (4 порта)
    • CM-3418 Ultra Mini 8 (8 портов).
    • Антенны Direct CDA8 (8 портов)

Усилителям требуется питание. Это может быть сложно, особенно для предусилителя, который может быть расположен на вашей крыше. Channel Master также предлагает CM-3400XPIPS, который подключается к стене, а затем распределяет мощность по коаксиальному кабелю.Это недорогое решение, которое значительно упрощает настройку и проектирование вашей системы.

Телевизионный антенный усилитель Channel Master.

И все. В большинстве случаев настройка пары телевизоров для работы с одной антенной не займет много времени. Прочтите, чтобы узнать больше о возможностях и деталях, если вам интересно.

Дополните антенну

Некоторые кусачки для шнура подходят только для хорошо спроектированной антенной системы для прямой трансляции ТВ. Но добавление стримингового сервиса значительно расширяет ваши возможности.Вот наши фавориты:

  • FuboTV: отличный потоковый сервис, предлагающий более 100 каналов по цене 64,99 доллара в месяц. Но это наш выбор номер один для любителей спорта. На самом деле никто не делает FuboTV в этой области. А когда дело касается международного спорта, никто даже близко не подходит. Семидневная бесплатная пробная версия!
  • Sling TV: лучший недорогой потоковый сервис всего за 35 долларов в месяц. У них не так много каналов (более 30), но то, что они предлагают, просто великолепно.И у них есть лучшие дополнительные пакеты в отрасли, так что вы можете составить идеальный план для себя. Первый месяц за 10 долларов!
  • Hulu + Live TV: один из лучших общих потоковых сервисов по цене 64,99 долл. США в месяц. Он обеспечивает лучшую потоковую передачу телепрограмм по запросу в отрасли. Семидневная бесплатная пробная версия!

3 шага для подключения антенны к нескольким телевизорам с помощью беспроводного тюнера

Процесс, описанный выше, проверен и верен. Люди использовали разветвители в своих кабельных линиях на протяжении десятилетий.И у него есть то преимущество, что он прост. Если вы хотите просматривать контент со своей антенны, просто установите телевизор на этот вход (по умолчанию), и все готово. Но это не единственный способ поделиться антенной.

На самом деле, если вы хотите подключить антенну к смартфону или планшету, использование физического разветвителя не сработает. К счастью, есть и другой подход: переходите к беспроводной сети !

1. Установите антенну

Этот шаг аналогичен описанному выше. Просто найдите подходящее место для антенны.Если вы получаете только слабые сигналы, возможно, вам потребуется установить предварительный усилитель. Но в остальном ничего не нужно.

2. Подключите беспроводной тюнер

Обратной стороной беспроводного подхода является то, что вам необходимо приобрести такое устройство, как HDHomeRun, с ATSC-совместимыми тюнерами. Они стоят от 100 до 200 долларов. Но в течение всего срока службы устройства это хорошее вложение.

Эти устройства обычно имеют два или четыре тюнера. Это определяет количество устройств, которые могут использовать сигнал антенны одновременно.Ниже приведены несколько способов решения этой проблемы.

У беспроводного тюнера есть два важных соединения. Во-первых, это коаксиальное соединение, которое вы подключаете к своей антенне. Это то же самое, что обсуждалось выше при подключении антенны к разветвителю.

Другой — порт Ethernet, который вы подключаете к своему беспроводному маршрутизатору. И это все! С точки зрения физической настройки очень мало.

Большинство устройств также имеют USB-соединение для подключения внешнего жесткого диска. Это позволяет вам настроить DVR для подключения антенны

3.Подключение устройств к беспроводному тюнеру

Чтобы использовать беспроводной тюнер, вам необходимо установить приложение для устройства. Они доступны для большинства устройств. SiliconDust (создатель HDHomeRun) предоставляет приложения для Android, iOS, Amazon Fire TV, Roku и других.

И готово. Смотрите все каналы, которые предоставляет ваша антенна, на всех ваших устройствах!

Другие способы совместного использования антенного соединения

Существуют и другие устройства, которые позволяют использовать совместное использование ТВ-антенны, например адаптер беспроводного тюнера ClearStream TV.Однако они более ограничены с точки зрения устройств. Однако установка аналогична.

У вас также может быть гибридная система . Вы можете использовать физический разветвитель для подключения всех ваших телевизоров и беспроводного тюнера. Зачем тебе это делать? Если у вас очень большая семья и вы хотите транслировать поток на более чем 4 устройства одновременно, этот подход исключит телевизоры из расчета.

Вы также можете подключить несколько беспроводных тюнеров к антенне через разветвитель.

Руководство по основам работы с OTA-антеннами

Есть много интересного о приеме эфирного ТВ. Ниже мы собираемся предоставить полезные сведения, которые помогут вам максимально эффективно использовать вашу антенну HDTV.

Доступные каналы

Перед покупкой антенны полезно знать, какие каналы вы можете получить. Но очень важно знать, откуда эти каналы транслируются, когда вы настраиваете свою антенну.

К счастью, Федеральная комиссия по связи США предоставляет исключительное веб-приложение DTV Reception Maps.Вы просто вводите свой адрес, и он покажет вам все доступные каналы вместе с уровнем их сигнала.

В качестве примера мы ввели адрес торгового центра Bayhill в Сан-Бруно, Калифорния, и вот что вернуло приложение:

Выходные данные инструмента FCC DTV Reception Maps для Сан-Бруно, Калифорния.

Мы обрезали страницу. Всего было возвращено 23 канала разной силы: 8 с сильным, 9 с умеренным и 6 со слабым сигналами.

На странице также представлена ​​следующая информация:

  • Позывной: официальный идентификатор канала
  • Сеть: филиал сети, связанный с каналом (при необходимости)
  • Ch #: физический телевизор номер канала
  • Диапазон: независимо от того, транслируется ли канал на UHF или VHF.VHF подразделяется на Lo-V (VHF-Lo) и Hi-V (VHF-Hi).
  • IA: поощрительные аукционы предоставляют информацию о радиоканалах (при необходимости).

Для получения дополнительной информации щелкните позывной станции. В приведенном ниже примере мы щелкнули по KNTV. Это предоставит вам информацию об уровне сигнала, расстоянии и местонахождении башни. Он также изменяет карту и включает прямую линию от вашего местоположения до башни, что поможет вам найти лучшее место для антенны.

Выходные данные инструмента FCC DTV Reception Maps для Сан-Бруно, Калифорния — подробности для KNTV.

Внутренние и наружные антенны

Во введении мы немного поиздавались над большой крышей антенной прошлого. Но они все еще есть. И вы были бы поражены , что вы можете с ними сделать. Здесь, к северу от Сан-Франциско, мы можем получить десятки каналов.

Наружные антенны обычно больше и мощнее. Если вы можете установить внешнюю антенну, это лучший вариант.Они не намного дороже, чем комнатные антенны, и если вы окупите стоимость за годы эксплуатации, разница в стоимости будет незначительной .

Однако, если вы не находитесь очень далеко от радиовещательных вышек, вам подойдет комнатная антенна. Одним из преимуществ комнатной антенны является то, что вы можете, если хотите, прикрепить к каждому телевизору отдельную антенну. Но вам, вероятно, будет лучше использовать одну антенну, которую вы можете настроить для лучшего приема.

Дополнительную информацию о выборе антенны см. В нашем руководстве по аппаратному обеспечению.

Размещение антенны: как это сделать

Перед тем, как начать: будьте очень осторожны! Даже в помещении вы можете упасть, пытаясь разместить антенну в неудобном месте. Когда дело доходит до антенн на крыше, вы можете нанять профессионала. Знайте свои пределы. Никто не должен рисковать, чтобы получить лучший ТВ-сигнал!

Вы почти наверняка будете использовать всенаправленную или разнонаправленную антенну. Эти антенны принимают сигналы со всех сторон. Однако они не совсем симметричны.Вы можете получить более качественные сигналы, внеся небольшие изменения в ориентацию антенны.

Более важным является физическое размещение антенны. Первое, что нужно учитывать — это высота — чем выше антенна, тем лучше. Так что наружную антенну лучше всего разместить на крыше . Аналогичным образом комнатную антенну следует разместить на верхнем этаже или на чердаке, если это возможно.

Второе соображение при размещении — обеспечить для вашей антенны как можно более чистую линию участка.Если основные вещательные вышки в вашем районе находятся к северу от вас, вам следует разместить антенну на северной стороне вашего дома или квартиры.

Точно так же комнатную антенну лучше всего разместить рядом с окном, если это возможно. В противном случае — у внешней стены — хороший выбор.

Для всех антенн избегайте любых внешних препятствий для вашего сигнала, таких как деревья или здания — по крайней мере, насколько это возможно.

Потеря сигнала с разделителями

Когда дело доходит до физических разделителей, следует учитывать две проблемы:

  • Вносимые потери: это происходит из-за разделения сигнала.Таким образом, если он разделен на две части, каждый из выходов будет примерно вдвое меньше входного. Как обсуждалось выше, усилители-распределители решают эту проблему. Также рассмотрите возможность использования терминаторов на неиспользуемых выходах.
  • Потеря линии: чем дольше сигнал передается по шнуру, тем слабее он становится. Обычно это не проблема, если вы не используете очень длинные линии (100 метров). Вы можете ограничить это, используя хорошие кабели. При необходимости вы можете использовать усилители, такие как CM-3410 Ultra Mini 1.

Существующая проводка в вашем доме

Поскольку люди десятилетиями использовали кабельное телевидение, вы часто обнаруживаете, что в вашем доме уже есть проводка. Прежде чем проводить собственную проводку, посмотрите, что есть в наличии. Это может сэкономить вам много работы.

Интеграция антенн со службами потоковой передачи

Для большинства устройств для обрезки шнура службы потоковой передачи, такие как FuboTV и Hulu + Live TV, являются основой их систем. К сожалению, использование такого рода услуг с антенной обычно означает, что все ваши телевизионные опции не имеют интеграции.

Например, с физическим сплиттером вы будете смотреть местные радиостанции на входе телевизора, а свою потоковую службу через приложение на входе HDMI под управлением Roku или Amazon Fire TV Stick. Было бы лучше, если бы все каналы были перечислены в одном удобном месте.

Антенны Sling TV бесплатно и со скидкой

Sling TV — отличный недорогой ($ 35 / мес) вариант для потоковой передачи телепрограмм в прямом эфире. Но низкая стоимость имеет один серьезный недостаток: относительно низкая доступность местных каналов.По этой причине Sling TV — единственный крупный сервис, серьезно относящийся к вопросу интеграции антенны.

Вы можете получить устройство AirTV, которое доставляет контент с вашей антенны прямо в приложение Sling TV, работающее на различных устройствах. И Sling TV настолько привержен этому, что они предоставляют комплектов оборудования бесплатно и значительно снижают цены, если вы подпишетесь на два или три месяца.

Некоторые из этих устройств также могут работать как DVR с внешним запоминающим устройством.

Philo TV & Antenna Combo

Philo TV — еще один недорогой (25 долларов в месяц) сервис потокового ТВ-вещания. В нем вообще нет местных каналов и почти нет новостей. Подключив антенну через Fire TV Recast, Fire TV разместит OTA-каналы Philo и в своем руководстве On Now.

Другие варианты с потоковыми службами

Есть и другие способы получить интегрированное руководство, например, с помощью сервера каналов DVR. Но эти методы достаточно сложны и не обязательно приводят к лучшему интерфейсу.

К сожалению, вряд ли ситуация скоро улучшится. Большинство потоковых сервисов вложили значительные средства в обеспечение прямого доступа к местным каналам. Даже Sling TV предлагает некоторые местные каналы на избранных рынках.

А антенна — это все, что нужно некоторым резакам для шнура, особенно в сочетании с планом Hulu On-Demand. Для большинства остальных отсутствие интеграции не имеет большого значения. Но если вы хотите выполнить интеграцию с по , то есть — это решения , если вы готовы работать над этим.

Заключение

Добавление антенны к вашей домашней телевизионной системе — отличная идея, потому что сейчас OTA доставляет больше HDTV-контента, чем когда-либо прежде. А доставить его на несколько телевизоров так же просто, как и с помощью кабеля.

Если вам нужны OTA-каналы на мобильных устройствах, это тоже легко сделать — хотя это может стоить вам немного денег за оборудование.

Сегодня у ножниц для обрезки шнура больше возможностей, чем когда-либо прежде. И, как показывают приведенные выше инструкции, это даже не так сложно.

Часто задаваемые вопросы

Что такое антенна цифрового телевидения?

Начиная с 13 июня 2009 г., телеканалы США должны были вести цифровое вещание. Это изменение вызвало некоторые сбои, но дало много преимуществ — в частности, трансляцию HDTV и субканалов. Антенна цифрового телевидения позволяет пользователям принимать эти сигналы и передавать их на телевизоры.

Нужна ли мне отдельная антенна для каждого телевизора?

Нет необходимости иметь разные антенны для каждого телевизора.Подключение одной антенны можно разделить — физически с помощью оборудования или в цифровом виде с помощью устройства беспроводного тюнера. Однако для очень простых настроек может быть проще прикрепить антенну к каждому телевизору.

Сколько телевизоров можно подключить к одной антенне?

Теоретически к одной антенне можно подключить неограниченное количество телевизоров. Но мощность сигнала антенны падает с каждым добавленным телевизором. Этой потери сигнала можно избежать, используя усилитель-распределитель. Но самый большой блок, который мы видели, имеет восемь выходов.Так что с практической точки зрения вы, вероятно, ограничены восемью телевизорами на антенну, если не считать титанических инженерных усилий.

Можно ли подключить две антенны к одному телевизору?

Большинство людей используют разнонаправленные антенны. Но если вы хотите получать каналы с удаленных вышек вещания в разных направлениях, можно использовать две направленные антенны. Этот процесс очень похож на использование нескольких телевизоров с одной антенной, но в обратном порядке. Вам понадобится комбайнер, который обычно можно купить менее чем за 20 долларов.

Разветвитель ослабляет сигнал?

Физический разветвитель ослабляет сигнал антенны с каждым добавляемым устройством. Грубо говоря, разделение сигнала на два уменьшит выходные сигналы до 50%. Чтобы этого избежать, используйте усилитель-распределитель. А чтобы избежать помех и ухудшения качества сигнала, используйте терминаторы на всех неиспользуемых выходах.

Хелен любит помогать людям избавиться от высоких затрат на кабельное и спутниковое телевидение, рассказывая о простых и недорогих альтернативах кабельному телевидению.Свяжитесь с ней на [адрес электронной почты] Последние сообщения Хелен Бэк (посмотреть все)

Как подключить несколько телевизоров к одной антенне? — Домашние хаки, сделай сам

В наши дни очень часто люди имеют в доме более одного телевизора. Некоторые исследования показали, что в США в среднем на семью приходится 2,5 телевизора. Поэтому это очень частый вопрос, и большинство из нас хотят знать, как подключить несколько телевизоров к одной антенне. Здесь мы объясним все, что связано с этой темой, и как это сделать наилучшим образом.

Как подключить несколько телевизоров к одной антенне?

Итак, как подключить несколько телевизоров к одной антенне? Используя коаксиальный разветвитель и , вы можете легко подключить несколько телевизоров к одной антенне. Это устройство предназначено для разделения сигнала антенны на несколько телевизоров, чтобы вы могли смотреть свои любимые каналы на каждом телевизоре в доме. Чем больше телевизоров, тем слабее будет сигнал, и вам понадобится усилитель.

Проблемы с плохим сигналом часто возникают при использовании нескольких телевизоров на одной антенне.Каждый раз, когда вы используете длинный коаксиальный кабель , вы получаете потерю сигнала. Кроме того, потеря сигнала значительно возрастет при использовании разветвителя кабеля. Итак, чтобы решить эту проблему, выполните следующие ключевые шаги, которые я описал ниже, и у вас будет отличное яркое изображение на всех телевизорах в вашем доме.

5 шагов для подключения нескольких телевизоров к одной антенне:
1. Приобретите правильный коаксиальный кабель
2. Попробуйте использовать внешнюю антенну (если это возможно)
3 .Не забудьте оптимизировать положение антенны для основного телевизора
4. Выберите, какой антенный разветвитель вы будете использовать
5. Выберите альтернативу для подключения нескольких телевизоров к одной антенне

Хотя эти шаги просты, Есть еще кое-что, что следует учитывать при подключении нескольких телевизоров к одной антенне в вашем доме. Чтобы узнать больше о том, что вам нужно сделать, продолжайте читать статью.

Зачем подключать несколько телевизоров к одному источнику сигнала?

Аналоговое телевидение полностью отключено, хотя вы все еще можете поймать его сигнал через обычную антенну и правильно настроить телевизор.Цифровые каналы транслируются бесплатно (основные каналы) и платные. Во втором — клиент оплачивает выбранный тариф оператору, чтобы смотреть большое количество цифровых каналов.

При подключении цифрового телевидения от оператора или установке спутниковой антенны требуется приставка для декодирования. Тюнер преобразует сигнал и передает его на телевизор. Приставка подключается к одному телевизору. Но сигнал можно разделить на несколько ветвей с помощью переходников.

Цели подключения 2 и более телевизоров к одной антенне следующие:

  1. Нет необходимости в дополнительных проводах в квартиру или частный дом.
  2. Нет необходимости устанавливать вторую тарелку или антенну для другого телевизора.
  3. Абонентская плата по тарифу едина независимо от количества подключенного оборудования.
  4. Проще просто спрятать провода при подключении 2-х и более ТВ.

Важно! При очень слабой мощности сигнала, которую не могут уловить даже антенные усилители, разделить его на две ветви не получится.В этой версии телевизор со средним качеством будет транслироваться с антенны только на один телевизор.

Если вас интересует, как подключить iPhone к телевизору Sony, прочтите эту статью.

Сколько телевизоров можно подключить к одной антенне? Подключение нескольких телевизоров к одной антенне

Теоретически можно подключить неограниченное количество телевизоров для работы на одной антенне, если антенна настроена правильно и дает качественный сигнал.Вы можете сделать это, используя расширенный коаксиальный разветвитель и подключив столько телевизоров, сколько захотите.

Но подключение большого количества телевизоров может вызвать проблемы с плохим сигналом и плохим качеством. В квартирах и домах чаще всего бывает 2 или 3 телевизора, чтобы все члены семьи могли смотреть свои программы одновременно. При этом подключать оборудование к одному источнику вещания выгоднее, чем к отдельным. Но все зависит от силы и качества сигнала.

С технической точки зрения, двойное подключение несложно. Достаточно приобрести разделители (двойники, тройники) , чтобы подключить 2 телевизора к одной антенне. Они получают один сигнал от антенного кабеля. Они разбивают его и отправляют на нужное количество каналов.

При достаточной мощности или с качественным усилителем этот способ подойдет для 3, 4 телевизоров. Но при таком делении нужно учитывать:

  • Потеря мощности сигнала. Сигнал передается с помощью электромагнитных волн.Из-за них в телевизионной антенне появляется ток, идущий по коаксиальному кабелю к приемнику. Мощность электрического тока слабая. А любое дополнительное сопротивление от подключенного оборудования приводит к его уменьшению и последующему ослаблению. Поэтому нужно подключить усилитель сигнала, чтобы мощности потока хватило на два телевизора.
  • Разделители или разветвители имеют разную конструкцию. Для спутникового сигнала вам потребуется соответствующее оборудование, поддерживающее этот сигнал.Для цифр — цифровой делитель. Есть модели с согласованием и без. Более того, в большинстве вариантов делителя внутри присутствует обычная трансформаторная развязка. Это значит, что перед ним нужно установить усиление сигнала.
  • Несмотря на разделение сигнала, требуется второй тюнер. Если подключить телевизоры через единую приставку, получится дублирование экранов. То есть у всего оборудования через приставку будет включен один канал. Сам тюнер стоит недорого, поэтому с его покупкой проблем не возникнет.

Как вы можете видеть на рисунке ниже, чем больше раз вы будете пытаться разделить сигнал, тем хуже будет ситуация и будут происходить все большие потери сигнала.

При добавлении разветвителя ожидаются эти потери

Эти рекомендации необходимо принять во внимание перед разделением сигнала от одной антенны на несколько телевизоров . То есть заранее купите дополнительное оборудование, кабель необходимой длины, приставку на второй телевизор.

Важность усилителя в цепи

С помощью коаксиального разветвителя легко разделить сигнал от антенны на два или несколько телевизоров.Но это сразу снизит мощность сигнала в 2 раза. По три телевизора трижды. Следовательно, необходимо приобрести усилитель ! Исключение состоит в том, что вам нужно перейти от очень надежного источника только к двум устройствам.

Усилитель

Когда требуется усилитель:

  • Сигнал имеет хорошее качество изображения, но низкую мощность.
  • На одну антенну установлено более двух разветвителей.
  • Кабели, проходящие через дом или квартиру, велики.

Но не стоит ставить усилитель , если сигнал уже сильный, а телевизоры расположены близко ко входу антенны. Исключение — есть современные усилители с регулировкой мощности. Они пригодятся в любом виде связи.

Важно! Усилители для спутникового или кабельного цифрового телевидения не требуются. Они будут только мешать входящему сигналу.

Если сигнал очень слабый, то никакой усилитель не поможет. Это происходит в отдаленных деревнях, которые расположены далеко от башни , служащей источником трансляции .В этой ситуации придется покупать очень мощную антенну или подключаться к спутнику.

Как проверить качество сигнала

Перед тем, как подключить к одной антенне два и более телевизора, перед покупкой усилителей, кабелей и разветвителей необходимо проверить качество и мощность входящего сигнала. это можно проверить обычным мультиметром. На высоком уровне можно приступать к подключению оборудования.

Второй более точный способ проверки уровня сигнала — определение его силы через один подключенный телевизор и тюнер.Для этого требуется:

  1. Подключите антенну к приставке. Подключите приставку и телевизор через кабель HDMI или VGA. Включите тюнер и телевизор. Настройте каналы через поиск.
  2. Снимите пульт дистанционного управления с тюнера и дважды нажмите кнопку INFO. Уровень сигнала от антенны отображается на экране.
  3. Перейдите в Меню на пульте дистанционного управления и переключитесь в режим ручного поиска каналов. Введите номер самого чистого канала изображения. Обычно это «Россия» или «1 канал», но в зависимости от региона.
  4. Просмотр уровня ТВ-сигнала на выбранном канале.

Показатель выше 70% , значит к одной антенне можно подключить два телевизора без усилителя. Меньше — вам нужен усилитель для пассивной или активной тарелки. Довольно маленький — никакой усилитель не поможет (ниже 20%).

Какое оборудование можно использовать при подключении

Перед тем, как начать работу по подключению 2-х и более телевизоров к одной антенне, стоит заранее приобрести все комплектующие.Даже если не все элементы будут использоваться в цепочке, лучше оставить их « в резерве », чем их прерывать во время процесса подключения и запускать в ближайший магазин.

Чаще всего для подключения схемы из одной антенны и 2 и более телевизоров нужно:

  1. Разветвитель коаксиального кабеля с двумя выходами. Если имеется 3 или более выходов, для каждого дополнительного выхода требуется заглушка. Для этого подойдет резистор на 75 Ом.
  2. 5 разъемов F. Они нужны для подключения коаксиального кабеля к антенне. Вам понадобится 2 шт. для каждого телевизора.
  3. 2 переходных штекера для подключения кабелей непосредственно к телевизору.
  4. 2 ТВ кабеля необходимой длины.

Для декодирования цифрового сигнала вам также понадобятся два приемника. И шнуры, с помощью которых оборудование будет подключаться к телевизору (обычно они входят в комплект). Также стоит заранее приобрести батарейки для пульта ДУ.Тогда вы можете сразу же настраивать телеканалы.

Схема подключения оборудования к пассивной антенне

Пассивные антенны — в конструкции нет усилителя. Обычно при покупке пользователи заранее выбирают тип сигнала и знают, какое оборудование они подключили. Такие тарелки получают сигнал только благодаря своей форме. И усилитель требуется чаще всего.

Схема подключения Как подключить пассивную антенну к нескольким телевизорам

Перед подключением потребуется купить усилитель, разветвитель на два выхода, антенные кабели для подключения телевизоров.Сама схема, как подключить 2 телевизора к пассивной антенне, такая:

  • Подключите усилитель к антенне. Часто устанавливается на самом кабеле по определенной схеме. Это зависит от типа оборудования. Вы можете найти инструкции по подключению усилителя к пассивному оборудованию.
  • Подключите кабель от антенны к распределителю. Количество выходов должно соответствовать количеству подключенного оборудования. Не нужно покупать «про запас».Этот раздел всегда можно заменить при необходимости.
  • Вставьте два кабеля в выходы сепаратора. Подключите их к цифровым приставкам.
  • Подключайте телеприставки к телевизорам. И провести настройку на каждой единице оборудования путем поиска и сохранения каналов.

Важно! Пассивные антенны находятся в диапазоне цифрового вещания, где отвод составляет всего от 3,8 дБ до 4 дБ и более. Следовательно, сигнал можно разделить только при индикаторе мощности 70%.Просто усилено усилителями.

Вариант подключения дуги — с использованием активного разветвителя . Никакого дополнительного оборудования не требуется. В нем уже есть каскад усиления, который передает сигнал на другой сплиттер пассивного типа.

Активный разветвитель может иметь отдельный источник питания для усиления качества источника сигнала с помощью электрического тока. Это следует учитывать при составлении схемы подключения и проводки по дому.

Схема разделения сигнала от активной антенны

В активной антенне блок усиления цифрового сигнала расположен в самой конструкции.Питается от сети через коаксиальный кабель . К такой пластине можно подключить не только 2, но и больше телевизоров без потери качества изображения и звука.

Усиливающая область требует питания. Следовательно, обычный разделитель работать не будет. Он состоит из трансформаторной части и емкостной развязки. Для подачи тока придется сделать отдельное устройство с питанием (Power Pass).

В этом случае два цифровых тюнера будут разделены на активные и пассивные.Первый будет подавать ток через активное гнездо на антенну. Второй — только для приема и обработки сигнала

.

Для подключения 3 и более телевизоров в такую ​​цепочку пригодится активный разветвитель с дополнительным внешним источником питания . Тогда никакой активный тюнер в цепочке не требуется. Только разделитель и прием префиксов.

Как подключиться через обычный сплиттер r

Если невозможно подключить дополнительный источник питания, можно подать ток на участок между антенной и разветвителем.Но вам нужно будет создать крепеж для вставки и разделителя блока питания.

В такой цепочке на усилитель будет подаваться ток до разветвителя. А телесигнал уже пойдет на приставки. Они будут действовать как пассивное принимающее оборудование.

Важно! Когда подключено 3 телевизора, а у разветвителя 3 выхода, свободный конец нужно заглушить резистором. Его сопротивление должно быть 75 Ом. Только тогда не будет ненужной потери качества и мощности.

Можно ли в одну антенну включить 2 телевизора без переходников ?

Есть альтернативная схема без держателя. Под вопросом его производительность. Но как вариант подключения двух телевизоров к одной антенне можно попробовать. Он состоит в следующем:

  1. Требуются антенна и 2 коаксиальных кабеля.
  2. Концы проводов зачищены. Расстояние от наконечника до зачистки определяется экспериментальным путем.
  3. Тесьма и фольга расплетены.И они скручены вместе. В этом случае центральные провода остаются отдельными.
  4. Две полученные жилы фиксируются винтами на их штатном месте в антенне. Плетеная конструкция прикрепляется туда, где должен быть экран одного кабеля. В процессе этой уловки важно следить за тем, чтобы провода не соприкасались с экраном.
  5. Получившиеся жилы подключаем к кабелям на два телевизора.

Теоретически такое соединение улучшит уровень сигнала .Но на практике это занимает много времени. Требуется знание особенностей подключения антенны. И не гарантирует долгую работу.

Общая схема выбора способа подключения Схема способа подключения для подключения нескольких телевизоров

Перед подключением 2 и более телевизоров к одной антенне необходимо выяснить, к какому источнику сигнала подключен . Разделитель выбирается им. Он предназначен для аналоговых, цифровых, кабельных и спутниковых источников.

Следующим шагом является определение уровня мощности широковещательной передачи. Если показатель выше 70% , усилитель подключать нельзя. В остальных случаях требуется покупка соответствующего устройства.

Далее остается соединить все элементы по выбранной схеме. Включите телевизоры и настройте каналы.

Заключение

В этой статье вы могли увидеть полный процесс подключения нескольких телевизоров к одной антенне.Хотя этот процесс несложен, вам нужно быть осторожным и понимать, что вы делаете, чтобы не получить плохое качество изображения и слабый сигнал в вашем доме. Вы хотите, чтобы все члены семьи имели одинаковое качество на своих телевизорах, и вам нужно делать это правильно. Надеюсь, эта статья вам помогла.

Как подключить несколько телевизоров к одной антенне

В настоящее время для людей нет ничего необычного в том, что в доме есть несколько телевизоров. Фактически, недавнее исследование показало, что в среднем их 2.3 телевизора на семью в США (что на самом деле меньше 2,6). В этой статье, имеющей 33 миллиона устройств для резки шнура в одних только США, будет ответ на вопрос «Как подключить несколько телевизоров к одной антенне», чтобы вы могли наслаждаться кристально чистыми программами HDTV на всех своих телевизорах без больших счетов за кабельное телевидение. .

Так как же подключить несколько телевизоров к одной антенне? Чтобы ответить на этот вопрос, мы рассмотрим три различных способа достижения этой цели:

  1. С помощью традиционного разветвителя кабеля.
  2. За счет использования усилителя-распределителя.
  3. За счет использования блока сетевого тюнера.

Разделить или не разделить, вот в чем вопрос…

Во-первых, на случай, если не ясно, что такое сплиттер или что он делает, давайте рассмотрим его более внимательно. Сплиттер — это небольшое устройство, которое годами использовалось для подключения и распределения кабельного, спутникового и эфирного телевидения по всем нашим домам. Это чрезвычайно недорогое устройство, которое позволяет вам подавать один сигнал (от вашей OTA-антенны), а затем разделять этот сигнал в нескольких направлениях на несколько устройств, как показано ниже.

Источник изображения: https://www.antennasdirect.com/clearstream-tv-split-antenna-signal.html

Как вы можете видеть на изображении, антенный фид входит в «линейную сторону» разветвителя, а затем на К выходу «стороны нагрузки» разветвителя можно подключить несколько телевизоров. Разветвители бывают множества конфигураций:

  • двусторонний разветвитель
  • трехполосный разветвитель
  • четырехсторонний разветвитель… и так далее, в зависимости от того, сколько «разветвителей» вам нужно сделать.

Звучит просто, правда ??? Что ж, правда в том, что вставлять эти устройства и подключать несколько телевизоров к одной антенне крайне необычно… но есть обратная сторона… потеря сигнала!

Ожидаемые потери при использовании разветвителя

К сожалению, когда все кажется хорошим, это обычно означает, что это так.И хотя разделение антенного сигнала для подачи на несколько телевизоров — самый простой и дешевый способ, он не обошелся без компромиссов. К сожалению, компромисс при использовании этих устройств — ухудшение качества сигнала и потери. Давайте посмотрим поближе.

Когда вы устанавливаете разветвитель между антенной OTA и телевизором, вы вносите то, что известно как вносимые потери . Вносимые потери ослабят любой сигнал, который вы получаете, распределяемый за пределы самого разветвителя. Идея состоит в том, что сплиттеры предназначены для равномерного разделения входящего антенного сигнала по выходным портам, который обычно измеряется в децибелах (дБ).Вдобавок к этому вы можете ожидать увидеть потерю 3,5 дБ на каждом порту из-за ранее упомянутых вносимых потерь.

Вот изображение с веб-сайта Channel Master, которое иллюстрирует, как двухсторонний разветвитель будет выглядеть графически с точки зрения выхода / потерь.

Вы можете ясно видеть, что при 100% -ном сигнале на входе разветвитель «разделит» сигнал на 50% на каждом порту и в то же время понесет вносимые потери -3,5 дБ на каждом порту. Если вы увеличите количество выходных портов до трех и вставите трехполосный разветвитель, все станет немного хуже, как показано ниже.

В этом случае дополнительный двусторонний разветвитель вставляется в линию с одним из выходных портов, что означает, что верхний порт будет видеть 50% снижение сигнала от входа (аналогично двустороннему разветвителю выше) а затем 50% сигнала второго порта снова разделяются, поэтому на двух других выходных портах остается только 25% сигнала. Конечно, вносимые потери в корпусе являются аддитивными, поэтому теперь вы видите вносимые потери -7 дБ сверх этого.

Как видите, чем больше раз вы разделите сигнал таким образом, тем хуже будет.Если мы перейдем к четырехполосному разветвителю, мы увидим, что он состоит из трех комбинированных двухсторонних разветвителей. В этом сценарии мы увидим только 25% входящего сигнала на каждом из четырех выходных портов. Что касается потерь в дБ, которые будут понесены, потеря сигнала на каждом порте вывода составит примерно 7 дБ.

Разделение входящего антенного сигнала на три или более раз действительно повлияет на качество сигнала, который вы можете принимать на своих оконечных телевизорах.Преимущества использования разветвителя заключаются в том, что они очень недороги и, вероятно, позволят вам использовать существующую кабельную проводку в вашем доме для подключения к различным телевизорам, есть существенные недостатки. Из-за этих недостатков вам, возможно, придется предпринять определенные шаги, чтобы уменьшить потери, которые вы испытаете при их использовании.

Когда использовать усилители-распределители

Часто может потребоваться установка усилителя-распределителя, антенного предусилителя или их комбинации.Давайте подробнее рассмотрим, что это за устройства, в чем их отличия и когда вам следует подумать об их использовании для подключения нескольких телевизоров к одной антенне.

Как работают усилители и нужен ли он…

Как уже говорилось, есть много вещей, которые влияют на входящий сигнал, который вы сможете получить от своей OTA-антенны. Такие вещи, как кабели, длина кабеля и разъемы (ознакомьтесь с моими статьями о коаксиальных кабелях и разъемах RG6), но ничто не окажет большего влияния, чем разделение вашего сигнала для подачи на несколько телевизоров.

Посмотрите это видео на YouTube от Channel Master, которое идет, когда вам следует подумать об использовании усилителя-распределителя, предварительного усилителя или того и другого.

Для удобства, вот ссылка для проверки вашего местоположения с помощью Руководства по выбору антенны, упомянутого в видео. Я также перечислил все усилители-распределители, упомянутые в видео от Channel Master, и все они доступны на Amazon по отличной цене.

Я использовал эти усилители-распределители во многих установках, и они, без сомнения, являются лучшим качеством в отрасли.

При просмотре видео могло быть ясно, а может и нет, так это то, что усилитель-распределитель хорош, если ваш входящий сигнал сильный в месте разделения, но ухудшается после разделения. Если этот сценарий применим к вам, возьмите один из перечисленных выше усилителей Channel Master и поместите его вместо сплиттера.

Если, с другой стороны, у вас низкий уровень сигнала на входе в ваш дом, возможно, вам подойдет антенный предусилитель. Как я упоминал выше, если вы прокладываете коаксиальный кабель на больших расстояниях, это в некоторых случаях может ухудшить ваш сигнал до такой степени, что он станет непригодным для использования.В этом случае я рекомендую использовать антенный предусилитель. Усилитель-распределитель в этом сценарии ничего не сделает … если сигнала нет с самого начала, нечего будет распространять.

Обратной стороной предусилителей является то, что их не так просто установить, как усилитель-распределитель. Обычно он состоит из двух частей: усилителя, установленного на антенной мачте, и источника питания, расположенного внутри дома.

Войдите в сетевой тюнер…

Сетевой тюнер — это последний способ подключения нескольких телевизоров к одной антенне.Если вы читали какие-либо статьи на этом сайте, то знаете, что я яростный сторонник использования аппаратных сетевых тюнеров. Прежде чем я буду делать слишком много предположений, если вы абсолютно точно знаете, о чем я говорю, что это за устройства или что они делают, давайте прямо сейчас разовьем вас.

Сетевой тюнер позволяет вам «отвязаться» от любого конкретного телевизора или устройства, принимая сигнал антенны и преобразовывая этот сигнал в поток, который может быть доставлен на любое «интеллектуальное устройство» по домашней проводной или беспроводной сети.

Устройство очень простое в использовании. Просто вставьте коаксиальный кабель антенны в гнездо «Antenna Input» на сетевом тюнере, а затем просто проложите кабель Ethernet от «гнезда Ethernet» к одному из портов коммутатора на домашнем маршрутизаторе. На этом установка оборудования. Для программного обеспечения, в зависимости от того, какой сетевой тюнер вы в конечном итоге выберете, типичный рабочий процесс выглядит следующим образом:

  • Установите программное обеспечение, которое поставляется с оборудованием вашего тюнера.
  • Запустите сканирование каналов, чтобы увидеть каналы, которые задействует ваша антенна.
  • Установите приложение на любой Smart TV, ПК, ноутбук, планшет или мобильный телефон и наслаждайтесь!

Конечно, это небольшое чрезмерное упрощение части программного обеспечения, однако на самом деле это не намного сложнее, чем это, и это действительно выходит за рамки этой статьи. Я скажу, что я большой защитник и сторонник сетевых тюнеров HDHomeRun. Эти тюнеры — просто лучшие на рынке резаки для шнура, и я их очень рекомендую.

Преимущества использования сетевого тюнера

Итак, теперь, когда вы хорошо представляете, что такое сетевой тюнер, давайте поговорим о преимуществах его использования и почему я почти всегда рекомендую их использовать.

Преимущество № 1:

Первое преимущество — это то, от которого я уже ускользнул, поскольку сигнал вашей антенны теперь становится потоком на любое и каждое «умное» устройство в вашем доме… с некоторыми ограничениями:

Ограничение № 1 : В зависимости от приобретенного вами сетевого тюнера он будет иметь 2, 4 или более встроенных тюнера. Это означает, что вы сможете одновременно осуществлять потоковую передачу на столько устройств, сколько поддерживает ваше оборудование тюнера. Я рекомендую SiliconDust HDHomeRun Connect Quatro 4-Tuner.Как видно из ссылки, в это устройство встроено 4 тюнера, поэтому вы будете ограничены таким количеством одновременных потоков.

Ограничение № 2: Еще одно ограничение, которое вам необходимо принять во внимание, заключается в том, что если на вашем телевизоре не установлена ​​официальная операционная система Android TV, такая как Sony Bravia Android TVs

, вам, вероятно, потребуется установить коробку Android или аналогичную у твоего телевизора. Я написал статью, которую вы можете прочитать здесь, которая поможет сузить ваш выбор.

Преимущество № 2:

Следующее преимущество заключается в более коротких кабельных трассах.С помощью сетевого тюнера вы можете стратегически разместить устройство как можно ближе к входящей антенне (в соответствии с тем, что было упомянуто выше). Это значительно снизит потери, связанные с длиной кабеля, и, таким образом, улучшит качество сигнала, который вы сможете получить.

После того, как вы разместите тюнер как можно ближе к входящей антенне, все, что вам нужно сделать, это проложить кабель Ethernet от сетевого тюнера к маршрутизатору, как показано на изображении выше.

ПРИМЕЧАНИЕ. Не всегда легко расположить сетевой тюнер как можно ближе к входящей антенне и в то же время иметь возможность проложить кабель Ethernet обратно к маршрутизатору. Для этой работы я рекомендую использовать сетевые адаптеры. Адаптер линии электропередачи позволит вам использовать существующие электрические провода, чтобы получить обратную связь от блока сетевого тюнера к маршрутизатору.

Преимущество # 3:

Это преимущество достигается за счет полнофункционального цифрового видеорегистратора и руководства.Несмотря на то, что SmartTV оснащены способностью справляться с некоторыми из этих проблем, они сильно отстают от многофункциональных возможностей, которые может предоставить выделенный сетевой тюнер и связанное с ним приложение.

Ссылаясь на изображение выше, я рекомендую вам использовать сетевое хранилище

(NAS) для работы с функциями цифрового видеорегистратора. Альтернативой является использование ПК «Always On», однако с NAS потребление энергии минимально и, вероятно, со временем компенсирует стоимость устройства.Я рекомендую Synology DiskStation DS218 + с 2 отсеками. Это устройство NAS обеспечивает возможность зеркалирования RAID 1 (избыточность данных), поэтому вам никогда не придется беспокоиться о потере данных.

Дополнительная литература…

Надеюсь, вам понравилась статья, и в ней дан ответ на вопрос «Как подключить несколько телевизоров к одной антенне» и, возможно, еще немного. Обязательно ознакомьтесь с некоторыми из других моих не менее замечательных статей ниже!

Подключение антенны к нескольким телевизорам

Для получения дополнительной информации о просмотре любимых телешоу без подписки на кабельное телевидение, ознакомьтесь с нашим руководством по просмотру телепередач без кабельного телевидения.

Хотя вы можете смотреть местное телевидение онлайн, лучше всего использовать OTA-антенну. Подключение одной антенны к нескольким телевизорам иногда может быть тяжелым испытанием в зависимости от уровня сигнала в вашем районе. Я встречал ситуации, когда все телевизоры нормально работают с собственной внутренней антенной, но после установки наружной антенны ни один телевизор не может принимать сигнал.

Эти проблемы в основном возникают из-за неправильной установки коаксиального кабеля и разветвителей антенного кабеля, идущих от антенны к телевизору в доме.Хотя простое подключение связки коаксиального кабеля может привести к HDTV, часто это увеличивает время установки из-за ненужного поиска и устранения неисправностей сигнала.

В этой статье описаны шаги, которые следует предпринять, чтобы избежать типичных ошибок, которые люди допускают при установке антенны для HDTV. Мне потребовались годы, чтобы научиться этому, но если вы потратите время на правильную установку, это сэкономит время на исправление ошибок в будущем.

Шаг 1. Правильно расположите антенну

Прежде чем беспокоиться о подключении антенны к нескольким телевизорам, убедитесь, что на одном телевизоре оптимальная мощность сигнала.Подключите антенну к одному телевизору. Убедитесь, что в линии нет разветвителей коаксиального кабеля. Блок заземления должен быть единственным предметом между телевизором и антенной.

Правильно расположите и установите антенну, чтобы захватывать большинство телеканалов на одном телевизоре. TVFool.com может предоставить вам эту карту-мишень с указанием расположения телебашен в вашем районе. Я также подготовил эпизод из подкастов «Основанная причина», в котором рассказывается, как использовать телешоу.

Если они расположены в нескольких направлениях, вы можете использовать всенаправленную антенну, такую ​​как Mohu Sky.Я обнаружил, что Sky — лучшая малая разнонаправленная антенна, которую я пробовал, и лично использую ее.

Однако, если станции расположены в одном направлении, возможно, антенна в стиле Яги, такая как 43XG, может быть лучше для вашей ситуации.

После того, как вы убедились, что антенна правильно настроена и телевизор принимает нужные вам каналы, мы можем перейти к включению всех телевизоров в вашем доме по беспроводной связи с сигналами высокой четкости.

Шаг 2: Коаксиальный проход

Когда кто-то впервые устанавливает антенну, он обычно думает, что ему нужен усилитель.Я сам совершил ту ошибку. Это не всегда так, и на самом деле усилитель иногда может перегрузить сильный сигнал, вызывая проблемы с приемом.

Так что забудьте об усилителях. Считайте это инструментом для решения проблем с приемом, если мы столкнемся с ними позже. Для этого шага нам просто понадобится коаксиальный кабель и разветвитель.

Используйте коаксиальный кабель RG-6

Длина коаксиального кабеля способствует потере сигнала. Чем длиннее кабель, тем больше потери сигнала.В США установщики кабелей использовали RG-59. Этот кабель до сих пор продается и его можно найти во многих домах в США. Я рекомендую держаться подальше от этого старого коаксиального кабеля и выбрать стандарт RG-6U.

Использование RG-6U для телевизионных антенн. Кабель

RG-6U снижает потери сигнала почти вдвое по сравнению со старым стандартом RG-59. Эти кабели очень похожи. Тип кабеля обычно указан на внешней оболочке коаксиального кабеля. Кабель RG-6U немного толще в диаметре по сравнению с его аналогом RG-59.

Используйте правильный антенный разветвитель

Каждый выход разветвителя кабеля ухудшает сигнал независимо от того, подключен он к телевизору или нет. Разветвитель с 4 выходами примерно разделит исходную мощность сигнала на 4 или 25%. Поэтому разумно получить разветвитель, в котором количество выходов точно соответствует количеству подключаемых телевизоров. Для получения дополнительной информации ознакомьтесь с моим постом о выборе правильного коаксиального разветвителя.

Избегайте гирляндного подключения разветвителей.Другими словами, если вы подключаете 3 телевизора, используйте трехполосный разветвитель вместо подключения выхода одного двухполосного разветвителя к другому двухполосному разветвителю. 3-полосный разветвитель обеспечивает 33% мощности сигнала на каждый телевизор.

Однако гирляндное соединение 2 разветвителей будет обеспечивать 50% сигнала на телевизор, подключенный к первому разветвителю в цепочке, в то время как 2 телевизора, подключенные ко второму разветвителю, получают только 25% мощности сигнала. Это приводит к несбалансированной конфигурации, которая может затруднить поиск и устранение неисправностей и создать проблемы, если вы расширитесь в будущем.

Также будьте осторожны при покупке 3-полосного разветвителя. Некоторые из них несимметричны, когда на одном выходе потери меньше, чем на других. Например, 1 порт будет иметь -7 дБ, а 2 других выхода — -3,5 дБ. Это связано с тем, что внутренняя работа разветвителя по сути гирляндного подключения пары двухсторонних разветвителей. Сбалансированный разветвитель покажет одинаковые потери на всех выходах.

Подключение телевизоров к антенне

К этому моменту мы знаем, что от антенны поступает приличный сигнал с момента установки первого телевизора.Любые потери приема с этого момента происходят из-за оборудования, а именно коаксиального кабеля, сплиттеров и цифровых ТВ-тюнеров.

Перед подключением любого телевизора нарисуйте карандашом и бумагой, где в вашем доме будут проходить разветвитель и кабель. Затем измерьте, сколько кабеля нам понадобится для каждого прогона. Длина кабеля должна быть как можно короче, так как чем больше длина, тем больше сигнала теряется.

Теперь пора установить первый телевизор со сплиттером. Будем устанавливать телевизоры по очереди и тестировать.Это даст нам представление о том, в какой точке пропадает сигнал для данного канала. Подключите линию от антенны к входу разветвителя и один выход к телевизору. Теперь проверьте, может ли телевизор принимать все каналы, прежде чем вводить сплиттер.

Продолжить Добавляйте по одному телевизору к разделителю и проверяйте каналы. Продолжайте добавлять телевизоры, пока все они не будут установлены или вы не получите все каналы, которые должны быть на каждом телевизоре. Если в какой-то момент телевизор не может принимать такое же количество каналов, нам может потребоваться усилить сигнал, о чем я расскажу в следующем разделе.

Нужен ли вам антенный усилитель?

Коэффициент усиления антенны в сравнении с коэффициентом усиления усилителя

Усиление антенны может сбивать с толку. Что касается антенн, как правило, существует 2 типа усиления сигнала. Первый обычно называется «усилением антенны». Это усиление, присущее антенне. Этот термин в основном используется при обсуждении направленных антенн.

Усиление, обсуждаемое с «усилением антенны», на самом деле не добавляет мощности к сигналу. Это скорее представление о том, насколько хорошо антенна преобразует сигнальную волну в электрический ток.Направленные антенны концентрируют эту способность в одном направлении, тем самым жертвуя усилением в других направлениях.

Другой тип усиления — усиливает сигнал после его приема. Обычно это называют «усилением усилителя», и он не сделает сигнал лучше, чем тот, который принимается антенной. Только усиление антенны улучшит прием сигнала с телебашни. Коэффициент усиления усилителя используется для преодоления потерь в линии и шума цифровых тюнеров на телевизоре.

Это различие важно.Если вы можете принимать все нужные вам каналы при подключении антенны непосредственно к одному телевизору, тогда усиление необходимо только для преодоления потерь в линии. Однако, если у вас были проблемы до того, как были введены какие-либо сплиттеры, нам, возможно, придется подумать о покупке направленной антенны с более высоким коэффициентом усиления.

Какой усилитель использовать?

Усиление усилителя в основном передается от 2 устройств, предусилителя или усилителя-распределителя. По сути, они выполняют ту же функцию с небольшой разницей.На антенне установлен предусилитель, который усиливает сигнал. Необходимо использовать предусилитель, чтобы преодолеть длинный коаксиальный кабель (более 100 футов) между антенной и сплиттером (или одиночным телевизором).

Усилитель-распределитель устанавливается непосредственно перед разветвителем и используется для усиления сигнала для разделения на несколько телевизоров. Некоторые усилители-распределители, такие как изображенный ниже, также работают как разветвители.

Оба усилителя имеют схожие функции, но обычно, если перед сплиттером проходит длинный кабель, попробуйте установить предусилитель, чтобы посмотреть, решит ли он проблему.С другой стороны, если вы видите потери не в линии, а в разветвителе, вы можете попробовать использовать усилитель-распределитель.

В некоторых ситуациях может потребоваться и то, и другое, если вы устанавливаете несколько телевизоров с очень длинным коаксиальным кабелем между антенной и сплиттером.

Сильный сигнал может быть плохой вещью

Причина, по которой мы хотим сначала попробовать установку без усилителей, — это перегрузка сигнала. Если сигнал от мачты сильный, слишком сильное усиление может перегрузить тюнер и привести к тому, что ТВ-тюнер не будет принимать канал.Усиление всегда следует рассматривать как средство улучшения приема, оно не устанавливается по умолчанию.

Если у вас есть другие вопросы по темам, затронутым в этой статье, оставьте их в комментариях. Я отвечу на все вопросы и использую их, чтобы расширить статью в будущем.

Нужна дополнительная информация?

Если эта статья не ответила на ваш конкретный вопрос, перейдите на нашу домашнюю страницу ! Он поможет вам найти доступных интернет-провайдеров, потоковые сервисы для удовлетворения ваших потребностей, информацию об антеннах и многие другие инструменты и ресурсы, которые помогут вам сэкономить деньги на телевидении и доступе в Интернет.

Чтобы получить советы и рекомендации по отключению кабеля, а также по другим техническим вопросам, не забудьте присоединиться к нашей странице в Facebook.

Присоединяйтесь к миллионам ножниц для шнура

Раскрытие информации: обоснованная причина поддерживается небольшой комиссией за покупки, сделанные по ссылкам на некоторые продукты на этом веб-сайте. Мы не принимаем компенсацию от компаний, пытающихся повлиять на наш обзор продуктов.

Можно ли использовать разветвитель с антенной?

Разветвители без питания недорогие (на Amazon они стоят около 5 долларов), но для работы вам может понадобиться модель с питанием.

В большинстве домашних хозяйств установлено более одного телевизора. Но вы почти никогда не увидите дома с более чем одной телевизионной антенной. (И есть снимок 50 на 50, если у вас есть куча антенн, торчащих из вашей крыши, вы где-то в списке.)

Это потому, что имеет гораздо больше смысла разделить сигнал и отправить его на каждый телевизор или тюнер — и это легко с помощью так называемого сплиттера. Но не все сплиттеры одинаковы (точно так же, как каждая установка или каждый дом не одинаковы), поэтому вам нужно знать несколько простых основ, прежде чем перерезать кабели, иначе у вас могут не быть отличных результатов.

Активные и пассивные

Есть два типа сплиттеров: активные и пассивные. Имена показывают, чем они отличаются: сплиттер с усилителем дает некоторое усиление вашему телевизионному сигналу, а пассивный сплиттер — это просто прямой проход. Тип, который вам нужен, зависит от вашей конкретной настройки.

Если вам нужно повысить сигнал до через каждый тюнер , на который вы разделяете сигнал, вы можете использовать сплиттер с питанием. Это будет делать то же самое, что и базовый усилитель, и делать это на каждом выходе.Вам может потребоваться это сделать, если ваша антенна находится довольно далеко от всех мест, где вам нужно ее использовать, или если ваш дом немного старше и не имеет хорошего электрического заземления. Там, где я живу, есть много действительно старых домов, в которых для внутренних стен используются проволочная сетка и штукатурка, а не гипсокартон, и это тоже может мешать телевизионному сигналу. Вы можете купить хороший сплиттер с питанием, такой как этот, у Channel Master, примерно за 30 долларов за двухпортовую модель.

Если вам не нужно усиливать сигнал для каждого набора, вы можете использовать пассивный разветвитель.Если вам нужно усилить сигнал для одного тюнера, но не для другого (-ых), вы можете использовать пассивный разветвитель с автономным усилителем на любом из выходных сигналов. Вы не хотите использовать усиление, если оно вам не нужно из-за того, что называется перемодуляцией, которая может ухудшить прием или вызвать зашумленное изображение. Вместо этого используйте пассивный разветвитель с усилителем на нижней стороне тюнера, который в нем нуждается. Пассивные разветвители недорогие, и вы можете купить двухпортовую модель, подобную этой, у Channel Plus примерно за 5 долларов.

Несколько других советов

  • Использование пассивного разветвителя вызывает небольшое ухудшение сигнала. Это известно как вносимые потери или затухание. И хотя обычно этого недостаточно, оно все же присутствует.
  • Вы можете использовать разветвитель для питания другого разветвителя. Сигнал можно разделить столько раз, сколько вам нужно, но каждый пассивный разветвитель добавляет больше вносимых потерь, а несколько активных разветвителей могут вызвать перемодуляцию.
  • Разветвители с питанием должны находиться рядом с электрической розеткой. Они используют небольшой трансформатор, который подключается к стене, примерно такого же размера и формы, как зарядное устройство для телефона. Обычно они подключаются к разветвителю с помощью коаксиального кабеля, но могут поставляться и со своим собственным шнуром.
  • Активные разветвители бывают разной мощности. Посмотрите и убедитесь, что вы не покупаете что-то с пометкой «высокий коэффициент усиления», если вам не нужен усилитель с высоким коэффициентом усиления, и наоборот — с низким коэффициентом усиления.
  • Сплиттеры также могут быть сумматорами. Два или более сигнальных провода могут входить, а один гаснуть.Удобно для разводки нескольких комнат внутри ваших стен или чердака.
  • Для разветвителя может потребоваться фильтр. Каждый раз, когда вы прерываете сигнал, даже при использовании высококачественных разъемов, вы рискуете внести электрические помехи. Если добавление разделителя делает ситуацию немного нечеткой, попробуйте фильтр в качестве первого шага по устранению неполадок.
  • Не используйте разветвитель для вашего интернет-сигнала. Здесь все для телевизионных сигналов, а не для Интернета от вашего провайдера.Это может быть проблемой, если в вашем доме предварительно подключен коаксиальный кабель, и вы используете его для Интернета. Поговорите со своим интернет-провайдером, прежде чем что-либо вырезать и разбивать.

Разветвитель действительно не так уж много. Вы подаете на него сигнал от своей антенны, и он разветвляется на несколько выходов, поэтому вы можете отправить один сигнал на несколько тюнеров. Если ваш дом подключен к коаксиальному кабелю внутри стен, у вас, вероятно, уже есть один или несколько пассивных разветвителей.

Посмотреть на Amazon

.

Добавить комментарий

Ваш адрес email не будет опубликован.
