Универсальный блок питания (DC 12V, AC 110-240V / DC 12-24V, usb 5V)

Приветствую! Сегодня у меня обзор универсального блока питания с питанием как от розетки, так и от прикуривателя, с выходом от 12 до 24 вольт и с комплектом штекеров. Кратко — пользоваться можно, только осторожно)). Остальное далее.

Начнем с коробки

обратная сторона

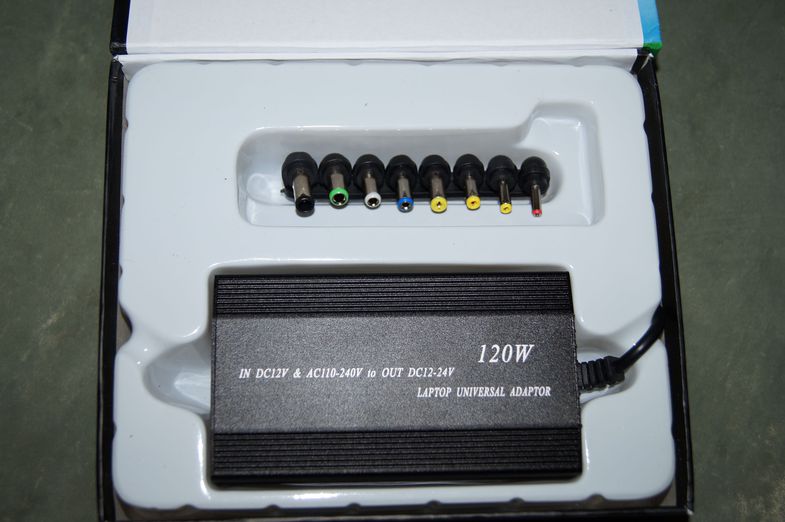

Открываем (крышка на магнитах)

переходники вставлены в резинку, что удобно — не потеряются

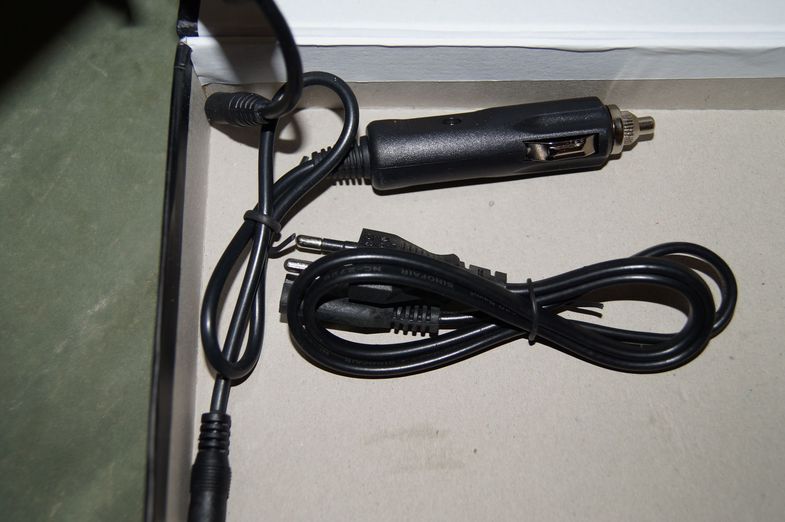

Под блистером находим кабель питания от сети и от прикуривателя

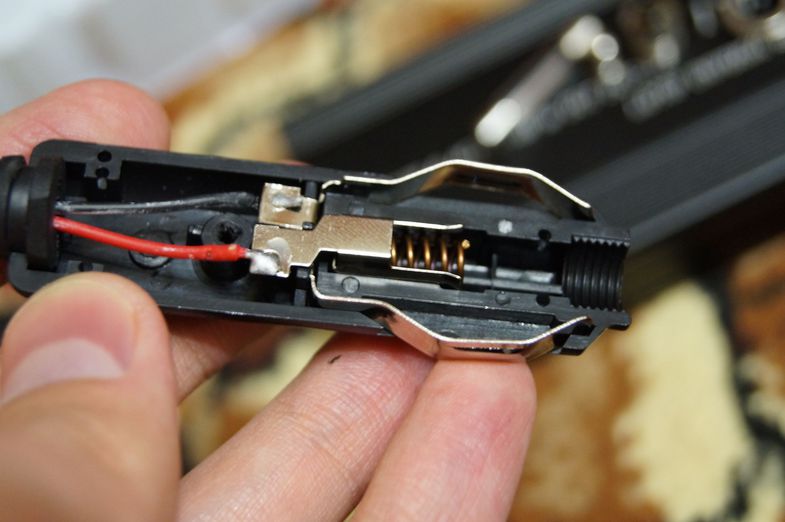

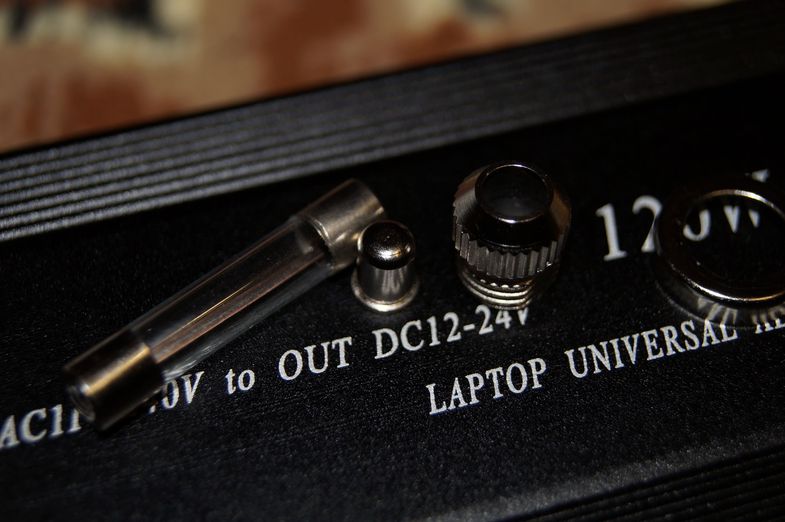

штекер для прикуривателя

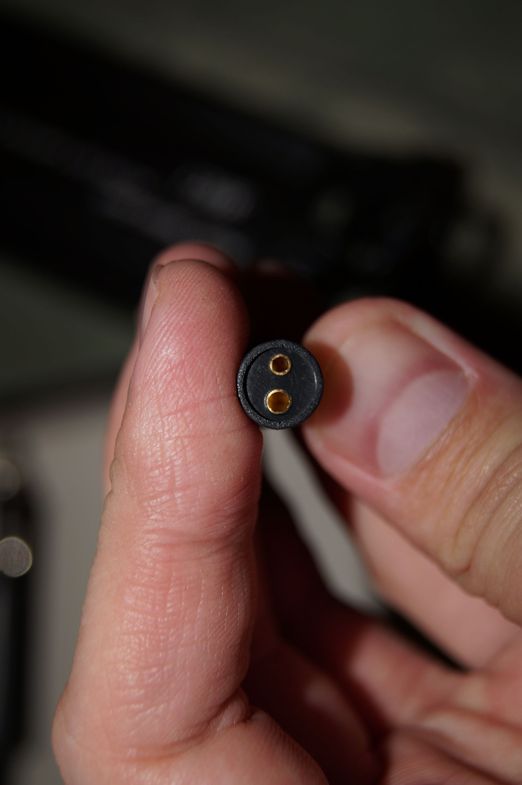

разъем для штекеров — отверстия разные, полярность не перепутаешь.

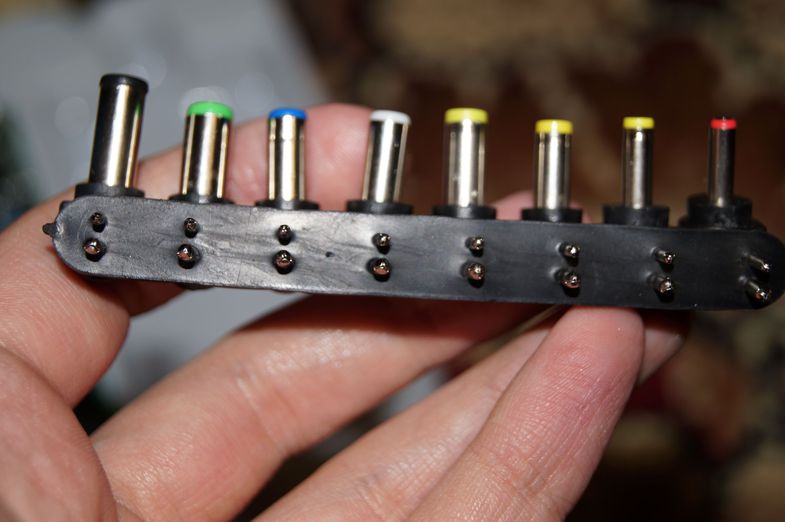

Сами штекеры

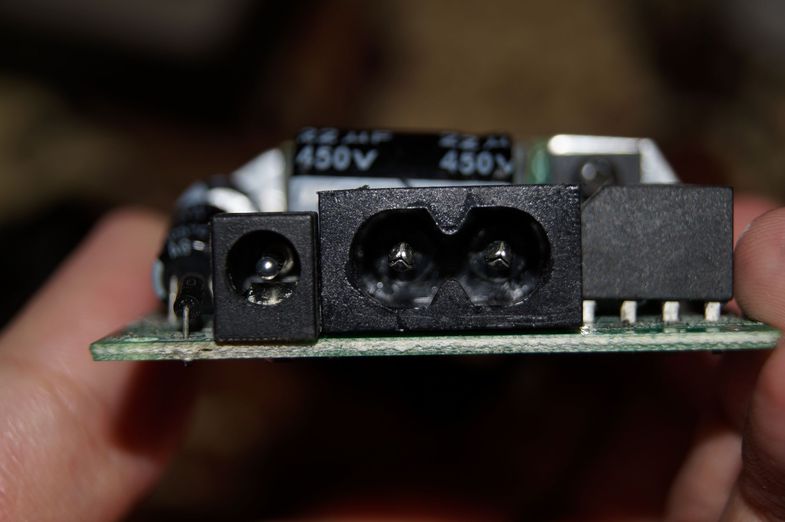

Вот гнезда на самом бп

С другой стороны

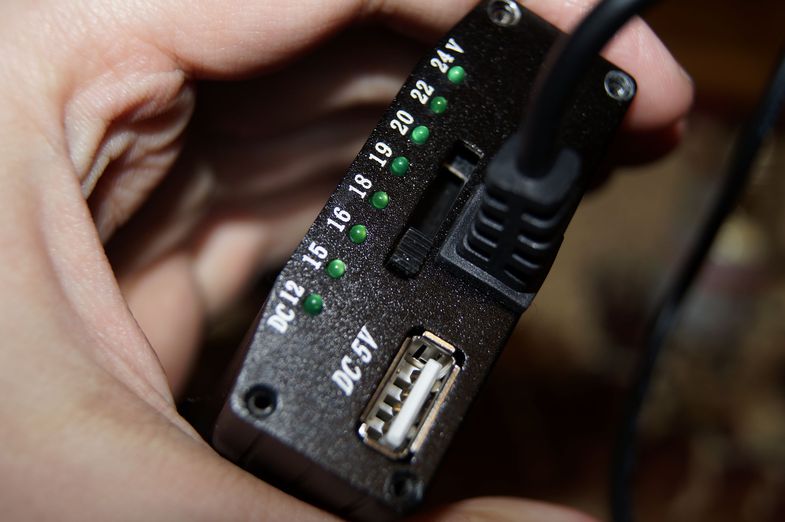

переключатель выходного напряжения и гнездо юсб (нормальные пять вольт, под нагрузкой не падает, но больше 0,6 ампер не дает)

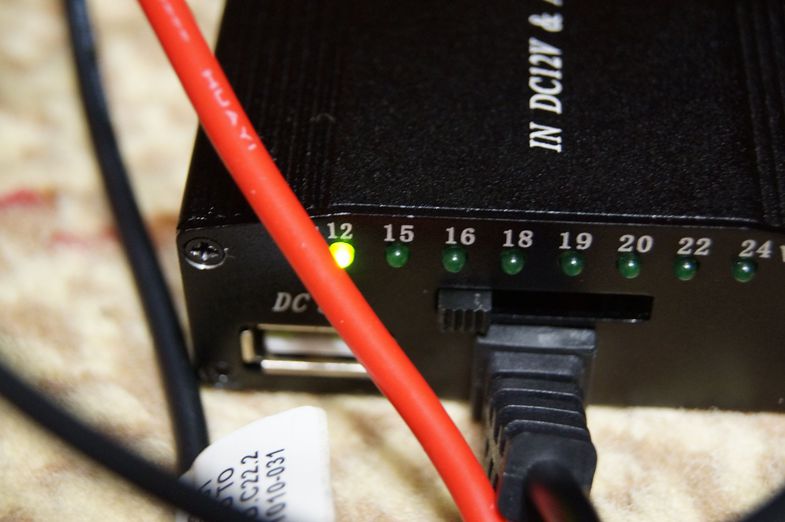

текущее напряжение показывается светодиодной индикацией

Корпус из крашеного алюминия. По торцам прикручены пластины с вырезами под разъемы.

Выкручиваем болтики

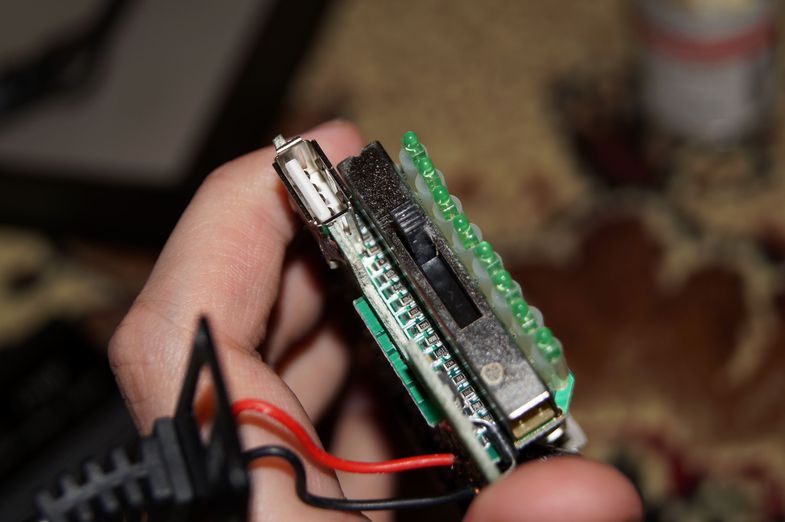

Вытягиваем кишки бп

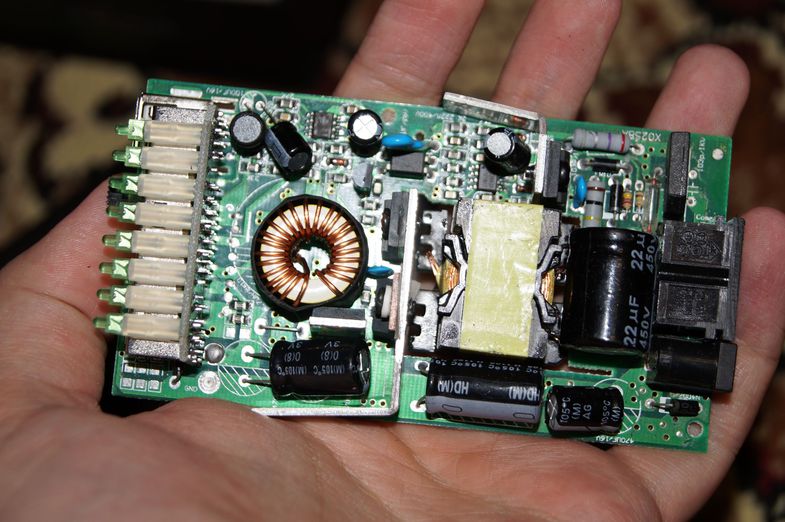

Смотрим со всех сторон

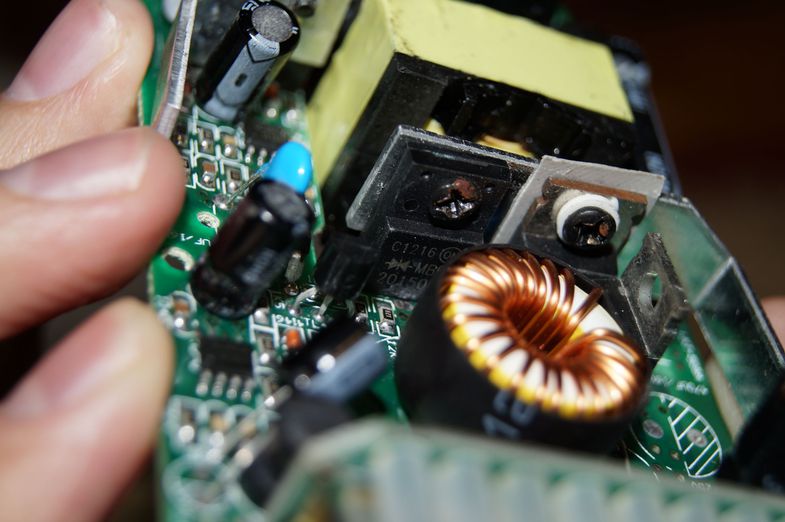

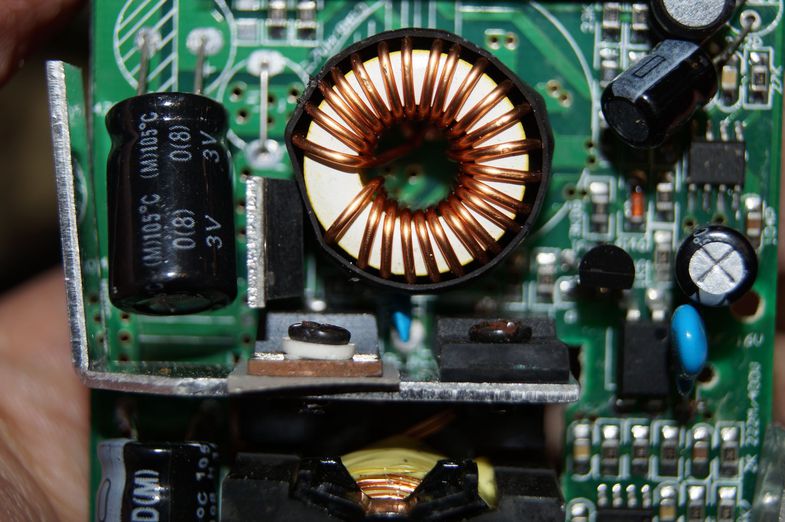

Радиаторы смешные, но в остальном сборка неплохая.

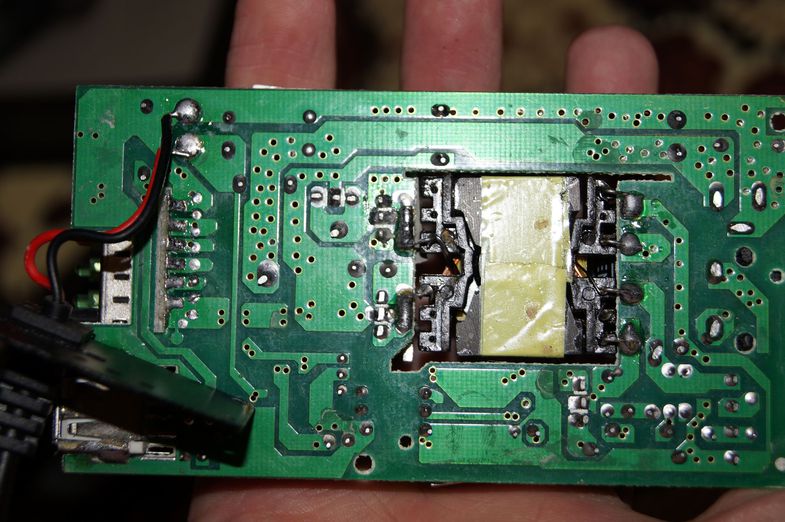

Плата текстолит, все написано — что куда и какого номинала.

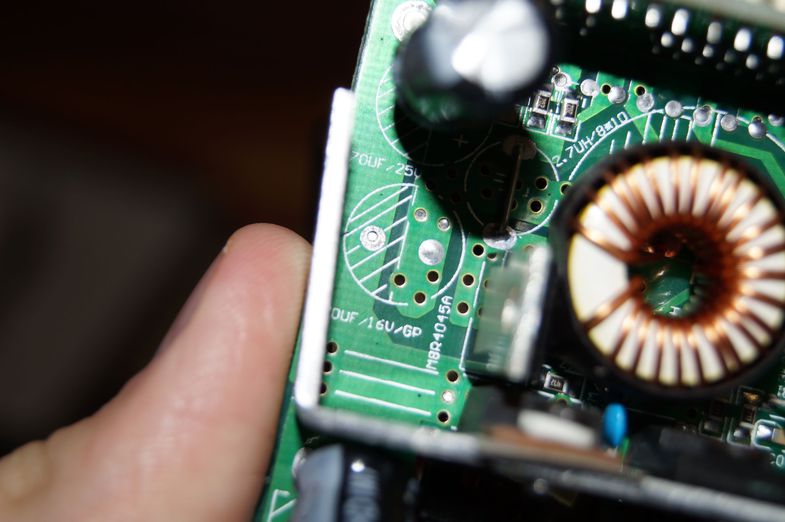

здесь конденсатор не впаяли (не влез видимо)

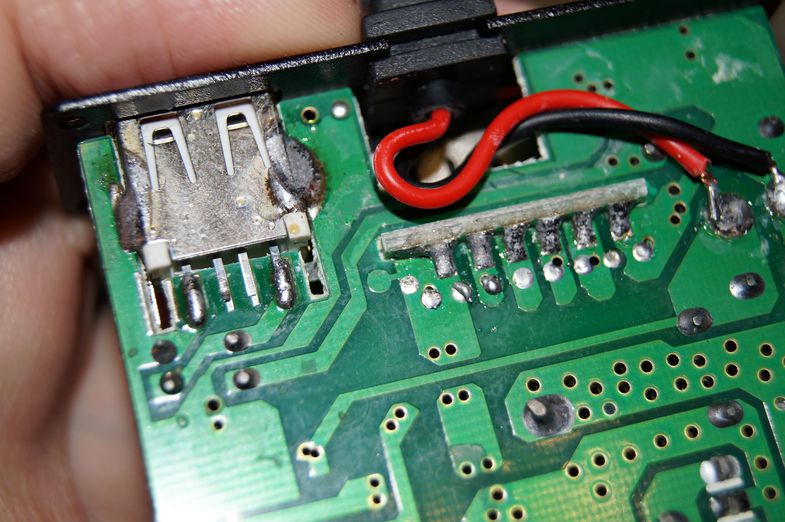

Конденсатор впаял (ничего не дало), другие выровнял, смыл флюс.

По тестам: нагрузил лампочками (накаливания, галогенка) до 5 ампер на 12 вольтах. Может выдать и больше, но нагружать больше было нечем. Т.е. мощность как минимум половина заявленной есть, что уже хорошо. При нагрузке 5А напряжение просело до 11.8 вольт.

А что не очень хорошо: при переключении выходного напряжения оно кратковременно подскакивает выше выбранного. Наглядно продемонстрирую в видео ниже. Если использовать с ноутом, то желательно выбрать напряжение до включения блока питания в сеть, иначе можно спалить ноут.

Сначала переключаю от 12 до 24, потом в обратную сторону.

БП брал для экспериментов и как резервный универсальный источник питания и для этих целей он вполне подходит, главное не переключать напряжение при подключенном потребителе.

И, да, товар предоставлен бесплатно.

Спасибо за внимание, надеюсь обзор понравился и оказался полезным.

Новый стандарт ATX12VO предполагает одно выходное напряжение в блоках питания — PC-01

В текущий момент блоки питания имеют три основных выходных напряжений для питания компонентов компьютера: +12 Вольт, +5 Вольт и +3,3 Вольта (есть ещё и -12 и дежурное +5 — но это уже частности). Исторически так складывается, что из-за роста потребляемых мощностей для снижения потери на передачу тока всё чаще используется именно 12 Вольтовая линия, которая уже в VRM на платах преобразуется на более низкие напряжения. Именно этот факт вызывает изменение компоновок блоков питания последние годы.

групповая стабилизация в блоке питания

Ранее самым распространённым способом получения напряжений и одновременной их стабилизации в блоках питания была — групповая стабилизация. Но сейчас, когда «перевес» питания сильно сдвинулся к 12 Вольтам против остальных — данный вид стабилизации не позволяет одновременно держать в приемлемых пределах все напряжения и 12 Вольт немного занижается, а остальные немного завышаются при появлении сильной нагрузки.

Выходом из данного положения стало внедрение в блоки питания DC-DC преобразователей, которые получают со вторичной обмотки трансформатора 12 Вольт, и по отдельности преобразуют его на 5 и 3,3 Вольта. Таким образом для стабилизации всех напряжений нужно только «удерживать» неизменным 12 Вольтовую линию.

Тем не менее 5 и 3,3 Вольта всё больше становятся рудиментом, от которого в скором времени начнётся избавление.

2 pin из 4-х не будут задействованы

Новый стандарт ATX12VO, который ещё не имеет финальной версии предполагает перемещение DC-DC преобразователей на материнскую плату для питания компонентов требующих «старые» напряжения, тогда как на компоненты компьютера подаваться будет исключительно +12 Вольт. Данное решение, кроме снижения стоимости блоков питания позволит избавится от «лишних» проводов 24 pin коннектора, заменив его на 10 pin.

Несмотря на то что подобные изменения кажутся радикальными — они не являются какими-то особенными. Подобным образом производится питание на платах ноутбуков, например. Кроме того для некоторых компьютеров применяется питания от внешнего блока питания с одним входом.

Gigabyte GA-h410TN с питанием от внешнего блока питания (верхний разъём на задней панели) без 24pin разъёма

Кроме того, вероятно, для плат нового стандарта возможно будет использование текущих блоков питания используя пассивный «24pin -> 10pin» переходник.

Кроме того иногда для питания компьютера используются обычные 12 Вольтовые блоки питания с применением внешней платы с DC-DC преобразователями.

Платы бывают совсем маленькие (например такие) и вставляются в 24pin разъём на материнской плате.

А бывают побольше, для более требовательных к питанию систем (например такие).

Когда будет введён новый стандарт сейчас неизвестно.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Видео на YouTube канале «Этот компьютер»

Устаревание видеокарт NVIDIA vs AMD Radeon

AMD RADEON | Драйвера 2016 vs 2020 | RX 470

Intel, AMD и Nvidia на CES 2020

Уточнение к видео про VRM (про работу даблеров)

Новости канала «Этот компьютер» и важные объявления.

Железные ожидания от 2020 года

InfoCAST #027 | Весь «железный» 2019 год в одном видео

VRM. Что такое, зачем? Фазы и цепи питания.

Архитектура Intel Sunny Cove (Ice Lake)

Микроархитектура Zen2

InfoCAST #026 | threadripper | 1650 super | intel Xe

Влияние пресетов кодирования x.264 и x.265 на качество видео

Простой преобразователь с 12 DC в 220AC 50Hz

Я собрал эту самоделку для того чтобы можно было пользоваться электроинструментом и прочей техникой в дали от электросети. Самоделка называется «Простой преобразователь с 12 в 220В 50 Hz»

Для изготовления нам понадобятся:
1) Два транзистора КТ315 (можно использовать и любые другие проводимостью NPN)
2) Четыре транзисторы типа Mosfet. IRFZ44 (можно использовать и более мощные транзисторы)
3) Трансформатор с обмотками:
Первичная обмотка = 220 В
Вторичные обмотки две по 12 В
4) Выключатель маломощный
5) Резисторы с номиналом:
680 Ом 2 штуки
4,7 Ком 2 штуки
6,2 Ом 4 штуки(Можно использовать и на 10 Ом)
6) Два электролитических конденсатора с номиналом 4,7 Мф
7) Алюминиевые радиаторы
8) Четыре изолирующие прокладки для транзисторов (Не обязательно.Если транзисторы одного плеча стоят на одном радиаторе, а транзисторы другого плеча стоят на другом радиаторе. И радиаторы не соединены между собой)
9) Четверо болтов с пластиковыми шайбами (Не обязательно.Если транзисторы одного плеча стоят на одном радиаторе, а транзисторы другого плеча стоят на другом радиаторе. И радиаторы не соединены между собой)
10)Перемычки
11)Печатная плата.

Схема.

Мощность моего преобразователя примерно составляет 1000 Вт.

[media=//www.youtube.com/watch?v=G3GpdEUsj6w]

Скачать печатную плату https://yadi.sk/d/20siS9CQsawyM Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Адаптер питания 12V2A — отличный блок для камеры или регистратора

Не так давно я покупал зарядку Liitokala Lii-500 за дешево. Дешевизна покупки обуславливалась в первую очередь отсутствием блока питания в комплекте. Тогда у меня оставалось несколько блоков питания от камер, но со временем камеры уходили другим владельцами, а вместе с ними и блоки питания. В итоге у меня зарядка осталась без БП. А на днях я заказал регистратор, который обычно комплектуются хорошим двухамперными БП, но не в этот раз. Самому регистратору в моем случае БП не нужен, т.к. будет питаться вместе с комплектом камер от большого блока, а вот для зарядки решил все же заказать отдельно. Тем более, что регистратор брендовый и этот БП рекомендуется производителем. Под катом мой небольшой дилетантский тест 🙂

Описание лота

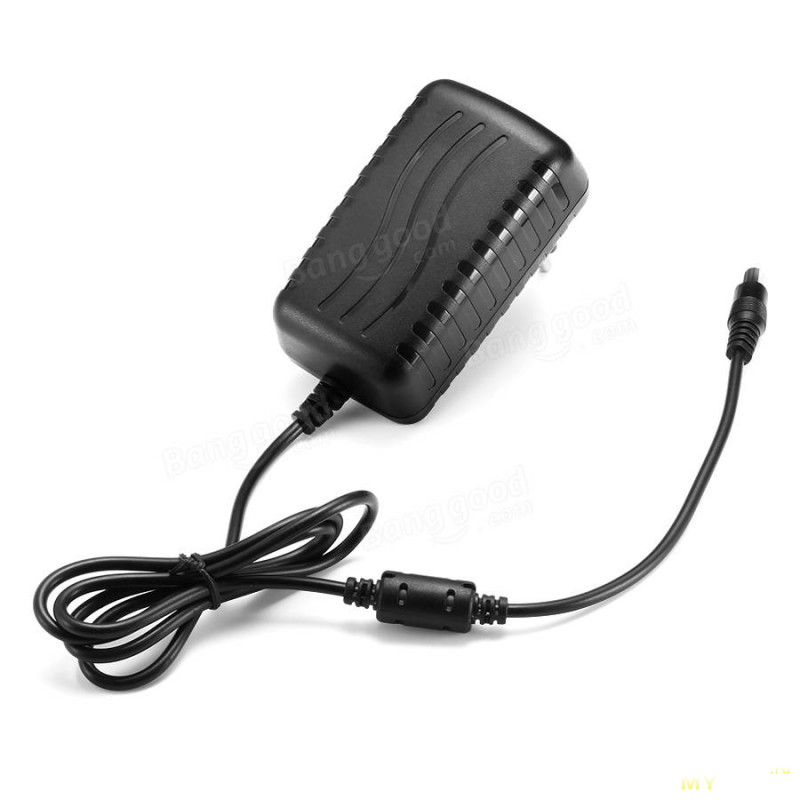

AC 100-240V 12V 2A Converter Adapter and Mouse 24W Power Supply For Digoo DG-XME NVR
Type: AU/EU/UK/US Plug or A Mouse For Digoo DG-XME NVR
Input :100-240V 50/60Hz
Output: 12V 2A
Waltage: 24W
Convert AC 100v-240v to DC 12v

Покупка, упаковка

Посылка шла всего две недели. Не стал оплачивать ни страховку, ни трек номер, авось проканает. Проканало)

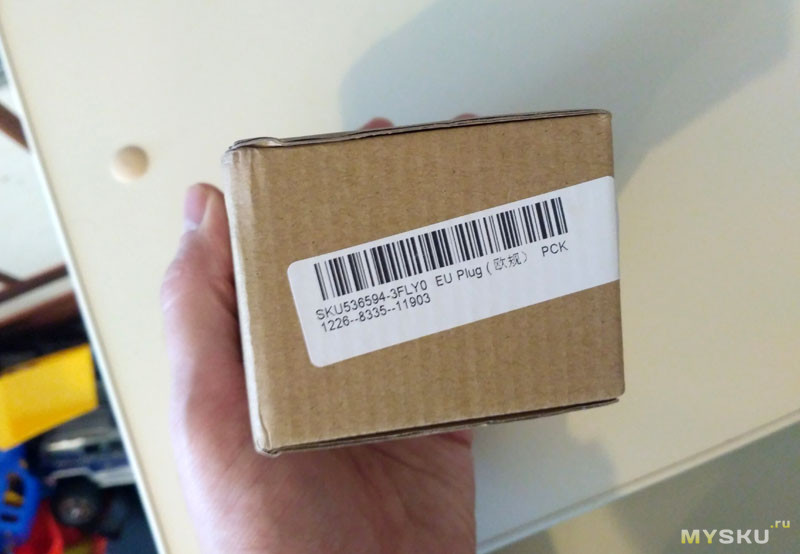

В пакете была приятная ровненькая коробочка из хорошего картона (на сколько я могу судить о хорошести картона по прочим посылкам)

Первый взгляд

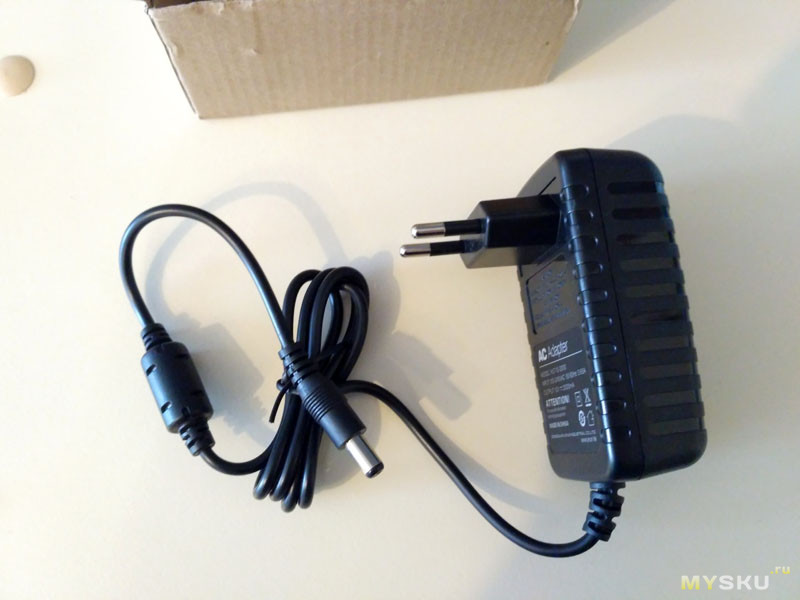

Сам зарядник сделан неплохо, облоя нет, шильдик приклеен четко, на проводе фильтр. Вскрывать не буду, ибо собираюсь им пользоваться, а не пытаться собрать, как было)) По весу превосходит зарядки с Али на 2 ампера, что косвенно говорит о лучшем качестве.

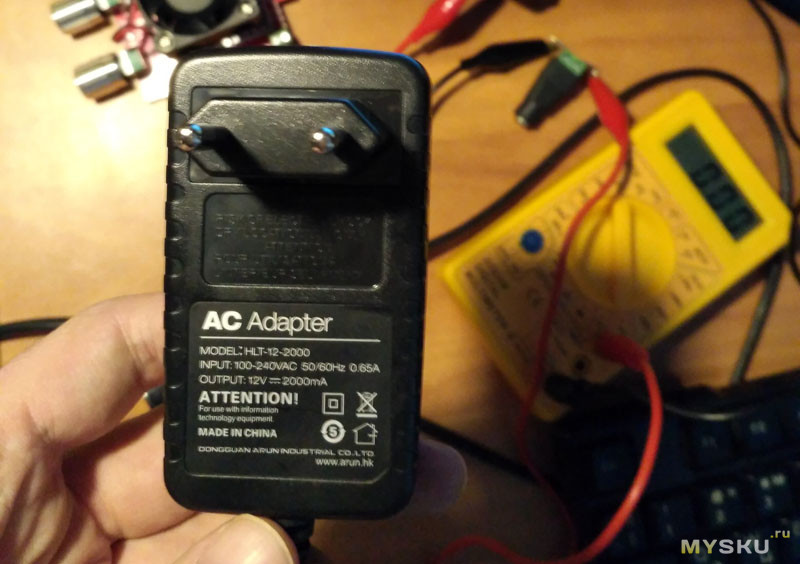

На шильдике, кстати, помимо модели HLT-12-2000 указан также и производитель — Dongguan Arun Industrial Co. LTD и сайт arun.hk. По крайней мере производитель не стесняется говорить, что это его рук дело, если конечно, это не его подделка)) Мы то знаем, что китайцы мастера подделывать не только Шанель и Версаче, но и своих более удачливых братьев. Сайт не открывал, т.к. браузер предполагает, «что эта веб-страница атакует компьютеры!»

Тестирование

Я тот еще электронщик, поэтому и тестирование соответствующее, однако для меня достаточное, чтобы считать зарядник качественным. Все потому, что аналогичные тесты другие аналоги не прошли или прошли прихрамывая.
Для начала я просто замыкаю тестер на + и — зарядника. Как и у других блоков питания ток начинает последовательно скакать с нуля до некоего максимального значения — 2.59А. Не знаю, что именно показывает этот тест, но иные 2А-зарядки не выдают и трети этого значения

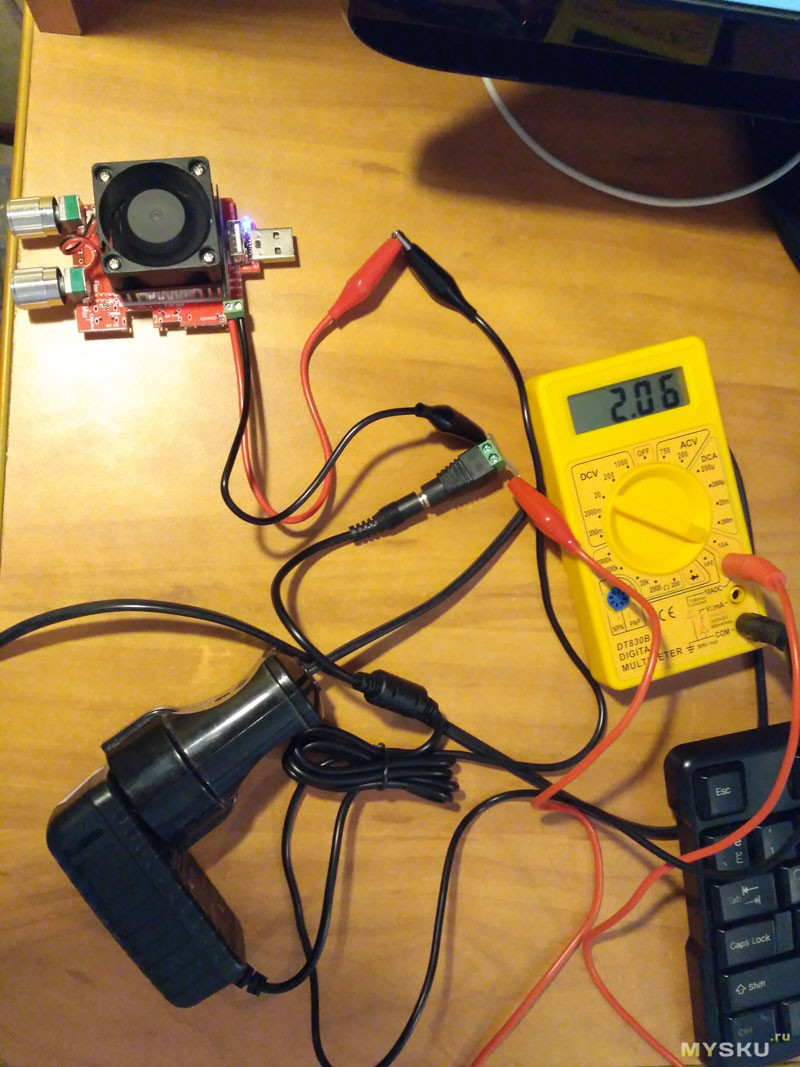

Далее проделываем более научный тест 🙂 А именно включаем тестер в цепь с нагрузкой. Для начала я зарядил максимальную нагрузку, которую может обеспечить мой пробник на 35 Вт, т.е. 12В х 3А. И что же… зарядка держит. Жаль не замерил, на сколько просаживает напряжение при этом(

Теперь выставляем номинальный ток в 2А и оставляем на час. Тут на сколько я знаю важен не только ток, но и напряжение, чтобы обеспечить нужную мощность,

которое просело от номинального на 0.55В. Не знаю на сколько это критично, надеюсь, не сильно. Кстати, напряжение замерял через час работы.

Немаловажным является еще и температура до которой греется БП при работе. Температуру замерял также через час работы. Пропикал блок со всех сторон, везде температура примерно одинаковая и ниже 50 градусов. По ощущениям до такого состояния он нагрелся через минут 15 работы и таким и оставался все время.

Разборка

UPD: По просьбам трудящихся произвел расчленение несчастного 🙂 Наличие винтика меня еще больше убедило в его качественности)) Почему-то загрузка фоток пачкой не работает, загружал по одной, из-за этого фотки не кликабельные загружаются(
Ну что ж… По моему мнению зарядник весьма неплох и точно подойдет для питания камеры или регистратора или даже их вместе взятых. Аналогичный (тоже от регистратора) у меня таким образом питает сам рег + камеру уже почти год и, как говориться, ни единого разрыва. Не думаю, что он проживет долго с номинальной нагрузкой 2А, но и брать БП по номиналу в здравом уме никто не будет. Запас прочности процентов хотя бы в 30 в любом случае необходим.

Спасибо за внимание. Вопросы, скандалы, интриги, расследования? Прошу все в комментарии))
