Датчики наклона: Датчики наклона | Balluff

Содержание

Инерциальные датчики | SICK

Инерциальные датчики | SICK

Инерциальные датчики

Положение, наклон, ускорение — инерциальные датчики

Для автоматизации процессов обязательно требуются данные о местоположении объектов, особенно в сложных и мобильных случаях применения. Компания SICK предлагает обширный спектр инерциальных датчиков, как для простых статических, так и для высокодинамичных систем.

подробнее

Датчики наклона

Бесконтактное измерение наклона с предельной точностью

Бесконтактные датчики наклона с ёмкостной технологией MEMS идеально подходят для измерения наклона на объектах, которые движутся медленно или относительно равномерно.

Эти экономичные датчики обеспечивают особо точные и надёжные значения как при одномерных, так и при двухмерных измерениях.

Выбор изделия

Динамические датчики наклона

Точное и надёжное измерение наклона в динамичных системах

Для получения правильных значений наклона в мобильных случаях применения необходимо как можно лучше фильтровать ускорения, вибрации и удары. Будь то одномерное или двухмерное измерение, комбинация датчика ускорения и гироскопа создаёт стабильную основу для обработки данных в сложных случаях применения.

Выбор изделия Инерциальные датчики Датчики наклона Динамические датчики наклона

Quick Filter Filter

Принцип измерения

Интерфейс связи

Коммуникационный интерфейс, детальное описание

Тип защиты

Фильтровать по:

Диапазон измерения

— 10 ° (4) 45 ° (9) 60 ° (5) 80 ° (1) 90 ° (24) 120 ° (1) 180 ° (1) 360 ° (15)

Применить фильтр

Соединение

— Кабель (10) Кабель, со штекером (24) Разъем (26) Розетка (11)

Применить фильтр

Длина кабеля

— 1 m (5) 0. 2 m (8) 2 m (1) 0.3 m (14) 3 m (1) 5 m (2) 10 m (1) 1.5 m (2)

Применить фильтр

60 результатов:

Результаты 1 — 8 из 60

Датчики наклона

TMS/TMM22

  • Количество осей: 2
  • Диапазон измерения: ± 45°
  • Разрешение: ≤ 0,015°
  • Интерфейс связи: Аналоговый / 4…20 mA
  • Функция 0-SET через контакт аппаратного обеспечения: да
  • Материал корпуса: Пластик (РА12) армированный стекловолокном
  • Вид подключения: Кабель, 5 жил, 1,5 m

Датчики наклона

TMS/TMM22

  • Количество осей: 1
  • Диапазон измерения: 360°
  • Разрешение: ≤ 0,03°
  • Интерфейс связи: Аналоговый / 4.
    ..20 mA
  • Функция 0-SET через контакт аппаратного обеспечения: да
  • Материал корпуса: Пластик (РА12) армированный стекловолокном
  • Вид подключения: Кабель, 5 жил, 3 m

Датчики наклона

TMS/TMM22

  • Количество осей: 2
  • Диапазон измерения: ± 90°
  • Разрешение: ≤ 0,015°
  • Интерфейс связи:
    Аналоговый / 4…20 mA
  • Функция 0-SET через контакт аппаратного обеспечения: да
  • Материал корпуса: Пластик (РА12) армированный стекловолокном
  • Вид подключения: Кабель, 5 жил, со штекером, M12, 5-контактный, 1 m

Датчики наклона

TMS/TMM22

  • Количество осей: 1
  • Диапазон измерения: 360°
  • Разрешение: ≤ 0,03°
  • Интерфейс связи:
    Аналоговый / 4. ..20 mA
  • Функция 0-SET через контакт аппаратного обеспечения: да
  • Материал корпуса: Пластик (РА12) армированный стекловолокном
  • Вид подключения: Кабель, 5 жил, со штекером, M12, 5-контактный, 1 m

Датчики наклона

TMS/TMM22

  • Количество осей: 1
  • Диапазон измерения: 180°
  • Разрешение:
    ≤ 0,03°
  • Интерфейс связи: Аналоговый / 0…10 V
  • Функция 0-SET через контакт аппаратного обеспечения: да
  • Материал корпуса: Пластик (РА12) армированный стекловолокном
  • Вид подключения: Кабель, 5 жил, 0,3 m

Датчики наклона

TMS/TMM22

  • Количество осей: 1
  • Диапазон измерения: 90°
  • Разрешение: ≤ 0,03°
  • Интерфейс связи: Аналоговый / 4. ..20 mA
  • Функция 0-SET через контакт аппаратного обеспечения: да
  • Материал корпуса: Пластик (РА12) армированный стекловолокном
  • Вид подключения: Кабель, 5 жил, 10 m

Датчики наклона

TMS/TMM22

  • Количество осей: 2
  • Диапазон измерения: ± 45°
  • Разрешение: ≤ 0,015°
  • Интерфейс связи: Аналоговый / 0…10 V
  • Функция 0-SET через контакт аппаратного обеспечения: да
  • Материал корпуса: Пластик (РА12) армированный стекловолокном
  • Вид подключения: Кабель, 5 жил, со штекером, M12, 5-контактный, 0,3 m

Датчики наклона

TMS/TMM22

  • Количество осей: 2
  • Диапазон измерения: ± 60°
  • Разрешение: ≤ 0,015°
  • Интерфейс связи: Аналоговый / 0. ..10 V
  • Функция 0-SET через контакт аппаратного обеспечения: да
  • Материал корпуса: Пластик (РА12) армированный стекловолокном
  • Вид подключения: Кабель, 5 жил, со штекером, M12, 5-контактный, 0,3 m

Результаты 1 — 8 из 60

Преимущества

Простая интеграция датчиков практически в любую среду

Инерциальные датчики SICK сочетают в себе надёжность, производительность и компактный дизайн. От стационарного применения до мобильных технологических машин: разные интерфейсы, такие как аналоговые интерфейсы, CANopen или SAE J1939, облегают точную интеграцию датчиков в разные системы, конструкции и условия. Все интерфейсы могут настраиваться. Кроме того, компания SICK предлагает для своих инерциальных датчиков варианты корпуса из алюминия или пластмассы, устойчивые к ударным нагрузкам.

Компактные датчики

Компактная конструкция датчиков обеспечивает простую интеграцию в системы с ограниченным пространством. Размер TMS/TMM22 составляет всего 38,8 x 30 x 10,4 мм. TMS/TMM61, например, доступен с корпусом размером 68 x 36,3 x 20,7 мм.

Программирование, ориентированное на область применения

С помощью разных интерфейсов или портативного программирующего устройства PGT-12-Pro датчики можно запрограммировать для конкретного случая применения.

Простое подключение к системам управления машинами

Наряду с наиболее ходовыми типами подключения, такими как прямые и угловые штекеры M12, и открытыми лицензиями по желанию клиента компания SICK также реализует специальные исполнения.

Прочные варианты корпуса

Инерциальные датчики SICK доступны в корпусах из алюминия и пластмассы. Они способны выдерживать высокие нагрузки, оптимально защищают электронику и поэтому подходят для многих случаев применения.

Разные типоразмеры, интерфейсы и варианты корпуса: в портфолио инерциальных датчиков компании SICK найдётся подходящее решение практически для любой задачи и монтажной ситуации.

Точное измерение наклона во всех измерениях

Для получения достоверных значений наклона необходимо надёжно фильтровать помехи, вызываемые вибрациями и ускоренными движениями. Высокоточные ёмкостные датчики MEMS работают без износа. Цифровые фильтры помогают им при определении правильного наклона. Это обеспечивает высокое разрешение и точность инерциальных датчиков. Компания SICK предлагает решения с одно- или двухкоординатными диапазонами измерения.

Определение наклона по одной или двум координатам

Инерциальные датчики SICK доступны в виде одномерного решения с диапазоном измерения 360°, а также в виде двухмерного решения с диапазоном измерения ± 90°.

Надёжное подавление помех

Мощные цифровые фильтры стабилизируют сигнал измерения и обеспечивают надёжные значения наклона, отфильтровывая помехи от сигнала. Фильтр нижних частот подавляет вибрации, которые превышают заранее заданную частоту среза.

Настраиваемая нулевая точка

Функция Preset позволяет пользователю удобно обнулить датчик. Это существенно ускоряет и упрощает интеграцию датчика в систему заказчика на месте.

Динамическое измерение наклона без помех

В мобильных системах наклон надёжно определяется, несмотря на ускоренные движения. Алгоритм объединения датчиков комбинирует сигналы измерения от датчика ускорения и гироскопа, так что датчик передаёт в систему стабильный сигнал наклона.

Инновационная технология MEMS и мощные цифровые фильтры генерируют надёжный и стабильный сигнал наклона, свободный от внешних помех.

Прочная конструкция защищает от пыли и влаги

Во многих случаях применения инерциальные датчики подвергаются воздействию суровых условий окружающей среды. Высокие перепады температур, воздействие прямых солнечных лучей или воды не должны влиять на достоверность измеряемых значений. Поэтому электроника в инерциальных датчиках SICK полностью формованная или герметизированная компаундом. Настраиваемые цифровые фильтры обеспечивают постоянный выходной сигнал во время работы.

Полная защита благодаря герметичной электронике

Чтобы обеспечить максимальную надёжность инерциальных датчиков SICK, их электроника в зависимости от варианта изделия полностью формованная или герметизированная компаундом. Поэтому изделия соответствуют критериям высокой степени защиты до IP65, IP66, IP67, IP68 и IP69K.

Разработан для суровых условий окружающей среды

Инерциальные датчики SICK отвечают высоким требованиям: отличная термостойкость и исключительная стойкость к УФ-излучению позволяют использовать эти датчики во многих случаях применения на открытом воздухе. Эти прочные датчики отлично справляются даже с очисткой под высоким давлением в мобильных системах.

Надёжный выходной сигнал

Цифровые фильтры инерциальных датчиков адаптируются к тем или иным условиям на месте эксплуатации. Например, посредством целенаправленной настройки параметров фильтра нижних частот можно компенсировать определённые частоты, вызванные вибрациями. Результат — чистая стабильная база данных.

Неважно, насколько сложны условия эксплуатации — инерционные датчики SICK обеспечивают максимальную эксплуатационную готовность и стабильную точность.

Очень высокая производительность в статических и динамических системах

Инерциальные датчики SICK проявляют свои сильные стороны в разных сферах. При мобильном применении, например, в сельскохозяйственных, лесохозяйственных и строительных машинах или в автоматически управляемых системах прочная конструкция датчиков и мощный алгоритм их объединения с обширными возможностями настройки параметров обеспечивают стабильность измеряемых значений. В случаях применения с медленными движениями, например, при выравнивании солнечных модулей, на складах или в крановом и подъёмном оборудовании, классические датчики наклона отличаются надёжностью технологии MEMS и высокой экономичностью.

Определение наклона люльки на пожарной автолестнице Для плавной транспортировки людей в горизонтальной плоскости двухкоординатный датчик наклона TMM61 определяет угол наклона люльки и передает эту информацию в вышестоящую систему управления. Благодаря компенсированной поперечной чувствительности и настраиваемому подавлению вибраций датчик TMM61 позволяет осуществлять точное и надежное позиционирование.Параболоцилиндр – слежение на солнечных электростанциях В этой системе солнечный свет фокусируется с помощью параболических зеркал. Солнечный свет падает на зеркало параллельно плоскости симметрии, фокусируется вдоль фокальной линии и нагревает теплоноситель, например, масло. Положение зеркала должно отслеживать положение солнца в течение дня для достижения оптимального коэффициента полезного действия. Датчики наклона сообщают фактическое положение параболического зеркала контроллеру. Для выравнивания и регулировки положения параболоцилиндра можно использовать датчик наклона, который работает с высокой точностью даже в суровых условиях окружающей среды.Определение угла наклона на разливочной машине При соединении анодного блока и держателя в качестве «клея» используется жидкий чугун. Чугун заливается из тигля в промежутки между держателем и анодным блоком с помощью опрокидывающего устройства. Для этого нужно точно знать наклон опрокидывающего устройства. Датчик наклона TMS/TMM88 точно измеряет наклон опрокидывающего устройства. Измерение происходит в одном или двух измерениях. Таким образом датчик может обнаруживать в том числе и отклонения в наклоне поперек оси опрокидывания. Благодаря алюминиевому корпусу с полностью закрытой электроникой датчик нечувствителен к суровым условиям окружающей среды. Измерение наклона корабля Используя стабилизаторы можно в значительной степени компенсировать волнение на море. Датчик наклона TMS регистрирует наклон судна для оптимального выравнивания стабилизаторов. Таким образом, яхта спокойно «лежит» в воде в максимально возможной степени. Это имеет несколько положительных эффектов: оптимальное положение судна, скорректированное с учётом сопротивления движению, таким образом, даже сокращение расхода топлива, а также уменьшение числа пассажиров с морской болезнью. За это отвечают точные и надёжные датчики наклона от SICK.Измерение наклона стеллажа в вертикальной складской системе

Датчики наклона в вертикальной складской системе обеспечивают беспрепятственное помещение на склад и предотвращают механические повреждения. Датчики измеряют наклон стеллажей и надежно обнаруживают одностороннюю и неравномерную нагрузку. Еще одно преимущество: датчики наклона оптимально устанавливаются даже при нехватке места.

Солнечный фотоэлемент – отслеживание фотогальванической установки

В солнечных системах датчики наклона сообщают контроллеру о положение наклона солнечных модулей. Датчики наклона TMS/TMM22 от SICK обеспечивают точное бесконтактное измерение наклона даже в суровых условиях окружающей среды. Датчики могут использоваться для одно- или двухмерных измерений и обеспечивают высокую эксплуатационную готовность благодаря полностью герметизированной электронике.

Интерфейсы

Загрузки

Пожалуйста, подождите…

Ваш запрос обрабатывается, это может занять несколько секунд.

Датчики угла наклона — инклинометры

Датчики угла наклона — инклинометры

Каталог одноосевых и двухосевых инклинометров — датчиков угла наклона для промышленного применения и применения на подвижной технике. Представлены инклинометры с аналоговыми выходными сигналами 4-20 мА, 0-5 В, 0-10 В или с цифровыми интерфейсами CAN, Modbus, IO-Link, а так же с дискретными выходами PNP для контроля пороговых значений.

дополнительная информация

В нашем каталоге имеются датчики угла наклона или инклинометры, приборы, которые измеряют наклон различных объектов, как статических, так и динамических. Во многих задачах без датчиков угла наклона нельзя обойтись, к примеру, одна из самых больших областей применения инклинометров – различные подъемные и подвижные машины, такие как: дорожная, строительная или сельскохозяйственная специализированная подвижная техника. Кроме этого, датчики угла наклона Balluff, IFM Electronic, Pepperl+Fuchs, Turck применяются для контроля деформации опорных элементов зданий и сооружений. Наиболее популярные инклинометры с аналоговым выходным сигналом 4-20 мА, т.е. с величиной тока, пропорциональной углу наклона, или с цифровым интерфейсом CAN, который широко применяется на подвижной технике и позволяет легко интегрировать прибор в бортовую сеть. Для заказа доступны модели с аналоговыми выходами 0-10 В и 0-5 В. Так как чаще всего условия эсплуатации данных сенсоров очень жесткие, то промышленные датчики угла наклона выпускаются в прочных корпусах, имеют высокую стойкость к ударам и вибрациям, способны выдерживать воздействие низких и повышенных температур, а так же их перепад. По количеству осей, относительно которых происходит измерение угла, инклинометры делятся на одно-, двух- или даже трехосевые. В нашем каталоге представлены самые распространенные одноосевые инклинометры и двухосевые инклинометры от компаний Balluff, IFM Electronic, Pepperl+Fuchs, Turck на различные диапазоны углов наклона, подходящие для использования на производстве и в дорожной технике.

Как датчики наклона и переключатели используются в строительных транспортных средствах

Они называются по многим именам: ножничные подъёмники, ковшовые подъёмники, ковши со стрелой, ковши со стрелой, но на самом деле все они являются мобильными подъемными рабочими платформами MEWP.

Их можно встретить в строительстве, складском хозяйстве, коммунальном хозяйстве и других отраслях, где существуют приложения с необходимостью перемещения человека с земли на определенную высоту, и делать это безопасно, просто и многократно.

Зарекомендовали себядатчики наклона и переключатели, повышающие безопасность операторов и играющие ключевую роль в предотвращении опрокидывания и других несчастных случаев на рабочем месте.

Казусы MEWP могут возникать на ножничных подъемниках, подвесных устройствах, таких как телескопические (телескопические подъемники) или подъемники с шарнирной стрелой, а также на вертикальных мачтовых подъемниках. К наиболее распространенным казусам MEWP относятся:

  • Захват: Оператор попадает в ловушку между MEWP и фиксированной структурой
  • Переворачивание: Грунтовые условия, такие как наклон или давление, приводящие к опрокидыванию MEWP.
  • Падение: Оператор падает с платформы MEWP.
  • Столкновения: Столкновение MEWP с пешеходами, другими транспортными средствами или линиями электропередач.

Чтобы избежать этих распространенных неприятностей на Вашем рабочем месте, узнайте, как правильные датчики наклона, инклинометры и наклонные переключатели могут повысить безопасность и, в конечном счете, производительность Вашей команды:

  • Мониторинг угла наклона шасси: Измерение угла наклона шасси гарантирует, что основание MEWP находится в безопасных пределах угла для эксплуатации транспортного средства. Если датчик показывает, что транспортное средство находится в небезопасном для работы положении, контроллер автомобиля MEWP может препятствовать оператору принимать такие меры, как удлинение или перемещение стрелы на подъемнике стрелы, или увеличение высоты платформы на ножничном подъемнике, среди прочего. Поскольку оператор не может выполнять эти действия, вероятность переворота или падения значительно снижается.
  • Мониторинг угла наклона платформы: Измерение угла наклона платформы гарантирует, что платформа автомобиля находится на одном уровне с шасси автомобиля и может быть использована в сочетании с другими датчиками, что позволяет контроллеру автомобиля MEWP выполнять расчеты нагрузки. Это может предотвратить опасный груз, который может привести к опрокидыванию транспортного средства или падению оператора.
  • Мониторинг высоты платформы: Высота платформы зависит от угла наклона ножничных подъемных рычагов или угла наклона стрелы, поэтому измерение угла позволяет контроллеру автомобиля MEWP рассчитать высоту платформы и объединить ее с информацией от других датчиков для выполнения расчетов нагрузки. Опять же, это может предотвратить небезопасные грузы, которые могут привести к опрокидыванию транспортного средства или падению оператора.

Вот некоторые ключевые особенности, на которые следует обратить внимание при выборе датчиков наклона, инклинометров и наклонных переключателей для MEWP-приложений:

  • Точность: Убедитесь, что вы понимаете точность рассматриваемого устройства. Поставщики часто меняют определения точности, повторяемости и линейности, чтобы помешать конечному пользователю понять истинную точность устройства. Но важно, чтобы датчик наклона, инклинометр или наклонный переключатель обеспечивали точный вывод во время вибрации, испытываемой MEWP.
  • Интеграция: Убедитесь, что Вы выбрали правильный выход для датчика угла наклона, инклинометра или поворотного переключателя, чтобы сделать процесс интеграции как можно более простым.
  • Охрана окружающей среды и сертификаты: Убедитесь, что выбранный вами датчик наклона, инклинометр или поворотный переключатель имеют достаточную степень защиты окружающей среды, например, степень защиты IP, и что он имеет необходимые сертификаты и сертификаты соответствия, например, CE, UL, RoHS или REACH.
  • Цена: Датчики наклона, инклинометры и наклонные переключатели могут показаться привлекательным вариантом, но часто их цена запретительна для OEM-приложений.

Learn More About Our Tilt Sensors

Датчик угла наклона TKAM — АвтоГРАФ

Обзор

Датчик угла наклона предназначен для измерения углов наклона различных механизмов, преобразования полученных данных в цифровой код, аналоговый или частотный сигнал и передачи их устройству сбора данных. Дополнительно, вместе с измерением угла наклона, датчик TKAM может осуществлять измерение температуры и уровня вибрации, данные о которых передаются в цифровом виде по шине RS-485.

В качестве устройства сбора данных может выступать навигационный терминал, а также любое устройство, оснащенное цифровым интерфейсом либо аналоговым входом, позволяющим измерять частоту или напряжение в диапазоне выходных значений датчика.

На основных режимах устройство измеряет угол наклона относительно горизонтальной плоскости. При этом его можно устанавливать на любое подходящее для монтажа место. Это может быть и горизонтальная, и боковая плоскость, потому что уровень нулевого угла наклона в любом случае будет задан уже после установки датчика (через программу AGPConf).



Диапазон измерения наклона: от 0° до 180°.

Если же измеряемый элемент механизма опустится ниже этой оси вращения, датчик будет измерять угол в том же диапазоне, но по другую сторону плоскости.

В режимах «Тангаж» и «Крен» TKAM измеряет в диапазоне от +90° до -90° и не относительно плоскости, а относительно продольной или поперечной оси устройства.

На схемах это выглядит следующим образом:



Крен





Тангаж



Кроме того, у TKAM есть режим «Вне диапазона», который позволяет фиксировать превышение допустимых значений. Когда угол наклона превышает, либо становится ниже выбранного вами значения, выход датчика устанавливается в активное состояние. Таким образом, вам станет известно о превышении предельно допустимой нормы угла наклона.

Все показания прибора передаются в систему мониторинга, чтобы можно было следить за работой техники удаленно.

Что касается способа сбора данных, TKAM  разработан инженерами ООО «ТехноКом» как универсальное устройство, способное передавать как цифровой, так и аналоговый сигнал. Для передачи цифрового сигнала используется интерфейс RS-485 в протоколах AGHIP (AutoGRAPH Hardware Interface Protocol) или Modbus. В аналоговом варианте могут использоваться: частотно-модулированный импульсный сигнал, где частота прямо пропорциональна измеренному углу, или сигнал с напряжением, которое пропорционально значению угла.

Таким образом, данные могут собираться с помощью бортового контроллера «АвтоГРАФ», либо через другой бортовой контроллер с шиной RS-485 или аналоговым входом, через который можно измерять частоту и напряжение в диапазоне выходных значений датчика TKAM.

Выходные интерфейсы

  • 1 ⨯ RS-485
  • 1 ⨯ Аналоговый выход
  • 1 ⨯ Частотный выход

Протокол интерфейса RS-485

Диапазон выходного напряжения

Максимальный ток нагрузки

  • 50 мА для аналогового выхода
  • 100 мА для частотного выхода

Тип частотного выхода

  • Открытый коллектор

Диапазон частоты выходного сигнала

Точность измерения

Тип крепления

Напряжение питания

Степень защиты корпуса

Габаритные размеры

Температурный диапазон

Средний срок службы

Гарантия производителя

Датчик наклона [Роботрек вики]

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • 1) Напряжение 4.75В.. 5.25В

  • 2) Рабочий угол 10° ~170°

  • 3) Срок службы 100,000 наклонов


Описание

Датчик наклона основан на элементе, состоящем из металлического корпуса и металлического шарика, перекатывающегося внутри. При наклоне датчика в одну из сторон шарик перекатывается в эту сторону и замыкает цепь. Таким образом этот датчик позволяет только судить о наличии наклона в одну из сторон, но не о величине угла.

Для точного определения угла наклона по нескольким осям используйте датчик положения, основанный на акселерометре и гироскопе.

Использование

Подключение

Программирование

Блок, необходимый для работы с датчиком, называется «наклон» и расположен в группе блоков «Датчики». Т.к. работа датчика эквивалентна работе обычной кнопки, он опрашивается с помощью стандартной функции digitalRead()

Блок и генерируемая функция Описание
bool digitalRead(int port)
Возвращает «Истина», если датчик наклонен.

Аргументы:
int port — порт, к которому подключен датчик

Примеры использования в проектах

Перекатывающийся светодиод

Генерируемый код:

void setup()
{
  pinMode( IN1 , INPUT);
  pinMode( OUT1 , OUTPUT );
  pinMode( OUT2 , OUTPUT );
}

void loop()
{
  if (digitalRead(IN1))  // если датчик наклонен влево,
  {
    led ( OUT1 , HIGH ); // включаем левый светодиод
    led ( OUT2 , LOW );  // и выключаем правый
    delay( 1000 );
  }
  else // иначе (если датчик наклонен вправо)
  {
    led ( OUT1 , LOW );  // выключаем левый светодиод
    led ( OUT2 , HIGH ); // и включаем правый
    delay( 1000 );
  }
}

ehlektronika/datchiki/datchik_naklona.txt · Последние изменения: 2017/06/05 16:55 (внешнее изменение)

Датчики положения, датчики угла наклона, инклинометры

Инклинометр (датчик угла наклона) предназначен для двухдименсионального (двухосевого) высокоточного измерения угла наклона. Применение цифрового интерфейса позволяет передавать точные значения угла наклона, производить удаленное конфигурирование, делать предустановки с выдачей управляющего сигнала на исполнительное устройство. Измерительный цикл 10 Гц, установка показаний не более 0,5 с. Инклинометр GNAMG выпускается в нескольких исполнениях с различными интерфейсами:

  • GNAMG.0XX5P32 — CANopen / кабельный вывод
  • GNAMG.0XX5PA2 — CANopen / штеккер M12
  • GNAMG.0XX3P32 — Profibus DPV0 / кабельный вывод
  • GNAMG.0XX3PA2 — Profibus DPV0 / штеккер M12
      ↑↑

       XX = 21 (2-осевой датчик с пределом ±15°)
       XX = 22 (2-осевой датчик с пределом ±30°)
       XX = 23 (2-осевой датчик с пределом ±60°)
       XX = 15 (1-осевой датчик с пределом ±360°)

Инклинометр GNAMG не требует специального программного обеспечения, при правильном монтаже он автоматически распознаётся центральным элементом имеющейся системы управления (например, PLC или компьютером). При заказе инклинометра бесплатно предоставляется конфигурационный файл GSD (Profibus) или EDS (CANopen), соответственно исполнению инклинометра, для установки необходимых параметров.

Файлы GSD и EDS содержат все данные, необходимые для нормальной работы инклинометра и делятся на два раздела. В первом размещены данные о призводителе и о продукте, идентификационные номера и спецификация полевой шины. Во втором разделе файла находятся данные, специфицируемые пользователем, параметры и их описания, возможности самодиагностики. Программируемые параметры: разрешение, предустановки, прохождение среднего значения. Формат файлов соответствует стандарту EN 50170, что позволяет использовать инклинометр GNAMG в стандартизированных системах автоматизации в сочетании с различными контроллерами, например, SIMATIC, производства Siemens.

Инклинометр GNAMG в двухдименсиональном исполнении 15°, 30° или 60° должен быть установлен на объекте строго горизонтально, при этом неважно, монтажная плата обращена вниз или вверх, то есть он может быть повёрнут на 180°. При одновременном наклоне по обеим осям X и Y датчик выдаёт раздельно измеренные значения угла наклона по каждой оси. Изменяя настройку «Preset», можно устанавливать или изменять исходную точку отсчёта, то есть положение ноля по каждой оси. Настройка «Offset» позволяет устанавливать граничные предустановки по каждой оси.

Инклинометр GNAMG в однодименсиональном исполнении 360° должен быть установлен на объекте таким образом, чтобы ось Х была параллельна вектору силы тяжести, допускается отклонение ±3º. При этом должно быть исключено движение или наклон по оси Y, чтобы это не повлияло на точность выдаваемых результатов. Датчик поставляется с завода-изготовителя в исходном «нулевом» положении и с измерением угла по часовой стрелке. Обе настройки могут быть изменены пользователем.

Напряжение10…30 VDC
Максимальный ток 100 мА при 24 VDC
ИнтерфейсCANopen
Profibus
Адресация на шинеВнутренний переключатель или программно
Время инициализации250 мс после подачи питания
Абсолютная точность +/-0,1° (в пределе 15°)
0,2° (в пределах 30, 60 и 360°), при температуре 25°C
КодДвоичный
Разрешение0,001…1° (в пределе 15°)
0,1…1° (в пределах 30, 60 и 360°)
Предел измеренияДвухосевые 15°, 30°, 60°
Одноосевой 360°
СамодиагностикаДа
Время переходного процесса0,5 с
Подключение черезКабель или штеккер М12 (на выбор)
Влажность95% без конденсата
Время измерения (цикл)0,1 с
UL сертификат / Е63076Да
ТемператураСтандарт -25°…+85°C, опционально -40°…+85°C
Исполнение GNAMG.0223P32 выпускается серийно -40°…+85°C
Размеры99 х 60 х 33 мм с основанием
Степень защиты IEC 60529IP 66
Вес250 г
ОсобенностиПрограммируется разрешение и предустановки
ОсобенностиОпционально корпус из нержавеющей стали

Что такое датчик наклона автомобиля?

В наше время существует достаточно много различных технических средств, способных обеспечить безопасность и сохранность личного средства передвижения. В первую очередь, это всем знакомая автомобильная сигнализация, а также различные дополнительные устройства — например, датчик контроля изменения угла наклона автомобиля.

Главные особенности

К сожалению, случаи, когда автолюбитель утром выходит из дому и видит, что его средство передвижения за ночь осталось без колес — не редкость. Для того, чтобы по возможности себя обезопасить от таких ситуаций, и применяется специальное защитное устройство, известное как датчик наклона автомобиля. Конечно же, это не панацея, но такой датчик заметно повышает шансы на то, что у оставленной на ночь возле дома машины утром все колеса окажутся на месте.

Датчик наклона автомобиля представляет собой сверхчувствительное устройство, позволяющее дистанционно отслеживать несанкционированные попытки смены положения кузова машины, в том числе при поддомкрачивании с целью снять автомобильные колеса или при попытке погрузки авто на эвакуатор. Причиной применения такого датчика в ряде случаев является то, что далеко не каждая обычная сигнализация реагирует на подобные действия и владелец не получает своевременно предупреждающего об опасности оповещения.

Принцип работы датчика наклона автомобиля довольно прост — получив информацию о каких-либо воздействиях на кузов, изменяющих его положение, датчик передает сигнал на основной блок сигнализации. Сигнализация срабатывает и оповещает владельца о том, что его транспортное средство было подвержено постороннему воздействию. Согласно статистике, в большинстве случаев злоумышленники в подобной ситуации отказываются от своих преступных планов и ретируются.

Подключается подобный датчик, как правило, к любой сигнализации с напряжением 12 В через стандартный разъем. Благодаря своим небольшим габаритам датчик наклона автомобиля легко устанавливается в салоне любым удобным для владельца образом. Датчик наклона — не единственное подобное средство, довольно часто в современной автомобильной сигнализации применяется комплексный подход обеспечения безопасности за счет самых разных датчиков:

  • контактный;
  • объема;
  • удара;
  • разбитого стекла;
  • падения напряжения;
  • обрыва электропитания.

Подобные меры безопасности имеют смысл в первую очередь в том случае, если автомобиль регулярно приходится оставлять без присмотра возле дома.

Современные решения

Помимо подобных датчиков, сегодня существуют и более технически «продвинутые» решения — например, GPS/GPRS система слежения MapOn, способная обеспечить практически полный контроль за автомобилем, начиная от указания точных причин перерасхода топлива и заканчивая информацией о том, где в этот момент находится ваше транспортное средство и что с ним происходит.

Руководство по выбору датчиков наклона

| Инженерное дело360

Датчики наклона — это устройства, вырабатывающие электрическую мощность, изменяющуюся в зависимости от углового перемещения. Иногда их называют инклинометрами, но инклинометры производят как сигнал, так и считывают; датчики наклона просто выдают сигнал. Как следует из названия, датчики наклона используются для измерения наклона или наклона в ограниченном диапазоне движения. Обычно они работают в пределах одной-двух осей места, тогда как для полного движения используются три или более осей и дополнительные датчики.

Транспортеры Segway Transporter используют датчики наклона для адаптации к движениям пользователя. Кредит изображения: Tradenote.net

Строительство

Принцип работы датчика наклона зависит от его типа. Как правило, это датчики баланса сил, твердотельное устройство MEMS или датчик, заполненный жидкостью. Каждый тип описан ниже.

Критерии

База данных GlobalSpec SpecSearch позволяет промышленным покупателям искать датчики наклона по типу датчика, типу переключателя, спецификациям, электрическим выходам, типам дисплеев и приложениям.

Типы

Существует пять типов датчиков наклона. Эта классификация продуктов включает множество технологий и типов устройств для измерения уклона, наклона, наклона, высоты и уклона.

  • Датчики баланса сил — это датчики с гравитационной привязкой, которые часто используются в наклономерах и инклинометрах. Датчик состоит из системы балансировки крутящего момента с опорой на изгиб, в которой маятниковый груз подвешен между двумя датчиками положения. Когда масса пытается переместиться в направлении наклона (из-за силы тяжести), положение массы определяется датчиками положения и вызывает изменение тока.

o К преимуществам датчиков баланса сил относятся их превосходные характеристики, высокая точность, нечувствительность к изменению температуры и широкий диапазон измерения.

o Недостатком этого типа устройства является его высокая стоимость.

Датчик наклона силового баланса. Кредит изображения: Джеффри Бейнбридж

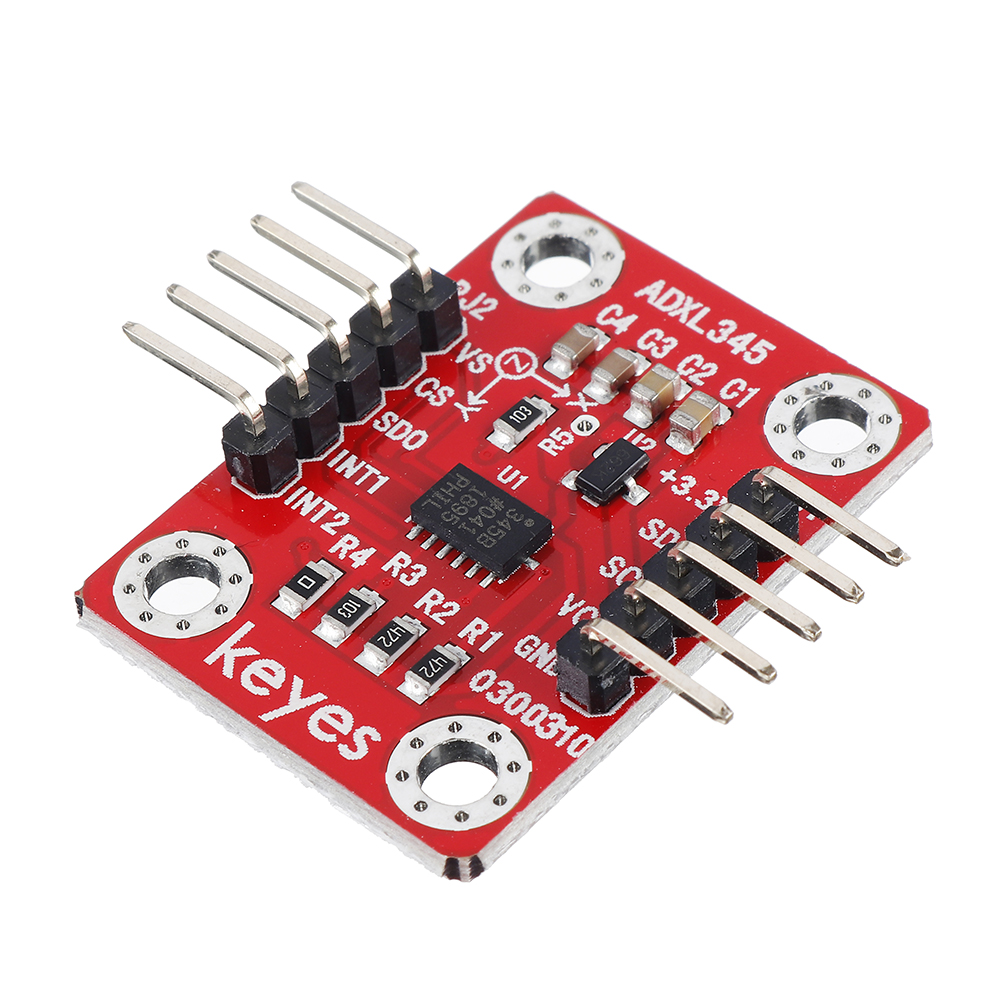

  • Твердотельные микроэлектромеханические системы (МЭМС) представляют собой миниатюрные датчики с подвижными пластинами контрольных масс, которые прикреплены через систему механической подвески к опорной раме.Пружины подвешивают структуру MEMS над подложкой, так что корпус датчика (также известный как контрольная масса) может перемещаться по осям X и Y. Ускорение вызывает отклонение контрольной массы от ее центрального положения. С четырех сторон квадратной контрольной массы расположены радиальные пальцы. Эти пальцы расположены между пластинами, прикрепленными к подложке. Каждый палец и пара неподвижных пластин составляют дифференциальный конденсатор, и отклонение контрольной массы определяется путем измерения дифференциальной емкости.
    • Преимущества датчиков MEMS заключаются в том, что они имеют встроенную систему преобразования сигнала и просты в установке.
    • Недостатком этого типа устройства является то, что тепловые коэффициенты чрезвычайно высоки, и обычно требуется компенсация для получения приемлемой точности в большинстве приложений.

MEMs Датчик движения. Изображение предоставлено: Sensorland.com

  • Заполненные жидкостью датчики могут быть электролитическими или емкостными.
    • Электролитические датчики наклона способны производить чрезвычайно точные измерения шага и крена в различных областях применения.Эти устройства подходят для измерений как в узком, так и в широком угловом диапазоне и легко сохраняют свои малые размеры и высокую точность. Они функционируют за счет использования стеклянной или керамической полости, заполненной электропроводящей жидкостью. Жидкость проходит между общим положительным и отрицательным электродами. Когда датчик выровнен, оба электрода равномерно погружены в жидкость, обеспечивая сбалансированный выходной сигнал. При вращении датчика между электродами возникает дисбаланс. Этот дисбаланс одного из электродов пропорционален углу поворота.

o Емкостные Датчики наклона предназначены для бесконтактных измерений наклона и наклона и могут работать как датчики, так и переключатели. Емкостное зондирование не зависит от основного материала и зависит от изменения емкости при изменении геометрии конденсатора. Устройство состоит из центральной испытательной массы, гребенчатых конденсаторов привода и балок подвески. Подвеска гибкая в одной плоскости, но жесткая во всех остальных.Когда происходит наклон, центральная масса перемещается к одному из гребней, и емкость увеличивается с одной стороны и уменьшается с другой. Разница между значениями дает параметр, связанный с наклоном.

  • Преимущество емкостных датчиков наклона заключается в их низком соотношении стоимости и производительности.
  • Недостаток — ограниченное время отклика.

Совет по конструкции: Все датчики наклона, заполненные жидкостью, ограничены общим диапазоном чувствительности менее +/- 90 градусов, так как электроды будут либо полностью втянуты, либо погружены при приближении к этому углу.Как только это произойдет, датчик будет насыщен, и никаких изменений в выходном сигнале не будет. Это ограничение можно преодолеть, установив второй датчик наклона, смещенный на 90 градусов (от главной оси) к первому. Эта конструкция успешно обеспечивает полный диапазон чувствительности на 360 градусов, но требует сложной процедуры мультиплексирования в электронике для определения правильного углового положения.

  • Акселерометры — это инструменты для измерения, отображения и анализа ускорения и вибрации.Их можно использовать в качестве датчиков наклона, но разрешение ограничено в направлении наклона, и они имеют высокое энергопотребление.

Обычно существует два типа переключателей наклона. Дополнительную информацию о переключателях наклона см. В Руководстве по выбору переключателей наклона на GlobalSpec.

  • Ртутные выключатели используют каплю ртути в трубке. Изменение ориентации датчика заставляет валик катиться по трубке, касаясь обоих контактов и замыкая выключатель.
  • Выключатели с шаровой опорой в обойме используют небольшой металлический шарик, удерживаемый в корпусе с двумя или более контактами. При наклоне корпуса шар замыкает два электрических контакта, выключая переключатель.

Технические характеристики

Покупатели должны учитывать эти технические характеристики продукта при выборе датчиков наклона.

  • Диапазон угла наклона — это диапазон желаемой линейной выходной мощности, измеряемый в градусах.
  • Количество осей определяет направление наклона
  • Полоса пропускания — это частота, используемая для измерения изменений ускорения.
  • Точность и частотный диапазон следует рассматривать вместе, поскольку они указывают диапазон частот, в котором переключатели наклона и датчики соответствуют их характеристикам точности. Точность ухудшается на все более низких частотах, если устройство не способно реагировать на постоянный ток; и на более высоких частотах около резонанса и за его пределами, где его выходной отклик падает. Частоты обычно представляют собой частоты спада 3 дБ.

GlobalSpec предоставляет информацию о датчиках наклона с различными электрическими выходами.

  • Аналоговый ток представляет наклон, воспринимаемый как ток (например, 4-20 мА).
  • Цифровой транзистор-транзистор Логика (TTL) использует транзисторы для выполнения как функции логического стробирования, так и функции усиления.
  • Аналоговая частота или импульс — это сигнал, представляющий обнаруженный наклон.
  • Аналоговое напряжение представляет наклон, воспринимаемый как напряжение (например, 0-10 В постоянного тока).
  • Последовательный интерфейс передает один бит данных за раз.Последовательная связь обычно быстрее, чем параллельная.
  • Параллельные интерфейсы передают несколько бит данных одновременно, используя разные каналы.
  • Переключаемые или аварийные сигналы предназначены для предупреждения пользователя, когда датчик наклона был включен или выключен, указывая на то, что ориентация датчика изменилась.

Типы дисплея влияют на то, как пользователь взаимодействует с устройством.

  • Аналоговые измерители — это базовые устройства с маркировкой для определения ориентации
  • Цифровые цифровые дисплеи используют ЖК-дисплеи для отображения угла ориентации, напряжения или тока.
  • Видео отображает запись и отображение показаний датчика наклона.

Цифровой дисплей для датчика наклона. Кредит изображения: Rieker

Приложения

Датчик наклона используется во многих различных приложениях. К ним относятся:

  • Камеры
  • Органы управления самолетом
  • Автомобильные охранные системы
  • Видеокамеры
  • Строительное оборудование
  • Автомобильные подушки безопасности
  • Роботы
  • Термостаты
  • Изучение движения человека
  • Контроллеры видеоигр

Список литературы

Данниклифф, Джон и Гордон Э.Зеленый. Геотехнические приборы для мониторинга полевых характеристик . Нью-Йорк [и др .: Wiley, 1993. Print.

Электролитические датчики наклона и инклинометры: Праймер

Фраден, Джейкоб. Справочник по современным датчикам: физика, конструкция и приложения . Нью-Йорк, штат Нью-Йорк [и др .: Springer, 2010. Печать.

Технология MEMS

Микро емкостный датчик наклона для обнаружения движения человеческого тела


Электролитические датчики наклона Обзор — Компания Fredericks

Компания Fredericks является ведущим производителем прецизионных датчиков наклона и устройств измерения угла.Датчики наклона измеряют угловое положение относительно силы тяжести и используются в самых разных приложениях: от лазерных уровней до сейсмического мониторинга и медицинских устройств. Компания Fredericks предлагает полный ассортимент продукции, способной измерять диапазоны от угловых секунд до 180 °.

Датчики наклона, обеспечивающие необходимую вам высокую производительность

Вся наша линейка запатентованных, точных и недорогих электролитических датчиков наклона разработана и спроектирована так, чтобы превзойти технологию на основе МЭМС для различных приложений измерения наклона.Они очень воспроизводимы и предлагают высокое разрешение с очень низким дрейфом.

Чтобы узнать больше о принципах электролитического определения наклона и о том, как интегрировать датчики наклона в ваше приложение, см. Нашу страницу с технической информацией.

Типы электролитических датчиков наклона от Fredericks

TrueTILT ™ Mid-Range

Эти электролитические датчики наклона предназначены для измерения среднего диапазона до ± 25 ° с очень высокой точностью не менее ± 0.005 ° в одна ось . Это означает, что вам понадобятся два датчика для измерения по двум осям. Эти датчики намного дешевле, чем любые из наших стеклянных решений, но они немного дороже, чем наши датчики широкого диапазона.

Для всех электролитических датчиков требуется схема электролитического датчика наклона (обычно называемая преобразователем сигнала или преобразователем сигнала) для обеспечения выходного угла. Эта схема может быть встроена в вашу систему или вы можете приобрести схему, разработанную нами. Наши схемы оптимизированы для обеспечения максимальной производительности наших датчиков.

Чтобы узнать больше о принципах работы датчиков электролитического наклона и о том, как интегрировать наши датчики в ваше приложение, см. Нашу страницу с технической информацией.

TrueTILT ™ Narrow Range

Эти электролитические датчики наклона предназначены для измерения в узком диапазоне до ± 3 ° с очень высокой точностью не менее ± 0,001 ° на одну ось . Это означает, что вам понадобятся два датчика для измерения по двум осям. Эти датчики немного дороже, чем наши датчики широкого диапазона, но сравнимы по стоимости с нашими датчиками среднего уровня.Кроме того, они намного дешевле, чем любые из наших стеклянных растворов.

Для всех электролитических датчиков требуется цепь электролитического датчика наклона (обычно называемая преобразователем сигнала или преобразователем сигнала) для обеспечения выходного сигнала наклона. Эта схема может быть встроена в вашу систему или вы можете приобрести схему, разработанную нами. Наша схема оптимизирована для обеспечения максимальной производительности наших датчиков.

Чтобы узнать больше о принципах работы датчиков электролитического наклона и о том, как интегрировать наши датчики в ваше приложение, см. Нашу страницу с технической информацией.

Glass Wide Range

Эти электролитические датчики наклона предназначены для измерения в широком диапазоне до ± 70 ° с очень высокой точностью не менее ± 0,003 ° на одну ось . Эти датчики дороже любых наших металлических решений TrueTILT ™ из-за более высокой точности стеклянного датчика и стеклянной конструкции.

Для всех электролитических датчиков требуется цепь электролитического датчика наклона (обычно называемая преобразователем сигнала или преобразователем сигнала) для обеспечения выходного сигнала наклона.Эта схема может быть встроена в вашу систему или вы можете приобрести схему, разработанную нами и оптимизированную для обеспечения максимальной производительности наших датчиков.

Чтобы узнать больше о принципах работы датчиков электролитического наклона и о том, как интегрировать датчики в ваше приложение, см. Нашу страницу с технической информацией.

Glass Mid-Range

Эти электролитические датчики наклона обеспечивают измерение в среднем диапазоне ± 10 ° с чрезвычайно высокой точностью не менее ± 0,0005 ° в по одной оси .Это означает, что вам понадобятся два датчика для измерения по двум осям. Эти датчики дороже любых наших металлических решений TrueTILT ™ из-за их более высокой точности и стеклянной конструкции.

Для всех электролитических датчиков требуются цепи электролитического датчика наклона (обычно называемые преобразователем сигнала или преобразователем сигнала) для обеспечения выходного угла. Эта схема может быть встроена в вашу систему или вы можете приобрести схему, разработанную нами и оптимизированную для обеспечения максимальной производительности наших датчиков.

Чтобы узнать больше о принципах работы электролитических датчиков наклона и о том, как интегрировать датчики наклона в ваше приложение, см. Нашу страницу с технической информацией.

Micro-Arc, широкий диапазон

Поставщики и ресурсы беспроводной связи RF

О мире беспроводной связи RF

Веб-сайт RF Wireless World является домом для поставщиков и ресурсов радиочастотной и беспроводной связи. На сайте представлены статьи, руководства, поставщики, терминология, исходный код (VHDL, Verilog, MATLAB, Labview), тестирование и измерения, калькуляторы, новости, книги, загрузки и многое другое.

Сайт RF Wireless World охватывает ресурсы по различным темам, таким как RF, беспроводная связь, vsat, спутник, радар, волоконная оптика, микроволновая печь, wimax, wlan, zigbee, LTE, 5G NR, GSM, GPRS, GPS, WCDMA, UMTS, TDSCDMA, Bluetooth, Lightwave RF, z-wave, Интернет вещей (IoT), M2M, Ethernet и т. Д. Эти ресурсы основаны на стандартах IEEE и 3GPP. В нем также есть академический раздел, который охватывает колледжи и университеты по инженерным дисциплинам и MBA.

Статьи о системах на основе Интернета вещей

Система обнаружения падений для пожилых людей на основе Интернета вещей : В статье рассматривается архитектура системы обнаружения падений, используемой для пожилых людей.В нем упоминаются преимущества или преимущества системы обнаружения падений Интернета вещей. Читать дальше➤
Также обратитесь к другим статьям о системах на основе Интернета вещей следующим образом:
• Система очистки туалетов самолета. • Система измерения столкновений • Система отслеживания скоропортящихся продуктов и овощей • Система помощи водителю • Система умной торговли • Система мониторинга качества воды. • Система Smart Grid • Система умного освещения на базе Zigbee • Умная парковка на базе Zigbee • Система умной парковки на основе LoRaWAN


RF Статьи о беспроводной связи

В этом разделе статей представлены статьи о физическом уровне (PHY), уровне MAC, стеке протоколов и сетевой архитектуре на основе WLAN, WiMAX, zigbee, GSM, GPRS, TD-SCDMA, LTE, 5G NR, VSAT, Gigabit Ethernet на основе IEEE / 3GPP и т. Д. .стандарты. Он также охватывает статьи, связанные с тестированием и измерениями, по тестированию на соответствие, используемым для тестов на соответствие устройств RF / PHY. СПРАВОЧНЫЕ СТАТЬИ УКАЗАТЕЛЬ >>.


Физический уровень 5G NR : Обработка физического уровня для канала 5G NR PDSCH и канала 5G NR PUSCH рассмотрена поэтапно. Это описание физического уровня 5G соответствует спецификациям физического уровня 3GPP. Читать дальше➤


Основы повторителей и типы повторителей : В нем объясняются функции различных типов ретрансляторов, используемых в беспроводных технологиях.Читать дальше➤


Основы и типы замирания : В этой статье рассматриваются мелкомасштабные замирания, крупномасштабные замирания, медленные, быстрые и т. Д., Используемые в беспроводной связи. Читать дальше➤


Архитектура сотового телефона 5G : В этой статье рассматривается блок-схема сотового телефона 5G с внутренними модулями 5G Архитектура сотового телефона. Читать дальше➤


Основы помех и типы помех: В этой статье рассматриваются помехи в соседнем канале, помехи в одном канале, Электромагнитные помехи, ICI, ISI, световые помехи, звуковые помехи и т. Д.Читать дальше➤


5G NR Раздел

В этом разделе рассматриваются функции 5G NR (New Radio), нумерология, диапазоны, архитектура, развертывание, стек протоколов (PHY, MAC, RLC, PDCP, RRC) и т. Д. 5G NR Краткий указатель ссылок >>
• Мини-слот 5G NR • Часть полосы пропускания 5G NR • 5G NR CORESET • Форматы DCI 5G NR • 5G NR UCI • Форматы слотов 5G NR • IE 5G NR RRC • 5G NR SSB, SS, PBCH • 5G NR PRACH • 5G NR PDCCH • 5G NR PUCCH • Эталонные сигналы 5G NR • 5G NR m-последовательность • Золотая последовательность 5G NR • 5G NR Zadoff Chu Sequence • Физический уровень 5G NR • Уровень MAC 5G NR • Уровень 5G NR RLC • Уровень 5G NR PDCP


Учебные пособия по беспроводным технологиям

В этом разделе рассматриваются обучающие материалы по радиочастотам и беспроводной связи.Он охватывает учебные пособия по таким темам, как сотовая связь, WLAN (11ac, 11ad), wimax, bluetooth, zigbee, zwave, LTE, DSP, GSM, GPRS, GPS, UMTS, CDMA, UWB, RFID, радар, VSAT, спутник, WLAN, волновод, антенна, фемтосота, тестирование и измерения, IoT и т. Д. См. УКАЗАТЕЛЬ Учебников >>


Учебное пособие по 5G — В этом учебном пособии по 5G также рассматриваются следующие подтемы по технологии 5G:
Учебное пособие по основам 5G Частотные диапазоны руководство по миллиметровым волнам Волновая рама 5G мм Зондирование волнового канала 5G мм 4G против 5G Испытательное оборудование 5G Сетевая архитектура 5G Сетевые интерфейсы 5G NR канальное зондирование Типы каналов 5G FDD против TDD Разделение сети 5G NR Что такое 5G NR Режимы развертывания 5G NR Что такое 5G TF


В этом руководстве GSM рассматриваются основы GSM, сетевая архитектура, сетевые элементы, системные спецификации, приложения, Типы пакетов GSM, структура или иерархия кадров GSM, логические каналы, физические каналы, Физический уровень GSM или обработка речи, вход в сеть мобильного телефона GSM, установка вызова или процедура включения питания, MO-вызов, MT-вызов, VAMOS, AMR, MSK, модуляция GMSK, физический уровень, стек протоколов, основы работы с мобильным телефоном, Планирование RF, нисходящая линия связи PS-вызовов и восходящая линия связи PS-вызовов.
➤Подробнее.

LTE Tutorial , охватывающий архитектуру системы LTE, охватывающий основы LTE EUTRAN и LTE Evolved Packet Core (EPC). Он обеспечивает связь с обзором системы LTE, радиоинтерфейсом LTE, терминологией LTE, категориями LTE UE, структурой кадра LTE, физическим уровнем LTE, Стек протоколов LTE, каналы LTE (логические, транспортные, физические), пропускная способность LTE, агрегация несущих LTE, передача голоса по LTE, расширенный LTE, Поставщики LTE и LTE vs LTE продвинутые.➤Подробнее.


RF Technology Stuff

Эта страница мира беспроводной радиосвязи описывает пошаговое проектирование преобразователя частоты RF на примере преобразователя RF UP от 70 МГц до диапазона C. для микрополосковой платы с использованием дискретных радиочастотных компонентов, а именно. Смесители, гетеродин, MMIC, синтезатор, опорный генератор OCXO, колодки аттенюатора. ➤Подробнее.
➤Проектирование и разработка радиочастотного трансивера ➤Конструкция RF-фильтра ➤Система VSAT ➤Типы и основы микрополосковой печати ➤ОсновыWaveguide


Секция испытаний и измерений

В этом разделе рассматриваются контрольно-измерительные ресурсы, испытательное и измерительное оборудование для тестирования DUT на основе Стандарты WLAN, WiMAX, Zigbee, Bluetooth, GSM, UMTS, LTE.УКАЗАТЕЛЬ испытаний и измерений >>
➤Система PXI для T&M. ➤ Генерация и анализ сигналов ➤Измерения слоя PHY ➤Тест на соответствие устройства WiMAX ➤ Тест на соответствие Zigbee ➤ Тест на соответствие LTE UE ➤Тест на соответствие TD-SCDMA


Волоконно-оптическая технология

Оптоволоконный компонент , основы, включая детектор, оптический соединитель, изолятор, циркулятор, переключатели, усилитель, фильтр, эквалайзер, мультиплексор, разъемы, демультиплексор и т. д.Эти компоненты используются в оптоволоконной связи. Оптические компоненты INDEX >>
➤Учебник по оптоволоконной связи ➤APS в SDH ➤SONET основы ➤SDH Каркасная конструкция ➤SONET против SDH


Поставщики, производители радиочастотных беспроводных устройств

Сайт RF Wireless World охватывает производителей и поставщиков различных радиочастотных компонентов, систем и подсистем для ярких приложений, см. ИНДЕКС поставщиков >>.

Поставщики радиочастотных компонентов, включая радиочастотный изолятор, радиочастотный циркулятор, радиочастотный смеситель, радиочастотный усилитель, радиочастотный адаптер, радиочастотный разъем, радиочастотный модулятор, радиочастотный трансивер, PLL, VCO, синтезатор, антенну, генератор, делитель мощности, сумматор мощности, фильтр, аттенюатор, диплексор, дуплексер, микросхема резистора, микросхема конденсатора, индуктор микросхемы, ответвитель, оборудование ЭМС, программное обеспечение для проектирования радиочастот, диэлектрический материал, диод и т.Производители радиокомпонентов >>
➤Базовая станция LTE ➤RF Циркулятор ➤RF Изолятор ➤Кристаллический осциллятор


MATLAB, Labview, встроенные исходные коды

Раздел исходного кода RF Wireless World охватывает коды, связанные с языками программирования MATLAB, VHDL, VERILOG и LABVIEW. Эти коды полезны для новичков в этих языках. ИНДЕКС ИСХОДНОГО КОДА >>
➤3-8 декодер кода VHDL ➤Код MATLAB для дескремблера ➤32-битный код ALU Verilog ➤T, D, JK, SR триггеры labview коды


* Общая информация о здравоохранении *

Выполните эти пять простых действий, чтобы остановить коронавирус (COVID-19).
СДЕЛАЙТЕ ПЯТЬ
1. РУКИ: часто мойте их
2. КОЛЕНО: Откашляйтесь
3. ЛИЦО: Не трогай его
4. НОГИ: держитесь на расстоянии более 3 футов (1 м) друг от друга
5. ЧУВСТВОВАТЬ: Болен? Оставайся дома

Используйте технологию отслеживания контактов >>, соблюдайте >> рекомендации по социальному дистанцированию и установить систему видеонаблюдения >> чтобы спасти сотни жизней. Использование концепции телемедицины стало очень популярным в таким странам, как США и Китай, чтобы остановить распространение COVID-19, поскольку это заразное заболевание.


RF Беспроводные калькуляторы и преобразователи

Раздел «Калькуляторы и преобразователи» охватывает ВЧ-калькуляторы, беспроводные калькуляторы, а также преобразователи единиц. Сюда входят такие беспроводные технологии, как GSM, UMTS, LTE, 5G NR и т. Д. СПРАВОЧНЫЕ КАЛЬКУЛЯТОРЫ Указатель >>.
➤ Калькулятор пропускной способности 5G NR ➤5G NR ARFCN против преобразования частоты ➤Калькулятор скорости передачи данных LoRa ➤LTE EARFCN для преобразования частоты ➤Калькулятор антенн Яги ➤ Калькулятор времени выборки 5G NR


IoT-Интернет вещей Беспроводные технологии

Раздел IoT охватывает беспроводные технологии Интернета вещей, такие как WLAN, WiMAX, Zigbee, Z-wave, UMTS, LTE, GSM, GPRS, THREAD, EnOcean, LoRa, SIGFOX, WHDI, Ethernet, 6LoWPAN, RF4CE, Bluetooth, Bluetooth Low Power (BLE), NFC, RFID, INSTEON, X10, KNX, ANT +, Wavenis, Dash7, HomePlug и другие.Он также охватывает датчики Интернета вещей, компоненты Интернета вещей и компании Интернета вещей.
См. Главную страницу IoT >> и следующие ссылки.
➤ НИТЬ ➤EnOcean ➤Учебник по LoRa ➤Учебник по SIGFOX ➤WHDI ➤6LoWPAN ➤Zigbee RF4CE ➤NFC ➤Lonworks ➤CEBus ➤UPB



СВЯЗАННЫЕ ЗАПИСИ


RF Wireless Учебники



Датчики разных типов


Поделиться страницей

Перевести страницу

Датчики наклона

| Подъемные рабочие платформы | Сельскохозяйственные орудия | Кертисс-Райт

Назначение, функционал, применение

Наши датчики наклона разработаны для динамических применений в промышленных транспортных средствах и обычно контролируют положение машины для таких рабочих функций, как устойчивость.Это помогает поддерживать безопасную рабочую среду и повышать эффективность за счет: определение функциональных возможностей, которые могут нанести вред оператору, мониторинг опрокидывания, раскачивания и нестабильности, вызванных ветром или маятником, а также мониторинг рабочих характеристик.

Особенности и функции: Быстрая фильтрация вибраций и тепловая компенсация

Серия VTS была разработана специально для решения проблем, связанных с динамическим движением. Акселерометры MEMS подвержены ошибкам, вызванным паразитной вибрацией, шумом и ускорением, не относящимся к силе тяжести.Акселерометры маятникового типа могут преодолеть некоторые из этих недостатков, работая в сильно демпфированной среде за счет времени отклика.

Серия VTS позволяет избежать обоих этих ограничений за счет использования технологии IMU и усовершенствованных алгоритмов фильтрации для быстрой фильтрации помех для вывода истинных данных наклона. Кроме того, каждое устройство термически откалибровано для устранения ошибок, связанных с тепловым дрейфом, что обеспечивает надежное измерение наклона во всем диапазоне рабочих температур.
Использование новейших технологий IMU и усовершенствованная фильтрация обеспечивают высокую степень устойчивости к вибрации в сочетании с термокалибровкой (<0.004 ° / K), что превосходит другие промышленные датчики наклона.

* Серия датчиков наклона STT устарела и заменена VTS.

65

Приложения

Наши индивидуальные датчики наклона разработаны для обеспечения высокой степени точности, надежности и долговечности — от использования в подъемных платформах или мобильных кранах до землеройных машин и промышленных подъемников.

Подъемные рабочие платформы

Устойчивость и безопасность — основные требования при работе на высоте, особенно на подъемной рабочей платформе.Наши датчики отслеживают положение машины в рамках расчетов безопасной рабочей зоны, что позволяет обнаруживать потенциально нестабильное положение. Эти данные жизненно важны для реализации корректирующих действий для обеспечения устойчивости машины или предотвращения работы системы, которая может привести к дестабилизации платформы и привести к опрокидыванию, защищая оператора.

Телескопические погрузчики
Операторы телескопических погрузчиков

сталкиваются с проблемой устойчивости груза при движении по неровной местности, что возможно с помощью наших датчиков.Если они оснащены рабочей платформой, они также должны обеспечивать те же меры безопасности, что и подъемные рабочие платформы.

Мобильные краны
Мобильные краны

сталкиваются с колебаниями и нестабильностью, вызванными маятниковым эффектом груза при движении крана или качании стрелы крана.

Операторы также должны знать о проседании, вызванном движением / положением груза, слабость на местности может привести к его опусканию. Это может иметь большое значение для безопасного диапазона крана, но может быть компенсировано автокоррекцией гидравлики или обнаружением наклона шасси в сочетании с запретом выдвижения, аналогично методу, используемому в подъемных рабочих платформах.

Наши датчики взаимодействуют с электронными системами защиты от раскачивания, предотвращая или смягчая любые колебания, возникающие в результате движения крана.

Погрузчики и экскаваторы

Наши датчики помогают повысить эффективность работы и производительность землеройных машин, таких как погрузчики, самосвалы и экскаваторы, позволяя точно контролировать положение, одновременно максимизируя преимущества, связанные с автоматизированными и полуавтоматическими процессами, такими как правильно откалиброванная функция возврата к копанию. , сокращая время цикла и позволяя заранее запрограммировать положения ковша.

Самосвалы

В самосвалах наши датчики являются частью систем, используемых для мониторинга производительности с целью повышения ценности жизненного цикла продукции машины.

Промышленные погрузчики и вилочные погрузчики

В промышленных подъемниках наши датчики наклона работают вместе с другими датчиками положения, такими как датчики вращения Curtis-Wright, для контроля положения, движения и нагрузки машины. Эти данные жизненно важны для реализации корректирующих действий для обеспечения устойчивости машины или предотвращения работы системы, которая может привести к дестабилизации транспортного средства или груза и привести к опрокидыванию, что повысит безопасность на площадке.

Лесное хозяйство, погрузочно-разгрузочные работы и сельское хозяйство

Производительность, надежность и долговечность наших датчиков делает их хорошо подходящими для динамичного характера транспортных средств на лесном рынке, таких как валочно-пакетирующие машины, рынок погрузочно-разгрузочных работ, такой как портовая техника и краны-манипуляторы, а также сельскохозяйственный рынок, такой как растениеводство. опрыскиватели и кусторезы, где точное измерение положения является важным аспектом производительности транспортного средства.


Сопутствующие товары: VTS Series

Датчик наклона

— Типы, принцип работы и его применение

Парижский авиашоу — одно из крупнейших шоу производителей самолетов.Некоторые из отважных пилотов выполняют потрясающие трюки, чтобы продемонстрировать скорость своих самолетов. Эти пилоты используют мощь сверхбыстрых машин своих самолетов, чтобы улучшить свои трюки для поддержки. Датчик наклона — одна из важнейших частей этой компьютерной схемы, и это своего рода преобразователь. Этот датчик помогает в предоставлении информации о горизонтальном и вертикальном наклоне самолетов, чтобы пилот самолета мог легко понять процесс преодоления препятствий во время полета.

Таким образом, датчики играют важную роль в принятии решений пилотами. Датчики такого типа вырабатывают электрический сигнал, пропорциональный степени наклона по отношению к одной или нескольким осям. Эти датчики играют очень важную роль в нескольких приложениях, таких как внедорожные транспортные средства, портативные компьютеры, робототехнические устройства, авиационные инструменты и т. Д.

Датчик наклона

Датчик — это устройство, которое реагирует на некоторые типы входных сигналов из окружающей среды, например, на тепло. , свет, движение, температура, давление и влажность.Датчики используются для переключения токов и напряжений. Каждый датчик имеет три клеммы: Vcc, GND и выход. Vcc используется для включения датчика; для обеспечения фиксированного отрицательного задания используется земля, а выход датчика является аналоговым. Но в некоторых датчиках может быть несколько выходных клемм.


Блок-схема датчика

Типы датчиков

  • Датчики делятся на разные типы:
  • Датчик обнаружения света
  • Датчик температуры
  • Датчик газа
  • Датчик влажности
  • Ультразвуковой датчик
  • Датчик движения
  • Датчик силы
  • Аналоговый датчик
  • Цифровой датчик
  • Датчик цвета
  • Датчик расстояния
  • Датчик приближения
  • Ультразвуковой датчик
  • Магнитный датчик
  • Датчик давления
  • Инфракрасный датчик
  • Робот-датчик
Типы датчиков

Датчики наклона

Наклон Датчики — это устройства, которые производят электрический сигнал, изменяющийся в зависимости от углового движения.Эти датчики используются для измерения наклона и наклона в ограниченном диапазоне движения. Иногда датчики наклона называют инклинометрами, потому что датчики просто генерируют сигнал, а инклинометры генерируют как показания, так и сигнал.

Принцип работы датчика наклона

Датчик наклона

работает

Эти датчики состоят из катящегося шарика с проводящей пластиной под ним. Когда датчик получает питание, катящийся шарик падает на нижнюю часть датчика, образуя электрическое соединение.Когда датчик наклонен, катящийся шарик не падает на дно, поэтому ток не может течь через два концевых контакта датчика.

Цепь датчика наклона

Необходимые компоненты для цепи датчика наклона


  • Датчик наклона
  • Резистор 470 Ом
  • Светодиод или нагрузка
  • Источник напряжения постоянного тока

Базовая схема, в которой используется датчик наклона, показана ниже.

Цепь датчика наклона

Когда устройство получает питание и находится в вертикальном положении, катящийся шарик оседает на дне датчика, образуя электрическое соединение между двумя концевыми выводами датчика.Затем в цепи происходит короткое замыкание, и светодиод получает достаточный ток. Если цепь наклоняется так, что катящийся шарик не оседает на дне датчика с токопроводящей дорожкой, тогда цепь размыкается. Речь идет о работе схемы.

Типы датчиков наклона

Эти датчики подразделяются на различные типы, и классификация этих датчиков включает различные устройства и технологии для измерения наклона, наклона, возвышения и наклона.

Датчик баланса сил Датчик баланса сил

Эти датчики являются датчиками силы тяжести и предназначены для измерений ускорения постоянного тока, например, на судах, транспортных средствах, самолетах и ​​при сейсмических событиях. Эти датчики часто используются в инклинометрах и измерителях наклона. Датчики баланса сил способны измерять уровни от 0,0001 г до 200 г, а диапазон частот — от постоянного тока до 1000 Гц. К достоинствам этих датчиков можно отнести их высокую точность, изменение диапазона измерений, нечувствительность к изменению температуры и их высокую точность.Недостатком этого датчика является его высокая стоимость.

Датчик МЭМС
Датчик МЭМС

Твердотельные МЭМС-датчики — это небольшие датчики, поскольку они состоят из подвижных пластин контрольных масс, которые прикреплены к системе отсчета через систему механической подвески. Это метод объединения механических и электрических компонентов вместе на микросхеме для создания системы миниатюрных размеров. Маленький означает, что размеры меньше толщины человеческого волоса. Датчики MEMS являются ключевыми компонентами во многих медицинских, промышленных, аэрокосмических, бытовых и автомобильных приложениях.Эти датчики используются во всем: от смартфонов, игр, медицинских тестов и спутников. Этапы изготовления МЭМС включают основной метод изготовления ИС.

Датчик, заполненный жидкостью:

Эти датчики могут быть емкостными или электролитическими.

Электролитический датчик

Электролитический датчик

Электролитический датчик используется для измерения угла, и угол может быть выражен в градусах, угловых минутах или угловых секундах. Электролитические датчики обеспечивают чрезвычайно точные измерения шага во многих приложениях.Эти датчики легко сохраняют высокую точность и малые размеры. Эти датчики работают с использованием полости, заполненной жидкостью или стаканом. Жидкость действует между общим положительным и отрицательным электродами. Когда электролитический датчик выровнен, положительный и отрицательный электроды постоянно погружаются в жидкость и выдают сбалансированный выходной сигнал. Когда датчик вращается, между двумя электродами возникает дисбаланс. Итак, дисбаланс любого из электродов пропорционален углу поворота.

Емкостные датчики наклона

Эти типы датчиков предназначены для бесконтактных измерений наклона и наклона. Они могут работать как переключатели, так и датчики. Когда геометрия конденсатора изменяется, датчик конденсатора полагается на изменение конденсатора. Здесь емкостное зондирование не зависит от основного материала. Эти устройства состоят из балок подвески, гребенчатых конденсаторов привода и центральной испытательной массы. Когда происходит наклон, центральная масса перемещается к одной из гребенок, поэтому емкость увеличивается с одной стороны и уменьшается с другой стороны.Основным преимуществом емкостного датчика является его производительность и экономичность, тогда как ограниченный отклик является основным недостатком этого датчика.

Технические характеристики

При выборе датчика наклона мы должны учитывать несколько различных характеристик, как показано ниже:

  • Количество осей
  • Разрешение
  • Диапазон измерения
  • Чувствительность
  • Шумоподавление
  • Выход
  • Вибрация

Применение датчиков наклона

Эти датчики используются во многих различных приложениях.Это:

  • Камеры
  • Видеокамеры
  • Органы управления полетом
  • Строительное оборудование
  • Робототехника
  • Автомобильные подушки безопасности
  • Видео Игровые контроллеры
  • Изучение движений человека
  • Термостаты
  • Автомобильные системы безопасности

Это все о датчиках наклона, приложениях и технических характеристиках. Мы уверены, что информация о различных типах датчиков поможет вам узнать о них в соответствии с вашими требованиями.Помимо этого, для получения дополнительной информации по этой теме, пожалуйста, оставьте свои предложения и отзывы в разделе комментариев ниже.

Фото:

Удивительные применения датчиков наклона

Что такое датчик наклона?

Датчики наклона позволяют определять ориентацию или наклон. Они небольшие, недорогие, маломощные и простые в использовании. При правильном использовании они не изнашиваются. Их простота делает их популярными для изготовления игрушек, гаджетов и техники.Иногда их называют «ртутными переключателями», «переключателями наклона» или «датчиками качения» по понятным причинам. Обычно они состоят из какой-либо полости (цилиндрическая форма популярна, но не всегда) и проводящей свободной массы внутри, такой как капля ртути или катящийся шар. На одном конце полости расположены два токопроводящих элемента (полюса). Когда датчик ориентирован так, чтобы этот конец был направлен вниз, масса катится по полюсам и замыкает их, действуя как бросок переключателя. Раньше переключатели наклона делались исключительно из ртути, но сейчас они встречаются реже, поскольку признаны чрезвычайно токсичными.Преимущества ртути в том, что капля достаточно плотная, чтобы не отскакивать, и поэтому переключатель не подвержен вибрациям. С другой стороны, датчики шарикового типа просты в изготовлении, они не разбиваются и не представляют опасности загрязнения.

Хотя переключатели наклона и не такие точные и гибкие, как полный акселерометр, они могут просто определять движение или ориентацию. Еще одним преимуществом для них является то, что большие могут переключать питание самостоятельно. С другой стороны, акселерометры выдают цифровое или аналоговое напряжение, которое затем необходимо анализировать с помощью дополнительных схем. Базовая статистика. Эти данные относятся к датчику наклона в магазине Adafruit, который очень похож на 107-2006-EV. Почти все они будут иметь несколько разные размеры и характеристики, хотя все они в значительной степени работают одинаково. Если есть техническое описание, вы можете сослаться на него

  • Размер: Цилиндрический, диаметр 4 мм (0,16 дюйма) и длина 12 мм (0,45 дюйма).
  • Цена: 2,00 доллара в магазине Adafruit
  • Диапазон чувствительности: > + -15 градусов
  • Срок службы: 50 000+ циклов (переключатели)
  • Источник питания : До 24 В, переключение менее 5 мА

Шаг 1: Проверка наклона

Проверить датчик очень просто.Переведите мультиметр в режим проверки целостности цепи и коснитесь щупами двух проводов. Затем наклоните, чтобы определить угол, под которым переключатель открывается и закрывается.

Шаг 2: Подключение к датчику

Переключатели наклона довольно выносливы, вы можете легко припаять их, закрепить провода, подключить их к макетным платам, использовать зажимы типа «крокодил» и т. Д. Единственная осторожность, которую вы должны предпринять, — это не сгибать провода слишком сильно, так как они могут сломаться.

Шаг 3: Примеры проектов Простое видео, показывающее датчик наклона ртутного типа Еще одно базовое видео, это показывает датчик наклона, подключенный к Arduino, который затем управляет сервоприводом. Эти часы используют датчик наклона для установки будильника.В этом проекте используется акселерометр, но простой игровой контроллер может быть выполнен с переключателями наклона

Шаг 4: Простой светодиод, активируемый наклоном

Это самый простой способ подключения к переключателю наклона, но он может быть удобен, когда кто-то изучает их. Просто подключите его последовательно со светодиодом, резистором и батареей. Наклоните для включения и выключения.

Шаг 5: Считывание состояния переключателя с помощью микроконтроллера

Индикаторы наклона и наклона для транспортных упаковок и контейнеров

Легко обнаруживайте потенциальные повреждения с помощью этикеток с индикатором наклона

Опасности, связанные с опрокидыванием продуктов во время транспортировки, часто упускают из виду, но это может привести к неожиданному повреждению широкого спектра продуктов.Наклеиваемые индикаторы наклона обеспечивают простой и прямой способ отслеживать и сокращать случаи наклона в цепочке поставок.

Элементы с компрессорами, например, могут быть повреждены из-за значительных продолжительных наклонов, которые могут повредить уплотнения и привести к утечке жидкостей. Хорошие примеры — холодильники и морозильники.

Телевизоры с плоским экраном также можно повредить, положив их на плоскую поверхность или наклонив более чем на 10 градусов. Другие изделия, в том числе стеклянные панели, могут быть повреждены при наклоне, изменяющем распределение веса на участки, не предназначенные для воздействия на них.

Наклейки с индикатором наклона предупреждают вас о возможном повреждении из-за наклона, чтобы вы могли оценить груз по прибытии, а не тогда, когда уже слишком поздно.

Помимо этих технических проблем, наиболее очевидной причиной не наклонять предметы во время хранения или транспортировки является то, что наклоненные упаковки с большей вероятностью упадут, повредив себя, а иногда и другой груз. Силы гравитации, действующие на груз на поддонах и отдельные предметы, когда перевозчики ускоряются, останавливаются или поворачиваются, могут вызывать смещение груза, перераспределяя нагрузки на отдельные предметы и приводя к поломке.

Индикаторы наклона подтверждают необходимость подотчетности и оптимизации

В ходе испытаний даже при наклоне от 5 до 10 градусов у упакованных на поддоны бутылок с водой, обернутых в эластичную пленку, смещение достигало 15 сантиметров, согласно отчету Journal of Applied Packaging «Оценка стабильности нагрузок на единицы при наклоне и ударе во время событий. Распределение.» В ходе этих испытаний стрейч-пленка порвалась, и ящики с водой в бутылках были разбросаны по полу.

Индикаторы наклона

помогают понять степень наклона, возникающего при транспортировке, чтобы свести к минимуму их влияние.Например, изменение порядка штабелирования предметов на поддонах или улучшение содержащих их упаковочных материалов может помочь минимизировать риски. То же самое можно сказать о развертывании более надежных блокировок и распорок. Но, прежде чем вы сможете предпринять какие-либо действия, вам необходимо узнать, что случилось, что вызвало ущерб.

Наличие доказательств неприемлемых углов наклона также помогает вам возложить ответственность за ущерб, эффективно перенося претензию из вашей страховки в страховую компанию вашего перевозчика. С индикатором наклона причина повреждения больше не является вопросом домыслов — ваше слово против их.Если произошел крен, у вас есть доказательства.

Индикаторы наклона

SpotSee предоставляют объективные необратимые доказательства того, что груз наклонен под недопустимым углом или когда он полностью перевернут.

Маркировка упаковок этикетками с индикатором наклона обеспечивает дополнительную защиту, предупреждая грузчиков о том, что этот груз находится под контролем. Исследования показывают, что перевозчики более осторожны, когда знают, что кто-то достаточно заботится о грузе, чтобы контролировать его.

Обращайтесь в SpotSee с любыми вопросами или для получения дополнительной информации о том, как индикаторы наклона могут уменьшить повреждение вашего продукта.

ИНДИКАТОР НАКЛОНА ОТГРУЗКИ

Что хорошего в том, чтобы печатать «ЭТО КОНЕЦ» на упаковке, если вы не знаете, оставался ли этот конец во время транспортировки? Индикаторы отгрузки помогают гарантировать, что ваши ценные продукты и оборудование будут доставлены в целости и сохранности.

ЧТО ТАКОЕ ЭТИКЕТКИ-ИНДИКАТОРЫ НАКЛОНА?

Этикетки с индикаторами наклона (или мониторы транспортных наконечников) действуют как простые визуальные индикаторы самой экстремальной ориентации упаковки относительно вертикали.Вы можете разместить датчики наклона незаметно или на видном месте, и они будут работать одинаково.

Когда Леонардо Да Винчи сказал, что «простота — это высшая изощренность», он, должно быть, думал об использовании датчиков наклона как о лучшем способе узнать, не повлияла ли транспортировка или транспортировка на упаковку. Датчики и индикаторы наклона контролируют каждую ось вращения и передают эту информацию вашей команде.

ПОЧЕМУ ОНИ ВАЖНЫ? Индикаторы наклона

— недорогой способ завоевать доверие у любого, кто получает посылку.Коробки могут быть порваны и смяты во время нормальной и приемлемой доставки. Индикатор транспортировочного наконечника с защитой от несанкционированного доступа гарантирует, что коробка, оборудование или продукт не перевернутся на бок, не перевернутся или не упадут наверх. Если вам нужно, чтобы ваши пакеты оставались в вертикальном положении, вам необходимо сообщить об этом каждому человеку, который будет заниматься этим между вами и конечным пользователем. Требование к партнеру обрабатывать посылки определенным образом часто никогда не проходит мимо диспетчера, брокера, менеджера или продавца. Вам нужно, чтобы все на складе, в грузовике для доставки и даже конечный пользователь знали, что ваши продукты требуют особого ухода.

Наличие визуального индикатора на внешней стороне упаковки свидетельствует о преданности делу, помимо простых инструкций на коробке. Упаковщики и обработчики иногда непреднамеренно закрывают инструкции транспортными этикетками, отрывают их или просто игнорируют их. Вам нужно, чтобы ваши партнеры знали, что ваши инструкции — это не просто слова на коробке.

В идеале мы проектируем и упаковываем продукцию таким образом, чтобы предотвратить случайное повреждение. В случае жидкостей, хрупких механических элементов, сложной электроники или хрупких материалов это не всегда возможно.В мире, где небольшая прибыль требует больших объемов продаж, вам необходимо иметь возможность проникать на удаленные рынки, на которых вы раньше не чувствовали себя комфортно. Датчики удара требуют силы, чтобы сообщить о возможных повреждениях или злоупотреблении, но коробка, которая опрокидывается или поднимается и переносится вверх дном, скорее всего, не пересечет установленный порог датчика удара.

Индикаторы наклона неоспоримо отражают злоупотребления. Вам больше не придется приводить аргументы типа «он сказал, она сказала», которые могут испортить отношения с партнером, которому вы доверяете.С датчиком наклона обвинения превращаются в такие вопросы, как «Мой датчик (и) наклона показывает, что мои упаковки не стоят в вертикальном положении, можем ли мы вместе работать, чтобы убедиться в этом в будущем?»

КАК ОНИ РАБОТАЮТ?

Индикатор наклона маркирует заданную ось вращения и визуально указывает, когда упаковка проходит мимо указанного положения или положений. Вам могут потребоваться два одноосных датчика и индикатора в зависимости от конкретного приложения, например, типовой коробки.Однако одного датчика или индикатора будет достаточно, чтобы сообщить, был ли пакет полностью перевернут, независимо от того, в каком направлении он вращается. Датчики прикрепляются к вашей упаковке с помощью клея, и после поворота за указанное положение (положения) их нельзя сбросить.

ИНДИКАТОРЫ НАКЛОНА ОТГРУЗКИ СПОЦИАЛИСТОВ

SpotSee предлагает три различных типа датчиков наклона и индикаторов отгрузки, которые помогут вам доставлять ваши посылки клиентам или конечным пользователям безопасным и экономичным способом.

В

TiltWatch XTR используется немагнитный стальной диск, который при повороте более чем на 80 градусов по одной оси или на 180 градусов по любой оси становится красным, что указывает на возможное повреждение или неправильное обращение. Они просты в использовании и легко читаются. Просто удалите клейкую подложку и прикрепите к своим упаковкам. Этот индикатор защищен от несанкционированного доступа и сериализован, что помогает вам выполнять прозрачную операцию и соответствует требованиям прослеживаемости ISO 9001. TiltWatch XTR, размещенный в жестком полистироловом корпусе, выдержит повторяющиеся злоупотребления и не активируется при нормальных условиях транспортировки и обращения.

В немагнитных часах TiltWatch Plus используются стеклянные шарики, которые под действием силы тяжести втягиваются в градуированные пазы, указывающие степень и направление вращения. Пазы помечены как 30 градусов, 40 градусов, 50 градусов, 60 градусов, 70 градусов и 80 градусов. Какой набор стеклянных шариков переместился, указывается направлением вращения. Чтобы предотвратить перезагрузку TiltWatch Plus (что потребовало бы чрезмерного злоупотребления), третий стеклянный шар внутри гнезда высвободится, когда упаковка повернется на 180 градусов.

Этот индикатор наконечника отгрузки также защищен от несанкционированного доступа и имеет серийный номер, что позволяет отслеживать партии грузов и предотвращать замену нового неповрежденного индикатора на индикатор, повернутый более чем на 30 градусов.Как и в случае с TiltWatch XTR, для TiltWatch Plus требуется только удалить липкую подложку и прижать ее к упаковке или контейнеру для активации.

Оба индикатора наклона, предлагаемые SpotSee, работают в широком диапазоне условий и хорошо подходят для:

  • Бытовая электроника
  • Оргтехника
  • Электроника
  • Промышленное оборудование
  • Компьютерное оборудование
  • Автозапчасти и грузовики
  • Упаковка / ящики
  • Мебель и фурнитура
  • Аэрокосмическая и оборонная промышленность
  • Энергетика и коммунальное хозяйство
  • Приборы научно-технические
  • HVAC
  • Стекло
  • Приборы
  • Логистика / транспортировка и хранение

В то время как TiltWatch Plus ТАКЖЕ отличное решение для:

  • Биотехнологии и лекарства
  • Медицинские приборы и принадлежности
  • Арт
  • Фотография
  • Розничная торговля
  • Реклама
  • Сельское хозяйство
  • Строительство — материалы и оборудование
  • Химия / нефтехимия
  • Энергетика и коммунальное хозяйство

Читать меньше

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
