Датчик давления — Википедия

Датчик давления — устройство, физические параметры которого изменяются в зависимости от давления измеряемой среды (жидкости, газа, пара). В датчиках давление измеряемой среды преобразуется в унифицированный пневматический, электрический сигналы или цифровой код.

Датчик давления

Датчик давления состоит из первичного преобразователя давления, в составе которого чувствительный элемент — приемник давления, схемы вторичной обработки сигнала, различных по конструкции корпусных деталей, в том числе для герметичного соединения датчика с объектом и защиты от внешних воздействий и устройства вывода информационного сигнала. Основными отличиями одних приборов от других являются пределы измерений, динамические и частотные диапазоны, точность регистрации давления, допустимые условия эксплуатации, массогабаритные характеристики, которые зависят от принципа преобразования давления в электрический сигнал: тензометрический, пьезорезистивный, ёмкостный, индуктивный, резонансный, ионизационный, пьезоэлектрический и другие.

Тензометрический метод[править | править код]

Чувствительные элементы датчиков базируются на принципе изменения сопротивления при деформации тензорезисторов, приклеенных к упругому элементу, который деформируется под действием давления.

Пьезорезистивный метод[править | править код]

Основан на интегральных чувствительных элементах из монокристаллического кремния. Кремниевые преобразователи имеют высокую чувствительность благодаря изменению удельного объемного сопротивления полупроводника при деформировании давлением.

Для измерения давления чистых неагрессивных сред применяются так называемые Low cost — решения, основанные на использовании чувствительных элементов либо без защиты, либо с защитой силиконовым гелем.

Для измерения агрессивных сред и большинства промышленных применений используется преобразователь давления в герметичном металло-стеклянном корпусе, с разделительной диафрагмой из нержавеющей стали, передающей давление измеряемой среды посредством кремнийорганической жидкости.

Ёмкостный метод[править | править код]

«Сердцем» датчика давления является ёмкостная ячейка. Ёмкостный метод основан на зависимости изменения электрической ёмкости между обкладками конденсатора и измерительной мембраны от подаваемого давления. Основным преимуществом ёмкостного метода является защита от перегрузок (изм. мембрана при перегрузке ложится на стенки «обкладки» конденсатора, длительное время не подвергаясь деформации, при снятии перегрузки мембрана восстанавливает исходную форму, при этом дополнительная калибровка сенсора не требуется), также обеспечивается высокая стабильность метрологических характеристик, уменьшение влияния температурной погрешности за счет малого объема заполняющей жидкости непосредственно в ячейке.

Резонансный метод[править | править код]

В основе метода лежит изменение резонансной частоты колеблющегося упругого элемента при деформировании его силой или давлением. Это и объясняет высокую стабильность датчиков и высокие выходные характеристики прибора.

К недостаткам можно отнести индивидуальную характеристику преобразования давления, значительное время отклика, невозможность проводить измерения в агрессивных средах без потери точности показаний прибора.

Индуктивный метод[править | править код]

Основан на регистрации вихревых токов (токов Фуко). Чувствительный элемент состоит из двух катушек, изолированных между собой металлическим экраном. Преобразователь измеряет смещение мембраны при отсутствии механического контакта. В катушках генерируется электрический сигнал переменного тока таким образом, что заряд и разряд катушек происходит через одинаковые промежутки времени. При отклонении мембраны создается ток в фиксированной основной катушке, что приводит к изменению индуктивности системы. Смещение характеристик основной катушки дает возможность преобразовать давление в стандартизованный сигнал, по своим параметрам прямо пропорциональный приложенному давлению.

Ионизационный метод[править | править код]

В основе лежит принцип регистрации потока ионизированных частиц. Аналогом являются ламповые диоды.

Лампа оснащена двумя электродами: катодом и анодом, — а также нагревателем. В некоторых лампах последний отсутствует, что связано с использованием более совершенных материалов для электродов.

Преимуществом таких ламп является возможность регистрировать низкое давление — вплоть до глубокого вакуума с высокой точностью. Однако следует строго учитывать, что подобные приборы нельзя эксплуатировать, если давление в камере близко к атмосферному. Поэтому подобные преобразователи необходимо сочетать с другими датчиками давления, например, емкостными. Зависимость сигнала от давления является логарифмической.

Пьезоэлектрический метод[править | править код]

В основе лежит прямой пьезоэлектрический эффект, при котором пьезоэлемент генерирует электрический сигнал, пропорциональный действующей на него силе или давлению. Пьезоэлектрические датчики используются для измерения быстроменяющихся акустических и импульсных давлений, обладают широкими динамическими и частотными диапазонами, имеют малую массу и габариты, высокую надежность и могут использоваться в жестких условиях эксплуатации.

Регистрация сигналов датчиков давления[править | править код]

Сигналы с датчиков давления могут быть как медленноменяющимися, так и быстропеременными. В первом случае их спектр лежит в области низких частот. Для того, чтобы с высокой точностью оцифровать такой сигнал, необходимо подавить высокочастотную часть спектра, полностью состоящую из помех. Это особенно актуально в промышленных условиях.

Специально для ввода медленноменяющихся сигналов используются интегрирующие АЦП. Они проводят измерение не мгновенного значения сигнала (которое изменяется под действием помех), а интегрируют сигнальную функцию за заданный промежуток времени, который заведомо меньше постоянной времени процессов, происходящих в контролируемой среде, но заведомо больше периода самой низкочастотной помехи. Интегрирующие АЦП выпускают многие зарубежные фирмы (Texas Instruments, Analog Devices и др).

Для измерения переменных давлений применяют датчики с аналоговым выходным сигналом, например, 0—20, 4—20 мА и 0—5, 0,4—2 В.

Пьезоэлектрические датчики применяются для измерения быстропеременных процессов в диапазоне частот от единиц Гц до сотен кГц.

В отличие от датчика давления, манометр — прибор, предназначенный для измерения (а не просто преобразования) давления. В манометре от давления зависят показания прибора, которые могут быть считаны с его шкалы, дисплея или аналогичного устройства.

Датчики давления: принцип работы, устройство

В современной промышленности не обойтись без точных приборов измерения, которые служат для учета расхода различных жидкостей, а также газа, газовых смесей и пара. Помимо расходомеров с разными принципами действия, широко применяются электронные датчики давления. Они являются неотъемлемой частью измерительных комплексов, а также входят в состав теплосчетчиков, используются в системах автоматизированного контроля технологических процессов. Данные приборы востребованы в энергетике, пищевой промышленности, нефтяной и газовых отраслях и других сферах производства.

ЧТО ТАКОЕ ДАТЧИК ДАВЛЕНИЯ


что такое датчик давления

Это устройство для измерения и преобразования давления среды — жидкости, газа или пара. Полученное значение выводится на дисплей или передается в виде аналогового или цифрового выходного сигнала.

Принцип работы зависит от типа измеряемого давления, которое может быть абсолютным, избыточным и дифференциальным.

ТИПЫ ИНТЕЛЛЕКТУАЛЬНЫХ ДАТЧИКОВ ДАВЛЕНИЯ

Так, в пищевом и химическом производстве широкое применение получил интеллектуальный датчик абсолютного давления, осуществляющий измерение относительно абсолютного вакуума. Отметим, что именно такое измерение применяется в узлах учета газа, пара и тепловой энергии для приведения расхода к стандартным условиям.

Решать задачи учета расхода измеряемой среды позволяет датчик дифференциального давления. Принцип его работы заключается в измерении разности давлений между двумя полостями – плюсовой и минусовой. Могут применяться для учета расхода, при помощи сужающих устройств. Сужающее устройство в трубопроводе представляет собой местное сопротивление, при прохождении через которое изменяется характер течения потока. Непосредственно перед сужающим устройством давление среды возрастает, а после него – снижается. Чем больше разница на входе и выходе сужающего устройства, тем больше расход среды, протекающей по трубе.

Кроме того, такой датчик позволяет производить учет объема жидкости не только в трубе, но и в емкости при помощи измерения давления столба жидкости на плюсовую мембрану и, при необходимости, измерения минусовой полостью давления под куполом емкости, для исключения влияния насыщенных паров. Такой метод называют гидростатическим.

В системах автоматического контроля, регулирования и управления технологическими процессами не обойтись без такого прибора, как датчик избыточного давления. Он может использоваться в составе водяных систем теплоснабжения, а также входить в комплектацию узлов коммерческого и технологического учета жидкостей, газа и пара.

датчики давления

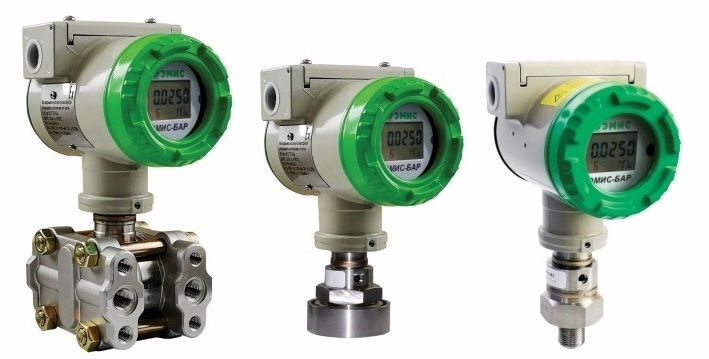

ПРЕОБРАЗОВАТЕЛИ ДАВЛЕНИЯ «ЭМИС-БАР»

В конце 2018 года в продуктовой линейке компании «ЭМИС» появились интеллектуальные преобразователи «ЭМИС» — БАР». Они способны осуществлять непрерывное измерение абсолютного, избыточного, дифференциального и гидростатического давления, определять разрежение жидких и газообразных сред, насыщенного и перегретого пара.

Несколько вариантов исполнения позволяет сделать оптимальный выбор, в зависимости от поставленных задач и условий эксплуатации, в том числе при работе на низкотемпературных, высокотемпературных и агрессивных средах.

Стоит отметить, что у заказчика имеется возможность выбора материалов изготовления разделительной мембраны и корпуса электронного блока, типа, материала и размера фланца, типа и материала кронштейна. Также на выбор представлены несколько вариантов длины погружной части разделительной мембраны плюсовой полости.

Остановимся более подробно на технических характеристиках и модификациях.

Устройство прибора

устройство датчика давления


  • 1. Корпус;
  • 2. Крышки корпуса, передняя крышка чаще всего служит экраном дисплея;
  • 3. RFI- и EMI-фильтры– служат для гашения электромагнитных и радиопомех;
  • 4. Электронный блок – модуль процессора;
  • 5. Модуль дисплея – может отсутствовать;
  • 6. Приемник давления – имеет различный внешний вид, в зависимости от типа;
  • 7. Фланцы и метизы – для фланцевого исполнения;
  • 8. Клеммная колодка;
  • 9. Кнопки настройки.

В качестве сенсора используется монокристаллическая кремниевая мембрана с расположенными на ней пьезорезисторами. При этом мембрана, подложка и резистор выполнены из одного материала – кремния. Для защиты сенсора возможно исполнение с разделительной мембраной и заполняющей жидкостью.

Устройство сенсорного модуля

схема преобразователя давления

Сенсорный модуль состоит из:

  • -штуцера;
  • -разделительной мембраны;
  • -сенсора;
  • -камеры;
Сигнал с сенсора по гермовводам передается в модуль электроники.
Имеется внутреннее программное обеспечение с возможностью самодиагностики. Настройка основных параметров может осуществляться с помощью кнопок ввода, расположенных на устройстве. Также настройка всех параметров возможна через протокол HART. При этом цифровой HART-сигнал накладывается на аналоговый, не оказывая влияния на его постоянную составляющую.


Функции меню:

  • -настройка шкалы измерения с подачей опорного давления;
  • -настройка времени демпфирования;
  • -настройка шкалы измерения без подачи опорного давления;
  • -установка нуля;
  • -установка фиксированного значения тока выходного сигнала;
  • -установка аварийных значений тока;
  • -блокировка управления с кнопок;
  • -функция корнеизвлечения для преобразователей дифференциального давления;
  • -выбор единиц измерения.

Приборы «ЭМИС» — БАР» внесены в Госреестр средств измерения (№2219), имеют сертификат соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», всю необходимую разрешительную документацию, а также дополнительные сертификаты:

  • -Сертификат соответствия ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».
  • -Декларация о соответствии ТР ТС 032/2013 «О безопасности машин и оборудования».
  • -Декларация о соответствии ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
  • -Сертификат соответствия «Применение в средах, содержащих сероводород».
  • -Экспертное заключение по результатам санитарно-эпидемиологической экспертизы.
  • -Право интеллектуальной собственности разработчика защищено патентом РФ № 186107.

датчики абсолютного давления

Выпускаются с возможностью фланцевого и штуцерного соединения. На выбор заказчика есть несколько материалов мембраны, полости камеры и корпуса электронного блока, а также типа заполняющей жидкости.

датчики избыточного давления

    Имеют несколько вариантов исполнения:
  • -с фланцевым присоединением
  • -со штуцерным присоединением
  • -с открытой мембраной
  • -с выносной разделительной мембраной

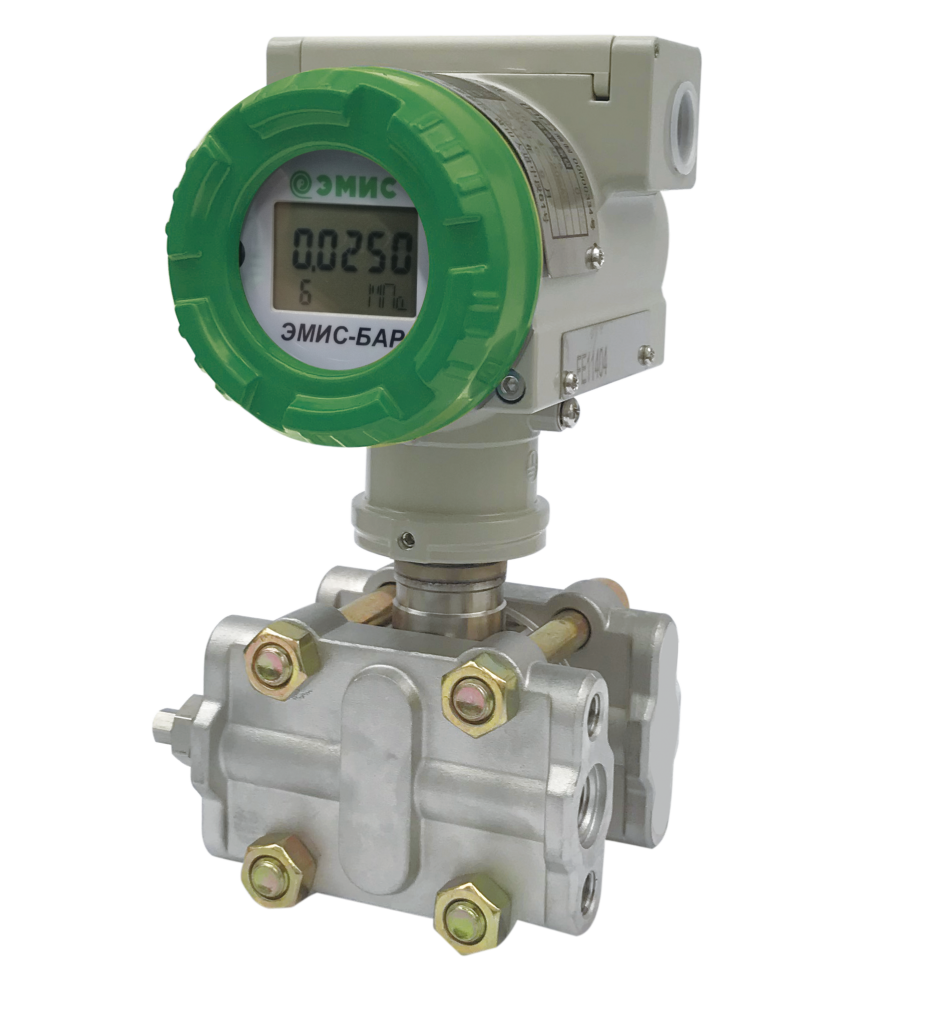

датчики диф давления

Данные спецификации представлены с фланцевым креплением и с выносными разделительными мембранами. Модели 186,187, 188 являются преобразователями разрежения.

датчики гидростатического давления
Спецификация 163 – с плоской мембраной, 164 – с погружной мембраной. Они применяются для точного определения уровня жидкости в различных емкостях и резервуарах.

Преимущества

Каждый из представленных приборов обладает высокой точностью измерений на уровне лучших мировых образцов. При специальном заказе основная приведенная погрешность составляет 0,04%. Также они отличаются долговременной стабильностью — не более 0,1% в течение 5 лет (или 0,02% в течение года).
Их ключевыми особенностями являются широкий диапазон измерения (от -0,5 до 69 МПа), способность работать в условиях перегрузки до 105 МПа и расширенная самодиагностика.

Имеется возможность настройки (в том числе калибровки нуля) с кнопок непосредственно во взрывоопасной зоне, без нарушения взрывозащиты корпуса, а также обеспечена работа с фирменным программным обеспечением «ЭМИС» — Интегратор». Межповерочный интервал составляет 5 лет.

В 2018 году, в целях проведения ОПИ, преобразователи «ЭМИС-БАР» были поставлены на объект УРМЦ «Газпром – Трансгаз – Екатеринбург». В своем отзыве заказчик отмечает, что за время опытно-промышленных испытаний они показали себя надёжным средством измерения, отвечающим всем техническим требованиям и в полной мере обеспечивающим заявленные метрологические и технико-эксплуатационные параметры. Приборы показали высокую стабильность при различных температурных режимах и в разных погодных условиях, высокую визуализацию, интуитивность и практическое удобство дисплея.

Датчики давления ЭМИС.gif

Также положительные характеристики преобразователи ИД «ЭМИС-БАР» получили по результатам работы на «Березниковском содовом заводе», где измеряемой средой стала фильтровая жидкость карбоколонны. «Интерфейс настройки прибора интуитивный и понятный. Материал корпуса соответствует заявленному в паспорте. Несмотря на наличие в фильтровой жидкости агрессивных примесей, отложений и коррозии на сенсоре не было. Метрологические характеристики после 6 месяцев работы соответствуют заявленным. Диапазон напряжения питания может быть от 12 до 36 вольт, при этом влияния на работу прибора данный разбег по питанию не оказывает», — отмечает в отзыве заказчик.

Стоит отметить, что измерители «ЭМИС» — БАР» являются частью комплексов учета энергоносителей и теплосчетчиков. Сейчас комплексы можно приобрести с расширенной гарантией до 3 лет, по Вашему запросу.

УЗЕЛ УЧЕТА ЭМИС ЭСКО 2210.jpg

На рисунке комплекс учета «ЭМИС»-Эско 2210»


Необходимо добавить, что с появлением в продуктовой линейке «ЭМИС» датчиков давления, для заказчиков открылись возможности унификации применяемого оборудования и получения дополнительных выгод при комплексной покупке средств измерения нашей торговой марки!

Если у Вас существует потребность в приобретении продукции, на нашем сайте Вы можете оставить заявку или заполнить опросный лист и отправить его на адрес [email protected]

Задать вопрос инженерам по работе производимых приборов

Датчики давления. Виды и работа. Как выбрать и применение

Датчики давления являются устройством, выдающим сигналы на выходе, зависящие от давления измеряемой среды. Сегодня не обходятся без точных датчиков определения давления. Они применяются в автоматизированных системах всех отраслей промышленности.

Многие датчики давления функционируют на преобразовании давления в движение механической части. Кроме механических элементов (трубчатые пружины, мембраны) для замеров используются тепловые и электрические системы. Электронные элементы дают возможность осуществить производство датчиков давления на электронных элементах.

Датчик давления состоит из:
  • Первоначальный преобразователь вместе с чувствительным элементом.
  • Корпус датчика, имеющий разные конструкции.
  • Электрическая схема.
Классификация и принцип работы
Волоконно-оптические

Этот тип датчиков считается самым точным в работе, которая не имеет большой зависимости от изменений температуры. Элементом точной чувствительности действует оптический волновод. Давление в волоконно-оптических приборах определяется путем поляризации света, прошедшего по элементу чувствительности, и колебаниям амплитуды.

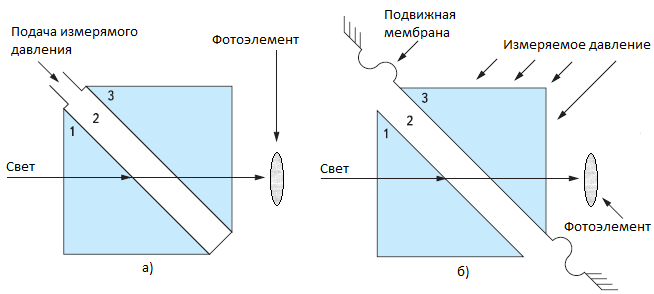

Оптоэлектронные датчики давления

Датчики давления состоит из нескольких слоев, через которые проходит свет. Один слой меняет свойства от величины давления среды. Меняются 2 параметра: величина преломления и размер слоя. Методы изображены на рисунках.

При изменении свойств будет изменяться характеристика света, проходящего через слои. Фотоэлемент производит регистрацию изменений. Преимуществом оптоэлектронных приборов стала высокая точность.

Датчики легко определяют давление, имеют повышенное разрешение, чувствительность, стабильны к действию температуры. Перспективность оптоэлектронных приборов обуславливается работой на интерференции света, использованием интерферометра для замера малых перемещений. Основные составляющие элементы датчика – кристалл оптического анализатора с диафрагмой, фотодиод и детектор. Детектор составляют три светодиода.

К 2-м фотодиодам прикреплены оптические фильтры, которые имеют отличия по толщине. Фильтры состоят из кремниевых зеркал, имеющих отражение от лицевой части поверхности, которые имеют слой оксида кремния. Поверхность напылена слоем алюминия малой толщины.

Световой преобразователь подобен емкостному датчику. Его диафрагма смоделирована способом травления, которая покрыта металлическим тонким слоем. Стеклянная пластина снизу покрыта металлическим слоем. Между подложкой и стеклом есть промежуток, образованный двумя прокладками.

Два металлических слоя образуют интерферометр с изменяемым воздушным промежутком. В его состав вошли: зеркало на стекле стационарного вида и меняющее положение зеркало на мембране.

На подобной основе изготавливают чувствительные датчики размером 0,55 мм. Они легко проходят через ушко иглы.

Оптическое волокно взаимосвязано с сенсором. В нем с помощью управления микропроцессора подключается монохроматический свет, который вводится в волокно. Делается замер интенсивности обратного света, по калибровке рассчитывается наружное давление и результат показывается на экране. Сенсоры используют в медицине для проверки давления внутри черепа, измерения кровяного давления в артериях легких. Другими методами в легкие добраться невозможно.

Магнитные

Магнитные датчики давления еще называют индуктивными. Элементом чувствительности служит Е-пластина, в центре расположена катушка, и проводящая мембрана. Она расположена на малом расстоянии от конца пластины. При подсоединении обмотки образуется магнитный поток, он идет через пластину, промежуток воздуха и мембрану.

Магнитная проницаемость воздуха в зазоре в 1000 раз слабее мембраны и пластины. Малое изменение параметра зазора приводит к значительному изменению индуктивности.

При воздействии давления мембрана изгибается, сопротивление катушки меняется. Преобразователь переводит изменение в сигнал тока. Измерительный рабочий элемент преобразователя сделан по схеме моста, обмотка включена в плечо. АЦП подает сигнал от элемента измерения в виде сигнала от давления.

Емкостные

Датчики давления самой простой конструкции, состоящий из плоских электродов (2 шт.) с зазором. Электрод сделан мембраной, на нее давит измеряемое давление. Меняется размер зазора. Такой вид датчика образует конденсатор с меняющимся зазором. Величина емкости конденсатора меняется при изменении промежутка от пластин или от электродов в данном случае.

Для определения очень небольших изменений давления приборы наиболее применимы и эффективны. Они дают возможность произвести замеры избыточного давления в различной среде. На предприятиях при выполнении технологических процессов, в которых задействованы системы воздушного и гидравлического оборудования, в насосах, компрессорах, на станках емкостные датчики нашли широкое применение. Датчик емкостного вида имеет конструкцию, которая имеет стойкость к вибрациям, скачкам температуры, защищена от химической и электромагнитной среды.

Ртутные

Также простая конструкция прибора. Действует по закону о сообщающихся сосудах. На одну емкость давит давление, которое нужно измерить. По величине другого сосуда – определяется давление.

Пьезоэлектрические

Элементом чувствительности в этом датчике служит пьезоэлемент. Это вещество, создающее электрический сигнал во время деформации. Такое свойство называется прямым пьезоэффектом. В измеряемой области находится пьезоэлемент, который образует ток, прямо зависящий от значения давления. Сигнал в датчике из пьезоматериала образуется только при деформации. При неизменном давлении нет деформации, поэтому датчик годен только для проведения замеров среды с быстро изменяемым давлением.

Если давление не будет изменяться, то не будет деформации, пьезоэлектрик не сгенерирует сигнал.

Пьезоэлектрики нашли использование в первичных преобразователях потока водяных вихревых счетчиков, и других сред. Их устанавливают парами в трубу с проходом в несколько сотен мм за предметом обтекания. Фиксируют вихри. Количество и частота вихрей прямо зависят от скорости потока и расхода по объему.

Пьезорезонансные датчики давления

В отличие от вышеописанного вида датчика здесь применяется обратный пьезоэффект, то есть, форма материала пьезоэлемента изменяется от тока подачи. Применяется резонатор в виде пластины из пьезоматериала. На пластину с двух сторон нанесены электроды. На них подключается по очереди напряжение питания с разным знаком, пластина производит изгиб в обе стороны в зависимости от полярности поданного напряжения и частоты.

Если воздействовать на пластину силой, чувствительной мембраной к давлению, то резонатор изменит частоту колебаний. Частота резонатора укажет значение давления на мембрану, которая оказывает давление на резонатор.

На рисунке изображен пьезорезонансный датчик с абсолютным давлением, который сделан герметичной камерой 1. Она достигается корпусом 2, основанием 6, мембраной 10. Мембрана крепится на электронную сварку к корпусу. Держатели закреплены на основании перемычками. Силочувствительный резонатор удерживает держатель.

Мембрана 10 давит на втулку 13 и шарик 6, который закреплен в держателе. Шарик давит на чувствительный резонатор 5. Проводка закреплена на основании 6, необходима для слияния резонаторов с генераторами. Сигнал на выходе абсолютного давления образуется по схеме путем разности генераторных частот. Датчик находится в активном термостате 18 с неизменной температурой 40 градусов. Давления для измерения поступает через штуцер 12.

Резистивные датчики давления

Другим названием этот датчик называется тензорезистор. Это элемент, который меняет собственное сопротивление при деформации. Такие тензорезисторы монтируют на мембрану, которая чувствительна к изменяющемуся давлению. В результате при приложении силы на мембрану происходит ее изгиб, из-за этого изгибаются тензорезисторы, которые на ней закреплены. На тензорезисторах меняется сопротивление и значение тока цепи.

Растяжение элементов из проводников на каждом тензорезисторе ведет к увеличению длины и снижению сечения. В итоге сопротивление повышается. При сжатии процесс происходит наоборот. Изменения сопротивления незначительные, поэтому для обработки сигнала применяются усилители. Деформация переделывается в изменение сопротивления проводника или полупроводника, а затем в сигнал тока.

Тензорезисторы выполнены в виде проводящего зигзагообразного элемента, или из полупроводника, который расположен на гибкой подложке, приклеенной к мембране. Подложка сделана из слюды, полимерной пленки или бумаги. Элемент проводника – из полупроводника, тонкой проволоки или фольги, напыленных на металл в вакуумном состоянии. Чувствительный элемент соединяют с цепью измерения выводами из проволоки или площадками контактов. Тензорезисторы чаще имеют размер площади до 10 мм2. Они более подходят для замера давления, веса, силы нажатия.

Как выбрать
  • Тип давления. Важно определить, что вы будете измерять. Есть несколько типов давления: барометрическое, избыточное, вакуумное, относительное, абсолютное.
  • Интервал разбега давления.
  • Класс защиты датчика. Для разных условий работы определены свои степени защиты от пыли и влаги.
  • Термокомпенсация. Эффекты температуры: например, расширение предметов, создают значительные помехи на результат измерения датчика. Если температура всегда изменяется в среде, то нужна термокомпенсация. Про границы температур тоже нельзя забывать.
  • Вид материала. Свойства материала играют значительную роль для агрессивных условий.
  • Тип сигнала выхода. Бывают цифровой вид и аналоговый. Нужно также учесть интервалы выхода сигнала, количество проводов.
Похожие темы:

Принцип работы датчика давления воды

Датчик давления — это устройство, у которого физические параметры изменяются в зависимости от давления измеряемой среды, это могут быть газы, жидкости, пар. При изменении измеряемой среды, в которой находиться датчик давления, меняется и его выходные унифицированный пневматический, электрический сигналы или цифровой код.

datchik

Принципы использования датчика давления

Устройство состоит из первичного преобразователя давления, в составе которого чувствительный элемент и приемник давления, схемы вторичной обработки сигнала, различных по конструкции корпусных деталей и устройства вывода.

Основным отличием каждого датчика давления является точность регистрации давления (Диапазоны измерения от 0 … 6 бар до 0 … 60 бар), которая зависит от принципа преобразования давления в электрический сигнал: пьезорезистивный, тензометрический, емкостной, индуктивный, резонансный, ионизационный.

Методы преобразования давления в электрический сигнал

  • тензометрический

Чувствительные элементы датчиков базируются на принципе измерения деформации тензорезисторов, припаянных к титановой мембране, которая деформируется под действием давления.

  • пьезорезистивный

Основаны на интегральных чувствительных элементах из монокристаллического кремния. Кремниевые преобразователи имеют высокую временную и температурную стабильности. Для измерения давления чистых неагрессивных сред применяются, так называемые, Low cost — решения, основанные на использовании чувствительных элементов либо без защиты, либо с защитой силиконовым гелем. Для измерения агрессивных сред и большинства промышленных применений используется преобразователь давления в герметичном металло-стеклянном корпусе, с разделительной диафрагмой из нержавеющей стали, передающей давление измеряемой среды посредством кремнийорганической жидкости.

Ёмкостные преобразователи используют метод изменения ёмкости конденсатора при изменении расстояния между обкладками. Известны керамические или кремниевые ёмкостные первичные преобразователи давления и преобразователи, выполненные с использованием упругой металлической мембраны. При изменении давления мембрана с электродом деформируется и происходит изменение емкости. В элементе из керамики или кремния, пространство между обкладками обычно заполнено маслом или другой органической жидкостью. Недостаток — нелинейная зависимость емкости от приложенного давления.

Резонансный метод — это волновые процессы: акустические или электромагнитные. Это и объясняет высокую стабильность датчиков и высокие выходные характеристики прибора. К недостаткам можно отнести индивидуальную характеристику преобразования давления, значительное время отклика, невозможность проводить измерения в агрессивных средах без потери точности показаний прибора.

Основан на регистрации вихревых токов (токов Фуко). Чувствительный элемент состоит из двух катушек, изолированных между собой металлическим экраном. Преобразователь измеряет смещение мембраны при отсутствии механического контакта. В катушках генерируется электрический сигнал переменного тока таким образом, что заряд и разряд катушек происходит через одинаковые промежутки времени. При отклонении мембраны создается ток в фиксированной основной катушке, что приводит к изменению индуктивности системы. Смещение характеристик основной катушки дает возможность преобразовать давление в стандартизованный сигнал, по своим параметрам прямо пропорциональный приложенному давлению.

  • ионизационный

Ионизационный метод — регистрации потока ионизированных частиц. Аналогом являются ламповые диоды. Лампа оснащена двумя электродами: катодом и анодом, — а также нагревателем. В некоторых лампах последний отсутствует, что связано с использованием более совершенных материалов для электродов. Преимуществом таких ламп является возможность регистрировать низкое давление — вплоть до глубокого вакуума с высокой точностью. Однако следует строго учитывать, что подобные приборы нельзя эксплуатировать, если давление в камере близко к атмосферному. Поэтому подобные преобразователи необходимо сочетать с другими датчиками давления, например, емкостными. Зависимость сигнала от давления является логарифмической.

Регистрация сигналов датчиков давления

Сигналы с датчиков давления являются медленноменяющимися. Это значит, что их спектр лежит в области сверхнизких частот. Для того чтобы с высокой точностью оцифровать такой сигнал необходимо подавить высокочастотную часть спектра, полностью состоящую из помех. Это особенно актуально в промышленных условиях. Специально для ввода медленноменяющихся сигналов используются интегрирующие АЦП. Они проводят измерение не мгновенного значения сигнала (которое изменяется под действием помех), а интегрируют сигнальную функцию за заданный промежуток времени, который заведомо меньше постоянной времени процессов, происходящих в контролируемой среде, но заведомо больше периода самой низкочастотной помехи

Какие отличия датчика давления от манометра?

Манометр — прибор, предназначенный для измерения (а не преобразования) давления. В манометре от давления зависят показания прибора, которые могут быть считаны с его шкалы, дисплея или аналогичного устройства.

Нужен датчик давления?

Для подбора необходимого датчика давления для работы с частотным преобразователем или другим устройством обратитесь по телефону электротехнической компании ЭНЕРГОПУСК: (495) 775-24-55.

Остались вопросы?
Специалисты ЭНЕРГОПУСК ответят на Ваши вопросы:
8-800-700-11-54 (8-18, Пн-Вт)

Принцип работы датчиков давления

Принцип работы датчиков давления

Единицы измерения давления

  • Паскаль
    1 Па = 1 Н/м2
  • Бар
    1 бар = 105 Па
  • Физическая Атмосфера – атмосферное давление на уровне моря 1 атм = 101325 Па = 1,01325 бар = 10,33 м вод. ст.
  • Метр водяного столба — гидростатическое давление столба воды высотой в 1 метр 1 м вод. ст. = 9806,65 Па = 9,80665×10-2 бар = 0,096784 атм (напор в водопроводе удобно измерять в метрах водяного столба).

Классификация датчиков по типу измеряемого давления

  • Датчики абсолютного давления
    (Absolute Pressure Sensor)
    Эти датчики измеряют давление относительно абсолютного вакуума.
    Применение: пищевые и химические производства.

  • Датчики избыточного (относительного) давления, манометры
    (Gauge Pressure Sensor)
    Эти датчики измеряют давление относительно атмосферного давления в этом месте.
    Барометры измеряют атмосферное давление.
    Применение: водоснабжение и водоотведение.

  • Датчики дифференциального (перепада) давления
    (Differential Pressure Sensor)
    Эти датчики измеряют перепад (разность) давления в двух точках.
    Применение: контроль загрязнения фильтров, измерение расхода и уровня жидкости (гидростатический метод).

  • Вакуумные датчики, датчики разряжения
    (Vacuum Pressure Sensor)
    Измеряют давление, которое ниже атмосферного (вакуум).

Классификация датчиков давления по принципу действия

  • Пьезорезистивные (Piezoresistive Strain Gage)
    Используется эффект изменения электрического сопротивления полупроводников под действием механической нагрузки.

  • Пьезоэлектрические (Piezoelectric)
    Используется пьезоэлектрический эффект – способность некоторых кристаллов (кварца) и керамики генерировать электрическое поле или разность потенциалов пропорционально силе давления (сжатия).

  • Тензометрические (Strain Gauge)
    Используется тензоэффект – изменение электрического сопротивления тензорезисторов при их деформации под воздействием нагрузки.

  • Емкостные (Capacitive)
    Используется эффект зависимости ёмкости конденсатора от расстояния между обкладками.

  • Резонансные (Resonant)
    Используется эффект зависимости частоты собственных колебаний (кварцевого резонатора) от давления.

  • Индуктивные (Electromagnetic)
    Принцип действия основан на регистрации токов Фуко, возникающих в металлическом экране, расположенном между двумя катушками, одна из которых связана с измерительной мембраной — при её приближении или удалении от экрана изменяется индуктивность системы.

  • Ионизационные (Ionization)
    Используется эффект зависимости плотности потока ионов от разряжения в катодно-анодной лампе.

Вентильные блоки

Позволяют отключать датчик от процесса, проводить профилактические работы, промывку и калибровку.

Разделители давления

Разделители давления служат для разнесения в пространстве преобразователя и среды измерения. Измеряемое давление передается с разделительной мембраны на наполнительную жидкость и дальше по капиллярной трубке или напрямую в измерительную камеру преобразователя.

Применение:

  • При использовании в пищевой и фармацевтической промышленности быстросъёмные мембранные разделители можно легко промывать
  • Измеряемое вещество может закупорить или разъесть импульсные трубки
  • Нестандартный температурный диапазон.

описание и устройство, принцип работы, классификация

Принцып работыВ современной промышленности различной направленности широко применяются датчики измерения давления. Служат они для максимально точного измерения показаний в разных средах и дальнейшего получения данных в электрической или цифровой форме. Основные датчики делятся на оптические, резистивные, магнитные, пьезоэлектрические, ёмкостные, ртутные пьезорезонансные

.

Устройство датчика

Устройство датчикаУ этого прибора параметры могут изменяться в зависимости от изменения параметров в измеряемой среде, например, жидкости, газа, или пара. В датчике, характеристики измеряемой среды преобразуется в унифицированный код для вывода показателей на указательный прибор.

Датчик состоит из первичного преобразователя, который включает в себя чувствительный элемент — получатель давления, схемы второстепенной обработки сигнала, и различные части корпуса. В некоторых случаях оборудуется деталями герметизации для условий работы во влажных и агрессивных средах.

Классификация приборов по принципу действия

От принципа действия или метода, используемого при преобразовании входного сигнала в электрический выходной, датчики измерения классифицируют:

  • Тензометрический метод. Чувствительные детали производят измерение сопротивления при воздействии на тензорезистор, прикреплённый к упругому элементу, который при воздействии давления деформируется.
  • Пьезорезистивный метод. Работает на основе интегральных чувствительных деталей из кремния. Преобразователи из кремния обладают высокой чувствительностью благодаря возможности изменения сопротивления полупроводника. Для измерения характеристик в неагрессивных средах используется Low cost — метод исполнения оборудования, когда чувствительный элемент не оборудован какими-либо степенями защиты. В случае работы в среде где, возможно, оказания на датчик агрессивного вещества, чувствительный элемент оборудуется герметичным корпусом с разделяющей диафрагмой из стали, которая передаёт давление посредством кремниевой жидкости.
  • Ёмкостный метод. Главной частью датчика, работающего по такому методу является ёмкостная ячейка. Её работа заключается в изменении электрической ёмкости между укладкой конденсатора и измерительной мембраны в зависимости. Главным плюсом можно отметить защиту от деформации, при отсутствии давления мембрана восстанавливает свою форму, при этом калибровка такого датчика не требуется. А также высокая стабильность характеристик обусловлена малым влиянием погрешности температуры за счёт небольшого объёма жидкости, которая заполняет внутренний объем ячейки.
  • Резонансный метод. За основу работы по такому принципу взято изменение частоты резонансы колеблющегося элемента при его деформации. Из недостатков можно выделить большое время отклика, и невозможность работы в агрессивных средах без потери измерительной точности.
  • Индуктивный метод. Основывается на регистрации вихревых оков. Измерительный элемент состоит из двух изолированных катушек металлическим экраном. Преобразователь проводит измерение смещения мембраны при отсутствии фактического контакта между двумя поверхностями. Электрический ток генерируется в катушках таким образом, что заряд и разряд катушки происходит на равных отрезках временного промежутка. При изменении положения мембраны создаётся ток в зафиксированной катушке, после чего следует изменение индуктивности системы. Смещение данных основной катушки даёт возможность о преобразовании данных в стандартный сигнал, который по своим параметрам пропорционален оказанному давлению.
  • Ионизационный метод. Работает по принципу регистрации поток ионизированных частиц, как ламповый диод. Лампа оборудуется двумя электродами, катодом, анодом, и нагревателем в некоторых случаях. Преимуществом является возможность регистрировать данные в средах с низким давлением, в том числе и вакуума, но при атмосферном давлении такое оборудование эксплуатировать нельзя.
  • Пьезоэлектрический метод. Задумка основывается на основе пьезоэлектрического эффекта, в котором пьезоэлемент создаёт электрический сигнал, пропорционально воздействию измеряемой среды на него. Используется для измерения постоянно изменяющихся акустических и импульсных сред. Обладает широким диапазоном динамического и частного измерения данных. Обладает небольшой массой, габаритами и высокой надёжностью при эксплуатации в тяжёлых условиях.

Виды датчиков

Классификация датчикаЁмкостный. Обладает самой простой конструкцией, которая включает в себя два плоских электрода с зазором между ними. Один из них выполнен в виде мембраны на которую, оказывается влияние измеряемой среды, в результате чего изменяется зазор между электродами. По сути, этот тип похож на конденсатор с изменяемым зазором. Такой датчик в силах зафиксировать даже маленькое изменение показаний.

Пьезоэлектрический. Основным конструктивным элементом является пьезоэлемент, материал который выводит сигнал при оказании на него измеряемых характеристик. Находится он в измеряемой среде, и выделяет ток в зависимости от величины изменения давления. Но по причине того, что этот элемент изменяет свои выводимые данные только при изменении среды, то при постоянных параметрах он никакие данные показывать не будет, и пригоден для работы только в среде где давление периодически изменяется.

Оптический.

Устройство работы таких датчиков может заключаться на основе двух принципов работы:

  • Волоконно-оптическом. Является наиболее точным и работа по измерению не зависит от изменения температурного режима. Основной частью для измерения приходится оптический волновод. О величине измерения давления у такого рода приборах делают заключение по изменению амплитуды и полярности проходящего света через чувствительную часть.
  • Отличия датчиковОптоэлектронном. Состоит из многослойной прозрачной структуры, чрез которую проходит свет. При этом один из этих слоёв может изменять показатель преломления и толщину слоя в зависимости от оказываемого давления.

На иллюстрации ниже схематично изображены оба метода работы. Рисунок, А — изменение преломления, рисунок Б — изменение слоя в толщине.

Принцып работы приборов

Ртутный.

Элементарный и технически простой датчик. Работает на основе двух сообщающихся сосудов, на один из который, оказывается давление, а на второй аналоговым способом выводятся данные, и определяется по параллельно совмещённой измерительной шкале.

Магнитный.

Виды датчиковРаботает на основе индуктивного метода. Чувствительная часть заключается в Е-образной планке, посередине которой расположена катушка, и чувствительная мембрана, по ней передаются измеряемые параметры. Располагается мембрана около пластины, на небольшом расстоянии от края. Катушка при включении, создаёт магнитный поток, который в свою очередь, следует через планку, зазор и мембрану. Проницаемость магнитного зазора в несколько сотен раз меньше проницаемости планки и мембраны, поэтому изменение индуктивности происходит даже при небольшом изменении величины зазора.

Пьезорезонансный.

Характеристики давленияРаботает на основе пьезоэффекта, но с одним отличием — в этом случае используется обратный эффект пьезоэлемента, основанный на изменение формы материала в зависимости от поступающего тока. В этом датчике применяется резонатор, на котором расположены два электрода по разные стороны, на них попеременно подаётся ток разной полярности, и вследствие этого пластина выгибается в различные стороны с учётом поступаемой частоты.

Отличие от манометра

Главным отличие такого рода датчиков, от манометра — то что это прибор, предназначающийся для измерения характеристик без его преобразования. В манометре от измеряемых характеристик зависит показание прибора, которые выводятся на его аналоговый прибор или дисплей.

разновидности, способ подключения, принцип работы

В настоящее время, на современном рынке существует конструктивное многообразие измерительных устройств – датчиков давления воздуха, отвечающих за изменение такого параметра, как давление воздуха в системе. Они представляют собой элемент, физические свойства которого, показывают разное значение при изменении давления среды, которую измеряет датчик (в нашем случае воздух). Среди линейки видов данных устройств, порой сложно правильно выбрать нужную модель. Попробуем помочь разобраться с этим вопросом.

Описание и назначение

Датчики давления воздуха могут измерять изменение атмосферного давления и давление в конструктивной схеме какой — либо установки. Устройства контроля давления воздуха предназначены для непрерывного измерения и преобразования давления воздушной среды в выходной сигнал в виде напряжения или тока.

Для замеров могут использоваться механические, тепловые и электронные рабочие элементы. Последние дают более точные показания и, все чаще, находят применение в современных реалиях.

Датчик давления воздуха

Сферы применения

Одной из сфер применения датчиков является измерение колебаний атмосферного давления. Эти данные необходимы для метеорологических служб, в медицинских целях, при наблюдении за метеозависимыми больными. Замеры атмосферного давления метеорологами позволяют установить направление ветров и движение циклонных областей. Атмосферные датчики отличаются по виду рабочего элемента – ртутные и электронные.

Также, широкое применение данные устройства получили для замера давления воздуха и других газов в автомобилестроении, строительстве, химической и легкой промышленности. Любой автоматизированный промышленный процесс, зачастую, не обходится без датчиков давления.

Классификация, конструкция и принцип действия

В конструкцию любого датчика давления входят такие составляющие:

  • Преобразователь физической величины (давления) с рабочим элементом.
  • Электронная схема для обработки и усиления выходного сигнала.
  • Защитное покрытие (корпус).

Принцип действия датчика давления воздухаРассмотрим классификацию датчиков по принципу действия.

Волоконно-оптический

Представляет собой устройство, рабочим элементом которого служит нить из прозрачного материала, являющаяся переносчиком световых волн методом их отражения от стенок волокна. Данный тип устройств дает довольно точные измерения давления и не имеет зависимости от температуры окружающей среды. Диэлектрический корпус устраняет влияние электромагнитных полей на работу преобразователя. Современные оптические волокна изготавливаются из кварца.

Работа датчика основана на изменении амплитуды и направления электромагнитного поля (поляризации) световой волны, которая движется по рабочему элементу. При изменении давления, действующего на рабочий элемент, его диаметр уменьшается, а длина увеличивается на величину, измеряемую в нанометрах (нм). Деформация приводит к изменению свойств светового луча, проходящего по оптоволокну, что дает разницу в показаниях до и после приложения силы к чувствительному элементу.

Сигнал от волокно-оптического устройства поступает в специальный усилитель, который может принимать сигналы от нескольких датчиков и находиться на расстоянии от них.

Волоконно-оптический датчик

Данные устройства обладают преимуществами перед другими видами:

  • Возможность работы на расстоянии от объекта измерения.
  • Передача по одному каналу большего количества информации за больший промежуток времени (мультиплексирование).
  • Отсутствие воздействия электромагнитных помех.
  • Нет необходимости в подаче электричества в зону замеров.
  • Большой срок службы в стабильном состоянии.

К датчикам, применяющим в своей работе световые волны, можно отнести и оптоэлектронные системы. В них используются прозрачные многослойные плоскости, изменяющие свойства света под действием давления. Световая волна фиксируется фотоэлементом, который передает сигнал на электронную схему.

Магнитный

Устройство состоит из Е- образной плоскости с индуктивной катушкой и проводящей мембраны, на которую воздействует давление. Работа датчика основана на изменении электромагнитной индукции катушки при изменении зазора между плоскостью и мембраной.

Магнитный датчик

Недостатки данных преобразователей:

  • Функционирование на переменном токе.
  • Зависимость точности показаний от равномерности частоты напряжения питания.
  • Погрешность показаний при изменении температуры.
  • Влияние электромагнитных полей на показания.
  • Погрешность при изнашивании (старении) рабочих элементов.

Магнитные датчики производятся в двух исполнениях – по одинарной и дифференциальной схеме. Последняя имеет преимущества. В дифференциальном способе применяются 2 контура, которые фиксируют изменение величины электромагнитной индукции с противоположным знаком полярности. Во второй конструкции рабочий элемент с катушкой может иметь разную форму (Е- образную и цилиндрическую).

Емкостной

Данное устройство преобразует давление в изменение емкости конденсатора, выступающего в роли рабочего элемента. Специальная развязка (мультивибратор с компаратором) преобразует изменение величины емкости на рабочем элементе в выходной сигнал.

Емкостной датчик

Емкостные устройства изготавливают с одним и двумя конденсаторами. Первые более подвержены воздействию окружающей среды (влажность и температура воздуха), вторые немного сложнее в конструкции, однако делают более точные замеры.

Преобразователи имеют конструкцию с одним либо двумя электродами, расположенными в корпусе и, изолированными от него. Между камерами с электродами расположена тонкая металлическая пластина, которая, совместно с электродами, дает емкость переменного значения, подключенную в схему измерения физического параметра. При подаче воздуха с одной стороны датчика, пластина смещается, изменяется значение емкости и устройство показывает величину избыточного давления.

Датчик емкостной

Ртутный

Одним из простейших способов измерения давления воздуха либо другого газа является ртутный датчик, напоминающий формой английскую букву U. Принцип его действия основан на всем известном свойстве сообщающихся сосудов.

Через трубку вышеуказанной формы протягивается проводник, подключенный в мостовую схему, не выдающую сигнала при равнозначных сопротивлениях на обеих ветвях проводника, подключенных в схему. Половина трубки заполняется ртутью. При увеличении давления на одну из сторон трубки, с этой стороны ртуть опускается, а с обратной – поднимается. После данного физического воздействия ртутью появляется разность сопротивлений провода в одной и другой ветви, что провоцирует включение мостовой схемы и выходного сигнала.

Датчик давления воздуха нового образца

К недостаткам данного устройства относится плохая защита от механических воздействий и большие габариты.

Еще один вид ртутного датчика – чашечный барометр. Состоит из запаянной трубки, присоединенной к емкости со ртутью. При изменении атмосферного давления, увеличивается или уменьшается давление на емкость и столбик ртути в трубке.

Пьезоэлектрический

Название устройства говорит о том, что его работа основана на преобразовании энергии механического воздействия в электрическую при помощи кристаллических материалов. При давлении на такой материал, между его сторонами появляется разность потенциалов. Этот способ измерения давления удобен только при быстром изменении его величины, так как при длительном приложении постоянной силы к пьезоэлектрику, его выходной сигнал постепенно гаснет.

К достоинствам устройства относятся:

  • Простота конструкции.
  • Дешевизна.
  • Отсутствие необходимости в подаче питания.

Датчик состоит из двух пластин из пьезоматериала, между которыми находится металлический электрод, соединенный с выходной проводкой. Пластины изолированы от корпуса, служащего «массой». Гайка из диэлектрического материала отделяет выходной провод от корпуса.

Пьезоэлектрический датчик

Пьезорезонансный

Принцип действия похож на предыдущий, но в качестве рабочего элемента применяются кристаллы кварца. Кристалл крепится к рабочей пластине, передающей давление. При деформации плоскости, изменяется частота колебаний кристалла. Данные свойства дают несомненные преимущества этому виду преобразователей:

  • Точность измерений.
  • Долговечность.
  • Работа с широкой разницей температур.
  • Возможность управления сигналом микропроцессором.

Пьезорезонансные элементы получили большую популярность для точной калибровки измеряемой физической величины, применяются в газовых скважинах, барометрах.

Резистивный

Эти преобразователи недорогие и простые по конструкции. Недостатком таких датчиков служит пониженная точность измерения давления. Принцип действия заключается в изменении сопротивления резистора при надавливании на рабочий элемент.

В его состав входит пленка из полупроводникового материала, проводник со связанными электродами, пластина, создающая пространство между проводником и полупроводником, слои из диэлектриков.

При приложении силы на полупроводниковую пленку, она начинает контактировать с электродами проводника через пластину, сохраняющую зазор, датчик начинает выдавать сигнал. Эти приборы не точные, их можно применять скорее для регистрации давления, но не для его измерения.

Резистивный датчик

Советы по выбору и применению

При выборе датчика для своих потребностей нужно учитывать такие факторы:

  • Наличие воздействий на оборудование извне (электромагнитные поля, вибрации, агрессивная среда).
  • Диапазон измеряемой величины.
  • Температурные показатели измеряемого воздуха и окружающей среды.
  • Точность требуемых замеров.
  • Целесообразный тип выходного сигнала.
  • Влажность помещения, где будет установлен прибор.

Также, необходимо учесть вид измеряемого давления, его разброс, класс защиты прибора и материал корпуса.

Отправить ответ

avatar
  Подписаться
Уведомление о
