Датчик Холла | Виды, принцип работы, как проверить

Что такое датчик Холла


Датчики Холла представляют из себя твердотельные радиоэлементы, которые становятся все более популярными в радиолюбительской среде и разработке радиоэлектронных устройств. Они применяются в датчиках измерения положения, скорости или направленного движения. Они все чаще заменяют собой путевые выключатели и герконы. Так как такие датчики являются абсолютно герметичными и представляют из себя простой радиоэлемент, то они не боятся вибрации, пыли и влаги. То есть по сути датчик Холла простыми словами – это радиоэлемент, который реагирует на внешнее магнитное поле.

Эффект Холла

Дело было еще в 19-ом веке. Американский физик Эдвин Холл обнаружил очень странный эффект. Он взял пластинку золота и стал пропускать через неё постоянный ток. На рисунке эту пластинку я пометил гранями ABCD.

Он пропускал постоянный ток через грани D и B. Потом поднес перпендикулярно пластинке постоянный магнит и обнаружил напряжение на гранях А и C!  Этот эффект и был назван в честь этого великого ученого.

Основной физический принцип данного эффекта был основан на силе Лоренца. Поэтому радиоэлементы, основанные на эффекте Холла, стали называть датчиками Холла.

Но здесь один маленький нюанс. Дело в том, что напряжение Холла даже при самой большой напряженности магнитного поля будет какие-то микровольты. Согласитесь, это очень мало. Поэтому, помимо самой пластинки в датчик Холла устанавливают усилители постоянного тока, логические схемы переключения, регулятор напряжения а также триггер Шмитта. В самом простом переключающем датчике Холла все это выглядит примерно вот так:

где

Supply Voltage – напряжение питания датчика

Ground – земля

Voltage Regulator – регулятор напряжения

А – операционный усилитель

Hall Sensor – собственно сама пластинка Холла

Output transisitor Switch – выходной переключающий транзистор (транзисторный ключ)

Линейные (аналоговые) датчики Холла

В линейных датчиках напряжение Холла (напряжение на гранях А и С) будет зависеть от напряженности магнитного поля. Или простыми словами, чем ближе мы поднесем магнит к датчику, тем больше будет напряжение Холла. Это и есть прямолинейная зависимость.

В линейных датчиках Холла выходное напряжение берется сразу с операционного усилителя. То есть в линейных датчиках вы не увидите триггер Шмитта, а также выходного переключающего транзистора. То есть все это будет выглядеть примерно вот так:

О чего же зависит напряжение на гранях А и С? В основном от магнитного поля, создаваемым либо постоянным магнитом, либо электромагнитом; толщиной пластинки, а также силой тока, протекающего через саму пластинку.

Теоретически, если подавать ну очень сильный магнитный поток на датчик Холла, то напряжение Холла будет бесконечно большим? Как бы не так). Выходное напряжение будет лимитировано напряжением питания. То есть график будет выглядеть примерно вот так:

Как вы видите, до какого-то момента у нас идет линейная зависимость выходного напряжения датчика от плотности магнитного потока. Дальнейшее увеличение магнитного потока бесполезно, так как оно достигло напряжения насыщения, которое ограничено напряжением питанием самого датчика Холла.

Благодаря этим параметрам с помощью датчика Холла были построены приборы, позволяющие замерять силу тока в проводнике, не касаясь самого провода, например, токовые клещи.

Существуют также приборы, с помощью которых можно замерять напряженность магнитного поля. Датчики Холла, используемые в этих приборах, называют

линейными, так как напряжение на датчике Холла прямо пропорционально плотности магнитного потока.

Линейные датчики, как я уже сказал, могут быть использованы в токовых клещах. Они позволяют измерять силу тока, начиная от 250 мА и до нескольких тысяч Ампер. Самым большим преимуществом в таких токовых клещах является отсутствие механического контакта с измеряемой цепью. Иными словами, токовые измерители на эффекте Холла намного безопаснее, чем измерители на основе шунта и амперметра, особенно при большой силе тока в цепи, которую нередко можно встретить в промышленных установках.

Цифровые датчики Холла

Как только наступила  эра цифровой элек троники, в один корпус вместе с датчиком Холла стали помещать различные логические элементы. Самый простой датчик Холла на триггере Шмитта мы уже рассмотрели выше и он выглядит вот так:

По сути такой датчик имеет только два состояние на выходе. Либо сигнал есть (логическая единица), либо его нет (логический ноль). Гистерезис на триггере Шмитта просто устраняет частые переключения, поэтому в цифровых датчиках Холла он используется всегда.

В результате промышленность стала выпускать датчики Холла для цифровой электроники. В основном такие датчики делятся на три вида:

Униполярные

Реагируют только на один магнитный полюс. На противоположный магнитный полюс не обращают никакого внимания. К примеру, подносим южный полюс магнита и датчик сработает. На северный магнитный полюс он реагировать не будет.

Биполярные

Подносим магнит одним полюсом – датчик сработает и будет продолжать работать даже тогда, когда мы уберем магнит от датчика. Для того, чтобы его выключить, нам надо подать на него другую полярность магнита.

Как проверить датчик Холла

Давайте рассмотрим работу цифрового биполярного датчика Холла марки SS41. Выглядит наш подопечный вот так:

Судя по даташиту, на первую ножку подаем плюс питания, на вторую – минус, а с третьей ножки уже снимаем сигнал логической единицы или нуля.

[quads id=1]

Для этого соберем простейшую схему: светодиод на 3 Вольта, токоограничительный резистор на 1КилоОм и сам датчик Холла.

Теперь цепляемся к нашей схеме от блока питания, выставив на нем 5 Вольт. Минус на средний вывод, а плюс питания – на первый.

У меня под рукой оказался вот такой магнитик:

Чтобы не перепутать полюса, я пометил красным бумажным ценником один из полюсов магнита. Какой именно – я не знаю, так как не имею компаса, с помощью которого можно было бы узнать, где северный полюс, а где южный.

Как только я поднес магнит “красным” полюсом к датчику холла, то у меня светодиод сразу потух.

Переворачиваю магнит другим полюсом, подношу его к датчику Холла и вуаля!

Если магнит не переворачивать, то есть не менять полюса, то светодиод также останется потухшим, потому что датчик биполярный.

А вот и видео работы

Как вы видите на видео, мы с помощью магнита управляем датчиком Холла. Датчик Холла выдает нам два состояния сигнала: сигнал есть – единичка, сигнала нет – ноль. То есть светодиод горит – единичка, светодиод потух – ноль.

Применение датчиков Холла

В настоящее время область применения датчиков Холла очень обширна и с каждым годом становится все шире и шире. Вот основные применения:

Применение линейных датчиков


  • датчики тока
  • тахометры
  • датчики вибрации
  • детекторы ферромагнетиков
  • датчики угла поворота
  • бесконтактные потенциометры
  • бесколлекторные двигатели постоянного тока
  • датчики расхода
  • датчики положения

Применение цифровых датчиков


  • датчики частоты вращения
  • устройства синхронизации
  • датчики систем зажигания автомобилей
  • датчики положения
  • счетчики импульсов
  • датчики положения клапанов
  • блокировка дверей
  • измерители расхода
  • бесконтактные реле
  • детекторы приближения
  • датчики бумаги (в принтерах)

Заключение

Чем же так хороши датчики Холла? Если соблюдать нормальные рабочие значения напряжения и тока, то теоретически датчика хватит на бесконечное число включений-выключений. Они не имеют электромеханического контакта, который бы изнашивался, в отличие от геркона  и электромагнитного реле. В настоящее время они уже почти полностью заменили герконы.

принцип работы, как проверить своими руками, применение

Электромагнитное устройство, именуемое датчиком Холла (далее ДХ), применяется во многих приборах и механизмах. Но наибольшее применение ему нашлось в автомобилестроении. Практически во всех моделях отечественного автопрома (ВАЗ 2106, 2107, 2108 и т.д.) бесконтактная система зажигания для бензинового двигателя управляется этим датчиком. Соответственно, при его выходе из строя возникают серьезные проблемы с работой двигателя. Чтобы не ошибиться при диагностике, необходимо понимать принцип работы датчика, знать его конструкцию и методы тестирования.

Кратко о принципе работы

В основу принципа действия датчика зажигания положен эффект Холла, получивший свое название в честь американского физика, открывшего это явление в 1879 году.

Подав постоянное напряжение на края прямоугольной пластины (А и В на рис. 1) и поместив ее в магнитное поле, Эдвин Холл обнаружил разность потенциалов на двух других краях (С и D).

Рис .1. Демонстрация эффекта Холла

В соответствии с законами электродинамики, сила Лоренца воздействует на носители заряда, что и приводит к разности потенциалов. Величина напряжения Uхолла довольно мала, в пределах от 10 мкВ до 100 мВ, она зависит как от силы тока, так и напряженности электромагнитного поля.

До середины прошлого века открытие не находило серьезного технического применения, пока не было налажено производство полупроводниковых элементов на основе кремния, сверхчистого германия, арсенида индия и т.д., обладающих необходимыми свойствами. Это открыло возможности для производства малогабаритных датчиков, позволяющих измерять как напряженность поля, так и силу тока, идущего по проводнику.

Типы и сфера применения

Несмотря на разнообразие элементов, применяющих эффект Холла, условно их можно разделить на два вида:

  • Аналоговые, использующие принцип преобразования магнитной индукции в напряжение. То есть, полярность, и величина напряжения напрямую зависят от характеристик магнитного поля. На текущий момент этот тип приборов, в основном, применяется в измерительной технике (например, в качестве, датчиков тока, вибрации, угла поворота). Датчики тока, использующие эффект Холла, могут измерять как переменный, так и постоянный ток
  • Цифровые. В отличие от предыдущего типа датчик имеет всего два устойчивых положения, сигнализирующих о наличии или отсутствии магнитного поля. То есть, срабатывание происходит в том случае, когда интенсивность магнитного поля достигла определенной величины. Именно этот тип устройств применяется в автомобильной технике в качестве датчика скорости, фазы, положения распределительного, а также коленчатого вала и т.д.

Следует отметить, что цифровой тип включает в себя следующие подвиды:

  • униполярный – срабатывание происходит при определенной силе поля, и после ее снижения датчик переходит в изначальное состояние;
  • биполярный – данный тип реагирует на полярность магнитного поля, то есть один полюс производит включение прибора, а противоположный – выключение.
Внешний вид цифрового датчика Холла

Как правило, большинство датчиков представляет собой компонент с тремя выводами, на два из которых подается двух- или однополярное питание, а третий является сигнальным.

Пример использования аналогового элемента

Рассмотрим в качестве примера конструкцию датчика тока ы основе работы которого используется эффект Холла.

Упрощенная схема датчика тока на основе эффекта Холла

Обозначения:

  • А – проводник.
  • В – незамкнутое магнитопроводное кольцо.
  • С – аналоговый датчик Холла.
  • D – усилитель сигнала.

Принцип работы такого устройства довольно прост: ток, проходящий по проводнику, создает электромагнитное поле, датчик измеряет его величину и полярность и выдает пропорциональное напряжение UДТ, которое поступает на усилитель и далее на индикатор.
https://www.youtube.com/watch?v=fmLs9WsKx3I

Назначение ДХ в системе зажигания автомобиля

Разобравшись с принципом действия элемента Холла, рассмотрим, как используется данный датчик в системе бесконтактного зажигания линейки автомобилей ВАЗ. Для этого обратимся к рисунку 5.

Рис. 5. Принцип устройства СБЗ

Обозначения:

  • А – датчик.
  • B – магнит.
  • С – пластина из магнитопроводящего материала (количество выступов соответствует числу цилиндров).

Алгоритм работы такой схемы выгладит следующим образом:

  • При вращении вала прерывателя-распределителя (движущемуся синхронно коленвалу) один из выступов магнитопроводящей пластины занимает позицию между датчиком и магнитом.
  • В результате этого действия изменяется напряженность магнитного поля, что вызывает срабатывание ДХ. Он посылает электрический импульс коммутатору, управляющему катушкой зажигания.
  • В Катушке генерируется напряжение, необходимое для формирования искры.

Казалось бы, ничего сложного, но искра должна появиться именно в определенный момент. Если она сформируется раньше или позже, это вызовет сбой в работе двигателя, вплоть до его полной остановки.

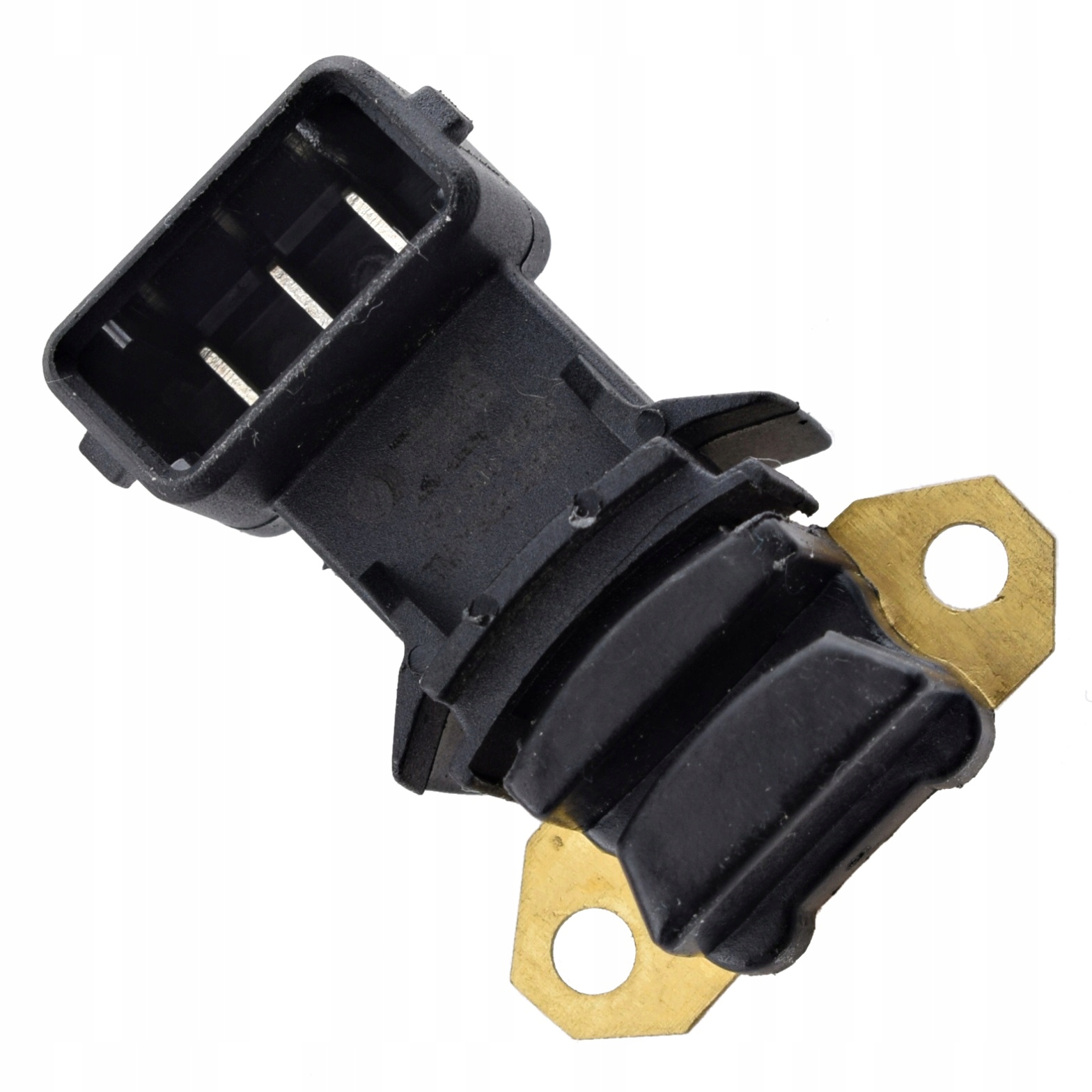

Внешний вид датчика Холла для СБЗ ВАЗ 2110

Проявление неисправности и возможные причины

Нарушения в работе ДХ можно обнаружить по следующим косвенным признакам:

  • Происходит резкое увеличение потребления топлива. Это связано с тем, что впрыск топливно-воздушной смеси производится более одного раза за один цикл вращения коленвала.
  • Проявление нестабильной работы двигателя. Автомобиль может начать «дергаться», происходит резкое замедление. В некоторых случаях не удается развить скорость более 50-60 км.ч. Двигатель «глохнет» в процессе работы.
  • Иногда выход из строя датчика может привести к фиксации коробки передач, без возможности ее переключения (в некоторых моделях импортных авто). Для исправления ситуации требуется перезапуск мотора. При регулярных подобных случаях можно уверенно констатировать выход из строят ДП.
  • Нередко поломка может проявиться в виде исчезновения искры зажигания, что, соответственно, повлечет за собой невозможность запуска мотора.
  • В системе самодиагностики могут наблюдаться регулярные сбои, например, загореться индикатор проверки двигателя, когда он на холостом ходу, а при повышении оборотов лампочка гаснет.

Совсем не обязательно, что перечисленные факторы вызваны выходом из строя ДП. Высока вероятность того, неисправность вызвана другими причинами, а именно:

  • попаданием мусора или других посторонних предметов на корпус ДП;
  • произошел обрыв сигнального провода;
  • в разъем ДП попала вода;
  • сигнальный провод замкнулся с «массой» или бортовой сетью;
  • порвалась экранирующая оболочка на всем жгуте или отдельных проводах;
  • повреждение проводов, подающих питание к ДП;
  • перепутана полярность напряжения, поступающего на датчик;
  • проблемы с высоковольтной цепью системы зажигания;
  • проблемы с блоком управления;
  • неправильно выставлен зазор между ДП и магнитопроводящей пластиной;
  • возможно, причина кроется в высокой амплитуде торцевого биения шестеренки распределительного вала.

Как проверить работоспособность датчика Холла?

Есть разные способы, позволяющие проверить исправность датчика СБЗ, кратко расскажем о них:

  1. Имитируем наличие ДХ. Это наиболее простой способ, позволяющий быстро провести проверку. Но его эффективности может идти речь только в том случае, если не формируется искра при наличии питания на основных узлах системы. Для тестирования следует выполнить следующие действия:
  • отключаем от трамблера трехпроводной штекер;
  • запускаем систему зажигания и одновременно с этим «коротим» проводом массу и сигнал с датчика (контакты 3 и 2, соответственно). При наличии искры на катушке зажигания, можно констатировать, что датчик СБЗ потерял работоспособность и ему необходима замена.

Обратим внимание, что для выявления искрообразования высоковольтный проводок должен находиться рядом с массой.

  1. Применение мультиметра для проверки. Это способ наиболее известный, и приводится в руководстве к автомобилю. Нужно подключить щупы прибора, как продемонстрировано на рисунке 7, и произвести замеры напряжения.
Схема подключения мультиметра для проверки ДХ

На исправном датчике напряжение будет колебаться в диапазоне от 0,4 до 11 вольт (не забудьте перевести мультиметр в режим измерения постоянного тока). Следует заметить, что проверка осциллографом будет намного эффективней. Подключается он таким же образом, как и мультиметр. Пример осциллограммы рабочего ДХ приведен ниже.

Осциллограмма исправного датчика Холла СБЗ
  1. Установка заведомо рабочего ДХ. Если в наличии имеется еще один однотипный датчик, или имеется возможность взять его на время, то данный вариант тоже имеет место на существование, особенно если первые два сделать затруднительно.

Ест еще один вариант проверки, по принципу напоминающий второй способ. Он может быть полезен, если под рукой нет измерительных приборов. Для тестирования понадобиться резистор номиналом 1,0 кОм, светодиод, например, из фонарика зажигалки и несколько проводков. Из всего этого набора собираем прибор в соответствии с рисунком 9.

Рис. 9. Светоиндикаторный тестер для проверки ДХ

Тестирование осуществляем по следующему алгоритму:

  1. Проверяем питание на датчике. Для этой цели подключаем (соблюдая полярность) наш тестер к клеммам 1 и 3 ДХ. Включаем зажигание, если с питанием все нормально, светодиод загорится, в противном случае потребуется проверять цепь питания (предварительно убедившись в правильном подключении светодиода).
  2. Проверяем сам датчик. Для этого провод с первой клеммы «перебрасываем» на вторую (сигнал с ДХ). После этого начинаем крутить распредвал (руками или стартером). Моргание светодиода засвидетельствует исправность ДХ. В противном случае, на всякий случай проверяем соблюдение полярности при подключении светодиода, и если оно выполнено правильно, — меняем датчик на новый.

принцип работы, применение, принципиальная схема, подключение

Датчики стали незаменимой частью жизни людей. Они делают ее проще. Датчики света, звука, движения управляют разными техническими системами. Ту же функцию – управление системами выполняют датчики на основе эффекта Холла (далее ДХ – датчик Холла). Далее будет рассмотрено устройство и особенности датчика Холла, разновидности контроллера, его применение, а также принцип работы.

Описание и применение

Контроллер, в основе которого лежит действие эффекта Холла, относится к датчикам магнитного типа. Они выдают электрический сигнал в зависимости от изменения магнитного поля вокруг них.

Эффект Холла состоит в появлении напряжения в проводнике при прохождении через него электрического тока. Электрический ток меняет магнитное поле, за ним меняется индукция этого поля, в итоге создается разность потенциалов.

Регистр Холла работает следующим образом:

  • вокруг него создается магнитное поле, активирующее контроллер;
  • при внесении в поле какого-либо объекта, оно выходит за первоначальные границы; датчик этот процесс фиксирует и генерирует напряжение, пропорциональное изменению.

Напряжение называется напряжением Холла.

На основе датчика Холла собирают контроллеры приближения, движения, переключатели и другие полезные в быту и промышленности устройства.

Виды, устройство и принцип действия

Всего выделяют два вида датчиков на основе эффекта Холла. Первые – цифровые, вторые – аналоговые. Они значительно отличаются друг от друга в плане конструкции и принципа функционирования.

Цифровые

Цифровые регистры имеют два устойчивых положения: ноль или единица – то есть они срабатывают при определенной величине изменения магнитного поля. В основе таких датчиков лежит устройство под названием триггер Шмитта, которое имеет два устойчивых состояния: логический ноль и логическая единица.

Контроллеры подобного типа делятся на три вида:

  1. Униполярные.
  2. Биполярные.
  3. Омниполярные.

Каждый из этих видов далее будет подробно рассмотрен.

Униполярные

Контроллеры подобного вида работают только в том случае, если к ним прикладывается магнитное поле положительной полярности от южного полюса. Только при этом условии происходит срабатывание и отпускание контроллера.

Биполярные

Эти цифровые датчики работают под действием магнитного поля и южного, и северного полюса. Их особенность состоит в том, что срабатывают они под действием поля от южного полюса, а отпускаются под действием северного полюса.

Омниполярные

Уникальность этих контроллеров Холла состоит в том, что они могут включаться и выключаться под действием поля от любого полюса.

Аналоговые

В отличие от цифровых аналоговые датчики способны выдавать на выходе не два стабильных уровня сигнала, а бесконечное множество. Их принцип работы основан на преобразовании величины индукции поля в напряжение.

Конструкция этих устройств содержит элемент Холла (сам контроллер) и усилитель сигнала.

Применение

И аналоговые (линейные), и цифровые контроллеры нашли широкое применение во всех сферах жизни.

Линейные

Из-за большого количества уровней выходного напряжения такие контроллеры часто применяют в измерительной технике.

Датчик тока

Регистр тока на ДХ сделать очень просто. Необходимо установить лишь правильный преобразователь, который из напряжения, создаваемого в результате прохождения тока через проводник, будет получать ток. Ток с напряжением связаны законом Ома.

Тахометр

Тахометр измеряет частоту вращения чего-либо. Например, вала. Сделать такое устройство на ДХ очень просто. Достаточно установить датчик рядом с вращающимся объектом, а на сам объект повесить небольшой магнит.

Как только магнит будет проходить рядом с датчиком, индукция поля будет изменятся, как и величина напряжения на выходе соответственно.

По изменению последней можно судить о скорости вращения вала.

Датчик вибраций

На основе ДХ можно сконструировать простой регистр вибрации, который будет реагировать на изменение магнитного поля в результате микроперемещений магнита, создающего поле для проводника с током.

Детектор ферромагнетиков

Ферромагнетики – магнитоактивные вещества. Они искажают магнитное поле планеты. По величине этого искажения можно определить, насколько сильный тот или иной ферромагнетик.

Как измерить это искажение? Это можно сделать с помощью ДХ. Если внести в поле магнита, создающего напряжение в проводнике, магнитный материал (ферромагнетик), то поле изменит индукцию и это повлияет на создаваемую разность потенциалов.

Датчик угла поворота

ДХ способны измерять угол вращения какого-то либо объекта. Например, если на нем установлены магнит и контроллер Холла, то по величине индукции (близости магнита к датчику) можно определить угол вращения.

Потребуется лишь правильно определить зависимость между индукцией и углом. В этом поможет университетский курс физики и механики.

Бесконтактный потенциометр

Напряжение с током связаны по закону Ома через сопротивление. Зная ток через проводник и напряжение, не сложно рассчитать подключенное к проводнику сопротивление. Этот факт позволяет строить на ДХ бесконтактные потенциометры.

ДХ в бесколлекторном двигателе постоянного тока

Подобные контроллеры часто применяются в бесколлекторных двигателях в качестве измерителей угла поворота.

Датчик расхода

Датчик расхода на аналоговом ДХ устроен так, что объем пропущенного через этот датчик вещества пропорционален изменению магнитной индукции поля вокруг него.

Датчик положения

Чтобы собрать датчик положения на ДХ, нужно к отслеживаемой цели подключить магнитную пластину. Когда эта пластина будет менять положение относительно магнита в ДХ, поле будет менять свой состав и по изменению индукции этого поля можно будет определить положение объекта.

Цифровые

Такие контроллеры применяются в электронике и промышленности для управления включением и выключением, например, станков с численным программным управлением, а также для регулирования работы автоматизированных систем.

Датчики

На цифровых ДХ собирают различные контроллеры, способные отслеживать изменение различных величин и реагировать на изменения.

Контроллер частоты вращения

Контроллеры Холла, измеряющие частоту вращения чего-либо, называются энкодерами. Обычно их несколько устанавливается на определенную позицию, через которую проходит несколько магнитов с вращающегося объекта.

Как только магнит пересекает первый датчик, последний выдает на выходе уровень логической единицы. С другими контроллерами аналогично. Момент появления логической единицы на одном из датчиков позволяет оценить частоту вращения объекта.

Контроллер системы зажигания авто

Система зажигания устроена таким образом, что имеет два устойчивых состояния: включено-выключено. Такие же устойчивые логические уровни имеют цифровые ДХ. Соединить эти приборы в одно устройство не составляет труда: к системе зажигания присоединяется магнитная пластина.

Когда система находится в положении «включено», пластина пересекает магнитное поле ДХ и разность потенциалов в проводнике контроллера изменяется. Этим изменением можно управлять различными системами авто.

Контроллер положения клапанов

Если к клапану подсоединить магнитную пластину, а ее расположить рядом с контроллером Холла, то при открытии (или, наоборот, закрытии) клапана индукция поля и, как следствие, напряжение в проводнике изменится, а это изменение переведет контроллер в одно из логических состояний (ноль, единица).

Так можно фиксировать открывание и закрывание клапанов.

Контроллер бумаг в принтере

Наличие бумаги в принтере можно фиксировать точно так же, как и положение клапанов. Есть флажок, который устанавливается и пересекает поле постоянного магнита ДХ, если в принтер поступает бумага.

Устройства синхронизации

Датчики синхронизации активно применяются в автомобилестроении, где они регулируют время и объем подачи топлива, углы опережения зажигания и поворота распределительного вала, а также других показателей.

Такие датчики представляют собой намагниченный сердечник с медной обмоткой, на концах которой фиксируют разность потенциалов.

Счетчик импульсов

С помощью эффекта Холла можно считать поступающие в проводник импульсы. Импульс – сигнал высокого уровня. Соответственно, есть сигнал низкого уровня (обычно это 0). Если импульс поступает на проводник, то на его концах создается разность потенциалов под действием магнитного поля. Когда импульс пропадает, разность потенциалов тоже исчезает. По скорости появления-пропадания напряжения в проводнике можно судить о количестве импульсов: зная время и скорость можно определить количество.

Блокировка дверей

Магнит контроллера располагается на двери машины, например, а сам контроллер – на дверной коробке. Как только замок, не снятый с сигнализации, попытается кто-то открыть и потянет на себя ручку двери, подключенная система заблокирует двери и предотвратит доступ в машину. Так и работает блокировка дверей с применением ДХ.

Вместо системы блокировки дверей к датчику можно подключить сирену или другую сигнализацию.

Измеритель расхода

Расходометр на ДХ устроен таким образом, что каждое изменение магнитного потока, фиксируемое контроллером, равняется определенной порции прошедшего вещества (жидкости, например).

Бесконтактное реле

Бесконтактные реле на ДХ так устроены, что при изменении магнитной индукции поля вокруг проводника на нем меняется напряжение и это изменение разности потенциалов провоцирует переключение реле.

Детектор приближения

Контроллер приближения на цифровом ДХ аналогичен контроллеру на линейном ДХ с той лишь разницей, что цифровой выдает только два уровня сигнала – высокий и низкий – а аналоговый –бесконечное множество, то есть, например, цифровым контроллером можно только включить и выключить свет, а аналоговым включить на определенную величину, сделать свет ярче или тусклее, а потом выключить.

Какие функции выполняет в смартфоне

Когда человек подносит смартфон близко к уху, экран телефона гаснет для предотвращения случайных нажатий. Как это удалось реализовать разработчикам? При помощи цифрового датчика приближения, основанного на эффекте Холла.

Как изготовить своими руками

Чтобы сделать простейший ДХ своими руками, понадобится:

  1. Ферритовое кольцо.
  2. Проводник для тока.
  3. Элемент Холла (микросхема ACS 711, например).
  4. Дифференциальный усилитель.

В кольце необходимо пропилить зазор, в котором расположится элемент Холла. Его потребуется подключить к дифференциальному усилителю, который представляет особой ОУ с отрицательной обратной связью.

Если изменение индукции – это своеобразная «ошибка», то ОУ выступает в роли усилителя ошибки, как показано на принципиальной схеме подключения на рисунке 1.

Рис. 1. Принципиальная схема подключения элемента Холла.

Вместо усилителя можно установить микроконтроллер и через ограничительный резистор подключить его к выводу микросхемы ACS 711 в режиме АЦП. Тогда к другому выводу микроконтроллера можно подключить полевой транзистор и получится генератор импульсов, который можно использовать в режиме широтно-импульсной модуляции, например.

Преимущества и недостатки

К преимуществам ДХ можно отнести:

  1. Многофункциональность. Контроллеры Холла, как описано выше, могут играть роль десятков видов датчиков.
  2. Надежность. Не подвержены износу т.к. не имеют движущихся частей. На их работе не влияет ни влага, ни пыль (вибрация в меньшей степени).
  3. Простота. Практически не требует обслуживания.

Среди недостатков ДХ выделяют:

  1. Низкий радиус действия. Обычно ДХ не работает на расстоянии больше 10 см. В противном случае придется использовать очень сильный магнит.
  2. Сложно обеспечить стабильность измерений. Из-за постоянно меняющегося магнитного поля точность измерений ДХ всегда будет немного колебаться.

Главный недостаток ДХ – температурная нестабильность.

Чем выше температура, тем быстрее движутся заряды в проводнике, тем чувствительнее датчик ко всем колебаниям магнитного поля.

устройство, принцип работы, виды и области применения преобразователя

Датчик Холла — прибор, предназначенный для измерения напряженности магнитного поля. Его работа основана на эффекте Холла, который представляет собой явление возникновения разности потенциалов в магнитном поле при помещении в него проводника с постоянным током. Это устройство нашло широкое применение в различных приборах и механизмах.

История создания прибора

В конце XIX века американский ученый из Балтимора Эдвин Герберт Холл поместил полупроводниковую пластину в магнитное поле и подключил к ней электрический ток. Такое действие привело к появлению напряжения на широких сторонах пластины.

Это явление получило название эффекта Холла и привлекло внимание общественности. Спустя 75 лет, когда промышленность начала выпускать полупроводниковые пленки, это открытие нашло широкое применение в области техники. Сегодня датчики используются:

  1. В электронном зажигании на автомобилях.
  2. В двигателях компьютерного дисковода и вентилятора.
  3. Как основа электронного компаса в смартфонах.
  4. В бесконтактных электрических приборах для измерения силы тока и напряжения.
  5. В некоторых моделях ионных реактивных двигателей.

Первые разновидности датчиков стали выпускаться в середине XX века. В 1965 году американские специалисты создали твердотельный прибор, который значительно улучшил работу оборудования. Датчики считаются практически вечными, так как не имеют взаимодействующих и трущихся элементов.

Конструктивные особенности

Наиболее эффективными материалами для изготовления датчика считаются полупроводники арсениды галлия и индия. Чаще прибор представляет собой пленку, толщина которой не превышает 10 мкм. Датчик имеет три клеммы:

  • питающая с входным напряжением 6В;
  • нулевой контакт;
  • выходная, с которой сигнал поступает на коммутатор.

Клемма, к которой подходит питание, широкая и занимает всю сторону прямоугольника. Выходная клемма обладает точечным электродом. В качестве нулевого контакта выступает общая точка. Так как при отсутствии магнитного поля на контактах остается небольшой сигнал, то для коррекции выходных данных применяется дифференциальный усилитель.

Микросхема наносится на подложку методом литографии, что позволяет повысить точность показаний. Обычно в различных приборах это применяется для проверки положения элементов механизма.

Принцип действия

Принцип работы датчика Холла основан на гальваномагнитном явлении, которое показывает результат взаимодействия магнитного поля с полупроводником. Полупроводник подключен к электрической цепи, которая меняет его свойства.

Как только появляется поперечное напряжение, то сразу возникает эффект Холла. В этот момент заряд направлен перпендикулярно вектору поля. Такое явление объясняется воздействием на электроны или дырки силы Лоренца, которая и приводит к их отклонению.

Под воздействием этой силы частицы в полупроводнике двигаются в разные стороны, в соответствии со своим знаком. На одной стороне пластины собираются электроны (отрицательный заряд), а на другой частицы с положительным знаком.

По мере накопления зарядов между ними возникает электрический поток, который препятствует их перемещению под воздействием силы Лоренца. При достижении равенства этой силы и магнитного поля полупроводник вступает в фазу равновесия. Именно так и работает датчик Холла.

Виды устройств

Основной задачей этого прибора считается определение напряженности магнитного потока. Практически это сенсор определения значений магнитного поля. Существуют датчики двух видов:

  • цифровые;
  • аналоговые.

Цифровые приборы бывают биполярными и униполярными. Биполярные элементы работают в зависимости от полярности магнитного поля, то есть одна включает датчик, а вторая отключает.

Униполярные приборы включаются при появлении любой полярности и отключаются по мере ее уменьшения. Цифровые сенсоры измеряют индукцию и появление соответствующего напряжения, то есть наличие или отсутствие магнитного поля.

Прибор показывает единицу, когда индукция поля достигает пороговое значение. До этого момента сенсор будет показывать ноль. Такой датчик не сможет определить наличие магнитного поля со слабой индукцией. Кроме того, на точность показаний будет влиять дистанция до измеряемого объекта.

Применение датчика

Широко применяются преобразователи Холла в современной бытовой технике. С их помощью происходит взвешивание белья в стиральных машинах. При запуске агрегата вещи сначала намокают, а потом начинает вращаться барабан. По его скорости вращения определяется общий вес и происходит программирование машины на расход порошка, воды и ополаскивателя.

В серийном производстве впервые датчики стали использоваться в компьютерных клавиатурах. Здесь происходит взаимодействие чувствительного элемента на плате и магнита на клавишах. Упругость осуществляется за счет полимерного материала, который обладает большим сроком службы.

Единственным элементом, который может сломаться в клавиатуре является контроллер. Электрики очень часто пользуются датчиком Холла, когда замеряют бесконтактными клещами силу тока в проводах. Измерительный прибор реагирует на изменение электромагнитного поля вокруг кабелей и проводов.

Благодаря индуктивности из медной проволоки, находящейся в клещах, создается возбуждение и образуется электромагнитная волна. Часть ее значения оценивается сенсором, который передает данные в контроллер. По заложенным в нем формулам производится расчет, и результат выводится на дисплей.

Применяются датчики в сотовых телефонах для слежения за зарядом аккумулятора и его расходом. Но очень важным такой момент считается в эксплуатации электромобилей, так как наличие энергии в них занимает особое место. Используются преобразователи Холла в электронных компасах и в качестве стабилизатора изображений в мобильных камерах.

Но особенно широко эти приборы применяются в автомобильной промышленности. В автомобилях с их помощью происходит определение частоты вращения коленвала двигателя, положение дроссельной заслонки, скорости движения автомобиля и так далее. Применяется датчик в электронной системе зажигания. Находится он в трамблере и заменяет контакты для образования искры.

Использование сенсоров в смартфонах

Благодаря небольшим размерам датчики Холла нашли широкое применение в современных электронных гаджетах. В смартфонах они помогают возвращать экран в исходное положение, обеспечивают быстрый запуск GPS поиска, увеличивают срок службы аккумуляторной батареи и так далее.

Способность реагировать на магнитное поле используется в раскладывающихся телефонах и ноутбуках. Благодаря наличию датчика, происходит включение устройств при открытии и отключение при закрытии экрана. В смартфонах такую же функцию выполняет датчик, который взаимодействует с магнитом, встроенным в чехол книжку. Когда чехол открывается, то воздействие поля ослабевает и сенсор включает подсветку экрана. Преобразователь Холла в гаджетах выполняет следующие полезные функции:

  • обеспечивает ориентирование по отношению к горизонту земли;
  • работает в качестве компаса мобильного устройства;
  • совершает ориентирование экрана.

Немаловажное значение датчик имеет в устройстве видеокамеры. Вкупе со специальной микросхемой он позволяет корректировать качество изображения. Особенно это проявляется при съемках в вечернее время.

Устройство, принцип работы датчика Холла, его применение в автомобиле

Сегодня роль электроники в автомобилестроении трудно переоценить. Автоматика оперативно контролирует и управляет всеми агрегатами современного автомобиля, обеспечивая их максимальную эффективность при высокой надёжности.

Но это возможно только при наличии достаточного количества датчиков, сообщающих электронному блоку управления множество различных параметров для выработки управляющих сигналов.

Одно из таких устройств в современном двигателе – датчик Холла. Принцип его функционирования основан на эффекте отклонения электронов в проводнике под воздействием силы Лоренса, возникающей при взаимодействии магнитного поля с движущимися заряженными частицами.

Если через две стороны плоского прямоугольного проводника помещённого плоскостью перпендикулярно силовым магнитным линиям пропускать электрический ток, то в результате их взаимодействия с электронами на двух других сторонах прямоугольника появляется электрический потенциал.

Причём сторона, куда отклоняются электроны, зависит от направления силовых магнитных линий. В результате этого эффекта создаётся плюсовой и минусовой полюс выходного потенциала.

Величина его небольшая – до 100 милливольт, и зависит от силы протекающего тока и напряжённости поля. Но этого вполне достаточно для того, чтоб электронная схема смогла его зарегистрировать.

Добавление к чувствительному элементу полупроводниковой схемы позволило создать компактный прибор, свободный от недостатков контактного прерывателя, создающего так называемый «дребезг» во время замыкания или размыкания. Благодаря сравнительно низкой цене при небольших размерах датчики Холла применяются весьма широко.

Например, для бесконтактного измерения тока, индикации или измерения уровня магнитного поля, а также в ноутбуках либо телефонах-раскладушках для отключения питания при закрывании крышки.

В автомобилестроении датчики Холла используются преимущественно для определения положения коленчатого вала, при котором следует подавать высоковольтный импульс создающий разряд на свече зажигания.

РАЗНОВИДНОСТИ ДАТЧИКОВ ХОЛЛА

По типу исполнения датчики бывают:

  • аналоговыми;
  • дискретными.

Первый тип просто генерирует двухполярный потенциал, пропорциональный напряженности и направлению магнитного поля, либо однополярный, показывая лишь его абсолютное значение. Подобные аналоговые приборы используют как измерительные.

Дискретные (цифровые) датчики разделяются на однополярные, включающиеся или выключающиеся при наличии либо отсутствии магнитного поля, и биполярные, реагирующие включением на один полюс, и выключением на другой полюс магнита.

Как правило, автомобильный датчик Холла состоит из постоянного магнита, находящегося на определённом расстоянии от чувствительного элемента, и микросхемы, усиливающей сигнал с него. Ротор из ферромагнетика (сталь, железо), своими лопастями периодически перекрывают магнитное поле между магнитом и чувствительным элементом.

Если поле не перекрыто ротором, микросхема генерирует сигнал единицы, близкий по напряжению к питающему уровню бортовой сети. Когда лопасть ротора перекрывает магнитное поле, сигнал на выходе микросхемы близок к нулю.

В системах зажигания, используются цифровые датчики с высокой стабильностью включения, непосредственно коммутирующие напряжение питания. По сравнению с обыкновенными контактными прерывателями датчики Холла характеризуются повышенной чувствительностью к электромагнитным помехам, что устраняется помещением их в магнитный экран из магнитомягкого материала (пермаллоя).

Электронная схема также несколько снижает его надёжность. Но всё это окупается высочайшей стабильностью срабатывания, а значит момента зажигания и возможностью качественной его регулировки.

КАК БЫСТРО ПРОВЕРИТЬ ДАТЧИК ХОЛЛА

Иногда в процессе эксплуатации возникают неисправности, требующие проверки работоспособности датчика Холла. Вот типовые признаки подобных дефектов:

  • мотор плохо запускается, вообще не заводится или самопроизвольно глохнет;
  • обороты коленчатого вала нестабильны, заметны рывки при работе.

Способов проверки существует несколько:

1. Простейший – заменить на заведомо исправный прибор. Не слишком эон дорог, чтобы было накладно всегда при себе иметь запасной.

2. Мультиметром в режиме вольтметра. Датчик при этом должен быть стандартно подключен к массе (клемма «-» аккумулятора) и клемме «+» аккумулятора. Для проверки подключают щупы вольтметра к общему проводу и сигнальному контакту датчика.

Перекрывая зазор датчика куском железной или стальной пластины, например, лезвием ножа наблюдаем за показаниями вольтметра. При отсутствии пластины напряжение должно быть равно примерно 0,4 В, при наличии – 11 В.

Более сложные способы проверки для любителей не подходят , посему они здесь не приводятся, а для специалистов подобные описания излишни.

  *  *  *


© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

что это, зачем используется и где применяется / Блог компании Selectel / Хабр

Измерять характеристики магнитного поля можно как при помощи элементарных систем, так и посредством весьма сложных технологических решений. Все зависит от того, какие именно измерения выполняются и какие результаты ожидается получить. Самые простые датчики магнитного поля — герконы. Эти элементы изменяют состояние подключенной электрической цепи при воздействии магнитного поля. Герконы используются повсеместно, например, в датчиках открытия двери.

Герконы — очень простые системы. Для получения дополнительной информации о магнитном поле можно использовать еще и компас. Примерно так работали первые магнитометры. Но сейчас возможностей гораздо больше, ведь появились новые системы, включая распространенные датчики, где используется эффект Холла.

Спектр моделей таких датчиков чрезвычайно обширен — от клавиатур до оценки закрытия или открытия клапана. Датчики Холла используются в бесконтактной системе зажигания бензиновых двигателей, они служат для считывания показаний распредвала двигателя, с тем, чтобы определять параметры вращения. Электронный блок управления автомобиля по показаниям датчика определяет исправность системы зажигания и старта.

История появления датчика


Все началось с работы Эдвина Холла, который обнаружил эффект, позже названный его именем, в 1878 году. Основная идея проста: при воздействии магнитного поля на проводник, по которому проходит электрический ток, на концах проводника возникает разность напряжений при протекании тока, перпендикулярного полю.

Этот эффект называют обычным эффектом Холла, поскольку есть и другие явление, которое базируются на взаимодействии проводника, тока и магнитного поля.

Соответственно, датчики, чья работа основывается на эффекте Холла — лишь одна из разновидностей современных магнитометров. Есть множество разных датчиков других типов, где используются приемные катушки индуктивности. Они могут вращаться ил инет, используются также шкалы или пружины для измерения силы магнитного поля. Обнаружить магнитное поле можно даже при помощи оптических свойств материалов и соответствующих эффектов — например, эффекта Керра или Фарадея.

Есть и весьма специфические датчики, которые можно назвать экзотикой. Они основываются на измерении протонного резонанса в богатых водородом соединениях и веществах вроде керосина, либо определении энергетического состояния молекул газов типа цезия. Есть и датчики со сверхпроводящими катушками.

Но именно датчики на эффекте Холла являются наиболее недорогими, имеют небольшой размер и весьма практичны. Как уже говорилось выше, миниатюрные датчики Холла используются в клавиатурах. Сложно представить клавиатуру, основа которой — сверхпроводящие датчики, прикрепленные к нижней части клавиш.

Датчики Холла — идеальный вариант при создании систем контроля частоты вращения чего-либо, от кулеров до двигателей в технике. Датчики использовались в видеомагнитофонах и кассетных магнитофонах класса «люкс». Пример — Вега- МП122.

Используются датчики Холла и в смартфонах для решения самых разных задач, включая:

  • Работа цифрового компаса, который применятся в навигационных программах и помогает повышать скорость позиционирования.
  • Оптимизация взаимодействия девайса с разными аксессуарами, например, магнитными чехлами.
  • Применение датчика в моделях с раскладной конструкцией, для включения и отключения экрана при открывании или закрывании крышки.

Как это работает?

В сети есть многочисленные видео, объясняющие физические принципы, лежащие в основе эффекта Холла. Но понять можно и без всяких видео — здесь все относительно просто. Представьте себе проводник размером и формой повторяющий денежную купюру. Левая и правая сторона подключены к источнику постоянного тока, который и проходит через проводник. Если проводник исправен, то без воздействия магнитного поля напряжение в верхней и нижней части проводника будет близким к нулю.

Но если в системе появится магнитное поле, линии которого расположены под прямым углом к течению тока, на электроны и дырки в проводнике начинает воздействовать сила Лоренца. Частицы начинают отклоняться. Соответственно, электроны соберутся на одной стороне проводника, а на другой их не будет.

При помощи мультиметра можно измерить напряжение на верхней и нижней частях проводника. Если убрать магнитное поле, то напряжение снова станет почти равным нулю.

В устройствах, где используется эффект Холла, добавляется еще одна схема, где обычно присутствует усилитель холловского напряжения. Иногда есть регулятор напряжения смещения. У цифрового выходного датчика может быть компаратор и выходной транзистор.

Все датчики — разные


Есть две основные разновидности датчиков Холла — это цифровые датчики, которые, в свою очередь, разделяются на униполярные и биполярные. А также аналоговые датчики.

Если вы хотите использовать датчик Холла в своем проекте, нужно детально разобраться в его базовых характеристиках. У датчиков есть ограничения по частотному диапазону, плюс некоторые могут быть весьма дорогими. Например, у компании Melexis есть девайс на 250 кГц, эта частота гораздо более высокая, чем у большинства похожих систем. Работать оно будет только при 5В и 15 мА.

В примере даташита показано, что есть две разновидности этого датчика — 7,5 mT (миллитесла), второй — 20 mT. Есть даже версия с 60 mT.

Датчики Холла могут быть встроены в электронные схемы. Например, у ESP32 есть собственный датчик Холла, как показано на видео выше.

Разработка систем на основе эффекта Холла


Как и было показано выше, придумать можно много чего. В качестве примера можно привести еще портативный магнетометр, плата которого умещается в пластиковую коробочку из-под Tic Tac. С его помощью можно облегчить задачу отслеживания проложенной в стене или потолке электропроводки. Еще один пример — мониторинг кофе-машин, с целью оценки количества приготовленных чашек кофе.

Датчик Холла – энциклопедия VashTehnik.ru

Датчик Холла – небольших размеров чувствительный элемент, позволяющий отслеживать изменения магнитного поля. Открытию уже исполнилось 100 лет, явление, лежащее в основе принципа действия, известно с 1879 года, но лишь в последние несколько десятилетий изделия стали неотъемлемой частью образчиков технических достижений.

Датчики разного типа

Эффект Холла

Эдвин Холл показал, что в направлении, поперечном магнитному полю, в проводнике образуется ЭДС при протекании по нему постоянного тока. На практике это выглядит, как возникновении потенциалов на кромках металлической полосы, когда к полосе подносят магнит. В результате становится возможным фиксировать факт приближения к датчику. Разница потенциалов зависит по большей части от:

  1. Величины протекающего постоянного тока.
  2. Напряжённости магнитного поля.
  3. Подвижности и концентрации носителей заряда в материале.

До 1950-х годов, когда впервые создали регистратор микроволнового излучения, эффект Холла не применялся за пределами лабораторий. В массовое плавание запущен изготовителями компьютерных клавиатур – концерны оказались заинтересованы в отыскании бесконтактного пути регистрации положения клавиш и нашли таковой в 1968 году. Твердотельный датчик, изобретённый в 1965 году Джо Мопином и Эверетом Вортманом, сильно улучшил характеристики оборудования. Сейчас в промышленности отмечается ежегодный прирост потребности в сенсорах Холла, по оценкам, топовая пятёрка компаний-производителей собирает доход в 2 млрд. долларов.

Сегодня датчики Холла используют из-за указанной особенности – они практически вечные, не содержат движущихся и трущихся частей. В клавиатуре ломается преимущественно не чувствительный элемент, а контроллер. Известны вирусы, умеющие перепрограммировать чип и заражающие компьютер… через USB-клавиатуры. Кстати, спецслужбы давно уже взяли на вооружение метод, чтобы шпионить, а эффективной защиты против уязвимости попросту нет.

Эффект Холла проявляется в проводнике тем сильнее, чем меньше концентрация носителей заряда и больше подвижность. Металлы (на основе которых впервые продемонстрировано явление) не считаются идеальным материалом для создания датчиков. В гораздо большей степени для указанной целей годятся полупроводники. Одновременно это сильно снижает стоимость и повышает унификацию серийного производства.

Посмотрим, как работает датчик Холла. Представим полосу полупроводника, вдоль которой протекает постоянный ток. В отсутствие внешних возмущений внутри создаётся электрическое поле, приводящее в движение носители заряда. Предположим, теперь перпендикулярно поверхности полосы возникают линии постоянного магнитного поля. Возникающая сила Лоренца станет по правилу левой руки действовать на ход процесса. Напомним, что направление определяется так: «Если поместить левую руку так, чтобы линии магнитного поля оказались перпендикулярны ладони, а вытянутые пальцы смотрели в направлении движения зарядов (в физике – положительно заряженных частиц, а не отрицательных электронов), отогнутый на 90 градусов большой палец укажет в сторону действия силы Лоренца».

Загадки в эффекте Холла нет. Формула Лоренца предложена на добрый десяток лет позже – в 1892 году – прежде, чем люди узнали, что пластинка золота формирует разность потенциалов на торцах при протекании постоянного электрического тока. О влиянии магнитного поля на проводники в 1831 году однозначно высказывался Майкл Фарадей, благодаря тайному поклоннику которого мир узнал о генераторах и двигателях. Поныне неизвестно, кем придуман первый мотор постоянного тока. При обратном включении работающий генератором.

Эффект Холла открыт в 1879 году на базе университета Джона Хопкинса в Балтиморе. Эдвин пытался проверить теорию Кельвина, озвученную тридцатью годами ранее, активно работал над изучением действия магнитного поля на золотую пластинку. Учёный ввёл коэффициент, показывающий продуцируемый эффект в зависимости от произведения приложенного магнитного поля и протекающего тока. Очевидно, что величина зависит от свойств материала. Момент уже обсуждался.

Эффект Холла

Достоинства сенсоров Холла

Специалисты отмечают следующие ряд достоинств датчиков Холла:

  1. Долгий срок службы (для клавиатуры – 30 млрд. нажатий).
  2. Отсутствие подвижных частей (твердотельная электроника), что явно упрощает конструирование с высокими требованиями к вибрациям и ударам.
  3. Возможность работы на частотах изменения магнитного поля до 100 кГц.
  4. Простое совмещение с логическими уровнями сигналов цифровой техники.
  5. Широкий диапазон рабочих температур (от минус 40 до плюс 150 градусов Цельсия).
  6. Высокая повторяемость измерений, что позволяет легко тарировать приборы на основе датчиков Холла.

Конструкция датчиков Холла

В ходе эксплуатации отлично проявились традиционные полупроводниковые материалы – арсениды галлия и индия. Обычно сенсор Холла представляет небольшую пластинку, к противоположным граням которой подходят парные электроды. Питающие широкие и располагаются на протяжении стороны прямоугольника. Где снимается сигнал – простейшие точечные. В любой схеме отмечается общая точка (нулевой провод, нейтраль), сумма контактов равняется трём. Отрицательные линии объединяются.

Специалисты отмечают, что даже в отсутствии магнитного поля на электродах остаётся, как правило, небольшой сигнал. Это объясняется не влиянием нашей планеты, как подумают читатели. Потенциал вдоль боковой кромки пластинки распределяется неравномерно. И выявлять эквивалентные точки не всегда целесообразно. Проще тарировать сопрягаемую с датчиком электронику, либо ориентироваться на точечные импульсы, что часто делается на практике. Для коррекции часто применяются дифференциальные усилители (на выход выдаётся лишь изменение сигнала).

Особенности конструкции датчика

Толщина плёнки проводника обычно мала, едва достигает 10 мкм. Для нанесения на подложку используется способ литографии. Это позволяет создать датчики Холла с малой чувствительной площадью, что сильно и часто повышает точность измерений, ведь поверхность невелика. В приборах это используется для оценки положений деталей механизмов. Впрочем малогабаритные датчики обнаруживают сравнительно низкий отклик, измеряемый в величинах Вт/Тл (выдаваемая мощность полезного сигнала в зависимости от напряжения магнитного поля). Для серийных датчиков Холла параметр обычно укладывается в пределы от 0,03 до 1.

На практике это выглядит как генератор импульсов. Допустим, на валу двигателя стиральной машины стоит ряд магнитов, при обороте вырабатывается определённое количество пиков. В результате электронная начинка оценивает скорость вращения, угловое положение ротора, что используется, к примеру, в вентильных двигателях (с электронным переключением обмоток).

Сделаем отступление и объясним, почему малогабаритный датчик Холла отличается слабым откликом. Амплитуда вырабатываемых импульсов зависит от протекающего постоянного тока, а он не может быть велик, в противном случае плёнка проводника (обладающая достаточно большим сопротивлением) перегреется и сгорит. Поэтому допустимые значения (в амперах) составляют от 5 до 50 мА.

Применение датчиков Холла

  1. Датчики Холла широко применяются в бытовой технике. Красноречивый пример – стиральные машины. Пользователи ломают умы, как в продвинутых моделях производится взвешивание белья. В сети приводятся патенты, где при помощи пружин или тензодатчиков предлагается задачу решить в лоб. Подобные устройства не способны на большую надёжность, рискуя постоянно подвергаться деформациям. Вдобавок на бак вешается пара-другая кирпичей, значит, суммарный вес конструкции велик, что накладывает ограничения. На практике в стиральных машинах белья вначале обильно увлажняется, потом по скорости разгона барабана оценивается общая масса. Так происходит взвешивание белья, в дальнейшем определяющее программу работы оборудования, расход порошка, воды, ополаскивателя.
  2. В компьютерных клавиатурах датчики Холла впервые вошли в серийное производство. Обычно на подложке стоит чувствительный элемент, на клавише крепится магнит. Понятно, что пружин внутри современной клавиатуры уже нет, а сила упругости создаётся за счёт полимеров с высоким сроком службы. Решение крайне удачное: ломается не датчик и не упругая механическая часть, выходит из строя контроллер.
  3. Датчик Холла возможно применять для измерения силы тока (как в токовых клещах). Прибор может реагировать на изменение электромагнитного поля, окружающего провода. Создаётся так называемая обмотка возбуждения (индуктивность из медной проволоки). Измеряемый ток подаётся на отводы, в результате образуется электромагнитная волна, часть оценивается датчиком Холла. Отклик зависит напрямую от измеряемой величины. Расчёт ведётся по формулам, заложенным, к примеру, в контроллер. Для точности прибор тарируется заводом изготовителем. Причём сохраняются упомянутые выше преимущества, прежде всего – отсутствие подвижных частей. Аналогичным образом при помощи датчиков Холла становится возможным измерение мощности.

    Применение датчика

  4. Преобразование постоянного напряжение в переменное считается примером создания генератора. Если датчик Холла находится в переменном магнитном поле, напряжения на выходе повторяет форму. КПД прибора не отличается высоким значением. Зато конструкция упрощается до максимума, становится возможным непосредственная передача формы магнитного поля электрическому току.
  5. В связи с описанными выше фактами отметим, что датчики Холла позволяют контролировать расход и заполненность заряда аккумуляторов (посредством измерения протекающего тока и интегрирования его по времени). Это обусловливает возможность их самого широкого применения. Например, в сотовых телефонах (до 37% рынка). Но специалисты считают, что самым многообещающим направлением является сегмент электромобилей, где вопрос наличия энергии будет жизненно важным.
  6. Благодаря наличию магнитного поля Земли становится возможным создание на основе датчиков Холла компасов. Проблема заключается лишь в том, что величина в Тл неравномерная по поверхности материков и континентов, требуется ввод методов коррекции измерений. За счёт указанного эффекта иногда работают автоматические системы стабилизации изображения видеокамер мобильных устройств.
  7. Мало известно, но 52% доходности от выпуска датчиков Холла приходится на автомобильную промышленность. В этой отрасли требуется измерять частоты вращения колёс, коленчатого и распределительного валов. Читатели уже догадались, что датчик Холла поможет с определением положения дроссельной заслонки, руля. Автомобильный рынок стал главной движущей силой для дальнейшего совершенствования приборов. Некоторые системы считаются стандартом де-факто (ASIC, ASSP, ESC/ESP и пр.) на рыке, и датчики Холла принимают в них живое участие.

Пять основных областей применения датчиков Холла

Автор: Морин ВанДайк |

Более 100 лет назад был обнаружен эффект Холла. Однако практическое использование этого эффекта было разработано только в течение последних трех десятилетий. Некоторые из его первых применений включают использование в микроволновых датчиках в 1950-х годах и твердотельных клавиатурах в 1960-х годах. С 1970-х годов устройства измерения эффекта Холла нашли свое применение в широком спектре промышленных и потребительских товаров, таких как швейные машины, автомобили, обрабатывающие инструменты, медицинское оборудование и компьютеры.

Прежде чем исследовать пять основных промышленных применений датчиков Холла, необходимо определить их, их функции и различные классификации.

Что такое датчик на эффекте Холла?

Датчики на эффекте Холла

— это магнитные компоненты, которые преобразуют закодированную в магнитном поле информацию, такую ​​как положение, расстояние и скорость, чтобы электронные схемы могли ее обработать. Как правило, они классифицируются в зависимости от способа выпуска продукции или средств работы.

Классификация выходных сигналов

Разделение датчиков на эффекте Холла по выходному напряжению приводит к двум классификациям датчиков: цифровые датчики и аналоговые датчики.

Датчики Холла с цифровым выходом

Цифровой выход Датчики на эффекте Холла в основном используются в магнитных переключателях для обеспечения цифрового выхода напряжения. Таким образом, они подают в систему входной сигнал ВКЛ или ВЫКЛ.

Основным отличием датчика Холла с цифровым выходом является возможность управления выходным напряжением.Вместо источника питания, обеспечивающего пределы насыщения, цифровые выходные датчики имеют триггер Шмидта со встроенным гистерезисом, подключенный к операционному усилителю. Этот переключатель отключает выход датчика, когда магнитный поток превышает заданные пределы, и снова включает его, когда магнитный поток стабилизируется.

Датчики Холла с аналоговым (или линейным) выходом

Датчик аналогового типа обеспечивает постоянное выходное напряжение, которое увеличивается, когда магнитное поле сильнее, и уменьшается, когда оно слабее. Таким образом, выходное напряжение или усиление аналогового датчика на эффекте Холла прямо пропорционально интенсивности проходящего через него магнитного потока.

Классификация операций

В дополнение к их классификации по мощности датчики на эффекте Холла можно разделить на категории в зависимости от способа работы, в том числе:

Биполярные датчики на эффекте Холла

Это тип цифрового датчика, который работает как с положительным, так и с отрицательным магнитным полем. Датчик активируется как положительным, так и отрицательным магнитным полем магнита. В этой конфигурации переключатель, использующий биполярный датчик на эффекте Холла, срабатывает почти так же, как и традиционный геркон.Однако переключатель на эффекте Холла имеет дополнительное преимущество, заключающееся в отсутствии механических контактов, что делает его более долговечным в суровых условиях.

Униполярные датчики на эффекте Холла

В отличие от биполярного датчика, этот тип цифрового датчика активируется только одним полюсом (северным или южным) магнита. Использование униполярного датчика Холла в переключателе позволяет сделать его более точным и активировать его только при воздействии определенного магнитного полюса.

Датчики на эффекте Холла для прямого и вертикального углов

Более совершенные датчики на эффекте Холла фокусируются не на полюсах, а на других компонентах магнитного поля.Например, датчики прямого угла измеряют измерения синуса и косинуса магнитного поля, в то время как датчики вертикального угла анализируют компоненты магнитного поля, которые параллельны, а не перпендикулярны плоскости чипа.

Пять основных областей применения датчиков Холла

Датчики на эффекте Холла

находят применение в широком спектре приложений в пяти основных отраслях промышленности, а именно:

Автомобильная и автомобильная безопасность

В автомобилестроении и автомобильной индустрии безопасности используются как цифровые, так и аналоговые датчики на эффекте Холла в различных приложениях.

Примеры применения цифровых датчиков Холла в автомобильной промышленности:

  • Датчик положения сиденья и ремня безопасности для управления подушкой безопасности
  • Определение углового положения коленчатого вала для регулировки угла зажигания свечей зажигания

Некоторые примеры использования датчиков аналогового типа включают:

  • Мониторинг и контроль скорости вращения колес в антиблокировочной тормозной системе (ABS)
  • Регулирующее напряжение в электрических системах

Приборы и товары народного потребления

Промышленность бытовой техники и товаров народного потребления объединяет различные типы датчиков на эффекте Холла в различные конструкции изделий.Например:

  • Цифровые униполярные датчики помогают стиральным машинам сохранять равновесие во время стирки.
  • Аналоговые датчики служат в качестве датчиков наличия источников питания, индикаторов управления двигателем и отключения электроинструментов, а также датчиков подачи бумаги в копировальных аппаратах.

Контроль жидкости

Цифровые датчики на эффекте Холла

обычно используются для контроля расхода и положения клапана при производстве, водоснабжении и очистке, а также в технологических процессах в нефтегазовой отрасли.В приложениях для мониторинга жидкости аналоговые датчики на эффекте Холла также используются для определения уровней давления на диафрагме в манометрах с диафрагмой.

Автоматизация зданий

При автоматизации зданий подрядчики и субподрядчики интегрируют как цифровые, так и аналоговые датчики Холла.

Цифровые датчики приближения часто используются в конструкциях:

  • Механизм автоматического слива унитаза
  • Автоматические мойки
  • Сушилки для рук
  • Системы безопасности зданий и дверей
  • Лифты

Аналоговые датчики используются для:

  • Освещение с датчиком движения
  • Камеры с датчиком движения

Персональная электроника

Это еще одна область, в которой продолжают расти популярность как аналоговых, так и цифровых датчиков Холла.

Приложения для цифровых датчиков включают:

  • Устройства управления двигателями
  • Таймеры в фотоаппаратуре

Приложения для аналоговых датчиков включают:

  • Дисководы
  • Устройства защиты источника питания

Свяжитесь с MagneLink сегодня

Как указано выше, датчики на эффекте Холла — как аналоговые, так и цифровые — находят применение в широком спектре устройств, оборудования и систем в различных отраслях промышленности.

В MagneLink мы разрабатываем и производим высококачественные магнитные переключатели, в том числе переключатели, в которых используются датчики на эффекте Холла. Чтобы узнать больше о наших переключателях Холла и их применении, свяжитесь с нами сегодня.


5.4: Применение устройств на эффекте Холла

Устройство на эффекте Холла — это простое устройство. По сути, это кусок полупроводника с подключенными и откалиброванными выводами. По этой причине устройства на эффекте Холла недороги, компактны и легко доступны.Как и большинство интегральных схем, эти устройства долговечны и долговечны, поскольку не имеют механических движущихся частей [57].

Устройства на эффекте Холла выпускаются двух типов: аналоговые и цифровые. Аналоговые устройства на эффекте Холла обычно интегрируются с усилителем и схемой, чтобы сделать выходной сигнал более линейным [57]. Некоторые устройства также содержат схемы, обеспечивающие стабильность устройств в более широком диапазоне температур, поскольку выходной сигнал датчиков на эффекте Холла может немного зависеть от температуры [57].Диапазон рабочих выходных напряжений этих устройств часто ограничивается схемой усилителя в отличие от датчика Холла [57]. Цифровые устройства на эффекте Холла содержат датчик на эффекте Холла, интегрированный с дополнительной схемой, такой как компаратор, для создания цифрового выхода [57].

Аналоговые устройства на эффекте Холла используются для измерения магнитного поля, температуры, тока, давления, положения и других параметров [57]. Например, чтобы сделать датчик температуры на эффекте Холла, магнит устанавливают на материал, который сжимается или расширяется при изменении температуры.Когда магнит движется, он изменяет магнитное поле в соседнем устройстве с эффектом Холла и тем самым генерирует напряжение на устройстве с эффектом Холла. Тот же эффект можно использовать для измерения давления или других параметров с использованием материала, который расширяется или сжимается при изменении давления или изменении других параметров. Ток, протекающий по проводу, создает магнитное поле, окружающее провод. По этой причине эффект Холла можно использовать для создания амперметра, который можно установить поблизости, а не на пути тока.

Цифровые устройства на эффекте Холла используются в качестве переключателей или кнопок на клавиатуре. Если небольшой магнит установлен в кнопке, можно использовать устройство на эффекте Холла, чтобы определить, когда этот магнит прижимается к датчику эффекта Холла. Устройства на эффекте Холла также могут использоваться в качестве датчиков приближения для обнаружения ближайших ферромагнитных объектов [57]. Кроме того, цифровые устройства на эффекте Холла используются в считывателях магнитных карт [57]. Одно из наиболее распространенных применений — тахометры, устройства для измерения скорости вращения.Например, для измерения скорости вращения двигателя датчик Холла устанавливается рядом с ферромагнитной шестерней. См. Рис. \ (\ PageIndex {1} \). Когда зуб шестерни проходит через датчик, магнитное поле на датчике изменяется, и на устройстве с эффектом Холла индуцируется напряжение. Датчики на эффекте Холла используются для измерения скорости вращения двигателей, вентиляторов, магнитофонов и дисководов [57]. Соответственно, устройства на эффекте Холла используются в качестве датчиков расхода. Эти датчики используются в различных устройствах, от умягчителей воды до мониторов океанских течений [57].Для определения скорости потока установлена ​​лопасть, которая вращается в потоке воды. На лезвие установлены магниты, а рядом — датчик Холла. Когда лезвие проходит мимо датчика, магнитное поле на датчике изменяется и индуцирует напряжение в датчике эффекта Холла. Следуя тому же принципу, датчики на эффекте Холла используются для измерения скорости потока бумаги в копировальных аппаратах, игл в швейных машинах, сверл в сверлильных станках и бутылок на фабриках по розливу [57].

Рисунок \ (\ PageIndex {1} \): Размещение датчика Холла, используемого в качестве тахометра.

В автомобилях используются несколько типов устройств на эффекте Холла.Датчики на эффекте Холла используются в качестве датчиков вращения для определения скорости передачи [57]. Они используются в качестве датчиков приближения для определения положения рычага переключения передач, положения коленчатого вала и положения дроссельной заслонки [57]. Они также используются в дверных блокировках, в обнаружении заноса тормозов и в системах регулирования тягового усилия [57].

Определение, принцип работы, применение и примеры датчика Холла

Напряжение Холла было обнаружено Эдвином Холлом в 1879 году. Эффект Холла возникает из-за природы тока в проводнике.Многие изобретения использовали эту теорию эффекта Холла. Эта теория также используется в датчиках тока, датчиках давления, датчиках потока жидкости и т. Д. Одним из таких изобретений, которые могут измерять магнитное поле, является датчик на эффекте Холла.


Определение датчика эффекта Холла

Датчики эффекта Холла — это линейные преобразователи, которые используются для измерения величины магнитного поля. Работая по принципу эффекта Холла, эти датчики генерируют напряжение Холла при обнаружении магнитного поля, которое используется для измерения плотности магнитного потока.

Линейные датчики могут измерять широкий диапазон магнитных полей. Помимо магнитных полей, эти датчики также используются для определения близости, положения, скорости. Для этих датчиков выходное напряжение прямо пропорционально величине магнитного поля.


Принцип работы датчика Холла

В качестве принципа работы датчика Холла используется принцип напряжения Холла. По тонкой полоске проводника при подаче электричества электроны движутся по прямой линии.Когда этот заряженный проводник входит в контакт с магнитным полем, которое направлено перпендикулярно движению электронов, электроны отклоняются.

Часть электронов собирается с одной стороны, а часть — с другой. Из-за этого одна из плоскостей проводника ведет себя как отрицательно заряженная, а другая — как положительно заряженная. Это создает разность потенциалов и напряжение. Это напряжение называется напряжением Холла.

Электроны продолжают двигаться с одной стороны плоскости на другую, пока не будет достигнут баланс между силой, приложенной к заряженным частицам из-за электрического поля, и силой, вызвавшей магнитный поток, вызвавший это изменение.Когда это разделение прекращается, значение напряжения Холла в этот момент дает меру плотности магнитного потока.


Датчик на эффекте Холла Схема

В зависимости от соотношения между напряжением Холла и плотностью магнитного потока датчики на эффекте Холла бывают двух типов. В линейном датчике выходное напряжение линейно связано с плотностью магнитного потока. В пороговом датчике при каждой плотности магнитного потока выходное напряжение будет резко падать.

Датчики на эффекте Холла можно рассматривать как линейные преобразователи.Для обработки выходного сигнала датчика требуется линейная схема, которая может обеспечивать постоянный ток возбуждения для датчиков, а также усиливает выходной сигнал.

Применение датчика Холла

Датчики Холла применяются следующим образом:

  • В сочетании с обнаружением порога они действуют как переключатель.
  • Они используются в приложениях со сверхвысокой надежностью, таких как клавиатуры.
  • Датчики на эффекте Холла используются для измерения скорости вращения колес и валов.
  • Они используются для определения положения постоянного магнита в бесщеточных электродвигателях постоянного тока.
  • Датчики на эффекте Холла встраиваются в цифровые электронные устройства вместе с линейными преобразователями.
  • Определение наличия магнитного поля в промышленных приложениях.
  • Используется в смартфоне для проверки, закрыта ли откидная крышка.
  • Для бесконтактного измерения постоянного тока в трансформаторах тока используется датчик Холла.
  • Используется в качестве датчика для определения уровня топлива в автомобилях.

Примеры

Некоторыми примерами применения датчиков Холла являются трансформаторы тока, определение положения, аксессуары Galaxy S4, переключатель клавиатуры, компьютеры, датчик приближения, определение скорости, приложения для измерения тока, тахометры, анти- замковые тормозные системы, магнитометры, двигатели постоянного тока, дисководы и т. д.…

Датчики на эффекте Холла доступны в виде различных ИС. Многие из имеющихся на рынке датчиков на эффекте Холла содержат сенсорный элемент вместе с усилителем IC с высоким коэффициентом усиления.Они защищены от изменений окружающей среды благодаря своей защитной упаковке. Какую микросхему датчика Холла вы использовали?

Что такое эффект Холла и каковы его приложения?

XIX век был временем больших научных прорывов. Это было в ту эпоху, когда впервые был открыт эффект Холла; способ измерения магнитного поля. Может показаться, что это было давно, и открытия того времени могут показаться относительно первобытными по сравнению с более новыми научными концепциями, такими как секвенирование генома человека и квантовые вычисления.Но то, что он долго лежит в зубе, не означает, что он бесполезен.

Если вы читали наш блог «Что такое термопара?» вы будете знакомы с эффектом Зеебека, открытием 1800-х годов в измерении напряжения металлов для определения температуры; инструмент, который широко используется и по сей день. Эффект Холла следует аналогичным путем, но что такое эффект Холла и как он работает? Кто и как использует датчики Холла или устройства Холла? Читайте дальше, чтобы узнать основы этого впечатляющего и теперь плодотворного открытия.

Рис. 1. Магнит, одна из основных сил

Что такое эффект Холла?

Электромагнетизм — одна из четырех фундаментальных сил; гравитация, слабое ядерное взаимодействие и сильное ядерное взаимодействие — вот остальные. Эти темы слишком широки для этого скромного блога, но имейте это в виду; существует связь между электричеством и магнетизмом. То, что мы воспринимаем как электричество, — это в основном движение свободных электронов по проводящему проводу.Поскольку электроны заряжены отрицательно, их можно толкать или притягивать магнитным полем. Следовательно, с помощью магнита можно протолкнуть электроны через провод и создать ток. Нет, это не волшебный трюк, это называется индукцией. На этой взаимосвязи между магнитом и электрическим током основан эффект Холла, а именно на влиянии магнитного поля на электроны, составляющие ток.

Устройства на эффекте Холла — один из наиболее распространенных способов измерения магнитных полей.В этом типе датчика путь электрического тока в полупроводнике изменяется с помощью расположенного поблизости магнита. Это изменение тока можно измерить как напряжение, поскольку на одной стороне полупроводника будет больше электронов и она будет заряжена отрицательно. В то время как на другой стороне будет меньше электронов и, следовательно, более положительный заряд. Величина напряжения пропорциональна влияющему магнитному полю; если он сильный, то будет большая разность потенциалов, а если он слабый, то будет небольшое напряжение.Давайте посмотрим на схему базового датчика Холла, чтобы лучше понять эту идею.

Рис. 2. Базовый датчик на эффекте Холла

Датчик на эффекте Холла представляет собой простую пластину из полупроводящего материала, которая является частью цепи. Как вы можете видеть на Рисунке 2, в настоящий момент ничего страшно захватывающего не происходит; электроны электрического тока проходят через нашу простую цепь. Мы собираемся поднести магнит к этому устройству.

Рисунок 3: Магнит, приближающийся к датчику Холла

Когда магнит приближается, электроны тока отклоняются.Следовательно, чем ближе магнит приближается, тем больше отклоняются электроны. Следовательно, по мере приближения магнита создается все большее и большее измеряемое напряжение. В качестве альтернативы, вместо того, чтобы подвигать магнит ближе, вы можете сделать магнит сильнее. Это создало бы большее магнитное поле и тем самым привело бы к большему увеличению напряжения.

Рисунок 4: Магнит, расположенный очень близко к датчику Холла, создающий большее напряжение

Обратите внимание на разные показания мультиметров на рисунках 2, 3 и 4.С увеличением напряженности магнитного поля одинаково увеличивается и напряжение. Даже в сильных магнитных полях создаваемая разность потенциалов невероятно мала. Полноценное устройство на эффекте Холла может включать в себя какой-то усилитель для усиления сигнала с целью создания напряжения такой величины, которую мы можем использовать.

Открытие эффекта Холла

Хотя эффект Холла был открыт в конце 19 века. Лишь 70 лет спустя это открытие было впервые использовано на практике.Переключатель мощности микроволн был первой реализацией устройства. По мере того, как производство полупроводников становится более дешевым, возможности использования датчиков на эффекте Холла росли. Теперь вы можете найти их везде, от самолетов до мобильных телефонов и даже в посудомоечных машинах.

Давайте на время отложим теорию и подумаем о некоторых практических применениях этого принципа. Самым простым было бы использовать эффект Холла как своего рода датчик приближения. Если магнитное поле может вызвать изменение пути электрического тока, тогда мы могли бы встроить магнит в объект и количественно определить, сколько раз он приближался к другому объекту, просто ощущая изменение напряжения, когда он приближается к электрическому току.

Если бы мы, например, поместили наш примитивный датчик приближения на лопасть ветряного генератора, мы могли бы ощущать каждый раз, когда лопасть совершает полный оборот. Это определение вращения может позволить оператору ветряной мельницы измерять всевозможные вещи, такие как скорость наружного ветра или потенциальную мощность, которая может быть произведена. Информацию можно было даже использовать в качестве предохранительного выключателя, который мог вызвать тревогу, если вращающиеся лопасти вращались со слишком высокой скоростью.

Приложение датчика Холла

Довольно гипотетически, давайте быстро взглянем на одно современное устройство, автомобиль, и посмотрим, насколько распространены датчики Холла на самом деле.Если вам понравилось удобство управления стеклоподъемниками или боковыми зеркалами, то вы использовали датчик Холла. Будь то пожиратель бензина или эконом-класс, ваш автомобиль сокращает расход топлива за счет системы впрыска топлива и контроля работы коленчатого вала, что возможно благодаря датчикам Холла. Возможно, вы знакомы с термином «накачать тормоза», но в противном случае это означает, что вам повезло, что вы выросли в эпоху антиблокировочных тормозных систем.

В этом изобретении датчик Холла поддерживает вращение ваших шин с оптимальной скоростью и, вместо того, чтобы буксовать до полной остановки, фактически заставляет вашу машину останавливаться быстрее, когда вы нажимаете на тормоза.Действительно, датчики Холла можно встретить повсюду: в стиральных машинах, на платах компьютеров и в промышленном оборудовании. Использование этого устройства позволило увеличить количество изобретений; которые помогают нам во всем, от безопасности до эффективности, и даже просто о современных удобствах, которые мы считаем само собой разумеющимися.

Рис. 5. Элементы автомобиля, в которых используются датчики Холла

Еще одним важным применением датчиков на эффекте Холла является их использование в качестве преобразователей тока.Поскольку эффект Холла измеряет магнитное поле, являющееся продуктом технологического провода, по которому проходит ток, это отличный тип датчика для использования в некоторых типах преобразователей тока. Когда технологический ток проходит через апертуру нашего преобразователя, он создает пропорциональное вторичное магнитное поле внутри прибора, которое воздействует на датчик Холла. Преобразователи тока — это увлекательное устройство управления технологическим процессом, и мы рассмотрим их более подробно в разделе «Что такое преобразователь тока?» Здесь, в Enercorp, мы поставляем преобразователи тока для всех профессионалов отрасли.Взгляните на наш Текущий раздел, где вы можете ознакомиться с некоторыми реальными примерами и увидеть широкий спектр возможностей и характеристик этого инструмента.

Рис. 6: Пара преобразователей тока Enercorp

Поскольку магнитное поле является ключевой переменной, вызывающей реакцию датчиков Холла. Все, к чему вы можете прикрепить магнит, может стать чем-то вроде устройства Холла. Теперь, когда управление процессами и автоматизация становятся такой важной частью операций; Потребность в настраиваемых и способных датчиках является безжалостной.Без датчиков Холла современные машины не могли бы работать с такими функциями и стандартной эффективностью, которые мы привыкли ожидать. Все, от транспорта, производства, здравоохранения, автоматизации зданий и других отраслей, будет экспоненциально отличаться от того, что мы знаем сегодня.

Что такое датчик Холла?

Датчик на эффекте Холла — это электронное устройство, предназначенное для обнаружения эффекта Холла и преобразования его результатов в электронные данные, для включения и выключения цепи, для измерения переменного магнитного поля, для обработки с помощью встроенного компьютера. или отображается в интерфейсе.В 1879 году ученый Эдвин Холл обнаружил, что если магнит поместить перпендикулярно проводнику с постоянным потоком тока, электроны, протекающие внутри проводника, тянутся в одну сторону, создавая разность потенциалов в заряде (то есть напряжении). Таким образом, эффект Холла указывает на наличие и величину магнитного поля вблизи проводника.

Используя магнитные поля, датчики на эффекте Холла используются для обнаружения таких переменных, как близость, скорость или смещение механической системы.Датчики на эффекте Холла являются бесконтактными, что означает, что они не должны контактировать с физическим элементом. Они могут генерировать цифровой (включенный и выключенный) или аналоговый (непрерывный) сигнал в зависимости от их конструкции и предполагаемой функции.

Переключатели и защелки на эффекте Холла включены или выключены. Переключатель на эффекте Холла включается в присутствии магнитного поля и выключается, когда магнит снимается. Защелка на эффекте Холла включается (закрывается) при приложении положительного магнитного поля и остается включенной даже при удалении магнита.При наложении отрицательного магнитного поля защелка на эффекте Холла отключается (открывается) и остается выключенной даже после удаления магнита.

Линейные датчики Холла (аналоговые) обеспечивают точные и непрерывные измерения на основе напряженности магнитного поля; они не включаются и не выключаются. В датчике на эффекте Холла элемент Холла передает разность электрических потенциалов (напряжение, вызванное магнитными помехами) в усилитель, чтобы сделать изменение напряжения достаточно большим, чтобы оно было воспринято встроенной системой.

Датчики

на эффекте Холла можно найти в сотовых телефонах и GPS, сборочных линиях, автомобилях, медицинских устройствах и многих устройствах IoT. Ожидается, что рынок датчиков на эффекте Холла будет расти более чем на 10% в год и к 2026 году достигнет 7,55 млрд долларов.

Что такое датчик Холла и как он работает?

Ⅰ Введение

Эффект Холла — наиболее распространенный метод измерения магнитных полей. Датчики на эффекте Холла широко используются и находят широкое применение в наше время.Например, они используются в автомобилях в качестве датчиков скорости вращения колес и датчиков положения коленчатого или распределительного вала. Их часто используют в качестве переключателей, МЭМС-компасов, датчиков приближения и других приложений. Теперь мы рассмотрим некоторые из этих датчиков, чтобы увидеть, как они работают, но сначала давайте определим эффект Холла.


Каталог


Ⅱ Что такое эффект Холла

Эксперимент, описывающий эффект Холла , выглядит следующим образом: если у нас есть тонкая проводящая пластина, подобная показанной, и подавать на нее ток, носители заряда будут течь по прямой линии от одной сторона к другой.

Теперь, если мы приложим магнитное поле около пластины, мы можем нарушить прямой поток носителей заряда из-за силы, известной как сила Лоренца. Электроны отклонятся на одну сторону пластины, а положительные дырки — на другую. Это означает, что если мы теперь соединим две другие стороны с помощью измерителя, мы можем получить напряжение, которое можно измерить.

Как упоминалось ранее, эффект получения измеримого напряжения известен как эффект Холла в честь Эдвина Холла, который открыл его в 1879 году.


Ⅲ Что такое датчик на эффекте Холла

Датчик на эффекте Холла обнаруживает изменения в силе магнитного поля. Этот датчик открывает широкий спектр возможностей для применения в роботизированных датчиках.

Их можно использовать в таких приложениях, как определение приближения, позиционирования, скорости и тока. Обычно они используются на пневматических цилиндрах, где они используются для передачи положения цилиндра в ПЛК или роботизированный контроллер.

Автомобильная промышленность, персональная электроника и робототехника — это лишь некоторые из отраслей, в которых используются датчики Холла.В зависимости от области применения они имеют некоторые преимущества перед другими датчиками.

Они полностью закрыты, поскольку работают с магнитным полем, что делает их менее уязвимыми для повреждений в грязных или влажных условиях. Они реже, чем механические системы, изнашиваются или искажают показания после большого количества циклов.

Датчики на эффекте Холла

полезны для широкого спектра применений из-за их надежности и долговечности, поскольку для правильной работы им не нужен физический контакт.Они могут обеспечить большую повторяемость и точность, чем механические узлы, потому что они физически не мешают работе оборудования или инструментов.


Ⅳ Как работает датчик на эффекте Холла

Чтобы понять, как работает датчик на эффекте Холла, лучше всего начать с основ эффекта Холла. Когда ток течет через проводник в присутствии магнитного поля, электроны отталкиваются магнитным полем к одной стороне проводника.

Эффект Холла можно использовать для измерения электрического тока в проводниках, построенных с учетом определенных параметров.Например, напряжение на плоском металлическом проводнике обнаруживает эффект Холла намного лучше, чем напряжение на примерно единице.

Электроны, движущиеся по проводнику, оттесняются в сторону, когда к плоской пластине прикладывается магнитное поле. Поскольку сумму прогибов можно вычислить, устройство имеет широкий спектр применения.

Плоский проводник используется для расчета магнитной силы в датчике на эффекте Холла. Когда магнит приближается к датчику, датчик обнаруживает его и отправляет информацию контроллеру.

Заряд через пластину смещается в одну сторону, в то время как магнит находится рядом с датчиком, создавая положительный заряд с одной стороны и отрицательный — с другой. Определяется разница напряжений между двумя сторонами пластины, и ее можно использовать для расчета магнитной силы или близости датчика.


Ⅴ Типы датчиков Холла

Датчики на эффекте Холла бывают двух основных типов:

5.1 Порог

Когда напряженность поля достигает определенной амплитуды и / или полярности, порог (также известный как цифровой или двухпозиционный) производит постоянное напряжение холла.Существует несколько различных конфигураций пороговых устройств, таких как фиксирующие устройства, которые включаются, когда положительная напряженность поля достигает порогового значения, но выключаются только тогда, когда отрицательное поле такой же напряженности достигает порогового значения, устройства, которые включаются, когда только положительное поле достигает порогового значения. порог, но выключены в противном случае, и устройства, которые включаются, когда положительное или отрицательное поле достигает порога. Пороги также можно запрограммировать на некоторых компьютерах.

5.2 Linear

Linear (датчик аналогового выхода) генерирует напряжение Холла, пропорциональное напряженности магнитного поля вокруг него. Полярность колебаний напряжения определяется направлением окружающего магнитного поля. Когда выразительные движения должны восприниматься как небольшие изменения положения, в музыкальных приложениях чаще используются линейные устройства.


Ⅵ Датчик на эффекте Холла Использует

Датчики на эффекте Холла питаются от магнитного поля, и во многих приложениях один постоянный магнит, подключенный к движущемуся валу или устройству, может управлять устройством.Существует множество различных форм движений с обнаружением магнита, включая, среди прочего, «лобовое», «вбок», «толкание-толкание» и «толкание-толкание». Чтобы обеспечить оптимальную чувствительность, магнитные линии потока всегда должны быть перпендикулярны чувствительной области системы и иметь правильную полярность, независимо от конфигурации.

Магниты с высокой напряженностью поля со значительным изменением напряженности поля для необходимого движения также необходимы для обеспечения линейности. Существует несколько способов обнаружения магнитного поля, и две из наиболее распространенных конфигураций обнаружения с использованием одного магнита показаны ниже: Обнаружение лобового и бокового обнаружения — это два типа обнаружения.

6.1 Лобовое обнаружение

Магнитное поле должно быть перпендикулярно системе обнаружения эффекта Холла и приближаться к датчику прямо к активной поверхности для «лобового обнаружения», как следует из названия. В каком-то смысле это «фронтальный» подход.

Этот прямой подход создает выходной сигнал VH, который в линейных устройствах отражает мощность магнитного поля или плотность магнитного потока как функцию расстояния от датчика Холла.Выходное напряжение увеличивается, когда магнитное поле приближается и, следовательно, становится сильнее, и наоборот.

Положительные и отрицательные магнитные поля также можно различать линейными приборами. Для индикации определения положения нелинейные устройства могут быть сделаны так, чтобы запускать выход «ВКЛ» на предварительно установленном расстоянии воздушного зазора от магнита.

6.2 Обнаружение сбоку

«Обнаружение сбоку» — вторая конфигурация обнаружения.Это требует перемещения магнита вбок по лицевой стороне элемента с эффектом Холла. Например, подсчет вращающихся магнитов или измерение скорости вращения двигателей, вбок или обнаружение скольжения полезно для обнаружения наличия магнитного поля, когда оно движется по лицевой стороне элемента Холла в пределах фиксированного расстояния воздушного зазора.

Линейное выходное напряжение, представляющее как положительный, так и отрицательный выход, может генерироваться в зависимости от направления магнитного поля, когда оно проходит через осевую линию нулевого поля датчика.Это позволяет идентифицировать направленное движение как в вертикальном, так и в горизонтальном направлениях.

Датчики на эффекте Холла

имеют широкий спектр применения, особенно в качестве датчиков приближения. Там, где к факторам окружающей среды относятся вода, вибрация, грязь или масло, например, в автомобилях, их можно использовать вместо оптических и световых датчиков. Настоящее зондирование также может быть выполнено с помощью инструментов на эффекте Холла.

Круговое электромагнитное поле образуется вокруг проводника, когда через него проходит ток, как мы узнали в предыдущих уроках.Электрические токи в диапазоне от нескольких миллиампер до тысяч ампер можно рассчитать по индуцированному магнитному полю, поместив датчик Холла рядом с проводником без использования больших или дорогих трансформаторов и катушек.

Датчики на эффекте Холла

могут использоваться для обнаружения ферромагнитных материалов, таких как железо и сталь, в дополнение к обнаружению наличия или отсутствия магнитов и магнитных полей, путем размещения небольшого постоянного «смещающего» магнита позади активной области устройства.Любой сдвиг или нарушение этого магнитного поля, вызванное введением железистого материала, может быть обнаружено с чувствительностью до мВ / Г.

В зависимости от типа устройства, цифрового или линейного, существует множество способов подключения датчиков Холла к электрическим и электронным схемам. Использование светоизлучающего диода, как показано ниже, является очень простым и легким в сборке примером.

Датчики на эффекте Холла

можно использовать по-разному из-за различных магнитных перемещений.Как в промышленных, так и в бытовых условиях эти инструменты чаще всего используются для измерения присутствия, положения и близости объектов.

Датчики тока, датчики давления и датчики потока жидкости — все это популярные приложения для датчиков Холла в промышленных и производственных процессах. В трансформаторах тока датчики на эффекте Холла представляют собой недорогой бесконтактный способ измерения магнитного потока постоянного тока.


Ⅶ Применение датчика Холла

7.1 Датчик на эффекте Холла в вращающихся приложениях

Датчики скорости работают, подсчитывая количество оборотов вала или диска за заданный промежуток времени. Диск, прикрепленный к валу двигателя, вращается рядом с датчиком Холла и имеет магниты по периметру.

Состояние датчика изменяется по мере движения магнитов через него. На основании этих данных датчик рассчитывает обороты. Например, если диск или вал имеет четыре магнита, датчик может переключать состояния четыре раза за оборот.

Это позволяет датчику измерять число оборотов в минуту на основе известного параметра, согласно которому на один оборот будет приходиться четыре импульса.

Эта технология используется в бесщеточных двигателях постоянного тока для отслеживания скорости и определения положения вала. Это позволяет им работать в определенных диапазонах оборотов, но при этом изменять скорость двигателя в любое время.

Это значительно упрощает управление двигателями. Это также позволяет им контролировать положение вала на двигателе, что делает их гораздо более гибкими в робототехнике, чем двигатели без датчиков Холла.

7.2 Датчик на эффекте Холла для работы с приближениями

На основе магнитного поля датчики на эффекте Холла могут обнаруживать приближение. Если напряженность магнитного поля постоянна и определена, можно определить положение датчика по отношению к магниту.

Когда магнит попадает в зону его действия, датчик меняет состояние и предупреждает контроллер. Бесконтактные датчики на эффекте Холла можно использовать по-разному. Роботизированные инструменты, роботизированные захваты, пневматика и множество других не роботизированных приложений используют их.

7.3 Использование бесконтактных датчиков на эффекте Холла в робототехнике

Бесконтактные датчики на эффекте Холла также могут использоваться в робототехнике. Они хороши для определения магнитной силы и близости магнита. Датчики на эффекте Холла могут использоваться для удовлетворения различных требований безопасности. Они часто используются в инструментах для подтверждения зажима на управляющее устройство.

Подтверждение зажима блокирует работу ячейки до тех пор, пока все секции не будут полностью зажаты, что позволяет ей функционировать безопасно.Магниты, встроенные в инструмент, которые попадают в диапазон чувствительности датчика Холла при правильном зажиме, обычно требуют подтверждения детали. Роботизированный контроллер или ПЛК знает, что ячейка безопасна для работы, когда все датчики отображают сигнал.

В робототехнике датчики на эффекте Холла чрезвычайно полезны. Для определения изменений в клетке большинство роботизированных клеток используют датчик Холла. Они используются для считывания скорости и положения бесщеточных двигателей постоянного тока. Они используются в пневматических цилиндрах, чтобы определить, выдвинут или втянут цилиндр.

Их также можно использовать для поддержания здоровья персонала, уведомив контролирующий орган о подтверждении зажима инструмента. Без датчиков Холла индустрия робототехники будет совсем другой.


Ⅷ Как проверить датчики на эффекте Холла

Датчики положения распредвала и коленчатого вала представляют собой датчики на эффекте Холла, которые управляют положением распредвала и коленчатого вала соответственно. Перед датчиком проходит небольшой магнит. Выходное напряжение увеличивается по мере приближения магнита к датчику.Напряжение падает по мере удаления магнита от датчика. Для оценки положения вала электронный модуль управления отслеживает эти выходные сигналы датчиков. Контроллер ЭСУД может поддерживать точное управление двигателем благодаря датчикам положения распределительного и коленчатого валов, а также другим электрическим датчикам, соленоидам и форсункам. Понимание основ датчиков на эффекте Холла поможет вам правильно протестировать сомнительный датчик.

• Шаг 1

Снимите датчик с блока цилиндров.Удалите масло, грязь или металлическую стружку с наконечника датчика.

• Шаг 2

Изучите схему двигателя, чтобы найти датчик распределительного вала или сигнал коленчатого вала, поступающий в ECM. Сигнальный провод от контроллера ЭСУД должен быть удален. Подключите сигнальный провод к одному концу перемычки. Подключите другой конец перемычки к краю датчика Optimistic. Подключите отрицательный щуп к устойчивому заземлению шасси. При необходимости подключите отрицательный щуп к заземлению шасси с помощью перемычки и зажимов типа «крокодил».

Чтобы проверить напряжение постоянного тока, включите электрический вольтметр. Поверните пусковой переключатель в положение «Вкл.». В идеале напряжение должно быть около 0 вольт. Медленно поверните магнит перпендикулярно передней части датчика. Когда магнит приближается к датчику, напряжение должно расти, а по мере удаления напряжение должно падать. Проблема с датчиком или его подключениями, если напряжение не меняется.


Ⅸ FAQ

1. Как работает датчик Холла?

Используя полупроводники (например, кремний), датчики на эффекте Холла работают, измеряя изменяющееся напряжение, когда устройство находится в магнитном поле.Другими словами, как только датчик на эффекте Холла обнаруживает, что теперь он находится в магнитном поле, он может определять положение объектов.

2. Что запускает устройство на эффекте Холла?

Датчики

на эффекте Холла активируются магнитным полем, и во многих приложениях устройство может работать с одним постоянным магнитом, прикрепленным к движущемуся валу или устройству. Существует множество различных типов движений магнита, таких как «лобовое движение», «вбок», «толкающее-толкающее» или «толкающее-толкающее» и т.д.

3. Для чего нужен датчик Холла?

Датчики

на эффекте Холла обычно используются для измерения скорости вращения колес и валов, например, для определения угла опережения зажигания двигателя внутреннего сгорания, тахометров и антиблокировочных тормозных систем. Они используются в бесщеточных электродвигателях постоянного тока для определения положения постоянного магнита.

4. В чем принцип эффекта Холла?

Принцип эффекта Холла гласит, что когда токопроводящий проводник или полупроводник помещается в перпендикулярное магнитное поле, напряжение может быть измерено под прямым углом к ​​пути тока.

5. Насколько чувствителен датчик Холла?

Эти логометрические устройства имеют чувствительность 5 мВ / Гс и 2,5 мВ / Гс соответственно, диапазон рабочих температур от -40 ° C до + 150 ° C и температурную компенсацию во всем рабочем диапазоне.

6. В чем разница между датчиком на эффекте Холла и индуктивным датчиком?

Индуктивные датчики обнаруживают металлические предметы, а датчики на эффекте Холла обнаруживают наличие магнитного поля.

7. Каково происхождение эффекта Холла?

История эффекта Холла начинается в 1879 году, когда Эдвин Х. Холл обнаружил, что небольшое поперечное напряжение появляется на тонкой металлической полоске с током в приложенном магнитном поле.

8. Как определить неисправность датчика Холла?

Потеря мощности, громкий шум и ощущение, что двигатель каким-то образом заблокирован, часто являются признаком того, что либо контроллер не работает, либо у вас могут быть проблемы с датчиками холла внутри двигателя.

9. Что находится внутри датчика Холла?

Датчик на эффекте Холла представляет собой тонкую полоску из полупроводникового материала, похожую на микросхему внутри микро- или RAM-устройства. Он работает по принципу электромагнетизма. При перемещении магнита достаточно близко к датчику генерируется небольшое напряжение. Это идет на усилитель, который повышает напряжение до уровня, достаточного для использования другими электронными устройствами.

Лучший пример — датчик скорости колеса.Небольшой магнит прикреплен к внутренней части автомобильного колеса. Каждый раз, когда магнит проходит мимо датчика, происходит один оборот колеса. Информация передается в блок спидометра и одометра, где отображается водителю.

10. Для чего нужен датчик Холла в автомобиле?

Датчик на эффекте Холла работает с помощью магнитного поля и также может называться датчиком положения кривошипа. Он проверяет положение коленчатого вала двигателя, чтобы зажглись свечи зажигания.Если он плохой, двигатель может заглохнуть и не запустится без сигнала датчика Холла.

Датчики

на эффекте Холла также могут использоваться для определения скорости, расстояния или положения коленчатого вала двигателя и положения распределительного вала. Все датчики на эффекте Холла имеют разную внутреннюю электронику с разными программными измерениями и не являются взаимозаменяемыми.

Заказ и качество

Фото Mfr.Часть # Компания Описание Пакет PDF Кол-во Стоимость
(Долл. США)
MIC384-3YMM-TR Компания: Microchip Technology Пакет: 8-TSSOP, 8-MSOP (0.118 дюймов, ширина 3,00 мм)
Лист данных
На складе: Под заказ
Запрос
Цена: Запрос
TC72-2-8MUATR Компания: Microchip Technology Пакет: 8-TSSOP, 8-MSOP (0.118 дюймов, ширина 3,00 мм)
Лист данных
На складе: Под заказ
Запрос
Цена: Запрос
LM35DZ-LFT2 Компания: Texas Instruments Пакет: TO-226-3, TO-92-3 (TO-226AA)
Лист данных
На складе: Под заказ
Запрос
Цена: Запрос
MIC384-0YM-TR Компания: Microchip Technology Пакет: 8-SOIC (0.154 дюйма, ширина 3,90 мм)
Лист данных
На складе: Под заказ
Запрос
Цена: Запрос
MIC284-3YM-TR Компания: Microchip Technology Пакет: 8-SOIC (0.154 дюйма, ширина 3,90 мм)
Лист данных
На складе: Под заказ
Запрос
Цена: Запрос
LM60CIM3 Компания: Texas Instruments Упаковка: TO-236-3, SC-59, SOT-23-3
Лист данных
На складе: Под заказ
Запрос
Цена:
1+: $ 1.52000
5+: $ 1.46400
10+: $ 1.19000
25+: $ 1.0 2480
50+: $ 0.88760
100+: $ 0,80520
500+: $ 0.67710
1000+: $ 0.60390
3000+: $ 0.58560
5000+: $ 0,5 4900
8000+: $ 0.52155
10000+: $ 0,5 1240
25000+: $ 0.49410
Запрос
SA56004ETK-118 Компания: NXP USA Inc. Упаковка: 8-VDFN Exposed Pad
Лист данных
На складе: Под заказ
Запрос
Цена: Запрос
PCT2075GVH Компания: NXP USA Inc. Пакет: SC-74, SOT-457
Лист данных
На складе: Под заказ
Запрос
Цена: Запрос

Датчики на эффекте Холла — Физические вычисления

Содержание

  1. Введение
  2. Эффект Холла
  3. Датчики на эффекте Холла
    1. Приложения для датчиков на эффекте Холла
    2. Аналоговые vs.двоичный выход
      1. Аналоговые датчики Холла
      2. Двоичные (переключательные) датчики Холла
    3. Герконы
    4. Датчик Холла DRV5055
      1. Подключение DRV5055
      2. Отклик датчика на магнитное поле
  4. Давайте сделаем вещи
  5. Сделайте волшебный магнитный осветлитель для светодиодов
    1. Workbench video
    2. Улучшение схемы
  6. Сделайте на основе Arduino волшебный магнитный осветлитель для светодиодов
    1. Схема Arduino на эффекте Холла
    2. Код
    3. Workbench video
  7. Ссылки
  8. Видео
  9. Ссылки

В этом уроке вы узнаете о двух типах магнитных датчиков: датчиках Холла и герконовых переключателях.Затем вы будете использовать датчик Холла DRV5055 для создания простой схемы светодиода с автосветлением, сначала без, а затем с микроконтроллером.

Введение

Магнитные датчики, такие как герконы и датчики на эффекте Холла, реагируют на присутствие магнитного поля. Это действительно повсеместные датчики, которые можно найти во всем, от автомобильных цепей управления и систем управления жидкостями до электронных устройств, таких как сотовые телефоны и компьютеры. В то время как герконы являются электромеханическими: два внутренних контакта физически закрыты, когда правильно ориентированное магнитное поле находится в пределах диапазона, датчики эффекта Холла являются твердотельными (без движущихся частей) преобразователями: они преобразуют магнитную энергию в электрическую и могут либо использоваться как аналоговые датчики или переключатели.

Ключевым преимуществом датчиков на основе магнита является то, что сам магнит не требует питания и даже может быть полностью заключен в движущуюся часть, такую ​​как окно, колесо, турбина, и т. Д. Например, Велотахометр работает путем прикрепления магнита к колесу велосипеда (которое вращается), в то время как датчик Холла или герконовый переключатель прикреплен к вилке колеса и используется микроконтроллером для подсчета оборотов. Магнитные датчики также обычно используются для отслеживания вращения в электродвигателях постоянного тока, которые уже содержат магниты для питания двигателя.

Два примера системы слежения за колесами велосипеда (слева и посередине) вместе со спидометром велосипеда. Обычно эти системы изготавливаются с датчиками Холла или герконовыми переключателями для измерения оборотов колес, которые преобразуются в расстояние и скорость с помощью небольшого компьютера с дисплеем (часто устанавливаемого на руле). Примечание: чтобы использовать эту систему, велосипедист должен сначала выполнить этап калибровки, переместив колесо на заданное расстояние (тем самым предоставив необходимые данные для преобразования числа оборотов в расстояние).

Эффект Холла

Как взаимодействуют электрические и магнитные поля? Возможно, вы помните, что электрический ток создает магнитное поле (вспомните правило правой руки из школьной физики). Но влияет ли магнитное поле на ток? Да!

Электричество и магнетизм давно привлекали внимание людей, но считались отдельными явлениями. Лишь в конце 19 века, когда Джеймс Максвелл опубликовал Трактат об электричестве и магнетизме , электричество и магнетизм были объединены в одну взаимосвязанную силу: электромагнетизм.Но остались ключевые вопросы, в том числе, наиболее актуальные для нас: как магниты взаимодействуют с электрическим током ?

Войдите в Эдвин Холл. Будучи аспирантом Университета Джонса Хопкинса в 1879 году, Холл открыл «эффект Холла», который представляет собой возникновение небольшой разности напряжений на электрическом проводнике , поперечном электрическому току при приложении магнитного поля (Википедия). Этот анимационный ролик «How to Mechatronics» помогает продемонстрировать эффект. Когда вводится магнит, он отталкивает отрицательные заряды к одной стороне проводника, создавая асимметричное распределение заряда (перпендикулярно току) на проводнике.Это разделение зарядов создает новое электрическое поле с небольшим электрическим потенциалом (часто в милливольтах), которое можно измерить с помощью мультиметра или аналогичного устройства.

Анимация из «How to Mechatronics»

Обратите внимание, что хотя анимация показывает прекращение тока через проводник во время эффекта Холла, это не так. Ток продолжает течь даже в присутствии магнитного поля. Анимация также не показывает, что при переворачивании магнита эффект Холла также меняется на противоположный: отрицательные и положительные заряды смещаются к противоположным сторонам проводника (и, опять же, это смещение составляет поперечных относительно потока тока).

Запутались? Это хорошо!

Чтобы лучше понять эффект Холла, посмотрите это 5-минутное видео профессора Боули из Ноттингемского университета. Он предлагает прекрасный набор визуальных экспериментов и объяснений (лучшее из того, что мы видели), которые должны прояснить ситуацию:

В этом замечательном видео из Ноттингемского университета профессор Боули объясняет физику эффекта Холла.

Датчики на эффекте Холла

Датчики на эффекте Холла используют «эффект Холла» для измерения величины ближнего магнитного поля.Точнее, датчики на эффекте Холла измеряют «магнитный поток» (\ (Φ \)), который представляет собой полное магнитное поле \ (\ vec {B} \), проходящее через заданную область \ (\ vec {A} \) (где A — площадь чувствительного элемента, перпендикулярная магнитному полю): \ (Φ = \ vec {B} \ cdot \ vec {A} \). В то время как индуктивные датчики реагируют на изменение магнитного поля , одним из преимуществ датчиков на эффекте Холла является то, что они работают со статическими (неизменяющимися) полями. Таким образом, датчик на эффекте Холла может реагировать на магнит, даже если он не движется.

Имитация магнитного потока магнита NdFeB.Изображение из таблицы данных датчика Холла DRV5055.

Поскольку векторы магнитного поля текут от северного полюса магнита к южному, магнитный поток будет изменяться в зависимости от ориентации магнита на датчик эффекта Холла. Величина магнитного потока максимальна, когда полюса магнита перпендикулярны датчику. Чтобы узнать больше о магнитном потоке, см. Этот урок Академии Хана.

Приложения для датчиков на эффекте Холла

Датчики на эффекте Холла используются в широком спектре бытовых и промышленных приложений, от автомобилей до контроля жидкостей и автоматизации зданий.Некоторые приложения, такие как определение положения сиденья и ремня безопасности, используют датчики эффекта Холла для определения местоположения объектов, в то время как другие используют датчики эффекта Холла для бесконтактных измерений постоянного тока (измерение индуцированного магнитного поля током через провод). Только современные автомобильные автомобили содержат 10 или более датчиков на эффекте Холла для всего, от определения положения стеклоочистителя до педалей тормоза и газа до системы зажигания (Landuyt et al., SPLC’14).

В своем справочнике по датчикам Холла Honeywell предлагает десятки идей по применению:

Подмножество идей по применению датчиков Холла, представленных в справочнике Honeywell.

Сравнение аналогового и двоичного выходов

Датчики на эффекте Холла могут обеспечивать либо аналоговый выход , либо двоичный выход . В любом случае это активные датчики с тремя контактами (\ (V_ {CC} \), \ (GND \) и \ (Out \)).

Аналоговые датчики на эффекте Холла

В предыдущих уроках мы рассмотрели резистивные датчики, такие как силочувствительные резисторы и фоторезисторы, которые изменяют свое сопротивление в зависимости от некоторого внешнего воздействия. Напротив, аналоговый датчик на эффекте Холла выдает переменное напряжение .Это напряжение прямо пропорционально измеренной плотности магнитного потока.

Двоичные (переключательные) датчики на эффекте Холла

Некоторые датчики на эффекте Холла действуют как выключатели: либо включены (при наличии достаточно сильного магнитного поля), либо выключены (в противном случае). Например, US5881LUA, продаваемый Adafruit, обычно имеет значение HIGH , но переключается на LOW при наличии магнитного полюса к югу от . Некоторые переключатели на эффекте Холла представляют собой переключатели с защелкой , которые остаются в активированном состоянии даже при удалении магнита.Например, датчик Холла с фиксацией US1881 переключается на HIGH при наличии магнитного полюса север и , но остается в этом состоянии даже после удаления магнита и до тех пор, пока не будет обнаружен магнитный полюс южный .

Для создания двоичного выхода эти датчики на эффекте Холла имеют дополнительный внутренний элемент, называемый триггером Шмитта, подключенный к аналоговому выходу, который преобразует внутренний аналоговый выходной сигнал во внешний цифровой выход ( HIGH или LOW ).Смотрите это видео от «How to Mechatronics».

Герконовые переключатели

Изображение из Википедии.

Хотя некоторые датчики на эффекте Холла выдают двоичный выходной сигнал ( HIGH или LOW ) и, таким образом, могут работать как переключатели, их не следует путать с герконами, которые являются электромеханическими устройствами . В герконовом переключателе два ферромагнитных металлических контакта замыкаются в присутствии магнитного поля (в противном случае обычно открыты). Поскольку геркон — это механическое устройство, контакты переключателя могут со временем изнашиваться.Смотрите анимацию ниже.

Анимация язычкового переключателя Видео активации замедленного движения

Видео активации замедленного движения взято из Википедии.

Геркон — это пассивный датчик: его контакты замыкаются в присутствии магнитного поля независимо от того, включен ли он в цепь. В отличие от датчиков на эффекте Холла герконы нечувствительны к полярности магнитного поля; однако магнитное поле должно быть параллельно тростнику — либо с севера на юг, либо с юга на север.См. Рисунок ниже.

С датчиком на эффекте Холла плотность магнитного потока через датчик максимизируется, когда магнитный полюс направлен прямо на датчик. При использовании геркона магнитные полюса должны быть параллельны датчику. Изображение получено из KJMagnetics.

Вот видео, демонстрирующее работу герконового переключателя с тремя разными магнитами от K&J Magnetics:

Датчик Холла DRV5055

В наши комплекты оборудования мы предоставляем ратиометрический линейный датчик Холла DRV5055 компании Texas Instruments (TI), который изменяет свое выходное напряжение пропорционально плотности магнитного потока.Ратиометрический означает, что выходное напряжение датчика пропорционально напряжению питания (\ (V_ {CC} \)).

DRV5055 может работать с источниками питания как 3,3 В, так и 5 В (с допуском +/- 10%). Датчик может быть выбран на частоте 20 кГц. Чтобы обеспечить надежное выходное напряжение в широком диапазоне условий развертывания, микросхема DRV5055 включает в себя схемы температурной компенсации, компенсации механических напряжений, преобразования сигнала и усиления. Таким образом, несмотря на небольшой размер, в этот аппарат встроено значительное количество сложного оборудования.

Доступны два пакета: корпус SOT-23 для поверхностного монтажа (левый рисунок ниже) и корпус TO-92 (справа). Мы будем использовать пакет для сквозных отверстий (TO-92).

Два блока DRV5055 с конфигурацией контактов и расположением элемента Холла помечены красным цветом (в центре датчика)

Подключение DRV5055

Для использования датчика подключите ножку 1 к \ (V_ {CC} \) * , Ножку 2 к \ (GND \) и ножку 3 к аналоговому входу на вашем Arduino (скажем, A0 ).

* TI рекомендует подключить вывод 1 к керамическому конденсатору с заземлением номиналом не менее 0,01 мкФ. Он называется развязывающим конденсатором (или байпасным конденсатором) и является обычным дополнением, помогающим сгладить подачу напряжения во время работы датчика. См. Схему подключения ниже. Хотя это не является абсолютно необходимым — а у некоторых из вас может не быть доступа к керамическим конденсаторам — это рекомендуется (это повысит производительность и надежность). Чтобы увидеть эффект добавления развязывающего конденсатора на подачу напряжения на микросхему, посмотрите это видео.Дэйв Джонс из EEVblog также дает хороший урок на доске (ссылка).

Мы включили две эквивалентные схемы Arduino. На левой диаграмме изображена макетная плата, которая, по нашему мнению, может немного сбить с толку тех, кто все еще знаком с макетными платами. На средней схеме такая же разводка, но без макета. Схема справа скопирована / вставлена ​​непосредственно из таблицы данных DRV5055.

Отклик датчика на магнитное поле

Итак, как выходной вывод DRV5055 (ножка 3) реагирует на магнитное поле?

Когда магнитное поле отсутствует, аналоговый выход управляет половиной \ (V_ {cc} \).Итак, на Arduino Uno analogRead (A0) вернет 512 (1023/2) в состоянии по умолчанию (без магнита). Выходной сигнал датчика будет линейно изменяться в зависимости от приложенной плотности магнитного потока. Если южный полюс магнита обращен к датчику, аналоговый выход будет увеличиваться между \ (V_ {cc} / 2 \) — \ (V_ {cc} \). Если северный полюс обращен к датчику, выходное напряжение уменьшится с \ (V_ {cc} / 2 \)) до 0 В. См. График магнитного отклика ниже и раздел 7.3.2 таблицы данных DRV5055.

График магнитного отклика датчика Холла DRV5055. На диаграмме справа показан южный полюс магнита, перпендикулярный чувствительной поверхности, что приведет к положительному значению \ (\ vec {B} \) и аналоговому выходному напряжению> \ (V_ {cc} / 2 \). Если ориентация магнита перевернута так, что северный полюс обращен к датчику, то \ (\ vec {B} \) будет отрицательным, а аналоговое выходное напряжение будет находиться в диапазоне от 0 до \ (V_ {cc} / 2 \) .

Давайте сделаем вещи

Сначала мы собираемся использовать датчик на эффекте Холла в «голой» схеме без микроконтроллера, а затем мы покажем, как использовать датчик с Arduino.

Сделайте волшебный магнитный осветлитель для светодиодов.

Давайте воспользуемся датчиком Холла для автоматического изменения яркости нашего светодиода. Напомним, что \ (V_ {out} \) увеличивается по мере приближения южного полюса магнита и \ (V_ {out} \) уменьшается по мере приближения к северному полюсу. Давайте воспользуемся этим свойством для управления яркостью нашего светодиода.

Даже с этой простой схемой есть много творческих возможностей: представьте себе свет Гарри Поттера, который включается только тогда, когда волшебная палочка приближается (свет будет содержать датчик эффекта Холла, а палочка — магнит).

В таблице данных DRV5055 указано, что максимальный непрерывный выходной ток составляет 1 мА. Используя закон Ома, мы можем рассчитать безопасное значение сопротивления для токоограничивающего резистора, чтобы светодиод не потреблял слишком большой ток. \ (I = \ frac {V_ {cc} — V_f} {R} \ to 1mA = \ frac {5V-2V} {R} \ to R = \ frac {3V} {0.001A} = 3000Ω \). Итак, мы будем использовать 3,3 кОм.

Мы включили две схемы подключения: слева предложенная схема подключения по техническому описанию DRV5055 с разделительным конденсатором, а справа такая же проводка, но без конденсатора.Оба будут работать одинаково для наших целей, поэтому, если у вас нет под рукой конденсатора, просто сделайте схему справа.

Видео рабочего места

А вот видео рабочего места, демонстрирующее схему (без конденсатора). Вторая половина видео включает в себя два мультиметра: один для измерения тока в цепи, а другой — для измерения выходного напряжения датчика Холла.

Мой голос звучит довольно тихо, так как я записал видео рано утром и не хотел беспокоить свой дом! : D

Улучшение схемы

Что, если бы мы хотели подавать более 1 мА через наш светодиод? У нас есть два варианта:

  1. Как и в случае с нашей схемой фоторезистора, мы можем изменить нашу схему, чтобы использовать транзистор .В этом случае выход датчика Холла будет подключен к транзистору, который будет контролировать ток через наш светодиод. Если у вас есть транзистор, не стесняйтесь попробовать это!
  2. Мы могли бы перейти к использованию микроконтроллера, что мы и собираемся сделать!

Сделайте волшебный магнитный осветлитель для светодиодов на основе Arduino

Давайте адаптируем нашу схему для использования Arduino. Мы сделаем одну схему для считывания показаний датчика Холла на A0 , а другую схему для включения и автоматического увеличения яркости светодиода с помощью ШИМ (через контакт 3 GPIO).

Схема Arduino на эффекте Холла

Ниже представлены две схемы подключения: одна с разделительным конденсатором (0,01 мкФ), а другая — без. Разделительный конденсатор необходим для обеспечения постоянного напряжения питания во время работы датчика Холла; однако это не обязательно для простого прототипирования и обучения.

Код

Наш код — это самый простой вариант. Мы просто считываем выходное напряжение датчика Холла на A0 и напрямую переводим его на выход ШИМ светодиода.Напомним, что датчик на эффекте Холла выдает \ (V_ {cc} / 2 \), когда магнит отсутствует. Таким образом, светодиод «наполовину включен» ( analogWrite (LED_PIN, 128) ) без магнита, полностью яркий, когда южный полюс обращен прямо перед датчиком, и полностью выключен, когда северный полюс обращен прямо перед датчиком.

Одна простая модификация, которую вы можете попробовать: когда магнит отсутствует, выключите светодиод. При обнаружении южного или северного полюса магнитного поля соответственно увеличьте яркость светодиода.

Workbench video

Ссылки

Видео

Цитаты

Димитри Ван Ландайт, Стивен Оп де Бек, Арам Овсепян, Сэм Мичилс, Воутер Джоузен, Свен Мейнкенс, Гьялт де Йонг, Ашер Бараис. 2014. На пути к управлению изменчивостью в конструкции безопасности автомобильного датчика Холла.

Добавить комментарий

Ваш адрес email не будет опубликован.
