Важно! Фазировка подключения роли не играет. При некорректном подключении датчика детектор просто не сработает, на что укажет отсутствие индикации.

Соединение ДДС со светильником

Подключение ДДС через обычный выключатель применяется в случаях, когда при включенном освещении не требуется реакция на движение. В этом случае датчик подключается параллельно с выключателем. При отключенном выключателе контроль освещения выполняет ДДС. Если выключатель работает в режиме «включен», ток на светильник подается по параллельной цепи. Такой вариант удобен для применения в жилых помещениях.

Регулировка и настройка ДДС

После установки датчик движения необходимо настроить с целью выставления оптимальных значений рабочих параметров, соответствующих условиям эксплуатации. На корпусе изделия имеются поворотные регуляторы, поворачивая которые можно изменять величину или уровень основных параметров. Обязательной регулировке подлежат:

1. Угол наклона датчика, который подбирается в соответствии с высотой подвешивания и углом вертикального обзора данной модели.
2. Чувствительность прибора, от правильного выставления которой зависит частота ложных срабатываний при появлении мелких домашних животных. Обычно сначала выставляется минимальная чувствительность, на которой проверяется срабатывание не только на животных, но и на людей невысокого роста. Понемногу чувствительность настраивается до оптимальной.
3. Время задержки, выбираемое в промежутке от минимума до максимума для данной модели. Владельцу нужно включить светильник и замереть время до его отключения. Меняя положение регулятора-таймера, настраивается нужное время задержки.
4. Для датчиков, в корпусе которых имеется встроенное фотореле, выполняется регулировка уровня освещенности, при котором должен уже включаться свет, хотя полная темнота еще не наступила.

Датчик движения для включения света позволяет существенно экономить электроэнергию для освещения тех мест, которые посещаются людьми периодически. Расходы на приобретение и установку ДДС в подъездах домов, на придомовых территориях и уличных фонарях многократно окупаются в процессе эксплуатации.

ДДС в подъезде

Видео

Как выбрать и установить выключатель с датчиком движения света

Чтобы упростить себе жизнь и снизить затраты на электричество, хозяева часто устанавливают в своих домах разные системы автоматического управления светом. Одно из таких электронных устройств – это выключатель с датчиком движения (ДД), включающий освещение без участия человека при вхождении того в комнату.

А когда в помещении никого нет, этот прибор сам же и выключает лампочки. Установить такой девайс несложно, а пользы от него масса. Мы расскажем о том, как грамотно подобрать интеллектуальное устройство, в какой порядке и где закрепить.

Содержание статьи:

Как работает выключатель с ДД?

Под автоматическим выключателем с бесконтактным сенсором движения подразумевается комбинированный электроприбор, реагирующий на перемещение кого-либо в определенной зоне контроля. Он подходит для установки в закрытых помещениях и на улице. Надо лишь грамотно выбирать степень его защищенности по IP.

Это может быть как блок управления только с датчиком, так и дополненное клавишным выключателем устройство. Однако в первом случае самостоятельно рукой включить освещение, хлопнув по клавише на стене, не получится. Об этой особенности бесконтактной автоматики забывать не стоит.

В идеале датчик движения лучше всего дополнять обычным клавишным выключателем, абсолютная автоматизация всего и вся при сбоях в электронике может доставить массу хлопот

Модельный ряд рассматриваемых приборов огромен. В магазинах электротехники есть варианты с разными типами детекторов и различной компоновкой. При выборе подобного выключателя самое важное – это заранее определиться с местом его монтажа.

В одних случаях больше подойдет комбинированная модель в одном корпусе, а в других придется брать несколько самостоятельных устройств и соединять их между собой проводами.

Работает выключатель освещения с сенсором движения следующим образом:

• когда в зоне наблюдения движущихся объектов нет, устройство размыкает цепь питания;
• при входе в зону человека происходит срабатывание датчика, который замыкает контур электропитания лампочек;
• пока в пределах действия сенсора кто-либо перемещается, цепь остается замкнутой;
• после выхода всех из контролируемого помещения (или площадки на улице) происходит обратное размыкание контура с выключением света.

Чтобы попусту не жечь электричество днем, такой выключатель нередко дополняется еще и фотодатчиком контроля уровня освещенности. В этом случае, пока солнечного света достаточно, прибор срабатывать и включать электролампочки не будет.

Если помимо датчика движения выбранный выключатель оснастить и фотореле, то в дневное время освещение включаться не будет даже при появлении в комнате человека

Устанавливаются выключатели с датчиком движения для управления светом в следующих зонах:

• на лестничных клетках и в коридорах многоквартирных домов;
• в подвалах, кладовках и гаражах, где естественного света нет вовсе, а кнопку обычного выключателя в темноте найти сложно;
• в туалетах и санузлах для повышения комфортности пользования сантехникой спросонья по ночам;
• в частных коттеджах, построенных по технологии «умный дом».

Нередко такой прибор является частью охранной системы. В этом случае при нефункционирующей сигнализации сенсор работает на включение/выключение света, а при задействованной – отслеживает проникновение в охраняемое помещение посторонних.

Разновидности датчиков движения

Чтобы классифицировать приборы, определим два основных фактора: наличие и тип сенсорного устройства, а также особенности монтажа.

Главный элемент в рассматриваемом автоматическом выключателе – это датчик движения. Существует несколько его разновидностей, основанных на разных физических законах.

При этом результат во всех случаях одинаков: при появлении объекта в контролируемой зоне происходит срабатывание сенсора и замыкание контактов питающей приборы освещения цепи.

Наиболее распространенным датчиком движения является инфракрасный – он ничего не излучает, относительно дешев и может монтироваться не только в помещении, но и на улице

Датчики движения для автоматического включения и выключения света бывают:

1. Акустические.
2. Инфракрасные.
3. Ультразвуковые.
4. Микроволновые.

Первые две категории сенсоров относятся к пассивным приборам, они ничего не излучают. Детекторы двух оставшихся разновидностей – устройства активные. Эти варианты посылают в помещение волны различной длины, а уже по характеру их отражения определяют наличие или отсутствие новых объектов в зоне своего действия.

Оборудование «активного» класса с излучателем и приемником стоит дороже «пассивных» моделей. Приборы более сложны конструктивно, но обладают низким уровнем ложных срабатываний. Пассивные устройства в этом отношении сильно уступают активным аналогам, зато дешевле конкурентов.

Акустические датчики срабатывают от звуков открывающихся дверей, стука каблуков и просто резких хлопков. Этот вариант лучше всего брать для коридоров общественных зданий.

Оптимально он подойдет и в качестве дополнения к иным сенсорам, чтобы свет можно было включать хлопаньем ладошек. В одиночку его ставить в частном доме не рекомендуется. Слишком много будет ложных реагирований на различные резкие звуки.

Инфракрасные датчики рассчитаны на срабатывание от тепла человека. Но они также реагируют на животных и на нагретые радиаторы. Их необходимо тщательно настраивать, а зону действия устанавливать так, чтобы в нее не попадали батареи отопления. Это наиболее простой, долговечный и дешевый сенсорный датчик для автоматического управления светом.

Принцип действия у/з датчиков. Ультразвуковые и микроволновые сенсоры схожи по принципу действия, у них лишь разный диапазон излучаемых волн

Работающие за счет излучения микроволн и ультразвука датчики устанавливать в жилых помещениях не рекомендуется. Человек их воздействие почувствовать не способен, но оно есть, а пользы от него точно нет. Замечено, что на это излучение часто в резко негативной форме реагируют домашние животные.

Подобные излучатели больше подходят для паркингов или открытых территорий. При этом активные датчики движения еще и имеют ограниченную дальность действия.

При организации контроля за большой по площади зоной ультразвуковых приборов устанавливать придется немало. Плюс многие из них срабатывает только при резких движениях. Медленно идущий человек может вовсе “выпасть” из поля их действия.

Идеальный вариант – это комбинированный сенсор с несколькими способами обнаружения входящих в контролируемую зону людей. Он надежней и реже ошибочно срабатывает. Однако за эту безошибочность заплатить придется немало, так как подобные датчики стоят заведомо дороже обычных аналогов.

Выбор оптимального места установки

Если клавишный выключатель идет сразу с датчиком в одном корпусе, то он рассчитан на настенный монтаж. Однако если сенсоры поставляются в разобранном комплекте или приобретаются вовсе отдельно, то их можно установить не только на стене, но и на потолке. Причем потолочный вариант зачастую предпочтителен, так как охватывает большую территорию.

Место установки напрямую зависит от указанного в техпаспорте угла обзора, на который рассчитан датчик движения для выключателя света

Каждый сенсорный прибор имеет собственный угол обзора в пределах от 10 до 360 градусов. Если у него данный параметр меньше 360^о, то отслеживать движения датчик сможет только в узком секторе наблюдения. В этом случае в помещении придется ставить несколько устройств слежения, чтобы они охватывали все нужное пространство.

Широкоугольные и круговые детекторы стоят дороже тех, что рассчитаны на небольшой угол охвата. Однако вторых для полного контроля за комнатой может потребоваться слишком много. Здесь важно все тщательно взвесить и просчитать, прежде чем идти в магазин за расходными материалами.

Если выключатель ставится в небольшой комнате с одной дверью, то с узким сектором обзора вполне хватит. Его надо будет лишь точно навести на вход и установить в настройках максимально возможное время включения света.

Еще один момент – это наличие у детектора движения «глухой зоны» по высоте. При монтаже надо внимательно изучить паспорт, чтобы правильно выставить направление работы датчика.

Плюс еще есть ограничения по дальности зоны обнаружения. Для веранд или длинных коридоров рекомендуется выбирать дальнобойные приборы. Однако помните, что при большой области контроля они могут начать слишком часто срабатывать не тогда, когда надо.

Технические параметры и настройка

Большинство моделей выключателей света с датчиком движения рассчитаны на прямое подключение осветительных приборов к сети 220 Вольт. Фактически это стандартное клавишное устройство включения света, но дополненное детектором и платой автоматики.

Сенсоры движения могут быть запитаны напрямую от электросети 220 В, батареек и через блок питания 12 В – первый вариант требует большего количества проводов, но надежней и предпочтительней

У каждой модели рассматриваемого выключателя в паспорте указан параметр – максимальная подключаемая мощность. Он отражает суммарную мощность подключаемых ламп. Если прибор берется на группу фонарей в ограде у коттеджа, то эта величина должна быть в районе 1000 Вт.

В противном случае он перегорит при первом же включении. Для установки в комнатах частого дома или квартиры с избытком хватит и девайса на 300–500 Вт.

С правилами подключения датчика движения к обслуживаемому им прибору освещения , содержание которой посвящено разбору этого непростого вопроса.

Степень защиты по минимум должна быть IP44. Для отапливаемых помещений в коттедже этого вполне хватит. Но для установки на улице или в санузле лучше взять с IP «55», «56» или выше.

Как правило, оснащенный датчиком движения выключатель на корпусе имеет три регулятора настройки:

1. «TIME» – время срабатывания на выключение света после ухода человека из помещения.
2. «LUX» («DAY_LIGHT») – чувствительность на освещенность (при наличии фотореле).
3. «SENSE» – чувствительность на движение (температуру в случае с инфракрасным сенсором).

Первый параметр может варьироваться от 0 до 10 минут. Если узкий датчик нацелен только на дверь в кладовке, то эту регулировку лучше выставить на максимум. Тогда при заходе в «мертвую зону» можно будет не опасаться, что свет выключится в самое неподходящее время. При этом 5–10-ти минут для взятия чего-либо с полки в чулане вполне достаточно.

Чувствительность на срабатывания от движения и степень освещенности выставляются методом проб. Здесь сказывается уровень инсоляции, наличие животных в доме и радиаторов отопления рядом, и даже качающихся деревьев поблизости. Если ложных срабатываний происходит слишком много, то постепенно этот параметр нужно снизить и довести до оптимальных значений.

Принципиальные схемы монтажа

Существует несколько схем подключения выключателя и внешнего датчика движения в контур питания приборов освещения. В общих чертах: сенсор вставляется в разрыв провода с фазой. На его корпусе есть три клеммы. На «L» и «N» подсоединяются соответствующие жилы кабеля электросети, а с третьего вывода провод отправляется на лампу.

Простейшая схема с датчиком движения, но без клавишного выключателя – свет включаться будет только от встроенного в прибор сенсора

Если одного автоматического детектора мало и нужен еще ручной способ включения освещения, то «ключ» в цепь можно включить двумя способами. В первом такой выключатель вставляется в фазовый провод, идущий к датчику от щитка. Когда он разомкнут, сенсор просто не работает и напряжения на лампочку не подает.

Второй вариант предполагает вставку выключателя в линию от фазы до ввода на электролампу. При замыкании такого «ключа» свет будет гореть даже при не сработавшем датчике.

Две схемы с разными способами подсоединения клавишного выключателя в контур с нагрузкой (электроприбором освещения) и сенсором движения

Если требуется установить несколько детекторов, то они между собой соединяются параллельно. На лампу питающий провод идет с каждого из них. Свет появится при срабатывании любого из датчиков. Если это решение кажется излишне сложным, лучше приобрести .

Если осветительный прибор мощный или их несколько, то в цепь вместо лампочки следует установить магнитный пускатель с усилителем. А уже посредством него запитать отдельный контур освещения. В этом случае детектор можно выбрать маломощный и более дешевый.

Большинство быстро перегорают при частых включениях и выключениях напряжения. Поэтому подключать их через датчик движения не всегда целесообразно, так как они будут слишком часто выходить из строя. Экономии от применения таких лампочек в результате получится ноль.

Чтобы избежать проблем с перегоранием дорогих ламп, после датчика движения перед ними необходимо ставить блок защиты с мягким включением света. Благодаря отсутствию в электросети резких перепадов по напряжению электролампочки не будут “гореть” столь часто, как без подобного защитного устройства.

С маркировкой и правилами подбора умных выключателей ознакомит , прочесть которую мы настойчиво советуем.

Выводы и полезное видео по теме

Чтобы вам проще было разобраться во всех особенностях выбора и монтажа рассматриваемых приборов, мы сделали для вас подборку видеоматериалов. В них все объяснено подробно и обстоятельно.

Ролик #1. Нюансы подключения датчика движения и стандартного выключателя с клавишей:

Ролик #2. Обзор сенсоров для комбинированных автоматических выключателей освещения:

Ролик #3. Описание схем подключения:

Автоматические «выключатели», имеющие в своем составе датчик движения, предельно просты в монтаже. При этом экономия электроэнергии от их использования существенна. Кроме того, они делают дом более комфортным для проживания.

С установкой таких автоматических устройств медлить не стоит. Все сделать можно самостоятельно, без привлечения высококвалифицированных электриков.

Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, публикуйте фото по теме статьи. Расскажите о том, как выбирали умный выключатель для собственного дома/квартиры/офиса. Делитесь полезными сведениями с посетителями сайта.

уличные варианты для включения света. Принцип работы фотореле с выносным датчиком для наружного домашнего освещения

Датчик освещенности — один из важнейших приборов и в доме и на прилегающей территории. Особенно ценно такое устройство для владельцев больших садов, огородов и просто земельных участков. Его используют и владельцы гаражей. Существуют модификации датчиков освещения для домашнего и для наружного применения. Одни версии работают автономно, другие встраиваются в корпуса уличных светильников. Разберемся, какие существуют виды датчиков освещения, каково их устройство, а также в чем заключается принцип работы.

Что это такое?

Широко распространено применение такой техники для включения света при наступлении темноты на:

• придомовых территориях;
• пешеходных дорожках;
• подъездных дорогах;
• внутренних проездах.

Также с помощью автоматических регуляторов можно обеспечить идеальную подсветку строительных сооружений, декоративных конструкций. Описание применения датчиков освещенности будет неполным без упоминания сумеречного выключателя. Иногда еще его называют сумеречным реле. Основное назначение этого элемента состоит в полной автоматизации освещения. Такие системы срабатывают не только при окончании светового дня, но и при сумрачной, пасмурной погоде.

Стоит тучам разойтись — и свет отключается или убавляется до минимума. Особенно это важно именно в те моменты, когда освещенность меняется резко. Даже самые ответственные и внимательные люди вряд ли смогут так же быстро реагировать, как автоматика. Современные сумеречные реле могут настраиваться на определенные программы действий. Разумеется, можно и вручную выключить свет, если происходит что-то, не предусмотренное программой.

Устройство и принцип работы

Все действия датчиков освещения были бы немыслимы без фотореле. Его электрические контакты замыкают цепь, если освещенность падает до заданного уровня. Размыкание контактов происходит, как только поток света вырастает до другого установленного заранее значения. Световое реле устроено довольно просто. Корпус служит для размещения основных элементов. Также в нем подготавливают отверстия для крепежей или прочих приспособлений. Оценку освещенности берет на себя фотоэлемент. Под действием света в нем возникает электрический ток. По параметрам этого тока автоматика может оценить, насколько сильный поток света поступает извне. Электронная часть содержит:

• усилитель сигнала;
• блок питания;
• электромеханическое реле, которое и помогает непосредственно «щелкать выключателем».

Но такое устройство характерно только для самых простых моделей. Иногда приходится коммутировать нагрузку большой мощности. Тогда к электронному блоку добавляется повторитель контактов реле. Чтобы свести к минимуму ложные срабатывания, конструкторы часто предусматривают включение или отключение света с определенной задержкой. Благодаря этому тень, отбрасываемая проехавшим грузовиком, не заставит систему включить освещение. И наоборот, упавший ночью на датчик отблеск фар, иной случайный луч не приведет к отключению света. Фотоэлементы могут очень сильно различаться между собой. Есть 4 основных типа датчиков:

• фототиристор;
• световой транзистор;
• фотосимисторный блок;
• светодиодный элемент.

Плюсы и минусы

Основным достоинством применения датчика освещенности является то, что он помогает экономить электроэнергию. Причем регулировка производится автоматически. Нет необходимости составлять скрупулезный график или отслеживать малейшее изменение обстановки. Также отмечается, что современные датчики освещенности работают в течение долгого времени, дополнительно продлевая срок эксплуатации освещения. Установить подобные устройства можно без посторонней помощи.

Настраиваются датчики весьма точно, что позволяет исключить многие ошибки. Возможно подстраивание под световосприятие конкретных людей, под род занятий в определенном месте и так далее. Для управления используются довольно малые токи, не представляющие опасности для человека и животных. Но надо учитывать, что корпус датчика может загрязняться, тогда световосприятие нарушается. Также не всякий корпус может защитить реле от окисления контактов при обычной работе.

Разновидности

Фотореле с таймером — один из самых частых вариантов. Благодаря ему можно задавать настройки включения света не только по уровню освещенности, но и по временному расписанию. Это бывает нужно, к примеру, если люди бывают где-то регулярно не сразу при наступлении темноты, а чуть позже. Также довольно часто используются реле с датчиком движения. Подобное устройство помогает максимально эффективно использовать электричество. Особенно велика польза от него на пешеходных дорожках и вблизи дома.

Если рядом находится человек, проезжает автомобиль или движется что-то еще, предусмотренное настройками, свет включится точно. И наоборот, если даже поблизости движется какой-то предмет, не соответствующий настройкам, освещение будет по-прежнему выключено. Это очень важно там, где есть домашние животные. Да и отсутствие реакции на каждого пролетающего голубя тоже полезно. Однако простое реле (как срабатывающее при движении, так и типа день/ночь) недостаточно совершенно.

Куда сложнее (и удобнее) третий тип — релейный блок с программируемыми установками. Можно гарантировать как зажигание света при движении, так и неукоснительное соблюдение настроек даже на целый сезон. В бытовом сегменте чаще всего используют реле с рабочим напряжением 220 В. Но если есть цепи управления с более низким напряжением, применяют и его. Важной характеристикой считается наибольший допустимый ток, его учитывают всегда, когда речь идет об устройствах на 220 В.

Каждый рабочий режим настраивается с той или иной степенью детализации. Это тоже учитывается при классификации приборов. Дополнительно делят датчики освещения по допустимому температурному диапазону, по стойкости к влаге. Есть еще две категории измерителей освещенности — по размерам и по массе. Некоторые из них поставляются с выносным фотоэлементом, вынос позволяет разместить фотореле в стороне от датчика (на улице, внутри распределяющего шкафа и так далее).

Как выбрать?

Уже даже общее знакомство с основными моделями датчиков указывает на важность технических характеристик. Нельзя просто так взять любое произвольное устройство и установить его, где хочется. Иной раз этого не позволяет слишком слабый допустимый ток. В других случаях мешает непригодность к эксплуатации в условиях повышенной влажности. Еще один нюанс: фотореле должно ставиться только там, где это позволяет конструкция прибора.

Его монтируют на капитальные несущие конструкции либо на конструктивные части электрооборудования. И всегда нужно оценивать, будет ли датчик в конкретном случае держаться надежно или нет. Фотореле подбирают еще и с учетом комфортности обслуживания, различных регулировок и настройки. Кроме этих требований, надо помнить про надежность и стабильность работы. Всегда рекомендуется обращать внимание на отзывы.

На улицу ставят только устройства с классом защиты IP55 и выше. Не будет никакого преувеличения считать, что класс IP65 подойдет еще лучше. И только если датчик будет размещен под навесом, можно ограничиться защитой уровня IP44. В помещениях требуемый уровень защищенности будет меньше. Но надо учитывать не только защиту от осадков, но и уровень влажности, а также засорение пылью.

В частном жилье оптимальным выбором будут инфракрасные датчики. Необязательно в «чистом» виде — полезно бывает и наличие ультразвукового модуля. Потолочные устройства с обзором во все стороны используют, если в помещение можно войти с двух и более сторон. А вот в коридорах, где свет нужен при проходе через определенные участки, подбирают датчики с обзором на 180 градусов. Не стоит забывать и про радиус действия прибора, внутри дома он минимален, а на улице подбирается по ситуации.

Популярные модели

Датчики освещенности становятся все популярнее. Конкурентная борьба в этой нише неуклонно обостряется. Довольно востребованным решением оказался датчик «ФР-601» от китайской компании IEK. Устройство может перенести нагрузку до 2,2 кВт. Наибольшее рабочее напряжение составляет 220 В.

Освещение включается при падении освещенности до 5 люкс. Если она достигает 50 люкс, источники света будут обесточены. Датчик защищен от негативных воздействий внешней среды в соответствии со стандартом IP44. «ФР-602» от того же производителя может пропускать электрическую нагрузку уже до 4,4 кВт.

Заслуживает внимания и «ФР-7М». Этот датчик рассчитан на ток до 10А, нормальный диапазон освещенности — от 10 до 50 люкс. Устройство имеет электрическую защиту IP40.

Польский датчик WZM-01/S1 от фирмы ZAMEL может перенести электрическую нагрузку до 4 кВт. При этом его защищенность куда ниже, чем у российского ФР-7М — всего IP20.

Для сравнения: у российского прибора SNS L 07 от компании Elektrostandard гарантирована защита на уровне IP44. Эффективная мощность устройства достигает 3,5 кВт. Световой диапазон — от 5 до 50 люкс. Среди датчиков движения для освещения заслуживает внимания также Xiaomi Smart Home Kit. Устройство может быть размещено в абсолютно любом месте.

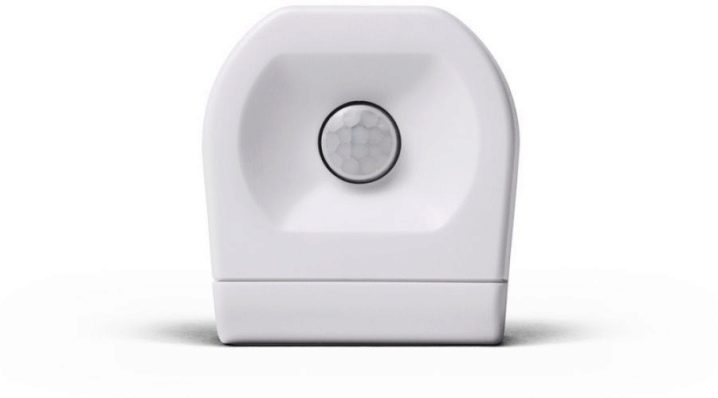

У Xiaomi Mijia (так «домашний набор» именуется теперь) корпус сделан из матово-белой пластмассы. Диапазон нормальных температур колеблется от – 10 до + 45 градусов. Наибольшая относительная влажность составляет 95%. Для электроснабжения предусматривается гнездо под одну батарейку. Менять ее надо только раз в несколько лет.

Использование протокола ZigBee требует использования отдельных шлюзов управления. Дополнительной функцией датчика Mijia является сигнализация. Однако поскольку это лишь второстепенная задача, не стоит ждать чего-то чрезвычайно эффективного и надежного в данном случае. Что касается основной работы датчиков освещения, реагирующих на движение, то она зависит от дальности определения движущихся предметов и от ширины полосы обзора.

Как установить и настроить?

Существует немало вариантов подключения фотореле к системе внешнего освещения. Какой бы метод ни был избран, после окончания монтажа следует проверить работоспособность всех устройств и правильность регулировок. Проще всего подсоединить фотореле к сети на 220 В можно при помощи распределяющих коробок. Схема подразумевает стыковку контактов реле с фазным проводом, который подает ток на нужный источник света. При этом «ноль» соединяет светильник и распределяющую коробку без посредника.

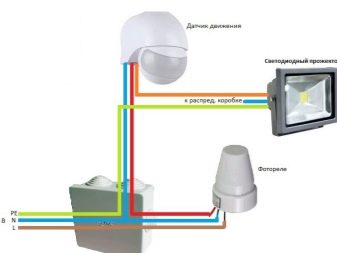

Датчик движения следует монтировать на провод фазы сразу после фотореле. Иначе подходят к делу, когда нужно поставить реле в цепь, отдающую команды контактору либо магнитному пускателю. Готовые схемы отыскать не так трудно, гораздо сложнее разобраться в последовательности шагов. Пропустив хотя бы один шаг, легко столкнуться с множеством проблем. Прежде всего следует правильно выбрать место.

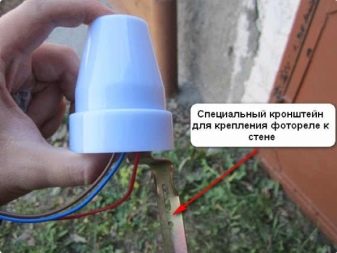

Хорошее место – только то, где можно без проблем обслуживать устройство, проводить профилактику и устранять неисправности. Но не всякое такое место годится для установки датчика освещения. Желательно, чтобы каждое утро фотореле было освещено солнцем. И даже если выбранное место соответствует обоим требованиям, это еще не все. Обязательно требуется обеспечить надежное крепление.

Если его не сделать и закрепить датчик как придется, то вполне вероятна преждевременная поломка. Точная последовательность шагов при установке определяется особенностями конкретного устройства. Разберем ее на примере «ФР-601» и аналогов этого датчика. Когда выбрано место окончательно, на нем отмечают все необходимые линии и точки. Сверлят или готовят отверстия, которые позволят установить кронштейн.

Далее присоединяют провода к фотореле. Делать это следует, постоянно сверяясь с рекомендованной производителем схемой. Лишь затем фиксируют фотореле. Как только оно смонтировано на отведенном месте, подключают к фазному проводу освещения те провода, которые отходят от фотореле. Обычно для этого приходится открывать распределяющую коробку. Каждая точка соединения должна быть изолирована. Нельзя забывать, что распределяющая коробка закрывается. Если фотореле ставят в шкафу для электрооборудования, его крепят на ДИН-рейку. При этом фотоэлемент должен находиться за пределами здания. Между ними оставляют ровно то расстояние, которое может быть покрыто соединительными проводами из комплекта поставки.

Некоторая часть датчиков освещения изначально настраивается на заводе. Но если куплено устройство не из самой дешевой категории, придется заняться регулировкой. Проще всего использовать поворачиваемые регуляторы. В самых продвинутых моделях на лицевой панели выставляются показатели освещенности. Они соответствуют пороговым уровням переключения реле.

Иногда люди жалуются, что уличный фонарь, регулируемый при помощи датчика освещения, нормально работает только в полной темноте. А пока длятся сумерки, он включается и сразу выключается. Обычно это связано с грубейшей ошибкой: датчик поставлен под сам фонарь. Естественно, при включении он сразу определяет, что «стало светло», поэтому дает команду на отключение. Для более точной калибровки можно использовать черные мешки, идущие в комплекте.

Важно! Датчики освещения не рекомендуется подключать для коммутирования максимального тока. Если он рассчитан согласно технической документации на 25А, не будет ошибкой ограничиться уровнем 16А. Во всяком случае, это повысит надежность системы и сократит вероятность появления проблем. Надо очень строго соблюдать позиционирование фазы и ноля, тем более не отключать ноль полностью.

Формально ничего страшного из путаницы не должно произойти. Однако требования электробезопасности написаны не зря. Если требуется выпрямлять напряжение, применяются диодные мосты. По мнению специалистов, фоторезисторы и фотодиоды вполне заменяют друг друга. Но лучше все же при подборе компонентов проконсультироваться с профессионалами. Тестирование датчиков в помещении должно производиться строго на уровне пола, максимум на 0,1-0,15 м выше его. Устройство не должно срабатывать при включенном освещении или в дневное время. Если регулировка производится со смартфона, требуется перезагружать его при любом сбое. Только когда это не помогает, прибегают к иным методам.

Важно! Прежде всего стоит убедиться, не выключен ли сам датчик, не нарушены ли контакты. Эта проверка поможет избежать долгих поисков в ряде случаев.

О том, как правильно подключить датчики освещения, смотрите в следующем видео.

Датчик света для уличного освещения

Владельцы собственных домов часто задумываются над тем, какой выбрать датчик света для уличного освещения. Ведь очень удобно, когда свет автоматически включается в темное время суток и отключается в светлое. Для этого существует 2 варианта: поставить фотореле или астротаймер. Поскольку первое устройство более распространенное в связи с низкой ценой и доступностью, рассмотрим вначале его.

В этой статье:

Устройство фотореле

Это приспособление называться по-разному. Например, фотоэлемент, датчик света, фотодатчик или фотосенсор, датчик освещенности. Однако самым распространенным является название «фотореле». С его помощью можно автоматически включать свет в темное время дня и выключать в светлое.

В основе заложены фоторезисторы, фотодиоды и фототранзисторы. Когда освещенность становится слабой и недостаточной, они меняют параметры. При достижении определенных значений контакты в реле замыкаются и начинается подача питания на светильники. Соответственно при усилении освещенности параметры светочувствительных элементов снова начинают меняться, но в обратную сторону, и контакты размыкаются.

Устройство фотореле для уличного освещения

При выборе вначале нужно определиться с напряжением, которое будет в сети: 220 В или 12 В. Затем выбрать класс защиты. Минимальным можно считать IP44. Чем выше класс, тем лучше. Эта маркировка защиты означает, что в светореле не попадут предметы размером меньше 1 мм, и он надежно защищен от дождя. Также стоит обратить внимание на то, чтобы температурный режим эксплуатации превышал максимальные и минимальные показатели температуры.

Выходная мощность светореле будет зависеть от суммарной мощности подключаемых светильников и тока. Чтобы избежать перегрузок и поломок, лучше брать устройство с запасом мощности.

Фотореле с встроенным фотодатчиком AZH-106 IP65

В некоторых моделях можно регулировать чувствительность фотодатчика. Это очень удобно, например, зимой, когда выпадает снег. Отраженный свет датчик освещенности может воспринимать как рассвет и будет включать-выключать лампы. Стоит обратить внимание на наличие задержки срабатывания. Выставив ее на 5-7 секунд, вы предотвратите отключение электричества при попадании на датчик света, например, от фар машины.

Где поставить фотореле и как его подключить?

Правильно выбранное место для устройства обеспечит его корректное функционирование. Необходимо учитывать следующее:

• на фотореле должны падать солнечные лучи, т.е. его нужно расположить под открытым небом;
• не стоит размещать источники искусственного света рядом с датчиком;
• размещайте его на такой высоте, чтобы свет фар от проезжающих машин не падал на фотоэлемент;
• высота должна быть удобной для обслуживания (мыть и убирать снег).

Подводя итоги можно сказать, что выбор места — это не самое простое. Порой нужно сменить его несколько раз, чтобы подобрать оптимальный вариант. Иногда к реле подключают светодиодные прожекторы или уличный фонарь и вешают устройство на столб. Но это нерациональное решение, т.к. коробку нужно периодически протирать от пыли, каждый раз залезать на столб для этого неудобно.

Подключить датчик света достаточно просто. Из устройства выходит 3 провода: фаза и ноль для питания реле, коммутирующая фаза для подключения светильника. Соединение проводов происходит в распределительной коробке, которая должна быть герметичной, специально для улицы. Если планируется подключать только один светильник, распределительную коробку можно установить рядом с реле. Подключение мощной подсветки лучше делать через пускатель.

Схема подключения фотореле к уличному прожектору

Для включения света только в период нахождения человека используется датчик движения. В этом случае датчик подключают после фотореле. Он будет работать только в вечернее время. В датчике движения также можно регулировать задержку включения, чтобы он не срабатывал от движения ветки или пролетаемой мимо птицы.

Фотореле от любого производителя имеет 3 провода для подключения — 1 всегда красного цвета, 2 других могут иметь разную окраску у разных производителей (обычно это синий/темно-зеленый и черный/коричневый). Красный идет на светильники или соединяется с датчиком движения. Синий или темно-зеленый подключаете на нулевой провод питающего кабеля и светильника, а к черному или коричневому подключается фаза. Если реле имеет нестандартные цвета проводов, следует прочитать в инструкции, какой провод куда нужно подсоединять.

Светочувствительность настраивается посредством вращения небольшого пластикового диска на нижней части реле. Рядом с ним всегда находятся указатели, чтобы обозначить, в какую сторону его вращать для увеличения или уменьшения чувствительности фотоэлемента.

Чтобы настроить световой порог срабатывания, обычно используют следующий метод: регулятор ставят на наименьшую чувствительность. Вечером, когда необходима подсветка, плавно подкручивается диск до тех пор, пока реле не заработает. Настройка считается законченной, когда загорается свет.

Несмотря на то что датчики предназначены для автоматического включения и отключения, на них имеется специальный тумблер или кнопка, позволяющие осуществлять ручное управление прибором.

Фотореле с выносным датчиком света

Астрономический таймер

Данное устройство по своей сути отличается от фотореле. Автоматическое включение освещения происходит по заданному времени. В астротаймер запрограммировано время, когда темнеет и светает в разных регионах. А подстройку он производит с помощью GPS. Необходимо лишь ввести координаты его расположения, текущую дату и время. Исходя из введенных данных он выбирает подходящую программу и работает.

Это устройство имеет ряд преимуществ перед фотореле. Последнее может срабатывать в пасмурную погоду или наоборот гаснуть посреди ночи из-за попадания на него света. Астрономический таймер же не имеет такого недостатка. Его можно устанавливать в любом месте на улице или в помещении. На нем можно смещать включение и отключение освещения на 2-4 часа. Единственным его недостатком является высокая цена.

Таймер управления освещением РЭВ-302 с функцией фотореле

Если вы выбирается устройство для освещения улиц или мест, где человек находится непродолжительное время (калитка, туалет и прочее), подойдет фотореле. Но если нет желания зависеть от погодных условий и ухаживать за фотоэлементом, тогда стоит подобрать оптимальную для определенных условий и потребностей модель астротаймера.

Датчик освещенности, виды, устройство, принцип работы

В темное время суток необходимо освещение улиц. Ежедневно включать и выключать уличный свет довольно обременительно. Кроме того, постоянная непрерывная работа осветительных приборов расходует немало электроэнергии. От плохой или хорошей погоды, сезона сумерки наступают в разное время. Для рационального расхода электроэнергии и практичности пользования созданы датчики автоматизированного освещения.

Содержание статьи

Назначение и принцип действия

Названий фотодатчиков существует немало. Но едиными остаются принцип работы и устройство датчиков: с наступлением ночи лампа включается и с рассветом выключается. Как это работает: на устройстве установлены фототранзисторы, фотодиоды и фототиристоры. Чувствительные к свету элементы взаимосвязаны с работой реле. Когда естественное освещение меняется и наступает определенный уровень темноты, срабатывает детектор, контакты реле замыкаются, свет включается, с рассветом происходит обратная реакция.

Основное назначение фотодатчика — это контроль освещенности улиц, дворов, частных владений. Такая система позволяет экономить средства и не беспокоиться о безопасности даже во время отсутствия хозяина. Ведь главный показатель наличия жильца в доме — это свет, и при автоматическом регулировании эффект присутствия будет постоянно.

Виды фотореле

По принципу действия фотореле разделяются на три группы:

• запрограммированное включение;
• оснащенное датчиком срабатывание на движение;
• с таймером.

Разберем отличия

Запрограммированное включение. Наиболее удобная и экономная система. Программируется на определенное время суток, сезон, месяц. Может оснащаться датчиком движения с фотореле. Датчик света будет срабатывать в соответствии с условиями естественного освещения и нахождения в области действия человека, мощность регулируется настройками.

Оснащенное датчиком реакции на движение. Применяется при установке над подъездами, в частных домах, в парках. Лампа включается при приближении человека, что позволяет значительно экономить электроэнергию и продлевает срок эксплуатации ламп.

С таймером. Лампа будет загораться в определенное время суток или с заданной периодичностью.

Система подключения фотореле для уличного освещения бывает внешней или встроенной. При выборе типа важно учитывать множество моментов. На датчики лампы не должен попадать искусственный свет, это спровоцирует некорректную работу устройства. При креплении датчиков на улице важно обеспечить подход для очистки от снега и загрязнений. Кроме автоматического срабатывания, на блоках устанавливаются тумблеры для ручного управления выключением и включением света.

Характеристики и выбор

Нужно учитывать класс защиты и напряжение. Класс защиты лучше выбирать не меньше IP44, это обеспечит надежную защиту устройства от попадания загрязнений меньше 1 мм, плюс в датчик не попадают дождь и снег.

По максимальному напряжению датчики могут быть 220 В или 12 В. Зависит от исходного напряжения тока в сети. Рекомендуется устанавливать с запасом. Также важен температурный режим: фотоэлемент рассчитан на работу при определенных температурах. На коробке указан максимальный режим, в соответствии с регионом и климатическими особенностями подбирается устройство. Также нужно приобретать с запасом, от самой низкой до максимально высокой допустимой температуры, чтобы работающий аппарат не замкнуло.

В некоторых фотореле есть функция настройки для уличного освещения. Таким образом, интенсивность освещения можно настраивать в соответствии с уровнем естественного освещения. Это выгодно для экономии электроэнергии, когда от снега отражается свет и не нужна яркая лампа. Настройки таймера позволяют избегать лишнего включения или отключения, при настройке задержки на несколько секунд датчик не будет срабатывать на проезжающие автомобили.

Обзор популярных моделей

В борьбе за покупателя разные компании выпускают модели датчиков, способные экономить электроэнергию, обеспечивать нужный уровень освещенности и обладать длительным сроком эксплуатации.

Топ-5 популярных моделей

1. «IEK ФР-601». Производитель — Китай. Мощность — 2.2 кВт. Работает от сети 220 В. Уровень защиты — IP 44. Доступная цена.

2. «IEK ФР-602». Производство — Китай. Мощность — 4.4 кВт. Напряжение — 220 В. Уровень защиты — IP 44. Приемлемая стоимость.

3. «Реле и автоматика ФР-7М». Производитель — Россия. Нагрузка — 10 А. Напряжение — 220 В. Уровень защиты — IP 40. Цена выше средней.

4. «Zamel WZM-01/S1». Производство — Польша. Нагрузка — 4 кВт. Напряжение — 220 В. Уровень защиты — IP 20. Высокая цена.

5. «Elektrostandard SNS L 07». Производство — Россия. Нагрузка — 3.5 кВт. Напряжение — 220 В. Уровень защиты — IP 44. Средняя ценовая категория.

Как подключить датчик света для уличного освещения

Схема установки довольно проста. В аппарате находится три провода, у всех производителей разные цвета, но один обязательно красный. Провода: фаза, ноль, питание. Соединяются провода в герметичном распределительном блоке, его можно расположить недалеко от реле, если не планируется подключение более одного устройства. Подробная информация от том, как подключить фотореле, указана в руководстве пользования.

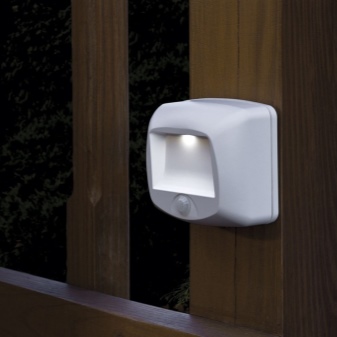

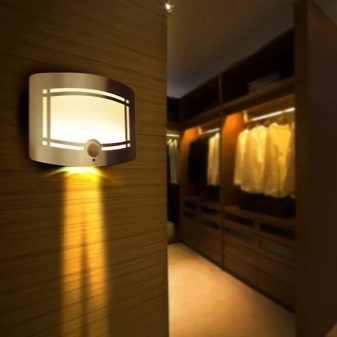

Чтобы экономить электроэнергию, рекомендуется приобрести модель с датчиком движения, лампа будет включена только в момент нахождения рядом человека в темное время суток. Чтобы датчик не срабатывал на все подряд (птицы, собаки, ветки), устанавливается задержка включения на несколько секунд.

Красный провод соединяет светильник и датчик движения. Два других отвечают за фазу и ноль, это указано в инструкции. Светочувствительность настраивается вручную, регулировка расположена на нижней части реле. Настраивать лучше в темное время суток, так можно отрегулировать оптимальный уровень освещения и чувствительность датчиков.

Выбор места установки датчика освещенности

Один из самых важных моментов при установке фотореле для уличного освещения. При выборе места для установки датчика освещенности нужно учитывать несколько фактов: освещение, надежность крепления, доступность. Определиться, где будет находиться короб: в помещении или снаружи.

Для рациональной работы устройства на датчики не должен попадать искусственный свет (окна, фары машин, свет других фонарей). Естественный свет должен попадать беспрепятственно.

Оптимальная высота для установки — 180—200 см. Может быть и выше, но при профилактических работах, уборке, ручном включении потребуется лестница.

Крепление не должно соприкасаться с другими узлами, обязано быть прочным, надежным.

Нередко приходится перемещать устройство по нескольку раз, поэтому сразу не рекомендуется крепить «намертво».

Монтажные работы

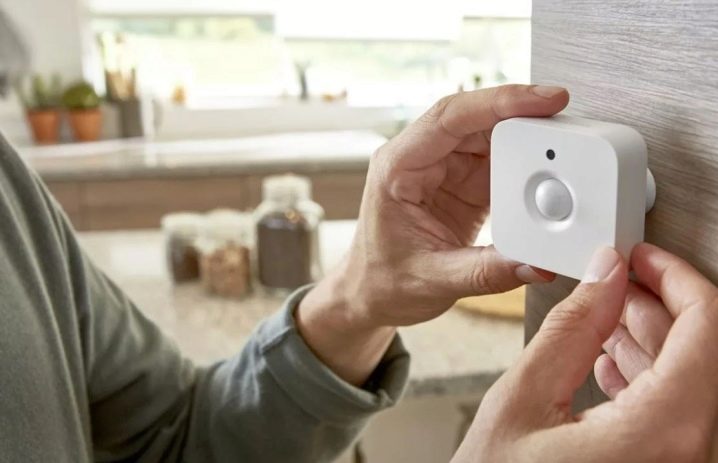

Для того чтобы установить датчик освещенности на улице, нужно следовать инструкции. Важно правильно подключить устройство, и для этого:

1. обесточить щиток;
2. протянуть провод питания к фотореле;
3. зачистить провода под клеммы;
4. для подключения фотореле в корпусе создать подходящие отверстия;
5. все отверстия в корпусе нужно герметизировать, это защитит устройство от попадания влаги и грязи;
6. подсоединить устройство согласно инструкции;
7. отмерить нужную длину провода для соединения со светильником, зачистить их и присоединить к соответствующим клеммам;
8. настроить фотореле вручную;
9. закрыть крышку корпуса, включить ток и протестировать работу.

В зависимости от вида устройства схема подключения датчика освещенности может различаться. Монтаж и подключение через выключатель не требуют особых навыков, нужно лишь соблюдать правила безопасности и следовать инструкции.

Настройка датчика освещенности

После завершения всех монтажных работ наступает время настройки. Для этого нужно дождаться того уровня темноты, при котором нужно включение наружного света. Регулировка фотореле для уличного освещения осуществляется вручную. На нижней части реле находится небольшой диск, который отвечает за включение света при определенных условиях. Его нужно покрутить с наступлением темноты, подождать, пока свет включится. Возможно, придется не один раз отрегулировать фотоэлемент и найти оптимальное световое воздействие на него.

Заключение

Выбрать и купить датчик освещенности для включения света на улице — дело непростое. Но современные производители позаботились о создании моделей, подходящих для разных нужд. Для установки освещения в частном доме не нужно, чтобы свет горел всю ночь, достаточно срабатывания от датчика движения. Для освещения городских улиц можно установить освещение, которое будет работать всю ночь. Для охраны объектов подойдет прожектор с датчиком движения.
