Датчик тока — MirMarine

Датчик тока предназначен для того, чтобы передать в систему автоматического управления сигнал, пропорциональный току, протекающему в силовой цепи или для преобразования тока до значения, удобного для измерения.

В настоящее время примерно 15 % всех электроприводов имеют инверторное управление, и это управление позволяет сэкономить до 50 % всей расходуемой электроэнергии. Однако векторное управление невозможно без контроля тока, напряжения и магнитного поля.

Наиболее распространенными сегодня способами измерения тока являются три метода:

  • метод прямого измерения с помощью токоизмерительного шунта;
  • косвенный метод с помощью трансформатора тока;
  • метод, основанный на основе эффекта Холла.

Токоизмерительный шунт

Метод прямого измерения – это наиболее часто применяемый метод, что объясняется простотой его использования и дешевизной.

Прямое измерение тока обеспечивается включением в схему токочувствительного резистора (шунта), который имеет стабильный температурный коэффициент (ТКС менее 0,01 %).

Графическое изображение шунта представлено на рисунке 2.89 а, схема подключения – на рисунке 2.89 б.

Шунты изготовляют из манганина. Если шунт рассчитан на небольшой ток (до 30 А), то его обычно встраивают в корпус прибора (внутренние шунты). Для измерения больших токов используют приборы с наружными шунтами. В этом случае мощность, рассеиваемая в шунте, не нагревает прибор.

Шунт, представленные на рисунке, имеет наконечники из меди, которые служат для отвода тепла от манганиновых пластин, впаянных между ними. Шунт подключается последовательно в цепь через токовые зажимы. Измерительный механизм присоединяют к потенциальным зажимам, между которыми и заключено сопротивление шунта. При таком включении измерительного механизма устраняются погрешности от контактных сопротивлений.

Наружные шунты обычно выполняются калиброванными, т е. рассчитываются на определенные токи и падения напряжения. Калиброванные шунты должны иметь номинальное падение напряжения 10, 15, 30, 50, 60, 75, 100, 150 и 300 мВ. Для переносных магнитоэлектрических приборов на токи до 30 А внутренние шунты изготовляют на несколько пределов измерения. Большинство измерительных головок для шунтов откалибровано на напряжение в 75мВ.

Шунты разделяются на классы точности 0,02; 0,05; 0,1; 0,2 и 0,5. Число, определяющее класс точности, обозначает допустимое отклонение сопротивления шунта в процентах его номинального значения.

Преимущества:

  • простота контракции;
  • хорошая линейность;
  • способность измерять постоянный и переменные токи;
  • отсутствие необходимости внешнего источника питания.

Недостатки:

  • отсутствие гальванической развязки;
  • вносимые в цепь измерений потери;
  • при низких токах шунт должен иметь высокое сопротивление, чтобы падение напряжения на нем имело достаточную величину, что приводит к необходимости применения усилителя;
  • наличие паразитной индуктивности у большинства мощных резисторов приводит к ограничению полосы пропускания данного метода.

Трансформатор тока

В конструктивном отношении трансформаторы тока выполнены в виде сердечника, шихтованного из холоднокатанной кремнистой трансформаторной стали, на которую наматываются одна или несколько вторичных изолированных обмоток. Первичная обмотка также может быть выполнена в виде катушки, намотанной на сердечник, либо в виде шины. В некоторых конструкциях вообще не предусмотрена встроенная первичная обмотка; первичная обмотка выполняется потребителем путём пропускания провода через специальное окно. Обмотки и сердечник заключаются в корпус для изоляции и предохранения обмоток. В некоторых современных конструкциях трансформаторов тока сердечник выполняется из нанокристаллических (аморфных) сплавов, для расширения диапазона, в котором трансформатор работает в классе точности.

Вторичные обмотки трансформатора тока обязательно нагружаются. Сопротивление нагрузки строго регламентировано требованиями к точности коэффициента трансформации.

Незначительное отклонение сопротивления вторичной цепи от номинала приводит к изменению погрешности преобразования и возможно ухудшению измерительных качеств трансформатора. Значительное увеличение сопротивления нагрузки создает высокое напряжение во вторичной обмотке, достаточное для пробоя изоляции трансформатора, что приводит к выходу трансформатора из строя, а также создаёт угрозу жизни обслуживающего персонала. Кроме того, из-за возрастающих потерь в сердечнике магнитопровода, трансформатор начинает перегреваться, что также может привести к повреждению (или, как минимум, к износу) изоляции и дальнейшему её пробою. Полностью разомкнутая вторичная обмотка ТТ не создаёт компенсирующего магнитного потока в сердечнике, что приводит к перегреву магнитопровода и его выгоранию. При этом магнитный поток, созданный первичной обмоткой, имеет очень высокое значение и потери в магнитопроводе сильно нагревают его.

Коэффициент трансформации измерительных трансформаторов тока является их основной характеристикой. Номинальный (идеальный) коэффициент указывается на шильдике трансформатора в виде отношения номинального тока первичной (первичных) обмоток к номинальному току вторичной (вторичных) обмоток, например, 100/5 А или 10–15–50–100/5 А (для первичных обмоток с несколькими секциями витков). При этом реальный коэффициент трансформации несколько отличается от номинального. Это отличие характеризуется величиной погрешности преобразования, состоящей из двух составляющих – синфазной и квадратурной. Первая характеризует отклонение по величине, вторая отклонение по фазе вторичного тока реального от номинального. Эти величины регламентированы ГОСТами и служат основой для присвоения трансформаторам тока классов точности при проектировании и изготовлении. Поскольку в магнитных системах имеют место потери, связанные с намагничиванием и нагревом магнитопровода, вторичный ток оказывается меньше номинального у всех трансформаторов тока. В связи с этим для улучшения характеристик и внесения положительного смещения в погрешность преобразования применяют витковую коррекцию.

А это означает, что коэффициент трансформации у таких откорректированных трансформаторов не соответствует привычной формуле, соотношений витков первичной и вторичной обмоток.

Графическое изображение трансформаторов тока представлено на рисунке 2.90 а, на рисунке 2.90 б – схема включения.

Аналогичный метод измерений используется в датчиках, получивших название «пояс Роговского». Различие только в том, что «пояс Роговского» не имеет сердечника и поэтому его индуктивность меньше, чем у трансформаторов тока.

Преимущества:

  • наличие гальваническая развязка с высоким пробивным напряжением;
  • может измерять токи в несколько кА;
  • высокая точность измерений.

Недостатки:

  • работают на сетевой частоте и не могут использоваться в цепях постоянного тока;
  • изменяет фазу сигнала и требует компенсации.

Датчики на основе эффекта Холла

Датчики компенсационного типа и датчики прямого усиления основаны на использовании эффекта Холла, Генераторы Холла обладают определенной зависимостью чувствительности и начального выходного напряжения от температуры, тем не менее, эта зависимость может быть значительно компенсирована электронной схемой датчика тока.

Датчики прямого усиления используют эффект Холла. Магнитная индукция В и напряжение Холла, создаются измеряемым первичным током IP, который необходимо преобразовать в выходной ток датчика. Ток управления подается с помощью стабилизированного источника тока.

При создании датчика тока открытого типа берется магнитопровод, пропускается через него провод измеряемой цепи и в разрез магнитопровода помещается датчик Холла (рисунок 2.91).

Достоинством такого датчика является относительная простота. Недостатком – наличие подмагничивания сердечника, следовательно, повышение нелинейности показаний.

Датчики прямого усиления позволяют измерять номинальные токи от нескольких ампер до нескольких сотен килоампер с общей точностью в несколько процентов от номинального значения.

Датчики прямого усиления способны измерять постоянный, переменный ток и токи других форм с гальванической изоляцией.

Они отличаются низкой потребляемой мощностью и уменьшенными геометрическими размерами, а также относительно небольшим весом, в особенности для диапазона больших токов. Они обеспечивают отсутствие внутренних потерь в измеряемой цепи и особенно устойчивы к перегрузкам. Эти датчики сравнительно недороги и в основном применяются в промышленности.

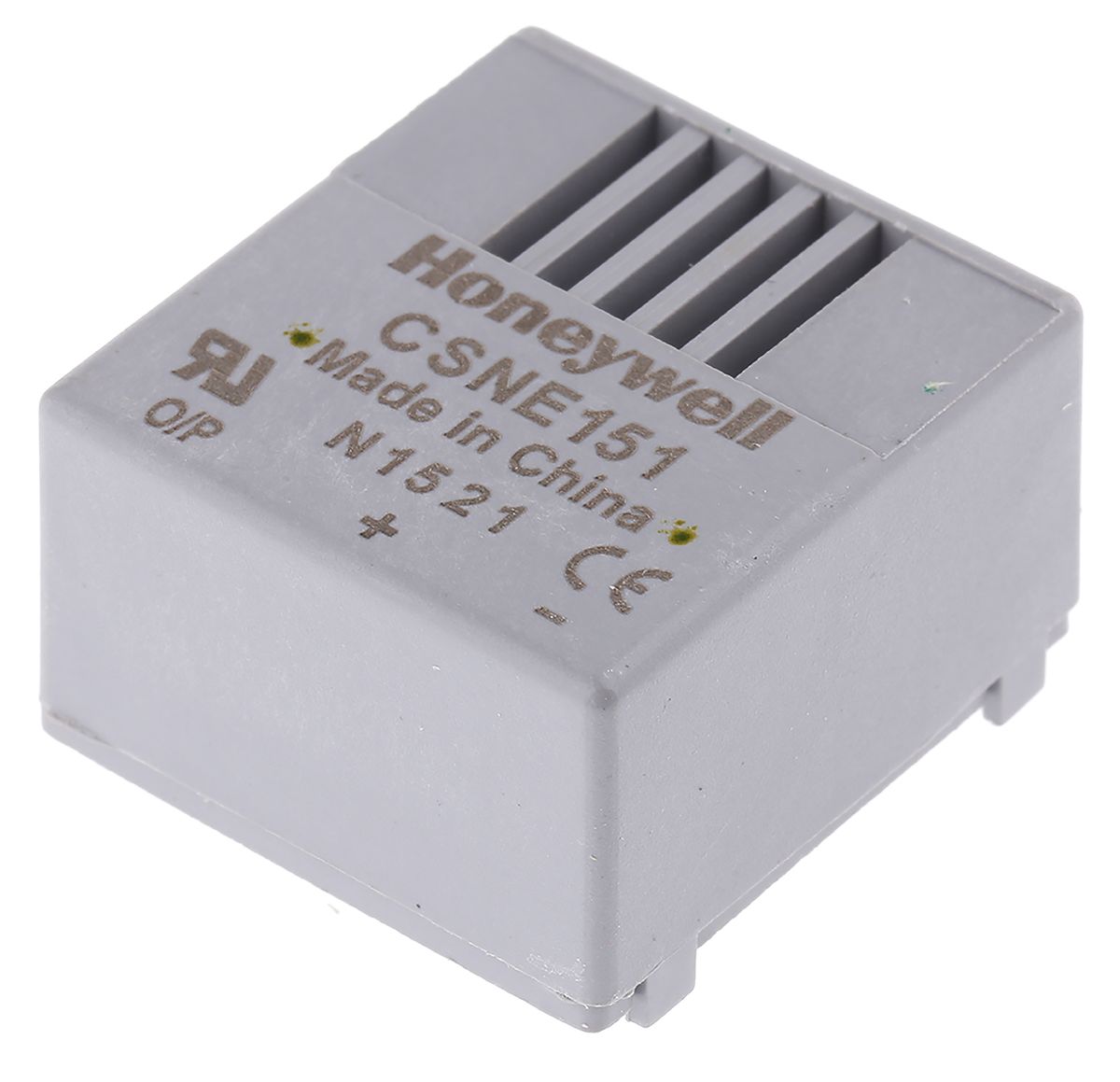

Датчики компенсационного типа, (также называемые датчиками с нулевым потоком) имеют встроенную компенсационную цепь, с помощью которой характеристики датчиков тока, использующих эффект Холла, могут быть существенно улучшены.

В то время как датчики прямого усиления дают выход напряжения, пропорциональный увеличенному напряжению Холла, компенсационные датчики обеспечивают выходной ток, пропорциональный напряжению Холла, который действует как сигнал обратной связи, чтобы компенсировать магнитное поле, создаваемое первичным током, магнитным полем, создаваемым полем выходного тока (рисунок 2.92).

Диапазон компенсационных датчиков позволяет измерять номинальные токи от нескольких ампер до нескольких сотен килоампер с точностью около 1 %.

Компенсационные датчики способны измерять постоянный ток, переменный ток и токи иной формы с гальванической развязкой.

Они выделяются следующим:

  • отличная точность;
  • очень хорошая линейность;
  • малый температурный дрейф;
  • очень быстрое время отклика и широкий частотный диапазон;
  • не приводят к дополнительным потерям в измерительной цепи.

Токовый выход этих датчиков особенно приспособлен к применению при наличии помех окружающей среды. При необходимости очень легко преобразовать сигнал датчика в напряжение. Датчики выдерживают перегрузки тока без повреждений. Эти датчики особенно хорошо подходят к промышленному применению, когда требуется высокая точность и широкий частотный диапазон. Основным недостатком этой технологии является потребление мощности на компенсацию тока. Кроме того, для диапазона высоких токов эти датчики более дорогие и имеют большие габариты по сравнению с аналогичными датчиками прямого усиления. Несмотря на это, датчики компенсационного типа являются относительно дешевыми, особенно для диапазона малых токов.

Достоинства:

  • широкий диапазон измеряемых токов с частотой до 50–100кГц и выше;
  • измеряет постоянный и переменный ток;
  • гальваническая развязка;
  • высокая точность;
  • низкий температурный дрейф;
  • линейность;
  • небольшие масса-габаритные показатели;
  • низкое энергопотребление.

Недостатки:

  • высокая стоимость.

Литература

Элементы и функциональные устройства судовой автоматики — Авдеев Б.А. [2018]

Похожие статьи

Описание параметра «Тип датчика(ов) тока»

Выбор типа первичных преобразователей (датчиков) тока влияет на основные характеристики счетчиков электроэнергии.

Наиболее простыми датчиками тока являются токовые шунты.
Токовый шунт включают в разрыв фазного провода.
Наряду с преимуществами — такими как невысокая стоимость и безразличие к постоянной составляющей тока в измеряемой цепи, шунт обладает серьезными недостатками:

1. Выбор токового шунта требует компромисса, т.к. с одной стороны необходимо получить достаточное для измерения напряжение, т.е. сопротивление шунта должно быть достаточно высоким, а с другой стороны — сопротивление шунта должно быть минимально возможным, для того чтобы исключить внешнее несанкционированное шунтирование (хищение эл.энергии) и влияние на измеряемую цепь.
2. Паразитный нагрев шунта за счет выделяемой на нем мощности. В условиях затрудненного охлаждения это вызывает серьезный нагрев шунта и изменение его сопротивления, что сказывается на точности замеров, не говоря о том, что растет потребление энергии всем счетчиком в целом.
3. Измерительная схема находится под высоким напряжением, что затрудняет экранирование и требует повышенных мер по защите от поражения эл. током.
4. Влияние шумов и импульсных помех на измерительную схему весьма критично, поэтому требуется применение специальных заградительных фильтров, которые вносят фазовые искажения при замере.
5. Возрастание погрешности при воздействии высокочастотных сигналов за счет собственной индуктивности шунта

Трансформаторные датчики тока (ТТ) дороже резистивных, но обладают рядом существенных преимуществ:

1. Измерительные трансформаторы тока, по сравнению с шунтами, работают при значительно меньших падениях напряжения на входе и практически не потребляют.
2. Измерительные трансформаторы тока обеспечивают гальваническую развязку между обмотками, поэтому измерительная схема не находится под высоким потенциалом как при использовании шунта и ее можно легко экранировать.
3. Параметры трансформатора тока практически не изменяются во времени и не зависят от температуры.
4. Коэффициент трансформации легко выдерживается при производстве и остается всегда постоянным.
5. Трансформаторы тока прекрасно гасят импульсные помехи в измерительной цепи без применения дополнительных фильтров
6. Обеспечивают минимальный фазовый сдвиг между цепями измерения напряжения и тока, т.к. фильтрация измерительного сигнала производится за счет собственной индуктивности трансформатора.
7. Простота измерения 3-х фазных токовых сигналов за счет гальванической развязки токовых проводов и измерительной части.

В качестве датчиков тока (измерительных трансформаторов тока) обычно используются трансформаторные датчики двух типов:
1. Трансформатор нагруженный на прецизионный резистор — трансформатор тока. Обычно с магнитопроводом из аморфных или нанокристаллических сплавов. Выходное напряжение, снимаемое с резистора, пропорционально току первичной обмотки;
2. Дифференцирующий трансформатор di/dt, работающий в режиме ударного возбуждения. Обычно без магнитопровода (воздушный). Выходное напряжение трансформатора пропорционально скорости изменения тока первичной обмотки.
Применение трансформаторного датчика тока в счетчиках электроэнергии может сочетаться с применением резистивного датчика напряжения или трансформатора напряжения. Обычно применяют резистивный делитель как наиболее дешевый.

ДТА-4-20-50 — тороидальный трансформатор тока (датчик тока).

ДТА-4-20-50 — тороидальный трансформатор тока (датчик тока).

Датчик предназначен для использования в системах измерений, контроля и автоматики электроустановок напряжением до 1000 В частотой сети 50  1 Гц и представляет тороидальный трансформатор тока со встроенным преобразователем измеренного значения в сигнал постоянного тока 4-20 мА (токовая петля).

Датчик определяет величину действующего значения переменного синусоидального тока в контролируемом проводе первичной обмотки.

Диаметр провода (по габариту) не более 16 мм.

Условия эксплуатации:

  • относительная влажность до 98% при температуре +25 0С при отсутствии в воздухе агрессивных паров и газов;
  • атмосферное давление от 630 до 800 мм рт. ст.;  отсутствие непосредственного воздействия солнечной радиации.
  • температура окружающего воздуха от – 35°С до + 45 °С.



Технические данные.

  • Номинальный ток (соответствующий 20 мА выходного тока) на прямом проводе первичной обмотки, А — 50
  • Основная приведенная погрешность измерений при синусоидальном первичном токе 50 Гц, % — 2
  • Напряжение источника питания формирователя токовой петли (со стороны получателя сигнала), В — 12 — 32
  • Сопротивление контура токовой петли (не более), Ом — 350
  • Режим с током до 100 А — длительный.
  • Время перегрузки током 8-и кратной величины не более, сек — 600.
  • Материал сердечника — электротехническая сталь.
  • Питание датчика — от контура 4-20 мА.
  • Оболочка корпуса соответствует классу 0 по ГОСТ 12.2.007.0.

Сопротивление изоляции электрических цепей относительно корпуса не ниже установленного для 2-го ряда по ГОСТ 12434:

  • в нормальных климатических условиях — 20 МОм
  • при верхнем значении рабочей температуры — 6 МОм

Габаритные размеры:

— наружные, мм — 75*65*30

— внутренний диаметр, мм- 16

Вес прибора — не более 0,1 кг.

Комплектность.

Датчик ДТА-4-20-50 — 1 шт.

Паспорт — 1 шт. на партию изделий.

Упаковка — 1 шт. на партию изделий.

Требования по технической безопасности.

Не допускается эксплуатация датчика в местах, не защищенных от попадания воды, масла, эмульсии. Не допускается эксплуатация датчика в средах: взрывоопасной; содержащей агрессивные газы и пары, разрушающей металлы и изоляцию.

Правила хранения.

Датчик следует хранить в упакованном виде при отсутствии воздействия кислот, щелочей, бензина, растворителей согласно группе условий 2 ГОСТ 15150-69.



Возможные наименования: энергис, энергис автоматика, автоматика, energis, датчик, тока, трансформатор, дта, дта-4-20-50

🛍 Датчик переменного тока ZMCT103C, высокоточный трансформатор тока, однофазный модуль датчика 5 А/5 мА, «сделай сам» 91.54₽

Датчик переменного тока

Описание продукта:

1. Бортовой микропрецизионный трансформатор тока 2. Бортовой Пробоотборный резистор 3. Модули 5А могут измеряться в пределах переменного тока, аналоговый выход соответствует 5А/5ма 4. Номинальный входной ток: 5А 5. Номинальный выходной ток: 5 мА 6. Изменение: 1000: 1 7. Линейный диапазон: 0 ~ 10A (100 Ом) 8. Линейность: 0.2% 9. Точность: 0,2 10. Использует напряжение изоляции: 3000 в измерение 11. Материал уплотнения: эпоксидная смола 12. Рабочая температура: — 40 Цельсия-+ 70 Цельсия Во время измерения проводник сигнала, который необходимо измерить, проходит через отверстие трансформатора, и S и G подключаются к осциллографу, где амплитуда формы волны увеличивается по мере увеличения измеряемого тока.

На рисунке ниже показана Форма волны, измеренная, когда один из паяльников мощностью 60 Вт проходит через круглое отверстие трансформатора:

Датчик переменного тока с операционным усилителем

Модуль оснащен небольшими высокоточными трансформаторами тока серии ZMCT103C и высокоточными схемами операционного усилителя для точной выборки и правильной компенсации сигналов. Удобен для приобретения сигнала питания переменного тока в пределах 5А. Можно настроить соответствующий Выходной аналоговый сигнал переменного тока. Необходимое выходное напряжение можно отрегулировать в соответствии с потенциометром (регулировка коэффициента усиления, диапазон усиления 0-100 раз), но максимальное напряжение на выходе (OUT) не превышает 1/2 VCC.

Параметры:Параметры ZMCT103C

Номинальный входной ток: 5А Номинальный выходной ток: 5 мА Коэффициент изменения: 1000:1 Фазовая разница: менее или равно 20 ‘ (100 Ом) Линейный диапазон: 0-10A (100Ω) Линейность: 0.2% Уровень точности: 0,2 Изоляция Выдерживает напряжение: 3000 в Рабочая температура: -40 ° C ~ 70 ° C Материал уплотнения: эпоксидная смола Напряжение питания модуля: 5-30 В постоянного тока

При измерении проверяемый сигнальный провод проходит через отверстие трансформатора, VCC и GND подключаются к источнику питания постоянного тока 5-30 в, VOUT и GND подключаются к осциллографу, И потенциометр отрегулирован для получения желаемой формы волны, Где амплитуда формы волны будет измеряемый ток увеличивается и увеличивается, но максимальная не превышает 1/2VCC.

На следующем рисунке показана Форма волны, измеренная при подключении VCC к источнику питания 5 В, и один из паяльников мощностью 60 Вт проходит через круглое отверстие трансформатора:

При измерении проверяемый сигнальный провод проходит через отверстие трансформатора, VCC и GND подключаются к источнику питания постоянного тока 5-30 в, VOUT и GND подключаются к осциллографу, И потенциометр отрегулирован для получения желаемой формы волны, Где амплитуда формы волны будет измеряемый ток увеличивается и увеличивается, но максимальная не превышает 1/2VCC.

На следующем рисунке показана Форма волны, измеренная при подключении VCC к источнику питания 5 В, и один из паяльников мощностью 60 Вт проходит через круглое отверстие трансформатора:

Электроника НТБ — научно-технический журнал — Электроника НТБ

Датчики с гальванической развязкой без значительного рассеяния мощности и тепла необходимы во многих областях промышленности. Такие датчики способны в течение длительного времени измерять большие значения (более 2 кА) как постоянного, так и переменного тока. Традиционные методики измерения больших токов с помощью шунтов, трансформаторов тока и датчиков Холла сложны в установке оборудования, у них велика рассеянная мощность и низка помехоустойчивость. Существуют также ограничения по токам перегрузки и времени измерения. Новые датчики серии NCS компании АВВ Entrelec полностью удовлетворяют поставленным требованиям и предназначены для систем, где важны не только точность измерений и невосприимчивость к внешним электромагнитным воздействиям, но небольшие масса и габариты, а также связанная с этим простота установки и использования.

Как работает датчик тока NCS и как оптимизировать его конструкцию

Принцип действия. Работа датчика NCS основана на законе Ампера – интегрирование вектора Н магнитного поля по замкнутому контуру (C) определяет первичный ток I (рис.1). Прибор измеряет большие токи, которые способны создать достаточное магнитное поле в воздухе вокруг датчика. Соответственно, можно исключить магнитопровод – концентратор, традиционный для датчиков, измеряющих ток без разрыва токовой цепи. Тогда в воздушной среде B = µ0·H намагничивание пропорционально магнитному полю, отсутствуют насыщение, вихревые токи и потери на гистерезис.
Интегрирование в датчике реализуется сенсорами на базе эффекта Холла. Их главное преимущество – чувствительность как к постоянному, так и к переменному магнитным полям.
Рассмотрим цепь преобразований первичного тока в выходной сигнал датчика NCS. Первичный проводник пропускается через отверстие датчика (рис.2). Каждый из чувствительных элементов Холла создает небольшое напряжение (2,5–5 В), пропорциональное магнитному полю. Сигналы фильтруются, чтобы исключить искажения от питающей цепи и ВЧ-оборудования. Сигналы усиливаются – напряжение возрастает до величины порядка 12 В. Затем с помощью корректирующего усилителя происходят нулевая коррекция и настройка коэффициента усиления всего датчика, определяющего его номинал. На последнем этапе напряжение преобразуется в ток для токовых выходов.

Оптимизация конструкции. Важнейший вопрос при создании датчиков NCS – выбор оптимального числа чувствительных элементов Холла с соответствующим коэффициентом усиления и подходящей геометрии датчика. Анализ конструкции проводился методом 3D-моделирования конечных элементов*. В итоге удалось рассчитать распределение магнитного поля вокруг каждого чувствительного элемента Холла и достичь нужной точности датчика тока в целом. Расчеты делались как для постоянного, так и для переменного тока с учетом формы первичного проводника, эффекта поверхностного вытеснения тока и высокого уровня электромагнитных возмущений вокруг датчика.
Сначала результаты моделирования и эксперимента сравнивали для определения точности моделирования. В дальнейшем моделирование использовалось на определенных этапах разработки.
Результаты моделирования. На рис.3, представлены сравнительные результаты моделирования и эксперимента по определению общей точности датчика при измерении постоянного и переменного токов, а также распределение магнитного поля вокруг первичного проводника. Точность датчика тока определялась для различных положений прибора в плоскости, перпендикулярной поперечной шине через каждые 15° вокруг первичного проводника.
На переменном токе можно увидеть участки концентрации магнитного поля в некоторых областях. Эти участки возникают в результате эффекта поверхностного вытеснения тока. Нужно принять во внимание этот факт и подобрать коэффициент усиления и положение чувствительных элементов таким образом, чтобы избежать насыщения, которое влияет на точность датчика в целом.
Во всех рассмотренных случаях результаты моделирования и эксперимента согласуются, поскольку все процессы происходят в воздухе с линейной магнитной характеристикой и отсутствием насыщения.
Анализ результатов моделирования позволил определить оптимальное число чувствительных элементов и подходящую геометрию датчика с учетом тяжелых условий эксплуатации. Рассматривалась возможность ухудшения характеристик датчика за счет локального насыщения чувствительных элементов Холла, что в свою очередь, определяется формами шины и корпуса, рабочей частотой, близостью силовых кабелей и т.д. В результате удалось сэкономить время и избежать реализаций прототипов и многочисленных измерений.
Xарактеристики датчиков тока NCS

Механические характеристики. На рис.4 изображены датчики тока NCS с различными опциями для установки. Такие типы модульной установки возможны благодаря малым толщине и весу этих датчиков без магнитопровода. Толщина датчиков обусловлена требованиями к уровню изоляции между первичной и вторичной цепями, а также токами утечки.
Электрические характеристики. Основное преимущество новых датчиков тока серии NCS – широкий диапазон измерений и возможность продолжительного измерения максимальных значений тока Ipmax, который может в пять раз превышать номинальное значение Ipn. Кроме того, в этих датчиках реализован новый стандарт выходных сигналов: один по номинальному току, а другой по максимальному.
Наиболее важные электрические характеристики датчиков серии NCS приведены в таблице.
Датчики тока NCS доступны как с токовыми, так и с потенциальными выходами. Они могут быть выполнены с выходным 8-пиновым разъемом (см. рис.4, б) и выходным шестижильным экранированным кабелем (см. рис.4, а). Для версии датчика с разъемом можно использовать четыре выхода: два потенциальных выхода (Ipn/Ipmax) и два токовых (Ipn/Ipmax). Датчик с кабелем имеет два потенциальных или два токовых выходов. На рис. 5 представлена схема соответствующих соединений для версии датчика тока NCS с токовым выходом.
Динамические свойства

Внутри датчика компоненты расположены оптимальным образом, что подтверждено моделированием. Это позволяет достичь высоких потребительских свойств по электромагнитной совместимости и хорошего быстродействия. На рис.6 представлено изменение выходного сигнала датчика в сравнении с динамикой первичного тока (di/dt) в условиях сильных электромагнитных возмущений на первичный проводник. Точность нового поколения датчиков NCS – не менее ±1% при номинальных измеряемом токе и окружающей температуре и не менее ±2 % при любых других условиях.
Заключение

Новейшая технология датчиков тока нового поколения NCS базируется на отсутствии магнитопровода, что дает значительные преимущества с точки зрения массогабаритных показателей. Кроме того, датчики этой серии могут длительно выдерживать очень большие значения как постоянного, так и переменного тока без рассеяния энергии. В настоящее время доступны две модификации датчиков тока NCS – NCS125 и NCS165 (цифра обозначает диаметр внутреннего отверстия в миллиметрах). Величина длительно измеряемого первичного тока датчиком NCS125 – от 2 до 30 кА; датчиком NCS165 – от 4 до 40 кА. Этот новый компактный датчик может в диапазоне измерений от 2 до 40 кА заменить токовый шунт с устройством гальванической развязки в промышленности и системах электрической тяги.
Новейшая технология датчиков тока NCS запатентована как новое электронное устройство и способ механической установки.
Материал подготовлен с согласия компании ABB Entrelec.

Отдельностоящий оптоволоконный датчик тока FOCS-FS (245

Нетрадиционный трансформатор тока позволяет создавать высоковольтные подстанции и Smart grids с оптическим выходом по стандарту IEC 61850-9-2LE

Кроме индуктивных трансформаторов тока с масляной или элегазовой изоляцией, ABB еще в 1990-х годах разработало оптические датчики тока, работающие на эффекте Фарадея, где свет используется для определения точной величины тока, создающего магнитное поле. В результате конструкция, независимая от магнитного насыщения, подходит для получения картины переходных процессов, токов КЗ, и переменного тока с постоянной составляющей.

FOCS-FS  это трехфазная система датчиков, состоящая из:

  • трех полых изоляторов, заполненных азотом при атмосферном давлении, на которых установлены датчики тока
  • одного шкафа, установленного на опорной конструкции центральной фазы и соединяющего по оптоволокну датчики тока и терминалы защит через оптический Ethernet кабель (стандарт IEC61850-9-2LE).

Опто-электронный преобразователь, расположенный в шкафу, выполняет следующие функции:

  • посылает поляризованный свет к сенсору
  • получает ответный поляризованный свет от сенсора
  • сравнивает сдвиг фаз в поляризованном свете, пропорциональный магнитному полю и первичному току
  • преобразует полученный результат в оптический Ethernet IEC 61850 выход

Требуемый уровень резервирования обеспечивается соответствующим количеством опто-электронных преобразователей используемых в системе.

По запросу возможна комплектация цифровыми преобразователями аналоговых сигналов от трансформаторов напряжения, синхронизующими данные сигналы с цифровыми сигналами идущими от FOCS-FS и передающими оба сигнала в одном цифровом потоке по стандарту IEC61850-9-2 LE.

Области применения

  • Защита и измерение для цифровых подстанций

Почему АББ?

  • АББ производит индуктивные трансформаторы более 70 лет и оптические сенсоры тока более 20 лет
  • АББ может поставить комплексную систему (сенсоры > цифровые преобразователи > терминалы защит)
  • FOCS-FS это устройство “Plug & Play”: Система с полным резервированием с возможностью “горячей замены” блоков
  • FOCS-FS являются полностью безопасным и дружественным к окружающей среде устройством, имеющим цифровой выход и заполненным азотом при атмосферном давлении

Основные технические характеристики

FOCS-FS
Тип установки Наружная
Конструкция Oптический
Параметры сети 50 – 60 Гц
245 – 420 – 550 — 800 кВ
Параметры по току

До 4800 A и 63 кA

Изоляторы Силиконовая резина,

Удельная длина пути утечки: 31 мм/кВ
Класс изоляции: до класса II


Температура окружающей среды

Температура: [-40;+45°C]
Загрязнение воздуха: очень высокое
Сейсмостойкость: 0,5g

Класс точности

Защита:
МЭК: класс 5P, 5TPE
IEEE: 10%

Интерфейсы Цифровой выход (IEC 61850 9-2 LE)
Оптический ethernet кабель: Duplex MM 62. 5/125 с ST коннектором
Оптический 1PPS кабель: Duplex (или Simplex) MM 62.5/125 с ST коннектором
Опции Резервирование электроники
Преобразователи для сигналов VT

Все, что вам нужно знать о датчиках тока

Опубликовано Элоиз Моррис

Что такое датчик тока?

Датчики тока, также обычно называемые трансформаторами тока или трансформаторами тока, представляют собой устройства, которые измеряют ток, протекающий по проводу, используя магнитное поле для обнаружения тока и генерирования пропорционального выходного сигнала. Они используются как с переменным, так и с постоянным током. Датчики тока позволяют нам пассивно измерять ток, никоим образом не прерывая цепь.Они размещаются вокруг проводника, ток которого мы хотим измерить.

Трансформаторы тока необходимы во многих приложениях. Например, они часто используются в подсчетах для определения потребления энергии отдельными арендаторами. Они также могут помочь в регулировании объекта, предоставив информацию о том, сколько энергии используется и когда, чтобы снизить затраты и повысить эффективность.

Как работают датчики тока?

Когда ток течет по проводнику, он создает пропорциональное магнитное поле вокруг проводника.Трансформаторы тока используют это магнитное поле для измерения тока. Если ТТ предназначен для измерения переменного тока, часто используется индукционная технология. Переменный ток изменяет потенциал, в результате чего магнитное поле постоянно сжимается и расширяется. В датчике переменного тока провод наматывается на сердечник. Магнитное поле, создаваемое током, протекающим через ваш проводник, индуцирует пропорциональный ток или напряжение в проводе, который находится внутри датчика тока. Затем датчик выдает определенное напряжение или ток, которые измеритель, подключенный к датчику, может считывать и преобразовывать в величину тока, протекающего по проводнику. Например, у вас может быть трансформатор тока, который выдает 333 мВ (333 мВ — общий выход для трансформаторов тока), когда ток через проводник составляет 400 А. После того, как вы настроите свой измеритель так, чтобы он считывал 400 А, когда он получает входное напряжение 333 мВ, он сможет рассчитать, сколько ампер протекает через проводник, в зависимости от того, какой вход он получает. Датчики постоянного тока работают аналогично, но в их работе используется технология Холла.

Трансформаторы тока могут повышать, понижать или поддерживать постоянный ток.Датчики повышающего или понижающего тока часто называют трансформаторами. Датчики обычно состоят из двух катушек. Катушка, по которой проходит ток, называется первичной обмоткой, а катушка, в которой индуцируется напряжение, называется вторичной обмоткой. Для многих трансформаторов тока, которые мы продаем в Aim Dynamics, проводник, вокруг которого установлен трансформатор тока, служит первичной обмоткой, а вторичная обмотка находится внутри трансформатора. Сердечник, на который намотана вторичная обмотка, зависит от того, для работы с чем предназначен датчик.

Коэффициент трансформации трансформатора — это количество витков вторичной обмотки, деленное на количество витков первичной обмотки (). Это соотношение определяет, будет ли трансформатор повышать или понижать напряжение. Отношение вторичного напряжения к первичному равно отношению витков, как указано в уравнении. Таким образом, когда количество витков на вторичной обмотке больше, чем количество витков на первичной обмотке, напряжение на вторичной обмотке выше, и это повышающий трансформатор.Обратное верно для тока, где отношение вторичного к первичному току равно обратной величине отношения витков:.

Как работают датчики тока на эффекте Холла? Датчики

на эффекте Холла или датчики постоянного тока могут измерять как переменный, так и постоянный ток. Датчики на эффекте Холла состоят из сердечника, устройства на эффекте Холла и схемы формирования сигнала. Они работают на основе эффекта Холла .

Эффект Холла — это явление, обнаруженное Эдвином Холлом в 1879 году.Когда ток проходит через проводник, он создает магнитное поле. Если этот проводник расположен внутри другого магнитного поля, магнитное поле, создаваемое электроном, движущимся через проводник, будет взаимодействовать с внешним магнитным полем, заставляя электроны перемещаться к одной стороне проводника. Это создает на проводнике напряжение, пропорциональное величине тока, протекающего по нему, и его можно измерить. Более подробное описание эффекта Холла можно найти здесь.

Есть ли разница между трансформатором тока, преобразователем тока и датчиком тока?

Технически да, но эти термины часто используются как синонимы. Все эти устройства используются для измерения тока и работают на одних и тех же принципах, но между ними есть явные технические различия, о которых следует знать. Технически трансформаторы тока понижают ток, чтобы его можно было эффективно и безопасно контролировать, тогда как датчик тока — это общий термин для устройства, которое определяет и измеряет ток. Преобразователи преобразуют один вход в другой выход. Например, они могут преобразовывать сигналы переменного тока в постоянный. Однако все эти устройства работают одинаково для измерения тока и создания выходного сигнала, который может считывать измеритель мощности.

Типы ТТ:
  • Датчики тока на эффекте Холла / датчики постоянного тока: Как объяснено выше, эти датчики работают с использованием эффекта Холла для измерения как переменного, так и постоянного тока.
  • Катушки Роговского: Катушки Роговского — это гибкие трансформаторы тока, которые предлагают ряд преимуществ для практического использования.Во-первых, их легче установить, чем традиционные трансформаторы тока. Тонкую катушку можно легко намотать на проводник и защелкнуть. Это делает их идеальными для использования в ситуациях, когда установка может быть сложной, и вы работаете с проводами под напряжением.
  • С разъемным сердечником: Датчики тока с разъемным сердечником можно открывать и прикреплять вокруг проводника, что упрощает их установку в уже существующих конфигурациях. Хотя они считаются менее точными, чем датчики тока с твердым сердечником, они достаточно точны, чтобы использоваться почти во всех практических приложениях.
  • Сплошной сердечник: Преобразователи тока с одножильным сердечником представляют собой законченные контуры без возможности открывания, поэтому при их установке необходимо отсоединить кабели и пропустить их через трансформатор тока. Это делает их наиболее подходящими для новых установок. Они обладают высокой точностью.
  • Разомкнутый контур: Датчики на эффекте Холла доступны как в открытом, так и в замкнутом контуре. Датчики с разомкнутым контуром обеспечивают низкие вносимые потери, быстрое время отклика, компактный размер и точное и недорогое измерение.
  • Замкнутый контур: Датчики замкнутого контура обеспечивают быстрый отклик, высокую линейность и низкий температурный дрейф.Токовый выход датчика с обратной связью относительно невосприимчив к электрическим помехам. Датчик с замкнутым контуром иногда называют датчиком с нулевым потоком, потому что его датчик на эффекте Холла возвращает встречный ток во вторичную катушку, намотанную на магнитный сердечник, чтобы нейтрализовать поток, создаваемый в магнитном сердечнике первичным током.

Какие компании производят датчики тока?

Существует множество производителей трансформаторов тока.Некоторые производители, которых мы предлагаем в Aim Dynamics, включают Magnelab, AccuEnergy, Socomec и J&D. У каждого производителя несколько разные настройки и соглашения по умолчанию, вы можете просмотреть наш веб-сайт, чтобы найти тот, который лучше всего подходит для ваших конкретных нужд.

Какова номинальная мощность ТТ (ВА (вольт-ампер))?

Номинальная мощность в ВА — это показатель мощности, которую может выдать трансформатор тока, что важно для точной регистрации силы тока. Если номинальная мощность ТТ слишком низкая, это может привести к занижению данных, поскольку сопротивление в цепи слишком велико для компенсации ТТ. У нас есть подробная статья о рейтинге VA, которую вы можете прочитать здесь, если хотите узнать больше. У нас также есть отличный калькулятор рейтинга VA, если вы хотите выяснить, какой рейтинг VA вам нужен.

Применение трансформаторов тока Датчики тока

могут использоваться в широком спектре приложений, от управления объектами до подсчетов и т. Д. Они могут помочь обнаружить неисправности в оборудовании и предотвратить повреждение оборудования. Наш блог — отличное место, где можно узнать больше о различных применениях датчиков тока (а также о многих других продуктах, которые мы продаем).Мы часто публикуем сообщения о том, как клиенты использовали датчики тока в различных проектах.

Вы ищете CT? Просмотрите нашу подборку здесь.

Теги: Датчики тока

Прокладка кабеля трансформатора тока датчика заземления | Архив статей T&D Guardian

Датчики тока земли нулевой последовательности использовались для защиты чувствительных токов земли в течение десятилетий, но вопросы по-прежнему возникают у установщиков и специалистов.В этом выпуске Tech Topics обсуждается правильная установка кабелей нагрузки для обеспечения правильного определения тока заземления.

Строго говоря, любой метод измерения тока заземления предполагает обнаружение токов нулевой последовательности. В системах с глухозаземленной нейтралью соединение трансформаторов фазного тока вместе с общим обратным проводом позволяет измерять ток нулевой последовательности в общем проводе, если нет тока нагрузки нейтрали. Векторная сумма фазных токов равна току нулевой последовательности на землю.Этот метод подходит, если система надежно заземлена и потенциальные токи заземления высоки. Однако, если величина тока заземления ограничена (например, резистором заземления), чувствительность остаточного соединения обычно недостаточна. Коэффициент трансформации трансформатора фазного тока должен превышать максимальный ожидаемый длительный ток нагрузки или ожидаемые перегрузки, поэтому чувствительность к току заземления ограничена.

Когда система заземлена через полное сопротивление, необходим альтернативный метод измерения тока заземления.Для достижения требуемой чувствительности коэффициент трансформации трансформатора тока не должен зависеть от ожидаемых фазных токов. Используется тороидальный трансформатор тока с окном, достаточно большим, чтобы охватить все фазные проводники. Этот трансформатор тока обычно называют трансформатором тока нулевой последовательности, хотя он используется только для контроля токов нулевой последовательности.

Когда слишком много кабелей для одного трансформатора тока нулевой последовательности, можно использовать несколько ТТ нулевой последовательности.Важно, чтобы каждый комплект трехфазных кабелей и соответствующие кабели заземления проходили через один трансформатор тока нулевой последовательности. Например, с тремя кабелями на фазу, два трехфазных комплекта кабелей и соответствующие кабели заземления могут проходить через один трансформатор тока, а оставшийся трехфазный набор кабелей и соответствующие кабели заземления должны проходить через второй трансформатор тока. Это гарантирует, что все токи уравновешены и что не превышается допустимая длительная токовая нагрузка трансформатора тока нулевой последовательности.

При нормальной нагрузке векторная сумма трех фазных токов близка к нулю. Это не совсем ноль, поскольку системный емкостный зарядный ток цепи нагрузки отличен от нуля. Суммарные токи зарядки трехфазного кабеля составляют ток нулевой последовательности, обычно менее 1 А для относительно короткого расстояния кабеля со стороны нагрузки. Для наших целей мы можем игнорировать этот ток и считать нормальный ток равным нулю.

Когда один фазный провод на стороне нагрузки не заземляется, результирующая векторная сумма фазных токов больше не равна нулю.Если система заземлена через сопротивление, трансформатор тока заземления нулевой последовательности будет воспринимать ток заземления, определяемый сопротивлением резистора заземления, плюс сопротивление цепи нагрузки. Например, если фазный кабель замыкается на землю, напряжение на резисторе заземления будет нормальным напряжением фаза-нейтраль, а ток заземления будет равен номиналу резистора заземления. С другой стороны, предположим, что нагрузка представляет собой двигатель с обмотками, соединенными звездой, и короткое замыкание происходит в одной фазе на 90% расстояния между обмотками от линии до нейтрали (т.е.е. ошибка находится в пределах 10% от нейтральной точки). Тогда напряжение на резисторе заземления будет только 10% от нормального напряжения фаза-нейтраль, а ток заземления будет только 10% от номинала резистора заземления.

Итак, цель состоит в том, чтобы измерить ток возврата на землю. Это означает, что кабели на стороне нагрузки должны быть проложены так, чтобы обратный ток заземления не влиял на выходной ток трансформатора тока.

Что такое датчик тока и преобразователь тока?

Датчики тока

(CS) и преобразователи тока (CT) используются для контроля тока, протекающего по электрическому проводнику. Они генерируют информацию, необходимую для приложений статуса и измерений. Хотя люди склонны использовать термины «датчик тока» и «CT» как синонимы, между этими двумя терминами есть более чем тонкие различия.

Итак, в чем именно разница между датчиком тока и датчиком тока?

Давайте начнем с определения самого общего из всех терминов: Датчик тока.

Что такое датчик тока?

Датчик тока — это устройство, которое определяет и измеряет поток электронов или ток.Датчики тока могут быть цифровыми (переключателями) или аналоговыми.

Как работает датчик тока?

Цифровой датчик тока считывает ток, протекающий по проводнику, и использует переключатель включения / выключения для отображения информации о том, идет ли ток с предварительно определенной силой тока, установленной пользователем. Переключатель может использоваться для управления сигнальной лампой или срабатывания реле для отправки сообщения в другую сигнализацию или систему. Токовый переключатель интегрирован с нормально разомкнутым (NO) или нормально замкнутым (NC) переключателем.При заданном уровне тока (точке срабатывания) переключатель либо размыкается, либо замыкается.

Аналоговый датчик тока отображает диапазон или потребляемый объем, так же, как спидометр в автомобиле, а также может использоваться для включения того же света, вывода данных и т. Д. Выбор цифрового или аналогового сигнала зависит от потребностей вашего проекта.

Применения: Датчики тока идеально подходят для контроля правильности работы вентиляторов, насосов, двигателей и других электрических нагрузок.

Пример. Представьте, что вы управляете подземным рудником и вам необходимо обеспечить определенный уровень воздушного потока для шахтеров, работающих ниже.Ваши инженеры определили, что поток 17 ампер будет производить достаточно пригодного для дыхания воздуха для шахтеров. Вы прикрепляете датчик тока к контроллеру на стене шахты, чтобы измерить количество воздушного потока. Если поток воздуха составляет 17 ампер, ваш цифровой переключатель останется включенным или аналоговый будет поддерживать постоянное значение. Если поток воздуха опускается ниже 17 ампер, раздастся звуковой сигнал.

Что такое датчик тока?

Преобразователь тока — это устройство, которое преобразует переменные или прямые электрические сигналы в пропорциональный промышленный стандартный электрический сигнал.

Для чего нужен датчик тока?

Преобразователь тока считывает ток и генерирует сигнал для своего выхода. В этом случае ток измеряется и преобразуется (преобразуется) в пропорциональный выходной сигнал (миллиампер или напряжение). Типы выходов включают: 4–20 мА, 0–5 В постоянного тока, 0–10 В постоянного тока, 1 В переменного тока или 0,333 В переменного тока. Затем выходной диапазон может быть интерпретирован программным обеспечением для получения текущего значения.

Приложения: Преобразователи тока также помогают отслеживать тенденции нагрузки, управление двигателем и состояние вентилятора / насоса.

Veris предлагает широкий выбор датчиков тока, преобразователей тока и трансформаторов тока как с разъемным, так и с твердым сердечником. Чтобы узнать больше о наших текущих сенсорных продуктах, посетите наш веб-сайт или позвоните в наш отдел продаж по телефону 1-800-354-8556 или +1 503.598.4564.

Широкополосные мониторы тока

Трансформатор тока Датчик тока, датчик тока,
Датчик тока, тороид, трансформатор тока, датчик тока, импульсный датчик тока,
Высокочастотный трансформатор тока


Если вы заинтересованы в наблюдении и измерении субмиллиамперных токов в пучке заряженных частиц или в тысячах ампер, возникающих в результате неисправности в главном фидере, вы найдете измеритель тока Pearson, соответствующий вашим потребностям.Использование нашей запатентованной технологии распределенной нагрузки позволяет отслеживать время нарастания импульсным током до двух наносекунд. Наши датчики тока с большим внутренним диаметром позволяют измерять ток высокого напряжения без риска пробоя напряжения. Некоторые из наших моделей трансформаторов тока имеют двойное экранирование для большей помехоустойчивости и повышенной безопасности при работе с высоким напряжением. Все модели герметичны и подходят для использования в высоковольтном изоляционном масле или в вакууме.Их можно подключать к осциллографам, анализаторам спектра, анализаторам мощности, цифровым вольтметрам, аналого-цифровым преобразователям и множеству других измерительных приборов.


Модель
(нажмите, чтобы увидеть спецификации)

Форма
(см. Таблицу ниже)

Выход
(В /
А)

HoleId.
 (дюймы)

Параметры временной области

Параметры частотной области

Макс.
Пик
Curr.
(амперы)

Спад
(% / мсек)

Полезный подъем
Время (нсек.)

IT Макс.
(ампер-сек)

Макс.
RMS
Curr.
(амперы)

3dB pt.
Низкий
(Гц)

3dB
пт. Высокая
(МГц)

I / f
(пиковое значение
А,
/ Гц)

2877

F

1.0

0,25

100

200

2

0,0004 **

2,5

300

200

0,0025

4100

E

1.0

0,5

500

90

10

0,002 **

5

140

35

0,006

2100

D

1.0

2,0

500

80

20

0,005 **

7,5

125

20

0,017

6585

К

1.0

2,0

500

300

1,5

0,002 **

10

400

250

0,008

6656

Дж

1.0

3,5

500

140

3,5

0,01 **

10

200

120

0,04

3100 *

С

1.0

3,5

500

40

50

0,03 **

12

40

7

0,1

150

D

0.5

2,0

1 000

20

20

0,02 **

15

40

20

0,07

6595

К

0.5

2,0

1 000

100

2,5

0,008 **

20

100

200

0,03

325 *

С

0.25

3,5

2 000

100

30

0,09

60

160

10

0,6

2878

F

0.1

0,25

400

20

5

0,004 **

10

30

70

0,025

410

E

0.1

0,5

5 000

60

20

0,25

50

120

20

1,7

411

E

0.1

0,5

5 000

0,9

20

0,2 **

50

1

20

0,6

3972

I

0.1

1,0

5000

1

20

0,2

50

1

20

0,6

110

D

0.1

2,0

5 000

0,8

20

0,5 **

65

1

20

1,5

110A †

D

0.1

2,0

10 000

0,8

20

0,5 **

65

1

20

1,5

6600

К

0.1

2,0

2 000

15

5

0,04 **

40

25

120

0,12

310 *

С

0.1

3,5

5 000

20

40

0,6

140

40

10

3,6

1010 *

А

0.1

10,75

5 000

250

50

0,7 **

120

400

7

4,4

1025

D

0.025

2,0

20 000

100

100

0,5

100

160

4

3,0

3025 *

С

0.025

3,5

20 000

4

100

3,0

325

7

4

20,0

2879

F

0.01

0,25

2 000

2

20

0,04 **

25

3

20

0,25

5046

E

0.01

0,5

25 000

0,3

20

0,5 **

100

0,5

20

3,0

101

D

0.01

2,0

50 000

0,1

100

2,5 **

200

0,25

4

12,0

4997

D

0.01

2,0

20 000

0,3

25

1,0 **

150

0,5

15

3,5

301X *

С

0.01

3,5

50 000

3

200

22,0

400

5

2

140,0

1080 * †

С

0.005

3,5

200 000

2,0

250

25

750

3,0

1,5

150

1330 *

С

0.005

3,5

100 000

1,0

250

65

1400

0,9

1,5

400

4418

D

0.001

2,0

200 000

0,05

200

6,0 **

400

0,7

2

40

1423 *

С

0.001

3,5

500 000

0,7

500

75

2500

1,0

1,2

450

2093 *

В

0.001

4,75

500 000

0,09

2000

1200

2500

0,15

0,2

7500


Точность + 1%, -0% от начальной амплитуды импульса для всех моделей с нагрузкой с высоким импедансом, например, 1 МОм параллельно с 20 пФ.Оконечная нагрузка на 50 Ом уменьшит выходную мощность вдвое.

* имеют двойной экран и рекомендуются для работы в условиях высокого напряжения или шума. Для записей с меткой
** может потребоваться небольшой ток смещения постоянного тока через вторичную обмотку для получения максимального значения тока времени.
† Разъем типа N

1208

Трансформатор переменного тока 100A / 100mA Преобразователи переменного тока с наименьшей разветвленной базой Тип подвески Датчик тока

Это трансформатор переменного тока 100 А / 100 мА, температура рабочей среды: -40 ° C ~ + 85 ° C, рабочая частота: 50 Гц ~ 60 Гц, соотношение 1000: 1, маленький и легкий, простой в установке.Используя защелкивающуюся структуру соединения. он может быть прикреплен к кабелю напрямую с помощью нейлоновых стяжек.

Характеристики:
  • Это миниатюрный раздельный трансформатор тока базы; он самый маленький по сравнению с аналогичными продуктами (выход 100MA).
  • Диаметр внутреннего отверстия 16 мм, точность ≤0,5 балла,
  • Используя защелкивающуюся конструкцию, он может быть прикреплен к кабелю непосредственно с помощью нейлоновых стяжек.
  • Встроенная входная катушка; маленький и легкий, простой в установке.
  • Полностью закрытый, с хорошими механическими свойствами и устойчивостью к воздействию окружающей среды, надежной изоляцией по напряжению, безопасностью и надежностью.
Параметры:
  • Температура окружающей среды: -40 ° C ~ + 85 ° C
  • Относительная влажность: не может превышать 90% при температуре 40 ° C.
  • Рабочая частота: 50 Гц ~ 60 Гц
  • Класс износостойкости изоляции: класс B (130 ° C)
  • Сопротивление изоляции: обычно более 1000 МОм
  • Диэлектрическая прочность: может позволить себе частоту сети 1000 В / 1 минуту
  • Огнестойкость: соответствует классу UL94-Vo
  • Внутреннее сопротивление: 42 Ом
  • Тестовый линейный диапазон: 0-100 А
  • Вторичный выход 10A: 10MA
  • Вторичный выход 50A: 50MA
  • Вторичный выход 100A: 100MA
  • Соотношение 1000: 1
Область применения:
  • 1.Трансформатор используется для электросчетчика в особом порядке; Могут быть применены оба источника питания переменного тока 220 В, 380 В.
  • 2. Когда вы ремонтируете счетчик энергии, вам не нужно отключать питание, если вы используете этот продукт.
  • Меры предосторожности:
  • 1. Первичная обмотка ТТ должна быть подключена последовательно с петлей испытательного тока, вторичная обмотка должна работать в состоянии короткого замыкания.
  • 2. Во вторичной цепи не допускается разрыв цепи, поэтому не устанавливайте предохранитель.
В пакет включено:
  • Трансформатор тока 100A / 100mA — 1 шт.

Трансформатор тока

Датчики тока серии A / CTA контролируют ток, протекающий к электрическому оборудованию или зданиям. Масштабы этого ток затем преобразуется в линейный и пропорциональный выход 4-20 мА. сигнал, который может контролироваться вашей службой управления зданием, DDC или PLC контроллер.Датчики тока доступны в среднем или версия вывода True RMS. Все эти датчики имеют вход, выбираемый перемычкой. диапазоны, кроме диапазона входного сигнала от 0 до 5 ампер. Датчики тока серий A / CTA и A / SCTA быстродействующие и чрезвычайно точные. от 1 до 100% от полной шкалы выхода.

Все датчики тока серий A / CTA и A / SCTA откалиброваны на заводе с использованием NIST. Стандартно отслеживается и поставляется с перемычкой, помещенной в самую большую перемычку. выбираемый диапазон.

В приложениях, где максимальный ток превышает 250 А, использование традиционного коэффициента передачи: трансформатор тока 5 (5A) и A / CTA-5 рекомендуется для достижения наилучших результатов. A / CTA должен иметь внешнее питание от 12 до Питание 30 В постоянного тока.

Составной сердечник или сплошной сердечник трансформаторы в наличии.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Напряжение питания датчика (Vs от +12 до 30 В постоянного тока
Номинальная сила тока 0–250 А (см. Информацию для заказа)
Ток потребления 36 мА макс.
Выход 4-20 мА, 2-проводное питание от контура
Точность (от 1 до 100% полной шкалы) A / CTA: +/- 0,5%
A / CTA-VFD: +/- 0,5%
Максимальное сопротивление нагрузки A / CTA: 700 Ом при 24 В постоянного тока (Vs-9) / 0,02-40,2
A / CTA-VFD: 650 Ом при 24 В постоянного тока (Vs-10) / 0,02-40,2
Время отклика A / CTA: <75 мс
A / CTA-VFD: <200 мСм
Диапазон рабочих частот от 30 Гц до 1 кГц
Напряжение изоляции 2200 В переменного тока
Макс.Измерение напряжения тока 600 В переменного тока
Размер апертуры (отверстия) 0,75, принимает до 350 кабелей MCM
Диапазон рабочих температур:
A / CTA От -15 до 40 ° C (от 5 до 104 ° F)
A / CTA-VFD от 0 до 40 ° C (от 32 до 104F)
Диапазон рабочей влажности от 0 до 95% относительной влажности, без конденсации

Электрические схемы доступны по адресу: www.workaci.com/instructions.htm

Информация для заказа: (твердый Основные трансформаторы)
Модель № Описание Диапазон выбора перемычки Соответствует CE
A / CTA-5 Питание от контура, одножильный, средний выход 4-20 мА 0-5 ампер (не выбирается) Есть
A / CTA-50 Питание от контура, одножильный, средний выход 4-20 мА 0-10, 0-20, 0-50 А Есть
A / CTA-200 Питание от контура, одножильный, средний выход 4-20 мА 0-100, 0-200, 0-250 А Есть
A / CTA-5-VFD Питание от контура, одножильный, истинное среднеквадратичное значение, выход 4-20 мА 0-5 ампер (не выбирается) №
A / CTA-50-VFD Питание от контура, одножильный, истинное среднеквадратичное значение, выход 4-20 мА ** 0-10, 0-20, 0-50 А №
A / CTA-200-VFD Питание от контура, одножильный, истинное среднеквадратичное значение, выход 4-20 мА 0-100, 0-200, 0-250 А №
** Примечание. Все опции -VFD должны использоваться с частотно-регулируемыми приводами.
Информация для заказа: (Раздельный Основные трансформаторы)
Модель № Описание Диапазон выбора перемычки Соответствует CE
A / SCTA-5 Питание от контура, двухъядерный, средний выход 4-20 мА 0-5 ампер (не выбирается) Есть
A / SCTA-50 Питание от контура, двухъядерный, средний выход 4-20 мА 0-10, 0-20, 0-50 А Есть
A / SCTA-200 Питание от контура, двухъядерный, средний выход 4-20 мА 0-100, 0-150, 0-200 А Есть
A / SCTA-5-VFD Питание от контура, двухъядерный, истинное среднеквадратичное значение, выход 4-20 мА 0-5 ампер (не выбирается) №
A / SCTA-50-VFD Питание от контура, двухъядерный, истинное среднеквадратичное значение, выход 4-20 мА ** 0-10, 0-20, 0-50 А №
A / SCTA-200-VFD Питание от контура, двухъядерный, истинное среднеквадратичное значение, выход 4-20 мА 0-100, 0-150, 0-200 А №
** Примечание. Все опции -VFD должны использоваться с частотно-регулируемыми приводами.

Предупреждение: не предназначено для использования в приложениях для обеспечения жизнедеятельности и безопасности или для использования в любых опасных местах.

Справочная цена:
Трансформаторы тока с твердым сердечником (выход 4-20 мА) $ 110,00
Трансформатор частотно-регулируемого привода с твердым сердечником (выход 4-20 мА) $ 150,00
Трансформаторы тока с разъемным сердечником (выход 4-20 мА) $ 150,00
Трансформатор частотно-регулируемого привода с разъемным сердечником (выход 4-20 мА) $ 175,00

Датчик трансформатора тока с самоописанием | Регистраторы данных HOBO Австралия

Датчик трансформатора тока с самоописанием | Регистраторы данных HOBO Австралия

Самоописывающий датчик трансформатора тока

Поиск

Описание

Этот трансформатор переменного тока с разъемным сердечником, предназначенный для использования с многоканальными регистраторами данных HOBO MX1104 и MX1105, обеспечивает встроенную защиту от натяжения, поэтому зонд крепится к регистратору.Кроме того, в нем реализована технология самоописания, позволяющая автоматически передавать информацию о конфигурации регистратору без какого-либо программирования или обширной пользовательской настройки.

Основные характеристики

  • Самонастраивающаяся технология для быстрой и легкой настройки
  • Фиксирующее гнездо для обеспечения того, чтобы датчик был подключен и остается подключенным
  • Доступно в 5 диапазонах: 2-20, 5-50, 10-100, 20-200, 60-600
  • Точность ± 2,1% полной шкалы от 10% до 100%
  • Переменный ток, синусоида, однофазный, 50 Гц или 60 Гц, коэффициент мощности нагрузки 0.От 5 до 1,0 опережение или отставание
  • Длина кабеля: 1,8 м (6 футов)
  • Зарегистрировано в UL

В какой среде работает этот датчик?

Этот датчик работает в помещении.

Какие измерения поддерживает этот датчик?

Датчик SD-CT-xxx поддерживает следующие измерения: Переменный ток

Диапазон тока см. Таблицу
Точность ± 2.1% полной шкалы (включая точность регистратора)
Время отклика см. Таблицу
Входной ток Переменный ток, синусоида, однофазный, 50 или 60 Гц, коэффициент мощности нагрузки от 0,5 до 1,0, опережение или отставание
Выход 0–2,5 В постоянного тока
Номинальное напряжение 600 В переменного тока
Температурный класс см. Таблицу
Строительство Литой пластиковый корпус для использования внутри помещений согласно UL508
Кабель 1.8 м (6 футов)
Размер окна см. Таблицу
Размеры см. Таблицу
Маркировка CE указывает, что этот продукт соответствует всем соответствующим директивам Европейского Союза (ЕС).

Номер детали Диапазон тока
(Ампер переменного тока)		 Время отклика (миллисекунды)
(от 10% до 90% амплитуды)		 Размеры
Размер окна Наружная длина Ширина Высота
SD-CT-020 2–20 440 28 x 20 мм (1.1 x 0,8 дюйма) 79 мм (3,1 дюйма) 71 мм (2,8 дюйма) 36 мм (1,4 дюйма)
SD-CT-050 5-50 200 28 x 20 мм (1,1 x 0,8 дюйма) 79 мм (3,1 дюйма) 71 мм (2,8 дюйма) 36 мм (1,4 дюйма)
SD-CT-100 10-100 100 28 x 20 мм (1,1 x 0,8 дюйма) 79 мм (3.1 дюйм) 71 мм (2,8 дюйма) 36 мм (1,4 дюйма)
SD-CT-200 20-200 450 39 x 32 мм (1,54 x 1,26 дюйма) 100 мм (3,92 дюйма) 120 мм (4,72 дюйма) 29 мм (1,14 дюйма)
SD-CT-600 60-600 490 74 x 62 мм (2,92 x 2,46 дюйма) 135 мм (5,3 дюйма) 150 мм (5.91 дюйм) 28 мм (1,12 дюйма)

Описание

Этот трансформатор переменного тока с разъемным сердечником, предназначенный для использования с многоканальными регистраторами данных HOBO MX1104 и MX1105, обеспечивает встроенную защиту от натяжения, поэтому зонд крепится к регистратору. Кроме того, в нем реализована технология самоописания, позволяющая автоматически передавать информацию о конфигурации регистратору без какого-либо программирования или обширной пользовательской настройки.

Основные характеристики

  • Самонастраивающаяся технология для быстрой и легкой настройки
  • Фиксирующее гнездо для обеспечения того, чтобы датчик был подключен и остается подключенным
  • Доступно в 5 диапазонах: 2-20, 5-50, 10-100, 20-200, 60-600
  • Точность ± 2,1% полной шкалы от 10% до 100%
  • Переменный ток, синусоида, однофазный, 50 или 60 Гц, коэффициент мощности нагрузки от 0,5 до 1,0, опережение или запаздывание
  • Длина кабеля: 1,8 м (6 футов)
  • Зарегистрировано в UL

В какой среде работает этот датчик?

Этот датчик работает в помещении.

Какие измерения поддерживает этот датчик?

Датчик SD-CT-xxx поддерживает следующие измерения: Переменный ток

Трансформатор тока от 0 до 20 А с самоописанием

Этот трансформатор переменного тока с разъемным сердечником, предназначенный для использования с многоканальными регистраторами данных HOBO MX1104 и MX1105, оснащен технологией самоописания для автоматической передачи информации о конфигурации регистратору без какого-либо программирования или обширной пользовательской настройки.

Трансформатор тока от 0 до 50 А с самоописанием

Этот трансформатор переменного тока с разъемным сердечником, предназначенный для использования с многоканальными регистраторами данных HOBO MX1104 и MX1105, оснащен технологией самоописания для автоматической передачи информации о конфигурации регистратору без какого-либо программирования или обширной пользовательской настройки.

Трансформатор тока от 0 до 100 А с самоописанием

Этот трансформатор переменного тока с разъемным сердечником, предназначенный для использования с многоканальными регистраторами данных HOBO MX1104 и MX1105, оснащен технологией самоописания для автоматической передачи информации о конфигурации регистратору без какого-либо программирования или обширной пользовательской настройки.

Трансформатор тока от 0 до 200 А с самоописанием

Этот трансформатор переменного тока с разъемным сердечником, предназначенный для использования с многоканальными регистраторами данных HOBO MX1104 и MX1105, оснащен технологией самоописания для автоматической передачи информации о конфигурации регистратору без какого-либо программирования или обширной пользовательской настройки.

Трансформатор тока от 0 до 600 А с самоописанием

Этот трансформатор переменного тока с разъемным сердечником, предназначенный для использования с многоканальными регистраторами данных HOBO MX1104 и MX1105, оснащен технологией самоописания для автоматической передачи информации о конфигурации регистратору без какого-либо программирования или обширной пользовательской настройки.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
