Датчик температуры двигателя – Самостоятельная замена датчика температуры охлаждающей жидкости: 2 вида и 7 признаков их неисправности

Содержание

где его искать под капотом?

Уважаемые автолюбители, сейчас мы узнаем о маленьком и незаметном устройстве, помогающим следить за градусами и вовремя предотвращать опасный перегрев. Это датчик температуры двигателя.

Одним из параметров двигателя внутреннего сгорания, от которого напрямую зависит его работоспособность и долговечность, является рабочая температура, которая не должна превышать критических отметок, но и не быть слишком низкой.

Зачем ты нужен, датчик температуры двигателя?

Необходимо отметить, что далеко не все автовладельцы знают, откуда на их приборной панели берётся информация о температуре мотора, и ещё меньше водителей могут сказать, где находится датчик температуры двигателя. Попробуем разобраться.

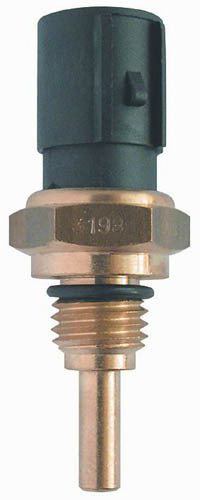

Датчик температуры двигателя

Итак, наш датчик температуры несёт тяжкий груз ответственности.

Дело в том, что двигатель внутреннего сгорания выделяет в процессе работы огромное количество тепла, которое нужно отводить от него, дабы не случилось перегрева.

С другой стороны, слишком холодный мотор также работает нестабильно.

Для поддержания температурного баланса силовой агрегат оснащён системой охлаждения, по которой циркулирует жидкость, именуемая в народе антифриз. Датчик температуры (часто его ещё называют датчик температуры охлаждающей жидкости или ДТОЖ) является, по сути, глазами и ушами этой системы.

Он не только связан с соответствующим прибором на приборной панели, но и ещё благодаря ему электронные мозги современных авто получают сведения о том, насколько прогрелся двигатель, а если точнее, то насколько горячий в данный момент антифриз.

От того, что показал датчик, напрямую зависят действия электроники, а именно:

  • включение вентилятора радиатора при повышении температуры;
  • подача большей дозировки топлива на впрыск для увеличения оборотов и быстрого прогрева мотора после старта;
  • включение системы рециркуляции выхлопных газов;
  • установка значений угла опережения зажигания.

Одним словом, датчика температуры двигателя достаточно серьёзно влияет на работу силового агрегата, а это значит, что он должен быть всегда исправен.

Где находится датчик температуры двигателя? Нужно отметить, что есть несколько вариантов, да и самих датчиков в современном автомобиле может быть больше чем один.

Как правило, основным местом их расположения является блок цилиндров силового агрегата или головка блока, но, помимо этого, найти их можно и в корпусе радиатора или в термостате.

Как устроен датчик температуры двигателя?

Датчик температуры двигателя в разрезеТеперь давайте более детально рассмотрим сам датчик температуры. На самом деле, как вы видите, это очень простой элемент, благодаря чему обеспечивается его надёжность.

С одной стороны прибора находится термочувствительный элемент, термистор, который в зависимости от температуры окружающей его среды (в нашем случае охлаждающей жидкости) меняет своё электрическое сопротивление – чем выше градус, тем сопротивление меньше.

С другой стороны датчика присутствует разъём для подключения проводки, которая идёт к блоку управления. В старых авто, выпускавшихся ещё в докомпьютерную эпоху, термодатчик напрямую подключался к индикатору температуры на приборной панели.

Может ли датчик выйти из строя?

Несмотря на простоту конструкции, датчик температуры двигателя также может поломаться. О его неисправности косвенно могут говорить такие симптомы:

  • постоянно горящая на приборной панели лампа высокой температуры охлаждающей жидкости;
  • проблематичный запуск мотора даже в тёплую погоду;
  • глохнущий на холостых оборотах мотор;
  • увеличенный расход топлива;
  • постоянный перегрев силового агрегата.

Не факт, что если вы наблюдаете одну из вышеперечисленных проблем, то вина именно на датчике, но проверить его или даже заменить будет не лишним. Вообще эта деталь стоит довольно дёшево, а с процедурой демонтажа и установки новой справится даже начинающий водитель, поэтому в качестве профилактики неполадок с мотором эта процедура не помешает.

Алгоритм замены выглядит следующим образом:

  • ищем под капотом или в техдокументации расположение ДОТЖ;
  • снимаем клеммы аккумулятора;
  • отсоединяем разъём питания от датчика;
  • берём подходящий ключ и выкручиваем его. Если в процессе из посадочного гнезда потёк антифриз, пугаться не стоит – просто дайте жидкости вытечь, а потом, после установки исправной детали, долейте в бачок необходимое количество;
  • вкручиваем новый ДОТЖ, подсоединяем провода, подключаем аккумулятор, доливаем антифриз и вытираем подтёки вытекшей жидкости;
  • заводим автомобиль и проверяем работу мотора, а именно дожидаемся, когда включится вентилятор радиатора.

Теперь вы знаете, как выглядит датчик температуры двигателя, где его искать и даже как заменить.

Исправной вам техники и до скорого!

Где находится датчик температуры двигателя

Датчик температуры ДВС осуществляет измерение температуры охлаждающей жидкости в системе охлаждения. Подобное решение направлено на своевременное предупреждение водителя о перегреве двигателя и предотвращение серьезных повреждений мотора, что предполагает немедленную остановку автомобиля и прекращение дальнейшей эксплуатации силового агрегата. На некоторых моделях температурный датчик может также показывать температуру холодного двигателя.

Читайте в этой статье

Место расположения температурных датчиков

Электронная система для измерения температуры двигателя зачастую включает в себя два конструктивных элемента, которые соединяются при помощи провода:

  • температурный датчик;
  • блок датчика температуры;

Местом расположения контролирующего температуру ОЖ датчика зачастую выступает корпус термостата. Также температурный датчик двигателя может находиться на ГБЦ или быть встроенным в верхний шланг радиатора системы охлаждения. На подавляющем большинстве современных машин датчик температуры двигателя находится в верхней части самого ДВС.

Главным требованием к месту установки является монтаж датчика в таком месте, где поток охлаждающей жидкости осуществляет выход из двигателя к радиатору. Блок температурного датчика находится в корпусе указателя температуры, который размещен на панели приборов в салоне транспортного средства.

Необходимо добавить, что температурные датчики предназначены не только для измерения температуры ОЖ, но и для замеров температуры моторного масла, а также для определения температуры наружного воздуха. На основе полученных данных ЭБУ двигателем вносит определенные коррективы в процессе прогрева и последующей работы силового агрегата.

На современных авто устанавливается группа датчиков температуры, которые монтируются в определенных участках прохождения каналов рубашки охлаждения, а также масляных каналов системы смазки двигателя. Подобные решения отличаются высокой точностью. Несколько датчиков фиксируют не только общую температуру ОЖ, но и способны выявить отдельные участки в зоне нахождения нагруженных узлов двигателя, в которых при определенных условиях эксплуатации может возникнуть критический локальный перегрев.

 Виды датчиков для измерения температуры жидкости системы охлаждения

Для измерения температуры ОЖ используются датчики следующего типа:

  • магнитный датчик;
  • биметаллический датчик;

Самостоятельно определить тип датчика можно по скорости реакции указателя температуры после того, как включается зажигание. Если в автомобиле установлен магнитный датчик, тогда стрелка указателя температуры после поворота ключа в замке зажигания реагирует моментально. В случае с биметаллическим датчиком отмечен медленный подъем стрелки.

Магнитный температурный датчик представляет собой две катушки, которые находятся по бокам поворотного металлического якоря. Указанный якорь удерживает стрелку указателя температуры. Катушки запитаны в электроцепь транспортного средства, один провод имеет заземление, а второй идет к датчику, который выдает разное сопротивление зависимо от температуры ДВС. Прохождение электричества через катушки приводит к образованию магнитного поля, которое двигает якорь с прикрепленной к нему стрелкой. Разница в магнитном поле, которое создают катушки, зависит от силы тока, подаваемого на них датчиком температуры, а также определяет степень смещения якоря со стрелкой.

Биметаллический датчик основан на склонности металла к расширению при нагреве и сужению в результате остывания. Использование металлов с разным коэффициентом расширения в конструкции датчика позволяет точно фиксировать температуру.

Принцип работы биметаллического температурного датчика можно рассмотреть на следующем примере. Две пластины, материалом изготовления одной из которых является сталь, а другая выполнена из меди, плотно соединяются друг с другом.  Далее производится их нагрев, результатом чего станет расширение. Медь имеет больший коэффициент расширения сравнительно со сталью, что вызовет увеличение медной пластины в длину относительно стальной. Так как две пластины надежно соединены друг с другом для предотвращения смещения, медная пластина начнет огибать пластину из стали.

Что касается биметаллического датчика температуры в двигателе, конструкция включает в себя специальный стержень, который в результате нагрева демонстрирует изменение своей длины. Результатом становится увеличение или уменьшение силы тока, который подается к блоку со стрелкой-указателем на приборной панели.

Срабатывание сигнальной лампы на панели приборов (при наличии таковой) основано на том же принципе. При определенном нагреве происходит сгибание пластины, что приводит к соединению контактов и загоранию лампы аварийного перегрева двигателя.

Среди блоков, которые взаимодействуют с датчиками температуры, выделяют два типа:

  • блок полупроводниковый;
  • блок планочный биметаллический;

Блок-сенсор  полупроводникового типа сегодня применяется наиболее широко, имея в основе полупроводниковый резистор в корпусе из металла. Полупроводник отличается способностью уменьшать сопротивление во время роста температуры. С нагревом ДВС происходит понижение сопротивления и увеличение тока в датчике.

Биметаллический блок работает по принципу смещения биметаллической полосы, которая находится внутри нагревательной катушки. В результате происходит увеличение или уменьшение силы тока, который подается на панель приборов.

Читайте также

Как работает датчик температуры двигателя?

Датчик температуры в двигателе обеспечивает раннее предупреждение о его перегреве мотора, что позволяет водителю остановить и заглушить автомобиль прежде, чем произойдет его повреждение из-за такого перегрева. В очень холодную погоду датчик температуры может также показать Вам, если двигатель ещё не прогрелся, а на непрогретом двигателе ездить также очень вредно для него.

Датчики показывают текущую температуру двигателя за счёт специального указателя, который постепенно поднимается вверх, когда Вы включаете зажигание. Блок датчика позволяет силе тока менять своё значение в зависимости от температуры двигателя за счёт нагревательной катушки внутри датчика. Биметаллическая полоска внутри катушки поворачивается на величину, зависящую от величины силы тока, и отклоняет указатель по калиброванному циферблату, чтобы дать водителю относительно точные показания температуры двигателя.

Система измерения температуры, как правило, состоит из двух элементов: сам датчик и блок датчика, который контролирует датчик, соединяясь с ним проводом.

Типы датчиков температуры

Есть два основных типа механизмов датчиков температуры двигателя:

  • магнитные датчики
  • биметаллические датчики

Вы сможете определить, какой тип из этих двух расположен в Вашем автомобиле, по тому, как он реагирует, когда Вы включаете зажигание. В случае магнитных датчиков указатель сразу же даёт показания температуры, а вот биметаллические датчики медленно толкают стрелку к чтению после включения зажигания.

Температурные датчики двигателя встроены в корпус приборной панели автомобиля. Блок датчика, однако, может быть в одном из следующих нескольких мест:

  • корпус термостата,
  • головка блока цилиндров
  • верхний шланг радиатора.

В некоторых случаях датчик может быть и в иных местах, но во всех случаях датчик находится на магистрали течения охлаждающей жидкости на выходе из двигателя.

Магнитные датчики

Магнитные датчики, называемые также движущимися датчиками — это пара катушек, по одной на каждой стороне поворотной железной арматуры, которая держит и контролирует стрелку указателя. Катушки подключаются непосредственно к электрической сети автомобиля — одна из них контактирует напрямую с корпусом двигателя, а на другую подаётся ток от датчика, сопротивление которого как раз и изменяется в зависимости от температуры двигателя. Ток, протекающий через катушки, создаёт магнитное поле, которое перемещает указатель в ту или иную сторону. Величина перемещения зависит от разницы в магнитных полях, создаваемых двумя катушками. Эта разница, в свою очередь, зависит от размера тока, пропускаемого через сенсорный блок.

Биметаллические датчики

В биметаллических датчиках главную роль играет металлическая полоса и намотанная вокруг неё проволока, через которую проходит ток. Если Вы читали статью о том, как работают спидометры, то Вы уже знаете эту систему биметаллических датчиков. Суть её в том, что чем выше температура двигателя, тем больше тока поступает от сенсора, который нагревает обмотку вокруг пластины. Нагрев заставляет пластину немного растягиваться и изгибаться, передвигая на нужную откалиброванную величину стрелку указателя температуры двигателя.

В таком типе датчика, чтобы избежать ошибок, вызванных изменениями напряжения питания автомобиля из-за электрической нагрузки и скорости генератора, в цепочку датчика включен стабилизатор напряжения. Стабилизатор напряжения работает по принципу биметаллической ленты и сохраняет напряжение в постоянном диапазоне от 8 до 10 Вольт.

Где находится датчик температуры двигателя?

Важным прибором для автомобилей служит датчик, показывающий температурный уровень двигателя внутреннего сгорания. Его неисправность влечет неприятности для силовой установки.

Перегревание мотора чревато его выходом из строя, что требует дорогого ремонта или замены двигательной установки. Здесь малыми сумами денег не обойтись.

Содержание статьи

Общая информация о ДТОЖ

Запущенный двигатель внутреннего сгорания  нуждается в удалении лишней температуры охладителя из силовой установки. В противном случае двигатель раскаляется до появления синевы металла, из которого изготовлен. Эксплуатировать перегретый мотор невозможно. Его просто утилизируют.

Устройство, определяющее температуру, не допускает кипения охладителя. Достигая  100 C°, ОЖ (охлаждающая жидкость) не способна отбирать лишние градусы, что вызывает деформацию кривошипно-шатунного механизма, иных узлов и деталей мотора.

Именно в момент критического температурного режима посылает  в электрический блок управления (ЭБУ) сигнал, что пора включать принудительное охлаждение жидкости. Начинает работать вентилятор, обдающий радиатор потоком наружного воздуха.

Воздушный поток сбивает температуру охлаждающей консистенции, обеспечивая двигателю максимальные обороты коленчатого вала. Одновременно со снижением тепла формируется новая топливная смесь, поскольку охлажденная двигательная установка требует иное количество топлива.

Если устройство неисправное, подает в блок управления искаженную информацию, приводящую двигатель к перегреванию и остановке. Плохо то, что после остановки, его трудно запустить снова. В некоторых случаях, не заведется по возникшим причинам:

  • закоксованности маслосъемных колец;
  • выхода из строя шатунно-поршневого механизма;
  • перекаливания головки блока цилиндров.

Приведенные факты убеждают, что датчик контроля над температурным режимом жидкости, является едва не главным элементом силовой установки автомобиля.

Технологический цикл работы мотора автомобиля изделие играет доминантную роль:

  1. Устанавливает контроль над объемом охлаждающей жидкости, напрямую воздействует на формирование горючей смеси.
  2. Автоматически сигнализирует в центр электронного управления двигательной установке о критических температурных режимах.

Контекст повествования требует рассказать о небольшом элементе, способном контролировать систему охлаждения двигателя автотранспортных средств. Полезно почитать начинающим автолюбителям и тем, кто за рулем не один десяток лет.

Из чего состоит датчик?

В специальный корпус вмонтирован полупроводник, изменяющий сопротивление электротока в зависимости от изменения температурных параметров охлаждающей жидкости. Полупроводниками могут служить термисторы или резисторы.

Работают по принципу сопротивления электрического тока.  Полупроводник, находясь в нормальной температурной среде, увеличивает сопротивление. Внезапное повышение температуры, снижает электрическую проводимость. Полупроводники априорно настроены на точное показание. Изменение силы тока в датчике моментально фиксируется ЭБУ.

Блок управления начинает корректировать охлаждение двигателя, включая или выключая принудительный воздушный обдув радиатора. Прибор, установленный на панельной доске автомобиля, информирует водителя об изменениях в системе охлаждения.

Понятно, датчик снимать меняющиеся температурные параметры способен при условии прямого контакта с охладителем. Это и ответ на вопрос, часто задаваемый новичками-водителями, где находится датчик температуры двигателя. Часть датчика, содержащего чувствительные элементы, интегрирована в охлаждающую систему. Если находится вне соприкосновения с жидкостью, то получить точные температурные измерения невозможно.

Места установки датчика

Производители автомобилей, особенно иностранные, устанавливают несколько датчиков в разных местах.

Традиционными локациями установки являются:

  • непосредственно в термостате;
  • головке блока;
  • в цилиндровом блоке.

Продвинутые иномарки имеют два датчика. Один соединен с блоком управления, другой выполняет функцию реле: отключает и включает принудительный обдув радиатора.

Важно помнить. Установлено,  от температуры охлаждающей жидкости, зависит расход топлива. Холодная жидкость формирует обогащенное топливо. По мере прогрева двигателя уровень обогащенности уменьшается.

Выход из рабочих параметров температурного датчика, воспринимается силовой установкой, как холодный двигатель, Ситуация мотивирует потребление обогащенного топлива. Его больше требуется, что вредно для окружающей среды. Нередко портятся катализаторы.

При замыкании датчик передает неправильные данные о температуре охладителя. Прибор на панельной доске начнет показывать, что двигатель находится в прогретом режиме. Автоматически идет формирование обедненной топливной смеси. Возникают сложности, при которых:

  • двигатель долго не запускается;
  • а заведшись, теряет мощность, обороты, наблюдается нестабильная работа;
  • замедленно реагирует на манипуляции акселератором.

Факты требуют оперативного осмотра автомобильной электрики, и принятия квалифицированных мер по ликвидации неисправности.

Диагностика и устранение неисправностей

На практике температурные автомобильные датчики силовых установок конструктивно просты. Там нечему ломаться. Повлиять на работу способны электропровода, соединяющие датчик с ЭБУ. Покажут неверные значения окислившиеся, склеившиеся от перегрева провода.

Не следует забывать о продолжительном нагревании полупроводников. Наблюдается у немецких производителей, чьи авто оснащены двигатели с турбонадувом.

Обнаружить неисправность температурных датчиков несложно. В 90% случаях обнаруживают причину, визуально осматривая силовою установку. Неисправность легко  найти в соединениях электрической проводки. Искажает прохождения тока окисление, налет. Достаточно удалить и датчик начнет выдавать правильные показания.

Если обнаружены коррозийные пятна, следует почистить провода. Микроскопические трещины в корпусе датчика обязательно приведут к погрешностям его работы. Ремонтировать датчик нет смысла. Меняют на новый.

Но есть поломки, устранить которые можно на станциях технического обслуживания (СТО). К таким относят:

  1. Ошибается прибор, размещенный на панели. Показывает температуру охладителя, как будто получает данные от исправного датчика.
  2. Двигатель не хочет заводиться несмотря, что на дворе летняя жара.
  3. Приборная доска показывает сверхнормативный расход топлива, высокое содержание углекислого газа. Информирует о неисправностях катализатора.
  4. Двигатель перегревается при включенном принудительном обдуве радиатора.

Это те моменты, где помощь квалифицированных работников, имеющих специальное диагностическое оборудование, обязательная.

Алгоритм действий

На станции технического обслуживания слесари проделают работу, соблюдая порядок действий. Демонтируют датчик с двигателя, погружают в жидкость, меняя при помощи

диагностической аппаратуры, ее температуру. Нагретая вода для исправного датчика показывает снижение напряжения на 2,5 Вольт на протяжении 5 минут. Полученный иной результат служит условием для утилизации датчика и установки нового.

Резонно на СТО проверить механический охладитель, то есть вентилятор. Двигатель авто начинает кипеть по его вине. Пусть специалисты проверят, при какой плюсовой температуре вентилятор включается и выключается.

Замена датчика своими руками

Сначала отключают электрику. Уменьшают в системе охлаждения уровень воды, иного охладителя, до отметки датчика. Снимают старый датчик, ставят новый. Доливают в двигатель охлаждающую жидкость, запускают мотор, газуют до включения вентилятора. Или выезжают на трассу. Там ускоряются, следя, включился вентилятор, или нет. И при какой температуре охладителя. Если показывает норматив, то старый выбрасывают, а новый оставляют.

Так, небольшой приборчик, внешне похожий на рядовую деталь, играет важную роль в эксплуатационном ресурсе автомобиля.

Видео о датчике температуры

Где находится датчик температуры двигателя? :: SYL.ru

Автомобильные проблемы — это тот вопрос, который сегодня встает все чаще. Дело здесь в том, что машин становится больше, соответственно, и водителей больше, и проблемы их не увеличиваются, а просто начинают, образно говоря, бить по площадям. Ничего особенно печального в технических неполадках нет, особенно если вы способны самостоятельно закрутить несколько гаек. Если же опыт больше, например пять-десять лет регулярного техобслуживания своими руками, то и говорить не о чем. Но для начинающих автолюбителей даже самые очевидные вещи становятся серьезными проблемами, которые надо как-то решать. Одна из таких — это отслеживание температуры охлаждающей жидкости в моторе.

Зачем вообще нужен датчик температуры двигателя?

На самом деле, прибор очень прост, и с ним вообще не должно возникать никаких проблем.

датчик температуры двигателя А вот указать он может на многое. Загвоздка состоит в том, что двигатель внутреннего сгорания – это сложный механизм, который собирается из множества частей. Последние должны работать в унисон, и главное, в строгой последовательности.

Высокая или, наоборот, чересчур низкая температура двигателя может привести к действительно серьезным проблемам. Настолько большим, что своими силами справиться не удастся и придется обращаться в ремонтную мастерскую, что чревато большими тратами, которые никому не нужны. К тому же если ездить на машине с холодным движком, то срок службы последнего сильно уменьшится. Вот так маленький датчик температуры двигателя становится незаменимой деталью автомобиля.

Какие они бывают?

Чаще всего, когда речь заходит о таких измерительных приборах, то речь идет об охлаждающей жидкости. Это основной путь применения, но бывают и немного другие. Например, датчик температуры двигателя может измерять теплоту масла. Некоторые модели автомобилей, в основном предназначенные для гонок, имеют устройства для отслеживания нагрева коробки передач и масла в дифференциале.

Почему новое лучше старого?

Если говорить в общих чертах, то принцип работы не изменился. Собственно, измениться он и не может – ведь измеряется все тот же параметр, и тут ничего не поделаешь. Но вот определенный момент, в котором датчик температуры охлаждающей жидкости двигателя в современном агрегате отличается — это динамика показателей.

Старые модели заточены под измерение температуры в определенном месте, обычно это та емкость, куда заливается данная жидкость. То есть информацию вы получаете достаточно статическую, которую можно трактовать совершенно по-разному.

где датчик температуры двигателя Современные же модели устроены по-иному – это целая плеяда различных измерителей, которые буквально оплетают охлаждающие (и в некоторых случаях масляные) каналы. Таким образом вы можете увидеть, какая часть мотора перегревается больше всего, и предпринять что-то конкретное. датчик температуры 406 двигательПравда, та же эволюция автомобилей позволяет не особо заботиться об этом прямо на дороге. Бортовой компьютер, считав данные, которые предоставил датчик температуры двигателя, самостоятельно внесет изменения в режим работы или же выведет предложения по оптимизации на экран.

Как устроен такой прибор?

Ответить на этот вопрос достаточно просто, поскольку, несмотря на множественность деталей конструкции, все сводится к трем основным частям. В первую очередь, это, конечно, само устройство, которое снимает показатели. Еще нужно отметить блок датчика, который одновременно контролирует работу первого и передает полученную информацию. Третьим и последним элементом становится простой провод, соединяющий два первых.

Как это ни смешно звучит, проблема частенько заключается именно в нем. То есть обе детали конструкции работают нормально, но происходит все не слаженно, поскольку связи между ними нет.

Виды датчиков

На данный момент производят два основных типа измерителей. Они могут быть магнитными или биметаллическими. Эта информация не особенно влияет на работу, поскольку принцип разный, но результат остается одним и тем же.

Определить, какой именно установлен в вашем автомобиле, легко – при включении двигателя проследите за стрелкой указателя. Если она сразу срывается с места, то здесь работает магнитный датчик. В том же случае, когда проходит некоторое время, после которого начинается медленное движение, это биметаллический прибор.

Магнитный датчик

Здесь все устроено по очень простому принципу – есть несколько катушек, которые располагаются на разных сторонах поворотного якоря, где закреплена стрелка. Все это подключено напрямую к электросети машины – один заземляется прямо так, а вот другой проходит через блок управления, сопротивление которого и будет давать показатель температуры.

Работа основывается на протекающем сквозь катушки токе.

датчик температуры двигателя ваз Так создается магнитное поле, что вызывает движение якоря при изменении температуры. Почему она двигается, это уже немного другой вопрос – из-за разницы магнитных полей. Катушки ведь находятся на разных сторонах якоря, снаружи и внутри.

Биметаллические устройства

Собственно говоря, принцип работы здесь основан как на физике, так и на химии.

фото датчика температуры двигателя Все вещества могут изменяться в размерах, в зависимости от окружающей среды, в данном же случае роль раздражителя играет температура.

В самом приборе функция снятия показателя падает на металлический стержень, который расширяется и сужается на незаметные для человеческого глаза величины. Но этого вполне достаточно, чтобы изменить показатели на приборной панели.

Также именно из-за такого достаточно сложного принципа работы снятие показателей немного замедляется, если сравнивать с магнитными датчиками.

Капиллярные приборы

Старые автомобили часто оснащены третьим типом, который сегодня практически нигде не используется. Например, датчик температуры двигателя ВАЗ‘а вполне может быть именно таким, если машине лет семь-десять.

Устройство здесь достаточно сложное и хрупкое, потому его и сняли с производства. Соль в том, что через весь двигатель, от приборной панели к баку с охлаждающей жидкостью, проходит трубка измерителя. Повредить её — раз плюнуть, а менять придется всю систему целиком.

Принцип работы описывать смысла нет, поскольку столкнуться с таким устройством в «полевых условиях» достаточно тяжело. К тому же лучше будет обратиться именно к профессионалу, так как при замене вполне можно что-то повредить.

Где находится датчик температуры двигателя в автомобиле?

Самый распространенный вариант — это установка прямо в корпусе мотора. Блок же, в свою очередь, может находиться в одном из трех мест. Это бывает корпус термостата, головка блока цилиндров или же верхний шланг радиатора.

Так что искать долго не придется, нужно всего лишь осмотреть верхнюю часть корпуса движка.

где находится датчик температуры двигателя Внешний вид тоже не уникален. Фото датчика температуры двигателя, приведенное здесь, подходит для большинства автомобилей. Просто потому, что они делаются одинаковыми. Проблем с идентификацией и поиском замены не возникнет.

Некоторые особенности национального автомобилестроения

Проблемы возникают с этим прибором не очень часто. Но для некоторых моделей моторов это может быть печальной привычкой. Например, датчик температуры, 406 двигатель которым укомплектован, ломается достаточно часто. Существуют даже специализированные справочники по теме, так что информацию найти несложно.

Наиболее часто звучат предложения просто поменять модель на 402-ю. Тогда проблем станет гораздо меньше, и жить станет намного проще.

датчик температуры охлаждающей жидкости двигателяТем не менее о том, где датчик температуры двигателя находится, вы уже знаете, а потому сможете разобраться и с простейшей диагностикой. Бортовой компьютер в любом случае выведет ошибку при неисправности, например появится горящая надпись «проверьте двигатель». Или же вы сами можете заметить, что указатель барахлит, вечно показывая одну и ту же температуру, или могут начаться скачки туда-сюда. Вполне вероятно также полное «умирание» прибора, так что стрелка будет оставаться на нуле.

Цифровой индикатор температуры двигателя: зачем нужен дополнительный датчик

Как известно, температура охлаждающей жидкости, а также давление и температура моторного масла являются важными показателями, которые позволяют водителю контролировать работу и следить за состоянием ДВС.

Если говорить о моторном масле, такие решения больше нужны для форсированных моторов, которые работают в режимах больших нагрузок (постоянная езда на высоких оборотах, турбонаддув на изначально атмосферном двигателе и т.д.).

Что касается температуры охлаждающей жидкости, за ней нужно постоянно следить на любом силовом агрегате, а точная информация позволит избежать перегрева двигателя. При этом важно учитывать, что штатный датчик на многих автомобилях дает весьма посредственное представление о степени нагрева ОЖ.

Также некоторые модели прямо с завода и вовсе лишены указателя температуры двигателя на приборной панели. В подобных случаях (когда указателя нет или он показывает только усредненные значения) водители обычно устанавливают сторонний датчик температуры двигателя (цифровой аналог дает более точные данные сравнительно со штатным решением). Давайте рассмотрим это устройство более подробно.

Читайте в этой статье

Индикатор температуры двигателя: особенности

Начнем с распространенной ситуации. Допустим, в автомобиле имеется штатный стрелочный указатель температуры, однако на таких приборах шкала зачастую может не иметь калибровок, а стрелка рабочей температуры двигателя в среднем положении отображает реальную картину только условно.

При этом в процессе эксплуатации водитель замечает, что если середина на шкале является нормой, то в различных ситуациях стрелка может заметно подниматься и выше (например, в пробках). Казалось бы, происходит перегрев мотора.

Естественно, движение на автомобиле сразу прекращается, владелец спешит заглушить двигатель и открыть капот. Однако при осмотре агрегата следов утечки ОЖ нет. Далее производится повторный запуск и выясняется, что вентилятор радиатора даже не включается, хотя устройство работоспособно.

При ощупывании верхний патрубок радиатора имеет приемлемую температуру, нигде не «давит» антифриз, нижний патрубок может быть и вовсе холодным и т.д. Дальнейшая проверка уровня ОЖ и состояния самого тосола/антифриза также показывает, что жидкость системы охлаждения в норме, нормально работает внутрисалонный отопитель (печка), в системе нет воздушных пробок, помпа также исправна.

Еще бывает так, что если дать двигателю полностью остыть, затем завести мотор и прогревать силовой агрегат до рабочих температур, этот процесс может занять много времени (судя по указателю на панели приборов). При этом можно заметить, что хотя стрелка только немного поднялась, а вентилятор радиатора уже срабатывает, нижний патрубок радиатора теплый и т.д.

Если учесть, что с вентилятором и системой охлаждения все в порядке, тогда описанные выше признаки указывают на большую погрешность или проблемы именно с указателем температуры двигателя. Вполне очевидно, что в подобной ситуации становится сложно понять, когда мотор выходит на рабочие температуры, перегревается ли ДВС, сколько необходимо прогревать двигатель перед поездкой и т.д.

На начальном этапе многие водители начинают искать причину. Некоторые сразу:

В одних случаях проблему удается решить, тогда как в других добиться корректной работы штатного указателя температуры все равно не удается.  Дело в том, что нередко виновником являются управляющие электронные модули, дающие определенный сбой.

Менять такие модули дорого и нецелесообразно. В этой ситуации качественным решением является цифровой индикатор температуры двигателя. Такой электронный датчик имеет вполне приемлемую стоимость (в среднем, от 15 до 55 у.е.), относительно легко подключается и устанавливается. Диапазон измеряемых температур также весьма широк (в среднем, от -65 до +240).

Отметим, что на разных типах ДВС особенности монтажа могут несколько отличаться.

  1. Запитывается устройство обычно от замка зажигания.
  2. Цифровая панель устанавливается в удобном месте в салоне автомобиля.
  3. Что касается самого датчика, для точных показаний его необходимо погружать в охлаждающую жидкость.

Другими словами, устройство нужно вкрутить в блок или врезать в патрубок. Чтобы это сделать, одни водители заменяют штатный датчик температуры, попросту вкручивая вместо него новый. Однако на автомобилях с ЭБУ по ряду причин так делать нельзя.

Дело в том, что контроллер получает показания о температуре ОЖ. В этом случае нужно отдельно реализовывать монтаж датчика цифрового индикатора, так как убирать стандартный температурный датчик из системы настоятельно не рекомендуется.

Подведем итоги

Теперь несколько слов о практической эксплуатации. Если датчик установлен правильно, тогда погрешность его показаний будет минимальной (не более 1 градуса по Цельсию).  Наличие данного устройства в автомобиле позволяет постоянно следить за температурой двигателя и ОЖ.

Рекомендуем также прочитать статью о том, что такое автомобильный датчик Холла. Из этой статьи вы узнаете о назначении, принципах работы и основных неисправностях, к которым приводят сбои в работе или выход из строя указанного датчика.

При этом стоит отметить, что по индикатору можно также проверять работу термостата и заявленную температуру термостатирования. Если просто, например, термостат должен открываться при температуре 85 градусов.

Двигатель сначала прогревается до средних температур, затем можно взяться за патрубок радиатора. Когда он станет горячим, это укажет на открытие термостата. При этом на индикаторе также должна быть отображена заявленная температура открытия термостата, то есть все те же 85 градусов (с поправкой на погрешность). Также среди плюсов следует выделить возможность точного мониторинга температуры не только горячего, но и холодного мотора.

Напоследок отметим, что наиболее ответственным моментом при установке можно считать монтаж самого датчика на двигателе. Устройство обязательно должно быть герметичным. Также повышенные требования выдвигаются и к надежности его крепления. Важно избежать даже малейших утечек антифриза из системы охлаждения, которые могут происходить именно в месте установки цифрового датчика температуры мотора.

Читайте также

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
