Беспроводной термостат для газового котла отопления: выбор комнатного терморегулятора

Эффективное управление отопительной системой в жилом помещении помогает не только постоянно поддерживать комфортную температуру, но и сократить расходы на электроэнергию и топливо, продлить срок эксплуатации оборудования.

Применение беспроводных термостатов позволяет полностью автоматизировать процесс регулирования работы газового котла.

Устройство беспроводного термостата для газового котла

Термостат (терморегулятор) — специальное устройство, которое устанавливается на котельное оборудование с целью предотвращения его перегрева и устранения высоких нагрузок. Эти приборы бывают двух видов:

проводные — подключаются к газовому котлу с помощью клемм и проводного соединения;
беспроводные — регулируют функции контроллера посредством радиосигнала.

Комплект терморегуляторов, осуществляющих контроль над работой отопительного котла дистанционно, состоит из двух блоков. Один из них при помощи специальных клемм крепится непосредственно к газовому клапану или контроллеру.

Второй блок, оснащённый жидкокристаллическим дисплеем и миниатюрной клавиатурой, устанавливается в комнате. Между собой модули термостата связаны радиоканалом, частота которого не влияет на работу других электрических приборов в доме.

Важно! Принцип работы беспроводного терморегулятора основан на контроле колебаний температуры воздуха в жилом помещении. Дистанционный термостат включает и отключает газовый котёл при достижении температуры, заранее заданной пользователем. Именно в этом заключается его главное отличие от проводных приборов, которые реагируют на охлаждение воды в теплоносителе.

Разновидности комнатных терморегуляторов

В зависимости от функциональных возможностей беспроводные термостаты бывают трёх видов:

Простые — приборы только поддерживают заданную температуру в жилом помещении, при этом никак не влияют на снижение потребления газа.
Программируемые (программаторы) — пользователь имеет возможность установить и настроить режим работы отопительного оборудования не только в течение суток (днём и ночью), но и по дням недели, а также на период отъезда хозяев. Установка таких терморегуляторов способствует значительному снижению расхода газа.

Фото 1. Терморегулятор программируемый недельный беспроводной SALUS 091FL RF. Предусматривает 6 заводских и 3 программы индивидуальной настройки.

С функцией гидростата — приборы не только поддерживают оптимальный температурный режим в жилом помещении, но и контролируют в нём уровень влажности.

После внесения в память беспроводного термостата желаемых параметров температуры в помещении, пользователь может больше не задумываться о контроле над работой отопительной системы. В случае снижения температуры воздуха ниже минимального предела, заданного программой, терморегулятор передаёт об этом сигнал на контрольный блок, после чего отопитель и насос включаются автоматически.

Этот же принцип работы реализуется в случае превышения максимально допустимого значения температуры воздуха в комнате — газовый котёл отключается самостоятельно.

Достоинства и недостатки

Плюсы беспроводных термостатов для газовых котлов:

Точная регулировка температуры в жилом помещении — встроенные в модули прибора датчики чутко реагируют на температурные колебания. Пока температура воздуха находится в заданных пользователем пределах, газовый котёл не работает.

Фото 2. Схема системы отопления дома с покомнатной установкой термостатов. Позволяет регулировать температуру в каждом помещении.

Экономичность — после установки беспроводного термостата ежемесячное потребление газа и электроэнергии сокращается на 30%.
Снижение нагрузки на котёл — вода в отопительной системе остывает значительно быстрее, чем воздух в помещении. Поэтому при отсутствии терморегулятора число циклов включения и выключения газового котла достаточно велико, что приводит к его дополнительному износу. После установки дистанционного регулятора отопительное оборудование функционирует в более щадящем режиме.

Современные беспроводные терморегуляторы обладают эргономичным дизайном, благодаря чему в любом интерьере не создают дисгармонии. Дополнительное преимущество этих приборов — отсутствие необходимости прокладки проводки.

Минусы беспроводных термостатов для газовых котлов:

Ограниченный ресурс элементов питания — когда батарейки в блоках регулятора разряжаются, нарушает процесс передачи радиосигнала от термодатчика к котлу отопления. В результате этого контроллер котла ориентируется только на показания своих измерителей, что приводит к перегреву воды в теплоносителе. Для предупреждения таких сбоев в работе беспроводного термостата большинство производителей предусмотрели в приборах функцию оповещения о состоянии заряда элементов питания.

Фото 3. Комнатный термостат Verol VT-1520 WLS беспроводной. На дисплее в верхнем правом углу индикатор заряда батарейки.

Проблемы совместимости термостата и котла — совместная эффективная работа этих приборов возможна только в том случае, если они изготовлены одной фирмой-производителем. Если марки газового котла и терморегулятора отличаются, их различия в электронике провоцируют возникновение сбоев в работе и, соответственно, сложности в эксплуатации.

Полезное видео

Ознакомьтесь с видео, в котором показана установка беспроводного термостата релейного типа.

Заключение

Установка беспроводных термостатов гарантирует поддержание в жилом помещении комфортных условий и щадящую эксплуатацию отопительного оборудования. Несмотря на простоту устройства, эти приборы помогают снизить энергозатраты и уменьшить расходы на коммунальные платежи.

Беспроводной терморегулятор для газового котла: описание, принцип работы, основные виды и подключение

Отопление дома — жизненно важная его часть. Эффективное управление этой системой помогает не только экономить средства на отопление, но и продлить срок эксплуатации самого здания, отопительного оборудования. К тому же всегда приятнее находиться в помещении с комфортной температурой. С этими задачами справляется терморегулятор газового котла, а беспроводной термостат облегчает управление работой котла в доме. Давайте разберемся, что это за устройство, насколько оно необходимо и как его использовать.

…

Что такое терморегулятор

Прибор представляет собой небольшое устройство, которое с помощью клемм и проводов подключается к газовому котлу. Если речь идет о беспроводном устройстве, обмен данными происходит по радиоволнам. Беспроводной комплект состоит из двух блоков, один из которых устанавливается в помещении.

В нем имеется датчик температуры и интерфейс, через который устанавливается желаемый температурный режим. Он оснащен жидкокристаллическим дисплеем и клавиатурой. Второй крепится к котлу клеммами. Блоки связаны между собой радиоканалом.

Исходя из этой конструкции, становится понятно, для чего нужен терморегулятор: регулирование температуры в помещении через функцию включения и отключения газового котла по достижении установленной температуры.

Для сравнения: когда в доме установлен двухконтурный газовый котел, система ориентируется на температуру воды, которая по ней циркулирует. Как только она падает ниже установленного уровня, котел включается на обогрев. Поэтому, если меняются погодные условия, вам необходимо вручную переустанавливать показатели на котле. В течение сезона прибегать к таким манипуляциям приходится не один раз. Неудобен этот режим тем, что котел часто запускается лишь на короткие промежутки времени, обычно на пару минут через каждые 5-10 минут.

Но циркуляционный насос системы работает постоянно. Соответственно, идет большой перерасход электроэнергии. Например, двухконтурный котел на 24 кВт потребляет около 60-90 Вт/час, то есть примерно 43-65 кВт в месяц. Помимо большого расхода энергии, идет высокая амортизация самого газового котла.

Внимание!
Главное преимущество системы отопления с комнатным термостатом в том, что она включает котел в зависимости от температуры воздуха в помещении. Система без термостата включает его при охлаждении воды в ней.
Если же в комнате стоит термостат, регулировать температуру в помещении проще, быстрее и экономнее. Принцип работы комнатного терморегулятора позволяет установить нужные параметры температуры прямо в помещении и не бегать для перепрограммирования котла каждый раз, когда необходимо изменить температуру.

Виды терморегуляторов
Существует несколько разновидностей термостатов для регулирования температуры центрального отопления.
…
По способу подключения
Термостат может быть установлен в комнате или непосредственно у котла. В последнем случае речь идет о центральном терморегуляторе. Новое поколение термостатов в основном имеет беспроводное соединение с котлом, тогда как старые подсоединяются к нему проводами.
На заметку!
Рекомендованная температура воздуха в помещении — 20 °С, ночью может быть на градус больше. Но в детской комнате и там, где живут пожилые люди или с ограниченными возможностями, стоит выставлять 22 °С.
Центральный терморегулятор включает и отключает отопление по всему дому, а комнатный позволяет в любое время менять режим отопления, устанавливать специальный режим на выходные, день и ночь, или на период отъезда хозяев. Если в доме установлен один котел с радиатором, достаточно одного комнатного термостата.
По функциональности
По виду функций беспроводные терморегуляторы для газовых котлов можно разделить на три основных вида:
простые, которые имеют только одну функцию — поддерживание заранее заданной температуры в помещении;
программаторы или программируемые, которые имеют уже целый ряд полезных функций: можно выставить работу отопительной системы на неделю, дифференцировать температуру по времени суток и прочее;

с функцией гидростата. Такие устройства имеют встроенный гидростат, позволяющий контролировать не только температурный режим, но и уровень влажности в помещениях, а также корректировать его до необходимых параметров.
Внимание!
Прежде чем купить такое устройство, необходимо вычислить его требуемую мощность. Для этого надо знать общую отапливаемую площадь и примерный уровень температуры, которую надо поддерживать. Так вы сэкономите, отказавшись от покупки слишком мощного устройства, а также сможете предупредить поломки, заранее поменяв проводку, если окажется, что она не выдержит такой нагрузки.
Принцип работы беспроводного терморегулятора для газового котла
Работа устройства заключается в следующем. Необходимо установить на нем желаемый показатель температуры. Как только воздух в помещении охлаждается на градус ниже, с термостата идет сигнал на газовый котел для включения. Система включается в работу и прогревает помещения. Когда в нем устанавливается температура на градус больше заданной, термостат посылает сигнал на отключение.
И тогда отключается как сам котел, так и насос.
Ознакомимся, что говорят отзывы о работе беспроводных терморегуляторов газовых котлов. О значительной экономии электроэнергии и снижении амортизации котла. Его включение и выключение снижается в десятки раз, а электроэнергия экономится за счет отключения насоса при простое котла.
Также при изменении погодных и прочих условий нет необходимости переустанавливать температуру на котле. Он просто не включается, если и так тепло, и включается, когда температура начинает падать.
…
На заметку!
Котлы без термостата демонстрируют перерасход энергии на 25-30%. Связано это с тем, что увеличение температуры свыше установленной нормы даже на один градус влечет за собой большой перерасход топлива.
Помимо экономии расхода топлива, идет экономия электроэнергии примерно на 30-40 кВт за месяц. Не говоря уже о меньшем износе самого оборудования. Все говорит о том, что установка беспроводного регулятора температуры для котла — выгодное вложение.
Как правильно установить терморегулятор для газового котла отопления: схема подключения
Устанавливать прибор комнатного типа необходимо в самом посещаемом помещении. Как правило, это спальня или гостиная. Важно, чтобы это была именно жилая комната, а не кухня, коридор или ванная. Если людей в доме бывает немного, то выбирается самая холодная комната.
Внимание!
Прежде чем устанавливать терморегулятор, позаботьтесь об утеплении помещений. В противном случае никакой экономии не получится из-за высоких теплопотерь.
Приобретая беспроводной электронный терморегулятор для газового котла, надо помнить, что ему необходим постоянный приток воздуха. Поэтому его нельзя размещать за мебелью или прикрывать шторами. Также его надо размещать на безопасном расстоянии от электрических и отопительных приборов, которые создают помехи радиоволнам. Опасность представляют также сенсорные выключатели и соседские котлы, которые находятся через стену. Также не подходят места, куда падают лучи солнца или бывают сквозняки, проходят потоки воздуха от кондиционера.

Если в помещении на отопительных радиаторах стоят вентили с термоголовками, здесь устанавливать прибор тоже нет смысла.
Размещается устройство на расстоянии полтора метра над полом. Учитывая, что теплый воздух поднимается вверх, а холодный опускается, на таком расстоянии воздух имеет среднюю температуру в комнате. Этого правила надо придерживаться, даже если в полу установлен подогрев. Крепится аппарат к внутренней стене здания, так как внешние слишком холодные, даже если на них установлена теплоизоляция.
Схема подключения терморегулятора к котлу указана в инструкции к прибору, но стоит обозначить ключевые требования установки. Перед началом работ всегда надо отключать электропитание в доме, чтобы обезопасить себя.

Подберите место для установки в соответствии с описанными выше рекомендациями. Подведите к нему фазу и ноль, затем монтируйте терморегулятор. Теперь необходимо соединить фазу, ноль и землю устройства с соответствующими контактами газового котла. Если на устройстве используется стандартная маркировка, контакты обозначены N, L и PE соответственно. После их соединения подключение терморегулятора к котлу завершено.
Как подключить терморегулятор к газовому котлу — смотрите видеоинструкцию

Достоинства применения беспроводных терморегуляторов для газовых котлов отопления
Главное отличие беспроводного терморегулятора для газовых котлов — встроенный радиомодуль, который сообщен с контроллером водогрейной установки. Соответственно, нет никакой необходимости в монтаже проводки, что экономит время, силы и деньги.
Внимание!
Желательно, чтобы терморегулятор был от того же производителя, что и котел. Это не только облегчит монтаж и отладку устройства, но и гарантирует совместимость устройств. Иногда с последним возникают проблемы. Причем эта сложность характерна не только для беспроводных, но и проводных устройств. Поэтому всегда перед покупкой консультируйтесь у специалиста.
Терморегуляторы беспроводные для газовых котлов отопления иногда выпускаются с GSM-модулем. Такие устройства могут передавать текстовую информацию на телефон. Котлы южнокорейского и европейского производства имеют встроенные Wi-Fi модули, которые позволяют управлять системой отопления через Интернет, регулируя температуру в доме на расстоянии.
В зависимости от этих дополнительных возможностей различается и цена устройства. Но если брать простой терморегулятор, его стоимость окажется невысокой. При этом даже недорогой агрегат позволяет существенно экономить на электроэнергии, топливе, бережно использовать оборудование системы отопления.
Подробнее о задании разных температурных режимов в помещении с помощью терморегулятора смотрите видео
SALUS RT510RF беспроводной комнатный термостат
Настоящая Политика конфиденциальности является составной частью Пользовательского соглашения Сайта и действует в отношении всей информации, в том числе персональных данных Пользователя, получаемых Администрацией Сайта в процессе работы Пользователя с Сайтом, исполнения Пользовательского соглашения и соглашений между Администрацией сайта и Пользователем. Использование Сайта означает безоговорочное согласие Пользователя с настоящей Политикой конфиденциальности и указанными в ней условиями обработки его персональных данных; в случае несогласия с этими условиями Пользователь должен воздержаться от использования Сайта.
Перед использованием Сайта Пользователю необходимо внимательно изучить настоящую Политику конфиденциальности.
1. ПЕРСОНАЛЬНЫЕ ДАННЫЕ
1.1. Предоставление в любой форме (регистрация на Сайте, осуществление заказов, подписка на рекламные рассылки и тд.) своих персональных данных Администрации сайта, Пользователь выражает согласие на обработку персональных данных Администрацией сайта в соответствии с Федеральным законом “О персональных данных” от 27.07.2006 №152-ФЗ.
1.2. Обработка персональных данных осуществляется в целях исполнения Пользовательского соглашения и иных соглашений между Администрацией сайта и Пользователем.
1.3. Обработка персональных данных производится исключительно на территории Российской Федерации, с соблюдением действующего законодательства Российской Федерации.
1.4. Согласие Пользователя на обработку его персональных данных дается Администрации сайта на срок исполнения обязательств между Пользователем и Администрацией сайта в рамках Пользовательского соглашения или других соглашений между Пользователем и Администрацией сайта.
1.5. В случае отзыва согласия на обработку персональных данных Пользователя, Пользователь уведомляет об этом Администрацию Сайта письменно или по электронной почте. После получения данного уведомления Администрация Сайта прекращает обработку персональных данных Пользователя и удаляет.
1.6. Сайт не имеет статуса оператора персональных данных. Персональные данные Пользователя не передаются каким-либо третьим лицам, за исключением случаев, прямо предусмотренных настоящей Политикой конфиденциальности.
2. МЕРЫ ПО ЗАЩИТЕ ПЕРСОНАЛЬНЫХ ДАННЫХ
2.1. В своей деятельности Администрация сайта руководствуется Федеральным законом “О персональных данных” от 27.07.2006 №152-ФЗ.
2.2. Администрация сайта принимает все разумные меры по защите персональных данных Пользователей и соблюдает права субъектов персональных данных, установленные действующим законодательством Российской Федерации.
2.3. Защита персональных данных Пользователя осуществляется с использованием физических, технических и административных мероприятий, нацеленных на предотвращение риска потери, неправильного использования, несанкционированного доступа, нарушения конфиденциальности и изменения данных. Меры обеспечения безопасности включают в себя межсетевую защиту и шифрование данных, контроль физического доступа к центрам обработки данных, а также контроль полномочий на доступ к данным.
3. ИЗМЕНЕНИЕ ПОЛИТИКИ КОНФИДЕНЦИАЛЬНОСТИ
3.1. Администрация сайта оставляет за собой право в одностороннем порядке вносить любые изменения в Политику конфиденциальности без предварительного уведомления Пользователя. Актуальный текст Политики конфиденциальности размещен на данной странице.
Беспроводной комнатный термостат, датчик температуры на котел Beretta (20059641)
Описание товара
Беспроводной комнатный термостат (артикул 20059641) — устройство управления системой отопления, позволяющее задавать комфортную температуру в комнате с целью поддержания данной температуры на протяжении длительного времени.
В отличие от обычного термостата, данное устройство состоит из двух отдельных блоков. Приёмник выступает в качестве генератора сигнала включения/отключения котла, а передатчик служит в качестве панели пользователя и датчика комнатной температуры. Оба блока связаны друг с другом радиоволнами (RF). Обмен данными на радио частоте идёт только в одном направлении: от передатчика к приёмнику; на передатчик никаких сигналов не направляется, поэтому на дисплее передатчика нельзя отобразить никакой информации/аварии об ошибке обмена данными.
Передатчик можно устанавливать как и обычный комнатный термостат. Подключение электропитания не требуется, т.к. в передатчике устанавливаются батарейки.
Приёмник подключается к котлу, он приходит предварительно подготовленным для подключения; поэтому не требуется открывать его. На приёмнике имеется прозрачная кнопка из ячеистого пластика, в которую встроен также зелёный и красный светодиод.
Данное устройство устанавливается в нужной зоне вашего жилища и поддерживает требуемую температуру на протяжении определенного времени.
Возможность регулирования температуры в различных зонах
Устанавливайте передатчик и приёмник в помещении с нормальным уровнем запылённости.
Максимальное расстояние между приёмником и передатчиком составляет 40 метров на открытом пространстве (зона действия зависит от условий монтажа и уровня электромагнитных помех).
Инструкция по применению

Ручка регулятора
Служит для установки температуры, путём поворота против или по часовой стрелке.
При повороте по часовой или против часовой стрелки: повышается или понижается температура в комнате уровня «комфорт»; после 5 миганий заданное значение температуры запоминается.
Поверните до первого щелчка, чтобы выяснить заданное значение температуры ± 0,2°C, дисплей несколько раз мигнёт и снова начнёт отображать температуру в помещении.
Мы рекомендуем использовать вместе с котлом следующие аксессуары:
недельный программатор;
комнатный термостат;
датчик уличной температуры.
Аксессуары для котла — комнатный термостат, уличный датчик, программатор позволяют сэкономить в отопительный сезон 15-25% газа.
Использование недельного программатора наряду с датчиком уличной температуры позволяет снизить потребление газа на 15-25%.
Диаграмма экономии энергии с помощью аксессуаров
Управление котлом через Wi-fi с помощью приложения на смартфоне
Все оборудование есть в наличии, наши консультанты с радостью проконсультируют и предложат Вам все необходимые аксессуары.
Правильная установка терморегулятора в доме.
Где поставить терморегулятор?
Независимо от типа регулятора котла, место для него нужно очень тщательно подбирать.

Ключевые слова регулятора — это контроль отопления.

Руководства, поставляемые с устройствами, как правило, очень кратки и ограничиваются основных принципов. Тут мы расскажем и покажем, где на самом деле он должен установлен.

Основные условия это;
комнатный регулятор должен быть установлен на высоте около 150 см на внутренней стенке здания;

он не может находиться за мебелью (где ограничена циркуляции воздуха) или прямо на солнце;

и по дальше от близости радиаторов или каких-либо приборов излучающих тепло телевизор, холодильник и прочее.

В случае больших объектов, это, как правило, большая гостиная на первом этаже, часто с кухней и столовой и холле. Не всегда, однако, это решение работает на практике.
В некторых случаях, размещение комнатного термостата в гостиной не работает, потому что:
Во-первых — центральное отопление до комфортной температуры не гарантирует надлежащего теплового режима в спальнях или комнатах для работы, особенно, если они находятся в отдаленных частях здания котельной или на другом этаже.
Во-вторых – как правило общий элемент мебели для гостиной стал традиционный камин, эффект может быть только один — разжигание в гостиной, то будет тепло, но все другие внутренние не будет нагреваться.
В такой ситуации, комнатный термостат лучше монтировать на стене в холодном помещении, на высоте 150 см, вдали от источников тепла: камин, газовая плита, и т.д. Очень хорошее решение для этой ситуации использования беспроводного терморегулятора. Он конечно дороже, но намного удобнее, чем везти провода по стенке на второй этаж, портя общий интерьер в доме.
Независимо от того, какой регулятор беспроводной или стационарный, мы должны помнить одну вещь: термостатические клапаны на всех радиаторах в комнате, где мы повесили контроллер с датчиком температуры котла, открытые до максимума, или просто демонтированы , В противном случае, контроллером будет не правильно оценена температура, и он будет не корректно работать.
исследователей, разрабатывающих беспроводную сенсорную сеть для интеллектуальных котельных
24.10.2020
Автор Эдвин Л. Агирре
Министерство энергетики США (DOE) предоставило группе исследователей из Департамента электротехники и вычислительной техники трехлетний грант в размере почти 500000 долларов на разработку новой беспроводной высокотемпературной сенсорной сети для интеллектуальных угольных котлов, используемых в промышленность.Проект, возглавляемый профессором Сюэцзюнь Лу, позволит автоматизировать непрерывный мониторинг состояния котла в режиме реального времени.
«Насколько нам известно, это одна из первых попыток такого рода исследований», — говорит Лу.
Сеть будет состоять из радиочастотных датчиков температуры со встроенными антеннами для беспроводного удаленного мониторинга через Интернет, объясняет Лу. Каждый датчик может измерять температуру бойлера более 3200 градусов по Фаренгейту (1800 градусов по Цельсию).
«В сочетании с алгоритмами искусственного интеллекта (AI) сеть позволит нам управлять состоянием котла и оптимизировать его эффективность, что приводит к значительной экономии энергии и повышению надежности», — говорит он.
Лу является главным исследователем проекта вместе с профессором Xingwei Wang и доц. Профессор Чуньсяо Чиган в качестве соруководителя исследования. Команда также будет сотрудничать с отраслевыми партнерами, включая Advanced Manufacturing LLC и General Electric Co.
UMass Lowell — один из 12 университетов по всей стране, получивших долю финансирования в размере 6 миллионов долларов от Управления ископаемой энергии Министерства энергетики. Агентство сообщает, что гранты были присуждены для «поддержки ранних фундаментальных исследований, которые продвигают науку об угольных технологиях, а также помощи в обучении нового поколения исследователей энергетики, ученых и инженеров в U.С. колледжей и университетов ».
Среди других получателей гранта — Университет Джона Хопкинса; Калифорнийский университет в Риверсайде; Университет Мэриленда, Колледж-Парк; Техасский университет в Сан-Антонио и Университет Северной Каролины в Шарлотте.
Снижение выбросов углерода
Котлы и печи используются везде, от тепловых электростанций до систем отопления жилых домов.
«Они потребляют самое значительное количество энергии», — отмечает Лу.«Таким образом, оптимизация работы котлов и печей для повышения эффективности использования топлива может привести не только к огромной экономии, но и принести огромную пользу окружающей среде».
В 2019 году около 2,6 триллиона киловатт-часов электроэнергии было произведено из ископаемого топлива (угля, природного газа, нефти и других газов) на электростанциях с помощью котлов, по данным Управления энергетической информации США.
«По приблизительным оценкам, повышение эффективности котла на 1 процент обеспечит экономию энергии примерно на 30 миллиардов киловатт-часов», — говорит Лу.«Это соответствует примерно 300 миллиардам кубических футов природного газа и примерно 17 миллионам тонн выбросов углерода».
Лу говорит, что проект DOE будет обучать аспирантов в области науки, техники и технологий, особенно в стратегических областях с высоким спросом, таких как высокотемпературные материалы и нанотехнологии, технологии беспроводных сенсорных сетей и алгоритмы искусственного интеллекта.
«Ожидается, что такое образование и профессиональная подготовка обеспечат квалифицированную рабочую силу для энергетической отрасли США», — говорит он.
Распределенные беспроводные антенные датчики для мониторинга состояния котла
Техасский университет в Арлингтоне разработает беспроводные антенные датчики для обеспечения распределенного измерения температуры, деформации и накопления сажи внутри угольного котла. Цели включают в себя (1) методологию реализации недорогих антенных решеток датчиков, которые могут выдерживать высокие температуры и среду с высоким давлением, (2) метод беспроводного опроса, который может дистанционно опрашивать датчики на большом расстоянии с высоким разрешением, и ( 3) материалы и рецепты изготовления для синтеза гибких диэлектрических подложек с контролируемыми диэлектрическими свойствами.
image_plp
Presentations_plp
Распределенные беспроводные антенные датчики для мониторинга состояния котла (март 2017 г.)
Представлено Хайин Хуанг, Техасский университет в Арлингтоне, Совещание по обзору проектов сквозных исследований, систем газификации и портфелей исследований редкоземельных элементов, Питтсбург, Пенсильвания.
Распределенные беспроводные антенные датчики для мониторинга состояния котла (апрель 2016 г.)
Представлено Хайин Хуанг, Техасский университет в Арлингтоне, Конференция по обзору исследований сквозных технологий NETL, Питтсбург, Пенсильвания, 2016 г.
Распределенные беспроводные антенные датчики для мониторинга состояния котла (апрель 2015 г.)
Плакат Франка Мбанья Чафа и Джун Яо, Техасский университет в Арлингтоне, Совещание по обзору исследований сквозных технологий NETL, Питтсбург, Пенсильвания, 2015 г.
Главный следователь
Хайин Хуан
[email protected]
Преимущества проекта
Этот проект может привести к лучшему распределенному многовариантному зондированию, которое может обеспечить подробный мониторинг состояния котлов и фундаментальное понимание процессов сгорания и теплообмена; разрабатывать и уточнять имитационные модели; и привести к лучшей конструкции и более эффективной работе котлов.Кроме того, лучший мониторинг состояния паропроводов может повысить безопасность при высоких температурах, высоком давлении и коррозионных средах.
Сайт
Техасский университет в Арлингтоне
http://www.uta.edu/
Honeywell 5821 — Беспроводной датчик температуры и датчик воды
Honeywell 5821 — это беспроводной датчик температуры и воды. Беспроводной передатчик 5821 может использоваться как автономный датчик температуры или в сочетании с датчиком температуры T280R или датчиком воды / наводнения.470PB или FP280 могут быть подключены к 5821 и настроены для обнаружения наводнения. 5821 поставляется с резистором 2,2 МОм, который должен быть соединен параллельно с 470PB. С другой стороны, FP280 поставляется с кабелем длиной 16,5 футов, резистор которого уже подключен к цепи. Компания Honeywell создала FP280, чтобы облегчить конечным пользователям или домашним мастерам настройку обнаружения наводнений. Настройки DIP-переключателя 5821 вместе с запрограммированным номером шлейфа его беспроводной зоны определяют, какой тип защиты будет обеспечивать беспроводной передатчик 5821.
Без датчика внутренний датчик температуры беспроводного устройства Honeywell 5821 может использоваться для контроля температуры в защищаемом помещении. В качестве автономного датчика температуры 5821 может отслеживать холодные, теплые или высокие температуры.
Запрограммируйте беспроводной датчик 5821 как петлю 1 с двумя выключенными микропереключателями для контроля температуры холода, и датчик выйдет из строя, когда температура упадет ниже 45 ° F в течение более (10) минут.
Запрограммируйте 5821 как контур 2 с обоими двухпозиционными переключателями, отключенными для мониторинга горячей температуры, и датчик выдаст ошибку, если температура поднимется выше 95 ° F в течение более (10) минут.
Запрограммируйте Honeywell 5821 как контур 2 с включенным двухрядным переключателем SW1 и выключенным переключателем SW2 для контроля температуры нагрева, и датчик температуры выйдет из строя, если температура поднимется выше 75 ° F в течение более 10 минут.
Если вы подключите датчик температуры T280R к беспроводному датчику температуры 5821, вы можете использовать его для удаленного контроля температуры морозильной камеры или контроля температуры холодильника.
Запрограммируйте Honeywell 5821 как контур 2 с выключенным микропереключателем SW1 и включенным микропереключателем SW2 для контроля температуры морозильной камеры.Когда датчик температуры T280R определяет температуру выше 10 ° F в течение более (30) минут, 5821 подает сигнал тревоги.
Запрограммируйте датчик 5821 как контур 2 с обоими двухпозиционными переключателями для контроля температуры холодильника. Когда датчик температуры T280R обнаруживает температуру выше 42 ° в течение более (30) минут, 5821 подает сигнал тревоги.
Если вы подключите датчик воды 470PB к беспроводному датчику воды 5821, вы можете использовать его для защиты от утечки воды.
Запрограммируйте Honeywell 5821 как контур 3 с выключенным микропереключателем SW1 и включенным микропереключателем SW2 для мониторинга наводнения.Когда датчик воды 470PB обнаруживает воду в течение более (3) минут, 5821 подает сигнал тревоги. Honeywell 5821 — чрезвычайно универсальный беспроводной датчик окружающей среды. Он не только может выполнять локальное измерение температуры холода, тепла или тепла или удаленное измерение температуры в морозильной камере, холодильнике или наводнения, он может даже выполнять локальный мониторинг холодной температуры одновременно с локальным мониторингом теплой или горячей температуры или локальным холодом одновременно с удаленным датчиком температуры или воды.
Запрограммируйте беспроводной датчик 5821 как (2) отдельные беспроводные зоны с холодным контуром 1 и другим типом защиты как контур 2.DIP-переключатели должны быть настроены в соответствии с другим типом защиты для правильного обнаружения. 5821 вызовет тревогу при возникновении любого из событий.
Беспроводные антенные датчики для мониторинга состояния котла
dc.description.abstract Structural Health Monitoring (SHM) — жизненно важная технология, которая реализует мониторинг состояния в реальном времени или механизмы обнаружения повреждений для обеспечения безопасности структурных систем, таких как электростанции , самолеты, мосты, плотины, здания, крупная техника и многое другое.Без надлежащего и своевременного обслуживания механические системы склонны к сбоям, поскольку они подвержены воздействию таких вредных факторов, как суровые условия окружающей среды, чрезмерные нагрузки и вибрации. Для приложений SHM существует несколько сенсорных технологий. Патч-антенны входят в список этих технологий, и они являются привлекательным выбором из-за их компактных размеров, легкого веса, простоты изготовления и низкой стоимости изготовления. Патч-антенны были изучены не только для беспроводной связи, но и как датчики для мониторинга состояния.Типичная патч-антенна, состоящая из диэлектрической подложки, радиационной накладки и заземляющего слоя, представляет собой электромагнитный (ЭМ) резонатор с определенными основными частотами. Эти частоты зависят от размеров пятна излучения и эффективной диэлектрической проницаемости антенны, которая является вкладом диэлектрической проницаемости всех слоев (т. Е. Подложки и суперстрата) и их соответствующей толщины. Любое изменение размеров антенны или свойств материала из-за температуры, механической деформации и накопления золы вызовет сдвиг резонансных частот антенны.Таким образом, можно использовать патч-антенны в качестве датчиков. Цели этого исследования заключаются в том, чтобы (а) извлечь несколько измеряемых величин (т.е. температуру, деформацию, толщину пепла) из отклика антенны; (б) продемонстрировать беспроводной опрос пассивных антенных датчиков без электроники; и (c) установить процедуру для характеристики диэлектрических свойств подложек. Измерение диэлектрических свойств важно, поскольку материалы подложки могут быть спроектированы на основе компромисса между чувствительностью антенного датчика к трем параметрам восприятия для достижения оптимальных характеристик датчика и облегчения простой обработки данных.Кроме того, эти диэлектрические свойства могут быть использованы в инструментах моделирования для выполнения параметрических исследований свойств подложки и определения рабочего пространства. В этой диссертации мы демонстрируем одновременное измерение нескольких параметров с помощью одной патч-антенны. Для одновременного измерения деформации и температуры мы используем две основные резонансные частоты антенны. Теоретическая взаимосвязь между сдвигами резонансной частоты антенны, температурой и приложенной деформацией была впервые установлена для определения диэлектрической подложки, на основе которой был разработан и изготовлен антенный датчик с прямоугольным участком излучения.Образец для испытания на растяжение, оснащенный антенным датчиком, был подвергнут термомеханическим испытаниям. Результаты экспериментов подтвердили теоретические предсказания о том, что нормализованные сдвиги резонансной частоты антенны линейно пропорциональны приложенной деформации и изменениям температуры. Путем сравнения температуры и деформации, обратно пропорционально определенных из измеренных частот, с фактическими показаниями термопары и тензодатчика, мы достигли погрешности измерения ± 0,4 ° C и ± 17,22 µε для измерений температуры и деформации, соответственно.Кроме того, мы демонстрируем одновременное измерение температуры и толщины суперстрата с помощью антенного датчика. Поскольку температура вызывает изменение свойств материала, а изменение толщины сверхстракции вызывает изменение эффективной диэлектрической проницаемости антенны, толщину суперстракта и температуру можно одновременно определять обратно пропорционально частотам антенны. Чтобы продемонстрировать одновременное измерение этих двух параметров, антенный датчик был разработан, изготовлен и испытан для определения его характеристик.Используя золу от брикетов древесного угля в качестве суперстрата, мы достигли погрешности измерения ± 0,58 ° C и ± 58,05 мкм для температуры и толщины суперстрата, соответственно. Мы также демонстрируем беспроводной опрос высокотемпературного антенного датчика без электроники. Это конкретное достижение — результат сотрудничества с доктором Цзюнь Яо. Узел датчика является полностью пассивным и состоит из передающей / приемной (Tx / Rx) антенны сверхширокого диапазона (UWB) и микрополосковой патч-антенны, служащей датчиком температуры.Микрополосковая линия передачи, соединяющая антенну UWB Tx / Rx и антенный датчик, задерживает сигнал, отраженный от чувствительного элемента, и отделяет его от фоновых помех. Принцип действия схемы беспроводного зондирования, конструкция и моделирование схемы узла сенсора обсуждаются в этом исследовании. Кроме того, также описывается алгоритм цифровой обработки сигнала, который выделяет резонансную частоту антенны из сигнала, принятого по беспроводной сети. Температурные испытания были проведены для проверки работы беспроводного антенного датчика внутри высокотемпературной печи.Наконец, широкий спектр микроволновых приложений требует детального знания диэлектрических свойств материалов подложки. Из-за различий в свойствах материалов готовых печатных плат, мы исследуем использование микрополоскового резонатора для измерения диэлектрической проницаемости печатных плат. Используя коммерческую печатную плату Rogers 3006, мы получили хорошее соответствие между указанной производителем диэлектрической проницаемостью 6,15 и измеренной диэлектрической проницаемостью 6.17. dc.subject Датчик с температурной компенсацией кафедра диссертации Машиностроение и аэрокосмическая техника
Tado Smart Thermostat V3 + выходит в свет вместе с новыми беспроводными датчиками температуры
Tado уже является золотым стандартом для интеллектуальных систем отопления, насколько нам известно здесь, в Ambient HQ — ознакомьтесь с нашим всеобъемлющим обзором Tado, чтобы узнать почему — и сейчас система стала еще лучше благодаря выпуску интеллектуального термостата V3 + и новых беспроводных датчиков температуры.
Немецкий специалист по отоплению, объявленный на выставке IFA 2020 в Берлине, говорит, что его новейший и лучший интеллектуальный термостат теперь проще, чем когда-либо, установить и совместим с 95% всех систем отопления.
Как и предыдущая модель, он работает с системами отопления, в которых уже есть проводной термостат, подключенный к котлу, или путем замены беспроводного устройства на комплект расширения беспроводного приемника, способного обмениваться данными между котлом, самим термостатом и мостом Tado Bridge. который подключал все к сети.
Простая система Tado будет состоять только из интеллектуального термостата, который изменяет базовую температуру всего дома — с помощью набора элементов управления; например, приложение, касание вручную сенсорного экрана на термостате, голосовое управление или автоматизация умного дома.
При такой установке вам все равно придется регулировать температуру в комнатах, вручную поворачивая клапаны на отдельных радиаторах.
Однако с помощью интеллектуальной многозонной системы отопления, которую вы можете получить с Tado, добавив в нее интеллектуальные радиаторные термостаты компании, вы можете сделать гораздо более конкретный выбор отопления.
Эти термостатические радиаторные клапаны (TRV) имеют встроенные интеллектуальные датчики, которые отслеживают и сообщают о температуре помещения, в котором они находятся, и после получения команды они могут физически изменять температуру в этой конкретной комнате.
Проблема в том, что иногда радиаторные клапаны располагаются там, где трудно получить точное показание — например, за шкафом или за грудой игрушек.
Вот где появляются новые беспроводные датчики температуры Tado; они оснащены датчиками температуры и влажности и могут управлять несколькими интеллектуальными радиаторными термостатами в комнате или группе комнат.
Подобно интеллектуальному термостату Tado, они также служат панелями управления, где вы можете физически изменять температуру на самом устройстве, используя сенсорный экран на передней панели.
Tado также использовал IFA, чтобы объявить о своей новой функции Care & Protect, которая использует приложение Tado, чтобы предупредить вас, если ваш котел или система отопления не работают должным образом.
Все еще официально не доступны за пределами Европы, новые устройства Tado уже поступили в продажу, и их цены следующие:
Стартовый комплект — проводной интеллектуальный термостат V3 +: 179 фунтов стерлингов.99 / 199,99 евро
Стартовый комплект — беспроводной интеллектуальный термостат V3 +: 199,99 фунтов стерлингов / 229,99 евро
Беспроводной датчик температуры: 69,99 фунтов стерлингов / 79,99 евро
Беспроводной термостат
— Netatmo
Атмосферный термостат — это небольшое устройство, которое регулирует работу вашего котла, поддерживая постоянную температуру окружающей среды в вашем доме. С помощью термодатчика он считывает температуру окружающей среды в помещении, где он установлен, и включает или выключает котел в зависимости от того, была ли достигнута заданная температура.Это предотвращает перепады температур и избавляет вас от необходимости постоянно ухаживать за котлом. Хотя существует множество различных типов термостатов, есть две основные версии: проводная и беспроводная.

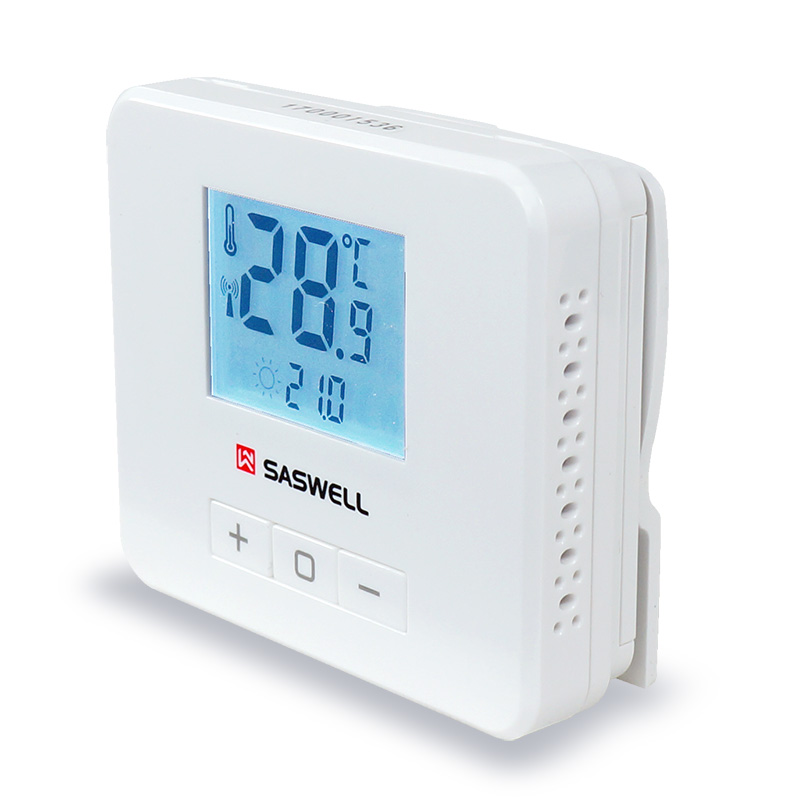

Что такое беспроводной атмосферный термостат? Беспроводной термостат — это тип атмосферного термостата, который, в отличие от проводных версий, не подключается напрямую к вашему котлу. Он работает от батарей и общается с котлом посредством радиоволн. Приемник установлен на котле, в то время как беспроводной термостат атмосферы помещается в комнату и считывает температуру окружающей среды.
Если температура в помещении ниже заданной температуры, атмосферный термостат посылает сигнал на приемник, который запускает котел. По достижении комфортной температуры беспроводной термостат дает команду приемнику выключить котел. Откройте для себя все наши продукты
Преимущества беспроводных атмосферных термостатов Беспроводные атмосферные термостаты имеют много преимуществ по сравнению с проводными аналогами.
Быстрая и простая установка
Беспроводной термостат очень прост в установке. В то время как проводной атмосферный термостат означает, что вам необходимо подключить и установить кабель для установки устройства, беспроводная версия может быть установлена за несколько минут, привинтив кронштейн к стене и подключив приемник к насосу котла. Если у вас ранее был стандартный проводной атмосферный термостат, все, что вам нужно сделать, это отсоединить текущие кабели и заменить их кабелями, которые идут в комплекте с приемником беспроводного термостата .Таким образом, установка беспроводного термостата , , атмосферы, , , очень проста, вам не нужно особо разбираться в электронике и вам не нужна помощь профессионала. Для правильной работы термостаты нельзя просто где-либо устанавливать, поскольку температура, измеренная датчиком, может привести к неправильной работе устройства, если оно подвергается воздействию воздушных потоков или источника тепла. Поэтому термостат необходимо размещать подальше от радиаторов, прямых солнечных лучей, лампочек и электрических устройств, которые выделяют тепло, чтобы предотвратить отправку неверного сигнала в систему отопления, которая может включиться без необходимости и вызвать перегрев в вашем доме или не производить достаточно тепла. в зависимости от ситуации.Поэтому лучше всего выбрать беспроводной термостат , атмосферу, , , так как вы можете разместить его в любом месте комнаты, не беспокоясь о подключении через кабель.
Если после установки вы поймете, что выбрали неправильное место для устройства или хотите переставить мебель, вы также можете без проблем переставить термостат. Некоторые термостаты, такие как интеллектуальная модель от Netatmo , также выпускаются в отдельно стоящей версии. Для них не требуется кронштейн, поэтому вам не нужно сверлить отверстия в стенах, и вы можете переместить его при необходимости.Тем не менее, беспроводные продукты
имеют несколько недостатков: они дороже, чем стандартные проводные модели, хотя эта разница в цене компенсируется их функциями и тем фактом, что они просты в установке и использовании. Вы также можете установить его самостоятельно, что сэкономит вам деньги, потому что вам не нужно вызывать профессионала.
Еще одна вещь, которую вы должны учитывать при покупке, — это диапазон радиоволн выбранного вами продукта, особенно если у вас большой дом. Точно так же радиоволны создают потенциальный риск помех, если вы используете другие продукты, которые работают на том же типе радиоволн.
Различные типы беспроводных термостатов Рынок продуктов для регулирования отопления дома огромен, и существует множество продуктов для управления вашими нагревательными приборами. Беспроводные термостаты включают в себя непрограммируемые продукты, модели, которые можно программировать, и продукты, которые подключаются к Интернету.
Непрограммируемые беспроводные термостаты
Это самая простая модель, и, хотя вы можете использовать ее для регулирования температуры в вашем доме, вы не можете запрограммировать разные временные интервалы для регулировки вашего комфорта в зависимости от того, как ваш дом занят.Он поддерживает постоянную температуру, но обеспечивает умеренную экономию энергии.
Программируемые беспроводные термостаты
С помощью этого типа продуктов вы можете регулировать температуру в своем доме с помощью программирования, которое соответствует вашему расписанию. Программируемый термостат работает по часам и обеспечивает несколько заданных значений температуры в зависимости от ваших привычек. Это позволяет вам меньше нагреваться ночью или днем, когда вы находитесь вне дома, тем самым экономя энергию.
Интеллектуальные атмосферные термостаты
Смарт-модели можно не только программировать, что позволяет вам программировать температуру на основе выбранных временных интервалов, но и управлять ими можно дистанционно с помощью смартфона или планшета.Они общаются с Интернетом через Wi-Fi, что делает их еще проще в использовании. Вы можете управлять отоплением прямо на телефоне и отслеживать потребление энергии. Хотя они более дорогие, чем стандартные программируемые устройства, интеллектуальные термостаты позволяют сэкономить еще больше и быстро окупить стоимость покупки. Датчик температуры зонда
, беспроводной регистратор данных температуры для контроля температуры водяного котла с водяным охлаждением, 433 МГц / 868 МГц / 915 МГц с питанием от маломощной батареи — Купить Зондовый датчик температуры, беспроводной датчик температуры
в ru.made-in-china.com 1.Характеристики
Отслеживание температуры (от -40 ° C до 80 ° C)
Работает от батареи, поместите его где угодно
Дальность беспроводной передачи составляет более 500 м (1600 футов) в открытом поле (без препятствий)
Простая настройка за 3 минуты
Получение звукового сигнала и электронной почты alert
Оповещать несколько пользователей
Установить верхнее и нижнее пороговое значение для оповещения
Мониторинг / оповещение об уровне заряда батареи
Отслеживание / оповещение при потере беспроводного сигнала
Неограниченная история показаний в течение 6 месяцев
Мониторинг каждые 5 минут по умолчанию, настроено на заводе
Без комиссии или подписка
Бесплатное программное обеспечение
Один концентратор может работать с более чем 100 датчиками
Светодиод загорается при снятии показаний
Требуются литиевые батареи 1/2 x AA (в комплекте)
Срок службы батареи: 5+ лет при среднем времени отправки данных 5 минут
Производство, поддержка Обслуживание OEM / ODM
2.Параметр продукта
3. Процесс работы
3 простых шага настройки
1) Подключите концентратор к контролирующему устройству (ПК, планшету и т. Д.) Через USB-кабель;
2) Откройте программу, войдите или зарегистрируйтесь и следуйте инструкциям по добавлению датчиков и концентратора;
3) Включите датчик для получения данных о температуре и влажности.
4. Протокол данных
Последовательный порт будет выводить данные в формате 115200 бит / с, 8N1 (символ ASCII) после получения информации от датчика.
Протокол вывода без последовательного порта реле следующий:
ID = xxxxxxxx, TEP = ± xx.x · C, HUM = xxx.x%, S = 0xxxxxxx, V = x.xxV, SN = xxx, RSSI = -xxxdBm
Протокол вывода с последовательным портом реле выглядит следующим образом:
ID = xxxxxxxx, TEP = ± xx. x · C, HUM = xxx.x%, S = 1xxxxxxx, V = x.xxV, SN = xxx, RSSI = -xxxdBm, RPRI = -xxxdBm
ID: данные адреса — это номера 0 ~ 9 8-битного ASCII;
TEP: Температурные данные по ACSII -40,9 ~ +80,9. «ºC» — это «.» И «C» ACSII.
HUM: данные о влажности — это ACSII 000,0 ~ 100,0. Данные влажности XZ-TP10 всегда 000,0;
Слово состояния — это номер 0 ~ 1 8-битного ASCII;
В: Данные напряжения являются фактическими значениями, единица измерения «В»;
SN: Серийный номер передаваемых данных.Серийный номер скачкообразной перестройки частоты будет увеличиваться при скачкообразной перестройке частоты.
RSSI: индикатор уровня принимаемого сигнала. Чем меньше значение, тем слабее сигнал.
Пример: ID = 12345678, TEP = + 26,6 · C, HUM = 000,0%, S = 00000000, V = 3,60 В, SN = 120, RSSI = -070 дБм
ID = 34562345, TEP = -20,5 · C, HUM = 050,5%, S = 10000001, V = 3,30 В, SN = 214, RSSI = -080 дБм, RPRI = -78 дБм
Примечание: доступен протокол Modbus 485.
Поскольку существует ограничение на загрузку изображений и форм, следующая информация не может полностью отображать наши продукты.
Добро пожаловать, чтобы связаться с Сарой для получения более подробной информации.
