принцип работы варианта для отслеживания давления воды и температуры воздуха, измерение протока и тяги в выносных конструкциях

Обеспечить комфорт при проживании в собственном доме за городом нельзя без использования хорошей и эффективной отопительной системы. В подобных механизмах очень большую роль имеет котел отопления индивидуального типа. Именно его работа дает возможность поддерживать в помещениях комфортный климат.

Для чего необходим?

На сегодняшний день наиболее распространенными являются котлы на газе, так как сегодня голубое топливо остается самым дешевым, если сравнивать его с стоимость с ценой других энергоносителей. Как правило, газовое оборудование для отопления обычно работает в автоматическом режиме. Дабы его эксплуатация была безопасна, внутри есть несколько датчиков, которые осуществляют контроль работоспособности системы.

Как только случается какое-то отклонение, оборудование сразу получает команду на выключение. Датчик тяги подобного типа работает следующим образом – контроллер просто анализирует тягу и выключает устройство, если интенсивность дымодвижения падает.

Датчик на газовый котел используется в соответствии со всеми основными законами физики. По сути, он являет собой реле биметаллического типа, работающее в режиме «включение-отключение».

Принцип работы

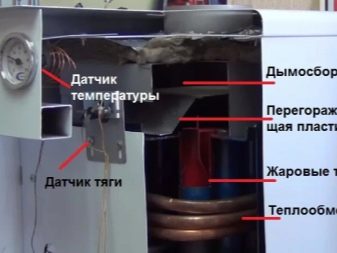

Если говорить о принципе работы этого типа оборудования, то оно должно своевременно подавать клапану сигнал, что позволит перекрыть газоподачу к горелке. Датчик реагирует, если возникает нарушение течения продуктов сгорания в правильном и естественном направлении, то есть от котла в направлении улицы через дымоход. Если датчик не срабатывает в этой ситуации, то дым, образованный от пламени, который состоит из опасных газов и паров воды, а также сажи, начинает попадать в дом, где расположен котел, и может причинить вред здоровью, а то и повлечь гибель человека.

Если говорить о том, как он работает, то все очень просто. Как уже было отмечено, все основывается на обычных законах физики.

По сути, это биметаллические реле, действующие в двух режимах:

• включение;
• отключение.

Внутри такого термического реле есть полоска металла, главная задача которого – реагирование на температурные перепады. Такой прибор обычно настраивается на определенную температуру. Ее показатель будет зависеть от категории используемого топлива. Если речь идет о природном газе, то диапазон температур будет составлять от 75 до 950 градусов по Цельсию. Если речь о сжиженном газе, то разброс будет происходить в диапазоне 70-1500 градусов по Цельсию.

Можно рассказать о принципе функционирования чуть подробнее на примере работы датчика на газовом котле. Если устройство, анализируя информацию, делает вывод, что тяга внутри котла существенно отклоняется от нормы и начинается увеличение нагрева газового дыма, то сразу же начинается блокировка устройства и его практически моментальное выключение.

В разных категориях устройств датчики могут контролировать разные параметры. Например, в моделях, где есть сгорательная камера открытого типа, специальный термостат осуществляет контроль за тягой и температурой газов, выходящих на улицу. А если речь идет о модели с закрытой сгорательной камерой, то в этом случае датчик осуществляет контроль напора воздуха, который выдувается турбиной.

Необходимо отметить, что роль подобного типа контроллера очень сложно переоценить в вопросе обеспечения безопасности. Например, если говорить о турбированных моделях, где установлена закрытая сгорательная камера, то выводятся продукты горения с помощью турбинного вентилятора. Контроллер, как правило, обычно сделан в качестве пневматического реле. Контролируется работа с помощью мембраны. Если напор становится слабее, то просто происходит размыкание контакта, что становится причиной закрытия клапана газоподачи.

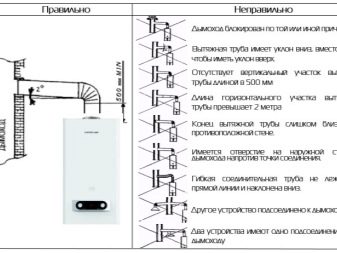

Следует сказать, что датчик тяги может сработать в таких случаях:

• скопление мусора в дымоходе;
• неверная установка устройства;
• при установке вентилятора в котле, где присутствует принудительная тяга;
• если размеры шахты дымохода меньше расчетных или он был смонтирован неверно.

Если прибор включился, то необходимо сразу же искать и устранять причину неисправности. Следует также отметить, что не следует пытаться принудительно замыкать контакты, так как это может оказаться не только причиной поломки агрегата, но и гибели человека.

Виды

Главной задачей температурных датчиков является контроль степени нагрева отопительных контуров, а также воздушных масс как в помещении, так и вне его. Они осуществляют передачу собранной информации на термический регулятор, что позволяет контролировать процесс горения и регулировки нагрева. Следует сказать, что существуют разные категории термодатчиков.

Если брать за основной критерий назначение устройства, то существуют:

• датчики, которые отвечают за контроль нагрева теплового носителя;
• устройства, отвечающие за контроль температуры воздушных масс.

Если основным критерием выступает место, где располагается прибор, то существуют:

• погружные;
• комнатные;
• накладные;
• наружные.

Если основным критерием служит методика передачи сигнала, то бывают решения:

• беспроводные;
• проводные.

Теперь поговорим об упомянутых категориях подробнее.

Комнатные модели предназначаются для того, чтобы измерять и контролировать температуру внутри объектов, где происходит обогрев. Если наблюдаются какие-то изменения температуры в помещении, то датчик указанного типа сразу осуществляет передачу информации на специальный пункт управления котлом, работающий в автоматическом режиме. Благодаря этому температура увеличивается или уменьшается из-за изменения мощности нагревания контура отопления. Следует сказать, что каждый такой термодатчик может иметь еще и выносные датчики температуры для котла, встроенные варианты или же обе категории сразу.

Если котел установлен не внутри помещения, а снаружи, то тепловой баланс будет поддерживаться при помощи датчика уличной температуры, который ставится снаружи здания. Если на улице наблюдается изменение температуры в сторону похолодания или потепления, то датчик, подстраиваясь под изменени запускает определенную программу котла, которая и будет контролировать нагрев воды, подаваемой для отопления помещения по строго определенному графику. То есть подогрев теплового носителя будет осуществляется в соответствии с тем, как меняется наружный температурный режим. Учет изменений, которые происходят на улице, дает возможность улучшить комфорт владельца и существенно сэкономить энергоресурсы, а также финансы владельца дома соответственно.

Следует сказать, что есть не только выносные решения такого типа для котлов. Также есть и другие элементы изменения показания температур, которые могут монтироваться таким образом.

Если говорить о методике передачи информации на регулирующее устройство, то температурные датчики подразделяются на две категории:

• Проводные. В этом случае связь с контролирующей частью осуществляется посредством проводков, передающих информацию.
• Беспроводные. Тут информация идет на регулировочный модуль посредством сигнала по радиоканалу. Как правило, данный вариант состоит из 2 блоков. Первым является блок передачи, который устанавливается в комнате, которая контролируется. А второй – блок приема, который устанавливается на котле либо же где-то рядом.

Еще одна категория применяется для определения нагрева теплоносителя в обогревательных контурах котлов на газу либо же бойлерах.

Как правило, они существуют в следующих видах:

• Погружные. Данный типа датчиков размещается в специальных местах на трубопроводах и прямо соприкасается с тепловым носителем. Как чувствительные части здесь могут использоваться преобразователи термоэлектрического типа – термопары, сопротивительные термометры, которые отрегулированы на восприятие в некотором температурном диапазоне. Они могут быть как некалибруемыми, так и калибруемыми. У последних обычно есть экран и пределы измерений можно легко настроить.

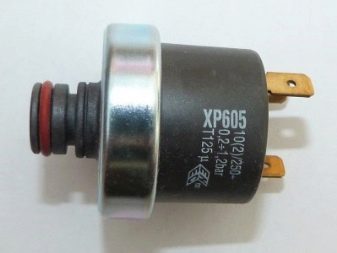

• Прессостат. Так еще называют датчик давления. Он уберегает котел от перегрева, когда резко меняется показатель газового давления или же уменьшается ток воды. Для того чтобы уберечь котел от резких перепадов давления, и нужен такой датчик, который работает для того, чтобы отключить котел в нужный момент.

Визуально он выглядит как обычный электрический датчик или же реле. Его отличительной чертой является наличие двух электроцепей-корректировщиков. Именно две эти цепи и определеляют режимы датчика. Всего их два.

В первом случае предполагается использование нормального давления. В этом случае мембрана термостатического типа не меняет своего местоположения, что позволяет сомкнуть первую часть контактов. Только котел работает в своем обычном режиме благодаря тому, что ток проходит именно через эту цепь.

Второй режим активируется, когда идет нарушение в каком-то параметре системы. Внутри датчика происходит смещение и прогиб термостатической мембраны. В первой цепи датчика происходит разъединение из-за мембраны, а во второй идет автоматическое замыкание. После этого котел сразу же прекращает свою работу. И сразу же активируется дежурный режим, который информирует пользователя, например, СМС-оповещением об аварии.

Следует отметить, что данный тип прибора может сработать даже в результате минимального повышения температуры в сгорательной камере. Он может отследить любое значение силы давления и отслеживает, когда начинает конденсироваться влага в продуктах горения или же самом газе.

Проверка

Смена датчика тяги котла может потребоваться, если наблюдаются серьезные нарушения в работе отопительного оборудования. То есть если котел отключается постоянно, хотя каких-либо серьезных неполадок в дымоходе и всех остальных компонентах системы нет. Или если контроллер работает, но где-то через 25 минут после запуска выключается. А ведь следующий запуск обычно бывает лишь после того, как датчик полностью остынет. И именно по этой причине не будет лишним датчик тяги котла. Сделать это можно тремя методами. В первом случае в месте, где закреплен датчик, устанавливается зеркало. Во время работы устройства оно не должно запотеть. Если же это не так – с системой что-то не так.

Еще один способ состоит в том, что можно проверить датчик уходящих газов. Для этого необходимо прикрыть дымоход с помощью заслонки, но сделать это необходимо не полностью. Если все с системой отлично, то котел в этот же момент должен выключиться.

Третий способ проверки заключается в том, что двухконтурный вариант переводится в режим горячего водоснабжения, но без поддержки отопления. После этого кран открывается на полную. Если в этом режиме отключился контроллер, то вероятно, что с датчиком тяги какие-то проблемы.

Следует сказать, что все контроллеры можно использовать для разных агрегатов. Сюда входят как настенные, так и напольные котлы, а также газовые колонки.

Чтобы понять, что необходима замена датчика, причем не важно, какого – тяги, протока, давления воды, указывают следующие признаки:

• котел постоянно отключается, несмотря на отсутствие видимых причин для этого;
• теплогенератор через полчаса после начала работы перестает работать и его невозможно перезапустить до момента, пока он не остынет.

Если же сам контроллер работает совершенно исправно, то есть смысл проверить, все ли в порядке с тягой. Также отключения могут наблюдаться в случаях, если присутствуют сбои в работе автоматики. Следует сразу сказать, что при наличии каких-либо отклонений не следует пытаться осуществить ремонт самостоятельно. Наилучшим решением будет вызвать специалиста газовой службы на дом. У него есть опыт в ремонте таких устройств, и он точно сможет быстро и качественно устранить поломку в кратчайшие сроки.

На первый взгляд может показаться, что выбрать датчик на газовый котел очень просто. В какой-то степени это так и есть. Но это не следует воспринимать как что-то простое, на что нельзя обращать особое внимание. Так как именно датчик будет той системой защиты, которая в случае неполадок сможет предупредить беду и отключить котел практически сразу же, как только возникнут проблемы.

То же самое касается и проверки этого типа техники. Обязательно датчик следует проверять даже просто для того, чтобы полностью убедиться в том, что он совершенно исправен. По этой причине следует относиться с особым вниманием и к процессу выбора такого счетчика и процессу его проверки.

О датчиках тяги для навесных котлов смотрите далее.

принцип работы, конструкция, типы, как проверить и заменить

Газовая установка функционирует в автоматическом режиме. Поэтому чтобы работа газового устройства была безопасной, в него встраивают механические контроллеры, фиксирующие отклонения от нормы различные параметров. Одним из таких контроллеров является датчик тяги для газового котла. Как он устроен, какую классификацию имеет и почему срабатывает? Ответы на эти и другие вопросы далее в статье.

Описание и назначение

Данный контроллер – важнейший измерительный прибор в газовой установке. Если датчик перестанет работать, устройство придет в негодность, а это может повлечь за собой серьезные последствия, вплоть до причинения вреда здоровью людей. Когда в установке поддерживается нормальная тяга, то продукты сгорания выходят по вытяжной трубе на улицу, а не скапливаются в помещении.

Следует запомнить, что если тяга в трубе недостаточно сильная, датчик отключает установку, чтобы продукты горения не скапливались внутри помещения и не наносили вред тем, кто в нем находится.

Еще одна причина контролировать тягу – экономическая. Если в котле не будет обеспечен нормальный уровень тяги, горелка может погаснуть и дорогостоящее оборудование будет испорчено. По этим причинам очень важно, чтобы датчик функционировал правильно, а если этого добиться не удается, необходимо его заменить и не использовать установку с неисправным контроллером.

Конструкция и принцип работы

Этот датчик представляет собой высокоточное термочувствительное реле. Термочувствительное реле – механическое устройство, которое переходит из одного устойчивого состояния в другое при достижении определенной температуры. Устойчивые состояния можно обозначить условно как «включено» и «выключено».

Другими словами, термореле в газовой установке работает в качестве предохранителя.

Типы датчиков

Подобные датчики классифицируются по котлам, в которых они установлены, а котлы классифицируются по виду тяги, которая в них обеспечивается.

Котлы бывают:

• с естественной тягой;
• с принудительной тягой.

Датчики в них выполняют одну и ту же функцию, работают примерно по одному и тому же принципу, хотя имеют разную конструкцию.

С естественной тягой

В газовых устройствах, в которых тяга обеспечивается естественным образом, камера сгорания имеет открытый тип, а скорость вывода продуктов сгорания регулируется изменением размеров выводной системы.

Контроллер в такой установке – высокочувствительная пластина из биметаллического материала, к которой подсоединен контактный провод. Если тяга поддерживается на нормальном уровне, то пластина остается в первоначальном положении и устройство работает дальше без перебоев.

Если температура повышается и достигает определенного уровня (прописан в технической документации), то металл пластины за счет особой структуры строения начинает плавиться и контакт от него отстает, закрывая газовый клапан. Как только причина неисправности устраняется, газовый клапан возвращается в первоначальное положение.

С принудительной тягой

В установках с принудительной тягой камера сгорания имеет закрытый тип, а выход продуктов горения обеспечивается за счет установленного на выходе трубы вентилятора.

В таких устройствах контроллер имеет более сложную конструкцию. Он является чувствительной мембраной, работающей в паре с термореле. Мембрана контролирует скорость вывода продуктов горения. Если она опускается меньше заданной, то мембрана перестает деформироваться и реле размыкает контакты, отключая подачу газа.

Основные причины срабатывания

Выделяют ряд основных причин, по которым может сработать контроллер независимо от типа камеры сгорания, которая установлена в газовой установке.

Не стоит абсолютно полагаться на работу датчика. Поэтому, если есть возможность, лучше заранее предусмотреть негативные варианты развития событий и устранить причину их возникновения.

Некачественная тяга

Некачественная тяга – основная причина, по которой может сработать контролирующий датчик. Такая проблема может возникнуть из-за неправильной конструкции котла и выводной системы. Например, некачественную тягу может вызвать дымоход с неверно рассчитанными габаритам, если речь идет о котле с естественным выводом продуктов горения, или вентилятор, работающий не на нужной мощности, если дело касается котла с принудительной тягой.

Стоит также проверить целостность выводной системы. Если части трубы плохо соединены между собой, величина силы тяги изменится.

Обратная тяга

Обратная тяговая сила – разновидность некачественной тяги. Она образуется, если в выводной системе появляется так называемая воздушная пробка. При ее наличии газы, которые должны выйти через выводную систему на улицу, возвращаются обратно в газовую установку из-за того, что не могут преодолеть воздушную пробку.

Эта проблема может возникнуть из-за плохой теплоизоляции (герметичности) труб выводной системы. Как только герметичность трубы нарушается, образуется перепад температур, который провоцирует появление воздушной пробки.

Чтобы исправить проблему возникновения обратной тяги, придется заняться ремонтом дымохода.

Засорение дымохода

Изменение тяги может произойти и по причине засорения дымохода. Если его выход плохо огражден от внешних воздействий, то в него может попасть, например, листва. Но даже хорошая защищенность выходного отверстия не гарантирует его чистоту. Птицы могут свить гнездо на теплом месте и тем самым повлиять на тягу. Но даже отсутствие птиц не гарантирует хорошей тяги, потому что выходная система может загрязняться собственной сажей.

Выход из ситуации один – регулярно чистить дымоход не только для устранения проблем, но и для профилактики их возникновения.

Сильный ветер

Если выводная труба расположена таким образом, что в нее может дуть ветер, то стоить подготовиться к тому, что это повлияет на работу котла. Порыв ветра, попавший в трубу, может преодолеть сопротивление выходящих навстречу продуктов горения и задуть горелку.

Если контроллер в такой ситуации не сработает, то топливо так и будет неконтролируемо подаваться в котел, но сгорать в нем не будет. Чтобы не допустить такого развития ситуации, нужно купить стабилизатор и установить его на месте выходного патрубка.

Признаки необходимости замены

Датчик – составная часть газовой системы. Он, несмотря на свою высокую надежность, спустя длительное время использования может прийти в негодность. Его рано или поздно нужно будет заменить. Что будет, если этого не сделать, описано выше.

На необходимость замены контроллера могут указывать следующие признаки:

1. Установка постоянно отключается при отсутствии неисправности выводной системы.
2. Генератор теплоты работает с периодичностью 20-30 минут, после чего деактивируется, а повторно включается только после полного остывания.

Если один из этих признаков проявляется, следует либо вызвать ремонтную службу, либо проверить датчик на исправность самостоятельно.

Работу датчика газового котла в отопительной системе можно проверить одним из далее описанных способов:

• необходимо установить зеркало рядом с местом крепления датчика. А если котел находится в активном состоянии, а поверхность стекла запотевает, значит, датчик неисправен;
• если закрыть заслонку выводной системы наполовину, то котел в рабочем режиме должен моментально отключиться, так как тяговая сила будет недостаточная. В случае, если этого не произошло, датчик работает некорректно и нуждается в замене.

Есть еще один, менее точный, но все же довольно эффективный способ проверки исправности датчика. Необходимо перевести котел в режим горячего водоснабжения и открыть воду на полную мощность. Если в этом случае теплогенератор отключится, то с большой долей вероятности датчик не работает. Точность метода проверки составляет 95%.

Котел может отключаться, даже если контроллер работает исправно. Дело может быть в сбое работы других устройств внутри котла.

Для решения любой возникшей проблемы нужно обязательно обратиться к специалистам газовой службы и ни в коем случае не пытаться исправить поломку самостоятельно.

Правила эксплуатации

Безопасность использования газового котла зависит не только от исправности датчика или других его составляющих частей, но и от соблюдения правил эксплуатации данной установки.

Необходимо строго соблюдать следующие требования эксплуатации:

• Запрещено устанавливать и демонтировать газовый котел самостоятельно.
• Нельзя нарушать герметичность корпуса, вскрывать его и выполнять самостоятельный ремонт технического устройства.
• Рядом с котлом нельзя хранить материалы и жидкости, которые могут легко воспламениться.
• Нельзя подпускать детей в газовой установке.
• Если нарушается герметичность котла или газовой трубы, необходимо срочно перекрыть поступление газа с помощью вентиля.

Датчик так же стоит эксплуатировать аккуратно:

• Не следует демонтировать его из газовой установки.
• Нельзя его самостоятельно ремонтировать или заменять.
• В случае его неисправности газовый котел использовать запрещено. Нарушение этого правила может повлечь за собой опасные последствия.

Стоит четко уяснить: в случае возникновения неисправности в котле нужно перекрыть поступление газа и вызвать специальную ремонтную бригаду.

Конечно, газ позволяет быстро разогревать еду или отапливать помещение, но нельзя забывать, что его использование – большая ответственность. Ответственность за жизни, здоровье и имущество людей.

NTC датчики температуры для газовых котлов, цена в Ростове-на-Дону

Газовый котел, широко сегодня используемый для автономного отопления, относится к оборудованию повышенной опасности из-за особенных свойств применяемого топлива – природного газа. Поэтому за его безопасность отвечает система автоматики, контролирующая работу котла и обеспечивающая заданный потребителем режим его работы. Для четкого выполнения своих функций системе автоматики необходимо знать, какую температуру имеет теплоноситель в каждый конкретный момент времени. Чтобы иметь возможность получать такую информацию, в конструкции всех газовых котлов предусмотрены датчики температуры.

Датчики для котлов: виды и принцип действия

Датчики температуры для котлов представляют собой терморезисторы, сопротивление которых изменяется в результате их нагрева. Во всех современных газовых котлах используются датчики NTC-типа. Эта аббревиатура расшифровывается, как Negative Temperature Coefficient, то есть, они имеют отрицательный температурный коэффициент. При нагревании сопротивление такого датчика резко уменьшается, а при охлаждении – повышается. Обычно в паре с датчиком работает микропроцессор, который по величине сопротивления термистора определяет соответствующее значение температуры измеряемой среды.

В различных моделях газовых котлов устанавливаются датчики разных видов, в том числе:

• погружные;
• накладные;
• для отопительного контура;
• уличные датчики;
• датчики комнатной температуры;
• для контура ГВС;
• в латунном, никелированном, стальном или полимерном корпусе из термостойкого материала.

Погружные датчики для котлов отопления устанавливаются в специальные посадочные отверстия, предусмотренные конструкцией оборудования, на трубопроводах в местах выхода из теплообменника. Их конструкция предусматривает наличие:

• чувствительного элемента, который погружается в теплоноситель;
• резьбы с гайкой;
• выводных клемм для подсоединения разъема проводов, идущих к панели управления.

Уличный датчик для котла предназначен для настройки температуры отопления в зависимости от температуры на улице.

Датчик комнатной температуры газового котла стоит купить, если вам необходимо подстраивать температуру в зависимости от температуры внутри помещения.

Накладные датчики для котлов отопления крепятся к трубке подачи теплоносителя в отопительный контур горячей воды или в контур ГВС с наружной ее стороны с помощью скобы-фиксатора. Корпус их обычно изготавливается из полиамидного термопласта, а фиксатор – из оцинкованной стали. По аналогии с погружным термистором, датчик температуры котла NTC накладного типа тоже имеет клеммы, которые изготавливают из латуни. Такие датчики имеют большую инерционность в реагировании на изменения температуры в контуре котла, чем погружные, но зато при их замене не требуется сливать воду из системы отопления, что значительно упрощает и ускоряет ремонт оборудования.

Преимущества датчиков температуры для газовых котлов на piramida24.ru

Популярность газовых котлов для устройства индивидуального отопления и горячего водоснабжения частных домов и коттеджей в России объясняется более доступной стоимостью газа, по сравнению с другими видами энергоресурсов, что вызывает повышенный спрос и на запчасти для этого оборудования. Датчик на газовый котел относится к довольно востребованным запчастям, поскольку работает под постоянным воздействием высоких температур и агрессивной среды (погружные датчики). При выходе из строя этого важного элемента, нужно купить в котел датчик, абсолютно идентичный тому, который предусмотрен конструкцией вашего газового котла.

Интернет магазин Пирамида24 предлагает широкий выбор датчиков для газовых котлов большинства используемых в России брендов, включая Ariston и Bosch, Baxi и Ferroli, Vaillant и других. Мы предлагаем нашим клиентам:

• широкий ассортимент датчиков;
• комфортные условия покупки;
• предоставление гарантии на купленный товар;
• консультационную поддержку опытных специалистов по выбору запчастей, подходящих к конкретной модели газового котла;
• возможность оплаты удобным способом.

Мы продаем только оригинальные датчики и их качественные аналоги от проверенных производителей. Купить датчики температуры для котлов на piramida24.ru можно по эксклюзивной цене с быстрой доставкой по Ростову-на-Дону и России. Звоните нам или оставляйте заказ в онлайн форме на сайте!

Датчик протока (напора) воды для газового котла

Современные обогревательные котлы оснащают электрическими устройствами для простоты пользования и повышения функциональности. Одним из таких является датчик протока воды для газового котла. О трех лучших моделях, возможных неисправностях и способах применения далее в статье.

СодержаниеПоказать

Где применяются

Датчики протока используют в приборах, где необходим контроль за системой подачи воды в квартиру или частный дом. Устанавливая подобный тип оборудования на газовый котёл, можно значительно уменьшить ежемесячную оплату, а также теплогенератор станет намного безопаснее в использовании.

Для газовых котлов

Регулятор протока воды есть во всех котлах (Buderus и иных моделях). Благодаря устройству тепловой генератор может работать как аппарат для обогрева жилища и нагрева воды.

Датчик давления воды газового котла монтируют на трубопровод. После установки он начинает реагировать на поток сразу же, как открывают горячий кран.

Через регулятор передаётся сигнал на специальную плату, которая установлена внутри котла. После этого автоматически запускается циркуляционный насос и снижается напор в газовых форсунках. В результате клапан циркуляции воды перекрывается.
После этого включаются форсунки подогрева воды, и жидкость начинает прогреваться в теплообменнике. После закрытия вентиля, смонтированный датчик для газового котла фиксирует это действие и передает соответствующий сигнал на плату.

Для насосов

Во многих частных домах устанавливают систему автономной подачи воды. Это необходимо, если на участке часто наблюдается слабый напор и собственник хочет, чтобы его двор был независим от централизованного водопровода. Оборудование монтируют, чтобы напор воды в доме всегда оставался на высоком уровне.

В систему входит:

• специальный насос;
• бак, куда наливается вода;
• система управления.

К насосу можно подключать различные бытовые приборы, к примеру, посудомоечные или стиральные машины. Регулятор в таком случае необходим для своевременной активации насоса, обеспечивая стабильную подачу воды.

И не имеет значение, началась ли стирка, на кухне открыт кран или вода спускается из бачка унитаза — регулятор выполняет одинаковые функции для любого типа подключенного к системе бытового оборудования.

Также рассматриваемый датчик собственники жилплощади часто соединяют с автоматическим поливом на даче или в частном доме. Здесь устройство не только выполняет функцию открытия, оно регулирует количество воды, которое должно расходоваться за раз.

Такая функция очень полезна, если используется дозированный полив, чтобы не переувлажнять почву. Для стабильной работы регулятор протока монтируют к центральному трубопроводу, а всю информацию он передаёт на пульт управления системы.

Типы датчиков

На сегодняшний день самые популярные и совершенные устройства протока воды – реле герконовые и датчик Холла.

Описание:

1. Расходомер или датчик Холла — это небольшая турбина с магнитом. Как только турбина начинает вращаться, магнит создает поле и генерирует электроимпульсы, передающиеся на плату котла (к примеру, фирмы Ферроли).
2. Герконовый регулятор тоже использует магнетизм. Внутри камеры устанавливают поплавок-магнит. Как только давление воды повышается, поплавок перемещается и начинает действовать на геркон (несколько магнитных пластин, которые раздвигаются под воздействием поплавка).

Как установить

Датчик – часть стандартной комплектации, а потому установка требуется, если готовый прибор сломался и подлежит замене. Но бывают редкие ситуации, когда регулятор устанавливают отдельно в случае надобности увеличения давления подаваемой воды.

Прибор монтируют сразу после насоса. Когда вода пойдет по трубам, насос автоматически активируется, тем самым повышая давление.

Неисправности датчика протока

Распространенные неисправности, которые могут возникнуть при эксплуатации:

1. Не запускается режим ГВС, оборудование работает нестабильно. Чтобы убедиться, что из строя вышел именно регулятор, необходимо взять мультиметр и измерить сопротивление. Если оно составляет примерно 2,5 кОм, то согласно таблице такой показатель должен быть достигнут при нагревании до 60 градусов. Но если аппарат холодной, то проблема точно в датчике протока воды. Регулятор будет «говорить», что вода уже нагретая и дополнительная температура не понадобится. Чтобы устранить проблему придется полностью заменить вышедший из строя датчик. Но нельзя забывать, что контакт с водой у него прямой и перед снятием необходимо слить всю воду из котла (Бакси или других фирм) и перекрыть ее подачу.
2. Если на индикаторе возникает ошибка № 201, то это означает, что произошёл обрыв или испортились провода, которые подсоединяются к регулятору. Чтобы регулятор работал нормально, нужно восстановить его изначальное положение.
3. Ошибка № 202 – замыкание. В таком случае нужно проверить сам прибор или же провода, которые к нему подсоединены.

Топ-3 лучших датчика

Отталкиваясь от отзывов пользователей можно выделить три лучших прибора, на которые желательно обращать внимание при покупке:

1. Регулятор для насоса Grundfos UPA 120. Оборудование включается в автоматическом режиме, но можно запускать и по необходимости. Используется в частном доме или квартире, где установлена независимая система водоснабжения. Датчик начнет функционировать, когда поток поступаемой жидкости будет максимально устойчив (диапазон – 90-120 литров в час). Цель установки – избежать холостого хода установленного в доме теплового генератора.
2. Genyo – Lowara Genyo 8А. Управление системой подачи воды происходит на базе фактического расхода жидкости. Автоматически осуществляет контроль за давлением по ходу работы.
3. Датчик 1.028570. Может работать с двухконтурными котлами Immergas. Совместим с моделями: Mini 24 3 Е, Victrix 26, Major Eolo 24 4E | 28 4E. Датчик Холла обеспечит стабильную температуру воды на выходе.
