Замена датчика давления масла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Где находится датчик давления масла?
Он расположен чуть ниже крышки головы блока, подробнее смотрите на фотографии чуть ниже:

Примечание!
Сверху на датчике давлена масла устанавливается защитный чехол, который к сожалению снят на фото, поэтому когда вы будете искать этот датчик, присматривайтесь к его защитному чехлу, а не к самому датчику. (Что за защитный чехол установлен на датчике, смотрите на первом же рисунке, в рубрике «Снятие датчика»)

Когда нужно менять датчик давления масла?
Он подлежит замене при износе, это можно определить следующими способами:

1. Первые признаки неисправности датчика, это загорание на комбинации приборов, индикатора лампы давления масла.

Примечание!
Но здесь нужно быть точно уверенным, в том что с двигателем все в порядке, а то как бывает, люди сперва грешат на датчик, а позже узнаётся что на самом деле у них проблема с двигателем, поэтому что бы таких вопросов не возникало, тщательно проверьте:

• Уровень масла в двигателе, если уровень слишком мал, то в таком случает доведите его до нормы. (Как проверить уровень, и довести его до нормы, см. в статье: «Замена масла»)

• Далее может быть так же неисправна электропроводка, которая подсоединена к датчику.

• А так же загорание лампы давления масла, может быть вызвано какой либо неисправностью, в системе смазки двигателя.

2. При неисправном датчике давления масла, он так же может быть замаслен, поэтому первым делом присмотритесь, присутствуют ли на вашем датчике частички масла.

Как заменить датчика давления масла на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) В начале рукой отсоедините провод совместно с защитным чехлом, от датчика.

2) Далее с помощью гаечного ключа, полностью выверните датчик.

3) И после чего извлеките его из отверстия.

Установка:
1) Сперва установите новый датчик в отверстие.

2) А после установки заверните его до упора, при помощи гаечного ключа.

3) После того как датчик будет закручен, рукой подсоедините к нему провод, совместно с защитным чехлом.

Важно!

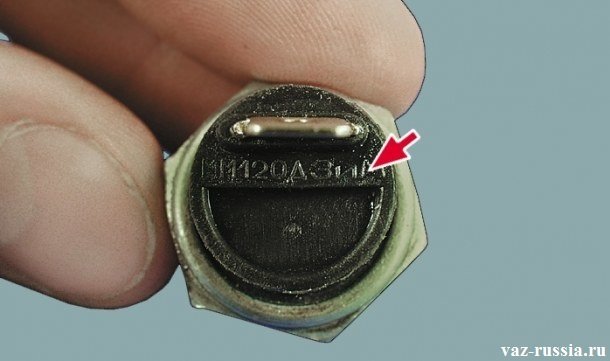

В магазине при выборе нового датчика, особое внимание обращайте на его маркировку, мы вам рекомендуем устанавливать новый датчик, то же самой маркировки которая была нанесена на старом датчике!

Датчик давления масла ВАЗ 2109 (карбюратор, инжектор): где находится, неисправности

Все владельцы машины ВАЗ-2109 должны следить за давлением масла, чтобы нормально работал двигатель внутреннего сгорания. ДДМ – это прибор, контролирующий уровень масла в двигателе. Когда давление масла отсутствует, то горит красная лампочка индикатора, которая располагается в салоне автомобиля на щетке прибора. Где же находится такой датчик? Его место – в моторном отсеке двигателя. Смазка двигателя и датчик давления не зависят от того, установлен в двигателе карбюратор или инжектор.

Читайте также:Пошаговый тюнинг фар ВАЗ-2109

Устройство датчика

Главные детали ДДМ: корпус, измерительная мембрана и передающий механизм. Под действием масла мембрана меняет свою форму. При этом замыкаются или размыкаются электроконтакты.

Основные характеристики:

• давление переключения – 0,6 бар;
• параметры резьбы – M14×1,5.

Работает ли датчик давления масла ВАЗ-2109

Чтобы определить, исправлен ли он, необходимо проверить в двигателе уровень масла. Для этого требуется открыть капот и вытащить контрольный щуп. Для того чтобы проверить более точно, нужно поступить таким образом:

• заехать на яму и снять защиту;
• подобраться к датчику;
• включить зажигание;
• отключить провод питания;
• вольтметром померить напряжение между колодкой и массой. Он должен показать 12 вольт.

Если напряжения нет, то может быть проблема в контакте или оборван провод.

Неисправности ДДМ

Давайте перечислим неисправности:

• негерметичен. Из-за этого масло попадает внутрь и меняет работу электрической части;
• на входе загрязнено отверстие;
• протекает соединение на резьбе;
• окисляются контакты;
• показания неверные.

Владельцы ВАЗ-2109 проверяют датчик разными способами:

Первый. Снимают ДДМ, находящийся над масляным фильтром, покручивают стартер, мотор заводить при такой проверке нельзя. Если все хорошо, должно политься масло. Затем визуально проверяют, в каком состоянии датчик. Если повреждений нет, тогда промывают его бензином. Производят установку на место. Лампочка погаснет. Если продолжает гореть, то его нужно поменять.

Второй. Проверяют уровень масла. При низком – добавляют смазку, потом опять проверяют, горит лампочка или нет. Далее прогревают двигатель, а потом выключают его. Затем подключают к манометру. Этот переходник от манометра закручивают на место датчика, заземляют через массу автомобиля. Соединяют сигнальный светодиод с плюсом АКБ и датчиком, заводят двигатель и нажимают на газ. При показаниях манометра 1,2-1,6 бар светодиод гаснет. Если он горит, тогда ДДМ поломался.

За состоянием ДДМ хозяин автомобиля должен всегда следить. Ведь у него тоже бывают проблемы. А эти проблемы могут отразиться на техническом состоянии машины. Не стоит допускать поломок, потому как если заклинит двигатель, это приведет к большим финансовым расходам.

Проверка исправности датчика давления масла ВАЗ-2109AutoRemka

Многие автомобилисты, владеющие автомашинами ВАЗ-2109, замечали, как на приборной панели загорается диод, сигнализирующий о низком давлении масла в системе. При этом визуальный осмотр автомобиля не выявлял каких-то масляных подтеков и течей. В такой ситуации мы советуем в первую очередь проверить работоспособность датчика давления масла (ДДМ). Проведя диагностику данной детали можно уже делать вывод, виноват ли этот датчик в появившейся аварийной сигнализации на приборной панели или следует искать проблему в других узлах автомобиля.

В датчике давления масла устанавливается специальная упругая мембрана, деформирующаяся при наличии давления масла. Величина деформации мембраны передается реостату и фиксируется электронной системой автомашины. В свою очередь электронная система передает показания манометру, а он уже выдает соответствующее значение на приборной панели.

Проверить работоспособность датчика давления масла можно двумя способами. Каким способом проверять датчик, выбирайте сами, мы же далее опишем оба способа.

Первый способ. Демонтируйте ДДМ, расположенный над масляным фильтром. Позовите помощника и попросите его прокрутить стартер, отметим, что автомобиль при этом заводить не нужно. Если моторное масло потекло из места установки вашего датчика, значит давление в системе есть и ваш датчик вероятнее всего вышел из строя. Дополнительно можете провести визуальный осмотр ДДМ. Если каких-то механических повреждений на нем нет, то перед установкой его нужно хорошенько отмыть бензином или соляркой. Установите датчик на место и проверьте, загорается ли аварийная лампочка. Если ничего не поменялось и лампочка все равно горит, значит точно нужно заменить датчик на новый, так как ремонту он не подлежит.

Второй способ. Это более детальный способ проверки, позволяющий разобраться с возникшей проблемой более детально. В первую очередь вам нужно проверить уровень масла в двигателе. Если он низкий, то обязательно долейте его и еще раз проверьте, горит ли сигнальная лампочка. Если проблема осталась, то вам нужно прогреть двигатель до рабочей температуры и затем его выключить. Теперь демонтируйте датчик и подключите его к исправному манометру. Далее заземлите манометр к массе вашего авто. После этого вам нужно соединить сигнальный светодиод с положительной клеммой аккумулятора и контактом ДДМ. Заведите мотор и нажмите на педаль акселератора. Плавно повышайте обороты двигателя. Когда на подключенном манометре давление дойдет до 1,2 – 1,6 бар, сигнальная лампочка должна выключиться. Если же этого не произошло, значит датчик неисправен.

В том случае, если датчик сработал и лампочка погасла, ищите причину в другом месте. Отыскать возможную причину можно таким образом:

— заведите двигатель и начните медленно поднимать обороты до 2000 единиц;

— если температура агрегата колеблется в районе 80 градусов и при этом показания манометра меньше 2 бар, значит изношен подшипник коленчатого вала;

— показание манометра больше 2 бар, проблема не в подшипнике, нужно искать дальше;

— еще поднимите обороты двигателя, если при этом показания манометра выше 7 бар, то у вас вышел из строя перепускной клапан (замена данной детали проводится только в комплексе с заменой крышки масляного насоса).

В том случае если все вышеописанные методики не помогли вам и лампочка все равно горит, мы советуем обратиться в автосервис, где вашему автомобилю проведут комплексную диагностику.

Замена неисправного датчика

Проверка показала, что датчик неисправен и нужна замена? Не стоит все бросать и сломя голову нестись в автосервис. Данную операцию с легкостью выполнит даже новичок. Чтобы самостоятельно выполнить эту замену мы советуем следовать нашей пошаговой инструкции.

1. Все работы, касающиеся электрической части автомобиля, должны начинаться с отключения минусовой клеммы от аккумулятора. Эта операция не исключение, поэтому первым делом отключите клемму аккумулятора.

2. Отключите провод питания от ДДМ. Отметим, что провод соединен с защитным чехлом, поэтому снимаются они только вместе.

3. Используя гаечный ключ, открутите датчик и извлеките его с посадочного места.

4. Возьмите новый датчик и установите его. Отметим, что в комплекте с ДДМ идет алюминиевое уплотнительное колечко. Обязательно проверяйте комплектность покупки и установите данное колечко вместо старого уплотнителя.

5. Гаечным ключом закрутите датчик до упора. Многие автомобилисты делают одну серьезную ошибку – докручивают датчик только руками. Так вот этого делать не надо, так как контакт датчика при таком зажатии будет недостаточным, в результате чего на приборной панели у вас будет отображаться некорректная информация.

6. Установите на место провод питания и подключите минусовую клемму обратно к аккумулятору.

7. Заведите двигатель и проверьте, погасла ли лампочка.

При замене датчика давления масла мы советуем обращать внимание на маркировку нового устройства, она должна соответствовать информации на регуляторе, который вышел из строя.



Датчик давления масла ВАЗ 2109: проверка и замена

Как это ни странно, многие владельцы «восьмерок» и «девяток» понятия не имеют, где именно расположен датчик уровня масла. Обычно к этому вопросу интерес у них начинает просыпаться спонтанно, а именно тогда когда панель приборов в авто начинает безостановочно светиться.

В этом случае автомобилисты сразу же начинают интересоваться о причинах, например может это следствие плохого масла в системе или его недостатка, а может просто испортился датчик?

Для того чтобы разобрать ряд возможных причин, установить истину и исправить проблему, следует максимально углубиться в ее суть.

Содержание статьи

Как устроен датчик

Прежде чем предпринимать какие-либо шаги по выяснению причин, необходимо иметь общее представление об устройстве, знать, как оно функционирует и взаимодействует со всей системой двигателя.

В первую очередь следует знать, что искать датчик следует там же где и карбюратор, то есть на головке блока цилиндров и с той же стороны. Сама конструкция контролера, находящаяся рядом с масляным фильтром, элементарна и состоит всего из трех элементов:

• Корпус.
• Контрольная измерительная упругая мембрана.
• Передающий механизм.

Само приспособление не менее просто по своему принципу действия. Рассматривая подробно, становится очевидным, что масло находящееся в системе, при работе двигателя оказывает прямое воздействие на эту самую мембрану.

При воздействии двигателя, мембрана увеличивается, и деформация происходит не спонтанно, а именно на ту величину, которая и соответствует внутреннему давлению. Все эти колебания через описанный выше механизм отражаются на показаниях, передающихся на реостат, который и воздействует напрямую на показания индикатора, находящегося на приборной панели.

Как проверить контролер

Каждый автомобилист знает, что все что напрямую или даже косвенно связано с давлением проверяется манометром. Для этого достаточно выкрутить датчик давления и на его место установить манометр, после чего следует завести двигатель.

Если все в порядке и нет никаких поломок, показатели манометра на холостом ходу должны составлять не менее 0.65 кг на 1 см2. То есть в порядке в данном случае и сам мотор и давление масла в системе, а датчик давления масла на ваз 2108 и 2109 нуждается в замене.

Что же делать, если поломка произошла внезапно где-нибудь посреди трассы? Естественно что манометра в этом случае под рукой не окажется, а лампочка неистово мигает.

На самом деле все предельно просто:

• Для проверки нужно всего лишь выкрутить датчик и аккуратно, чтобы не запустить мотор, прокрутить его при помощи стартера.
• Понять о неисправности контролера можно будет по маслу, которое от вращения стартера начинает литься через гнездо датчика.

Лучшее что можно сделать в дорожных условиях, это промыть его в бензине или ДТ. Если под рукой имеется шприц или насос, можно воспользоваться ими. После проведения простейших манипуляций датчик вкручивается на свое место и проверяется контрольная панель.

Если же лампочка продолжает гореть следует при первой же возможности посетить магазин для приобретения нового контролера, так как ремонту они, как правило, не подлежат да и смысл его ремонтировать, когда стоимость сравнительно низкая.

Как заменить устройство самостоятельно

Если все проведенные проверки открыто указали на то, что датчик давления масла ваз 2109 неисправен, его необходимо заменить. Сразу стоит сказать, что весь процесс замены невероятно прост и не стоит для этого звонить в автосервис, поскольку это как минимум неуместно.

Все манипуляции заключаются в снятии неисправного прибора и установке нового, и по шагам процедура выглядит таким образом:

1. Первым делом от аккумулятора отсоединяется минусовая клемма, поскольку все ремонтные работы начинаются именно с этого шага.
2. Далее необходимо отключить провод питания, который соединен с защитным чехлом датчика. Отсоединять их следует вместе.
3. После этого гаечным ключом датчик давления откручивается до полного отсоединения от своего места.
4. Достается регулятор.
5. Если новый датчик уже приобретен и готов к установке, необходимо его вставить в то гнездо, в котором был старый датчик и, убедившись в наличие специального алюминиевого кольца, приготовиться к его установке.
6. Закручивать датчик необходимо только гаечным ключом, но не усердствовать. Существуют 2 ошибки, которые допускают автомобилисты. Первая – осуществляется установка прибора вручную. Вторая – при закручивании ключом прикладывают слишком большое усердие. Закручивать следует до упора, но как только чувствуется, что ключ не поворачивается, необходимо остановиться.
7. После этого конструкцию из провода питания и защитного чехла нужно вернуть на место.
8. И подключить обратно к аккумулятору минусовую клемму. Если лампочка перестала гореть на панели, значит работа проведена успешно.

Рекомендуем к прочтению полезную статью о том, как можно залить масло в коробку на ВАЗ 2109 своими руками.

Что крайне важно, при замене выбирать следует датчик исключительно новый и только с той маркировкой, которая будет соответствовать предыдущему регулятору. В противном случае нет гарантии в том, что замененное устройство будет полноценно выводить достоверную информацию на панель.

Видео: замена датчика давления на ВАЗ 2109

Замена датчика давления масла ваз 2109

Замена датчика давления масла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Где находится датчик давления масла?
Он расположен чуть ниже крышки головы блока, подробнее смотрите на фотографии чуть ниже:

Примечание!
Сверху на датчике давлена масла устанавливается защитный чехол, который к сожалению снят на фото, поэтому когда вы будете искать этот датчик, присматривайтесь к его защитному чехлу, а не к самому датчику. (Что за защитный чехол установлен на датчике, смотрите на первом же рисунке, в рубрике «Снятие датчика »)

Когда нужно менять датчик давления масла?
Он подлежит замене при износе, это можно определить следующими способами:

1. Первые признаки неисправности датчика, это загорание на комбинации приборов, индикатора лампы давления масла.

Примечание!
Но здесь нужно быть точно уверенным, в том что с двигателем все в порядке, а то как бывает, люди сперва грешат на датчик, а позже узнаётся что на самом деле у них проблема с двигателем, поэтому что бы таких вопросов не возникало, тщательно проверьте:

• Уровень масла в двигателе, если уровень слишком мал, то в таком случает доведите его до нормы. (Как проверить уровень, и довести его до нормы, см. в статье: «Замена масла »)

• Далее может быть так же неисправна электропроводка, которая подсоединена к датчику.

• А так же загорание лампы давления масла, может быть вызвано какой либо неисправностью, в системе смазки двигателя.

2. При неисправном датчике давления масла, он так же может быть замаслен, поэтому первым делом присмотритесь, присутствуют ли на вашем датчике частички масла.

Как заменить датчика давления масла на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) В начале рукой отсоедините провод совместно с защитным чехлом, от датчика.

2) Далее с помощью гаечного ключа, полностью выверните датчик.

3) И после чего извлеките его из отверстия.

Установка:
1) Сперва установите новый датчик в отверстие.

2) А после установки заверните его до упора, при помощи гаечного ключа.

3) После того как датчик будет закручен, рукой подсоедините к нему провод, совместно с защитным чехлом.

Важно!
В магазине при выборе нового датчика, особое внимание обращайте на его маркировку, мы вам рекомендуем устанавливать новый датчик, то же самой маркировки которая была нанесена на старом датчике!

Где находится и неисправности датчика давления масла ВАЗ-2109

Все владельцы машины ВАЗ-2109 должны следить за давлением масла, чтобы нормально работал двигатель внутреннего сгорания. ДДМ – это прибор, контролирующий уровень масла в двигателе. Когда давление масла отсутствует, то горит красная лампочка индикатора, которая располагается в салоне автомобиля на щетке прибора. Где же находится такой датчик? Его место – в моторном отсеке двигателя. Смазка двигателя и датчик давления не зависят от того, установлен в двигателе карбюратор или инжектор.

Устройство датчика

Главные детали ДДМ: корпус, измерительная мембрана и передающий механизм. Под действием масла мембрана меняет свою форму. При этом замыкаются или размыкаются электроконтакты.

• давление переключения – 0,6 бар;
• параметры резьбы – M14×1,5.

Работает ли датчик давления масла ВАЗ-2109

Чтобы определить, исправлен ли он, необходимо проверить в двигателе уровень масла. Для этого требуется открыть капот и вытащить контрольный щуп. Для того чтобы проверить более точно, нужно поступить таким образом:

• заехать на яму и снять защиту;
• подобраться к датчику;
• включить зажигание;
• отключить провод питания;
• вольтметром померить напряжение между колодкой и массой. Он должен показать 12 вольт.

Если напряжения нет, то может быть проблема в контакте или оборван провод.

Неисправности ДДМ

Давайте перечислим неисправности:

• негерметичен. Из-за этого масло попадает внутрь и меняет работу электрической части;
• на входе загрязнено отверстие;
• протекает соединение на резьбе;
• окисляются контакты;
• показания неверные.

Владельцы ВАЗ-2109 проверяют датчик разными способами:

Первый. Снимают ДДМ, находящийся над масляным фильтром, покручивают стартер, мотор заводить при такой проверке нельзя. Если все хорошо, должно политься масло. Затем визуально проверяют, в каком состоянии датчик. Если повреждений нет, тогда промывают его бензином. Производят установку на место. Лампочка погаснет. Если продолжает гореть, то его нужно поменять.

Второй. Проверяют уровень масла. При низком – добавляют смазку, потом опять проверяют, горит лампочка или нет. Далее прогревают двигатель, а потом выключают его. Затем подключают к манометру. Этот переходник от манометра закручивают на место датчика, заземляют через массу автомобиля. Соединяют сигнальный светодиод с плюсом АКБ и датчиком, заводят двигатель и нажимают на газ. При показаниях манометра 1,2-1,6 бар светодиод гаснет. Если он горит, тогда ДДМ поломался.

За состоянием ДДМ хозяин автомобиля должен всегда следить. Ведь у него тоже бывают проблемы. А эти проблемы могут отразиться на техническом состоянии машины. Не стоит допускать поломок, потому как если заклинит двигатель, это приведет к большим финансовым расходам.

3.7.8 Проверка давления масла и датчика давления масла

А – датчик давления масла,

3 – провод заземления манометра

Если при работе двигателя загорается контрольная лампа давления масла и раздается звуковой сигнал, это может быть вызвано следующими причинами:

– уровень масла ниже нормы;
– наличие неисправности в электрической цепи датчика давления и контрольной лампы;
– неудовлетворительная работа масляного насоса;
– слишком большой зазор в подшипниках коленчатого вала.

При загорании контрольной лампочки давления масла на работающем двигателе немедленно выключите двигатель. Используя щуп для измерения уровня моторного масла, проверьте уровень масла и при необходимости, доведите его до нормы. Запустите двигатель на оборотах холостого хода и проверьте, что контрольная лампа давления масла больше не горит. В этом случае можно продолжить движение.

Если уровень моторного масла в норме, а контрольная лампочка давления масла горит, не продолжайте движение самостоятельно, а отбуксируйте автомобиль в мастерскую для проверки давления масла.

Если давление масла в норме, проверьте датчик давления масла и электричес кую цепь датчика.

Для проверки давления масла и датчика давления масла необходимо использовать специальный манометр, в который можно ввинтить датчик давления масла.

1. Проверьте уровень моторного масла и, при необходимости, доведите его до нормы.

2. Прогрейте двигатель до нормальной рабочей температуры.

3. Вывинтите из держателя масляного фильтра датчик давления масла и ввинтите его в манометр, см. рис. Манометр, используемый для проверки давления моторного масла и работоспособности датчика давления масла.

4. Ввинтите переходник манометра вместо датчика давления масла в держатель масляного фильтра.

5. Соедините с массой автомобиля провод заземления манометра.

6. Используя дополнительные провода, подсоедините контрольный светодиод с положительной клеммой аккумулятора и контактом датчика давления масла. Светодиод должен гореть.

7. Запустите двигатель и плавно увеличивайте обороты двигателя. При избыточном давлении в бензиновых двигателях 1,2–1,6 бар и 0,75–1,05 бар для дизельных двигателей, светодиод должен погаснуть. В противном случае датчик давления масла неисправен.

8. Увеличьте обороты двигателя до 2 000 об/мин. При температуре масла +80° С избыточное давление масла должно быть не менее 2,0 бар. Меньшее давление масла указывает на износ подшипников коленчатого вала.

9. Продолжите дальнейшее увеличение оборотов двигателя. При этом давление масла не должно превышать 7,0 бар. В противном случае вышел из строя перепускной клапан и необходимо заменить крышку масляного насоса с перепускным клапаном.

10. Установите на место датчик давления масла с новым уплотнительным кольцом и затяните его моментом 25 Нм.

Источники: http://vaz-russia.ru/remont-vaz-2108/zamena-datchika-davleniya-masla-na-vaz-2108-vaz-2109-vaz-21099.html, http://ladaautos.ru/vaz-2109/gde-naxoditsya-i-neispravnosti-datchika-davleniya-masla-vaz-2109.html, http://automn.ru/vaz-2109/vaz-25073-10.m_id-2743.m_id2-2776.html

Датчик давления и уровня масла ВАЗ 2109 (карбюратор и инжектор): описание и замена

В современном автомобиле установлен ЭБУ, который управляет основными системами автомобиля, получая информацию с различных датчиков. В статье разбирается, где находится на ВАЗ 2109 датчик давления масла (ДДМ) и датчик уровня масла, их назначение, особенности диагностики, дается инструкция по замене этих устройств.

Содержание

[ Раскрыть]

[ Скрыть]

Что нужно знать о ДДМ?

Если загорается индикатор, сигнализирующий о низком давлении масла, то это не всегда означает, что недостаточно смазки в системе. Возможно, что неисправен ДДМ. Для того чтобы найти истинную причину, нужно знать, что собой представляет устройство, как его можно проверить.

Предназначение и местонахождение

ДДМ состоит из корпуса, мембраны и передающего устройства. Мембрана деформируется, когда на нее начинает давить масло. Деформация мембраны отражается на реостате, у которого меняется сопротивление. ЭБУ фиксирует изменения и отражает их благодаря индикатору на панели приборов. Находится контроллер на ВАЗ 2109 под масляным фильтром на головке блока цилиндров с той стороны, где расположен карбюратор.

Место расположения ДДМ

Особенности диагностики

Прежде чем проводить диагностику ДДМ, следует проверить уровень масла в системе с помощью специального щупа и масляный фильтр.

Один из самых простых способов диагностики – это проверить наличие давления в смазочной системе. Для этого нужно выкрутить ДДМ из гнезда и провернуть вручную несколько раз коленчатый вал. Если из гнезда польется или выплеснется смазка, а контрольная лампочка продолжает гореть, это значит, что давление в порядке и причина неисправности в контроллере.

Процесс выкручивания ДДМ из гнезда

Далее следует подвергнуть визуальному осмотру сам прибор. Если не выявлено механических повреждений, его нужно очистить бензином и вкрутить на старое место. Если после этого лампочка не гаснет, это говорит о том, что прибор сломан и подлежит замене.

Для второго способа проверки необходим манометр. С прогретого двигателя снимается контроллер и вкручивается в манометр, на его место вкручивается переходник от манометра. Контрольный светодиод подключается к плюсовой клемме аккумулятора и контактам контроллера. Затем запущенный мотор должен плавно набирать обороты, пока манометр не будет показывать значение 1,2-1,6 бар. Если контроллер исправен, светодиод погаснет. В противном случае прибор неисправен.

Инструкция по замене

Для проведения замены ДДМ на ВАЗ 2109 понадобится только один ключ на «21» и новый прибор (автор видео — Авто_Ремонт).

Процедура состоит из последовательности шагов:

1. Начинать работы нужно с отключения минусовой клеммы аккумулятора.
2. Далее от контроллера давления смазки нужно отключить питающий провод.
3. Затем ключом на «21» нужно выкрутить неисправный прибор.
4. Для уплотнения в гнездо датчика помещается алюминиевая фольга, имеющая форму кольца.
5. Теперь вкручивается новое устройство.
6. Остается присоединить провод, и на этом процедура окончена.

Таким образом, ничего сложного в замене нет, больше времени уходит на диагностику.

Важная информация о датчике уровня масла

Об исправности двигателя можно судить по разным признакам. Одним из них является уровень масла. Если увеличился расход масла, это значит, что в системе возникли какие-то неполадки, которые необходимо устранять.

Предназначение и местонахождение

Основное назначение регулятора уровня масла – обеспечивать контроль уровня смазки, чтобы нормально функционировали механизмы и узлы двигателя.

Находится контроллер уровня масла ВАЗ 2109 между масляным фильтром и поддоном картера внизу мотора. Он вставляется в предназначенное для него отверстие в корпусе силового агрегата.

Особенности диагностики

Признаком неисправности прибора является горение сигнализатора о недостаточном уровне масла, при том, что на самом деле он отвечает норме. Следует регулярно измерять уровень масла с помощью щупа. Если он недостаточный, а индикатор не горит, это тоже признак неисправности датчика.

Диагностика прибора выполняется с помощью мультиметра, установленного в режим омметра. Один щуп подключается к корпусу контроллера, второй к выводу. Перемещая поплавок, измеряем сопротивление прибора. Когда поплавок находится в верхнем положении, сопротивление должно стремится к бесконечности, в нижнем – падать до нуля. Если это не так, датчик неисправен и подлежит замене.

Инструкция по замене

Замена регулятора не вызывает трудностей и состоит из этапов:

1. Сначала снимается отрицательная клемма с АКБ.
2. Далее отсоединяется штекер с проводами.
3. Затем выкручивается болт крепления ключом на «10» и аккуратно выводится контроллер из картера.
4. Устанавливается новый прибор, и прикручивается болт крепления.
5. Затем к нему подключается колодка с проводами и возвращается на место снятая клемма аккумулятора.

Фотогалерея «Замена регулятора уровня смазки»

Контроль исправности датчиков обеспечивает правильную работу автомобиля, так как на основании их показаний ЭБУ управляет его системами.

 Загрузка …

Видео «Замена датчика уровня смазки»

В этом видео показывается, как заменить контроллер уровня масла на ВАЗе (автор ролика — Sibiriya holodno).

принцип действия и проверка работы

О том, что в моторном отсеке находится датчик давления масла ВАЗ 2109 и датчик уровня масла, владелец «девятки», скорее всего, узнаёт, когда на панели приборов загорается красным индикатор, обозначающий, что с уровнем давления масла есть проблемы. И тогда появляется сразу множество вопросов, в том числе о том, какое масло следует заливать в систему, достаточен ли его объем, но самое главное, не испортилось ли это небольшое приспособление. Разберемся подробнее, что собой представляет контроллер давления масла, каков принцип его действия и насколько точно можно установить его работоспособность.

Вернуться к оглавлению

Устройство датчика и проверка рабочего давления

Чтобы установить, работоспособно ли приспособление, надо представлять, как оно устроено. Также полезно знать, как контроллер и двигатель ВАЗ, точнее его система смазки, взаимодействуют друг с другом. Крепится датчик на головке блока цилиндров с той стороны, на которой находится карбюратор. Рядом с контроллером находится масляный фильтр ВАЗ.

Конструкция контроллера давления масла очень проста. Состоит он из корпуса, встроенной контрольно-измерительной упругой мембраны и передающего механизма. Достаточно прост и принцип действия рассматриваемого приспособления. Моторное масло для ВАЗ, находящееся в системе смазки, во время работы мотора воздействует на мембрану.

Последняя деформируется на величину, соответствующую величине давления масла. Колебания эластичной «перегородки», замыкающие или размыкающие контакты электрической цепи, через упомянутый выше механизм передаются на реостат. В свою очередь изменение сопротивления реостата влияет на показания индикатора на приборной панели автомобиля.

Проверка рабочего давления масла с помощью коленвала применяется, как правило, в тех случаях, когда индикатор начинает сигнализировать о падении давления в системе смазки вдали от СТО, а под руками у водителя нет манометра.

Перед проверкой надо обязательно убедиться в том, что уровень масла в системе и соответствующий фильтр ВАЗ 2109 в порядке. Если уровень недостаточен, масло придется заливать до номинального уровня. Затем можно переходить непосредственно к проверке исправности датчика. С этой целью его выкручивают из гнезда.

С открытой смазочной системой вручную (без включения двигателя) проворачивается коленвал машины. Если при этом начинает заливать отверстие, в которое был вкручен контроллер давления масла, значит давление находится в норме. Продолжающий при этом гореть индикатор сигнализирует о том, что датчик вышел из строя.

В этом случае приспособление следует внимательно осмотреть на предмет наличия дефектов. При отсутствии повреждений его надо промыть бензином (соляркой) и установить на прежнее место. Если и после этого лампочка продолжает гореть, датчик придется заменить.

Вернуться к оглавлению

Проверка контроллера давления с помощью манометра

Второй способ более точен и предполагает применение специальных приборов. Отметим, что этим способом можно одновременно проверить и перепускной клапан. Предварительно прогретый двигатель, в который залит требуемый объем масла, выключают. Датчик, снятый с двигателя, вкручивают в манометр. На место датчика закручивают переходник контролирующего манометра.

В результате этих подключений манометр и датчик должны образовать единую цепь, фиксирующую импульс от системы смазки к индикатору. Далее заводят мотор, его обороты плавно увеличивают до момента, пока манометр не покажет значение 1,2-1,6 бар. При исправном датчике светодиод гаснет. Если же он продолжает гореть, значит, контроллер вышел из строя.

Горение индикатора давления масла при работоспособном датчике свидетельствует о том, что причина неполадки, скорее всего, состоит в другом. Как показывает практика, чаще всего такое положение может обозначать либо износ подшипников коленчатого вала, либо поломку перепускного клапана. Если речь идет о технически неисправном датчике, его лучше заменить на новый.

Сделать это довольно просто, к тому же сам контроллер стоит совсем недорого. Желательно, чтобы вместе с заменой контролирующего приспособления была произведена и замена масла в двигателе ВАЗ 2109. При этом задачу, какое масло и сколько заливать, каждый автомобилист должен решать отдельно, в зависимости от модели автомобиля и условий его эксплуатации.

В любом случае за состоянием датчика надо следить. Ведь даже несмотря на то, что он не столь сложен, как, например, карбюратор, у него тоже бывают проблемы. И на техсостоянии машины они могут сказаться не менее болезненно, чем поломки более сложных агрегатов.
