Принцип работы датчика движения на 360 градусов

Пассивный датчик движения потолочный 360 улавливает инфракрасное излучение от теплокровных и других теплых объектов расположенных в зоне кругового обзора.

При изменении положения объектов относительно первоначального он выдает сигнал тревоги или совершает другое управляющее действие, например, включает лампу освещения.

Инфракрасные лучи от теплых объектов поступают на сенсор через большое количество линз, каждая из которых формирует отдельный луч определенной интенсивности.

Сенсор принимает его и преобразует в электрический сигнал, который в дальнейшем обрабатывается микроконтроллером. При резком изменении значения сигнала в соседних секторах контроллер выдает соответствующее сообщение. Большинство ИК датчиков работает с аналоговыми сигналами.

Принцип работы датчика на 360 градусов

Для повышения помехозащищенности и точности определения нарушения зоны стали применять цифровую обработку сигнала. Это производится оцифровкой аналогового значения с последующей цифровой обработкой на микропроцессоре с применением специальных алгоритмов.

Мощности управляющего сигнала бывает недостаточно. Для его усиления дополнительно используется выходной усилитель или реле для размыкания и замыкания силовых элементов.

В дополнение к ИК датчику, зачастую, придается радиоволновой сенсор. Он представляет собой передатчик радиоизлучения в сантиметровом диапазоне и его приемник. Передатчик постоянно с определенным периодом излучает в пространство радиоволны, а приемник соответственно получает отраженный сигнал и посылает на контроллер, который ведет мониторинг ситуации.

Изменение отраженного сигнала говорит о наличии постороннего предмета в зоне охраны, что приводит к срабатыванию прибора. Совместное применение этих сенсоров повышает помехозащищенность и надежность извещателей.

ТОП-5 моделей

Извещатель движения РФ-360

Извещатель движения РФ-360 с круговой диаграммой детектирования и счетверенным ИК сенсором предназначен для контроля перемещения людей или других ИК излучающих объектов внутри помещений.

Извещатель движения РФ-360

Устанавливается на потолке. Конусный угол составляет 112°. Диаметр охраняемой области на высоте 2,4 м равен 7 м, на высоте 3,6 м – 10,5 м. Напряжение питания 9,6 – 16 В. При тревоге размыкает нормально замкнутые релейные выходы. Диапазон рабочих температур -10ºС 55ºС. Имеет температурную компенсацию.

Потолочный ИК-извещатель DG467

Потолочный ИК-извещатель DG467 с круговым обзором, площадь обнаружения 6х7 м на высоте 2,4 м и 6х11 м на высоте 3,7 м. Применяемая технология Single/Dual Edge Processing, имеет температурную автокомпенсацию, твердотельное реле и сенсор вскрытия корпуса. Может работать как адресный извещатель в системе Digiplex или релейный в любой другой.

Потолочный ИК-извещатель DG467

Беспроводной датчик движения PIR-401

Беспроводной датчик движения PIR-401 обеспечивает охрану круговой зоны диаметром 6-8 м. ИК сенсор сдвоенный.

Питание автономное от батареи типа «Кроны». Передача сигнала тревоги идет по радиоканалу частотой 433 МГц. Мощность излучения 10 мВт. Работает в диапазоне -10°С +50°С в течение 9-12 месяцев.

Беспроводной датчик движения PIR-401

Детекторы движения серии DT5000

Детекторы движения серии DT5000 с применением инфракрасной и радиоволновой технологии обнаружения устанавливаются на потолке и имеют высокий уровень помехозащищенности. Радиус обнаружения составляет 15 м. Количество контролируемых лучей колеблется от 61 до 72 в зависимости от вида исполнения.

ИК датчик включен постоянно, радиоволновой только после срабатывания ИК сенсора. В детекторе DT5360 радиоволновый и ИК сенсоры работают постоянно.

Частота передатчика примерно 10 ГГц. Рабочий диапазон -18°С +64°С. Имеет встроенную систему контроля состояния, которая постоянно производит самодиагностику.

Датчик движения 360 IP20 Feron LX28A

Датчик движения 360 IP20 модель LX28A фирмы Feron с радиусом обнаружения 6 м. Может переключать нагрузку до 1200 Вт. Основное назначение: при попадании в зону детектирования людей включает освещение в данной области.

Имеет регулировку освещенности и времени срабатывания. Подключается как обычный выключатель электроламп.

Датчик движения 360 IP20 Feron LX28A

Для принудительного включения освещения в помещении нужно параллельно с ним включить обычный выключатель.

Рекомендации по выбору

При выборе модели потолочного датчика движения на 360 градусов необходимо учесть соответствие его технических характеристик задачам, которые перед ним ставятся.

Затем следует выбрать самые надежные среди них. Для охраны – это датчики двойной технологии с ИК и радиоволновым сенсором.

Высокая помехозащищенность и минимум ложных срабатываний. Для управления освещением лучше использовать специализированные ИК датчики с мощным выходным реле и защитой от бросков напряжения. Естественно, необходимо учитывать рабочий температурный диапазон.

Видео: Галилео. Датчики сигнализации

Датчик движения с радиусом действия 360 градусов

Автор Исхаков Максим На чтение 5 мин. Просмотров 114 Опубликовано 07.03.2019

Чтобы обеспечить сохранность любого охраняемого объекта, в охранных системах очень часто используются специальные датчики движения. Они бывают двух типов, и могут применятся как внутри охраняемого объекта, так и с наружи. Под их контролем, как правило, находится определенный сектор в комнате, или часть периметра на улице.

Круговое слежение – или датчик движения с действием на 360  градусов

В этом варианте слежения, в охранную зону датчика попадает все, что входит в так называемый конус с вершиной крепления самого следящего прибора. Что касается места использования этого отслежывателя, то оптимальная область его применения это прежде всего:

• автостоянки;
• открытые складские и торговые площадки;
• приусадебные участки;
• парки и скверы, прочее.

Системы такого плана могут успешно функционировать в пределах температур от – 30 и до + 50 по Цельсию. В случае обнаружения движения, эти устройства могут включать освещение на охраняемом участке.

Особенно актуальны системы такого плана в различных помещениях, и прежде всего в:

• залах развлекательных центров;
• в отделах различных торговых точек;
• в банках, и тому подобное.

В этом варианте прибора, происходит совмещение инфракрасного и радиоволнового детектора. Датчики успешно применяются в системах освещения для эффективности управления светом и экономии электрической энергии. При появлении движения на объекте, система включает освещение, и успешно выключает его через заданное время, после того как движение прекращается.

Очевидные преимущества и недостатки таких систем

Что касается преимуществ использования систем такого плана, то прежде всего они заключаются в том, что к примеру, одного датчика движения вполне хватает для охраны определенного помещения. Таким образом возможность одного устройства эффективно охватывать большую площадь дает возможность сэкономить на количестве датчиков для охраны помещения.

Как уже говорилось выше по тексту, существуют модели таких систем где успешно сочетаются два детектора в одном корпусе. То есть это радиоволновый датчик и инфракрасный его аналог. Сочетание таких двух датчиков дает прекрасную возможность охранной системе максимально надежно фиксировать нарушение охраняемого помещения. Так как изделия такого плана выпускаются в беспроводной интерпретации, то это в значительной мере упрощает монтаж такого прибора и его использование по назначению. Мало того, наличие в системе очень мощного реле дает возможность быстро включать и выключать не только осветительные лампы, но и многие другие установленные нагрузки.

Что касается недостатков этой системы, то к ним можно отнести прежде всего очень низкую защищенность от помех радиоволнового датчика.

В чем заключается принцип работы датчиков движения на 360 градусов?

Система работает таким образом, что в процессе службы, пассивный датчик движения на потолке на 360 градусов улавливает инфракрасное излучение от различных теплокровных и других теплых объектов, которые располагаются в зоне действия системы.

В случае изменения положения объекта относительно изначального его расположения, датчик начинает сигнализировать о тревоге, или совершает другие действия управляющего направления, типа включить лампу для освещения. Следует отметить что инфракрасные лучи, исходящие от теплых объектов, поступают на сенсор проходя через множество линз каждая из которых может формировать отдельный луч, который обладает определенной интенсивностью.

В то же время сенсор принимает сигнал, и преобразовывает его в электрический импульс, который в итоге обрабатывается специальным микроконтроллером. В последствии, при резком изменении значения самого сигнала в секторах по соседству, контроллер выдает соответственное сообщение. Большинство из существующих на данный момент датчиков ИК, успешно работает с аналоговыми сигналами. Сейчас, для повышения защиты от помех, и определения точности нарушения зоны, начали принимать так называемую цифровую обработку поступающего сигнала, которая производится при помощи оцифровки аналогового значения и последующей цифровой обработкой ее на микропроцессоре с применением специальных алгоритмов.

Важно!

Так как мощности сигнала управления зачастую бывает недостаточно, то чтобы его усилить, разработчики дополнительно применяют так называемый выходной усилитель, или как вариант реле для того чтобы замыкать и размыкать силовые элементы. Так же в дополнении к ИК датчику очень часто идет в комплекте радиоволновой сенсор. Необходимо отметить что этот сенсор являет собой некий передатчик радиоизлучения в так называемом сантиметровом диапазоне, и приемник к нему. Этот передатчик периодически излучает в пространство радиоволны, а приемник в то же время получает уже отраженный сигнал, и посылает его непосредственно на контроллер, который и коррелирует всю ситуацию. Если произошло изменение отраженного сигнала, то это свидетельствует о том, что в помещении есть посторонний предмет и поэтому происходит срабатывание прибора. Совместное использование этих сенсоров значительно повышает защищенность от помех, и усиливает надежность датчиков.

На видео: Как работает датчик движения в 360 градусов?

Некоторые нюансы выбора датчиков движения

Так как сейчас на рынке продаж предлагается много моделей потолочных датчиков движения на 360 градусов, то при выборе таких изделий необходимо учитывать полное соответствие их технических характеристик тем задачам, которые вы будете перед ним ставить. После из всех подходящих, выбираем самые надежные.

Помните, что для охраны определенных объектов, лучше всего выбирать датчики двойной технологии с радиоволновым сенсором и ИК датчиком. В данном случае вы получите высокую защиту от помех, и минимальное количество ложных срабатываний.

В случае, если датчики выбираются для управления светом, тогда эффективнее применять специальные ИК датчики, у которых очень мощное выходное реле и защита от бросков напряжения в сети. Также вам обязательно следует учитывать и рабочий диапазон температур самого датчика.

На видео: Как подключить датчик движения?

Обзор видов датчиков движения для включения света

Датчик движения – это достаточно миниатюрный электронно-оптический прибор, который обнаруживает движение объектов в области срабатывания сенсора . Прибор сам по себе достаточно бесполезен, однако в комплекте с звуковой или световой сигнализацией, осветительными приборами, видео-регистратором, вытяжкой, звуковой аппаратурой и с аппаратурой передачи данных просто незаменим.
Задача датчика движения – обнаружить перемещение объекта в зоне своего действия, и обеспечить подачу напряжения питания с выбранной задержкой на подключенные к нему приборы. В результате происходит включение лампы, сирены или любого другого устройства подключенного через устройство.

Сфера применения

Автоматическое управление освещением: в повседневной жизни, чаще всего сегодня применяют самые простые датчики движения для управления освещенностью определенного жизненного пространства или территории. Их рекомендуется использовать для управления освещением в гаражах, подвалах, в подъездах домов, придомовой территории, уличных фонарей.

Рекомендуется применять там, где у человека часто заняты руки или неудобно искать выключатель, а также во всех местах, где не требуется круглосуточное освещение. Здесь как раз приходит на помощь автоматика. Простой автоматический датчик, сам принимает решение о включении\выключении подключенного к нему осветительного устройства в нужное время и в нужном месте.

Охранная сигнализация: применение прибора также оправдано в качестве элемента охранной сигнализации. Правильно настроенный и установленный датчик определит уже на расстоянии примерно 12 метров нарушителя линии охраны, и следом включается система оповещения (сирена, освещение), а возможно и устройства фото и видео-фиксации нарушения. Особенно это полезно при охране гаражей, дач, автостоянок, дверей складов и т.п.

Современные системы охраны, например, на базе микроконтроллеров типа ARDUINO даже могут отправить вам SMS сообщение о факте срабатывания устройства на охраняемом объекте. Это существенно увеличит шансы на сохранность имущества и отпугнет потенциальных злоумышленников. Так, на звук придёт сторож и проверит объект, а SMS сообщение в виде звонка на мобильный телефон будет тому дополнительной гарантией.

Различные автоматизированные системы управления (АСУ): в производстве применяются также различные датчики движения. Такие устройства работают на конвейерах, элеваторах, весах и их задача обеспечивать технологический процесс производства, а в случае аварийных ситуаций выключать оборудование.

Класификация приборов

По способу монтажа приборы делятся на:

Накладные; потолочный или настенный вариант крепления при помощи обычных дюбелей. Обычно монтируются на высоте 2,5- 3 метра от уровня пола. Могут иметь внутренний\наружный угловой кронштейн, для крепления на углу. В качестве примера, это датчик движения от фирмы DELUX(Китай) YCA1021, имеет угол обзора 180° , расстояние обнаружения 11 м, рабочая температура от -20 до +40 градусов Цельсия и может коммутировать нагрузку до 1,2 кВт.

Встраиваемые; монтируются в стену или потолок, и находятся с ней в одной плоскости. Например, Uniel USN-015, потолочный, встраиваемый прибор, с максимальным углом обзора 360 градусов. Обычно устанавливаются в монтажные коробки (такие же как под розетки) рядом с выключателем, светильником или в отверстие на потолке.

Существуют и гибридные варианты, так комплект от фирмы COCO (Нидерланды) для коридора, прихожей, ванной комнаты – автоматически включит освещение при входе в помещение. Фирма предлагает приобрести беспроводной датчик движения AWST-6000 и встраиваемый радио-выключатель ACM-1000. Устройства имеют такие характеристики: дальность работы приемника 70 м, запитан от сети 220V/50Hz, питание передатчика от двух батареек (размер АА) 1.5V. Комплект имеет класс защиты IP20, и мощность коммутации до 1кВт.

По климатическому исполнению приборы делятся на:

• Для уличного применения; такой датчик движения для включения света «видит объект» на расстоянии до 500 метров. Рабочий диапазон прибора от -40 до +60 градусов Цельсия. Пылевлагозащищённое исполнение корпуса.
• Для использования в помещении; такие устройства предназначены только для использования внутри помещений. Рабочий диапазон от -20 до +40 градусов Цельсия.

По типу используемого электропитания:

1. От осветительной сети 220В;
2. От аккумулятора или батарей;

Разновидности по волновому спектру

Инфракрасный вид реагирует на тепловое излучение объекта. Понятно, что теплые потоки воздуха от радиаторов отопления и кондиционеров, а также от животных могут вызывать ложное срабатывание. Выполняйте настройку и монтаж с учетом этого. Такие датчики применяются только внутри помещений. Этот тип абсолютно безвреден для здоровья.

Ультразвуковой датчик излучает волны в диапазоне частот от 20 до 60 кГц. Звук отражается от объекта, улавливается и анализируется датчиком. Дальность действия таких устройств не высока, также при медленном перемещении иногда возможно несрабатывание устройства. Ультразвук может неплохо отпугивать комаров, но если в доме есть собаки и кошки, устанавливать такой датчик не стоит.

Микроволновые: вместо звуковой волны используется электромагнитная волна, частотой примерно 1ГГц. Устройство имеет маленький размер и может быть скрыто при монтаже. Радиус действия этого типа датчиков может быть достаточно большим и определяется мощностью СВЧ передатчика и конечно чувствительности приемника. На работу сенсора окружающая среда особо не влияет. Цена — самый большой недостаток этого прибора.

По количеству контактов для монтажа:

• Двухконтактные датчики применяются в паре с обычными лампами. Обычными считаем любые лампы, которые включены в осветительную сеть 220V, как простая и известная всем лампа накаливания.
• Трёхконтактные модели, можно использовать уже с любыми видами ламп. Также они рекомендуются для подключения катушки магнитного пускателя, при подключении мощной нагрузки.

Критерии выбора лучшей модели

При выборе модели датчика, нужно для себя четко понимать, в каких условиях будет эксплуатироваться прибор, и какой нагрузкой он будет управлять. Поэтому учитывайте при выборе мощность лампы, которая будет подключена к датчику. Обратите внимание, на рынке уже существуют модели светильников и даже патронов ламп, где уже встроен сенсор движения

Модель прожектора с датчиком LED-FL-10

Например, модель от фирмы EUROELECTRIC с торговым названием LED-FL-10. Это светодиодный светильник размером 100*125 (мм), мощностью всего около10 Вт, обеспечивает световой поток 800 лм. Наиболее важные физические характеристики это угол обзора и радиус действия.

Угол обзора датчика, это величина в градусах, определяет «угол видения» от точки расположения сенсора. Уличному прожектору, необходим датчик с углом обзора 180-360 градусов, а для управления лампой освещения домофонной двери в подъезде, вполне хватит потолочного варианта датчика с углом обзора от 20 градусов и выше.

Радиус действия. Для бытового применения вполне достаточно расстояния 10-15 метров, именно такую дальность обнаружения обеспечит большинство моделей с инфракрасным сенсором.
Различные схемы подключения и выбор места для крепления. Правильно расположение и настройка любого прибора — залог его правильной работы долгое время.

При монтаже нужно обеспечить зону обнаружения движущихся объектов, защиту от внешних воздействий, способных вызвать неправильное срабатывание или несрабатывание, а также надежное подключение к электропроводке. Высота установки прибора регламентируется изготовителем. Технически работа по установке датчика не сложная, но специфическая, требующая определенного практического опыта.

Поэтому, если вы не пользуетесь в жизни индикаторной отверткой, тестером и резиновыми рукавицами — лучше сразу обратиться к специалистам. Наиболее просто монтируются 2-контактные датчики, они включаются последовательно с люстрами, светильниками или одиночными лампами накаливания. В случаях, когда необходимо включить свет принудительно и надолго, параллельно датчику советуем сразу установить выключатель (такой вариант возможен при работе в смотровой яме гаража).

В длинных или больших помещениях (коридорах) желательно установить сразу несколько датчиков. Они подключаются параллельно, и срабатывание любого из сенсоров замыкает цепь, и включает освещение во всем коридоре.

Настройка чуствительности прибора

LUX – этот параметр определяет освещенность, при которой произойдет включение или выключение ламп освещения. При монтаже желательно сначала установить на максимальное значение.

TIME – определяет время задержки выключения освещения после того, как человек вышел из зоны работы прибора. Обычно эта величина более10-ти секунд. Учитывайте длину коридора помещения и время на закрытие двери ключами.

SENS – определяет порог срабатывания прибора, т.е. чувствительность сенсора. Чем больше чувствительность, тем больше дальность обнаружения движения. Подбирается индивидуально.
MIC (микрофон) – обычно также подбирается индивидуально, но изначально советуем ставить на минимум.

Сегодня, мировая промышленность предлагает очень широкий ассортимент датчиков движения, которые можно применять в самых различных вариантах. Какой из них выбрать – решать Вам, с учетом всех нюансов описанных в этой статье, но какую бы модель Вы не выбрали, применение датчиков движения, как компонента системы «умный дом», позволит сберечь электроэнергию, сэкономит время, деньги и избавит от рутинного поиска выключателей на стене в темноте.

Оценка статьи:

Поделиться с друзьями:

Какие бывают датчики движения для включения света

Датчики движения, которые используются для включения света, бывают абсолютно разные, как по принципу действия, так и по способу установки. Чтобы выбрать самый лучший вариант, для ваших условий эксплуатации, нужно знать их основные существующие типы.

Все существующие датчики присутствия, независимо от технологии обнаружения заложенных в них, обладают массой разнообразных характеристик, которые помогают эффективно использовать их в системах: «умный дом», охранных сигнализациях и самое главное, при управлении освещением.

В первую очердь вы должны знать, что датчики движения, присутствия и объема — это всё один и тот же тип датчиков, называемый в разных технологических сферах по-своему.

К основным видам датчиков движения, которые чаще всего используют для дома для включения света, относятся:

— Инфракрасные (ИК)

— Ультразвуковые (УЗ)

— Микроволновые (СВЧ)

— Комбинированные

Несмотря на то, что все они могут одинакого эффективно включать свет в квартире или доме, каждый из них имеет свои индивидуальные особенности, о которых нужно зать при выборе.

А чтобы правильно рассчитать оптимальное место установки, чтобы не было «мертвых зон» при автоматическом включении освещения,нужно знать: какие бывают объемники, варианты их исполнения, крепежа, способы подключения. Часть этой информации мы уже подробно раскрывали в предыдущих материалах, в целях экономии вашего времени, мы будем оставлять ссылки на них дальше по тексту. Получить полную картину о том, какие бывают датчики движения, можно будет лишь изучив всё.

При выборе мест для установки датчиков присутствия, необходимо учитывать особенности каждого из типов объемников, чтобы на их работу не виляли факторы, которые могут вызывать ложные срабатывания освещения или наоборот отказ сенсора, доставляя владельцу квартиры серьезные неудобства.

Удостоверьтесь, что поверхность, на которую будет выполнена установка датчика движения, не подвергается вибрациям, внимательно ознакомьтесь со всеми причинами, которые могут служить источником помех или ложных срабатываний выбранного вами датчика движения.

Производителями датчиков движения, представлены модели разнообразных способов установки, вариантов расположения, с разными углами обзора, что позволяет максимально точно настроить их на необходимые зоны для обнаружения перемещений и присутствия человека и во время включать свет.

 По вариантам расположения датчики движения можно разделить на:

 — Потолочные

— Настенные

— Угловые

Потолочный датчик движения, как нетрудно догадаться из названия, предназначен для установки на потолки, плиты перекрытия и т.д., чаще всего такие датчики имеют круговую зону обнаружения в 360 градусов. Наиболее эффективны в помещениях, где необходим максимальный охват всего пространства.

Настенные и угловые датчики движения, характеризуются более узкими углами обзора, чем потолочные, но они позволяют более точно выделить только необходимые для контроля зоны из всего помещения. Настенные датчики движения располагаются на любых вертикальных поверхностях, а угловые предназначены для установки в углах стен, что иногда является наиболее удобным вариантом монтажа.

Существуют модели для установки как на внешних, так и во внутренних углах. Чаще всего применяются в случаях, когда необходимы наиболее точные настройки области охвата, это, например, обзор: въезда во двор, пространства перед окном или дверью, части помещения и т.д.

Довольно часто можно встретить универсальные датчики движения, в комплекте к которым поставляется как прямой крепеж (на стену или потолок), так и элементы, позволяющие осуществить монтаж во внутренних или на внешних углах зданий.

 По способу установки все датчики движения можно разделить на:

— Внешние (накладные)

— Внутренние (встраиваемые)

 Выбор внешнего или внутреннего объемника зависит от необходимого результата, который вы хотели бы получить.

Чаще всего, внешний (накладной) датчик движения, если не обладает зоной охвата в 360 градусов, имеет возможность регулировки направления, в котором он будет осуществлять слежение за пространством. Он прост в установке, ведь кроме электропроводки для него не требуется никакой подготовки. Такие датчики максимально функциональны, позволяют гибко настраивать необходимые параметры зоны охвата.

Процесс установки внешнего настенного датчика движения подробно описан ЗДЕСЬ

Встраиваемый датчик движения, не будет сильно выделятся в окружающем пространстве, часто он может выглядеть в одном стиле с выбранной вами серией электроустановочного оборудования – розеток и выключателей.

Существуют модели как для установки в стену, так и для встраивания в потолок или в мебель и даже в электроприборы.

При грамотном своевременном проектировании для дома систем освещения (охранных или «умного дома»), реализованных на базе датчиков движения, предпочтительней закладывать в проект именно внутренние(встраиваемые), если есть такая возможность и не пострадает необходимая функциональность, ведь такие устройства наиболее органично смогут вписаться в любой интерьер, никак при этом не мешая и не выделяясь.

По способу подключения датчики движения делятся на:

— Автономные (беспроводные)

— Проводные

Автономные датчики движения для установки не требуют проводов и электропроводки. Питание осуществляется за счет встроенного аккумулятора, а сигнал передается по радиоканалу.

Автономные устройства, предназначенные для монтажа на улице, часто так же снабжены «солнечными батареями», для заряда встроенного аккумулятора в светлое время суток.

Чаще всего автономное оборудование используются вне помещений, в условиях больших пространств, где протянуть необходимые коммуникации затруднительно.

Самый распространенный тип датчиков движения применяемый для освещения – проводные. Они заслуженно получили доверие потребителей как самые надежные и проверенные временем.

К  нему прокидываются питающие и управляющие провода. При этом он теряет в автономности, в случае отключения электричества датчик перестает работать. В остальном же, для дома или квартиры, это самый оптимальный вариант.

Основные способы подключения датчиков движения для освещения, с разводкой проводов в распределительной коробке, мы уже рассматривали в нашей статье — ЗДЕСЬ.

В статье представлены подробные схемы подключения, электропроводки и расключения проводов в распределительной коробке для каждого из вариантов.

Выбирая датчик присутствия для дома — для освещения, охранных систем, любых других систем автоматизации своей квартиры или дома, обращайте внимание на все представленные выше особенности, учитывайте все положительные и отрицательные стороны того или иного типа.

Идеальный вариант — если вы заранее определите необходимые объемы, где необходима работа датчика движения, подберете конкретную модель и уже под нее будете строить систему коммуникаций и подготавливать место установки.

Мы бы посоветовали для включения света дома или квартиры пользоваться простыми инфракрасными датчиками движения, от надежного производителя, так как они максимально безопасны, а при правильно рассчитанных местах установки, практически не дают ложных срабатываний.

Детекторы движения для выключения света: виды и критерии выбора

Просмотров: 797

Инфракрасные датчики движения, применявшиеся ранее в системах безопасности для обнаружения человека в охраняемой зоне, стали активно использоваться в технологии «Умный дом». Детектор движения для включения света получил широкое распространение.

Их производство растет быстрыми темпами. Они изготавливаются отдельно или совмещаются с разнообразными осветительными устройствами. Широкое применение датчиков движения для включения света в сочетании с фотоэлементом обусловлено экономией электричества. Некоторые эксперты утверждают, что применение таких устройств позволяет экономить до 50% электроэнергии.

Область применения этих детекторов движения

Датчики движения используются при управлении наружным и внутренним освещением зданий и сооружений. Основное применение получили в технологии «умный дом».

Датчик включения света в частном доме

Повсеместно применяются в подъездах, паркингах, на входных группах. Уличные извещатели получили распространение в управлении освещением приусадебных участков и парковых зон.

Виды датчиков движения

Для включения света чаще всего используют инфракрасные датчики движения, реагирующие на изменение ИК излучения контролируемой области. Но есть небольшое количество акустических приборов, реагирующих на шум, создаваемый людьми или другими объектами. Акустические датчики обычно устанавливают в подъездах многоквартирных домов, где лестничные марши мешают фиксировать ИК излучение от человека, и в других подобных им местах.

По климатическому исполнению ИК извещатели делятся на уличные и внутренние. По степени защиты от пыли и влаги они подразделяются на несколько классов. Если на датчике указана степень защиты IP20, то он может эксплуатироваться в сухих помещениях. Прибор с защитой IP44 может применяться в ванной или на улице под козырьком или навесом.

Уличный датчик включения света

Устройство с IP54 может использоваться снаружи без прямого воздействия струй воды или в помещениях повышенной влажности. Уличный датчик движения для включения света IP65 может применяться при любых погодных условиях, только нельзя погружать в воду.

По конструктивному исполнению датчики движения включения света делятся на круговые, секторные, типа «штора» уличные и внутренние. Круговые обеспечивают включение освещения при нарушении зоны контроля с любой стороны.

Круговой и направленный датчик включения света

Секторные срабатывают при попадании человека в область слежения равной 90⁰-180⁰. Датчик движения типа «штора» срабатывает при пересечении плоскости контролируемой детектором. Обычно он устанавливается на дверном, оконном или арочном проеме. Уличный объемный извещатель устанавливается на входе.

Подвидом датчиков движения для включения света можно считать датчики присутствия. От детекторов первого типа они отличаются тем, что первые реагируют на скорость изменения ИК излучения в секторе контроля, а вторые реагируют на изменение фонового уровня инфракрасного излучения.

Если человек войдет в помещение с датчиком движения и замрет, то освещение включится на заданное время и погаснет. В помещении с датчиком присутствия свет будет гореть пока человек не покинет его и уровень ИК излучения не восстановится.

Критерии выбора датчика движения для включения света

Для правильного выбора датчика включения света нужно определиться с критериями. С начала нужно выяснить, где будет стоять источник освещения и соответственно датчик включения света, в каких условиях эксплуатироваться, маршруты движения людей. Мощность и тип осветительных приборов тоже имеют значение для выбора детектора.



Извещатель охранный уличный разумно применить для защиты авто. В помещении с несколькими входами удобно поставить потолочный круговой датчик включения света со степенью защиты IP20. Релейные контакты должны выдерживать максимальные токи источника света с небольшим запасом. Если используются люминесцентные источники, запас должен быть двукратный из-за возникающей реактивной мощности.

При наличии различных преград может потребоваться установка нескольких детекторов для надежного включения источника света. От выбора места установки и возможности регулировки положения датчика во многом зависит его эффективность работы. Поэтому необходимо выбирать датчики с кронштейнами позволяющие его регулировку, это особенно важно для уличных датчиков движения с радиусом обнаружения 20 метров и более. При выборе детекторов нельзя забывать о таких функциях, как возможность регулировки времени срабатывания и минимальной освещенности. Они должны находиться на внешней стороне прибора.

Регулировка времени, чувствительности и освещенности на датчике включения света

Установка времени срабатывания позволяет определить оптимальный период, в течение которого освещение будет гореть, он регулируется от нескольких секунд до нескольких минут. Управляя уровнем минимальной освещенности можно добиться срабатывания датчика и соответственно включения освещения только в темное время суток. Конечно, нужно учитывать радиус действия прибора и наличие защиты от домашних животных. Датчик движения 20 метров коридора может контролировать без проблем, главное правильно его установить.

Особенности подключения детекторов

Детекторы движения, разработанные для управления освещением, имеют встроенный силовой блок, представляющий собой реле или любой электронный ключ, управляемый выходным сигналом с датчика движения.

Схема работает так. Детектор обнаруживает нарушение области контроля. Прибор с PIR элементом ИК излучение, поступающее с линз Френеля, преобразует в электрический сигнал. Устройство сравнивает его с пороговым значением, при превышении его оно подает соответствующее напряжение на управляющую обмотку реле. Выходные контакты замыкаются, а вместе с ней электрическая цепь с лампами освещения.

Схема работы датчика света

Напряжение 220 В поступает на контакты датчика L (фаза) и N (ноль). С нулевого контакта детектора провод идет прямо на лампу, а фаза через релейный ключ поступает на контакт L1, с которого поступает на лампу освещения. Реле замыкается, свет включается.

При необходимости управления освещением из различных мест, это бывает, когда сенсор не может охватить все места откуда может войти человек, применяются два или больше детекторов. В этом случае устройства подключаются параллельно друг к другу. При срабатывании любого датчика осветительный прибор загорается.

Существует схема подключения детектора к сети через выключатель. В этом случае на фазном проводе устанавливается выключатель, и только после него напряжение поступает на клеммы детектора движения. Все остальное соответствует предыдущей схеме подключения. При отключенном выключателе сенсор не работает. Практика показала, что зачастую человек выходя из помещения, машинально отключает выключатель. При повторном посещении датчик не срабатывает, так как на нем отсутствует питание. Чтобы избежать это стали применять схему, в которой выходные контакты детектора подключаются к выключателю параллельно, шунтируют его. Такой способ подключения позволил не делать каких-либо движений для оставления включенным освещения в помещении.

При наличии мощных источников освещения управляющего сигнала с детектора движения может оказаться недостаточно. В таком случае применяется дополнительный управляющий элемент в виде реле или магнитного пускателя. На его обмотку управления поступает сигнал с детектора. А контакты мощного реле, замыкаясь, подают напряжение на осветительные приборы.

При частых переключениях и больших токах механические элементы могут выйти из строя. Чтобы избежать этого, можно использовать семисторы или тринисторы для подключения нагрузок.

Заключение

Детекторы движения и включения света позволяют значительно сократить затраты на освещение и увеличить срок эксплуатации осветительных устройств. Особенно они эффективны на приусадебных участках, где имеется декоративное освещение и у входной группы.

Кроме этого несут охранную функцию, отпугивая нежеланных гостей. При совмещении их с GSM видеокамерой можно получить приличную охранную систему с видеофиксацией и СМС сообщением. Совместное использование подобных приборов многократно увеличивают их потребительские свойства.

Видео: Как подключить датчик движения

Инфракрасный датчик движения. Как устроен и работает?

Инфракрасный датчик движения, это прибор в основу функционирования которого положена его способность срабатывать в случаях, когда возникает интенсивное тепловое фоновое излучение. Данные устройства реагируют, когда источник излучения попадает в непосредственную зону действия. Точность работы прибора зависит от места расположения объекта, вызвавшего срабатывание. Важно учесть, что тепловое излучение вырабатывают не только люди, но и животные, и неодушевленные предметы.

Во избежание ложного срабатывания устройство настроено таким образом, что реагирует в случаях, когда объект имеет соответствующую скорость перемещения, а также он непосредственно пребывает в рабочей зоне чувствительного прибора. При возникновении обоих условий датчик срабатывает и происходит передача сигнала к электронной схеме управления. Этот блок комплексной системы выполняет определенную (заранее запрограммированную) задачу в зависимости от возникшей ситуации. В частности, используются конкретные устройства, выполняющие определенные задачи. Среди наиболее активно используемых:

• выключатель освещения
• охранная сигнализация
• регулятор интенсивности освещения
• устройство открывания (закрывания) дверей
• блокировка доступа

Вариантов много и они зависят от особенностей территории либо помещения, где установлена система.

Сфера применения инфракрасных датчиков движения

Современные инфракрасный датчик движения являются высокотехнологичным устройством, способным эффективно работать в различных системах. Потенциала качественных изделий достаточно для использования как в быту, так и в условиях крупных предприятий. Такими устройствами можно оборудовать:

• загородные дома
• лестничные клетки
• торговые точки
• подъезды
• производственные предприятия
• объекты бизнеса
• складские помещения
• офисы
• общественные здания
• различные учреждения

Область эффективного использования приборов практически не ограничена.

   Инфракрасный датчик движения, применение

Важно перед окончательным выбором типа устройства учесть специфику работы системы в конкретном месте. Благодаря активному внедрению датчиков ощутимо облегчается работа охранников, сторожей и людей многих других профессий. Также при определенных условиях достижима полная автоматизация, при которой практически не требуется присутствие человека.

Конструктивные особенности ИК датчиков движения

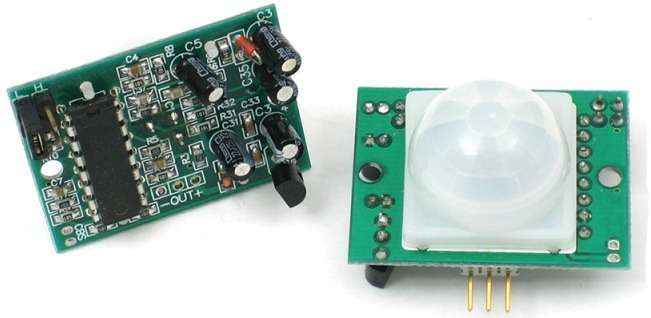

Инфракрасное излучение, вырабатываемое движущимся объектом, распознается пироприемником. Вторым важным элементом конструкции служит мультилинза. Фактически эта деталь являет собой многочисленные мелкие линзы в одном корпусе. Внешний вид мультилинзы схож с матовым цилиндром, на поверхности которого нанесен мелкий узор. В корпусах датчиков мультилинзы расположены перед пироприемниками.

   Устройство инфракрасного датчика

Наличие множества сегментов в мультилинзах неслучайно. Функция каждой мелкой линзы состоит в фокусировании инфракрасного света на один из пироприемников. Как только перемещающийся объект пропадает из зоны видимости одной мелкой линзы, он фиксируется соседней микролинзой. Соответственно, сигнал улавливается другим пироприемником. Таким способом удалось основательно расширить площадь территории, охватываемой одним датчиком.

На пироприемнике наблюдается попеременное присутствие и отсутствие сфокусированного инфракрасного света, что позволяет электронной схеме датчика срабатывать и приводить в действие определенные устройства.

Чувствительность датчика напрямую зависит от числа используемых в микролинзе сегментов. Каждой парой (микролинза – сегмент) проводится контроль определенного пространства. В результате при перемещении объекта в пределах этого сектора срабатывание устройства не происходит.

   Инфракрасный датчик движения изнутри

Для исключения возникновения помех и во избежание ложного срабатывания системы производители инфракрасных датчиков все чаще отдают предпочтение использованию сдвоенных, а в определенных случаях и счетверенных пироэлементов. Последние модели надежно защищены от ложных срабатываний.

Условия эффективной работы

Для обеспечения эффективности функционирования устройства необходимо строго придерживаться нескольких важных правил.

3. Избегать попадания прямого света от ламп освещения.
4. Позаботиться об отсутствии предметов, препятствующих нормальному обзору датчика в зоне его действия, в частности:
   • высоких предметов мебели
   • колонн
   • люстр
   • подвесных осветительных приборов
   • других предметов, препятствующих работе прибора
5. Наличие стеклянных перегородок снижает эффективность датчика. Стекло блокирует прохождение инфракрасного света, что чревато возникновением «мертвых зон», то есть участков, пребывающих вне зоны действия датчиков.
6. Монтаж приборов необходимо проводить с учетом их радиусов обнаружения. Важно, чтобы все углы в помещениях попадали в зону контроля системы. Если этого не удается достичь, необходимо установить несколько датчиков. Как правило, 2 или 3 хватает для большинства типов помещений.

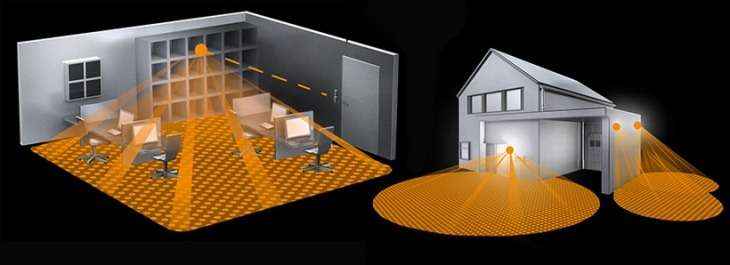

7. У любой модели имеется собственная диаграмма обнаружения. Когда возможностей одного устройства недостаточно, придется монтировать несколько датчиков, чтобы перекрыть все пространство помещения. При таком варианте расположения происходит «перехлестывание» диаграмм обнаружения отдельных приборов, что основательно повышает эффективность системы в целом.

Дополнительные возможности

Современные модели датчиков прекрасно справляются с основными задачами. Однако, благодаря новейшим разработкам удалось существенно расширить возможности автоматизированных систем. Они не только четко фиксируют любые перемещения в контролируемых помещениях и соответствующим образом на них реагируют, но и способны выполнять многие важные полезные функции.

   Виды инфракрасных датчиков движения

Одной из широкой используемых как в промышленных, так и в бытовых условиях возможностей является мониторинг уровня освещенности. Система определяет место нахождения человека, а также проверяет, достаточно ли в этом секторе освещения. Если показатели отличаются от нормы, происходит включение (выключение) соответствующих источников освещения. Такие системы эффективны не только на различных участках производства и в торговых точках. Их можно активно использовать в подъездах жилых домов, что позволит существенно сэкономить электроэнергию. Хотя подобные приборы несколько дороже от стандартных вариантов, весомое снижение затрат на освещение делает их выгодными в плане материальных затрат.

Уличный (наружный) датчик движения и его функции

Где используется уличный датчик движения?
Технические характеристики уличных датчиков движения
Функциональные возможности уличных датчиков движения
Схемы подключения уличных датчиков движения

Сегодня на рынке светотехнических изделий представлены экономичные, надежные
и многофункциональные системы освещения. При этом подходят они для автоматизации света
и внутри зданий, и снаружи.

В современных фонарях используются лампы различных типов. Они различаются мощностью, светоотдачей, спектром излучения. Дополняют уличные светильники и датчиками движения для эффективного энергосбережения.

Где используется уличный датчик движения?

Во многих случаях использовать для освещения простой уличный фонарь невыгодно. Другое дело, если он оборудован датчиком движения. Он будет освещать территорию только тогда, когда там присутствует человек.

Фонари применяют там, где нужно рассеянное освещение небольшой яркости. Уровень освещенности должен быть таким, чтобы человек мог свободно ориентироваться на местности.

Например, с освещением территории в две-три сотки справится светодиодный светильник мощностью около 10 Вт.

Фонари хорошо подходят для освещения дорог, тротуаров, ландшафта. Они применяются не только на территориях фирм, в местах общего пользования, но и в частном секторе. Системы
с датчиком движения экономичные, комфортные и безопасные.

А вот на парковках, входах/выходах и для охранных целей нужно направленное освещение хорошей яркости. Тут лучше использовать уличный прожектор с датчиком движения. Такая система и удобная, и экономичная.

Технические характеристики уличных датчиков движения

В ассортименте компании B.E.G. четыре серии уличных датчиков движения: RC-plus next, LC-Mini; LC-Click-N; LC – Plus.

В каждой серии, кроме LC – Plus, есть модели с разными углами охвата. Эти датчики предназначены для работы при температуре окружающей среды от -25 °С до +50 °С. Корпуса сенсоров изготавливаются из устойчивого к ультрафиолетовому излучению поликарбоната.

Для питания датчиков необходимо сетевое напряжение 230 В ± 10%. Остальные характеристики сенсоров сведены в таблицу:

Функциональные возможности уличных датчиков движения

RC-plus next Это серия программируемых уличных датчиков движения. Они отрабатывают следующие функции:

• «Свет выкл» — включает свет при обнаружении движения;
• «Отпуск» и «Комфорт» — выключает/включает освещение при достижении выставленного порога  освещенности.

Функции активируются и деактивируются пультом дистанционного управления (ДУ). Диапазон обнаружения у датчика RC-plus next 130 состоит из одной зоны, RC-plus next 230 — из двух зон, RC-plus next 280 — из трех зон.

Каждая зона контролируется отдельным чувствительным элементом и имеет возможность регулировки от 5 до 20 метров. Этот сенсор способен определять направление движения объекта.

При включенном освещении датчик через 90 минут, кратковременно, отключает свет и оценивает освещенность. Если она ниже выставленного порога, то свет включается опять.

Головка сенсора поворачивается в трех плоскостях, что удобно при настройке диапазона обнаружения. Задержка срабатывания и порог освещенности выставляются потенциометрами или программно с пульта дистанционного управления освещением. Если параметры выставлены пультом ДУ, то ручные установки сбрасываются.

Одна из энергосберегающих функций датчика, позволяет динамически управлять задержкой выключения. Например, датчик установлен над входной дверью в дом. Когда человек заходит
в дом, его сначала регистрирует основная линза со своими PIR-сенсорами, потом сенсор защиты от подкрадывания.

В этом случае время таймера задержки равно пяти секундам, а в случае обратного движения, когда человек выходит из дома, время задержки имеет свои настройки от 15 секунд до 16 минут.

LC – Plus – серия программируемых уличных датчиков движения. Они также отрабатывают функции «Свет выкл» и «Отпуск и Комфорт». Время срабатывания и уровень освещенности выставляются вручную или с пульта ДУ. Сенсорная головка датчика поворачивается
в горизонтальной плоскости на ±45°, а в вертикальной — на ±15°. Вращение головки датчика изменяет зону обнаружения.

Датчик LC – Mini замыкает контакты реле при обнаружении движения, если при этом уровень освещенности ниже выставленного порога. Задержка срабатывания и порог освещенности выставляются вручную потенциометрами на корпусе датчика. Сенсорная часть прибора поворачивается в горизонтальной плоскости на ±45°, а в вертикальной — на ±15°.

LC-Click-N отличается от рассмотренного выше датчика тем, что кроме основной зоны обнаружения, он имеет круговую защиту от подкрадывания. Его головка поворачивается
в горизонтальной плоскости на 180°, а в вертикальной — на 170°. Время срабатывания и уровень освещенности выставляются вручную.

В комплекты всех датчиков входят шторки или пластины для корректировки зоны обнаружения.

Схемы подключения уличных датчиков движения

Мощные потребители: трансформаторы, контакторы, люминесцентные лампы наводят в сети электропитания напряжение индукции. Этого уровня бывает достаточно для ложного срабатывания датчика.

Для предотвращения такого эффекта используется RC-компенсатор. Его подключают параллельно нагрузке и располагают ближе к возможным источникам помех.

Для расширения зоны управления светильниками, два уличных датчика движения включают параллельно. Независимо от того какой датчик сработает, на нагрузку подается напряжение. По этой схеме, кроме освещения, можно дополнительно включать кондиционер, вентиляцию и другое оборудование.

Когда возникает необходимость принудительного включения освещения, это делается с помощью внешнего выключателя. Важно, при таком подключении помнить, что датчик не сможет выключить светильники сам, когда освещение включено от выключателя.

Данную схему лучше использовать в редких случаях, т.к. всегда остается человеческий фактор. Лучше использовать программные возможности датчика.

Чтобы запустить некоторые функции, необходимо от датчика кратковременно отключить сетевое напряжение. Для этого в разрыв фазного проводника устанавливают кнопку с нормально замкнутыми контактами.

Вам нужны рекомендации по организации наружного освещения? Обращайтесь в компанию B.E.G. Наши специалисты помогут решить ваши задачи на профессиональном уровне.

Подписывайтесь на наш блог, здесь вы найдете много полезных материалов, посвященных практическим вопросам современного экономичного освещения.

comments powered by HyperComments
