как проверить мультиметром и ремонт своими руками

Основные признаки неисправности ДМРВ — потеря мощности двигателя, затрудненный пуск, «плавающие» обороты мотора. Чтобы узнать точную причину поломки расходомера, надо визуально осмотреть устройство и потом протестировать его сканером (через Опендиаг), вольтметром или мотортестером.

Содержание

[ Раскрыть]

[ Скрыть]

К чему приводит неисправность ДМРВ?

Работа двигателя с неработающим/неисправным расходомером вызывает детонацию топливной смеси в камере сгорания. Это влияет на работу КШМ (кривошипно-шатунный механизм) и разрушает поверхность поршня, что может стать причиной «клина» двигателя.

Какие показания должен выдавать исправный ДМРВ?

Напряжение аналого-цифрового преобразователя (АЦП) расходомера при нерабочем двигателе должно составлять 0,996 V. Показатели 1,016 и 1,025 V приемлемы, но если они достигают более 1,035 вольт, значит, чувствительный элемент ДМРВ засорен.

Чтобы точно определить степень отклонения значений рабочего расходомера от нормальных показателей, необходимо оценить работу двигателя на разных оборотах.

Например, для инжекторного 1,5-литрового двигателя ВАЗ 2111, если он исправен, на холостом ходу (860–920 об/мин) верные показания составляют 9,5–10 кг/час, а на 2 тыс. об/мин — 19–21 кг/час. Если расходомер на 2 тыс. об/мин показывает около 17–18 кг, то автомобиль будет ехать стабильно. Если же значения составляют от 22 до 24 кг/час, то транспортное средство будет двигаться устойчиво, но потребление горючего на 100 км составит приблизительно 10–11 л. Кроме того, автомобиль станет плохо заводиться на морозе из-за перелива топлива при прогреве двигателя.

Признаки неисправности

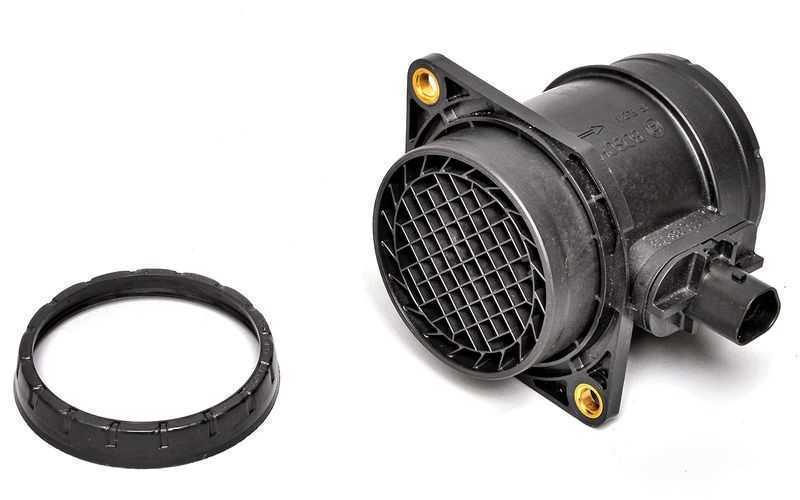

ДМРВ находится в воздуховоде около воздушного фильтра. Он предназначен для определения количества поступающего воздуха. В зависимости от его показаний БУ будет показывать, сколько нужно топлива для образования качественной топливной смеси. Нормальным считается соотношение 1:14. Поэтому от правильности показаний расходомера зависит качество топливно-воздушной смеси.

Качественная работа ДМРВ зависит во многом от чистоты воздушного фильтра. Поэтому, если появились симптомы неисправности ДМРВ, прежде чем делать ремонт, следует проверить в первую очередь воздушный фильтр. Расходомер обычно не подлежит ремонту. Если он неисправен, то его меняют на новый прибор. Но его стоимость достаточно высока, поэтому следует сначала убедиться, что причины неполадок именно в датчике, не в других неисправностях машины.

Сигналом для диагностики являются следующие признаки неисправности ДМРВ:

• на панели приборов появляется надпись Check Engine;
• высвечивается ошибка, сообщающая о низком уровне сигнала ДМРВ;
• двигатель плохо заводится «на холодную», очень медленно разгоняется, глохнет, падает его мощность;
• высокий уровень расхода топлива;
• мотор нестабильно работает на холостом ходу;
• двигатель глохнет при переключении скоростей;
• обороты либо повышенные, либо пониженные.

Существуют и другие симптомы «умирающего» датчика. Например, он может иметь трещины в гофрированном шланге, который соединяет дроссельную заслонку с датчиком. Если двигатель глохнет, возможны проблемы с электропитанием или повреждена проводка. Это сигнал для проверки электропроводки. При обнаружении неисправностей нужно выполнить ремонт электрики машины.

Кроме вышеперечисленных возможных признаков выхода из строя ДМРВ, следует провести диагностику уровня сигнала датчика.

Низкий уровень сигнала может означать следующее:

Не стоит делать выводы о неисправности датчика массового расхода воздуха, полагаясь только на перечисленные выше признаки. Следует провести полную диагностику двигателя и машины, так как признаки поломки расходомера, могут появиться при неисправности других устройств (например, из-за забитого воздушного фильтра). Тогда нужен ремонт этих устройств, чтобы восстановить работоспособность авто.

Код ошибки ДМРВ

О наличии неисправности в работе ДМРВ могут сообщать такие ошибки:

1. Р0100 — повреждение электрической цепи подключения датчика. Для устранения поломки нужно проверить проводку на целостность, поскольку возможно случайное отсоединение разъёма либо повреждение электроконтактов.
2. Р0102 — на блок управления автомобиля начал поступать низкий сигнал, который зафиксирован на входе электролинии ДМРВ. Чтобы устранить причину поломки, необходимо проверить электропроводку и изоляционный слой кабеля, возможно окисление контактов разъёма проводки (т. н. фишки).
3. Р0103 — критически высокий сигнал, зафиксированный на входе электролинии ДМРВ. Если причина неисправности заключается не в проводке, то потребуется визуальный осмотр и очистка расходомера или придётся его заменять на новый

Проверка и ремонт в домашних условиях

Существует восемь способов самостоятельной проверки амплитудных и частотных ДМРВ.

Способ №1 — отключение расходомера воздуха

Способ состоит в отключении датчика от топливной системы машины и проверки работоспособности системы без него. Для этого нужно отключить прибор от разъема и завести мотор. Без ДМРВ контроллер получает сигнал переходить в аварийный режим работы. Он готовит воздушно-топливную смесь лишь исходя из положения дроссельной заслонки. Если машина движется «резвее», не глохнет, значит, прибор неисправен и требуется его ремонт или замена.

Способ №2 — перепрошивка электронного блока управления

Если штатную прошивку изменили, то неизвестно, какая реакция контроллера в ней прошита на случай аварийной ситуации. В этом случае под упор дроссельной заслонки нужно попытаться засунуть пластину толщиной 1мм. Обороты должны увеличиться. Теперь нужно выдернуть фишку с расходомера воздуха. Если силовой агрегат будет продолжать работать, то причина неисправности — прошивка.

Способ №3 — установка исправного датчика

Установить заведомо исправную деталь и завести двигатель. Если после замены он стал работать лучше, мотор не глохнет, то требуется замена или ремонт устройства.

Способ №4 — визуальный осмотр

Для этого нужно крестовой отверткой открутить хомут, удерживающей гофру воздухосборника. Затем нужно отсоединить гофру и осмотреть внутренние поверхности гофры воздухосборника и датчика.

Осмотр гофры воздуховода

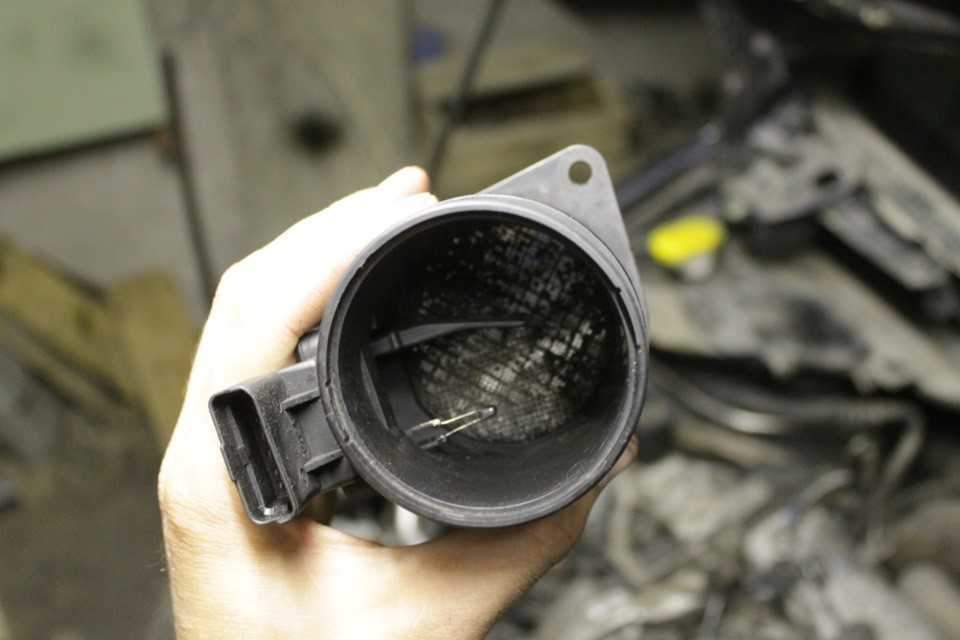

На них не должно быть следов масла и конденсата, поверхности должны быть в сухом и чистом состоянии. Если не следить за воздушным фильтром и редко его менять, то грязь может попасть на чувствительный элемент датчика и стать причиной его поломки. Это чаще всего встречающаяся неисправность. Следы масла могут появиться в расходомере при повышенном уровне масла в картере, а также если забит маслоотбойник вентиляционной системы картера. При необходимости нужно почистить поверхности с помощью специальных чистящих средств.

Способ №5 — проверка ДМРВ мультиметром

Для этого нужно включить тестер в режим, при котором проверяется постоянное напряжение. Предельное значение для измерений следует выставить 2В.

Схема работы ДМРВ

Распиновка датчика:

1. Провод желтого цвета расположен ближе к лобовому стеклу. Он служит входом для сигнала с расходомера.
2. Бело-серый провод – выход напряжения датчиков.
3. Черно-розовый провод ведет к главному реле.
4. Провод зеленого цвета служит для заземления датчиков, то есть идет на массу.

Провода могут иметь разные цвета, но их расположение неизменно. Для проверки нужно включить зажигание, но не заводить машину. Щуп красного цвета от мультиметра нужно подключить к желтому проводу, а черный нужно присоединить на массу, то есть к зеленому проводу. Измеряем напряжение между этими двумя выходами. Щупы мультиметра дают возможность присоединиться, не нарушая изоляции проводов.

На новом устройстве напряжение на выходе находится в пределах от 0,996 до 1,01 В.

Во время эксплуатации это напряжение постепенно увеличивается и по его значению можно судить об износе расходомера:

• при хорошем состоянии датчика – напряжение от 1,01 до 1.02 В;
• при удовлетворительном состоянии — от 1,02 до 1,03 В;
• ресурс датчика заканчивается, если напряжение находится в пределах от 1,03 до 1,04 В;
• о предсмертном состоянии говорит значение в пределах от 1.04 до 1,05, если противопоказаний нет, то можно продолжать пользоваться датчиком;
• если напряжение превышает 1,05 В, ДМРВ требует замены.

Показания АЦП расходомера

Диагностика ДМРВ «Цешкой» не представляет ничего сложного и может быть выполнена своими руками.

Если на снятом датчике есть загрязнения, его можно почистить самому. Для его промывки можно воспользоваться WD-40. Чтобы почистить ДМРВ, нужно сначала снять с него патрубок, а потом демонтировать сам прибор. Внутри прибора находится сеточка и несколько проволок – датчиков.

На них нужно распылить чистящее средство и промыть. Затем дать высохнуть жидкости. Если грязь осталась, то процедуру следует повторить. Этим же средством нужно почистить патрубок. Он должен быть очищен от грязи и масляных пятен. Заменив воздушный фильтр, все детали нужно вернуть на место. После процедуры чистки в 80% можно восстановить работоспособность прибора, исчезает ошибка о пониженном уровне сигнала датчика (автор видео — «24 часа»).

Промывка датчика поможет избежать дорогостоящего ремонта.

Способ №6 — проверка с помощью сканера

Методика проверки:

1. Установить на телефон (смартфон), планшет или переносной компьютер программу для диагностики (например, Torque Pro, Opendiag, BMWhat, OBD Авто Доктор).
2. Подключить с помощью специального кабеля, Bluetooth-канала мобильного устройства либо ноутбук к диагностическому разъёму, расположенному на электронном блоке управления автомобиля.
3. Запустить на телефоне (смартфоне) или компьютере утилиту для диагностики.
4. Дождаться окончания сканирования программой всех узлов транспортного средства. В результате утилита проверит исправность каждого агрегата автомобиля.
5. Расшифровать коды ошибок, которые покажет программа после завершения диагностики.

Для выполнения этого метода используются тестеры:

• K-Line 409/1;
• Сканматик;
• ELM (ЕЛМ) 327;
• OP-COM.

Способ №7 — проверка Васей Диагностом

Чтобы выявить неисправность ДМРВ, не снимая его с машины, нужно:

1. Установить на портативный компьютер (ноутбук) программу под названием «ВАСЯ диагност» и запустить её.
2. Подключить адаптер к диагностическому порту автомобиля.
3. Выбрать из закладок «Блока управления» пункт «Электроника 1» или «01 – Электроника двигателя» для подключения к БУ автомобиля.
4. Зайти в «Настраиваемые группы».
5. Выбрать 211, 212 (значение по паспорту) и 213 (актуальное значение).
6. Сравнить актуальные показатели с паспортными данными. Если отклонения высокие, значит, необходимо заменить ДМРВ.

Способ №8 — с помощью мотортестера

Данный способ используется для проверки расходомеров частотного типа.

Для проверки ДМРВ мотортестером (осциллографом), необходимо подключить его к датчику (зависит от марки автомобиля) и запустить двигатель.

Параметры проверки ДМРВ:

• время переходного процесса при включенном зажигании;

• показания расхода воздуха на холостом ходу и резком повышении оборотов двигателя;

• напряжение в сети датчика.

Выходные данные индивидуальны для разных типов двигателей. Перед диагностикой следует уточнить актуальные показания у официального представителя.

Замена ДМРВ

Для замены датчика своими руками, нужно приготовить фигурную отвертку и ключ на «10».

Процедура замены состоит из следующих шагов:

1. Сначала нужно выключить зажигание, открыть капот.
2. Затем нужно отсоединить минусовую клемму на аккумуляторе.
3. На следующем этапе нужно ослабить хомут, с помощью которого гофра присоединяется к ДМРВ.
4. Далее снимаем гофру с патрубка.
5. Затем нужно отогнуть гребенку и отсоединить разъем датчика.

   Отсоединение разъема датчика

6. Затем, воспользовавшись ключом на «10», нужно отвернуть крепежные болты датчика к корпусу воздухофильтра.
7. Теперь можно снять ДМРВ.
8. Установка датчика своими руками осуществляется в обратной последовательности.

Таким образом, если машина глохнет, имеет все признаки поломки ДМРВ, то перед тем, как начинать его ремонт, следует проверить уровень его сигнала, он не должен быть низким, выполнить полную диагностику машины и отремонтировать все неисправные узлы и детали.

Важно регулярно проходить техосмотр авто и выполнять вовремя техническое обслуживание, тогда детали и узлы будут служить дольше.

Видео «Проверка ДМРВ с помощью мультиметра»

В этом видео от канала «Простое Мнение» демонстрируется, как проверить ДМРВ мультиметром.

 Загрузка …

Причины и признаки неисправности ДМРВ ?: как ПРОВЕРИТЬ своими руками

Чтобы проверить ДРМВ (датчик массового расхода воздуха) необходимо сначала провести визуальную диагностику устройства, после чего протестировать его мультиметром или сканером. В случае обнаружения незначительной поломки ДРМВ можно попробовать восстановить, очистив от засорений его чувствительные элементы. Если же таким образом решить проблему не удалось и запуск двигателя по-прежнему невозможен, контроллер придется заменить на новый.

Какие неисправности характерны для ДМРВ?

Если электронный или аналоговый датчик массового расхода воздуха неисправный и начинает работать со сбоями, это можно определить по следующим признакам и «симптомам»:

1. На дизельном или бензиновом двигателе наблюдаются сбои при функционировании на холостых оборотах, ход будет нестабильным. В частности, при пуске агрегата параметры и количество топлива регулируется неверно, что приводит к серьезным колебаниям. Кроме того, при добавлении оборотов педалью газа мотор может заглохнуть.
2. Если контроллер работает неправильно или вовсе не исправен, на приборной панели отобразится индикатор «Check Engine». Он может остаться на некоторое время после устранения причины ошибки, самостоятельной очистки или замены расходомера. Это связано с тем, что бортовому компьютеру необходимо несколько циклов запуска мотора, чтобы изменить калибровку датчика.
3. Запуск двигателя машины становится затрудненным. Иногда мотор вовсе не заводится или сразу глохнет при серьезных признаках поломки.
4. При нажатии на газ обороты не снижаются и не увеличиваются. Они могут зависать на частоте 2-3 тысячи при полном отпускании педали акселератора и держаться на таком уровне в течение нескольких секунд.
5. Снижение мощности силового агрегата, особенно при движении вгору. Однако следует учитывать, что двигатель авто ведет себя аналогичным образом при засоренном воздушном фильтре, не давая машине набирать скорость.
6. Повышенный расход горючего. Снижение уровня сигнала расходомера влияет на некорректное формирование смеси в системе и ее переобогащение. Это приводит к тому, что фактический расход топлива возрастает в среднем на 20-30%.

Видео: принцип работы и признаки неисправности ДМРВ

Канал «GrunBaum» представил видео, в котором подробно описывается как работает расходомер воздуха и почему он выходит из строя

Причины выхода из строя

Основные причины поломки частотного или электронного расходомера:

1. Засорение сеточки, расположенной внутри устройства. Через регулятор вместе с воздушным потоком проходят картерные газы либо пропан, при его подключении к модулю дроссельного узла. Это приводит к образованию отложений на нитях датчика, в результате чего нарушается нормальный режим работы и увеличивается потребление топлива.
2. Выход из строя нитей в результате естественного износа либо неверной эксплуатации. Датчик массового расхода имеет ограниченный ресурс эксплуатации, который в среднем составляет около 100-150 тысяч километров пробега. Также выход из строя регулятора возможен в результате детонации контроллера в дроссельном узле.
3. Перегрузка силового агрегата. В результате перегрева расходомера и его отдельных компонентов на блок управления мотором могут поступать некорректные данные. При серьезном нагреве металла меняется уровень его электрического сопротивления, что приводит к изменению расчетных данных объема проходящего объема воздуха.
4. Механическое повреждение датчика, которое могло произойти при замене воздушного фильтра либо других механизмов и узлов, расположенных в близости к регулятору. Возможно нарушение контактных элементов, расположенных на колодке подключения при монтаже.
5. Попадание большого объема воды в моторный отсек. Это приводит к короткому замыканию на линии питания и управления расходомером.

Как проверить работоспособность своими руками

Существует несколько способов, позволяющих понять, когда исправность датчика нарушена:

• визуальная диагностика;
• проверка во время движения;
• диагностика соответствия прошивки датчика блоку управления;
• проверка с применением сканера;
• диагностика с установкой исправного устройства;
• проверка с применением мультиметра.

Визуальный осмотр

Важно знать

Чтобы осуществить диагностику устройства визуально, датчик потребуется демонтировать.

В целом процедура снятия осуществляется так:

1. В машине глушится двигатель, если он был заведен, и отключается зажигание.
2. Гаечным ключом (обычно на 10) надо отсоединить воздушный патрубок, по которому к нему поступает поток.
3. От расходомера отсоединяются все провода.
4. Производится демонтаж контроллера, при этом надо не потерять уплотнительное кольцо.
5. Затем производится визуальная диагностика расходомера. Пользователь должен удостовериться в том, что контактные элементы в нормальном и целом состоянии, не повреждены и не окислились. Также выполняется диагностика наличия пыли, мусора и попадания технологических жидкостей внутрь корпуса и на чувствительный компонент.

Диагностика в движении

Подробнее о том, как проверить ДМРВ во время движения авто:

1. Открывается моторный отсек автомобиля, от устройства отсоединяется фишка с проводом.
2. Капот закрывается.
3. Пользователь садится за руль автомобиля и запускает двигатель. Силовой агрегат должен начать функционировать в аварийном режиме, на приборной панели загорится индикатор Чек. В результате объем воздушного потока, поступающий в мотор для формирования горючей смеси, определяется положением заслонки дроссельного узла.
4. Выполняется контрольная поездка на транспортном средстве. С отключенным датчиком машина должна ехать более «бодро», ее мощность увеличится. Если это действительно так, то расходомер подлежит ремонту или замене.

Видео: диагностика ДМРВ в движении

Канал «Бездельник TV» представил видеоролик о том как можно узнать работает расходомер или нет путем его диагностики на автомобиле во время езды.

Соответствие ДМРВ прошивке ЭБУ

Определить соответствие ДМРВ прошивке ЭБУ можно следующим образом:

1. Производится изменение угла положения дроссельной заслонки. Обычно для этого достаточно подложить прокладку толщиной 1 мм возле упора механизма.
2. Выполняется отключение датчика на авто с заведенным мотором, для этого от устройства надо отсоединить фишку с проводами.
3. Если в процессе выполнения задачи двигатель не остановится, то причина проблемы заключается в несовместимости блока управления и расходомера. На автомобиль необходимо установить датчик, соответствующий измененной версии прошивки блока управления.

Проверка с помощью сканера

Алгоритм проверки:

1. На мобильный телефон с платформой Андроид или iOS устанавливается специальная утилита для диагностики. Для этой цели допускается применение планшета или компьютера.
2. Производится подключение к блоку управления транспортным средством. Для этого используется специальный кабель или Bluetooth-канал. Подключение к блоку управления осуществляется через диагностический разъем, месторасположения устройства зависит от модели транспортного средства.
3. На телефоне или планшете запускается программа для диагностики. Начинается процесс сканирования всех узлов и систем.
4. После диагностики программа выдаст коды неисправностей, которые нужно расшифровать.

Модели тестеров, которые можно использовать для диагностики:

• ELM 327;
• K-Line 409/1;
• OP-COM.

В интернете можно найти множество утилит для диагностики, которые могут быть предназначены для определенных моделей авто и тестирования разных систем, самые популярные универсальный программы:

• Torque Pro;
• OBD Авто Доктор;
• ScanMaster Lite;
• BMWhat.

О наличии проблем в работе расходомера сообщат следующие ошибки:

1. Р0100 — повреждена электроцепь подключения датчика. Надо проверять целостность проводки, возможно повреждение контактов или произвольное отсоединение разъема.
2. Р0102 — на блок управления поступает критически низкий сигнал, зафиксированный на входе электролинии расходомера. Надо проверять проводку и целостность изоляционного слоя кабеля. Возможно окисление фишки.
3. Р0103 — повышенный сигнал, зафиксированный на входе электролинии расходомера. Если проблема не заключается в проводке, то ее необходимо искать в самом контроллере. Критически высокий сигнал часто обусловлен засорением расходомера.

Проверка с помощью установки исправного прибора

Суть такой проверки заключается в установке на автомобиль заведомо рабочего датчика. Если после монтажа устройства работа двигателя стабилизировалась, то пользователю нужно поменять снятый расходомер на новый.

Проверка ДМРВ мультиметром

Распиновка контактов на устройстве в соответствии с технологической картой:

• желтый провод — вход импульса расходомера;
• бело-серый — выход напряжения питания;
• зеленый — контакт «массы» или заземления контроллера;
• черно-розовый — выход для подключения к основному реле.

Диагностика снятого устройства осуществляется следующим образом:

1. Производится включение мультиметра, тестер необходимо перевести в режим замера постоянного напряжения. На устройства для этого регулятор поворачивается в положение DC. Также пользователю необходимо выставить верхний предел такой, чтобы устройство могло вычислить уровень напряжения до 2 вольт.
2. Производится запуск силового агрегата, открывается моторный отсек.
3. Красный контакт тестера подключается к желтому проводку на расходомере, черный — к зеленому.
4. Если расходомер вышел из строя, то уровень напряжения на дисплее тестера составит более 1,05 В.

Таблица: полученное напряжение и состояние датчика

Значение напряжения, В	Состояние контроллера
0,966-1,01	Уровень напряжения, характерный для новых датчиков
1,01..1,02	Хорошее состояние регулятора
1,02..1,03	Среднее состояние устройства, эксплуатация допускается
1,03..1,04	Срок службы контроллера подходит к концу
1,04..1,05	Очень плохое состояние снятого регулятора, но датчик еще в рабочем состоянии
Более 1,05	Неудовлетворительное состояние, требуется срочная замена регулятора

Видео: диагностика ДМРВ мультиметром

Канал «Автоэлектрика ВЧ» предоставил видеоролик, в котором подробно описываются все тонкости процесса проверки расходомера тестером.

Что делать при низком уровне сигнала ДМРВ?

Диагностика ДМРВ при низком уровне сигнала производится следующим образом:

1. Выполняется пуск силового агрегата.
2. В меню диагностической утилиты выбирается пункт «Ошибки». В случае, если комбинация неисправности неактивна, надо зайти в подраздел «Диагностическая информация».
3. Зажигание отключается, от расходомера отсоединяется разъем жгута.
4. Производится включение системы зажигания (мотор запускать не нужно).
5. С помощью мультиметра выполняется диагностика уровня напряжения между контактными элементами колодки расходомера. Надо считать показания тестера. Между пинами 2 и 3 напряжение должно составить более 10 вольт, между 3 и 4 — 5 В, между 3 и заземлением — 0 В. В случае, если полученные значения оказались другими, пользователю нужно устранить место обрыва или замыкания на заземление соответствующих линий.
6. Выполняется отключение зажигания. С помощью тестера производится диагностика уровня сопротивления между выходом 5 разъема жгута и заземлением. Если полученный параметр составил около 4,6 кОм, то расходомер вышел из строя или его соединение неправильное. Если значение сопротивления около 0 Ом, то причина проблемы состоит в замыкании на заземление кабеля 4Ж или неисправности самого датчика. В случае, если полученный параметр составил более 100 кОм, неисправность заключается в выходе из строя расходомера или обрыве линии 4Ж.

Что делать при высоком уровне сигнала ДМРВ?

При высоком уровне сигнала ДМРВ выполняются следующие действия:

1. В автомобиле отключается зажигание. От расходомера отсоединяется разъем датчика.
2. Зажигание включается, мотор заводить не надо.
3. С помощью мультиметра производится считывание показателей напряжения между контактными элементами колодки жгута. В идеале тестер должен показать более 10 вольт напряжения между выходами 2 и 3, 5 В — между пинами 3 и 4 и 0 В между выходом 3 и заземлением. При других параметрах пользователю нужно устранить обрывы и замыкания на «массу» соответствующих линий.
4. Затем зажигание включается. Тестером производится замер уровня сопротивления между выходом 5 разъема жгута и заземлением. Если диагностика показала 0 вольт, то деталь подлежит замене. При других параметрах можно сделать вывод о замыкании контакта 4Ж на аккумулятор или выходе из строя блока управления.

Восстановление датчика

Перед началом работ в автомобиле необходимо деактивировать зажигание и отсоединить от регулятора фишку с проводами.

Что понадобится?

Для проведения процедуры потребуется:

• ветошь;
• набор гаечных ключей;
• очистительное средство;
• отвертка, если ее применение требует демонтажа расходомера.

Выбор очистителя

Средства, которые можно приобрести в магазине для того, чтобы почистить контроллер:

1. WD-40. Универсальное средство, использующееся в том числе для чистки.
2. Liqui Moly. Применение такого состава актуально на работающих датчиках. Средство является универсальным и может применяться как на дизельных, так и бензиновых моторах.
3. Спирт.
4. Средство для очистки карбюраторных двигателей.
5. Жидкий ключ. Данный продукт поставляется в продажу в виде спрея.
6. Air Senso Clean.

Полезно знать

Для очистки устройства нельзя использовать ватные палочки или сжатый воздух. Важно, чтобы в составе очистительного средства не было ацетона или эфира.

Алгоритм действий

Замена ДМРВ

Важно знать

ДМРВ приобретается для конкретной модели авто. Не рекомендуется использование аналогов, поскольку это может привести к сбоям в работе устройства.

Что понадобится?

Для выполнения задачи потребуются:

• ключ-головка с воротком;
• крестообразная отвертка;
• гаечный ключ на 10;
• новый ДМРВ.

Пошаговая инструкция

Видео: замена ДМРВ на ВАЗ

Канал «В гараже у Сандро» опубликовал видеоролик, в котором представлена инструкция по замене расходомеров на примере ВАЗ 2110, 2114, Калина, Приора и Гранта.

Проверка ДМРВ (датчика массового расхода воздуха): мультиметром, визуально

ДМРВ – один из главных элементов систем впрыска современных автомобилей. Благодаря этому датчику бортовой компьютер подаёт топливно-воздушную смесь, двигатель может работать в оптимальном режиме. Поломка датчика приводит к перерасходу топлива, уменьшению мощности «движка».

Что такое ДМРВ?

ДМРВ – датчик, измеряющий массовый расход воздуха Прибор располагается в воздушном патрубке двигателя между воздушным фильтром и дроссельной заслонкой. Благодаря ему бортовой компьютер определяет объем поступающего в цилиндры воздуха, необходимого для полного сжигания топлива и нормальной работы автомобиля.

Прибор обеспечен чувствительным элементом, состоящим из 2 платиновых нитей диаметром 70 мкм. Одна из них охлаждается проходящим воздухом, а другая является контрольной. При включении зажигания проволока нагревается, посылая в бортовой компьютер сигнал для открытия дроссельной заслонки и охлаждения элемента. Попутно открываются форсунки, в результате чего формируется нужное количество топлива в заданном режиме работы мотора.

После выключения двигателя проволока нагревается до 1000 градусов. В результате находящиеся на ее поверхности отложения, частицы сажи и пыли, способные повлиять на чувствительность датчика, полностью сгорают.

Есть устаревшие модели ДМРВ, работающие за счет флюгерной заслонки, а также более современные модификации с пленочно-кремниевыми элементами и платиновым напылением.

Симптомы неисправности датчика массового расхода воздуха

Обычно датчик ломается из-за естественного прогорания или загрязнения поверхности проволоки, которые вызываются несвоевременной заменой воздушного фильтра и из-за экстремальной езды. Неисправность датчика можно определить по ряду признаков:

• увеличился расход топлива;
• двигатель неустойчиво работает на холостых оборотах;
• не заводится мотор;
• горит «чек» на дисплее бортового компьютера.

Эти симптомы косвенные. Похожие явления возникают при неисправности топливного насоса, заедающей дроссельной заслонке и погнутом клапане ЕГР. Точную причину поломки может показать лишь диагностика измерителя при помощи мотор-тестера, позволяющего построить и оценить осциллограмму до режима отсечки или при включении зажигания.

Как проверить датчик ДМРВ

Проверка ДМРВ не представляет особой сложности и может быть выполнена несколькими способами:

В движении

Считается самым простым, но наименее эффективным способом диагностики датчика. Отсоедините разъем прибора, заведите двигатель и проедьтесь на машине, следя за тем, чтобы обороты двигателя не падали ниже 1500. При отключенном расходомере воздуха контроллер начинает работать в аварийном режиме, формируя топливную смесь по положению дроссельной заслонки. Если так автомобиль быстрее набирает скорость, чем с подключенным ДМРВ, значит, прибор вышел из строя.

Мультиметром

Перед тем, как проверить ДМРВ мультиметром, отключите двигатель и поверните ключ в зажигании. Красный щуп присоедините к выводу желтого провода (находится с краю элемента, ближе к лобовому стеклу), а черный к зеленому (третий от края).

Цвета проводов могут различаться, но расположение остается неизменным. Напряжение должно варьировать в диапазоне 0.996…1.01 В, но если цифры превышают верхнее значение, значит, агрегат потребует скорой замены. Показания прибора 1,05 В и выше свидетельствуют о высоком выходном напряжении и о том, что датчик не работает.

Более подробная инструкция проверки ДПРВ мультиметром представлена в видео

Визуально

Снимите ДМРВ, открутив хомут на гофрированном трубопроводе воздухозаборника и два винта на корпусе датчика. Извлеките прибор из воздушного фильтра и осмотрите его поверхность – она должна быть чистой, не иметь следов масла и налета пыли. Наличие загрязнений свидетельствует о том, что платиновые нити или пленочный элемент вышли из строя.

Можно ли восстановить датчик массового расхода воздуха?

Ремонту подлежат лишь датчики с платиновыми теплообменниками. Поверхность нитей хорошо очищается от масла, нагара и других загрязнений. Пленочные приборы не восстанавливают, а меняют на новые в сборе. Прежде чем приступить к работе, ДМРВ аккуратно разбирают, стараясь не повредить уплотнительное кольцо. Если на мембране или проволоке присутствует грязь, поверхность элементов промывают WD-40 или медицинским спиртом.

Отличный вариант – чистый этиловый спирт, который превосходно очищает платиновые элементы от любых загрязнений и быстро испаряется, не оставляя следов на поверхности. Обычно проволоку или металлокерамический элемент промывают в течение часа, затем оставляют на несколько часов до полного высыхания н

Как Проверить ДМРВ Датчик (Мeльтиметром на Роботоспособность ТОП-1)

Симптомы плохого массового расхода воздуха

Симптомы неисправного датчика массового расхода воздуха (MAF) могут включать:

• плохая экономия топлива
• неустойчивая производительность
• нерешительность при разгоне
• тяжелый старт
• нет запуска двигателя
• глохнет при включенной передаче
• низкая мощность двигателя
• двигатель работает в непонятном режиме



Что делает датчик MAF

MAF – это датчик массового расхода воздуха, он измеряет объем и плотность воздуха, поступающего в двигатель. Некоторые также измеряют температуру воздуха, поступающего в двигатель. Компьютер использует это измерение вместе с другими входами для расчета наилучшего соотношения воздух-топливо и синхронизации зажигания в соответствии с условиями работы двигателя. На автомобиле с автоматической коробкой передач датчик MAF также может помочь в определении времени переключения.

Типы датчиков массового расхода воздуха

Хотя существует два распространенных типа MAF, с горячей проволокой и горячей пленкой, наиболее распространены типы горячей проволоки. Процедуры испытаний для устранения неисправностей датчиков с горячим проводом могут различаться в зависимости от марки автомобиля. Вы можете дополнительно разделить датчики MAF на низкочастотные, напряжения и высокочастотные типы.

В некоторых моделях автомобилей используется MAF, который передает сигнал напряжения на компьютер. Но более поздние модели могут использовать сигнал частоты напряжения.

Что вам нужно для устранения неполадок вашего датчика MAF

Независимо от вашего типа измерителя, вам нужно знать как проверить маф, общие шаги по устранению неисправностей остаются в основном одинаковыми. Если у вас есть приличный цифровой мультиметр (DMM), вы сможете проверить свой датчик массового расхода воздуха на большинстве автомобилей. Однако в некоторых случаях вам понадобится цифровой мультиметр с частотной шкалой.

В любом случае, желательно иметь руководство по ремонту автомобиля для конкретной модели, чтобы проверить правильные характеристики и тип измерителя, который используется в вашем автомобиле. Если у вас нет этого руководства, вы можете поискать его в автомагазинах или в сети интернет.

Ниже приведены общие процедуры тестирования, которые могут применяться к большинству моделей автомобилей на дорогах сегодня.

Расположение датчика MAF

Найдите MAF между коробкой воздушного фильтра и корпусом дроссельной заслонки. На некоторых моделях датчик находится внутри корпуса воздушного фильтра.

Если вам нужна помощь в поиске измеритель, получите руководство по ремонту автомобиля для конкретной марки и модели автомобиля.

Индекс
1. Процедура быстрой диагностики MAF без цифрового мультиметра
2. Как проверить
Проверка питания
Тестирование сигнала напряжения
Тестирование частотного сигнала
Тестирование горячего провода
3. Я заменил неисправный датчик MAF, но улучшения не вижу
4. Что если мой датчик исправен

Найдите датчик MAF в узле воздушного фильтра.

Процедура быстрой диагностики датчика MAF без цифрового мультиметра

Иногда можно выполнить быструю диагностику измерителя MAF без использования какого-либо испытательного оборудования, в зависимости от конкретной неисправности датчика. Например, вы можете попробовать это, когда имеете дело с периодически возникающими проблемами с производительностью, отсутствием запуска или плохими проблемами на холостом ходу.

Если ваш автомобиль испытывал периодические неисправности или проблемы с холостым ходом:

1. Включите стояночный тормоз.
2. Установите трансмиссию на парковочную (автоматическая) или нейтральная (ручная).
3. Запустите двигатель и дайте ему поработать на холостом ходу.
4. Откройте капот.
5. Слегка постучите по MAF ручкой отвертки.
   • Если двигатель глохнет, на холостом ходу нарушается или на холостом ходу становится лучше, MAF, вероятно, неисправен.



Если двигатель не запускается или плохо работает:

1. Откройте капот.
2. Отсоедините электрический разъем MAF.
3. Включите стояночный тормоз.
4. Установите трансмиссию на парковочную (автоматическая) или нейтральная (ручная).
5. Попробуйте запустить Enigne.
   • Если двигатель запускается или улучшается работа на холостом ходу, замените датчик MAF.



На некоторых моделях транспортных средств вам необходимо использовать цифровой мультиметр, способный считывать частоты.

Как проверить датчик массового расхода воздуха

Как правило, существует три типа MAF, которые использовались в течение многих лет: низкочастотный, напряжение постоянного тока и высокочастотный тип.

Например, GM использовал измеритель MAF низкочастотного типа в 1988 году и более старые модели. Затем он переключился на высокочастотные датчики, начиная с 1989 года. Большинство новых моделей транспортных средств также используют высокочастотные датчики.

Выполняя эти тесты, попробуйте проверить наличие сигнала напряжения, если вы знаете, что ваш датчик MAF относится к высокочастотным типам (более новая модель автомобиля), вы можете использовать вольтметр, способный измерять частоту. Если у вас старая модель автомобиля с MAF низкочастотного типа, вы можете использовать цифровой мультиметр, который может измерять скорость автомобиля (тахометр, об / мин). При необходимости обратитесь к руководству по ремонту вашего автомобиля.

Если возможно, запустите двигатель и дайте ему поработать на холостом ходу около 15 минут, чтобы он прогрелся. Затем заглушите двигатель и продолжайте следующие испытания.

Как проверить дмрв тестером

Проверка питания датчика MAF:

1. Откройте капот.
2. Отсоедините электрический разъем MAF.
3. Установите цифровой мультиметр на 20 вольт постоянного тока или автоматический диапазон.
4. Подсоедините красный провод прибора к разъему B + на разъеме жгута проводов (тот, который ведет к компьютеру). Обратитесь к руководству по ремонту вашего автомобиля, чтобы определить провода, если это необходимо.
5. Подсоедините черный провод вашего измерителя к контакту заземления (-) на разъеме датчика.
6. Поверните ключ зажигания во включенное положение, но не запускайте двигатель.
7. Вы должны получить более 10 вольт или довольно близко к напряжению батареи, в противном случае проблема в цепи питания.



Проверка сигнала напряжения датчика MAF:

1. Поверните ключ зажигания в положение «Выкл.».
2. Подключите электрический разъем измерителя MAF.
3. Обратный зонд сигнального (+) провода датчика с красным проводом вашего измерителя и провод заземления (-) с черным проводом вашего измерителя.
4. Убедитесь, что провода измерительного прибора находятся вдали от движущихся компонентов двигателя.
5. Включите стояночный тормоз и установите свою трансмиссию на парковочную (автоматическая) или нейтральная (ручная).
6. Запустите двигатель и дайте ему поработать на холостом ходу.
7. Ваш счетчик должен регистрировать от 0,5 до 0,7 вольт. На некоторых моделях это начальное напряжение на холостом ходу может быть выше.
8. Слегка постучите по MAF ручкой отвертки или гаечного ключа.
   • Выходное напряжение должно оставаться стабильным.
   • Если он колеблется или двигатель пропускает зажигание или пульсирует, то внутри датчика могут быть слабые электрические соединения, которые необходимо заменить.
9. Увеличьте частоту вращения двигателя от 2500 до 3500 об / мин.
10. Выходной сигнал датчика должен плавно возрастать от 1,5 до 3,0 вольт.
    • Если показания становятся ошибочными или выходное напряжение кажется медленным, нагревательный провод или чувствительный элемент могут быть загрязнены или загрязнены. Если проблема связана с загрязнением или загрязнением, это может указывать на плохую цепь самоочистки или реле.
    • Если от измерителя нет выходного отклика, замените его.



Как проверить дмрв мультиметром

В следующем видео показано, как быстро протестировать MAF с помощью мультиметра.

Выходные сигналы от MAF с горячей проводкой (красный) и горячей пленки (черный).

Тестирование частотного сигнала датчика MAF:

1. Поверните ключ зажигания в положение «Выкл.».
2. Подключите электрический разъем MAF
3. Установите ваш цифровой мультиметр на шкалу частот. При необходимости обратитесь к руководству пользователя вашего счетчика, чтобы подключить красный провод к соответствующему разъему на вашем счетчике.
4. Обратный зонд сигнального (+) провода датчика с красным проводом вашего измерителя и провод заземления (-) с черным проводом вашего измерителя.
5. Убедитесь, что провода измерительного прибора находятся вдали от движущихся компонентов двигателя.
6. Включите стояночный тормоз и установите свою трансмиссию на парковочную (автоматическая) или нейтральная (ручная).
7. Запустите двигатель и дайте ему поработать на холостом ходу.
8. Выходной сигнал измерителя MAF должен составлять около 30 герц (Гц).Обратитесь к руководству по ремонту вашего автомобиля для правильной спецификации для вашей конкретной модели автомобиля.
9. Слегка постучите по MAF ручкой отвертки или гаечного ключа.
   • Частота должна оставаться стабильной.
   • Если он колеблется или двигатель пропускает зажигание или пульсирует, то внутри датчика могут быть слабые электрические соединения, которые необходимо заменить.
10. Попросите помощника постепенно увеличить обороты двигателя, нажав педаль акселератора.
11. Выходная частота датчика также должна плавно возрастать. При необходимости обратитесь к руководству по ремонту вашего автомобиля.
    • Если частота становится неустойчивой или кажется медленной, нагревательный провод или чувствительный элемент могут быть загрязнены или загрязнены. Кроме того, проблема может указывать на плохую цепь самоочистки или реле.
    • Если от датчика нет выходного отклика, замените его.



Установите ваш цифровой мультиметр на Ом, чтобы измерить тест горячего провода MAF.

Проверка горячего провода датчика MAF:

Иногда горячий провод MAF обрывается или повреждается. Этот тест поможет вам проверить состояние этого провода.

1. Поверните ключ зажигания в положение «Выкл.».
2. Отсоедините электрический разъем MAF.
3. Установите ваш цифровой мультиметр на шкалу Ом.
4. Подключите провода измерительного прибора к контактам сигнала (+) и заземления (-) на разъеме датчика. При необходимости обратитесь к руководству по ремонту вашего автомобиля.
5. Если горячий провод измерителя поврежден, ваш прибор зарегистрирует бесконечное сопротивление.



При замене MAF установите правильную замену для вашего приложения.

Я заменил неисправный датчик MAF, но улучшения не вижу

Если ваш MAF не прошел тесты, вам необходимо заменить датчик. Тем не менее, следует помнить об этих рекомендациях и потенциальных проблемах после установки нового датчика.

• Убедитесь, что вы установили датчик, соответствующий вашей конкретной модели автомобиля.
• Если есть какие-либо коды неисправностей, указывающие на MAF, обязательно удалите их из памяти компьютера.
• После установки нового датчика ваш двигатель может работать на холостом ходу или работать несколько неровно. Дайте время другим датчикам и исполнительным механизмам перенастроиться.
• Если возможно, замените воздушный фильтр и тщательно очистите узел воздушного фильтра.
• Убедитесь, что блок воздушного фильтра правильно подключен и нет утечек воздуха.



Даже грязный воздушный фильтр может привести к тому, что MAF отправит неисправный сигнал.

Что если мой датчик MAF исправен ?

Существует несколько потенциальных неисправностей, которые могут вызвать код неисправности даже в случае хорошего датчика MAF. И это может сбить с толку, если вы решите заменить компоненты без предварительного тестирования.

Вот несколько указателей, которые могут помочь вам, когдаMAF хорошо работает:

• Мусор или пыль, которые мешают горячему проводу или чувствительному элементу MAF, также могут вызвать код неисправности P0101, P0102 или P0103.
• Если вы обнаружили, что нагревательный элемент загрязнен, вы можете проверить цепь самоочистки и реле на возможную неисправность. Обратитесь к инструкции по ремонту вашего автомобиля.
• Проведите визуальный осмотр проводов датчика и разъема жгута проводов на наличие загрязнений, ослабленных или поврежденных проводов.
• Проверьте воздушный фильтр на предмет засорения, корпуса фильтра и воздуховодов на наличие мусора и пыли.
• Узел воздушного фильтра и шланги должны быть правильно подсоединены и герметичны во избежание утечки воздуха. Большие зажимы должны удерживать шланги на месте и крепко.
• Проверьте дроссельную заслонку и отверстие на наличие грязи и нагара.



Другие потенциальные проблемы, которые могут вызвать код неисправности датчика MAF на некоторых конкретных моделях:

• Неисправная крышка для заливки масла
• Торчащий клапан EGR
• Утечка в вентиляционной трубе вентиляции картера
• Щуп не правильно сидит



Другие потенциальные ошибки могут вызвать ошибку, связанную с измерителем MAF P0101:



Кроме того, имейте в виду, что у датчика MAF могут возникнуть незначительные проблемы, которые невозможно обнаружить с помощью обычного вольтметра. В этом случае вам понадобится профессиональный диагностический прибор или другое чувствительное испытательное оборудование, чтобы обнаружить небольшие изменения в работе датчика или же обратиться к высококвалифицированным специалистам на станцию технического обслуживания автомобилей.

Датчик дмрв (массового расхода воздуха): признаки неисправности

Главным звеном в подготовке топливной смеси двигателя, работающего по системе MAF (от англ.Mass Air Flow расшифровывается, какМасса Воздушного Потока) является датчик (

sensor) массового расхода воздуха или сокращенно ДМРВ. Определение количества воздуха, поступающего в цилиндры двигателя входит в его основные функциональные обязанности. Датчик ДМРВ в современных инжекторных автомобилях применяется конструктивно совместно с датчиком температуры воздуха и атмосферного давления, указывающих блоку управления, в какой климатической среде эксплуатируется в данный момент двигатель. Сделан в виде пластмассовой трубы диаметром 70 мм, в которую монтируется измерительный элемент. Некоторые датчики непосредственно крепятся к корпусу воздушного фильтра, для чего в нем предусмотрен фланец для крепления на двух болтах.

Что это такое датчик MAF?

MAF-sensor или ДМРВ предназначены для определения количества массового расхода воздуха, поступающего во впускной коллектор двигателя и на основе этой информации блок управления двигателем поддерживает стехеометрический состав смеси. Датчик массового расхода воздуха устанавливается на входе воздушного тракта возле воздушного фильтра на бензиновых двигателях.

На дизельном двигателе маф сенсор начал устанавливаться в связи с внедрением сложной системы управления. На дизеле с установленным EGR блок управления используя информацию с ДМРВ производит расчет количества воздуха на впуске и определяет количество отработавших газов, попадающих в впускную систему в зависимости от степени открытия клапана EGR. Таким образом, по данным датчика происходит управление системой EGR, ограничивая вредные выбросы в атмосферу и уменьшая расход топлива.

Турбированный дизель, оснащенный с ДМРВ ограничен в дымлении. Благодаря его показаниям регулируется цикловое наполнение цилиндров и предотвращается переобогащение смеси. Устройства оценки расхода воздуха (расходомеры) на разных моделях автомобилей могут различаться по конструкции и способу измерения.

Виды дмрв

ДМРВ лопаточного типа

Конструкция уже давно устаревшего датчика построена на основе трубки Пито. В основе датчика предусмотрена мягко закрепленная пластинка, которая деформируется под напором воздуха. Пластина напоминает лопатку и поэтому тип этих расходомеров стали называть лопаточными. Лопатка жестко связана с потенциометром (резистором) и любая деформация изменяет сопротивление резистора, примерно так же работает дроссельная заслонка. В программе блока управления заложена тарировочная таблица зависимости сопротивления от силы воздушного потока и на этой основе рассчитывается количество проходящего воздуха.

Датчик лопаточного типа применялся на моновпрыске и особенностью его была возможность вылечить и восстановить резистивный слой потенциометра. С развитием и усовершенствованием автомобиля и его систем управления ужесточились требования более точного определения массового расхода воздуха. В результате разработаны датчики с термоанемометрическими измерителями.

Нитяной ДМРВ

Принцип действия таких расходомеров базируется на встроенном в корпус теплообменника, изготовленного из тонкой платиновой нити. Воздух попадает на теплообменник и чем больше воздуха проходит через устройство, тем больше энергии затрачивается на поддержание баланса температур. В связи с применением очень тонкой нити, на ней в процессе работы двигателя оседает большое количество отложений, влияющие на качество и точность измерения.

Для решения этого вопроса была разработана автоматическая система мгновенного разогрева нити до 900-1000 градусов после выключения двигателя, что позволило производить само очистку пластины от накопленного шлама. Если датчик вышел из строя в связи с перегоранием нити, то его следует заменить на новый. Датчики с нитяным ДМРВ применялись на автомобилях Газель и Волга.

Частотный ДМРВ (GM)

Одновременно, с началом выпуска первых моделей ВАЗ — 2109 применили частотный ДМРВ системы управления GM (General Motors) и также блоком управления отечественного производства Январь — 4. Частотный датчик уверенно и долго работал на автомобилях этой серии. Необходимо отметить также выносливость и редкие случаи его замены на новый.

Выходным сигналом частотного датчика производства GM является переменное напряжение с изменяющейся частотой. При большом массовом расходе воздуха датчик генерирует выходной сигнал высокой частоты, при малом расходе воздуха – сигнал низкой частоты.

ДМРВ пленочного типа с аналоговым сигналом

На современных автомобилях зарекомендовали себя с лучшей стороны разработанные устройства с пленочными измерителями. Модернизация системы управления двигателей ВАЗ привела к замене частотного датчика к модели, работающего в аналоговом режиме. Фирмой Bosch был реализован проект датчика HFM-5 пленочного типа (0280218004). В работе специалисты различают усовершенствованные поэтапно аналоговые ДМРВ по последним трем цифрам, а именно 004, 037 и 116.

ДМРВ 004-ый практически одинаковые с 037-ым и единственное различие состоит в наличии дополнительной прорези в корпусе измерительного элемента, обеспечивающего потоку воздуха без завихрений проникать в канал чувствительного элемента. Датчики 037-ой и 116-ый имеют одинаковую конструкцию и АЦП их имеет одинаковое значение, величина которого составляет 0,996 Вольт. Подуставший датчик при измерении АЦП может показывать значения от 1,004 до 1,006 Вольт. Реанимировать такой датчик не имеет смысла, так как оживить его чувствительный элемент не представляется возможным.

Можно ли использовать 037-ой ДМРВ вместо 116-го? Тарировочные данные датчиков различны и в случае необходимости установить ДМРВ с отклонением от инструкции, то это можно сделать временно или произвести тарировку в калибровочных данных прошивки. Узнать какой датчик принадлежит 037-му или 116-му можно по расшифровке, указанной на датчике.

На датчиках пленочного типа применены кремниевые измерительно-нагревающиеся элементы с платиновым напылением. Измерительный элемент ДМРВ помещен в корпус в виде трубы внутренним диаметром 60 мм и состоит из электронного блока, обрабатывающего сигнал с чувствительного элемента. К измерительному элементу подключается разъем от жгута блока управления.

Падение напряжения на прецизионном резисторе, включенном в смежное с нагреваемой нитью плечо измерительного моста, является выходным сигналом расходомера. Сигнал, поступивший в блок управления, преобразовывается в часовой расход воздуха (кг/час). Масса воздуха рассчитывается с учетом обратного потока воздуха в каналах чувствительного элемента. Алгоритм расчета массового расхода воздуха через двигатель определяется блоком управления, при этом учитываются обороты, за которые отвечает датчик положения коленчатого вала.

В соответствии с заданными оборотами рассчитывается цикловое наполнение топливной смеси и цикловая подача топлива форсункой. Параметр циклового наполнения играет большую и важную роль в работе двигателя как на холостом ходу, так и в движении. В течении работы двигателя блок управления по показаниям ДМРВ и в зависимости от величин датчика температуры охлаждающей жидкости, датчика детонации, лямбда-зонда и дроссельной заслонки корректирует коэффициентами подачу топливной смеси и распределения ее по фазам впрыска.

Изменение характеристик датчика массового расхода воздуха, неучтенные подсосы воздуха существенно оказывают влияние на работу двигателя, при этом машина вяло разгоняется и возможны выстрелы в глушитель. Попадание масла или воды на чувствительный элемент датчика приводит к нарушению его показаний. Масло может попадать через систему рециркуляции картерных газов, если уровень масла в двигателе превышает допустимую норму. В этом случае промывка чувствительного элемента спиртом поможет восстановить работоспособность датчика. Восстановление ДМРВ методом распыления агрессивных жидкостей может нарушить воздушные каналы, где находится чувствительный элемент или закрыть его слоем растворенной пластмассы.

Вода может проникнуть через отверстие забора воздуха в корпусе воздушного фильтра. Для защиты попадания воды при всасывании воздуха производитель предусмотрел гофрированный патрубок, встроенный в корпус и направленный вверх.

ДМРВ пленочного типа с цифровым сигналом

На автомобилях ВАЗ Евро-4 применяются ДМРВ с частотной характеристикой цифрового выходного сигнала (при увеличении расхода воздуха увеличивается частота выходного сигнала).

Признаки неисправности

Не своевременный уход за датчиком массового расхода воздуха ведет к выходу его из строя. ДМРВ требует поступления в его воздушный тракт чистого воздуха, поэтому нельзя забывать о регулярной замене воздушного фильтра. Особенно часто фильтр нужно менять, если автомобиль эксплуатируется на грунтовых пыльных дорогах. Контролировать необходимо и попадание масла через сапун, а это означает важность проведения профилактических работ системы вентиляции картерных газов. Не допускать наличия воды в воздушном тракте. Во время мойки двигателя закрывать тракт датчика пленкой или снимать его с двигателя, открутив необходимые болты и хомуты. Таким образом, выполняя меры по предотвращению выхода из строя ДМРВ можно продлить его жизнеспособность на большой пробег автомобиля.

Выделим основной ряд признаков неисправности ДМРВ:

Повышенный расход топлива

Расход топлива рекомендуется определять не по бортовому (маршрутному) компьютеру, а проводить измерение по убыванию топлива в баке. С этой целью производится заправка полного бака и после 100 км пробега доливают топливо на первоначальный уровень. Количество долитого топлива будет реальным показателем расхода на 100 км пробега.

Трудный запуск двигателя

Запуск двигателя осуществляется продолжительной прокруткой стартером или глохнет.

Падение динамической характеристики

Автомобиль вяло разгоняется, на подъемах теряет скорость, требуя перехода на низшие передачи и из глушителя выбрасывается черный дым.

Двигатель глохнет при остановке автомобиля

Ездить с такой неисправностью проблематично, особенно на загруженных автомагистралях. В таком случае, можно выключить разъем с ДМРВ, переводя систему управления в аварийный режим. Обороты двигателя повысятся до 1500 (так как ДПДЗ функционально компенсирует отсутствие ДМРВ). Езда с отсутствующим ДМРВ становится не комфортной, но глохнуть автомобиль на каждом перекрестке уже не будет.

Вышеперечисленные признаки являются косвенными и не могут утверждать неисправность датчика. Окончательный вывод о состоянии ДМРВ можно сделать после его проверки.

Как проверить

Неполадки в цепи датчика или полный его отказ определяются системой самодиагностики, и соответствующий код неисправности заносится в память. Это самая простая неисправность, и она может быть легко исправлена. Другое дело, когда нет неисправностей в памяти блока управления, а двигатель после запуска глохнет. Снимите разъем с датчика массового расхода, если двигатель после запуска работает на повышенных оборотах (резервный режим работы), замените датчик. При отключении датчика на панели приборов загорится сигнальная лампа аварийной работы. Отключить ее будет возможно после устранения неисправности путем сброса на сканере.

Еще хуже, когда автомобиль имеет большой расход топлива, а все проверки ничего не дают. Попробуйте поменять датчик, это помогает, только следите, что бы датчик имел тип, соответствующий вашей системе управления.

Мультиметром

Наиболее простой способ проверки исправности ДМРВ является использование мультиметра. Полной гарантии в определении дефектного датчика способ не дает, но позволяет оценить исправность проводов и обрывов в датчике, а также измерить напряжение на сигнальном проводе, поступающем на логический элемент блока управления.

В первую очередь необходимо прозвонить целостность проводов по схеме. В случае обнаружения обрывов, отремонтировать проводку и затем приступить к анализу измеренных напряжений. Правильно проведенный анализ полученных результатов предотвращает замену вполне исправного ДМРВ.

Приведем пример измерения сигнального напряжения на пленочном ДМРВ, устанавливаемого на автомобили ВАЗ. На мультиметре устанавливаем режим измерения постоянного напряжения с пределом шкалы до 20 Вольт. Включаем зажигание и щупами мультиметра проверяем напряжение на пятой (сигнальный — желтый провод) и третьей (масса – зеленый провод) точке разъема. Если мультиметр показывает 1,000 Вольт, то ДМРВ по данному напряжению считается исправным. Превышение напряжения на 0,06 Вольт является пороговым для систем, работающих на блоках Январь —  7.2 и Bosch M 7.9.7. На блоках Январь 5.1.х и Bosch M1.5.4.  пороговым величиной является напряжение 1,035 Вольт.

Сканером

При проверке ДМРВ сканером необходимо подключить его к колодке диагностике и установить связь с блоком управления. В параметрах, при включенном зажигании, АЦП датчика массового расхода воздуха должен показывать 0,996 Вольт (пределы величин АЦП ДМРВ аналогичные, как при измерении мультиметром). Сканером также оценивается количество воздуха на холостом ходу и в режиме 3000 оборотов. Согласно типовым параметрам автомобиля ВАЗ в режиме холостого хода через ДМРВ протекает 9-10 кг/час воздуха, а в режиме 3000 оборотов – 52 кг/час.

Мотортестером

Мотортестр применяется в автомобильной диагностике в качестве осциллографа. Исследуемые сигналы датчиков отображаются на экране компьютера в виде осциллограмм, при этом величины сигналов определяются в любой точке полученного графика.

Оценить качественную работу ДМРВ мотортестером можно применив методику записи выходного сигнала переходного процесса в момент включения зажигания. На осциллограмме исправного датчика время переходного процесса очень короткое и всплеск напряжения достигает 3,11 Вольт.

На второй осциллограмме всплеск напряжения достигает всего лишь до 2,8 Вольт, а переходный процесс растянут на несколько десятков миллисекунд.

Замена датчика

Для замены датчика массового расхода воздуха на автомобилях ВАЗ (Приоре, Калине и т.д.) необходимо подготовить инструмент – отвертку и рожковый ключ на 10.

Порядок замены следующий:

1. Снять минусовую клемму с АКБ
2. Отключить разъем с ДМРВ
3. Ослабить хомут на гофре воздушного фильтра
4. Открутить два болта, крепящих фланец датчика к корпусу воздушного фильтра
5. Снять ДМРВ и в обратном порядке установить новый.

После замены ДМРВ необходимо подключить сканирующее устройство к колодке диагностики и произвести инициализацию блока управления и проверить показания АЦП датчика. В случае отсутствия сканера, проверку АЦП можно осуществить тестером, а сброс блока произвести выключением АКБ на 15-20 минут.

Как почистить датчик массового расхода воздуха

Чувствительный элемент датчика может со временем покрываться неорганическими микрочастицами, пленкой, образующейся от масляного угара, что ухудшает корректные показания воздуха. Программа блока управления до определенного момента корректирует поступающие с искажениями сигналы датчика, но на критической границе допустимого диапазона включает аварийную лампочку, сообщая об ошибке в топливной системе. Кроме этого, появляются симптомы неисправности ДМРВ в виде провалов, обрастания электродов свечей сажей.

Завод не рекомендует чистить ДМРВ разного рода жидкостями, особенно растворителями и очистителями карбюраторов. Почистить датчик можно распыляя на измерительный элемент спирт. Чистка датчика спиртом не нанесет вред. Прежде чем поворачивать ключ зажигания убедиться в чистоте воздушного тракта датчика и, если присутствуют инородные предметы удалить их пинцетом или любым, подходящим для этой цели инструментом.

Ремонт датчика расхода воздуха своими руками

При неисправности ДМРВ (любого типа) его следует заменить новым. Ремонту ДМРВ не подлежит из-за сложной его структуры, выполненной на микроскопической основе. Своими руками починить ДМРВ или почистить его агрессивными жидкостями производитель не рекомендует. Разобрать датчик также невозможно, так как он не разборный.

Как проверить ДМРВ частотного типа

Датчик с частотной характеристикой расположен после воздушного фильтра. ДМРВ с частотной характеристикой цифрового выходного сигнала косвенно проверить возможно сканером. При включенном зажигании параметр частоты должен быть в пределах 915-925 мГц и на холостом ходу частота изменится до 315-330 мГц. При иных показаниях частоты утверждать о неисправности ДМРВ нельзя и в этом случае эффективнее произвести подмену заведомо исправным датчиком. Понять причины неисправности ДМРВ при соблюдении профилактических мер достаточно сложно, но если неисправность появилась, то устранить ее можно подменным устройством.

Коды неисправностей

Наиболее частые коды неисправностей, связанные с работой ДМРВ указаны в следующем списке:

p0100 — Неисправность цепи датчика массового или объемного расхода воздуха

p0102 – Низкий уровень сигнала на входе цепи датчика массового или объемного расхода воздуха

p0103 — Высокий уровень сигнала на входе цепи датчика массового или объемного расхода воздуха

Признаки неисправности датчика массового расхода воздуха (ДМРВ). Как проверить дмрв

В случаях, когда на автомобиле выходит из строя датчик массового расхода воздуха, признаки неисправности могут проявляться в виде описанных далее характерных симптомов.

• индикация «check engine» на панели приборов;
• затрудненный пуск двигателя;
• невозможность пуска двигателя при прокручивании стартером;
• нестабильная работа двигателя на холостых оборотах;
• провалы оборотов при нажатии на педаль акселератора;
• падение мощности, затрудненный набор скорости;
• повышенное потребление топлива.

Автор: Raul_
Механик по ХЧ и сход-развалу; стаж — 3 года.
Консультант по сервисному обслуживанию/ремонту в ДЦ Тойота; стаж — 4 года.

Назначение датчика массового расхода воздуха

ДМРВ, или MAF-сенсор (англ. – Mass Air Flow meter), он же – расходомер воздуха, является одним из компонентов топливно-воздушной системы и измеряет объем воздуха, который поступает непосредственно в камеры сгорания двигателя. Количество забираемого воздуха зависит от положения дроссельной заслонки.

На основании данных датчика, электронный блок управления ДВС высчитывает необходимый объем топлива, который нужно впрыснуть в камеры цилиндра. Корректная работа ДМРВ гарантирует оптимальное соотношение компонентов горючей смеси для ее полного сгорания за такт работы двигателя. В свою очередь, силовой агрегат выдает наилучшие показатели соотношения мощности и расхода топлива.

Датчик массового расхода воздуха присутствует на всех моделях бензиновых двигателей, которые оснащаются электронным впрыском топлива. Конструктивно располагается между воздушным фильтром и дроссельной заслонкой.

Причины выхода из строя ДМРВ

Датчик MAF (расходомер воздуха) измеряет объем воздуха через воздействие воздушного потока на чувствительный элемент, представляющий собой в ряде случаев пленку, а в других – нить, которые изготавливаются из платины. На рабочий элемент подается определенное напряжение, в результате чего происходит его нагрев. Поток воздуха охлаждает элемент. Измеряя скорость падения температуры, компьютер высчитывает, какой объем воздуха прошел через датчик за расчетную единицу времени. На основании полученных данных подается сигнал системе впрыска о необходимом количестве топлива для создания качественной горючей смеси.

Слабым местом узла является именно нагревательный элемент. Со временем на нем осаждаются мельчайшие частицы пыли, образуя налет, нарушающий нормальное охлаждение. Расчеты объема проходящего через датчик воздуха не соответствуют реальным значениям, что вызывает сбои в системе впрыска. Компьютер льет топливо, основываясь на ложных сигналах, что отражается на общей эффективности работы двигателя.

В некоторых случаях характерные признаки неисправности ДМРВ могут появляться не в результате поломки самого датчика, а вследствие подсоса воздуха в обход него. Например, при нарушении герметичности воздуховода. Таким образом, корректное функционирование системы подачи воздуха становится невозможным. Обычно механическое повреждение легко обнаруживается путем демонтажа и внимательного осмотра патрубка. Особенно часто его целостность нарушается в районе соединительных элементов и на изгибах. В данном случае проблема решается путем замены либо восстановлением поврежденной детали.

Как проверить работоспособность ДМРВ

При появлении в работе двигателя характерных признаков неисправности и выхода из строя расходомера воздуха (ДМРВ), есть несложные методы, как проверить его работоспособность и определить причину неисправности своими силами. Для этого достаточно понимать принципы функционирования данного датчика как компонента системы.

Электронный блок управления двигателем регулирует подачу топлива на основании сигналов MAF-сенсора, а при его отказе переводит систему в аварийный режим. Подача бензина начинает рассчитываться по показаниям датчика положения дроссельной заслонки и датчика коленвала, однако параметры впрыска топлива на основании этих данных получаются очень приблизительными. На некоторых автомобилях в таком режиме работы мотора холостые обороты повышаются до 1500-2000 тысяч.

Для выполнения самостоятельной диагностики достаточно на работающем двигателе отсоединить фишку MAF-сенсора. Если это сопровождается повышением оборотов силового агрегата – датчик работает. Но на некоторых моделях авто подобного может и не происходить, поэтому нужно сделать тест-драйв и обратить внимание на поведение авто. Если динамика разгона заметно улучшилась, значит проблема действительно в ДМРВ.

Дополнительно стоит провести контрольные измерения высокоточным мультиметром, если таковой имеется в наличии. Проверка производится на неработающем двигателе при включенном зажигании. Показания напряжения на выходе исправного датчика должны соответствовать пределам от 0,9 до 1,4 Вольт, превышение этого порога обычно свидетельствует о нарушении работоспособности узла.

Срок службы ДМРВ

Срок службы ДМРВ напрямую зависит от чистоты проходящего через него воздуха. Вероятную причину поломки расходомера в результате загрязненности нагревательных элементов расходомера можно выявить путем снятия датчика и визуального осмотра их состояния. Отложения на рабочих поверхностях будет показателем в необходимости замены узла либо попытки очистить налет.

Продлить срок службы датчика массового расхода воздуха можно, самостоятельно отслеживая состояние фильтрующего воздушного элемента двигателя и своевременно заменяя его на новый. Для очень пыльных российских дорог, что наблюдается в большинстве регионов, замена фильтра может потребоваться несколько раз за один год или каждые пять-шесть тысяч километров. При этом в официальных регламентах техобслуживания для большинства авто прописывается интервал замены не чаще, чем приезд на очередное ТО. В зависимости от производства, межсервисный интервал автомобиля может составлять 10000 км или 15000км.

Забитый пылью воздушный фильтр неизбежно ускорит образование губительного налета на чувствительных элементах ДМРВ и уменьшит срок его службы. Вследствие затрудненного прохождения воздуха и его нехватки для штатной работы двигателя, горючая смесь будет обогащенной, и побочным эффектом станет повышенный расход топлива.

Методы устранения неисправности ДМРВ

В ряде случаев допускается чистка ДМРВ, но это зависит от особенностей конструкции рабочих чувствительных элементов узла. Но даже при благоприятном исходе это временная мера и надолго восстановленного датчика не хватит. Узел при отказе работоспособности обычно заменяется целиком на новый.

При покупке ДМРВ необходимо учитывать, что новый датчик должен в точности соответствовать штатному. Это должна быть оригинальная деталь с таким же каталожным номером. В других случаях нормальная работа ДВС не гарантируется, даже если внешне датчики абсолютно идентичны. Оригинальный расходомер стоит недешево из-за сложности его производства и необходимости применения дорогостоящих компонентов.

Неполадки с силовым агрегатом могут быть вызваны нарушениями в работе целого ряда систем: зажигания, подачи топлива или воздуха, датчиков положения распредвалов, коленвала и еще ряда других. Однако одна из вероятных причин при появлении вышеперечисленных признаков неисправностей автомобиля – выход из строя MAF-сенсора. Расходов на комплексную диагностику двигателя в автосервисе можно попытаться избежать. Для этого достаточно знать, как проверить датчик массового расхода воздуха (дмрв) самостоятельно, путем применения предложенных выше несложных методов.

▷Датчик расхода воздуха: устройство, принцип работы, проверка

Для оптимальной работы инжекторного двигателя внутреннего сгорания (далее ДВС) следует учитывать, сколько воздушной смеси поступает в камеры сгорания цилиндров. На основании этих данных электронным блоком управления (далее ЭБУ) определяет условия подачи топлива. Помимо информации с датчика массового расхода воздуха, учитывается его давление и температура. Поскольку ДМРВ являются наиболее значимыми, рассмотрим их виды, конструктивные особенности, возможности диагностики и замены.

Назначение и расшифровка аббревиатуры

Расходомеры, они же волюметры или ДМРВ (не путать с ДМРТ и ДВРМ), расшифровываются как датчики массового расхода воздуха, устанавливаются в автомобилях на дизеле или бензиновых ДВС. Место расположения данного датчика найти несложно, поскольку он контролирует подачу воздуха, то и искать его следует в соответствующей системе, а именно, после воздушного фильтра, на пути к дроссельной заслонке (ДЗ).

Место установки ДМРВ на Газель 405

Подключение устройства осуществляется к блоку управления ДВС. В тех случаях, когда ДМРВ находится в неисправном состоянии или отсутствует, грубый расчет может быть произведен исходя из положения ДЗ. Но при таком способе измерения нельзя обеспечить высокую точность, что незамедлительно приведет к перерасходу топлива. Это еще раз указывает на ключевую роль расходометра при расчете подаваемой через форсунки топливной массы.

Помимо информации с ДМРВ, блок управления также обрабатывает данные, поступающие со следующих устройств: ДРВ (датчик распределительного вала), ДД (измеритель детонации), ДЗ, датчик температуры системы охлаждения, измеритель кислотности (лямбда зонд) и т.д.

Виды ДМРВ их конструктивные особенности и принцип работы

Наибольшее распространение получили три вида волюметров:

• Проволочные или нитевые.
• Пленочные.
• Объемные.

В первых двух принцип работы построен на получении сведений о массе воздушного потока путем измерения его температуры. В последних может быть задействовано два варианта учета:

1. Путем изменения положения ползунка, приводимого в действие специальной лопастью, на которую воздействует воздушный поток, проходящий через прибор. Учитывая наличие трущихся механизмов, уровень надежности таких конструкций довольно низкий. Это стало основной причиной для отказа производителей авто от датчиков данного типа. Для ознакомления приведем упрощенный пример конструкции объемного расходомера. Устройство ДМРВ объемного типа
2. Подсчетом вихрей Кармана. Они образуются в том случае, если ламинарный воздушный поток будет омывать препятствие, кромки которого достаточно острые. Частота срывающихся с них вихрей напрямую связана со скоростью потока воздуха, проходящего через устройство.

Конструкция вихревого датчика (широко используется производителем Mitsubishi Motors)

Обозначения:

• А – датчик измерения давления, для фиксации прохождения вихря. То есть, частота давления и образования вихрей буде одна и та же, что дает возможность измерить расход воздушной смеси. На выходе при помощи АЦП аналоговый сигнал преобразовывается в цифровой, и передается в ЭБУ.
• В – специальные трубки, формирующие воздушный поток, близкий по свойствам к ламинарному.
• С – обводные воздуховоды.
• D – колона с острыми кромками, на которых формируются вихри Кармана.
• Е – отверстия, служащее для замера давления.
• F – направление воздушного потока.

Проволочные датчики

Нитевой ДМРВ до недавнего времени был наиболее распространенным типом датчика, устанавливаемый на отечественных автомобилях модельного ряда ГАЗ и ВАЗ. Пример конструкции проволочного расходомера показан ниже.

Конструкция волюметра ИВКШ 407282.000

Обозначения:

• А – Электронная плата.
• В – Разъем для подключения ДМРВ к ЭБУ.
• С – Регулировка CO.
• D – Кожух расходомера.
• Е – Кольцо.
• F – Проволока из платины.
• G – Резистор для термокомпенсации.
• Н – Держатель для кольца.
• I – Кожух электронной платы.

Принцип работы и пример функциональной схемы нитевого волюметра.

Разобравшись с конструкцией устройства, перейдем к принципу его работы, она основана на термоанемометрическом методе, при котором терморезистор (RT), нагреваемый проходящим через него током, помещают в воздушный поток. Под его воздействием изменяется теплоотдача, а соответственно, и сопротивление RT, что позволяет вычислить объемный расход воздушной смеси? используя уравнение Кинга:

I²*R=(K₁+K₂*_⎷Q)*(T₁-T₂) ,

где I – ток, проходящий через RT и нагревающий его до температуры Т₁. При этом Т₂ — температура окружающей среды, а К₁ и К₂ – неизменные коэффициенты.

Исходя из приведенной выше формулы, можно вывести величину объемного расхода воздушного потока:

Q = (1/К₂)*(I²*R_T/(T₁ — T₂) — K₁)

Пример функциональной схемы с мостовым включением термоэлементов приведен ниже.

Типовая функциональная схема проволочного ДМРВ

Обозначения:

• Q- измеряемый воздушный поток.
• У – усилитель сигнала.
• R_T – проволочное термосопротивление, как правило изготавливается из платиновой или вольфрамовой нити, толщина которой находится в пределах 5,0-20,0 мкм.
• R_R – термокомпенсатор.
• R₁-R₃ – обычные сопротивления.

Когда скорость потока близка к нулю, RT нагревается до определенной температуры проходящим через него током, что позволяет мосту удерживаться в равновесии. Как только поток воздушной смеси усиливается, терморезистор начинает охлаждаться, что приводит к изменению его внутреннего сопротивления, и, как следствие, нарушению равновесия в мостовой схеме. В результате этого процесса на выходе усилительного блока образуется ток, который частично проходит через термокомпенсатор, что приводит к выделению тепла и позволяет компенсировать его потерю от потока воздушной смеси и восстанавливает равновесие моста.

Описанный процесс позволяет рассчитать расход воздушной смеси, оперируя величиной тока, проходящего через мост. Чтобы сигнал воспринимался ЭБУ, он преобразовывается в цифровой или аналоговый формат. Первый позволяет определить расход по частоте выходного напряжения, второй – по его уровню.

У данной реализации есть существенный недостаток – высокая температурная погрешность, поэтому многие производители добавляют в конструкцию терморезистор аналогичный основному, но не подвергают его воздействую воздушного потока.

В процессе работы на проволочном терморезисторе могут накапливаться пылевые или грязевые наслоения, чтобы не допустить этого, данный элемент подвергается краткосрочному высокотемпературному нагреву. Он производится после отключения ДВС.

Пленочные воздухомеры

Пленочный ДМРВ работает по тому же принципу, что и нитевой. Основные отличия заключаются в конструктивном исполнении. В частности, вместо проволочного сопротивления из платиновой нити используется кремневый кристалл. Он покрыт несколькими слоями платинового напыления, каждый из которых играет определенную функциональную роль, а именно:

• Температурного датчика.
• Термосопротивления (как правило, их два).
• Нагревательного (компенсационного) резистора.

Данный кристалл устанавливается в защитный кожух и помещается в специальный канал, через который проходит воздушная смесь. Геометрия канала выполнена таким образом, чтобы температурные измерения снимались не только с входного потока, а и отраженного. Благодаря созданным условиям достигается высокая скорость движения воздушной смеси, что не способствует отложению пыли или грязи на защитном корпусе кристалла.

Конструктивные особенности пленочного ДМРВ

Обозначения:

• А – Корпус расходомера, в который вставляется измерительное приспособление (Е).
• В – Контакты разъема, который подключается к ЭБУ.
• С – Чувствительный элемент (кремневый кристалл с несколькими слоями напыления, помещенный в защитный кожух).
• D – Электронный контролер, при помощи которого производится предварительная обработка сигналов.
• Е – Корпус измерительного приспособления.
• F – Канал, сконфигурированный таким образом, чтобы снимать тепловые показатели с отраженного и входного потока.
• G – Измеряемый поток воздушной смеси.

Как уже упоминалось выше, принцип работы нитевых и пленочных датчиков аналогичны. То есть, первоначально производится нагрев чувствительного элемента до температуры. Поток воздушной смеси охлаждает термоэлемент, что делает возможным произвести расчет массы воздушной смеси, проходящей через датчик.

Как и в нитевых устройствах, исходящий сигнал может быть аналоговым или преобразовываться при помощи АЦП в цифровой формат.

Следует заметить, что погрешность нитевых волюметров порядка 1%, у пленочных аналогов данный параметр около 4%. Тем не менее, большинство производителей перешли на пленочные датчики. Это объясняется как более низкой стоимостью последних, так и расширенным функционалом ЭБУ, обрабатывающих информацию с данных устройств. Эти факторы отодвинули на второй план точность приборов и их быстродействие.

Следует отметить, что благодаря развитию технологии изготовления флэш-микроконтроллеров, а также внедрению новых решений удалось существенно понизить погрешность увеличить быстродействие пленочных конструкций.

Взаимозаменяемость

Данный вопрос довольно актуален, особенно принимая во внимание стоимость оригинальных изделий импортного автопрома. Но здесь не все так просто, приведем пример. В первых серийных моделях горьковского автозавода на инжекторные волги устанавливался ДМРВ БОШ (Bosh). Несколько позже импортные датчики и контролеры заменили отечественные изделия.

А –импортный нитевой ДМРВ производства Bosh (pbt-gf30) и его отечественные аналоги В — АОКБ «Импульс» и С – АПЗ

Конструктивно эти изделия практически не отличались за исключением нескольких конструктивных особенностей, а именно:

• Диаметр провода, используемого в проволочном терморезисторе. У бошевских изделий Ø 0,07 мм, а у отечественной продукции – Ø0,10 мм.
• Способ крепления провода, он отличается типом сварки. У импортных датчиков это контактная сварка, у отечественных изделий – лазерная.
• Форма нитевого терморезистора. У Bosh он имеет П-образную геометрию, АПЗ выпускает приборы с V-образной нитью, изделия АОКБ «Импульс» отличаются квадратной формой подвески нити.

Все приведенные в качестве примера датчики были взаимозаменяемые, пока Горьковский автозавод не перешел на пленочные аналоги. Причины перехода были описаны выше.

Пленочный ДМРВ Сименс (Simens) для ГАЗ 31105

Приводить отечественный аналог изображенному на рисунке датчику не имеет смысла, поскольку внешне он практически не отличается.

Следует отметить, что при переходе с нитевых приборов на пленочные, скорее всего, потребуется менять всю систему, а именно: сам датчик, соединительный провод от него к ЭБУ, и, собственно сам контролер. В некоторых случаях контроль может быть адаптирован (перепрошит) под работу с другим датчиком. Такая проблема связана с тем, что большинство нитевых расходомеров посылают аналоговые сигналы, а пленочные – цифровые.

Следует отметить, что на первые серийные автомобили ВАЗ с инжекторным двигателем устанавливался нитевой ДМРВ (производства GM) с цифровым выходом, в качестве примера можно привести модели 2107, 2109, 2110 и т.д. Сейчас в них устанавливается ДМРВ БОШ 0 280 218 004.

Для подбора аналогов можно воспользоваться информацией с официальных источников, или тематических форумов. Для примера ниже представлена таблица взаимозаменяемости ДМРВ для автомобилей ВАЗ.

Таблица совместимости ДМРВ для модельного ряда ВАЗ

Представленная таблица наглядно показывает, что, например, датчик ДМРВ 0-280-218-116 совместим с двигателями ВАЗ 21124 и 21214, но не подходит к 2114, 2112 (в том числе и на 16 клапанов). Соответственно можно найти информацию и по другим моделям ВАЗ (например, Лада Гранта, Калина, Приора, 21099, 2115, Нива Шевроле и т.д.).

Как правило, не возникнет проблем и с другими марками авто отечественного или совместного производства (УАЗ Патриот ЗМЗ 409, ДЭУ Ланос или Нексия), подобрать замену ДМРВ для них не составит проблемы, это же касается и изделий китайского автопрома (КIA Ceed, Спектра, Спортейдж и т.д.). Но в этом случае велика вероятность, что распиновка ДМРВ может не совпадать, исправить ситуацию поможет паяльник.

Значительно сложнее обстоит дело с европейскими, американскими и японскими авто. Поэтому, если у вас Тойота, Фольксваген Пассат, Субару, Мерседес, Форд Фокус, Нисан Премьера Р12, Рено Меган или другое европейское, американское или японское авто, прежде, чем производить замену ДМРВ, необходимо тщательно взвесить все варианты решения.

Если интересно, можете поискать в сети эпопею с попыткой замены на Ниссане Альмера Н16 «родного» воздухомера аналогом. Одна из попыток привела к чрезмерному расходу топлива даже на холостом ходу.

В некоторых случаях поиск аналого будет оправданным, особенно, если принять во внимание стоимость «родного» волюметра (в качестве примера можно привести БМВ Е160 или Ниссан Х-Трейл Т30).

Проверка работоспособности

Прежде, чем проводить диагностику ДМРВ, необходимо знать симптомы, позволяющие определить степень работоспособности МАФ (аббревиатура с английского названия прибора) сенсора в автомобиле. Перечислим основные признаки неисправности:

• Существенно увеличился расход топливной смеси, одновременно с этим замедлился разгон.
• ДВС на холостом ходу работает с рывками. При этом может наблюдаться в холостом режиме снижение или увеличение оборотов.
• Двигатель не стартует. Собственно, данная причина сама по себе не говорит о том, что расходомер в автомобиле неисправен, могут быть и другие причины.
• Выводится сообщение о проблеме с двигателем (Cheeck Engine)

Пример высветившегося сообщения «Cheeck Engine» (отмечено зеленым)

Эти признаки указывают на возможную неисправность ДМРВ, чтобы точно установить причину поломки необходимо выполнить диагностику. Это несложно сделать своими руками. Значительно упростить задачу поможет подключение к ЭБУ диагностического адаптера (если данная опция возможна), после чего по коду ошибки определить исправность или неисправность сенсора. Например, ошибка p0100 указывает на неисправность цепи расходомера.

Поиск ошибки с помощью диагностического адаптера

Но если предстоит провести диагностику на отечественных авто, выпушенных 10 лет назад или более, то проверка ДМРВ может быть осуществлена одним из следующих способов:

1. Тестирование в процессе движения.
2. Диагностика с применением мультиметра или тестера.
3. Внешний осмотр сенсора.
4. Установка однотипного, заведомо исправного устройства.

Рассмотрим каждый из перечисленных способов.

Тестирование в процессе движения

Проще всего произвести проверку, анализируя поведение ДВС при отключенном сенсоре МАФ. Алгоритм действий следующий:

• Необходимо открыть капот, отключить расходомер, закрыть капот.
• Заводим машину, при этом ДВС переходит в аварийный режим работы. Соответственно, на приборной доске высветится сообщение о проблеме с двигателем (см. рис. 10). Количество подаваемой топливной смеси будет зависеть от положения ДЗ.
• Проверьте динамику авто и сравните ее с той, что была до отключения сенсора. Если автомобиль стал более динамичен, а также выросла мощность, то это с большой долей вероятности указывает на то, что датчик массового расхода воздуха неисправен.

Заметим, что можно ездить и дальше при отключенном устройстве, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых отсутствие контроля над регулятором кислорода приводит привод к повышению загрязнений.

Диагностика с применением мультиметра или тестера

Признаки неисправности ДМРВ можно установить, подключив черный щуп к заземлению, а красный на вход сигнала сенсора (распиновку можно посмотреть в паспорте к устройству, там же указаны и основные параметры).

Пример измерения мультиметром напряжения на ДМРВ в автомобиле ВАЗ 2114

Далее устанавливаем границы измерения в пределе 2,0 В включаем зажигание и производим измерения. Если прибор ничего не отображает, необходимо проверить правильность подключения щупов к массе и сигналу расходомера. По показаниям прибора можно судить об общем состоянии устройства:

• Напряжение 0,99-1,01 В говорит о том, что сенсор новый и работает исправно.
• 1,01-1,02 В — прибор БУ, но состояние его хорошее.
• 1,02-1,03 В – указывает, что устройство все еще работоспособное.
• 1,03 -1,04 состояние приближается к критическому, то есть в ближайшее время необходима замена ДМРВ на новый сенсор.
• 1,04-1,05 – ресурсы прибора практически исчерпались.
• Свыше 1,05 – однозначно нужен новый ДМРВ.

То есть, правильно судить о состоянии сенсора можно по напряжению, низкий уровень сигнала свидетельствует о работоспособном состоянии.

Внешний осмотр сенсора

Данный способ диагностики является не менее действенным, чем предыдущие. Все, что необходимо, — снять сенсор и оценить его состояние.

Осмотр датчика на предмет повреждений и наличия жидкости

Характерные признаки неисправности – механические повреждения и жидкость в приборе. Последнее свидетельствует о том, что не отрегулирована система подачи масла в двигатель. Если сенсор сильно загрязнен, то следует произвести замену или очистку воздушного фильтра.

Установка однотипного, заведомо исправного устройства

Данный способ дает практически всегда ясный ответ на вопрос работоспособности сенсора. На данный способ на практике довольно сложно реализовать, не приобретая новый прибор.

Кратко о ремонте

Как правило, пришедшие в негодность сенсоры МАФ не подлежат ремонту, за исключением тех случаев, когда требует их промывка и чистка.

В некоторых случаях можно произвести ремонт платы объемного ДМРВ, но этот процесс ненадолго продлит жизнь прибору. Что касается плат в пленочных сенсорах, то без специального оборудования (например, программатора для микроконтроллера), а также навыков и опыта, пытаться их восстановить бессмысленно.
