принцип работы варианта для отслеживания давления воды и температуры воздуха, измерение протока и тяги в выносных конструкциях

Обеспечить комфорт при проживании в собственном доме за городом нельзя без использования хорошей и эффективной отопительной системы. В подобных механизмах очень большую роль имеет котел отопления индивидуального типа. Именно его работа дает возможность поддерживать в помещениях комфортный климат.

Для чего необходим?

На сегодняшний день наиболее распространенными являются котлы на газе, так как сегодня голубое топливо остается самым дешевым, если сравнивать его с стоимость с ценой других энергоносителей.

Как правило, газовое оборудование для отопления обычно работает в автоматическом режиме. Дабы его эксплуатация была безопасна, внутри есть несколько датчиков, которые осуществляют контроль работоспособности системы.

Как только случается какое-то отклонение, оборудование сразу получает команду на выключение. Датчик тяги подобного типа работает следующим образом – контроллер просто анализирует тягу и выключает устройство, если интенсивность дымодвижения падает.

Датчик на газовый котел используется в соответствии со всеми основными законами физики. По сути, он являет собой реле биметаллического типа, работающее в режиме «включение-отключение».

Принцип работы

Если говорить о принципе работы этого типа оборудования, то оно должно своевременно подавать клапану сигнал, что позволит перекрыть газоподачу к горелке. Датчик реагирует, если возникает нарушение течения продуктов сгорания в правильном и естественном направлении, то есть от котла в направлении улицы через дымоход. Если датчик не срабатывает в этой ситуации, то дым, образованный от пламени, который состоит из опасных газов и паров воды, а также сажи, начинает попадать в дом, где расположен котел, и может причинить вред здоровью, а то и повлечь гибель человека.

Если говорить о том, как он работает, то все очень просто. Как уже было отмечено, все основывается на обычных законах физики.

По сути, это биметаллические реле, действующие в двух режимах:

• включение;
• отключение.

Внутри такого термического реле есть полоска металла, главная задача которого – реагирование на температурные перепады. Такой прибор обычно настраивается на определенную температуру. Ее показатель будет зависеть от категории используемого топлива. Если речь идет о природном газе, то диапазон температур будет составлять от 75 до 950 градусов по Цельсию.

Если речь о сжиженном газе, то разброс будет происходить в диапазоне 70-1500 градусов по Цельсию.

Можно рассказать о принципе функционирования чуть подробнее на примере работы датчика на газовом котле. Если устройство, анализируя информацию, делает вывод, что тяга внутри котла существенно отклоняется от нормы и начинается увеличение нагрева газового дыма, то сразу же начинается блокировка устройства и его практически моментальное выключение.

В разных категориях устройств датчики могут контролировать разные параметры. Например, в моделях, где есть сгорательная камера открытого типа, специальный термостат осуществляет контроль за тягой и температурой газов, выходящих на улицу. А если речь идет о модели с закрытой сгорательной камерой, то в этом случае датчик осуществляет контроль напора воздуха, который выдувается турбиной.

Необходимо отметить, что роль подобного типа контроллера очень сложно переоценить в вопросе обеспечения безопасности. Например, если говорить о турбированных моделях, где установлена закрытая сгорательная камера, то выводятся продукты горения с помощью турбинного вентилятора. Контроллер, как правило, обычно сделан в качестве пневматического реле. Контролируется работа с помощью мембраны. Если напор становится слабее, то просто происходит размыкание контакта, что становится причиной закрытия клапана газоподачи.

Следует сказать, что датчик тяги может сработать в таких случаях:

• скопление мусора в дымоходе;
• неверная установка устройства;
• при установке вентилятора в котле, где присутствует принудительная тяга;
• если размеры шахты дымохода меньше расчетных или он был смонтирован неверно.

Если прибор включился, то необходимо сразу же искать и устранять причину неисправности. Следует также отметить, что не следует пытаться принудительно замыкать контакты, так как это может оказаться не только причиной поломки агрегата, но и гибели человека.

Виды

Главной задачей температурных датчиков является контроль степени нагрева отопительных контуров, а также воздушных масс как в помещении, так и вне его. Они осуществляют передачу собранной информации на термический регулятор, что позволяет контролировать процесс горения и регулировки нагрева. Следует сказать, что существуют разные категории термодатчиков.

Если брать за основной критерий назначение устройства, то существуют:

• датчики, которые отвечают за контроль нагрева теплового носителя;
• устройства, отвечающие за контроль температуры воздушных масс.

Если основным критерием выступает место, где располагается прибор, то существуют:

• погружные;
• комнатные;
• накладные;
• наружные.

Если основным критерием служит методика передачи сигнала, то бывают решения:

• беспроводные;
• проводные.

Теперь поговорим об упомянутых категориях подробнее.

Комнатные модели предназначаются для того, чтобы измерять и контролировать температуру внутри объектов, где происходит обогрев. Если наблюдаются какие-то изменения температуры в помещении, то датчик указанного типа сразу осуществляет передачу информации на специальный пункт управления котлом, работающий в автоматическом режиме. Благодаря этому температура увеличивается или уменьшается из-за изменения мощности нагревания контура отопления. Следует сказать, что каждый такой термодатчик может иметь еще и выносные датчики температуры для котла, встроенные варианты или же обе категории сразу.

Если котел установлен не внутри помещения, а снаружи, то тепловой баланс будет поддерживаться при помощи датчика уличной температуры, который ставится снаружи здания. Если на улице наблюдается изменение температуры в сторону похолодания или потепления, то датчик, подстраиваясь под изменени запускает определенную программу котла, которая и будет контролировать нагрев воды, подаваемой для отопления помещения по строго определенному графику. То есть подогрев теплового носителя будет осуществляется в соответствии с тем, как меняется наружный температурный режим. Учет изменений, которые происходят на улице, дает возможность улучшить комфорт владельца и существенно сэкономить энергоресурсы, а также финансы владельца дома соответственно.

Следует сказать, что есть не только выносные решения такого типа для котлов. Также есть и другие элементы изменения показания температур, которые могут монтироваться таким образом.

Если говорить о методике передачи информации на регулирующее устройство, то температурные датчики подразделяются на две категории:

• Проводные. В этом случае связь с контролирующей частью осуществляется посредством проводков, передающих информацию.
• Беспроводные. Тут информация идет на регулировочный модуль посредством сигнала по радиоканалу. Как правило, данный вариант состоит из 2 блоков. Первым является блок передачи, который устанавливается в комнате, которая контролируется. А второй – блок приема, который устанавливается на котле либо же где-то рядом.

Еще одна категория применяется для определения нагрева теплоносителя в обогревательных контурах котлов на газу либо же бойлерах.

Как правило, они существуют в следующих видах:

• Погружные. Данный типа датчиков размещается в специальных местах на трубопроводах и прямо соприкасается с тепловым носителем. Как чувствительные части здесь могут использоваться преобразователи термоэлектрического типа – термопары, сопротивительные термометры, которые отрегулированы на восприятие в некотором температурном диапазоне. Они могут быть как некалибруемыми, так и калибруемыми. У последних обычно есть экран и пределы измерений можно легко настроить.
• Прессостат. Так еще называют датчик давления. Он уберегает котел от перегрева, когда резко меняется показатель газового давления или же уменьшается ток воды. Для того чтобы уберечь котел от резких перепадов давления, и нужен такой датчик, который работает для того, чтобы отключить котел в нужный момент.

Визуально он выглядит как обычный электрический датчик или же реле. Его отличительной чертой является наличие двух электроцепей-корректировщиков. Именно две эти цепи и определеляют режимы датчика. Всего их два.

В первом случае предполагается использование нормального давления. В этом случае мембрана термостатического типа не меняет своего местоположения, что позволяет сомкнуть первую часть контактов. Только котел работает в своем обычном режиме благодаря тому, что ток проходит именно через эту цепь.

Второй режим активируется, когда идет нарушение в каком-то параметре системы. Внутри датчика происходит смещение и прогиб термостатической мембраны. В первой цепи датчика происходит разъединение из-за мембраны, а во второй идет автоматическое замыкание. После этого котел сразу же прекращает свою работу. И сразу же активируется дежурный режим, который информирует пользователя, например, СМС-оповещением об аварии.

Следует отметить, что данный тип прибора может сработать даже в результате минимального повышения температуры в сгорательной камере. Он может отследить любое значение силы давления и отслеживает, когда начинает конденсироваться влага в продуктах горения или же самом газе.

Проверка

Смена датчика тяги котла может потребоваться, если наблюдаются серьезные нарушения в работе отопительного оборудования. То есть если котел отключается постоянно, хотя каких-либо серьезных неполадок в дымоходе и всех остальных компонентах системы нет. Или если контроллер работает, но где-то через 25 минут после запуска выключается. А ведь следующий запуск обычно бывает лишь после того, как датчик полностью остынет. И именно по этой причине не будет лишним датчик тяги котла. Сделать это можно тремя методами. В первом случае в месте, где закреплен датчик, устанавливается зеркало. Во время работы устройства оно не должно запотеть. Если же это не так – с системой что-то не так.

Еще один способ состоит в том, что можно проверить датчик уходящих газов. Для этого необходимо прикрыть дымоход с помощью заслонки, но сделать это необходимо не полностью. Если все с системой отлично, то котел в этот же момент должен выключиться.

Третий способ проверки заключается в том, что двухконтурный вариант переводится в режим горячего водоснабжения, но без поддержки отопления. После этого кран открывается на полную. Если в этом режиме отключился контроллер, то вероятно, что с датчиком тяги какие-то проблемы.

Следует сказать, что все контроллеры можно использовать для разных агрегатов. Сюда входят как настенные, так и напольные котлы, а также газовые колонки.

Чтобы понять, что необходима замена датчика, причем не важно, какого – тяги, протока, давления воды, указывают следующие признаки:

• котел постоянно отключается, несмотря на отсутствие видимых причин для этого;
• теплогенератор через полчаса после начала работы перестает работать и его невозможно перезапустить до момента, пока он не остынет.

Если же сам контроллер работает совершенно исправно, то есть смысл проверить, все ли в порядке с тягой. Также отключения могут наблюдаться в случаях, если присутствуют сбои в работе автоматики. Следует сразу сказать, что при наличии каких-либо отклонений не следует пытаться осуществить ремонт самостоятельно. Наилучшим решением будет вызвать специалиста газовой службы на дом. У него есть опыт в ремонте таких устройств, и он точно сможет быстро и качественно устранить поломку в кратчайшие сроки.

На первый взгляд может показаться, что выбрать датчик на газовый котел очень просто. В какой-то степени это так и есть. Но это не следует воспринимать как что-то простое, на что нельзя обращать особое внимание. Так как именно датчик будет той системой защиты, которая в случае неполадок сможет предупредить беду и отключить котел практически сразу же, как только возникнут проблемы.

То же самое касается и проверки этого типа техники. Обязательно датчик следует проверять даже просто для того, чтобы полностью убедиться в том, что он совершенно исправен. По этой причине следует относиться с особым вниманием и к процессу выбора такого счетчика и процессу его проверки.

О датчиках тяги для навесных котлов смотрите далее.

Датчик температуры NTC газового котла — принцип работы, виды, установка и регулировка: tvin270584 — LiveJournal

Можно найти подходящий котел в соответствии с любыми требованиями и предпочтениями. Газовые обогреватели могут быть одноконтурными или двухконтурными, с открытой камерой сгорания или с закрытой, навесные или напольные. Но объединяет их одно – газ, на котором работает данное оборудование. Поломка может не только серьезно нарушить работу обогревателя, но и повлечь риск для человеческой жизни. Ведь газ – это всегда опасно. Снизить вероятность возникновения неисправности поможет датчик температуры. В сегодняшнем материале мастер сантехник расскажет что такое датчик NTC в котле как произвести монтаж.
Назначение
Большинство современных моделей газовых обогревателей имеют простую и доступную систему настройки. Но каким бы легким ни было управление, оно требует постоянного внимания к регулировке. Гораздо комфортнее автоматизировать всю систему и не волноваться на ее счет. К счастью, практически все современные котлы оснащены такой возможностью. Однако авторегулятор способен корректно работать, только получая полную и достоверную информацию об окружающих условиях. Эту функцию на себя берут специальные датчики. Благо, что многие модели обогревателей имеют возможность для подключения дополнительного оборудования.

По своим предназначению и функциям датчики делятся на несколько видов:

• Датчик тяги контролирует выход продуктов сгорания и снижает риск заполнения помещения угарным газом. Как правило, крепится к дымоуловителю;


• Датчик пламени реагирует на отсутствие огня на горелке. Оборудование обязано как можно быстрее оповестить систему об этом факте, чтобы она перекрыла подачу газа, предотвратив тем самым его утечку;


• Датчик давления также известен как прессостат. Снижает вероятность перегрева котла. Он реагирует на снижение давления газа или воды. Если перепады оказываются слишком большими – посылает системе сигнал, чтобы отключить обогреватель;


• Датчик перегрева уберегает агрегат от закипания. Также имеет название «теплопредохранитель». Относится к датчикам NTC. Отключает обогреватель, когда его температура достигает критических показателей;


• Датчики температуры информируют систему котла об условиях внешней среды и их изменениях.

В этот раз мы поговорим о последних двух видах устройства. Датчики собирают и передают автоматизированной системе информацию о температуре внутри котла и за его пределами. Располагая полным объемом данных, система способна контролировать степень нагрева контуров в котле. Многие производители обогревателей сами разрабатывают и выпускают дополнительное оборудование. Поэтому при выборе датчика лучше отдавать предпочтение тем же маркам, к которым относится и ваш котел. В таком случае не придется столкнуть с проблемой несовместимости.

Принцип работы

Аббревиатура NTC расшифровывается как «позитивный температурный коэффициент». Он должен соблюдаться не только внутри самого котла, но и за его пределами, чтобы агрегат не работал впустую или не обогревал слишком слабо. Если речь идет о внутреннем датчике перегрева, то он помещается в обогреватель, чтобы оттуда передавать системе сведения о температурном режиме. Перегрев котла – это всегда опасно не только для него самого, но и для окружающих. Он может просто выйти из строя, а может и взорваться.

Причин для этого много, вот самые распространенные из них:

• В отопительном контуре скопился воздух, его следует спустить;


• Проток засорился накипью. Когда это происходит, внутри обогревателя раздаются хлопки. Накипь удаляется при помощи химикатов;


• В помещении, где находится котел, повышенная влажность или низкая температура воздуха;


• Засорение фильтров. Это ведет к нарушению циркуляции в отопительном контуре. Фильтры нужно прочистить или в особо запущенном случае заменить новыми;


• В течение длительного простоя засорился насос, из-за чего нарушилась циркуляция. Насос следует разобрать и промыть.

Некоторые из этих проблем вы можете исправить самостоятельно, но лучше прибегнуть к помощи профессионалов. Теплопредохранитель отдает команду электронике отключить горелку. Также он предотвращает запуск котла до полного остывания. При этом такой датчик восстанавливается самостоятельно и возвращается к прежнему режиму работы после снижения температуры до приемлемого уровня.

Теперь перейдем к устройствам, определяющим внешнюю температуру. В основе их работы, как правило, находятся активные вещества, которые сужаются и расширяются под влиянием окружающей среды. Либо же эту функцию выполняют чувствительные полупроводники. Определяя температуру воздуха, датчик отправляет информацию на плату термостата, которая отдает команды обогревателю.

Виды

Мы уже определились, что термодатчики могут служить как для определения температуры самого котла, так и для определения температуры воздуха вокруг него. Первые из них в большинстве случаев располагаются внутри агрегата вместе с теплоносителем и не сильно отличаются друг от друга. А устройства для определения температуры воздуха можно разделить на подвиды, в зависимости от выбранных критериев.

Начнем со способа их размещения:

• Комнатные. Как нетрудно догадаться, располагаются в помещениях. Их цель – определять температурный режим в зданиях, которые обогреваются котлом;


• Наружные. Устанавливаются на улице, чтобы определять внешние климатические условия. Датчик реагирует на похолодания и потепления, оповещая об этом панель управления. Благодаря этому котел включается только по необходимости, в зависимости от выбранных пользователем настроек. Позволяет существенно снизить затраты газа;


• Накладные. Также располагаются в помещениях. Такие модели прикрепляются к трубам, являющимся частью системы отопления. Для этих целей используются держатели, которые зачастую идут в комплекте с самим датчиком;


• Погружные. Помещаются в воду, на специально отведенное место внутри обогревателя. Применяются исключительно для бойлеров, поэтому для нас интереса не представляют.

Также термодатчик отопления по способу передачи отопления может быть следующим:

• Проводным. Подключается к электронной панели котла при помощи провода. По словам специалистов, данный способ передачи более стабильный и точный;


• Беспроводным. Передача информации осуществляется через радиоволны. Такие датчики помимо блока определения имеют дополнительный блок, отправляющий сигналы котлу.

Также датчики разделяются по своим внутренним характеристикам. Например, самые простые модели поддерживают температурный диапазон в районе 10-40°С. Такими показателями можно ограничиться лишь в некоторых случаях. Оптимальным вариантом для дома являются датчики, чья восприимчивость температур варьируется от -10 до 70°С. Размеры комнатных устройств совсем небольшие. Примерно 3 сантиметра в длину и 2 сантиметра в ширину. Габариты выносных датчиков могут быть чуть больше, но ненамного. Производитель оснащает такие устройства повышенной защитой, повышая их прочность и устойчивость перед износом, влагой и другими природными факторами. Беспроводные термодатчики превосходят их своими размерами, потому что они, как было сказано выше, имеют дополнительные блоки для радиосвязи.

Установка

Сразу стоит обратить внимание, что работа с газовым оборудованием – дело ответственное и непростое. Это дело стоит доверять только специалистам. Многие жители нашей страны считают, что смогут сэкономить на услугах мастера, выполнив работу своими руками. Однако мельчайшая ошибка может нарушить работу всей системы, что повлечет за собой еще большие затраты.

Для начала давайте определимся с основными компонентами устройства. К ним относят сам датчик, кабельная муфта, несколько клемм для зажима электрокабеля и пластмассовый корпус, внутри которого все это находится. Прежде чем приступать к монтажу, необходимо выбрать правильное местоположение. Это особенно важно, если речь идет об уличном датчике. Для корректной работы на него не должны действовать многие внешние условия.

Во-первых, на устройство не должны попадать прямые солнечные лучи. Это относится и к комнатным датчикам, но в помещение влияние данного фактора гораздо ниже. Эксперты рекомендуют по возможности размещать термодатчики на северных или северо-восточных стенах здания. Во-вторых, уровень влажности в данном месте должен соответствовать норме. Ни в коем случае нельзя устанавливать прибор на стенах, покрытых плесенью. В-третьих, датчик предназначен для измерения точной температуры воздуха. А значит, рядом с ним не должно находиться элементов, искусственно ее повышающих. К ним можно отнести вентиляцию, дымоход или даже дверь. В-четвертых, учитывайте высоту дома. К примеру, на зданиях высотой от четырех этажей и более датчик устанавливается между вторым и третьим этажами.

Итак, допустим, вы выбрали наиболее подходящее место, переходим непосредственно к установке. Чтобы прикрепить устройство к стене, придется снять крышку. Отметьте точки для крепежных отверстий. Рекомендуется прикручивать датчик к поверхности анкерными болтами. Далее к нему необходимо подсоединить провода. Открутите специальную гайку, используемую для уплотнения кабеля. Подключите два провода и закрутите гайку обратно. Готово, можно закрывать корпус пластиковой крышкой.

Установка термопредохранителей требуется не столь часто, так как большинство современных моделей уже оснащено ими. Но случается и такое, что датчик выходит из строя, после чего нужно искать ему замену. При покупке обращайте внимание на характеристики устройства. В данном случае нас интересует только уровень температуры, так как напряжение тока для котла неважно. Многие газовые обогреватели имеют специально отведенное для датчика место. Обычно где-то на патрубке. Перед установкой следует почистить этот фрагмент котла и нанести на него термопасту.

Подключение

Данный пункт актуален для проводных типов устройств. Ведь настройка подключения беспроводных датчиков особого труда не составит. Если, конечно, термостат оснащен радиоканалом. А вот с электропроводкой всегда можно напортачить. Перво-наперво полностью отключите котел. Для соединения обогревателя с уличным датчиком используйте 30-метровый кабель. Или более короткий, если расстояние между соединяемым оборудованием не слишком большое.

Для соединения котла с комнатным датчиком будет достаточно 5-метрового провода. Толщина кабеля должна составлять примерно 2×0,5 миллиметров. О том, как подключить провода к датчику, мы рассказали в предыдущем пункте. Теперь так же присоединяем другой конец кабеля к клеммной колодке котла. Соблюдать полярность при этом необязательно.

Чтобы изолировать кабель, рекомендуется использовать герметичную муфту.

Регулировка

Управление и настройка происходят с помощью терморегулятора, который можно установить, например, в одной из комнат. Они могут быть простыми и программируемыми. С первыми все понятно, они предназначены, чтобы задавать и поддерживать определенную температуру в помещении. Программируемые регуляторы отличаются расширенным функционалом. Самая распространенная возможность таких устройств – настройка уровня влажности в доме.

Также вы можете вручную повысить/понизить температуру в помещении или температуру самого котла, задать определенный режим работы с помощью программирования, задействовать режим «комфорт» или сбросить все заданные настройки. В заключение стоит отметить, что для наиболее стабильной и безопасной работы газового котла следует использовать все виды датчиков, которые мы описали в начале статьи. Они помогут полностью автоматизировать работу обогревателя, снизить уровень потребления газа и увеличить срок службы самого агрегата.

Видео

Источник
https://santekhnik-moskva.blogspot.com/2019/11/Datchik-temperatury-NTC-gazovogo-kotla.html

NTC датчики температуры для газовых котлов, цена в Москве, Нижнем Новгороде и Ростове-на-Дону

Газовый котел, широко сегодня используемый для автономного отопления, относится к оборудованию повышенной опасности из-за особенных свойств применяемого топлива – природного газа. Поэтому за его безопасность отвечает система автоматики, контролирующая работу котла и обеспечивающая заданный потребителем режим его работы. Для четкого выполнения своих функций системе автоматики необходимо знать, какую температуру имеет теплоноситель в каждый конкретный момент времени. Чтобы иметь возможность получать такую информацию, в конструкции всех газовых котлов предусмотрены датчики температуры.

Датчики для котлов: виды и принцип действия

Датчики температуры для котлов представляют собой терморезисторы, сопротивление которых изменяется в результате их нагрева. Во всех современных газовых котлах используются датчики NTC-типа. Эта аббревиатура расшифровывается, как Negative Temperature Coefficient, то есть, они имеют отрицательный температурный коэффициент. При нагревании сопротивление такого датчика резко уменьшается, а при охлаждении – повышается. Обычно в паре с датчиком работает микропроцессор, который по величине сопротивления термистора определяет соответствующее значение температуры измеряемой среды.

В различных моделях газовых котлов устанавливаются датчики разных видов, в том числе:

• погружные;
• накладные;
• для отопительного контура;
• уличные датчики;
• датчики комнатной температуры;
• для контура ГВС;
• в латунном, никелированном, стальном или полимерном корпусе из термостойкого материала.

Погружные датчики для котлов отопления устанавливаются в специальные посадочные отверстия, предусмотренные конструкцией оборудования, на трубопроводах в местах выхода из теплообменника. Их конструкция предусматривает наличие:

• чувствительного элемента, который погружается в теплоноситель;
• резьбы с гайкой;
• выводных клемм для подсоединения разъема проводов, идущих к панели управления.

Уличный датчик для котла предназначен для настройки температуры отопления в зависимости от температуры на улице.

Датчик комнатной температуры газового котла стоит купить, если вам необходимо подстраивать температуру в зависимости от температуры внутри помещения.

Накладные датчики для котлов отопления крепятся к трубке подачи теплоносителя в отопительный контур горячей воды или в контур ГВС с наружной ее стороны с помощью скобы-фиксатора. Корпус их обычно изготавливается из полиамидного термопласта, а фиксатор – из оцинкованной стали. По аналогии с погружным термистором, датчик температуры котла NTC накладного типа тоже имеет клеммы, которые изготавливают из латуни. Такие датчики имеют большую инерционность в реагировании на изменения температуры в контуре котла, чем погружные, но зато при их замене не требуется сливать воду из системы отопления, что значительно упрощает и ускоряет ремонт оборудования.

Преимущества датчиков температуры для газовых котлов на piramida24.ru

Популярность газовых котлов для устройства индивидуального отопления и горячего водоснабжения частных домов и коттеджей в России объясняется более доступной стоимостью газа, по сравнению с другими видами энергоресурсов, что вызывает повышенный спрос и на запчасти для этого оборудования. Датчик на газовый котел относится к довольно востребованным запчастям, поскольку работает под постоянным воздействием высоких температур и агрессивной среды (погружные датчики). При выходе из строя этого важного элемента, нужно купить в котел датчик, абсолютно идентичный тому, который предусмотрен конструкцией вашего газового котла.

Интернет магазин Пирамида24 предлагает широкий выбор датчиков для газовых котлов большинства используемых в России брендов, включая Ariston и Bosch, Baxi и Ferroli, Vaillant и других. Мы предлагаем нашим клиентам:

• широкий ассортимент датчиков;
• комфортные условия покупки;
• предоставление гарантии на купленный товар;
• консультационную поддержку опытных специалистов по выбору запчастей, подходящих к конкретной модели газового котла;
• возможность оплаты удобным способом.

Мы продаем только оригинальные датчики и их качественные аналоги от проверенных производителей. Купить датчики температуры для котлов на piramida24.ru можно по эксклюзивной цене с быстрой доставкой по Ростову-на-Дону и России. Звоните нам или оставляйте заказ в онлайн форме на сайте!

Алгоритм поиска неисправной запчасти газового котла

        И вот в очередной раз, открывая кран горячей воды, вы обнаруживаете, что из крана идёт холодная вода.

            В этой статье я попробую кратко, но ёмко описать причины исчезновения горячей воды. Чтобы понять причины нужно, знать алгоритм работы двухконтурного газового котла.

           Независимо от фирмы двухконтурного котла алгоритм работы ГВС одинаков за исключением небольших нюансов. Запасные части для газовых котлов, которые выходят из строя, также схожи по функционалу.

           Поэтому вооружившись инструментом можно самостоятельно выявить неисправную запасную часть, заменить её и тем самым сэкономить энную сумму денег. Итак, контур ГВС газового котла включает в себя следующие запчасти:

• Датчик протока;
• Трёхходовой клапан;
• Датчик температуры ГВС;
• Вторичный теплообменник;
• Плата котла.



           Как же выявить неисправность?



          Нужно последовательно исключить исправные узлы. Рассмотрим поиск и устранение неисправности на примере котла Ariston. Открывая кран горячей воды, поток холодной воды устремляется через датчик протока в пластинчатый теплообменник для нагрева до заданной на котле температуры.

          Поэтому первой и чаще всего встречающейся неисправностью является выход из строя датчика протока котла. Плата не «видит», что необходимо перевести котёл в режим работы ГВС и продолжает работать на отопление, а из крана продолжает течь холодная вода.

          В котле Аристон проверить это можно поднеся магнит к геркону c определённой частотой. Геркон считывает вращение турбинки с магнитом. Если котёл перешёл в режим ГВС, значит всему виной датчик протока, который от времени забился и турбинка перестала вращаться. Разновидностей по конструкции датчиков протока много это и поплавковые датчики и турбинки и даже датчики с токовым выходом.

          Если при открытии крана горячей воды котёл не разжигается, то в большинстве случаев неисправен датчик протока ГВС.

        Следующая причина: неисправность трёхходового клапана. Как только на вход платы котла будет подан сигнал с датчика протока, что расход есть, с управляющего выхода платы котла будет подано напряжение на перевод 3х ходового клапана в режим ГВС, если этого не происходит, то причин может быть несколько.

         И первая причина – неисправность платы котла, чаше всего выходит из строя реле, которое управляет клапаном. Как исключить? Снять разъём, открыть кран и измерить мультиметром выходное напряжение. Если выходное напряжение 220 В, значит плата исправна. Если нет тестера и замерить напряжение нечем, то можно снять привод, который крепится к картриджу клипсой, для этого сливать воду с котла не нужно. Первый признак мокрый «носик» мотора, значит потёк картридж. Открыть воду и посмотреть работу привода трёхходового клапана. Если привод не работает или не перемещает шток, значит вода попала внутрь него.

        Таким образом, делаем вывод о том, что вышел из строя привод (мотор) трёхходового клапана. Как правило, трёхходовой клапан состоит из двух частей: привода и картриджа. Часто достаточно заменить картридж и можно идти купаться.

        Обращаю ваше внимание на то, что частой причиной выхода из строя мотора 3х ходового клапана, является попадание в него воды из под сальника картриджа трёхходового клапана. Поэтому, как только вы увидели протечку из под штока клапана, незамедлительно меняйте шток, если медлить придётся менять и привод.

  С датчиком NTC проще. При неисправности датчика на панели котла высветится код с соответствующей неисправностью. Чтобы проверить, можно отсоединить разъём от датчика и вставить в разъём постоянный резистор номиналом 10 кОм, что будет соответствовать 25 гр.С, установить температуру ГВС больше 25 гр.С, включить горячую воду, если соответствующий вход платы исправен, котёл перейдёт в режим нагрева горячей воды.

          Датчик NTC можно также проверить при помощи мультиметра, измерив, сопротивление на его выводах и сравнить сопротивление с таблицей. Если датчик короткозамкнут или в обрыве, то единственный выход это заменить его новым.

          Если напор в кране упал, если температура горячей воды ниже установленной, если в котле слышен треск от вскипания, то всему виной накипь, которой забился вторичный теплообменник котла. Есть 2 варианта: это либо промыть теплообменник, либо заменить новым.

         Это и есть основные неисправности газового двухконтурного котла при исчезновении в кране горячей воды. В нашем интернет магазине вы всегда можете приобрести запчасти для настенных газовых котлов оптом и в розницу. Цены вас приятно удивят. Статья носит информационный характер.  Все материалы размещены только для ознакомительной цели. Не имея навыков и знаний работы с электрическим, газовым и сантехническим оборудованием вы подвергаете себя и окружающих опасности. Поэтому лучше доверьте эту работу профессионалам. Ещё больше статей по ремонту газовых котлов в БЛОГЕ ВИТАЛИЯ ЛЕБАХ

Датчик наружной температуры S010075 для котлов Protherm СКАТ

   Комнатный термостат (терморегулятор) представляет собой электронный прибор для регулирования работы газового котла или электрического радиатора в зависимости от температуры воздуха. Производители оборудования заявляют о его способности снизить расходы на отопление квартиры минимум на 30% и существенно продлить срок эксплуатации котла. Так ли это на самом деле и стоит ли устанавливать терморегулятор? Попробуем разобраться. Нужно ли устанавливать термостат для газового котла?     Если в помещении установлен двухконтурный газовый котел, то вы можете самостоятельно регулировать температуру воды, являющейся теплоносителем в системе отопления. Как только температура достигает установленной отметки, автоматика отключает или включает котел. Соответственно регулировкой занимаетесь вы, что априори порождает избыточный расход энергии. Если установить комнатный термостат, то он будет регулировать работу котла в зависимости от температуры воздуха. Соответственно комнатный термостат необходим для: Регулировки включения и выключения котла в зависимости от температуры воздуха. Поддержания комфортного микроклимата в помещении. Экономии на платежах за газ и электроэнергию.     Пример: если задать температуру воздуха на уровне, например, +24°С, то при ее понижении на 0.25-1°С от этой отметки термостат подаст котлу сигнал о необходимом включении. Как только температура воздуха восстановится, котёл отключится. Причем в отключенном состоянии будет находиться не только газовая горелка, но и сам насос. Важно понимать, что воздух в помещении остывает медленнее воды, потому гарантирована экономия и рациональный расход эксплуатационного ресурса котла.     По самым скромным подсчетам газовые котлы бесполезно тратят до 30-35% энергии. Если установить термостат, то вы автоматически начнете экономить свыше трети на коммунальных платежах за отопление и одновременно продлите срок службы дорогостоящего оборудования. Помимо этого вам не придется проводить ручное управление котлом и поддерживать определенную температуру теплоносителя – за вас это сделает простой в настройке и использовании терморегулятор. Виды комнатных термостатов и особенности их выбора.       По функциональному исполнению различают непрограммируемые и программируемые термостаты. Последние имеют несколько предустановленных и несколько пользовательских программ, которые позволяют поддерживать комфортную температуру в разное время суток, при разной погоде и даже в зависимости от состояния вашего здоровья.     По типу управления терморегулятор может быть ручным или автоматическим. Вторая категория приборов самостоятельно регулирует работу теплоносителя в соответствии с температурой воздуха. Обратите внимание: комнатные термостаты подходят не только для газовых котлов, но и для электронных отопительных приборов.     По конструкционному исполнению выделяют беспроводные и проводные термостаты. Беспроводные модели передают сигнал на датчик оборудования при помощи радиосигнала, в проводных же приборах сигнал поступает по проводам как импульс. Отметим, что беспроводные модели получили широкое распространение ввиду простоты установки и эргономичности дизайна.      По типу датчиков различают электронные и механические терморегуляторы. Модели с механическими датчиками на российском рынке в основном представлены капиллярными термостатами – они надежны в работе, но несовместимы с программируемыми контроллерами. Потому наибольшее распространение получили электронные термостаты. Выбрать термостат можно здесь: https://gaziteplo.ru/catalog/termostaty/

Ошибки и неисправности котлов Wolf

1	Превышена макс. температура воды в подающей линии. Температура воды в подающей линии превысила границу срабатывания защитного ограничителя температуры. Сильно загрязнен теплообменник. Проверить давление воды в системе отопления. Проверить насос контура отопления и его переключатель ступеней. Удалить воздух из системы отопления. Нажать кнопку сброса. Очистить теплообменник.
4	Пламя не образуется. При запуске горелки пламя не образуется. Проверить газопровод. В случае необходимости открыть запорный газовый кран. Проверить электрод поджига и его кабель. Нажать кнопку сброса.
5	Затухание пламени во время работы Затухание пламени в течение 15 сек. после его распознания. Проверить значение С02. Проверить ионизационный электрод и его кабель. Нажать кнопку сброса.
6
7
8	Не включается газовый клапан. Повреждён клапан или сообщение об ошибке. Проверить кабель. Заменить газовый клапан. Проверить давление газа на клапане.
10
11
12
13
14	Повреждение датчика ГВС. Повреждение датчика температуры ГВС или его кабеля. Проверить кабель; датчик температуры ГВС проверить /заменить.
15	Датчик наружной температуры. Поврежден датчик наружной температуры или его кабель. Проверить кабель; датчик внешней температуры проверить/заменить.
16
17	Ошибка тока модуляции. Ток модуляции не соответствует заданному диапазону. Обратитесь в обслуживающую организацию.
20
21
22	Недостаточно воздуха. Дифференциальный датчик давления не включается. Нажать кнопку сброса. Проверить силиконовые шланги к дифференциальному реле давления. Проверить систему и вентилятор дымоудаления. Проверить дифференциальное реле давления.
23
24	Ошибка вентилятора. Не достигается число оборотов для предварительной продувки вентилятора. Проверить подвод вентилятора и вентилятор. Нажать кнопку деблокирования.
25	Ошибка вентилятора. Не достигается число оборотов запуска вентилятора. Нажать кнопку сброса. Проверить вентилятор и кабель вентилятора. Нажать кнопку сброса.
26	Ошибка вентилятора. Вентилятор не останавливается. Нажать кнопку деблокирования. Проверить вентилятор и кабель вентилятора. Нажать кнопку сброса.
27	Датчик ГВС поврежден. Повреждение датчика ГВС водонагревателя с послойным нагревом воды. Обратитесь в обслуживающую организацию.
30
31	CRC Ошибка Горелка. Недействительно ЭП-ПЗУ группы данных «Горелка». Включить и выключить питание. В случае неудачи заменить регулировочную плату.
32
33
34	CRC Ошибка ВСС. Ошибка параметрического штекера. Заменить параметрический штекер.
35	ВСС отсутствует. Параметрический штекер удален. Подключить соответствующий параметрический штекер.
36	CRC Ошибка ВСС. Ошибка параметрического штекера. Заменить параметрический штекер.
37	Неверный ВСС. Параметрический штекер не совместим с платой регулировки. Подключить соответствующий параметрический штекер.
38
39
40	Ошибка реле протока. Реле протока не включается или не выключается. Проверить датчик давления. Проверить давление в системе.
41	Ошибка реле протока. Для CGG, CGU: Температура в подающей линии 1 > Температура подающей линии 2 + 12 К, Изменение темп, слишком высоко. Для CGB, MGK: Температура „обратки > температура „подачи + 25 К. Удалить воздух из системы отопления, проверить давление воды в системе отопления, проверить насос котлового контура.
42	Ошибка насоса отвода конденсата. Конденсационный насос неисправен Сток забит Нет напряжения на насосе. Проверить насос. Проверить сток. Проверить сетевой штекер и предохранитель.
45
46
50	Активация параметрическо го штекера. Нажать клавишу сброса на системе регулирования котла, чтобы активировать установленный параметрический штекер. Дважды нажать кнопку сброса неисправности.
52	Активация параметрическо го штекера. Нажать клавишу сброса на системе регулирования котла, чтобы активировать установленный параметрический штекер. Дважды нажать кнопку сброса неисправности.
60	Колебания тока ионизации. Засорен сифон или система дымоудаления, сильная буря. Очистить сифон, проверить систему дымоудаления и подачу воздуха для горения, проверить контрольный электрод.
61	Падение тока ионизации. Плохое качество газа, поврежден контрольный электрод, сильная буря. Проверить контрольный электрод и кабель.
64	Повреждение датчика импульсов. Датчик импульсов модуля управления гелиосистемы поврежден или отсутствует проток в гелиосистеме. Проверить датчик импульсов и его кабель. В случае необходимости заменить.
70
71
72	Повреждение датчика. Повреждение датчика температуры обратной линии на модуле управления гелиосистемы SM1 или подключенного на входе Е1 датчика модуля управления гелиосистемы SM2. Проверить датчик и его кабель. В случае необходимости заменить.
73	Повреждение датчика. Подключенный на входе ЕЗ датчик модуля управления гелиосистемы SM2 поврежден. Проверить датчик и кабель, заменить в случае необходимости.
76
78
79	Повреждение датчика. Повреждение многофункционального датчика вход Е1 системы регулирования котла R1, R2, R3 или многофункционального датчика вход Е2 модуля управления смесителем, модуля управления каскадом или датчика коллектора модуля управления гелиосистемы. Проверить/заменить датчик или его кабель.
80
81	Ошибка Eeprom. Значения параметров не соответствуют заданному диапазону. Возврат параметров к заводским настройкам путем краткосрочного обрыва подачи питания. Проверить установленные значения параметров.
82	Ошибка Уровень топлива. Топливный бак пуст или проверить датчик уровня масла. Обратитесь в обслуживающую организацию.
91
97	Повреждение насоса на байпасе. Повреждение насоса на байпасе модуля управления смесителем. Проверить насос на байпасе, проверить кабель и подключение в случае необходимости заменить.
98
99
E111/Е112
200	Пожарная сигнализация. Сработал прибор пожарной сигнализации, клапан противопожарной защиты. Проверить/заменить прибор или проводку.
203	Защита от заморозки. Температура на капиллярах термостатов защиты от замерзания (PWW-регистр ниже +5К). Слишком низкая температура подаваемого воздуха. Проверить/заменить датчик.
204	Датчик обледенения. Поврежден датчик или электропроводка датчика или не достигается значение предельной температуры датчика. Проверить/заменить датчик или проводку.
205	Конденсат. Шланги для отвода конденсата загрязнены или повреждены. Конденсат больше не откачивается. Проверить шланги для отвода конденсата. Очистить от загрязнений/ заменить.
207	Защита двигателя. Температура в двигателе вентилятора превысила допустимые значения диапазона настроек. В ЕС-вентиляторах он должен остаться ок.1мин. без напряжения, чтобы устранить ошибку.
209
210
212	Потолочный датчик. Поврежден датчик или проводка датчика. Проверить/заменить датчик или проводку.
220	Воздушный поток. Поврежден клиновой ремень. Не открываются клапаны наружного воздуха. Заменить клиновой ремень.
222	Фильтр. Фильтр загрязнен. Заменить фильтр.
249	Подача питания. Отсутствует фаза в сетевой подводке. Проверить питание подключения.
251	eBus-ошибка. Прекратилась подача питания; прервано eBus-обслуживание. Затронутая зона продолжает работу в дневном режиме. Извлечь BML и снова установить при нажатом правом регуляторе (сброс на заводские настройки).
252
253	Ошибки в котле. Неисправность в котле. Отображается код ошибки. Обратитесь в обслуживающую организацию.
F2
F5
F9
F10

подключение и установка уличных терморегуляторов Бакси

Термостат — терморегулирующий прибор, который отвечает за управление работой котла в зависимости от температуры воздуха.

Терморегуляторы бывают комнатные и наружные (уличные). Для улицы также могут быть использованы датчики.

Газовое оборудование Baxi имеет возможность для подключения как комнатных, так и уличных термостатов и датчиков.

Комнатные приборы больше влияют на тактовость (включение и выключение) котла, а уличные позволяют агрегату регулировать температуру теплоносителя. Температура воздуха на улице и в доме постоянно меняется, и терморегулятор помогает увеличивать или уменьшать расход газа для отопления помещений.

Виды термостатов для газовых котлов Baxi

Приборы для Baxi представляют собой терморегуляторы, совместимые с газовыми котлами итальянского бренда.

По своим функциям они не отличаются от систем для другого газового оборудования. Обычно термостаты различают по:

• месту установки;
• принципу работы;
• способу управления.

По месту установки приборы делятся на комнатные и наружные. Комнатные используются чаще наружных или уличных, так как не требуют защиты от сложных погодных условий.

Уличные варианты используются в случаях, когда хозяин дома стремится сделать работу оборудования максимально точным и экономичным. Особенно эффективна в таких случаях комбинация комнатного термостата и уличного датчика, которую допускают агрегаты Baxi.

По принципу работы терморегулятор может быть механическим или электронным. В первом случае необходимо вручную выставлять температуру воздуха. Во втором — закладывается программа, по которой котёл меняет интенсивность работы автоматически.

Способ управления механическим терморегулятором заключается в ручной установке режима поворотом ручки или нажатием кнопок. Электронный или программируемый вариант может функционировать дистанционно. В этом случае датчик находится в любой части помещения, а управление происходит с пульта, по компьютеру или телефону. При этом контакт с газовым оборудованием остаётся проводным.

Фото 1. Термостат для помещения модели QAA 55 беспроводной, с модуляцией, производитель — «Baxi», Италия.

Как выбрать терморегулятор Бакси

Термостаты и датчики к газовым котлам Baxi производит сама итальянская фирма, поэтому лучше всего выбирать именно их. Если такой возможности нет, необходимо искать термостат, подходящий по параметрам, которые обычно указаны в техпаспортах приборов. Уместно в таких случаях воспользоваться консультацией специалиста, хорошо знакомого с брендом Baxi.

Внимание! Тщательно проверьте совместимость термостата с газовым котлом, для которого он приобретается. Помните, что устройства одной фирмы взаимодействуют друг с другом лучше всего.

При выборе термостата необходимо учитывать, используется ли котёл постоянно или только время от времени. Если в доме стоит недорогая модель агрегата, которая работает редко, то достаточно простого регулятора с минимумом функций.

И наоборот, если отопление и ГВС нужны круглый год и используется дорогая модель агрегата, лучше установить программируемый терморегулятор.

А если в коттедже задействована система «умный дом», то очень кстати окажется возможность управления прибором через интернет.

Эта возможность реализована в большинстве продвинутых моделей.

Расчёт технических требований к термостату производится, исходя из требований к работе котла. Например, если хозяева утром уходят на работу и возвращаются только вечером, подойдёт термостат с программатором, который позволит снизить температуру отопления и расход горючего, пока в доме никого нет.

А также, если дом географически расположен в холодном регионе, то лучше приобрести термостат с защитой от промерзания системы: он автоматически включает котёл, если температура воздуха понизится до +3°C. Такими техническими характеристиками обладает, например, комнатный термостат Baxi Magictime Plus.

Вам также будет интересно:

Где размещать

Важным условием исправной эксплуатации термостатов является точное измерение температуры воздуха. Хотя все устройства имеют погрешность до нескольких градусов, её можно свести к минимуму.

Для этого комнатный терморегулятор необходимо установить в стороне от сквозняков и на значительном расстоянии от отопительных приборов.

Уличный датчик лучше установить так, чтобы его не залило дождём и не засыпало снегом. Эти предосторожности обусловлены тем, что чем точнее показатели датчиков, тем эффективнее работа котла и меньше расход топлива.

Какие материалы нужны для подключения

Материалы для подключения обычно поставляются в комплекте с терморегулятором. Это, прежде всего, сам прибор, а также монтажный кабель и крепёж. С их помощью устройство подсоединяется к газовому котлу и закрепляется на стене.

Какие инструменты требуются для установки

Для подсоединения терморегулятора могут понадобиться:

• отвёртка;
• дрель;
• бокорезы;
• термометр.

Бокорезами можно зачистить концы проводов термостата, но как правило на них уже стоят клеммы, которые прикручиваются к контактам газового котла для выносного термостата.

Дрель необходима для отверстий в стене, в которые устанавливаются дюбели. В них закручиваются шурупы, на которые и крепится устройство. Необходимость в дюбелях отпадает, если стена деревянная.

Термометр понадобится для проверки температуры воздуха после запуска терморегулятора.

Порядок подключения

На период подключения оба прибора не должны работать. Для соединения термостата и газового котла необходимо изучить технические паспорта обоих приборов и следовать схемам и инструкциям по подключению. Концы кабеля для терморегулятора необходимо прикрепить к предназначенным для этого контактам газового котла.

Затем кабель нужно протянуть вдоль стены до места монтажа термостата. После этого в выбранной точке (обычно она находится в самом холодном жилом помещении) прибор прикручивается к стене. Наконец, проводится настройка и проверка устройства.

Как провести проверку работы прибора

Для проверки устройства необходимо выставить максимальную температуру. Затем нужно включить газовый котёл и вывести его на режим с максимальным коэффициентом полезного действия (КПД).

По достижении комфортной температуры надо точно измерить её рядом с терморегулятором и установить на нём в качестве порога для отключения.

Затем в течение часа нужно проследить, включает ли термостат отопитель, когда воздух остывает в пределах 0.5-2 °C. Если это происходит, то приборы работают правильно.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, как произвести подключение термостата к газовому котлу.

Как сделать работу уличного или комнатного термостата эффективной

В основные задачи терморегулятора входит поддержание комфортной температуры и экономия топлива. Это, в свою очередь, позволяет снизить расходы на газ и уменьшить износ оборудования.

Чтобы достигнуть максимального эффекта, специалисты рекомендуют установить как комнатный, так и наружный термостат.

Однако считается, что для оптимального режима функционирования газового оборудования вполне достаточно и комнатного терморегулятора.

К его установке, как и к эксплуатации газового котла, дом необходимо подготовить: заделать щели, а также измерить температуру в помещениях.

Какая-то польза от этих приборов будет лишь тогда, когда теплопотери окажутся сведены к минимуму. Чтобы обитателям дома было комфортно, рекомендуется поддерживать в жилых помещениях среднюю температуру воздуха +20 °C. При этом в детской лучше придерживаться температуры +22 °C. В ночное же время оптимальным для работы термостата будет диапазон температуры от 19 до +20 °C.

Секционный двухконтурный газовый котел. Выбираем двухконтурный газовый котел

Выбирая газовый котел для отопления, в первую очередь нужно определиться, хотите вы котел одноконтурный или двухконтурный. В чем их отличия, устройство и как работает двухконтурный котел в разных режимах — эти темы обсуждаются ниже.

Чем отличается двухконтурный котел от одноконтурного, принцип работы

Одноконтурные отопительные котлы могут нагревать только теплоноситель, идущий в систему отопления.Двухконтурный, плюс отопление, можно еще нагреть воду для хозяйственных нужд … Дополнительную функциональность обеспечивают дополнительные устройства, так что устройство двухконтурного котла сложнее, чем одноконтурного.

Еще один момент: двухконтурные котлы обязательно автоматические, так как за работой всей «заправки» следит автоматика (есть датчики, сигналы которых обрабатываются микропроцессорами).

Для газовых котлов характерна высокая степень автоматизации.Отопительное оборудование, работающее на других видах топлива, также может иметь автоматику, но для приготовления горячей воды они не реализованы (во всяком случае, еще не реализованы). Так что если говорят «двухконтурные котлы», обычно имеют в виду газ. Далее, рассматривая, как устроен двухконтурный котел, поговорим конкретно о газовых агрегатах.

По способу установки они могут быть настенными или напольными. А вот напольные двухконтурные — скорее исключение. А вот настенные модели еще идут с возможностью подготовки воды для горячего водоснабжения.

Теплообменники двухконтурных котлов бывают двух типов: битермические и двухконтурные. Поговорим подробнее об устройстве, преимуществах и недостатках обоих типов.

Устройство и принцип работы двухконтурных котлов с пластинчатым теплообменником

Котлы с пластинчатым теплообменником, по сути, имеют два теплообменника, расположенных в разных местах. Один — основной — работает как при включении оборудования на «обогрев», так и при нагреве горячей воды.Второй начинает греться только тогда, когда куда-то включается горячая вода.

Теплообменник ГВС (вторичный) и главный теплообменник (первичный)

Как работает двухконтурный котел на отопление?

При работе на отопление алгоритм работы котла с двухпластинчатым теплообменником следующий (управление по температуре теплоносителя):

1. Включается помпа, которая прогоняет теплоноситель по трубам отопления.Он циркулирует, минуя все радиаторы, включенные в систему.
2. Температура охлаждающей жидкости контролируется датчиком, сигнал с которого отправляется на микропроцессор. Если в настройках выставлена ​​более высокая температура, подается сигнал на открытие газового клапана на горелку, образуется искра.
3. Зажигается горелка, начинается нагрев теплообменника, по которому проходит теплоноситель. Насос все это время работал.
4. При достижении заданной температуры подача газа прекращается.Насос работает некоторое время (от 20-30 секунд до минуты или чуть больше). Это необходимо для охлаждения нагретого теплообменника, иначе оставшийся в этой части теплоноситель может закипеть.
5. Насос отключается, котел некоторое время находится в дежурном режиме.
6. Затем процесс снова начинается с включения циркуляционного насоса.

Аналогично работают и одноконтурные котлы, оснащенные автоматикой. Разница проявляется во втором режиме — при приготовлении теплой воды.

При нагреве воды для ГВС

Когда где-то в доме открывается кран горячей воды, в двухконтурном котле включается второй теплообменник. Давайте посмотрим, как работает двухконтурный котел при нагреве воды:

Алгоритм работы простой и незамысловатый, хотя само устройство двухконтурных котлов, безусловно, сложнее (и они дороже), чем одноконтурных котлов. Но они также обеспечивают несравненно больший комфорт.

Летний режим

Так как отопление в теплый период работать не должно, а нагревать воду очень необходимо, в современных двухконтурных котлах предусмотрен летний режим. К нему переносится оборудование нажатием кнопки. В этом случае трехходовой клапан перекрывает линию отопления и циркуляция происходит по замкнутому контуру внутри котла.

Как двухконтурный котел работает только на нагрев воды? Работа двухконтурного котла в летнем режиме отличается тем, что подаётся газ и зажигается горелка при открытии крана горячей воды.Сигнал на блок управления поступает от датчика потока. Если расход достаточен (обычно 2,5 л / мин), выдается команда на подачу газа в горелку и ее розжиг. Расход газа регулируется в зависимости от заданной температуры ГВС.

После прекращения подачи горячей воды отключается газ и горелка гаснет. Циркуляционный насос еще некоторое время работает (постциркуляционный режим). Это нужно для того, чтобы охлаждающая жидкость не закипала (и не образовывалась накипь).

Как следует из принципа работы двухконтурного газового котла, при нагреве воды на горячее водоснабжение теплоноситель в системе отопления не нагревается.Многие считают это недостатком и боятся замерзнуть. На самом деле этих «отключений» никто не замечает. Даже если вам потребуется облить ванну теплой водой, это займет не менее 20 минут, а то и 30 минут. С радиаторами за это время ничего не произойдет — слишком велика тепловая инерция системы. Даже при небольшом объеме охлаждающей жидкости такой «простой» незаметен.

С битермическим теплообменником

Битермальный теплообменник сконструирован по принципу «труба в трубе».Внутреннее устройство может быть разным — фирмы стараются улучшать свою продукцию, пробуют разные варианты … Неизменным остается одно: одна большая труба делится на части — вдоль. Они разделены металлическими перегородками, герметичны и не сообщаются между собой.

Как работает двухконтурный котел с битермическим теплообменником? По одной части трубы — внешней — циркулирует теплоноситель, который подается в систему отопления. Во второй части — внутренней — вода появляется только после того, как где-то открыт кран с горячей водой.Ранее действующий отопительный контур замыкается (по сигналу с пульта управления), все тепло уходит на приготовление горячей воды. Все это время не работает циркуляционный насос.

При прекращении подачи горячей воды (закрывается кран) включается циркуляционный насос, снова нагревается теплоноситель, который циркулирует по трубам отопления. Как видите, устройство двухконтурных котлов с битермическими теплообменниками проще — деталей, датчиков меньше, а соответственно, проще управлять.Это отражается на цене — они немного дешевле. При этом КПД таких котлов в режиме водяного отопления несколько выше (в среднем 93,4% против 91,7%).

Есть и минусы — часто забиваются битермические теплообменники. В режиме нагрева горячей воды циркуляция в контуре теплоносителя отсутствует. Это не проблема, если система герметична (должна быть) и не требует постоянной подзарядки.

Но если где-то есть течь и для поддержания рабочего давления в системе отопления необходимо постоянно доливать воду, происходит постепенное зарастание просвета той части трубы, по которой циркулирует теплоноситель.Когда этот зазор оказывается забит солями, активнее нагревается та часть, которая проводит воду для горячего водоснабжения. Это приводит к тому, что соли начинают засоряться и в этой части котел просто перестает работать.

Как выбрать теплообменник

Выбирая двухконтурный отопительный котел, вы должны определиться, покупать ли котел с битермическим теплообменником или с отдельными теплообменниками. Вам придется решать, потому что однозначного ответа нет.Вот критерии:

Теперь вы не только знаете, как работает двухконтурный котел, но и какие теплообменники в него можно установить.

Двухконтурные отопительные котлы получили широкое распространение благодаря удобству и компактности. Они утепляют дома и одновременно служат источниками горячего водоснабжения. То есть покупать отдельно водонагреватель и отдельный отопительный прибор нет необходимости. Каков принцип работы двухконтурного газового котла и из каких частей состоит это устройство? Об этом мы поговорим в нашем обзоре.

Устройство двухконтурного газового котла

Для того, чтобы понять принцип работы газового двухконтурного котла, необходимо разобраться в его устройстве. Он состоит из множества отдельных модулей, которые нагревают теплоноситель в отопительном контуре и переключаются на контур ГВС. Слаженная работа всех компонентов позволяет рассчитывать на безотказную работу оборудования. Зная устройство двухконтурного котла, можно понять принцип его работы.

Мы не будем рассматривать устройство двухконтурных котлов с точностью до винта, так как нам просто нужно разобраться в назначении основных узлов. Внутри котла находим:

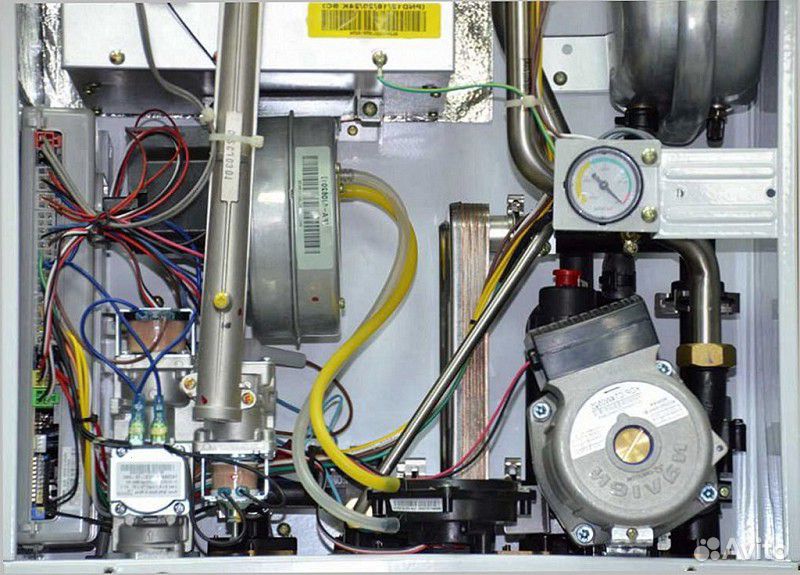

Устройство моделей с двумя контурами: контуром отопления и контуром ГВС.

• Горелка, расположенная в открытой или закрытой камере сгорания — это сердце любого отопительного котла … Она нагревает теплоноситель и вырабатывает тепло для работы контура ГВС. Для точного поддержания заданной температуры он снабжен электронной системой модуляции пламени;
• Камера сгорания — в ней расположена вышеуказанная горелка.Он может быть открытым или закрытым. В закрытой камере сгорания (а точнее, над ней) мы найдем вентилятор, отвечающий за продувку воздуха и удаление продуктов сгорания. Именно он является источником тихого шума при включении котла;
• Циркуляционный насос — обеспечивает принудительную циркуляцию теплоносителя по системе отопления и при работе контура ГВС. В отличие от вентилятора камеры сгорания, насос не является источником шума и работает максимально тихо;
• Клапан трехходовой — именно он отвечает за переключение системы в режим приготовления горячей воды;
• Главный теплообменник — в устройстве двухконтурного настенного газового котла расположен над горелкой, в камере сгорания.Здесь нагревается теплоноситель, используемый в отопительном контуре или в контуре ГВС для нагрева воды;
• Теплообменник вторичный — именно в нем готовится горячая вода ;
• Автоматика — контролирует параметры оборудования, проверяет температуру теплоносителя и горячей воды, контролирует модуляцию, включает и выключает различные узлы, следит за наличием пламени, исправляет ошибки и выполняет другие полезные функции.

В нижней части зданий расположены патрубки для подключения системы отопления, трубы с холодной водой, трубы с горячей водой и с газом.

В некоторых моделях газовых двухконтурных котлов используются сдвоенные теплообменники. Но принцип работы остается практически прежним.

Видно, что устройство газового водонагревателя отличается только отсутствием контура отопления.

Обнаружили устройство двухконтурного настенного газового котла — кажется немного сложным, но если разобраться в назначении тех или иных узлов, трудности исчезнут. Здесь можно отметить сходство с газовым проточным водонагревателем, от которого здесь осталась горелка с теплообменником.Все остальное взято от настенных одноконтурных котлов. Несомненным плюсом является наличие встроенной обвязки — это расширительный бак, циркуляционный насос и группа безопасности.

Анализируя принцип работы и устройство газового двухконтурного котла, следует отметить, что вода из контура ГВС никогда не смешивается с теплоносителем. Заливка теплоносителя в систему отопления осуществляется через отдельный патрубок, подключенный к отоплению. Горячая вода готовится за счет циркуляции части теплоносителя через вторичный теплообменник.Однако об этом мы поговорим чуть позже.

Принцип работы двухконтурного газового котла

Теперь перейдем к разбору принципа работы газового двухконтурного котла. Мы выяснили назначение отдельных узлов и модулей, теперь эти знания помогут нам понять, как работает все это оборудование. Будем рассматривать принцип работы в двух режимах:

• В режиме обогрева;
• В режиме приготовления горячей воды.

В режиме отопления котел обеспечивает теплом ваш дом.

Сразу отметим, что работа сразу в двух режимах невозможна — для этого в двухконтурных котлах предусмотрен трехходовой вентиль, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при отоплении, а затем узнаем, как техника работает в режиме горячего водоснабжения.

В режиме отопления двухконтурный котел работает так же, как самый обычный проточный водонагреватель.При первом включении горелка работает довольно долго, поднимая температуру в отопительном контуре до заданной отметки. При достижении необходимого температурного режима подача газа прекращается. Если в доме установлен датчик температуры воздуха, то автоматика учтет его показания.

Для работы газовой горелки в двухконтурных котлах погодозависимая автоматика также может влиять на температуру наружного воздуха.

Тепло от работающей горелки нагревает хладагент, который проходит через систему отопления.Трехходовой клапан находится в таком положении, чтобы обеспечить нормальный поток воды через основной теплообменник. Отвод продуктов сгорания осуществляется двумя способами — самостоятельно или с помощью специального вентилятора, расположенного в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.

Работа с горячей водой

Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Возникающий поток воды приводит к срабатыванию трехходового клапана, отключающего систему отопления.При этом зажигается газовая горелка (если в это время она была выключена). Через несколько секунд из-под крана потечет горячая вода.

При переходе в режим горячего водоснабжения отопительный контур полностью отключается.

Разберем принцип работы контура ГВС. Как мы уже говорили, его активация приводит к отключению операции отопления — здесь может работать только одно, либо ГВС, либо система отопления … Все это регулируется трехходовым клапаном.Он направляет часть горячего теплоносителя во вторичный теплообменник — обратите внимание, что на вторичном теплообменнике нет пламени. Под действием теплоносителя теплообменник начинает нагревать протекающую через него воду.

Схема несколько сложная, так как здесь задействован малый круг циркуляции теплоносителя. Такой принцип работы нельзя назвать самым оптимальным, но двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. В чем особенности котлов с комбинированными теплообменниками?

• Более простой дизайн;
• Существует высокая вероятность образования накипи;
• Повышенная эффективность для ГВС.

Как видим, недостатки тесно переплетаются с достоинствами, но более ценны отдельные теплообменники. Конструкция несколько сложная, но масштаба нет. Обратите внимание, что в момент работы ГВС поток теплоносителя по отопительному контуру прекращается. То есть его длительная работа способна нарушить тепловой баланс в помещении.

Как только закрываем кран, срабатывает трехходовой вентиль, и двухконтурный котел переходит в дежурный режим (либо сразу включается подогрев чуть остывшего теплоносителя).Оборудование останется в этом режиме, пока мы снова не откроем кран. Производительность некоторых моделей достигает 15-17 л / мин, что зависит от мощности используемых котлов.

Разобравшись с принципом работы газового двухконтурного котла, вы сможете понять назначение отдельных агрегатов и даже сможете самостоятельно разобраться в вопросах ремонта. На первый взгляд устройство кажется очень сложным, а плотная внутренняя компоновка вызывает уважение — ведь разработчикам удалось создать практически идеальное отопительное оборудование… Двухконтурные котлы, такие как Vaillant, активно используются для отопления зданий. различного назначения и для производства горячей воды, заменяя сразу два устройства. А их компактность позволяет сэкономить место и избавиться от необходимости приобретать напольный котел.

Видео

Подключение котла к двухконтурному котлу. Схема подключения бойлера косвенного нагрева

Котел косвенного нагрева Устанавливается совместно с моноблочными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами.Для нормальной работы водонагревателя необходима привязка, согласованная с инструкцией производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства Емкостный привод. Есть несколько вариантов тиснения, что дает возможность учесть технические условия эксплуатации БКС.

Обвязочная арматура БПН

Принцип работы котла связан с использованием тепла, отбираемого от отопительной системы, для нагрева ГВС.BCN должен решить несколько важных задач:

1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
2. предотвращает гидравлический и тепловой удар;
,
3. поддерживают заданную температуру нагрева воды в автоматическом режиме.

При установке котла используется следующая запорная и регулирующая арматура:

• Мембранный расширительный бак — Предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций.Для подключения БКН Установлен с группой безопасности. Расширительный бак должен содержать не менее 10% всего бойлера косвенного нагрева.
• Клапан предохранительный — Необходимость аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется при техническом обслуживании, для заправки привода химическими реагентами, устраняющими накипь.
• Группа безопасности Бойлера косвенного нагрева — Включает манометр, нагнетательный клапан и воздухоотводчик.Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Установка группы безопасности и расширительного бачка, это требование производителей к обвязке БКН.
• Датчик температуры котла — подключается к циркуляционному насосу, регулирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достаточном нагреве воды датчик подает сигнал на отключение насосного оборудования. Вода перестает лечить. После охлаждения автоматика котла начинает циркуляцию.
• Трехходовой клапан — Работает как узел укрытия, открывая и закрывая подачу воды в котел от системы отопления. Есть простые механические устройства и точные трехходовые клапаны с сервоприводом.
• Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Комплект подключения может отличаться в зависимости от технических характеристик, особенностей здания, реальной потребности в горячей воде и других параметров.В обвязке может присутствовать дополнительное оборудование: гидравлическая стрела, система фильтрации.

Материал трубы для обвязки БКН

К котлу подключаются холодное и горячее водоснабжение, подпитка и реверс системы отопления. Температура нагрева и давление на трубы определяют, какой материал предпочтительнее использовать при выполнении обвязки:

• Холодная вода — может быть установлена ​​полипропиленовая трубка. Материал подходит для пайки всей системы HPW.
• Горячее водоснабжение — температура ГВС.Представленный пользователь поддерживается при температуре 65-70 °. Допускается использование полипропилена с усилением из стекловолокна (армированного) или алюминия, предназначенного для горячего водоснабжения.
  Другой вариант: проложить обвязку медной трубкой. При укладке медной трубы использование теплоизоляции. Медь — хорошая теплопроводность, что неизбежно приведет к снижению температуры нагретой воды при транспортировке до конечного потребителя. Теплоизоляция труб защитит от потери тепла.

Альтернативой полипропилену могут стать трубы из металлопластика.Материал выдерживает высокое давление и нагрев до 95 ° С. Крепится с помощью обжима и пресс-фитингов.

Размещайте установку котла сразу за отоплением котла, перед радиаторами и теплыми полами. Такая схема подключения обусловлена ​​тем, что для нагрева ГВС теплоноситель должен быть прогрет до 90-95 ° С. Серьезная тепловая нагрузка Наблюдается на участке между котлом и котлом. Этот участок обвязки рекомендуется выполнять для стальной или медной трубы.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условий.Величина источника тепла, количество водонепроницаемых точек, наличие в системе теплых полов, радиаторов отопления. Способы обвязки подбираются в каждом конкретном случае индивидуально, с акцентом на техническое состояние ГВС и системы отопления.

Еще один важный фактор, который следует учитывать при выборе типа подключения — это энергетическая зависимость. Есть, в которых циркуляция воды и теплоносителя происходит независимо, а также схемы с созданием принудительного давления (откачка).Последний не может работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендованную схему обвязки, которая также учитывается при подключении.

BPN BCN с трехходовым клапаном

Схема смесительного узла SO — Подключение с приоритетом ГВС, успешно применяется при подключении к котлу нескольких источников тепла (котел, солнечные коллекторы, тепловой насос). БКН монтируется сразу после ТЭНа. Подачу циркуляционного насоса перекрывают, ставят трехходовой вентиль.

Достоинств решения несколько:

• быстрый нагрев ГВС;
• экономия при постоянном использовании котла;
• Возможность автоматизации нагрева воды.

Трехходовой клапан перенаправляет поток теплоносителя из системы отопления на BKN до тех пор, пока температура в котле не достигнет заданных значений. После прогрева теплоноситель HBU полностью возвращается в систему отопления.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда котел планируют использовать только время от времени.Требуется два циркуляционных насоса. Первый ставится на подогрев, второй прямо на подачу воды в БКН. В системе отопления здания поддерживается постоянная циркуляция теплоносителя.

Циркуляционный насос на приводе подключен к термодатчику. При понижении температуры нагрева подается сигнал ГВС на включение. Создается давление, достаточное для изменения движения охлаждающей жидкости и направления ее через BCN. Чтобы система нормально работала, необходим точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидросистему

Схема применяется в промышленных целях, а также при обвязке больших приводов свыше 200 литров. Подключение через гидросистему применяется для разветвленных сложных систем отопления: совмещения теплых полов и радиаторов, твердотопливного котла, а также солнечных коллекторов.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому лучше обратиться за помощью к специалисту.

Сводная система

Схемы гидравлического подключения, применяемые в энергонезависимых отопительных котлах. Котел и сопутствующее оборудование поднимаются над котлом. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь зазор высотой не менее 1 м.

Гравитационная система имеет ряд недостатков, связанных с особенностями работы. Вода нагревается медленнее, температура нагрева и подачи воды в емкость будет меньше, чем в системах с принудительной циркуляцией.Главное преимущество: возможность работы при отсутствии электричества. При частом отключении напряжения в сети самоконкурсная система вне конкуренции.

Установка рециркуляции ГВС с БКН

Как обычно при использовании горячей воды В трубопроводе между БКН и точкой водоподготовки постоянно остается какая-то она. В сложных системах ГВС без рециркуляции на этом участке может находиться несколько десятков литров жидкости.

При повторном открытии крана из него сначала течет уже остывшая вода, что снижает комфортность использования бойлера.Утилизация необходима для обеспечения мгновенной подачи горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически не отличается от обычного подключения принципиально. Отличие в том, что тройник, подключенный к обратному трубопроводу, устанавливается перед самой мешалкой или водяным краном. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с использованием насосного оборудования.

Recycling имеет ряд недостатков:

• снижение температуры нагрева ГВС;
• увеличение затрат на топливо;
• энергетическая зависимость.

В конструкции европейских котлов косвенного нагрева, фирмы ACV,
Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента обнаружения крана и до фактической подачи горячей воды.На практике происходит следующее:

• При открытии крана двухконтурный котел нагревает теплообменник ГВС, затрачивая на это максимальное количество тепловой энергии. Для нагрева змеевика требуется время. По этой причине горячая вода поступает к пользователю не сразу после открытия крана, а через некоторое время (срок зависит от удаленности точки водоотделения и мощности котла).
• Частые запуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что может привести к быстрому выходу оборудования из строя.

По некоторым подсчетам, только на 1 точку водозабора при интенсивном использовании расходуется около 70 литров воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме тоже работает так же, как и однозаземленный. Тепло от системы отопления поступает и накапливается в приводе. При включении ГВС сразу подается горячая вода. Обвязка бойлера и бойлера косвенного нагрева предполагает установку системы рециркуляции.

Основные минусовые схемы: зависимость работы БЦН от пропускной способности котла.Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше подключать к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и применяется в основном при необходимости доработки существующей системы отопления и ГВС.

Если вы не знаете, как подключить бойлер косвенного нагрева к двухконтурному котлу, схема на этой странице поможет вам разобраться с этим вопросом.

SAMI простая схема Подключение бойлера косвенного нагрева к двухконтурному котлу подразумевает использование второго контура контура нагрева горячей воды для ГВС.

В случае, если у вас нет БКН, горячая вода нагревается в «проточном» режиме. Если нужен «накопительный» режим, то вариант только один — использование БКН, т. К. В самих накопительных баках теленка нет накопителя горячей воды.

При этом двухконтурный котел, схема которого приведена на этой странице, реализован так же, как если бы это был одноконтурный котел.

Возникает вопрос — зачем тогда использовать двухконтурный котел? Ответ отрицательный.Но у кого-то может быть такая ситуация, что 2х часовой котел уже есть, а БКН есть. И при этом человек хочет реализовать систему ГВС в «накопительном» режиме.

Подключение бойлера косвенного нагрева к двухконтурному котлу

Итак, вот простая схема подключения бойлера косвенного нагрева к двухкайтовому, когда у вас есть возможность реализовать «накопительный» режим для системы ГВС даже при использовании двухконтурного бойлера.

Подробнее по этой теме на нашем сайте:

1.
   Если у вас бойлер косвенного нагрева, то схема подключения к газовому котлу позволит получить горячую воду для системы горячего водоснабжения …
2.
   Раз уж про эту чешскую марку уже начали писать, то это как минимум один бойлер косвенного нагрева «Разбери по винтам» ….
3.
   Для корректной работы нужна рабочая схема подключения бойлера косвенного нагрева.В этом случае будет работать обогрев, а горячий …
4.
   Самая простая и правильная схема частного дома с газовым котлом представлена ​​на этой странице. Так как это для газовых котлов …
№

Дополнять котлы косвенного нагрева в частных домах могут как газовые, так и твердотопливные или котлы, работающие на дизельном топливе. Установка такого оборудования может сделать проживание в загородном доме намного комфортнее. В отличие от двухконтурных котлов, котлы способны обеспечить максимально равномерный нагрев воды.

Что такое бойлер косвенного нагрева и принцип его работы

Конструкция агрегатов этого типа у нас относительно простая. Это бойлер косвенного нагрева представляет собой небольшую утепленную металлическую «бочку», покрытую изнутри двумя слоями эмали. В качестве нагревательного элемента в таких агрегатах используется обыкновенный змеевик.

Холодная вода поступает в бойлер косвенного нагрева снизу, проходит наверх по спирали, нагревается и выходит через верхнее сопло.За обогрев самой декорации в таких приборах отвечает система обогрева. Горячая вода из котла сверху подается в нагревательную спираль, а снизу отводится от нее.

Какие правила следует соблюдать при подключении

Безнаказанность бойлеров косвенного нагрева производится своими руками с соблюдением следующих рекомендаций:

• на трубах, подводящих теплоноситель к змеевику и снятию его, устанавливаются краны;
• на входе холодная вода В агрегате смонтирован обратный клапан;
• в обвязке котла, расширительный бак обязателен.

Краны на трубах, соединяющих водонагреватели с котлом, устанавливаются для облегчения ремонта в случае необходимости. Снять агрегат при наличии такой арматуры в последующем в любой момент можно будет, не отключая основное оборудование. Обратный клапан При установке котла используется во избежание попадания горячей воды в «холодный» водопровод при падении давления в системе.

Расширительный бак в обвязке агрегатов косвенного нагрева служит для предотвращения разрушения их корпуса во время работы.Ведь вода, как известно, довольно сильно нагревается и расширяется. Следовательно, давление внутри агрегата может возрасти до высоких пределов.

Основные этапы монтажа

Обвязка водонагревателя, следовательно, должна включать следующие этапы:

• подключение агрегата к водопроводу из скважины;
• гребная магистраль, обеспечивающая потребителей горячей водой;
• присоединение змеевика к трубам котла, подающего и редуцирующего теплоноситель;
• установка расширительного бачка и группы безопасности.

Одновременно с котлом в котельных, он обычно монтируется и повышает удобство использования за счет системы рециркуляции горячей воды.

Пошаговая установка котла в систему отопления принудительного типа

В сетях этого типа блокировка узлов косвенного нагрева выглядит следующим образом:

• после циркуляционного насоса в подающей трубе, трехходового разбит клапан; №
• в втулке на корпусе котла прикручен датчик температуры нагрева воды;
• один из выходов трехходового клапана соединен с приемным патрубком теплоносителя котла;
• в обратной трубе разрезать тройник;
• Репетитор соединен редукционным патрубком охлаждающей жидкости теплоносителя;
• в репетиторе установлен вентиль;
• Расширительный бак монтируется на трубе горячей воды рядом с котлом.

Датчики косвенного нагрева обычно изначально поставляются с одинарными котлами. Когда вода в котле охлаждается, они просто переключают трехходовой клапан для подачи теплоносителя в его змеевик. В результате котел переходит в режим нагрева горячей воды. Система отопления на время отключена.

Как только температура воды в котле достигает определенного значения, трехходовой клапан снова переключает котел в режим отопления.

Ступени монтажа водонагревателя с насосом

Иногда котлы косвенного нагрева при вводе в систему комплектуются собственными циркуляционными насосами.Обычно такая схема обвязки применяется при установке агрегата не возле котла, а на некотором удалении от него.

В данном случае монтаж осуществляется по такой технологии:

• теплоноситель котла от котла подключается к змеевику котла сверху.
• в холодной воде, магистраль врезана в сегмент котельной разведения;
• перед этими сегментами в трубе холодной воды устанавливается обратный клапан;
• На реверсе отопителя установлена ​​помпа;
• труба подсоединена к змеевику;
• Установлен расширительный бачок.

Трехходовой клапан в такой схеме, как можно было заметить, не используется. Котловой контур подключается через обычные тройники. Для переключения потока в этом случае насосы и датчик температуры соответствуют датчику температуры, в зависимости от степени нагрева воды, контактирующему с насосом бойлера или бойлера.

Пошаговая обвязка в гравитационных системах

Установка водонагревателя в сетях данного типа производится таким образом, чтобы он располагался над радиаторами.Поэтому приобретайте для гравитационных систем обычно не напольные, а настенные подвесные котлы.

Включает в себя правильный монтаж Водонагреватели в сетях с естественной циркуляцией теплоносителя следующие этапы:

• змеевик котла подключается к потоку от котла с помощью трубы большего диаметра, чем в системе отопления;
• далее на этом участке между котлом и водонагревателем прекращается подача в систему отопления;
• между котлом и результирующим ответвлением монтируется термостатическая головка с потолочным датчиком, работающим от аккумуляторов;
• котел подключен к котлу разводящей трубы;
• в топливопроводе перерезана магистраль для отвода остывшей охлаждающей жидкости от радиаторов;
• ближе к реверсивному котлу установить расширительный бак.

Вода при применении такой схемы нагревается за счет разницы в сечении подводящих труб котла и системы отопления. Водонагреватель в этом случае в приоритете. Как только вода в бойлере нагревается до определенной температуры, срабатывает датчик и трубопровод перекрывается. В результате в систему отопления начинает поступать вода.

Можно ли подключить к двухконтурным котлам

Используйте двухконтурные котлы, которые могут греть воду как в системе отопления, так и в ГВС, в загородных домах вполне комфортны.Однако у этого оборудования есть один серьезный недостаток. Вода из кранов ГВС При использовании двухкилтового котла в качестве водонагревателя он может не только перегреться, но и остыть. Свое равномерное отопление оборудование такого типа, как уже было сказано, обеспечить не в состоянии.

Исправьте ситуацию, в этом случае используется бойлер. Подключать такое оборудование к двухконтурным котлам, конечно, разрешено. Обвязка водонагревателя такими агрегатами производится обычным способом. При этом на самом болете форсунки, отвечающие за ГВС, просто накладываются друг на друга.

Установка бойлера косвенного нагрева в коллекторную сеть

Такие современные системы Водонагреватели тоже очень часто используются. Монтируются котлы в коллекторных сетях обычно на коньке как можно ближе к питающей. То есть там, где температура охлаждающей жидкости самая высокая.

Подключение бойлеров косвенного нагрева в таких системах по следующей схеме:

• водонагреватель подключает подачу от гребенки системы отопления;
• обратка, расширительный бачок, группа безопасности подключены;
• смонтированы подающие и отводящие патрубки водопровода.

При монтаже линии сверления змеевика в коллекторных системах используются режущие краны.

Инструкция по установке Переработка

Часто сантехнические приборы располагаются в доме на значительном удалении от котла или на верхних этажах. В этом случае хозяевам дома на горячую воду обычно приходится ждать, пока краны в ванных комнатах не застаются и не остынут в трубах. А это, конечно, неудобно и не особо экономично.

Исправить эту ситуацию можно, установив на даче Recycling Systems. Монтаж такой сети производится примерно так:

• максимально близко к потребителю, тройник врезается в горячую воду, подавающую горячую воду;
• К тройнику подсоединяется труба нужной длины;
• Удлиненная магистраль соединяется с котлом через рециркуляционную насадку;
• рядом с котлом в форсунке в контуре разбился дополнительный насос не слишком большой мощности.

При применении такой водной схемы в трубах между котлом и потребителем после включения насоса в электросети он не будет храниться и, соответственно, охлаждаться. То есть использовать горячую воду. Жители дома смогут сразу после откручивания задвижек кранов.

Отопительное оборудование сейчас достаточно разнообразное. Но крайне важно понимать все его тонкости, иначе можно допустить фатальные ошибки. В полной мере это относится и к водяным двигателям, нагревающим ее по косвенной методике.

Характеристики

Основная особенность схемы подключения любого бойлера косвенного нагрева (марку и модель здесь рассматривать нельзя) — то, что он лишен собственного теплового узла. Вода забирает тепловую нагрузку от внешних систем отопления.

Они могут получать тепловую энергию За счет:

• сжигания минерального или органического топлива;
• эффект электрического сопротивления;
• связь с системой центрального отопления;
• Накопление солнечных лучей.

Устройство

При любом виде внешних источников тепловой энергии котел работает одинаково, за редким исключением. И даже защищенные патентным законодательством частные инновации отдельных фирм не меняют сути давно устоявшейся схемы. Часть теплоносителя идет от источника и идет по змеевику, встроенному в привод. Циркуляция поддерживается насосом. При тесном контакте с трубками или резервуаром, где изначально холодная вода, он нагревается.

Поскольку даже один зря излучаемый джоуль тепла оказывает крайне негативное влияние на работу системы, она обязательно оснащается теплозащитным экраном. Полиуретан или полистирол обычно выбирают как непроницаемые для оттока тепла. Поступление новых доз холодной воды естественно происходит из общей системы водоснабжения. Каждая новая порция проходит через форсунки специальной конструкции. Как только цикл движения в змеевике завершается, теплоноситель поступает в систему отопления дома — для этого предусмотрена совершенно специальная труба.

Далее начинаются определенные отличия: хотя большинство котлов рассчитаны на подвод холодной воды снизу, есть такие, в которых она поступает через верх. В такой конструкции жидкость сначала должна полностью пройти через систему до самой нижней точки. Вариации с выходом нагретого теплоносителя заметно меньше, почти в 100% случаев будут сняты сверху. Трудно найти причину, по которой следует поступать иначе.Ведь верхнее расположение позволяет подавать горячую воду как можно дольше, при этом в емкости есть хотя бы небольшая порция.

Для того, чтобы змея занимала максимально возможное пространство в теле, это обычно делается в форме спирали. Когда теплоноситель проходит по этой трубе несколько циклов, температура становится равной нагреву жидкости в самом котле. Специальная цепь останавливается специальной командой реле, питающей насос.При последующем охлаждении теплоносителя до заданного значения реле подает другую команду — замкнуть цепь — и нагрев возобновляется. Преимущества такого устройства хорошо известны. Все эти моменты необходимо учесть перед началом работы.

Принцип установки

Если вам необходимо смонтировать резервуар емкостью до 200 литров, это может быть настенное изделие. Для ее крепления предусмотрены специальные кронштейны, которые должны располагаться на ровных и прочных вертикальных поверхностях.Обычные перегородки из гипсокартона для монтажа даже такого «легкого» привода не подходят. Стоит выбирать между экономией на обустройстве внутреннего пространства и экономией на котле. Наружным приборам предпочитают удовлетворять потребности больших домовладений, иногда даже кладут изделия емкостью более тысячи литров и убирают специальную котельную.

В частных домах можно ограничить бойлеры косвенного нагрева, накапливая от 250 до 300 литров воды. Точный выбор мощности должен производиться с учетом реальных и прогнозируемых потребностей. При подключении к двухкилту, оборудованному встроенным насосом, координацию работы клапана по сигналу с термостата берет на себя сам котел-автомат. Это очень важно, ведь двухконтурный отопительный аппарат, в отличие от одноконтактного, должен подавать горячую жидкость как в систему отопления, так и в водопровод горячего водоснабжения.

Если установить трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с контуром отопления.Такой подход приемлем, когда резервуар установлен. большой бак. На заметку: такой способ подключения практикуется и с принудительным использованием жесткой воды, что затрудняет нормальное использование системы ГВС. Хотя, конечно, гораздо правильнее было бы позаботиться о смягчении поступающего теплоносителя. Но иногда необходимо к нему адаптироваться.

Проблемы могут возникнуть из-за того, что значительный расход горячей воды может усложнить работу данной схемы.В этом случае способ получения тепла, в том числе с помощью пеллетного или другого твердотопливного котла, не имеет существенного значения. И тут на выручку приходит котел, который сглаживает колебания по двум контурам. Благодаря ему даже интенсивный расход теплоносителя мало отражается на повседневной жизни людей. Установщики должны учитывать, какая из функций будет иметь наивысший приоритет.

Подключение бойлеров косвенного нагрева к одноконтурному котлу можно производить с помощью пары насосов.Затем потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что в первую очередь будет контур горячего водоснабжения. Правильно настроить алгоритм работы котла в связке с одно-навесным аппаратом. Для получения разных потоков жидкости, основных параметров друг друга, обоим насосам должен предшествовать обратный клапан. Горячая вода подается исключительно от бойлера.

Установка

Качественная обвязка котла, прикрепленного к двухкилту, подразумевает стыковку водонагревателя с одним из теплообменников.Кольцевая система образуется при сообщении входного сопла котла к начальному звену теплообменника. Все устроено таким образом, чтобы вода, идущая из водопровода, проходила через теплообменник котла. Пройдет сразу к котлу, а оттуда попадет в тракт ГВС. Подключить электрокотел можно примерно по такой же схеме, но водопровод связан с первой насадкой второго узла, передающей тепло, а вторая насадка уже присоединена к котлу.

Рекомендуется установка водонагревателя как можно ближе к источнику энергии для упрощения их связок с помощью автоматики. При установке устройства происходит подключение стыковки. Важно: правильно смонтированный и подключенный водонагреватель обязан отбирать лишь часть тепла. Чрезмерно большой расход способен парализовать систему отопления. Решить такую ​​проблему чаще всего удается, если установить своими руками или с помощью профессионалов циркуляционно-тактного насоса с автоматическим управлением.

Только в последней очереди монтируется термоблок. Практически всегда рекомендуется поручить сборку контура специалистам. Нюанс в том, что бойлеры косвенного нагрева, имеющие блок управления, необходимо подключать исключительно к системам отопления, получающим воду от неуправляемых котлов.

Требуется только:

• тянуть подачу и принимать ходы;
• состыковать привод с водопроводом;
• надеть верхний вывод гребенки, раздающей горячую воду;
• Залить бачок и сразу начать прогрев.

Самые простые котлы взаимодействуют в основном с автоматизированными источниками тепла. При установке придется позаботиться о креплении датчика, измеряющего силу прогрева. Этот датчик подключается к строго определенному входу котла. Допускается подключение котлов независимо от электросети к автономным котлам, но это сразу усложняет работу и требует особой схемы. При этом следует учитывать, что можно нагреть воду внутри котла немного слабее, чем основная жидкость в змеевике.

Следовательно, когда котел переведен в режим малого нагрева и может подавать теплоноситель, нагретый до 40 градусов, только ТЭНы комбинированного типа смогут поднять температуру выше. В них обязательно есть ТЭН, помогающий добавлять тепло. Если при настройке системы управления рециркуляцией первенство отдается нагреву горячей воды в кране, движение всего теплоносителя направляется через замененный приводной узел. В результате заметно снижается общий расход времени на полученную жидкость с необходимой температурой.

Как показывает практика, если проектировщики и установщики котельной предпочтут именно с приоритетом, можно обеспечить комфортные условия для арендаторов. Чтобы прогреть весь объем жидкости, находящейся в емкости, нужно потратить от 20 до 40 минут. А если говорить о стабилизации температуры на фоне расхода теплоносителя, то это время сокращается в несколько раз. Даже маленький корпус вряд ли способен так сильно остыть, чтобы в нем его обнаружили.Но многое зависит от установленного котла и котла: их мощность должна совпадать, а в идеале рекомендуется ставить котел с запасом мощности от 25%.

Для обеспечения стабильной работы устройств, подключенных к гребенчатой ​​разводке горячей воды, требуется дополнить мощность котла специальным расширительным баком. Рекомендуемое значение — 10% от основного резервуара, помогает погасить эффекты температурного расширения. Все подключаемые ответвления должны быть оборудованы кранами шаровыми отрезными.С их помощью любой узел удалось в нужный момент отключиться от трассы и проверить или исправить.

Трубопроводы, по которым подается жидкость, обычно снабжены обратными клапанами. С их помощью предотвращается встречное движение теплоносителя, повышается удобство и безопасность монтажа. Ставить котел необходимо рядом с котлом, на обслуживающей среде которого установлен насос, обеспечивающий циркуляцию. В этом варианте очень важно обеспечить отдельный контур, по которому вода будет поступать в водонагреватель от бойлера.Фактически создается параллельный тип подключения.

Если в котле есть насос, а в бойлере сразу на циркуляционный насос следует монтировать трехходовой вентиль, один канал подключается к трубе водонагревателя. Так обеспечивается нормальный нагрев. На обратном патрубке до точки входа в котел необходимо установить тройник. И уже в этот тройник подключил патрубок, вытягивающий жидкость из теплообменника. Подобная простая система легко и элегантно решает поставленные задачи.

Как только датчик подает сигнал о падении температуры теплоносителя ниже установленной отметки, клапан сбрасывает свежую струю в котел. При этом система отопления останавливается. Когда нормальное значение восстанавливается, тот же клапан переключается в обратном направлении. Минимальное количество компонентов снижает риск поломки. А простота исполнения позволяет быстро найти проблему, если она все же появится.

При использовании котла, независимого от энергосетей, обеспечить приоритет котла не так просто, как в других версиях.Рекомендуется ставить водонагреватель выше по отношению к полу помещения, чем радиаторы. Желательно, чтобы нижняя точка настенной модели была приподнята еще и над котлом. Но точное соблюдение такого требования получается лишь в отдельных случаях. Когда он выполнен частично, все же стоит поднять привод на такую ​​большую высоту, которая только возможна.

Поставив котел на пол, сразу уменьшите скорость нагрева жидкости. Что еще хуже, нижняя часть бака в принципе не может нормально прогреться.Если подключить бойлер по классической системе, то любое отключение электричества лишит доступа к горячей воде. Решить проблему можно, используя водонагреватель, связанный с трубой большего размера, чем на нагревательном звене. Сразу в начале ветви нагрева нагревательного характера устанавливается головка термостата и накладывается датчик. Энергия выдается батареями.

Котел косвенного нагрева устанавливается совместно с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами.Для нормальной работы водонагревателя необходима привязка, согласованная с инструкцией производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует особых навыков, четкого понимания внутреннего устройства емкостного привода. Есть несколько вариантов тиснения, что дает возможность учесть технические условия эксплуатации БКС.

Обвязочная арматура БПН

Принцип работы котла связан с использованием тепла, отбираемого от отопительной системы, для нагрева ГВС.BCN должен решить несколько важных задач:

1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
2. предотвращает гидравлический и тепловой удар;
,
3. поддерживают заданную температуру нагрева воды в автоматическом режиме.

При установке котла используется следующая запорная и регулирующая арматура:

• Мембранный расширительный бак — Предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций.При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен содержать не менее 10% всего бойлера косвенного нагрева.
• Клапан предохранительный — Необходимость аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется при техническом обслуживании, для заправки привода химическими реагентами, устраняющими накипь.
• Группа безопасности Бойлера косвенного нагрева — Включает манометр, нагнетательный клапан и воздухоотводчик.Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Установка группы безопасности и расширительного бачка, это требование производителей к обвязке БКН.
• Датчик температуры котла — подключается к циркуляционному насосу, регулирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достаточном нагреве воды датчик подает сигнал на отключение насосного оборудования. Вода перестает лечить. После охлаждения автоматика котла начинает циркуляцию.
• Трехходовой клапан — Работает как узел укрытия, открывая и закрывая подачу воды в котел от системы отопления. Есть простые механические устройства и точные трехходовые клапаны с сервоприводом.
• Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Комплект подключения может отличаться в зависимости от технических характеристик, особенностей здания, реальной потребности в горячей воде и других параметров.В обвязке может присутствовать дополнительное оборудование: гидравлическая стрела, система фильтрации.

Материал трубы для обвязки БКН

К котлу подключаются холодное и горячее водоснабжение, подпитка и реверс системы отопления. Температура нагрева и давление на трубы определяют, какой материал предпочтительнее использовать при выполнении обвязки:

• Холодная вода — можно установить обычную полипропиленовую трубку. Материал подходит для пайки всей системы HPW.
• Горячее водоснабжение — Заявленная пользователем температура ГВС поддерживается на уровне 65-70 °. Допускается использование полипропилена с усилением из стекловолокна (армированного) или алюминия, предназначенного для горячего водоснабжения.
  Другой вариант: выполнить обвязку медной трубы. При укладке медной трубы использование теплоизоляции. Медь — хорошая теплопроводность, что неизбежно приведет к снижению температуры нагретой воды при транспортировке до конечного потребителя.Теплоизоляция труб защитит от потери тепла.

Альтернативой полипропилену могут стать трубы из металлопластика. Материал выдерживает высокое давление и нагрев до 95 ° С. Крепится с помощью обжима и пресс-фитингов.

Расположение котла сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена ​​тем, что для нагрева ГВС теплоноситель должен быть прогрет до 90-95 ° С. На участке между котлом и котлом наблюдается серьезная тепловая нагрузка.Этот участок обвязки рекомендуется выполнять для стальной или медной трубы.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условий. Величина источника тепла, количество водонепроницаемых точек, наличие в системе теплых полов, радиаторов отопления. Способы обвязки подбираются в каждом конкретном случае индивидуально, с акцентом на техническое состояние ГВС и системы отопления.

Еще один важный фактор, который следует учитывать при выборе типа подключения — это энергетическая зависимость.Есть, в которых циркуляция воды и теплоносителя происходит независимо, а также схемы с созданием принудительного давления (откачка). Последний не может работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендованную схему обвязки, которая также учитывается при подключении.

BPN BCN с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при подключении к котлу нескольких источников тепла (котел, солнечные коллекторы, тепловой насос).БКН монтируется сразу после ТЭНа. Подачу циркуляционного насоса перекрывают, ставят трехходовой вентиль.

Достоинств решения несколько:

• быстрый нагрев ГВС;
• экономия при постоянном использовании котла;
• Возможность автоматизации нагрева воды.

Трехходовой клапан перенаправляет поток теплоносителя из системы отопления на BKN до тех пор, пока температура в котле не достигнет заданных значений. После прогрева теплоноситель HBU полностью возвращается в систему отопления.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда котел планируют использовать только время от времени. Требуется подключение двух циркуляционных насосов. Первый ставится на подогрев, второй прямо на подачу воды в БКН. В системе отопления здания поддерживается постоянная циркуляция теплоносителя.

Циркуляционный насос на приводе подключен к термодатчику. При понижении температуры нагрева подается сигнал ГВС на включение.Создается давление, достаточное для изменения движения охлаждающей жидкости и направления ее через BCN. Чтобы система нормально работала, необходим точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидросистему

Схема применяется в промышленных целях, а также при обвязке больших приводов свыше 200 литров. Подключение через гидросистему применяется для разветвленных сложных систем отопления: совмещения теплых полов и радиаторов, твердотопливного котла, а также солнечных коллекторов.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому лучше обратиться за помощью к специалисту.

Сводная система

Схемы гидравлического подключения, применяемые в энергонезависимых отопительных котлах. Котел и сопутствующее оборудование поднимаются над котлом. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь зазор высотой не менее 1 м.

Гравитационная система имеет ряд недостатков, связанных с особенностями работы.Вода нагревается медленнее, температура нагрева и подачи воды в емкость будет меньше, чем в системах с принудительной циркуляцией. Главное преимущество: возможность работы при отсутствии электричества. При частом отключении напряжения в сети самоконкурсная система вне конкуренции.

Установка рециркуляции ГВС с БКН

В обычном режиме при использовании горячей воды часть ее количества постоянно остается в трубопроводе между БКН и водопроводной точкой.В сложных системах ГВС без рециркуляции на этом участке может быть несколько десятков литров жидкости.

При повторном открытии крана из него сначала течет уже остывшая вода, что снижает комфортность использования бойлера. Рециклинг нужен для обеспечения мгновенной подачи горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически не отличается от обычного подключения принципиально.Отличие в том, что тройник, подключенный к обратному трубопроводу, устанавливается перед самой мешалкой или водяным краном. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с использованием насосного оборудования.

Recycling имеет ряд недостатков:

• снижение температуры нагрева ГВС;
• увеличение затрат на топливо;
• энергетическая зависимость.

В конструкции европейских котлов косвенного нагрева, фирмы ACV,
Распространенный вопрос, на который нет однозначного ответа.Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента обнаружения крана и до фактической подачи горячей воды. На практике происходит следующее:

• При открытии крана двухконтурный котел нагревает теплообменник ГВС, затрачивая на это максимальное количество тепловой энергии. Для нагрева змеевика требуется время. По этой причине горячая вода поступает к пользователю не сразу после открытия крана, а через некоторое время (срок зависит от удаленности точки водоотделения и мощности котла).
• Частые запуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что может привести к быстрому выходу оборудования из строя.

По некоторым подсчетам, только на 1 точку водозабора при интенсивном использовании расходуется около 70 литров воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме тоже работает так же, как и однозаземленный. Тепло от системы отопления поступает и накапливается в приводе. При включении ГВС сразу подается горячая вода.Обвязка бойлера и бойлера косвенного нагрева предполагает установку системы рециркуляции.

Основные минусовые схемы: зависимость работы БЦН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше подключать к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и применяется в основном при необходимости доработки существующей системы отопления и ГВС.

Котел настенный газовый двухконтурный Lemax PRIME-V24. Настенный газовый котел Lemax PRIME-V24 Газовый котел Lemax prime v 24

Модель настенного двухконтурного газового котла Lemax PRIME-V24 может быть установлена ​​в помещениях различной конфигурации. Качественные комплектующие оборудования позволяют монтировать его в тех местах, где зафиксирован изменчивый микроклимат. Устройство полностью герметично, попадание топлива в космическое пространство исключено, поэтому эксплуатация котла данного типа считается удобной и безопасной.

Преимущества отопительных котлов серии Lemax PRIME:

• Максимальная длина коаксиального дымохода до 4,5 м.
• Высокий уровень унификации узлов и узлов для всей линейки настенных котлов.
• Постоянная тепло- и звукоизоляция для обеспечения акустического комфорта в условиях отопления квартир.
• Интуитивное управление.
• Исключительно европейские комплектующие.
• Реализована функция подключения дополнительных периферийных устройств.
• Реализована функция управления через IOS и Android.
• Увеличенный объем камеры сгорания обеспечивает полное сгорание газа и увеличивает срок службы теплообменника.
• Двойной уровень защиты от избыточного давления в отопительном контуре.
• Работа в системах с высоким гидравлическим сопротивлением.
• Конструктивно защищенные датчики и датчики от коррозии и накипи.
• Расширенный диапазон рабочего напряжения котла.
• Встроенный трансформатор зажигания.
• Двухуровневая защита электронной платы.
• Индикатор давления воды на ЖК-дисплее.
• Независимый теплообменник для контура ГВС.
• Композитная гидрогруппа.
• Герконовый датчик протока.
• Гарантия 2 года.

Газовые настенные двухконтурные котлы Lemax PRIME отличаются эргономичной формой, поэтому быстро устанавливаются практически в любом помещении. Качественные теплообменники, встроенные в каждую модель, гарантируют высокую производительность оборудования при минимальном потреблении энергии.Устройства просты в эксплуатации и рассчитаны на длительный срок службы.

причин и решений. Газовый котел не включается, горячую воду на ГВС

не дает

Если газовый котел не греет воду Для гигиенических или общетехнических нужд проблема может быть решена путем нагрева необходимого количества жидкости в кастрюле. Гораздо больше проблем возникнет зимой, когда система отопления заблокирована. При длительном отсутствии хостов возможна система заморозки. Последующее восстановление его работоспособности связано со значительными финансовыми и временными затратами.Для устранения подобных негативных ситуаций необходимо выбрать и применить комплекс эффективных профилактических мероприятий.

Конструктивные особенности газового котла bucki (BAXI), Navain, Ariston

В любом случае полезно знакомство с техникой этого класса и особенностями современных моделей. Эти знания помогут правильно выбрать фурнитуру, не ошибиться при эксплуатации.

В бытовых лодках buxi (BAXI), Navien и Ariston для нагрева воды сжигают газ, дизельное и твердое топливо, используют электрическое топливо.Чтобы в полной мере использовать потенциал энергоресурсов, теплообменники модернизируются. Они делают длинные воздуховоды сложной формы, чтобы обеспечить длительное пребывание жидкости в рабочей зоне.

Актуальный тренд — компактность. Производители предлагают газовые котлы с квадратными кожухами сравнительно небольшой толщины. Некоторые модели по своим эстетическим характеристикам вполне заслуживают размещения на видном месте.

Следующей особенностью является внедрение автоматизированных систем управления. Они контролируют процесс горения, меняют режимы работы с учетом показаний датчиков температуры на улице и в отдельных помещениях.При перегреве техника отключается без вмешательства пользователя.

Надо внимательно учесть, когда баксовый газовый котел не нагревает воду. Это происходит, например, при прекращении подачи энергоресурсов. Провести соответствующую проверку несложно даже без специальной подготовки.

Циркуляционные насосы, клапаны, другие стандартные узлы и агрегаты выходят из строя редко. Их конструкция рассчитана на длительную эксплуатацию без обязательного обслуживания.В электронных схемах нет движущихся частей. Их срывы происходят из-за брака. При соблюдении установленных производителем правил ресурс современных газовых котлов отопления составляет более 10 лет.

Подвешивание электрической части оборудования может вызвать скачки напряжения в источнике питания. Для исключения таких ударов устанавливается внешний стабилизатор. Полезно проверить систему заземления. На этом комплекс превентивных мер по данной группе проблем исчерпан.

Гораздо сложнее обеспечить защиту от самой частой причины поломок газовых котлов — накипи. Именно она подробно изучена в этой статье. При нагревании соли кальция и магния переходят в твердое состояние. Именно эти примеси закупоривают узкие технологические отверстия теплообменников. Они также образуют пористую структуру на поверхности электронагревательных элементов. При значительном нарушении нормального отвода тепла их корпус повреждается.

Для предотвращения образования накипи и извести внутри котла рекомендуется установка нехимических фильтров (преобразователей воды), магнитных и электромагнитных, которые обеспечат долгую «жизнь» вашего котла и бесперебойное горячее водоснабжение, т.к. а также защитить отопительный контур.

Такие фильтры (преобразователи шкалы), как каракули или MWS, не используют в своей работе химические реактивы и сменные картриджи. Однажды установив такое устройство перед котлом, вы забудете о проблеме накипи на долгие годы!

Устранение неисправностей: Почему газовый котел греет горячую воду?

Если газовый котел плохо прогревает горячую воду из-за засорения или обрыва трубки в теплообменнике, необходим ремонт.Выполняется заменой вышедшего из строя узла. Резьбовые соединения в этом случае не используются, поэтому самостоятельно разобрать будет сложно и последующий монтаж затруднителен. Для создания качественного соединения пайки лучше пригласить опытного мастера. Квалифицированный специалист обеспечит необходимый уровень качества, предоставит письменные гарантии.

Вы не просто знаете о проблеме. Слой накипи нарастает медленно, поэтому явного снижения мощности зафиксировать не удастся.Посторонний шум может быть вызван прохождением песчаных труб, другими механическими примесями. Технологические ямы слишком малы для визуального осмотра. Требуется демонтаж.

Эта информация объясняет, почему аварийные ситуации этого типа возникают неожиданно. Чтобы не допустить их развития в более сложную проблему, можно оборудовать котельное оборудование современной системой дистанционного управления. Некоторые производители предлагают готовые решения в виде дополнительного электронного блока и специализированного программного обеспечения.

Соответствующее приложение загружено на смартфон. Плюс — возможность удаленного изменения настроек, проверки датчиков температуры. Если газовый котел не нагревает горячую воду из-за накипи, замены теплообменника недостаточно. Такое же загрязнение уменьшает внутренний диаметр труб, сужает воздуховоды в радиаторах. Требуется полная система очистки.

Данная процедура выполняется по следующей схеме:

• Слив воды.
• Вымыть все контуры последовательно или одновременно специальным раствором.
• Используется для очистки теплообменника, если только он забит и может работать дальше.
• После сборки проверяется работоспособность напорной системы.
• Устранить выявленные дефекты (трещины, неплотные соединения).

Для удаления кальция используются растворы или агрессивные химические соединения. Продолжительность стандартной процедуры для одного бытового объекта — несколько часов.Соответствующие исправления вносятся с учетом реального состояния системы. Сильные кислоты способны повредить металлические детали, паяные соединения двухконтурного котла Аристон. По этой причине для выполнения заказов инструмента на ремонт берутся опытные бригады.

Возможно самостоятельное выполнение таких процедур. Но для многих рядовых пользователей это нецелесообразно по нескольким причинам:

• Вам необходимо приобретать дорогостоящее оборудование для перекачивания жидкостей для использования.
• Самостоятельный подбор оптимального состава раствора вызовет затруднения.
• Во время этой процедуры отсутствуют механизмы оперативного управления процессами в системе конвейера. Это увеличивает вероятность поломки.
• При личном выполнении операций официальные гарантийные обязательства стороннего исполнителя не выполняются. Все проблемы, которые возникнут в будущем, придется решать за свой счет.

Дополнительно следует отметить, что неосторожное обращение с агрессивными химическими соединениями может нанести вред здоровью.

Профилактические мероприятия

Специалисты предприятий, предлагающих промывку, рекомендуют проводить каждый отопительный сезон. Он совмещен с обычным осмотром оборудования. Периодичность корректируется с учетом уровня жесткости, интенсивности работы газовых двухконтурных котлов (БАКСИ), других значимых факторов.

Такие советы действительно полезны. Регулярная чистка предотвратит более сложные процедуры. Одновременная проверка поможет выявить проблемы на ранних этапах.Однако необходимо подчеркнуть главный недостаток этой технологии — она ​​способна повредить оборудование. Особенно неприятно, если дефекты проявятся в отопительный сезон. Доказать вину рабочих, производивших уборку, будет довольно сложно.

Вместо применения потенциально опасных методов используются эффективные защитные меры. В их основе лежат современные технологии очистки воды.

Чтобы в котле отопления Навьен или Аристон не образовывалась накипь, ее устанавливают перед ней.Они растворяются при прохождении потока воды, образуют плотные оболочки вокруг микроскопических частиц накипи (на первых стадиях роста). После такой «доработки» вредные примеси могут присоединиться к стенам и друг другу. Они свободно проходят по контуру, выводятся в канализацию.

Второй метод — замена вредных соединений ионами натрия. Эта процедура проводится с использованием специальных смол. Они засыпают в двух больших контейнерах, которые работают попеременно. По мере накопления загрязнения выполняется промывка недорогим регенерирующим раствором поваренной соли.Такое оборудование используется для общей защиты квартир, коттеджей, другой собственности.

Следующая причина, по которой газовый котел не греет горячую воду и его решения, это защитная технология, которая появилась недавно, хотя известна уже более ста лет. Дело в том, что для лечения от накипи использовались только постоянные магниты. Со временем они теряют свои полезные свойства. Более того, экспериментально обнаружен эффект «зависимости», когда соединения кальция и натрия перестают реагировать на соответствующие воздействия.

В наши дни техника совершенствуется! Сегодня используются электромагнитные преобразователи с генераторами колебаний высокой частоты. При минимальных затратах энергии (5-20 Вт в час) они работают на расстоянии до 2 км по длине трубопровода от места установки будки отопительного котла или протема. Этот метод сохраняет первоначальную эффективность на протяжении всего срока службы.

Ультразвук можно колоть кричащими частицами, устранять застарелые образования. Но эта технология используется редко.Как и кислоты, он способен разрушать структурные элементы системы водоснабжения. Также следует отметить вероятность возникновения гармонических колебаний в звуковом диапазоне.

Мембранные технологии обеспечивают высокий уровень очистки от различных примесей, в том числе от солей жесткости. Но в стандартных бытовых условиях обрабатывается не более 200 литров. жидкости в день. Этого мало для нужд котла отопления Вильант и горячего водоснабжения.

Особенности различных технологий очистки котла и выводы

Если газовый котел перестал греть воду, необходимо его отремонтировать.Для продления срока службы отопительного котла Buderus или Ferroli и предотвращения несчастных случаев применяются разные приемы. Чтобы выбрать подходящий вариант, необходимо обратить внимание на следующие детали:

• Мойка агрессивными химическими соединениями не устраняет проблему, а ликвидирует уже образовавшийся накипь.
• Полифосфаты загрязняют воду, поэтому такая защита применяется только для отопительного контура.
• Соединения натрия безвредны (это обычная хорошо очищенная пищевая соль).Однако после соответствующей обработки вода приобретет ярко выраженный аромат.
• Ионообменные наполнители чувствительны к температуре, влажности, различным примесям. Следует уточнить требования, которые изложены в официальной инструкции производителя двухконтурного котла Навьен.
• Для подключения электромагнитных преобразователей необходим источник тока соответствующей мощности. Для обеспечения его бесперебойной работы в сложных условиях используются схемы автономного аварийного электроснабжения.

При определении причины, по которой газовый котел Навьен не греет, или плохо нагревает горячую воду, это 3 способа защиты жесткости воды, архитектурных характеристик объекта недвижимости.

Кошки на холодных батареях не спят.

Неисправности котла

Типичные проблемы с работой отопительного оборудования:

• неисправность встроенного насоса;
• теплообменник забит;
• срабатывает трехходовой клапан.

Если котел работает, радиаторы холодные, специалисты рекомендуют в первую очередь оценить техническое состояние основного нагревательного элемента. Точнее установить, работает ли встроенное устройство . Эта деталь является неизменным атрибутом современного оборудования и призвана повысить его эффективность. Очень часто, по прошествии длительного времени летом, насос может забиться или покрыться слоем известкового налета. В результате отводить нагретый теплоноситель теплообменника несвойственно.Котел кипит, батареи холодные.

Самостоятельно ремонтировать такое сложное оборудование, как котел, категорически запрещено. В этом случае на дом вызывается либо специалист сервисного центра, либо мастер по ремонту, имеющий соответствующий сертификат или разрешение.

Специалисты не рекомендуют использовать в качестве охлаждающей жидкости обычную водопроводную воду, так как она жесткая. Растворенные соли при повышении температуры теплоносителя оседают на теплообменнике. В результате возникает следующая проблема: котел работает, а батареи слегка нагреваются.Накипь снижает теплопроводность теплообменника, поэтому вода в контуре не нагревается, хотя ТЭН постоянно работает с источником энергии. Есть возможность устранить проблему, заменяя охлаждающую жидкость и считывая теплообменник. Как правильно прочистить теплообменник, поможет разобраться видео:

Двухконтурный котел греет воду, но не греет батарею. Здесь нужно обратить внимание на исправность трехходового электроклапана. Он отвечает за переключение байпаса из режима отопительного контура на режим ГВС и СО.

Проблемы управления нагревом

Насос необходимо подбирать в соответствии с требованиями отопительного контура.

Не всегда сбои в работе отопительного контура связаны с неисправностью основного ТЭНа. Если котел работает, но не греет батарею, причину нужно искать в самой разводке.

Перечень основных неисправностей Отопительный контур:

• засорен фильтр на обратном или игольчатом кране (кран Маевского);
• недостаточная мощность циркуляционного насоса;
№
• не соблюдаются правила монтажа контура отопления с естественной циркуляцией.

Любую из вышеперечисленных проблем необходимо решить до начала отопительного сезона. В противном случае помещение может оставаться без тепла несколько дней, так как ремонт предусматривает полный слив теплоносителя.

Так почему же котел не греет батарею, если предыдущие годы все работало нормально? Причина — грязевая труба, которая образовала контур нагрева на фильтре и полностью перекрывает поток охлаждающей жидкости. Решается просто — вода из труб сливается или с помощью байпаса, ее циркуляция перекрывается, фильтр очищается.Чтобы не допустить повторения подобной ситуации, необходимо завершить замену охлаждающей жидкости на параллельную .

В гравитационной системе наклон труб является ключевым.

Вторая причина, почему котел работает, а батареи холодные — это недостаточная мощность циркуляционного насоса. Работоспособность устройства отсутствует для того, чтобы своевременно и качественно прокачивать весь объем теплоносителя. Или в доме система отопления имеет ответвления, которые находятся на значительном удалении от насоса.Как следствие — циркуляционный насос перегревается, отопительное оборудование работает с перерасходом энергии, а радиаторы остаются холодными. Решение — обратите внимание на подачу теплоносителя устройством на более мощный.

Если в доме двухтрубный отопительный контур с естественной циркуляцией воды, и в отопительный сезон часто замечаешь, что котел включен, а батареи холодные, то причина кроется в несоблюдении линкера. Согласно нормативной документации, только уклон труб равный 10 мм на каждый счетчик точки движения в системе отопления с естественной циркуляцией обеспечит нормальное движение теплоносителя.Как результат — равномерное отопление батарей по всему дому. Если уклона нет, происходит застой теплоносителя, что отрицательно сказывается на температуре радиаторов. Решить проблему можно, полностью переделав проводку.

Почему холодные батареи при работе котла?

Низкий КПД системы отопления может быть следствием неисправности как самого контура, так и основного нагревательного элемента. В случае с отопительным прибором необходимо обратить внимание на трехходовой клапан, работоспособность насоса и техническое состояние теплообменника.Типичные проблемы разводки отопления — заго на фильтре, недостаточная мощность циркуляционного насоса и отсутствие уклона контурной трубы при естественной циркуляции воды.

Котлы

Wilant отличаются особой надежностью и безопасностью. Очистку такого сложного оборудования должен устранить мастер. Но, небольшие неисправности можно устранить самостоятельно, если иметь базовый уровень знаний об устройстве отопительных и отопительных котлов.

На дисплее котла отображается большинство неисправностей.Имея расшифровку ошибок, вы сможете выяснить, по какой причине котел не нагревает воду. Как начать поиск, если не работает нагрев воды в бойлере Вайлант, а индикатор не показывает ошибку или это можно по-разному трактовать?

Котел Wilant не греет горячую воду из-за засора

Это одна из самых распространенных неисправностей. Чаще всего причина в низком качестве воды — она ​​появляется, засоряются узлы, фильтры и трубы.

Если в котле не загорается пламя, начать проверку с датчика в воздуховоде.Найти это цилиндрическое приспособление достаточно просто. Датчик воздуховода находится возле помпы, провода к нему подходят. Рядом с насосом установлено два датчика:

• Датчик давления в системе отопления.
• Датчик Duch.

Канальный датчик похож на небольшой вентилятор, он начинает вращаться от движения воды по трубам. Если датчик расхода фиксирует движение воды, в автоматику поступает сигнал о необходимости включить газ и нагреть воду.Если датчик воздуховода забит, вода будет течь, но вентилятор не двигается. Соответственно сигнал о включении обогрева не поступает. Решить проблему можно двумя способами:

• Не торопитесь разбирать котел и опробовать систему вначале. Сливной вентиль общего водоснабжения дома. Откройте кран с горячей водой и слейте воду из системы. Сейчас в трубах увеличился процент воздуха. Начните резко открывать и закрывать водяной кран прямо перед котлом.Эти несложные манипуляции помогут создать давление и очистить вентилятор датчика воздуховода от мусора.
• Если «продувка» не решила проблему, нужно открыть котел, открутить датчик протока и почистить его вручную.

Если котел Wilant не греет горячую воду Следует проверить вторичный теплообменник. Также у него есть свойство быстро засоряться. Но, к счастью, его легко снять, почистить и установить обратно.

Засорение трехходового клапана также может привести к тому, что бойлер не сможет нагреть воду.И вы можете сами снять этот узел, почистить и установить обратно.

Купив котел Вилант, обязательно узнайте у продавца Размещает информацию, в которой установлены фильтры. Очистить и поменять эти компоненты вы можете самостоятельно.

Неисправный насос

Нагрев воды в котле Wilant во многом зависит от работы помпы. Для ремонта или замены данного агрегата необходимо вызвать специалиста. Но, вы можете самостоятельно проверить, не является ли это причиной выхода из строя котла.

Установить на котле температуру воды 0 ° С и включить режим нагрева воды. В это время следите за работой насоса. Если через 20 минут работы он не нагреется, значит, проблема в помпе.

Причина того, что котел не нагревает воду, может быть в элементарном откручивании болтов на участках соединений. Внимательно изучите схему устройства котла и убедитесь, что все соединения плотно прилегают друг к другу. Возможно, простое закручивание болтов решит вашу проблему.

Конструктивные и модификационные решения современных газовых котлов направлены на бесперебойную и эффективную работу. Популярные в России котлы «Аристон» не исключение. Но иногда случаются сбои, когда агрегат перестает выполнять свою основную функцию — тепловое отопление для обеспечения горячего водоснабжения и обогрева помещения. Чтобы понять, в чем причина неисправности, почему бойлер Аристон не нагревает горячую воду, нужно понимать, как работает система.

Читайте в статье

Принципы работы

Газовые котлы, как правило, имеют два контура — отопительный и водонагревательный.Двухконтурные устройства представляют собой комбинацию нескольких блоков, отвечающих за определенную функциональность системы. Таким образом, за розжиг и горение горелки отвечает газовый агрегат, что позволяет теплопроводной жидкости быть теплой, воде течет в водяной узел и обеспечивать необходимое давление в магистрали, дымоходный блок заканчивается в среду продуктов сгорания, блок управления контролирует работу всех котельных систем.

При запуске агрегата насосом в систему закачивается вода, проходящая по трубам теплообменника.Как только жидкость попала в водяной узел, открывается клапан подачи газа и срабатывает розжиг горелки. Процесс нагрева корпуса теплообменника равномерно контролируется датчиками температуры.

Важно! Цикличность нагрева регулируют датчики. Когда температура воды снижается до определенной температуры, датчики передают импульс на модуль управления, чтобы возобновить нагрев.

Когда горячая вода поступает в смеситель, подключается датчик расхода.От него поступает сигнал на плату, после чего срабатывает трехходовой клапан и переключается на подогрев подачи воды.

Основные проблемы почему котел не греет воду

Чаще всего неисправность котла выявляется в отопительный сезон, когда работают оба контура устройства. Есть две основные проблемы, с которыми сталкиваются обладатели настенных газовых котлов типа «Аристон»:

• все котельные системы работают, прибор включается, но вода слабо нагревает или не греет совсем;
• котел не запускается, и, как следствие, не возникает горячая вода.

У каждой из этих проблем есть свои причины и способы решения. Чтобы устранить неисправности, нужно разобраться, что послужило причиной и послужило их возникновению.

Перед тем, как выяснять причины неисправности агрегата, посмотрите инструкцию по эксплуатации, прочтите инструкцию и проверьте правильность настроек и подключите прибор.

Примечание! Современные газовые котлы оснащены системой диагностики, которая обнаруживает неисправности и выводит на дисплей код ошибки.Расшифровать коды поможет инструкция для агрегата.

При соблюдении всех требований и условий следует учитывать наиболее частые причины неисправностей:

• Вомор. Специалисты утверждают, что использование нефильтрованной рабочей жидкости увеличивает риски для труб теплообменника. Образовавшаяся накипь снижает ее теплопроводность, что приводит к перерасходу энергии. При этом оптимальный температурный режим не достигается даже при непрерывной работе устройства.Из-за извести, оставшейся внутри труб, металл подвергается коррозионным изменениям, что может привести к его разрыву.
• Неисправен насос. Циркуляция охлаждающей жидкости может быть прекращена из-за скопления воздуха, так называемой воздушной пробки в насосе. Второй причиной неисправности помпы может быть заклинивший ротор. Прекращение работы циркуляционного насоса может привести к перегреву газового котла.
• Датчик в воздуховоде остановился. Внутри котла находится датчик в виде турбины, напоминающей небольшой вентилятор.Когда турбина вращается внутри датчика, из-за тока жидкости вырабатывается электрический импульс, который подается на блок управления. Таким образом, электросистема понимает, что необходимо прогреть теплоноситель.
• Заклинил трехходовой клапан. Такая неисправность не позволит переключить подачу воды с отопления на ГВС. Стопор клапана может произойти из-за засорения как детали, так и газового шланга или фильтра.
• Недостаточное давление. Если объем жидкости в системе не создает нужного давления, клапан подачи воды не открывается, что приводит к возгоранию горелки.

Возможные нюансы

На сегодняшний день существует множество газовых настенных котлов различных производителей. Принцип работы агрегатов во всех моделях по сути одинаков, но у каждой торговой марки есть свои нюансы, которые могут быть связаны с причинами неисправностей и, как следствие, плохого нагрева воды.

• «Аристон» — итальянский бренд, который отличается надежностью. Брендовые котлы адаптированы к бытовым инженерным коммуникациям и условиям эксплуатации.Самая частая причина неисправностей — жесткая вода, которая способствует образованию блоков теплообменника и циркуляционного насоса.
• «Navain» — корейские автономные газовые котлы. Они просты в использовании и эффективны. Особенностью модификации является наличие двух теплообменников и отсутствие панели управления на корпусе. Причина, по которой котел «Навьен» плохо греет горячую воду, это может быть остановка работы оборудования. Датчик давления воздуха, который при наличии обратной тяги в дымоходе выдает сигнал платы управления, когда клапан подачи газа на горелку закрывается.
• «Вилант». Немецкое качество полностью отражается в агрегатах под этим брендом. Поскольку аппарат европейского происхождения, чаще всего страдают его теплообменники, которые забиваются из-за неадекватного качества проводящего тепла.
• «Баксы» — еще один представитель итальянских производителей автономного отопительного оборудования. У него простые и надежные котлы. Основная причина, по которой «бакси» не греет воду, как отмечают специалисты по обслуживанию таких агрегатов, — это заводской брак, который иногда встречается в модельном ряду этой компании.
• «Ардери» — южнокорейский производитель. Это предусматривало определенный алгоритм управления отопительным оборудованием. Неправильная настройка может быть ответом на вопрос, почему бойлер перестал греть воду.
• «Протерм» — дочернее предприятие немецкой компании Weilent. При использовании этих котлов нужно следить за качеством теплопроводной жидкости, использовать очищающие фильтры, чтобы не допустить засорения теплообменника.
• «Будрус» — еще один «немец» на отечественном рынке автономного отопительного оборудования, зарекомендовавший себя с положительной стороны.Как и у всех европейцев, неисправности могут быть вызваны образованием налетов извести внутри системы теплообмена, а также засорением датчика расхода рабочей жидкости.

Возможные способы решения проблемы

Когда известна причина, по которой бойлер не греет воду, можно попробовать устранить ее самостоятельно. Производители часто предоставляют механические узлы для самообслуживания.

Важно! При устранении неисправностей своими силами необходимо перед началом работ выключить агрегат и освободить внутренние узлы от теплоносителя

• При отливке теплообменника можно очистить его с помощью специальных жидкостей, либо применив проверенные самодельные средства для удаления масштаб.В последствии лучше использовать фильтрующие устройства на входе теплоносителя в котел.
• Если причина в неисправном насосе, следует его разобрать и осмотреть ротор. При обнаружении инородных частиц, которые остановят свободное движение, необходимо их удалить. Также необходимо осмотреть фильтр на предмет засорения.
• Когда причиной неисправности стал датчик расхода воды, необходимо достать деталь от него, внутри турбины. Если при вращении палец начинает щекотать или тормозить по ходу, значит, в корпусе находятся посторонние частицы.Необходимо попробовать промыть турбину и очистить каждую лопатку ватными палочками, смоченными в очищающей жидкости.
• Трехходовой клапан, если он стал причиной неисправности котла, тоже нужно прочистить, а заодно проверить газовый шланг и фильтр.
• При пониженном давлении проверьте все штуцеры и клапаны на приборе, напор, с которым вода вытекает из смесителя. Если протечки нет, а давление слабое или отсутствует, простое пополнение воды в расширительном бачке поможет решить проблему.

Один из главных советов — соблюдать правила эксплуатации и следовать рекомендациям производителей. Важно помнить, профилактика всегда выгоднее и лучше ремонта. Своевременное обслуживание, проверка основных узлов системы продлит срок службы автономного отопительного прибора.

При возникновении проблем с приготовлением горячей воды двухконтурного котла необходимо предварительно определиться, по какой схеме происходит работа котла в режиме ГВС.Есть два варианта: биотермальный теплообменник и вторичный теплообменник.

В первом случае контур отопления и контур горячей воды совмещены в одном теплообменнике — первичном. Когда необходимо приготовить воду, циркуляционный насос отопления останавливается и вся мощность котла передается на проточную воду из-под крана.

В другом случае котел оборудован дополнительным (вторым) пластинчатым теплообменником и переключателем (трехходовым клапаном). При появлении потребности в приготовлении воды теплоноситель из отопительного контура направляется во второй теплообменник, через который тепло передается проточной водой.Насос при этом продолжает работать — диск прокачать охлаждающую жидкость по малому кругу.

Поэтому для разных схем проблемы с горячей водой следует диагностировать по-разному.

Наиболее часто возникающие проблемы:

котел Баки Бад теплая ГВС

котел баки не греет воду (горячая вода не включается)

Если котел не включается по необходимости

Вы открываете кран крана, но котел не реагирует и не пытается заводить горелки, при этом ошибок не возникает.Независимо от схемы контура ГВС котла на выходном трубопроводе устанавливается датчик, определяющий, что анализ воды начался. Называется он еще — датчик Dwm Delta. Датчики бывают разных типов: одни просто определяют наличие движения воды в трубопроводе, другие могут количественно определять потребление. Вторые используются для обеспечения большего комфорта за счет точного регулирования мощности горелки в зависимости от величин воздуховода.

В обоих случаях в начале потока воды вода от этого датчика должна получить сигнал на плате управления.Если по каким-то причинам этого не произойдет — котел перестанет работать.

Тип датчика проще всего определить по количеству контактов. Два означает, что это микровыключатель включения. Три — датчик с расходомером.

Диагностика датчиков

Если датчик протока — микровыключатель, то достаточно проверить замыкание контактов на тестер. Для этого отсоедините контакты от датчика, подключите тестер в режиме «Соответствует», включите водопроводный кран.Если замыкания не происходит — значит датчик неисправен и требует осмотра и при необходимости. Бывает, что скопившаяся грязь мешает закрытию и ее достаточно очистить. Плохое качество водопроводной воды и отсутствие фильтров предварительной очистки — наиболее частая проблема. Датчики герона содержат магнит, поэтому микрочастицы ржавчины притягиваются и быстро выходят из строя.

Датчики с расходомером регистрируют объем водовода, который, как правило, может отображать котел. Для котлов BAXI необходимо:

удерживайте кнопку «I» для доступа к информационному меню в течение 5 секунд.

Кнопки регулировки температуры gVS позволяют перейти к параметру A08 (фактический расход воды, проходящей через датчик, литров в минуту * 10)

Теперь осталось сравнить реальный расход воды с крана с расходом по датчику. Если реальный расход не соответствует величине датчика, то, скорее всего, его нужно заменить.

Так как механическая часть датчика расхода представляет собой турбину, то в случае загрязнения она может закручиваться и сигнал с датчика пропадет.Нет сигнала с датчика протока — бойлер прекращает нагрев воды.

Клапан трехходовой устанавливается в котлах с двумя теплообменниками. Когда сигнал поступает от датчика воздуховода, электроника подает сигнал на клапан, и нагретая вода из первого теплообменника направляется во второй теплообменник, где тепло передается водопроводной воде. Если, например, фактического переключения не произойдет (неисправен клапан), теплоноситель продолжит циркуляцию в контуре отопления и теплопередачи в контуре горячей воды не произойдет.

Если, например, клапан из-за неисправности перекрывает отопительный контур лишь частично, возникнут проблемы с недостаточным нагревом горячей воды, так как часть тепла уйдет в систему отопления.

Ошибки модуляции на горелке

Для нагрева проточной воды в большинстве случаев мощность котла близка к максимальной. В современных котлах мощность горелки регулируется в широком диапазоне. Регулировка происходит из-за изменения количества газа, подаваемого на газовый клапан.Величину регулировки определяет плата управления в зависимости от логики работы и настроек. Процесс можно наблюдать визуально по высоте пламени пламени на горелке.

Если в настройках котла установлено 100% мощности котла в котле, но визуально языки пламени на горелке слабые или видны явные перебои, то проверьте:

Такие проверки может проводить только квалифицированный специалист.

Неисправность датчика температуры

Фактическая температура водогрейного котла определяет показания датчика температуры.Потому что если с ним по каким-то причинам будут получены неверные показания — котел может некорректно работать в режиме приготовления горячей воды. Датчик температуры представляет собой термистор с зависимостью сопротивления от температуры. Проверка такого датчика заключается в измерении его сопротивления при известной температуре. В котельных установках установлены датчики NTC с обратной зависимостью сопротивления от температуры. При комнатной температуре сопротивление датчика должно быть примерно 10 кОм, при температуре 45 градусов 4.3 ком.

Засорение теплообменника (уменьшение пропускной способности)

Часто причиной проблем с горячей водой является засорение внутренних стенок теплообменника отложениями накипи или грязи. Если водопроводная вода не проходит предварительную фильтрацию (грубую очистку) и температура горячей воды завышена — стенки теплообменника со временем с криком и грязью выпирают, их теплопроводность и проходное сечение снижается. С каждым разом пользователь все больше и больше увеличивает температуру ГВС на бойлере, чтобы на смесителе получить желаемый результат.С повышением температуры накипь образуется еще быстрее и в результате температура котла ГВС на максимуме, а вода недостаточно нагревается. Особенно негативно этот процесс сказывается на котле с битермическим теплообменником. Пластинчатые теплообменники хорошо промываются.

Ошибки платы управления

Контрольный сбор как причину проблем с горячей водой следует рассматривать, когда все остальные проверки не дали результата. Причина может заключаться в неисправности в цепи модуляции пламени.Регулятор котла постоянно регулирует мощность горелки в зависимости от условий и при неисправности на плате котел может самопроизвольно перезагрузиться или отключиться при высвобождении максимальной мощности, что в большинстве случаев требуется в режиме приготовления горячей воды.

Еще есть возможность правильно настроить платы. Но это касается только тех случаев, когда проблемы возникли после его замены. Карты Baxi универсальны и требуют настройки под конкретный котел.

Газовый котел отопительный навиен. Выбираем двухконтурные газовые котлы навин.

И по сей день остается популярной автономная система отопления, работающая за счет газа. Жители загородных домов и земли очень активно используют такие устройства. Это можно сказать о владельцах квартир в многоэтажках. Это связано с тем, что современные отопительные приборы на газ отличаются множеством положительных особенностей, просты в использовании и установке, а также в процессе эксплуатации.Посетив магазин, вы сможете ознакомиться с большим ассортиментом подобных товаров, но наиболее популярным на сегодняшний день является бойлер Navien. Во время его работы могут возникнуть сбои, как и в случае с любым другим оборудованием. Однако вы можете попробовать решить проблемы самостоятельно, используя код ошибки, который отображается на интерактивной панели.

Наиболее частые проблемы

Котел «Навьен», который может устранить практически каждый пользователь, иногда выходит из строя в процессе эксплуатации, как и любое другое оборудование.Это связано с тем, что можно использовать охлаждающую жидкость низкого качества. Для того, чтобы потребитель мог определить причину и принять решение, котлы марки «Навьен» выдают код ошибки. Ниже приведены примеры наиболее часто возникающих проблем:

• перегрев;
• нет сигнала пламени;
• обрыв в датчике температуры;
• повреждение цепи;
• проблемы в вентиляторе;
• датчик протока короткого замыкания;
• системная неисправность;
• Неисправности платы управления.

Вы можете столкнуться с проблемой перегрева оборудования, а также с ложным сообщением о наличии пламени.

Устранение неисправностей

Если вы приобрели котел «Навьен», при его эксплуатации могут возникать сбои, то вам, как и каждому пользователю, необходимо знать коды основных ошибок и варианты устранения неисправностей. Некоторые владельцы сразу обращаются в сервисную мастерскую и поступают правильно, ведь только в этом случае при ремонте устройства продлевается гарантия на оборудование.

Если вы видите ошибку 01 на дисплее, вы должны знать, что эта ошибка является наиболее распространенной. Выражается в уменьшении потока нагрева или засорения. Тот же код ошибки возникает при выходе из строя циркуляционного насоса.

Решить эту проблему можно, выполнив следующие манипуляции. Важно проверить фильтр в системе отопления на наличие воздушных пробок; при необходимости их следует отпустить. Мастеру необходимо убедиться, что помпа исправна и сопротивление катушки замкнуто.За крыльчаткой нужно ухаживать, она не должна иметь повреждений, и вы можете найти ее в циркуляционном насосе.

Номер ошибки 02

Котел «Навьен», неисправности которого отображаются, может столкнуться с ошибкой, которая обозначается цифрами 02. Если двухконтурное оборудование выдает такой код, может возникнуть теплая вода. течь из горячего крана несколько секунд, потом температура холода поднимется и максимальная, потом этот параметр резко упадет. С обогревом в этом случае все может быть нормально, а причиной возникшей ошибки иногда бывает нехватка воды или воздушной системы.

В некоторых случаях вы можете заметить, что он работает, но не имеет возможности набрать необходимую динамику. Иногда при ошибке 02 пользователи отмечают механическое повреждение крыльчатки. Иногда не работает датчик протока в системе теплоносителя, а распределительный клапан отопления закрывается.

Варианты исправления ошибки 02

Газовый котел «Навьен», неисправность которого может стать неприятным сюрпризом для пользователя, иногда выдает ошибку 02. В этом случае мастер должен отрегулировать давление, избавив систему от лишнего воздуха. , а также анализируя сопротивление катушки насоса.Рабочее колесо необходимо проверить на предмет повреждений, как в случае, описанном выше. Сопротивление датчика в воздуховоде необходимо проверить на короткое замыкание, открыть распределительный клапан, а затем разобрать корпус датчика, что позволит очистить коробку. Газовый котел «Навьен», неисправности которого привели к появлению на дисплее сообщения об ошибке 02, скорее всего, столкнулся с проблемой шлюзовой камеры. При этом вода в контуре, она нагревается, но после попадания воздуха температура резко падает, достигает критической точки, из-за чего на дисплее появляется ошибка 02.

Возникновение ошибки 10

Ошибка 10 выдается при неисправности вентилятора, он может погнуться, а в некоторых случаях неправильно подключены трубки датчика давления воздуха. Из них должны получиться веерные улитки. Иногда ошибка 10 свидетельствует о забитом дымоходе или сильных порывах ветра.

Способы решения проблемы

Настенный газовый котел «Навьен», неисправности которого можно обозначить цифрой 10, требует ремонта, что иногда предусматривает замену вентилятора.При необходимости очистить дымоход должен мастер. Необходимо следить за правильным подключением трубок, ведущих к веерной улитке. У них должна быть точка перегиба.

Появление шума

Иногда пользователи замечают, что двухконтурный котел при включении начинает шуметь, и на дисплее не появляется ошибка. Давление в контуре отопления может составлять 1,5 атм, и устранение проблемы — использование качественного теплоносителя, который не может привести к поломке теплообменника.Если вы все же столкнулись с этой проблемой, теплообменник необходимо снять и очистить, при необходимости заменив его новым.

Ошибка 011

Неисправности котла «Навьен Айс» иногда сопровождаются обнаружением ошибки в виде 011. Это свидетельствует о заливке теплоносителя. Если вы приобрели оборудование, рассчитанное на европейский рынок, то такая ошибка может возникнуть, но от адаптированных котлов она невозможна.

Заключение

«Навьен» — котлы, коды неисправностей которых указаны выше, отличаются надежностью, простотой эксплуатации и монтажа, а также универсальностью и безопасностью.Эти качественные характеристики часто вынуждают потребителей выбирать именно такие устройства для обеспечения жилья горячей водой и устройства системы отопления.

По отзывам, газовые котлы Навьен не доставляют проблем своим владельцам при эксплуатации. Они производятся в Корее, но с уклоном на наш рынок. В линейке есть модели с герметичной и негерметичной камерой сгорания, а также с конденсационным теплообменником. Все они двухконтурные, оснащены программируемыми микрочипами и многоуровневой защитой.

Котлы с турбонаддувом Navien Deluxe Coaxial

Модели deluxe и turbo различаются способом подключения дымохода.

Газовый котел Navien deluxe нужно повесить на стену, он двухконтурный, камера сгорания герметичная. Это значит, что он может нагревать воду сразу в двух направлениях: на отопление и горячую воду. Воздух для костра подается не из помещения, а с улицы. Для забора воздуха и удаления газов над горелкой установлена ​​турбина. Он работает от сети и без него работа котла невозможна.

Этот обогреватель разработан для работы в окружающей среде. Это касается давления газа, качества теплоносителя и суровых российских зим. Этот блок имеет полезную функцию, предотвращающую размораживание системы. Такой вариант в газовых котлах Навьен по отзывам спас не один контур. При понижении температуры охлаждающей жидкости до 10 градусов он автоматически включается. Он гоняет жидкость по контуру, чтобы она не замерзла. Если температура продолжает падать и достигает 6 градусов, то включается бойлер и нагревает жидкость до 21 градуса.

Горелка изготовлена ​​из нержавеющей стали. Его включение и выключение можно настроить в соответствии с требуемой комнатной температурой. Отопитель спокойно переносит:

• падение давления воды до 0,1 бар;
• падение давления газа до 4 атмосфер;
• Неисправности котла Навьен связанные с скачками напряжения исключены.

Нагреватели данной линии выпускаются мощностью 10, 13, 16, 20, 24, 30 кВт. Мощность можно регулировать. Котел нагревает воду на отопление в пределах 40-80 градусов, а на ГВС 30-60 градусов.Для удаления продуктов сгорания газа к каменке можно подключить дымоход 75/70, 60/100 или 80х80.

Котлы с турбонаддувом Navien Ace Turbo Korea

Начинка котла Ace Turbo Korea ничем не отличается от Deluxe Coaxial. То есть оба агрегата двухконтурные, могут работать в одинаковых условиях, оснащены одинаковыми системами поддержания температуры в помещении и предотвращения размораживания контура. Камера сгорания также герметична и работает в паре с вентилятором.Неисправности газового котла Навьен при скачках напряжения устраняются за счет специальной микросхемы в микропроцессоре.

Работа герметичной камеры сгорания невозможна без турбины.

Выпускается в двух версиях мощностью 35 и 40 кВт. Естественно, такие котлы Навьен по инструкции потребляют больше газа. При минимальном потреблении электроэнергии 1,48 м3 куб / час природного газа, при максимальной мощности — 4,4 м3 куб / час. Кроме того, нагреватель может работать на сжиженном газе, и в этом случае расход несколько меньше.Основные характеристики:

• КПД 91,5%;
• минимальная мощность 14 кВт;
• минимальное давление воды в отоплении 0,6 атмосферы;
• Минимальное давление системы горячего водоснабжения 0,1 атм;
• производительность 20,1 или 22,9 л / ч в зависимости от мощности.

Для таких агрегатов подходит только дымоход FF 75/70 — это одно из главных отличий данной модели от Deluxe Coaxial. Вес утеплителя 30 кг. Сечение труб для подключения к системе отопления и центральному газопроводу составляет ¾ дюйма.Выход горячей воды ½ дюйма. Монтаж оборудования может производить только специалист с соответствующим уровнем допуска.

Конденсационные котлы Navien NCN

Конденсационные котлы — это самый современный вид нагревателей для отопления. Агрегат всегда собирается из новейших комплектующих, поэтому цена его не маленькая. Особенностью этого нагревателя является высокий КПД, который достигает 98%.

В комплекте с котлом идет пульт дистанционного управления.

Камера сгорания закрыта.Благодаря особой конструкции теплообменника, агрегат способен нагревать теплоноситель или воду для ГВС не только пламенем, но и дымом, образующимся в результате горения. Продукты сгорания не сразу выводятся на улицу, а проходят через специальный канал, где успевают остыть. На выходе из каменки температура газов невысокая, поэтому можно использовать даже пластиковые дымоходы. Кстати, технические характеристики газового котла Навьен позволяют использовать коаксиальные дымоходы 60/100 и 80/125, а также отдельные дымоходы 80х80.

Полезных опций:

• защита от замерзания;
• автодиагностика;
Программируемый микропроцессор
• ;
• пульт дистанционного управления с дисплеем.

Из-за охлаждения дыма происходит конденсация. Он собирается в бойлере и когда его объем становится критическим (около 250 мл), конденсат просто отводится через специальную трубу. К этой трубе нужно подвести канализационную трубу.

С пульта можно давать команды котлу в ручном режиме, а можно программировать на поддержание температуры в помещении.В этом случае пульт выполняет функцию выносного термодатчика. Конденсационный котел Navien выпускается мощностью 25, 32 и 40 кВт. В комплектацию входит циркуляционный насос и 6,5 л. Все модификации работают на природном и сжиженном газе. Минимальная мощность на отопление — 4,9 и 7 кВт, на горячую воду — 4,8 и 6,8 кВт. Водонагреватель может работать только при давлении в системе ГВС не менее 3 атмосфер.

Котлы атмосферные Navien Ace Atmo

Особенностью данной линейки является камера сгорания открытого типа, в которую воздух поступает прямо из помещения, где установлен агрегат.Все модели двухконтурные, мощностью 13, 16, 20, 24 кВт. В котле установлен процессор, который не дает системе разморозиться, защищает от скачков напряжения и перепадов давления в системе отопления, горячего водоснабжения и газификации.

Газовый котел Navien 24 кВт Технические характеристики:

• КПД 86%;
• минимальная мощность на обогрев 9 кВт;
• минимальное давление воды 0,1 бар;
• Минимальное давление горячей воды 0,6 атм.

Для таких котлов необходим дымоход сечением 130 мм.Диаметр труб для отопления ¾ дюйма, а для горячей воды и газа ½ дюйма. Агрегат работает на природном и сжиженном газе. Это энергозависимое устройство, потребляющее 110 Вт в час.

Navien — один из авторитетных производителей отопительного оборудования на азиатском и мировом рынках, работающий с конца 1970-х годов. Стремление к инновациям и удовлетворению максимального количества запросов клиентов позволяет специалистам компании создавать действительно удобное и эффективное отопительное оборудование на долгие годы.Настенные газовые котлы Navien — это хороший пример ответственного подхода к производству отопительного оборудования, способного полностью решить вопрос комфортного существования в собственном доме.

Виды и преимущества настенных газовых котлов Navien

Для того, чтобы подобрать и купить настенный газовый котел Навьен мог каждый желающий именно в соответствии со своими потребностями и бюджетом, компания разделила весь ассортимент продукции на несколько серий. На данный момент наиболее актуальны и востребованы следующие линейки оборудования:

• настенные газовые котлы navien из серии Samrt Tok — невероятная простота управления с помощью пульта ДУ или личного смартфона, возможность выбора режима мощности нагрева, стабильная выработка горячей воды и бесперебойная работа даже при перепадах напряжения;
Настенные газовые котлы navien
• серии Prime отлично подходят для российских условий эксплуатации, благодаря системе защиты от замерзания, стабильной работе при низком давлении на входе газа или воды, встроенной погодозависимой автоматике для максимально комфортного управления;
Настенные газовые котлы Navien
• серии Delux также идеально подходят для бытовых условий, так как оснащены выносным пультом управления;
Настенные газовые котлы navien
• серии Атмо — высокая скорость нагрева за счет использования медного теплообменника, системы модуляции пламени, стабильной системы защиты от замерзания.

Котлы настенные газовые Навьен в Доме Климата

Наша компания продает настенные газовые котлы Навьен по самым выгодным условиям. Здесь вы можете ознакомиться с ассортиментом техники, выбрать и заказать необходимую модель с доставкой по Москве или в любой регион страны. При необходимости собственными бригадами изготовим

Корейские настенные байпасные газовые котлы Navien на сегодняшний день являются оптимальным вариантом при покупке, учитывая резкое подорожание всего импортного отопительного оборудования.Конечно, подорожание газовых котлов коснулось всех производителей, но согласитесь, одно дело заплатить за котел 30-35 тысяч рублей, а другое — купить за 50-60 тысяч.

Стоит ли переплачивать, собственно, за ту же вещь, только made in Italy или? Хорошее качество сборки, надежность, отзывы покупателей и, что самое главное, невысокие цены сделали марку Navien в последние годы очень популярной в России.

В данном обзоре мы постараемся разобраться в моделях котлов Navien, представленных на российском рынке, их отличиях, конструкции и технических характеристиках, а также достоинствах и недостатках котлов этой марки.

Характеристики газовых котлов модели Navien

На российском рынке компания реализует двухстенные газовые котлы, как с принудительным уплотнением (с турбонаддувом), так и с естественными (атмосферными). Они предназначены для отопления дома общей площадью от 30 до 400 м2 в зависимости от его вместимости.

Все модели двухконтурные, что дает возможность использовать их для нагрева воды для бытовых нужд. Может работать на природном и сжиженном газе.

Газовые котлы Navien Prime и Navien Deluxe

Производительность горячей воды также зависит от мощности газового котла.Чем выше его емкость, тем больше воды он вам даст. Котлы мощностью 13 кВт производят 10-11 литров горячей воды в минуту, от 16 кВт до 24 кВт — 14 л / мин, от 30 кВт — около 16-17 литров. На практике доказано, что для хорошего снабжения горячей водой семьи из нескольких человек достаточно производительности 14 л / мин.

Котлы с турбонаддувом представлены широким диапазоном мощностей от 13 до 40 кВт. Цифра в аббревиатуре указывает на тепловую мощность конкретной модели настенного котла.

В магазинах можно найти следующие модели:

— Navien Deluxe 13k
— Navien Deluxe 16k
— Navien Deluxe 20k
— Navien Deluxe 24k
— Navien Deluxe 30k
— Navien Deluxe 35k
— Navien Deluxe 40k

Коаксиальные котлы Navien Deluxe — Технические характеристики

Таблица технических характеристик котлов Navien Deluxe Coaxial

Кроме того, турбированные (с закрытой камерой сгорания) двухконтурные газовые котлы корейского производителя различаются по типу выход продуктов сгорания и воздушный поток.

Они бывают двух типов:

— с коаксиальным дымоходом

— с разрезным дымоходом

Котлы Navien с коаксиальным дымоходом имеют маркировку Deluxe Coaxial. В предыдущие годы котел с турбонаддувом мощностью 24 кВт обозначался как Navien Ace 24 E., где буква «E» означала «евро», то есть дымоход европейского типа.

Коаксиальный дымоход — это дымоход, похожий на дымоход. По наружной трубе идет поступление воздуха в котел с улицы, по внутренней — выход продуктов сгорания.Диаметр этих труб 60/100 мм, что указано в инструкции.

Для тех ситуаций, когда по проекту установка газового котла невозможна, практичные и хитрые корейцы придумали котел с возможностью установки так называемого раздельного дымохода .

Этот тип турбокотла уже оборудован двумя штуцерами для подключения: первый патрубок, по которому выбрасываются продукты сгорания, и второй — для всасывания воздуха.Вместо второй трубы также можно поставить алюминиевую гофру, она дешевле. Диаметр труб 75 мм и 70 мм соответственно.

Этот тип котла обозначается буквой «К», т. Е. Корейская версия дымохода. Например, если вы видите на ценнике котла в магазине обозначение Navien Deluxe 16K, это означает, что это всего лишь разновидность двухконтурного газового котла корейского производства. Смотрите фото ниже.

При выборе котла также учитывайте, что котлы с корейским вариантом дымохода доступны с максимальной мощностью до 40 кВт включительно, тогда как с коаксиальной трубой — только до 30 кВт.

Котел Navien Deluxe 24K с канальным сепаратором

Ассортимент газовых котлов Navien с открытой камерой сгорания представлен моделями мощностью 13, 16, 20 и 24 кВт для отопления помещений от 30 до 240 м2. Они обозначены как Navien Ace 13-24 A.
Символ «A» говорит нам, что это устройство атмосферное, а числа указывают на его мощность. На котлах этого типа нет вентилятора (турбины), а вывод продуктов сгорания происходит за счет естественной тяги.Атмосферный котел

можно купить, если в вашем доме уже есть дымоход, например, из асбестоцементных труб, сэндвич-труб или труб из кирпича. Просто нужно будет отдельно закупить стальные трубы (желательно из нержавеющей стали) и вывести их в существующий дымоход.

Диаметр трубы на котле 130 мм. Об этом важно помнить, ведь дымоход нельзя сузить.
А, если, например, у вас асбестовая труба с внутренним диаметром 100 мм, то ее придется заменить на трубы большего диаметра.В противном случае котел будет работать некорректно и быстро выйдет из строя.

Устройство двухконтурных газовых котлов марки Navien

Как и в большинстве современных двустенных газовых котлов, в южнокорейских котлах установлено:

Устройство двухконтурного газового котла Navien Deluxe Coaxial

— основной теплообменник для нагрева воды в системе отопления.
— вторичный теплообменник для водяного отопления
— циркуляционный насос
— мембранный расширительный бак
— электронная плата («мозги» котла)
— горелка в сборе
— группа предохранителей (клапан воздушный и предохранительный, манометр, датчики)
— три двухходовой клапан для переключения контура
— Турбина (с принудительной нагрузкой)

Конструктивные особенности двухконтурных котлов Navien

1.Котлы Навьен имеют два отдельных теплообменника: один для отопления, второй для проточной воды. Важной особенностью является то, что оба теплообменника изготовлены из нержавеющей стали.

Тогда, как и у большинства конкурентов, только вторичный теплообменник изготовлен из нержавеющей стали, а основной — из меди, либо присутствует только один битермический медный теплообменник для обогрева обоих контуров. Сама по себе нержавеющая сталь гарантирует долгий срок службы газового котла.

2. Еще один важный момент — все элементы котла компания производит сама.И насос, и мембранный бак, и теплообменники производятся в Южной Корее. В отличие, скажем, от многих других, в которых часто используются детали от разных производителей.

3. Электронная плата котла Навьен имеет специальный встроенный чип, для защиты от скачков напряжения в электросети. Такая же защита «мозгов» котла предусмотрена только у настенных газовых котлов производства Германии, но отопительное оборудование этой марки относится к другой ценовой категории.

Но, несмотря на этот чип, специалисты все равно рекомендуют покупать, учитывая наши российские реалии, когда диапазон скачков напряжения в электросети может быть довольно приличным.

4. И, наконец, самая заметная отличительная черта корейских производителей — блок управления котлом Navien . Это такой специальный бокс, в котором есть цифровой дисплей и кнопки для управления работой котла.

На дисплее отображается информация о любых неисправностях и ошибках в работе данного оборудования, установленная температура воды, теплоносителя, воздуха, а также время.С помощью кнопок вручную установите рабочие параметры: режим, температуру, двухпозиционный котел.

Блок управления котлом Navien

Очень важным моментом является наличие в блоке управления встроенного датчика температуры воздуха в помещении. Обычно у других производителей этот датчик рассматривается как дополнительная опция и приобретается за отдельную плату.

«Корейцы», комплектуется бойлером. И даже не нужно покупать провода: они уже есть на котле и на агрегате.Отличие составляют котлы серий Navien prime и Navien Deluxe Plus . Блок управления здесь встроен в корпус аппарата и, как следствие, отсутствует датчик температуры окружающей среды.

Подключение и установка котла Navien

Как и все настенные газовые котлы, у «корейцев» 5 штуцеров для подключения воды и газа к нижней части корпуса. Порядок подключения справа налево: подключение газа, вход и выход проточной воды, вход и выход теплоносителя.

Диаметр штуцера для бытовой воды 1/2 дюйма, газа и теплоносителя 3/4 дюйма.
Не забудьте установить на каждую подающую трубу.

Между котлом и стеной, на которой он будет висеть, в целях пожарной безопасности необходимо установить защитный экран из нержавеющей стали размером 1000 х 600 мм. Также для правильной установки котла на стену в комплект входит специальная монтажная пластина.

Подключение газового котла Navien Deluxe Coaxial

Преимущества котлов Navien

— хорошее соотношение цены и качества
— два теплообменника из нержавеющей стали
— наличие пульта дистанционного управления со встроенным датчиком температуры воздуха
— наличие защитного чипа от скачков напряжения
— широкий ассортимент и цветовая гамма
— дешевые запчасти

Недостатки газовых котлов Navien

— шум при работе
— подходят только родные запчасти.
— Азиатский бренд

Итак, мы рассмотрели модельный ряд корейских настенных газовых котлов Navien , их отличия, разобрали внешнюю и внутреннюю конструкцию котла. Смотрите видеообзор о котле.

Судя по техническим характеристикам, а также отзывам владельцев и специалистов, котлы Navien корейского производства однозначно являются лучшими при выборе отопительного оборудования, если брать во внимание такой параметр, как цена-качество.В целом, это очень достойный и недорогой аппарат для современной системы отопления вашего частного дома.

Настенные газовые котлы Navien

популярны в РФ по нескольким причинам:

• Газовое топливо — самое дешевое топливо, которое может себе позволить российский потребитель, поэтому в счетах за отопление не будет астрономических цифр.
• Самым главным фактором неизменной популярности газовых котлов Navien является их демократичная цена. При аналогичном качестве немецких брендов корейские модели дешевле на 30%!
• Газ — самое экологически чистое топливо в настоящее время (чистая электроэнергия намного дороже)! Воздух возле частного дома, в котором установлен газовый котел, намного чище, чем воздух, получающий отходы от работы дизельных или твердотопливных отопительных котлов.
• удобство эксплуатации. Котел на стене не мешает передвигаться по комнате, не нужно нагибаться.

Доступные модели котлов Navien:

• отличаются максимальной мощностью, от 13 кВт до 40,5,
• камера сгорания у котлов закрытая,
Имеющиеся в продаже модели котлов
• двухконтурные, имеют встроенный теплообменник (металл-нержавеющая сталь, блокировка коррозионных процессов), закипание достигается за короткий промежуток времени, до 85 градусов.Продолжительность работы теплообменника очень велика.
• Микросхема SMPS защищает котел от перепадов напряжения (+/- 32%).
• Настенные газовые котлы Навьен не опасны для снижения температуры в помещении!

Напор пара: промышленные контрольно-измерительные приборы для котлов

Героический и исторический пар всегда мог вдохновлять

Он остается одним из самых эффективных и действенных способов транспортировки и доставки тепла для современных промышленных процессов.В его основе — промышленный котел, критически важная рабочая лошадка, которая всегда должна быть полностью надежной. Бойлеры Byworth с такими брендами, как Yorkshireman, Dalesman и Fellsman создают ностальгическую картину семейной компании, которая насчитывает более 50 лет. Тем не менее, на протяжении всей своей истории компания неизменно демонстрировала ненасытный аппетит к инновациям. Благодаря гибкому подходу к решению проблем конкурентное преимущество компании защищено стремлением к постоянному совершенствованию; сокращение потребления топлива клиентами, повышение эффективности работы и минимизация времени простоя.

В начале 2020 года Byworth Boilers откроет пристройку на 2 миллиона фунтов стерлингов к своей производственной штаб-квартире в Кейли, Западный Йоркшир, Великобритания. От небольших котлов для обслуживания новых микродистилляторов до левиафанов для больниц и заводов по производству кормов для животных — бизнес Byworth основан на долгосрочном партнерстве с клиентами.

Промышленные котлы потребляют много энергии

Измерение и управление — это средства достижения максимальной эффективности использования топлива за счет идеального баланса каждого элемента давления, уровня и температуры.Исследования и разработки Byworth сосредоточены на полностью работающей котельной на заводе в Кейли, где новейшие доступные контрольно-измерительные приборы проходят тщательную оценку, прежде чем их можно будет применить в системах заказчика.

Отношения Byworth с SICK выросли от первоначальных исследований и опытно-конструкторских испытаний простого реле давления до того момента, когда Byworth стандартизировал приборы SICK для различных процессов во всех моделях своих котлов. Датчик давления PBS компании SICK, волноводный радарный датчик уровня LFP, реле температуры TBS и ультразвуковой расходомер DOSIC используются для новых систем, а также для запасных частей, а калориметрическое реле расхода FTS недавно завершило успешные испытания в Центре исследований и разработок.

Джейсон Аткинсон, руководитель отдела технических разработок и разработки продуктов, подчеркивает, что, хотя производительность технологии важна, критически важны отношения в цепочке поставок. «С точки зрения клиентов, работает котел Byworth, а не какие-либо инструменты или системы управления на нем. Итак, наши поставщики должны быть долгосрочными партнерами. С самого начала мы получали от компании SICK безупречную надежность. Они адаптировали свои технологии, обеспечили обучение и поддержку для нас и наших клиентов, и они выросли, чтобы хорошо понять наш процесс.”

Газовые двухконтурные и одноконтурные котлы Bosch Junkers

03.06.2017 Евгений Фоменко

Устройство и принцип работы котлов Юнкерс

Газовые котлы Classic

Junkers выпустила несколько серий газовых котлов классического дизайна: Ceraclass, Ceraclass Comfort, Ceraclass Exellens и Junkers Euroline. Среди них есть модели с одним и двумя контурами, а также с замкнутым и открытым типом… Аппараты могут работать как на природном газе из централизованного газопровода, так и на сжиженном газе из баллонов.

Они компактны и монтируются на стену. Внизу корпуса колонки находится панель управления Heatronic с ручками регулировки температуры теплоносителя и горячего водоснабжения, кнопки настройки, манометр и многофункциональный дисплей. В моделях Ceraclass Comfort электроника закрывается сверху крышкой.

Аппараты с закрытыми камерами сгорания дополнительно оснащены вентиляторами в верхней части для принудительного удаления продуктов сгорания и подачи воздуха в топку.В центре котла расположена горелка с запальным электродом и ионизационным регулятором пламени.

Сверху — теплообменник из меди или нержавеющей стали … Справа, чуть ниже, расположен циркуляционный насос, обеспечивающий движение теплоносителя по радиаторной системе. В двухконтурных установках установлен второй пластинчатый теплообменник, обеспечивающий нагрев воды для хозяйственных нужд.

Котлы газовые конденсационные

Конденсационные котлы

представлены сериями Ceraput Smart, Comfort, ACU и Modul.Бывают как напольные, так и настенные исполнения. Они более экономичны, чем классические, за счет использования тепла от конденсации пара от продуктов сгорания.

Принцип работы конденсационного котла

Дополнительными элементами таких устройств являются коллекторы конденсата, расположенные в нижней левой части корпуса. Сверху выходит коаксиальный дымоход, через центральную часть которого охлаждаемые продукты сгорания выходят на улицу, а через наружный кислород — в топку.

Все котлы Junkers оснащены необходимыми устройствами защиты. Современные модели можно подключать к системе «Умный дом» и управлять ими дистанционно. Рассмотрим, какой газовый котел Юнкерс показывает коды ошибок и что делать для устранения этих неисправностей.

Коды основных ошибок

45

Ошибка 45 может мигать попеременно с 90. Это индикатор недостаточной тяги. На моделях с турбонаддувом необходимо проверить правильность работы вентилятора и реле перепада давления.В атмосферных котлах проверяется тяга в дымоходе и исправность датчика контроля тяги.

60

Ошибка 60 появляется при неисправности платы управления. Одна из причин может заключаться в подгорании резистора рядом с запальным трансформатором. Если вы плохо разбираетесь в электронной части, желательно обратиться в сервисный отдел.

Панель управления котлом Юнкерс

75

Ошибка 75 указывает на неисправность в электронной плате.Скорее всего проблема в цепях, завязанных на зажигание и контроль горения. Возможно, вам потребуется полностью заменить плату управления.

90

Ошибка 90 мигает каждые четыре секунды при низком давлении в сети. Электронная плата управления может быть неисправна. Если у вас проблемы с электричеством во всем помещении, поможет покупка стабилизатора напряжения.

A4

Ошибка A4 отображается, когда на выходе дымовых газов фиксируется проточный предохранитель.Проверить, что может препятствовать отводу дымовых газов.

а.о.

Ошибка aa появляется при превышении температуры подачи в системе отопления и при недостаточном расходе воды для заданного уровня мощности. Необходимо проверить наличие известковых отложений на пластинчатом теплообменнике и в камере сгорания, проверить исправность насоса. Также причиной поломки может стать неисправность датчика NTC.

e2

Ошибка e2 указывает на то, что датчик температуры подачи поврежден.Необходимо осмотреть датчик и его соединительные провода.

датчик температуры

e9

Ошибка e9 выводится, если сработал ограничитель температуры подачи. Просматривайте давление в системе, датчик температуры, работу насоса и платы управления. Также может помочь очистка системы.

ea

Ошибка еа означает, что в горелке не обнаружено пламя. Проверить подачу газа в колонку и ее давление, исправность реле контроля расхода газа.Причиной поломки может стать забитый теплообменник, забитый слив сифона конденсата. Пламя может не загореться из-за отсутствия тяги — осмотрите и при необходимости прочистите дымоход, подайте воздух в комнату.

c4

Ошибка c4 означает, что реле перепада давления не может открыться в состоянии покоя. Осмотрите выключатель, кабель, который его соединяет, и состояние гибких соединительных трубок.

c6

Ошибка c6 отображается, если вентилятор перестает работать.Проверить работу вентилятора и целостность соединительных проводов и вилки. При необходимости замените поврежденные детали.

Прочие неисправности

В первую очередь необходимо ознакомиться с правилами безопасности при использовании газового котла. Если чувствуете запах газа, немедленно выключите прибор, закройте газовый кран и откройте окно для вентиляции. После этого вызывается газовая служба для устранения неисправностей.

Чтобы у вас была возможность обратиться в сервисный центр, доверьте установку и первоначальную настройку специалистам.Регулярно проводите техническое обслуживание устройства, это продлит срок его службы и предотвратит возможные поломки.

Котлы Юнкерс — на вопросы отвечают специалисты

Вопрос: На моем котле Junkers не работает манометр — что может быть? Котел новый. Заменил манометр — результат тот же.

Ответ: Канал забит, точка подключения манометра, в капиллярную трубку не поступает вода.

Вопрос: Котел Юнкерс Евролайн 23 перестал стабильно включаться.Выяснилось, что не открывается кран подачи газа. Причина — недостаточное напряжение открытия. Было 35-37c, нужно 60c. Замена электронной платы устранила проблему. Есть ли на этой плате электронная схема? На новой плате 50 кОм. Остальные диоды и транзисторы (без пайки с платы) дают такие же показания, т.е. могут считаться рабочими. Может ли этот уменьшающийся резистор влиять на падение напряжения?

Ответ: Резистор практически не может влиять, а вот транзистор управления катушкой — может.

Вопрос: пару недель назад в котле внезапно появился непонятный и неприятный звук: такое впечатление, что в каком-то «органе» котла срабатывает храповик. На слух определить невозможно. Но при прикосновении к газовой арматуре отчетливо слышен звук оттуда. Хотя это возможно, звуковые колебания передаются через арматуру котла. Звук возникает периодически, вне зависимости от того, работает ли с ним только бойлер или ГВС.Может у кого-нибудь есть подобные проблемы с такими симптомами?

Ответ: Необходимо тщательно очистить помпу, если не уверены в своих силах, пригласите специалиста, деталь дорогая.

Вопрос: Проблема: не работает приготовление горячей воды косвенно, отопление в рабочем состоянии! Просто перестал нагреваться и все!

Ответ: Проверить датчик протока ГВС

Вопрос: Котел Junkers zs 23-1 ae одноконтурный котел с возможностью нагрева горячей воды v емкостного водонагревателя! Датчик подключен, ошибку не показывает.Не нагревает воду. При перезапуске дважды мигнет желтый индикатор, первый на панели индикации температуры, и котел перейдет в режим ожидания. При размыкании контакта датчика температуры котел зажигается и сразу гаснет. Отопление работает без сбоев. Подогрев ГВС работал.

Ответ: Необходимо проверить датчик котла.

Вопрос: Подскажите, вода не проходит через бойлер в ГВС, где смотреть?

Ответ: Если у вас Юнкерс Евролайн, то на входе холодной воды в котел.

Вопрос: Помогите с этим вопросом. Junkers Evroline zw 23 отлично поработал за один сезон, и в этом стали происходить странные вещи. После закрывания крана холодной водой бойлер включается на 5-10 секунд и гаснет. Контур отопления работает нормально. Военнослужащий сказал, что проблема в гидравлике. Напрашивается вопрос, а почему раньше нормально работало и как исправить?

Ответ: Устранить? Убрать гидроудар в трубе холодной воды на входе в котел, когда он закрыт на смеситель — например, поставить обратный клапан.

Вопрос: Котел Юнкерс Euroline ZS / ZW 23-1 AE. Стабильно, раз в год возникает проблема, связанная с подачей горячей воды. Дело в том, что при открытии водопроводного крана для подачи горячей воды она (вода) течет теплая, а не горячая, но при этом батареи сильно нагреваются. Вызываю бригадира, и он чистит вентиль, который, по его мнению, забит водопроводной грязью. Скачал инструкцию к котлу, но про процедуру чистки клапана в ней ничего не сказано, поэтому прошу вашего совета.Для очистки клапана необходимо полностью разобрать весь узел, или это можно сделать, не снимая? Может есть хоть краткое описание подобной процедуры?

Ответ: 3-ходовой клапан снимается довольно легко, после слива отопительной воды из котла попробуйте заменить его, если вам надоело его ремонтировать.

Вопрос: Была проблема с котлом Junkers ZW-23-1 KE 23, работал нормально, и этой зимой все запустилось. Поначалу котел не мог нормально включиться, включаться и выключаться + включать и выключать + включать и выключать и так минут 20-30 он мог так делать, как будто ему не хватило газа для розжига.В этот момент ГВС работала нормально. Наладчик ничего кроме чистки котла предложить не может, но я ему говорю, на мой взгляд, дело в газовой части, котел обслуживается 2 раза в год. И вчера колонка начала гонять — включается идет бешеный шум газа и через 5 сек отключается и не может нормально включиться. Пройдет какое-то время, тогда все заработает. Подскажите с чего начать?

Ответ: очистите или замените ионизационный электрод. Возможно проблема в плате, плата не видит минимального пламени, проверьте конденсатор С4 в котле.

Вопрос: У котла Junkers Evroline zw 23 ke отопление работает нормально, при открытии крана горячей воды происходит сильное (шумное) горение газа — потом горелка снова отключается-включается. и т.д. При медленном открытии вроде в режиме, но если открыть кран где-то еще, все повторяется. Теплообменник только что был очищен.

Ответ: Проверьте настройки газового клапана согласно инструкции.

Вопрос: У меня котел Юнкерс zw 23 ke 12. Проблема уже месяц.Включаю горячую воду, котел начинает шуметь и в трубах начинается звук, как будто их бьют молотком, а вода не нагревается. Клавиша сброса неисправности мигает примерно раз в 4 секунды, но температура показывает 90 или 45. В чем может быть проблема?

Ответ: Если давление в котле правильное и насос не заклинивает, теплообменники обязательно промойте. Также проверьте воздухоотводчик и компенсатор объема.

Вопрос: Котел Junkers Euroline ZW23KE (установлен 10 лет назад).После грозы мигает красный и зеленый 75. Что может быть? Плата отказалась?

Ответ: См. Цепь контроля пламени.

Вопрос: Котел Юнкерс Евролайн 23-1. Турбина. Ошибка следующего типа: кнопка сброса неисправности мигает, а диоды находятся под углом 45 и 90 градусов. По инструкции — датчик давления не работает. Если я правильно понял, датчик давления это тот же датчик давления? Пытался сбросить ошибку через CUT, но результат тот же.Снял корпус, продул трубку вентури, в реле давления тоже продуло, может контакты как-то залипли, тряслись нормально. Потом через кнопку сброса удалил ошибку и котел запустился. Но через полчаса картина снова такая же. Подскажите, что это может быть и как это проверить. Может на сопротивление что ли … (мультиметр есть). Или дело в плате. Или купить новый реле давления?

Ответ: 1 — проверьте момент аварии — работает ли турбина, 2 — работает ли, то проверьте тестером напряжение на реле давления.

Вопрос: Перестал реагировать датчик давления, открутил, сдул напором воды — работает, поставил на место, залил водой не показывает. Открутил датчик, когда система залита водой в месте подключения датчика, воды нет, заливаю, байпас срабатывает, а на стыке датчика воды нет, открутил заглушка находилась снизу, продули все чисто. Что нужно сделать, чтобы вода попала в датчик?

Ответ: Убери.

Вопрос: Такая проблема — котел ГВС Junkers Euroline zw-23 KE 23 \ 21 работает нормально, после включения котла на отопление работает час-полчаса и выключается, через 3-4 часа отключается на себе и снова та же история. Однажды, когда он открыл кран для добавления холодной воды в систему, котел заработал, после закрытия крана сразу выключился. подскажите пожалуйста в чем может быть причина.

Ответ: нужно все проверять, я бы начал с датчика NTC.

Вопрос: У меня котел Юнкерс Евролайн. В эксплуатации проработал 5 лет нормально, но в последнее время стал плохо заводиться на нагрев, идет поджог, газовая вспышка и сразу гаснет, потом через 10-12 секунд все повторяется и так 6-10 раз до начинается. Вроде не открывается газовый кран … Подскажите, что нужно сделать, чтобы это исправить?

Ответ: Очистите ионизационный электрод и, возможно, отремонтируйте плату.

Вопрос: Подскажите, кто сталкивался с таким: при запуске горячей воды котел загорается, но через 1-10 минут гаснет и мигает первая лампочка.Тогда котел можно будет запустить только после отключения питания на пару минут. Что бы это могло быть??

Ответ: Вытяжная линия или насос NTC.

Вопрос: Есть турбированный котел Junkers Euroline ZW-23-1-AE. Турбина работает очень громко. При осмотре турбины обнаружил довольно большой люфт якоря (1,5-2мм). Внутренний подшипник вращается с легким ненормальным звуком, но громкий шум вызван люфтом. Причиной появления люфта я подумал смещение внутреннего подшипника по оси якоря.Но он установлен очень плотно, легкие (чтобы не повредить подшипник) попытки сдвинуть его по оси ни к чему не привели.

В связи с этим вопросов:

1. А вообще можно ли поменять внутренний подшипник турбины или это никем не практикуется?
2. При замене турбины можно поставить менее мощную, чтобы она не так сильно гудела? У меня турбина на 50Вт, может быть, есть турбины на 25-30 ватт. Отапливаемая площадь около 60 м, котел всегда работает на минимальной мощности.

Ответ: Люфт не от звука турбины! Если есть возможность — поменять подшипник.

Вопрос: Турбированный котел Юнкерс Евролайн. Отопление работает прилично, а вот горячее водоснабжение шалит. В режиме водоснабжения нагревает и горячую воду, и отопление. Заменил вставку трехходового клапана на новую. Привод управляет приготовлением горячей воды. Промыл вторичный теплообменник со стороны нагрева — мусор был, но не критично. Снял 3-х ходовой привод, прижал шток до упора — результат тот же, и горячее водоснабжение, и отопление работают.Дать совет.

Ответ: Неправильно собран трехходовой клапан, мусор.

Вопрос: Добрый день всем. У меня установлен котел Junkers Evroline ZW23KE. Теперь возникла следующая проблема: при нагреве горелка работает в среднем режиме, а при подаче горячей воды (терморегулятор в положении выше среднего) сразу включается максимальное пламя, теплообменник начинает шуметь как чайник перед закипанием. Температура на индикаторах достигает 90 и подача газа отключена.Снижали температуру потоком воды — газ включается и все начинается сначала. Если регулятор ГВС находится в положении ниже среднего, включается максимальное пламя, затем пламя уменьшается до среднего, а затем он работает с постоянной сменой пламени (затем увеличение, затем уменьшение). Подозреваю, пора почистить пластинчатый теплообменник. За 8 лет эксплуатации ни разу не чистил. Но так как не совсем уверен в своих выводах, поэтому решил посоветоваться с вами.Правильно ли я определил проблему?

Ответ: И первичный теплообменник тоже нужно очистить.

Вопрос: Юнкерс Евролайн. Реле давления не работает. Ртом тянуть — работает. Турбина крутится, но на трубках нет разрядов … Выхлопная труба в порядке. Никуда не забиты. Турбина начала слабо дуть?

Ответ: Заменить или продуть трубку Вентури, отрегулировать реле давления.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Газовое отопительное оборудование закуплено и установлено на долгие годы, поэтому требования к надежности, долговечности и отказоустойчивости со стороны потребителей очень высокие.Техника немецкого концерна Junkers соответствует самым строгим критериям и пользуется заслуженно хорошей репутацией во всем мире.

Водонагреватели

Junkers бывают напольные и настенные, специально разработаны для использования в российских условиях. Завод производит экономичные котлы мощностью от 14 до 42 кВт, подходящие для отопления дома любого размера. В каждую серию входят модели как эконом-класса, так и премиум-класса, цена которых определяется комплектацией и расширенным функционалом.На все устройства распространяется полная двухлетняя гарантия. Котлы компактны и просты в установке, а в комплекте поставки есть все необходимые детали для максимально быстрого подключения устройства.

Настенные котлы серии Ceraclass, мощностью до 14 кВт, позволяют отапливать квартиры и дома площадью до 150 кв. Одноконтурные котлы ZS обеспечивают только обогрев дома, экономично используя газ. Возможно подключение котла к одноконтурным котлам.Помимо отопления, двухконтурный котел ZW нагревает 12 литров воды в минуту для кухни и ванной комнаты.

В серию входят котлы с открытыми и закрытыми горелками, все модели оснащены электрическим розжигом, трехступенчатым насосом, датчиками тяги и перегрева. Есть возможность подключить к котельной комнатный термостат для поддержания желаемой температуры в каждой комнате. Электронная система и жидкокристаллический дисплей, информирующий о температуре теплоносителя, неисправностях и режиме работы, упрощают управление котлом.V автоматический режим самодиагностики включен, и ведется журнал неисправностей.

Ceraclass Smart — золотая середина

Модели ZSA 24-2 K и ZWA 24-2 K мощностью 24 кВт рассчитаны на площадь до 280 квадратных метров, причем вторая из них производит около 12 литров воды с температурой 40- 60 градусов в минуту. В них используются все те же функции, что и в котлах серии Ceraclass.

Эти агрегаты являются одними из самых тихих на рынке благодаря правильному сочетанию гидравлической системы и размеров котла.Как и в других сериях, в котлах Ceraclass Smart можно использовать антифриз для предотвращения замерзания системы.

Ceraclass Excellence — решения для роскошной жизни

Мощность от 24 до 28 кВт позволяет отапливать большие дома, а возможность подключения котлов в автоматически управляемые каскады позволяет еще больше расширить эту площадь. Котлы Ceraclass Excellence легко интегрируются в систему «умный дом», их можно подключать к внешним погодным датчикам, отдельно регулировать температуру теплого пола и радиаторов, контролируя по телефону или через Интернет, а электричество на него можно подавать от солнечной энергии. панели… За состоянием системы следят 9 штатных охранных датчиков, информирующих владельца обо всех нарушениях, которые автоматически заносятся в журнал.

Теплообменник котлов Ceraclass Excellence полностью изготовлен из меди, что увеличивает скорость нагрева и надежность устройства в целом. Теплообменник — один из самых больших на рынке, с 18 пластинами, против 14 у других производителей, благодаря чему вода нагревается более эффективно. Функция рециркуляции, уникальная для бытовых котлов, позволяет получать горячую воду сразу после открытия крана, даже в точке, наиболее удаленной от кола.

Котлы напольные

Напольные котлы

Junkers имеют маркировку K XX-8E, где XX — тепловая мощность … Применяются в тех случаях, когда невозможно закрепить на стене из-за ее хрупкости. Все котлы оснащены качественным чугунным теплообменником, горелкой на любой вид газа, автоматом с индикатором неисправности и регулятором тяги. КПД этих котлов составляет около 92% при расходе природного газа от 3,3 до 6,6 м3 / ч.Объем воды в бойлерах этой серии от 12 до 19 литров. Устройство безопасности автоматически ограничивает нагрев, максимальный предел которого составляет 90 градусов. В котел встроены термометр и терморегулятор.

С конца 2012 года перестали выпускаться котлы под маркой Junkers. Но покупателям не стоит волноваться — высокое качество по-прежнему доступно, теперь уже под брендом Bosh.

К газовым отопительным приборам предъявляются высокие требования, так как подобные приборы закупаются для длительной эксплуатации.Продукция бренда Junkers всегда отвечала самым строгим требованиям в этой области и по праву пользуется большим успехом.

Индивидуальные газовые котлы Юнкерс отличаются традиционным немецким качеством комплектующих, богатым модельным рядом, широкими возможностями и вызывают безоговорочное доверие сотен тысяч покупателей по всему миру.

Немного истории

Компания Junkers была основана в 1895 году для промышленного производства газовых приборов для индивидуальных потребителей.Производство располагалось в городе Дюссау. Название компании происходит от имени немецкого инженера-технолога Хьюго Юнкерса, известного изобретателя 19 века в области теплотехники, который имеет почти двести изобретательских патентов.

К 1904 году на предприятии освоено производство газовых водонагревателей и другого оборудования. Использование передовых технологий позволило разработать систему управления газоснабжением в зависимости от расхода горячей воды.

В 1932 году из-за мирового кризиса руководство Junkers продало свой концерн Bosch, что продолжило развитие концерна и его отраслей.Открывались новые фабрики, совершенствовался контроль качества выпускаемой продукции, продолжалось развитие новых технологий, например, была реализована идея пьезоподжига пламени для громкоговорителей. Спустя 10 лет были запущены в производство отопительные котлы для открытого монтажа … А в 1985 году началось серийное производство газовых котлов с экологически чистой системой сгорания. Компания производит бытовые газовые приборы, в которых камера сгорания закрытая и нет необходимости подключать дымоход.

Сегодня «Bosch Thermotechnik» — один из крупнейших производителей приборов газового отопления в Европе.

В ассортименте бренда Junkers — газовые напольные и настенные котлы, твердотопливные котлы, колонки для нагрева воды.

Дополнительные элементы и запчасти к агрегатам данной марки недорогие и по качеству превосходят конкурентов. Компания устанавливает 25-летний гарантийный срок на свою продукцию.

Рассмотрим несколько серий товаров этой марки.

Юнкерс Ceraclass

Линия настенных котлов представлена ​​моделями с индексами Junkers Ceraclass ZS, ZW различной мощности и конструктивных особенностей.

Предназначены для установки отопления в квартирах или домах небольшой площади, до 150 квадратных метров.

Котлы

ZS одноконтурные и предназначены только для отопления помещений. К такому котлу можно подключить внешний накопительный бак котельного типа.

Котел ZW, имеющий 2 контура, помимо функции отопления, обеспечит ваш дом горячей водой.
Котлы укомплектованы горелкой, как открытого, так и закрытого типа, все модели укомплектованы электрическим самовоспламенением, трехступенчатым насосом, датчиками наличия или отсутствия тяги, защищены от перегрева. Есть возможность подключить комнатные датчики температуры, которые будут автоматически поддерживать нужную температуру во всех комнатах. Автоматическая электронная система управления оснащена жидкокристаллическим дисплеем, показывающим температуру отопительного контура и текущий режим работы.

Инструкция для обогревателей Bosch Junkers Ceraclass:

Котлы Junkers Ceraclass Comfort

В эту серию входят модели с индексом ZWE различных модификаций. Это двухконтурные котлы, требующие установки дымохода. Они оснащены электрическим зажиганием, программой диагностики возможных неисправностей. Котлы оснащены цифровым жидкокристаллическим индикатором, который показывает значение текущей температуры, режим работы котла и наличие ошибок.В подогреватели встроены энергосберегающие водяные насосы, реализован автоматизированный контроль и контроль пламени газовой горелки и тяги, устройство защищено от перегрева.

Инструкции для агрегатов Bosch Junkers этой линейки:

Юнкерс Ceraclass Excellens

Данная серия представлена ​​отопительными агрегатами с индексами ZSC, ZWC. Их мощность позволяет отапливать большие помещения. Их можно соединять в цепочки и дополнительно увеличивать площадь нагрева. Индивидуальные газовые котлы Junkers Ceraclass Excellence предназначены для подключения к «умному дому».Они позволяют раздельно регулировать температуру в разных контурах, например, в теплых полах и радиаторах. Им можно управлять удаленно через Интернет. Безопасность обеспечивают 9 специальных датчиков, которые сообщают обо всех сбоях, ошибках и неисправностях.

Теплообменники газовых котлов Junkers данной серии полностью выполнены из медного материала, что увеличивает теплоотдачу и надежность устройства. Эта часть котла содержит больше специальных пластин, чем у конкурентов, поэтому вода нагревается более эффективно.Современная система рециркуляции дает возможность моментально получить горячую воду в любой кран вне зависимости от расстояния до котла.

Инструкции для Bosch Junkers этих моделей:

Котлы конденсационные

Это марки Junkers Cerapur Smart, Cerapur Comfort, Cerapur ACU, Cerasmart Modul — конденсационные газовые котлы различной мощности, настенные или напольные.

Котлы

данной серии оснащены трехступенчатыми насосами, возможностью регулирования нагрева горячей воды и интенсивностью нагрева, индикатором неисправностей и неисправностей автоматической системы управления.Устройство с индексом ZW23 содержит теплообменник из нержавеющей стали, что обеспечивает высокую производительность при нагреве воды. Грамотно продуманная конструкция корпуса дает возможность гармонично разместить бойлер на кухне. Устройство оснащено системой розжига горелки с электронным управлением и системой диагностики неисправностей. Возможно дополнительное подключение датчика комнатной температуры. Котлы с индексом ZW выполняют функции отопления и горячего водоснабжения, а ZS — только отопления.

Юнкерс Евростар

Котлы данной модели настенные, с двухступенчатым насосом, регуляторами интенсивности нагрева и температуры нагрева воды.Автоэлектронная программа контроля и цифровой диагностики неисправностей обязательна. Комфортный режим сокращает время нагрева воды. Котел может работать в двух режимах горячего водоснабжения — экономном и комфортном. Аппараты с индексом ZWE — отопление и горячее водоснабжение, ZSE — отопление.

EuroMaxx

Эти газовые котлы оснащены циркуляционным насосом, имеют краны для подпитки отопительного контура, а также встроенный ограничитель расхода воды. Есть возможность выбора необходимой температуры нагрева воды и интенсивности нагрева.Автоматика контролирует пламя, давление в отопительном контуре. Котлы серии EuroMaxx защищены от мороза, имеют регулируемую реверсивную тягу … Они управляются многофункциональной системой Bosch Heatronic.

Нужен ремонт?

Основная неисправность котлов Бош Юнкерс — выход из строя модуля управления. Платы в этих устройствах довольно капризны. Их довольно сложно отремонтировать и часто приходится покупать новый, что очень дорого.

Чтобы обезопасить себя от подобных проблем, необходимо установить стабилизатор напряжения котла, изоляционную втулку для газа и заземление.

Кроме того, могут быть проблемы с запуском, когда после срабатывания электрозажигания пламя горит 3-5 секунд, потом гаснет и так несколько раз. Если пламя загорится, значит, оно не такое стабильное, как обычно. Корпус котла сильно нагревается, а температура воды не поднимается выше 45 С.
