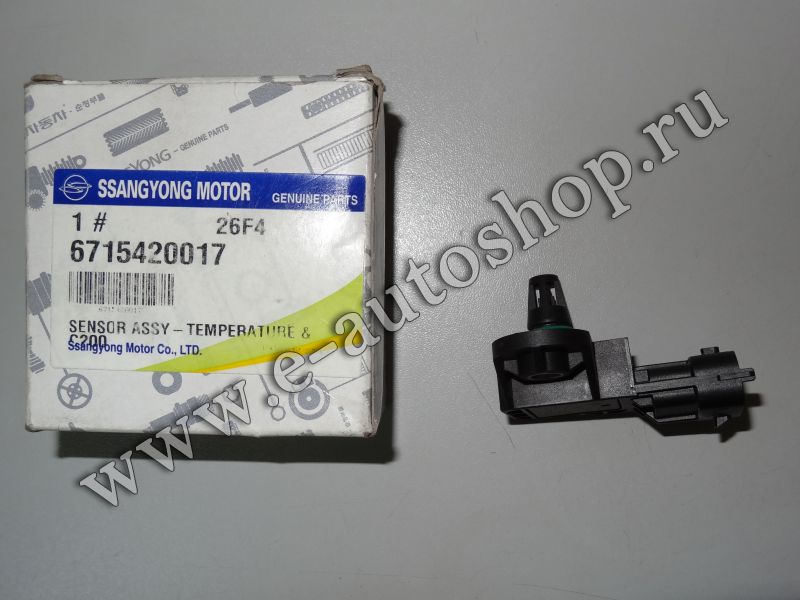

Признаки неисправности в датчике абсолютного давления во впускном коллекторе

Общими признаками неисправности в датчике абсолютного давления в коллекторе являются чрезмерный расход топлива, снижение мощности и высокое количество вредных веществ в результате проверки выхлопа автомобиля.

Датчик абсолютного давления коллектора (ДАД) используется модулем управления трансмиссии (МУТ) для определения нагрузки двигателя. МУТ рассчитывает необходимое количество топлива для впрыскивания в цилиндры.

Датчик измеряет абсолютное давление внутри впускного коллектора двигателя. Атмосферное давление на уровне моря составляет около 1 атм. Когда двигатель выключен, абсолютное давление внутри впуска равно атмосферному давлению, поэтому ДАД покажет величину около 1 атм. В абсолютном вакууме датчик покажет величину, равную 0 атм. А когда двигатель работает, движение поршней вниз создает вакуум внутри впускного коллектора (согласно системе управления двигателем, когда технический специалист говорит о вакууме, он подразумевает давление, которое ниже атмосферного).

Вакуумный вентилятор обычно работает от 45 до 50 см ртутного столба. При 50 см ртутного столба датчик будет показывать около 0,3 атм. Это связано с тем, что ДАД измеряет «абсолютное» давление, основанное на абсолютном вакууме, а не на атмосферном давлении.

Неисправный ДАД может привести к серьезным сбоям в системе регулирования топлива, увеличению вредных веществ в выхлопных газах и повышению расхода топлива. К признакам неисправного датчика относят:

Чрезмерный расход топлива

Если ДАД указывает на высокое давление во впускном коллекторе, то это говорит о высокой нагрузке двигателя и увеличении подачи топлива в двигатель. Это, в свою очередь, снижает общую экономию топлива, а также увеличивает количество выбросов углеводородов и окиси углерода от вашего автомобиля в окружающую атмосферу. Углеводороды и окись углерода являются одними из химических компонентов смога.

Снижение мощности

Если датчик указывает на низкое давление во впускном коллекторе, то это говорит о, наоборот, низкой нагрузке двигателя. МУТ реагирует, уменьшая количество топлива, впрыскиваемого в двигатель. Вы заметите увеличение экономии топлива и то, что ваш двигатель стал не таким мощным, как раньше. Благодаря уменьшению количества топлива в двигателе температура камеры сгорания увеличивается. Это увеличивает количество NOx (оксидов азота) в двигателе. NOx также является химическим компонентом смога.

Высокое количество вредных веществ при проверке выхлопа автомобиля

Неисправный ДАД приводит к увеличению количества вредных веществ при проверке выхлопа автомобиля. Выбросы выхлопных газов могут демонстрировать высокий уровень содержания углеводородов, высокое содержание NOx, низкий уровень СО2 или высокий уровень окиси углерода.

Только профессиональный техник способен диагностировать и устранить неисправность датчика абсолютного давления.

датчик абсолютного давления во впускном коллекторе, датчик температуры отработавших газов.

Рассмотрим, для чего важны данные устройства и элементы. Подробно остановимся на учебном содержании каждого модуля.

Датчик абсолютного давления во впускном коллекторе

Датчик абсолютного давления — это специальный датчик, который оповещает о давлении воздуха в коллекторе.;

Причём, анализируя данные датчика, автомобильный диагност видит не просто давление, а соотношение его характеристик непосредственно в коллекторе и в вакууме (то есть в абсолюте).

Конструктивно датчики могут отличаться, но чувствительный к давлению элемент расположен непосредственно в корпусе датчика. Един и физический принцип работы датчика:

В датчике присутствует герметичный объем воздуха. Именно он поддерживает опорное давление (может быть в 10 раз ниже, нежели атмосферное).

Объём воздуха заслоняет мембрана – диафрагма. На ней стоят пьезорезисторы (подключаются по мостовой схеме). Их сопротивление зависит от сжатия, растягивания мембраны.

Когда мембрана сжимается, растягивается, измеряется электрическое сопротивление.

Чем больше деформирование мембраны, тем больше разница давлений.
Зависимость тока и давления заранее устанавливается производителем для каждого конкретного устройства. Она учтена в алгоритмах управления двигателем (запись делается в электронном блоке).

Важно! Именно датчик абсолютного давления во многих критических ситуациях позволяет определить истинную проблему, связанную с необъяснимо резким повышением расхода топлива.

Чем опасны поломки датчика абсолютного давления?

Что произойдёт, если датчик абсолютного давления во впускном коллекторе выйдет из строя? Возможна реализация нескольких сценариев:

• Датчик начнёт показывать неправильные данные о давлении, а блок управления подаст неправильную команду на подачу топлива (как правило, запросит его большее количество).
• У двигателя снизится мощность. Это приведёт к проблемам при подъеме машины вверх, особенно, если в ней большой груз.
• Поломка чревата постоянным переливом бензина и, как следствие, появляется стойкий запах от дроссельной заслонки.
• Обороты холостого хода станут крайне нестабильными.
• В переходных режимах  двигателя начнутся «провалы» (чаще всего при переключении передач).

Для грамотного обслуживания, диагностики авто важно понимать, что конкретно измеряет датчик, как работает устройство. Именно эти аспекты пошагово и рассматриваются в модулях ELECTUDE.

Содержание модуля

Система управления бензиновым двигателем должна знать количество поступаемого воздуха, чтобы впрыснуть нужное количество бензина. Если известны температура, объём и давление воздуха, блок управления может рассчитать его массу. Датчик абсолютного давления во впускном коллекторе (ДАД) нужен для измерения одной из этих величин: давления воздуха.

Устройство

Датчик абсолютного давления во впускном коллекторе состоит из измерительного элемента и усилителя. Давление во впускном коллекторе проходит к измерительному элементу через измерительную ячейку. Измерительный элемент состоит из мембраны, которая перекрывает эталонную камеру. Мембрана – это четыре резистора, объединенных мостовой схемой.

Когда мембрана деформируется под давлением, одно из этих четырёх сопротивлений измеряет своё значение. Это приводит к образованию дифференциалов напряжения, которые увеличиваются контуром усилителя.

Принцип работы

Измерительный элемент расположен между контрольной камерой, в которой создан постоянный вакуум, и измерительной камерой. Давление воздуха через отверстие во впускном коллекторе достигает измерительного элемента в измерительной камере.

Поскольку давление во впускном коллекторе выше давления в контрольной камере, измерительный элемент изгибается.

Чем выше давление во впускном коллекторе, тем сильнее изгибается измерительный элемент. Таким образом, увеличивается дифференциальное напряжение в параллели резисторов. Усилитель преобразует это напряжение в напряжение сигнала значением от 0 до 5 Вольт.

Далее учащимся, которые проходят обучение в программе на базе платформы ELECTUDE, предлагается практическое решение проверки датчика давления во впускном коллекторе.

Датчик давления может выйти из строя. Для проверки датчика давления потребуется вакуумный зажим. С помощью зажима можно изменять давление по всему диапазону измерений, проверяя напряжение сигнала с помощью мультиметра.

Сначала проверяются характеристики датчика. Затем – питание и заземление. В случае использования шланга рекомендуется проверять его на наличие утечек.

Датчик  температур отработавших газов

Следующий важный датчик автомобиля – это датчик температуры отработавших газов. Он отвечает за контроль температуры выхлопных газов.

Такой контроль важен для того, чтобы компоненты для очистки создавали благоприятные условия работы. Установка таких датчиков важна для решения следующих задач:

• снижения уровня вредных выбросов авто;
• оценки качества топливно-воздушной смеси. Например, растущая температура топливовоздушной смеси может свидетельствовать о признаках детонации;
• определения степени исправности системы управления двигателем, системы зажигания. Если датчик отсутствует, некорректно работает, существенно возрастает риск повреждения деталей этих систем.

Содержание модуля «Датчик  температур отработавших газов»

Датчик температуры выхлопных газов – это датчик, с помощью которого блок управления измеряет температуру выхлопных газов. Датчик температуры используется для преобразования оксида азота и предотвращения повреждения компонентов выхлопной системы.


Датчик температуры отработавших газов ввинчивается в выхлопную трубу таким образом, чтобы металлическая измерительная часть попадала в поток выхлопных газов. Разъём датчика часто подключается к датчику с помощью термостойкого измерительного привода.

В датчике установлен транзистор особого типа: температурный резистор или термистор. В зависимости от модели датчика это может быть PTC или NTC-термистор (терморезистор с положительным температурным коэффициентом или с отрицательным температурным коэффициентом).

В течение долгого времени для измерения более высоких температур использовался только PTC-термистор.


Датчик преобразует температуру отработавших газов в сопротивление. Блок управления не может напрямую считать показания сопротивления датчика температуры отработавших газов.

Эта проблема решается путём последовательного подключения к датчику резистора с фиксированным значением. На оба резистора подаётся напряжение от 5 В. Если температура изменяется, распределение напряжения меняется. Таким образом, блок управления определяет температуру отработавших газов.



Трубы, шланги и муфты для систем кондиционирования

Еще один важный модуль системы — «Трубы, шланги и муфты». Трубки, шланги и муфты в системах кондиционирования интенсивно ощущают факторы внешнего воздействия. Среди неполадок системы кондиционирования именно поломки, деформации этих элементов, по наблюдениям диагностов CТО, — на одних из лидирующих мест. Это связано со многими факторами: от огромной нагрузки на систему охлаждения до езды по плохим дорогам, в результате чего трубки, шланги, муфты подвергаются механическим повреждениям.



Содержимое модуля  «Трубы, шланги и муфты»

Трубы, шланги и муфты — компоненты соединяющие систему кондиционирования. Они соединены друг с другом с помощью шлангов и труб, по которым хладагент протекает через  систему кондиционирования.

Муфты на конце труб и шлангов системы кондиционирования позволяют соединить компоненты от системы кондиционирования.

Таким образом, выполнение сервисного обслуживания и ремонта облегчается.

Некоторые компоненты в системе кондиционирования движутся относительно друг друга. Для того, чтобы обеспечить передвижение механизмов, они соединяются друг с другом с помощью гибких шлангов.

Шланг состоит из нескольких слоёв. Благодаря этим слоям шланг достаточно прочный, износостойкий и устойчив к воздействию хладагента и растворенного в нём масла.

Масло в хладагенте может поглощать воду. Специальный состав шланга препятствует попаданию воды в хладагент.

Муфты позволяют отсоединять детали и заменять их при необходимости. В зависимости от типа муфты отсоединение происходит либо с помощью стандартных или  с помощью специальных инструментов.

Для прочности на муфту прикрепляют одно или два уплотнительных кольца, которые предотвращают утечку хладагента. Другой тип муфты – компрессионный. В такой муфте металлические поверхности плотно прижаты друг к другу.

Внимание. Ремонт систем кондиционирования может выполнять только сертифицированный специалист!

Для проверки знаний по теме «Трубы, шланги и муфты» предлагается короткий, но важный для закрепления материала и понимания пройденного, тест.

Пропускное отверстие системы кондиционирования

Важный элемент автомобильных систем кондиционирования воздуха – это и пропускное отверстие переменного сечения.

Непосредственно в  то пропускное отверстие стекает хладагент.

Содержимое  модуля  «Пропускное отверстие переменного сечения»

Пропускное отверстие переменного сечения расположено за поперечной перегородкой (внутри автомобиля).

Хладагент течёт из конденсатора, через фильтр-осушитель, в пропускное отверстие переменного сечения. Затем хладагент поступает в испаритель. Когда хладагент выходит из испарителя, он течёт через измерительную сторону пропускного отверстия переменного сечения в компрессор.

Функция пропускного отверстия переменного сечения

Пропускное отверстие переменного сечения позволяет хладагенту достигать испаритель в необходимом агрегатном состоянии. Поскольку отверстие имеет переменное сечение, то регулируется не только агрегатное состояние, но и количество хладагента.

Когда хладагент течёт через пропускное отверстие переменного сечения, уменьшается давление, температура и точка кипения. В результате хладагент изменяет агрегатное состояние. Как только он поступает в испаритель, хладагент испаряется из-за тепла и потока воздуха. При удалении этого тепла температура потока воздуха падает.

Температура наружного воздуха не всегда одинакова. Если холодный воздух протекает через испаритель, меньшее количество хладагента может изменять агрегатное состояние, по сравнению с тем, когда он нагревается снаружи. Пропускное отверстие переменного сечения пропускает максимальное количество хладагента, которое может испаряться, что предотвращает выход жидкого хладагента из испарителя.

Структура пропускного отверстия переменного сечения

Блок клапанов является широко используемой реализацией пропускного отверстия переменного сечения. Нижняя половина блока клапана обеспечивает снижение давления и температуры. Верхняя половина является измерительной стороной блока клапанов.

На верхней части блока клапанов имеется металлический корпус, содержащий чувствительный к температуре элемент и диафрагму. Диафрагма соединена со штифтом управления. Этот  штифт управления опирается на шарик, который прижимается пружиной возврата к седлу. Пространство между шариком и седлом называется отверстием.

Принцип действия пропускного отверстия переменного сечения

Когда хладагент выходит из отверстия в нижней половине блока клапанов, увеличивается доступное пространство. Хладагент получает гораздо больше места, поэтому давление резко падает. При понижении давления также уменьшается  температура и точка кипения хладагента.

Точка кипения хладагента не должна быть слишком высокой. Тепла и потока воздуха должно быть достаточно для достижения точки кипения хладагента, чтобы хладагент испарился. Во время испарения  хладагент извлекает большое количество  тепла от потока воздуха.

Измерительный элемент

Хладагент изменяет состояние, когда он протекает через испаритель. В дополнение к изменению состояния немного увеличивается температура. Это увеличение температуры расширяет измерительный элемент, благодаря чему диафрагма движется вниз. Шрифт управления следует за движением диафрагмы и толкает шарик вниз против усиления пружины.

Когда отверстие открывается дальше, в испаритель поступает больше жидкого хладагента. В результате температура газообразного хладагента, выходящего из испарителя, падает. Измерительный элемент снова охлаждается. Диафрагма перемещается вверх и отверстие становится меньше. После этого температура газообразного хладагента снова повышается, и цикл повторяется до тех пор, пока не будет достигнут баланс.

Ретро-отражение

Еще один переведённый на русский язык модуль в LMS ELECTUDE посвящён ретро-отражению.

Феномен ретро-отражения (обратного отражения, световозвращающего отражения) связан с изменением направления распространения волны при попадании на образованную границу между двумя средами. Физически всё достаточно просто: волна снова возвращается в среду, откуда изначально пришла.

Светоотражающая маркировка в виде лент, наклеек на  грузовых автомобилях, полуприцепах, прицепах важна для обеспечения безопасности движения, идентификации габаритов транспорта в свете фар других авто.

С момента использования светоотражающей маркировки существенно сократилось как число столкновений с боковыми частями грузовиков, так число наездов попутных машин на грузовики сзади.

Особенно роль ретро-отражателей ценна в условиях плохой инфраструктуры: узком дорожном полотне, узких обочинах.

Содержание модуля «Ретро-отражение»

Как правило, когда грузовик стоит на стоянке, фары выключены. Для того, чтобы другие участники дорожного движения видели автомобиль, его кузов покрыт светоотражающим материалом.

Если во время движения происходят неполадки с освещением, грузовой автомобиль виден водителям других транспортных средств.

На грузовиках устанавливают различные типы отражающих материалов, в частности:

• Пластиковые отражатели,
• Светоотражающая лента,
• Светоотражающие наклейки.

Светоотражающий материал может быть следующих цветов:

• Белый. Этот цвет используется спереди, а иногда и на боковой стороне грузовика.
• Красный. Этот цвет используется на задней части грузовика.
• Оранжевый. Этот цвет используется на боковой стороне грузовика.

Таким образом, новые переведённые модули позволяют получить структурированную информацию и проверить знания по ряду важных тем, которые касаются обслуживания, диагностики легкового и коммерческого транспорта.

Как экономить топливо

Константин Ищенко

знает, как сэкономить на топливе

Электромобили, конечно, наступают, но на машинах с ДВС в России будут ездить еще лет 10—15.

Цена на толиво постоянно растет, поэтому сэкономить на нем — естественное желание, с которым не стоит бороться. Расскажем, от чего зависит расход топлива вашей машины, что поможет его уменьшить, а что нет.

Как узнать точный расход бензина

Прежде чем начать экономить, нужно узнать точный расход топлива. Проще всего — посмотреть его на панели приборов, но не у всех автомобилей отображается расход. А еще каждый водитель вправе поставить под сомнение показатели приборов и на всякий случай перепроверить их.

Вот как узнать расход топлива:

1. Заправьте автомобиль до полного бака.
2. Запишите или сфотографируйте пробег и количество залитого в бак топлива. Если машина очень старая, можно записать общий пробег. Бортовой компьютер почти любой иномарки из нулевых и младше должен уметь считать километраж поездки: в этом случае сбросьте счетчик на ноль.
3. Пользуйтесь автомобилем как обычно.
4. Повторяйте цикл 4—5 раз и не забывайте фиксировать пробег и количество топлива.
5. Соберите все показания и рассчитайте расход топлива на 100 км по формуле: общее количество литров / (общий пробег / 100).

Самый простой способ записать пробег и количество топлива — сфотографировать чек и приборную панель после каждой заправки до полного бака. После каждой фотографии важно сбросить счетчик пробега, чтобы можно было сделать похожую фотографию в следующий раз

Чтобы уточнить расход, я проехал на Мини Джон Купер Воркс 2226 км и залил 197,7 л АИ-98

Заправка

Пробег

Получилось, что расход — 8,88 л. При этом бортовой компьютер показал средний расход 8,7 л на 100 км: получается, что Мини практически не ошибается при подсчете расхода топлива. Соберите похожую табличку для своей машины, рассчитайте расход и сравните его с тем, что показывает бортовой компьютер — будет интересно.

ПОВОД УЗНАТЬ НОВОЕ

30% на все курсы весь октябрь

У нас день рождения и миллион студентов, у вас — скидка по промокоду 2GODA

Выбрать курс

Почему повышается расход топлива и как это исправить

В реальной жизни расход топлива, который обещает завод-изготовитель автомобиля, практически недостижим. Замеры делают в идеальных условиях, которые очень условно имитируют обычную эксплуатацию: автомобиль новый, инженеры многократно проверили все его системы, а водитель-испытатель думает только о том, как показать лучший расход топлива. Производителю это выгодно: машины с низким расходом проще продать. Вот причины, по которым в реальности расход всегда больше, и советы, которые помогут его сократить.

Стиль вождения. Чем больше резких ускорений и езды на высоких оборотах, тем выше расход. И наоборот: те, кто спокойно разгоняется и плавно тормозит, не переплачивают за топливо.

На поддержание скорости уходит гораздо меньше топлива, чем на разгон. При разгоне не давайте стрелке тахометра подняться выше средних оборотов. Если у вас механическая коробка передач — старайтесь больше двигаться накатом, то есть на нейтральной передаче.

Пробки. Постоянное движение с минимальной скоростью, непродолжительные разгоны и торможения увеличивают расход топлива в 2—3 раза. Если при обычном движении в городе машина потребляет 10 литров топлива, то в глухих пробках расход может вырасти до 20 л и более. На современных автомобилях может быть система «старт-стоп», которая глушит двигатель, пока машина стоит. Она экономит топливо.

Например, в Санкт-Петербурге проблему пробок хорошо решает Западный скоростной диаметр (ЗСД) — платная дорога, благодаря которой можно оказаться на другом конце города очень быстро: во время вечерних пробок от Благодатной улицы до Шуваловского проспекта можно доехать за 40 минут — это когда через город ехать 1,5—2 часа. Проезд по транспондеру — 230 Р, расход — трассовый.

Представим, что вам нужно проехать 25 км с Московского на Комендантский и у вас есть два варианта: поехать через город и через ЗСД. Километраж один и тот же, разница только в том, что город стоит, а ЗСД едет, и вполне неплохо.

В первом случае при расходе 8 л на 100 км сгорит 2 л бензина, во втором расход будет примерно 15 л на 100 км и сгорит 3,8 л. 230 Р, которые придется заплатить за проезд по ЗСД — это 4,6 л АИ-95. Получаем 6,6 л и 3,8 л: кажется, что сэкономить не получилось, разница 140 Р. Но если сравнить 40 минут в пути и пусть даже полтора часа, вы в плюсе на 50 минут.

Пятница, 8 октября 2021, 18:20. Есть незначительное расхождение в километраже — 26 км вместо 25, лишние 14 минут из-за глухой пробки на Благодатной, но все будет примерно так, как мы написали в расчетах: с одной стороны, придется переплатить примерно 140 Р, с другой — вы будете в нужном месте примерно на 40 минут раньше. Что важнее — решать вам

Длительная работа двигателя на холостом ходу. Чем дольше машина стоит с запущенным двигателем, например пока прогревается, тем больше будет расход в пересчете на километры. На прогрев хватает 3—5 минут, нет смысла стоять дольше. Если в машине есть система «старт-стоп», старайтесь ее не отключать.

Износ двигателя. На расход топлива могут влиять ослабшие пружины клапанов, изношенный распредвал или растянутая цепь ГРМ. Коэффициент полезного действия (КПД) такого двигателя будет ниже, поэтому для того чтобы машина куда-то поехала, придется крутить двигатель на больших оборотах и тратить больше бензина.

Относительно безболезненно лечится только растянутая цепь: сам двигатель может быть вполне исправным. В остальных случаях нужна диагностика и мнение специалистов: хорошо, если их будет несколько. В каких-то случаях будет целесообразно провести капитальный ремонт, в каких-то заменить двигатель на контрактный. Расходы вряд ли окупятся экономией топлива, зато появится больше уверенности, что машина не подведет в самый неподходящий момент.

Если двигатель вашего автомобиля все еще в порядке, рекомендуем сократить вдвое сервисный интервал, рекомендованный дилером: делать промежуточное ТО с заменой масла и масляного фильтра. Не менее важно, чтобы масло не было поддельным.

Износ трансмиссии. Неполадки в агрегатах, передающих энергию двигателя колесам, тоже плохо влияют на экономичность: изношенное сцепление или неисправная автоматическая коробка передач негативно скажутся на расходе топлива.

Рекомендуем своевременно обслуживать классический автомат — менять в нем масло раз в 60 000 км — и лить что-нибудь качественное и неподдельное. А на роботе и ручной коробке передач вовремя менять сцепление и не дожидаться, пока машина встанет.

Неисправности в топливной системе часто как-то связаны с форсунками или с топливным насосом. Своевременно меняйте топливный фильтр, если он есть в вашем автомобиле. Проверьте топливную систему в сервисе и замените изношенные детали.

Слева — дроссельная заслонка. Она регулирует количество воздуха, поступающего в двигатель. Справа — топливная рейка и топливные форсунки, которые подают в двигатель топливо

Неполадки в системе зажигания: проблемы со свечами, катушками зажигания и силовыми проводами, если катушки в составе модуля зажигания. В бензиновом моторе свеча отвечает за воспламенение смеси топлива и воздуха. Нет искры — смесь не загорится. Поэтому перебои в искрообразовании — пропуски зажигания — могут значительно ухудшить работу двигателя. Несгоревшее топливо летит в выхлопную трубу, мощность двигателя падает, а расход топлива возрастает.

Свечи рекомендуется менять строго по рекомендациям производителя или даже чаще. Если они в порядке, но искры нет, меняют катушку зажигания. Их может быть несколько, по одной на каждый цилиндр. По коду неисправности в результатах диагностики будет понятно, в каком именно цилиндре проблемы и какую катушку менять. Если катушки зажигания смонтированы в общий блок зажигания, то ток к свече проходит через высоковольтные провода: их меняют вместе с неисправным модулем зажигания.

Слева и внизу — свеча зажигания. Справа — модуль зажигания на 4 катушки. Катушку и свечу в таком случае соединяет силовой провод

Проблемы с системой впуска. Воздух попадает в двигатель через воздушный фильтр, после которого установлен датчик массового расхода воздуха (ДМРВ). Забитый воздушный фильтр не пропустит через себя нужное количество воздуха. Автомобиль не сможет показать полную мощность, динамика будет вялой. Водителю придется газовать сильнее и в итоге расход возрастет.

Если во впускной системе есть дырка, то воздух будет подсасываться и датчик его не учтет. Блок управления получит от датчика неправильную информацию, в итоге нарушится состав топливно-воздушной смеси. Расход топлива вырастет, а мощность двигателя упадет, двигатель будет работать неправильно. Не исключено, что двигатель и вовсе заглохнет.

Проблемы с системой управления двигателем. В современном автомобиле даже датчик наружной температуры или датчик температуры охлаждающей жидкости могут влиять на образование смеси, а значит, и на потребление топлива. А еще у современных машин есть датчики, которые прямо влияют на формирование топливной смеси:

1. ДМРВ, датчик массового расхода воздуха, он же MAF, mass air flow sensor. Он считает количество воздуха, попадающее в мотор, и на основе этих данных блок управления определяет количество подаваемого топлива.
2. ДАД, датчик абсолютного давления, он же MAP, manifold absolute pressure sensor. Этот датчик считывает давление во впускном коллекторе, которое сообщает блоку управления, и уже по нему вычисляется масса воздуха и соответствующее количество топлива. Это менее точный метод, на современных моторах MAF используется чаще.
3. Лямбда-зонд — датчик концентрации кислорода.

Последний — самый важный. В современных автомобилях может быть два и более лямбда-зонда, но серьезно влияют на формирование смеси первые, они же верхние — те, что расположены в выпускной системе до катализатора. Те лямбды, что расположены после, служат для контроля работы катализатора. У более старых автомобилей датчик один: как раз тот, что влияет на формирование топливно-воздушной смеси.

Верхний датчик анализирует состав выхлопных газов и определяет, сколько в них кислорода. Потом сообщает электронному блоку двигателя, какая топливная смесь сгорает в двигателе:

1. оптимальная, соотношение воздуха к топливу 14,7:1;
2. бедная, топлива меньше нормы;
3. богатая, топлива больше.

Блок управления на основе этих показаний регулирует подачу топлива в двигатель, чтобы приблизить показатели воздушно-топливной смеси к идеалу. Но если датчик неисправен и дает неверную информацию, то топливо будет гореть не так, как должно, и расход будет больше.

В случае выхода из строя или некорректной работы ДМРВ, ДАД или лямбда-зонд из впускного коллектора может изменить поведение автомобиля: динамика снизится. В исключительных случаях датчики ДМРВ или ДАД можно почистить, но чаще их меняют на новые. Проблемы с лямбда-зондом решает только замена.

Сверху — изношенный лямбда-зонд: обычно они выходят из строя от времени и температуры, ходят примерно 120 тысяч километров. Снизу — датчики положения распредвала, абсолютного давления и наружной температуры Датчик массового расхода воздуха оценивает количество воздуха, попадающего в двигатель. Без точных и корректных данных от него блок управления не сможет обеспечить оптимальное соотношение воздуха и топлива в топливной смеси. Источник: boschautoparts.com

Проблемы с ходовой частью. Подклинивающий тормозной суппорт, закисшие барабанные тормоза, разболтанный ступичный подшипник или нарушенные развал или схождение затрудняют движение автомобиля. Рекомендуем ремонтировать такие неисправности как можно быстрее. Это не столько ради экономии топлива, сколько ради безопасности.

Состояние колес и шин. Чем легче и меньше колесо, тем мотору проще его крутить. И наоборот: большое и тяжелое колесо требует больше энергии, то есть больше бензина. Поэтому расход бензина у одного и того же автомобиля на разных колесах будет отличаться. Недокачанные колеса тоже крутить труднее, а еще у такой шины неравномерно и очень быстро изнашивается протектор.

Подкачайте шины по инструкции, которую обычно размещают на лючке бензобака или в дверном проеме. Старайтесь, чтобы на машине стояли шины штатного размера — или как минимум решите, готовы ли вы из-за внешнего вида переплачивать за топливо и за гораздо более дорогую резину.

Дополнительное внешнее оборудование. Когда автомобиль движется, он вынужден преодолевать сопротивление воздуха. Чем больше площадь автомобиля, тем больше энергии нужно для продолжения движения. Поэтому багажники на крышу или огромное антикрыло негативно скажутся на расходе топлива.

Багажник или бокс стоит монтировать на крышу только тогда, когда от него есть практическая польза, в остальных случаях его лучше снять.

Тюнинг. Различные доработки автомобиля могут повлечь увеличение расхода топлива. Есть две причины:

1. Техническая — когда поставили большую турбину и модифицировали программу электронного блока управления двигателем. Турбина дает больше воздуха, форсунки льют больше топлива.
2. Поведенческая — когда поставили производительные тормоза и доработали выхлоп. Хочется чаще разгоняться, чтобы слушать эффектный звук выхлопной системы и резко оттормаживаться у светофоров. А как загорится зеленый — продолжить.

Другие работающие способы экономии топлива

Выключайте вспомогательные системы комфорта, когда от них никакого толка. Включенный кондиционер, обогревы и другие потребители энергии увеличат расход. Если от них отказаться — поездки станут экономичнее. Мы не рекомендуем страдать от жары, но осенью или даже зимой кондиционер можно включать раз в месяц — для поддержания работоспособности кондиционера. Ну или когда стекла запотеют, в остальном от кондиционера в холодное время года никакой пользы.

Старайтесь двигаться с закрытыми окнами. Открытое окно нарушает аэродинамику автомобиля: он сильнее сопротивляется воздушным потокам и расход растет.

Выберите подходящий бензин. Только при заправке соответствующей маркой топлива можно надеяться на уменьшение расхода. Если двигатель разрабатывали для АИ-95, не стоит заправлять его АИ-92: расход будет выше, а еще вы так рискуете спровоцировать детонацию — преждевременный взрыв топливно-воздушной смеси из-за сжатия, — и потом платить за капитальный ремонт двигателя. Но если заправить такой автомобиль АИ-98, расход вряд ли упадет.

Способы купить топливо дешевле

Программы лояльности. У большинства сетевых заправок есть программа лояльности. Обычно это пластиковая карта, на которую начисляют бонусы за каждый купленный литр. Потратить бонусы можно здесь же: купить что-то в магазине, обменять на сувениры или даже заправиться.

Однозначного лидера по лояльности выделить сложно, но можно выбрать самую выгодную из ближайших к вашим маршрутам заправку. Главное, чтобы не дошло до абсурда: длительная поездка на выгодную заправку и обратно может обнулить все бонусы.

Главная страница приложения АЗС ГПН для Ай-ос, а также экран статуса в программе лояльности

Автоматические заправочные станции. У многих сетевых операторов АЗС есть маленькие автоматические заправки.

Здесь нет большого здания, нельзя купить кофе или сходить в туалет. Но топливо будет дешевле по сравнению с полноразмерной заправкой той же сети. Роль кассиров выполняют терминалы: заправку можно оплатить картой, наличными или через мобильное приложение.

Заправка на Королева — обычная: с магазином, кафе и туалетом. АЗС на Кржижановского — автоматическая. Разница в стоимости АИ-95 — 1,3 Р, АИ-92 — 1,05 Р. Скриншоты из приложения АЗС ГПН

Доставка бензина. В Москве, Петербурге и некоторых городах-миллионниках такие сервисы существуют давно. Заказ топлива вы делаете через сайт или приложение, интервал приезда заправщика обычно два часа. На указанный адрес прибудет обычный фургон-каблук, в кузове которого емкость с топливом и насос. Автомобиль заказчика заправят через шланг с опломбированным счетчиком, как на АЗС.

Такой бензин дешевле на 8—10%, все-таки владельцу каблука не нужно вкладываться в недвижимость. Тем не менее я бы вряд ли стал так экономить: сложно понять, насколько топливо качественное. Если решите рискнуть, попросите сертификат на топливо и внимательно его изучите.

Неработающие способы экономии топлива

Расскажем о способах экономии топлива, которые не работают.

Удалить катализатор. Катализатор — каталитический нейтрализатор, часть выхлопной системы автомобиля, которая позволяет снизить количество вредных выбросов.

Расход топлива снизится, только если вы удалите или поменяете забитый или оплавленный катализатор, который неисправен и создает помехи для естественного движения выхлопных газов. Катализатор забивается из-за некачественного топлива, неисправного двигателя — когда в трубу летит масло или несгоревший бензин, или из-за других причин. Если убрать работающий катализатор, расход топлива не снизится.

Использовать присадки. На рынке много различных присадок в моторное масло и в топливо. В основном жидкие, но те, что для топлива, могут быть и в виде таблеток. На этикетке или в рекламном буклете обещают значительные изменения в характеристиках автомобиля: и лошадиных сил будет больше, и расход топлива уменьшится, и масло старый двигатель есть перестанет, а еще случится много других чудес — вплоть до полного обновления деталей двигателя.

Присадка действительно может помочь дизельному топливу не застыть на морозе, она может обладать чистящими свойствами и помочь с профилактикой проблем с топливной системой, но расход топлива будет таким, каким был раньше. Тем более что флакон стоит недешево и в пересчете на рубли вы серьезно переплатите.

Есть присадки, которые обещают повысить октановое число бензина: по легенде вы можете сделать АИ-95 из АИ-92. Но это так себе вариант: лучше сразу заправиться 95-м. Все-таки это полноценная партия топлива, с необходимыми документами и сертификатами. А что получится из смеси АИ-92 и содержимого флакончика — не знает никто. Лучше не рисковать.

Установить усилитель зажигания, экономитель для выравнивания напряжения в электросети автомобиля или «Разминусовку». Такие устройства продаются на авторынках и на «Алиэкспрессе». Усилитель зажигания в теории должен давать более мощную искру. На деле из-за повышенного напряжения катушка зажигания перегревается и быстро выходит из строя.

Экономитель — это примитивный конденсатор. Разминусовка — дополнительные провода массы. Ни то, ни другое не поможет сэкономить: электросхема современного автомобиля стабильна и хорошо сбалансирована, а дополнительные элементы могут навредить.

Экономитель, который в теории должен выравнивать напряжение в сети автомобиля. Тем не менее нельзя включить что-то в прикуриватель и начать экономить. Источник: aliexpress.ru

Установить ионизатор, он же озонатор двигателя. Выглядит как металлическая коробочка с двумя проводами, которая ставится в систему подачи воздуха в двигатель.

По заверениям продавцов, воздействует на молекулы кислорода через сильное электрическое поле и этим обеспечивает более эффективное сгорание топлива. Это неправда. Такое устройство не способно что-то поменять на молекулярном, и вообще на каком угодно уровне. Но и не навредит. Просто лишний прибор в электросети.

Активатор кислорода воздуха — ионизатор и озонатор, модель УПГ 2. Выглядит как что-то полезное, но нет. Источник: atwenergy.com

Установить магнитный экономитель или кавитатор. Похожи на ионизатор, но должны воздействовать уже на топливо.

Обещания те же: больше мощности, меньше расход. По легенде, в магнитном экономителе два сильных неодимовых магнита. Они разрушают в бензине углеводородные соединения, а бензин из-за этого горит гораздо лучше. У кавитатора другой принцип работы: создатели заявляют, что их устройство превращает часть топлива в пар и меняет углеродные связи. Оба устройства одинаково бестолковые, а еще они могут затруднить подачу топлива.

Обычные магниты в пластиковом корпусе. Пользы никакой, но есть риск пережать трубки подачи топлива. Обедненная смесь, нестабильная работа двигателя и значок check engine на приборной панели. Источник: aliexpress.ru

Что делать, если автомобиль потребляет слишком много топлива

1. Замерьте расход топлива: соберите статистику за 2000—2500 км. При этом не полагайтесь на показания бортового компьютера.
2. Сравните полученный результат с показателями таких же автомобилей. Не ориентируйтесь на заявления производителей, лучше посмотреть на форумах и в чатах владельцев такого же автомобиля, как ваш. Если ваш расход выше на 30% и более — действуйте.
3. Воспользуйтесь нашими способами экономии топлива. Переходите от простых и бесплатных — например, убрать дополнительный багажник с крыши автомобиля — к сложным, которые требуют диагностики и замены запчастей.
