Датчик давления масла в картере – Как правильно выполнить проверку датчика давления масла? Принцип работы датчика давления масла. Как именно он работает? Все о нем и другие нужные факты

Содержание

как работает, где находится, неисправности

Буквально недавно пришлось столкнуться с проблемами с датчиком масла. Периодически на приборной панели стала загораться лампочка «масленка». Почему не понятно, заехал в несколько сервисов, начали рассказывать что-то невразумительное, после чего решил всё-таки самостоятельно со всем разобраться. Теперь хочу поделиться с другими автомобилистами, потому как проблема частая, судя из форумов. Поэтому предварительно давайте расскажу, что собой представляет датчик давления масла, зачем он нужен, да и где собственно размещается (честно сказать, сам долго искал). Ну, и, конечно же, перечислю основные причины и признаки неисправностей, с которыми можно столкнуться.

датчик давления маслаНа фото: справа датчик давления масла, слева указатель давления. Фото — drive2.ru

Для чего нужен датчик давления масла? Что это?

Если не вдаваться в серьезные умозаключения, а по-простому — это один из основных компонентов масляной (смазочной) системы двигателя. Деталь в первую очередь отвечает за контроль масла, то есть проверяет давление и в случае, каких-либо проблем сразу же оповещает водителя. Это может быть соответствующая лампочка, как я её называю лодка с термометром или же сообщение на бортовом компьютере, если машина навороченная.

Принцип работы датчика маслаПринцип работы датчика масла

Принцип работы довольно простой, сможет разобраться даже новичок. Смотрите в чём дело, в большей части датчиков, работа основывается на возможности преобразования одного типа энергии в другой. Чтобы преобразовать механическое воздействие, в корпусе датчика монтируется преобразователь механических воздействий в электронный сигнал. Механическое воздействие передается на мембрану, в современных машинах её делают из металла и помещают на неё резисторы, которые меняют сопротивление в ответ на возникающую деформацию. Потом уже преобразователь передает электрический сигнал по проводке.

Устройство датчика ДДМУстройство датчика ДДМ

На старых машинах устройство и сама работа датчика несколько отличалась, но сам принцип сохранялся. Понятно дело, ни о каких электрических преобразователях речь и быть не могло. Поэтому конструкция была простая. Итак, аналогично, показания датчика формировались от воздействия на мембрану. Деформируясь, мембрана давила на шток, который отвечал за сжимание жидкости в специальной герметичной трубке. На другом конце трубки, имелся второй шток, на который давила жидкость из трубки и тот соответственно поднимал или опускал стрелку. Прибор со стрелкой называется дифманометром, его называли просто манометром. Соответственно, стрелка пошла вверх, возрастает давление, вниз, давление падает.

Где находится?

По поводу размещения датчика, определенное сказать что-то сложно. Понятно, что по логике он должен находиться в блоке цилиндров, но где именно, вот в чем вопрос. Общих характеристик, где искать этот датчик, у машин мало. Лучше ориентироваться на книжку по эксплуатации. Например, не редко производители монтируют его за головкой блока цилиндров, в районе кожуха ГРМ или на блоке распредвала, на Ладах он там размещается. На иномарках, зачастую устанавливают где-то внизу или посередине мотора, в районе масляного фильтра или насоса, в картере (характерно для моделей Мерседес).

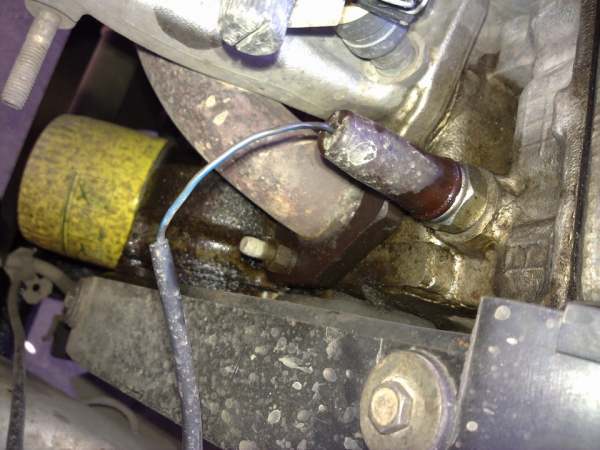

датчик давления масла ВАЗ 2115На фото: датчик давления масла ВАЗ 2115 пропускает масло. Требуется замена датчика

Кстати, не забывайте, что на большинстве иномарок, датчиков может быть несколько, в таких случаях их располагают по такой схеме: один перед масляным насосом, другой где-то за ним. В общем, зависит от модели машины, читайте мануалы, так сходу сложно сказать, где конкретно он может находиться.

Датчик давления масла Газель Месторасположение датчика давления масла Газель

Причины неисправности датчика давления масла

Как таковых причин достаточно, хоть узел и важный при формировании нужных параметров работы ДВС, но расположен как-то отдалённо и не связан с остальными системами. Итак:

• Первая и самая банальная причина — это недостаточный уровень масла. У некоторых невнимательных автомобилистов, может наблюдаться масляное голодание, когда проехав тысячи километров, никто не заглядывает под капот, не интересуясь, что да как там. Решение проблемы проще, чем, кажется, достаточно долить масла и всё, лампочка перестанет гореть. Кстати, на всякий случай, проверьте, нет ли подтеков масла под мотором, всякое может быть, лучше сразу исключить механические повреждения картера или блока.

Лампочка давление маслаЛампочка давление масла

• Накрылся масляный насос. Покупаем новый и забываем о проблеме.

Масляный насос
Масляный насос

• Забился сам датчик. Не редко причина в банальном засоре датчика, поэтому попробуйте его для начала почистить, может ещё послужит. Кстати, у меня как раз засор и стал причиной того, что начала гореть лампочка. Почистил и все отлично, никаких проблем. Видно масло плохое использовал, поэтому не забывайте, что от масла тоже многое зависит.

ДДМ Toyota IstДДМ Toyota Ist

• Засор масляного фильтра. Понятно, что циркуляция масла в ДВС проходит через фильтр. Теперь представьте, сеточка забилась, как через неё пройдет масло, а ни как. Эта проблема китайских поддельных фильтров, старайтесь покупать оригинальные «мановские», они хоть и дороже, но с ними мороки никакой нет.

Засоренный масляный фильтрЗасоренный масляный фильтр

• Повреждение мембраны датчика, из-за чего передаются неверные сведения.

• Следующая причина маловероятная, но со счетов её сбрасывать не стоит. Касается она замыканий проводов идущих от самого датчика на «приборку» или БК, окисление клемм на датчике, соединений и тому подобное. У знакомого был аналогичный случай, лапочка загорелась, он давай по сервисам ездить. Ну, а какие у нас «спецы» сидят на СТО, все прекрасно знают. Мозгов не хватило банально проводку проверить, соединения, клеммы. А оказалось, что в гараже мыши завелись и перегрызли провод, в итоге показания с датчика приходили неправильные, коротнуло там что-то.

• Сгорело реле датчика, предохранитель вследствие замыкания.

В общем, как видим, причин соберется прилично, действуйте методом исключения, если решили выявить неисправности самостоятельно. Начните с простого, выньте щуп, может там масло уже давно закончилось.

Признаки неисправности датчика давления масла

Как правило, основной признак — это горит лампочка, в остальном мало кто обращает внимание на побочные моменты. А их немало:

• Проблемы с запуском мотора. Банально масло закончилось, а мотору, особенно зимой сложно провернуть коленвал.

• Появления толчков при езде, особенно ощущается на малых оборотах.

• Теряется мощность при разгоне.

• Неправильно срабатывает замок зажигания, зачастую, если проблемы с питанием, проводкой к датчику.

Заключение

Как видим, причин довольно много, главное во время выявить истинного виновника. Проблемы с проводкой, можно сказать, да ничего страшного, но не тут-то было, не редко из-за замыканий, оголенных проводом, машины горят. Поэтому не шутите с этим. Другая ситуация, закончилось масло, мотор работает без смазки или с малым количеством, в итоге что? Правильно, быстрый износ и выход из строя поршневой группы, в заключении ремонт или покупка «контрактника».

Поэтому обращайте внимание на любые мелочи, загорелась лампочка давления масла, проверьте, избежите дорогостоящего ремонта.

Кстати, в следующей статье рассмотрим, как правильно диагностировать и выявить истинную причину.

где расположен, для чего нужен, как поменять » АвтоНоватор

В устройстве транспортного средства главнейшую роль играет двигатель. Романтичные водители называют его «сердцем машины». Но у силового агрегата есть одно слабое место — это система смазки трущихся деталей. В качестве единственного контрольного органа этой системы выступает датчик давления масла (ДДМ), который может преподнести водителю немало сюрпризов.

Зачем нужен датчик давления масла

ДДМ — это важнейший компонент смазочной системы двигательного агрегата. Устройство отвечает за контроль давления масла, которое подаётся к двигателю и в случае каких-либо сбоев передаёт сигнал в салон водителю — загорается соответствующая лампочка.

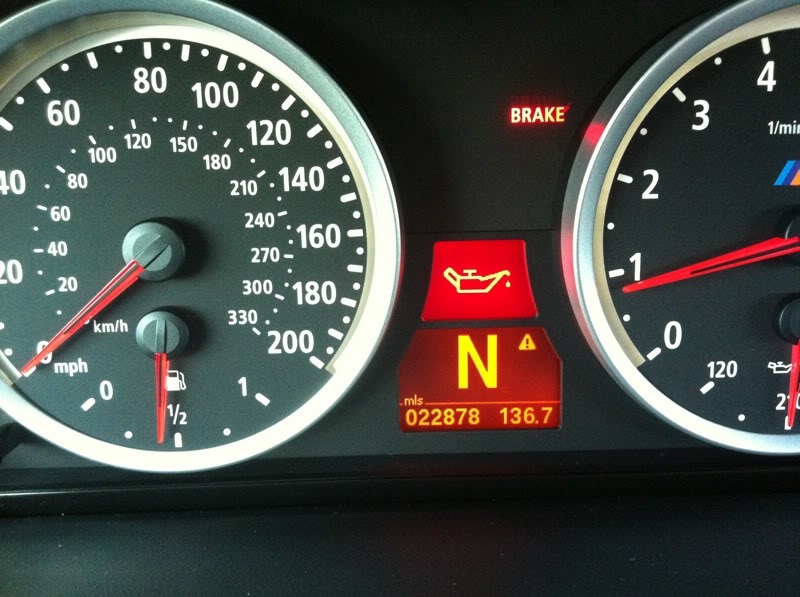

Индикатор в виде маслёнкиИндикатор в виде маслёнки

Лампочка загорается сразу же после срабатывания ДДМ

Чтобы понять значение датчика в конструкции автомобиля, потребуется знать, как именно осуществляется подача масла на трущиеся части в двигателе. В зависимости от вида машины и её года выпуска подача смазки может осуществляться различными способами, в том числе и простым разбрызгиванием. Однако даже такой способ подразумевает создание необходимого давления, чтобы в агрегат подавалось оптимальное количество масла. Если количество смазки будет стабильным, то трущиеся части двигателя обеспечивают хорошую бесперебойную работу без быстрого износа.

Для своевременного предупреждения различных негативных факторов в смазочной системе и устанавливается ДДМ, который чувствителен ко всем изменениям подачи масла.

Подача сигнала водителю осуществляется звуковым и визуальным методами: в салоне раздаётся резкий писк и на панели приборов возникает красный индикатор в виде маслёнки. В некоторых видах авто характеристики давления масла выносятся в отдельный стрелочный прибор, который показывает текущее состояние системы смазки.

Знаете ли вы, что на уровень давления места может оказывать влияние высота точки расположения автомобиля относительно уровня моря?

Авто у моряАвто у моря

Давление масла может меняться от того, как высоко автомобиль находится над уровнем моря

Виды ДДМ и принцип их работы в современных автомобилях

Современная автомобильная индустрия использует два вида таких датчиков. Каждый из видов работает с определёнными типами двигателей и говорить о том, какой датчик лучше/хуже не приемлемо.

Механический датчик

Устройство максимально точно определяет давление масла в системе и передаёт показатели на шкалу в приборной панели.

Механическое устройство имеет усложнённую конструкцию: чашка корпуса, мембрана, толкатель, ползунок и обмотку нихромовой проволокой. Из-за использования множества компонентов механические датчики имеют высокую стоимость.

Выполнение работы такого устройства заключается в следующем: ползунок, который расположен на платформе с нихромовой обмоткой, принимая силу давления масла, поднимается или опускается. Каждое его движение передаётся на стрелочный указатель в салоне машины, благодаря чему водитель всегда будет точно информирован о том, какое давление смазочной жидкости в двигателе. Ползунок же получает данные от воздействия масла на мембрану датчика.

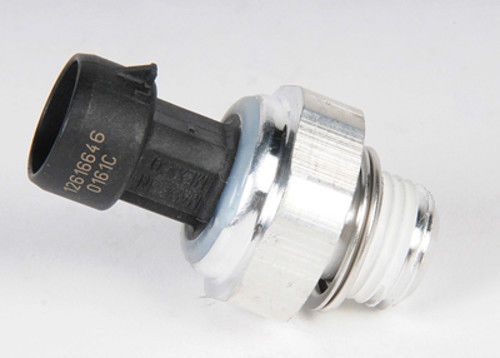

Механический ДДММеханический ДДМ

Имеет крупные габариты и сложную внутреннюю конструкцию

Электронный датчик

Датчик этого вида более прост, однако он не может передавать все изменения в системе смазки водителю. Как правило, электронный тип устройства показывает только два основных значения: нормальное давление и критическое.

Таким образом, его единственная цель — передать водителю информацию о том, что давление в системе равно нулю. Для этого в его конструкции используются только чашка корпуса, мембрана, толкатель и система контактов с лампочкой давления масла в салоне машины.

Соответственно, если давления пропадает, мембрана выпрямляется, так как ничто на неё не давит. Толкатель сразу же задвигается внутрь корпуса, контакты замыкаются — аварийный сигнал подаётся в салон.

На некоторых моделях транспортных средств устанавливается сразу два вида датчиков. Это расширяет возможности водителя постоянно контролировать систему смазки двигателя.В случае выхода из строя одного устройства, можно ориентироваться на показания второго.

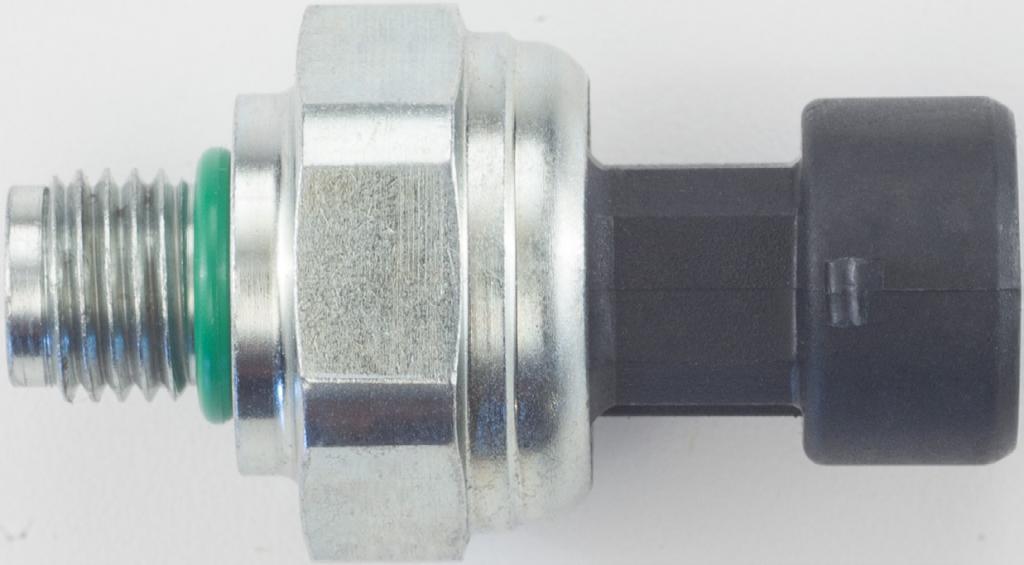

Электронный ДДМЭлектронный ДДМ

Конструктивно более простое устройство

Местоположение устройства в разных видах авто

В зависимости от марки и модели автомобиля может меняться и месторасположение датчика. Каждый автопроизводитель по-своему подходит к комбинированию механизмов подкапотного пространства.

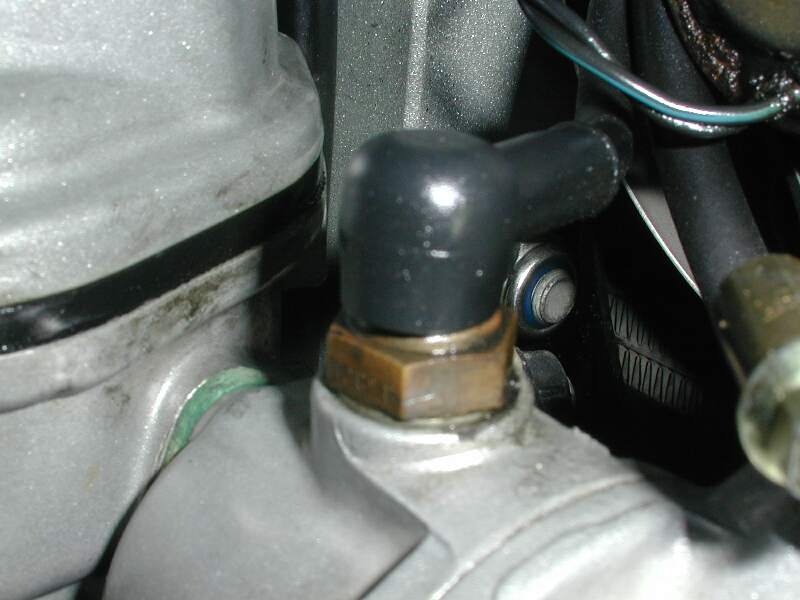

Чаще всего ДДМ находится в непосредственной близости от головки блока цилиндров и масляного фильтра. В некоторых случаях, чтобы добраться до устройства, потребуется просто открыть капот и пробраться к датчику без демонтажа других элементов. В других ситуациях снять датчик позволяется только снизу, через колёсную базу.

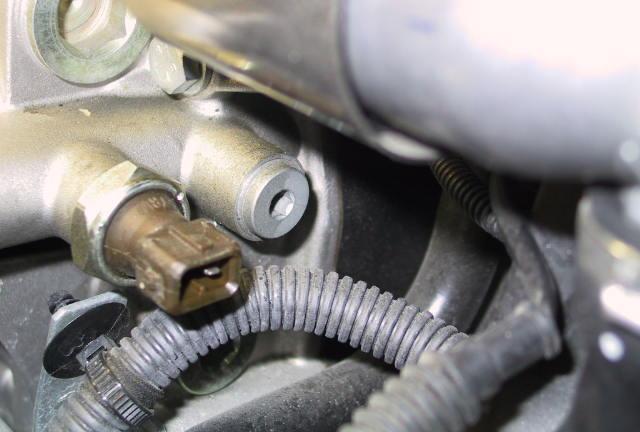

ДДМ в машинеДДМ в машине

Обычное расположение — у двигателя

Таблица: где находятся датчики давления масла на популярных моделях авто

Причины и признаки неисправности

Водитель любого транспортного средства должен знать, что чаще всего неисправности в системе смазки не представляют особых сложностей в их устранении. Однако могут возникнуть и такие поломки, которые потребуют вмешательства специалиста СТО и узкопрофильного оборудования.

Признаками неисправностей в датчике давления масла могут служить:

  • потеря мощности автомобилем при разгоне;

  • нестабильность срабатывания замка зажигания;

  • резкие толчки при езде на малых оборотах;

  • невозможность завести машину.

К причинам, по которым ДДМ выходит из строя, можно отнести:

  • выработанный ресурс устройства;

  • деформация мембраны;

  • короткое замыкание в проводке;

  • выход из строя реле датчика.

Поэтому требуется максимально внимательно относиться к такому устройству, как ДДМ, так как от его работоспособности зависит состояние двигателя. Если датчик начинает «врать» и «путаться в показаниях», трущиеся детали силового агрегата очень быстро износятся, что в конечном итоге приведёт к заклиниванию двигателя.

Как подключить выносной

В некоторых случаях бдительные и опытные автолюбители подключают выносной датчик давления масла на свой автомобиль. Это та мера, которая обеспечит надёжный контроль над системой смазки двигателя. С одной стороны, функции датчика будут обеспечиваться в штатном порядке, а с другой — можно будет в любой момент посмотреть на силу давления в системе.

Порядок подключения выносного прибора:

  1. Открыть капот.

  2. Установить на место датчика давления масла тройник (переходник).

  3. К разъёмам переходника подключаются сам датчик и сигнальное устройство.

  4. Провод от прибора протягивается в салон.

  5. По цвету проводков производится подключение к панели приборов.

Таким образом, без особенных сложностей можно установить и подключить дополнительный прибор по контролю давления масла.

Выносное устойствоВыносное устойство

Благодаря чёткой шкале делений водитель всегда будет знать точное давление в системе

Как заменить

Замена ДДМ в случае его поломки — это необходимая операция. Без этого прибора дальнейшая эксплуатация автомобиля невозможна или небезопасна. К тому же практически любой водитель сможет поменять датчик самостоятельно.

Водитель демонтирует ДДМВодитель демонтирует ДДМ

Рекомендуется работать в перчатках, чтобы не испачкать и не поранить руки

Порядок замены во многом будет зависеть от места положения устройства. Однако, в целом основные этапы процедуры проходят согласно установленным правилам:

  1. Открыть капот, дождаться, пока мотор остынет.

  2. Найти ДДМ и обеспечить удобный подход к нему.

  3. Снять с устройства контактный проводок.

  4. Гаечным ключом выкрутить датчик из посадочного гнезда.

  5. Вместе с датчиком потребуется снять и колечко из алюминия, которое выполняло роль уплотнителя. При замене датчика потребуется поменять и кольцо.

  6. Новый датчик вкручивается с новым уплотнителем в освободившееся гнездо.

  7. На резьбу устройства в некоторых случаях (замена ДДМ на отечественных автомобилях) наносится герметик.

  8. На контакты устройства подключить провод.

  9. Протестировать новый датчик давления масла: завести мотор, убедиться, что значок в виде маслёнки не горит.

Монтаж нового устройстваМонтаж нового устройства

Потребуется надёжно закрутить новый датчик, а после — проверить соединение на течь

Видео: замена ДДМ своими руками

Таким образом, даже будучи неопытным водителем, можно провести как проверку, так и замену датчика давления масла на любой машине. Главное — не бояться сложностей и действовать осторожно, чтобы не повредить смежные с датчиком устройства, шланги и провода.

Как поменять датчик давления масла: пошаговая инструкция

Основным агрегатом в автомобиле является двигатель. Когда водитель видит на панели приборов горящую красную лампу с изображением масленки, то значит возникла неисправность в системе смазки мотора. Светящаяся лампочка сигнализирует о снижении давления смазки до минимального значения, либо поломке датчика давления. Он не ремонтируется, поэтому его нужно заменить новой деталью, и сделать это можно своими руками. Замена датчика давления масла – несложная процедура, но она требует внимательности и знания тонкостей.

Когда и для чего меняют датчик масла

Смазка в двигателе нужна для нормальной работы деталей и взаимодействия между собой. Оно не позволяет возникать сухому трению, которое приводит к выходу из строя элементов мотора, покрывает детали защитной пленкой. Такая защита предотвращает коррозию, влияние химических веществ. Данные о давлении масла передает датчик давления.

Недостаточная его величина приведет к быстрому износу деталей, продукты отработки не будут вымываться из каналов. Это также уменьшит срок службы двигателя. К некоторым узлам при низком давлении прекращается подача масла. Особенно важна работа распределительного механизма, который находится в головке блока цилиндров.

Избыточное давление тоже отрицательно влияет на работу силового агрегата. Могут выйти из строя резиновые уплотнения, прокладки. Иногда в систему смазки устанавливают два датчика – для контроля низкого и высокого давления.

Существуют два вида датчиков давления:

  1. Аварийные – подают сигнал о критическом снижении давления.
  2. Измерительные. Это более сложные устройства, которые выдают информацию водителю о конкретных значениях давления.

Сегодня на современных автомобилях устанавливают электронные типы таких устройств, который могут выполнять задачу измерительного и аварийного устройства.

Существует несколько причин замены:

  1. Выход из строя.
  2. Из-под корпуса сочится масло.
  3. Снятие для проверки давления в системе. Контроль проводится с помощью манометра, который вкручивается в гнездо штатного датчика.

Подача сигнала происходит визуальным или звуковым способом. В салоне слышен резкий звук, а на приборах загорается красная лампочка с изображением масленки. На некоторых автомобилях на приборной панели установлен стрелочный индикатор, который отображает текущее давление масла.

Водитель должен знать признаки выхода из строя датчика давления, когда его нужно менять:

  1. При разгоне машина теряет мощность.
  2. При движении на небольшой скорости возникают резкие толчки.
  3. Нестабильная работа замка зажигания.
  4. Автомобиль не заводится.

В таких случаях нужно срочно провести диагностику и при необходимости заменить деталь.

Как поменять датчик давления масла своими руками

В случае неисправности этого элемента замена – необходимая процедура, так как разборке он не подлежит. Без него давления последующее движение автомобиля опасно. Но водитель может легко справиться с заменой детали своими руками.

Необходимые инструменты

Перед началом работы нужно приготовить инструмент и все необходимое:

  1. Новый датчик давления.
  2. Гаечный ключ нужного размера для отвинчивания, в зависимости от модели автомобиля.

Могут потребоваться и другие инструменты, это зависит от марки машины.

Пошаговая инструкция

Порядок работы зависит от места установки датчика, но в общем основные шаги операции проводятся по алгоритму, описанному ниже. Для примера разберем процедуру для ВАЗ-2110.

  1. Вначале нужно выяснить, сколько клапанов установлено на двигателе – 8 или 16. В первом случае датчик находится за мотором справа на головке блока цилиндров, возле кожуха привода ГРМ. К нему подключен единственный проводник. Если клапанов 16, то датчик находится слева в блоке распредвала.
  2. Дождитесь, пока двигатель остынет, чтобы не получить ожоги во время работы.
  3. Не торопитесь сразу снимать, вначале проверьте правильность работы электрической цепи, ведущей к индикатору на приборах. Отсоедините провод от датчика, при этом индикаторная лампа должна погаснуть. Соедините проводник с «массой». Если лампочка загорелась, значит проводка исправна.
  4. Снимите датчик с помощью гаечного ключа. Аккуратно выкрутите его, не потеряв уплотнительную прокладку, и не допуская течи масла. Используйте для протирки ветошь.
  5. Внимательно осмотрите снятый датчик. При отсутствии на нем следов смазки можно говорить о его исправности. В противном случае требуется замена. Но в любом случае при установке уплотнительное кольцо нужно поставить новое.
  6. Подключите провод после замены.

Проверьте работу устройства, запустив двигатель и убедившись отсутствия аварийного свечения лампочки на приборах.

Ошибки и нюансы при замене

Некоторые неопытные водители совершают ошибки при замене ДДМ, и не учитывают всех тонкостей этой процедуры. О них поговорим подробнее.

  1. Обязательно проверяйте чистоту контактов присоединительного штекера к датчику. Если имеются следы окисления или грязи, нужно удалить их.
  2. Проверьте целостность резинового пыльника, при необходимости замените.
  3. Сегодня в торговых точках часто купленные запчасти могут оказаться низкого качества. Например, датчик давления масла может давать течь, поэтому новую деталь приходится менять.
  4. На некоторых автомобилях на датчике установлен пластмассовый колпачок, который при снятии может повредиться. Он фиксируется двумя пластиковыми защелками, которые быстро ломаются на холоде. Эта небольшая деталь может создать много неприятностей, так как купить его нереально. Отдельно колпачок не продается, поэтому придется покупать новый датчик. Такое часто случается на иностранных автомобилях.
  5. При вывинчивании датчика из гнезда нужно следить за уплотнительным кольцом, находящимся под деталью. Если проводить работу неаккуратно, то кольцо может упасть в отверстие в картер мотора. Для его вытаскивания приходится снимать картер, например, на автомобилях Daewoo.
  6. В масляных каналах находится смазка, которая может находиться перед снятием датчика под давлением. Поэтому некоторый объем масла вытечет. Значит после замены детали необходимо проверить уровень масла с помощью щупа и при необходимости пополнить.
  7. Чтобы смазка не капала на пол гаражного бокса, рекомендуется подставить под автомобиль подходящую емкость.
  8. Отвинчивать датчик на некоторых машинах лучше накидным, а не рожковым гаечным ключом. Для него может быть недостаточно места для надевания.
  9. Корпус детали может настолько «прикипеть» к картеру, то выкрутить ее не получается. Прилагать большую силу в таком случае опасно – хрупкий корпус может отломиться заподлицо с картером. В результате обломок детали останется в отверстии. Рекомендуется перед отвинчиванием полить резьбу средством WD-40, и начинать снятие не ранее, чем через 15 минут.

Даже начинающий водитель может проверить и заменить датчик давления масла. Главное работать аккуратно, не бояться трудностей, не сломать детали, находящиеся рядом: провода, шланги.

Где находится датчик давления масла на автомобилях (ВАЗ, Лада, Дэу, Шевроле, Газель и других)

Многих автовладельцев интересует, где находится датчик давления масла в двигателе их автомобиля. Вопрос этот актуален в контексте того, что в аварийных ситуациях водителю необходимо проверить этот узел. Как правило, это случается, когда на приборной панели горит лампочка масла, сигнализирующая о том, что в масляной системе низкое давление и/или низкий уровень масла в картере двигателя. Это может произойти по разным причинам, одной из которых является неисправность датчика давления масла.

Работа датчика давления масла

Где датчик давления масла

На автомобилях устанавливают два типа датчиков — так называемые старые и новые. Соответственно, старые смонтированы на уже устаревающих моделях машин, например, на ВАЗ «классике», УАЗах и прочих отечественных машинах прошлых лет. Новые же устанавливают в том числе на новые ВАЗы, а также другие машины, как отечественного, так и импортного производства.

Задача любого такого датчика заключается в контроле значения давления масла в масляной системе автомобиля, и фиксации выхода его за границы допустимых пределов, о чем он передает сигналы либо напрямую на контрольную лампу (старые датчики), либо на электронный блок управления двигателем (ЭБУ). А уже он доносит соответствующую информацию водителю предусмотренным для этого способом (или с помощью той же контрольной лампы на панели проборов или с помощью многофункционального монитора, установленного на современных «навороченных» иномарках).

Как проверить датчик давления масла

Чтобы своими руками проверить исправность работы датчика давления масла вам понадобится мультиметр или контрольная лампочка. Основной способ его проверки замер сопротивления, но можно удостоверится в его работоспособности манометром
Подробнее



И те и другие датчики встроены в масляную систему, и чувствительный элемент является обязательной их частью. В качестве этого чувствительного элемента используется мембрана, которая изгибается под действием масляного давления. В старых датчиках этот механический изгиб фиксируется с помощью реостата (резистора с изменяемым сопротивлением), и на манометр выводится абсолютное значение напряжения (потенциометр), в соответствии с которым перемещается стрелка по прибору, проградуированному в единицах абсолютного давления. Таким образом, водитель может визуально контролировать значение давления в масляной системе автомобиля.

Пример расположения ДДМ

Место установки «новых» датчиков давления масла аналогично. Они также встроены в общую масляную систему, и находятся где-то в районе масляного фильтра, в корпусе блока цилиндров, или в головке блока цилиндров (ГБЦ). Их чувствительный элемент (мембрана) также встроена в магистраль и искривляется под действием давления, имеющегося в ней. Однако механизм преобразования сигнала у них отличается. Так, при отсутствии давления мембрана стоит прямо, и расположенный на ней шток не поднимается и не размыкает электрическую цепь контрольной лампы на приборной панели (обычно идет через ЭБУ). Таким образом, при отсутствии или низком давлении лампа находится во включенном состоянии. Когда же в магистрали имеется давление, то мембрана искривляется, ее шток идет вверх и механически размыкает упомянутую цепь. Таким образом, контрольная лампа тухнет. Соответственно, при падении давления до его критического значения цепь вновь замыкается и лампа светится.

Где стоит датчик давления масла

Теперь автолюбителям наверняка будет проще ответить на вопрос о том, где датчик давления масла может быть расположен на конкретном двигателе. Но, все же, это напрямую зависит от конструкции силового агрегата. Например, на отечественных «Ладах» датчик размещается на блоке распределительного вала, а у «Мерседесов» он находится в картере, в районе масляного фильтра/насоса.

Далее приведена таблица, куда собрана информация о том, где расположен датчик давления масла на популярных автомобилях, повсеместно использующихся на постсоветском пространстве.

Название марки/модели автомобиляГде находится датчик давления маслаОткуда к ней самый удобный доступ
ВАЗ 2108/09/099, а также 8-клапанные двигатели на ВАЗ 2110/11Возле щитка ремня, в гнезде главного блока цилиндров, позади, в правой части двигателя. Обратите внимание, что от датчика давления отходит один сигнальный провод.Сверху.
16-клапанный двигатель на ВАЗ 2110/11На блоке распределительного вала, в левой части позади двигателя. Отличительной особенностью является то, что он него отходит один провод, а рядом непосредственно с датчиком лежат два пучка проводов в изоляционной термической ленте черного (чаще всего) цвета.Сверху.
ВАЗ 2112, 16-клапанный двигательДатчик давления масла находится в левой стороне двигателя, на его торце (торце корпуса), в непосредственной близости от распределительного вала.Сверху.
ВАЗ 2114Датчик установлен на головке блока цилиндров, чуть ниже клапанной крышки, и ближе к ремню ГРМ. Мембрана датчика расположена к магистрали масляного канала ГБЦ.Сверху. Демонтируется ключом на 21. Для демонтажа необходимо снять защитный резиновый колпачок и отсоединить клемму электрического соединения с сигнальной лампой.
«Лада Приора»Находится под впускным коллектором, недалеко от масляного фильтра непосредственно на головке блоке цилиндров.Сверху. Однако предварительно нужно демонтировать пластиковую защиту корпуса двигателя.
«Лада Калина»В гнезде главного блока цилиндров, возле защитного щитка ремня, сзади, правее непосредственно двигателя. От датчика давления аналогично отходит один сигнальный провод.Сверху. Для доступа предварительно нужно демонтировать защитную пластиковую крышку блока цилиндров.
«Лада Гранта», двигатель 8-клапанныйПод пластиковой декоративной накладкой двигателя с правой стороны можно увидеть искомый датчик давления масла, вкрученный в головку блока цилиндров.Сверху, после демонтажа пластиковой защиты с двигателя. Демонтируется ключом на 22.
ГАЗ «Газель» (двигатель ЗМЗ-405)Датчик находится справа сверху, непосредственно на главном блоке цилиндров. От датчика отходит один сигнальный провод.Сверху.
Audi, большинство легковых моделейЕсли датчик один, то он находится в непосредственной близости к масляному фильтру. Если же датчиков два — то второй обычно расположен на главном блоке цилиндров двигателя. От него всегда отходит один сигнальный провод.Зависит от модели.
Chevrolet LanosВ нижней части двигателя, на масляном насосе. Его можно найти по пучку проводов, который отходит от него и находится в термической изоляции (могут быть разные цвета).Снизу, поэтому лучше заехать на машине на смотровую яму или поднять ее на подъемнике в автосервисе.
«Шевроле Лачетти»Находится с правой стороны по ходу движения снизу двигателя.Снизу. Для того, чтобы добраться до датчика, необходимо демонтировать правое переднее колесо или загнать машину на подъемник. Кроме этого, предварительно нужно выкрутить до упора вправо рулевое колесо. Это облегчит доступ. Демонтируется с помощью ключа на 24.
«Дэу Нексия»Расположен в гнезде маслопровода, который проходит в правой части моторного отсека, с нижней его стороны, то есть, под мотором.Снизу. Для этого нужно поднять правое переднее колесо машины на домкрате с тем, чтобы демонтировать его. Аналогичную процедуру можно выполнить на подъемнике. Для лучшего доступа желательно выкрутить рулевое колесо до упора вправо. Также можно демонтировать защиту картера двигателя.
«Фольксваген Пассат Б5»У всех версий (выпусков) этой машины имеется два датчика давления масла. Первый — расположен на кронштейне в магистрали до масляного фильтра. А второй — соответственно, на выходе после масляного фильтра.Сверху, возле масляного фильтра.
Ford TransitУ этой машины расположение не очень удобное для обслуживания, в частности, датчик находится под передним бампером возле самого масляного радиатора, посередине на двигателе автомобиля.Снизу, лучше загнать машину на смотровую яму/эстакаду, или поднять на подъемнике в автосервисе.
Mercedes-BenzНа большинстве легковых моделей этой знаменитой марки датчики давления масла находятся непосредственно на картере, чуть правее от центра автомобиля.Снизу. Соответственно, лучше загнать машину на яму/эстакаду или на подъемник в автосервисе.
Митцубиси ЛансерНепосредственно рядом с масляным фильтром, в частности, позади и немного правее двигателя, при этом он вкручен в корпус мотора. Можно найти по отходящему от него единственному сигнальному проводу.Снизу. Лучше загнать машину на яму/эстакаду или на подъемник в автосервисе.
Nissan X-TrailВ нижней части блока цилиндров, в непосредственной близости с насосом гидроусилителя рулевой системы.Для того, чтобы добраться до датчика, необходимо демонтировать правое переднее колесо, а также пластиковый щиток защиты ремней.
Opel AstraСо стороны генератора, на уровне картера с правой стороны. Как и у других моделей, от него отходит единственный сигнальный провод.Для того, чтобы добраться до датчика, необходимо демонтировать правое переднее колесо.
Volkswagen Golf, JettaУ этих машин имеются два датчика давления масла. Первый — слева в торце головки блока цилиндров. Второй аварийный датчик (недостаточного давления) расположен непосредственно на масляном фильтре в правой части двигателя автомобиля.К первому удобнее добираться сверху, а ко второму — снизу, соответственно, машину нужно загнать на смотровую яму или поднять на подъемнике в автосервисе.

В любом случае, точную техническую информацию со схемами и описанием вы найдете в мануале вашего автомобиля. Если у вас нет мануала — попробуйте зайти на специализированные сайты, где продается соответствующая литература. Обратите внимание, что на некоторых иномарках имеется не один, а два датчика давления масла. Сделано это для того, чтобы контролировать не только нижний, но и высший порог давления. В таких случаях обычно один из них устанавливают в магистрали перед масляным насосом, а второй — за ним.

Естественно, что этот список далеко не полный. Поэтому, если вы сталкивались с поиском датчика давления масла на своем автомобиле, название которого не вошло в таблицу, — будем рады видеть ваши комментарии под данным материалом. Тем самым вы поможете другим автовладельцам в поиске этого важного узла при ремонте их машины.

Спрашивайте в комментариях. Ответим обязательно!

принцип работы и место нахождения :: SYL.ru

Работа современного двигателя невозможна без наличия дополнительных датчиков. Времена, когда мотор не был зависим от электроники, ушли далеко в прошлое. Сейчас всеми процессами руководит электронный блок управления. Но действует он не сам по себе. Каждый сигнал корректируется в зависимости от показаний того или иного датчика. В сегодняшней статье мы рассмотрим один из самых важных элементов в данной категории. Это датчик давления масла. Что он собой представляет, как работает и где находится на разных автомобилях? Ответы на эти вопросы вы узнаете ниже.

Назначение

Во время работы двигателя смазка должна поступать во все его составляющие, в том числе и в кривошипно-шатунный механизм. Масло поступает методом разбрызгивания. Чтобы образовалась хорошая и плотная смазывающая пленка, жидкость нужно подать под высоким давлением. Оно может достигать пяти и выше атмосфер. Если уровень давления становится ниже нормы, значительно увеличивается трение элементов кривошипно-шатунного механизма. Узлы и агрегаты теряют ресурс, появляется выработка. Чтобы предотвратить это, в конструкции любого мотора есть датчик аварийного давления масла. Именно он предупреждает водителя о проблеме и позволяет вовремя остановить движение и работу ДВС.

Где датчик давления масла находится?

Данный элемент может располагаться в разных местах. Каждый производитель по-своему размещает датчик давления масла в двигателе. Но зачастую эта деталь находится в районе головки блока цилиндров. В некоторых автомобилях доступ к нему может осуществляться только снизу (через колесную базу).

где датчик давления масла

На автомобиле «Лада-Калина» датчик давления масла находится в гнезде ГБЦ, около кожуха ремня газораспределительного механизма. От данного элемента отходит только один провод. Что касается «Дэу-Ланоса», здесь элемент расположен в нижней части двигателя, около масляного насоса. От него идет пучок проводов в изоляции. Немного иначе дела обстоят с немецкими машинами. Например, в «Фольксвагене-Гольф» и «Джетте» первый датчик аварийного давления масла находится на кронштейне до фильтра. А второй элемент расположен уже на выходе масляного очистителя. В автомобилях «Опель-Астра» эта деталь расположена со стороны генератора, в правой части двигателя. Здесь стоит только один датчик, и от него исходит лишь один провод.

датчик давления масла

Но доступ к нему осуществляется через правое переднее колесо. Иначе до него трудно добраться. На автомобилях ГАЗ с моторами ЗМЗ данный элемент находится на ГБЦ в правой части. К датчику тоже подключен лишь один провод.

Как устроен?

Конструкция данного элемента довольно проста. Автомобильный датчик давления масла состоит из:

  • Мембраны.
  • Подвижного контакта.
  • Корпуса.
  • Толкателя (штанги подвижного контакта).
  • Мембраны.

Данный элемент обязательно контактирует с сигнальной лампой на панели приборов. Как действует датчик давления масла ВАЗа, рассмотрим ниже.

Принцип работы

После включения зажигания на один из контактов сигнальной лампы поступает питание +12 В. Второй контакт датчика соединен с подвижной штангой. Алгоритм работы элемента основывается на замыкании и размыкании второго вывода лампы. За это отвечает отдельный толкатель. Он замыкает лампу на «массу» и соединяется с диафрагмой датчика. Верхняя его часть контактирует с масляной системой.

датчик аварийного давления масла

С увеличением давления смазки растет и усилие на диафрагменный элемент датчика. В результате диафрагма изгибается. Одновременно с этим отодвигаются контакты. Если давление в системе отсутствует или ниже нормы (обычно это уровень менее 0,2 Бара), диафрагма не будет изгибаться и останется в исходном положении, при котором оба контакта будут замкнуты. В результате питание пойдет на лампу, и на приборной панели загорится соответствующая иконка в форме масленки.

Таким образом, принцип работы датчика заключается в замыкании контактов, вследствие чего будет посылаться сигнал на щиток приборов. В зависимости от типа автомобиля эта лампа будет мигать или гореть беспрерывно (как правило, красным цветом). Иногда о недостаточном давлении масла сигнализирует зуммер. Водитель слышит навязчивый писк. Двигатель посылает своего рода сигнал бедствия.

Что делать, если горит датчик давления масла?

Такая ситуация возникает крайне редко. Но если загорелась лампа, нужно сразу искать место для остановки и срочно глушить двигатель. Нельзя, чтобы он работал без давления масла (даже если его уровень на щупе максимальный). Это спровоцирует повышенный износ пар трения.

горит датчик давления масла

Мотор будет терпеть масляное голодание. Что необходимо делать далее? После стоянки нужно отправляться на место ремонта – буксиром или на эвакуаторе. Но ни в коем случае не стоит включать передачу на ходу – поршневая в это время будет работать без подачи масла.

Признаки неисправности датчика

К сожалению, характерных признаков неисправности данного элемента нет. Вы не почувствуете повышенный расход топлива, падение мощности, динамики разгона и другие изменения в характере езды на авто. Единственный способ распознать неработающий элемент – проверить, горит ли лампа при включении зажигания. Так же как «Чек» и другие контрольные лампы, она должна гореть при повороте ключа в третье положение. Если иконка датчика пропала, скорее всего, произошел обрыв цепи. Либо сгорела сама лампа на панели приборов, что маловероятно, но теоретически возможно.

датчик давления масла ваз

Обратите внимание: после запуска двигателя датчик может гореть еще некоторое время на щитке приборов. Обычно это 3-5 секунд, в течение которых насос работает еще под малым давлением. Также подобная лампа горит после замены масла (датчик давления тут ни при чем). Часть его должна наполниться в фильтр и другие элементы ДВС. Не стоит паниковать, если контрольный прибор загорается на недлительное время. Однако если этот период составляет более пяти секунд, стоит задуматься об исправности силового агрегата. Возможно, масляный насос требует ремонта.

Причины выхода из строя

Какие случаи приводят к замене датчика давления масла? Это может произойти в нескольких случаях:

  • При деформации чувствительной мембраны.
  • Из-за обрыва контакта или замыкания в проводке.
  • При выходе из строя реле датчика. Но стоит отметить, что такой элемент есть не во всех автомобилях.
  • При исчерпании ресурса устройства.
давления масла

Поскольку конструкция датчика весьма примитивна, ломаться здесь практически нечему. Поэтому в большинстве случаев деталь не работает именно из-за обрыва контакта или повреждения мембраны.

Заключение

Итак, мы выяснили, что собой представляет датчик давления масла, как он устроен и как работает. Несмотря на свои размеры, эта маленькая деталь играет важнейшую роль в работе двигателя. В критических ситуациях датчик подает сигнал тревоги на панель. Это позволяет вовремя остановить двигатель и исключить его масляное голодание.

Конструкция, принцип работы и местонахождение датчика давления масла

Благодаря контрольно-измерительным приборам водитель может постоянно получать информацию о работе систем силовой установки. Установленные в салоне на приборной доске информационные датчики и сигнальные лампы позволяют принять меры в случае возникновения проблем в работе авто.

Для получения требуемой информации на составных частях силовой установки находятся измерительные датчики.  Один из важнейших среди них — датчик давления масла.

В задачу системы смазки входит снижение трения между трущимися поверхностями узлов и механизмов, установленных в разных частях силовой установки. Одни  смазываются разбрызгиванием, другие – под давлением.

Для нормального функционирования двигателя давление смазки должно быть в определенном диапазоне. Если его будет недостаточно, то смазка не попадёт к некоторых узлам (например, к распредвалу, установленному в ГБЦ). Превышение же давления выше нормы приведет к продавливанию резинотехнических элементов.

 Типы датчиков давления масла

Для контроля давления в системе смазки используются два типа датчиков:

  • аварийный;
  • измерительный.

Аварийный предназначен для уведомления водителя о том, что давление снизилось ниже критического значения. Он соединяется с контрольной лампой на приборной панели. Примечательно, что двигатели некоторых авто комплектуются двумя аварийными датчиками – низкого и высокого давления, которые сигнализируют водителю  о падении или превышении давления в системе.

Измерительные элементы используются не на всех автомобилях. В задачу этих датчиков входит постоянное информирование о функционировании системы смазки. С его помощью водитель может  узнать текущее давление.

Датчики для определения давления использовались  с момента появления двигателей внутреннего сгорания. Первые из них представляли собой  трубку со стеклянным окошком, подсоединенным к системе смазки и установленную в салоне. По пульсации масла по трубке водитель и определял о функционировании системы.

Видео: Установка датчика давления масла!

Особенности работы

Затем на машинах начали применяться мембранные датчики, позволяющие  определить параметры работы смазочной системы. Они бывают двух типов:

  1. Механические.
  2. Электрические.

Механические устарели и не используются. Измерительный прибор состоял из двух датчиков – мембранного и измерительного.  Они соединялись трубкой, заполненной маслом. Суть работы очень проста – возрастающее давление в системе приводит к прогибанию мембраны, установленной внутри датчика. Мембрана смещается, толкает шток, который выдавливает масло в трубке. Возникающее давление приводило к перемещению стрелки на измерительном датчике, а по установленной шкале водитель определял давление в системе. Так сейчас работают диагностические аналоговые манометры.

Конструкция и принцип работы

Электрические сейчас являются самыми распространенными. При этом конструкция элемента зависит от назначения.

Так, датчик аварийной сигнализации включает в себя мембрану с подсоединенным к ней штоком. Внутри детали два контакта, которые замыкают цепь сигнальной лампы. Один неподвижен, второй крепится к штоку.

Принцип работы прост: пока давления в системе нет, цепь питания сигнальной лампы на приборной доске замкнута. После запуска мотора, давление повышается, что приводит к выгибанию мембраны, которая толкает шток с контактом и цепь размывается – лампа гаснет, сигнализирует о том, что система нормально функционирует. Если давление падает ниже определенной отметки, цепь снова замыкается.

Измерительный датчик конструктивно более сложен. Для обеспечения функционирования информационного элемента (со шкалой), установленного на приборной доске, требуется изменение сопротивления электрической цепи.

Такой датчик представляет собой реостат с механическим управлением. Внутри находится нихромовая обмотка сопротивления (или беговая дорожка), бегунок и приводной механизм.

Работает этот элемент так: при изменении давления мембрана прогибается, толкает шток, связанный с приводным механизмом. Тот перемещает бегунок по поверхности обмотки или дорожки, изменяя сопротивление в цепи, обеспечивающей питание информационного датчика.

Выше описана только один из видов конструкций измерительного датчика. Но  есть и другие – полупроводниковый (на основе пъезокристалла) и с биметаллическим преобразователем. Но и эти элементы тоже используют движение мембраны.

Где находится, проверка, замена датчиков давления

Расположение датчиков давления на двигателе может быть самым разным, но он врезается в масляные каналы системы смазки. Некоторые производители устанавливают их на головке блока, другие в место установки на блоке цилиндров, возле масляного фильтра. Первый вариант  используется для аварийных элементов, второй – для измерительных.

Обнаружить  датчики несложно, поскольку они вкручиваются в тело ГБЦ или блока и к нему подходит один провод.

Несмотря на простоту конструкции, датчики выходят из строя. Кстати, при обнаружении проблем в работе системы смазки при помощи сигнальной лампы чаще неисправность связана с датчиком, а не деталями самой системы.

Видео: Ремонт датчика давления ВАЗ 2107

Проверить аварийный элемент несложно, и для этого потребуется только мультиметр, установленный в режим омметра и насос. Проверка делается просто – подсоединяем штуцер датчика к насосу, «плюсовой» щуп мультиметра к выводу на датчике, а «минусовой» бросаем на корпус. При этом измерительный прибор показывает определенное значение сопротивления. Далее делаем один интенсивный качок насосом и следим за показанием омметра. При качке создается давление, которое приводит к разрыву цепи и сопротивление в этом случае – бесконечное.

Проверка измерительного элемента сложнее, поскольку нужно знать, каков диапазон измерений и  какое сопротивление создаёт датчик при том или ином давлении. Если эта информация имеется, то в дальнейшем технология проверки схожа с предыдущей.

То есть, насосом создаем требуемые значения давлений и замеряем сопротивления. При обнаружении сильных отклонений  элемент считается неисправным.

Оба вида датчиков  неразборные, поэтому не ремонтируются. Если они неисправны, то делается замена.

Выполнить замену несложно. Подбираем соответствующий по размеру ключ, снимаем клемму с аккумулятора, чтобы обесточить сеть, отсоединяем провод и выкручиваем деталь. На его место  вкручиваем новый (аналогичный или с идентичными параметрами) и подсоединяем к нему проводку.

Как проверить датчик давления масла

Вопрос о том, как проверить датчик давления масла (далее ДДМ) интересует водителей, столкнувшихся с проблемами в работе масляной системы двигателя, в частности, когда горит лампочка масла. Проверить этот узел можно с помощью электронного или стрелочного мультиметра, контрольной лампочки или исправного манометра. Процедура проверки несложна, и под силу даже начинающему автолюбителю. Далее приведены подробные алгоритмы проверки с указанием тонкостей и нюансов.

Содержание

Принцип работы датчика давления масла

Прежде чем разбираться каким образом можно проверить ДДМ, необходимо вкратце остановиться на теории, в частности, как работает датчик давления масла. Это даст полноту понимания процесса. В первую очередь необходимо указать, что датчики давления масла бывают двух видов — механические (устанавливаются на старые машины, в частности, советских моделей) и электронные (более современные, повсеместно используемые в автопромышленности).

Конструкция механических датчиков

Устройство механического ДДМ

Внутри механического датчика есть мембрана, которая изменяет свою форму в зависимости от приложенного к нему давления. Соответственно, чем оно больше — тем больше изгибается мембрана. Изгибаясь, она воздействует на имеющийся в конструкции шток, который отвечает за сжимание жидкости в специальной герметичной трубке. На другом конце этой трубки шток, на который давила эта жидкость, и вот второй шток двигал стрелку прибора — дифманометра, или просто манометра. Давление возрастает — стрелка идет вверх, давление падает — стрелка опускается.

Также существует еще одно, более распространенное устройство механического датчика давления масла. Оно аналогично, но с добавлением переменного резистора — реостата. Так, на имеющуюся в его конструкции мембрану помещают резистор, который изменяет свое сопротивление в зависимости от, собственно, значения прикладываемых усилий. Соответственно, чем имеет место большая деформация мембраны — тем больше изменяется сопротивления датчика. При отсутствии деформации мембраны значение сопротивления будет равно нулю. Это изменение фиксируется электронным блоком управления двигателем (ЭБУ), на который и подается соответствующий сигнал. Его программное обеспечение создано таким образом, что оно контролирует нахождение сигнала от ДДМ в определенном промежутке, соответствующем нормальному рабочему давлению масла в масляной системе двигателя. Как правило, к механическим датчикам присоединяют стрелочные манометры, на шкале которых показывается абсолютное значение масла. Хотя на самом деле эти приборы являются вольтметрами, стрелка которых изменяет свое положение в соответствии с приходящим на прибор значением сопротивления с ДДМ.

Конструкция электронного датчика

Устройство электрического ДДМ. 1 — шток, 2 — сигнальная лампа, 3 — контакты, 4 — мембрана

Конструкция электронного датчика давления масла (к слову, устанавливается на автомобили ВАЗ-2114 и его аналоги, новые модели «Лады») подразумевает, что при ровной мембране (не находящейся под давлением) питающая цепь сигнальной лампы на панели прибора нормально замкнутая, поэтому она включается в соответствующих условиях. Однако, когда мембрана выгибается под действием давления масла она своим штоком механически размыкает цепь и сигнальная лампа тухнет. Это, собственно, и происходит при запуске двигателя, о чем можно судить по тому, что лампочка масленки при включенном зажигании, а также первые 1…2 секунды находится в активном состоянии (светится).

Таким образом, суть проверки современного ДДМ заключается в измерении сопротивления обмотки датчика мультиметром, переведенным в режим измерения электрического сопротивления (омметра). Однако его также можно проверить и другими методами.

Диагностика датчика

Как указывалось выше, бывают два типа датчиков давления — механический и электронный. Соответственно, процедуры проверки аварийного датчика давления масла в обоих случаях будут отличаться, хоть и незначительно (имеют место лишь конструкционные особенности данных датчиков). В первую очередь необходимо убедиться, что именно датчик давления масла неисправен. Для этого потребуется выполнить дополнительную диагностику масляной системы — проверить уровень масла в ней, состояние фильтра, насоса и так далее. Если же подозрения пали именно на исправность датчика давления масла, то в первую очередь необходимо его демонтировать с посадочного места при выключенном двигателе (как правило, он расположен в районе масляного фильтра).

Где датчик давления масла

Узнайте, где расположен датчик давления масла на разных моделях машин, поскольку это зависит от конструкции мотора, а на некоторых автомобилях их аж два
Подробнее



Обычно для этого используются ключи различных диаметров, например, на 24, 27 или другие (зависит от конкретной модели автомобиля). После этого не забудьте заткнуть его посадочное место ветошью с тем, чтобы при работе двигателя из него не вытекало масло, а также в масляную систему не попал различный мусор или мелкие детали (болты, гайки и прочее)!

Желательно также проверить давление в масляной системе автомобиля. Для этого нужно в посадочное место, откуда был выкручен ДДМ, вкрутить манометр, с помощью которого сделайте контрольный замер давления масла на различных оборотах работы двигателя. Обратите внимание, что при этом нужно обеспечить максимальную герметичность, чтобы показания манометра были предельно точными. Обязательно нужно посмотреть на давление при работе двигателя на холостых оборотах, а также на средних и высоких.

У разных машин значение соответствующего давления будет разным, поэтому точную информацию вы найдете в мануале или технической документации к конкретной машине. Если значение давления в норме, но при этом информация не доходит до ЭБУ, то виноват, скорее всего, датчик, поэтому его и нужно проверить.

Проверка электрического датчика давления масла

Проверка датчика мультиметром

Электронные датчики давления масла, используемые, как на иномарках, так и отечественных авто, в частности, на автомобилях ВАЗ-2114 и других современных «Ладах», проверить несложно. Их устройство аналогично тому, где используется реостат, однако они попросту размыкают цепь при определенном давлении. Соответственно, его проверка еще проще. Для этого нужно:

  • Установить мультиметр в режим «прозвонки» (разрыва) электрической цепи.
  • Обеспечить герметичное соединение воздушного насоса и входного (чувствительного) отверстия, куда подается воздух. Тут аналогично необходимо обеспечить качественную герметизацию, поскольку от этого напрямую зависит результат эксперимента.
  • Один щуп мультиметра установить на центральный выходной контакт датчика, а второй — его корпус, «массу».
  • Одновременно с этим с помощью насоса подать на датчик давление воздуха около 1…1,5 атмосфер. Сильно дуть не нужно, чтобы не повредить мембрану. Если датчик исправен, то электрическая цепь разомкнется почти сразу, под механическим воздействием штока, находящемся в жесткой связи с изгибаемой чувствительной мембраной датчика давления масла.

Как понятно из схемы работы датчика, если цепь разомкнулась (фиксируется мультиметром), значит, датчик исправен. В противном случае — нет. В редких случаях вместо датчика проблему, почему горит лампочка масла, необходимо искать в неисправной (перебитой или с поврежденной изоляцией) проводке.

Также работоспособность датчика давления масла можно проверить и другим методом. Так, нужно снять питающий провод с датчика и замкнуть его на «массу». Если датчик исправен, то сигнальная лампочка на приборной панели загораться не должна. В противном случае датчик неисправен.

Проверка двух датчиков

На некоторых современных машинах устанавливают два однотипных («новых») датчика давления. Первый рассчитан на значение абсолютного давления в диапазоне около 0,15…0,45 атмосфер, и предназначен для размыкания контрольной лампы после запуска двигателем. Его проверка аналогична, и соответствует описанной выше процедуре. То есть, подключение такое же. Его цепь должна размыкаться при нагнетании в нем давления в указанном диапазоне.

Второй датчик предназначен для контроля давления масла на работающем двигателе. Он по типу аналогичен первому, но его отличие заключается в том, чтобы контролировать верхнюю границу масла (дабы не допустить его возрастания до критического значения). Верхнее значение может быть разным, и отличается у конкретных моделей автомобилей. Однако в большинстве случаев оно находится около 1,8 атмосферы. При достижении этого уровня давления или выше цепь контакта должна замыкаться, и соответственно, на приборной панели должна активироваться сигнальная лампа давления масла в системе двигателя.

Проверка датчика давления с помощью лампочки

Для проверки электрического (нового) датчика давления масла вместо мультиметра можно воспользоваться лампочкой, рассчитанной на работу под напряжением 12 В постоянного напряжения, а также блока питания (аккумулятора) и компрессора (желательно с манометром). Алгоритм проверки следующий:

Схема подключения

  • К контактам лампочки необходимо присоединить два провода.
  • Один из концов провода, идущий на лампочку, присоединить к выводному контакту датчика давления.
  • Массу от блока питания (или минус от аккумулятора) соответственно присоединить на корпус (массу) датчика.
  • К другому проводу на лампочке присоединить плюс от блока питания или аккумулятора.
  • Если датчик исправен, то после включения блока питания (или просто при возникновении контакта от аккумулятора) лампочка должна засветиться. В противном случае датчик сразу можно считать неисправным.
  • Далее для проверки необходимо с помощью компрессора или насоса подать на чувствительный элемент датчика давление около 0,5 атмосферы. Значение давления может быть разным, и это зависит от того, на какое именно давление рассчитан датчик. Обычно оно находится около уже упомянутой 0,5 атмосферы.
  • При возрастании давления до указанного значения (критического для датчика) лампочка должна потухнуть, поскольку при этом в корпусе датчика разомкнется контрольная электрическая цепь. Если этого не произошло, то датчик также можно считать негодным.

Вместо компрессора вполне можно обойтись обычным автомобильным и даже велосипедным насосом, которые без проблем выдадут необходимые полатмосферы давления воздуха.

Проверка механического датчика

Проверку старого механического датчика (например, устанавливаемого на некоторые модели ВАЗ «классика» и старые иномарки, например, «Вольво 240»), с помощью которого имеется возможность прямо узнать, какое давление в настоящий момент имеется в масляной системе автомобиля, можно осуществить даже без мультиметра, однако с использованием дополнительных приборов (воздушного насоса и электрического автомобильного манометра). Датчик аналогично необходимо демонтировать с машины, поскольку проверить его прямо на двигателе не получится.

Проверка датчика манометром

Проверка немного сложнее, чем у электронных, однако это заключается, в первую очередь, в некоторой сложности собирания электрической схемы. Действовать нужно по следующему алгоритму:

Как проверить механический датчик, схема подключения

  • На датчике необходимо найти контакт, который выдает сигнал для аварийной лампы давления масла на приборной панели автомобиля, а также другой контакт, откуда подается сигнал для индикации давления масла. «Массу» для дальнейших замеров нужно будет просто взять с корпуса датчика (в обычных условиях все датчики берут «масс» просто с корпуса двигателя).
  • Аналогично на электронном манометре необходимо разобраться, куда подключать плюс и минус его питания, а также непосредственно сигнал от датчика (то есть, предусмотрено три контакта).
  • Подключить электрическую схему, и герметично подсоединить воздушный шланг, соединяющий насос и чувствительный элемент датчика.
  • Далее нужно с помощью насоса подать 1…2 атмосферы на чувствительный элемент датчика. Если он исправен — то на стрелочном манометре будет явно показываться поступающее давление. Если этого не происходит — значит, датчик давления масла неисправен.

Как правило, датчики давления масла не подлежат ремонту, поэтому если была выявлена их неисправность, то нужно выполнить замену данного узла. Благо, стоят эти элементы недорого и доступны повсеместно практически в любом автомагазине.

Обратите внимание, при монтаж датчика на его посадочное место после проверки рекомендуется смазать его термостойким герметиком.

Одна голова хорошо, а две лучше

На многочисленных форумах в сети интернет нередко можно встретить рассказы опытных автолюбителей о том, что вместе с электронным датчиком давления масла они устанавливали параллельно с ним механический. В частности, это выражается в том, что в случае падения уровня давления масла загорается не только соответствующая контрольная лампа на приборной панели, но и будет видно абсолютное значение давления на манометре, установленном где-нибудь в районе приборной панели.

Делается это по той причине, что иногда, например, после выполнения на двигателе капитального ремонта или при использовании некачественного (или устаревшего) моторного масла, которое скомковалось, чувствительный элемент датчика не срабатывает должным образом, соответственно. Соответственно, при падении давления контрольная лампа не загорается, что является критичным фактом, поскольку двигатель в таких условиях работает «на сухую», то есть, без должного смазывания. Это значительно снижает его ресурс и может полностью вывести мотор из строя в кратчайшие сроки.

Так, автолюбители устанавливают в месте подключения датчика давления так называемый тройник, на один выходной конец которого подключается традиционный электронный датчик, а на другой — механический. Шланг с проводами монтируется в подкапотном пространстве в соответствии с конструкцией двигателя. Главное, чтобы он не мешал другим элементам мотора, и сам не подвергался механическому и значительному тепловому воздействию. На его конце устанавливают манометр, например, от ВАЗ «классики», УАЗ или другой подобный прибор. На самом деле его модель не важна, главное, чтобы было удобно ориентироваться по шкале, то есть, она должна иметь подробную градуировку.

Заключение

Датчик давления — достаточно надежный узел, и выходит из строя редко. Поэтому при появлении проблем с системой индикации масляной системы, необходимо проверить другие параметры — давление масла, наличие утечек, состояние непосредственно масла, его уровня и масляного фильтра, и лишь после этого проверять состояние датчика давления масла. В целом, проверка исправности этого узла не составляет больших сложностей, и под силу даже начинающим автолюбителям, буквально используя автомобильный компрессор и мультиметр. В случае, если датчик вышел из строя, то ремонт его вряд ли возможен, поэтому лучше купить новый ДДМ в автомагазине, благо стоит он недорого.

Спрашивайте в комментариях. Ответим обязательно!

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
