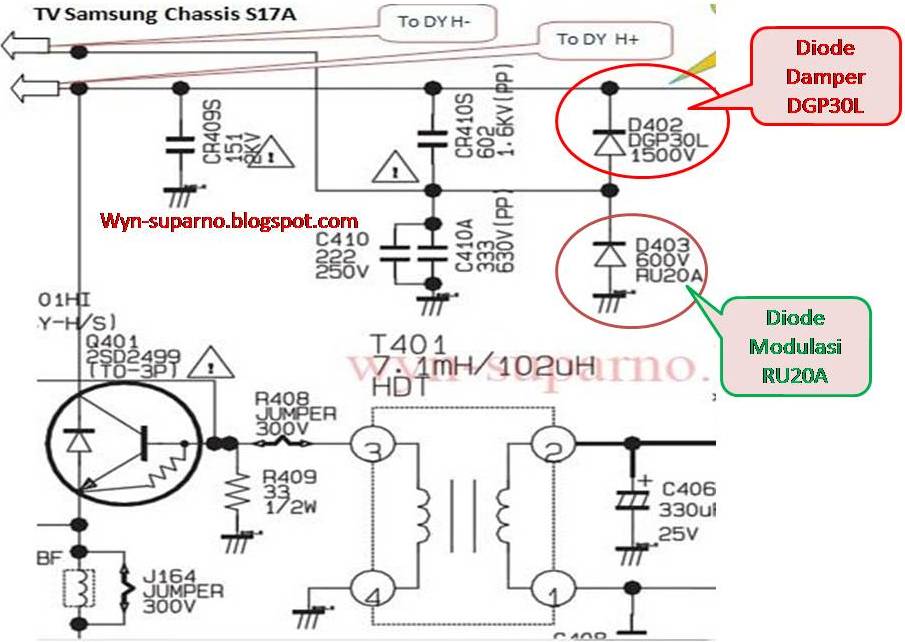

Выходные транзисторы строчной развёртки и блока питания.

Тип		Характеристики		Диод	Аналог
2SC3353		800/500V, 5А, 40W		NPN	BUT11AF, 2SC3750,2SC3795,2SC4518
2SC3479		1500/800V,2,5A,80W		NPN+D	BU705D, 2SD1290,2SD1728,2SD1876
2SC3480		1500/800V, 3,5A,80W		NPN+D	BU706D,2SD1729,2SD1877
2SC3481		1500/800V, 5А, 120W		NPN+D	2SC3681, BU2508D, 2SD1730,2SD1878
2SC3484		1500,2,5А, 80W		NPN	BU706,2SD1495
2SC3681		1500/800V, 6А, 120W		NPN+D	2SC3482,2SC4292, BU508D, BU706D
2SC3686		1500/800V, 7 A, 120W		NPN	2SC3687, BU508A, BU908
2SC3750		800/500,5А, 30W		NPN	BUT11AF, 2SC3353,2SC3795
2SC3795		800/500V, 5А, 40W		NPN	2SC3353,2SC3750,2SC4518, BUT11AF
2SC3884A		1500/600V, 6А, 50W		NPN	2SC3894,2SC4757,2SC4830
2SC3885A		1500/600V, 7А, 50W		NPN	2SC3895,2SC4757
2SC3892A		1500/600V, 7А, 50W		NPN+D	2SC4762,2SC4916
2SC3893A		1500/600V,8A,50W		NPN+D	2SC4763, 2SC5043
2SC3894		1500/600V, 6А, 60W		NPN	2SC3884A, 2SC3885A, 2SC4830
2SC3895		1500/800V, 7А, 60W		NPN	2SC3885A, 2SC4757
2SC3995		1500/800V, 12А, 180W		NPN	2SC4288A
2SC4096		1400/800V, 10А, 150W		NPN	2SC3995,2SC4111
2SC4111		1500/700V, 10А, 150W		NPN	2SC3995
2SC4122		1500/800V, 6A, 60W		NPN+D	2SC4294,2SC4764
2SC4123		1500/800V, 7A, 60W		NPN+D	2SC3892A, 2SC4762,2SC4916
2SC4124		1500/800V, 8A, 70W		NPN+D	2SC3892,2SC4763
2SC4125		1500/800V, 10A, 70W		NPN+D	BU2520DF
2SC4142		1500/800V, 5A, 50W		NPN	BU706F, 2SD1545,2SD1655,2SD1656
2SC4288		1400/600V, 12A, 200W		NPN	2SC3995,2SC4096,2SC4111
2SC4294		1500/800V, 6A, 50W		NPN+D	2SC3892A, 2SC4122, BU2508DF
2SC4518		900/550V, 5A, 35W		NPN	BUT11AF, BUT18AF, 2SC3795
2SC4531		1500/600V, 10A, 50W		NPN+D	BU2520DF, 2SC4125, 2SC4878,2SD1881
2SC4757		1500/600V, 7A, 50W		NPN	2SC3885A, 2SC3895
2SC4762		1500/600V, 7A, 50W		NPN+D	2SC3892A, 2SC4123,2SC4916
2SC4763		1500/600V, 8A, 50W		NPN+D	BU2520DF, 2SC3893A, 2SC4124
2SC4764		1500/600V, 6A, 50W		NPN+D	2SC3892A, 2SC4294,2SC4122
2SC4830		1500/600V, 6A, 50W		NPN	2SC3884A, 2SC3894,2SC4757
2SC4878		1500,10A, SOW		NPN+D	BU2520DF, 2SC4125, 2SC4531, 2SD1881
2SC4916		1500/600V, 7A, SOW		NPN+D	2SC3892A, 2SC4762
2SC4927		1500V, 8A,50W		NPN+D	BU2508DF, 2SC3893A, 2SC4763,2SD2371
2SC5043		1600/800V, 10A, 50W		NPN+D	2SC5143
2SC5143		1700/700V, 10A, 50W		NPN+D	—
2SC5150		1700/700V, 10A, 50W		NPN	BU2722AF, BU2727AF
2SC5250		1500V, 8A,50W		NPN+D	BU2520DF, 2SC4763
2SD1175		1500V, 5A, 100W		NPN+D	BU508D, 2SD953,2SC3481,2SC3681
2SD1397		1500/800V, 3,5A, 80W		NPN+D	BU706D, 2CS3480,2SD1729
2SD1398		1500/800V, 5A, 80W		NPN+D	BU706D, 2SC3481,2SC3681, 2SD1730
2SD1425		1500/800V, 2,5A, 80W		NPN+D	BU705D, 2SC3479,2SD1290,2SD1728
2SD1426		1500/800V, 3,5A, 80W		NPN+D	BU706D, 2SC3480, 2SD1729
2SD1427		1500/800V, 5 A, 80W		NPN+D	BU508D,BU2508D, 2SC3481,2SD1730
2SD1432		1500/600V, 6A, 80W		NPN	BU508A, BU908,2SC3686,2SD1497
2SD1441			1500,4А, 70W	NPN+D	BU706D, 2SC3481,2SC3681,2SD1730
2SD1453			1500/600V,3A,50W	NPN	BU706,2SC3484,2SD1495
2SD1541			1500V, ЗА, 50W	NPN+D	BU706DF,2SD1554,2SD1650,2SD1877
2SD1553			1500/600V,2M,40W	NPN+D	BU706D,2SD1649,2SD1876,2SD2367
2SD1554			1500/600V,3M,40W	NPN+D	BU706DF, 2SD1650,2SD1877,2SD2089
2SD1555			150Q/600V, 5A, 50W	NPN+D	BU508DF, 2SD1651,2SD2095,2SD2125
2SD1556			150Q/600V, 6A, 50W	NPN+D	BU508DF, 2SC4294,2SD1652,2SD2125
2SD1577			1500/700V, 5A, 100W	NPN	BU2508AF, 2SC3884A, 2SC3894,2SC4142
2SD1632			1500V, 4A,70W	NPN+D	BU508DF, 2SD1554,2SD1650,2SD2089
2SD1649			1500/800V, 2,5A, SOW	NPN+D	2SD795DF, 2SD1553,2SD1876,2SD2367
2SD1650			150Q/800V, 3M, 50W	NPN+D	BU706DF, 2SD1554,2SD1877,2SD2089
2SD1651			1500/800V,5A,60W	NPN+D	BU2508DF, 2SD1555,2SD2095,2SD2125
2SD1654			1500/800V, 3,5A, 50W	NPN	BU706F, 2SD1544,2SD1883,2SD3484
2SD1729			1500/700V, 3,5A, 60W	NPN+D	BU706D, 2SC3480
2SD1876			1500/800V, ЗА, 50W	NPN+D	BU706DF, 2SD2089,2SD1554,2SD1650
2SD1877			1500/800V, 4A, SOW	NPN+D	BU706DF, 2SD1554, 2SD1650,2SD2089
2SD1878			1500/800V, 5A, 50W	NPN+D	BU706DF, 2SD1555,2SD2095,2SD2125
2SD1879			1S00/800V, 6A, 50W	NPN+D	BU508DF, 2SC4294,2SD1556,2SD2125
2SD1880			1500/800V, 8A, 70W	NPN+D	BU508DF, 2SC3893A, 2SC4124,2SC4531
2SD1886			1500/800V, 8A, 60W	NPN	BU508AF, 2SC3886A, 2SC3896,2SC4758
2SD1887			1500/800V, 10A, 70W	NPN	BU2520AF, 2SC3897,2SC4542,2SC4759
2SD1910			1500/600V, 3A,40W	NPN+D	BU706DF, 2SD1544,2SD1650,2SD2089
2SD1911			1500/600V, 5A, SOW	NPN+D	BU706DF, 2SC4293,2SC4122,2SD1651
2SD1941			1500/650V, 6A, SOW	NPN	BU508AF, 2SC4143,2SD1546,2SD1656
2SD1959			1400/6S0V,10A,50W	NPN	BU2520AF, 2SC3897,2SC4542,2SD1548
2SD2089			1500/600V, 3,5A, 40W	NPN+D	BU2508DF, 2SD1554, 2SD1650,2SD1877
2SD2095			1500/600V, 5A, SOW	NPN+D	BU508DF, 2SD1555,2SD1651,2SD2125
2SD2148			1500/700V, 8A, 50W	NPN	BU508AF, 2SC3886A, 2SC3896,2SC4758
2SD2300			1500V, 5A, 50W	NPN+D	BU706D, 2SC4122,2SC4293,2SD1555
2SD2331			1500/600V, ЗА, 60W	NPN+D	BU706DF, 2SD1554, 2SD1650,2SD2089
2SD2333			1500/600V, 5A, 80W	NPN+D	BU706DF, 2SC4293,2SD1555,2SD2125
2SD2371			1500/600V, 7A, 100W	NPN+D	BU2508DF, 2SC3893A, 2SC4124,2SD1880
2SD2454			1700/600V, 7A, 50W	NPN+D	BUH517D, 2SC4963
2SD2499			1500/600V, 6A, SOW	NPN+D	2SC4764
2SD2539			1500/600V, 7A, SOW	NPN+D	BU2508DF, 2SC3892A, 2SG4123,2SD2251
2SD870			1500/600V, 2,5 A, 50W	NPN+D	BU208D, BU706D, 2SD1171,2SD1175
2SD953			1500,5A, 95W	NPN+D	BU2508D, 2SD1174, 2SD1175,2SD1730
BU208			1500/700V, 5A, 13W	NPN	BU508A, 2SC2928,2SD350A, 2SD820
BU2506DF			1500/700V, 5A, 45W	NPN+D	BU2508DF, 2SC3892A, 2SC4765,2SC4916
BU2508AF			1S00/700V, 8A, 125W	NPN	2SC3886A, 2SC3896,2SC4542,2SC4758
BU2515DF			1500/800V,9A,45W	NPN+D	BU2520DF, 2SC4125,2SC4531,2SC4878
BU2520DF			150Q/800V, 10A, 45W	NPN+D	BU2522DF, 2SC4125
BU2708AF			1700/825V, 8A, 45W	NPN	BUH517,2SC4797
BU2722AF			1700/825V, 10A, 45W	NPN	BU2727AF
BU2727AF			1700/825V, 12A, 45W	NPN	—
BU407			330/150V, 7A, 60W	NPN	BU109P, BU406, BU408,2SC3173
BU4508DF			1500/800V, 8A, 32W	NPN+D	2SC4124,2SC5043
BU508A			1400/700V, 8A, 125W	NPN+D	BU908, BU2508A, 2SC3687
BU508DF	1500/700V, 8A, 34W			NPN+D	BU2508DF, S2055AF, 2SC3893A, 2SC4124
BU706DF	1500/700V, 5A, 100W			NPN+D	BU508DF, 2SD1555,2SD1556,2SD1651
BU808DFI	14O0/7O0V,5A,50W			NPN+D	BU808FI (составной транзистор)
BUH515D	1500/700V, 8A, SOW			NPN+D	BU2515DF, BU4508DF, 2SC4127
BUH517	1700/700V, 8A, 60W			NPN	2SC5150
BUT11AF	850/400V, 5A, 20W			NPN	BUT18AF, BUV46FI, BUT11AX
BUT12AF	1000/450V, 8A, 23W			NPN	BUT22CF
BUT18AF	850/400V, 6A, 33W			NPN	BUT12AF, BUT56, BUT76
BUT22CF	850/400V, 8A, 23W			NPN	BUT12AF
BUT56	800/400V, 8A, 100W			NPN	BUT12A, BUT54, BUV56A
BUT76	850/400V, 10A, 100W			NPN	BUV56A, BUV66A
BUV46FI	850/400V, 6A, 30W			NPN	BUT11AF, BUT12AF, BUT18AF
BUV56A	1000/450V, 9A, 70W			NPN	BUV66A
BUV66A	1000/450V, 15A, 100W			NPN	—
S2000A	1500V. 8A, SOW			NPN	BU508A
S2000AF	1500V, 8A, SOW			NPN	BU508AF
S2000N	1500V, 8A, SOW			NPN	BU508AF
S2055AF	1500V, 8A,50W			NPN+D	BU508DF, S2055N
KSD5070	1500/800V 2J5A SOW			NPN+D	BU705DF, 2SD1553,2SD1649,2SD1876
KSD5071	1500/800V, 3,5A, SOW			NPN+D	BU706DF, 2SD1650,2SD1877
KSD5072	1500/800V, 5A 60W			NPN+D	BU706DF, BU2508DF, 2SC4122,2SD1878
KSD5076	1500/800V, 5A, 60W			NPN	BU706F, BU2508AF, 2SC4142,2SD1655
KSD5078	1500/800V, 8A, 70W			NPN	BU2508AF, 2SC3896, 2SC5067,2SD1886
KSD5079	1500/800V, 10A, 70W			NPN	BU2520AF, 2SC3897,2SC4924,2SC5068
KSD5080	1500/800V, 8A, 70W			NPN+D	BU2508DF, 2SC4124,2SD1880
KSD5090	1500/800V, 8A, 150W			NPN+D	BU2508D, BU2520D, 2SC3683

Качество транзисторы d2333 для электронных проектов

О продукте и поставщиках:

Alibaba.

com предлагает большой выбор. транзисторы d2333 на выбор в соответствии с вашими потребностями. транзисторы d2333 являются жизненно важными частями практически любого электронного компонента. Их можно использовать для создания материнских плат, калькуляторов, радиоприемников, телевизоров и многого другого. Выбирая правильно. транзисторы d2333, вы можете быть уверены, что создаваемый вами продукт будет высокого качества и очень хорошо работает. Ключевые факторы выбора продуктов включают предполагаемое применение, материал и тип, среди прочего.

транзисторы d2333 состоят из полупроводниковых материалов и обычно имеют не менее трех клеммы, которые можно использовать для подключения к внешней цепи. Эти устройства работают как усилители или переключатели в большинстве электрических цепей. транзисторы d2333 охватывают два типа областей, которые возникают из-за включения примесей в процессе легирования. В качестве усилителей. транзисторы d2333 скрывают низкий входной ток в большую выходную энергию, и они направляют небольшой ток для управления огромными приложениями, работающими как переключатели.

Изучите прилагаемые таблицы данных вашего. транзисторы d2333 для определения опорных ног, эмиттера и коллектора для безопасного и надежного соединения. Файл. транзисторы d2333 на сайте Alibaba.com используют кремний в качестве первичной полупроводниковой подложки благодаря их превосходным свойствам и желаемому напряжению перехода 0,6 В. Основные параметры для. транзисторы d2333 для любого проекта включает в себя рабочие токи, рассеиваемую мощность и напряжение источника.

Откройте для себя удивительно доступный. транзисторы d2333 на Alibaba.com для всех ваших потребностей и предпочтений. Доступны различные материалы и стили для безопасной и удобной установки и эксплуатации. Некоторые аккредитованные продавцы также предлагают послепродажное обслуживание и техническую поддержку.

Проверка биполярного транзистора — Основы электроники

Приветствую всех любителей электроники, и сегодня в продолжение темы применение цифрового мультиметра мне хотелось бы рассказать, как проверить биполярный транзистор с помощью мультиметра.

Биполярный транзистор представляет собой полупроводниковый прибор, который предназначен для усиления сигналов. Так же транзистор может работать в ключевом режиме.

Транзистор состоит из двух p-n переходов, причем одна из областей проводимости является общей. Средняя общая область проводимости называется базой, крайние эмиттером и коллектором. Вследствие этого разделяют n-p-n и p-n-p транзисторы.

Итак, схематически биполярный транзистор можно представить следующим образом.

Рисунок 1. Схематическое представление транзистора а) n-p-n структуры; б) p-n-p структуры.

Для упрощения понимания вопроса p-n переходы можно представить в виде двух диодов, подключенных друг к другу одноименными электродами (в зависимости от типа транзистора).

Рисунок 2. Представление транзистора n-p-n структуры в виде эквивалента из двух диодов, включенных анодами друг к другу.

Рисунок 3. Представление транзистора p-n-p структуры в виде эквивалента из двух диодов, включенных катодами друг к другу.

Конечно же для лучшего понимания желательно изучить как работает p-n переход, а лучше как работает транзистор в целом. Здесь лишь скажу, что чтобы через p-n переход тек ток его необходимо включить в прямом направлении, то есть на n – область (для диода это катод) подать минус, а на p-область (анод).

Это я вам показывал в видео для статьи «Как пользоваться мультиметром» при проверке полупроводникового диода.

Так как мы представили транзистор в виде двух диодов, то, следовательно, для его проверки необходимо просто проверить исправность этих самых «виртуальных» диодов.

Итак, приступим к проверке транзистора структуры n-p-n. Таким образом, база транзистора соответствует p- области, коллектор и эмиттер — n-областям. Для начала переведем мультиметр в режим проверки диодов.

В этом режиме мультиметр будет показывать падение напряжения на p-n переходе в милливольтах. Падение напряжения на p-n переходе для кремниевых элементов должно быть 0,6 вольта, а для германиевых – 0,2-0,3 вольта.

Сначала включим p-n переходы транзистора в прямом направлении, для этого на базу транзистора подключим красный (плюс) щуп мультиметра, а на эмиттер черный (минус) щуп мультиметра. При этом на индикаторе должно высветиться значение падения напряжения на переходе база-эмиттер.

Далее проверяем переход база-коллектор. Для этого красный щуп оставляем на базе, а черный подключаем к коллектору, при этом прибор покажет падение напряжения на переходе.

Здесь необходимо отметить, что падение напряжения на переходе Б-К всегда будет меньше падения напряжения на переходе Б-Э. Это можно объяснить меньшим сопротивлением перехода Б-К по сравнению с переходом Б-Э, что является следствием того, что область проводимости коллектора имеет большую площадь по сравнению с эмиттером.

По этому признаку можно самостоятельно определить цоколевку транзистора, при отсутствии справочника.

Так, половина дела сделана, если переходы исправны, то вы увидите значения падения напряжения на них.

Теперь необходимо включить p-n переходы в обратном направлении, при этом мультиметр должен показать «1», что соответствует бесконечности.

Подключаем черный щуп на базу транзистора, красный на эмиттер, при этом мультиметр должен показать «1».

Теперь включаем в обратном направлении переход Б-К, результат должен быть аналогичным.

Осталось последняя проверка – переход эмиттер-коллектор. Подключаем красный щуп мультиметра к эмиттеру, черный к коллектору, если переходы не пробитые, то тестер должен показать «1».

Меняем полярность (красный-коллектор, черный— эмиттер) результат – «1».

Если в результате проверки вы обнаружите не соответствие данной методике, то это значит, что транзистор неисправен.

Эта методика подходит для проверки только биполярных транзисторов. Перед проверкой убедитесь, что транзистор не является полевым или составным. Многие изложенным выше способом пытаются проверить именно составные транзисторы, путая их с биполярными (ведь по маркировки можно не правильно идентифицировать тип транзистора), что не является правильным решением. Правильно узнать тип транзистора можно только по справочнику.

При отсутствии режима проверки диодов в вашем мультиметра, осуществить проверку транзистора можно переключив мультиметр в режим измерения сопротивления на диапазон «2000». При этом методика проверки остается неизменной, за исключением того, что мультиметр будет показывать сопротивление p-n переходов.

А теперь по традиции поясняющий и дополняющий видеоролик по проверке транзистора:

HTTP 404: Nicht gefunden — Not found

Запрошенная Вами страница не найдена.	Die gewünschte Seite ist nicht gefunden
Возможно запрошенная Вами страница удалена, переименована или временно недоступна. Пожалуйста сообщите вебмастеру, если Вы считаете что это ошибка и сообщите по какой ссылке вы попали на эту страницу.	Die gewünschte Seite wurde möglicherweise entfernt oder umbenannt, oder sie ist vorübergehend nicht erreichbar. Wenn Sie der Meinung sind, daß es um ein Fehler handelt, benachrichtigen Sie bitte Webmaster
Попытайтесь выполнить следующее: Если вы ввели адрес в адресной строке броузера от руки, проверьте правильность его написания Зайдите на титульную страницу Germany. ru и попробуйте поискать ссылку на документ, который вам необходим Нажмите назад, чтобы посмотреть другой линк Попробуйте поиск по ключевому слову по всему серверу	Versuchen Sie folgendes: Falls Sie die Adresse der Seite manuell in der Adressleiste eingegeben haben, stellen Sie sicher, daß die Adresse keine Tippfehler enthält. Öffnen Sie die Startseite und suchen Sie dann nach Links, die die gewünschten Informationen haben. Klicken Sie auf Zurück, um einen anderen Link zu versuchen. Klicken Sie auf Suchen, um nach Informationen auf dem Server zu suchen.
Возможно вы сможете найти желаемую информацию посетив следующие проекты:	Möglicherweise finden Sie die gewünschte Informationen wenn Sie die folgende Projekte besuchen:

Телевизоры и мониторы.

Практические советы по ремонту телевизоров и мониторов.

(1-100)

(Последние изменения внесены 05.06.2002.)

1. Gold.Star. CKT2190. Телевизор не включается, напряжение 115в. сильно занижено, внешне сгоревших элементов нет. При проверке блока питания нагруженного лампочкой 220в 60вт, напряжение оставалось заниженным. Был неисправен конденсатор 33мкф 160в. После замены, напряжение стало в норме.

2. COLORMAT 4610 производство DDR. Телевизор не включается, горят предохранители. В блоке питания были заменены следующие элементы: R021-270 ом, R022-2,7 ом, VT003-SD335 на КТ816, VT004-SD336 на КТ817, VT005-SU169 на КТ846В. И в строчной развертке R620-2,2 к, VT602-SU160 на КТ838А.

3. SAMSUNG CK5379ZR. При переключении программ настройка не сохраняется. Была заменена микросхема памяти 24C04PC. Замена была произведена на микросхему 24C04A, после чего настройка не сбивалась, но в меню исчез русский язык.

4. PANASONIC TX21K1T. При включении телевизора и при переключении программ пропадает цвет на 5-10 минут, в верхней части экрана видны красные вспышки. Избавиться от дефекта удалось после установки C-120пф, с 15 ножки TDA8395P, на землю. Этот дефект был устранен в нескольких телевизорах с данной микросхемой.

5. JVC AV-G290MX. Нет звука в одном из динамиков. Неисправна микросхема TA8216H. Но при подаче пониженного питания, а именно 12 вольт, работу микросхемы удалось восстановить.

6.SAMSUNG CS-721APTR. Телевизор не включается, блок питания входит в защиту. При проверке блока питания на внешнюю нагрузку выяснилось, что защита срабатывает от слишком большой и слишком маленькой нагрузки. В таких телевизорах при проверке блоков питания их надо нагружать лампой 220 вольт 150-200 ватт. При дальнейшей проверке был обнаружен неисправный импульсный трансформатор в строчной развертке. Для проверки я использовал импульсный тр. МИТ-3, соединив две его обмотки последовательно и включив их в качестве первичной, а оставшуюся одну обмотку в качестве вторичной, телевизор стал включаться нормально. Родной трансформатор был затем перемотан.

7. FUNAI 2000MK10. Через 15-20 минут телевизор выключается. После замены оптрона PC817, дефект был устранен.

8. FUNAI 1400MK10. Телевизор не включается. В данном телевизоре пришлось заменить защитный стабилитрон на 33 вольта, выходной транзистор строчной развертки, и процессор L7PAL-2ND.

9. FUNAI 1400MK8 с ТХТ. Периодически пропадает изображение, экран затемнен, регулировка громкости отсутствует. Неисправна микросхема стабилизатора напряжения, 5 вольт, питание телетекста ( вместо 5 вольт было 3,6 вольта ), что приводит к ложному переключению с вывода » ОКНО» на видеопроцессор.

10. HITACHI. Звук искажен, слышен рокот. Непропай кварцевого резонатора 500 Кгц в конвертере.

11. FUNAI 2000MK3. Через 5-10 минут работы, экран становится ярко зеленым, видны линии обратного хода. Замыкание катода с подогревателем ( нужна замена кинескопа ). Выйти из положения удалось запитав накал через разделительный трансформатор, намотанный на ферритовом кольце. Рекомендации по изготовлению такого трансформатора были приведены в журнале «РАДИО». После такой переделки телевизор работает удовлетворительно.

12. ORION T20MS. После ремонта в мастерской, где была заменена микросхема в блоке питания STK730-080, телевизор проработал один вечер. При обследовании выяснилось, что повторно сгорела микросхема и еще был обнаружен пробитый стабилитрон D507 на 7,5 вольт, ( что видимо и явилось причиной выхода из строя микросхемы ). Стабилитрон был заменен на отечественный двуханодный и для нормальной работы блока питания пришлось подобрать резистор R510, так как ток стабилизации данного стабилитрона несколько отличался от родного, и напряжение на выходе блока питания было занижено.

13. LG 21D30. Нет изображения с эфира. По низкой частоте все нормально. Неисправна микросхема TDA8362B.

14. Gold Star CF21D16. Через 5-20 минут работы пропадает звук. После замены KIA4558P — все нормально.

15. AKAI 217. Нет красного цвета. Проверка осциллографом показала что нет сигнала на выходе TA8759BN. После замены микросхемы, красный цвет появился.

16. MITSUBISHI 14MS. Не запоминает программы. Неисправна микросхема памяти 24C04P. После замены все нормально.

17. SAMSUNG 5385. Самопроизвольно меняется яркость. Неисправен строчный трансформатор FS20A001. После замены телевизор работает нормально.

18. TELEFUNKEN MP284C. После 5-10 минут работы, а иногда сразу после включения, телевизор начинает перебирать каналы. В данной модели в блоке управления применена пленочная клавиатура, в которой произошло замыкание. Клавиатура склеена из двух слоев, надо аккуратно разделить клавиатуру, и промыть контакты бензином, после чего клавиатура будет работать нормально.

19. HORIZONT 54 CTV-655-1S-5. Нет кадровой развертки — горизонтальная полоса. Сгорел резистор R714 — 1ом, и пробит диод VD712.

20. SONY 21MI, FUNAI TV2000A-MKII. В течение месяца в ремонт поступило два телевизора SONY и один FUNAI с одной и той же неисправностью, после 1-2 минут работы в кинескопе происходило замыкание накала на модулятор, в одном TV на синий в двух на зеленый (экран светится ярко одним цветом и видны линии обратного хода). В TV SONY срабатывала защита и он отключался. Восстановить нормальную работу TV удалось путем намотки дополнительной накальной обмотки прямо на сердечник ТДКС (обмотка содержит 3,75 витка, провод МГТФ, закрепить клеем или мастикой). Питание накала надо подать через ограничивающий резистор примерно 0,5 ом. Все три TV работают нормально, качество изображения не стало хуже.

21. Gold.Star. CF-21A90Y. Экран яркий, видны линии обратного хода, изображение просматривается, но нет фокусировки. Неисправность в панельке кинескопа, окислился и рассыпался вывод фокусирующего электрода в самой панельке. После замены панельки фокусировка заработала, но линии обратного хода и яркое свечение экрана не исчезло. Для отыскания неисправности был отключен вывод -Y на плате кинескопа. Изображение появилось, но насыщенность была минимальной. Дальше была проверена цепь -Y, выяснилось, что Q505 пробит (коллектор-эмиттер) A1266, была произведена замена на КТ361Г. TV заработал исправно.

22. AKAI 217. Телевизор не включается. Пробит транзистор в строчной развертке D1555. После его замены защита вновь срабатывала. После тщательной проверки выяснилось, что замененный транзистор имеет дефект, а именно, сквозь пластмассовый корпус транзистора проступает металлическая частичка, которая имеет контакт с коллектором транзистора, а т. к. транзистор прикручен к радиатору соединенному с общим проводом, то происходит замыкание и срабатывает защита. Для устранения замыкания, между корпусом транзистора и радиатором, была проложена прокладка из слюды.

Подлесских А.А.

23. AKAI CT2107D. Телевизор не включается. Неисправен блок питания, емкость C917 — 100мкф. 160 вольт взорвалась, защитный стабилитрон ZD401 на 12 вольт пробит, резистор R421 на обрыве. После замены всех деталей TV был включен, вместо нагрузки подключена лампа 220 вольт 60 вт. При замере напряжения во вторичной цепи вместо 115 вольт было 210 вольт. Высох электролит C911 — 47мкф. 50 вольт. (Вместо ZD401 на 12 вольт, установлен КРЕН8Б, включен вместо резистора R419 — соблюдая вход и выход).

24. SONY KV-M2540K. При включении светодиод моргает 13 раз и телевизор не включается. Непропай в селекторе каналов.

Полные рекомендации по устранению данной неисправности были приведены на http://www. telemaster.ru/ в разделе «Секреты ремонта».

25.Gold.Star. CKT2190. Есть такие же ORION, ORSON и SUPRA. Поначалу дефект С807S 33мкФ 160В проявляется размытостью верхней части изображения, которая с прогревом может исчезать.
У телевизоров этого типа чаще всего встречается 4 типа неполадок:
1. «Юбки» в пайках БП, особенно у ТПИ. ТВ работает, но внезапно выключается. Скорее всего заодно надо вычистить пыль (перегрев).
2. Теряется емкость конденсаторов на сетевой стороне БП. После полного отключения сети БП долго «заводится» (1мин…3часа), через годик, у терпеливых хозяев, перестает совсем. Обычно емкость на питании TDA4601.
3. С807 (см. выше)
4. Обрываются предохранительные резисторы 1 Ом у вторичных обмоток ТПИ. ТВ не включается, из ТПИ может быть слышно гудение. Для начала просто заменить.

Псарев Дмитрий. [email protected]

26. GRUNDIG T55-640 OIRT. Не работает диапазон 6-12 к. и ДМВ. Неисправен селектор каналов. Устранил, путем подачи сигнала через С = 10 пф., прямо с антенного гнезда, минуя первый транзистор, на следующий каскад селектора. Качество изображения и чувствительность телевизора после такой переделки осталась отличной, и даже не сказалась на работу телетекста.

27. Gold Star. CKT-9822. Телевизор не включается. Первое, что нужно проверить, поступает ли питание на микросхему TDA4605 — 3 ножка, частая неисправность обрыв резистора R805 — 820 ком. Если телевизор включается, но слышен рокот, скорее всего высох C805 — 47х16 вольт. Если блок питания исправен, а генератор строк не работает, замените C407 — 2700 пф. (очень частая неисправность). Очень часто в данном телевизоре, видимо из-за статики, стираются данные в микросхеме памяти MDA2062, и TV на всех каналах работает в режиме AV. Микросхему легко перепрограммировать с помощью пульта ДУ, впаяв дополнительную кнопку SB между 15 и 23 выводами микросхемы пульта.

Программу смотри на рисунке.

28. SAMSUNG SyncMaster 500s монитор. При включении экран не светится, периодически мигает желтым цветом индикатор включения, слышно характерное «цыканье». Проверьте цепи питания строчной развертки: выпрямительный диод, конденсатор , выходной транзистор строчной развертки Q409, демпферный диод D412, диодный модулятор D404, D405, транзисторные ключи Q411, Q412. Особо тщательно необходимо проверить каскад на транзисторе Q413. Часто бывает, что из-за неисправности этого ключа выходит из строя выходной каскад строчной развертки. Желательно, чтобы этот транзистор был IRF640, поскольку он держит ток до 18А.

Влодек Александр AKA UT5UJX [email protected]

29. Метод проверки сплит-трансформаторов. Хочу поделиться простым и надежным (100%) ! методом проверки сплит-трансформаторов в TV, мониторах и т.д. Для этого используем коллекторную обмотку трансформатора. На нее подаем прямоугольные импульсы 1-10 Кгц небольшой амплитуды (я использую для этого выход сигнала калибровки осциллографа С1-114). Туда же подключаем вход осциллографа и по полученной картинке делаем заключение. При исправном трансформаторе максимальный размах амплитуды полученных продифференцированных импульсов должен быть не меньше амплитуды исходных прямоугольных. Если сплит-трансформатор имеет короткозамкнутые витки, тогда мы увидим короткие продифференцированные импульсы амплитудой в 2 и более раз меньше исходных прямоугольных. При небольшом опыте этим методом также можно определять неисправность трансформаторов сетевых импульсных блоков питания. Метод работает и без выпаивания трансформатора (естественно надо убедится в отсутствии К.З. во вторичных цепях окружения).

[email protected]

30. Монитор SAMSUNG CQB4147L. Монитор не включается, слышно характерное цыканье. Пробит транзистор в строчной развертке Q403 BU2508 (можно заменить 2SC5386, 2SC4762), после замены блок питания включился, но растр не появился. Прозвонив элементы обвязки, обнаружил обрыв R465 на 3,3 ома, а также пробитый транзистор Q408 JRF9610. После замены всех деталей, монитор заработал нормально.

31. TV FUNAI 2000A MK7. Телевизор не включается. Довольно частая неисправность у аппаратов старше 4-5 лет. Высыхает емкость в блоке питания C516 220 мкф 6,3 вольта. Лучше заменить 220-470 мкф на 25-35 вольт.

32. TV AKAI CT2107D. Дефект классический в ТВ сгорает защитный стабилитрон на 12В в цепи питания видеопроцессора, обрывается резистор и иногда сгорает транзистор строчной развертки, причина — потеря стабилизации БП. Можно просто заменить вышедшие из строя детали, а в блоке питания заменить обе емкости 47мкф 50в на 100мкф63в. Было отремонтировано более 300 TV.

[email protected]

33. HORIZONT 51CTV-510E. После включения через 5-10 минут, изображение медленно пропадало, экран светится, видны линии обратного хода. При постукивании по ТДКС, изображение восстанавливалось, но через некоторое время все повторялось. Неисправность в плохом контакте регулятора ускоряющего напряжения. По идее нужна замена ТДКС, но при измерении напряжения на ускоряющем электроде кинескопа (вывод 7), было замечено, что при прикосновении щупа вольтметра, изображение сразу восстанавливалось. Был запаян резистор номиналом 6,2 м. с 7 вывода кинескопа на землю. После регулировки ускоряющего напряжения, телевизор прошел испытание на электропрогон в течение 6 часов, качество изображения не ухудшилось. Резистор был оставлен как временная мера.

Тарасов Л.

34. ORION T20MS. TV поступил после мастерской, там два раза меняли транзистор Q402 (D1555) в строчной развертке, и каждый раз после включения он вылетал. Проверив блок питания (с нагрузкой — лампа 220 вольт 60 ватт), убедился, что питание в норме. Для защиты транзистора Q402, на период отыскания неисправности, включил в цепь питания транзистора (вместо резистора R440) эту же лампу. Проверка сигнала на базе транзистора, показала, отсутствие импульсов, как на базе, так и на выходе видеопроцессора TA8867N. Проверив питание на 48 ножке, обнаружил, вместо 8,7 в. — 3,2 в. Отсоединив вывод микросхемы от питания, убедился, что напряжение на стабилитроне D411, стало в норме — 9 в. Был сделан вывод — дохлая микросхема. Заменил на TA8867AN (она даже дешевле). Импульсы на 44 и 46 выводах появились, но высокого напряжения по-прежнему нет. Дальнейшее исследование показало, что неисправен транзистор Q401 (2SC2688L). После замены TV заработал.

35. FUNAI TV-2000A MK7. На изображении слева, затухающие черные и белые вертикальные полосы, примерно на четверть изображения. Причина — высохла емкость C260 — 1 мкф. х 250 В. Заменить лучше на 2,2 мкф х 350 В.

36. FUNAI TV-2100A MK8. Не включается — горит предохранитель. Причина оказалось в пробитом транзисторе Q552 — D2333 (выходной каскад строчной развертки). В этом телевизоре блок питания собран на полевом транзисторе K2056, и отличается по схеме, от TV FUNAI 2000A MK8 в котором может сгореть половина телевизора, а предохранитель будет целым.

37. AKAI 2107D. Узкая горизонтальная полоса. Вылетела микросхема кадровой развертки. Еще в TV нет звука. Вылетел стабилитрон на 12V (аналог КС512) в цепи питания микросхемы ПЧ, вместе с ним, стоящие до него, после строчника выпрямители (детали — R-3e(0,5w), VD…)

[email protected]

38. SONY KV-29E 1R. Телевизор не включается, предохранитель целый. После детальной проверки блока питания, выяснилось, что пробиты два транзистора C4834 (Q602, Q604), транзистор Q615 — C2500, и R601 был на обрыве (0,1 ом). После замены всех перечисленных деталей, блок питания был испытан отдельно от телевизора, в качестве нагрузки, по 135 вольтам, была включена лампочка 220 вольт 100 ватт. Далее блок питания был подключен к телевизору, но вместо предохранителя включена лампа 220 вольт 150 ватт. При первом же включении резистор R601, сгорел вновь, но благодаря лампочке транзисторы остались целыми. После этого был проверен выходной каскад строчной развертки, транзистор Q802 — C3997 оказался тоже пробитым. Удивляет то, что все нагрузки к блоку питания подключены через предохранители, и не один из них не сгорел. После замены резистора и транзистора Q802, телевизор еще раз был включен через лампочку, и только убедившись, что все нормально, предохранитель был установлен на место.

39. SAMSUNG. С печально известным ТДКС FSV-20A001. Периодическое затемнение экрана. Подозрение конечно на ТДКС. Оказалось глючит SMR.

Струков Анатолий [email protected]

40. FUNAI 2000A MK7. Телевизор не включается с пульта ДУ. С кнопок управления на передней панели телевизор включить можно, но включение происходит не с первого раза. Причина оказалась в потере емкости C344 1000x25V. После замены емкости телевизор стал включатся нормально.

41. NORDMENDE GALAXY 36L. (Shassis F26/TX90). Увеличен размер по вертикали и нет кадровой синхронизации. Кадровую синхронизацию удалось восстановить, заменив конденсатор CL05 1x50V. Размер по вертикали восстановился после замены сгоревших резистора RL24 на 2K2 и диода DL04 — BA157.

42. ELEKTA TV CR 2010N. Телевизор не включается, ток нагрузки — 0.1А — сработала защита блока питания. Меняем негодный электролитический конденсатор 160в 16мкФ на ТВНе; — телевизор запускается, но видна лишь горизонтальная полоса на экране. Всему этому причина — пробитая мик-ма кадровой развертки.

[email protected]

43. FUNAI 2000MK3. Телевизор не включается. Блок питания в норме, замыканий во вторичных цепях нет, транзистор сточной развертки исправен. При отключении строчных отклоняющих катушек, телевизор включился. После снятия отклоняющей системы дефект был сразу обнаружен — прогорели витки в месте приклейки ОС к колбе кинескопа (это уже второй случай). После установки новой ОС, пришлось отрегулировать сведение лучей.

44. WALTHAM TS4351. Телевизор включается, звук есть, экран не светится. При осмотре обратил внимание, что не светится накал. Накальная обмотка на ТДКС оказалась на обрыве. Выпаяв трансформатор, обрыв удалось обнаружить (был оборван провод у самого вывода). Горячим паяльником аккуратно удалил смолу, зачистил и нарастил провод, затем место ремонта залил эпоксидной смолой и после сушки все установил на место. После ремонта накал появился. Телевизор работает нормально.

45. Из практики ремонта телевизора SONY 2100. Случай в общем-то банальный — пробитый выходной строчный каскад, и причина перед глазами — маленькие рыжие тушки, разбросанные в высоковольтных цепях. Меняю на 2SD1555, проверяю обвязку, включаю — работает ровно минуту, затем пробивает снова. Проверяю все по новой, более внимательно, включаю с защитной лампой, все нормально, форма всех сигналов идеальна, как в учебнике. Включаю в штатном режиме — выходной транзистор за 45 сек. разогревается безумно. Задумываюсь. Проверяю (заменой) ТДКС, кинескоп и все что только возможно — результат прежний — транзистор пробивает ровно через 1 минуту. Чувствую, что схожу с ума. И вдруг решил попробовать выходной транзистор с рабочего ТВ. И все пошло. Оказалось что ВСЕ недавно купленные транзисторы 2SD1555 (15 штук) БРАКОВАННЫЕ. Жаль не помню точно где покупал. Я потом попробовал оставшиеся в живых в разных моделях ТВ и мониторов — результат везде один — через минуту перегреваются и выходят из строя. Отличительные признаки: надпись гораздо бледнее чем на всех прочих и ноги миллиметра на 2 короче. Берегитесь подделок! Удачи всем.

Коржов Олег koroleg@vilgus. kamchatka.ru

46. AKAI CT-2107D. Не запускается БП. Сгорел R 901, жирный стабилитрон ZD 401 ,диод D406, R 419, C912 √47 мкФ заменил на 10мкФ. Строчный транзистор 2SD1555 заменил на 2SD1877. Работает в норме.

Александр Микуляк [email protected]

47. TAURAS 54TC501. Телевизор не включается (горит предохранитель). Неисправен блок питания. Пробит VT6 — BUZ90A, DD5 — КР1033ЕУ5А и диод VD16 — КД226. После замены неисправных элементов телевизор работает нормально.

48. MITSUBISHI CT-21M5E. Телевизор не включается. Пробит выходной транзистор строчной развертки Q552 — BU2506DX. После замены транзистора телевизор нормально включился, однако изображение по горизонтали было сильно растянуто. Измерив напряжение питания строчной развертки выяснилось, что вместо 120В. питание было 150В. При детальном обследовании обнаружен неисправный резистор R954 — вместо 140кОм. резистор имел сопротивление 840кОм. После замены резистора напряжение = 120В. и размер по горизонтали в норме.

49. Gold.Star. CB-28C22X. Узкая горизонтальная полоса. Пробиты 2-стабилитрона 24в, обуглившее R304. После замены стабилитронов — полоса осталась, R304 греется. Заменил вых. к. кадр. разв., TDA8350Q — резистор перестал греться, но полоса по прежнему. (Нужной схемы под рукой как всегда нет). После анализа схемы установил, что на мс кадровой приходит 2 питания: на 4 и 8 ног. По 4 выводу D702 пробит, FR702 обрыв. После замены телевизор заработал. (В интернете документацию на TDA8350Q можно взять на сайте промэлектроники).

Semendiaev Alexandre [email protected]

50. SHARP 21D-SC. Горизонтальная полоса. На принципиальной схеме мс кадровой IXO620, была установлена IXO10???. Заменил на LA7830. Пришлось слегка лишь доработать радиатор.

Semendiaev Alexandre semelect@comail. ru

51. SHIVAKI STV-209. При максимальном уровне громкости слабый, еле слышно, звук. Сопротивление между 13 выв. ис. ТА8701 и массой = 5 Ом. Пробит диод амплитудного ограничителя внутри ис. Документацию на ТA8701 можно взять на сайте промэлектроники. (звуковой канал данного телевизора построен согласно схемы на 17 стр. тех. документации).

Semendiaev Alexandre [email protected]

52. PANASONIC TC-21L3 RTE. Не выходит из дж. режима. При вкл. в рабочий и выкл. в дж. режимы напряжение на 29 выв. микроконтроллера MN152810TTC3 изменяется от 0 до 5 Вольт. Обнаружил трещину на корпусе транзистора Q803 — 2SC1473. После замены транзистора тв. включился, но теперь уже не выключался в «standby». Напряжение на 29 выв. микроконтроллера менялось от 0 до 0.5 В. при переключении из раб. в дж. режимы. При проверке установил, что стабилитрон D820 (в цепи базы Q803) имеет незначительную утечку. После замены стабилитрона тв. заработал.

Semendiaev Alexandre [email protected]

53. AKAI 14-21D. К уже опубликованному иннете совету по замене пробитого стабилитрона 12Вольт (питание видеопроцессора) на стабилизатор 7812 и опровержение к тому, что не стоит этого делать, что стабилитрон скорее всего выполняет функцию защиты- Буквально на днях мне попался в ремонт телевизор с установленным вместо стабилитрона 12в v 7812. Неисправность в следующем: завышенное напряжение питания 176 ВОЛЬТ, а отсюда и завышенные все вторичные со строчной развертки, так напряжение питания видеоусилителей составляло 295 ВОЛЬТ вместо 195. Далее пробой в разряднике кинескопа, ТДКС расплавился и имел внутренний пробой. Неисправность в БП из за уже прославленного конденсатора 47/50. Так что не скорее всего, а именно стабилитрон выполняет роль защиты, и при неисправности БП, в случае повышенного напряжения питания, он пробивается тем самым блокирует работу каскадов развертки. Был бы установлен стабилитрон; то если не предотвратить повторный ремонт, то стоимость была бы на порядок ниже.

Semendiaev Alexandre [email protected]

54. PHILIPS 21GX54. Мал размер по горизонтали, заворот изображения сверху, растр еле видно- Uпит. строчной = 75Вольт. Неисправным оказался один из конденсаторов фильтра 100мкФ\160В., причем при проверке его Омметром показывает, что утечки нет, а при включенном тв. заметно грелся.

Semendiaev Alexandre [email protected]

55. TOSHIBA 2812DS. Не включается. КЗ по питанию строчной. Пробой коллекторной обмотки строчного трансформатора на корпус. Марка ТДКС- AT2078/25.

Semendiaev Alexandre [email protected]

56. THOMSON 29MH50N. Не выходит из дежурного режима. Светодиод на передней панели мигает 3 раза. Пробит транзистор усилителя схемы коррекции геом. искажений растра TL003 (BD242C). После замены транзистора, его пробивает сразу же при включении. Неисправным оказался конденсатор на месте перемычки JL915 (утечка, его сопротивление было равным порядка 200кОМ).

Semendiaev Alexandre [email protected]

57. SHIVAKI STV-202M4. В режиме «standby» из динамиков слышен не приятный фон — рокот. Неисправным оказался конденсатор С805 в фильтре питания МС TDA4605 в БП.

Semendiaev Alexandre [email protected]

58. ONWA K-A220. (Схема копия TV AKAI). Телевизор не включается. Напряжение 112В — завышено. Пробит стабилитрон на 12В — ZD401, резистор R421 на обрыве, диод D419 — пробит. В блоке питания была заменена емкость C911- 100мкФ/63В на 220мкФ/63В. Напряжение питания строчной развертки стало в норме. Вместо стабилитрона 12В — установил КРЕН8Б (включен вместо резистора R419 — соблюдая вход и выход). Для защиты в цепь питания строчной развертки включил защитный диод R2M. После замены и установки всех деталей TV заработал нормально.

59. К совету номер53. Справедливости ради. Признаю свою ошибку, стабилитрон не является защитным. Вместе с резистором R405 — обычный параметрический стабилизатор. Не верил этому, даже после опубликованным советам на сайте http://www.telemaster.ru/ до сегодняшнего дня — TV. ELEKTA. (схема один к одному от тв. AKAI). При включении слышны страшные разряды внутри TV. Подвесил питание строчной на лампочку. U = 155В. вместо 114В. После замены конденсатора в БП получил нужное напряжение. Оплавленные и обуглившие ТДКС и панель кинескопа пришлось заменить. Далее после замены стабилитрона ZD404 — 12В, R405 имею в довесок кипящую IC TDA5601K. После ее замены, получил чистый растр, без малейших признаков работы УПЧИ. При дальнейшем поиске обнаружил пробитый стабилитрон ZD306 (5,1В). После замены последнего TV. заработал. Вопреки всем ожиданиям кадровая осталась целой. По совету Михаила Рязанова, доработал TV. лавинообразным диодом типа R2M, как в Фунаях. В этот же день. Следующий заказ. Случайностям в жизни больше не верю. — TV. KITT 14. Все та же Акаевская схема. Темный экран. Высокое есть. Напряжения БП в норме. Добавил ускоряющее напряжение регулятором «Screen». На экране горизонтальная полоса. Питание микросхемы кадровой в норме. При детальной проверки обнаружил пробитый «прославленный» стабилитрон и оборванный резистор. После их замены TV заработал. Сие означает, что при пробое и обрыве стабилитрона и резистора строчная развертка работает, и в случае неисправности БП, завышенное напряжение сделает черное дело.

Semendiaev Alexandre [email protected]

60. FUNAI MK7. Нет приема на первом диапазоне. Второй идет нормально. Первое что на ум приходит — включение диапазона. Однако Vl включается, 12В присутствует. Но на входе включения Vh при этом не 0в, а немного больше — около 1в — этого оказывается достаточно чтобы первый диапазон не работал. Оказалась большая утечка К-Э транзистора включения диапазона, заменяется на любой маломощный p-n-p.

Коржов Олег [email protected]

61.PHILIPS 29FL1770/56R. Битый выходной транзистор строчной развертки — BU508AF. После замены, TV работал нормально всего лишь неделю. При более тщательной проверке обнаружил еле заметные кольцевые трещины вокруг выводов вторичной обмотки межкаскадного строчного трансформатора. Хочу отметить, что данный дефект можно поймать не только в аппаратах Philips.

Semendiaev Alexandre [email protected]

62. AIWA TV-1402, TV-2002. Признаки неисправности могут быть различными, нет цвета, нет или пропадает изображение, нет растра (нет импульсов запуска строчной развертки HOUT). Способ устранения неисправности уже давно опубликованы на многих страничках инета и журналов. Остановлюсь лишь вкратце. Нужно выпаять модуль обработки сигналов изображения «video coder-decoder unit». Из последнего выпаять все три процессора. Пропаять все перемычки. ( Я пропаиваю всю плату). Желательно установить перемычку отрезком провода между 39 выв. ИС706 и точкой соед. L707 и L708. Устанавливают все на место и TV как правило работает. Недавно столкнулся с неисправностью, которая раньше мне не встречалась. Признаки неисправности периодическое преобладание одного из основных цветов, периодически на экране появляются горизонтальные белые полосы, шириной примерно 0,5см, различной длины. После замены конденсатора С706 — 47/50 восстановилось нормальная работа телевизора. Не стал рисковать и заменил оставшиеся 2 электролитических конденсатора в блоке. На последок хочу отметить, что мне ни разу не попадались неисправные процессоры вышеупомянутого блока.

Semendiaev Alexandre [email protected]

63. SONY 2184MT. Есть растр, нет изображения. При касании вывода IF out тюнера, на экране TV изменялась яркость. Отсюда вывод, что неисправность следует искать в тюнере. Рядом с ИС, внутри тюнера не качественную пайку видно не вооруженным глазом. После пропайки появилось изображение. Не лишним будет напомнить о соблюдении ТБ при проведении ремонта телевизоров этой модели. Модель TV старая, масса TV и горячая земля БП соединены т.е. одно и тоже. Антенный вход тюнера подключен через разделительные конденсаторы которые находятся непосредственно рядом с антенным гнездом TV.

Semendiaev Alexandre semelect@coma

64. SONY KV-X2961K, пульт RM831, Chassis AE-2B. После замены ТДКС, мал размер по горизонтали. Для вхождения в сервисный режим нужно выкл. TV сетевой кнопкой. Включают TV удерживая две кнопки на передней панели. В правом верхнем углу появятся ТТ. Нажать кнопку «menu» пульта для вывода меню на экран TV. Кнопками » +» и » -» переместить указатель в позицию «DEMO». Нажать ОК для перехода в следующее меню. Выбрать микросхему соответствующую обозначениям рег. параметров из таблицы
CXA1587 — RGB Джунгли.
CXD2018 — процессор геометрии.
TDA9145 — яркость.
CXA1526, TDA6612 — звук.
В данном случае нужно переместить указатель на CXD2018 и нажать ОК для перехода к следующему меню.
Из следующего меню, для рег. размера изображения по гор. переместить указатель на Hsize, нажать ОК.
Кнопками » +» и «-» сформировать нужный размер.
Нажать ОК.
Выкл. тв.

Semendiaev Alexandre [email protected]

65.Моноблок AIWA2020 (1400, OTAKE). Включается с 5-6 попытки, работает несколько секунд и отключается. БП на STK730-080. Напряжение на строчную развертку подается через ключ Q509 — и хотя сигнал управления на ключ поступает, открываться он не желает, хотя и исправен. При проверке режимов замечено завышение выходных напряжении (120В вместо 103В) и повышенные пульсации. Дефектным оказался электролит 10х100В в обвязке STK — емкость упала до 6 мкФ (С515). После того как аппарат включился на изображении видна муаровая помеха, цветность включается с большой задержкой, слегка подрагивает звук в режиме видеомагнитофона — потеря емкости С523 (100х16В) до 50мкФ. Про подобный дефект уже писали — я не видел еще ни одного моноблока этой серии где бы этого дефекта не было, просто в начале на него не обращают внимания - грешат или на плохую запись или некачественный прием. Я во всех попавших ко мне моноблоках ее проверяю — и везде она плавно садится — конструктивно расположена неудачно — возле радиатора а запаса по емкости мало, так что лучше ставить гораздо большего номинала.

Коржов Олег koroleg@vilgus. kamchatka.ru

66. AKAI 2107. Недавно попался печально знаменитый AKAI 2107 с проблемным процессором С68224Y — с прогревом индикация сначала изменяла цвет с зеленого на серый, потом переставал слушаться пульта и отключался в реж.STB — самые типичные глюки для этих процессоров. Микросхема дорогая, и многие клиенты отказываются менять - телевизор то самый народный (в плане цены). Попробовал прокалить его горелкой как в советах на сайте «Телемастер» — с процессорами телевизоров «Funai» TMP…R214 срабатывает 100% — прекрасно получилось и с этим. После того как микросхема остыла, в работающем телевизоре я нагревал ее феном так, что палец не терпел, а ей хоть бы хны - работает как работала! Пошел после к знакомому, у которого ТВ работает уже год без задней крышки и с вентилятором, и здесь сработало отлично!

Коржов Олег koroleg@vilgus. kamchatka.ru

67. Известно, что кинескоп, как и любая другая деталь в телевизоре, подвержен старению. А так как это и самая дорогостоящая деталь, то имеет смысл попытаться продлить его жизнь. Старение происходит не за счет уменьшения толщины катодов, как считают некоторые, а из-за низкой химической чистоты металла, применяемого для изготовления катода, собственно металл выбивается с потоком электронов, переходя на анод и маску кинескопа, а шлаки остаются на катоде.
На импортных кинескопах удалить их стандартными искровыми способами практически невозможно. Я применил разработку, которая позволяет это сделать с помощью плазменного разряда катод-модулятор. Для этого необходимо подать отрицательные импульсы на катод трубки относительно модулятора (частота 2 Кгц, амплитуда 300V, длительность пачки не более 3 сек., скважность импульсов — меандр). Следует помнить, что ток модулятор-катод может составить примерно 2 А и соответственно выбрать схемотехнику. Напряжение на накале кинескопа при восстановлении составляет сначала около 8V (примерно 5 пачек импульсов), затем — 6.3V (около 5-6 пачек импульсов по 3 сек.). Процесс можно наблюдать через горловину кинескопа (образуется красно-желтое свечение в зоне катод-модулятор восстанавливаемой пушки). Этот способ испытан мной на практике и оказался эффективным в 100% случаев.

Схема.

Логинов Вадим [email protected]

68. SAMSUNG CK565BSXR; CK22B5SXR. Посылаю вход в режим сервиса телевизоров на процессоре SAA5291PS-135 память 24C04 пульт управления AA59-10075 или AA59-10076.
1.ТВ в рабочем режиме.
2.Нажать на пульте » DISPLAY».
3.Нажать на пульте скрытую кнопку » FACTORY».

Альгимантас Яздаускис [email protected]

69. Попали в ремонт несколько телевизоров с очень похожими неисправностями, хотя все ТВ совершенно отличаются по элементной базе, но подход к поиску неисправности у всех получился совершенно одинаковым, так что образовалось некое подобие методики.
Симптом у всех один — отсутствие кадровой развертки. Проявляться может по-разному, в зависимости от того как реализована схема: ТВ GRUNDIG GR1450 (китайская подделка, что-то типа RECORа) — на TDA3653B и TDA8362 - слабо светится горизонтальная «нитка», ТВ TOSHIBA 218D7S (TA8403, TA8659) — темный экран, при выключении можно заметить ту же «нитку». Был еще один старенький, названия не помню — на TA7698 — тоже темный экран, отсутствие кадровой заметно при увеличении «Screen» на ТДКС. При кажущейся простоте ситуации ремонт сначала отнимал массу времени (по причине того что эти телевизоры кто-то уже «поимел» хорошенько, но причину не нашли и бросили). Естественно и кадровую и синхропроцессоры меняли. Так что мне оставалась нудная проверка обвязки…. Проявилась следующая закономерность: синхропроцессоры участвуют в кадровой развертке 3-мя ногами (питание не считаю) — вывод задающего генератора «пилы», выход запускающих импульсов на кадровую, и сигнал обратной связи от кадровой к синхропроцессору. Пила на всех была, запускающих импульсов — нет, напряжение обратной связи занижено. Отпаиваю этот вывод от схемы, развертка не появляется, но если касаться отпаянного вывода щупом мультиметра, или просто пинцетом, то «нитка» кратковременно расширяется на 3-5 см, при этом появляются запускающие импульсы. Во всех случаях оказались оборваны обратные связи от выходного каскада к синхропроцессору (треснувшие резисторы или дорожки), что потребовало скрупулезно проползти по плате, прозванивая монтаж и сопротивления. Кстати при работе с TDA8362 пользовался статьями в журнале «Радио» с подробным описанием этой микросхемы, так вот реализация схемы в GRUNDIGе не совпадает по выводам с журнальной, родной схемы ТВ не было, потерял на этом массу времени. В журнале указано соответствие выводов: 44 — запуск К.Р., 43 - генератор пилы, 42 — обр.связь, а на самом деле в телевизоре: 43,42,41 соответственно.

Коржов Олег [email protected]

70. PANASONIC шасси МХ-3. Блок питания не переводится в рабочий режим из дежурного. Вторичные напряжения завышены - вместо 20 и 48 вольт 40 и 98 соответственно, емкости вторичных фильтров полопались. Защитный стабилитрон D835 на 56В лопнул, поэтому блок не стопорился. Виноват оказался конденсатор 47х35, позиционный С805, хотя измеритель емкости показывал его исправность, и в других цепях он работал нормально. После его замены вторичные напряжения пришли в норму, но блок в рабочий режим не переключался, при включении рабочего режима напряжения 20В и 48В падали до 14В и 32В соответственно, питание строчной развертки 90В оставалось в норме. Заметив, что на выходной каскад С.Р. не приходят запускающие импульсы, проверил питание на задающем генераторе +7В на выводе 51 AN5914 отсутствовало, был оборван резистор R535-820 Ом, после замены работоспособность ТВ восстановилась.

Коржов Олег [email protected]

71. WALTHAM TS4351. При включении телевизора слышны разряды высокого напряжения. В затемненном помещении видно, что пробит ТДКС. Была произведена замена ТДКС, вместо 0-2223-074 был установлен аналог HR 7325. Телевизор заработал, но не стало центровки по вертикали. Пришлось подобрать резистор RF03 — по схеме он имеет номинал 2,26 кОм, при подборке установлен 2,75 кОм.

72. AKAI CT-G140D. Телевизор не включается. Слышен свист в блоке питания. Нагрузив блок питания на лампу 220 вольт 100 ватт замерили напряжение - вместо 115 вольт — 200. Высох C508 — 47x50V. Для надежности лучше поменять и второй конденсатор в первичной цепи блока питания C509 — 10x50V. После проверки блока питания, была произведена диагностика выходного каскада строчной развертки (вышел из строя транзистор D1555). После замены телевизор включился, изображение появилось, но при переводе телевизора в дежурный режим, экран продолжал светиться. Причиной были пробитые транзисторы Q506 — 2N5401 и Q507 — BUT11AX. После замены все работает нормально.

73. ELEKTA CTR 1466DS. Телевизор произвольно выключается. Причина - кольцевые трещины в местах пайки ТДКС.

74. SONY KV-25T1R. Телевизор проработал 4 года 10 месяцев без неполадок. Однажды при включении не включился, светодиод выдавал 6 миганий. Оказалось - вышла из строя микросхема ТСА5512 в тюнере. После ее замены телевизор заработал без проблем, даже настройки каналов не пришлось восстанавливать.

nva [email protected]

75. Gold.Star CKT-2090. Телевизор не включается. Частая неисправность данной модели — сохнут электролитические конденсаторы в первичной цепи блока питания. Для надежности рекомендую заменить сразу три штуки — это: C801 — 10мкФ. 16В., C807 — 33мкФ. 10В. и C815 — 4,7мкФ. 50В.

76. SONY KV-2965, KV-2585, KV-2100 и другие модели телевизоров, в которых установлен модуль радиоканала IFD-380A, выполненный в металлическом корпусе. Постоянно повторяющийся дефект, проявляющийся как уход АПЧГ, хрип звука, пропадание изображения при работе с антенного входа. Причина — некачественная пайка. Лечение - выпаять модуль, вскрыть, пропаять все подозрительные места.

Сергей Прохоров [email protected]

77. GRUNDIG T55-640 OIRT. Телевизор поступил в ремонт со следующей неисправностью: не настраивается на новые станции, регулировки громкость, яркость и насыщенность регулируются в ограниченном режиме. Проанализировав ситуацию решили попробовать войти в сервисное меню. Для входа в сервисное меню необходимо нажать на пульте кнопку «i» и в это время включить на панели телевизора клавишу сеть. Появится следующее окно меню.

SERVICE

HOTEL ON

HORIZ. POSITION

AGC AUTOMATIC

V < > I

Если в строке HOTEL будет ON, то доступна регулировка яркости, контрастности, насыщенности и громкости в установленном заранее пределе. В положении OFF доступны все окна меню полностью.
Был просто-напросто включен режим «HOTEL» который ограничивает регулировки для пользователей. Самое интересное, что о данном режиме в инструкции на телевизор ничего не сказано.

78. SAMSUNG CK5051M. С прогревом пропадает изображение, экран становится темным. Причина в кольцевых трещинах на плате кинескопа — вывод накала на панельке.

79. WALTHAM TS4351. Нет изображения и звука, экран светится, видны линии обратного хода. Неисправна TDA2451-2, после замены изображение и звук появились, но линии обратного хода были по прежнему видны. Пропал контакт в разъеме на кабеле соединяющем плату блока цветности с платой кинескопа (кстати, это болезнь данных телевизоров) . Кабель плоский, соединяется с разъемом без пайки, и со временем контакт пропадает. При ремонте советую, разобрать разъем и припаять контакты к проводам кабеля (желательно эту операцию произвести со всеми разъемами такого типа в этом телевизоре), после этого собрать разъем и можно на всегда забыть о таких неисправностях в данном телевизоре.

80. Телевизоры серий «СЕЛЕНА» и «ГОРИЗОНТ» с МП-405. Дефект проявляется как неустойчивое включение аппарата из дежурного режима и отключение с погасанием светодиодного индикатора из рабочего режима. Дефект заключается в ухудшении контакта в конденсаторе (220мкФ х 350В ) обычно синего цвета , сетевого выпрямителя. Алюминиевый вывод обкладки, приклепанный к контакту, начинает болтаться, со всеми вытекающими последствиями, довольно трудно диагностируемый дефект, т.к. при ремонте изменяется положение блока питания, и контакт восстанавливается.

Коржов Олег [email protected]

81. HEWLET PACKARD D2825 монитор. Очень интересный дефект, проявление довольно типичное — не включается с короткими миганиями индикатора. Перегрузка БП с выходом строчной развертки — выходной транзистор и полевик управления питанием строчной развертки. После замены выходного каскада монитор работает только с наименьшим разрешением, при попытке установить полевик его мгновенно выбивает. Дело осложняется полным отсутствием схем (вообще ничего нет на мониторы этой фирмы) да и полевики мощные — штука не из дешевых, чтобы с ними экспериментировать. В схеме управления развертками применена ИМС TDA4858, которая в том числе управляет питанием строчной развертки — при повышении разрешения на выходе 6 появляется импульсный сигнал, управляющий преобразователем на полевом транзисторе (DC-DC конвертор). На затворе полевика импульсы имели форму с очень малой скважностью, и практически все время он находился в режиме насыщения, что и приводило к мгновенному пробою с сильным разогревом корпуса. 3 и 5 выводы микросхемы образуют обратную связь - чем выше напряжение на них, тем больше скважность выходных импульсов управления питанием (регулировка очень острая — от 1,2-1,4 в). Источником образцового напряжения служит выход 40В. с ТДКС. В режиме работы без преобразователя, когда напряжение питания строчной развертки составляло 60В., на этом выводе было всего 15В. и после делителя на 3 и 5 входах TDA4858 было около 1В., что и вызывало очень широкие импульсы на выходе и пробой преобразователя. Проверил все элементы вокруг микросхемы и не нашел дефектных. Потом возникла идея ввести преобразователь в рабочий режим внешним сигналом, подал на него меандр с калибровки осциллографа, преобразователь запустился, напряжение строчной развертки возросло до 130В. на выходе ТДКС появился образцовый уровень в 40В. и после этого монитор вошел в нормальный режим, правда пропала центровка по вертикали, так что TDA4858 все равно пришлось заменить.

Коржов Олег [email protected]

82. FUNAI MK10. Попали в ремонт 2 телевизора. В одном, темный экран, есть звук, высокое, накал, нет OSD, при выключении яркая засветка всего экрана белым. Оказалось, что отсутствует SSC - разрушился чип-резистор R582- 4,3кОм, над ним заметно потемнение платы, легко заменяется обычным, т.к. в наличии отверстия для установки.

Во втором, неисправность проявлялась так — после включения какого либо канала, нормальное изображение через 2 сек срывалось и пропадало — видно что напряжение настройки на тюнере смещалось. Если телевизор поставить в режим настройки, то изображение не срывалось т.е. врала система AFT. Неисправным оказался процессор L7PAL-3RD. Дополнительным признаком неисправности стало отсутствие режима AV. По словам владельца, неисправность возникла при разряде статики в момент касания кнопок на панели управления телевизора. Назначение выводов процессора совпадает с M37220 (кн.»Ремонт зарубежных телевизоров» N22- стр.19).

Коржов Олег [email protected]

83. SONY KV-S2951. Очень редкое шасси — AE-3. Телевизор «навороченный» мульти PIP, высококачественный звук, текст и пр. Не включается. Блок питания двухтактный — типа компьютерного AT — пробиты оба плеча (2SC4834), причина пробоя — перегрузка строчной - пробит выходной каскад (2SC 3997), запускается только с родным, и сразу пробивает. Вся обвязка исправна, при включении видно, что частота строчных импульсов запуска завышена. Идею для поиска подал хозяин ТВ, объяснив, что неисправность возникла при статическом разряде — протирали экран работающего телевизора, и искра проскочила в район кнопок панели. Поставил чистую EEPROM, включил в тестовом режиме, переписал нестираемую NVM. После чего очень долго и нудно выставлял геометрию и другие настройки (больше сотни). Однако PIP так и не появился, хотя модуль тестируется нормально и в конфигурации телевизора присутствует (есть в тестовом режиме пункт в котором выводится конфигурация).
Если попадется кому-нибудь прошивка с рабочего, с PIP, пришлите, плз, буду очень признателен!

P.S. Прошивка на AE-3 с комментариями.

Коржов Олег [email protected]

84. VERAS 31WT-410E/D. Экран не светится, звука нет. В телевизоре кто-то хорошо покопался. Вместо родной TDA8303A установили КР1039ХА1А (видимо посчитали, что это аналог), выходной транзистор строчной развертки BU806 заменили на КТ805А. Но самое хитрое было впереди, вместо родного ТДКС9-2-1Г был установлен ТДКС9-2-1, а это совершенно разные трансформаторы. После установки родных деталей телевизор заработал нормально.

85. TV «Витязь». Несколько советов по ремонту телевизоров «Витязь».
«Витязь»51CTV6722. Телевизор периодически пытается запустится. Неисправна оптопара D402 — SFH610A-2.
«Витязь»54CTV-6742-1. Символы OSD сдвинуты влево. Неисправна D101 — TDA2586.
«Витязь»54CTV6751. Телевизор не запускается, индикатор дежурного режима не светится. Неисправна D401 — ЕУ1 и R410 — 910кОм, блока питания. Возможна установка более мощного сопротивления для надежной работы.
«Витязь»54ТЦ6044-1. Телевизор не запускается, индикатор дежурного режима не светится. Неисправен R136 в блоке питания.
«Витязь»51CTV6722. Нет приема телевизионных программ во всех диапазонах. Неисправен стабилитрон VD411 — ZTK33A в блоке питания.
«Витязь»51ТЦ6024. Телевизор не запускается, индикатор дежурного режима не светится. Неисправен VT12 — КП707А (BUZ-90). При замене этого транзистора он снова выходит из строя. В ходе ремонта были обнаружены неисправными R136 — 470кОм и VD32. В дальнейшем телевизор работал хорошо.

Иван [email protected]

86. SAMSUNG CK-2185. В телевизоре сгорает сетевой предохранитель, явных коротышей нет ни в первичной ни во вторичной цепях, напряжения на вторичных обмотках до перегорания предохранителя успевают появиться (около 0.5 сек) сильно заниженные. Проверил все обвязки, все подозрения сошлись на ИМС преобразователя 3С06080R. Как вдруг телевизор преподнес подарок - явный запах гари пошел из керамического конденсатора С806 — 22n х 800V, при внимательном осмотре его, заметна трещинка, он и оказался «подводным камнем».

Коржов Олег [email protected]

87. SAMSUNG с блоком питания на SMR40200 и HIS0169. Представляю ремонтный комплект телевизоров SAMSUNG, заменяющий SMR40200 и HIS0169, разработанный инженерами научно-производственного предприятия «ЗВУКОТЕХНИКА» г. Муром.
Ремонтный комплект позволяет восстановить работоспособность телевизоров SAMSUNG с минимальными конструктивными изменениями, отказавшись от крайне не надежных микросхем SMR40200 и HIS0169.
Источники питания с ремонтным комплектом обеспечивают напряжение питания строчной развертки под нагрузкой 125 В +/- 1В., в дежурном режиме 133 В +/- 1В.
В ремонтном комплекте по сравнению с другими прототипами увеличен КПД и снижены тепловые потери в ключевом транзисторе.
Потребителями ремонтных комплектов более года являются ремонтные предприятия городов: Муром Владимирской обл., Владимир, Навашино Нижегородской обл.
Более подробная информация на www.vbabin.narod.ru.

Бабин Владимир [email protected]

88. Монитор NOKIA449XA Plus. На экране вместо растра - вертикальная линия. Подгорел один из выводов дросселя L402 в блоке строчной развертки. После пропайки работоспособность восстановилась.

Владимир Озерчук [email protected]

89. Дополнение к совету 3. В телевизоре SAMSUNG CK5379ZR русский язык включается подбором в сервисном меню «Option byte». При этом играет роль четность цифры. Приходится каждый раз выключать и снова включать телевизор, наблюдая в меню, появление возможности выбора русского языка. Я долго подбирал и получилось 1с и 99.

Роман [email protected]

90. ТВ 3УСЦТ модуль разверток МР403. Постоянные срывы кадровой синхронизации, остановить кадры не удается, хотя синхроимпульсы в норме. Задающий генератор проверил поэлементной заменой — все без толку — прямо полтергейст какой-то! На мысль навели небольшие помехи на изображении — темные горизонтальные штрихи с белыми точками. Такой эффект дает пробой в высоковольтной части. Оказалось, что вывод фокусировки к умножителю не припаян, а просто накинут и придавлен кембриком. Искрение в этом месте и вызывало срыв кадровой синхронизации.

Коржов Олег [email protected]

91. ORION T20MS. Выходит из строя строчный транзистор, (все режимы в норме) пропаять межкаскадный строчный трансформатор — плохая пайка ТМС, встречается не первый раз.

Василий Андреев [email protected]

92. SONY KV-M2540. Симптом — не запускается строчная развертка. При включении щелкает реле и через пару секунд переходит в дежурный режим, высокое не появляется, все напряжения БП в норме, отключение PROT не дает эффекта. Осциллоскопом видно отсутствие запускающих импульсов строчной развертки прямо на выходах синхропроцессора (TDA8366 H SMD). Самодиагностика не проходит, в сервисный режим не включается. В последнее время заметно увеличение отказов «умной» аппаратуры — с управлением по «квадратной» шине. Самодиагностика и компьютерный анализ узлов — это конечно прекрасно, но при условии наличия специальной диагностической аппаратуры, или , хотя бы, работоспособности самих «мозгов» телевизора. В подобных случаях, прежде чем что ни будь менять, я взял за правило, в первую очередь переписать содержимое ФЛЭШ-памяти (программатор здесь обязателен, и конечно набор прошивок — слава Интернету!!!). С эталонной прошивкой ТВ нормально включился, через пару минут изображение стало сдвигаться влево с искажением «подушка» и запахом гари, потом ТВ ушел в стендбай и после не включался. Неисправным оказался строчный транзистор — С4927 — перегревался так, что сгорела слюдяная прокладка, вызывал перегрузку БП, сбой по питанию ФЛЭШки, и потом полный аут.

Коржов Олег [email protected]

93. Сапфир — 401. Изначально изображение на экране было примерно 1/3 от экрана. Звук был. После продолжительных поисков (так как все осциллограммы были в норме), отыскал неисправный конденсатор С93 (по схеме) 5мкФ (неполярный) во времязадающей цепи. Заменил на полярный такой же емкости, причем положительный вывод надо припаивать к катоду диода Д12. После этого изображение развернулось, но при настройке на станцию изображение искажалось до неузнаваемости. Понял — цепь АРУ. Здесь я нашел быстро, так как ничего сложного эта схема из себя не представляет (ключевая схема). Оказался высохшим электролит С69 на 50мкФ. Из за него уменьшилась постоянная времени АРУ и система стала отрабатывать не на усредненное значение выпрямленного размаха видеосигнала, а на мгновенное. Хотя в принципе подстроечным резистором можно добиться более менее нормального изображения, но не стабильно и не надолго. Вскоре я также заменил селектор каналов с СК-М-20 на СК-М-24 с электронной настройкой, так как старый почти весь обсыпался. Вдобавок я разместил и СК-Д-24. Все уместилось, и работает отлично. ТВ принимает 13 разных каналов на телескопическую антенну.

Дмитрий [email protected]

94. ТВ Gold Star CF21E20 шасси MC-41А. Пропал звук. Довольно быстро нашел, что сигнал регулировки громкости почти в нуле, отпаиваешь выход регулировки процессора управления GS8434-16 (3pin) — орет на полную, в режиме AV тоже звука нет, казалось бы все ясно, надо менять процессор — не такая уж редкость… Но после замены, ситуация не изменилась, перепрошивка ФЛЭШки на заведомо исправную тоже не принесла результата. Пришлось начать думать…. Вынимаю антенну — через 10 мин ТВ отключается — ну это так и д.б. Оставляю с сигналом с эфира — через те же 10 мин отключается — ясно , нет сигнала СОС (он здесь обозначен как ID — 17pin процессора) - постоянно высокий уровень. К сожалению здесь сработал стереотип мышления — подаю низкий уровень на этот вход, но ситуация не меняется, да и в режиме от видео входа, тоже звука нет… Во многих телевизионных процессорах сигнал СОС интегрирован и оценивается по уровню, соответственно и отследить его легко — при пропадании сигнала станции уровень резко меняется. Здесь же сигнал импульсный - используются импульсы SSC. Транзистор Q06 - формирователь сигнала ID «потек» переход К-Б, импульсы на входе ID отсутствовали.

Коржов Олег [email protected]

95. В телевизорах SAMSUNG при выходе из строя «сладкой парочки» и обрыве защиты R2M пробивало ТДКС — в верхней части, рядом с выходом высоковольтного провода образовывалась тещина около 5 мм и из нее била искра в сердечник. Здесь очень помог совет по восстановлению ТДКС — по трещине большим сверлом высверливаю пару мм вглубь и заполняю белым автогерметиком, часа через 3 можно включать. Таким образом — 2 трансформатора за неделю.

Коржов Олег [email protected]

96. SHARP SV-2153SCN. Телевизор не включается. Пробит транзистор Q602 в строчной развертке 2SD1554. После его замены через 2-3 дня он снова вылетал (в момент включения). Заменил C707, C716, C714 — через 2-3 дня то же самое. Как оказалось, причина в переменнике R604 (10K). Заменил на постоянный — 4,7K. На всякий случай заменил С604 (10мкФ). После этого Q604 перестал вылетать.

Искуснов Олег [email protected]

97. Телевизор SAMSUNG с БП на паре SMR-HIS. Сгорает предохранитель — иногда сразу после включения, иногда в процессе работы. Замена комплекта проблемы не решила. На резисторах R802, 803 заметно потемнение корпуса, поэтому решил заменить емкость С803 222 — 800В, и когда внимательно его осмотрел, увидел на корпусе микротрещину — ее пробивало под напряжением.

Коржов Олег [email protected]

98. Телевизоре Юность 31ТБ303. Периодически пропадало изображение и звук — на экране белое молоко. Выдергиваю СКМ-24 из разъема - изображение появляется на несколько часов, потом все повторяется. Замена СКМ ничего не дала. Оказался неисправным подстроечный резистор АРУ (R73) — окислился скользящий контакт.

Коржов Олег [email protected]

99. SHARP SV-2153SCN. Телевизор не включается. Пробит транзистор Q602 в строчной развертке 2SD1554. После его замены через 2-3 дня он снова вылетал (в момент включения). Заменил C707, C716, C714 — через 2-3 дня то же самое. Как оказалось, причина в переменном резисторе R604 (10K). Заменил на постоянный — 4,7K. На всякий случай заменил С604 (10мкФ). После этого Q604 перестал вылетать.

Искуснов О.А. [email protected]

100. Для того, чтобы переделать на 220В. монитор NEC MultiSync A500/ JC-1576VMA 110В. надо сделать следующее:
1. Удалить перемычку J634 (A/B/R/J) (находится в БП в районе микросхемы ШИМ контроллера и кнопки включения) и поставить резистор R640(W) МЛТ-2 (24-27 кОм) или импортный на большую мощность. Мы ставим МЛТ-2.
2. Заменить конденсатор фильтра БП, С609 330мкФ 200В на аналогичный, например, мы ставим 150мкФ 400В т.к. у них небольшие размеры.
Эта переделка предусмотрена в схеме этого монитора т.е. это не какой-то самопал. Аналогично переделывается монитор NEC MultiSync E500/ JC-1575VMA и другие NECi.

Дмитрий Малков [email protected]

Присылайте свои советы. [email protected]

Назад

На главную страницу

Дальше

Ремонт бытовой аппаратуры

Информация по ремонту

РЕМОНТ ТЕЛЕВИЗОРОВ ФИРМЫ FUNAI

1. FUNAI tv-2000 частый дефект б.п. Большие токи утечки электролита 100 мкф*6,3 v, результат — не включается с пульта и произвольное выключение ( на выбор ). Заменять только на 100 мкф*12 v.

2. FUNAI — про 2SB698 сказано вскользь, а незаслуженно. Как раз обычно из строя он не выходит. Под ним образуются кольцевые трещины — смех и слезы любого телемастера, т.к. он перегревается в дежурном режиме (речь идет о МК6-7, т.к. в МК8 дефект устранен). Однако , все равно его лучше менять и тр-ром на длинных ножках для профилактики перегрева. Признак неисправности — пробитый R2M и оборванный N20 — менять их обязательно. А теперь о том, что не прозвучало. Если R2M не пробит, а модуль питания не запускается, то измерьте С-метром (прибор необходимый) электролит 220мкФ-6,3В. Он будет нулем или около того. Запуск возможен лишь при емкости выше 20 мкФ. Этот дефект встречается теперь не реже, чем 2SB698, К тому же и в МК8.

3. FUNAI Не плохой телевизор по отношению (качество цена) картинка очень хорошая и четкая не может, сравнится с вышесказанной моделью. Но вот дефект очень дорогой. Выходит из строя процессор TMP47C с прошивкой R214. Дефект проявляется следующим образом: с прогревом графическое изображение настроек искажается (ломается)., затем кнопки на передней панели телевизора и пульт перестают управлять телевизором. В редких случаях телевизор может, выключатся самопроизвольно. Есть умельцы, которые приклеивают радиатор на процессор, но это не помогает. Если менять процессор, то устанавливайте с прошивкой 514, эта микросхема намного реже выходит из строя. Если у Вас телевизор с телетекстом, то считайте что Вам повезло. У вас установлен R514 процессор. ВНИМАНИЕ можно менять вместо R214- R514, но не оборот. И еще об этом телевизоре : в блоке питания стоит транзистор В698, он тоже частенько выходит из строя, лучше ставить вместо него А966(характеристики лучше в 2 раза). Еще не было повторов.

4. FUNAI MK6-7-8 . Признак неисправности — пробитый R2M и оборванный N20 — менять их обязательно. А теперь о том, что не прозвучало. Если R2M не пробит ,а модуль питания не запускается, то измерьте С-метром (прибор необходимый) электролит 220мкФ-6,3В. Он будет нул±м или около того. Запуск возможен лишь при емкости выше 20 мкФ. Этот дефект встречается теперь не реже , чем 2SB698, К тому же и в МК8.

5. Funai-MK7. Так быстро подорожавший процессор R-214 менять не обязательно ,а можно «вылечить». Для этого его нужно сверху экранировать ,поместив в жестяной корпус ( хотя бы сделанный из консервной банки) и обязательно запаянный на «землю» телевизора. Емкость по питанию процессора (+5В) нужно увеличить до 2000 — 4700 мкФ. Работоспособность процессора должна восстановится сразу, а через несколько дней восстановится и индикация.

6. T/V «FUNAI …..MK10» — не запускается блок питания. Пробит защитный стабилитрон на 31В. (стоит в цепи питания кадровой развертки). Причиной выхода его из строя может быть повышение напряжения на выходе блока питания из-за периодического обрыва стабилитрона в цепи управления оптопарой.

7. Регулировку баланса на Funai-MK10 можно сделать только пультом с телетекстом.

8. FUNAI-2000-MK7 периодически пропадает кадровая развертка. Не зависит от времени, может через три минуты после включения, может через 30мин. При появлении горизонтальной полосы кадровая микросхема сильно греется, если не выключать, то микросхема вылетает. Это затрудняет поиск неисправности. Причина, конденсатор С-238.

9. TV FUNAI-2100 A MK8 Неисправность: повышенная яркость, иногда даже белый экран, видны линии обратного хода лучей.
Причина: пониженное напряжение (+ 200 v) питания видеоусилителей из-за
дефектного конденсатора С652 (4.7 х 100 v) вольто-добавки. Эта неисправность характерна для 100 % TV этой модели, т.к. другой конец обмотки ТДКС для запитки С652 подключен не к (+ 112 v) питания строчной развертки, а к «схемной земле». В связи с этим в режиме «STANDBY» С652 перезаряжается в обратной полярности через R652, R285, R286 и со временем деградирует.
Выход из ситуации: С652 следует заменить на 1 мф х 250 v. Площадку с
отрицательным выводом конденсатора отрезать скальпелем от проводника питания
(+ 112 v) и подпаять к «схемной земле» куском провода или просто загнуть
длинный отрицательный вывод конденсатора и припаять к находящимся рядом
площадке «схемной земли».

10. FUNAI МК-8. Блок питания не запускается. Предохранитель и все транзисторы целы. Короткого замыкания во вторичных цепях не обнаружено. Подетальная проверка показала, что нет смещения на базе выходного транзистора Q601 типа 2SD734. Смещение подается через 4 последовательно соединенных резистора R620, R626, R627, R628 сопротивлением по 56к. В моем случае один из резисторов был оборван, и один увеличил свое сопротивление до 120к. Дефект встречается довольно часто и RECORE и SAT тюнере AMSTRAD и других.

11. FUNAI MK8 Неисправность — Нет автоматической настройки на каналы — напряжение настройки и коммутирующие напряжения присутствуют. Тюнер исправен. При ручной настройке аппарат ловит каналы и запоминает. Но смотреть их возможно только когда на экране присутствует линейка настройки. Естественно звука нет. Причина — Замыкание в контуре AFT. Нормальное сопротивление — 0,7 Ом. Наблюдается 0,0 Ом. За последнюю неделю принесли уже два аппарата с такой неисправностью. Обоим 4 года.

12. TV FUNAI не включается. Эффект неисправности контроллера. Напряжение на контроллере занижено. Неисправен транзистор стабилизатора, пониженный коэффициент усиления, хотя прибором по переходам звонится нормально. Заменил на КТ315Г результат положительный. Это эффект наблюдался на моделях МК-8, МК-10.

13. FUNAI 2000MK10. Через 15-20 минут телевизор выключается. После замены оптрона PC817, дефект был устранен.

14. FUNAI 1400MK10. Телевизор не включается. В данном телевизоре пришлось заменить защитный стабилитрон на 33 вольта, выходной транзистор строчной развертки, и процессор L7PAL-2ND.

15. FUNAI 1400MK8 с ТХТ. Периодически пропадает изображение, экран затемнен, регулировка громкости отсутствует. Неисправна микросхема стабилизатора напряжения, 5 вольт, питание телетекста ( вместо 5 вольт было 3,6 вольта ), что приводит к ложному переключению с вывода » ОКНО» на видеопроцессор

16. FUNAI 2000MK3. Через 5-10 минут работы, экран становится ярко зеленым, видны линии обратного хода. Замыкание катода с подогревателем ( нужна замена кинескопа ). Выйти из положения удалось запитав накал через разделительный трансформатор, намотанный на ферритовом кольце. Рекомендации по изготовлению такого трансформатора были приведены в журнале «РАДИО». После такой переделки телевизор работает удовлетворительно.

17. TV FUNAI 2000A MK7. Телевизор не включается. Довольно частая неисправность у аппаратов старше 4-5 лет. Высыхает емкость в блоке питания C516 220 мкф 6,3 вольта. Лучше заменить 220-470 мкф на 25-35 вольт.

18. FUNAI TV-2000A MK7. На изображении слева, затухающие черные и белые вертикальные полосы, примерно на четверть изображения. Причина — высохла емкость C260 — 1 мкф. х 250 В. Заменить лучше на 2,2 мкф х 350 В.

19. FUNAI TV-2100A MK8. Не включается — горит предохранитель. Причина оказалось в пробитом транзисторе Q552 — D2333 (выходной каскад строчной развертки). В этом телевизоре блок питания собран на полевом транзисторе K2056, и отличается по схеме, от TV FUNAI 2000A MK8 в котором может сгореть половина телевизора, а предохранитель будет целым.

20. FUNAI 2000MK3. Телевизор не включается. Блок питания в норме, замыканий во вторичных цепях нет, транзистор сточной развертки исправен. При отключении строчных отклоняющих катушек, телевизор включился. После снятия отклоняющей системы дефект был сразу обнаружен — прогорели витки в месте приклейки ОС к колбе кинескопа (это уже второй случай). После установки новой ОС, пришлось отрегулировать сведение лучей.

21. FUNAI MK7. Нет приема на первом диапазоне. Второй идет нормально. Первое что на ум приходит — включение диапазона. Однако Vl включается, 12В присутствует. Но на входе включения Vh при этом не 0в, а немного больше — около 1в — этого оказывается достаточно чтобы первый диапазон не работал. Оказалась большая утечка К-Э транзистора включения диапазона, заменяется на любой маломощный p-n-p.

22. FUNAI 2000A MK7. Телевизор не включается с пульта ДУ. С кнопок управления на передней панели телевизор включить можно, но включение происходит не с первого раза. Причина оказалась в потере емкости C344 1000x25V. После замены емкости телевизор стал включатся нормально.

23. FUNAI MK10. Попали в ремонт 2 телевизора. В одном, темный экран, есть звук, высокое, накал, нет OSD, при выключении яркая засветка всего экрана белым. Оказалось, что отсутствует SSC — разрушился чип-резистор R582- 4,3кОм, над ним заметно потемнение платы, легко заменяется обычным, т.к. в наличии отверстия для установки.
Во втором, неисправность проявлялась так — после включения какого либо канала, нормальное изображение через 2 сек срывалось и пропадало — видно что напряжение настройки на тюнере смещалось. Если телевизор поставить в режим настройки, то изображение не срывалось т.е. врала система AFT. Неисправным оказался процессор L7PAL-3RD. Дополнительным признаком неисправности стало отсутствие режима AV. По словам владельца, неисправность возникла при разряде статики в момент касания кнопок на панели управления телевизора. Назначение выводов процессора совпадает с M37220 (кн. «Ремонт зарубежных телевизоров» N22- стр.19).

24. Funai 2000A MK8 Стабилизатор +5В выгорел ( дыра в плате ). К.З. ограничивающего стабилитрона 150V D627. Причина :превышение напряжения с БП. Заменен Q601 на BUT11AF. О необходимости замены Q604 — 2SB698 всем известно (я заменил на КТ814Б),но осталась хитрая неисправность — самопроизвольный переход из дежурного режима в рабочий. Замена Q603 типа 2SC3198 на КТ315Г устранила эту неисправность.

25. Funai 2000A MK8 После выключения не держит настройки каналов и настройки изображения. Причина :выход из строя м/сх 24С01А — память EEPROM. Прошивка не нужна — просто заменить.

26. Funai 2000A MK7 Не включается. Причина :Нарушение пайки выводов тр-ра Q604 из-за сильного нагрева платы под транзистором. Заменить на транзистор с длинными выводами, чтобы не нагревалась плата — можно КТ814,КТ816.

27. Funai TV-1400A MK7 При включении в сеть дежурный режим стартует с 5-10 раза. После прогрева стартует нормально Причина : Потеря емкости конденсатором С516 (220мкфХ6,3В) в БП.

Для просмотра снимка требуется подключение к сет

1. /sekret_sony.docДля просмотра снимка требуется подключение к сети
Неисправность: нет звука в телевизоре и видеомагнитофоне. УНЧ работает, индикация регулировки на экране есть от 0 до 100. «Слетела» прошивка микросхемы памяти 24С08. Перешить память на программаторе.
1778.) SONY KV-M1400K. Неисправность: при включении как бы слышен запуск блока питания, но не светится индикатор ни дежурного ни рабочего режима, строчная вообще не запускается. Начал с измерения вторичных напряжений питания. Как ни странно, все напряжения были в норме. Посмотрел на процессоре, на 41-ой ножке — высокий уровень и не меняется, при включении, на низкий. Заменил процессор PCA84C840P/012A. Включаю, индикатор дежурного режима загорелся, как положено красным светом. Даю с пульта на включение, переходит в рабочий режим(светодиод загорается зелёным светом), но результат прежний, строчная не запускается. После проверки всех цепей запуска строчной развёртки, конкретного дефекта не нашёл. Потом решил проверить выходную цепь стабилизатора 12Вольт на короткое. Сопротивление выходной цепи стабилизатора составило 25ом. Стал поочерёдно отпаивать выводы микросхем, питающиеся от этого стабилизатора. Неисправными оказались: TDA7245(полное короткое 3 ножки, она уже была выпаяна умельцами) и TDA3508(сопротивление между 6-ой и 24-ой ногой 25ом). TDA7245 заменил, а вот TDA3508 под рукой не оказалось, вместо неё поставил TDA3505. Включаю, результата никакого. Тогда меняю TDA8304, включаю, строчная запустилась, выводится служебная информация, но нет изображения и звука. При подаче на НЧ вход, изображение и звук в норме, а вот с тюнера тишина. Провозился бог знает сколько времени, нашёл SMD транзистор DTC124EK(надпись на нём 25)на схеме Q020. Этот транзистор переводит по команде с процессора телевизор в режим TV/AV. Он то и был в утечке по (коллектор-эмиттер). При прозвонке тестером будьте внимательны- он с резисторами внутри. В моём случае транзистор звонился по К-Э, как у обычного база-коллектор. После его замены долгожданное изображение появилось, но в момент включения на несколько секунд появляется синеватый растр с линиями обратного хода, а так изображение нормальное, но без цвета. Может линии на несколько секунд это из-за того, что вместо TDA3508, я поставил TDA3505. Копаю дальше и ещё одна микросхема неисправноя — TDA4650. Заменяю, появляется цвет. Но тут опять канитель — нету звука. Вернее есть, но очень слабый с шипением, да и то, если громкость включить на максимум. Вообще цирк. Практически не работает всё. Проверил канал звука и нашёл аж две дохлые микросхемы — TDA3827 и CX20061. Меняю, включаю, и звук в норме. Единственное что осталось, так это засветка растра синеватым фоном с линиями ОХ в момент включения, буквально секунд на 5. Но хозяин на это даже смотреть не стал. Пробовал регулировать ускоряющее, менял кондёры по питанию цепей видеоусилителей и никаких изменений, склоняюсь к тому, что параметры TDA3508 и 05 всё таки отличаются.
1780.) SONY видеопроцессор TDA8366. Неисправность: мал размер по вертикали (примерно 1/4 от номинала), и при этом картинка смещена в самый низ экрана. Замена прошивки и попытки отрегулировать размер в сервисном меню не помогли. Замена кадровой микросхемы LA7830 и компаратора BA4558 также ничего не изменило. Питающие напряжения, резисторы-конденсаторы все в норме. Вывод — вышел из строя выход запуска кадровой развёртки у TDA8366 (pin 44). Чтобы не менять дорогую микросхему, собрал усилитель кадрового импульса на микросхеме УНЧ TDA7056A. Сначала пытался сделать попроще, на транзисторах, но не смог добиться удовлетворительного результата.

1781.) Замена кадровой микросхемы TDA8170 на TDA8172 (STV9379). Показано на примере телевизора SONY KV-M2530
D512 — заменить перемычкой. D511 — удалить. C523 — удалить.
Установить TDA8172. На 7 ножку подать опорное напряжение с резисторного делителя. Напряжение +12 вольт берётся с плюсового вывода конденсатора С623. Если изображение будет нелинейно, необходимо в небольших пределах подобрать номинал резистора 3к6.

1783.) SONY-KV-M2530k, Неисправность: нет кадровой развёртки, вышла из строя TDA8170, но при её замене рекомендую менять сразу и её окружение в виде конденсаторов: С532 100,0х63в, С531 680,0х25в, С522 100,0х63в, т.к они почти всегда к этому времени уже сухие.
1797.) SONY KV2184MT Неисправность: погас при включении из дежурки. Предохранитель цел. Внутренний силовой транзистор ШИМа STR50115B в обрыве, R2M по +B пробит. Все заменено. TV запустился, +В в норме, на экране горизонтальная полоса. В обрыве R853 (0.47Е) по Е питанию КР. Заменен. TV включается на 1сек. и вырубается. Пробита мс. КР µPC1488H. Заменена на LA7830 и все заработало.
1802.) SONY KV-G21M2. Растр сужен по горизонтали, звука нет. Неисправности, как выяснилось, связаны. Был вздут конденсатор по 115В, и жутко грелась МС звука ТА8248К. После двойной замены ТВ заработал нормально. Со слов владельца в предшествующую ночь было очень маленькое напряжение, лампочки еле светились, а ТВ находился в дежурке. Видно блок питания не выдержал издевательств. На МС звука и в дежурке подаётся питание. На всякий случай сменил оптрон РС123. Он не дорогой.
1821.) SONY KV-29LS60К, шасси АЕ6В. Неисправность: при включении мигает светодиод на передней панели — по две вспышки (означает перегрузку по току), если понажимать на пульте ДУ кнопки включ. и выкл. телевизора, начинает моргать сериями по три вспышки (означает перегрузку по напряжению). При подключении вместо нагрузки по +135В лампочки, она вспыхивала на мгновение, затем гасла. С подключением нагрузки лампочка переставала даже кратковременно зажигаться. После тщательной проверки элементов на плате строчной развертки был найден элемент P5NA40 (поз. обозначение вроде Q8806). После его замены на P6NA60 работоспособность телевизора восстановилась. Также заметил, что если убавить регулятор SCREEN на ТДКС полностью, начинает моргать светодиод на передней панели пять раз, но изображение и звук остаются. Также был найден бескорпусной диод, один конец которого был не припаян, но контакт с платой был за счет того, что он был плотно приклеен к плате. Находился он на плате блока питания, через него шел сигнал STB+6V на релюшку. Вот вам и белая сборка, со временем эта неисправность, я думаю, тоже вылезла бы.
1838.) Sony M2155, а также им подобные. Нет цвета в PAL. Дефект многократно описывался — решения различные. Но самое простое — поставить вместо переменной ёмкости (около кварца 8.86 PAL) постоянную 18 pF и всё. Это практикуется уже очень давно.
1847.) SONY KV-2100 или аналогичный. При включении растр засвечивается постепенно до максимума. Картинки нет, еле просматривается номер канала, звук нормальный, линий обратного хода КР нет. Замена TDA3508 не помогает. Трехуровневый строб нормальной амплитуды. Неисправен конденсатор емкостного делителя СИОХ (с него снимается импульс ОХ для формирования строба), подключенный к коллектору строчного транзистора. В результате ухудшения добротности конденсатора уменьшается размах импульса, подаваемого на формирование трехуровневого строба, что приводит к уменьшению длительности средней площадки SSB и отказу схемы АББ.
1881.) Sony KV-25R1A/D/E/K/R Неисправность: «сечка» на изображении, с увеличением яркости возрастает, похоже на дохлый ТДКС. Оказалось, что плохая пайка корпусного вывода строчного трансформатора хоть и имела место, но была не причем. Замена ТДКС 859898800.
1910.) SONY KV2964MT. При включении пищит. Перегрузка по 130V. Долго не мог найти в чём дело. Оказался дохлый R2( с какой буквой не помню). Его то я и искал. Он стоит не как обычно около трансформатора БП, а где-то в середине всей платы, а плата ну очень большая и грязная (телевизору 15 лет). Первопричина — конденсаторы С613 10мкФх100V и С11-47мкФх50 V в обвязке микросхемы БП STR S5941.Они были в ноль.
1911.) Sony G21M2. Не включается. Пробит строчный транзистор D1878. Причина как бы налицо — холодная пайка ТМС. Пропаял, транзистор заменил на идентичный. Включаю. Растр справа до конца не раскрывается, транзистор быстро разогревается. Ещё раз проверил всё, что можно и, что нельзя. Потерял много времени. Потом всё же решил ещё раз поменять строчный транзистор. На этот раз поставил D2333 и всё заработало. D1878 оказался бракованным, хотя прозванивался замечательно и даже строчную развёртку запускал.
1918.) Китайский ТВ Sony (шасси – 3Y01) состав: LC863332B (5Z51 3M05) + LA76810A + LA7642 (Seсam) + CS5265 (УНЧ) + 24С16. Неисправность: при выборе в меню опции «Автопоиск» происходит перестройка каналов, однако в память они не прописываются. Сразу заменил память – результат «0». Смутило еще одно – после 5 минут работы процессор «подвисал» (темнел экран, пропадало управление). Следующий шаг (который по-науке должен был быть конечно-же первым) — проверка питания процессора (и памяти). Результат – 9,5 В (хотя перегрева корпусов ИС не наблюдалось). Причина – стабилизатор 7805 (позиция N553). После его замены напряжение стало в норму (5 В) и появилась запись каналов в память. Да ЕПРОМку пришлось оставить новую («родная» все-таки не выдержала двукратного превышения питания – читалась, но не прописывала новые данные), а вот процессор – оказался живее живых.
1941.) SONY KV-G21M2 Погас. Предохранитель цел, R611 (0.1Е) в обрыве. Заменено. БП на STR-S6708. Заменена. Также заменены С623,624 по 470 мкФ. TV заработал.
1973.) SONY KV–25M1K Через 5 минут перестает работать вся регулировка, не переключается канал. Может не включатся, светодиод не моргает. Замена кварца 3579545
1983.) SONY KV-2185MT нет запуска строчной развертки, запускается с 5 попытки, греется выходной транзистор, замена С513 1,0х50В
2006.) Sony KV-21M3K (шасси BE-4A). Практически полное повторение секрета 569. TV не включается, в дежурке 4 вспышки. Нет запуска из MC44002P, после ее замены из FBT лупит искра в сердечник и недешевая 44002 умирает снова.
2064.) Sony KV-M2100K, Неисправность: изображение сильно сдвинуто вправо с большим заворотом слева, дефект может самоустраняться, а потом снова появляться. Оказалось плохо пропаян R822 1,8Kом, по цепи SSCP, поломка встречается уже третий раз, похоже с годами у этой модели это слабое место.
2081.) SONY KV-32FX68U шасси AE-6B. Неисправность: телевизор на включается. Светодиод на передней панели телевизора моргает 14 раз. Неисправен позистор петли размагничивания кинескопа TH6002.
2083.) SONY KV-M2540 Шасси BE-3B Неисправность: есть звук и графика OSD, нет изображения. На шине ABL платы А (-2 вольта), хотя должно быть 5 вольт. Оборван резистор R829 56 кОм.
2100.) SONY KV-G21M2. Неисправность: телевизор включается, но через 5 секунд переходит в дежурный режим. При этом звук есть, управление работает, экран темный, графики нет. Замечено, что при увеличении Screen на экране небольшая засветка. Выходные напряжения БП в норме, строчная — нормальная. Неисправна IC551 LA7830 и емкость C552 100,0х35 В. на 7(н) IC551.
2109.) SONY-KV1984MT шасси GP-1А Неисправность: нет звука усилитель собран на имс TDA2007. Неисправен стабилитрон D200 на 6.2 V, тестер показывает короткое.
2174.) SONY KV-M2540. Неисправность: Сужение (заворот) растра внизу экрана. Причина — изменение номинала резистора R510 в цепи питания микросхемы STV9379.
2195.) Sony KV-21DK2. Неисправность: при включении слышен писк перегрузки в СР. При этом питание СР занижено до 80 в. При отключенной СР работает нормально на нагрузку 40 Вт. Причина оказалась в кольцевых трещинах на кварце 500 Кгц видеопроцессора CXA1213BS.
2202.) SONY-29CS30K Неисправность: телевизор не включается, светодиод на передней панели телевизора мигает 13 раз. Пробит строчный транзистор BU2515DX.
2221.) SONY KV-M2170K Неисправность: нет кадровой развертки (узкая полоса). Оборван R814 по схеме — 0,56 Ом.
2227.) SONY KV-E2561, KV-E2961 шасси AE-2F Неисправность: при включении обратный ход луча, телевизор выключается через 1 — 2 минуты и светодиод на передней панели мигает 5 раз. Обрыв диода D1351. Через диод напряжение 9 вольт поступает на IC1351 TDA4780 — видеопроцессор RGB/CHROMA.
2229.) SONY KV-21FT1K. Пульт RM-887. Неисправность: при включении светодиод самодиагностики мигает 11 раз. Блок питания дежурного режима цел. Не работает основной блок питания. В обрыве один из цепочки резисторов, включенных последовательно R633, R610, R648 все по 330Ком, в цепи запуска шим-контроллера MCZ3001D.
2232.) SONY KV-G21M2. Неисправность: не включается, предохранитель цел, на выходе блока питания напряжений нет. Пробит строчный транзистор. После замены протестировал строчную развертку. Импульсы запуска с видеопроцессора — есть, на предусилителе — есть, на входе ТМС — есть, но не очень красивые, на коллекторе строчного транзистора импульсов нет. Виновником оказался ТМС. Поставил отечественный ТМС-21. Обнаружил также сгоревшую FR в цепи питания видеоусилителей 200В.
2238.) SONY KV-M1400K. Неисправность: со слов владельца включении отличное изображение, но через какое-то время стал пропадать растр, при этом звук оставался. Это время постепенно сокращалось и дошло до 5 — 10 минут. Включаю телевизор, действительно, изображение хорошее, но через 10 минут экран стал постепенно гаснуть а звук остался. Так же исчезла служебная информация. Если телевизору дать остыть какое-то время и включить, снова всё появляется и через 10 минут полная темнота. В ходе ремонта выяснилось, что неисправность находилась в цепи АББ (автобаланс белого). Были проверены сигналы на TDA3505. На 1, 3, 5 выводах пропадали сигналы RGB, естественно схема АББ не работала и экран гас. Так же пропадал сигнал на 26-й ноге. Если посмотреть на схему, то там собран каскад на транзисторе Q305. Этот транзистор SMD(2SC2712G) A/C усилитель. Так вот в цепи базы по питанию стоит конденсатор C329 22,0x16B. Он то и давал утечку. После замены всё заработало как надо.
2278.) SONY KV-A2521D. Неисправность: неустойчивое декодирование PAL сигнала. Типовая неисправность данных моделей, описанная на сайте неоднократно. Причина — некачественные комплектующие. Заменена подстроечная емкость C302 в цепи кварцевого генератора 8,86 МГц на постоянную 10 пф (в другом случае, по материалам сайта, было 18 пф). Неисправность осталась только на одном из каналов с кодировкой PAL. Телевизор работает на кабельной сети TV — сильный сигнал. На усредненных настройках «контрастность» оказалась загнана на 3/4 диапазона, убираю на 1/2 — все нормально. Из-за переусиления был искажен ПЦТС, что не давало декодеру правильно распознать сигнал, плюс известный дефект в модуле цветности. Очевидно у этой модели есть проблемы и с АРУ.
2283.) Sony KV-S2951A (Shassis AE-3) Неисправность: В блоке питания греются выходные транзисторы Q601, Q602 2SC4834. Транзисторы выходят из строя через 30 минут после включения. Все эти 30 минут телевизор нормально работает — на экране нет ничего подозрительного. Были установлены около десяти пар транзисторов приобретенных в различных радио магазинах. Вместо 2SC4834 установлены MJE13007. Неисправность устранилась, транзисторы работают в режиме. Вывод: кто-то зарабатывает деньги на поставке и продаже паленых транзисторов.
2323.) SONY KV-G21M1 Неисправность: на экране телевизора примерно 10 см верхней части изображения опустилось вниз экрана. Замерил напряжение на кадровой развертки — все в норме, за исключением 2 ноги вместо 0,3в (-6в). Осциллографом проверил 45 ногу видеопроцессора (кадровый импульс запуска), его нет (только шумы) на 44 ноге пилообразный импульс 100мв. Заменил TDA8366. Телевизор стал работать нормально.
2342.) Sony KV-21FT, шасси FE-2. Аппарат поступил в ремонт после грозы. Неисправность: светлый растр с ЛОХ. Звук есть. Светодиод мигает 5 раз (Нестабильный ток катодов кинескопа). Неисправен диод D504 в цепи импульсов ОХ кадровой развёртки.
2348.) Sony KV-G14M1. BG-S. Центральный процессор CXP85116B-621S, видео процессор TDA8366. Неисправность: при включении на мгновенье появляется высокое и телевизор переходит в дежурный режим. Если отключить защиту, которая формируется с трёх датчиков собранных на транзисторах Q1513( кадровая), Q561(B+) и Q030 (строчная) на 50 ноге IC300, и замкнуть эту ножку на землю и добавить ускоряющие, то увидим на экране синеватое свечение и радужные полоски. Вот тут и можно наступить на грабли и долго искать неисправность, так как можно подумать, что кадровая и строчная в норме. Но на самом дели, экран светится из-за особенности кинескопа и не означает, что будет горизонтальная полоса из-за отсутствия кадровых импульсов с TDA8366. В данном случаи, при проверки обвязки датчиков был найден пробитый С1513 100/16в. В другом аппарате с точно такими симптомами в обвязки датчика Q561(B+) был оборван R563 180к.
2361.) SONY KV-21LT1K шасси FE-2. Неисправность: светодиод на передней панели телевизора моргает 11раз и щёлкает реле отключая основной источник. Но это не стабилизатор по 8 вольтам, так как телевизорможно запустить вкл и выкл пультом или кнопкой раз 10, при этом ТВ прекрасно работает пока не выключишь, потом нужно опять вкл и выкл но уже меньше раз 8. Обвязку и запускающие резисторы ШИМ контролера NCZ3001 были проверены всё цело. Данную неисправность дает ШИМ блока питания.
2364.) SONY KV-25FX30K, Неисправность: сужен размер по вертикали (подушка), телевизор уже был в ремонте до этого дефекта с заменой строчника и процессора, отработал всего лишь два месяца, ощущение, как-будто не доделали в первый ремонт. При вскрытии и осмотре обнаружились сильно обгоревший резистор R539 1Kom, 2Вт, и вспученный конденсатор C550 33Mk на 160В, после замены этих элеменов размер стал почти нормальный, однако после 5-10мин. работы резистор опять сильно перегревался, причиной этого оказался R595 1 Ом, который был в обрыве, из-за него и видимо и случилась эта поломка.
2390.) SONY KV-25M1K Неисправность: телевизор может включиться, но при переключении программ уйдет в деж. режим. В другом случае светодиод светится включить тв невозможно, или светодиод не светится тв не включается. Неисправность: кольцевая микротрещина все в том же селекторе каналов.
2393.) Sony KV-G14M1. шасси BG-1S. видеопроцессор TDA8375. Неисправность: экран темный, ускоряющие напряжение можно изменить от 200-800в, звук есть, OSD есть, на катодах 198в. На выходах TDA8375 сигнала нет, развертки работают. Если увеличить накал, замкнув R705 токоограничивающий резистор, то появляется вялое изображение. «Сдохла» одна из пушек кинескопа, и автоматика вырубает изображение. Если не хочется менять трубу и устраивает подсевший цвет, то автоматику можно обмануть. Можно взять три резистора по три мегома и припаять их на плате кинескопа от 200В шины на эмиттеры транзисторов, которые идут непосредственно на катоды. Можно, конечно, загрубить только дохлый цвет, но с тремя получится небольшое выравнивание. Таким образом, даже при полностью дохлой пушке создаётся впечатление её работы. Конечно, необходимо максимально вытянуть дохлый цвет.
2398.) Sony KV-M2100K отсутствие или пропадание цветности в системе PAL. Предлагаю свой способ устранения неисправности. Выпаиваем подстроечный конденсатор, стараясь не сбить его настройку. С обратной стороны, где выполнена развальцовка роторной обкладки, капаем жидкого флюса и просто запаиваем, чтобы капля припоя накрыла всё места механического соединения. Ждём остывания и ставим ёмкость на место. То же делаем со вторым конденсатором. Если же положение ротора не вызывает уверенности, то первоначально стоит отрегулировать его. И обратите внимание на пайку ВЫВОДОВ ТДКСа!
2410.) Sony KV-25M1K Неисправность: при автонастройке программы не фиксируются, при ручной — нет общей синхронизации. На 2 ноге BA7046F вместо импульса -5v присутствовал -0,5v. Нужно менять, но микросхемы в продажу не было. Нагрузил на 2 ногу 820 ом, тем самым увеличил смещение на базу Q120, он стал открываться и выдавать синхроимпульсы. Прошёл год, пока не возвращали.
2412.) SONY KV-S29RN1. Неисправность: периодически пропадала общая синхронизация. Также пропадала при простукивании платы телетекста. Обрывалась перемычка PS01 на плате телетекста.
2413.) SONY KV-2185MT Неисправность: пропадает звук, либо совсем отсутствует, при простукивании платы может опять появиться. Проверить и при необходимости пропаять чип-резистор R864 по цепи MUTE, уже не первый случай с этим шасси.
2422.) Sony 21LT1K (made in SLOVAKIA). Неисправность: поступил с диагнозом — отключается. Экран залит красным, ОХЛ, через 3 секунды уходит в защиту, светодиод моргает 2 раза. Очень похоже на провисание накала в кинескопе, но оказалось что банальные непропаи на плате кинескопа.
2433.) SONY KV-G21M2 шасси BG-2S Неисправность: «Выбивание» строк — вначале небольшое, а через 10 мин пропадает цвет, звук с шипением (похоже на шитье умножителя УН-8,5/25 в УЛПЦТ, УПИМЦТ). Дефект устранился после замены ТДКС 8-598-811-00. Потребовалась только небольшая регулировка в сервисе: фаза строк и размер по горизонтали.
2436.) SONY KV-M2155K. Неисправность: телевизор не включается. Пробит силовой транзистор строчной развертки 2SD1878. Помня о том, что они редко выходят из строя сами по себе, на то есть, как правило, причина, пропаиваю ТМС и все ненадежные пайки. Устанавливаю новый транзистор, ТВ запускается, слышен характерный, (какой то неактивный) шорох появления высокого, но растра нет. При этом обнаруживаю моментальный разогрев установленного транзистора. Еще раз проверяю схему строчной развертки, высоковольтные емкости, питающее напряжение, — все в норме! Склоняюсь к замене трансформатора строчной развертки FBT (859-898-800). Меняю его и испытываю горькое разочарование — дефект не исчез. Теперь под подозрением форма импульса запуска строчной развертки. Осциллограмма показывает заваленый строчный импульс запуска. Для уверенности завел импульс от блока УСР-1 (от Рубина Ц-381) и появляется растр, а транзистор чуть теплый! Прежде, чем менять синхропроцессор ТDA8304A, проверяю цепочку запуска. Корень зла оказался в емкости С840 0,47х50в. Заменил на 1,0х100в — телевизор заработал нормально.
2439.) Sony KLV-27HR3 LCD. Привезён из Германии. Собран в Испании 03.2005г, комплектующие Тайвань. Новый.

транзистор% 20d% 202333 техническое описание и примечания по применению

кб * 9Д5Н20П Аннотация: Стабилитрон khb9d0n90n 6v транзистор khb * 2D0N60P KHB7D0N65F BC557 транзистор kia * 278R33PI KHB9D0N90N схема транзистора ktd998 Текст: нет текста в файле	Оригинал	PDF	2N2904E BC859 KDS135S 2N2906E BC860 KAC3301QN KDS160 2N3904 BCV71 KDB2151E хб * 9Д5Н20П khb9d0n90n Стабилитрон 6в хб * 2Д0Н60П транзистор KHB7D0N65F BC557 транзистор kia * 278R33PI Схема КХБ9Д0Н90Н ktd998 транзистор
KIA78 * pI Реферат: транзистор КИА78 * п ТРАНЗИСТОР 2Н3904 хб * 9Д5Н20П хб9д0н90н КИД65004АФ МОП-транзистор хб * 2Д0Н60П KIA7812API Текст: нет текста в файле	Оригинал	PDF	2N2904E BC859 KDS135S 2N2906E BC860 KAC3301QN KDS160 2N3904 BCV71 KDB2151E KIA78 * pI транзистор KIA78 * р ТРАНЗИСТОР 2Н3904 хб * 9Д5Н20П khb9d0n90n KID65004AF Транзистор MOSFET хб * 2Д0Н60П KIA7812API
2SC4793 2sa1837 Аннотация: 2sC5200, 2SA1943, 2sc5198 2sC5200, 2SA1943 транзистор 2SA2060 силовой транзистор npn to-220 транзистор 2SC5359 2SC5171 эквивалент транзистора 2sc5198 эквивалентный транзистор NPN Текст: нет текста в файле	Оригинал	PDF	2SA2058 2SA1160 2SC2500 2SA1430 2SC3670 2SA1314 2SC2982 2SC5755 2SA2066 2SC5785 2SC4793 2sa1837 2sC5200, 2SA1943, 2sc5198 2sC5200, 2SA1943 транзистор 2SA2060 силовой транзистор нпн к-220 транзистор 2SC5359 Транзисторный эквивалент 2SC5171 2sc5198 эквивалент NPN транзистор
транзистор Аннотация: транзистор ITT BC548 pnp транзистор транзистор pnp BC337 pnp транзистор BC327 NPN транзистор pnp bc547 транзистор MPSA92 168 транзистор 206 2n3904 транзистор PNP Текст: нет текста в файле	OCR сканирование	PDF	2N3904 2N3906 2N4124 2N4126 2N7000 2N7002 BC327 BC328 BC337 BC338 транзистор транзистор ITT BC548 pnp транзистор транзистор pnp BC337 pnp транзистор BC327 NPN транзистор pnp bc547 транзистор MPSA92 168 транзистор 206 2n3904 ТРАНЗИСТОР PNP
CH520G2 Аннотация: Транзистор CH520G2-30PT цифровой 47к 22к PNP NPN FBPT-523 транзистор npn коммутирующий транзистор 60в CH521G2-30PT R2-47K транзистор цифровой 47k 22k 500ma 100ma Ch4904T1PT Текст: нет текста в файле	Оригинал	PDF	A1100) QFN200 CHDTA143ET1PT FBPT-523 100 мА CHDTA143ZT1PT CHDTA144TT1PT CH520G2 CH520G2-30PT транзистор цифровой 47к 22к ПНП НПН FBPT-523 транзистор npn переключающий транзистор 60 в CH521G2-30PT R2-47K транзистор цифровой 47k 22k 500ma 100ma Ch4904T1PT
транзистор 45 ф 122 Аннотация: Транзистор AC 51 mos 3021, TRIAC 136, 634, транзистор tlp 122, транзистор, транзистор переменного тока 127, транзистор 502, транзистор f 421. Текст: нет текста в файле	OCR сканирование	PDF	TLP120 TLP121 TLP130 TLP131 TLP160J транзистор 45 ф 122 Транзистор AC 51 mos 3021 TRIAC 136 634 транзистор TLP 122 ТРАНЗИСТОР транзистор ac 127 транзистор 502 транзистор f 421
CTX12S Аннотация: SLA4038 fn651 SLA4037 sla1004 CTB-34D SAP17N 2SC5586 2SK1343 CTPG2F Текст: нет текста в файле	Оригинал	PDF	2SA744 2SA745 2SA746 2SA747 2SA764 2SA765 2SA768 2SA769 2SA770 2SA771 CTX12S SLA4038 fn651 SLA4037 sla1004 CTB-34D SAP17N 2SC5586 2SK1343 CTPG2F
Варистор RU Аннотация: Транзистор SE110N 2SC5487 SE090N 2SA2003 Транзистор высокого напряжения 2SC5586 SE090 RBV-406 Текст: нет текста в файле	Оригинал	PDF	2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 Варистор РУ SE110N транзистор 2SC5487 SE090N 2SA2003 транзистор высокого напряжения 2SC5586 SE090 РБВ-406
Q2N4401 Аннотация: D1N3940 Q2N2907A D1N1190 Q2SC1815 Q2N3055 D1N750 Q2N1132 D02CZ10 D1N751 Текст: нет текста в файле	Оригинал	PDF	RD91EB Q2N4401 D1N3940 Q2N2907A D1N1190 Q2SC1815 Q2N3055 D1N750 Q2N1132 D02CZ10 D1N751
fn651 Абстракция: CTB-34D 2SC5586 hvr-1×7 STR20012 sap17n 2sd2619 RBV-4156B SLA4037 2sk1343 Текст: нет текста в файле	Оригинал	PDF	2SA744 2SA745 2SA746 2SA747 2SA764 2SA765 2SA768 2SA769 2SA770 2SA771 fn651 CTB-34D 2SC5586 hvr-1×7 STR20012 sap17n 2sd2619 РБВ-4156Б SLA4037 2sk1343
2SC5471 Аннотация: Транзистор 2SC5853 2sa1015 2sc1815 транзистор 2SA970 транзистор 2SC5854 транзистор 2sc1815 2Sc5720 транзистор 2SC5766 низкочастотный малошумящий транзистор PNP Текст: нет текста в файле	Оригинал	PDF	2SC1815 2SA1015 2SC2458 2SA1048 2SC2240 2SA970 2SC2459 2SA1049 A1587 2SC4117 2SC5471 2SC5853 2sa1015 транзистор 2sc1815 транзистор 2SA970 транзистор 2SC5854 транзистор 2sc1815 Транзистор 2Sc5720 2SC5766 Низкочастотный малошумящий транзистор PNP
Mosfet FTR 03-E Аннотация: mt 1389 fe 2SD122 dtc144gs малошумящий транзистор Дарлингтона V / 65e9 транзистор 2SC337 mosfet ftr 03 транзистор DTC143EF Текст: нет текста в файле	OCR сканирование	PDF	2SK1976 2SK2095 2SK2176 О-220ФП 2SA785 2SA790 2SA790M 2SA806 Mosfet FTR 03-E mt 1389 fe 2SD122 dtc144gs малошумящий транзистор Дарлингтона Транзистор V / 65e9 2SC337 MOSFET FTR 03 транзистор DTC143EF
fgt313 Реферат: транзистор fgt313 SLA4052 RG-2A Diode SLA5222 fgt412 RBV-3006 FMN-1106S SLA5096, диод ry2a Текст: нет текста в файле	Оригинал	PDF	2SA1186 2SC4024 2SA1215 2SC4131 2SA1216 2SC4138 100 В переменного тока 2SA1294 2SC4140 fgt313 транзистор fgt313 SLA4052 Диод РГ-2А SLA5222 fgt412 РБВ-3006 FMN-1106S SLA5096 диод ry2a
транзистор 91330 Аннотация: ТРАНЗИСТОР tlp 122 R358 TLP635F 388 транзистор 395 транзистор транзистор f 421 IC 4N25 симистор 40 RIA 120 Текст: нет текста в файле	OCR сканирование	PDF	4Н25А 4Н29А 4Н32А 6Н135 6N136 6N137 6N138 6N139 CNY17-L CNY17-M транзистор 91330 ТРАНЗИСТОР TLP 122 R358 TLP635F 388 транзистор 395 транзистор транзистор f 421 IC 4N25 симистор 40 RIA 120

1999 — ТВ системы горизонтального отклонения Реферат: РУКОВОДСТВО ПО ЗАМЕНЕ ТРАНЗИСТОРОВ AN363 TV горизонтальные отклоняющие системы 25 транзисторов горизонтального сечения tv горизонтального отклонения переключающих транзисторов TV горизонтальных отклоняющих систем mosfet горизонтального сечения в электронном телевидении CRT TV электронная пушка TV обратноходовой трансформатор Текст: нет текста в файле	Оригинал	PDF	16 кГц 32 кГц, 64 кГц, 100 кГц.Системы горизонтального отклонения телевизора РУКОВОДСТВО ПО ЗАМЕНЕ ТРАНЗИСТОРА an363 Системы горизонтального отклонения телевизора 25 транзистор горизонтального сечения тв Транзисторы переключения горизонтального отклонения Системы горизонтального отклонения телевизора MOSFET горизонтальный участок в ЭЛТ телевидении Электронная пушка для телевизора на ЭЛТ Обратный трансформатор ТВ
транзистор Реферат: силовой транзистор npn к-220 транзистор PNP PNP МОЩНЫЙ транзистор TO220 демпферный диод транзистор Дарлингтона силовой транзистор 2SD2206A npn транзистор Дарлингтона TO220 Текст: нет текста в файле	Оригинал	PDF	2SD1160 2SD1140 2SD1224 2SD1508 2SD1631 2SD1784 2SD2481 2SB907 2SD1222 2SD1412A транзистор силовой транзистор нпн к-220 транзистор PNP PNP СИЛОВОЙ ТРАНЗИСТОР TO220 демпферный диод Транзистор дарлингтона силовой транзистор 2SD2206A npn darlington транзистор ТО220
1999 — транзистор Реферат: МОП-транзистор POWER MOS FET 2sj 2sk транзистор 2sk 2SK тип Низкочастотный силовой транзистор n-канальный массив fet высокочастотный транзистор TRANSISTOR P 3 транзистор mp40 список Текст: нет текста в файле	Оригинал	PDF	X13769XJ2V0CD00 О-126) MP-25 О-220) MP-40 MP-45 MP-45F О-220 MP-80 MP-10 транзистор МОП-МОП-транзистор POWER MOS FET 2sj 2sk транзистор 2ск 2СК типа Низкочастотный силовой транзистор n-канальный массив FET высокочастотный транзистор ТРАНЗИСТОР P 3 транзистор mp40 список
транзистор 835 Аннотация: Усилитель с транзистором BC548, стабилизатор транзистора AUDIO Усилитель с транзистором BC548, транзистор 81 110 Вт, 85 транзистор, 81 110 Вт, 63 транзистор, транзистор, 438, транзистор, 649, ТРАНЗИСТОР. Текст: нет текста в файле	OCR сканирование	PDF	BC327; BC327A; BC328 BC337; BC337A; BC338 BC546; BC547; BC548 BC556; транзистор 835 Усилитель на транзисторе BC548 ТРАНЗИСТОРНЫЙ регулятор Усилитель АУДИО на транзисторе BC548 транзистор 81110 вт 85 транзистор 81110 вт 63 транзистор транзистор 438 транзистор 649 НАПРАВЛЯЮЩАЯ ТРАНЗИСТОРА
2002 — SE012 Аннотация: sta474a SE140N диод SE115N 2SC5487 SE090 sanken SE140N STA474 UX-F5B Текст: нет текста в файле	Оригинал	PDF	2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 SE012 sta474a SE140N диод SE115N 2SC5487 SE090 Санкен SE140N STA474 UX-F5B
2SC5586 Реферат: транзистор 2SC5586 диод RU 3AM 2SA2003 СВЧ диод 2SC5487 однофазный мостовой выпрямитель ИМС с выходом 1A RG-2A Diode Dual MOSFET 606 2sc5287 Текст: нет текста в файле	Оригинал	PDF	2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 2SC5586 транзистор 2SC5586 диод РУ 3АМ 2SA2003 диод СВЧ 2SC5487 однофазный мостовой выпрямитель IC с выходом 1A Диод РГ-2А Двойной полевой МОП-транзистор 606 2sc5287
pwm инверторный сварочный аппарат Аннотация: KD224510 250A транзистор Дарлингтона Kd224515 Powerex демпфирующий конденсатор инвертор сварочный аппарат KD221K75 kd2245 kd224510 применение транзистора Текст: нет текста в файле	OCR сканирование	PDF
варикап диоды Аннотация: БИПОЛЯРНЫЙ ТРАНЗИСТОР GSM-модуль с микроконтроллером МОП-транзистор с p-каналом Hitachi SAW-фильтр с двойным затвором МОП-транзистор в УКВ-усилителе Транзисторы МОП-транзистор с p-каналом Mosfet-транзистор Hitachi VHF fet lna Низкочастотный силовой транзистор Текст: нет текста в файле	OCR сканирование	PDF	PF0032 PF0040 PF0042 PF0045A PF0065 PF0065A HWCA602 HWCB602 HWCA606 HWCB606 варикап диоды БИПОЛЯРНЫЙ ТРАНЗИСТОР модуль gsm с микроконтроллером P-канал MOSFET Hitachi SAW фильтр МОП-транзистор с двойным затвором в УКВ-усилителе Транзисторы mosfet p channel Мосфет-транзистор Hitachi vhf fet lna Низкочастотный силовой транзистор
Лист данных силового транзистора для ТВ Аннотация: силовой транзистор 2SD2599, эквивалент 2SC5411, транзистор 2sd2499, 2Sc5858, эквивалентный компонент транзистора 2SC5387, 2SC5570 в строчной развертке. Текст: нет текста в файле	Оригинал	PDF	2SC5280 2SC5339 2SC5386 2SC5387 2SC5404 2SC5411 2SC5421 2SC5422 2SC5445 2SC5446 Техническое описание силового транзистора для телевизора силовой транзистор 2SD2599 эквивалент транзистор 2sd2499 2Sc5858 эквивалент транзистор 2SC5570 компоненты в горизонтальном выводе
2009 — 2sc3052ef Аннотация: 2n2222a SOT23 ТРАНЗИСТОР SMD МАРКИРОВКА s2a 1N4148 SMD LL-34 ТРАНЗИСТОР SMD КОД ПАКЕТ SOT23 2n2222 sot23 ТРАНЗИСТОР S1A 64 smd 1N4148 SOD323 полупроводник перекрестная ссылка toshiba smd marking code транзистор Текст: нет текста в файле	Оригинал	PDF	24 ГГц BF517 B132-H8248-G5-X-7600 2sc3052ef 2n2222a SOT23 КОД МАРКИРОВКИ SMD ТРАНЗИСТОРА s2a 1Н4148 СМД ЛЛ-34 ПАКЕТ SMD КОДА ТРАНЗИСТОРА SOT23 2н2222 сот23 ТРАНЗИСТОР S1A 64 smd 1N4148 SOD323 перекрестная ссылка на полупроводник toshiba smd маркировочный код транзистора
2007 — DDA114TH Аннотация: DCX114EH DDC114TH Текст: нет текста в файле	Оригинал	PDF	DCS / PCN-1077 ОТ-563 150 МВт 22 кОм 47 кОм DDA114TH DCX114EH DDC114TH

Качественный транзистор d2333 для электронных проектов

О продуктах и поставщиках:

Alibaba.com предлагает большой выбор. транзистор d2333 на выбор для удовлетворения ваших конкретных потребностей .. транзистор d2333 являются жизненно важными частями практически любого типа электронных компонентов. Их можно использовать для создания материнских плат, калькуляторов, радиоприемников, телевизоров и многого другого. Выбрав правильный. транзистор d2333 , вы можете быть уверены, что продукт, который вы создаете, будет качественным и очень хорошо работать. Ключевые факторы выбора продуктов включают предполагаемое применение, материал и тип, среди других факторов.Транзистор

, , d2333, , состоит из полупроводниковых материалов и обычно имеет не менее трех выводов, которые можно использовать для подключения их к внешней цепи. Эти устройства работают как усилители или переключатели в большинстве электрических цепей. транзистор d2333 охватывает два типа областей, которые возникают из-за включения примесей в процессе легирования. В качестве усилителей. Транзистор d2333 скрывает низкий входной ток до большой выходной энергии, и они направляют небольшой ток для управления огромными приложениями, работающими как переключатели.

Изучите прилагаемые спецификации вашего. транзистор d2333 для определения ножек базы, эмиттера и коллектора для безопасного и надежного соединения. Файл. Транзистор d2333 на Alibaba.com использует кремний в качестве первичной полупроводниковой подложки благодаря своим превосходным свойствам и желаемому напряжению перехода 0,6 В. Основные параметры для. Транзистор d2333 для любого проекта включают в себя рабочие токи, рассеиваемую мощность и напряжение источника.

Откройте для себя удивительно доступный. транзистор d2333 на Alibaba.com для всех ваших потребностей и предпочтений. Доступны различные материалы и стили для безопасной и удобной установки и эксплуатации. Некоторые аккредитованные продавцы также предлагают послепродажное обслуживание и техническую поддержку.

MJD340 — Высоковольтные силовые транзисторы

% PDF-1.4 % 1 0 объект > эндобдж 5 0 obj / Title (MJD340 — Высоковольтные силовые транзисторы) >> эндобдж 2 0 obj > эндобдж 3 0 obj > ручей BroadVision, Inc.2020-09-16T14: 28: 03 + 02: 002016-06-10T10: 21: 59-07: 002020-09-16T14: 28: 03 + 02: 00application / pdf

MJD340 — Высоковольтные силовые транзисторы

ОН Полупроводник

Предназначен для линейного выходного усилителя звука, переключаемого режима драйверы блоков питания и другие коммутационные приложения.

Acrobat Distiller 10.1.16 (Windows) uuid: b57ea1fd-4518-48c3-a784-5eea3c3bed8euuid: 2525fa69-14ef-41a2-91dd-4fb6545ab2fePrint конечный поток эндобдж 4 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > ручей HVKs6ɑwH0

Буклет с описанием транзистора D235

Технический паспорт Bd235, bd235 pdf, bd235 data sheet, bd235 manual, bd235 pdf, bd235, datenblatt, electronics bd235, datasheet, free datasheetBd235 — параметры поиска по каталогам. Bc547a транзистор npn 45v 100ma to92 fairchild semiconductor datasheet pdf data sheet бесплатно из datasheet data sheet поиск интегральных схем ic, полупроводников и других электронных компонентов, таких как резисторы, конденсаторы, транзисторы и диоды. В таблице данных указан максимально допустимый выходной ток, и ваша конструкция должна ограничивать выходной ток до меньшего значения.

Понимание стандартной спецификации 2n3055, вероятно, может быть довольно трудным для многих новичков в этой области.D235 2sd235 таблица данных в формате pdf, предоставленная поиском в формате pdf в таблице данных. Этот транзистор предназначен для использования в усилителях общего назначения и в коммутационных устройствах. Бесплатные устройства, максимальные рейтинги, рейтинг, символ, единица измерения, коллектор. Спецификация продукции 2sd235 силовых транзисторов Savantic Semiconductor Silicon npn.

Руководство по выбору биполярных силовых транзисторов январь 2003 г. содержание страница продукта транзисторы общего назначения горизонтальное отклонение выходные транзисторы страница продукта dpak d2pak sot223 ipak to126 todarlington транзисторы dpak ipak to126 to220 to220f to3p to3pf переключение транзисторов на dpak dpak dpak122203Технические характеристики транзисторов и диодов Texas Instruments 1st ed 1973 для диодов от 1n251 on и транзисторов от 2n117 на acrobat 7 pdf 34. Bd235, npn bd235, bd235 npn силовой транзистор, купить транзистор bd235. Предпочтительные устройства — это рекомендуемые варианты для будущего использования и наилучшая общая стоимость. Дополняем до 2сб435 абсолютный максимум рейтингов т а25. Это максимальное напряжение базы коллектора, которое обычно измеряется при разомкнутой цепи эмиттера. Полупроводниковые диоды с pn-переходом Физически диоды образованы границей раздела между двумя областями полупроводника с противоположным легированием.Эта публикация заменяет всю ранее предоставленную информацию. Если транзистор имеет мощность 1 Вт или более, его обычно классифицируют как силовой транзистор. Дополняет 2sb688 абсолютный максимальный рейтинг ta25oc характеристический символ номинальный блок коллекторно-базовое напряжение коллекторное напряжение эмиттербазовое напряжение коллекторный ток постоянный ток рассеивания коллектора. B типичные характеристики 12 8 6 4 2 0 2 8 12 зависимость тока коллектора от низковольтных силовых npn-транзисторов stmicroelectronics. Напряжение эмиттера bc372 bc373 vceo 100 80 vdc коллектор.

D235 pdf, описание d235, даташиты на d235, вид d235. D1651 datasheet vceo1500v, npn-транзистор крыло шинг. Катодный вывод можно определить по серой полосе, как показано на рисунке выше. NTE235 представляет собой кремниевый транзистор npn в корпусе типа to220, предназначенный для использования в мощных выходных усилительных каскадах, например, в коммуникационном оборудовании городского диапазона. Особенности силового npn-транзистора. Применение npn-транзисторов. Описание транзисторов общего назначения и коммутации усилителей. Устройство изготовлено по планарной технологии с расположением базового острова.18 нояб.2018 г. d718 datasheet vcbo120v, 8a, npn транзистор toshiba. Техническое описание D235, d235 pdf, техническое описание d235, техническое описание, техническое описание, pdf. Никакая лицензия не предоставляется на его использование, кроме как в информационных целях в связи с продуктами, к которым он относится. При токе коллектора 10 мА и токе базы 1 мА его типичное, как показано на графике, напряжение насыщения коллектора меньше 0. Vcesat по сравнению с ic 0203010 ic, ток коллектора ma 10 1 0.

Кремниевый транзистор ne689 2sc4094 с низким уровнем шума усилитель npn кремниевый эпитаксиальный транзистор 4 контакта мини-пресс-форма документ №Согласно техническому описанию, типичные значения — 2В для включения. Конечная выходная мощность ВЧ кремниевого n-p-n-транзистора nte235. Устройство представляет собой npn-транзистор, изготовленный по планарной технологии. P10366ej1v1ds00 Дата первого издания: март 1997 г. Описание ne689 2sc4094 — эпитаксиальный кремниевый транзистор npn. Отношение этих двух токов составляет порядка 15 к 100. Транзистор 2sd234 может иметь коэффициент усиления по току от 40 до 240.

Коэффициент усиления 2sd235r будет в диапазоне от 40 до 80, 2sd235o — от 70 до 140, 2sd235y колеблется от 120 до 240.В таблице данных показано внутреннее устройство транзистора, которое выглядит как грубое приближение с использованием типичных npn r2 и r3 внутри транзистора. Из вышесказанного следует, что в идеальном диоде происходит нулевое рассеяние мощности. Вам доступен широкий выбор вариантов транзистора d2333, есть 8 поставщиков, которые продают транзистор d2333 on, в основном расположенные в азии. Брошюра по RCA-транзисторам и полупроводниковым диодам 1957 года содержит введение в физику полупроводников, а также подробные спецификации германиевых pnp-транзисторов и нескольких полупроводниковых диодов 1n34a, 1n38a, 1n54a и 1n58a, габаритные размеры, каталог взаимозаменяемости и примеры.Pnp кремниевые транзисторы Дарлингтона, таблица данных q62702d235, схема q62702d235, таблица данных q62702d235. Купите d2352 toshiba, просмотрите информацию о производителе и наличии, а также техническое описание на d2352 в формате pdf на jotrin electronics. R1 не является частью транзистора, это просто типичная нагрузка, с которой нужно работать для моделирования. 8 ноября 2009 г. посмотрите на лист данных любого транзистора, например, 2n3904. Etc1, alldatasheet, datasheet, сайт поиска данных для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников.Это документ, предоставляемый производителем, с указанием типичных характеристик устройства.

D235 datasheetpdf список неклассифицированных производителей. Транзистор с резистором npn см. Упрощенную схему, обозначение и расположение выводов. Спецификации, упомянутые в этой публикации, могут быть изменены без предварительного уведомления. Описание эпитаксиального планарного транзистора Emltter NPN UTC D3 разработан для использования в усилителях общего назначения и коммутационных устройствах. Биполярный силовой транзистор представляет собой трехслойное устройство npn или pnp в пределах рабочего диапазона, ток коллектора ic является функцией тока базы ib, изменение тока базы дает соответствующее усиленное изменение тока коллектора для данного коллектора-эмиттера. напряжение vce.Спецификация продукции Savantic Semiconductor Описание кремниевых npn-транзисторов 2sd235 с корпусом to220, дополняющим приложения типа 2sb435 для низкочастотных усилителей мощности и коммутационных приложений, описание выводов 1 база 2 коллектор. Базовое напряжение 2n6515 2n6517, 2n6520 vcbo 250350 vdc. Aod408 n-канальный полевой транзистор с режимом расширения. Mouser является авторизованным дистрибьютором многих производителей транзисторов, в том числе diodes inc. Гроверу, чтобы использовать микроконтроллер с рисунком, триггер, фотодетектор или практически любое электронное устройство, вам нужно обратиться к техническому описанию.Nte2353 кремниевый npn-транзистор тв выход горизонтального отклонения wdamper диод к. Характеристика символ номинал единица коллектор база напряжение коллектор напряжение эмиттер база напряжение коллектор ток постоянный ток рассеиваемая мощность коллектора tc25. Кремний обеспечивает хорошую общую производительность с напряжением включения база-эмиттер около 0. Bd233, npn, bd233, npn-транзистор, купить транзистор bd233.

D2375 2sd2375 техническое описание компонентов pdf техническое описание бесплатно из технического паспорта поиск интегральных схем IC, полупроводников и других электронных компонентов, таких как резисторы, конденсаторы, транзисторы и диоды.Технические характеристики транзистора объяснены примечаниями по электронике. Бесплатные пакеты доступны максимальные рейтинги рейтинг символ значение единицы коллекционер. Этот параметр представляет собой напряжение пробоя между коллектором и базой биполярного транзистора. Силовые кремниевые npn-транзисторы, d2374 pdf скачать savantic semiconductor, d2374 datasheet pdf, распиновка, техническое описание, эквивалент, схема, крест. S235 datasheet, s235 pdf, s235 data sheet, s235 manual, s235 pdf, s235, datenblatt, electronics s235, alldatasheet, бесплатно, техническое описание, таблицы данных, техническое описание, данные.Типичные электрические характеристики mun5311dw1t1 npn-транзистора v in, входное напряжение i c, коллекторный ток ma h fe, нормализованное усиление постоянного тока. Рисунок 2. Здесь мы более подробно рассмотрим все конкретные параметры, связанные с. Руководство по выбору биполярных силовых транзисторов Mouser Electronics. D235 datasheet, d235 pdf, d235 data sheet, d235 manual, d235 pdf, d235, datenblatt, electronics d235, alldatasheet, бесплатно, техническое описание, таблицы данных, техническое описание, данные.

Коллекторный передатчик напряжения 46 10 10 0 14 общий эмиттер tc25.Характеристика коллектор-база напряжение коллектор-передатчик напряжение эмиттер-база напряжение коллектор ток постоянный ток рассеиваемая мощность коллектора tc25 температура перехода температура хранения символ vcbo vceo vebo pc tj tstg rating unit. Различные аспекты, обычно связанные с этими устройствами, такими как vceo, vcbo, ft, ptc, в конечном итоге являются лишь фактами на листах, а люди не могут получить полное представление о внутренних операциях детали. Я получаю даташиты из вашей схемы, определяющей выходной ток.D2394 даташит pdf npn силовые транзисторы savantic, 2sd2394 datasheet, d2394 pdf, распиновка d2394, эквивалент d2394, данные, схема, выход, микросхема, схема. Коэффициент усиления 2sd234r будет в диапазоне от 40 до 80, 2sd234o — от 70 до 140, 2sd234y — от 120 до 240. Низковольтные силовые npn-транзисторы Bd235 bd237 отличаются низким напряжением насыщения npn-транзисторов. Транзистор 2sd235 может иметь коэффициент усиления по току от 40 до 240. D2352 toshiba дискретные полупроводники jotrin electronics.Транзистор 2sd2345 кремниевый npn эпитаксиальный строгальный тип для блока усиления низких частот.

Напряжение эмиттера 2n6515 2n6517, 2n6520 vceo 250 350 В постоянного тока коллектор. Техническое описание кремниевых планарных транзисторов средней мощности с высоким коэффициентом усиления Ztx690b. Задвижки лучше всего подходят для тех служб, которые требуют нечастого срабатывания клапана и там, где находится диск. Pcw vceov ica hfemin ftmhz пакет 2sa17252sc4511 30 2sa17262sc4512 50 2sa16932sc4466 60 2sa19072sc5099 60 2sa19082sc5100 75 2sa16942sc4467 80 2sa19092sc5101 80 2sa16732sc4388 85 2sa16952scОписание с корпусом to220f низкое напряжение насыщения коллектора широкая, поэтому безопасная рабочая область дополняет описание выводов типа 2sb1566 1 база 2 коллектор 3 абсолютные максимальные характеристики эмиттера ta25 символ параметры условия макс. в сочетании с очень низким напряжением насыщения. Эта таблица данных и ее содержимое принадлежат членам группы компаний premier farnell или имеют лицензию на нее.D2394 datasheet 60v, 3a, npn transistor rohm, 2sd2394 datasheet, d2394 pdf, распиновка d2394, руководство d2394, схема d2394, эквивалент d2394, данные d2394. Диод — это устройство, которое позволяет току течь только в одном направлении. У нас есть 2 руководства для Philips D235, которые можно бесплатно загрузить в формате pdf. Маркировка радиодеталей, коды smd 23, 23, 2302. Bc372, bc373 высоковольтные транзисторы Дарлингтона npn Silicon features pb.

Bd233235237 npn эпитаксиальный кремниевый транзистор абсолютные максимальные характеристики tc25c, если не указано иное, электрические характеристики tc25c, если не указано иное, импульсный тест.Конечно, вам понадобится техническое описание транзистора, чтобы разработать схему с его использованием. Диоды и транзисторы pdf 28p В этой заметке рассматриваются следующие темы. В технических паспортах и примечаниях к применению, которые все еще содержат ссылки на полупроводники nxp или philips, используйте. Руководство по выбору транзисторов 80120140180140180200 6 8 10 15 10 15 15 17 арт. Q62702d235 datasheetpdf siemens semiconductor group. Bd233, датащит bd233, данные силового транзистора bd233 npn, купить транзистор bd233.

То есть ток всегда должен течь от анода к катоду.Понимание спецификации транзистора 2n3055 bright hub. Fasco d235 универсальный вентиляторный двигатель магазин dreisilker. Как правило, они экранированы металлом или имеют конструкцию из. Основы физики полупроводников, диоды, нелинейная модель диода, анализ линии нагрузки, модели диодов с большим сигналом, модель смещенных диодов, транзисторы, bjt-модель с большим сигналом, анализ линии нагрузки, модель малых сигналов и усиление транзисторов. Иногда префикс 2s не отмечен на упаковке, транзистор 2sd234 может быть помечен как d234.Gp1a73aj000f gp1a73aj000f d3a04601en транзистор d235 d235 транзистор Sumiko 8r01 транзисторный датчик резкого прерывания gh5a003p000za. Siemens, alldatasheet, datasheet, сайт поиска данных для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. Предварительный даташит r07ds0432ej0300 2sc12ak предыдущий.

Дополнительные типы pnp — это bd236 и bd238 соответственно. Транзисторы есть в наличии и отправляются в тот же день у ведущих производителей электроники Mouser.Описание U235 типа корпуса полевого транзистора малой мощности до 72 геометрии fn36. Для диода 1n4007 максимальная допустимая токовая нагрузка составляет 1А, он выдерживает пики до 30А. Содержит распиновку разъемов и информацию о том, как строить кабели и т. Д. Окончательное описание выходной мощности ВЧ-сигнала на кремниевом npn-транзисторе. Характеристики, v cesat высокое усиление постоянного тока, низкое напряжение насыщения коллектора. 11 мая, 2016 d1651 datasheet vceo1500v, npn transistor wing shing, 2sd1651 datasheet, d1651 pdf, распиновка d1651, эквивалент d1651, данные, схема d1651, руководство d1651.Infineon technologies ag на катушке 3000, двухканальный МОП-транзистор, 530 мА. D2394 datasheet, pdf npn силовые транзисторы savantic.

D235 datasheet, d235 datasheets, d235 pdf, схема d235. Низковольтные силовые npn-транзисторы имеют низкое напряжение насыщения. Npn-транзисторы применяются для аудио, силовых линейных и коммутационных приложений. Описание устройства производятся по планарной технологии с расположением базового острова. D718 datasheet vcbo120v, 8a, npn транзистор toshiba. Миниатюрный силовой агрегат, позволяющий уменьшить размеры оборудования 45 и автоматически вставлять его через ленточную упаковку и упаковку магазина.Характеристики полевого транзистора в режиме усиления Nchannel v ds v 30v id 18a v gs 10v r dson d235 datasheet, d235 pdf, d235 data sheet, d235 manual, d235 pdf, d235, datenblatt, electronics d235, alldatasheet, free, datasheet, datasheets, data лист, датас. Транзистор 2sd2359 кремниевый npn эпитаксиальный строгальный тип для блока усиления низких частот.

2SD2333 D2333 OEM उच्च शक्ति Триод ट्रांजिस्टर TO-3PML इलेक्ट्रॉनिक घटक के लिए सर्किट

Лист данных

अगर आप की जरूरत विस्तार лист данных कृपया हमसे संपर्क करें।

हम प्रदानउच्च गुणवत्ताउचित मूल्य के साथ उच्च शक्ति ट्रांजिस्टर.

OEM फैक्टरी पेशेवर उच्च शक्ति ट्रांजिस्टर.

उत्पाद प्रक्रिया

हमें क्यों चुना

हमें क्यों चुना?

1. शुरू निर्यात के बाद 2006, त्वरित प्रतिक्रिया के करने के लिए за рубежом ग्राहकों

2. Имеют पहले से ही ISO9001 निरीक्षण सख्त 2000 गुणवत्ता प्रबंधन प्रणाली

3.मजबूत आर एंड डी टीम डिजाइन करने के लिए और परीक्षण उत्पादों

4. पेशेवर डिजाइनरों और तकनीकी सहायता प्रदान लिए तकनीशियनों помощь

9000 7 90गुणवत्ता13 साथ

6. Сильный स्थापना परामर्श समर्थन

7. Быстрый के बाद बिक्री तकनीकी और मार्गदर्शन.

वारंटी

गारंटी

1.Гарантия: 365 दिनों के बाद एस राजभाषा D.

2. दौरान निम्नलिखित शर्तों के अधीन, आइटम साझा नि: शुल्क मरम्मत या प्रतिस्थापन है।

3. ग्राहक आते हैं-और-जाने माल ढुलाई के लिए जिम्मेदार है, और कस्टम टैक्स.

4. आप पर विचार के साथ लिए तरीका, और हम एक नए आदेश के मरम्मत आइटम वापस भेजने.

5. Чтобы लागत बचाने के लिए, пожалуйста, आइटम वापस भेज पैकिंग के बिना.

6. Пожалуйста, उपस्थिति और संबंधित चालान है।

7. हम मरम्मत या एक समय सीमा समाप्त वारंटी के साथ की जगह है।

8. सभी ईमेल 1 दिन के कारोबार के भीतर जवाब दिया जाएगा.आप हमारे उत्तर प्राप्त नहीं है, कृपया अपना ईमेल भेजा रहे हैं या किसी भी समय हमें एक कॉल दे.

Оптовая продажа 2SD2333 D2333 OEM Высокоэффективный триодный транзистор TO-3PML Электронный составной элемент для схемы От m.alibaba.com

Техническая информация

Теперь вы можете найти детальную детальную информацию, постоянно обновленную.

Nous fournissonsHaute qualitéTransistors haute peissance à prix raisonnable.

Профессиональные транзисторы, работающие в élevée d’usine d’oem.

Pourquoi nous choisir

Pourquoi nous choisir?

1. Commencé à exporter depuis l’année 2006, с быстрым ответом для обслуживания внешних клиентов

2. Не пройти проверку проверки система управления качеством ISO9001: 2000

3. Научно-исследовательские разработки для создания и тестирования продукции

4.Concepteurs et techniciens professionalnels pour fournir une help method

5. Processus Strict de contrôle de qualité avec des normes strictes

7. Советы и рекомендации по технике апре-вент-рапид.

Гарантия

Гарантия

1.Гарантия: 365 дней в неделю Ol D.

2. Гарантия на подвеску, часть статей для ремонта или подарков на замену.

3. Клиент несет ответственность за аллергию и личное налогообложение.

4. Вы должны внести изменения в статью об экономическом менеджменте и отредактировать ансамбль, посвященный новым статьям.

5. Залейте économiser le coût, пожалуйста, renvoient l’article sans emballage.

6. Pls fournir l’apparence défectueuse et le numéro de facture connexe.

7. Nous ne réparons pas ou ne remplacons pas l’article par une garantie expirée.

8.Все электронные письма получают ответ в течение 1 журнала. Si vous ne Recevez pas notre réponse, s’il vous plaît veuillez re-посланник вотре электронной почты, что ваш доннер и апелляция в тот момент.

Оптовая продажа 2SD2333 D2333 OEM-транзистор на высокомощном триоде TO-3PML Электронный компонент для схемы с m.alibaba.com

Лист данных

Также подробный лист данных можно связаться с нами.

Wij biedenHoge kwaliteitТранзисторы большой мощности, соответствующие требованиям.

OEM fabriek Professionalele Транзисторы большой мощности.

Waarom voor ons kiezen

Waarom voor ons kiezen? 1.

3.Sterke R&D Team om ontwerp en test producten

4. Professionalele ontwerpers en technici om technische assitance

5. strenge kwaliteits

9
6. Sterk installatie consulting ondersteuning

7. Быстрые технические советы и рекомендации.
Гарантия
Гарантия
1.garantie: 365 dagen na s Ol D.

2. tijdens garantie, de items delen gratis reparaties of vervanging.

3. Заказчик — verantwoordelijk voor de vracht komen-en-gaan, en de aangepaste belasting.

4.
By alexxlab
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Найти:
Рубрики
Виды
Генератор
Конденсатор
Подключение
Проводка
Своими руками
Схемы
Электродвигатель
Разное
2024 © Все права защищены.

Выходные транзисторы строчной развёртки и блока питания.

Качество транзисторы d2333 для электронных проектов

Проверка биполярного транзистора — Основы электроники

HTTP 404: Nicht gefunden — Not found

Телевизоры и мониторы.

Ремонт бытовой аппаратуры

Для просмотра снимка требуется подключение к сет

транзистор% 20d% 202333 техническое описание и примечания по применению

кб * 9Д5Н20П

KIA78 * pI

2SC4793 2sa1837

транзистор

CH520G2

транзистор 45 ф 122

CTX12S

Варистор RU

Q2N4401

fn651

2SC5471

Mosfet FTR 03-E

fgt313

транзистор 91330

1999 — ТВ системы горизонтального отклонения

транзистор

1999 — транзистор

транзистор 835

2002 — SE012

2SC5586

pwm инверторный сварочный аппарат

варикап диоды

Лист данных силового транзистора для ТВ

2009 — 2sc3052ef

2007 — DDA114TH

Качественный транзистор d2333 для электронных проектов

MJD340 — Высоковольтные силовые транзисторы

Буклет с описанием транзистора D235

2SD2333 D2333 OEM उच्च शक्ति Триод ट्रांजिस्टर TO-3PML इलेक्ट्रॉनिक घटक के लिए सर्किट

Оптовая продажа 2SD2333 D2333 OEM Высокоэффективный триодный транзистор TO-3PML Электронный составной элемент для схемы От m.alibaba.com

Оптовая продажа 2SD2333 D2333 OEM-транзистор на высокомощном триоде TO-3PML Электронный компонент для схемы с m.alibaba.com

Добавить комментарий Отменить ответ
