При этом в телевизоре часто может вообще не быть такого выхода. Как его можно получить:

Шаг 1. Посмотрите, какие другие аудиовыходы (обозначены AUDIO OUT, не путайте с входами — AUDIO IN) есть у телевизора:

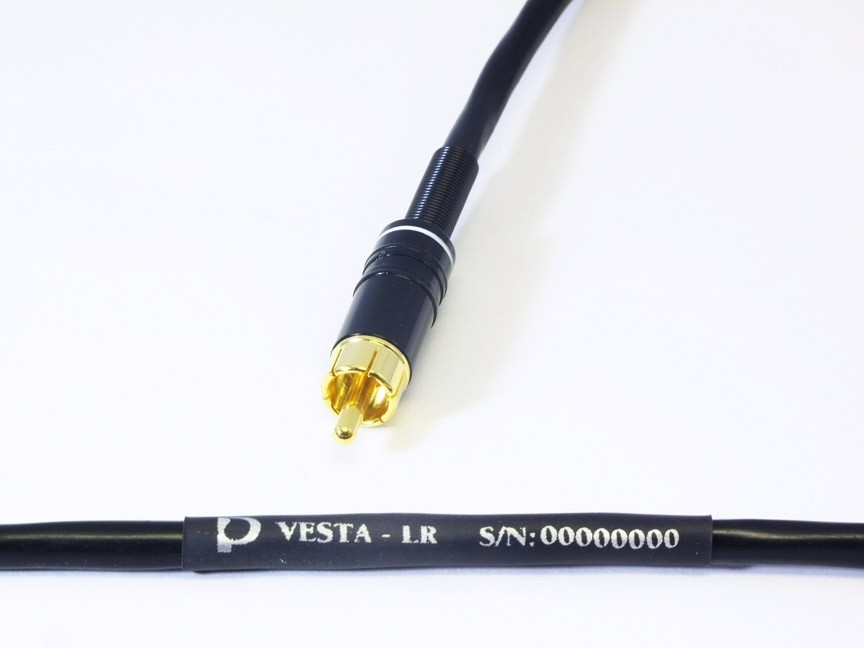

RCA AUDIO OUT

Шаг 2. Данное соединение можно превратить в minijack простейшим переходником:

Оптический SPDIF / TosLink выход

Шаг 2. Понадобится специальный адаптер:
https://besprovodnoe.ru/catalog/perekhodniki-konvertery-adaptery-kabeli-preobrazovateli/filter/from-…

Помните, что на многих телевизорах регулировка звука не доступна на цифровые выходы, так что потребуется регулировать с адаптера или непосредственно с колонок/наушников.

Коаксиальный цифровой SPDIF

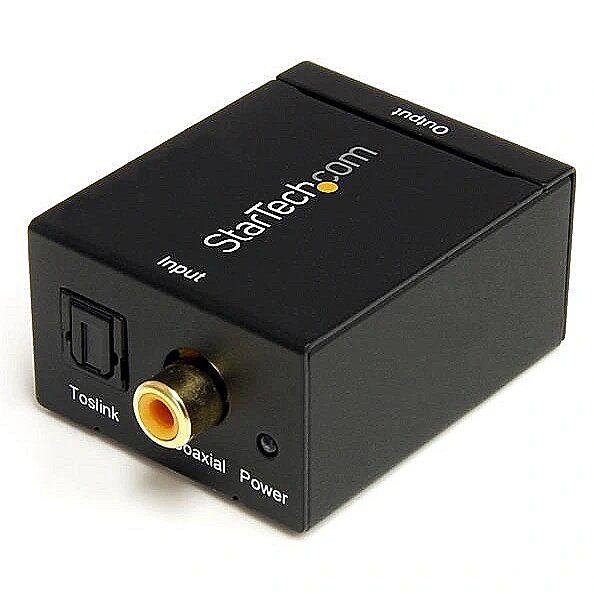

 Шаг 2. Понадобится специальный адаптер:
https://besprovodnoe.ru/catalog/perekhodniki-konvertery-adaptery-kabeli-preobrazovateli/filter/from-…

 Помните, что на многих телевизорах регулировка звука не доступна на цифровые выходы, так что потребуется регулировать с адаптера или непосредственно с колонок/наушников.

HDMI ARC

Шаг 2. Понадобится специальный адаптер:
https://besprovodnoe.ru/catalog/perekhodniki-konvertery-adaptery-kabeli-preobrazovateli/filter/from-…

Помните, что на многих телевизорах регулировка звука не доступна на цифровые выходы, так что потребуется регулировать с адаптера или непосредственно с колонок/наушников. Кстати, существуют адаптеры с поддержкой регулировки звука “родным” телевизионным пультом по протоколу HDMI CEC, очень удобная функция, если телевизор работает с HDMI CEC.

Если колонки или домашний кинотеатр 5.1 с цифровым (оптическим или коаксиальным) входом, а у ТВ такого нет

Если у телевизора вообще нет никаких выходов звука

Беспроводное подключение bluetooth колонок и наушников

Такие передатчики могут работать как от своей батареи, так и брать питание из любого USB-порта, например, который есть у телевизора, или от любой современной телефонной зарядки и даже от пауэрбанка.

Если на телевизоре нет выхода для подключения bluetooth-передатчика

Как подключить spdif материнской плате. Подключение и настройка звука SPDIF-HDMI в компьютере

S/PDIF (Sony/Philips Digital Interface) – распространенный и стандартизированный интерфейс, предназначенный для передачи цифрового звука между доступными компонентами, звуковыми картами, ресиверами и аудиоаппаратурой. Изначально разъем предназначался для CD и DVD-плееров, способных проигрывать компакт-диски, с единственной целью – уменьшить количество требуемых проводов для качественного воспроизведения контента. И уже после производители домашних кинотеатров, телевизоров и остальной техники взяли новинку на вооружение. Причем и из-за компактности (единственный оптоволоконный кабель, устойчивый к помехам, способен заменить целую связку коннекторов), и из-за качества.

Важно!! S/PDIF прекрасно передает объемный звук и позволяет наслаждаться каждой секундой проигрываемого трека или воспроизводимого фильма.

Что такое S/PDIF OUT на материнской плате

Соответственно, S/PDIF OUT – разъем, частенько встречающийся на материнских платах компьютеров, с единственной целью – передавать цифровой аудиосигнал повышенного качества между разными устройствами и компонентами без обязательной, а иногда и неизбежной процедуры преобразования информации в аналоговый сигнал.

По сути, производители предлагают дополнить атмосферу развлечений на ПК с помощью сторонней аппаратуры, вроде колонок, поддерживающих формат 5. 1 Dolby Digital или домашнего кинотеатра для полноты ощущений. В некоторых случаях S/PDIF незаменим, если сигнал с видеокарты невозможно вывести с помощью HDMI, а DVI не передает звук.

В таком случае достаточно воспользоваться докупить колонки с переходником, найти нужный выход на материнской плате (вскрывать крышку системного блока придется в любом случае; в некоторых случаях намного проще докупить внешнюю аудиокарту, способную выполнять ту же задачу, но в разы лучше), а после – настроить способ передачи звука.

Процедура займет каких-то 5-10 минут, а результат сразу же впечатлит – передовое качество без помех, долгого отклика или странного шипенья, известного при использовании некачественной аппаратуры.

В целом, S/PDIF вещь незаменимая, хотя и частично потерявшая былые позиции. Современные материнские платы хоть и поддерживают подобный интерфейс, но вот энтузиастов, обращающихся к S/PDIF, становится с каждым разом все меньше. И дело не в том, что мир перестал волноваться о качестве звука. А в количестве дополнительных решений и выходов, предлагающих те же функции, но без дополнительных настроек.

Изготовители современных моделей телевизоров смогли добиться того, чтобы воспроизводимый аудиосигнал, был чётким и громким. Но не всех владельцев устраивает стандартное звучание и появляется необходимость в выводе звука на внешнее медиаустройства, например, домашний кинотеатр.

S/PDIF это международный стандарт передачи цифрового звука. Передача данных реализуется посредством нескольких кабелей и разъёмов. Сначала его использовали в аудиоплеерах. Но технология начала развиваться и S/PDIF-режим появился на домашних кинотеатрах, автомагнитолах, персональных компьютерах и современных моделях телевизоров.

Что такое S/PDIF на телевизоре

Цифровой или оптический разъём S/PDIF на телевизоре необходим для вывода и дальнейшей передачи аудиосигнала в соответствующем формате. Если на Тв-приёмнике транслируется фильм или передача в HD-качестве и устройство поддерживает формат 5. 1, то с телевизора будет выводиться звук в цифровом или оптическом формате. На современных моделях телевизора он обычно представлен в виде разъёма Toslink или коаксиальном.

Типы стандарта S/PDIF

Технология S/PDIF имеет два вида передачи сигнала: коаксиальный и оптический.

1. Коаксиальный выход. Несмотря на то что данный вариант передачи аудиосигнала уже уходит в прошлое, некоторые интернет-провайдеры и поставщики кабельного телевидения всё ещё его используют. Также данный разъём присутствует на домашних кинотеатрах, видео и аудиоплеерах и автомагнитолах. Он обеспечивает передачу звука в цифровом качестве между цифровой аппаратурой. Чтобы это было возможным, необходимо подключить устройства между собой с помощью соответствующего коаксиального кабеля. Цифровой разъём способен передавать многоканальный или стереофонический звук без потери качества аудиосигнала. Этот вариант подключения недорогой. Но если поблизости есть электромагнитное поле, качество звучания сильно падает.
2. Toslink . На данный момент именно через данный разъём осуществляется подключение телевизора к внешним устройствам для передачи звука. Это оптический интерфейс, способный воспроизводить сигнал, не подверженный внешнему воздействию. Чтобы подключить медиасистему к ТВ-приёмнику с помощью оптического выхода требуется оптоволоконный кабель. Если используется качественный провод, то соединение между аппаратурой будет надёжным, а звучание идеальным. Выпускаемые сейчас телевизоры и медиасистемы оборудованы оптическим интерфейсом. При выборе необходимо учитывать характеристики подключаемых устройств, а также имеются ли соответствующие разъёмы. Сама процедура подключения и настройка достаточно проста. С помощью кабеля необходимо соединить все устройства, а в звуковых настройках телевизора нужно найти пункт «Динамики» и выбрать «Внешние динамики».

Для чего нужен S/PDIF

S/PDIF интерфейс Sony/Philips является очень распространённым. Это стандартный канал для передачи цифрового аудиосигнала между аппаратурой. Он очень компактный и является единственной технологией для передачи звука полностью устойчивого к внешнему воздействию и различным помехам, что позволяет обеспечивать качественное звучание.

СПРАВКА! Режим S/PDIF идеально воспроизводит объёмный стереофонический звук, что позволяет в полной мере насладиться аудио или видеофайлами.

Такой разъём можно встретить на телевизорах, медиаустройствах, материнских платах персональных компьютеров. Его единственное предназначение — это передача цифрового сигнала высокого качества между различной цифровой аппаратурой, исключая обязательную процедуру преобразования цифрового сигнала в аналоговый.

При подключении различных медиаустройств с помощью данного интерфейса можно в полной мере наслаждаться звуком в формате 5.1. Особенно он актуален, когда нет возможности подключить аппаратуру с помощью кабеля и разъёма HDMI.

Данная технология очень популярна именно в телевизорах. Подключение и настройки занимают совсем немного времени, взамен же пользователь получает качественное звучание.

С наступлением эры цифровых телевизоров для огромного количества киноманов открылись широкие возможности по просмотру видео не на компьютере, а на экране ТВ. Все мы понимаем, что зачастую просмотр фильмов — это не только DVD или BD-диски, а чаще всего кино, скаченное из сети. Многие из нас помнят, как совсем недавно для подключения видеокарты компьютера к телевизору было необходимо использовать аналоговый видеокабель, который отдавал сомнительного качества сигнал и требовал отдельного звукового провода.

Счастливым обладателям современных LCD-телевизоров и новых видеокарт стал доступен новый интерфейс подключения компьютера к телевизору HDMI. Этот интерфейс хорош тем, что он является цифровым и помимо видео высокой четкости (HD) может нести в себе еще и цифровой звук (SPDIF). SPDIF — это Sony-Philips Digital Interface Format или Sony-Philips Digital Interconnect Format — цифровой формат передачи звука. Применяется в большом количестве современной потребительской аудио и видеотехники, является бытовым аналогом стандарта AES/EBU, который используется в профессиональной технике.

Все современные звуковые компьютерные интерфейсы оснащены поддержкой SPDIF. Все современные видеоадаптеры для компьютера оснащаются портом HDMI. Бюджетные или ранние модели видеокарт комплектуются специальным переходником DVI-HDMI . Чаще всего наличие порта HDMI в видеоадаптере подразумевает прямую связь с аудиоконтроллером и не требует дополнительных подключений, тогда достаточно просто в настройках указать цифровой выход звука, и в телевизоре появится картинка в сопровождении звука. Тоже самое касается и ноутбуков со встроенным HDMI.

Но когда HDMI подключается к видеокарте с использованием переходника, звук SPDIF в HDMI приходится подавать вручную, с помощью специального кабеля SPDIF-HDMI. Этот кабель, как правило, поставляется в комплекте с переходником DVI-HDMI и подключается одним концом к материнской плате (в случае использования встроенного аудиоконтроллера) или звуковой плате в разъем SPDIF, а другим концом в видеокарту. Сразу отметим, что не все видеокарты с интерфейсом DVI оснащены специальным разъемом для подключения этого кабеля, поэтому сначала необходимо убедиться в его наличии.

После правильной установки соединительного кабеля «SPDIF_OUT — видеоадаптер » можно быть уверенным, что сигнал со звуковой карты в HDMI видеокарты подан. Соединительный кабель SPDIF состоит из двух жил — Земля+Сигнал. Очень важно не перепутать их и подключить правильно, в противном случае работать ничего не будет, а в случае подключения сигнала или земли на «+5V» кабель может загореться и вывести из строя компоненты компьютера, поэтому тщательно проверяйте соответствие маркировки GRND и SPDIF на материнской плате. Черный провод — это GND (земля), второй провод может быть разных цветов, в любом случае он сигнальный и подключается к SPDIF_OUT. Коннектор +5В на разъеме SPDIF оставляем пустым . Разъем соединительного кабеля со стороны видеокарты стандартный и неправильно подключен быть не может.

На сегодняшний день существует так много слотов и разъемов, что иногда трудно разобраться с одним из них. Так, часто возникают проблемы с покупкой нового девайса и подключением к нему каких-то дополнительных устройств. Сегодня мы узнаем все о S/PDIF — что это, для чего и зачем.

Понятие

Интересно, что международный стандарт позволяет использовать вариант как S/PDIF, так и S/P-DIF. У него присутствует своя расшифровка, которая дает нам понять, кем был разработан данный стандарт. Sony/Philips Digital Interface Format хранит в себе набор параметров протокола с аппаратной реализацией. Он имеет возможность передавать цифровое звучание от первого аудиоустройства ко второму.

Рассматривая S/PDIF, мы разберемся с его физической и системной частью. Физический параметр дает возможно узнать, каким путем передается сигнал и по каким каналам, а системный — какой протокол используется.

Спецификация

Прежде чем разобраться с областью применения данного интерфейса, поймем, чем же он занимается. В целом данный формат допускает несколько типов кабелей и разъемов. Так миру доступен цифровой S/PDIF, коаксиальный и оптический. Есть под эти все варианты соответствующие адаптеры и переходники. Возможно вместо коаксиального использовать оптический и наоборот. Единственное, что, помимо адаптеров, нужен внешний блок питания.

Прародитель

Разработка этого интерфейса началась с уже имеющегося тогда профессионального стандарта AES/EBU. Шифр впервые стал известным в 1986 году. Тогда над ним работали Общество звукоинженеров и Исправленная версия стала использоваться в 1992 году, после чего перетерпела изменения в 2002 и 2009 годах.

Как обычно, существует некое различие в интерфейсах. Его можно определить с помощью устоявшихся стандартов.

Различие

Если вы ничего не знаете о S/PDIF, что это и для чего нужно, то, скорее всего, никогда не слышали и о AES/EBU. Последний стандарт придумали для форматов DAT и CD, которые кодируются с помощью импульсивно-кодовой модуляции. Интерфейс использует код BMC. Это значит, что передача информации происходит с любым показателем частоты дискретизации, а восстановление частоты проходит через расшифровку данных.

Стандарт AES был представлен тремя модификациями. Все работали с показателем сопротивления 110 Ом, с симметричным подключением, в зависимости от модификаций использовался пары или категории 5. При этом стандарт разъемов также отличался, сначала XLR или D-25, позже RJ-45. Уровень сигнала 2-7 В.

Модуляция оставалась неизменной и проходила через кодирование. Подкодовые данные представлены ASCII ID-текстом. Максимальное расстояние сначала было всего 100 м, позже — 400 м. Разрешающая способность достигла 24 бит.

Перед тем как все узнали о S/PDIF, что это и для чего нужно, появился промежуточный вариант AES3id. Он уже работал с сопротивлением 75 Ом, подключение имел несимметричное, кабель коаксиальный. Формат разъема снова поменялся на BNC, а уровень сигнала опустился до 1 В. Максимальное расстояние достигло отметки 1000 м. Разрешающая способность осталась неизменной — 24 бита.

Этот промежуточный вариант во многом продиктовал спецификацию новинки. Так, обозреваемый стандарт также работал с сопротивлением 75 Ом, имел несимметричное подключение. Кабель был как коаксиальный, так и оптический, в зависимости от типа. Разъем снова поменял формат: RCA или TOSLINK. Уровень сигнала стал наполовину меньше — 0,5 В. Изменились подкодовые данные, которые оснастили технологией защиты от копирования SCMS. Максимальная длина уменьшилась и стала лишь 10 м, а способность 20 бит опционально показывала все те же 24 бита.

Типы

Как мы уже говорили ранее, существует три типа данного стандарта. Есть оптический S/PDIF, цифровой и коаксиальный. Первый TOSLINK получил свое название благодаря разработчику Toshiba. Это оптоволоконный стандарт. Его часто можно встретить в бытовых аудиоустройствах, компьютерных звуковых платах и т. д. Популярным последнее время становятся MiniTOSLINK с форм-фактором 3,5 jack. Их можно встретить в некоторых моделях ноутбуков, у которых выход S/PDIF совмещен с гарнитурой.

Коаксиальный тип имеет сопротивление 75 Ом, присоединяется с помощью интерфейса RCA. Если вам не подходят обычные аудиокабели, которые еще называют тюльпанами, то присмотритесь к коаксиальному стандарту. Чтобы корректно работать, он терминируется с двух сторон, а показатели входного и выходного сопротивления равны 75 Ом.

Из всех вариантов, самым распространенным разъемом стал RCA. Он в паре со стандартом S/PDIF «расположился» на потребительской аудиотехнике. Немного реже применяется оптический тип. Чтобы использовать аудиосистему с активной акустикой, необходимо как раз и обзавестись выходом S/PDIF.

USB кабель длиной 120см

Оптический кабель длиной 1М

Торцы закрыты резиновыми защитными колпачками.

Разъем стандартный SPDIF со скошенными уголками.
Многие из вас, как и я, иногда его видели в телевизорах и некоторых компьютерах, но никогда не использовали, так что будет интересно узнать что за зверь.

Внутри оптоволокно, если на один конец подать свет — с другого конца его можно снять.

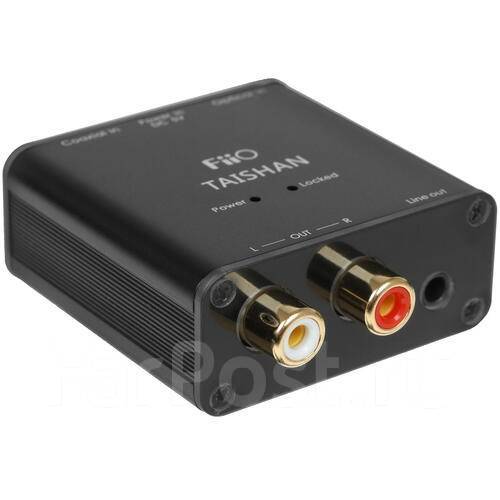

И, наконец, сам конвертер представляет из себя металлическую коробочку с разъемами с обеих сторон.

С одной стороны входы: питание и цифровой звук либо через оптический кабель Toslink как у нас, либо через коаксиальный.

С другой стороны выходы: под наушники 3.5мм, два тюльпана RCA и индикатор питания, красный и довольно ядреный.

Размеры конвертера невелики: 5.5см*6см*2см
Но он довольно увесистый благодаря металлическому корпусу: 82г

Разбирается конвертер легко, достаточно открутить винтик.

А затем еще два и готово:

Сзади как-то немного неаккуратно сделано, пайка местами некрасивая, кое-где не смыт флюс.
Даю фотки крупным планом:
http://s19.postimg.org/42zggy8tv/audio_converter_19.jpg
http://s19.postimg.org/bmsjj020j/audio_converter_20.jpg
http://s19.postimg.org/o05dpwroz/audio_converter_21.jpg
http://s19.postimg.org/fkft8eotv/audio_converter_22.jpg

Ну что ж, давайте подключать.
Подключение до безобразия простое, вставить нужные провода куда надо и запитать от USB самого же телевизора.
Индикатор вырвиглазный, прям мини фонарик.

Лучше повернуть его куда-то взад в стену или совсем заклеить, благо хоть когда ТВ выключен, то и он выключен.
В настройках телевизора в разделе звук можно выбрать куда выводить звук, на Самсунг туда быстрее всего попасть через кнопку быстрых настроек.

Если выбран аудиовыход как на скриншоте, то звук в самом ТВ больше не идет, а при попытке регулировки громкости будет писать о том, что мы настроились на внешние динамики и теперь должны регулировать звук пультом от них.

Можно звук не переключать на внешние, они и так играют всегда как только воткнули, тогда будут играть одновременно и внешние динамики, и внутренние, причем во многих случаях будет идти эхо из-за времени конвертации цифры в аналог, эдакий эффект зала.
Можно делать Mute встроенным колонкам или уменьшить их громкость до нуля, чтобы не скакал сбоку значок выключенного динамика.
Но при просмотре особенно многоканальных фильмов лучше использовать и те, и другие колонки, телевизор хорошо передает средние частоты — речь, муз. центр выступает в роли саба и дает спецэффекты.
При работе конвертер практически не греется.

У меня нет профессионального микрофона, поэтому я сделал все, что мог, при помощи обычного камкордера, чтобы передать вам разницу в звуке встроенных колонок и внешних.
В реальности разница еще выше, чем на видео.
Вам потребуются басовитые наушники или колонки, чтобы услышать разницу, в динамиках ноутбука или настольных пластиковых пищалках вы вряд ли что-то различите.

Это все, всем спасибо за внимание.
