Цифровой домофон: плюсы и минусы оборудования

Ни для кого не секрет, что буквально в любом многоквартирном городском жилище (а в частности во всевозможных новостройках) сейчас уточняются современные и активные домофонные системы. Это оснащение очень знаменито и востребовано, например они в силе не только лишь упростить вход в подъезд (отсутствуют всевозможные некомфортные кодовые замки и другие механизмы), но ещё и значимо увеличить степень защищенности.

В нынешнее время одними из более популярных систем считаются домофоны на подобии цифровых типажей. Похожие приборы дают возможность человеку, который располагается изнутри жилплощади, осуществлять переговоры с гостем, элементарно не выходя из личного жилья. Еще, именно изнутри жилища есть возможность раскрывать входные двери; для этой функции в цифровых аудиодомофонах учтена особая кнопка.

Принцип воздействия и уникальность цифровых домофонов

В отличие от привычных аналоговых, цифровые аудио и видеодомофонные системы применяют цифровой способ передачи данных от прибора вызова к абоненту.

С помощью этого принципа работы, удастся избежать установки большого количества лишнего оснащения, охватывая коммутатор, а еще изготовлять включение абонента при поддержке простого двужильного телефонного кабеля. В то же время, для прокладки аналоговой системы понадобится внедрение особого шлейфа.

Главные выдающиеся качества цифровых домофонных систем

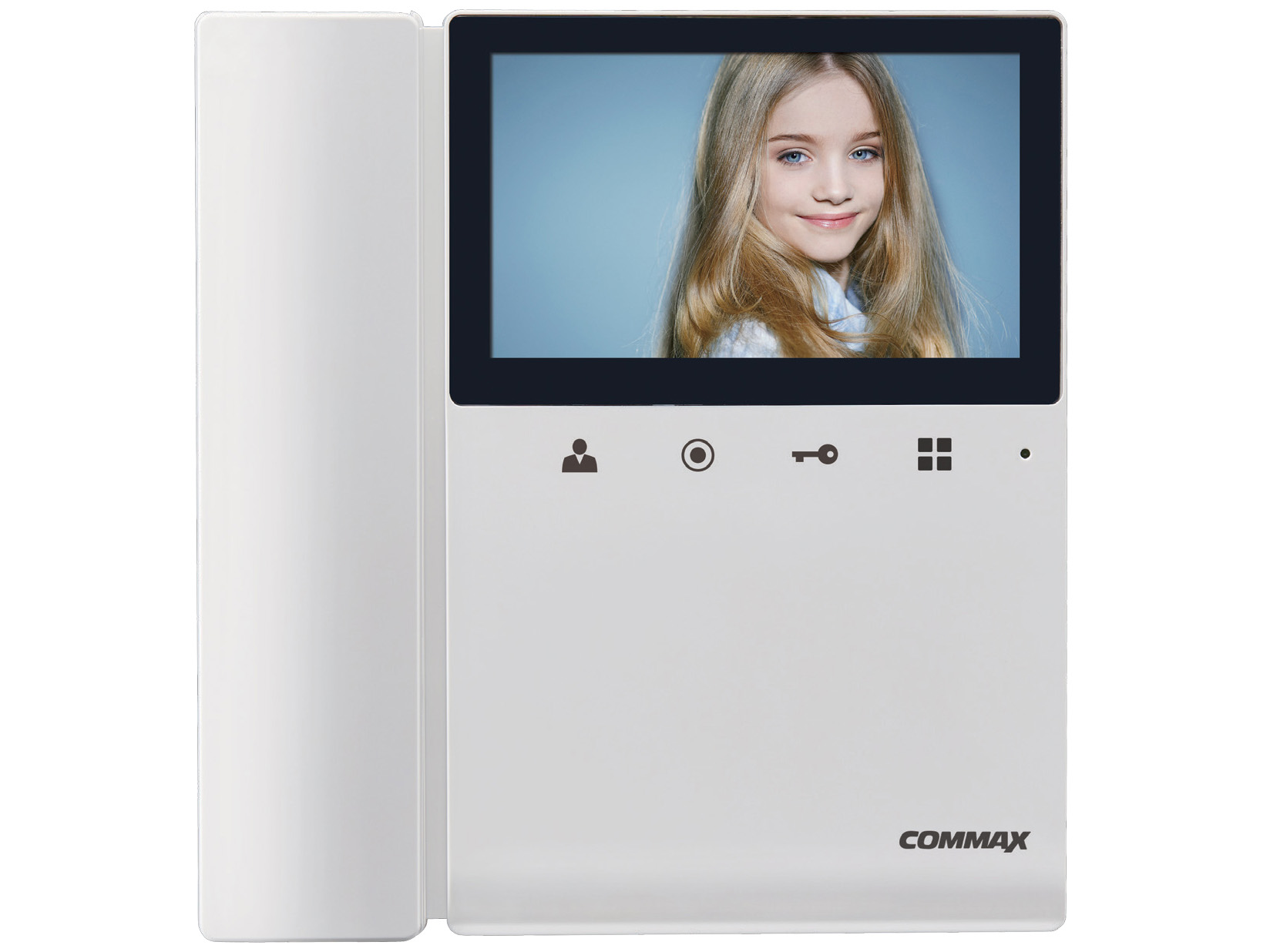

Нынешний цифровой видеодомофон выделяется большущим набором функций, практичен, несложен в эксплуатации и просто поддается опциям. Между других плюсов этих инноваторских систем возможно еще отметить:

  • Элементарность монтажа.  Поскольку  у цифрового домофона меньше различных кабелей и оснащения, то ставить похожие аппараты возможно достаточно элементарно и проворно в каждом доме;
  • Отсутствие трудного и дорогого сервиса. По сущности, у цифровых домофонов нечему сломаться; вся система чрезвычайно обычная и доступная;
  • Система не утрачивает собственного перечня возможностей при появлении неисправности у 1-го из абонентов. Это прибыльно амбиция цифровых домофонных систем перед что же аналоговыми, где неисправность аппарата у 1-го абонента способна «положить» всю целостную систему;
  • Большой выбор оснащения. Сейчас в современном рынке представлены цифровые аудиодомофоны и видеоустройства от всевозможных знатных изготовителей, с большим набором функций и настроек по абсолютно легкодоступным тарифам. В последствии, подходящий домофон легко найти для каждого жилища.

Единым и абсолютно незначительным дефектом цифровых домофонов можно именовать лишь их более дорогую цену, чем у аналоговых.

CDN -2502 цифровой домофон — LASKOMEX

CDN -2502 цифровой домофон

Основные характеристики домофона CD-2502:

Цифровая квазисенсорная клавиатура, которой оборудована внешняя лицевая часть, полностью исключает такие неполадки, как окисление контактов, залипание и блокировка кнопок. Вместо кнопок над панелью, имитирующей клавиатуру, располагается невидимая сетка ИК лучей. Для того чтобы набрать цифру, достаточно просто прикоснуться к ее изображению на панели.

Такое техническое решение позволило полностью отказаться от механических контактов и в то же время практически полностью исключить ложные срабатывания, присущие сенсорным клавиатурам.

Для индикации набираемого номера квартиры был выбран светодиодный дисплей. Крупные цифры светодиодного дисплея хорошо видны днем и в темное время суток, что особенно важно для слабоосвещенных мест установки. Номер квартиры на дисплее индицируется полностью, а при наборе не требуется вводить незначащие нули. При неправильном или ошибочном наборе номера достаточно прикоснуться к кнопке «сброс» и повторить набор.

Системе не нужны теряющиеся, изнашивающиеся ключи и засоряющийся приемный детектор (или цилиндр замка). Входная дверь подъезда может быть открыта без использования ключа. Для доступа в подъезд жильцов было принято решение использовать индивидуальный 4-значный код для каждой квартиры. Это дает обитателям дома уверенность в том, что их личным кодом никто не воспользуется. Кроме того, в случае открывания двери кодом абонент в квартире получает звуковой предупреждающий сигнал — «Ждите гостей». А если гости не пришли, значит, кто-то знает ваш код, но вы можете изменить его, используя несложную процедуру.

Каждое абонентское устройство (трубка) оборудовано цифровым декодером, который определяет номер квартиры, введенный с клавиатуры, поэтому занять линию и обеспечивать двустороннюю связь может лишь одно абонентское устройство. Это исключает возможность прослушивания переговоров другими абонентами. Кроме того, дверь в подъезде можно открыть только от того абонентского устройства, которое приняло вызов.

Малый размер корпуса пульта и двухпроводная схема соединения абонентских устройств с блоком электроники существенно упрощают монтаж.
Описание домофона Rainmann CD-2502:

Панель обладает повышенной сопротивляемостью к механическим повреждениям, для чего увеличена толщина металлической лицевой панели, динамик защищен дополнительной пластинкой, а дисплей закрыт углевым стеклом толщиной 5 мм (бронестекло).

Панель покрыта гальваническим цинком и порошковым лаком по морскому стандарту для повышенной защиты коррозии.

Пластина, имитирующая клавиатуру, сделана из нержавеющей стали, с оригинальным дизайном.

Диапазон рабочих температур панели полностью соответствует российским климатическим условиям от -30С до +60С и позволяет устанавливать ее на улице.

Нарушение энергопитания, вызывающее законное раздражение жильцов, отражается, как правило, и на работе домофонов. Однако в CD-2000 предусмотрена установка аккумулятора резервного питания. Схема аккумуляторной цепи поддерживает последний в полностью заряженном состоянии, при отключении энергопитания автоматически переключает домофон на работу от резервного источника, а после восстановления энергопитания вновь дозаряжает аккумулятор. Цепи электропитания замка и домофона гальванически развязаны, что исключает их взаимовлияние в процессе эксплуатации.

Система полностью управляется микропроцессором и имеет внутренние средства контроля работоспособности, определяя, в том числе и возможные сбои клавиатуры. В случае серъезных неисправностей панели программа будет каждые 45 секунд давать сигнал на открывание двери.

Домофон — ухо шпиона? / Хабр

Еще во времена аналоговых телефонных дисковых аппаратов ходили слухи о прослушивания линии, даже о возможности слушать обстановку без поднятия трубки и разговора по ней. С появлением кнопочных телефонов проблема вроде бы ушла, к тому же в связи с принципами коммутации сигналов на витой паре это было проблематично.

В статье описана версия, — что если, сегодня эта возможность перекочевала в домофонные сети, более того, используется для негласного вмешательства в частную жизнь?

В эпоху цифровых технологий ничто не должно казаться заоблачным.

Возможно, в своем доме тоже следует тщательно выбирать слова и темы для житейских разговоров, какими безобидными они бы не были, если не сегодня, то в ближайшем будущем.

Сегодня почти в каждой квартире установлен домофон, в частности, УКП — абонентское устройство (устройство квартирное переговорное), выполненное в виде телефонной трубки, именуемой в простонародье — аудиотрубка.

Сперва немного теории о видах домофона

По принципу функционирования домофоны бывают

аналоговые

и

цифровые

.

По назначению делятся на

индивидуальные

и

многоабонентские

(многоквартирные), которые, как правило, устанавливают в подъездах многоквартирных домов, обеспечивая связь между посетителями и владельцами квартир.

Многоквартирный домофон работает по схеме мини АТС (аналоговой или цифровой).

Аналоговые (координатная система адресации) работают по принципу обычной телефонной связи с помощью аналогового коммутатора (мини АТС) и специального многожильного шлейфа, соединяющего коммутатор с квартирами, они более распространены и менее затратны.

Цифровые в разводке по подъезду используют всего два провода (двухжильный провод) для связи со всеми квартирами в подъезде, причем цифровой домофон имеет возможность осуществления дополнительных функций, таких как внутренняя связь (интерком) между жильцами подъезда и консьержем, обслуживающим данное устройство.
Еще есть видеодомофоны, а также GSM с функцией переадресации звонка.

Об аудиотрубке

В ней кроме динамика и микрофона размещается кнопка управления электромагнитным/электромеханическим замком подъездной двери.

Она работает по принципу так называемой дуплексной связи – это двусторонняя связь, которая может осуществляться одновременно.

При нажатии кнопки «открыть», а также снятии трубки квартирного переговорного устройства происходит изменение сопротивления телефонной линии, которое воспринимается микропроцессорным устройством (коммутатором) и оно посылает соответствующие сигналы.

Все принципиальные схемы аналоговых аудиотрубок практически идентичны, просты, но в тоже время хитро выполнены. Суть в том, что динамик в повешенном состоянии трубки всегда включен непосредственно в линию, впрочем как и микрофон через резистор.

Для тех, кто не умеет читать радиосхемы, поясню на примере самой распространенной аналоговой трубки ТКП-12М (от «Метаком»).


Обесточить всю схему можно лишь выключив аппарат переключателем

, если таковой имеется. Но

все равно, при поднятии трубки цепь снова оказывается запитана

. Динамик включен напрямую, а при ответе — через резистор (делитель напряжения). Подстроечный резистор R5 предназначен для регулировки баланса между динамиком и микрофоном. Другой радиокомпонент, влияющим на слышимость из динамика является конденсатор С4, но не суть.

Здесь проблема даже не в том, слушает микрофон или нет, а в том, что громкоговоритель является ухом абсолютно во всех конструкциях аудиотрубок. Не многие знают, что тот же динамик (телефонный капсюль) вполне может выступать в роли микрофона, пусть не с лучшим качеством звука и характеристиками. В данном случае рассматриваемой схемы применяется динамический капсюль SD-150.

Про капсюли

Телефонные капсюли бывают

электромагнитные

,

электродинамические

,

пьезоэлектрические

.

Электромагнитные содержат постоянный магнит и ферромагнитную мембрану, электродинамические — катушку с постоянным магнитом с подвижным элементом, а пьезоэлектрические основаны на пьезоэффекте.

В отличие от головки громкоговорителя (динамика), капсюль не имеет диффузора или рупора, поэтому его использование в качестве микрофона проблематично (но все же возможно).

Так вот, наш капсюль имеет хорошие электроакустические характеристики. Чувствительность выше 90дБ в диапазоне от 200 до 4000 Гц, R~120 Ом.

Что имеем?

Телефонный капсюль трубки постоянно включен в линию домофонной связи.

Трубка с капсюлем лежит на корпусе аппарата и повернута к нему, который имеет отверстия, тем самым корпус являет собой увеличенную площадь диффузора, а вдобавок еще всей стены при настенной установке устройства.

Предположим, некто имеет умысел прослушать, записать и проанализировать разговоры. Домофонные сети здесь идеальный инструмент на эту роль: жильцы сами платят за поддержку инфраструктуры, ставят в свой дом добровольно.

Причем цифровые модели позволяют решить такие задачи куда эффективнее, более избирательно, их активация будет незаметна, а разобраться обывателю в логике вшитой в чип программы уже почти невозможно, в общем, позволит снимать полноценное домашнее видео.

В сети можно найти рассказы, когда людям поступают звонки не в те квартиры, они оказываются запараллелены либо интерком-разговоры дублируются на другие квартиры. Все это можно списать на ошибки, но когда живешь в эпоху цифровых технологий, ничто не должно казаться заоблачным.

Это не безумная идея, но почему-то эту тему не затрагивает и не изучает никто, об этом нет статей, не прочтешь ни в одном форуме радиолюбителей.

Тема ходит на уровне кухонных домыслов.

Во всяком случае, имея в своем доме постороннее навострившееся ухо, следует тщательнее выбирать слова и темы для житейских разговоров, какими безобидными они бы не были.

Следует рассматривать все вышенаписанное — предположением, не лишенным смысла. Доказательств умышленного использования спец.аппаратуры для слежки за жильцами здесь нет, пока каждый это не проверит, если ему позволят.

Подключение цифровой трубки домофона

Подключение цифровой трубки доступно каждому, и Вы в этом убедитесь, посмотрев нашу инструкцию.

Цифровые трубки домофона, в отличие от аналоговых, имеют несколько важных особенностей, которые существенно влияют на процесс их подключения к домофонной системе, однако это вовсе не означает, что с этим процессом сможет справиться только квалифицированный специалист. Приведем инструкцию для трубок типа Cyfral Unifon Smart D.

Итак, для подключения цифровой трубки Вам понадобится отвёртка и несколько минут Вашего времени. Не стоит переживать о безопасности при работе с системой под напряжением, электрический ток в абонентской домофонной сети Вы даже не почувствуете.

Подключение:

  1. Первым делом возьмите отвёртку и открутите шуруп на базе цифровой трубки. Затем, не прикладывая большого усилия, снимите верхнюю крышку базы.
  2. Найдите на плате 2 зажима для провода с маркировкой «+» и «-», заведите в них провод Вашей домофонной системы (если у Вас уже была установлена трубка, то полярность Вашего провода можно определить по предыдущему подключению, если же полярности провода Вы не знаете – не беда, при неправильном подключении трубка просто не будет работать, отсоедините провода и поменяйте их местами. Смена полярности не может вывести из строя ни Вашу трубку, ни что-либо иное в домофонной системе).
  3. Настройка цифровой трубки:


  4. После подключения трубки к домофонной системе необходимо установить её адрес. Для этого на плате имеется набор контактов с джамперами, которые осуществляют их замыкание. Замкнутые контакты являются активными, открытые контакты не включены в работу трубки. Ваш адрес состоит из суммы чисел, подписанных под контактами, которые Вы замкнули джамперами.

  5. Последним этапом в подключении цифровой трубки будет установка типа цифрового домофона. В трубках Cyfral Unifon D имеется 2 определения цифровых домофонов – Cyfral (т.е. цифровой домофон пр-ва Cyfral) и Inne (другие, т.е. все остальные производители).
  6. Если на лицевой панели Вашего подъездного домофона есть надпись Cyfral, то джамперы Вам необходимо установить в положение, указанное на рисунке 1


    Рисунок 1

    необходимое положение джамперов на контактах для каждой из систем обозначено на плате, закрашенный прямоуголник – джампер установлен; прямоуголник с двумя квадратами – джампер не установлен. Если у Вас другой производитель домофонной системы, то джамперы необходимо установить в положение, указанное на рисунке 2 (в зависимости от вида домофона вариант 1 или 2)


    Рисунок 2

  7. Убедившись в том, что звонок доходит до абонентской трубки, происходит двухсторонняя передача аудио сигнала и осуществляется открытие замка подъездной двери, аккуратно закройте базу трубки верхней крышкой, закрутите её шурупом и установите на стену.

Вот и всё, что нужно знать для подключения цифровой трубку к домофоной системе.


Монтаж домофона в многоквартирном доме

Монтаж домофона в многоквартирном доме — классическая организационно-техническая задача.

В современной жизни большинство подъездов многоквартирных домов уже обеспечены различного рода запирающими устройствами.
В связи с этим, задача по монтажу может понадобиться в двух случаях: модернизация (перемонтаж) устаревшего оборудования и монтаж оборудования в новостройке.

Модернизация домофона
Обычно к нам обращаются за заменой оборудования, давно снятого с производства, морально и технически устаревшего.
К таким системам можно отнести системы Сезам-2, Сезам-5, Санта, К-98, Commax, ранние версии оборудования фирм Элтис, Цифрал, Метаком, Сейф-Сервис.

Оборудование, установленное с середины 90-х и до начало 10-х, и отслужившее более 10 лет, уже не отвечает современным требованиям к удобству и безопасности.

Для начала работы мы проводим предмонтажное обследование (бесплатное) и предлагаем клиенту несколько вариантов оборудования на выбор в разной ценовой категории.

Стандартное оборудование включает в себя:
Подъездную часть: наборное поле, блок электроники, замок, доводчик, блок питания, кнопку выхода
Кабельную сеть: интерфейсную линию, соединяющую наборное поле и блок электроники, магистральную линию, проходящую сквозь этажи по всем стоякам дома и абонентские линии, отходящие от этажного щитка и заходящие в квартиры жильцов.
Абонентское оборудование: аудиотрубки, видеодомофоны, ключи различных типов, мобильное приложение.

Дополнительное оборудование:
Контроллеры и считыватели для пожарных лестниц, пульт консьержа, видео усилители и разветвители, этажные устройства.

По типам и принципам функционирования системы можно разделить на следующие:

  • Прямой адресации — к каждому абонентскому устройству протягивается индивидуальная линия связи
  • Координатно-матричные — магистральная линия насчитывает большое количество проводников
  • Цифровые — магистральная линия прокладывается двухпроводным кабелем
  • IP домофоны — вся сеть прокладывается кабелем UTP (витая пара)
Рассмотрим плюсы и минусы каждой системы:



Прямая адресация



Классические примеры системы: Метаком MK20. 2  TM4E, Цифрал M-20M/PVC

Домофоны с подобным принципом организации адресации закрепились на рынке Европы, где старый жилой фонд представляет из себя малоэтажные дома с редким обновлением состава жильцов, что позволяет указывать вместо номера квартиры фамилию собственника.
В России такие домофоны чаще всего используют в небольших офисных центрах без поста охраны.

Плюсы:

  • Возможность вместо квартир наносить название организаций или фамилии жильцов.
  • Удобство и логичность использования

Минусы:
  • Малое поле для указания информации, высокая трудоемкость обновления информации
  • Открытие системы возможно только через ключ или трубку, невозможность использовать индивидуальные коды
Координатно-матричные

Наиболее распространенные системы на территории России.
Принцип коммутации — подключение + и — на аудиотрубке к определенным проводам кабеля магистральной линии через коммутатор.
Каждая шина отвечает за свою нумерацию. Т.е. по магистрали должен идти кабель насчитывающий минимум 10 проводов для подключения единиц, плюс n количество проводов, в зависимости от количества десятков.

Чтобы упростить понимание, рассмотрим примеры:
В подъезде 6 квартир.
Нумерация с 1 по 6.
Нам понадобится 7 проводов линии: 0 — нуль десятков и 6 единиц.
Квартира №1 подключится к 0 десятков и 1 единиц.
Квартира №3 подключится к 0 десятков и 3 единиц.

В подъезде 20 квартир
Нумерация с 1 по 20.
Нам понадобится 13 проводов линии: 0,1,3 — десятки и 10 единиц.
Квартира №1 подключится к 0 десятков и 1 единиц.
Квартира №13 подключится к 1 десятков и 3 единиц.
Квартира №20 подключится к 2 десятков и 0 единиц.

В подъезде 96 квартир.
Нумерация с 1 по 96.
Нам понадобится 20 проводов линии: 10 десятков и 10 единиц.
Квартира №1 подключится к 0 десятков и 1 единиц.
Квартира №13 подключится к 1 десятков и 3 единиц.
Квартира №66 подключится к 6 десятков и 6 единиц.
Квартира №91 подключится к 9 десятков и 1 единиц.

Стандартные коммутаторы основных производителей рассчитаны как раз на 100 подключаемых квартир.
Если в доме насчитывается более 100 квартир, то можно приобрести коммутаторы большей емкости.

Может возникнуть вопрос, как поступить, если в подъезде квартиры с нумерацией более 100 — в таких случаях используется программное (в домофоне) смещение квартиры.
Когда гостю нужно позвонить в 195 квартиру, то домофон программно добавляет 100 к сигналу вызова и откликается трубка, подключенная в коммутаторе на клеммы 95.

Со стороны может выглядеть сложным, но обученному специалисту с опытом работы не представляет проблемы разобраться.




Плюсы:

  • Координатно-матричные домофоны получаются дешевле за счёт отсутствия дорогостоящих элементов электроники в квартирных трубках
  • Возможность подключать большое количество абонентов используя коммутаторы большой емкости
  • Отсутствие проблемы с коротким замыканием линии, присущим цифровым системам
  • Широкий выбор производителей (Цифрал, Маршал, Метаком, Элтис, Визит, КС, Laskomex и другие)

Минусы:
  • Сложность коммутации системы
  •  В случае некачественного монтажа — проблемы с эксплуатацией и частые ошибки адресации

Цифровые системы

Принцип работы заключается в том, что каждая трубка обладает уникальным номером, все устройства объединяются в одну сеть и домофон генерирует запрос вызова конкретной квартиры.
Трубка или модуль сопряжения, в которых установлен вызываемый номер, «откликается» и устанавливает связь с подъездной частью домофона.
Данный тип системы максимально упрощен для монтажа, т.к. подразумевает использование всего двух проводов: + и -.

К самому серьезному минусу системы можно отнести трудоемкость устранения коротких замыканий, не позволяющих, при их наличии, использовать переговорные устройства.
Подобные системы мы рекомендуем использовать в офисных зданиях и помещениях, где количество возможных вмешательств посторонних лиц в кабельные сети минимально.
Также подобные системы можно использовать в качестве аналога одностороннего интеркома (секретарь-сотрудник) при использовании пульта консьержа.

Плюсы:

  • Простой монтаж и настройка системы, малое количество кабеля

Минусы:
  • Из-за связанности всех устройств любое короткое замыкание (Е-2) приводит к невозможности вызова квартир без устранения замыкания
  • Ограниченное количество производителей (Laskomex, Маршал, Метаком, Даксис)
  • Высокая стоимость решения из-за дорогих (по сравнению с координатно-матричными) переговорных устройств

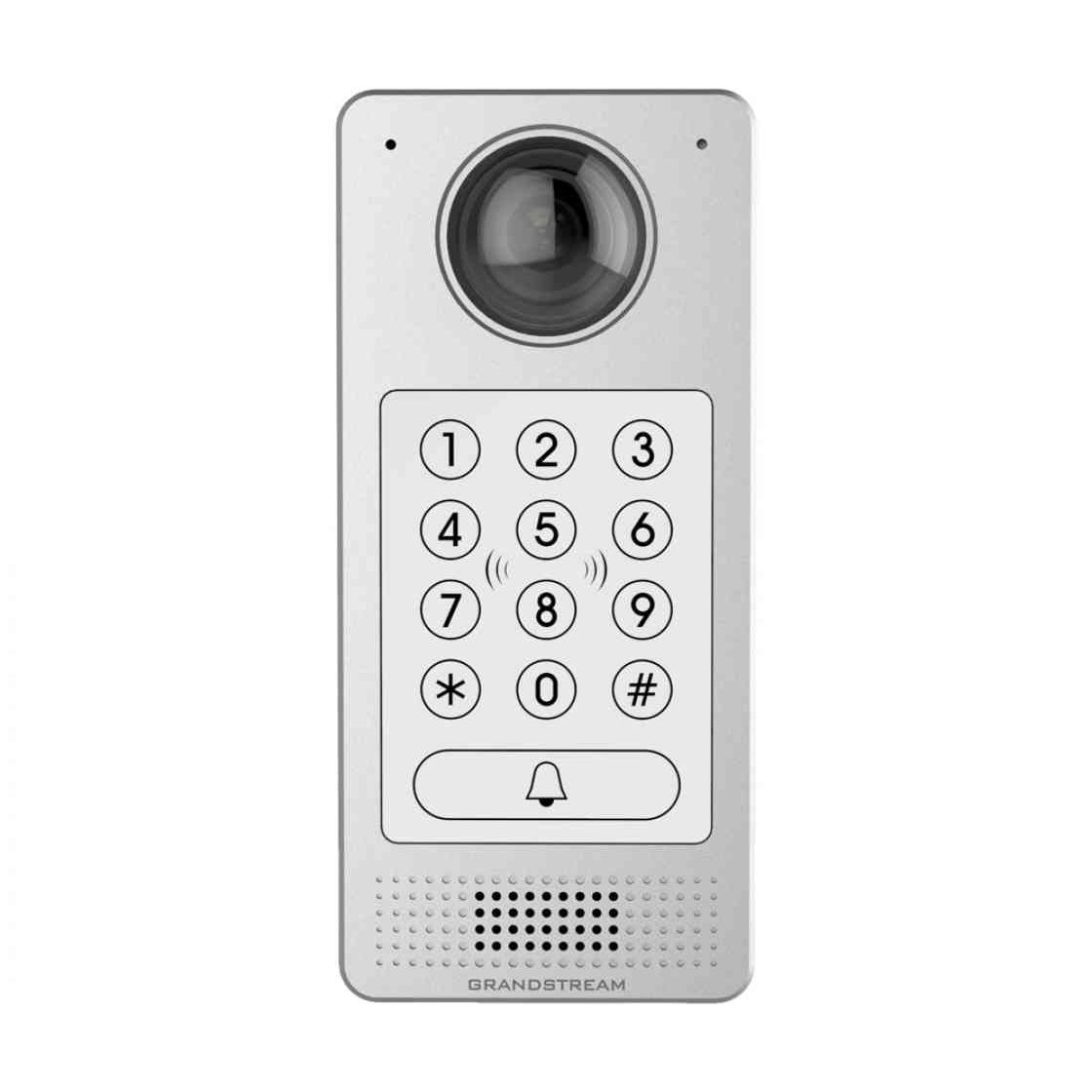

IP системы

  Появившиеся около 10 лет назад системы не позволяли использовать подобные решения в массовом сегменте из-за своей доровизны.
Сейчас стоимость решений плавно приближается к доступным параметрам, но всё еще примерно в два-три раза выше обычных систем.

К производителям данных решений можно отнести
Comelit, Commax, BPT, Bas IP, True IP, Даксис, Beward, Спутник, Город 77

Большинство отечественных производителей цифровых и координатных домофонов анонсировали разработку своих аналогов IP домофонов, но в продажу они пока не поступили.

Принцип работы данных устройств — использование компьютерной сети, построенной на стандарте ethernet и использующий в качестве кабельной сети витую пару.

Плюсы:

  • Технологичность — однозначно можно признать, что данный путь развития является правильным и набирающим обороты
  • Возможность перевода вызова с панели на мобильное приложение в смартфоне, планшет, компьютер
  • Широкие возможности по управлению доступом для ТСЖ и ЖСК, управляющих компаний
  • Повсеместное использование решений в новостройках бизнес и элитного классов
  • Возможность использования технология IoT и подключения системы в проекты Умный город и Безопасный город
Минусы:
  • Высокая стоимость решения
  • Необходимость замены кабельных линий на витую пару
  • Трудоемкость эсплуатации
  • Невозможность, в большинстве случаев, использования старых устройств и линий

Наша компания обладает статусом сертифицированного партнера у большинства производителей домофонного оборудования.


Мы можем предложить поддержку на всех этапах реализации проекта:
  1. Проектирование — поможем составить правильное техническое задание, исходя из задач клиента
  2. Поставка оборудования — прямые контракты и дилерские цены позволяют нам предоставлять лучшую цену
  3. Монтаж оборудования — большинство монтажей мы выполняем самостоятельно, в случае больших контрактов (на десятки домов и тысячи квартир) — приглашаем в проект наших партнеров, специализирующихся на объемных монтажах
  4. Шефмонтаж и технический надзор — наши технологи обеспечат контроль выполнения технического задания и соблюдения монтажниками заказчика требований к системе в части действующих СНИПов и опыта эксплуатации
  5. Пуско-наладка системы — наши инженеры запустят уже установленную систему, подготовят исполнительную документацию, обучат пользователей, составят график и рекомендации по обслуживанию
  6. Модернизация системы — в случае появления новых требований у клиента к уже установленной системе мы подготовим варианты решения и обеспечим их реализацию
  7. Техническое обслуживание системы — опытные управляющие недвижимостью хорошо знают, что система должна проходить профилактические осмотры, должен проводить планово-предупредительный ремонт
  8. Восстановление — в случаях, когда система не обслуживалась или обслуживалась некачественно, мы восстановим работоспособность, подготовим эксплуатационную документацию, примем на обслуживание
  9. Обучение персонала заказчика — на базе нашего собственного учебного центра мы готовы обучить сотрудников заказчика особенностям обслуживания и эксплуатации системы
  10.  Доработка, персонализация оборудования — наше тесное сотрудничество с производителями позволит реализовать любые ваши задумки, такие как реализация отсутствующих функций, брендирование, интеграция в существующие системы

Иснструкция домофона Filman

На сколько нам известно данный продукт уже не производится. Однако у нас есть в наличии запасные детали для ремонта этого домофона. По вопросам ремонта, а также модернизации (замены) домофона Филман обращайтесь по телефону:

+7 (495) 518-18-37

или пишите


Filman — цифровой подъездный домофон
Параметры значение
Тип домофонацифровой
Абонентовдо 255
КлючиВстроенный контроллер DS1990 Touch Memmory
до 255 кодов открытия двери
Замокэлектромагнитный
Линия2 провода
Питание16-14 Вольт
Заявляемая рабочая температураот -30 до +60 гр. С

Полное техническое описание

Основные особенности домофона Filman:

Домофон «FILMAN» построен на базе микропроцессора архитектуры Intel 8051. Программа, определяющая функционирование домофона, размещена во внутренней памяти микропроцессора. В этой же памяти находится таблица с индивидуальными кодами для каждой из квартир. Таблица с кодами уникальна для каждого экземпляра домофона. Этикетка с номером, определяющим таблицу кодов приклеена на корпус микропроцессора. Энергонезависимая память домофона позволяет поменять индивидуальный код любой квартиры, занести до 384-х ключей, а также изменить ряд параметров, определяющих функционирование домофона.

Оптическая клавиатура — семь инфракрасных лучей (3 вертикальных и 4 горизонтальных) пересекающихся в точках, отмеченных цифрами на лицевой панели — используются для набора цифр. При прикосновении к любой из «кнопок», перекрывается соответствующая пара лучей и на процессор подается управляющая команда. Цифровой индикатор обеспечивает контроль за вводом цифр, набираемых с клавиатуры. Кроме десяти цифр и десятичной точки на индикаторе могут быть представлены специальные символы, используемые в режиме программирования.

В состав центрального блока домофона входит также разговорная часть, работающая с телефонной линией домофона. Микрофон и громкоговоритель прикреплены к лицевой панели изнутри под декоративными решетками. Домофон предназначен для совместной работы с электромагнитным замком входной двери, который может открываться подачей постоянного напряжения. Для управления замком двери домофон имеет выход постоянного напряжения: +12V, длительность выдачи команды настраивается программно (см. ниже).

2.Монтаж системы


1.Установка центрального блока
2.Электрическое соединение центрального блока
3.Программирование абонентского устройства
4.Подключение АУ к центральному блоку
5.Подключение электропитания
6.Проверка правильности напряжения на магистрали
7.Индикация сбоев и отказов
8.Регулировка разговорной схемы
9.Дополнительная информация

2.1. Установка центрального блока

Корпус центрального блока монтируется в специально подготовленную нишу на стене здания или к неподвижной створке входной двери. Для крепления используются отверстия под шурупы или винты в задней части корпуса. Большие отверстия предназначены для проводов. Передняя панель домофона крепится к корпусу винтами М4 и после проверки работоспособности системы в целом защищается от взлома рассверливанием головок винтов.

По возможности, устройство следует устанавливать в здании (вестибюль, тамбур), избегая установки на улице. Грязь или вода на клавиатуре могут приводить к неполадкам если пульт не очищен и не протерт. Выбор места для установки должен проводиться также с учетом удобства укладки проводки.

Рекомендуется обеспечить постоянное внешнее освещение центрального блока в темное время суток.

По условиям электробезопасности питание домофона осуществляется от внешнего низковольтного источника напряжения (14,5V переменного тока), понижающий трансформатор приобретается отдельно.

2.2. Электрическое соединение центрального блока

Центральный блок имеет 3 двухконтактных клеммных колодки под винты внутри корпуса домофона на плате процессора:

Подсоединение проводов может выполняться только при выключенном питании домофона. Этикетка с назначением выводов приклеена также внутри корпуса домофона.

2.3. Программирование абонентского устройства (АУ)

Каждое абонентское устройство программируется так, чтобы его номер совпадал с номером квартиры. Если номер квартиры превышает 255, то АУ программируется путем присваивания номеров со сдвигом на некоторое число, которое потом вводится в программу и учитывается во время работы системы. Номера квартир, выраженные в двоичном коде, присваиваются каждому АУ в соответствующем разряде программатора из указанного ряда:

1, 2, 4, 8, 16, 32, 64, 128

АУ программируется установкой специальных контактных перемычек на пары штырьков, расположенных на плате АУ, Под каждой парой штырьков написано число из вышеуказанного ряда. Номер квартиры вычисляется путем суммирования чисел под теми парами штырьков, на которые надеты перемычки.

Определить нужные перемычки стало проще с калькулятором перемычек от DMF.ru

Например, программируя АУ номер 12, надо надеть перемычки на пары с номерами 4 и 8 (4+8=12). Для номера 45 соответствующие пары: 1, 4, 8, 32 (1+4+8+32=45).

Внимание!

АУ нельзя программировать на ноль, не устанавливая ни одной перемычки, т.к. это не предусматривается в программе и ухудшает работу системы.

2.4. Подключение АУ к центральному блоку.

Магистральная линия АУ подключается к соответствующим выводам разъема центрального блока. Все АУ включаются в параллель по двухпроводной линии. До 255 АУ могут подключаться к линии одновременно. Кабели должны быть проверены на наличие КЗ перед подключением к блоку электроники. Начальное сопротивление линии с подключенными АУ, проверенное цифровым прибором, должно быть больше или равно 100 кОм. Устройство устойчиво к КЗ во время наладки и использования. В случае короткого замыкания проводов во время работы устройства на дисплее будет выдано сообщение «Е-2». В это время связь с АУ невозможна, хотя кодовый замок будет работать. Во время подключения АУ должна соблюдаться полярность. Поэтому использование кабелей с маркированными проводами предпочтительней и рекомендуется.

2.5. Подключение электропитания.

После проверки всех соединений можно приступить к подключению электропитания. Питание на домофон подается со вторичной обмотки понижающего трансформатора, номинальное напряжение на вторичной обмотке 14,5V.

Трансформатор не входит в комплект поставки.

Когда питание подано, аппарат на дисплее начинает тестовый отсчет периода установки ( прибл. 20 сек). Кроме того, в течение 0,5 сек. должен сработать замок. После того, как тестовый отсчет закончится, загорается точка на крайнем правом индикаторе — домофон готов к использованию. После каждого повторного включения в сеть должен включаться тестовый отсчет.

2.6. Проверка правильности напряжения на магистрали.

Напряжение между проводами магистрали должно быть 9V, а во время разговора с одним из АУ 4.5 … 6.5V.

2.7. Индикация сбоев и отказов

Сообщения, указанные ниже, сигнализируют об ошибках, возникающих в процессе работы.

Если один из инфракрасных лучей «сбит», то программа домофона игнорирует сбой и продолжает работу. Дисплей сигнализирует о cбое знаком «Е» в левой части (если программой это не запрещено).

Если более, чем один луч. «сбит», то на дисплее будет выдано сообщение «Err» и клавиатура отключится. Согласно программе, в случае серьезных неполадок, домофон будет бесшумно открывать замок каждые 45 секунд.

Как сказано выше, сообщение «Е-2» указывает на наличие КЗ в разговорной линии. Также «Е-2» указывает на неисправность АУ, у которого в данный момент снята трубка. В случае возникновения «Е-2 ‘ на дисплее нужно проверить магистраль на наличие КЗ. Если «Е-2» загорается как следствие необратимой неисправности домофона, аппарат требуется заменить. Неисправное АУ можно определить измерением его тока потребления. Когда ни один из АУ не включен, ток не должен превышать 1 мА (на выходе центрального блока). Во время переговоров ток должен быть равен 30-60 мА. Ток выше 100 мА в любом режиме означает КЗ в проводке. Нужно помнить, что во время КЗ домофон периодически отключает питание магистрали, чтобы уменьшить потребление. Поэтому ток в кабеле будет периодически изменяться от тока КЗ до нуля каждые 2-3 секунды.

Сообщение «Е-0», появляющееся после подключения к сети, сигнализирует о cбоях в оперативной памяти процессора. Появление этого сообщения крайне нежелательно. В случае его обнаружения домофон должен быть заменен (сдан в ремонт).

Сообщение «ЕЕг» может возникнуть в ходе работы с дополнительной (энергонезависимой) памятью. Появление его означает ошибку при вводе или считывании кода. Для продолжения работы иногда достаточно повторить операцию ввода или выключить-включить домофон.

2.8. Регулировка разговорной схемы. Всего в домофоне имеются три регулировки:
1. Усиление сигнала громкоговорителя аппарата
2. Усиление сигнала микрофона аппарата
3. Баланс линии

Домофон при поставке уже находится в отрегулированном состоянии, но, тем не менее, может потребоваться дополнительная регулировка в зависимости от конкретных характеристик магистрали.

Для того, чтобы правильно установить баланс, нужно вызвать АУ, расположенное примерно на середине линии. Цель последующей регулировки — найти и выставить точку минимального возбуждения.

Операцию нужно проводить в следующем порядке:

  1. Настройте уровень усиления так, чтобы обеспечивалась возможность переговоров.
  2. Поворачивая ползунок резистора баланса в одну сторону, найдите положение, при котором устройство возбуждается. Вращая ползунок в другую сторону, найдите другое такое же положение.
  3. Установите регулятор баланса в среднем относительно двух найденных положений.
  4. Плавно увеличивайте уровень усиления микрофона и громкоговорителя.
  5. Повторяйте операции 2, 3 и 4 до тех пор, пока не будет найдена лучшая позиция регулятора баланса.

В положении максимального усиления в обоих направлениях невозможно отрегулировать баланс из-за возбуждения. Однако следует помнить, что если для отдельных разговорных линий выставлено слишком большое усиление, то возможно появление возбуждения из-за акустической обратной связи. Рекомендуется выставить оптимальное усиление следующим образом:
— Усиление «снизу вверх» (микрофон) выставить на минимально возможный уровень для приемлемой слышимости в АУ.
— Усиление «сверху вниз» (громкоговоритель) выставить максимально возможным, а затем повернуть регулятор на 20-30 градусов в сторону уменьшения.

2.9. Дополнительная информация.

Одна из особенностей домофона «FILMAN»- программирование рабочих параметров в процессе установки и эксплуатации.

Конструкция домофона допускает возможность изменения кодов открывания замка для жильцов и установки основных рабочих параметров, например: время открывания замка, длительность звукового сигнала и т. д.

Имеется возможность отключения отдельных АУ (например неисправного) с помощью программы.

3.РАБОТА ДОМОФОНА

3.1. Вызов квартир.

Для набора номера квартиры следует прикоснуться к соответствующим кнопкам (полям). Каждое прикосновение сопровождается звуковым сигналом и появлением соответствующей цифры на дисплее. Каждую следующую цифру номера следует набирать с паузой не более 3-х секунд.

Если номер превышает допустимый диапазон то введенный номер отменяется, а очередная цифра воспринимается как первая цифра нового номера

Если пауза между нажатиями боле 3-х секунд, то домофон определяет завершение набора и устанавливает связь с набранной квартирой. Если при наборе допущена ошибка, то нажмите «С» и повторите набор. Нажатием «С» производится полный сброс номера.

Прежде, чем связь будет установлена, домофон определяет, есть ли номер этой квартиры в списке «разрешенных» программой. Если квартира исключена из списка разрешенных, на дисплее высвечивается сообщение «OFF» и звучит сигнал. После установления связи с выбранной квартирой звучит 30-секундный сигнал вызова (стандартная установка). После этого в течение 30 секунд система ожидает ответа. После снятия трубки АУ устанавливается двусторонняя связь.

Длительность разговора с квартирой ограничена 2-мя минутами (стандартная установка). Электрический замок может быть открыт в любой момент во время разговора нажатием кнопки на АУ. Замок открывается на 5 секунд (стандартная установка). Открывание замка сопровождается звуковым сигналом. Все временные интервалы, указанные выше, могут быть изменены. Связь с квартирой прекращается, если повесить трубку на АУ.

3.2. Использование кода замка.

Жильцы могут открывать дверь с помощью кода. Код могут менять сами жильцы в соответствии с инструкцией п.3.3.

Чтобы воспользоваться кодовым замком, следует:

набрать номер Вашей квартиры,
— прикоснуться к полю «К», и на дисплее появится «-«,
— ввести четыре цифры Вашего кода замка.

ЦИФРА «0» В КОДЕ ЯВЛЯЕТСЯ ЗНАЧАЩЕЙ И НЕ МОЖЕТ БЫТЬ ПРОПУЩЕНА ДАЖЕ, ЕСЛИ КОД НАЧИНАЕТСЯ С НЕЕ

После ввода правильного кода замок открывается. Открытие замка сопровождается звуковым сигналом в квартире (стандартная установка).

Домофон снабжен установочной кодовой таблицей. Эти коды выбраны компьютером методом случайных чисел, чтобы каждая квартира имела свою неповторимую кодовую комбинацию.

К инструкции на домофон прикладывается распечатанная таблица кодов. Убедитесь, что номер нулевой квартиры в приложенной кодовой таблице совпадает с маркировкой, нанесенной на корпус микропроцессора.

3.3. Изменение кода замка жильцами.

Для изменения кода замка требуются два человека. Один находится внизу у пульта, второй — в квартире. Для изменения кода:

1. Наберите номер квартиры.
2. Дождитесь соединения.
3 Коснитесь поля «К» на пульте.
4 Продолжая удерживать поле «К» нажатым, попросите помощника в квартире нажать кнопку открывайся замка три раза.
5. На дисплее появятся три полоски — символ кода замка.
6. Отпустите поле «К» и введите старый код.
7. Если старый код введен правильно, домофон готов к вводу первой цифры нового кода. На дисплее будет отображено 1-_. Введите первую цифру. На дисплее появится 2-_. Введите вторую цифру и т.д. После ввода всех четырех цифр новый код запишется в память.

Во время этой процедуры трубка АУ должна быть снята, кнопку открывания двери нажимать нельзя до окончания процедуры. В противном случае процедура прерывается и значение кода останется прежним.

4. ИНСТРУКЦИЯ ПО ПРОГРАММИРОВАНИЮ


1.Процедура доступа к программированию
2.Описание индивидуальных установочных программ (программирование)

В инструкции использованы следующие символы:
[ ] — означает параметр, отображенный на дисплее;
«X» — введенный параметр, единичный символ;
«Х+Х» — означает одновременное прикосновение к двум полям;
=> — означает результат после завершения операции;
| действие| -действие, выполняемое домофоном или указание на действие, которое нужно выполнить;
{ } -комментарий.

Для внесения в память символов, отображенных на дисплее, используется поле «К». Если новые цифры не набраны, нажатие поля «К» приводит домофон в исходное состояние [Р- ].

Для выбора сервисной процедуры выделен интервал времени 60 секунд. Если за это время процедура не выбрана, домофон возвращается в исходное рабочее состояние. На выбор параметра в выбранной процедуре дается 6 секунд. Если Вы не ввели новые данные в течение 6 секунд, то система возвращается в исходное состояние [Р- ].

Следует помнить, что перед операциями с квартирой (изменение кода, выключение АУ) требуется сначала набрать ее номер, даже если он превышает 255. Домофон автоматически определит номер АУ с помощью введенной при установке программы сдвига номеров.

4.1. Процедура доступа к программированию.

Для доступа оператора в режим программирования системы необходимо набрать:


«К» => […] «901861» => | сигнал| «ХХХХ» => [Р-]

где «ХХХХ» — индивидуальный номер, присвоенный этому экземпляру домофона на заводе (указан на микропроцессоре, внутри блока электроники), 901861 -общий код, присвоенный изготовителем, одинаковый для всех домофонов «FILMAN».

Индивидуальный номер может быть изменен выполнением особой процедуры. После завершения указанных операций на дисплее появится сообщение [Р-], будет включен режим программирования и режим связи отключается.

4.2 Описание индивидуальных установочных программ.

P-0. Открывание электрического замка
P-1. Главная установочная процедура
P-2. Установка параметров домофона
P-3. Занесение ключей «touch memory» в память домофона
P-4. Удаление конкретного ключа
P-5. Стирание всех ключей
P-7. Изменение индивидуального номера домофона
P-8. Открывание замка, возврат в режим интерфона
P-9. Установка сдвига диапазона
P-K. Установка кодов замка для квартир

Р-0 Открывание электрического замка

[Р- ] => 0 => |открытие замка| => [Р- ]

Процедурой следует пользоваться при каждой установке домофона и регулировке замка. При нажатии 0 устанавливается параметр времени открывания замка (по умолчанию — 5 сек).

Р-1 Главная установочная процедура.

С помощью этой процедуры нажатием кнопки «дверь» на АУ можно инициировать связь «сверху вниз». После этого домофон определяет это АУ и устанавливает связь с ним без звукового сигнала. В этом случае можно начать разговор или открыть замок. После того, как трубка АУ повешена, домофон снопа связывается с ним для контроля. На дисплее высвечивается номер квартиры.

Поиск АУ может осуществляться в определенном диапазоне. Это уменьшает время, требуемое домофону на поиск АУ и предохраняет от помех, вызываемыми другими АУ, находящимися не в этом диапазоне.

[P- ] => «1» => |нажатие кнопки на АУ | => [Р- ] => | звуковые сигналы | =>
[номер квартиры] — {если найдено соответствующее АУ} => [Р-1] {если не найдено}

Пользуясь этой процедурой, можно установить верхние и нижние границы поиска:
нижняя граница — «С+2» верхняя граница -«С+3″

[Р-1] => «С+2» или «С+3» => [предыдущая граница] «С» «новая граница» «К» => [Р-1]

Для того, чтобы домофон принимал значения, высшая граница должна быть больше или раина низшей. Числовые значения границ не сохраняются в энергонезависимой памяти. При выключении и последующем включении питания устанавливаются значения по умолчанию:
— низшая граница = сдвиг диапазона +1
— высшая граница = сдвиг диапазона +254.

После установки и запуска домофона, прокладки всех кабелей между этажами, все дальнейшие работы (установка и тестирование АУ) можно проводить с помощью процедуры Р-1, запускающей тест-программы АУ. Для отмены Р-1 процедуры следует нажать «С+1». После одновременного нажатия двух полей домофон вернется на уровень [Р- ].

Р-2 Установка параметров домофона.

Эта процедура используется для установки рабочих параметров домофона. Начиная с уровня Р-2 подпрограммы могут устанавливать рабочие параметры. Структура команд следующая:
Р-2-1 — длительность звукового сигнала в квартире
Р-2-2 — время ожидания после вызова
Р-2-3 — время переговоров
Р-2-4 — длительность открывания замка
Р-2-5 — время вызова АУ с поднятой трубкой
Р-2-6 — первый тон вызова
Р-2. -7 — второй тон вызова
Р-2-8 — длительность звучания тона
Р-2-9 — конфигурация домофона

Параметры конфигурации домофона:

Р-2-9-6 — разрешение на вызов АУ с поднятой трубкой

Первые восемь пунктов используются для установки главных параметров времени. Установка временных параметров:

[Р- ] => «2» => [ _] О «номер из списка» «К» => [старый параметр] => «С» «новый параметр» «К» => [ _] «следующий номер из списка» или «К» {для окончания установки параметров} => [Р-_]

После ввода нового параметра он сравнивается с максимально допустимым значением для этой функции. Максимальные значения следующие:

— Длительность сигнала вызова — 225 сек
    — Длительность ожидания после вызова — 225 сек
    — Длительность разговора — 225 сек
    — Длительность открывания замка — 20 сек
    — Длительность вызова АУ с поднятой трубкой — 15 сек
    — Длительность звуковых сигналов — 255 усл. ед.

Частота тона F определяется по формуле

333333
F = ——————————————————-
256-(величина параметра)

Для длительности сигнала в одну секунду соответствующий параметр равен 150.

Наличие отдельных функций для пользователи обуславливается конфигурацией домофона (программа Р-2-9). Например, отмена функции кодового замка, звуковое сопровождение открывания замка, аварийное пользование замком. Задание конфигурации достигается после введения 9-й функции в процедуре 2. Курсор виден на дисплее Начало и завершение ввода кода сопровождается нажатием поля «К». Информация о cтатусе данной функции представляется на дисплеи (1-вкл., 0-выкл.). Новое значение можно ввести при нажатии поля «К». Это значение запоминается в энергонезависимую память. Правила задания конфигурации:


[Р- ] => «2» => «9» => [ _] => «параметр 6» «К» => [-1-] или [-0-]
«1 или 0» {для вкл/выкл} «К» => [ _] =>»другие параметры от 1 до 7″
или «К» {для возврата к процедуре 2} => [ _]

Все параметры конфигурации домофона сохраняются в энергонезависимой памяти и не стираются при отключении питания.

Р-3 Занесение ключей «touch memory» в память домофона.

Эта программа позволяет подключать ключи в список разрешенных для данного домофона.

Чтобы задействовать служебную программу, надо коснуться цифры 3 на уровне [Р- ]. На дисплее появится сообщение [—].

Далее следует приложить ключ к контактной ячейке на передней панели домофона. Ключ будет занесен в память домофона и ему будет присвоен порядковый номер, который будет высвечен на дисплее

[Р- ] => «3» => [-] => «приложить ключ» => [номер ключа] => [-] => «повторно приложить для контроля» => [номер ключа] => [-] => «следующий ключ» или «С» для выхода на уровень «Р-«.

Повторное прикладывание ключа необходимо для контроля записи, подтверждением правильной записи служит совпадение высвечиваемых номеров

Каждый владелец должен знать порядковый номер своего ключа, для обеспечения возможности удаления ключа из памяти домофона в случае его утери.

При переполнении памяти ключей на дисплее появится сообщение [oFL].

P-4 Удаление конкретного ключа.

При необходимости можно удалить конкретный ключ из памяти домофона, для этого следует коснуться цифры «4» на уровне «Р-» и набрать номер ключа (номер ключа высвечивается при каждом использовании, и обычно запоминается владельцем), нажать «К», в ответ высвечивается сообщение [CLr] — ключ удален.

[P- ] => «4» => [ _] => «номер ключа» => «К» => [CLr] => [Р- ]

Р-5 Стирание всех ключей.

ВНИМАНИЕ: — опасная процедура


[Р- ] => «5» => мигание [CLr] =>
«K+3» => [Clr] + звуковые сигналы (идет стирание) => [Р- ]

или


«С» => выход в [Р- ]

Возврат к исходной таблице кодов

Если при программировании домофона были допущены ошибки, которые делают невозможной дальнейшую работу, то возможно восстановить ошибочные коды, установив стандартные параметры:

— время сигнала вызова — ……………………………. .30 сек
— время ожидания — …………………………………….30 сек
— время переговоров — ……………………………….. 120 сек
— время открывания замка -……………………………. 5 сек
— время вызова АУ с поднятой трубкой -……………. 10 сек
— коды замка для каждой квартиры — ..в соответствии с кодовой таблицей
— отключение АУ: ……………………………………… все АУ включены
— сдвиг диапазона — …………………………………….. 0

Для восстановления всех параметров отключить питание, нажать «С+К», включить питание и держать нажатым до конца отсчета. Номера с 1 до 255 должны появляться на дисплее. Это сообщение о том, что дефектные параметры вносятся в память.

Р-7 Изменение индивидуального номера домофона.

Для входа в данный режим используется индивидуальный номер домофона из 4-х цифр после общего кода. Этот номер установлен на заводе и написан на наклейке центрального блока и соответствует коду нулевой квартиры в кодовой таблице. Этот номер по желанию оператора может быть изменен в процедуре 7.

Запомните, что после смены этого номера доступ в режим инсталляции возможен только после ввода этого номера. Номер вводится 4-мя цифрами. Приглашение на введение цифры кода появляется в виде цифры от 1 до 4 слева на дисплее и горизонтальной черты и центре. Введенные цифры индицируются на дисплее справа. Через 1.5 секунды появляется номер следующей цифры. После правильного ввода всех цифр раздается сигнал на окончание процедуры. После смены номера домофон автоматически переключается в процедуру установки кода квартир. Чтобы сменить этот код введите его номер и «К». Затем введите новый код по процедуре 7. Если коды квартир менять не нужно, домофон можно вернуть в состояние [Р- ] прикосновением к полю «К».

[P- ] => » 7 » => «К» =>
[Р- ] => «первая цифра кода» [l-X ] =>
[2- ] => «вторая цифра кода» [2-Х ] =>
[3- ] => «третья цифра кода» [3-Х ] =>
[4- ] => «четвертая цифра кода» [4-Х] =>
[ _] => «номер квартиры, где меняется код» или «К» {конец} => [Р- ]

Р-8 Открывание замка, возврат в режим интерфона. Процедурадля открывания замка во время обслуживания:

[Р- ] «8» => | замок открывается] => [ ] {возврат к нормальной работе}

Замок открывается при нажатии на поле «8», затем домофон переходит в режим интерфона.

P-9 Установка сдвига диапазона.

Домофон может обслуживать до 255 АУ с номерами от 1 до 255. Если номера квартир больше, чем 255, диапазон должен быть сдвинут. Сдвиг диапазона — это программирование АУ (установкой перемычек) в соответствии с его номером квартиры. Например, если в подъезде номера квартир с 310 до 360, то квартире 310 можно присвоить номер 1, 311 — номер 2 и т.д. Величина сдвига — 309. Таким образом, при наборе 310 будет вызвано первое в этом подъезде АУ.

[Р- ] => «9» => [первичный сдвиг диапазона] => «С» «новый сдвиг» «К» => [Р- ].

Р-К — Установка кодов замка для квартир.

Эта процедура используется, когда код одной или боле квартир должен быть изменен. Способ ввода кода идентичен способу ввода номера домофона в программе 7. Единственное различие — необходимость ввода номера квартиры.

[Р- ] => «К» => [ _] => «номер квартиры» «К» =>
[1- ] «первая цифра кода» =>[1-Х ] =>
[2- ] «вторая цифра кода» =>[ 2-Х] =>
[3- ] «третья цифра кода» =>[ 3-Х] =>
[4- ] «четвертая цифра кода» =>[ 4-Х ] =>
[ _ ] «номер квартиры, где меняется код» или «К» {конец} => [Р- ]

В отличие от процедуры изменения кодов самими жильцами, в данной процедуре старый код не подвергается автоматической проверке домофоном!

Выход из процедур программирования и вход в рабочий режим производится через «С+К» с [Р- ] уровня, либо процедурой Р-8 с открыванием замка. Таким образом, домофон переходит в режим интерфона.

5. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

  • 1. Дефекты изза неправильного программирования АУ
  • 2. Отсутствие индикации вызова
  • 3. Проблемы с вводом номера квартиры

Известно несколько причин неисправности системы. Некоторые из них описаны ниже.

5.1. Дефекты, вызванные неправильным программированием АУ.

При программировании АУ особенно важно быть внимательным. Если два АУ будут запрограммированы одинаково, то сигнал будет поступать на обе квартиры. Однако, может оказаться невозможным вести переговоры в зависимости от усиления в тракте, а также открывать замок при снятых трубках. Это нормальная реакция системы в такой ситуации. Иногда трудно определить неисправное АУ, но это единственный способ в данной ситуации.

5.2. Отсутствие индикации вызова.

Если при наборе номера он исчезает с дисплея через 3 секунды, то это может быть вызвано попыткой перепрограммировать систему третьими лицами, которым стал известен индивидуальный номер домофона и они сбили программу, установив временные параметры в процедуре Р-2 на ноль, или, введя неправильный диапазон номеров квартир. В таком случае, следует проверить параметры программирования. Индивидуальный номер домофона следует сделать защищенным от таких действий. Нельзя устанавливать слишком очевидные комбинации, такие, как четыре нуля. После программирования номера следует провести процедуру 6. Вышеперечисленное относится и к неисправностям в работе замка.

5.3. Проблемы с вводом номера квартиры.

В таких случаях следует проверить чистоту поверхности клавиатуры. Такие неисправности могут случаться, если набор производится медленно.

Простой способ проверки ИК-систсмы — ввести код открывания замка для квартиры номер 208. В этом номере используются наибольшее количество лучей клавиатуры, т.е. это наиболее сложная ситуация для ИК-системы. Этот тест следует проводите в темноте. Если номер 208 вводится без проблем, а клавиатура реагирует правельно, при прикосновении к полю «К» появлением горизонтальных полосок то ИК-система исправна. Если при наборе номеров загорается на короткое время сообщение «Err» или задерживается реакция на нажатие поля «К», то это означает неисправность электронной схемы клавиатуры.

M20 Цифровая система внутренней связи | видеодомофон, видеодомофон, iptv-домофон, видеодомофон, аудиодомофон, видеодомофон, видеодомофон, телефонная домофон, видеодомофон, IP-домофон

Обзор

Строительная компания требует установить в здании цифровую систему внутренней связи, которая позволит всем жителям визуально видеть всех посетителей и одновременно общаться с ними. Система также должна позволять открывать дверь с любого клиентского устройства внутренней связи.Цифровая система внутренней связи SysMaster M20 поддерживает неограниченное количество клиентов видеодомофона, которые подключаются к одному серверу M20, расположенному у входа в здание. Все клиенты могут в режиме реального времени просматривать всех посетителей, общаться по аудиоканалам и открывать двери.

Основные характеристики

  • Канал видеотрансляции в реальном времени
  • Аудиосвязь между клиентом и сервером
  • Аудиосвязь между клиентом
  • Управление дверьми в реальном времени
  • Функция автоматического обнаружения
  • Функция телефонной книги и списка жителей
  • Расширенная интегрированная система голосовой почты

Канал видеотрансляции в реальном времени

Цифровая переговорная система

M20 позволяет вести видеотрансляцию в реальном времени. Устройство, расположенное у входа в здание, имеет встроенную видеокамеру, которая постоянно транслирует видео в режиме реального времени на все устройства в домофонной сети. Все устройства, расположенные в отдельных квартирах / офисах жильцов, могут принимать эту видеотрансляцию и видеть, кто стоит у дверей.

Аудиосвязь между клиентом и сервером

Цифровая система внутренней связи

M20 поддерживает аудиосвязь от любого устройства (называемого клиентом), расположенного в квартире / офисе, с центральным устройством (называемым сервером), расположенным у двери.Общение — это два способа, позволяющих посетителю идентифицировать себя и общаться с резидентом.

Аудиосвязь между клиентом

Цифровая система внутренней связи

M20 позволяет жильцам набирать свой добавочный номер и, таким образом, общаться со своими соседями по телефону. Во время этого общения видеопоток не поддерживается. На видео по-прежнему отображается видеопоток с серверного устройства, расположенного у двери здания.

Управление дверьми в реальном времени

Цифровая система внутренней связи

M20 позволяет каждому клиентскому устройству отправлять защищенный сигнал на центральное устройство, используя сеть внутренней связи, которая открывает дверной замок.Все такие попытки записываются в журнал и при необходимости могут быть восстановлены. Серверная цифровая домофонная система M20 включает реле, которое включает / выключает автоматический электрический дверной замок.

Автообнаружение

Цифровая система внутренней связи

M20 включает функцию автоматического обнаружения аудио, позволяющую каждому новому устройству, которое установлено, автоматически обнаруживаться другими устройствами в сети внутренней связи и включаться в их соответствующие телефонные книги. Эта функция позволяет автоматически распространять обновления телефонной книги и масштабировать внутреннюю сеть.

Телефонная книга и список жителей

Цифровая переговорная система

M20 поддерживает функцию телефонной книги и списка жителей, которая позволяет каждому посетителю просматривать список жителей и иметь возможность вручную или автоматически набирать свой номер доступа, чтобы позвонить на свое клиентское устройство M20. Клиентские устройства могут принять или проигнорировать входящий запрос и, при необходимости, перенаправить запрос в систему голосовой почты.

Расширенная интегрированная система голосовой почты

Все клиентские устройства поддерживают систему голосовой почты, позволяющую оставлять или получать сообщения в режиме реального времени.Посетители могут оставлять сообщения, а жители могут извлекать и удалять их. Система также поддерживает настраиваемые приветствия, которые позволяют перенаправлять посетителей на альтернативный адрес (например).

FireCom 5200D Digital 2 Радиодомофон

Выбирать … МОТОРОЛА КЕНВУД ИКОМ МИДЛАНДИЯ BK TECHNOLOGIES M / A-COM СТАНДАРТ VERTEX ЭФ ДЖОНСОН АНТЕНЕКС — ЛЕСТНИЦА ПОТОК KLEIN ELECTRONICS Ритрон TAIT МАКСОН ГРЕКОМ РЕЛМ-РЕГЕНЦИЯ ЯЕСУ SINCLAIR Мобильная Марка ВРЕМЯ СВЧ МОТОРОЛА ОРИГИНАЛ ТЕЛОВОЛНА МАКСРАД Силовые Работы ИСТИННЫЙ СЕВЕР РФ Отрасли ПРИМ HYT БУЛЛАРД Каирн Ирис Скотт Игл Raytheon ISG Талисман ISI ТАГА Epson Каменная гора МАГЛАЙТ ЭНДРЮ КОММСКОП CAxT Харрис ПИРАМИДА ЛОГИЧЕСКАЯ ЭНЕРГИЯ ЭНЕРГЕТИЧЕСКИЕ ПРОДУКТЫ Comtronix Savox Империя ОТТО Panasonic OSI Полифазер Тэлли FLIR — Скотт — MSA ЛАРСЕН L-Com PCTel Motorola — Vertex Радиочастотные системы ПАСТЕРНАК Аарония ПТИЦА КАЛИБУР FireCom АНРИЦУ Решения для взаимодействия JPS ЭМ волна TRIMBLE Амфенол КОГДА

Бесплатный номер

1-888-LMR-RADIO

1-888-567-7234


Номер позиции: 5200D

Количество:
* Всего

Цифровой домофон 5200D с двойным радиомонитором и переключателями выбора передачи. Сенсорная панель регулируемая громкость и шумоподавитель с улучшенной системой шумоподавления цифровой обработки сигналов. Прочный стальной корпус. Номинальное напряжение питания 12 В. 2 дополнительных входа / выхода для практически любого устройства такие как MP3-плеер, интерфейс сотового телефона, GPS и т. д. 8 разъемов для беспроводных базовых станций и / или проводные гарнитуры; возможность расширения до 20 гарнитур с последовательным подключением. Pin-for-pin и шасси дооснащается домофонами Firecom 30xxR.

  • Подключайте до четырех радиостанций для одновременного взаимодействия с организациями взаимопомощи или другими агентствами для повышения эффективности работы и безопасности ответчиков
  • Настраивается для установки новых или существующих конфигураций радиосвязи и внутренней связи, поддерживает до четырех дополнительных устройств, включая сотовый телефон, и на 100% совместим с существующими установками Firecom.
  • Совместимость с беспроводными базовыми станциями и гарнитурами Firecom для бесперебойной связи до 40 пользователей беспроводных гарнитур на систему
  • Может работать с 10 проводными гарнитурами или как с беспроводными, так и с проводными гарнитурами
  • Полностью запрограммируйте и отрегулируйте радиоактивность, приоритет, громкость и шумоподавление с лицевой панели
  • Обеспечивает звук «аудиофильского качества» с соотношением сигнал / шум 90 дБ.
  • Поддерживает несколько водонепроницаемых головок удаленной внутренней связи для установки вне устройства или для нескольких пользователей в командном центре
      • До 10 входов для гарнитур или беспроводных базовых станций — до 40 пользователей
      • Приоритетный вход гарнитуры
      • Устанавливается в приборную панель и / или с дополнительной устойчивой к атмосферным воздействиям выносной головкой
      • Доступна полностью цифровая платформа с индивидуальным заводским программированием

Гибкие вспомогательные соединения

      • До 4 входов / выходов Aux для компьютеров, GPS, сотовых телефонов, MP3 и т. Д.
      • Интерфейс радио и сотовых телефонов с использованием модульных компонентов
      • Мониторинг до 4 радиостанций одновременно; передавать по одной или нескольким радиостанциям
      • Индикация передачи и приема на каждом радио и дополнительном соединении
      • Интерфейсы с более чем 400 различными радиостанциями через соединения «plug & play»

Сенсорное управление для удобного управления во время вождения

      • Громкость мгновенно регулируется с помощью сенсорной панели
      • Легко читаемый дисплей с подсветкой непрерывно отображает состояние системы

Схема шумоподавления с усовершенствованной цифровой обработкой сигналов

      • Четкое голосовое общение — без «обрезанных» слов или фонового шума
      • Стальной корпус защищает от тепла, влаги и ударов
      • Лицевая панель кнопок с длительным сроком службы, 5 миллионов циклов
      • Лицевая панель, легко очищаемая
      • Рабочее напряжение в широком диапазоне: от 11 В до 30 В постоянного тока
      • Дополнительная выносная головка со степенью защиты IP-66 от воды и пыли для установки вне помещений и снаружи транспортных средств; Поддерживается до 4-х.
      • Совместимость с существующими базовыми станциями Firecom и проводными гарнитурами
      • Совместимость с существующими интерфейсными кабелями мобильной радиосвязи Firecom
      • Тот же форм-фактор и соединения, что и домофоны 30xxR
      • Вес: 42. 6 унций. (без монтажного кронштейна)
      • Размеры: 6,6 ″ Г x 6,1 ″ Ш x 2,0 ″ В (с монтажным кронштейном)

Цифровой беспроводной домофон | Трилогия Коммуникаций

Работает в 1.В диапазоне 9 ГГц беспроводные переговорные устройства серий 200 и 202 обеспечивают бесперебойную и отказоустойчивую связь, необходимую для любой критически важной среды стационарного или мобильного вещания. Эти гибкие беспроводные домофоны с полным дуплексом и громкой связью сочетают исключительную четкость звука с простой настройкой и простотой использования.

Ключевые преимущества:

  • Связь без помех благодаря использованию диапазона 1,9 ГГц.
  • Поддержка до 4 беспроводных или 20 проводных поясных пакетов с возможностью гибкого создания групп для разделения и фильтрации обмена данными.
  • Функция предупреждения для использования в шумной обстановке.
  • Расширенная конструкция позволяет при необходимости легко подключать внешние антенны для усиления сигналов.
  • Визуальные индикаторы с первого взгляда показывают состояние поясного блока, упрощая работу.

Имея емкость для 4 одноканальных поясных станций, базовая станция 200 позволяет напрямую подключаться к матричному интеркому / источнику программ, например Trilogy Messenger, или к микрофону / гарнитуре для местного оператора.Двухканальная базовая станция 202 обеспечивает дополнительную гибкость, позволяя группировать поясные ранцы в соответствии с требованиями бригады, как одно кольцо, так и два кольца, используя комбинации одинарного и двойного поясных пакетов.

Базовые станции 200 и 202 включают возможность подключения до 20 проводных поясных станций в двух цепях, что позволяет создать интегрированное беспроводное / проводное решение. Функция «вызова», активируемая с базовой станции или поясного ремня, обеспечивает удобное средство оповещения операторов в шумной обстановке.

Базовые станции предоставляют преимущества съемных антенн на передней панели с возможностью подключения внешних антенн, стандартных или направленных, для оптимизации приема в желаемой зоне.

Прилагаемые поясные рюкзаки оснащены элементами управления:

  • Позвоните.
  • Уровень громкости.
  • Микрофон вкл. / Выкл.
  • Включение / выключение гудка / вибратора

Каждое устройство также оснащено индикаторами, отображающими состояние батареи, вызова и «в зоне действия».И динамический, и электретный микрофон подбираются в соответствии с конкретными потребностями вашей установки / приложения.

Белтпаки

оснащены никель-металлгидридными аккумуляторными батареями, обеспечивающими до 50 часов работы в режиме ожидания и 10 часов в режиме разговора. Системы снабжены всемирным напряжением, быстрым зарядным устройством за 3 часа, способным заряжать 4 поясных блока одновременно.

Технические характеристики

421-01-00 Одноканальная базовая станция

Частота

1. Диапазон 9 ГГц

Модуляция

GFSK / TDMA

Мощность передачи

22 дБм (тип.)

Чувствительность приема

-92 дБм (тип.)

поясных пакетов на базу

4 х WBP-200

Party Line Каналы

2 канала, выбор A и B

Программный ввод

Выбор линии или микрофона

Аудиовыход

Только линия Party или микрофон по выбору

Гарнитура

Динамический или электретный по выбору

Разъем для гарнитуры

4-контактный XLR-папа и 4-контактный мини-XLR-папа

Мощность

90-250 В переменного тока, 50-60 Гц, 10 Вт


Размеры / Вес

482 x 150 мм, высота 1RU / 3 кг

421-02-00 Одноканальная базовая станция

Частота

1. Диапазон 9 ГГц

Модуляция

GFSK / TDMA

Мощность передачи

22 дБм (тип.)

Чувствительность приема

-92 дБм (тип.)

поясных пакетов на базу

8 x WBP-200 или

7 x WBP-200 и 1 x WBP-202

6 x WBP-200 и 2 x WBP-202

Party Line Каналы

2 канала, выбор A и B

Программный ввод

Выбор линии или микрофона

Аудиовыход

Только линия Party или микрофон по выбору

Гарнитура

Динамический или электретный по выбору

Разъем для гарнитуры

4-контактный XLR-папа и 4-контактный мини-XLR-папа

Мощность

90-250 В переменного тока, 50-60 Гц, 40 Вт

12-30 В постоянного тока при 2 А

Размеры / Вес

482 x 210 мм, высота 1RU / 3 кг

421-30-00 Поясная рама

Диапазон

50 — 350 метров вокруг базовой станции

Тип батареи

NiMH 3. Аккумулятор 6V

Срок службы батареи

10 часов в дуплексном режиме

Режим приема звонков через 50 часов

Гарнитура

Динамический или электретный по выбору

Элементы управления

Звонок, уровень громкости

Показатели

Вызов, состояние батареи, низкий заряд батареи, микрофон вкл / выкл, гудок вкл / выкл, в пределах


Размеры / Вес

120 x 80 x 25 мм / 175 г

Разъем для гарнитуры

4-контактный разъем mini XLR, штекер

421-31-00 Поясная рама

Диапазон

50 — 350 метров вокруг базовой станции

Тип батареи

NiMH 3. Аккумулятор 6V

Срок службы батареи

10 часов в дуплексном режиме

Режим приема звонков через 50 часов

Гарнитура

Динамический или электретный по выбору

Элементы управления

Звонок, уровень громкости, микрофон вкл. / Выкл. / PTT, гудок вкл. / Выкл., Вибросигнал вкл. / Выкл., Выбор канала A / B, баланс isten A / B, анонс сцены SA

Показатели

Вызов, состояние батареи, низкий заряд батареи, микрофон вкл / выкл, гудок вкл / выкл, в пределах досягаемости, выбор канала A / B

Размеры / Вес

120 x 80 x 25 мм / 175 г

Разъем для гарнитуры

4-контактный разъем mini XLR, штекер

ЦИФРОВАЯ ИНТЕРКОМ-СИСТЕМА GREEN-GO — Обзор

Green-GO — это экономичный, отмеченный множеством наград, цифровой домофон через Ethernet, в котором используется уникальная концепция дизайна для создания сложных систем связи, подходящих для крупных живых мероприятий, многофункциональных концертных площадок, церквей и элитных помещений для сдачи в аренду. и вещатели.Он также подходит для создания простых расширяемых систем для проектов с менее строгими техническими требованиями или ограниченным бюджетом. Создав эту систему, Green-Go представила первый доступный способ войти в мир цифровых домофонов, обладающий многочисленными преимуществами.

Система предназначена для работы в любой сети Ethernet 100 Мбит, не мешая другим протоколам данных, сосуществующим в системе, и будет работать без сбоев даже при высоком уровне трафика данных. Для прокладки сетевых кабелей можно использовать стандартные разъемы RJ45 или для большей надежности более прочные разъемы Neutrik etherCON.Компоненты системы, которые не получают питание от собственного внешнего блока питания, питаются постоянным напряжением, получаемым от «Power over Ethernet» (PoE). Качество звука высокое и, будучи цифровым, не ухудшается с увеличением расстояния. Частота дискретизации составляет 16 кГц при 16-битном динамическом диапазоне. Системная задержка составляет всего 12 миллисекунд, поэтому проблем с синхронизацией речи нет!

Green-GO принципиально отличается от других современных систем внутренней связи, в основе которых лежит центральная матрица или механизм маршрутизации. Вместо этого каждая удаленная станция содержит все данные маршрутизации, настройки системы и пользовательские настройки.Работа без центральной матрицы исключает возможность катастрофического отказа одного компонента. В случае возникновения проблемы неисправное устройство можно легко удалить, а его замена может клонировать все конфигурации системы с соседнего устройства при подключении к сети.

Терминология — схемы, каналы, группы и кольца

Различные производители систем внутренней связи используют разные термины для описания схожих конфигураций. В этом описании «канал» используется для описания набора пользовательских станций, связанных вместе проводным или беспроводным способом, чтобы пользователи могли общаться друг с другом.Это то же самое, что и группа, кольцо или цепь, когда они используются в том же смысле.

Базовая система может состоять всего из двух поясных блоков и, если технология Power over Ethernet (PoE) недоступна локально, коммутатора PoE практически любого производителя. Система внутренней связи может быть расширена до 250 каналов внутренней связи и до 3000 индивидуальных пользователей.

Каждая станция, включая поясные пакеты, имеет идентичный программный механизм, запрограммированный на 32 канала внутренней связи. Их можно запрограммировать как группу пользователей или как одного пользователя для частных бесед.Выбор пользователя на любой станции приведет к извлечению индивидуальной конфигурации настройки этого человека из программного обеспечения конфигурации, которое является общим для всех других устройств в системе.

Основные системные параметры, включая конфигурацию пользователя, могут быть установлены для каждой удаленной станции с помощью многофункционального устройства управления поворотным энкодером. Общая конфигурация системы должна быть установлена ​​с помощью портативного компьютера под управлением Windows или программного обеспечения MAC, загруженного с веб-сайта Green-GO. Ноутбук облегчит наименование групп пользователей и отдельных операторов, а также отправку текстовых сообщений с помощью кнопок ЖК-дисплея устройства выбранным пользователям.

Программный звук, такой как шоу-ретрансляция со сцены или звуковая дорожка из видео, может быть введен или извлечен из системы с использованием выделенных аналоговых портов линейного входа или линейного выхода на многоканальных станциях или выделенных интерфейсных модулях.

4-контактные штекерные разъемы XLR для гарнитуры совместимы с гарнитурами с импедансом более 32 Ом и оснащены ответными разъемами, например, от Tecpro, Beyer и многих других брендов. Если микрофон электретный, доступно переключаемое напряжение смещения.Полезная функция Cue Light позволяет использовать разноцветные ЖК-дисплеи на удаленных станциях. Сигналы «Внимание», «Подтверждение» и «Старт» представлены разными цветами.

Интересной особенностью системы Green-GO является использование соединений ввода-вывода общего назначения (GPIO). Они доступны через 9-контактные разъемы D-sub на многоканальных станциях и устройствах аналогового интерфейса, обеспечивая размыкающие и замыкающие контакты для внешнего интерфейса управления.

Дополнительная информация:

См. ЦИФРОВАЯ СИСТЕМА ИНТЕРКОМА GREEN-GO — Обзор
См. ЦИФРОВАЯ СИСТЕМА ИНТЕРКОМА GREEN-GO — Проводные поясные рамы
См. ЦИФРОВАЯ СИСТЕМА ИНТЕРКОМА GREEN-GO — Беспроводные поясные рамы и антенные станции
См. ЦИФРОВАЯ СИСТЕМА ИНТЕРКОМА GREEN-GO — Гарнитуры
См. ЦИФРОВАЯ СИСТЕМА ИНТЕРКОМА GREEN-GO — Главные станции и блоки расширения
См. GREEN-GO DIGITAL INTERCOM SYSTEM — Настольные и стационарные станции
См. GREEN-GO DIGITAL INTERCOM SYSTEM — Аналоговые интерфейсы
См. ЦИФРОВАЯ СИСТЕМА ИНТЕРКОМА GREEN-GO — Интерфейс Dante
См. GREEN-GO DIGITAL INTERCOM SYSTEM — Сетевые мосты и коммутаторы
См. GREEN-GO DIGITAL INTERCOM SYSTEM — Radio interface station
. См. GREEN-GO DIGITAL INTERCOM SYSTEM — Станция индикации вызова
См. ЦИФРОВАЯ СИСТЕМА ИНТЕРКОМА GREEN-GO — микрофоны на гибкой стойке

Canford рекомендует использовать неэкранированные кабели для передачи данных с устройствами внутренней связи Green-GO. Иногда при подключении к внешнему звуковому оборудованию с помощью экранированного кабеля может образовываться контур заземления, который проявляется в виде шума и гудения на звуковой стороне, однако эта проблема решается при использовании неэкранированных кабелей.

Примечание : Продукты Green-GO доступны для продажи только покупателям в Великобритании и Ирландии.

Обзор беспроводной системы внутренней связи

на 2021 год специалистами по внутренней связи

Нажмите одну кнопку на подвесном пульте, и он позвонит на любые телефонные номера по телефонной линии.

Бесплатная доставка. 320,00 долл. США

Беспроводной домофон на расстоянии до 600 футов, и вы отвечаете на звонки с беспроводной трубки. Может иметь до 4-х трубок.

$ 1 450,00

Одновременная двусторонняя связь без нажатия кнопок для разговора.

2195,00 долл. США

Громкая связь в режиме громкой связи. Имеет клавиатуру для входа.

$ 2435,00

Экономичная радиосвязь дальнего действия может использоваться с любым устройством MURS

Бесплатная доставка. 89,00 $ 75,00 долл. США распродажа

(2)

Использование Amazon Echo Dot в качестве полнодуплексного беспроводного переговорного устройства с функцией громкой связи

50,00 долл. США

Не продается.

Это самая продвинутая многопользовательская система внутренней связи, доступная с функциями, которых нет в других системах.

3 895 долларов США

Домофон

Gate использует услугу сотовой связи для звонка на любой телефон. Требуется ежемесячное обслуживание сотовой связи

1225 долларов.00

Нажатие кнопки вызывает ваш смартфон. Поговорите с посетителями, увидите их и откройте дверь или ворота.

1 599 долл. США

Для многоквартирных зданий из 100 или менее, звонки на мобильные или стационарные телефоны. Требуется тарифный план для мобильного телефона.

1 740,00 $ $ 1 540,00 распродажа

Нажатие кнопки вызывает ваш смартфон. Поговорите с посетителями, увидите их и откройте дверь или ворота.

$ 1 699,00

Безлицензионный домофон для АЗС дальнего действия может работать от аккумулятора.

$ 989,00

Этот внутренний монитор полностью портативный. Посмотрите, кто стоит у двери, и поговорите с ними.

$ 389,00

Настольный или настенный домофон на базе МУРС и может открывать ворота и двери

345,00 $ 299,00 долл. США распродажа

Если вам нужна беспроводная радиостанция для наружных ворот, открывающая внешние ворота или дверь, это устройство — именно то, что вам нужно.

$ 997,00

Extra Tough (XT) версия вызывного устройства MURS, но включает клавиатуру для кодов входа активации ворот

1406 долларов. 00

Нажатие кнопки отправляет записанное сообщение на двустороннюю радиостанцию ​​и базовый домофон

$ 497,00

Устанавливается у входных дверей, чтобы посетители могли сообщить о своем прибытии. Прочный цельнометаллический внешний динамик

614,00 долл. США

Вызывной ящик дальнего действия с переключателем открывания ворот или дверей Может использоваться с любым устройством MURS.

699,00 долл. США

Компактный телефонный бокс дальнего действия может активировать ворота или дверь.Работает с устройствами МУРС.

699,00 долл. США

Принимает трансляции от 2-сторонних радиостанций и базовых станций через подключенный динамик с усилителем

$ 598,00

Работает с цифровыми радиостанциями DMR для беспроводной передачи сообщений на ресивер PA с подключенным рупорным динамиком.

698,00 долл. США

Беспроводной домофон на расстоянии до 600 футов, и вы отвечаете на звонки с беспроводной трубки. Может иметь до 4-х трубок.

452,43 $

69,99 долл. США

Не продается.

Clear-Com FreeSpeak II (1,9 или 2,4 ГГц), системный пакет 1

Clear-Com FreeSpeak II Цифровая беспроводная система внутренней связи с 5 белтпаками и гарнитурами, 1 удаленной антенной, 5 аккумуляторами, 5 отсеками для зарядного устройства

Основные характеристики продукта:
— Маршрутизация и настройка до 5 поясных пакетов FSII (25 с дополнительным лицензионным программным обеспечением)
— Инструмент настройки на основе браузера
— Четыре 2-проводных порта с сигналом вызова, автоматическое обнуление
— Четыре 4-проводных порты с сигналом вызова
— Реле с одним сухим контактом
— Многорежимный пользовательский интерфейс с мониторингом, настройкой и режимами основной станции с назначаемыми программными клавишами
— Выделенные клавиши на передней панели для удаленного отключения микрофона, сценического объявления и всех разговоров
— Поддерживает оба 1. Поясные пакеты FSII с частотой 9 ГГц и 2,4 ГГц на одной базовой станции
— Конфигурации матричных и групповых линий поддерживают до 12 каналов и / или групп

Щелкните здесь, чтобы получить PDF

(1) Базовая станция FreeSpeak II Base II-5
(5) Цифровые беспроводные поясные пакеты FreeSpeak II
включает (5) литий-ионные батареи FreeSpeak II
(5) Стандартные одноушные гарнитуры Clear-Com CC-110 (XLR4, розетка)
(1) Активная антенна FreeSpeak II
(1) Зарядное устройство FreeSpeak II на 5 отсеков

Clear-Com Цифровая беспроводная переговорная система FreeSpeak II с 5 поясными рамами и гарнитурами, 1 выносной антенной, 5 аккумуляторами, 5 отсеками для зарядного устройства

Clear-Com FreeSpeak II (1.9 или 2,4 ГГц) 5-канальная цифровая беспроводная переговорная система
FSII-BASE-II-5 — это базовая станция для беспроводного активного трансивера FreeSpeak II 1,9 ГГц и 2,4 ГГц и поясных пакетов с четырьмя 2-проводными аналоговыми соединениями partyline, четыре 4 -проводные аудиоразъемы и четыре цифровых дисплея с программными клавишами. Базовая станция может управлять комбинацией до (5) поясных пакетов 1,9 ГГц и / или 2,4 ГГц (25 поясных пакетов с обновлением лицензии) в одной системе. Базовую станцию ​​можно использовать в режиме главной станции с помощью программных клавиш Talk и Call или в качестве гарнитуры для связи и мониторинга с панели.Цифровые дисплеи базовой станции позволяют легко настраивать систему непосредственно с базовой станции или с помощью инструмента Core Configuration Manager на основе браузера.

FreeSpeak II Base II-5
Base-to-Beltpack Частотная характеристика: 100 Гц — 7,1 кГц
Количество поясных пакетов на базовую станцию: 5 (25 с обновлением лицензии)
Количество приемопередатчиков / антенн, поддерживаемых базой: 10
№активных портов трансивера: 2, один порт может удаленно питать до 1 разветвителя FSII или 1 приемопередатчика FSII
Порт программирования ПК: 2 LAN RJ45
Релейный порт: DB15, поддерживает 1 комплект реле и 2 GPI
Partyline A, B, C, D (каждый): XLR-3F, ​​двухпозиционный оконечный выключатель, совместимость с Clear-Com и RTS
Partyline Включение / выключение питания: A / B, C / D в паре
Partyline Выходное напряжение: 26 — 28 В постоянного тока, 850 мА на пару (A / B или C / D)
Четырехпроводное / матричное соединение: 4 RJ-45
Программный ввод: LR-3F, ​​трансформаторная развязка, линейный вход
Объем анонса: XLR-3M, с трансформаторной развязкой, линейный выход
Передняя панель гарнитуры: 4-контактный штекер и 5-контактный гнездовой вариант
Дисплеи передней панели: 4 OLED-дисплея с кодировщиками и назначаемыми программными клавишами
Индикаторы передней панели: Состояние антенны, состояние поясного блока
Подключение внешнего источника питания: 12 В постоянного тока
Программирование / редактирование базовых станций: Угловой энкодер с функцией ввода нажатием
Размеры 1. 75 x 19,0 x 10,2 дюйма (В x Ш x Г)
(44 x 483 x 259 мм)
Масса 5,57 фунта (2,5 кг)

продуктов для внутренней связи GreenGo — производственное преимущество

AllEquipment — Освещение —— Подвижные огни —— Светильники для сцены —— Освещение для клубов и ди-джеев —— Архитектурные осветительные приборы —— Светодиодная лента- —— Элементы управления сценическим освещением —— Элементы управления архитектурным освещением —— Управление затемнением и питанием —— Аксессуары для освещения —— Следующие точки —— Кино и Освещение видео — Аудио —— Обработка —— Аудио аксессуары — Распределение питания —— Разъемы и адаптеры —— Портативные распределительные коробки —— — Кабель питания — Специальные эффекты —— Атмосферные эффекты —— Черные огни — Сеть — Такелажные работы —— Кабель и фитинги для самолета —— Цепь- —— Карниз для штор —— Такелажное оборудование —— Стропы —— Ферма — Живописный вид —— Щетки и распылители —— Rosco Flooring —— Сценическое оборудование — Домофон и сигнальные огни —— Аксессуары —— Гарнитуры —— Сигнальные огни —— Кабель внутренней связи —— — Сетевой домофон —— Party-Line Intercom —— Беспроводной домофон — Littlite Task Lighting —— Lampsets —— Littlite Bulbs & Acces sories — Оборудование —— Трубные фитинги — Лестницы —— Легкие промышленные удлинительные лестницы — ДеталиПоставляемые детали — Цвет — Жидкость для воздействия —— Жидкость для пузырей — —- Жидкость тумана —— Жидкость дымки —— Снежная жидкость — Ткань —— Велюр, пуховик и коммандос — Гель — Гобо — Лампы —— Лампы ANSI —— Лампы HPL и HX —— Металлогалогенные лампы —— Лампы MR —— Разные лампы — Канатные, линейные и Шнур — Краски для живописных видов и принадлежности —— Клей и покрытия для живописных видов —— Краски для живописных видов — Инструменты для скотча и безопасность — Шаблоны для рисования — Безопасность и санитария — Перчатки, поддержка, & Одежда — Такелажные инструменты — Тестеры — Сумки, сумки и ремни для инструментов — Электрические и фокусирующие инструменты — Плотницкие и сценические инструменты — Программное обеспечение — Инструменты TradeSystems — Stage И студийные системы освещения — Houselight Systems — Архитектурные системы освещения — Электропитание и распределение данных — Аудиосистемы в прямом эфире — Системы внутренней связи и сигнализации — Системы такелажа — Системы безопасности на объектах — Занавес & Track SystemsУслуги и установка — System E инжиниринг — Управление проектами — Установка — Обновление консоли — Программирование и обучение консоли — Обслуживание на месте и в магазине — Аренда на VLS — Осмотр оборудования и безопасностиКто мы обслуживаем — Театры — — Поддержка мероприятий и туров — Молитвенные дома — Профессионалы производстваСвяжитесь с нами

.

Добавить комментарий

Ваш адрес email не будет опубликован.
