Технические характеристики осциллографа С1-73
Канал вертикального отклонения Полоса пропускания 0… 5МГц (-3дБ, 1кГц) Коэф. отклонения (К откл. ) 0,01В/дел…20В/дел (шаг 1-2-5) Погрешность установки К откл ±7% при размере изображения ≥2 деления Регулировка К откл Плавное перекрытие в 2.5 раза Время нарастания ≤70нс Выброс ≤5% Входной импеданс 1МОм/30пФ Задержка изображения ≥20нс Макс. входное напряжение 200В (350В с делителем 1:10) Канал горизонтального отклонения Коэф. развертки (К разв.) 0.05мкс/дел…0,05с/дел (шаг 1-2-5) Погрешность установки К разв. ±7% при размере изображения ≥4 деления Регулировка К разв Плавное перекрытие в 2,5 раза Режимы запуска развертки Автоколебательный, ждущий Синхронизация Источники синхронизации Внутренний, внешний Частота внеш. синхронизации 10Гц… 5МГц (синусоидальный или импульсный сигнал) Уровень внеш. синхронизации 0.5В… 50В Вход внешней синхронизации 50кОм/30пФ (вход 1:1), 750кОм/5пФ (вход 1:10) X- Y вход Полоса пропускания 0… 2МГц (-3дБ, 1кГц) Коэффициент отклонения 0,01В/дел…1В/дел Входной импеданс 50кОм/30пФ Встроенный калибратор Частота калибратора 1кГц ± 3% (П-образные импульсы со скважностью 2к0. 5) Уровень калибратора 1В ± 3% ЭЛТ Размер экрана 6… 10 дел. (1дел.=6мм) Ширина луча ≤ 0,8 мм Общие данные Напряжение питания 115В/220В ± 10%, 50/60/400Гц или 24В/27В ± 10% Потребляемая мощность 30ВА или 18Вт Условия эксплуатации Нормальные: 150С… 250С и отн. влажность 30%… 80%, предельные рабочие: минус 300С… 500С и отн. влажность до 98% при 350С Габаритные размеры 240х95х365мм Масса 3,2 кг

Гарантия 1 год.

Осциллограф С1-73 принципиальная схема, внешний вид, параметры

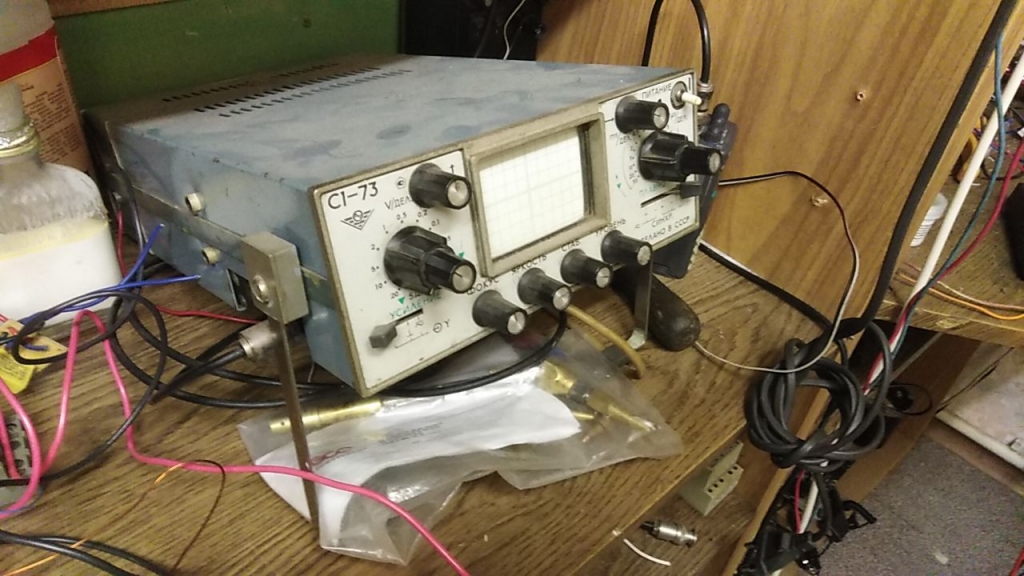

Принципиальная схема осциллографа С1-73, его характеристики и ынешний вид. Универсальный осцилограф С1-73 содержит 1 канал 5 МГц, его вес составляет всего лишь — 4 кг. Прибор С1-73 предназначен для визуального наблюдения формы электрических сигналов и измерения их параметров.

Характеристики прибора

• Количество лучей(каналов) ЭЛТ: однолучевой.
• Диапазон измеряемых напряжений: 20 мВ – 350 В.
• Диапазон измеряемых интервалов времени: 0,4 мкс – 0,5 с.
• Полоса пропускания: 0 – 5 Мгц.Время нарастания ПХ: 70 нс.
• Погрешность измерения амплитуды сигнала: не более 15 %.
• Погрешность измерения интервалов времени: не более 10 %.
• Выброс на ПХ: не более 5%. Ширина линии луча: 0,8 мм.
• Рабочая площадь экрана по горизонтали: 60 мм.
• Рабочая площадь экрана по вертикали: 36 мм.
• Напряжение питающей сети: 220 В, 50 Гц; 115 В, 400 Гц.
• Потребляемая мощность: 30 В*А.Диапазон рабочих температур: -30 + 50 °С.

ПАРАМЕТРЫ КАНАЛА Y:

• Чувствительность канала: 10 мВ/дел – 20 В/дел.
• Входное сопротивление канала: 1 МОм.
• Входная емкость канала: 35 пФ.

ПАРАМЕТРЫ КАНАЛА X:

• Длительность развертки минимальная: 0,1 мкс/дел.
• Длительность развертки максимальная: 0,05 с/дел.
• Амплитуда сигналов внешней синхронизации: 0,5 – 50 В.
• Диапазон частот внешней синхронизации: 10 гц – 5 МГц.
• Входное сопротивление внешней синхронизации: 50 КОм, 30 пФ; 750 КОм 5 пФ (1:10).

ПАРАМЕТРЫ КАНАЛА КАЛИБРОВКИ:

• Частота сигнала калибровки: меандр, 1 КГц.
• Напряжение сигнала калибровки: 1 В.

Принципиальная схема

Рис. 1. Принципиальная схема осциллографа С1-73. И22.044.070 Э3. Лист 1.

Рис. 2. Принципиальная схема осциллографа С1-73. Лист 2.
