Замена галогеновых или галогенных ламп с цоколем G4 на светодиодные

Наверняка, многие владельцы люстр или точечных светильников с галогеновыми лампочками не раз задумывались о том, чтобы заменить их на светодиодные аналоги. В основном по причине значительной экономии электричества. Однако, не всегда есть возможность заранее оценить, действительно ли нужен такой обмен. И в этой статье я хочу на практике показать, что дает замена галогеновых ламп на светодиодные на примере лампочек с цоколем G4.

Перед вами различные виды лампочек, но все с цоколем g4

В верхнем ряду представлены галогеновая и светодиодная лампочки на 220В, а в нижнем ряду эти же представители, но уже на 12В. Хорошо заметно, что размеры ламп на 220В несколько больше ламп на 12В.

Два вида светодиодных лампочек с цоколем G4 — слева лампочка с единственным мощным светодиодом и рассеивающей линзой, а справа лампа со множеством светодиодов, в народе именуемая «кукурузой»

Что нам даст замена галогенной лампочки G4 на светодиодную

Если рассмотреть поближе галогеновую и светодиодную лампы, то мы увидим, что нить накаливания в галогенной лампе расположена ближе к цоколю. В то время как излучающий светодиод в светодиодной лампе располагается значительно дальше от цоколя. В результате получаем совершенно разный ореол освещения при использовании разных видов ламп.

Левый плафон с галогеновой лампочкой освещается полностью,
в то время как светодиодная лампочка в правом плафоне освещает только его наружную кромку

Здесь галогенка также ярко освещает весь плафон люстры,
а светодиодная лампочка не подсвечивает плафон вовсе

Пока преимущества галогенок очевидны, но не будем торопиться с выводами, и продолжим наши эксперименты по замене галогеновых ламп на светодиодные.

Сравним между собой галогенные лампочки, рассчитанные на напряжение 220В и на 12В.

Слева галогеновая лампа на 220В горит желтым светом,
а справа галогенка на 12В дает белый свет, кажущийся более ярким.

Возможно, по этой причине большинство люстр и точечных светильников с компактными плафонами и цоколем G4, рассчитаны именно на 12-ти вольтовые «галогенки».

Рассмотрим, как ведут себе светодиодные лампы разного напряжения.

Слева светодиодная лампа типа «кукуруза» на 220В горит желтым светом,
а справа лампа с рассеивающей линзой, но на 12В дает белый свет

Важные моменты замены галогеновой лампы на светодиодную с цоколем g4

При замене галогеновой лампы на светодиодный аналог необходиой учитывать следующую, на мой взгляд, самую важную особенность. Галогенка, по сути — это лампа накаливания, которая светит во все стороны. А светодиод излучает свет только в одну сторону, что в пространстве выглядит как световой конус. Вот почему практически на всех светодиодных лампах с одним светодиодом присутствует рассеивающая линза. Однако, для некоторых видов точечных светильников и люстр, рассеивающая линза может оказаться неэффективной. В этом случае, частично исправить ситуацию может всенаправленная светодиодная лампа типа «кукуруза».

Яркий пример сравнения галогенной и светодиодных ламп в люстре с небольшими плафонами

Теперь сравним форму и размеры световых пятен, которые дают светодиодные лампы разных конструкций.

На фото слева направо: светодиодная лампа типа «кукуруза», светодиодная лампа с одним светодиодом и рассеивающей линзой, светодиодная лампа с одним светодиодом, но без рассеивающей линзы

Как видно, в данном случае, при одинаковой мощности происходит перераспределение светового потока. В лампах типа «кукуруза» световой поток близок к галогенной лампе, а лампы с линзой и без линзы имеют всё более концентрированный световой поток. Это приводит к тому, что освещённость непосредственно под светильником кажется сильнее, в то время как общая освещённость помещения кажется недостаточной.

Поэтому, в данном конкретном случае целесообразна замена галогеновых ламп на светодиодные типа «кукуруза» только в связи с возможностью экономить средства на электричестве.

А сколько можно сэкономить электричества, заменив галогенки светодиодными аналогами, а также насколько энергоэффективны другие виды лампочек, я подробно разобрал в своей статье — Сравнение разных видов ламп — сроки службы и реальная экономия денег и электроэнергии.

В некоторых видах светильников из-за формы плафона даже галогенная лампа торчит наружу, а уж при использовании ее светодиодного аналога, выпячивание наружу источника света становится еще более заметно. Во включенном состоянии наблюдается изменеие в яркости, причём в худшую сторону.

Центральные плафоны освещаются галогенками, которые немного торчат наружу, остальные плафоны освещены светодиодными лампами с одним светодиодом

Тут нельзя сказать, что стало темнее, скорее произошло перераспределение света. Пятна на потолке исчезли, стеклянные элементы менее наполнены светом, однако, под самой люстрой света хоть отбавляй, чего нельзя сказать о самой комнате. Всему виной направленность свечения светодиода.

Подводный камень замены галогеновых ламп на светодиодные

При замене галогенных ламп на светодиодные обнаружена следующая особенность: светодиодные лампы на 220В светят ярче ламп на 12В при одинаковой мощности и световом потоке. Чем же вызвана такая аномалия, ведь сам светодиод — низковольтное устройство и работает от нескольких вольт, достаточно вспомнить знаменитые светодиодные ленты?

Попробуем разобраться. Светодиоды работают на постоянном токе. Светодиодные лампы, рассчитанные на 220В внутри имеют миниатюрный выпрямитель со стабилизатором, поэтому могут работать на переменном напряжении. В светодиодных лампах напряжением 12В выпрямителя нет, но обязательно присутствует диодный мост, что позволяет не заботиться о полярности включения, но не обеспечивает заявленную яркость при работе на переменном токе. Следовательно, светодиодные лампы на 12В должны работать на постоянном токе, который может обеспечить специальный источник питания или LED драйвер. А в галогенных светильниках, где мы хотим произвести замену лампы на светодиодную, установлен специальный трансформатор для питания низковольтных галогенных ламп, который не предназначен для светодиодов. То есть, необходимы дополнительные затраты на покупку и замену трансформатора LED драйвером.

LED драйверы для светодиодных ламп и трансформатор для галогенок

Что же делать? Либо смириться и использовать аналоги бОльшей мощности, или, лучше всего, поменять тот самый «галогенный» трансформатор на светодиодный источник питания. Но тогда нужно менять все лампы из люстры разом, не забывая о конструктивных особенностях светодиодных ламп.

Когда я только собирался заменить у себя в квартире галогенные лампочки на светодиодные, то посмотрел несколько видеороликов, которые были однозначно в пользу светодиодных источников, однако на практике оказалось не все так просто. Отнюдь не всегда замена галогеновых лампочек на светодиодные сделает помещение ярче — здесь большую роль играет форма и размер самого точечного светильника или же плафона в люстре. Надеюсь, моя статья помогла вам определиться, нужно ли именно вам такая замена.

Cветодиодные лампы 12 вольт цоколь g4 принцип работы фото

Светодиодные лампы 12 вольт цоколь g4 относятся к группе капсульных устройств, основание которых содержит в себе два контакта из проволоки. Уровень мощности таких источников света небольшой и составляет от 2 до 5 ватт. Стоит также отметить, что данные лампочки могут функционировать от источника питания в 220 вольт. За счет перечисленных характеристик лампа с цоколем g4 имеет ограниченную область использования.

Особенности конструкции и принцип работы

Лампы G4 нашли свое применение не только в условиях быта, но и на промышленных объектах. К главным сферам использования можно отнести:

Пользуйтесь электроприборами так же, как раньше, а платите в 2 раза меньше!

Вы сможете платить за свет на 30-50% меньше в зависимости от того, какими именно электроприборами Вы пользуетесь.

Читать далее >>

• Интерьер помещений

В данном случае рассматриваемые осветительные элементы могут участвовать в организации освещения подвесных конструкций. А отсутствие перегрева допускает их эксплуатацию с натяжными потолками.

• Декорирование

Лампы с цоколем g4 зачастую выступают в качестве украшения разнообразной мебели.

Многие автомобили и мотоциклы оснащены системой подсветки и освещения, где задействованы лампы G4.

Основной характерной чертой всех таких лампочек является их маленький размер. Чем сильнее создаваемый световой поток, тем большее количество диодов содержит в себе осветительный элемент. Из-за небольших габаритов лампы все ее чипы сконцентрированы на поверхности корпуса.

Несмотря на возможность подключения к источнику питания в 220 вольт, наибольшей популярностью пользуются низковольтные изделия (12 вольт). Форма таких ламп может быть представлена в виде кукурузы, свечки, а также представлять собой капсулы, расположенные на поверхности платы.

Цоколь данного источника света содержит пару контактов из проволоки, а дистанция между ними зашифрована в наименовании лампочки (g4).

Принцип работы рассматриваемого осветительного элемента такой же, как и у других светодиодных ламп. Вследствие воздействия сети в 12 вольт в полупроводниковом кристалле происходят определенные процессы, что приводит к выработке энергии света из электрического эквивалента.

Также данные лампы отличаются преобразованием переменного тока в постоянный. Такой процесс осуществляется при помощи специального драйвера, который может быть встроен в источник либо находится за его пределами. Конструкция лампочек g4 не предусматривает наличие драйвера, и он устанавливается отдельно.

Основные виды и технические характеристики

В зависимости от того, какой источник питания используется, лампочки g4 подразделяются на низковольтные, которые подразумевают эксплуатацию от сети в 12 вольт, и непосредственно подключаемые к сети 220 вольт. Данные устройства отличаются друг от друга расположением драйвера (или блока питания). Он может быть включен в конструкцию либо монтироваться как самостоятельный элемент.

Различаются осветительные элементы и своей мощностью, которая может составлять от 0,4 до 7,8 ватт. При этом дробные значения уровня нагрузки используются так же часто, как и целые показатели.

Отличие лампочек g4 заключается и в форме их колб. Исходя из этого критерия, можно выделить:

• открытые устройства;
• осветительные элементы, чьи колбы изготовлены в разнообразных формах;
• плоские лампы, имеющие схожую с диском (таблеткой) форму.

Наибольшее распространение получили источники света SMD. Размеры такой лампы прямо пропорционально влияют на яркость светового потока, т. е. чем больше светодиоды, тем ярче создаваемое освещение.

К основным техническим характеристикам ламп с цоколем g4 относятся следующие:

• Цветовая температура — значение показателя в данном случае представлено в диапазоне от 2700 до 6500 Кельвин.
• Поток света — в рассматриваемых лампах вырабатываемый световой поток может составлять от 40 до 600 Люмен.
• Период работы. Средний срок службы данных осветительных элементов достигает 50000 часов.
• Мощность. Как было указано ранее, такие источники света имеют нагрузку от 0,4 до 7,8 ватт.
• Источник питания. Лампы могут функционировать как от 12, так и от 220 вольт. Стоит отметить, что зачастую производятся устройства с более обширным диапазоном напряжения (например, 150-265 вольт).
• Размер устройства. Данный осветительный элемент часто применяют как замену галогенных ламп. Поэтому главным условием является обеспечение свободной установки изделия за счет небольших габаритов лампочки. В случае, если такой источник света будет иметь крупные размеры, качество теплоотдачи значительно уменьшится.
• Число диодов.

Почти всегда производители отмечают, какой оттенок соответствует лампе, холодный или теплый. Это значительно облегчает выбор устройства.

Достоинства и недостатки

Основное преимущество рассматриваемых осветительных элементов состоит в высоком уровне яркости создаваемого освещения. При этом обеспечиваются небольшие затраты электрической энергии и довольно продолжительный срок службы. Однако для качественного функционирования источника света следует организовать тепловой отвод.

Немаловажным преимуществом лампочек g4 является возможность создания освещения требуемых параметров за счет обширного диапазона спектра, что применимо как для бытовых условий, так и для различной техники (например, подсветка в автомобилях). Также к одному из плюсов относится универсальность таких ламп, заключающаяся в возможности подключения к источнику питания в 12 или 220 вольт.

Есть и недостатки у лампочек с цоколем g4. Они проявляются при замене галогенных источников света светодиодными приборами. Так, у первых элемент накала располагается ближе к цоколю, а у вторых он находится наверху, что влечет за собой некоторое подсвечивание плафона.

Кроме того, данные осветительные элементы при аналогичных параметрах излучают разное по оттенку освещение. Диоды создают белый и яркий световой поток, который не всегда подходит для дома и, например, для фар автомобиля.

Рекомендации по приобретению

В первую очередь, необходимо определиться с целью, для которой выбирается лампа с цоколем g4. Также следует учесть такие параметры как уровень мощности, источник питания осветительного элемента, сила светового потока и цветовая температура. Не стоит забывать и о главной характеристике – размерах лампочки. От этого зависит правильный и качественный монтаж прибора.

Если источник света приобретается для автомобиля, необходимо учитывать силовые и цветовые ограничения для фар с различным целевым назначением.

При выборе ламп, подразумевающих подключение к сети в 220 вольт, не возникнет проблем с маскировкой блока питания, однако следует учесть, что габариты таких источников света значительно больше, чем у приборов в 12 вольт. Последние, в свою очередь, подразумевают приобретение понижающего трансформатора, который в дальнейшем нужно будет спрятать.

Стоимость и качество

Цена на светодиодные лампочки с цоколем g4 напрямую зависит от интенсивности излучаемого потока света и объема потребления энергии.

Данные источники света производятся многими компаниями. Самыми надежными из них, чьи товары имеют множество положительных отзывов, являются Ocram, Philips, Ecola, Эра и другие.

Отдавая предпочтение продукции неизвестных торговых марок, вы рискуете получить лампы низкого качества, чьи реальные параметры не будут соответствовать заявленным. При этом длительность эксплуатации таких источников света намного меньше, чем у продукции проверенных производителей.

Таким образом, рекомендуется приобретать товары известных компаний. Однако, и между ними необходимо делать тщательный выбор, обращая внимание на параметры и качество сборки. Наиболее высокой стоимостью отличается продукция компаний Osram, Philips и Navigator.

Дорогие источники света не отличаются высокой интенсивностью светового потока, однако цветовая передача у таких устройств значительно выше. Кроме того, угол излучения у данных осветительных элементов отличается от дешевых устройств: он колеблется от 280 до 360 градусов.

Приобретая лампы с цоколем g4, необходимо определиться, во-первых, с целью использования данного устройства, а также с источником питания, куда будет подключен прибор. Для покупки качественного и долговечного товара рекомендуется отдать предпочтение известным торговым маркам. Основные положения, изложенные в нашей статье, помогут вам сделать правильный выбор.

Светодиодная лампа с цоколем G4, которую брать не надо.

Все купленные лампы вышли из строя в течение двух месяцев из-за обрыва в филаментном светодиодном излучателе, т.е. восстановлению они в принципе не подлежат, посему к покупке категорически не рекомендуются.

Прошло два года с тех пор, как я поменял в квартире все лампочки с цоколями E14 и E27 на светодиодные. Результатами замены я был полностью удовлетворён, поэтому решил заменить лампочки и в последней оставшейся люстре о пятнадцати галогенках с цоколем G4, на напряжение 12В. В оффлайновых магазинах ничего путного найти не удалось — всё, что продается, либо нереально дорогое, либо практически не светит, поэтому и решено было купить несколько типов лампочек у китайцев и выбрать из них лучший.
Сегодняшний обзор — предостережение о красиво выполненных, но ненадёжных лампочках.

Снаружи лампочка покрыта тонким стеклянным колпачком, внешним диаметром 9,8мм — с установкой в плафончики с узким горлышком никаких проблем не возникает. Внутри стеклянного колпачка — электроника и излучатель, залитые прозрачным силиконовым компаундом.
Заявленная мощность сего чуда — 3 Вт при питании от постоянного или переменного напряжения 12В и заявляется она как замена 20 Вт галогенки.
Реальная потребляемая мощность составляет примерно 1,3 Вт и практически не меняется в диапазоне питающего напряжения от 9 до 13В (спасибо встроенному драйверу).
Освещённость, замеренная люксметром, примерно соответствует 10 Вт галогенной лампе. Ни о каком соответствии 20-ваттной, разумеется, говорить не приходится.

Ну и самое печальное — примерно через месяц эксплуатации вышла из строя первая лампа, а за следующий месяц — обе оставшихся.
Разумеется, лампы были частично разобраны для определения вышедшего из строя компонента.

К сожалению, это оказался светодиодный излучатель — драйвер исправно выдаёт почти полное напряжение питания, и при нажатии на люминофор излучателя лампочки даже загораются, т.е. причина в обрыве соединений между кристаллами.

Исходя из 2-х месячного опыта эксплуатации, могу дать совет — брать стоит вот такие лампы:

Лампочки цоколь g4 | Каталог с фото и ценами в России

Бренд Arlight (2) Eglo (2) Elektrostandard (23) Feron (4) Gauss (13) Horoz Electric (2) Lightstar (1) Uniel (8) Voltega (9)

Акции Скидка (3)

Цветовая температура 2700 (9) 4100 (6) 4000 (6) 4200 (5) 3300 (4) 2800 (4) 6400 (2) 3000 (2) Цвет арматуры серый (1) Влагозащищенность IP0 (44) IP20 (16) Страна Россия (26) Китай (24) Германия (9) Турция (2) Австрия (2) Италия (1) Стиль лофт (1) Материал алюминий (1)

СортировкаПо скидкеХит продажНовинкиСначала дешевыеСначала дорогиеСначала популярныеМенее популярныеТовары с видео

Светодиодная лампа с цоколем G4, которую брать не надо.

Все купленные лампы вышли из строя в течение двух месяцев из-за обрыва в филаментном светодиодном излучателе, т.е. восстановлению они в принципе не подлежат, посему к покупке категорически не рекомендуются.

Прошло два года с тех пор, как я поменял в квартире все лампочки с цоколями E14 и E27 на светодиодные. Результатами замены я был полностью удовлетворён, поэтому решил заменить лампочки и в последней оставшейся люстре о пятнадцати галогенках с цоколем G4, на напряжение 12В. В оффлайновых магазинах ничего путного найти не удалось — всё, что продается, либо нереально дорогое, либо практически не светит, поэтому и решено было купить несколько типов лампочек у китайцев и выбрать из них лучший.
Сегодняшний обзор — предостережение о красиво выполненных, но ненадёжных лампочках.

Снаружи лампочка покрыта тонким стеклянным колпачком, внешним диаметром 9,8мм — с установкой в плафончики с узким горлышком никаких проблем не возникает. Внутри стеклянного колпачка — электроника и излучатель, залитые прозрачным силиконовым компаундом.
Заявленная мощность сего чуда — 3 Вт при питании от постоянного или переменного напряжения 12В и заявляется она как замена 20 Вт галогенки.
Реальная потребляемая мощность составляет примерно 1,3 Вт и практически не меняется в диапазоне питающего напряжения от 9 до 13В (спасибо встроенному драйверу).
Освещённость, замеренная люксметром, примерно соответствует 10 Вт галогенной лампе. Ни о каком соответствии 20-ваттной, разумеется, говорить не приходится.

Ну и самое печальное — примерно через месяц эксплуатации вышла из строя первая лампа, а за следующий месяц — обе оставшихся.
Разумеется, лампы были частично разобраны для определения вышедшего из строя компонента.

К сожалению, это оказался светодиодный излучатель — драйвер исправно выдаёт почти полное напряжение питания, и при нажатии на люминофор излучателя лампочки даже загораются, т.е. причина в обрыве соединений между кристаллами.

Исходя из 2-х месячного опыта эксплуатации, могу дать совет — брать стоит вот такие лампы:

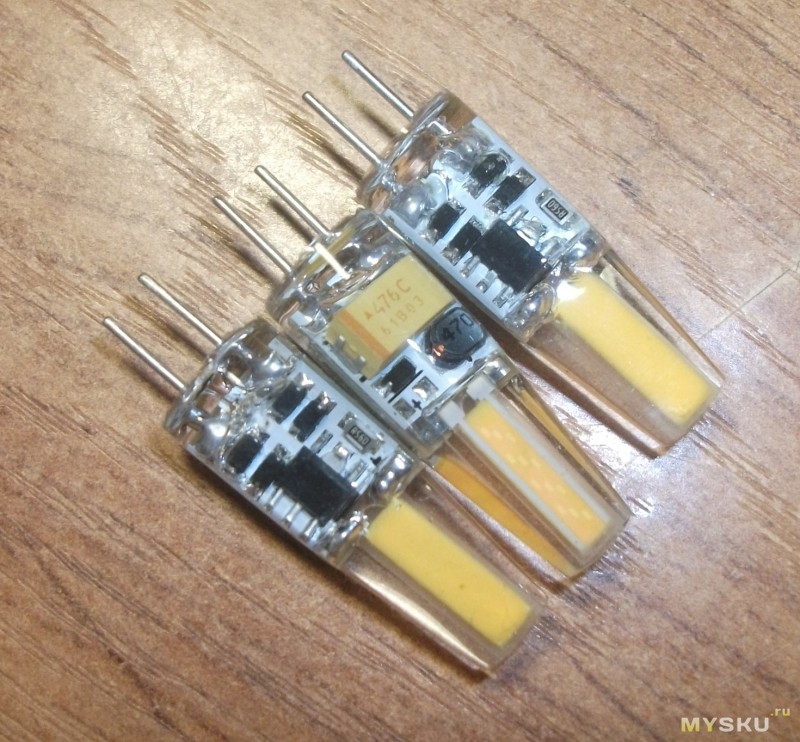

Ищутся они по ключевым словам G4 COB 6W, имеют реальную мощность примерно 1,7Вт, светят на 15Вт галогена, обладают драйвером, обеспечивающим стабильный свет в диапазоне напряжений от 10 до 13В.

Светодиодные лампы с цоколем G4

Здесь представлены наши светодиодные лампы с цоколем G4, или LED G4. Лампы с этим цоколем всегда маленькие, до 3 см в длину и до 3 см в диаметре. Галогеновые лампы с таким цоколем производятся и на 220 вольт, но для светодиодных аналогов габариты лампы не позволяют встроить в неё сколько-нибудь полноценный драйвер, поэтому все наши LED лампы с цоколем G4 рассчитаны на 12V постоянного тока (только некоторые модели — на 24V постоянного тока и на переменный/постоянный ток до 30 вольт).

Назначение и выбор светодиодных ламп с цоколем G4

Что такое цоколь G4?

Цоколь G4 — это двухштырьковый ламповый цоколь с расстоянием между штырьками 4мм. Сами штырьки тоньше и, как правило, длиннее, чем у похожего цоколя GU5.3 (даже патроны для этих ламп почти всегда универсальные, совмещённые — под G4 и GU5.3 одновременно). Используется этот цоколь в очень маленьких лампах, рассчитанных на 12 или, реже, 220 вольт и называемых «пальчиковыми» или «мизинчиковыми».

Светильников под лампы G4 очень много и все они разные. Это могут быть люстры с вертикальной установкой лампы или споты с боковым патроном. Особенно разнообразны такие светильники, используемые в освещении катеров и яхт.

Мы производим светодиодные лампы с цоколем G4 только на пониженное напряжение 12V-30V и, как правило, постоянный ток.

Другая вариация цоколя G4 — цоколь GU4. Они практически идентичны и полностью взаимозаменяемы, т.е. вместо галогенных ламп GU4 можно ставить LED G4 (если, конечно, напряжения совпадают).

Нужно ли менять трансформатор?

Понижающие
трансформаторы
220 — 12 вольт

Можно ли просто заменить галогеновые лампы G4 на светодиодные, не меняя трансформатор? Нет, нельзя, несмотря на заверения многих продавцов, что это нормально. Очень важно!Недопустимо подключение светодиодных лампы с цоколем G4 к старым электронным трансформаторам, предназначенным для галогеновых ламп! Даже, если лампа рассчитана на переменный ток до 30 вольт!

Нарушение этого правила аннулирует гарантию!

Дело в том, что эти электронные трансформаторы, несмотря на надпись 12 вольт, не выдают ни постоянного тока, ни 12 вольт. Их выходное напряжение лишь интегрально можно считать 12 вольтами, но галогеновым лампам этого вполне хватает.

Однако светодиодная лампа G4 от такого подключения может перегреться и сгореть (иногда в прямом смысле слова), может только тлеть, может нормально гореть минуту-другую, потом гаснуть до следующего включения, электронный трансформатор может вообще не запуститься, не увидев достойной для себя нагрузки. Ни один из этих случаев не будет считаться гарантийным!

Если вы не уверены в том, что Ваш трансформатор современный и предназначен для светодиодных ламп — лучше замените его. Стоят они не дорого, но избавят Вас от множества проблем. Вот лишь несколько типичных жалоб:

Как выбрать и где купить светодиодные лампы G4?

Эти лампы настолько малы, а светильники для них настолько компактны и разнообразны, что подобрать замену бывает очень непросто.

У нас на сайте указаны точные диаметр и длина, включающая «ножки» (около 1 см ). Вы можете самостоятельно определить подходящие Вами лампы G4 и сделать заказ в нашем интернет-магазине.

Однако, если есть такая возможность, мы рекомендуем приехать к нам со светильником или его частью, чтобы на месте подобрать подходящий по светимости и габаритам аналог — всё-таки светодиодные лампы G4 несколько крупнее галогеновых.

Особенно это актуально при подборе светодиодных лампочек на цоколе G4 для освещения яхт — многообразие вариантов яхтовых светильников практически не даёт возможности осуществить такой подбор удалённо.
