Разбирание: Смотрим что внутри USB-флешки(флэшки). | ALGAL

Здравствуйте, дорогие подписчики. Прошлая статья про домофонный ключ вам понравилась, поэтому решил сделать обзор про USB-флешку, флэшку, накопитель, флеш-накопитель, флэху…

Флешками я практически не пользуюсь, её заменяет смартфон с MicroSD. Для разборки я взял вот такую USB-флешку объёмом памяти 16GB:

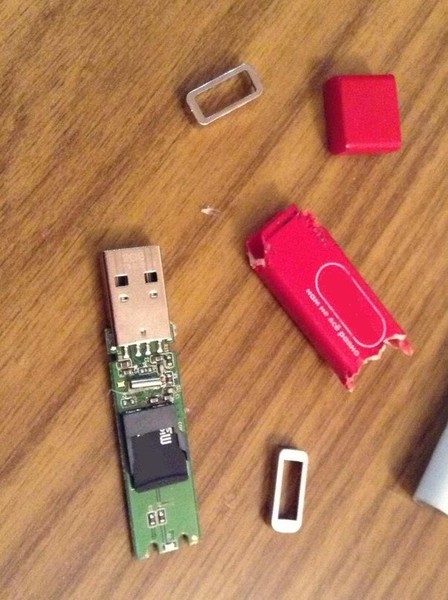

Разбираю аккуратно (пригодится ещё).

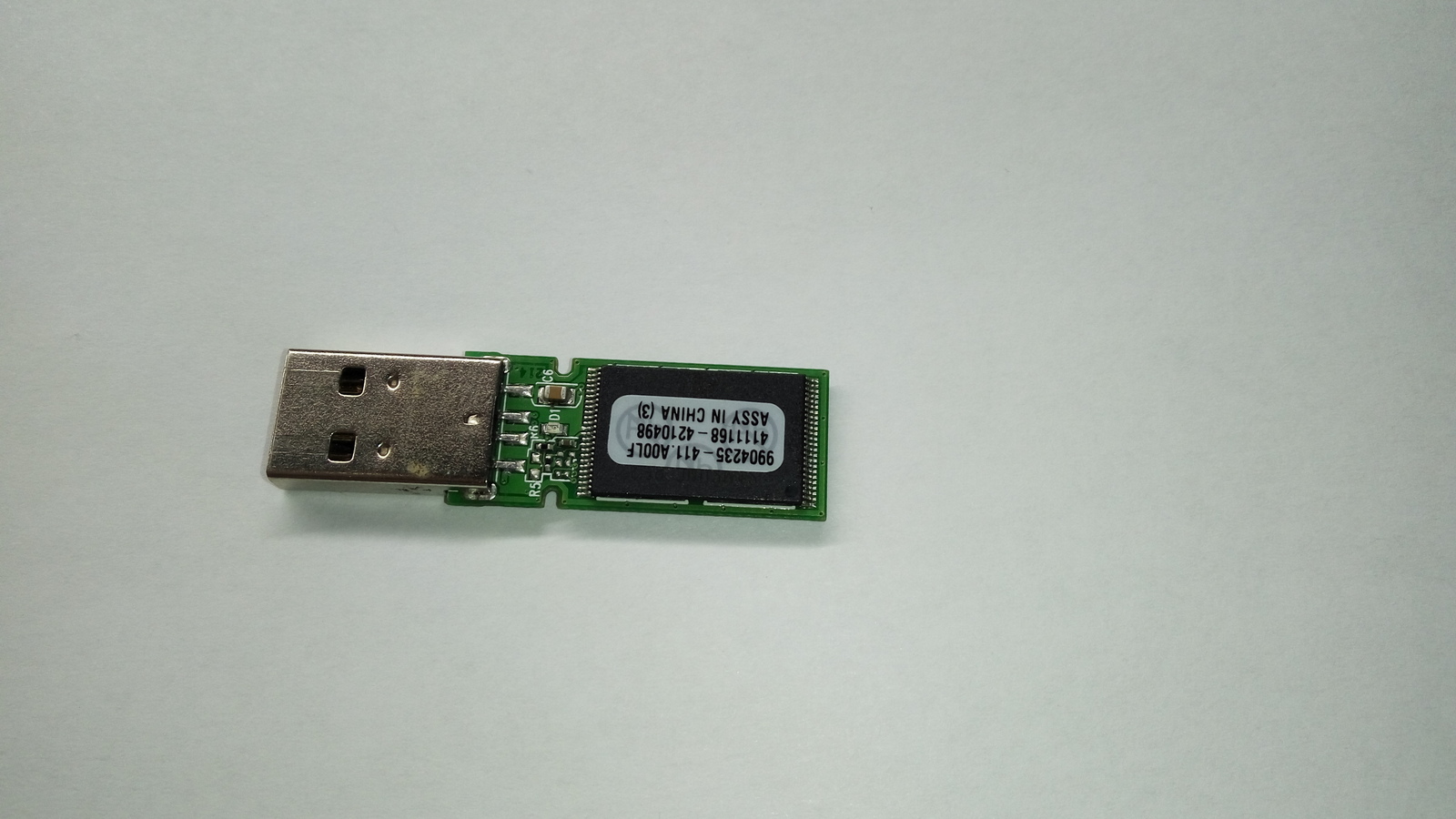

Внутри у нас многослойная печатная плата с чипом памяти (флеш-память или накопитель), на ней же дорожки USB разъёма.

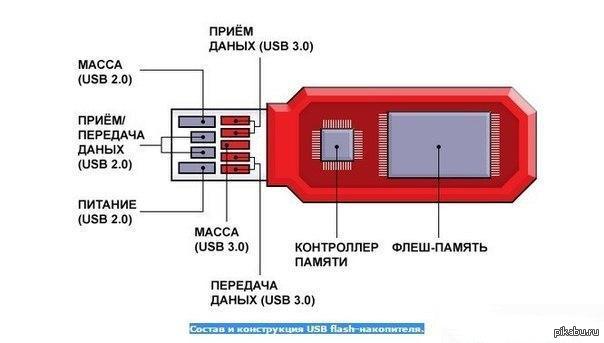

В современных флешках установлен разъем USB 2.0 типа A, а в самых новых накопителях используется USB 3.0 типа А и типа C.

Печатная плата с чипом памяти

Печатная плата с чипом памяти

Флеш-память работает благодаря NAND-памяти (полупроводниковым микросхемам). Чипы такой памяти, во-первых, весьма компактны, во-вторых — очень ёмкие, а в-третьих энергонезависимы, т. е. для хранения информации им не требуется питание.

Однако у такой памяти есть недостаток — срок службы этих чипов ограничен определенным количеством чтения и записи информации в ячейках это в среднем 30 000 циклов, что примерно равно 5 годам интенсивного использования. Но даже если лимит будет достигнут, то флешкой можно будет продолжать пользоваться, но только для считывания данных.

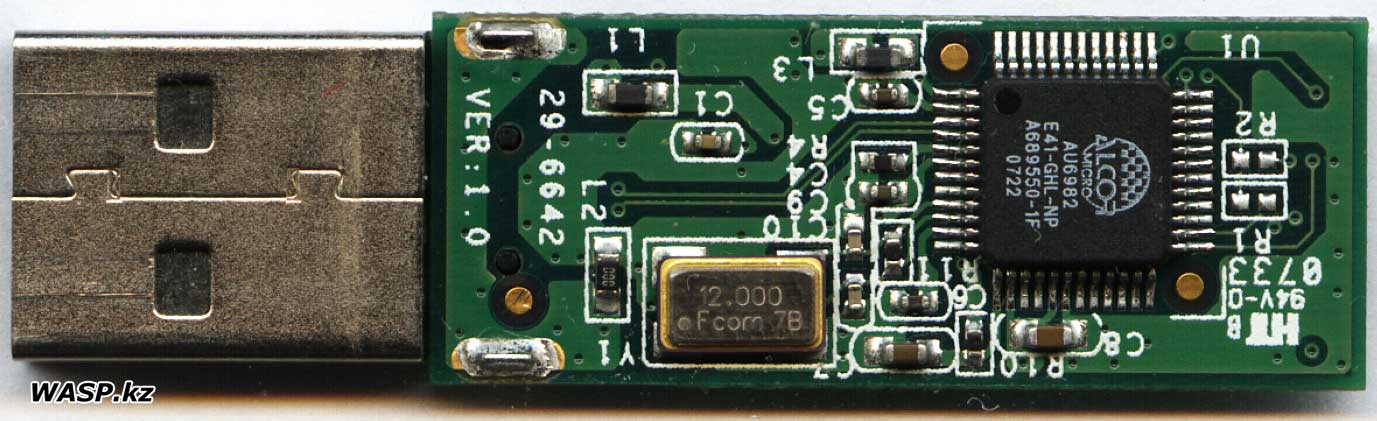

С другой стороны платы контроллер памяти — компонент связи между флеш-памятью и подключаемыми устройствами (ПК, телевизорами, автомагнитолами и т.д.).

Обратная сторона платы

Обратная сторона платы

Контроллер памяти представляет собой миниатюрный компьютер у него есть собственный процессор и некоторое количество RAM, который используется для кэша данных и других целей. Наиболее частая поломка флешек — выход из строя контроллера памяти.

Немного фото увеличения с помощью самодельного микроскопа:

Кварцевый резонатор — производит колебания определенной частоты (как в часах) и используется для связи между контроллером памяти, флеш-памятью и другими дополнительными микро-компонентами.

Собираю как было (работает):

А вот другая версия USB-флешки, она меньше по размеру (диаметр монеты примерно 18 мм.), но памяти уже 128GB:

И ещё одна от SanDisk, но уже microSD на 200GB

Но и это ещё не предел! Хорошо, если вы сидите…

Самая маленькая в мире флешка USB-C на 1 ТБ 2018 г., а в планах было ещё выпустить и на 4 ТБ, но этой я не нашёл:

И после этой разборки я почерпнул для себя, что-то новое, что не знал.

Спасибо что дочитали.

Другие разборки:

Смотрим что внутри домофонного («магнитного») ключа

5 наиболее частых заблуждений о USB-накопителях

Так уж сложилась ситуация на сегодняшний день в многогранном мире современной электроники, что флешки оказались самыми популярными внешними хранителями данных. Многие из нас не задумываются о том, как на самом деле устроены эти крайне нужные устройства, из чего состоят и как работают. Неудивительно, что полупроводниковые накопители информации обрастают множеством мифов и заблуждений. Что ж, попробуем в этой статье развеять самые популярные из них.

Миф №1. У флешек совсем непрочная конструкция, они часто ломаются

Да, действительно USB-накопитель, с технической точки зрения, устроен весьма непросто. Это сложное в техническом плане изделие, состоящее из нескольких элементов, изготовленных на высокотехнологичном оборудовании на основе современных технологий и производственных процессов. Мы позволим себе кратко перечислить основные составляющие:

  • USB-коннектор — предназначен для подключения флеш-носителя к устройствам чтения.
  • PCBA — многослойная печатная плата, на которой монтируются компоненты электронной схемы; в частности, для флэш-накопителей — управляющий микроконтроллер и модуль памяти.
  • Микроконтроллер — микросхема, которая управляет памятью и осуществляет обмен данными. Содержит также данные о производителе и типе памяти и хранит необходимую служебную информацию для правильного функционирования накопителя.
  • Микросхема памяти — энергонезависимая память, которая собственно и отвечает за хранение информации.
  • Резистор — пассивный элемент, применяемый в электрических цепях, действие которого основано на сопротивлении эл.току. Основной характеристикой этого электронного компонента является величина его электрического сопротивления.
  • Конденсатор — радиоэлектронное устройство, предназначенное для накопления энергии электрического поля.

  • Светодиодный индикатор — в некоторых моделях USB-накопителях присутствует небольшой, но довольно яркий светодиод. Он предназначен для визуального отображения активности флешки.



Как мы видим, внутри USB-накопителя располагается несколько важных компонентов, но при этом отсутствуют механические движущиеся части, которые могут износится со временем, пострадать от длительной эксплуатации, падений или вибраций. Разъём накопителя выполнен из прочной стали и устойчив к повреждениям. Все компоненты зафиксированы на плате, которая в свою очередь жёстко связана с коннектором. Кроме того, корпус полупроводникового носителя, как правило, изготовлен из удароустойчивого материала: металла, ABS-пластика, силикона, что не только делает конструкцию флешки прочной и надёжной, но и в то же время защищает от пыли и атмосферного воздействия. Таким образом, нет повода беспокоится, что Ваше устройство быстро выйдет из строя. К тому же, соблюдая элементарные нормы эксплуатации вы обеспечите его работоспособность на долгие годы.

Миф №2. Чем больше объём памяти, тем лучше

Большой объём памяти не всегда оправдан. Стоит подходить рационально к вопросу выбора USB-накопителя. Главное — понимать цель приобретения. Она является основой для подбора нужного устройства. Возможно не стоит переплачивать за ненужные Гигабайты. Итак, рекомендации наши следующие:

Накопители данного объема памяти вполне подойдут для повседневного использования, когда с помощью устройства планируется переносить текстовые файлы или не слишком большое количество музыки и фотографий.

Носители этой категории нужны не столько для переноса данных, а скорей для сохранения с целью продолжительного использования отдельных фотоархивов, каталогов электронной документации, музыкальных фонотек или нескольких видеофильмов.

Устройствах с таким объемом памяти целесообразно задействовать для записи и просмотра видеоданных (фильмов, роликов, сериалов) стандарта FullHD и выше. Также, к примеру, на подобном накопителе можно создать копию семейного фото- или видеоархива.

Наиболее разумным решением, является использование нескольких накопителей разных объёмов для решения различного рода задач. Наиболее ценную для Вас информацию рекомендуем дублировать на другой носитель или вид устройства, для защиты от случайного стирания, потери или порчи самого носителя.

Миф №3. Существуют только два стандарта USB: 2.0 и 3.0

В настоящее время на рынке USB-накопителей присутствуют в основном три стандарта:

1) USB 2. 0 – стандарт, который был выпущен в 2000 году. У USB-накопителей, работающих по данному протоколу, скорость передачи информации на практике может достигать до 30-40 Мбит/с.2.

2) USB 3.0 – более современный стандарт, скорость которого существенно выше (до 300 Мбит/с).

3) USB 3.1 – спецификация интерфейса с увеличенной скоростью (до 500 Мбит/с).

Появление в 2013 году стандарта USB 3.1 вызвало путаницу у многих пользователей, поскольку спецификации были разделены на USB 3.1 Gen1 и Gen2, что в первом случае означало теоретическую пропускную способность 5 Гбит/с, а во втором — 10 Гбит/с. На практике оказалось, что USB 3.1 Gen1 соответствует USB 3.0, а USB 3.1 Gen2 является «настоящим» USB 3.1.

Коммерческая организация USB-IF (USB Implementers Forum) решила полностью отказаться от обозначений USB 3.0 и USB 3.1 в пользу нового USB 3.2. Стандарт USB 3.2 позволит передавать данные со скоростью до 20 Гбит/с. Планируется, что спецификации USB 3. 0 и USB 3.1 войдут в семейство продуктов USB 3.2.

В будущем будут существовать только порты USB 3.2 с различными поколениями. USB 3.2 Gen1 и Gen2 по-прежнему будут означать пропускную способность 5 и 10 Гбит/с соответственно. Появится USB 3.2 Gen2x2, у которого скорость вырастет с 10 до 20 Гбит/с.


Следует также отметить, что прослеживается тенденция уменьшения количества типов разъемов у новых стандартов. Если для USB 1.0 и USB 2.0 существует шесть типов различных коннекторов, а USB 3.0 (USB 3.2 Gen1) предполагает четыре, то в случае с USB 3.1 (USB 3.2 Gen2) остались только Type A и Type C. У стандарта USB 3.2 (Gen2x2) сократилось количество разъемов до одного (Type C), так как для передачи данных на скорости 20 Гбит/с разъем Type A просто физически не подойдет.

Миф №4. USB-накопители старых и новых стандартов ничем особо не различаются

Не совсем так! USB-носители новых стандартов отличаются от USB 2.

0 по нескольким показателям:

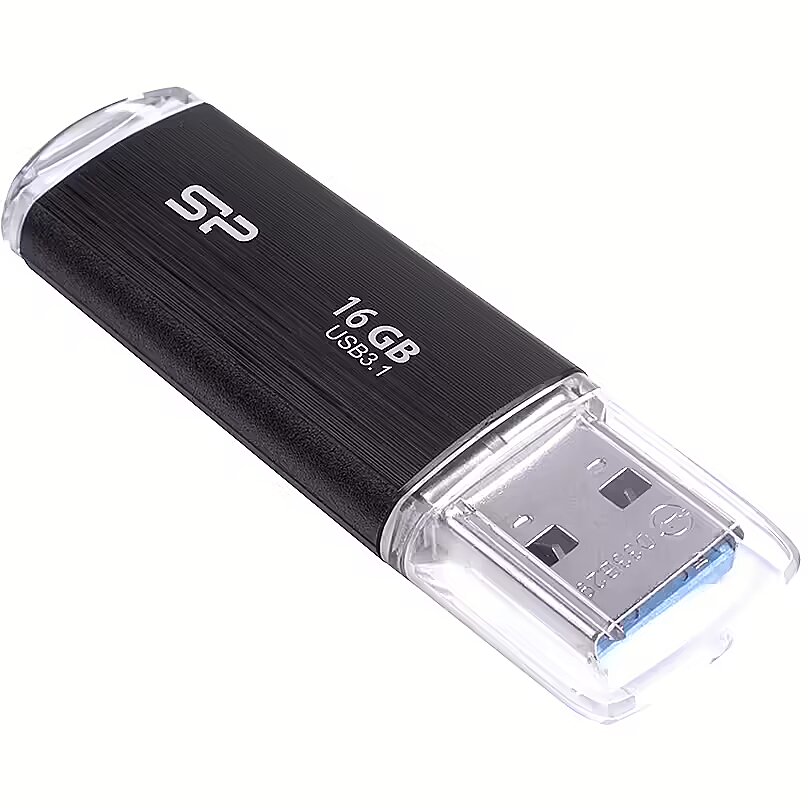

— USB разъёмы новых поколений маркируются синим цветом, в то время как основание контактов внутри устройств USB 2.0 белого или чёрного цвета.

— У накопителей USB 2.0 сила тока потребления — 500 мА. У новых поколений для должного функционирования она достигает 900 мА.

— Ещё одно отличие – это скорость передачи информации. У версии 3.0 она значительно выше. Благодаря контроллеру 3.0 с архитектурой параллельного считывания информации из памяти USB-накопителя, увеличивается скорость обмена данными. Также протокол обмена 3.0 подразумевает добавление ещё одной контактной пары, что также серьёзно поднимает уровень пропускной способности устройства.

Прежде чем остановить свой выбор на той или иной флешке, необходимо ознакомиться с возможностями устройства, к которому она будет подключена. Какой бы стандарт USB вы ни приобрели, нужно понимать, что оптимизация скорости чтения и записи будет происходить только при подключении к соответствующему порту, иначе быстродействие будет ограничено более ранним стандартом.

Миф №5. Все флеш-накопители стандарта USB 3.0 обладают более высокими скоростными характеристиками по сравнению с USB 2.0

Новые стандарты USB теоретически обеспечивают гораздо более высокую скорость передачи данных, но не каждый USB-накопитель реализует эту возможность. Многие факторы, в том числе, какой контроллер и микросхема памяти установлены внутри накопителя, имеют решающее значение.

Условно можно выделить два типа флешек: флеш-носители USB 3.0, у которых быстрая память, и накопители псевдо USB 3.0 (гибридные) с медленной памятью, которая влияет на скоростные характеристики устройства. Особенно на скорость записи, так как у полупроводниковых носителей этот процесс в кристалле происходит медленнее, чем чтение. Перед записью новой информации, в ячейке стирается старая. При этом запись в ячейку происходит не последовательно, как на магнитных носителях, а хаотично, чтобы износ ячеек был равномерным. После этого, в область контроллера сохраняется информация о том, куда записались данные.

Стоит отметить, что сейчас плотность памяти у многих накопителей достигает больших значений. В одну ячейку возможно запись нескольких значений данных (до трех). Работа с подобными массивами требует больших ресурсов и замедляет скорость записи.

Таким образом, оснащённость флешки интерфейсом USB 3.0 не дает гарантии того, что скорость чтения и записи устройства вырастет радикально. Всё зависит от общей комплектации. Если, например, у носителя медленная память, хоть контроллер и установлен 3.0, запись все равно будет невысокой.

При выборе товара необходимо учесть и тот момент, что более «быстрые» компоненты устройства имеют значительно большую прибавку в себестоимости, поэтому не стоит ожидать от недорогого флеш-накопителя фантастического быстродействия, И если действительно важны высокие скоростные характеристики носителя, то перед покупкой стоит внимательно изучить характеристики продукта и сделать выбор осознанно, не основываясь лишь на принципе экономии.

Флешка и flash карта памяти. Описание и фото

Флешкой называют устройство, предназначенное для переноса и хранения информации – текстовых документов, картинок, фото, музыки, видео. Она имеет небольшой размер и подключается к компьютеру через специальное отверстие — USB-разъем («ю-эс-би разъем»).



А само устройство правильно называется USB-флеш-накопитель.

Но это на серьезном, «компьютерном» языке. А среди обычных пользователей – просто флешка.

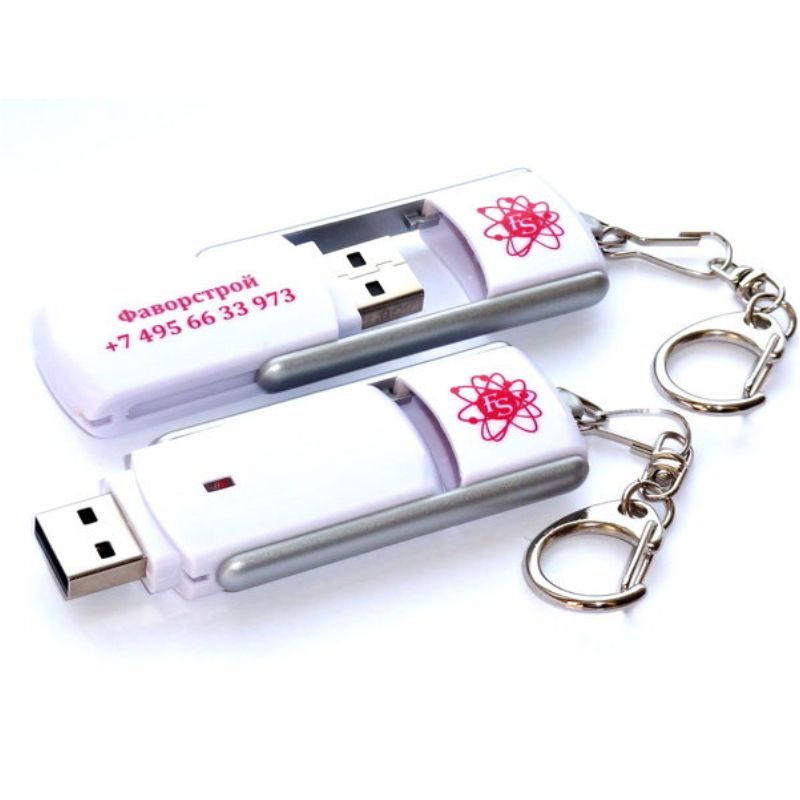

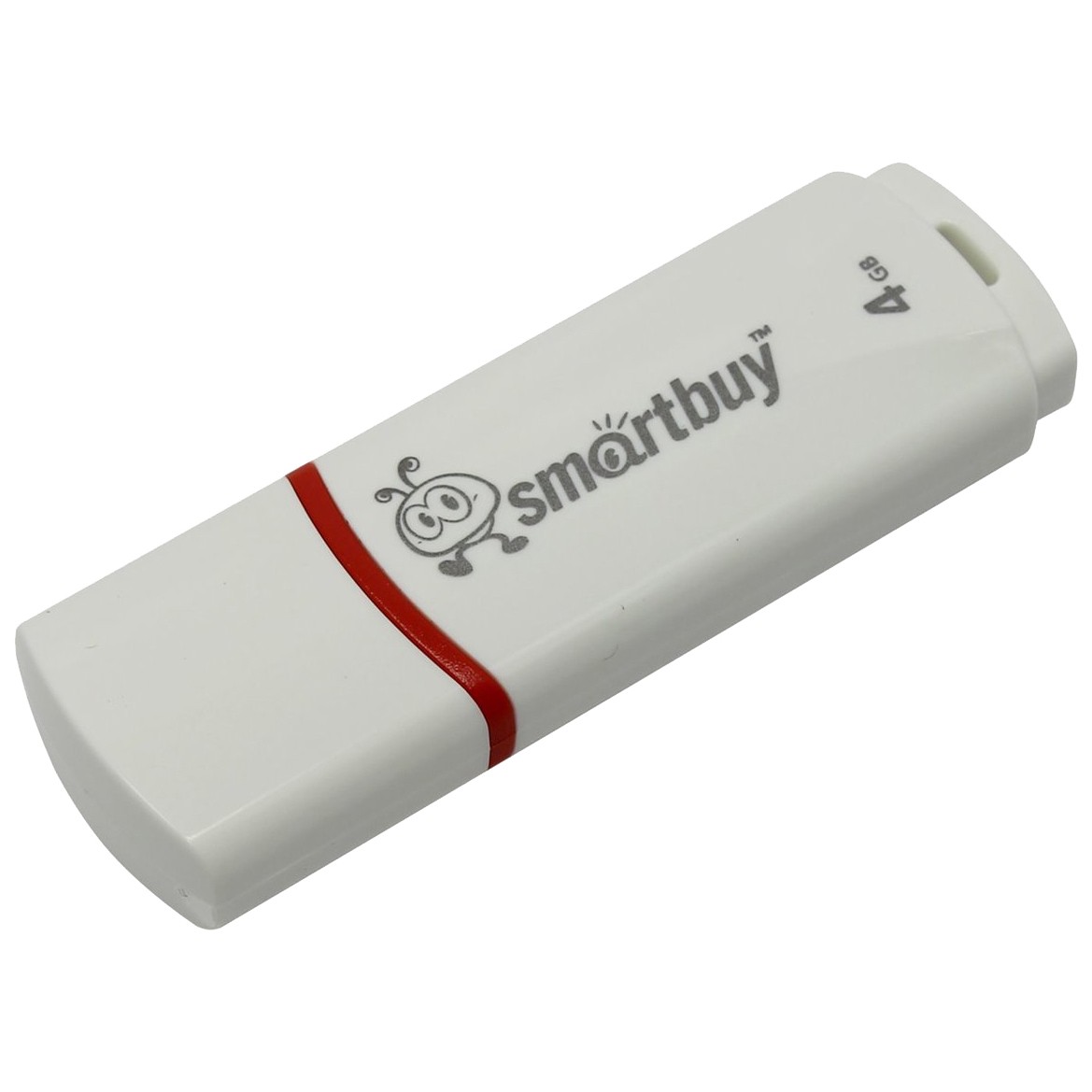

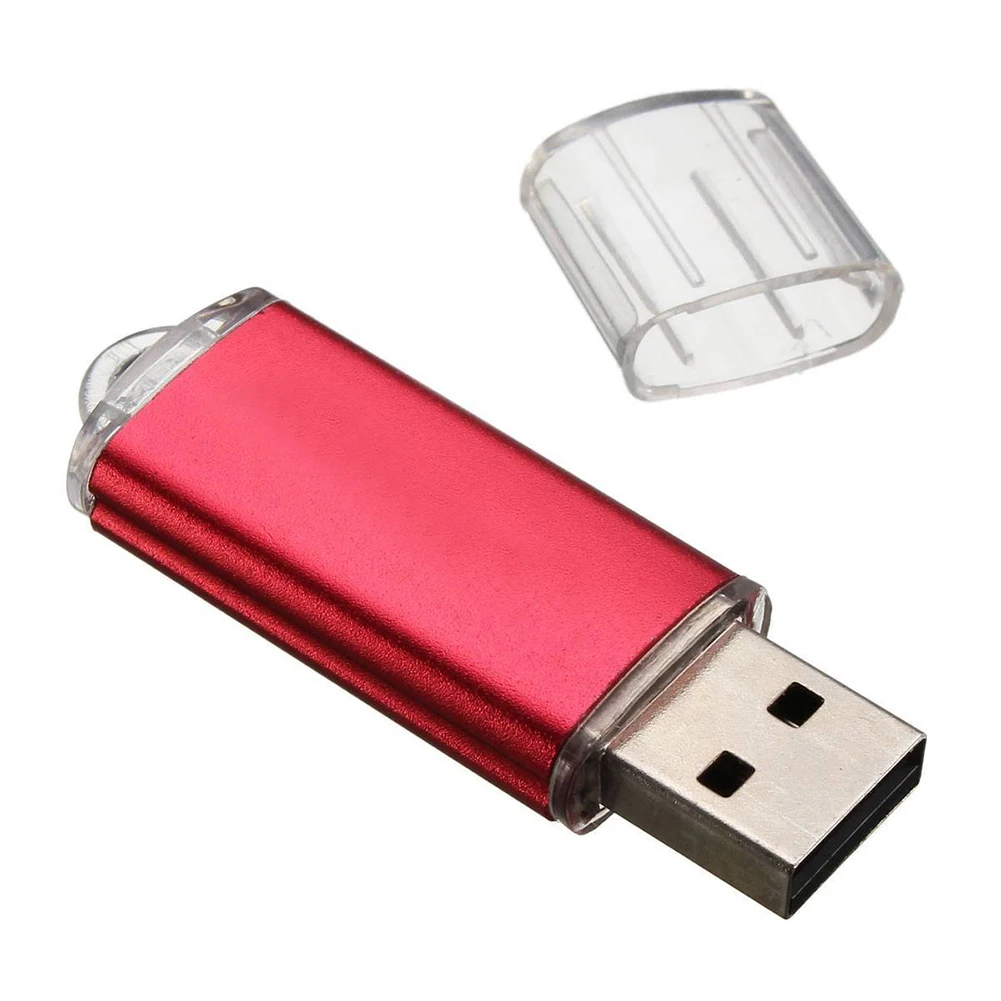

Как правило, она имеет маленький колпачок, который защищает ее видимую «рабочую» часть (основной «мозг» скрыт внутри корпуса).

Колпачок может и отсутствовать: тогда металлический разъем «задвигается» внутрь корпуса с помощью специального ползунка.

Добавить что-то еще к описанию внешнего вида устройства сложно, тем более что сегодня оно может иметь самые разные размеры и формы. Модными считаются флешки оригинальной формы – от игрушечного утенка до вполне реального с виду карманного ножика.

Интересный дизайн позволяет носить их и в качестве украшения – например, как брелок для ключей.

Стоит кое-что сказать и о содержании устройства, а не только о его форме. Вот, например, почему у такой маленькой полезной штучки такое сложное имя — USB-флеш-накопитель?

Со словом «накопитель», вроде, все понятно: задача устройства – запоминать (накапливать) информацию. О понятии USB мы тоже уже кое-что сказали: это способ подключения устройства, а, значит, и путь передачи сохраненной информации с компьютера на флешку и наоборот.

А вот со словом «флеш» надо разобраться. В переводе с английского оно значит «вспышка».



Флеш-память – это очень важное и очень популярное понятие в мире высоких технологий. Главное преимущество этого вида памяти – энергонезависимость. Это значит, что все записанное сохраняется даже после отключения. Кроме того, информация, записанная на флеш-память, может храниться десятки лет и перезаписываться тысячи раз.

Известный Вам CD или DVD-диск – это тоже накопитель информации. Однако флешка обладает целым рядом преимуществ, благодаря которым она потихоньку вытесняет из обихода неудобные диски (как когда-то эти самые диски вытеснили дискеты).

Преимущества флешки

Пожалуй, самое главное преимущество – флешка крайне проста в использовании. Для работы с ней не требуется никаких специальных программ.

Записать на нее можно так же легко и быстро, как скопировать информацию из одной папки в другую.

Причем, открывается она на любом компьютере, современном телевизоре или DVD-плеере и для этого не требуется никаких дополнительных устройств – только USB-разъем.

Современные флеш-накопители способны «запоминать» очень большой объем данных – до одного терабайта (1024 ГБ). Кроме того, как уже говорилось, они многоразовые (способны перезаписывать информацию сотни и тысячи раз).

Безусловное преимущество, по сравнению с CD и DVD-дисками — низкое энергопотребление флешки. Это связано с тем, что она не является механизмом как таковым – не имеет подвижных частей и не приводится в движение в процессе работы. Кроме того, она не требует внешнего источника питания – ей хватает того, что поступает через USB при подключении.

Флешка, в отличие все от того же диска, не подвержена царапинам и пыли, устойчива к вибрации, ударам, падениям. Она работает бесшумно, имеет незначительный вес (меньше 60 г) и размер, что очень удобно при необходимости постоянно носить ее с собой.

Для флеш-памяти совершенно безвредно многократное и частое подключение к компьютеру. Однако стоит обратить внимание на такой момент как безопасность извлечения устройства.

Сейчас много спорят о том, так ли необходимо использовать кнопку «Безопасное извлечение устройства». Но существует мнение, что «неправильное» извлечение приводит к выходу из строя USB-порта (разъема) или даже к удалению сохраненной на флешке информации.

Необходимо сказать и о таком свойстве флешки как защита информации. Эта возможность пока предусмотрена не в каждом устройстве. Однако уже сегодня многие из них имеют такую дополнительную функцию.

Это может быть проверка отпечатка пальца или пароль, который необходимо ввести, чтобы открыть содержимое флеш-накопителя. Весьма удобно, если Вы хотите сохранить очень личную или секретную информацию.

Недостатки

  • Срок «жизни» флешки 5-10 лет, то есть число записей и удалений ограничено. При этом скорость записи снижается со временем.
  • Чувствительность к электростатическому разряду. Повреждение электрическим током может привести к «перегоранию» без возможности восстановления. Но это, скорее, вопрос исправности розеток в доме или в офисе и правильности сборки отдельных частей компьютера.
  • Намокание тоже может быть губительно. Но, как правило, только в тех случаях, если была попытка подключить еще мокрое устройство. Если же случайно попавшую под дождь флешку оставить на несколько суток для просыхания, то, скорее всего, она будет работать исправно.
  • Еще некоторые пользователи жалуются на то, что маленький колпачок от флешки постоянно теряется. Но этот момент, конечно, трудно отнести к серьезным недостаткам. В конце концов, сегодня есть много вариантов и без отдельных деталей.

Карта памяти (flash-карта)

Карта памяти (или флеш-карта) – это устройство для накопления и хранения информации. Используется она в основном в портативной цифровой технике. Предусмотрена в большинстве моделей современных телефонов и фотоаппаратов.

Бывают они разных физических размеров – от 32 до 15 миллиметров.

Для самых маленьких флеш-карт есть специальные переходники (адаптеры). Благодаря им можно вставлять такие устройства в обычные разъемы для больших карт.

Еще карты памяти отличаются скоростью записи и чтения (воспроизведения записанного), объемом памяти и некоторыми дополнительными характеристиками. Так, некоторые из них имеют ограничение на чтение, запись и удаление информации. Это так называемые карты с защищенной памятью.

Как открыть флеш-карту на компьютере

Часто данные с карты памяти – фотографии, видео или музыку – требуется перенести на компьютер для сохранения, обработки или просто удобства просмотра (или прослушивания) материала. Есть два способа сделать это.

Первый, наиболее простой – через специальный кабель (шнур), соединяющий портативное устройство и компьютер через разъем USB.

Такой кабель чаще всего поставляется в комплекте с устройством. Да и купить его отдельно не проблема. Стоит он дешево, удобен в использовании, места занимает мало. Главное – правильно его подобрать.

Второй вариант переноса данных с карты памяти на компьютер – через подключение самой карты. Для этого нужно извлечь ее из устройства и подключить к компьютеру.

В современных ноутбуках есть специальное отверстие для флеш-карт. Если на Вашем компьютере такой разъем отсутствует, не огорчайтесь. Сейчас можно приобрести специальное устройство – кардридер (card reader).

Это устройство, предназначенное для чтения разных флеш-карт. Его можно назвать посредником между вашим компьютером и картой памяти. В специальное отверстие в кардридере вставляется карта, и он подключается к компьютеру через USB-разъем.

Стоит кардридер совсем недорого, зато оказывает очень ценную помощь тем, кто часто работает с флеш-картами.

Автор: Илья Кривошеев

USB Flash – что внутри? Как чинить USB Flash? » Познавательный блог

USB Flash – что внутри? Как чинить USB Flash?

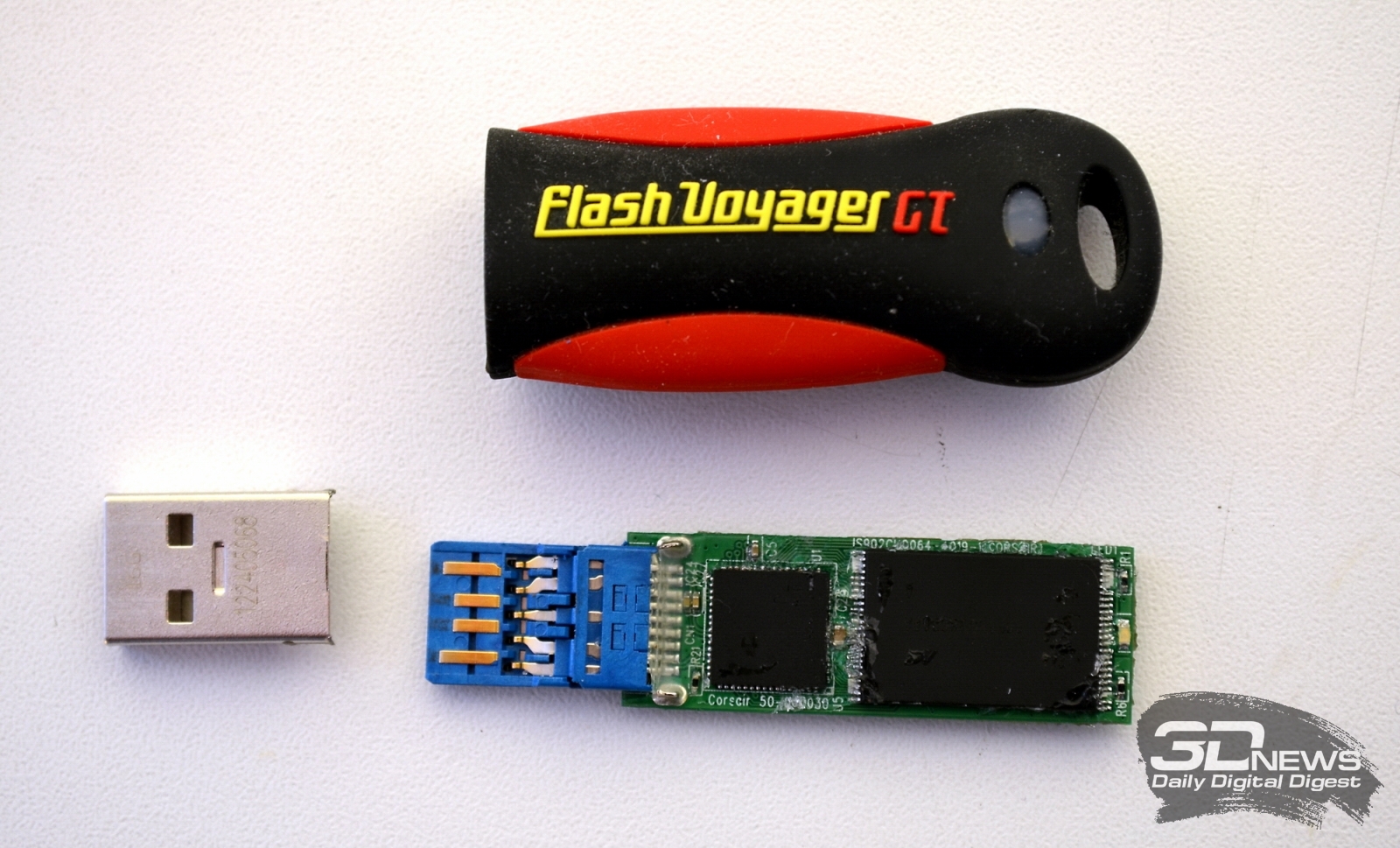

Флешки – довольно простые устройства, состоят из следующих частей:

  1. плата PCB;
  2. USB разъём тип А;
  3. стабилизатор питания контроллера и флэш из 5 в 3,3 вольт;
  4. микросхема контроллера;
  5. микросхема энергонезависимой NAND памяти;
  6. кварцевый резонатор, обычно на 12 Mhz (на схеме не показан).

Основные типичные неисправности:

PCB – многослойная печатная плата на которой устанавливаются все элементы флэш.

Типичные неисправности: некачественная пайка, внутренние обрывы проводников при механическом повреждении, удар, изгиб. Симптомы: нестабильная работа флэш.

USB разъём – некачественная пайка контактов. Симптомы: флэш периодически не определяется.

Стабилизатор – конвертирует и стабилизирует напряжение поступающие с компьютера в напряжение необходимое для работы контроллера и флэш памяти. В некоторых моделях флэшек отсутствует или встроен в контроллер. Симптомы: флэш не определяется совсем, или видно в системе как неопознанное устройство. Часто выходит из строя при переполюсовке USB разъёма.

NAND микросхема – энергонезависимая память. Симптомы: повреждение отдельных блоков памяти (бед блоки) в связи со старением или по другим причинам, невозможность записи или чтения, лечится переформатированием фирменной утилитой с уменьшением общего размера флэш.

Контроллер – микросхема управления NAND памятью и передачи данных. В ней хранятся данные о типе микросхемы NAND-памяти, производителе и другая служебная информация необходимая для функционирования флэш накопителя. Симптомы: флэш определяется как неизвестное устройство, нулевой или заниженный объём флеш памяти. Часто выходит из строя при «горячем» извлечении флэш. Обычно помогает перепрошивка контроллера фирменными утилитами.

Кварцевый резонатор – формирует опорную частоту для функционирования логики контроллера и флэш памяти. При поломке (что бывает крайне редко), флэш не определяется в системе или определяется как неизвестное устройство.

За информацию спасибо сайту https://www.bootable.ru/

Почему нельзя защитить флешки иначе — ОКБ САПР

Настоящие мастера своего дела знают, что профессиональными секретами делиться нельзя. Именно эти секреты являются целью промышленного шпионажа и интриг, предметом гордости и залогом процветания, а также основой сюжета исторических легенд – вспомним лак Страдивари или ослепление авторов Храма Василия Блаженного. Чтобы Ваши профессиональные секреты не стали секретом Полишинеля, они должны быть профессионально защищены

Для владельцев информационных систем USB-флешки связаны с головной болью как источник неизбежного заражения систем вредоносным ПО и практически непредотвратимых утечек.

Основания для такого мнения, безусловно, есть, и очень существенные:

Свойство USB-памяти Выгода Опасность
Предназначается для хранения информации и переноса ее с одного ПК на другой. В ходе работы организации часто требуется переносить файлы с одного ПК на другой, такая возможность делает рабочий процесс быстрее и эффективнее. Невозможно ограничить перенос информации, записанной на флешку, на компьютеры вне организации, возрастает возможность утечки данных из организации.
Может использоваться на любом или почти любом ПК за счет стандартного интерфейса подключения и отсутствия необходимости установки дополнительного ПО. Сотрудник становится мобильнее, имея возможность работать с необходимыми данными не только на своем рабочем месте. После работы на непроверенных ПК флешка, а затем и информационная система организации может быть заражена вирусами или другим вредоносным ПО.
Может применяться как для чтения, так и для многократной записи и удаления файлов. Не требуется большого количества расходуемых носителей информации, работа пользователя удобнее, чем в случае с CD. Файлы на USB-носителе могут быть несанкционированно удалены или изменены.
Недорого стоит Применение в организации не требует значительных затрат, зачастую сотрудники применяют самостоятельно купленные устройства. Пользователи относятся к устройству легкомысленно, используют не только в служебных целях и часто теряют.
Небольшого размера и веса. Удобно в применении и переноске. Вынос за пределы организации трудно установить визуально, устройство легко может быть украдено у легального пользователя злоумышленником.

Получается, что применение флешек на предприятии больше выгодно сотрудникам, чем владельцу предприятия.

Невольно задаешься вопросом, стоит ли комфорт персонала таких рисков?

Если предельно обобщить, то с точки зрения владельца системы проблемы с флешками две: на ней можно унести то, что не следует уносить, и на ней можно принести то, что не следует приносить. Для обеих проблем разработчики средств защиты информации предлагают свои решения.

Решения эти, конечно, различны по качеству и лежащим в основе принципам, однако, хуже другое – ни одно из них не обеспечивает возможности комфортной и в то же время безопасной работы в организации с USB-памятью. В этом легко убедиться, попытавшись оценить, какие именно защитные механизмы применяются, как правило, в СЗИ для обеспечения безопасного использования флешек. Будем исходить из того, что механизмы реализованы в СЗИ правильно и работает СЗИ надежно, рассмотрим только саму суть механизмов, то, на что они направлены, а не как они реализованы.

Опасность Механизмы защиты Недостатки
Невозможно ограничить перенос информации, записанной на флешку, на компьютеры вне организации, возрастает возможность утечки данных из организации. Установкой различных СЗИ, допускающих применение в информационной системе только строго определенных флешек (по уникальному идентификатору). Настройкой правил разграничения доступа определенных пользователей с определенными флешками. Невозможно ограничить перенос информации, записанной на легальную флешку легальным пользователем. Сужается круг лиц, которые могут подозреваться в утечке, повышается вероятность успешного расследования инцидента, но не исключается возможность утечки. То есть, по сути, решение не является решением этой проблемы.
После работы на непроверенных ПК флешка, а затем и информационная система организации может быть заражена вирусами или другим вредоносным ПО. Установкой одной или нескольких программ защиты от вредоносного ПО (антивирусу, анти-maleware), настройкой в системы разграничения доступа (запрета запуска программ, отсутствующих в разрешенном списке, проверки целостности программ перед запуском, замены поврежденных программ резервными копиями по результатам проверки). Существующие антивирусы не дают гарантированной защищенности, а только снижают риск. Системы разграничения доступа, действительно обеспечивающие эти функцию, дороги и редко устанавливаются только для того, чтобы обеспечить возможность работы с USB- памятью.
Файлы на USB-носителе могут быть несанкционированно удалены или изменены. Снабжением USB-носителей средствами аутентификации пользователя или применением криптографических методов защиты данных, записываемых на эти носители. Это не решает проблемы искажений или удаления информации при обработке легальным пользователем (злонамеренной или в результате работы на враждебных СВТ)
Пользователи относятся к устройству легкомысленно, используют не только в служебных целях и часто теряют. Оргмеры (централизованные закупки, регистрация и учет, запрет на внеслужебное использование, штраф за утерю) Поскольку устройство недорогое, материальная ответственность за него не слишком обременительна, а внеслужебное использование не поддается контролю благодаря возможности многократной записи и удаления информации.
Вынос за пределы организации трудно установить визуально, устройство легко может быть украдено у легального пользователя злоумышленником. Оргмеры (усиление охраны, запрет на вынос устройств за пределы территории предприятия). Выполнение запрета на вынос трудно проконтролировать, усиление охраны предприятия не снижает вероятности кражи за пределами его территории.

Получается, что все принимаемые меры имеют весьма отдаленное отношение к проблемам, связанным с применением USB-устройств.

Решения состоят так или иначе в снабжении флешек механизмами аутентификации пользователя и в предоставлении возможности запрещать использование в информационной системе таких устройств вообще, или разрешать использование только устройств с теми или иными уникальными идентификаторами. В лучшем случае это дополняется возможностью настройки правил разграничения доступа таким образом, чтобы пользоваться определенными флешками можно было только определенным пользователям и записывать на них не что- угодно, а только определенные файлы.

Все это скорее осложняет жизнь пользователям и администраторам безопасности информации, чем создает действительно защищенную и в то же время удобную инфраструктуру использования USB-памяти. Потому что «решения», как мы видим, «борются» просто не с тем, в чем состоят «проблемы».

Это очень легко понять, если проанализировать не то, насколько надежно та или иная система запрещает работу с теми или иными устройствами, а то, как, собственно, нам бы хотелось применять USB-носители в идеале.

Как мы уже определили, опасность применения флешек в информационной системе состоит не в том, что они тем или иным способом применяются внутри системы, а в том, что они могут с тем же успехом применяться и снаружи.

Информацию, записанную на них с рабочего ПК, можно унести и скопировать на другой ПК с неизвестно какими целями. Вредоносное или просто нежелательное, неразрешенное ПО самого разного рода можно записать на них с постороннего ПК и принести в организацию.

И в этом смысле мало что дает ограничение «использовать только строго определенные флешки», ведь и с разрешенной к использованию флешки можно переписать то, что не следует, туда, куда не следует.

Метод защиты от утечек через USB-носители путем ограничения их использования на защищаемых ПК несет в себе принципиальную ущербность, ведь применение флешек на посторонних ПК при этом никак не ограничивается.

Задача защищенной работы с USB-флешками в организации до сих пор выглядит практически нерешаемой. Ситуация тут, похоже, аналогична попыткам защитить от расхищения колхозную собственность. Невозможно защитить то, что никому не принадлежит.

Речь, конечно, идет не о том, что флешки не принадлежат никому формально. Формально они, конечно, имеют хозяина, ведь кто-то за них заплатил. Однако посмотрим, что вообще обозначает «владелец» по отношению к USB-памяти.

Связь между устройством и его владельцем никаким образом технически не обусловлена. Человек знает, что это его флешка, флешка же не знает об этом ничего, для нее все люди совершенно одинаковы. Значит, фактическим владельцем флешки является тот, кто в данный момент имеет возможность подключить ее к компьютеру.

Получается, что обыкновенные USB-флешки по природе своей НИЧЬИ. А ничье невозможно защитить.

И невозможно сразу по двум причинам совершенно разных типов: психологической и технической.

С одной стороны, возвращаясь к приведенной аналогии с колхозом, то, что никому не принадлежит, никто и не стремится уж слишком старательно защищать. Однако «человеческий фактор» так или иначе можно скорректировать разного рода мотивациями.

Хуже с техническим аспектом – защитить ничье невозможно потому, что модель угроз, необходимая для построения корректной системы защиты (и это касается не только информации), напрямую зависит от того, где проходят баррикады и кто по какую сторону от них.

В защите нуждается не информация сама по себе, а интересы ее владельца. А для того чтобы защитить интересы владельца, необходимо знать, в чем они заключаются. Для этого же, в свою очередь, нужно знать, кто владелец. Это легко проиллюстрировать на примере защиты компьютеров, темы, имеющей длительную и относительно успешную историю. Хорошо понятно, что владельцем ПК может быть как его непосредственный пользователь, так и совершенно другой человек. При этом по отношению к компьютеру, не оборудованному средствами защиты информации, владелец точно так же ничем не отличается от любого другого человека, способного его включить, как и «владелец» флешки от человека, заполучившего ее незаконно. И цель принятия различных мер по защите информации – обеспечить такой режим работы с компьютером, при котором доступом к информации будет управлять владелец.

Стало быть, наличие четко определяемого владельца – совершенно необходимое условие для обеспечения информационной безопасности. Владелец – это та точка отсчета, которая необходима для построения системы защиты.

ЗАЩИТА НЕРАВЕНСТВА

Если флешки выдаются сотруднику на работе, то, как и все СВТ, принадлежат они владельцу информационной системы. Если же сотрудники покупают их самостоятельно, разумно, что принадлежат эти флешки тем сотрудникам, которые их приобрели.

Тут кроется парадокс: может ли быть частью информационной системы элемент, принадлежащий другому владельцу? Казалось бы, вопрос весьма специфический и имеющий мало отношения к информационной безопасности системы.

Однако, это только на первый взгляд. Определив, кто является владельцем устройства и информации на нем, можно построить систему, защищающую не просто какую-то абстракцию от каких-то абстрактных опасностей, а защищающие интересы владельца информации. Другими словами, система защиты информации должна обеспечивать возможность распоряжаться доступом к ней владельцу информации на его усмотрение, а всем остальным – действовать в соответствии с назначенными для них владельцем правами.

Защищенные устройства или системы – это такие, пользоваться которыми могут не все.

Это касается не только информационной сферы, но также и помещений, или, скажем, автомобилей. Защита интересов владельца – это защита его приоритетного положения по отношению к своей собственности.

Что же это означает применительно к защите флеш-памяти в формате USB-устройства?

Точкой отсчета при выстраивании системы защищенной работы с флеш-памятью в формате USB-устройства должен быть владелец системы. Только он должен определять, на каких компьютерах сотрудник сможет, а на каких не сможет применять свое устройство.

«Человеческий фактор» при такой системе оказывается не сведен к минимуму, а возведен к максимуму – никто не отнесется к собственности с большей ответственностью, чем ее владелец.

Значит, идеальная работа с USB-памятью в организации – это такая, когда владелец определяет:

  • кто может использовать флешку;
  • какую именно флешку сотрудник может использовать;
  • на каких именно компьютерах данный сотрудник может использовать данную флешку.

Причем на каких именно компьютерах из всего мира, а не из компьютеров той информационной системы, владельцем которой является наш владелец флешки.

Казалось бы, это просто утопия – как можно что-то запретить на тех компьютерах, круг которых даже не может быть очерчен.

Однако, это не так. Именно такую возможность предоставляет система на основе защищенного носителя информации «Секрет».

СОЗДАНИЕ ЗАГРУЗОЧНОЙ ФЛЕШКИ

Львиная доля лэптопов поступают в продажу с операционкой «на борту». Но иногда, чтобы удешевить конечную стоимость, не экономя на аппаратной составляющей, продаются компы без ОС. А некоторые юзеры не хотят пользоваться той версией операционки, что продавалась вместе с ПК. Все эти траблы решает создание загрузочной флешки. Для этого нужны 5 вещей.

  1. USB флешка.
  2. Нужный разъем на компе.
  3. ISO-документ с операционкой внутри.
  4. Программа для создания загрузочной флешки Windows (от XP до 10) или Linux.
  5. Около получаса для записи на носитель.

Как только собраны эти «стихии» — можно приступать.

Создание загрузочной флешки с помощью UltraISO

Эта аппка с интуитивно понятным интерфейсом. Алгоритм работы с ней простой.

  1. Подключить съемный носитель.
  2. Включить прогу UltraISO.
  3. Показать ей на iso-документ, который будет записываться.
  4. Тапнуть на «Самозагрузка».
  5. Подтвердить свой выбор через «Записать образ диска».
  6. В поле «Disk Drive» показать путь к нужному носителю. Если флеш-карта не отформатирована, прямо здесь можно стереть с неё всю информацию.
  7. Метод записи — USB-HDD+ (по умолчанию).
  8. Подтвердить принятые решения, кликом на «Записать».
  9. Подождать 5-10 минут, пока инфа переносится на носитель.

Всё, теперь можно устанавливать винду на любой комп.

Полезная статья: 7 особенностей ноутбуков Intel Evo: ознакомление с платформой

Создание загрузочной флешки с помощью Rufus

Руфус настолько неприхотлива, что включается даже на Win XP. Помимо основной задачи, она проверяет накопители на наличие ошибок. Это решил использовать свою повседневную флешку в качестве установочной. Программа просканирует её и расскажет о состоянии накопителя.

Пошаговый алгоритм работы с ней.

  1. Подсоединить съемный носитель к ПК.
  2. Подключить прогу.
  3. Выбрать нужный в появившемся поле «Устройство».
  4. Тапнуть на «Выбрать» и показать проге дорогу к ISO-образу.
  5. Зайти в «Параметры образа» и найти там «Стандартная установка». Тогда носитель будет работать как установочный. Если нужно запускать ОС с флешки (без установки) — найти вариант To Go.
  6. В строке «Схема разделов» подтвердить тип системы, для которого создается установочный диск — MBR (для систем с Legacy/CSM) либо GPT (для UEFI BIOS).
  7. Карточка форматируется в FAT32, который читается везде. Если нужно включить NTFS, следует помнить, она работает только с UEFI-системами с выключенным Secure Boot (предотвращение запуска самовольно установленных операционок).
  8. Запустить запись, кликнув мышкой  на «Старт».

После 15 минут ожидания ISO будет на карточке. Приятного пользования!

Интересная статья: Apple переходит на процессоры ARM: 4 ответа на «Зачем?», «Когда?», «Почему?» и «Что будет?»

Microsoft Windows Installation Media Creation Tool

Аппка создаст нужный образ, и сама обновит операционку до оптимальной версии, сгенерировав ключ. Поэтому подходит только для официальных версий: установить переделанную модификацию не получится. Работает таким путем.

  1. Включить Creation Tool.
  2. Выбрать в меню ту строчку, где говорится о создании установочной флешки.
  3. Тапнуть на нужный тип системы (х32 или х64), нужный язык и необходимую версию (7, 8.1, 10 Home, Pro и т.д.).
  4. Клацнуть «Далее».
  5. Когда приложение спросит куда записывать инфу, указать ей путь к карточке.

Через 15-20 минут комп готов к переустановке!

Загрузочная флешка Windows 10 и Windows 8.1 без программ

Хозяева компов с UEFI BIOS, ОС Win 8.1 и младше могут создать установочный USB без стороннего ПО. Всё, что нужно:

  • ПК, что работает с EFI-загрузкой;
  • носитель в формате FAT32;
  • оригинальный образ системы.

Дальше достаточно извлечь инфу с ISO и скопировать его портативный носитель. UEFI-компьютеры прочтут его и так.

Важно: с неофициальными версиями такая схема не проходит. Юзерам придется искать сторонние проги.

Ликбез: Как вставить PDF в Word: 9 способов

Microsoft Windows 7 USB/DVD Download Tool

Аппка Майкрософт для Win7, которая способна дать жару и на «младших» версиях (8-ой и 10-ой винды). Она трудится только с официальными образами систем. Любители кастомных (переделанных сборщиками) систем смогут довольствоваться лишь UlrtaISO и Rufus.

Работа с ней состоит в следующих шагах.

После 10-15 минут записи всё будет готово и можно юзать флешку!

Мультизагрузочные флешки

Как уже понятно из названия, они имеют на «борту» сразу несколько систем или приложений для разных целей. К примеру, на одной большой флешке размером 128 Гб, могут поместиться одновременно:

  • несколько версий Win 10;
  • 2-3 популярных антивируса;
  • портативные (не требующие установки) версии Office-программ Word, PowerPoint, Excel;
  • еще и останется 40-50 Гб на образы любимых игр и приложух.

Наполнение может быть совершенно любым — все зависит только от владельца накопителя. Особой популярностью у любителей мульти-флешек пользуются WinSetupFromUSB и AIO Boot. Именно эти 2 проги детально разобраны ниже по тексту.

На заметку: Сравнение MacBook Air 2020 vs MacBook Pro — 5 сходств и отличий

WinSetupFromUSB

Приложение, которое спасет ищущих как в мгновение ока создать загрузочную флешку с программами. Оно отформатирует флешку, установит туда нужные ОС, проги и бонусом еще проверит все ли корректно включается. Проходит это так:

  1. Законнектить носитель к ПК.
  2. Включить прогу.
  3. Выбрать тот накопитель, куда будет направляться информация.
  4. Отметить AutoFormat it with FBinst, чтобы отформатировать флешку.
  5. Указать, какие именно файлы должны присоединить на носитель.
  6. Добавить дистрибутивы по очереди, нажав на троеточие и выбрав путь к требуемому файлу.
  7. Отметить галочкой все нужные файлы, которые должны появиться на носителе.
  8. Нажать «Go» и подождать, пока данные запишутся на флешку.

Примечание: нужно проводить автоматическое форматирование только, если WinSetupFromUSB впервые записывает данные на носитель. Если дополнять имеющиеся установочные данные — ставить галочку напротив «автоформатирования» не нужно.

Геймерам: Игровой режим в Windows 10: как включить и не поседеть

AIO Boot

Одна из немногих прог, которая работает даже с внешними жесткими дисками. Также с её помощью можно загружать разные программы и LiveCD. Однако, для работы с ней нужно подготовить носитель — иначе программа не сработает так, как нужно. Для этого проводятся следующие манипуляции.

  1. Скачать приложуху.
  2. Вставить флешку. Если она уже раньше работала с этой программой, форматирование не нужно. Если она встречается с аппкой впервые — отформатировать в FAT32.
  3. Выбрать кнопку «Bootloaders».
  4. После этого, выйдя на новое окно, кликнуть на Grub2.
  5. Выбрать нужный накопитель.
  6. Тапнуть «ОК».

Подождать, пока программа подготовит носитель. Это занимает от 3 до 30 минут (в зависимости от объема). После подготовки диска можно приступать к самому процессу записи. Выглядит он так:

  1. Зайти в настройки и установить русский язык для среды загрузчика. Те, кто хорошо понимают английский, могут пропустить этот шаг.
  2. Во вкладке «Интеграция» выбрать тип образа (к примеру «Windows» → «Win 10») и путь к нему.
  3. Кликнуть на «ОК» для подтверждения.
  4. Если файл больше 4 Гб, а карточка в FAT32, система сообщит о возможности его разбить автоматически.
  5. Повторить нужное количество раз, добавляя необходимые образы, утилиты и LiveCD с любимыми программами.

Если нужно проверить, как будет выглядеть меню загрузки — проэмулируйте это через меню «Тестовая загрузка [QEMU]». Тогда прога запустит эмулятор окна запуска, по которому можно понять, как будет выглядеть меню установки.
Для тех, кому интерфейс проги окажется сложным, есть второй выход из ситуации. Делается он следующим способом:

  1. Найти нужные файлы.
  2. Открыть через «Проводник» носитель.
  3. Зайти на съемном носителе в папку AIO\Files.
  4. Перенести требуемые образы в то место.
  5. После копирования ISO, их можно будет отыскать в строке «Загрузка из ISO, WIM, IMG, VHD и IMA.».

Важно: перед тем, как запустить аппку, нужно отключить SecureBoot на компе. Иначе операционная система не включит её.

Неважно, какой программой юзер будет делать загрузочную флешку — лишь бы подходила под его запросы. Тот же UltraISO понравится даже чайникам, а сложность с WinSetupFromUSB компенсируется её возможностями.

В тему: Как узнать IP адрес своего компьютера:10 подсказок

USB- Решение

Восстановление USB-накопителя
Формат USB накопителя
Исправление USB-накопителя
Узнать USB-накопитель

Как работает флэш-накопитель и что внутри него?

USB-накопители внешне относительно просты; компактны и просты в эксплуатации, поэтому так легко забыть о том, что под поверхностью они упакованы сложными схемами.

В этой статье мы собираемся изучить, как делается USB-накопитель и какие внутренние компоненты используются для работы этих маленьких устройств.

Как работает USB-накопитель?

Стандартный USB-накопитель, независимо от того, изготовлен ли он для покупателя или для специальных маркетинговых акций, представляет собой очень сложное устройство и содержит буквально тысячи соединений, которые связывают сотни компонентов в схемах накопителя.

Все они работают согласованно, чтобы предоставить пользователю возможность хранить информацию на ходу. Флэш-накопители используют полупроводниковый транзистор для извлечения и хранения пользовательских данных. Этот транзистор состоит из трех частей: истока, затвора (плавающего и управляющего) и стока.

  • Источник: Источник — это канал между внутренней схемой и хост-устройством, к которому подключен USB, например портативным компьютером. Он перемещает данные посредством обмена энергией, проталкивая эту информацию через «ворота».’
  • Плавающие ворота: Первые из двух ворот, плавающие ворота (другие — управляющие ворота), являются местом, где собираются все данные. Ведущее устройство отправит электрический заряд через источник в ворота.
  • Управляющий вентиль: Управляющий вентиль предотвращает выброс энергии и данных, хранящихся в плавающем затворе, прямо обратно в источник.
  • Сток: Любая избыточная энергия, производимая главным устройством, отводится в сток.Затем сток будет проталкивать эту энергию через остальную часть устройства, чтобы поддерживать его включенным, даже без влияния внешнего устройства.

Что внутри USB-накопителя?

Если вы когда-нибудь задумывались, что находится внутри USB-накопителя, то этот раздел для вас. За прошедшие годы мы вскрыли несколько флеш-накопителей, и здесь мы собираемся изучить, что находится внутри и как это работает.

Важнейшие компоненты

Каждый USB-накопитель состоит из пяти важных компонентов:

  • Стандартный USB-штекер / разъем
  • Контроллер USB-накопителя
  • Чип флэш-памяти NAND
  • Кристаллический осциллятор
  • Крышка

Стандартный USB-штекер / разъем

Штекер — это внешняя часть накопителя, которая подключается к главному устройству.Обычно они бывают плоскими и прямоугольными. Часть USB-разъема, которая вставляется в компьютер, называется штекером, а иногда и «вилкой» USB-соединения. «Женский» разъем, который может подключаться к другим устройствам, называется портом.

Большинство штекеров USB имеют разъемы Standard-A; это те, с которыми мы наиболее знакомы. Хотя они также могут быть доступны как Type-B, Mini, Micro и Type-C.

Контроллер запоминающего устройства USB

Это микроконтроллер внутри USB, который позволяет хост-системе получать доступ к вашему устройству, тем самым обеспечивая передачу файлов между устройствами.Контроллер запоминающего устройства может быть лишь небольшим компонентом, но он отвечает за управление передачей данных.

Чип флэш-памяти NAND

Флэш-память NAND — это форма энергонезависимого хранилища данных (что означает, что данные сохраняются даже без источника питания). Чип NAND в USB — это система поддержки накопителя, во многом так же, как человеческий позвоночник поддерживает структуру скелета. Это дает устройству мощность и место для хранения, необходимые для хранения ваших данных.

Кристаллический осциллятор

Этот удобный компонент определяет поток информации в схемах устройства. Кварцевый генератор использует тактовый сигнал 12 МГц для управления выходом устройства — все электронные устройства используют тактовый сигнал — для создания устойчивой структуры памяти.

Сигнал функционирует аналогично метроному, качаясь из стороны в сторону, помогая синхронизировать все электронные функции устройства.

Крышка

Крышка представляет собой твердое внешнее покрытие устройства и используется для защиты хрупких компонентов внутри корпуса устройства.

Это также часть, которая обычно предназначена для создания широкого спектра дизайнов, цветов и настроек. Обычно их делают с твердым пластиковым покрытием, но они также могут быть деревянными или металлическими.

Другие компоненты

Хотя все USB-устройства содержат эти пять важных компонентов, они также могут включать в себя дополнительные компоненты, которые добавляют дополнительные функциональные возможности вашему устройству.

Светодиоды

Некоторые приводы оснащены светодиодными индикаторами. Они используются, чтобы узнать, работает ли ваш привод или даже заряжается ли он. Светодиоды удобны, поэтому вы случайно не прервете передачу данных на полпути.

Extra Storage

Некоторые диски также поставляются с возможностью добавления дополнительного хранилища к устройству. Это незанятое пространство обычно остается свободным, поэтому у пользователя есть возможность добавить вторую микросхему памяти, чтобы расширить возможности хранения устройства.

Дорожные аксессуары

Некоторые USB-накопители, такие как наша линейка Titan, имеют встроенную петлю, которую можно использовать для добавления USB к кольцу для ключей, шнурку или любому другому аксессуару, который может вам помочь храните свое устройство в безопасности на ходу.

Заглушка разъема

Большинство USB-накопителей в наши дни поставляются с заглушкой USB, поворотной крышкой или встроенной крышкой, обеспечивающей защиту важнейшего разъема, предотвращая попадание пыли и других частиц внутрь устройства.

Переключатель защиты от записи

Переключатель защиты от записи обеспечивает дополнительную безопасность, обеспечивая целостность ваших сохраненных данных. Переключатели используются для включения или отключения записи данных на устройство и в память. Так, например, если вы подключили свое устройство к потенциально опасному хост-устройству (например, общедоступному компьютеру в библиотеке или интернет-кафе), вы могли бы сначала включить защиту от записи, чтобы предотвратить попадание любых неожиданных или вредоносных данных на ваш компьютер. устройство.

Советы по выбору правильного USB-накопителя

Поскольку мы рассмотрели пять важнейших элементов, которые есть во всех USB-накопителях, но есть несколько дополнительных функций, которые могут вам понадобиться, и есть несколько вещей, которые необходимо учитывать перед покупкой .

Емкость памяти

USB доступны с широким диапазоном памяти от 1 ГБ до более 1 ТБ. Выбранный вами объем хранилища во многом будет зависеть от того, сколько данных вы планируете использовать. Если вы время от времени импортируете несколько документов Word или Excel, вам не понадобится ничего слишком большого.С другой стороны, если вы планируете делать резервные копии файлов и жестких дисков, вам понадобится что-то довольно серьезное.

Какой бы размер вы ни выбрали, помните, что вам может потребоваться добавить дополнительные данные в будущем, поэтому стоит подумать заранее.

Безопасность

Хотя USB-накопители невероятно удобны, как и любое другое электронное устройство, они никоим образом не лишены риска, когда речь идет о безопасности:

  • Их небольшой размер позволяет легко потерять
  • Их сложно отслеживать, так как трудно отследить, где они были подключены и с какой целью (многие организации запретили их по этой причине)
  • Они способны передавать вредоносные программы с одного устройства на другое

Размер USB-накопителя, конечно, нельзя изменить без потери портативности, но программное и аппаратное шифрование может помочь предотвратить передачу злонамеренных файлов и несанкционированный доступ.Некоторые USB-накопители поставляются уже полностью зашифрованными, например диск SafeToGo, в то время как другие поставляются с физической контактной панелью, для использования которой требуется код ключа.

Эти дополнительные меры могут быть не особенно полезными, если вы просто ищете устройство, например, для передачи нескольких файлов данных между компьютерами дома. С другой стороны, если вы храните и транспортируете очень конфиденциальную информацию, которая, если она попадет в чужие руки, может вызвать серьезную головную боль, вам следует подумать о более надежной защите.

Если вы ищете дополнительную информацию о том, что мы рассмотрели в этой статье, или вас интересуют какие-либо другие продукты или услуги, не стесняйтесь обращаться к нам сегодня.

Что внутри рекламной флешки

Для такого небольшого продукта просто невероятно, насколько сложна система внутри ваших рекламных USB-накопителей. Мы разобрали один из наших качественных USB-накопителей с внутренним чипом Hynix, чтобы показать вам ключевые элементы вашего устройства и дать вам краткое изложение того, что каждый из них делает.

Важные внутренние компоненты рекламного USB-накопителя

Несмотря на то, что внутри флеш-накопителя много сложных крошечных деталей, наиболее важными элементами, с которыми вы можете столкнуться, являются следующие;

  • Mass Storage Controller Device — мозг вашего запоминающего устройства. Извлекает данные и записывает их на микросхему памяти.
  • Чип флэш-памяти NAND — Фактическая часть накопителя, на которой хранятся ваши файлы.
  • Осциллятор (или кварцевый осциллятор) — кварцевый кристалл, который использует тактовый сигнал для управления выходом устройства.
  • USB-штекер — Разъем между микросхемой памяти на накопителе и компьютером, к которому вы подключили устройство.

Когда все эти части работают вместе, они позволяют с легкостью сохранять и стирать данные на рекламных USB-накопителях. Однако эти части привода не работают в одиночку, и есть несколько других частей устройства, которые вы можете распознать. Это включает;

  • USB-футляр — Внешний корпус вашего устройства защищает внутренние микросхемы и плату, показанные выше, от внешних воздействий.
  • Светодиоды — Некоторые, но не все, фирменные флэш-накопители включают светодиодный индикатор, который будет мигать, указывая на то, что устройство активно подключено к компьютеру.
  • Заглушка — В зависимости от вашего стиля USB-футляра, USB-штекер может поставляться с пластиковой заглушкой, чтобы на нем не было частиц грязи.
  • Коммутаторы защиты от записи — Дополнительная защита, которую можно включить для защиты целостности ваших данных, если устройство подключено к ненадежному компьютеру.

Покупка USB-накопителей у USB Planet

Заказывая рекламные флэш-накопители USB на USB Planet, вы можете быть уверены, что компоненты нашей внутренней памяти изготовлены из высококачественных материалов, а не переработаны из перепрофилированных устройств. Все наши микросхемы флэш-памяти NAND являются A-Grade и производятся известными заводами, такими как Toshiba, Hynix (см. Выше) и Sandisk, поэтому вы можете быть уверены, что ваши объемные накопители USB Planet выдержат конкуренцию.

Хотя в Интернете доступны более дешевые варианты, здесь, в USB Planet, мы продаем USB-накопители флэш-памяти, соответствующие стандартам качества и безопасности, чтобы вы могли уверенно использовать свои оптовые брендированные USB-устройства в рамках планов управления бизнесом, маркетинговых кампаний или рекламных раздач.Свяжитесь с нашим профессиональным отделом продаж прямо сейчас, чтобы узнать больше о внутренней работе USB-накопителей USB Planet или просто узнать о доступных стилях.

Что такое флешка?

Обновлено: 30.04.2020 компанией Computer Hope

Также называемый флэш-накопителем USB , флэш-накопителем , флэш-накопителем , блоком памяти , брелком для ключей и флэш-накопителем , переходной диск является переносным запоминающим устройством.Часто он размером с человеческий большой палец (отсюда и название) и подключается к компьютеру через порт USB. Флеш-накопители — это простой способ хранения и передачи информации между компьютерами, размер которых варьируется от 2 ГБ до 1 ТБ.

В отличие от стандартного винчестера, флешка не имеет подвижных частей; он содержит только микросхему памяти интегральной схемы, которая используется для хранения данных. Флэш-накопители обычно имеют пластиковый или алюминиевый корпус, окружающий микросхему памяти. На картинке изображена флешка SanDisk Cruzer Micro 16 ГБ.

Примечание

Термин флэш-накопитель также может использоваться для описания SSD (твердотельного накопителя).

Как пользоваться флешкой

Флэш-накопитель можно использовать как любой накопитель на вашем компьютере. Чтобы сохранить файл на флэш-накопитель, выполните следующие действия.

  1. Начните с того, что вставьте флэш-накопитель в передний или задний порт USB или концентратор USB.
Примечание

За исключением USB 3.0; все USB-разъемы можно подключать только в одном направлении. Если у вас возникли проблемы с подключением USB-накопителя, попробуйте повернуть его на 180 градусов.

  1. После вставки в Windows откройте «Мой компьютер» или «Проводник», чтобы увидеть диск, помеченный как «Съемный диск», «Флэш-накопитель» или название производителя.
  2. После того, как соответствующая буква диска для вашего устройства определена, вы можете скопировать любой файл, который хотите, а затем вставить его на флэш-накопитель. Вы также можете перетаскивать файлы на флэш-накопитель.
Кончик

Если у вас возникли проблемы с поиском буквы флеш-накопителя, прочтите следующий раздел.

Какая буква у моей флешки?

При подключении флэш-накопителя к компьютеру в Microsoft Windows, он становится первой доступной буквой диска после уже используемых. Например, ваш жесткий диск — C:, а ваш диск — D :, тогда ваша флешка, скорее всего, будет диском E :. Исключение из этого правила будет, если у вас более одного жесткого диска. Если вы все еще не уверены, откройте проводник и посмотрите, появится ли новый диск после того, как вы вставите флэш-накопитель.

Чем отличается джамп-драйв от флешки?

Джамп-накопитель и флешка — это одно и то же, но с разными названиями. Похоже, что путаница возникает из-за разницы между флэш-накопителем, являющимся устройством (подробно описанным выше), и флэш-памятью, являющейся энергонезависимым носителем данных. Флэш-память используется во многих устройствах, включая флэш-накопители, твердотельные накопители и карты памяти.

Как используются USB-накопители?

USB-накопитель чаще всего используется для хранения и передачи файлов между компьютерами.Например, вы можете написать отчет на школьном компьютере, скопировать файл на USB-накопитель, а затем подключить его к домашнему компьютеру, чтобы продолжить работу. USB-накопители также являются отличным и простым способом резервного копирования важных файлов. Например, вы можете скопировать все свои изображения, документы, музыку или другие файлы на флэш-накопитель и хранить их в безопасном месте на случай, если с вашим компьютером что-то случится.

Кончик

Как и все прошлые носители, флэш-накопители заменяются облачными хранилищами.Если вы ищете более быстрые методы передачи данных, вы можете использовать облачное хранилище в качестве альтернативного метода.

Что раньше люди использовали для хранения данных на флеш-накопителях?

До того, как стали популярны флеш-накопители, большинство людей использовали записываемые компакт-диски и DVD-диски для хранения и резервного копирования данных.

Сколько данных может вместить флешка?

В настоящее время на флеш-накопителях хранится от 8 ГБ до 2 ТБ информации.

Какого размера флешка мне нужна?

Сегодня даже флешка на 16 Гб — это не такие уж большие деньги, и мы рекомендуем покупать столько, сколько вы можете себе позволить.Однако, если вы планируете хранить только несколько файлов документов или не так много файлов на диске, вы можете сэкономить деньги, купив диск меньшего размера.

История флешки

Первые флэш-накопители USB были разработаны в апреле 1999 года в израильской компании M-Systems (ныне SanDisk) Амиром Баном, Довом Мораном и Ороном Огданом. Компания M-Systems анонсировала флеш-накопители USB в сентябре 2000 г. и впервые были проданы IBM в декабре 2000 г. емкостью 8 МБ.

Диск, Внешнее хранилище, Условия для жестких дисков, Оборудование, Условия для памяти, Энергонезависимая, Портативная, Твердотельное устройство, SSD, USB

Как работает флешка

Флэш-накопитель хранит данные с помощью флеш-памяти. Флэш-память использует электрически стираемый программируемый формат только для чтения (EEPROM) для хранения и извлечения данных. Флэш-накопители работают аналогично обычным жестким дискам. Флэш-накопители энергонезависимы, а это значит, что им не нужен резервный аккумулятор.Пользователи компьютеров могут выбрать использование флэш-памяти в качестве опции для удобного хранения и передачи данных.

Флэш-накопители — это вариант для удобного хранения и передачи данных.

Как работает флэш-накопитель на персональных компьютерах (ПК)?

Большинство компьютеров оснащены портами USB, которые обнаруживают вставленные флеш-накопители и устанавливают необходимые драйверы для получения данных. Пользователи компьютеров могут сохранять и извлекать данные после того, как операционная система обнаружит подключение к USB-порту.После того, как пользователь компьютера закончит использовать флеш-накопитель, он или она должны правильно извлечь устройство, чтобы безопасно извлечь его. Операционная система подсказывает пользователю, когда можно безопасно извлечь флешку из порта USB.

Флэш-накопитель состоит из множества компонентов, обеспечивающих его работоспособность. Например, это печатная плата (PCB), покрытая прочным корпусом из пластика или резины. Разъем USB выступает с одного конца флешки. Пользователи компьютеров подключают эту сторону флэш-накопителя к разъему USB-порта.Большинство флеш-накопителей оснащены разъемом USB типа A, чтобы они были совместимы со стандартными гнездами.

Флэш-накопители

имеют классификацию USB-накопителей, что означает, что для них не требуются дополнительные драйверы. Операционная система компьютера распознает логическую единицу с блочной структурой, что означает, что она может использовать любую файловую систему или систему блочной адресации для чтения информации с флэш-накопителя. Флэш-накопитель переходит в режим эмуляции или действует как жесткий диск после подключения к USB-порту.Это упрощает передачу данных между флешкой и компьютером.

Как работает флэш-накопитель в облегченных операционных системах?

Флэш-накопители обычно используются для работы с облегченными операционными системами, которые могут использоваться для превращения персональных компьютеров (ПК) в сетевые устройства. В этих случаях на флеш-накопителе находится операционная система для загрузки. Флэш-накопители имеют дополнительное преимущество перед компакт-дисками и дискетами, которые также использовались для загрузки операционных систем.Например, их низкое энергопотребление и низкая частота отказов делают их пригодными для работы в сети. Кроме того, флеш-накопители меньше по размеру и более портативны, чем их аналоги. Они также не требуют специальной подготовки для использования. Наконец, у них больший объем памяти, чем у компакт-дисков и дискет.

Как работает флэш-накопитель на вашем компьютере?

Пользователи компьютеров могут легко использовать флешку. Первый шаг заключается в поиске USB-порта на вашем компьютере. Его можно найти на задней панели компьютера.Следующим шагом будет подключение флешки к USB-порту. Найдите выступающий разъем флеш-накопителя и вставьте его в порт USB. Операционная система распознает флешку как другой жесткий диск. Фактически, его можно легко увидеть как еще одно устройство в разделе «Мой компьютер» в операционных системах Windows. Никаких специальных драйверов устройств или файловой системы не требуется. Дважды щелкните значок, соответствующий жесткому диску, и начните сохранение данных. Это так просто.

В

Secure Data Recovery Services работают сертифицированные и профессиональные специалисты, которые могут исправлять и восстанавливать данные на устройствах флэш-памяти.Наши общенациональные объекты оснащены новейшими технологиями, которые позволяют нашим инженерам безопасно работать со всеми устройствами флэш-памяти. Мы можем похвастаться 96-процентным показателем успеха, что делает наши услуги безопасным выбором, когда дело доходит до восстановления утерянных данных. Флэш-носители значительно продвинулись за последнее десятилетие, что сделало их жизненно важным запоминающим устройством для портативных носителей. Мы обеспечиваем стабильные и надежные результаты, которые не имеют аналогов у наших конкурентов. Свяжитесь с нами по телефону 1-800-388-1266 или через нашу службу поддержки по электронной почте в Интернете, чтобы получить бесплатное предложение по диагностике вашего устройства флэш-памяти в тот же день.

USB-накопитель — жизненный цикл проекта

Samuel Lee

DES 40A

Professor Cogdell

12/6/18

Материалы

Вопрос: Почему такое простое устройство, как USB-накопитель, требует приобретения таких сложных материалов, чтобы запустить производственный процесс?

USB-накопители широко используются в технологическом секторе. Это один из простейших способов передачи данных с одного электронного устройства на другое. USB-флешки невооруженным глазом выглядят все просто; однако это совсем не так.Чтобы создать USB, необходимо приобрести сложные материалы для запуска и завершения производственного процесса. В этом эссе будет рассказано о первичных и вторичных материалах, необходимых для завершения производственного процесса. Как правило, флеш-накопитель USB состоит из шести частей: платы, микросхемы флэш-памяти NAND, микросхемы контроллера, конденсатора, кварцевого генератора и корпуса.

Самая большая часть USB-накопителя — это плата. Хотя это одна из самых простых частей USB, для нее требуются труднодоступные материалы.Плата состоит из изолятора, контактов и оболочки. Первым шагом в его цикле является получение материалов, таких как жидкокристаллический полимер, медный сплав и нержавеющая сталь. Жидкие кристаллы можно найти везде. Большинство из них можно найти в пегматитах, которые представляют собой жилы, образовавшиеся из жидкостей при образовании гранитов. Одних только медных сплавов под землей не найти. Для создания сплава нужно сначала получить медь, а затем металл. Медь содержится в искаженных кубических кусках кристаллов.Руда сначала должна быть добыта, а затем извлечена для получения меди. Наиболее распространенные места, где можно найти медь в Соединенных Штатах, — это крупные рудники в Аризоне, Мичигане, Нью-Мексико и Монтане. Подобно медным сплавам, только нержавеющая сталь не найдется под Землей. Нержавеющие стали производятся из железной руды, хрома, кремния, никеля, углерода, азота и марганца. Железные руды находятся в земной коре. Хром содержится в хромитовых рудах, добываемых в Южной Африке, Индии, России и Турции.Кремний содержится в песке. Никель можно найти в земной коре. На Земле много углерода, и его можно найти в воде, камнях, магнии, железе и даже в нашей атмосфере. Азот содержится во всех живых организмах на Земле; однако он также присутствует в нашей почве, воде и воздухе. Марганец — металл в большом количестве, который можно найти в почве. После получения необходимых материалов производители структурируют экзоскелет USB.

Хотя кремний — самый распространенный элемент на Земле после кислорода, процесс производства флэш-памяти сложен.Микросхема хранения флеш-памяти выполнена из кремния. Кремний можно получить из песка. Песок нужно растопить и отполировать, чтобы получить кремний. Как только кремний получен, из кремния превращают в монокристаллические цилиндры размером от шести до восьми дюймов. Затем цилиндры интегрируются с различными частями схемы с помощью компьютеров. После того, как цилиндры объединены с частями схемы, схемы покрываются слоем стекла, подвергая кремний воздействию температур 900 градусов в течение часа или дольше.Готовый чип памяти затем интегрируется с экзоскелетом USB.

Микросхемы контроллеров в основном изготовлены из меди; однако другие материалы, необходимые для завершения производственного процесса, затрудняют их изготовление. Микросхема контроллера обычно состоит из меди, олова и стекловолокна. Медь содержится в искаженных кубических кусках кристаллов. Руда сначала должна быть добыта, а затем извлечена для получения меди. Наиболее распространенные места, где можно найти медь в Соединенных Штатах, — это крупные рудники в Аризоне, Мичигане, Нью-Мексико и Монтане.Олово содержится в касситеритовых рудах, которые можно найти в Боливии, Малайзии, Индонезии и Нигерии. Стекловолокно можно получить из стекла, которое можно сделать из песка. Стекловолокно изготавливается из стекла, состоящего из очень тонких нитей. В большинстве случаев стекловолокно можно купить у компаний или даже сделать с помощью набора из стекловолокна. После получения необходимых материалов создается основа из листов стекловолокна. Затем листы укладываются друг на друга эпоксидной смолой до тех пор, пока они не станут достаточно толстыми, чтобы выдержать плиту.Затем на обе стороны основы накладываются медные листы. После того, как все платы покрыты медью, их снова покрывают медью и оловом. Наконец, микросхема контроллера интегрирована со схемами внутри USB.

Производство конденсаторов — трудная задача, потому что металлы, необходимые для их производства, не встречаются в природе одни; вместо этого металлы нужно обрабатывать и объединять, чтобы образовать новые соединения. Конденсаторы изготовлены из токопроводящих материалов, таких как алюминий, тантал, серебро и другие металлы.Алюминий считается самым распространенным металлом в земной коре; однако металл нельзя найти в одиночку. Промышленный алюминий представляет собой комбинацию других элементов, образующих соединения. Алюминий в основном производится из комбинации сульфата алюминия и калия и оксида алюминия. Тантал встречается в материале колумбит-танталит. Тантал можно добывать на рудниках в Австралии, Канаде и Бразилии. Серебро можно найти по всему миру. Серебро можно найти в шахтах, которые расположены в США, Канаде, Мексике, Перу и Китае.После получения необходимых материалов две металлические пластины помещают параллельно друг другу. Тарелки близко, но никогда не соприкасаются. Затем пластины подключаются к клеммному проводу, который соединяет конденсатор с остальной частью схемы USB. Две металлические пластины плотно прилегают друг к другу с помощью диэлектрика.

Кварцевые генераторы — очень сложные машины; однако сделать его довольно легко, так как необходимых материалов достаточно много и их легко достать.Кварцевый генератор — это электронный генератор, который использует кристалл для создания электрического сигнала с высокоточной частотой. Кварц состоит из насыщенных растворов или когда кремний связывается с кислородом из магмы. Кристаллический кремнезем можно найти в земной коре. Песок, камень и бетон — это некоторые из материалов, содержащих кремнезем. Кислорода много; вы можете найти его везде. После получения необходимых материалов кристалл используется в качестве резонатора для создания постоянной частоты.

Корпус, несомненно, является самой простой частью USB; однако, поскольку USB-накопители не созданы равными, необходимые материалы сильно различаются. Корпус USB обычно изготавливается из акрилонитрила, бутедиена и стирола, который в основном состоит из полистирола. Акрилонитрил — это органическое вещество, которое можно найти в атмосфере Земли. Иногда он разлагается при реакции с кислородом и гидроксилом. Акрилонитрил важен для производства полезных пластиков. Бутадиен — это химическое вещество, которое образуется при переработке нефти.В основном он используется в производстве синтетического каучука. Стирол — еще одно химическое вещество, которое используется при производстве пластмасс. При воздействии стирола вреден для человека. И бутадиен, и стирол образуются как побочные продукты других производственных процессов. Эти химические вещества используются для создания уникальной формы USB-накопителей.

Общая тенденция при получении материалов, необходимых для создания USB, заключается в том, что первичные и вторичные материалы непростые. Некоторые из этих материалов требуют нескольких материалов для создания этого конкретного материала.Например, нельзя получить только медный сплав; это сочетание меди и разных металлов. Тем не менее, процесс создания USB-накопителя сложен.

Конденсаторы , learn.sparkfun.com/tutorials/capacitors/all.

Ошибка , www.premiumusb.com/blog/hows-a-usb-flash-drive-mad.

«Как работают конденсаторы?» Explain That Stuff , 30 марта 2018 г., www.explainthatstuff.com/capacitors.html.

«ВНУТРИ Флэш-накопителя.” Как работает USB-накопитель? , 4 ноября 2011 г., howflashdriveworks.wordpress.com/what-is-a-flash-drive/.

«Кристаллический кварцевый генератор и кварцевые кристаллы». Basic Electronics Tutorials , 21 февраля 2018 г., www.electronics-tutorials.ws/oscillator/crystal.html.

«US6733329B2 — USB-накопитель». Google Patents , Google, patents.google.com/patent/US6733329B2/en.

«USD610156S1 — USB-накопитель». Google Patents , Google, патенты.google.com/patent/USD610156S1/en.

«Какие бывают типы USB-кабелей? | Служба поддержки Samsung в Великобритании ». Samsung Uk , www.samsung.com/uk/support/mobile-devices/what-are-the-different-types-of-usb-ca

«Что такое кварцевый осциллятор? — Определение из Техопедии ». Techopedia.com , www.techopedia.com/definition/2245/crystal-oscillator.

«Что внутри USB-накопителя?» Premium USB , www.premiumusb.com/blog/whats-inside-a-usb-drive.

Джаред Хусинг

DES 40A

Профессор Когделл

6 декабря 2018

Энергия флеш-накопителя USB

У человека есть исследовательская работа, которую он может напечатать вместе с двумя другими студентами.В настоящее время они используют функцию совместной работы в программе обработки текстов, которая позволяет всем членам группы одновременно редактировать одну и ту же страницу. Это, по крайней мере, пример сложной и технологически развитой цивилизации, которой мы являемся сегодня. Но что было 10 лет назад? Время, когда компьютеры были намного больше, чем мы используем в 2018 году. В то время, чтобы люди могли работать друг с другом над одним и тем же документом или файлом, им приходилось использовать универсальную последовательную шину или то, что сегодня широко известно как USB-накопитель.Перенесемся в наши дни, и люди по-прежнему в основном используют USB-накопители, несмотря на такие изменения, как совместная работа текстовых процессоров и сохранение в облаке через Интернет. USB-накопители, учитывая их размер и эффективность, по-прежнему остаются преобладающими. Поскольку этот носитель внешнего хранилища производится и ежедневно используется многими людьми, независимо от того, нужен ли он им для управленческой встречи с коллегами или они хотят поделиться файлами игры с другом, в накопитель вложено определенное количество энергии, и что он использует каждый раз, когда он подключен.Однако в современном мире, где существует множество различных способов хранения, обмена и передачи файлов, что оправдывает дальнейшее использование USB-накопителей? Что ж, обычное использование стандартного USB-накопителя оправдывает воплощенную энергию устройства на протяжении его жизненного цикла, потому что оно эффективно с точки зрения энергопотребления, эффективно для хранения информации и файлов и надежно для человека, которое может использовать его в течение многих лет, прежде чем устройство достигнет конец его жизненного цикла.

Первым шагом в производстве USB-накопителя является приобретение необходимых материалов для начала производственного процесса.Основным компонентом всех устройств, которые используют электричество или являются высокотехнологичными, является кремний (Gray, Making Silicon from Sand). Промышленное получение кремния включает сбор богатого кремнеземом песка, глины и грязи. Это базовое содержимое, которое можно буквально найти на земле где угодно рядом с ними, не требует слишком много энергии, потому что их довольно легко получить. Затем песок и грязь смешиваются для промышленного преобразования в кремний. «В промышленности кремнезем превращается в чистый кремний путем нагревания его с коксом (формой угля, а не напитком) в печи» (Грей).Процесс плавления в печи требует различного количества энергии в зависимости от того, сколько кремнезема плавится. Обычно в промышленных печах для обогрева используется уголь, содержание тепловой энергии в котором составляет 6150 кВтч / тонну (или киловатт в час на тонну) (Как работает материал, сколько угля требуется для работы лампочки).

Алюминий, который используется для дальнейшего проведения электричества в конечном продукте, необходимо добывать с Земли, что требует больше энергии, чем просто плавление песка и грязи.Алюминий содержится в основном в боксите, который довольно распространен и находится у поверхности Земли. После разведки бокситов или другой богатой алюминием руды бульдозеры расчищают землю и используют динамит, чтобы разрыхлить землю и вывести руду на поверхность (Харрис, How Aluminium Works). Трудно определить, сколько энергии потребляется бульдозерами на протяжении всего технологического процесса, но один бульдозер, работающий при 100% нагрузке на двигатель, потребляет от 1864 кВт (киловатт) до 2722 кВт в любой момент времени в зависимости от объема двигателя. и какая модель бульдозера (Klanfar, Korman, Kujundzic, Расход топлива и коэффициенты нагрузки двигателя оборудования при разработке карьеров).С другой стороны, динамит используется для смещения земли и имеет энергосодержание 2723 Дж на грамм (Muller, Energy and Power). Поскольку динамит используется больше фунтами (фунтами) в промышленной добыче, фунт динамита имеет около 1 235 152 Джоулей. После получения боксита его затем смешивают с другими соединениями и нагревают под давлением в процессе Байера для получения глинозема и, кроме того, алюминия (Harris).

Медь добывается подземным или открытым способом (Calcutt, Copper: Mining and Extraction).Медные руды, которых много на поверхности Земли, добываются, а затем измельчаются в порошок, чтобы начать удаление медных концентратов. Затем концентраты помещают в плавильную печь для удаления примесей. Опять же, плавильный завод или промышленная печь используют уголь для нагрева содержимого.

Нержавеющая сталь также является ключевым компонентом USB-накопителя. Чтобы получить в промышленных масштабах, сталь необходимо плавить с хромом, кремнием, никелем, углеродом, азотом и марганцем в электрической печи в течение 8–12 часов при интенсивном нагревании (как производятся продукты, нержавеющая сталь).Поскольку сталь плавится около 2500 ° F (1370 ° C) (Кросс, «Что такое точка плавления стали»), потребуется очень высокая и постоянная потребляемая мощность. Однако мне не удалось найти конкретное измерение требований к электричеству. Теперь расплавленный стальной сплав отливают в твердую форму и продают производителю USB.

Кварц является последним основным сырьем для сборки компонентов USB-накопителя. Обычно найденный в очень большом месторождении в Арканзасе и нескольких других местах по всему миру, минерал добывается в открытых карьерах.В первую очередь бульдозеры и экскаваторы-погрузчики (часть горнодобывающего оборудования с трактором и погрузочным ковшом) используются для удаления грязи и глины, чтобы выявить жилу кварца, но иногда используется динамит или тротил (Маккензи, Как добывают кварц?). Этот процесс похож на добычу алюминия, что означает, что энергия, используемая для извлечения квартов, очень похожа на энергию процесса добычи алюминия. Как только все необходимое сырье будет приобретено, можно начинать процесс производства USB-накопителя.

Теперь, когда необходимое первичное сырье обработано, пришло время превратить его в базовые компоненты, чтобы создать конечный продукт в виде USB-накопителя.Силикон, по сути, является основным компонентом большинства изделий. Затем кремний разрезают на супертонкие слои, известные как пластины, и затем полируют с помощью процесса, называемого фотолитографией, где слой фоторезиста помещается на пластину и затем подвергается воздействию УФ-световой маски, имеющей форму схем микропроцессора (McKane , Как создается компьютерный чип). Затем происходит процесс, называемый «легированием», при котором фоторезист смывается, а пластина «поражается» ионами, чтобы изменить проводящие свойства пластины (McKane).Пластина теперь изготавливается из других металлов, таких как алюминий и медь, для проведения энергии. Затем пластина разрезается на «матрицы», которые затем используются в компонентах флеш-накопителей. Примером составляющих его частей является контроллер запоминающего устройства USB и флеш-накопитель NAND (Boyd, Life-Cycle Assessment of NAND Flash Memory). Конкретных данных о том, сколько энергии требуется для этого процесса, не обнаружено.

Стандартный USB-штекер изготовлен из алюминия, так как это вилка, которая подключается к компьютерам и другим устройствам.Я не мог точно определить, как осуществляется этот процесс, поэтому предполагаю, что производитель плавит алюминий и вставляет его в стандартные разъемы USB.

Конденсатор — это электрический компонент USB-накопителя. Поскольку у флеш-накопителя нет собственного источника питания, он получает питание от компьютера или самого устройства. Он работает, забирая энергию, накапливая ее, а затем отправляя ее в виде быстрого разряда по схемам устройства. Конденсатор изготовлен из проводящих материалов, таких как алюминий и другие металлы (Jimbo, конденсаторы).Благодаря исследованиям я не смог найти информацию о том, сколько энергии используется для создания конденсаторов, а только о том, что требуется для создания конденсатора. Поскольку идея довольно проста и дешевая, я предполагаю, что конденсаторы производятся массово, и для их создания не требуется слишком много энергии.

Далее идет кварцевый генератор. Этот компонент просто сделан из кристалла кремнезема и кварца. После добычи кварц очищается до тех пор, пока не станет достаточно маленьким, чтобы его можно было использовать в электронных устройствах и их компонентах.Кварцевый генератор используется для создания точной частоты для энергии USB-накопителей всякий раз, когда они подключены, и позволяет передавать данные между USB и подключенным устройством (кварцевый кварцевый осциллятор). К сожалению, информация об энергии этого производственного процесса не была найдена, но я предполагаю, что, поскольку кварцевый генератор представляет собой всего лишь крошечный кристалл кварца, богатый кремнеземом, то используемая энергия не может быть слишком большой, потому что необработанный кварц просто должно быть усовершенствовано и сведено к минимуму по сравнению с его истинно необработанной формой.

И, наконец, в процессе производства находится внешний кожух для внутренних компонентов, когда они все вместе. Корпуса обычно бывают пластиковыми или металлическими. Если он металлический, то обычно его делают из алюминия. Однако, если это пластик, можно использовать несколько материалов. Обычно используются пластики акрилонитрил, бутадиен и стирол. Акрилонитрил — это органическое соединение, которое можно получить из атмосферы и сделать из аммиака и пропилена (Boustead, Acrylonitrile-Butadiene-Styrene ).Бутадиен и стирол являются побочными химическими продуктами переработки нефти, а это означает, что энергия, необходимая для этих процессов, невелика (Бустед). Вместе эти отдельные компоненты, сделанные из сырья, теперь можно собирать вместе, и компания-производитель теперь имеет новую партию USB, готовую к отправке по всему миру для покупки потребителями.

Поскольку очень много разных компаний производят флэш-накопители USB, трудно определить точный путь, по которому USB-накопитель может пройти, но, тем не менее, недавно изготовленные USB-накопители начинают многоступенчатый процесс доставки, который доставляет их к продаваемым местам назначения.В качестве примера этого исследования я просто собираюсь найти среднюю топливную эффективность наиболее распространенных способов транспортировки по всему миру. Из этих методов используются грузовики, корабли и лодки, а также самолеты (грузовые). Грузовики большой и средней грузоподъемности, в том числе «тягачи с прицепами (полуприцепы), автобусы, фургоны для перевозки грузов и другие большие грузовики, являются одними из наименее эффективных и наиболее часто используемых транспортных средств на дорогах». (Каттино, Новый стандарт эффективности использования топлива для «больших буровых установок» и др.).Эти наземные транспортные средства проезжают в среднем 120 000 миль в год и получают около 6 миль на галлон (Каттино). В Соединенных Штатах «большие буровые установки» потребляют 37 миллиардов галлонов топлива ежегодно (Каттино). Сегодня многие грузовые автомобили используют дизельные двигатели, такие как 14,8-литровый шестицилиндровый двигатель Detroit Diesel DD15 с наклонным расположением цилиндров (Берг, «10 фактов, которые вы никогда не знали о 18-колесных автомобилях»). «Энергетическая плотность дизельного топлива составляет от 32 до 40 мегаджоулей на литр (МДж / л) (Некталова, Энергетическая плотность дизельного топлива).Расчетная общая выработка энергии составляет примерно 532,8 мегаджоулей на бак дизельного топлива для полуприцепа.

Морское судоходство — крупнейшее в мире и наиболее используемое средство судоходства по морю и другим водным путям. «Чтобы соответствовать требованиям скорости, двигательная установка и технология двигателей были усовершенствованы с плавания на пар, дизельное топливо и газовые турбины» (Rodrigue, The Geography of Transport Systems ). Переход к этим типам источников энергии в качестве движителей был направлен на повышение эффективности выработки электроэнергии и сокращение затрат для судоходных компаний.Грузовое судно при работе на нормальных уровнях развивает скорость около 20-25 узлов (1 узел = 1 морская миля), что соответствует 37-46,3 км в час (км / ч) (Родриг). Поскольку существует множество грузовых судов разных размеров, определение среднего объема дизельного топлива будет неточным, но мы знаем, что у дизельного топлива от 32 до 40 МДж / л.

С момента первого полета братьев Райт в 1903 году авиаперевозки росли в геометрической прогрессии. За последние 100 лет достижения в области аэронавтики привели к значительному росту потребления во всем мире, а в последние годы и к USB-накопителям.Есть три типа самолетов, которые используются как для морских перевозок, так и для пассажиров. Самолеты ближнего действия имеют небольшую вместимость и преодолевают предполагаемые короткие расстояния. Самолеты средней дальности, которые являются наиболее распространенными, работают на континенте с дальностью полета около 5000 километров. Наконец, самолеты большой дальности пересекают океаны и работают на межконтинентальном уровне с дальностью полета около 14 000 километров (Родриг). Все самолеты используют авиационное топливо в качестве источника энергии, которая имеет стандартизованную плотность энергии от 43 до 48 МДж / кг (мегаджоули на килограмм) (Gofman, Energy Density of Aviation Fuel).4 литра (Eller, Energy and Power of Flying). Флэш-накопители USB используют несколько различных комбинаций этих транспортных систем. Как только устройство появится у розничных продавцов по всему миру, флеш-накопитель будет выставлен на продажу, и теперь потребители могут приобрести продукт в соответствии со своими потребностями.

Теперь, когда USB-накопитель находится в руках потребителя, он может пользоваться функциональностью флэш-накопителя до тех пор, пока либо его емкость не достигнет предела, устройство просто не станет слишком старым и не изнашивается, либо не сломается.Каждый покупатель USB-накопителя живет в разных условиях и использует устройство в разном количестве, находясь у него при себе. USB-накопители рассчитаны на от 10 000 до 100 000 циклов записи или стирания в зависимости от используемой технологии памяти (ожидаемый срок службы USB-накопителя). По оценкам, USB часто используется примерно 10 000 раз в течение 10 лет. Фактически, поскольку USB-накопители настолько новы с точки зрения того, как давно существует технология, большинство USB-накопителей все еще доступны, поскольку микросхемы памяти (флэш-накопители NAND) еще не устарели из-за времени и окисления материал (Премиум USB, Как долго могут прослужить USB-накопители?).Каждый раз, когда USB подключается к компьютеру или другому устройству, USB потребляет определенное количество энергии, так как USB не имеет собственного источника питания. Испытания показали, что «потребление энергии увеличивается при подключении флеш-накопителя к ноутбуку» на несколько ватт (Magnes, Энергопотребление флеш-накопителей), но изменение энергопотребления портативным компьютером незначительно по сравнению с использованием флеш-накопителя. и возможность перемещать и сохранять файлы в течение всего срока службы USB-устройства. Фактически, маркетологи и компании USB продают и продают флэш-накопители, основанные на памяти и традиционном использовании, а не на энергоэффективности (Magnes).Когда флеш-накопитель USB становится ненужным, ломается или устаревает, срок службы устройства, наконец, подходит к концу, поэтому пришло время его переработать во что-то другое.

Теперь USB-накопитель можно разделить на его оригинальные компоненты, чтобы удешевить производство новых электрических устройств или приборов. USB-устройства могут в конечном итоге попасть на завод по переработке электроники; однако мало что известно о специфике утилизации USB-накопителя.Как я уже говорил ранее, флеш-накопители являются новинкой в ​​мире технологий, и большинство из них все еще используются, хотя немногие из них пришли в негодность до точки утилизации отдельных частей. Я должен предположить, что USB-накопители можно разобрать и отправить стандартный USB-штекер, конденсатор и корпус (металлический или пластиковый) для использования с другими продуктами, например, при производстве других USB-накопителей. Некоторые компании, такие как Recycle USB, берут подаренные, неиспользованные или ненужные USB-накопители и превращают их в учебные пособия для детей в возрасте от 5 до 12 лет (Recycle USB, Recycle Your Flash Drive for Good Cause).В этом случае USB просто стирается с содержащихся в нем файлов, которые затем заменяются автономной компьютерной системой для обучения (Recycle USB, Recycle Your Flash Drive for Good Cause), не обязательно анализируемой для переработки во что-то еще. Поскольку так мало известно, я не могу оценить, сколько энергии требуется для этой части процесса жизненного цикла.

Общее использование стандартного USB-накопителя оправдывает воплощенную в нем энергию на протяжении всего его жизненного цикла, поскольку оно эффективно с точки зрения энергопотребления, эффективно для хранения информации и файлов и надежно для человека, которое может использовать его в течение многих лет, прежде чем устройство достигнет максимальной производительности. конец его жизни.На протяжении всего своего времени как функциональная часть оборудования, USB-накопитель предлагает эффективный способ передачи и сохранения файлов с вашего компьютера без необходимости подключения к Интернету для этого. Общая энергия, вложенная в USB-накопитель от добычи первичного сырья до производства флеш-накопителя, доставки, использования и, в конечном итоге, утилизации устройства не может быть полностью рассчитана из-за недостаточности информации, доступной для общественности, но Я предполагаю, что воплощенной энергии устройства достаточно, чтобы оправдать дальнейшее использование USB-накопителей, несмотря на сегодняшнее начало облачного сохранения через Интернет.

Количество слов: 2808

Цитируемые работы:

Berg, Phil. «10 фактов о полуприцепах, которые вы никогда не знали». Popular Mechanics , Popular Mechanics, 28 ноября 2018 г., www.popularmechanics.com/cars/trucks/g116/10-things-you-didnt-know-about-semi-trucks/.

Boustead, I. Сополимер акрилонитрил-бутадиен-стирол (ABS) . PlasticsEurope, 2005, стр. 1–14, Сополимер акрилонитрил-бутадиен-стирол (ABS) .

Бойд, Сара и др. «Оценка жизненного цикла флэш-памяти NAND.” Цифровая библиотека IEEE Xplore , 14 октября 2010 г.

Байнум, Джон. «Почему USB-накопители по-прежнему актуальны». MediaFast , 27 января 2018 г., www.mediafast.com/why-usb-flash-drives-are-still-relevant/.

Калькутт, Вин. «Введение в медь: горное дело и добыча». Стандарты и свойства: Металлургия сплавов на основе меди , NACE International, август 2001 г., www.copper.org/publications/newsletters/innovations/2001/08/intro_mae.html.

Каннингем, Эндрю.«Краткая история USB, что он заменил и что не удалось заменить». Ars Technica , Ars Technica, 17 августа 2014 г., arstechnica.com/gadgets/2014/08/a-brief-history-of-usb-what-it-replaced-and-what-has-failed-to-replace -Это/.

Каттино, Филлис. «Новый стандарт эффективности использования топлива для« больших буровых установок »и не только». The Pew Charitable Trusts , 16 августа 2016 г., www.pewtrusts.org/en/research-and-analysis/articles/2016/08/16/new-fuel-efficiency-standard-set-for-big-rigs- и более.

Эллер, Андреа. «Энергия и сила полета». Стэнфордская курсовая работа , Стэнфордский университет, 14 ноября 2013 г., large.stanford.edu/courses/2013/ph340/eller1/.

«Использование энергии в промышленности». Факторы, влияющие на цены на бензин — объяснение энергии, ваше руководство по пониманию энергетики — Управление энергетической информации , 23 июля 2018 г., www.eia.gov/energyexplained/index.php?page=us_energy_industry.

Гофман, Эвелин. «Энергетическая плотность авиационного топлива». E-World , 2003, гипертекст.com / fact / 2003 / EvelynGofman.shtml.

Грей, Теодор. «Изготовление кремния из песка». Popular Science , 17 октября 2005 г., www.popsci.com/diy/article/2005-10/making-silicon-sand.

Харрис, Уильям. «Как работает алюминий». HowStuffWorks Science , HowStuffWorks, 8 марта 2018 г., science.howstuffworks.com/alumin2.htm.

«Как долго прослужат USB-накопители?» Premium USB , 4 мая 2017 г., www.premiumusb.com/blog/how-long-can-usb-drives-last.

«Сколько угля требуется для работы 100-ваттной лампочки 24 часа в сутки в течение года?» HowStuffWorks Science , HowStuffWorks, 3 окт.2000 г., science.howstuffworks.com/environmental/energy/question481.htm.

Джимбо. «Конденсаторы». Конденсаторы , Sparkfun, learn.sparkfun.com/tutorials/capacitors/all.

Кланфар, Марио и др. «Расход топлива и коэффициенты загрузки двигателя оборудования при разработке карьеров щебня». С. 163–169., DOI: 10.17559 / TV-20141027115647.

Кросс, Мозг. «Какова точка плавления стали?» Это элементаль — изотопы элемента Барий , education.jlab.org / qa / meltingpoint_01.html.

«Срок службы USB-накопителя». Flashbay , www.flashbay.com/blog/usb-life-expectancy.

Магн. «Энергопотребление флэш-накопителей». Real Archeology , 27 апреля 2011 г., pages.vassar.edu/ltt/?p=1029.

Маккейн, Джейми. «Как создается компьютерный чип — от песка до процессора». MyBroadband , MyBroadband, 15 апреля 2017 г., mybroadband.co.za/news/hardware/200748-how-a-computer-chip-is-created-from-sand-to-cpu.html.

Маккензи, Элеонора. «Как добывают кварц?» Sciencing.com , Sciencing, 24 апреля 2017 г., sciencing.com/quartz-extracted-8700692.html.

Мюллер. «Энергия и мощность и физика взрывов». Физика трагедии Всемирного торгового центра , muller.lbl.gov/teaching/Physics10/PffP_textbook_F08/PffP-01-energy-F08.htm.

Некталова Татьяна. «Энергетическая плотность дизельного топлива». E-World , 2008, hypertextbook.com/facts/2006/TatyanaNektalova.штмл.

«Кристаллический кварцевый генератор и кварцевые кристаллы». Basic Electronics Tutorials , 21 февраля 2018 г., www.electronics-tutorials.ws/oscillator/crystal.html.

«Утилизируйте флэш-накопители во благо». RecycleUSB , www.recycleusb.com/.

Родриг, Жан-Поль и др. География транспортных систем . Routledge, Taylor & Francis Group, 2017.

«Химический профиль США: акрилонитрил». Надежная маркетинговая информация для мировой химической, энергетической промышленности и производства удобрений , ICIS, 4 сент.2011 г., www.icis.com/explore/resources/news/2011/09/05/9489888/us-chemical-profile-acrylonitrile/.

«Что внутри USB-накопителя?» Premium USB , www.premiumusb.com/blog/whats-inside-a-usb-drive.

Адам Кастро

Professor Cogdell

DES040A

06 декабря 2018

Выбросы и отходы флэш-накопителей USB

Флэш-накопители стали наиболее широко используемой и надежной формой внешнего хранения данных. В течение 1990-х годов цены на флэш-память NAND упали, и USB стал обычным стандартом для подключения устройств к ПК.Это привело к появлению новой альтернативы хранилищу данных, которую можно удобно брать с собой куда угодно и передавать данные между ПК. Затем, в конце 2000 года, IBM стала первой компанией, которая начала продавать USB-накопители в США (Goldstein). Флэш-накопители USB не претерпели кардинальных изменений за последние 18 лет и по-прежнему легко продаются. Даже с современными службами хранения и передачи данных (Airdrop, Dropbox и т. Д.) USB-накопитель все еще широко используется. Хотя отходы, создаваемые флеш-накопителями, приводят к постоянно растущему количеству электронных отходов во всем мире, производство флеш-накопителей оставляет достаточно небольшой объем отходов, чтобы оправдать их использование и производство.

Стандартный USB-накопитель состоит из пяти основных компонентов. На плате находятся все внутренние компоненты накопителя и разъем USB. Флэш-накопитель использует плату как средство передачи питания и данных на USB (длинный) и обратно. Микросхема хранения флэш-памяти NAND сохраняет и хранит данные пользователя. Чип NAND подключается к основной плате, которая содержит изолятор, контакты и оболочку. Кварцевый генератор управляет выводом данных через контур фазовой автоподстройки частоты, регулируя хранение данных.Микросхема контроллера — это мозг флешки (Goldstein). Он извлекает информацию с диска и записывает информацию на микросхему флэш-памяти NAND. И наконец, стандартные USB-накопители бывают в пластиковом или металлическом корпусе (Goldstein). Поскольку пластиковые корпуса гораздо более распространены, это будет стандарт, используемый в этом исследовании. Это сырье приобретается на первом этапе жизненного цикла USB-накопителя.

Прием и транспортировка сырья — первый этап жизненного цикла флешек.К сожалению, актуальной информации об особенностях жизненного цикла USB-накопителей очень мало. Также компания Sandisk подробно описывает свою корпоративную ответственность на своем веб-сайте, но не дает никаких конкретных подробностей о жизненном цикле своих продуктов. Фактически, поскольку USB-накопители производятся множеством разных компаний, трудно определить точный процесс, используемый для создания каждого накопителя. К счастью, основные компоненты флеш-накопителей используются совместно с другими компьютерными аксессуарами, а также с самими компьютерами.Плата состоит в основном из силикона. Для превращения песка в кремний требуется около 10 галлонов воды, а в качестве токсичного побочного продукта выделяются оксиды азота (Хенрик). Пластик, используемый для среднего корпуса USB-накопителя, сделан из бутадиена, акрилонитрила и стирола. В частности, стирол может выделять вредные токсины во время их экстракции. И, конечно же, выбросы CO2 происходят во время транспортировки этого сырья на стадию производства. После этапа транспортировки сырье обрабатывается и производится для создания рабочего флеш-накопителя

На этапе производства сырье обрабатывается и компилируется для создания продукта для продажи и распространения.Компоненты флэш-накопителя, включая микросхему флэш-памяти NAND, платы, пластиковый корпус и полупроводники, обычно производятся в Китае, Сингапуре и Малайзии. Однако есть также заводы в Японии, Европе, Корее, Тайване и США (Boyd). Затем эти компоненты отправляются и собираются в основном в Китае, Европе и США. На этапе производства флэш-накопителя приходится наибольшая доля выбросов смога от оксидов азота (NOx) и монооксида углерода (CO). Выбросы от производства кремния, используемого для создания плат и чипов NAND, также могут включать CO2, N2O, метан и PFC (Boyd).Во время производства микросхемы хранения флеш-памяти NAND в процессе изготовления потребляется 12 МДж / кВтч, а воды, потребляемой во время процесса, составляет 1,76 л / кВтч (Бойд). Кристалл поликремния, используемый для изготовления платы привода, особенно неэффективен, так как почти 50% кристалла разрушается в процессе резки. Что касается энергопотребления на этом этапе, то на каждый квадратный сантиметр кремниевой пластины (Decker) уходит 1,5 кВт электроэнергии. Производство пластикового корпуса может привести к выбросам CO2 и N2O в атмосферу, а также к попаданию микропластика в близлежащие источники воды на заводах по производству пластмасс (Verma 705).После того, как эти компоненты обработаны и скомпилированы для создания рабочего флеш-накопителя, они отправляются на распространение.

Конечно, выбросы, возникающие на этапе транспортировки и распределения, не являются незначительными. Конкурсные флэш-накопители обычно собираются в Китае, Сингапуре и Малайзии и отправляются во все уголки мира, прежде всего в США и Европу. Фаза транспортировки имеет вторые по величине выбросы смога после фазы производства и генерирует от семнадцати до двадцати трех процентов оксидов азота и оксида углерода, выбрасываемых в течение жизненного цикла флэш-накопителей (Boyd).Эти токсичные газы также включают изрядное количество CO2, которое выделяется самолетами, лодками, поездами и грузовиками, используемыми для доставки и распространения флэш-накопителей по всему миру и странам (Бойд). Как только диски распределены, они продаются и используются потребителями.

Учитывая практическое использование флэш-накопителей, многие из них имеют длительный срок службы и создают минимальные отходы и выбросы в течение всего срока службы. В течение срока службы флэш-накопители USB создают отходы в виде потребления энергии только при подключении к устройству.Флешка имеет мощность в режиме ожидания 0,6 Вт и активную мощность 1,3 Вт. При тридцати процентах активности и семидесяти процентах простоя в течение четырехлетнего срока службы на 8000 часов стандартный привод будет использовать 6,4 кВтч, что значительно ниже, чем у большинства встроенных запоминающих устройств, имеющихся на ПК и ноутбуках (Boyd). Кроме того, средний чип флэш-памяти NAND внутри накопителя может выдерживать от 100000 до 1 миллиона циклов стирания, поэтому срок службы чаще всего ограничивается внешним повреждением накопителя, а не отказом оборудования или устареванием (Бойд).После того, как флеш-накопители отработали свою полезность, они, наконец, выбрасываются и вступают в заключительную стадию своего жизненного цикла — утилизацию отходов.

Отходы, создаваемые стандартным флэш-накопителем, могут быть небольшими по отдельности, но они способствуют постоянно растущей в мире проблеме электронных отходов и накоплению пластика. Большинство электронных продуктов, которые попадают в категорию электронных отходов или электронных отходов, утилизируются ненадлежащим образом и попадают на свалки вместе с другими предметами домашнего обихода. Эти захороненные электронные устройства не ломаются естественным путем и могут загрязнять окружающую землю.В случае флэш-накопителей конденсаторы выделяют загрязненные полихлорированные дифенилы, ежегодные глобальные выбросы которых с электронными отходами составляют 208 тонн (Робинсон). Кроме того, чип NAND содержит свинец, который может проникать в окружающую почву, пластмассы могут выделять токсины сурьмы, а полупроводники выделяют токсины галлия (Boyd). Что касается электроники, которая должным образом утилизируется как электронные отходы, она перерабатывается страной, которая ее произвела, или передается на аутсорсинг развивающимся странам. Из сорока миллионов метрических тонн электронных отходов, производимых во всем мире в год, 13% этого веса перерабатываются в развивающихся странах (Макаллистер).Эти развивающиеся страны владеют неформальными рынками вторичной переработки, на которых электронные отходы обрабатываются и утилизируются ненадлежащим образом. Эти страны включают Китай, Индию, Пакистан, Вьетнам и Филиппины, и они обрабатывают 50-80% этих электронных отходов, часто сжигая или разбирая электронику (Макаллистер). Методы переработки в этом неформальном секторе увеличивают риски для здоровья. Первичное и вторичное воздействие токсичных металлов происходит в результате сжигания на открытом воздухе для извлечения ценных компонентов из электроники, таких как следы золота (Макаллистер).При сжигании электронных отходов образуются мелкие твердые частицы, которые вызывают легочные и сердечно-сосудистые заболевания (Макаллистер). Ветры на юго-востоке Китая рассеивают токсичные частицы от сжигания на открытом воздухе по региону Жемчужной дельты, от чего страдает население в 45 миллионов человек (Макаллистер). Эти частицы также могут попасть в «путь почва-урожай-пища», один из наиболее важных путей попадания токсинов тяжелых металлов в кровоток человека (Макаллистер). Загрязняющие вещества из электронных отходов также могут попадать в водные системы с близлежащих свалок переработанных и необработанных электронных отходов.Загрязнители электронных отходов также могут перемещаться по воздуху через частицы пыли при ветре или песчаных бурях (Робинсон). Пластиковый корпус USB-накопителей также увеличивает количество пластиковых отходов, образующихся в результате электронных отходов. Пластмассы, сжигаемые на свалках, обычно сжигаются, выделяя в атмосферу токсичные газы, такие как диоксины, фураны, ртуть и полихлорированные дифенилы (Verma 701). Пластиковая фракция электронных отходов также может содержать следы олова, свинца, никеля, цинка и сурьмы в концентрациях менее 1000 мг / кг (Робинсон).Эти газы не только способствуют изменению климата, но и вдыхание этих загрязнителей увеличивает риск сердечных заболеваний, усугубляет респираторные заболевания, вызывает сыпь, тошноту или головные боли, а также вызывает повреждение нервной системы (Verma 701). Самый эффективный способ избавиться от этих опасных токсинов — полное сжигание. При полном сгорании почти 90% пластика восстанавливается до углекислоты, CO2 и воды (Verma 705). Неправильно используемые пластиковые отходы часто попадают в океан, где они могут потребляться рыбами или другими животными, серьезно сокращая их продолжительность жизни (Verma 705).

Несмотря на количество токсинов, которые USB-накопитель может выделять после того, как он исчерпал свою полезность, срок службы USB-накопителя достаточно велик и несущественен, чтобы оправдать потери и выбросы, которые он вызывает. Из-за того, что флеш-накопитель можно использовать повторно, стирая его данные и повторно загружая новые файлы, пользователи с большей вероятностью сохранят флеш-накопитель до тех пор, пока он не умрет, и с меньшей вероятностью выбросят его, прежде чем он достигнет конца срока службы. полезность. Кроме того, поскольку USB-накопители хранят важные данные, пользователь вряд ли выбрасывает флэш-накопители, которые они даже не используют, опасаясь потерять незаменимые файлы.Кроме того, хотя глобальное накопление электронных отходов имеет множество разрушительных последствий для окружающей среды, USB-накопители занимают очень небольшую часть нагрузки электронных отходов. Отходы, создаваемые одной флешкой, довольно незначительны в условиях огромного кризиса электронных отходов, и их полезность в сочетании с их долгим сроком службы оправдывает отходы, которые они производят на протяжении всего жизненного цикла.

Цитируемые работы

Бойд, А. Хорват и Д. Дорнфельд, «Оценка жизненного цикла флэш-памяти NAND», в IEEE Transactions on Semiconductor Manufacturing , vol.24, вып. 1, pp. 117-124, февраль 2011 г.

Decker, Kris De. «Чудовищный след цифровых технологий». LOW-TECH MAGAZINE , 2009, www.lowtechmagazine.com/2009/06/embodied-energy-of-digital-technology.html.

Goldstein, Phil. «Что такое флэш-накопитель: ваш ответ для простой передачи файлов». Журнал BizTech, 2 июня 2017 г., biztechmagazine.com/article/2017/06/usb-flash-drive-made-file-transfers-simple-and-easy.

Henrik Myrhaug, Edin & Tveit, Halvard & Eivind Kamfjord, Nils & Andersen, Johan & Grøvlen, Ослауг.(2012). Выбросы NOx при производстве кремния.

«ВНУТРИ Флэш-накопителя». Как работает USB-накопитель ?, 4 ноября 2011 г., howflashdriveworks.wordpress.com/what-is-a-flash-drive/.

Long, E., Kokke, S., Lundie, D., Shaw, N., Ijomah, W., & Kao, C. (2016). Технические решения для улучшения глобального устойчивого управления отходами электрического и электронного оборудования (WEEE) в ЕС и Китае. Журнал восстановления, 6 (1), 1-27. DOI: http: //dx.doi.org/10.1186/s13243-015-0023-6S.

Макаллистер, Люси.«Воздействие электронных отходов на человека и окружающую среду». Справочное бюро по народонаселению , 4 апреля 2013 г., www.prb.org/e-waste/.

«Кристаллический кварцевый генератор и кварцевые кристаллы». Учебники по основам электроники, 21 февраля 2018 г., www.electronics-tutorials.ws/oscillator/crystal.html.

Рейно, Жюли. Оценка пластика: экономическое обоснование для измерения, управления и раскрытия информации об использовании пластика в индустрии потребительских товаров. Найроби, Кения: ЮНЕП, 2014

Робинсон, Бретт. «Электронные отходы: оценка глобального производства и воздействия на окружающую среду», Наука об окружающей среде, том 408, выпуск 2, 2009 г., страницы 183-191, ISSN 0048-9697, https: // doi.org / 10.1016 / j.scitotenv.2009.09.044.

SanDisk. «Снижение нашего воздействия на окружающую среду». SanDisk — Экологическая ответственность, Western Digital Technologies, Inc., 2018 г., www.sandisk.com/about/corp-responsibility/environmental-responsibility.

«Что внутри USB-накопителя?» Premium USB, US Digital Media, 12 января 2017 г., www.premiumusb.com/blog/whats-inside-a-usb-drive.

Верма, Ринку. «Токсичные загрязнители из пластиковых отходов — обзор». Загрязнение микропластиком в водной среде — новая проблема, требующая неотложной экологической помощи, т.35, Elsevier, 2016, стр. 701–708.

Юсуп Н., Ибрагим М. М., Ломбигит Л., Рахман Н. А. и Зин М. Р. Реализация интерфейса сбора данных с использованием встроенной программируемой логической матрицы (FPGA) универсальной последовательной шины (USB). США: N. p., 2014. Web. DOI: 10,1063 / 1,4866106.

Что внутри USB-накопителя / флэш-накопителя?

Я использовал USB-накопитель на 2 ГБ в течение некоторого времени и до вчерашнего дня никогда не интересовался, что внутри него. Я случайно уронил его на землю из своего офиса на 5-м этаже.Достигнув первого этажа, я обнаружил, что он широко открыт. Он больше не подлежит ремонту, но я надеялся, что данные можно будет восстановить, если флэш-память будет перенесена на другой хороший флэш-накопитель. На вскрытом мною USB-накопителе было 2 микросхемы. Один контроллер, который подключается непосредственно к разъему USB, а другой — стандартное флэш-устройство. Он имеет очень мало компонентов и состоит в основном из резисторов и конденсаторов. Зеленый светодиодный индикатор указывает на активность контроллера. Он также имеет переключатель включения / выключения защиты от записи.

Если десять лет назад у вас был компьютер, он обычно поставлялся с множеством разъемов. Были последовательные порты, параллельные порты, инфракрасные порты, соединения аудио / динамиков и многие другие порты. Эти порты в основном использовались для подключения принтеров, веб-камер, наушников, сканеров и т. Д. И хуже всего то, что они не работают по принципу plug and play. Для работы с ними необходимо установить драйверы. Более того, разъемы несовместимы с продуктами разных компаний.

С появлением USB, теперь большинство продуктов имеют USB в качестве разъема, и наиболее популярным является USB-накопитель. Компьютеры обращаются к современным системам флэш-памяти, очень похоже на жесткие диски, где система контроллера полностью контролирует, где на самом деле хранится информация. USB-накопители часто используются для тех же целей, для которых использовались дискеты или CD-ROM. Они меньше, быстрее, имеют в тысячи раз большую емкость, более долговечны и надежны из-за отсутствия движущихся частей.Примерно до 2005 года большинство настольных и портативных компьютеров поставлялись с дисководами для гибких дисков, но от дисководов для гибких дисков отказались в пользу портов USB.

Моя первая флеш-память — это накопитель на 128 КБ, который я купил за 45 долларов США (2000 рупий) еще в 2002 году. И сегодня я купил флэш-накопитель на 64 ГБ за 7000 рупий. За последние несколько лет цены сильно упали. Мой последний флеш-накопитель весит менее 30 граммов. Скорость передачи файлов значительно различается, и ее следует проверить перед покупкой.Скорости могут быть указаны в Мбайтах в секунду, Мбит в секунду или в множителях оптических дисков, таких как «180X» (180 раз по 150 КиБ в секунду). Типичные быстрые диски утверждают, что скорость чтения составляет до 30 мегабайт / с (МБ / с), а скорость записи — примерно в два раза меньше. Это примерно в 20 раз быстрее, чем у старых устройств «USB full speed», максимальная скорость которых ограничена 12 Мбит / с (1,5 МБ / с).

На рынке представлено множество привлекательных на вид перьевых накопителей. Выберите тот, который подходит вашему образу. Многое можно сказать о человеке, посмотрев, какие гаджеты он использует.Но вы должны принять некоторые меры предосторожности при использовании USB-накопителя. Есть много поддельных продуктов, они могут претендовать на 64 ГБ, но когда вы их напишете, вы не сможете записать больше 32 ГБ или 16 ГБ. Так что покупайте хороший брендовый вариант, а не дешевую имитацию.

Многие перьевые накопители поставляются без переключателя защиты от записи. Я предлагаю вам купить такую, у которой она есть. Защита от записи делает устройство пригодным для ремонта зараженных вирусами хост-компьютеров без риска заражения самого USB-накопителя.

Если вы подключаетесь на задней панели компьютера, разъемы USB жестко подключены к материнской плате. Так что будьте осторожны при их подключении, если вы будете слишком сильно нажимать и тянуть, вы можете сломать разъем. Так что будьте осторожны, когда пользуетесь фломастером.

Что такое флешка?

Флэш-накопитель USB, также известный как USB-накопитель, флэш-накопитель USB или флэш-накопитель, представляет собой портативное запоминающее устройство с функцией plug-and-play, которое использует флеш-память и достаточно легкое, чтобы его можно было прикрепить к связке ключей.Вместо компакт-диска можно использовать USB-накопитель. Когда пользователь подключает устройство флэш-памяти к USB-порту, операционная система (ОС) компьютера распознает устройство как съемный диск и присваивает ему букву диска.

Флэш-накопитель USB может хранить важные файлы и резервные копии данных, переносить избранные настройки или приложения, запускать диагностику для устранения неполадок компьютера или запускать ОС с загрузочного USB-устройства. Накопители поддерживают Microsoft Windows, Linux, MacOS, различные версии Linux и многие загрузочные ПЗУ BIOS.

Первый USB-накопитель появился на рынке в 2000 году с объемом памяти 8 мегабайт (МБ). Теперь накопители имеют емкость от 8 гигабайт (ГБ) до 1 терабайта (ТБ), в зависимости от производителя, и ожидается, что в будущем уровень емкости достигнет 2 ТБ.

Память на большинстве USB-накопителей представляет собой многоуровневую ячейку (MLC), которая рассчитана на 3 000–5 000 циклов стирания программ. Однако некоторые диски имеют память с одноуровневой ячейкой (SLC), которая поддерживает примерно 100 000 операций записи.

Способ использования USB-накопителя также влияет на его продолжительность жизни. Чем больше пользователей удаляют и записывают новые данные на устройство, тем больше вероятность его ухудшения.

Характеристики USB

Существует три основных спецификации USB, через которые можно подключать флэш-накопители USB: 1.0, 2.0 и 3.0. Каждая публикация спецификации обеспечивает более высокую скорость передачи данных, чем предыдущая версия. Кроме этих трех версий, было также несколько предварительных выпусков и различных обновлений.

USB 1.0 был выпущен в январе 1996 года. Он был доступен в двух версиях:

  • USB 1.0 низкоскоростной: Обеспечивает скорость передачи данных 1,5 мегабит в секунду (Мбит / с).
  • USB 1.0 высокоскоростной: Имеет скорость передачи данных 12 Мбит / с.

Версия 1.1, обновление, исправляющее различные проблемы в 1.0, было выпущено в сентябре 1998 года и получило более широкое распространение.

USB 2.0 , также известный как Hi-Speed ​​USB, был выпущен в апреле 2000 года. Он был разработан USB 2.0 Promoter Group, организацией, возглавляемой Compaq, Hewlett-Packard (ныне Hewlett Packard Enterprise), Intel, Lucent Technologies, Microsoft, NEC Corp. и Philips. USB 2.0 обеспечивает максимальную скорость передачи данных 480 Мбит / с. Это повысило производительность до 40 раз. Он обратно совместим, поэтому USB-накопители, использующие оригинальные USB-технологии, могут легко переноситься.

USB 3.0 , также известный как SuperSpeed ​​USB, был представлен в ноябре 2008 года.Первые 3.0-совместимые USB-накопители начали поставляться в январе 2010 года. SuperSpeed ​​USB был разработан USB Promoter Group для увеличения скорости передачи данных и снижения энергопотребления. Благодаря SuperSpeed ​​USB скорость передачи данных увеличилась в 10 раз с Hi-Speed ​​USB до 5 гигабит в секунду (Гбит / с). Он отличается более низким энергопотреблением в активном и неактивном состояниях и обратно совместим с USB 2.0. USB 3.1, известный как SuperSpeed ​​+ или SuperSpeed ​​USB 10 Гбит / с, был выпущен в июле 2013 года. Он увеличил скорость передачи данных и улучшил кодирование данных для более высокой пропускной способности.

Плюсы и минусы флешек USB-накопители

маленькие и легкие, потребляют мало энергии и не имеют движущихся частей. Устройства, независимо от того, заключены ли они в пластиковый или резиновый корпус, достаточно прочны, чтобы выдерживать механические удары, царапины и пыль, и, как правило, водонепроницаемы.

Данные на USB-флеш-накопителях могут храниться в течение длительного времени, когда устройство отключено от компьютера или когда компьютер выключен с оставленным диском. Это делает USB-флеш-накопитель удобным для передачи данных между настольным компьютером и ноутбук или для личных резервных копий.

В отличие от большинства съемных накопителей, USB-накопитель не требует перезагрузки после подключения, не требует батарей или внешнего источника питания и не зависит от платформы. Некоторые производители предлагают дополнительные функции, такие как защита паролем и загружаемые драйверы, которые позволяют устройству быть совместимым со старыми системами, не имеющими портов USB.

Недостатки флэш-накопителей USB включают способность обрабатывать ограниченное количество циклов записи и стирания до выхода из строя накопителя, утечки данных и воздействия вредоносных программ.Утечка данных — проблема, потому что устройства портативны и их трудно отследить. Нарушение безопасности из-за вредоносного ПО может произойти, когда устройство подключено к зараженной системе. Однако шифрование и обычное сканирование USB-накопителя — распространенные подходы к защите от взлома.

Основные поставщики

Примеры производителей флэш-накопителей USB включают Hewlett Packard Enterprise, Kingston Technology Corp., Lexar Media Inc., SanDisk, Seagate Technology, Sony Corp., Toshiba Corp. и Verbatim Americas LLC.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
