Витая пара — это… Что такое Витая пара?

В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 13 мая 2011.

Витая пара категории 6 (между парами виден разделительный корд, у каждой пары свой шаг скрутки) Маркировка жил в 25-парном кабеле

Вита́я па́ра (англ. twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.

Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом. Витая пара — один из компонентов современных структурированных кабельных систем. Используется в телекоммуникациях и в компьютерных сетях в качестве физической среды передачи сигнала во многих технологиях, таких как Ethernet, Arcnet и Token ring. В настоящее время, благодаря своей дешевизне и лёгкости в монтаже, является самым распространённым решением для построения проводных (кабельных) локальных сетей.

Кабель подключается к сетевым устройствам при помощи разъёма 8P8C (который ошибочно называют RJ45).

Виды кабеля, применяемого в сетях

В зависимости от наличия защиты — электрически заземлённой медной оплётки или алюминиевой фольги вокруг скрученных пар, определяют разновидности данной технологии:

• неэкранированная витая пара (англ. UTP — Unshielded twisted pair) — без защитного экрана;
• фольгированная витая пара (англ.  FTP — Foiled twisted pair), также известна как F/UTP) — присутствует один общий внешний экран в виде фольги;
• экранированная витая пара (англ. STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
• фольгированная экранированная витая пара (англ. S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
• незащищенная экранированная витая пара (SF/UTP — или с англ. Screened Foiled Unshielded twisted pair).Отличие от других типов витых пар заключается в наличии двойного внешнего экрана, сделанного из медной оплётки, а также фольги.

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних и т. д. Экран по всей длине соединён с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

В зависимости от структуры проводников — кабель применяется одно- и многожильный. В первом случае каждый провод состоит из одной медной жилы и называется жила-монолит, а во втором — из нескольких и называется жила-пучок.

Одножильный кабель не предполагает прямых контактов с подключаемой периферией. То есть, как правило, его применяют для прокладки в коробах, стенах и т. д. с последующим терминированием розетками. Связано это с тем, что медные жилы довольно толсты и при частых изгибах быстро ломаются. Однако для «врезания» в разъёмы панелей розеток такие жилы подходят как нельзя лучше.

В свою очередь многожильный кабель плохо переносит «врезание» в разъёмы панелей розеток (тонкие жилы разрезаются), но замечательно ведет себя при изгибах и скручивании. Кроме того, многожильный провод обладает бо́льшим затуханием сигнала. Поэтому многожильный кабель используют в основном для изготовления патчкордов (англ. patchcord), соединяющих периферию с розетками.

Конструкция витопарного кабеля

Витопарный кабель состоит из нескольких витых пар. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,4—0,6 мм. Кроме метрической, применяется американская система AWG, в которой эти величины составляют 22-26AWG. В стандартных 4-х парных кабелях в основном используются проводники диаметром 0,51 мм (24AWG). Толщина изоляции проводника — около 0,2 мм, материал обычно поливинилхлорид (английское сокращение PVC), для более качественных образцов 5 категории — полипропилен (PP), полиэтилен (PE). Особенно высококачественные кабели имеют изоляцию из вспененного (ячеистого) полиэтилена, который обеспечивает низкие диэлектрические потери, или тефлона, обеспечивающего широкий рабочий диапазон температур

Также внутри кабеля встречается так называемая «разрывная нить» (обычно капрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников. Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию.

Внешняя оболочка 4-парных кабелей имеет толщину 0,5—0,9 мм в зависимости от категории кабеля и обычно изготавливается из поливинилхлорида с добавлением мела, который повышает хрупкость. Это необходимо для точного облома по месту надреза лезвием отрезного инструмента. Кроме этого, для изготовления оболочки используются полимеры, которые не поддерживают горения и не выделяют при нагреве галогены (такие кабели маркируются как LSZH — Low Smoke Zero Halogen). Кабели, не поддерживающие горение и не выделяющие дым, разрешается прокладывать и использовать в закрытых областях, где могут проходить воздушные потоки системы кондиционирования и вентиляции (так называемых пленум-областях).

В общем случае, цвета не обозначают особых свойств, но их применение позволяет легко отличать коммуникации c разным функциональным назначением, как при монтаже, так и обслуживании. Самый распространённый цвет оболочки кабелей — серый. У внешних кабелей внешняя оболочка чёрного цвета. Оранжевая окраска, как правило, указывает на негорючий материал оболочки.

Отдельно нужно отметить маркировку. Кроме данных о производителе и типе кабеля, она обязательно включает в себя метровые или футовые метки.

Форма внешней оболочки кабеля витая пара может быть различной. Чаще других применяется круглая форма. Для прокладки под ковровым покрытием может использоваться плоский кабель.

Кабели для наружной прокладки обязательно имеют влагостойкую оболочку из полиэтилена, которая наносится (как правило) вторым слоем поверх обычной, поливинилхлоридной. Кроме этого, возможно заполнение пустот в кабеле водоотталкивающим гелем и бронирование с помощью гофрированной ленты или стальной проволоки.

Категории кабеля

Телефонная катушка с кабелем образца 1933 года

Существует несколько категорий кабеля витая пара, которые нумеруются от CAT1 до CAT7 (правильно category или категория, сокращение «CAT», «Cat» следует писать с точкой — «Cat.», потому как категория и кошка — разные вещи) и определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины. Категории неэкранированной витой пары описываются в стандарте EIA/TIA 568 (Американский стандарт проводки в коммерческих зданиях) и в международном стандарте ISO 11801, а также приняты ГОСТ Р 53246-2008 и ГОСТ Р 53245-2008 (переводы одного из руководств производителя).

• CAT1 (полоса частот 0,1 МГц) — телефонный кабель, всего одна пара (в России применяется кабель и вообще без скруток — «лапша» — у неё характеристики не хуже, но больше влияние помех). В США использовался ранее, только в «скрученном» виде. Используется только для передачи голоса или данных при помощи модема.

• CAT2 (полоса частот 1 МГц) — старый тип кабеля, 2 пары проводников, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях Token ring и Arcnet. Сейчас иногда встречается в телефонных сетях.

• CAT3 (полоса частот 16 МГц) — 4-парный кабель, используется при построении телефонных и локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10 Мбит/с или 100 Мбит/с по технологии 100BASE-T4 на расстоянии не дальше 100 метров ^[1]. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3.

• CAT4 (полоса частот 20 МГц) — кабель состоит из 4 скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре, сейчас не используется.

• CAT5 (полоса частот 100 МГц) — 4-парный кабель, использовался при построении локальных сетей 100BASE-TX и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар.

• CAT5e (полоса частот 125 МГц) — 4-парный кабель, усовершенствованная категория 5. Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5e. Преимущества данного кабеля в более низкой себестоимости и меньшей толщине.

• CAT6 (полоса частот 250 МГц) — применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 1000 Мбит/с и до 10 гигабит на расстояние до 50 м. Добавлен в стандарт в июне 2002 года.

• CAT6a (полоса частот 500 МГц) — применяется в сетях Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с и планируется использовать его для приложений, работающих на скорости до 40 Гбит/с. Добавлен в стандарт в феврале 2008 года.

Витая пара 7 категории

• CAT7 (полоса частот 600—700 МГц) — спецификация на данный тип кабеля утверждена только международным стандартом ISO 11801, скорость передачи данных до 10 Гбит/с. Кабель этой категории имеет общий экран и экраны вокруг каждой пары. Седьмая категория, строго говоря, не UTP, а S/FTP (Screened Fully Shielded Twisted Pair).

• CAT7a (полоса частот 1200 МГц) — разработана для передачи данных на скоростях до 40 Гбит/с.

Каждая отдельно взятая витая пара, входящая в состав кабеля, предназначенного для передачи данных, должна иметь волновое сопротивление 100±15 Ом, в противном случае форма электрического сигнала будет искажена и передача данных станет невозможной. Причиной проблем с передачей данных может быть не только некачественный кабель, но также наличие «скруток» в кабеле и использование розеток более низкой категории, чем кабель.

Схемы обжима

Нумерация в штекере 8P8C

Существует два варианта обжима разъёма на кабеле:

• для создания прямого кабеля — для соединения порта сетевой карты с коммутатором или концентратором,
• для создания перекрёстного (использующего кроссированный MDI, англ. MDI-X) кабеля, имеющего инвертированную разводку контактов разъёма для соединения напрямую двух сетевых плат, установленных в компьютеры, а также для соединения некоторых старых моделей концентраторов или коммутаторов (uplink-порт).

Обжимается разъём 8P8C(зачастую ошибочно именуемый RJ45).

Прямой кабель (straight through cable)

Вариант по стандарту EIA/TIA-568A

Вариант по стандарту EIA/TIA-568B (используется чаще)

В случае, если нужен кабель MDI с внешним кроссированием, так называемый «прямой» кабель для подключения компьютер на хаб/свитч используются следующие схемы:

---

При соединении EIA/TIA-568B, AT&T 258A 1: Бело-оранжевый 2: Оранжевый 3: Бело-зелёный 4: Синий 5: Бело-синий 6: Зелёный 7: Бело-коричневый 8: Коричневый

Старые цвета витой пары: 1: синий 2: оранжевый 3: чёрный 4: красный 5: зелёный 6: жёлтый 7: коричневый 8: серый

---

При соединении EIA/TIA-568A 1: Бело-зеленый 2: Зелёный 3: Бело-оранжевый 4: Синий 5: Бело-синий 6: Оранжевый 7: Бело-коричневый 8: Коричневый

---

По одной из этих схем обжимаются разъёмы с обеих сторон.

— Ethernet Cable — Color Coding Diagram (англ.)

Перекрёстный кабель (crossover cable)

Используется для соединения однотипного оборудования (например, компьютер-компьютер). Однако некоторые сетевые карты способны автоматически определить метод обжима кабеля и подстроиться под него.
Вариант для скорости 100 Мбит/с

Если нужен кабель MDI-X с внутренним кроссированием, «crossover» кабель для соединения например, «компьютер-компьютер» (со скоростью до 100 Мб/с), то с одной стороны кабеля применяется схема EIA/TIA-568B, с другой EIA/TIA-568А

— Ethernet Cable — Color Coding Diagram (англ.)

Вариант для скорости 1000 Мбит/с

Для соединений на скоростях до 1000Мб/с при изготовлении «crossover» кабеля одну сторону надо обжать по стандарту EIA/TIA-568B, а вторую так:

1: Бело-зелёный 2: Зелёный 3: Бело-оранжевый 4: Бело-коричневый 5: Коричневый 6: Оранжевый 7: Синий 8: Бело-синий

— Crossover Patchkabel Gigabit (1000 BaseT) (нем. )

Общие положения

Обжимной инструмент (кримпер) Рабочая часть «обжимки»: для восьми-, шестиконтактных разъёмов и регулируемый резак, позволяющий снять внешнюю изоляцию, без повреждения проводов пар.

Пара 1-2 (TDP-TDN) всегда требуется для передачи от порта MDI к порту MDI-X, пара 3-6 (RDP-RDN) — для приёма портом MDI от порта MDI-X; пары 4-5 и 7-8 применяются в зависимости от потребности (например, при использовании кабеля категории 3 в спецификации 100Base-T4) и обычно двунаправленные.

№	Обозначение	Описание
1	TX+	Прямой сигнал передачи
2	TX-	Инверсный сигнал передачи
3	RX+	Прямой сигнал приема
4
5
6	RX-	Инверсный сигнал приема
7
8

Использование кабеля, обжатого не по стандарту, может привести (в зависимости от длины кабеля) к тому, что кабель не будет работать совсем или будет очень большой процент потерь передаваемых пакетов. ^[2].

Для проверки правильности обжатия кабеля, помимо визуального контроля, используют специальные устройства — кабельные тестеры. Такое устройство состоит из передатчика и приёмника. Передатчик поочерёдно подаёт сигнал на каждую из восьми жил кабеля, дублируя эту передачу зажиганием одного из восьми светодиодов, а на приёмнике, подсоединённому к другому концу линии, соответственно загорается один из восьми светодиодов. Если на передаче и на приёме светодиоды загораются подряд, значит, кабель обжат без ошибки. Более дорогие модели кабельных тестеров могут иметь встроенное переговорное устройство, индикатор обрыва с указанием расстояния до обрыва и пр.

Данные схемы обжимки подходят как для 100-мегабитного соединения, так и для гигабитного. При использовании 100-мегабитного соединения используются только 2 из 4 пар, а именно оранжевая и зелёная(пара 1-2 (TDP-TDN) и пара 3-6 (RDP-RDN)). Синяя и коричневая пары в таком случае могут быть использованы для подключения второго компьютера по тому же кабелю. Каждый конец кабеля раздваивают на два по две пары, и получают как бы два кабеля, но под одной изоляцией. Однако данная схема подключения может снизить скорость и качество передачи информации. При использовании гигабитного соединения используются 4 пары проводников.

Также существуют ограничения на выбор схемы перекрёстного соединения жил, накладываемые стандартом Power over Ethernet (POE), Power over Ethernet стандартизирован по стандарту IEEE 802.3af-2003. При прямом соединении жил в кабеле («один к одному»), данный стандарт будет работать автоматически.

Монтаж

При монтаже кабеля витой пары должен выдерживаться минимально допустимый радиус изгиба (8 внешних диаметров кабеля). Больший изгиб может привести к увеличению внешних наводок на сигнал или привести к разрушению оболочки кабеля.

При монтаже экранированной витой пары необходимо следить за целостностью экрана по всей длине кабеля. Растяжение или изгиб кабеля приводит к разрушению экрана, что ведёт к снижению устойчивости к электромагнитным помехам. Дренажный провод должен быть соединён с экраном разъёма.

Примечания

См. также

Ссылки

Классификация кабелей типа «витая пара»

03.07.2020

При прокладке сетей Ethernet важное значение имеет правильный выбор кабеля типа «витая пара», а также коннекторов и типа обжима. В данном сводном обзоре приведены данные по наиболее часто встречающимся типам кабеля. Все материалы взяты из открытых источников.

Типы витой пары по экранированию

UTP (U/UTP) (Unshielded Twisted Pair) — витая пара без экрана, неэкранированная витая пара, кабель не имеет защитного экрана.

FTP (F/UTP) (Foiled Twisted Pair) — фольгированная витая пара, имеет один внешний общий защитный слой из фольги.

STP (S/UTP) (Shielded Twisted Pair) — экранированная витая пара, имеет экран, внешнюю защиту в виде сетки, оплётки.

S/FTP (SF/UTP) (Screened Foiled Unshielded Twisted Pair) — фольгированная экранированная витая пара, имеет фольгированную защиту каждой пары, а также внешний экран из медной сетки.

U/FTP — экранирование фольгой каждых отдельных пар. Защищает от внешних помех и от перекрёстных наводок между витыми парами.

F/FTP — индивидуальные экраны из фольги для каждой витой пары, плюс общий экран из фольги, оплётки, или фольги с оплёткой. Защищает от внешних помех и от перекрёстных наводок между витыми парами.

SF/FTP — кабель с общим для всех экраном в виде фольги и наружной оплетки для защиты от наводок.

Виды оболочки

PVC – оболочка из ПВХ-пластика. Для внутреннего применения.

PP – оболочка из полипропилена. Для внешней прокладки, способен выдерживать высокие температуры — до +140°С.

PE – оболочка из полиэтилена. Для внешней прокладки.

FR – огнестойкий. Может работать в открытом пламени заданное время: на текущий момент стандартизированы огнестойкие оболочки на 30, 90 и 180 мин.

LS (Low Smoke) – пониженное дымовыделение при горении.

ZH (Zero Halogen) – изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы.

В – бронирование. Чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля.

С – трос. Трос нужен для повышения стойкости кабеля к натяжению при прокладке между строениями.

Дополнительные обозначения

CMR (Communications Multipurpose cable, Riser) – огнестойкий кабель для прокладки в том числе между этажами зданий в специально предназначенных для этого телекоммуникационных каналах.

CMP (Communications Multipurpose cable, Plenum) – огнестойкий кабель для прокладки в том числе между этажами зданий в вентиляционных каналах. Имеет более высокий рейтинг огнестойкости, чем CMR.

Категории кабеля «Витая пара»

Схема обжима кабеля типа «витая пара»

Для обжима кабеля используется специализированный инструмент. Коннекторы должны соответствовать типу кабеля по категории и экранированию.

Неэкранированный коннектор категории 5e

Экранированный коннектор категории 6e

Обжимной инструмент (кримпер)

Прямой кабель

Вариант по стандарту TIA/EIA-568A

Вариант по стандарту TIA/EIA-568B (используется чаще)

Перекрёстный кабель

Вариант для скорости 100 Мбит/с

Вариант для скорости 1000 Мбит/с

Консольный кабель

База знаний

Кабели витой пары (кабели CATx) являются одним из важнейших компонентов современных структурированных кабельных систем. Данный тип кабелей широко применяется в телекоммуникационных и  компьютерных сетях в качестве физической среды передачи сигнала с использованием различных технологий, таких как Ethernet, Arcnet и Token ring. В настоящее время, благодаря своей экономичности и простоте монтажа, кабели «витая пара» являются наиболее распространённым решением для построения проводных (кабельных) локальных сетей.



Кабели витой пары (кабели CATx) являются одним из важнейших компонентов современных структурированных кабельных систем. Данный тип кабелей широко применяется в телекоммуникационных и компьютерных сетях в качестве физической среды передачи сигнала с использованием различных технологий, таких как Ethernet, Arcnet и Token ring. В настоящее время, благодаря своей экономичности и простоте монтажа, кабели «витая пара» являются наиболее распространённым решением для построения проводных (кабельных) локальных сетей.

Виды кабелей «витая пара»

Передаваемые сигналы, а также элементы конструкции кабелей нуждаются в физической защите. В соответствие с наличием определенных типов защиты — электрической, химической, механической – определяется разновидность кабелей:

• Неэкранированная витая пара (англ. UTP — Unshielded twisted pair) — без защитного экрана;
• Фольгированная витая пара (англ. FTP — Foiled twisted pair), также известна как F/UTP — присутствует один общий внешний экран в виде фольги;
• Экранированная витая пара (англ. STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
• Фольгированная экранированная витая пара (англ. S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
• Незащищенная экранированная витая пара (англ. U/STP — Unshielded Screened twisted pair) — без внешнего экрана, каждая пара в фольгированной оплетке;
• Защищенная экранированная витая пара (SF/UTP — или с англ. Screened Foiled Unshielded twisted pair). Отличие от других типов витых пар заключается в наличии двойного внешнего экрана, сделанного из медной оплётки, а также фольги.

Кабели CATx

Аббревиатура «CATx» применяется для обозначения кабелей «витая пара». Существует несколько категорий кабеля «витая пара», которые нумеруются от CAT1 до CAT7, что характеризует эффективный пропускаемый частотный диапазон. Кабель более высокой категории, как правило, содержит больше пар проводов, а каждая пара имеет больше витков на единицу длины.

Обозначение	Полоса частот, МГц	Применение	Примечания
CAT1	0,1 (0,4?)	Телефонные и старые модемные линии	Используется только для передачи голоса или данных с использованием модема (не подходит для современных систем)
CAT2	1 (4?)	Старые терминалы	2 пары проводников, старый тип кабеля, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях Token ring и Arcnet (не подходит для современных систем). Сейчас иногда встречается в телефонных сетях.
CAT3	16	10BASE-T, 100BASE-T4 Ethernet	4-парный кабель, используется при построении телефонных и локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10 Мбит/с или 100 Мбит/с по технологии 100BASE-T4 на расстоянии не дальше 100 метров. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3. Сейчас используется в основном для телефонных линий.
CAT4	20	token ring, сейчас не используется	Кабель состоит из 4 скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре.
CAT5	100	100BASE-TX Ethernet (LAN, ATM,CDDI)	4-парный кабель, используется при построении локальных сетей 10BASE-T, 100BASE-TX и 1000BASE-T и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар.
CAT5e	100	1000Base-T	4-парный кабель, усовершенствованная категория 5 (уточненные/улучшенные спецификации). Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5e. Преимущества данного кабеля в более низкой себестоимости и меньшей толщине.
CAT6	250	Fast Ethernet, Gigabit Ethernet (10GBASE-T Ethernet)	Данный кабель рименяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 55 м. Добавлен в стандарт в июне 2002 года.
CAT6a	500	Gigabit Ethernet (10GBASE-T Ethernet)	Применяется в сетях Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 100 метров. Добавлен в стандарт в феврале 2008 года, ISO/IEC 11801:2002 поправка 2.
CAT7	600	Gigabit Ethernet (10GBASE-T Ethernet)	Спецификация на данный тип кабеля утверждена только международным стандартом ISO 11801, скорость передачи данных до 10 Гбит/с. Кабель этой категории имеет общий экран и экраны вокруг каждой пары. Седьмая категория, строго говоря, не UTP, а S/FTP (Screened Fully Shielded Twisted Pair).
CAT7a	до 1200	Gigabit Ethernet (40GbE, 100GbE)	Разработан для передачи данных со скоростью до 40 Гбит/с на расстояние до 50 м и до 100 Гбит/с на расстояние до 15 м.

Строение кабелей «витая пара»

Стандартный кабель «витая пара» состоит из экранированной медной жилы. Для того чтобы избежать электромагнитных помех каждый провод внутри витой пары, как правило, экранируется отдельно.

Большинство кабелей «витая пара» состоят из четырех пар витых проводов, где каждая пара проводов перекручена различным образом для предотвращения перекрестных помех.

Каждая медная жила соединительного кабеля состоит из нескольких скрученных проволок, что делает кабель более гибким и обеспечивает лучшие характеристики затухания сигнала.

Жила монтажного кабеля является цельной медной проволокой, что обеспечивает необходимую прочность кабеля для монтажа внутри стен, но ухудшает гибкость.

Монтаж витой пары

При монтаже стандартного кабеля «витая пара»  должен учитываться минимально допустимый радиус изгиба (8 внешних диаметров кабеля). Уменьшение радиуса изгиба кабеля может привести к увеличению внешних наводок на сигнал или привести к повреждению оболочки кабеля.

При монтаже экранированной витой пары следует следить за целостностью экрана по всей длине кабеля. Растяжение или изгиб кабеля приводит к повреждениям защитного экрана, что приводит к снижению устойчивости к электромагнитным помехам.

Классификация витой пары

В настоящее время основной физической средой передачи данных в структурированных кабельных системах является медный кабель типа витая пара. Свое признание витая пара получила благодаря большому разнообразию конструкций, относительно небольшой стоимости и простоте монтажа. Существует специальная классификация, которая облегчает выбор и работу с кабелем, и объясняет, какие этапы становления прошла витая пара, чтобы обрести свой современный вид. Именно это, а также общие сведения о витой паре, мы рассмотрим в данной статье.

Изобретение витой пары

В 1876 г. Александр Белл, американский изобретатель шотландского происхождения, запатентовал метод и устройство, предназначенное для трансляции речи и других звуков по телеграфу с использованием электрических волн, – телефон. Судьба аппарата известна – огромная популярность среди всех слоев общества и неотъемлемая часть нашего существования в 21 веке.

Изначально из-за электромагнитного излучения трамвайных линий, телефонные провода испытывали сильные помехи. Это заставило специалистов искать способы защиты электрических сетей высокого напряжения. Первым шагом стал метод транспозиции проводов, который был основан на принципе их перекрещивания через определенное количество опор. В итоге это была первая попытка использовать скрученный провод, давшая положительные результаты – так была изобретена витая пара.

Только в США было установлено полтора миллиона телефонных аппаратов. В итоге это потребовало прокладки огромного количества кабеля и, соответственно, его совершенствования (соединение не отличалось хорошим качеством). В 1881 г. Александр Белл изобретает «витую пару», кабель, изначально предназначенный для телефонных сетей. Такой вид кабеля состоял из одной или более скрученных, изолированных друг от друга, пар проводников. Покрыт оболочкой для обеспечения защиты провода от внешних механических и природных воздействий.

С постепенной эволюцией проводных средств связи кабель типа витая пара также развивался и на сегодня является неотъемлемой частью структурированных кабельных сетей.

Что такое витая пара?

Прежде чем говорить о классификации витой пары, нужно разобраться, что представляет собой медный кабель типа витая пара.

Витая пара – это кабель, который состоит из одной или нескольких пар медных изолированных проводников, скрученных между собой и покрытых внешней диэлектрической оболочкой из полимера. Скрученные проводники имеют постоянный, четко выраженный шаг скрутки, который индивидуален для каждой пары с целью компенсации перекрёстных наводок внутри кабеля. Простыми словами скручивание проводников с различным и некратным шагом для разных пар выполняется для того, чтобы сигналы витых пар минимальным образом воздействовали друг на друга.

Витая пара: основные элементы

В настоящее время существуют разные конструкции кабелей, которые объединяют в себе те или иные основные элементы. Так же стоит отметить что в конструкцию витой пары не обязательно должны входить все нижеперечисленные элементы. Например, дренажный проводник или экран не входят в конструкцию каждой витой пары а имеют отношение только к экранированным кабелям (F/UTP, F/FTP и так далее).

Элементы витой пары

– Медные жилы изготавливаются из чистой электротехнической меди высокой степени очистки. Жилы могут быть как цельными (Solid), так и многопроволочными (Stranded). Остановимся на этом моменте немного подробнее:

Цельный (одножильный) – каждый проводник представляет собой монолитную медную проволоку. Кабель с цельными жилами в большинстве случаев применяется для прокладки кабельных трасс, не используется для прямого контакта с активным оборудованием. Обусловлено это тем, что цельная жила имеет большой диаметр и не терпит частые изгибы. Но нужно отметить, что такой тип кабеля имеет более высокие передаточные характеристики.

Конструкция витой пары

Многожильный (многопроволочный) – каждый проводник выполнен из нескольких тонких медных жил, скрученных между собой. Кабели с многожильными проводниками устойчивы к периодическим физическим воздействиям, таким как перегибы и скручивания. Но в отличие от кабеля с одножильным типом проводников имеют более высокий уровень затухания сигнала, что ограничивает максимальное расстояние передачи данных. Чаще всего такие кабели используются для изготовления коммутационных шнуров для соединения активного оборудования с коммутационными панелями или подключения оконечного оборудования.

Конструкция витой пары

– Изоляция защищает жилы от окисления, а также изолирует их друг от друга. В большинстве случаев изготавливается из полиэтилена высокой плотности (HDPE) или вспененного полиэтилена (для категорий 6A и выше). В некоторых случаях используется тефлон, который имеет широкий рабочий температурный диапазон.

– Пара проводников – основная часть симметричного кабеля, образуется двумя скрученными между собой изолированными проводниками. Для уменьшения взаимного влияния пар друг на друга, разные пары изготавливаются с различным и некратным шагом скрутки.

– Сепаратор предназначен для физического разнесения пар при отсутствии их индивидуального экранирования. Встречается в основном в кабелях категории 6 и 6a.

– Дренажный провод – элемент заземления, который обеспечивает непрерывность пленочного экрана в случае его разрыва, а также собирает с пленочного экрана наведенный сигнал для его заземления.

– Разрывная нить используется для разделки внешней оболочки кабеля, при вытягивании эта нить оставляет за собой продольный разрез и открывает доступ к кабельному сердечнику.

– Защитная пленка – это полипропиленовая лента, обмотанная в несколько слоев вокруг сердечника кабеля. Обеспечивает защиту и изоляцию пар, а также отделение их от экрана кабеля.

– Экран из фольгированной пленки – металлизированная алюминием полипропиленовая пленка, которая ослабляет помехи, наведенные на кабель из внешней среды. Является базовым вариантом экранирования.

– Индивидуальное экранирование пар – металлизированная алюминием полипропиленовая пленка для обеспечения наилучшей изоляции пар друг от друга.

– Экран из луженной медной проволоки – проволочная оплетка которая обеспечивает лучшее экранирование, а также обладает высокой физической стойкостью. Также выполняет роль дренажного провода.

– Внешняя оболочка – защищает внутренние элементы кабеля от внешних воздействий, таких как: холод, влага, солнечные (ультрафиолетовые) лучи и физические нагрузки.

В большинстве случаев внешняя оболочка изготавливается из поливинилхлорида (PVC), либо из полимеров, которые не поддерживают горение и не выделяют при горении галогенов (LSZH). Необходимая в процессе разделки небольшая хрупкость внешней оболочки достигается добавлением в исходное сырье определенного количества мела. Кабели с оболочкой из PVC используется в основном для одиночной прокладки внутри зданий и сооружений. Для групповой прокладки внутри помещений где возможно массовое скопление людей применяются кабели с оболочкой LSZH.

Для уличной прокладки принято использовать витую пару в оболочке из полиэтилена (PE), она не боится ультрафиолета, устойчива к холоду и внешним воздействиям. Кабели с данной оболочкой распространяют горение даже при одиночной прокладке, поэтому прокладка таких кабелей в зданиях и сооружениях категорически запрещена.

Также не стоит забывать, что существуют оболочки специального назначения, например, огнестойкие (FR – PVC, FR – LSZH), которые сохраняют работоспособность под воздействием пламени, или универсальные оболочки (UV – LSZH, UV – PVC), которые используются как для внешней, так и для внутренней прокладки.

Конструкции витой пары

В зависимости от наличия или отсутствия дополнительных экранирующих покрытий отдельных пар и/или сердечника в целом, витая пара подразделяется на экранированную и неэкранированную.

В свою очередь тип экранирования – медная или алюминиевая оплетка или фольгированный экран вокруг пар – определяет вид витой пары. Согласно Международному стандарту ISO/IEC 11801 для обозначения конструкции витой пары применяется комбинация из нескольких букв, так называемый буквенный код, который имеет следующий вид: тип общего экрана для кабеля/тип индивидуального экранирования для каждой отдельной пары, например, F/UTP.

Стандартом ISO/IEC 11801 принято использовать следующие обозначения:

• TP (Twisted Pair) – витая пара.
• U (Unscreened) – без защитного экрана.
• F (Foil Screened) – экран из фольгированной пленки.
• S (Braid Screen) – экран из проволочной оплетки.

Теперь более подробно познакомимся с основными видами:

1) U/UTP – название говорит само за себя, кабель не имеет защитного экрана. Несмотря на отсутствие экрана, получил широкое распространение благодаря своей гибкости, дешевизне и простоте монтажа. Наиболее популярная конструкция для прокладки кабельных систем в большинстве стран.

Витая пара U/UTP

2) F/UTP – кабель имеет один внешний экран из алюминиевой фольги, который используется как базовый тип защиты от внешних помех.

Витая пара F/UTP

3) SF/UTP – дополнительный экран из медной оплетки значительно повышает помехозащищенность кабеля в области средних и низких частот, дает дополнительную физическую прочность и защиту от перегибов.

Витая пара SF/UTP

4) U/FTP – каждая пара защищена фольгированной пленкой, что обеспечивает отличное экранирование не только от внешних помех, но и от взаимных влияний между парами кабеля. Такое решение применяется для высокоскоростных кабелей, начиная с категории 6.

Витая пара U/FTP

5) F/FTP – кабель имеет фольгированную защиту каждой отдельной пары и общий внешний экран. Многослойная защита для максимальной помехозащищенности.

Витая пара F/FTP

6) S/FTP – индивидуальное экранирование каждой пары и общий внешний экран в виде проволочной оплетки. Конструкция сочетает все преимущества обоих типов экранирования и обеспечивает отличную защиту во всем частотном диапазоне. Применяется на кабелях категорий 6А, 7, 7А и 8, а также для защиты линий, проходящих в непосредственной близости от силовых кабелей.

Витая пара S/FTP

Категории и классы витой пары

Максимально пропускаемый частотный диапазон – основополагающий параметр при делении витой пары на категории/классы. На данный момент основными стандартами, регламентирующими ранжирование витой пары на категории/классы, являются Международный стандарт ISO 11801 и Американский стандарт TIA-EIA-568B.

Для витой пары по ISO 11801 определены следующие классы: класс A, класс B, класс C, класс D, класс E, класс EA, класс F и класс FA. Чем выше класс – тем лучше передаточные характеристики и скорость передачи. Также стоит отметить что, витая пара более высокого класса поддерживает возможности витой пары более низкого класса, но не наоборот.

В американском стандарте TIA-EIA-568B понятие классов отсутствует и для разделения витой пары используется понятие – категория. Для их обозначения принято использовать аббревиатуру «Cat.X», где X – цифра от 1 до 8. Теперь более подробно рассмотрим категории/классы витой пары, а также соответствие между определенной категорией и классом:

Cat. 1 (частота 0, 1 МГц) – используется для передачи голоса или данных при помощи модема. В большинстве случаев представляет собой 1 пару скрученных проводников (в России применяется без скруток). В виду сильного воздействия электромагнитных помех, в настоящее время не используется.

Cat. 2 (частота 1 МГц) – используется для передачи данных со скоростью до 4 Мбит/с. Применяется в сетях Token Ring и Arcnet. В настоящее время также не применяется, но иногда встречается в телефонных линиях связи. Обычно представляет собой 2 пары проводников.

Cat. 3/Класс «С» (частота 16 МГц) – используется как для телефонных, так и локальных сетей 10BASE-T/100BASE-T4. Поддерживает скорость передачи данных до 10 Мбит/с при использовании технологии 100BASE-T до 100 Мбит/с. Отличительной особенностью от предшествующих категорий является соответствие требованиям стандарта IEEE 802.3. В настоящее время используется в основном для создания телефонных линий.

Cat. 4 (частота 20 МГц) – используется в сетях 10BASE-T и 10BASE-T4, позволяет передавать данные со скоростью до 16 Мбит/с по одной паре. В настоящее время так же не используется.

Cat. 5/Класс «D» (частота 100 МГц) – используется для построения локальных сетей, работающих по технологии 100BASE-TX и 1000BASE-T. Позволяет передавать данные со скоростью до 1000 Мбит/с при использовании 4-х пар. В настоящее время также используется в магистральных системах, а также в телефонных линиях связи.

Cat. 5e/Класс «D» (частота 100 МГц) –представляет собой усовершенствованную категорию 5. Позволяет передавать данные со скоростью от 100 Мбит/с до 1000 Мбит/с в сетях 100BASE-TX и 1000BASE-T. В настоящее время в основном представлена 4 – х парным кабелем, который является самым распространённым для созданий локальных сетей и систем видеонаблюдения.

Cat. 6/Класс «E» (частота 250 МГц) – применяется в сетях Fast Ethernet и 10 Gigabit Ethernet. Максимальная скорость передачи данных составляет до 10 Гбит/с на расстояние до 55 метров.

Cat. 6A/Класс «Ea» (частота 600 МГц) – применяется в сетях 10 Gigabit Ethernet и позволяет передавать данные со скоростью до 10 Гбит/с на расстояние до 100 метров.

Cat. 7/Класс «F» (частота 600-700 МГц) – применяется в сетях 10 Gigabit Ethernet, позволяет передавать данные со скоростью до 10 Гбит/с. Структурно кабель имеет общий внешний экран и экран для каждой пары (S/FTP).

Cat. 7A/Класс «Fa» (частота 1000 – 1200 МГц) – применяется в сетях 10 Gigabit Ethernet, а также используется для передачи данных на скорости до 40 Гбит/с на расстояние до 50 метров в сетях 40 Gigabit Ethernet.

Cat. 8 /Class «I» (частота 1600 – 2000 МГц) – утверждена стандартом ANSI/TIA-568-C.2-1 в июне 2016 года. Разработана для использоваться в сетях 100 Gigabit Ethernet. На данный момент находится в стадии разработки. Скорость передачи данных до 100 Гбит/с.

На данный момент стандартом ANSI/EIA/TIA 568-B так же утверждена категория 8.1 и 8.2. Конструктивно кабель имеет общий экран и экраны вокруг каждой пары. Скорость передачи данных до 100 Гбит/с.

В заключение добавим: несмотря на то что технологии передачи данных стремительно развиваются и с каждым днем предъявляют все более строгие требования к кабельным линиям, витая пара, будет актуальна еще на протяжении долгого времени. За последние несколько лет производительность медного кабеля витая пара выросла в разы. На сегодняшний день уже ведутся работы по созданию решений на основе витой пары, которые позволят передавать данные на скорости до 100 Гбит/с.

Кабель «витая пара» .

Кабель «витая пара» – вид кабеля связи, компонент современных структурированных кабельных систем. Данный кабель педставляет собой одну или несколько пар изолированных проводников, которые скручены между собой и покрыты пластиковой оболочкой.  Скручивание повышает защиту от электромагнитных помех, наводок и увеличивает пропускную способность.

Где используется: в телекоммуникационных и компьютерных сетях.

Кабель подключают к устройствам  с помощью разъема 8P8C или кроссируют на патч-панель. Кабель всегда промаркирован по всей своей длине. Маркировка показывает марку, производителя, а также имеет метровые или футовые отметки.



Преимущества кабеля «витая пара»

• Доступность. Кабель «витая пара» стоит дешевле, чем другие виды цифровых кабелей
• Универсальность. Витая пара дает возможность передавать разные типы сигналов и совместима со всеми видами телекоммуникационного оборудования
• Прочность.  В отличие от хрупкого оптоволокна витая пара более гибкая и прочная
• Простой монтаж. Не требуется больших затрат по времени

















Виды кабеля «витая пара»



По наличию экранирования:

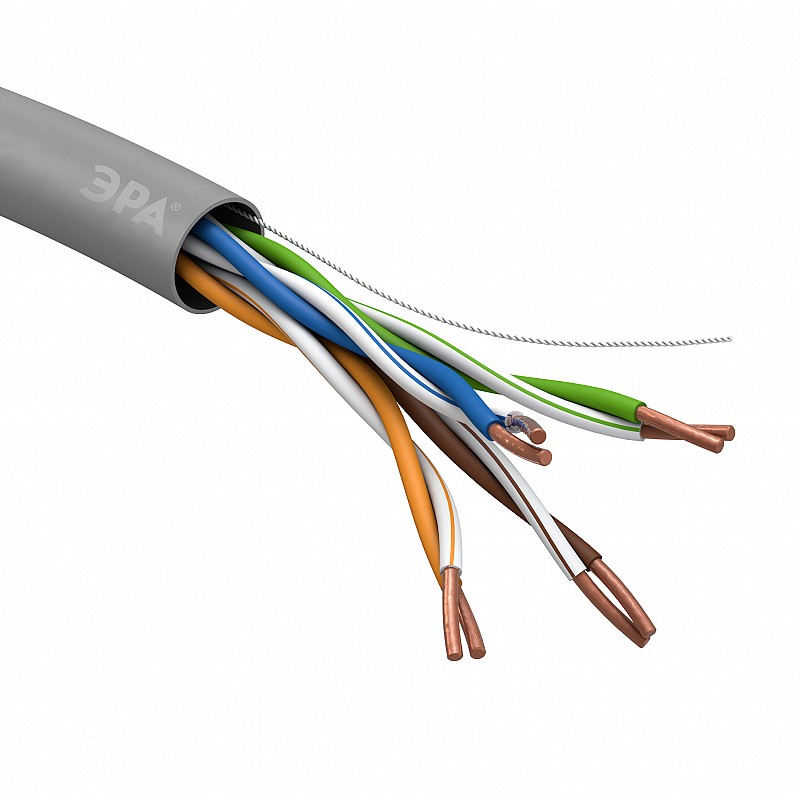

• Неэкранированный кабель  UTP (Unshielded twisted pair) — незащищенная витая пара. Доступный по цене тип витой пары без экранирования вокруг отдельной пары;
• Кабель с индивидуальным экраном для каждой пары — U/FTP
• Кабель с общим экраном — (F/UTP, S/UTP, SF/UTP)



FTP (Foiled twisted pair) или F/UTP — фольгированная витая пара. Один общий внешний экран в виде фольги.
S/UTP — фольгированный кабель, в котором для всех проводников имеется общий экран;
SF/UTP — незащищенная экранированная витая пара. Кабель с двойным внешним экраном из фольги и медной оплетки, при этом каждая витая пара без защиты.

• Кабель и с общим, и с индивидуальным экраном



S/FTP — (Screened Foiled twisted pair) фольгированная экранированная витая пара. Такой кабель имеет внешний экран из медной оплетки плюс каждая пара в фольгированной оплетке.

По оболочке:

• Кабель с оболочкой из поливинилхлорида с добавлением мела (для придания хрупкости, которая нужна для точной обрезки). Поливинилхорид при этом гибкий, кабель можно укладывать по любой траектории.
• Кабель с оболочкой с добавлением  полимеров, не поддерживающих горение и не выделяющие при нагреве галоген. Такой кабель маркируется LSZH (Low Smoke Zero Halogen).
• С оболочкой для уличной прокладки. Специальная оболочка чёрного цвета сделана из полиэтилена высокой плотности. Обеспечивает высокую защиту от температурных воздействий и других неблагоприятных погодных условий. Оболочка устойчива к ультрафиолетовым лучам и низким температурам от -40С.



По категории:

В зависимости от скорости передач кабель разделяют на 7 категорий: 3, 5, 5е, 6, 6а, 7, 7а.

Чем выше категория у кабеля, тем выше скорость передачи данных.

• 5е категория: до 100 Мбит/с в 2-парном кабеле и до 1000 Мбит/с в 4-х парном кабеле.

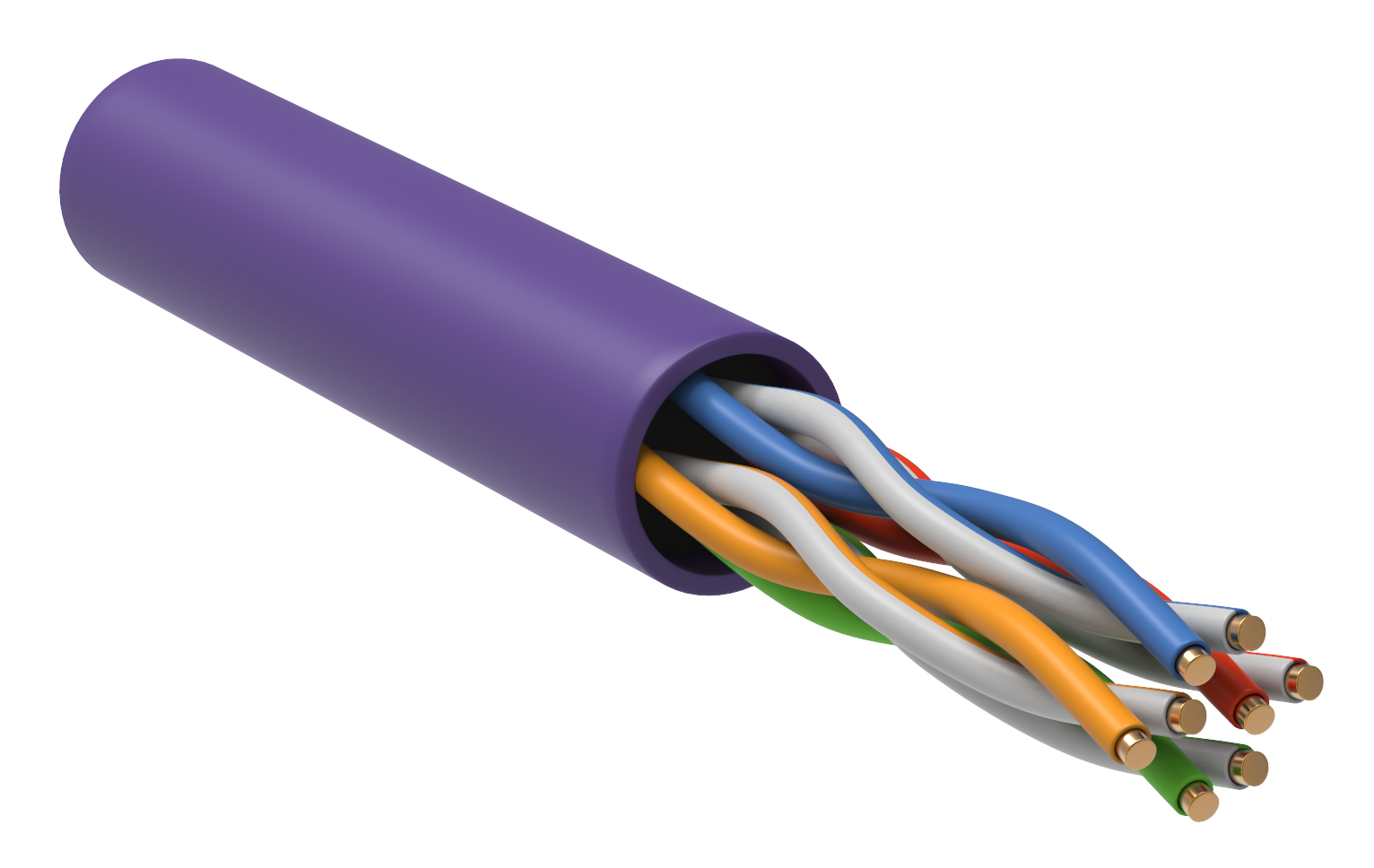

• 6 категория: неэкранированный кабель (UTP) состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 55 м
• 6а категория: состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 100 метров.
• 7 и 7а категория: Скорость передачи данных до 10 Гбит/с. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).



По количеству жил:

• Многожильный. Каждый провод в кабеле состоит из нескольких медных жил. Хорошо переносит изгибы.
• Одножильный. Каждый провод представляет собой одну медную или алюминиевую жил. При частых изгибах может ломаться



По количеству пар:

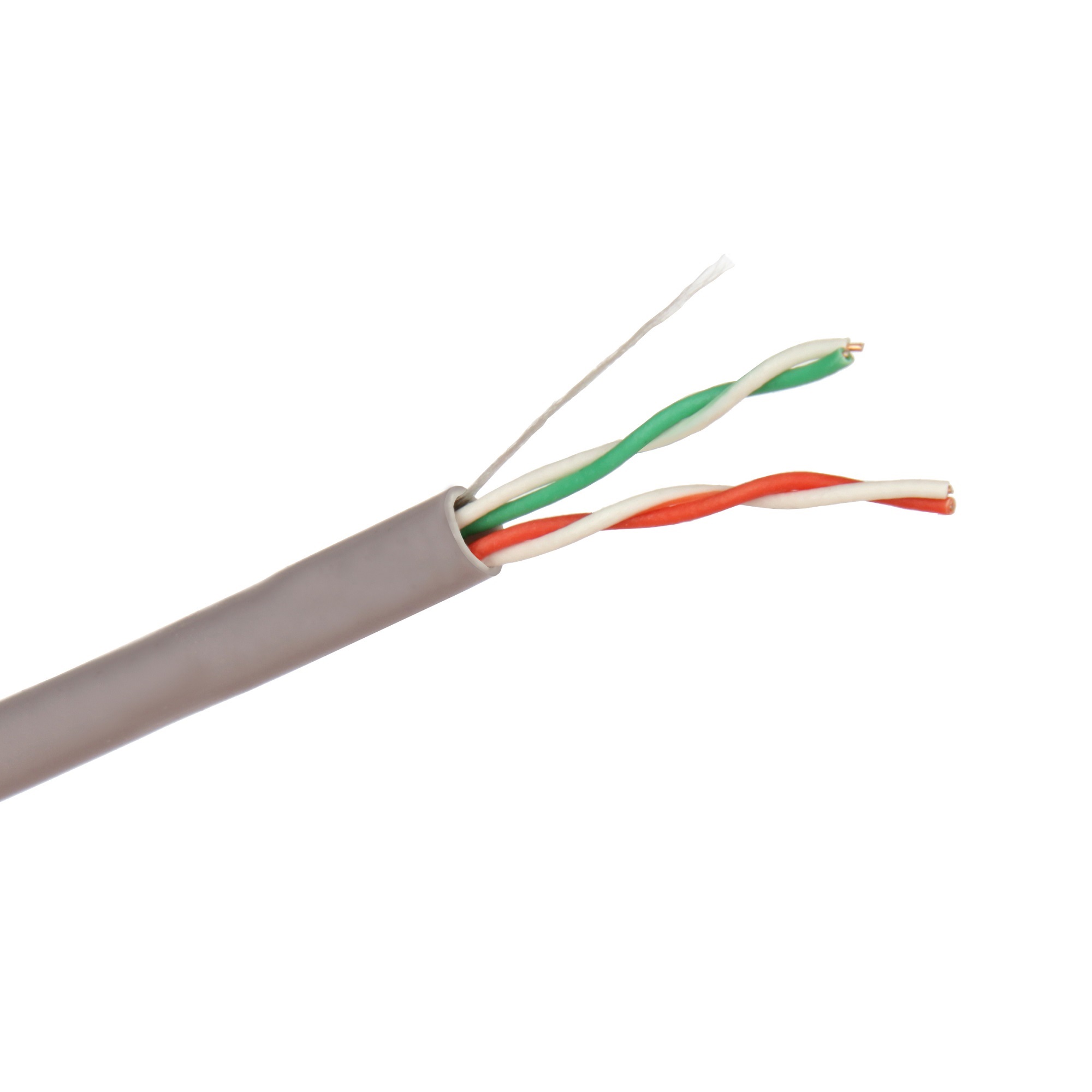

• 2 пары

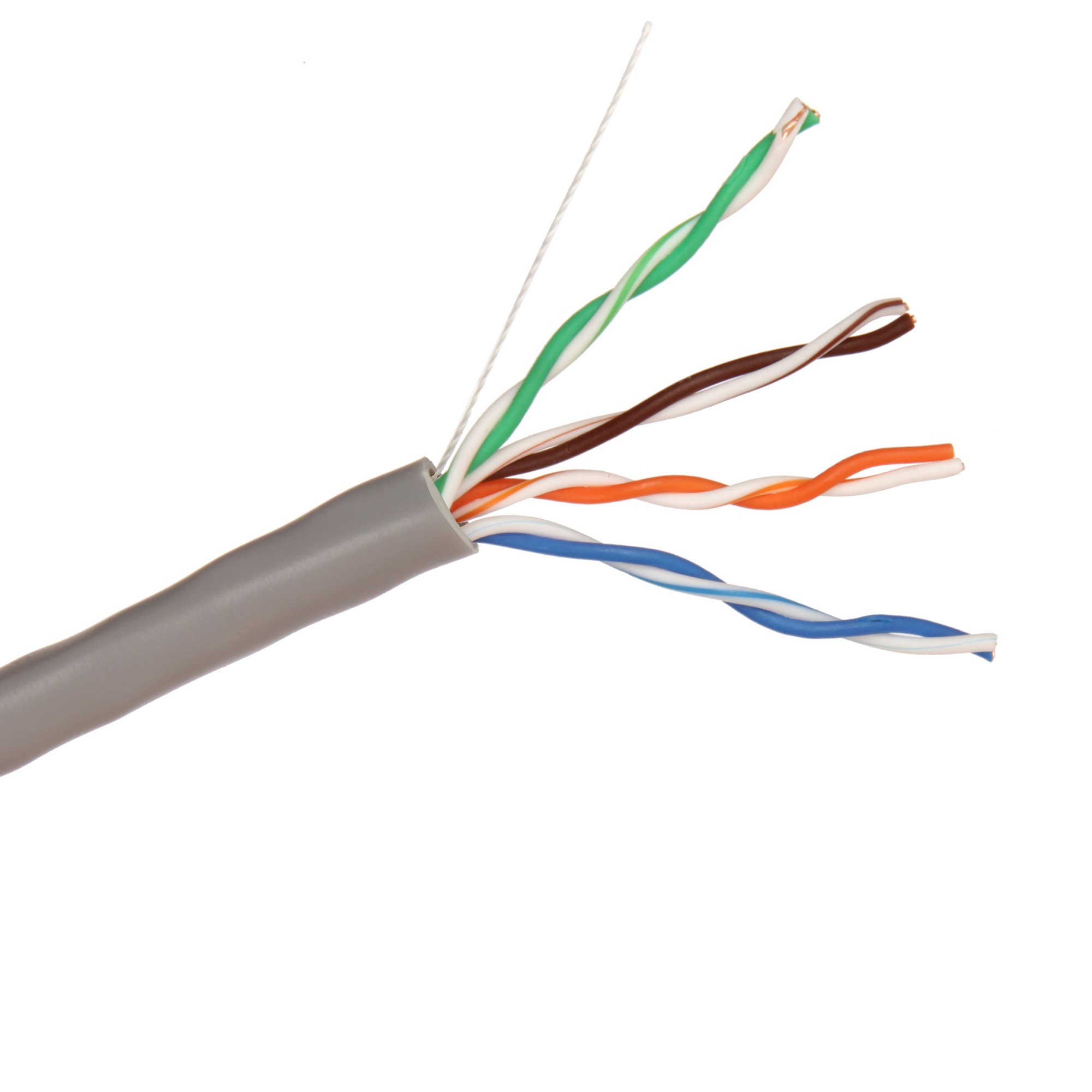

• 4 пары
• Многопарный кабель «витая пара» —  (10, 16, 25, 50, 100  пар)



         Важно знать:

Что означают буквы U, S, F,  в обозначении конструкции кабеля?

U — неэкранированный,

S —  металлическая оплётка (только общий экран),

F — металлизированная лента (алюминиевая фольга).

Первые буквы означают тип общего экрана, вторые – тип экрана для отдельных пар.

Например, SF/UTP  — это кабель «витая пара» с металлической общей оплеткой, при этом отдельные пары не защищены.

TP = twisted pair, витая пара.



          Как правильно выбрать кабель «витая пара»?

Чтобы выбрать правильный тип кабеля «витая пара», определите:

• Какая должна быть скорость передачи данных:  так мы поймем, какая нужна категория витой пары
• Где будете прокладывать кабель: на улице или в помещении и какой уровень возможных помех. Так мы определим, нужно ли экранирование и какое
• Какие требования к пожарной безопасности в помещении: узнаем, нужна ли негорючая оболочка
• Какая длина сегмента сети и общая длина сети.





Мы поставляем кабель «витая пара» уже более 13 лет.

ANS Group – официальный дистрибьютор производителей витой пары: Hyperline, ITK, Suprlan, Legrand, R&M.

У нас есть кабель «витая пара» для вашей задачи!

Звоните по телефону +7 (495) 225-83-39 или пишите на почту info@ans-group. ru



Разместить заказ



Рекомендуем:

Hyperline —  крупнейший производитель продукции для строительства СКС.

FUTP4-C5E-S24-ARM-OUT-PE/PE-BK (FUTP4-C5E-S24-ARM-OUT-PE-BK) (FTP4-C5E-SOLID-24AWG-ARM-OUTDOOR-40), Hyperline, (FUTP4-C5E-S24-ARM-OUT-PE-BK) (FTP4-C5E-SOLID-24AWG-ARM-OUTDOOR-40) (куски) Кабель витая пара F/UTP, кат.5e,4 пары(24 AWG), одножильный(solid), экран-фольга, бронир.стальн. лентой, внеш., PE/PE, -40°C-+60°C, черный

UUTP4-C5E-S24-ARM-OUT-PE/PE-BK (UUTP4-C5E-S24-ARM-OUT-PE-BK) (UTP4-C5E-SOLID-24AWG-ARM-OUTDOOR-40), Hyperline, (UUTP4-C5E-S24-ARM-OUT-PE-BK) (UTP4-C5E-SOLID-24AWG-ARM-OUTDOOR-40) Кабель витая пара U/UTP, кат. 5e, 4 пары(24 AWG), одножильный (solid), бронир. стальной лентой, внешний, PE, -40°C – +60°C, черный

FUTP4-C5E-S22-OUT-PE-BK (FTP4-C5E-SOLID-22AWG-OUTDOOR-40), Hyperline, (FTP4-C5E-SOLID-22AWG-OUTDOOR-40) (куски) Кабель витая пара, экранированная F/UTP, категория 5e, 4 пары(22 AWG), одножильный(solid), экран-фольга,внешний, PE, -40°C – +60°C, черный — гарантия: 15 лет компонентная

Весь кабель «витая пара» Hyperline



ITK — производитель телекоммуникационной продукции. Торговая марка принадлежит Группе IEK.

LC1-C5E02-111, ITK, Кабель связи витая пара U/UTP, кат.5E 2х2х24AWG solid, PVC, 500м, серый

LC1-C5E02-311, ITK, Кабель связи витая пара F/UTP, кат.5E 2х2х24AWG solid, PVC, 500м, серый

LC1-C604-111, ITK, Кабель связи витая пара U/UTP, кат.6 4х2х23AWG solid, PVC, 305м, серый

Весь кабель «витая пара» ITK



Legrand — мировой эксперт электрических и информационных сетей.

Кабели медные Legrand



Suprlan

Под этим брендом производят малопарный и многопарный LAN-кабель с медными жилами категорий 5, 5е, 6 и 6а.



R&M — мировой лидер в области производства структурированных кабельных систем и техники связи.

Кабель «витая пара» 5е категория, неэкранированный

Кабель «витая пара» 5е категория, экранированный

Кабель «витая пара» 6 категория, неэкранированный

Смотреть весь раздел «Медные системы»



  Разместить заказ



Другая продукция:



Другая продукция:

Для уличной прокладки 4 пары

Array
(
    [id] => 2646
    [id_1c] =>
    [name] => UTP4 КСВПП-5е 4*2*0,52 OUTDOOR (бухта 305м)
    [summary] =>
Витая пара без экрана кат. 5е, 4 пары, SOLID, диаметр жилы 0,52мм,  внешний.
    [meta_title] =>
    [meta_keywords] => UTP4 КСВПП-5е 4*2*0,52 OUTDOOR (бухта 305м)

    [meta_description] => UTP4 КСВПП-5е 4*2*0,52 OUTDOOR (бухта 305м)
    [description] =>
UTP4 КСВПП-5е 4*2*0,52 OUTDOOR (бухта 305м)
Кабель не экранированный, с оболочкой из полиэтилена.

	Кабель предназначен для внешней прокладки для работы в частотном диапазоне до
100
	MHz. (Категория 5 и 5е по стандарту ИСО/МЭК
11801).

Кабель состоит из 8 медных проволок диаметром 0,52мм
в оболочке из полиэтилена высокого давления, поверх которых наложена лента ПЭТФ,
и внешняя оболочка из светостабилизированного полиэтилена.

Техническая спецификация

	Число пар и диаметр проводников, мм - 4*2*0,52

	Номинальный наружный диаметр кабеля, мм - 6,74.

	Вес кабеля, кг/км - 36,72.

	Строительная длина, м -  305.
Электрические характеристики

	Сопротивление жил, пересчитанное на 100м длины кабеля и температуру 20°С, не
более 9,6 Ом;


	Омическая ассиметрия жил в рабочей паре на длине 100м не более 3%.
Затухание на длине 100м, dB, не более

Наименование	1Мгц	4Мгц	10Мгц	16Мгц	20Мгц	31,25Мгц	62,5Мгц	100Мгц
Категория 5е	2,0	4,1	6,5	8,2	9,2	11,7	17,0	21,0

Переходное затухание на ближнем конце, dB/100 м не менее

Наименование	1Мгц	4Мгц	10Мгц	16Мгц	20Мгц	31,25Мгц	62,5Мгц	100Мгц
Категория 5е	65,3	56,3	50,3	47,2	45,8	42,9	38,4	33,3

Условия эксплуатации и монтажа
Монтаж кабеля производится при температуре не ниже -15°С.
Минимальный радиус изгиба при прокладке и монтаже должен быть не менее 10 минимальных наружных диаметров кабеля.

Производитель Фариаль Кабель (Россия)

[contact_id] => 1 [create_datetime] => 2016-12-06 15:58:07 [edit_datetime] => 2021-10-18 12:17:52 [status] => 1 [type_id] => 7 [image_id] => 6738 [image_filename] => [video_url] => [sku_id] => 4828 [ext] => jpg [url] => utp4-ksvpp-5e-42052-outdoor-buhta305m [rating] => 0 [price] => 0 [compare_price] => 4950 [currency] => RUB [min_price] => 0 [max_price] => 0 [tax_id] => 0 [count] => 0 [cross_selling] => [upselling] => [rating_count] => 0 [total_sales] => 1878210 [category_id] => 576 [badge] => [sku_type] => 0 [base_price_selectable] => 0 [sku_count] => 1 [compare_price_selectable] => 0.0000 [purchase_price_selectable] => 0. 0000 [unconverted_currency] => RUB [unconverted_price] => 0.0000 [frontend_price] => 0.0000 [unconverted_min_price] => 0.0000 [frontend_min_price] => 0.0000 [unconverted_max_price] => 0.0000 [frontend_max_price] => 0.0000 [unconverted_compare_price] => 4950.0000 [frontend_compare_price] => 4950.0000 [total_sales_html] => 1 878 210 Р [rating_html] => [skus] => Array ( [4828] => Array ( [id] => 4828 [product_id] => 2646 [id_1c] => [sku] => 0002039 [sort] => 1 [name] => [image_id] => [price] => 0.0000 [primary_price] => 0.0000 [purchase_price] => 0.0000 [compare_price] => 4950.0000 [count] => -15 [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 0. 0000 [unconverted_price] => 0.0000 [frontend_compare_price] => 4950.0000 [unconverted_compare_price] => 4950.0000 [price_float] => 0 [purchase_price_float] => 0 [compare_price_float] => 4950 [primary_price_float] => 0 [image_description] => [image_filename] => [ext] => ) ) [frontend_url] => /utp4-ksvpp-5e-42052-outdoor-buhta305m/ [original_price] => 0 [original_compare_price] => 4950 [skus_list] => Array ( [id] => 4828 [product_id] => 2646 [id_1c] => [sku] => 0002039 [sort] => 1 [name] => [image_id] => 0 [price] => 0.0000 [primary_price] => 0.0000 [purchase_price] => 0. 0000 [compare_price] => 4950.0000 [count] => -15 [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 0.0000 [unconverted_price] => 0.0000 [frontend_compare_price] => 4950.0000 [unconverted_compare_price] => 4950.0000 ) ) 1Артикул — 0002039

Кабель витая пара назначение и область применения

Квалифицированные специалисты в сфере электричества витой парой называют особую разновидность кабеля, который используется для связи. В нем располагаются тщательным образом изолированные проводники.

Для чего проводники  в кабеле свивают определенным образом?

Чтобы степень связи значительно возрастала, проводники скручивают по-особому. Сверху они накрыты для защиты специальной оболочкой из пластика высокого качества. Кабель витая пара обычно маркируется как ТР или twisted pair (витая пара — англ).

Однако скручивание проводников используется не только для того, чтобы уровень связи был лучше. Также подобные действия помогают значительно уменьшить появление помех от разных источников внешнего типа, а также и их интенсивность. Чтобы связь в отдельных парах кабеля уменьшалась, в витых парах категории 5 и больше технология обвивания проводников предполагает использование разного шага. Сейчас структурированные кабельные системы просто невозможно представить без использования витой пары.

Где используют витую пару

Если рассматривать локальные сети, то здесь активно применяют витую пару. Причем задействуют такой кабель благодаря его невысокой цене, доступности. Еще одним преимуществом является простота монтажа. Именно поэтому витую пару активно используют в разных целях. Такой кабель задействуют в компьютерных системах, а также там, где необходимо подключаться к интернету.

Что такое UTP и какие бывают разновидности витой пары

Выделяют следующие основные типы витой пары:

• FTP. В данном случае витая пара покрыта для защиты фольгой, что предотвращает окисление и препятствует воздействию внешней среды. Защитный наружный слой является общим для проводников. Это экранированный кабель, то есть у него есть медная оплетка, выполняющая защитную функцию.
• S/FTP. В данном случае витая пара имеет двойную защиту. У нее есть и оплетка из меди и экран из алюминиевой фольги.
• U/FTP. В таком кабеле экран располагается по отдельности на каждой паре.
• F/FTP. В этом случае есть как общий экран из фольги, так и отдельный для каждой пары.

Однако существуют не только подобные разновидности. Иногда на кабеле можно увидеть маркировку с аббревиатурой UTP. Это означает, что витая пара является неэкранированной. Это тоже довольно распространенный тип. Другими словами, у кабеля отсутствует общий экран, а также экран для пар. Что касается использования такой витой пары, то тут в конструкции дополнительно внедрена специальная оплетка из меди либо фольга из алюминия. Например, кабель витая пара с экранами типов U/UTP и F/UTP.

Экранирование – это своеобразная конструкция, которая является защитой даже наиболее слабого сигнала от разнообразных помех. Это касается как наружных, так и внутренних проблем, электромагнитных наводок. И у витой пары с аббревиатурой на маркировке UTP такого экранирования просто нет, то есть подобная защитная деталь не предусмотрена.

Где приобрести витую пару?

Витую пару любой категории, от 5 до 8ой, с экранированием и без, с любым типом оболочки вы можете купить у интернет-дистрибьютора АйАдистрибьют. В каталоге товаров АйДистрибьют почти одна тысяча наименований только кабеля витой пары для любого вида проектов. Всего же кталог насчитывает более 50 000 позиций телекоммуникационного и электротехнического оборудования и инструмента. Доставка по Москве и Московской области осуществляется собственной службой доставки. Доставка в регионы осуществляется через транспортные компании. На всю продукцию распространяется гарантия производителя. Ждём вас!

Руководство по кабелю витая пара

Кабели витой пары используются во многих специализированных кабельных продуктах, разработанных и изготовленных Quadrangle Products Inc. Витые пары используются для передачи данных на высоких скоростях, и эта конструкция используется во многих типах кабелей для дисплеев. в самых разных отраслях. Использование витых пар снижает электромагнитные помехи, что позволяет сигналам проходить на большие расстояния с более высокой скоростью передачи. Использование витой пары обычно более рентабельно, чем использование коаксиального провода, что делает ее популярным выбором для кабелей дисплея.

Что такое кабель витой пары?

Витая пара — это кабель, состоящий из двух отдельных изолированных проводов, скрученных вместе и прокладываемых параллельно друг другу. Этот тип кабеля широко используется в различных типах инфраструктуры передачи данных и голоса.

Какие типы кабелей используют кабели витой пары?

Конструкция витой пары может использоваться во многих различных типах кабелей и проводов, в том числе:

• Кабели LVDS
• кабели eDP
• Кабели DVI
• Кабели Displayport
• Телекоммуникационные кабели, например Ethernet-кабели
• Кабели типа USB, включая USB 2.0, USB 3.0 и USB-C

Неэкранированная витая пара против экранированной витой пары

Эксперты обычно ссылаются на то, что кабели с витой парой часто используются, чтобы избежать определенных видов помех сигнала. Существует два разных типа витых пар, неэкранированная витая пара (UTP) и экранированная витая пара (STP), которые используются в различных типах установок.

Экранированные витые пары имеют отдельный экран, обернутый вокруг витой пары. Экран обычно делается из фольги, через которую проходит дренажный провод.Неэкранированная витая пара не имеет экрана. UTP широко используется в установках Ethernet, в то время как STP используется в различных типах сетей для предотвращения перекрестных помех и электромагнитных помех. Кабель STP также может помочь обеспечить заземление.

Преимущества неэкранированной витой пары (UTP)

Использование неэкранированной витой пары вместо экранированной витой пары часто является экономическим решением. Неэкранированные витые пары также обеспечивают большую гибкость оболочки кабеля.

Преимущества экранированной витой пары (STP)

Экранированные витые пары помогают еще больше снизить электрометрические помехи, особенно при больших расстояниях кабеля и более высоких скоростях передачи.

Какой тип витой пары используется в кабелях LVDS?

Некоторыми хорошими предварительно скрученными общими экранированными кабелями являются UL20276 и низковольтный нулевой галогенный кабель (LVZH) UL21104. Провода UL, такие как UL1571 28AWG и UL3767 28 AWG, можно скручивать для кабелей LVDS. Если у вас есть индивидуальная витая пара, компания Quadrangle Products всегда рада работать с нашими клиентами над созданием кабеля, отвечающего их потребностям.

экранированных и неэкранированных кабелей | Черный ящик

Неэкранированная витая пара

Это наиболее широко используемый кабель.UTP, известный как сбалансированная витая пара, состоит из витых пар (обычно четырех) в оболочке из ПВХ или статического давления. При установке кабеля UTP убедитесь, что вы используете обученных специалистов. Полевые заделки, радиус изгиба, растягивающее усилие и стягивание могут ослабить скручивание пары и снизить производительность. Также обратите внимание на любые источники EMI. Выбирайте UTP для бесшумных помещений.

Экранированная витая пара

За последние двадцать лет потребность в скорости в сети привела к появлению новых спецификаций и технологий кабельных систем с постоянно ускоряющейся скоростью. Наряду с развитием каждого поколения Ethernet происходят соответствующие разработки в кабельных технологиях. Частью этого развития является более широкое использование экранированных кабелей. Это становится все более распространенным в высокоскоростных сетях, особенно когда дело доходит до минимизации ANEXT при запуске 10-GbE.

Экранированный кабель традиционно использовался для увеличения расстояния и минимизации электромагнитных помех. Это все еще так. Источники электромагнитных помех, обычно называемых шумом, включают двигатели лифтов, люминесцентные лампы, генераторы, кондиционеры и принтеры.

Экранированный кабель может быть менее сбалансированным, чем кабель UTP из-за экрана. Металлические оболочки кабеля необходимо заземлить, чтобы исключить влияние электромагнитных помех на проводники. Экранированный кабель также более дорогой, менее гибкий и может быть более сложным в установке, чем кабель UTP из-за заземления и соединения. Большинство экранированных кабелей толще, чем UTP, поэтому они быстрее заполняют кабелепроводы. Помните об этом при планировании кабельных трасс.

Типы экранов

Существует ряд различных типов экранированных витых пар, и терминология менялась с годами.Есть два распространенных экрана: оболочка из фольги и оплетка из меди / металла.

Фольга обеспечивает 100% -ный экран, а медная оплетка обеспечивает покрытие от 85% до 95% из-за отверстий в оплетке. Но экранирующая оплетка обеспечивает лучшую общую защиту, поскольку она плотнее фольги и поглощает больше электромагнитных помех. Плетеный экран также лучше работает на более низких частотах. Фольга, будучи более тонкой, меньше пропускает помехи, но обеспечивает лучшую защиту в более широком диапазоне частот. По этим причинам для лучшей защиты иногда используются комбинированные экраны из фольги и оплетки.Экраны могут окружать все витые пары и / или отдельные витые пары.

Акронимы экранирования

Акронимы экранирования эволюционировали с годами после путаницы в отношении того, что такое FTP по сравнению с STP и S / FTP. Теперь сначала отмечается буква внешнего экрана (под оболочкой кабеля). Буква после косой черты обозначает любой экран на отдельных витых парах.

U / FTP (неэкранированная / фольгированная витая пара). Этот кабель не имеет общего внешнего экрана. У него есть экраны из фольги на каждой из четырех пар.Ранее назывался FTP.

F / UTP (фольгированная / неэкранированная витая пара). Этот кабель имеет общий экран из фольги, окружающий все пары. Ранее назывался FTP.

S / FTP (экранированная / фольгированная витая пара). Этот кабель имеет общую оплетку или экранированный экран под оболочкой кабеля. На каждой витой паре есть индивидуальные экраны из фольги.

F / FTP (фольгированная / фольгированная витая пара). Этот кабель имеет общий экран из фольги под оболочкой кабеля. На каждой витой паре есть индивидуальные экраны из фольги.Ранее назывался S / FTP.

Кабели

S / FTP и F / FTP обеспечивают лучшую защиту от внешнего шума и ANEXT.

Кабель витой пары Cat5e или Cat6, какой выбрать?

В своей простейшей форме кабель витой пары состоит из двух изолированных жил медного провода, скрученных друг с другом. Существует два типа кабеля витая пара: неэкранированная витая пара (UTP) и кабель экранированной витой пары (STP). Несколько проводов в виде витой пары часто группируются вместе и заключаются в защитную оболочку, образуя кабель.Общее количество пар в кабеле варьируется. Скручивание нейтрализует электрические шумы от соседних пар и от других источников, таких как двигатели, реле и трансформаторы.

Кабель витой пары категории 5e или 6

В настоящее время среди покупателей кабеля Ethernet существует большая путаница относительно того, покупать ли Cat5e или использовать Cat6. Большая часть этой путаницы возникает из-за неправильного понимания покупателем того, что покупка кабеля Cat6 предоставит им «полностью гигабитную» сеть.Это не тот случай. Если каждый отдельный компонент в сети не рассчитан на гигабит, тогда у вас никогда не будет гигабитной сети, потому что ваша сеть всегда будет работать со скоростью вашего самого медленного устройства.

Кабель

Cat5e хорошего качества может работать с гигабитными скоростями или на гигабитных скоростях, он просто не может быть «сертифицирован» для этого использования. Для сравнения, Cat6 разработан специально для использования на гигабитах и ​​сертифицирован для работы на указанной скорости. Это становится вопросом того, хотите ли вы заплатить все эти дополнительные деньги за небольшое или не заметное улучшение производительности вашей сети.

В большинстве случаев имеет смысл использовать Cat5e. По этой причине большинство ваших новых установок в частном секторе используют Cat5e. Он более экономичен, хорошо работает и доступен во многих цветах. Многие ИТ-специалисты, когда их спрашивали о том, почему они выбрали Cat6 для конкретной работы, часто отвечали, что «хотели как можно лучше». Это направление мысли, лежащее в основе многих покупок кабеля.

Средний потребитель часто не осознает, что для него нет реальной выгоды от использования Cat6, поэтому он позволяет кому-то уговорить его купить его.FS.COM стремится помочь людям принимать правильные решения о покупке кабеля, и мы всегда готовы помочь вам.

Как купить кабель витой пары

Ниже приведены несколько советов, которым вы можете следовать при выборе кабеля витой пары для своей сети.

См. Качество упаковки и печати

Тщательно проверьте кабельную коробку, чтобы убедиться в хорошем состоянии уплотнения. Упаковка поддельного кабеля обычно очень плохая, поэтому от качества внешней упаковки может зависеть первое ощущение пользователя.Однако кабели хорошего качества обычно идеально упакованы. А многие производители до сих пор наклеивают на упаковку товара анти-подделку.

См. Обозначения на внешнем слое кабеля

На внешнем слое изоляции кабеля витой пары должны быть напечатаны такие слова, как производители, место происхождения, стандарты производительности, категории продукции (Cat5e Ca6t и т. Д.) И идентификация длины кабеля.

См. Плотность скручивания

Чтобы уменьшить помехи сигнала, каждая пара линий кабеля витой пары скручена против часовой стрелки относительно друг друга, а разные пары линий того же кабеля витой пары также имеют разную плотность скрутки.Если плотность скручивания не соответствует техническим требованиям, могут возникнуть серьезные перекрестные помехи на ближнем конце из-за несоответствия сопротивления кабеля, что сократит расстояние передачи и снизит скорость передачи. Не выбирайте кабели с витой парой, плотность скручивания которых недостаточна.

См. Цвета кабелей

После снятия внешнего слоя кабеля витой пары вы можете увидеть, что каждая пара проводов в кабеле витой пары имеет один из четырех цветов: оранжевый, зеленый, синий или коричневый.Два провода, составляющие каждую пару, дополняют друг друга. Следует отметить, что эти цвета не окрашиваются на кабеле. Не выбирайте кабели непонятного цвета.

См. Случаи огнестойкости

Во избежание возгорания и повреждения кабеля из-за высокой температуры или огня внешний слой кабеля витой пары должен иметь очень хорошие свойства на растяжение и огнестойкость. Внешний слой хорошего кабеля витой пары может постепенно расплавиться и деформироваться, но сам по себе не сгорит.

Коснитесь внешнего слоя кабеля

В большинстве случаев мы можем сделать первоначальное заключение, прикоснувшись к внешнему слою кабеля витой пары. Для экономии средств в плохом кабеле обычно используются провода из ужасных материалов. Поэтому, прикоснувшись к нему, мы можем почувствовать себя липкими и огрубевшими. Однако хороший кабель витой пары может казаться гладким. Кроме того, учитывая, что кабель может быть изогнутым, хорошие кабели обычно обладают отличной растяжимостью. Поэтому хорошие кабели могут ощущаться переполненными.

Заключение

Принимая во внимание будущие приложения, мы должны установить самые современные кабельные продукты, потому что кабель часто трудно переустановить и заменить. Затем вы должны использовать кабели cat6 вместо кабеля cat 5e. Хотя кабель категории 6 немного дороже, чем кабель категории 5e, для снижения затрат на модернизацию сети в будущем все же стоит подумать о кабелях категории 6.

Статьи по теме:
Типы кабелей Ethernet — Cat5e, Cat6, Cat6a и Cat7
Разница между прямым и перекрестным кабелем Патч-кабель
иКроссоверный кабель: в чем разница?
Быстрый просмотр кабелей Ethernet Cat5, Cat5e и Cat6

Пример витой пары

Чтобы увидеть, как коэффициент распространения работает на практике, мы собираемся пропустить несколько типичных сигналов через линию передачи, известную как витая пара.

Как следует из названия, эта линия передачи представляет собой просто два изолированных провода. закручивались друг вокруг друга.Он был запатентован еще в 1881 году парнем по имени Александр Грэм Белл, для использования в высокотехнологичной системе связи под названием телефонная сеть

На верхнем рисунке в патенте показана одиночная витая пара, а на нижнем. на рисунке показано, как можно объединить несколько витых пар в большую кабель.Идея сработала так хорошо, что к 1920-м годам телефонная компания строить такие кабели

1 800 линий передачи по витой паре, все укомплектованы вместе в один кабель.

В конце концов, телефон отказался от использования витой пары для дальней связи. передача, переход к коаксиальному кабелю, микроволновому радио и, в конечном итоге, оптоволоконному кабелю. оптические кабели. Но есть еще стационарные телефоны, подключенные к большая телефонная сеть по витой паре.

Хотя витая пара редко используется для междугородной связи, она до сих пор широко используется для связи на короткие расстояния (до 100 метров).Кабели которые поддерживают стандарт связи Ethernet, обычно используют кабель с несколько линий передачи по витой паре, как показано ниже

Эта страница: Синусоидальные волны через витую пару расскажут, что происходит с синусоидой. волны при движении по витой паре разной длины.Этот будет выполнено математическим вычислением и оценкой распространения коэффициент, задаваемый уравнениями телеграфа. Результаты будут по сравнению с измеренными данными из таблицы спецификаций для одного конкретного марка линии передачи витая пара. Расчеты не идеальны согласуются с измеренными данными, но они достаточно близки для правительства работа — или для более артистичных — достаточно близка к джазу.

Как только мы узнаем, как синусоидальные волны движутся по витой паре, мы можем использовать Фурье Код для анализа и компьютерного моделирования, показывающий, как будет двигаться прямоугольный импульс. через кабель. Эта страница: Импульсы через витую пару показывают, как два разных импульсы ширины будут проходить через кабели витой пары.Широкий (1 мс) импульс может проехать много километров по кабелю и при этом быть узнаваемым, в то время как узкий (10 нс) импульс сохраняется только на несколько десятков метров. Как прогнозируемый коэффициент распространения, оба импульса страдают от затухания и искажение.

В телеграфных системах люди отправляли импульсы, чтобы представить символы Морзе. Код.Современные системы цифровой связи часто используют ряд аналогичных ширина импульсов для передачи битов последовательных данных по кабелю. Эта страница: Серийные данные Сквозная витая пара показывает, как витая пара ослабляет и искажает сигналы данных.

Не все сигналы связи являются цифровыми. Белл изначально разработал это кабель для передачи аналоговых голосовых сигналов.Он все еще используется сегодня для это приложение, а также отправка других типов аналоговых сообщений. Этот страница: Голос Через витую пару показывает, как ухудшается качество голосового сигнала. витая пара. Без усиления сигнал непригоден для использования через 100 км из-за к затуханию. Усилители могут преодолеть большую часть затухания, но кабель все равно так сильно искажает сигнал, что через 100 км остается очень заметные искажения.Уравнения телеграфа через распространение коэффициент, показал инженерам, насколько серьезным станет это искажение, как кабель можно модифицировать, чтобы минимизировать его, или как можно построить системы, чтобы компенсировать это. Эти последние несколько тем относятся к другим веб-страницам. перечисленные выше предназначены только для того, чтобы дать вам представление о проблеме, с которой вы можете столкнуться. облицовка.

Хотя перечисленные выше страницы относятся к одному типу витой пары, проблемы встречаются в большинстве линий передачи. Точные частоты, величина затухания и другие параметры будут варьироваться в зависимости от линии строительство, но одни и те же проблемы возникают практически во всех из них.

Кабель витой пары

---

---

«Предыдущее руководство Следующее руководство »

---

Кабель витой пары — наиболее распространенный вид проводки в приложениях для передачи данных.

Как VGM (обозначает средний уровень голоса), витая пара является основой для большинства внутренних офисных телефонных соединений.

Кабель витая пара состоит из двух одинаковых проводов, скрученных вместе двойной спиралью.

Из-за различий в электрических характеристиках между парой могут возникать проблемы, например, из-за длины, сопротивления, емкости. Поэтому для этого По этой причине в приложениях ЛВС будет использоваться кабель более высокого качества, известный как DGM (означает «среда передачи данных»).

Существуют разные типы и категории кабелей витой пары, но все они имеют две общие черты:

• провода идут парами
• пары проводов скручены друг вокруг друга

Скручивание проводов снижает перекрестные помехи. Здесь перекрестные помехи означают перетекание сигнала из одного провода в другой, что может исказить сигнал и вызвать сетевые ошибки.

Скручивание проводов не только защищает сигнал от внутренних перекрестных помех, но также защищает от других внешних форм помех.

Типы кабеля витая пара

Существует два основных типа кабеля витая пара:

• Кабель экранированной витой пары (STP)
• Кабель неэкранированной витой пары (UTP)

Кабель неэкранированной витой пары (UTP)

Неэкранированная витая пара (UTP) используется для различных электронных коммуникаций.

Неэкранированная витая пара может иметь максимальную длину сегмента 100 метров.

Неэкранированная витая пара бывает пяти категорий. Все они описаны в таблице ниже:

UTP Тип	Описание
CAT1	Только голосовая связь. Нет передачи данных
CAT2	Скорость передачи данных до 4 Мбит / с
CAT3	Скорость передачи данных до 10 Мбит / с
CAT4	Скорость передачи данных до 16 Мбит / с
CAT5	Передача данных до 1000 Мбит / с

Кабель экранированной витой пары (STP)

Кабели с экранированной витой парой (STP) имеют экранирование отдельных пар проводов, которое дополнительно защищает их от внешних помех.

Экранированная витая пара может иметь максимальную длину сегмента 100 метров.

Преимущество STP перед кабелем UTP

Преимущество экранированной витой пары (STP) над неэкранированной витой парой (UTP) заключается в том, что она обеспечивает лучшую защиту от помех и перекрестных помех из-за экранирование.

Но экранированная витая пара тяжелее и дороже, чем неэкранированная витая пара, и требует надлежащего заземления на обоих концах.

Преимущества кабеля витая пара

Вот список основных преимуществ витой пары:

• простой
• проста в установке и обслуживании
• физически гибкий
• имеет малый вес
• легко подключается
• очень недорого

Недостатки кабеля витая пара

Вот список основных недостатков кабеля витая пара:

• Не может передавать сигнал на большие расстояния без использования репитеров только из-за большого затухания
• Не подходит для широкополосных приложений только из-за низкой пропускной способности.
• Поддерживает максимальную скорость передачи данных 1 Мбит / с без кондиционирования и 10 Мбит / с с кондиционированием.

Сетевой онлайн-тест

---

«Предыдущее руководство Следующее руководство »

---

---

---

Витые пары и многожильный провод

Витая пара, экранированная, многопарная, с общей осью, изолированная или сложная.

При производстве кабелей витой пары Systems Wire and Cable оптимизировала свои производственные процессы для создания как высокопроизводительных, так и последовательных сигнальных кабелей, серия за партией.

Кабельная система с витой парой — это конструкция, в которой два проводника одной цепи скручены вместе с целью подавления электромагнитных помех (EMI). Кабельные инженеры часто борются с потерей сигнала и избыточным затуханием, задавая пары отдельных компонентов кабеля.Хотя скручивание этих пар полезно, поскольку оно улучшает характеристики сигнала кабеля, недостатком является то, что сердечник кабеля имеет тенденцию набухать до большего диаметра по сравнению с их аналогичными стилями нескрученных кабелей.

Эти конструкции могут быть относительно простыми, объединяя многие из одних и тех же пар в многопарный кабель , или они могут быть сложными конструкциями с подгруппами пар с индивидуальными и изолированными экранами и заземляющими проводами. Когда дело доходит до сложных парных конструкций как с общими, так и с изолированными группами экранов, количество возможных конструкций поистине безгранично, и за 35 лет бизнеса SWC построил свою долю из них.

Во-первых, SWC Инженеры выбирают подходящий проводник, тип изоляции и толщину стенки, чтобы придать паре ее удельные характеристики емкости и сопротивления. Затем, понимая, что более жесткие производственные допуски приведут к более точным характеристикам кабеля, технические специалисты SWC используют современную систему «Wall Master System» производства Zumbach Electronic AG для регулировки и поддержания сверхточных центров изделий и толщины стенок.

Тот факт, что импеданс и емкость являются производными от толщины стенки, разделяющей проводники, и диэлектрической проницаемости определенного изоляционного полимера, естественно, что более высокая степень точности изготовления приведет к получению кабеля с высокими эксплуатационными характеристиками.

Затем пары собираются в их запланированное расположение, и при желании могут быть добавлены общие экраны и разделители. Наконец, подходящий материал для куртки любого индивидуального цвета, который вы предпочитаете, завершит ваше индивидуальное творение. У нас есть широкий выбор полимеров для кожухов и стилей UL для удовлетворения большинства индивидуальных требований.

Итак, когда вы обнаружите, что ваша компания нуждается в разработке нового кабеля витой пары или у вас есть собственный существующий кабель со спецификацией , позвоните в компанию Systems Wire and Cable, чтобы получить первоклассный инжиниринг и непревзойденное обслуживание.

Категории кабелей с витой парой

— Технический блог Vincent

Категории кабелей витая пара

В среде, где используются кабели витой пары, пара проводов образует цепь, которая может передавать данные, и это делается для минимизации перекрестных помех, которые представляют собой явление, когда данные по одному кабелю создают нежелательный эффект на соседний кабель. . Кабель витой пары обычно используется в локальной сети (LAN).Он также подключает сетевые узлы к сетевым устройствам или устройствам взаимосвязанной сети. Эти кабели с витой парой географически включают ПВХ (поливинилхлорид) и кабели статического давления.
Но прежде чем переходить к различным категориям кабелей витой пары в зависимости от скорости и поддерживаемой технологии, пожалуйста, ознакомьтесь с двумя основными типами кабелей витой пары, которые у нас есть. Существует два основных типа кабелей витой пары:

Неэкранированная витая пара (UTP)

Это тип витой пары, который является наиболее часто используемым типом витых пар в сетях Ethernet из-за их относительно низкой стоимости и простоты установки и считается самым быстрым на сегодняшний день средой на основе меди.С другой стороны, эти кабели поддерживают передачу на расстояние до 100 метров и скорость передачи данных до 1 гигабит в секунду (Гбит / с)

.
Недостатком является то, что эти кабели чувствительны к помехам сигналов, и для передачи на большие расстояния этому кабелю требуются повторители.

Экранированная витая пара (STP)

Кабель STP снабжен экраном из фольги, покрывающим его жилы, для повышения устойчивости кабеля к помехам и шумам.он содержит четыре пары многожильных или одножильных проводов. Кроме того, он дороже, чем UTP, а также поддерживает расстояние передачи до 100 метров и поддерживает скорость передачи данных от 10 до 100 мегабит в секунду (Мбит / с).
Кабели с экранированной витой парой (STP) предотвращают интерференцию сигналов лучше, чем кабель UTP. Кабели STP сложнее подсоединить к оконечным устройствам, и они более дороги, чем кабели UTP.

Категории кабелей витой пары.

КАТЕГОРИЯ	ТИП СЕТИ	МАКСИМАЛЬНАЯ СКОРОСТЬ СЕТИ	ОПИСАНИЕ
Категория 1 (CAT 1)	Передача голоса	1 Мбит / с	Не подходит для работы в сети.
CAT 2	Для цифрового телефона низкоскоростной сети	4 Мбит / с	Обычно не используется в сетях.
CAT 3	Ethernet	10 Мбит / с	Эта категория в настоящее время используется для телефонной проводки.
CAT 4	Токен-кольцо IBM	10 Мбит / с	Может также использоваться для Ethernet 10 Мбит / с.
CAT 5	Подключение Fast Ethernet	100 Мбит / с
CAT 5e	Гигабитный Ethernet	350 Мбит / с
CAT 6	Гигабитный Ethernet	1 Гбит / с	Он поддерживает скорость передачи сигналов 250 мегагерц (МГц). Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
