Токовая отсечка: принцип действия

Содержание:
  1. Принцип работы токовых отсечек
  2. Особенности и виды токовых отсечек
  3. Видео: Релейная защита и токовая отсечка в действии

Релейная защита обеспечивает надежную и безопасную работу электрических сетей. Среди множества защитных средств широко используется токовая отсечка, принцип действия которой основан на резком повышении силы тока, на каком-либо участке защищаемой цепи. Данные устройства относятся к средствам быстрого действия. Они обладают селективностью и возможностью настроек в зависимости от максимального значения токов короткого замыкания. Чтобы обеспечить правильную эксплуатацию, нужно знать, как работает токовая отсечка.


Принцип работы токовых отсечек

При протекании в сети электрического тока ее элементы начинают нагреваться. Это так называемая рабочая температура, позволяющая функционировать в течение длительного времени в обычном режиме.

При коротком замыкании в сети происходит значительное возрастание силы тока. Как правило, это приводит к возгораниям, разрушениям и прочим негативным последствиям. Элементы, способные долго выдерживать действие короткого замыкания, экономически невыгодно производить.

Человек просто не успевает отреагировать на короткое замыкание в связи с высокой скоростью возрастания тока. Эту функцию берет на себя автоматика, в том числе и токовая отсечка. С помощью нее осуществляется контроль величины тока на участке цепи. Если сила тока возрастает и начинает превышать установленное значение, происходит срабатывание защиты и отключение участка.

Величина тока, вызывающая срабатывание защиты, носит название уставки.  Ее значение должно обеспечивать отключение цепи до того момента, когда начнутся разрушения. Для создания токовой отсечки существуют различные способы. Чаще всего эта процедура проводится с использованием электромагнитных реле. Замыкание контактов в этих устройствах происходит под влиянием электромагнитной силы. Таким образом, прибор подает сигнал, отключающий защищаемый элемент.  Этот же принцип применяется в различных конструкциях автоматических выключателей.

Эффективным средством защиты являются предохранители. Здесь ведущую роль играет температура, возрастающая под действием тока и оказывающая свое воздействие. Когда ее значение достигает определенного предела, происходит разрушение плавкой вставки предохранителя и разрыв электрической цепи.


Особенности и виды токовых отсечек

При коротком замыкании сила тока, проходящего через цепь, зависит от того места, где это произошло. Его величина возрастает по мере приближения к источнику тока. На основании этого свойства обеспечивается селективность токовых отсечек.

Защита должна срабатывать на том участке, для которого она предназначена. Поэтому, ее уставка превышает ток замыкания, произошедшего на другом участке. В данной ситуации защита не будет срабатывать при коротком замыкании вне своего участка.

В некоторых случаях селективность не является обязательной. Здесь осуществляется защита не отдельного участка, а всей линии с использованием дополнительных устройств дифференциальной защиты.

В зависимости от времени срабатывания все токовые отсечки разделяются:

  • Мгновенные. Их действие полностью зависит от собственного времени срабатывания. Основным пусковым элементом является токовое реле. В качестве промежуточных элементов используются реле, подающие отключающий сигнал сразу к расцепителю выключателя. Срабатывание таких устройств начинается в промежутке от 0,04 до 0,06 с.
  • С выдержкой времени. В их конструкцию включен элемент, позволяющий устанавливать заданное время. Диапазон срабатывания отсечки составляет от 0,25 до 0,6 секунд. Такие устройства получили название автоматических селективных выключателей.

Таким образом, токовая отсечка позволяет выполнять защиту самыми разными способами. В результате, обеспечивается надежная защита не только отдельных участков, но и полных электрических цепей.


Токовая отсечка. Расчет и принцип действия

Токовая отсечка – это разновидность максимальной токовой защиты с ограниченной зоной действия, предназначенная для быстрого отключения короткого замыкания. Отсечки бывают мгновенные и с малой выдержкой времени до 0,6 секунд. Отличие отсечки от мтз в отсутствии у токовой отсечки реле времени.

Селективность действия токовой отсечки достигается ограничением ее зоны действия. Эта защита отстраивается от тока КЗ в конце защищаемой линии или места, до которого она должна действовать. Ниже рассмотрим принцип действия различных токовых отсечек и их расчет.

Мгновенная токовая отсечка на линии с односторонним питанием

Зона действия токовой отсечки определяется графически. На рисунке наша защищаемая линия между точками АВ. Сначала строится кривая зависимость значения тока короткого замыкания от расстояния до точки КЗ. Точка КЗ в нашем примере – это конец линии, точка А.

Затем строится прямая параллельная оси расстояния равная току срабатывания отсечки. Область пересечения прямой и кривой представляет собой зону действия защиты. В нашем примере зона действия защиты – это отрезок ВБ.

Также зону действия токовой отсечки можно определить по выражению:

где:

  • xЛ – сопротивление линии, для которой выбираем защиту
  • EC – эквивалентная ЭДС генераторов системы
  • xC – сопротивление системы

Ток срабатывания защиты определяется по выражению ниже:

где:

  • kН – коэффициент надежности
  • IK.MAX – максимальный ток короткого замыкания в конце линии

Коэффициент надежности учитывает погрешности при расчете тока кз и погрешность срабатывания реле.

Коэффициент чувствительности отсечки рассчитывается по выражению:

где в числителе максимальный ток КЗ в начале защищаемой линии, в примере это точка В, а в знаменателе ток срабатывания защиты.

Мгновенная токовая отсечка на линии с двусторонним питанием

Рассмотрим схему линии с двусторонним питанием. По обоим концам расположены генераторы. Вначале необходимо определить максимальные токи короткого замыкания в конце линии с обеих сторон. Тот из токов, величина которого будет больше, и будет принят за максимальный ток короткого замыкания.

На линиях с двусторонним питанием ставится два комплекта отсечек с обеих сторон линии. Зоны действия определяются аналогично, как и для линии с односторонним питанием.

На рисунке у нас одна отсечка защищает при кз в точке А, вторая при кз в точке В. Зона действия первой – ВБ, второй – АГ. Максимальный ток кз в нашем случае больше Ik(A). Его и принимаем за расчетный для обеих отсечек.

Ток срабатывания защиты выбирается по большему из двух выражений:

Второе выражение используют при расчетах на линиях с двусторонним питанием. При наличии двух источников питания (генераторов), между ними проходят токи качания.

Максимальный ток качания определяется как сумма ЭДС генераторов деленная на сопротивление цепи между двумя генераторами, включая сопротивления генераторов (сверхпереходные x”d).

Мгновенные токовые отсечки являются самыми простыми защитами. К их плюсам можно отнести быстродействие и простоту схемы. К недостаткам относится область действия, так как она не распространяется на всю линию. Кроме линий, токовые отсечки применяются на трансформаторах. Стоит упомянуть и токовые отсечки, с выдержкой времени. А если соединить отсечку с выдержкой времени, мгновенную и максимальную токовую защиту, то получится трехступенчатая защита, которая может заменить более сложные защиты.

Токовая отсечка трансформатора

Токовая отсечка трансформатора является самой простой защитой трансформатора, которая защищает его от однофазных и междуфазных коротких замыканий. Принцип действия аналогичен принципу действия токовой отсечки линии.

Отсечка не будет срабатывать при повреждениях, сопровождаемых малыми токами, например, витковые замыкания, замыкания на землю в обмотке. Устанавливается токовая отсечка на трансформаторах мощностью менее 6300кВА. Если на трансформаторе установлена дифференциальная защита, то токовая отсечка не требуется.

Перейдем к расчету параметров защиты. Начнем с тока срабатывания защиты.

Ток срабатывания токовой отсечки отстраивается от броска тока намагничивания и от максимального тока короткого замыкания за трансформатором. Бросок тока намагничивания, который появляется при пуске трансформатора, составляет 3-5 от номинального.

где

  • kН – коэффициент надежности, зависит от типа реле
  • IK.MAX – максимальный ток короткого замыкания за трансформатором
  • IНАМ – ток намагничивания трансформатора, равный 3-5 от номинального тока трансформатора

Ток срабатывания реле (уставка) определяется по выражению ниже:

где

  • kСХ – коэффициент схемы
  • IС.З. – ток срабатывания защиты
  • nТТ – коэффициент трансформации ТТ

Коэффициент чувствительности токовой отсечки трансформатора

К преимуществам отсечки относится её быстродействие. Мгновенное отключение позволяет уменьшить возможные повреждения трансформатора и оборудования, запитанного от трансформатора.

К недостаткам можно отнести то, что зона действия отсечки ограничена. Поэтому отсечка вместе с газовой защитой трансформатора и максимальной токовой защитой составляют защиту трансформаторов малой мощности.

Сохраните в закладки или поделитесь с друзьями



Последние статьи


Самое популярное

как выбрать трансформатор тока

Токовая отсечка — это… Что такое Токовая отсечка?

Автоматический выключатель

То́ковая отсе́чка — вид релейной защиты, действие которой связано с повышением значения силы тока на защищаемом участке электрической сети.

Применение

Электрический ток, протекающий в электрической сети, вызывает нагрев её элементов. При проектировании все элементы электрической цепи выбирают так, чтобы они могли сколь угодно долго выдерживать действие тока в нормальном режиме. Однако, в случае короткого замыкания значение силы тока в сети значительно возрастает, что может привести к разрушениям элементов, возгораниям и другим серьёзным последствиям. Кроме того, с возрастанием силы тока увеличиваются электродинамические силы, воздействующие на элементы цепи, что так же может привести к их разрушениям. Изготовлять элементы электрических цепей такими, чтобы они могли долго выдерживать токи короткого замыкания, нецелесообразно с экономической точки зрения. Скорость, с которой возрастает значение электрического тока в повреждённой цепи, такова, что человек не может успеть среагировать должным образом и вмешаться. В связи с этим, практически повсеместно для защиты электрических сетей используется автоматическая защита от коротких замыканий. Одной из основных является токовая отсечка.

Принцип действия

Предохранитель с плавкой вставкой

Устройства данной защиты контролируют величину силы тока на защищаемом участке. В случае увеличения силы тока выше определённого значения защита срабатывает на отключение этого участка. Значение величины силы тока, при котором срабатывает защита, называется уставка. Уставку обычно выбирают таким образом, чтобы цепь обесточилась быстрее, чем в ней произойдут серьёзные разрушения. Реализуют токовую отсечку разными способами. Чаще всего для отключения применяют электромагнитные реле тока, в которых под воздействием электромагнитной силы замыкаются контакты, выдавая сигнал на отключение выключателя защищаемого элемента. По тому же принципу действуют различные автоматические выключатели. Температура, повышающаяся за счет электрического тока, является воздействующей величиной для других защитных электрических аппаратов: предохранителей. При достижении определённого значения температуры плавкая вставка в предохранителе разрушается, обрывая электрическую цепь.

Особенности

Величина электрического тока, протекающего через цепь во время короткого замыкания, зависит от того, в каком месте это замыкание произошло. Чем это место ближе к источнику тока, тем больше величина силы тока. Это свойство позволяет обеспечивать данной защитой требование селективности. Для того, чтобы защита срабатывала непосредственно на том участке, на котором она установлена, её уставку принимают большей, чем значение силы тока короткого замыкания вне защищаемого участка. В этом случае защита не сработает, если короткое замыкание произойдёт вне защищаемого участка. Благодаря этому, токовую отсечку называют защитой с абсолютной селективностью.

В отдельных случаях токовая отсечка может быть выполнена неселективной. В этом случае она защищает не отдельный участок линии, а всю линию целиком. Выполнение такой защиты оправдано тем, что сразу после её действия начинает работать устройство АПВ. Если АПВ оказывается неуспешным, то срабатывает дифференциальная защита шин.

Литература

  • «Релейная защита энергетических систем» Чернобровов Н. В., Семенов В. А. М. Энергоатомиздат 1998 ISBN 5-283-010031-7
  • «Релейная защита распределительных сетей» Издание второе, переработанное и дополненное. Я. С. Гельфанд Москва. Энергоатомиздат 1987.
  • «Релейная защита и автоматика систем электроснабжения» Андреев В. А. М. «Высшая школа» 2007 ISBN 978-5-06-004826-1

Токовая отсечка: схема, принцип действия, коэффициенты | ENARGYS.RU

Надо знать! То время, с которым возрастает показания значения тока в сети при ее повреждении, не может быть замечено человеком. Поэтому и были разработаны специальные устройства с автоматическим отключением, при возникновении замыканий. Одним из наиболее часто используемых способов является – токовая отсечка

Понятие токовая отсечка

И так, что же такое токовая отсечка? Если говорить без научных терминов, то токовая отсечка – это одна из существующих разновидностей защиты, которое отличается быстродействием.

Главный ее принцип действия, который отличает ее от других способов, это обеспечение избирательности для разрыва соединения. Он заключает в том, что можно создать нужную ступень величины тока при максимальных показаниях, от значений которых происходит отключение сети от питания.

Становиться понятно, что такой механизм производит полный надзор над показаниями величин тока на участке нахождения. При возникновении момента, во время которого начинается возрастание силы тока намного превышающие заданное значение, происходит реакция, и участок полностью отключается от поступления в него электричества. Это происходит при максимальной токовой отсечке.

Следует знать! Величина, при которой происходит срабатывание защиты, получило название – уставка.

Виды токовых отсечек

Существует два вида токовых отсечек.

  1. С мгновенным действием – они полностью определяются собственным временем   срабатывания. У них главным элементом будет являться установленное реле   (токовое). Для вспомогательных элементов также используются релейные устройства, которые   занимаются тем, что подают сигнал на разрыв.
  2. С временной задержкой. В них входит устройство, которое позволяет задавать параметры времени. У таких отсечек временное срабатывание может составлять диапазон от 0,2 до 0,6 секунд.

Принцип действия токовой отсечки

При установке показателей для отключения нужно выбирать их таким образом, чтобы отключение происходило как можно быстрее, чем может произойти повреждение или разрушения в цепи.

Токовая отсечка реализуется совершенно разными способами. Зачастую для такого отключения применяется электромагнитное реле тока. В них при возникновении короткого замыкания происходит смыкание контактов, и подается сигнал для отключения защищаемого сегмента или участка цепи.

Так же имеется такой тип защиты – как предохранители. Они срабатывают из-за повышения температуры, из-за электрического тока. То есть, проще говоря, в них находится очень плавкий элемент, которые под воздействие разрушается и таким образом происходит отключение.

Токовая отсечка незамедлительного срабатывания

Показания для возникновения отсечки выбирается исходя из того, чтобы она не срабатывала во время возникновения нарушений на участках линий, которые являются смежными для защищаемой. Для этого току при котором будет происходить отключение необходимо иметь показания, которые будут превышать самые наибольшие показания при коротком замыкании.

Чтобы определить зону действия токовой отсечки и коэффициент чувствительности, можно воспользоваться графическими показателями. Чтобы их получить надо вычислить токи короткого замыкания, которые будут проходить по цепи во время его возникновения, и сделать это в самом начале и конце линии. К тому же вычисление нужно произвести от начала на в промежутках длины равной ¾; ½ и ¼. Исходя из этих полученных данных, можно построить ломаную линию, которая покажет изменение тока КЗ. Отсечка должна быть задействована в той зоне, где ток замыкания будет превышать ток при срабатывании.

Следует учитывать, что чем выше показания токов при коротком замыкании, которые получаются в начале и конце линии, тем шире становиться промежуток, который входит в отсечку. Так по ПЭУ, существуют рекомендации, что зона действия токовой отсечки применяется, если она охватывает более двадцати процентов от линии, которую следует защитить.

Так же в исключительных случаях отсечка может быть использована как защита всей линии (рис.1).

Рис.1. Защита всей линии с помощью токовой отсечки

По времени действие мгновенная отсечка зависит от того времени за период, которого происходит срабатывание токовых и промежуточных реле. Если используются промежуточные реле с периодом действия – около 0,02 секунды, то время срабатывания отсечки будет составлять промежуток от 0,04 до 0,06 секунд.

Неселективные отсечки мгновенного действия

Ее действие происходит за пределами собственной линии. Она находит свое применение, чтобы произвести быстрое отключение по всей линии, которая находится под защитой, но только в тех случаях, когда нужно соблюсти устойчивость (рис.2).

Рис. 2. Неселективная отсечка

Токовая осечка при линиях с двухсторонним питанием

Для определения первого условия токовой осечки трансформатора и для их селективного действия нужно определить наибольшее показания тока при коротком замыкании, который будет находиться в линии на шинах двух участках (то есть на подстанциях).

Но существуют и другие условия для определения тока для разрыва на участке с двухсторонним питанием. В таких участках, на протяжение которых может произойти появление токов качания, из-за неупорядоченного включением или изменения устойчивости. Так возникает, второе условие для задействования отсечек — появление максимального тока качания.

Токовая отсечка и максимальная токовая защита

Если сочетать токовую отсечку и максимальную токовую защиту, то получается токовая защита, для которой характерно ступенчатое время срабатывания. В таком сочетании отсечка будет действовать мгновенно в пределах первой ступени, а максимальная токовая защита будет действовать как вторая ступень и действовать будет согласно выдержки по времени (рис.3).

Рис. 3. Сочетание отсечки и МТЗ

Так можно применять сочетание отсечки мгновенного действия с отсечкой, у которой будет присутствовать задержку по времени и максимальную токовую защиту. В данном случае такая схема токовой отсечки будет иметь уже три ступени и иметь три разных времени срабатывания.

Минусы и плюсы мгновенной отсечки и с выдержкой по времени

  • у мгновенной отсечки нет полного обхвата всей зоны действия, но она достаточно хорошо себя зарекомендовала при неселективных отсечках;
  • отсечка с выдержкой времени позволяет производить быстрое отключение;
  • отсечки лучше всего по возможности сочетать с МТЗ.

теория защиты и схемы включения реле

Токовая отсечка – это вид релейной защиты, состоящий в обесточивании цепи при возникновении на линии короткого замыкания. Поблагодарив Шабада М.А., приступим.

Общие определения

Ещё Эдисон использовал предохранители для защиты сетей от короткого замыкания. Отдельные историки считают, первые автоматы входят в число его изобретений. Но авторам не удалось найти тому свидетельств. Что касается релейной защиты, обнаружено элементарное незнание определений людьми. К примеру, в ответах Майл.ру человек поинтересовался, чем токовая отсечка отличается от максимальной токовой защиты. Определения схожие, но разное назначение!

  • Токовой отсечкой принято называть немедленное отключение защищаемого участка цепи при возникновении короткого замыкания.
  • Максимальная токовая защита отличается тем, что охраняет усложнённую цепь, иногда разветвлённую. Срабатывает с задержкой – предоставляя возможность системам, стоящим ниже по линии, отключиться раньше. Тогда максимальная токовая защита ничего не предпримет. Если ситуация накаляется, через заданный интервал времени обесточивается ветка целиком.

Это легко пояснить на примере квартирного щитка. Допустим, в ванной комнате поставили розетку (не ближе заданного расстояния от источников влаги) и защитили дифференциальным автоматом. Квартира защищена от короткого замыкания на входе в щиток. Автомат на 63 А, к примеру, если его чувствительность слишком велика (класс А или В), способен обрезать помещения раньше, нежели среагирует защита по дифференциала. Тогда хозяин оставит без света всю семью. Следовательно, на входе в квартиру полагается так организовать токовую защиту, чтобы дать возможность стоящим за ней автоматам сделать дело, вырубив единственное помещение.

В промышленности мудрецы умудряются разбить линию питания, что токовая отсечка отвечает за собственный сегмент. Если короткое замыкание по соседству, она не отреагирует. Максимальная токовая защита становится запасным вариантом для локальной аппаратуры. Если не отработает местный автомат, питание убирается с небольшой задержкой. Это называется дальним резервированием, приборы максимальной токовой защиты вправе находиться далеко от места аварии. В комплексе две разновидности предохраняющих систем называются двухступенчатой токовой защитой. Обе характеризуются рядом качеств:

  1. Селективность – способность обособленно реагировать лишь на требуемые аварии. Порой качество называют избирательностью.
  2. Чувствительность. Полагается по возможности продлить действие защитных систем вдоль линии. Что не всегда удаётся выполнить в отношении протяжённых систем. Из-за удалённости датчики не улавливают момент возникновения аварии.
  3. Быстродействие обеспечивается в отключении защищаемого участка в минимальный срок. Учитывая сказанное выше о необходимости дать время нижестоящим ступеням системы выполнить работу раньше.
  4. Надёжность трактуется как безотказность.

Исполнительная часть

Оба вида мероприятий организуются при помощи максимальных реле, которые в теории защиты делятся на:

  1. Первичные и вторичные.
  2. Прямого и косвенного действия.

Первичным реле прямого действия называется разновидность, где контактор и катушка непосредственно включены в цепь защиты. Управляются по току потребления аппаратуры и его же обрывают. Первичные реле прямого действия широко применяются в цепях до 1 кВ. С повышением класса напряжения до 10 кВ часты вторичные реле прямого действия. Это означает – для снятия величины тока из защищаемой цепи применяется измерительный трансформатор. Контактор включён последовательно с нагрузкой. Этим сильно снижается потребление, уменьшается вносимая прибором в цепь реактивная мощность.

Вторичные реле косвенного действия используются там, где нерационально пытаться переключить громоздкий контактор через маломощный токовый трансформатор. При больших потребляемых токах и повышенных классах напряжения дуга гасится с трудом, приходится применять особые меры. Первичная обмотка токового трансформатора состоит из 1-2 витков либо половинки, не предоставляя сильного управляющего сигнала. Приходится применять указательное реле, командующее исполнительным электромагнитным реле.

Питание катушки контактора выполняется от дополнительной низковольтной сети либо аккумуляторной батареи. Тогда управляющий ток называется оперативным, используется исключительно для приведения в действие схемы защиты.

Максимальные токовые реле изготавливаются с встроенной задержкой либо без. В последнем случае без доработки схемы годятся только для токовой отсечки, способны применяться в тандеме с таймером. И тогда становится возможной максимальная токовая защита. Последний случай обеспечивает большую гибкость, изготовители не в силах предугадать всех особенностей, следовательно, не определят задержку срабатывания верно. Характеристика подобной системы называется независимой от тока, работает без учёта его величины при коротком замыкании на линии. Налицо аналог электромагнитного звена квартирного защитного автомата.

Максимальные реле тока с замедленным срабатыванием часто конструируются так, что время срабатывания тем меньше, чем больше потечёт в цепи амперов. Следовательно, характеризуются зависимой характеристикой. Современные автоматические выключатели напоминают комбинированный класс оборудования, реле с ограниченно зависимой характеристикой. Когда срабатывание выше определённого порога происходит мгновенно, а ниже его – с запаздыванием. К примеру, А. Земсков показывал, что современные автоматы способны целый час работать при перегрузке на 45% прежде, чем питание пропадает.

Защита с зависимой характеристикой часто используется в цепях с классом напряжения 20 кВ. Вполне сочетаются с предохранителями, на коротком отрезке показывающими зависимую характеристику. Высоковольтные линии, как правило, демонстрируют независимую защиту. Если нужна задержка, рекомендуется применять реле времени (таймер). Токовая отсечка строится так, чтобы не отрабатывать КЗ далее по линии. Если брать пример с квартирным щитком, ситуация обеспечивается включением последовательно двух автоматов:

  1. 63 А на вводе в щиток.
  2. 16 А на розетки.

Очевидно, более чувствительным считается автомат с меньшим номиналом, срабатывающий раньше. Хотя пример не отличается большой наглядностью, но даёт представление, как обеспечивается селективность систем токовой отсечки. Одновременно вносится постулат о невозможности защитить всю линию одновременно.

Токовая отсечка: схемы включения реле

При реализации схемы рассматривают все виды коротких замыканий. Иногда не удаётся распознать подобные ситуации по величине тока, тогда в ход идут реле обратной и нулевой последовательности. Стандартные используемые схемы токовой отсечки:

  1. Неполная звезда. Охватывает посредством двух или трёх реле лишь две фазы сети. Часто применяется в цепях 35 кВ с изолированной или компенсированной нейтралью (где малы токи утечки на грунт).

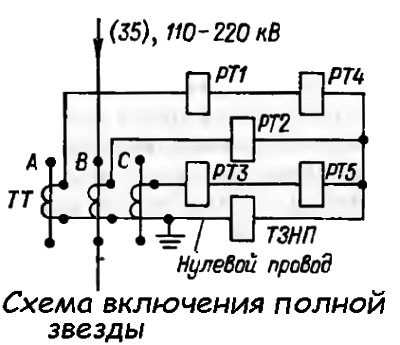

  2. Полная звезда. Фазы охватываются двумя, тремя или четырьмя реле. Часто применяется в сетях 110 кВ с глухозаземлённой нейтралью и большим перекосом по фазам (велики токи, идущие на грунт).
  3. Треугольник. Система из двух или трёх реле, измеряющих линейные напряжения. Чаще встречается в цепях защиты трансформаторов звезда-треугольник.

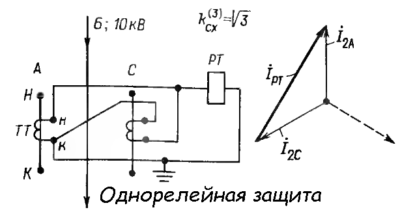

  4. Двухфазная схема с одним реле на практике встречается редко. В просторечье называют восьмёркой, в старой литературе – неполным треугольником. Защищает двигатели небольшой мощности.

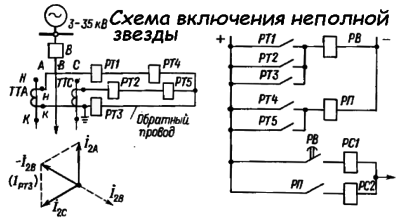

Рассмотрим для примера, как работает неполная звезда (см. рис.), у которой трансформаторы тока включены в две линии – А и С. Возможные случаи поведения системы:

  1. Короткое замыкание по всем фазам приводит к ситуации, когда в обратном проводе (РТ3) тока нет, а в прочих ветвях его значение велико. Происходит срабатывание.
  2. При межфазном замыкании А и С происходит аналогичное.
  3. Прочие виды коротких замыкания вызывают перекос фаз, появляется ток в обратном проводе. Он оценивается реле РТ3, дающим команду на разрыв сети питания.

Недостаток неполной звезды – она принципиально не в состоянии отследить замыкание на землю фазы В. В результате подобная защита неприемлема для цепей с большими токами утечки на землю. В системах токовой отсечки частыми гостями становятся промежуточные реле с мощными контакторами. Когда полагается быстро выключить питание, требуются особенные качества. Большинство максимальных токовых реле не в состоянии справиться с оперативным отключением цепи.

Отличие полной звезды: возможно проследить любые короткие замыкания, межфазные и утечки на грунт. Общий провод здесь называется не обратным, а нулевым: содержит реле, улавливающие токи нейтрали и заземлителя основной линии. При прочих видах коротких замыканий нагрузка здесь невелика. Полная звезда применяется на линии с классом напряжений 110 кВ и глухозаземлённой нейтралью. Основания:

  1. В цепях от 3 до 35 кВ токи утечки на землю невелики, нет смысла обрывать питание полностью. Используется неполная звезда.
  2. Для сетей 110 кВ и выше часто вместо максимальной токовой применяется дистанционная защита. Дополнительные две причины:
  • При изолированной нейтрали в линии 110 кВ трансформаторы тока служат и для организации дифференциальной защиты. В результате вторичные обмотки соединены треугольником (а не звездой).
  • Вторая причина неприменимости – однофазные замыкания на землю не обязаны вызывать отключение линии. Это не считается аварией, работа продолжается с выездом на место происшествия ремонтной бригады.

При включении треугольником перечисленные выше доводы «против» недействительны. Указанная схема особенно часто применяется для сетей с классом напряжения выше 35 кВ. Треугольник хорош отсутствием нейтрали, большие токи коротких замыканий на землю не проходят преобразованными в цепь защиты, а замыкаются по периметру. Это важно при повышенном напряжении. Дополнительным преимуществом становится увеличение на 15% чувствительности к двухфазным замыканиям.

Наконец, при однорелейной защите измерению подвергаются лишь две фазы. Благодаря этому отслеживаются указанные типы неисправностей:

  1. Любое межфазное короткое замыкание. Чувствительность по этим видам аварий отличается в два раза. В зависимости от замкнувшихся фаз.
  2. Короткое замыкание на землю измеренных фаз (две из трёх).
  3. Короткое замыкание по всем трём фазам.

Невозможно отследить уход на грунт третьей линии, где нет измерителя. Вдобавок чувствительность в 1,7 раз ниже, нежели в любой из приведённых выше схем токовой отсечки. Такой защитой обычно не снабжают трансформатор, вторичные обмотки которого объединены в треугольник, ведь блокируется определение конкретного вида двухфазного короткого замыкания. Единственным достоинством по факту становится экономичность – используется единственное реле. Однорелейная схема токовой отсечки время от времени служит для защиты двигателей класса напряжений в 1 кВ и выше, мощностью до 2 МВт.

3. Токовая отсечка. Назначение, принцип выполнения, достоинства, недостатки.

Основной недостаток максимальной токовой защиты заключается в наличии относительно большой выдерж­ки времени. Поэтому максимальную токовую защиту ис­пользуют, если это оказывается возможным, совместно с быстродействующей токовой защитой — токовой отсечкой.

Принцип действия токовой отсечки. Токовая отсечка является быстродействующей защитой, не имеющей выдержки времени. Селективность токовой отсечки обеспечивается соответствующим выбором тока ее срабаты­вания. Ток срабатывания токовой отсечки выбирается большим максимального тока в месте установки защиты Iк,вн,мах при к. з. в точках сети, расположенных вне защищаемой зоны:

Iс.з.=kотс* Iк,вн,мах

где kотс — коэффициент отстройки

Ток срабатывания реле тока отсечки

Отсечка, как указывалось выше, является защитой без выдержки времени. Бремя ее срабатывания определяется небольшой задержкой срабатывания исполнительного органа защиты tс,отс0,1 с, которая необходима для предотвращения ложного действия защиты на отключение линии при работе трубчатых разрядников, устанавливаемых на линиях для их защиты от перенапряжений.

Характеристика токовой отсечки. Селективность токовой отсеч­ки обеспечивается выбором тока срабатывания, большим максималь­ного тока внешнего к. з. Токовая отсечка может применяться в электрической сети любой конфигурации с любым числом источников питания.

Токовая отсечка — быстродействующая и падежная защита. Ос­новным достоинством отсечки является быстрое отключение к. з., воз­никающих вблизи источника питания, т. е. повреждений, сопровождаемых большими токами к, з,

Основным недостатком отсечки является то, что в общем случае она защищает только часть линии, а потому нe может быть основной зашитой линии.

4. Максимальная токовая защита. Назначение, принцип выполнения, достоинства, недостатки.

Максимальная токовая защита линий получила наибольшее распространение в радиальных сетях с одним источником питания. Селективность максимальной то­ковой защиты обеспечивается соответствующим выбо­ром тока и времени срабатывания. В радиальной сети с односторонним питанием защита устанавливается на каждой линии. Защита наиболее удаленной от источни­ка питания линии имеет наименьший ток срабатывания и наименьшую выдержку времени. Защита каждой последующей линии имеет выдержку времени, большую вы­держки времени предыдущей защиты.

Ток срабатывания защиты выбирается большим максимального рабочего тока защищаемой линии. При этом защита обычно чувствительна к коротким замыканиям на предыдущих участках сети.

Параметрами срабатывания максимальной токовой защиты являются ток Iс,з и время tс,з, срабатывания защиты.

Время срабатывания (выдержка времени) защиты i-й линии в общем случае выбирается на ступень селективности большим наибольшей выдержки времениtс,з,(i-1),мах предыдущих защит

Ток срабатывания максимальной токовой защиты, т. е минимальный ток в фазах линии, при котором защита срабатывает, выбирается большим максимального рабочего тока защищаемой линии с учетом необходимости возврата защиты после отключения к. з. защитой предыдущего участка сети.

Оценка максимальной токовой защиты. Максимальная токовая защита получила широкое распространение в радиальных сетях на­пряжением до 35 кВ.

Защита надежна, так как проста по исполнению и в эксплуатации. Селективность защиты обеспечивается только в радиальной сети с одним источником питания.

Защита небыстродействующая, причем наибольшую выдержку времени имеют защиты головных участков сети, где быстрое отклю­чение к. з. особенно важно с точки зрения надежности снабжения потребителей электроэнергией.

В отдельных случаях при значительном уменьшении мощности источника питания в минимальных эксплуатационных режимах чув­ствительность защиты может оказаться недостаточной, особенно при к. з. на соседних участках сети, когда рассматриваемая защита дол­жна действовать как резервная.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
