Нагревательный элемент — это… Что такое Нагревательный элемент?
- Нагревательный элемент
1.2. Нагревательный элемент — металлический проводник, выполненный из сплава с высоким удельным сопротивлением.
3.110 нагревательный элемент (heating element): Нагреваемый проводник с жилой, на которую он накручен, и изоляцией вместе с любым другим присоединенным проводником.
5. Нагревательный элемент
Изделие из проводникового материала для преобразования электрической энергии в тепловую для дальнейшего использования
Смотри также родственные термины:
3.8.3 нагревательный элемент с видимым свечением (visibly glowing heating element): Нагревательный элемент, который виден снаружи прибора частично или полностью и температура которого по меньшей мере 650 °С после достижения прибором установившегося состояния при номинальной потребляемой мощности в условиях нормальной работы.
нагревательный элемент с положительным температурным коэффициентом (РТС heating element): Нагревательный элемент, состоящий из двух проводников, разделенных проводящим материалом, характеризующимся быстрым нелинейным увеличением сопротивления, при повышении температуры.
3.8.4 нагревательный элемент с положительным температурным коэффициентом (РТС heating element): Элемент, предназначенный для нагрева, состоящий в основном из сопротивлений с положительным температурным коэффициентом, обладающих такой термочувствительностью, что при росте температуры в определенном диапазоне у них происходит быстрое нелинейное увеличение сопротивления.
Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.
- нагревательный прибор
- нагревательный элемент с видимым свечением
Полезное
Смотреть что такое «Нагревательный элемент» в других словарях:
нагревательный элемент — Изделие из проводникового материала для преобразования электрической энергии в тепловую для дальнейшего использования.
нагревательный элемент — kaitinamasis elementas statusas T sritis automatika atitikmenys: angl. heating element vok. Heizelement, n rus. нагреватель, m; нагревательный элемент, m pranc. élément chauffant, m; réchauffeur, m … Automatikos terminų žodynas
нагревательный элемент — kaitinamasis elementas statusas T sritis fizika atitikmenys: angl. heating element vok. Heizelement, n rus. нагревательный элемент, m pranc. élément chauffant, m … Fizikos terminų žodynas
нагревательный элемент — kaitinimo elementas statusas T sritis Energetika apibrėžtis Strypas ar gyvatukas, pagamintas iš karščiui atsparaus didelės varžos metalo. atitikmenys: angl. heating element vok. Heizelement, n rus. нагревательный элемент, m pranc. élément… … Aiškinamasis šiluminės ir branduolinės technikos terminų žodynas
нагревательный элемент с положительным температурным коэффициентом — (РТС heating element): Нагревательный элемент, состоящий из двух проводников, разделенных проводящим материалом, характеризующимся быстрым нелинейным увеличением сопротивления, при повышении температуры.
нагревательный элемент с видимым свечением — Нагревательный элемент, который виден снаружи прибора частично или полностью и температура которого по меньшей мере 650 оС после достижения прибором установившегося состояния при номинальной потребляемой мощности в условиях нормальной работы.… … Справочник технического переводчика
Нагревательный элемент прибора с видимым свечением — Нагревательный элемент с видимым свечением нагревательный элемент, который в подготовленном для эксплуатации приборе виден снаружи прибора частично или полностью и температура которого не менее 650 C после достижения установившегося режима в… … Официальная терминология
нагревательный элемент с положительным температурным коэффициентом — Элемент, предназначенный для нагрева, состоящий в основном из сопротивлений с положительным температурным коэффициентом, обладающих такой термочувствительностью, что при росте температуры в определенном диапазоне у него происходит быстрое… … Справочник технического переводчика
нагревательный элемент испарителя — — [А.
С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN calandria … Справочник технического переводчиканагревательный элемент патронного типа — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999] Тематики электротехника, основные понятия EN heating cartridge unit … Справочник технического переводчика
С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN calandria … Справочник технического переводчикаЧто такое ТЭН? (Трубчатые Нагревательные Элементы)

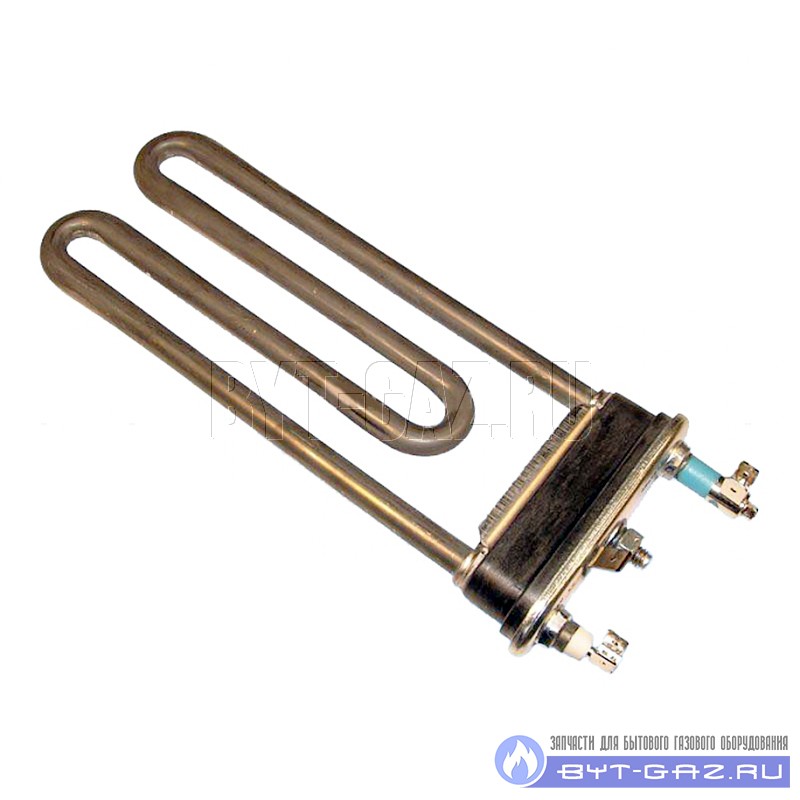

Трубчатый нагревательный элемент — это электрический нагреватель сопротивления, состоящий из нагревательного элемента, имеющего на концах контактные стержни, запрессованного вместе с наполнителем в металлическую оболочку в соответствии с чертежом. В зависимости от области применения нагревательные элементы могут иметь различную конфигурацию (форму).
Конструкция трубчатого нагревательного элемента:
1 — Клеммы
Используются для подключения ТЭНа к источнику питания (могут иметь различную конфигурацию).
2 — Контактный стержень
Выполнен из нержавеющей или обыкновенной стали. Стержень, находясь внутри нагревательного элемента, остается не нагретым и определяет холодную (нерабочую) зону нагревательного элемента.
3 — Трубчатая оболочка
Оболочка изготавливается из нержавеющей стали или меди.
4 — Нагревательная спираль
Нагревательная спираль представляет собой одну, две или три проволоки, выполненные из сплава с высоким удельным сопротивлением, например хромоникелевый сплав, феррохромовый сплав или другие сплавы.
Он обеспечивает передачу тепла от спирали к оболочке, изолирует ее от окружающей среды и оболочки.
В качестве изолирующего наполнителя обычно используется порошок оксида магния (периклаз), который имеет хорошую теплопроводность и диэлектрическую прочность в ходе прессования.
6 — Герметик
Предотвращает попадание влаги внутрь нагревательного элемента.
В качестве изоляционного материала используют керамику или термопласт.
Принцип работы ТЭНа: В оболочку (3) вставлен контактный стержень (2), имеющий токоподводящие клеммы (1). К стержню (2) приварена нагревательная спираль (4) с высоким омическим сопротивлением, которая и определяет рабочую (горячую) зону нагревателя. Чтобы избежать замыкания на корпус, спираль (4) изолирована от него наполнителем (5), который является диэлектриком с хорошей теплопроводностью.
Области применения трубчатых нагревательных элементов
ТЭНы используют:
- в быту: в домашних электроприборах (чайники, утюги, электроводонагреватели (ЭВН) и др.), для отопления помещений
- в химической промышленности: для производства резины, каучука, в целлюлозно-бумажной отрасли, в нефтеперерабатывающей отрасли и т.д.;
-
в медицинской промышленности: ТЭНы для стерилизаторов, дистилизаторов и т. д.;
д.;При использовании в электроводонагревателях трубчатый нагревательный элемент монтируется на фланец, имеющий различную форму (литые или штампованные) в зависимости от производителя ЭВНа.
Нагревательные элементы (ТЭНы) могут иметь различную мощность, например 700Вт, 1200Вт, 1300Вт, 1500Вт и более, могут быть 2-х режимными, когда на одном фланце установлено 2 трубчатых нагревательных элемента.
Также ТЭНы могут иметь различную конфигурацию – прямые, изогнутые или витые в зависимости от модели водонагревателя (вертикальная — горизонтальная модель, малоемкостной 5-10л или 200-300л – используется 3 ТЭНа по 2000Вт)
| Водонагреватели Термекс (нержавейка) плоские | |
|
Модели RZB-V, IF-V, ID-V
Нагревательный элемент (ТЭН) 0,7 кВт. |
|
| Нагревательный элемент (ТЭН) 1,3 кВт. M4 под анод (2 трубки — для термостата и термозащиты) штампованный фланец 64 мм. | |
M4 под анод штампованный фланец 64 мм
| Водонагреватели Термекс (нержавейка) круглые | |
|
Модели RZL-V, IR-V Нагревательный элемент (ТЭН) 2,0 кВт.(700+1300) M4 под анод (2 трубки для термостата и термозащиты) штампованный фланец 64 мм. |
|

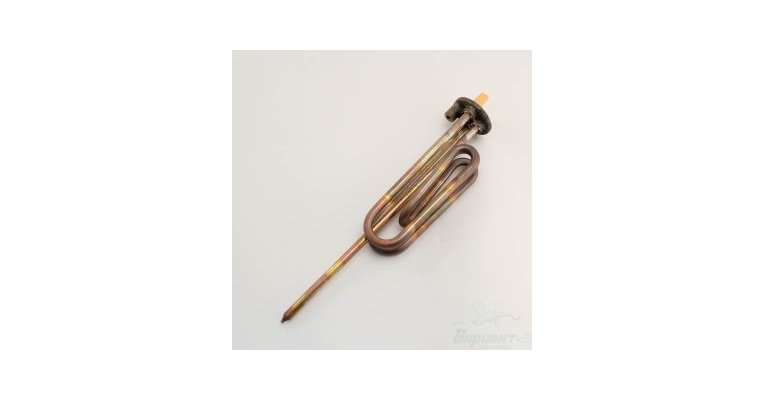

| Водонагреватели Аристон, Реал, Термекс | «серия – S — Италия» |
|
Нагревательный элемент (ТЭН) RDT TW3 PA C 1,5 кВт. |
|
|
Нагревательный элемент (ТЭН) RСT TW3 PA 1,5 кВт. M6 под анод фланец «гайка»- резьба G1¼» (D42мм.) |
M6 под анод фланец «гайка»- резьба G1¼» (D42мм.)
| Водонагреватели (стекло) Термекс, Гарантерм модели ER/ES | |
|
«серия — Р- Италия» Нагревательный элемент (ТЭН) RCF TW3 PA 1,5 кВт. M6 под анод фланец 48мм. прижимной |
|
| Водонагреватели (стекло) Аристон | |
Нагревательный элемент (ТЭН) RCA PA 1,5 кВт. M6 под анод фланец 48мм. прижимной |
|
В настоящее время в России существуют три государственных стандарта на трубчатые нагревательные элементы:
- ГОСТ 13268-88 — Электронагреватели трубчатые;
- ГОСТ 19108-81 — Электронагреватели трубчатые (ТЭН) для бытовых нагревательных электроприборов;
- ГОСТ 4.150-85 — Система показателей качества продукции. Электронагреватели трубчатые (ТЭН).
Page not found — Kanthal®
52 результатов поиска
52 результатов поиска для «%d0%bd%d0%b0%d0%b3%d1%80%d0%b5%d0%b2%d0%b0%d1%82%d0%b5%d0%bb%d1%8c%d0%bd%d1%8b%d0%b5 %d1%8d%d0%bb%d0%b5%d0%bc%d0%b5%d0%bd%d1%82%d1%8b» в весь веб-сайт
Sandvik Korea Ltd.
kr
Офис продаж: резисторы и конденсаторы
+82 2 369 08 00
+82 2 761 04 35Sandvik Korea Ltd.
kr Sales office for: Resistors and capacitors +82 51 201 59 41 +82 51 207 72 37PROCHROM-COMP d.o.o.
hr,si Distributor for: Furnace products, heating materials and services +386 4 537 82 15 +386 4 537 82 11 … for: Furnace products, heating materials and services +386 4 537 82 15 +386 4 537 82 11Sandvik Materials Technology Korea Co., Ltd.
kr Офис продаж: продукты для печей, нагревательные материалы и услуги по нагреву +82 2 369 08 00 +82 2 761 04 35 … продукты для печей, нагревательные материалы и услуги по нагреву +82 2 369 08 00 +82 2 761 04 35Sandvik Materials Technology Korea Co., Ltd.
kr Офис продаж: продукты для печей, нагревательные материалы и услуги по нагреву +82 51 201 59 41 +82 51 207 72 37 .
.. продукты для печей, нагревательные материалы и услуги по нагреву
+82 51 201 59 41
+82 51 207 72 37Nikrothal®
80 Nikrothal® 80 — это аустенитный хромо-никелевый сплав (сплав NiCr) для использования при температуре до 1200 °C (2190 °F). Этот сплав обладает высоким … хорошая пластичность после использования и отличная свариваемость. Nikrothal® 80 используется для электрических нагревательных элементов в бытовых электроприборахNikrothal®
80 Nikrothal® 80 — это аустенитный хромо-никелевый сплав (сплав NiCr) для использования при температуре до 1200 °C (2190 °F). Этот сплав обладает высоким … хорошая пластичность после использования и отличная свариваемость. Nikrothal® 80 используется для электрических нагревательных элементов в бытовых электроприборахNikrothal®
80 Nikrothal® 80 — это аустенитный хромо-никелевый сплав (сплав NiCr) для использования при температуре до 1200 °C (2190 °F).
Этот сплав обладает высоким … хорошей стойкостью к окислению и очень хорошей устойчивостью формы. У Nikrothal 80 хорошая пластичность после использования и отличная свариваемость. Он отличаетсяNikrothal®
80/20 Cb Nikrothal® 80/20 Cb — это аустенитный хромо-никелевый сплав (сплав NiCr) с добавлением ниобия. Он отличается высокой механической прочностью и подходит … для использования при температуре в печи до 1200 °C (2192 °F). Nikrothal® 80/20 Cb обычно используется в качестве проволоки в сетчатых лентах. Аустенитныйs-ka026-b-eng-2012-01.pdf
Kanthal D, Alkrothal® 4 Austenitic alloys (NiCr, NiCrFe) 4 Nikrothal® 80, Nikrothal TE, Nikrothal 70, Nikrothal 60, Nikrothal 40 and Nikrothal … Alkrothal 54 Nikrothal 80, Nikrothal TE and Nikrothal 70 60 Nikrothal 60 62 Nikrothal 40 and Nikrothal 20 64 Nikrothal 80, Nikrothal 60 and NikrothalНагревательный элемент Fandis RACMS-150 с клеемной коробкой
Внимание — данная модель снята с производства, аналоги серии HWM, HTP, HVMS.
Анти-конденсационный нагреватель Fandis RACMS-150 — anti-condesation heaters
Полупроводниковый нагреватель Fandis RACMS-150 мощностью 150 Вт для электротехнических и телекоммуникационных шкафов, банкоматах, платежных терминалов уличного исполнения, с креплением на DIN рейку с клеммной коробкой
Разнообразие обогревателей для термо-регулирования электрических шкафов, для крепления на рейку и оснащен однофазным (RAC 15-30W) или трехфазным (RAC 45-150W) силовым кабелем. Нагреватель состоит из саморегулируемого PTC элемента и профиля из черного анодированного алюминия, обеспечивающие беспрерывную эксплуатацию, предотвращая образование конденсата.
Дополнительное использование вентилятора увеличивает тепловую мощность до 400 Вт. Монтаж нагревателей Fandis производится на 35мм DIN-рейку, легко подключаются с помощью кабеля или клеммного блока.
Анти-конденсационный нагреватель Fandis применяется совместно с устройствами регулирования – термостатами или гигростатами для поддержания заданной температуры или влажности в электротехнических, телекоммуникационных, распределительных шкафах, банкоматах, платежных терминалах наружного исполнения, помещений ЖКХ и т.
п.
Базовая информация |
|
| Модель | RACMS-150 |
| Размеры (mm) | 242x61x64 |
| Мощность нагрева | 150 |
| Номинальное напряжение (V) | 230 V a.c. |
- Мощность нагрева 150 Вт
- Тип подключения разъем
- Рабочее напряжение 110…250 В 50/60 Гц
- Ток потребления 770 мА
- Рабочая температура -30…+40°С
- Температура хранения -40…+90°С
- Класс защиты IP20
Описание серии Fandis RACMS-150
• Крепление к рейке EN 50022 35 мм
• Обогреватель из черного анодированного алюминия
• Нагревательный элемент состоит из саморегулируемого PTC элемента
• Электрическое подключение с винтовыми клеммами (L-PE-N) для номинальной площади поперечного сечения провода от 0,5 от 2,5 мм2
• Классификация Appliance Класс I как EN 60335
стандарт
• Номинальный диапазон напряжения 110-250 AC / d.
c.
• Макс. напряжение 265 AC / d.c.
• Номинальная частота 50/60 Гц
• Более напряжения категории III, как IEC 60664-1
стандарт
• Адаптированный для использования в загрязнение окружающей среды
Степень 2 как стандарта МЭК 60664-1
• Степень защиты IP20 по EN 60529
• Номинальный диапазон температур от -30 ° C … + 40 ° C
• Температура хранения Диапазон -40 ° C … + 90 ° C
• Соответствует EN 60335-1 стандартной
Рабочие характеристики Fandis RACMS-150
График мощности нагревателя от напряжения Fandis RACMS-150
Температурный график антиконденсационного нагревателя
Габаритные размеры Fandis RACMS-150
| Исполнение 1 |
сплавы для нагревательных элементов — все, что вы хотели знать о сплавах для нагревательных элементов
Нагревательный элемент преобразует электричество в тепло посредством процесса джоулева нагрева.
Электрический ток, проходящий через элемент, встречает сопротивление, в результате чего элемент нагревается.
Многие нагревательные устройства используют электрическую энергию для производства тепла. В этом оборудовании нагревательный элемент используется для преобразования электрической энергии в тепловую.Работа нагревательных элементов основана на тепловом воздействии электрического тока.
Материалы нагревательного элемента
В большинстве нагревательных элементов в качестве проводника используется никель-хромовая (NiCr) проволока или лента. Никель-хром (NiCr) — идеальный материал, поскольку он недорогой, имеет относительно высокое сопротивление и не разрушается и не окисляется на воздухе в своем рабочем диапазоне температур.
Производительность и срок службы нагревательного элемента зависят от свойств материала, из которого изготовлен нагревательный элемент.Требуемые свойства материала, используемого для нагревательных элементов:
- Высокая температура плавления.
- Не подвержено окислению на открытом воздухе.
- Высокая прочность на разрыв.
- Достаточная пластичность для волочения металла или сплава в виде проволоки.
- Высокое сопротивление.
- Низкий температурный коэффициент сопротивления.
Для изготовления нагревательного элемента
используются следующие материалы- Никель-хромовый (NiCr) сплав
- Сплав железо-хром-алюминий (FeCrAl)
- Медно-никелевый сплав (CuNi)
- Платина
Коммерческие нагревательные элементы
Есть пять видов коммерческих нагревательных элементов:

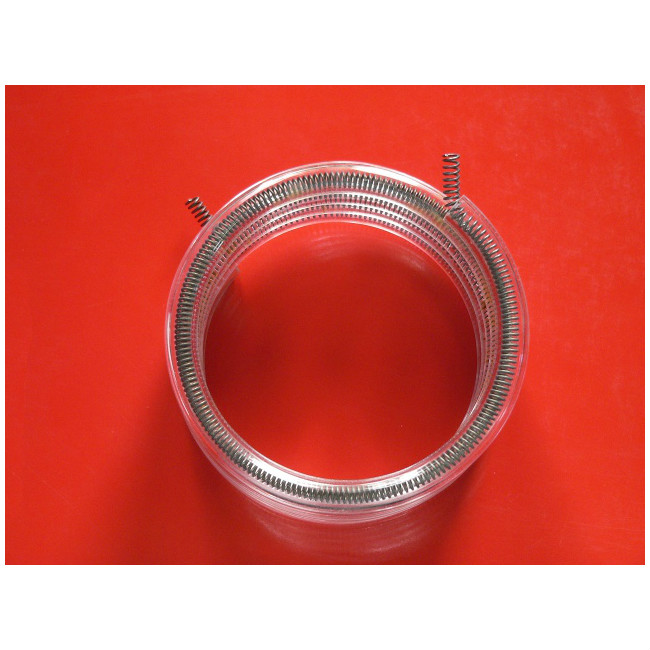

- Голая NiCr проволока или лента : прямая или спиральная, обычно используется в тостерах и фенах.
- Металлические / керамические дорожки с трафаретной печатью , нанесенные на керамические изолированные металлические (обычно стальные) пластины. Эти элементы нашли широкое применение в чайниках и других предметах домашнего обихода с середины 1990-х годов.
Эти элементы нашли широкое применение в чайниках и других предметах домашнего обихода с середины 1990-х годов.- Calrod (герметичный элемент) : тонкая катушка из никель-хромовой проволоки в керамической связке, запаянная внутри прочной металлической оболочки. Это может быть прямой стержень (как в тостерах) или изогнутый, чтобы поместиться в меньшем пространстве (например, в электрических плитах, духовках и кофеварках).
- Нагревательная лампа : лампа накаливания высокой мощности обычно работает с мощностью меньше максимальной, чтобы излучать в основном инфракрасный, а не видимый свет. Обычно они используются в излучающих обогревателях и подогревателях пищи, имеют либо длинную трубчатую форму, либо форму рефлекторной лампы R 40 . Лампы с отражателем часто окрашиваются в красный цвет, чтобы свести к минимуму излучаемый видимый свет; трубчатая форма всегда четкая.
- Керамика PTC : Этот материал назван в честь его положительного теплового коэффициента удельного сопротивления. У большинства керамических изделий коэффициент отрицательный; большинство металлов — положительный. Хотя металлы действительно становятся немного более резистивными при более высоких температурах, этот класс керамики (часто композиты с титанатом бария и титанатом свинца) имеет сильно нелинейный термический отклик, так что он становится чрезвычайно резистивным выше пороговой температуры, зависящей от состава.Такое поведение заставляет материал действовать как собственный термостат, поскольку ток проходит, когда он холодный, и не проходит, когда он горячий. Тонкие пленки из этого материала используются в обогревателях оттаивания заднего стекла автомобилей, а элементы сотовой формы используются в более дорогих фенах и обогревателях.
У большинства керамических изделий коэффициент отрицательный; большинство металлов — положительный. Хотя металлы действительно становятся немного более резистивными при более высоких температурах, этот класс керамики (часто композиты с титанатом бария и титанатом свинца) имеет сильно нелинейный термический отклик, так что он становится чрезвычайно резистивным выше пороговой температуры, зависящей от состава.Такое поведение заставляет материал действовать как собственный термостат, поскольку ток проходит, когда он холодный, и не проходит, когда он горячий. Тонкие пленки из этого материала используются в обогревателях оттаивания заднего стекла автомобилей, а элементы сотовой формы используются в более дорогих фенах и обогревателях.Высокотемпературные нагревательные элементы
Нагревательные элементы для высокотемпературных печей часто изготавливаются из экзотических материалов, включая платину, дисилицид молибдена и карбид кремния.Воспламенители из карбида кремния широко используются в газовых печах.
Для многих приложений нагревательные элементы могут быть изготовлены из проволоки или ленты из никель-хромовых или железо-хром-алюминиевых сплавов. Они могут создавать температуру печи до 1280 ° C (2336 ° F). Для температур печи до 1600 ° C (2912 ° F) или при более низких температурах, где требуются высокие энергозатраты, нагревательные элементы из карбида кремния часто являются идеальными. Для температуры печи до 1800 ° C (3272 ° F) и в некоторых других областях применения нагревательные элементы из дисилицида молибдена могут дать ответ.
- Металлические сплавы в проволоке / полосе / стержне : Для температур печи до 1250 ° C никель-хромовый сплав (NiCr) или железо-хром-алюминиевые сплавы часто являются идеальными и недорогими решениями. Компания JLC Electomet в Индии имеет под рукой широкий ассортимент этих материалов, чтобы иметь возможность производить эти элементы на собственном предприятии.
- Карбид кремния : Для температур печи до 1600 ° C элементы из карбида кремния часто могут обеспечивать быстрый нагрев с очень долгим сроком службы. Чтобы получить максимальную производительность от элементов SiC, источник питания должен быть правильно спроектирован для конкретного применения. Некоторые средства регулировки мощности обычно требуются для учета изменений сопротивления, которые будут происходить с этим типом элемента.
- Дисилицид молибдена : Для температур печи до 1700 или 1800 ° C элементы из дисилицида молибдена являются надежным источником тепла. Процессы при гораздо более низких температурах могут оказаться выгодными при некоторых обстоятельствах.
Чтобы получить максимальную производительность от элементов SiC, источник питания должен быть правильно спроектирован для конкретного применения. Некоторые средства регулировки мощности обычно требуются для учета изменений сопротивления, которые будут происходить с этим типом элемента.Что такое нагревательный элемент Incoloy®
Что такое нагревательный элемент Incoloy®
| Вторник Сентябрь 24, 2019 Для большинства из нас мы рассматриваем металлы такими, какие они есть: вещи либо металлические (металлические), либо нет. Но знаете ли вы, что металлы существуют во многих различных формах? Знаете ли вы, что одни металлы являются чистыми элементами, произведенными Матерью-Землей, а другие — искусственными? Какими бы полезными ни были некоторые природные металлы, они могут быть не совсем идеальными для того, для чего нам нужно их использовать.
Например, некоторые природные металлы могут быть довольно прочными, но могут легко ржаветь, в то время как другие легкие в чистом виде, но слишком мягкие и слабые, чтобы от них было много пользы. Вот почему, чтобы создать материалы, которые лучше соответствуют нашим потребностям, люди начали экспериментировать, комбинируя чистые металлы с другими металлическими и / или неметаллическими элементами. Это привело к появлению искусственных металлов, называемых сплавами, которые, по сути, представляют собой вещества с улучшенными свойствами, такими как сниженная стоимость, дополнительная долговечность, пониженный уровень коррозии, электропроводность и даже более высокая скорость теплопередачи.
Один из многих типов сплавов включает Incoloy®, который представляет собой суперсплав или сплав с высокими рабочими характеристиками. Incoloys, основанная и производимая группой компаний Special Metals Corporation, известна своей превосходной стойкостью к коррозии, а также способностью обрабатывать и передавать тепло при высоких температурах.
Incoloy® был впервые представлен на рынке в 1950-х годах в качестве экономичной альтернативы другому суперсплаву Inconel®, который преимущественно представляет собой хромоникелевый сплав с содержанием никеля более 50%.В то время никель был дорогим металлом, поэтому Incoloy® в первую очередь был изобретен с тем, чтобы иметь более низкое содержание никеля (сделано с менее чем 50% никеля), чтобы снизить общую стоимость производства, сохраняя при этом свои антикоррозионные свойства и свойства теплопередачи.
Состоящий из никеля, железа и хрома, Incoloy® широко используется благодаря своей способности и прочности выдерживать высокие температуры, противостоять окислению и другим видам высокотемпературной коррозии.
Эти свойства делают этот сплав идеальным выбором для производства промышленных изделий, таких как электрические тепловые трубы и других изделий, устойчивых к высоким температурам, таких как водонагреватели .
Ключевая особенность водонагревателей мгновенного действия Rheem Prestige, нагревательный элемент Incoloy® способствует более быстрому нагреву воды, увеличивая срок службы и долговечность водонагревателя.
Разработанный, чтобы противостоять выгоранию, нагревательный элемент Incoloy® также улучшает общие характеристики водонагревателей мгновенного действия Rheem Prestige. В отличие от меди, которая используется в большинстве водонагревателей, Incoloy® может выдерживать высокие температуры и коррозию.
При выборе подходящего водонагревателя проточного типа для дома ищите тот, который отличается качеством и способностью обеспечить комфорт и безопасность для вашей семьи.Водонагреватели мгновенного действия Rheem Prestige разработаны с учетом всего этого и опираются на обширный опыт Rheem в производстве решений для нагрева воды для всех наших клиентов во всем мире.
СерияRheem Prestige Instant Water доступна в трех (3) моделях — Prestige, Prestige Plus и Prestige Platinum.
Чтобы узнать больше о проточных водонагревателях Rheem Prestige, посетите наш веб-сайт продукты / электрические проточные водонагреватели /.
Flex нагревательные элементы — нержавеющая сталь 304, CuNi44, Inconel 600
Выбор фольгированного элемента будет зависеть от профиля вашего нагревателя.
Профиль нагревателя можно определить путем экспериментов со стандартными нагревателями и желаемыми тепловыми потребностями. Нагреватели должны быть расположены на различных уровнях мощности, чтобы определить оптимальный температурный градиент по всей поверхности. Путем профилирования и определения того, где необходимо компенсировать потери тепла, мы можем подобрать наиболее эффективный профиль с помощью одного элемента.
Существует два распространенных типа гибких нагревателей: старые устройства с проволочной обмоткой и устройства на основе фольги.В обоих используются металлы с разным удельным сопротивлением и характеристиками нагрева.
В проволочных нагревателях используется одна или несколько жил для передачи тепла в точку касания или область дуги круглого нагревательного элемента. Напротив, плоская поверхность фольговых нагревателей обеспечивает более равномерный нагрев благодаря значительно большей площади поверхности, предназначенной для передачи тепла.
Нержавеющая сталь 304
Стандартным является нержавеющая сталь 304 с протравленной фольгой.Он содержит минимум 18% хрома и 8% никеля в сочетании с максимумом 0,08% углерода. Наряду с превосходными формовочными свойствами нержавеющая сталь 304 устойчива к коррозии / окислению благодаря содержанию хрома. Нержавеющая сталь 304 — отличный теплообменник с повышенными температурами из-за более высокого содержания углерода.
| Плотность (г / см3) | 8.0 |
| Удельное электрическое сопротивление при 20 ° C (Ом · мм2 / м) | 0,68 |
| Температурный коэффициент удельного сопротивления (20 ° C ~ 600 ° C) x 10-5 / ° C | -6 |
| Коэффициент проводимости при 20 ° C (WmK) | 17 |
| Максимальная температура: механическая | 420 ° С |
| Коэффициент теплового расширения | |
| Температура | Тепловое расширение x 10-6 / K |
| 20 ° C — 400 ° C | 16 |
| Удельная теплоемкость | |
| Температура | 20 ° С |
| Дж / г К | 0. 48 |
CuNi44
Также предлагается медно-никелевый сплав CuNi44. CuNi44 характеризуется высоким электрическим сопротивлением, высокой пластичностью и хорошей коррозионной стойкостью. Подходит для использования при температуре до 400 ° C.
| Плотность (г / см3) | 8,9 |
| Удельное электрическое сопротивление при 20 ° C (Ом · мм2 / м) | 0.49 |
| Температурный коэффициент удельного сопротивления (20 ° C ~ 600 ° C) x 10-5 / ° C | -6 |
| Коэффициент проводимости при 20 ° C (WmK) | 23 |
| Максимальная температура: механическая | 600 ° С |
| Коэффициент теплового расширения | |
| Температура | Тепловое расширение x10-6 / K |
| 20 ° C — 400 ° C | 15 |
| Удельная теплоемкость | |
| Температура | 20 ° С |
| Дж / г К | 0. 41 |
Инконель 600
Мы также предлагаем Inconel600 в качестве нагревательного элемента с высочайшим сопротивлением без магнитных свойств. Это аустенитный сплав с высоким содержанием никеля. Высокое содержание никеля в сплаве обеспечивает хорошую стойкость к восстановительным средам, в то время как содержание хрома обеспечивает устойчивость к более слабым окислительным условиям.
| Плотность (г / см3) | 8.5 |
| Удельное электрическое сопротивление при 20 ° C (Ом · мм2 / м) | 1,03 |
| Температурный коэффициент удельного сопротивления (20 ° C ~ 600 ° C) x 10-5 / ° C | -6 |
| Коэффициент проводимости при 20 ° C (WmK) | 15 |
| Максимальная температура: механическая | 1100 ° С |
| Коэффициент теплового расширения | |
| Температура | Тепловое расширение x10-6 / K |
| 20 ° C — 400 ° C | 13 |
| Удельная теплоемкость | |
| Температура | 20 ° С |
| Дж / г К | 0. 46 |
Нагревательные элементы для печей и систем отопления, вентиляции и кондиционирования воздуха
Когда вы используете термин «элемент» для обозначения компонента в вашей печи или системе HVAC, есть большая вероятность, что вы говорите о нагревательном элементе, который определяет, насколько горячим или холодным может быть ваш дом в любой момент времени. Нагревательный элемент вашей печи управляется термостатом HVAC, и это та часть, которая помогает вашей печи согревать ваш дом зимой или в холодные осенние дни. Компания Furnace Part Source предлагает широкий выбор печных элементов, из которых вы можете модернизировать или отремонтировать свою систему отопления.
Испытание элементов электропечи — это то, с чем хорошо знакомы специалисты по HVAC. Замена нагревательного элемента печи передвижного дома становится второй натурой для многих профессионалов в области отопления, вентиляции и кондиционирования воздуха; Несмотря на то, что эта деталь рассчитана на длительный срок службы, в какой-то момент ее необходимо будет заменить, поскольку она может выдерживать только интенсивное тепловыделение в течение длительного времени.
Высокие температуры, создаваемые элементами печи из-за электрического тока, в конечном итоге сказываются на их металлических конструкциях.Это делает их одними из наиболее часто заменяемых деталей в электрических обогревателях.
Каталог нагревательных элементов печи в источнике части печи
По большей части нагревательные элементы представляют собой довольно простые детали, состоящие из труб и змеевиков, но они далеки от стандартных. В компании Furnace Part Source мы гордимся наличием десятков элементов для электрических воздухонагревателей и водонагревателей. В нашем каталоге нагревательных элементов есть как часто используемые детали, так и те, которые трудно найти.Чтобы получить представление об ассортименте нагревательных элементов, которые мы предлагаем, вот несколько описаний:
Рем UV12892
Этот элемент подходит для популярных водонагревателей Rheem на 20 галлонов мощностью 2000 Вт. Деталь поставляется в комплекте с уплотнительным кольцом, которое вместе с элементом должно прослужить около шести лет.
Поскольку при совершении покупок из нашего каталога нет требований к минимальному заказу, при необходимости вы можете заказать только одну из этих деталей.
Нордайн
5
Этот электрический нагревательный элемент подходит для многих печей Intertherm и Nordyne, в том числе:
* FEBB012HA
* FEBA-012HA
* FEBB-012HA
* E2EB-012HA
* E2EB012HA
Сборка этого элемента Nordyne состоит из двух катушек, идущих вдоль конструкции, удерживаемых вместе передней монтажной пластиной размером 9.25 ″ на 3 ″ · Кронштейн выступает на 11 ″ от монтажной пластины, и его можно легко прикрепить к корпусу печи благодаря различным отверстиям для винтов, просверленным спереди, сверху и снизу.
A.O. Смит
14115 Это термостат для A.O. Водонагреватели Smith с трехпроводными узлами и погружными или закрученными элементами, как правило, агрегаты 59T и 66T. Обратите внимание, что эта замена термостата также может использоваться в некоторых старых водонагревателях Kenmore, которые позже были обозначены как A.
О. Смит, особенно на Западном побережье. Для всех практических целей производителем оригинального оборудования для этой детали является A.O. Смит.
Johnson Controls SEP81A-601R
Эта комбинация змеевика и клапана в сборе является деталью Johnson Controls, которая обычно служит столько же, сколько и сам водонагреватель, но может нуждаться в замене каждые пару десятилетий, а детали, которые легко найти, не известны.
Мы поможем вам найти подходящий нагревательный элемент для печи
Наши специалисты по инвентаризации и представители службы поддержки клиентов знают, что в мире печных элементов иногда бывает сложно ориентироваться.С 2006 года мы помогаем техническим специалистам HVAC с запасными частями и оборудованием, которые им необходимы, чтобы облегчить их работу. Если у вас возникнут проблемы с поиском подходящего нагревательного элемента или других деталей для вашего проекта, или если у вас есть вопросы о нашей политике доставки и о том, как мы обрабатываем заказы, свяжитесь с нашим офисом сегодня.
У нас также есть нагревательные элементы Kanthal.
ЧТО ВНУТРИ ЭЛЕКТРИЧЕСКОГО ЭЛЕМЕНТА ГОРЯЧЕЙ ВОДЫ
ЧТО ВНУТРИ ЭЛЕКТРИЧЕСКОГО ЭЛЕМЕНТА ГОРЯЧЕЙ ВОДЫВ этом видео на Youtube мы исследуем, что находится внутри нагревательного элемента.Внутри типичного нагревательного элемента очень похоже на нить накаливания лампы — катушка или полоска проволоки, которая выделяет тепло, когда электрический ток проходит через проволоку, встречает сопротивление, что приводит к нагреву элемента. Затем элемент преобразует проходящую через него электрическую энергию в тепло в процессе резистивного нагрева. Тепло излучается наружу, нагревая воду, воздух того, что его окружает.
Проволока нагревательного элемента обычно изготавливается из никеля или железа. Нагревательный элемент на основе никеля обычно представляет собой смесь металлов для производства нихрома.Нихром чаще всего используется для изготовления проволоки нагревательных элементов, потому что:
— имеет высокую температуру плавления 1400 ° C
— не окисляется даже при высоких температурах
— минимальное расширение при нагревании
— Имеет довольно стабильное сопротивление в горячем или холодном состоянии
Типы нагревательных элементов
Существует множество различных типов нагревательных элементов, размер и форма нагревательного элемента обычно определяется размерами прибора, который должен вписаться в площадь, необходимую для выработки тепла.
Выпрямители для волос и щипцы для завивки имеют короткие спиральные элементы, потому что им нужно выделять тепло на небольшой площади.
Электрические комнатные обогреватели имеют длинные стержневые элементы, потому что им требуется большая площадь поверхности, чтобы нагреть как можно больше воздуха для обогрева комнаты.
Электрические плиты и варочные панели имеют спиральные нагревательные элементы, размер каждого элемента имеет большее или меньшее количество змеевиков в зависимости от размера плиты, элементы кухонных плит обычно покрыты металлическими, стеклянными или керамическими пластинами.
Нагревательные элементы для посудомоечных машин
Мы рады предложить самые надежные нагревательные элементы OEM по лучшей цене, доступной на рынке бытовой техники, включая нашу линейку нагревательных элементов для посудомоечных машин, которые обеспечивают наивысшие характеристики и самое безопасное решение на рынке для пластиковых ванн для посудомоечных машин.
или ванны посудомоечной машины из нержавеющей стали. Наши элементы сертифицированы по безопасности следующими агентствами: файл UL E63618 и файл CSA LR18489.
Наши элементы состоят из трубчатого нагревателя, имеющего правильный диаметр, форму и размер в зависимости от площади механического элемента ванны посудомоечной машины. Существуют различные материалы оболочки, такие как InColoy 840, являющийся отраслевым стандартом, а также нержавеющая сталь 309 и нержавеющая сталь 321. Другие материалы доступны по запросу.
В конструкции элемента есть два режима мытья посуды, которые необходимо учитывать, чтобы обеспечить то, что нашим клиентам нужно на рынке.Два режима — погружение в воду и открытый воздух (сушка с подогревом), они выполняются как часть цикла мытья посуды.
В режиме погружения — это когда циклы очистки выполняются в посудомоечной машине и нагревательный элемент полностью погружен в воду. Элемент будет использоваться для поддержания надлежащей температуры воды в зависимости от выбранного режима стирки.
Когда элемент погружен в воду, он будет производить номинальную номинальную мощность, указанную при использовании воды в качестве источника тепла.
В режиме на открытом воздухе (сушка с подогревом) это когда цикл очистки завершен и посуда активно сушится за счет тепла, выделяемого нагревательным элементом.В этом режиме элемент полностью открыт на открытом воздухе без воды. В нашей конструкции используется реактивный элемент с положительным температурным коэффициентом (PTC). Элемент PTC — это саморегулирующийся элемент мощности, зависящий от температуры. По мере увеличения температуры элемента на открытом воздухе из-за отсутствия воды для радиатора мощность будет снижаться. Это позволит элементу работать на открытом воздухе и станет источником тепла для сушки посуды.
Наши элементы надежно закрепляются с помощью втулок из нержавеющей стали или латуни, в зависимости от требований.Торцевое уплотнение наших элементов защищено эпоксидным уплотнением, чтобы вода не попадала в электрическую зону элемента с активными токоведущими частями.
Электрическое соединение представляет собой либо быстроразъемную клемму, либо проводное соединение с резьбовыми клеммами.
Кроме того, мы предлагаем сменные элементы посудомоечной машины, которые можно заказать, чтобы получить такое же решение для старых элементов, которые нуждаются в обновлении.
Backer-Springfield — производитель высококачественных отопительных приборов, поэтому мы готовы продавать их только торговым посредникам и O.E.M. производители. Мы не можем выполнять запросы напрямую от потребителей. Если вы являетесь потребителем, который ищет сменный элемент для своего устройства, обратитесь к производителю устройства или к местному специалисту по обслуживанию для получения информации о необходимом нагревательном элементе (ах).
Раритан Инжиниринг
Компания Raritan Engineering Company Inc. начала с одного простого морского продукта — морского туалета с ручным управлением, разработанного для ВМФ. Этот первый в своем роде морской туалет с ручным управлением был построен полностью из бронзы и позволял пользователю втягивать морскую воду, а также сливать ее содержимое простым накачиванием ручки.
Этот первый туалет был назван PH. Помимо прочного материала, он отличался кожаными уплотнениями, обеспечивающими надежность и долговечность. Сегодня очень похожий туалет все еще существует в линейке морских туалетов Raritans. PHII претерпел множество изменений за прошедшие годы, но первоначальная конструкция для подачи воды и слива осталась прежней. Raritan во многом отличается от большинства своих конкурентов.
Помимо того, что компания Raritan была пионером в сфере производства туалетов с ручным управлением для морских судов, затем представила электрический унитаз с мацерацией — Crown Head.Некоторые из них все еще существуют в этой области! Впервые представленный в конце 1960-х годов, мы до сих пор время от времени будем получать такие, датированные концом 1960-х или началом 1970-х годов, еще в нашей программе обмена. Интересно, сколько компаний сегодня могут заявить, что у них унитазы эксплуатируются более 45 лет? Несмотря на то, что Crown Head по-прежнему остается популярной среди многих, наиболее впечатляющим нововведением стал унитаз Marine Elegance, который дает возможность установить унитаз с мацерацией в очень ограниченном пространстве.
В то время как вакуумные туалеты были в моде в начале 1990-х, их популярность снижается, поскольку утечки вакуума вызывают головную боль у владельцев.При разработке модели Marine Elegance требовалось, чтобы она поместилась на небольшой площади, имела мощный бесшумный смыв и простое техническое обслуживание. Кроме того, мы разработали уникальную систему крепления, которая позволяет получить очень чистые линии, что является фаворитом для тех, кто любит чистую ванную комнату!
Морские системы санитарии
Конечно, туалетные отходы сопряжены с экологической ответственностью, и именно здесь родился первый электрохимический хлоратор. Компания Raritan представила способ обработки туалетных отходов с помощью бутылки с отбеливателем задолго до того, как появились какие-либо правила или нормы, касающиеся лодочных туалетов.Конечно, в сегодняшнем мире это было бы неправильно, но это был шаг к тому, чтобы попытаться защитить воды, в которых мы плывем, вместо того, чтобы заставлять людей сбрасывать сырые отходы.
К тому времени, когда вступил в силу Закон о чистой воде, Raritan заключил партнерство с Diamond Shamrock и представил морское санитарное устройство типа I, которое по-прежнему значительно превосходит стандарт типа I. Electroscan на сегодняшний день является самым популярным устройством типа I на рынке и остается лучшим выбором для тех, кто предпочитает экологически чистые.Хотя сброс за борт за пределами 3 миль является законным, мы находим, что многие предпочитают делать это внутри без какой-либо обработки. Установка устройства типа I гарантирует, что вы не сбрасываете неочищенные сточные воды в пределах 3 миль.
Создание надежных продуктов для морской санитарии является ключом к основным ценностям Raritan, но более важным, чем надежные продукты для морской санитарии, является знание того, что независимо от того, насколько хорошо они построены, все происходит. Raritan с гордостью предоставляет поддержку по телефону в течение недели, чтобы пользователи могли получить ответы на вопросы или доставить запасные части в тот же день.
