Влияние различных видов нагрузок на работу неуправляемых выпрямителей Активно-индуктивная нагрузка
Рассмотрим
на примере однополупериодной схемы
выпрямления:
На
рисунке изображены графические
зависимости для токов, напряжений и
мгновенной мощности с целью пояснения
процессов, протекающих в схеме выпрямления.
На
интервале [t1;t2]положительный
потенциал фазы U1 проводит диод VD1,
при этом в дросселе L
.
На интервале [t2;t3] VD1 остается открытым из-за положительного тока дросселя и энергия дросселя отдается в источник U1 (такой режим называется инверторным). Происходит затягивание тока вентиля. Задержка на выключение VD1 уменьшает уровень выпрямляемого напряжения, увеличивая его пульсации.

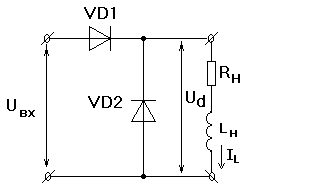

Для исключения влияния индуктивности нагрузки на форму выпрямленного напряжения параллельно к нагрузке включается обратный диод VD2, который обеспечивает сброс реактивной энергии дросселя в нагрузку и тем самым исключает отрицательный выброс выпрямленного напряжения.
В двухполупериодной однофазной схеме роль обратного диода играет один из диодов выпрямителя, который включается первым.
При положительной полуволне напряжения U1 ток протекает по контуру:
“+” U1VD1LнRнVD4”-“ U1.
Предположим, что при прохождении напряжения U1 через ноль в момент смены полярности, первым включился диод VD2. Тогда сброс реактивной энергии будет осуществляться через VD4 и включенный VD2. В выпрямленном напряжении не будет присутствовать отрицательного выброс напряжения.
Активно-емкостная нагрузка
Рассмотрим
влияние активно-емкостной нагрузки на
примере работы однофазного мостового
выпрямителя.
На
рисунке представлены графические
зависимости токов и напряжений, поясняющие
переходные процессы в схеме в момент
подключения выпрямителя к источнику
U1.
На интервале зар U1>UС и при этом происходит заряд емкости C сглаживающего фильтра через внутреннее сопротивление выпрямительного звена. При этом появляется большой импульсный ток, значения которого в 20…40 раз выше установившегося значения средневыпрямленного тока вентиля. Особенно это выражено в источниках питания с бестрансформаторным входом. Для ограничения этого тока вводят резисторы, терморезисторы или резисторы шунтированные управляемыми ключами, выполненные на симисторах, тиристорах или динисторах. Ключи позволяют с учетом времени установления переходного процесса производить ограничение тока только в момент пуска источника питания, следовательно, повышаются КПД и надежность выпрямителя.
На
интервале раз,
когда напряжение на емкости уравнивается
с напряжением источника, конденсатор
разряжается на нагрузку. С увеличением
тока нагрузки увеличивается уровень
пульсации выпрямленного напряжения
из- за уменьшения постоянной цепи разряда
При
расчете выпрямителя с емкостной нагрузкой
используют метод Терентьева – метод
номограмм. Он основан на расчете
вспомогательных коэффициентов зависящих
от угла протекания тока через вентиль.
Вводят коэффициент А=f(),
где
— угол протекания тока через вентиль.
Для различных схем выпрямителей
приводятся номограммы, которые получены
экспериментальным путем для различных
мощностей и схем выпрямителей. Расчет
параметров Uобр,
Iаср,
Iад,
U2,
I2 выполняют через вспомогательные
коэффициенты: В, С, D=f(A).
Для получения связи среднего тока через
вентиль с параметром А проведем
интегрирование на интервале .
При выводе соотношения примем емкость
конденсатора, близкую к бесконечности
(С
), а пороговое напряжение диода равным
нулю. Для получения среднего значения
тока через вентиль переместим оси
координат в середину импульса тока и
воспользуемся уравнением для среднего
значения тока:
,
(2).
Нижеприведенные
диаграммы поясняют вывод соотношений
для U
На
интервале 2
ток вентиля совпадает с током нагрузки.
Приравняем (1) и (2) и поделим внутреннюю
скобку в выражении (1) на cos,
получим:
.
Схема удвоения напряжения
Классическая (симметричная) схема удвоения состоит из двух однотактных выпрямителей, каждый из которых использует свою полуволну напряжения.
Напряжение на нагрузке складывается из напряжений на конденсаторах С1 и С2. Если пульсации малы, то постоянная составляющая на каждом конденсаторе U01 ≈ U2m, а напряжение на нагрузке U0 ≈ 2U2m. Кроме того, при сложении компенсируется первая и все нечетные гармоники пульсаций. Поэтому схема ведет себя как двухтактная, хотя и состоит из двух однотактных схем. Недостатком симметричной схемы удвоения, с точки зрения безопасности, является отсутствие общей точки нагрузки и трансформатора.

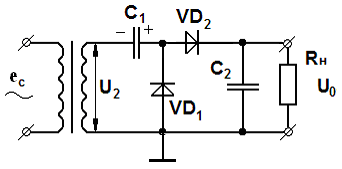

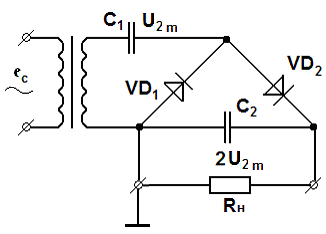

Используется также и несимметричная схема удвоения, её отличием от предыдущей является то, что нагрузка имеет общую точку с трансформатором. Поэтому их можно соединить с корпусом, при этом основная частота пульсаций равна частоте сети.
В этой несимметричной схеме конденсатор С1 выполняет функцию промежуточного накопителя, не участвует в сглаживании пульсаций, поэтому её массогабаритные показатели хуже, чем у симметричного удвоителя. Однако есть и достоинства. Схему можно изобразить так:
Получилась регулярная структура, которую можно наращивать и получить умножитель напряжения.
Нагрузку можно подключить к любой группе конденсаторов и получить чётное или нечётное умножение. На схеме показано чётное умножение — напряжение на нагрузке U0 ≈ 6Um2 . Обычно такие умножители собирают в виде единого блока и заливают компаундом. Число конденсаторов в схеме равно коэффициенту умножения.
Расчетные соотношения для рассмотренных схем можно найти в справочнике. Недостатком схем умножения является их высокое внутреннее сопротивление и низкий коэффициент полезного действия вследствие большого числа перезарядов.
Более высоким КПД обладают бестрансформаторные высоковольтные выпрямители с одновременным зарядом n штук накопительных конденсаторов С1.
Управляемые зарядный и разрядные ключи Кз и Кр работают синхронно и в противофазе. конденсаторы С1 параллельно заряжаются от сети и последовательно разряжаются на нагрузку через разрядные ключи Кр. При этом, напряжение на нагрузке в n раз больше амплитуды напряжения сети.
Индуктивная нагрузка — Большая Энциклопедия Нефти и Газа, статья, страница 3
Индуктивная нагрузка
Cтраница 3
При индуктивной нагрузке ( кривая 2) увеличение тока У, сопровождается более резким уменьшением напряжения, это объясняется, главным образом, размагничивающим действием реакции якоря. И, наконец, при емкостном характере нагрузки ( кривая. [31]
При индуктивной нагрузке, что характерно для большинства встречающихся на практике установок, ток отстает по фазе от напряжения. Рассмотрим отключение цепи с индуктивностью при к. Поскольку напряжение между контактами больше напряжения зажигания, сразу возникает дуга. Далее падение напряжения в дуге ид по мере возрастания тока несколько снижается. Вслед за погасанием дуги в момент прохождения тока через нуль ( при напряжении U) сразу же следует ее повторное зажигание, чему способствует большая величина напряжения между контактами в момент 2 — 2, близкая к максимальному значению. Таким образом, бестоковая пауза здесь практически отсутствует. Если не будет достигнуто активное охлаждение плазмы, то сохранение высокой проводимости дугового столба и облегченные условия зажигания приведут к длительному горению дуги. [32]
При индуктивной нагрузке работа инвертора усложняется. [33]
При индуктивной нагрузке током 1 а и напряжении 50 в ( с искрогаше-нием) срок службы контактов из сплава платины с 10 % иридия примерно в два раза больше, чем контактов из чистой платины. [34]
При индуктивной нагрузке необходимо применять искрогаше-ние. Для серебряных контактов при индуктивной нагрузке допустимая нагрузка должна быть уменьшена в два раза. [36]
При индуктивной нагрузке током 1 а и напряжении 50 в ( с искрогаше-нием) срок службы контактов из сплава платины с 10 % иридия примерно в два раза больше, чем контактов из чистой платины. [37]
При индуктивной нагрузке срок службы контактов резко уменьшается, так как увеличивается длительность горения дуги и энергия, выделяемая на контактах. Последняя зависит от величины коммутируемой мощности, постоянной времени цепи и потерь на вихревые токи в коммутируемой магнитной системе. [38]
При индуктивной нагрузке ( двигатели, трансформаторы) по сети не только передается энергия, необходимая для осуществления работы или нагрева у потребителя, но, кроме этого, по сети происходит непрерывный обмен энергией между генератором и магнитными полями в двигателях и трансформаторах. В течение некоторой части одного полупериода изменения тока энергия вырабатывается генератором и запасается в магнитных полях токоприемников, а во время остальной части полупериода накопленный запас энергии возвращается, отдается обратно генератору. Этот обмен энергией увеличивает ток и потери энергии в проводах. [39]
При индуктивной нагрузке генератор переменного тока совершает работу не все время, а только в течение определенной части полупериода изменения его напряжения. [41]
При индуктивной нагрузке ( кривая 2) увеличение тока нагрузки вызывает более резкое уменьшение напряжения, это объясняется главным образом размагничивающим действием реакции якоря. [43]
При индуктивной нагрузке создается продольное размагничивающее поле реакции якоря, уменьшающее поток полюсов. [45]
