Что такое дроссель в электронике – Для чего нужны дроссели и их цветовая маркировка: понятие и принцип действия

Содержание

сферы применения, устройство и электронные аналоги

Содержание статьи:

Дросселем называется катушка индуктивности определенной конструкции и номинала, предназначенная для установки в электротехнических и электронных схемах. Дроссель электрический требуется отличать от аналога, используемого в электронных устройствах с учетом их конструктивных особенностей. Для понимания, в чем состоят различия этих двух изделий, придется ознакомиться с принципом работы и существующими разновидностями.

Принцип работы

Дроссель электрический

Принцип работы дросселей в электрической схеме можно объяснить так:

  • при протекании переменного тока через индуктивный элемент скорость его нарастания замедляется, что приводит к аккумулированию энергии в магнитном поле катушки;
  • объясняется это действием закона Ленца, согласно которому ток в индуктивности не может изменяться мгновенно;
  • нарушение этого правила привело бы к недопустимому нарастанию напряжения, что физически невозможно.

Другой отличительной особенностью, поясняющей принцип работы индуктивности, является эффект самоиндукции, теоретически обоснованный Фарадеем. На практике он проявляется как наведение в катушке собственной ЭДС, имеющей противоположную полярность. За счет этого эффекта через индуктивность начинает течь ток, препятствующий нарастанию вызвавшего его полевого образования.

Указанное свойство позволяет применять индуктивные элементы в электротехнике для сглаживания низкочастотных пульсаций. Для них индуктивность представляется большим сопротивлением.

Использование в других технических областях (в высокочастотных устройствах, например) дроссель обеспечивает развязку основной электронной схемы от вспомогательных (низкочастотных) цепей.

Технические характеристики

Технические характеристики компенсационных дросселей

Основным техническим параметром дросселя в электротехнике и электронике, полностью характеризующим его функциональность, является величина индуктивности. Этим он напоминает обычную катушку, применяемую в различных электрических схемах. И в том и другом случае за единицу измерения принимается Генри, обозначаемый как Гн.

Еще один параметр, описывающий поведение дросселя в различных цепях – его электрическое сопротивление, измеряемое в Омах. При желании его всегда удается проверить посредством обычного тестера (мультиметра). Для полноты описания работы этого элемента потребуется добавить такие показатели:

  • допустимое (предельное) напряжение;
  • номинальный ток подмагничивания;
  • добротность образуемого катушкой контура.

Дроссель цепи постоянного тока СТА-ФТП-93 93 кВт

Указанные характеристики дросселей позволяют разнообразить их ассортимент и использовать для решения самых различных инженерных задач.

Разновидности дросселей

По виду электрических цепей, в которых устанавливаются дроссельные элементы, классификация следующая:

  • низкочастотные индуктивности;
  • высокочастотные катушки;
  • дроссели в цепях постоянного тока.

Низкочастотные элементы внешне напоминают обычный трансформатор, у которого имеется всего лишь одна обмотка. Их катушка навита на пластиковом каркасе с размещенным внутри сердечником, изготовленным из трансформаторной стали.

Стальные пластины надежно изолированы одна от другой, что позволяет снизить уровень вихревых токов.

Катушка индуктивности для НЧ динамика, сабвуфера, низких частот, провод ПЭТВ 1,25мм

Дроссельные НЧ катушки обычно имеют большую индуктивность (более 1 Гн) и препятствуют прохождению токов сетевых частот 50-60 Герц через участки цепей, где они установлены.

Еще одна разновидность индуктивных изделий – высокочастотные дроссели, витки которых навиваются на ферритовом или стальном сердечнике. Существуют разновидности ВЧ изделий, которые работают без ферромагнитных оснований, а провода в них наматываются просто на пластмассовый каркас. При секционной намотке, применяемой в схемах среднечастотного диапазона, витки провода распределяются по отдельным секциям катушки.

Электротехнические изделия с ферромагнитным сердечником имеют меньшие габариты, чем простые дроссели той же индуктивности. Для работы на высоких частотах применяются сердечники ферритовые или из диэлектрических составов, отличающихся малой собственной емкостью. Такие дроссели используются в довольно широком диапазоне частот.

Некоторые из них изготавливаются в виде толстой витой проволоки, совсем не имеющей каркаса.

Дроссель постоянного тока в основном применяется для сглаживания пульсаций, появляющихся после его выпрямления в специальных схемах.

Применение индуктивных элементов и их графическое обозначение

Назначение дросселя в импульсных схемах питания – блокировать резкие всплески от трансформатора

Электрические дроссели, работающие в цепях переменного тока, традиционно применяются в следующих случаях:

  • для развязки вторичных цепей импульсных источников питания;
  • в обратноходовых преобразователях или бустерах;
  • в балластных схемах люминесцентных ламп, обеспечивающих быстрый запуск;
  • для запуска электрических двигателей.

В последнем случае они используются в качестве ограничителей пусковых и тормозных токов.

Электротехнические изделия, устанавливаемые в электрических приводах мощностью до 30 кВт, по своему виду напоминают классический трехфазный трансформатор.

Так называемые дроссели насыщения используются в типовых обратноходовых стабилизаторах напряжения, а также в феррорезонансных преобразователях и магнитных усилителях. В последнем случае возможность намагничивания сердечника позволяет изменять индуктивное сопротивление действующих цепей в широких пределах. Сглаживающие дроссели применяются для снижения уровня пульсаций в выпрямительных цепях.

Источники питания с такими элементами до сих пор встречаются в электротехнической практике. Для запуска люминесцентных ламп все чаще используется «электронный» балласт, постепенно вытесняющий намоточные изделия. Его применение объясняется следующими преимуществами:

  • низкий вес;
  • эксплуатационная надежность;
  • отсутствие характерного для обычных дросселей гудения.

Для обозначения дросселя на электротехнических и электронных схемах используются значки, представляющие собой отрезок витого проводника. Для катушек с сердечником внутри намотки дополнительно ставится черточка, а в бескаркасном варианте исполнения она отсутствует.

зачем нужен прибор, принцип работы элемента и область применения

Что такое дроссельЭлектрический дроссель — элемент, применяющийся в различных электротехнических приборах и радиоустройствах. Он регулирует силу тока, разделяя при этом или ограничивая электрические сигналы разной частоты, устраняя пульсацию постоянного тока. Посредством прохождения тока по скрученному проводнику образуется магнитное поле, используемое в электро- и радиотехнике.

Принцип работы

Дроссель функционирует по принципу самоиндукции. По внешнему виду напоминает обычную катушку, работающую по типу электрического трансформатора, хотя конструкция состоит лишь из одной обмотки.

Дроссельная катушка имеет ферромагнитные или стальные пластины, изолированные одна от другой для исключения образования токов Фуко, характеризующихся большими помехами. Прибор выполняет функцию сдерживающего барьера при перепадах напряжения в электросети.

Но именно это устройство относится к низкочастотным. Переменный ток, идущий по сетям, характеризуется большим диапазоном колебаний: от 1 до 1 млрд Герц.

Условно они делятся на такие виды:

  1. Низкие частоты (их ещё называют звуковыми) имеют границы колебаний 20−20000 Гц.
  2. Ультразвуковые: от 20 до 100 кГц .
  3. Сверхвысокие: свыше 100 кГц .

У приборов, работающих на высоких частотах, сердечник заменяется каркасами из пластика или резисторами, служащими основой для обмотки медным проводом. В этом случае дроссельный трансформатор оснащён в несколько слоёв или секционной обмоткой.

Дроссель низкочастотный

Главной технической характеристикой дроссельной катушки является индуктивность (принятые единицы измерения — Генри (Гн), сопротивляемая способность постоянному электрическому току (амплитуда колебаний приближается к нулю) изменением напряжения в требуемых пределах, номинальным подмагничиванием тока.

Используя магнитные сердечники, значительно уменьшаются размеры дросселей с теми же существующими значениями индуктивности. Применение ферритовых и магнитоэлектрических составов благодаря их небольшой ёмкости позволяет пользоваться ими при широких диапазонах.

По предназначению такого типа катушки делятся на три вида:

  1. Переменного тока — применяются для ограничения его в сети.
  2. Катушки насыщения — в стабилизаторах напряжения.
  3. Сглаживающие ослабевают пульсацию выравниваемого тока.

Магнитные усилители — дроссели работают с намагничивающимся сердечником под действием постоянного тока. При других его параметрах соответственно меняется индуктивное сопротивление.

Бывают ещё трёхфазные катушки, применяющиеся в определённых цепях. В наше время различные инженерные задачи решаются с использованием разнообразных типов дросселей.

Применение дросселя

Индуктивность нашла широкое применение в большом разнообразии приборов электротехники, автоматики, радиотехники. Дроссели работают в виде различных электрических фильтров, преобразователей электрической энергии, разных типов электромагнитных реле, а также трансформаторов. Если же конденсатор выполняет накопительную функцию электрического заряда, то индуктивность накапливает электромагнитную энергию. Вот зачем нужен дроссель.

Дроссельные катушкиПосредством прохождения электричества по проводу происходит образование постоянного магнитного поля. Это зависит от количества витков: чем их больше на дросселе и больше проходящего через него количества тока, тем сильнее становится магнитное поле элемента. Чтобы увеличить мощность электрического магнита, в прибор следует встраивать ферромагнитный сердечник. Способность дросселя вырабатывать магнитное поле зачастую применяется в электромагнитах, имеющих большую мощность, в различных электромеханических реле, электродвигателях, а также генераторах.

Дроссельная катушка пропускает постоянный электроток с минимальным сопротивлением, но если проходит ток переменной частоты, оказывает большое сопротивление, то есть выступает в роли фильтра. Эта способность, которая называется индуктивностью, применяется для того, чтобы отделить цепь переменной частоты от цепи постоянной частоты тока. Дроссель с наличием стального сердечника применяется в фильтрах блоков питания сетевых выпрямителей, чтобы сглаживать пульсацию переменного тока.

Под воздействием на катушку переменного магнитного поля в ней происходит образование переменного электротока. Это индуктивное свойство применяется в электрических генераторах с постоянным и переменным током.

В них преобразуется механическая энергия в электрическую:

  • Атомная электростанциягидроэлектростанциями используется энергия падающей воды;
  • генераторы, работающие на жидком топливе, при сжигании бензина или дизеля вырабатывают электричество;
  • тепловые электростанции в качестве топлива используют уголь или же природный газ;
  • в атомных электростанциях механическая энергия получается благодаря нагреву воды.

При прохождении электричества через дроссель вокруг него возникает переменное магнитное поле, оказывающее действие на находящуюся рядом катушку и в ней тоже начинает образовываться переменный электроток.

В этом случае катушка выполняет функции трансформатора, который служит для выравнивания сопротивления нагрузки с внутренними сопротивлениями прибора, вырабатывающего электроэнергию. Трансформаторы применяются во всех отраслях электросвязи, всяческих автоматизированных системах, радиотехнике, различной электронике и т. д.

Электронные аналоги

Обычно индуктивные катушки имеют довольно большие размеры. Для их уменьшения без изменения каких-либо технических характеристик нужно сделать замену индуктивного элемента. Вместо него устанавливается полупроводниковый стабилизатор. Он выполняет функцию транзистора с достаточно высокой мощностью. Так элемент преобразуется в электронный дроссель.

Транзистор полностью компенсирует скачки напряжения в сети, сокращает его пульсацию. Но нужно учесть, что этот элемент выполняет всё-таки полупроводниковую функцию, поэтому в приборах, работающих на высоких частотах, его нерационально применять.

Дроссели маркируют в соответствии с их параметрами, поэтому перепутать тип устройства довольно трудно.

Что такое дроссель — для чего он нужен и чем можно заменить

Если вы знакомы с радиоэлектроникой или хотя бы имеете представление о том, как выглядят платы блоков питания, зарядных устройств, комплектующих компьютерной техники, то наверняка знаете, что они редко обходятся без дросселей — ферритовых колец с медной обмоткой. Какую же функцию выполняет эта деталь и в каких случаях используется?

Что такое дроссель

ДроссельДроссель

Простота и надёжность конструкции обеспечили широкое распространение дросселей

Слово «дроссель» произошло от немецкого Drossel — сокращать, ограничивать. В механике есть множество деталей со схожими названиями, а вот в электротехнике понятие «дроссель» может означать лишь одну из разновидностей катушки индуктивности, способную сглаживать нежелательные колебания частоты и других параметров электрического сигнала.

Закон самоиндукции не допускает резкого снижения силы тока в дросселе, формируя на выходной обмотке дополнительное напряжение.

Назначение

Установка дросселя необходима в том случае, когда любые переменные параметры тока являются нежелательными для цепи. Проще говоря, этот компонент позволяет «отсеять» помехи в заданном диапазоне, устранить паразитные пульсации и колебания.

Кроме того, иногда дроссель играет роль разделителя сигнала. С его помощью реализуется электронная изоляция участка сети, выполняется развязка частот и другие базовые операции, без которых невозможна стабильная работа сложных схем.

Ремонт и замена

Конструкция дросселяКонструкция дросселя

Перед тем как ремонтировать сломанный дроссель, лучше предварительно измерить его индукцию

Конструкция большинства дросселей относительно проста — две обмотки на круглом магнитном сердечнике. Следовательно, и ремонтировать их несложно. При обрыве обмотки достаточно выпаять компонент с платы, удалить повреждённую проволоку и намотать новую с таким же сечением.

При ремонте простых бытовых приборов допустима замена дросселя парой катушек индуктивности, резисторами с малым сопротивлением или даже перемычками, однако, прежде чем принимать такое решение, следует детально изучить схему устройства и убедиться, что удаление дросселя не нарушит её функционирование.

Законы индукции — база, на которой построена работа многих современных электронных устройств. Достоточно их изучить для того чтобы разбираться со всеми нюансами применения дросселей, трансформаторов и катушек индуктивности.

Электронный дроссель: типы, схемы, применение

Электронный дроссель – это специализированное, употребляемое в среде профессионалов, жаргонное обозначение простейших твердотельных стабилизаторов.

Общая информация

Сложно, сказать, кто придумал это странное название, но оно периодически употребляется радиолюбителями.

Параметрические стабилизаторы – электронные дроссели

Идея использования стабилизаторов вместо фильтров основана не на пустом месте. Суть заключается в желании научиться фильтровать помехи, пока полезный сигнал проходит беспрепятственно. Известно, что дроссель хорошо пропускает низкие частоты. На этом основано его применение в виде фильтра в звукозаписи и воспроизведении мелодий. Слышимые ухом частоты обнаруживают верхний предел в области 15 кГц, хотя отдельные люди слышат до 20 кГц. Если сообщить колебания костям черепа, пределы слышимости распространяются до 220 кГц. Утверждается, что человек через пломбы в зубах способен принимать вещание в сверхнизком диапазоне. Но оставим для спецслужб их игры с разумом и вернёмся к аудиозаписи.

Дроссели здесь используются, чтобы срезать частоты выше 20 кГц. Их ставят перед динамиками для удаления известного радиолюбителям «белого шума». Простые люди звук называют шипением, он навязчив, легко различим даже на фоне громкой музыки. Меломаны стали думать, как избавиться от напасти. Среди них попадались радиолюбители, и кто-то предложил использовать амплитудно-частотную (передаточную) функцию каскада для срезания «белого шума». Эффект основывается на том, что полезного сигнала выше 20 кГц нет, а там лежит значительная часть спектра шипения.

Попробовали сделать и немедленно отметили частичное улучшение. Технологию пустили в ход, единственным недостатком оказались большие габариты дросселя. А среди меломанов ходит легенда – и авторы лично слышали – что в электронных блоках не предполагается твердотельной электроники (транзисторы, тиристоры и пр.). Даже диоды использовать нежелательно. Поэтому люди не согласились бы использовать параметрические стабилизаторы в аппаратуре. Но большой размер дросселя вызывает необходимость заменить его электроникой.

Твердотельный стабилизатор

Твердотельный стабилизатор

Кратко об обычных дросселях

Дроссель аналогичен катушке индуктивности, но демонстрирует специфическое назначение и ряд обмоток. Без углубления в тему скажем, что предложил свернуть проволоку спиралью Лаплас, потом действие проделали Швейггер, Ампер, Фарадей и прочие учёные. Так на свет, предположительно, в 1820 году появилась катушка индуктивности.

Ключевым свойством, обнаруженным далеко не сразу, стало наличие реактивного сопротивления. Его называли – индуктивностью. Особенность: ток на таком элементе не способен повыситься сразу, значит, срезается и сглаживается его фронт, становится пологим. Это соответствует на уровне спектра фильтрации нижних частот, что применяется меломанами для уменьшения мощности шипения.

Колонка, как правило, включает ряд динамиков. К примеру, три. И шипит самый маленький, предназначенный для воспроизведения высоких частот, к примеру, тонкого пения скрипки. Если аккуратно прикрыть динамик ладонью, «белый шум» пропадает. Это сродни механической фильтрации при помощи руки.

Схема электронного дросселя

Хотим поблагодарить Евгения Карпова. Любой желающий вправе прочесть выложенную им статью «Электронный дроссель», где обсуждаются основные ошибки по конструированию аппаратуры, даются советы по улучшению качества.

Включение с общей базой называется сравнительной схемой. Транзистор оценивает разницу напряжений на базе и коллекторе. Сигнал снимается с эмиттера. Конденсатор С3 заряжается через резистор R5 служа параметрическим стабилизатором (вместо стабилитрона). Необычное решение требуется, чтобы отслеживать относительно медленно меняющийся звуковой сигнал. На конденсаторе неизменно находится его усреднённое значение, так происходит стабилизация. Транзистор следит, чтобы выходной сигнал равнялся (либо оставался пропорционален) напряжению на стабилизаторе.

Так вкратце действует простая схема электронного дросселя. Смысл использования частично раскрывается Евгением Карповым, но рядовым гражданам он неочевиден. Дроссель большой и тяжёлый, занимает много места, делает вдобавок две неполезных вещи:

  1. Вносит в цепь значительное омическое (активное) сопротивление, применяемое в законе Ома для участка цепи.
  2. Обладает индуктивным сопротивлением, сдвигающим фазу между током и напряжением. Специалисты склонны считать это дефектом.

Электронный дроссель позволяет убрать указанные недостатки, но Евгений Карпов отмечает, что размер радиатора для транзистора бывает значительным, что уничтожает преимущество. А необходимость точной настройки не каждому под силу. Тем не менее, электронный дроссель вправе использоваться как представитель простейших видов параметрических стабилизаторов.

Обоснование применения электронного дросселя

Считается, что задачей стабилизатора становится стабилизация напряжения, добиваясь постоянства. В действительности речь обычно идёт о действующем значении. Стабилизатор устроен так, чтобы пропускать медленные составляющие. Допустимо добавление обратной связи, эталонов напряжения, чтобы устранить этот «недостаток».

Радиолюбители намеренно в конструкции электронного дросселя упускают подобные навороты, полученное устройство спокойно плавает вдоль нужных частот. На выходе стоит фильтр из конденсатора C4, резисторы задают рабочую точку транзистору.

Стабилизаторы

Классификация

В глобальном смысле стабилизаторы напряжения делят на два класса:

  • Параметрические.
  • Компенсационные.

Первые обычно опираются на некий эталон. К примеру, простейшим параметрическим стабилизатором становится единственный стабилитрон. Но при этом нельзя добиться высокого выходного напряжения, и ток станет делиться, уходя впустую. Высокие потери, необходимость охлаждения… Это попытались преодолеть в компенсированных стабилизаторах, где в цепь заложена обратная связь. Смысл: сравнить с эталоном не входное напряжение, а выходное и по результатам «теста» провести корректировку коэффициента усилительного каскада.

Твердотельный стабилизатор

Электронный дроссель намеренно сделан без обратной связи, чтобы параметры плавали и не мешали полезному сигналу проходить на выход. Электронный дроссель не является параметрическим стабилизатором непосредственно, но представляет намеренно ухудшенный его вариант. Ухудшенный с точки зрения стабильности. Выходной характеристикой идеального считается прямая, не подразумевающая музыки. Вывод:

Электронный дроссель – это параметрический стабилизатор напряжения с намеренно ухудшенными долговременными характеристиками, обеспечивающими постепенный уход напряжения в нужную сторону сообразно форме входного сигнала.

Простейшие схемы стабилизаторов

Выше приводилось упрощённое толкование вопроса – да простят нас истинные радиолюбители. В действительности электронный дроссель использует каскад сравнения из компенсационного стабилизатора. Причём наипростейший из имеющихся, из единственного транзистора. Изложим кратко теорию.

Итак, простейшим параметрическим стабилизатором становится разновидность твердотельного диода – стабилитрон. При превышении напряжением некого порога происходит резкое падение сопротивления p-n-перехода. Стабилитрон, вразрез с обычным диодом, всегда включается навстречу току. На катод нтребуется подать плюс. Значение порога легко изменяется включением между стабилитроном и схемной нейтралью диодов в прямом направлении. На каждом кремниевом p-n-переходе падает 0,5 В. Это порой бывает предпринято для температурной компенсации.

Усложнением схемы является транзисторная, где стабилитрон служит эталоном, а триод занимается стабилизацией. На выходе включается эмиттерный повторитель для улучшения согласования с нагрузкой, а включение по схеме с общей базой стабилизирует ток. Но пора посмотреть на схемы компенсационных стабилизаторов, откуда электронный дроссель кое-что взял.

Твердотельный стабилизатор

На рисунке показаны регулирующие элементы из составных транзисторов. Это каскад, на который подаётся петля обратной связи для сравнения с эталоном. Одно из сравниваемых напряжений поступает на эмиттер – от стабилитрона, второе – на базу – из цепи обратной связи. С коллектора снимается сигнал. Транзистор считается симметричным, за исключением мелких деталей, описанных в соответствующей теме (см. биполярный транзистор), допустимо для сравнения использовать базу и коллектор, как в схеме электронного дросселя, приведённой выше.

Твердотельный стабилизатор

Исключение – цепь обратной связи из конструкции выкушена. Зато включён вместо эталона конденсатор, заведомо не выдающий постоянное напряжение, радуя радиолюбителя. Постоянная времени берётся такой, чтобы успевал изменяться сигнал согласно полезной частоте (до 20 кГц), а повышенные частоты сглаживались. И хотя меломаны против твердотельной электроники, конструкция вправе существовать.

Для температурной компенсации и увеличения чувствительности возможно создавать сравнительные элементы из нескольких транзисторов и добиваться частичного усиления. В частности, это достигается применением дифференциальной пары (см. операционные усилители). Созданы прочие полезные схемы, читатели найдут примеры самостоятельно в поучительной книге под редакцией Г.С. Найвельта.

Осталось добавить, что электронный дроссель собирается и на полевом транзисторе (MOSFET). Тогда стабилизирующие свойства ухудшаются, а каскад добавляет в цепь тот шум, с которым борется. Карпов добавляет, что жёсткость электронного фильтра намного больше за счёт накопленной в конденсаторе энергии, допустимой к использованию в любой момент, и меньшего активного сопротивления. Электронный дроссель отлично фильтрует напряжение 50 Гц и применяется в маломощных источниках питания. Однако шум устройство подавляет хуже, нежели традиционный полосовой LC-фильтр. Следовательно, питаемая аппаратура не должна быть критична к уровню шумов.

Что такое дроссель и для чего он нужен

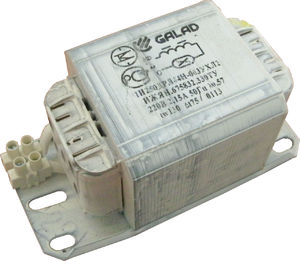

Как работает устройство дроссельТермин «дроссель» в переводе с немецкого языка означает «ограничивать» или «сглаживать» в зависимости от контекста. В технике применяют два вида этого устройства: механический и электротехнический. Термин «ограничивать» больше подходит к первому виду, а «сглаживать» — ко второму, но лучше разобраться подробнее, для чего бывает нужен дроссель и как он устроен.

Электротехнический вид

По своей конструкции этот вид устройства представляет собой магнитопроводящий сердечник с намотанным на него проводником. При прохождении через него переменного тока возникает магнитный поток в сердечнике, имеющий небольшое временное запаздывание по сравнению с силой тока. В период спадания прохождения электротока магнитный поток еще некоторое время находится на стадии возрастания и индуцирует ток, имеющий направление, противоположное основному.

Иначе говоря, дроссель является индукционным сопротивлением, способным сглаживать пиковые значения силы тока уменьшать амплитуду пульсации. Это свойство используется во многих бытовых и промышленных электроприборах, работающих от сети переменного тока.

Особенности конструкции

Как отмечалось, конструктивно это устройство состоит из проводника, который намотан на сердечник. По форме сердечник может быть любым:

  • линейным;
  • кольцеобразным;
  • овальным;
  • подковообразным.

Выпускаются эти элементы как открытого типа, так и с закрытым корпусом в зависимости от сферы применения и конструкции конкретного прибора.

Сфера применения

Самодельные дросселиВо время включения электродвигателей переменного тока отмечается скачок напряжения. Дроссель в этом случае играет роль токоограничителя и защищает сеть от перегрузки.

В стабилизаторах напряжения такое устройство служит для уменьшения амплитуды переменного тока и сглаживания пульсаций.

В магнитных усилителях устанавливаются особые дроссельные устройства: их сердечник способен подмагничиваться постоянным током. Изменяя параметры последнего, можно изменять параметры самого дросселя, а конкретно — индуктивное сопротивление.

В лампах дневного света (ЛДС) дроссель выполняет две задачи:

  • способствует зажиганию тлеющего разряда после срабатывания стартера;
  • предотвращает мигание лампы из-за перепадов напряжения в сети.

Использование дросселяВ инверторах и импульсных блоках питания применяют дроссельные блоки с целью ограничения резких всплесков тока. Рассматриваемое устройство в этом случае играет роль фильтра.

При выборе сварочного аппарата возникает дилемма: отдать предпочтение качеству или цене. Второе, как правило, побеждает. Более дешевые «сварочники» отличаются тяжелым зажиганием дуги и разбрызгиванием металла во время сварки из-за пульсаций силы тока. Использование дросселя в цепи сварочного аппарата позволяет получить качественный и ровный сварочный шов, упрощает поджиг дуги и ее удержание.

Проверка исправности

Устройство дроссельКонструкция дросселя настолько простая, что он очень редко выходит из строя. Но к сожалению, иногда это случается. Самые распространенные неисправности — межвитковое замыкание и обрыв цепи, причинами которых, как правило, являются внешние воздействия (вибрация, намокание, механическое повреждение и т. п. ).

Обрыв цепи диагностировать проще всего: с помощью прозвонки или тестера проверяется цепь между контактами на входе и выходе. Если мультиметр показывает бесконечное сопротивление или на прозвонке индикатор не горит, значит, где-то есть обрыв.

Замыкание между витками определить при помощи прозвонки не получится. В этом случае необходим прибор, который точно замеряет сопротивление. Используют мультиметр в режиме омметра, замеряют показатели и сравнивают с номинальным значением. При расхождении более 20% однозначно необходима замена дросселя, так как присутствует межвитковое замыкание.

Механический дроссель

Что такое дроссельЭтот класс устройства имеет два типа: с механическим и электрическим приводом. По своей конструкции они представляют собой заслонку с тем или иным приводом, регулирующую прохождение потока газа или жидкости.

Львиная доля механических дросселей установлена на двигателях внутреннего сгорания между впускным коллектором и воздушным фильтром. Нажатие на педаль акселератора поворачивает дроссельную заслонку и увеличивает поток входящего воздуха. Это приводит к увеличению подачи топливно-воздушной смеси в цилиндры и ускоряет двигатель.

Если педаль газа соединена тросиком или системой тяг с дросселем — значит, последний имеет механический привод, характеризующийся высокой надежностью и простотой ремонта. В некоторых моделях автомобилей для более точного управления оборотами двигателя используется система из датчиков положения педали газа и электропривода заслонки дросселя.

«Электронный дроссель». — Блоки питания — Источники питания

Николай Петрушов

Такое название в последнее время приходится часто встречать в схемах блоков питания ламповых и не ламповых конструкций. Что это такое? давайте поближе познакомимся с особенностями работы «электронного дросселя» и с часто встречающимися ошибками при его сборке и использовании.

Рисунок 1.

В блоках питания ламповых усилителей в последнее время, радиолюбителями довольно широко используются стабилизаторы напряжения, выполненные на полевом транзисторе. Такие стабилизаторы называют ещё «электронный дроссель», «усилитель ёмкости» и даже «виртуальная батарея».
Будем называть его «электронный дроссель», хотя по сути — это обычный стабилизатор с плавающим опорным напряжением, изменяющимся в зависимости от входного, или активный фильтр с функцией задержки подачи напряжения и ничего общего с обычным дросселем (накопителем энергии) и принципом его работы он не имеет.
«Электронный дроссель» можно собирать и на биполярных транзисторах, такие схемы известны ещё с 60-х годов, но на полевых схема имеет гораздо лучшую эффективность, поэтому будем рассматривать здесь «электронный дроссель» на мощных полевых транзисторах.
Рассмотрим обычную схему, гуляющую по сети. См. рисунок 2.

Рисунок 2.
«Электронный дроссель» на IRF830.

У некоторых радиолюбителей эта схема работает, у некоторых нет, почему? Эта схема имеет  свои недостатки, которые сейчас рассмотрим.
Входное напряжение здесь подаётся на С1 через резистор R1 большого сопротивления. Ток стока транзистора практически нулевой и при качественном конденсаторе С1 (с очень маленькой утечкой) он зарядится до уровня напряжения входа, транзистор уйдёт в насыщение и пользы от такого «дросселя» будет мало.
Если конденсатор С1 будет не очень качественный (иметь утечку больше тока заряда R1), то напряжение на затворе транзистора будет меньше входного и схема может работать. Для нормальной работы схемы, напряжение на затворе должно быть меньше входного, минимум на величину пульсаций при номинальном токе нагрузки. Это ещё не учитывается нестабильность напряжения сети.
То есть входное напряжение сначала должно подаваться на делитель напряжения. Этот делитель и определяет разность между входным и выходным напряжением «электронного дросселя». Сделать такой делитель можно, добавив всего одно сопротивление (R3).

Рисунок 3.
«Электронный дроссель» на IRF830. Второй вариант.

На второй схеме ЭД, входное напряжение на конденсатор С1 подаётся с  делителя (R1, R3). Коэффициент такого делителя рассчитывается таким образом, что бы разница между входным и выходным напряжением, для обеспечения нормальной работы ЭД, была 20 — 30 вольт. Сопротивление резистора R1 можно уменьшить, что бы компенсировать ток утечки у конденсатора С1, если он попадётся не очень качественный. Для увеличения времени заряда конденсатора (увеличение времени задержки нарастания выходного напряжения), его ёмкость можно увеличить. Время заряда конденсатора определяется величиной R1 и ёмкостью конденсатора, т.е. постоянная времени заряда.Так, как постоянная времени R1, C1 очень большая (десятки секунд), то;
1) Обеспечивается плавное нарастание выходного напряжения.
2) Быстрые изменения и колебания сети не проходят на выход схемы.
3) Очень качественная фильтрация напряжения, так как на затворе транзистора практически отсутствуют пульсации и в виду наличия у полевого транзистора огромнейшего входного сопротивления и весьма большой крутизны характеристики, на выходе имеем пульсации почти такие же как и на RC-фильтре в цепи затвора.
Рассмотрим назначение элементов схемы;
Резистор R2 подобен «антизвоновому» резистору в цепи сетки лампы выходного каскада, и необходим для предотвращения самовозбуждения транзистора. Его величина выбирается в пределах 1 — 10 кОм. Наличие его обязательно. При монтаже, его лучше припаять непосредственно к выводу транзистора (и стабилитрон VD2 тоже).
Стабилитрон VD2 предназначен для защиты транзистора от переходных процессов и статики. Напряжение его стабилизации выбирается в пределах 14 — 18 вольт. В нормальном режиме работы он заперт. Его можно не ставить, если он уже встроен в транзистор (есть транзисторы со встроенным стабилитроном).
Если у транзистора отсутствует встроенный диод между истоком и стоком, то его необходимо поставить. Он защищает транзистор от обратного напряжения, и если (например при выключении питания) входные конденсаторы разрядились (на схеме не показаны), а выходные ещё нет и напряжение на них больше напряжения входного, то открывается этот диод и конденсаторы на выходе, подключаются через диод к входным и к делителю R1, R3.
Диод VD1 необходим для быстрой разрядки конденсатора С1.

Рассмотрим некоторые особенности монтажа подобных схем.
Транзистор желательно применять в изолированном корпусе. Если корпус транзистора не изолирован, то на радиатор он крепится через изолирующую прокладку (например слюда), а корпус радиатора заземляется.
Антизвоновый резистор и защитный стабилитрон лучше распаять непосредственно на выводах транзистора.
Наличие в схеме «электронного дросселя» не отменяет необходимость в установке конденсаторов после него,которые играют роль источника энергии для быстрых импульсов тока потребления нагрузкой и уменьшают выходное сопротивление источника питания.
«Электронный дроссель», в отличии от обычного дросселя, не является накопителем энергии, и соответственно не применим  (как замена обычному дросселю) в схемах выпрямителей с L-фильтром там, где дроссель отдаёт накопленную энергию.

Хотя бытуют различные мнения у противников «транзисторизации» ламповых схем, вплоть до замены индикаторов на светодиодах — неоновыми лампочками (хотя попадаются неонки с очень большим уровнем шума), скажу однозначно — применение в блоке питания лампового усилителя «электронного дросселя», нисколько не ухудшает его звучание, а в некоторых случаях гораздо его улучшает, позволяя при этом сэкономить габариты и вес любительских конструкций.





Дроссели (ПРА) для люминесцентных ламп:устройство,принцип работы и ремонт

Что такое дроссель и для чего он нужен.

Люминесцентные лампы, которые являются представителями типа газоразрядных лам, невозможно зажечь как обычные лампы накаливания, просто подключив к ним напряжение питающей сети. Просто не произойдет ничего. Чтобы выполнить зажигание такой лампы необходима специальная схема или электронный пускорегулирующий аппарат.

В случае применения простейшей схемы для запуска тлеющего разряда в колбе газоразрядной лампы потребуется стартер и дроссель. Со стартером все понятно. Он требуется только для запуска, после чего он отключается. В работе всегда участвует дроссель. Его задача ограничивать ток, протекающий через лампы. Может показаться, что достаточно резистора. Он и меньшие размеры имеет. Теоретически, в цепи на переменном токе можно ограничивать ток резистором, конденсатором, катушкой индуктивности. Но в отличие от резистора, она обладает реактивным сопротивлением. И это делает его наиболее уместным вариантом, для его использования в качестве балластного элемента. В схеме он подключается последовательно с лампой.

Благодаря реактивному сопротивлению и выполняется защита от лавинообразного нарастания тока.

Устройство дросселя (ПРА).

Внешний вид дросселя

На фотографии представлен дроссель для люминесцентных ламп дневного света. По большому счету он является катушкой индуктивности с металлическим сердечником в корпусе (кожухе) из листового металла. Более современные изготавливаются в термоустойчивом пластиковом корпусе, имеют более низкие массо-габаритные показатели. Это промышленное название (максимально близкий перевод — ограничитель). Его сопротивление по постоянному току порядка 60 Ом.  При проверке мультиметром, в случае индикации бесконечного сопротивления – дроссель неисправен, в обрыве. Если сопротивление менее 55 Ом, это также означает неисправность дросселя. В этом случае он, скорее всего, имеет межвитковое замыкание. Это случалось со старыми ПРА, когда начинает рассыпаться компаунд и происходит отслоение лака с проволоки. В простейшей схеме он выполняет функцию балласта.

Дроссель в разрезе

Сердечник дросселя обычно изготавливается из трансформаторной стали, при этом пластины, входящие в его набор, электрически не контактируют между собой. Это сделано для уменьшения вихревых токов.

Принцип работы дросселя.

Основное, что делает дроссель – это производит сдвиг фазы переменного тока в момент перехода через ноль. За счет этого поддерживается тлеющий разряд в колбе газоразрядной лампы. Для ограничения тока, проходящего через электроды лампы выбран дроссель так как он имеет реактивное сопротивление. Кроме того, любая катушка индуктивности может накапливать энергию.

Для зажигания тлеющего разряда необходим импульс электрического тока, это тоже обеспечивается дросселем.

При подаче питания на схему происходит следующее:

  1. Ток идет по схеме через каушку, электроды лампы и стартер. Он сравнительно не велик, не более 50 мА.
  2. В колбе стартера происходит ионизация газа, температура растет.
  3. Биметаллические контакты замыкаются, сила тока возрастает до 600 мА. Дальнейший ток ограничивается дросселем
  4. Этого тока вполне достаточно для разогрева электродов лампы EL
  5. В лампе EL1 начинает протекать тлеющий разряд, образуется ультрафиолетовое излучение.
  6. Люминофорное покрытие под действием образовавшегося ультрафиолета начинает испускать свет с видимой длиной волны.

Важно помнить, что параметры лампы и дросселя коррелируют. Обычно самостоятельное изготовление дросселя лишено смысла. Сейчас на рынке очень много различной пуско-регулирующей аппаратуры. Дополнительно дроссель снижает помехи и сглаживает пульсации.

Классификация и разновидности дросселей.

В разных схемах дроссели могут выполнять разные функции. Допустим в схеме осветителя на люминесцентной лампе у него одни задачи, в электронике при помощи катушки можно, допустим, произвести развязку разночастотных электронных схем, или использовать в LC-фильтре. Это и определяет классификацию.

 Вид дросселя зависит от его назначения в каждой конкретной схеме. Это могут быть фильтрующие, сглаживающие, сетевые, моторные, особого назначения. В любом случае, их объединяет общее свойство: высокое сопротивление по переменному току и низкое – по постоянному. Этим можно добиться снижения электромагнитных помех и наводок. В однофазных цепях катушку индуктивности можно применить в качестве ограничителя (предохранителя) от бросков напряжения. Функцию сглаживания дроссель выполняет в фильтрах выпрямителей. Обычно применяется LC-фильтр.

Схема подключения дросселя для люминесцентных ламп.

Схема подключения дросселя для люминесцентной лампы

Это простейшая схема для одного источника света. В случае использования двух ламп можно ограничится одним дросселем, но в этом случае, он должен выдерживать суммарную мощность двух ламп.

Схема подключения дросселя для  двух люминесцентных ламп

В данной схеме конденсатор С1 желателен, но он не является обязательной частью схемы. Теоретически вместо стартеров можно поставить обычные кнопки без фиксации. После зажигания светильника эти кнопки необходимо отпустить.

Ремонт дросселя.

Неисправность дросселя можно установить с помощью замены стартера и/или люминесцентной лампы на заведомо исправные. Если в этом случае освещения нет, то причина в нем. Неисправность дросселя можно определить и при помощи мультиметра в режиме измерения сопротивления. Работоспособный электромагнитный дроссель имеет сопротивление около 60 Ом. Допустимое отклонение составляет около 10 процентов. Если сопротивление мало, то это указывает на межвитковое замыкание. Это случается на дросселе, который достаточно долго эксплуатируется. Причина заключается в отслоении лакокрасочной изоляции и замыкании витков. Бесконечное сопротивление указывает (либо вообще нет прозвонки) на обрыв, отсутствие контакта. Скорее всего он просто сгорел, так был скачок напряжения.

Помните что при работе с любыми электроприборами необходимо соблюдать технику безопасности!

Ремонт дросселя для люминесцентной лампы заключается в разборке: снятии кожуха при его присутствии, разборке пластин сердечника и перемотке катушки. Однако, это нецелесообразный процесс в следствие его трудоемкости и низкой цены нового. Его проще заменить на заведомо исправный. При замене необходимо соблюсти мощностные параметры.

Выводы.

Хоть схема и имеет полувековую историю, она до сих пор остается актуальной. ПРА необходим для работы люминесцентной лампы. Все компоненты производятся и стоят недорого. К достоинствам этой схемы можно отнести ее простоту и доступность компонентов. Обычно дроссель является самым долгоживущим компонентом схемы.

Из минусов отмечено, что при использовании классической схемы при включении освещения несколько секунд наблюдается мерцание. Это плохо отражается на сроке полезной эксплуатации самого источника света. Т.е. Лампа проработает меньше в такое схеме, чем при использовании электронного пускателя.

В плане экономической целесообразности, при частом включении и выключении света использовать такую элементную базу не выгодно, проще приобрести электронный пускатель, хоть его покупка и обойдется дороже, но это будут одномоментные затраты.




Об авторе: Vamfaza Что такое газоразрядные лампы « Предыдущая запись Устройство и особенности лампы КЛЛ Следующая запись »

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
