Цоколь: понятие, разновидности, виды расположения

Дата: 27 января 2018

Просмотров: 5235

Коментариев: 0

Цокольный этаж из кирпича

К одному из основных элементов здания относится цоколь, являющийся переходной зоной между фундаментом и стенами. Функции, возложенные на эту часть строения, достаточно разнообразны. Цоколь здания – это не только привлекательный внешний вид дома в целом, но и надежная гидро- и теплоизоляция фундамента.

Цоколь здания

Кладка цоколя из кирпича

Цоколь здания – общая информация и назначение

Попробуем разобраться, что такое цоколь здания и, какие функции он выполняет. Цоколь – это защита фундамента от воздействия природных факторов (морозов, дождей, интенсивного солнечного излучения). Наряду с этим, он решает ряд дополнительных задач:

  • создает необходимый уровень нижнего этажа;
  • формирует поверхность, имеющую четкую горизонтальность. Этот момент значительно облегчает кладку стен;
  • распределяет усилия от строящегося объекта на фундамент более равномерно, что положительно сказывается на эксплуатационных характеристиках;
  • увеличивает высоту подсобного этажа. Это позволяет обустроить в помещении просторную мастерскую, котельную, прачечную и другие помещения;
  • улучшает эстетическое восприятие. Использование разнообразных отделочных материалов, позволяет придать каждому дому неповторимость.

По строительным нормативам высота цокольной части определяется индивидуально, но не может быть ниже 50 сантиметров. Если пренебречь рекомендациями и уменьшить высоту, то стены строения будут подвержены переувлажнению от тающих снегов, дождевых брызг или капиллярно поступающей из почвы влаги. Прочность стройматериалов при этом резко падает, что ведет к сокращению сроков эксплуатации.

Виды цоколя

Цоколь дома

Виды цоколей дома

При строительстве домов разрабатывается проектная документация, в которой, среди множества вопросов, оговорен и вид цоколя. Существует три варианта цокольной части здания:

  • выступающая по всему контуру строения. Является наиболее затратной, поскольку требует увеличенного количества стройматериалов. Зато по зрительному восприятию выгодно отличается от других видов, придает дому респектабельность;
  • находящаяся в одном уровне с капитальными стенами. Нуждается в дополнительной гидроизоляционной защите для обеспечения требуемого микроклимата;
  • заглубленная внутрь относительно наружных стен. Величина заглубления находится в пределах 5–8 см.

Для обустройства цокольной части здания используют следующие стройматериалы:

  • камень. Отличается повышенной прочностью, однако требует надежной тепловой изоляции;
  • кирпич. Он широко применяется в строительной сфере для сооружения цоколя, особенно силикатный;
  • монолитный бетон. Обеспечивает устойчивость строений с различным количеством этажей, заливается в опалубку;
  • бетонные блоки. Благодаря увеличенным габаритам позволяют оперативно возвести цокольную часть, боятся влаги;
  • блоки марки ФБС. Используются в многоэтажном строительстве, характеризуются повышенным запасом прочности.

Выбор конструктивных особенностей цоколя и используемого для его строительства материала производится индивидуально с учетом требований проектной документации.

Гидроизоляция

Гидроизоляция цоколя здания

Двухслойная наружная гидроизоляция цоколя

Для продления срока службы строения обязательным условием является гидроизоляция снаружи и внутри. Гидроизоляция делится на два основных вида:

  • горизонтальная. Главное назначение – предотвратить насыщение стен влагой, поступающей по капиллярам;
  • вертикальная. Основная задача – обезопасить фундамент от разрушающего воздействия дождей и снегов.

Для выполнения поставленных задач используются следующие материалы:

  • рулонная изоляция. Представляет собой битумный, синтетический или полимерный состав, нанесенный на гибкую основу. Материал укладывается в несколько слоев, что повышает защитные свойства. Обязательно укладывать листы внахлест с последующей заделкой стыков жидкими композитами;
  • гидроизоляция проникающего действия. Благодаря свойству состава постепенно проникать в мелкие трещины и щели, обработанный массив приобретает целостность, химическую устойчивость, повышенную прочность. Выпускается в виде порошка, который разводится водой до требуемой консистенции;
  • обмазочная изоляция. На строительном рынке представлена в виде битумной, полимерно-битумной и цементно-полимерной мастики. Применяется для обработки внутренних и внешних поверхностей. Наносится в несколько слоев, что повышает гидроизоляционный эффект.

Использование даже самых надежных гидроизоляционных материалов не освобождает владельцев участков с высоким уровнем грунтовых вод от обустройства дренажных коммуникаций.

Вентиляция

Вентиляция цоколя (подпола)

Вентиляция цоколя здания

У начинающих застройщиков возникают вопросы, когда они самостоятельно сооружают цоколь. Как сделать эффективную вентиляцию? Для чего она предназначена? Какие системы циркуляции воздуха применяются? Начнем с назначения.

При отсутствии воздухообмена, в условиях скачков температуры, при поступлении теплого воздуха в цокольную часть образуется конденсат. Он проникает в стены цоколя и расширяется при замерзании, разрушая основу здания.

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 836 ( 7.63 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 4992 ( 45.54 % )

Зачем выбирать что-то одно? В городе квартира, а за городом — частный дом. 4645 ( 42.37 % )

Я — свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 489 ( 4.46 % )

Назад

Назначение вентиляции:

  • поддержание комфортной влажности;
  • предотвращение появления сырости;
  • препятствие развитию грибков и плесени;
  • сохранение прочности цокольных стен.

Воздухообмен осуществляют различным образом:

  • обустраивают естественную вентиляцию. Для этого в стенах выполняют вентиляционные каналы – продухи. Движение воздушных масс происходит за счет температурных перепадов внутри цокольной части и снаружи помещения. Важно правильно подобрать площадь сечения и количество продухов;
  • устанавливают магистрали принудительной вентиляции. Выходная труба выводится за уровень верхней точки кровли. Входная магистраль при этом проходит через стены основания здания. Электрические вентиляторы обеспечивают повышенную эффективность системы принудительной вентиляции.

Система естественного воздухообмена эффективна при небольшой площади цокольной части здания.

Разновидности цокольной конструкции

Фундаменты под цоколь

Типы фундаментов для строительства дома

Цокольная основа может формироваться на различных видах фундаментов:

  • ленточном. Цокольная лента сооружается из различных материалов, соответствует ширине фундамента и повторяет его конфигурацию. Зная, как правильно сделать цоколь дома на ленточном фундаменте, можно повысить устойчивость здания. Особенность этой конструкции – повышенная нагрузочная способность и равномерная передача усилий от массы здания на основу;
  • свайном. Устройство цоколя частного дома на свайном фундаменте отличается в зависимости от высоты опорных элементов. При запасе высоты для осуществления кладки, цокольный контур по периметру здания может сооружаться из кирпича. Он ложится на предварительно забетонированную бетонную основу. В остальных случаях к опорным элементам крепится навесной вариант, не являющийся силовым.

Выбор цокольной конструкции производится в соответствии с конструктивными особенностями фундамента.

Виды расположения основания

Фундаментное основание, являющееся основой для возведения цокольной части здания, может располагаться с различным смещением относительно нулевой отметки:

  • заглубленное. Расположено со значительным смещением относительно уровня почвы;
  • мелкозаглубленное. Находится в непосредственной близости от поверхности грунта;
  • возвышающееся. Опорная поверхность основания возвышается над базовой отметкой.

На любом виде оснований необходим цоколь. Что это такое и для чего он предназначен, мы уже разобрались.

Облицовка

Облицовка цоколя

Утепление и облицовка цоколя

При первом взгляде на частные здания, стены которых возвышаются над основанием, порой сложно догадаться, что это цоколь. При условии качественной отделки, он воспринимается гармонично. Облицовка цокольной части производится двумя основными методами:

  • отделочные материалы укладываются непосредственно на подготовленную поверхность. Предварительно сглаживаются неровности, заделываются мелкие дефекты и устанавливаются декоративные элементы;
  • монтируется вспомогательный каркас из металлического или деревянного профиля, являющийся основанием для последующих работ. Его главная функция – создать идеально гладкую основу для облицовки. Актуален при использовании материалов плиточного типа.

Подготовив поверхность, можно приступать к отделочным работам. Строительный рынок предлагает широкий ассортимент материалов. Среди них можно найти как дорогие природные минералы, так и искусственные композиты. Они не уступают по привлекательности, но имеют меньшую стоимость.

Наиболее востребованы для облицовки цокольной части:

  • натуральный камень. Обладает высокими декоративными свойствами, повышенной прочностью к механическим повреждениям. При укладке желательно воспользоваться услугами специалистов;
  • пластиковые панели. Предприятия-изготовители предлагают панели с фактурой, имитирующей различные природные минералы. Монтаж производится на предварительно установленный каркас, не требует профессиональной подготовки;
  • керамическая или каменная плитка. Разнообразие цветов и размеров позволяет создать оригинальный рисунок на отделочной поверхности;
  • декоративная штукатурка. Бюджетный вариант отделки. Для проведения работ не требуется специальная подготовка.

При соблюдении технологии производства работ по облицовке основание здания будет надежно защищено.

Мы разобрались, что такое цоколь. Он представляет собой неотъемлемый элемент строения, выполняющий серьезные функции и обеспечивающий продолжительную эксплуатацию.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

видео-инструкция по монтажу своими руками, термины и определения, цена, фото

Цоколь является важным элементом любого строения, однако, многие застройщики, которые сталкиваются со строительством впервые, не всегда знают, что это за элемент и зачем он нужен.

Поэтому далее мы рассмотрим, то такое цоколь здания – термины и определения, функции, которые он выполняет, а также его разновидности.

Цоколь здания

Цоколь здания

Общие сведения

Что такое цоколь

Само слово «цоколь» образовано от итальянского «zoccolo», что в переводе означает – подножие строения, которое стоит на фундаменте.По сути, цоколь здания – это продолжение фундамента, которое возвышается над почвой. Как правило, высота цоколя составляет 50-70 см.

Основное назначение данного элемента –защита строения от проникновения в него влаги, поэтому он огражден от стен гидроизоляционным слоем. Связано это с тем, что нижняя часть здания может иметь большую влажность, чем верхняя в результате проникновения влаги из почвы и выпадения осадков.

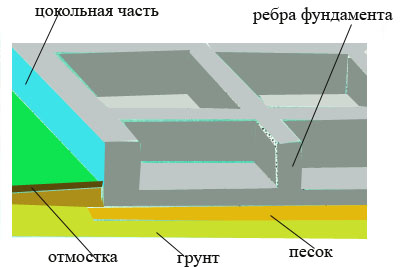

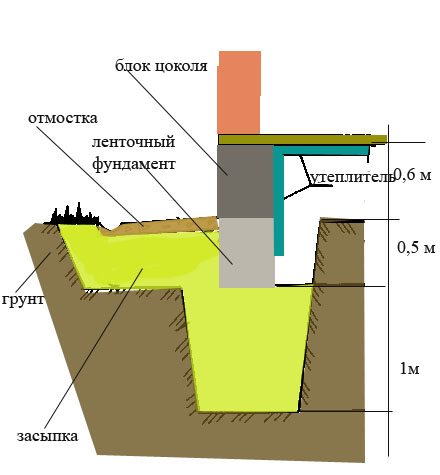

Схема основания дома

Схема основания дома

Высота

Важной характеристикой надземной части фундамента является его высота. От этого зависит влажность нижней части строения, а также степень утепления перекрытия. Чем выше цоколь – тем, соответственно, теплей будет пол. Если сделать его слишком низким, то подполье получится холодным и сырым.

Кроме того, низкий цоколь придает дому «бедный» вид. Поэтому не стоит его делать ниже 50 см. В домах с цокольным этажом, фундамент может быть более высоким, в зависимости от типа проекта.

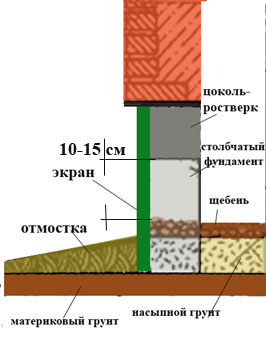

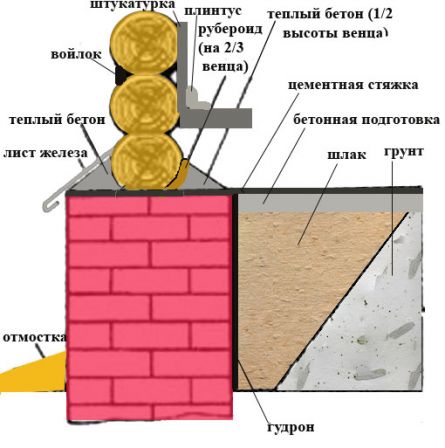

Схема гидроизоляции

Схема гидроизоляции

Гидроизоляция

Еще одним важным моментом цоколя является гидроизоляция, которая не допускает проникновение влаги на стены здания. Поэтому между основанием и перекрытием или стеной всегда укладывается несколько слоев гидроизоляционного материала.

Зачастую еще один гидроизоляционный пояс устраивается на высоте 20 мм над отмосткой. Это обеспечивает более надежную защиту строения от влаги.

Вентиляция

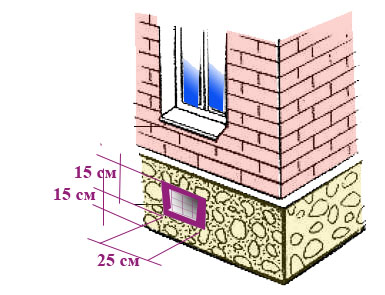

Обязательным элементом любого цоколя являются вентиляционные отверстия, которые, как правило, закрыты металлической сеткой. Выполняются они на высоте не менее 15 см над отмосткой. Таким образом, обеспечивается вентиляция подпола.

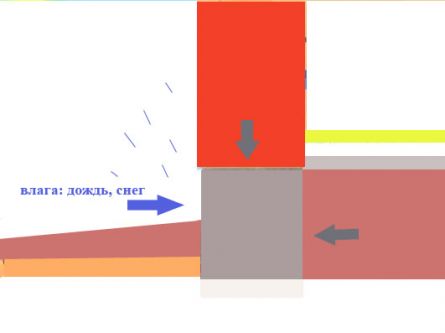

Воздействие окружающей среды на основание

Воздействие окружающей среды на основание

Зачем нужен цоколь

Многие неопытные застройщики считают, что цоколь не имеет смысла, так как достаточно просто выполнить гидроизоляцию фундамента.

На самом же деле сэкономить на основании не получится, так как оно выполняет целый ряд важных функций:

  • Возвышает строение над грунтом, благодаря чему между полом и почвой образуется воздушная подушка. Соответственно, пол получается более теплым.
  • Обеспечивает вентиляцию подпольного пространства, что увеличивает долговечность перекрытия.
  • Препятствует намоканию стен, что также увеличивает долговечность строения.
  • Защищает отделку фасада от механических повреждений и загрязнений, которые могут возникнуть в процессе каких-либо надворных работ.
  • Позволяет выполнить под перекрытием подвальное помещение или даже соорудить дополнительный этаж.
  • Передает нагрузку от строения к подземной части фундамента.
  • Цокольная часть здания является архитектурным элементом, придающим строению определенный вид.

Обратите!
Для обеспечения защиты фундамента, к цоколю обязательно должна примыкать отмостка, которая делается на 20-30 см шире свеса крыши.

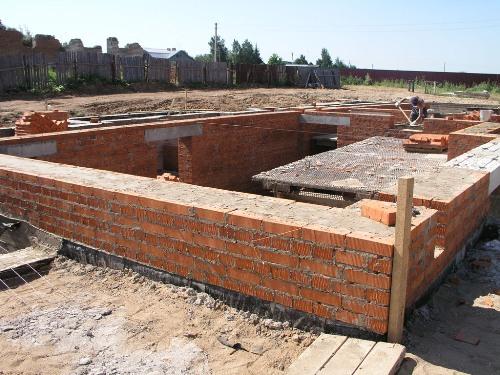

Кладка кирпичного цоколя

Кладка кирпичного цоколя

Виды цоколя

Устройство цоколя и даже его функциональное предназначение может существенно различаться в зависимости от типа фундамента здания. Если на более традиционном ленточном основании, цоколь выполняет несущую функцию, то при столбчатом фундаменте, он только защищает внутреннее пространство от попадания влаги и холода.

На ленточном фундаменте

Цоколь на ленточном фундаменте может быть нескольких типов:

  • Монолитный – представляет собой единую целую конструкцию с фундаментом, так как заливается одновременно с фундаментом.
  • Кладка –возводится поверх фундамента из кирпича или других материалов.
  • Из бетонных фундаментных плит – может укладываться поверх монолитного фундамента либо служить основанием.

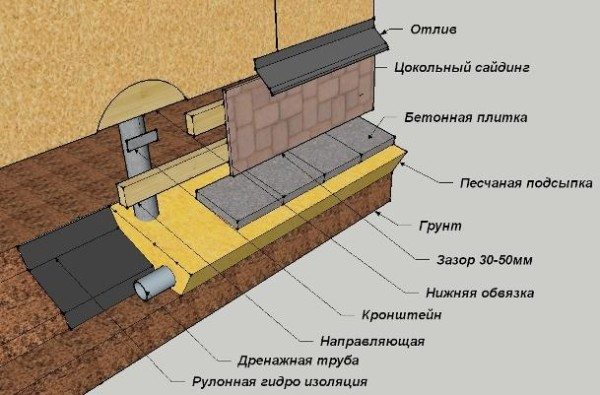

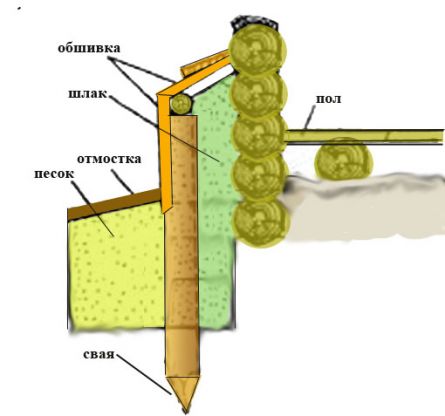

Устройство цоколя на свайном фундаменте

Устройство цоколя на свайном фундаменте

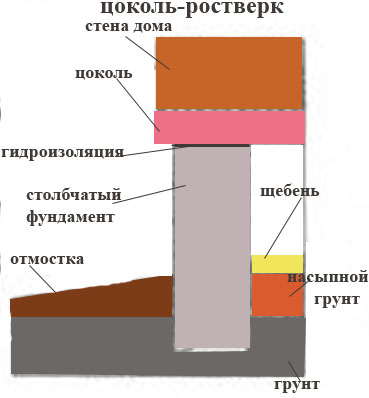

На свайном фундаменте

Если дом построен на свайном фундаменте, то цоколь также может быть нескольких типов:

  • Навесная конструкция – в этом случае по периметру здания вокруг свай делается обрешетка, к которой крепится облицовочный материал.Такой цоколь легко выполнить своими руками, кроме того, он красиво смотрится, однако плохо справляется с утеплением.

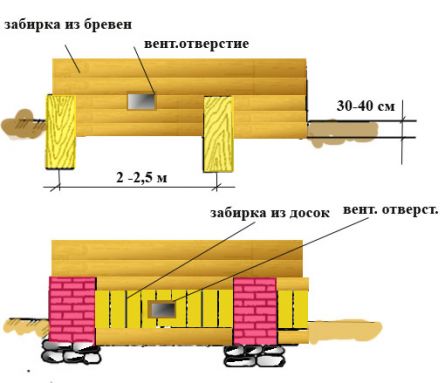

  • Забирка – между сваями возводятся стены, закрывающие подпольное пространство здания.
  • На мелкозаглубленном ленточном фундаменте – по периметру здания выполняется ленточный фундамент, поверх которого строится кладка.

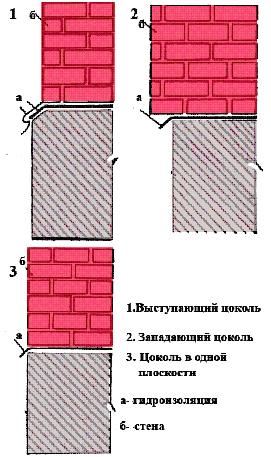

Виды расположения основания

Вне зависимости от типа фундамента, все цоколи могут отличаться по расположению относительно стены.

Они бывают трех видов:

  • Западающий – в этом случае стена выпирает над основанием.
  • Расположенный вровень – основание и стена расположены в одной плоскости.
  • Выступающий – основание выступает из стены.

Совет!
Наиболее привлекательным, с точки зрения практичности, является западающий цоколь, так как он гораздо больше защищен от негативных воздействий окружающей среды, кроме того, здание с таким основанием смотрится современно и стильно.
Однако, если стены дома будут относительно тонкими, то использовать такую конструкцию нельзя.
Кроме того, такой цоколь не получится сделать, если необходимо хорошо утеплить подпольное помещение.

На фото - цоколь отделанный сайдингом

На фото – цоколь отделанный сайдингом

Облицовка

Любой цоколь нуждается в облицовке. Это не только сделает здание более красивым, но и защитит его основание от негативных воздействий окружающей среды. Кроме того, выполняя облицовку, можно сделать и утепление.

Существует много различных вариантом отделки основания, в качестве примера рассмотрим обшивку сайдингом, как один из наиболее популярных вариантов. Этот материал отличается высокими эксплуатационными качествами и долговечностью. Кроме того, на сайдинг более доступная цена, чем на натуральные материалы.

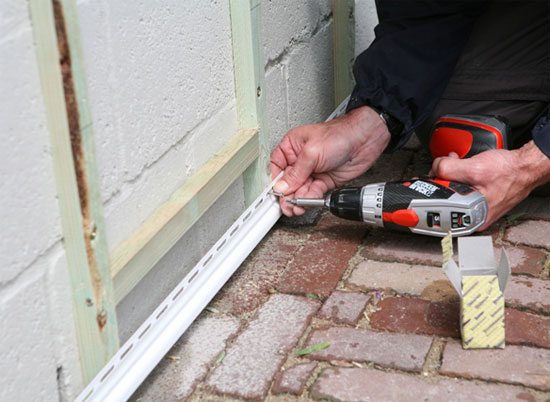

Монтаж стартовой планки

Монтаж стартовой планки

Инструкция облицовке цоколя сайдингом выглядит следующим образом:

  • В первую очередь выполняется обрешетка стен. Для этого лучше использовать металлический профиль. Можно применить и деревянный брус, но такая обрешетка будет менее долговечной.
  • Между планками обрешетки можно уложить теплоизоляционный материал, к примеру, минеральные маты. При этом также необходимо выполнить гидроизоляцию.
  • Затем к обрешетке крепится стартовая рейка, которая располагается на 80 мм выше нижней точки облицовки. Планка должна располагаться строго горизонтально, что проверяется строительным уровнем.
  • Далее монтируются угловые планки, которые должны располагаться строго вертикально.
  • Затем в цокольную планку вставляется панель сайдинга и задвигается в угловую планку. Остальную часть панели следует зафиксировать при помощи саморезов, которые вставляются в предусмотренные отверстия. Саморез не следует сильно затягивать, чтобы панель могла свободно перемещаться в пределах предусмотренных крепежным отверстием.
  • Далее в стартовую планку вставляется вторая панель и задвигается к первой, после чего точно также выполняется ее крепление.
  • По такому же принципу выполняется облицовка оставшейся площади.
  • Перед укладкой последней панели монтируется финишная планка.
  • Затем последняя панель, при необходимости, обрезается до нужного размера и вставляется в угловую и финишную планку.
  • Если цоколь выступающий, то в последнюю очередь монтируется сливная планка.

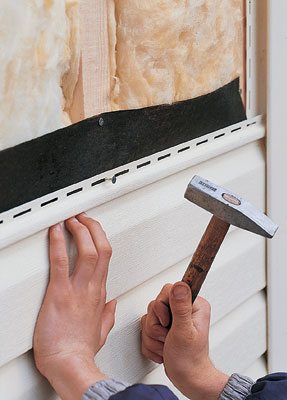

Монтаж панелей сайдинга

Монтаж панелей сайдинга

На этом монтаж цоколя завершен. Теперь нижняя часть дома будет защищена от холода, влаги и других внешних воздействий.

Совет!
Между панелями сайдинга необходимо оставлять небольшой зазор для температурного расширения материала.

Вывод

Как мы выяснили, цоколь является крайне важным элементом любого здания. От него зависят эксплуатационные характеристики дома не меньше, чем от стен или крыши. Поэтому, выполняя строительство, следует уделить внимание и обустройству цоколя.

Дополнительную информацию по данной теме можно получить из видео в этой статье.

Отличная статья 0

для чего нужен и порядок устройства

Цокольный этаж в деревянном домеСруб с цокольным этажом

Цоколь дома – его нижняя часть, являющаяся продолжением фундамента. Устройство цоколя стало в последние годы очень распространено в малоэтажном строительстве. Вследствие специфического расположения данной части здания к нему предъявляются особые технические требования. Данная статья призвана ответить на вопросы, что такое цоколь, для чего он нужен и как правильно его построить.

Что такое цоколь

Термин «цоколь» пришёл к нам из итальянского языка, где он обозначает «подножие». В русском языке ему соответствует наименование «полуподвальное помещение». Согласно строительным нормативам цокольная часть здания должна отвечать следующим требованиям:

  • Пол цокольного этажа должен располагаться ниже уровня грунта.
  • Потолок цокольного этажа не должен возвышаться над уровнем грунта более, чем на 2 м.

Строительство цокольных этажей целесообразно производить только на заглублённых ленточных фундаментах. Применение других типов несущих оснований сделает строительство полуподвала либо чересчур затруднительным, либо вообще невозможным.

Для чего он нужен

Прежде всего, стоит разобрать – зачем нужен цоколь? Стены полуподвального этажа располагается непосредственно на фундаменте, являясь его продолжением. В последние годы с принятием новых строительных нормативов устройство полуподвальных помещений стало очень популярным среди частных застройщиков. Дело в том, что на участках, предназначенных под индивидуальное жилищное строительство (ИЖС), нельзя возводить постройки высотой выше 2-х этажей.

Полуподвал в деревянном домеДеревянный дом с цокольным этажом

При этом цоколь дома не считается полноценным этажом и не учитывается в этажности дома.

Правильное устройство полуподвала позволяет использовать его для самых различных целей: от оборудования в нём гаража, мастерской или сауны до превращения его в полноценный жилой этаж. Последний вариант позволяет увеличить общую жилую площадь дома как минимум на треть. Кроме этого, цоколи выполняют для дома и чисто технические функции.

  1. Защита фундаментного основания. Их стены принимают на себя основные удары внешней среды: перепады температуры и влажности. Фундамент, укрытый в толще грунта, дольше сохраняется в однообразном микроклимате полуподвала.
  2. Защита дома от проникновения влаги и сырости. Правильно обустроенный цоколь здания защищает 1 этаж от проникновения сырости из окружающего грунта. В зимнее время он позволяет дополнительно сохранить тепло в доме, исполняя роль тепловой прослойки между мёрзлым грунтом и полами 1 этажа.
  3. Защита стен здания. Поднятые над землёй на высоком каменном основании стены дома лучше защищены от сырости и грязи во время ненастья.
  4. Нивелирующая и несущая функции. На участках со сложным рельефом устройство цоколя даёт возможность создать ровное основание для несущих стен. При правильном расчёте и заложении цокольная часть здания позволяет равномерно распределить нагрузки на фундаментное основание.

Технические особенности

Полуподвальное помещение имеет ряд техническо-эксплуатационных особенностей, отличающих его и от собственно подвала, и от полноценного этажа дома. Заглубление в грунт делает необходимым защиту его стен от воздействия грунтовых вод и дождевых потоков. В связи с этим при строительстве должна быть обустроена эффективная гидроизоляция, предотвращающая проникновение сырости извне внутрь помещения.

Проект дома с цокольным этажом Макет дома с цокольным этажом

При необходимости вокруг дома следует соорудить дренажную систему, а внутри полуподвала смонтировать действенную систему вентиляции.

Другой фактор, влияющий на строительство – несущие функции цокольного этажа. Здание должно находиться на прочном основании, поэтому особые требования предъявляются к выбору конструкционных материалов. Они должны быть устойчивыми к воздействиям циклических перепадов температур, повышенной сырости, ультрафиолетовому излучению и т.д. Для этого нужен цоколь из кирпича, строительного камня или монолитного железобетона – эти материалы обладают необходимой прочностью и одновременно высокими несущими способностями.

По своей конструкции цокольные этажи могут быть:

  • Западающими – когда стена здания выходит за плоскость цокольного этажа, нависая над ним.
  • В одной плоскости – стены первого и цокольного этажей составляют ровную линию.
  • Выступающий цоколь – полуподвал делается шире стены первого этажа и выступает за их плоскость.

Каждая из этих конструкций имеет свои положительные качества. Западающая цокольная стена позволяет лучше защитить полуподвал от талой и дождевой воды при условии оборудования отмостки и систем слива. Устройство стен в одной плоскости упрощает строительные работы. Выступающая цокольная стена даёт возможность соорудить более прочное несущее основание для всего дома.

Строительные работы

Проведение строительных работ, как и все требования к конструктивному устройству полуподвала, регламентированы положениями СНиП. Только чётко следуя им, можно построить качественный цоколь дома.

Приступать к строительству полуподвала следует после заложения фундаментного основания. Если фундамент выполнен из монолитного железобетона, нужно подождать, пока бетонная заливка наберёт полную прочность. На это обычно уходит от 1 до 1,5 месяцев в зависимости от объёма залитого бетона, температуры и влажности воздуха.

Цокольный этажСтроительство цокольного этажа

Возведение стен

Технология возведения стен полуподвала полностью зависит от выбранного строительного материала. При заливке железобетонного монолита в качестве стен соблюдается следующий порядок работ.

  1. Установка опалубки. Опалубка может быть сделана из доски-«пятёрки», фанеры, ЛДСП, специальных металлических листов. Главное – обеспечить надёжное крепление конструкции, чтобы предотвратить выдавливание опалубки массой бетона. Ширина опалубки делается в соответствии с проектом – стена цоколя либо выходит за линию стен 1 этажа, либо нет.
  2. Монтаж армирующего каркаса. Установка объёмного армокаркаса позволяет в разы увеличить прочность бетонной конструкции. Для него используется стальная или стеклопластиковая арматура диаметром от 12 до 18 мм.
  3. Приготовление и заливка бетонного раствора. Бетон можно заказать на заводе или приготовить своими руками. Для сооружения несущей конструкции используется бетон марки не ниже М-400. В домашних условиях такой бетон можно приготовить при помощи бетоносмесителя, соблюдая рекомендуемые строительными нормативами пропорции:

Цокольный этаж

Бетонную заливку лучше всего производить за один раз. Так между слоями не образуется стыковочного шва, являющегося «слабым звеном» в монолите. Во время бетонирования раствор должен уплотняться при помощи вибратора. Это позволит раствору заполнить всё пространство внутри опалубки и сделать бетон более плотным и прочным.

Цокольный этаж в каменном домеКаменный дом с цокольным этажом

Кирпичная кладка также имеет ряд особенностей. При укладке кирпича на фундамент между ними нужно обязательно сделать гидроизоляционную прокладку из рубероида.

Через каждые 4 – 5 рядов кирпичной кладки укладывается армирующая кладочная сетка, предотвращающая растрескивание швов в вертикальном и диагональном направлениях. После выведения кладки до нужного уровня поверх неё заливается сейсмопояс из армированного железобетона. Он позволяет дополнительно укрепить кирпичную стену, выровнять её поверхность и выполняет функцию основания для межэтажного перекрытия.

Схема теплоизоляции цокольного этажаТеплоизоляция цокольного этажа

Защита от сырости

Влага является одним из самых главных врагов любого строительного материала. Проникая в толщу стен, будь они отлиты из бетонного монолита или выложены из кирпича или камня, вода начинает свою разрушительную работу. Она заполняет все микротрещины и поры материала, а, замерзая в холодное время года, расширяется. Тем самым она увеличивает эти трещины, что через время может привести к растрескиванию и разрушению стен.

Для предотвращения этого применяется целый ряд мер, начиная от отведения влаги от основания дома до обустройства многослойного гидроизолирующего слоя.

Особенно актуальна надёжная гидроизоляция для кирпичного цоколя, так как этот материал больше, чем камень или бетон, боится сырости. Чрезмерная влажность может привести к его разрушению уже через несколько лет.

Устройство дренажа

В случае если на участке строительства высокий уровень грунтовых вод, возникает необходимость в их отведении. Прежде всего, нужно определить уклон участка и в наиболее высокой его части, в нескольких метрах от дома, прокопать отсекающую траншею, направленную параллельно стене. Глубина её не должна быть меньше, чем глубина заложения подошвы фундамента, а ширина – на несколько метров больше ширины дома.

На дно траншеи укладываются перфорированные стальные, пластиковые или асбоцементные трубы, после чего она засыпается дренирующим материалом: крупнозернистым песком, гравием или щебнем.

По краям отсекающей траншеи выкапывают отводные траншеи, направленные под уклон. В них также укладывают трубы с перфорацией, которые идут к самой нижней части участка, где располагаются приёмные канализационные коллекторы.

Подобная система способна защитить основание дома как от сезонного подъёма подпочвенных вод, так и дождевой или талой влаги.

Гидроизоляция стен
Гидроизоляция подвального помещенияГидроизоляция цокольного этажа

Другой вариант защиты цокольных стен от сырости – их гидроизоляция. Она может применяться как в комплексе с дренажом, так и без него. В качестве гидроизоляции может применяться самый широкий спектр всевозможных иделий, представленных на строительном рынке. Все эти материалы подразделяются на два основных класса:

  • Обмазочная гидроизоляция.
  • Рулонная гидроизоляция.

Для обмазки используются мастики на полимерной или битумной основах. Они наносятся на обрабатываемое основание при помощи валика или кисти. Благодаря повышенной проникающей способности, мастики заполняют все мельчайшие трещины и поры, перекрывая доступ частицам воды.

Рулонная гидроизоляция наклеивается на стены при помощи битумных мастик или иных строительных клеев. Типичный пример рулонной изоляции – рубероид и его современные аналоги.

Работы по гидроизоляции подвалаГидроизоляция подвала

Рулонная изоляция наклеивается в несколько слоёв с таким расчётом, чтобы стыки 1 слоя не совпадали со стыками последующего. Сами стыки отдельных листов делаются с нахлёстом в 10 – 15 см и тщательно промазываются водоотталкивающей мастикой.

При высоком уровне почвенных вод необходимо производить также гидроизоляцию полов подвала. В качестве дополнительной защиты стен полуподвала от сырости после их возведения траншею, идущую вдоль них, засыпают дренирующим материалом, не задерживающим в себе воду (крупнофракционный песок, щебень и т.п.).

Защита от осадков

Для защиты от осадков: дождевой и талой воды, стекающей с крыши, вокруг здания заливается бетонная отмостка. Она представляет собой полосу шириной около 1 м, идущую по всему наружному периметру дома. Отмостка должна иметь небольшой уклон наружу, чтобы влага не скапливалась в стыках со стеной.

Толщина отмостки не должна быть слишком большой, обычно не превышает 3 – 5 см, так как она не выполняет несущих функций. По этой же причине при её заливке можно применять плоское армирование из кладочных или монтажных сеток.

Верхняя часть цоколя, выходящего за стены 1 этажа, также должна быть защищена от дождевой влаги. В противном случае сырость, попадая на верхний обрез полуподвальной стены, будет просачиваться в бетонную заливку или кирпичную кладку.

Чтобы цоколь не пострадал от осадков, на его верхней части устраивают слив. Это может быть жестяной желоб, наподобие тех, что монтируют по краю крыши для сбора дождевой воды.

Можно устроить слив в виде обычных жестяных или бетонных откосов, не позволяющих воде собираться на выступающей части цоколя.

Монтаж вентиляционной системы

Поскольку основная часть цокольного этажа располагается ниже уровня грунта, даже при многослойной гидроизоляции не исключено попадание в помещение влаги. Скапливаясь внутри, она может вызвать появление в полуподвале грибка и плесени, что со временем приведёт к поражению ими всего здания.

Чтобы избежать этого, стены и перекрытия цоколя должны быть хорошо обработаны антисептическими грунтовками, а внутри смонтирована вентиляционная система.

Вентиляционные системы могут быть принудительного или приточного вида. Первый тип предусматривает монтаж целой системы, включающей в себя вентиляционные магистрали для притока свежего и удаления «отработанного» воздуха и содержащейся в нём влаги, а также вентиляторы для создания в них направленного потока. Такие системы целесообразно монтировать сразу для всего здания, а устраивать их отдельно, только для полуподвала — слишком дорогое удовольствие.

Самый простой и эффективный способ – это устроить в цоколе приточно-вытяжную вентиляцию. Выполняется она в виде обычных отверстий-продухов, расположенных выше уровня почвы. Количество их зависит от объёма подвального помещения. В среднем диаметр отверстий должен быть 20 х 20 см, а расстояние между ними не более 2 — 3 м. При этом располагаться они должны попарно, друг напротив друга, для создания стойкого движения воздуха.

Соблюдая эти нехитрые рекомендации, можно своими руками выполнить строительство цоколя частного дома. Главное помнить, что конструкция и условия эксплуатации цокольного этажа имеют свою специфику, поэтому при его строительстве нужно с предельным вниманием относиться ко всем нюансам работ.

Что такое цоколь здания: его функции, материал изготовления

Немногие знают и понимают, что такое цоколь здания. По своей сути цоколь — это элемент, расположенный между фундаментом и первым брусом, рядом кирпича или каркасом здания. У него много функций и предназначений.

CHto-takoe-tsokol

Размеры и функции

Цоколь выполняет достаточно много функций. Но не все представляют себе, какие предназначения у этого элемента. Основные предназначения следующие:

  1. Основа для постройки стен.
  2. Цоколь выполняет роль стен, при наличии цокольного этажа.
  3. В этом элементе монтируются продухи для циркуляции воздуха. То есть подвальное помещение проветривается и не гниет от влажности.
  4. Высота цоколя изолирует полы от холода грунта.


Также цоколь является декоративным элементом, который выполняет роль основания дома.

Создание цоколя выполняется при любых постройках, даже если вы отстраиваете баню или беседку. Поскольку, именно этот элемент конструкции дома обеспечивает равномерную передачу нагрузки на фундамент. Цоколь ложится на фундамент, предназначенный для постройки. По высоте этот элемент имеет минимальные размеры 0.5 метра. Максимальное значение может составлять 2 метра при условии того, что дом имеет цокольный этаж.

По ширине цоколь имеет три варианта обустройства:

  1. В ширину фундамента – самый распространённый вариант строительства. Такой элемент проще в отделке фасада дома.
  2. Выступающий – этот элемент шире, чем стена дома. Имеет незначительные сложности в отделке с внутренней стороны, но при этом может принимать на себя больше нагрузки от строения. Минус такого вида в том, что на выступающую линию будут стекаться, капли воды, а значит, потребуется обустройство слива.
  3. Западающий – ширина элемента меньше ширины стен. Такая постройка наиболее защищена от воздействия влаги или механических воздействий. Кроме того, визуально западающий цоколь можно выровнять со стеной, если применить утепление или просто закрыть выступ асбестоцементными листами.

vidy-tsokolej-doma

Независимо от высоты и ширины этот элемент конструкции зданий несет большую нагрузку, как от веса дома, так и внешних факторов. Поэтому материал цоколя должен быть качественным и гидрофобным.

Материал изготовления

Цоколь может изготавливаться из кирпича, бетонных блоков или путем заливки бетона. Также может выполняться из натурального камня с укладкой на цементный раствор. Такой элемент конструкции очень сложен в выполнении и нечасто используется. Но его плюс в готовом декорирующем виде, после укладки его оставляют открытым.

  1.  Кирпичный цоколь чаще всего обустраивается при выполнении дома из кирпича. Для обустройства элемента берут только полнотелый кирпич, укладку проводят на цементный раствор.
  2. Блочный вариант используют для домов из газоблоков. Но при его монтаже есть определенная сложность – из-за ограниченности в размерах блока могут быть пустоты, которые придётся заполнять цементным раствором. Также, при укладке необходимо следить, чтоб на углы дома приходились блоки, а не пустоты.
  3. Монолитный вариант требует сооружения опалубки, в которую и заливается раствор.

Армирование этого элемента конструкции дома желательно выполнять на любом виде. Армирующий пояс скрепляет элемент и дает возможность деформации.

После того как был смонтирован этот элемент конструкции дома, приступают к его утеплению и гидроизоляционным работам.

Утепление и гидроизоляция

При монтаже утепления нельзя забывать о том, что этот элемент принимает на себя основную защиту фундамента дома от воды. А значит, при обустройстве утепления нужно продумать материал, который будет использоваться.

raboty-po-utepleniyu-penopleksom

Минеральная вата тут категорически не подходят, впрочем, такими же ненадежными будут и засыпные утеплители. Для этого варианта сохранения тепла лучше использовать плитные утеплители типа пенополистирола или жидкий утеплитель.

Качественное утепление цоколя создает препятствие для проникновения холодного воздуха, а значит, полы в доме будут значительно теплее.

Гидроизоляция цоколя выполняется двумя способами:

  1. Обмазочный вариант – для этого берутся различные смеси, которые обладают способностью отталкивать воду. Как правило, применяют битум, битумную мастику, полимерные средства. Нанесение осуществляется в 2–3 слоя. При этом после нанесения слоя нужно выждать момента, когда раствор уже схватился, но до конца не высох. Таким образом, получиться хороший гидроизоляционный слой.
  2. Оклеечная мастика – для ее сооружения берётся битумный рулон мембраны, который клеится в три слоя. Также, можно найти специальные пленки на самоклеящейся основе. Такую пленку достаточно нанести в один слой.

При гидроизоляционных работах важно учесть, что расстояние от земли до отметки в 30 см является наиболее подверженным воде. Именно в этом расстоянии почва влажная и могут быть лужи. А значит необходимо именно в этом промежутке сделать качественные гидроизоляционные работы.

Работы по гидроизоляции выполняются сразу после монтажа цоколя. Работы по утеплению проводятся после завершения строительства. Также, после завершения строительства эту конструкцию дома можно облицевать фасадной отделкой.

Вентиляционные отверстия

Эти отверстия предназначены для проветривания подвального помещения. Они должны выполняться на всех видах цоколя по всему периметру дома. При облицовке отверстия закрываются специальными сетками. Эти сетки имеют и практическое значение – препятствуют попаданию в подвал мышей или крыс. А также, имеют декоративное назначение – края продуха красиво закрыты, что не портит внешний вид дома.

Produhi-v-tsokole

Монтируют продухи исходя из размеров стены. Как правило, на каждые 3 метра стены должен приходиться 1 продух. На зимнее время года отверстие нельзя закрывать полностью – естественный приток воздуха будет невозможен. Поэтому имеет смысл лишь частично закрывать отверстия. Или оставлять открытым по 1 продуху на одной стене.

Внешнее декорирование

Из вышеописанного понятно, что такое цоколь дома и для чего он нужен. После работ по его созданию, цоколь необходимо задекорировать, чтобы дом смотрелся как единое целое.

materiala-dlya-otdelki-tsokolya

Материалов для отделки цоколя много, здесь показана лишь часть из них

Отделка этого элемента может выполняться разными материалами:

  1. Отделка сайдингом. Для облицовки можно найти специальный цокольный сайдинг. Монтаж выполняется практически так же, как и монтаж обычного сайдинга. Минус в том, что у этого сайдинга нет внешних и внутренних угловых конструкций, то есть их придётся изготавливать самостоятельно из готовых панелей.
  2. Облицовка декоративной штукатуркой. Такая отделка прекрасно ляжет на любые виды цоколя. Перед нанесение слоя штукатурки элемент конструкции дома необходимо прогрунтовать для хорошего сцепления. После монтажа штукатурку можно покрасить.
  3. Отделка плиткой, искусственным камнем, клинкерным кирпичом. Достаточно трудоемкая работа именно в укладке покрытия. Без опыта работы в этой сфере невозможно будет красиво и качественно положить материал. А значит, придётся прибегать в помощи наемных рабочих, что очень затратно.

Обустройство цоколя требует качественных материалов, поэтому к их выбору следует отнестись ответственно.

это, для чего и зачем нужен, как выглядит

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Портал о фундаментах Портал о фундаментахФундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

Что такое цоколь дома — Портал о стройке

Цоколь — одна из наиболее уязвимых частей дома. Именно поэтому, часто возникают вопросы, как лучше всего защитить цоколь от влаги и холода, как выбрать конструкцию, материал, из которого он будет создан, материал отделки. Обо всем этом и пойдет речь в данной статье.

Содержание:

Содержание статьи:

Что такое цоколь и для чего он нужен

Слово «цоколь» происходит от итальянского «zoccolo», что означает подножие строения, которое находится на фундаменте. Иначе говоря, фундамент имеет продолжение, которое возвышается над уровнем земли на 50-70 см, и, таким образом, получается переходная стенка от фундамента к наружным стенам дома. Вот она и называется цоколем.

Основное назначение цоколя — это создание преграды от проникновения влаги в конструкции дома. Однако цоколь не только защищает от влаги и холода, его внешний вид во многом определяет архитектурное решение здания и влияет на общее впечатление от вашего дома. Здание смотрится гораздо красивее, если у него высокий цоколь, при низком цоколе или, тем более, при его отсутствии, здание выглядит приземистым.

Общие моменты устройства цоколя:

  • Если в доме есть подпол, то цоколь играет роль ограждающей и защищающей его стены. Если полы устроены по грунту, то цоколь, как подпорная стенка, воспринимает на себя давление засыпки и нагрузки со стороны стен (рис.1)



    Рис.1

    Что такое цоколь дома



  • Минимальная высота цоколя должна быть не меньше, чем 50 см, в домах с цокольным этажом высота цоколя может достигать 1,5 — 2 м.
  • При устройстве цоколя обязательно устраивают так называемые продухи для вентиляции подполья или подвала. Для этого в цоколе делают защищенные сеткой отверстия (размер: приблизительно 15х25 см) не ниже 15 см от уровня грунта (1 отверстие на 3 погонных метра фундамента). При заморозках отверстия нужно закрыть (рис 2):

    Рис.2

    Что такое цоколь дома



  • Не обязательно устраивать цоколь между столбчатыми опорами сооружений легкого типа: на верандах, крыльце, в сараях, на террасах. При отсутствии цоколя в этих местах будет происходить постоянное проветривание, и это снизит влажность воздуха в подполье (рис.3):

    Рис.3

    Что такое цоколь дома



Рассмотрим, как устраивается цоколь при разных видах фундамента.

Устройство цоколя при ленточном фундаменте

На ленточных фундаментах цоколь может быть выполнен:

  • Из бетонных блоков
  • Из монолита
  • Из кирпича

При укладке бетонных блоков (рис.4):

Рис.4

Что такое цоколь дома

Их размеры должны быть не меньше высоты цоколя. И нежелательно, чтобы возникали горизонтальные швы. Наружную поверхность цокольных блоков можно сделать различной: гладкой, рельефной, облицевать камнем, керамическими плитками, щебнем.

Существуют нормы по весу блоков в зависимости от способа монтажа: при ручной укладке вес блоков не должен быть выше 100 кг; при использовании рычагов из бревен или стальных труб и наличия монтажных петель масса блоков может быть до 500 кг.

При устройстве монолитного цоколя: (рис.5):

Рис.5

Что такое цоколь дома

Монолитный бетонный цоколь делают при помощи опалубки, куда заливают жидкий цемент, и после заливки бетона получаем и фундамент и цоколь. Можно придать различную фактуру наружной поверхности монолитного бетонного цоколя, если в опалубку заложить резиновые коврики, гофрированный стеклопластик и др. Бетонную поверхность после распалубки очищают, заделывают все пустоты и щели, покрывают жидким цементным раствором. Для армирования стенок применяют сетки с ячейками 150–250 мм из проволоки диаметром 5–6 мм, для продольного армирования используют стержни диаметром 12 мм с хомутами диаметром 5 мм.

Если делать цоколь кирпичным (рис.6):

Рис.6

Что такое цоколь дома

то для кладки используют полнотелый кирпич М-50. Высота цоколя от четырёх рядов кирпичей и выше. Отделку цоколя из кирпича можно делать естественным камнем, плиткой, сайдингом (описание отделки цоколя см. ниже).

Устройство цоколя на плитных фундаментах

В качестве цоколя может быть использован верх плитного фундамента (рис.7-8).

Рис.7

Что такое цоколь дома

Рис.8

Что такое цоколь дома

Или цоколь выполняют из монолитного железобетона.

Устройство цоколя при столбчатом фундаменте

Считается, что устройство цоколя здания на столбчатых (свайных) фундаментах процесс особенно трудоемкий и ответственный. Роль цоколя при столбчатых и свайных фундаментах выполняет ростверк* (рис.9):

Рис.9

Что такое цоколь дома

и забирка*, представляющие собой балки или плиты, между столбами или сваями.

*забирка — стены, устраиваемые между столбами *ростверк — стены, устраиваемые над столбами

Цоколь может быть сделан в виде забирки.

Забирка – самый простой вид цоколя, который устраивается между столбами фундамента. Она служит для защиты подпольного пространства от пыли, влаги, снежных заносов. Чаще всего забирка используется в деревянных домах, со столбчатым фундаментом. Обычно забирку делают из того же материала, что и столбы (рис. 10):

Рис.10

Что такое цоколь дома

Чаще всего забирку углубляют в грунт на 30 – 50 см, затем оштукатуривают цементным раствором. При глинистых почвах под забиркой устраивают песчаную подушку 15-20 см глубиной. Минимальная толщина забирки зависит от материала:

  • бутовая кладка — 20-30 см
  • кирпичная кладка – ½ — 1 кирпич.
  • армированный бетон — 10-12 см

Для вентиляции подвального помещения в забирке оставляют отверстия размером 140×140 мм

(1 отверстие на 3 погонных метра фундамента) на 150 мм выше уровня земли В эти отверстия можно вставить форточки, которые закрывают на время холодов.

На пучинистых грунтах и при наружных стенах из кирпича или мелких блоков цоколь стоит делать в виде железобетонной перемычки (рис.11):

Рис.11

Что такое цоколь дома

Перемычка — это конструкция, которая воспринимает нагрузку от участка стены, расположенной над проемом. Для повышения устойчивости столбчатых фундаментов и для устройства опорной части цоколя между столбами делают ростверк. Железобетонный ростверк, укладываемый поверх столбов, может служить опорной частью цоколя при каменных и кирпичных стенах. Выполняют ростверк и в виде рядовой перемычки, армированной 4-6 арматурными стержнями диаметром 10-12 мм, уложенными по слою бетона толщиной 70 мм. Высота рядовой перемычки должна составлять 1/4 пролета, но не менее 4 рядов кладки. Ростверк может быть выполнен в виде монолитной или сборной железобетонной рандбалки. Вариант столбчатого фундамента с ростверком из типовых элементов показан на рис.11. При деревянных постройках функцию ростверка может выполнять деревянная обвязка из бревен и бруса. При этом пространство между отмосткой и обвязкой, ростверком заполняют забиркой.

Если вы устраиваете монолитный цоколь, то желательно учесть, что он не должен опираться непосредственно на пучинистый грунт. Специалисты обычно советуют оставить свободное пространство (10-15 см) между грунтом и цоколем, которое впоследствии закрывают асбестоцементными листами (рис.12):

Рис.12

Что такое цоколь дома

Устройство гидроизоляции цоколя

В цокольной части обязательно нужно создать гидроизоляционный слой на высоте 15-50 см от земли, но ниже пола помещения. Гидроизоляционный слой не даст продвигаться атмосферной и грунтовой влаге по капиллярам стен. Обычно это слои рубероида на мастике или слой цементного раствора: при сухом грунте делают цементно-песчаную стяжку толщиной 2-3 см; при влажных грунтах по стяжке укладывают 2-3 слоя рубероида или толя, на сухую стяжку эти слои наклеиваться могут горячей мастикой.

Для дополнительной защиты цоколя от атмосферной влаги (снега, дождя) по всему периметру цоколя ставят защитный экран из железобетонных плит или асбоцементных листов (см.рис. 12).

Виды конструкций цоколя

По отношению к наружной стене цоколь может быть западающим, выступающим, находиться в одной плоскости со стеной (рис 13):



рисунок 13
Рисунок 13

Не все существующие конструкции считаются одинаково рациональными.

Западающий наиболее распространенный. Западающий цоколь более защищен от механических повреждений, от дождя, косых дождей, обеспечивает быстрый сток воды со стен, так как он находится глубже стены. Он более экономичен: имеет меньшую толщину (см.рис.), то есть меньше нужно строительных материалов. Этот вид цоколя не требует слива и выглядит эстетически, так как выступ скрывает слой гидроизоляции.

Но в некоторых случаях западающий цоколь устроить нельзя, например, если требуется сделать его более толстым из-за погодных условий, или стены дома тонкие, и т.п. Устройство выступающего цоколя оправдано, если в доме тонкие наружные стены, а также, если есть теплое подполье: подземный этаж, подвал. Такой цоколь шире, чем толщина наружных стен. Выступающий цоколь будет являться защитой подполья от холода. Выступающий цоколь больше, чем западающий, подвергается и механическим воздействиям, и атмосферным, так как выступает вперед. У выступающего цоколя нужно сделать защиту гидроизоляции и слив по периметру здания.

Цоколь, устроенный в створе стены, то есть на одном уровне с ней, строители обычно делать не рекомендуют, так как гидроизоляционное покрытие остается открытым и незащищенным от внешних воздействий. При такой конструкции материал гидроизоляции виден снаружи и выглядит неэстетично.

Материалы для устройства цоколя.

Что такое цоколь дома

Цоколь участвует в формировании внешнего вида дома, поэтому на то, из чего сделают цоколь, влияет материал и текстура стен. Для выступающего цоколя нужно выбирать материалы, которые не нуждаются в отделке и отличаются большой прочностью: красный кирпич, натуральный камень, бетон.

Если стены здания гладкие, то на их фоне цоколь из кирпича выглядит очень эстетично. Можно так же облицевать его камнями или бетонными плитами. Под кирпичные стены дома обычно используют такой цоколь: бетонные фундаментные блоки, облицованные плитками из природного камня; железобетонный цоколь; цоколь, облицованный полнотелым кирпичом марки 50 МРЗ.

Цоколь подвергается действию грунтовой влаги, атмосферных осадков, сменам циклов замораживания и оттаивания. Материал цоколя должен быть долговечным, практичным, морозостойким. Поэтому цоколь выкладывают из прочных материалов: камень, бетон, кирпич.

  • Наиболее долговечным считается цоколь из монолитного бетона. Лучше его возводить сразу по всему периметру дома без вертикальных и горизонтальных швов. Цоколь из монолитного бетона делают в опалубке. Для строительства такого цоколя используют специальные высокопрочные цементы марки 300-400. Усилить и упрочнить цоколь можно арматурным каркасом из труб, уголков или проволоки. Затем бетонную поверхность чистят, заделывают пустоты и щели и покрывают жидким цементным раствором. Можно покрасить, но краска на цоколе держится недолго. При достаточной толщине цоколя в качестве опалубки можно использовать кладку из искусственного или натурального камня.
  • Цоколь из бетонных блоков. Ряды бетонных блоков укладывают с перевязкой, монтируя блоки на цементный раствор. Разнообразие типоразмеров бетонных блоков невелико, при возведении цоколя могут появиться некратные блоки, незакрытые блоками места заполняют монолитным бетоном.
  • Цоколь из природных камнейиспользуют при ленточном фундаменте (рис. 13):

    Рис.13

    Что такое цоколь дома

    Каменные цоколи изготовляют из естественного камня на цементном растворе. Технология возведения каменного цоколя требует профессиональных навыков. На фундамент сначала выкладывают основание по ширине равное ширине цоколя. Кладку каменного цоколя начинают с возведения углов: здесь укладывают самые крупные камни.

    При кладке камни максимально сближают между собой (для этого стараются применять камни постелистой формы – то есть обладающие большим процентом ровной поверхности), между ними пространство заполняют цементным раствором. Весь массив кладки должен расчленяться вертикальными швами. Ровняют стену по шнуру «причалке», натянутому между угловыми камнями. Чтобы увеличить прочность кладки, швы между камнями перевязывают. Верхнюю плоскость цоколя ровняют слоем раствора или поясом из монолитного бетона. Высота рядов кладки рассчитывается из высоты камней и толщины горизонтальных швов, которая допускается в пределах 10-15 мм. Толщина вертикальных швов может быть от 8 до 15 мм.

  • Цоколь кирпичный(рис.14):



    Рис.14

    Что такое цоколь дома

    Обычно используется красный полнотелый кирпич марки 50 Мрз (по морозостойкости). Силикатный кирпич не устойчив во влажной среде и разрушается под воздействием влаги. В местностях с температурой зимой -30 С толщина кирпичного цоколя должна быть в полтора — два кирпича.

    Кирпичную кладку цоколя следует дополнительно защитить. Для этого иногда применяют железнение: поверх стандартного штукатурного раствора наносят в чистом виде цемент и растирают его мастерком. Можно покрывать кирпичный цоколь и гидрофобизирующими составами: они защищают цоколь от влаги на молекулярном уровне. Иногда после оштукатуривания кирпичного цоколя его красят. В этом случае можно использовать краски на силан-силоксановой основе, которые имеют схожие с гидрофобизаторами свойства: пропускают пары влаги, а воду не пропускают. Есть и другой вариант – специальные высокостойкие краски для цоколя. Красиво выглядит кирпичный цоколь, после покраски хлорокисной краской с пигментом, у которого швы разделаны хлорокисной краской без пигмента, т. е. белого цвета. Для защиты кладки можно использовать гидрофобизирующие составы. Они надежно оберегают цоколь от влаги на молекулярном уровне, и, кстати, при этом не изменяют цвет и фактуру материала.

Утепление цоколя

Через цокольные перекрытия, расположенные над неотапливаемыми подвалами и подпольями, происходят существенные потери тепла. В этом случае от качества теплоизоляции зависят не только затраты на отопление дома, но и возможность создания комфортной среды обитания. Поэтому цоколь нужно утеплять (рис.15):

Рис.15

Что такое цоколь дома

Для утепления цоколя используют материалы, имеющие близкое к нулю водопоглощение и способные сохранять теплозащитные свойства во влажной среде. Этим требованиям удовлетворяют материалы, имеющие замкнутые поры — чаще всего применяют экструдированный пенополистирол. Для монтажа пенополистирольных плит используют клеи и мастики, которые не содержат такие компоненты как ацетон, сольвент и т.п, так как они растворяют полистирол, также вместо горячих битумных мастик применяют холодные. При утеплении цоколя теплоизоляционный материал располагают с наружной стороны. После того как жесткий утеплитель приклеивают к цоколю с помощью клеящей мастики, его затем оштукатуривают по сетке.

Пример утепленного цоколя для деревянного дома (рис.16):

Рис.16

Что такое цоколь дома

Конструкция данного цоколя состоит из: отмостки, покрытия из кровельного железа, войлока, штукатурки, плинтуса, рубероида, теплого бетона* на половину высоты венца, цементной стяжки, шлака, утрамбованного грунта и гудрона. (рис. 16)

Теплый бетон на 1/2 высоты венца состоит из 1 части цемента, 1 части извести, 9 частей мелкого шлака.

В частном строительстве распространено недорогое и сравнительно несложное устройство цоколя, которое называют «завалинка» (рис.17):

Рис.17

Что такое цоколь дома

Отделочные материалы

Можно скрыть цоколь, если облицевать его тем же материалом, что и стены. Но поскольку цоколь подчеркивает архитектуру здания, его принято подчеркивать отделкой.

Существуют определенные правила отделки цокольной части. При выборе сочетаний цветовых оттенков при создании архитектуры дома стоит принять во внимание, что цокольная часть должна иметь более темные тона, чем стены и сочетаться с цветом крыши. При проведении отделки цоколя стоит руководствоваться принципом сочетания близких между собой цветов или же контрастных оттенков. Но эти правила подходят только в случае, если вы не планируете создать экстравагантное строение. Если выше цоколя будут стены бревенчатые дома, из бруса или гладкие, оштукатуренные, то цокольную облицовку лучше выполнить из натурального или искусственного камня, который зрительно утяжелит здание.

Рассмотрим несколько вариантов устройства отделки западающего цоколя.

Вариант отделки цоколя из бетонных блоков натуральным камнем-булыжником (рис.18):

Рис.18

Что такое цоколь дома

Рассмотрим вариант, когда стена дома кирпичная. Подбирают камни с плоской поверхностью и толщиной до 10 см, булыжник можно также наколоть кувалдой. Первый ряд кирпичной кладки стены должен выступать над бетонным блоком цоколя на половину длины кирпича (на 12 см), поэтому важно, чтобы облицовочный камень не выступал за стену.

Вокруг цоколя, на ширину 50-70 см и на глубину 10 см, лопатой вынимают грунт. В траншею засыпают щебень или гравий, затем поливают обильно водой и через час-два трамбуют, создавая «подушку» под откосы вокруг дома («подушка» должна быть устроена на уровне грунта). Сначала выкладывают нижний ряд. Камень и цоколь смачивают водой. Мастерком набрасывают цементный раствор на цоколь по площади, соответствующей размеру камня. Камень поворачивают плоской поверхностью наружу и вбивают его, постукивая молотком, в раствор.

Камень своим нижним краем должен опираться на «подушку» из щебня. Плоская поверхность камня должна быть параллельной плоскости цоколя. Затем так же крепят второй камень, и так укладывают весь первый ряд вдоль цоколя. Около суток ожидают, пока раствор застынет (если сухая погода), затем приступают ко второму ряду. Эти камни упираются на первый ряд.

Раствором заполняют образовавшиеся пустоты, стараясь, чтобы он не попадал на поверхность камня (если все же раствор попал на камень, нужно дать ему немного затвердеть, а затем сухой жесткой щеткой счистить). После закрепления очередного ряда производят «расшивку швов», что означает применить металлическую расшивку для разглаживания раствора между камнями. Чтобы облицовка выглядела объемной, швы должны «западать» относительно поверхности камня на сантиметр вглубь. Если какие-то камни будут иметь толщину меньше средней, то под них нужен более толстый слой цемента, чтобы сохранить все камни в одной плоскости. Так укладываются все ряды. В сухую погоду те ряды, которые были уложены раньше, поливают водой. Облицевать цоколь можно и другими натуральными камнями, к примеру, доломитовым камнем.

После окончания последнего ряда начинают создавать для оттока воды от дома откос под углом 5-10 градусов от цоколя к грунту. При устройстве откоса в цементный раствор вколачивают камни, подгоняя друг к другу таким образом, чтобы образовалась ровная горка. Все пространства между камнями должны быть заполнены раствором цемента.

Вариант отделки цоколя из жидкого бетона натуральным камнем-булыжником (рис.19):

Рис.19

Что такое цоколь дома

Нужно приготовить опалубку. Подобранные камни выставляют внутри опалубки плоской поверхностью к стене опалубки, и фиксируют цементом (рис.19). После установки первого ряда, его заливают бетоном. Через два-три часа снова выставляют ряд камней вплотную к стенке опалубки, и снова их заливают бетоном. В течение дня выстраивается до полуметра камней. Таким образом, получится цоколь, сразу облицованный камнем. Опалубку снимают через несколько дней. Поверхность облицовочного камня очищают. Готовят цементный раствор с определенным колером и заполняют им пространство между камнями, через несколько часов мастерком расшивают швы, затем очищается наружная поверхность.

Фасад цоколя должен соответствовать архитектурному облику здания, поэтому можно украсить цоколь. Например, при приготовлении бетонной смеси добавляют цветной цемент или истолченный красный кирпич. Есть еще вариант оформления фасада цоколя: после снятия щитов опалубки, ее затем снова собирают, только сделав пошире. Между цоколем и опалубкой образуется зазор, туда засыпают керамзит, перемешанный с водоцементным раствором (водоцементный раствор — 0,7 — 0,8, керамзит -5 частей), и проливают цементной водой. Вместо керамзита можно взять гранитный щебень, мраморную крошку и др. При обработке цоколя применяют профили, руст, в результате чего он приобретает декоративную облицовку.

Вариант отделки цоколя сайдингом

Для отделки цоколя из разных материалов многие производители предлагают цокольный сайдинг– это фасадные панели, которые очень точно имитируют природный материал. Производится такой сайдинг из полимеров. Его назначение — защита цоколя от воздействия внешней среды. Цокольный сайдинг имеет толщину панели более 2 мм, его удобно использовать для облицовки цоколя уже существующих зданий. Малый вес цокольного сайдинга и привлекательный внешний вид позволяют использовать его для облицовки цоколя, труб, переходов и пр. Цокольный сайдинг может легко устанавливаться на любые поверхности благодаря простой системе крепления с помощью шипов и зажимов (рис.20):

Рис.20

Что такое цоколь дома

Если поверхность цоколя ровная, монтаж некоторых видов сайдинга можно вести без обрешетки. Если поверхность неровная, то монтаж сайдинга проводят на обрешетку из металлических профилей (таких же как при монтаже гипсокартона) (рис.21):

Рис.21

Что такое цоколь дома

В процессе эксплуатации панели сжимаются и расширяются, поэтому при монтаже цокольного сайдинга нужно оставлять возможность панелям слегка двигаться, это необходимо также для отвода конденсата. Гвозди забивают ровно по центру отверстия, при этом он должен не доходить до поверхности на 3-5 мм. Обрешетку вешают на подготовленную стену: чистую, без поломок. Если вы прибиваете горизонтальные элементы, необходимо делать это от середины к краю, а вертикальные элементы прибивают от верха к низу.

Углы оформляют сайдингом, согнутым под нужным углом. Для этого его нагревают с неокрашенной стороны (до темп. +120°С). Нужно учесть, что сгиб цокольного сайдинга должен отступать на 1-2 см дальше, чем линия угла здания (рис.22):

Рис.22

Что такое цоколь дома

Монтаж цокольных панелей несложен, поэтому ими можно отделать цоколь любой конструкции. Цена цокольного сайдинга в среднем составляет 12 дол/кв.м.

Для защиты цоколя по всему периметру дома устраивается отмостка. Ширина отмостки не менее 600 мм, уклон – 2–3% по направлению от стены сооружения. Материалом для отмосток служат бетон, асфальт, реже применяется мощение из натурального или искусственного камня.

Устраивая цоколь, вы защитите подпольные помещения, а также стены своего дома от неблагоприятных внешних воздействий, холода и влаги. А, кроме того, цоколь играет немаловажную роль в создании общего вида вашего дома.

По материалам: Builder Club



Source: stroytrest8.by

Читайте также

Что такое цоколь, его виды и характеристики

Цоколем называется та часть фундамента, которая находится выше уровня земли. Основным назначением цоколя является равномерное распределение веса здания на землю в целях его большей устойчивости и продолжительного срока службы.

Разновидности цоколя

По конструктивным особенностям цоколи можно разделить на следующие виды:

  1. Выступающий – линия цоколя шире, чем линия стен здания
  2. На одном уровне со стеной
  3. Западающий – периметр здания больше периметра фундамента.


Рис.1 Виды цоколей

Наибольшее распространение получил выступающий тип цоколя. Связано это с его высокой устойчивостью, удобством монтажа на его поверхности здания, а так же привлекательным внешним видом. Единственным недостатком такой конструкции считается необходимость защиты цоколя от выпадающих осадков. Если цоколь устанавливается на уровне со стеной, то необходимость в гидроизоляции отпадает – такой вид позволяет осуществлять одинаковую внешнюю отделку по всей площади стены.

Характеристики цоколя

В качестве цоколя может выступать железобетонная стена, если фундамент состоит из свай, или внешняя поверхность фундамента, при обычном ленточном варианте основания здания. Поэтому высота цоколя над уровнем земли может колебаться от нескольких сантиметров до метра и более.

В качестве строительного материала для изготовления цоколя могут служить цементный раствор, натуральный камень, блоки или кирпичи. Выбор того или иного материала зависит от внешней совместимости фасада с одним из этих цоколей.  Например, при кирпичной кладке стены, наиболее удачным решением будет гладкая бетонная фактура фундамента.

Существуют различные варианты утепления цоколя, которые позволяют значительно уменьшить теплопотери здания. Утеплитель необходимо накрыть слоем гидроизоляции, чтобы дождевая вода и повышенная влажность не ухудшали теплоизоляционные свойства утеплительных материалов. В роли гидроизоляции часто используют несколько слоев рубероида, который укладывается с помощью мастики или цемента.

Цоколи из монолита

Цоколи из монолита
Цоколи из монолита

Цоколь из сплошного бетонного монолита отличается высокими эксплуатационными характеристиками. Он заливается вместе с фундаментом в специальную опалубку, желательно этот процесс осуществить за один  раз, чтобы избежать неравномерно засыхания и возникновения трещин. Для большей прочности цоколя в его основе используются армирующие материалы – арматура, трубы, уголки и т.д. После полного высыхания фундамента, его верхнюю часть тщательно зашлифовывают, грунтуют неровности и впадины и наносят слой свежего цементного раствора. Поверхность можно покрасить, однако краска, как правило, под влиянием осадков и ярких лучей солнца быстро осыпается.

Цоколь из камня

Цоколи, изготовленные из натуральных камней очень оригинальны и изящны. Такое убранство фундамента больше подойдет для зданий, построенных в классическом стиле. Однако процесс производства каменного цоколя очень сложен и дорог, для правильного его монтажа необходимы профессиональные умения и знания. Для строительства необходимо использовать только те камни, которые обладают наиболее ровной формой, что бы они могли плотно прилегать друг к другу.

Камни выставляются на фундамент и скрепляются друг с другом цементным раствором. Укладка начинается с углов здания, постепенно продвигаясь в его середине. Каждый камень должен обвязываться со всех сторон для увеличения прочности. Постоянно необходимо контролировать отвесность цоколя и уровень горизонта. Толщина швов между камнями не должна превышать 15-20 мм.

Цоколь из кирпича

Цоколи из монолита

Цоколи из монолита

Кирпичный цоколь наиболее дешевый и не сложный в установке. Существует несколько вариаций монтажа данного цоколя, совмещающего использования нескольких материалов (см. рис.2) Обычно кирпичная поверхность – это не окончательный вид. Она может подвергаться оштукатуриванию и покраске. Если красить цоколь, то только силан-силоксановыми красками, которые защищают цоколь от проникновения воды. Красить цоколь можно и специальными хлорокисными составами, например коричневого цвета, а швы между кирпичами обработать белыми пигментами. Внешний вид такого цоколя будет напоминать классическую кладку, а эксплуатационные свойства отвечать современным требованиям.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
