Что такое автотрансформатор: устройство, принцип действия, схема, типы – схемы, принцип работы и конструкция

Содержание

Что такое автотрансформатор?. Статьи. Поддержка. ТД ТРАНСФОРМАТОР – электрические трансформаторы

Трансформатор, в общем смысле, предназначается для преобразования входного тока одного напряжения в выходной ток другого напряжения. В случаях, когда возникает необходимость изменить напряжение в небольших пределах, проще и целесообразнее использовать для этих целей однообмоточный трансформатор – так называемый автотрансформатор, вместо двухобмоточного.

Итак, автотрансформатор – это один из вариантов электрического трансформатора, в котором первичная и вторичная обмотки соединены напрямую, благодаря чему, имеют и электромагнитную и гальваническую связь.

Объединенная обмотка автотрансформатора имеет минимум 3 вывода. Подключаясь к этим выводам, можно получать разные напряжения. При малых коэффициентах трансформации от 1 до 2, автотрансформаторы эффективнее, легче и дешевле, чем многообмоточные трансформаторы.

Главное преимущество автотрансформатора – это высокий коэффициент полезного действия (КПД), который достигает 99%. Это связано с тем, что преобразованию подвергается лишь часть мощности. В условиях, когда входное и выходное напряжение отличаются незначительно – это является существенным плюсом, поскольку потери на преобразовании минимальны.

Главный недостаток автотрансформаторов заключается в том, что здесь нет гальванического обособления первичной и вторичной электрических цепей при помощи изоляции, как в обычном трансформаторе. Т.е. здесь невозможно создание так называемой «гальванической развязки», поэтому при высоких коэффициентах преобразования велика вероятность возникновения короткого замыкания, или возникновения пробоя автотрансформатора.

Применение автотрансформаторов экономически оправдано при соединении эффективно заземленных сетей с напряжением более 110 кВ, а также коэффициентом трансформации менее 3-4, поскольку потери электроэнергии меньше чем у обычного электрического трансформатора. Ещё одним экономическим обоснованием для применения автотрансформатора является тот факт, что для его производства используется меньшее количество меди для обмоток и электротехнической стали для сердечника, поэтому вес и габариты автотрансформатора меньше, а его стоимость ниже.

Автотрансформаторы применяются в качестве преобразователей электрического напряжения в пусковых устройствах различных электродвигателей переменного тока, включая самые мощные, для плавной регулировки напряжения в схемах релейной защиты и др. Регулирующие автотрансформаторы, благодаря возможности механического перемещения точки отвода вторичного напряжения, позволяют сохранить вторичное напряжение постоянным при изменении первичного напряжения. При этом, один и тот же автотрансформатор может быть как повышающим, так и понижающим – все зависит от включения обмоток.

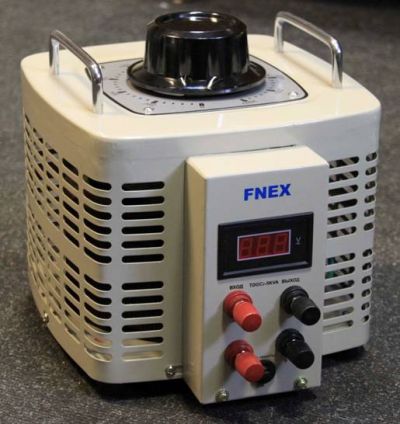

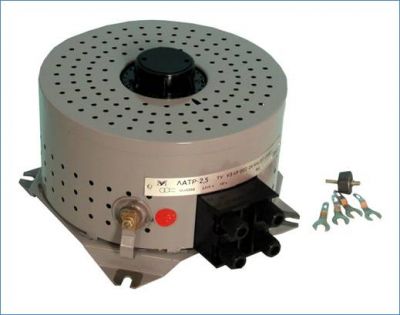

Лабораторные автотрансформаторы регулируемые (ЛАТРы)

В низковольтных сетях также используются автотрансформаторы, как лабораторные регуляторы напряжения небольшой мощности. В таких автотрансформаторах напряжение регулируется путем перемещения скользящего контакта по виткам обмотки.

ЛАТРы изготавливаются путем однослойной обмотки изолированным медным проводом кольцеобразного ферромагнитного магнитопровода. Такая обмотка имеет несколько постоянных ответвлений, что позволяет использовать ЛАТРы как понижающие или повышающие трансформаторы с определенным постоянным коэффициентом трансформации. Дополнительно, на поверхности медной обмотки, очищенной от изоляции, насечена узкая дорожка, по которой может перемещаться роликовый или щеточный контакт. Это сделано для того, чтобы получить плавность регулирования вторичного напряжения в пределах от 0 до 250В. Стоит отметить, что витковых замыканий, при замыкании соседних витков в лабораторном трансформаторе, не происходит, поскольку токи сети и нагрузки в совмещенной обмотке автотрансформатора близки относительно друг друга и направлены встречно. ЛАТРы изготавливаются номинальной мощностью от 0,5 до 7,5 кВА.

Применение автотрансформаторов помогает улучшить КПД различных энергосистем и обеспечить снижение стоимости передачи энергии, однако, приводит к повышению опасности возникновения короткого замыкания.

Преимущества автотрансформаторов по сравнению с обычными трансформаторами:

  • пониженный расход активных материалов, таких как медь и электротехническая сталь,
  • повышенный КПД энергосистемы (до 99,7%)
  • сниженные размер и вес
  • невысокая стоимость

Недостатки применения автотрансформаторов относительно обычных электрических трансформаторов:

  • Снижение эффективности при больших (больше 3-4) коэффициентах трансформации;
  • Из-за того, что первичная и вторичная обмотка соединены в одну обмотку автотрансформатора, и имеют электрическую связь, он не может быть использован как понижающий силовой трансформатор для сетей, напряжением, скажем, от 6 до 10 кВ. Это связано с тем, что, в случае возникновения аварии, все части автотрансформатора, и подключенных электроприборов окажутся связаны с высоковольтным оборудованием питающей сети. Это не допускается техникой безопасности обслуживания и из-за возможности пробоя изоляции токопроводящих частей присоединенного электрооборудования, с которым работают люди.

Автотрансформаторы успешно конкурируют за потребителя, наряду с двух- и даже трехобмоточными электрическими трансформаторами. Автотрансформаторы относительно не дороги, удобны, могут выполнять функции как повышения, так и понижения, и являются идеальным выбором для сетей с невысоким напряжением и коэффициентом трансформации.

Автотрансформатор — Вікіпедія

Матеріал з Вікіпедії — вільної енциклопедії.

Лабораторний автотрансформатор (ЛАТР) Умовне графічне позначення автотрансформатора з трьома виводами Однофазний автотрансформатор з вихідною напругою, що може змінюватись в діапазоні 40 %…115 % від вхідної

Автотрансформа́тор — трансформатор, дві або більше обмоток якого мають спільну частину[1]. Це є варіант виконання силового трансформатора, в якому первинна і вторинна обмотки сполучені безпосередньо, і мають за рахунок цього не тільки електромагнітний зв’язок, а й електричний. Обмотка автотрансформатора має декілька виводів (як мінімум 3), при підключенні до яких, можна отримувати різні напруги.

Види автотрансформаторів[ред. | ред. код]

Автотрансформатори можуть бути понижувальними і підвищувальними, однофазними і трифазними. У трифазного трансформатора обмотки фаз з’єднують зіркою.

Значного поширення набули автотрансформатори зі змінним коефіцієнтом трансформації. Такі автотрансформатори оснащуються пристроєм, що дозволяє регулювати величину напруги на вторинній обмотці шляхом зміни числа витків. Це здійснюється завдяки ковзному контакту (щітки чи ролика), що переміщується безпосередньо по зачищеній від ізоляції поверхні витків обмотки. Такі автотрансформатори називають регуляторами напруги. Вітчизняною промисловістю виготовляються регулятори напруги невеликої потужності серії РНО (однофазні) і РНТ (трифазні). Автотрансформатори, що призначені для лабораторного використання називають

ЛАТР (лабораторний автотрансформатор).

Переваги та недоліки[ред. | ред. код]

Перевагою автотрансформатора є вищий ККД, оскільки лише частина потужності піддається перетворенню — це особливо суттєво, коли вхідна і вихідна напруги відрізняються незначно.

Недоліком є відсутність електричної ізоляції (гальванічної розв’язки) між первинним і вторинним колом. У промислових мережах, де наявність заземлення нульового проводу обов’язкова, цей чинник ролі не грає, зате суттєвою є менша витрата сталі для осердя, міді для обмоток, менша вага і габарити, і в результаті — менша вартість.

Застосування автотрансформаторів економічно виправдане замість звичайних трансформаторів для сполучення ефективно заземлених мереж з напругою 110 кВ і вище при коефіцієнтах трансформації не більших за 3…4.[джерело?]

  1. ↑ ДСТУ 3270-95 Трансформатори силові. Терміни та визначення.
  • ДСТУ 2843-94 Електротехніка. Основні поняття. Терміни та визначення. Чинний від 1995-01-01. — Київ: Держспоживстандарт України, 1995. — 65 с.
  • Васюра А. С. Елементи та пристрої систем управління і автоматики: Навчальний посібник. — Вінниця: ВДТУ, 1999. — 157 с.
  • Загірняк М. В., Невзлін Б. І. Електричні машини: підручник. — К.: Знання, 2009. — 399 с. — ISBN 978-966-346-644-6
  • Правила улаштування електроустановок. Четверте видання, перероблене й доповнене — Х.: Вид-во «Форт», 2011. — 736 с.
  • ДНАОП 0.00-1.32-01. Правила улаштування електроустановок. Електрообладнання спеціальних установок. Київ. — 2001.
  • Захист трансформаторів та автотрансформаторів : Навч. посіб. для студ. напрямів «Системи упр. вир-вом та розподілом електроенергії», «Електр. системи та мережі», «Електр. станції» / В. П. Кідиба, Т. М. Шелепетень; Нац. ун-т «Львів. політехніка». — Л. : Вид-во Нац. ун-ту «Львів. політехніка», 2004. — 177 c. — Бібліогр.: 26 назв.

его теоретические основы и инструкция

Авто трансформатор – это специальная разновидность электрического трансформатора, в котором первичная и вторичная обмотка соединяются вместе. Как видите, автотрансформатор имеет достаточно простую конструкцию и разобраться в ней может каждый.

В этой статье мы расскажем о принципе работы этого устройства. Вы сможете узнать не только теоретические основы, но и практическое применение.

Автотрансформатор и его теоретические основы

В автотрансформаторе вы сможете найти единственную обмотку. Она будет использоваться не только в качестве первичной, но и в качестве вторичной обмотки. Схема автотрансформатора указана на фото ниже:

На этом фото вы сможете увидеть, что обмотка AB считается общим числом оборотов. N1 считается первичной обмоткой. Как видите, на фото эта обмотка будет выходить из точки C. В этом случае участок BC будет рассматриваться в качестве вторичной обмотки. Теперь мы можем предположить, что число витков между точками BC будут составлять N2.

Если напряжение в автотрансформаторе будет проходить через V1, тогда напряжение на отрезке первого витка будет составлять V1/N1. Таким образом на участке BC будет V1/N1*N2=V2, а это означает V2/V1=N2/N1=константа k.

Исходя из этих результатов можно сделать вывод о том, что константа будет являться отношением напряжения в автотрансформаторе. Когда нагрузка будет подаваться на участок между вторичными клеммами, тогда показатель тока составит I2. Показатель во вторичной обмотке будет составлять I1 и I2. Теперь мы рекомендуем вашему вниманию соответствующее видео:

Автотрансформатор и экономия потребления меди

Если вы планируете использовать авто трансформатор, тогда сможете значительно сэкономить потребление меди. Электрический силовой трансформатор может использовать значительно больше меди.

На данный момент практически каждый человек знает, что вес меди будет зависеть от ее сечения и длины. Длина проводника в обмотке будет пропорциональна числу его оборотов и типу сечения. Итак, из этого понятно, что вес меди в сечении, где проходит переменный ток пропорционален I1 и вес меди на участке BC также будет составлять I1.

(N1 — N2) I1 + N2 (I2 — I1) ⇒ N1I1 — N2I1 + N2I2 — N2I1 ⇒ N1I1 + N2I2 — 2N2I1 ⇒ 2N1I1 — 2N2I1 (поскольку N1I1 = N2I2) ⇒ 2 (N1I1 — N2I1).

Благодаря этой формуле можно доказать, что удельный вес меди в двух обмоточном трансформаторе будет пропорциональным N1I1 + N2I2⇒ 2N1I1 (поскольку в трансформаторе N1I1 = N2I2).

Теперь давайте представим, что Wa и WTW будут являться показателями веса меди в авто трансформаторе, а в двух обмоточном трансформаторе они будут означать:

Благодаря этой формуле можно сделать вывод, что экономия потребления меди в автотрансформаторе будет составлять ⇒ WTW — Wa = kWtw.

Однофазный трансформатор 400/220 киловольт

Автотрансорматор этого типа может иметь только одну обмотку. Именно поэтому во время его использования вы можете столкнуться с определенными преимуществами.

Для коэффициента трансформации размер авто трансформатора будет составлять 50%. Этот показатель был взят в сравнении с обычным трансформатором. Если говорить о стоимости, тогда можно сделать вывод о том, что она будет значительно меньше. Показатель стоимости будет низким, когда коэффициент трансформации будет являться не менее двух. Если вам будет интересно, тогда можете прочесть про измерительные трансформаторы.

Недостатки авто трансформатора

Как и любое другое устройство конструкция автотрансформатора может иметь определенные недостатки. К основным недостаткам можно отнести:

  1. Низковольтная схема в этом устройстве будет зависеть от высокого напряжения. Если вы планируете избежать, сбоя в сети, тогда вам необходимо разработать схему обеспечения низкого напряжения. Благодаря этому ваше устройство сможет выдержать высокие нагрузки.
  2. Поток рассеивания между обмотками считается небольшим. Это может означать, что, если система будет неисправной, тогда может возникнуть короткое замыкание.
  3. Соединения между первичной и вторичной обмоткой должны быть одинаковыми. Именно поэтому во время соединения у вас могут возникнуть определенные проблемы.
  4. Систему невозможно выполнить с заземляющей нетралью с одной стороны. Именно поэтому нейтраль должны иметь оба блока.
  5. В этой конструкции вам будет сложно сохранить в целостности электромагнитный баланс. Балансирование будет связано с увеличением корпуса этого устройства. Если диапазон будет большим, тогда преимущества первоначальной стоимости значительно растеряются.

Надеемся, что, благодаря нам вы разберетесь с устройством автотрансформатора. Мы постарались предоставить вашему вниманию детальную инструкцию о его применении. Также мы постарались дать полный ответ на вопрос, что такое автотрансформатор.

Читайте также: трансформатор тесла своими руками.

Автотрансформатор — Википедия. Что такое Автотрансформатор

Схема автотрансформатора с регулированием напряжения. Автотрансформатор АТДЦТН-125000/330/110

А́втотрансформа́тор — вариант трансформатора, в котором первичная и вторичная обмотки соединены напрямую, и имеют за счёт этого не только магнитную связь, но и электрическую. Обмотка автотрансформатора имеет несколько выводов (как минимум 3), подключаясь к которым, можно получать разные электрические напряжения[1].

Преимуществом автотрансформатора является более высокий КПД, поскольку лишь часть мощности подвергается преобразованию — это особенно существенно, когда входное и выходное напряжения отличаются незначительно. Недостатком является отсутствие электрической изоляции (гальванической развязки) между первичной и вторичной цепью. В промышленных сетях, где наличие заземления нулевого провода обязательно, этот фактор роли не играет, зато существенным является меньший расход стали для сердечника, меди для обмоток, меньший вес и габариты, и в итоге — меньшая стоимость.

Распространены аббревиатуры:

ЛАТР — Лабораторный АвтоТрансформатор Регулируемый.
РНО — Регулятор Напряжения Однофазный.
РНТ — Регулятор Напряжения Трёхфазный.

Принцип работы автотрансформатора

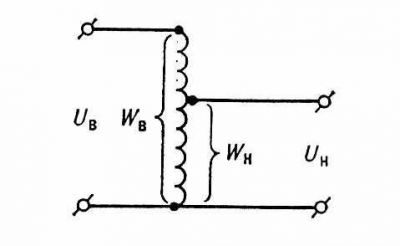

Схема автотрансформатора.

Предположим, что источник электрической энергии (сеть переменного тока) подключен к виткам ω1{\displaystyle \omega _{1}} обмотки автотрансформатора, а потребитель — к некоторой части этой обмотки ω2{\displaystyle \omega _{2}}.

При прохождении переменного тока по обмотке автотрансформатора возникает переменный магнитный поток, индуцирующий в этой обмотке электродвижущую силу, величина которой прямо пропорциональна числу витков обмотки.

Следовательно, если во всей обмотке автотрансформатора, имеющей число витков ω1{\displaystyle \omega _{1}}, индуцируется электродвижущая сила E1{\displaystyle E_{1}}, то в части этой обмотки, имеющей число витков ω2{\displaystyle \omega _{2}}, индуцируется электродвижущая сила E2{\displaystyle E_{2}}. Соотношение величин этих ЭДС выглядит так: E1E2=ω1ω2=k{\displaystyle {{E_{1}} \over {E_{2}}}={{\omega _{1}} \over {\omega _{2}}}=k}, где k{\displaystyle k} — коэффициент трансформации.

Так как падение напряжения в активном сопротивлении обмотки автотрансформатора относительно мало, то им практически можно пренебречь и считать справедливыми равенства U1=E1{\displaystyle U_{1}=E_{1}} и U2=E2{\displaystyle U_{2}=E_{2}},

где U1{\displaystyle U_{1}} — напряжение источника электрической энергии, поданное на всю обмотку автотрансформатора, имеющую число витков ω1{\displaystyle \omega _{1}};

U2{\displaystyle U_{2}} — напряжение, подаваемое к потребителю электрической энергии, снимаемое с той части обмотки автотрансформатора, которая обладает количеством витков ω2{\displaystyle \omega _{2}}.

Следовательно, U1U2=ω1ω2=k{\displaystyle {{U_{1}} \over {U_{2}}}={{\omega _{1}} \over {\omega _{2}}}=k}.

Напряжение U1{\displaystyle U_{1}}, приложенное со стороны источника электрической энергии ко всем виткам ω1{\displaystyle \omega _{1}} обмотки автотрансформатора, во столько раз больше напряжения U2{\displaystyle U_{2}}, снимаемого с части обмотки, обладающей числом витков ω2{\displaystyle \omega _{2}}, во сколько раз число витков ω1{\displaystyle \omega _{1}} больше числа витков ω2{\displaystyle \omega _{2}}.

Если к автотрансформатору подключен потребитель электрической энергии, то под влиянием напряжения U2{\displaystyle U_{2}} в нём возникает электрический ток, действующее значение которого обозначим как I2{\displaystyle I_{2}}.

Соответственно в первичной цепи автотрансформатора будет ток, действующее значение которого обозначим как I1{\displaystyle I_{1}}.

Однако ток в верхней части обмотки автотрансформатора, имеющей число витков (ω1−ω2){\displaystyle ({\omega _{1}}-{\omega _{2}})} будет отличаться от тока в нижней её части, имеющей количество витков ω2{\displaystyle \omega _{2}}. Это объясняется тем, что в верхней части обмотки протекает только ток I1{\displaystyle I_{1}}, а в нижней части — некоторый результирующий ток, представляющий собой разность токов I1{\displaystyle I_{1}} и I2{\displaystyle I_{2}}. Дело в том, что согласно правилу Ленца индуцированное электрическое поле в обмотке автотрансформатора ω2{\displaystyle \omega _{2}} направлено навстречу электрическому полю, созданному в ней источником электрической энергии. Поэтому токи I1{\displaystyle I_{1}} и I2{\displaystyle I_{2}} в нижней части обмотки автотрансформатора направлены навстречу друг другу, то есть находятся в противофазе.

Сами токи I1{\displaystyle I_{1}} и I2{\displaystyle I_{2}}, как и в обычном трансформаторе, связаны соотношением I1I2=ω2ω1=1k{\displaystyle {{I_{1}} \over {I_{2}}}={{\omega _{2}} \over {\omega _{1}}}={1 \over k}}

или I2=ω1ω2×I1{\displaystyle I_{2}={{\omega _{1}} \over {\omega _{2}}}\times I_{1}}.

Так как в понижающем трансформаторе ω1>ω2{\displaystyle {\omega _{1}}>{\omega _{2}}}, то I2>I1{\displaystyle {I_{2}}>{I_{1}}} и результирующий ток в нижней обмотке автотрансформатора равен I2−I1{\displaystyle {I_{2}}-{I_{1}}}.

Следовательно, в той части обмотки автотрансформатора, с которой подаётся напряжение на потребитель, ток значительно меньше тока в потребителе, то есть I2−I1≪I2{\displaystyle {I_{2}}-{I_{1}}\ll {I_{2}}}.

Это позволяет значительно снизить расход энергии в обмотке автотрансформатора на нагрев её проволоки (См. Закон Джоуля — Ленца) и применить провод меньшего сечения, то есть снизить расход цветного металла, уменьшить вес и габариты автотрансформатора.

Если автотрансформатор повышающий, то напряжение со стороны источника электрической энергии подводится к части витков обмотки трансформатора ω1{\displaystyle \omega _{1}}, а на потребитель подводится напряжение со всех его витков ω2{\displaystyle \omega _{2}}.

Применение автотрансформаторов

Автотрансформатор для питания телевизоров, СССР, 1960-е — 1970-е гг. Напряжение плавно регулировалось перемещением «ползунка» на верхней панели, контроль по показаниям вольтметра. \omega _{2}

Автотрансформатор с регулированием напряжения. Защитный кожух снят. Сзади видна снятая верхняя панель со шкалой, деления показывают, какое напряжение будет подаваться потребителю.

Автотрансформаторы применяются в телефонных аппаратах, радиотехнических устройствах, для питания выпрямителей и т. д. Достаточно широкое применение автотрансформаторы получили в СССР: для ручной стабилизации питающего напряжения ламповый телевизор подключался к сети через ЛАТР и перед включением самого телевизора производилась ручная регулировка напряжения до номинального значения. Причиной этому было то, что в электросетях зачастую регулярно наблюдалось пониженное напряжение, которое могло повредить дорогостоящий телевизионный приёмник. В дальнейшем для этой задачи более эффективно применялись автоматические феррорезонансные стабилизаторы.

Электрификация железных дорог по системе 2×25 кВ

В СССР (и на постсоветском пространстве) часть железных дорог электрифицирована на переменном токе 25 киловольт, частотой 50 Герц. С тяговой подстанции в контактный провод подаётся высокое напряжение[2], обратным проводом служит рельс. Однако, на малонаселённых территориях нет возможности часто располагать тяговые подстанции (к тому же трудно найти квалифицированный персонал для их обслуживания, а также создать для людей должные жилищно-бытовые условия).

Для малонаселённых территорий разработана система электрификации 2×25 кВ (два по двадцать пять киловольт).

На опорах контактной сети (сбоку от железнодорожного полотна и контактного провода) натянут специальный питающий провод, в который подаётся напряжение 50 тыс. вольт от тяговой подстанции. На железнодорожных станциях (или на перегонах) установлены малообслуживаемые понижающие автотрансформаторы, вывод обмотки ω1{\displaystyle \omega _{1}} подключён к питающему проводу, а вывод обмотки ω2{\displaystyle \omega _{2}} — к контактному проводу. Общим (обратным) проводом является рельс. На контактный провод подаётся половинное напряжение от 50 кВ, то есть 25 кВ[3].

Данная система позволяет реже строить тяговые подстанции, а также уменьшаются тепловые потери. Электровозы и электропоезда переменного тока в переделке не нуждаются.

Примечания

  1. ↑ Большая советская энциклопедия: [в 51 т.] / гл. ред. С. И. Вавилов. — 2-е. — М.: Советская энциклопедия, 1949—1958. — Т. 1. — С. 284.
  2. ↑ Как правило, подаётся несколько выше 25 киловольт, обычно 27—27,5; с учётом потерь.
  3. ↑ Как правило, подаётся несколько выше 50 киловольт, обычно 55; с учётом потерь, чтобы на контактном проводе было 27,5 кВ.

Литература

Ссылки

См. также

Что такое автотрансформатор?

Авто трансформатор – это специальная разновидность электрического трансформатора, в котором первичная и вторичная обмотка соединяются вместе. Как видите, автотрансформатор имеет достаточно простую конструкцию и разобраться в ней может каждый.

В этой статье мы расскажем о принципе работы этого устройства. Вы сможете узнать не только теоретические основы, но и практическое применение.

Автотрансформатор и его теоретические основы

В автотрансформаторе вы сможете найти единственную обмотку. Она будет использоваться не только в качестве первичной, но и в качестве вторичной обмотки. Схема автотрансформатора указана на фото ниже:

На этом фото вы сможете увидеть, что обмотка AB считается общим числом оборотов. N1 считается первичной обмоткой. Как видите, на фото эта обмотка будет выходить из точки C. В этом случае участок BC будет рассматриваться в качестве вторичной обмотки. Теперь мы можем предположить, что число витков между точками BC будут составлять N2.

Если напряжение в автотрансформаторе будет проходить через V1, тогда напряжение на отрезке первого витка будет составлять V1/N1. Таким образом на участке BC будет V1/N1*N2=V2, а это означает V2/V1=N2/N1=константа k.

Исходя из этих результатов можно сделать вывод о том, что константа будет являться отношением напряжения в автотрансформаторе. Когда нагрузка будет подаваться на участок между вторичными клеммами, тогда показатель тока составит I2. Показатель во вторичной обмотке будет составлять I1 и I2. Теперь мы рекомендуем вашему вниманию соответствующее видео:

Автотрансформатор и экономия потребления меди

Если вы планируете использовать авто трансформатор, тогда сможете значительно сэкономить потребление меди. Электрический силовой трансформатор может использовать значительно больше меди.

На данный момент практически каждый человек знает, что вес меди будет зависеть от ее сечения и длины. Длина проводника в обмотке будет пропорциональна числу его оборотов и типу сечения. Итак, из этого понятно, что вес меди в сечении, где проходит переменный ток пропорционален I1 и вес меди на участке BC также будет составлять I1.

(N1 — N2) I1 + N2 (I2 — I1) ⇒ N1I1 — N2I1 + N2I2 — N2I1 ⇒ N1I1 + N2I2 — 2N2I1 ⇒ 2N1I1 — 2N2I1 (поскольку N1I1 = N2I2) ⇒ 2 (N1I1 — N2I1).

Благодаря этой формуле можно доказать, что удельный вес меди в двух обмоточном трансформаторе будет пропорциональным N1I1 + N2I2⇒ 2N1I1 (поскольку в трансформаторе N1I1 = N2I2).

Теперь давайте представим, что Wa и WTW будут являться показателями веса меди в авто трансформаторе, а в двух обмоточном трансформаторе они будут означать:

Благодаря этой формуле можно сделать вывод, что экономия потребления меди в автотрансформаторе будет составлять ⇒ WTW — Wa = kWtw.

Однофазный трансформатор 400/220 киловольт

Автотрансорматор этого типа может иметь только одну обмотку. Именно поэтому во время его использования вы можете столкнуться с определенными преимуществами.

Для коэффициента трансформации размер авто трансформатора будет составлять 50%. Этот показатель был взят в сравнении с обычным трансформатором. Если говорить о стоимости, тогда можно сделать вывод о том, что она будет значительно меньше. Показатель стоимости будет низким, когда коэффициент трансформации будет являться не менее двух. Если вам будет интересно, тогда можете прочесть про измерительные трансформаторы.

Недостатки авто трансформатора

Как и любое другое устройство конструкция автотрансформатора может иметь определенные недостатки. К основным недостаткам можно отнести:

  1. Низковольтная схема в этом устройстве будет зависеть от высокого напряжения. Если вы планируете избежать, сбоя в сети, тогда вам необходимо разработать схему обеспечения низкого напряжения. Благодаря этому ваше устройство сможет выдержать высокие нагрузки.
  2. Поток рассеивания между обмотками считается небольшим. Это может означать, что, если система будет неисправной, тогда может возникнуть короткое замыкание.
  3. Соединения между первичной и вторичной обмоткой должны быть одинаковыми. Именно поэтому во время соединения у вас могут возникнуть определенные проблемы.
  4. Систему невозможно выполнить с заземляющей нетралью с одной стороны. Именно поэтому нейтраль должны иметь оба блока.
  5. В этой конструкции вам будет сложно сохранить в целостности электромагнитный баланс. Балансирование будет связано с увеличением корпуса этого устройства. Если диапазон будет большим, тогда преимущества первоначальной стоимости значительно растеряются.

Надеемся, что, благодаря нам вы разберетесь с устройством автотрансформатора. Мы постарались предоставить вашему вниманию детальную инструкцию о его применении. Также мы постарались дать полный ответ на вопрос, что такое автотрансформатор.

трансформатор тесла своими руками.

Регулируемый автотрансформатор


Устройство регулируемых автотрансформаторов



В первую очередь давайте вспомним, что из себя представляет стандартный автотрансформатор и как он устроен — обязательно читайте по ссылке нашу подробную статью об этом.

Из неё вы, в частности, узнаете, что автотрансформатор имеет одну общую обмотку, часть которой является первичной, к ней подключается электрический ток питающей сети, а другая часть — вторичной, к ней подключается нагрузка — какой-нибудь электроприбор.

При этом отводов от основной обмотки может быть несколько, все они с определенным шагом изменяют входящее напряжение, какие-то повышают, а какие-то понижают. Схема стандартного автотрансформатора представлена ниже:


Устройство стандартного автотрансформатора


В нашем примере, у автотрансформатора имеется два дополнительных отвода от обмотки а2 и а3, с коэффициентами трансформации k1 = 1,125 и k2 = 0,9.

Таким образом, если мы подаём на первичную обмотку переменный ток напряжением 220В, на первом отводе получаем 220/0,9 = 244,4 В, а на втором 220/1,125 = 195,55 В. (Входящее напряжение именно делится на коэффициент трансформации, для получения величины выходного напряжения у автотрансформатора, т.к. формула для определения коэффициента следующая: k=U1/U2, где k – коэффициент трансформации, U1 – входящее напряжение, U2 – получаемое напряжение на отпайках.)

Чаще всего, автотрансформаторы имеют по несколько дополнительных отпаек, которые и формируют вторичные обмотки, несколько ступеней регулирования входящего напряжения и, соответственно, остальных параметров электрического тока.

Главным недостатком такой конструкции автотрансформатора является то, что изменять входящее напряжение можно лишь кратно коэффициентам трансформации существующих отводов от обмотки, а сделать много сложно и не практично, поэтому напряжение может регулироваться лишь ступенчато, с определенным шагом.

Здесь нам и приходит на помощь регулируемый автотрансформатор, он устроен так, что позволяет плавно и достаточно точно изменять входящее напряжение, получая на выходе требуемые величины.

На изображении ниже вы можете видеть устройство стандартного регулируемого автотрансформатора:

Устройство регулируемого автотрансформатора


Регулируемый автотрансформатор, как и обычный, представляет собой магнитный сердечник с обмоткой из медной проволоки, к которой в точках А1 и Х подключается входящий переменный электрический ток, например, стандартной бытовой электросети 220В.

На этом сходство с обычным автотрансформатором заканчивается, ведь вместо нескольких отводов с разным коэффициентом трансформации, здесь есть всего один контакт, подключенный к подвижному механизму, который может перемещаться по обмотке.

При этом, с части обмотки снят изоляционный слой, в этом месте с ней и контактирует угольная щетка или ролик этого механизма, таким образом создаётся электрическая связь с требуемой частью обмотки.


Принцип действия регулируемого автотрансформатора


Как вы, наверное, уже догадались, нагрузка, какой-нибудь электроприбор, подключается к выводу от этого подвижного контакта а2 и к общей точке обмотки Х. Получается, что, перемещая ролик, мы изменяем количество витков вторичной обмотки автотрансформатора, и таким образом имеем возможность плавно регулировать получаемое на выходе напряжение.


Принцип действия регулируемого автотрансформатора


Регулируемый автотрансформатор позволяет как повысить электрические показатели в определенных пределах, в частности напряжение, так и понизить их.


Регулируемый автотрансформатор на схеме


На электрических схемах, регулируемый автотрансформатор чаще всего изображается следующим образом:


Регулируемый автотрансформатор на схемах


— В виде прямой черты показан магнитопровод — сердечник, волнистая линия сбоку от него это общая обмотка

— Показаны стационарные отводы для подключения входящего источника питания — точки А1 и Х

— Стрелкой обозначен перемещаемый, подвижный контакт, формирующий вторичную обмотку, в зависимости от своего местоположения — точки а2 и Х


Виды регулируемых автотрансформаторов



 Регулируемые автотрансформаторы бывают:


— однофазными и трехфазными.


Однофазный и трехфазный автотрансформатор регулируемый


Конструктивно трехфазный регулируемый автотрансформатор представляет собой три однофазных в одном корпусе.

По типу привода, который перемещает подвижный контакт по обмотке, они делятся на модели:

с механической — ручной и автоматической — с помощью сервопривода, регулировкой выходного напряжения.


Механический и автоматический автотрансформаторы


Здесь все просто, в автоматических автотрансформаторах положение подвижного контакта изменяет электромотор – сервопривод. Часто такое решение применяется при устройстве стабилизаторов напряжения, когда от автотрансформатора требуется автоматическое, достаточно точное реагирование на изменение параметров входящего электрического тока.

В механических регулируемых автотрансформаторах, перемещение подвижного контакта по обмотке осуществляется вручную, ярким представителем такой конструкции является ЛАТР – Лабораторный Автотрансформатор Регулируемый.

Наибольшее распространение ЛАТР, как вы, наверное, уже догадались из названия, получили в различной лабораторной деятельности, при проверке, ремонте, модификации электрооборудования, приборов и их элементов.

Нередко именно ЛАТР устанавливают в приборах, где есть нагревательные элементы, например, ТЭНы, изменяя с помощью ЛАТР параметры электрического тока, питающего их, можно регулировать температуру нагрева.

Главное отличие регулируемого автотрансформатора, от нерегулируемого – механизм передвижения контакта, является как основным преимуществом – позволяя плавно регулировать параметры электрического тока, так и главным недостатком. Как и любой другой подвижный элемент, он требует периодического обслуживания и может сломаться, угольная щетка или ролик может стереться и электрический контакт ослабнет или совсем пропадёт.

Но, несмотря на это, в настоящее время, регулируемые трансформаторы довольно широко распространены, и вы обязательно их встретите в недорогих, но достаточно надежных стабилизаторах напряжениях, в мастерских и различных лабораториях.

А если в статье вы не нашли ответов на свои вопросы о регулируемых автотрансформаторах – не стесняйтесь, пишите в комментариях, я обязательно постараюсь оперативно вам ответить. Кроме того, как обычно приветствуются любые мнения, дополнения, здоровая критика, всё то, что поможет сделать материал более информативным и полезным всем.

Особенности конструкции и режимы работы автотрансформаторов



В установках 110 кВ и выше широкое применение находят автотрансформаторы большой мощности. Объясняется это рядом преимуществ, которые они имеют по сравнению с трансформаторами.

Рис.1. Схема однофазного автотрансформатора

Однофазный автотрансформатор имеет электрически связанные обмотки ОВ и ОС (рис.1). Часть обмотки, заключенная между выводами В и С, называется последовательной, а между С и О — общей.

При работе автотрансформатора в режиме понижения напряжения в последовательной обмотке проходит ток Iв, который, создавая магнитный поток, наводит в общей обмотке ток Io. Ток нагрузки вторичной обмотки Ic складывается из тока Iв, проходящего благодаря гальванической (электрической) связи обмоток, и тока Io, созданного магнитной связью этих обмоток: Ic=Iв+Io, откуда Io=Ic-Iв.

Полная мощность, передаваемая автотрансформатором из первичной сети во вторичную, называется проходной.

Если пренебречь потерями в сопротивлениях обмоток автотрансформатора. можно записать следующее выражение:

Преобразуя правую часть выражения, получаем:

(3)

где (Uв — Uc)Iв=Sт — трансформаторная мощность, передаваемая магнитным путем из первичной обмотки во вторичную; UcIв=Sэ — электрическая мощность, передаваемая из первичной обмотки во вторичную за счет их гальванической связи, без трансформации.

Эта мощность не нагружает общей обмотки, потому что ток Iв из последовательной обмотки проходит на вывод С, минуя обмотку ОС.

В номинальном режиме проходная мощность является номинальной мощностью автотрансформатора S=Sном, а трансформаторная мощность — типовой мощностью Sт=Sтип.

Размеры магнитопровода, а следовательно, его масса определяются трансформаторной (типовой) мощностью, которая составляет лишь часть номинальной мощности:

(4)

где nBC = UBUC — коэффициент трансформации; kвыг коэффициент выгодности или коэффициент типовой мощности.

Из (4) следует, что чем ближе UB к UC, тем меньше kвыг и меньшую долю номинальной составляет типовая мощность. Это означает, что размеры автотрансформатора, его масса, расход активных материалов уменьшаются по сравнению с трансформатором одинаковой номинальной мощности.

Например, при UB=330кВ, UC=110кВ, kвыг=0,667, а при UB=550кВ, UC=330кВ, kвыг=0,34.

Наиболее целесообразно применение автотрансформаторов при сочетании напряжений 220/110; 330/150; 500/220; 750/330.

Из схемы (рис.1) видно, что мощность последовательной обмотки

Sп=(UB-UC)IB=Sтип;

мощность общей обмотки

Таким образом, еще раз можно подчеркнуть, что обмотки и магнитопровод автотрансформатора рассчитываются на типовую мощность, которую иногда называют расчетной мощностью. Какая бы мощность ни подводилась к зажимам В или С, последовательную и общую обмотки загружать больше чем на Sтип нельзя. Этот вывод особенно важен при рассмотрении комбинированных режимов работы автотрансформатора. Такие режимы возникают, если имеется третья обмотка, связанная с автотрансформаторными обмотками только магнитным путем.

Третья обмотка автотрансформатора (обмотка НН) используется для питания нагрузки, для присоединения источников активной или реактивной мощности (генераторов и синхронных компенсаторов), а в некоторых случаях служит лишь для компенсации токов третьих гармоник. Мощность обмотки НН SН не может быть больше Sтип, так как иначе размеры автотрансформатора будут определяться мощностью этой обмотки. Номинальная мощность обмотки НН указывается в паспортных данных автотрансформатора.

Рассмотрим режимы работы трехобмоточных автотрансформаторов с обмотками ВН, СН и НН (рис.2).

Рис.2. Распределение токов в обмотках автотрансформатора в различных режимах
а,б — автотрансформаторные режимы,
в,г — трансформаторные режимы,
д,е — комбинированные режимы

В автотрансформаторных режимах (рис.2,а,б) возможна передача номинальной мощности Sном из обмотки ВН в обмотку СН или наоборот. В обоих режимах в общей обмотке проходит разность токов IС-IВ=kтипIC, а поэтому последовательная и общая обмотки загружены типовой мощностью, что допустимо.

В трансформаторных режимах (рис.2,в,г) возможна передача мощности из обмотки НН в обмотку СН или ВН, причем обмотку НН можно загрузить не более чем на Sтип. Условие допустимости режима НН→ВН или НН→СН:

(5)

Если происходит трансформация Sтип из НН в СН, то общая обмотка загружена такой же мощностью и дополнительная передача мощности из ВН в СН невозможна, хотя последовательная обмотка не загружена.

В трансформаторном режиме передачи мощности Sтип из обмотки НН в ВН (рис.2,г) общая и последовательная обмотки загружены не полностью:

поэтому возможно дополнительно передать из обмотки СН в ВН некоторую мощность (см. пояснения к рис.2,е).

В комбинированном режиме передачи мощности автотрансформаторным путем ВН→СН и трансформаторным путем НН→СН (рис.2,д) ток в последовательной обмотке.

где РB QB — активная и реактивная мощности, передаваемые из ВН в СН.

Нагрузка последовательной обмотки

Отсюда видно, что даже при передаче номинальной мощности SB=Sном последовательная обмотка не будет перегружена.

В общей обмотке токи автотрансформаторного и трансформаторного режимов направлены одинаково:

Io=Io(a)+I(т).

Нагрузка общей обмотки

So=UC(Io(a)+I(т)).

Подставляя значения токов и производя преобразования, получаем:

(6)

где РH, QH — активная и реактивная мощности, передаваемые из обмотки НН в обмотку СН.

Таким образом, комбинированный режим НН→СН, ВН→СН ограничивается загрузкой общей обмотки и может быть допущен при условии

(7)

Если значения cosφ на стороне ВН и НН незначительно отличаются друг от друга, то кажущиеся мощности можно складывать алгебраически и (6) упрощается

(8)

В комбинированном режиме передачи мощности из обмоток НН и СН в обмотку ВН распределение токов показано на рис.2,е. В общей обмотке ток автотрансформаторного режима направлен встречно току трансформаторного режима, поэтому загрузка обмотки значительно меньше допустимой и в пределе может быть равна нулю. В последовательной обмотке токи складываются, что может вызвать ее перегрузку. Этот режим ограничивается загрузкой последовательной обмотки

(9)

где Рс, Qс — активная и реактивная мощности на стороне СН; Рн, Qн — то же на стороне НН.

Комбинированный режим НН→ВН, СН→ВН допустим, если

(10)

Если значения cosφ на стороне СН и НН незначительно отличаются друг от друга, то (9) упрощается

(11)

Возможны и другие комбинированные режимы: передача мощности из обмотки СН в обмотки НН и ВН или работа в понижающем режиме при передаче мощности из обмотки ВН в обмотки СН и НН. В этих случаях направления токов в обмотках изменяются на обратные по сравнению с рис.2,д,е, но приведенные рассуждения и расчетные формулы (6)-(11) останутся неизменными.

Рис.3. Схема включения трансформаторов тока
для контроля нагрузки автотрансформатора

Во всех случаях надо контролировать загрузку обмоток автотрансформатора. Ток в последовательной обмотке может контролироваться трансформатором тока ТА1, так как Iп=IB (рис.3). Трансформатор тока ТА2 контролирует ток на выводе обмотки СН, а для контроля тока в общей обмотке необходим трансформатор тока ТАО, встроенный непосредственно в эту обмотку. Допустимая нагрузка общей обмотки указывается в паспортных данных автотрансформатора.

Рис.4. Схема трехфазного трехобмоточного автотрансформатора

Выводы, сделанные для однофазного трансформатора [формулы (4)-(11)], справедливы и для трехфазного трансформатора, схема которого показана на рис.4. Обмотки ВН и СН соединяются в звезду с выведенной нулевой точкой, обмотки НН — в треугольник.

К особенностям конструкции автотрансформаторов следует отнести необходимость глухого заземления нейтрали, общей для обмоток ВН и СН. Объясняется это следующим. Если в системе с эффективно-заземленной нейтралью включить понижающий автотрансформатор с незаземленной нейтралью, то при замыкании на землю одной фазы в сети СН на последовательную обмотку этой фазы будет воздействовать полное напряжение UB/√З вместо (UB-UC)√3, напряжение выводов обмотки СН возрастет примерно до UB, резко увеличится напряжение, приложенное к обмоткам неповрежденных фаз. Аналогичная картина наблюдается в случае присоединения повышающего автотрансформатора с незаземленной нейтралью к системе с эффективно-заземленной нейтралью.

Такие перенапряжения недопустимы, поэтому нейтрали всех автотрансформаторов глухо заземляются. В этом случае заземления на линии со стороны ВН или СН не вызывают опасных перенапряжений, однако в системах ВН и СН возрастают токи однофазного КЗ.

Подводя итог всему сказанному, можно отметить следующие преимущества автотрансформаторов по сравнению с трансформаторами той же мощности:

  • меньший расход меди, стали, изоляционных материалов;
  • меньшая масса, а следовательно, меньшие габариты, что позволяет создавать автотрансформаторы больших номинальных мощностей, чем трансформаторы;
  • меньшие потери и больший КПД; более легкие условия охлаждения.

Недостатки автотрансформаторов:

  • необходимость глухого заземления нейтрали, что приводит к увеличению токов однофазного КЗ;
  • сложность регулирования напряжения;
  • опасность перехода атмосферных перенапряжений вследствие электрической связи обмоток ВН и СН.


Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
