Электрические автоматы. Виды и работа. Характеристики

С самого начала возникновения электричества инженеры стали думать над безопасностью электрических сетей и устройств от токовых перегрузок. Вследствие этого было сконструировано много разных устройств, которые отличаются надежной и качественной защитой. Одними из последних разработок стали электрические автоматы.

Электрические автоматы

Этот прибор называется автоматическим по причине того, что он оснащен функцией отключения питания в автоматическом режиме, при возникновении коротких замыканий, перегрузок. Обычные предохранители после срабатывания подлежат замене на новые, а автоматы после устранения причин аварии можно снова включить.

Такое защитное устройство необходимо в любой схеме электрической сети. Защитный автомат защитит здание или помещение от разных аварийных ситуаций:

  • Пожаров.
  • Ударов человека током.
  • Неисправностей электропроводки.
Виды и конструктивные особенности

Необходимо знать информацию о существующих видах автоматических выключателей, чтобы во время приобретения правильно выбрать подходящее устройство. Имеется классификация электрических автоматов по нескольким параметрам.

Отключающая способность
Это свойство определяет ток короткого замыкания, при котором автомат разомкнет цепь, тем самым отключит сеть и приборы, которые были подключены к сети. По этому свойству автоматы подразделяются:
  • Автоматы на 4500 ампер, применяются для предотвращения неисправностей силовых линий жилых домов старой постройки.
  • На 6000 ампер, используются для предотвращения аварий при замыканиях в сети домов в новостройках.
  • На 10000 ампер, применяются в промышленности для защиты электрических установок. Ток такой величины может образоваться в непосредственной близости от подстанции.

Срабатывание автоматического выключателя возникает при замыканиях, сопровождающихся возникновением определенной величины тока.

Автомат защищает электропроводку от повреждения изоляции большим током.

Число полюсов

Это свойство говорит нам о наибольшем количестве проводов, которые возможно подключить к автомату для обеспечения защиты. При аварии, напряжение на этих полюсах отключаются.

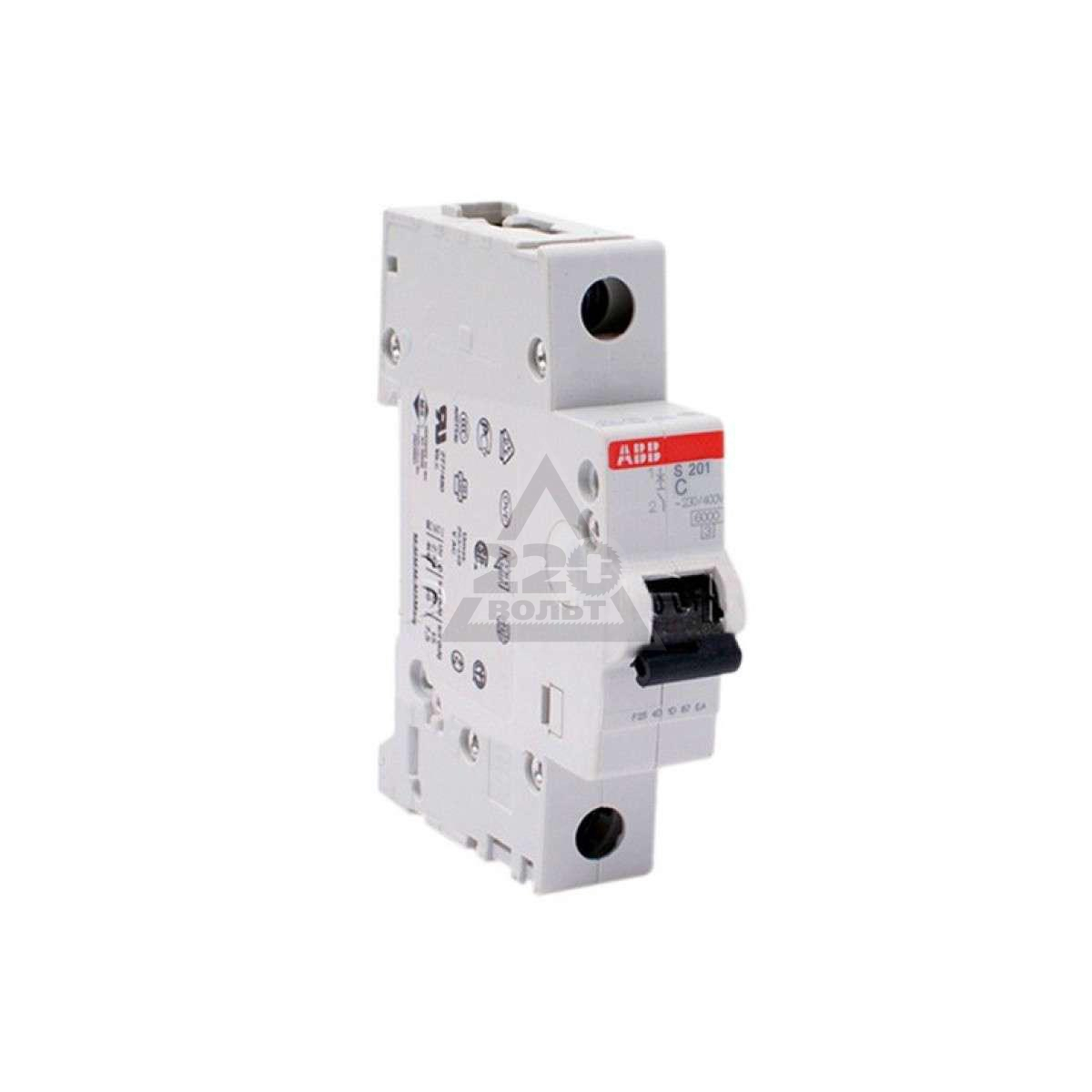

Особенности автоматов с одним полюсом

Такие электрические автоматы наиболее простые по своей конструкции, и служат для защиты отдельных участков сети. К такому автоматическому выключателю можно подсоединить два провода: вход и выход.

Задачей таких устройств является защита электрической проводки от перегрузок и КЗ проводов. Нейтральный провод подключается к нулевой шине, в обход автомата. Заземление подключается отдельно.

Электрические автоматы с одним полюсом не являются вводными, так как при его отключении разрывается фаза, а нулевой провод по-прежнему остается соединенным с питанием. Это не обеспечивает защиту на 100%.

Свойства автоматов с двумя полюсами

В случаях, когда при аварии требуется полное отсоединение от электрической сети, используют автоматические выключатели с двумя полюсами. Они используются как вводные. В аварийных случаях, либо при коротком замыкании вся электрическая проводка отключается в одно время. Это дает возможность осуществлять работы по ремонту и обслуживанию, а также проведения работ по подключению оборудования, так как гарантирована полная безопасность.

Двухполюсные электрические автоматы используют, когда необходимо наличие отдельного выключателя для устройства, работающего от сети 220 вольт.

Автомат с двумя полюсами подключают к устройству с помощью четырех проводов. Из них два приходят от сети питания, а другие два выходят из него.

Трехполюсные электрические автоматы

В электрической сети, имеющей три фазы, применяются 3-полюсные автоматы. Заземление оставляют незащищенным, а проводники фаз соединяют с полюсами.

Трехполюсный автомат служит вводным устройством для любых трехфазных потребителей нагрузки. Чаще всего такой вариант исполнения автомата применяют в промышленных условиях для питания электричеством электродвигателей.

К автомату можно подключить 6 проводников, три из которых – фазы электрической сети, а остальные три выходящие от автомата, и обеспеченные защитой.

Использование четырехполюсного автомата

Чтобы обеспечить защитой трехфазную сеть с четырехпроводной системой проводников (например, электродвигатель, включенных по схеме «звезды»), применяют 4-полюсный автоматический выключатель. Он играет роль вводного устройства четырехпроводной сети.

Имеется возможность подключения к устройству восьми проводников. С одной стороны – три фазы и ноль, с другой стороны – выход трех фаз с нолем.

Время-токовая характеристика

Когда устройства, потребляющие электроэнергию, и электрическая сеть работают в нормальном режиме, то происходит обычное протекание тока. Это явление касается и электрического автомата. Но, в случае повышения силы тока по разным причинам выше номинального значения, происходит срабатывание расцепителя автомата, и цепь разрывается.

Параметр этого срабатывания называется время-токовой характеристикой электрического автомата. Она является зависимостью времени сработки автомата и соотношения между реальной силой тока, проходящей через автомат, и номинальным значением тока.

Важность этой характеристики заключается в том, что обеспечивается наименьшее число ложных срабатываний с одной стороны, и осуществляется защита по току, с другой стороны.

В энергетической промышленности бывают ситуации, когда кратковременное повышение тока не связано с аварией, и защита не должна срабатывать. Также происходит и с электрическими автоматами.

Время-токовые характеристики определяют, через какое время сработает защита, и какие параметры силы тока при этом возникнут. Чем больше перегрузка тем быстрее сработает автомат.

Электрические автоматы с маркировкой «В»

Автоматические выключатели категории «В», способны отключаться за 5 — 20 с. При этом значение тока составляет от 3 до 5 номинальных значений тока ≅0.02 с. Такие автоматы используются для защиты бытовых устройств, а также всей электропроводки квартир и домов.

Свойства автоматов с маркировкой «С»

Электрические автоматы этой категории могут выключиться за время 1 — 10 с, при 5 — 10 кратной токовой нагрузке ≅0. 02 с. Такие применяют во многих областях, наиболее популярны для домов, квартир и других помещений.

Значение маркировки «D» на автомате

С таким классом автоматы используются в промышленности и выполнены в виде 3-полюсных и 4-полюсных исполнений. Их применяют для того, чтобы защитить мощные электрические моторы и разные трехфазные устройства. Время их сработки составляет до 10 секунд, при этом ток срабатывания может превышать номинальное значение в 14 раз. Это дает возможность с необходимым эффектом использовать его для защиты различных схем.

Электродвигатели со значительной мощностью чаще всего подключают через электрические автоматы с характеристикой «D», т.к. пусковой ток высокий.

Номинальный ток

Имеется 12 вариантов исполнения автоматов, которые различаются по характеристике номинального тока работы, от 1 до 63 ампер. Этот параметр определяет скорость выключения автомата при достижении предельного значения тока.

Автомат по этому свойству выбирают с учетом поперечного сечения жил проводов, допускаемому току.

Принцип действия электрических автоматов
Обычный режим

При обычной работе автомата управляющий рычаг взведен, ток поступает через провод питания на верхней клемме. Далее ток идет на неподвижный контакт, через него на подвижный контакт и по гибкому проводу на катушку соленоида. После него по проводу ток идет на биметаллическую пластину расцепителя. От него ток проходит на нижнюю клемму и дальше на нагрузку.

Режим перегрузки

Этот режим возникает при превышении номинального тока автомата. Биметаллическая пластина нагревается большим током, изгибается и размыкает цепь. Для действия пластины требуется время, которое зависит от значения проходящего тока.

Автоматический выключатель является аналоговым устройством. При его настройке есть определенные сложности. Ток срабатывания расцепителя настраивается на заводе специальным регулировочным винтом. После остывания пластины автомат снова может функционировать. Температура биметаллической пластины зависит от окружающей среды.

Расцепитель действует не сразу, давая возможность току к возврату номинального значения. Если ток не снижается, то расцепитель срабатывает. Перегрузка может возникнуть из-за мощных устройств на линии, либо подключении сразу нескольких устройств.

Режим короткого замыкания

При этом режиме ток возрастает очень быстро. Магнитное поле в катушке соленоида движет сердечник, приводящий в действие расцепитель, и отключает контакты сети питания, тем самым снимает аварийную нагрузку цепи и защищает сеть от возможного пожара и разрушения.

Электромагнитный расцепитель действует мгновенно, чем отличается от теплового расцепителя. При размыкании контактов рабочей цепи появляется электрическая дуга, величина которой зависит от тока в цепи. Она вызывает разрушение контактов. Чтобы предотвратить это отрицательное действие, сделана дугогасительная камера, которая состоит из параллельных пластин. В ней дуга затухает и исчезает. Возникающие газы отводятся в специальное отверстие.

Похожие темы:

в чем разница между «автоматом» и УЗО

Защитные устройства, применяемые в электрической сети дома, предназначены для защиты проводки от возможных неисправностей. А значит – и для предохранения человека от поражения электрическим током. Распространенных устройств два — УЗО и  автомат . Рассмотрим, какими они бывают и в чем между ними разница.

На фото:

Дифференциальный автомат. Он представляет собой симбиоз автомата и УЗО, смонтированных в одном корпусе. Выгода от его приобретения состоит лишь в том, что упрощаются процессы монтажа и подключения, а также незначительно экономится место внутри распределительного щитка. Во всем остальном дифференциальный автомат не имеет никаких преимуществ перед комбинацией автоматического выключателя и УЗО как отдельных устройств.

На фото: блок дифференциальной защиты от фабрики Siemens.

Автоматический выключатель (в просторечии – «автомат») и устройство защитного отключения (УЗО) – два наиболее распространенных типа указанных устройств. В чем между ними разница и и какими бывают «автоматы» и УЗО.

Автоматический выключатель

Контролирует силу тока в цепи. Его задача – не допустить возникновения так называемых сверхтоков, сила которых превышает значение, максимально допустимое для данной проводки.

На практике такая ситуация может произойти при подключении слишком высокой нагрузки (большого количества мощных электроприборов) или вследствие короткого замыкания (соприкосновения фазового и нулевого проводов – в большинстве случаев это происходит из-за нарушения изоляции).

Сила тока в контролируемой автоматом цепи увеличивается, и, когда она доходит до критического значения, устройство мгновенно обесточивает проблемный участок сети.

Разновидности автоматических выключателей:

Автоматический выключатель срабатывает под действием имеющихся в нем расцепителей. Данные устройства бывают двух видов: тепловые и электромагнитные.

На фото: автоматический выключатель ВА63 от фабрики Schneider Electric.

  • Тепловые расцепители состоят из биметаллической пластины, способной нагреваться и менять форму под воздействием протекающего по ней электрического тока. Как только его сила достигает определенного значения (порога срабатывания автомата), пластина высвобождает специальную пружину и силовые контакты устройства расцепляются.
  • Электромагнитные расцепители срабатывают и выглядят примерно так же. Разница лишь в том, что в этом приспособлении используется индуктивная катушка с магнитным сердечником.

Когда сила тока в цепи достигает порога срабатывания, сердечник приходит в движение под воздействием электромагнитного поля катушки. При этом высвобождается пружина, размыкающая силовые контакты.
Каждый из этих расцепителей обладает собственным запасом надежности, и даже профессионалу сложно судить о том, какой из них лучше справляется с возложенной на него задачей. Поэтому в современных автоматических выключателях применяются сразу оба описанных устройства, работающих параллельно и отлично дополняющих друг друга.



Устройство защитного отключения (УЗО)

контролирует наличие тока утечки (называемого также разностным или дифференциальным). Последний чаще всего появляется из-за нарушения изоляции фазового провода. В результате под напряжением оказываются внешние, нетоковедущие части электроприбора – это называется утечкой тока на корпус. Прикоснувшись к ним либо по неосмотрительности взяв в руки оголенный фазовый провод, человек подвергает свою жизнь и здоровье большой опасности. И здесь на выручку приходит УЗО, которое мгновенно обесточивает подконтрольный участок сети.

На фото:

Принцип действия УЗО. Основан на постоянном контроле силы тока в подающем (фазовом) и обратном (нулевом рабочем) проводниках, которые идут, соответственно, к электроприбору и от него. При нормальных условиях сила тока в них будет примерно одинаковой – разумеется, ее значение берется по модулю, без учета математических знаков «плюс» и «минус». Замыкание одного из проводов на корпус прибора или тело человека вызывает нарушение этого баланса, то есть сила тока в фазовом проводе значительно отличается от таковой в нулевом проводнике.Зафиксировав эту разницу, УЗО приводит в действие механизм расцепителя и прекращает подачу напряжения на аварийный участок сети. В данном случае порог срабатывания устройства – это значение силы дифференциального тока, при котором происходит отключение электроэнергии. Проще говоря, это максимально допустимая разница между силой тока в фазовом и нулевом рабочем проводах. Так, например, аппарат, рассчитанный на 30 мА, сработает именно при таком значении возникшего тока утечки.

УЗО+«автомат» Следует отметить, что УЗО, так же как и остальные электроприборы в доме, должно находиться под защитой автомата.

Последний не допустит воздействия токов большой силы (токов короткого замыкания) на силовые контакты УЗО, сохраняя тем самым его работоспособность. Поэтому УЗО всегда устанавливается строго после автоматического выключателя.



Монтаж и подключение

автоматического выключателя и УЗО производятся по одинаковой схеме. Специальная защелка на корпусе устройства позволяет прочно закрепить его на предназначенной для этого DIN-рейке внутри распределительного щитка.

Никаких дополнительных инструментов и приспособлений не требуется. Провода подсоединяют при помощи стандартного винтового зажима. Оголенный провод вставляют между шляпкой винта и фиксирующей шайбой (для этого в пластиковом корпусе устройства предсумотрены прорези), после чего винт затягивают обычной отверткой.





На фото:

Так выглядит ДИН-рейка для монтажа УЗО


В статье использованы изображения moeller. net, siemens.com, schneider-electric.com, doepke.de, abb.com, eaton.com


зачем нужны, типы автоматов, как выбрать

Вступление

Как таковые, автоматические выключатели не защищают человека, от токов утечки. Для этой цели служат УЗО или дифференциальные автоматы защиты. Правильно рассчитанный автомат защиты защищают электрический кабель, а следовательно саму групповую цепь от перегрева и короткого замыкания.

Автоматы защиты — устройство

Основой устройства автоматы защиты являются два расцепителя. Именно они реагируют на перегрузку и короткое замыкание в цепи. Согласно СП31-110–2003 во внутренних сетях квартиры применяются автоматы защиты с двумя типами расцепителя, тепловым и электромагнитным. Такие автоматы носят название автоматы с комбинированным расцепителем.

Тепловые расцепители служат для размыкания цепи при перегрузке.

Работают они следующим образом.

Основа теплового расцепителя биметаллическая пластина. В нормальном режиме работы, то есть когда ток с цепи соответствует норме, биметаллическая пластина не работает. При увеличении тока в цепи, а возникает это при перегрузке или коротком замыкании, биметаллическая пластина деформируется и «щелкает» по механизму расцепления. Все цепь разомкнута, автомат выполнил свою задачу. После остывания и взведении рычага управления автомат опять готов к работе.

Так как процесс нагрева процесс не моментальный, то автоматы защиты срабатывают на перегрузку с временной задержкой, порой очень длительной.

Если для защиты групповой цепи ставить автомат защиты, только с тепловым расцепителем, то для защиты от короткого замыкания цепи требуется дополнительно установить плавкий предохранитель.

Вторым расцепителем в автомате защиты, является индукционный или электромагнитный расцепитель. Этот тип расцепителя срабатывают моментально. Предназначен индукционный для защиты электрической цепи от короткого замыкания.

Принцип работы индукционного расцепителя в следующем. Механизм расцепления это сердечник двигающийся внутри катушки. При нормальном режиме он замкнут. При аварийном режиме увеличение тока в катушке, приводит к втягиванию сердечника и цепь расцепляется.

Относительный недостаток индукционного расцепителя, это  срабатывание при токах (токи отключения) значительно превышающих номинальные токи цепи. Такие токи могут возникать только при коротком замыкании (КЗ).

Значение тока отключения индукционного автомата зависит от типа покупаемого автомата защиты. О типах автоматов защиты чуть ниже по тексту.

Автоматы защиты по время-токовой характеристике

Не буду занимать ваше внимание теорией, просто скажу, что время-токовая характеристика «придумана» за тем, чтобы разделить автоматы защиты по месту их применения. А за основу взяты следующие вычисления тока защиты от короткого замыкания (КЗ):

  • Тип B: Ток защиты (отключения) при КЗ от 3 до 5 значений номинального тока в цепи.
  • Тип C:  Ток защиты (отключения) при КЗ от 5 до 10 значений номинального тока в цепи.
  • Тип D: Ток защиты (отключения) при КЗ от 10 до 20 значений номинального тока в цепи.

На самом деле для практики, приведенные выше значения токов отключения, не имеют особого значения. Для практики, большее значение имеет места применения автоматов защиты в зависимости от типа: B; C; D; K; Z. Смотрим таблицу.

Разделение автоматов на типы, происходит по их характеристикам зависимости токов отсечки и времени отсечки, называемых время-токовые характеристики. Для электросети квартиры актуальны автоматы типа B и C.

Тип автомата вы можете увидеть, при покупке автомата, на его корпусе в связке с номинальным током. Например: C16A. Это значит автомат защиты типа C на номинальный ток 16 Ампер. Или B32A  — это автомат типа B на 32 Ампера.



Практика применения знаний про автоматы защиты

Например. У вас в квартире групповая цепь из 8 розеток для устройств со средней мощностью 300 Вт. Рассчитаем минимально допустимый ток срабатывания автомата защиты и выберем его тип.

  • I номин.= 300×8⁄220=10,9 А;
  • I расчетная автомата защиты= 10,9×1,45=15,8 А.
  • Розеточная группа, значит тип автомата C.

Рассчитанный таким образом расчетный ток автомата защиты, не может служить основанием для установки автомата защиты, C16A. В окончательном расчете автомата защиты нужно учесть сечение токопроводящих жил кабеля и способ их прокладки. Сечение жил связать с допустимым током нагрузки на кабель, по нему рассчитать ток автомата защиты, сравнить его с расчетным током автомата защиты, как в этом примере, и только потом определить номинал автомата защиты.

©Ehto.ru

Еще статьи

От чего защищает автоматический выключатель?

Все ставят автоматические выключатели, а зачем? Чтобы они защитили квартиру от пожара, чтобы сохранили жизнь человека, чтобы защитили электрооборудование, чтобы защитили проводку — думают многие. Отчасти правильно думают, а отчасти нет. Давайте ниже разберемся.

От чего защищает автоматический выключатель, то есть когда он срабатывает? Это в двух случаях:

  1. Первое это при коротком замыкании, когда фаза с нулем коснутся друг друга. Например, когда кусачками кусаете провод под напряжением или щупами мультиметра лезете в розетку, чтобы ток померить (этого делать нельзя, но неоднократно был этому свидетелем).
  2. Второй случай это от перегрузки, т.е. когда через автомат протекает повышенный ток в случае включения в розетки большого количества электроприборов и в нем срабатывает тепловая защита.

От чего защищает автоматический выключатель?

Смотрите, при коротком замыкании ток возрастает мгновенно в сотни раз и поэтому автомат отрабатывает за сотые доли секунды. За это отвечает в нем электромагнитный расцепитель. Но вот если нагрузить линию током, немного превышающим номинал автомата, то он сразу не сработает. В нем будет греться биметалическая пластина, которая изгибается в зависимости от температуры, и когда достигается критическое состояние, то она заставляет автомат сработать. Чем выше ток, тем быстрее будет греться биметалическая пластина и, соответственно, сработает автоматический выключатель.

Например, если через автомат, рассчитанный на 10А, будет протекать ток 14 ампер, то он сработает ориентировочно через 40 секунд. А если через него пустить ток в 25А, то он сработает через 5 секунд. Все эти цифры получаются из графиков кривых время-токовых характеристик автоматических выключателей.

Это своеобразная временная задержка на срабатывание. Она сделана для того, чтобы исключить срабатывание автоматических выключателей от пусковых токов. Например, во время запуска электродвигателя пусковой ток может превышать рабочий ток в 2 раза. Он кратковременный и биметалическая пластина в автомате за это время не успевает нагреться и обесточить линию. Также за это время изоляция на проводах не успевает перегреться и расплавиться. Но если произойдет какой-то сбой в оборудовании, и повышенный ток будет протекать постоянно, то биметаллическая пластина нагреется и заставит сработать автомат, таким образом, защитит провода от перегрева. Разобрались с этим?

Вот, например, на фото ниже в одном офисе в две розетки включены сто вилок. И потом они удивляются, почему это у них постоянно электричество кончается. Хорошо что здесь сечение проводов и номинал автоматического выключателя правильно рассчитаны.

Теперь делаем выводы. Происходит короткое замыкание и автоматический выключатель срабатывает. Таким образом, он защитил вашу проводку от перегрева, нарушения изоляции жил и соответственно от пожара. Для разрушения изоляции нужно какое-то время, которое автомат не дает. Пока он срабатывает от огромного тока, то ток кстати тоже успевает протечь через ваше электрооборудование и с большим удовольствием выводит его из строя. Помню раньше в советское время такое было массово. В многоэтажном доме, а то и в целом районе от КЗ у людей сгорали работающие телевизоры, холодильники и т.д. У всех и пробки стояли, и выбивало их, но увы телевизор потом несли в ремонт. У меня так знаменитое «Денди» сгорело :-)))

Вот одно фото из моего архива рабочих будней. Задумайтесь стоит ли пренебрегать дома электрикой?

Идем дальше. Теперь человек нечаянно дотронулся до оголенного провода. Утечка тока произошла через него, а автомат не сработал. Бывало такое? Вы пытались повесить люстру или отремонтировать розетку, а Вас немного пощекотало. Ладно если рука человека мгновенно отдернулась и он отделался легким испугом и потом с улыбкой на лице будет байки травить товарищам, как лампочку в люстре менял, а его в это время… Здесь вас может защитить от утечки тока на корпус электрооборудования или при прикосновении человека только УЗО (устройство защитного отключения) или дифференциальный автоматический выключатель, которые сегодня нынче в моде.

Вот и получается, что защищает автоматический выключатель только электропроводку, от ее перегрева и возгорания, конечно если автоматический выключатель выбран правильно.

Не забываем улыбаться:

Заходит мужик к соседу и видит, что тот стоит со сковородкой в руке, жарит яичницу, только как-то странно это делает. Он с одной электроплитки перекладывает на вторую, со второй на третью, а потом опять на первую.
Мужик:
— Ты чего делаешь?
— Да у меня провод со светофора проведен.

Зачем нужен автоматический выключатель — 2015 — Блог — Пресс-центр — Компания — KЭAЗ

Электричество — незримый помощник в нашей повседневной жизни. Мы привыкли к тому, что оно исправно служит человечеству вот уже больше 100 лет и совсем забыли, какую опасность оно может представлять при отсутствии надлежащего контроля над ним.

Автоматический выключатель, или просто «автомат» предназначен для контроля над током, протекающем через него.

Однополюсный автоматический выключатель

Как бытовые, так и большинство промышленных потребителей подключают свои электроприемники к трехфазной промышленной сети с частотой 50 Гц  с номинальным напряжением 380/220 Вольт. Причем бытовые электроприборы подключают обычно только к одной фазе с напряжением 220В, промышленные — к трем фазам 380В.

Схема подключения промышленных и бытовых потребителей к сети 380/220В

Модульные автоматы выпускаются сериями в одно-, двух-, трех- и четырехполюсном исполнении. Первые два типа используются в однофазных цепях, вторые два — в трехфазных. Особенность многополюсных автоматов в том, что они включают и отключают все свои полюса одновременно, что требуются согласно правил устройства электроустановок (ПУЭ).

Исполнения полюсов автоматических выключателей

При подключении электроприборов сопротивление в сети уменьшается, что вызывает увеличение тока. Причем чем мощнее электроприбор, тем больше уменьшается сопротивление и увеличивается ток. Когда проводники соединяются в обход нагрузки происходит короткое замыкание, так как ток ограничивает только сопротивление проводников. Ток нагревает проводники, по которым он течет, поэтому неконтролируемое увеличение тока приведет к перегреву проводников и их дальнейшему возгоранию.

Результат некачественной защиты электропроводки

Автоматический выключатель при возникновении опасного режима размыкает свои контакты, отключая участок сети с повышенным потреблением тока, тем самым спасая электропроводку от повреждения. Однако не каждый автоматический выключатель способен эффективно защитить вашу электропроводку, он обязательно должен иметь определенный набор характеристик.

Рассмотрим конструкцию модульных автоматических выключателей, устанавливаемых в щитки на стандартную 35 мм DIN-рейку.



Пластиковый щиток, встраиваемый в нишу, для установки модульных автоматов на DIN-рейку

Автомат состоит из десятка миниатюрных деталей, которые собираются в узлы.

Модульный автоматический выключатель внутри:

  • Механизма свободного расцепления (1), который позволяет сделать независимым положение рукоятки управления (2) и главных контактов (3). Такой механизм позволит автоматически отключить автомат, даже если ручка управления удерживается во включенном положении
  • Теплового расцепителя (4), представляющем собой биметаллическую пластину, которая при нагреве током изгибается и вызывает отключение автомата с выдержкой времени. Этот расцепитель предназначен для защиты электропроводки от длительной перегрузки и характеризуется время-токовой характеристикой
  • Электромагнитного расцепителя (5), представляющего собой катушку с подвижным сердечником внутри. При протекании тока сверх заданной величины происходит втягивание сердечника и мгновенное отключение аппарата. Этот расцепитель предназначен для защиты от короткого замыкания, которое должно быть отключено как можно быстрее;
  • Дугогасительной системы (6), куда отводится дуга при отключении тока нагрузки или короткого замыкания, разбивается на множество маленьких дуг и гаснет
  • Клеммных зажимов (7) для присоединения проводников
  • Немаловажным является наличие указательного флажка (8), который покажет положение контактной группы — зеленый флажок означает, что аппарат отключен, красный флажок означает что аппарат включен

Например, при включении аппарата на короткое замыкание и удержании рукоятки во включенном положении, флажок будет зеленого цвета, что будет сигнализировать об аварийном отключении аппарата.

Все внутренние компоненты модульных автоматов заранее настраиваются на определенные параметры и проверяются на заводе-изготовителе. Они указаны на лицевой стороне устройства.

В следующей статье мы расскажем по каким характеристикам нужно  выбирать автоматический выключатель, чтобы ваша электропроводка была надежно защищена от КЗ и перегрузки, а вы — от поражения электрическим током.



Срабатывает автомат в электрощите, что делать

Срабатывает автомат в электрощите, что делать

Отключение автоматического выключателя может быть вызвано множеством различных причин, начиная от неисправности самого изделия и заканчивая коротким замыканием в проводке. Можно самостоятельно определить, почему срабатывает механизм расцепления питания, и сделать это совсем не составит труда даже неопытному электрику.

Если в квартире погас свет, отключились розетки, или перестала работать электроплита, то любой мало-мальски знакомый с электротехникой человек идет на площадку проверять в электрощите состояние автоматических выключателей. Чаще всего, устранение неисправности сводится к повторному включению автомата.

Факт срабатывания современного модульного автоматического выключателя определяется легко: ручка находится в положении «вниз», на ней отчетливо виден круглый знак – «ноль». Для включения достаточно повернуть эту ручку вверх, тогда появится горизонтальная черта, и можно будет считать, что миссия выполнена.

Многие квартиры на постсоветском пространстве оборудованы щитками с автоматами немного другого образца. Автоматические выключатели серии АЕ и им подобные имеют немного большие габариты, крепятся к основанию длинными винтами и обладают неприятным свойством: при срабатывании их ручка остается в прежнем, верхнем положении. Это затрудняет поиск сработавшего автомата, который необходимо выключить и снова включить, чтобы вновь подать напряжение.

Но все это, по большому счету, мелочи. Сработавший автомат говорит о какой-то неисправности, а нам надо разобраться, о какой именно.

Расцепители автоматических выключателей

Для начала надо выяснить хотя бы в общих чертах, что такое автоматический выключатель, и как он работает. Многим известно, что автомат разрывает «фазу». Многополюсный автомат может разрывать и нулевой рабочий проводник. Но разрывать цепь автомат может не только по желанию владельца, поворачивающего ручку вниз. На то это и «автоматический» выключатель, что выключиться он может и автоматически.

Необходимо это для того, чтобы защитить проводники и квартирное электрооборудование от повышенного электрического тока, способного вызвать пожар и разрушения. Причиной же возрастания тока может стать:

1. Перегрузка сети. Ее может вызвать включение неисправных электроприемников, или электроприемников, суммарная мощность которых превышает возможности сети. Последнее может быть связано и с неправильной электрической разводкой по квартире, когда на одну группу приходится большое количество штепсельных розеток. Каждая розетка в отдельности вполне может быть и не перегружена, но суммарный их ток может достигать недопустимых для одного автомата значений.

Для защиты от токов перегрузки в автоматических выключателях применяется тепловой расцепитель – биметаллический контакт, состояние которого зависит от температуры, которая, в свою очередь, зависит от протекающего электрического тока. Уставку, то есть, ток срабатывания теплового расцепителя обычно можно регулировать в небольших пределах.

2. Короткое замыкание в сети. Оно может быть вызвано неисправностью электропроводки или выходом из строя какого-либо электроприемника. Для новой электропроводки короткое замыкание может стать результатом ошибки в монтаже, например, при соединении проводов в ответвительной коробке. Физически короткое замыкание – это электрическое соединение фазного и нулевого проводника помимо нагрузки. Поскольку сопротивление цепи в этом случае ограничивается только сопротивлением проводов, то электрический ток мгновенно достигает очень большого значения.

Для защиты от сверхтоков короткого замыкания тепловой расцепитель автомата неэффективен: пока нагреется и разорвется биметаллический контакт, провода уже практически наверняка будут повреждены, а электрическая дуга вызовет возгорание. Поэтому в модульных автоматических выключателях всегда применяется электромагнитный расцепитель, скорость срабатывания которого составляет доли секунды с момента возрастания тока.

Итак, если в вашем квартирном щитке сработал автоматический выключатель, то можно, конечно, включить его вновь. Однако систематическое срабатывание говорит о какой-то проблеме, которую придется решать. Что же делать, если отключился автомат в электрощите?

Короткое замыкание в цепи розеток

При мгновенном срабатывании автомата после его включения есть все основания полагать, что мы имеем дело с коротким замыканием – тепловой расцепитель так быстро не сработает. Убедиться в наличии замыкания можно при помощи мультиметра – сопротивление между нулевой рабочей шиной N и выводом автоматического выключателя при коротком замыкании должно быть близко к нулю. Разумеется, проводить подобные измерения можно, только при выключенном автомате.

Коль скоро мы убедились, что причина срабатывания – короткое замыкание, то необходимо выяснить, где именно оно произошло. Автоматические выключатели в щитке должны быть подобраны в соответствии с принципами селективности, а это значит, что сработать должен именно автомат, расположенный ближе всего к месту короткого замыкания. При этом выключатель реагирует только на замыкания в той части цепи, которая расположена после него относительно линии.

Поэтому, скажем, если срабатывает только вводной автоматический выключатель, то место замыкания с большой долей вероятности расположено прямо во вводном щите. При замыкании в пределах квартиры срабатывает групповой выключатель и зачастую вместе с ним – вводной автомат. В этом случае вводной аппарат можно смело включить вновь и выяснить, какая именно группа электроприемников подключена к проблемному проводу – эта группа не будет работать.

Выяснив этот вопрос, можно отключить все эти электроприемники и вновь ввести групповой автомат в работу. Если он не сработал, то причина состоит в неисправности одного из отключенных электроприборов. Найти конкретного виновника можно либо поочередным включением всех электроприемников, либо измерением их входного сопротивления. Второй способ не подходит для приборов, имеющих электронное управление. Неисправный прибор, разумеется, подлежит ремонту.

Если все приборы исправны, необходимо приступить к осмотру розеток, входящих в состав группы: пластиковые корпуса разобрать, проверить и подтянуть клеммные зажимы. После розеток наступает черед коробок.

Их придется вскрыть. И если осмотр не выявит явных неисправностей, то провода надо разъединить, чтобы проверить сопротивление между жилами кабелей по отдельности. Такая проверка уже точно позволит определить, в каком именно из кабелей имеется замыкание. Поврежденная линия подлежит замене, а жилы в коробке необходимо вновь соединить с применением сертифицированных зажимов.

Короткое замыкание в цепи освещения

Если срабатывающий автоматический выключатель защищает цепи освещения, то проверку можно начать с введения автомата при выключенных выключателях. Не сработал автомат – можно поочередно щелкать выключателями для того, чтобы выяснить, в цепи какого именно из них имеется короткое замыкание. Таким образом сужаем область поиска до цепи группы светильников, вводимых с одного выключателя.

В этой группе следует тщательно осмотреть каждый светильник, выкрутив лампы и рассмотрев клеммные зажимы. Мультиметром можно измерить сопротивление между фазным и нулевым проводом со стороны каждого светильника. При этом можно определить светильник или кабельную линию, в которой произошло замыкание.

Если же короткое замыкание выявляется на всех светильниках группы, или присутствует в сети вне зависимости от положения выключателя, то местом замыкания, скорее всего, является ответвительная коробка освещения. Ее необходимо вскрыть и проверить точно так же, как в случае с замыканием розеточной сети. Ну, а если и в коробке полный порядок, то прозваниваем отдельные кабельные линии, разъединив их концы.

Перегрузка сети

Как уже говорилось, в случае перегрузки сети по току автоматическому выключателю требуется некоторое время для срабатывания. Обычно речь идет о нескольких минутах. Поэтому если автомат вышибает время от времени, то очень может быть, что вы имеете дело именно с перегрузкой.

Перегрузка цепи освещения – явление достаточно редкое, и чтобы его избежать, используйте только лампы, подходящие по мощности к вашим светильникам, а модернизацию цепи освещения производите с учетом резерва по мощности. Ведь цепи освещения отдельных квартир часто бывают защищены одним автоматом на десять ампер. Этого часто бывает и достаточно, но при установке большого количества дополнительных светильников в щитке необходимо предусмотреть дополнительный автомат освещения для их питания, особенно, если светильники галогеновые или с обычными лампами накаливания.

Перегрузка розеточной сети – это совсем не редкость. Во время проектирования и монтажа электропроводки в доме невозможно точно определить нагрузку на каждую группу. Поэтому для удобства жильцов на группу, включаемую одним автоматическим выключателем, приходится по три-четыре розетки. И, несмотря на то, что номинал автоматического выключателя обычно подбирается по сечению питающей жилы и не превышает 25 ампер, номинальный ток розеток может составлять 16 ампер.

Здесь есть все предпосылки для перегрузки, если все мощные электроприемники, такие как чайник, утюг, микроволновая печь и тому подобное, включить в розетки одной группы. Тут уж, разумеется, сработает автоматический выключатель. И чтобы подобного не происходило, необходимо равномерно распределять мощную нагрузку между группами, а при отсутствии такой возможности – не включать в сеть одновременно несколько мощных электроприемников.

Случается, что неисправный электроприбор потребляет повышенный ток, который приводит к перегрузке сети и срабатыванию автоматического выключателя. Замерить ток в бытовых условиях не всегда возможно, но если срабатывание теплового расцепителя происходит только при включении какого-то одного электроприемника, а номинальная мощность этого прибора не превышает 2,5 кВт, то следует произвести его ревизию на предмет наличия неисправностей.

Неисправность автоматического выключателя

Не так уж и редко причиной постоянного срабатывания автоматических выключателей является неисправность последних. Даже среди новых автоматов допускается некоторое количество бракованных экземпляров. Их неспособность держать уставку (а касается это, в основном, тепловых расцепителей) часто выявляется только в ходе эксплуатации.

Поэтому при систематическом срабатывании теплового расцепителя автомата, прежде чем приступать к радикальным методам решения проблемы, можно просто произвести пробную замену автомата на схожий по номиналу и характеристике.

В заключение

В статье мы умышленно обошли стороной моменты, когда срабатывание автомата вызвано повреждением линии в ходе ремонтных работ – это тема отдельного разговора. По той же причине мы не стали касаться ситуации, когда срабатывает дифференциальный автоматический выключатель.

Но напоследок хотелось бы напомнить, что самый популярный способ решения проблемы срабатывающего автомата – замена его на автомат большего номинала – не допустим категорически. Автоматические выключатели – это аппараты, обеспечивающие защиту от пожара и повреждений. Их номинал подбирается именно с целью обеспечения безопасности. Произвольно выбранный автомат не выполнит своих функций и не защитит от опасных режимов работы электрической сети.

Ранее ЭлектроВести писали, что в Лондоне появилась первая улица с фонарями, от которых можно зарядить электрокар. Об этом говорится в блоге компании Siemens, главного разработчика этого проекта.

По материалам: electrik.info.

Что лучше установить в щитке: «дифавтомат» или УЗО?

Без защитных элементов электрической сети в квартире и на даче не обойтись в любом случае. Эти устройства не только предотвращают серьезные последствия при коротком замыкании и защищают от превышения в сети допустимых нагрузок, но и не допускают утечки тока. В большинстве случаев для защиты устройств от последствий короткого замыкания используются автоматические выключатели, или «автоматы», в то время как для защиты от возможных утечек применяются устройства защитного отключения — УЗО.

Вместе с тем, и то и другое хорошо решают комбинированные приборы, которые имеют математическое название — дифференциальные автоматические выключатели, или «дифавтоматы». Это весьма удобные устройства, которые в одном корпусе совмещают две функции: УЗО и автоматический выключатель.

Что поставить: дифавтомат или УЗО

Ниже мы коротко расскажем, что из себя представляют оба устройства, а также выясним, УЗО или дифавтомат, что из них выбрать. А пока лучше остановимся на основных параметрах выбора, которые часто выступают в качестве ограничений. Это и цена устройства, неудобство подключения и конечно размеры щитка, куда вы будете устанавливать прибор.

Но главным критерием все же является цель: для чего устанавливается тот или иной аппарат. В частности, для обеспечения безопасности одного потребителя и одной линии смело берите дифавтомат.

При этом нужно помнить, что в щитке нужно будет предусмотреть довольно много места для дополнительной защиты. Как известно, для УЗО нужно также устанавливать автоматический выключатель, т.к. оно не имеет встроенной защиты от сверхтоков. Выходит, что для автомата требуется одно модуль-место, а для УЗО — три (сам модуль в два раза толще). То же самое касается подключения отходящих линий, количество которых также зависит от количества групп розеток.

В настоящее время в продаже уже можно найти одномодульные дифавтоматы, которые по выполняемым функциям идентичны обычным АВДТ: они имеют и УЗО, и автомат.

Но у АВДТ есть особенность при подключении, т.к. подразумевает использование таких дополнительных и весьма дорогих инструментов, как пресс клещи, стрипперы и другие инструменты, которые позволят сократить время монтажа.

Здесь вариант «УЗО + автомат» выглядит более бюджетным и удобным.

В общем то, после этой информации становится понятно, что лучше при выборе дифавтомат или узо.

Как подключать УЗО и дифавтомат

Сборка этих приборов выполняется стандартным образом: фазный провод подключается на автоматический выключатель, а затем выходит из автомата и подключается на верхнюю «фазную» клемму УЗО. Нулевой провод подключается напрямую на верхнюю «нулевую» клемму УЗО. Затем фаза и ноль отходят от нижних клемм УЗО к потребителю.

Схема подключения дифавтомата немного проще: фазный и нулевой провод подключаются сразу на верхние клеммы прибора. С нижних клемм питание идет к потребителю.

Особенности применения

Как известно, в электрической цепи необходимо устанавливать защитное устройство именно с целью защиты: в результате скачка напряжения или других нештатных ситуаций оно отключает питание с помощью специальных технологий. В результате такого срабатывания мастеру предстоит найти причину отключения, среди которых может быть как замыкание, так и утечка тока. В случае с использованием АВДТ такие причины сразу можно и не обнаружить.

Но вот при использовании связки «автомат + УЗО» вам будет сразу видно: если отключилось УЗО — неисправность кроется в утечке тока, если же сработал автовыключатель, то причина в коротком замыкание или перегрузка линии.

Что такое УЗО

УЗО работает как защитник человека от поражения электрическим током и как превентивный механизм по предотвращению случайного возгорания кабелей проводки и подключаемых шнуров электроприборов.

Функциональная идея рассматриваемого устройства основана на законах электротехники, постулирующих равенство входящего и выходящего тока в замкнутых электрических цепях с активными нагрузками.

Это значит, что ток, протекающий через фазный провод, должен быть равен току, протекающему через нулевой провод — для цепей однофазного тока при двухпроводной разводке и что ток в нейтральном проводе должен быть равен сумме токов, которые протекают в фазах для трехфазной четырехпроводной цепи.

Когда в таком контуре из-за случайного прикосновения человека к неизолированным частям токопроводящих элементов цепи или при контакте оголенной части проводки (из-за повреждения) с другими токопроводящими предметами, образующими новую электрическую цепь, происходит так называемая утечка тока — равенство входящего и выходящего токов нарушается.

Это нарушение может быть зарегистрированным и использоваться как команда на отключение всей электрической цепи. На этом процессе и было сконструировано УЗО. А ток «утечки» в рамках электротехники стали называть дифференциальным током. УЗО может регистрировать очень малые токи «утечки» и выполнять функции механизма выключателя.

При выборе УЗО нужно помнить, что внутренней защиты от сверхтоков в нем не предусмотрено, УЗО защищает и реагирует только на ток утечки. Поэтому последовательно с устройством защитного отключения обязательно должен устанавливаться автоматический выключатель. Номинальный ток автомата должен быть меньше или равен номинальному току УЗО.

Как отличить УЗО от дифавтомата визуально

Здесь все достаточно просто, хотя два устройства очень похожи между собой. В первую очередь, у УЗО сразу на лицевой стороне виден мощный рубильник, индикатор и кнопка «Тест». Во-вторых, на УЗО на корпусе крупными цифрами указывается маркировка по току, например, 16А.

Если в начале надписи присутствуют латинские буквы В, С или D, а далее идет цифра, то перед вами дифференциальный автомат. Например, перед силой тока 16 идет буква «С», что означает тип характеристики электромагнитного и теплового расцепителей.

Когда УЗО не защитит

УЗО не среагирует, когда человек или животное попадет под напряжение, но тока замыкания на землю при этом не произойдет. Такой случай возможен при прикосновении одновременно к фазному и нулевому проводнику, находящимся под контролем УЗО, или при полной изоляции с полом. Защита УЗО в таких случаях полностью отсутствует. УЗО не может отличить электрический ток, проходящий через тело человека или животного от тока, протекающего в нагрузочном элементе. В таких случаях безопасность могут обеспечить меры по механической защите (полная изоляция, диэлектрические кожухи и др.) или полное обесточивание электроприбора перед его техническим осмотром.

Поэтому, УЗО всегда подключают последовательно с автоматом. Работают эти два устройства именно в паре: одно защищает от утечек, другое от перегрузок и короткого замыкания.

Что такое дифавтомат

Это устройство, сочетающее сразу два защитных устройства — это одновременно УЗО и автоматический выключатель.

Прямым предназначением дифавтомата является защита человека от поражения электрическим током при прямом контакте. Устройство одновременно отслеживает как возникновение короткого замыкания, так и проявление признаков утечки электричества через повреждённые токопроводящие компоненты.

Преимуществом использования дифференциального автомата является отсутствие необходимости подбора УЗО, ведь он уже содержится в составе компонентов дифференциального автомата.

Среди недостатков можно выделить вероятность выхода из строя одного из двух компонентов дифавтомата — замена отдельной части невозможна, что вынудит приобрести новый дифференциальный автомат.

Читайте также:

Фото: компании-производители

Что такое полностью автоматическая стиральная машина? (с иллюстрациями)

Полностью автоматическая стиральная машина — это электрическое устройство, которое контролирует все аспекты стирки одежды, от уровня и температуры воды до времени и интенсивности перемешивания. Все, что должен сделать пользователь, — это одеться и указать машине, какие настройки использовать. Стиральная машина этого типа является стандартной моделью, используемой в большинстве регионов Северной Америки и Европы. В районах, где электрические токи слабее или водопроводная вода недостаточна, особенно в сельских районах развивающихся стран, полуавтоматические стиральные машины более распространены.Однако в большинстве развитых стран полностью автоматическая модель часто является единственной доступной моделью.

Есть много разных стилей полностью автоматических стиральных машин.Одни загружаются спереди, а другие сверху; некоторые из них имеют высокий КПД или предназначены для промышленного или профессионального использования. Несмотря на различия, большинство из них работают одинаково. Пользователи управляют настройками, а машины обычно делают все остальное.

Обычно машинам требуется как электричество, так и водопровод сзади.На передней панели имеется панель управления, позволяющая пользователям указывать объем загрузки, температуру воды и общее время стирки. Простые модели обычно представляют эти предпочтения в виде набора циферблатов и кнопок. Более продвинутые машины представляют их в виде цифровых выборов, часто с сенсорным экраном, таймерами с подсветкой и поминутным обратным отсчетом.

Полностью автоматическая стиральная машина выполняет весь цикл стирки одежды без каких-либо усилий со стороны пользователя.Он самостоятельно ополаскивает, стирает, встряхивает и отжимает одежду. Когда время истекло, пользователю нужно только достать выстиранное белье из раковины машины и либо поместить его в автоматическую сушилку, либо развесить.

Полностью автоматическая стиральная машина является шагом вперед по сравнению со своими предшественниками, полуавтоматической стиральной машиной и ручной стиральной машиной.Ручная версия часто представляет собой немного больше, чем большой таз с ручным рычагом для взбалтывания одежды. Этот процесс проще, чем чистка одежды на чистящей доске, но редко считается легким. Воду обычно необходимо слить и долить несколько раз, и все вращение и перемешивание должны осуществляться за счет физической силы.

Полуавтомат не имеет кривошипа, но, тем не менее, требует некоторого взаимодействия с пользователем.В полуавтоматической модели обычно есть два соединенных бассейна. Первый — для полоскания, второй — для отжима. Обычно пользователи должны сами наполнять резервуар для воды и настраивать машину на перемешивание. Затем пользователи должны слить воду, переместить одежду в прядильную камеру и включить этот сегмент машины, чтобы отжать одежду.

В целом, полуавтоматические стиральные машины популярны в регионах с плохим электрическим током или отсутствием проточной воды.Однако эти типы стиральных машин трудно найти в большинстве развитых стран. Полностью автоматическая стиральная машина обычно не потребляет значительно больше энергии и часто имеет конкурентоспособные цены. Конечно, существуют высококлассные автоматические модели, но есть и базовые, более экономичные версии.

Нужны ли для стиральных машин специальные электрические подключения? | Руководства по дому

Автор: Andrew Leahey Обновлено 15 декабря 2018 г.

Стиральные машины обычно не требуют специальных электрических подключений, но для некоторых крупных бытовых приборов требуются розетки на 240 В.Большинству электрических плит и сушилок, а также некоторым стиральным машинам для работы требуется более высокое напряжение. Большинство стиральных машин работают от обычных бытовых розеток на 120 В. Однако при установке розетки для новой стиральной машины помните о других соображениях.

Розетка 240 В

Если для работы стиральной машины требуется 240 В, розетка должна быть подключена к этому уровню напряжения и иметь конфигурацию вилки, которая соответствует вилке вашей стиральной машины. Розетка на 240 В, вилки и розетки немного отличаются от версий на 120 В; это позволяет избежать случайного использования розетки с более высоким напряжением для низковольтного прибора.Только лицензированные электрики должны устанавливать розетки на 240 В, потому что неправильная проводка может привести к повреждению стиральной машины, причинить вред себе или даже к возгоранию.

Прерыватель цепи замыкания на землю

Прерыватели цепи замыкания на землю (GFCI) — это выходы, защищенные устройством защиты от перенапряжения. Они необходимы около раковин и других источников воды в доме. GFCI сработает, если произойдет внезапный скачок напряжения в линии, например, когда фен упадет в раковину, наполненную водой.Это помогает снизить риск поражения электрическим током и возгорания. Домовладельцы могут ошибочно полагать, что стиральная машина, использующая воду, требует розетки GFCI. Фактически, GFCI не требуются, если у вас есть только стиральная машина в вашей прачечной. Однако, если раковина находится в пределах шести футов от розетки стиральной машины, потребуется розетка GFCI.

Расположение выпускного отверстия

Выпускное отверстие стиральной машины должно располагаться вверх и не мешать сливному шлангу и водопроводным линиям, прикрепленным к вашей машине.Это одновременно вопрос простоты использования и безопасности. Размещение розетки над машиной позволяет отключать устройство от сети, не вынимая его из стены. Он также удерживает выпускное отверстие подальше от водопроводов, которые могут протекать, и сливной трубы, которая может перетекать.

Соответствующая вилка

Если вашей стиральной машине требуется 240 В, она может иметь любую из нескольких конфигураций вилки. Прежде чем устанавливать новую розетку на 240 В, узнайте, какой тип вилки имеет ваша новая стиральная машина.Установить новую розетку намного проще и безопаснее, чем новую вилку на шнур стиральной машины. Если стиральная машина работает от напряжения 120 В, вилка будет стандартной, а для питания устройства можно будет использовать любую электрическую розетку на 120 В.

Способы подключения промышленного оборудования

Поскольку каждый тип машины имеет уникальные требования к методам подключения, безопасность оператора зависит от вашего понимания различий между правилами NEC и методами, изложенными в NFPA 79.

К каждому типу машин предъявляются особые требования в отношении безопасности оператора. С точки зрения электричества промышленное машинное оборудование и инструменты — от бурильных станков до многомоторных автоматов — могут представлять особую опасность пожара и поражения электрическим током. NFPA 79:

Электрический стандарт для промышленного оборудования, помогает вам обеспечить пожарную безопасность, обращаясь к электрическим соображениям, характерным для оборудования, аппаратуры и систем, используемых в промышленных производственных процессах.

Если вы работаете в промышленных условиях, важно понимать, что методы и методы подключения, описанные в NFPA 79, отличаются от правил NEC. В чем разница между ними? Чтобы выяснить это, давайте подробнее рассмотрим некоторые конкретные требования NFPA 79.

Проводники (NFPA 79, раздел 16.1.1). Вы должны идентифицировать проводники на каждом выводе так, чтобы они соответствовали идентификационной маркировке на схемах, прикрепленных к машине.

Провода заземления оборудования (NFPA 79, гл.16.1.2 и 16.1.3). Вы должны использовать зеленый цвет с одной или несколькими желтыми полосами или без них, чтобы идентифицировать провод заземления оборудования (изолированный или покрытый). Международные и европейские стандарты требуют использования для этой цели двухцветного желто-зеленого цвета (конкретные требования см. В IEC 204-1). Вы можете использовать провода других цветов при условии, что изоляция или крышка надлежащим образом обозначены на всех точках доступа.

Для заземленных цепей управления вы можете использовать зеленый (с одной или несколькими желтыми полосами или без них) или неизолированный провод для подключения клеммы трансформатора к клемме заземления на панели управления.

сек. 16.1.3 позволяет использовать другие цвета для идентификации следующим образом:

• Черный цвет обозначает незаземленную линию, нагрузочные и управляющие проводники при линейном напряжении.

• Красный цвет обозначает незаземленные управляющие проводники переменного тока с напряжением ниже линии.

• Синий цвет обозначает незаземленные проводники управления постоянным током.

• Желтый цвет обозначает незаземленные проводники цепи управления, которые могут оставаться под напряжением, когда главное средство отключения находится в положении ВЫКЛ.Эти проводники должны быть желтого цвета по всей цепи, включая проводку в панели управления и внешнюю проводку. Международные и европейские стандарты требуют, чтобы вы использовали для этой цели оранжевый цвет (конкретные требования см. В IEC 204-1).

• Белый или естественный серый цвет обозначает провод заземленной цепи.

• Белый с синей полосой обозначает заземленный провод цепи постоянного тока. Международные и европейские стандарты требуют использования голубого цвета для нейтрального проводника (конкретные требования см. В IEC 204-1).

• Белый с желтой полосой обозначает заземленные токоведущие проводники цепи управления переменного тока, которые остаются под напряжением, когда средство отключения находится в положении ВЫКЛ. Для дополнительных цепей, питаемых от разных источников, которые остаются под напряжением, когда главное средство отключения находится в положении ВЫКЛ., Вы должны использовать чередование цветов, отличных от зеленого, желтого или синего, для однозначной идентификации заземленных проводов.

Исключения из разд. 16.1.3 разрешить внутреннюю проводку на приобретенных коммутационных устройствах (или в случае использования многожильного кабеля) отклоняться от этой цветовой схемы.Если используемая изоляция не доступна в требуемых цветах (например, высокотемпературная изоляция или химически стойкая изоляция), идентификация проводов не требуется.

сращивания (NFPA 79, раздел 16.1.4). Вам необходимо проложить проводники и кабели от клеммы к клемме без стыков. Однако исключение позволяет устанавливать стыки проводов, подключенных к электрическому оборудованию, например двигателям и соленоидам.

Электропроводка панели (NFPA 79, раздел 16.2).Этот раздел требует, чтобы вы поддерживали проводники в панелях, чтобы удерживать их на месте. Разрешается использовать кабельные каналы, если они изготовлены из огнестойкого изоляционного материала. Если вы работаете с панелями управления с обратным подключением, необходимо обеспечить дверцы доступа или откидные панели, которые поворачиваются вокруг вертикальной оси. Панели управления с несколькими устройствами должны иметь клеммные колодки или соединительные вилки и розетки для заделки и подключения всех исходящих проводов управления.

Электропроводка машины (NFPA 79, разд.16 и 17). Вы должны полностью заключить проводники и их соединения за пределами корпуса панели управления в подходящие кабельные каналы или корпуса. Если они не используются для гибких соединений, предполагающих небольшие или редкие перемещения, или соединений с обычно неподвижными двигателями, концевыми выключателями и другими внешними устройствами, фитинги, используемые с дорожками качения или многожильными кабелями, должны быть непроницаемыми для жидкости.

Разъемы и соединения проводов (NFPA 79, раздел 16.4.1). Вам необходимо использовать соединители под давлением для подключения проводов к устройствам с наконечниками, которые не оборудованы седельными хомутами или аналогичными средствами удержания жил проводов.При определенных условиях использования стандарт позволяет использовать паяные и проволочные соединения, согласно Исключениям № 1 и 2, разд. 16.4.1.

Заполнение дорожки качения (NFPA 79, раздел 17.2). Суммарная площадь поперечного сечения всех проводников и кабелей не должна превышать 50% внутренней площади поперечного сечения кабельной дорожки. Условия заполнения основаны на фактических размерах используемых проводов или кабелей.

Распределительные и тяговые коробки (NFPA 79, раздел 17.12).При конструировании распределительных и вытяжных коробок необходимо соблюдать осторожность, чтобы исключить такие материалы, как пыль, мухи, масло и охлаждающая жидкость. После завершения всех операций по электромонтажу необходимо закрыть все неиспользуемые заглушки или отверстия.

Заключение. Современное электрическое станочное оборудование может варьироваться от одномоторного станка (например, сверлильного станка, который выполняет простые повторяющиеся операции) до очень больших автоматических станков с несколькими двигателями, которые содержат очень сложные электрические системы управления.Как правило, эти машины специально спроектированы, смонтированы на заводе-изготовителе, испытаны строителем, а затем собраны на заводе.

Вы должны установить, поддерживать и защищать соединительную проводку от цепи питания и между машинами в соответствии с NEC и NFPA 79.

Электротехнические товары и приборы в ценах 1950-х гг., Примеры с сайта People History Site

Детские игрушки 1950-х годов

Детские игрушки предлагались гораздо более широким ассортиментом после бума новорожденных, но игрушки были в значительной степени гендерными: куклы, коляски, шитье для девочек, игрушки для девочек, ковбоев и индейцев, автомобили и конструкторы для мальчиков. .

Часть нашей коллекции игрушек 1950-х годов

Еще несколько примеров цен на электрическую бытовую технику и музыкальные плееры в 1950-х годах из Newspaper добавляет

Radio Emerson $ 14,95 Нью-Гэмпшир 1950
Автоматическая стиральная машина Fridigaire $ 299,99 Флорида 1952
Kodak Color Pony 135 $ 36,75 Wisconsin 1954
Sylvania 17-дюймовый черно-белый телевизор $ 179,95 Висконсин 1954 г.
Сильвания 21-дюймовый черно-белый телевизор 148 долларов США.95 Michigan 1955
Regency Gas Range $ 144.95 New York 1950
Motorola Car Radio $ 39.95 Wisconsin 1950
Admiral Fridge Freezer $ 399.95 Michigan 1955
Электробритва Ronson $ 12.88 Nebraska 1958
Singer Sewing Machine $ 19.95 Огайо 1959 Пищевой миксер
Singer $ 19.95 Ohio Food Mixer
5,95 долларов Калифорния 1959
Стерео Hi-Fi 199,95 долларов Калифорния 1959
Паровой утюг 9 долларов.99 California 1959
4 Speed ​​Stereo и AM FM Stereo 329 $ California 1959
Автоматическая стиральная машина и сушилка 320 $ Огайо 1957
Морозильный ларь $ 269 Огайо 1957
Холодильник 12 кубических футов 339 $ Западная Вирджиния 1956
Круглый пылесос $ 49.00 Западная Вирджиния 1956
Portable Hi- Fi $ 99.00 Западная Вирджиния 1956
Электробритва Schick $ 14.99 Западная Вирджиния 1956
Радиочасы $ 42.90 Висконсин 1957
Электрическая портативная швейная машина для певцов $ 19.90 Огайо 1959
Пылесос Hoover $ 79,50 Нью-Джерси 1956
Philco Черно-белый телевизор 20 дюймов $ 229,95 Канзас 1951

Рейтинги бытовой техники | Электробезопасность прежде всего

Сколько ампер и ватт используют бытовые приборы?

Номинальные значения мощности бытовых приборов, указанные ниже, являются ориентировочными. Мы использовали самое высокое, что смогли найти для популярной бытовой техники.

Электрическая мощность измеряется в ваттах, Вт, единицах мощности.Электрический ток измеряется в амперах, А — скорости, с которой он течет.

Рейтинги широко используемых бытовых приборов

Бытовой переносной прибор Используемый ток Вт использованная
Ноутбук <0,5 65–100
Зарядное устройство для мобильного телефона <0,5 <12
Одеяло электрическое <0.5 60
Холодильник 0,65 150
Морозильная камера 0,86 200
Мини-холодильник <0,5 100
Холодильник с морозильной камерой 1,5 350
Чайник 13 3000
Приставка для спутникового ТВ <0,5 30
Принтер <0.5 50
Радио <0,5 40
Радиатор 8,5 2000
Настольная лампа (с лампой 60 Вт) <0,5 60
DVD-проигрыватель <0,5 28
Фен 10,0 2200
Выпрямитель для волос <0,5 60–100
Зарядное устройство для стационарного беспроводного телефона <0.5 10
Компьютерный монитор <0,5 100
Настольный компьютер 3,0 700
Телевизор 42 «HD 0,5 120
Игровая консоль 0,86 <200
Стиральная машина 10 2200
Тостер 9,0 2000
Сушильная машина 11.0 2500
Посудомоечная машина 10,0 2200
Утюг 12,5 2800
Микроволновая печь 4,5 1000
Пылесос 9,0 2000
Радиатор (маслонаполненный) 13,0 3000
Маршрутизатор Wi-Fi <0,5 10
Духовка одна 13.0 3000

Как преобразовать ватты и усилители?

Калькулятор

ватт в ампер
калькулятор ампер в ватт

Как проверить, безопасна ли ваша бытовая техника

Рекомендуется регулярно проверять вилки и провода, так как ваша бытовая техника может быть повреждена во время использования.

Узнайте, как проверить розетки на вашей бытовой технике.

мест обучения в SFMTA | SFMTA

Что такое ученичество?

Стажировка — это комбинация обучения на рабочем месте (OJT) и соответствующего обучения в классе под руководством опытного профессионала или профессионального специалиста, в ходе которого рабочие изучают практические и теоретические аспекты высококвалифицированной профессии.Стажировка дает возможность получать зарплату, одновременно обучаясь навыкам, необходимым для успеха в карьере, пользующейся большим спросом в городе и округе Сан-Франциско.

Минимальная квалификация

  • Должен иметь аттестат об окончании средней школы (GED или California High School Proficiency Certificate)
  • Должен быть 18 лет на момент окончания процесса отбора
  • Наличие действующего водительского удостоверения CA класса C
  • Успешно пройти тест на наркотики перед приемом на работу в городе и округе
  • Подтверждение прохождения 1 года обучения в средней школе по алгебре или 1 семестра по алгебре в колледже с проходной оценкой «C» или выше.

Поиск открытых позиций

Будущие позиции

Описание позиций

Специалисты по техническому обслуживанию ремонтируют или изготавливают новые детали для существующего оборудования. После того, как механик промышленного оборудования или обслуживающий персонал обнаруживает сломанную часть машины или транспортного средства, они передают сломанную часть машинисту. Чтобы заменить сломанные детали, специалисты по техническому обслуживанию обращаются к чертежам и выполняют те же операции обработки, которые были необходимы для создания исходной детали.

Машинисты используют станки, такие как токарные, фрезерные и шлифовальные станки, для производства прецизионных металлических деталей. Многие машинисты должны уметь использовать как ручное оборудование, так и оборудование с ЧПУ. Станки с ЧПУ контролируют скорость режущего инструмента и выполняют все необходимые разрезы для создания детали.

Автомеханики ремонтируют автомобили, грузовики, автобусы, мотоциклы, все двух- или четырехтактные двигатели (с воздушным или жидкостным охлаждением) и все другие работы, связанные с автомобильной механикой, включая тормоза, шасси, сцепление, трансмиссию, трансмиссию, задний мост сборка и все этапы ремонта двигателя.Они также работают с электрическими системами, системами охлаждения, средствами контроля смога, топливными системами и выхлопными системами. Машинисты механических цехов занимаются шлифовкой коленчатого вала, расточкой цилиндров, стендовыми работами, обслуживанием станков, ремонтом двигателей и восстановлением автоматических узлов. Другие рабочие процессы включают ремонт кузовов автомобилей, маляра, механика вилочных погрузчиков и механика тяжелого оборудования. Другие виды автомобильной стажировки более специфичны для своей области интересов, например, техник по запчастям, кузовной ремонт и дизельный механик.

Подмастерье по кузову и крылу

Дорожно-транспортные происшествия каждый день приводят к повреждению тысяч автомобилей. Хотя некоторые автомобили можно насчитать, многие все еще можно отремонтировать и отремонтировать, чтобы они выглядели и работали как новые. Специалист по кузовному ремонту удалит исправимые вмятины, заменит детали, поврежденные без возможности исправления, и выпрямит гнутые кузова. Эти мастера работают с различными транспортными средствами, такими как автобусы, грузовики и поезда.

Если у вас есть любовь к автомобилям, твердая рука и внимание к деталям, вы можете найти карьеру в качестве рабочего по кузову и крыльям.Специалисты по кузовному ремонту ремонтируют автомобили после того, как они были повреждены в результате аварии или другого происшествия. Они используют широкий набор инструментов, чтобы отрезать старые детали, подсоединять новые детали к автомобилю, заполнять дыры, ремонтировать царапины, вмятины и вмятины и заставлять автомобиль выглядеть как новый.

Подмастерье маляра автомобилей и кузовов

При подготовке к проекту окраски кузовные маляры удаляют ржавчину и другой мусор с окрашиваемых поверхностей, заполняют полости и вмятины в транспортных средствах, чтобы создать ровную поверхность, маскируют или заклеивают детали и компоненты, чтобы избежать загрязнения, и выбирают надлежащие цвета и вещества для проекта.Сам процесс покраски включает в себя использование распылителей и кистей для нанесения краски на автомобиль, определение необходимого нанесения краски для тщательного покрытия и проверку наличия потеков или подтеков краски для обеспечения качественного продукта.

Ученик автомеханика

Автомеханики — это профессионалы, обладающие навыками ремонта и обслуживания автомобилей всех типов. Автомеханика могут привлекать для работы с легковыми, грузовыми автомобилями и автобусами. Поскольку навыки механика требуются во многих различных условиях, человек, обладающий способностями к механике, обычно может легко найти работу.

Автомеханик может выбрать оказание услуг в общих условиях или сосредоточиться на конкретном аспекте работы моторизованных транспортных средств. Например, механик может стремиться к приобретению знаний, позволяющих ремонтировать легковые и грузовые автомобили с любым типом двигателя и трансмиссии. Другие могут сосредоточиться на подкатегории ремонта автомобилей, например, научиться работать с дизельными двигателями или механическими коробками передач.

Pre-Apprentice Automotive Mechanic выполняет работу полуквалифицированных стажеров, предназначенную для ознакомления с вариантами карьеры и образцами для подражания в связи с эксплуатацией, техническим обслуживанием и ремонтом автомобильных транспортных средств.В рамках программы предварительного обучения сотрудники изучают рабочую среду, необходимую квалифицированную механическую работу и реальный опыт, чтобы помочь им найти работу в качестве ученика и, в конечном итоге, в качестве механика-командора.

Автоматические переключатели резерва (АВР), основные принципы

Переключаемая нейтраль

Для трехфазных источников питания, требующих переключения нейтрального проводника, передаточные переключатели могут быть сконфигурированы с полностью рассчитанным четвертым полюсом, который работает идентично полюсам питания отдельных фаз (A, B, C).Для однофазных приложений можно настроить третий полюс с полным номиналом. Переключаемая нейтраль обычно используется, когда передаточный ключ питается от отдельно выделенных источников питания.

Байпасные автоматические выключатели с изоляцией

Для упрощения обслуживания и увеличения времени безотказной работы автоматические переключатели с изоляцией байпаса обеспечивают двойную коммутационную функцию и резервирование для критически важных приложений. Первичный АВР обеспечивает повседневное распределение электроэнергии к нагрузке, а байпасный переключатель служит резервным или резервным устройством.

Изоляционный переключатель байпаса часто выбирается для использования в здравоохранении и других критически важных приложениях, поскольку он позволяет вытянуть АВР, а в некоторых случаях и байпасный переключатель, и изолировать его от источника (ов) питания для облегчения регулярного технического обслуживания и осмотра. и тестирование, как предписано кодексом (NFPA 110).

Автоматические выключатели служебного входа

Объекты с одним подключением к электросети и одним источником аварийного питания часто имеют АВР, расположенную на служебном входе, чтобы гарантировать, что критические нагрузки могут быстро и безопасно переключиться на аварийное питание в случае прерывания электроснабжения от электросети.Некритические нагрузки часто блокируются или отключаются от подключения к аварийному источнику питания, чтобы избежать перегрузки по мощности.

Рейтинги

При применении безобрывного переключателя для использования в системе распределения электроэнергии необходимо учитывать номинальный выдерживаемый ток замыкания (WCR), чтобы гарантировать целостность и надежность системы. Стандарт UL1008 допускает маркировку безобрывных переключателей одним или несколькими короткими замыканиями и / или кратковременными WCR, характерными для типа устройства защиты от перегрузки по току.Автоматические переключатели с несколькими номиналами обеспечивают большую гибкость применения.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
