Что такое авр в электрике

Обеспечение бесперебойного энергоснабжения объектов, предполагает разную степень резервирования электропитания, в зависимости от их важности. От ответственности выполняемых на объекте задач, зависит отнесение его к одной из категорий потребителей электроэнергии:

  1. К первой категории относят потребителей, перебои в электроснабжении которых, могут привести к человеческим жертвам, нанести ущерб государственной безопасности, повлечь значительный материальный ущерб. Сюда входят больницы, военные объекты, опасные производства. В особую группу выделяются объекты, технологические процессы которых требуют некоторое время для безаварийной остановки. К ним относятся, в первую очередь, предприятия металлургии.
  2. Вторая категория энергопотребителей включает в себя предприятия, организации и службы, чье отключение от электроснабжения повлечет массовые перебои в снабжении и отпуске продукции, простоям крупных предприятий, нарушению нормальной деятельности большого количества граждан.
  3. Приемники электроэнергии, не вошедшие в первые две категории, относятся к третьей.

В качестве резерва выступают независимые друг от друга источники питания. Ими могут быть линии электропередачи, подключенные к разным подстанциям, дизельные электростанции, аккумуляторные батареи. Для автоматического подключения к резервной линии питания используются щиты АВР, расшифровка – Автоматический Ввод Резерва.

Принцип работы АВР

Для определения необходимости включения резервной линии, используются реле контроля фаз. Общая функция этих приборов – отслеживание наличия напряжения на каждой из фаз (при трехфазном питании). Кроме того, в качестве дополнительных функций, контролируется напряжение, частота переменного тока, правильность чередования фаз. При выходе сети за пределы установленные регулировками реле, подается команда на отключение аварийной лини и включение резервной.

Как правило (а при использовании дизельных электростанций и аккумуляторных батарей – обязательно) одна из линий назначается приоритетной. Это означает, что после включения резерва, реле продолжают отслеживать наличие напряжения на основной (приоритетной) линии. Когда энергоснабжение по приоритетному вводу восстанавливается, АВР отключает резервное питание, и переключается обратно, на питание по основной схеме.

Типы АВР

Имея сходство в части управляющей автоматики, щиты автоматического ввода резерва делятся на три основных типа, в зависимости от вида переключателей, применяемых в силовой части.

Щиты ввода резерва на электромагнитных контакторах.

Наиболее часто применяемый тип АВР, обязанный своей популярностью дешевизне и простоте конструкции. Применение электромеханической блокировки контакторов от одновременного включения, и использование контрольных реле с дополнительными функциями, обеспечивают достаточную надежность этому устройству.

АВР с электроприводом рубильника.

Рубильник (переключатель с промежуточным, нулевым приводом), приводится в действие электромотором. Управляющий электродвигателем контроллер входит в состав переключателя или устанавливается отдельно, на монтажной панели.

Этот тип ввода резерва надежнее, но дороже, чем щит на контакторах.

Электронные АВР.

Тиристоры, используемые для коммутации нагрузок в электронных устройствах, подключают линию резервного электропитания за время, меньшее, чем частота одного колебания переменного тока. Таким образом, на работе питаемых приборов переключение не сказывается, и для них оно будет нулевым. Благодаря этому, отпадает необходимость в использовании источников бесперебойного питания, которые применяются для заполнения времени переключения, при использовании электромеханических АВР.

Применение автоматического ввода резерва, обеспечивает бесперебойное электроснабжение объектов повышенной важности. Учитывая, насколько мы зависимы от электричества, устройства АВР выполняют весьма важную задачу по поддержанию нормального функционирования общества.

Что такое AVR микроконтроллер?

AVR микроконтроллеры – это тип устройств, разработанный компанией Atmel, которые имеют определенное преимущество перед обычными микросхемами, но, сначала, давайте разберемся, что такое микроконтроллер?

Самый простой способ понять это – сравнить микроконтроллер с вашим компьютером, в котором установлена материнская плата. На этой плате стоит микропроцессор (на чипе Intel или AMD), который обеспечивает устройство вычислений, память RAM и EEPROM, и интерфейсы остальных систем, например, серийные порты (в настоящее время в основном USB), жесткие диски и графические интерфейсы. В микроконтроллере все эти возможности встроены в один чип, а это значит, что отсутствует потребность в материнской плате и многих других компонентах, например, светодиод может быть подключен напрямую к AVR. В микропроцессорах нет такой возможности!

AVR микроконтроллеры выпускаются в нескольких корпусах, некоторые предназначены для монтажа в отверстия, некоторые для поверхностного. AVR бывают 8-ми и 100-пиновыми, хотя все, что выше 64-х пинов только для монтажа в отверстия. Большинство людей начинают с DIL (Сдвоенный в линию) 28—х пинового чипа, например, ATmega328 или 40-ка пинового ATmega16 или ATmega32.

Компьютерные микропроцессоры бывают минимум 32-х битными, а теперь чаще 64-х битные. Это означает, что они могут обрабатывать данные 32-х битными или 64-х битными блоками, если они подключены к шине. AVR гораздо проще и работает с 8-ми битными блоками, пропускная ширина потока 8 бит, хотя сейчас стали появляться AVR32 с 32-х битной шиной.

На компьютере установлена операционная система (Windows или Linux), и именно в ней запускаются программы, такие, как Word, InternetExplorer или Chrome. На 8-ми битном микроконтроллере, например, на таком, как AVR обычно нет установленной операционной системы, хотя, при необходимости, она может быть установлена. Вместо этого реализована возможность запуска одной программы.

Также, как и ваш компьютер, который будет бесполезным, если на нем не установлена ни одна программа, также, и AVR требует установки программ. Программа хранится во встроенной памяти AVR, а не на внешнем жестком диске, как на компьютере. Загрузка этой программы вAVR происходит при помощи программатора AVR, обычно, когда AVR является частью системы, и программируется разработчиком или системным программистом.

Так что же это за программа? Она состоит из серии инструкций, очень простых, и направленных на обработку данных. В большинстве приложений, которые вы будете использовать с AVR, например, в контроллере промышленного оборудования, необходимо, чтобы считывалась информация со входов, проводилась проверка состояния и, соответственно, происходило переключение на выходы. Иногда вам нужно менять данные, управлять ими, или передавать их на другое устройство, например, на ЖК дисплей или на серийный порт. Чтобы выполнять эти простые задачи, используется серия простых бинарных инструкций, каждая из которых соответствует команде на ассемблере, понятной пользователю. Самый простой способ написать программу для AVR – использовать ассемблер (хотя, если хотите оставаться педантичным, можете записывать двоичные числа).

Использование ассемблера позволяет вам понять больше о том, как действует AVR, и как это все соединено воедино. Также, это дает возможность использовать очень маленький и быстрый код. Недостаток в том, что вы, как программист, должны делать все сами, включая управление памятью и структурой программ, что может быть очень утомительно.

Чтобы этого избежать, для написания программ для AVR были использованы языки программирования более высокого уровня, основным считается Cи, а также, можно использовать Basic и Java. Высокий уровень означает, что каждая строка Cи (или Basic, или Java) кода может переводиться в множество строк ассемблера. Компилятор также разбирается со структурой программы и управлением памятью, так что все становится гораздо проще. Наиболее часто используемые процессы, например, задержки или вычисления, могут храниться в библиотеках, и доступ к ним очень простой.

Мне кажется, что написание программ на Си для AVR сравнимо с управлением автомобилем. Да, вы очень легко можете это делать, но, если что-то идет не так, то вы понятия не имеете, как быть, и как справиться со сложной ситуацией, например, со скользкой дорогой. Написание простейших программ на ассемблере дает вам понять, что происходит «под капотом», как это работает, и что с этим можно сделать. Потом вы переходите на Си, но, к этому моменту, вы уже знаете, как функционирует AVR, и знаете его ограничения.

Также, как у вашей программы есть в памяти код, также у AVR есть вторая память, которая называется EEPROM, где вы можете хранить данные, например, серийные номера, данные калибровок и другую, необходимую под рукой, информацию. Доступ туда осуществляется по инструкциям в вашей программе.

У AVR также есть I/O, которое используется, чтобы контролировать аппаратные средства микроконтроллера. К аппаратным средствам относятся порты, АЦП (ADC), коммуникационные интерфейсы, например, I2C (2—х проводной интерфейс), SPI и UART (серийный порт), таймеры и система watchdog, которая восстанавливает систему после сбоя. Все эти периферийные устройства контролируется из-под программы, используя специальные инструкции. Большая часть кода программирования AVR посвящена тому, как устанавливать и контролировать эти аппаратные интерфейсы.




Примеры работ
Услуги
Контакты

Время выполнения запроса: 0,00248503684998 секунд.

Из чего комплектуются АВР, рекомендации, советы, особенности построения, фото и характеристики комплектующих, как выбрать.

Для выбора АВР, необходимо определить задачу которую должен решать щит автоматического включения резерва, по-разному называется АВР, ЩАВР, ЩАП …
Варианты исполнения (основные):
— два ввода и одна нагрузка;
— два ввода и две нагрузки с секционированием;
— два ввода с приоритетом первого (второго)ввода или без приоритета;

— два ввода и ввод от ДЭС, с секционированием или без него;
— два ввода и ввод от ДЭС, с секционированием при работе от ввода №1 и №2, в случае отсутствия напряжения на вводах, питание от ДЭС приоритетной группы;
— один ввод и ввод от ДЭС.

Логика работы АВР

Работа от двух вводов с приоритетом первого ввода.
Исходное состояние:
— трехфазное напряжение подано на вводы 1 и 2;
— автоматические выключатели QF1, QF2, SF1, SF2 включены.
При подаче питающего напряжения на ввода №1 и №2 реле контроля напряжения KV1, KV2 проверяют величину напряжения на фазах, последовательность чередования фаз, наличие подключения нулевого провода N, и, если параметры в норме, то после отсчета задержки времени, выставленной на KV, включается встроенное электромагнитное реле KV1, которое включает контактор QF1.

При пропадании напряжения на первом вводе происходит переключение питания на второй ввод (если параметры напряжения на втором вводе в норме). Лампочки HL1 и HL2 сигнализирует о включении ввода 1 или 2.
В случае восстановления напряжения на 1ом вводе, нагрузка переключается со второго ввода на первый.
Временная задержка устанавливаемая на KV1, KV2 необходима для защиты автоматики АВР от срабатывания в случае кратковременных просадок напряжения.
Прим Если контактор установлен на большой ток, то дополнительно монтируется промежуточное реле для включения мощного контактора.
АВР можно реализовать на контакторах или автоматических выключателях с моторным приводом и т.д.
В состав АВР обычно входят:
1. Реле контроля напряжения (реле контроля фаз KV).
2. Контакторы, пускатели (KM).
3. Контроллеры.
4. Автоматические выключатели (QF,SF), промежуточные реле (K).
5. Дополнительные элементы
По порядку
Основным элементом контроля входного напряжения в схемах АВР является реле контроля напряжения РКН, реле контроля фаз РКФ, реле фаз ЕЛ, монитор контроля напряжения.

Название разные РКН, РКФ, ЕЛ и т.д., а назначение в принципе одинаковое, имеются некоторые отличия, эти различия мы рассмотрим ниже.
Реле контроля напряжения, а у импортных производителей можно встретить разную аббревиатуру в названии — монитор контроля напряжения, монитор контроля фаз …
Рассмотрим реле для применения в АВР отечественных производителей:
— Меандр, Санкт-Петербург РКН-3-14-08, ЕЛ-11М-15, ЕЛ-12М-15, РКФ-М06-12-15, РКН-1-1-15
— Реле и Автоматика, Москва ЕЛ-15-Е
— Новатек-Электро, Санкт-Петербург РНПП-311м

Выбор реле напряжения, фаз для АВР

Реле напряжения, фаз отечественного производства.

РКН-3-14-08 и РНПП-311м — реле контроля трехфазного напряжения, контролирующие величину напряжения, чередование, обрыв фаз, обрыв нулевого провода, перепутывание при подключении фаз и нулевого провода, на выходе имеется два переключаемых контакта.

В РКН-3-14-08 величина контролируемого напряжения задается раздельно для верхнего и нижнего порогов -30% и +30% от номинального.
В РНПП-311м величина контролируемого напряжения задается одной регулировкой (ширина окна).
ЕЛ-11М-15, ЕЛ-15-Е — реле контроля трехфазного напряжения, подобны РКН-3-14-08 и РНПП-311м, основное отличие отсутствие контроля нулевого провода, а так как АВР контролирует трехфазное напряжение, которое в дальнейшем, в большинстве случаев идёт на питание распределенных нагрузок, то на это необходимо обратить внимание !!!
При применении АВР для обеспечения питания напряжением двигателей, применение реле фаз серии ЕЛ оправдано и то с оговоркой, реле фаз в данном случае необходимо использовать ЕЛ-12М-15 или РКФ-М06-12-15 (имеется регулировка асимметрии фаз).
РКН-1-1-15 для контроля однофазного напряжения (или напряжения постоянного тока, при заказе реле указывается величина , к примеру РКН-1-1-15 АС220в, РКН-1-1-15 DC100в)

Реле контроля фаз импортные
— ABB CM-PVE, SQZ3
— Schneider Electric RM17, RM35
— Siemens 5TT3, 3UG35, 3ug46
— Omron K8AV

РКН ABB CM-PVE, SQZ3 РКН RM17, RM35 Реле 5TT3, 3UG35 Реле Сименс 3ug46 Реле Omron K8AV
АВР на напряжение 500, 660, 690 вольт. Для изготовления автоматического ввода резерва особое внимание на реле контроля фаз производства Сименс 3ug46, порог контроля задается в диапазоне 160 — 690в, пример изготовленного щита на странице АВР нестандартные. При изготовлении устройства автоматического резерва на напряжение 500, 660, 690 вольт выбор реле контроля трехфазного напряжения среди производителей не очень большой, из отечественных реле типа РКФ — м06-14 производства Меандр на напряжение 500, 660, 690 вольт.
Следует обратить внимание, что у реле производства Сименс верхний порог без запаса на превышение, у отечественного он достаточный.

Основные типы контакторов, автоматических выключателей применяемые в АВР

Основным коммутирующим элементом являются контакторы (пускатели), автоматы используемые при изготовлении.
— применяются на ток не менее чем задано в техническом задании
— обязательно должны быть контакты (дополнительные контакты) для построение схемы с электрической блокировкой
— всегда целесообразно использовать механическую блокировку когда это возможно
Пускатель реверсивный ПМЛ Пускатель ПМУ Пускатель LC1 ABB Миниконтакторы стационарные типа B и VB

Контактор или автомат, что лучше?

Порой возникает вопрос как лучше построить АВР на контакторах или автоматах
( подразумевается автомат с моторным приводом ).
На это вопрос однозначно ответить нельзя по причине того, что в данном случае являются приоритетом:
цена, надежность, условия применения и др.
На небольшие токи (до 400А) дешевле применить контактор и автоматический выключатель, на большие токи соответственно автомат.
Необходимо учитывать немаловажное обстоятельство, что если применить в схеме АВР на 630А контактор, то следует принимать во внимание тот факт, что обмотка контактора при таком большом токе будет находиться все время под напряжением (при малом токе тоже). При кратковременных просадках напряжения имеется вероятность отключения контактора (перехлопывание), автомат в этом случае работает по-другому, команда на отключение подается с контроллера.
Применение воздушных автоматических выключателей оправдано при токе от 1000 ампер и выше.
В каждом конкретном случае это определяется исходными условиями.

АВР на два ввода и ДЭС

АВР на 3 три ввода
В зависимости от требований заказчика построение АВР работающего от двух вводов + ДГУ (ДЭС) имеет свои особенности, а именно при построении АВР необходимо уяснить следующие вопросы:
— запуск ДЭС производить в автоматическом режиме с возможностью включения — отключения ?;
— тип сигнала для запуска ДЭС: обычно это замыкание Н. О. контактов, что означает «ПУСК» и размыкание контактов «СТОП» для дизель генераторной установки..
При проектировании данного АВР дополнительно можно установить два реле времени с возможностью изменения регулировок самим пользователем.
Одно реле времени предназначается для обеспечения выдержки времени при пропадании напряжения на обеих вводах, это делается с целью исключения включения ДГУ при кратковременных авариях напряжения.
Вторым реле времени обеспечивается задержка включения контактора подачи питания от ДГУ после поступления напряжения, предусматривается обеспечение выхода на рабочий режим дизельной станции.
Вариант исполнения АВР на два ввода + ДГУ на 250А показан на рисунке. Для увеличения изображения нажмите на картинку.
При изготовлении АВР для ДГУ порой заказчик не знает (или зная, заказывает АВР по полной схеме) про то, что в современных ДГУ имеется контроллер который позволяет сам управлять контакторами.

Фото АВР на два ввода и ДГУ 60А, бюджетный вариант.
Ознакомиться вариантом исполнения АВР на два (три) ввода и ДГУ, щиты управления для ДЭС перейти на страницу.

АВР на два ввода и ДЭС c секционированием

Для решения данной задачи можно использовать релейную схему, но она получится достаточно громоздкой. Проще и надежнее использовать логический контроллер под конкретную задачу, можно использовать готовую программу или её скорректировать. К примеру, для этой цели подходит контроллер фирмы Schneider Electric — Zelio Logic.
Необходимо понимать то, что сам контроллер Zelio Logic не контролирует входное напряжение, а работает по заданной программе на основе входящих данных (контактов реле, дополнительных блок-контактов …), через контакты подается питание на логические входы контроллера.
Для обеспечения работы электронной схемы автоматического ввода резерва с секционированием устанавливается ИБП — источник бесперебойного питания небольшой мощности.

контроллер Zelio Logic контроллер Logo Siemens
Подготовка контроллера Zelio Logic к работе, прошивка программы с помощью ноутбука. Программирование контроллера удобно осуществлять при помощи ноутбука, для этого необходимо соединить с помощью переходника контроллер и ноутбук, подать питание на Zelio Logic и произвести программирование.
Как настроить и проверить АВР

Для проверки работоспособности АВР рекомендуется собрать временную дополнительную конструкцию на рейке Din представляющая собой, два или три (в зависимости от количества вводов) групп однофазных автоматические выключателей (8 или 12 штук ) подключить к АВР. Одну из цепей запитать через ЛАТР.
Далее проверяем работоспособность:
— Подаем питание на два ввода
— Снимаем питание с одного ввода
— Восстанавливаем питание
— Проверка работы при пониженном напряжении питания ввода
— Проверка работы при повышенном напряжении питания ввода
— Проверка времени срабатывания АВР — время от момента отключения от одного источника, до момента включения от другого источника
ВАЖНО: АВР не включает нагрузку при подключении на реальном объекте, причиной может быть неправильное подключение чередования фаз (хотя по маркировкам все правильно), или *обрыв нулевого провода.
*- в зависимости от применяемых Реле контроля фаз.

АВР для электродвигателя

При изготовлении АВР предназначенный для обеспечения работы, когда в качестве нагрузки установлен асинхронный электродвигатель, назовем просто электродвигатель, имеются особенности построения схемы.
1. Нагрузке не требуется подключение нулевого провода. (Требуется для контроля сопротивления изоляции и др.)
2. Особенности нагрузочной характеристики при пуске двигателя. При пуске двигателя возможно просадка напряжения до 0,5 Uном.
3. Контроль асимметрии трехфазного напряжения — обязательно!
4. Контроль чередования фаз.
5. Контроль наличия тока при включенном двигателе и при пропадании тока, или при значительном увеличении или уменьшении тока потребляемый электродвигателем.
6. Срабатывание защиты от датчика сухого хода и др.
Почему возникает такой вопрос? Заказчик, к примеру, сделал заказал на АВР. В разговоре с ним оказывается, что ему необходим АВР для питанием электродвигателя водяного насоса (глубинный насос), который практически постоянно работает и находится на глубине, марка двигателя неизвестна, в дополнении ко всему ни о какой защите он не слышал.
Если мы ему предложим обычный стандартный вариант, то это будет неправильно, необходимо обговорить этот момент и изготовить шкаф АВР с контролем асимметрии напряжения и асимметрии потребляемого тока. Для этого лучше всего подойдет реле РКФ-М06-12-15 АС 380В (пример) — имеется возможность задать уровень асимметрии контролируемого напряжения и устанавливаем реле защиты двигателя РЗД. Таким образом при возникновении разных ситуаций АВР гарантированно отключит напряжение от двигателя ( например, трехфазное напряжение в норме, а по одной из обмоток ток равен нулю, причины могут быть разные: обрыв кабеля ведущий к двигателю, нарушение целостности обмотки, пропадание контакта и т.д. ), загорится лампа «АВАРИЯ».
Работа двигателя на двух фазах приводит к выходу его из строя, а также нежелательна работа при большой асимметрии напряжения и тока.
В дополнении ко всему, при обрыве фазы у некоторых двигателей имеется значительное напряжение рекуперации, которое принимается реле контролем фаз как за «нормальную фазу», а реально одна фаза отсутствует, поэтому в данном случае и устанавливается РКФ-М06-12-15, которое сработает в этой ситуации и РЗД дополнительно.
Видео по работе для электродвигателя смотреть.

АВР с применением контроллера фирмы DATAKOM

Для управления запуском и автоматического регулирования напряжения генератора дизельной или бензиновой станции разработан специальный контроллер. С применением этого типа контроллера возможно задания различных параметров контроля.





АВР с применением контроллера фирмы ASCO

Устройство автоматического включения резерва ASCO с возможностью подключения обслуживающего оборудования.
В состав входит специализированный контроллер 300 серии который измеряет параметры сети: напряжение, частоту.
Этот тип АВР, рассчитанных на применение в сети на ток от 30 до 3000 ампер.
Переключение с ввода на ввод происходит при 70-90% Uном.(регулируемое).
Однофазный или трехфазный АВР.

АВР автоматизированное решение на моторном приводе

Устройство автоматического включения резерва — готовое решение.
Автоматический ввод резерва фирмы АВВ серии ATS до 1600А с моторным приводом.
Серия ATyS фирмы Socomec – линейка моторизированных рубильников, имеющих электрическую и механическую блокировки до 3200А. В случае необходимости во всех устройствах возможно ручное управление. Электрические команды выполняются моторизированным модулем, который управляется двумя типами логических схем:
• дистанционное управление: переключатель ATyS управляется сухими контактами, переводящими его в положения 1, 0 или 2. Сигналы этих контактов могут поступать от внешних схем управления.
• автоматическое управление: переключатель ATyS 6 выполняет все функции контроля, имеет таймеры и реле, требуемые для реализации нормального/аварийного переключения.
Переключатели версий AT yS 6e и 6m имеют также возможность дистанционного управления. Моторизированный и управляющий модули могут легко заменяться без отключения питающих кабелей.

Замечание по применению ИБП для контроллеров

При построении схем с использованием логических контроллеров, программируемых реле в схеме обязательным элементом является источник питания для обеспечения работы, особенно это важно при организации работы с автономным источником питания — ДЭС, ДГУ, ДГА и подобными устройствами. В оборудовании, особенно I категории, имеется свой источник бесперебойного питания.
Не рекомендуется использовать для работы контроллера автоматического ввода резерва ИБП который предназначен для обеспечения питанием нагрузку. В случае каких либо неполадок с внешним ИБП шкаф АВР становится неработоспособным.
К примеру, чтобы подать питание на контроллер АВР от ИБП(UPS) INELT Monolith 1000-3000RT необходимо в первоначальный момент, когда установка не подключена к вводам, включить ИБП в режиме «холодного старта», в этом случае питание поступит на контроллер от ИБП.
Как выходом из данной ситуации, можно переключиться в Ручной режим, внешний ИБП подзарядится и в дальнейшем в автоматическом режиме.

Щиты и шкафы АВР на контакторах и автоматах

Шкаф автоматического ввода резерва АВР – важнейший составной элемент электрооборудования, питающего несколько потребителей. Сфера применения щитов АВР разнообразна: они используются в административном строительстве и при возведении жилых объектов, на заводах легкой и тяжелой промышленности, в транспортной сфере. Основная функция шкафа АВР – быстрое переключение нагрузки на резервный ввод в аварийных ситуациях (снижение или повышение вводного напряжения за установленные значения, слипание, обрыв или нарушение чередования фаз), когда питание от главного источника напряжения становится невозможной.

Конструктивные характеристики

Шкаф автоматического ввода резерва состоит из прочного корпуса с установленным внутри электрооборудованием, наиболее важными узлами которого являются , в зависимости от требований, контакторы, пускатели, рубильники или автоматы с мотор-приводами . Корпус может быть изготовлен из пластиковых или металлических материалов с необходимой для нормального функционирования степенью защиты.

На фронтальной поверхности размещаются световые приборы и устройства управления, благодаря которым определяется состояние вводов и имеется возможность оперативно управлять устройством.

Ввод кабелей в щит может производиться сверху или снизу – это будет зависеть от способа прокладки присоединяемого кабеля. Присутствие в конструкции щита автоматического ввода резерва реле контроля входного напряжения с улучшенными функциями дает возможность детальной настройки параметров эксплуатации оборудования.

Разновидности щитов АВР

  • АВР на контакторах. Конструкция отличается наличием двух магнитных контакторов(пускателей). Первый подключает нагрузку от главного источника, второй – от резервного. При этом оба контактора связаны механической блокировкой-когда включен один контактор то механическая блокировка не позволяет включиться второму и наоборот. Переключение между вводами происходит почти мгновенно. Среди важнейших преимуществ данного типа шкафов – невысокая стоимость, малый нагрев, минимизация мощности потребления.
  • АВР на автоматах с мотор-приводом. Устройства данного типа характеризуются показателями долговечности, что становится возможным благодаря применению в автоматах устройств искрогашения. Характеризуются увеличенным, по сравнению с АВР на контакторах временем переключения между вводами. Находятся в среднем ценовом диапазоне.
  • Бесконтактные АВР. Устройства данного типа характеризуются показателями долговечности, что становится возможным благодаря применяемому вакууму в контактной группе, отсутствию электрической дуги, минимальному подгоранию контактов и, следовательно, большему ресурсу переключений по сравнению с устройствами на контакторах. При этом количество электромагнитных помех сведено к минимуму, что также является преимуществом бесконтактных АВР. Являются самыми дорогими решениями в линейке АВР.

Однозначного ответа о том, что лучше – АВР на автоматах или контакторах, дать невозможно. Многое будет зависеть от условий использования, цены и других факторов. Например, для малых токов до 400 А целесообразнее использовать контакторы и автоматические выключатели. Для токов более 400 А – автоматы с электроприводом.

Устройства можно разделить на 3 типа по критерию особенностей схемы подключения:

  • АВР с приоритетной схемой. Простейший вариант с одним главным входом, который чаще всего устанавливаются, если необходимо использовать непостоянно функционирующие генераторы тока, напряжение различного качества или разные тарифы электроэнергии.
  • АВР с бесприоритетной схемой. Предполагается, что любой из входов может играть роль главного. При этом переключение между входами осуществляется, если на действующем входе напряжение падает до недопустимых величин. Бесприоритетные схемы в шкафах АВР оправдано применять, если нужно уменьшить коммутации равнозначных входов.
Схема электрическая принципиальная. АВР на 2 ввода с общей системой шин на отходящей линии.

Где купить шкаф АВР?

ООО «Э-щит» выполняет изготовление и монтаж щитов АВР по стандартному или индивидуальному проекту. В последнем случае подбор оборудования и специфика конструкции будут отвечать необходимым требованиям и соответствовать условиям применения электрического оборудования. В наш постоянный штат входят опытные монтажники и инженеры, которые обеспечивают высокое качество сборки и пуско-наладочных работ.

ООО «Э-щит» предлагает заказать щиты АВР с двумя или тремя вводами, рассчитанными на различные показатели номинальных токов и с любыми характеристиками, соответствующими особенностям объектов.

Надежные и долговечные электрошкафы от нашей компании отвечают требованиям государственных стандартов. Свяжитесь с нашими специалистами по номеру +7 (495) 363-10-93, чтобы задать интересующие вас вопросы, оформить заказ на изготовление и монтаж шкафов АВР с гарантией качества. Ориентировочную цену на оборудование вы можете увидеть в таблице выше: при заказе стоимость будет подсчитана в индивидуальном порядке.

Фотографии продукции

Автоматический ввод резерва при исчезновении питания

Когда электричество исчезает даже на несколько минут, предприятия могут понести колоссальные убытки. А для больниц такая ситуация просто опасна. В большинстве объектах необходимо обеспечивать бесперебойное электроснабжение. Для этого его следует подключить к нескольким источникам электроэнергии. Специалисты при таком подходе используют АВР.

Блок: 1/5 | Кол-во символов: 343
Источник: https://odinelectric.ru/elektrosnabzhenie/tipovye-shemy-avr

Что такое АВР и его назначение?

В подавляющем большинстве случаев такие системы относятся к электрощитовым вводно-коммутационным распредустройствам. Их основная цель — оперативное подключение нагрузки на резервный ввод, в случае возникновения проблем с энергоснабжением потребителя от основного источника питания. Чтобы обеспечить автоматическое переключение на работу в аварийном режиме, система должна отслеживать напряжение питающих вводов и ток нагрузки.

Типовой щит АВР

Расшифровка аббревиатуры АВР

Данное сокращение это первые буквы полного названия системы – Автоматический Ввод Резерва, как нельзя лучше объясняющее ее назначение. Иногда можно услышать расшифровку «Автоматическое Включение Резерва», такое определение не совсем корректное, поскольку под ним подразумевается запуск генератора в качестве резервного источника, что является частным случаем.

Классификация

Вне зависимости от исполнения, блоки, шкафы или АВР принято классифицировать по следующим характеристикам:

Требования к АВР

В число основных требований к системам аварийного восстановления электроснабжения входит:

  • Обеспечение подачи питания потребителю электроэнергии от резервного ввода, если произошло непредвиденное прекращение работы основной линии.
  • Максимально быстрое восстановление электропитания.
  • Обязательная однократность действия. То есть, недопустимо несколько включений-отключений нагрузки из-за КЗ или по иным причинам.
  • Включение выключателя основного питания должно производиться автоматикой АВР до подачи резервного электропитания.
  • Система АВР должна контролировать цепь управления резервным оборудованием на предмет исправности.

Блок: 2/8 | Кол-во символов: 1623
Источник: https://www.asutpp.ru/chto-takoe-avr.html

Устройство АВР

Существует два основных типа исполнения, различающиеся приоритетом ввода:

  1. Одностороннее. В таких АВР один ввод играет роль рабочего, то есть используется, пока в линии не возникнут проблемы. Второй – является резервным, и подключается, когда в этом возникает необходимость.
  2. Двухстороннее. В этом случае нет разделения на рабочую и резервную секцию, поскольку оба ввода имеют одинаковый приоритет.

В первом случае большинство систем имеют функцию, позволяющую переключиться на рабочий режим питания, как только в главном вводе произойдет восстановление напряжения. Двухсторонние АВР в подобной функции не нуждаются, поскольку не имеет значения от какой линии запитывается нагрузка.

Примеры схем двухсторонней и односторонней реализации будут приведены ниже, в отдельном разделе.

Блок: 3/8 | Кол-во символов: 793
Источник: https://www.asutpp.ru/chto-takoe-avr.html

Некоторые требования к АВР в ПУЭ

Хоть АВР и разнится по схемам применения, однако, принципы работы должны быть аналогичными. Вот некоторые требования, предъявляемые ПУЭ к устройствам автоматического включения резерва (полный список требований можно прочитать в разделах 3.3.30-3.3.42 правил устройства электроустановок):

  • следует использовать АВР, если это приведет к уменьшению токов короткого замыкания, упрощению схемы и удешевлению аппаратуры
  • может применяться на линиях, трансформаторах, ответственных механизмах, секционных выключателях
  • действие авр должно быть однократного действия
  • данная автоматика должна срабатывать и при исчезновении напряжения на защищаемом присоединении
  • Если есть несколько рабочих вводов и один резервный. Например, каждая секция от своего рабочего трансформатора, а резервный трансформатор общий. Так вот при срабатывании АВР при такой схеме должна быть обеспечена возможность срабатывания автоматики при каждом отключении рабочего ввода любой секции. Даже, если отключения идут подряд. Хотя тут спорно…
  • Кроме того, дополняя прошлый пункт, стоит отметить необходимость достаточной мощности резервного трансформатора. Если же мощности не хватает, то необходимо производить перед включением АВР отключение неответственных механизмов.
  • АВР должен быть отстроен от режима самозапуска и от снижения напряжения при удаленном коротком замыкании
  • Устройства авр должны быть обеспечены устройством пуска по снижению напряжения. А в отдельных случаях пускаться по частоте и даже действию датчиков (давления, расхода).

Это вероятно не все пункты из ПУЭ. Более подробно и возможно доходчиво можно почитать в первоисточнике.

Блок: 3/9 | Кол-во символов: 1658
Источник: https://pomegerim.ru/rza/avr.php

Устройство и принцип работы

Независимо от устройства автоматического включения резерва, принципиальной его задачей считается наблюдение за параметрами электрической сети. Для этого могут использоваться реле контроля напряжения или блоки, оборудованные микропроцессорами. Существуют два основных вида устройства:

  1. Одностороннее (ОАВР) — один ввод работает в качестве основного и применяется, пока в электрической магистрали не возникнут проблемы. Другой выполняет роль запасного и включается в аварийных ситуациях.
  2. Двухстороннее (ДАВР) — оба ввода выполняют основную работу и используются, как резерв.

Сама конструкция представляет собой шкаф или щит АВР с контакторами или автоматами. Часто на практике используются конструкции с восстановлением, то есть как только в основной сети возвращается подача электроэнергии, то резервное питание отключается.

В случае падения напряжения на контролируемом участке цепи, реле подает сигнал на схему АВР. Отсутствие в сети одного напряжения недостаточно, чтобы сработало устройство переключения. Для этого необходимо присутствие еще ряда условий:

  1. На проверяемом участке не должно быть короткого замыкания, так как включение резервного питания будет невозможно и недопустимо.
  2. Выключатель ввода обязательно должен быть включен, чтобы при отсутствии напряжения не произошло случайного запуска АВР.
  3. На участке, от которого будет происходить питание резерва, обязательно наличие напряжения.

Когда все условия будут соблюдены, включатель резерва подает сигнал на отключение вводного выключателя обесточенной сети и на включение АВР. Алгоритм действий происходит строго в этом порядке, то есть без отключения ввода резервное питание никогда не включится.

Блок: 3/6 | Кол-во символов: 1688
Источник: https://rusenergetics.ru/ustroistvo/princip-raboty-avr

Практические рекомендации, которые подтверждены в различных проектах

Система гарантированного электроснабжения мощностью до 100 кВА, имеющая в своем составе ИБП и работающая от двух сетевых входов.

В этом случае могут быть предложены автоматические коммутаторы серии АК фирмы «ППФ БИП-сервис», представляющие собой АВР контакторного типа. Эти аппараты имеют:

  • механическую и электронную блокировку контакторов
  • автоматические выключатели на каждом входе, обеспечивающие защиту сетей от перегрузок и коротких замыканий нагрузки
  • регулировку диапазона контролируемых напряжений
  • контроль правильности чередования фаз; возможность установки приоритета любого из входов
  • индикацию режима работы и состояния входов
  • регулировку задержки времени переключения

Такой перечень функциональных возможностей позволяет успешно применять коммутаторы серии АК в системах, содержащих ИБП.

Система гарантированного электроснабжения мощностью более 100 кВА, имеющая в своем составе ИБП и работающая от двух сетевых входов

Для таких систем более целесообразно использовать автоматические коммутаторы серии АКП, которые представляют собой АВР на управляемых переключателях с электроприводом.

Эти аппараты имеют все перечисленные выше особенности, но кроме того, позволяют управлять переключением входов вручную при любом напряжении или его отсутствии. Переключатели оснащены механическими замками, позволяющими заблокировать их в любом из возможных состояний, что может быть в некоторых случаях важно для потребителя.

Система гарантированного электроснабжения, работающая от одного сетевого ввода и имеющая в качестве резервного питания ДЭС

Для такой конфигурации может быть применена панель переключения нагрузки типа TI. Также представляющая собой АВР контакторного типа, но имеющая в своем составе все необходимые элементы для управления автоматизированной ДЭС. Изделия этого типа, как правило, рекомендуются фирмами — изготовителями дизель-генераторов, в частности, фирмой F.G.Wilson.

Система гарантированного электроснабжения, имеющая в своем составе ИБП и работающая от двух сетевых входов и резервной ДЭС

Здесь могут быть предложены следующие варианты построения АВР:

  1. каскадное соединение АВР серии АК или АКП и панели переключения TI
  2. трехвходовой коммутатор серии АК с функцией управления ДЭС
  3. трехвходовой коммутатор серии АКП с функцией управления ДЭС

Система гарантированного электроснабжения

Схемы трехвходовых АВР могут быть экономически более привлекательны. В то же время следует повторно отметить то обстоятельство, что для трехвходовой контакторной схемы невозможна полноценная механическая блокировка всех входов между собой, что определяется конструктивными особенностями контакторов.

В связи с этим в трехвходовых контакторных АВР целесообразно установить электрическую и механическую блокировку между ДГ и каждым из сетевых вводов. А между сетевыми вводами предусмотреть только электрическую блокировку. Именно по такому принципу выполнены трехвходовые коммутаторы серии АК.

Схема трехвходового коммутатора серии АКП, как отмечалось ранее, исключает возможность замыкания входов между собой за счет конструкции переключателей и одновременно дешевле, чем два отдельных каскадно соединенных АВР.

Будем рады, если подпишетесь на наш Блог!

Блок: 4/4 | Кол-во символов: 3205
Источник: https://powercoup.by/stati-po-elektromontazhu/avtomaticheskiy-vvod-rezerva

Обозначение АВР на схеме

В зависимости от чертившего, варианты обозначения АВР на схеме электроснабжения могут разниться. Я часто работаю со схемами различных ТЭЦ, котельных и там встречаются следующие обозначения:

  • рядом с выключателем, который должен включаться при нарушении питания пишется слово АВР (иногда это слово внутри прямоугольника)
  • иногда на схеме не обозначено наличие, хотя в реальности присутствует (или сверху справа, где описание схемы, текстом прописано как происходит резервирование)
  • рядом с выключателем рисуют кружок, который и обозначает данную возможность
  • на выключателе, на котором реализована схема, сбоку или сверху (выключатель — квадратик на схеме) нарисован примыкающий треугольник и рядом написано АВР

Блок: 4/9 | Кол-во символов: 740
Источник: https://pomegerim.ru/rza/avr.php

Примеры схем АВР

Начнем рассмотрение схем с одного пункта, который лучше сразу обозначить. Разница между схемами АВР “автомат+пускатель” и “автомат с электроприводом” в экономичности последнего варианта на токи начиная от 200 ампер, меньшем месте в шкафу и большей устойчивости к перегрузкам, возникающим при включениях. Но в зависимости от схем, это решение должно приниматься индивидуально. А так в любой схеме вместо автомата с пускателем можно установить автомат с электроприводом.

Схема АВР для двух вводов на контакторе

Значит, тут у нас два ввода. У каждого ввода есть вводной автомат или рубильник. Также присутствует третий автомат, который отвечает за нагрузку потребителя. И главную роль в этом театре играет контактор, который я обозначил К1. У него есть обмотка и два контакта — нормально закрытый и нормально открытый. Принцип работы схемы в следующем: при пропадании напряжения пропадает питание с обмотки К1 и контакты перекидываются.

Недостатки данной схемы в том, что при моржках света питание будет кидать туда-обратно. Это конечно не даст Вам остаться без света, но сам контактор, а именно его контакты, потреплет знатно, вплоть до замены. Так как через них будет проходить весь ток. Поэтому токи при такой схеме должны быть небольшими. Да и для нагрузки такие режимы не есть хорошо.

Схема АВР с магнитными пускателями

Пускай в этой схеме пускатели будут обозначены К1 и К2. Хотя обычно пускатели обозначают КМ, даже называю их “каэм’ы”. Данная схема может быть однофазная или трехфазная. Я нарисовал её однофазной, так проще и быстрее. Значит, принцип работы в следующем: включаем “ввод №1” и тут же размыкается контакт К1 в со стороны нуля обмотки К2. Затем включаем “Ввод №2”, обмотка К2 уже разомкнута и следовательно контакт К2 в схеме нуля К1 не разомкнется и не вызовет отключение К1. Далее, если пропадает питание на вводе №1, то контакт К1 в схеме нуля К2 обратно становится замкнутым, питание доходит до обмотки с двух сторон и пускатель К2 срабатывает. Пускатель К1 у нас отключен и следовательно питание происходит от второго ввода. Если вновь появится напряжение на вводе №1, то для возврата надо будет вручную отключать второй ввод и включать первый. Это не очень то удобно.

В данной схеме получается, что рабочим вводом будет тот, который включить в первую очередь. Тоже не вызывает сильного доверия, но на первое время сойдет. Чтобы питание переключалось обратно на первый ввод можно установить реле напряжения. Значит, его обмотка будет подключена параллельно цепочке “катушкаК1 — контактК2”, а его контакт замкнутый последовательно в цепочку “катушкаК2 — контактК1”. Не забываем следить за рабочим током нагрузки и контактов пускателей.

Схема АВр на три ввода

В большинстве своем схема авр на три ввода представляет из себя два ввода плюс дизельгенератор. Суть её работы: при исчезновении питания на первом вводе, включается второй, а при исчезновении двух вводов сразу — включается ДГ. При повторном появлении электроэнергии на одном из двух вводов питание переходит от дизельгенератора на вновь включенный ввод. Данные схемы самому реализовать себе во вред, так как есть готовые решения — законфигурированные мозги, куда надо просто подключить провода и задать уставки. Нечто подобное рассматривалось в статье про БАВРы.

Если хотите более подробно ознакомиться с заводскими исполнениями схем АВР, то поисковые системы выдают множество pdf файлов различных изготовителей.

Сохраните в закладки или поделитесь с друзьями

Последние статьи

Самое популярное

Блок: 2/9 | Кол-во символов: 3609
Источник: https://pomegerim.ru/rza/avr.php

Пусковой орган АВР может быть исполнен с пуском от

  • реле напряжения
  • реле напряжения и реле тока
  • реле тока и реле частоты

Блок: 5/9 | Кол-во символов: 124
Источник: https://pomegerim.ru/rza/avr.php

Промышленные системы АВР

Среди отечественных производителей комплексных систем автоматического включения резерва выделяется предприятие ОАО «Контактор», которое поставляет на российский рынок шкафы АВР с различной логикой (секционированное и несекционированное питание, с возможностью подключения дополнительного автономного генератора и т.д.) и элементной базой (схема управления может быть как релейной, так и микропроцессорной).

Силовая часть системы собрана на автоматических выключателях ВА50-45Про номинальным током до 6300 Ампер, производителем которых является тот же «Контактор». Данные устройства предназначены для работы на стороне 0.4 кВ. Схемы АВР в установках выше 1000В тоже широко применяются, но это уже отдельная история.

Блок авр на 2 ввода

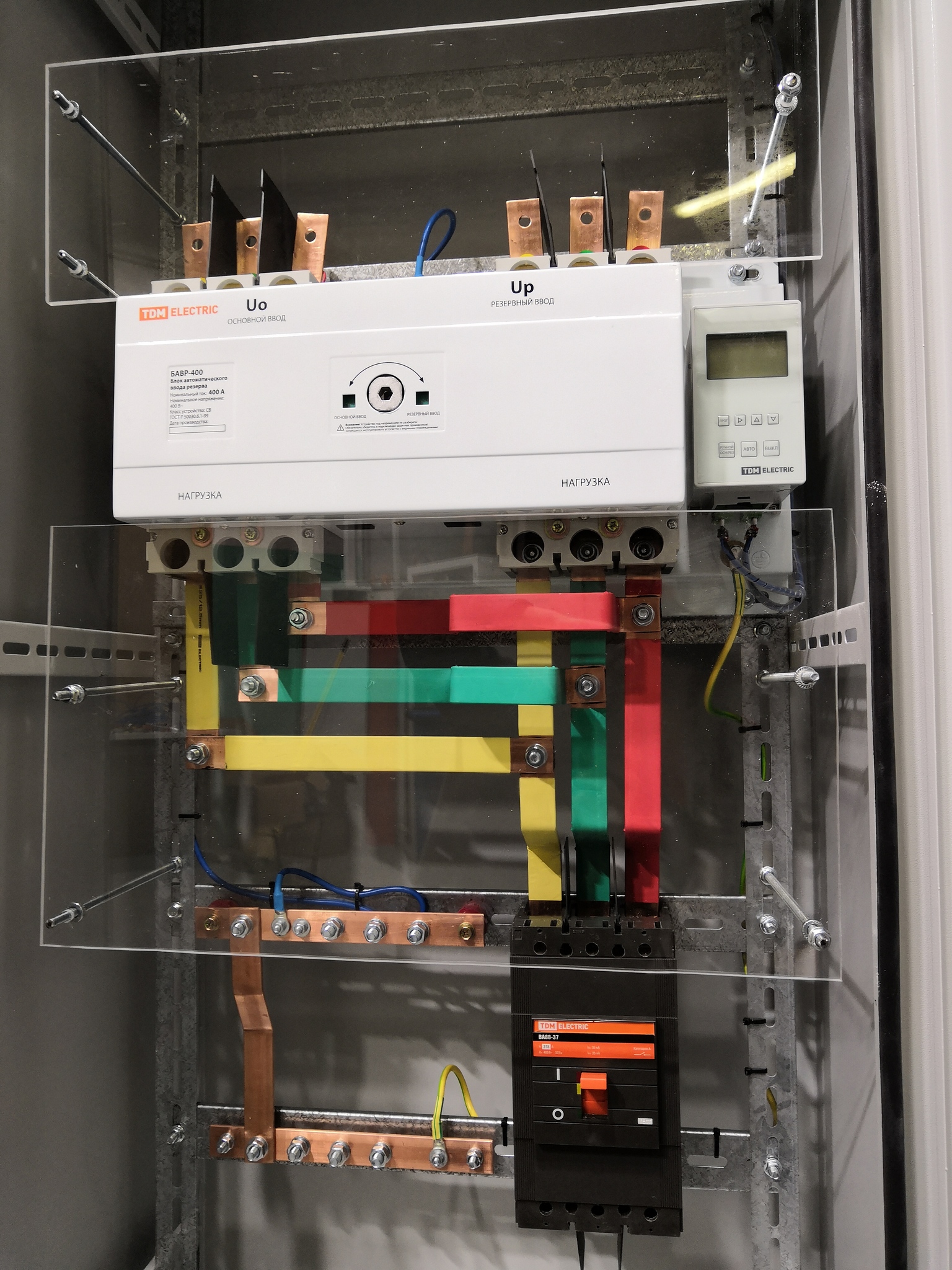

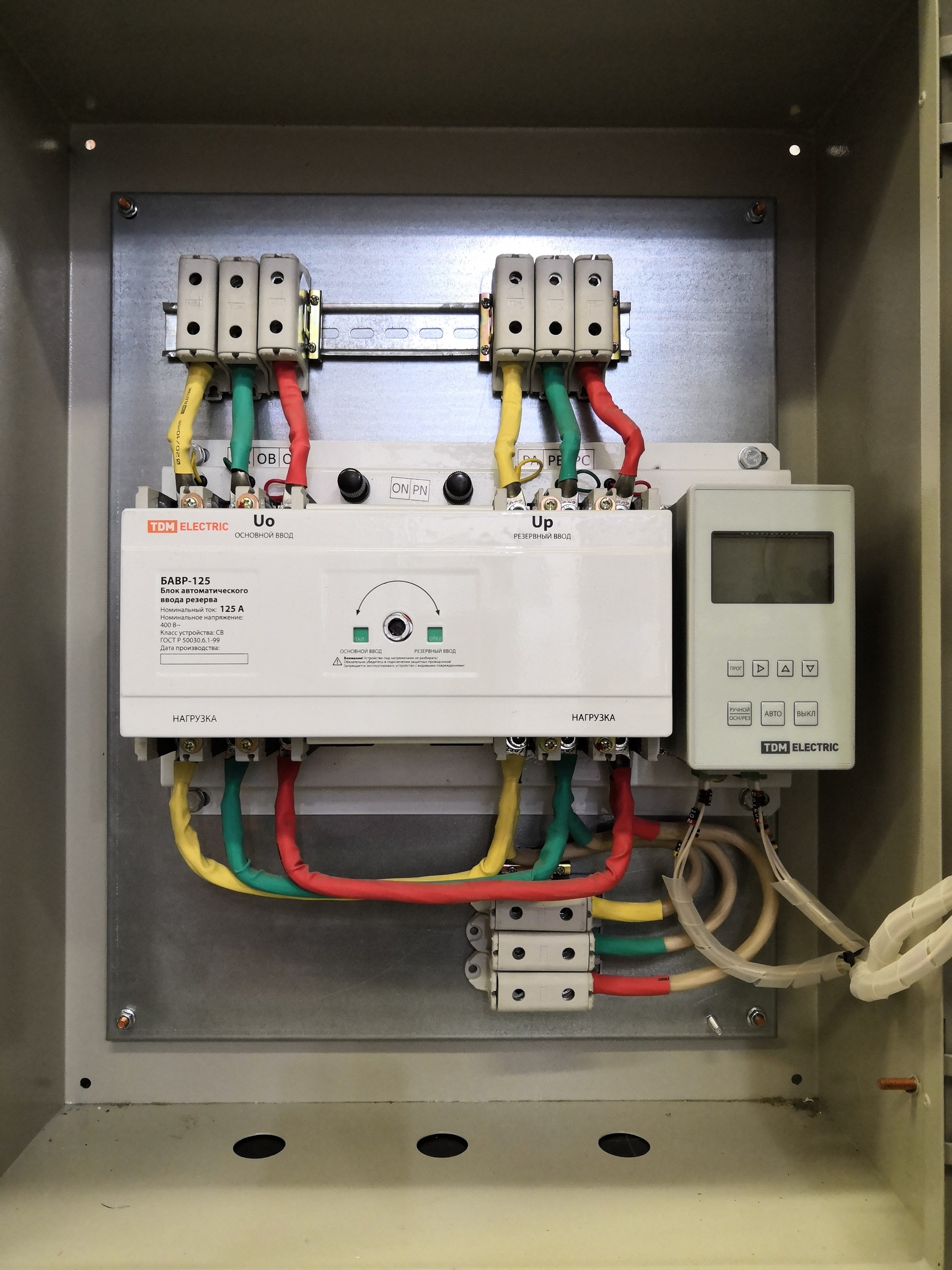

Определенный интерес представляет моноблочная конструкция системы автоматического ввода резерва от китайской фирмы ANDELI под названием HATS7. Удобная панель управления позволяет настроить алгоритм работы под нужды клиента, силовая часть системы, показанной на фото слева, рассчитана на токи до 160А. Ну так как китайский ампер будет поменьше нашего (шутка), я бы не пробовал его на длительных токах выше 100А. Панель управления может быть вынесена за пределы щита в более удобное место — например, на дверцу щита. Данный блок АВР можно настроить на работу с двумя линиями либо с одной линией и автономным генератором. Силовая часть — это два автомата либо контактора, которыми управляет приводной механизм. Естественно, электрическая и механическая блокировка имеется. Каким образом это делается на автоматах — смотрите на рисунке справа.

АВР на реверсивном рубильнике с электроприводом

Такая конструкция интересна прежде всего тем, что потребляет электроэнергию только в момент переключения, в отличие от контакторов, реле и т.п. Здесь практически исключена какая-либо вероятность электрического контакта одного ввода с другим. Например, разъединитель с автоматическим переключением серии Nh50SZ может работать в следующих режимах:

  • Сетевой источник питания – резервный источник питания, автоматическое переключение, самовозврат
  • Основной – основной источник питания, автоматическое переключение и самовозврат с тестированием потери фазы
  • Основной – основной источник питания, автоматическое переключение и самовозврат с тестированием перенапряжения и минимального напряжения
  • Основной источник питания – генератор, автоматическое переключение и самовозврат с тестированием перенапряжения, минимального напряжения и частоты

Блок: 9/10 | Кол-во символов: 2505
Источник: http://electromaster.pro/avtomaticheskij-vvod-rezerva.php

Организация АВР в загородном доме

Для организации АВР загородного дома или беспрерывной работы насосов в качестве запасного источника питания можно использовать генератор. Он позволит на длительный период обеспечить электроэнергией потребителей, пока не восстановят основное электроснабжение.

В зависимости от типа генератора, такое устройство используется как в однофазных, так и трехфазных сетях. Чтобы срабатывание АВР происходило в автоматическом режиме, генератор должен быть снабжен стартером.

При монтаже системы необходимо подключить специальный блок автоматики, который производит запуск генератора во время отключения электроэнергии и его остановку при восстановлении электроснабжения. Блок совместим с любым видом двигателей и имеет три положения: «Запуск», «Включен», «Стоп».

Устройство снабжено подробным описанием, которое позволяет собрать АВР полностью своими руками. Правда, в зимний период двигатель внутреннего сгорания предварительно следует прогреть. Блок автоматики в своей программе подразумевает и такую функцию.

Для обустройства АВР загородного дома можно воспользоваться автомобильным аккумулятором. Помимо него, следует приобрести инвертор для преобразования 12 В постоянного напряжения в 220 В переменного.

Следует учитывать, что мощности такого устройства хватит только для освещения. Для увеличения емкости можно подключить параллельно несколько батарей. Запуск системы осуществляется с помощью специального переключателя, который устанавливается в основную сеть.

Блок: 6/6 | Кол-во символов: 1496
Источник: https://rusenergetics.ru/ustroistvo/princip-raboty-avr

АВР в высоковольтных цепях

В электрических сетях с классом напряжения более 1кВ реализация АВР более сложная, но принцип работы системы практически не меняется. Ниже в качестве примера приведен упрощенный вариант схемы понижающей ТП 110,0/10,0 киловольт.

Упрощенная схема ТП 110/10 кВ

Из приведенной схемы видно, в ней нет резервных трансформаторов. Это говорит о том, что каждая из шин (Ш1 и Ш2) подключена к своему питающему трансформатору (T1, T2), каждый из которых может на определенное время стать резервным, приняв на себя дополнительную нагрузку. В штатном режиме секционный выключатель СВ10 разомкнут. АВР контролирует работу ТП через ТН1 Ш и ТН2 Ш.

Когда перестает поступать питание на Ш1, АВР выполняет отключение выключателя В10Т1 и производит включение секционного выключателя СВ10. В результате такого действия обе секции работают от одного трансформатора. При восстановлении источника система ввод резерва перекоммутирует систему в исходное состояние.

Блок: 7/8 | Кол-во символов: 966
Источник: https://www.asutpp.ru/chto-takoe-avr.html

Схема АВР для двух вводов на контакторе

Значит, тут у нас два ввода. У каждого ввода есть вводной автомат или рубильник. Также присутствует третий автомат, который отвечает за нагрузку потребителя. И главную роль в этом театре играет контактор, который я обозначил К1. У него есть обмотка и два контакта — нормально закрытый и нормально открытый. Принцип работы схемы в следующем: при пропадании напряжения пропадает питание с обмотки К1 и контакты перекидываются.

Недостатки данной схемы в том, что при моржках света питание будет кидать туда-обратно. Это конечно не даст Вам остаться без света, но сам контактор, а именно его контакты, потреплет знатно, вплоть до замены. Так как через них будет проходить весь ток. Поэтому токи при такой схеме должны быть небольшими. Да и для нагрузки такие режимы не есть хорошо.

Блок: 7/9 | Кол-во символов: 828
Источник: https://pomegerim.ru/rza/avr.php

Демонстрация работы блока АВР (видео)

Вот хороший и наглядный рассказ о том, как работает блок АВР:

Блок: 8/10 | Кол-во символов: 104
Источник: http://electromaster.pro/avtomaticheskij-vvod-rezerva.php

Схема АВр на три ввода

В большинстве своем схема авр на три ввода представляет из себя два ввода плюс дизельгенератор. Суть её работы: при исчезновении питания на первом вводе, включается второй, а при исчезновении двух вводов сразу — включается ДГ. При повторном появлении электроэнергии на одном из двух вводов питание переходит от дизельгенератора на вновь включенный ввод. Данные схемы самому реализовать себе во вред, так как есть готовые решения — законфигурированные мозги, куда надо просто подключить провода и задать уставки. Нечто подобное рассматривалось в статье про БАВРы.

Если хотите более подробно ознакомиться с заводскими исполнениями схем АВР, то поисковые системы выдают множество pdf файлов различных изготовителей.

Сохраните в закладки или поделитесь с друзьями

Последние статьи

Самое популярное

Блок: 9/9 | Кол-во символов: 909
Источник: https://pomegerim.ru/rza/avr.php

Использование автономных источников электроэнергии в системах АВР

Там, где резервное электропитание нужно в небольших масштабах и на короткое время, можно воспользоваться аккумуляторными батареями. Но это уже отдельная тема, которой у меня посвящена отдельная статья «Бесперебойники»

Также в целях резервного источника питания можно использовать бензогенератор (как вариант — дизельный, газовый и т.д.). Об этом у меня немного написано здесь: АВР с бензогенератором

Усенко К.А., инженер-электрик,

Блок: 10/10 | Кол-во символов: 503
Источник: http://electromaster.pro/avtomaticheskij-vvod-rezerva.php

Кол-во блоков: 23 | Общее кол-во символов: 28885
Количество использованных доноров: 7
Информация по каждому донору:
  1. https://www.asutpp.ru/chto-takoe-avr.html: использовано 3 блоков из 8, кол-во символов 3382 (12%)
  2. https://rusenergetics.ru/ustroistvo/princip-raboty-avr: использовано 2 блоков из 6, кол-во символов 3184 (11%)
  3. https://pomegerim.ru/rza/avr.php: использовано 6 блоков из 9, кол-во символов 7868 (27%)
  4. http://electromaster.pro/avtomaticheskij-vvod-rezerva.php: использовано 3 блоков из 10, кол-во символов 3112 (11%)
  5. https://ru.wikipedia.org/wiki/%D0%90%D0%B2%D1%82%D0%BE%D0%BC%D0%B0%D1%82%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D0%B9_%D0%B2%D0%B2%D0%BE%D0%B4_%D1%80%D0%B5%D0%B7%D0%B5%D1%80%D0%B2%D0%B0: использовано 1 блоков из 7, кол-во символов 213 (1%)
  6. https://odinelectric.ru/elektrosnabzhenie/tipovye-shemy-avr: использовано 2 блоков из 5, кол-во символов 7921 (27%)
  7. https://powercoup.by/stati-po-elektromontazhu/avtomaticheskiy-vvod-rezerva: использовано 1 блоков из 4, кол-во символов 3205 (11%)

Выбираем АВР | Завод КриалЭнергоСтрой

Что такое АВР (автозапуск генератора) и зачем он нужен?

Это автоматический блок управления электро агрегатом бензиновым, дизельным или газовым. Основное назначение – переключение нагрузки на дизель-генератор в случае, если напряжение в сети выходит за допустимые пределы или полностью отключается.


АВР обеспечивает контроль параметров входного напряжения на основном вводе электропитания. Автоматическое подключение нагрузки к резервному вводу (в случае выхода параметров питающего напряжения за допустимые пределы подается сигнал на запуск резервного генератора, после чего нагрузка переключается на резервный источник питания) и возобновление питания от основного ввода после возврата напряжения на основном вводе электропитания в допустимые пределы. Помимо этого, блок автоматического ввода резерва обеспечивает защиту станции от коротких замыканий и перегрузок, и сводят участие человека в обеспечении энергобезопасности любого объекта к минимуму.

Таким образом, функции АВР:

·         Запуск и остановка электрогенератора

·         Автоматическое переключение питающей сети

·         Мониторинг качества сети с возможностью отключать при скачках / провалах напряжения.

·         Еженедельный тестовый запуск

·         Индикация: узнать частоту генератора, напряжение по каждой фазе или ошибки запуска.

Блоки АВР выполняются в металлических шкафах настенного исполнения, хотя могут быть и встроенными (например, в кожухных станциях АВР чаще всего встроенный).

Что входит в комплект?

·         Блок автоматического запуска

·         Цифровое устройство с креплениями (блок управления, комплект обвязки, сервопривод)

·         Управляющий кабель, 5 метров.

Можно ли самостоятельно адаптировать электрогенератор?

При определенных знаниях — да. Необходимо изучить схему подключения, материалы по работе генератора, способах остановки, инструкцию по настройке контроллера и исполнительного устройства. При согласовании с менеджерами компании всю эту информацию можно получить по электронной почте или в бумажном виде. При отсутствии вышеуказанных знаний, блок лучше купить вместе с установкой.

Все шкафы АВР, оснащены сальниками-заглушками для ввода кабелей, удобными разъемами для подключения кабеля управления, все силовые соединения кабелей укомплектованы концевиками для обжима. Блок АВР оснащен ручным переключателем генератор/сеть с механической блокировкой и кнопкой отключения автоматики. Автоматы ввода резерва различаются по номинальному току, который подбирается исходя из мощности электростанции.

Пример подбора АВР для электростанции:

Модель электростанции

Сила тока

Номинальная мощность электростанции

АВР-30, АВР-50

100 А

До 50 кВт

АВР-64, АВР-80

160 А

До 80 кВт

АВР-100

250 А

До 100 кВт

АВР-150, АВР-200

400 А

До 200 кВт



Добавить комментарий

АВР для дизельных генераторов и электростанций

АВР для дизельных генераторов и электростанций

АВР – это автоматика ввода резерва, которая представляет собой механизм коммутации нагрузки на резервный источник питания (дизель генератор). Происходит это в случае потери напряжения в основной электрической сети. Обратный перевод нагрузки с дизельной электростанции на основную сеть электропитания производится по сигналу восстановления в ней напряжения.

Существует несколько типовых схем АВР, из которых необходимо выбрать ту, которая наиболее полно отвечает конкретным условиям объекта.

1) Схема с АВР на двух контракторах. В этом случае сигнал перекоммутации вырабатывается контроллером управления ДГУ с функцией автозапуска. Важным моментом являет то, что напряжение питания катушек контракторов должно быть 220VAC, так как сигнал постоянного тока не может быть передан на расстояние свыше 40 метров без существенного понижения напряжения в проводах. Соответственно требуется установка развязывающих реле, которые соотносятся с напряжением питания стартера дизельного двигателя. Наиболее удобны реле, оснащенные световой индикацией и механизмом принудительного ручного включения. При реализации этой схемы важно предусмотреть защиту от встречного включения для того чтобы не возникло соединения в одной точке напряжения основной сети и ДЭС. Такая защита есть в контроллере – это запрет коммутации второго контактора при первом замкнутом. Достоинства этой схемы в том, что всем процессом управляет контроллер и это позволяет гибко отстроить все параметры срабатывания системы. Автоматизация позволяет наладить дистанционный мониторинг и управление с возможностью доступа ко всем параметрам.

2) Дизельные генераторы с АВР с мотор-приводом. В этом случае сигнал управления тоже генерирует контроллер. Эта автоматизация оправдывает себя при мощностях свыше 250-300 кВт и выше. Механизм переводит нагрузку напряжения по принципу перекидного рубильника. Как правило, напряжение питания исполнительного привода составляет 24VDC. Преимуществом этой схемы является снижение стоимости АВР при росте коммутируемого тока нагрузки.

3) Электростанции с интеллектуальным АВР. В этой схеме АВР является интеллектуальным устройством и самостоятельно вырабатывает сигнал запуска и остановки дизель генератора. Контроллер настраивается на выполнение процедур пуска и остановки по сигналу извне. Сигнал может быть как релейным, так и цифровым. Достоинства этой системы заключаются в том, что появляется модульность, то есть все дизельные генераторы оснащаются одним типом контроллера, а автоматика ввода резерва поставляется как опция.

Специалисты по эксплуатации дизельных электростанций сходятся во мнении, что любая АВР должна быть максимально удобна и проста в работе, ремонтопригодна и безотказна. Задача установки АВР заключается в гарантии подачи электроснабжения в любых ситуациях. Автоматика должна быть удобной, но в, то, же время допускать возможность для перевода управлением в ручной режим при возникновении аварийной ситуации.

Автоматизация электростанций также включает в себя:

— слежение за качеством электроэнергии, ее напряжением и частотой,

— автоматическое поддержание температуры охлаждающей системы внутри кожуха, как во время работы электростанции, так и в режиме ожидания,

— контроль и поддержание аккумуляторной батареи в рабочем состоянии,

— отслеживание наличия масла и топлива с их автоматической подкачкой,

— дистанционная передача на пульт управления полной информации о текущем состоянии ДГУ.

В автоматическом режиме дизель генератор включается только через несколько секунд после потери электроснабжения в основной сети, и выключается только после полного его восстановления.

Что такое автоматический регулятор напряжения?

Что такое автоматический регулятор напряжения (АРН)?

Автоматический регулятор напряжения (АРН) — это устройство, используемое в генераторах с целью автоматического регулирования напряжения, что означает, что оно будет преобразовывать колеблющиеся уровни напряжения в уровни постоянного напряжения. Автоматические регуляторы напряжения (АРН) работают за счет стабилизации выходного напряжения генераторов при переменных нагрузках, но также могут разделять реактивную нагрузку между генераторами, которые работают параллельно (падение напряжения), и помогает генератору реагировать на перегрузки.

Проще говоря, автоматические регуляторы напряжения (АРН) постоянно принимают переменные входные диапазоны напряжения и поддерживают постоянный выход при фиксированном напряжении.

Обзор бывших в употреблении генераторов

Почему автоматические регуляторы напряжения (АРН) важны для генераторов?

Нерегулируемые генераторы, которые представляют собой генераторы без автоматического регулятора напряжения (АРН), обычно не могут в достаточной степени удовлетворить потребности и требования к мощности для каждой части оборудования или устройства, подключенного к генератору.Это связано с тем, что некоторые нерегулируемые генераторы не могут контролировать или регулировать напряжение, поэтому напряжение на клеммах всегда будет снижаться по мере увеличения требований к нагрузке.

Если напряжение генератора не поддерживается на постоянном фиксированном уровне, это может отрицательно повлиять на общую производительность генератора, а нерегулируемый генератор также может отрицательно повлиять на любые коммунальные услуги, оборудование или механизмы, которые питаются от генератора. .

Автоматический регулятор напряжения (АРН) напрямую зависит от производительности и долговечности вашего генератора, а также от элементов, на которые генератор подает питание, и гарантирует, что выходное напряжение будет соответствовать току нагрузки, даже если были колебания. происходить в фоновом режиме. Это помогает смягчить и даже устранить ущерб, который любые колебания могут нанести приборам, машинам, устройствам и оборудованию.

Каковы функции автоматического регулятора напряжения (АРН)?

Наиболее важной функцией автоматических регуляторов напряжения (АРН) является автоматическое управление напряжением генератора и поддержание постоянного выходного напряжения в соответствующем диапазоне уровней напряжения для вашего генератора независимо от тока, потребляемого нагрузкой.

Регуляторы

не только помогают регулировать напряжение до безопасного уровня, но также могут обеспечивать защиту от скачков напряжения, скачков напряжения и перегрузки генератора. Как уже упоминалось, автоматические регуляторы напряжения (АРН) также помогают генератору реагировать и справляться с перегрузками для предотвращения короткого замыкания, а также могут разделять реактивную нагрузку между генераторами, работающими параллельно.

Если вы ищете генератор для своих бизнес-операций, промышленных приложений, таких объектов, как центры обработки данных, больницы, коммерческая недвижимость, промышленная недвижимость или коммерческая недвижимость, обратитесь к нам в Woodstock Power Company!

Позвоните нам или отправьте нам электронное письмо: 610-658-3242 или sales @ woodstockpower.com

Кроме того, вы можете заполнить нашу контактную форму с любыми вопросами или запросами, и наши представители свяжутся с вами.

Опыт работы компании Woodstock Power

У нас есть отраслевые эксперты, специализирующиеся на коммерческих генераторных установках резервного питания, с глубокими отраслевыми знаниями, которые помогут вам выбрать правильный генератор, соответствующий вашим потребностям. Мы поставляем генераторы для объектов коммерческой недвижимости, объектов промышленной недвижимости, центров обработки данных, больниц, коммерческих предприятий и т. Д.!

Наши специалисты готовы помочь вам ответить на любые ваши вопросы о электрогенераторных установках, чтобы помочь вам найти лучший выбор в нашем инвентаре на основе:

  • Пиковая и средняя потребляемая мощность
  • Предпочтительное топливо (природный газ или дизельное топливо)
  • Портативность и стационарное питание
  • Требования к основному и резервному генератору
  • Ограничения доступного пространства и выхлопной системы

Наши специалисты также могут помочь вам научиться работать с основными, непрерывными и резервными генераторами энергии, а также подобрать лучший излишек, новый или подержанный генератор, который наилучшим образом соответствует вашим требованиям.

Мы продаем только новые, бывшие в употреблении и излишки электроэнергии с самым высоким рейтингом, предоставляя вам генератор по выгодной цене, соответствующий вашему бюджету.

Наши генераторы были тщательно проверены, обслужены и проверены, что гарантирует, что вы купите качественный генератор, на который вы можете положиться. Если генератор не соответствует отраслевым стандартам, мы делаем все необходимые ремонтные работы или модификации и полностью тестируем каждый генератор перед продажей.Это гарантирует, что генератор полностью готов к работе!

Благодаря нашему широкому выбору генераторных установок, мы уверены, что сможем найти модель, которая наилучшим образом соответствует вашим эксплуатационным потребностям.

Мы также покупаем подержанные генераторы хорошего качества, если вы уже обновили их и хотите продать свою старую модель.

Не стесняйтесь обращаться к нам с любыми вопросами, проблемами или запросами, чтобы узнать больше об опыте Woodstock Power Company и уровне качества продуктов и услуг, которые мы предоставляем.

Что означает AVR? Бесплатный словарь

Фильтр категорий: Показать все (44) Наиболее распространенные (0) Технологии (11) Правительство и военные (9) Наука и медицина (14) Бизнес (9) Организации (9) Сленг / жаргон (2)

AVR Разрешение видео
Сокращение Определение
AVR Автоматический регулятор напряжения
AVR Автоматическое регулирование напряжения
AVR Avril (французский: апрель)
AVR Аудио / видео Приемник
AVR Замена аортального клапана
AVR Aviator
AVR Avon Valley Railway (оцен.1869; Великобритания)
AVR Резерв оценки активов (финансы)
AVR Дополненная и виртуальная реальность
AVR Помощь в добровольном возврате (мигранты; разные страны)
AVR Среднее значение
AVR Автоматический речевой ответ
AVR Аналоговый видеорегистратор (в разных местах)
AVR Автоматический голосовой ответ
AVR Avery Dennison (филателия USPS)
AVR Audio Visual Research (расширение файла)
AVR Аккредитованный добровольный реестр
AVR Среднее количество пассажиров автомобиля
AVR Assiniboine Valley Railway (Канада) 9 0088
AVR Автоматическое распознавание голоса
AVR Аренда аудиовизуальных материалов
AVR Альф-Эгил Боген, Вегард Воллан, микроконтроллер RISC (также известный как Advanced Virtual RISC)
Автоматическое распознавание объема
AVR Ускоренный вывод автомобилей из эксплуатации (различные места)
AVR Отчет об оставленных автомобилях
AVR Advanced Virtual RISC
Avid
AVR Association Nationale des Victimes de la Route (на французском языке: Национальная ассоциация жертв дорожно-транспортных происшествий; Люксембург)
AVR Автоматическая переменная разрешающая способность (грузоподъемность)
AVR Allegheny Valley Railroad
AVR Австралийский ветеринарный заповедник (оцен.2004; Австралия)
AVR Американский резерв добровольцев
AVR Расширенное перенаправление видео
AVR Achat, Vente, Réparation (французский: покупка, продажа, ремонт; Couëron, Франция)
AVR Ускоренный желудочковый ритм
AVR Association des Villes pour Le Recyclage
AVR Предварительная замена поставщика (поставщик предоставляет запасные части до возврата вышедших из строя)
AVR Правая рука с усиленным напряжением (отведение ЭКГ)
AVR Обзор сборки и проверки
AVR Репликатор аудио-видео
AVR Ускоренное восстановление вектора
AVR Отчет о видимости активов
AVR Выпрямитель абсолютного значения
AVR Активное регулирование напряжения / регулятор

Что означает AVR?


Академия и наука »Химия

0

Разное »Несекретный

AVR

Автоматическое регулирование напряжения

Академия и наука »Электроника

Оцените это:
AVR

Автоматический регулятор напряжения

Вычислительная техника» Аппаратное обеспечение и более…

Оцените:
AVR

Замена аортального клапана

Медицина »Физиология — и многое другое …

Оцените:
AVR

Аудио-видеоресивер

Академия и наука »Электроника

Оцените:
AVR

Автоматический голосовой ответ

Вычислительная техника »Телекоммуникации

Оцените:
AVR

Среднее количество пассажиров

Государственные» Транспорт — и многое другое…

Оцените:
AVR

Автоматическое распознавание объема

Вычисления »Общие вычисления — и многое другое …

Оцените:
AVR

Advanced Virtual Risc

Вычисления »Общие вычисления

Оценить:
AVR

Аудио

Разное »Несекретный

Оценить:
AVR

Австралийский журнал жизнедеятельности

Региональный» Австралийский

AVR

Аннапо lis Valley Radio

Сообщество »Новости и СМИ

Оцените:
AVR

Allegheny Valley Railroad Company

Regional» Railroads

Оценить:
AVR

Разрешение видео Avid

Разное »Несекретное

Оценить:
AVR4utralization Оценить:
AVR

Коэффициент посещений рекламодателя

Интернет

AVR

Формат файла Audio Visual Research Звуковой файл

Вычислительная техника »Расширения файлов

Оценить:
AVR

Коэффициент вариации площади

Разное

Разное»

Оцените:
AVR

Аудио-видеоресивер

Академический и научный »Электроника

Оценить это:
AVR

А Напряжение и сопротивление

Разное »Не классифицируется

Оценить:
AVR

Alf Vegard

Разное

Разное
Оценить:
AVR

Audio Visual Research

Разное »Несекретный

Оценить:
9 AVR4 Оцените его:
AVR

Железная дорога Аллегейни-Вэлли

Региональные» Железные дороги


AVR

Аренда микроавтобуса в аэропорту

Разное »Самолеты и авиация

Оценить:
AVR

Аудио Видео ресурсы Разное

9007 3
Оцените:

Все, что вам нужно знать- (Часть 1/46)

Микроконтроллер: Микроконтроллер можно назвать однокристальным компьютером, который включает в себя ряд периферийных устройств, таких как RAM, EEPROM, таймеры и т. Д., требуется для выполнения некоторой предопределенной задачи.

Рис. 1: Блок-схема, показывающая архитектуру микроконтроллера AVR

]]>

Означает ли это, что микроконтроллер — это другое название компьютера…? Ответ — нет! Компьютер, с одной стороны, предназначен для выполнения всех задач общего назначения на одной машине, например, вы можете использовать компьютер для запуска программного обеспечения для выполнения вычислений, или вы можете использовать компьютер для хранения какого-либо мультимедийного файла или для доступа в Интернет через браузер, в то время как микроконтроллеры предназначены для выполнения только определенных задач, например, e.g., автоматическое отключение переменного тока при падении температуры в помещении до определенного предела и повторное включение при повышении температуры выше установленного предела.

Существует ряд популярных семейств микроконтроллеров, которые используются в различных приложениях в зависимости от их возможностей и возможностей для выполнения желаемой задачи, наиболее распространенными из них являются микроконтроллеры 8051, , AVR, и PIC. В этой статье мы познакомим вас с семейством микроконтроллеров AVR .

История АРН

AVR был разработан в 1996 году корпорацией Atmel. Архитектура AVR была разработана Альф-Эгилем Богеном и Вегардом Волланом. AVR получил свое название от своих разработчиков и означает A lf-Egil Bogen V egard Wollan R Микроконтроллер ISC , также известный как A dvanced V irtual R . AT90S8515 был первым микроконтроллером, который был основан на архитектуре AVR , однако первым микроконтроллером, появившимся на коммерческом рынке, стал AT90S1200 в 1997 году.

Микроконтроллеры AVR доступны в трех категориях:

1. TinyAVR — Меньше памяти, небольшой размер, подходит только для более простых приложений

2. MegaAVR — это самые популярные из них, имеющие хороший объем памяти (до 256 КБ), большее количество встроенных периферийных устройств и подходящие для умеренных и сложных приложений.

3. XmegaAVR — Используется в коммерческих целях для сложных приложений, требующих большой программной памяти и высокой скорости.

В следующей таблице сравниваются микроконтроллеры упомянутой выше серии AVR:

Название серии

Штифты

Флэш-память

Специальная функция

TinyAVR

6-32

0,5-8 КБ

Маленький

MegaAVR

28-100

4-256 КБ

Расширенная периферия

XmegaAVR

44-100

16-384КБ

DMA, система событий включена

Важность AVR

Что особенного в АРН?

Они быстрые: Микроконтроллер AVR выполняет большинство инструкций за один цикл выполнения.AVR примерно в 4 раза быстрее, чем PIC, они потребляют меньше энергии и могут работать в различных режимах энергосбережения. Давайте сравним три наиболее часто используемых семейства микроконтроллеров.

8051

ПИК

АРН

СКОРОСТЬ

Медленная

Умеренная

Быстро

ПАМЯТЬ

Малый

Большой

Большой

АРХИТЕКТУРА

CISC

RISC

RISC

АЦП

Отсутствует

встроенный

встроенный

Таймеры

встроенный

встроенный

встроенный

Каналы ШИМ

Отсутствует

встроенный

встроенный

AVR — это 8-битный микроконтроллер, принадлежащий к семейству компьютеров с сокращенным набором команд ( RISC ).В архитектуре RISC набор команд компьютера не только меньше по количеству, но также проще и быстрее в работе. Другой тип категоризации — это CISC (компьютеры со сложным набором команд). Щелкните здесь, чтобы узнать о различиях между RISC и CISC. Мы рассмотрим это подробнее, когда узнаем об архитектуре микроконтроллеров AVR в следующем разделе.

Давайте посмотрим, что все это значит. Что такое 8 бит? Это означает, что микроконтроллер может передавать и принимать 8-битные данные.Доступные регистры ввода / вывода 8-битные. Контроллеры семейства AVR имеют архитектуру на основе регистров, что означает, что оба операнда для операции хранятся в регистре, а результат операции также сохраняется в регистре. На следующем рисунке показан простой пример выполнения операции ИЛИ между двумя входными регистрами и сохранения значения в выходном регистре.

Рис. 2: Блок-схема, показывающая простой пример выполнения операции ИЛИ между двумя входными регистрами и сохранения значения в выходном регистре

]]>

CPU принимает значения из двух входных регистров INPUT-1 и INPUT-2, выполняет логическую операцию и сохраняет значение в регистре OUTPUT.Все это происходит за 1 цикл выполнения.

В нашем путешествии с AVR мы будем работать над микроконтроллером Atmega16, который представляет собой 40-контактную ИС и принадлежит к категории megaAVR семейства AVR. Некоторые из особенностей Atmega16:

· 16 КБ флэш-памяти

· 1 КБ SRAM

· 512 байт EEPROM

· Доступен в 40-контактном корпусе DIP

· 8-канальный 10-разрядный АЦП

· Два 8-битных таймера / счетчика

· Один 16-битный таймер / счетчик

· 4 канала ШИМ

· Системный программист (ISP)

· Последовательный USART

· Интерфейс SPI

· Цифро-аналоговый компаратор.

Архитектура AVR

Микроконтроллеры AVR основаны на усовершенствованной архитектуре RISC и состоят из 32 x 8-битных рабочих регистров общего назначения. В течение одного тактового цикла AVR может принимать входные данные из двух регистров общего назначения и помещать их в ALU для выполнения запрошенной операции и передавать результат обратно в произвольный регистр. ALU может выполнять как арифметические, так и логические операции

по входам из регистра или между регистром и константой.Операции с одним регистром, такие как взятие дополнения, также могут выполняться в ALU. Мы видим, что AVR не имеет регистра, как аккумулятор, как в семействе микроконтроллеров 8051; операции могут выполняться между любыми регистрами и могут храниться в любом из них.

AVR следует формату Гарвардской архитектуры, в котором процессор оборудован отдельной памятью и шинами для информации о Программе и данных. Здесь, когда инструкция выполняется, следующая инструкция предварительно выбирается из памяти программ.

Рис. 3: Блок-схема архитектуры памяти в AVR

]]>

Поскольку AVR может выполнять выполнение за один цикл, это означает, что AVR может выполнять 1 миллион инструкций в секунду, если частота цикла составляет 1 МГц. Чем выше рабочая частота контроллера, тем выше будет скорость его обработки. Нам необходимо оптимизировать энергопотребление со скоростью обработки и, следовательно, необходимо соответствующим образом выбрать рабочую частоту.

Существует две разновидности микроконтроллера Atmega16:

1. Atmega16 : — Диапазон рабочих частот 0 — 16 МГц.

2. Atmega16L : — Диапазон рабочих частот 0-8 МГц.

Если мы используем кристалл 8 МГц = 8 x 10 6 Гц = 8 миллионов циклов, тогда AVR может выполнить 8 миллионов инструкций.

Соглашение об именах.!

AT обозначает производителя Atmel, Mega означает, что микроконтроллер принадлежит к категории MegaAVR, 16 обозначает память контроллера, которая составляет 16 КБ.

Рис. 4: Соглашение об именах микроконтроллера AVR

]]>

Архитектурная схема: Atmega16

Следующие пункты объясняют строительные блоки архитектуры Atmega16 :

· Порты ввода-вывода : Atmega16 имеет четыре (PORTA, PORTB, PORTC и PORTD) 8-битных порта ввода-вывода .

· Внутренний калиброванный генератор : Atmega16 оснащена внутренним генератором для управления часами.По умолчанию Atmega16 настроен на работу с внутренним откалиброванным генератором с частотой 1 МГц. Максимальная частота внутреннего генератора 8 МГц. В качестве альтернативы ATmega16 может работать с использованием внешнего кварцевого генератора с максимальной частотой 16 МГц. В этом случае вам необходимо изменить биты предохранителей. (Биты-предохранители будут объяснены в отдельном руководстве).

· Рис. 5: Блок-схема , поясняющая архитектуру AVR

]]>

Интерфейс АЦП : Atmega16 оснащен 8-канальным АЦП (аналого-цифровой преобразователь , ) с разрешением 10 бит.АЦП считывает аналоговый вход, например, вход датчика, и преобразует его в цифровую информацию, понятную микроконтроллеру.

· Таймеры / счетчики : Atmega16 состоит из двух 8-битных и одного 16-битного таймера / счетчика. Таймеры полезны для создания точных действий, например, для создания временных задержек между двумя операциями.

· Сторожевой таймер : Сторожевой таймер присутствует с внутренним генератором.Сторожевой таймер непрерывно отслеживает и сбрасывает контроллер, если код застревает при выполнении любого действия дольше определенного интервала времени.

· Прерывания : Atmega16 состоит из 21 источника прерываний, четыре из которых являются внешними. Остальные — это внутренние прерывания, которые поддерживают периферийные устройства, такие как USART, ADC, таймеры и т. Д.

· USART : Универсальный синхронный и асинхронный интерфейс приемника и передатчика доступен для взаимодействия с внешним устройством, способным к последовательной связи (побитовая передача данных).

·

Архитектура продолжение

Регистры общего назначения : Atmega16 оснащена 32 регистрами общего назначения, которые напрямую связаны с арифметико-логическим блоком (ALU) ЦП.

· Память : Atmega16 состоит из трех различных разделов памяти:

1. Flash EEPROM : Flash EEPROM или простая флэш-память используется для хранения программы, выгруженной или записанной пользователем на микроконтроллер.Его можно легко стереть электрически как единое целое. Флэш-память энергонезависима, т. Е. Сохраняет программу даже при отключении питания. Atmega16 доступен с 16 КБ встроенной программируемой Flash EEPROM.

2. Байт-адресуемая EEPROM : Это также энергонезависимая память, используемая для хранения данных, таких как значения определенных переменных. Atmega16 имеет 512 байт EEPROM, эта память может быть полезна для хранения кода блокировки, если мы разрабатываем такое приложение, как электронный дверной замок.

3. SRAM : Статическая память с произвольным доступом, это энергозависимая память микроконтроллера, т.е. данные теряются при отключении питания. Atmega16 имеет 1 КБ внутренней SRAM. Небольшая часть SRAM предназначена для регистров общего назначения, используемых ЦП, а часть — для периферийных подсистем микроконтроллера.

· ISP : Семейство контроллеров AVR имеет Программируемую в системе флэш-память , которая может быть запрограммирована без удаления ИС из схемы, ISP позволяет перепрограммировать контроллер, пока он находится в схеме приложения.

· SPI : Последовательный периферийный интерфейс , порт SPI используется для последовательной связи между двумя устройствами на общем источнике синхронизации. Скорость передачи данных SPI больше, чем у USART.

· TWI : Двухпроводной интерфейс (TWI) может использоваться для настройки сети устройств, многие устройства могут быть подключены через интерфейс TWI, образуя сеть, устройства могут одновременно передавать и принимать и иметь свои собственные уникальный адрес.

· DAC : Atmega16 также оснащена интерфейсом цифро-аналогового преобразователя (DAC), который может использоваться для обратного действия, выполняемого ADC. ЦАП можно использовать, когда необходимо преобразовать цифровой сигнал в аналоговый.

Семейство MegaAVR

Различные микроконтроллеры серии MegaAVR:

ATmega8 и Atmega32 — это другие контроллеры серии MegaAVR.По архитектуре они очень похожи на ATmega16. Контроллеры MegaAVR с низким энергопотреблением также доступны на рынках. В следующей таблице показано сравнение между различными членами семейства MegaAVR:

Название детали

ПЗУ

RAM

EEPROM

Контакты ввода / вывода

Таймер

Прерывания

Эксплуатация Напряжение

Рабочая частота

Упаковка

ATmega8

8 КБ

1 КБ

512B

23

3

19

4.5-5,5 В

0-16 МГц

28

ATmega8L

8 КБ

1 КБ

512B

23

3

19

2,7-5,5 В

0-8 МГц

28

ATmega16

16 КБ

1 КБ

512B

32

3

21

4.5-5,5 В

0-16 МГц

40

ATmega16L

16 КБ

1 КБ

512B

32

3

21

2,7-5,5 В

0-8 МГц

40

ATmega32

32 КБ

2 КБ

1 КБ

32

3

21

4.5-5,5 В

0-16 МГц

40

ATmega32L

32 КБ

2 КБ

1 КБ

32

3

21

2,7-5,5 В

0-8 МГц

40

]]>

]]>
В рубрике: Последние статьи
С тегами: atmega16, avr, mega avr, микроконтроллер

Расширение файла AVR — Что такое.avr а как открыть?

Вы здесь, потому что у вас есть файл с расширением, заканчивающимся на .avr. Файлы с расширением файла .avr могут быть запущены только некоторыми программами. Возможно, файлы .avr представляют собой файлы данных, а не документы или носители, а это означает, что они вообще не предназначены для просмотра.

Расширение файла AVR — это формат данных, известный как Audio Visual Research File.Файлы AVR были разработаны для использования на компьютерах Apple Macintosh. Они специально использовались для более старых компьютерных систем Atari ST на базе 680×0. Этот устаревший звуковой формат Mac содержит частоту дискретизации в моно или стерео в 8 или 16 бит на одном или двух каналах аудиофайлов. Они имеют фиксированный размер, 128-байтовый заголовок фиксированного формата, цикл семплов MIDI и информацию о приложении MIDI. Они характеризуются использованием транспортного потока видеокодека MPEG-2 для своего видео, связанного с форматом AVF.Они позволяют хранить изображения, аудио и видео, обеспечивая нелинейное редактирование, предоставляя собственные кодеки, оптимизированные специально для их программного обеспечения. Они обеспечивают более быстрое редактирование без ущерба для качества. Файлы в формате AVR можно открывать с помощью SoundApp в операционных системах Mac. Эти файлы также можно преобразовать в формат MP3 или WAV с помощью бесплатных инструментов преобразования.

Запустите файл .avr или любой другой файл на своем компьютере, дважды щелкнув его.Если ассоциации файлов настроены правильно, приложение, предназначенное для открытия файла .avr, откроет его. Возможно, вам потребуется загрузить или приобрести правильное приложение. Также возможно, что на вашем компьютере установлено правильное приложение, но файлы .avr еще не связаны с ним. В этом случае, когда вы пытаетесь открыть файл .avr, вы можете указать Windows, какое приложение является правильным для этого файла. С этого момента открытие файла .avr откроет правильное приложение. Щелкните здесь, чтобы исправить.avr ошибки ассоциации файлов

Atari ST

Atari ST

Файлы Bitmap — это файлы с расширением.anm, который содержит графику и анимацию. Домашний и персональный компьютер Atari ST поддерживает расширение файла ANM, файлы, сохраненные в этом расширении, находятся на 32-битной внутренней и 16-битной внешней шине, чтобы соответствовать возможностям изображения компьютера. Расширение файла ANM, интегрированное в файл анимированной анимации, имеет формат графики Atari ST. Аниматика использовалась для создания видеокассет для раскадровки и фильмов, как для рекламных, так и для анимационных фильмов. За макетами следуют на этапе раскадровки, при этом пользователи будут знать окончательное представление изображения по времени и движению, а диалоги и саундтрек можно упорядочить и добавить к неподвижным изображениям. Они сохраняются с помощью Расширение файла ANM (.анм). Изменения в раскадровке можно эффективно выполнять в файлах с расширением ANM в графических форматах файлов Atari ST. Основная функция файлов аниматической анимации заключается в том, чтобы избежать прямого редактирования фильма, поскольку редактирование может быть выполнено с помощью редактирования сцены аниматика.

Будьте осторожны, чтобы не переименовать расширение в & nbsp.avr & nbspfiles или любые другие файлы. Это не изменит тип файла. Только специальное программное обеспечение для преобразования может преобразовать один тип файла в другой.

Расширение файла — это набор из трех или четырех символов в конце имени файла; в этом случае & nbsp.avr. & nbspФайловые расширения сообщают вам, какой это тип файла, и сообщают Windows, какие программы могут его открывать. Windows часто связывает программу по умолчанию с каждым расширением файла, поэтому при двойном щелчке по файлу программа запускается автоматически.Когда этой программы больше нет на вашем компьютере, вы можете иногда получить сообщение об ошибке при попытке открыть связанный файл.

Пожалуйста, включите JavaScript, чтобы просматривать комментарии от Disqus.

Автоматический регулятор напряжения (АРН) для генераторов


ОПЕРАЦИОННАЯ ТЕОРИЯ

Автоматический регулятор напряжения (АРН) — это электронное устройство для автоматического поддержания выходного напряжения на клеммах генератора на заданном значении при переменной нагрузке и рабочей температуре.Он управляет выходным сигналом, считывая напряжение V на выходе на катушке, генерирующей энергию, и сравнивая его со стабильным эталоном. Затем сигнал ошибки используется для корректировки среднего значения тока возбуждения.


Некоторые небольшие дешевые портативные генераторы имеют фиксированное возбуждение. В таких машинах, когда генератор переменного тока нагружен, его выходное напряжение V и падает из-за его внутреннего сопротивления. Этот импеданс складывается из реактивного сопротивления рассеяния, реактивного сопротивления якоря и сопротивления якоря.V out также зависит от коэффициента мощности нагрузки. Вот почему для поддержания выходной мощности в более жестких пределах в большинстве моделей используется AVR. Обратите внимание, что все АРН помогают регулировать выход в основном в установившемся режиме, но, как правило, медленно реагируют на быстрые переходные нагрузки. Некоторые высокопроизводительные устройства, такие как многие модели Honda, используют более точный цифровой DAVR с лучшей переходной характеристикой.

Блок-схема справа иллюстрирует основные концепции, используемые для стабилизации выходной мощности генераторных установок с генераторами переменного тока с самовозбуждением.Вот как это работает. Когда ротор вращается двигателем, в обмотке возбуждения генерируется переменное напряжение. Этот переменный ток преобразуется в постоянный ток выпрямительным мостом «RB» и конденсатором фильтра «C». Схема обнаружения сравнивает напряжение, представляющее V из , с заданным значением и включает и выключает транзистор «Q». Когда «Q» включен, через обмотку возбуждения течет ток. Когда «Q» выключен, ток возбуждения ослабевает, продолжая протекать через диод «D». Ротор может включать в себя небольшой постоянный магнит для обеспечения некоторого базового тока, когда «Q» выключен.Правильно изменяя рабочий цикл транзистора «Q», можно регулировать V из . Обратите внимание, что теоретически «Q» также может работать в линейном режиме, но его тепловыделение будет увеличиваться.

СХЕМА РЕГУЛЯТОРА

На схеме ниже показана типовая реализация АРН. Этот тип схемы существует уже много лет. Его многочисленные варианты используются как в портативных генераторах, так и в автомобильных генераторах переменного тока и описаны в различных патентах, таких как US3376496 General Motor для трехфазных систем и US6522106 Honda.

Выпрямитель RB1 с конденсатором C1 вырабатывает уровень постоянного тока, близкий к пику V на выходе . Небольшой резистор R1 ограничивает ток заряда C1 и предотвращает «отсечение» синусоидального сигнала. Теоретически его можно опустить. Если делитель R2-R3-R4 установлен правильно, когда V на выходе ниже требуемого значения, Q1 будет выключен, Q2 будет смещен в прямом направлении через R6, а пара Дарлингтона Q2, Q3 будет активировать обмотку возбуждения. И наоборот, когда V из повышается и напряжение на катоде D1 превышает примерно Vz + 0.7 В, Q1 размыкается и отключает как Q2, так и Q3.
Вот возможный список деталей , который немного изменен по сравнению с тем, что было предоставлено в этом обсуждении: RB1 / RB2 = GBU6J, R1 = 10Ω / 1 Вт, C1 = 2,2 мк / 250 В, R2 = 56 кОм, R3 = 2,49 кОм, R4 = 0 … 2 кОм (потенциометр), R5 = 2,49 кОм, C2 = 0,01 мк, D1 = 1N4738 (Vz = 8,2 В), Q1 = MPSA06, Q2 = 2N6515, Q3 = BU931T, D2, D3 = 1N4005, C3 = 470 мк / 200 В. Конечно, разные производители могут использовать разные конфигурации. Например, здесь вы можете увидеть реконструированный старый регулятор Generac, который использует SCR и UJT.Многие современные машины часто используют MOSFET вместо биполярных транзисторов Q2-Q3 для снижения потерь переключения. Вам просто нужно защитить его ворота дополнительным стабилитроном.

Вся информация здесь предоставляется «КАК ЕСТЬ» только для технической справки, без каких-либо гарантий и обязательств любого типа, явных или подразумеваемых, и не является профессиональной консультацией — прочтите наш полный отказ от ответственности.


НАЧАЛО РАБОТЫ С МИКРОКОНТРОЛЛЕРОМ AVR

НАЧАЛО РАБОТЫ С МИКРОКОНТРОЛЛЕРОМ AVR.Эта статья познакомит вас с тем, как начать работу с микроконтроллером AVR. Вы узнаете все о микроконтроллере AVR. Каковы основные особенности микроконтроллера AVR, Архитектура микроконтроллера AVR? Здесь вы также узнаете о стратегии программирования микроконтроллера AVR и основы программного обеспечения AVR Studio.

ЧТО ТАКОЕ МИКРОКОНТРОЛЛЕР AVR?

Микроконтроллер

AVR — это миникомпьютер усовершенствованной версии, интегрированный в небольшой чип, имеющий процессор, память и программируемые периферийные устройства ввода / вывода.Основная функция микроконтроллера AVR — обеспечение цифрового управления любым типом системы (электрической, механической или автомобильной), различными устройствами, промышленными предприятиями и большинством электронных устройств и устройств. Микроконтроллер AVR является первым на кристалле флеш-памятью, имеющим 8-битные, 16-битные, 32-битные интегрированные микросхемы.

ИСТОРИЯ МИКРОКОНТРОЛЛЕРА AVR

После того, как микроконтроллеры PIC Микроконтроллер AVR был усовершенствован, а сложный микроконтроллер был разработан ATMEL в 1996 году, его архитектура была впервые представлена ​​двумя студентами Альф-Эгилем Богеном и Вегардом Волланом из Норвежского технологического института, поэтому термин AVR расшифровывается как Alf-Egil Bogen и Микроконтроллер RICS (вычисление с сокращенным набором команд) Вегарда Воллана.Микроконтроллеры AVR делятся на следующие группы:

  1. Классический AVR (AT90SXXXX)
  2. Миниатюрный AVR (ATtinyXXXX)
  3. Мега AVR (ATmegaXXXX)
  4. Xmega AVR (ATXmegaXXXX)
  5. АРН для конкретного применения
  6. 32-битный AVR

ОСОБЕННОСТИ МИКРОКОНТРОЛЛЕРА AVR ATMEGA32

Начнем с микросхемы Atmega32, ее основные характеристики:

  • 32 Кбайт флэш-памяти
  • 1024 байта EEPROM
  • 2 Кбайт SRAM
  • 8 каналов, каждый по 10 бит АЦП
  • 32 линии ввода-вывода общего назначения и регистры
  • Интерфейс JTAG
  • Внутренние и внешние прерывания
  • Последовательный программируемый USART
  • Интерфейс TWI
  • 4 канала ШИМ
  • SPI последовательный порт
  • Рабочее напряжение: 4.5 В — 5,5 В
  • Рабочая частота: 16 МГц

АРХИТЕКТУРА АВР ATMEGA32

AVR Atmega32 — это маломощный, эффективный и высокопроизводительный интегрированный чип, состоящий из усовершенствованной виртуальной RISC-архитектуры. Он может интерпретировать 6 миллионов инструкций в секунду (MIPS). AVR Atmega32 — это 40-контактный интегрированный чип, в котором 32 контакта являются контактами ввода / вывода в виде четырех портов; PORTA, PORTB, PORTC & PORTD и другие — это источник питания, земля, аналоговый опорный сигнал, контакты кристалла и сброса.Каждый порт обеспечивает двунаправленный интерфейс ввода / вывода, состоящий из 8 контактов, каждый из которых имеет ширину 8 бит.

Конфигурация выводов atmega 32

Вывод RESET — это активный вывод низкого уровня, который активируется при подаче низкого напряжения (0 вольт); он заставляет микроконтроллер запускаться из режима / состояния по умолчанию (начального). Почти все сигналы, формирующие среду, являются аналоговыми сигналами, но микроконтроллеры понимают только цифровой язык, поэтому используется аналого-цифровое преобразование PORTA, состоящее из выводов от A0 до A7, также известных как выводы ADC.Вывод AREF — это аналоговый опорный вывод, используемый для АЦП, а вывод VACC — это источник напряжения, также используемый для АЦП. Два контакта заземления (GND) используются для заземления микроконтроллера AVR. VCC является основным источником питания AVR Atmega32, который составляет 5 вольт постоянного тока. Рабочая частота AVR Atmega32 составляет 16 МГц, для этого внешний кварцевый генератор на 16 МГц подключен к контактам XTAL1 и XTAL2 вместе с конденсаторами 22 пФ, где XTAL1 используется для подачи входного сигнала для инвертирующего тактового генератора и рабочей схемы внутренних часов, в то время как XTAL2 является выходной сигнал усилителя инвертирующего генератора.AVR также имеет интерфейс TWI (двухпроводной интерфейс), JTAG (совместная группа тестовых действий) и последовательный периферийный интерфейс (SPI) в системном программаторе (ISP). JTAG используется для обеспечения доступа к своей внутренней памяти и регистру. С помощью этой функции мы можем выполнять пошаговое выполнение и устанавливать точки останова в коде.

Следующая таблица поможет вам понять функции каждого вывода.

Аналоговый опорный вывод
НОМЕР ПИН. НАИМЕНОВАНИЕ ПИН-кода ФУНКЦИИ КОНТАКТОВ
1 XCK / T0 / PBO T0 -Timer 0 вход внешнего счетчика или XCK-USART часы I / O или PB0-I / O контакт 0 PORTB
2 PB1 / T1 Таймер 1, вход внешнего счетчика или контакт 1 ввода / вывода PORTB
3 PB2 / INT2 / AIN0 PB2-I / O контакт 2 порта PORTB или INT2-внешнее прерывание 2 или

AIN0-аналоговый компаратор

4 PB3 / OC0 / AIN1 PB3-I / O контакт 3 выхода PORTB или OC0-timer0 или

AIN1-аналоговый компаратор

5 PB4 / SS I / O контакт 4 порта PORTB или ISP и SPI
6 PB5 / MOSI I / O контакт 5 порта PORTB или ISP и SPI
7 PB6 / MISO I / O контакт 6 порта PORTB или ISP и SPI
8 PB7 / SCK I / O контакт 7 порта PORTB или ISP и SPI
9 СБРОС активный низкий уровень, сброс сброса
10 VCC Основное питание (5 В постоянного тока)
11 ЗЕМЛЯ Земля
12 XTAL1 для обеспечения входа в инвертирующий тактовый генератор и рабочую схему внутренних тактовых импульсов
13 XTAL2 Выход из усилителя инвертирующего генератора
14 PD0 / RXD I / O pin 0 последовательного интерфейса связи PORTD или USART
15 PD1 / TXD I / O pin 1 последовательного интерфейса PORTD или USART
16 PD2 / INT0 I / O контакт 2 PORTD или внешнего прерывания 0
17 PD3 / INT1 I / O контакт 3 PORTD или внешнее прерывание 1
18 PD4 / OC1B I / O контакт 4 канала PORTD или PWM
19 PD5 / OC1A I / O pin 5 канала PORTD или PWM
20 PD6 / OCIB I / O контакт 6 PORTD или вход таймера / счетчика 1
21 PD7 / ICP1 Вывод 7 ввода / вывода порта PORTD или выход таймера / счетчика 2
22 PC0 / SCL I / O pin 0 интерфейса PORTC или TWI
23 PC1 / SDA I / O pin 1 интерфейса PORTC или TWI
24 PC2 / TCK I / O pin 2 интерфейса PORTC или JTAG
25 PC3 / TMS I / O контакт 3 интерфейса PORTC или JTAG
26 PC4 / TD0 I / O контакт 4 интерфейса PORTC или JTAG
27 PC5 / TDI I / O контакт 5 интерфейса PORTC или JTAG
28 PC6 / TOSC1 Вывод 6 ввода / вывода PORTC или вывод 1 генератора таймера
29 PC7 / TOSC2 Вывод 7 ввода / вывода PORTC или вывод 2 генератора таймера
30 AVCC напряжение питания для АЦП
31 ЗЕМЛЯ Земля
32 AREF для АЦП
33-40 PA0 / ADC0 — PA7 / ADC7 I / O PORTA или 8-канальный, 10-битный АЦП

СТРАТЕГИЯ ПРОГРАММИРОВАНИЯ AVR ATMEGA32

AVR Atmega32 — это программируемый интегрированный чип, поэтому необходимо запрограммировать AVR для работы с ним в требуемых приложениях.Самый простой способ программирования микроконтроллера AVR — использовать AVR STUDIO.

AVR STUDIO

AVR Studio (с разными версиями) — это интегрированная среда разработки от ATMEL для разработки различных приложений в соответствии с требованиями. Мы можем использовать язык C или ассемблер для создания кодов для микроконтроллеров AVR.

Для создания проекта в AVR Studio выполните следующие действия:

  1. Сначала открывает AVR Studio и выбирает новый вариант проекта.
  2. Введите имя проекта и выберите AVR GCC, введите местоположение и нажмите «Далее».
  3. Выберите платформу отладки (симулятор AVR) и необходимое устройство (AtmegaXX) и нажмите «Готово».
  4. Откроется окно, нажмите кнопку проекта и перейдите к параметрам конфигурации, выберите необходимые параметры и нажмите ОК.
  5. Напишите требуемый код в главном окне.
  6. Для компиляции нажмите кнопку сборки и перейдите к опции компиляции. В случае ошибки компиляция не удастся.

После создания файла HEX сохраните программу в микроконтроллере AVR.Для этого вам нужно сбросить HEX-файл в AVR с помощью программатора. Стандартные программаторы, используемые для микроконтроллера AVR, — это AVRISP и AVRISP2.

ПРИМЕНЕНИЕ МИКРОКОНТРОЛЛЕРА AVR

Микроконтроллер

AVR может использоваться для любого типа проектных приложений, таких как:

  • Для определения сигнала
  • Сбор данных
  • Управление движением
  • К моторам сопряжения
  • Для дисплеев на LCD
  • Для сопряжения с любыми типами датчиков и преобразователей
  • Для взаимодействия с GSM и GPS
  • Для управления и автоматизации промышленных предприятий, механических и электрических систем
  • Для автоматизации тяжелого машиностроения
  • На разработки для БПЛА (беспилотных летательных аппаратов)

В следующем уроке вы узнаете об AVR studio 6 и о том, как создать свой первый проект с помощью AVR studio 6.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
