Что значит ls в маркировке кабеля. Расшифровка маркировки кабеля и провода

Сегодня появилось большое количество новых проводов, предназначенных для различных целей. Если профессиональному электрику их предназначение понятно, то простому человеку разобраться в этом довольно тяжело. Что же касается буквенных или цифровых обозначений, то бывает, что не всегда и сами электрики успевают уследить за происходящими изменениями в электротехнической промышленности.

Зная же маркировку провода можно с лёгкостью разобраться для чего он предназначен. Это и предстоит выяснить далее на примере аввг.

Любая маркировка помогает понять подробности зашифрованного названия того или иного изделия. В нашем случае это кабели и провода. Оказывается, нет ничего сложного в зашифрованных наименованиях.

Так, в шифре кабеля АВВГ содержится всего три элемента:

  • Первая буква «А» означает металл, из которого сделан провод. И здесь нетрудно догадаться, что «А» — это алюминий.
    Если эта буква вообще отсутствует, то тогда провод сделан из меди.
  • Две другие буквы «ВВ» подразумевают наличие у такого кабеля винилового покрытия. Так как в данном случае две буквы «В», то соответственно изоляция состоит из двухслойного покрытия повинилхлорида.
  • Догадаться, что значит «Г» будет сложнее. Здесь подразумевается отсутствие у кабеля специального защитного слоя. А раз такого слоя нет, то «Г» — это значит «голый».

Если в конце аббревиатуры добавлена маленькая буква «а», то такой кабель или провод не поддерживает горение. Такие виды проводов можно скручивать даже в большие пучки и не бояться их возгорания.

Вместо маленькой «а» могут применяться буквы «нг». По своей сути это то же самое, а именно: «не поддерживает горение».

В закодированном названии встречается много других букв , на которые тоже стоит обращать внимание. Стоит запомнить, что расшифровка начинается от жилы кабеля или провода.

Такие обозначения приняты для шифрования наименований кабелей.

В случае с маркировкой проводов ничего нового не придумано. Всё то же самое, что и в случае с кабелями: буквенное шифрование , после которого идёт цифровое обозначение количества жил и площади их сечения.

  • Точно так же в самом начале буквой «А» обозначают, что провод алюминиевый, если ничего нет, то — медный.
  • В середине буквой «П» обозначают провод.
  • Далее следует вид изоляции: «Р» — резиновая, «В» — виниловая или поливинилхлоридная (ПВХ), «П» — полиэтиленовая.
  • Последней может быть буква «Л», обозначающая покрытие лаком изолирующей хлопчатобумажной оплётки.

frls — расшифровка

Другое дело если встречаются непонятные «ls» или «frls». Бояться этого не стоит. Просто надо запомнить, что «fr» то же самое, что и «нг», «ls» подразумевает низкое дымовыделение .

  • Low Smoke (отсутствие дыма)- так расшифровываются две буквы «ls».
  • Fire Resistance (fr) — огнезащита.

Каждый может перевести для себя правильно, но суть от этого не меняется. Всё остальное будет соответствовать нашему «ВВГ».

Эти иностранные буквы могут употребляться в сочетании с нашими и тогда, например, маркировка описываемого кабеля будет такого вида: АВВГнг-ls или АВВГнг-frls.

Других отличий frls от АВВГнг в принципе нет. Жилы в проводах могут быть как плоскими, так треугольными или круглыми. И отсутствие галогенов в frls делает его более устойчивым к возгоранию и меньшему выделению дыма.

Сам по себе кабель ВВГнг-frls является своеобразным подвидом, в то время как ВВГ это главный вид кабеля в своей области. Кабель frls используется для передачи электричества при частоте 50 герц и номинальном напряжении 0,66 киловольт. В некоторых стационарных электрических установках напряжение может достигать от 1 до 6 киловольт.

Кабель frls чаще всего используют в местах с повышенной степенью пожароопасности.

Применение кабелей и проводов в новых условиях

Как уже упоминалось frls обладает свойствами, которые позволяют использовать его в различных областях. Именно новейшие технологии развития электрических проводов , позволили расширить список ранее опасных производств, где теперь применяется frls.

Благодаря маркировке, при строительстве сооружений и дальнейшей прокладке кабелей, потребитель электричества может самостоятельно выбрать вид необходимого провода:

просто АВВГ или с приставкой frls .

Использование же АВВГ типа frls способно избавить от некоторых проблем .

  1. С такими frls проводами не потребуется дополнительной изоляции при прокладке внутри стен. Также ВВГ-frls можно прокладывать открытым способом не боясь близости легковозгораемых материалов.
  2. Использование frls становится доступным на опасных производствах и в жилых помещениях.

Расшифровка кабеля ВВГнг-FRLS:
В — Изоляция жил из поливинилхлоридного пластиката
В — Оболочка из поливинилхлоридного пластиката
Г — Отсутствие защитных покровов

нг-LS — Изоляция жил и оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением
FR — наличие термического барьера в виде обмотки проводника двумя слюдосодержащими лентами

Элементы конструкции кабеля ВВГнг-FRLS:
1. Токопроводящая жила
медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Термический барьер
обмотка из двух слюдосодержащих лент
3. Изоляция
из поливинилхлоридного пластиката пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).


4. Скрутка
изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены. Кабели должны иметь все жилы одинакового сечения. Допускается изготовление четырехжильных кабелей с одной жилой меньшего сечения (жилой заземления или нулевой). Поверх скрученных секторных жил допускается наложение одно или двух скрепляющих пластмассовых лент шириной не менее 10 мм с зазором, превышающим ширину ленты.
5. Внутренняя оболочка
из ПВХ пластиката пониженной пожароопасности.
6.
Экран
в виде обмотки из медной фольги или медной ленты номинальной толщиной не менее 0,1 мм с перекрытием не менее 30%. Допускается наложение экрана из повива медных проволок, скрепленных медной лентой. Сечение экрана оговаривается при заказе.
7. Наружная оболочка
из поливинилхлоридного пластиката пониженной пожароопасности.

Область применения кабеля ВВГнг-FRLS:
Кабели предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1000В частотой до 100Гц и постоянном напряжении 1000В

Для общепромышленного применения и на атомных станциях (АС) вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г –01-011) при поставках на внутренний рынок и на экспорт, в том числе в страны с тропическим климатом. Кабели предназначены для прокладки в кабельных сооружениях и помещениях, в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В-1.
Кабели предназначены для групповой прокладки.

Технические характеристики кабеля ВВГнг-FRLS:
* Вид климатического исполнения В, категории размещения 5 по ГОСТ 15150-69.
* Диапазон температур эксплуатации от – 50 °С до +50 °С

* Относительная влажность воздуха при t °С 35°С до 98 %
*Прокладка без предварительного подогрева при температуре не ниже -15°С
* Минимальный радиус изгиба при прокладке
кабелей одножильных — 10 наружных диаметров,
кабелей многожильных — 7.5 наружных диаметров.
* допустимая температура нагрева жил при КЗ не более 250°С
* продолжительность КЗне должна превышать 4с
* допустимая температура нагрева жио в режиме перегрузки не более 90°С
* Допустимая температура нагрева жил кабелей при эксплуатации не более 70°С
* Кабели не распространяют горение при прокладке в пучках.
*Продолжительность работы кабелей в режиме перегрузки …..не более 8 ч в сутки и не более 1000ч за срок службы.
*Дымооборазование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50%.
*Огнестойкость кабелей не менее 180 мин.

Срок службы кабеля ВВГнг-FRLS — 30 лет.

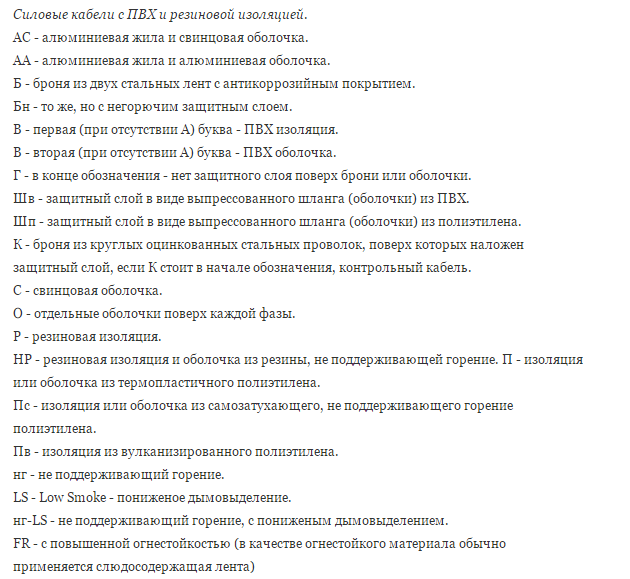

1. Силовой кабель с ПВХ (виниловой) и резиновой изоляцией: ВВГ, ВВГнг, ВВГнг-LS, АВВГ, АВВГнг, АВВГнг-LS, ВБбШв, ВБбШнг, ВБбШнг-LS, АВБбШв, АВБбШнг, АВБбШнг-LS,
КГ — кабель гибкий
А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (первая (при отсутствии А) буква) ПВХ изоляция
В — (вторая (при отсутствии А) буква) ПВХ оболочка
Г — отсутствие защитного покрова («голый»)
нг — не поддерживающий горения
LS — Low Smoke — с пониженным дымо- и газовыделение
Бб — бронированный покров из стальных лент
Шв — наружный покров из ПВХ шланга
2. Кабель с БПИ — кабель с изоляцией из пропитанной бумаги: АСБ, АСБл, АСБ2л, ААБл, СБ, СБл, СБГ
А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
АБ — алюминиевая броня
СБ — (первая или вторая (после А) буква) свинцовая броня
л — лавсановая лента
2л — двойная лавсановая лента
Г — отсутствие защитного покрова («голый»)
3.
Контрольный кабель: КВВГ, АКВВГ, КВВГнг, АКВВГнг, КВВГнг-LS, АКВВГнг-LS, КВВГэ, АКВВГэ, КВВГэнг-LS, АКВВГэнг-LS, КВБбШв, АКВБбШв, КВБбШнг, АКВБбШнг, КВБбШнг-LS, АКВБбШнг-LS К — (первая или вторая (после А) буква) — кабель контрольный кроме КГ — кабель гибкий
Э — экран
4. Телефонный кабель: ТПпП, ТпПэп, ТПпПз, ТПпэПз ТПпПБбШп, ТПпПзБбШп, ТПпэПзБбШп, ТСВ, ТСВнг
Т — телефонный кабель
П — полиэтиленовая изоляция
п — поясная изоляция — ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные
Э — экран
П — полиэтиленовая оболочка
З — гидрофобный заполнитель
Шп — наружный покров из полиэтиленового шланга
С — станционный кабель
5. Подвесные провода:
А — Алюминиевый голый провод
АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминиевый») голый провод
СИП — Самонесущий Изолированный Провод
6. Некоторые типы кабеля расшифровываются особым образом:
КСПВ — Кабели для Систем Передачи в Виниловой оболочке
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы (наиболее применимые классы гибкости жилы для данного типа провода, однако, могут применяться и другие).
ПВС — Провод в Виниловой оболочке Соединительный
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский
ПУНП — Провод Универсальный Плоский
ПУГНП — Провод Универсальный Плоский Гибкий
7. Силовой кабель: NYM, NHMH, NYY, NYCY, NYRGY
N — согласно VDE
Y — ПВХ
H — безгалогеновый ПВХ
M — монтажный кабель
C — медный экран
RG — броня
8. Кабель итальянского производства имеет специфические обозначения согласно CEI UNEL 35011: FROR
F — corda flessibile — гибкая жила
R — polivinilclorudo — PVC — ПВХ изоляция
O — anime riunite per cavo rotondo — круглый, не плоский кабель
R — polivinilclorudo — PVC — ПВХ оболочка
9. Контрольный кабель: YSLY, LiYCY
Y — ПВХ
SL — кабель контрольный
Li — многожильный проводник по VDE
10. Кабель передачи данных «витая пара»: UTP, FTP, S-FTP, S-STP
U — unfoiled (нефольгированный, неэкранированный)
F — foiled (фольгированный, экранированный)
S — screened (экранированный медными проволоками)
S-F — общий экран из фольги + общий плетеный экран
S-S — экран каждой пары из фольги + общий плетеный экран
TP — twisted pair — витая пара
11.
SAT — от англ. satellite — спутник — кабель для спутникового телевидения
12. Телефонный кабель и кабель для пожарной сигнализации: J-Y(St)Y, J-H(St)H
J- — инсталляционный, установочный кабель
Y — ПВХ
(St) — экран из фольги
13. Безгалогеновый огнестойкий кабель: NHXHX FE 180, NHXCHX FE 180
N — согласно VDE
HX — сшитая резина
C — медный экран
FE 180 — кабель сохраняет свои свойства на протяжении определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением
14. Провода монтажные: H05V-K, H07V-K, N07V-K
H — гармонизированный провод (одобрение HAR)
N — соответствие национальному стандарту
05 — номинальное напряжение 300/500 В
07 — номинальное напряжение 450/750 В
V — ПВХ изоляция
K — гибкая жила для стационарного монтажа

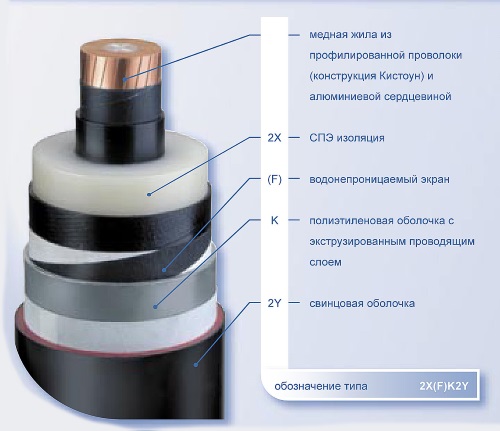

15. Кабели с изоляцией из сшитого полиэтилена:
N — согласно VDE
Y — ПВХ
2Y — полиэтилен
2X — сшитый полиэтилен
S — медный экран
(F) — продольная герметизация
(FL) — продольная и поперечная герметизация
E — трехжильный кабель
R — броня из круглых стальных проволок
J — наличие желто-зеленой жилы
O — отсутствие желто-зеленой жилы

Маркировка кабелей

ПБбПнг- HF
КПБбПнг- HF
К-кабель контрольный
П- изоляция из безгалогенной композиции
Бб- бронированный (броня из стальных лент)
П- шланг из безгалогенной композиции

ВВГнг- FRLS
КВВГнг- FRLS
К-кабель контрольный
В- изоляция из ПВХ пластиката
В- оболочка из ПВХ пластиката
Г-не бронированный нг- не распространяющий горение

LS- от англ. Low Smoke (низкое дымовыделение)

ПвПГЭнг- FRHF
Пв- изоляция из сшитого полиэтилена
П- оболочка из безгалогенной композиции
Г-не бронированный
Э-экранированный
нг- не распространяющий горение
FR- от англ. Fire Resistance (сопротивление огню)
HF- от англ. Hologen free (без галогенов)

кабели типа нг-HF


кабели типа нг-FRLS


кабели типа нг-FRHF

Кабель марки ВВГнг-FRLS принадлежит семейству огнестойких силовых кабелей. Он предназначен для подачи электропитания к стационарным электроустановкам, распределения сигналов управления системами пожаротушения и безопасности и т.п. Кабель применяется на предприятиях и сложных производствах, особо опасных объектах, объектах с большим скоплением людей, в жилых зданиях, на промышленных объектах с повышенными требованиями пожарной безопасности. Его можно использовать на атомных электростанциях вне гермозоны в электросистемах 2 класса (классификация ОПБ 88/97 (ПНАЭ Г –01-011)).

Этот огнеупорный кабель может быть проложен в коробах совместно с другими кабелями. Он имеет пониженную горючесть и выделяет при горении мало газа и дыма. Применение этого кабеля позволяет в условиях пожара сохранить некоторое время работоспособность оборудования и систем тушения пожара, обеспечить безопасность людей, сохранность оборудования и минимализировать последствия аварии. Кабель ВВГнг-FRLS способен обеспечивать при пожаре с температурой пламени 750ºС энергоснабжение электроустановок 90-180 минут.

Кабель используется в стационарных электрических сетях с переменным напряжением до 1 кВ и частотой 100 Гц или с постоянным напряжением до 1 кВ. Максимальная температура жилы при эксплуатации не должна превышать +70°С.

Расшифровка названия кабеля – ВВГнг-FRLS – многое расскажет о его предназначении, свойствах и материалах, из которых он состоит:

  • 1-я «В» — жилы изолированы ПВХ-пластикатом. Это обеспечивает слабую горючесть. Отсутствие вначале названия буквы «А» свидетельствует о том, что жилы кабеля медные.
  • 2-я «В» — материал внешней оболочки — поливинилхлорид, который не способствует распространению огня даже при групповой прокладке.
  • «Г» — голый, без дополнительной защиты, брони. Кабель используется только внутри помещений или под навесом, без воздействия атмосферных осадков и его размещение под землёй исключается.
  • «нг» — не горючий. Низкая пожароопасность достигнута использованием поливинилхлоридного пластиката.
  • Индекс «FR» — (Fire Resistance) — огнестойкость достигнута использованием огнеупорного рубежа из обмотки в виде 2-х слюдосодержащих лент.
  • Индекс «LS» — (Low Smoke) — при горении или тлении выделяется мало дыма и газа вследствие пониженного содержания в изоляции массовой доли хлористого водорода.

Кабель ВВГ нг-FRLS может иметь 1-5 однопроволочных или многопроволочных жил круглой или секторной формы сечением от 1,5 мм² до 240 мм² в ПВХ-изоляции. Цена ВВГнг-FRLS зависит от сечения медных жил в кабеле. Монтаж кабеля следует производить при температуре не ниже -15ºС. Изгиб кабеля с однопроволочными жилами должен иметь радиус не менее 10 внешних диаметров, а с многопроволочными жилами – 7,5 диаметра.

Первый слой защиты сформирован 2-мя лентами, содержащими слюду. Второй – оболочка из ПВХ-пластиката пониженной пожароопасности, которая может иметь отличительную окраску, чаще всего оранжевого или красного цвета. Изоляция жил имеет различную окраску. Жила с жёлто-зелёной окраской используется для заземления, а синей или голубой – в качестве нулевого провода.

Кабель эксплуатируется при температурном режиме -50ºС ÷ +50ºС. Относительная влажность при эксплуатации может достигать 98% при +35°С. Гарантийный срок кабеля – 5 лет. Срок службы – 30 лет.

Кабель ВВГнг-FRLS полностью соответствует современным требованиям безопасности, которые диктуются нормативными актами: ГОСТ Р 53315-2009, ГОСТ Р 53769 – 2010, ГОСТ 30244-94, СП 31-110-2003 и 7-м изданием ПУЭ.

FRLS: огнейстойкие и малодымные кабели

Мы продолжаем изучать пожарные характеристики кабелей, и для чего они нужны. В прошлый раз мы разобрались с понятием самозатухания кабеля. Теперь я предлагаю вам поговорить о понятии огнестойкости и малодымности кабеля и так знакомой нам по названиям российских кабелей аббревиатуре – FRLS.

Что же означает аббревиатура FRLS? FR – Fire resistance (огнестойкий), LS – Low Smoke (малодымный).

На первый взгляд можно подумать, что слово «огнестойкий» говорит о том, что такой кабель в огне не горит и в воде не тонет. На самом деле, это не совсем так и кабель FRLS устроен немного хитрее. Его медные жилы сначала изолируются специальным огнеупорным материалом на основе слюды или стеклоткани, а потом уже пластикатом, как в обычных кабелях. Таким образом, конструкция кабеля будет такой: медь, огнеупорный слой, изоляция жилы и далее уже обычные элементы, такие как экран, оболочка и т. д.

В итоге, расчёт идёт на то, чтобы, в случае возгорания в непосредственной близости кабеля, вся изоляция и оболочка сгорела, а огнеупорный слой продолжал изолировать жилы.   Это нужно для того, чтобы могли работать пожарные насосы или вентиляторы удаления дыма или другое оборудование, которое предназначено для непосредственной работы в условиях пожара.

Кроме пожарных систем, для другого применения такой кабель бесполезен, так как после сгорания всей изоляции и оболочки и других неметаллических элементов кабеля его всё равно требуется менять.

Как мы знаем из физики, гореть может практически всё, вопрос только в температуре и в длительности контакта с источником теплового излучения, то есть, в нашем случае, с пламенем. На огнестойкость кабели испытывают всегда огнём с одной и той же температурой – 750 градусов. Так как, когда температура пожара переваливает за это значение, как правило, системы пожаротушения уже бессильны что-либо сделать и требовать от кабеля, что бы он сохранял работоспособность при температуре выше 750 градусов уже бессмысленно

ВВГ-П

Структура кабеля ВВГ-П (плоский)

Кабель ВВГ состоит двух, трех или четырех жил, так же бывает с наличием заземляющие и нулевой жилы. Для удобства подключения жилы кабеля ввг окрашены в различные цвета. Следует знать, что СИНИЙ или ГОЛУБОЙ цвет означает, что жила является нулевой, а ЖЕЛТО-ЗЕЛЕНАЯ жила означает заземление. При укладке проводки следует учитывать это!

Технические характеристики кабеля ВВГ

  • Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69
  • Диапазон температур эксплуатации: от -50°С до +50°С
  • Относительная влажность воздуха при температуре до +35°С: до 98%
  • Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С

Минимальный радиус изгиба при прокладке кабелей одножильных марки ВВГ — 10 наружных диаметров, кабелей одножильных марки ВВГнг — 15 наружных диаметров, кабелей многожильных — 7.5 наружных диаметров.

Номинальная частота кабеля силового ВВГ: 50 Гц Испытательное переменное напряжение частотой 50 Гц:

  •        на напряжение 0,66 кВ — 3 кВ
  •        на напряжение 1 кВ — 3. 5 кВ

Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С Строительная длина кабелей для сечений основных жил:

ВВГ — кабель силовой с медными жилами в пластмассовой изоляции и оболочке соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.

Описание кабеля ВВГ

Кабель ВВГ является первым поколением силовых кабелей в ПВХ изоляции и оболочке, разработан он был для стационарного монтажа в электрические сети с переменным напряжением до 1000 Вольт и частотой до 50 Герц. Кабель ВВГ завоевал всеобщую популярность благодаря дешевизне и оптимальным характеристикам, он не был таким пожароопасным как кабель с бумажной пропитанной изоляцией и был более долговечным в отличии от кабелей с резиновой изоляцией, был устойчив к влажности в отличии от кабелей с ХБ изоляцией, но прогресс не стоит на месте и на его смену пришел кабель ВВГнг который являясь аналогом ВВГ показывал более выдающиеся характеристики в плане пожаробезопасности.

В настоящее время силовой кабель ВВГ является устаревшей позицией ввиду своей пожароопасности, повсеместно его меняют на ВВГнг.

Характеристики кабеля ВВГ

Эксплуатируют кабель ВВГ при температурах от -50 до +50 градусов Цельсия.

Оптимальная влажность при эксплуатации кабелей ВВГ до 98%, при более высокой влажности рекомендовано применять тропическое исполнение кабеля которое устойчиво к воздействию плесени.

Монтаж кабелей ВВГ производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный прогрев кабеля для предотвращения повреждения застывшей оболочки.

Кабель ВВГ не распространяет горение при одиночной прокладке, при групповом монтаже требуется дополнительные меры пожаробезопасности.

Допустимая рабочая температура нагрева жил кабеля ВВГ  70 градусов.

Максимальная температура нагрева жил при коротком замыкании, не более 160 градусов, при более высокой температуре существует риск оплавления изоляции.

Предельно допустимая температура нагрева жил кабеля ВВГ при условии невозгорания: 350 градусов.

Срок службы кабеля ВВГ не менее 30 лет с даты изготовления.

Расшифровка маркировки ВВГ

В — изоляция из ПВХ пластиката.

В — оболочка из ПВХ пластиката.

Г — не имеет брони.

Конструкция кабеля ВВГ

1) Жила  — медная первого или второго класса по ГОСТ 22483.

2) Изоляция — из поливинилхлоридного пластиката.

3) Оболочка — из поливинилхлоридного пластиката.

Применение кабеля ВВГ

Силовой медный кабель ВВГ применяют для стационарной установки в электрических сетях с напряжением до 1000 Вольт и частотой 50 Герц. Кабелем ВВГ монтируют электрическую проводку без ограничения разности уровней по трассе, при прокладке на открытом воздухе требуется дополнительная защита от попадания прямых солнечных лучей (ПНД труба, кабельный лоток и др), так как ультрафиолет значительно сокращает срок службы кабеля ВВГ, при прокладке в земле требуются дополнительные меры защиты от механических повреждений оболочки. В зданиях и сооружениях прокладывать ВВГ запрещено по новым требованиям пожарной безопасности.

Кабель ВВГ технические характеристики которого позволяют прокладывать его как на открытом воздухе, так и в помещениях влажного (до 98 процентов влажности) и сухого типа, стал сегодня популярным решением. Применение этого типа кабеля достаточно широкое.

Способы прокладки кабеля

Открытый способ прокладки кабеля ВВГ. Согласно техническим характеристикам этого кабеля открытая его прокладка допускается по сооружениям и поверхностям из трудногорючих или негорючих материалов, таких как бетон, оштукатуренная поверхность, кирпич, гипс и т.п.

Открытая прокладка кабеля ВВГ не исключается и по подвесным сооружениям, например, трос и т.п. При этом такие сооружения должны обеспечивать надежную прокладку. В случае прокладки кабеля по подвесным сооружениям нужно исключить возможность механического действия на кабель (растяжение или провисание).

Требуется установить дополнительную защиту, если существует угроза повреждения кабельного изделия механическим способом. При прокладке кабеля открытым способом по деревянным сгораемым поверхностям должна быть использована дополнительная защита. Монтаж в таком случае должен выполняться с применением трубы, металлорукава, гофрорукава, кабель канала и других видов защиты.

Скрытый способ прокладки кабеля ВВГ. Этот способ прокладки кабеля является самым распространенным в жилых помещениях. Прокладка кабеля осуществляется в пустотах, под штукатуркой, в проделанных бороздах и т.п.

Механическое повреждение в таком способе прокладки маловероятно, поэтому дополнительная защита не требуется. Исключением являются пустоты стен в домах из дерева.

Здесь допускается выполнить скрытую прокладку кабеля в трубах или в других негорючих материалах. Существуют нормативные документы для скрытых электропроводок, в которых определяется правильность монтажа кабеля ВВГнг скрытым способом.

Прокладка кабеля ВВГ в земле. Как правило, не допускается прокладывать под землей кабель этой марки без специальных средств защиты. Это объясняется тем, что естественной защиты, которая убережет кабель от механического воздействия, в нем нет.

Осуществлять монтаж кабеля ВВГ под землей необходимо в герметичных коробках по кабельным конструкциям и эстакадам. Может быть применена дополнительная защита, такая как тоннели, трубы и т.п.

Варианты исполнения кабеля ВВГ

Сегодня в магазине вы найдете большой ассортимент проводов и кабелей. Покупатель имеет возможность купить кабельно-проводниковую продукцию, имеющую различное конструктивное исполнение жил и разное изоляционное покрытие.

Характеристики того или иного изделия можно определить по специальной маркировке, которую имеют, как правило, все кабели и проводники. Ниже мы приведем расшифровку самых распространенных марок кабельно-проводниковых изделий.

Рассмотрим, чем разновидности отличаются от базового варианта. Электрикам-новичкам очень часто непонятно, чем отличается кабель ВВГнг от традиционного варианта ВВГ, а также от ВВГнг-LS:

1) — ВВГ имеет обычную ПВХ изоляцию, не обладает никакими самозатухающими и огнезащитными свойствами;

2) — ВВГнг в изолирующем слое этого кабеля содержатся галогеновые химические элементы, которые препятствуют процессу горения;

3) — ВВГнг-ls при возгорании оболочки токоведущих жил этого кабеля практически не выделяется газ и дым благодаря тому, что при создании этой оболочки применяется безгалогеновый поливинилхлорид.

Кабель ВВГ 2*1.5, ВВГ 2*10, ВВГ 2*16, ВВГ 2*2.5, ВВГ 2*4, ВВГ 2*6, ВВГ 3*1.5, ВВГ 3*10, ВВГ 3*16, ВВГ 3*2,5, ВВГ 3*4, ВВГ 3*6, ВВГ 4*1,5, ВВГ 4*10, ВВГ 4*120, ВВГ 4*150, ВВГ 4*16, ВВГ 4*185, ВВГ 4*2,5, ВВГ 4*240, ВВГ 4*25, ВВГ 4*35, ВВГ 4*4, ВВГ 4*50, ВВГ 4*6, ВВГ 4*70, ВВГ 4*95, ВВГ 5*1,5, ВВГ 5*10, ВВГ 5*120, ВВГ 5*150, ВВГ 5*16, ВВГ 5*185, ВВГ 5*2,5, ВВГ 5*25, ВВГ 5*35, ВВГ 5*4, ВВГ 5*50, ВВГ 5*6, ВВГ 5*70 ВВГ 5*95 предназначен для распределения и передачи электроэнергии, на такой же класс напряжения. Но есть некоторые отличия. Кабель ВВГнг-ls имеет технические характеристики позволяющие использовать его в тех местах, где особенно велика вероятность возгорания. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke).

4) — ВВГнг-frls аналогичная модель но в добавок к вышесказанному является еще и огнестойким (об этом говорят две буквы в маркировке — Fire Resistance Low Smoke). При возгорании этого вида кабеля выделение дыма и газа пониженное. При групповой прокладке горение не распространяется.

При изготовлении огнестойкого кабеля ВВГнг-frls используются безгалогеновые материалы, что отличает это изделие от других марок. Безгалогеновая пластмасса обеспечивает высокий уровень изоляции и выделяет нормированное количество дыма. Пожаробезопасность – это основная особенность данного вида кабеля.

Что означает ВВГ расшифровка по буквам

В инструкциях по электромонтажным работам негорючий кабель ВВГнг можно увидеть чаще всего. В соотношении цена/качество – это оптимальный вариант. Этот проводник действительно довольно универсален, так как его можно применять в легковоспламеняющихся постройках и в сооружениях с повышенной влажностью. Ниже будут приведены технические характеристики этого изделия, а также его назначение, недостатки и достоинства.

Что же может сказать маркировка? Для начала посмотрим, какие бывают маркировки проводника. Зная расшифровку каждой буквы в маркировке, можно легко определить, какими свойствами обладает кабель.

Перечислим основные признаки, по которым можно разделить проводники.

1. Материал, используемый для изготовления токопроводящей жилы:

  • — буква А, если это алюминий;
  • — без обозначения, если это медь.

2. Материал, из которого выполнена изоляция токопроводящих жил:

  • — буква П – полимерная изоляция;
  • — буквы Пв – полиэтилен;
  • — буква В – поливинилхлорид.

3. Броня кабеля:

  • — буква Г – брони нет, кабель голый;
  • — бронированный (Б).

4. Оболочка, наружная изоляция:

  • — буква В – поливинилхлорид;
  • — буквы Шв – имеет защитный шланг;
  • — буквы Шп – имеет защитный шланг из полиэтилена;
  • — буква П – полимерная наружная оболочка.

5. По пожарной безопасности:

  • — если нет обозначения, то при одиночной прокладке кабель не распространяет горение;
  • — если обозначение нг, то при групповой прокладке кабель не распространяет горение;
  • — если обозначение нг-ls, дымо- и газовыделение пониженное, при групповой прокладке кабель не распространяет горение;
  • — если обозначение нг-hf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества;
  • — если обозначение нг-frls, при групповой прокладке не распространяет горение, выделение газа и дыма пониженное;
  • — если обозначение нг-frhf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества.

Исходя из вышеописанного, мы можем следующим образом расшифровать ВВГнг аббревиатуру: изоляция токопроводящих жил изготовлена из поливинилхлорида (В), изоляция наружной оболочки также из поливинилхлорида (В), специальный защитный слой, броня отсутствует (Г).

На языке электромотнеров ВВГ расшифровка звучит примерно так: В – винил, В- винил, Г – голый. Кроме того, буквы нг означают, что при групповой прокладке этот кабель не поддерживает горение. Это очень важный параметр, если требуется проложить кабель в местах с достаточно высокой вероятностью возгорания. На первом месте стоит безопасность. Так как в описанной маркировке нет буквы А, кабель состоит из медных токопроводящих жил.



Кабельная продукция. В наличии силовой медный и алюминиевый кабель и провод … У нас Вы можете подобрать сопутствующий товар: кабель-канал,гофро-трубы, хомуты, муфты.

Кабельная компания «Многокабеля» предлагает широкий ассортимент из наличия с возможностью доставки по всей России:

Купить кабель Поволжье, Республика Мордовия, Саранск, Самара, Набережные Челны, Уфа, Оренбург, Саратов, Энгельс

Купить кабель с учетом доставки: Самара, Тольятти, Похвистнево, Отрадный, Безенчук, Пестравка

Купить кабель с учетом доставки: Самара, Новокуйбышевск, Сызрань, Елховка, Ульяновск, Димитровград

Кабель с учетом доставки: Республика Татарстан, Альметевск, Апастово, Бавлы, Бугульма, Казань, Нурлат.

Кабель с учетом доставки: Республика Башкирия, Уфа, Стерлитамак, Салават, Нефтекамск, Туймазы, Белебей, Давлеканово

Кабель  с доставкой: Ставропольский край, Ставрополь, Александровское, Арзгир, Благодарный,Буденновск, Георгиевск, Грачевка, Дивное, Ессентуки, Железноводск, Зеленокумск, Изобильный,

Кабель  в наличии с доставкой: Краснодарский край, Краснодар, Абинск, Адлер, Анапа, Апшеронск, Армавир, Аше, Белая Глина, Белореченск, Брюховецкая, Вардане, Выселки, Геленджик, Горячий Ключ, Гулькевичи, Динская, Ейск, Кавказская, Калининская, Каневская, Кореновск, Красноармейская, Кропоткин, Крыловская, Крымск, Кудепста, Курганинск,

Астраханская область, Астрахань, Енотаевка, Камызяк, Началово, Ахтубинск-1, Знаменск, Лиман, Харабали, Володарский, Икряное, Нариманов, Черный Яр

Волгоградская область, Волгоград, Волжский, Дубовка, Жирновск, Калач-на-Дону, Камышин, Котельниково, Котово, Краснослободск, Ленинск, Михайловка, Николаевск, Новоаннинский, Палласовка, Петров Вал, Серафимович, Суровикино, Урюпинск, Фролово

Воронежская область, Воронеж, Бобров, Богучар, Борисоглебск, Бутурлиновка, Верхний Мамон, Верхняя Хава, Воробьевка, Грибановский, Калач, Каменка, Кантемировка, Каширское, Лиски, Нижнедевицк, Новая Усмань, Нововоронеж, Новохоперск, Ольховатка, Острогожск, Павловск, Панино, Петропавловка, Поворино, Подгоренский, Рамонь, Репьевка, Россошь, Семилуки, Таловая, Терновка, Хохольский, Эртиль

Ростовская область, Ростов-на-Дону, Азов, Аксай, Багаевский, Батайск, Белая Калитва, Боковская, Большая Мартыновка, Веселый, Вешенская, Волгодонск, Гуково, Донецк, Дубовское, Егорлыкская, Заветное, Зерноград, Зимовники, Кагальницкая, Каменоломни, Каменск-Шахтинский, Кашары, Константиновск, Красный Сулин, Куйбышево, Мартыновка, Матвеев Курган, Миллерово, Милютинская, Морозовск,Новочеркасск, Новошахтинск, Обливская, Орловский, Песчанокопск, Покровское,Пролетарск, Ремонтное, Родионово-Несветайская, Романовская, Сальск, Семикаракорск,Таганрог, Тарасовский, Тацинский, Усть-Донецкий, Целина, Цимлянск, Чалтырь, Чертково,Шахты

Республика Крым, Симферополь, Алупка, Алушта, Армянск, Бахчисарай, Белогорск, Джанкой, Евпатория,  Инкерман, Керчь,  Коктебель, Красноперекопск, Саки, Севастополь,Крым, Судак, Феодосия, Форос, Щёлкино, Ялта

от 15 р.

Кабель ВВГ нг LS 3×2,5 ГОСТ

Кабель ВВГ нг LS 3×2,5 ГОСТ

ВВГнг-LS 3х2,5 — сокращенная маркировка кабеля силового с 3 медными жилами сечением 2,5миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, с пониженным дымовыделением, полная маркировка: ВВГнг(А)-LS 3*2.5 .
Кабель ВВГнг(А)-LS 3х2,5 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
Кабель ВВГнг-LS 3х2.5 является аналогом (заменой) следующих импортных кабелей: NYY-J 3*2,5 , NYY-O 3х2.5 , CYKY 3х2,5 , NYM 3*2.5.

Технические характеристики кабеля ВВГнг-LS 3х2,5

Климатическое исполнение кабелей — УXЛ, категории размещения 1 — 5 по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов по Цельсию.
Монтаж кабеля ВВГнг-LS 3х2.5 производится при температуре не ниже -15 градусов.
Минимальный радиус изгиба при прокладке — 91,8 миллиметров.
Кабель ВВГнг(А)-LS 3х2,5 не распространяет горение при групповой прокладке по категории (А).
Образование дыма при горении (тлении) кабеля ВВГнг(А)-LS 3*2.5 не приводит к снижению светопроницаемости более чем на 50%.
Допустимая температура нагрева жил при эксплуатации — 70 градусов Цельсия.
Допустимая температура нагрева жил при токах короткого замыкания не более 160 °С.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура жил кабеля ВВГнг-LS 3х2,5 по условию невозгорания при коротком замыкании — 400°С.
Код ОКП — 35 3371.
Клас пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2.
Расчетная масса кабеля ВВГнг-LS 3х2.5 — 0,18 килограмм в метре.
Наружный диаметр — 10,2 миллиметров.
Срок службы кабеля ВВГнг-LS 3*2,5 — не менее 30 лет с даты изготовления.
Растягивающее усилие при монтаже не должно превышать 375 Ньютонов.

Токовые нагрузки кабеля ВВГнг-LS 3х2. 5

Допустимый ток при прокладке ВВГнг-LS 3х2,5 на воздухе: 27 Ампер.
Допустимый ток при прокладке в земле: 36 Ампер.
Допустимый ток односекундного короткого замыкания: 270 Ампер.
Активное сопротивление жилы: 7,55 Ом на километр.

Расшифровка маркировки ВВГнг(А)-LS 3х2.5

В — Изоляция из негорючего ПВХ пластиката с пониженный дымовыделением.
В — Оболочка из негорючего ПВХ пластиката с пониженный дымовыделением.
Г — Не имеет брони.
нг — ПВХ пластикат пониженной пожарной опасности.
(А) — Индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках.
LS — Кабель имеет пониженное дымовыделение при горении (тлении).
— Количество токопроводящих жил.
2,5 — Сечение жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
(ок) или (ож) — Жила выполнена в однопроволочном (монолитном) исполнении.
(ож) или (мж) — Жила выполнена в многопроволочном исполнении.
(0,66) — Кабель рассчитан на напряжение 660 Вольт.
(1) — Кабель рассчитан на напряжение 1000 Вольт.

Конструкция кабеля ВВГнг(А)-LS 3х2,5

1. Жила – медная, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция — из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма.
3. Заполнение — из ПВХ композиции пониженной пожарной опасности.
4. Оболочка — из ПВХ композиции пониженной пожарной опасности с пониженным выделением дыма.

Применение кабеля ВВГнг-LS 3*2,5

Кабель силовой медный ВВГнг-LS 3х2.5 предназначен для стационарной установки в электрические сети напряжением до 1000 вольт частотой 50 Герц, с токовой нагрузкой до 36 Ампер, для эксплуатации в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках.
Кабель ВВГнг-LS 3х2,5 используют для общепромышленного применения в том числе на атомных станциях.
ВВГнг(А)-LS 3*2.5 предназначен для эксплуатации в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений кабели ВВГнг(А)-LS не проходят современные требования по безопасности продуктов пиролиза.

Маркировка кабеля ввгнг. Что означает буква (А) в кабеле с маркой ВВГнг(А)-LS? Другие варианты исполнения кабеля

Каждый стратегически важный объект, вряд ли сможет обойтись без применения огнестойкого кабеля. Он используется, как высокотехнологичное средство, для передачи и распределения электроэнергии и сигналов. Огнестойкий, негорючий кабель — незаменимая составляющая часть противопожарных систем, противодымной защиты и систем оповещения и эвакуации.

Область применения

Огнестойкая кабельная продукция с низким дымовыделением КСРВ нг(А)-FRLS и КСРЭВ нг(А)-FRLS (аналог КПСЭнг (А)-FRLS, КПСнг (А)-FRLS) предназначается для групповой и одиночной прокладки в различных системах противопожарной безопасности: управление эвакуацией в случае пожара, пожарной сигнализации, аварийного оповещения, обнаружения пожара, вентиляционных системах и средствах автоматического тушения пожара. Данная кабельная продукция сохраняет работоспособность в течении трех часов в условиях пожара. Очень успешно применяются для поддержания уровня пожарной безопасности на промышленных предприятиях, торговых центрах, медицинских и образовательных учреждениях, многоэтажных зданиях и офисных помещениях.

В помещениях кабель может прокладываться в специальных каналах, по блокам, стенам, перекрытиях, на опорных конструкциях, скрытым или же открытым способами.

Описание кабельной продукции

Кабель КСРВнг(А)-FRLS представляет собой кабель парной скрутки, с однопроволочными медными жилами (диаметр – 0.5, 0.80, 0.97, 1.13, 1.38 мм). Покрыты изоляционной, керамизирующейся кремнийорганической резиной, в оболочке из ПВХ-пластиката со свойствами понижения пожарной угрозы и минимальной токсичностью при горении.

Кабель КСРЭВ (А)-FRLS имеет все вышеперечисленные характеристики, но в дополнение данный вид кабеля предусматривает экран из алюмополимерной ленты, который выполняет функцию защиты от электромагнитных помех.

Соответствие нормативным документам

Огнестойкий кабель полностью отвечает требованиям всех нормативно-правовых документов, в том числе «Техническому регламенту о пожарной безопасности» ГОСТ Р 53315. Продукция сертифицирована по системе пожарной безопасности класса П1 б. 2.2.2. упомянутого выше ГОСТ стандарта.

Технические характеристики кабелей
  • Огнестойкость кабеля при пожаре – 180 минут;
  • Диапазон рабочих температур от – -40 до +70 °C;
  • Работа кабелей при переменном напряжении – 250В;
  • Работа кабелей в условиях постоянного тока – 300В;
  • Максимальный срок эксплуатации – 20 лет;
  • Гарантия от производителя – 12 месяцев.

Преимущества огнестойкой кабельной продукции

Преимущества огнестойких кабелей КСРВ нг(А)-FRLS и КСРЭВ нг(А)-FRLS очевидны. Они не распространяют процесс горения как одиночно, так и в пучке. Способны выполнять свои функции при пожаре долгое время. Также немаловажным преимуществом, является то, что кабель при горении не выделяет опасных для здоровья человека химических веществ: фтора, брома, хлора и других агрессивных газов.

Кабель ВВГ нг ls – это подвид кабеля ВВГ, так же, как и его «старший» собрат, предназначенный для передачи и распределения электрического тока в условиях, когда при частоте до 50 Гц применяется номинальное напряжение в 0,66, 1 или же 6 кВ в тех или иных установках стационарного типа. Впрочем, есть и отличия. В частности, данный кабель больше всего подходит для применения в местах, где вероятность возгорания является особенно высокой. Об этом нам сообщает его маркировка.

Расшифровка кабеля ВВГ нг ls

Расшифровка её незамысловата и, по сути, содержит в себе описание ключевых технических характеристик продукта. «ВВГ» означает «винил-винил-голый», что показывает, что используются два слоя из поливинилхлорида, а затем какой-либо защитный слой отсутствует. Буквы «нг» говорят о том, что кабель не распространяет горение. Ну а «ls » означает «Low Smoke », то есть, по-русски, низкий уровень дыма. Отсутствие буквы «А» означает, что рассматриваемый кабель – медный. Кстати, не удивляйтесь, если вам встретится менее привычная аббревиатура frls – это одно и то же. Просто «fr » означает «Fire Resistance », то есть устойчивый к огню, а это, по сути, то же, что и «нг». Применение ВВГ нг ls ввиду его свойств становится доступным в большем количестве мест, особенно на относительно опасных производствах.

Испытание пожароустойчивости. Сравнение с кабелем NUM

Испытание горючести кабелей с индексом «НГ» и без него.
1. сюжет: Жжем кабель NUM и ВВГнг-LS при равных условиях;
2. сюжет: Жжем кабель NUM имитируя групповую прокладку;

По своей сути данный кабель мало чем отличается от – впрочем, два отличия имеются. Например, в кругложильных кабелях (а форм-фактор жилы может быть круглый, плоский или же треугольный) применяется заполнитель без галогенов, а также невулканизированная резина, что обладает очень хорошей степенью пожаробезопасности. Также для оболочки кабеля применяется особый ПАХ, что имеет антивозгорающиеся свойства, в отличие от .

В остальном всё так же количество жил может варьироваться от одной до шести, их сечения могут достигать 240 мм 2 , пропорционально площади сечений изменяется и диаметр,допустимый ток в зависимости от типа и количества жил может варьироваться от 21А до 704А, ну а масса варьироваться от приблизительно 40 кг/км до нескольких тонн на тот же один километр. Если вы решите купить подобный кабель, внимательно прочитайте его описание в магазине – ведь вам может попасться товар не с теми характеристиками, что вам нужны. От характеристик сильно варьируется цена, причём стоимость может вырастать в сотни раз, если увеличивается число жил и их общая площадь. Традиционный срок службы такого изделия – более тридцати лет, из которых пять обычно гарантийные.

Диапазон тепрературного режима при использовании ВВГнг: от -30°С до +50°С

Относительная влажность воздуха должна составлять до 98% при +35 градусов по Цельсию.

Минимальный радиус изгиба при прокладке

  • кабелей одножильных — 10 наружных диаметров,
  • кабелей многожильных — 7.5 наружных диаметров.

Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С

Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при к.з.: + 400°С

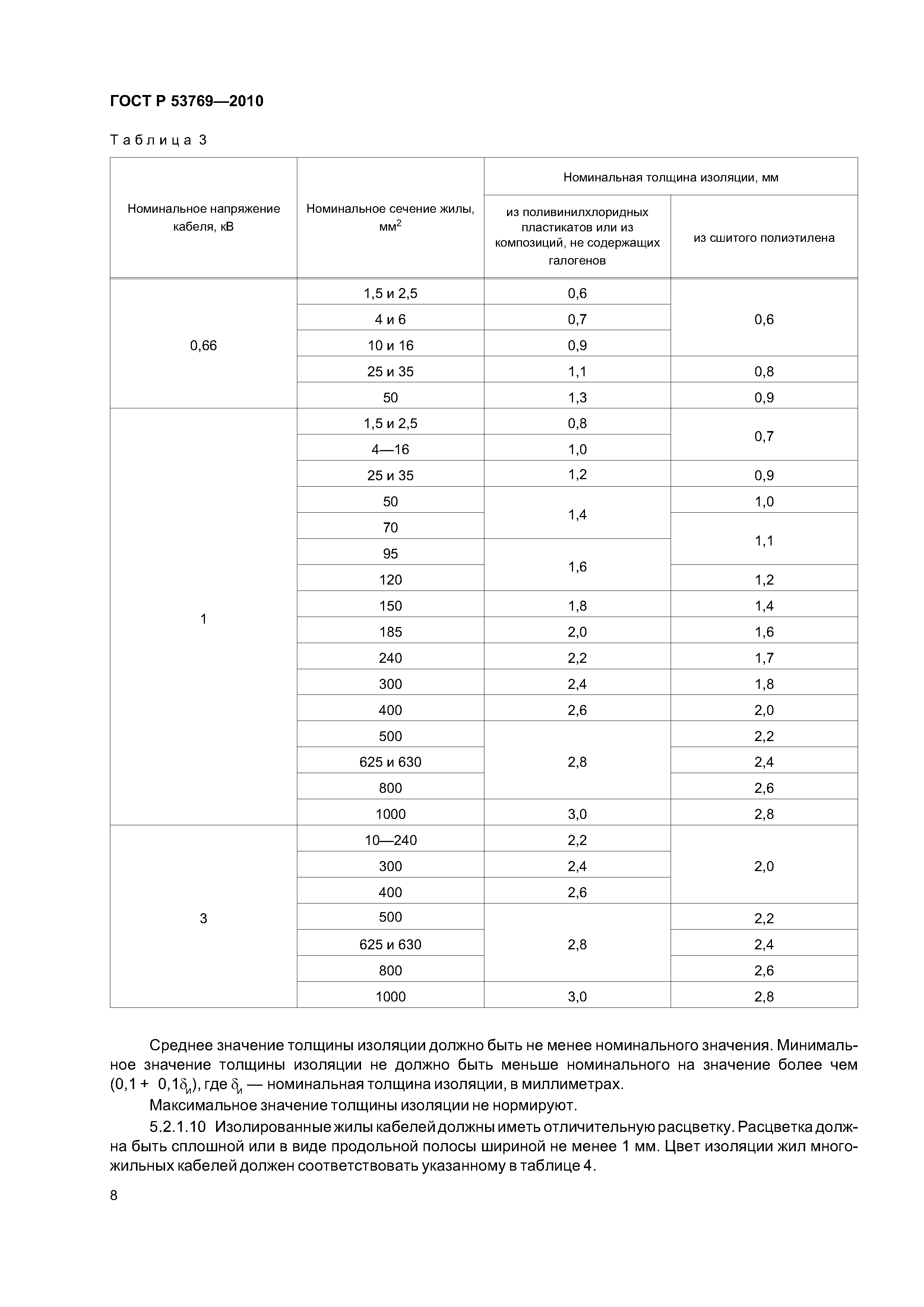

Число жил, сечение, мм2 ВВГнг-LS Число жил, сечение, мм2 ВВГнг-LS
диаметр, мм масса, кг диаметр, мм масса, кг
0.66 кВ 1 кВ 0,66 кВ 1 кВ 0,66 кВ 1 кВ 0,66 кВ 1 кВ
1х1,5 5.9 6.3 43 48
1х2,5 6.2 6.6 54 60 3х2,5+1х1,5 10.0 11.0 190 215
1х4 6.9 7.5 75 86 3х4+1х2,5 11.8 12.8 262 302
1х6 7.4 8.0 98 109 3х6+1х4 12.9 14.4 359 409
1х10 7.7 8.0 149 155 3х10+1х6 15.3 16.3 539 579
1х16 9.3 9.7 221 227 3х16+1х10 18.7 19.2 826 858
1х25 10.8 11.0 322 327 3х25+1х16 22.7 23.2 1376 1408
1х35 11.8 12.0 415 421 3х35+1х16 22.6 23.1 1692 1723
1х50 13.3 13.5 556 563 3х50+1х25 24.7 25.1 2252 2288
1х70 15.8 806 3х70+1х35 28.1 28.5 2708
1х95 17.8 1083 3х95+1х50 30.8 3621
1х120 19.5 1370 3х120+1х70 34.8 4576
1х150 21.4 1658 3х150+1х70 37.9 5423
1х185 23.80 2020 3х185+1х95 41.8 6835
1х240 26.60 2665 3х240+1х120 45.9 8787
2х1,5 7.6 8.4 93 113 4х1,5 52.0 147 169
2х2,5 8.2 9.7 124 156 4х2,5 9.3 10.0 196 220
2х4 10.2 11.4 189 223 4х4 10.2 11.1 284 327
2х6 11.3 12.4 245 282 4х6 11.8 13.1 377 424
2х10 13.6 14.0 383 398 4х10 13.0 14.4 592 610
2х16 16.1 16.5 538 553 4х16 15.9 16.5 887 910
2х25 19.4 19.8 905 928 4х25 19.5 20.0 1431 1472
2х35 21.2 21.6 1180 1205 4х35 22.7 23.2 1878 1912
2х50 25.0 25.4 1569 1600 4х50 25.5 25.9 2493 2528
2х70 24.3 1694 4х70 29.1 29.5 3056
2х95 27.0 2220 4х95 31.2 4102
2х120 29.3 2723 4х120 35.5 5081
2х150 31.8 3336 4х150 38.9 6183
2х185 35.0 4015 4х185 42.6 7701
2х240 39.0 5190 4х240 46.7 10069
3х1,5 8.0 9.4 114 143 5х1,5 52.7 180 202
3х2,5 9.3 10.2 164 182 5х2,5 11.9 12.0 235 263
3х4 10.8 12.0 233 270 5х4 12.8 14.4 344 394
3х6 11.8 13.1 310 350 5х6 14.1 15.7 463 519
3х10 14.4 14.9 480 496 5х10 17.4 17.9 720 756
3х16 16.5 17.4 681 721 5х16 20.9 21.4 1078 1103
3х25 20.4 20.9 1167 1193 5х25 25.3 25.8 1695 1735
3х35 22.6 23.1 1519 1548 5х35 27.9 28.4 2153 2204
3х50 26.4 26.8 1991 2046 5х50 32.2 32.7 2900 2962
3х70 28.3 2354 5х70 36.5 3858
3х95 31.6 3131 5х95 39.3 5101
3х120 34.6 3864 5х120 43.9 6304
3х150 38.0 4774 5х150 47.7 7815
3х185 41.5 5850 5х185 53.3 9569
3х240 47.0 7596 5х240 59.0 12406

АО «Завод «Энергокабель» реализует силовые кабели исполнения «–нг(А)-LS» собственного производства. Завод входит в число российских лидеров своего сегмента рынка, строго соблюдает нормы ГОСТ и ТУ, осуществляет контроль качества продукции на каждом этапе производственного процесса.

Силовые кабели исполнения «–нг(А)-LS»: конструктивные особенности и сферы применения

Кабели исполнения «–нг(А)-LS» имеют медные или алюминиевые жилы, изоляция и оболочка из ПВХ-пластиката пониженной пожарной опасности с низким дымо- и газовыделением (LS), не распространяющих горение (-нг). Благодаря такому исполнению кабели подходят для групповой прокладки на объектах с высоким требованием к пожарной безопасности. При наличии брони и наружного защитного шланга кабели можно использовать для прокладки в грунте или там, где возможны механические воздействия.

Кабели марки ВВГнг(А)-LS – наиболее популярные изделия из данной серии. Такие кабели широко используются для монтажа кабельных линий на промышленных объектах, в том числе на атомных станциях, а также в жилых и общественных зданиях.

Продажа силовых кабелей исполнения «–нг(А)-LS»

В АО «Завод «Энергокабель» можно купить силовые кабели исполнения «–нг(А)-LS» в различных исполнениях. Также завод предлагает огнестойкие с дополнительной термоизоляцией жил слюдосодержащими лентами.

Преимущества сотрудничества:

  • широкий ассортимент кабелей исполнения «–нг(А)-LS»;
  • выгодные цены кабельных изделий;
  • оптовые и розничные продажи;
  • изготовление кабеля под заказ;
  • строгое соблюдение сроков производства/отгрузки;
  • доставка по столице и в регионы.

Чтобы купить кабель исполнения «–нг(А)-LS» в Москве , обращайтесь в АО «Завод «Энергокабель». Оформить покупку можно прямо на сайте через корзину или кнопку «Быстрый заказ». Чтобы проконсультироваться со специалистом, позвоните по телефону +7 (495) 221–89–93 или задайте вопрос через форму обратной связи.

Расшифровка кабеля ВВГнг(А)-LSLTx:
В -Изоляция – из ПВХ пластиката пониженной пожарной опасности
Внг-LS — Оболочка — из ПВХ пластиката пониженной пожарной опасности
Г — Отсутствие защитных покровов
(А) — Категория по исполнению в части показателей пожарной безопасности
LTx — C низкой токсичностью продуктов горения

Элементы конструкции кабеля ВВГнг(А)-LSLTx:
1. Токопроводящая жила – медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция – из ПВХ пластиката пониженной пожарной опасности, изолированные жилы имеют отличительную расцветку.
3. Скрутка – изолированные жилы многожильных кабелей скручены.
4. Внутренняя оболочка – из ПВХ пластиката пониженной пожарной опасности с заполнением между жилами.
5. Оболочка — из ПВХ пластиката пониженной пожарной опасности.

Область применения кабеля ВВГнг(А)-LSLTx:
кабеля ВВГнг(А)-LSLTx предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц или при постоянном напряжении до 1,5 кВ, сохраняющие работоспособность при пожаре.

Условия эксплуатации и монтажа кабеля ВВГнг(А)-LSLTx:
Кабели предназначены для эксплуатации в зданиях классов функциональной пожарной опасности Ф1-Ф3, в том числе зданиях детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусах образовательных учреждений интернатного типа и детских учреждений, гостиниц, общежитий, спальных корпусов санаториев и домов отдыха общего типа, кемпингов, мотелей, пансионатов, а также для зрелищных, клубных, спортивных сооружений, зданий организаций по обслуживанию населения, метрополитенов, а также для объектов использования атомной энергии вне гермозоны АС, а так же для эксплуатации во взрывоопасных зонах класса В-1а
Класс пожарной опасности по ГОСТ Р 53315-2009 — П1б.1.2.1.2
Климатическое исполнение УХЛ, категорий размещения 3 и 4 по ГОСТ 15150-69
Диапазон температур эксплуатации: от -50 0 С до +50 0 С
Относительная влажность воздуха при температуре до +35 0 С до 98%
Прокладка без предварительного подогрева производится при температуре воздуха не ниже -15 0 С
Наименьший радиус изгиба:
— для одножильных кабелей 10 макс. наружных диаметров кабеля;
— для многожильных кабелей 7,5 макс. наружных диаметров кабеля;
Кабели не распространяют горение при групповой прокладке по категории А
Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50%.
Массовая доля хлористого водорода, выделяющегося при горении полимерных материалов, не более — изоляции — 100 мг/г,
— наружной оболочки и защитного шланга — 80 мг/г,
— внутренней оболочки и разделительного слоя — 50 мг/г,
Предельная температура нагрева жил по условию невозгорания кабеля при коротком замыкании не более 350 0 С
Строительная длина кабелей устанавливается при заказе
Кабели экологически безопасны
Срок эксплуатации кабеля ВВГнг(А)-LSLTx не менее 30 лет при соблюдении требований по эксплуатации, транспортированию и хранению.
У нас Вы можете заказать кабельные муфты (соединительные, концевые) для кабеля ВВГнг(А)-LSLTx.
Мы рекомендуем муфты ENSTO, RAYCHEM, Прогресс.

Большинство видов оборудования, приборов, инструментов и техники в производстве, торговле и быту подключены к электросети, которые имеют переменное напряжение до 1 кВ. А это значит, что в данных сетях распределение и подача электроэнергии осуществляется по безопасному кабелю. На сегодняшний день одним из востребованных изделий для питания и освещения в помещениях открытого и внутреннего вида это кабель ВВГ. Имеются варианты его исполнения.

Виды и типы кабеля ВВГ

Любой кабель или проводник имеют специальную маркировку, по которой можно определить характеристики изделия.

Начинающим электрикам, которые впервые сталкиваются с сокращениями, часто бывает непонятно отличие ВВГнг от ВВГ, а еще от ВВГнг-LS. Давайте разберемся:

  1. ВВГ оснащен обычной ПВХ изоляцией , не обладающей огнезащитными и самозатухающими качествами.
  2. В изолирующем слое ВВГнг имеются галогеновые элементы , благодаря которым нейтрализуется процесс горения.
  3. Оболочка токоведущих жил ВВГнг-ls при возникновении возгорании не выделяется дым и газ из-за применения безгалогенового поливинилхлорида (это большой плюс для ВВГнг-ls) .
  4. ВВГнгfr-ls является аналогичной моделью, но огнестойкая . Если происходит возгорание данного вида кабеля, то выделение газа и дыма низкое. Если применять групповую прокладку, то распространения горения не будет.
  5. При производстве проводника ВВГнг-fr-ls применяются безгалогеновые материалы , которые отличают данное изделие от остальных марок. Пластмасса из безгалогенового материала обладает высоким уровнем изоляции и образует количество дыма в пределах нормы. Пожаробезопасность является основной особенностью ВВГ нгfr-ls вида кабеля.

Что такое ВВГ?

Часто в различных инструкциях по работам электромонтажа предлагают испоьзовать не воспламеняющийся проводник ВВГнг. По соотношению качество/цена он является оптимальным вариантом. Данный проводник ВВГнг на самом деле очень универсальный, потому что его практично использовать в постройках из легковоспламеняющихся материалов и в зданиях, которые имеют повышенную влажность.

О чем может говорить маркировка? Для начала рассмотрим, какие существуют маркировки проводника. Если знать расшифровку букв в приведенной маркировке кабеля, то можно с легкостью определить его свойства. Ниже приведен перечень основных признаков, по которым довольно просто разделить все проводники.

1. Материал, который используется для производства токопроводящей жилы :

  • нет обозначения, это медь;
  • если буква А, это алюминий.

2. Материал, из которого сделана изоляция для токопроводящих жил :

  • если буква В, то использовали поливинилхлорид;
  • если буквы Пв, то применяли полиэтилен;
  • если буква П, то использовали полимерную изоляцию.

3. Броня кабеля :

  • если буква Б, то бронированный;
  • если буква Г, то броня отсутствует, голый кабель.

4. Оболочка (изоляция наружная):

  • если буква П, то оболочка сделана из полимера;
  • если буквы Шп, то есть защитный шланг, выполненный из полиэтилена;
  • если буквы Шв, то шланг защитный;
  • если буква В, то изоляция выполнена из поливинилхлорида.

5. Пожарная безопасность:

  • если имеется маркировка нг-frhf, то при групповом проведении проводника горение не распространяет, при горении и тлении не образуются в виде газа коррозионно-активные вещества;
  • если имеется маркировка нгfr-ls, то при групповом проведении проводника горение не распространяет, образование дыма и газа пониженное;
  • если имеется маркировка нг-hf, то при групповом проведении проводника горение не распространяет, при горении и тлении не образуются в виде газа коррозионно-активные вещества;
  • если имеется маркировка нг-ls, то газо- и дымовыделение сниженное, при групповом проведение проводника нг-ls горение не распространяет;
  • если имеется маркировка нг, то при групповом проведение проводника горение не распространяет;
  • если маркировка отсутствует, то при прокладке одиночного проводника горение не распространяет.

Если следовать изложенному выше, то можно расшифровать аббревиатуру ВВГнг : первая буква В означает, что изоляцию токопроводящих жил выполнили из поливинилхлорида, вторая буква В свидетельствует о том, что изоляцию наружной оболочки тоже изготовили из поливинилхлорида, третья буква Г гласит о том, что имеется специальный слой защиты, отсутствует броня.

На профессиональном языке электромонтеров аббревиатура ВВГ означает приблизительно: буква В – это винил, буква В – это винил, буква Г – голый. А буквы нг говорят о том, что если применять групповую прокладку этого проводника, он не будет поддерживать горение. Это важный показатель для случаев, когда необходимо совершить прокладку проводника в местах, где имеется высокая вероятность возгорания. Ведь главное — это безопасность. В маркировке отсутствует буква А, а это значит, что проводник имеет токопроводящие жилы из меди.

Этот проводник бывает выполнен в двух современных модификациях : с окончанием нг-ls – это значит, что во время горения происходит пониженное выделение дыма и газа (этим и хороши нг-ls) ; с окончанием нг-hf – это значит, что во время горения кабеля не осуществляется выделение в виде газа коррозионно-активных веществ. Данные модификации имеют улучшения – это fr (иначе говоря — огнестойкость, что отличает от нг-ls).

Часто с привычным ВВГ можно встретить кабели, которые в конце маркировки имеют букву «П». Если судить по техническим данным, то они не отличаются, а небольшое отличие заключается в строении – он плоский. А это значит, что расшифровка кабеля ВВГ п звучит так: буква В – это винил, буква В – это винил, буква Г – это голый, буква П – это плоский.

Варианты прокладки кабеля

Прокладка кабеля ВВГ открытым способом

Если следовать техническим параметрам данного кабеля, то его открытая прокладка разрешено лишь по поверхностям и сооружениям из трудновоспламеняемых или негорючих материалов , например гипс, бетон, кирпич, оштукатуренная поверхность и т.п.

Прокладка кабеля ВВГ открытым способом разрешено применять под подвесными сооружениями, такими как, трос и т.п. Данные сооружения обязаны обеспечивать достаточно надежную прокладку. При прокладке кабеля следует исключить любые возможности механического действия на него.

Если имеется угроза повреждения механическим способом кабельного изделия, то следует установить необходимые дополнительные защиты. Следует использовать дополнительную защиту при прокладке открытым способом кабельного изделия по сгораемым поверхностям из дерева. Монтаж в этом случае следует производить с использованием кабель канала, гофрорукава, металлорукава, трубы и иных видов защиты.

Прокладка кабеля ВВГ скрытым способом

Данный вариант прокладки кабеля остается самым популярным для жилых помещений. Прокладка кабеля производится под штукатуркой , в пустотах, в бороздах и т.п.

При таком варианте прокладки механическое повреждение практически исключено, поэтому использование дополнительной защиты не предполагается, за исключением пустот стен в деревянных домах .

Здесь разрешено выполнение скрытой прокладки кабеля в трубах или в иных невозгораемых материалах. Имеются нормативные документы, которые касаются скрытой электропроводки. В них определено правильное выполнение скрытого способа монтажа кабеля.

Выполнение прокладки кабеля ВВГ в земле

Известно, что не разрешается прокладывать кабель данной марки под землей без применения специальных способов защиты . Все это обусловлено тем, что защита, которая сохранит кабель от каких-либо механических воздействий, здесь нет.

Выполнение монтажа под землей проводника ВВГ возможно лишь в специальных герметичных коробках и лишь по эстакадам и кабельным конструкциям.

LS Значение в кабеле — Что означает LS в кабеле? Определение LS

Значение для LS — это низкий уровень дыма, а другие значения расположены внизу, которые имеют место в терминологии кабеля, а LS имеет 1 другое значение. Все значения, принадлежащие аббревиатуре LS, используются только в терминологии Cable, другие значения не встречаются. Если вы хотите увидеть другие значения, щелкните ссылку «LS означает». Таким образом, вы будете перенаправлены на страницу, где указаны все значения LS.
Если внизу не указано 1 аббревиатура LS с разными значениями, выполните поиск еще раз, введя такие структуры вопросов, как «что означает LS в кабеле, значение LS в кабеле». Кроме того, вы можете искать, набрав LS в поле поиска, которое находится на нашем веб-сайте.

Значение Астрологические запросы

LS Значение в кабеле

  1. Низкий уровень дыма

Пожалуйста, также найдите значение LS для кабеля в других источниках.

Что означает LS для кабеля?

Скомпилированы запросы аббревиатуры LS в Кабеле в поисковых системах.Наиболее часто задаваемые вопросы аббревиатуры LS для Cable были отобраны и размещены на сайте.

Мы думали, что вы задали аналогичный вопрос LS (для Cable) поисковой системе, чтобы найти значение полной формы LS в Cable, и мы уверены, что следующий список запросов Cable LS привлечет ваше внимание.

  1. Что означает LS для кабеля?

    LS означает низкий уровень дыма.
  2. Что означает аббревиатура LS в кабеле?

    Аббревиатура LS означает «Low Smoke» на языке Cable.
  3. Что такое определение LS? Определение
    LS — «слабый дым».
  4. Что означает LS в кабеле?
    LS означает «низкий уровень дыма» для кабеля.
  5. Что такое аббревиатура LS? Акроним
    LS — «Low Smoke».
  6. Что такое сокращение от Low Smoke?
    Сокращение «Low Smoke» — LS.
  7. Каково определение аббревиатуры LS в Cable?
    Определения сокращенного обозначения LS — «Low Smoke».
  8. Какова полная форма аббревиатуры LS?
    Полная форма аббревиатуры LS — «Low Smoke».
  9. Каково полное значение LS в кабеле?
    Полное значение LS — «Low Smoke».
  10. Какое объяснение LS в кабеле?
    Пояснение к LS — «Low Smoke».
Что означает аббревиатура LS в астрологии?

Сайт не только включает значения аббревиатуры LS в Cable. Да, мы знаем, что ваша основная цель — объяснение аббревиатуры LS в Cable. Однако мы подумали, что помимо значения определений LS в Cable, вы можете рассмотреть астрологическую информацию аббревиатуры LS в Астрологии.Поэтому также включено астрологическое объяснение каждого слова в каждой аббревиатуре LS.

LS Аббревиатура в астрологии
  • LS (буква L)

    Вы очень романтичны, идеалистичны и почему-то считаете, что любить — значит страдать. Вы в конечном итоге служите своему партнеру или привлекаете людей, у которых возникают необычные проблемы. Вы видите себя спасителем своего возлюбленного. Вы искренни, страстны, похотливы и мечтательны. Вы не можете не влюбиться. Вам действительно нравится стимулировать себя, хотя вы новичок в этом.Вы фантазируете, и вас заводят фильмы и журналы. Вы не рассказываете другим ни об этой тайной жизни, ни о своих сексуальных фантазиях.

  • LS (буква S)

    Вы скрытны, замкнуты и застенчивы. Вы очень сексуальны, чувственны и страстны, но не допускаете этого. Только в интимном уединении эта часть вашей натуры раскроется. Когда дело доходит до мелочей, вы эксперт. Вы знаете все тонкости торговли, можете сыграть любую роль или любую игру и очень серьезно относитесь к своей личной жизни.Не валяйте дурака. У вас хватит терпения дождаться подходящего человека.

Требования к защите от солнечного света и варианты исполнения

Аннотация

Требование устойчивости к солнечному свету для проводников, которые подвергаются воздействию прямого солнечного света, было добавлено в Раздел 310-8 Национального электрического кодекса (NEC) 1999 г.1 Однако выполнение этого требования привело к некоторой путанице для пользователей Кодекса. . В целях включения в перечень и / или маркировки продуктов подобные требования Кодекса изложены в применимых стандартах на продукты.Обсуждаются существующие требования и необходимые изменения в этих стандартах, чтобы устранить путаницу. Здесь представлены факты, мнения и рекомендации, чтобы облегчить выполнение этого требования.

В ответ на предложение, раздел 310-8 был пересмотрен для Национального электротехнического кодекса (NEC) 1999 года путем организации каждого типа местоположения и включения списка идентифицированных типов изоляции для каждого местоположения. Кроме того, был добавлен новый абзац (d) «Места, подверженные прямому солнечному свету» следующего содержания:

(d) В местах, подверженных воздействию прямого солнечного света.Изолированные проводники и кабели, используемые в местах, подверженных воздействию прямых солнечных лучей, должны относиться к типу, указанному или отмеченному как «устойчивый к солнечному свету».

Комиссия отклонила предложенное исключение и общественный комментарий, поддерживающий исключение, согласно которому не требуется «устойчивость к солнечному свету» для изолированных проводников отводов в местах, где они подвергаются воздействию прямых солнечных лучей. Рекомендуемое исключение не было принято, поскольку капельные петли подвергают изоляцию воздействию солнечных лучей, которые могут повредить изоляцию.Таким образом, изолированные проводники, подвергающиеся воздействию прямых солнечных лучей, должны быть указаны или отмечены как «устойчивые к солнечному свету». Рисунок 230.5 из Руководства NEC, слегка измененный и показанный на Рисунке 1, представляет собой хороший пример капельных петель.

Рисунок 1. Рисунок 230.5 из Руководства NEC, слегка измененный и показанный на Рисунке 1, представляет собой хороший пример капельных петель.

Поскольку формулировка 310-8 (d) гласит, что продукты должны быть указаны или помечены как устойчивые к солнечному свету, возникает вопрос, как инспектор (или пользователь) должен проверять соответствие продукта этому требованию? Кроме того, поскольку производители не повторяют (и не могут) повторять все обязательные требования для включения в печатные надписи на своих продуктах, как можно проверить, соответствует ли продукт этому требованию? Внесены ли какие-либо изменения в стандарты на продукцию в результате принятия 310-8 (d)? Существовали ли уже требования к пригодности продукции для воздействия солнечного света? Существуют ли отдельные требования, когда продукты имеют маркировку «устойчивы к солнечному свету»? Является ли эта разница в требованиях стандартов на продукцию причиной путаницы между «пригодностью» и «включением или маркировкой» и «устойчивостью к солнечному свету»? Эти и другие соответствующие элементы обсуждаются ниже, чтобы помочь инспекторам и пользователям в принятии решений.

Очевидный выбор — проверить продукт на предмет маркировки. Однако, если требование является обязательным и включено в требования для включения в перечень, то, возможно, нет необходимости включать его в маркировку на продукте. Для проводов и кабелей это полезно, так как позволяет контролировать длину надписей на принтере. Стремление сделать легенду печати короткой и управляемой создает потенциальную путаницу. Таким образом, когда на продукте нет очевидной маркировки и есть сомнения в соответствии, инспектор или пользователь вынужден полагаться на 110-3 (b) NEC и запрашивать подтверждение у производителя.

Рис. 2. На рис. 2 показаны области применения проводов, в которых требуется или не требуется соответствие требованиям устойчивости к солнечному свету в соответствии с 310-8 (d)

.

В настоящее время в стандарты на продукцию не было внесено никаких изменений в результате принятия 310-8 (d) в NEC 1999 года. Это изменение коснулось изделий из термореактивных и термопластичных изолированных проводов, таких как типы XHHW-2, RHH, RHW-2, THW-2, THHN, THWN-2 и т. Д., Указанные в таблице 310-13 NEC.Эти продукты перечислены в соответствии со стандартами на продукцию, разработанными Underwriters Laboratories, Inc., а именно UL 44, Стандарт для термореактивных изолированных проводов и кабелей, и UL 83, Стандарт для термопластичных изолированных проводов и кабелей. На рисунке 2 показаны области применения проводов, в которых требуется или не требуется соответствие требованиям устойчивости к солнечному свету в соответствии с 310-8 (d). Для дополнительной маркировки устойчивости к солнечному свету требуется, чтобы проводники, отвечающие требованиям UL 44 и UL 83, соответствовали требованиям испытаний на воздействие угольной или ксеноновой дуги в течение 720 часов.Эта маркировка обычно используется для продуктов, которые используются на открытом воздухе в приложениях, поддерживаемых мессенджерами, или в сочетании с маркировкой «Для использования в трансформаторах тока» для проводов, поддерживаемых кабельными лотками. Эти две маркировки, являющиеся необязательными, были логически объединены, поскольку кабельные лотки разрешено использовать также на открытом воздухе, а продукты, поддерживаемые в этих кабельных лотках, затем подвергаются воздействию солнечного света.

Рисунок 3. Рисунок 3 описывает типичные области применения продуктов типа SE.

Продукты

типов SE и USE перечислены в соответствии с UL 854, Стандарт для обслуживания — Входные кабели.Проводники (и кожухи), используемые для этих продуктов, должны соответствовать требованиям 300-часового испытания на воздействие угольной дуги или ксеноновой дуги как части списка для этих продуктов. Соответствие этому требованию считается недостаточным для обозначения «устойчивый к солнечному свету». Продукты были признаны «подходящими для воздействия солнечного света». На рисунке 3 показаны типичные области применения продуктов типа SE. Типы SE и тип USE (вместе с типами RHH или RHW) могут иметь маркировку «устойчивые к солнечному свету» при условии, что они соответствуют требованиям 720-часового теста.Принимая во внимание требования UL 44 (или UL 83) и UL 854 вместе, один и тот же тип проводника может означать следующие возможности:

1. Проводник, предназначенный для использования в кабельных каналах (или других кабельных конструкциях, кроме типов SE или USE), не нужно подвергать 300-часовым или 720-часовым испытаниям. (Таким образом, проводники в капельных контурах этих методов установки могут не соответствовать требованиям 310-8 (d).)

2. Вышеуказанные проводники, если они поддерживаются курьером (используются на открытом воздухе), подвергаются испытанию продолжительностью 720 часов.

3. Проводники, используемые в типе SE (или USE), подвергаются 300-часовому испытанию.

4. Проводники, поддерживаемые кабельным лотком, подвергаются 720-часовому испытанию, если они имеют маркировку «устойчивы к солнечному свету».

Вышеупомянутое, надеюсь, проясняет, почему Группа 6 по разработке кода приняла вышеупомянутый язык для 310-8 (d). Он предъявляет постоянные требования к проводникам, которые подвергаются воздействию солнечного света. Проводники, подверженные воздействию прямых солнечных лучей, должны быть указаны или отмечены как устойчивые к солнечному свету.Независимо от того, требуется ли для включения в список или маркировки продукта как устойчивого к солнечному свету, 300-часовое испытание или 720-часовое испытание, зависит от процесса разработки стандартов.

По мнению автора, для поддержания эффективной связи между процессами разработки Кодекса и стандартов и определения четких требований к характеристикам в стандартах на продукцию следует использовать одно единственное требование к устойчивости к солнечному свету. Это соответствует требованиям для другой маркировки, ориентированной на применение для проводов и кабелей, таких как «Для использования трансформатора тока», «FT 4», «LS» и т. Д.Исторически для обеспечения устойчивости к солнечному свету промышленность более знакома с изоляцией проводов черного цвета, и в большинстве, если не во всех случаях, эти материалы, как известно, превышают требования 720-часового испытания. черный требует значительного добавления УФ-стабилизаторов, чтобы сделать их пригодными для применения. Поскольку никаких официальных данных не было собрано, сообщено или представлено, ограниченный практический опыт с цветной изоляцией и изоляцией черного цвета, соответствующей требованиям 300-часового испытания, предполагает, что цветная изоляция не работает так же хорошо, как изоляция черного цвета.3 Следовательно, может быть желательно выбрать 720-часовое испытание в качестве требования к продуктам, чтобы их можно было рассматривать как отвечающие требованиям 310-8 (d).

Хотя процесс разработки стандартов решает эту проблему, инспекторы и пользователи могут проверить следующее, чтобы определить соответствие с 310-8 (d):

• Маркировка на изделии («Защита от солнечного света» или «СОЛНЦЕ»). Эта маркировка предоставляется тем продуктам, которые соответствуют требованиям 720-часового тестирования4

• При отсутствии маркировки на продукте запросите подтверждение включения (или соответствия) у производителя5

• Для проводников, устанавливаемых в кабельные каналы или в часть кабеля (кроме типа SE и USE) в сборе и подверженных воздействию солнечного света, когда они находятся вне кабельного канала или кабельного узла.(Требуется подтверждение, приемлемо ли соответствие требованиям 300-часового или 720-часового теста.)

• Для проводов и всего кабеля типов SE и USE. (Нет необходимости в подтверждении для продуктов типа SE или USE, если соответствие требованиям 300-часового испытания является приемлемым.)

• Нет изменений в требованиях к устойчивости к солнечному свету для проводников и кабелей, поддерживаемых кабельными лотками. Эти продукты обычно обозначаются маркировкой «SUNRES» вместе с маркировкой «FOR CT USE».)

Учитывая путаницу с реализацией 310-8 (d), принятой в NEC 1999 г., этот вопрос стоит на столе для NEC 2002 г. Инспекторы и пользователи могут внести свой вклад, отправив комментарии, где это применимо, по различным предложениям, которые были приняты во внимание на КС / СС-6.

Список литературы

1 National Electrical Code® и (NEC) ® являются зарегистрированными товарными знаками Национальной ассоциации противопожарной защиты.

2 Исторический опыт с изоляцией черного цвета основан на присущих свойствах стойкости к ультрафиолетовому излучению углеродной сажи, добавленной в изоляцию.В будущем это может быть, а может и не быть в случае изоляции черного цвета, поскольку для обеспечения цвета могут использоваться другие пигменты. В таких случаях в изоляцию необходимо добавить добавки, чтобы сделать ее устойчивой к солнечному свету.

3 В Канаде аналогичный опыт поддержал изменение стандартов на продукцию.

4 В настоящее время тип UF имеет эту маркировку при выполнении требований 300-часового испытания. Однако это может измениться, и соответствие требованиям 720-часового испытания может стать частью требований листинга для продуктов типа UF.

5 Компания Alcan Cable подтвердила, что изоляция и изоляционные материалы, используемые для материалов типов XHHW-2, SE, USE-2, USE-2 или RHH или RHW-2, MC и TC, соответствуют требованиям 720-часового теста на устойчивость к солнечному свету. маркировка.

Номинальные характеристики кабеля связи

Наиболее распространенные термины, используемые для описания кабелей связи в Северной Америке, — это CM, CMR и CMP. Когда вы видите буквы «C» и «M», используемые как часть дескриптора кабеля, это означает, что кабель можно использовать в соответствии с Национальным электрическим кодексом (NEC или NFPA 70).В случае CM стандарт описывает общее использование или использование в случаях, когда пожарный код не налагает каких-либо ограничений на тип кабеля.

Кабель

CMR, часто называемый «вертикальным кабелем», предназначен для предотвращения распространения огня от пола до пола при вертикальной прокладке. Его можно использовать, когда кабели необходимо проложить между этажами через стояки или вертикальные шахты.

Еще более высокий номинал у CMP (герметичный кабель). Этот кабель предназначен для ограничения распространения пламени на расстоянии не более пяти футов и для ограничения количества дыма, выделяемого во время пожара.Это делает его пригодным для установки в пространствах с приточным воздухом, включая пространство над подвесным потолком, через которое может проходить окружающий воздух.

В дополнение к этим обычно используемым терминам мы также часто используем другие сокращения, такие как PVC (поливинилхлорид) и FEP (фторированный этиленовый полимер). Эти два термина описывают химические соединения, используемые при производстве кабелей. ПВХ чаще всего ассоциируется с кабелями с классом CMR; FEP чаще всего ассоциируется с CMP.Эти условия не означают какой-либо рейтинг продукта или соответствие стандартам. Чтобы обеспечить максимальную производительность кабельной разводки, важно убедиться, что выбранный тип кабеля соответствует стандартам, установленным для вашего конкретного проекта.

Во всем мире существуют определения и акронимы для описания схожих стилей кабелей, связанных с отсутствием галогенных материалов: LSZH, LSOH и LSNH. Все термины ZH, 0H, OH, HF, NC и NH указывают на то, что материалы, используемые при производстве кабелей, не содержат галогенов; LS означает, что в кабельном производстве используются малодымные материалы.

Редкий, но развивающийся стиль кабеля использует термин «FR» (например, в FRLS). Это указывает на то, что материалы, нанесенные на кабель, улучшают реакцию на огонь (слабое пламя). Чаще всего кабели с низким уровнем дыма, с низким уровнем пламени и без галогенов соответствуют стандартам IEC.

Последний совет, о котором следует помнить, когда речь идет о кабельных терминах: узнайте различие между «оболочкой» и «кабелем». Часто для работы требуется, чтобы кабель имел определенный состав, например LSOH.Однако, если в техническом описании продукта или бюллетене производителя упоминается оболочка LSOH, возможно, что не все материалы, содержащиеся в кабеле, являются LSOH.

В Belden наша сеть заводов-изготовителей по всему миру производит многие из этих распространенных стилей кабелей. Наши специалисты понимают разницу в номиналах кабелей и могут помочь вам выбрать подходящий кабель для вашего проекта. Для получения дополнительной информации обратитесь к местному торговому представителю или позвоните одному из наших специалистов!

Ссылка FOA для волоконной оптики

Волокно Оптический кабель

Типы кабелей: (L> R): Zipcord, Distribution, Loose Tube, Кабель Breakout

обеспечивает защиту оптического волокна или волокон. внутри подходит для окружающей среды, в которой он установлены.

«Волоконно-оптический кабель» означает полную сборку волокна, другие внутренние части, такие как буферные трубки, рипкорды, ребра жесткости, силовые элементы — все внутри внешнего защитное покрытие называется курткой. Волоконно-оптические кабели бывают разных типов, в зависимости от количества волокна и как и где он будет установлен. это важно тщательно выбирать кабель, так как выбор будет влияет на простоту установки, сращивания или заделки кабеля и сколько это будет стоить.


Кабель предназначен для защиты волокон от окружающей среды. встречается в установке. Кабель намокнет или влажный? Должен ли он выдерживать высокое растягивающее усилие для установка в кабелепровод или постоянное натяжение, как в антенне установки? Должен ли он быть огнестойким? Ультра гибкий? Будет ли кабель подвергаться воздействию химикатов или придется выдерживают широкий температурный диапазон? А как насчет того, чтобы тебя грызли на сурке или луговом собачке? Внутри зданий, кабели не обязательно быть настолько прочными, чтобы защитить волокна, но они должны соответствовать всем положениям пожарного кодекса.За пределами здания, это зависит от того, проложен ли кабель напрямую, натянут в канале, натянутом по воздуху или чем-то еще.

Все кабели состоят из слоев защиты для волокна. Чаще всего начинается со стандартного волокна с первичным буферное покрытие (250 мкм) и добавить:

  • Плотно буферное покрытие (плотные буферные кабели типа симплекс, zipcord, типы раздачи и разрыва): мягкий защитное покрытие наносится непосредственно на 250 микрон волокно с покрытием для дополнительной защиты оптоволокно, упрощающее работу, даже прямое оконцовывание на волокне.
  • Свободный Трубки (кабели со свободными трубками): маленькие тонкие пластиковые трубки. содержит до дюжины буферизованных волокон размером 250 микрон используется для защиты волокон в кабелях, предназначенных для использования вне помещений использовать. Они позволяют изолировать волокна от высоких растягивающее напряжение и может быть заполнено водоблоком материалы для предотвращения попадания влаги.
  • Прочность элементы и ребра жесткости: обычно арамидная пряжа, такая же используется в бронежилетах, часто называемых DuPont торговое название Кевлар, который поглощает напряжение, необходимое для натягивает кабель и обеспечивает амортизацию волокон.Арамидные волокна используются не только потому, что они прочные, но они не растягиваются. Если сильно потянуть, они не будут растягиваются, но в конечном итоге ломаются, когда напряжение превышает их пределы. Это гарантирует, что сильные члены не будут растяните, а затем расслабьте, связывая волокна в кабеле. Правильный метод протяжки оптоволоконных кабелей: всегда прикреплять трос, трос или ленту к сила членов.
  • Некоторые кабели также включают центральный стержень из стекловолокна, используемый для дополнительная прочность и жесткость кабеля для предотвращения перекручивание и повреждение волокон. При включении эти стержни должны быть прикреплены к поворотным проушинам.
  • Куртка: Самый внешний слой защиты волокон, который выбран, чтобы выдерживать среду, в которой кабель установлено.Внешние кабели обычно черные полиэтилен (PE), устойчивый к влаге и солнечному свету экспозиция. Внутренние кабели используют огнестойкие куртки, которые могут иметь цветовую маркировку для идентификации волокон внутри кабель. Некоторые наружные кабели могут иметь двойную оболочку с металлическая броня между ними, чтобы защитить от жевания грызуны или кевлар для силы, позволяющей тянуть куртки.Внутренние и внешние кабели имеют внешнюю полиэтиленовую оболочку. который можно снять, чтобы обнажить негорючий внутренний куртка для использования внутри зданий.
  • Защита Защита от воды и влаги: проложены кабели. на открытом воздухе требуют защиты волокон от воды. Для предотвратить попадание воды в кабель и причинение вреда к волокнам.Как правило, это относится к незакрепленной трубке или ленточные кабели, но на некоторых жесткие буферные кабели, используемые на коротких участках вне помещений, например, от здания к зданию на территории кампуса или на открытом воздухе беспроводная антенна или камера видеонаблюдения.

Посмотрите на изображения ниже, чтобы увидеть, как каждый тип кабеля включает эти компоненты.
Кабель Типы

Герметичные буферные кабели (Simplex, Zipcord, Distribution и Breakout) используются там, где гибкость кабеля и простота подключения окончание важны больше, чем прочность и тяговое усилие, которое характеризует незакрепленную трубку и ленточные типы кабеля.Обычно жесткие буферные кабели используются внутри помещений, а незакрепленные трубчатые / ленточные кабели — вне помещений.

Симплекс и шнур на молнии

Эти типы в основном используются для коммутационных шнуров и объединительной платы приложения, но zipcord также можно использовать для рабочего стола соединения. Симплексные кабели представляют собой одно волокно с плотной буферизацией. (покрытый 900-микронным буфером поверх первичного буфера покрытие) прочными элементами из кевлара (арамидного волокна) и куртка для использования внутри помещений.Куртка обычно 3 мм (1/8 дюйма). диаметр. Zipcord — это просто два таких шнура, соединенных тонким Интернет.


Распределительные кабели

Распределительный кабель — самый популярный кабель для внутренних помещений, так как он имеет небольшие размеры и легкий вес. Они содержат несколько волокна с плотным буфером, собранные под одной оболочкой с Кевларовые элементы и иногда стержень из стекловолокна усиление для придания кабелю жесткости и предотвращения перегиба.Эти кабели небольшого размера и используются для коротких сухих трубопроводы, стояки и камеры статического давления. Волокна двойная буферизация и может быть прекращена напрямую, но потому что их волокна не армированы индивидуально, эти кабели должны быть разорваны с помощью «коммутационной коробки» или прекращены внутри патч-панели или распределительной коробки для защиты человека волокна.


Коммутационные кабели

Коммутационные кабели — фаворит там, где проложены прочные кабели. желаемое или прямое оконечное устройство без соединительных коробок, патч-панели или другое оборудование не требуется.Они сделаны из несколько симплексных кабелей, соединенных вместе в общий куртка. Это прочная, прочная конструкция, но она больше и дороже распределительных кабелей. это подходит для кабелепроводов, стояков и пленумов. Это идеально подходит для промышленного применения, где требуется нужный. Поскольку каждое волокно индивидуально армировано, это конструкция позволяет быстро подключать разъемы и не требуются патч-панели или коробки.Разрывной кабель может быть более экономичен, если количество клетчатки не слишком велико и слишком большие расстояния, потому что это требует гораздо меньше труда прекратить.


Кабели со свободными трубками

Кабели со свободными трубками являются наиболее широко используемыми кабелями для снаружи стволов растений, потому что он предлагает лучшее защита волокон от высоких натяжений и легко защищается от влаги с помощью гидроблокировки гель или ленты.Эти кабели состоят из нескольких волокон. вместе внутри небольшой пластиковой трубки, которые, в свою очередь, обернутый вокруг центрального силового элемента, окруженный арамидом силовые элементы и оболочка, обеспечивающая небольшое количество волокон с высоким содержанием посчитать кабель. Этот тип кабеля идеально подходит для установки вне помещений. транкинг приложений, так как это может быть сделано с незакрепленными трубки, заполненные гелем или водопоглощающим порошком для предотвращения повреждение волокон от воды.Может использоваться в трубопроводах, натянутый наверху или закопанный прямо в земля. Некоторые наружные кабели могут иметь двойную оболочку. с металлической броней между ними для защиты от жевания грызунами или кевларом для прочности, позволяющей тянуть куртки. Поскольку волокна имеют только тонкое буферное покрытие, с ними необходимо осторожно обращаться и защищать от повреждать.Свободные трубчатые кабели с одномодовыми волокнами обычно заканчивается нанесением пигтейлов на волокна и защищая их при закрытии стыка. Многомодовая свободная трубка кабели могут быть заделаны напрямую, установив разрыв комплект, также называемый разветвлением или разветвлением, в котором рукава каждое волокно для защиты.

Микро Кабели

Микрокабель это термин, применяемый к новому классу кабелей, которые очень кабели высокой плотности.Две разработки волокна создают микрокабель посильно. Нечувствительное к изгибу волокно позволяет упаковывать волокна в кабели с гораздо большей плотностью, так как волокна не так чувствителен к стрессу, вызванному многолюдностью волокна. Кроме того, нечувствительные к изгибу волокна могут быть покрытые первичными буферными покрытиями меньшего диаметра, 200 микрон или меньше по сравнению с 250 микронами для обычных волокна, позволяя упаковать большее количество волокон в меньшую Космос.

различия между обычными и микрокабелями существенный. Кабель со свободными трубками из 144 волокон обычно Диаметр 15-16 мм, в то время как сопоставимый микрокабель всего диаметр около 8 мм — половина размера и около одной трети вес. Меньший размер позволяет использовать волокна большего размера. подсчитано, более 3000 волокон в некоторых конструкциях.

Микрокабели доступны как для помещений, так и для установки вне помещений инсталляции.Их небольшой размер позволяет способ монтажа, при котором кабель «вдувался» в микроканалы, пластиковые трубки намного меньше обычных волоконно-оптические каналы или каналы. Кабель не очень вдувается в воздуховод, но плавает в воздухе, чтобы уменьшить трение затем проталкивается в воздуховод.

Подробнее на MicroCables


Ленточный кабель

Ленточный кабель предпочтительнее при большом количестве волокон и небольших габаритах. диаметра кабеля необходимы.Этот кабель имеет наибольшее количество волокон в самый маленький кабель, так как все волокна уложены в ряды в ленты, как правило, из 12 волокон, и ленты уложены друг на друга. Мало того, что это самый маленький кабель для наибольшего количества волокон, обычно это наименьшее Стоимость. Обычно 144 волокна имеют поперечное сечение около 1/4 дюйма или 6 мм, а оболочка всего 13 мм или 1/2 дюйма диаметр! В некоторых конструкциях кабелей используется «жила с прорезями» до 6 из этих 144 узлов волоконных лент для 864 волокон в одном кабель! Поскольку это внешний кабель для растений, он заполнен гелем для блокировка воды или сухая блокировка воды.Еще одно преимущество ленточный кабель — Сварочные аппараты Mass Fusion могут соединять ленту (12 волокна), что упрощает и ускоряет установку. Лента косички насаживаются на кабель для быстрой заделки.

Некоторые производители ввели «гибкие ленты», которые не сплошные 12 волоконных лент, а 12 волокон, соединенных с периодические подключения к соседним волокнам. Эти ленты более гибкие и позволяют использовать ленточные кабели новых типы конструкции, в том числе свернутые ленты в рыхлую трубы вместо жестких лент, которые нужно складывать и может изгибаться только в одном направлении. Высокая Кабели для подсчета волокон


Это Оптоволоконный кабель 1728 имеет диаметр менее 25 мм или 1 дюйм. микронные буферные волокна Ниже представлены два кабеля с 1728 и 3456 волокна.



Эти кабели с большим количеством волокон имеют очень высокую плотность и часто используются обычные или гибкие ленты, так как сращивание лент необходимо соединить эти кабели в любое разумное время.Обычно они изготавливаются с буферными покрытиями меньшего диаметра, 200 вместо 250 микрон, и нечувствительные к изгибу волокна, которые позволяют более плотно упаковывать волокна в меньший диаметр, например микрокабели, указанные выше, но с очень большим количеством волокон, Теперь доступны оптоволоконные кабели 1728, 3456 или 6912. Они в основном используются для небольших тиражей в центрах обработки данных или мегаполисы.

Подробнее на кабелях с большим количеством волокон.

Армированный кабель

Армированный кабель используется в подземных подземных установках. приложения, где требуется прочный кабель и / или грызуны сопротивление. Армированный кабель хорошо выдерживает давящие нагрузки, необходимы для непосредственного захоронения. Кабель установлен прямое захоронение в местах, где обычно возникают грызуны иметь металлическую броню между двумя куртками для защиты от грызунов проникновение.Еще одно применение для армированного кабеля находится в дата-центры, где кабели проложены под полом и один беспокоится о том, что оптоволоконный кабель может быть раздавлен. Армированный кабель является проводящим, поэтому его необходимо правильно заземлить.


Антенный кабель

Антенный кабель предназначен для наружной прокладки на опорах. Они может быть привязан к мессенджеру или другому кабелю (обычно CATV) или иметь металлические или арамидные элементы, чтобы сделать их самоподдерживающийся.На показанном тросе есть стальной посыльный для служба поддержки. Он должен быть правильно заземлен.

Широко используемый антенный кабель представляет собой заземляющий провод оптического питания. (OPGW), который представляет собой распределительный кабель высокого напряжения с оптоволоконным в центре. Волокно не подвержено воздействию электрических поля и устанавливающая его утилита получает волокна для управление сетью и коммуникации. Этот кабель обычно устанавливается на вершине высоковольтных опор, но доведен до уровня земли для сращивания или заделки.

Еще больше типов кабеля В наличии: есть двойная куртка внутренний / наружный, сухой водоблокируемый, POF с простой рубашкой и т. д. У каждого производителя есть свои особенности, а иногда и собственные названия распространенных типов кабелей, так что это хорошая идея получить литературу от как можно большего числа производителей кабеля. А также проверьте небольшие кабельные компании; часто они могут сэкономить связку, сделав специальный кабель специально для вас, даже в относительно небольшие количества.

Воздушно-выдувное волокно

Другой тип «кабеля» — это вообще не кабель. К установка «кабеля», который представляет собой просто пучок пустых пластиковые трубки, вы можете «вдувать» волокна в трубки, используя сжатый газ по мере необходимости. Если нужно обновить, продуйте старые волокна и вдувать новые. Как в помещении, так и на открытом воздухе доступны версии волоконно-оптических кабелей с продувкой воздухом и даже использовался для FTTH.Требуются специальные волокна, которые были покрыты для облегчения продувки трубок, но доступно любое одномодовое или многомодовое волокно. Это более дорогая установка, так как необходимо установить трубы, требуется специальное оборудование и обученные монтажники, но они могут быть рентабельным для обновлений.


Гибридные и композитные кабели

Эти два типа кабелей часто путают.В стандартов, различие между гибридом и композитные кабели несколько раз перевернулись истории волоконной оптики и различались среди органы по стандартизации. А Гибридный кабель изначально означал кабель с двумя типами волокон, обычно ММ и СМ, ​​или гибрид патчкорд с, например, СЦ разъем на одном конце и LC на другой конец.В в начале был определен композитный кабель Национальный электротехнический кодекс США:

NEC, статья 500.8 (F) Оптоволоконный кабель содержит проводники, способные ток передачи (композитное оптоволокно кабель) «

Более свежие стандарты, например от IECA (Инженеры по изолированному кабелю Ассоциация) используйте термин гибрид для кабелей с оптоволокном и проводники.Два примера: Гибридные кабели и FTTA кабели


Критерии проектирования кабеля

При выборе кабеля необходимо учитывать все факторы окружающей среды, задействованные во время установки, и в течение всего срока службы кабеля. Вот некоторые из самых важные факторы.

Прочность на разрыв: Некоторый кабель просто укладывают в кабельные лотки или канавы, поэтому сила тяги не так уж и важна.Но другой кабель может быть протянул 2-5 км и более кабелепровода. Даже с большим количеством смазка кабеля, натяжение при растяжении может быть высоким. Большинство кабелей черпают свою прочность из арамидного волокна (кевлар — это торговая марка duPont), уникальной полимерной нити, которая очень сильный, но не растягивается, поэтому тянуть за него не будет. напрягите другие компоненты кабеля. Простейший симплексный кабель имеет силу натяжения 100-200 фунтов, в то время как внешний кабель завода может иметь спецификацию более 800 фунты стерлингов.

Пределы изгиба (радиус изгиба): Нормальный рекомендуемый радиус изгиба оптоволоконного кабеля: минимальный радиус изгиба при растяжении при вытягивании — 20 раз диаметр кабеля. Когда нет напряжения, минимальный рекомендуемый долгосрочный радиус изгиба в 10 раз больше диаметр кабеля. Всегда проверяйте характеристики кабеля для кабели, которые вы устанавливаете, как некоторые кабели, такие как Кабели с подсчетом волокон имеют разный радиус изгиба технические характеристики!


Под натяжением (вверху) и после вытягивания (внизу)

Пример радиуса изгиба: кабель 13 мм (0.5 дюймов) диаметр имел бы минимальный радиус изгиба при растяжении 20 X 13 мм = 260 мм (20 x 0,5 «= 10») Это означает, что если вы протягиваете этот кабель через шкив, этот шкив должен иметь минимальный радиус 260 мм / 10 дюймов или диаметр 520 мм / 20 дюймов — не получить радиус и диаметр перепутал!

Защита от воды: На открытом воздухе каждый кабель должен быть защищен от воды или влага.Начинается с влагостойкой куртки, обычно ПЭ (полиэтилен), а заполнение гидроблокирующее. материал. Обычный способ — залить кабель водоблокирующий гель. Это эффективно, но беспорядочно — требуется средство для снятия геля (используйте коммерческие средства — это лучше всего, но лимонный сок в бутылках работает в крайнем случае!). Новая альтернатива это сухое водоблокирование с помощью чудодейственного порошка — вещества разработан для впитывания влаги в одноразовых подгузниках.Проверять обратитесь к поставщику кабеля, чтобы узнать, предлагают ли они его.

Разрушающие нагрузки или грызуны Проникновение: бронированные кабели используются, потому что их прочные куртки выдерживают раздавливание и проникновение грызунов. Кабели OSP прямого прокладки обычно бронируются или устанавливаются в канал. Доступны армированные кабели для внутренней установки с рейтингом NEC. куртки для размещения с другими кабелями под фальшполом, как в дата-центрах.

Нормы пожарной безопасности: Каждый кабель, проложенный в помещении, должен соответствовать нормам пожарной безопасности. Что означает, что куртка должна быть рассчитана на огнестойкость, с номиналы для общего пользования, стояк (вертикальный подвод кабеля пламя более горизонтального) и пленум (для установки в зоны обработки воздуха. В большинстве внутренних кабелей используется ПВХ (поливинилхлорид). хлорид) оболочка для огнестойкости. В США Государства, все кабели в помещениях должны иметь идентификационные и рейтинги воспламеняемости в соответствии с NEC (Национальный электротехнический кодекс) пункт 770.

Эти рейтинги:

NEC Рейтинг Описание
ОФН оптический волокно непроводящее
OFC оптический волокно проводящее
ОФНГ или OFCG общий цель
ОФНР или OFCR стояк кабель номинальный для вертикальной прокладки
ОФНП или OFCP пленум кабели, рассчитанные на использование в помещениях с кондиционированием воздуха или пленумов
OFN-LS низкий плотность дыма

Кабели без маркировки никогда не следует устанавливать в помещении, так как они не пройдет строительный техосмотр! Наружные кабели не огнестойкий и может использоваться только на расстоянии до 50 футов в помещении.Если вам необходимо провести наружный кабель в помещении, рассмотрите возможность Кабель с двойной оболочкой и полиэтиленовой оболочкой поверх ПВХ, сертифицированного UL домашняя куртка. Просто снимите уличную куртку, когда вы заходите в дом, и вам не придется останавливаться у входа точка.

Заземление и соединение

Любой кабель, содержащий любой токопроводящий металл, должен быть должным образом заземлен и закреплен в соответствии с NEC для безопасности. В помещении кабели с рейтингом OFC, OFCG, OFCR или OFCP и наружные кабели с металлические элементы прочности или броня должны быть заземлены и связаны.Все композитные кабели должны быть правильно заземлены и связаны также.

Цветовая кодировка кабеля

Наружные кабели обычно черного цвета, но в помещениях кабели имеют цветовую маркировку. Стандартные фактические цветовые коды для кабельные куртки были желтыми куртками для одномодовых и оранжевые куртки для многомодовых. Теперь с двумя многомодовыми волокнами общего пользования, 62,5 / 125 и 50/125, а также четыре версии 50/125 волокна, более полный отраслевой стандарт для цветовые коды не требовались.Важно следить за цветом кодовые соглашения и TIA 598 стандартов для предотвращения путаницы кабелей.


Волокно Цветовые коды
Внутри кабеля или внутри каждой трубки в отдельной трубке кабеля, отдельные волокна будут иметь цветовую маркировку для идентификация. Волокна обычно следуют условию созданы для телефонных проводов, за исключением оптических волокон индивидуально, а не парами.Поскольку большинство кабелей со свободными трубками иметь 12 волокон на трубку, цвета указаны для волокон 1-12, то пробирки имеют такую ​​же цветовую кодировку, до 144 волоконно-оптических кабеля. В ленточных кабелях каждая лента имеет цвет закодированные в этом формате, ленты складываются в стопку. Для сращивания длинных кабелей проложены аналогичные кабели (называемые конкатенация), как и цветные волокна, сращиваются для обеспечения непрерывность цветовых кодов по всей длине кабеля.

Волокно Число Цвет
1 Синий
2 оранжевый
3 зеленый
4 Коричневый
5 шифер
6 Белый
7 Красный
8 Черный
9 желтый
10 фиолетовый
11 Роза
12 Аква

Выбор кабелей Выбор оптоволоконного кабеля для любого конкретного случая приложение требует рассмотрения двух вопросов, установка требования и экологические или долгосрочные требования.Требования к установке включают в себя, где и как кабель будет установлен, например, втянут в кабелепровод на открытом воздухе или размещены в кабельных лотках в здании. Долгосрочные требования необходимо учитывать влажность или воздействие воды, температуру, натяжение (воздушные кабели) или другие факторы окружающей среды.
Вам следует связаться с несколькими производителями кабелей (минимум два, предпочтительнее трое) и дайте им спецификации.Они захотят знать, где будет проложен кабель, сколько волокна, которые вам нужны и какие (одномодовые, многомодовые или оба в том, что мы называем «гибридными» кабелями.) Вы также можете иметь «композитный» кабель, включающий медные жилы для сигналы или мощность. Кабельные компании оценят ваше требования и вносить предложения. Тогда вы можете получить конкурентные заявки.

Так как при проектировании кабельного завода будет звонить по определенному номеру волокон, рассмотрите возможность добавления в кабель запасных волокон — волокна дешевы по сравнению с прокладкой большего количества кабелей. Что Кстати, у вас не будет проблем, если вы сломаете одно или два волокна при сращивании, разрыве или заделке волокон. А также рассмотреть будущие потребности в расширении. Большинство пользователей устанавливают много больше волокон, чем необходимо, особенно при добавлении одномодового волокна к многомодовым оптоволоконным кабелям для магистральной сети кампуса или помещения Приложения.

Подробнее информация о кабелях
Видео по проектированию, протяжке и подготовке кабелей на FOA Channel on
Общие инструкции по установке оптоволоконного кабеля
Здесь несколько общих рекомендаций по установке оптоволоконного кабеля. кабели, которые всем следует прочитать перед установка любого кабеля.

Подробнее информация по установке.

Проверьте свой Понимание

Содержание: FOA Справочное руководство по волоконной оптике


Optical Ground Wire — это кабель двойного действия, то есть он служит двум целям.Он разработан для замены традиционных проводов статического электричества / экрана / заземления на воздушных линиях передачи с дополнительным преимуществом, заключающимся в наличии оптических волокон, которые можно использовать в телекоммуникационных целях.

OPGW в основном используется в электроэнергетике, размещается в безопасном верхнем положении линии передачи, где он «экранирует» важнейшие проводники от молнии, обеспечивая при этом телекоммуникационный путь для внутренней и сторонней связи.Оптический провод заземления — это кабель двойного действия, то есть он служит двум целям. Он разработан для замены традиционных проводов статического электричества / экрана / заземления на воздушных линиях передачи с дополнительным преимуществом, заключающимся в наличии оптических волокон, которые можно использовать в телекоммуникационных целях. OPGW должен выдерживать механические нагрузки, применяемые к воздушным кабелям в результате воздействия факторов окружающей среды, таких как ветер и лед. OPGW также должен быть способен устранять электрические неисправности в линии передачи, обеспечивая путь к земле без повреждения чувствительных оптических волокон внутри кабеля.

AFL была лидером в разработке и запуске этого продукта еще в 1985 году, когда стало ясно, что линии электропередачи обеспечивают идеальную полосу отвода для телекоммуникационного пути. Сегодня AFL может похвастаться самым большим в мире портфелем продуктов OPGW и самой высокой общей производительностью, располагая производственными мощностями по всему миру, чтобы удовлетворить потребности глобального рынка. AFL также производит собственную линейку крепежного оборудования, которое упрощает этап проектирования сети проекта, обеспечивая при этом совместимость между кабелем и соответствующими компонентами.

Наша линейка продуктов OPGW включает в себя неизменно популярную конструкцию AlumaCore с центральной алюминиевой трубкой и оптическими трубками с цветовой кодировкой, семейство HexaCore, в котором используются многожильные трубы из нержавеющей стали для увеличения количества волокон, и семейство CentraCore, сочетающее воедино Технология из нержавеющей стали с алюминиевыми трубами AFL выгодна среди других возможностей. Инженеры AFL по применению могут помочь с определением того, какая конструкция лучше всего соответствует уникальным условиям и задачам для каждой возможности.

OPGW — AFL Оптический заземляющий провод AlumaCore предпочтителен из-за его центральной алюминиевой трубы и оптоволоконных буферных трубок с цветной кодировкой, которые упрощают процесс сращивания, обеспечивая оптимальную защиту волокна, а также долгосрочную надежность продукта.

AFL CentraCore OPGW (оптический заземляющий провод) является предпочтительным из-за его компактного размера и способности вмещать до 96 волокон диаметром, начиная с 12 мм.Его небольшой профиль предлагает исключительное решение проблем с диаметром и весом на многих из сегодняшних перегруженных опор ЛЭП, где существующий экранированный провод необходимо заменить кабелем OPGW.

В кабеле AFL HexaCore OPGW (оптический заземляющий провод) используются оптоволоконные трубы из нержавеющей стали, скрученные вместе с проволоками из стали с алюминиевым покрытием и / или проволок из алюминиевого сплава для создания многослойной конструкции кабеля, подходящей для различных экологических и географических условий.HexaCore OPGW был разработан в ответ на потребность в большем количестве волокон, особенно в количестве, превышающем 96.

Металлический антенный самонесущий (MASS) кабель — это альтернативное решение, используемое для прокладки оптического кабеля на линиях электропередачи среднего и высокого напряжения.

Как изобретатель и владелец технологии размещения оптических волокон в трубках из нержавеющей стали, AFL предлагает широкий выбор размеров трубок и количества волокон для различных применений.

Junkyard LS Tech: как отличить Gen 3 от Gen 4 LS Engine

Привет, ребята,

В статье на этой неделе я покажу вам, как отличить двигатель Gen 3 от двигателя LS Gen 4. Как обычно, я собираюсь сосредоточиться в основном на двигателях Vortec на базе 4,8, 5,3 и 6,0 л LS для грузовиков, поскольку они являются наиболее распространенными двигателями, которые вы найдете, когда охотитесь на свалке. Если вы найдете автомобильный двигатель LS, он, вероятно, будет дорогим.

На следующей неделе я напишу более подробную статью об эволюции двигателей для грузовиков Vortec, но решил, что стоит сделать краткую статью о том, как отличить поколение 3 от поколения 4. Следующая статья будет посвящена более подробной информации о конкретные модели.

Если двигатель все еще находится в автомобиле, самый простой способ идентифицировать двигатель — это использовать 8-ю цифру VIN. Вот фотография наклейки с VIN-кодом на двери водителя моего Chevy Silverado 1500 2000 года выпуска.

Восьмая цифра VIN — это «T.(Обведено красным на прилагаемой фотографии.) Из приведенной ниже таблицы мы можем сказать, что это двигатель Gen 3, 5,3 л, LM7.

Вот аналогичная таблица для двигателей грузовиков Gen 4.

Если у вас нет VIN, например, если вы нашли двигатель на поддоне на свалке, вот несколько способов визуально отличить двигатель Gen 3 от двигателя Gen 4.

Во-первых, если к корпусу дроссельной заслонки прикреплен трос дроссельной заслонки, как у моего грузовика на прилагаемом изображении, то это Gen 3.Однако не обязательно обратное. Тот факт, что двигатель имеет корпус дроссельной заслонки с электроприводом (без троса дроссельной заслонки), не означает, что это 4-е поколение. Некоторые модели 3-го поколения имели электропривод, но в 4-м поколении не было электропривода по кабелю. .

Другой способ узнать это — взглянуть на крышку привода ГРМ на передней части двигателя. Эта информация поступает от Summit Racing, и у них есть удобный инструмент для идентификации этих двигателей, вот ссылка на их инструмент. Следующие изображения были взяты по этой ссылке.

https://help.summitracing.com/app/answers/detail/a_id/4891/~/i-dont-know-the-vin.-which-ls-engine-do-i-have%3F

Если крышка привода ГРМ простая без черных звукоснимателей на передней части, это двигатель поколения 3. См. Прилагаемую фотографию. Если на крышке ГРМ есть хотя бы один звукосниматель, это двигатель 4-го поколения.

Далее можно посмотреть впускной коллектор. Если коллектор низкий, гладкий и закругленный, это автомобильный двигатель, поэтому если это 3-го поколения, то это будет двигатель LS1 или LS6.Если коллектор выше и квадратнее, имеет ребра наверху или все еще имеет пластиковую крышку Vortec, это двигатель грузовика. Смотрите фото ниже.

Следующее, что нужно проверить, — железный ли блок или алюминиевый. Легкий способ проверить это с помощью магнита. Магнит будет прилипать к железному блоку, но не к алюминиевому. Вы также должны обратить внимание на маркировку смещения, нанесенную на блок. Они находятся на передней части двигателя, под головкой блока цилиндров со стороны водителя, справа от водяного насоса, как показано на прилагаемых рисунках.

Если это двигатель 3-го поколения с железным блоком и впускным коллектором грузовика с отметкой 4,8 / 5,3 на блоке, это либо двигатель LR4 объемом 4,8 л, либо двигатель LM7 или L59 объемом 5,3 л. Нет простого способа визуально отличить двигатель объемом 4,8 или 5,3 л. Если у вас есть бороскоп или головка блока цилиндров, то у 4.8 обычно поршни с плоским верхом, а у 5.3 обычно поршни с выпуклостью, но это невозможно увидеть снаружи.

Если это Gen 3 с железным блоком и впускным коллектором грузовика и их 6.0 на блоке, это двигатель LQ4 или LQ9 6.0L.

Если это алюминиевый блочный двигатель 3-го поколения с коллектором грузового автомобиля, это 5,3-литровый двигатель LM4 или L33.

Другая отличительная особенность, на которую указал Кент Далтон для 6.0L, заключается в том, что двигатели Gen 4 6.0L имеют 13-миллиметровые болты крышки долины, а Gen 3 — 10-миллиметровые болты крышки долины. Смотрите прикрепленное фото.

Если это Gen 4, есть намного больше вариантов того, какой это может быть модель, некоторые из них имеют AFM / DOD, некоторые имеют переменные фазы газораспределения и т. Д., Но мы рассмотрим это подробнее в следующей статье, но для Теперь он должен помочь вам определить, смотрите ли вы на двигатель грузовика LS Gen 3 или Gen 4.

В следующий раз мы более подробно рассмотрим эволюцию двигателей Vortec для грузовиков на базе LS. Мы рассмотрим следующие темы:

  • какие пришли с проездом трос дроссельной заслонки
  • какие пришли с приводом проволочные дроссельные заслонки
  • какие из них имели 24-кратный реактор колеса
  • какие имели 58х реактор колеса
  • какие с гибким топливом
  • какие с активным топливом управление / перемещение по запросу
  • которые имеют регулируемый клапан синхронизация
  • разница между AFM / DOD и VVT
  • , которые использовали стиль возврата топливные системы и какие безвозвратные
  • какие с железными блоками
  • какие с алюминиевыми блоками
  • какие головки блока цилиндров пришли каждый двигатель
  • какие головки блока цилиндров больше всего желательно, а каких держаться подальше от
  • поможет выбрать подходящий донор для вашего проекта LS swap или LS turbo, и каких из них следует избегать.

На этой неделе все, увидимся в следующий раз.

Рэнди (Лоубак Л.С.)

Завершите замену LS с помощью автономного жгута проводов

В серии, посвященной замене двигателя LS, мы не можем упустить необходимость его подключения! Ваш Camaro 69, Chevelle 70-х или даже Firebird 90-х не настроен для работы с двигателем LS, поэтому вам нужно запастись жгутом проводов, чтобы запустить эту штуку. К счастью для вас, преодолеть это препятствие не так сложно, как вы думаете.Фактически, запустить этот LS может быть совсем несложно.

Какие у меня есть варианты запуска двигателя LS?

У вас есть два варианта запуска LS: либо вы приобретете автономную подвесную систему , либо установите карбюратор . Ага, карбюратор . Это действительно классная идея, и если вы хотите узнать об этом больше — у нас есть для вас статья.

Но, допустим, вы придерживаетесь впрыска топлива. В некоторых случаях вы можете дооснастить стандартный жгут проводов, но для этого потребуется больше, чем базовые знания в области проводки.Другой вариант? Профессионально сконструированный автономный жгут проводов, работающий по принципу «включай и работай».

Что такое автономная подвеска?

Вам может быть интересно, что в мире автономных означает. Автономная подвесная система используется только для управления двигателем, то есть основы. По сравнению с заводским жгутом проводов автономный жгут немного меньше и имеет меньше соединений. Это связано с тем, что он не предназначен для работы с множеством дополнительных опций, таких как круиз-контроль или управление топливом.

При этом, хотя некоторые автономные устройства имеют всего четыре соединения для запуска двигателя (скажем, по одному для аккумулятора, заземления, зажигания и топливного насоса), другие соединения должны быть выполнены с компьютером, датчики для регистрация данных и так далее.

Итак, они настолько просты, насколько может быть , но по своей природе они все же могут быть довольно сложными. Тем не менее, обладая некоторыми базовыми знаниями и заметным количеством терпения, мы уверены, что вы справитесь с установкой.

Что делать, если мне нужны / нужны эти дополнительные опции?

Если вы находитесь в состоянии смога, требующего контроля за загрязнением, или вы меняете LS на автомобиль, который нуждается / хочет работать с этими дополнительными опциями — не волнуйтесь — вы всегда можете приобрести заводские привязные ремни, предназначенные для запустить LS.Имейте в виду, что марка и модель будут определять производителя, необходимого для этого.

Если вы находитесь в таком штате, как Калифорния, закон требует, чтобы вы перенесли варианты выбросов от транспортного средства-донора. Несмотря на то, что вы садитесь в автомобиль 30-, 40- или даже 50-летней давности, вам необходимо добавить все датчики и компоненты выбросов, включая такие вещи, как датчики MAF и EVAP. Вам может быть интересно, подходит ли здесь автономная подвесная система. Хотя можно добавить эти дополнительные элементы управления в систему после первоначальной установки, многие строители просто снимут заводские жгуты проводов с транспортного средства-донора и перенесут его на сменный автомобиль, чтобы предотвратить головные боли, связанные с необходимостью модификации системы вторичного рынка. .

Посмотрите видео ниже, чтобы получить полезную информацию о том, что следует учитывать в такой ситуации.

Получите нужные вещи

В подавляющем большинстве свопов LS будут использоваться автономные ремни безопасности, потому что они просты и доступны по цене. Конечно, вы можете создать свою собственную, но, учитывая, что автономная система от P безболезненной производительности, такая как эта для двигателей GEN III LS, стоит около 600 долларов в розницу, вы действительно не сможете ее превзойти.Просто помните, что не все двигатели LS одинаковы, поэтому очень важно провести исследование и приобрести правильный жгут проводов.

Безболезненная производительность — отличный источник автономных ремней безопасности, так как они предлагаются как для двигателей LS Gen III, так и Gen IV. Все, что вам нужно сделать, это определить поколение двигателя, с которым вы работаете, выбрать соответствующий номер детали и подготовиться к его установке.

Этот жгут проводов EFI безболезненно подходит для 4,8 л, 5,3 л, 6, 1999-2006 гг.Двигатели с механическим корпусом дроссельной заслонки 0L, использующие LS1 / LS6 PCM с 4L60E, 4L65E, 4L70E, 4L80E, 4L85E или механической коробкой передач. В комплект входит совершенно новый жгут системы впрыска топлива с штатными разъемами для установки и прорезями жгута, разъем OBDII, монтажный кронштейн и контрольная лампа двигателя, резиновые втулки и монтажное оборудование. Источник: P безболезненно.

Каждая привязь безболезненной производительности проходит проверку качества перед тем, как покинуть здание, чтобы убедиться в работоспособности всех цепей. Кроме того, все комплекты включают простые инструкции и цветные провода с этикетками для облегчения установки.Большинство ремней безболезненных имеют стандартную длину четыре фута, что отлично подходит для строителей, планирующих устанавливать компоненты под приборной панелью или в перчаточном ящике. Для тех, кто хочет установить под сиденьем или на центральной консоли, также доступны удлиненные ремни длиной восемь футов. Однако имейте в виду, что P безболезненно не может предсказать, как будет выполняться маршрутизация для каждого транспортного средства. Это означает, что вам нужно будет сделать домашнее задание.

План, План, План…

Независимо от того, насколько «проста» установка, вы должны запланировать много тестовой установки и времени, потраченного на макеты, чтобы исключить ошибки и избыточную работу.И, честно говоря, установка жгута может быть сложной задачей, учитывая, что проводка должна проходить через брандмауэр.

Внутри автомобиля вам нужно будет найти место для установки PCM и блока предохранителей, при этом убедитесь, что в проводке достаточно провисания, необходимой для прокладки электронной проводки датчиков, если она будет использоваться. За пределами брандмауэра вам необходимо убедиться, что все соединения могут работать на своих позициях, не ограничивая досягаемость друг друга и не подвергаясь риску контакта с горячими или движущимися частями.И давайте не будем забывать, что все это нужно делать так, чтобы все выглядело красиво.

По большей части LS — это LS; так что привязать ремень к двигателю и его датчикам не проблема. Однако автомобиль накладывает на вас определенные ограничения в отношении места установки блока предохранителей, PCM и датчиков O2. Это требует некоторой дополнительной ловкости и планирования. Последнее, с чем вы захотите столкнуться после пропуска проводки через брандмауэр, — это обнаружить, что у вас нет подходящего места для установки компонентов.

Иногда вы обнаружите, что нет подходящего «заводского» места для монтажа, независимо от планирования. В этих случаях часто решением являются нестандартные кронштейны и / или удлинители датчика O2.

Простота подключения

Если вы наметили свой план игры, то эти системы в значительной степени станут plug and play. Тем не менее, проводка может быть затруднительной, поскольку она постоянно связывает сама себя. Итак, работайте медленно и оставайтесь организованными. Потратьте время, чтобы вытянуть ремень, определите наиболее привлекательный / безопасный способ прокладки проводки и приступайте к работе.Что касается того, с чего начать, то начало ваших соединений с блока катушек и разъемов для впрыска — лучший способ закрепить ремень, пока вы работаете со всеми другими соединениями.

Здесь нет гонок, и, сохраняя такое расслабленное мышление, именно так вы добьетесь такого выставочного качества для вашей подвески. Для многих интуитивно понятно, какой коннектор и куда пойдет. Но даже если вы полный новичок, большинство поставщиков достаточно любезно пометить каждое соединение тегами ID.Включите музыку или хороший автомобильный подкаст, постарайтесь не думать о клаустрофобной обстановке, в которой вы работаете, и приступайте к ней.

При работе в таком тесном месте легко повредить провод. Ознакомьтесь с нашей серией статей по основам ремонта автомобильных проводов, чтобы убедиться, что вы хорошо разбираетесь в этом.

Получить PCM

Помните: вам все еще нужен настроенный PCM, чтобы запустить LS. Если вы не обращаете внимания на PCM, несмотря на то, что вся проводка выполнена правильно, при первом запуске ничего не произойдет.Очевидно, это может сильно расстраивать.

Часто эта проблема возникает из-за того, что заводской VATS никогда не отключался. К сожалению, профессиональная помощь почти всегда требуется, чтобы правильно решить эту проблему, но есть несколько действительно хороших источников для программирования и настройки PCM для подкачки LS. Я определенно рекомендую попробовать LT1swap.com, когда для этого придет время или если вы просто хотите узнать больше об этом процессе.

Нравится:

Нравится Загрузка …

Связанные

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
