Для того чтобы хорошо и правильно паять, следует знать несколько основных моментов, характеризующих процесс пайки паяльником, причем, безразлично — электрическим или газовым.

Здесь будет рассмотрено как паять припоем ПОС (сплав олова и свинца, в зависимости от пропорций содержания этих металлов меняется температура плавления припоя).

Припоем можно паять между собой различные металлы. Проще всего паять медь, латунь. Несколько сложнее — сталь, пайка других металлов, например алюминия, возможна, но требует применения специальных флюсов и присадок.

Давайте сразу про флюс.

Это вещество, препятствующее окислению металла при пайке.

Самый простой и известный флюс — сосновая канифоль. Используется в кусковой или жидкой (спиртовой раствор) формах для пайки меди, латуни.

Является пассивным флюсом, то есть только препятствует окислению металла при его нагреве паяльником, но уже имеющуюся окисную пленку удалить не может (для этого используются различные активные флюсы или тривиальная механическая зачистка).

Удаление оксидной пленки — процесс при пайке обязательный, поскольку расплавленный паяльником припой должен смочить поверхность металла, о окислы этому препятствуют равно как жир препятствует смачиванию водой любой поверхности. Думаю, при рассмотрении конкретных примеров Вам все будет ясно.

КАК ПРАВИЛЬНО ПОДГОТОВИТЬ ПАЯЛЬНИК

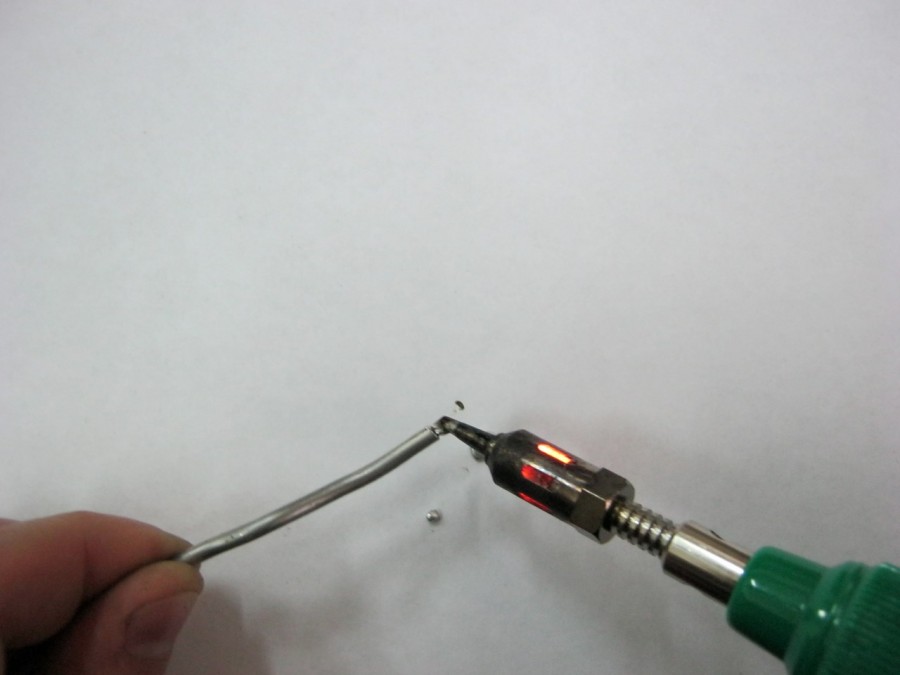

Перед тем как паять следует правильно подготовить паяльник. Его жало должно быть равномерно покрыто припоем. Смотрим фото:

КАК ПАЯТЬ ПРОВОДА

СОЕДИНЕНИЕ ПРОВОДОВ ПАЙКОЙ

	Паять провода между собой можно различными способами, например, наложив предварительно залуженные провода друг на друга разогреть их паяльником до расплавления припоя.
	Это результат.
	Можно предварительно скрутить зачищенные провода.
	Скрутку пропаять как при лужении. Кстати, во всех примерах используется твердая канифоль. Если применяется жидкий флюс, то он просто наносится кисточкой на нужное место.
	Получится вот такое соединение.
	Если Вы паяете какие либо радиоэлементы без применения печатного монтажа, то вот несколько способов пайки их выводов.
	Слева проводник предварительно накручивается на вывод светодиода, справа — паяется «внахлест». Первый способ надежнее, второй — более быстрый, кроме того, при необходимости настройки схемы, многократной замены элементов, он удобнее.
	Это просто конечный результат.

© 2012-2021 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Как правильно паять провода паяльником

Как правильно паять провода паяльником

Правильная пайка проводов отличается надежностью, долговечностью и красивым видом. Чтобы правильно паять медные провода нужно подобрать припой, флюс, сделать подготовку жил проводов. В статье рассмотрен вопрос, как правильно паять медные провода разного сечения электрическим паяльником.

Инструменты и материалы для пайки медных проводов

Подготовка паяльника для пайки проводов

Выбор мощности паяльника зависит от сечения проводов. Для тонких одножильных, многожильных медных проводов, дорожек печатных плат подойдёт паяльник с жалом в 3 мм и мощностью 25 Вт. Для сечения проводов от 2 мм и более, нужен паяльник мощностью 60 Вт, а для массивных деталей используют молотковый паяльник мощностью 200 Вт.

Жало паяльника должно быть чистым, без раковин. Чтобы выровнять жало паяльника используют мелкий напильник. После обработки жала его лудят, чтобы медь не окислялась. Также важным элементом при пайке является подставка для паяльника. Если хотите качественно паять мелкие провода, элементы радиоэлектронной платы, нужно иметь регулятор температуры жала паяльника.

Таким регулятором можно точно выставить температуру паяльника для припоев разных марок. Лучшим вариантом регулятора температуры жала паяльника будет устройство с датчиком температуры, который устанавливается на жало паяльника. Установленная температура жала не будет зависеть от изменений сетевого напряжения.

Регулятор температуры для паяльника

Так как при пайке электрическим паяльником образуются ядовитые пары припоя и дым от канифоли, рабочее место нужно оборудовать хорошей вытяжной вентиляции. Освещение рабочего места не должно быть тусклым. Для удобства ремонта электронных плат можно приобрести специальный держатель плат с линзой и подсветкой.

Можно сделать простой регулятор температуры для паяльника своими руками

Выбор флюса и припоя для пайки проводов

В зависимости от типа пайки выбирается марка припоя. Самая распространенная марка припоя это ПОС-61. Припой оловянно-свинцовый с содержанием олова 61%. Температура плавления у него 190 С, и подходит он для любых паяльников. Этот припой используется там, где нет нагрузки на соединение.

Храрактеристики припоев



Если соединение проводов должно быть прочным, выбирают припой марки ПОС 40 или ПОС 30. Удобно пользоваться припоем ПОС-61 в виде прутка намотанного на катушку. Диаметр припоя от 1 до 3 мм. Иногда встречается полый припой с залитой внутрь канифолью.

Также в зависимости от вида пайки проводов существуют различные флюсы, гели, канифоль. Флюс необходим при пайке проводов, так как он удаляет оксиды с поверхности спаиваемых проводов, а также снижает поверхностное натяжение припоя, что позволяет припою легко растекаться по свариваемым поверхностям.



Также флюсы хорошо обезжиривают поверхности. Ещё одно достоинство флюсов – это защита нагретых поверхностей от оксидов. Без флюсов пайка медных проводов паяльником была бы затруднена. Многие флюсы содержат такие активные вещества как кислоты, растворители. Эти активные вещества остаются на поверхности провода и в припое.

Со временем они разрушают соединения проводов. Поэтому в ПУЭ запрещено использовать активные флюсы для пайки соединений при монтаже электропроводки, в электрических щитах. Эти флюсы запрещены и в радиоэлектронной промышленности, однако многие электрики используют их, ведь не себе же.

Флюсы на основе канифоли для пайки электрическим паяльником

Не спорю, такие флюсы обеспечивают быструю, удобную даже красивую пайку, но никто не задумывается над последствиями. Существует флюс на основе канифоли, который обладает высокими характеристиками при пайке проводов паяльником. Пайки получаются красивые, долговечные и надежные.

Этот флюс используют также при пайке электронных плат. Сделать его довольно легко. Обычно берут кусок канифоли, разбивают его в порошок и растворяют в любом 90% спирте в соотношении 50% на 50%, по объему. Растворяется канифоль в спирте легко. Для работы с канифолью используют кисточку.

Как паять паяльником медные провода

Первым пунктом пайки поставим очистку проводов от оксидной пленки. Окисной пленкой покрыт не только алюминий, но и медь. Присутствие ее на меди затрудняет лужение проводов, лужение происходит участками, неравномерно. Поэтому чистят медный провод острым ножом со всех сторон.

После снятия оксидов, поверхность провода смачивают кисточкой с жидкой канифолью. Жалом паяльника берут немного припоя и проводят лужение провода. Провод можно не прокручивать, движение жалом паяльника вперед, и мы видим, как припой мгновенно растекается по всему проводу.

Припой прутком 2 мм

Теперь еще один важный момент, перед тем как паять медные провода – это соединение. Запомните, все соединения проводов должны быть закреплены. Способы крепления проводов показаны на рисунке ниже. Нельзя паять внахлёст без крепления. Пайка получается очень слабой, хотя и ровной. Такая пайка долго не выдерживает механическую нагрузку, небольшую вибрацию.

Способы соединения проводов скруткой

После соединения луженых проводов скруткой, наносят кисточкой немного жидкой канифоли и паяют. Небольшое движение жалом паяльника вперед от изоляции и идеальная пайка готова. Почему здесь можно паять от изоляции, потому что пайка жидкой канифолью происходит за очень короткое время и изоляция провода не успевает подгореть. После пайки остатки канифоли смываются жесткой щеточкой со спиртом.

Жидкая канифоль

Визуально можно определить качество пайки электропроводки и электронных плат:
1. Пайка должна быть скелетной, то есть должно просматриваться скелетное соединение проводов, выводов элементов.
2. Пайка должна быть глянцевой, без раковин и пузырей.

На качество пайки влияет температура жала паяльника. Для ПОС 61 температура жала 190 С, с небольшой коррекции в верхнюю сторону. Коррекцию температуры жала паяльника определяют опытным путем по плавлению припоя. Припой должен легко плавиться, и хорошо держаться на жале паяльника. Если припой собирается в капли и стекает, значит паяльник перегрет.

Часто спрашивают – можно ли паять под напряжением. Ответ однозначен – нет. Под напряжением любые электротехнические работы (кроме измерительных) запрещены. На корпусе паяльника может присутствовать сетевое напряжение, при попытке пайки проводов под напряжением произойдет короткое замыкание.

Как паять паяльником — примеры пайки на определенных деталях

Как паять паяльником — примеры пайки на определенных деталях.

Паять паяльником это не столь сложно, как это кажется с первого взгляда. Пользоваться паяльником начали еще в Египте более пяти тысяч лет назад. И в технологии пайки от той поры практически ничего не изменилось.

Технология пайки паяльником на самом деле не сложная. Суть ее в том, что при использовании расплавленного металла, имеющего низкую температуру плавления, соединяются любые и в любом сочетании металлы, имеющие большую температуру плавления.

Перед тем, как приступить к пайке, нужно изначально подготовить поверхность тех деталей, что будут паяться. Нужно очистить поверхность от следов грязи, если таковы имеются и удалить оксидную пленку.

Оксидная пленка – это пленка, что образовывается на поверхности металла за счет определенных условий воздуха или не очень сильно окисленной среде. Толщина такой пленки может быть разной, поэтому от этого будет зависеть, при помощи чего ее можно будет удалить – напильника или наждачной бумаги. Если площадь пайки не большая или это будут паяться круглые провода, то эту площадь можно зачистить лезвием обычного ножа. После очистки поверхность должна быть блестящей без всяких пятен, окислов и неровностей. Если на поверхности имеются жирные пятна, то их убирают при помощи ацетона или растворителя уайт-спирита (очищенного бензина).

Когда поверхность полностью подготовлена, то ее нужно залудить, то есть покрыть слоем припоя. Это делается следующим образом: вам нужно нанести на поверхность, что будет паяться, флюс и приложить жало паяльника с припоем.

Что бы жало паяльника хорошо передавало тепло к детали, его необходимо прикладывать таким образом к детали, что бы площадь соприкосновения жала паяльника и детали была максимальной. Для этого можно использовать паяльник с жалом, имеющим срез.

Главное в процессе пайки это прогреть те поверхности, что спаиваются до той температуры, которую имеет расплавленный припой. Если поверхности не были прогреты до нужной температуры, то пайка будет матовой и иметь низкую механическую прочность. Если в процессе пайки поверхности перегреть, то припой растечется, и вы вовсе не сможете выполнить процесс пайки.

Когда все описанные выше пункты выполнены, прикладываем детали друг к другу, и выполняем пайку электрическим паяльником.

Сколько будет длиться процесс пайки зависит от того какая толщина и вес детали, но приблизительно это от одной до десяти секунд. Большая часть радиоэлектронных компонентов паяются не дольше чем две секунды. Паяльник отводится в сторону, как только припой растекся по поверхности. Смещать детали нельзя до той поры, пока припой полностью не затвердеет.

Ведь если сместить детали, то будет низким качество механической прочности и герметичности пайки. Если вы случайно сместили детали, все может быть, то нужно выполнить процесс пайки снова.

Когда жало паяльника горячее, то припой на нем, при ожидании, покрывается окислами и остатками сгоревшего флюса.

Поэтому перед пайкой жало паяльника нужно обязательно очищать. Для этого можно взять кусочек увлажненного поролона (плотность его может быть разной) и быстро жалом провести по этому поролону, тогда все остатки из жала останутся на поролоне.

Перед тем, как начать пайку нужно убедится в том, что поверхности или провода, что будут паяться уже облужены, это обязательно. Ведь пайка уже облуженых поверхностей и проводов будет действительно качественной, да и вы, выполняя пайку, будете получать удовольствие от работы.

Если Вы никогда раньше не работали с паяльником, то лучше всего перед тем, как выполнить ответственное задание по пайке паяльником необходимо потренироваться паять. Начните с самого простого, попробуйте паять одножильный медный провод, что используется для электропроводки. Первое, что стоит сделать, это снять с проводника изоляцию.

Как правильно залудить провода из меди.

Сняв изоляцию с провода, оцените, в каком состоянии находится проводник. Если провода новые, то их проводник не имеет оксидной пленки и такие провода можно паять, не выполняя зачистку. Возьмите небольшое количество припоя на жало паяльника, а потом коснитесь им канифоли и проведите жалом паяльника по поверхности проводника.

Если проводник имеет чистую поверхность, то по ней припой растечется тонким слоем. При нехватке припоя, берется еще одна порция с обязательным касанием канифоли. И так необходимо делать до той поры пока проводник полностью не будет залужен. Что бы работать с проводником было максимально комфортно, положите его на деревянную площадку, такая используется в качестве подставки для паяльника. Всегда в том месте, где выполняется лужение, скапливается определенное количество канифоли, что ускоряет

процесс лужения, ведь припоя на жало можно взять больше, и каждый раз не касаться канифоли.

Бывают и такие случаи, что вроде и проводник без оксидной пленки, а лудится, он не хочет. В таком случае необходимо использовать паяльную кислоту. Но если у Вас под рукой, ее, не оказалось можно обойтись и таблеткой аспирина. Разогреть пару секунд, а потом лудить на площадке. Вот увидите, будет лудиться без всяких проблем. Если вы используете метод с аспирином для медного провода, на котором будет оксидная пленка, он сразу будет покрываться тонким слоем припоя.

(Но этот метод желательно использовать в крайних случаях, поскольку запах от процесса будет не самый лучший)

Если у Вас получилось залудить проводник, то вас можно поздравить с первыми успехами в работе с паяльником.

Если первый раз работает с паяльником, то будьте готовы к тому, что хорошая пайка у вас не получится. На это есть пару причин. Очень сильно нагрет паяльник для данного вида припоя. Это определить можно по жалу паяльника, ведь на припое, что есть на нем, образовывается темная оксидная пленка.

Если сильно нагреть жало паяльника, то рабочая часть жала будет покрыта черным окислом, из-за чего припой на жале держаться не будет. Жало паяльника не разогрето до необходимой температуры. В таком случае внешне пайка будет матовой и рыхлой. Чтобы правильно подобрать температуру можно использовать регулятор температуры. Еще может быть недостаточно прогрет провод во время обслуживания. Такое часто случается, если на рабочей части жала паяльника имеется небольшое количество припоя. Тогда площадь соприкосновения маленькая, и тепло не так как нужно передается на проводник. Тренироваться паять нужно до той поры, пока не получится правильно залудить провод.

Часто бывает такое, что по окончанию лужения паяльником проводов, на них можно увидеть остатки припоя, что похожи на наплывы. Что бы от них избавиться расположите провод вертикально, концом вниз, а паяльник наоборот – вертикально, чтобы его жало «смотрело» вверх, а потом аккуратно проведите жалом по проводам. Так, как припой тяжелый, то все образовавшиеся наплывы перейдут на жало паяльника.

Но, прежде, чем это сделать, удалите весь припой, что имеется на рабочей части жала паяльника. А для этого просто легонько ударьте жалом о подставочку. Аналогичным способом уберите лишний припой с мест паек на печатных платах.

Продолжить свою тренировку стоит на медном многожильном проводе. Его тоже нужно научиться лудить пальником. Здесь же все не будет так просто, как в предыдущем варианте, а особенно если этот провод еще нужно перед лужением очистить. Очистить провод, от оксидной пленки используя для этого механический способ, будет немного затруднительно. Для этого понадобится разделить проводники и выполнить зачистку каждого по отдельности. У меня был случай, когда сняв изоляцию с провода, используя для этого термический способ, то увидел следующее: верхний проводник был весь покрыт оксидной пленкой, а нижний проводник был расплетен. Именно такой случай является одним из самых сложных для лужения. Но, такие провода лудятся не хуже, чем простые одножильные.

Паяем правильно многожильные провода.

Для начала, проводник нужно обработать паяльной кислотой, и начинать прогревать их паяльником, продвигая их так, чтобы все проводники этого многожильного провода были смочены кислотой.

Потом нужно выполнить лужения на площадке с использование канифоли, все выполнять аналогично тому, что описано выше. Разница только в том, что вам необходимо будет прижимать провод к площадке и в процессе лужения поворачивать его в одну сторону. Это требуется чтобы проводники этого провода сплелись между собой.

Имея уже готовый залуженный провод такого типа, вы сможете, используя для этого круглогубцы, сделать кольцо. А это кольцо использовать потом, к примеру, в качестве резьбового присоединения, которое в дальнейшем можно будет использовать, например для контактов розетки или выключателей.

А еще его используют для патронов в люстрах, или же припаять такое кольцо к латунным контактам или печатным платам. Не поленитесь, в качестве тренировки попробуйте выполнить такого типа пайку паяльником.

Единственное, что нужно стараться не сместить детали, во время их соединения методом пайки, пока не застынет припой.

Если говорить о пайке паяльником любых других деталей, то она не сильно отличается от пайки проводов паяльником. И если вы попробовали лудить и паять провода, и у вас все получилось хорошо, то вы сможете выполнить любую пайку паяльником.

Учимся лудить тонкие медные провода, что покрыты лаком.

Если нужно залудить паяльником тонкий проводник, у которого диаметр жилы меньше 0,2 мм, что изолированный эмалью, нужно использовать хлорвинил. Данный вид пластика используется для изготовления изоляции и больших изолирующих трубок. Для этого необходимо положить провод на изоляцию и слегка прижать его жалом паяльника, после чего протаскивать провод, при этом постоянно поворачивая его. Вследствие нагрева хлорвинила выделяется хлор, именно он позволяет разрушить лак и без проблем залудить провод.

Такого рода технология будет просто незаменимой, если вам нужно паять паяльником провод, типа литцендрат. Это провод, что состоит из большого количества тоненьких проволок, что имеют эмалированное покрытие и представляют собой один проводник.

Тонкие провода покрыты эмалью, можно еще лудить применяя таблетки аспирина. Такой метод лужения паяльником я описывал выше. Необходимо взять провод, который вы будете лудить и поместите на подготовленную заранее таблетку аспирина, а потом протягивать его между аспирином и жалом паяльника. Но, стоит помнить, что на рабочей части жала, должно быть, необходимое количество припоя и канифоли.

Как паять паяльником радиодетали.

Часто технология пайки требуется, когда выполняется ремонт электрических приборов. Ведь там есть печатные платы, состоящие из радиоэл

ементов и тому подобное. И зачастую из этих плат нужно их выпаивать или запаивать назад. Это нельзя назвать сложной работой, но все же необходимо будет соблюдать определенную технологию пайки.

Пайка паяльником резисторов, диодов, конденсаторов.

Выпаять из платы необходимый вам радиоэлемент, а он может быть с двумя выводами, не составит труда и не требует высшего образования. В качестве таких элементов выступают практически всегда резисторы или диоды. Для качественного выпаивания с платы любого из таких элементов, нужно нагреть паяльником то, место где он запаян. Под высокой температурой припой расплавиться и вы легко достанете нужный вам элемент. Чтобы вынуть вывод резистора, можно использовать пинцет, но нужно делать все, не спеша, чтобы не соскакивал пинцет, а такое часто бывает, особенно в тех случаях, когда радиоэлемент имеет загнутый вывод и он находится со стороны пайки.

Что бы работать с пинцетом было удобнее, вы можете сточить его губки, но без фанатизма. Тогда при захвате вывода пинцет не будет соскальзывать.

Работая с печатной платой, особенно если речь идет о демонтаже радиоэлементов, очень хочется иметь еще одну руку, ведь при данной работе нужно работать паяльником, пинцетом и еще держать саму плату.

В качестве третей руки вам послужат настольные тиски. Используя данный инструмент, вы сможете зажать плату, и установить тиски на ту боковую грань стола, где вам удобнее будет работать. Лучше всего использовать инструмент придуманный китайцами Third-Hand Tool, что в переводе на русский означает «Третья рука». Используя «третью руку» вы сможете разместить плату в той плоскости, в которой с ней лучше всего будет работать.

Когда вы выполните демонтаж радиодетали, то место на плате, где был его вывод, заплывет припоем. Достать этот припой из образовавшейся луночки не сложно, просто возьмите зубочистку, заточенную спичку или обычную деревянную палочку.

Это делается следующим образом: жало паяльника нагревается и им расплавляется припой, потом в отверстие помещается зубочистка и проворачивается. Вынуть зубочистку можно будет уже когда застынет припой.

Перед тем, как запаять в плату новый радиоэлемент, нужно удостовериться в том, что его выводы будут хорошо паяться, особенно если вы не знаете, когда этот радиоэлемент был изготовлен. Рекомендую действенный способ в таком случае – залудите выводы радиоэлемента, а потом приступайте к процессу запаивания. И как результат вы получите надежную пайку и удовольствие от работы.

Пробуем паять паяльником SMD светодиоды и другие компоненты, не имеющие выводов.

Так, как технологии не стоят на месте, то сегодня уже выпускаются радиоэлектронные устройства, в которых стоят компоненты без выводов, именуются как SMD. У SMD нет привычных для нас проволочных выводов. Их соединяют с дорожками платы за счет пайки к ним контактных площадок, что находятся прямо на корпусе компонентов. Сложности в пайке такого компонента нет. Просто для этого нужно использовать маломощный паяльник на (10-12 Вт) и паять все контакты поочередно по отдельности.

Если говорить о ремонте, то часто стоит задача выпаивать SMD компонент для их проверки или замены на новые. Кроме того часто бывает такое, что SMD компоненты выпаивают из старых нерабочих плат для того, чтобы использовать их в качестве запчастей. Поэтому при процессе выпаивания нужно быть внимательным, ведь компоненты могут поломаться. Чтобы этого не произошло, прогревайте одновременно все выводы SMD компонентов.

Тем, кто часто сталкивается с работой, где нужно выпаивать SMD компоненты, рекомендую для своего паяльника сделать набор специальных жал. Под специальным имеется ввиду жало, что на конце разветвляется на два или три маленьких жала. Используя такие жала при выпаивании, вы не будете повреждать SMD компоненты, даже если они припаяны к плате.

Не всегда под рукой есть паяльник малой мощности, а в том, которым постоянно выполняется пайка нет возможности поменять жало на другое, так как оно прикипело. В таком случае нужно просто навить на жало паяльника медный провод. Его диаметр должен быть не больше одного миллиметра. Это будет так званая насадка, используя которую вы сможете легко выпаять SMD компоненты. Обратите внимание, что корпус светодиодов очень нежный, и он боится даже самых минимальных воздействий.

Удобство такой насадки в том, что она беспрепятственно снимается, и вы сможете использовать паяльник для обычной пайки. У этой насадки есть свои плюсы, и заключаются они в том, что вы можете менять ширину между концами самой насадки. Это позволит использовать ее для пайки SMD компонентов разных размеров. Еще такого рода насадку можно использовать, как маломощный паяльник, и с легкостью паять мелкие детали и тонкие провода, например для светодиодных лент.

Учимся паять паяльником светодиодную ленту.

Процесс пайки светодиодных лент практически не отличается от процесса пайки любой другой детали. Но, здесь все же есть свои тонкости. Вот, например из-за того, что печатная плата это тонкая и гибкая лента, то время пайки должно быть минимальным, чтобы не отслоились печатные дорожки платы.

Учимся паять паяльником микросхемы.

Выше я описывал, как запаивать или выпаивать резисторы или диоды. И как видите, сложного там практически нет ничего. А вот выпаять паяльником микросхемы, это уже на порядок сложнее. Ведь в микросхеме выпаять по отдельности выводы можно только после того, как их при помощи кусачек откусить от корпуса платы.

Но, все же есть и в данном случае выход, и, используя одну полезную технологию можно выпаять 24 выводную микросхему всего за минуту. Для этого вам понадобиться медицинская игла, что используется для инъекций. Диаметр такой иглы должен составлять 0,6 мм, ведь в микросхемах зачастую размер вывода равен 0,5 мм. Заправлять ее нужно на конус под прямым углом, так она легче войдет в отверстия печатной платы.

Следующие действия уже не сложные, ведь вам нужно будет просто смазать все выводы микросхемы, с той стороны, где будет выполняться пайка, специальным флюсом СКФ. Одевать иглу необходимо на все выводы микросхемы по очередности, при этом прогревать жалом паяльника припой. Но, стоит помнить, что иглу надо постоянно прокручивать то в одну, то в другую сторону. Если этого не делать, то иглу можно припаять к выводу. Паяльник отводим в сторону сразу, как только игла войдет в плату, а иглу в это время проворачиваем и не спеша снимаем с ножки. Все эти манипуляции проводим до той поры, пока все выводы микросхемы не будут освобождены от припоя. Если микросхема, с которой вы работаете, имеет загнутые выводы, то нужно первоначально расплавить припой и одновременно одеть на вывод иглу до упора. И тогда вывод выровняется. Для того, чтобы освободить вывод от припоя при помощи иглы, нужно приблизительно две секунды.

Когда вы выполните все выше описанное, со всеми ножками, то сможете легко извлечь микросхему, и даже не заметите, что она была припаяна. Могут быть такие случаи, что одна из ножек не выпускает микросхему, ну, все может быть. В таком случае нужно провести ее обработку паяльником и иглой еще раз.

Есть такие специалисты, которые используют при пайке микросхем технологию пайки с использованием медной оплетки от коаксиального провода. Эта технология тоже имеет право на жизнь, но у нее есть существенные минусы:

— нужно иметь уже хорошо «набитую» руку, то есть уметь хорошо

паять паяльником;

— иметь в своих инструментах и комплектующих оплетку. А она есть далеко не у всех;

— полностью удалить весь припой, которым припаяны выводы микросхемы.

А вот при использовании технологии пайки с иглой, припой остается на плате и тогда, чтобы запаять новую микросхему нужно только хорошо прогреть места пайки, при этом не добавлять новый припой.

Учимся

паять паяльником микросхемы в корпусе SOIC, что используются для поверхностного монтажа.

Новый рынок, новые технологии, новые разработки, и на сегодняшний день очень часто стали использовать при изготовлении электронных приборов микросхемы в корпусе SOIC.

Прямое назначение данных микросхем – поверхностный монтаж на печатные платы. Иметь дело с такими микросхемами приходится людям, что занимаются ремонтом радиоаппаратуры. В этой же аппаратуре эти микросхемы нужно менять на новые. И что бы это сделать вам придется изначально выпаять эту микросхему, так, чтобы все ее печатные проводники, не были оторваны.

Ремонтируя светодиодную лампу по типу трубки, мне довелось выполнить замену вышедшей из строя в драйвере микросхему BP2808 в корпусе SOIC. Чтобы без проблем и препятствий выпаять микросхемы в корпусах, которые разработаны для пайки напрямую к контактной дорожке печатной платы, нужно использовать специальную паяльную станцию. Паяльная станция – это специальный инструмент, что применяется в радиотехнической промышленности.

Во время работы паяльной станцией место, которое нужно паять, нагревается горячим воздухом. В домашних условия поставить паяльную станцию не у всех есть возможность.

Но, можно обойтись и без паяльной станции, используя для выпаивания микросхемы отрезок тонкой стальной проволоки, имеющей на конце небольшой крючок. Отсюда вопрос: где взять такую проволочку? Все очень просто, вы можете ее сделать сами, используя для этого пружинку от шариковой ручки, просто выпрямите пружинку и у вас будет тонкая стальная проволока.

Используя крючок на проволоке, подцепите вывод микросхемы на печатной плате и немного натяните. Посмотрите где находится место пайки и прогрейте его жалом паяльника. Обратите внимание, паяльник должен быть малой мощности. В следствии нагрева места пайки, крючок пройдет между выводом и печатным проводником, вывод на небольшое расстояние отогнется вверх, и тогда между ним и печатным проводником останется зазор.

Все, что я только что описал, нужно будет сделать с каждым выводом, что имеется на микросхеме. В итоге вы получите полностью освободившуюся микросхему и все выходы останутся целыми. Это очень удобно, ведь бывает такое, что диагностика была не точной и причина поломки не в сгоревшей микросхеме, тогда вы в большом выигрыше. Ведь покупать новую микросхему не нужно будет, вы сможете обратно запаять ту, что вы выпаяли.

Когда вы полностью удалили микросхему из печатной платы, пройдитесь по ее проводникам жалом паяльника. Это нужно для того, что бы в местах пайки убрать или выровнять лишний припой. На место старой микросхемы прикладывается новая, места, где будет выполняться пайка обрабатываются Далее новая микросхема прикладывается к печатным проводникам, места пайки смазываются флюсом СКФ, а ножки нужно прогреть паяльником. При пайке таких микросхем используйте жало паяльника с шириной, которая будет меньшей, чем шаг между ножками микросхемы, что будет паяться. Что бы было лучше понятно, приведу пример: если шаг микросхемы 1,25 мм, то жало паяльника должно быть с шириной рабочей части не больше одного миллиметра.

Учимся паять транзисторы в корпусе DPAK (TO-252)

Часто бывает, такое, что тот или иной бытовой прибор перестал работать. Причина в том, что на его рабочей плате перегорел транзистор и его нужно заменить, но, что бы это сделать необходимо его выпаять из платы. Как же это сделать, и какие сложности могут возникнуть?

Транзистор к плате припаян всей своей металлической поверхностью, и припаян он прямо к фольге этой печатной платы. Именно по этой причине требуется соблюдение некоторой последовательности действий во время выпаивания транзистора из платы.

Мы уже с вами знаем, что первое, что нам нужно сделать – это выпаять выводы транзистора. Если вы на 100% уверены в том, что проблема в транзисторе, то не нужно изобретать велосипед, просто возьмите бокорезы и перекусите ножки транзистора. Если же у вас стоит задача выпаять транзистор, что бы потом его опять использовать, вам нужно нагреть паяльником до нужной температуры место, в котором запаяны выводы транзистора. Когда вы увидели, что припой становиться жидким, берите шило, оно должно быть у вас под руками, и аккуратно приподнимите ножку над платой.

Следующее, что нужно сделать, это взять на рабочую часть жала максимально больше припоя и приложить к плате там, откуда торчит металлическое основание транзистора. Примерно, через секунд пять, припой, которым припаян транзистор, начнет плавиться, и вы легко сможете удалить транзистор, используя для этого пинцет. Может случиться так, что с первого раза у вас не получится изъять транзистор, в таком случае повторите все действия еще раз.

Сняв транзистор, вы увидите оставшийся припой, что держал этот транзистор. Выровняйте место, где был запаян транзистор к плате, используя горячее жало паяльника. Толщина слоя припоя должна быть не больше 0,5 мм.

Что касается вопроса как запаять транзистор на плату. Тут нет никаких сложностей. Для этого установите транзистор на плату и запаяйте его выводы. Потом прижмите транзистор, прилагая усилие, в плате и одновременно с этим прогревайте его жалом паяльника со стороны, где находится выступ металлического основания, это как при выпаивании. Когда припой полностью расплавится, транзистор просядет, так как на него прилагается давление, а паяльник можно будет отложить в сторону. Если паять нужно транзисторы в корпусе TO-252, то используйте для пайки мощный паяльник — 40 Вт.

Учимся паять паяльником радиодетали с толстым выводом.

Идем дальше. Как же выпаять микросхему, что имеет толстые выводы, а это их толщина составляет больше чем 0,8 мм. Такая работа уже более сложная, медицинская иголка нам не поможет, ведь такой иголки с таким диаметром нет. Но, если кому то повезет, и он найдет трубочку из нержавеющей стали, что имеет тонкие стенки и необходимый диаметр, то вполне возможно применить технологию с иголкой, что расписана выше, но в качестве иголки будет использоваться нержавеющая трубочка.

Но, есть и такие микросхемы, в которых радиоэлементы, у которых выводы закрепляются специальной термопластичной пластмассой. Это, как правило, разъемы, катушки индуктивности, трансформаторы. Для работы с такими радиоэлементами во время выпаивания используйте специнструмент , что предназначен для отсоса припоя. Называется такой инструмент оловоотсос.

Оловоотсос – это ручной инструмент, что используется для отсасывания олова, а для пайки используется в качестве припоя именно олово. Внешне оловоотсос похож на трубку из металла с наконечником, который изготовлен из фторопласта. Внутрь трубки помещен подпружиненный поршень на штоке и спусковой механизм. Если сравнивать, на что похож этот инструмент, то это будет ручной насос, что используется для накачивания колес велосипеда. Когда сжимается пружинка, поршень инструмента автоматически опускается вниз. Нажав пусковую кнопку, вы освобождаете поршень, и тут срабатывает пружина, под действием которой поршень быстро перемещается вверх, и при этом затягивает через наконечник воздух. Когда вы поднесете оловоотсос к жидкому припою, то его вместе с воздухом затянет внутрь инструмента.

Если перед вами стоит задача вытащить вывод из припоя, то вам надо нагреть припой паяльником, и как только он станет жидким, оперативно надеть на вывод оловоотсос и, не медля жмите пусковую кнопку, при этом убрав с места пайки, жало паяльника. Весь жидкий припой будет удален. Если же вам не удалось это сделать с первого раза, то повторите эту процедуру.

Использовать отсос можно при выпаивании любой радиодетали, будь то резисторы, диоды или микросхемы. Но, технология с медицинской иглой намного проще и быстрее, там ничего повторно не нужно делать. Пользоваться отсосом при выпаивании радиодеталей сложнее, если они имеют изогнутые выводы.

Учимся паять паяльником конденсаторы на материнской плате компьютеров.

В каждом компьютере есть рабочие электронные платы. К неисправности таких плат приводят вздутые электрические конденсаторы. В некоторых случаях плата может работать, но нестабильно. Конденсаторы заменить вроде не сложно, но, несмотря на простоту замены, нужно понимать, это серьёзная и ответственная задача. А сложность вся состоит в том, что плата имеет очень «нежные» и тонкие токоведущие дорожки, они еще и узкие и если вы неаккуратно проведете жалом паяльника, то очень легко эти дорожки повредите, а вот восстановить их не всегда получается. Кроме этого на печатной плате есть много бескорпусных элементов, и по неаккуратности их можно совершенно случайно повредить или разрушить. Сами конденсаторы на плате очень часто устанавливаются рядами очень плотно, иногда они расположены между разъемами. Именно по этой причине их выпаивать сложно, не говоря уже за впаивание назад, ведь это еще сложнее.

Перед тем, как приступить к самому процессу пайки, необходимо провести все необходимые подготовительные работы. А именно:

— достаньте из материнской платы все карты;

— отсоедините все провода;

— зарисуйте, в какой последовательности вставлены разъемы проводников, что идут от кнопок и светодиодов, установлены в системный блок. Как правило, они обычно установлены без ключей, и если вы не зарисуете или не запомните, как они расположены, то потом потратите много времени на то, что бы разобраться, как все было подключено. (можно сделать фото данной платы на имеющийся телефон или фотоаппарат)

— открутите все винты, на которых закреплена плата к основанию системного блока;

— достаньте плату из корпуса.

Для паяльных работ материнской платы нужно брать мощный паяльник (40 Вт). Ведь электролитические конденсаторы массивные. Прежде, чем начать пайку, необходимо правильно заправить жало паяльника. В торце жало не должно быть шире 3 мм, и ни в коем случае на нем не должно быть острых углов. Такие меры предосторожности необходимы, чтобы при случайном соскальзывании жала, вы не повредили токоведущие дорожки материнской платы.

В процессе пайки паяльником у вас будут заняты руки, и что бы правильно удерживать материнскую плату, используйте для ее фиксации тиски или «третью руку». Это просто необходимо, чтобы в процессе пайки можно было контролировать плату с обеих сторон. Обратите внимание, зажимайте плату за край, на котором нет никаких элементов, но не сильно, и, подкладывая при этом картонные прокладки, чтобы не повредить плату.

Все подготовительные работы выполнены, можно переходить непосредственно к выпаиванию неработающего конденсатора. Держа одной рукой конденсатор, другой прикасаетесь паяльником к его выводу. На рабочей части жала должно быть достаточно припоя, чтобы он мог слиться с тем припоем, которым припаяна ножка конденсатора. Прогревая место пайки, конденсатор легонько нужно отводить в сторону, чтобы достать его ножку из отверстия. Сразу после того, как конденсатор начнет поддаваться, его ножку вытаскивать полностью не нужно, только до посадки ее в плате. Аналогичную процедуру нужно выполнить со второй ножкой конденсатора. А тогда возвращаемся к первой ножке и уже достаем ее полностью из платы. Если использовать такой способ, то за два три приема вы полностью выпаяете конденсатор из материнской платы.

Когда материнская плата выходит из строя, то это точно из строя вышел не один, а несколько конденсаторов. Все непригодные конденсаторы выпаивать нужно по выше описанной схеме, но по очереди. Если у вас вышло из строя два конденсатора, но они оба имеют разные номиналы, то, очень важно запомнить, какой из них, где стоял.

Далее нужно подготовить отверстия, в которые будут запаиваться новые конденсаторы. Для начала необходимо удалить из этих отверстий старый припой. Как правило, я это делаю за два захода (этапа). Это сначала нагреваю место пайки, а потом при помощи зубочистки делаю в нем углубление.

После этого, в образовавшиеся углубления нужно вставить иголку для шитя, диаметром 0,5 мм. Эту иголку я закрепляю в цанговый зажим и уже с противоположной стороны прогреваю отверстие паяльником. Припой начинает плавиться, и в этот момент нужно проталкивать в отверстие иголку, не забывая ее постоянно проворачивать. Паяльник убираем в сторону, а иглу не прекращаем поворачивать и не спеша вынимаем ее. Таким образом, отверстия освобождаются от припоя и в них можно запаивать новые рабочие конденсаторы.

Если вы будете запаивать в плату конденсаторы, которые ранее уже были использованы, то нужно изначально подготовить их выводы, выровняв их и очистив от старого припоя. Если же это конденсатор, ранее не был использован, то его выводы нужно залудить, а вот если нужно укорачивать их, то это лучше всего сделать уже после запаивания конденсатора. Когда вы на плату устанавливаете конденсатор, то нужно учитывать его полярность. У конденсатора минусовой вывод отмечается, как правило, белой полоской сбоку на его корпусе, а на материнской плате отмечен белым сектором, или как дополнение на плате может быть специальная контактная площадка в виде квадрата. Еще может такое быть, что расстояние отверстий конденсатора и расстояние тех отверстий, что на плате не соответствуют. Чтобы не возникло проблем при пайке, следует заранее сформировать ножки конденсатора, ведь за счет того, что на материнской плате размещено еще много других деталей, это сделать не очень легко и не всегда удается с первого взгляда.

С легкостью можно сформировать ножки в том случае, если вставить его в отверстия ножками со стороны запайки выводов деталей. Таким образом, вам будет легче попасть ножками конденсатора в отверстия печатной платы, при его установке.

Учимся удалять оставшийся флюс с печатной платы по завершению пайки.

Что бы вам было легче паять конденсатор, то до того, как вы приступите к процессу пайки, обработайте его ножки специальным флюсом СКФ. Когда закончите паять, необходимо тщательно убрать с платы лишнюю канифоль.

Чтобы удалить лишнюю канифоль, необходимо взять любую кисточку и смочить ее в спирте. Потом этой кисточкой необходимо водить по месту на плате, где осталась застывшая канифоль, до той поры, пока канифоль не растворится.

Потом, стоит взять кусочек чистой ткани, она должна быть не синтетической, и положить ее на место растворившейся канифоли, потом провести кисточкой по самой ткани. Всю канифоль впитает в себя ткань, а плата останется чистой.

Ну, вот в принципе и все. Можно проверять работоспособность платы. А для этого вам нужно будет ее вставить в системный блок.

Учимся паять паяльником детали из стали и железа.

Пайка паяльником стальных и железных деталей, используя для этого мягкий припой, не особо отличается от пайки медных деталей или деталей из ее сплава. Разница здесь только в используемом флюсе. Ведь канифоль в такой пайке не используют, а используют хлористо-цинковый флюс.

Давайте попробуем на примере разобраться, как же паять железо. Вот, у нас есть лист кровельного железа, что уже проржавел и имеет глубокую коррозию.

Запомните! Самое главное, что вам нужно сделать, чтобы пайка получилась качественной, это правильно подготовить поверхность, на которой эта пайка будет проводиться. Что же для этого нужно сделать? Первое, это удалить всю ржавчину, используя для этого наждачную бумагу или щетку по металлу. Этот лист, может быть, покрыть маслом или консервантом. Такое делают для того, чтобы предотвратить его коррозию. Если у вас именно такой лист, то перед тем, как проводить пайку, его нужно очистить от жира. Для этого возьмите старую тряпочку и смочите е бензином. А затем протрите тщательно лист металла. Еще избавиться от жира на металлическом листе, можно используя для этого обычное моющее средство для посуды.

Если поверхность готова, тщательно очищена, то теперь нужно выполнить процесс лужения. Может быть такое, что вся ржавчина не удалилась, есть глубоки вкрапления, ничего страшного в этом нет если она занимает не больше одного процента площади от всего листа. Она не повлияет практически на процесс лужения.

На эту заранее подготовленную поверхность металлического листа, используя кисточку, тонким слоем наносим хлористо-цинковый флюс.

Уже через пять минут, вы покроете ржавую поверхность листа, при помощи паяльника необходимым слоем припоя и лист больше ржаветь не будет.

Не всегда под рукой есть кислотный флюс, но это не беда, ведь мы легко можем его заменить аспирином. Аспирин – это универсальный флюс, который всегда есть в аптечке каждого, если не в основной в доме, то в автомобильной аптечке точно найдется.

Как же это делается? Все очень просто, насыпьте вместо кислотного флюса раскрошенную таблетку аспирина, а дальше уже выполняем лужение при помощи паяльника. Припой растекается так же хорошо, как и при использовании кислотного флюса для лужения.

К детали железной или стальной, если она хорошо залужена, вам легко будет припаять любой провод, будь то он из меди или латуни. Он будет держаться на этом листе крепко, и будет обеспечиваться очень надежный электрический контакт.

Учимся паять трубки, радиаторы, радиаторы, теплообменники.

Если говорить о мастерах, то им часто приходится иметь дело с устранением течи, а это может быть или жидкость или газ, в металлических трубках, радиаторах и теплообменниках газовых колонок, холодильников, автомобилей или в других приборах, где они есть. В основном трубки бывают медные, латунные, железные, это может быть и нержавеющая сталь. Поэтому справиться с течью в таких трубах вам помогут паяльник и свинцово-оловянный припой ПОС-61, используя выше приведенную технологию.

Но, так как радиатор или теплообменник являются объемными и в них есть наличие жидкости, то технология их пайки имеет некоторые особенности, что отличают ее от обычной пайки.

Учимся ремонтировать железный кузов автомобиля методом пайки

В те времена, когда на дорогах ездило больше советских автомобилей, чем сейчас, очень сильно спасала технология пайки паяльником железа при коррозии кузова автомобиля. Когда появляется ржавчина, то первое что приходится делать, это зачищать ее и наносить новое лакокрасочное покрытие, но, со временем эта ржавчина все равно «вылезет» наружу. А вот если место, где появилась ржавчина хорошо подготовить, потом пройтись по нему паяльником, нанеся небольшой слой припоя, то это место больше ржаветь не будет никогда.

Часто приходилось хозяевам автомобилей паять сквозные дыры в порогах или в зоне колесных арок машины. Перед тем, как приступить к пайке, необходимо зачистить аккуратно поверхность вокруг образовавшейся дырки, диаметром приблизительно в сантиметр, а потом залудить эту поверхность припоем. Потом вам необходимо вырезать из картона выкройку по размерам необходимой вам заплатки. После чего по выкройке вырезаете заплатку из латуни. Ее толщина должна быть от 0,2-0,3 мм. Ту часть заплатки, что будет припаиваться необходимо залудить толстым слоем припоя. Может быть такое, что заплатке необходимо придать какую-то форму, если это так, то придаем ей нужную форму, а потом прикладываем ее на дырку в кузове автомобиля, и хорошенько прогреваем ее мощным паяльником. Отлично подойдет паяльник на 100 Ват. Прогревать необходимо по шву. Далее шпаклюем, грунтуем, красим и кузов вашего автомобиля словно новый. И еще большой плюс такого ремонта в том, что это место больше никогда не пустить ржавчину.

---

Часто задаваемые вопросы про Паяльники





Как правильно паять медные провода паяльником: инструкция

Для соединения проводов чаще всего используют паяльник, так как это наиболее простой и надежный способ получить качественный результат. Различные вид скручивания, сматывания изолентой и прочие кустарные методы оказываются не надежными или повышают сопротивление проводов, что приводит к перегреванию определенных участков и ухудшению рабочих характеристик схемы. Пайка проводов паяльником является не таким уж и сложным делом, как выглядит с самого начала, но здесь требуется придерживаться определенных правил.

Чтобы провести данную процедуру не требуется какой-либо специальный паяльник для проводов, так как все это проводится обыкновенным инструментом, который можно приобрести в любом магазине. Главное здесь сама технология пайки, правильный подбор необходимых материалов и прочие особенности, которые влияют на конечный результат.

Особенности пайки проводов

Пайка проводов паяльником с кислотой и другими видами флюса практически всегда проводится по одной и той же схеме. Вне зависимости от того, какой именно флюс используется и какой припой был подобран, для соединения проводятся одни и те же операции. В некоторых случаях, если нет большой ответственности, то даже расходные материалы могут стать взаимозаменяемыми. Если же речь идет о контактах, которые могут подвергаться нагрузкам, или же находятся в другой неблагоприятной среде, то здесь требуется четко следовать технологии.

Многие мастера утверждают, что пайка проводов паяльником к плате и между собой является одной из самых простых. На самом деле это действительно далеко не самая сложная процедура. Главной проблемой здесь является подбор правильного припоя и фиксация проводов, чтобы они оставались неподвижными до момента соединения. Подбор удобного положения не всегда возможен, так как здесь многое зависит от конкретной ситуации, но при работе с мелкой бытовой техникой и электроникой проблем не возникает.

Эта процедура является одной из наиболее распространенных, так как с ней очень часто приходится сталкиваться в быту при ремонте различных вещей. Таким образом, стоит знать, как правильно паять провода паяльником, даже если необходимость в этом еще не возникала.

Инструменты для пайки

Основным инструментом для пайки, без которого этот процесс будет совсем неосуществимым, является паяльник. Главным его параметром становится подходящая мощность, которая позволит расплавиться флюсу и припою, но при этом не станет существенно превышать температуру их кипения.

Основные инструменты для пайки проводов

Помимо этого могут понадобиться следующие дополнительные инструменты и расходные материалы:

• Флюс – служит для улучшения свойств припоя во время пайки;
• Припой – основной материал, при помощи которого детали припаиваются друг с другом;
• Растворитель – помогает избавиться от разбрызганных расходных материалов;
• Увеличительная лупа – нужна преимущественно при работе с мелкими проводами;
• Пинцет – для работы с мелкими деталями и удерживания припоя;
• Подставка под паяльник;
• Плоскогубцы;
• Небольшой напильник для зачистки контактов.

Как выбрать припои и флюсы для пайки проводов

Выбор припоя для пайки является очень ответственным делом, так как от него во многом зависит качество соединения. На выбор влияет вид металла, с которым придется работать, температурные ограничения процесса, способ, каким происходит спаивание, потребность в механической прочности, размер деталей и многое другое. Коррозийная стойкость также может стать важным фактором, хотя такие требования встречаются достаточно редко.

Для толстых проводов с высокой температурой плавления понадобится более тугоплавкий припой, чем для обыкновенных жил соединения в электроприборах. На выбор может повлиять электро-проводимость материала припоя, если речь идет об ответственных соединениях.

Флюс и припой для пайки

Выбор флюса основывается на том, с каким припоем придется работать. Ведь некоторые разновидности становятся на практике несовместимыми. Флюс не должен разрушительно действовать на металл. Желательно, чтобы его остатки можно было легко удалить и очистить. В большинстве случаев мастера обходятся обыкновенной канифолью, но иногда для проводов могут потребоваться другие разновидности флюса.

Как делать лужение проводов

Перед тем как запаять провод паяльником, нужно залудить его жало, а также сам провод. Паяльник и контакты проводов нужно предварительно зачистить от возможных остатков грязи, жировой и окислительной пленки. Для этого подойдет напильник с  мелкими зернами.

Лужение проводов своими руками

Поверхность металла должна стать блестящей и на ней не должно оставаться даже мелких посторонних частиц. После окончания очистки жало опускается сначала в канифоль, а потом в припой, после чего жало нужно приложить к доске или другой подставке. Припой не должен налипать сразу на инструмент. Повторять эту процедуру стоит до того момента, пока наконечник не приобретет иной оттенок, что будет означать, что он полностью залудился.

Пайка медных проводов паяльником предполагает, что их тоже нужно залудить. Очищенный от изоляции и зачищенный паяльником провод необходимо окунуть в канифоль, а сверху придавить разогретым паяльником. Это позволит расходному материалу расплавиться. После можно вынимать провод, когда канифоль начнет дымиться и плавиться. Далее паяльником нужно взять часть припоя и поднести его к слою канифоли на проводе. Хорошо подготовленный чистый провод можно залудить с первого раза.



Спаивание жил

Одним из главных условий, как правильно спаять провода паяльником, является хорошо подготовленная поверхность. Все мелкие частицы, краска, жир, пыль, лак, ПВХ от изоляции и многое другое, все это должно быть удалено.

После очистки поверхности нужно залудить оба провода и жало паяльника так, как это указано выше. Затем провода ставятся в удобное положение и максимально близко подводятся друг к другу, до непосредственного соприкосновения.

После этого, разогретым паяльником берется еще часть припоя, которая и станет материалом для соединения. Ее нужно быстро перенести к проводам и прикоснуться расплавленным припоям к месту будущего соединения. Если все правильно подобрано и залужено, то припой должен сразу растечься по поверхности и создать надежное соединение.

Спаянные 2 медных провода

Естественно, что с первого раза может получится не совсем аккуратно, а порой даже возникают проблемы с качеством соединения. Чтобы этого не было, стоит придерживаться следующих правил:

• Пайка должна проходить быстро, чтобы припой не успел остыть;
• Если первая попытка не удалась, то перед следующей нужно дать остыть проводам;
• Прикасаться жалом паяльника к расходным материалам и местам соединения лучше всей поверхностью его рабочей части.

Если на спаянном месте не наблюдается трещин, а сам контакт смотрится ровным и в нем присутствует блеск, то это говорит о высоком уровне спаивания.

Заключение

Инструкция пайки проводов паяльником помогает понять основные принципы самого процесса и некоторые особенности подготовки. В этой процедуре важны все детали, даже самые мелкие. Но даже полное их изучение и запоминание не даст должного результата без практики, на которой у каждого могут проявляться индивидуальные ошибки.

Как припаять без паяльника и припоя: провод, плату, контакты

Для соединения различных сплавов и металлов часто применяется технология пайки. Она предусматривает использование специального оборудования, которое способно оказывать точечное тепловое воздействие. При отсутствии паяльника также может быть проведена пайка, для чего применяются специальные инструменты, к примеру, паяльник. Рассмотрим особенности подобного процесса подробнее.

Как припаять без паяльника

Использование самодельного жала

Для экономии средств многие мастера решают создать самодельное жало. Принцип работы паяльника достаточно прост:

1. Есть нагревательный элемент, который получает питание от сети энергоснабжения.
2. Тепло передается жалу, которое имеет заостренную форму.
3. При контакте наконечника с обрабатываемым материалом он разогревается и становится пластичным.

Изготовить самодельную конструкцию можно следующим образом:

1. Требуется кусок медного провода, который имеет диаметр около 0,5 см. В качестве жала может применяться проводник, один конец которого затачивается под углом 45 градусов. Требуется и небольшой кусок ткани, устойчивый к воздействию температуры.
2. Один из концов кабеля изолируется. Он будет использоваться в качестве рукоятки. Часто в качестве изоляционного материала применяется стеклоткань. Фиксация проводится при помощи термостойкого клея.

Самодельное жало

Пайка без паяльника может проводится при применении источника огня, к примеру, газовая плита. При помощи огня наконечник разогревается, после чего нужно коснуться припоя или канифоля. За счет применения специального материала наконечник залудится и жало можно будет использовать в качестве паяльника.

Спаять гирлянду подручными средствами

Часто проблемы возникают с гирляндами, которые применяются для украшения дома или ели. Из-за применения тонких жил они часто перебиваются и требуется провести пайку. Среди особенностей этой работы отметим следующие моменты:

1. В большинстве случае проблема возникает в блоке управления, так как провода крепятся ненадежно.
2. Прорыв может возникнуть по всей длине изделия.
3. Если все источники света подключены параллельно, то выход из строя лишь одного приводит к размыканию всей цепи.

Отошедшие контакты найти довольно просто, а вот обрыв только при применении тестера. Только после нахождения места обрыва можно приступить к пайке. Припаять без паяльника можно следующим образом:

1. В места обрыва провода следует очистить.
2. Можно сделать небольшую скрутку, на которую наносится паста. Она будет использоваться для распределения применяемого сплава.
3. Следующий шаг заключается в расплавке припоя, для чего можно использовать зажигалку или свечу.
4. После этого место соединения изолируется при помощи трубки, которая также немного прогревается для повышения ее пластичности.

Подобная технология может применяться для восстановления состояния наушников. Процедура пайки не занимает много времени.

Пайка проводов без использования паяльника

Провода подвержены обрыву. Припаять провод без паяльника можно при учете нескольких рекомендаций:

1. Для начала находится место обрыва и концы зачищаются.
2. После этого провода скручиваются между собой для создания прочного соединения.
3. Место, которое подвергается обработке, следует немного разогреть. Для этого можно использовать зажигалку или другой источник тепла.
4. Припой также разогревается до пластичного состояния, после чего наносится на место соединения.

При работе с проводами крупного сечения следует размельчить припой и посыпать его на поверхность, после этого разогреть поверхность свечой или зажигалкой. В этом случае припой заполняет свободное пространство, за счет чего обеспечивается надежный контакт. При рассмотрении того, как припаять без паяльника следует учитывать тот момент, что подобным образом можно обработать только провода с диаметром 2 мм.

Пайка проводов без паяльника

Если нужно провести пайку плоского элемента, то детали предварительного лудятся. На момент пайки жила прижимается и посыпается стружкой выбранного сплава, после чего поверхность разогревается.

Материалы для пайки проводов без паяльника

В целом можно сказать, что процедура пайки без применения специального прибора во многом не отличается от обычной. Для этого могут понадобится следующие материалы:

1. Непосредственно припой.
2. Ограничительный элемент, который не даст металлу растекаться.

Кроме этого, нужно уделить внимание процессу зачистки обрабатываемой поверхности. Рекомендуется ее очистить от загрязнений, после чего обезжирить.

Особенности пайки в желобе

Если нужно провести обработку проводов с диметром до 3 мм, то можно обойтись без паяльника, для этого используются желоба. Изготовить их можно из алюминиевой фольги, толщина которой составляет 0,8 мм. Рекомендации по проведению пайки в домашних условиях в это случае выглядят следующим образом:

1. Снимаются изоляционные материалы.
2. Поврежденные концы следует скрутить между собой, после чего укладываются параллельно.
3. Из фольги изготавливается желоб, который будет охватывать место соединения. Он применяется для распределения припоя. Рекомендуется использовать стружку.
4. Фольгированный желоб нагревается при помощи свечи или зажигалки. В этом случае нужно быть осторожным, так как расплавленный металл может вытекать и стать причиной получения ожогов. При работ рекомендуют использовать плоскогубцы.

При необходимости припой, который вытек наружу, можно защитить наждачной бумагой. За счет применения фольги существенно повышается степень изоляции.

Пайка посуды или емкостей

Очень часть возникает необходимость в проведении паки посуды и других емкостей. Без подходящего паяльника провести работу можно только в случае, если отверстие имеет диаметр 6 мм. Среди особенностей проводимой процедуры отметим следующие моменты:

1. В качестве припоя применяется ПОС60. Этот сплав характеризуется более привлекательными эксплуатационными характеристиками, создаваемая заплатка может выдерживать существенное механическое воздействие.
2. Участок вокруг места дефекта зачищается. Рекомендуется создать поверхность, которая напоминает воронку.
3. Обработка проводится при применении соляной кислоты. Она способна удалить все загрязнения с обрабатываемой поверхности.
4. С обратной стороны рекомендуется разместить пластину, которая не даст вытекать припою. После застывания сплава пластина убирается.

Припой ПОС-60 1мм

Как и ранее, припой следует сделать стружкой, которая заполняет отверстие. После этого на проблемный участок нагревается при помощи лампы или другого источника тепла.

Паяльная паста для пайки без паяльника особенности применения

В продаже встречается специальная паста, которая может применяться в качестве припоя. Кроме этого, ее можно изготовить своими руками. Среди особенностей проводимой работы отметим следующие моменты:

1. Проводится зачистка обрабатываемого участка. С каждого провода удаляется изоляция. После этого нужно провести обезжиривание, так как на поверхности жил может остаться нагар.
2. При помощи кисточки или другого подобного инструмента наносится паста. Стоит учитывать, что она должна быть распространена равномерно по всей поверхности соединения. Кисточка подбирается в зависимости от поперечного сечения провода.
3. Участок, на который была нанесена паста, нагревается. Для разогрева припоя в качестве нагревателя может применяться строительный фен или самодельно жало, обычная зажигалка. Нужно следить за тем, чтобы вещество не закипало, так как это может привести к изменению его основных свойств.

Паста для пайки без паяльника

Состав создаваемой пасты своими руками может несколько изменяться в зависимости от области применения. После воздействия высокой температуры паста становится сплошным материалом, устойчивым к механическому и иному воздействию.

Фольга как способ пайки

Способ пайки с использованием фольги характеризуется практичностью. Как правило, для восстановления соединения требуется всего 5 минут. Фольга может применяться в качестве припоя, который разматывается по всей площади и разогревается до высокой температуры. За счет этого существенно повышается пластичность материала, после остывания он затвердевает.

Фольга может применяться в самых различных случаях. Примером можно назвать повреждение платы или соединения проводов. Среди особенностей проводимой работы отметим следующие моменты:

1. Выполняется стандартная подготовка контактов.
2. Концы скручиваются для формирования соединения. За счет этого существенно повышается надежность соединения.
3. Отрезается требуемое количество фольги, место соединения оборачивается в несколько мотков.

После этого при помощи строительного фена или другого источника тепла проводится равномерный нагрев. Поверхность фольги при воздействии тепла быстро становится мягкой и пластичной, после прекращения нагрева быстро остывает и затвердевает, обеспечивая требуемую степень герметизации и прочность.

В заключение отметим, что без паяльника провести ювелирные работы, а также пайку плат практически невозможно. Это связано с отсутствием возможности направленного воздействия теплом. Однако, в некоторых случаях паяльник и другие инструменты не требуются.

Как правильно паять паяльником провода, радиоэлементы и детали

Процедура пайки

Пайка медных проводов технологически несложно, медь хорошо поддается обработке, не теряя токопроводящих свойств, при этом места соединения прочные. Пайка медных проводов, расположенных в распределительной коробке, происходит в следующей последовательности.

1. Провода в распределительной коробке обрезают до необходимой длины – 20–25 см и правильно распределяют по цвету: желто-зеленые – это заземление, синие – ноль, белые (коричневые, красные или черные) – это фаза. При помощи специальных съемников с них удаляют изоляцию, оставляя оголенные концы длиной 4,5–5 см.
2. Соединяют провода крест накрест – это необходимо, чтобы скрутка получилась равномерной и плотной. Чтобы сделать скрутку правильно, один провод кладется на другой, для соединения трех проводников первый кладут поверх двух других. Производят скрутку, затем ее обжимают при помощи пассатижей, обрезают лишние хвостики и опять обжимают.
3. Перед началом пайки скрутку обильно смачивают флюсом или помещают в него.
4. Чтобы спаять провода правильно, скрутку нагревают паяльником или горелкой до тех пор, пока не начнет закипать флюс. Как только флюс начнет закипать, сверху на скрутку кладется припой. Для пайки меди используют припой ПОС-60 или аналоги. При использовании паяльника для соединения проводов его жало располагают снизу скрутки.
5. Когда припой расплавится, он под действием сил натяжения растечется и заполнит скрутку, образуя надежное соединение. Красноваты медный цвет проводов приобретет серебристый оттенок.
6. Последний шаг – изоляция места соединения. Для этого спаянное место обматывают ПВХ-изолентой начиная от неснятой изоляции. Клеевой слой изоленты со временем высыхает, а сама она может размотаться. Поэтому поверх нее надевается термоусадочная трубка подходящего диаметра, которая прогревается феном до усадки в размерах. Она плотно обжимает изоленту и обеспечивает дополнительную изоляцию.
7. Аналогично производится дальнейшая пайка проводов в распределительной коробке – фазных и нулевых.
8. После спайки и изоляции скруток провода аккуратно укладывают в распредкоробку и закрывают ее.

https://youtube.com/watch?v=Co-4zG_XJBA

Меры предосторожности

Правила техники безопасности, которые необходимо соблюдать при работе с паяльным оборудованием:

1. Поскольку при пайке свинцово-алюминиевыми припоями используются металлические детали, разогретые до 250-300°С, то возникает риск термических ожогов. Организация рабочего места и проведение работ без спешки снижают риск получения травм.
2. При работе жало паяльника располагается на удалении от кабеля питания, поскольку разогретый элемент разрушит изоляцию. Для удержания инструмента рекомендуется применять специальную подставку.
3. Запрещается прилагать физические усилия к паяльнику. Дополнительное давление не способствует ускорению процедуры соединения. Чтобы расплавить каплю припоя, необходимо прогреть точку до требуемой температуры. Жало прикладывается к этому месту, а затем необходимо выждать несколько секунд, пока место стыка не прогреется до температуры плавления припоя. При излишнем давлении возникает риск соскальзывания жала и травмирования кистей рук раскаленным инструментом.
4. При работе с кислотными флюсами рекомендуется использовать защитные очки. При соединении деталей в неудобном месте (например, в распаечных коробках в помещении) очки используются и при применении канифоли. Защитные приспособления снижают риск травмирования брызгами припоя.
5. Поскольку пары припоя и флюсов ядовиты, то все работы выполняются в проветриваемом помещении или под специальной вытяжкой с электрическим вентилятором.

Пайка радиодеталей

Спайку с радиоэлементом производят скруткой или внахлест, применяя теплоотвод, например, пинцетом. Нагрев многих деталей электросхем не должен превышать 70 ºС при продолжительности более 3 сек.

На печатной плате место монтажа по периметру отверстия покрывается слоем припоя. Затем в него вставляется залуженный и покрытый канифолью конец проводника. Его прогревают и смачивают добавленной каплей припоя. Жало должно касаться вывода и дорожки платы одновременно. Излишки припоя легко удаляются медной оплеткой. Работа выполнена качественно, когда все точки пайки похожи друг на друга. Выводы радиоэлементов загибают и вставляют в отверстия платы. Концы с обратной стороны немного отгибают, чтобы деталь не выпадала.

Паяльник нельзя долгое время держать сухим в нагретом состоянии. Он покрывается слоем окислов, и жало снова придется зачищать и лудить. На конце постоянно должен быть слой расплавленной канифоли, а в длительные промежутки между работой паяльник следует отключать. Также с него периодически удаляется губкой старый припой.

Элементы плат различного оборудования могут выйти из строя под действием статического электричества. Для предотвращения его возникновения корпус паяльника следует заземлить.

Паяльный флюс

Для того чтобы пайка была качественной, припой должен прочно сцепиться со спаиваемой деталью, смочить ее. Но при нагревании практически любой металл интенсивно окисляется и абсолютно не смачивается припоем. Даже если вам удастся что-то изобразить при помощи паяльника и одного припоя, такая пайка, называемая среди специалистов «холодной», не обеспечит ни хорошего контакта, ни механической прочности. Образцом холодной пайки можно считать фото, которое на очень многих информационных ресурсах почему-то является примером исключительно качественной и правильной работы:

Припой абсолютно не сцепился с медью проводов – эту спайку можно разобрать голыми руками

Чтобы обеспечить надежное сцепление припоя со спаиваемым металлом, используют те или иные флюсы. По методу воздействия они делятся на две категории:

• пассивные;
• активные.

Пассивные флюсы, как видно из их названия, не взаимодействуют со спаиваемыми деталями. Их основное назначение – обеспечение хорошей растекаемости припоя и предотвращение образования оксидной пленки при нагревании спаиваемых деталей. Пассивные флюсы просты в использовании, доступны, безопасны для человека, не электропроводны и полностью нейтральны (не требуют отмывки после пайки). К недостаткам флюсов этого типа можно отнести неэффективность использования на окисленных деталях.

Всем известная канифоль является самым распространенным пассивным флюсом.

Активные флюсы не только улучшают растекаемость припоя и предотвращают образование оксидной пленки, но и способны эту пленку разрушать. Ввиду этого кислотные или щелочные флюсы нашли широкое применение для пайки сильно окисленных или мгновенно окисляющихся на воздухе металлов. Существуют даже вещества, снимающие при прогреве паяльником лак с эмалированного провода. Из недостатков этого типа флюсов можно отметить высокие коррозийные и электропроводящие свойства (флюс после пайки нужно обязательно смывать), опасность для человека.

Флюсы, выпускаемые промышленностью на основе кислот.

Какой флюс лучше использовать для пайки проводов? Если вы собираетесь работать с медью, то идеальным вариантом будет канифоль или раствор канифоли в спирте. Даже если провода старые, но их несложно зачистить до блеска, то все же лучше пользоваться канифолью. Она хороший диэлектрик и абсолютно не взаимодействует с металлом на химическом уровне.

Активный же флюс вам понадобится в том случае, если провода сильно окислились или выполнены из сплавов, плохо поддающихся пайке – никеля, стали, алюминия и пр. Хотя никто не запрещает пользоваться этими составами и для работы с обычной медью. Единственно, если не хотите, чтобы соединение развалилось через месяц-другой, не забудьте после работы тщательно промыть место пайки спиртом или бензином. Ну и, конечно, сразу же вымойте руки с мылом – кислота есть кислота, даже если она паяльная.

Шаг 2: Обязательное предупреждение о мерах безопасности

Этот проект предполагает работу с открытым огнем. Поэтому обязательно примите все необходимые меры безопасности. Всегда внимательно следите за огнем и никогда не оставляйте его без присмотра. Держите рядом ответственного взрослого со средствами пожаротушения. Приложите все усилия, чтобы держать огонь вдали от легковоспламеняющихся предметов. Избегайте свободной одежды и волос. Будьте осторожны, чтобы не обжечься, особенно при работе с объектами, которые находятся в огне или нагреты на огне. По возможности носите огнестойкие перчатки. Я не несу ответственности, если вы сожжете что-либо или получите ожог.

Паяльная паста для пайки без паяльника особенности применения

В продаже встречается специальная паста, которая может применяться в качестве припоя. Кроме этого, ее можно изготовить своими руками. Среди особенностей проводимой работы отметим следующие моменты:

1. Проводится зачистка обрабатываемого участка. С каждого провода удаляется изоляция. После этого нужно провести обезжиривание, так как на поверхности жил может остаться нагар.
2. При помощи кисточки или другого подобного инструмента наносится паста. Стоит учитывать, что она должна быть распространена равномерно по всей поверхности соединения. Кисточка подбирается в зависимости от поперечного сечения провода.
3. Участок, на который была нанесена паста, нагревается. Для разогрева припоя в качестве нагревателя может применяться строительный фен или самодельно жало, обычная зажигалка. Нужно следить за тем, чтобы вещество не закипало, так как это может привести к изменению его основных свойств.

Паста для пайки без паяльника

Состав создаваемой пасты своими руками может несколько изменяться в зависимости от области применения. После воздействия высокой температуры паста становится сплошным материалом, устойчивым к механическому и иному воздействию.

Пайка проводов

Разберемся, как правильно паять паяльником провода. Прежде всего их концы, предназначенные для соединения, освобождаются от изоляции

Соединяемые провода важно качественно прогреть. Для этого размеры жала должны соответствовать габаритам деталей

Если паяльник слишком большой, то в процессе работы будут повреждены соседние элементы. При его малых размерах пайка окажется ненадежной, поскольку детали трудно прогреть.

Подготовка провода заключается в удалении с его конца изоляции. Ее снимают ножом или кусачками. Многожильный провод следует скрутить, чтобы не торчали отдельные части, и залудить. Для этого он опускается в ванночку с канифолью, паяльником берется капля припоя и проводится несколько раз по медным жилам. В процессе лужения провод нужно прогревать и поворачивать, чтобы покрытие было со всех сторон. Для подготовки к дальнейшей работе залуженный конец окунают в расплавленную канифоль и производят таким образом «лакировку». Ее излишки можно будет потом легко удалить рукой.

Припой является слабым сплавом и ломается от небольших нагрузок. Соединяемые провода предварительно зачищают и скручивают. Для этого они должны иметь общую ось. Их центры следует совместить, после чего один провод скручивается вдоль длины другого. Аналогичная операция проделывается со вторым концом. На место соединения наносится расплав канифоли, а затем — припой. Скрутку следует прогреть 2-3 сек.

Одножильные провода зачищают до блеска и окунают в канифоль. Затем их соединяют, прогревают 3-5 сек. и наносят припой. На оголенный провод надевают термоусадочную трубку большего диаметра, который уменьшается от повышенной температуры, после чего образуется надежная изоляция. Если спайка быстро остывает, для подогрева используют зажигалку. Освоив, как правильно паять провода, можно приступить к более сложным операциям.

Скручивать вместе медный и алюминиевый провода недопустимо из-за тепловыделения в переходном сопротивлении контакта. Их фиксацию производят через промежуточный элемент, которым может быть болтовое соединение с разделением шайбами, клеммный зажим, прослойка другого металла. Припой для пайки алюминия на основе олова подходит также к медному проводу и может быть для них надежным промежуточным слоем.

Подготовка

Перед началом соединения кабелей необходимо провести подготовительные работы:

1. Заточить жало паяльника наждачной бумагой для получения гладкой поверхности с металлическим блеском. Передняя кромка жала затачивается под углом 45-60°, в результате инструмент приобретает конфигурацию жала плоской отвертки. На части изделий используется необгораемое жало, которое очищается от окалины специальной губкой. Заточка подобного инструмента запрещается.
2. Включить устройство в бытовую сеть и дождаться прогрева. Если оборудование оснащено регулятором температуры, то требуется выставить желаемый параметр.
3. Несколько раз окунуть жало в канифоль или флюс, а затем приложить к припою. Манипуляции продолжаются до момента покрытия зачищенного участка медного жала припоем. По мере появления нагара в процессе работы проводится повторное лужение поверхности. Паяльное оборудование с регулятором температуры менее подвержено образованию нагара.
4. Очистить основу кабелей от слоя изолятора, а затем выполнить обработку токопроводящих жил. Если производится пайка многожильного провода, то металлические элементы предварительно скручиваются. Затем скрутка прогревается паяльником, наносится слой флюса и припоя. При соединении многожильных кабелей рекомендуется применять жидкий флюс, который проникает в выемки и зазоры между жилами.

Работа с микросхемами

Рассмотрим, как правильно паять микросхемы. Процесс имеет некоторые особенности. Микросхемы не выдерживают перегрева. В местах соединения не должно быть излишков припоя. Для этого применяют паяльник для микросхем с регулированием температуры нагрева.

Одновременный нагрев контактов производят с применением фена с насадками. Участок на плате необходимо очистить. Для этого подходит ацетон или универсальный растворитель лаков. Затем включается фен, и его температура устанавливается на уровне 330-370 ºС. При минимальной скорости обдува чип разогревается и сразу удаляется пинцетом после оплавления контактов. Затем зона спайки смазывается флюсом, а на место неисправной устанавливается новая микросхема. При нагреве феном она немного проседает от расплавления контактов, что является сигналом о конце операции. Место пайки протирается ацетоном, чтобы удалить остатки флюса. Достаточно мощные контакты можно дополнительно прогреть паяльником.

Когда будет освоена простая пайка паяльником, можно переходить на сложные соединения, например, разнородные металлы с использованием газового, печного или импульсного подогрева.

Пайка проводов

Инструменты и флюс подобраны и готовы к работе, осталось выяснить, как правильно паять паяльником провода. Пока разогревается инструмент, подготовьте проводники, которые решили соединить. Для этого их нужно аккуратно зачистить от изоляции не очень острым ножом или специальным инструментом. Выполняя эту операцию, старайтесь не повредить жилы

Это особенно важно, если провод многожильный – перерезая отдельные проводки, вы уменьшаете общее сечение провода

Осмотрите место зачистки. Жилы медные, а металл имеет яркий «рыжий» цвет? Предварительное облуживание не потребуется. Плотно скрутите провода между собой. Если проводник мягкий, а жилки тонкие, то это можно сделать руками. В противном случае воспользуйтесь пассатижами:

Подготовка многожильной проводки к пайке.

Теперь нужно нанести на место скрутки паяльный флюс. Если вы пользуетесь жидким, к примеру, раствором канифоли в спирте, то используйте кисточку. Если канифоль твердая, то просто положите скрутку на кусочек канифоли и прижмите ее разогретым паяльником до легкого вплавления в канифоль. Теперь самая ответственная операция. Слегка обмакните жало в канифоль, а затем сразу же возьмите на него немного припоя. Прикоснитесь паяльником к будущему месту пайки и грейте соединение до тех пор, пока припой не начнет растекаться по проводу. Равномерно распределите расплав по всей скрутке. В результате у вас должно получиться что-то подобное:

Качественно спаянные проводники.

Если результат несколько отличается, не расстраивайтесь – с первого раза может получиться не совсем эстетично. Главное – припой равномерно растекся по проводкам, хорошо их смочил и пропитал скрутку. Все равно недовольны? Повторите операцию – снова нанесите канифоль и прогрейте место соединения, добавив припоя или, напротив, убрав лишний. Точно так же поступают и с одножильной или смешанной проводкой.

Теперь осталось решить вопрос как правильно спаять провода, если соединяемые проводки старые и сильно окислились. Прежде всего, постарайтесь качественно и до блеска зачистить жилки. Если провода одножильные, это несложно – достаточно ножа или мелкой наждачной бумаги. Но многожильный провод качественно зачистить не удастся, поэтому придется применить несколько иную технологию пайки паяльником – предварительное лужение с использованием кислотного флюса. Если такового под рукой не оказалось, воспользуйтесь таблеткой обычной ацетилсалициловой кислоты, именуемой в народе «аспирин».

Ацетилсалициловая кислота – отличный кислотный флюс для пайки.

Облуживание при помощи таблетки аспирина проводите в следующей последовательности:

1. Освободите концы проводников от изоляции.
2. По возможности зачистите окисленные провода до блеска.
3. Если в проводнике много жил, плотно их скрутите между собой.
4. Прижмите проводник к таблетке и прогрейте паяльником до появления дыма.
5. Возьмите на жало немного канифоли, припоя и прогревая провод, хорошенько покройте его припоем, которого на жале должен быть минимум.
6. Промойте облуженные концы проводов спиртом, чтобы удалить остатки кислоты.

После всех этих процедур в вашем распоряжении окажутся два одножильных проводка, готовых к пайке обычным образом:

Облуженные провода, готовые к пайке.

Для чего нужны распределительные коробки

Коробка для коммутации проводов

Необходимость использования распределительных коробок не должна вызывать сомнений. Чтобы в этом убедиться, следует ознакомиться с предостережениями специалистов:

• Пренебрежение монтажом конструкции – нарушение правил, изложенных на нормативных документах.
• Соблюдение пожарной безопасности. Благодаря РК существенно сокращается вероятность коротких замыканий и пожара, обусловлено это герметичностью конструкции.
• Монтаж устройства отнимет немало времени, зато в будущем модернизировать, обслуживать, ремонтировать и наращивать провода будет значительно проще. Например, если потребуется установить дополнительную розетку или выключатель, нужные провода удастся вывести именно из распределительной коробки.

В общем, монтаж распределительной коробки обязателен. Технология установки проста, сложность может возникнуть при соединении проводов.

Инструменты

Паяльники, их разновидности

Паяльники различаются по физическому принципу разогрева, мощности, форме рабочего инструмента, питающему напряжению, характеру разогрева и другим факторам.

Чаще всего встречаются электрические паяльники. Они состоят из нагревательного элемента, изолированной по напряжению и по теплу от него ручки и рабочего инструмента, или «жала». Жало острое, но бывает плоско заостренной формы или коническое. На конце жала имеется ямка или канавка для удержания небольшого количества припоя. Припоем этим «мажут» то, что нужно спаивать. Однако не всегда «мажется». Такое происходит, когда припаять пытаются по холодной поверхности металла. Следовательно, металл необходимо слегка разогреть. А вот от массы разогреваемого металла зависит скорость разогрева. Ее можно увеличить, взяв паяльник большей мощности.

Электрический паяльник

Поэтому и существуют паяльники разных мощностей.

Электрический паяльник

Мощность:

• ≥ 100 Вт — мощные. Ими припаиваются провода между собой, металлические трубы и трубки, используемые в антеннах, вентиляции, как оболочки для кабелей и так далее. Ими же можно лудить, запаивать, спаивать металлические изделия — посуду, корпуса приборов, механические конструкции. Или припаивать одни металлические детали к другим. Мощная пайка — это почти как сварка.

Жало

Электрические паяльники еще различаются по питаемому напряжению. В паяльниках на 220 вольт всегда, даже при самых малых мощностях, есть вероятность пробоя. Пробой может поразить человека или испортить схему, с которой он работает. При использовании ценных компонент это существенно. Даже и без пробоя в схеме может быть наводка переменного тока, которая также может пожечь элементы схемы. Поэтому в радиоэлектронике используют паяльники меньшего напряжения (36 В, 12 В) как переменного тока, так и постоянного. Соответственно, для их запитки используются блоки питания.

Бесточный паяльник

Есть и совсем бесточные паяльники, где разогрев происходит  от химической реакции горения, чаще всего это газовые паяльники, но встречаются и на жидком топливе. В них нагрев идет от струи сгораемого топлива. Температура ее может достигать величины в 1300 °С, тонкость струи позволяет выполнять ювелирные работы. Они и используются в ювелирном деле, в авиамоделировании и т.д.

Газовый паяльник

Встречаются еще термовоздушные, инфракрасные, индукционные паяльники. Однако, независимо от принципа работы, процедура пайки примерно одинакова везде.

Еще паяльники бывают питаемые извне (как уже рассмотрено) или автономные.  Последние — электрические, на батарейках, и газовые — на баллончиках.

Дополнительная техника и приспособления

Паяльник ставят на подставку, которая защищает окружающие предметы от воздействия его высокой температуры. Для пайки используют площадку, которая не боится температуры, расплавленных капель флюса, припоя. И все равно, как спаять два провода, имея только паяльник и припой? Хорошо паять провода паяльником, если они фиксированы и не болтаются перед глазами. Например, в проводке торчат из стены. И то я их беру и скручиваю, только тогда можно выполнить процедуру пайки паяльником. За столом же необходимо спаиваемые предметы фиксировать.

Подставка под паяльник

 Используются пассатижи. Ими можно взять деталь (провод) и прижать к месту пайки.

Пассатижи

А предмет, куда делается распайка, удобно фиксировать струбциной.

Струбцина

Предварительная обработка

Перед тем как спаять провода, их зачищают от изоляции. Делается скрутка или пайка многожильного провода. Поверхность зачищается от окисла ножом или напильником.

Зачищение от изоляции

Так как окисление на воздухе происходит постоянно, а когда металл разогревается – более интенсивно, лучше сразу, пока он холодный, провести флюсование канифолью. Канифоль расплавляется греющимся паяльником, и в нее погружается конец провода. Или паяльником наносится слой флюса на провод.

Флюсование канифолью

Еще перед тем как паять провода окончательно, хорошо сделать залуживание. Проволока лудится, пока она еще не припаянная, чтобы, во-первых, заранее увеличить площадь, покрытую припоем, а во-вторых, часть операции пайки, требующая интенсивного разогрева, прошла раньше, чем сама пайка. То есть, чтобы тепло, распространяющееся от точек паек-лужений, успевало рассеяться, не причинив вреда остальным элементам схемы.

Залуживание проводов

Флюс

Флюс — это дополнительная смесь, улучшающая качество пайки. Температура ее плавления должна быть ниже температуры плавления припоя. Флюс плавится до процесса собственно пайки и дополнительно готовит к спайке поверхности, подлежащие соединению. Он обтекает их тонким слоем, очищающим поверхность металлов, способствует лучшему сцеплению припоев с металлом, при этом препятствуя окислению горячих металлов. Некоторые флюсы воздействуют и на припой, уменьшая силу его поверхностного натяжения в расплавленном состоянии. Тогда слой припоя на металле будет более равномерным. Флюсы дополнительно обеспечивают качество пайки.

Флюсы для пайки

Флюсы бывают активные и пассивные. Активные содержат кислоты и вредные летучие вещества, они перед пайкой протравливают металл, удаляя с него жир и окислы. После такого травления необходимо смыть жидкий флюс, потому что его остатки на поверхности и под припоем продолжат свою химическую работу, ничего хорошего этим не принося.

Пассивные флюсы кислот не содержат, действуют на загрязнения как растворители (после своего расплавления). Самым распространенным является канифоль, на основе древесной смолы.  Она входит в состав спирто-канифольных флюсов, которые используют в паянии электронных и радиотехнических схем.


Флюс паяльный СКФ

Благодаря флюсам можно паять металлы, которые иначе спаять трудно или невозможно: цинк, сталь, алюминий, окисленное серебро, платина, золото…

Алюминий спаять можно, только нужно иметь в виду два фактора:

• как очень активный металл (следующий по таблице Менделеева за натрием) он окисляется мгновенно, создавая очень прочную пленку своего окисла Al₂O₃. А это вещество известно в природе как корунд, драгоценный камень, и припаять его раньше этого окисления бывает невозможно большинством припоев;
• пайка алюминиевой проволоки с другим металлом  дает ненадежный контакт, так как в паре спаянных металлов алюминий будет всегда (практически) наиболее теплоемким. В дальнейшем при нагревании алюминий будет расширяться сильнее и меди, и припоя, и очень быстро вокруг него образуются полости, ухудшающие контакт. Получается, что такое прекрасное качество «крылатого металла» оказывается не к месту в электротехнике.

Поэтому обычно вместо пайки алюминиевого провода делают винтовой или пружинный зажим (например, Wago). В радиотехнике же он практически не используется.

Пайка многожильных проводов

Многожильные проводники быстро нагреваются от паяльника и легко лудятся. Для пайки проводов понадобится стриппер (щипцы для зачистки проводов), паяльник, жидкая канифоль и припой.

Подготавливаем оба провода.
Нанесите жидкую канифоль на место соединения. Жидкая канифоль проникает внутрь проводков и тем самым повышает качество пайки. И канифоль дешевле любого другого флюса. Дорогих и качественных флюсов для такой пайки не требуется. Тем более, когда надо спаять сотню проводов.Температура пайки до 300 °C. С такой температурой паяльник не повредит изоляцию на проводе.
Наносим припой на паяльник и несколькими ровными движениями проходим по месту пайки. Время пайка не более 3 секунд. За это время канифоль успевает испариться. А без канифоли припой начнет собираться в кучки, и будет плохо паяться.
Если на контакте есть комки припоя и трещины, повторите процедуру заново. Дождитесь остывания контакта, иначе можно повредить кисточку от жидкой канифоли.

Другой способ

Альтернативный вариант — это лужение контактов перед их спаиванием. Такой метод снижает скорость работы, однако он позволяет добиться высокого качества пайки.
Скручиваем два провода в единую жилку отдельно друг от друга и залуживаем их припоем. Далее прислоняем их друг к другу, наносим канифоль и спаиваем.
Качество контакта получается выше, но припоя тратится больше.

Изоляция и термоусадки

Провода надо обязательно изолировать, будь это наушники или блок питания. Для этой цели подойдут термоусадки. Они бывают разных размеров, цветов и материалов.
Отрезаем термоусадку с запасом.

Закрываем контакт.
Если у вас паяльная станция, можно обойтись и 100 °C. Если нет, то можно использовать огонь от зажигалки или спички.
Нагреваем термоусадку с одного конца, плавно переходя на второй.
Термоусадка приклеивается к проводу.
Если нет термоусадки, то можно воспользоваться изолентой. А синяя изолента добавляет психологически +10% к прочности контакта.

Как пользоваться паяльником?

1. С поверхностей деталей удаляются посторонние вещества посредством зачистки наждачной бумагой и обезжиривания ацетоном или бензином.

2. Жало очищается от окислов и гари напильником, бруском или наждачной бумагой.

3. Паяльник нагревается, его конец покрывается канифолью, а затем залуживается. Для этого припой на жале растирается деревянным бруском. Вся рабочая поверхность должна приобрести характерный серебристый цвет.

4. Нагревается припой. Его небольшая часть в виде капли наносится на место соединения и разравнивается. Если это необходимо, он добавляется до нужного количества, пока не закроет место контакта. Участок соединения прогревается. Как правильно паять провода? Соприкосновение жала с проводником должно быть по максимально большой площади, а не кончиком, как это делают неопытные монтажники. При этом канифоль должна еще оставаться на капле припоя, чтобы не началось его окисление. Процесс пайки производится в один прием. Если несколько раз отводить и снова прижимать жало к детали, припой станет серым из-за окисления, поскольку канифоль испаряется раньше. В процессе остывания детали должны быть неподвижными. При смещении проводов, когда припой еще не застыл, в нем образуются микротрещины, ухудшающие прочность соединения и создающие дополнительное электрическое сопротивление.

5. Остатки канифоли удаляются кисточкой, смоченной спиртом.

Что такое пайка

Не ссылаясь на «википедию», объясним своими словами. Пайка, это соединение металлических контактов с помощью токопроводящего расплава, с последующим его застыванием. При этом, в отличие от сварки, ни одна из соединяемых деталей не должна плавиться в процессе. Разумеется, после застывания токопроводящего расплава (припоя), должна быть обеспечена надежная электропроводимость соединения. Сопротивление контактов не может влиять на характеристики электросхемы.

Общие правила работы с паяльником (подробно все эти пункты мы рассмотрим в обзоре)

А флюсы при нагреве активируют свои очистительные свойства, и не просто удаляют невидимые загрязнения, но и препятствуют окислению.

Для различных материалов разработаны специальные флюсы. Используются даже кислоты.

Форма и размеры рабочего кончика жала паяльника должны соответствовать контактам и условиям пайки. Материал не имеет значения: это может быть медь, керамика, или твердые сплавы, покрытие серебряным напылением.

Выбор мощности — для пайки печатных плат подойдет диапазон 25–60 Вт. Слишком высокая температура может не просто перегреть место пайки, некоторые радиодетали выходят из строя при термическом воздействии. Обратная сторона медали: низкая температура будет отводиться из зоны пайки массивными контактами или толстым теплопроводным проводником. Придется долго держать жало в рабочей зоне — отсюда снова перегрев деталей. Например, когда встает вопрос, как выпаять конденсатор, важно точно знать градус. Золотое правило пайки: высокая температура и кратковременный нагрев. Это умение приходит только вместе с опытом.
Подбор припоя. С точки зрения адгезии — все виды работают неплохо. То есть, подбор для определенного металла контактов — это не задача №1. А вот к температуре плавления следует относиться внимательно. С одной стороны, легкоплавкие составы позволяют минимизировать тепловое воздействие на детали. С другой стороны — это создает две дополнительные проблемы:Во-первых, легкоплавкий припой так же быстро «отпаивается». Если температурный режим контактного соединения не очень благоприятен, есть возможность потери контакта при работе.Во-вторых, вы обязательно столкнетесь с тем, что припой уже в жидком состоянии, а контакты еще не прогрелись для нормальной адгезии. В результате снова перегрев точки пайки.

Повторимся, это лишь теоретические основы, из которых пока не ясно, как паять паяльником. Подробные инструкции увидите далее.

Как правильно паять паяльником с канифолью. Часть 2

Здравствуйте уважаемые читатели сайта sesaga.ru. В первой части статьи как правильно паять паяльником мы рассмотрели и определились, какой нужен паяльник, что необходимо для пайки и каким должно быть жало паяльника. Теперь можно приступать непосредственно к практике, а именно, к пайке проводов.

Подготовка провода для пайки.

Для начала Вам надо подготовить небольшие отрезки медного провода разного диаметра. На них мы будем учиться технике облуживания и соединения проводников пайкой. Все начинают именно с этого, так что Вы не первые и не последние. Умение правильно облудить, а затем припаять — это основа основ в радиотехнике, и это Ваша первейшая задача.

Места проводов, предназначенные для спайки, освобождаем от изоляции и кончиком ножа аккуратно зачищаем их до блеска, то есть, очищаем от образовавшейся со временем пленки окисла.

Если провод многожильный, то слегка распушаем жилки, аккуратно зачищаем, а потом обратно скручиваем их пинцетом или плоскогубцами в плотную скрутку, и еще раз проходимся ножом.

Вот теперь провод полностью подготовлен для пайки, и его можно начинать облуживать.

Покрываем провод припоем.

Зачищенным концом провода касаемся канифоли и начинаем его греть паяльником, слегка утапливая в канифоли. Канифоль при этом, расплавляясь, покрывает собой поверхность провода.

Как только конец провода покрылся канифолью, сразу убираем его.
Теперь берем немного припоя на кончик жала паяльника и начинаем им водить по проводу со всех сторон, чтобы припой растекся по поверхности.

Если все было сделано правильно, Вы сразу увидите, как припой покрыл всю поверхность провода.

Производим спайку проводов между собой.

Чтобы спаять облуженные провода, их надо плотно прижать друг к другу, и к месту их соприкосновения приложить паяльник с капелькой припоя.
Как только место пайки прогреется, припой растечется по всей поверхности, заполняя собой промежутки между проводами. Убираем паяльник, и ждем, когда припой затвердеет. Обычно это занимает несколько секунд. Старайтесь во время затвердевания припоя не двигать проводами, иначе соединение будет не прочным, или совсем не получится.

Если спаиваемые поверхности большой площади, и припой не полностью покрыл их собой, дождитесь, пока он затвердеет, возьмите еще немного припоя на паяльник и повторите процедуру лужения еще раз. И не пытайтесь припой накладывать как масло на хлеб, припоя израсходуете много, а прочности и красоты все равно не получите.
Качественной пайкой можно считать такую, при которой припой лежит не комком, а тонким слоем обтекает место пайки со всех сторон.

Обратите внимание, что пары припоя и канифоли действуют на слизистую оболочку глаз и носоглотки, поэтому паять нужно в проветриваемом помещении.

Еще один неприятный момент есть у канифоли — когда она плавится, то образуется много дыма. Я Вам рекомендую поступить следующим образом. Возьмите небольшой стеклянный пузырек с крышкой, например, из под таблеток, и на одну треть заполните его, измельченной в порошок канифолью.

Теперь заполните пузырек этиловым спиртом, и как только канифоль растворится, у Вас получится отличный флюс, которым сможете покрывать не только выводы проводников, но и дорожки печатных плат.

На дорожки флюс удобно наносить кончиком тонкой плоской отвертки.

Даже, если Вы будете паять один раз в неделю, но уделять этому занятию 1-2 часа, я думаю, что вопрос как правильно паять паяльником, уже сам по себе должен отпасть.

По этому поводу в третьей части статьи регулируемый блок питания во втором и третьем видеороликах показан процесс пайки радиодеталей и проводников на печатную плату.

Но в любом случае: практика, практика и еще раз практика. И только тогда Вы сможете запаять любую вещь в любых условиях, и всегда быть с паяльником на «ты».
Удачи!

Как пользоваться паяльником

Руководство по основам пайки Weller

Пайка — полезный навык, независимо от того, планируете ли вы использовать его в профессиональном плане или в проектах DIY. Качественный паяльник — один из самых важных инструментов, который вам понадобится для ваших паяльных работ.

Это руководство содержит краткий обзор того, как пользоваться паяльником.Он даст вам основы, которые применимы к большинству паяльных работ, а также советы для конкретных типов проектов.

Хотя вся пайка основана на одних и тех же принципах, методы и инструменты, которые вы используете, могут различаться в зависимости от типа материалов, которые вы паяете, и желаемого результата. На этой странице мы рассмотрим пошаговую пайку проводки, печатных плат, витражей и украшений.

Вот ваше вводное руководство по использованию паяльника.

Основы

Основы пайки в основном одинаковы для разных типов проектов.Ниже вы найдете информацию об основах пайки, описание задействованного оборудования и базовое пошаговое руководство по использованию паяльника.

1. Что такое пайка?

Пайка — это метод соединения металлических деталей. Он включает плавление металла, известного как припой, в пространстве между двумя металлическими компонентами. Когда этот припой остывает и затвердевает, он образует прочное соединение между частями. Припой действует как своего рода металлический клей, соединяющий элементы вместе.

Соединение электронных компонентов может быть наиболее распространенным применением паяльников. Вы также можете использовать их на трубопроводах для сантехники, компонентов двигателя, проектов декоративно-прикладного искусства и многого другого.

2. Какое оборудование вам нужно?

Эта статья о том, как пользоваться паяльником, но сам по себе — не единственный предмет, который вам понадобится. Вот краткое изложение некоторых расходных материалов, которые могут вам понадобиться, включая паяльник, для паяльного проекта.

• Паяльник: Паяльник подает тепло, плавящее припой.Он состоит из наконечника, который вы прикладываете к металлическим частям, которые хотите спаять, и изолированной ручки, чтобы вы могли держать утюг. Есть несколько разновидностей паяльников. Часто они бывают электрическими и используют электрический шнур или аккумулятор. Некоторые также используют сжигание газа, такого как бутан, или открытого пламени. Некоторые утюги позволяют регулировать температуру утюга.
• Припой: Припой — это вещество, которое плавится и образует связь между двумя припаянными компонентами.Это тонкая проволока, сделанная из одного из нескольких сплавов олова. Сплавы состоят либо из олова и свинца, либо из олова и меди. Все чаще бессвинцовые припои становятся все более популярными из этих двух вариантов. Эта тенденция является ответом на ужесточение правил техники безопасности, а также на пользу для окружающей среды и здоровья от поиска бессвинцовых альтернатив. Некоторые типы припоев также содержат флюс — вещество, которое удаляет оксидные слои на металлических деталях и способствует лучшему прилипанию припоя.
• Паяльная станция: Паяльная станция действует как управляющая станция для вашего паяльника, если у вас есть регулируемый утюг.На станции есть элементы управления для регулировки температуры утюга, а также другие настройки. Вы можете подключить свой утюг к этой паяльной станции.
• Подставка для паяльника: Вы также можете использовать подставку для паяльника, которая обеспечивает безопасное и прочное место для хранения вашего паяльника, когда вы им не пользуетесь. В нем также может быть место для хранения принадлежностей для чистки утюга.
• Подушечка для чистки: Для правильной работы важно содержать утюг в чистоте во время его использования.Вы можете использовать чистящую салфетку, стальную или латунную вату или влажную губку.
• Защитные очки: Защитные очки защитят ваши глаза в случае несчастных случаев и предохранят глаза от раздражения паров.
• Оборудование для удаления дыма: Пары, образующиеся при пайке, могут быть токсичными. Устройства для удаления дыма вытягивают пары из воздуха, чтобы снизить риски для здоровья и безопасности.

Подготовка к работе

Перед тем, как начать пользоваться паяльником, убедитесь, что вы приняли все необходимые меры безопасности и подготовили инструменты.

1. Меры безопасности

Здоровье и безопасность всегда должны быть приоритетом при пайке. При пайке используются очень высокие температуры и токсичные вещества. Хотя это связано с определенными рисками, если вы примете надлежащие меры предосторожности, пайка является относительно безопасным занятием.

Перед началом работы прочтите инструкции, а также предупреждения о здоровье и безопасности, прилагаемые ко всему вашему оборудованию, чтобы убедиться, что вы используете его правильно. При пайке надевайте защитные очки и держите все волосы, свободную одежду и украшения в безопасности, чтобы они не мешали вашим инструментам.Вы также можете надеть защитные перчатки.

Убедитесь, что вы работаете в хорошо вентилируемом помещении, или используйте устройство для удаления дыма. Пары флюса токсичны. Если используемый припой содержит свинец, вымойте руки после того, как закончите с ним работать.

2. Очистка и лужение

Для правильной работы жала паяльника его необходимо очистить и залудить. Любые загрязнения или окисление снизят эффективность теплопередачи, что усложнит вашу работу и снизит качество паяных соединений.

Перед тем, как приступить к пайке, очистите кончик утюга, потерев им чистящую салфетку. Если ваш наконечник сильно окислен, вам может потребоваться реактиватор для наконечника. После очистки или повторной активации он должен выглядеть блестящим, а не тусклым.

Лужение кончика утюга включает покрытие его слоем припоя. Такая практика защищает наконечник от окисления и улучшает его способность проводить тепло. Залуживайте жало непосредственно перед тем, как приступить к пайке.

В дополнение к чистке и лужению жала вашего паяльника перед каждым сеансом пайки, вы также должны делать это после каждых двух или трех стыков, которые вы паяете, и в конце каждого проекта пайки.Это продлит срок службы жала паяльника и улучшит качество паяльных соединений.

Соединительные детали

После того, как вы выполнили вышеуказанные шаги, вы готовы спаять компоненты вместе. Методы, которые вы будете использовать, будут отличаться от проекта к проекту, но основные пошаговые инструкции следующие:

1. Сначала определите правильную температуру для вашего проекта. Выбор температуры зависит от материалов, которые вы соединяете, и от типа припоя.Как правило, лучшая температура для использования — это как можно более низкая, но при этом достаточно высокая для выполнения работы. Другими словами, если температура, необходимая для выполнения работы, составляет 370 градусов или выше, установите температуру ровно 370. Это поможет продлить срок службы ваших инструментов и избежать повреждения любых электронных компонентов.
2. Как только утюг нагреется до нужной температуры, возьмите его за ручку в одну руку, а в другой возьмите кусок припоя.Поднесите горячий утюг к месту встречи двух металлических компонентов примерно на секунду, чтобы нагреть их. Вы хотите нагревать металлические детали, а не сам припой.
3. Затем коснитесь припоем нагретых компонентов. Когда припой плавится, он будет стекать в зазоры, которые необходимо заполнить. Продолжайте подавать припой, пока не расплавится достаточное количество припоя. Хотя вам нужно достаточно, чтобы сформировать прочное соединение, вы также не хотите иметь слишком много припоя. Правильная сумма будет варьироваться от проекта к проекту.Обычно это занимает не более нескольких секунд.
4. Дайте припою остыть. Вам не нужно предпринимать никаких действий, чтобы он остыл. Он сделает это самостоятельно и не займет больше нескольких секунд.
5. Проверить качество пайки. Хорошее соединение будет гладким, однородным и блестящим. Убедитесь, что между компонентами нет проблемных зазоров или шариков излишка припоя.

Удаление припоя

Если вы сделали ошибку при пайке, не волнуйтесь.Вы можете относительно легко отменить и исправить любые проблемные области. Если проблема не в избытке припоя, возможно, вы сможете спаять первое соединение новым припоем.

Более тщательный метод исправления ошибки при пайке — это повторно нагреть нанесенный припой, а затем использовать такой инструмент, как «присоска для припоя», которая представляет собой небольшое устройство, похожее на шприц, которое использует вакуумное давление для удаления припоя. Вы также можете использовать фитиль для припоя, также называемый оплеткой для удаления припоя, которая впитывает расплавленный припой за счет капиллярного действия.

Уборка

После завершения пайки очистите и залудите жало паяльника. Дайте утюгу остыть и храните его в надежном месте. Чтобы еще больше предотвратить окисление, особенно если вы не собираетесь использовать утюг в течение длительного времени, поместите его в герметичный контейнер.

Советы для конкретных паяльных проектов

Теперь, когда мы рассмотрели основы, давайте посмотрим, как выполнять некоторые конкретные типы пайки.

1. Как использовать паяльник для соединения проводов

Вы можете использовать паяльник, чтобы создать электрическое соединение между двумя проводами.Очень полезно иметь инструмент, например устройство, называемое третьей рукой помощи, для удержания кабелей. Третья рука помощи состоит из утяжеленного основания, металлических рычагов и зажимов типа «крокодил», которые удерживают провода на месте. Вы также можете использовать плоскогубцы для аналогичного эффекта.

1. Сначала убедитесь, что с концов двух проводов снята изоляция, чтобы обнажить металлические нити.
2. Затем скрутите нити каждой проволоки вместе, чтобы они действовали как единое целое.
3. Далее залудите провода. Для этого прикоснитесь кончиком паяльника к каждому проводу, чтобы нагреть их. Затем наносите припой, пока провод не пропитается. На всех нитях должен быть припой, но не настолько, чтобы кабель стал слишком жестким. Это поможет более эффективно распределять тепло по нитям и упростит пайку.
4. Соедините провода механическим способом, чтобы не только припой их скреплял. Для этого оберните первую проволоку вокруг второй, оставив достаточно места, чтобы намотать вторую проволоку вокруг первой.Витки кабеля должны лежать рядом.
5. Нагрейте механически соединенные провода с помощью паяльника и нанесите припой. Используйте достаточно припоя, чтобы заполнить все пустоты и сформировать надежное электрическое соединение.
6. После соединения двух проводов наденьте термоусаживаемую трубку, чтобы изолировать провода и защитить их от любых внешних сил. Эта трубка сжимается под воздействием тепла, помогая ей плотно прилегать к проводам и создавая подходящее защитное покрытие.

2. Как паять печатные платы

Пайка деталей на печатных платах — еще одно частое применение паяльников.

1. Начните с самых высоких компонентов и припаяйте соединительные провода в последнюю очередь. Для компонентов со сквозными отверстиями поместите их в правильные отверстия на печатной плате. Убедитесь, что они плотно прилегают к доске.
2. Слегка согните вывод детали, чтобы он оставался на месте.
3. Как только паяльник достиг желаемой температуры, прикоснитесь к контактной площадке, чтобы нагреть вывод компонента и контактную площадку.Убедитесь, что температура правильная. Слишком низкая температура может привести к образованию стыка, который не обеспечивает надлежащего электрического соединения. Слишком высокая температура может повредить компоненты и плату.
4. Затем нанесите припой. Припой обтекает жидкий компонент. Используйте достаточно, чтобы создать прочное соединение без зазоров, но не настолько, чтобы остался лишний припой.
5. Вытяните утюг из компонента прямо вверх. Паяное соединение должно иметь форму конуса.
6. Проверьте соединение, чтобы убедиться, что он блестит, нет ли зазоров или слишком большого количества припоя
7. Если паяное соединение в порядке, отрежьте лишний провод компонента над соединением.

3. Как паять витраж

Припой — это то, что скрепляет отдельные кусочки стекла в произведении искусства из цветного стекла. Вот как можно наносить припой на витражи.

1. Перед пайкой убедитесь, что части витража хорошо прилегают друг к другу и что стекло чистое.
2. Наклейте медную фольгу на края стекла, потому что припой не прилипает к стеклу. Эта фольга должна быть гладкой и ровной, чтобы припой тек равномерно. Зазоры между деталями не нужны, но небольшие зазоры можно заполнить припоем.
3. Нанесите небольшое количество флюса, а затем припаяйте каждое соединение, чтобы они удерживались на месте.
4. Затем нанесите слой флюса на все швы. Покрытие должно быть ровным и легким, но достаточно, чтобы покрыть всю фольгу.
5. Начните пайку примерно в четверти дюйма от края вашей детали.Слегка коснитесь нагретым утюгом медной фольги и введите припой. Переместите утюг и припой по шву фольги. Если паяный шов кажется плоским, попробуйте действовать медленнее и использовать больше припоя. Если он пролился на стекло, попробуйте поскорее. Чтобы сделать это правильно, нужна практика.
6. Когда закончите с первой стороной, осторожно переверните ее, удерживая за края ближе к середине детали. Нанесите небольшое количество флюса и припаяйте эту сторону.
7. Чтобы закончить внешние края, залудите их, убедившись, что вся медная фольга покрыта припоем.В качестве альтернативы вы можете использовать U-образный канал — небольшую U-образную металлическую деталь — для более рамочного вида.

Некоторые другие советы включают использование припоя только с твердым сердечником, а не припоя с кислотным сердечником или канифолью, а также недопущение слишком длительного нагрева какой-либо одной области, так как это может привести к поломке стекла.

4. Как припаять украшения

Вы можете паять ювелирные изделия с помощью горелки с открытым пламенем, которая может обеспечивать более высокие температуры, но также можно делать это с помощью паяльника.Точные методы различаются в зависимости от типа изделия, которое вы хотите сделать, и больше возможностей для творчества при пайке ювелирных изделий. Поищите в Интернете инструкции о том, как создавать определенные изделия или экспериментировать и создавать свои собственные дизайны.

Например, из серебряной, медной или другой проволоки можно сгибать кольца. Вы можете спаять два конца изогнутой проволоки, чтобы создать одно кольцо, или спаять несколько колец вместе, чтобы сделать ожерелье или браслет. Нагрейте провод в том месте, где вы хотите его соединить, а затем нанесите припой.

Некоторые полезные принадлежности для пайки ювелирных изделий включают в себя высококачественные кусачки и вспомогательный инструмент.

Изучите инструменты Weller для ваших нужд пайки

Какой бы тип пайки вы ни выполняли, правильные инструменты и методы имеют решающее значение. Weller предлагает одни из самых качественных, но доступных паяльных инструментов на рынке. WE 1010 идеально подходит для профессионалов начального уровня и любителей. Он обеспечивает максимальную мощность в своем классе, простые в использовании элементы управления и экономичную работу по доступной цене.Изучите наши паяльники, станции и аксессуары на нашем веб-сайте или у дистрибьютора Weller.

Несколько вещей, которые нужно знать — Welding Mastermind

Пайка — это основа любого проекта в области электротехники и электроники. Простая техника сварки связывает металлы вместе, образуя электропроводящие соединения, так что вы можете легко отсоединить их позже, если это необходимо. Вы можете припаивать любые металлические предметы вместе, даже провода к другим проводам.

Процесс пайки 3 проводов вместе аналогичен сращиванию 2, 4 или даже 10 из них. Вы переплетаете нити проводов вместе перед тем, как спаять соединение. Задача состоит в том, чтобы удерживать провода на месте достаточно долго, чтобы припой затвердел.

Вы также должны убедиться, что ваше паяльное оборудование соответствует поставленной задаче. Провода бывают разных размеров и конструкции. Прежде чем связывать провода в узел, вам понадобятся подходящие инструменты для пайки и снятия изоляции. Продолжайте читать, чтобы узнать все, что вам нужно знать, прежде чем паять эти провода.

Пайка нескольких проводов вместе

Простая для понимания концепция, пайка может бросить вызов даже опытным ветеранам. Техника низкотемпературной сварки может принести больше вреда, чем пользы, если ее применять неправильно. Хотя вы можете избежать большинства проблем, используя печатную плату в качестве моста, есть много вещей, которые могут пойти не так, когда вам нужно напрямую соединить два или более проводов вместе.

Ключевым компонентом является понимание того, как и когда наносить припой или связующее вещество для металлических сплавов .Если все сделано правильно, этот припой создаст прочное и надежное электрическое соединение между вашими проводами. Большинство вариантов припоя также могут выдерживать большие токи, оставаясь при этом не подверженными коррозии, что делает их идеальными для приложений передачи энергии и сигналов.

Паяльное оборудование

Перед тем, как спаять провода, вы должны сначала собрать необходимое оборудование. К счастью, для сращивания проводов не требуется специальных инструментов. Вы можете использовать стандартное оборудование, которое есть в любом магазине электроники.

Припой

На базовом уровне при пайке для соединения используется связующий агент, называемый припоем. Этот припой представляет собой уникальный быстроохлаждающийся металлический сплав, имеющий различные концентрации сплавов в нескольких категориях. Наиболее распространенными из этих категорий являются свинец, бессвинцник и серебро .

Вы также можете выбрать припой с флюсовым сердечником или без него. Флюс делает материал механически и электрически более прочным, но при этом имеет более высокую цену.

В любом случае, вы хотите избежать серебряного припоя и кислотного флюса. Серебряный припой предназначен для традиционной неэлектрической сварки и может повредить ваше электрическое оборудование. Кислотный флюс может разъесть пластиковую изоляцию вокруг проводов, что приведет к короткому замыканию и возможному возгоранию. К счастью, самый популярный потребительский припой — это бессвинцовый сплав олова и меди с канифольным сердечником .

Паяльник

Для нанесения припоя на провода вам понадобится паяльник. В этом ручном инструменте используется стандартный 120-вольтовый переменный ток, чтобы расплавить припой в зазоре между резьбой шины, создавая электрическое соединение.

Вы можете найти их в нескольких форм-факторах, таких как пистолет или ручка, что позволяет вам выбрать формат, наиболее соответствующий вашим навыкам и стилю. Однако вам нужна паяльная ручка мощностью 15 или 30 Вт, если вы новичок в мире пайки.

Вы также хотите, чтобы у вашего утюга был правильный наконечник или сменный наконечник. Наиболее распространенные наконечники:

• Конический наконечник : тонкий заостренный наконечник, предназначенный для точной пайки электроники, особенно в небольших помещениях
• Зубило наконечник : широкий плоский наконечник, лучше всего подходит для пайки проводов и других крупных компонентов вместе

Подставка для паяльника

Подставка для паяльника может быть вам не нужна.Утюг становится достаточно горячим, чтобы воспламенить горючие материалы поблизости. Подставка снижает риск случайных травм и возгорания.

Паяльная станция

Для многих паяльных работ можно использовать простой утюг. Однако, если вы планируете выполнить несколько проектов по пайке, вам следует приобрести паяльную станцию. Паяльные станции представляют собой полные комплекты для пайки. Они предоставляют паяльники с регулируемой температурой и специальной подставкой. Эти устройства также поставляются с датчиками температуры, чистящими губками, предупреждениями и защитой паролем.

Латунь или обычная губка

Другой дополнительный, но важный паяльный инструмент — это губка или ткань для очистки жала. Для очистки можно использовать обычную влажную губку. Однако такие меры сокращают срок службы наконечника, который сжимается и расширяется под воздействием влаги и низких температур. Влажная латунная губка, предназначенная для чистки электроники, смягчит эти эффекты.

Помощь или третья рука

Поскольку вы хотите спаять провода вместе, вам понадобится что-то, что удерживало бы их на месте при нанесении на них припоя.Вы можете собрать что-нибудь самостоятельно, но вы можете использовать готовый инструмент для помощи. Эти инструменты содержат 2 или более зажима типа «крокодил», которые освобождают руки для пайки. В некоторых моделях даже есть увеличительное стекло, чтобы вы могли видеть, что вы делаете.

Оплетка для распайки или присоска для припоя

Оплетка для распайки — это тонкий тканый фитиль, который всасывает жидкий припой. Вы используете его как припой, прижимая его к стыку горячим паяльником. Это отличный инструмент, который должен быть у каждого в наборе для пайки.

Присоска для припоя — это механический вакуум, который действует как оплетка для распайки. Вы сначала нагреваете припой, а затем проводите по нему присоску. Это отличный инструмент, если вам нужно многое удалить.

Меры предосторожности при пайке

Теперь, когда у вас есть инструменты и основы, вы должны принять во внимание несколько мер предосторожности, прежде чем прижимать жало паяльника к кабелям. Паяльники могут легко нагреться до 800 градусов по Фаренгейту . При плавлении припой также выделяет вредные пары.

Вот несколько полезных советов по безопасности:

• Всегда надевайте защитные очки рядом с рабочей зоной, чтобы случайные брызги припоя не попали вам в глаза
• Не прикасайтесь к кончику горячего утюга и не кладите утюг на что-нибудь легковоспламеняющееся.
• Сделать. не паять рядом с легковоспламеняющимися предметами
• Обращайте внимание на то, куда вы направляете свой утюг
• Припой над негорючим поддоном, чтобы уловить капающий припой
• Не вдыхать дым припоя
• Используйте вентилятор или припой в хорошо вентилируемом помещении. , на открытом воздухе
• Тщательно вымойте руки и рабочее место после завершения пайки.

Подготовка и пайка проводов

Теперь, когда у вас есть оборудование, вы можете приступить к сращиванию проводов.Поскольку одни и те же процедуры работают с любым количеством проводов, наши примеры будут иметь дело с соединением двух проводов. Настроить ступеньки для третьей проволоки достаточно просто. Вы, вероятно, сможете сделать все три сразу, если будете осторожны.

Подготовьте рабочую станцию ​​

Первый шаг при пайке чего-либо — подготовить для этого рабочее место. Это так же просто, как разместить все необходимое для вашего проекта оборудование в удобном для вас месте. Например, вы хотите, чтобы ваши руки помощи стояли прямо перед вами, а паяльная станция находилась на доминирующей стороне.Таким образом, вы будете контролировать свое оборудование, не закрывая обзор.

Зачистите провода

Следующая задача в вашем списке — зачистить концы проводов. Вам нужно удалить достаточно изоляции, чтобы можно было легко манипулировать медной нитью внутри. Нет неправильной длины для зачистки, если вы зачищаете все провода до одинаковой длины. Если вы ошиблись и обрезали проволочные нити, можно удалить поврежденные концы и начать заново.

Вы можете зачистить провода ножом или приспособлением для зачистки проводов.Вы можете использовать любой острый нож, но вы должны обязательно обрезать провода под небольшим углом к ​​кончику кабеля. Вам нужно пропилить изоляцию до тех пор, пока не удастся удалить нити. На этом этапе вы хотите удалить изоляцию и полностью отрезать ее.

Пока работает нож, вы обнаружите, что использовать инструмент для зачистки проводов проще. Ножом можно случайно разрезать провод вместе с изоляцией. Инструмент для зачистки проводов дает вам больше контроля, позволяя отрезать и снимать внешний слой кабеля одним движением.

Однако вы должны использовать приспособление для зачистки проводов, соответствующее сечению вашего провода. Неправильная установка калибра может повредить провод или оставить слишком много изоляции. К счастью, вы можете приобрести автоматический инструмент для зачистки проводов, который сам установится за вас.

Свяжите провода вместе

С обнаженными проводами пора связать их вместе. Первым шагом в этом процессе является их соединение в единую массу из меди. Это самый важный шаг в процессе. Итак, вы хотите сделать это медленно.Если вы здесь напутаете, вы испортите свой проект.

Объединить две или более проволоки в сетку так же просто, как распустить их нити и затем переплести их вместе. Ток течет по каждой нити. Итак, у вас есть место для ошибки, но вы хотите убедиться, что вам не удастся легко разорвать провода. Вы можете использовать этот процесс сразу для всех ваших проводов. Вы просто перекрещиваете их под углом друг к другу.

После создания сетки ее необходимо плотно скрутить. Движение похоже на завязывание шнурка.Вы делаете из проволоки крестик, а затем оборачиваете один конец проволоки вокруг другого. Вы продолжаете движение, пока у вас не закончится зачищенный провод. После этого никакие медные нити не должны торчать. Все должно быть заподлицо с тем, что сейчас является электрическим соединением . Любая торчащая медь может позже вызвать короткое замыкание и другие проблемы.

После завершения вы готовы к пайке твердого соединения. Но сначала вы можете использовать ремни для рук помощи или набор зажимов, чтобы удерживать провода на месте.Любое движение могло расшатывать сетку и все испортить. Вам это не нужно, но многие специалисты рекомендуют прикладывать термоусадку к зажимам из кожи аллигатора, чтобы они не проедали ваши провода.

Лужение паяльного жала

Когда провода готовы к работе, пора переходить к паяльнику. В зависимости от вашей модели, вы либо просто включаете его, либо вращаете ручку, но вы должны очистить его от ржавчины и повреждений, залуживая наконечник.

При лужении на наконечник наносится слой припоя для улучшения теплового потока и более равномерного нагрева мишени для пайки.Он также защищает время от износа и ржавчины. Это тоже простой процесс.

1. Убедитесь, что жало надежно прикреплено к утюгу.
2. Подключите или включите паяльник, чтобы нагреть его примерно до 752 градусов по Фаренгейту, что займет минуту или две.
3. Протрите жало влажной влажной губкой.
4. Дайте наконечнику снова нагреться.
5. Прикоснитесь к наконечнику припоем, дайте ему течь и равномерно нанесите покрытие на наконечник.

Этот процесс следует выполнять до и после каждого сеанса пайки.

Нанесите флюс и припой на стык

Следующим шагом является подготовка проволочного стыка к пайке путем его нагрева. Если у вашего припоя нет флюсовой сердцевины, вы можете начать процесс с покрытия проволочного стыка канифольным флюсом. Флюс поможет припою проникнуть в резьбу проволоки, чтобы обеспечить более прочное соединение. Вы можете пропустить эту часть, если ваш припой имеет внутри флюс.

Нагрев соединения проводов

В любом случае ваша следующая задача — нагреть соединение снизу железным наконечником в течение примерно 3-4 секунд, чтобы подготовить провода для пайки.Более толстые провода нагреваются дольше, но вы можете ускорить процесс, поместив припой между утюгом и проводами.

Когда припой нагреется, вы перемещаете припой в верхнюю часть проволочного стыка и позволяете ему расплавиться и растекаться вокруг и через стык. Поскольку для этого не требуется много припоя, потребуется не более нескольких секунд, чтобы припой полностью покрыл жилы проводов.

Во избежание появления пятен припоя необходимо удалить железо и припой с проводов, как только вы увидите, что припой полностью покрывает провода.Затем вы должны дать стыку остыть и затвердеть, прежде чем прикасаться к нему. В итоге вы должны увидеть очертания прядей, но голой меди быть не должно.

Осмотрите соединение

После пайки пора окончательно осмотреть соединение трехстороннего провода. Вы хотите, чтобы припой покрыл все провода без выступов. Должны быть видны очертания внешних жилок проволоки. Если что-то кажется неправильным, вы можете отпаять стык и повторить процесс.

Покройте стык термоусадочной пленкой

Оголенный провод — это катастрофа, которую ждут.Следовательно, вы должны заключить недавно припаянный трехпроводной соединитель, чтобы предотвратить короткое замыкание и случайное поражение электрическим током. Помните, ваши провода являются частью цепи под напряжением.

Для покрытия стыка можно использовать любой изоляционный материал, в том числе изоленту. Изолента хорошего качества редко бывает доступна потребителям. Лучшее решение — использовать термоусадочную трубку вместо . Он легко доступен и прост в использовании.

Обратите внимание на тип термоусадочной трубки, которую вы используете.Они бывают разных цветов и размеров, и вам нужны трубки, которые можно обернуть вокруг проводов и которые соответствуют эстетике вашей конструкции. Другими словами, вам нужна термоусадка, которая при нагревании будет хорошо и плотно прилегать. Вы также должны иметь достаточно, чтобы покрыть весь оголенный провод и некоторую изоляцию, чтобы обеспечить надлежащую изоляцию.

Как наносить термоусадочную трубку

В идеале вы можете надеть трубку на провода, прежде чем начинать их соединять вместе, но это не обязательно.Однако вы должны применить термоусадку до того, как паяльник остынет. Итак, вы хотите, чтобы он оставался включенным и включенным, пока не завершите этот процесс.

1. Обрежьте трубку до тех пор, пока у вас не будет достаточно, чтобы покрыть все ваши провода, убедившись, что каждая часть достаточно велика, чтобы покрыть неизолированное соединение.
2. Если можете, наденьте каждую часть настройки на провода. Если вы не можете сделать это, сделайте небольшие прорези в каждой части, чтобы вы могли обернуть их вокруг проводов.
3. Покройте стык силиконовой пастой или диэлектрической смазкой, чтобы сделать его водонепроницаемым.
4. Когда припой остынет, наденьте трубку на соединение.
5. Используйте зажигалку или термофен, чтобы усадить трубку до тех пор, пока она не будет на одном уровне с проводами.

Использование изоленты

Если вам необходимо использовать изоленту, вы хотите получить ленту наилучшего качества, которую вы можете получить. Избегайте дешевых брендов, таких как чума, потому что они мусор. Они лучше всего подходят для аварийного ремонта, вот и все. Вместо этого вам нужно 3M Super 33, Supper 88 или эквиваленты. Эти ленты создают прочные и надежные уплотнения вокруг проволочного стыка.Они также служат годами, прежде чем вы должны будете их заменить.

Окончательная очистка и упаковка

Если вы дошли до этого места, значит, процесс пайки завершен. Ваше 3-проводное соединение должно работать так, как вы предполагаете. Поэтому пора очистить и завернуть вещи, залуживая паяльник и дав ему остыть.

Пока утюг остынет, вы можете очистить рабочее место и начать убирать паяльное оборудование. Это также означает удаление излишков припоя, который капал на жгут проводов и провода.Сделать это можно той же влажной губкой, которой вы чистили паяльник.

Заключение

Паять 3 провода вместе кажется сложной задачей, но на практике это довольно просто. Это просто слегка запутанная форма соединения двух проводов, которую легко масштабировать, когда вы добавляете все больше и больше кабелей в микс. В основе его лежит сплетение их жил перед нанесением на них припоя. Единственная реальная проблема — поддерживать соединение достаточно долго, чтобы припой приклеился к проводам и затвердел.

Источник: Makerspaces

Если вам понравилась эта статья, взгляните на другие мои статьи по этой теме, которые я написал!

Я помогу вам улучшить качество сварки!

Подпишитесь на мою еженедельную рассылку и получайте полезные советы, инструменты и теории о сварке и соединении.

Еще один шаг!

Подтвердите подписку Электронная почта в вашем почтовом ящике. Ссылка действительна всего 60 минут.

как пользоваться паяльным пистолетом

Сегодня я покажу вам, как спаять провода вместе.Пайка — важный навык для любого, кто работает с электроникой, и знание того, как правильно паять, может быть бесценным.

Еще я сделал видео о том, как паять, которое вы можете увидеть на YouTube ниже:

Припой — это металлический сплав с низкой температурой плавления, используемый для соединения проводов. При пайке вы не расплавляете металл, к которому припаиваете, вы нагреваете оба куска металла, чтобы припой мог течь между ними.

Важно отметить, что пайка в данном случае является надежным электрическим соединением, а не механическим.Если вы паяете вместе провода или другие компоненты, напряжение в паяном соединении не должно быть.

Это инструменты и расходные материалы, необходимые для правильной пайки:

-Паяльник

-Флюкс

-Паяльник

— термоусадочная

— Инструмент для зачистки проволоки

-Тепловой пистолет или фен

-Защитные очки

-Набор рук помощи

-Мокрая губка

-Смазка диэлектрическая

Ссылки на упомянутые инструменты находятся в конце сообщения, поэтому вы можете легко их найти.

Это два альтернативных паяльника, если вы работаете удаленно и не имеете доступа к источнику питания, беспроводной паяльник

Паяльник на бутане

Прежде чем мы начнем, давайте рассмотрим несколько соображений безопасности при пайке.

При пайке важно носить защитные очки, чтобы защитить глаза от брызг или излишков припоя.

Наконечник паяльника очень горячий, поэтому не кладите его на легковоспламеняющиеся предметы и следите за тем, чтобы не соприкоснуться с кожей.

Держите легковоспламеняющиеся предметы, например, газовые баллончики или топливо, подальше от вас во время пайки.

Некоторые припои содержат свинец, поэтому убедитесь, что вы работаете в хорошо вентилируемом помещении, вне помещения или установите вентилятор рядом с рабочим местом.

После завершения пайки наклоните рабочее место и мойте руки, особенно перед едой.

С учетом этих мер предосторожности самое время приступить к пайке и пайке — сделать это просто. Что делает его таким простым, так это использование правильного выбора инструментов и правильного припоя.

Припой бывает трех основных типов. Свинцовый припой, бессвинцовый припой и серебряный припой.

Серебряный припой нельзя использовать из-за его кислотного ядра. Со временем кислота разъедает пластиковую изоляцию на проводе и вызывает проблемы с проводкой.

2 варианта электрического припоя: свинцовые и бессвинцовые. У бессвинцового паяльника более высокая температура плавления, поэтому паяльник должен быть более горячим, а его использование требует более экологической защиты.

Припой

со свинцовым припоем имеет более низкую температуру плавления и его легче паять, я использую его для всех паяльных работ на автомобилях и всего остального.

Я использую припой на основе смолы 60/40, который работает лучше всего, так как смола очищает провода от поверхностных масел и загрязнений до того, как припой окружает провод, а также предотвращает окисление, пока он не остынет.

У вас может быть дома рулон припоя без маркировки, и вы не уверены, свинец он или бессвинцовый.

Быстрый тест — нанести два шарика припоя на металл и посмотреть, будет ли покрытие матово-серым или блестящим серебристым. Блестящее серебро означает, что это свинцовый припой, а матовый серый — не содержит свинца.Так что это быстрая проверка, которую вы можете провести.

Я уже упоминал, что мне нравится использовать припой на основе смолы, потому что смола защищает провода от окисления, но я предпочитаю пойти еще дальше и использовать флюс из канифольной пасты, который является еще одним уровнем защиты от окисления.

Когда вы нагреваете металлы, такие как концы проводов, которые собираетесь паять, или даже паяльник, поскольку незащищенная поверхность нагревается, оксиды образуются и покрывают медь, что делает пайку действительно сложной.

Последний инструмент, который нужно припаять, — это паяльник. Здесь есть несколько вариантов: проводной электрический, беспроводной электрический, такой как Milwaukee, или газовый паяльник, показанный выше.

Паяльная станция с проводом подходит для любителей, которым не нужно находиться за пределами объекта, и с легкостью паяет провода и компоненты меньшего диаметра на печатных платах благодаря тонкому наконечнику. Это утюг мощностью 48 Вт и отлично работает.

Этот газовый паяльник — отличный портативный вариант и невысокая цена.

Он имеет встроенный воспламенитель, но для его работы вам понадобится баллончик бутанового газа.

Я предпочитаю третий вариант электрического беспроводного паяльника, он имеет мощность 90 Вт и быстро нагревается. Он может работать с проволокой более толстого сечения, например,

.

Вы можете заменить наконечник, если вам нужно припаять компоненты печатной платы.

Теперь, когда вы знаете, какие инструменты требуются, я покажу вам в 5 простых шагов, как паять, и подробно остановлюсь на каждом шаге:

1. Начните с зачистки проводов назад
2. Слайд на термоусадочной коробке
3. Соедините провода вместе
4. Проволока припоя
5. Термоусадочные трубки

Шаг 1

Первым делом снимите изоляцию с обоих проводов для подключения.Просто вставьте провод в плоскогубцы и с их помощью быстро удалите изоляцию. Снимите одинаковое количество с каждой проволоки, чтобы их было легче соединить.

Если вы случайно порвали жилы провода при снятии изоляции, обрежьте оставшиеся жилы и начните заново. Если вы этого не сделаете, это вызовет дополнительное сопротивление в проводе и, следовательно, нагрев, который может привести к расплавлению провода и даже создать опасность возгорания, если предохранитель цепи не перегорел.

С зачищенными проводами пора переходить к шагу 2, добавлению термоусадки.

Шаг 2

Когда дело доходит до выбора размера термоусадки, выбирайте тот, который с трудом подходит к проводу, чтобы, когда придет время усадить его, на паяном соединении и проводе было плотное уплотнение. Термоусадочная трубка сжимается до половины своего диаметра, это должно помочь выбрать правильный размер.

Используйте кусок термоусадки достаточной длины, чтобы покрыть оголенные провода и часть изоляции. Отодвиньте термоусадочный элемент подальше от места пайки, чтобы он не сжимался из-за тепла, выделяемого при пайке проводов.

Шаг 3

Теперь, что касается третьего шага, мы собираемся соединить провода с помощью линейного сращивания, также наученного НАСА своим астронавтам. Начните с того, что убедитесь, что у вас достаточно зачищенной проволоки, и туго скрутите жилы.

Перекрестите один провод над другим, чтобы получилась X, и плотно намотайте один провод вокруг другого, сделав не менее 3 витков, повторите то же самое с другой стороны.

Убедитесь, что нет торчащих кусочков проволоки, которые могут проткнуть термоусадку, все жилы должны быть на одном уровне.

Затем прикрепите провод к «рукам помощи», чтобы он оставался устойчивым.

Добавьте канифольный флюс вокруг места сращивания проводов, чтобы подготовить провода к чистоте при нагревании, и заставьте припой течь по проводам при добавлении.

Затем включите паяльник, чтобы предварительно нагреть его до нужной температуры. Когда температура нагреется, протрите кончик влажной губкой.

Далее мы собираемся залудить жало паяльника, для этого просто добавьте несколько капель припоя и протрите жало влажной губкой, оставив тонкий слой припоя на жале.Паяльник залужен и готов к пайке. Всегда очищайте жало губкой после пайки, чтобы продлить срок службы жала.

Шаг 4

Пришло время припаять провода. Прежде чем медные провода впитаются припоем, их необходимо нагреть. Поместите жало паяльника под провода и нанесите на жало небольшое количество припоя.

Этот процесс довольно быстрый, так как припой плавится и тепло попадает в провод, и теперь он готов принять припой в соединение.Подайте припой прямо в верхнюю часть проводов и дайте ему просочиться через жилы.

Не нужно добавлять кучу припоя туда, где образуются капли, достаточно, чтобы покрыть все жилы проволоки и заполнить все зазоры в стыке. После того, как вы добавили достаточно припоя, снимите паяльник, чтобы дать стыку остыть. Когда он остывает, старайтесь не перемещать его, так как это может вызвать трещины и воздушные зазоры в суставе, и ваш сустав не прослужит так долго.

После того, как вы закончите работу с паяльником, с еще горячим наконечником осторожно протрите его губкой.Как только припой полностью остынет, что обычно занимает около минуты, осмотрите паяное соединение.

Вы ищете полное покрытие стыка припоем, контур видимых проводов хороший, и вы не хотите, чтобы какие-либо большие шарики с оголенной медью все еще были видны, если это так, попробуйте еще раз.

Этот стык выглядит как хорошее паяное соединение, так что теперь пришло время для нашего последнего шага — изоляции провода.

Шаг 5

Чтобы это соединение прослужило долго и сделало его водонепроницаемым, нанесите диэлектрическую смазку вокруг паяного соединения.Затем наденьте на него термоусадочную пленку.

Затем нагрейте трубку термофеном или феном, начав с середины и двигаясь наружу. Диэлектрическая смазка предотвращает попадание влаги и изолирует паяное соединение, продлевая срок службы соединения.

Просто сотрите излишки смазки, вытолкнувшиеся из термоусадки, и теперь у вас есть хорошее водонепроницаемое соединение.

Очень распространенная ошибка, которую я видел на протяжении многих лет, — это соединения холодной пайки.Это происходит, когда к стыку при пайке прикладывается недостаточно тепла, и вместо того, чтобы добавлять припой непосредственно на провод, он капает на провода вот так.

Чтобы убедиться, что у вас никогда не будет холодных паяных соединений, всегда держите паяльник под проводами и добавляйте припой к самому проводу. Таким образом, вы будете знать, что качество соединения является наилучшим, и сможете визуально подтвердить его, прежде чем двигаться дальше.

Итак, теперь вы знаете, как паять, попрактикуйтесь на некоторых проводах, пока не освоите это, и оставьте мне комментарий, сообщающий мне, что вы отремонтировали или установили с помощью пайки.

Все продукты, которые я использовал в этом процессе, приведены ниже по ссылкам, поэтому вы можете быстро и легко их найти.

Если вы используете пайку в проекте, над которым работаете, подпишитесь на меня в Instagram или Facebook и отправьте мне фотографию своей работы.

Пожалуйста, оставьте комментарий, если вы нашли это полезным или использовали пайку в вашем проекте!

Вы также можете подписаться на меня в Instagram или Facebook, пришлите мне фотографию своей паяльной работы, я бы с удовольствием ее увидел.

-Будет

Ссылки на используемые инструменты и материалы:

отказ от ответственности: все ссылки ниже являются партнерскими ссылками Amazon.Эти ссылки поддерживают мой блог, и если вы совершаете покупку через них (без дополнительных затрат), я получаю небольшую комиссию.

Припой: https://amzn.to/2Rc0ELF

Флюс канифоли: http://amzn.to/2bVPzMB

Паяльник электрический беспроводной: https://amzn.to/36C8aG1

Газовый паяльник: https://amzn.to/35Faw5r

Паяльник электрический: https://amzn.to/37MWws0

Автоматические стрипперы: https://amzn.to/2QCjOv5

Диэлектрическая смазка: https: // amzn.к / 30aPH0U

Флюс канифоли: https://amzn.to/37NwKDV

Руки помощи: https://amzn.to/35DqjSk

Термоусадочный комплект: https://amzn.to/2T8AyeL

Тепловая пушка: https://amzn.to/2QAwHFD

Практическое руководство по пайке

Практическое руководство по пайке

Руководство по пайке BEST

Вам не нужно брать НАСА курс пайки для создания выигрышного ЛУЧШЕГО бота, но хорошая пайка будет держать вашего робота в движении на протяжении матчей.Несколько советов:

Безопасность прежде всего!

Паяльник и жидкий припой — ГОРЯЧИЕ! А типичный паяльник — 700F. Это замечательно легко взять паяльник не за то конец, если вы не Уделение внимания. Следуйте следующим советам по безопасности:

1. Припой в хорошо вентилируемом помещении. Дым от флюса в целом нетоксичен, но может беспокоить некоторых людей и переносить следовые количества свинца. Постарайтесь расположить свое рабочее место так, чтобы что дым от припоя уносится от вас и вашего помощник.Используйте вентилятор, расположенный далеко позади вас, чтобы создать легкий ветерок. Не позволяйте ему дуть на утюг или вашу работу так как это может привести к плохим паяным соединениям.
2. Обратите внимание на работу. Не надо припаяйте, если не можете уделять работе все внимание. Попросите помощника подержать предметы, которые вы паяете, и передать вам вещи по мере необходимости. У тебя будет утюг в одной руке и припой в другом.
3. Не прижимайте утюг к щелчку припоя выключенный.Небольшая летящая капля припоя разбрызгивается и прилипать к коже. Это мгновенно вызовет волдырь, который болит.

Основы пайки:

1. Используйте хороший паяльник. Выберите 25-30 Вт железо. Паяльник подойдет, но даст гораздо больше тепло, которое может легко расплавить изоляцию провода и вызвать шорты. Radio Shack имеет набор из 11 предметов (P / N 64-2803) с утюг на 30 ватт, припой и другие инструменты.
2. Используйте 63/37 (лучше всего, плавится при 361 F) или 60/40 (лучше, плавится при 374F), низкотемпературный, канифольный припой сердечника.ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ КИСЛОТНЫЙ ПРИПЕЙ! Канифольный флюс помогает очистить паяное соединение. Radio Shack P / N 64-005 — хороший выбор. Этот рулет на 2 1/2 унции должен строить несколько лет ЛУЧШИХ ботов. Припой диаметром 0,032 дюйма является предпочтительным, но подойдет и диаметр 0,062 дюйма.
3. Паяемые элементы (клеммы, провода и т. Д.) Должны быть чистый. Канифольный флюс помогает, но необходимо убедиться, что сустав чистый для начала. Если они грязные или ржавые, сначала очистите их.Используйте небольшой нож или сталь шерсть, чтобы аккуратно соскрести любые загрязнения или коррозию, чтобы обнажить блестящий металл. Клеммы на двигателях возвратного комплекта могут есть старый припой и проволока на них. Его нужно удалить первый. Разогрейте стык и добавьте немного лишнего. припой. Теперь сотрите припой влажной (не влажное) бумажное полотенце или губка.
4. Приготовьте влажную губку. Вы будете протирать утюг это для очистки железа от излишков и окисленного припоя.
5. Паяльник должен быть ГОРЯЧИМ. Когда вы касаетесь припаяйте к кончику утюга, он должен немедленно расплавиться.
6. Зачистите с провода только изоляцию, необходимую для «сидения» на терминале. На последнем паяном соединении изоляция должна находиться на расстоянии около 1/16 дюйма от клеммы. обнажается больше оголенного провода, он может изгибаться и закрываться. В изоляция не должна находиться в паяном соединении.
7. Как правило, лучше залудить провод и клемму перед окончательной пайкой.(Не делайте этого для стыковые соединители.)
   1. Нанесите небольшое количество припоя на кончик утюга. (менее 1/4 дюйма припоя, достаточно для того, чтобы влажная пленка форма).
   2. Поднесите железный наконечник к проводу или клемме. В припой на железном наконечнике намочит провод или Терминал. Это признак того, что объект горячий достаточно, чтобы нанести больше припоя.
   3. Теперь нанесите еще припоя.Терминалу нужно ровно столько заполнить дыру. Провода нужно ровно столько, чтобы заполнить промежутки между прядями и слегка прикрывают. В в любом случае у вас не должно быть ни мяча, ни капельницы формирование. В этом случае протрите утюг губкой, чтобы очистите его, затем снова положите утюг на объект для переноса лишний припой к утюгу. Повторяйте это до тех пор, пока нет остается лишний припой.
   4. Когда провод и клемма луженые, поместите железный наконечник на терминале.Когда припой на клемме протекает, поместите луженый провод на клемму. Когда припой на терминале, и провод свободно течет вместе, удалить утюг. Крепко удерживайте провод на клемме. пока он не остынет достаточно, чтобы затвердеть. Припой на терминал должен оставаться блестящим. Зернистая текстура указывает на холодное (плохое) паяное соединение. Если это произойдет, снова разогрейте сустав.
8. При пайке или лужении проводов удерживайте их на 3-4 дюйма изоляция.Жало паяльника около 700F. Провода нагреваются даже через изоляция. Хороший сустав займет всего 2-3 секунды, чтобы полный. За это время провода нагреются, но не достаточно, чтобы вызвать ожоги. Вы можете использовать плоскогубцы, чтобы удерживать провода во время пайки, но убедитесь, что вы держите их хотя бы 1 дюйм обратно на изоляцию. Возьмитесь за провод только крепко достаточно, чтобы удерживать провод. Удерживая провод слишком туго или слишком близко к стыку может повредить изоляцию.
9. Припаять один провод к клемме относительно просто. В Уловка заключается в том, чтобы подключить два провода к одной клемме (как на микровыключатели). Лучший способ сделать это:
   1. Зачистите оба провода немного длиннее, чем нужно для одиночный провод.
   2. Плотно скрутите два оголенных конца. Используйте игольчатый носик плоскогубцы при необходимости. Скрутите провода вместе все путь до конца. Не оставляйте торчащие пряди.
   3. Теперь припаяйте оловянный провод к клемме, как указано выше.
10. Канифольный флюс можно оставить на стыке. Обычно поток должен быть прозрачным, от желтого до светло-коричневого. Если ваш поток темно-коричневый или черный (обугленный), вы перегреваете соединение. Изоляция провода может немного изменить цвет. но не должно быть обугленным.

Разъемы под пайку обжимные:

1. Зачистите достаточно провода, чтобы пройти через металлическую часть обжима. ствол и быть видимым между обжимом и разъемом области.Изоляция должна упираться в металл. обжимной цилиндр внутри пластиковой обжимной области.
2. Приложите кончик горячего утюга к проволоке, открытой между области обжима и разъема.
3. Нанесите припой между наконечником и проводом. Использовать только достаточно припоя, чтобы заполнить область вокруг провода и обжать бочка. Вы должны увидеть пряди провода, даже если они покрыты припоем.

Опрессовка разъемов обжима:

1. Зачистите достаточно провода, чтобы пройти через металлическую часть обжима. ствол и быть видимым между обжимом и разъемом области.Изоляция должна упираться в металл. обжимной цилиндр внутри пластиковой обжимной области.
2. Используйте обжимной инструмент, чтобы сжать обжимной цилиндр. Не надо используйте плоскогубцы или кусачки в качестве обжимного инструмента.
3. Проверьте обжим, пытаясь вытащить провод из разъем. У вас не должно быть возможности отделить провод с терминала.
4. Если у вас нет обжимного инструмента или вы не можете приложить достаточное усилие для хорошего обжима используйте метод пайки.

---

Примеры плохой техники пайки
	Если у вас пайка выглядит как это, вы пришли в нужное место. Это только что обо всем плохом. Оба сустава слишком холодные оголен провод, а изоляция на красном проводе серьезно поврежден.Это может очень легко перевернуть предохранитель когда мотор активирован, даже во время матча.
	Оба эти шарнира холодный. Обратите внимание на то, что припой не течет равномерно по провода. Еще стоит отметить, насколько близко черный провод к другому терминалу. Хотя это нормально, так как есть, будьте осторожны при пайке другой клеммы, чтобы не повредите изоляцию черного провода.
	Этот выглядит немного лучше, но снова припой не течет на провод или Терминал.

---

Примеры хорошей техники пайки
	Черный провод — хорошее соединение. Это очень блестящий.Для красного провода можно использовать еще немного припоя.
	Это хорошее соединение на большом мотор. Обратите внимание, что конец изоляции провода очень близко к терминалу. Нет больших шаров. Будьте здесь очень осторожны. Избыток припоя может закоротить клеммы к корпусу и перегоревший предохранитель 20А.
	Здесь паяные соединения изолированы проволочная изолента.Эти соединители пули гофрированный. Обратите внимание на светлую область на разъемах пули. пластик. Делайте провода к большим двигателям как можно короче, чтобы ограничить потерю мощности.
	Здесь находятся сервоприводы и микровыключатели. собран в переключатель управления для малых двигателей.

---

Вот несколько дополнительных ссылок о том, как паять:

Базовый Направляющая для пайки

Обратите внимание: Эта страница не спонсируется Radio Shack. Они являются хорошим источником основных электронных деталей и инструментов.

Как добиться идеальной пайки для беспроблемной проводки и разводки — полное руководство

Хотите улучшить работу, проводку и электрику вашей модели железнодорожного пути? Пайка — единственный способ. Но какой припой лучше всего использовать? Какой паяльник лучший? И как получить лучшие паяные соединения? Эта статья ответит на все ваши вопросы по пайке.

Большинство проблем, с которыми я сталкиваюсь на своих моделях железных дорог и у посетителей этого блога, связаны с соединением железнодорожных путей и плохими электрическими контактами в проводке.

Без хорошего подключения электричество не будет, а поезда и аксессуары не будут работать правильно.

Вот тут и приходит на помощь пайка.

Почему припой?

Хотя другие методы соединения или фиксации проводов — например, скручивание их вместе или использование клеммной колодки — могут показаться более простыми, они подвержены проблемам. Провода изнашиваются и расшатываются, окисление оголенного металла и скрученные жилы могут не обеспечить целостного соединения.

Пайка

, напротив, поначалу может показаться трудоемкой, но однажды научившись, это самый простой способ создания надежных соединений между электрическими контактами — отводные провода к рельсам и т. Д. — и он бесконечно лучше пропускает электричество, чем любой другой вариант.

Пайка создает проводящую связь между двумя обрабатываемыми металлами, и провода не могут изнашиваться или порваться.

Другие причины для пайки включают:

• Потому что он создает прочное, долговечное соединение,
• Поскольку ошибки можно легко исправить,
• Потому что паяные соединения прочные — редко выходят из строя, например, из-за вибрации поездов, движущихся по рельсам.
• Потому что он улучшает связь между металлами, позволяя электричеству течь лучше

Мы поговорим о том, как паять через минуту, но сначала убедитесь, что у вас самое лучшее оборудование.

Что вам понадобится: что искать в паяльнике, припое и аксессуарах

Паяльники

Это простой факт, что возможность доставить нужное количество тепла в нужное место как можно быстрее — одна из основ, необходимых для хороших паяльников.

Точно так же возможность точно подавать тепло, чтобы не повредить близлежащие пластмассы — например, шпалы гусеницы — является еще одним ключевым требованием.

Наконец, железный сердечник должен равномерно и быстро передавать тепло от нагревательного элемента к наконечнику. Многие дешевые утюги здесь выходят из строя, тепло распределяется неравномерно и требуется много времени, чтобы нагреть наконечник до необходимой температуры.

Эти особенности составляют основу всех хороших утюгов.

Вы, конечно, не хотите использовать старые неуклюжие модели, которые, вероятно, валяются в ваших сараях или гараже.

Мне потребовалось некоторое время, чтобы найти паяльник, в котором они были бы установлены, но мой предпочтительный выбор — и этот выбор отозвался эхом на многих форумах модельных железных дорог — это линейка Antex.

И в частности утюг Antex XS25 . Я использую его с различными наконечниками от 0,5 до 1,5 мил, идеально подходит для быстрой работы, хотя в тех случаях, когда требуется много работы на гусенице, этот утюг с контролируемой температурой мощностью 48 Вт является предпочтительным выбором. Более мощный блок необходим для рельсов, поскольку рельсы действуют как теплоотводы и отводят тепло от утюгов меньшего размера быстрее, чем они могут повторно нагреться.

Предупреждение: существует множество более дешевых так называемых утюгов с контролируемой температурой, которые на самом деле не контролируют температуру, но регулируют подаваемое напряжение и могут работать медленно и проблематично. Потребовалось время, чтобы найти тот, о котором говорилось выше, который предлагает приличный контроль и не стоит целого состояния.

Пока у меня с этим проблем не было.

Лучший припой

Наличие лучшего припоя так же важно, как и правильное железо.

В этом видео очень хорошее описание припоя. Это классическая олдскульная презентация, но она отлично объясняет, что такое припой и как он работает.

Вывод состоит в том, что, хотя припои могут выглядеть одинаково, используемые металлы и соотношение их смеси имеют огромное значение для температуры, необходимой для их плавления, от того, насколько легко с ними работать, от твердости и качества соединения. созданный.

На самом деле, многие проблемы с пайкой связаны с использованием неправильного припоя.

Так какой припой лучше?

Ответ кроется в химии и физике, и, не вдаваясь в подробности, это то, как задействованные металлы реагируют на тепло.

При нагревании и переходе от твердого состояния к расплавленному, а затем обратно во время охлаждения припой проходит промежуточную стадию «пластика».

В этом состоянии он не течет легко, что затрудняет доставку туда, куда вы хотите. Вам также не нужно держать его на проводах или рельсах так долго, чтобы не обжечься пальцы или шпалы.

И наоборот, вы хотите, чтобы он быстро остыл и затвердел, чтобы вы могли быстро отсоединить провода и т. Д., Не беспокоясь о том, что они выйдут из строя, потому что припой не полностью затвердел.

Кроме того, в пластическом состоянии поверхность может быть нарушена из-за случайного движения, что приведет к грубым, некрасивым на вид стыкам, поэтому чем быстрее она перейдет в это состояние, тем лучше.

На видео выше это показано с 2:20 до 9:56.

Тогда лучший припой — это тот, который имеет низкую, более быструю точку плавления, поэтому избегайте пребывания в пластичном состоянии, когда он полностью нагревается и быстро остывает — но он все еще твердый при затвердевании, и это зависит от смеси используемые металлы.

И я обнаружил, что смесь припоя из 63% олова и 37% свинца является оптимальной для этого.

Другие смеси, такие как 50/50 и олово / бессвинцовые, имеют более высокие температуры плавления (например, им требуется больше времени для достижения полной точки плавления и требуется больше времени для охлаждения — именно то, что вам не нужно) или впоследствии могут быть слишком мягкими. , таким образом создавая слабые стыки и соединения.

Смесь 63/37, однако, плавится очень быстро — и при низкой температуре 183 ° C — и так же быстро возвращается в свою твердую форму.

Для этой смеси я также ищу припой с канифолью / флюсовым сердечником.

Флюс очищает поверхность обрабатываемого материала, чтобы обеспечить лучшее соединение и пайку с помощью этой встроенной функции, избавляя от необходимости одновременно использовать припой, утюг и разделение флюса. (Канифоль — это форма флюса).

После поиска я нашел , этот припой дает наилучшие результаты.

Малый диаметр делает его идеальным для точной работы, а смесь олова / свинца 63/37 идеально подходит для низкотемпературного быстрого плавления / охлаждения.

Необходимые принадлежности для пайки

Карандаш для чистки:
Карандаш для чистки, который часто упускают из виду, но, на мой взгляд, очень важен для качественной пайки.В то время как флюс в припое очищает обрабатываемые поверхности и способствует связыванию расплавленного припоя, очистка поверхностей абразивным очистителем удалит больше грязи и окисления, препятствуя хорошему сцеплению, и, таким образом, обеспечит намного, намного лучшее соединение.

Особенно это касается рельсов, которые притягивают много грязи и сажи.

Абразивные щетки из стекловолокна

отлично подходят для этого (они также являются хорошим средством для чистки рельсов), но они быстро изнашиваются, поэтому я использую эту, у которой есть сменные головки.

Зажимы:
Ох, как мои пальцы оценили бы, что я узнал об этом, когда только начал.

Паяемый металл проводит не только электричество, но и тепло, и если вы когда-либо пытались удерживать рельс или провод во время пайки, вы знаете, что тепло перемещается быстро, и вам не придется долго его отпускать. Неизменно это происходит сразу после того, как было сделано идеальное соединение, и, когда вы отпускаете, провода сдвигаются до того, как затвердеет припой, разрушив все это.

Это было после одного особенно болезненного опыта обжигания пальцев, когда я начал искать альтернативный метод крепления проводов вместе и обнаружил радость зажимов и зажимов типа «крокодил».

Руки помощи Am-Tech с тех пор стали моим другом на пальцах. Он оснащен не только зажимами на регулируемых кронштейнах, но также увеличительным стеклом и держателем паяльника, и он всегда под рукой, когда я работаю над своей электрооборудованием.

Набор плоскогубцев по металлу тоже обычно под рукой. Присоединение их к проводам после точки пайки, но до того, как сигнальный или точечный двигатель будет действовать как теплоотвод, удерживая тепло от хрупкой электроники, которая в противном случае могла бы быть повреждена.Их можно найти в любом магазине инструментов или в магазине DIY.

Wire Wool:
Окисление на жалах паяльника происходит очень быстро, и если его не удалить с помощью частой очистки, это приведет к загрязнению припоя, что снизит качество соединения. Для частой чистки паяльника следует использовать проволочную вату или даже влажную губку.

Хотите улучшить пайку на своей модели железной дороги? Вот как.

А теперь то, что я обещал. Как паять.

Для нетерпеливых, посмотрите это короткое видео:

Для тех, кто предпочитает читать или распечатывать для справок в будущем, вот одно из лучших руководств.Он разработан компанией Instructables и является одним из моих любимых по этой теме, поскольку он охватывает не только пайку, но и часто упускаемый из виду вопрос очистки.

«Если у вас есть приличный утюг, правильный припой и чистящая жидкость, вы на полпути, вам просто нужно обратить внимание на пару важных моментов, и вы получите хорошие паяные соединения.

Современные жала паяльника, как правило, имеют специальные покрытия, это хорошо, потому что предотвращает окисление так же быстро, как раньше.Это покрытие является причиной, по которой я говорю, что вы никогда не должны подпиливать или шлифовать наконечник, чтобы очистить его, как только вы начнете это делать, вам, вероятно, придется продолжать делать это время от времени, и наконечник будет довольно быстро изнашиваться. Если посмотреть на наконечник, он прослужит долго.

Это окисление происходит быстро, когда наконечник горячий. Вы можете видеть это, потому что наконечник меняет свой цвет с блестящего серебристого на темный и тусклый, на самом деле он становится серого цвета и может почти стать черным. Теперь проблема в том, что этот слой окисления снижает теплопередачу.Некоторые люди не понимают, какой эффект это имеет, и продолжают пытаться паять железом в таком состоянии. Проблема в том, что вам будет сложно сделать одно паяное соединение с таким наконечником.

Секрет в том, чтобы чистить его перед каждым стыком. Ну, иногда вы можете сделать несколько стыков сразу друг за другом, и я обычно, по крайней мере, выполняю, например, оба провода резистора, но вы не можете просто паять, не очищая наконечник.

Теперь для очистки можно просто протереть кончик губкой пару раз, так что ничего страшного.Но если утюги просидели несколько минут, нужно пойти немного дальше. Вам нужно очистить, а затем «залудить» наконечник.

«Лужение» предотвращает окисление наконечника, и для этого наконечник должен быть горячим и чистым. Итак, вы берете горячий утюг, протираете кончик губкой о губку для чистки несколько раз, а затем сразу же расплавляете припой на кончике, чтобы покрыть его оловом. Не стесняйтесь припоя, это дешево, и он будет выпадать из наконечника, когда вы это делаете, но некоторые прилипают, вроде « красят » наконечник припоем, а затем вытирают излишки на вашей промывке, а затем делают припой суставы сразу.

Если вы положите утюг на минуту после лужения, вам, вероятно, придется снова протереть его о губку для чистки, а затем можно будет паять. Но подождите слишком долго, и вам нужно будет снова очистить и залудить его. Вот почему рекомендуется загрузить плату, скажем, всеми резисторами, а затем спаять их все сразу вместо того, чтобы вставлять один, паять, вставлять следующий и т. Д. Таким образом вы можете сделать несколько соединений, протрите начисто и сделайте еще несколько и т. д. Между прочим, вы должны залудить новый наконечник при первом использовании, прежде чем утюг станет горячим в первый раз, наконечник будет блестящим, нагревается и начинает темнеть, очистите его и залудить.

На самом деле это не так сложно, и с практикой это станет вашей второй натурой, вы узнаете, когда вам нужно залудить кончик, а когда просто протереть его. Будьте осторожны, хотя достаточно протереть его, чтобы очистить его, он должен быть блестящим после протирания, иначе он очень быстро окислится.

Идея пайки заключается в том, что вы хотите, чтобы обе соединяемые детали были достаточно горячими, а затем ввести припой. Не загружайте наконечник припоем и не пытайтесь перенести его на стык.Вы должны одновременно коснуться кончиком обеих частей, которые хотите соединить, и подержать там пару секунд, чтобы они нагрелись.

Теперь лучший способ решить, что вам следует нагревать, — это запомнить простое правило: припой всегда течет навстречу теплу.

Так что подержите утюг на стыке на секунду или две, затем введите припой в стык, он расплавится, когда коснется утюга, как только вы увидите, что припой течет в стык, снимите паяльник.Не дергайте, просто снимайте.

Теперь, чтобы сделать это хорошо, вам нужно, чтобы все было закреплено на месте, чтобы вы могли держать утюг в одной руке, а припой — в другой. Никаких уловок с балансом (до тех пор, пока вы не поймете, что делаете, и не сможете избежать наказания за это). Для этого необходимо, чтобы все удерживалось на месте собственным весом, или под натяжением, или зажимом, или чем-то еще, не гоняясь за деталями вокруг скамейки горячим утюгом. «

Что дальше для улучшения пайки

Справочные продукты:

Подробнее:

• Большой справочник вопросов и ответов по распространенным проблемам пайки от гуру Adafruit
• Подробное объяснение состава припоя и проблем, связанных с бессвинцовым припоем
• Railway Electrics: Одно из наиболее полных руководств по моделированию электричества железных дорог.

И все! Все, что я могу сказать и порекомендовать сейчас, это пойти и практиковаться, практиковаться и практиковаться, но если вы следовали этим советам, вам не придется долго мучиться с пайкой.

И последнее, личное замечание: Я трачу огромное количество времени на тестирование, фотографирование, написание и исследование методов для этих статей и оплачиваю все текущие расходы на MRE из собственного кармана. Если вы нашли эту статью полезной, вы можете поддержать меня, сделав пожертвование на моей странице сбора средств.Спасибо и счастливого моделирования, Энди.
Уведомление для аффилированных лиц: по некоторым ссылкам на этой странице вы попадете в тщательно отобранные компании, включая Hornby, B&Q, Rapid Online, Amazon, eBay, Scale Model Scenery и Element Games, через которые вы можете покупать упомянутые продукты. Эти ссылки сделаны в соответствии с их партнерскими схемами, что означает, что, хотя цена для вас не меняется, я получаю небольшую комиссию за размещаемые вами заказы. Пожалуйста, прочтите заявление об отказе от ответственности для получения более подробной информации.

Обновлено: 5/02/21

Как паять провода — полное руководство

При соединении двух непересекающихся проводов важно убедиться, что они проводят электричество после их соединения.

Швы, образованные клеями, будут мешать прохождению электричества, поскольку клеи являются естественными изоляторами. Даже если вы используете токопроводящий клей, соединения не будут прочными и могут сломаться при сгибании проводов. Таким образом, высока вероятность того, что это может привести к короткому замыканию.

Пайка устраняет эти проблемы и обеспечивает наиболее надежный и эффективный способ сращивания проводов. Суставы крепкие и не мешают току.

Ниже мы перечислили пошаговый процесс пайки проводов,

Шаг 1: Подготовка проводов

Во-первых, вам нужно снять изоляцию, покрывающую провода.Затем плотно скрутите нити каждой проволоки, чтобы они упорядочились.

При желании можно добавить паяльную смолу в нити проводов. Когда вы лужите провода, смола поможет припою плавно течь.

Шаг 2. Лужение проводов

Лужение — это процесс плавления припоя вокруг проводов. В этом случае вы должны использовать паяльник и расплавить припой на нити. Этот процесс также способствует равномерному распределению тепла по проволоке.

Не следует наносить слишком много припоя. В противном случае проволока станет прочной. Вы хотите, чтобы провода были гибкими, чтобы их можно было сгибать при соединении и сращивании.

Шаг 3. Соединение проводов

Перед тем, как паять провода, вы должны намотать их друг на друга. Обертка гарантирует, что провода останутся целыми. Здесь припой не действует как клей, скрепляющий два провода. Скорее, это помогает проводить электричество.

Вам нужно намотать провода один на другой.Делайте это так, чтобы бинты не накладывались друг на друга. Обертки должны прилегать друг к другу и плотно прилегать друг к другу.

Шаг 4: Пайка стыка

Плотно намотав провода друг на друга, с помощью паяльника нагрейте обернутую часть проводов. Провода расплавятся и будут спаяны. В результате получится хороший прочный стык.

Также можно нанести припой. Припой заполнит зазоры и повысит прочность соединения.

Советы по безопасности при пайке

Независимо от вашего опыта пайки, вы никогда не должны игнорировать правила техники безопасности.Во всяком случае, ваш опыт должен помочь вам понять важность соблюдения этих стандартов безопасности.

Ниже приведены советы по безопасности, которым мы настоятельно рекомендуем следовать при пайке проводов.

• Наденьте защитные очки и перчатки перед началом процесса.
• Выполняйте пайку в хорошо вентилируемом помещении.
• Никогда не прикасайтесь к кончику паяльника.
• Выключайте и отсоединяйте паяльник, когда он не используется.
• Удерживайте провода зажимами.
• Имейте наготове огнетушитель и аптечку.
• После использования замените все в исходное положение.

Часто задаваемые вопросы 1. Что такое лужение и почему оно важно?

Лужение — это процесс нанесения припоя на только что зачищенные провода и их плавления. Это заставит провод плавиться и плавно плавиться по другому проводу во время пайки. Кроме того, он также продлевает срок службы проволоки, предотвращая коррозию и окисление.

2. А провода перед пайкой скручиваете?

Да, перед пайкой надо скрутить и намотать провода друг на друга. Это гарантирует, что провода останутся целыми и не расстанутся при пайке.

3. Как обматывать провода перед пайкой?

Необходимо плотно намотать два провода друг на друга. Следует следить за тем, чтобы накладки не накладывались друг на друга. Скорее бинты должны быть рядом друг с другом.

4. Можно ли вместо пайки клеить провода?

Нельзя использовать суперклей для соединения проводов, так как он не проводит электричество.Вместо этого вы можете использовать токопроводящие клеи для соединения проводов. Тем не менее, это не так надежно, как соединение проводов припоем.

Заключение

Как вы убедились, процесс пайки проводов несложный. Сначала нужно залудить провода, намотать их друг на друга и спаять сращивания. Кроме того, обязательно следуйте нашим правилам безопасности, чтобы пайка была безопасной.

Если у вас есть другие сомнения или вопросы, вы можете связаться с нами, используя раздел комментариев.Мы вам поможем. Вы также можете публиковать свои мысли и мнения в поле для комментариев.

Kid Maker: как паять | Scholastic

Пайка (произносится как sa-der-ing) — это процесс, при котором вы соединяете два или более металлов путем плавления присадочного металла, называемого припоем, в стыке, где встречаются металлы. Присадочный металл плавится раньше других металлов, потому что он имеет более низкую температуру плавления, чем эти металлы. Пайка часто используется для изготовления украшений и витражей, а также в водопроводной и электрической проводке.

Раньше почти все припои содержали свинец, но сплавы, не содержащие свинца, становятся все более широко используемыми из-за проблем, связанных с окружающей средой.

Производители детей от 6 лет могут паять металл под присмотром взрослых. Вот пошаговые инструкции, как разжечь страсть вашего ребенка к пайке.

Материалы и инструменты

• Паяльник
• Стальная проволока (калибр 0,0286)
• Защитные очки
• Инструмент «Руки помощи»
• Кусачки
• Паяльник (с губкой)

Указания
Шаг 1: Намочите губку (она используется для чистки утюга после пайки).

Шаг 2: Подключите паяльник к розетке.

Убедитесь, что вилка и провод не создают опасности споткнуться.

Шаг 3: Наденьте защитные очки или защитные очки на себя и своего ребенка.

Шаг 4: Включите паяльник.

Шаг 5: Увеличьте температуру до 700 градусов по Фаренгейту (примерно 400 градусов по Цельсию).

Шаг 6: Отрежьте кусочки проволоки.

Используйте кусачки, чтобы отрезать два куска стальной проволоки. Кусочки должны быть длиной с указательный палец.

Шаг 7: Передайте проволоку в руки помощи.

Поместите два куска стальной проволоки в инструмент «Руки помощи». Вставьте по одному проводу в каждый из двух зажимов типа «крокодил». Разместите проволоку в форме буквы «X».

Шаг 8: Удерживайте припой.

Держите припой в руке, противоположной руке, которой вы пишете (если вы правша, держите припой в левой и наоборот). Убедитесь, что припой не слишком близко к вашим пальцам и не слишком далеко.

Шаг 9: Возьмите паяльник.

Выньте паяльник из кобуры, удерживая его ТОЛЬКО за желтые ручки. (В другом месте утюг будет очень горячим). Возьмитесь за утюг так же, как за карандаш.

Шаг 10: Нагрейте провода.

Прикоснитесь горячим концом паяльника к точке пересечения двух отрезков стальной проволоки (середина «X»). Подержите здесь утюг примерно 30 секунд, чтобы нагреть стальную проволоку.

Шаг 11: Припаяйте соединение.

Медленно вставьте припой в точку пересечения «X» и паяльника.Если стальная проволока достаточно горячая, припой расплавится и на месте соединения появится небольшой кусок металла (во время этого процесса может появиться немного дыма). Если припой не плавится, то нужно продолжить нагрев стальной проволоки утюгом.

Повторяйте этот процесс, пока не получите паяное соединение на пересечении двух отрезков стальной проволоки. Не прикасайтесь к горячему стыку примерно 30 секунд, прежде чем протестировать его, иначе вы можете получить ожог.

Шаг 12: Припаяйте соединение.

После того, как вы закончите пайку, аккуратно протрите влажную губку любым дополнительным припоем, чтобы кончик паяльника оставался чистым.

Шаг 13: Заменить паяльник.

Верните паяльник обратно в кобуру. Не ставьте утюг на стол или другую рабочую поверхность.

Если вы закончили свой проект, обязательно выключите утюг, а затем выключите его. Дайте паяльнику полностью остыть в течение 30 минут, прежде чем прикасаться к нему или убирать его.
