1 Магнитное поле. Магнитная индукция. Линии магнитной индукции. Графическое изображение магнитных полей. Поток вектора магнитной индукции. Теорема Остроцкого – Гаусса.

Магнитное поле — составляющая электромагнитного поля, появляющаяся при наличии изменяющегося во времени электрического поля. Кроме того, магнитное поле может создаваться током заряженных частиц, либо магнитными моментами электронов в атомах (постоянные магниты).

Магни́тная инду́кция —векторная величина, являющаяся силовой характеристикой магнитного поля в данной точке пространства. Показывает, с какой силой магнитное поле действует назаряд , движущийся со скоростью.

Линиями магнитной индукции (силовыми линиями магнитного поля) называются линии, проведенные в магнитном поле так, что в каждой точке поля касательная к линии магнитной индукции совпадает с направлением вектора В в этой точке поля.

Линии магнитной индукции проще всего наблюдать с помощью мелких

Игольчатых железных опилок, которые намагничиваются в исследуемом поле и ведут себя подобно маленьким магнитным стрелкам (свободная магнитная стрелка разворачивается в магнитном поле так, чтобы ось стрелки, соединяющая ее южный полюс с северным, совпадала с направлением В).

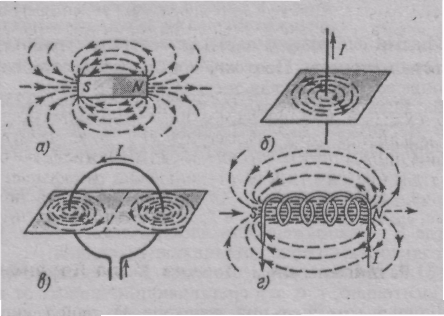

Вид линий магнитной индукции простейших магнитных полей показан

на рис. Из рис. б — г видно, что эти линии охватывают проводник с током, создающий поле. Вблизи проводника они лежат в плоскостях, перпендикулярных проводнику.

Направление линий индукции определяется поправилу буравчика: если ввинчивать буравчик по направлению вектора плотности тока в проводнике, то направление движения рукоятки буравчика укажет направление линий магнитной индукции.

Линии индукции магнитного поля

тока ни в каких точках не могут обрываться, т. е. ни начинаться, ни кончаться: они либо замкнуты (рис. б, в, г), либо бесконечно навиваются на некоторую поверхность, всюду плотно заполняя ее, но никогда не возвращаясь вторично в любую точку поверхности.

Теорема Гаусса для магнитной индукции

Поток вектора магнитной индукциичерез любую замкнутую поверхность равен нулю:

Это эквивалентно тому, что в природе не существует «магнитных зарядов» (монополей), которые создавали бы магнитное поле, как электрические заряды создают электрическое поле. Иными словами, теорема Гаусса для магнитной индукции показывает, что магнитное поле являетсявихревым.

2 Закон Био- Савара – Лапласа

Пусть постоянный ток течёт по контуру γ, находящемуся в вакууме,— точка, в которой ищется поле, тогдаиндукциямагнитного поля в этой точке выражается интегралом (в системеСИ)

Направление перпендикулярнои, то есть перпендикулярно плоскости, в которой они лежат, и совпадает с касательной к линиимагнитной индукции. Это направление может быть найдено по правилу нахождения линий магнитной индукции (правилу правого винта): направление вращения головки винта дает направление, если поступательное движение буравчика соответствует направлению тока в элементе. Модуль вектораопределяется выражением (в системеСИ)

Векторный потенциалдаётся интегралом (в системеСИ)

Закон Био — Савара — Лапласа может быть получен из уравнений Максвелладля стационарного поля. При этом производные по времени равны 0, так что уравнения для поля в вакууме примут вид (в системеСГС)

где —плотность токав пространстве. При этом электрическое и магнитное поля оказываются независимыми. Воспользуемся векторным потенциалом для магнитного поля (в системеСГС):

Калибровочная инвариантностьуравнений позволяет наложить на векторный потенциал одно дополнительное условие:

Раскрывая двойной роторпоформуле векторного анализа, получим для векторного потенциала уравнение типауравнения Пуассона:

Его частное решение даётся интегралом, аналогичным ньютонову потенциалу:

Тогда магнитное поле определяется интегралом (в системе СГС)

аналогичным по форме закону Био — Савара — Лапласа. Это соответствие можно сделать точным, если воспользоваться обобщёнными функциямии записать пространственную плотность тока, соответствующую витку с током в пустом пространстве.Переходяот интегрирования по всему пространству к повторному интегралу вдоль витка и по ортогональным ему плоскостям и учитывая, что

получим закон Био — Савара — Лапласа для поля витка с током.

Линии магнитной индукции Википедия

Силовые линии, изображающие электрическое поле, созданное положительным зарядом (слева), отрицательным зарядом (по центру) и незаряженным объектом (справа).

Силовая линия, или интегральная кривая, — это кривая, касательная к которой в любой точке совпадает по направлению с вектором, являющимся элементом векторного поля в этой же точке. Применяется для визуализации векторных полей, которые сложно наглядно изобразить каким-либо другим образом. Иногда (не всегда) на этих кривых ставятся стрелочки, показывающие направление вектора вдоль кривой. Для обозначения векторов физического поля, образующих силовые линии, обычно используется термин «напряжённость».

Различные виды реальных физических полей имеют свои особенности, которые проявляются в изображении интегральных кривых. В частности, электрический заряд является центром, в котором сходятся силовые линии.

Электрическое поле[ | ]

Электрическое поле, согласно уравнениям Максвелла ∇→×E→=−dB→dt{\displaystyle {\vec {\nabla }}\times {\vec {E}}=-{\frac {d{\vec {B}}}{dt}}} и ∇⋅D→=ρ{\displaystyle \nabla \cdot {\vec {D}}=\rho }, может быть как потенциальным (обусловлено наличием электрических зарядов), так и вихревым (возникающим за счёт явления электромагнитной индукции), или комбинацией этих двух случаев. Потенциальное электрическое поле имеет интегральные кривые, которые начинаются на положительном заряде и заканчиваются на отрицательном; сила Кулона, действующая на пробный заряд, будет направлена по касательной к интегральной кривой^[1]^[2]. Силовые линии вихревого поля замкнуты, их плотность в точке пространства определена значением производной по времени магнитной индукции в этой точке, а направление определяется правилом буравчика.

Магнитное поле[ | ]

$\nabla \cdot {\vec {D}}=\rho$

Линии магнитной индукции, теория и примеры

Определение и общие сведения о линиях магнитной индукции

Магнитное поле является силовым. Это означает, что магнитное поле векторное, и в его каждой точке на пробную частицу (в магнитном поле в качестве пробной частицы выступает пробный контур с током или магнитная стрелка) действует вектор силы. Следовательно, как и электрическое поле, магнитное поле можно изображать при помощи линий поля, которые называют линиями магнитной индукции. Все касательные к линиям магнитной индукции в каждой точке совпадают с направлением вектора индукции (). Через каждую точку магнитного поля можно провести линию магнитной индукции.

Так как вектор магнитной индукции в любой точке поля обладает определенным направлением, то и направление линии магнитной индукции является единственным. Это означает, что линии магнитной индукции не пересекаются. Направление линий магнитной индукции определено правилом правого винта. Которое говорит о том, что головка винта, который поворачивают по направлению тока, движется по направлению линии магнитной индукции.

Изображение линий магнитной индукции

Линии магнитной индукции изображают с такой плотностью, чтобы их количество (на единицу перпендикулярной им поверхности) было пропорционально величине магнитной индукции в рассматриваемой точке поля. Следовательно, изучая линии индукции, имеется возможность наглядного представления изменения магнитной индукции поля в пространстве (по величине и направлению).

Линии магнитной индукции можно увидеть, если провести эксперимент с железными опилками, которые намагничивают в рассматриваемом магнитном поле. Эти опилки ведут себя как малые магнитные стрелки. При реализации подобного эксперимента проводник с током пропускают через горизонтальную стеклянную пластинку (или лист картона), на нее насыпают некоторое количество опилок из железа. При встряхивании пластинки опилки выстраиваются в цепочки, форма которых соответствует линиям магнитного поля.

Линии магнитной индукции всегда являются замкнутыми (или уходят в бесконечность), не имеют начала и конца. Это имеет место для любого магнитного поля, порождаемого любым током. Векторные поля, которые имеют непрерывные линии, называют вихревыми. Магнитное поле является вихревым.

Примеры решения задач

Понравился сайт? Расскажи друзьям!

определения и понятие линий магнитных индукций

С помощью классического компаса можно практически определить направление силового вектора в любой точке линии магнитной индукции. В этой публикации рассмотрены теоретические знания по заданной теме и рекомендации для решения практических задач.

Определение линий магнитной индукции

Источники магнитного поля

Приведенный выше эксперимент наглядно демонстрирует, как любой человек может определить направление силовых линий магнитного поля Земли. Стрелка прибора покажет направления на южный и северный полюс. Продольная ось этого индикатора будет совпадать с вектором (В).

Электромагнитное поле проводника

Если аналогичный опыт выполнить около проводника с током, по движению стрелки можно определить круговое расположение силовых линий. Они образуют замкнутые кольца, перпендикулярные осевой линии кабеля.

Электромагнитная индукция

Достаточно сильное поле образует индукционная катушка. Практический пример – соленоид реле или запорного устройства. При включении такой узел втягивает внутрь металлический сердечник.

Схематический рисунок поясняет направление втягивающей силы, которая образуется в центральной оси соленоида

Что такое электромагнитная индукция

Это явление сопровождается возникновением поля в определенной среде, тока – в проводящем материале или поляризации отдельных предметов. Электромагнитная индукция зависит от изменения магнитных параметров со временем или соответствующего перемещения функциональных компонентов.

Установлена точная дата данного открытия – 29.08.1831 г. Известен автор – М. Фарадей. Ученый выявил пропорциональную зависимость ЭДС в замкнутом контуре от скорости, с которой изменяется магнитный поток.

Законы Ленца и Фарадея

Закон Фарадея показывает математическое соотношение важнейших параметров этого явления:

E = – dФ/dt,

где:

Е – ЭДС;
Ф – поток, образованный проникающим через ограниченный контур вектором магнитной индукции;
t – время.

В этом выражении «-» перед основной частью обозначает правило, сформулированное Э. Ленцем. Этот российский ученый установил, что ток в рассматриваемом контуре создает направленность поля, противоположную силовой компоненте магнитного потока.

Для практического применения удобнее выразить отмеченные выше закономерности следующим образом:

Е = -N*(dФв/dt).

В этом примере представлена индукционная катушка, помещенная в магнитное (переменное) поле. Дополнительные компоненты:

N – количество витков соленоида;
Фв – поток через единичный виток.

В дифференциальном представлении этот закон описывают интегралом по произвольной поверхности от вектора магнитной индукции, который пронизывает область с определенными границами. Подобная форма позволяет учесть только изменения поля. Магнитным потоком называют совокупность линий, которые проходят через определенную площадку. Для упрощения расчетов полагают, что поле является однородным.

Правило правой руки для магнитных и электрических сил

Если проводник перемещается в постоянном магнитном поле, в нем образуется движение заряженных частиц. Для уточнения основных параметров явления не нужны расчеты и эксперименты. Достаточно запомнить простую технологию, изображенную на следующем рисунке.

Правило «правой руки»

При таком расположении постоянного магнита перемещают проводник снизу вверх в сторону, куда указывает поднятый большой палец. Ладонь поворачивают в сторону северного полюса. Четыре сомкнутых пальца покажут направление движения индукционного тока.

Сведения о линиях магнитной индукции

Из приведенных данных понятна силовая природа поля, созданного переменным током или перемещением проводника. Векторное выражение используют для точного выражения воздействий на индикаторный элемент. В начале публикации таким компонентом была стрелка компаса. Далее показана возможность применения проводящей рамки с током.

Линии индукции магнитного поля применяют для наглядного изображения данного явления. Если в любой точке такой кривой нарисовать вектор (В) по касательной, он укажет направление воздействия. Размером в масштабе показывают определенную силу.

Элементарной проверкой геометрических параметров можно установить уникальность каждого вектора. Они, как и линии силового поля, не пересекаются. Ниже представлены способы для уточнения распределения энергетических потоков в проводнике и окружающем пространстве.

Два способа определения направленности силового поля (электрического тока)

Для варианта с прямолинейным проводником правую руку сжимают, как показано на первом рисунке. Большой палец направляют в сторону движения тока. Сжатые пальцы покажут направление силовых линий. Вторая часть картинки демонстрирует определение параметров поля при пропускании тока через кольцевую рамку – «правило буравчика». Вращение этого инструмента аналогично направлению тока.

К сведению. Если соленоид достаточно большой по длине, поле в большей части рабочего объема будет однородным. Допустимо считать, что линии магнитного поля в этом случае расположены параллельно.
Изображение линий магнитной индукции
Чтобы наглядно изучить распределение поля в пространстве, уменьшают размеры измерительных элементов. Для эксперимента подойдут железные опилки, равномерно рассыпанные на поверхности картонного листа или другой электрически нейтральной плоскости.

Линии магнитной индукции – наглядное изображение распределения силового поля
Если поднести с обратной стороны магнит, металлические частицы, как миниатюрные стрелки компаса, распределяться вдоль силовых полос. По расстоянию между ними можно судить об энергетических параметрах поля в определенном месте. Аналогичным образом создают рисунок. Большая густота (около полюсов) свидетельствует об увеличенном значении индукции.
К сведению. Физическим разделением постоянного магнита на части не получится создать отдельные полюса. В этом – принципиальное отличие от электростатических зарядов определенной полярности, которые также создают силовое поле.
Представленные знания применяют для решения разных инженерных задач. В частности, пригодятся простые правила определения направления тока в проводнике и стороны, в которую перемещается сердечник соленоида.

Поезд на магнитной подушке разгоняется до высоких скоростей с минимальными энергетическими потерями
Видео
Что называется и линией магнитной индукции? — Студопедия.Нет
Линиями магнитной индукции (силовыми линиями магнитного поля) называются линии, проведенные в магнитном поле так, что в каждой точке поля касательная к линии магнитной индукции совпадает с направлением вектора В в этой точке поля.
Линии магнитной индукции проще всего наблюдать с помощью мелких игольчатых железных опилок, которые намагничиваются в исследуемом поле и ведут себя подобно маленьким магнитным стрелкам (свободная магнитная стрелка разворачивается в магнитном поле так, чтобы ось стрелки, соединяющая ее южный полюс с северным, совпадала с направлением В).
Сформулируйте правило правого винта.
Правило правой руки
Правило буравчика: «Если направление поступательного движения буравчика (винта) с правой нарезкойсовпадает с направлением тока в проводнике, то направление вращения ручки буравчика совпадает снаправлением вектора магнитной индукции».
Определение направления магнитного поля вокруг проводника
Правило правой руки: «Если большой палец правой руки расположить по направлению тока, то направлениеобхвата проводника четырьмя пальцами покажет направление линий магнитной индукции».
Для соленоида оно формулируется так: «Если обхватить соленоид ладонью правой руки так, чтобы четырепальца были направлены вдоль тока в витках, то отставленный большой палец покажет направление линиймагнитного поля внутри соленоида».

4. Сформулируйте закон Био-Савара-Лапласа, нарисуйте поясняющий рисунок.

. (13.1)
для напряженности законБио — Савара — Лапласа примет вид
. (13.3)

Закон Био — Савара — Лапласа (13.1) и (13.3) представлен в виде дифференциального уравнения для магнитной индукции и напряженности, создаваемых небольшим участком проводника . Для вычисления полной магнитной индукции или напряженности магнитного поля,создаваемого в точке с током , идущим по проводнику конечной длины надо геометрически суммировать элементарные индукции (напряженности ), создаваемые всеми элементами тока :
, .
Если индукция магнитного поля от всех элементов тока направлены вдоль одной прямой, то геометрическое суммирование сводится к алгебраическому суммированию, т.е. к интегрированию:
; (13.5)
. (13.6)

Что называется соленоидом? Нарисуйте силовые линии для соленоида.
Соленоидом называется цилиндрическая катушка, содержащая большое, число витков провода, по которому идет ток. Если шаг винтовой линии проводника, образующего катушку, мал, то каждый виток с током можно рассматривать как отдельный круговой ток, а соленоид — как систему последовательно соединенных круговых токов одинакового радиуса, имеющих общую ось.
