Для понимания особенностей подключения стандартного выключателя потребуется изучить принцип его работы. В качестве примера, удобного для описания, выбрана разновидность приборов с одной клавишей.

• переключатель всегда устанавливается в разрыв фазного провода, второй конец которого отводится либо к распределительной коробке, либо прямо к светильнику;
• с двух сторон имеется только два провода, причем каждый из них предназначен для своих целей;
• один из них прокладывается до выключателя от линейного автомата и постоянно находится под напряжением;
• на втором проводе оно отсутствует, из-за чего подключенный к выключателю осветительный прибор не горит.

Сетевые 220 Вольт поступают на него только после нажатия на кнопку или клавишу при переведении ее в режим «Включено». После этого исправный светильник или лампочка сразу же загораются.

При подключении трехклавишного выключателя распределение функций каждого из контактов то же самое. Но в этом случае со стороны отвода проводников к распределительной коробке или люстре располагается два контакта, служащие для коммутации различных групп лампочек. Соответственно, количество обозначений становится большим на одно. То же самое наблюдается при использовании трехклавишного изделия, у которого число контактов и отводящих проводников увеличивается еще на единицу. Знание этих особенностей устройства коммутирующего прибора поможет расшифровать маркировку L на выключателе.

Что обозначает L

Общепринятые обозначения на выключателях света наносятся с целью маркировки их контактных соединителей или для указания положения, в котором находится их клавиша.

Контакт, к которому подводится фаза от распределительного щитка, имеет обозначение L на выключателях для всех видов приборов – как одноклавишных, так и многоклавишных.

Предположительно, этот символ взят от первой буквы английского слова «Line», означающего линию или линейный провод. У второго контакта также имеется свое обозначение, которое у разных производителей имеет различный вид:

• Символ L с добавлением к нему единицы – L1.
• Тот же знак, но с добавлением штриха – L`.
• Небольшая стрелка, обращенная вверх.
• Просто единица («1»).

У ряда производителей этот отвод вообще никак не обозначается. Если он находится сверху, от него отводится провод к люстре или распределительной коробке.

В ПУЭ оговаривается, с каких сторон должны подводиться и отводиться проводники к выключателю. Согласно требованию нормативов, подводка делается снизу, а отвод монтируется сверху.

У двухклавишных и трехклавишных приборов количество отводящих проводников возрастает до двух и трех соответственно, что вынуждает их производителей маркировать дополнительные контакты. Поэтому в их обозначениях часто встречаются такие значки как L2, L3 или та же буква, но с двумя или тремя штрихами. Также возможен вариант, когда вместо букв рядом с выходными клеммами стоят только цифры, соответствующие номеру отводящего проводника.

Как подключаются выходные контакты

Наличие большого количества обозначений на контактах многоклавишных электрических переключателей вызывает определенные сложности с их подключением. Неопытному пользователю без измерительного оборудования сложно определить, какой из проводников ответственен за включение конкретной лампочки в люстре или одной из групп осветителей. В этой ситуации приходится действовать методом проб или ошибок.

Порядок действий с каждым типом выключателей можно представить в виде следующего алгоритма:

• при одноклавишном варианте на выключателе имеются L и L1 –это означает, что к выходу подсоединяется только один отводящий проводник;

Одноклавишные выключатели

• в двухклавишном аналоге их придется поочередно подсоединять к каждой из выходной клемм, и смотреть какой из осветителей загорается. На основе экспериментальных данных выбираются нужные контакты под обозначениями L1 и L2;

Двухклавишные выключатели

• в трехклавишном образце возможности расширяются: придется перебирать порядок подключения много раз (количество комбинаций из трех вариантов равно 6-ти).

Трёхклавишные выключатели

Упростить последнюю операцию удается, если поочередно подсоединять «неопознанные» отводящие проводники с фазным проводом и наблюдать, какие лампочки, группы или светильники загораются.

Каждый раз после подключения очередного провода и определения группы осветителей этот отвод подсоединяется к клемме, выбранной именно для проверяемого потребителя. После этого функция управления данной цепью автоматически передается клавише, переключающий механизм которой связан с этим контактом.

Обозначения на корпусе

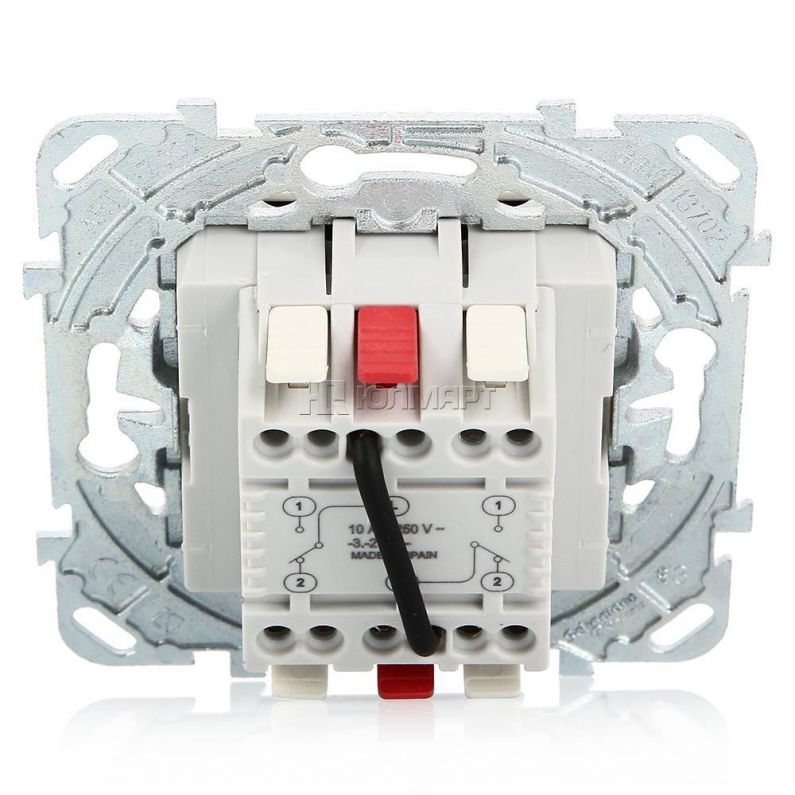

Помимо обозначения L на выключателе осветительных устройств у его рабочих контактов или на корпусе встречаются другие символы и значки.

Чаще всего производители используют символический принцип маркировки двух состояний коммутирующего прибора – включено и выключено. В качестве таких символов традиционно применяются интуитивно понятные нуль и единица («0» и «1»). Первый из них соответствует состоянию «Выключено» или ВЫКЛ и располагается в самой нижней зоне корпуса электрического прибора. Второй значок означает «Включено» (ВКЛ) и наносится в верхней части. Встречаются и такие редкие обозначения как стрелки, указывающие направление коммутации.

Ознакомившись с тем, что такое L на выключателе комнатного освещения, каждый желающий сможет самостоятельно подключить его к действующей электросети. В случае крайней необходимости можно отремонтировать неисправный прибор. Этому также поможет умение разбираться в отличии маркировок у разных типов выключателей, выпускаемых различными производителями.

Что значит «L» на выключателе

Обозначения на выключателях света, в зависимости от производителя, могут сильно различаться. В связи с этим довольно часто меня спрашивают: Что означает L на выключателе или другие маркировки контактов – L1, L2, L3, стрелки, цифры и т.д.

Чтобы ответить на этот вопрос давайте вспомним принцип работы выключателя и рассмотрим схему его подключения, на примере одноклавишного выключателя.

Как видите, выключатель ставиться в разрыв фазного провода, идущего к светильнику. Поэтому в подрозетнике с электропроводкой под одноклавишный выключатель, располагается два провода.

Первый, назовем его «А», идёт к выключателю из электрощита и всегда находится поднапряжением.
Второй, назовем его «B», идёт от выключателя к светильнику.

Когда вы нажимаете клавишу выключателя – проводники «А» и «B» соединяются, напряжение беспрепятственно идёт к светильнику и лампы в нем загораются. Соответственно при опускании клавиши, контакт разрывается и свет гаснет.

Теперь, если вспомнить основные обозначения в электрике, которые мы рассматривали ЗДЕСЬ (их не так много, советую ознакомится на будущее), становится понятным, что значит маркировка «L» на контакте выключателя.

Обозначение «L», на выключателе, указывает на контакт для подключения фазного провода. Того самого провода «А» в нашей схеме, который идёт от электрощита и всегда находится под напряжением.

Определить, какой из проводов в подрозетнике необходимо поместить в клемму L выключателя света довольно просто — достаточно проверить, например, индикаторной отверткой, на каком из проводников есть напряжение – тот и будет искомым фазным проводом «А».

В оставшийся, свободный, контакт одноклавишного выключателя, который может быть маркирован по-разному: L1, L`, стрелочкой, «1» или вообще никак, подключается провод «B» из нашей схемы, который идёт непосредственно к выключателю.

Довольно подробно о том, как правильно подключить одноклавишный выключатель, с описанием не только его контактов и порядка соединения проводов, а всего процесса монтажа, вы можете ознакомиться ЗДЕСЬ.

Если же вам при осмотре клемм выключателя света, кроме обозначения L и L1 встретились еще контакты, имеющие какие-то маркировки, то скорее всего вы имеете дело двух- или трех-клавишным выключателем.

При определении назначения контактов, например, двухклавишного выключателя работает та же логика, давайте рассмотрим его схему.

При подключении двухклавишного выключателя используется три провода, которые доступны при монтаже в подрозетнике, это:

«А» — фазный провод, идущий от электрощита и находящийся всегда под напряжением. Подключается к контакту L двухклавишного выключателя.

«B» — проводник,идущий к первому светильнику, либо же включающий первый режим работы люстры. Подключается к клемме L1, L` или просто «1» выключателя света.

«C» — провод, идущий ко второму светильнику или включающий второй режим работы той же люстры. Подключается к клемме L2, L« или просто «2» выключателя света.

Думаю, теперь общий принцип маркировки всех выключателей света вам понятен. Подробнее о том, как подключить двухклавишный выключатель, какие и куда провода следует подсоединить, описано ЗДЕСЬ.

Контакт L – это всегда место для подключения фазного провода.

Остальные же контакты (L1, L2, L3), чаще всего пронумерованные по порядку, относятся к соответствующим клавишам выключателя, нажатие которых зажжёт светильник, подключенный к клемме этой клавиши.

Определить, какой из проводов отвечает за включение какого из светильников, без специального оборудования, довольно сложно. Поэтому обычно их связь выявляется экспериментально.

Поочередно соединяя свободные проводники с фазным проводом в подрозетнике, вы сможете заметить какие светильники зажигаются. Другими словами, вы можете подключить выключатель проихвольно (кроме клеммы «L») и, если клавиши перепутаны, просто переставить местами провода в клеммах L2 и L3, если выключатель двухклавишный.

Если же контактов для подключения три или четыре, а выключатель света одноклавишный, или же контактов шесть, а выключатель двухклавишный, то тогда, вы скорее всего держите в руках один из видов переключателей.

Схему подключения проходного переключателя — три контакта для подключения проводов у одноклавишного устройства вы можете посмотреть ЗДЕСЬ. Двухклавишного переключателя — шесть клемм для подключения проводов ТУТ.

Схему подключения перекрестного переключателя – четыре контакта для подключения проводов у одноклавишной модели – ЗДЕСЬ.

Остались вопросы ?  — Пишите в комментариях к статье, постараюсь максимально оперативно ответить и помочь. Кромет того, буду рад любым дополнениям, поправкам, критике и т.д.

Выключатель l1 l2 com

Обозначения на выключателях света, в зависимости от производителя, могут сильно различаться. В связи с этим довольно часто меня спрашивают: Что означает L на выключателе или другие маркировки контактов – L1, L2, L3, стрелки, цифры и т.д.

Чтобы ответить на этот вопрос давайте вспомним принцип работы выключателя и рассмотрим схему его подключения , на примере одноклавишного выключателя.

Как видите, выключатель ставиться в разрыв фазного провода, идущего к светильнику. Поэтому в подрозетнике с электропроводкой под одноклавишный выключатель, располагается два провода .

Первый, назовем его «А» , идёт к выключателю из электрощита и всегда находится поднапряжением .
Второй, назовем его «B» , идёт от выключателя к светильнику.

Когда вы нажимаете клавишу выключателя – проводники «А» и «B» соединяются, напряжение беспрепятственно идёт к светильнику и лампы в нем загораются. Соответственно при опускании клавиши, контакт разрывается и свет гаснет.

Теперь, если вспомнить основные обозначения в электрике, которые мы рассматривали ЗДЕСЬ (их не так много, советую ознакомится на будущее), становится понятным, что значит маркировка «L» на контакте выключателя.

Обозначение « L », на выключателе, указывает на контакт для подключения фазного провода. Того самого провода «А» в нашей схеме, который идёт от электрощита и всегда находится под напряжением.

Определить, какой из проводов в подрозетнике необходимо поместить в клемму L выключателя света довольно просто – достаточно проверить, например, индикаторной отверткой, на каком из проводников есть напряжение – тот и будет искомым фазным проводом «А».

В оставшийся, свободный, контакт одноклавишного выключателя, который может быть маркирован по-разному: L1, L`, стрелочкой, «1» или вообще никак, подключается провод «B» из нашей схемы, который идёт непосредственно к выключателю.

Довольно подробно о том, как правильно подключить одноклавишный выключатель, с описанием не только его контактов и порядка соединения проводов, а всего процесса монтажа, вы можете ознакомиться ЗДЕСЬ.

Если же вам при осмотре клемм выключателя света, кроме обозначения L и L1 встретились еще контакты, имеющие какие-то маркировки, то скорее всего вы имеете дело двух- или трех-клавишным выключателем.

При определении назначения контактов, например, двухклавишного выключателя работает та же логика , давайте рассмотрим его схему.

При подключении двухклавишного выключателя используется три провода , которые доступны при монтаже в подрозетнике, это:

«А» – фазный провод, идущий от электрощита и находящийся всегда под напряжением. Подключается к контакту L двухклавишного выключателя.

«B» – проводник,идущий к первому светильнику, либо же включающий первый режим работы люстры. Подключается к клемме L1, L` или просто «1» выключателя света.

«C» – провод, идущий ко второму светильнику или включающий второй режим работы той же люстры. Подключается к клемме L2, L“ или просто «2» выключателя света.

Думаю, теперь общий принцип маркировки всех выключателей света вам понятен. Подробнее о том, как подключить двухклавишный выключатель, какие и куда провода следует подсоединить, описано ЗДЕСЬ.

Контакт L – это всегда место для подключения фазного провода.

Остальные же контакты (L1, L2, L3), чаще всего пронумерованные по порядку, относятся к соответствующим клавишам выключателя, нажатие которых зажжёт светильник, подключенный к клемме этой клавиши.

Определить, какой из проводов отвечает за включение какого из светильников , без специального оборудования, довольно сложно. Поэтому обычно их связь выявляется экспериментально.

Поочередно соединяя свободные проводники с фазным проводом в подрозетнике, вы сможете заметить какие светильники зажигаются. Другими словами, вы можете подключить выключатель проихвольно (кроме клеммы «L») и, если клавиши перепутаны, просто переставить местами провода в клеммах L2 и L3, если выключатель двухклавишный.

Если же контактов для подключения три или четыре, а выключатель света одноклавишный, или же контактов шесть, а выключатель двухклавишный, то тогда, вы скорее всего держите в руках один из видов переключателей.

Схему подключения проходного переключателя – три контакта для подключения проводов у одноклавишного устройства вы можете посмотреть ЗДЕСЬ. Двухклавишного переключателя – шесть клемм для подключения проводов ТУТ.

Схему подключения перекрестного переключателя – четыре контакта для подключения проводов у одноклавишной модели – ЗДЕСЬ.

Остались вопросы ? – Пишите в комментариях к статье, постараюсь максимально оперативно ответить и помочь. Кромет того, буду рад любым дополнениям, поправкам, критике и т.д.

У различных фирм, производящих электротехническую продукцию, типовые обозначения на контактах выключателей света могут не совпадать. Следует разобраться, что означает L на выключателе освещения и существуют ли какие-то другие обозначения. Эти знания помогут всем заинтересованным лицам после приобретения установочного изделия правильно подключить его к действующей электросети.

Особенности подключения

Для понимания особенностей подключения стандартного выключателя потребуется изучить принцип его работы. В качестве примера, удобного для описания, выбрана разновидность приборов с одной клавишей.

• переключатель всегда устанавливается в разрыв фазного провода, второй конец которого отводится либо к распределительной коробке, либо прямо к светильнику;
• с двух сторон имеется только два провода, причем каждый из них предназначен для своих целей;
• один из них прокладывается до выключателя от линейного автомата и постоянно находится под напряжением;
• на втором проводе оно отсутствует, из-за чего подключенный к выключателю осветительный прибор не горит.

Сетевые 220 Вольт поступают на него только после нажатия на кнопку или клавишу при переведении ее в режим «Включено». После этого исправный светильник или лампочка сразу же загораются.

При подключении трехклавишного выключателя распределение функций каждого из контактов то же самое. Но в этом случае со стороны отвода проводников к распределительной коробке или люстре располагается два контакта, служащие для коммутации различных групп лампочек. Соответственно, количество обозначений становится большим на одно. То же самое наблюдается при использовании трехклавишного изделия, у которого число контактов и отводящих проводников увеличивается еще на единицу. Знание этих особенностей устройства коммутирующего прибора поможет расшифровать маркировку L на выключателе.

Что обозначает L

Общепринятые обозначения на выключателях света наносятся с целью маркировки их контактных соединителей или для указания положения, в котором находится их клавиша.

Контакт, к которому подводится фаза от распределительного щитка, имеет обозначение L на выключателях для всех видов приборов – как одноклавишных, так и многоклавишных.

Предположительно, этот символ взят от первой буквы английского слова «Line», означающего линию или линейный провод. У второго контакта также имеется свое обозначение, которое у разных производителей имеет различный вид:

• Символ L с добавлением к нему единицы – L1.
• Тот же знак, но с добавлением штриха – L`.
• Небольшая стрелка, обращенная вверх.
• Просто единица («1»).

У ряда производителей этот отвод вообще никак не обозначается. Если он находится сверху, от него отводится провод к люстре или распределительной коробке.

В ПУЭ оговаривается, с каких сторон должны подводиться и отводиться проводники к выключателю. Согласно требованию нормативов, подводка делается снизу, а отвод монтируется сверху.

У двухклавишных и трехклавишных приборов количество отводящих проводников возрастает до двух и трех соответственно, что вынуждает их производителей маркировать дополнительные контакты. Поэтому в их обозначениях часто встречаются такие значки как L2, L3 или та же буква, но с двумя или тремя штрихами. Также возможен вариант, когда вместо букв рядом с выходными клеммами стоят только цифры, соответствующие номеру отводящего проводника.

Как подключаются выходные контакты

Наличие большого количества обозначений на контактах многоклавишных электрических переключателей вызывает определенные сложности с их подключением. Неопытному пользователю без измерительного оборудования сложно определить, какой из проводников ответственен за включение конкретной лампочки в люстре или одной из групп осветителей. В этой ситуации приходится действовать методом проб или ошибок.

Порядок действий с каждым типом выключателей можно представить в виде следующего алгоритма:

• при одноклавишном варианте на выключателе имеются L и L1 –это означает, что к выходу подсоединяется только один отводящий проводник;
• в двухклавишном аналоге их придется поочередно подсоединять к каждой из выходной клемм, и смотреть какой из осветителей загорается;
• на основе экспериментальных данных выбираются нужные контакты под обозначениями L1 и L2;
• в трехклавишном образце возможности расширяются: придется перебирать порядок подключения много раз (количество комбинаций из трех вариантов равно 6-ти).

Упростить последнюю операцию удается, если поочередно подсоединять «неопознанные» отводящие проводники с фазным проводом и наблюдать, какие лампочки, группы или светильники загораются.

Каждый раз после подключения очередного провода и определения группы осветителей этот отвод подсоединяется к клемме, выбранной именно для проверяемого потребителя. После этого функция управления данной цепью автоматически передается клавише, переключающий механизм которой связан с этим контактом.

Обозначения на корпусе

Помимо обозначения L на выключателе осветительных устройств у его рабочих контактов или на корпусе встречаются другие символы и значки.

Чаще всего производители используют символический принцип маркировки двух состояний коммутирующего прибора – включено и выключено. В качестве таких символов традиционно применяются интуитивно понятные нуль и единица («0» и «1»). Первый из них соответствует состоянию «Выключено» или ВЫКЛ и располагается в самой нижней зоне корпуса электрического прибора. Второй значок означает «Включено» (ВКЛ) и наносится в верхней части. Встречаются и такие редкие обозначения как стрелки, указывающие направление коммутации.

Ознакомившись с тем, что такое L на выключателе комнатного освещения, каждый желающий сможет самостоятельно подключить его к действующей электросети. В случае крайней необходимости можно отремонтировать неисправный прибор. Этому также поможет умение разбираться в отличии маркировок у разных типов выключателей, выпускаемых различными производителями.

Обозначения на выключателях света, в зависимости от производителя, могут сильно различаться. В связи с этим довольно часто меня спрашивают: Что означает L на выключателе или другие маркировки контактов – L1, L2, L3, стрелки, цифры и т.д.

Чтобы ответить на этот вопрос давайте вспомним принцип работы выключателя и рассмотрим схему его подключения , на примере одноклавишного выключателя.

Как видите, выключатель ставиться в разрыв фазного провода, идущего к светильнику. Поэтому в подрозетнике с электропроводкой под одноклавишный выключатель, располагается два провода .

Первый, назовем его «А» , идёт к выключателю из электрощита и всегда находится поднапряжением .
Второй, назовем его «B» , идёт от выключателя к светильнику.

Когда вы нажимаете клавишу выключателя – проводники «А» и «B» соединяются, напряжение беспрепятственно идёт к светильнику и лампы в нем загораются. Соответственно при опускании клавиши, контакт разрывается и свет гаснет.

Теперь, если вспомнить основные обозначения в электрике, которые мы рассматривали ЗДЕСЬ (их не так много, советую ознакомится на будущее), становится понятным, что значит маркировка «L» на контакте выключателя.

Обозначение « L », на выключателе, указывает на контакт для подключения фазного провода. Того самого провода «А» в нашей схеме, который идёт от электрощита и всегда находится под напряжением.

Определить, какой из проводов в подрозетнике необходимо поместить в клемму L выключателя света довольно просто – достаточно проверить, например, индикаторной отверткой, на каком из проводников есть напряжение – тот и будет искомым фазным проводом «А».

В оставшийся, свободный, контакт одноклавишного выключателя, который может быть маркирован по-разному: L1, L`, стрелочкой, «1» или вообще никак, подключается провод «B» из нашей схемы, который идёт непосредственно к выключателю.

Довольно подробно о том, как правильно подключить одноклавишный выключатель, с описанием не только его контактов и порядка соединения проводов, а всего процесса монтажа, вы можете ознакомиться ЗДЕСЬ.

Если же вам при осмотре клемм выключателя света, кроме обозначения L и L1 встретились еще контакты, имеющие какие-то маркировки, то скорее всего вы имеете дело двух- или трех-клавишным выключателем.

При определении назначения контактов, например, двухклавишного выключателя работает та же логика , давайте рассмотрим его схему.

При подключении двухклавишного выключателя используется три провода , которые доступны при монтаже в подрозетнике, это:

«А» – фазный провод, идущий от электрощита и находящийся всегда под напряжением. Подключается к контакту L двухклавишного выключателя.

«B» – проводник,идущий к первому светильнику, либо же включающий первый режим работы люстры. Подключается к клемме L1, L` или просто «1» выключателя света.

«C» – провод, идущий ко второму светильнику или включающий второй режим работы той же люстры. Подключается к клемме L2, L“ или просто «2» выключателя света.

Думаю, теперь общий принцип маркировки всех выключателей света вам понятен. Подробнее о том, как подключить двухклавишный выключатель, какие и куда провода следует подсоединить, описано ЗДЕСЬ.

Контакт L – это всегда место для подключения фазного провода.

Остальные же контакты (L1, L2, L3), чаще всего пронумерованные по порядку, относятся к соответствующим клавишам выключателя, нажатие которых зажжёт светильник, подключенный к клемме этой клавиши.

Определить, какой из проводов отвечает за включение какого из светильников , без специального оборудования, довольно сложно. Поэтому обычно их связь выявляется экспериментально.

Поочередно соединяя свободные проводники с фазным проводом в подрозетнике, вы сможете заметить какие светильники зажигаются. Другими словами, вы можете подключить выключатель проихвольно (кроме клеммы «L») и, если клавиши перепутаны, просто переставить местами провода в клеммах L2 и L3, если выключатель двухклавишный.

Если же контактов для подключения три или четыре, а выключатель света одноклавишный, или же контактов шесть, а выключатель двухклавишный, то тогда, вы скорее всего держите в руках один из видов переключателей.

Схему подключения проходного переключателя – три контакта для подключения проводов у одноклавишного устройства вы можете посмотреть ЗДЕСЬ. Двухклавишного переключателя – шесть клемм для подключения проводов ТУТ.

Схему подключения перекрестного переключателя – четыре контакта для подключения проводов у одноклавишной модели – ЗДЕСЬ.

Остались вопросы ? – Пишите в комментариях к статье, постараюсь максимально оперативно ответить и помочь. Кромет того, буду рад любым дополнениям, поправкам, критике и т.д.

Обозначения на выключателях света | Vorota-ryazan.ru

Обозначения на выключателях света

У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.

Схема подключения одноклавишного выключателя

Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный).

Теперь прокладываем все необходимые провода:

1. Провод от щитка до распределительной коробки.
2. Провод от распределительной коробки до выключателя.
3. Провод от распределительной коробки до патрона светильника.

Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.

Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.

Собираем выключатель и ставим на место светильник.

Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:

1. Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
2. Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
3. Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.

Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.

На фото я не паял и не изолировал скрутки. Уж извиняйте меня.

Закрываем коробку и включаем свет!

В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.

Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.

Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 – это приходящий провод от щитка, а провод №2 – это уходящий провод на следующую распредкоробку.

Схема подключения двухклавишного выключателя

Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.

Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение “L” означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения “1” и “2” означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.

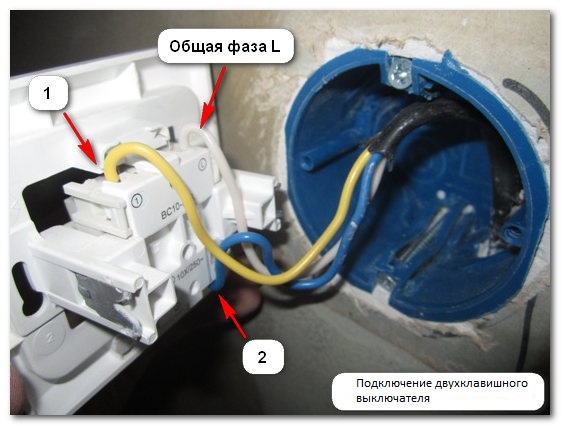

На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.

Теперь скручиваем провод. Главное тут ничего не перепутайте. На фото ниже я подробно все подписал и там все хорошо видно. Читайте внимательнее и соединяйте свои провода также. У вас должно получиться четыре скрутки. Как провод подключать к люстре или к разным светильникам я показал схематично. Если что-то не понятно пишите в комментариях, будем вместе разбираться. Еще учтите, что по проводу от выключателя к коробке по всем жилам будет протекать фаза и поэтому здесь не получится соблюсти цветовую маркировку.

Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.

Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.

Пьяный электрик уткнулся лбом в столб.
Рядом болтается оголенный провод.
Электрик: – Неее пооонняял…
Хватает рукой провод, дергается от удара током:
– Все! Понял! Понял!

Обозначения на электрических схемах выключателей, розеток и лампочек

Перед прокладкой электрических сетей в доме или квартире в обязательном порядке составляется монтажная схема. Кроме кабельных линий, в ней наносится множество других условных знаков. Поскольку большинство монтажных работ может быть выполнено самостоятельно, необходимо правильно читать и расшифровывать обозначение розеток и выключателей на чертежах. Такие знания позволят избежать ошибок при установке, а каждое изделие займет свое место, отведенное на схеме.

Обозначение розеток на чертежах

На электрических схемах розетки обозначаются разными способами, в зависимости от ее конструкции и особенностей подключения.

• На рисунке 1 отображена розетка с двумя полюсами для подключения фазного и нулевого провода. Она является накладной и не имеет заземления. Изображается в виде полукруга, лежащего на разрезе, с одной вертикальной полоской, расположенной сверху. Наличие двух полосок указывает на сдвоенную розетку.
• Рисунок 2 также представляет накладную двухполюсную розетку, но уже с заземлением. На полукруге располагается горизонтальная полоска, вверх отходит одна вертикальная полоска. Если из каждого угла отходит еще по одной полоске, это означает, что розетка с тремя полюсами и рассчитана на 380 В.
• На 3-м рисунке изображено условное обозначение встроенной розетки под скрытую установку. Полукруг разрезается пополам вертикальной полоской. Наличие двух полосок указывает на сдвоенную конструкцию розетки.

Другие конструкции розеток обозначаются по такому же принципу.

В них также имеется полукруг с отходящими контактами.

• Рисунок 4 соответствует встроенным двухполюсным розеткам с заземлением. На чертеже они разрезаются вертикальной полоской, а сверху полукруга располагается горизонтальная линия. Трехполюсные розетки обозначаются дополнительными полосками, выходящими из углов.
• Рисунок 5 обозначает двухполюсную встроенную конструкцию с фазой и нулем, оборудованную заземлением. Обозначение на схеме такое же, как на 4-м рисунке, за исключением двух вертикальных полосок.
• На 6-м рисунке показаны розетки, защищенные крышкой. Они имеют два полюса – фазу и ноль, могут быть с заземлением или без него.

Обозначение выключателей на чертежах

Все выключатели схематически изображаются как окружность, на которой в верхней части расположена черта. Один крючок, размещенный в верху черточки, указывает на одноклавишный выключатель открытого типа. Два крючка соответствуют двухклавишному выключателю. Значок с тремя крючками означает выключатель с тремя клавишами. (Рисунки 1,2)

В том случае, когда над основной черточкой поставлена перпендикулярная полоска, это указывает на конструкцию выключателя, предназначенную для скрытой установки (Рисунок 3). Одна, две или три линии соответствуют одно-, двух- или трехклавишному выключателю.

Если окружность полностью закрашена черным цветом, она является изображением влагостойкого выключателя открытого типа.

На рисунке 4 изображена окружность, которую пересекает линия с черточками, расположенными на концах. Таким образом, на электрических схемах обозначаются проходные выключатели в двух положениях. Схема зеркально отображает два обыкновенных выключателя. Количество перпендикулярных черточек указывает на число клавиш. Обозначение влагостойких переключателей имеет вид закрашенной окружности.

Рисунки 5, 6 и 7 отображают выключатели, скомпонованные вместе с розетками в одном блоке. Такое размещение существенно экономит место и облегчает монтаж. Для подключения требуется всего один провод, укладываемый в единую штробу.

На рисунке 5 изображен обыкновенный выключатель, соединенный со стандартной розеткой. Весь блок предназначен для скрытой установки. Следующий вариант (Рисунок 6) более сложный. В него входит розетка с заземлением, а также одно- и двухклавишный выключатель. На рисунке 7 изображен блок, состоящий из двух обычных выключателей и одной розетки.

Обозначение светильников на схеме

Светильники занимают ведущее место при проектировании освещения. В современных схемах они отмечаются не только по отдельности, но могут также отображаться в виде так называемых динамических блоков, очень удобных для проектирования освещения в конкретных помещениях.

Данные обозначения используются не только для внутреннего, но и для наружного освещения. В этих схемах присутствуют дополнительные элементы, которые применяются в процессе монтажа.

Обозначения элементов сети

Кроме светильников, розеток и выключателей каждая электрическая сеть содержит большое количество других элементов. Среди них чаще всего встречаются трансформаторы, переключатели, электроустановочные изделия и другие детали.

Применяемые комплектующие детали и изделия в обязательном порядке отображаются на электрических схемах и чертежах в соответствии с установленными стандартами. Для того чтобы правильно прочитать такую схему, необходимо точно знать не только условные обозначения в электрических схемах, но и технические характеристики каждого элемента. Все связи между отдельными деталями указываются с помощью специальных позиционных обозначений.

Условные графические обозначения выполняются специально разработанными стандартизованными геометрическими символами. Они могут применяться отдельно для каждого элемента или в сочетании с другими видами изделий. От этих сочетаний во многом зависит общий смысл того или иного геометрического образа.

Кроме схематического рисунка, на отображаемых элементах присутствуют позиционные обозначения с цифровыми и буквенными маркировками. Кроме того, существуют квалификационные обозначения, устанавливающие вид соединения, значения тока и напряжения, способы регулировки, электрические связи и другие характеристики.

Обозначение щитов, коробов, шкафов

В электрических сетях большое внимание уделяется надежной защите вводов кабелей и проводов, а также различной коммутационной аппаратуры. Для этих целей широко применяются всевозможные конструкции шкафов, щитов или ящиков, изготовленных из металла или пластика. Все виды щитового оборудования рассчитаны на различное напряжение. Они отличаются габаритными размерами, в зависимости от количества установленных приборов и устройств. Для сокращенного обозначения применяются соответствующие заглавные буквы «Ш», «Щ», «Я».

В современных условиях все более широкую популярность приобретают щиты квартирные, отображаемые на схемах как «ЩК». Они успешно используются на новых объектах или при реконструкции электропроводки в старых зданиях. Модели щитов разделяются на ЩКУ – щит квартирный учетный и ЩКР – щит квартирный распределительный.

Довольно часто на электрических схемах розеток, выключателей, и других элементов, встречаются обозначения в виде ША и ЩА, что соответствует шкафам или щитам автоматики. Кроме того, существуют условные символы ШАВР – шкаф автоматического ввода резерва, ЩАП – щиты автоматического переключения.

Как читать электрические схемы

Обозначения на выключателях света — L и L1

У различных фирм, производящих электротехническую продукцию, типовые обозначения на контактах выключателей света могут не совпадать. Следует разобраться, что означает L на выключателе освещения и существуют ли какие-то другие обозначения. Эти знания помогут всем заинтересованным лицам после приобретения установочного изделия правильно подключить его к действующей электросети.

Особенности подключения

Для понимания особенностей подключения стандартного выключателя потребуется изучить принцип его работы. В качестве примера, удобного для описания, выбрана разновидность приборов с одной клавишей.

• переключатель всегда устанавливается в разрыв фазного провода, второй конец которого отводится либо к распределительной коробке, либо прямо к светильнику;
• с двух сторон имеется только два провода, причем каждый из них предназначен для своих целей;
• один из них прокладывается до выключателя от линейного автомата и постоянно находится под напряжением;
• на втором проводе оно отсутствует, из-за чего подключенный к выключателю осветительный прибор не горит.

Сетевые 220 Вольт поступают на него только после нажатия на кнопку или клавишу при переведении ее в режим «Включено». После этого исправный светильник или лампочка сразу же загораются.

При подключении трехклавишного выключателя распределение функций каждого из контактов то же самое. Но в этом случае со стороны отвода проводников к распределительной коробке или люстре располагается два контакта, служащие для коммутации различных групп лампочек. Соответственно, количество обозначений становится большим на одно. То же самое наблюдается при использовании трехклавишного изделия, у которого число контактов и отводящих проводников увеличивается еще на единицу. Знание этих особенностей устройства коммутирующего прибора поможет расшифровать маркировку L на выключателе.

Что обозначает L

Общепринятые обозначения на выключателях света наносятся с целью маркировки их контактных соединителей или для указания положения, в котором находится их клавиша.

Контакт, к которому подводится фаза от распределительного щитка, имеет обозначение L на выключателях для всех видов приборов – как одноклавишных, так и многоклавишных.

Предположительно, этот символ взят от первой буквы английского слова «Line», означающего линию или линейный провод. У второго контакта также имеется свое обозначение, которое у разных производителей имеет различный вид:

• Символ L с добавлением к нему единицы – L1.
• Тот же знак, но с добавлением штриха – L`.
• Небольшая стрелка, обращенная вверх.
• Просто единица («1»).

У ряда производителей этот отвод вообще никак не обозначается. Если он находится сверху, от него отводится провод к люстре или распределительной коробке.

В ПУЭ оговаривается, с каких сторон должны подводиться и отводиться проводники к выключателю. Согласно требованию нормативов, подводка делается снизу, а отвод монтируется сверху.

У двухклавишных и трехклавишных приборов количество отводящих проводников возрастает до двух и трех соответственно, что вынуждает их производителей маркировать дополнительные контакты. Поэтому в их обозначениях часто встречаются такие значки как L2, L3 или та же буква, но с двумя или тремя штрихами. Также возможен вариант, когда вместо букв рядом с выходными клеммами стоят только цифры, соответствующие номеру отводящего проводника.

Как подключаются выходные контакты

Наличие большого количества обозначений на контактах многоклавишных электрических переключателей вызывает определенные сложности с их подключением. Неопытному пользователю без измерительного оборудования сложно определить, какой из проводников ответственен за включение конкретной лампочки в люстре или одной из групп осветителей. В этой ситуации приходится действовать методом проб или ошибок.

Порядок действий с каждым типом выключателей можно представить в виде следующего алгоритма:

• при одноклавишном варианте на выключателе имеются L и L1 –это означает, что к выходу подсоединяется только один отводящий проводник;
• в двухклавишном аналоге их придется поочередно подсоединять к каждой из выходной клемм, и смотреть какой из осветителей загорается;
• на основе экспериментальных данных выбираются нужные контакты под обозначениями L1 и L2;
• в трехклавишном образце возможности расширяются: придется перебирать порядок подключения много раз (количество комбинаций из трех вариантов равно 6-ти).

Упростить последнюю операцию удается, если поочередно подсоединять «неопознанные» отводящие проводники с фазным проводом и наблюдать, какие лампочки, группы или светильники загораются.

Каждый раз после подключения очередного провода и определения группы осветителей этот отвод подсоединяется к клемме, выбранной именно для проверяемого потребителя. После этого функция управления данной цепью автоматически передается клавише, переключающий механизм которой связан с этим контактом.

Обозначения на корпусе

Помимо обозначения L на выключателе осветительных устройств у его рабочих контактов или на корпусе встречаются другие символы и значки.

Чаще всего производители используют символический принцип маркировки двух состояний коммутирующего прибора – включено и выключено. В качестве таких символов традиционно применяются интуитивно понятные нуль и единица («0» и «1»). Первый из них соответствует состоянию «Выключено» или ВЫКЛ и располагается в самой нижней зоне корпуса электрического прибора. Второй значок означает «Включено» (ВКЛ) и наносится в верхней части. Встречаются и такие редкие обозначения как стрелки, указывающие направление коммутации.

Ознакомившись с тем, что такое L на выключателе комнатного освещения, каждый желающий сможет самостоятельно подключить его к действующей электросети. В случае крайней необходимости можно отремонтировать неисправный прибор. Этому также поможет умение разбираться в отличии маркировок у разных типов выключателей, выпускаемых различными производителями.

Что значит “L” на выключателе

Обозначения на выключателях света, в зависимости от производителя, могут сильно различаться. В связи с этим довольно часто меня спрашивают: Что означает L на выключателе или другие маркировки контактов – L1, L2, L3, стрелки, цифры и т. д.

Чтобы ответить на этот вопрос давайте вспомним принцип работы выключателя и рассмотрим схему его подключения , на примере одноклавишного выключателя.

Как видите, выключатель ставиться в разрыв фазного провода, идущего к светильнику. Поэтому в подрозетнике с электропроводкой под одноклавишный выключатель, располагается два провода .

Первый, назовем его «А» , идёт к выключателю из электрощита и всегда находится поднапряжением .
Второй, назовем его «B» , идёт от выключателя к светильнику.

Когда вы нажимаете клавишу выключателя – проводники «А» и «B» соединяются, напряжение беспрепятственно идёт к светильнику и лампы в нем загораются. Соответственно при опускании клавиши, контакт разрывается и свет гаснет.

Теперь, если вспомнить основные обозначения в электрике, которые мы рассматривали ЗДЕСЬ (их не так много, советую ознакомится на будущее), становится понятным, что значит маркировка «L» на контакте выключателя.

Обозначение « L », на выключателе, указывает на контакт для подключения фазного провода. Того самого провода «А» в нашей схеме, который идёт от электрощита и всегда находится под напряжением.

Определить, какой из проводов в подрозетнике необходимо поместить в клемму L выключателя света довольно просто – достаточно проверить, например, индикаторной отверткой, на каком из проводников есть напряжение – тот и будет искомым фазным проводом «А».

В оставшийся, свободный, контакт одноклавишного выключателя, который может быть маркирован по-разному: L1, L`, стрелочкой, «1» или вообще никак, подключается провод «B» из нашей схемы, который идёт непосредственно к выключателю.

Довольно подробно о том, как правильно подключить одноклавишный выключатель, с описанием не только его контактов и порядка соединения проводов, а всего процесса монтажа, вы можете ознакомиться ЗДЕСЬ.

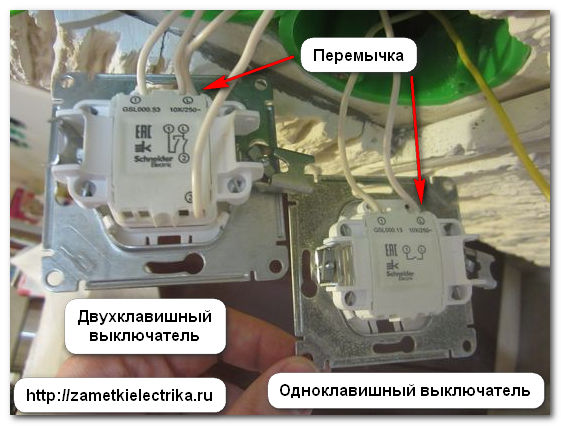

Если же вам при осмотре клемм выключателя света, кроме обозначения L и L1 встретились еще контакты, имеющие какие-то маркировки, то скорее всего вы имеете дело двух- или трех-клавишным выключателем.

При определении назначения контактов, например, двухклавишного выключателя работает та же логика , давайте рассмотрим его схему.

При подключении двухклавишного выключателя используется три провода , которые доступны при монтаже в подрозетнике, это:

«А» – фазный провод, идущий от электрощита и находящийся всегда под напряжением. Подключается к контакту L двухклавишного выключателя.

«B» – проводник,идущий к первому светильнику, либо же включающий первый режим работы люстры. Подключается к клемме L1, L` или просто «1» выключателя света.

«C» – провод, идущий ко второму светильнику или включающий второй режим работы той же люстры. Подключается к клемме L2, L“ или просто «2» выключателя света.

Думаю, теперь общий принцип маркировки всех выключателей света вам понятен. Подробнее о том, как подключить двухклавишный выключатель, какие и куда провода следует подсоединить, описано ЗДЕСЬ.

Контакт L – это всегда место для подключения фазного провода.

Остальные же контакты (L1, L2, L3), чаще всего пронумерованные по порядку, относятся к соответствующим клавишам выключателя, нажатие которых зажжёт светильник, подключенный к клемме этой клавиши.

Определить, какой из проводов отвечает за включение какого из светильников , без специального оборудования, довольно сложно. Поэтому обычно их связь выявляется экспериментально.

Поочередно соединяя свободные проводники с фазным проводом в подрозетнике, вы сможете заметить какие светильники зажигаются. Другими словами, вы можете подключить выключатель проихвольно (кроме клеммы «L») и, если клавиши перепутаны, просто переставить местами провода в клеммах L2 и L3, если выключатель двухклавишный.

Если же контактов для подключения три или четыре, а выключатель света одноклавишный, или же контактов шесть, а выключатель двухклавишный, то тогда, вы скорее всего держите в руках один из видов переключателей.

Схему подключения проходного переключателя – три контакта для подключения проводов у одноклавишного устройства вы можете посмотреть ЗДЕСЬ. Двухклавишного переключателя – шесть клемм для подключения проводов ТУТ.

Схему подключения перекрестного переключателя – четыре контакта для подключения проводов у одноклавишной модели – ЗДЕСЬ.

Остались вопросы ? – Пишите в комментариях к статье, постараюсь максимально оперативно ответить и помочь. Кромет того, буду рад любым дополнениям, поправкам, критике и т.д.

Подключение выключателя света с двумя клавишами: нюансы монтажных работ

Двухклавишные выключатели применяют при необходимости управлять двумя электрическими осветительными приборами одновременно из одной точки. Они также помогают регулировать яркость освещения простейшим способом. Согласитесь, подключение выключателя света с двумя клавишами создает дополнительные удобства.

Мы предлагаем ознакомиться с подробно изложенным процессом установки и подключения двойного выключателя. У нас вы найдете интересные сведения об устройстве конструктивных особенностях средства управления светом. С нашей помощью вы запросто проведете монтаж.

Досконально описанный инструктаж мы дополнили наглядными иллюстрациями, фото-подборками, монтажными схемами и видео-руководством.

Внутренне устройство выключателя

Внутреннее устройство двухфазного выключателя отличается от однофазного наличием двух выходных клемм вместо одной.

Конкретнее, он складывается из таких элементов:

• механизма и декоративной панели;
• одной входной клеммы;
• двух выходных клемм;
• двух клавиш.

Клеммы — это специальные зажимные механизмы. Для присоединения провода достаточно лишь зачистить его, вставить в клеммник и зажать с помощью винта. Входная или общая клемма располагается преимущественно отдельно и маркируется как L.

С противоположной стороны размещаются две выходные клеммы. Они могут обозначаться как L1, L2 или 1,2. У некоторых моделей вместо клеммника могут быть винтовые зажимы. Использовать их нежелательно, так как крепление может постепенно ослабляться и его придется поджимать.

Устанавливать устройство нужно так, чтобы при его включении нажимать на верхнюю половину клавиши. Определить верх и низ элемента можно с помощью индикатора — специальной отвертки, которая работает на замыкание.

Для этого берут гвоздь или кусочек провода и дотрагиваются им до одного контакта, к другому прикладывают индикатор, придерживая большой палец сверху.

Если огонек внутри не горит, значит, контакты выключателя разомкнуты. При включенном положении клавиш он должен светиться. Остается отметить верхнюю часть элемента.

Пошаговое описание процесса работы

Кроме стандартных моделей, выключатель из двух клавиш может дополнительно укомплектовываться подсветкой, индикатором. Подсветка помогает определить его в темноте, а светящийся индикатор даст понять, что электрическая сеть исправна и является замкнутой. Выпускают также модели с ударопрочными и влагозащитными корпусами. Устанавливаться они могут в бане, ванной или на улице.

Существуют еще и проходные выключатели. Конструкцию они имеют практически ту же, за исключением дополнительной клеммы. Такие устройства подключаются к одному или группе светильников и позволяют управлять освещением с противоположных концов помещения. Например, заходя в спальную, можно включить свет, а ложась спать, выключить его около кровати.

На практике в качестве двухклавишного устройства для управления прибором освещения могут использоваться электроустановочные изделия с одним суппортом и двумя клавишами или два одноклавишных модуля, соединенные перемычкой. Разницу в их установке представляет следующая фото-подборка:

#1: Особенности выбора места для установки

Каких-нибудь стандартов для размещения устройства законодательством не предусмотрено. Их установка подразумевает удобное использование для взрослых и детей.

И если раньше привычной практикой было размещать устройство на высоте около 2 м, то сейчас выключатель часто располагают на уровне опущенной кисти руки взрослого человека. Таким образом, элемент становится доступным практически для всех жильцов дома.

Единственным местом, где размещение выключателя может иметь какие-либо ограничения — это ванная комната или баня. Здесь нужно учитывать размещение умывальника и открытого душа. При эксплуатации прибора он не должен попадать под капли воды.

#2: Подготовка к проведению монтажа

Какие бы работы по электромонтажу ни приходилось выполнять, первое, что важно сделать — обесточить сеть. Ни на секунду нельзя забывать, что электричество опасно. Кроме воздействия тока, неграмотно проложенная электропроводка может стать причиной поломки электроприборов или возгорания в доме.

Правила поведения при работе с электросетями:

• обязательно обесточить сеть;
• не прикасаться к подключенным приборам мокрыми руками;
• не использовать металлические скобы для закрепления проводки;
• не перегружать электрическую сеть;
• поврежденный провод лучше заменить новым, а не ремонтировать его;
• выполнять работу можно только инструментом с заизолированными ручками;

Работая с электричеством, нельзя дотрагиваться к водопроводным или газовым металлическим трубам.

Приступая к самостоятельному подключению, необходимо:

• предпринять шаги по соблюдению техники безопасности;
• ознакомиться с закономерностями маркировки проводов;
• проверить сеть на соответствие маркировки.

Любому хозяину дома для замены и подключения выключателя вряд ли захочется приглашать электрика. К тому же, для выполнения этой задачи, нет необходимости в сложных приборах и инструментах.

Для установки понадобятся:

• монтажный нож;
• изоляционная лента;
• молоток и зубило;
• пассатижи;
• индикаторная отвертка, а также фигурная и прямая.

Если установку приходится проводить в новом месте, а в доме проложена скрытая проводка, может пригодиться дрель с насадкой «коронка» или перфоратор.

#3: Определение электропроводов по цветной маркировке

Без знания и соблюдения маркировки приступать к установке категорически нельзя. Она используется для создания безопасных условий и сокращения временных затрат при проведении работ.

Для формирования правильный соединений применяют следующие обозначения:

• ноль — всегда и без исключений синий;
• защита также строго одного цвета — желто-зеленого;
• фаза — имеет преимущественно коричневый или красный цвет.

Это лишь основные комбинации. Кроме того, чтобы исключить путаницу при идентификации, используют буквенно-цифровую маркировку.

Если при проведении работ выяснилось отсутствие визуальных обозначений, то необходимо самостоятельно промаркировать проводку с помощью разноцветной термоусадочной трубки или цветной изоляции.

#4: Идентификация проводников мультиметром

Слепо доверять маркировке не стоит. Эти обозначения не раз меняли свои стандарты. Поэтому, приступая к делу, необходимо дополнительно проверить характер проводников. Для этого используют индикаторную отвертку и мультиметр.

Если в строении проведена однофазная электрическая сеть без системы заземления, то определить фазу или ноль поможет индикатор. Отключив электроэнергию, зачищают проводники и отводят их так, чтобы они не касались друг друга.

Включив подачу электроэнергии, к проводам подносят отвертку. Лампочка в индикаторе вспыхнет, при касании к проводнику фазы, а от прикосновения к нулю не загорится.

Для анализа сети, в которой имеется третий, защитный проводник, используют мультиметр. Выставив диапазон для переменного тока на значение свыше 220 вольт, подносят одну щупальцу к фазе, другую фиксируют на любом из проводников. При контакте с нейтральным проводом прибор определит напряжение в пределах 220 вольт, с защитным — немного ниже.

#5: Демонтаж старого электрического выключателя

Чтобы иметь доступ к крепежным элементам, нужно снять клавиши и декоративную панель. Для этого отверткой или тонким ножом поддевают первую клавишу и осторожно вынимают ее. Так же поступают и со второй. Далее, снимают декоративную крышку. В некоторых моделях они откручиваются.

Затем вынимают сам механизм — он может крепиться с помощью зажимных лапок или винтов. Отсоединяют проводники и, если необходимо, демонтируют старый подрозетник.

Наглядно процесс демонтажа продемонстрирован в галерее фото:

Что значит «L» на выключателе?

Производители автоматических выключателей по-разному маркируют свою продукцию. Конечно, существуют определённые стандарты и нормы, но есть и исключения. В ряде случаев для обычного пользователя становится весьма затруднительной задачей расшифровка обозначений, нанесённых на корпус автомата. Чаще всего вопросы вызывает латинская буква L на выключателе.

Принцип работы выключателя

Попробуем разобраться в работе автоматического выключателя на примере обычного одноклавишного прибора. Выключатель помещается в разрыв фазного кабеля, который соединяется с осветительным прибором. Под одноклавишный выключатель в электрической проводке предусмотрено два провода. Один транспортирует электрический ток из электрощитка, он всегда под напряжением, второй – доставляет ток конечному потребителю, то есть осветительному прибору. При нажимании клавиши контакты соединяются, напряжение поступает к лампам, вследствие чего они загораются. Возвращение клавиши в обратное положение вызывает размыкание электрической цепи, контакт разбивается, лампа гаснет из-за отсутствия тока.

Что обозначает L?

L – это место подключения фазного провода, то есть того, который соединён с электрическим щитком и всегда находится под напряжением. Определить, какой именно кабель помещать в клемму с маркировкой L, довольно просто. Можно проверить провод на напряжение при помощи специального индикатора. Вторую клемму, как правило, вообще не обозначают. Некоторые производители наносят маркировку L1.

Другие обозначения

Если на выключателе помимо буквы L есть ещё какие-то знаки, то, скорее всего, вы имеете дело с двухклавишным или трёхклавишным прибором. Определить назначение клемм с разными маркировками не так-то сложно. Можно положиться на логику. Если вы работаете с двухклавишным выключателем, перед вами будет три провода:

• А – кабель под напряжением, соединённый с распределительным щитком, всегда помещается в клемму, обозначенную маркировкой L;
• В –провод соединяется с первой лампой или светильником, для него предусмотрено место на выключателе, обозначенное маркировкой L1 или просто 1;
• С – соединяет выключатель с вторым светильником или запускает люстру в усиленном режиме, подключается к клемме L2 или 2.

Клавиш может быть 2, 3 и больше. Как определить, какой провод куда подключать? С L разобрались: это место для фазного провода, наличие напряжения можно проверить при помощи индикаторной отвёртки. А что делать с остальными. Как правило, определить, какой провод за какой режим люстры или светильник отвечает, довольно сложно без применения специализированного оборудования. Если такого под рукой нет, придётся идти опытным путём, то есть экспериментировать.

Маркировка L есть практически на каждом выключателе или переключателе. Это стандартное обозначение места подключения фазного провода. Если его нет или он стёртый, это может свидетельствовать о низком качестве прибора. При выборе обязательно обратите внимание, есть ли L, иначе придётся поводиться в процессе установки выключателя.

В каталогах компании Резонанс-М представлен широкий ассортимент сертифицированной продукции. Мы предлагаем купить выключатели известных торговых марок. Востребованы и популярны такие модели: 2-кл. СП Avanti «Ванильная дымка» ДКС, 2-кл. СП Simon15 16А IP20 бел. Simon, 2-кл. СП Valena на 2 напр. сл.кость. При покупке изделия учитывайте не только технические характеристики, но и внешний вид модели. Если у вас возникнут трудности при выборе, вы всегда можете воспользоваться экспертной консультацией наших специалистов.

Обозначение розеток и выключателей на чертежах

Перед выполнением строительных и монтажных работ составляется проект. Электромонтажные работы не являются исключением. Для того чтобы электросхемы были понятны всем работникам, участвующим в монтаже и ремонте, условные обозначения розеток, выключателей и другой аппаратуры выполняются по единому стандарту.

Виды электросхем

Схемы, необходимые для выполнения работ, имеют разный вид и назначение.

Структурная и функциональная электросхемы

Структурная схема – это самый простой вид схем. На ней условно, чаще всего квадратами, изображены элементы цепи с поясняющими надписями. Это позволяет разобраться в принципе работы установки.

Функциональная электросхема отличается от структурной более подробным описанием всех элементов и связей между ними.

Принципиальная схема

Такие электросхемы используются в распредсетях и панелях управления. Они подробно показывают все элементы, без учёта взаимного расположения. Такие чертежи позволяют разобраться в деталях работы линий электроснабжения и цепей управления.

Принципиальные схемы есть двух видов:

• Полная. На ней изображены все элементы и соединяющие их провода. Может быть развёрнутой, изображающей всю электроустановку целиком, и элементной, показывающей на отдельных листах узлы и части установки;
• Однолинейная. На чертеже изображены только силовые цепи. Однолинейной такая схема называется потому, что вместо нескольких линий, изображающих три фазы, ноль и заземление, проводится только одна.

Монтажная электросхема

Необходима для выполнения монтажных работ. На этой схеме на плане расположения оборудования указано положение всех светильников, соединяющих проводов и другая информация, необходимая для выполнения электромонтажа.

Объединенная электросхема

Включает в себя различные типы электросхем в одной. Выполняется в случае, если это возможно выполнить без загромождения листа различными элементами и поясняющими надписями.

Чтение электрических схем

В составленной электросхеме необходимо разобраться: как она работает, возможные неисправности и другие нюансы. Этот процесс называется “чтение электросхем”. Для этого необходимо знать условные графические обозначения всех деталей, изображённых на ней, а также их соединений.

Обозначения проводников

Провода, соединяющие элементы электросхем, изображаются линиями. Они отличаются пояснительными надписями, цифрами и в некоторых случаях толщиной. В однолинейной схеме толстой линией изображается группа проводов: фазные и нулевой или “плюс” и “минус”.

В чертежах с большим количеством деталей проводники изображаются не сплошной линией, а в начале и конце подключения с маркировкой каждого провода и указанием места подключения. Так же показываются провода, идущие с одного листа на другой.

Интересно. Места соединений трёх и более проводов отмечаются точкой.

Графические символы аппаратуры

Кроме проводов, в электросхемах есть другая аппаратура. Все её виды имеют свои условные графические изображения. Они символически отображают функции или устройство приборов. Это схематическое изображение автоматических выключателей, концевых переключателей и ламп, выполненное из простых геометрических элементов. Их сочетание несёт всю информацию об электроприборе.

Все условные обозначения и их элементы указаны в специальных таблицах, определяемых ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Он обязателен для исполнения не только на производстве, но и при проектировании бытовой электропроводки.

Схема электропроводки

Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.

Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.

Обозначение розеток на электросхемах

Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:

• Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
• В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
• Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
• Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
• Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.

Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.

Обозначение выключателей на схемах

Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:

• крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы “Т” – для скрытой;
• черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
• если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.

Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.

Обозначение блока выключателей с розеткой

Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой. Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.

На следующем рисунке два примера блоков выключателей и розеток:

• конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
• конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.

Условные обозначения других приборов

Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.

В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.

Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.

Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.

Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.

Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.

Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.

Видео

Что обозначает l на выключателе

У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.

Схема подключения одноклавишного выключателя

Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный).

Теперь прокладываем все необходимые провода:

1. Провод от щитка до распределительной коробки.
2. Провод от распределительной коробки до выключателя.
3. Провод от распределительной коробки до патрона светильника.

Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.

Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.

Собираем выключатель и ставим на место светильник.

Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:

1. Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
2. Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
3. Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.

Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.

На фото я не паял и не изолировал скрутки. Уж извиняйте меня.

Закрываем коробку и включаем свет!

В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.

Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.

Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 – это приходящий провод от щитка, а провод №2 – это уходящий провод на следующую распредкоробку.

Схема подключения двухклавишного выключателя

Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.

Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение «L» означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения «1» и «2» означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.

На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.

Теперь скручиваем провод. Главное тут ничего не перепутайте. На фото ниже я подробно все подписал и там все хорошо видно. Читайте внимательнее и соединяйте свои провода также. У вас должно получиться четыре скрутки. Как провод подключать к люстре или к разным светильникам я показал схематично. Если что-то не понятно пишите в комментариях, будем вместе разбираться. Еще учтите, что по проводу от выключателя к коробке по всем жилам будет протекать фаза и поэтому здесь не получится соблюсти цветовую маркировку.

Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.

Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.

Пьяный электрик уткнулся лбом в столб.
Рядом болтается оголенный провод.
Электрик: – Неее пооонняял…
Хватает рукой провод, дергается от удара током:
– Все! Понял! Понял!

Электрическая схема – это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение.

Все условные (условно-графические) обозначения на электрических схемах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т.д. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой.

Благодаря огромному количеству разнообразных электрических элементов появляется возможность создавать очень подробные электрические схемы, понятные практически каждому специалисту в электрической области.

Каждый элемент на электрической схеме должен выполняться в соответствие с ГОСТ. Т.е. кроме правильного отображения графического изображения на электрической схеме должны быть выдержаны все стандартные размеры каждого элемента, толщина линий и т.д.

Существует несколько основных видов электрических схем. Это схема однолинейная, принципиальная, монтажная (схема подключений). Также схемы бывают общего вида – структурные, функциональные. У каждого вида своё назначение. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному.

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.

Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения, дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов, контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы, электрические щиты, пульты управления, и т.д.).

На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др.), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов, марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.

Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.

В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики. Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

• как обозначается фаза и ноль способом присвоения им определенных цветов;
• что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод – индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки. Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L – «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» – ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы – не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) – защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети, и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

• фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

• В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.

• На постоянном токе для проводников и шин применяются красный и синий цвета.

Цвета шин и проводов на постоянном токе

• Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

• Рабочий нуль (N) – синего цвета, иногда красный.
• Нулевой защитный проводник (PE) – желто-зеленого цвета.
• Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Расцветка электропроводки ускоряет электромонтаж

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

Расцветка в домашней электропроводке не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали — синего цвета и защитного проводника (заземление) — желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность , нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

• кембриками обычными;
• кембриками термоусадочными;
• изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Выключатели (Часть 2)

    В первой части статьи про выключатели рассмотрены схемы их контактов и основные типы. Во второй части рассмотрены маркировка выключателей и контактные зажимы для подключения проводников.
