Постоянный и переменный ток — Всё о электрике

Переменный и постоянный ток: в чем разница, история развития, применение

Детей учат, что пальцы в розетку совать нельзя! А почему? Потому что будет плохо. С более подробным объяснением часто бывают проблемы: какое-то там напряжение, ток, что-то куда-то течет. Чтобы вы в будущем могли сами объяснить своим детям, что к чему, мы сейчас объясним вам. Эта статья про переменный и постоянный токи, их отличия, применение и историю электричества вообще. Науку нужно делать интересной, и мы скромно пытаемся этим заниматься по мере сил.

Например: какой ток у нас в розетках? Переменный, конечно! Напряжением 220 Вольт и частотой 50 Герц. А сеть, по которой передается ток – трехфазная. Кстати, если при словах «фаза» и «ноль» вы впадаете в ступор, почитайте что это такое, и день будет прожит вдвойне не зря! Но не будем забегать вперед. Обо всем по порядку.

Ежедневная рассылка с полезной информацией для студентов всех направлений – на нашем телеграм-канале.

Краткая история электричества

Кто изобрел электричество? А никто! Люди постепенно понимали, что это такое и как им пользоваться.

Все началось в 7 веке до нашей эры, в один солнечный (а может и дождливый, кто знает) день. Тогда греческий философ Фалес заметил, что, если потереть янтарь о шерсть, он будет притягивать легкие предметы.

Потом были Александр Македонский, войны, христианство, падение Римской империи, войны, падение Византии, войны, средневековье, крестовые походы, эпидемии, инквизиция и снова войны. Как вы поняли, людям было не до какого-то там электричества и натертых шерстью эбонитовых палочек.

В каком году изобрели слово «электричество»? 1600 году английский естествоиспытатель Уильям Гилберт решил написать труд «О магните, магнитных телах и о большом магните — Земле». Именно тогда и появился термин

«электричество».

Через сто пятьдесят лет, в 1747 году Бенджамин Франклин, которого мы все очень любим, создал первую теорию электричества. Он рассматривал это явление как флюид или нематериальную жидкость.

Именно Франклин ввел понятие положительного и отрицательного зарядов (до этого разделяли стеклянное и смоляное электричество), изобрел молниеотвод и доказал, что молния имеет электрическую природу.

Бенджамина любят все, ведь его портрет есть на каждой стодолларовой купюре. Помимо работы в точных науках, он был видным политическим деятелем. Но вопреки распространенному заблуждению, Франклин не был президентом США.

Дальше пойдет перечисление важных для истории электричества открытий.

1785 год – Кулон выясняет, с какой силой противоположные заряды притягиваются, а одноименные отталкиваются.

1791 год – Луиджи Гальвани случайно заметил, что лапки мертвой лягушки сокращаются под действием электричества.

Принцип работы батарейки основан на гальванических элементах. Но кто создал первый гальванический элемент? Основываясь на открытии Гальвани, другой итальянский физик Алессандро Вольта в 1800 году создает столб Вольта – прототип современной батарейки.

На раскопках рядом с Багдадом нашли батарейку возрастом больше двух тысяч лет. Какой древний айфон с ее помощью подзаряжали – остается загадкой. Зато известно точно, что батарейка уже «села». Этот случай как бы говорит: может быть, люди знали об электричестве намного раньше, но потом что-то пошло не так.

Уже в 19 веке Эрстед, Ампер, Ом, Томсон и Максвелл совершили настоящую революцию. Был открыт электромагнетизм, ЭДС индукции, электрические и магнитные явления связали в единую систему и описали фундаментальными уравнениями.

Кстати! Если у вас нет времени, чтобы самостоятельно разбираться со всем этим, для наших читателей сейчас действует скидка 10% на любой вид работы

20 век принес квантовую электродинамику и теорию слабых взаимодействий, а также электромобили и повсеместные линии электропередач. Кстати, знаменитый электромобиль Тесла работает на постоянном токе.

Конечно, это очень краткая история электричества, и мы не упомянули очень много имен, которые повлияли на прогресс в этой области. Иначе пришлось бы написать целый многотомный справочник.

Постоянный ток

Сначала напомним, что ток – это движение заряженных частиц.

Постоянный ток – это ток, который течет в одном направлении.

Типичный источник постоянного тока – гальванический элемент. Проще говоря, батарейка или аккумулятор. Один из древнейших артефактов, связанных с электричеством – багдадская батарейка, которой 2000 лет. Предполагают, что она давала ток напряжением 2-4 Вольта.

Где используется постоянный ток:

  • в питании большинства бытовых приборов;
  • в батарейках и аккумуляторах для автономного питания приборов;
  • для питания электроники автомобилей;
  • на кораблях и подводных лодках;
  • в общественном транспорте (троллейбусах, трамваях).

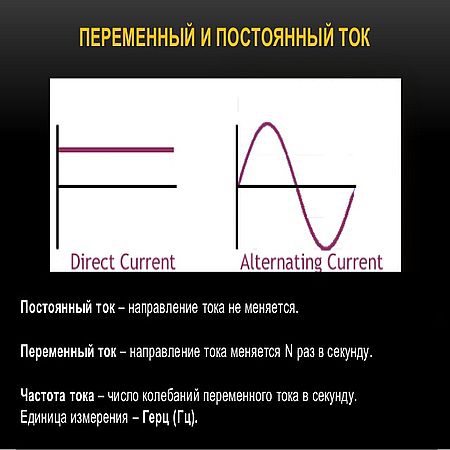

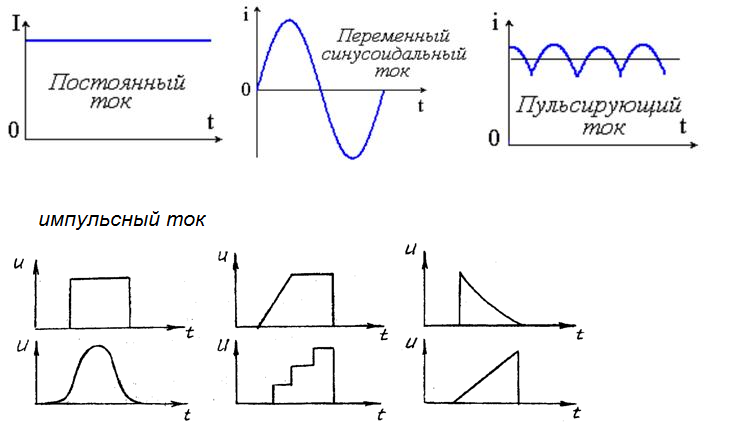

Проще всего представить постоянный ток наглядно, на графике. Вот как он выглядит:

Постоянный ток

Бытовые приборы работают на постоянном токе, но в розетки сети в квартире приходит переменный ток. Практически везде постоянный ток получается путем выпрямления переменного.

Переменный ток

Переменный ток – это ток, который меняет величину и направление. Причем меняет в равные промежутки времени.

Переменный ток используется в промышленности и электроснабжении. Именно его получают на станциях и отправляют к потребителям. Уже на месте преобразование переменного электрического тока в постоянный происходит с помощью инверторов.

Переменный ток – alternating current (AC). Постоянный ток – direct current (DC). Аббревиатуру AC/DC можно увидеть на трансформаторных будках, где происходит преобразование. А еще это название одной отличной австралийской рок-группы.

А вот и наглядное изображение переменного тока.

Переменный ток

Переменный ток течет в цепи в двух направлениях: туда и обратно. Одно из них считается положительным, а второе – отрицательным.

Так как величина тока меняется не только по направлению, но и по величине, не думайте, что в вашей розетке постоянно 220 Вольт.

220 – это действующее значение напряжения, которое бывает 50 раз в секунду. Кстати, в Америке используется другой стандарт переменного тока в сети: 110 Вольт и 60 Герц.

Война токов

Активное использование постоянного тока началось в конце 19 века. Тогда Эдисон довел до ума лампочку (1890) и основал первые в Нью-Йорке электростанции, которые производили постоянный ток напряжением 110 Вольт.

Использование постоянного тока было связано с существенными потерями при его передаче на большие расстояния. Переменный ток нельзя было использовать из-за того, что не было соответствующих счетчиков и моторов, работавших на переменном токе. Так же был затруднен процесс преобразования постоянного тока в переменный. При этом переменный ток можно было без потерь передавать на большие расстояния.

В то время в Америку из Сербии приехал Никола Тесла, который устроился на работу в компанию к Эдисону. Тесла изобрел электродвигатель переменного тока, понял все выгоды и предложил Эдисону его использование.

Тесла и Эдисон

Эдисон не послушал Теслу и к тому же не выплатил ему зарплату. Так и началось знаменитое противостояние изобретателей – война токов.

Она длилась более ста лет и закончилась в 2007 году. Тогда Нью-Йорк полностью перешел на электроснабжение переменным током.

Почему переменный ток опаснее постоянного

В войне токов, чтобы не потерпеть убытки и финансовый крах от внедрения и использования идей Теслы, Эдисон публично демонстрировал, как переменный ток убивает животных. Случай, когда какой-то американский гражданин погиб от удара переменным током, был очень подробно и широко освещен в прессе.

Для человека переменный ток в общем случае действительно опаснее постоянного. Хотя всегда нужно учитывать величину тока, его частоту, напряжение, сопротивление человека, которого бьет током. Рассмотрим эти нюансы:

  1. Переменный ток частотой 50 Герц в три-четыре раза опаснее для жизни, чем постоянный ток. Если частота тока более 1000 Герц, то он считается менее опасным.
  2. При напряжениях около 400-600 Вольт переменный и постоянный токи считаются одинаково опасными. При напряжении более 600 Вольт более опасен постоянный ток.
  3. Переменный ток в силу своей природы и частоты сильнее возбуждает нервы, стимулируя мышцы и сердце. Именно поэтому он несет большую опасность для жизни.

С каким бы током вы не работали, соблюдайте осторожность и будьте бдительны! Берегите себя и свои нервы, а также помните: сделать это эффективно поможет профессиональный студенческий сервис с лучшими экспертами.

Постоянный и переменный ток: преимущества и недостатки

Какой электрический ток лучше: постоянный или переменный ток? Чтобы дать ответ на данный вопрос нужно оценить их преимущества и недостатки по следующим основным направлениям: выработка, передача, распределение и потребление электроэнергии. Проще говоря, нужно ответить на следующие вопросы. Какой род тока проще и дешевле получить, затем передать его на большое расстояние, после чего распределить электроэнергию между потребителями.

Потребители какого рода энергии более эффективны?

Сегодня преимущественное большинство электрической энергии, добываемой или генерируемой в мире, выпадет на переменный ток. И в первую очередь это связано с тем, что переменный ток проще преобразовывать из более низкого напряжения в более высокое и наоборот, то есть он проще в трансформации.

Место производство электрической энергии большой мощности, к сожалению пока что невозможно базировать в тех местах, где хотелось бы, то есть непосредственно рядом с потребителями. Например, мощную гидроэлектростанцию можно соорудить только на полноводной реке и то не в каждом месте. А конечный потребитель может находиться на расстоянии сотни и тысячи километров от электростанции. Поэтому очень важно обеспечить такие условия, чтобы минимизировать потери мощности в проводах линии электропередачи ЛЭП. В этом случае потери электроэнергии снижаются с ростом напряжения. Давайте остановимся на этом более подробно. Предположим, имеется некая электростанция, а точнее ее генератор, выдающий мощность 1000 кВт и нам необходимо передать эту мощность потребителю, который находится на расстоянии, например на 100 км от генератора.

Для сравнения электрическую энергию будем передавать напряжением 10 кВ и 100 кВ. При заданных мощности и напряжениях определим величины токов, протекающих в проводах.

I1 = P/U1 = 1000 кВт/10 кВ = 100 А.

I2 = P/U2 = 1000 кВт/100 кВ = 10 А.

Как мы видим, при увеличении напряжения в 10 раз, ток снижается тоже в 10 раз.

Потери электроэнергии в проводах ЛЭП и не только в них определяются квадратом тока, протекающего в них и сопротивлением самого провода. Для простоты расчет примем сопротивление проводов, равным 10 Ом. Подсчитаем потери мощности для обоих случаев.

Pпот1 = I1 2 ∙R = 100 2 ∙10 = 100000 Вт = 100 кВт.

Pпот2 = I2 2 ∙R = 10 2 ∙10 = 1000 Вт = 1 кВт.

Теперь, как мы видим, с ростом напряжения в 10 раз потери электроэнергии снижаются в 100 раз! При более низком напряжении доля потерь в проводах составляет 10 % от мощности, выдаваемой генератором. А при более высоком напряжении эта доля составляет всего 0,1 %. Поэтому очень важным параметров сравнения родов тока является возможность повышать напряжение, а затем его снижать в конечных пунктах.

Можно было бы и не повышать напряжение, а для снижения потерь применять более толстые провода, но такой подход экономически не оправдан, поскольку медные провода стоят денег.

Также можно было бы и не повышать напряжение генератора, а создать такой генератор, который сразу бы выдавал высокое напряжения. Но здесь возникают сложности при изготовлении таких генераторов. Сложности связаны в основном с изоляцией высоковольтных элементов генератора. Короче говоря, изготовить трансформатор на высокое напряжение гораздо проще и дешевле, нежели генератор.

Преимущества переменного тока

Вопрос повышения и снижения переменного напряжения при нынешнем уровне технического развития решается гораздо проще, чем постоянного электрического тока.

Такие преобразования довольно просто выполняются с помощью относительно простого устройства – трансформатора. Трансформатор обладает высоким коэффициентом полезного действия, который достигает 99 %. Это значит, что не более одного процента мощности теряется при повышении или снижении напряжения. К тому же трансформатор позволяет развязать высокое напряжение с более низким, что для большинства электроустановок является очень весомым аргументом.

Применение трехфазной системы переменного тока позволяет еще больше повысить эффективность системы электроснабжения. Для передачи электричества аналогичной мощности потребуется меньше проводов, чем при однофазном переменном токе. К тому же трехфазный трансформатор меньше габаритов однофазного трансформатора равной мощности.

Электрические машины переменного тока, в частности асинхронные двигатели с короткозамкнутым ротором имеют гораздо проще конструкцию, чем двигатели постоянного тока. Главным преимуществом трехфазных асинхронных двигателей является отсутствие коллекторно-щеточного узла. Благодаря чему снижаются расходы на изготовление и эксплуатацию таких электрических машин. Кроме того за счет отсутствия коллекторно-щеточного узла асинхронные двигатели имеют в разы большую мощность по сравнению с двигателями постоянного тока.

Недостатки постоянного тока

Из выше изложенного следуют такие недостатки.

  1. Сложность повышения и снижения напряжения, то есть преобразования электроэнергии постоянного тока. В первую очередь это вызвано сложность конструкций преобразователей. Поскольку необходимы мощные полупроводниковые ключи, рассчитанные на высокое напряжение. Отсутствие которых приводит к большому числу последовательно и параллельно соединенных полупроводниковых приборов. В результате снижается надежность всего преобразователя, увеличивается стоимость и возрастают потери мощности.
  2. Электрические машины имеют более сложную конструкцию, поэтому менее надежны и более затратные, как в производстве, так и в эксплуатации.
  3. Сложности в развязке высокого и низкого напряжений.

Недостатки переменного тока
  1. Важнейшим недостатком переменного тока является наличие реактивной мощности. Как известно, конденсатор и катушка индуктивности проявляют свои реактивные свойства только в цепях переменного тока. Проще говоря, катушка и конденсатор создают реактивное сопротивление переменному току, но не потребляю его. В результате этого из полной мощности, отдаваемой генератором переменного тока, часть мощности не затрачивается на выполнение полезной работы, а лишь бесполезно циркулирует межу генератором и нагрузкой. Такая мощность называется реактивной и является вредной. Поэтому ее стараются минимизировать.

Однако большинство нагрузок – двигатели, трансформаторы и сами провода являются индуктивными элементами. А чем больше индуктивность, тем большую долю составляет реактивная мощность от полной и с этим нужно бороться.

  1. Второй главный недостаток переменного тока заключается в том, что он протекает не по всему сечению проводника, а вытесняется ближе к его поверхности. В результате снижается площадь, по которой протекает электрический ток, что в свою очередь приводит к увеличению сопротивления проводника и к росту потерь мощности в нем.

Чем выше частота, тем сильнее вытесняется ток к поверхности проводника и в конечном счете, тем выше потери мощности.

Преимущества постоянного тока
  1. Главное преимущество электрической энергии постоянного тока – это отсутствие реактивной мощности. А это значит, что вся мощность, выработанная генератором, потребляется нагрузкой за вычетом потерь в проводах.
  2. Постоянный ток в отличие от переменного протекает по всему сечению проводника.

Указанные два пункта приводят к тому, что если передавать одну и ту же мощность при равных напряжениях постоянным и переменным токами, то потери мощности электроэнергии постоянным током были бы почти в два раза меньше, чем при переменном токе.

К тому же, если рассматривать такие бытовые электронные устройства как ноутбуки, компьютеры, телевизоры и т. п., то все они имеют блоки питания, преобразующие переменное напряжение 220 В (230 В) в постоянное напряжение более низкой величины. А такие преобразования связаны с частичной потерей мощности.

Кроме того, как было сказано ранее, трехфазный асинхронный двигатель (АД) можно подключить напрямую к сети 380 В, что вполне оправдано в том случае, когда не требуется изменять режим работы двигателя. Но если необходимо изменять частоту вращения его вала, то нужно на обмотки статора подавать напряжение, частота и амплитуда которого должны изменяться пропорционально, согласно закону Костенка. Для этого применяют трехфазные автономные инверторы (АИ), чаще всего инверторы напряжения. Такие инверторы должны получать питание от источника постоянного напряжения.

Также следует заметить, что последним временем начали очень широко применяться солнечные батареи, которые вырабатывают постоянный ток. К тому же, значительно возросла мощность аккумуляторных батарей и повысилась емкость суперконденсаторов, которые также относятся к источникам постоянного тока и с каждым днем находят все большее практическое применение.

Выводы: постоянный или переменный ток

Несмотря на все преимущества постоянного тока, значительная сложность, вызванная преобразованием больших мощностей, главным образом сказывается сложность повышения и понижения постоянного напряжения, сводит на нет указанные выше преимущества. Поэтому, до тех пор, пока не будут разработаны полупроводниковые ключи огромной мощности и соответствующие преобразователи на их основе, переменный ток остается вне конкуренции. К тому же сейчас уже применяются четырехквадрантные преобразователи или активные выпрямители, позволяющие скомпенсировать реактивную составляющую нагрузки, что позволяет получить коэффициент мощности, равный почти единице. Благодаря чему исключается потребление реактивной мощности.

Как вы видите, однозначного ответа на вопрос, какой ток лучше: постоянный или переменный, не существует. Следует сравнивать все преимущества и недостатки для конкретного случая.

В самом начале, давайте дадим короткое определение электрическому току. Электрическим током называют упорядоченное (направленное) движение заряженных частиц. Ток – это движение электронов в проводнике, напряжение – это то, что приводит их (электроны) в движение.

Теперь рассмотрим такие понятия, как постоянный и переменный ток и выявим их принципиальные отличия.

Отличие постоянного тока от переменного

Основная особенность постоянного напряжения в том, что оно постоянно как по своей величине, так и по знаку. Постоянный ток, “течет” в все время одну сторону. Например, по металлическим проводам от плюсового зажима источника напряжения к минусовому (в электролитах его создают положительные и отрицательные ионы). Сами же электроны движутся от минуса к плюсу, но ещё до открытия электрона договорились считать, что ток течет от плюса к минусу и до сих пор при расчетах придерживаются этого правила.

Чем же от постоянного отличается переменный ток (напряжение)? Из самого названия следует, что он меняется. Но – как именно? Переменный ток меняет за период как свою величину, так и направление движения электронов. В наших бытовых розетках – это ток с синусоидальными (гармоническими) колебаниями частотой 50 герц (50 колебаний в секунду).

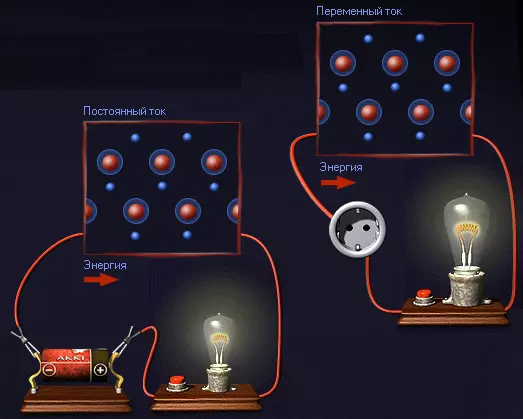

Если рассмотреть замкнутую цепь на примере лампочки, то мы получим следующее:

  • при постоянном токе электроны будут течь через лампочку всегда в одном направлении от (-) минуса к (+) плюсу
  • при переменном направление движения электронов будет меняться в зависимости от частоты генератора. т. е. если в нашей сети частота переменного тока 50 герц (Hz), то направление движения электронов за 1 секунду поменяется 100 раз. Таким образом + и – в нашей розетке меняются местами сто раз в секунду относительно ноля. Именно поэтому мы можем воткнуть электрическую вилку в розетку “вверх ногами” и все будет работать.

Переменное напряжение в нашей бытовой розетке изменяется по синусоидальному закону. Что это значит? Напряжение от нуля увеличивается до положительного амплитудного значения (положительный максимум), потом уменьшается до нуля и продолжает уменьшаться дальше – до отрицательного амплитудного значения (отрицательный максимум), затем снова увеличивается, переходя через ноль и возвращается к положительному амплитудному значению.

Говоря другими словами, при переменном токе постоянно меняется его заряд. Это значит, что напряжение составляет то 100%, то 0%, то снова 100%. Получается, что за секунду электроны 100 раз меняют направление своего движения и свою полярность, с положительной на отрицательную (помните, что их частота составляет 50 герц – 50 периодов или колебаний в секунду?).

Первые электрические сети были постоянного тока. С этим было связано несколько проблем, одна из них – сложность конструкции самого генератора. А генератор переменного тока обладает более простой конструкцией, а потому прост и дешев в эксплуатации.

Дело в том, что одинаковую мощность можно передать высоким напряжением и маленьким током или наоборот: низким напряжением и большим током. Чем больше ток, тем больше нужно сечение провода, т.е. провод должен быть толще. Для напряжения толщина провода не важна, были бы изоляторы хорошие. Переменный ток (в отличие от постоянного) просто легче преобразовывать.

И это – удобно. Так по проводу относительно небольшого сечения электростанция может отправить пятьсот тысяч (а иногда и до полутора миллионов) вольт энергии при токе в 100 ампер практически без потерь. Потом, например, трансформатор городской подстанции “заберет” 500 000 вольт при токе в 10 ампер и “отдаст” в городскую сеть 10 000 вольт при 500 амперах. А районные подстанции уже преобразуют это напряжение в 220/380 вольт при токе порядка 10 000 ампер, для нужд жилых и промышленных кварталов города.

Разумеется схема упрощена и имеется в виду вся совокупность районных подстанций в городе, а не какая-то конкретно.

Персональный компьютер (ПК) работает по схожему принципу, но – в обратную сторону. Он преобразует переменный ток в постоянный а затем, при помощи блока питания, понижает его напряжение до значений, необходимых для работы всех компонентов внутри корпуса компьютера.

В конце 19-го века всемирная электрификация вполне могла пойти и другим путем. Томас Эдисон (считается, что именно он изобрел одну из первых коммерчески успешных ламп накаливания) активно продвигал свою идею постоянного тока. И если бы не исследования другого выдающегося человека, доказавшего эффективность тока переменного, то все могло бы быть по другому.

Гениальный серб Никола Тесла (некоторое время работавший у Эдисона), первым спроектировал и построил генератор многофазного переменного тока, доказав его эффективность и преимущество по сравнению с аналогичными разработками, работавшими с постоянным источником энергии.

Сейчас давайте рассмотрим “места обитания” постоянного и переменного тока. Постоянный, например, находится в нашем телефонном аккумуляторе или батарейках. Зарядные устройства трансформируют переменный ток из сети в постоянный, и уже в таком виде он оказывается в местах его хранения (аккумуляторах).

Источники постоянного напряжения это:

  1. обычные батарейки применяемые в различных приборах (фонарики, плееры, часы, тестеры и т.д.)
  2. различные аккумуляторы (щелочные, кислотные и т. п.)
  3. генераторы постоянного тока
  4. другие специальные устройства, например: выпрямители, преобразователи
  5. аварийные источники энергии (освещение)

Например, городской электротранспорт работает на постоянном токе напряжением в 600 Вольт (трамваи, троллейбусы). Для метрополитена оно выше – 750-825 Вольт.

Источники переменного напряжения:

  1. генераторы
  2. различные преобразователи (трансформаторы)
  3. бытовые электросети (домашние розетки)

О том, как и чем измерять постоянное и переменное напряжение мы с Вами говорили вот в этой статье, а напоследок (всем тем кто дочитал статью до конца) хочу рассказать небольшую историю. Озвучил ее мне мой шеф, а я перескажу с его слов. Уж больно она к нашей сегодняшней теме подходит!

Поехал он как-то в служебную командировку с нашими директорами в соседний город. Налаживать дружественные отношения с тамошними IT-шниками 🙂 А сразу возле трассы там такое замечательное местечко есть: родник с чистой водой. Возле все обязательно останавливаются и воду набирают. Это, своего рода, уже традиция.

Местные власти, решив облагородить данное место, сделали все по последнему слову техники: вырыли сразу под родничком большую прямоугольную яму, обложили ее ярким кафелем, перелив сделали, подсветку светодиодную, бассейн получился. Дальше – больше! Сам родник “упаковали” в крапленую гранитную крошку, придали ему благородную форму, иконку над жерлом под стекло вмуровали – святое место, значится!

И последний штрих – поставили систему подачи воды на фотоэлементе. Получается, что бассейн всегда наполнен и в нем “булькает”, а чтобы набрать воду непосредственно из родничка, нужно поднести руки с сосудом к фотоэлементу и оттуда – “проистекает” 🙂

Надо сказать, что по дороге к источнику наш шеф рассказывал одному из директоров, как это круто: новые технологии, вайфай, фотоэлементы, сканирование по сетчатке глаза и т.д. Директор был классическим технофобом, поэтому придерживался противоположного мнения. И вот, подъезжают они к родничку, подносят руки куда следует, а вода не течет!

Они и так, и сяк, а результата – ноль! Оказалось, что тупо не было напряжения в электрической сети, которая питала эту шайтан-систему 🙂 Директор был “на коне”! Отпустил несколько “контрольных” фраз по поводу всех этих п. х технологий, таких же п. х элементов, всех машин вообще и данной конкретной в частности. Зачерпнул канистрой прямо из бассейна и пошел в машину!

Вот и получается, мы можем настроить все что угодно, “поднять” навороченный сервер, предоставить лучший и востребованный сервис, но, все равно, самый главный человек – это дядя Вася-электрик в ватнике, который одним движением руки может организовать полный skipped всей этой технической мощи и изяществу 🙂

Так что помните: главное – качественное электропитание. Хороший серверный UPS (источник бесперебойного питания) и стабильное напряжение в розетках, а все остальное – приложится 🙂

На сегодня у нас – все и до следующих статей. Берегите себя! Ниже – небольшое видео по теме статьи.

{SOURCE}

В чем разница между сваркой переменным и постоянным током? – Всё для сварки

Если вы уже работали со сваркой или хотя бы немного знакомы с ней, то, скорее всего, слышали термины “AC” и “DC”. AC и DC — это различные типы токов, которые используются в процессе сварки. Поскольку при сварке используется электрическая дуга, создающая тепло, необходимое для расплавления металла, ей необходим стабильный ток с различной полярностью, которая зависит от свариваемого материала.

Чтобы сделать качественный сварной шов, для начала нужно понять, что означают эти два тока на сварочном аппарате, а также на электродах.

Но сначала: в чем разница между сваркой переменным и постоянным током?

Сварка DC и AC относится к полярности тока, проходящего через электрод аппарата. AC означает переменный ток, а DC — постоянный. Прочность и качество сварного шва будут зависеть от полярности электрода.

Что такое полярность?

Скорее всего, вы знакомы с термином «полярность».

Электрические цепи имеют полюса — отрицательный и положительный. В цепи с постоянным током (DC) движение электронов идет в одном направлении от плюса к минусу. Применительно к сварке отрицательный полюс получает меньше тепловой нагрузки.

Переменный ток (AC), как следует из названия, меняется в направлении, в котором он идет. Половину времени он идет в одном направлении, а другую половину — в противоположном. Переменный ток меняет свою полярность примерно 120 раз в секунду при токе 60 Гц.

Прямая полярность при сварке постоянным током дает более глубокое проплавление металла. А обратная полярность отлично подходит для сварки тонколистовых заготовок за счет меньшего тепловложения.

Покрытые электроды иногда могут использовать любую полярность, в то время как некоторые будут работать только на одной.

Качественный сварной шов предполагает правильное проплавление и равномерное наплавление валика, а для этого необходимо использовать правильную полярность. При неправильной полярности вы не только получаете плохое проплавление и неравномерное образование валика, но и чрезмерное разбрызгивание и перегрев, а в некоторых случаях можно даже потерять контроль над дугой.

Электрод также может быстро сгореть.

Большинство сварочных аппаратов для дуговой сваркиимеют обозначенные клеммы или направления, чтобы сварщики точно знали, как настроить сварочный аппарат на переменный или постоянный ток. Некоторые сварочные аппараты также используют переключатели для изменения полярности, а некоторые требуют переподключение клемм кабеля.

Сварка различными токами

Различные типы сварных швов требуют разного вида токов из-за природы их возникновения и оказываемого ими воздействия.

Сварка переменным током

Сварка переменным током считается уступающей сварке постоянным током и поэтому используется редко. Сварочные аппараты переменного тока чаще всего используются только при отсутствии аппаратов постоянного тока.

Сварку переменным током чаще всего используют для соединения толстолистового металла, быстрой наплавки и TIG-сварки с высокой частотой, хотя иногда она также используется для устранения проблем, связанных со сварочной дугой. Проблемы с дугой возникают, когда она прерывает сварное соединение, которое должно свариваться при более высоких уровнях тока, что происходит в основном при работе с электродами, имеющими большой диаметр.

Сварка переменным током также может использоваться для намагниченных металлов, что невозможно при сварке постоянным током. Постоянное изменение направления тока при сварке переменным током означает, что намагниченный металл не будет влиять на электрическую дугу.

Переменный ток также лучше подходит при работе с высокими температурами. Так как он обеспечивает высокий уровень тока, что создает глубокий провар, и поэтому используется для сварки при строительстве кораблей.

Сварка переменным током хорошо подходит для ремонта оборудования, так как многие из них имеют намагниченные поля и участки, подвергшиеся ржавчине.

Однако, нестабильность направления при сварке переменным током также может быть недостатком в том, что процесс имеет меньшую производительность, чем при сварке постоянным током.

Сварка постоянным током

Сварка постоянным током, как и сварка переменным током, имеет свои преимущества, и используется в случаях, когда сварка переменным током не может обеспечить должного результата, например, вертикальная сварка, пайка одним припоем или TIG-сварка нержавеющей стали.

Сварка на постоянном токе имеет более высокую скорость осаждения, она лучше всего подходит для сварщиков, которым требуются большие размеры наплавленного слоя. Несмотря на то, что сварка переменным током обеспечивает лучшее проплавление, она имеет более низкую скорость осаждения, что может быть непригодно.

При сварке постоянным током образуется также меньше брызг, чем при сварке переменным током, что делает сварочный шов более равномерным и гладким. Постоянный ток также является более надежным, и поэтому с ним легче работать, так как электрическая дуга остается стабильной.

Сварка постоянным током часто используется для сварки тонких металлов. Оборудование, работающее с этим типом тока, также дешевле, что помогает сократить расходы.

Однако, несмотря на то, что само оборудование имеет более низкую стоимость, процесс фактического использования постоянного тока немного дороже.

Это происходит из-за того, что необходимо специальное оборудование для преобразования переменного тока на постоянный, потому что это не предусмотрено электрической сетью. Однако, поскольку постоянный ток лучше подходит для большинства видов сварочных процессов, эти затраты считаются необходимыми.

Хотя сварка постоянным током лучше для многих металлов, она не рекомендуется при работе с алюминием, так как для этого требуется выделение тепла высокой интенсивности, что невозможно при использовании постоянного тока. Кроме того, если при работе с постоянным током будет создаваться магнитное поле, то возрастет риск дугового разряда, что может быть опасно.

Какой электрод использовать?

Так как вид используемого тока влияет на полярность на электроде, надо учитывать используемый электрод.

Для сварки методом TIG чаще применяют постоянный ток прямой полярности. Иногда также используют ток обратной полярности или переменный ток. В этих случаях применяют вольфрамовые электроды с легирующими добавками для улучшения стабильности дуги.

Например, используют:

  • WP — вольфрамовые электроды для сварки на переменном токе;
  • WL-20 и WL-15 — легированные вольфрамовые электроды для сварки на постоянном и переменном токах.

Для ММА сварки в основном использую покрытые плавящиеся электроды.

В настоящее время производители выпускают электроды с четырьмя видами обмазки:

  • Кислое (маркировка “А”). В его составе железо и марганец в довольно большом объеме. Можно сваривать неочищенный металл.
  • Основное (маркировка “Б”). Эти электроды можно использовать для работы на переменном токе, но из-за малого потенциала ионизации не рекомендуется этого делать.
  • Рутиловое (маркировка “Р”). Лучше всего подходит для работы на переменном токе. Небольшое разбрызгивание металла и хорошее качество шва.
  • Целлюлозное (маркировка “Ц/С”). Подходит для работы на переменном и постоянном токе, но выдает много брызг металла.

Существует несколько различных видов электродов для сварки переменным током, но многие из них могут использоваться как для сварки переменным током, так и для сварки постоянным током.

Выбор правильной полярности и тока, а также правильного электрода может иметь решающее значение для выполнения хорошего сварного шва.

Чем отличаются Электроды Постоянного и Переменного тока

Электроды постоянного и переменного тока внешне не отличаются. Но с завода уже указано для каких токов они разработаны, а именно это стержень электрода и покрытие, полярности и положения при которых можно выполнять сварку,рекомедуемый ток при сварке тех или иных металлов. В чем основные различия переменного и постоянного тока. В том что на электрод при сварке подается ток либо переменно с какой либо частотой, а именно это 50 герц либо постоянно. Возьмем к примеру электроды уони. Они предназначены для постоянного тока. Если взять и попробовать варить переменным то они будут прилипать либо дуга будет гулять или вовсе не будет стабильной дуги.

Давайте рассмотрим ток постоянный и переменный. Буду начинать с переменного так как это будет проще всего понять.

И так как у на работает переменный ток и постоянный при сварке электродом. Я нарисую наглядно.


А теперь посмотрим как поступает к нам переменный ток в дома. Все знают что есть фаза и есть ноль. Ноль это как минус но не совсем так. Ну да ладно рассмотрим фазу переменного тока и как она работает. Переменный ток то он есть то его нет то он опять есть.


Как видим переменный ток то в одну сторону возрастает то в другую (красная линия показано как возрастает то в одну то в другую) то есть ток меняется. Вот почему при сварке электродами переменным током разбрызгивания больше. Ну а постоянный ток тоже как и переменный только пропустив через выпрямитель ( поэтому его так называют потому что он выпрямляет ток который на графике) мы получаем несколько переменных токов которые работают синхронно и образую постоянный ток.

Из этого можно сделать вывод что качественная сварка получится при сварке постоянным током. Наверное не всем понятно что это на графике изображено. Отвечаю на вопрос чем отличаются электроды постоянного тока от переменного. Например электродами мр-3с можно варить как переменным так и постоянным током любой полярности. А вот уони например только постоянным и только лишь допускается обратной полярностью. Скажу от себя берем электроды для переменного тока и варим постоянным и ни чего не боимся. Многими марками электродов можно варить постоянным током, а переменным нужно смотреть. Теперь


Определение постоянного и переменного электрического тока

Технический прогресс с появлением электричества начал развиваться семимильными шагами. Новый вид энергии и практическое применение продуктов, получаемых в результате её преобразования, изменили класс жизни человека.

Движение частиц при постоянном и переменном токах

Что такое электрический ток

Перемещения свободных носителей электрических зарядов в вакууме или веществе в фиксированном направлении назвали электрическим током. Свободными носителями в металлах являются электроны, в жидкостях или газах – ионы. Название «ток» имеет два толкования. Первое – обозначает само продвижение электрического заряда в проводнике, второе – оценку числа электронов, проходящих по проводнику за 1 с. Его силу можно определить по Закону Ома. Для этого используется формула:

I=U/R,

где U – напряжение, В; R – сопротивление, Ом.

Ток постоянный и переменный

Электроны в проводниках движутся от плюса к минусу. Движение равномерное, всё время с постоянной величиной. Если задаться вопросом, какие токи носят определение постоянных, сначала нужно хорошо представлять, куда течёт ток.

Внимание! Направлением тока считают то направление, куда движутся положительно заряженные частицы: от плюса к минусу. Хотя дорога свободных электронов лежит от минуса к плюсу.

Направление постоянного тока

Значит, постоянный ток – это направленное перемещение заряженных частиц, несущих в себе положительный заряд, которые не меняют свои величину и направление с течением времени. Все остальные токи – переменные. В этом их разница.

Alternative Current – AC, так обозначается переменный ток на приборах. Direct Current – DC, это понятное обозначение постоянного тока.

Постоянный и переменный ток

Различия токов

Незнание отличий приводит к неправильному подключению потребителей напряжения к источникам питания. Это вызывает повреждение приборов или, того хуже, опасные для жизни ситуации.

Чтобы чётко разобраться, какой ток называется переменным, какой постоянным, нужно сопоставить параметры.

При сравнении характеристик этих двух видов электричества выделяют отличия:

  1. Физические – у переменного тока сила и направление состоят во временной зависимости. В бытовой сети частота пульсации – 50 Гц. Полярность изменяется по синусоиде 50 раз за секунду. Носители зарядов постоянного тока направленности не меняют.
  2. Конструктивные – на выводах или контактах у DC присутствуют « + » и «– », а у АС на электродах – «ноль» и «фаза». В случае трёхфазной сети 4 контакта: один «ноль» и три «фаза».
  3. Принцип вырабатывания – постоянный ток получают в результате электролитических и химических реакций окисления, работы генераторов постоянного тока и солнечных батарей. Переменный ток вырабатывается трёхфазными генераторами.
  4. В преобразовании – оба вида получают путём превращения одного в другой посредством полупроводниковых выпрямителей и инверторов.

Для информации. В мире действует два головных стандарта частоты и напряжения в потребительской сети переменного тока. Европейский стандарт – 50 герц, 220-240 вольт, и американский – 60 герц, 100-127 вольт.

Преимущества переменного тока

Аккумуляторные батареи практичны как источник постоянного электричества. Однако бесконечно снабжать токоприёмники энергией без подзарядки они не могут. Поэтому создание изменяющегося во времени тока и его доставка потребителю – главные задачи энергосистемы страны. К преимуществам этого вида относятся:

  • лёгкость преобразования из одной величины напряжения в другую;
  • допустимость передачи на дальние расстояния по ЛЭП к распределительным сетям;
  • возможность реализовывать трёхфазные схемы энергоснабжения;
  • ориентированность на потребителей производственных предприятий, рассчитанных на питание переменным током.

Снизить или повысить величину напряжения переменного тока проще. Для этого стоит только пропустить его через трансформатор. Большой КПД этого преобразователя – 99%, потеря мощности – лишь 1%. Трансформатор, имея отдельные обмотки по напряжению, ещё разделяет высокое напряжение от низкого, что допускает возможность разделить установки до 1000 В и свыше 1000 В.

Атомные и гидроэлектростанции расположены в местах, отдалённых от центральных районов расположения потребителей. Поэтому напряжение добытой электроэнергии повышают до сотен кВт, чтобы снизить потери при транспортировке, и передают по ЛЭП в нужное место, где снова понижают.

Гидроэлектростанция – ГЭС

Применяя трёхфазное переменное напряжение, повышают производительность структуры энергосистемы. Передача одинаковой мощности трёхфазной сети требует меньшего количества проводников, в отличие от однофазной линии.

Важно! Если сравнить два трансформатора одинаковой мощности, то габариты однофазного трансформатора больше, чем трёхфазного. Изготовление асинхронных двигателей обходится дешевле, чем двигателей постоянного тока. В них отсутствуют коллектор и щётки, по мощности при одинаковых размерах асинхронные двигатели обгоняют постоянные в 2-3 раза.

Недостатки постоянного тока

Кроме того, что источники этого вида тока имеют непростую конструкцию, они сложнее в эксплуатации. При КПД, равном 94%, предельная мощность этих машин не выше 20 МВт. Присущи и другие минусы:

  • для повышения или понижения напряжения применяют сложные схемы;
  • двигатели, рассчитанные на потребление такого электричества, также конструктивно сложны и недешевы;
  • развязка низкого и высокого напряжения требует сложных решений.

Полностью отказаться от таких источников и потребителей не получается, так как они востребованы и имеют свои преимущества.

Недостатки переменного тока

При передаче энергии изменяющего направление тока на большие расстояния возникают затруднения. Создание Единой Энергетической Системы выявило ряд недостатков:

  • пропускная способность кабельных линий низкая из-за ёмкости между проводниками и землёй;
  • при объединении и кольцевании ветвей системы, расположенных друг от друга на больших расстояниях, невозможно выполнить синхронизацию станций;
  • пороговый предел устойчивости, необходимый для согласования, заканчивается на длинах линий свыше 500 км, при этом требуется повышение напряжения до 450 кВ, что приводит к удорожанию оконечного оборудования.

К сведению. При повышенном напряжении у воздушных линий возникает коронный разряд. Это процесс ионизации у проводников с малым радиусом. Чтобы в этом случае не происходило стекание электричества, приходится увеличивать диаметр проводов, это ведёт к удорожанию линии.

Преимущества постоянного тока

Какие качества делают незаменимым постоянный ток? К плюсам относятся:

  • в цепях нет реактивной мощности, которая приводит к потерям;
  • параллельно работающие генераторы нет необходимости синхронизировать;
  • повышенная дальность передачи энергии в больших объёмах;
  • безопасность для человека при соприкосновении с токоведущими жилами.

К достоинствам добавляется то, что такое электричество, как постоянный ток, течёт по всему сечению проводника, поэтому потери мощности минимальны.

Плотность расположения зарядов по сечению проводника

История появления и «войны токов»

Никола Тесла и Томас Эдисон не дожили до того момента, когда представитель компании Consolidated Edison поставил точку в борьбе двух технологий. Переменный электрический ток одержал победу. В 2007 году ведущий инженер компании отсоединил кабель, символизирующий питание Нью-Йорка постоянным током.

Сербский учёный Никола Тесла ещё в 1882 году придумал, как применить эффект вращающегося электромагнитного поля. В то время Эдисон уже ввёл в строй 2 электростанции, вырабатывающие постоянный ток, и организовал производство кабелей, устройств освещения и динамо-машин. Тесла одно время работал в компании Эдисона и ремонтировал машины постоянного тока. Эдисон обещал Николе заплатить за проекты по модернизации двигателей, но выплатить вознаграждение за проведённую работу отказался. Тесла продал патенты своих изобретений Джорджу Вестингаузу, президенту компании Westinghouse Electric Corporation за 1 млн. долларов. Первая электростанция на 500 В изменяющего свою полярность электричества запущена в 1886 г. Война токов продолжалась более века.

Источники постоянного электрического тока

Для его получения используют специальный генератор, работа которого основана на законе электромагнитной индукции – ЭДС. Если вращать металлическую рамку, в зоне действия электромагнитного поля возникнет ЭДС, и по рамке потечёт электричество.

Генератор постоянного тока

Внимание! Увеличение ЭДС получают повышением силы поля или скорости вращения рамки. Снижения пульсации полученного движения электричества добиваются добавлением числа рамок.

Немеханические производители электричества постоянной природы:

  • солнечные батареи;
  • гальванические элементы;
  • термохимические элементы.

Аккумуляторы энергии из этой группы ограниченного срока действия и требуют периодической подзарядки.

Источники постоянного тока

Применение

Использование в электронике для питания схем – это не конечные варианты применения DC. Постоянный ток нашёл употребление в следующих случаях:

  • в электролизе – получение в промышленных масштабах металлов из солей и растворов;
  • гальванопластике и гальванизации – покрытие металлами электропроводящих поверхностей;
  • в сварочных работах – работа с нержавеющей сталью;
  • на транспорте – двигатели трамваев, электровозов, троллейбусов, ледоколов, подводных лодок;
  • в медицине – ввод лекарственных препаратов в организм при электрофорезе.

Для информации. В СССР начинали электрификацию железной дороги постоянным током на участках Баку – Сурамский перевал и Сабучини. До Великой Отечественной войны напряжение составляло 1,5 кВ, потом было переведено на 3 кВ. В общей сложности половина ж/д линий работало от этого вида тока.

Переменный ток

Вынужденные гармонические электромагнитные колебания – это синусоидальный ток. Колебания происходят с частотой 50 Гц в секунду. Напряжение и ток за период в среднем равны нулю.

Чем постоянный ток отличается от переменного, и каков его путь от источника до потребителя?

Ток постоянный не совершает колебаний, в этом постоянный и переменный ток различаются. Подача Direct Current – DC к потребителям также происходит по проводам и кабелям. Действуют до сих пор ЛЭП Волгоград – Донбасс.

Преобразование

К бытовым приборам, требующим снабжение схем электричеством типа DC, его подают через блоки питания. Это схемы, включающие в себя понижающий трансформатор и выпрямляющий блок. При подключении блока питания к устройству следят за совпадением их параметров по  напряжению и мощности. Параметры указаны на корпусе прибора.

Блок питания от сети 50 Гц

В настоящий момент оба вида электричества отлично уживаются в современном мире. Схемы смешанного питания потребителей только дополняют друг друга.

Видео

Постоянный ток

Постоянный ток (direct current) – это упорядоченное движение заряженных частиц в одном направлении. Другими словами
величины характеризующие электрический ток, такие как напряжение или сила тока, постоянны как по значению, так и по направлению.

В источнике постоянного тока, например в обычной пальчиковой батарейке, электроны движутся от минуса к плюсу. Но исторически сложилось так, что за техническое направление тока считается направление от плюса к минусу.

Для постоянного тока применимы все основные законы электротехники, такие как закон Ома и законы Кирхгофа.

История

Изначально постоянный ток назывался – гальваническим током, так как впервые был получен с помощью гальванической реакции. Затем, в конце девятнадцатого века, Томас Эдисон, предпринимал попытки организовать передачу постоянного тока по линиям электропередачи. При этом даже разыгралась так называемая “война токов”, в которой шел выбор в качестве основного тока между переменным и постоянным. К сожалению, постоянный ток “проиграл” эту “войну”, потому что в отличие от переменного тока, постоянный, несет большие потери в мощности при передаче на расстояния. Переменный ток легко трансформировать и благодаря этому передавать на огромные расстояния.

Источники постоянного тока


Источниками постоянного тока могут быть аккумуляторы, либо другие источники в которых ток появляется благодаря химической реакции (например, пальчиковая батарейка).

Также источниками постоянного тока может быть генератор постоянного тока, в котором ток вырабатывается благодаря
явлению электромагнитной индукции, а затем выпрямляется с помощью коллектора.

Постоянный ток может быть получен с помощью выпрямления переменного тока. Для этого существуют различные выпрямители и преобразователи.

Применение

Постоянный ток,  достаточно широко применяется в электрических схемах и устройствах. К примеру, дома, большинство приборов, таких как модем или зарядное устройство для мобильного, работают на постоянном токе. Генератор автомобиля, вырабатывает и преобразует постоянный ток, для зарядки аккумулятора. Любое портативное устройство питается от источника постоянного тока.

В промышленности постоянный ток используется в машинах постоянного тока, например в двигателях, или генераторах. В некоторых странах существуют высоковольтные линии электропередачи постоянного тока.

Постоянный ток также нашел свое применение и в медицине, например в электрофорезе – процедуре лечения с помощью электрического тока.

В железнодорожном транспорте, кроме переменного, используется и постоянный ток. Это связано с тем, что тяговые двигатели, которые имеют более жесткие механические характеристики, чем асинхронные, являются двигателями постоянного тока.

Влияние на организм человека

Постоянный ток в отличие от переменного является более безопасным для человека. Например, смертельным током для человека является 300 мА если это ток постоянный, а если переменный с частотой 50 Гц, то 50-100 мА.

  • Просмотров: 13614

    • Про переменный ток и напряжение. Переменное напряжение

    И . Прежде чем подробно разбирать эти термины следует вспомнить, что понятие электрического тока заключается в упорядоченном движении частиц, имеющих электрические заряды. Если электроны постоянно осуществляют движение в одном направлении, то ток носит название постоянного. Но, когда электроны в один момент времени двигаются в одном направлении, а в другой момент осуществляется движение в другом направлении, то это является упорядоченным движением заряженных частиц, двигающихся без остановки. этот ток называют переменным. Существенным различием между ними считают то, что у постоянного значения «+» и «-» постоянно находятся на одном определенном месте.

    Что такое постоянное напряжение

    В качестве примера постоянного напряжения служит обычная батарейка. На корпусе любой батарейки есть обозначения «+» и «-». Это говорит о том, что при постоянном токе эти значения имеют постоянное местоположение. У переменного наоборот, значения «+» и «-» изменяются через определенные короткие промежутки времени. Поэтому обозначение постоянного тока применяется в виде одной прямой линии, а обозначение переменного — в виде одной волнистой линии.

    Отличие постоянного тока от переменного

    Большинство устройств, использующих постоянный ток, не позволяют при подключении источника питания путать контакты, поскольку в таком случае прибор может просто выйти из строя. При переменном этого не произойдет. Если вставить вилку в розетку любой стороной, то прибор все равно будет работать. Кроме того, существует такое понятие, как частота переменного тока. Она показывает, сколько раз в течение секунду меняются местами «минус» с «плюсом». Например, частота в 50 герц означает, изменение полярности напряжения за секунду 50 раз.

    На представленных графиках видно изменение напряжения в различные временные моменты. На графике слева, для примера показано напряжение на контактах лампочки карманного фонарика. На отрезке времени с «0» до точки «а» напряжение вообще отсутствует, так как фонарик выключен. В точке времени «а» возникает напряжение U1, которое не меняется в промежутке времени «а» — «б», когда фонарик включен. При выключении фонарика в момент времени «б» напряжение снова становится равным нулю.

    На графике переменного напряжения можно наглядно увидеть, что напряжение в различных точках, то поднимается до максимума, то становится равным нулю, то падает до минимума. Это движение происходит равномерно, через одинаковые промежутки времени и повторяется до тех пор, пока не отключат свет.

    Представить жилище современного человека без электрических розеток невозможно. И поэтому многие хотят знать больше о силе, несущей цивилизации тепло и свет, заставляющей работать все наши электроприборы. И начинают с вопроса: какой ток в нашей розетке, постоянный или переменный? И какой из них лучше? Чтобы ответить на вопрос, какой ток в розетке и чем обусловлен этот выбор, выясним, чем они отличаются.

    Источники постоянного напряжения

    Все эксперименты, проводимые учеными с электрическим током, начинались именно с него. Первые, еще примитивные, источники электроэнергии, подобные современным батарейкам, способны были выдавать именно постоянный ток.

    Его основная особенность – неизменность величины тока в любой момент времени. Источниками, кроме гальванических элементов, являются специальные генераторы, аккумуляторы. Мощным источником постоянного напряжения является атмосферное электричество – разряды молний.

    Источники переменного напряжения

    В отличие от постоянного, величина переменного напряжения изменяется во времени по синусоидальному закону. Для него существует понятие периода – времени, за которое происходит одно полное колебание, и частоты – величины, обратной периоду.

    В электрических сетях России принята частота переменного тока, равная 50 Гц. Но в некоторых странах эта величина равна 60 Гц. Это нужно учитывать при приобретении бытовых электроприборов и промышленного оборудования, хотя большая его часть прекрасно работает в обоих случаях. Но лучше в этом убедиться, прочитав инструкцию по эксплуатации.

    Преимущества переменного тока

    В наших розетках протекает переменный ток. Но почему именно он, чем он лучше постоянного?

    Дело в том, что только величину переменного напряжения можно изменять с помощью преобразовательных устройств – трансформаторов. А делать это приходится многократно.

    Теплоэлектростанции, гидроэлектростанции и атомные электростанции находятся далеко от потребителей. Возникает необходимость передачи больших мощностей на расстояния, исчисляемые сотнями и тысячами километров. Провода линий электропередач имеют малое сопротивление, но все же оно присутствует. Поэтому ток, проходя по ним, нагревает проводники. Более того, за счет разности потенциалов в начале и конце линии, к потребителю приходит меньшее напряжение, чем было на электростанции.

    Бороться с этим явлением можно, либо уменьшив сопротивление проводов, либо снизив значение тока. Уменьшение сопротивления возможно только с увеличением сечением проводов, а это дорого, а порой – невозможно технически.

    А вот уменьшить ток можно, увеличив значение напряжения линии. Тогда при передаче одной и той же мощности ток по проводам пойдет меньший. Уменьшаться потери на нагрев проводов.

    Технически это выглядит так. От генераторов переменного тока электростанции напряжение подается на повышающий трансформатор. Например, 6/110 кВ. Далее по линии электропередач напряжением 110 кВ (сокращенно – ЛЭП-110 кВ) электрическая энергия отправляется до следующей распределительной подстанции.

    Если эта подстанция предназначена для питания группы деревень в районе, то напряжение понижается до 10 кВ. Если при этом нужно отправить весомую часть принятой мощности энергоемкому потребителю (например, комбинату или заводу), могут использоваться линии напряжением 35 кВ. На узловых подстанциях для разделения напряжения между потребителями, находящихся на разном удалении и потребляющими разные мощности, используются трехобмоточные трансформаторы. В нашем примере это – 110/35/6 кВ.

    Теперь напряжение, полученное на сельской подстанции, претерпевает новое преобразование. Его величина должна стать приемлемой для потребителя. Для этого мощность проходит через трансформатор 10/0,4 кВ. Напряжение между фазой и нулем линии, идущей к потребителю, становится равным 220 В. Оно и доходит до наших розеток.

    Думаете, что это все? Нет. Для полупроводниковой техники, являющейся начинкой наших телевизоров, компьютеров, музыкальных центров эта величина не подойдет. Внутри них 220 В понижаются до еще меньшего значения. И преобразуется в постоянный ток.

    Вот такая метаморфоза: передавать на большие расстояния лучше переменный ток, а нужен нам, в основном – постоянный.

    Еще одно достоинство переменного тока: проще погасить электрическую дугу, неизбежно возникающую между размыкающимися контактами коммутационных аппаратов. Напряжение питания изменяется и периодически переходит через нулевое положение. В этот момент дуга гаснет самостоятельно при соблюдении определенных условий. Для постоянного напряжения потребуется более серьезная защита от подгорания контактов. Но при коротких замыканиях на постоянном токе повреждения электрооборудования от действия электрической дуги серьезнее и разрушительнее, чем на переменном.

    Преимущества постоянного тока

    Энергию от источников переменного напряжения нельзя хранить. Его можно использовать для зарядки аккумуляторной батареи, но выдавать она будет только постоянный ток. А что будет, если в силу каких-то причин остановится генератор на электростанции или оборвется линия питания села? Его жителям придется пользоваться фонариками на батарейках, чтобы не остаться в темноте.

    Но и на электростанциях тоже есть источники постоянного напряжения – мощные аккумуляторные батареи. Ведь для того, чтобы запустить остановившееся из-за аварии оборудование, необходимо электричество. У механизмов, без которых запуск оборудования электростанции невозможен, электродвигатели питаются от источников постоянного напряжения. А также – все устройства защиты, автоматики и управления.

    Также на постоянном напряжении работает электрифицированный транспорт: трамваи, троллейбусы, метро. Электродвигатели постоянного тока имеют больший вращающий момент на низких скоростях вращения, что необходимо электропоезду для успешного трогания с места. Да и сама регулировка оборотов двигателя, а, следовательно, и скорости движения состава, проще реализуется на постоянном токе.

    Электрическим током называют направленное, упорядоченное движение заряженных частиц.

    Постоянный ток имеет устойчивые свойства и направление движения заряженных частиц, которые не изменяются со временем. Он используется многими электрическими устройствами в домах, а также в автомобилях. От постоянного тока работают современные компьютеры, ноутбуки, телевизоры и многие другие устройства. Для преобразования переменного тока в постоянный используются специальные блоки питания и трансформаторы напряжения .

    Все электрические устройства и электрические инструменты, работающие от батарей и аккумуляторов считаются потребителями постоянного тока, так как батарея – это источник постоянного тока, который может быть преобразован в переменный с помощью инверторов.

    Разница переменного тока от постоянного

    Переменным называют электрический ток, который может изменяться по направлению движения заряженных частиц и величине с течением времени. Важнейшими параметрами переменного тока считаются его частота и напряжение. В современных электрических сетях на разных объектах используется именно переменный ток, имеющий определенное напряжение и частоту. В России в бытовых электросетях ток имеет напряжение 220 В и частоту равную 50 Гц. Частота электрического переменного тока – это число изменений направления движения заряженных частиц за 1 секунду, то есть, при частоте в 50 Гц он меняет направление 50 раз в секунду. Таким образом, отличие переменного тока от постоянного заключается в том, что в переменном заряженные частицы могут менять направление движения.

    Источниками переменного тока на объектах различного назначения являются розетки . К розеткам мы подключаем различные бытовые приборы, получающие необходимое напряжение. Переменный ток используется в электрических сетях потому, что величина напряжения может быть преобразована до необходимых значений с помощью трансформаторного оборудования с минимальными потерями. Другими словами, его гораздо проще и дешевле транспортировать от источников электроснабжения до конечных потребителей.

    Передача переменного тока потребителям

    Путь переменного тока начинается с электростанций, на которых устанавливаются мощнейшие электрические генераторы, из которых выходит электрический ток с напряжением на уровне 220-330 кВ. Через электрические кабели ток идет к трансформаторным подстанциям, устанавливаемым в непосредственной близости от объектов электрического потребления – домов, квартир, предприятий и других сооружений.

    Подстанции получают электрический ток с напряжением около 10 кВ и преобразуют его в трехфазное напряжение 380 В. В некоторых случаях на питание объектов идет ток с напряжением 380 В, этого требуют мощные бытовые и производственные приборы, но чаще всего в месте ввода электричества в дом или квартиру, напряжение снижается до привычных нам 220 В.

    Преобразование переменного тока в постоянный

    Мы уже разобрались с тем, что в розетках бытовых электрических систем находится переменный ток, однако многие современные потребители электричества нуждаются в постоянном. Преобразование переменного тока в постоянный осуществляется с помощью специальных выпрямителей. Весь процесс преобразования включает в себя три этапа:

    1. Подключение диодного моста с 4-мя диодами необходимой мощности. Такой мост может «срезать» верхние значения синусоид переменного тока или делать движение заряженных частиц однонаправленным.
    2. Подключение сглаживающего фильтра или специального конденсатора на выход с диодного моста. Фильтр способен исправить провалы между пиками синусоид переменного тока. Подключение конденсатора серьезно уменьшает пульсации и может довести их до минимальных значений.
    3. Подключение стабилизаторов напряжения для снижения пульсаций.

    Преобразование тока может осуществляться в обоих направлениях, то есть, из постоянного тоже можно сделать переменный. Но этот процесс значительно сложнее и осуществляется он за счет использования специальных инверторов, которые отличаются высокой стоимостью.

    Ток – это движение электронов в определенном направлении. Оно нужно, чтобы в наших устройствах тоже двигались электроны. Откуда берется ток в розетке?

    Электростанция преобразует кинетическую энергию электронов в электрическую. То есть, гидроэлектростанция использует проточную воду для вращения турбины. Пропеллер турбины вращает клубок меди между двух магнитов. Магниты заставляют электроны в меди двигаться, из-за этого начинают двигаться электроны в проводах, которые присоединены к клубку меди — получается ток.

    Генератор — как насос для воды, а провод — как шланг. Генератор-насос качает электроны-воду через провода-шланги.

    Переменный ток — это тот ток, который у нас в розетке. Он называется переменным, потому что направление движения электронов постоянно меняется. У переменного тока из розеток бывает разная частота и электрическое напряжение. Что это значит? В российских розетках частота 50 герц и напряжение 220 вольт. Получается, что за секунду поток электронов 50 раз меняет направление движения электронов и заряд с положительного на отрицательный. Смену направлений можно заметить в флуоресцентных лампах, когда их включаешь. Пока электроны разгоняются, она несколько раз мигает — это и есть смена направлений движения. А 220 вольт — это максимально возможный «напор», с которым движутся электроны в этой сети.

    В переменном токе постоянно меняется заряд. Это значит, что напряжение составляет то 100%, то 0%, то снова 100%. Если бы напряжение было 100% постоянно, то понадобился бы провод огромного диаметра, а с меняющимся зарядом провода могут быть тоньше. Это удобно. По небольшому проводу электростанция может отправить миллионы вольт, потом трансформатор для отдельного дома забирает, например 10000 вольт, и в каждую розетку выдает по 220.

    Постоянный ток — это ток, который у вас в телефонном аккумуляторе или батарейках. Он называется постоянным, потому что направление движения электронов не меняется. Зарядные устройства трансформируют переменный ток из сети в постоянный, и уже в таком виде он оказывается в аккумуляторах.

    Постоянный и переменный то к

    В предыдущей статье, что такое электрический ток ты узнал, как происходит упорядоченное движение электронов в замкнутой цепи. Теперь, я расскажу тебе, каким бывает электрический ток. Электрический ток бывает постоянный и переменный. Чем отличается переменный ток от постоянного? Характеристики постоянного тока.

    Постоянный ток

    Direct Current или DC так по-английски обозначают электрический ток который на протяжении любого отрезка времени не меняет направление движения и всегда движется от плюса к минусу. На схеме обозначается как плюс (+) и минус (-), на корпусе прибора, работающего от постоянного тока наносят обозначение в виде одной (-) или (=) полос. Важная особенность постоянного электрического тока — это возможность его аккумулирования, т.е. накопления в аккумуляторах или получения его за счет химической реакции в батарейках. Множество современных переносных электрических устройств, работают, используя накопленный электрический заряд постоянного тока, который находится в аккумуляторах или батарейках этих самых устройств.

    Переменный ток

    (Alternating Current) или АС английская аббревиатура обозначающая ток, который меняет на временном отрезке свое направление и величину. На электрических схемах и корпусах электрических аппаратов, работающих от переменного тока, символ переменного тока обозначают как отрезок синусоиды «~». Если говорить о переменном токе простыми словами , то можно сказать что в случае подключения электрической лампочки к сети переменного тока плюс и минус на ее контактах будут меняться местами с определенной частотой или иначе, ток будет менять свое направление с прямого на обратное. На рисунке обратное направление — это область графика ниже нуля.

    Теперь давай разберемся, что такое частота. Частота это — период времени, в течение которого ток выполняет одно полное колебание, число полных колебаний за 1 с называется частотой тока и обозначается буквой f. Частота измеряется в герцах (Гц) . В промышленности и быту большинства стран используют переменный ток с частотой 50 Гц. Эта ве6личина показывает количество изменений направления тока за одну секунду на противоположное и возвращение в исходное состояние. Иными словами в электрической розетке, которая есть в каждом доме и куда мы включаем утюги и пылесосы, плюс с минусом на правой и левой клеммах розетки будет меняться местами с частотой 50 раз в секунду — это и есть, частота переменного тока. Для чего нужен такой “переменчивый “ переменный ток, почему не использовать только постоянный? Это сделано для того, чтобы получить возможность без особых потерь получать нужное напряжение в любом количестве способом применения трансформаторов. Использование переменного тока позволяет передавать электроэнергию в промышленных масштабах на значительные расстояния с минимальными потерями.


    Напряжение, которое подается мощными генераторами электростанций, составляет порядка 330 000-220 000 Вольт. Такое напряжение нельзя подавать в дома и квартиры, это очень опасно и сложно с технической стороны. Поэтому переменный электрический ток с электростанций подается на электрические подстанции, где происходит трансформация с высокого напряжения на более низкое, которое мы используем.

    Преобразование переменного тока в постоянный

    Из переменного тока, можно получить постоянный ток, для этого достаточно подключить сети переменного тока диодный мост или как его еще называют “выпрямитель” . Из названия “выпрямитель” как нельзя лучше понятно, что делает диодный мост, он выпрямляет синусоиду переменного тока в прямую линию тем самым заставляя двигаться электроны в одном направлении.


    что такое диод и как работает диодный мост , ты можешь узнать в моих следующих статьях.

    Постоянный ток и переменный ток отличия ᐉ читать на Elektro.in.UA

    Солнечные панели вырабатывают напряжение постоянного тока в 12, 24, 48 вольт и выше. Так как большинство электрических устройств работают от напряжения переменного тока, то подключать питание от солнечных батарей необходимо через специальный инвертор. Рассмотрим, чем отличаются эти напряжения и как происходит их преобразование.

    Переменное напряжение и его отличия от постоянного

    Под переменным понимают электрический ток, имеющий возможность изменяться в зависимости от того, в каком направлении движутся частицы имеющие заряд. Самыми важными характеристиками переменного тока можно назвать напряжение с частотой. На объектах разного типа, в зависимости от технических требований, может применяться переменное напряжение с определенной частотой. Стандартные параметры, от которых работают все бытовые приборы, это напряжение 220 вольт при условии, что частота составляет 50 Гц. Стоит сказать, что под частотой понимают то, сколько раз в течение одной секунды менялось направление частиц, имеющих заряд. Следовательно, если частота напряжения составляет 50 Гц, то направление движения электронов за секунду меняется 50 раз. Отсюда сами собой напрашиваются выводы, что переменный ток отличается от постоянного изменчивостью движения его заряженных частиц.

    Основная причина, почему по централизованным сетям подается переменный ток, объясняется более простой и дешевой схемой его транспортировки. Кроме того, величину переменного напряжения можно легко преобразовать до требуемых значений, выполняя подключение оборудования через трансформаторы, работа которых приводит к минимальным потерям электроэнергии. В конечном результате переменный ток выводится к потребителю через розетки электропитания.

    Преобразование тока из постоянного в переменный

    Как говорилось выше, вырабатываемый солнечными панелями постоянный ток мало для чего пригоден. Особенно, когда солнечная электростанция подключена к зеленому тарифу, получаемое электричество необходимо преобразовать в переменное, а также выпрямить до стандартных параметров. Для этой цели используются следующие типы инверторов:

    • автономные – предназначены для локальной электрической сети и зарядки аккумуляторных батарей;
    • сетевые инверторы – преобразовывают ток в переменный, чтобы транспортировать по общей сети;
    • гибридные – обладают двумя функциями, позволяя и аккумуляторы заряжать, и выпрямлять напряжение под параметры общей сети.

    Преобразование тока в переменный из постоянного происходит за счет того, что инвертор следит за фазой сети и непрерывно поддерживает напряжение на выходе немного выше сетевого. Следит за процессом микропроцессор в конструкции инвертора. Он отслеживает текущую форму переменного напряжения в сети и выводит аналогичное напряжение преобразованного из постоянного тока. Чтобы исключить сбой в работе инвертора, необходимо периодически проверять выходное напряжение на соответствие сетевых параметров.

    AC и DC: переменный или постоянный ток

    Ток (электрический заряд) течет только в одном направлении в случае DC (постоянный ток) . Но в AC (переменный ток) электрический заряд периодически меняет направление. Из-за изменения тока меняется не только ток, но и напряжение.

    Дебаты переменного и постоянного тока олицетворяют -ю Войну Curre nts, как ее называют сегодня, в которой два гиганта электроэнергии были вовлечены в конце 1890-х годов.Томас Эдисон, владелец компании Direct Current, был настолько напуган изобретением Теслы, что прибег к ложному обману американцев, чтобы дискредитировать переменный ток.

    Но это не помешало Tesla реализовать свою мечту о снабжении США дешевой и высокоэффективной энергией. По сей день мы видим длинные и толстые провода, натянутые между высокими электрическими столбами, как струны гитары. AC занял трон и правил в течение столетия, доминируя в домах, офисах и зданиях до сих пор, когда DC, кажется, постепенно возвращается.Почему AC так хорошо себя чувствовал? И почему DC может вернуться?

    Давайте перефразируем эти вопросы.

    Почему переменный ток лучше постоянного?

    Переменный ток — это ток, при котором электроны периодически меняют направление вперед и назад. Он основан на принципах, которые Майкл Фарадей изобрел в 1832 году, когда иллюстрировал свой динамо-генератор.

    DC, несмотря на свою известность, имел серьезную проблему — его передача на большие расстояния была жесткой, провода теряли мощность, и его приходилось сужать дополнительными цепями.Более того, повышение или понижение напряжения постоянного тока также требовало сложных схем.

    Переменный ток можно было не только легко передавать на большие расстояния, но также можно было легко преобразовать в более высокие или более низкие значения с помощью трансформаторов.

    Трансформатор — это, по сути, намотанный вверх провод, который «увеличивает» или «понижает» величину переменного напряжения. Возможность преобразовывать напряжение таким образом означала, что стало возможно передавать электроэнергию гораздо более эффективно не только между городами, но и по всей стране.Мечта Теслы постепенно воплощалась в реальность.

    (Изображение предоставлено Pixabay)

    Основным преимуществом переменного тока перед постоянным током была способность транспортировать электричество на большие расстояния, поскольку в 19 веке дома и здания отсекали постоянный ток. В 1893 году компания General Electric была выбрана для поставки электроэнергии постоянного тока на Всемирную выставку в Чикаго, что обошлось в непомерные 554 000 долларов.

    Однако вмешался Джордж Вестингауз и пообещал запустить ярмарку всего за 399 000 долларов с помощью переменного тока Tesla.Три года спустя Niagara Falls Power Company, соблазненная удобствами AC, предоставила Westinghouse право вырабатывать электроэнергию из Ниагарского водопада и освещать весь Буффало, штат Нью-Йорк. Переменный ток уничтожил постоянный ток раз и навсегда. Затем, несколько десятилетий спустя, родился транзистор .

    Почему постоянный ток лучше переменного тока?

    В отличие от переменного тока, постоянный ток переключению не подлежит. Нет периодов, и ток течет в одном направлении при постоянном напряжении. Как уже упоминалось, постоянный ток имеет тенденцию терять электричество в виде тепла — свойство, которым Эдисон воспользовался, чтобы зажечь первую лампочку.

    Несмотря на недостатки, возраст полупроводников заставил вернуться к постоянному току. Постоянный ток в основном используется для питания электронных устройств, а именно небольших устройств, которые могут работать только в двух состояниях: включенном и выключенном. К ним относятся батареи, светодиоды, транзисторы, нейроны компьютерных технологий и любые другие полупроводниковые устройства.

    Электроэнергия постоянного тока вернулась, потому что наше общество полагается на компьютеры, планшеты и портативные устройства, которые постоянно подключены к «облакам». Облака — это в основном компьютеры, формально известные как серверы, которые хранятся в удаленных зданиях для хранения ваших ценных данных.

    Сегодня такие компании, как Facebook и Google, опустошают целые здания, чтобы разместить на них серверы, на которых хранятся данные для их постоянно растущего числа пользователей. Управление переменным током, как и постоянным, на таких устройствах довольно сложно, поскольку требует сложных схем. Однако, что наиболее важно, переменный ток теряет свою энергию, хотя и на бесконечно малое время, чего не выдерживают постоянно прожорливые серверы.

    Серверные комнаты обычно оборудованы кондиционерами и предназначены для непрерывной работы компьютерных серверов.(Источник изображения: Flickr)

    Кроме того, каждый инженер-электрик знает, что потери, накопленные при передаче переменного тока, могут превышать потери, понесенные постоянным током из-за скин-эффекта и емкостной связи, явлений, при которых, поскольку энергия течет по поверхности провода, она поглощается объектами под ним.

    Из-за этих сопротивлений передача замедляется, что снижает ее эффективность. Фактически, потери, рассредоточенные в его окрестностях, формируют структуру механизмов беспроводной передачи энергии.Переменный ток излучает часть своей энергии, которую можно удобно сконцентрировать в определенной области, соответствующим образом намотав провод.

    Еще одна причина, по которой — и это кажется наиболее важной — DC может вернуться, — это его совместимость с экологически чистыми электронными устройствами. Поскольку все солнечные элементы основаны на полупроводниковых подложках, все они генерируют или работают с постоянным током. Возможно, DC придется вернуться в пользу возобновляемых источников энергии.

    Конечно, мы также можем использовать переменный ток, но для этого потребуются утомительные преобразования из постоянного в переменный с помощью инвертора, а затем снова в постоянный, где 5-20% энергии теряется в виде тепла.Фактически, центры обработки данных, занимающие целые акры, действительно используют эти преобразователи. Тем не менее, они потребляют огромное количество энергии и дополнительные расходы на системы охлаждения для вырабатываемого тепла, что усугубляет их финансовое положение.

    Так что лучше, переменный или постоянный ток?

    Хотя теперь у нас есть технология для передачи постоянного тока на большие расстояния по сетям, мы по-прежнему используем переменный ток. Переменный ток повышается до более высокого напряжения, чтобы преодолеть сопротивление, и когда мощность достигает пользователя, оно понижается и выпрямляется для питания, например, компьютера.Однако эти технологии, как и технологии возобновляемых источников, не только стоят целое состояние, но и их эффективность может быть сомнительной. Да, постоянный ток обеспечивает стабильные выходы, но более высокий КПД достигается после , что устраняет потери.

    Хотя потери могут быть меньше, чем потери переменного тока, в игру вступает фактор повышения / понижения. Простота, с которой можно модулировать и передавать напряжение переменного тока, все еще недостижима, поэтому напряжение переменного тока все еще может быть предпочтительным.

    Оба источника энергии по-своему превосходны, поэтому решение о том, кто победит, будет зависеть от спорного критерия — игрового поля. Суждение существенно зависит от приложения силы.

    Статьи по теме

    Статьи по теме

    В настоящее время оба работают в тандеме. Переменный ток течет над нами по проводам. Затем переменный ток преобразуется в постоянный с помощью выпрямителя , такого как адаптер, который есть в вашем зарядном устройстве, для питания бытовых приборов, таких как лампочки, лампы и другие приборы.

    The War of Currents , возможно, не так драматичен, как когда-то, но он все еще существует.

    переменного или постоянного тока?

    Что безопаснее; Переменный ток (AC) или постоянный ток (DC)?

    Когда вы работаете с электронными продуктами, очень важно понимать разницу между переменным током (AC) и постоянным током (DC). Эти знания не только позволят вам работать с этими продуктами с четким пониманием того, как они работают электрически, но также обеспечат вам жизненно важный уровень безопасности.

    В конце концов, электричество — это естественная форма энергии, которая может быть очень опасной, если не обращаться с ней осторожно или уважительно. Поэтому, чтобы помочь вам обезопасить себя и расширить ваше понимание электричества, мы рассмотрим как переменный, так и постоянный ток, прежде чем объясним, какой из них безопаснее.

    Разница между переменным и постоянным током

    AC и DC, как следует из их названия, представляют собой оба типа электрических токов, и они различаются направленным потоком, который принимает каждый из них.Чтобы понять их более подробно, мы углубимся в то, что они собой представляют:

    • переменного тока:

      Этот вид электрического тока может изменять направление его потока — отсюда и альтернативное название — и именно эта универсальность делает его идеальным для подачи электроэнергии в дома и на предприятия. Например, если вы используете телевизор дома, то он работает от сети переменного тока, а если вы используете копировальный аппарат на работе, то опять же, он будет работать от сети переменного тока.

    • Постоянный ток:

      Электрический заряд, который движется только в одном направлении, постоянный ток имеет тенденцию течь через проводники, полупроводники и изоляторы. Чаще всего постоянный ток используется в батареях в качестве источника питания для электронных устройств, но постоянный ток также используется на удаленных объектах генерации, где его можно использовать для передачи энергии в больших количествах.

    Теперь вы немного больше разбираетесь в этих двух электрических токах, пора исследовать опасности, которые они представляют, и какой из них более безопасен.

    Аспекты безопасности переменного и постоянного тока

    Независимо от того, с каким током вы работаете, как переменный, так и постоянный ток являются очень опасными элементами для работы и могут причинить вам серьезный вред. Люди не эволюционировали, чтобы справляться с воздействием электрических токов, прикладываемых к телу, и это может привести к легким электрическим ударам, которые заставят вас прыгнуть до сердечного приступа и смерти.

    Хотя оба тока опасны, переменный ток считается более опасным для работы по следующим причинам:

    • Человеческое тело имеет более высокое сопротивление постоянному току, чем переменному току, поэтому это означает, что люди способны противостоять поражению электрическим током, возникающему в результате воздействия постоянного тока, намного лучше, чем при воздействии переменного тока.

    • Эксперименты показали, что легче отпустить токоведущие части цепи постоянного тока, чем наблюдаемые в цепях переменного тока. Естественно, это значительно упрощает снижение воздействия электричества при работе с постоянным током по сравнению с переменным током.

    • Удар электрическим током может вызвать фибрилляцию желудочков, которая может привести к сердечной недостаточности и смерти. Предпочтительно избегать любой формы поражения электрическим током, но постоянный ток считается более безопасным в этих обстоятельствах, поскольку порог человеческого тела для постоянного тока значительно выше, чем для переменного тока.

    Безопасность, как всегда, имеет первостепенное значение при работе с электричеством, и, хотя постоянный ток считается более безопасным, важно соблюдать все меры безопасности, чтобы предотвратить серьезную травму.

    Электричество переменного тока (AC), Рон Куртус

    SfC Home> Физика> Электричество>

    Рона Куртуса (от 13 февраля 2016 г.)

    Электроэнергия переменного тока — это тип электричества, обычно используемый в домах и на предприятиях по всему миру.

    В то время как электричество постоянного тока (DC) течет в одном направлении по проводу, электричество переменного тока меняет свое направление в возвратно-поступательном движении. Направление меняется от 50 до 60 раз в секунду, в зависимости от электросистемы страны.

    Электроэнергия переменного тока создается генератором переменного тока, который определяет частоту.

    Особенностью электричества переменного тока является то, что напряжение можно легко изменить, что делает его более подходящим для передачи на большие расстояния, чем электричество постоянного тока.Но также переменный ток может использовать конденсаторы и катушки индуктивности в электронных схемах, что позволяет использовать их в широком диапазоне.

    Примечание : Обычно мы говорим AC , электричество , а не просто AC, поскольку это также сокращение для кондиционирования воздуха. Чтобы избежать недоразумений, нужно быть точным в науке.

    Вопросы, которые могут у вас возникнуть:

    • В чем разница между электричеством переменного и постоянного тока?
    • Почему мы используем переменный ток вместо постоянного?
    • Каковы преимущества электроэнергии переменного тока?

    Этот урок ответит на эти вопросы.Полезный инструмент: Преобразование единиц

    Разница между электричеством постоянного и переменного тока

    Электроны имеют отрицательный (-) электрический заряд. Поскольку противоположные заряды притягиваются, они будут двигаться к области, состоящей из положительных (+) зарядов. Это движение облегчается в электрическом проводнике, таком как металлический провод.

    Электроны движутся напрямую с электричеством постоянного тока

    При использовании электричества постоянного тока подключение провода от отрицательной (-) клеммы батареи к положительной (+) клемме заставит отрицательно заряженные электроны устремиться через провод к положительно заряженной стороне.То же самое происходит с генератором постоянного тока, где движение спирального провода через магнитное поле выталкивает электроны из одного вывода и притягивает электроны к другому выводу.

    Переменные направления электронов в переменном токе

    С генератором переменного тока немного другая конфигурация чередует двухтактное и двухтактное соединение каждой клеммы генератора. Таким образом, электричество в проводе ненадолго движется в одном направлении, а затем меняет свое направление на противоположное, когда якорь генератора находится в другом положении.

    Эта иллюстрация дает представление о том, как электроны движутся по проводу в электричестве переменного тока. Конечно, оба конца провода идут к генератору переменного тока или источнику питания.

    Извините, для использования этой Flash-анимации у вас должен быть активирован JavaScript.

    Переменное движение электронов в проводе

    Заряд на концах провода чередуется с отрицательного (-) и положительного (+). Если заряд отрицательный (-), это отталкивает отрицательно заряженные электроны от этого вывода.Если заряд положительный (+), электроны притягиваются в этом направлении.

    Скорость изменения

    Электроэнергия переменного тока попеременно меняет направление 50 или 60 раз в секунду, в зависимости от электрической системы страны. Это называется частотой и обозначается как 50 Гц (50 Гц) или 60 Гц (60 Гц).

    (Дополнительную информацию см. В разделе «Напряжения и частоты переменного тока во всем мире».)

    Лампочки

    Многие электрические устройства, такие как лампочки, требуют только движения электронов.Их не волнует, текут ли электроны по проводу или просто движутся туда-сюда. Таким образом, лампочка может работать как от переменного, так и от постоянного тока.

    AC периодическое движение

    Регулярное возвратно-поступательное движение электронов в проводе при питании от электричества переменного тока представляет собой периодическое движение, подобное движению маятника.

    (Дополнительные сведения см. В разделе «Периодическое движение и маятник».)

    Из-за этого периодического движения электронов напряжение и ток имеют синусоидальную форму, чередующуюся между положительным (+) и отрицательным (-), при измерении с помощью вольтметра или мультиметра.

    Форма волны изменяется от положительной до отрицательной во времени

    Скорость прохождения пиков напряжения или тока через заданную точку — это частота переменного тока.

    Преимущества переменного тока

    Есть явные преимущества переменного тока перед электричеством постоянного тока. Способность легко преобразовывать напряжения — основная причина, по которой мы используем в наших домах переменный ток вместо постоянного.

    Преобразователи напряжения

    Основное преимущество переменного тока перед электричеством постоянного тока состоит в том, что напряжения переменного тока могут быть легко преобразованы в более высокие или более низкие уровни напряжения, в то время как это трудно сделать с напряжениями постоянного тока.

    Поскольку высокие напряжения более эффективны для передачи электричества на большие расстояния, электричество переменного тока имеет преимущество перед постоянным током. Это связано с тем, что высокое напряжение от электростанции можно легко снизить до более безопасного напряжения для использования в доме.

    Изменение напряжения осуществляется с помощью трансформатора . Это устройство использует свойства электромагнитов переменного тока для изменения напряжений.

    (Дополнительную информацию см. В разделе «Трансформаторы переменного тока».)

    Цепи настройки

    Электроэнергия переменного тока

    также позволяет использовать конденсатор и катушку индуктивности в электрической или электронной схеме.Эти устройства могут влиять на то, как переменный ток проходит через цепь. Они эффективны только с электричеством переменного тока.

    Комбинация конденсатора, катушки индуктивности и резистора используется в качестве тюнера в радиоприемниках и телевизорах. Без этих устройств настройка на разные станции была бы очень сложной.

    Сводка

    Обычно мы используем электричество переменного тока для питания наших телевизоров, светильников и компьютеров. В электричестве переменного тока ток меняется по направлению. Было доказано, что электричество переменного тока лучше для снабжения электроэнергией, чем постоянный ток, в первую очередь потому, что напряжения можно преобразовывать.AC также позволяет использовать другие устройства, открывая широкий спектр приложений.

    Электрифицировать общество, применяя свои научные знания

    Ресурсы и ссылки

    Полномочия Рона Куртуса

    Сайты

    Elements of AC Electricity — Учебный сайт по основам электроники

    Переменный ток — Обзор AC

    Электроэнергетические ресурсы постоянного и переменного тока

    Физические ресурсы

    Книги

    Книги по основам электричества с самым высоким рейтингом

    Книги по электричеству переменного тока с самым высоким рейтингом

    SciLinks

    Этот урок выбран программой SciLinks, службой Национальной ассоциации преподавателей естественных наук.

    Вопросы и комментарии

    Есть ли у вас какие-либо вопросы, комментарии или мнения по этой теме? Если да, отправьте свой отзыв по электронной почте. Я постараюсь вернуться к вам как можно скорее.

    Поделиться страницей

    Нажмите кнопку, чтобы добавить эту страницу в закладки или поделиться ею через Twitter, Facebook, электронную почту или другие службы:

    Студенты и исследователи

    Веб-адрес этой страницы:
    www.school-for-champions.com/science/ac.htm

    Пожалуйста, включите его в качестве ссылки на свой веб-сайт или в качестве ссылки в своем отчете, документе или диссертации.

    Авторские права © Ограничения

    Где ты сейчас?

    Школа чемпионов

    По физике

    Электричество переменного тока (AC)

    переменного тока и постоянного тока: все, что вам нужно знать

    Ни для кого не секрет, что наша жизнь полностью зависит от электричества.Но знаете ли вы, как электрический ток попадает в наши дома и офисы? Поток электричества — это поток электронов по проводу . Этот поток делится на 2 типа — переменный ток (AC) и постоянный ток (DC).

    AC и DC различаются в зависимости от направления потока электроэнергии. Движение электронов в переменном токе постоянно меняется. Он идет вперед, а затем назад. В постоянном токе электричество течет в одном направлении.

    В этой статье мы подробно разберемся с напряжением переменного и постоянного тока.Мы также расскажем, какие еще различия между ними и какое из них предпочтительнее.

    Что такое переменный ток?

    Ток, который движется вперед и назад в своем направлении, называется переменным током. Его размер и полярность также время от времени меняются. Переменный ток работает на частоте 50-60 Гц. Переменный ток может трансформироваться из высокого в низкое значение через трансформатор . Он может меняться очень быстро, то есть с низкого значения на высокое. Поэтому переменный ток считается лучшей альтернативой для передачи и распределения.

    Что такое постоянный ток?

    В отличие от переменного тока, электрический ток течет в одном направлении по постоянному току. Он работает на нулевой частоте. Размер и полярность постоянного тока все время остаются неизменными. Таким образом, он используется в мобильных телефонах, сварочных целях, электронном оборудовании и электромобилях.

    Разница между переменным током и постоянным током

    Критерии Напряжение переменного тока Напряжение постоянного тока
    Направление тока Течение меняет свое направление. Течение не меняет своего направления.
    Поток заряда Поток заряда путем вращения катушки в магнитном поле или вращения поля в устойчивом кольце. Поток заряда за счет постоянного магнетизма в проводе.
    Частота Он работает на частоте 50-60 Гц в зависимости от страны. Работает на нулевой частоте.
    Коэффициент мощности Коэффициент мощности находится в пределах от 0 до 1. Коэффициент мощности всегда равен 1.
    Генерация тока Ток генерируется через генератор. Ток вырабатывается генератором и аккумулятором.
    Нагрузка Нагрузка бывает емкостной, резистивной или индуктивной. Нагрузка резистивная
    Графическое представление Поскольку переменное напряжение течет в прямом и обратном направлениях, его можно графически изобразить в виде пилообразных, прямоугольных или периодических волн и других видов волн. Постоянное напряжение течет в одном направлении. Поэтому его можно изобразить прямой линией.
    Передача на большие расстояния Есть некоторые потери при передаче на большие расстояния Несущественные потери при передаче на большие расстояния.
    Преобразование Преобразует в постоянное напряжение через выпрямитель Преобразует в переменное напряжение через инвертор
    Требование подстанции Требуется ограниченное количество подстанций для генерации и передачи тока. Требуется больше подстанций для генерации и передачи тока.
    Использование Используется для бытовых и промышленных целей. Используется для фонарей, гальваники, электромобилей, электронного оборудования и т. Д.


    Процесс генерации переменного тока

    переменного тока вырабатывается генератором переменного тока. Это устройство, специально разработанное для выработки переменного тока.Проволочная петля вставляется внутрь магнитного поля. Вращение проволоки осуществляется с помощью проточной воды, ветряной турбины, паровой турбины и др. Время от времени проволока раскручивается, приобретая различную магнитную полярность. Таким образом, ток переменного напряжения периодически меняет направление.

    Процесс создания постоянного тока

    Существует несколько способов создания постоянного напряжения. Коммутатор — это устройство, которое может производить постоянный ток. Он генерирует постоянный ток путем преобразования переменного тока в постоянный. Батареи также могут генерировать постоянный ток в результате химической реакции внутри них.

    Преимущества — переменный ток и постоянный ток

    Есть различные преимущества переменного напряжения перед постоянным. Некоторые из них —

    • AC занимает больше места по сравнению с DC.
    • AC дешевле, чем DC
    • Проще генерировать ток через переменный, а не постоянный ток.
    • Потери мощности меньше в переменном токе во время передачи по сравнению с постоянным током.

    D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет.Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования.Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

    Поделитесь этой историей, выберите платформу!

    AC и DC (переменный и постоянный ток): сходства и различия (с диаграммой)

    Обновлено 28 декабря 2020 г. В стране физики эти сокращения относятся к переменному току и постоянному току соответственно.

    Что такое переменный ток?

    Переменный ток или AC — это ток, который колеблется и меняет направление с определенной частотой. Частота — это количество колебаний в секунду, которое измеряется в герцах (Гц), где 1 Гц = 1 с -1 .

    Вы можете вообразить свободные электроны в проводе, движущиеся вперед и назад, колеблющиеся вокруг одной фиксированной точки. Вот что происходит с переменным током. Вы можете задаться вопросом, будет ли это колебание оказывать заметное влияние на объекты, которые он используется для питания, потому что, если ток колеблется, то он периодически обнуляется на короткое время, прежде чем он изменит направление.Но частота колебаний обычно достаточно высока, чтобы эти эффекты были незаметны.

    Переменный ток вырабатывается электростанциями, и именно к нему вы подключаете свои приборы, когда подключаете их к розеткам в вашем доме.

    Что такое постоянный ток?

    Постоянный ток или DC — это ток, который непрерывно течет в одном направлении с постоянной скоростью. В замкнутом контуре все электроны движутся по контуру в одном направлении.

    Это тип тока, который обычно протекает в любой цепи, подключенной к батарее.Это связано с тем, что батареи сконструированы таким образом, что разрешает только поток электронов в одном направлении от их анода (отрицательная клемма) к катоду (положительная клемма) через проводник (в отличие от протекания через саму батарею в противоположное направление).

    Война течений

    В Соединенных Штатах в конце 1880-х годов Томас Эдисон и Джордж Вестингауз спорили о том, что лучше: переменный ток или постоянный ток. Эдисон разработал постоянный ток, и это был стандарт, используемый в первые дни с низковольтными цепями, питающими свет в домах.

    Между тем, уличные фонари питались от сети переменного тока высокого напряжения. Когда компания Джорджа Вестингауза разработала способ снизить высокое напряжение переменного тока с помощью трансформаторов для домашнего использования, последовала ожесточенная конкуренция.

    В конечном итоге переменный ток выиграл благодаря способности передавать на большие расстояния без потерь, большей эффективности переменного тока и тому факту, что при работе с переменным током намного легче понижать напряжение, чем с постоянным током.

    Преобразование переменного тока в постоянный и постоянного тока в переменный

    Переменный ток можно преобразовать в постоянный ток с помощью выпрямителя, а постоянный ток можно преобразовать в переменный ток с помощью инвертора.Вообще говоря, выпрямитель — это более простая схема, тогда как инвертор, как правило, сложнее в сборке. Это еще одна причина, по которой ваш дом подключен к источнику электричества переменного, а не постоянного тока.

    Сходства

    Как переменный, так и постоянный ток возникают в результате того, что заряд перемещается по проводам для передачи электрической энергии и использования ее для питания различных устройств.

    В обоих случаях источник напряжения инициирует протекание тока в цепях. Также возможно преобразование одного типа тока в другой, хотя переход от переменного тока к постоянному обычно считается более простым.

    Различия

    Токи переменного и постоянного тока генерируются по-разному. Постоянный ток генерируется от батарей и генераторов постоянного тока, в то время как переменный ток генерируется от генераторов переменного тока и электростанций, которые преобразуют механическую энергию в мощность переменного тока с большей готовностью, чем мощность постоянного тока, потому что эти генераторы обычно используют круговое или колебательное движение, которое непосредственно индуцирует переменный ток. .

    Переменный и постоянный токи также используются по-разному. Все, что подключено к сети, работает от переменного тока, тогда как устройства с батарейным питанием, такие как телефон или электроинструменты, работают от постоянного тока.

    Переменный ток и постоянный ток: сводная таблица

    Переменный ток и постоянный ток: сводная таблица
    Переменный ток Постоянный ток

    Частота

    Частота 50

    Частота 0 (без колебаний)

    Направление

    Меняет направление на противоположное

    Всегда течет в одном направлении

    Величина тока

    0

    Величина тока

    0

    		 изменяется в зависимости от времени

    Величина постоянна

    Передача энергии на большие расстояния

    Хорошо перемещается на большие расстояния

    Значительные потери на больших расстояниях

    Эффективность

    		 0609

    Меньшая эффективность

    Безопасность

    Более высокое напряжение — небезопасно

    Низкое напряжение — безопаснее

    Поколение

    		03

    3 Вращающийся магнит

    Наличие

    Электростанция (электрические розетки)

    Аккумуляторы

    Типы

    Синусоидальная волна, прямоугольная волна и т. Д.

    Непрерывный или пульсирующий

    Переменный ток (AC) против постоянного (DC), руководство для вас

    Вы когда-нибудь задумывались, какие токи проходят по вашим проводам? Это руководство проведет вас через 2 типа токов; Альтернативный ток (AC), постоянный ток (DC) и что все это значит.

    В этом руководстве я расскажу о самых важных вещах, начиная с:
    • Что такое переменный и постоянный ток
    • Различия между переменным и постоянным током
    • Преобразование переменного тока в постоянный
    • Использование переменного или постоянного тока
    • Приложения переменного и постоянного тока
    • Связь с переменным и постоянным током

    Переменный ток и постоянный ток
    Переменный ток (AC)
    • Форма тока, которая периодически меняет направление, колеблясь вперед и назад
    Постоянный ток (DC)
    • Форма тока, которая течет только в одном направлении, обеспечивая постоянное напряжение / ток

    В чем различия?

    AC DC
    Форма волны
    произведено    		 Чаще всего дает синусоидальную волну При постоянном напряжении / токе появляются горизонтальные волны
    Сгенерировано Генератор переменного тока, электрический генератор, предназначенный для производства переменного тока Коммутатор
    Выпрямитель, преобразует переменный ток в постоянный
    Батареи за счет генерации в результате внутренней химической реакции
    Пригодность для передачи на большие расстояния Подходит, потери передачи небольшие Менее подходит, потери при передаче больше, если напряжение не достаточно высокое
    Использование Менее подходит для электронных продуктов, если питание не переключается на постоянный ток через выпрямитель Подходит для электронных продуктов
    Уровень безопасности Нижний уровень безопасности
    Переменное напряжение может вызвать попадание тока в тело человека без замкнутого контура    		 Более высокий уровень безопасности
    Постоянный ток, обычно встречающийся в электрических приборах, более безопасен

    Преобразование переменного тока в постоянный?

    Хотя переменный и постоянный ток работают по-разному, они не должны работать как отдельная цепь из-за наличия преобразователя переменного тока в постоянный.

    Преобразователь называется выпрямителем, где он преобразует входной переменный ток в выходной постоянный ток путем изменения направленного потока тока.

    AC vs DC, что использовать?
    Передача энергии на большие расстояния:
    • переменного тока: возможность нарастания напряжения через трансформаторы приводит к меньшему сопротивлению в проводах, что может обеспечить эффективную передачу энергии на большие расстояния
    • постоянного тока: высокая сложность и стоимость эффективного создания высокого напряжения постоянного тока

    Победитель: переменного тока , тот, который выполняет свою работу, если вы хотите передавать мощность на большие расстояния

    Простота использования / простота:
    • AC: простой в эксплуатации за счет использования проводов и трансформаторов для регулировки напряжения
    • DC: невозможно удобно преобразовать напряжения из-за сложных схем

    Победитель: переменный ток, удобство и гибкость, которые он может принести, сбивают его с толку оппозиция.

    Совместимость с электроникой:
    • AC: менее совместим с электроникой из-за изменения направления тока
    • DC: более совместим с электроникой, поскольку ток надежно течет в одном направлении

    Победитель: DC, решение для питания вашей электроники.

    Приложения переменного и постоянного тока
    AC
    постоянного тока

    Муфта: AC и DC

    AC и DC также могут называться переменным (емкостным) соединением и прямым соединением.Связь позволяет вам наблюдать напряжения и длины волн источника питания. Каждая форма связи приводит к разным результатам в данных при подключении к осциллографу.

    Муфта переменного тока и муфта постоянного тока
    Муфта переменного тока Муфта постоянного тока
    Показывать и разрешать прохождение только сигналов переменного тока через соединение Позволяет передавать сигналы переменного и постоянного тока через соединение
    Подходит для следующих датчиков:
    Микрофоны ICP
    Акселерометры ICP
    Тензодатчики (только для упругих или динамических характеристик)
    ВСЕ преобразователи ICP / IEPE    		 Подходит для следующих датчиков:
    Термопары
    Акселерометр постоянного тока
    Тензодатчики
    Пусковое соединение с:

    DSO Nano V3: портативный осциллограф с функцией связи постоянного тока для измерения напряжения

    DSO Nano V3 — это простой в использовании и компактный осциллограф, отвечающий основным требованиям пользователей, начиная от школьных лабораторных испытаний, заканчивая электротехникой и т. Д.

    Характеристики продукта:

    • Портативный и легкий
    • Цветной дисплей
    • Сохранение и воспроизведение сигналов
    • 6 режимов запуска
    • Аналоговая полоса пропускания 200 кГц
    • Полные маркеры измерения и характеристики сигнала
    • Встроенный генератор сигналов
    • Доступные аксессуары
    • Открытый исходный код

      • Сводка

      Выбор между использованием постоянного и переменного тока зависит от цели и требований вашего проекта.Постоянный ток рекомендуется для питания электронных устройств из-за того, что батареи питаются постоянным током. С другой стороны, простота модуляции переменного напряжения по-прежнему не имеет себе равных. С учетом сказанного, оба тока действительно превосходны в своей области, и все сводится к выбору правильного из пользовательского приложения.

      Следите за нами и ставьте лайки:

      Продолжить чтение

      Текущая война: почему Westinghouse (AC) победил Эдисона (DC)?

      Поскольку сообщества по всей Калифорнии сталкиваются с массовыми отключениями электроэнергии и бушуют дебаты о том, как поддерживать надежность сети, я решил пойти в кино, чтобы узнать некоторый исторический контекст нашей электросети, посмотрев Текущая война: Режиссерская версия в ночь открытия. .Мои надежды были высоки, с таким известным актерским составом, но с фильмом все было в порядке.

      Жаль, что фильм не был более убедительным, потому что это увлекательная история, заслуживающая гораздо большего внимания. Фильм изображает «войну» между Джорджем Вестингаузом и Томасом Эдисоном в конце 19 -х годов века, которая в конечном итоге определит, какие технологии были использованы для создания основы электрической сети, которую мы используем сегодня. В то время как Эдисон отстаивал системы постоянного тока (DC), Westinghouse продвигал системы переменного тока (AC), и конкуренция между ними была жесткой.

      Выходя из театра, я не мог перестать задаваться вопросом: почему именно системы переменного тока Westinghouse победили системы постоянного тока Эдисона?

      Немного покопавшись, я нашел ответ.

      Предупреждение: этот пост содержит спойлеры, если такое есть для исторического фильма.

      Переменный ток в сравнении с постоянным током

      Основное различие между электричеством переменного и постоянного тока заключается в том, что постоянный ток течет постоянно в одном направлении (отсюда «постоянный» ток) и не меняется с течением времени, в то время как переменный ток колеблется взад и вперед (отсюда «переменный» ток) и постоянно изменяется со временем. .

      Электричество переменного тока чередуется с течением времени, в то время как электричество постоянного тока остается постоянным.

      В фильме объясняется, что основной проблемой для электричества постоянного тока Эдисона было то, что его нельзя было передавать на большие расстояния. В результате система Эдисона требовала установки электростанции примерно через каждую милю. Хотя это прекрасно работает в густонаселенных районах, таких как Нью-Йорк (где находилась первая в США электростанция, построенная Эдисоном), эта модель была чрезвычайно дорогой и непрактичной в более сельских районах.

      Но я также знал, что сегодня некоторые из самых протяженных линий электропередачи в мире используют электричество постоянного тока.

      Так что же дает? Если электричество постоянного тока — отличный вариант для современных линий передачи на большие расстояния, почему Эдисон не мог передавать свою электроэнергию постоянного тока дальше?

      Трансформаторы сделали AC победителем

      На самом деле ответ не столько связан с различиями между переменным и постоянным током, сколько с малоизвестным компонентом нашей электросети: трансформаторами.

      Что бы вы ни делали, передача электроэнергии связана с потерями энергии. (Если у вас нет сверхпроводника!) Но вы можете минимизировать эти потери, передавая электричество более высокого напряжения. Напряжение можно рассматривать как «толчок», который перемещает заряженные частицы и создает электрический ток — чем сильнее вы толкаете, тем меньше энергии вы теряете. Трансформаторы — это ключевая технология, используемая для изменения напряжения, чтобы вы могли активнее работать (и терять меньше энергии) при передаче электроэнергии.

      Производство и потребление электроэнергии происходит при более низких напряжениях, а трансформаторы используются для повышения напряжения перед передачей (для уменьшения потерь энергии) и снижения напряжения до того, как электричество будет потреблено.

      Вы можете думать о высоковольтных линиях электропередачи как о пустом шоссе, по которому автомобили едут с высокой скоростью, а вы можете думать о линиях низкого напряжения как о переулках, по которым автомобили едут намного медленнее. Трансформатор — это соединение между линиями высокого и низкого напряжения, или, по аналогии с шоссе, это шоссе на съезде и съезде, которое соединяет переулки с шоссе.

      Трансформаторы являются важной частью сети — они повышают напряжение («повышающие трансформаторы») перед передачей на большие расстояния и снижают напряжение («понижающие трансформаторы») перед распределением электроэнергии потребителям для использования.Передача электроэнергии при более высоком напряжении помогает минимизировать потери энергии.

      Изобретатели конца 19-го, -го, -го века понимали, как делать трансформаторы, но главное здесь то, что трансформаторы работают только на переменном токе . Возвращаясь к фундаментальному различию между электричеством переменного и постоянного тока, которое я объяснил ранее, трансформаторам для работы требуется изменяющееся во времени напряжение, а поскольку постоянный ток является постоянным, а переменный ток изменяется во времени, трансформаторы работают только с электричеством переменного тока.

      В то время не было простого метода изменения напряжения постоянного тока, и это то, что (временно) обрекло постоянное электричество. Поскольку не было возможности увеличить напряжение постоянного тока перед передачей, электричество постоянного тока не могло пройти очень далеко без больших потерь, что делало системы постоянного тока хуже, чем системы переменного тока.

      Высоковольтные линии электропередачи постоянного тока несут электроэнергию между границей Вашингтона и Орегона и Южной Калифорнией через Тихоокеанский округ Колумбия Intertie.

      Но DC вернулся

      Лишь намного позже инженеры разработали технологию, которую можно было использовать для эффективного преобразования переменного тока в постоянный, что помогло открыть эру высоковольтных линий электропередачи постоянного тока. Поскольку при передаче высокого напряжения постоянного тока потери энергии ниже, чем при передаче переменного тока на очень большие расстояния, самые длинные в мире линии передачи используют электричество постоянного тока. Например, в США есть высоковольтная линия электропередачи постоянного тока протяженностью 846 миль, соединяющая границу Вашингтона / Орегона с Южной Калифорнией.

      Westinghouse для победы

      Кульминация фильма наступает, когда Вестингауз играет в бильярд с Николой Тесла (да, изобретателем, в честь которого названа компания по производству электромобилей). Звонит телефон, и Вестингауз узнает, что его заявка на участие в Чикагской всемирной выставке 1893 года была принята.

      На этом игра для Эдисона окончена. Вестингауз и его системы электроснабжения переменного тока победили.

      Признание: я все время болел за Вестингауз

      Прежде чем закончить этот пост, я должен признать, что болел за Westinghouse на протяжении всего фильма.Так уж получилось, что мой дед всю свою карьеру проработал в Westinghouse Electric Corporation. Мой дед даже запатентовал множество изобретений (многие из которых были новыми технологиями для трансформаторов), и Westinghouse Electric Corporation владела этими патентами.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
