Разница между амперметром и вольтметром | Разница Между


Ключевая разница: Амперметр — это инструмент, который используется для измерения токов в цепи. Вольтметр — это прибор, который используется для измерения напряжения между двумя точками в цепи.

Есть два разных способа измерения электричества; токи и напряжения. Такие устройства, как амперметры и вольтметры, основанные на гальванометре, устройстве, используемом для обнаружения малых токов, используются для измерения электричества. В то время как амперметры используются для измерения токов, вольтметр используется для измерения напряжения. Оба устройства отличаются по функциональности и схемотехнике.

Амперметр — это инструмент, который используется для измерения токов в цепи. Токи измеряются в амперах (А). Приборы, используемые для измерения меньших токов в миллиамперах или микроампер, обозначаются как миллиамперметры или микроамперметры. Ранние амперметры должны были быть выровнены с магнитным полем Земли, чтобы работать должным образом, хотя новые амперметры могут быть установлены на любой цепи для обеспечения текущих измерений. Чтобы получить показания с помощью амперметра, цепь должна быть отключена, чтобы подключить амперметр к цепи. Для приложений, где отключение цепи является проблемой, доступен альтернативный тип амперметра, известный как бесконтактный амперметр.

Чтобы амперметр мог измерять ток, ток должен проходить через амперметр и, следовательно, он должен находиться в последовательном режиме внутри цепи. Полярности должны соответствовать, положительная и отрицательная полярность должны совпадать с положительными и отрицательными на схеме. Хотя в идеале амперметры должны иметь нулевое сопротивление, в действительности они имеют относительно низкое сопротивление по сравнению с вольтметрами. Если сопротивление слишком высокое, оно может заблокировать слишком большой ток и повлиять на токи в цепи и изменить показания. Если случайно подключить амперметр параллельно источнику напряжения, это может вызвать короткое замыкание и привести к перегоранию предохранителя. Показания амперметра не всегда могут быть точными, так как многие факторы, такие как выход из строя диода в выпрямителе генератора или проскальзывание ремня генератора, могут изменить показания.

Вольтметр — это прибор, который используется для измерения напряжения между двумя точками в цепи. Ранние вольтметры были основаны на гальванометрах с подвижной катушкой и создавались путем последовательного включения резистора с прибором. Он использует небольшую катушку из тонкой проволоки, подвешенную в сильном магнитном поле. При подаче электрического тока индикатор гальванометра вращается и сжимает небольшую пружину. Последовательное сопротивление также добавляется, так что угловое вращение становится пропорциональным приложенному напряжению. Цифровые вольтметры были изобретены Эндрю Кей из нелинейных систем в 1954 году. В отличие от амперметров, для присоединения вольтметра не требуется отключать цепь.

Чтобы вольтметр мог измерять напряжение, он не требует прохождения тока через него. Он размещен параллельно цепям, которые они должны измерять. Также ожидается, что полярность будет наблюдаться при размещении вольтметров. В идеале вольтметры должны иметь бесконечный импеданс, но это не так с реальным вольтметром; они имеют конечное значение сопротивления. Хотя вольтметры не должны потреблять ток из цепи, им требуются токи для создания отталкивающего магнитного поля. Токи, извлекаемые из схемы, можно минимизировать, используя усилители для более точного считывания. Если внутреннее сопротивление вольтметра слишком мало, оно не заблокирует достаточный ток и не даст неверные показания. Точность вольтметра зависит от многих факторов, включая изменения температуры и напряжения питания. Вольтметры проще и намного безопаснее в установке, а также обеспечивают более точное считывание по сравнению с амперметрами.

Мультиметры также могут использоваться вместо амперметров и вольтметров. Мультиметр — это инструмент, который можно использовать для измерения как токов, так и напряжений. Он также может выступать в качестве омметра, устройства, используемого для измерения сопротивления. Мультиметры доступны в аналоговом или цифровом формате.

Амперметр

Вольтметр

соединение

Должен быть подключен в последовательном режиме

Это должно быть подключено в параллельном режиме

сопротивление

Имеет сравнительно низкое сопротивление

Имеет высокое сопротивление

Пользы

Он используется для определения количества тока, протекающего в цепи

Используется для нахождения разности потенциалов в цепи

схема

Цепь должна быть отключена, чтобы присоединить амперметр

Цепь не должна быть отключена

точность

Считается менее точным

Считается более точным по сравнению с амперметром

Чем амперметр отличается от вольтметра

О предназначении каждого из этих приборов говорит его название. Одно из них происходит от слова «ампер», так называется единица измерения силы электрического тока, и именно ее измеряют с помощью амперметра. Вольт – это единица измерения электродвижущей силы и электрического напряжения, следовательно, для измерения данных параметров и предназначен вольтметр.

Амперметр и вольтметр имеют сходную конструкцию. Это магнитоэлектрические приборы, измеряемые величины подводятся в них к обмотке, а ее магнитный поток действует на постоянный магнит. Подвижный магнит связан со стрелкой или измерительной катушкой. У амперметра она подключена к шунту, который устанавливается либо внутри прибора, либо вне его, а у вольтметра измерительную цепь включают в место, где производят измерение.

Разным предназначением приборов объясняется различие в их принципе действия. Для того, чтобы прибор мог измерить силу тока, внутреннее сопротивление должно быть минимальным, и у амперметра оно именно таково. Высокое сопротивление могло бы изменить в электрической цепи силу тока, которую амперметр и измеряет, в этом случае результат оказался бы искаженным. Идеальным был бы амперметр с нулевым сопротивлением, но это невозможно, и приборы обладают разной степенью чувствительности. В зависимости от этого их шкалы градуируются в амперах, килоамперах или миллиамперах.

С измерением электрического напряжение дело обстоит с точностью до наоборот – изменение силы тока, точнее, снижение ее необходимо, ведь только таким способом можно избежать изменения напряжения, которое должен измерить вольтметр. В идеальном варианте внутреннее сопротивление вольтметра должно быть бесконечным, но в реальности это недостижимо, и все же оно бывает максимально возможным. Чем выше внутреннее сопротивление, тем более точным будет измерение напряжения.

Амперметр и вольтметр по-разному подключаются к электрической цепи для измерения. Амперметр подключают последовательно с тем ее участком, где предстоит измерить силу тока. Вольтметр подключается параллельно тому участку электрической цепи, на котором измеряют напряжение. Ни в коем случае нельзя подключать амперметр напрямую к источнику питания или к обоим выводам электрического тока, как это делают с вольтметром. Подобное подключение может привести к короткому замыканию и выходу прибора из строя.

Амперметр и вольтметр 2020

Амперметр против вольтметра

Электричество, как и любая другая физическая характеристика, может быть количественно оценено; хотя это немного сложнее. Две основные характеристики электричества — напряжение и ток, и для их измерения оба имеют вольтметр и амперметр. Вольтметр измеряет напряжение между двумя точками, в то время как амперметр измеряет ток через него.

Чтобы использовать амперметр, вам необходимо подключить его последовательно к компоненту, ток которого вы хотите измерить, чтобы поток, проходящий через компонент, также протекал через амперметр. С вольтметром вам нужно только подключить его параллельно двум точкам, которые вы хотите измерить, с черным проводом в качестве эталона. Из-за того, как они подключены, амперметр должен иметь очень низкое сопротивление, в то время как вольтметр должен иметь очень высокое сопротивление. Если внутреннее сопротивление амперметра велико, оно может ограничить поток и привести к более низкому показателю. С вольтметром верно обратное. более низкое сопротивление может пропускать часть тока через вольтметр, тем самым уменьшая показания напряжения.

С помощью вольтметра вы можете подать питание на цепь, а затем измерить напряжения в разных местах, не удаляя источник питания. Проблема с амперметрами заключается в том, что вам нужно некоторое время отключить контур, чтобы вставить амперметр и получить показания. Хотя это может и не быть такой серьезной проблемой для любителей, в приложениях, где невозможно отсоединить компоненты, имеется альтернативный тип амперметра; бесконтактный амперметр.

Бесконтактные амперметры, или более широко известные как измерители зажима, не нуждаются в прохождении тока через него для измерения. Они полагаются на эффект Холла, чтобы прочитать электрическое поле, которое создается током, протекающим через провод. Это электрическое поле пропорционально количеству создаваемого тока, и связь может быть установлена ​​без отключения какого-либо соединения. Поскольку он не требует вставки амперметра в цепь, он также защищен от перенапряжений, которые могут повредить схему амперметра. Нет бесконтактных вольтметров.

Резюме:

  1. Амперметр измеряет ток при измерении напряжения вольтметра
  2. Амперметр должен быть подключен последовательно, когда вольтметр подключен параллельно
  3. Амперметр должен приближать короткое замыкание, в то время как вольтметр должен приближаться к обрыву цепи
  4. Бесконтактные амперметры доступны в то время как

Чем отличается мультиметр от вольтметра

Омметр + амперметр + вольтметр = мультиметр. Аналоговые и цифровые мультиметры. Методы проверки электронных компонентов.
Статья посвящается всем новичкам и просто тем, для кого принципы измерения электрических характеристик различных компонентов, до сих пор остаются загадкой…
Мультиметр — универсальный прибор для измерений.

Измерение напряжения, тока, сопротивления и даже обычная проверка провода на обрыв не обходится без использования измерительных инструментов. Куда же без них. Даже пригодность батарейки не измерить, а тем более узнать хоть, что-то о состоянии какой-нибудь электронной схемы без измерений просто невозможно.

Напряжение измеряют вольтметром, амперметром меряют силу тока, омметром соответственно сопротивление, но речь в этой статье пойдет о мультиметре, который является универсальным прибором для измерений напряжений, тока и сопротивления.

В продаже можно встретить два основных типа мультиметров: аналоговый и цифровой.

Аналоговый мультиметр

В аналоговом мультиметре результаты измерений наблюдается по движению стрелки (как на часах) по измерительной шкале, на которой подписаны значения: напряжение, ток, сопротивление. На многих (особенно азиатских производителей) мультиметрах шкала реализована не совсем удобно и для того, кто первый раз взял такой прибор в руку, измерение может доставить некоторые проблемы. Популярность аналоговых мультиметров объясняется их доступностью и ценой (2-3$), а основным недостатком является некоторая погрешность в результатах измерений. Для более точной подстройки в аналоговых мультиметрах имеется специальный построечный резистор, манипулируя которым можно добиться немного большей точности. Тем не менее, в случаях когда желательны более точные измерения, лучшим будет использование цифрового мультиметра.

Цифровой мультиметр

Главный отличием от аналогового является то, что результаты измерения отображаются на специальном экране (в старых моделях на светодиодах, в новых на жидкокристаллическом дисплее). К тому же цифровые мультиметры обладают более высокой точностью и отличаются простотой использования, так как не приходится разбираться во всех тонкостях градуирования измерительной шкалы, как в стрелочных вариантах.

Немного подробней о том, что за что отвечает..

Любой мультиметр имеет два вывода, черный и красный, и от двух до четырех гнезд (на старых российских еще больше). Черный вывод является общим (масса). Красный называют потенциальным выводом и применяют для измерений. Гнездо для общего вывода помечается как com или просто (-) т.е. минус, а сам вывод на конце часто имеет так называемый «крокодильчик», для того, чтобы при измерении можно было зацепить его за массу электронной схемы. Красный вывод вставляется в гнездо помеченное символами сопротивления или вольты (ft, V или +), если гнезд больше чем два, то остальные обычно предназначаются для красного вывода при измерениях тока. Помечены как A (ампер), mA (миллиампер), 10A или 20A соответственно..

Переключатель мультиметра позволяет выбрать один нескольких пределов для измерений. Например, простейший китайский стрелочный тестер:

Постоянное (DCV) и переменное (ACV) напряжение: 10В, 50В, 250В, 1000В.

Ток (mA): 0.5мА, 50мА, 500мА.

Сопротивление (обозначается значком, немного похожим на наушники): X1K, X100, X10, что означает умножение на определенное значение, в цифровых мультиметрах обычно указывается стандартно: 200Ом, 2кОм, 20кОм, 200кОм, 2МОм.

На цифровых мультиметрах пределов измерений обычно больше, к тому же часто добавлены дополнительные функции, такие как звуковая «прозвонка» диодов, проверка переходов транзисторов, частотометр, измерение емкости конденсаторов и датчик температуры.

Для того, чтобы мультиметр не вышел из строя при измерениях напряжения или тока, особенно если их значение неизвестно, переключатель желательно установить на максимально возможный предел измерений, и только если показание при этом слишком мало, для получения более точного результата, переключайте мультиметр на предел ниже текущего.

Проверка напряжения, сопротивления, тока.

Измерить напряжение проще некуда, если постоянное ставим dcv, если переменное acv, подключаем шупы и смотрим результат, если на экране ничего нет, нет и напряжения. С сопротивлением так же просто, прикасаемся щупами к двум концам того, чье сопротивление нужно узнать, таким же способом в режиме омметра прозваниваются провода и дорожки на обрыв. Измерение силы тока отличаются тем, что щупы мультиметра должны быть врезаны в цепь, как будто это один из компонентов этой самой цепи.

Проверка резисторов.

Резистор должен быть выпаян из электрической цепи хотя бы одним концом, чтобы быть уверенным в том, что никакие другие компоненты схемы не повлияют на результат. Подключаем щупы к двум концам резистора и сравниваем показания омметра со значением которое указано на самом резисторе. Стоит учитывать и величину допуска (возможных отклонений от нормы), т.е. если по маркировке резистор на 200кОм и допуском ± 15%, его действительное сопротивление может быть в пределах 170-230кОм. При более серьезных отклонениях резистор считается неисправным.

Проверяя переменные резисторы, измеряем сперва сопротивление между крайними выводами (должно соответствовать номиналу резистора), а затем подключив щуп мультиметра к среднему выводу, поочередно с каждым из крайних. При вращении оси переменного резистора, сопротивление должно изменяться плавно, от нуля до его максимального значения, в этом случае удобней использовать аналоговый мультиметр наблюдая за движением стрелки, чем за быстро меняющимися цифрами на жидкокристалическом экране.

Проверка диодов.

Если имеется функция проверки диодов, то все просто, подключаем щупы, в одну сторону диод звониться, а в другую нет. Если данной функции нет, устанавливаем переключатель на 1кОм в режиме измерения сопротивления и проверяем диод. При подключении красного вывода мультиметра к аноду диода, а черного к катоду, вы увидите его прямое сопротивление, при обратном подключении сопротивление будет настолько высоко, что на данном пределе измерения вы не увидите ничего. Если диод пробит, его сопротивление в любую сторону будет равно нулю, если оборван, то в любую сторону сопротивление будет бесконечно большим. Большинство светодиодов при прозвонке в прямом направлении слабо подсвечиваются.

Проверка конденсаторов.

Для проверки конденсаторов лучше всего использовать специальные приборы, но и обычный аналоговый мультиметр может помочь. Пробой конденсатора легко обнаруживается путем проверки сопротивления между его выводами, в этом случае оно будет равно нулю, сложнее с повышенной утечкой конденсатора.

При подключении в режиме омметра к выводам электролитического конденсатора соблюдая полярность (плюс к плюсы, мунус к минусу), внутренние цепи прибора заряжают конденсатор, при этом стрелка медленно ползет вверх, показывая увеличение сопротивления. Чем выше номинал конденсатора, тем медленнее движется стрелка. Когда она практически остановится, меняем полярность и наблюдаем как стрелка возвращается в нулевое положение. Если что-то не так, скорее всего есть утечка и к дальнейшему использованию конденсатор не пригоден. Стоит потренироваться, так как, лишь при определенной практике можно не ошибиться.

Проверка транзисторов.

Обычный биполярный транзистор представляет собой два диода, включенных навстречу один другому. Зная, как проверяются диоды, несложно проверить и такой транзистор. Стоит учесть, что транзисторы бывают разных типов, p-n-p когда их условные диоды соединены катодами, и n-p-n когда они соединяются анодами. Для измерения прямого сопротивления транзисторных p-n-p переходов, минус мультиметра подключается к базе, а плюс поочередно к коллектору и эмиттеру. При измерении обратного сопротивления меняем полярность. Для проверки транзисторов n-p-n типа делаем все наоборот. Если еще короче, то переходы база-коллектор и база-эмиттер в одну сторону должны прозваниваться, в другую нет.

И еще пару советов напоследок.

При использовании стрелочного мультиметра, положите его на горизонтальную поверхность, так как в других положения точность показаний может заметно ухудщится. Не забывайте откалибровать прибор, для этого просто сомкните щупы между собой и переменным резистором (потенциометром) добейтесь, чтобы стрелка смотрела точно на ноль. Не следует оставлять мультиметр включенным, даже если на аналоговом приборе на переключателе нет положения — выкл. не оставляйте его в режиме омметра, так как в этом режиме постоянно теряется заряд батареи, лучше поставить переключатель на измерение напряжения.

Вообщем пока это все, что хотелось сказать, думаю, у новичков отпадет много вопросов по этому поводу, а вообще в этом деле тонкостей настолько много, что рассказать обо всем просто невозможно. По большей части такому даже не учат. Оно приходит само собой. И только с практикой. Так, что практикуйтесь, измеряйте, тестируйте и с каждым разом ваши знания будут все сильнее, а пользу от этого вы увидите уже при следующей неполадке. Только не забывайте про технику безопасности, как никак большие токи и высокие напряжения могут доставить и неприятностей!

При создании или починке электрических цепей используются различные измерительные приборы, которые позволяют отслеживать все необходимые параметры. Мультиметр это универсальное устройство, объединяет в себе как минимум три из них — вольтметр, амперметр и омметр, для измерения напряжения, силы тока и сопротивления, соответственно. Это уже позволяет получить значительное количество информации про электроцепь как в рабочем состоянии, так и при отключенном питании.

Какие бывают мультиметры

Разные поколения электриков могут каждый по своему объяснять что такое мультиметр, так как эти приборы все время совершенствуются. Одни думают, что это достаточно большой и тяжелый ящик, а другие привыкли к миниатюрным устройствам, которые легко помещаются в ладони.

В первую очередь все мультиметры делятся на приборы по принципу действия — они бывают аналоговые и цифровые. Их легко различить по внешнему виду — у аналоговых стрелочный циферблат, а у цифровых — жидкокристаллический экран. Сделать между ними выбор достаточно просто — цифровые являются следующей ступенью развития этих устройств и выигрывают у аналоговых по большинству показателей.

Когда только появились первые цифровые мультиметры, то у них, конечно, были определенные конструктивные недочеты, позволяющие говорить о том, что это игрушка для любителей, но уже тогда было понятно, что у цифровых устройств огромный потенциал и со временем они вытеснят аналоговые приборы.

Аналоговые мультиметры

В некоторых случаях использование аналоговых мультиметров оправдано и сейчас — у них все еще есть ряд преимуществ, которые обусловлены самой конструкцией измерительного прибора. Его главной частью является рамка с закрепленной на ней стрелкой. Рамка может поворачиваться от воздействия на нее электромагнитного поля — чем оно сильнее, тем больше угол поворота.

Исходя из этого выделяются главный плюс аналогового устройства — инерционность отображения результатов измерений.

Простыми словами это отображается в следующих свойствах:

  • Если измерять надо не линейные, а переменные данные (V, A или Ω), то стрелка в реальном времени станет показывать их изменения, наглядно демонстрируя всю амплитуду колебаний сигнала. Н, «цифре» в этом случае результат будет показан ступенчато — его значение будет изменяться раз в 2-3 секунды (это зависит от чувствительности прибора и его скорости обработки данных).

  • Стрелочный мультиметр способен выявить паразитные пульсации напряжения или силы тока. К примеру, если в цепи есть постоянный ток величиной значением в один ампер, но каждые несколько секунд он может кратковременно увеличиваться/уменьшаться на 1/10 или 1/5, а потом возвращается к номиналу. В таком случае цифровой тестер может и вовсе не показать каких-либо изменений сигнала, а у аналогового стрелка будет как минимум «подрагивать» в эти моменты. То же самое произойдет и при наличии стойких помех — если колебания напряжения будут уже ощутимыми — цифровой мультиметр будет постоянно показывать различные данные, а аналоговый просто некое усредненное – «проинтегрированное» значение.
  • Для работы цифрового мультиметра обязательно нужен источник питания, а аналоговому батарейка понадобится только если включить режим омметра.
  • Для разных устройств могут быть разные экстремальные условия. Если цифровые без должной защиты не могут работать, к примеру, в высокочастотном электрическом поле, то для аналоговых это не является серьезным испытанием — они даже могут служить индикаторами его наличия.

Все сказанное относится не только к мультиметрам, но и к каждому аналоговому измерительному прибору по отдельности — амперметру, вольтметру или омметру.

Цифровые мультиметры

Их главный козырь это простота и функциональность, которые отражаются в отличительных свойствах таких приборов:

  • Для изготовления такого устройства не нужно проводить филигранную работу по изготовлению электромагнитных катушек и закреплению их в корпусе, отладке и последующей подстройке уже в процессе эксплуатации.

Цифровой мультиметр это просто электрическая плата, в которую впаяны контакты и управляющие элементы.

  • Значения, которые отображаются на экране, не требуют «расшифровки» или интерпретации, что часто бывает с аналоговыми устройствами, показания которых могут быть непонятны неспециалисту.
  • Устойчивость к вибрации. Если на цифровые устройства тряска просто оказывает такое же действие как на любую деталь, то на стрелку аналоговых она влияет очень заметно, а в некоторых случаях может привести и к порче устройства.
  • В отличие от аналоговых устройств, цифровой мультиметр самостоятельно калибруется при каждом включении, поэтому нет необходимости постоянно выставлять ноль на циферблате, что является болезнью любого стрелочного прибора.

Это далеко не весь список возможных преимуществ цифрового мультиметра — только те, что явно отличают его от аналогового устройства.

Как итог — если заниматься электротехническими работами достаточно серьезно, то желательно в своем арсенале иметь приборы обеих разновидностей, так как некоторые возможности у них диаметрально противоположные.

Как проводятся измерения цифровым и аналоговым устройствами – на следующем видео:

Что можно измерить мультиметром

Самые первые аналоговые устройства совмещали в себе 3 прибора и им можно было проверять напряжение (V), силу тока (A) и значения сопротивления проводников. При этом, если не было особой проблемы в измерении напряжения для постоянного и переменного токов, то объединить в одном корпусе измерительные приборы для проверки силы тока – и постоянного и переменного — получилось не сразу. Казалось бы, при чем тут дела давно минувших дней, но дело в том, что до сих пор не во все бюджетные приборы включают такой функционал. Как итог — обязательный минимум, который включает в себя мультиметр сегодня, это вольтметр для переменного и постоянного токов, измерение сопротивления и силы переменного или постоянного тока.

Далее, исходя из класса устройства, кроме вольтметра, амперметра и омметра, в нем также могут быть измерители частоты, температуры, схемы для проверки диодов (зачастую, совмещенные со звуковым сигналом — очень удобно для использования в качестве обычной прозвонки), транзисторов, конденсаторов и другие функции.

Не всем и не всегда нужны все перечисленные функции, поэтому выбор такого устройства это индивидуальная задача, которая решается исходя из планируемого фронта работ и бюджета, который можно выделить на покупку прибора.

Условные обозначения на шкале и лицевой панели мультиметра

Не обязательно читать инструкцию к мультиметру, чтобы определить на что он способен — эта информация будет доступна если просто посмотреть на его лицевую часть со шкалой установки режимов использования.

Так как функционал аналоговых устройств меньший, чем у цифровых, то как пример стоит рассмотреть именно последний прибор.

На подавляющем большинстве моделей режимы выставляются посредством поворотного диска, на котором есть метка, указывающая на участок шкалы, нанесенной на корпус.

Сама шкала поделена на секторы, метки в которых визуально различаются цветом или наглядно поделены на зоны. Каждая из них обозначает параметр, который измеряет тестер и позволяет выставить его чувствительность.

Обзор функционала цифрового тестера на видео:

Постоянный и переменный ток

Способность устройства измерять значения переменного и постоянного тока видна по графическим меткам, либо буквенным обозначениям. Так как подавляющее большинство тестеров выпускаются зарубежными производителями, то и метки на них проставляются латинскими буквами.

Переменный ток это волнистая линия либо литеры «AC», которые расшифровываются как «Alternating current». Постоянный, в свою очередь, помечается двумя горизонтальными линиями, верхняя из которых сплошная, а нижняя пунктирная. Буквенное обозначение пишется как DC, что расшифровывается как «Direct Current». Эти отметки ставятся возле секторов, включающих режимы измерения силы тока (обозначается литерой «A» — Ампер) или напряжения (обозначается литерой «V» — Вольт). Соответственно, для постоянного напряжения обозначения будут выглядеть как буква V с черточками возле нее или буквами DCV. Переменное напряжение обозначается как буква V с волнистой линией или буквами ACV.

Аналогично помечаются сектора для измерения силы тока — если переменный, то это литера A с волнистой линией или ACA, а если постоянный, то буква A с черточками или литеры ADA.

Префиксы метрической системы и диапазон измерений

Чувствительность прибора может быть настроена на измерение не только целых единиц, ведь зачастую в электросхемах применяются сотые или даже тысячные доли Вольта или Ампера.

Для корректного отображения результатов в схеме предусмотрены переключатели на шунты различного сопротивления и прибор показывает целые значения с учетом следующих префиксов:

  • 1µ (микро) – (1*10 -6 = 0,000001 от единицы)
  • 1m (милли) – (1*10 -3 = 0,001 от единицы)
  • 1k (кило) – (1*10 3 = 1000 единиц)
  • 1M (мега) – (1*10 6 = 1000000 единиц)

Если прибор выставлен на измерение силы постоянного тока (DCA) – указатель, например, развернут на 200 mA, это значит:

  • Максимальный ток, что можно измерить в этом положении составляет 0,2 Ампера. Если измеряемое значение будет больше, то прибор покажет выход за допустимые пределы.
  • 1 единица, показываемая тестером, равняется 0,001 Ампера. Соответственно, если прибор показывает цифру, к примеру, 53, то это следует читать как сила тока в 53 миллиампера, что в дробной десятичной записи будет выглядеть как 0,053 Ампера. Точно так же применяется приставка «кило» и «мега» — если регулятор выставлен на них, то единица на дисплее прибора обозначает тысячу или миллион (эти префиксы в основном используются при измерении сопротивления).

Если прибор показывает единицу, то для точности измерений стоит попробовать уменьшить диапазон — вместо значения на шкале с префиксом «m», выставить цифру с префиксом «µ».

Обозначения различных функций

Прочие функции мультиметра также могут обозначаться различными знаками или буквами. При этом, оценивая функциональность устройства, надо помнить, что обозначения на мультиметре могут относиться к разным секторам и внимательно смотреть на каждый значок:

  • 01. Подсветка дисплея – Light (свет)
  • 02. DC-AC – этот переключатель «сообщает» устройству какой ток будет замеряться – постоянный (DC) или переменный (AC).
  • 03. Hold — клавиша для фиксации на экране последнего результата измерения. Преимущественно такая функция востребована если мультиметр совмещен с измерительными клещами.
  • 04. Переключатель сообщает устройству, что будет измеряться – индуктивность (Lx) или емкость (Cx).
  • 05. Включение питания. Во многих моделях тестеров отсутствует — вместо этого питание отключает перевод указателя в крайнее верхнее положение — «на 12 часов»
  • 06. hFE — гнездо для тестирования транзисторов.
  • 07. Сектор Lx, для выбора пределов измерения индуктивности.
  • 08. Temp (C) — измерение температуры. Для использования этой функции к устройству нужно подключить внешний датчик температуры.
  • 09. hFE — включение функции тестирования транзисторов.

  • 10. Включение проверки диодов. Зачастую эта функция совмещается со звуковым сигналом для прозвонки электроцепи — если провод неповрежденный, то тестер «пищит».
  • 11. Звуковой сигнал — в данном случае он совмещен с наименьшим пределом измерения сопротивления.
  • 12. Ω – Когда переключатель в этом секторе, то прибор работает в режиме омметра.
  • 13. Сектор Cx – режим проверки конденсаторов.
  • 14. Сектор A – режим амперметра. Прибор подключается к цепи последовательно. В данном случае сам сектор совмещен для постоянного или переменного токов, а что из них измеряется зависит от переключателя «2».
  • 15. Fric (Hz) — функция измерения частоты переменного тока – от 1 до 20000 Герц.
  • 16. Сектор V — для выбора пределов измерения напряжения электрического тока. В данном случае сам сектор совмещен для постоянного или переменного токов, а что из них измеряется зависит от переключателя «2».

Кроме поворотной ручки, на мультиметре есть гнезда для подключения щупов – ими мастер и прикасается к точкам, в которых надо снять показания.

В зависимости от модели мультиметра, таких гнезд может быть 3 или 4.

  • 17. Сюда подключается красный щуп, при необходимости замерить силу тока до 10 Ампер.
  • 18. Гнездо для красного щупа. Используется при измерениях температуры (переключатель в это время выставляется на деление 8), силы тока до 200 mA (переключатель в секторе 14) или индуктивности (переключатель в секторе 7).

  • 19. «Земля», «минус», «общий» провод — к этой клемме подключается черный щуп.
  • 20. Гнездо для красного щупа при измерении напряжения электрического тока, его частоты и сопротивления проводки (плюс прозвонка).

Заключение — что выбрать

Профессиональному электрику сложно посоветовать какой функционал ему нужен от мультиметра для работы, а тем более нет смысла рекомендовать какую либо определенную модель устройства — каждый подберет прибор, а то и несколько, под свои нужды. Ну а для домашнего использования, как это ни странно, но лучше взять прибор близкий к «навороченному», но в разумных пределах в плане стоимости. Подробнее на видео:

Дело в том, что в таком случае сложно предугадать какие из функций могут со временем пригодиться. Как минимум точно понадобятся прозвонка и вольтметр, а если возникнет необходимость проверить мощность какого-либо устройства, то и амперметр. Далее, в порядке убывания можно расположить проверку температуры, конденсаторов, транзисторов, напряженности поля и частоты электрического тока. Кроме термометра, это все специфические функции, которые интересны только любителям радиоэлектроники, а для обычного обывателя просто увеличат стоимость устройства.

Измерительные приборы с электронной начинкой и ручным управлением, применяемые в электронике и электротехнике для измерения свойств цепи электрического тока называются мультиметры. Приборы могут измерять различные параметры, включая напряжение, ток, сопротивление, емкость, определять полярность выводов, а также цоколевку транзисторов и многие другие параметры.

Устройство

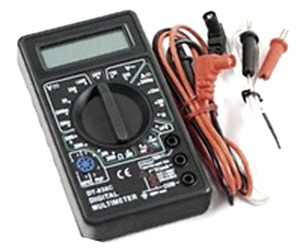

Мультиметры состоят из пластмассового корпуса, в котором располагается электронная начинка, блока питания, экрана, или стрелочной шкалы, регулятора, которым можно выбирать вид и интервал измерений.

Чтобы было удобно измерять параметры цепи, устройство снабжено специальными щупами, которые выполнены в виде заостренных металлических стержней с изолированными ручками. Эти щупы присоединяются к мультиметру штекерами через гибкие проводники.

Классификация и особенности

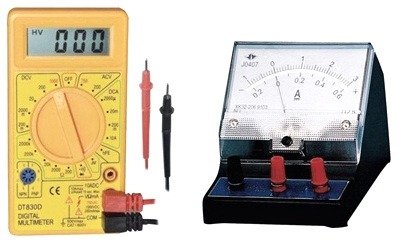

Все мультиметры, или как их еще называют, тестеры, делятся на два класса:

  • Аналоговые.
  • Цифровые.

Рассмотрим подробнее каждый класс измерительных устройств.

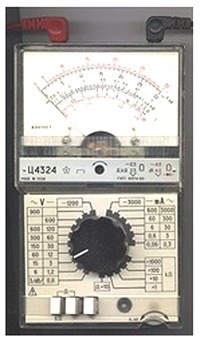

Аналоговые мультиметры

Тестеры классического типа, которые используются давно, имеющие стрелочную шкалу показаний, относятся к аналоговому классу приборов. Они уже практически вытеснены цифровыми приборами.

В корпусе имеется встроенный экран с градуированной шкалой и стрелкой. Измерения осуществляются с применением электронных блоков.

Такие приборы не обладают высокой точностью замеров, но достаточно надежны в работе. С помощью них можно измерить параметры при сильных помехах от радиоволн, в отличие от современных цифровых устройств.

Цифровые мультиметры

Цифровые тестеры относятся к приборам высокой точности. Они оснащены электронными компонентами компактных размеров, удобным цифровым жидкокристаллическим дисплеем.

В основе конструкции цифрового прибора имеется контроллер с аналого-цифровым преобразователем. В микросхеме находится блок, который производит анализ напряжения.

С помощью таких устройств можно измерить параметры с наименьшей погрешностью, они удобны в эксплуатации и имеют небольшие размеры. Основным их недостатком является повышенная чувствительность к радиопомехам и другим электромагнитным излучениям.

Классификация по точности

Мультиметры имеют различную точность измерений в зависимости от исполнения прибора. Наиболее простыми являются тестеры с разрядностью 2,5. Это эквивалентно точности измерений 10%. Наиболее применяемыми моделями стали мультитестеры с точностью 1%. Также такие приборы могут иметь более низкую точность. Их стоимость зависит от точности. Чем выше точность измерений, тем прибор дороже.

Сфера применения

Эти универсальные приборы позволяют измерять несколько параметров постоянного и переменного тока: напряжение, ток, сопротивление, в то время как специализированные приборы, такие как омметры, амперметры и вольтметры, могут измерить только один определенный параметр цепи.

Мультиметры широко используются в промышленной сфере, электротехнике, электронике, в инженерных расчетах, при проведении ремонтных и эксплуатационных работ. Вместе с контрольными лампами мультитестеры применяют при отделочных работах, во время монтажа и подключения электрической сети. Использование мультиметров дает возможность обеспечения качественной установки электрооборудования.

Подготовка прибора к работе

Для начала необходимо прочитать инструкцию к прибору и убедиться в том, что он может функционировать в той цепи напряжения, которую вы хотите измерять.

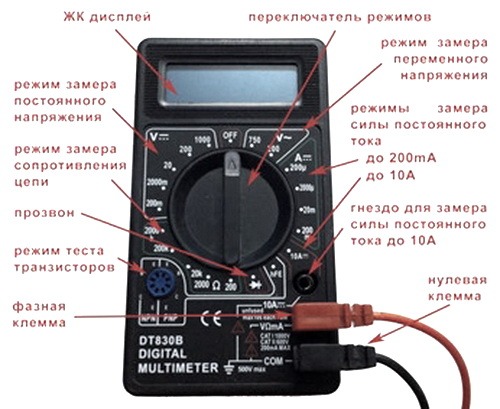

Перед началом измерений прибор нужно подготовить к работе, собрать все элементы, подсоединить к клеммам корпуса гибкие проводники со щупами. Чаще всего при осуществлении многих измерений, например, при контроле внутренних электрических систем здания, примеряется определенный алгоритм подключения мультитестера:

  • Черный нулевой проводник вставляется в гнездо «СОМ».
  • Красный провод (фазный) вставляется в гнездо, расположенное выше черного, для замера напряжения, силы тока (не более 200 мА) и сопротивления.

Предупреждение: необходимо убедиться в том, что у гнезда для красного провода есть маркировка со знаком «V». Красный штекер нельзя вставлять в третье гнездо (оно служит для замера постоянного тока до 10 ампер), при измерении переменного тока бытовой сети, так как это опасно для жизни.

Проверка цепи цифровым мультиметром

Тестирование параметров цепи осуществляется для контроля состояния изоляции проводов, их целостности, качества соединений. Прозвонка цепи производится двумя методами.

Метод замера сопротивления цепи

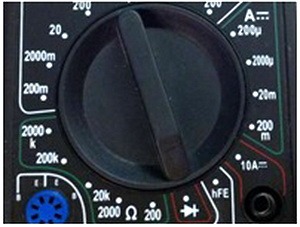

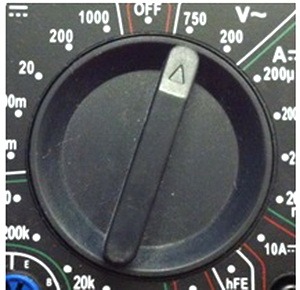

Установите регулятор в режим замера сопротивлений на любое значение показаний.

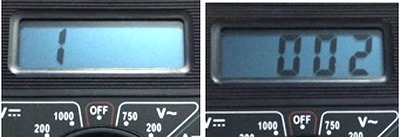

Приложите щупы к проводам проверяемой цепи. Если на экране появилась «1», то провода не имеют между собой контакта, то есть, сопротивление между ними наибольшее. Также это может говорить о том, что цепь разорвана, либо о правильности сборки, отсутствии замыканий и неисправности изоляции проводов.

Если же на дисплее отобразилось некоторое значение, то по цепи протекает ток. Это говорит о том, что имеется замыкание проводов, либо свидетельствует о хорошей сборке. В этом случае, чем ниже значение сопротивления на дисплее, тем качественнее сборка.

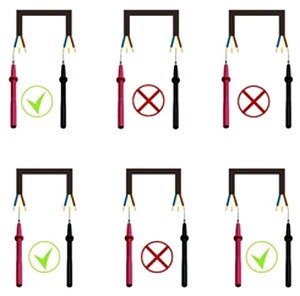

Порядок прозвона 3-жильного кабеля на наличие замыкания проводов.

Метод измерения проводимости

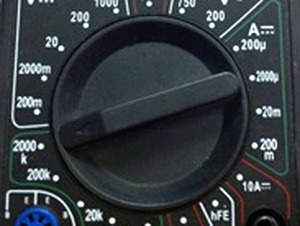

Установите регулятор в режим проверки цепи (есть не во всех приборах).

Далее проводите измерения по алгоритму, описанному выше.

Определение напряжения и прозвон заземления

Для измерения напряжения и контроля контура заземления, при помощи ручки переключения установите режим для напряжения переменного вида, на значение интервала, превышающего измеряемое напряжение.

Определение напряжения

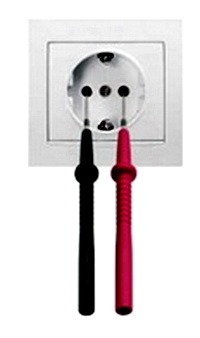

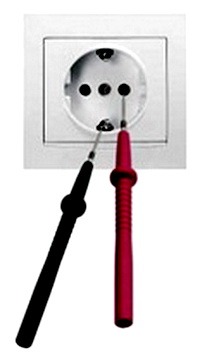

Вставьте наконечники щупов в гнезда розетки сети.

На экране появится величина напряжения. Полярность щупов для подключения не важна, так как при подключении щупов с обратной полярностью на экране также будет отображаться измеряемая величина, только со знаком минуса.

Величина напряжения в сети постоянно изменяется, и чаще всего отличается от 220 вольт, но это не является поломкой или неисправностью.

Прозвон заземления

Для проверки заземляющего контура один щуп прикладывают к заземлению, другой к фазе.

При прозвонке заземления, часто возникают трудности. Цепь заземление – фаза и нейтраль – фаза прозваниваются практически с равными значениями напряжения. Поэтому их трудно отличить. Если самостоятельно не было установки электрической проводки, то скорее всего провод заземления окажется нулевым проводом.

Наиболее сложным является определить контуры заземления в старых домах с отсутствующим заземлением. Если заземление было соединено с нулевым проводом, то возникнут проблемы с измерительными приборами и безопасностью бытовых устройств.

Для предотвращения особых сложностей, перед монтажными работами нужно убедиться, есть ли заземление на входе в здание в распределительном щите, а потом осуществлять соединения по цветовой маркировке проводов.

Если нужно выяснить, есть ли заземляющий контур в проводке, то следуйте некоторым советам:

  • Во вновь построенных домах значение напряжения в цепи фаза-заземление больше, чем в цепи фаза-нейтраль.
  • Между нулевым проводом и заземлением возможно появление напряжения, вследствие наличия слабого потенциала на проводе ноля.
Проверка транзисторов

Подобным образом проверяются транзисторы. Инновационные мультитестеры оснащены функцией измерения коэффициента усиления. Это значение обозначают одной из греческих букв, или буквой «h» с дополнительной буквой, например, «э». Это значит, что величина была измерена для полупроводника, подключенного с общим эмиттером. Для измерения усиления транзистора имеется два отдельных гнезда для разных структур полупроводников. Величины полевых типов транзисторов определяют по-другому, более сложному варианту, и не может быть определена таким измерительным прибором.

Измерение емкости

Ножки конденсатора вставляются в специальные гнезда, подается импульс напряжения, делается оценка времени разряда. Разность потенциалов на конденсаторе уменьшается по экспоненциальному закону, по которому дается оценка этого параметра. Этот метод применяется в технике для различных целей.

Измерение температуры

Дополнительной функцией некоторых цифровых устройств является измерение температуры, которое основано на действии термопары. Современная электронная техника может определить температуру по изменению сопротивления термопары. Напряжение также определяется аналого-цифровым преобразователем и выдается на дисплей.

Для измерения температуры контроллер имеет дело с напряжением. На корпусе мультиметра имеется специальное гнездо для подключения проводов термопары. Чтобы измерить температуру выполняют следующие шаги:

  • Вставляют провода термопары в соответствующее гнездо.
  • Размещают термопару в измеряемую среду.
  • На дисплее выдается величина температуры.
Работа аналогового мультиметра

Этот прибор работает с током, в отличие от цифрового устройства, который в работе использует напряжение. В индуктивной катушке поле витков усиливается и отклоняет стрелку в сторону. Такой прибор служит для:

  • Измерения сопротивлений и емкостей.
  • Измерения напряжения.
  • Определение силы тока.

Показания всех параметров выдается на стрелочный экран с градуированной шкалой. Для переключения интервалов измерения имеется ручка управления. Так же, как и в цифровом приборе, есть специальные гнезда для подключения проводов щупов.

Стрелочные аналоговые мультиметры в настоящее время потеряли свою актуальность из-за популярности цифровых приборов.

Чем гальвонометр отличается от амперметра?

Амперме́тр (см. ампер + метр от μετρέω — измеряю) — прибор для измерения силы тока в амперах. Шкалу амперметров градуируют в микроамперах, миллиамперах, амперах или килоамперах в соответствии с пределами измерения прибора. В электрическую цепь амперметр включается последовательно [1] с тем участком электрической цепи, силу тока в котором измеряют. Поэтому, чем ниже внутреннее сопротивление амперметра (в идеале — 0), тем меньше будет влияние прибора на исследуемый объект, и тем выше будет точность измерения [2]. Для увеличения предела измерений амперметр снабжается шунтом (для цепей постоянного и переменного тока), трансформатором тока (только для цепей переменного тока) или магнитным усилителем (для цепей постоянного тока). Комплектное устройство из токоизмерительной головки и трансформатора тока специальной конструкции называется «токоизмерительные клещи». Очень опасно пытаться использовать амперметр в качестве вольтметра (подключать его непосредственно к источнику питания), что может привести к коротким замыканиям! Гальвано́метр (от фамилии учёного Луиджи Гальвани и др. -греч. μετρέω «измеряю») — высокочувствительный прибор для измерения малых постоянных и переменных электрических токов. В отличие от обычных микроамперметров шкала гальванометра может быть проградуирована не только в единицах силы тока, но и в единицах напряжения, других физических величин, или иметь условную, безразмерную градуировку, например, при использовании в качестве нуль-индикаторов.

В отличие от обычных амперметров шкала гальванометра может быть проградуирована не только в единицах силы тока, но и в единицах напряжения, других физических величин, или иметь условную, безразмерную градуировку, например, при использовании в качестве нуль-индикаторов — <a rel=»nofollow» href=»https://ru.wikipedia.org/wiki/������������» target=»_blank»>https://ru.wikipedia.org/wiki/������������</a>

почему вольтметр подключаем паралельно. а амперметр последовательно?и чем напряжение отличается от силы тока?

Амперметр измеряет силу тока бегущего по проводнику, поэтому его нужно подключать последовательно, а вольтметр измеряет разность потенциалов между двумя участками цепи, если его подключить последовательно, то он будет участвовать как «нагрузка» и соответственно ничего не покажет, поэтому его подключают параллельно Если провести аналогию, то можно представить водопад, разница между верхней точкой и нижней будет разностью потенциалов потока, а объем воды (ведь может быть ниагарский водопад, а может быть струйка воды текущая с крыши) будет силой тока

Когда тебя бъет-это напряжение. А вот когда тихо поджариваешься-это ток.

Хотя вольт- и амперметр конструктивно одинаковы, но в вольтметре у катушки очень большое сопротивление, чтобы прибор не влиял на измерение напряжения. У амперметра наоборот: он должен пропускать через себя весь измеряемый ток, поэтому сопротивление катушки очень мало (мало провода намотано и он толще) — чтобы в нем как можно меньше «терялось». поэтому: Вольтметр подключенный последовательно — просто практически разрывает цепь своим высоким сопротивлением. Амперметр. подключенный параллельно — устраивает практически короткое замыкание с выходом из строя прибора или электропроводки.

Нагнядно можно сравнить с водопроводной трубой: Напряжение — это давление воды в трубе. А сила тока — это объём / количество воды проходящий через трубу. Тоесть: чем труба толще, тем меньше сопротивление, а пропускная способность лучше = сила тока больше. Волтметр подключается паралельно = разница давления воды на входе в трубу и выходе из трубы. Амперметр подключается последовательно = счётчик, который счетает / замеряет объём / количество воды за единицу времени. (Примерно так.)

чем конструкция амперметра отличается от конструкции вольтметра

В принципи ни чем только тем что написано на шкале и как его воткнить в цепь последовательно- Амперметр Паралельно -Вольтметр

вообще говоря и вольтметр и амперметр делаются на базе миллиамперметра .если последоватально с ним соединить большое сопротивление получится вольтметр (если несколько переключаемых-многопредельный на несколько напряжений) а если ему параллельно подключить очень маленькое сопротивление (шунт) получится амперметр

Ничем. Схема -да.

по большому ничем. Постоянный магнит и катушка. При подключении амперметра иногда ппаралель с ним ставят шунт.

как это ничем вы что амперметр имеет небольшое кол во витков в обмотке ибольшее сечение провода этой обмотки вольтметр наоборот имеет большое кол во витков в обмотке и небольшое сечение провода попробуйте 50а амперметром померять напряжение

Конструкция самого измеряющего элемента- ничем, а в целом прибора- конечно отличается. По сути амперметр измеряет падение напряжения на шунте, наружном или встроенном, вольтметр- ток в добавочном сопротивлении, в связи с этим сопротивление амперметра- низкое, вольтметра- высокое. Кстати, именно из за этого амперметр мгновенно сгорает, если воткнуть его на напряжение.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
