по назначению, по параметрам и схемам

Содержание статьи:

Все больше людей задумывается о необходимости обеспечения защиты домашней электросети от возможных утечек, перегрузок и коротких замыканий. Защитное оборудование чаще всего имеет немалую стоимость, однако негативное влияние указанных факторов приводит к еще более неприятным последствиям в виде дорогостоящего ремонта или необходимости полной замены бытовой техники. Чтобы подобрать подходящее оборудование, нужно знать, как оно работает, а также в чем заключается отличие УЗО от дифавтомата.

Функциональное назначение

УЗО защищает участок сети от перенапряжения, дифавтомат способен обезопасить всю электросеть

Однако если сразу включить все электрические приборы, которые есть в помещении, и сформировать серьезную перегрузку, УЗО не будет работать. Проводка при отсутствии каких-либо других вариантов обеспечения безопасности сгорит вместе с этим устройством.

С помощью УЗО не получится обеспечить безопасность электросети от возможного возникновения в ней короткого замыкания или чрезмерной нагрузки. Устанавливая в своей сети такое оборудование, нельзя добиться защиты от любых аварийных ситуаций.

Дифференциальный автомат представляет собой специальный прибор, который объединяет в себе функции УЗО и автоматического выключателя. Установка в доме дифавтомата обеспечивает гарантированную безопасность электросети.

Разница между дифавтоматом и УЗО в том, что первый обеспечивает полноценную защиту от утечек, коротких замыканий и повышенных нагрузок, чего не получится добиться с помощью УЗО.

Есть несколько других обстоятельств, которым важно уделить внимание, выбирая то или иное устройство. В первую очередь это касается наличия свободного пространства на DIN-рейке электрощитка. УЗО незвисимо от того, о какой конкретно модели идет речь, должен иметь собственную защиту от короткого замыкания или перегрузки. Дополнительно к нему придется оборудовать специальный автоматический выключатель, а комбинация УЗО-автомат требует большого количества свободного пространства. Если свободное место для установки всего этого оборудования на щитке отсутствует, вопрос выбора отпадает сам по себе.

Если основной задачей является обеспечение защиты от каких-либо неприятностей крупной бытовой техники наподобие стиральной машины или бойлера, вполне достаточно будет оборудовать электросеть простым дифференциальным автоматом. Главное в этой ситуации выбрать правильную модель, технические характеристики которой будут соответствовать имеющейся нагрузке.

Если требуется обеспечение защиты от повреждения целой линии электропроводки, в которую будет входить каждая розетка, светильник и все остальное оборудование, подключенное к электросети, можно будет поставить УЗО и автоматический выключатель. Зачастую именно такая комбинация используется в качестве наиболее рационального решения. Если нагрузка на электросеть с течением времени будет увеличиваться, дифференциальный автомат будет постоянно выключать питание внутри помещения под воздействием перегрузки, и его нужно будет заменить, чтобы рассчитывать на больший номинальный ток. При использовании УЗО достаточно просто поменять автоматический выключатель.

Следует учитывать и финансовый вопрос. Если защита отдельного участка проводки, которая будет обеспечиваться с помощью УЗО и автоматического выключателя, по тем или иным причинам выходит из строя, нужно будет поменять только одно устройство. Если ломается дифференциальный автомат, он полностью подлежит замене, а это выйдет на порядок дороже.

Если УЗО по каким-то причинам сломается, электропитание в доме или квартире при необходимости можно будет восстановить, поставив специальную перемычку между нагрузкой и выключателем. При возникновении аналогичных проблем с дифференциальными автоматами восстановление питания придется проводить только с использованием резервного автомата.

Почему устройства выключаются

Дифференциальный автомат и УЗО могут отключаться по-разному. УЗО выключаться, когда в электросети была зарегистрирована утечка тока. Если отключается автомат, которым обеспечивается защита УЗО, это говорит о возникновении короткого замыкания или чрезмерной нагрузки. Если отключился дифференциальный автомат, определить причину можно с помощью специализированного механического индикатора, которым оснащается большинство таких приборов. Срабатывает индикатор только при возникновении утечки.

Отличия по внешнему виду

Для начала следует обратить внимание на маркировку по току. Если на корпусе устройства присутствует только обозначение силы тока, речь идет об УЗО. Если стоит также латинская буква, это дифференциальный автомат. Довольно часто современные производители предпочитают писать на корпусе сразу полное название, но такой подход встречается далеко не всегда.

Если защитное устройство произведено в России, перед цифровыми обозначениями прописывают ВД (выключатель дифференциальный). В связи с этим проблемы с выбором чаще всего появляются, когда хочется купить оборудование от иностранных компаний.

Важные тонкости

Одно УЗО может подключаться к группе из нескольких автоматов в качестве одного из вариантов обеспечения экономной защиты.

Современные УЗО могут иметь разный порог срабатывания. Если говорить о защите оборудования, которое подключено, к примеру, к водопроводу или газопроводу, следует обратить внимание на устройство, в котором указан ток срабатывания 0.01 А. Для всех остальных можно использовать УЗО, в котором будет ток срабатывания 0.03 А.

Установка автоматических выключателей

Если при работе оборудования регистрируется появление короткого замыкания или чрезмерной нагрузки, автоматический выключатель полностью обесточивает сеть, но при этом он работает не так, как стандартные пробки автоматов или предохранители, которые рассчитаны на повышенное количество циклов срабатывания.

На рынке можно найти также большое количество моделей, которые срабатывают и при возникновении других нарушений в работе сети (к примеру, резкое падение напряжения).

Устанавливается такое оборудование внутри электрощитов или шкафов, где закрепляется на специальные DIN-рейки.

Чем отличается УЗО от дифференциального автомата: основные признаки

Одна из важных составляющих безопасности жизни — безопасность жилья. Особенно это касается домашней электропроводки — объекта повышенной опасности. Так как современные квартиры оснащены приличным арсеналом различных бытовых электроприборов, потребляемая мощность электроэнергии в квартире достаточно большая. Соответственно, растет и нагрузка на электрический кабель.

Зачем нужны средства защитного отключения

Известно, что любой материал по истечении времени изнашивается и приходит в негодность. Изолирующие свойства как домашней проводки, так и внутренних проводов электроприборов, со временем теряются. Возникающие в результате утечка электроэнергии, оголение проводов, окисление могут привести в итоге к самым непредсказуемым последствиям.

Также не исключено возникновение коротких замыканий из-за неисправности домашней электропроводки или электроприборов либо из-за халатности.

Из-за множества используемых электроприборов, в том числе с высокой потребляемой мощностью часто происходит перегрев электропроводки домашней сети питания.

При отсутствии защитных устройств, все эти факторы могут привести к непоправимой беде или ущербу.

Чтобы обезопасить себя от неприятностей, следует установить электрозащитные устройства: дифавтомат (дифференциальный автомат) или УЗО (устройство защитного отключения).

Прежде чем выбрать, какое защитное устройство установить, следует понять, что они собой представляют, как работают, чем отличается УЗО от дифференциального автомата, что выбрать предпочтительнее, ведь разница между УЗО и дифавтоматом значительна.

Устройство защитного отключения (УЗО)

Данное устройство предназначено для выравнивания силы тока, идущего к электроприбору с током, выходящим от электроприбора (по нейтрали), по разнице между ними распознает утечку из электросети. Когда разность достигает значения, несовместимого с жизнью человека (30 мА), устройство отключает напряжение. В результате почти моментального срабатывания устройства дифференциальный ток, идущий через неисправную изоляцию или через тело человека, не успевает нанести существенный вред.

УЗО не только способно защитить человека от удара электрическим током, но также способно предотвратить возгорание проводки из-за ее перегрева и неисправности, нарушения целостности в результате механического, температурного воздействий, старения изоляции проводов.

Как это работает? Допустим, внутри стиральной машинки повреждена изоляция фазного провода. Если произойдет касание человека, стоящего на влажном полу, корпуса стиральной машины, УЗО в тот же момент отключит подачу напряжения, определив, что ушедший в квартиру ток не вернулся по нейтрали в устройство защитного отключения, то есть входящий и исходящий токи через УЗО различны.

УЗО поможет и при следующей ситуации: например, при сверлении стены с упором голой ногой на батарею отопления попадание в фазный провод электропроводки. Образовавшаяся в данном случае электрическая цепь «дрель – тело человека — батарея» способна вызвать остановку сердца или дыхания. Но при наличии УЗО, оно сразу «определит», что часть тока не вернулась (та, что, пройдя через человека, ушла в батарею). В этом случае напряжение будет также отключено моментально. Человек при этом даже если и получит удар током, то не такой большой силы, как могло бы быть.

При отсутствии УЗО, любая из этих причин способна нанести человеку вред, не совместимый с жизнью. Однако не во всех случаях УЗО способно помочь. Например, если домашняя электропроводка старая, ветхая. В этой ситуации УЗО будет срабатывать постоянно и отключать электроэнергию из-за постоянных утечек через неисправную проводку, что доставит больше хлопот, нежели пользы. Поэтому в такой ситуации предпочтительнее устанавливать УЗО точечно, то есть устанавливать розетки со встроенным УЗО.

Дифференциальный автоматический выключатель

Дифавтомат отличается тем, что это устройство работает одновременно и как автоматический выключатель, и как устройство защитного отключения напряжения.

Дифавтомат предназначен для защиты от поражения электрическим током при касании токоведущих частей электроприборов либо при возникновении дифференциального тока.

В таких ситуациях дифференциальный автомат также, как и УЗО, моментально сработав, отключает напряжение в сети.

Кроме этого, дифавтомат выполняет функции по защите электропроводки от коротких замыканий и перегрузок. Обусловлено это тем, что конструкция дифавтомата схожа с обычным автоматическим выключателем — он содержит два расцепителя:

• Тепловой расцепитель, отключает линию питания в случае возникновения перегрузки сети.
• Электромагнитный расцепитель, срабатывающий при возникновении короткого замыкания.

Как это всё работает?

1. Также как и УЗО, дифавтомат обнаруживает дифференциальный ток. Срабатывает аналогично случаям, рассмотренным выше (примеры со стиральной машиной и сверлением стены).
2. Срабатывание электромагнитного расцепителя. Допустим, ребенок затолкал в розетку что-то токопроводящее, например, шпильку для волос, или из-за неисправности изоляции произошло соприкосновение фазного и нулевого проводов в домашней сети или в электроприборах. В обоих случаях в результате короткого замыкания сработает электромагнитный расцепитель.
3. Срабатывание теплового расцепителя. Допустим, установлен дифавтомат номиналом 16А . Включили несколько электроприборов, с суммарной мощностью, значительно превышающую разрешенную автоматом, например 2х-киловаттный обогреватель, чайник и утюг. Вследствие нагревания проводов сработает тепловая защита, электроэнергия тут же будет отключена.

Чем отличается УЗО от дифавтомата

Для собственников жилья порою не играет роли, что именно у них установлено: УЗО или дифавтомат. Однако, как мы выше разобрали их свойства и назначение, разница между УЗО и дифавтоматом существенна и от того, что выбрать, зависит уровень безопасности жизни и жилья.

Функциональное отличие УЗО от дифференциального автомата

1. Основная функция устройства защитного отключения — выявление в сети дифференциального тока — тока утечки. При возникновении такой ситуации прежде всего может пострадать человек, прикоснувшись к металлическому корпусу или деталям поврежденного оборудования. Также при появлении дифференциального тока изоляция электропроводки может нагреваться, а это одна из наиболее частых причин, из-за которых происходят бытовые пожары и возгорания. Наличие УЗО способно в этих условиях предупредить беду.
2. Дифференциальный автомат одновременно выполняет функции и автомата-выключателя и ранее рассмотренного УЗО. То есть функционал дифавтомата значительно шире: защита электросети от коротких замыканий, перегрузки и последствий возникновения дифференциального тока.

Таким образом, спектр действий дифференциального автомата значительно шире узконаправленного действия УЗО.

При выборе, что и куда именно установить, следует помнить, что УЗО в отличие от дифавтомата, не рассчитано на выявление перегрузок и короткого замыкания. Некоторые ошибочно полагают, что установив УЗО, они защищены от всего – это совершенно не так.

Как визуально отличить УЗО от дифавтомата

На первый взгляд, оба устройства достаточно схожи между собой: подобен корпус, имеется переключатель, кнопка «тест», на корпусе изображена схема. Но при внимательном рассмотрении, можно обнаружить разницу между УЗО и дифавтоматом: схемы различаются, разные тумблеры, буквенно-цифровые маркировки также различаются.

Один из способов, как визуально отличить устройства – это маркировка по току.

Маркировка в амперах, например, 16А, указывается на корпусе УЗО. Это обозначает номинальный ток 16А, на который рассчитано устройство. Если же в начале надписи имеются буквы В, С или D, и затем цифра, то это дифференциальный автомат.

Что лучше: УЗО или дифавтомат? Ознакомившись с основными характеристиками, выбор, конечно, будет сделан в пользу дифференциального автомата. Это оптимально, если в доме простая схема электропроводки. Если же у вас большой частный дом со сложной схемой электропроводки с множеством групп проводов, рассчитанной на большие нагрузки, тогда лучше применять УЗО и автоматический выключатель в комплексе, который отдельно устанавливается на каждую из имеющихся групп.

Видео об отличии УЗО от дифавтомата

как отличить и что выбрать

Содержание:

В чем отличие УЗО от дифавтомата?

Большинство людей не очень хорошо разбирается в разновидностях защитных устройств для электрической сети, поэтому зачастую не понимает, в чем разница между ними. На самом деле эти приборы предназначены для решения разных задач, и поэтому знать, чем они отличаются и какую функцию выполняют, нужно знать даже обычному жильцу – хотя бы в общих чертах. Часто путают УЗО с дифференциальным автоматическим выключателем. Прочитав статью, представленную вашему вниманию, вы узнаете, каково отличие УЗО от дифавтомата, а также сможете понять, когда и какой из этих приборов лучше устанавливать.

УЗО и дифференциальный автомат: выполняемые задачи

Если положить рядом УЗО и дифавтомат, их схожесть будет сразу заметна. Действительно, такие устройства легко перепутать. Но они выполняют неодинаковые задачи. УЗО обеспечивает защиту людей и домашних животных от удара током – это его единственная функция. Если электролиния или какое-то из подключенных к ней устройств повреждены, в цепи может появиться ток утечки. Прикоснувшись к такой проводке, можно получить сильный электрический удар.

Помимо этого, утечка электротока может стать причиной перегрева изоляции с последующим ее расплавлением, что нередко приводит к пожару. Установка УЗО решит эту проблему – при обнаружении тока утечки оно сработает, и произойдет отключение цепи. После устранения неполадок аппарат можно включить снова.

Однако этот прибор не обеспечивает защиту от всех возможных неприятностей с кабелем. Защищая линию от утечек, он не реагирует ни на перегрузки, ни на токи КЗ. Чтобы не допустить этих проблем, его нужно устанавливать только вместе с автоматическим выключателем. Другой вариант – подключить к электросети вместо УЗО дифференциальный автомат.

Наглядно разница между устройствами показана на видео:

Сначала объясним, что такое дифавтомат. Так называется защитный прибор, который способен одновременно выполнять работу УЗО и АВ. Таким образом, он сможет спасти линию от любых возможных нарушений (утечки тока, КЗ, перенапряжение). Проще говоря, это обычный автомат защиты электрической сети с УЗО, входящим в его состав.

Устройство защитного отключения само по себе можно сравнить с индикатором утечки, который покажет, идет электроэнергия к потребителям или выходит наружу. Есть утечка – УЗО срабатывает и обесточивает сеть.

Нет ее – прибор не заметит ни перегрузок, ни короткого замыкания. Поэтому, если вы задумываетесь над тем, что вам все-таки нужно – УЗО или дифавтомат, и не знаете, что выбрать для защиты домашней линии, то помните: первое не является самодостаточным аппаратом и не устанавливается в линию без автоматического выключателя. Дифавтомат может сам защитить сеть от вышеописанных неполадок и в дополнительном оборудовании не нуждается.

Отличие по внешнему виду УЗО от дифференциального автомата

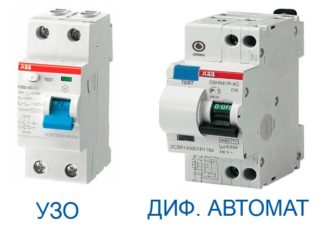

Определить, какое устройство перед вами – УЗО или же диф. автомат – довольно легко даже визуально. Несмотря на внешнее сходство (рычажок переключателя, наличие кнопки «Тест», одинаковая корпусная часть с нанесенной на ней схемой, а также цифрами и буквами), достаточно внимательно приглядеться, чтобы увидеть, что обозначения на этих приборах разные. Об этом мы поговорим чуть ниже. А еще проще определить, УЗО или дифавтомат перед вами, по расположению кнопки «Тест» и переключателя. У АВДТ рычажок расположен слева, кнопка – справа, а вот у УЗО – наоборот. Это хорошо видно на приведенной фотографии.

УЗО и автомат дифференциальный: различие по маркировке

Следующий вопрос: как отличить УЗО от дифавтомата по одному из признаков – маркировке, нанесенной на его корпусную часть.

На поверхности УЗО номинальный ток обозначается исключительно цифрами. Латинский литер (B, C, D) перед ними – это неотъемлемый признак АВДТ.

Еще раз посмотрим на вышеприведенное фото. На корпусной части УЗО стоит маркировка «16А». Она означает, что номинальный ток в цепи, в которую включен этот аппарат, не должен превышать 16А. На АВДТ, рассчитанном на аналогичную величину номинального тока, проставлена маркировка «С16». Буквой обозначается характеристика встроенных расцепителей.

Несколько способов отличить УЗО от дифавтомата на видео:

Различие приборов по электросхеме

Схема наносится на многие устройства. При взгляде на УЗО или на диф. автомат можно заметить, что нанесенные на них схемы похожи, но не идентичны. На схеме ВД имеется овал – этим символом обозначен дифференциальный трансформатор, являющийся основной частью прибора. Он отвечает за обнаружение тока утечки. К отличительным символам на схеме АВДТ относятся обозначения расцепителей – электромагнитного соленоида и биметаллической пластины, которые обеспечивают срабатывание автомата при появлении в цепи токов КЗ или перегрузок.

На устройстве защитного отключения значки расцепителей отсутствуют.

Аббревиатура на корпусе

Поскольку производителям известно, что обычные люди нередко путаются в этих устройствах, то многие из них наносят на боковую сторону корпуса соответствующие аббревиатуры. Устройству защитного отключения соответствуют буквы ВД (выключатель дифференциальный), техническая аббревиатура дифавтомата – АВДТ (что означает – автоматический выключатель дифференциального тока).

Этот признак позволяет безошибочно понять, что представляет собой конкретный прибор – УЗО или дифференциальный автомат. К сожалению, такие обозначения встречаются лишь на аппаратах российских производителей, импортные приборы этой маркировки не имеют.

УЗО и дифференциальный АВ: какой из этих приборов выбрать?

Итак, чем отличается УЗО от дифавтомата, мы разобрались. Теперь перейдем к вопросу, который часто задают на форумах: «А что лучше – УЗО или же диф?» Действительно, учитывая то, что АВДТ представляет собой два устройства в комплексе, обеспечивает надежную защиту сети от утечек, перегрузок и сверхтоков КЗ, при этом не нуждаясь в дополнительных устройствах, можно прийти к выводу, что в любом случае нужно ставить дифавтомат.

Но это не совсем так. Разберемся с этим подробнее.

Что касается цены, то АВДТ стоит дороже, чем устройство защитного отключения. Однако суммарная стоимость УЗО и АВ выше, чем у дифференциального автоматического выключателя. В этом плане покупка последнего выгоднее.

По надежности срабатывания эти приборы одинаковы. Отличаться могут лишь устройства разных производителей. Аппараты российского производства нельзя назвать плохими, но все же они уступают большинству зарубежных аналогов по времени срабатывания, да и качество материала, из которого изготовлена корпусная часть отечественных изделий, похуже. Естественно, что цена импортных приборов выше, чем у тех, которые произведены в России.

Теперь поговорим о недостатках, свойственных АВДТ как комбинированному прибору. Если УЗО и защитный автомат установлены по отдельности, то в случае неполадок в цепи срабатывает одно из них: при утечке – ВД, а при перегрузке или же возникновении короткого замыкания – АВ. Это значительно облегчает поиск и устранение неисправности. Если же сработал дифавтомат, то придется потратить немало времени, чтобы выяснить причину его отключения. Правда, с учетом этой особенности некоторые современные модели АВДТ комплектуются индикаторами срабатывания, позволяющими установить, из-за чего произошло отключение устройства.

Еще одна возможная неприятность – поломка. Ломаться может любая техника, защитные аппараты – не исключение. Если выйдет из строя одно из устройств в цепочке УЗО-АВ, его замена обойдется дешевле, чем установка нового дифавтомата. При этом прийти в негодность может одна из частей АВДТ, а менять придется весь прибор. Поэтому, выбирая между этими устройствами, нужно учитывать стабильность сети и риск возможных неполадок.

Что касается удобства монтажа, то АВДТ в этом плане предпочтительнее – установить его в распределительном щите проще и быстрее, чем два аппарата.

Возможные ошибки при подключении УЗО и дифавтоматов на видео:

Заключение

В этом материале мы разобрались с тем, что представляют собой УЗО и дифференциальный АВ, каковы особенности их функционирования, а также – чем ВД отличается от автомата (дифференциального). Помните, что выбирая УЗО или дифавтомат с целью защиты сети, нужно обращать внимание на параметры защищаемой линии. Например, в квартире или небольшом частном доме можно устанавливать как устройство защитного отключения по отдельности с АВ, так и АВДТ – принципиальной разницы в этом нет.

Что касается крупных построек с большим количеством нагрузок (например, коттеджи с котельными и хозблоками), лучше отдать предпочтение дифференциальному автомату.

Чем отличается УЗО от дифавтомата?

Приветствую вас, уважаемые читатели сайта http://elektrik-sam.info.

Сегодня мы поговорим о том, чем отличается УЗО от дифавтомата.

Предположим такой вариант, что вы в магазине хотите приобрести УЗО (или дифавтомат), а продавец не в курсе и вам приходится сделать выбор самостоятельно. Или же у вас дома имеется аппарат защиты, и вы точно не уверены УЗО это или же дифавтомат. Так как же отличить УЗО от дифавтомата?

Дифавтомат — это конструктивно выполненные в одном корпусе автоматический выключатель и устройство защитного отключения, я подробно рассматривал это в статье Дифавтомат устройство и принцип работы.

Как автоматический выключатель, он выполняет защиту от токов перегрузки и токов короткого замыкания. Как УЗО, он выполняет функцию защиты проводки от токов утечки.

Вспомним основные характеристики УЗО. Это номинальный ток в амперах и уставка по току утечки, они являются основными параметрами УЗО и указываются на передней панели (рисунок выше в красном прямоугольнике слева).

Основные характеристики автоматического выключателя — это его номинальный ток в амперах и время-токовая характеристика срабатывания электромагнитного расцепителя, которая обозначается буквой перед номиналом автомата (рисунок выше в красном прямоугольнике справа).

Логично предположить, что поскольку в конструкцию дифавтомата входит и автоматический выключатель и УЗО, то соответственно и характеристики и автомата и УЗО должны указываться на передней панели дифавтомата.

Так оно и есть на самом деле. На передней панели дифавтомата указывается тип время токовой характеристики его электромагнитного расцепителя, в нашем примере буква С; номинальный ток, характеризующий настройку его теплового расцепителя, в нашем примере 25А; и чувствительность модуля дифференциальной защиты, в нашем примере 30 мА.

Если посмотреть на переднюю панель УЗО, то на ней указывается его чувствительность по току утечки и номинальный ток в амперах (рисунок ниже в прямоугольнике слева).

На передней панели дифавтомата, помимо его номинала и чувствительности по току утечки, также указывается и тип его время-токовой характеристики , в нашем примере буква С (красный прямоугольник справа).

Таким образом, главное отличие УЗО от дифавтомата по внешнему виду заключается в том, что на передней панели дифавтомата, в отличие от УЗО, указывается латинская буква время-токовой характеристики.

Т.е. если вы видите, что на передней панели перед номиналом указана буква, то перед вами дифавтомат; если быквы нет, а только номинал и чувствительность — перед вами УЗО.

Смотрите подробное видео Чем отличается УЗО от дифавтомата:
