Крепление провода к потолку


Крепление и крепеж для кабеля

При устройстве или ремонте проводки приходится монтировать провода и кабели. Также при необходимости установки новой мощной бытовой техники приходится иногда тянуть отдельную линию от электрощитка. В любом случае приходится каким-то образом монтировать провода на стены или потолок. Каким может быть крепление кабеля для каждого их этих случаев и будем дальше разбираться.

Общие правила

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

  • Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.

    В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой

  • Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля.
    В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.

    Установка дюбеля

  • Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

    Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Крепеж для кабеля и проводов: виды и разновидности

При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев. Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации.

А тип крепления подбираете из возможных вариантов. Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

Вариантов крепления кабелей много

Клипсы для крепления кабеля

При помощи клипс можно закрепить кабель на стене, потолке, на полу. Просто придется подобрать правильную конструкцию, а их немало. Крепление  кабеля клипсами очень популярный метод — может получиться очень аккуратно и почти незаметно. Это если предполагается открытая прокладка проводки.

Клипсы для монтажа кабеля есть металлические и пластиковые, причем разной формы. Самые простые имеют вид дужки, у которой с одной и с другой стороны есть отверстия под саморезы или дюбеля. Всем они хороши, но для установки требуется просверлить два отверстия, а это занимает много времени.

Есть вариант, который позволяет выдержать противопожарный зазор при монтаже силового кабеля на сгораемые поверхности (на фото слева). Этот крепеж фиксируется одним саморезом к поверхности.
Он хорош тем, что при необходимости в тот же крепеж можно добавить нити. Для этого не придется его снимать, надо будет открутить винты, удерживающие верхнюю часть клипсы.

Металлические клипсы для крепления кабеля

Третий вариант — своеобразная петля из полосы металла. Чтобы установить ее сначала надо завести внутрь кабели, потом совместить отверстия и закрепить на поверхности.

Все эти клипсы можно использовать как на стене, так и на потолке. Но при прокладке большого количества нитей на потолке они неудобны — слишком много требуется отверстий для монтажа. Их изготавливают из металла, часть затем окрашивают — чтобы при наружной прокладке крепеж меньше выделялся.

Монтаж на пластиковые клипсы

Пластиковые клипсы используют в основном для крепления кабелей в гофрированных шлангах. Есть они разных размеров под различные диаметры гофры. Могут устанавливаться как единично, так и собираться в линейки — для более аккуратного монтажа больших пучков проводки. Этот тип клипс применяют в основном для скрытой прокладки, но если гофра проложена снаружи, то удобнее ее фиксировать с их помощью.

Дюбель-клипса

Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка. Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.

Дюбель-клипсы для кабелей разной формы

Устанавливается они просто: сверлится отверстие подходящего диаметра, в клипсу заводится проводник, концы заправляются в отверстие и с усилием туда вставляются. Действительно неплохой вариант — быстро монтируется, вы глядит аккуратно. Используется в основном для открытой прокладки проводки.

Дюбель-стяжка

Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого так и для скрытого монтажа.

Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям

Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.

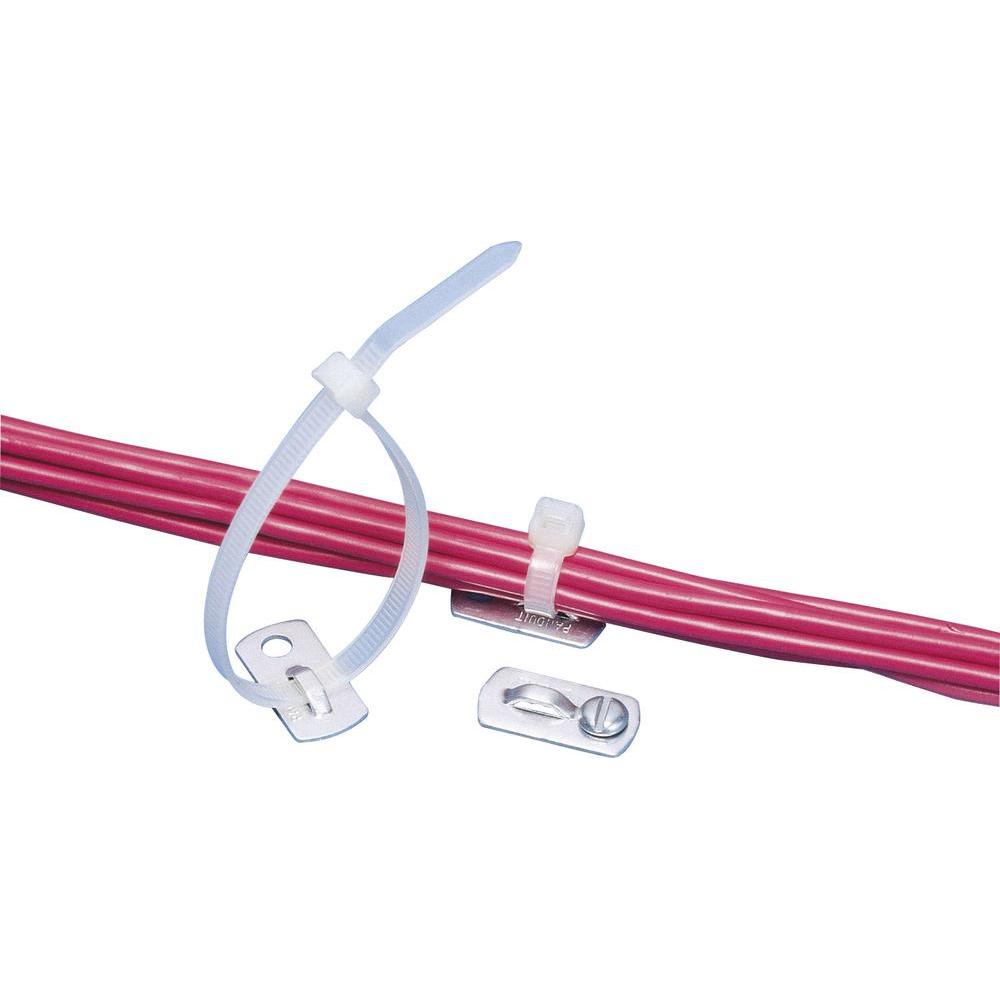

Кабельные стяжки с площадкой под дюбель (КСП)

Еще один вариант для быстрого монтажа. Состоит из дюбеля с резьбой и площадкой с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, на него накручивается площадка со стяжкой. К готовой трассе крепятся провода.

КСП — кабельная стяжка с монтажной площадкой под дюбель

Материал — негорючий пластификат, цвет — серый, температура использования — от -45°C до +85°C. Можно крепить на бетонные, кирпичные и деревянные поверхности.

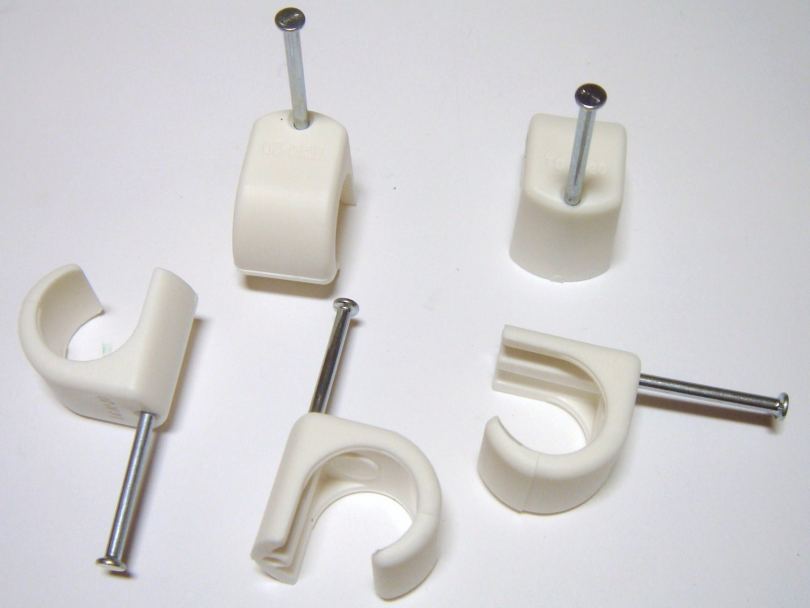

Клипсы (скобы) с гвоздем

Отличный вариант для крепления кабеля к плотным поверхностям — древесине и ее производным, штукатурке. Сбоку пластиковой скобы имеется отверстие, в которое вставляется гвоздик. По форме скобы есть круглые  прямоугольные — под разной формы проводники.

Пластиковые скобы с гвоздями для открытого монтажа кабеля

Крепление кабеля такими скобами быстрое и не бросается в глаза. Чаще всего тоже крепят небольших размеров провода — телевизионные, телефонные, для интернета.

U-образные скобы из степлера

Даже самые маленькие скобы и клипсы все-равно довольно заметны. Есть способ сделать крепеж практически невидимым, во всяком случае в некоторых случаях. При наличии строительного степлера к деревянным поверхностям или штукатурке провода и телефонные кабели можно крепить специальными скобами. Они имеют длинные ножки и скругленную спинку. Есть специальные скобы для степлера, предназначенные для монтажа кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют передавить провод, что случается при работе с обычными скобами, если выставлена слишком большое усилие на спусковом механизме.

Крепление кабелей при помощи степлера и специальных скоб

Хорош способ высокой скоростью — всего одно нажатие на рычаг степлера и скоба уже установлена. За час можно зафиксировать приличный метраж. Еще один положительный момент — крепеж малозаметен, при демонтаже в древесине остаются очень небольшие отверстия, которые тоже практически невидны. Со штукатуркой и ДСП, ОСП несколько сложнее — повреждения могут оказаться больше, тем не менее, они все равно менее заметны чем от гвоздей, даже самых маленьких.

Недостаток крепления кабелей степлером — значительные ограничения по размерам. Подобные скобы большими не бывают. Максимальный размер по ширине скобы — 12,5 мм, да и то не во всех видах. Этого более чем достаточно для монтажа телефонной «лапши», интернет-кабеля или других подобных проводников, но уже ВВГ или NYM таким способом закрепить получается далеко не всегда. К тому же у этих кабелей изоляция более жесткая, что требует более частой установки скоб.

Крепеж для упорядочения пучка проводников

Не всегда провода необходимо закреплять стационарно. В некоторых случаях просто надо пучки упорядочить — чтобы они не путались. Например, обычно к рабочему столу подходит немалое количество проводов. Фиксировать их жестко ни к чему — через некоторое время могут потребоваться переделки, а от вбитых гвоздей остаются дырки, которые на столе уже ничем не замаскируешь. Вот для этих целей есть различные приспособления. Их чаще называют держателями проводов или кабеля.

Кабельные клипсы на липучке

Например, те же скобы, но другого строения. Справа на фото выше вы видите кабельную клипсу, к тыльной стороне которой прикреплена двусторонняя липкая лента. Для крепления на мебель или пластиковые панели это очень удобно — клей потом можно отмыть, а поверхность остается неповрежденной. По центру — второй вариант с той же идеей, а слева так называемая монтажная площадка для крепления кабельных стяжек. Сначала к поверхности крепятся эти площадки — у них на тыльной стороне тоже есть липучка. Затем пучок проводов крепится к отверстиям обычной пластиковой стяжкой. Не столь удобно и аккуратно (хвосты стяжек будут торчать), но тоже может использоваться.

Пластиковые держатели для кабелей на столе

Еще несколько вариантов для крепления жгута электрических проводов вы видите на фото выше. Суть одна, методика разная.

Кабельные лотки — для скрытой прокладки больших пучков

При устройстве подсветки потолка из точечных светильников приходится прокладывать большое количество проводов, причем фиксировать их приходится к потолочному перекрытию. Если речь идет о квартирах, то перекрытия чаще всего — бетонная плита. Сверлить в ней массу дырок тяжело и долго, крепить по одиночке или небольшими группами провода не намного легче. Вот для таких случаев используют подвесные кабельные лотки. Делают их обычно из оцинкованной проволоки или перфорированного металла.

Подвесные лотки для кабелей

Есть они разных размеров, есть несколько разных типов крепления — на шпильки, прикрепленные к потолку, на подвесы «Т» или «Г»-образной формы.

Порядок монтажа такой: сначала собирается и монтируется на потолке конструкция, потом в нее закидываются кабели. При желании их можно закрепить стяжками к решеткам, но обычно в этом нет необходимости.

Кроме того есть металлические лотки из перфорированного и неперфорированного металла. Последние необходимы при прокладке кабелей внутри горючих стен — в каркасных домах, например.

Виды кабельных лотков из металла

Такие же лотки можно использовать при укладке кабелей в подпольном пространстве. Но тогда можно применять перфорированный вариант. Он тоже замечательно защитит от грызунов и случайного повреждения.

Самодельные приспособления для крепления кабеля

Многие фабричные приспособления имеют относительно невысокую цену, но когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги,  если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля:

  • Полоски жести + гвозди или дюбеля — в зависимости от материала стены. Жесть желательно оцинкованная, а ее можно «добыть» из пивных банок. Нарезается на полоски толщиной 7-10 мм, в центре делают отверстие, в которое продевается гвоздь. Сначала вдоль трассы с шагом 60-100 см набивают крепеж, затем жестяными полосками зажимают кабель или провод. Чтобы крепление кабеля было надежным, концы желательно зажать в замок.

    Пример самодельного крепежа для кабеля

  • Из оцинкованного металла,нарезанного на полоски толщиной около 1 см можно сделать простейшую U-образную скобу. На концах прибить гвозди, использовать как обычные скобы — прихватывая проводник каждые 50-80 см. Можно использовать для крепления проводов к стенам и потолку.

    Как можно закрепить провод полоской из жести

  • Также полосу жести можно использовать для крепления кабеля в петлю. Полоса охватывает кабель после чего полоска крепится к стене (смотрите фото справа). Этот вариант тоже можно использовать для фиксации проводников в штробе. От обычного наружного крепления его будет отличать только шаг установки фиксаторов — их можно ставить реже, так как задача их — удержать кабели до того момента, пока не застынет раствор, которым штробу заделывают. Таким же способом можно закреплять провода в защитной оболочке — гофре, трубе и т.п. Только полосы потребуются большей длинны и, возможно, ширины — для более надежной фиксации. Для древесины подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.
  • Подручными средствами можно закреплять и пучки проводов. Более длинной полосой жести можно крепить несколько расположенных один возле другого проводников. Удобнее для этого использовать перфорированный металл (например, монтажные подвесы для подвесных потолков), но можно обойтись и обычными полосами жести.

    Фиксация пучков проводов

Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

Крепеж для скрытой прокладки

Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен. Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это могут быть:

  • Стяжки любого типа — с дюбелями, монтажными площадками и т.д.
  • Можно подобрать подходящего размера  типа клипсы.
  • Сделать самодельный крепеж.

    Если делаете подвесной потолок из гипсокартона, проводку можно крепить к подвесам или укладывать внутри профилей. Только при монтаже кабели не укладывайте близко к стенке профиля — чтобы не повредить при работе

Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич. Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку. Сточки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку не разбивая стены практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

Прокладка и крепление проводов в штробе

Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки. При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

Крепеж для открытой прокладки кабеля

При наружной прокладке кабеля насчет внешнего вида к крепежу предъявляются более жесткие требования. Так как все на виду необходимо подбирать наиболее незаметные варианты или наоборот, наиболее декоративные например ретро-проводка. Это обширная тема и подробно описана она тут. Другие варианты:

Выбор есть, но все способы неидеальны, потому каждый решает для себя сам как и чем ему крепить кабель.

Крепление кабелей к потолку

Крепить кабели к потолку возникает необходимость в основном при устройстве натяжных потолков или потолков из  пластиковых панелей и гипсокартона.  В случае с гипсокртоном все несколько проще: есть система подвесов, к которым можно пластиковыми стяжками закрепить жгуты проводов. В других случаях все несколько сложнее: приходится сверлить большое количество отверстий под крепеж, ведь используют все те же клипсы и скобы, а под каждую нужно установить дюбель (если потолок из бетонной плиты).

Крепление кабеля на потолке требует много времени

Ускорить монтаж можно несколькими способами:

  • Используя кабельные лотки (описаны выше).
  • Прикрепив к потолку некоторое количество линий, подвешивать к ним небольшие жгуты проводов при помощи пластиковых стяжек.
  • Использовать для крепления длинную перфорированную полосу металла.

stroychik.ru

Крепеж для провода и кабеля по стене и потолку. Использование монтажных пистолетов.

После разметки трасс кабельной проводки, приходит время проложить и закрепить кабеля по стенам, потолку или полу. Без специального инструмента в этом деле не обойтись. Можно использовать два варианта:

  • обыкновенный перфоратор
  • монтажный пистолет Hilti со специальной расходкой

Сначала рассмотрим первый способ с помощью привычного всем перфоратора.

Самые ходовые и распространенные виды крепежа для прокладки кабеля в квартире в этом случае:

Дюбель-стяжка для крепления одиночного плоского или круглого кабеля

Принцип крепления – сверлится отверстие диаметром 6мм, внутрь хомута закладывается кабель и хомут заталкивается, забивается в отверстие.  Преимуществ у данного крепления несколько – экономично, быстро, никаких лишних выпирающих деталей, если вам придется заделывать крепеж в штробе. Кроме этого данным крепежом можно крепить и гофру.

Кабельная стяжка с отверстием под дюбель

Минимальные затраты на расходку. Достаточно иметь пластиковый дюбель и более ничего. Занимает минимум места на поверхности.

Монтажная квадратная площадка

Сверлите отверстие на 6мм, забиваете чопик или пластиковый дюбель хомут и шурупом прикручиваете площадку к стене. После чего кабельной стяжкой притягиваете кабель к площадке.

Пластиковый дюбель с отверстием в головке под нейлоновую стяжку

Принцип крепления аналогичный предыдущим

Клипсы под гофру

Крепление клипсы осуществляется дюбелем и саморезом. Клипсы подбираются в зависимости от диаметра гофры. Достоинством клипс является то, что их можно собирать в блоки (для этого сбоку имеются специальные замки) и прокладывать одновременно несколько трасс кабелей.

Металлические скобы

Если кабель прокладывается в металлорукаве, то для крепления используйте металлические скобы. Опять же размер подбирается исходя из диаметра металлорукава.

Самоклеющаяся площадка

Если требуется проложить участок кабеля по металлической поверхности, и эту поверхность нельзя или не желательно сверлить, воспользуйтесь самоклеющимися площадками. Площадка имеет самоклеющуюся подложку, которая после удаления защитного слоя легко приклеивается на чистую поверхность. Кабель крепится к площадке опять же нейлоновой стяжкой. Такой крепеж часто используется при монтаже проводки в большой электрощитовой.

Применение аккумуляторного или газового монтажного пистолета Хилти BX3 и GX-120 дает очень большое разнообразие в способах крепления проводки к любой поверхности на стене, на потолке и по полу.

При этом не забывайте соблюдать минимальные расстояния для обеспечения надежности крепежа.

Гвозди для монтажа

Крепеж всей расходки пистолета Hilti BX3 производится с помощью гвоздей для бетона X-C B3MX + X-P B3MX или для стали X-S B3MX.

Все они заряжаются в ленту по 10 патронов и имеют длину от 14мм до 24мм.

Если нужны большие размеры, можно работать с одиночными гвоздями XP B3 P7. Они имеют длину 30мм и 36мм. Рекомендуемые максимальные усилия на вырывания и боковые нагрузки при которых не произойдет деформации гвоздя представлены в таблице:

domikelectrica.ru

Крепление кабеля к потолку

В этой статье будут рассмотрены самые лучшие и практичные способы, при помощи которых Вы сможете самостоятельно закрепить электрический кабель или трубу к стене, потолку или полу.

Я за свою многолетнюю практику электрика встречал довольно много разных методов крепления, но сейчас Я Вам расскажу про самые удобные, быстрые и практичные из них.

При монтаже электрического кабеля необходимо отступать от 40 до 60 сантиметров между его крепежами. А так же соблюдать общепринятые правила электромонтажа, изложенные в этой статье .

Как лучше крепить кабель в домах и квартирах.

  1. Фиксация в штробе алебастром, гипсом или другим быстросохнущим раствором. Многие электрики примазывают через каждые полметра электрический кабель или трубы в штробе с использованием любого быстро схватывающегося строительного раствора. В чем плюсы данного метода.
    • Достаточно узкой штробы с небольшим запасом по ширине кабеля.
    • Скорость работы.
    • Невысокая цена.
    • Нет необходимости искать и покупать дополнительно специальный крепеж.
    • Не нужен перфоратор или дрель для монтажа.
    • Нужно часто разводить раствор.
    • Больше двух кабелей в одной штробе очень тяжело замазать.
    • Трудновато данным методом фиксировать трубы.
  • Недорогим и практичным методом, позволяющим закрепить кабель будет крепление дюбель-хомутами. которые бывают как для плоского, так и круглого кабеля. При покупке необходимо подбирать размер, в зависимости от предполагаемого сечения и количества электрокабелей. Перед установкой просверливаем необходимого диаметра отверстие перфоратором или дрелью, обхватываем пучок проводов и забиваем дюбель-хомут. Я данный способ не использую в своей работе по причине отсутствия универсальности или необходимости подбора подходящего размера крепежа для каждого конкретного случая.
  • Более универсальное крепление на дюбель — стяжки. С ее помощью легко можно закрепить как плоский, так и круглый кабель, каждый по отдельности или несколько вместе. Она просто вставляется в просверленное отверстие, после чего забивается разжимной пластиковый колышек.
  • Быстро закрепить своими руками кабель, трубу к стене и потолку позволяет кабельная стяжка с отверстием под дюбель-гвоздь или саморез. Просверливаем отверстие, прибиваем дюбель-гвоздем ушко стяжки и останется только вставить и пристегнуть провода простым протягиванием кончика в самозажимной замочек.
  • Пристегнуть к уже закрепленному кабелю второй, позволяет простая пластиковая стяжка с замочком. Они бывают разных размеров- бесцветные или черные. Последние можно использовать для крепления на улице, потому что они устойчивы к УФ-излучению.
  • Пластиковый дюбель под хомут. Просверливаем отверстие, забиваем и вставляем необходимой длины и толщины простой хомут. Мой любимый метод применяемый для крепления по стенам или потолкам линий электропроводки, благодаря универсальности- всегда можно быстро вставить в пластиковый дюбель любую необходимых размеров стяжку, добавить еще одну или заменить на другую.
  • Для крепления в полу труб из металла или ПНД, а так же металлорукава лучшим будет вариантом использование металлических скоб соответствующего диаметра. Для крепления в полу достаточно варианта с одним отверстием.
  • Клипсы Я использую для крепления металлических, ПВХ гладких и гофрированных труб к потолку и стенам. Клипса крепится к поверхности при помощи дюбеля, а трубы уже просто защелкиваются, поэтому важно точно подбирать размер клипсы под диаметр трубы. А то не сможете защелкнуть или просто трубы не будут держаться.
  • Гвоздевые скобы обычно используются для крепления к стене телевизионного, телефонного или компьютерного кабеля. Они выпускаются отдельно для плоских и круглых кабелей.
  • Монтажная площадка с самоклеющимся основанием будет полезна для крепления на уже готовых поверхностях не только стен, но и мебели. Она надежно приклеивается к поверхности, которая при этом не повреждается. Вы всегда сможете отклеить площадку, после чего не останется никаких следов.
  • Для крепления на гипсокартоне или ПВХ панелях используются специальные ввертыши или бабочки, которые вставляются в отверстие и к ним прикручивается крепеж при помощи самореза. На рисунке внизу показано, как крепить при помощи бабочек.

    Рекомендую прочесть нашу статью «Как штробить стены «.

    Если есть у Вас свои способы крепления для электропроводки или вопросы пишите ниже в комментариях к этой статье.

    • Электропроводка гаража своими руками
    • Монтаж электропроводок в трубах.
    • Видео урок № 3. О выборе и прокладке.
    • Разводка электропроводки в деревянном.

    Крепление кабеля к потолку: варианты и способы

    Все чаще выбор потребителей падает на конструкции подвесного типа, которые удобны при монтировке, а также обеспечивают ровную и красивую поверхность, формы которой могут быть самыми разнообразными, как и цвета. Однако проложить провода под подобными объектами – нелегкая задача.

    Так как крепить кабель к потолку, если грядет монтирование подвесной конструкции? На этот вопрос будут даны инструкции и ответы по ходу данной статьи.

    Подготовительные работы

    Для того, чтобы грамотно проложить провода под потолком, следует знать некоторые моменты:

    • Где находится главный распределительный щит
    • Какая марка и какое сечение у кабеля
    • Где располагается оборудование
    • Какой применить метод прокладывания проводки, исходя из специфики помещения

    Выполнив первый пункт, можно начать подбор необходимого кабеля и инструментария. Руководствуясь рекомендуемыми нормами, следует остановить свой выбор на кабеле ВВГнг, который может применяться в качестве как утопленной, так и внешней системы электропроводов.

    Возможность прокладывания электропроводов зависит от того, в каком месте располагается электрооборудование. Так, если не получается проложить скрытую электропроводку, то стоит спланировать маршрут, по которому пройдут внешние кабели.

    Крепление кабеля к потолку снаружи

    В настоящее время имеется несколько видов внешнего крепления проводов:

    • Проведение их в специальном металлизированном, либо гофрированном рукаве
    • Прокладка в стальной трубе
    • Использование электротехнических труб из пластика
    • Применение кабель-каналов
    • Крепление кабеля к потолку изоляторами и скобами

    Любой из приведенных вариантов внешней монтировки электрокабеля может подойти к жилищу, однако все зависит от ситуации. Какие-то виды лучше монтировать на один вид поверхности, а какие-то для этой же поверхности использовать нежелательно.

    Какие бывают поверхности и способы прокладки электрических проводов для них

    Каждый дом имеет собственную конструкцию и используемый при строительстве материал. Отсюда возникает разнообразие методов установки кабеля (прочитайте: «Какие бывают потолки: давайте разберемся «).

    Потолок древесного типа

    Деревянный потолок лучше всего оснастить стальными трубками. Их поперечный размер сильно зависит от диаметра электрических проводов. Кроме того, в одну трубку можно поместить сразу несколько кабелей.

    В качестве разветвления к электропотребителю лучше использовать коробки исполнения IP65, которые должны быть смонтированными из огнеупорного материала. Внутри коробки следует устранить возможность касания жилок кабеля к ее стенкам, применив изоляцию. Данная методика важна при монтаже как утопленной, так и открытой проводки.

    Процесс монтажа кабеля к дереву:

    • Сначала проводится разметка маршрутка прокладывания проводки.
    • Далее следует разметить расположение и установить распределительные и проходные коробы.
    • Затем производится укорачивание трубок до необходимой длины, крепление их к потолку. Далее трубы соединяются между собой при помощи сварки.
    • Все вихляния проводки требуется выполнять под углом в девяносто градусов.
    • При помощи протяжки кабель растягивают от короба к коробу, оставляя на концах выводы, длина которых будет адекватной для распайки в коробках (составит около 20-25см).
    • Следом производится сцепление жил проводки в коробах, используя сварку или пайку. Далее происходит изоляция кабеля.
    • Потом нужно провести заземление.
    • Наконец, последним этапом происходит проверка целостности получившейся проводки.

    Как крепить кабель к потолку, сделанному из металла

    Металлическая поверхность потолка является хорошим проводником тока, так что необходимо максимально ответственно подойти к монтажу кабеля, чтобы избежать неприятных инцидентов. Таким образом, лучше всего прокладывать кабель в пластиковых электротехнических трубках.

    Данный материал отлично подойдет для распределительного короба. Однако, если помещение не располагает к установке данной материи, можно провести кабели в стальных трубках.

    • Проводится разметка того маршрута, по которому пройдет кабель.
    • Необходимо определить места расположения проходных и распределительных коробов.
    • Следует отрезать излишки трубок, затем закрепить на потолке, после чего склеить, соединив конструкцию.
    • Необходимо применять гофрированную трубку при поворотах трассы кабеля, которые должны производиться под прямым углом.
    • Применять протяжку при прокладывании кабеля от коробки к коробке, оставляя на концах выводы, длина которых составит 20-25см.
    • Производится сцепление кабельных жил в коробах при помощи сварки, либо пайки. Затем их необходимо заизолировать.
    • После данных этапов следует проверить конструкцию на цельность.

    Прокладка кабеля по железобетонной плите

    Данные плиты имеются в старых домах, потому их конструкция несколько отличается от той, которая используется при сооружении современных зданий.

    В настоящее время перекрытия подготавливаются при стройке. Заранее прокладываются электротехнические трубки из пластика, закладываются установочные и проходные коробки в будущий потолок. Далее происходит заливка перекрытий. Однако это характерно для современных образцов, но не для старых домов.

    Использование железобетонных плит вынуждает осуществлять проводку кабеля через каналы, но, зачастую, на краях плит, либо внутри имеются затрудняющие прокладку проводки бетонные грудки.

    По железобетонной плите можно проложить открытый кабель следующими способами:

    • Крепление проводки к потолку скобами.
    • Крепление гофрированной трубы с кабелем клипсами.
    • Крепление металлизированной трубки с кабелем клипсами, либо скобами.
    • Крепление в стальной трубке, зафиксированной скобами, либо хомутами.
    • Крепление электротехнической трубки из пластика с кабелем клипсами.

    Разобравшись со способами прокладки, можно рассмотреть особенности наружного монтажа кабеля:

  • Вначале производится разметка маршрута прокладывания проводки.
  • Отмечаются места, где будут расположены распределительные и проходные короба.
  • Производится нарезка имеющихся трубок, чтобы привести их к необходимой длине. Далее они крепятся к потолку и соединяются.
  • Перед креплением к потолку трубок производится их затяжка при помощи протяжки с оставлением на концах выводов, длиной от 20 до 25см (читайте также: «Крепление телевизора к потолку: современное решение «).
  • Повороты и вихляния маршрута кабеля производятся под углом в девяносто градусов.
  • При помощи протяжки кабель, помещенный в стальную или пластиковую трубу, прокладывается от короба к коробу интервалами.
  • Производится сцепление кабельных жил спайкой или сваркой, после чего происходит изоляция.
  • Следующим этапом необходимо заземлить проводку.
  • Наконец, потребуется проверить проводку на целостность. Безусловно, открытая проводка проще скрытой, но если предоставляется возможность исполнить второй вариант, то нужно помнить о следующих условиях монтажа в железобетонной плите:
  • Прокладка должна производиться вдоль каналов.
  • Штробить потолок необходимо вдоль плиты. Поперечное штробление может нарушить единство конструкции. Некоторые особенности монтажа скрытой проводки:
  • Необходимо отступить от стены на 5-7см и поставить отметину.
  • Далее проделывается углубление на 2см в длину вдоль стены и на 10см вдоль плиты.
  • В месте расположения светильника необходимо выполнить ту же операцию.
  • Кабель, прикрепленный к протяжке, продевается по каналу.
  • После протяжки кабель обрезается, образуя отрезок в 40 см.
  • После этого производится сцепление кабельных жил в распределительном коробе при помощи пайки. Далее место сцепления изолируется.
  • В конце работ следует проверить проводку на цельность.
  • Данные методы монтирования проводки типичны для стандартных потолков, однако прокладка кабеля за подвесным потолком будет иметь некоторые особенности и отличия от приведенных методик.

    Особенности проведения кабеля в гипсокартонной конструкции

    Отличительной чертой подобного фальш-потолка является ограниченный доступ к электропроводам, так что необходимо заранее спланировать места обслуживания проводки. Крепление кабеля к потолку будет осуществляться тем методом, который подходит для имеющейся потолочной основы, будь то металл, бетон или дерево. Подобные методики упоминаются выше по статье.

    Гипсокартон позволяет легко спрятать провода, так что надобности в скрытом проведении кабелей нет. Однако потребуется вынести распределительные и проходные коробы за пределы потолка, чтобы облегчить доступ к ним.

    Крепление кабеля под гипсокартонную конструкцию, смотрите на видео:

    Крепление и крепеж для кабеля

    При устройстве или ремонте проводки приходится монтировать провода и кабели. Также при необходимости установки новой мощной бытовой техники приходится иногда тянуть отдельную линию от электрощитка. В любом случае приходится каким-то образом монтировать провода на стены или потолок. Каким может быть крепление кабеля для каждого их этих случаев и будем дальше разбираться.

    Общие правила

    При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

    • Оптимальное расстояние между крепежом — 40-50 см.
    • Если используются саморезы, винты, дюбеля, они закручиваются до упора — чтобы торчащая шляпка не повредила изоляцию.
    • Кабель укладывается равномерно, без горбов. Если необходим запас, его укладывают в наименее заметном месте.

    Укладывать кабель желательно по прямой — вертикально или горизонтально

    В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

    Способы крепления к разным поверхностям

    Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

    • Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.

    В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой

  • Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.

  • Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

    Для крепление кабеля к тонким стенам нужен специальный крепеж

    Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

    К бетонному столбу

    К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

    Один из способов опустить кабель вдоль железобетонного столба

    Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

    В металлической трубе

    Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

    Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

    Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

    Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

    Подвесы для крепления кабеля к тросу

    Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

    Крепеж для кабеля и проводов: виды и разновидности

    При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев. Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов. Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

    Вариантов крепления кабелей много

    Клипсы для крепления кабеля

    При помощи клипс можно закрепить кабель на стене, потолке, на полу. Просто придется подобрать правильную конструкцию, а их немало. Крепление кабеля клипсами очень популярный метод — может получиться очень аккуратно и почти незаметно. Это если предполагается открытая прокладка проводки.

    Клипсы для монтажа кабеля есть металлические и пластиковые, причем разной формы. Самые простые имеют вид дужки, у которой с одной и с другой стороны есть отверстия под саморезы или дюбеля. Всем они хороши, но для установки требуется просверлить два отверстия, а это занимает много времени.

    Есть вариант, который позволяет выдержать противопожарный зазор при монтаже силового кабеля на сгораемые поверхности (на фото слева). Этот крепеж фиксируется одним саморезом к поверхности. Он хорош тем, что при необходимости в тот же крепеж можно добавить нити. Для этого не придется его снимать, надо будет открутить винты, удерживающие верхнюю часть клипсы.

    Металлические клипсы для крепления кабеля

    Третий вариант — своеобразная петля из полосы металла. Чтобы установить ее сначала надо завести внутрь кабели, потом совместить отверстия и закрепить на поверхности.

    Все эти клипсы можно использовать как на стене, так и на потолке. Но при прокладке большого количества нитей на потолке они неудобны — слишком много требуется отверстий для монтажа. Их изготавливают из металла, часть затем окрашивают — чтобы при наружной прокладке крепеж меньше выделялся.

    Монтаж на пластиковые клипсы

    Пластиковые клипсы используют в основном для крепления кабелей в гофрированных шлангах. Есть они разных размеров под различные диаметры гофры. Могут устанавливаться как единично, так и собираться в линейки — для более аккуратного монтажа больших пучков проводки. Этот тип клипс применяют в основном для скрытой прокладки, но если гофра проложена снаружи, то удобнее ее фиксировать с их помощью.

    Дюбель-клипса

    Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка. Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.

    Дюбель-клипсы для кабелей разной формы

    Устанавливается они просто: сверлится отверстие подходящего диаметра, в клипсу заводится проводник, концы заправляются в отверстие и с усилием туда вставляются. Действительно неплохой вариант — быстро монтируется, вы глядит аккуратно. Используется в основном для открытой прокладки проводки.

    Дюбель-стяжка

    Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого так и для скрытого монтажа.

    Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям

    Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.

    Кабельные стяжки с площадкой под дюбель (КСП)

    Еще один вариант для быстрого монтажа. Состоит из дюбеля с резьбой и площадкой с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, на него накручивается площадка со стяжкой. К готовой трассе крепятся провода.

    КСП — кабельная стяжка с монтажной площадкой под дюбель

    Материал — негорючий пластификат, цвет — серый, температура использования — от -45°C до +85°C. Можно крепить на бетонные, кирпичные и деревянные поверхности.

    Клипсы (скобы) с гвоздем

    Отличный вариант для крепления кабеля к плотным поверхностям — древесине и ее производным, штукатурке. Сбоку пластиковой скобы имеется отверстие, в которое вставляется гвоздик. По форме скобы есть круглые прямоугольные — под разной формы проводники.

    Пластиковые скобы с гвоздями для открытого монтажа кабеля

    Крепление кабеля такими скобами быстрое и не бросается в глаза. Чаще всего тоже крепят небольших размеров провода — телевизионные, телефонные, для интернета.

    U-образные скобы из степлера

    Даже самые маленькие скобы и клипсы все-равно довольно заметны. Есть способ сделать крепеж практически невидимым, во всяком случае в некоторых случаях. При наличии строительного степлера к деревянным поверхностям или штукатурке провода и телефонные кабели можно крепить специальными скобами. Они имеют длинные ножки и скругленную спинку. Есть специальные скобы для степлера, предназначенные для монтажа кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют передавить провод, что случается при работе с обычными скобами, если выставлена слишком большое усилие на спусковом механизме.

    Крепление кабелей при помощи степлера и специальных скоб

    Хорош способ высокой скоростью — всего одно нажатие на рычаг степлера и скоба уже установлена. За час можно зафиксировать приличный метраж. Еще один положительный момент — крепеж малозаметен, при демонтаже в древесине остаются очень небольшие отверстия, которые тоже практически невидны. Со штукатуркой и ДСП, ОСП несколько сложнее — повреждения могут оказаться больше, тем не менее, они все равно менее заметны чем от гвоздей, даже самых маленьких.

    Недостаток крепления кабелей степлером — значительные ограничения по размерам. Подобные скобы большими не бывают. Максимальный размер по ширине скобы — 12,5 мм, да и то не во всех видах. Этого более чем достаточно для монтажа телефонной «лапши», интернет-кабеля или других подобных проводников, но уже ВВГ или NYM таким способом закрепить получается далеко не всегда. К тому же у этих кабелей изоляция более жесткая, что требует более частой установки скоб.

    Крепеж для упорядочения пучка проводников

    Не всегда провода необходимо закреплять стационарно. В некоторых случаях просто надо пучки упорядочить — чтобы они не путались. Например, обычно к рабочему столу подходит немалое количество проводов. Фиксировать их жестко ни к чему — через некоторое время могут потребоваться переделки, а от вбитых гвоздей остаются дырки, которые на столе уже ничем не замаскируешь. Вот для этих целей есть различные приспособления. Их чаще называют держателями проводов или кабеля.

    Кабельные клипсы на липучке

    Например, те же скобы, но другого строения. Справа на фото выше вы видите кабельную клипсу, к тыльной стороне которой прикреплена двусторонняя липкая лента. Для крепления на мебель или пластиковые панели это очень удобно — клей потом можно отмыть, а поверхность остается неповрежденной. По центру — второй вариант с той же идеей, а слева так называемая монтажная площадка для крепления кабельных стяжек. Сначала к поверхности крепятся эти площадки — у них на тыльной стороне тоже есть липучка. Затем пучок проводов крепится к отверстиям обычной пластиковой стяжкой. Не столь удобно и аккуратно (хвосты стяжек будут торчать), но тоже может использоваться.

    Пластиковые держатели для кабелей на столе

    Еще несколько вариантов для крепления жгута электрических проводов вы видите на фото выше. Суть одна, методика разная.

    Кабельные лотки — для скрытой прокладки больших пучков

    При устройстве подсветки потолка из точечных светильников приходится прокладывать большое количество проводов, причем фиксировать их приходится к потолочному перекрытию. Если речь идет о квартирах, то перекрытия чаще всего — бетонная плита. Сверлить в ней массу дырок тяжело и долго, крепить по одиночке или небольшими группами провода не намного легче. Вот для таких случаев используют подвесные кабельные лотки. Делают их обычно из оцинкованной проволоки или перфорированного металла.

    Подвесные лотки для кабелей

    Есть они разных размеров, есть несколько разных типов крепления — на шпильки, прикрепленные к потолку, на подвесы «Т» или «Г»-образной формы.

    Порядок монтажа такой: сначала собирается и монтируется на потолке конструкция, потом в нее закидываются кабели. При желании их можно закрепить стяжками к решеткам, но обычно в этом нет необходимости.

    Кроме того есть металлические лотки из перфорированного и неперфорированного металла. Последние необходимы при прокладке кабелей внутри горючих стен — в каркасных домах, например.

    Виды кабельных лотков из металла

    Такие же лотки можно использовать при укладке кабелей в подпольном пространстве. Но тогда можно применять перфорированный вариант. Он тоже замечательно защитит от грызунов и случайного повреждения.

    Самодельные приспособления для крепления кабеля

    Многие фабричные приспособления имеют относительно невысокую цену, но когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги, если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля:

    • Полоски жести + гвозди или дюбеля — в зависимости от материала стены. Жесть желательно оцинкованная, а ее можно «добыть» из пивных банок. Нарезается на полоски толщиной 7-10 мм, в центре делают отверстие, в которое продевается гвоздь. Сначала вдоль трассы с шагом 60-100 см набивают крепеж, затем жестяными полосками зажимают кабель или провод. Чтобы крепление кабеля было надежным, концы желательно зажать в замок.

    Пример самодельного крепежа для кабеля

  • Из оцинкованного металла,нарезанного на полоски толщиной около 1 см можно сделать простейшую U-образную скобу. На концах прибить гвозди, использовать как обычные скобы — прихватывая проводник каждые 50-80 см. Можно использовать для крепления проводов к стенам и потолку.

    Как можно закрепить провод полоской из жести

  • Также полосу жести можно использовать для крепления кабеля в петлю. Полоса охватывает кабель после чего полоска крепится к стене (смотрите фото справа). Этот вариант тоже можно использовать для фиксации проводников в штробе. От обычного наружного крепления его будет отличать только шаг установки фиксаторов — их можно ставить реже, так как задача их — удержать кабели до того момента, пока не застынет раствор, которым штробу заделывают. Таким же способом можно закреплять провода в защитной оболочке — гофре, трубе и т.п. Только полосы потребуются большей длинны и, возможно, ширины — для более надежной фиксации. Для древесины подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.
  • Подручными средствами можно закреплять и пучки проводов. Более длинной полосой жести можно крепить несколько расположенных один возле другого проводников. Удобнее для этого использовать перфорированный металл (например, монтажные подвесы для подвесных потолков), но можно обойтись и обычными полосами жести.

    Фиксация пучков проводов

    Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

    Крепеж для скрытой прокладки

    Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен. Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это могут быть:

    • Стяжки любого типа — с дюбелями, монтажными площадками и т.д.
    • Можно подобрать подходящего размера типа клипсы.
    • Сделать самодельный крепеж.

    Если делаете подвесной потолок из гипсокартона. проводку можно крепить к подвесам или укладывать внутри профилей. Только при монтаже кабели не укладывайте близко к стенке профиля — чтобы не повредить при работе

    Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич. Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

    Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку. Сточки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку не разбивая стены практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

    Прокладка и крепление проводов в штробе

    Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

    Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки. При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

    Крепеж для открытой прокладки кабеля

    При наружной прокладке кабеля насчет внешнего вида к крепежу предъявляются более жесткие требования. Так как все на виду необходимо подбирать наиболее незаметные варианты или наоборот, наиболее декоративные например ретро-проводка. Это обширная тема и подробно описана она тут. Другие варианты:

    • Монтаж в кабель каналах. Это пластиковые лотки, которые крепятся вдоль стен. Не самый лучший с точки зрения эстетики способ, но при необходимости прокладки большого числа проводов в деревянных домах, пожалуй, наиболее дешевый при монтаже и удобный с точки зрения эксплуатации: всегда свободный доступ для замены, ремонта и модернизации.

    Можно уложить провода в кабель каналы

  • Прокладка некоторого количества проводов в специальных плинтусах.
  • Использование скоб из степлера. Самый незаметный крепеж, к тому же устанавливается быстро.
  • Крепление при помощи скоб и клипс, окрашенных в тон с кабелем.
  • Выбор есть, но все способы неидеальны, потому каждый решает для себя сам как и чем ему крепить кабель.

    Крепление кабелей к потолку

    Крепить кабели к потолку возникает необходимость в основном при устройстве натяжных потолков или потолков из пластиковых панелей и гипсокартона. В случае с гипсокртоном все несколько проще: есть система подвесов, к которым можно пластиковыми стяжками закрепить жгуты проводов. В других случаях все несколько сложнее: приходится сверлить большое количество отверстий под крепеж, ведь используют все те же клипсы и скобы, а под каждую нужно установить дюбель (если потолок из бетонной плиты).

    Крепление кабеля на потолке требует много времени

    Ускорить монтаж можно несколькими способами:

    • Используя кабельные лотки (описаны выше).
    • Прикрепив к потолку некоторое количество линий, подвешивать к ним небольшие жгуты проводов при помощи пластиковых стяжек.
    • Использовать для крепления длинную перфорированную полосу металла.

    Источники: http://jelektro.ru/jelektroprovodka/kak-krepit-kabel.html, http://pod-potol.com/osveshchenie/lyustry-i-lampy/varianty-kreplenie-kabelya-k-potolku.html, http://stroychik.ru/elektrika/kreplenie-kabelya

    macter-potolok.ru

    Крепеж для кабеля — выбор способа крепления

    При устройстве проводки одна из задач — правильное крепление кабеля. Оно не должно занимать много времени, но должно быть надежным и безопасным.

    Правила и особенности выбора типа крепежа для кабеля

    Крепеж для кабеля выбирают в зависимости от способа его прокладки и материала основания, к которому будет фиксироваться провод. Начнем с выбора по материалу.

    Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

    В зависимости от типа материала

    Все основания делят на мягкие и твердые, но есть еще тонкие и ломкие. К мягким основам относят древесину, сюда же можно причислить штукатурку. Если крепить кабель надо к этим основаниям, чаще всего используют гвозди или саморезы. Процесс установки крепежа всем известен и не занимает много времени.

    Крепление кабеля большей частью происходит при помощи дюбелей

    К жестким основаниям относится бетон, железобетон, кирпич. В такие основания устанавливается крепеж с дюбелями (дюбель-гвоздями). Процесс установки дюбеля более долгий — приходится сначала сверлить отверстия и вставлять пластиковую пробку, только после этого устанавливать крепеж. Но в таких материалах это неизбежно. Исключение — кирпичная кладка. Если крепеж размещать в шве, можно обойтись гвоздями. Но крепление в этом случае будет не очень надежным.

    Ломкие основания. К этой категории можно отнести гипсокартон и строительные блоки из легкого ячеистого бетона любого типа. Для этих оснований есть специальные дюбеля, которые имеют большую площадь упора, чем стандартные. Также для легкого ячеистого бетона существует крепеж на клею.

    Специальные дюбеля-бабочки для установки в гипсокартон или пенобетон

    Тонкие основания. Это пластик, ДВП, ДСП и другие подобные материалы. Если закрепить кабель надо на такой поверхности, используют тонкие гвоздики, скобы, при небольшом количестве проводников применяют крепеж на клеевой основе. Обычно это небольшие пластиковые элементы, на тыльной стороне которых закреплен скотч с защитной полосой. При монтаже защитная полоса снимается, крепеж устанавливается на клей. Больших нагрузок он не выдержит, но упорядочить жгут проводов, который идет на рабочий стол, можно.

    Гвозди, саморезы или дюбеля?

    Большая часть стандартного крепежа может быть зафиксирована как при помощи гвоздей или саморезов, так и при помощи дюбелей. В соответствии с видом материала, его прочности и плотности, выбираете тип крепежных элементов.

    Чаще используются дюбеля

    Есть и несколько исключений. Например, U-образные скобы из строительного степлера можно установить только в мягкие основания или в ДСП, а дюбель клипсы для них не подходят.

    Правила монтажа

    Независимо от типа выбранного крепежа стоит соблюдать нехитрые правила его расположения. В этом случае крепление кабеля будет надежным.

    Это все общие правила крепления кабеля. Это не догма, но их выполнение облегчает работу и гарантирует нормальные результаты.

    Крепеж для открытой прокладки

    При открытом способе прокладки стараются использовать наименее заметный виды крепежа. Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание.

    Надо стараться сделать кабель незаметным….

    Скобы из строительного степлера

    Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

    Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

    Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

    Скобы и клипсы

    Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

    Клипсы и скобы для крепления кабеля к стенам

    Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

    Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

    Для крепления гофрошлангов

    Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

    На основе дюбелей

    Есть кабельный крепеж на основе пластиковых дюбелей.  Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

    • Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.

      Дюбель-стяжка — быстрый монтаж

    • Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.

      Дюбель клипсы бывают двух видов — для плоских и круглых кабелей

    • Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.

      Дюбеля с площадками под стяжку

    Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

    Крепление кабеля в штробе

    При скрытой прокладке в негорючих основаниях кабеля укладывают в специальную канавку, прорубленную в стене. Эти канавки называют штробами, а процесс — штроблением или штробированием. Чтобы кабель в этой канавке держался и не вываливался, его надо каким-то образом зафиксировать. Есть несколько способов фиксации:

    • Развести строительный гипс и его «лепешками» фиксировать провода к стенкам сделанного углубления. Способ подходит для небольшого числа проводников с не очень жесткой изоляцией. Во время работы замешивать надо небольшое количество гипса так как он очень быстро «схватывается».

      Гипсовый раствор хорошо удерживает кабели в штробе

    • Использовать дюбель-стяжку. Установка крепежа происходит до прокладки кабеля. Неплохой способ, но требуется много времени. Особенно при установке в бетонные стены или плиты перекрытия. Второй недостаток — при большой протяженности трасс набегает значительная сумма на сам крепеж.

      Стяжка или дюбель-стяжка позволяет закрепить провод в штробе

    • Если надо сэкономить, берут просто дюбель или гвоздь — в зависимости от типа основания, пробивают им посередине кусок телефонной «лапши», накручивают провод. Установка крепежа как в предыдущем случае — до начала прокладки проводников.

      Самодельные держатели для кабелей

    • Для быстрого крепления кабеля в штробе можно использовать куски гофорошланга. Отрезают кусок чуть длиннее ширины штробы, сжав шланг, устанавливают его в штробу. Он хорошо держит кабеля за счет силы упругости, очень сильно экономит время. По мере нанесения штукатурки, такие «держатели» для кабеля можно вынимать.

    Особенности горючих оснований

    Если скрытую проводку делают в горючих стенах — деревянных, каркасных и т.п. — по требованиям пожарной безопасности, их необходимо прокладывать в негорючей защитной оболочке. Негорючая оболочка — это или гофрошланги из неподдерживающих горение пластиков, или цельнометаллические короба. При использовании гофрошлангов способ крепления такой же, как при фиксации кабеля. Разница — в диаметрах необходимого крепежа.

    Для крепления гофошлангов можно использовать любые подходящие по размерам фиксаторы

    При использовании металлических коробов, их закрепляют в стене, а затем в лотки укладывают кабели. Такой способ чаще используют в каркасном домостроении, потому что шбробление каналов в деревянных стенах значительно снижает их теплоизолирующие свойства. К тому же деревянный дом постоянно меняет свои размеры и жестко закрепленные короба могут стать проблемой. При прокладке проводки в деревянных домах чаще используют открытую прокладку в кабель-каналах или делают ретро-проводку.

    Большие пучки проводов

    Часто при разводке электропроводки требуется проложить большой количество кабелей. Чтобы минимизировать время на крепление больших пучков проводов можно:

    Также можно использовать комбинацию этих методов. При использовании ленты ее крепят по краям. За счет своей жесткости она хорошо удерживает даже жесткие проводники или гофрированные оболочки. При необходимости можно установить крепеж и между кабелями, но надо следить за тем, чтобы не повредить изоляцию.

    Как закрепить кабели на потолке

    Если кабелей на потолке не очень много, можно использовать обычный крепеж — хомуты, стяжки, клипсы, самодельные фиксаторы и т.д. Но их устанавливать неудобно — приходится долго работать с поднятыми руками, да еще удерживать в них инструмент, кабель. Тяжелая работа.

    Если потолок будет подвесной, кабели можно закрепить за подвесы. В этом случае используют обычные пластиковые хомуты (затяжки), которыми фиксируют провода выше уровня будущего потолка. Чтобы не повредить оболочку или даже жилы, лучше прокладывать провода в защитном гофрошланге. Это также сделает проводку более безопасной с точки зрения пожарной безопасности.

    Устройство проводки при монтаже подвесного потолка

    Большие пучки кабелей на потолке проще укладывать в лотки. Они есть проволочные и металлические (из цельного металла и перфорированного). В квартирах и домах используют обычно проволочные. Они стоят и весят меньше. Их крепят к потолку на регулируемые подвесы.

    Лотки для прокладки больших пучков кабелей

    Такое крепление кабеля также требует установки подвесов, но количество крепежа намного меньше. Еще один плюс такого способа прокладки кабелей — легко при необходимости заменить или проложить новые. Минус — лотки не очень дешевы.

    Как упорядочить пучки проводов

    В наших домах все больше появляется техники и вся она имеет провода. К рабочему столу часто тянется около десятка проводов. Чтобы они не путались, лучше их упорядочить. Для этого есть разного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, позволяют проводить каждую нитку отдельно.

    Крепление кабеля для упорядочивания проводов

    Часть этого кабельного крепеже идет под саморезы или гвозди, часть — на основе липучки. Второй вариант можно смело устанавливать на мебель. Клеящий состав хорошо держится на ламинированной или лакированной поверхности и нет необходимости проделывать дырки.

    Крепление к столбам и стенам при воздушном способе монтажа

    При воздушной прокладке кабелей необходимо их крепить к столбам, стенам зданий и другим объектам. Есть крепеж для самонесущих и обычных кабелей. Обычные кабели между столбами без опоры подвешивать нельзя — они не выдержат нагрузки и порвутся. Для таких проводников между опорами натягивается трос и уже к нему на подвесах крепится кабель. В этом случае нагрузка приходится на трос, а не на кабель. Способы крепления троса — любые, но самый распространенный — сделать петлю вокруг столба, зафиксировать конец. Для промежуточных столбов можно использовать любой доступный способ — два отдельных троса, вбитый крюк, подходящий кронштейн.

    Крепление троса к столбам

    Крепление кабеля к несущему тросу происходит при помощи поддерживающих зажимов. Они бывают под кабели разной формы, сечения. Также возможно использование стяжек из устойчивого к ультрафиолету пластика. Иногда, для экономии, кабель прикручивают отрезками провода, скручивая его. Этот способ наименее надежный — при больших нагрузках скрутка может не удержать провод, он провиснет и порвется.

    Как подвесить кабель к тросу

    Для самонесущих кабелей крепеж обычно состоит из двух частей — кронштейнов или хомутов, которые крепятся к стене, столбу, и зажимов, которые цепляются за установленный кронштейн и удерживают кабели. Хомуты применяют только на столбах. Особенно удобны они на железобетонных столбах — нет необходимости сверлить отверстия, что очень нелегко.

    Несколько вариантов крепления кабеля к столбу

    Кронштейны бывают нескольких видов. Их выбирают в зависимости от вида основания (деревянных, стальных, бетонных, алюминиевых) и планируемой нагрузки. По назначению бывают:

    • ответвительные — для установке на столбах и опорах в местах поворотов трассы;
    • промежуточные крепления — для монтажа на столбах и опорах вдоль трассы без поворотов и ответвлений;
    • фасадные — для установки на наружных стенах.

    К кронштейнам крепятся подвесы или зажимы. Их выбирают в зависимости от типа кабеля, его сечения и т.д.

    elektroznatok.ru

    Крепление кабеля к стене. Монтаж электропроводки по потолку и способы её крепления Как закрепить силовой кабель на стене здания

    Несмотря на появившееся в последние десятилетия изобилие различных настенных и напольных источников света для помещений, применение потолочных светильников, люстр в квартире остается оправданным и необходимым. Ведь только падающий сверху свет может обеспечить нужную освещенность всего помещения. Очень часто под потолком размещают различные электрические приборы – кондиционеры и вентиляторы.

    Для работы этих приборов необходимо обеспечить бесперебойное питание их электричеством и при этом без ущерба для интерьера помещений.

    Виды и способы исполнения

    По материалу, используемому для проводника, проводка подразделяется на изготовленную:

    • из меди;
    • из алюминия. Нормативными документами допускается в настоящее время использование алюминия только для изделий с сечением проводника не менее 16мм 2 , поэтому внутри зданий такая проводка почти не используется.

    По способу исполнения, электропроводка подразделяется на:

    • открытую, расположенную на поверхностях потолков, стен, по балкам, фермам;
    • скрытую, расположенную внутри частей, конструкций зданий. Скрытой считается и проводка, выполненная в пустотах перегородок и за потолками.

    При прокладке по потолку принимается во внимание и материал перекрытия.

    По железобетонным перекрытиям

    В зданиях с монолитными или сборными железобетонными перекрытиями открытая проводка используется очень редко. В этом случае монтаж производится непосредственно по поверхности потолков, на изоляторах, в коробах, электротехнических гофрированных трубках (гофрах), трубах, металлорукавах, кабель-каналах. Временную проводку допускается выполнять свободно подвешенной.

    При креплении проводки к поверхности потолков используются гвоздевые скобы (при этом гвозди забивают в предварительно смонтированные дюбеля), дюбель-хомуты, дюбель-стяжки. Перед монтажом размечается расположение на потолке электроприборов, светильников, кабелей .

    Для устройства проводки в трубах, гофрах, металлорукавах используются специальные клипсы или дюбель-хомуты. В начале работ на потолке размечаются места крепления светильников, кабелей. Затем осуществляется монтаж труб, гофр или металлорукавов, в которых при помощи проволоки протягиваются кабели. Чаще в зданиях с железобетонными перекрытиями выполняется скрытая проводка по потолку.

    Если перекрытие монолитное, прокладку проводки необходимо предусмотреть на стадии изготовления конструкции, для этого кабели помещаются в пластмассовые или металлические трубы, которые крепятся к армокаркасу еще до укладки бетонной смеси.

    Крепить их следует к конструктивной арматуре при помощи пластиковых стяжек или проволоки.

    Крепление проводки к несущим стержням недопустимо. Для замены провода просто протягиваются в замоноличенных трубах при помощи стальной проволоки, либо старый заменяемый провод используется в качестве кондуктора.

    Устройство несменяемой проводки, замоноличенной в панелях и монолитных конструкциях перекрытий не допускается.

    В сборных железобетонных перекрытиях для монтажа проводки используют пустоты в плитах. Производится разметка расположения на потолке светильников и приборов. После этого плита сверлится в необходимых местах, и, с помощью проволоки протягивается кабель. Необходимо учитывать, что такой способ монтажа применим, если направление проводки совпадает с направлением пустот в плите.

    Если возможность прокладки внутри конструкции отсутствует, допускается устройство несменяемой проводки под слоем штукатурки. Для этого используются плоские кабели, которые крепятся к потолку проволокой, стальной лентой, гвоздевыми скобами до началаа штукатурных работ. Второй способ – оштукатурить потолок и укладывать проводку в проштробленные каналы. Не должно быть пересечений плоских кабелей при прокладке под штукатуркой. Если это невыполнимо, изоляция в местах пересечений усиливается тремя-четырьмя слоями изоляционной ленты.

    Штробить плиты перекрытия или монолитные конструкции категорически запрещено.

    Также недопустимо прокладывать кабели в швы между панелями перекрытия.

    По деревянным перекрытиям, балкам, фермам

    По конструкциям из древесины, проводка может быть как открытой, так и скрытой. Открытая проводка на потолке выполняется теми же способами, какими и по бетонным конструкциям. Все монтажные изделия должны быть произведены из металла или из не поддерживающего горение материала.

    Крепление проводки к потолку по изоляторам в современном строительстве применяется крайне редко, в основном для имитации старинного интерьера в квартире. Чаще монтаж проводки производится в гофрах или металлорукавах, которые монтируются к потолку при помощи клипс. Нередко также используются трубы, которые крепятся при помощи хомутов. Кабели протягиваются в закрепленные на поверхности трубы или рукава при помощи стальной проволоки.

    Все чаще для устройства электропроводки по деревянным поверхностям используются пластмассовые кабель-каналы. Материал этот не поддерживает горение, а пластмасса при производстве окрашивается и имитирует текстуру дерева. Кабель-каналы подходящего сечения закрепляются на поверхности потолка при помощи шурупов или саморезов .

    В местах изгиба кабель-каналы подрезаются под углом. Это удобно делать, пользуясь плотницким стуслом. Производятся и специальные изделия для изгибов, разветвлений. Они заметно упрощают монтаж электропроводки по потолку. Далее внутрь помещаются кабели и закрываются защелкивающимися крышками.

    Скрытая проводка производится по деревянным потолкам в слое штукатурки, под гипсокартоном, или внутри конструкций потолков.

    При монтаже в штукатурке, кабели необходимо крепить по полосе асбеста или по стальной ленте. Для закрепления кабелей используются хомуты или гвоздевые скобы.

    Категорически запрещено крепить кабель, прибивая его гвоздем между проводниками. Если монтаж проводки выполняется в проштробленные в штукатурке каналы, возможно прикреплять кабели быстросохнущим раствором с добавлением алебастра.

    При выполнении , штробить каналы необязательно, так как листы крепятся на каркас, изготовленный из металлических профилей. Обязательно, при прокладке за подвесными потолками, помещать кабели внутри труб из металла, позволяющих локализовать возгорание проводки при возникновении замыкания. Трубы допускается использовать стальные водогазопроводные, или медные.

    Диаметр труб должен обеспечить прокладку необходимого числа кабелей нужного размера. Перед использованием трубы осматривают, отбраковывают смятые. Далее их режут на куски необходимой длины и нарезают по концам стальных труб резьбу. В обязательном порядке удаляют зазубрины и заусенцы, которые могут повредить изоляцию кабелей.

    Отрезки труб соединяют между собой уголками или муфтами. Медные трубы изгибают специальными трубогибами.

    Необходимо заметить, что при устройстве в квартире проводки любого типа, необходимо предусмотреть возможность замены ее вследствие физического износа или аварийной ситуации. Правильно выполненные обеспечат длительную и безопасную эксплуатацию всего здания или сооружения.

    Крепление провода к стене внутри зданий и сооружений – это скрытая или открытая прокладка одиночного кабеля или группы проводников. Стены – это своеобразный плацдарм для размещения на нём электропроводной продукции. Надёжность фиксации кабельных линий зависит от правильного выбора крепежа для проводов.

    Крепёж для провода и кабеля по стене

    Современные материалы и техника позволяют быстро и надёжно провести электропроводные связи по вертикальным ограждениям и потолкам. Фиксаторы для крепления кабельной продукции разного поперечного сечения к ограждениям из бетона, кирпича и дерева:

    • дюбель-стяжка для одиночного кабеля;
    • стяжка с отверстием под дюбель;
    • монтажная площадка;
    • полимерный дюбель со сквозной головкой;
    • клипса для гофры;
    • скоба;
    • самоклеящаяся площадка;
    • гвозди для монтажа.

    Дюбель-стяжка

    Фиксаторы бывают двух видов для плоских и круглых кабелей. Дюбель-стяжка – это фигурная пластиковая полоска, сложенная вдвое. Форма сгиба может выглядеть в виде проёма под плоский или круглый провод определённого размера.

    Крепление кабеля к стене осуществляют с помощью ударной дрели или перфоратора. В проём изделия втягивают кабель, его сведённые концы вставляют в готовое углубление до отказа. Ребристая поверхность дюбеля обеспечивает надёжное сцепление со стеной.

    Стяжка с отверстием под дюбель

    В качестве крепёжа для фиксации электропроводки небольшого сечения, следовательно, малого удельного веса, используют стяжки с отверстием под дюбель. По линии трассы сверлят углубления, в которые вбивают дюбели, предварительно продев их в отверстия стяжек. После этого протягивают кабель, поочерёдно затягивая на нём стяжки.

    Монтажная площадка

    Оригинальная конструкция монтажной площадки позволяет быстро провести проводку по вертикальным ограждениям в деревянном доме. Для этого будет нужен шуруповёрт со сверлом ø 6 мм. Пластиковые держатели пригодны для любой формы сечения проводов. К поверхности стен шурупами крепят площадки. Через боковые проёмы фиксаторов протягивают нейлоновые замковые ленты, которыми стягивают проводку. По вертикальным ограждениям из бетона или кирпича площадки монтируют после сверления отверстий перфоратором.

    Полимерный дюбель со сквозной головкой

    Простое с виду изделие позволяет быстро создать точки фиксации электропроводки на стенах из любого материала. Дюбель вдавливают в отверстие, через проём головки протягивают замковую ленту, которой затем стягивают провод.

    Клипса для гофры

    Крепёж для гофры выглядит в виде двухлапкового или однолапкового захвата (клипсы). Гофрированный кожух может нести в себе группу проводов с последующей разводкой по потребителям электроэнергии. Крепление гофры к стенам не должно деформировать кожух. Клипсы прочно и надёжно охватывают гибкий шланг. Фиксаторы прибивают к ограждениям дюбель-гвоздями. Гофру вставляют в клипсы, пока лапки плотно ни охватят шланг.

    Скоба

    Крепёж для кабеля по форме напоминает древнегреческую букву Омегу. Металлические скобы для крепления кабеля преимущественно используют для размещения электропроводки, заключённой в металлическую гофру.

    Скобы подбирают по диаметру поперечного сечения проводного шланга. Монтаж скоб на стенах осуществляют дюбелями или шурупами в зависимости от структуры ограждений. Их крепят по мере протяжки кабеля.

    Важно! Гофру крепят стяжками к подвесам, которые держат каркас подвесного потолка. Не нужно ничего сверлить. Таким же образом фиксируют потолочную прокладку одиночных кабелей и проводов.

    Самоклеящаяся площадка

    Это та же монтажная площадка, в основании которой отсутствует отверстие, а тыльная сторона покрыта клейким составом.

    Гвозди для монтажа

    Крепёж используют для монтажа кабельных линий ТВ-сигнала, интернета и телефонии. Фиксатор представляет собой пластиковую скобку с проёмом под провод диаметром 5-6 мм. Через вертикальное отверстие в скобке продет гвоздик, который забивают в плотную поверхность древесины, фанеры, штукатурки и пр.

    Использование монтажных пистолетов

    Техникой такого типа пользуются в основном профессионалы. Монтажным пистолетом можно закрепить до сотни метров кабеля в течение рабочей смены. Агрегат использует энергию сжатого инертного газа. Пистолет имеет специальную полость, в которую вкладывается обойма фиксаторов. Заряжают инструмент кассетой из десяти патронов, которые представляют собой пластиковые площадки с продетым металлическим гвоздём-дюбелем.

    Ствол агрегата подвижен. Чтобы произвести выстрел, нужно дуло прижать к стене, иначе предохранитель не даст нажать на курок. Дюбели гвозди для бетона и стали бывает длиной 30 мм и 36 мм.

    Крепление кабеля своими руками

    Эксплуатация монтажного газового пистолета требует особой подготовки оператора. Крепление проводов к стенам и потолкам хозяин жилого либо другого объекта может вполне выполнить перфоратором самостоятельно.

    Если нет нужды заботиться об интерьере помещения или экстерьере фасада дома, то проводку с небольшим удельным весом закрепляют на стенах комками строительной смеси. В основном фиксирующий состав состоит из алебастра. Достоинство метода – в том, что пластичной массой кабель фиксируют на ограждении. Буквально в течение 10-15 секунд смесь застывает, обретая несущую способность.

    Крепление дюбель-хомутом (UW или увешка)

    Крепление кабеля к стене осуществляют с помощью перфоратора. В проём хомута втягивают провод, а свободные концы дюбеля втискивают в готовое углубление до упора. Ребристая поверхность крепежа обеспечивает надёжное сцепление с ограждением.

    Крепление кабеля к стене скобами

    Их применяют для размещения электрических сетей на бетонных, кирпичных и деревянных стенах. Стальными скобами удерживают электропроводку, проложенную в металлической гофре. Во всех остальных случаях используют изделия из пластика. К дереву кабельный стальной крепёж прикручивают саморезами. К бетону и кирпичной кладке фиксаторы прибивают дюбелями, используя перфоратор или строительный пистолет.

    Как закрепить кабель к бетону без сверления

    Без сверления можно обойтись только в одном случае. Это пристрелка скоб либо других фиксаторов дюбель-гвоздями строительным пистолетом. Исключение составляет способ крепления строительной смесью, и то он действенен только для силовых кабелей небольшого удельного веса.

    О других способах крепления

    Домашние мастера не озабочиваются приобретением крепежа заводского изготовления, они делают его своими руками. Перед установкой провода на стену нарезают полоски из жести. В них просверливают дыры. В отверстие стены вставляют пластиковый стержень. Шуруп продевают через металлическую полоску и вкручивают его в дюбель. Кабель крепят, сгибая концы полосок.

    Несколько замечаний по прокладке
    1. Промежуток между точками опоры электропроводки должен быть такой, чтобы провис кабеля был не более 5-10 мм.
    2. Открытый монтаж пластикового крепежа делают в тех местах, где нет воздействия ультрафиолета, агрессивной среды и перепадов температуры.
    3. Если проводка может быть подвержена случайным механическим воздействиям, то её прячут в кабель-каналы или укладывают в штробы.
    4. Нельзя крепить силовой кабель, который находится под напряжением.

    Обратите внимание! Домашняя проводка имеет небольшую площадь поперечного сечения, поэтому её прокладка не вызывает особых затруднений. Потребуется минимальный опыт владения строительным электроинструментом (это перфоратор, шуруповёрт и дрель).

    Варианты, как крепить провод внутри жилья

    Создание скрытой электропроводки

    Закрытую проводку осуществляют несколькими способами.

    В кирпичных стенах

    В вертикальных ограждениях в кирпичной кладке перфораторам вырубают каналы, шириной и глубиной равные общему поперечному сечению электропроводки. Её точечно закрепляют алебастром. Затем штробы закрывают слоем штукатурки.

    В железобетонных панелях

    Зная расположение пустот внутри ж/б конструкций, делают в плите два окна: выходное и входное отверстие. Используя трос или шнур, провода протягивают через полости в железобетоне. Если слой штукатурки достаточно толстый, то в нём прорубают штробу и закладывают кабель. Затем канал штукатурят.

    В монолитной стене

    Как указано в вышеприведённых вариантах, поступают только одним образом. Перфоратор – штроба.

    Создание открытой электропроводки

    Открытым способом провода укладывают с помощью крепежа, описанного в начале статьи. Главное – это то, что проводная продукция в точках опоры не должна контактировать с металлическими деталями (дюбели, гвозди, шурупы и саморезы).

    Крепление провода на липучке

    Липучки применяют в тех местах, где сверление стены нежелательно или недопустимо. Площадки клеят на поверхность ограждений, предварительно сняв защитную плёнку. Провод или антенный кабель зажимают нейлоновой стяжкой, продетой в пазы площадки.

    Чем крепить провод в штробе
    • Алебастр – быстро и надёжно;
    • Дюбель-хомуты применяют, когда нужно отделить один кабель из всей группы проводников;
    • Дюбель-стяжками в штробе группируют провода в отдельные ветви;
    • Кабельные стяжки под дюбель применяют в вертикальных каналах для удержания тяжеловесной электропроводки;
    • Пластиковый дюбель под стяжку в штробах практически не используется по причине малой несущей способности;
    • Алюминиевыми пластинами укрепляют группы проводов на участках, где штроба меняет своё направление.

    Крепление кабель-канала дюбель-гвоздями

    Инструмент и оборудование

    Для установки кабель-каналов потребуются отвёртки, резиновый молоток, шуруповёрт и перфоратор. Для подгонки полимерных секций и лотков из оцинкованной стали в узлах соединений понадобятся ножовка и ножницы по металлу.

    Технология крепления кабель-канала
    1. Перед монтажом коробов с поверхности стен и потолков убирают все выступы, очищают от пыли и грязи.
    2. Согласно схеме прокладки электропроводки, короба нарезают на нужные отрезки, готовят угловую фурнитуру.
    3. На ограждениях маркером отмечают центральную ось прокладки. Прикладывая секции, перфоратором просверливают в ограждении отверстия, затем молотком вбивают дюбель-гвозди.
    4. В короба укладывают кабели или провода.
    5. Кабель-каналы закрывают крышками.

    Прокладка проводки по потолку

    Перед монтажом подвесного потолка кабель крепят к перекрытию скобами, фиксаторами с консолями. Электропроводку прокладывают внутри металлического профиля потолочного каркаса или крепят к подвесам нейлоновыми стяжками.

    Часто совершают ошибку, подвешивая провода на дюбелях-хомутах и других фиксаторах из пластика. Со временем под действием силы тяжести кабель может вырвать полимерные фиксаторы из своих гнёзд.

    Дополнительная информация. Чтобы избежать нарушений и ошибок при потолочной прокладке кабелей, нужно ознакомиться с характеристиками того или иного вида крепежа и его пригодностью для монтажа в таких условиях. Если всё же возникают сомнения в выборе фиксаторов, то совсем не помешает консультация специалиста. Профессионал подскажет, как лучше закрепить провод на потолке и стене.

    Крепление кабеля к деревянной стене

    Древесина – мягкий материал. Крепление к ней проводов не вызывает особых затруднений. Тут не нужен перфоратор, достаточно обзавестись шуруповёртом или дрелью. Несмотря на свою податливость, дерево обладает хорошей несущей способностью. Для крепления кабеля к деревянной стене можно применить несколько способов открытой фиксации электропроводки.

    Крепление строительной смесью

    К этому методу редко прибегают. В основном строительной смесью крепят провода между брёвнами сруба в подсобных помещениях. Об эстетичности интерьера тут нечего говорить.

    Дюбель-хомут

    Крепёж требует заглубления минимум на 30 мм, это не всегда возможно по причине небольшой толщины деревянной облицовки. Однако при желании можно воспользоваться таким способом.

    Скобы

    Это самый приемлемый вариант. Скобы крепят шурупами, которые древесина хорошо удерживает.

    Иные способы

    Домашние мастера придумывают различные самодельные фиксаторы, порой не заботясь о безопасности крепежа. Лучше всего пользоваться изделиями заводского изготовления.

    Несмотря на разнообразие видов фиксаторов для крепления кабеля к стене и потолку, каждая модель предназначена для определённых условий прокладки силовых линий внутри зданий и сооружений. При покупке креплений стоит посоветоваться с продавцом-консультантом.

    Видео

    При монтаже открытой проводки, крепление провода или кабеля к потолку либо к стене можно выполнять различными способами. Один из часто применяемых вариантов монтажа основан на использовании специальных крепежных элементов – клипс. В зависимости от того, какой проводник необходимо проложить, осуществляется его крепление в трубе, гофрированном рукаве, либо открыто, предъявляются ли требования к внешнему виду проводки, используются клипсы для проводов и кабелей, имеющие различные конструкции и размеры. Ниже представлен обзор этих монтажных изделий.

    Клипсы с гвоздиком

    Предназначены для закрепления провода или кабеля диаметром от 6 мм до 14 мм. Применяются для монтажа силовых и осветительных цепей, а также телефонных и сетевых компьютерных линий. Изготовлены из термопрочного и износостойкого полипропилена, способного работать при температуре от -5°С до +140°С. Крепление к стене или потолку осуществляется с помощью гвоздя, входящего в комплект. Гвоздь изготавливается из закаленной стали, его длина варьируется от 8,1 мм до 14,9 мм. Размеры клипс могут варьироваться от 4 до 12 мм (диаметр для крепления круглого кабеля). Для плоского проводника в маркировке указывается два размера, например, 5,7*10 мм. Производителями заявлена возможность установки таких изделий на любых поверхностях, кроме металла. Практически, забивать гвозди все же удобнее в более мягкие материалы, например, дерево, гипсокартон, пенобетон, кирпич сырец.

    Размер зажима подбирается таким образом, чтобы провод или кабель входил в него плотно, допуская проскальзывание только при приложении заметного усилия. Перед началом монтажа необходимо . Зажимы нужно располагать через равные промежутки. В местах изгиба трассы, клипсы располагаются в непосредственной близости от изгиба с двух сторон от него. После установки очередного крепления, провод или кабель следует хорошо натянуть вдоль размеченной трассы, установить следующее крепление и забить гвоздь, удерживая проводник натянутым.

    Также существует специальный степлер для крепления скоб. На видео ниже наглядно показывается, как пользоваться данным приспособлением:

    Клипсы для монтажа гофры или трубы ПВХ

    В случае, когда кабель или провод прокладывается в гофре или трубе ПВХ, удобно использовать упругие пластиковые зажимы — защелки, изображенные на фото:

    Они изготавливаются методом литья пластика под давлением, снабжены ребрами жесткости, обеспечивающими прочность захвата трубы или гофры. Применение высококачественного пластика позволяет изделию сохранять механические характеристики в широком диапазоне рабочих температур. Крепление производится шурупом саморезом. Размерный ряд представлен клипсами с установочными диаметрами от 12 мм до 50 мм. Особенностью данного изделия являются специальные пазы на боковых поверхностях клипсы, благодаря которым, зажимы разных размеров могут быть объединены в блоки, когда необходима параллельная прокладка нескольких кабельных линий.

    Начинать работу следует с тщательной разметки трассы проводки. Клипсы или блоки из них нужно крепить через равные расстояния. Если производится параллельная прокладка нескольких линий и зажимы объединяются в блоки, крепить к стене каждый из них нет необходимости, достаточно обеспечить крепление одного из трех или четырех соединенных зажимов. В зависимости от материала стены или потолка, зажим может крепиться либо непосредственным вкручиванием шурупа (для дерева или гипсокартона), либо в предварительно просверленное отверстие (для металла или пластика). Для установки в процессе монтажа кабельного зажима на кирпич или бетон, лучше использовать дюбель-гвоздь нужного размера. Заканчивается монтаж установкой трубы в створ защелки и легким нажатием до входа в паз, сопровождающегося щелчком. Более подробно о том, мы рассказали в отдельной статье.

    На фото ниже представлен вариант зажима, фиксирующего герметичные трубы или гофры. Он оснащен застежкой, обеспечивающей более плотную фиксацию. Установка данного зажима, как и предыдущего, производится под шуруп.

    Декоративные клипсы

    Конструктивно эти изделия аналогичны монтажным зажимам с гвоздиками. Благодаря декоративной форме, такие зажимы позволяют не только произвести , но и придать помещению требуемый стиль, а также красиво . Пример использования таких зажимов представлен на фото ниже.

    Другой пример декоративных зажимов для кабеля представлен на следующем фото. Такие самоклеящиеся универсальные клипсы крепятся на двухстороннем скотче и предназначены для фиксации кабелей зарядных устройств телефонов и компьютерных периферийных устройств. Зажимы на липучке удобно располагать на любой гладкой поверхности.

    Обзор данного вида изделий предоставлен на видео:

    Клипса кабельная КЛ

    Один из простейших видов крепления провода в форме хомута. Изготавливается из пластика или металла. Размеры изделий позволяют осуществлять крепление кабелей и проводов разного сечения. Диаметр клипсы варьируется от 5 до 20 мм, маркировка соответствующая: КЛ-5, КЛ-12 и т.д.

    Простота конструкции, дешевизна и не очень высокие декоративные качества такого крепежного изделия позволяют говорить о предпочтительном ее использовании при , для предварительной фиксации проводника в штробе.

    Дюбель-хомуты

    Данный крепежные изделия предназначены для монтажа круглого или плоского проводника. При открытой проводке являются наименее видимыми из всех типов крепежных изделий. Прозрачные зажимы такой конструкции годятся для проводки любого цвета. Могут быть использованы при скрытой проводке, в штробе. Устанавливаются очень просто. В стене сверлится отверстие нужного диаметра, проводник заправляется в зажим, затем клипса вставляется в отверстие и задвигается до упора. К недостаткам следует отнести сравнительно небольшую прочность крепления, в связи с чем, такие клипсы используются при монтаже относительно легких проводов и кабелей.

    Мастера «с сединою на висках» помнят, как делалась открытая проводка лет тридцать тому назад, видели, какие изменения произошли в технологии лет пятнадцать тому назад и могут сравнить с современными способами укладки открытой проводки. Чтобы и вам было с чем сравнивать и легче принимать решения, сделаем краткий обзор всех существовавших и существующих методов.

    Это она теперь так красиво называется, а раньше была единственным вариантом открытой проводки. Ее использовали не только в бане, но и в жилых помещениях. Провода фиксировались на фарфоровых роликах-изоляторах.

    Для такой проводки электрические провода должны быть только одножильными, чашечки фиксируются на расстоянии не более десяти сантиметров плюс по одной на каждом повороте. Провода надо было скручивать, а это долгое и утомительное занятие. Кроме того, белая изоляция в течение непродолжительного времени становилась пыльной и грязной, в ней очень часто поселялись на постоянное место жительства различные жучки-паучки.

    Сегодня открытую проводку описанным методом монтируют только большие любители старины, не знающие, какой вид она будет иметь через несколько лет.

    Более удачный вариант, электрические кабели прятались в пластиковых трубах, что намного лучше смотрелось на стенах. Кроме того, пластиковые трубы служили дополнительной защитой от механических повреждений.

    Недостатки – сложность монтажа и регламентного обслуживания. Электрики еще помнят, с каким трудом приходилось протаскивать кабели по трубам, особенно если имелись повороты.

    Часто трубы проходилось разрезать, а после протягивания кабелей соединять муфтами. Еще один существенный недостаток – большие сложности во время производства ремонтных работ. Благодаря низкой стоимости открытая проводка в пластиковых трубах довольно часто используется и сегодня.

    Открытая проводка в кабель-канале

    По мнению большинства профессиональных электриков – самый лучший вариант открытой проводки. По существу, открытой ее можно называть только по технологии прокладки кабелей, по внешнему виду она мало напоминает привычные варианты, скорее ее можно называть полуоткрытой.

    Производители выпускают огромное количество вариантов как по числу кабелей, так и по способу фиксации, габаритным размерам и наличии дополнительной фурнитуры. К преимуществам можно отнести простоту монтажа, долговечность, безопасность эксплуатации, универсальность использования, наличие многочисленной специальной дополнительной фурнитуры. Дополнительные элементы решают вопросы с внутренними и внешними углами, поворотами, подключениями розеток, выключателей, монтажных коробок и т. д.

    Именно на этом типе открытой проводки остановимся в статье. Прежде чем непосредственно рассматривать вопросы крепления кабель-каналов, следует немного узнать об их разновидностях и технических возможностях.

    Цены на кабель-канал

    кабель-канал

    Виды и особенности каналов

    Кабельные каналы классифицируются по нескольким важным признакам.

    Характеристика Описание Иллюстрация
    По месту расположения. Могут быть напольными, парапетными, плинтусными и магистральными. Внешний вид каждой категории максимально адаптирован к месту установки, может напоминать профильный погонаж.
    По цветовому исполнению. Бывают светлые, темные и с имитацией натурального дерева.
    По линейным размерам. Рассчитаны на один, два, три и более кабелей. Внешние размеры колеблются в пределах от 40×25 мм до 100×60 мм. Могут иметь острые или закругленные углы и увеличенные размеры крышки. Есть варианты с высокими крышками, их полки закрывают внутренние элементы канала по всей высоте – создается впечатление монолитного изделия. Это не только улучшает внешний вид электропроводки, но и увеличивает ее защищенность от негативного влияния внешних факторов.
    По количеству замков – с одним или двумя замками. Два замка более надежно удерживают крышку от самопроизвольного открытия, исключают возможность деформации крышки.
    По материалу изготовления. Пластиковыми, стальными и алюминиевыми. Алюминиевые покрываются полиэтиленовой пленкой под различные породы древесины, отлично сочетаются с существующими интерьерами помещений, но по цене считаются самым дорогим вариантом. Пластики не поддерживают открытое горение, разрешается использование таких каналов для прокладки кабелей напряжением до 1000 В.
    По степени защиты от попадания пыли и влаги. Отдельные марки пластиковых каналов имеют степень защиты IP55, что позволяет их использовать на открытой местности и в помещениях с высокими показателями влажности, защищает от разнонаправленных брызг водой. Для бани это очень важная характеристика.

    Видео – Как выбрать и установить кабельный канал

    Главными параметрами во время выбора кабельного канала считаются сечение и количество кабелей, которые планируется прокладывать в сети. Конечно, нужно обращать и на внешний вид, пытаться подобрать такой вариант, который бы максимально гармонизировал с существующим интерьером помещений бани.

    Этапы монтажа проводки в кабельном канале

    Шаг 1. Нарисуйте план размещения электрических сетей, приборов и оборудования.

    Прикиньте несколько вариантов, продумайте возможность увеличения мощности и количества электрической арматуры. В зависимости от максимальной суммарной мощности всех потребителей электрической энергии, подберите диаметр кабеля. Для облегчения выбора руководствуйтесь таблицей №1.

    Опытные электрики не держат в голове все значения, они запоминают только, что 1 мм2 сечения медного кабеля рассчитан на 1,3 кВт мощности при напряжении 220 В, а 1 мм2 алюминиевого кабеля держит при таком же напряжении тока всего 0,5 кВт. Далее простая арифметика. Если на оболочке медного кабеля указано сечение 2,5 мм2, то его можно применять для подключения потребителей тока общей мощностью 2,5×1,3=3,25 кВ. Всегда округляйте с запасом и используйте такой кабель на мощность 3,0 кВт.

    Практический совет. Для бани вполне достаточно покупать обыкновенный пластиковый короб с размерами 40×25 мм, в него спокойно входит кабель, выдерживающий мощность до 10 кВт. В реализации есть коробы, сделанные под потолочный плинтус или плинтус пола. Отличное решение, но его нужно продумывать еще перед выполнением финишных отделочных работ стен или пола. Мы рекомендуем монтировать центральную проводку над полом, а выводы под осветительные приборы, монтажные коробки, розетки и выключатели делать снизу. Но это на любителя, вы можете использовать у себя другие варианты монтажа электрической проводки.

    У вас должна быть нарисована как общая принципиальная схема электрической проводки начиная с вводного распределительного щита, так и отдельная схема для каждого помещения бани.

    Метизы крепежа выбирайте в зависимости от материала стен. Под дерево нужны саморезы, под гипсокартон специальные метизы и под кирпич дюбели.

    Каждый производитель кабель-каналов выпускает широкий набор доборных элементов: внутренних и внешних углов, треугольников, заглушек, соединительных муфт, монтажных коробок, розеток, выключателей и т. д. Внимательно подсчитайте номенклатуру и общее количество, советуем взять по несколько штук в запас. Стоят они копейки, это обойдется в конечном итоге намного дешевле, чем еще раз отправляться в магазин за приобретением недостающих элементов.

    Шаг 2. Сделайте разметку. Для примера мы возьмем баню, у которой уже полностью обшиты стены и положено половое покрытие. Остается только один вариант открытой проводки в кабель-каналах – поверх стен. Разводку лучше делать возле пола, в этом случае намного легче сверлить отверстия и крепить кабель-канал. Работать под потолком все время с вытянутыми руками утомительно и неудобно. Тем более что в руках придется держать довольно тяжелую дрель и шуруповерт.

    Опытные электрики на стенах делают разметку только для монтажных коробок, выключателей и розеток, кабель-каналы устанавливают сразу без нанесения предварительных линий. Берут отрезок канала, приставляют его к стене, устанавливают сверху (или сбоку) уровень и регулируют пространственное положение. Далее одной рукой придерживают короб, а второй рукой дрелью просверливают отверстия в днище под метизы. Это довольно сложно, нужно не только иметь опыт, но и уметь оптимально организовать процесс монтажа. Мы расскажем, как сделать подробную разметку новичкам, это поможет избежать досадных ошибок.

    Цены на метизы

    комплект метизов

    Как сделать разметку кабель-каналов

    Вам нужно иметь гидроуровень, веревку с синькой, линейку и карандаш.

    Не бойтесь использовать синьку – отбитые линии будут закрыты кабель-каналом. Разметку начинайте делать с распределительного щитка, при этом одновременно учитывайте не только характеристики кабелей и размещение розеток, монтажных коробок, выключателей и т. д., но и планировку и назначение помещений.


    Разметка и подсчеты выполнены, можно приступать к монтажу.

    Шаг 3. Крепление кабель каналов. Способы крепление зависят от материала изготовления стен и материала финишной обшивки. Рассмотрим подробно каждый вариант.

    Цены на уровень строительный

    уровень строительный

    Крепление кабель-каналов к гипсокартонным плитам

    Гипсокартонные плиты состоят из двух слоев бумаги, между которыми располагается гипс. Материал относительно новый и пользуется большой популярностью среди профессиональных строительных компаний – с ним легко работать, он очень технологичный и т. д. Но потребители не могут сказать об этом материале так много хороших слов – прочность гипсокартонных плит ниже всякой критики. Снимите с гипсокартона бумагу и он раскрошится, любое ощутимое усилие на гипсокартон не остается без видимых повреждений поверхности. Соответственно, крепить к такому материалу кабель-каналы довольно проблематично. Применять шурупы (пусть и специальные) нет смысла. Стоит во время прикручивания немного «переусердствовать», как резьба в гипсе прокрутится и прочность крепления приблизится к нулю.

    На такие стены рекомендуем использовать только пластиковые кабель-каналы, применение алюминиевых весьма нежелательно. Крепить пластик нужно жидкими гвоздями, в наиболее ответственных местах можно дополнительно использовать специальные шурупы.

    Практический совет. В связи с тем, что гипсокартонные плиты имеют декоративное финишное покрытие, его нужно проверить на адгезию с жидким гвоздями. Не все типы красок и не все виды обоев годятся для приклеивания. Вначале в каком-нибудь укромном месте приклейте небольшой кусок пластикового короба и через день проверьте прочность приклеивания. Все нормально – можете использовать эту технологию.

    Жидкие гвозди наносите на короб с обратной стороны тонким слоем, полоса нанесения должна быть волнообразной для увеличения площади сцепления. Клея должно быть ровно столько, чтобы он во время прижатие кабель-каналов не выступал за их периметр. Для повышения надежности крепления можете дополнительно фиксировать саморезами.

    Крепление кабель-каналов к кирпичным стенам

    Сложный и трудоемкий вариант, необходимо использовать дюбели. Преимущество дюбелей – высокая надежность, но в нашем случае никаких ощутимых физических нагрузок на каналы не предвидится, преимущество становится ненужным, а большие трудозатраты остаются. Как крепить кабель каналы на дюбели?

    1. Отрезанную заготовку канала приставьте на место фиксации, сверлом по металлу просверлите в днище отверстия на расстоянии 15÷20 сантиметров. Отверстия сверлите осторожно, в стену нужно углублять только конец сверла. Таким способом одновременно делаются метки установки дюбелей на канале и стене.

    2. Отнимите канал, смените сверло на победитовое, переключите дрель с режима сверления на режим перфорации. Победитовым сверлом сделайте отверстия под дюбели.

      Важно. Сверлите осторожно, правильно подбирайте диаметр сверла. Оно должно быть на несколько десятых миллиметров меньше, чем диметр пластикового элемента дюбеля. Этот элемент должен входить в отверстие с небольшим усилием.

    3. Приставьте на место пластиковый кабель канал, совместите отверстия в нем и стене, вставьте пластиковые элементы дюбелей, забейте металлические дюбели.

    Если стена неровная, то выбирайте места под сверление отверстий на выпуклых участках, таким образом удастся избежать видимой деформации кабель канала. Ошиблись – не проблема. Большинство металлических дюбелей имеет резьбу, их можно немного выкрутить, ослабить усилие прижатия к стене и тем самым исправить появившуюся деформацию.

    Во всех местах разрезания или стыкования отдельных участков кабель-каналов нужно крепить дополнительные соединяемые элементы. Это общее правило для всех способов фиксации кабель каналов.



    Профессиональные монтажники для фиксации кабельных каналов к кирпичным или бетонным поверхностям пользуются пневмопистолетом и специальными гвоздями. Но пневмопистолет для гвоздей – дорогостоящее оборудование, приобретать его для одной бани нецелесообразно.

    Цены на пневматический гвоздезабивной пистолет

    пневматический гвоздезабивной пистолет

    Крепление кабель-каналов к деревянным стенам

    Для бань – наиболее часто встречающийся вариант, крепление выполняется саморезами, длина саморезов приблизительно 1,5÷2 сантиметра. Можно на ровной плоскости сперва высверлить отверстия в кабель-канале на расстоянии до двадцати сантиметров, а потом использовать их для фиксации. Так легче, но дольше. Если есть практика выполнения строительных работ, то саморезы можно вкручивать одновременно в дно кабель канала и стену.

    Могут возникать проблемы во время прокладки открытой проводки по стенам, обитым вагонкой. Доски вагонки имеют профиль, крепить саморезы следует осторожно. Если саморез попал на выпуклый участок профиля – отлично, можете его полностью затягивать. Если приходится закручивать саморез в вогнутую часть профиля – не затягивайте саморез до упора, следите, чтобы он не нарушил линейность пластикового канала.

    Мы уже советовали покупать специальные доборные элементы для прохождения внешних и внутренних углов, разводок под прямыми углами, тройников и т. д. Все стыки можно запиливать под прямым углом, срез может не быть идеально ровным. Накладные элементы закроют проблемные места, соединение будет красивым, работы значительно ускоряются. Резать пластиковый кабель-канал можно ножовкой по металлу, специальными монтажными ножницами или круглошлифовальной машиной (болгаркой) с диском по металлу.

    А что делать, если по каким-то причинам доборных элементов нет, как резать канал, чтобы соединение не бросалось в глаза?


    Вначале используйте стандартные длинные каналы, не спешите их разрезать на куски. У вас всегда должны быть под рукой все отрезки, среди них можно подобрать нужный по длине и не трогать целый. Будет необходимо для этого на несколько сантиметров сместить в ту или иную сторону розетку – нет ничего страшного.

    Если вам нужно длительное время хранить приобретенные кабель-каналы, то положите их на ровную плоскость, не допускайте попадания на них прямых солнечных лучей. Со временем все пластики под воздействием солнечных лучей темнеют и теряют пластичность. Не стоит верить рекламе производителей о «полной устойчивости» к УФ-лучам благодаря современным технологиям, различные инновационные добавки не защищают пластик от таких воздействий полностью, а только замедляют процессы физического старения.

    Смонтированный кабель-канал

    После разметки трасс кабельной проводки, приходит время проложить и закрепить кабеля по стенам, потолку или полу. Без специального инструмента в этом деле не обойтись. Можно использовать два варианта:


    Крепление проводов с помощью перфоратора и дюбелей, скоб, хомутов

    Сначала рассмотрим первый способ с помощью привычного всем перфоратора.

    Самые ходовые и распространенные виды крепежа для прокладки кабеля в квартире в этом случае:

    Дюбель-стяжка для крепления одиночного плоского или круглого кабеля


    Принцип крепления – сверлится отверстие диаметром 6мм, внутрь хомута закладывается кабель и хомут заталкивается, забивается в отверстие.

    Преимуществ у данного крепления несколько – экономично, быстро, никаких лишних выпирающих деталей, если вам придется заделывать крепеж в штробе. Кроме этого данным крепежом можно крепить и гофру.

    Кабельная стяжка с отверстием под дюбель

    Минимальные затраты на расходку. Достаточно иметь пластиковый дюбель и более ничего. Занимает минимум места на поверхности.

    Монтажная квадратная площадка

    Сверлите отверстие на 6мм, забиваете чопик или пластиковый дюбель хомут и шурупом прикручиваете площадку к стене. После чего кабельной стяжкой притягиваете кабель к площадке.

    Пластиковый дюбель с отверстием в головке под нейлоновую стяжку

    Принцип крепления аналогичный предыдущим

    Клипсы под гофру

    Крепление клипсы осуществляется дюбелем и саморезом. Клипсы подбираются в зависимости от диаметра гофры. Достоинством клипс является то, что их можно собирать в блоки (для этого сбоку имеются специальные замки) и прокладывать одновременно несколько трасс кабелей.

    Металлические скобы

    Если кабель прокладывается в металлорукаве, то для крепления используйте металлические скобы. Опять же размер подбирается исходя из диаметра металлорукава.

    Самоклеющаяся площадка

    Если требуется проложить участок кабеля по металлической поверхности, и эту поверхность нельзя или не желательно сверлить, воспользуйтесь самоклеющимися площадками. Площадка имеет самоклеющуюся подложку, которая после удаления защитного слоя легко приклеивается на чистую поверхность. Кабель крепится к площадке опять же нейлоновой стяжкой.
    Такой крепеж часто используется при монтаже проводки в большой электрощитовой.

    Крепление кабеля с помощью монтажных пистолетов

    Применение аккумуляторного или газового монтажного пистолета Хилти BX3 и GX-120 дает очень большое разнообразие в способах крепления проводки к любой поверхности на стене, на потолке и по полу.

    При этом не забывайте соблюдать минимальные расстояния для обеспечения надежности крепежа.


    Гвозди для монтажа

    Крепеж всей расходки пистолета Hilti BX3 производится с помощью гвоздей для бетона X-C B3MX + X-P B3MX или для стали X-S B3MX.

    Все они заряжаются в ленту по 10 патронов и имеют длину от 14мм до 24мм.

    Если нужны большие размеры, можно работать с одиночными гвоздями XP B3 P7. Они имеют длину 30мм и 36мм.

    Рекомендуемые максимальные усилия на вырывания и боковые нагрузки при которых не произойдет деформации гвоздя представлены в таблице:

    Расходка для пистолетов Hilti GX120 и Hilti BX3

    Вот какую расходку для крепления кабеля, кабельных каналов и проводов к стенам вы сможете использовать при наличии монтажного пистолета Hilti:

    Крепежный фиксирующий элемент для жесткого кабеля, гофры, водопроводных труб X-FB


    Держатель электрокабеля X-ECT MX

    Требует наличия кабельной стяжки. Есть также модели со стяжкой в комплекте X-ECT 40 MX.


    Держатель для кабелей, без хомутов и стяжки X-EKB MX



    Крепеж под кабельный канал X-ET MX

    Непосредственно пристрелка гвоздями кабельных каналов может привести к печальным последствиям в виде излома корпуса канала.

    Поэтому применение таких элементов в данном креплении обязательно. Кроме того, с их помощью можно пристреливать пластиковые распредкоробки без риска повреждения площадки.

    Зажим для кабелей или легких труб X-EKS 16-40 MX

    Если необходимо не просто установить кабель в зажим, но еще его и зафиксировать, используйте X-EKSC MX. Рассчитан на те же диаметры, что и простой X-EKS MX до 40мм.

    Двойной фиксатор X-DFB MX




    Подвесной элемент под электрику X-EHS MX, X-HS CC MX


    Текстильная крепежная лента X-TT



    Крепление кабеля к стене и потолку. Делаем монтаж самостоятельно

    Занимаясь в квартире или доме электромонтажными работами, нужно всегда помнить про крепление кабеля и не забыть купить кабельный крепеж. Это специальные электромонтажные изделия для крепления на кирпичных или бетонных стенах и перекрытиях без защитных коробов (кабельных каналов) и труб (пластиковых гофр или металлорукавов).

    В настоящее время существует множество способов крепления кабелей и проводов к стенам и потолку. Остановимся подробнее на некоторых из них:

    Крепление строительной смесью

    В качестве смеси, можно выбрать гипсовый раствор. Такой способ еще называют «приморозкой». Здесь нет ничего сложного – делается замес и кабель прихватывается к стене через определенное расстояние. Однако этот способ требует сноровки – гипс (алебастр) схватывается очень быстро, поэтому много кабеля за один раз не закрепишь.

    «Примораживание» гипсом хорошо подходит для крепления одиночного кабеля в штробе, но чаще всего — как дополнительный способ при креплении пучков проводов и кабелей, например, с помощью скоб, дюбель-хомутов и др.

    При больших объемах прокладки возня с частым замешиванием раствора и фиксацией кабеля значительно снижает скорость работы.

    Крепление дюбель-хомутом (UW, увешка)

    При креплении кабеля или провода к стене (кирпич, бетон) дюбель-хомуты являются весьма эффективными. Размер дюбель-хомута необходимо выбирать, исходя из номинального сечения кабеля. Чтобы прикрепить кабель или провод к стене, необходимо проделать в ней перфоратором отверстие под дюбель-хомут, затем захватить кабель (провод) хомутом, и поместить дюбель в отверстие до упора. При этом пластиковые усики хомута расклинятся в отверстии, и провод будет закреплен.

    Это хороший способ для крепления одиночного кабеля. Если же по стене проходит трасса, состоящая из нескольких кабелей (групп), то для каждого отдельного кабеля потребуется сверлить свое отверстие для дюбель-хомута. К сожалению, крепление хомутами весьма ненадежно — при укладке (натяжке) кабеля увешки часто выскакивают из своего места, к тому же хомуты очень слабо прижимают кабель к поверхности.

    Крепление кабеля к стене скобами

    Традиционный способ крепления проводки, при котором фиксация кабеля (провода) к поверхностям происходит при помощи предварительно подготовленных крепежных конструкций.

    У данного способа есть два достоинства, которые недостижимы для других способов крепления:

    • Надежный прихват (фиксация) — благодаря этому провода и кабели можно очень плотно пригладить к поверхности
    • Возможность фиксации нескольких параллельно идущих кабелей. Это очень удобно — не нужно сверлить кучу отверстий, длинная скоба-крепеж может захватить и зафиксировать сразу 3-4 (и более) кабеля

    В качестве скоб обычно используется нарезанная двухжильная алюминиевая лапша или более жесткий провод – ПТПЖ. Крепление самой скобы к стене выполняется с помощью «быстрого монтажа» (6 х 40 или 6 х 60), либо при помощи строительных гвоздей – в случае, если стены выложены, например, из газосиликата.

       Крепление кабеля к стене скобами



       Крепление кабеля к стене жестью

    Готовится такой крепеж элементарно

    Провод шинкуется бокорезами на отрезки, их длина примерно 6 — 7 см. В середине отрезка прокалывается отверстие под шуруп «быстрого монтажа». Далее в стене сверлится перфоратором отверстие и в него забивается «быстрый монтаж» со скобой. Фиксация провода выполняется простым загибанием усиков скобы и несильным пристукиванием молотком.

    В качестве материала для скоб иногда используют тонкую (0,5 мм) оцинкованную сталь. Скобы нарезаются ножницами по металлу на пластинки шириной 10 – 12 мм, и длиной 6 – 7 см. По центру делается отверстие пробойником (или сверлом) для установки «быстрого монтажа». Отверстие пробивается на деревянной поверхности (доска, брус). Если будут использоваться гвозди, то пластинки оцинковки пробиваются этими гвоздями. При этом гвозди остаются зафиксированными в пластинке, и делать больше ничего не требуется.

    Данный крепеж на стройке почему-то называют «петушками». У этой конструкции есть существенные минусы:

    • Требуется много времени для подготовки такого крепежа
    • Существует высокая вероятность пробить изоляцию кабеля острыми кромками (заусенцами) пластинки
    • После оштукатуривания стен возможна коррозия пластинок. Это может проявиться после оклейки обоев – на них появляются рыжие (ржавчина) пятна

    Кратко о других способах крепления

    Эти способы больше относятся к открытой электропроводке:

    • Крепление кабеля с помощью дюбелей-стяжек

    Ими можно крепить кабель любого сечения: и круглого, и плоского. Удобно крепить кабели разных диаметров, можно крепить несколько кабелей сразу.

    • Крепление с помощью клипс

    Для крепления провода в гофрированной трубе к поверхности идеально подойдут клипсы, которые крепятся к стене посредством «быстрого монтажа» или саморезов – если стена из гипсокартона. Размер клипс при этом подбирается в соответствии с диаметром гофры.

    • Крепление кабеля с помощью гвоздевых скоб

    Слаботочные кабели (телефонный, антенный, оптоволоконный кабель и кабель для интернета) можно крепить к стене посредством гвоздевых скоб. Скобки для крепления кабеля могут применяться как для кабелей круглого, так и для кабеля плоского сечений.

    Несколько замечаний по прокладке

    При любом способе крепления проводки нужно соблюдать аккуратность и внимательность. Что это значит?

    В первую очередь необходимо сделать осмотр провода (кабеля) на предмет повреждений (порезы, задиры). Все дело в том, что перед тем, как попасть на объект, провода и кабели (да и не только они) проходят множество испытаний – их могут кидать и пинать ногами, держать какое-то время под дождем или на морозе. Иногда встречается производственный брак – в каком-либо месте бухты попадаются видимые утолщения кабеля.

    Очень важно следить за тем, чтобы провод (кабель) плотно прилегал к поверхностям стен. Неприглаженные провода (горбы) – это лишний расход штукатурки. Отделочники за вас ничего не будут приглаживать – заштукатурят так как есть.

    Нашим монтажникам приходилось видеть, как на отштукатуренных стенах местами проглядывал кабель. Потом на стены начинали наносить финишную шпатлевку, и изоляцию торчащего из стены кабеля сдирали шпателем. Поэтому при прокладке проводов и кабелей нужно соблюдать их достаточную натяжку, а приглаживание выполнять деревянным предметом (например, торцом ручки молотка), с разумным усилием.

    При монтаже скоб шляпки гвоздей и шурупов «быстрого монтажа» необходимо утапливать на достаточную глубину. Иначе при приглаживании провода эти шляпки легко смогут пробить изоляцию провода.

    Перед тем, как крепить провод (кабель) к стене, его нужно смотать с бухты хотя бы метров 10 – 15, и не полениться — выпрямить кольца руками в перчатках. Монтировать перекрученный провод – плохо и неудобно.



    Будем рады, если подпишетесь на наш Блог!

    [wysija_form id=»1″]

    Как закрепить кабель канал на потолке. Основные способы крепления кабель-канала к стене

    В производственных, технических и административных помещениях делать скрытую проводку в массиве ограждений накладно, да и порой технически неосуществимо. Выход один – устроить наружную прокладку электрических коммуникаций поверх стен и потолков. Правилами устройства электроустановок (ПУЭ) запрещается монтаж кабелей открытым способом внутри помещений. Это касается внутренних пространств зданий и сооружений с повышенным уровнем влажности. Электротехнические короба решают данную проблему. Статья раскрывает тему, как крепить кабель канал к стене.

    Для чего нужен кабель канал

    Иначе изделие называют электротехническим коробом. Главная его функция – это обеспечение защиты кабелей и проводов от внешних негативных воздействий. Значение имеет эстетическая сторона вопроса, ведь не очень приятно видеть хаотическое скопление проводов и кабелей на стенах помещения.

    Монтаж кабель каналов группирует проводные коммуникации по их назначению. В один канал укладывают силовой кабель, а в другом –помещаются слаботочные провода. Многоканальные короба могут доносить проводники до распределительного узла. Затем от узла выводят в нужные стороны одноканальные или двухканальные короба.

    Достоинства кабель каналов

    Общепринятое название коммуникаций, уложенных в короба, – это открытая электропроводка, что не соответствует действительности. Такую систему лучше называть закрытой наружной электропроводкой.

    Закрытая наружная электропроводка обладает рядом достоинств:

    • простота монтажа кабель каналов;
    • укладка различных видов коммуникаций в большом количестве;
    • недорогая и быстрая подводка коммуникаций к потребителям;
    • широкий выбор габаритов и расцветки продукции;
    • беспрепятственный доступ к проводке по длине коммуникаций.

    Виды кабель каналов

    Промышленность строительных материалов выпускает широкий ассортимент кабельных каналов. Среди них нужно отметить 7 видов конструкций:

    • настенные ПВХ короба жёсткого типа;
    • мягкие виниловые кабель каналы;
    • стальные оцинкованные и алюминиевые короба;
    • гофра;
    • напольные каналы – плинтусы;
    • потолочные карнизы – галтели;
    • подвижные цепные кабельные каналы.

    Настенные ПВХ короба жёсткого типа

    Это популярные конструкции. Продольные края короба и крышки с пазами и выступами образуют замковую систему. После укладки кабелей и проводов канал защёлкивается наружной панелью.

    ПВХ короба выпускают как с односторонней, так и двухсторонней защёлкивающейся панелью. Двухсторонняя система гораздо надёжнее. В продажу кабель каналы поступают в виде двухметровых полос. К ним предлагают приобрести угловую фурнитуру. Это детали, закрывающие внутренние и внешние углы кабельной трассы.

    Для прокладки трассы кабель каналов потребуются следующие инструменты и материалы:

    1. Линейка и рулетка;
    2. Маркер или карандаш;
    3. Лазерный уровень;
    4. Перфоратор;
    5. Молоток;
    6. Пила-ножовка или угловая машинка с пильным диском;
    7. Кабель каналы;
    8. Угловая фурнитура;
    9. Дюбели.
    Установка ПВХ коробов

    Монтаж ПВХ кабель каналов происходит поэтапно. Действия выполняют последовательно:

    1. На стенах делают разметку кабельной трассы, используя карандаш, линейку и рулетку;
    2. Лазерным уровнем контролируют горизонт и вертикаль разметки;
    3. Пилой или угловой машинкой нарезают полосы коробов на нужные монтажные отрезки;
    4. Прикладывая отрезок короба по линии разметки, просверливают перфоратором сквозь пластик отверстия в стене. Отверстия делают на расстоянии 300-400 мм друг от друга, в зависимости от массивности проводки. На углах поворотов расстояния между ближайшими отверстиями уменьшают вдвое;
    5. В отверстия молотком забивают дюбели, чтобы прикрепить каналы к бетонным стенам. В короба укладывают электропроводку;
    6. Углы поворотов закрывают фурнитурными крышками;
    7. На короба устанавливают верхнюю панель, защёлкивая замки;
    8. Удаляют пыль и грязь с поверхности защитных конструкций.

    Важно! Если нужно провести кабель из комнаты в смежное помещение, тогда через короб сверлят сквозное отверстие в перегородке. Со стороны смежной комнаты устанавливают на той же высоте от пола кабель канал. Отверстие выходит наружу этого канала. Кабель выводят через проём в смежное помещение.

    Мягкие виниловые кабель каналы

    Короба из этого материала стали изготавливать сравнительно недавно. Благодаря своей гибкости, короб легко огибает внутренние и внешние углы.

    Виниловые изделия не нуждаются в установке дополнительной угловой и другой фурнитуры. Крепёж каналов к стене производят таким же образом, что и установку жёстких ПВХ изделий. Замковая система легко фиксируются и в то же время обеспечивает прочное соединение короба с крышкой.

    Кабель каналы из гибкого материала удобно применять не только в технических и подсобных помещениях, но и в жилых комнатах.

    Стальные оцинкованные и алюминиевые короба

    По своей конструкции металлические кабель каналы мало чем отличаются от ПВХ изделий. Металл – более прочный и долговечный материал, чем пластик.

    Обратите внимание! Электротехнические короба из металла гораздо надёжнее, но и значительно дороже пластиковых изделий.

    Гофра

    Крепление кабель канала к стене из гофры производят специальными клипсами. По разметке с помощью перфоратора делают отверстия. Через монтажный проём клипсы в отверстие забивают дюбель. Гибкий шланг защёлкивается скобами клипс. Гофрированные трубы бывают разного диаметра и могут вмещать довольно большое количество проводов одновременно.

    Специальные распределительные коробки делят провода на разные направления, уложенные в другие гофрированные оболочки. Гибкие кабель каналы применяют в подсобных, технических помещениях и цехах.

    Дополнительная информация. Достоинством гибких коробов является то, что установка кабель канала из гофры позволяет производить замену одного кабеля или нескольких проводов, не нарушая положения остальных коммуникаций.

    Напольные каналы – плинтусы

    В конце прошлого века в продаже появились универсальные конструкции плинтусов. Внутреннее пространство пластиковых изделий стали использовать в качестве кабель каналов.

    В продаже можно встретить различные по цвету и строению напольные изделия с внутренними каналами для прокладки кабелей. В основном внутреннее пространство напольных карнизов используют для размещения телевизионного или интернет кабеля.

    Системы закрепления наружных панелей-крышек плинтусов отличаются формой замков. Это может быть полностью съёмная полоса между вертикальными и горизонтальными полками плинтуса, а может выниматься продольный сердечник П-образной формы в поперечном сечении.

    Чтобы закрепить плинтусы, дюбели вбивают через вертикальную полку изделия в стену. Их забивают в предварительно сделанные перфоратором углубления в стене. На внутренних и внешних углах трассы из плинтуса устанавливают специальные пластиковые уголки. После укладки коммуникаций провода закрывают продольной панелью, защёлкивая замки.

    Потолочные карнизы – галтели

    Потолочные карнизы, закрывающие углы примыкания стен к потолку, называют галтелями. Чаще всего в качестве галтелей используют те же плинтусы с внутренними каналами. Крепление галтелей ничем не отличается от установки напольных карнизов.

    По периметру потолка в стенах делают перфоратором монтажные отверстия с шагом 300 мм. Забивая молотком дюбели, закрепляют галтели. После укладки коммуникаций потолочные короба закрывают продольными панелями-крышками.

    Подвижные цепные кабельные каналы

    В последнее время появились подвижные кабель каналы. Изделия применяют для защиты проводных коммуникаций, подключённых к сложным механизмам, части которых совершают возвратно-поступательные движения.

    Перемещение цепного кабельного канала напоминает движение гусениц вездехода или танка. Изделие выполнено из высокопрочного износостойкого пластика. Каждую секцию тяговой цепи можно открыть и проверить любой участок коммуникаций.

    Перемещение кабельного цепного канала не вызывает шума. Форма секций тяговой цепи похожа на трак гусеницы. Материал изделий состоит в основном из высокопрочного нейлона, обладает пластичностью и выдерживает большие нагрузки на растяжение.

    Известны разные доморощенные конструкции кабельных каналов. В основном они довольно примитивные и могут оказаться далеко не безопасными. Изделия нужно приобретать только заводского изготовления.

    Видео

    Вписать в интерьер открыто висящие провода почти невозможно. Лет 40 назад было два способа провести электричество в квартире — замуровать провода в стены или оставить их на виду, закрепив на изоляторах. Оставлять на виду — некрасиво и опасно. Замуровывать в стены — будут сложности с заменой провода и переносом розеток в удобное место. Монтаж кабельных каналов исключает эти неудобства.

    Как выбрать кабельный канал

    Кабельный канал — это прямоугольный, обычно П-образный профиль, закрываемый плоской защелкивающейся крышкой из такого же материала. Иногда их называют коробами. Установка кабельных каналов производится по периметру комнат под потолком на расстоянии 15 см с вертикальными отводами к розеткам и выключателям. Для прокладки проводов через стены в противоположенных каналах и стене просверливают отверстия .​

    Для укладки в один короб силовых и слаботочных проводов производят профили с одной или двумя перегородками. Стандартная длина короба для стен и потолков 2 метра, сечение профиля минимальное 8×8 мм, максимальное 100×60 мм. Для прокладки по углам между полом и стенами небольшого количества проводов, обычно слаботочных, существуют плинтусы специальной конструкции. Если требуется подвести провод к устройству, удаленному от стен, существуют напольные варианты с округлой поверхностью.

    Различаются короба по стоимости и эксплуатационным характеристикам в зависимости от материала. Изделия производят:

    • из пластмассы. Наиболее распространенный вариант и наиболее дешевый. Для помещений с высокой влажностью и на внешних стенах здания можно применять пластик IP 55 c высокой степенью защиты. Цветовая палитра пластиковых коробов позволяет выбрать нужный тон;
    • алюминиевые с покрытием из полиэтилена. Дороже, но прочнее и долговечнее пластиковых. Количество циклов открытия-закрытия крышки невелико из-за разгибания замков. Полиэтиленовое покрытие легко разрушается при механическом воздействии. Цвет придается каналам полиэтиленовым покрытием и достаточно разнообразен;
    • стальные оцинкованные. Такие конструкции наиболее прочны и дороги. В основном используются в условиях высоких нагрузок. Например, при напольной проводке и во внешней среде. Цвет изделий разнообразен.

    Выбор типа и размеров коробов начинают с определения разводки проводов по всему дому от электрощита и точек входа кабелей телевидения, компьютерной сети, телефона и охранной сигнализации до розеток, выключателей и светильников, нанеся линии проводов на чертеж квартиры или дома. В зависимости от мощности подключаемого оборудования провода будут разной толщины, это следует отметить на чертеже.

    Стоимость конструкции сильно зависит от сечения магистрального короба. Однако, если в комнате вдоль потолка установлены короба разного сечения, это испортит интерьер. Определяем по нарисованной схеме сечение магистрального кабельного канала для каждой комнаты и общую длину каждого типоразмера с учетом вертикальной подводки к розеткам и выключателям.

    Сразу следует подсчитать для каждого сечения короба количество внутренних и внешних углов по линии проводки, количество торцевых переходов заглушек, количество Т-образных переходов к ответвлениям и их сечение. Обойтись без них, конечно, можно, но щели на стыках, разность сечений будут бросаться в глаза. Применение герметика для заделки щелей приведет к сложностям при необходимости, например, добавить или заменить провод в магистрали.

    Разводка проводов примет эстетически законченный вид, если розетки и выключатели устанавливать от одного производителя. Они идеально подойдут и по размерам, и по дизайну.

    Подготовка к работе

    После определения и приобретения требуемой номенклатуры коробов и доборных элементов следует разметить места установки. При этом, стараясь соблюдать горизонтальность и вертикальность линий установки, советуем ориентироваться на равное по всей длине расстояние до потолка магистральных коробов, а для отводов — расстояние до ближайшего комнатного угла.

    Для работы потребуется стремянка, дрель-перфоратор, шуруповерт, ножовка для резки пластика, уровень. В зависимости от материалов стены и короба могут быть востребованы и другие инструменты, например, ножовка по металлу.

    Заранее отпиливать магистральные каналы не следует — велика вероятность ошибки. Во время монтажа определить точный размер можно, просто приложив их к месту установки.

    Нюансы монтажа к бетонной стене

    То, как крепить кабель канал к стене, зависит от материала стен, так как они имею разную прочность. Вес конструкции определяется, в основном, весом кабеля в магистральном коробе и составляет от 100 грамм в самом легком случае до нескольких килограмм на погонный метр. Расстояние между шурупами не должно превышать полметра. Если в основании короба не предусмотрены отверстия для крепления, их лучше высверливать непосредственно перед установкой каждого отрезка. Рассмотрим каждый вид стенового материала и особенности установки.

    Крепить кабель канал к бетонной стене есть несколько способов. Вы можете выбрать наиболее подходящий:

    1. Профессионалы делают эту работу с помощью пневматического пистолета и специальных гвоздей. Наиболее быстрый вариант, но демонтаж будет затруднен, а инструмент дорог.
    2. Просверливаем перфоратором отверстия в предварительно отмеченных местах крепления кабель канала. Вставляем пластиковые дюбеля и закрепляем канал на саморезы. Наиболее распространенный способ монтажа при небольших объемах работ.
    3. Клеевое соединение. Применяется только на ровных поверхностях. Последующий демонтаж однозначно приводит в негодность кабельные каналы. Порядок действий: на основание кабельного канала нужной длины наносят по синусоиде специальный клей (жидкие гвозди) и на секунду прикладывают его к отмеченному на стене месту. Спустя 2 минуты кабель канал нужно крепко прижать на время застывания клея, указанное на упаковке.

    Крепление кабель канала к стене из кирпича можно провести так же, как для бетонных стен. При этом следует учесть, что демонтаж приклеенных конструкций приведет к отрыву штукатурки.

    Монтаж кабель канала на стену из дерева или ГВЛ производится почти одинаково. Сверление отверстий не потребуется, шурупы вворачиваются непосредственно в материал стены.

    Стоит отметить, что ввиду хрупкости гипсоволокна расстояние между шурупами можно уменьшить. Клеевой метод в применении к дереву и ГВЛ имеет те же достоинства и недостатки, что и на других материалах.

    При необходимости крепления кабель каналов на металлическую перегородку можно использовать специальные шурупы по металлу длиною 1,5−2,0 см, имеющие на конце сверло. Если поверхность гладкая, можно применить клеевой метод.

    Прежде чем закупать и устанавливать кабель каналы, определите положение и количество в каждом месте силовых и слаботочных розеток. Если известно, где и какая мебель и электроприборы будут стоять, подсчитать розетки будет нетрудно.

    Укладывать провода в каналы удобней одним пучком, одновременно закрывая короб. Можно протягивать провода поочередно, закрепляя уже уложенные небольшим отрезком крышки через каждые полметра.

    Для крепления на листах ГВЛ большого количества проводов можно использовать для шурупов специальные капроновые пробки, вставляемые в стену.

    Мастера «с сединою на висках» помнят, как делалась открытая проводка лет тридцать тому назад, видели, какие изменения произошли в технологии лет пятнадцать тому назад и могут сравнить с современными способами укладки открытой проводки. Чтобы и вам было с чем сравнивать и легче принимать решения, сделаем краткий обзор всех существовавших и существующих методов.

    Это она теперь так красиво называется, а раньше была единственным вариантом открытой проводки. Ее использовали не только в бане, но и в жилых помещениях. Провода фиксировались на фарфоровых роликах-изоляторах.

    Для такой проводки электрические провода должны быть только одножильными, чашечки фиксируются на расстоянии не более десяти сантиметров плюс по одной на каждом повороте. Провода надо было скручивать, а это долгое и утомительное занятие. Кроме того, белая изоляция в течение непродолжительного времени становилась пыльной и грязной, в ней очень часто поселялись на постоянное место жительства различные жучки-паучки.

    Сегодня открытую проводку описанным методом монтируют только большие любители старины, не знающие, какой вид она будет иметь через несколько лет.

    Более удачный вариант, электрические кабели прятались в пластиковых трубах, что намного лучше смотрелось на стенах. Кроме того, пластиковые трубы служили дополнительной защитой от механических повреждений.

    Недостатки – сложность монтажа и регламентного обслуживания. Электрики еще помнят, с каким трудом приходилось протаскивать кабели по трубам, особенно если имелись повороты.

    Часто трубы проходилось разрезать, а после протягивания кабелей соединять муфтами. Еще один существенный недостаток – большие сложности во время производства ремонтных работ. Благодаря низкой стоимости открытая проводка в пластиковых трубах довольно часто используется и сегодня.

    Открытая проводка в кабель-канале

    По мнению большинства профессиональных электриков – самый лучший вариант открытой проводки. По существу, открытой ее можно называть только по технологии прокладки кабелей, по внешнему виду она мало напоминает привычные варианты, скорее ее можно называть полуоткрытой.

    Производители выпускают огромное количество вариантов как по числу кабелей, так и по способу фиксации, габаритным размерам и наличии дополнительной фурнитуры. К преимуществам можно отнести простоту монтажа, долговечность, безопасность эксплуатации, универсальность использования, наличие многочисленной специальной дополнительной фурнитуры. Дополнительные элементы решают вопросы с внутренними и внешними углами, поворотами, подключениями розеток, выключателей, монтажных коробок и т. д.

    Именно на этом типе открытой проводки остановимся в статье. Прежде чем непосредственно рассматривать вопросы крепления кабель-каналов, следует немного узнать об их разновидностях и технических возможностях.

    Цены на кабель-канал

    кабель-канал

    Виды и особенности каналов

    Кабельные каналы классифицируются по нескольким важным признакам.

    Характеристика Описание Иллюстрация
    По месту расположения. Могут быть напольными, парапетными, плинтусными и магистральными. Внешний вид каждой категории максимально адаптирован к месту установки, может напоминать профильный погонаж.
    По цветовому исполнению. Бывают светлые, темные и с имитацией натурального дерева.
    По линейным размерам. Рассчитаны на один, два, три и более кабелей. Внешние размеры колеблются в пределах от 40×25 мм до 100×60 мм. Могут иметь острые или закругленные углы и увеличенные размеры крышки. Есть варианты с высокими крышками, их полки закрывают внутренние элементы канала по всей высоте – создается впечатление монолитного изделия. Это не только улучшает внешний вид электропроводки, но и увеличивает ее защищенность от негативного влияния внешних факторов.
    По количеству замков – с одним или двумя замками. Два замка более надежно удерживают крышку от самопроизвольного открытия, исключают возможность деформации крышки.
    По материалу изготовления. Пластиковыми, стальными и алюминиевыми. Алюминиевые покрываются полиэтиленовой пленкой под различные породы древесины, отлично сочетаются с существующими интерьерами помещений, но по цене считаются самым дорогим вариантом. Пластики не поддерживают открытое горение, разрешается использование таких каналов для прокладки кабелей напряжением до 1000 В.
    По степени защиты от попадания пыли и влаги. Отдельные марки пластиковых каналов имеют степень защиты IP55, что позволяет их использовать на открытой местности и в помещениях с высокими показателями влажности, защищает от разнонаправленных брызг водой. Для бани это очень важная характеристика.

    Видео – Как выбрать и установить кабельный канал

    Главными параметрами во время выбора кабельного канала считаются сечение и количество кабелей, которые планируется прокладывать в сети. Конечно, нужно обращать и на внешний вид, пытаться подобрать такой вариант, который бы максимально гармонизировал с существующим интерьером помещений бани.

    Этапы монтажа проводки в кабельном канале

    Шаг 1. Нарисуйте план размещения электрических сетей, приборов и оборудования.

    Прикиньте несколько вариантов, продумайте возможность увеличения мощности и количества электрической арматуры. В зависимости от максимальной суммарной мощности всех потребителей электрической энергии, подберите диаметр кабеля. Для облегчения выбора руководствуйтесь таблицей №1.

    Опытные электрики не держат в голове все значения, они запоминают только, что 1 мм2 сечения медного кабеля рассчитан на 1,3 кВт мощности при напряжении 220 В, а 1 мм2 алюминиевого кабеля держит при таком же напряжении тока всего 0,5 кВт. Далее простая арифметика. Если на оболочке медного кабеля указано сечение 2,5 мм2, то его можно применять для подключения потребителей тока общей мощностью 2,5×1,3=3,25 кВ. Всегда округляйте с запасом и используйте такой кабель на мощность 3,0 кВт.

    Практический совет. Для бани вполне достаточно покупать обыкновенный пластиковый короб с размерами 40×25 мм, в него спокойно входит кабель, выдерживающий мощность до 10 кВт. В реализации есть коробы, сделанные под потолочный плинтус или плинтус пола. Отличное решение, но его нужно продумывать еще перед выполнением финишных отделочных работ стен или пола. Мы рекомендуем монтировать центральную проводку над полом, а выводы под осветительные приборы, монтажные коробки, розетки и выключатели делать снизу. Но это на любителя, вы можете использовать у себя другие варианты монтажа электрической проводки.

    У вас должна быть нарисована как общая принципиальная схема электрической проводки начиная с вводного распределительного щита, так и отдельная схема для каждого помещения бани.

    Метизы крепежа выбирайте в зависимости от материала стен. Под дерево нужны саморезы, под гипсокартон специальные метизы и под кирпич дюбели.

    Каждый производитель кабель-каналов выпускает широкий набор доборных элементов: внутренних и внешних углов, треугольников, заглушек, соединительных муфт, монтажных коробок, розеток, выключателей и т. д. Внимательно подсчитайте номенклатуру и общее количество, советуем взять по несколько штук в запас. Стоят они копейки, это обойдется в конечном итоге намного дешевле, чем еще раз отправляться в магазин за приобретением недостающих элементов.

    Шаг 2. Сделайте разметку. Для примера мы возьмем баню, у которой уже полностью обшиты стены и положено половое покрытие. Остается только один вариант открытой проводки в кабель-каналах – поверх стен. Разводку лучше делать возле пола, в этом случае намного легче сверлить отверстия и крепить кабель-канал. Работать под потолком все время с вытянутыми руками утомительно и неудобно. Тем более что в руках придется держать довольно тяжелую дрель и шуруповерт.

    Опытные электрики на стенах делают разметку только для монтажных коробок, выключателей и розеток, кабель-каналы устанавливают сразу без нанесения предварительных линий. Берут отрезок канала, приставляют его к стене, устанавливают сверху (или сбоку) уровень и регулируют пространственное положение. Далее одной рукой придерживают короб, а второй рукой дрелью просверливают отверстия в днище под метизы. Это довольно сложно, нужно не только иметь опыт, но и уметь оптимально организовать процесс монтажа. Мы расскажем, как сделать подробную разметку новичкам, это поможет избежать досадных ошибок.

    Цены на метизы

    комплект метизов

    Как сделать разметку кабель-каналов

    Вам нужно иметь гидроуровень, веревку с синькой, линейку и карандаш.

    Не бойтесь использовать синьку – отбитые линии будут закрыты кабель-каналом. Разметку начинайте делать с распределительного щитка, при этом одновременно учитывайте не только характеристики кабелей и размещение розеток, монтажных коробок, выключателей и т. д., но и планировку и назначение помещений.


    Разметка и подсчеты выполнены, можно приступать к монтажу.

    Шаг 3. Крепление кабель каналов. Способы крепление зависят от материала изготовления стен и материала финишной обшивки. Рассмотрим подробно каждый вариант.

    Цены на уровень строительный

    уровень строительный

    Крепление кабель-каналов к гипсокартонным плитам

    Гипсокартонные плиты состоят из двух слоев бумаги, между которыми располагается гипс. Материал относительно новый и пользуется большой популярностью среди профессиональных строительных компаний – с ним легко работать, он очень технологичный и т. д. Но потребители не могут сказать об этом материале так много хороших слов – прочность гипсокартонных плит ниже всякой критики. Снимите с гипсокартона бумагу и он раскрошится, любое ощутимое усилие на гипсокартон не остается без видимых повреждений поверхности. Соответственно, крепить к такому материалу кабель-каналы довольно проблематично. Применять шурупы (пусть и специальные) нет смысла. Стоит во время прикручивания немного «переусердствовать», как резьба в гипсе прокрутится и прочность крепления приблизится к нулю.

    На такие стены рекомендуем использовать только пластиковые кабель-каналы, применение алюминиевых весьма нежелательно. Крепить пластик нужно жидкими гвоздями, в наиболее ответственных местах можно дополнительно использовать специальные шурупы.

    Практический совет. В связи с тем, что гипсокартонные плиты имеют декоративное финишное покрытие, его нужно проверить на адгезию с жидким гвоздями. Не все типы красок и не все виды обоев годятся для приклеивания. Вначале в каком-нибудь укромном месте приклейте небольшой кусок пластикового короба и через день проверьте прочность приклеивания. Все нормально – можете использовать эту технологию.

    Жидкие гвозди наносите на короб с обратной стороны тонким слоем, полоса нанесения должна быть волнообразной для увеличения площади сцепления. Клея должно быть ровно столько, чтобы он во время прижатие кабель-каналов не выступал за их периметр. Для повышения надежности крепления можете дополнительно фиксировать саморезами.

    Крепление кабель-каналов к кирпичным стенам

    Сложный и трудоемкий вариант, необходимо использовать дюбели. Преимущество дюбелей – высокая надежность, но в нашем случае никаких ощутимых физических нагрузок на каналы не предвидится, преимущество становится ненужным, а большие трудозатраты остаются. Как крепить кабель каналы на дюбели?

    1. Отрезанную заготовку канала приставьте на место фиксации, сверлом по металлу просверлите в днище отверстия на расстоянии 15÷20 сантиметров. Отверстия сверлите осторожно, в стену нужно углублять только конец сверла. Таким способом одновременно делаются метки установки дюбелей на канале и стене.

    2. Отнимите канал, смените сверло на победитовое, переключите дрель с режима сверления на режим перфорации. Победитовым сверлом сделайте отверстия под дюбели.

      Важно. Сверлите осторожно, правильно подбирайте диаметр сверла. Оно должно быть на несколько десятых миллиметров меньше, чем диметр пластикового элемента дюбеля. Этот элемент должен входить в отверстие с небольшим усилием.

    3. Приставьте на место пластиковый кабель канал, совместите отверстия в нем и стене, вставьте пластиковые элементы дюбелей, забейте металлические дюбели.

    Если стена неровная, то выбирайте места под сверление отверстий на выпуклых участках, таким образом удастся избежать видимой деформации кабель канала. Ошиблись – не проблема. Большинство металлических дюбелей имеет резьбу, их можно немного выкрутить, ослабить усилие прижатия к стене и тем самым исправить появившуюся деформацию.

    Во всех местах разрезания или стыкования отдельных участков кабель-каналов нужно крепить дополнительные соединяемые элементы. Это общее правило для всех способов фиксации кабель каналов.



    Профессиональные монтажники для фиксации кабельных каналов к кирпичным или бетонным поверхностям пользуются пневмопистолетом и специальными гвоздями. Но пневмопистолет для гвоздей – дорогостоящее оборудование, приобретать его для одной бани нецелесообразно.

    Цены на пневматический гвоздезабивной пистолет

    пневматический гвоздезабивной пистолет

    Крепление кабель-каналов к деревянным стенам

    Для бань – наиболее часто встречающийся вариант, крепление выполняется саморезами, длина саморезов приблизительно 1,5÷2 сантиметра. Можно на ровной плоскости сперва высверлить отверстия в кабель-канале на расстоянии до двадцати сантиметров, а потом использовать их для фиксации. Так легче, но дольше. Если есть практика выполнения строительных работ, то саморезы можно вкручивать одновременно в дно кабель канала и стену.

    Могут возникать проблемы во время прокладки открытой проводки по стенам, обитым вагонкой. Доски вагонки имеют профиль, крепить саморезы следует осторожно. Если саморез попал на выпуклый участок профиля – отлично, можете его полностью затягивать. Если приходится закручивать саморез в вогнутую часть профиля – не затягивайте саморез до упора, следите, чтобы он не нарушил линейность пластикового канала.

    Мы уже советовали покупать специальные доборные элементы для прохождения внешних и внутренних углов, разводок под прямыми углами, тройников и т. д. Все стыки можно запиливать под прямым углом, срез может не быть идеально ровным. Накладные элементы закроют проблемные места, соединение будет красивым, работы значительно ускоряются. Резать пластиковый кабель-канал можно ножовкой по металлу, специальными монтажными ножницами или круглошлифовальной машиной (болгаркой) с диском по металлу.

    А что делать, если по каким-то причинам доборных элементов нет, как резать канал, чтобы соединение не бросалось в глаза?


    Вначале используйте стандартные длинные каналы, не спешите их разрезать на куски. У вас всегда должны быть под рукой все отрезки, среди них можно подобрать нужный по длине и не трогать целый. Будет необходимо для этого на несколько сантиметров сместить в ту или иную сторону розетку – нет ничего страшного.

    Если вам нужно длительное время хранить приобретенные кабель-каналы, то положите их на ровную плоскость, не допускайте попадания на них прямых солнечных лучей. Со временем все пластики под воздействием солнечных лучей темнеют и теряют пластичность. Не стоит верить рекламе производителей о «полной устойчивости» к УФ-лучам благодаря современным технологиям, различные инновационные добавки не защищают пластик от таких воздействий полностью, а только замедляют процессы физического старения.

    Смонтированный кабель-канал

    Сегодня мы расскажем о том, как крепить кабель-канал к стене своими руками. На самом деле, монтаж электротехнического пластикового короба не представляет ничего сложного. Главное – правильно выбрать способ крепления в зависимости от того, чем представлены стены в доме либо квартире. Далее мы рассмотрим все существующие варианты установки и предоставим несколько важных нюансов, которые позволят правильно закрепить кабельный канал на стенке.

    Способ №1 – Саморезы

    Если Вы решили выполнить либо квартире с гипсокартонными перегородками, то установку кабель-канала нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение. Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.

    Не следует выбирать для установки кабельного канала своими руками слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой. О том, для домашнего ремонта, мы рассказывали в соответствующей статье!

    Способ №2 – Дюбель-гвозди

    Если Вам нужно крепить кабель-канал к бетонной либо кирпичной стене, что является типичной ситуацией для квартиры и дома, тут уже не обойтись без дюбель-гвоздей, именуемых также «быстрым монтажом». Помимо этого для крепления понадобится перфоратор с 6-миллиметровым буром. Итак, чтобы самостоятельно закрепить электротехнический короб для кабеля на стене из бетона либо кирпича, нужно выполнить следующие действия:

    1. Заранее насверлить в дне кабельного канала отверстия по 6 мм через каждые 40-50 см.
    2. Приложить короб к стене согласно разметке (об этом позже) и отметить точки сверления, которые совпадают с готовыми отверстиями в кабель-канале.
    3. Засверлить отверстия согласно отметкам на стене.
    4. Приложить пластиковый короб и вбить в соответствующие места дюбеля.
    5. Молотком забить гвозди.

    Вот по такой простой инструкции можно самому крепить кабель-канал в стене из бетона либо кирпича. Обращаем Ваше внимание на один очень важный момент – не следует сверлить отверстия буром, прислонив короб к стенке. Ударный режим может при сверлении пластика спровоцировать появление трещин, что негативно отобразиться, как с визуальной стороны, так и со стороны долговечности готовой проводки.

    Подробная видео инструкция монтажных работ

    Способ №3 – «Саморезы с пресс-шайбой»

    Если возникла необходимость крепить кабель-канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами». К слову правильное название клопов – саморезы с пресс-шайбой. Для них не нужно предварительно сверлить отверстие. Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.

    Существует также специальный пистолет с помощью которого можно самостоятельно крепить кабель-канал к бетону. На видео предоставлено подробное описание монтажа:

    Крепим изделие пистолетом

    Способ №4 – Жидкие гвозди

    Ну и последний способ крепления кабельного канала в квартире либо доме – на специальный клей «жидкие гвозди». Необходимость приклеить кабель-канал к стене возникает в том случае, если другой вариант укладки будет не возможен. Чаще всего жидкие гвозди используют при монтаже электротехнического короба на плитку в ванной комнате либо гладкую металлическую поверхность. Однако хорошо закрепить короб только лишь клеем вряд-ли удастся. Клеевая смесь чаще используется, как дополнительный вариант фиксации. Его можно комбинировать с саморезами либо даже быстрым монтажом.

    Есть очень важный нюанс крепления кабель-канала на клей – сначала Вы должны нанести клеящую смесь на поверхность короба, после чего прислонить его к стене согласно разметке. Как только прислонили заднюю стенку к стене, убирайте ее и подождите несколько минут, чтобы клей немного загустел на обеих склеиваемых поверхностях. После того, как жидкие гвозди хотя бы чуть-чуть «схватятся», придавите кабельный канал к стене как можно сильнее, главное не сломайте его. Таким вот простым способом можно крепить кабель-канал на клей своими руками.

    Итак, чтобы Вы могли правильно и в то же время быстро монтировать кабель-канал, рекомендуем ознакомиться со следующими нюансами установки:


    Традиционна прокладка электропроводки в жилых и производственных помещениях выполняется открытым или спрятанным внутри строительных элементов способом. Использование позволяет повысить электрическую безопасность и улучшить дизайн помещений с открытой проводкой.

    Они изготавливаются всегда с плоским основанием, которое предназначено для крепления к ровной поверхности строительной конструкции.

    Чтобы окончательная работа отличалась эстетичным видом, позволяла надежно эксплуатировать электроэнергию и была проведена с минимальной стоимостью, необходимо последовательно выполнить четыре простых правила:

    1. продумать ход ее выполнения и воплотить замысел проектом на бумаге;

    2. закупить необходимое количество комплектующих материалов и инструмента, подобрав их под конкретные технические условия прокладки магистралей в помещениях;

    3. нанести трассы линий на строительные конструкции;

    4. выполнить монтажные работы.

    Качество его реализации оказывает влияние на количество и состав необходимых закупок и трудозатраты при проведении монтажа, что сильно влияет на сроки выполнения работ и их стоимость. По этим причинам составление проекта является важным и ответственным моментом, хотя отдельные владельцы им пренебрегают, допуская различные ошибки.

    В домашних условиях проект монтажа кабель-каналов из ПВХ вполне можно выполнить черновым вариантом на простых листах бумаги. Главное внимание следует обратить на точности плана и наносимых на него измерений, которые можно выполнить обыкновенной рулеткой.

    Составлять план необходимо как при первоначальном строительстве, так и во время очередных реконструкциях помещений или доработках электрической схемы.

    Последовательность составления проекта:

    1. определение на строительных конструкций (выключателей, розеток, распределительных коробок) и потребителей электроэнергии, включая светильники, переносные и стационарные электрические приборы;

    2. планирование магистралей силовой электропроводки, компьютерных сетей и слаботочных цепей, определение обхода возможных критических трасс вокруг водо—и газопроводов, систем обогрева и канализации;

    3. составление на бумаге эскизов комнат и нанесение на них спланированных мест с обозначением размеров, позволяющих рассчитать потребность в материалах.

    В ходе планирования необходимо четко определить:

      места монтажа оконечных устройств электропроводки;

      конфигурацию маршрутов кабель-каналов к ним, выполняемых по стенам, полу или потолку;

      состав кабелей и проводов для каждого соединительного участка и их поперечное сечение;

      протяженность всей трассы и любого ее элемента;

      дизайнерские замыслы интерьера.

    Подбор комплектующих материалов и инструмента

    К этому этапу приступают после того, как полностью решены вопросы проекта. Иначе появятся ошибки, связанные с потерей материальных средств.

    В случае параллельной прокладки нескольких кабелей выбирается конструкция короба, соответствующего их размерам в поперечном сечении. При этом учитывают, что допускается прокладка электрических проводов и слаботочных цепей в одном кабель-канале, который разделен специальными перегородками.

    Для крепления на больших пролетах между опорами лучше подходит конфигурация узкого лотка с высоким краями, чем широкая форма с низкими стенками потому, что может выдерживать чуть большие нагрузки. Но в этом случае труднее укладывать кабели.

    На основе схемы проекта определяются потребные внутренние габариты коробов для каждого участка и делается их разделение на основные и ответвительные с меньшими сечениями. Соответственно, рассчитывается протяженность каждого профиля.

    Кабель-каналы из ПВХ снабжаются дополнительными аксессуарами, обеспечивающими закрепление в них электропроводки определенными способами и прокладку трасс под различными углами, крепление корпусов всевозможных розеток и выключателей.

    Многие кабель-каналы имеют приспособления для встроенного монтажа розеток и выключателей наружной установки. Это не только облегчает работу, но и красиво смотрится.

    Радиально устанавливаемые вставки защищают проводку от механических воздействий на стыках стен, придают конструкции большую прочность. Крепежные планки позволяют добиться плотного прилегания внутренней поверхности крышки к коробу. Количество всех покупаемых деталей необходимо рассчитать после составления проекта до похода в магазин.

    При этом важно изучить предлагаемую продукцию от нескольких производителей и выбрать наиболее подходящую по техническим параметрам и дизайну. Основное внимание обращайте не только на состояние целостности торцов и поверхностей, но и работу замков.

    Отдельные кабель-каналы выпускаются с подготовленными отверстиями, имеющими овальную форму для крепления к стене. Они позволяют немного сдвигать корпус в осевом направлении при монтаже после установки крепления до окончательной фиксации затяжных саморезов.

    Специальные конструкции кабель-каналов могут монтироваться даже внутри заливных полов.

    По степеням защиты установленного кабеля конструкции коробов подразделяются на классы:

      IP 00 — когда все элементы выполнены прямой линией и не закрыты крышками;

      IP 40 — прямые магистрали из неперфорированных элементов, закрытые крышками;

      IP 44 — то же, что и при IP 40, но с использованием дополнительного бандажа на каждом соединительном элементе, закрытом крышками.

    Способ закрепления короба шурупами не является единственным. Можно воспользоваться:

      строительным пистолетом;

      клеевыми составами;

      клеящейся двухсторонней лентой.

    Какой из них лучше подходит для конкретных условий следует определять индивидуально. Однако, при выполнении трасс кабель-каналов внутри дома быстрее всего монтаж производится строительным пистолетом. Использование дюбелей и саморезов связано со сверлением. А крепление клеевыми составами рекомендуется для небольших участков.

    Поскольку отдельные конструкции коробов могут располагаться между вертикальными стыками стен или использоваться в качестве потолочных либо напольных плинтусов, то их изготавливают формой, близкой к треугольнику. Другие же кабель-каналы, монтируемые на расстоянии от перпендикулярных поверхностей, создаются с прямоугольным профилем или близким к нему.

    ПВХ материал обладает определенной прочностью и хорошей эксплуатационной стойкостью. В то же время он доступен для обработки обычными режущими инструментами: ножами и пилами с мелкими зубьями, сверлами, усиленными ножницами, которые имеются в арсенале практически у каждого домашнего мастера.

    В продаже представлены специализированные приспособления, предназначенные для более качественного и быстрого выполнения вырезов, разметки, стыковки прилегающих поверхностей. Если планируется большой объем монтажа, то такой инструмент значительно облегчит работу.

    Разметочные работы на строительных конструкциях

    Качество разметки определяет эстетический вид собранного кабель-канала и всего помещения в целом. Поэтому относиться к ее нанесению следует ответственно.

    Смонтированные короба отлично смотрятся на идеально спланированных поверхностях. Если на стенах имеются небольшие неровности, то их можно визуально сгладить за счет прогиба ПВХ материалов и увеличения частоты крепежных элементов.

    Серьезные дефекты искривленных стен создадут проблемы при монтаже, не позволят выполнить работу красиво. Поэтому их лучше выровнять заранее.

    Если при разметке рассматривалось несколько вариантов расположения магистралей, то окончательно выбранная линия должна выделяться от остальных шириной или цветом. Иначе при сверлении поверхностей могут возникнуть ошибки.

    Технологические особенности монтажа ПВХ короб составляется из двух частей:

    1. пластикового корпуса, прикрепляемого к строительной конструкции;

    2. крышки, закрывающей провода и вставляемой в замки коробки.

    При монтаже вначале закрепляют короба на стенах, полу или потолке, затем в них укладывают проводку и после этого закрывают съемные крышки.

    Стандартная длина заводского кабель-канала в составе этих разъемных частей равна двум метрам. Когда ее не хватает, то очередной корпус просто пристыковывают к предыдущему. Если же образуется излишек протяженности, то заготовку корпуса вместе с крышкой обрезают по нужному размеру.

    Ровные стыки можно получить выпиливая углы в специальных угольниках. Многие мастера обрезают заготовки электрическими ножовками-лобзиками или болгарками. При этом получаются очень четкие срезы, но образуется много пластиковой пыли. От ее попадания в организм придется защищаться очками и респираторами, а с пола и окружающих предметов потребуется убирать вручную тряпкой или пылесосом.

    После выпуска с завода пластиковая конструкция подвергается многочисленным транспортировкам и хранению в разных местах, что не всегда соответствует ее сохранности. Дефекты от небрежного обращения проявляются трещинами и сколами на боковых поверхностях. Поэтому их надо осматривать и выравнивать до установки на строительные конструкции.

    На стыках стен направление кабель-канала изменяется ровно на 90 градусов. Чтобы выполнить этот поворот допускается подрезка боковых сторон корпуса с крышкой на поворотах и изгиб в нужном направлении. В таких местах много времени уходит на качественную стыковку деталей. Специальные крышки из комплекта аксессуаров красиво закрывают проблемные места и позволяют выполнять работу быстро.

    Корпуса под небольшие слаботочные кабели выпускаются со сплошными стенками без крепежных отверстий, используются для клеевого крепления. Если планируется монтаж шурупами, то под них лучше рассверлить отверстия заранее. Наложение короба с подготовленными отверстиями при разметке на стену позволит точно наметить места сверления и совместить саморез с установленным в стене дюбелем.

    Крепление корпусов коробов и распределительных коробок посредством строительного пистолета следует выполнять через заранее подготовленные отверстия в ПВХ-корпусе.

    Качественная пластмасса скорее всего может не растрескаться от выстрела прямо в пластик и выдержит его усилия, а выполненная даже с небольшими нарушениями технологии даст глубокие трещины или вообще лопнет.

    Когда внутри короба располагается несколько кабелей и проводов, то их следует аккуратно укладывать параллельными рядами по своим нишам и закреплять крепежными перемычками, распорками или связывать через каждые полметра. Все эти элементы можно приобрести в магазине. Они имеются в комплекте аксессуаров.

    Материал стены влияет на способ крепления кабель-канала к ней следующим образом:

    1. деревянная конструкция позволяет вворачивать в нее обыкновенные шурупы;

    2. кирпич, бетон и камень требуют предварительного сверления гнезд под дюбеля или использование строительного пистолета;

    3. ПВХ-панели, гипсокартон и листы фанеры или ДСП могут выдерживать только специальные конструкции вворачиваемых приспособлений в форме бабочек;

    4. места, где сверление и углубление в стену невозможно, допускают только закрепление клеевым составом или двухсторонней клеящей лентой.

    В отдельных случаях можно надеть подготовленный короб короткой длины на уже закрепленный кабель.

    Выполненная конструкция кабель-канала должна обладать:

      стойкостью к механическим воздействиям;

      надежной защитой кабеля;

      доступностью реконструкции для проведения доработок электрической схемы;

      сравнительно невысокой стоимостью.

    Как прикрепить провод к стене без сверления: всегда ли это возможно? | Кабель.Онлайн

    Для подключения к сети большого количества электроприборов монтажникам приходится тянуть много силовых кабелей . Не всегда проводку можно спрятать в штробы: иногда основание не позволяет электрикам выдалбливать и сверлить. Такое случается, например, при прокладке кабелей после чистовой отделки стен и при желании подключить к сети электроприбор, расположенный в облицованной хрупким кафелем ванной. В подобных условиях мастерам приходится изобретать способы крепления кабеля с минимальным воздействием на основание. В статье мы расскажем про такие способы.

    Как прикрепить провод к стене без сверления: всегда ли это возможно?

    Типы основания под кабель

    Стены бывают твердыми, мягкими, ломкими и тонкими. Твердые стены сложены из кирпича, состоят из бетонных плит или блоков, отделаны металлом. Мягкие основания — это дерево и штукатурка. Ломкие стены собраны из листов гипсокартона или выложены из пустотелых блоков. Тонкие основания — это плиты ДСП.

    Для твердых оснований мастера, в основном, используют дюбели. Сверлить стену под них долго и трудно, зато кабель будет держаться надежно. Едва ли силовые провода можно приклеить к кирпичной стене без сверления и ждать, что они будут долго удерживаться на месте.

    Для мягких оснований электрики берут шурупы или гвозди.

    К ломким основаниям крепежи под кабели приклеивают или фиксируют с помощью дюбелей с лепестками, которые раскрываются с обратной стороны листа гипсокартона или внутри пустотелого блока.

    К тонким основаниям провода прибивают гвоздями или вешают на скобки.

    Как прикрепить провод к стене без сверления: всегда ли это возможно?

    Способы крепления кабелей к готовым основаниям

    Если стена не только оштукатурена, но и, например, оклеена обоями, для прокладки кабеля используют малоприметные крепежи:

    Металлические скобы в форме буквы U. Скобки подходят для крепления проводов маленького диаметра. Производители выпускают скобы диаметром 28 и 36 мм.

    Пластиковые скобки с гвоздем. Для работы с такими крепежами не нужны специальные навыки и инструменты.

    Металлические и пластиковые клипсы. Металлические подходят для наружного крепления провода. Пластиковые делят на три вида: стяжки, клипсы и изделия с площадкой. Стяжки удобны для фиксации пучка кабелей, клипсы — для крепления круглых и плоских кабелей, клипсы с площадкой универсальные. Подвид клипсы — клипса для гофрированного шланга. Если провод нужно закрепить своими руками, лучше покупать клипсы для гофрошланга с фиксатором.

    Как прикрепить провод к стене без сверления: всегда ли это возможно?

    Как прикрепить кабель к стенам разной плотности

    Оштукатуренную стену можно смело сверлить и забивать в отверстия скобы-дюбели с вложенным в них кабелем.

    Деревянную стену и основание из OSB лучше дырявить шуруповертом и использовать для монтажа кабеля гвозди. Если кабель тонкий — например, витая пара или телефонный провод — стоит воспользоваться греющим пистолетом с силиконом.

    Для мягких оснований вроде гипсокартона подходят пластиковые скобы в виде буквы U, не требующие сверления. Их прибивают мини-гвоздями. Скобы удобны для новичков благодаря пластиковым ограничителям, которые не дают передавить провод — такое может случиться при отсутствии нужных навыков монтажа.

    Как прикрепить провод к стене без сверления: всегда ли это возможно?

    Маскировка проводов в плинтусах и кабель-каналах

    Если сверлить или дырявить стену гвоздями категорически нельзя, можно спрятать силовые кабели в пластиковый напольный плинтус. Внутри них производители оставляют полые каналы. Под розеткой плинтус нужно будет просверлить и вывести провод наружу.

    Пластиковый кабель-канал — еще один простой способ зафиксировать провода. Обычно кабель-каналы приклеивают на двухсторонний скотч или силикон, но этот метод подходит для легких проводов. Но если нужно проложить открытым способом целый пучок кабелей, пластиковый канал придется прикручивать к основанию саморезами или прибивать гвоздями.

    Как прикрепить провод к стене без сверления: всегда ли это возможно?

    Что делать, если пучок проводов толстый

    Если нужно прикрепить к стене большое количество кабелей одновременно, их лучше разделить на пучки по 4-5 штук и зафиксировать каждый дюбель-стяжкой.

    Как прикрепить кабель к потолку

    Если потолок подвесной, провода прикрепляют к нему пластиковыми хомутами, завернутыми вокруг подвесов. В этом случае кабелям нужны защитные гофрированные рукава.

    Когда проводов на потолке очень много, их лучше укладывать в лоток и прикреплять к основанию регулируемыми подвесами.

    Важно . Чтобы кабели в пучке не запутывались, можно применить пластиковые площадки для упорядочивания и крепления проводов. Их прикручивают к основанию саморезами или прикрепляют клейкой лентой.

    Как прикрепить провод к стене без сверления: всегда ли это возможно?

    Читать также:

    Защита кабеля от механических повреждений

    Цветовая маркировка кабеля и провода

    Способы соединения кабеля

    Какой кабель нужен для подключения дома к электросети на 15 кВт?

    Самозатухающие кабели: что это такое и как отличить от обычных?

    Как правильно крепить кабель канал к стене и потолку? инструкция +видео

    Основные разновидности

    В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

    Наименование Особенности Сферы применения
    Мини Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм Чаще всего применяются при проведении интернета, телевидения и телефонии.
    Уплощенные напольные Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки.

    Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см.

    Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.

    Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
    Парапетные направляющие Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные.

    Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников.

    Габариты от 10×6 см до 1×2 см.

    Применяются в любых бытовых помещениях.
    Перфорированные с открытым доступом Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности. Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
    Плинтусные напольные Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см).

    К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам.

    После демонтажа плинтусного кабель-канала, его можно повторно использовать.

    Офисы, административные здания, квартиры и частные дома.
    Гибкие Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели.

    Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой.

    Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени.

    По диаметру можно встретить следующие подтипы:

    • для телефонных линий — 1.6 см;
    • к розеткам и выключателям — 2 см;
    • подведение к электрощитам и распределительным коробкам — 2.5 см;
    • при соединении проводов между этажами — 5 см.
    При подключении проводов к станкам и другому оборудованию на производстве.
    Угловые под потолком Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см.

    Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.

    Любые офисные и жилые помещения.
    Прозрачные с подсветкой Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку. Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
    Промышленные проволочные Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции. Монтируют на складах и в цехах, а также за натяжными потолками.

    Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

    Устройство проводки в кабель канале

    К реализации любой идеи, а уж тем более такой ответственной, как электрификация бани, следует подготовиться. Нужно заранее все продумать, предусмотреть и, естественно, распределить этапы работ.

    Тем, кто решил проложить кабель в электротехническом коробе, предстоит:

    • составить чертеж обустраиваемого объекта с точными размерами;
    • определиться с количеством и типом проводов, уложить которые потребуется в кабель канал;
    • выбрать оптимальную трассу проводки и нанести ее на план;
    • купить короба с аксессуарами согласно сделанной схеме;
    • разметить путь электропроводки;
    • правильно подготовить короба к установке;
    • соорудить канал для укладки кабеля;
    • уложить провода, правильно закрепить их и закрыть крышки;
    • установить выключатели и розетки.

    Для прокладки силовых и слаботочных проводов в одном кабель канале желательно приобрести короб с секциями. Силовые и слаботочные линии не должны пересекаться или скручиваться в жгут, иначе при передаче сигнала возникнут помехи.

    Осуществлять прокладку кабеля следует в кабель канале, размер которого позволяет свободно расположить в нем весь набор требующихся проводов. Крышка должна без усилий защелкиваться, чтобы вся конструкция не «распахивалась» от случайного прикосновения.

    При покупке обязательно нужно проверить крышку кабель канала «на предмет» закрывания. Не стесняясь продавца «пощелкайте» замком несколько раз. Будет обидно, если в уже установленном основании крышка просто не будет «держаться».

    Планирование – гарантия успеха в работе

    Прокладка проводки в коробе относится к разряду открытых схем, потому в обязательном соблюдении горизонталей, перпендикуляров и вертикалей нет необходимости. Ведь трасса полностью обозрима. Т.е. при желании повесить полочку на стену, угрозы случайно пробить кабель не возникнет. Допустимы диагональные линии, всевозможные зигзаги, ступени. Однако непреодолимая тяга хозяев к четкой геометрии чаще всего заставляет придерживаться строгих направлений, свойственных закрытой схеме проводки. Обычно линии параллельны плоскостям пола и стен, вытянуты вдоль оконных и дверных проемов.

    Вычертить трассу можно, как душе будет угодно. Главное, чтоб не возникало ситуаций для случайного повреждения электросети, а также чтобы «привязанными» к ней выключателями и розетками было удобно пользоваться.

    Нормативных регламентов по поводу устройства открытой проводки нет, есть рекомендации:

    • удобно пользоваться выключателем, если он установлен возле двери со стороны ручки на высоте 90 – 160 см от плоскости пола;
    • от потолка желательно отступить min 15 см, от оконного проема min 10 см;
    • ближе 30 см от плоскости пола горизонтальные линии проводки и электроустановочные устройства располагать не стоит из-за возможности случайного увлажнения в ходе уборки. Исключение – плинтус с кабель каналом, но его зачастую используют для прокладки слаботочных проводов, применяемых для подключения интернета, телефона, антенны.

    Согласно собственноручно сделанной схеме закупаем материал, приобретаем аксессуары, запасаемся инструментом для резки.

    Начинающим мастерам желательно запастись коробом на 10-15% больше расчетного метража. Не нужно сразу весь материал нарезать на требующиеся для монтажа отрезки. По факту обязательно выявятся отклонения, свойственные отечественному строительству.

    Лучше действовать последовательно: 7 раз померил – для уверенности приложил к месту установки – аккуратно отрезал – прикрепил. И так с каждым отрезком, для крепления которого на стене нужно заранее разметить место установки простым карандашом. В процессе разметки будущей трассы не нужно ориентироваться на линии сопряжения пол/стена, стена/потолок и т.д. Реальное положение выверяйте уровнемером и отвесом.

    Монтаж электропроводки открытого типа

    Электропроводка может быть скрытого типа и открытого

    Методы устройства электропроводки связаны с типом ее размещения.

    Устройство скрытого типа электропроводки предполагает устройство в конструкциях стен и потолков специальных штроб (пазов), для размещения в них электрических кабели. Данный тип устройства электропроводки фактически преобразуется в капремонт всего здания или помещения. Возникает необходимость разрезания стен с помощью болгарки, вследствие чего появляется пыль, в дельнейшем необходимо оштукатурить все места заделки электрических проводов и повторно наносить покрытие (например, краску, клеить обои, и т.п.). Помещение на период замены электропроводки фактически становится непригодным для работы или пребывания.

    Общие сведения при подключении электричества

    Сегодня ввод электричества в деревянный каркасный дом в 90% случаев осуществляется с помощью алюминиевого кабеля СИП, что расшифровывается как «самонесущий изолированный провод». Данный провод обладает качественной, устойчивой к ультрафиолету изоляцией. Изоляция выполнена из сшитого полиэтилена. Для крепления такого кабеля на стену каркасного дома применяется с помощью специальных натяжных устройств. Также может использоваться изолятор на надежных металлических кронштейнах. Установка должна проводиться на высоте не ниже, чем 2,75 метра от земли.

    СИП — самонесущий изолированный провод

    При прокладке провода снаружи в дом, место входа кабеля должно быть оснащено металлической трубкой, которая выполняет две функции:

    1. Не дает кабелю соприкасаться с древесиной, тем самым уменьшая риски воспламенения дерева при повреждении проводки.
    2. При усадки дома и подвижности стены жесткий металлический каркас трубы защитит провода от механического повреждения.

    Электросчетчики также могут устанавливаться снаружи дома, располагаясь в защищенном электрощите с автоматом и УЗО – устройством защитного отключения. Если вы остановились на этом варианте, СИП-кабель подключается к нему, а от электросчетчика прокладывается медный кабель, который и заводится в дом. Распределительный электрощит с автоматическими выключателями распределяет далее разводку по всем комнатам каркасного дома.

    Прокладка провода снаружи в электрической трубе

    Работы по вводу и монтажу электросчетчика лучше доверить профессионалам, так как от качества проводки зависит ваша безопасность. Все счетчики должен проверяться и опломбироваться. Саму же разводку в каркасном доме можно делать своими руками, соблюдая правила безопасности.

    Металлическая гильза в отверстии входа кабеля в дом

    Не забывайте, что первейшим этапом является составления схемы проводки в каркасном доме. При составлении схемы необходимо произвести разметку прохода и мест расположения электротехнических устройств, которые включают в себя светильники, розетки, выключатели и пр. Схема облегчает монтаж проводки в деревянном доме, и позволяет заранее высчитать количество проводов, рукавов и других материалов.

    Лучшее видео для вас:

    https://youtube.com/watch?v=XQkF-h2mF1U

    Как прокладываются провода в кабель каналы

    Укладка проводов в электромонтажные короба имеет одно немаловажное преимущество – это доступность проводов для ремонта в случае обрыва, или замыкания. При необходимости добавить какой-либо электротехнический блок, провод легко добавляется в короб. Также легко можно добавить дополнительный короб уже после завершения монтажных работ, не причиняя ущерба конечной отделке стен

    Прокладывая кабеля внутри короба, важно, чтобы они не перекручивались, укладывались ровно

    Также легко можно добавить дополнительный короб уже после завершения монтажных работ, не причиняя ущерба конечной отделке стен

    Прокладывая кабеля внутри короба, важно, чтобы они не перекручивались, укладывались ровно

    После этого кабель канал можно закрыть.

    Не допускается соединение двух коротких проводов в середине кабель канала. Провода должны быть только цельными. Соединять провода можно только в местах разветвлений, или в распределительных коробках. Для соединения проводов существуют

    • Клеммные колодки – пластиковые устройства, внутри которых находится латунная втулка с винтиками, зажимающими провода;
    • Соединительные изолирующие зажимы, выполняющие одновременно и соединяющую и изолирующую функцию. Соединение осуществляется с помощью пружины, встроенной в пластиковый колпачок;
    • Опрессовочные гильзы — наиболее оптимальный вариант соединения силовых проводов, через которые потребляется более 1000Вт электроэнергии единовременно. Опрессовочные гильзы представляют собой короткие трубки, куда вставляются провода. Трубки зажимаются специальным инструментом – прессователем;
    • Старая добрая скрутка тоже выдерживает энергоемкие приборы и служит десятилетиями.

    Опрессовка гильзами и скрутка должны тщательно изолироваться специальными термостойкими трубками или изолентой.

    Что и как покупать для монтажа электропроводки

    Теперь, когда вы знаете, какие именно электротехнические устройства и доборы вам потребуются, сколько у вас намечается углов, поворотов, сколько метров электропроводов и кабель каналов потребуется для монтажа, можно идти в магазин. Покупая, возьмите всего с прибавкой.

    • Кабельных коробов и электропроводов возьмите на 4-5 метров больше;
    • Фурнитуру – на 2-3штуки каждой;
    • Розетки и выключатели – на 1-2.

    Наверняка при создании проекта вы что-нибудь упустили, просчитались. Не исключены ошибки и в процессе работы, которые приведут к порче устройства. Наличие лишних деталей избавит вас от ненужного похода в магазин. В магазине проверяйте каждую деталь на целостность, чтобы все элементы были без трещин и вмятин, а крышки на коробах должны держаться

    Это важно. Чувствуете, что крышка плохо защелкивается, или слабо держится на профиле, потребуйте замены

    Важно: выбирая электротехнические устройства и провода, не экономьте. Выбирайте только сертифицированные качественные товары. От этого зависит пожарная безопасность квартиры и безопасность членов семьи. Опытные электрики отдают предпочтение медным проводам. Важно: запрещается соединение алюминиевых и медных проводов вместе в одной скрутке. Во-первых, такое соединение чревато электролизом, во-вторых, у проводов разное линейное расширение при нагревании, которое возможно при прохождении тока более 800вольт. В результате контакты слабнут, что приводит к еще большему нагреву. А это чревато прогоранием изоляции, замыканием и пожаром. При расчете розеток учитывайте количество постоянно работающих электробытовых приборов. Для приборов, потребляющих электроэнергии более 1000 Вт, рекомендуется устанавливать отдельную розетку с отдельным проводом. Для малоточных электроприборов, можно выбрать блок, подсоединяемый одной парой проводов и состоящий из 3-5 розеток. Наряду с фурнитурой необходимо купить и крепежные элементы:

    • Жидкие гвозди, шурупы с пластиковыми дюбелями или без них;
    • Соединители для проводов – клеммные колодки, колпачки, гильзы;
    • Изоляционная лента.

    Монтаж кабельных коробов начинается от распределительного щита (коробки), который размещается, как правило, у входа в дом. Здесь же устанавливается счетчик. Отсюда провода разветвляются и разбегаются по всему дому. Поэтому к распределительному щиту желательно подвести короба большего размера, чем те, которые будут установлены в комнатах. И обязательно в распределительном щите должно быть установлено устройство защитного отключения (УЗО).

    Плинтусные

    Такие виды кабельных каналов позволяют быстро проложить кабель без необходимости нарушения целостности стен или нанесения им повреждений. Преимуществом является не только цветовое разнообразие, благодаря чему можно выбрать конструкцию, в наибольшей степени подходящую под стиль оформления интерьера, но и комплектация вспомогательными приспособлениями.

    Для упрощения крепления вы можете приобрести углы внутреннего и наружного монтажа, разнообразные отводы, заглушки. Часто в комплекте приобретаются коробки монтажного или мультимодульного типа. На них ставят розетки и даже выключатели

    Такое решение дает возможность не акцентировать внимание на разводке, но создает некоторые неудобства пожилым людям при доступе к точкам подключения.

    Продаются белые, серые и черные короба, а также образцы под дерево или металл. Разнообразны также типоразмеры, но эта конструкция стоит недешево.

    Технология монтажа

    Основное преимущество – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.

    Разметка поверхности

    Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня

    Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза

    Монтаж на саморезы

    Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.

    При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).

    Крепление при помощи дюбелей

    Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:

    • В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
    • Затем кабель канал прикладывается к стене по размеченной ранее линии;
    • При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
    • Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
    • После этого остается закрепить профиль при помощи саморезов.

    Клеевой способ

    Еще один вариант, как можно закрепить кабель канал – это использовать для фиксации монтажный клей. Чаще всего для этих целей используется клеящий состав «жидкие гвозди», выпускаемый под торговой маркой Момент. Такой клей выпускается в тубах под монтажный пистолет или в обыкновенных тюбиках для ручного нанесения.

    Клеевой способ монтажа применяется для крепления кабель каналов к гипсокартону, ПВХ облицовке стен (пластиковая вагонка или панели), а также в ванных комнатах на керамическую плитку. Стоит отметить, что для этого метода подходят только пластиковые короба для электропроводки, поскольку их вес минимален. Также желательно, чтобы количество проводов, закладываемых в кабель канал, было минимальным и не создавало значительных нагрузок на конструкцию.

    Технология клеевого метода фиксации заключается в следующем:

    • На заднюю часть профиля наносится клеящий состав. Для обеспечения максимальной площади сцепления клей распределяется волнообразно;
    • Затем кабель канал аккуратно прикладывается к стене по линии разметки и сразу убирается;
    • Через 2–3 минуты, когда клей начал подсыхать, полоса прикладывается заново и сильно прижимается на несколько минут.

    После полного схватывания клеящего состава, в проблемных местах производится дополнительная фиксация. Для крепления используют небольшие саморезы или забивают гвозди.

    В заключение приведем несколько рекомендаций, которые пригоятся при .

    Для облегчения соединения профиля, используйте предлагаемые производителем дополнительные элементы: Т-образные и угловые конструкции, соединители для полос, различные отводы и другие аксессуары.

    Для монтажа розеток и выключателей лучше всего использовать накладные варианты этих изделий или использовать модели коробов со встраиваемыми конструкциями.

    Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

    Монтаж проводки в кабель-канал

    Подключение домашних электроприборов часто связано с переносом розеток или применением многочисленных удлинителей, которые смотрятся совсем не эстетично, путаются под ногами и мешают уборке.

    Изменить схему проводки во время ремонта несложно: достаточно проштробить пазы для укладки проводов. коронкой просверлить отверстия под коробки для выключателей и розеток и подключить их. Метод этот достаточно прост и широко распространён, но у него есть и свои минусы:

    во-первых, это достаточно грязная и пыльная работа,

    во-вторых, нет гарантии, что в любой момент не понадобится подключить потребителя в другом месте или проложить новый кабель.

    А как быть после ремонта? Поэтому я и решил для прокладки в комнате телевизионного кабеля и установки дополнительных розеток применить кабельный канал .

    Он представляет собой пластиковый короб, закрывающийся с наружной стороны крышкой на защёлках. К нему можно подобрать различную фурнитуру, которая позволит проложить канал более-менее эстетично.

    В моём случае кабельный канал был выбран сечением 16×16 мм, что вполне достаточно для размещения нужных проводов и антенного кабеля, тем более что имелись ограничения из-за расстояния между пластиковым порогом на балкон и плинтусом. Можно было использовать для прокладки проводов пазы в плинтусе, но мне этот вариант не понравился, потому что нет фурнитуры для вывода проводов к розеткам.

    Сначала я определился с местами установки дополнительных розеток, выхода телевизионного кабеля, а также с тем, откуда будут запитываться розетки. Подать напряжение на прокладываемый провод в канале я решил от розетки, находящейся за шифоньером, — в процессе эксплуатации она всё равно не будет задействована. Для настольных прикроватных светильников решил установить две розетки — одинарную и двойную.

    Прокладывать кабельный канал решил непосредственно над плинтусом. Сначала просверлил отверстие для телевизионного кабеля из коридора в комнату. Со стороны комнаты вдоль плинтуса расширил отверстие, чтобы можно было уложить телевизионный кабель в канал с большим радиусом. Кабельный канал крепил непосредственно к бетонной стене саморезами с использованием дюбелей.

    Розетки ставил на стену через паронитовую прокладку в целях пожарной безопасности. Для подключения розеток к основному кабель-каналу использовал тройники и отрезки кабельного канала.

    После монтажа кабельного канала уложил в него одножильный медный провод сечением 2,5 мм и антенный кабель.

    Провода прокладывал с запасом для подключения. Затем подключил розетки.

    Осталось подвести провода к питающей розетке. Подключение выполнил с помощью стальных соединительных клемм, рассчитанных на номинальный ток 20 А и предохраняющих соединение от образования гальванической пары алюминий/медь, так как старая проводка была произведена алюминиевым проводом. Все работы я проводил при отключённом вводном автомате.

    Вот так быстро и с небольшими затратами можно изменить схему расположения розеток в комнате после ремонта.

    1 В этой комнате будет устанавливаться кабель-канал.

    2 Расстояние между порогом балкона и плинтусом ограничило размеры кабельного

    3 Пластик хорошо режется ножовкой по металлу.

    4 Для укладки в канал толстого антенного кабеля пришлось расширить отверстие.

    5 Отверстия для крепления кабель-канала к стене сверлил ударной дрелью.

    6 Для пожаробезопасности розетки установлены на паронитовые прокладки.

    7 Для подвода к розетке использовал тройники.

    8 Выход антенного кабеля осуществлялся через тройник.

    9 После прокладки кабелей кабель-канал закрывается крышкой.

    10 Соединение алюминиевых проводов с медными осуществлялось стальными клеммами.

    Новая проводка — готова.

    Основные этапы монтажа электроразводки в каркасном доме

    Этапы электрификации зданий, построенных по канадским технологиям, не зависят от того самостоятельно выполняете вы эти работы или привлекаете наемных специалистов.

    Прежде чем выполнить работы по монтажу электрической проводки в каркасном строении вам необходимо разработать принципиальную схему и монтажный план сети.

    Принципиальная схема необходима для понимания как соединять различные элементы электропроводки: кабели, провода, розетки, выключатели, распредкоробки, осветительные приборы и электрический щиток.

    Монтажный план указывает точную трассировку кабелей и проводов, расположение других элементов сети с привязкой к конструкциям здания. Это основной документ для проведения всех предварительных строительных работ. План вам понадобится и в дальнейшем, особенно если вы решили проложить скрытую проводку. Он дает возможность точно определить где проложены провода и установлены разветвительные коробки, если возникнет необходимость в ремонте или модернизации сети.

    Перед началом монтажных работ необходимо определить тип всех помещений, в которых будет выполнена процедура разводки электрической сети. Тип помещения определяется по влажности, наличии отопления и так далее. Исходя из этих параметров подбираются и приобретаются провода и комплектующие изделия. Последовательность действий при монтаже электропроводки в каркасном доме будет следующей.

    1. На первом этапе выполняется разметка согласно монтажному плану. Отмечаются места, где будут расположены элементы сети и кабельная трасса. Закупаются необходимые материалы и комплектующие изделия.
    2. Далее выполняется монтаж всех  элементов сети: защитных оболочек, несущих конструкций, разветкоробок, электрощита, осветительных систем, розеток и выключателей.
    3. На следующем этапе разделываются кабеля и провода. Они устанавливаются по месту в защитные оболочки или на несущие элементы, в зависимости от выбранного вида проводки.
    4. В заключение все разрозненные части разводки соединяются в одну общую систему, согласно принципиальной схеме. Проводиться контроль работоспособности и целостности изоляции.

    Как уже говорилось выше, все распредкоробки, элементы включения/выключения и подключения бытовой техники монтируются исключительно в металлические коробки или на огнеупорные прокладки. Изоляция кабельных изделий должна быть как минимум двухслойной, а лучше трехслойной. Самой популярной продукцией для монтажа электрики в домах, построенных по каркасной технологии, являются кабели ВВГ и NYM.

    Что такое открытая электропроводка

    Проводку укладывают поверх декоративной отделки потолков, стен жилых, хозяйственных помещений, бань, дачных домиков. Для большого количества проводов используют пропускные каналы:

    • трубы,
    • короба;
    • кабель-каналы.

    Открытая проводка в подсобном помещении

    Одиночные жилы, если этого требует дизайн, прокладывают методом свободного подвеса.

    Монтаж открытой проводки производят трех- и пятижильными проводами, стойкими к механическим изгибам

    Для отводов, соединений монтируют распредкоробки. Изоляцию зачищают пассатижами, для пайки используют припои ПОС-61, ПОС-40, флюс ЛТИ-120.

    Установка ввг. Все о монтаже электропроводки. Крепление кабелей к потолку

    Прокладка кабеля, цена которой ниже среднерыночной по Москве – одна из профильных услуг электромонтажной организации «ЭлектроДока». Если вас интересует прокладка кабеля, цена за метр или консультация по вопросам монтажа силового кабеля – проконсультируйтесь со специалистами нашей компании, и вы убедитесь, что именно в «ЭлектроДока» вам готовы предложить оптимальное соотношение цены и качества, а также самые сжатые сроки выполнения работ.

    Монтаж кабеля: цена, перечень услуг.
    1. ЭЛЕКТРОПРОВОДКА, КАБЕЛЬКАНАЛЫ
    1.1 Укладка кабеля или провода в коробе (кабель-канале) до 4 мм кв. м.п. 50
    1.2 Укладка кабеля или провода в коробе (кабель-канале) от 6 мм кв. м.п. 60
    1.3 Монтаж электропроводки в штробе до 4 мм кв. м.п. 50
    1.4 Монтаж электропроводки в штробе от 6 мм кв. м.п. 70
    1.5 Монтаж кабеля или провода по потолку м.п. 80
    1.6 Монтаж кабеля или провода в гофротрубе по потолку м.п. 120
    1.7 Затяжка кабеля в гофротрубу м.п. 40
    1.8 Затяжка кабеля в металлорукав м.п. 60
    1.9 Кабельканал шириной до 25 мм по ГКЛ (гипсокартон), дерево м.п. 120
    1.10 Кабельканал шириной до 25 мм по кирпичу м.п. 140
    1.11 Кабельканал шириной до 25 мм по бетону м.п. 170
    1.12 Кабельканал шириной свыше 25 мм по ГКЛ (гипсокартон), дерево м.п. 150
    1.13 Кабельканал шириной свыше 25 мм по кирпичу м.п. 180
    1.14 Кабельканал шириной свыше 25 мм по бетону м.п. 210
    2. ШТРОБЛЕНИЕ
    2.1 Штроба размером 20х20 мм в ГКЛ (гипсокартон) м.п. 150
    2.2 Штроба размером 20х20 мм в кирпиче м.п. 200
    2.3 Штроба размером 20х20 мм в бетоне м.п. 370
    2.4 Штроба размером 40х40 мм в ГКЛ (гипсокартон) м.п. 160
    2.5 Штроба размером 40х40 мм в кирпиче м.п. 330
    2.6 Штроба размером 40х40 мм в бетоне м.п. 580
    2.7 Штроба размером 70х70 мм в ГКЛ (гипсокартон) м.п. 180
    2.8 Штроба размером 70х70 мм в кирпиче м.п. 440
    2.9 Штроба размером 70х70 мм в бетоне м.п. 800
    2.10 Штроба размером 100х100 мм в ГКЛ (гипсокартон) м.п. 250
    2.11 Штроба размером 100х100 мм в кирпиче м.п. 700
    2.12 Штроба размером 100х100 мм в бетоне м.п. 1200

    При прокладке кабеля расценки зависят от способа монтажа (скрытый или наружный). Однако независимо от того, каким именно способом будет осуществляться прокладка кабеля, стоимость за метр в нашей компании – минимальна. Электротехнические работы выполняются с соблюдением всех правил электромонтажа и с гарантией высокого эстетического качества.

    Мы предлагаем клиентам следующие виды услуг:

    • Наружная прокладка кабеля в Москве. Проводка крепится при помощи скоб и скреп. Преимущество данного метода — простота ремонта проводки в случае возникновения аварийной ситуации. Недостаток – низкий эстетический эффект (кабель можно спрятать под плинтусом, наличниками или багетом, однако в некоторых местах он все же будет проходить по стенам).
    • Скрытый монтаж кабеля. Кабель в данном случае прокладывается в специально оборудованной вырубке в стене (штробе). Преимущества метода – безопасность (не стоит опасаться, что до кабеля дотянутся ребенок или домашнее животное) и высокий эстетический эффект. Недостаток — стоимость монтажа кабеля скрытым способом выше, нежели при прокладке его поверх стен. Кроме того, при проведении ремонта в квартире или доме скрытый в стене кабель можно случайно повредить: прежде чем сверлить стены, нужно посмотреть на схему электропроводки.
    • Монтаж кабеля в кабельканале. Монтаж кабель канала, цена на который указана в нашем прайс-листе, чаще всего используется при электрификации офисных помещений и загородных домов. Мастер подберет подходящий размер кабельканала, установит все необходимые элементы – заглушки, тройники и т.д. Преимущество данного метода заключается в удобстве доступа к проводке. Недостаток – не слишком хороший эстетический эффект (что, в принципе, вполне уместно в офисах).
    • Подземная прокладка кабеля. Такой вид прокладки силового кабеля, цена на который указана в прайс-листе, требует высокой квалификации мастеров и затрат средств на ведение земляных работ. Монтаж силового кабеля осуществляется на основании проекта либо вручную, либо при помощи плужного кабелеукладчика. От того, какой вариант выбран, будет зависеть стоимость прокладки кабеля в траншее за метр.
    • Монтаж воздушной линии. Осуществляется либо на фарфоровых изоляторах, либо при помощи растяжки (оптимальный вид монтажа помогут выбрать электрики после осмотра объекта).
    Кроме того, при монтаже кабеля мы предоставляем дополнительные услуги:
    • Составление проекта и помощь при согласовании его в Энергонадзоре: это условие является обязательным при первичной прокладке кабеля.
    • Выполнение расчета потребляемой электрифицируемым объектом мощности.
    • Подбор нужного вида кабелей (обратите внимание: особые виды кабелей потребуются при использовании наружной и подземной схем их прокладки).
    В своей работе дипломированные специалисты «ЭлектроДока» применяют современные электротехническое оборудование, расходные материалы и инструмент. Все сотрудники компании имеют стаж работы в отрасли, превышающий 5 лет, и действующую группу допуска по электробезопасности. Все виды работ по проектированию электроснабжения лицензированы.

    Уличный кабель может быть проведён двумя способами. Сегодня мы подробно поговорим о каждом из них. Также будут выявлены основные особенности различных видов кабелей. В конце статьи вы сможете узнать, какой из них лучше всего подходит в том или ином случае.

    Выбор и способы монтажа силового кабеля

    Кабель для уличной прокладки может быть установлен двумя разными способами:

    Также можно использовать кабели, у которых в конструкции уже предусмотрен несущий трос (например, ).

    Но самым оптимальным вариантом подключения загородного дома на сегодняшний день является изолированный самонесущий провод СИП. Например, в и , нулевая жила выполняет несущую функцию, а в и — скрученные жилы представляют собой несущую конструкцию.

    Подземным. Здесь выбирается кабель для уличной проводки, рассчитанный на работу под землей. С этой целью можно приобрести или . Данные кабели можно без использования дополнительной защиты укладывать в землю, так как они имеют броню из оцинкованных лент. Если же необходимо проложить кабель в местах, где возможно проседание грунта, то нужно использовать кабели с проволочной броней, например или .

    Если выбрать другой тип (например, ВВГ или ), то он должен прокладываться в защитной металлической трубе или коробе.

    Выбор и способы монтажа информационных кабелей UTP и FTP

    Уличный кабель — витая пара, имеющая общий экран из фольги и медный проводник для отвода наведённых токов. Он, как правило, используется для внешней прокладки, в то время как уличный кабель является неэкранированной витой парой. В принципе, как первый, так и второй может прокладываться на улице, если оболочка кабеля выполнена из светостабилизированного полиэтилена, например или . В остальных случаях необходимо обеспечивать защиту кабеля от воздействия солнечного света и ветровых нагрузок. С этой целью его можно спрятать в гофрированную трубу. Монтаж обоих типов кабелей осуществляется по той же технологии, что и силовой кабель. Однако необходимо помнить, что уличный кабель витая пара должен прокладываться отдельно от силовых линий.

    Как проложить коммуникации под землей?

    Сначала необходимо выбрать и разметить участок земли, где будут устанавливаться опоры и прокладываться кабель. Необходимо, чтобы от ближайших больших деревьев соблюдалась дистанция в 1 метр. Также в процессе прокладки нужно избегать его пересечения с иными кабелями и прочими местами повышенной нагрузки на грунт.

    Затем нужно раскопать траншею как показано на рисунке. Её глубина должна быть не меньше 70 см, с учётом подушки — около 80 см. Траншею необходимо очистить от твёрдых предметов, способных повредить оболочку кабеля.

    Прокладка кабеля производится на предварительно подготовленную песчаную подушку слоем не менее 5 см, в идеале — около 10 см.

    Кабель для уличной прокладки перед укладкой в траншею должен быть проверен на целостность с помощью мегомметра или цифрового тестера — «цешки».

    Кабель для улицы необходимо прокладывать «змейкой», чтобы не было натягов.

    После чего необходимо выполнить следующие условия: кабель засыпать песком (толщина слоя — 10 см), грунтом (15-сантиметровый слой), утрамбовать данное место ногами, проложить сигнальную ленту (при проведении земляных работ не повредить кабель!), так чтобы её середина располагалась над кабелем.

    Далее полностью засыпать траншею, сделав небольшую горку. Грунт должен с течением времени осесть. И в заключении ещё раз отмерьте сопротивление изоляции кабеля, чтобы удостовериться, что во время прокладки кабель не был повреждён.

    Как проложить коммуникации по воздуху?

    Если кабель не имеет в свой конструкции какого-либо несущего элемента, то при прокладке по воздуху рекомендуется использовать стальной оцинкованный трос. Если длина прокладываемого кабеля не превышает 80 метров, то сечение троса должно быть от 1 до 1,5 мм 2 .

    Прокладка кабеля по воздуху производится с его непосредственным креплением по всей длине к тросу за счёт капроновых стяжек через каждые 50 см. Кабель не нужно натягивать до упора. Лучше крепить его к тросу с небольшим провисанием.

    Естественно, кабель, имеющий встроенный трос, прокладывать через воздух гораздо быстрее и проще.

    Какой из способов и кабелей лучше?

    Воздушный способ прокладки электрических коммуникаций целесообразнее, если нужно провести уличный кабель длиной в несколько метров. Это будет гораздо быстрее, но менее эстетично и надёжно. Подземный — более качественный и долговечный. К этому способу лучше прибегать, когда от столба до дома довольно значительное расстояние. Также он больше подходит для организации полноценной системы наружного освещения.

    Для воздушного способа лучше использовать кабели со встроенным тросом.

    Под землёй целесообразнее прокладывать бронированный кабель ВБбШв, но можно ограничиться и ВВГ. Здесь окончательный выбор делает заказчик в зависимости от своих финансовых возможностей.

    При устройстве или ремонте проводки приходится монтировать провода и кабели. Также при необходимости установки новой мощной бытовой техники приходится иногда тянуть отдельную линию от . В любом случае приходится каким-то образом монтировать провода на стены или потолок. Каким может быть крепление кабеля для каждого их этих случаев и будем дальше разбираться.

    Общие правила

    При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

    В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

    Способы крепления к разным поверхностям

    Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:


    Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

    К бетонному столбу

    К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

    Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

    В металлической трубе

    Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

    Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

    К тросу

    Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

    Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

    Крепеж для кабеля и проводов: виды и разновидности

    При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев. Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов. Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

    Клипсы для крепления кабеля

    При помощи клипс можно закрепить кабель на стене, потолке, на полу. Просто придется подобрать правильную конструкцию, а их немало. Крепление кабеля клипсами очень популярный метод — может получиться очень аккуратно и почти незаметно. Это если предполагается открытая прокладка проводки.

    Клипсы для монтажа кабеля есть металлические и пластиковые, причем разной формы. Самые простые имеют вид дужки, у которой с одной и с другой стороны есть отверстия под саморезы или дюбеля. Всем они хороши, но для установки требуется просверлить два отверстия, а это занимает много времени.

    Есть вариант, который позволяет выдержать противопожарный зазор при монтаже силового кабеля на сгораемые поверхности (на фото слева). Этот крепеж фиксируется одним саморезом к поверхности. Он хорош тем, что при необходимости в тот же крепеж можно добавить нити. Для этого не придется его снимать, надо будет открутить винты, удерживающие верхнюю часть клипсы.

    Третий вариант — своеобразная петля из полосы металла. Чтобы установить ее сначала надо завести внутрь кабели, потом совместить отверстия и закрепить на поверхности.

    Все эти клипсы можно использовать как на стене, так и на потолке. Но при прокладке большого количества нитей на потолке они неудобны — слишком много требуется отверстий для монтажа. Их изготавливают из металла, часть затем окрашивают — чтобы при наружной прокладке крепеж меньше выделялся.

    Пластиковые клипсы используют в основном для крепления кабелей в гофрированных шлангах. Есть они разных размеров под различные диаметры гофры. Могут устанавливаться как единично, так и собираться в линейки — для более аккуратного монтажа больших пучков проводки. Этот тип клипс применяют в основном для скрытой прокладки, но если гофра проложена снаружи, то удобнее ее фиксировать с их помощью.

    Дюбель-клипса

    Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка. Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.

    Устанавливается они просто: сверлится отверстие подходящего диаметра, в клипсу заводится проводник, концы заправляются в отверстие и с усилием туда вставляются. Действительно неплохой вариант — быстро монтируется, вы глядит аккуратно. Используется в основном для открытой прокладки проводки.

    Дюбель-стяжка

    Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого так и для скрытого монтажа.

    Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям

    Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.

    Кабельные стяжки с площадкой под дюбель (КСП)

    Еще один вариант для быстрого монтажа. Состоит из дюбеля с резьбой и площадкой с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, на него накручивается площадка со стяжкой. К готовой трассе крепятся провода.

    КСП — кабельная стяжка с монтажной площадкой под дюбель

    Материал — негорючий пластификат, цвет — серый, температура использования — от -45°C до +85°C. Можно крепить на бетонные, кирпичные и деревянные поверхности.

    Клипсы (скобы) с гвоздем

    Отличный вариант для крепления кабеля к плотным поверхностям — древесине и ее производным, штукатурке. Сбоку пластиковой скобы имеется отверстие, в которое вставляется гвоздик. По форме скобы есть круглые прямоугольные — под разной формы проводники.

    Крепление кабеля такими скобами быстрое и не бросается в глаза. Чаще всего тоже крепят небольших размеров провода — телевизионные, телефонные, для интернета.

    U-образные скобы из степлера

    Даже самые маленькие скобы и клипсы все-равно довольно заметны. Есть способ сделать крепеж практически невидимым, во всяком случае в некоторых случаях. При наличии к деревянным поверхностям или штукатурке провода и телефонные кабели можно крепить специальными скобами. Они имеют длинные ножки и скругленную спинку. Есть специальные скобы для степлера, предназначенные для монтажа кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют передавить провод, что случается при работе с обычными скобами, если выставлена слишком большое усилие на спусковом механизме.

    Хорош способ высокой скоростью — всего одно нажатие на рычаг степлера и скоба уже установлена. За час можно зафиксировать приличный метраж. Еще один положительный момент — крепеж малозаметен, при демонтаже в древесине остаются очень небольшие отверстия, которые тоже практически невидны. Со штукатуркой и ДСП, ОСП несколько сложнее — повреждения могут оказаться больше, тем не менее, они все равно менее заметны чем от гвоздей, даже самых маленьких.

    Недостаток крепления кабелей степлером — значительные ограничения по размерам. Подобные скобы большими не бывают. Максимальный размер по ширине скобы — 12,5 мм, да и то не во всех видах. Этого более чем достаточно для монтажа телефонной «лапши», интернет-кабеля или других подобных проводников, но уже или NYM таким способом закрепить получается далеко не всегда. К тому же у этих кабелей изоляция более жесткая, что требует более частой установки скоб.

    Крепеж для упорядочения пучка проводников

    Не всегда провода необходимо закреплять стационарно. В некоторых случаях просто надо пучки упорядочить — чтобы они не путались. Например, обычно к рабочему столу подходит немалое количество проводов. Фиксировать их жестко ни к чему — через некоторое время могут потребоваться переделки, а от вбитых гвоздей остаются дырки, которые на столе уже ничем не замаскируешь. Вот для этих целей есть различные приспособления. Их чаще называют держателями проводов или кабеля.

    Например, те же скобы, но другого строения. Справа на фото выше вы видите кабельную клипсу, к тыльной стороне которой прикреплена двусторонняя липкая лента. Для крепления на мебель или пластиковые панели это очень удобно — клей потом можно отмыть, а поверхность остается неповрежденной. По центру — второй вариант с той же идеей, а слева так называемая монтажная площадка для крепления кабельных стяжек. Сначала к поверхности крепятся эти площадки — у них на тыльной стороне тоже есть липучка. Затем пучок проводов крепится к отверстиям обычной пластиковой стяжкой. Не столь удобно и аккуратно (хвосты стяжек будут торчать), но тоже может использоваться.

    Пластиковые держатели для кабелей на столе

    Еще несколько вариантов для крепления жгута электрических проводов вы видите на фото выше. Суть одна, методика разная.

    Кабельные лотки — для скрытой прокладки больших пучков

    При устройстве приходится прокладывать большое количество проводов, причем фиксировать их приходится к потолочному перекрытию. Если речь идет о квартирах, то перекрытия чаще всего — бетонная плита. Сверлить в ней массу дырок тяжело и долго, крепить по одиночке или небольшими группами провода не намного легче. Вот для таких случаев используют подвесные кабельные лотки. Делают их обычно из оцинкованной проволоки или перфорированного металла.

    Есть они разных размеров, есть несколько разных типов крепления — на шпильки, прикрепленные к потолку, на подвесы «Т» или «Г»-образной формы.

    Порядок монтажа такой: сначала собирается и монтируется на потолке конструкция, потом в нее закидываются кабели. При желании их можно закрепить стяжками к решеткам, но обычно в этом нет необходимости.

    Кроме того есть металлические лотки из перфорированного и неперфорированного металла. Последние необходимы при прокладке кабелей внутри горючих стен — например.

    Такие же лотки можно использовать при укладке кабелей в подпольном пространстве. Но тогда можно применять перфорированный вариант. Он тоже замечательно защитит от грызунов и случайного повреждения.

    Самодельные приспособления для крепления кабеля

    Многие фабричные приспособления имеют относительно невысокую цену, но когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги, если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля:


    Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

    Крепеж для скрытой прокладки

    Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен. Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это могут быть:


    Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич. Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

    Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку. Сточки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку не разбивая стены практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

    Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

    Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки. При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

    Крепеж для открытой прокладки кабеля

    При наружной прокладке кабеля насчет внешнего вида к крепежу предъявляются более жесткие требования. Так как все на виду необходимо подбирать наиболее незаметные варианты или наоборот, наиболее декоративные например ретро-проводка. Это обширная тема и подробно описана она . Другие варианты:


    Выбор есть, но все способы неидеальны, потому каждый решает для себя сам как и чем ему крепить кабель.

    Крепление кабелей к потолку

    Крепить кабели к потолку возникает необходимость в основном при устройстве или и гипсокартона. В случае с гипсокртоном все несколько проще: есть система подвесов, к которым можно пластиковыми стяжками закрепить жгуты проводов. В других случаях все несколько сложнее: приходится сверлить большое количество отверстий под крепеж, ведь используют все те же клипсы и скобы, а под каждую нужно установить дюбель (если потолок из бетонной плиты).

    Ускорить монтаж можно несколькими способами:

    • Используя кабельные лотки (описаны выше).
    • Прикрепив к потолку некоторое количество линий, подвешивать к ним небольшие жгуты проводов при помощи пластиковых стяжек.
    • Использовать для крепления длинную перфорированную полосу металла.

    Структура кабеля ВВГ

    Кабель ВВГ состоит двух, трех или четырех жил , так же бывает с наличием заземляющие и нулевой жилы. Для удобства подключения жилы кабеля ввг окрашены в различные цвета. Следует знать, что СИНИЙ или ГОЛУБОЙ цвет означает, что жила является нулевой, а ЖЕЛТО-ЗЕЛЕНАЯ жила означает заземление. При укладке проводки следует учитывать это!

    Технические характеристики кабеля ВВГ

    • Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69
    • Диапазон температур эксплуатации: от -50°С до +50°С
    • Относительная влажность воздуха при температуре до +35°С: до 98%
    • Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С

    Минимальный радиус изгиба при прокладке кабелей одножильных марки ВВГ — 10 наружных диаметров, кабелей одножильных марки ВВГнг — 15 наружных диаметров, кабелей многожильных — 7.5 наружных диаметров.

    Номинальная частота кабеля силового ВВГ: 50 Гц Испытательное переменное напряжение частотой 50 Гц:

    • на напряжение 0,66 кВ — 3 кВ
    • на напряжение 1 кВ — 3.5 кВ

    Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С Строительная длина кабелей для сечений основных жил:

    ВВГ — кабель силовой с медными жилами в пластмассовой изоляции и оболочке соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.

    Описание кабеля ВВГ

    Кабель ВВГ является первым поколением силовых кабелей в ПВХ изоляции и оболочке, разработан он был для стационарного монтажа в электрические сети с переменным напряжением до 1000 Вольт и частотой до 50 Герц. Кабель ВВГ завоевал всеобщую популярность благодаря дешевизне и оптимальным характеристикам, он не был таким пожароопасным как кабель с бумажной пропитанной изоляцией и был более долговечным в отличии от кабелей с резиновой изоляцией, был устойчив к влажности в отличии от кабелей с ХБ изоляцией, но прогресс не стоит на месте и на его смену пришел кабель ВВГнг который являясь аналогом ВВГ показывал более выдающиеся характеристики в плане пожаробезопасности.

    В настоящее время силовой кабель ВВГ является устаревшей позицией ввиду своей пожароопасности, повсеместно его меняют на ВВГнг.

    Характеристики кабеля ВВГ

    Эксплуатируют кабель ВВГ при температурах от -50 до +50 градусов Цельсия.

    Оптимальная влажность при эксплуатации кабелей ВВГ до 98%, при более высокой влажности рекомендовано применять тропическое исполнение кабеля которое устойчиво к воздействию плесени.

    Монтаж кабелей ВВГ производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный прогрев кабеля для предотвращения повреждения застывшей оболочки.

    Кабель ВВГ не распространяет горение при одиночной прокладке, при групповом монтаже требуется дополнительные меры пожаробезопасности.

    Допустимая рабочая температура нагрева жил кабеля ВВГ 70 градусов.

    Максимальная температура нагрева жил при коротком замыкании, не более 160 градусов, при более высокой температуре существует риск оплавления изоляции.

    Предельно допустимая температура нагрева жил кабеля ВВГ при условии невозгорания: 350 градусов.

    Срок службы кабеля ВВГ не менее 30 лет с даты изготовления.

    Расшифровка маркировки ВВГ

    В — изоляция из ПВХ пластиката.

    В — оболочка из ПВХ пластиката.

    Г — не имеет брони.

    Конструкция кабеля ВВГ

    1) Жила — медная первого или второго класса по ГОСТ 22483.

    2) Изоляция — из поливинилхлоридного пластиката.

    3) Оболочка — из поливинилхлоридного пластиката.

    Применение кабеля ВВГ

    Силовой медный кабель ВВГ применяют для стационарной установки в электрических сетях с напряжением до 1000 Вольт и частотой 50 Герц. Кабелем ВВГ монтируют электрическую проводку без ограничения разности уровней по трассе, при прокладке на открытом воздухе требуется дополнительная защита от попадания прямых солнечных лучей (ПНД труба, кабельный лоток и др), так как ультрафиолет значительно сокращает срок службы кабеля ВВГ, при прокладке в земле требуются дополнительные меры защиты от механических повреждений оболочки. В зданиях и сооружениях прокладывать ВВГ запрещено по новым требованиям пожарной безопасности.

    Кабель ВВГ технические характеристики которого позволяют прокладывать его как на открытом воздухе, так и в помещениях влажного (до 98 процентов влажности) и сухого типа, стал сегодня популярным решением. Применение этого типа кабеля достаточно широкое.

    Способы прокладки кабеля

    Открытый способ прокладки кабеля ВВГ. Согласно техническим характеристикам этого кабеля открытая его прокладка допускается по сооружениям и поверхностям из трудногорючих или негорючих материалов, таких как бетон, оштукатуренная поверхность, кирпич, гипс и т.п.

    Открытая прокладка кабеля ВВГ не исключается и по подвесным сооружениям, например, трос и т.п. При этом такие сооружения должны обеспечивать надежную прокладку. В случае прокладки кабеля по подвесным сооружениям нужно исключить возможность механического действия на кабель (растяжение или провисание).

    Требуется установить дополнительную защиту, если существует угроза повреждения кабельного изделия механическим способом. При прокладке кабеля открытым способом по деревянным сгораемым поверхностям должна быть использована дополнительная защита. Монтаж в таком случае должен выполняться с применением трубы, металлорукава, гофрорукава, кабель канала и других видов защиты.

    Скрытый способ прокладки кабеля ВВГ. Этот способ прокладки кабеля является самым распространенным в жилых помещениях. Прокладка кабеля осуществляется в пустотах, под штукатуркой, в проделанных бороздах и т.п.

    Механическое повреждение в таком способе прокладки маловероятно, поэтому дополнительная защита не требуется. Исключением являются пустоты стен в домах из дерева.

    Здесь допускается выполнить скрытую прокладку кабеля в трубах или в других негорючих материалах. Существуют нормативные документы для скрытых электропроводок, в которых определяется правильность монтажа кабеля ВВГнг скрытым способом.

    Прокладка кабеля ВВГ в земле . Как правило, не допускается прокладывать под землей кабель этой марки без специальных средств защиты. Это объясняется тем, что естественной защиты, которая убережет кабель от механического воздействия, в нем нет.

    Осуществлять монтаж кабеля ВВГ под землей необходимо в герметичных коробках по кабельным конструкциям и эстакадам. Может быть применена дополнительная защита, такая как тоннели, трубы и т.п.

    Варианты исполнения кабеля ВВГ

    Сегодня в магазине вы найдете большой ассортимент проводов и кабелей. Покупатель имеет возможность купить кабельно-проводниковую продукцию , имеющую различное конструктивное исполнение жил и разное изоляционное покрытие.

    Характеристики того или иного изделия можно определить по специальной маркировке, которую имеют, как правило, все кабели и проводники. Ниже мы приведем расшифровку самых распространенных марок кабельно-проводниковых изделий.

    Рассмотрим, чем разновидности отличаются от базового варианта. Электрикам-новичкам очень часто непонятно, чем отличается кабель ВВГнг от традиционного варианта ВВГ, а также от ВВГнг-LS:

    1) — ВВГ имеет обычную ПВХ изоляцию, не обладает никакими самозатухающими и огнезащитными свойствами;

    2) — ВВГнг в изолирующем слое этого кабеля содержатся галогеновые химические элементы, которые препятствуют процессу горения;

    3) — ВВГнг-ls при возгорании оболочки токоведущих жил этого кабеля практически не выделяется газ и дым благодаря тому, что при создании этой оболочки применяется безгалогеновый поливинилхлорид.

    Кабель ВВГ 2*1.5, ВВГ 2*10, ВВГ 2*16, ВВГ 2*2.5, ВВГ 2*4, ВВГ 2*6, ВВГ 3*1.5, ВВГ 3*10, ВВГ 3*16, ВВГ 3*2,5, ВВГ 3*4, ВВГ 3*6, ВВГ 4*1,5, ВВГ 4*10, ВВГ 4*120, ВВГ 4*150, ВВГ 4*16, ВВГ 4*185, ВВГ 4*2,5, ВВГ 4*240, ВВГ 4*25, ВВГ 4*35, ВВГ 4*4, ВВГ 4*50, ВВГ 4*6, ВВГ 4*70, ВВГ 4*95, ВВГ 5*1,5, ВВГ 5*10, ВВГ 5*120, ВВГ 5*150, ВВГ 5*16, ВВГ 5*185, ВВГ 5*2,5, ВВГ 5*25, ВВГ 5*35, ВВГ 5*4, ВВГ 5*50, ВВГ 5*6, ВВГ 5*70 ВВГ 5*95 предназначен для распределения и передачи электроэнергии, на такой же класс напряжения. Но есть некоторые отличия. Кабель ВВГнг-ls имеет технические характеристики позволяющие использовать его в тех местах, где особенно велика вероятность возгорания. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke).

    4) — ВВГнг-frls аналогичная модель но в добавок к вышесказанному является еще и огнестойким (об этом говорят две буквы в маркировке — Fire Resistance Low Smoke ). При возгорании этого вида кабеля выделение дыма и газа пониженное. При групповой прокладке горение не распространяется.

    При изготовлении огнестойкого кабеля ВВГнг-frls используются безгалогеновые материалы, что отличает это изделие от других марок. Безгалогеновая пластмасса обеспечивает высокий уровень изоляции и выделяет нормированное количество дыма. Пожаробезопасность — это основная особенность данного вида кабеля.

    Что означает ВВГ расшифровка по буквам

    В инструкциях по электромонтажным работам негорючий кабель ВВГнг можно увидеть чаще всего. В соотношении цена/качество — это оптимальный вариант. Этот проводник действительно довольно универсален, так как его можно применять в легковоспламеняющихся постройках и в сооружениях с повышенной влажностью. Ниже будут приведены технические характеристики этого изделия, а также его назначение, недостатки и достоинства.

    Что же может сказать маркировка? Для начала посмотрим, какие бывают маркировки проводника. Зная расшифровку каждой буквы в маркировке, можно легко определить, какими свойствами обладает кабель.

    Перечислим основные признаки, по которым можно разделить проводники.

    1. Материал, используемый для изготовления токопроводящей жилы:

    • — буква А, если это алюминий;
    • — без обозначения, если это медь.

    2. Материал, из которого выполнена изоляция токопроводящих жил:

    • — буква П — полимерная изоляция;
    • — буквы Пв — полиэтилен;
    • — буква В — поливинилхлорид.

    3. Броня кабеля:

    • — буква Г — брони нет, кабель голый;
    • — бронированный (Б).

    4. Оболочка, наружная изоляция:

    • — буква В — поливинилхлорид;
    • — буквы Шв — имеет защитный шланг;
    • — буквы Шп — имеет защитный шланг из полиэтилена;
    • — буква П — полимерная наружная оболочка.

    5. По пожарной безопасности:

    • — если нет обозначения, то при одиночной прокладке кабель не распространяет горение;
    • — если обозначение нг, то при групповой прокладке кабель не распространяет горение;
    • — если обозначение нг-ls, дымо- и газовыделение пониженное, при групповой прокладке кабель не распространяет горение;
    • — если обозначение нг-hf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества;
    • — если обозначение нг-frls, при групповой прокладке не распространяет горение, выделение газа и дыма пониженное;
    • — если обозначение нг-frhf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества.

    Исходя из вышеописанного, мы можем следующим образом расшифровать ВВГнг аббревиатуру: изоляция токопроводящих жил изготовлена из поливинилхлорида (В), изоляция наружной оболочки также из поливинилхлорида (В), специальный защитный слой, броня отсутствует (Г).

    На языке электромотнеров ВВГ расшифровка звучит примерно так: В — винил, В- винил, Г — голый. Кроме того, буквы нг означают, что при групповой прокладке этот кабель не поддерживает горение. Это очень важный параметр, если требуется проложить кабель в местах с достаточно высокой вероятностью возгорания. На первом месте стоит безопасность. Так как в описанной маркировке нет буквы А, кабель состоит из медных токопроводящих жил.

    Кабельная продукция. В наличии силовой медный и алюминиевый кабель и провод… У нас Вы можете подобрать сопутствующий товар: кабель -канал,гофро-трубы, хомуты, муфты.

    Кабельная компания «Многокабеля» предлагает широкий ассортимент из наличия с возможностью доставки по всей России:

    Купить кабель Поволжье, Республика Мордовия, Саранск, Самара, Набережные Челны, Уфа, Оренбург, Саратов, Энгельс

    Купить кабель с учетом доставки: Самара, Тольятти, Похвистнево, Отрадный, Безенчук, Пестравка

    Купить кабель с учетом доставки: Самара, Новокуйбышевск, Сызрань, Елховка, Ульяновск, Димитровград

    Кабель с учетом доставки: Республика Татарстан, Альметевск, Апастово, Бавлы, Бугульма, Казань, Нурлат.

    Кабель с учетом доставки: Республика Башкирия, Уфа, Стерлитамак, Салават, Нефтекамск, Туймазы, Белебей, Давлеканово

    Кабель с доставкой: Ставропольский край, Ставрополь , Александровское, Арзгир, Благодарный,Буденновск, Георгиевск, Грачевка, Дивное , Ессентуки, Железноводск , Зеленокумск, Изобильный ,

    Кабель в наличии с доставкой: Краснодарский край, Краснодар , Абинск, Адлер, Анапа , Апшеронск, Армавир , Аше, Белая Глина, Белореченск , Брюховецкая, Вардане, Выселки, Геленджик , Горячий Ключ, Гулькевичи, Динская, Ейск , Кавказская, Калининская, Каневская, Кореновск , Красноармейская, Кропоткин , Крыловская, Крымск, Кудепста, Курганинск ,

    Астраханская область, Астрахань , Енотаевка, Камызяк, Началово, Ахтубинск-1, Знаменск, Лиман, Харабали, Володарский, Икряное, Нариманов, Черный Яр

    Волгоградская область, Волгоград , Волжский, Дубовка, Жирновск, Калач-на-Дону, Камышин, Котельниково, Котово, Краснослободск, Ленинск, Михайловка, Николаевск, Новоаннинский, Палласовка, Петров Вал, Серафимович, Суровикино, Урюпинск, Фролово

    Воронежская область, Воронеж , Бобров, Богучар, Борисоглебск, Бутурлиновка, Верхний Мамон, Верхняя Хава, Воробьевка, Грибановский, Калач, Каменка, Кантемировка, Каширское, Лиски , Нижнедевицк, Новая Усмань, Нововоронеж, Новохоперск, Ольховатка, Острогожск, Павловск, Панино , Петропавловка, Поворино, Подгоренский, Рамонь , Репьевка, Россошь , Семилуки, Таловая, Терновка, Хохольский, Эртиль

    Ростовская область, Ростов-на-Дону , Азов, Аксай , Багаевский, Батайск , Белая Калитва, Боковская, Большая Мартыновка, Веселый, Вешенская, Волгодонск, Гуково, Донецк, Дубовское, Егорлыкская, Заветное, Зерноград, Зимовники, Кагальницкая, Каменоломни, Каменск-Шахтинский , Кашары, Константиновск, Красный Сулин, Куйбышево, Мартыновка, Матвеев Курган, Миллерово , Милютинская, Морозовск,Новочеркасск , Новошахтинск, Обливская, Орловский, Песчанокопск, Покровское,Пролетарск , Ремонтное, Родионово-Несветайская, Романовская, Сальск , Семикаракорск,Таганрог , Тарасовский, Тацинский, Усть-Донецкий, Целина, Цимлянск, Чалтырь, Чертково,Шахты

    Республика Крым, Симферополь , Алупка, Алушта , Армянск, Бахчисарай, Белогорск, Джанкой, Евпатория, Инкерман, Керчь , Коктебель, Красноперекопск, Саки, Севастополь,Крым, Судак, Феодосия, Форос, Щёлкино, Ялта

    Как отремонтировать соединения проводов потолочного вентилятора

    Неисправный потолочный вентилятор может быть вызван проблемой с проводом потолочного вентилятора . Если есть проблема, лучше посмотреть, сможете ли вы ее исправить, чем идти и тратить деньги на нового вентилятора.

    Шаг 1. Это провод?

    Первым делом необходимо установить, действительно ли проблема в проводе потолочного вентилятора? Чтобы выяснить это, начните с проверки предохранителя или автоматического выключателя. Если сработал прерыватель или перегорел предохранитель, замените потолочный вентилятор и попробуйте снова.Если он по-прежнему не работает, при отключенном выключателе снимите крышку с переключателя и снимите винты, которыми он крепится. Таким образом, вы можете вытащить выключатель и проверить, что провода полностью подключены к клемме или что в проводе нет обрывов.

    Шаг 2 — Удаление вентилятора

    Чтобы получить доступ к проводу потолочного вентилятора, необходимо снять вентилятор с потолка. Убедитесь, что питание потолочного вентилятора выключено. Зафиксируйте стремянку с заблокированным рычагом, чтобы она не могла двигаться и подниматься вверх.Открутите винты, удерживающие вентилятор в креплении на потолке, и аккуратно опустите его на верх стремянки.

    Шаг 3 — Проверьте провод

    Установив потолочный вентилятор перед собой, вы сможете проверить провода. Вы должны обнаружить, что черный провод от вентилятора соединяется с черным проводом от потолка. Оголенный медный провод подсоединяется к зеленому проводу заземления. Белый провод от потолка соединится с белым проводом от вентиляторов. Все эти соединения должны быть выполнены с помощью соединителей проводов.

    По очереди открутите каждый соединитель проводов и проверьте, насколько плотно соединены провода. Вы можете исправить неплотное соединение, обернув вместе оголенные провода одного цвета, а затем закрепив их коннектором. После использования разъема на проводе потолочного вентилятора обеспечьте дополнительную защиту, обернув каждый разъем изоляционной лентой.

    Шаг 4 — Обрыв провода

    Поищите любые обрывы в проводе потолочного вентилятора вдоль видимых частей. Если вы его найдете, перережьте в этом месте провод.Остальные провода нужно обрезать до такой же длины. Снимите примерно ½ дюйма изоляции со всех проводов, где вы их обрезали. Не нужно слишком много резать. Оберните каждый провод потолочного вентилятора вокруг оголенного провода его ответной части — от черного к черному и т. Д. — а затем закрепите соединение с помощью соединителя. Оберните каждый разъем электротехнической лентой.

    Шаг 5 — Окончательная обработка

    Установите потолочный вентилятор на место, убедившись, что провода не скручены в полости потолка. Вверните винт обратно в потолочное крепление.Когда настенный выключатель полностью собран, снова включите выключатель. Включите потолочный вентилятор, чтобы проверить его.

    Как исправить незакрепленную электрическую потолочную коробку | Руководства по дому

    Электрические коробки — это пластиковые или металлические коробки, размещаемые внутри стен и потолков, где бы ни находился вентилятор, осветительный прибор, электрическая розетка или выключатель света. Электрическая коробка обеспечивает защитный барьер для проводных соединений и объект, к которому может быть прикреплено электрическое приспособление.Если электрическая коробка в вашем потолке ослабнет, возможно, из-за вибрации, вызванной потолочным вентилятором, это может стать угрозой безопасности, поскольку провода внутри коробки могут быть повреждены.

    Выключите электропитание потолочного вентилятора или светильника на главной электрической панели вашего дома. Проверьте цепь, включив и выключив выключатель света. Если цепь все еще находится под напряжением, вернитесь к главной панели и отключите правильную цепь.

    Опустите навес от потолка.Навес — это металлическая пластина, закрывающая электрическую коробку.

    Осмотрите фитинги (винты или гайки и болты), которые крепят приспособление к распределительной коробке. Если фитинги ослаблены, затяните их, а затем очень осторожно двигайте приспособление вперед и назад, наблюдая за распределительной коробкой, пока вы это делаете. Если коробка все еще движется, значит, коробка ослаблена и ее необходимо подтянуть. Если коробка не двигается, замените навес.

    Отсоедините приспособление от распределительной коробки, сняв фитинги.Отвинтите и снимите пластиковые гайки для проводов, закрывающие концы проводов. Не прикасайтесь к проводам, пока не проверите их тестером напряжения, чтобы убедиться, что цепь обесточена. Убедившись, что цепь отключена, отделите провода от светильника от кабеля внутри потолка. Осторожно опустите приспособление на землю.

    Затяните винты, удерживающие электрическую коробку на месте. Надавите на коробку вперед-назад. Если он больше не двигается, переустановите приспособление. Если он все еще болтается, снимите коробку с потолка.

    Заполните отверстия для шурупов в балке потолка шпаклевкой. Дайте замазке застыть в течение времени, указанного производителем.

    Вставьте электрическую коробку обратно в потолок и прикрутите ее к боковой балке потолка.

    Установите светильник и включите питание цепи. При подключении проводов всегда подбирайте провода по цвету.

    Ресурсы

    Биография писателя

    Карсон Барретт начал профессионально писать в 2009 году.Он был опубликован на различных сайтах. В настоящее время Барретт учится в муниципальном колледже округа Бакс, где получает степень бакалавра искусств в области спортивного менеджмента.

    Как подключить провода потолочного вентилятора (с изображениями)

    Об этой статье

    Соавторы:

    Старший электрик

    Соавтором этой статьи является Джеймс Хорноф.Джеймс Хорноф — старший электрик, владелец и президент компании B&W Electric, расположенной в Денвере, штат Колорадо. Обладая более чем двадцатилетним опытом работы в области электромонтажных работ, Джеймс специализируется на установке, управлении, оценке и проектировании в полевых условиях. Он окончил школу электротехники и изучал управление бизнесом в муниципальном колледже Денвера. Джеймс имеет лицензию мастера-электрика в Колорадо, Вайоминге и Техасе. Эту статью просмотрели 138,161 раз (а).

    Соавторы: 6

    Обновлено: 14 сентября 2021 г.

    Просмотры: 138,161

    Краткое содержание статьи X

    Чтобы подсоединить провода потолочного вентилятора, сначала отключите питание от блока автоматического выключателя, чтобы не ударить себя электрическим током. После выключения питания прочтите инструкцию по эксплуатации, прилагаемую к вентилятору, чтобы правильно установить все. Затем прикрутите кронштейн потолочного вентилятора к потолку и проденьте провода, выходящие из потолка, через центр, чтобы они свободно свисали.После того, как он будет вкручен, повесьте потолочный вентилятор на кронштейн. После этого зачистите концы проводов, чтобы обнажить медные концы. Теперь вы можете скрутить концы белых проводов вместе, желтых проводов вместе, а черного и синего проводов вместе. После того, как вы скрутили нужные провода вместе, наденьте пластиковые колпачки на их концы, чтобы они были надежно закреплены при включении питания. Наконец, вставьте подключенные провода обратно в потолочный кронштейн. Чтобы узнать, как проверить свой новый потолочный вентилятор, читайте дальше!

    • Печать
    • Отправить письмо поклонника авторам
    Спасибо всем авторам за создание страницы, которую прочитали 138 161 раз.

    Как решить проблемы с электропроводкой потолочного вентилятора

    Как я могу решить проблему с проводкой потолочного вентилятора и переключателей? Как определить проблемы с проводкой потолочного вентилятора и переключателя света, устранить неисправности и отремонтировать проводку потолочного вентилятора и переключателя.


    Проблемы с проводкой потолочного вентилятора и переключателя
    Электрический вопрос: Как я могу исправить проблему с потолочным вентилятором и проводкой переключателя?

    У меня есть потолочный вентилятор с подсветкой, которая управляется двухпозиционной розеткой.

    • Это позволило мне разделить свет и вентилятор для регулировки яркости и скорости вращения вентилятора.
    • Когда я установил новый вентилятор, от черного к черному, от белого к белому и от синего к черному или белому, никакие функции не включаются.
    • Это заставило меня отцепить переключатель и проверить соединения.
    • Выключатель ранее был с некоторой трудностью заменен на стандартный выключатель 2 без диммирования.
    • Как только я это сделал, розетки в комнате перестали работать, вентилятор и свет тоже не работали.
    • Я полностью отключил выключатель и снова включил розетки.
    • My Switch имеет черный провод (горячий), красный (нейтраль вентилятора) и желтый (световой нейтраль).
    • У меня 1 горячий черный провод в выключателе (дом) и нейтраль дома.
    • У меня есть розетка черно-белая и вентилятор черно-белый, но я не могу заставить их работать правильно с переключателем.
    • Без переключателя, мне удалось заставить работать вентилятор и свет, так что это неплохой вентилятор (моя первоначальная мысль о проблеме.

    Есть подсказки, что мне делать дальше?

    Предыстория: Джефф, разнорабочий из Дафни, Алабама.

    Дополнительные комментарии: Отличный сайт для решения простых и сложных вопросов с проводкой!

    Ответ Дэйва:
    Спасибо за ваш вопрос по электрике, Джефф.

    Как определить проводку потолочного вентилятора и выключателя света

    Применение: Электропроводка потолочного вентилятора.
    Уровень квалификации: от среднего до продвинутого. Этот электрический проект лучше всего установить лицензированным подрядчиком по электрике.
    Необходимые инструменты: простые ручные инструменты в сумке для электриков, не алюминиевая лестница и тестер напряжения.
    Расчетное время: Зависит от личного опыта, умения работать с инструментами, доступа к коммутируемой проводке розетки и предполагаемого места для потолочного вентилятора.
    Меры предосторожности: Определите цепь коммутируемой розетки, выключите ее и пометьте примечанием перед тем, как приступить к работе с электропроводкой.
    Уведомление: Установка дополнительной электропроводки для потолочного вентилятора должна выполняться в соответствии с местными и национальными электротехническими нормами, с разрешением и проверяться.

    Конфигурация проводки потолочного вентилятора и переключателя света
    • Определите источник питания, обычно черный цвет означает питание, белый — нейтраль и заземление.
    • Мы знаем, что нам нужно питание, и что оно передается по шлейфу на коммутатор с помощью другого кабеля.
    • Для обычного переключения «нейтраль» не используется в процессе переключения, однако часто используется «белый провод», который должен быть обозначен черной лентой или маркером.
    • Нейтрали общие для двигателя потолочного вентилятора и освещения потолочного вентилятора.
    • Все заземляющие провода соединены вместе и подключены к переключателям и потолочному вентилятору.

    Коммутация становится понятной, если вы сосредоточитесь на том, где подается питание и на каком маршруте выполняется переключение.

    Подробнее о подключении потолочного вентилятора

    Электромонтаж потолочных вентиляторов

    Как установить потолочные вентиляторы

    Раскройте тайну проводки потолочного вентилятора.Потолочные вентиляторы — отличный способ снизить расходы на электроэнергию и украсить одну из ваших любимых комнат.

    Как установить потолочные вентиляторы и электропроводку

    Пошаговые изображения — Простые электрические схемы и руководство по установке — Варианты переключателей света и вентилятора.
    Схема подключения потолочного вентилятора
    Установка потолочного вентилятора

    Как подключить коммутатор

    Подключение выключателя света — Схема 1

    Электрические схемы
    Полностью объясненные электрические схемы выключателя света.
    Подробные схемы электропроводки и изображения помогут в реализации ваших домашних проектов по электрике.

    Как подключить электрические розетки

    Тестеры для решения электрических проблем

    Устранение неисправностей в электропроводке
    Типы электрических тестеров
    Как использовать электрические тестеры



    Вам также могут быть полезны следующие данные:

    Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

    Вот как это сделать:
    Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

    . Отлично подходит для любого проекта домашней электропроводки.

    Идеально для домовладельцев, студентов,
    Разнорабочих, разнорабочих женщин и электриков
    Включает:
    Электромонтаж розеток GFCI
    Электромонтаж домашних электрических цепей
    Розетки на 120 и 240 вольт
    Электромонтаж выключателей света

    Электромонтаж 3-проводного и 4-проводного электропроводки
    Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
    Поиск и устранение неисправностей и ремонт электропроводки
    Способы подключения для Модернизация электропроводки
    Коды NEC для домашней электропроводки
    ….и многое другое.

    Будьте осторожны и безопасны — никогда не работайте с электрическими цепями!
    Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

    Как починить потолочный вентилятор — Устранение 5 распространенных проблем

    Проблемы с потолочным вентилятором? Не потеть. (Каламбур предназначен). Эти повседневные бытовые приборы работают от простых асинхронных двигателей, и есть лишь несколько вещей, которые могут выйти из строя с ними.

    Для домашних мастеров это упрощает диагностику и устранение проблем (опять же, каламбур). В этой статье мы проведем вас через несколько шагов по устранению неполадок, чтобы помочь определить виновника и восстановить работу вентилятора.

    Мы разберем процесс диагностики и устранения неполадок на основе следующих проблем:

    • Вентилятор совсем не работает (нет питания, гудения и т. Д.)
    • Вентилятор шумит, но лопасти не вращаются
    • Вентилятор застрял на одной скорости
    • Обрыв троса внутри вентилятора
    • Вентилятор издает ненормальные гудящие / гудящие звуки или чрезмерно раскачивается

    Обслуживание потолочного вентилятора

    Прежде чем мы перейдем к поиску и устранению неисправностей, сейчас самое время сказать пару слов о техническом обслуживании.Причина №1 выдувания потолочных вентиляторов — перегрев из-за скопления пыли и / или недостаточной смазки. Обязательно время от времени очищайте потолочные вентиляторы — не позволяйте пыли скапливаться на лопастях или корпусе двигателя, и время от времени добавляйте пару капель бытового масла на любые движущиеся части.

    Устранение неисправностей: вентилятор не работает вообще

    Если дело обстоит так, то либо вас ждет очень простое решение, либо ваш вентилятор перегорел и, вероятно, потребует замены.

    Перво-наперво убедитесь, что у вас есть питание, необходимое для самого вентилятора. Если на вентиляторе есть осветительная арматура, и свет работает, но не вентилятор, вы знаете, что источник питания в порядке, и проблема где-то в проводке или в самом двигателе вентилятора.

    Если вообще ничего не работает, убедитесь, что на настенный выключатель подается питание. Проверьте, не сработал ли автоматический выключатель. Если вы уверены, что источник питания в порядке, возможно, проблема в настенном переключателе, но это маловероятно.

    Если вы уверены, что к вентилятору идет ток, единственный выход — залезть внутрь корпуса и проверить проводку. Вентиляторы двигаются с большой скоростью, часто часами, и возможно, что соединение потеряно.

    Многие современные потолочные вентиляторы имеют подвесное устройство, которое позволяет временно подвешивать их к монтажному кронштейну, пока вы отсоединяете провода. Если его нет, вам, вероятно, понадобится помощник, чтобы удерживать вентилятор, пока вы его отсоединяете.

    Снимите корпус двигателя и выполните простой визуальный осмотр. Обратите внимание на явные признаки короткого замыкания или разрывов связи. Очень распространенная проблема с потолочными вентиляторами — это перегоревший конденсатор, но вряд ли это будет причиной, если вентилятор вообще не подает признаков жизни. Вскоре мы подробно поговорим о перегоревших конденсаторах.

    Если проводка внутри корпуса двигателя выглядит хорошо, проверьте соединения в распределительной коробке на потолке. Если видимых повреждений или очевидных виновников нет, достаньте вольтметр и приступите к проверке соединений.

    Запуск двигателя вентилятора. Если вы определили, что у вас есть достаточный ток, идущий к двигателю, но ничего не происходит, двигатель поджаривается. Электрические асинхронные двигатели, конечно, можно отремонтировать или заменить, но если они вышли из строя, гораздо практичнее заменить весь прибор.

    Помните, что причина №1 неисправных двигателей вентиляторов — перегрев из-за скопления пыли.

    Вентилятор шумит, но лопасти не крутятся

    Если вы включаете вентилятор, и он издает гудение или жужжание, но лопасти не вращаются, скорее всего, виноват перегоревший конденсатор двигателя.Они просто перегорают из-за возраста или перегрева, и их можно заменить за 8 или 10 долларов.

    Чтобы проверить конденсатор, снимите корпус двигателя. Конденсатор — это маленький черный ящик, который будет подключен к вытяжному шнуру — если он перегорит, в девяти случаях из десяти он будет очень заметен и будет заметно разрушен или расплавлен. Заменить их просто, но нужно разрезать и сращивать провода. Если вы заменяете конденсатор , убедитесь, что вы получаете тот же конденсатор, что и старый, или хотя бы один с такими же электрическими требованиями. Кроме того, перед выполнением любых электромонтажных работ убедитесь, что вы отключили питание на автоматическом выключателе.

    Менее распространенная проблема — сломанный маховик. В некоторых моделях потолочных вентиляторов лопасти прикрепляются к [[резиновому маховику]], а не непосредственно к двигателю. Со временем маховик может стать хрупким и сломаться, и в этом случае электродвигатель будет работать, но лопасти не смогут вращаться. В этом случае замена маховика является относительно простым процессом.

    Также возможно замерзание подшипников внутри двигателя.В этом случае лезвия не смогут вращаться, даже если вы толкнете их рукой. Подшипники можно заменить, но в этом случае лучше заменить весь вентилятор.

    Вентилятор заедает на одной скорости

    Это еще одна распространенная проблема, и в 95% случаев ее причиной является перегоревший конденсатор. Конденсатор определяет, сколько мощности подается на двигатель вентилятора. Если конденсатор перегорит, только небольшое количество электричества попадет в двигатель, и вентилятор остановится на низкой скорости.

    Последнее обновление 2021-08-20 / Партнерские ссылки / Изображения из Amazon Product Advertising API

    Если вентилятор не работает на высокой скорости, конденсатор, вероятно, исправен, но шнур, который к нему подключен, вероятно, оборвался или отсоединился. В любом случае необходимо будет вытащить корпус двигателя и провести визуальный осмотр.

    Внутри вентилятора оборвался шнур питания

    В зависимости от того, в какой настройке был шнур, когда он оборвался (высокий / средний / низкий / выключен), вентилятор застревает в этом положении.

    Последнее обновление 2021-08-20 / Партнерские ссылки / Изображения из Amazon Product Advertising API

    В зависимости от модели шнур может быть повторно подсоединен, или необходимо будет заменить весь блок переключателя шнура. Замена переключателей стоит всего несколько долларов, но при этом нужно разрезать и сращивать провода.

    * Помните: если вы заменяете часть потолочного вентилятора (например, конденсатор или выключатель шнура), которая требует сращивания проводов, УБЕДИТЕСЬ, ЧТО ВЫКЛЮЧИТЕЛЬ ЦЕПИ ВЫКЛЮЧЕН, ЧТОБЫ ОТКЛЮЧИТЬ ИСТОЧНИК ПИТАНИЯ! *

    Для замены переключателя со шнуром необходимо снять корпус двигателя, а затем открутить небольшую гайку на внешней стороне корпуса, которая прикрепляет переключатель к корпусу.Затем отключите проводку и установите новый выключатель.

    На многих моделях коробка переключателя шнура прозрачная, и вы можете заглянуть внутрь, чтобы определить, в каком положении застрял вентилятор, и можно ли извлечь или повторно подключить шнур.

    Шатается или шумит вентилятор

    Это связано с несбалансированными лезвиями или ослабленными винтами / соединениями в узле.

    Последнее обновление 2021-08-20 / Партнерские ссылки / Изображения из Amazon Product Advertising API

    Сначала проверьте весь блок потолочного вентилятора на предмет ослабленных винтов или соединений и затяните все, что требует затяжки.Используйте рулетку, чтобы убедиться, что все лопасти вентилятора находятся на одинаковом расстоянии от потолка. Также проверьте лезвия и их монтажные кронштейны, чтобы убедиться, что они не погнуты, не деформированы или не повреждены.

    Если вентилятор все еще ненормально качается, и нет ничего болтающегося или изогнутого, возможно, что подвесной шар наверху нижнего стержня (если он есть) вылетел из канавки, в которой он установлен. Для проверки необходимо снять опорную плиту на потолке и проверить соединение на монтажном кронштейне.

    Если ничто другое не устраняет колебания, можно использовать балансировочный комплект для размещения небольших клеящих грузов на несбалансированных лопастях вентилятора. Наборы недорогие и очень удобные.

    Забудьте о ремонте — замените мой вентилятор

    Если вы попробовали все вышеперечисленное и не очень далеко продвинулись с каким-либо из исправлений, воспользуйтесь нашей рекомендацией по наиболее эффективному потолочному вентилятору, доступному в настоящее время: Westinghouse Lighting 7801665 Comet, 52-дюймовый потолочный вентилятор матового черного цвета для помещений.

    Последнее обновление 2021-08-20 / Партнерские ссылки / Изображения из Amazon Product Advertising API

    Как закрепить незакрепленную распределительную коробку на потолке?

    Осмотрите фитинги (винты или гайки и болты), которые крепят приспособление к электрической коробке . Если фитинги ослаблены, , затяните их , затем очень осторожно двигайте приспособление назад и вперед, наблюдая за распределительной коробкой , когда вы это делаете. Если коробка все еще двигается, то коробка ослаблена и должна быть затянута.

    Щелкните, чтобы увидеть полный ответ.

    Также вопрос, как заменить распределительную коробку в потолке?

    Как заменить потолочную электрическую коробку

    1. Выключите прерыватель внутри главной электрической панели, которая подает электричество к потолочной электрической коробке.
    2. Пройдите на чердак и найдите потолочную коробку, которую хотите заменить.
    3. Снимите коробку с потолка.
    4. Установите сменный пластиковый потолочный ящик, рассчитанный на 50 фунтов.

    Аналогично, как починить провисший светильник? Когда блок приспособлений ослаблен

    1. Отключите питание незакрепленного приспособления с помощью автоматического выключателя.
    2. Снимите крышку светильника и лампы.
    3. Освободите приспособление от болтов монтажной планки и снимите приспособление.
    4. Отсоедините провода прибора от проводов потолочной коробки и установите прибор на место.

    Здесь, как исправить незакрепленную электрическую коробку?

    Возьмите прокладки выпускного отверстия и наденьте их на винты выпускного отверстия .Эти прокладки компенсируют любой зазор между винтами и углубленной коробкой . Вам может потребоваться более одной регулировочной шайбы на винт в зависимости от того, насколько утоплен ваш корпус . Замените выпускное отверстие , вверните его обратно и проверьте, не кажется ли ослабленным .

    Как установить потолочный светильник без распределительной коробки?

    1. Шаг 1 — Выключите питание.
    2. Шаг 2 — Удалите старый светильник.
    3. Шаг 3 — Найдите ближайший стержень.
    4. Шаг 4 — Вырежьте отверстие для распределительной коробки.
    5. Шаг 5 — Присоедините распределительную коробку к шпильке.
    6. Шаг 6 — Вставьте проводку в распределительную коробку.
    7. Шаг 7 — Подключите светильник.
    8. Шаг 8 — Присоедините светильник к распределительной коробке.

    Как установить подвесной потолок: советы и рекомендации

    Подвесной потолок может скрыть множество недостатков и препятствий, включая трубы, проводку и воздуховоды. Однако это работает только там, где вы можете позволить себе немного снизить высоту потолка.Подвесные потолочные панели продаются в размерах 2 х 2 фута и 2 х 4 фута. Используйте меньший размер для небольших комнат. Чтобы установить подвесной потолок:

    Шаг 1: Измерьте потолок и начертите его на миллиметровой бумаге, отметив точное расположение всех окон и дверей. Отметьте направление потолочных балок. Отметьте балки на самом потолке, используя карандаш или мел, чтобы нарисовать линии балок поперек потолка.

    Шаг 2: Возьмите схему с собой при покупке потолочных материалов.Вместе с дилером спланируйте расположение потолка, изобразив целые панели на основном потолке и равномерно обрезанные частичные панели по краям. Чтобы рассчитать ширину граничных панелей в каждом направлении, определите ширину зазора, оставшегося после того, как полные панели будут размещены по всему измерению; разделите это число на два. Дилер должен помочь вам рассчитать, сколько панелей вам понадобится, и должен сказать вам, сколько углов стены (при длине 10 футов), основных направляющих (при длине 12 футов) и поперечных тройниках (4 фута или 2 дюйма). -длины стопы) и сколько покупать проволоку для подвесок 12-го калибра.

    Шаг 3: Отметьте уровень, на котором будет висеть новый потолок, оставив зазор не менее 4 дюймов между панелями и старым потолком. Проведите мелом на этой высоте поперек каждой стены, используя уровень, чтобы она оставалась ровной. Убедитесь, что линии совпадают точно по углам комнаты. Пригвоздите настенные уголки к стене вдоль меловой линии по всей комнате, так чтобы нижняя ножка L-образного уголка была обращена в комнату и заподлицо по меловой линии. Используйте общие гвозди 6d, чтобы закрепить кронштейны, устанавливая их через каждые 1,5–2 фута.Отрежьте кронштейн до необходимой длины ножницами для жести или ножовкой.

    Шаг 4: Установите проушины для винтов в соответствии со схемой расположения потолка. Длинные панели потолочной решетки устанавливаются параллельно балкам потолка, поэтому Т-образная основная направляющая должна быть прикреплена под прямым углом к ​​балкам через каждые 4 фута поперек потолка. Проволока-подвеска, продетая через проушины в балках, подвешивает основные направляющие решетчатой ​​системы.

    Шаг 5: Для каждой проушины винта отрежьте кусок подвесной проволоки, достаточный для надежного закрепления в проушине винта.Протяните проволоку до натянутой беговой струны и закрепите бегунок. Проденьте проволоку через проушину каждого винта и плотно закрутите конец вокруг свисающей проволоки. Точно в том месте, где проволока пересекает струну под ней, резко согните проволоку плоскогубцами под углом 90 градусов.

    Шаг 6: Установите основные направляющие на место. Отрежьте Т-образные основные направляющие до необходимой длины ножницами для жести или ножовкой. Поднимите каждую длинную главную направляющую и установите один конец на настенный угловой кронштейн с одной стороны потолка так, чтобы одна ножка буквы «Т» была направлена ​​вверх.Поверните другой конец вверх и поместите направляющую точно вдоль маркерной струны и под проушины для винтов в балках. Проденьте загнутый конец каждой подвесной проволоки через отверстие в ножке полозья; конец провода загните вверх и закрепите. Проверьте каждую полозья с помощью уровня и при необходимости отрегулируйте длину подвесов. Повторяйте, пока не будут установлены все основные направляющие.

    Шаг 7: Установите поперечные тройники потолочной решетки. Защелкните секции через каждые 2 фута вдоль основных направляющих.Если вы используете потолочные панели 2 х 2 фута, используйте поперечные тройники 2 фута, чтобы разделить каждую панель 2 х 4 фута пополам.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
