Таким образом, назначение устройства вытекает из самого названия “пускатель” – от слова “пуск” двигателя. Контактор от слова “контакт”, то есть просто коммутировать, соединять и разъединять цепь (без ее защиты).

Никакие другие самовольные интерпретации не имеют под собой нормативного обоснования. Чем чаще вы будете обращаться именно к документам, а не к “электрикам с опытом”, тем проще будет докопаться до истины и самое главное, всегда можно будет убедительно доказать свои слова и правоту.

Источник — Фарадей

Статьи по теме

Контактор и магнитный пускатель: в чем отличия?

Автор Фома Бахтин На чтение 2 мин. Просмотров 23.4k. Опубликовано 10 марта Обновлено 19 ноября

Этот спор во многом напоминает аналогичный о том, что появилось раньше: курица или яйцо. Так вот тема эта, как оказалось, не только вечна, но многогранна.

Казалось бы, существуют два разных электротехнических изделия, имеющие разные названия. Но функции выполняют схожие, да и малопонятны, собственно, критерии различия контактора от пускателя. Попробуем всё же разобраться.

Немалая заслуга в том, что сейчас грань между контактором и магнитным пускателем практически незаметна, лежит, прежде всего, на производителях.

Некоторые устройства в каталогах продукции и действительно бывает сложно идентифицировать. На практике магнитный пускатель 3-ей величины нередко, также называют контактором.

Характерная сила тока для пускателя, как правило, не превышает 40 А. Иначе говоря, область выше этого значения – это уже удел контакторов. Справочная литература (особенно, фундаментальная) даёт чёткую дифференциацию таких устройств.

Магнитный пускатель – это низковольтное устройство с тремя контактами для подключения к трёхфазной сети. Электромагнитный контактор, в свою очередь, предназначен для напряжения до 650 вольт и представляет собой магнитную катушку и силовую группу контактов.

Таким образом, магнитный пускатель можно считать своеобразным усовершенствованным контактором,  законченным устройством, совокупностью контактных групп и дополнительного оборудования. Как-то: тепловое реле, кнопки управления, автомат защиты. Однако, даже если мы возьмём за основу факт наличия в конструкции пускателя теплового реле и кнопок управления, то ясности точно не добавится.

Потому как сейчас некоторыми производителями выпускаются магнитные пускатели, не укомплектованные кнопками управления и тепловыми реле. Поэтому, устанавливать какую-то четкую грань, по большому счету, не имеет особого смысла.

На практике всё определяет стоимость и назначение устройства. Потребитель выбирает товар под свои нужды и потребности. А как его назвать, пускатель, контактор (иногда, даже «автомат запуска двигателя») – это уже прерогатива производителей и отличие устройств состоит лишь в их названии.

Подбор пускателей и контакторов

Схемы управления магнитным пускателем

Чем отличается контактор от пускателя? / Публикации / Элек.

Не только специалисты с высшим профильным образованием, но и наладчики оборудования с внушительным опытом практической работы довольно редко понимают, чем в принципе контактор переменного тока отличается от электромагнитного пускателя. Разобраться в этом вопросе можно и самостоятельно.

Что между пускателем и контактором общего? Они оба используются для коммутации силовых цепей, с их помощью запускаются электрические двигатели переменного тока, а для реостатного пуска — вводятся/выводятся ступени сопротивления.

Помимо силовых контактов у пускателя и у контактора в составе есть как минимум 1 пара управляющих контактов – нормально замкнутая или нормально разомкнутая. Это делай данные устройства похожими. Но имеются и серьезные отличия.

Электромагнитные пускатели в прайсах многих торгующих компаний значатся под названием «контакторы переменного тока малогабаритные». Возможно, в этом и состоит главное отличие этих устройств — пускатель компактный? В самом деле, при идентичной номинальной токовой нагрузке габаритные размеры пускателя и контактора отличаются с первого взгляда.

Контактор 3-полюсной на 100 ампер обладает вполне внушительными размерами, а габариты 100-амперного пускателя на порядок меньше. При этом контакторы для слабых токов (порядка 10 ампер) даже не производят. Цепи со слабым током коммутируются только при помощи пускателей, и размеры у них минимальные. Так что одним из важных отличий пускателей от контакторов действительно являются их габариты.

Но они отличаются и по своим конструктивным особенностям. У контакторов не предусмотрено наличия собственного корпуса, поэтому их устанавливают непременно в специально оборудованных и почти герметично запираемых помещениях, где полностью исключено воздействие влаги из атмосферы (или любых других источников) и доступ посторонних людей. В состав контактора входят оборудованные камерами для гашения электрической дуги специальные пары силовых контактов повышенной мощности.

Пластиковый корпус пускателей защищает их силовые контакты, но они не имеют особых объемных камер, предназначенных для гашения электрической дуги. Поэтому пускатели в электроцепи с высокой мощностью и частыми коммутациями устанавливать не рекомендуется, поскольку их контакты практически ничем не защищены от электродуги, которая возникает во многих случаях.

Но если пускатель дополнительно оборудовать герметичным металлическим кожухом, он становится способным обеспечить надежную защиту оборудования гораздо большей степени. И монтировать его можно даже вне помещения, на открытом воздухе, а с контактором такого делать нельзя ни в коем случае.

Назначение — еще одно отличие между пускателем и контактором переменного тока. Пускатели предназначены, в первую очередь, для запуска 3-фазных асинхронных двигателей переменного тока. Хотя используют их для контроля подачи питания на мощные светильники разных конструкций, электромагнитные катушки, обогреватели и остальные электроприборы.

Каждый из пускателей обладает 3 парами силовых контактов, а управляющие контакты в нем служат для удержания его во включенном состоянии, а также для монтажа сложных управляющих цепей, в которых необходим, к примеру, реверсивный пуск.

Предназначение контактора — коммутация практически любых цепей переменного тока, вследствие чего в них устанавливается разное количество пар силовых контактов — обычно от 2 до 4 полюсов.

Таким образом, коммутационные электромагнитные силовые устройства переменного тока на пускатели и контакторы подразделяются по 3 вышеперечисленным различиям.

Контакторы и пускатели в большом ассортименте в интернет-магазине электротоваров «СИ Электро».

Подготовлено компанией «СИ Электро»

Чем отличается реле от контактора?

Основными способами управления электрическими цепями являются включение и отключение потребителей тока. Эту функцию выполняют реле. Для управления работой мощных потребителей, особенно тех, которым необходим большой пусковой ток, потребовались устройства, способные выдержать высокую индуктивную нагрузку. Так появились контакторы и магнитные пускатели. Все подобные устройства можно считать реле с определенной специализацией.

Основные отличия реле и контакторов

Основной сферой использования реле являются слаботочные вторичные электрические цепи с малой индуктивностью. Примерами являются системы освещения, сигнализации и другие маломощные потребители, включение которых не приводит к образованию электрической дуги на контактах. Управление ими не представляет опасности и может выполняться при помощи кнопок, тумблеров и прочих устройств, рассчитанных на малый ток.

Для основной части потребителей, к которым относятся и электродвигатели, необходим большой пусковой ток, создающий высокую индуктивную нагрузку на контакты, что сопровождается появлением электрической дуги. Контакторы предназначены для управления работой этих потребителей. Они имеют следующие конструктивные особенности:

• дугогасительные камеры для нейтрализации искрения контактов;
• подвижные контакты, рассчитанные на высокую частоту коммутации – от 30 до 3600 циклов включения в час;
• управление осуществляется через вспомогательную цепь с более низким напряжением, чем у потребителя тока.

Другими словами, контактор позволяет безопасно управлять мощной цепью при помощи малого тока. В отличие от него, реле используются для размыкания цепи не только по току, но и по другим параметрам, поэтому имеют множество разновидностей (реле тока, напряжения, мощности и другие). Один из их видов – управляющие реле с нормально-открытыми контактами – в отдельных случаях может использоваться вместо контакторов.

Подводя итог, можно сказать что набор отличий между реле и контактором может меняться в зависимости от исполнения этих устройств, но у них одинаковый принцип действия.

Контактор и пускатель — большая разница! | СамЭлектрик.ру

Продолжают разгораться споры и холивары, чем отличается пускатель от контактора. 💥⚡

Я писал уже об этом в статье про выбор пускателя и контактора.

Хотя отличия простые — как автомобиль отличается от двигателя.

Контактор — это устройство, пускатель — это схема, совокупность различных деталей.

Электронный твердотельный пускатель

Официальное мнение

А вот что говорится в ГОСТ 96 года.

2.1.2 Электромагнитный контактор

Контактор, в котором сила, необходимая для замыкания замыкающих главных контактов или размыкания размыкающих главных контактов, создается электромагнитом.

И о пускателях:

2.2.1 Пускатель

Комбинация всех коммутационных устройств, необходимых для пуска и остановки двигателя, с защитой от перегрузок.

Википедия, например, говорит так: Пуска́тель электромагни́тный (магни́тный пускатель) — низковольтное электромагнитное (электромеханическое) комбинированное устройство распределения и управления, предназначенное для пуска электродвигателя, обеспечения его непрерывной работы, отключения питания, защиты электродвигателя и подключенных цепей, и иногда для реверсирования направления его вращения.

А вот ГОСТ, который действует сейчас:

ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009) Аппаратура распределения и управления низковольтная. Часть 4. Контакторы и пускатели. Раздел 1. Электромеханические контакторы и пускатели

Там подробно рассказаны отличия.

В частности:

ГОСТ Р 50030.4.1-2012

Ещё действующий ГОСТ 2491-82 со времен СССР также говорит о том, что пускатель может иметь тепловые реле, кнопки, оболочку, блокировки и может быть собран по разным схемам — «Звезда-Треугольник», с реверсом, и др.

Внимание! Скриншот может быть вырван из контекста! Читайте ГОСТ целиком!

Как обстоят дела реально

Чтобы понять, насколько сохраняется ещё путаница между понятиями, обратимся для примера на сайт отечественного производителя КЭАЗ. Там есть четкое разделение на контакторы и пускатели. Пускателями ПМЛ названы устройства, которые содержат в едином корпусе контактор, тепловое реле и кнопки управления. Однако, контакторы также имеют первые буквы названия «ПМЛ», что означает «Пускатель Магнитный Линейный» и немного сбивает с толку. Видимо, это осталось со времен СССР, когда пускателями часто называли маломощные контакторы.

На сайте другого популярного бренда – ИЕК – путаницы еще больше. Там имеется позиция «контактор КМИ», и позиция «контактор КМИ в сборе». Второе устройство, как указано на сайте производителя, состоит из малогабаритного контактора КМИ, теплового реле РТИ, оболочки с сальниками и кнопок управления.

Контакторы ИЕК

В то же время, слово «пускатель» встречается только в названии «Пускатели ручные кнопочные ПРК» — эти устройства служат для ручного включения и защиты двигателя от перегрузок.

И наконец, у производителя Schneider Electric названия более конкретизированы. Есть контакторы TeSys различных модификаций, есть «пускатели в корпусе» с контактором, тепловым реле и кнопками, и есть «пускатели прямого включения» для ручного запуска двигателей.

Моё мнение

Я же продолжаю утверждать, что пускатель – устройство, которое содержит контактор, как основной узел, и несколько вспомогательных устройств – тепловое реле, дополнительные контакты, кнопки управления, защитный автомат или мотор-автомат, клеммы, индикацию. Пускатель может быть электронным, реверсивным, плавным, и т.д.

ПМЕ

На фото — электронный пускатель и контактор ПМЕ, который в 1964 называли пускателем.

А вы что думаете?

Если интересны темы канала, заходите также на мой сайт — https://samelectric.ru/ и в группу ВК — https://vk.com/samelectric

#электрика #электроника

Основное отличие контактора от пускателя. Чем отличается контактор от пускателя? В зависимости от типа тока, контакторы делятся на

Для чего в электроустановках контакторы и чем они отличаются от пускателей? Я считаю: во-первых, большие контакторы имеют дугогасящие камеры, а, значит, они для гашения дуги; во-вторых, у них катушки на сильный ток (про них так и пишут, что они предназначены для пуска мощных моторов). Но вопрос все рано возникает, ведь есть контакторы маленькие и без дугогасящих камер и на маленькие токи. Чем же они отличаются? Ведь у тех и других тоже есть дополнительные блок контакты? Или настолько спутались понятия, что сейчас контактором называет все подряд?

Ответ 1

Один специалист ответил мне так: отличие в конструктивном исполнении. В магнитном пускателе сердечник притягивает проводящую пластину, и она своей плоскостью соединяет два контакта. А в контакторе один контакт при включении бьет по другому.

Ответ 2

Если посмотреть некоторые старые справочники, то там под термином
«магнитный пускатель» понимают устройство, состоящее из трехфазного контактора и теплового реле защиты. В настоящее время действительно существует путаница. Например, в каталоге Моеллера эти устройства названы пускателями, а у Шнайдера — контакторами. Я придерживаюсь такой точки зрения.… Пускатель — это трехфазный контактор… Так что, по большому счету, оба термина равноценны.

Ответ 3

Вообще, на практике, все почему-то называют магнитные пускатели 0,1,2 величины. 3 величины — кто называет пускателем, кто уже контактором. А по теории, действительно темный лес. Я вообще только недавно смог узнать что аббревиатура «ПМЛ» — это Пускатель Магнитный Лицензионный. Что за лицензия, чья она, никто уже и не помнит.

Ответ 4

Посмотрел в старом справочнике: Контактор — двухпозиционный коммутационный аппарат, приводимый в движение магнитным приводом и т.д.Магнитный пускатель — контактор в комбинации с тепловым реле.

Вот определения из большой справочной энциклопедии: «Магнитный пускатель — электрический аппарат низкого напряжения, предназначенный для дистанционного управления (пуска, остановки, изменения направления) и защиты асинхронных электродвигателей малой и средней мощности с короткозамкнутым ротором. Существуют МП нереверсивные и реверсивные; выпускаются также специальные МП для переключения обмоток многоскоростных электроприводов. МП состоят из контактора, кнопочного поста и теплового реле. Контактор МП, как правило, имеет 3 главные контактные системы (для включения в трёхфазную сеть) и от 1 до 5 блок-контактов»
То есть, шляпа с катушкой и контактами это – контактор, а магнитный пускатель — это совокупность устройств коммутации для пуска и защиты движка – т.е., тепловое реле, кнопочный пост, и контактор.

ТЕОРИЯ

«Контактор электромагнитный — электрический аппарат, предназначенный для частых включений и выключений (до 1500 переключений в час) электрических силовых цепей постоянного и переменного тока. Широко применяется для дистанционного управления электрическими машинами и аппаратами в установках постоянного и переменного тока при напряжениях до 500-650 В и силе тока до 600 А».

Контактор — дистанционно управляемый коммутационный аппарат, предназначенный для частых коммутаций электрических цепей при нормальных (номинальных) режимах работы. В зависимости от рода коммутируемого тока различают контакторы постоянного и переменного тока. При определенных условиях одни и те же контакторы могут коммутировать нагрузки как постоянного, так и переменного тока.

Контакторы классифицируются:

· по роду тока главной цепи и цепи управления (включающей катушки) — постоянного, переменного, постоянного и переменного тока;

· по числу главных полюсов — от 1 до 5;

· по номинальному току главной цепи — от 1,5 до 4800 А;

· по номинальному напряжению главной цепи: от 27 до 2000 В постоянного тока; от 110 до 1600 В переменного тока частотой 50, 60, 500, 1000, 2400, 8000, 10 000 Гц;

· по номинальному напряжению включающей катушки: от 12 до 440 В постоянного тока, от 12 до 660 В переменного тока частотой 50 Гц, от 24 до 660 В переменного тока частотой 60 Гц;

· по наличию вспомогательных контактов — с контактами, без контактов.

Нормальная работа аппаратов допускается при напряжении на зажимах главной цепи до 1,1 и цепи управления от 0,85 до 1,1 номинального напряжения соответствующих цепей.

Контакторы могут работать в одном, нескольких или во всех следующих режимах: прерывисто-продолжительном, продолжительном, повторно-кратковременном и кратковременном (ГОСТ 18311-80). В прерывисто-продолжительном режиме контактор должен допускать работу при номинальном токе в течение не более 8 ч. Длительность рабочего периода для кратковременного режима работы — 5, 10, 15, 30 с и 10, 30, 60, 90 мин.

Контактор состоит из следующих основных узлов: электромагнитного или электропневматического привода, главных контактов с дугогасительным устройством, вспомогательных контактов.

В контакторах с электромагнитным приводом главные и вспомогательные контакты связаны непосредственно с якорем электромагнита, управляющего включающей катушкой.

В контакторах с электропневматическим приводом управление осуществляется с помощью электромагнитного вентиля, открывающего доступ сжатого воздуха к электропневматическому приводу.

5.1 Общие сведения

Контактор – аппарат для коммутации силовых эл.цепей. Они широко используются в системах дистанционного управления эл.приводами, автоматики. Категории применения контакторов характеризуются параметрами коммутируемых ими цепей в зависимости от характера нагрузки.

а) контакторы переменного тока: АС-1, АС-2, АС-3, АС-4, АС-11, АС-22.

б) контакторы постоянного тока: ДС-1, ДС-2, ДС-3, ДС-4, ДС-5, ДС-11, ДС-12.

Номинальный ток контактора I ном представляет собой ток, который можно пропускать по замкнутым главным контактам в течение 8 часов без коммутации, причем превышение температуры частей контактора не должна быть больше допустимой.

Номинальным напряжением U H называется наибольшее напряжение коммутируемой цепи, для работы при котором предназначен контактор.

Механическая износостойкость определяется числом циклов включено, отключено – ВО контактора без ремонта и замены его узлов и деталей. Она составляет 10÷20 млн операций.

Коммутационная износостойкость определяется числом циклов ВО цепи с током, после которого требуется замена контактов. Она составляет 2÷3 млн операций.

Собственное время включения состоит из времени нарастания потока в эл.магните до значения потока трогания и времени движения якоря. Большая часть этого времени тратится на нарастание потока.

Собственное время отключения – время с момента обесточивания эл.магнита до момента размыкания контактов. Оно определяется временем спада потока от установившегося значения до потока отпускания.

Контактор имеет следующие основные узлы: контактную систему, дугогасительное устройство, эл.магнит и систему вспомогательных контактов.

5.2 Контакторы постоянного тока

Предназначены для коммутации цепей постоянного тока и приводятся в действие эл.магнитом постоянного тока.

Выпускаются контакторы серии КПВ – 600, типа КТПВ – 600, КП 7, КП 207, КМВ – 521, КМГ16, КМГ19, МК5, МК6, серия МК на постоянном токе и другие.

Номинальные напряжения: главной цепи – 220, 440 В; втягивающей катушки – 24, 48, 60, 110, 220, 440 В.

Контактная система . Применяются линейные перекатывающиеся контакты, а в серии МК мостикового типа. Для предотвращения вибрации контактов контактная пружина создает предварительное нажатие, составляющее примерно 50 % конечного.

Контакторы серии КПВ имеют два исполнения контактной системы: с замыкающими и размыкающими контактами.

В контакторах постоянного тока наибольшее распространение получили дугогасительные устройства с эл.магнитным дутьем с катушкой тока.

Электромагнит. Распространены эл.магниты клапанного типа. С целью повышения механической износостойкости применяется вращение якоря на призме.

При включении эл.магнита преодолеваются усилия возвратной и контактной пружин. Тяговая характеристика эл.магнита должна во всех точках идти выше характеристики этих пружин при минимально допустимом напряжении на катушке 0,85U H и нагретом ее состоянии.

Наиболее тяжелым моментом при включении является преодоление силы в момент касания главных контактов, так как эл.магнит должен развивать значительное усилие при большом рабочем зазоре.

Для контакторов постоянного тока, коэффициент возврата К В = U ОТП / U СР мал (0,2÷0,3), что не позволяет использовать контактор для защиты двигателя от снижения напряжения.

Наибольшее напряжение на катушке не должно превышать 1,1U H , так как при большем напряжении увеличивается износ контактов из-за усиления ударов якоря, а температура катушки может превышать допустимое значение.

С целью уменьшения мдс катушки, а следовательно, и потребляемой ею мощности рабочий ход якоря выбирается небольшим – 8-10 мм. Для надежного гашения дуги при малых токах требуется зазор контактов 17-20 мм. В связи с этим расстояние точки касания подвижного контакта от оси вращения подвижной системы берется в 1,5-2 раза больше, чем расстояние от оси полюса до оси вращения.

5.3 Контакторы переменного тока.

Выпускаются на токи от 10 до 1000А при числе главных контактов от одного до пяти (рис.31)

Из-за более благоприятных условий гашения дуги зазор между главными контактами делается меньше, чем в контакторах постоянного тока.

Подвижный контакт в отличие от контакторов постоянного тока плоский без перекатывания.

Рисунок 31. Конструкция электромагнита контактора переменного тока.

Для удобства эксплуатации подвижный и неподвижный контакты сделаны легко сменяемыми.

В контакторах переменного тока распространена мостиковая контактная система с двумя разрывами цепи на каждый полюс, которая обеспечивает быстрое гашение дуги при отсутствии гибких связей. В качестве материала главных контактов применяется металлокерамика, а для вспомогательных – серебро или биметалл (медь, покрытая тонкой пластиной из серебра).

Система дугогашения состоит из последовательной катушки, сердечника, полюсных пластин и керамической камеры. В контакторах переменного тока широко применяются дугогасительные решетки.

Электромагнит. Широкое распространение получили эл.магниты

с Ш и П – образными магнитопроводами. Для амортизации удара якоря о неподвижный сердечник последний крепится к основанию с помощью пружин.

С целью устранения вибрации якоря во включенном положении на полюсах магнитной системы устанавливаются короткозамкнутые витки, которые наиболее эффективны при малом рабочем зазоре. Для плотного прилегания полюсов их поверхность должна шлифоваться.

Из-за изменения индуктивности катушки ток при притянутом якоре значительно меньше, чем при отпущенном. Индуктивное сопротивление катушки эл.магнита , если учесть, что , то .

.

15-кратного.

Эл.магниты контакторов переменного тока могут также питаться от сети постоянного тока.

В связи с большим пусковым током недопустима подача напряжения на катушку, если якорь по каким – либо причинам удерживается в отпущенном состоянии.

Относительно высокий коэффициент возврата Кв=0,6÷0,7 позволяет использовать контакторы переменного тока для защиты двигателей от снижения сетевого напряжения.

Срабатывание и отпускание эл.магнита переменного тока происходит значительно быстрее, чем эл.магнита постоянного тока. Собственное время срабатывания контакторов составляет 0,03÷0,05 с, а время отпускания 0,02 с.

При питании катушки от сети постоянного тока применяют специальную катушку с форсировочным резистором, который шунтирован размыкающим вспомогательным контактом контактора (рис.33).

2.-главный контакт;

3.- дугогасительная камера;

4.-токовая катушка дугогашения;

5.- изоляционная плита.

Контактор имеет вспомогательные 2 з и 2 р контакты, расположенные слева от главного контакта.

Рисунок 33. Конструкция контакторов однополюсных постоянного тока, на ток 2500 А, напряжением до 1000 В КП 7У3 – без отключающих пружин, КП 207У3- с отключающими пружинами.

Контакторы переменного тока выпускаются следующих типов: КТ6000/00, КТ6000/20, КТП6000/00, КТ6000/2, КТ64, КТП64, КТ65, КТП65, серии КТ (КТ7000Б, КТП7000Б, КТ6500, КТП6500, КТ7039), КТ7000, КНТ, серии МК, КМГ15, КМГ16, КМГ19, КМГ17-19, КМГ17Д19, КМГ18-19, КМГ18Д19, КТ6600, КТ6000Б, КТ6000А, КТП6000Б, КТ7100У, КТ7200У и другие.

Номинальное напряжение: главная цепь – 380, 660, 1140 В, втягивающая катушка –24, 36, 42, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 В.

Контакторы герсиконовые серии КМГ15, типов КМГ16, КМГ19,
КМГ17-19, КМГ17Д19, КМГ18-19, КМГ18Д19.

КМГ – контактор магнитоуправляемый герметичный. Основным элементом контакторов является герсикон – силовой геркон.

Количество полюсов – 1, 2, 3

Номинальные токи – 6,3; 10 А

Номинальное напряжение – переменный 380 В, постоянный 75 В.

Номинальное напряжение включающих катушек:

На постоянном токе – 12, 24, 48, 60, 10, 20 В;

На переменном – 110, 127, 220 В.

Контакторы серии МК. Предназначена для работы в силовых эл.цепях постоянного – 220, 440 В и переменного тока – 380, 500, 660 В.

Номинальный ток: главной цепи 40, 63, 100, 160 А; вспомогательных контактов 10А.

Контакторы с блоком бездуговой коммутации предназначены для работы в повторно-кратковременном и кратковременном режимах работы.

Конструкция контакторов моноблочная. Основные сборочные единицы: магнитная система, системы контактов главной и вспомогательной цепей. Контакторы с бездуговой коммутацией имеют полупроводниковый блок.

Магнитная система всех контакторов, за исключением МК1-10, МК2-10, двухкатушечная, катушки соединяются параллельно или последовательно в зависимости от напряжения цепи управления.

Системы контактов главной цепи конструктивно выполнены в виде одно-, двух- и трех- элементных блоков, мостикового типа.

Контакторы серии КТ6600 переменного тока 660 В с управлением переменным током 36-600 В, 66 серии. Номинальный ток 63, 100, 160 А.

Количество главных контактов 2, 3, 4, 5.

Конструкция контакторов моноблочная с поворотной системой. Контактор состоит из эл. магнита, контактно — дугогасительной системы и блока вспомогательной контактов.

Якорь эл.магнита – внедряющийся, на верхнем полюсе сердечника установлены экран.

Главные контакты (подвижные) пальцевого типа, контактные параметры регулируются. Используется эл.магнитное гашение дуги. Дугогасительные камеры – отдельные на каждый полюс. Для ограничения вылета дуги в камерах установлены пружинные пламегасители, а для ускорения гашения – потенциальный рог подвижного контакта.

Главные контакты выполнены с контактными накладками из металлокерамической композиции на основе серебра. Вспомогательные контакты – на основе серебра. Вспомогательные контакты – мостикового типа с контактной частью из серебра.

Контакторы серии КТ6000/00, КТП6000/00, КТ6000/20.

КТ – управление переменным током, КТП – постоянным током. Iн=16 А.

Наибольшая частота включений в час 600, а для КТ6000/20-60 в час.

После включения контакторов КТ6000/20 напряжения снимается, а подвижная система контактора удерживается во включенном положении защелкивающим механизмом.

Отключение контактора производится с помощью эл. магнита защелкивающего механизма при включении его на напряжение. После отключения контакторов напряжения с катушками эл.магнита защелки автоматически снимается.

Контакты выполняются из серебра.

Контакторы серий КТ6000/2, КТ6000/3.

2 – с замыкающими контактами и защелкой;

3 – с замыкающими и размыкающими контактами и защелкой.

Номинальный ток замыкающих контактов – 130, 250, 630, 1000 А. Замыкающих контактов – 1, 2, 3. Допустимая частота включений 60 в час.

Магнитная, контакто–дугогасительная система, контакты вспомогательной цепи установлены вдоль рейки и вала контактора.

Защелкивающий механизм контакторов устанавливается над магнитной системой. Контакторы имеют эл. магнитное дугогасительное устройство, состоящее из дугогасительной катушки, магнитопровода, рога неподвижного контакта и дугогасительной камеры с узкой щелью.

Замыкающие и размыкающие контакты выполнены с металлокерамическими накладками на основе серебра.

Контакторы серии КТ6000А, КТ6000Б, КТП6000Б, КТ7000Б.

Номинальный ток – 100, 160, 250, 400, 630 А.

Количество полюсов: 2, 3, 4, 5.

А – повышенная коммутационная способность – 500 тыс. циклов

Б – модернизированные.

Частота включений в час от 30 до 1200.

Контакторы выполняются с магнитной системой поворотного типа.

Главные контакты замыкающие пальцевого типа.

Контакторы типов КТ7100У, КТ7200У. Iн=63, 125 А.

У – унифицированные, для встройки в магнитные пускатели.

Конструкции моноблочного типа с поворотной подвижной системой.

Главные подвижные контакты пальцевого типа, контактные параметры регулируются. Используется эл.магнитное гашение дуги. Контактные накладки из металлокерамической композиции серебра. Вспомогательные контакты мостикового типа из серебра.

Контакторы типов КП7, КП207. Iн=2500 А, Uн=600 В.

Однополюсные. Контактор состоит из магнитной системы с двумя включающими катушками, контактной системой и дугогасительного устройства (рис.33). Контактная система имеет две пары параллельно включенных главных контактов и одну пару дугогасительных. Дугогасительная катушка включена последовательно с дугогасительными контактами, причем главные контакты в замкнутом состоянии шунтируют дугогасительные контакты. Главные контакты с серебряными накладками.

Контакторы вакуумные серии КТ12Р.

Р – рудничные. Iн=250, 400 А; Uн=600, 1140 В.

Частота включений в час, циклов ВО до 1200. предназначены для включения и отключения АД с К3 ротором, трансформаторов и т.д.

Три вакуумные дугогасительные камеры.

Полное перемещение якоря 9 мм.

Полупроводниковое дугогасительное устройство к контактору МК приведено на рис.35,а

Рисунок 35. Схемы полупроводниковых приставок к контакторам.

Главные контакты ГК шунтированы тиристорами VS1 и VS2, управление которыми осуществляется через диоды VD2 и VD3. Пусть в данный полупериод направление тока соответствует показанному на рис., то напряжение, приложенное между мостиком ГК и верхним неподвижным главным контактом, через VD2 открывает VS1, по которому начинает проходить ток цепи. После прохождения тока через нуль тиристор закрывается, и процесс отключения заканчивается.

Если ток имеет обратную полярность, то работают диод VD3 и тиристор VS2.

Для защиты управляющих переходов тиристоров от перенапряжений служат диоды VD1 и VD4.

RC цепочка снижает перенапряжение на тиристорах.

I-выводы для переднего присоединения проводников, II-то же для заднего

1- неподвижный контакт,

2- подвижный контакт

3- рог дугогасителя

4- рычаг, связанный с якорем

5- регулировочный винт

6- пружина подвижного контакта

7- регулировочная гайка

9,10- гибкое соединение

11- колодка

12- крепежная рейка

16- дугогасительная камера

17- пластина стальная (пламя-гасители)

Рисунок 34. Конструкция контактора переменного тока КТ 64-3У3 на ток 100 А, напряжение 380 В. (Модификация КТ 6000)

На рис.35,б показано полупроводниковое устройство контакторов КТ64, КТП64, КТ65, КТП65 (рис.34) для одной фазы. Параллельно ГК включается встречно-параллельно тиристоры VS1 и VS2. Управление осуществляется с трансформаторов тока ТТ, одетого на шину главного контакта. Во включенном состоянии контактора, ток проходит только по контактам, т.к. падение напряжения на них меньше порогового напряжения тиристоров.

При отключении контактора ток переходит в цепь тиристоров, находящихся во включенном состоянии под воздействием управления с ТТ. При этом дуга не образуется, так как падение на тиристорах не превышает 4÷5 В, что меньше, чем на дуге.

При перемене знака синусоидального тока управляющие импульса снимаются, а при первом переходе синусоиды тока через нуль тиристоры закрываются.

Имеются и обычные дугогасительные камеры, если устройство вышло из строя.

5.4 Магнитные пускатели.

Являются основным видом аппаратуры управления низковольтными (до 660 В) АД с К3 ротором. Для защиты их от перезагрузок недопустимой продолжительности и «потери фазы» в пускателе устанавливается эл.тепловые реле.

При включении АД Iп=(5÷6)Iн. При таком токе даже незначительная вибрация контактов быстро выводит их из строя. С целью уменьшения времени вибрации контакты и подвижные части пускатели делают возможно легче, уменьшается их скорость, увеличивается контактное нажатие.

При отключении двигателя восстанавливающиеся напряжение на контактах равно разности напряжения сети и эдс двигателя. В результате на контактах появляется напряжение, составляющее (15-20)% Uн, т.е. отключение происходит в облегченных условиях.

Пускателю в работе приходится отключать двигатель от сети сразу после пуска. В этих случаях он отключает ток равный 6Iн и восстанавливающемся напряжении, равным Uн сети.

По действующим нормам после 50-кратного включения и отключения заторможенного двигателя пускатель должен быть пригоден для дальнейшей работы.

Учитывая условия работы пускателя. В них используется мостиковая контактная система с двухкратным разрывом цепи, а это позволяет осуществлять бездуговую коммутация без применения дугогасительных устройств. Токоведущие шинки от зажимов к неподвижным контактам выполняется таким образом, что эл. динамические силы сдувают дугу с контактов.

Магнитная система включает в себя П или Ш – образный прямоходовой эл.магнит (рис.32). Контактное нажатие создается пружиной, упирающейся в траверсу.

1- неподвижные контакты;

2- подвижные контакты;

3- контактный мостик;

4- прижимная пружина;

5- деталь связи контактных мостиков;

6- траверса;

7- якорь электромагнита;

8- возвратная пружина;

9- катушка электромагнита;

10- корпус.

Рисунок 32. Типовая конструкция прямоходового магнитного пускателя.

Возврат пускателя в исходное положение происходит за счет пружины, расположенной внутри эл.магнита.

Для устранения вибрации якоря используют К3 витки.

Высокий коэффициент возврата эл.магнитов переменного ток позволяет защищать двигатель от понижения напряжения сети (эл. магнит отпускает при U=(0,6÷0,7)Uн).

Для реверсивных приводов используют два пускателя взаимосблокированных электрически либо механически.

Выпускаются магнитные пускатели серии ПМЛ, ПМА, ПМ12 и типа ПМА-0000, ПМУ.

В технических данных пускателей указываются их номинальный ток и номинальная мощность двигателя при различных напряжениях, а также категория применения.

В пускателях серии ПМА на токи от 40 до 160А и напряжении 380-660 В эл.магнит может быть как переменного, так и постоянного тока.

Пускатели комплектуются эл.тепловыми реле типа ТРП (однофазное), ТРН (двухфазное), РТТ и РТЛ (трехфазное). Реле ТРП, РТЛ имеют комбинированную систему нагрева. Возврат реле в исходное положение после срабатывания производится кнопкой.

Пускатели могут комплектоваться ограничителями перенапряжений типа ОПН (рис.37), которые должны ограничивать коммутационные перенапряжения на катушках управления. На дугогасительной камере могут встраиваться дополнительные приставки: контактные типа ПКЛ или пневмоприставки ПВЛ, кнопки «Пуск» или «Стоп» и сигнальная лампа.

а) на R-C элементной базе б) на варисторной в) на диодной

элементной базе элементной базе

Рисунок 37. Схемы электрические принципиальные включения ограничителей перенапряжений.

Эл.тепловые реле подсоединяются непосредственно к корпусам пускателей.

В пускателях в сейсмостойком исполнении последовательно и параллельно включающей катушки включается стабилитроны.

Пускатели серии ПМЛ. Могут быть выполнены с трехполюсными реле РТЛ и комплектоваться ОПН. Величина пускателя по Iн 1-10А, 2-25А, 3-40А,
4-63А. Могут иметь дополнительные приставки: ПКЛ, ПВЛ, кнопки «Пуск», «Стоп», сигнальные лампы.

Контакторы пускателей имеют прямоходовую магнитную систему Ш-образного типа.

Пускатели типа ПМА-0000 . Могут комплектоваться трехполюсными реле РТТ5-06, ОПН на R-C или варисторной элементной базе, кнопками управления и сигнальной лампой. Величина пускателя: 0- на 6,3А.

Пускатели имеют Ш-образную магнитную систему.

Пускатели серии ПМА. Предназначены для управления трехфазными АД с К3 ротором мощностью от 18,5 до 75 кВт. При наличии реле РТТ-2П, РТТ-3П или аппаратов позисторной защиты АЗП или УВТЗ-1М защищают двигатели от перегрузок недопустимой продолжительности.

Эл.тепловые реле с температурой компенсацией и ручным возвратом имеют диапазон регулирования тока несрабатывания (0,85-1,15)Iн.

Пускатели могут комплектоваться: ОПН, кнопками «Пуск», «Стоп», сигнальной лампой.

Величины пускателей: 3-40А; 4-63А; Д-80А; 5-100А; 6-160А. Номинальные напряжения включающих катушек переменного тока: 24-660 В; постоянного тока: 24-440 В.

Контакторы пускателей 3-й величины имеют прямоходовую Ш–образную магнитную систему.

Контакторы пускателей 4,5 и6-й величины имеют прямоходовую магнитную систему П–образного типа. В них вертикальное перемещение якоря с помощью Г–образного рычага преобразуется в горизонтальное перемещение траверсы, несущей подвижные главные контакты.

Пускатели серии ПМ12 . Могут комплектоваться: ОПН, реле РТТ-5, кнопками «Пуск», «Стоп», сигнальной лампой.

Обозначение номинального тока: 004-4А; 016-16А; 025-25А; 040-40А;
063-63А.

Контакторы пускателей имеют прямоходовую Ш–образную магнитную систему.

5.5 Тиристорный пускатель.

Один из вариантов схемы показан на рис.36.

Основное предназначение контакторов и магнитных пускателей – управление электромоторами и замыкание силовых цепей с большими токами. Принцип действия аппаратов идентичный. Различие состоит в том, что магнитный пускатель представляет собой тот же контактор или два, собранных в устройство с защитными функциями, возможностью блокирования, цепями сигнализации.

Устройство контактора

Контактор – электромагнитный аппарат, позволяющий коммутировать силовые электроцепи через управляющий ток малых значений, который питает катушку соленоида устройства.

Работа контактора основана на явлении притяжения якоря электромагнита к сердечнику во время протекания тока. Сочлененная рычажная система прикреплена к якорю. Электрические контакты отделены от рычага изоляцией. Подвижные контакты прижимаются к неподвижным, замыкая электроцепь рабочего тока. Аппарат включен до тех пор, пока катушка находится под напряжением.

В зависимости от типа тока, контакторы делятся на:

• переменного тока;
• постоянного тока.

По количеству полюсов аппараты бывают:

• однополярные;
• двухполярные;
• трех,- и четырехполюсные.

Все устройства состоят из магнитной системы и набора контактов: рабочих и вспомогательных.

Магнитная система

Составными частями магнитной системы являются:

1. Катушка электромагнита;
2. Сердечник, на котором установлена катушка;
3. Якорь, подвижная арматура из железных пластин.

Когда катушка оказывается под напряжением, протекающим через нее током создается магнитный поток, который замыкается по окружности через сердечник, якорь, воздушный зазор и арматуру. Он вызывает притяжение якоря к сердечнику. Как только ток прекращается, пружины возвращают якорь в первоначальное положение. В первый момент после включения контактора относительно большой ток течет через катушку, а затем его значение уменьшается, когда якорь приходит в полное соприкосновение с сердечником.

Важно! Для надежной работы контактора важно обеспечить правильную регулировку и сборку магнитной системы. Ослабленный крепеж элементов оказывает влияние на формирование вибраций.

В небольших контакторах (до 15 А) плотное соединение между якорем и сердечником иногда может вызвать «приклеивание» якоря из-за остаточного магнетизма. Чтобы это предотвратить, в некоторых аппаратах делают тонкую вставку из меди или латуни. В более крупных контакторах явление магнитного «прилипания» встречается редко, так как действуют мощные пружины.

Контактная система

1. Фиксированные контакты устанавливаются на жестком основании, встроенном в изоляцию;
2. Подвижные контакты прикреплены к мобильным основаниям, снабжены сильными пружинами и соединены с якорем электромагнита через шарнирный рычаг.

Важно! Хорошее сцепление контактных поверхностей – одно из основных условий эффективной работы аппаратов.

Медные контакты очень быстро окисляются, в оксидном слое возникает большое переходное сопротивление, увеличивая нагрев деталей. Чрезмерная температура вызывает, в свою очередь, повышенное окисление и «нагар» контактов, которым потребуется чистка.

Для надежной работы важное значение имеют правильное позиционирование контактов и соответствующая сила начального и конечного давления. Это достигается регулировкой. По мере эксплуатации пружины могут ослабляться, поэтому необходимо периодически контролировать правильное положение контактов.

Когда аппарат отключается под нагрузкой, на рабочих контактах возникают искры и даже электрическая дуга. Для защиты смежных фаз от короткого замыкания применяются деионизационные камеры из огнеупорного изоляционного материала. Обычно это принадлежность мощных аппаратов.

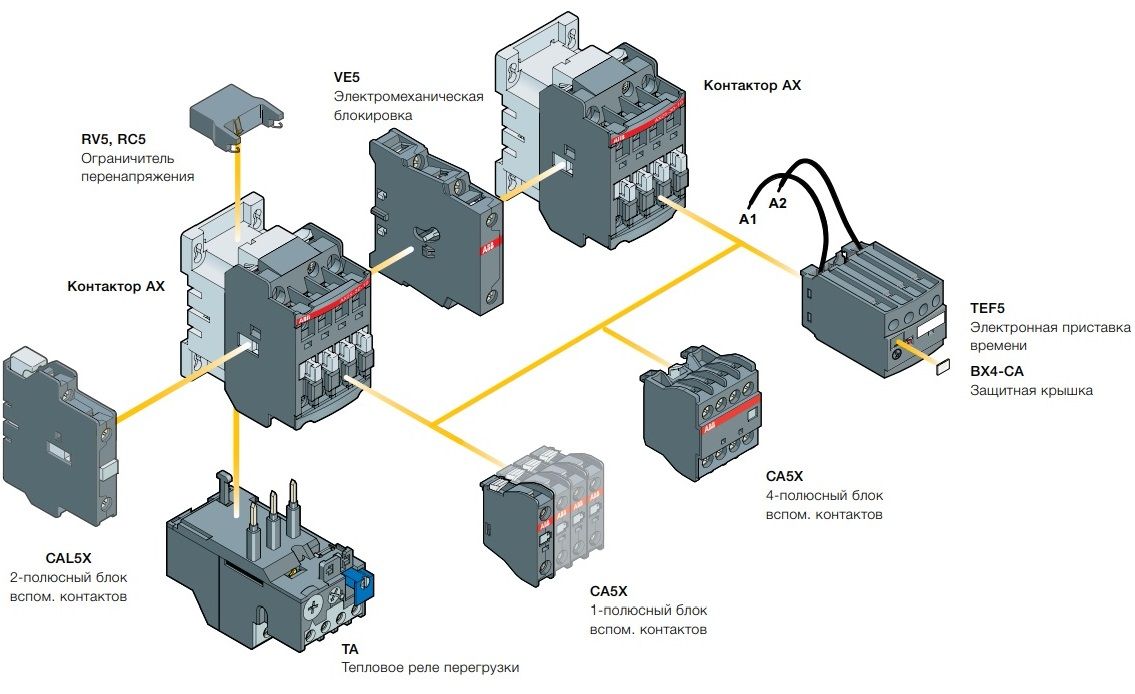

В дополнение к основным контактам аппараты содержат вспомогательные, которые отличаются меньшим поперечным сечением, так как через них протекает небольшой управляющий ток. Однако за состоянием этих элементов также важно следить из-за их значимости в работе системы.

Многие думают, что величина коммутируемого тока и, соответственно, большие габариты – это то, чем отличается контактор от магнитного пускателя. Однако это не так. Современные контакторы могут быть и скромных размеров, рассчитанными на небольшие токи.

Магнитный пускатель

Магнитный пускатель представляет собой контактор или два (в реверсном варианте), наиболее часто используемых для запуска и остановки асинхронных двигателей.

Устройство часто оборудовано еще тепловым реле, защищающим цепь от перегрузок, дополнительными контактами, находящимися первоначально в замкнутом или разомкнутом состоянии. Эти отличающие особенности характеризуют магнитный пускатель, хотя контактор – основа его конструкции.

Термореле соединяется с силовыми контактами аппарата. Его внутреннее устройство состоит из биметаллических пластин, которые под действием тока греются. Их температурный изгиб вызывает размыкание контактов реле в цепи управления катушкой. Обесточенная катушка разрывает силовую цепь электромотора.

В отличие от контактора, магнитный пускатель может осуществлять реверс электромотора, то есть запускать его в прямом и обратном направлении. Для этого собирается аппарат из двух контакторов и поста с кнопками управления.

Важно! В схеме обязательно предусматривается наличие блокировок, чтобы не допустить одновременного замыкания обеих групп силовых контактов.

Классификация аппаратов

В основном, контакторы и магнитные пускатели, согласно российским стандартам, подразделяются в зависимости от коммутируемых нагрузочных токов. Аппараты сгруппированы в 7 классов, расположенных по возрастанию: от 6,3 А до 160 А.

Производятся устройства, отличающиеся по конструкции:

1. Открытого типа. Монтаж таких аппаратов возможен только в пылезащищенных и влагозащищенных местах, например, в специальных шкафах;

1. Закрытого типа. Могут монтироваться в производственных помещениях вне шкафов, но при этом там должны исключаться проникновение влаги и сильная запыленность;
2. Защищенного типа. Это аппараты с практически герметичным корпусом. Допускаются к установке в наружных условиях. Необходимо только исключить воздействие прямого солнечного света и дождя.

Есть различия трехфазных приборов по питающему току катушки электромагнита. У одних пускателей катушка включается на фазное напряжение 220 В, у других – на линейное 380 В.

Эксплуатация контакторов и магнитных пускателей

Для того чтобы аппараты служили долго и безотказно, необходимо проводить регулярно в условиях эксплуатации следующие мероприятия:

1. Визуальный осмотр. При нем выявляются явные повреждения и деформации кожуха. Сняв крышку, можно осмотреть состояние внутренних частей. В рабочем состоянии проверяется, нет ли вибраций и постороннего шума. Если контактор гудит при работе, проверяется плотность прилегания якоря и надежность механических соединений;
2. Контролирование хода якоря. Нажатием вручную можно проверить плавность его перемещения, отсутствие помех, четкость работы пружины;
3. Проверка и чистка контактов. Если на контактах отсутствует «нагар», то чистка не нужна из-за возможности разрушения тонкого покрытия. Контакты должны быть выровнены и одновременно соприкасаться всеми полюсами как можно большей частью поверхности. В противном случае производится регулировка;
Оцените статью:

Контактор — это двухпозиционный аппарат, предназначенный для частых коммутаций токов, которые не превышают токи перегрузки соответствующих электрических силовых цепей. Замыкание или размыкание контактов контактора может осуществляться двигательным (электромагнитным, пневматическим или гидравлическим) приводом.
Наибольшее распространение получили электромагнитные контакторы.
Контакторы постоянного тока коммутируют цепь постоянного тока и имеют, как правило, электромагнит постоянного тока. Контакторы переменного тока коммутируют цепь переменного тока. Электромагнит этих контакторов может быть выполнен для работы либо на переменном, либо на постоянном токе.
При каждом включении и отключении происходит износ контактов, особенно заметный при большом числе включений (что характерно для современных электроприводов). Поэтому принимают меры к сокращению длительности горения дуги при отключении и устранению вибраций при включении. Большая частота операций требует высокой механической стойкости электромагнитного механизма контактора. Способность аппарата работать при большом числе операций характеризуется износостойкостью. Различают механическую и коммутационную износостойкость.
Механическая износостойкость определяется числом включений- отключений контактора без ремонта и замены его узлов и деталей. Ток в цепи при этом равен нулю. К механической износостойкости современных контакторов предъявляются очень высокие требования. Она должна составлять (10… 20) * 10+6 операций.
Коммутационная износостойкость определяется числом включений-отключений цепи с током, после которого требуется замена износившихся контактов. Современные контакторы должны иметь коммутационную износостойкость около (2… 3) 10+6 операций.
Наряду с высокой механической и коммутационной износостойкостью контакторы должны иметь малую массу и размеры. Зона выхлопа раскаленных газов дуги должна быть как можно меньшей, что позволяет сократить размеры всей установки в целом. Детали, наиболее быстро подвергающиеся износу, должны быть легко доступны для замены.
Основными узлами контактора являются: контактная система, дугогасящая система, электромагнитный механизм, система блокировочных контактов (блок-контактов).
При подаче напряжения на обмотку электромагнита якорь притягивается. Подвижный контакт, связанный с якорем, производит замыкание или размыкание главной цепи. Дугогасящая система обеспечивает быстрое гашение дуги, что снижает износ контактов. Кроме главных контактов контактор имеет несколько вспомогательных слаботочных контактов (блок-контактов), используемых для согласования работы контактора с другими аппаратами или включаемых в цепь управления самого контактора.
Основными параметрами контакторов и пускателей являются: номинальный ток главных контактов, предельный отключаемый ток, номинальное напряжение, механическая износостойкость, электрическая износостойкость, допустимое число включений в час, собственное время включения.

Контакторы с управлением от сети постоянного тока

Контакты контакторов подвержены наиболее сильному электрическому и механическому износу из-за большого числа операций в час и тяжелых условий работы. Для уменьшения износа преимущественное распространение получили линейные перекатывающиеся контакты.
Для предотвращения вибраций контактов контактная пружина создает предварительное нажатие, равное примерно половине конечной силы нажатия. Большое влияние на вибрацию оказывает жесткость крепления неподвижного контакта в целом. В этом отношении очень удачна конструкция контактора серии КПВ-600 (рис. 1). Неподвижный контакт 4 жестко прикреплен к скобе 2. Один конец дугогасительной катушки 1 присоединен к этой же скобе, второй конец вместе с выводом 16 надежно прикреплен к изоляционному пластмассовому основанию 17. Последнее крепится к прочной стальной скобе 15, которая является основанием аппарата. Подвижный контакт 6 выполнен в виде толстой пластины. Нижний конец пластины имеет возможность поворачиваться относительно точки опоры, благодаря чему пластина способна перекатываться по сухарю неподвижного контакта 4.
Вывод 13 соединяется с подвижным контактом 6 с помощью гибкого проводника (связи) 14. Контактное нажатие создается пружиной 9.

Рис. 1. Контактор постоянного тока серии КПВ-600:
1 — дугогасящая катушка; 2, 15 — скобы; 3 — пластина магнитного дутья; 4 — неподвижный контакт; 5 — дуга; 6 — подвижный контакт; 7 — опора; 8 — контакт- рог; 9, 10, 12 — пружины; 11 — обмотка; 13, 16 — выводы; 14 — гибкий проводник; 17 — основание
При износе контактов сухарь контакта 4 заменяют новым, а пластину подвижного контакта 7 поворачивают на 180° и ее неповрежденная сторона используется в дальнейшей работе.
Для уменьшения оплавления основных контактов дугой при токах более 50 А контактор имеет дугогасящий контакт-рог 8. Роль другого контакт-рога выполняет скоба 2. Под действием поля дугогасящего устройства опорные точки дуги быстро перемещаются на скобу 2, соединенную с неподвижным контактом 4, и на защитный контакт-рог 8 подвижного контакта 6. Возврат якоря в начальное положение (после отключения магнита) производится пружиной 10.
Основным параметром контактора является номинальный ток, который определяет размеры контактора. Например, контактор II условной размерной группы имеет ток 100 А; III — 150 А.
Характерной особенностью контакторов серии КПВ-600 и многих других типов является электрическое соединение вывода подвижного контакта с корпусом контактора. При включенном положении контактора магнитопровод находится под напряжением. Даже при отключенном положении напряжение может оставаться на магнитопроводе и других деталях, поэтому соприкосновение с магнитопроводом опасно для жизни.
Контакторы серии КПВ могут иметь исполнение с размыкающими главными контактами. Замыкание производится под действием пружины, а размыкание — за счет силы, развиваемой электромагнитом.
Номинальным током контактора называется ток прерывисто- продолжительного режима работы. При этом режиме работы контактор находится во включенном состоянии не более 8 ч. По истечении указанного времени аппарат должен быть несколько раз включен и отключен (для зачистки контактов от оксида меди), после чего может снова вводиться в работу. Если контактор располагается в шкафу, то номинальный ток понижается примерно на 10 % из-за ухудшающихся условий охлаждения.
При продолжительном режиме работы, когда длительность непрерывного включения превышает 8 ч, допустимый ток контактора снижается примерно на 20 %. В таком режиме из-за окисления медных контактов растет переходное сопротивление, в результате чего температура контактов и контактора в целом может превысить допустимое значение. Если контактор работает с небольшим числом включений или вообще предназначен для длительного включения, то на рабочую поверхность контактов напаивают серебряную пластину. Серебряная облицовка позволяет сохранить допустимый ток контактора, равный номинальному, и в режиме продолжительного включения. Если контактор наряду с режимом продолжительного включения используется в режиме повторно-кратковременного включения, применение серебряных накладок становится нецелесообразным, так как из-за малой механической прочности серебра происходит быстрый износ контактов.
В повторно-кратковременном режиме при продолжительности включения ПВ = 40 % допустимый ток, как правило, составляет примерно 120 % номинального значения. Согласно рекомендациям завода-изготовителя допустимый ток повторно-кратковременного режима для контактора серии КПВ-600 определяется по формуле

где η — число включений в час.
Если при повторно-кратковременном режиме длительно горит дуга (так бывает при отключении большой индуктивной нагрузки), то температура контактов может резко увеличиться за счет нагрева их дугой. В таких случаях нагрев контактов при продолжительном режиме может быть меньше, чем при повторно-кратковременном.
Как правило, контактная система контакторов постоянного тока имеет один полюс. Для реверсирования асинхронных двигателей при большой частоте включений в час (до 1200) применяют сдвоенную контактную систему. В контакторах серии КТПВ-500, имеющих электромагнит постоянного тока, подвижные контакты изолированы от корпуса, что делает более безопасным обслуживание аппарата. По сравнению со схемой, в которой применяются однополюсные контакторы, схема с двухполюсными контакторами имеет большое преимущество. При неполадках и отказе одного контактора напряжение подается только на один зажим двигателя. В схеме с однополюсными контакторами отказ одного контактора ведет к возникновению тяжелого режима двухфазного питания двигателя.
В контакторах постоянного тока наибольшее распространение получили устройства с магнитным дутьем.
В зависимости от способа создания магнитного поля различают системы с последовательным включением катушки магнитного дутья (катушка тока), с параллельным включением катушки (катушка напряжения) и с постоянным магнитом.
В случае применения катушки тока по ней протекает ток, проходящий в отключаемой цепи. При этом можно считать, что индукция пропорциональна отключаемому току, а сила, действующая на единицу длины дуги, пропорциональна квадрату тока. Так как наиболее важно иметь необходимую величину магнитного поля для дутья в области малых токов, система с катушкой тока, не создающая в области малых токов необходимой индукции магнитного поля, малоэффективна. Несмотря на этот недостаток, благодаря высокой надежности при гашении номинальных и больших токов система с катушкой тока получила преимущественное распространение.
В системе с параллельным включением катушка магнитного дутья подключается к независимому источнику питания. Магнитная индукция, создаваемая системой, постоянна и не зависит от отключаемого тока. Поскольку в области малых токов катушка напряжения действует более эффективно, чем катушка тока, при одной и той же длительности горения дуги требуется меньшая МДС, что дает экономию энергии. Однако катушка напряжения имеет и ряд существенных недостатков.
Во-первых, направление электродинамической силы, действующей на дугу, зависит от полярности тока. При изменении полярности тока дуга меняет направление своего движения, следовательно, контактор не может работать при перемене полярности тока.
Во-вторых, поскольку к катушке прикладывается напряжение источника питания, изоляция должна быть рассчитана на это напряжение. Катушка выполняется из тонкого провода. Близость дуги к такой катушке делает работу последней ненадежной (расплавленный металл контактов может попадать на катушку).
В-третьих, при коротких замыканиях возможно снижение напряжения на источнике, питающем катушку. В результате процесс гашения дуги будет протекать неэффективно.
В связи с указанными недостатками системы с катушкой напряжения применяются только в тех случаях, когда необходимо отключать небольшие токи — от 5 до 10 А.
Система с постоянным магнитом по существу мало отличается от системы с катушкой напряжения, но имеет следующие преимущества:
нет затрат электроэнергии на создание магнитного поля;
резко сокращается расход меди на контактор;
отсутствует подогрев контактов от катушки, как это имеет место в системах с катушкой тока;
по сравнению с системой с катушкой напряжения система с постоянным магнитом обладает высокой надежностью и хорошо работает при любых токах.
Магнитное поле, действующее на дугу, создает силу, которая перемещает дугу в дугогасящую камеру. Назначение камеры состоит в том, чтобы локализовать область, занятую раскаленными газами дуги, препятствовать перекрытию между соседними полюсами. При соприкосновении дуги со стенками камеры происходит интенсивное охлаждение дуги, что приводит к подъему ее вольт-амперной характеристики и, как следствие, к успешному гашению. В контакторах с приводом на постоянном токе преимущественное распространение получили электромагниты клапанного типа.
В целях повышения механической износостойкости в современных контакторах применяется вращение якоря на призме. Так, у контакторов серии КПВ-600 компоновка электромагнита и контактной системы (см. рис. 1), применение специальной пружины 12, прижимающей якорь к призме, позволяют повысить износостойкость узла вращения до 20 10+6 операций. По мере износа призменного узла зазор между скобой якоря и опорной призмой автоматически выбирается. В случае же применения подшипникового соединения якоря и магнитопровода при износе подшипника возникают люфты, нарушающие нормальную работу аппарата.
Для получения необходимой вибро- и ударостойкости подвижная система контактора должна быть уравновешена относительно оси вращения. Типичным примером хорошо уравновешенной системы является электромагнит контактора серии КПВ-600. Якорь магнита уравновешивается хвостом, на котором укрепляется подвижный контакт. Возвратная пружина 10 также действует на хвост якоря. Катушка электромагнита наматывается на тонкостенную изолированную стальную гильзу, что обеспечивает хорошую прочность и улучшает тепловой контакт катушки с сердечником. Последнее способствует снижению температуры катушки и уменьшению габаритных размеров контактора.
При включении электромагнит преодолевает действие силы возвратной 10 и контактной 9 пружин. Тяговая характеристика электромагнита должна во всех точках идти выше характеристики противодействующих пружин при минимальном допустимом напряжении на катушке 0,85Uном и нагретой катушке. Включение должно происходить с постоянно нарастающей скоростью перемещения подвижного контакта. Не должно быть замедления в момент замыкания главных контактов.
Характеристика противодействующих сил, приведенных к якорю электромагнита контактора серии КПВ-600, показана на рис. 2. Наиболее тяжелым моментом при включении является преодоление противодействия в момент соприкосновения главных контактов, так как электромагнит должен развивать значительное усилие при большом рабочем зазоре.
Важным параметром механизма является коэффициент возврата Кя = UBK]1/Ucp. Для контактора постоянного тока Кв, как правило, мал (0,2… 0,3), что не позволяет использовать такой контактор для защиты двигателя от снижения напряжения.
Наибольшее напряжение на катушке не должно превышать 1,1 Uном, так как при большем напряжении увеличивается механический износ деталей из-за усиления ударов якоря, а температура обмотки может превысить допустимое значение.
В контакторах типа КТПВ, имеющих сдвоенную контактную систему, при номинальном токе 600 А устанавливаются два параллельно работающих электромагнита, чтобы развить необходимую силу.
В целях уменьшения МДС обмотки, а следовательно, и потребляемой ею мощности рабочий ход якоря делают небольшим (8… 10 мм). В связи с тем что для надежного гашения дуги при малых токах требуется раствор контактов 17… 20 мм, расстояние от точки касания подвижного контакта до оси вращения подвижной системы выбирают в 1,5 — 2 раза большим, чем расстояние от оси полюса до оси вращения.

Рис. 2. Противодействующая характеристика для контактора серии КПВ-600:
Ρ — сила тяжести; FB п — сила возвратной пружины; FK tl — сила контактной пружины; φ — угол поворота якоря
Собственное время включения представляет собой сумму времени нарастания потока до значения потока трогания и времени движения якоря. Большая часть собственного времени тратится на нарастание потока. У контакторов, рассчитанных на ток 100 А, собственное время составляет 0,14 с, а у контакторов на 630 А оно увеличивается до 0,37 с.
Собственное время отключения — это время с момента обесточивания электромагнита до момента размыкания контактов. Оно определяется временем спада потока от установившегося значения до значения потока отпускания. Временем движения, т.е. временем от момента начала движения якоря до момента размыкания контактов, можно пренебречь. Переходный процесс в обмотке мало сказывается на спаде потока, так как цепь обмотки быстро разрывается отключающим аппаратом. Указанный процесс в основном определяется токами, циркулирующими в массивных элементах магнитной цепи (преимущественно токами в цилиндрическом сердечнике, на котором сидит катушка). Ввиду большого удельного электрического сопротивления стали эти токи создают наибольшее замедление в спадании потока. У контакторов, рассчитанных на ток 100 А, собственное время отключения составляет 0,07 с, а у контакторов на 630 А — 0,23 с.
В связи с особыми требованиями, предъявляемыми к контакторам серии КМВ, которые предназначены для включения и отключения электромагнитов приводов масляных выключателей, электромагнитный механизм указанных контакторов допускает регулировку напряжений срабатывания и отпускания за счет изменения сил затяжки возвратной и специальной отрывной пружин. Контакторы серии КМВ должны работать при существенном снижении напряжения. Поэтому минимальное напряжение срабатывания у этих контакторов может понижаться до 0,65Uном. Такое низкое напряжение срабатывания приводит к тому, что при номинальном напряжении через обмотку протекает ток, вызывающий ее повышенный нагрев. В связи с этим обмотка может включаться на номинальное напряжение только кратковременно (время включения не должно превышать 15 с).

Контакторы переменного тока

Контакторы переменного тока выпускаются на токи от 100 до 630 А. Число главных контактов колеблется от одного до пяти. Это отражается на конструкции всего аппарата в целом. Наиболее широко распространены контакторы трехполюсного исполнения. Наличие большого числа контактов приводит к увеличению усилия и момента, необходимых для включения аппарата.
На рис. 3, а представлен разрез контактора серии КТ-6000 по магнитной системе, а на рис. 3, б — по контактной и дугогасящей системам одного полюса. Подвижный контакт 4 с пружиной 5 укреплен на изоляционном рычаге 6, связанном с валом контактора. Вследствие более легкого гашения дуги переменного тока раствор контактов может быть небольшим. Уменьшение раствора дает возможность приблизить контакт к оси вращения.

Рис. 3. Контактор переменного тока серии КТ-6000:
а — разрез по магнитной системе; б — разрез по контактной и дугогасящей системам: 1 — якорь; 2 — рейка; 3 — обмотка дугогашения; 4 — подвижный контакт;
5 — пружина; 6 — рычаг
Уменьшение расстояния от точки касания контактов до оси вращения позволяет снизить силу электромагнита, необходимую для включения контактора, что, в свою очередь, дает возможность уменьшить габаритные размеры и потребляемую контактором мощность.
Подвижный контакт 4 и якорь 1 электромагнита связаны между собой через вал контактора. В отличие от контакторов постоянного тока подвижный контакт в контакторе серии КТ-6000 не имеет перекатывания. Отключение аппарата происходит под действием пружин и сил тяжести подвижных частей.
Для удобства эксплуатации подвижный и неподвижный контакты сделаны легко сменяемыми. Контактная пружина 5, как и в контакторах постоянного тока, имеет предварительную затяжку, сила которой составляет примерно половину силы конечного нажатия.
Магнитная и контактная системы контактора серии КТ-6000 укреплены на изоляционной рейке 2, что позволяет использовать контактор в комплексных станциях управления реечной конструкции.
Широкое распространение получила мостиковая контактная система с двумя разрывами на каждый полюс. Такая конструкция распространена в пускателях. Ее большим преимуществом является быстрое гашение дуги, отсутствие гибкой связи.
В контакторах переменного тока применяются как прямоходовая контактная система, так и с вращением якоря. В первом случае якорь
движется поступательно. Подвижные контакты связаны с якорем и совершают тот же путь, что и он. При передаче усилия контактных пружин якорю из-за отсутствия рычажной системы нет выигрыша в силе. Электромагнит должен развивать большее усилие, чем сумма сил контактных пружин и силы тяжести якоря (в контакторах с вертикальной установкой).
В большинстве контакторов, выполненных по прямоходовой схеме, наблюдается медленное нарастание силы контактного нажатия, из-за чего имеет место длительная вибрация контактов. В результате происходит сильный износ контактов при включении. Поэтому такая конструкция применяется только при небольших номинальных токах.
Более совершенным является контактор, который имеет мостиковую систему с рычажной передачей усилий от контактов к якорю электромагнита.
Если контактор имеет один разрыв на полюс и не снабжен никаким дугогасящим устройством, то в случае активной нагрузки (cosφ = = 1) гашение дуги происходит при растворе контактов примерно 0,5 мм для любого тока и напряжения до 500 В. В случае индуктивной нагрузки (cosφ = 0,2 …0,5) гашение с таким же раствором контактов имеет место при напряжении до 220 В, поскольку оно происходит за счет мгновенного восстановления электрической прочности в околокатодной области.
При напряжении источника питания, не превышающем 220 В, для гашения дуги необходим всего один разрыв на полюс. Никаких дугогасящих устройств не требуется.
Если в цепи полюса аппарата создаются два разрыва, например путем применения мостикового контакта, то дуга надежно гасится за счет околоэлектродной электрической прочности при напряжении сети 380 В. Поэтому в настоящее время широко применяются контакторы с двукратным разрывом цепи в одном полюсе. При индуктивной нагрузке и напряжении источника 380 В значение восстановившегося напряжения становится больше околокатодной прочности. Гашение дуги в этом случае зависит от процессов в столбе дуги и нагрева электродов током.
Для эффективного гашения дуги, уменьшения износа контактов могут быть использованы следующие системы магнитного дутья:
катушка тока и дугогасящая камера с продольной или лабиринтной щелью;
дугогасящая камера с деионной решеткой из стальных пластин.
В системе магнитного дутья с катушкой тока сила, действующая
на дугу, пропорциональна квадрату тока. Поэтому и при переменном токе на дугу действует сила, неизменная по направлению. Она пульсирует с двойной частотой (как и электродинамическая сила, действующая на проводник). Средняя сила получается такой же, как и при постоянном токе, если тот равен действующему значению переменного тока. Указанные соотношения справедливы, когда потери в магнитной системе катушки дутья отсутствуют и поток по фазе совпадает с током. Несмотря на эффективность данного устройства, в настоящее время оно применяется только в контакторах, работающих в тяжелом режиме (число включений в час более 600). Недостатками этого метода гашения являются: увеличение потерь в контакторе из-за потерь в стали магнитной системы дугогашения, что ведет к повышению температуры контактов, расположенных вблизи дугогасящего устройства, а также возможность возникновения больших перенапряжений из-за принудительного обрыва тока (до естественного нуля).
Применение для гашения дуги катушки напряжения на переменном токе исключается из-за того, что сила, действующая на дугу, меняет свой знак, так как поток, создаваемый магнитной системой дугогашения, сдвинут по фазе относительно отключаемого тока. Если ток и поток имеют разные знаки, то сила отрицательна.

Довольно широкое распространение получила дугогасительная камера с деионной решеткой из стальных пластин. Идея использования околоэлектродного падения напряжения для гашения дуги принадлежит русскому ученому М. О.Доливо-Добровольскому. Принципиальная схема дугогасительного устройства дана на рис. 4, а. Дуга 1, возникающая после расхождения контактов, втягивается в клиновидный паз параллельно расположенных стальных пластин 2. В верхней части дуга пересекается пластинами и разбивается на ряд коротких дуг 3. При вхождении дуги в решетку возникают силы, тормозящие движение дуги. Для уменьшения этих сил пластины выполнены так, что дуга, смещенная относительно середины решетки, сначала пересекает пластины с нечетными номерами, а потом

Рис. 4. Схема и график, поясняющие процесс гашения дуги в деионной решетке:
а — схема дугогасящего устройства; б — график изменения тока и напряжения дуги от времени; 1 — дуга; 2 — стальные пластины; 3 — короткие дуги; 4 — подвижный контакт
уже с четными. После того как дуга втягивается в решетку и разбивается на ряд коротких дуг, в цепи возникает дополнительное падение напряжения А на каждой паре электродов, составляющее 20… 30 В. Из-за наличия этого падения напряжения ток в цепи проходит через нуль (сплошная кривая на рис. 4, б) раньше наступления его естественного нулевого значения (штриховая кривая). При этом уменьшается восстанавливающееся напряжение промышленной частоты, а следовательно, и пик Umax этого напряжения.
Гашение дуги происходит в том случае, если Сп > Umax, где С — околокатодная электрическая прочность. При надлежащем выборе числа пластин п гашение дуги происходит при первом прохождении тока через нуль. При малых токах околокатодная прочность составляет примерно 300 В, при больших — падает до 70 В.
Для того чтобы пластины решетки не подвергались коррозии, их покрывают тонким слоем меди или цинка. Несмотря на быстрое гашение дуги при частых включениях и отключениях происходит нагрев пластин до очень высокой температуры, возможно даже их прогорание. В связи с этим число включении и отключении в час у контакторов с деионной решеткой не превышает 600.
В контакторах пускателей серии ПА применяется двукратный разрыв на каждый полюс. Для того чтобы уменьшить оплавление контактов, они охвачены стальной скобой. При образовании дуги на нее действуют электродинамические силы, возникающие из-за взаимодействия дуги с током в подводящих проводниках и арматуре контактов. Как и в деионной решетке, для гашения дуги используется околокатодная электрическая прочность, возникающая после прохода тока через нуль. Два разрыва и магнитное дутье за счет стальной скобы и поля подводящих проводников обеспечивают надежную работу контактора при напряжении до 500 В. Контактор, рассчитанный на номинальный ток 60 А, отключает десятикратный ток короткого замыкания при напряжении 450 В и cos φ = 0,3.
Для привода контактов широко используются электромагниты с Ш-образным или П-образным сердечником. Магнитопровод такого электромагнита состоит из двух одинаковых частей, одна из которых укреплена неподвижно, а другая связана через рычаги с контактной системой. В первых конструкциях электромагнитов для устранения залипания якоря между средними полюсами Ш-образной системы делался зазор. При включении удар приходился на крайние полюсы, что приводило к их заметному расклепыванию. В случае перекоса якоря на рычаге возникала опасность разрушения поверхности полюса сердечника острыми кромками якоря. В современных контакторах для устранения залипания в цепь введена немагнитная прокладка. Во включенном положении все три зазора равны нулю. Это уменьшает износ полюсов, так как удар приходится на все три полюса.
Для устранения вибрации якоря во включенном положении на полюса магнитной системы устанавливают короткозамкнутые витки. Поскольку действие короткозамкнутого витка наиболее эффективно при малом воздушном зазоре, для плотного прилегания полюсов их поверхность должна шлифоваться. Хорошие результаты по уменьшению вибрации электромагнита достигнуты в контакторе типа ПА. В нем благодаря эластичному креплению сердечника возможна самоустановка якоря относительно сердечника, при которой воздушный зазор получается минимальным.
Как известно, из-за изменения индуктивного сопротивления катушки ток в ней при притянутом состоянии якоря значительно меньше, чем при отпущенном. В среднем можно считать, что пусковой ток равен 10-кратному току при притянутом состоянии. Для больших контакторов он может достигать 15-кратного значения тока при притянутом состоянии якоря. В связи с большим пусковым током ни в коем случае нельзя подавать напряжение на катушку, если якорь, находящийся в отпущенном состоянии, по каким-либо причинам не может из него выйти (чем-то удерживается). Катушки большинства контакторов рассчитаны таким образом, что допускают до 600 включений в час при ПВ = 40 %.
Электромагниты контакторов переменного тока могут также питаться от сети постоянного тока. В этом случае на контакторах устанавливают специальную катушку, которая работает совместно с форсировочным резистором. Последний шунтируется размыкающими блок-контактами контактора или более мощными контактами другого аппарата.
При уменьшении зазора тяговая характеристика электромагнита переменного тока поднимается менее круто, чем у электромагнита постоянного тока. Благодаря этому она более приближена к противодействующей характеристике. В результате напряжение срабатывания близко к напряжению отпускания.
Электромагниты контакторов обеспечивают надежную работу в диапазоне питающего напряжения от 0,85 Uном до 1,1 Uном. Поскольку катушка контактора получает питание через замыкающие блок- контакты, то включение контактора не происходит самостоятельно после подъема напряжения до номинального значения. Срабатывание электромагнита переменного тока происходит значительно быстрее, чем электромагнита постоянного тока. Собственное время срабатывания контакторов составляет 0,03… 0,05 с, а время отпускания — 0,02 с. Как и в контакторах постоянного тока, блок-контакты контакторов переменного тока приводятся в действием тем же электромагнитом, что и главные контакты.

Магнитные пускатели

Магнитным пускателем называется контактор, предназначенный для пуска короткозамкнутых асинхронных двигателей.
Как правило, пускатель помимо контактора содержит тепловые реле для защиты двигателя от перегрузок и «потери фазы». Бесперебойная работа асинхронных двигателей в значительной степени зависит от надежности пускателей. Поэтому к ним предъявляются высокие требования в отношении износостойкости, коммутационной способности, четкости срабатывания, надежности защиты двигателя от перегрузок, минимального потребления мощности.
Особенности условий работы пускателя состоят в следующем. При включении асинхронного двигателя пусковой ток достигает 6 — 7-кратного значения номинального тока. Даже незначительная вибрация контактов при таком токе быстро выводит их из строя. Это выдвигает на первый план вопросы устранения вибрации контактов и снижения их износа. Для уменьшения времени вибрации контакты и подвижные части делают как можно легче, снижают их скорость, увеличивают силу нажатия. Указанные мероприятия позволили, например, создать пускатель типа ПА с электрической износостойкостью до 2-Ю6 операций.
Исследования показали, что при токах до 100 А целесообразно применять серебряные накладки на контактах. При токах выше 100 А хорошие результаты дает композиция серебра и оксида кадмия.
При отключении восстанавливающееся напряжение на контактах равно разности напряжения сети и ЭДС двигателя. Оно составляет всего 15… 20 % С/ном, т. е. имеют место облегченные условия отключения.
Нередки случаи, когда электродвигатель отключается от сети сразу же после пуска. Пускателю приходится тогда отключать ток, равный семикратному номинальному току при очень низком коэффициенте мощности (cos

Если необходимо повысить срок службы пускателя, то целесообразно выбирать его с запасом по мощности. При уменьшении мощности двигателя возрастает и допустимое число включений в час. Дело в том, что двигатель меньшей мощности быстрее достигает номинальной частоты вращения. Поэтому при отключении пускатель разрывает установившийся номинальный ток двигателя, что облегчает работу пускателя.
С учетом широкого распространения пускателей большое значение приобретает снижение потребляемой ими мощности. У пускателя примерно 60 % мощности расходуется в электромагните, а остальные 40 % — в тепловых реле. Для снижения потерь в электромагните применяется холоднокатаная сталь.
Схема магнитного пускателя типа ПА приведена на рис. 5. Пускатель собран на металлическом основании 1. Контактная система мостикового типа с неподвижными 12 и подвижными 8 контактами размещена в дугогасящей камере 6. Контактное нажатие обеспечивается пружиной 9. Подвижные контакты 8 соединены с траверсой 10, которая может поворачиваться относительно точки О.

Рис. 5. Магнитный пускатель типа ПА:
1 — основание; 2, 7,9 — пружины; 3 — магнитопровод; 4 — обмотка; 5 — якорь; 6 — дугогасящая камера; 8, 12 — контакты; 10 — траверса; 11 — защитное реле

На противоположном конце траверсы 10 укреплен якорь 5, который притягивается электромагнитом, состоящим из магнитопровода 3 и обмотки 4. Под магнитопроводом имеется пружина сжатия 2, которая обеспечивает более плотное прилегание якоря и магнитопровода при срабатывании электромагнита и смягчает возникающий при этом удар. Последовательно с коммутируемой цепью включено тепловое защитное реле 11. При токах перегрузки тепловое реле срабатывает и своими контактами (на рис. 5 не показаны) разрывает цепь питания обмотки 4. Траверса 10 под действием возвратной пружины 7 отходит вправо, контакты 8 и 12 размыкаются, и происходит отключение главной цепи.

Контактор и пускатель предназначены для одного и того же – коммутации силовых цепей, а также цепи управления. Часто профессиональным наладчикам электрооборудования или, например, специалистам с дипломами ВУЗов не всегда удается обосновать, чем отличается контактор от магнитного пускателя. Ведь вроде бы обоими электротехническими изделиями выполняется ряд схожих функций. Однако некоторые отличия между ними все-таки есть.

Что общего между устройствами?

Контактор, впрочем, как и магнитный пускатель, «занимается» коммутацией цепей, преимущественно силовых. Таким образом, применение обоих устройств целесообразно при запуске двигателей переменного тока или же при вводе/выводе ступеней сопротивлений в случае реостатного пуска.

Конструкция приспособлений может быть представлена одной или несколькими парами контактов для управляющей цепи – нормально замкнутыми или разомкнутыми. Кстати, визуально их можно даже не отличить в некоторых случаях, в чем вы можете убедиться, просмотрев фото:

Хотя мощные контакторы могут значительно отличаться, как этот:

Отличия приспособлений

Большому количеству торговых предприятий свойственно магнитный пускатель называть «малогабаритным контактором». Ведь если с ним сопоставить контактор, аналогичный по токовой нагрузке, то разница между их габаритами будет видна невооруженным глазом. К тому же, вес трехполюсного 100-амперного контактора достаточно высок, по сравнению со 100-амперным пускателем.

Следует учитывать, что обзавестись слаботочным контактором (например, 10-амперным) не удастся – их просто не производят. Звеном в слабых цепях сможет стать только магнитный пускатель.

Отличия приспособлений можно найти и в их конструкционных особенностях. Контактор обладает парой силовых контактов и достаточно громоздкими дугогасительными решетками. Таким образом, своего корпуса у приспособления нет, что требует его установки в таких местах, в которых он будет недоступен посторонним лицам и ограничен от попадания влаги.

Магнитный пускатель отличается тем, что снаружи покрыт пластиковым «панцирем», обеспечивающим силовым проводным контактам защиту. При этом приспособление не имеет дугогасительных камер, что тоже является отличием. Поэтому оно не используется для монтажа в мощных цепях с большим количеством коммутаций в связи с недостаточной защитой от дуговых разрядов.

При этом отличается пускатель от своего «конкурента» и более качественной защитой электрического оборудования, особенно при наличии дополнительного кожуха (в частности металлического). Это делает возможной установку устройства практически везде, чем, в свою очередь, похвастаться контактор не сможет.

Разница между электротехническими устройствами также обусловлена их назначением. Несмотря на то, что магнитный пускатель хорошо подходит к обогревателям, соленоидным катушкам, различным по мощности светильникам и прочим электроприемникам, по сути, он предназначен для асинхронных 3-х фазных двигателей на переменном токе.

В связи с этим конструкция каждого представлена 3-мя парными силовыми проводами. Его управляющим контактам приходится «заниматься» поддержанием включенного состояния устройства или, например, составлением сложных управляющих цепей с реверсивным пуском.

Контактор же отличается тем, что он коммутирует абсолютно все цепи переменного тока. Отсюда и отличия между устройствами по силовым проводам – контакторам «выделяются» наличием от 2-х до 4-х полюсов.

Итог

На самом деле можно сказать, что отличия между аппаратами являются достаточно условными. На практике разница между ними определяется назначением приспособления и ценовой политикой. Потребителю в любом случае удастся выбрать товар в соответствии со своими нуждами и потребностями, а разница в названии определяется производителями. Надеемся, мы помогли вам ответить на вопрос, чем отличается контактор от магнитного пускателя!

Основная разница между контактором и пускателем

Контактор и особенности

— одно из самых распространенных и широко используемых устройств в области распределения энергии. Контактор — это переключатель с электрическим управлением. Это устройство, которое переключает более 15 ампер. Это особый тип реле. Люди используют его для переключения силовой цепи. Эта схема имеет гораздо более низкий уровень мощности. Проводник предназначен для прямого подключения к устройствам с сильноточной нагрузкой.Контактор используется для управления многими устройствами, такими как электродвигатели, освещение, отопление, конденсаторные батареи, тепловые испарители и т. Д. Вот несколько характеристик контактора:

• Контактор состоит из электромагнитной системы, контактной системы и устройства гашения дуги.
• В большинстве случаев контактор подходит с нормально разомкнутыми контактами, так что питание нагрузки отключается, когда катушка обесточена.
Контактор
• A компактный, легко монтируется в полевых условиях.
• При отключении больших токов двигателя контактор управляет и гасит образовавшуюся дугу.
• Контактор не предназначен для прерывания тока короткого замыкания.
• Контактор может иметь ток отключения от нескольких до тысяч ампер.
• Контактор может иметь ДГ от 24 В до многих киловольт.
• Контактор может быть достаточно маленьким, чтобы его можно было поднять одной рукой до метра сбоку.
• Подрядчик может быстро отключить основные цепи переменного и постоянного тока.

Стартер — это электрическое устройство или двигатель. Он контролирует использование электроэнергии в оборудовании. Как следует из названия, стартер «запускает» двигатели. Но он также останавливает, реверсирует, ускоряет и защищает двигатели. Это устройство используется для вращения или проворачивания двигателя внутреннего сгорания, чтобы запустить двигатель от собственной мощности. Но сам стартер может быть другим двигателем внутреннего сгорания в случае очень больших двигателей.

Двигатель внутреннего сгорания — это система обратной связи, которая полагается на инерцию каждого цикла, чтобы инициировать следующий. В четырехтактном двигателе первые два такта приводятся в действие не самим двигателем, а стартером. После запуска двигателя стартер больше не требуется, поскольку контур обратной связи становится самоподдерживающимся. Некоторые особенности стартера:

• Стартер может быть электрическим, пневматическим или гидравлическим.
• Пускатель состоит из двух строительных блоков: контакторов и устройств защиты от перегрузок.
• Стартер проворачивает двигатель на некоторой скорости, чтобы запустить его. Это заставляет двигатель всасывать топливо и воздух в цилиндры и сжимать их.
• Стартер установлен низко рядом с задней частью двигателя при расположении двигателя спереди.
• Стартер потребляет сильный электрический ток через толстые провода от аккумулятора.
• Стартеру нужен большой переключатель для работы с большим током вместо ручного переключателя. Этот переключатель необходимо включать и выключать очень быстро, чтобы избежать опасного искрения.
• Чтобы повернуть центральный коленчатый вал, большая шестерня маховика на задней части двигателя входит в зацепление с шестернями стартера.
• Стартер использует катушку зажигания для увеличения мощности перед включением.

«Это пускатель двигателя или контактор?»

Это очень часто задаваемый вопрос. И путаница тоже понятна. Поскольку контакторы и стартеры управляют электродвигателями, люди обычно используют эти два термина как синонимы.Катушка, контакты, дугогасительные камеры, использование более низкого управляющего напряжения — все эти механические элементы идентичны как в контакторе, так и в пускателе. Так чем же они отличаются? Вот те:

1. Контактор — это переключатель с электрическим управлением, похожий на реле. Тогда как стартер — это контактор с добавлением реле перегрузки.
2. Контактор подает напряжение на катушку контактора для замыкания контактов, а также для подачи и прерывания питания цепи.С другой стороны, пускатель использует реле перегрузки для защиты двигателя от скачков нагрузки, отключая его для предотвращения перегрева.
3. Контактор не связан с перегрузкой, тогда как с пускателем у нас есть варианты использования различных перегрузок.
4. Контактор обычно классифицируется по его допустимому напряжению, в отличие от пускателя, номинальный ток которого обычно определяется его допустимым током и мощностью двигателя, с которым он совместим.
5. Контактор предназначен исключительно для работы с нормально разомкнутыми контактами.С другой стороны, реле часто бывает как нормально разомкнутым, так и / или нормально замкнутым, в зависимости от желаемой функции.

Также читайте: Разница между двигателем переменного тока и двигателем постоянного тока

Разница между контакторами и пускателями двигателей (и пускателями пониженного напряжения)

Электродвигатели абсолютно необходимы для автоматизации бесчисленных приложений по всему миру. В большинстве случаев для привода двигателей — подачи на них электроэнергии — требуется некоторая техническая система, которая также должна быть совместима с устройством обмотки двигателя.Поскольку эти системы питания двигателей часто используются или вместе с другими электрическими устройствами управления и связи, уже описанными в этом Руководстве по проектированию, мы рассмотрим их наиболее распространенные варианты. Дополнительную информацию о моторных приводах, имеющих функции помимо пускателя двигателей, можно найти в этой статье motioncontroltips.com.

Только самые простые и самые маленькие конструкции — обычно с однофазными двигателями мощностью 5 л.с. или меньше или трехфазными двигателями мощностью 15 л.с. или меньше — допускают прямое подключение к сети (также называемое , параллельное подключение ) к электросети. источник без риска перенапряжения двигателя и пониженного напряжения в сети.Трехфазные двигатели, приводимые в действие таким образом, могут иметь обмотки, соединенные простой звездой (также называемой звездой) или треугольником … а двигатели с двойным напряжением (удобно, поскольку они могут принимать входное напряжение 230 В или 460 В) имеют комплекты сдвоенных катушек, которые могут работать параллельно или (для более высокого напряжения) последовательно.

Повсюду в других местах пуск двигателя через линию представляет слишком много проблем для самого двигателя, а также для систем, подключенных к двигателю, включая вредные электрические эффекты, а также чрезмерный износ компонентов механической передачи энергии. Цели проектирования, связанные с безопасностью, производительностью и точностью, обычно требуют использования более совершенных подходов к управлению автомобилем.

В предыдущем разделе этого Руководства по проектированию мы подробно описали, как контакторы и реле являются отдельными компонентами, несмотря на то, что время от времени в промышленности используются термины, предполагающие иное. Контакторы и пускатели двигателей также являются отдельными компонентами.Здесь термины используются взаимозаменяемо, потому что их ядро ​​- это та же самая точная технология — переключатель, способный работать с высокими напряжениями.

Разница в том, что пускатели двигателей имеют одну дополнительную систему или системы, которых нет в контакторах — реле перегрузки определенного типа для отключения входа напряжения , если это реле обнаруживает перегрузку двигателя или термически опасное состояние из-за продолжительного рабочего сверхтока. Пускатели двигателей с самозащитой также включают защиту от короткого замыкания. Здесь снова ключевое значение имеет точное использование терминологии: вместо того, чтобы использовать короткое замыкание для обозначения любой электрической неисправности, целесообразно использовать этот термин только при обсуждении внезапного сверхтока, возникающего из-за потока электроэнергии, который обнаружил какой-то непреднамеренный путь выхода из строя. путешествовать.Защита от короткого замыкания действует мгновенно, отключая систему от источника питания.

Еще одно различие между контакторами и пускателями двигателей связано с тем, как эти два компонента рассчитаны и указаны. Контакторы обычно классифицируются по их допустимому напряжению. В отличие от них, пускатели двигателей обычно оцениваются в соответствии с их допустимой токовой нагрузкой и мощностью двигателей, для которых они предназначены. re совместимы… даже при учете пускового тока при запуске без ложных срабатываний.Обычно это достигается за счет небольшой задержки срабатывания реле — многие двигатели (особенно двигатели меньшего размера) могут достичь полной рабочей скорости всего за несколько секунд.

Пуск двигателя на самом базовом уровне подразделяется на ручной или автоматический.

Ручной запуск включает переключатели включения-выключения, которые просто замыкают или размыкают входную цепь двигателя при активации персоналом завода.Некоторые версии, которые квалифицируются как настоящие пускатели двигателя (как указано выше), включают реле тепловой перегрузки для обесточивания двигателя в случае его перегрева.

Напротив, автоматически запускаемый запуск двигателя иногда называют магнитным запуском для электромеханических контакторов, которые являются стержнем этой конструкции.

Как и в любой технологии электромеханических реле, они имеют стационарные электромагнитные катушки, которые (по команде от кнопки, концевого выключателя, таймера, поплавкового выключателя или другого реле) объединяют две цепи.Эти схемы включают в себя входные силовые контакты и ответный носитель, который (будучи замкнутым вместе) позволяет току течь в обмотки двигателя. Одним из вариантов этой конструкции является комбинированный пускатель, который включает в себя магнитное действие, а также некоторый способ отключения электроэнергии при необходимости… либо с помощью предохранителя, прерывателя или переключателя цепи двигателя.

Пуск двигателя по схеме звезда-треугольник (один из типов системы с пониженным пусковым током) передает полное линейное напряжение на обмотки двигателя в звезду во время запуска, хотя напряжение на каждой обмотке двигателя уменьшается на величину, обратную величине квадратного корня из трех (57.7%), поэтому такое расположение иногда (довольно неточно) называют пуском при пониженном напряжении. Затем схема (обычно с контактором для каждой фазы, реле перегрузки, таймером и механической блокировкой) переключает вход двигателя для подачи полного линейного напряжения на его обмотки треугольником.

Пуск двигателя с частичной обмоткой — используется вместе со специальными двигателями с двойным напряжением, упомянутыми выше — подает линейное напряжение только на одну часть (половину или две трети) обмоток двигателя (обычно девять или двенадцать) после Начало.Затем, когда истечет установленное время или будет обнаружено установленное напряжение, срабатывает реле или таймер и подает команду на добавление остальных обмоток и подачу питания. Ускорение может быть нерегулярным, но пусковое сопротивление двигателя с частичной обмоткой не влияет на пусковой момент … и позволяет запускать с низким крутящим моментом, что полезно для насосов, вентиляторов и нагнетателей. Как и пуск по схеме звезда-треугольник, пуск с частичной обмоткой представляет собой тип системы с пониженным пусковым током и обеспечивает пониженное полное линейное напряжение при запуске двигателя, но технически не квалифицируется как пуск с пониженным напряжением.

Реверсивный пуск при полном напряжении определяет, как асинхронные двигатели изменяют направление вращения при изменении направления вращения любых двух силовых проводов. Системы реверсивного пуска просто включают в себя пару зеркальных контакторов, дополненных блокирующими подкомпонентами, чтобы обеспечить условия прямого и обратного хода. Более быстрое изменение направления вращения может быть выполнено при включении , которое является временным питанием обеих цепей.

Помимо линейки устройств для пуска двигателя при полном напряжении, существуют пускатели пониженного напряжения.Там, где оси станков требуют плавного разгона без сотрясений до полной скорости (для защиты присоединенного машинного оборудования или некоторой присоединенной нагрузки), необходимы пускатели двигателей с пониженным напряжением. Фактически, они также полезны в настройках, регулируемых местными энергосистемами, которые ограничивают колебания напряжения и скачки тока на источниках питания во время запуска двигателя.

Пускатели двигателей с пониженным напряжением включают четыре общих подтипа.

Пускатели двигателей с первичным резистором — это экономичный вариант, в котором используются резисторы и некоторое количество контакторов, причем последнее определяет количество ступеней пускового напряжения.Эти шаги могут быть несколько резкими из-за низкой индуктивности схемы. Хотя резисторы могут быть громоздкими и снижать эффективность, этот тип стартера обеспечивает надежный пусковой момент двигателя.

Пускатели электродвигателей с первичным реактором чаще всего используются в больших высоковольтных электродвигателях. В них используется реактор (индуктор) в цепи, как в пускателе двигателя с первичным резистором. Возможны относительно длительные плавные ускорения (даже до десятка секунд или более), хотя дополнительная индуктивность системы может снизить общую эффективность, а низкий коэффициент мощности ухудшает составляющие тока, генерирующие крутящий момент, и магнитный поток двигателя.

Пускатели электродвигателей первичного реактора относительно дороги, но полезны там, где требуется регулируемый пусковой момент. В пускателях двигателей с автотрансформатором используется однообмоточный электрический трансформатор, который является пассивным электрическим устройством для передачи электроэнергии от одной цепи к другой. Более конкретно, пускатели автотрансформатора используют три электрических контактора на автотрансформаторе, имеющем выбираемые ответвления.Это обеспечивает ступенчатое стартовое напряжение для длительного плавного ускорения при запуске — даже до нескольких десятков секунд. Пусковое напряжение может составлять от 50% до 80% линейного напряжения для высоких пусковых моментов в приложениях, где это (а не эффективность) является основной целью проектирования.

Устройства плавного пуска , использующие твердотельную полупроводниковую технологию, обладают наибольшей управляемостью из всех вариантов пускателя двигателя. Они также наиболее бережно относятся к внутренним компонентам двигателей и присоединенным механизмам передачи энергии.По своей сути устройства плавного пуска состоят из различных схем тиристоров или тиристоров… так, например, в некоторых конструкциях имеется по паре тиристоров на каждой из трех линий двигателя. Ознакомьтесь с разделом настоящего Руководства по проектированию, посвященным твердотельным реле, для ознакомления с основами этой технологии. Эти переключающие устройства работают для управления подачей электроэнергии на обмотки двигателя (как показано на схеме устройства плавного пуска, показывающей углы зажигания), при этом задействуя низкое напряжение двигателя, а также ток и крутящий момент при первоначальном запуске.Затем они постепенно повышают напряжение и крутящий момент в соответствии с установленной программой.

Программирование устройства плавного пуска двигателя определяет точные параметры увеличения заданного напряжения. Рассмотрим работу типичного устройства плавного пуска на основе SCR: здесь проводящий (стробируемый) SCR имеет подвижную точку затвора… и обратная регулировка этого значения скорости (называемого временем нарастания) вызывает увеличение накопления напряжения перед включением SCR. Затем, когда обмотки двигателя достигают полного напряжения, SCR отключается.

Одно предостережение: Чрезмерное время разгона может привести к тому, что ток превысит пределы безопасности двигателя или приведет к аварийному отключению по ограничению тока.

Помимо уже упомянутых преимуществ, устройства плавного пуска обеспечивают защиту двигателя (даже во время дисбаланса фаз при отключении электроэнергии), а также возможность плавного останова. Последнее полезно, когда двигатели приводят в движение такие конструкции, как конвейеры, которые обладают инерцией, способной смещаться или ломаться во время транспортировки.

Конечно, частотно-регулируемые приводы (VFD) — еще один вариант для функции плавного пуска. Они обеспечивают те же функции управляемого пуска и останова, что и устройства плавного пуска, хотя и другим способом — изменяя частоту входного напряжения двигателя, а не величину напряжения. Другие преимущества частотно-регулируемого привода перед устройствами плавного пуска включают возможность управления скоростью двигателя во всем рабочем диапазоне. Частотно-регулируемые приводы также могут выдавать мощность для удерживающего момента (полный крутящий момент при нулевой скорости), который является ключевым для приложений с моторным приводом, таких как краны и лифты.

Однако для некоторых конструкций частотно-регулируемые приводы слишком дороги и сложны. Пускатели двигателей с пониженным напряжением, как правило, более подходят, чем частотно-регулируемые приводы, для которых нет выигрыша в эффективности от работы подключенного двигателя ниже его максимальной скорости.

Motor Starter Basics: пускатели, контакторы и устройства защиты от перегрузки

• Перегрузки предназначены для защиты от длительной перегрузки по току
• Части состоят из: токоизмерительного устройства, механизма разрыва цепи
• Часто имеют временную задержку, чтобы двигатели не отключились преждевременно

Выписка:

[0m: 4s] Привет, я Джош Блум, добро пожаловать в еще один видеоролик из образовательной серии RSP Supply.Сегодня мы поговорим о пускателях двигателей и основах управления двигателями. Основная цель пускателя двигателя — позволить нам безопасно запускать и останавливать двигатель. Это также позволяет запускать и останавливать двигатель из удаленного места. Таким образом, пускатель двигателя — это коммутационное устройство с электрическим приводом. В основном они состоят из нескольких компонентов. Первый — контактор, второй — перегрузка, и они обычно используются с какой-либо защитой цепи. Таким образом, контакторы фактически обеспечивают ток для нашего двигателя.Их работа — устанавливать и отключать питание в электрической цепи.

[0m: 46s] Защита от перегрузки защищает двигатель от потребления слишком большого тока в течение длительного периода времени, что может привести к перегреву и возгоранию двигателя.
[0m: 55s] Итак, давайте сначала поговорим о контакторе.
[0m: 57s] Контактор работает так же, как реле, в том смысле, что когда на катушку подается электричество, он закрывает контакт, позволяя току проходить через него, обеспечивая питание нашего двигателя.Для получения дополнительной информации о том, как работают реле и контакторы, посмотрите другое видео, на которое мы укажем ссылку в описании ниже. Магнитный контактор работает электромеханически без необходимости вмешательства. Это позволяет нам управлять контактором дистанционно, поэтому нам не нужно ставить операторов в опасные ситуации, которые могут возникнуть рядом с пускателем двигателя.
[1 м: 28 с] Таким образом, для правильной работы контактор использует небольшой управляющий ток для размыкания и замыкания контактора.Большинство контакторов обычно также имеют вспомогательные контакты. Эти контакты позволяют нам контролировать состояние контактора независимо от того, включен ли двигатель или нет. У некоторых подрядчиков есть несколько вспомогательных контактов для контроля других типов систем в контакторе. Далее поговорим о защите от перегрузки. Перегрузка предназначена для защиты двигателя от длительного перегрузки по току. Это означает, что если двигатель слишком долго работает при слишком высоком токе, он может перегреться и вывести двигатель из строя.Как перегрузка обеспечивает эту защиту, так это то, что в ней есть датчик тока, встроенный в саму перегрузку.
[2m: 11s] У нас есть электронный датчик тока или тепловой датчик тока, в зависимости от типа перегрузки, которую мы используем. Так, например, при электронной перегрузке у нас есть возможность установить с помощью шкалы при перегрузке количество тока, которое мы хотим позволить нашему двигателю в течение определенного периода времени.

[2m: 29s] Таким образом, при тепловой перегрузке у нас есть возможность вставить тепловой элемент в соответствии с нашим конкретным применением и потребностями.Таким образом, как только перегрузка обнаруживает, что двигатель потребляет слишком большой ток в течение длительного периода времени, он имеет возможность отключить ток, проходящий через пускатель. Таким образом, для удовлетворения потребностей в защите перегрузки имеют временную задержку, позволяющую возникать небольшим перегрузкам без разрыва цепи. Это позволяет нам управлять нашим двигателем без частого включения и выключения из-за небольших перегрузок.

[2m: 59s] И, наконец, устройства защиты двигателя, обычно используемые в пускателях двигателей.По сути, это автоматические выключатели, специально предназначенные для использования с пускателями двигателей. Они работают, предотвращая большие выбросы тока, которые могут быть вызваны коротким замыканием.
[3 м: 15 с] В устройствах защиты цепи двигателя используется форма магнитной защиты, специально разработанная для таких типов скачков напряжения. Для получения дополнительной информации о магнитной защите, пожалуйста, посмотрите наше видео об автоматическом выключателе, в котором говорится об этом. Мы сделаем ссылку в описании ниже. Другой тип защиты, который используется вместо предохранителей цепи двигателя, — это некоторый тип разъединителя с предохранителем.Однако важно, чтобы мы использовали предохранители, предназначенные для этого типа применения.
[3m: 39s] Итак, давайте поговорим о нескольких вещах, которые мы хотим учитывать при покупке стартера двигателя. Во-первых, мы хотим определить, нужен ли нам стартер NEMA или пускатель IEC. Затем мы хотим убедиться, что наш двигатель соответствует определенному типу стартера двигателя, который мы покупаем. Для этого нам нужно знать напряжение двигателя. Нам также необходимо знать ток или мощность двигателя при полной нагрузке.И мы также хотим убедиться, что знаем, какое напряжение на катушке нам нужно.
[4m: 3s] Зная эти вещи, мы можем лучше определить, какой тип стартера двигателя купить.
[4m: 7s] Для получения полной линейки контакторов, устройств защиты от перегрузок или защиты электродвигателей и тысяч других продуктов посетите наш веб-сайт. Для получения дополнительной информации или других обучающих видеороликов посетите RSPSupply.com, лучший в Интернете источник промышленного оборудования. Также не забывайте: ставьте лайки и подписывайтесь.

Ключевое различие между контактором и реле

Контакторы и реле — два тесно связанных термина, которые в большинстве случаев приводят к путанице и неверному толкованию.Оба они представляют собой переключатели с электрическим управлением, используемые для управления и переключения нагрузок. Эта статья может дать вам четкое представление о разнице между контактором и реле.

Основной принцип работы контактора и реле одинаков. Разница между ними заключается в их применении и в том, где они используются. Эта статья может дать вам четкое представление о разнице между реле и контакторами.

Конструктивные особенности:

Контакторы и реле имеют аналогичную конструкцию.Оба имеют внешнюю оболочку для защиты всех внутренних частей от внешней среды. Для размыкания и замыкания контактов предусмотрена электромагнитная катушка. Контакты размыкаются и замыкаются возбуждением этой электромагнитной катушки.

Работа реле и контакторов

Контактор используется для переключения двигателей, конденсаторов, освещения и т. Д., Которые потребляют очень большой ток. Он имеет как минимум одну пару трехфазных входных и выходных контактов.Было бы нормально открыто. Некоторые контакторы поставляются с дополнительными вспомогательными контактами, которые могут быть нормально разомкнутыми или нормально замкнутыми. Эти вспомогательные контакты активируются вместе с главными контактами. Переключение достигается включением и отключением питания катушек контактора. Контакторы выбираются в соответствии с номинальным током нагрузки. Контакторы требуют дополнительного источника питания (переменного или постоянного тока в зависимости от типа контактора, который мы используем) для возбуждения. Он используется для переключения мощности.
Реле состоит как минимум из двух контактов и катушки возбуждения.Эти контакты могут быть нормально разомкнутыми или нормально замкнутыми. Эти контакты замыкаются или размыкаются при возбуждении катушки. Реле используются для переключения цепей управления и не могут использоваться для переключения мощности с относительно более высокой допустимой нагрузкой. Может использоваться для включения фонарей, сирен, сигнальных ламп и т. Д.

Реле — это переключающие устройства, используемые в любой цепи управления для проверки состояния или увеличения количества доступных контактов.

Контакторы — это переключающие устройства, используемые для управления потоком энергии на любую нагрузку.

Сравнение реле и контакторов

Разница между контактором и реле

Похожие запросы:
1. Contactor v / s Relays
2. Где используются контакторы и где используются реле?

Статьи по теме:

Разница между вспомогательными и главными контактами в контакторе

Если у вас есть четкое представление о типах контактов в контакторе, вы можете легко выполнить подключение контактора для любого приложения без каких-либо затруднений.В основном электрические контакторы имеют два типа контактов — 1. главные контакты или силовые контакты и 2. вспомогательные контакты. Итак, давайте узнаем разницу между вспомогательными и главными контактами в контакторе с их функциями, использованием и назначением.

Основные или силовые контакты в контакторе

Это основной контактный механизм в электрическом контакторе, который используется для подключения нагрузки к источнику. Главные контакты или силовые контакты в контакторе рассчитаны на ток и высокое напряжение.Количество силовых контактов в контакторе зависит от его номинального полюса. Это означает, что в двухполюсном контакторе есть два главных контакта, тогда как в трехполюсном контакторе есть три главных контакта.

Главный или силовой контакты являются NO (нормально разомкнутыми) контактами, что означает, что они замыкают контакты только тогда, когда магнитная катушка контактора находится под напряжением. Все электрические контакторы имеют главные или силовые контакты, но некоторые из них могут не иметь вспомогательных контактов. Главные контакты всегда работают с высоким напряжением и большим током, чем вспомогательные контакты.Например, в 3-полюсном контакторе 440 В главные контакты могут работать с 440 В, но в том же контакторе вспомогательные контакты могут не работать с 440 В, они используются только для цепи управления, которая использует 220 В или меньше.

Вспомогательные контакты в контакторе

Вспомогательные контакты, также называемые вспомогательными контактами, используются для цепей управления, индикации, сигнализации и обратной связи.

Обычно в контакторе доступны как NO (нормально разомкнутый), так и NC (нормально замкнутый) контакты. На приведенной выше диаграмме вы можете видеть, что всего доступно четыре вспомогательных контакта — два замыкающих контакта, два замыкающих контакта.

Вспомогательные контакты в основном предназначены для работы с низким напряжением и малым током. Вспомогательные контакты очень помогают при создании цепей для прямого пускателя или пускателя со звезды на треугольник.

Вспомогательные контакты помогают,

1. Создайте цепи индикации для подключения индикаторных ламп, таких как зеленый для СТОП, красный для ПУСК, желтый для ОТКЛЮЧЕНИЯ.

2. Сделайте цепи обратной связи для систем автоматизации, таких как системы ПЛК.

3. Создание контуров для пускателя двигателя, контроллера и т. Д.

Главные контакты VS Вспомогательные контакты

1. Электрический контактор выполняет свою основную функцию, используя свои главные или силовые контакты, тогда как вспомогательные контакты используются только для цепей управления, цепей индикаторов или цепей обратной связи.

2. Главные контакты предназначены только для нормально разомкнутых (NO), тогда как вспомогательные контакты доступны в обоих типах — NO и NC

3. Главные контакты предназначены для передачи высокого напряжения и высокого тока, тогда как вспомогательные контакты — предназначен только для низкого напряжения и слабого тока.

4. Существует вероятность искрения в главных контактах, так как по ним проходит большой ток, но во вспомогательных контактах искрообразование отсутствует.

Если мы возьмем DOL-пускатель в качестве примера, чтобы понять главные и вспомогательные контакты, то мы увидим, что клеммы основного источника питания и клеммы двигателя подключены к основным контактам контактора. С другой стороны, сигнальные лампы, кнопки соединяются с вспомогательными контактами.

Таким образом, когда контактор включен, главные контакты подключают двигатель к источнику питания, а вспомогательные контакты помогают загорать соответствующую контрольную лампу двигателя, находящегося в рабочем состоянии.

Контактор лебедки Vs. Соленоид

В какой-то момент у многих из нас возникнут технические проблемы с нашими лебедками. Будь то электрический сбой, механический сбой или просто старость, это неизбежно. Но по большей части, когда у вас возникают проблемы с лебедкой, скорее всего, это электрический компонент.

Механические детали лебедки очень прочные и долговечные, поэтому они редко ломаются.С другой стороны, электрические компоненты более подвержены выходу из строя. Они могут намокнуть или подвергнуться коррозии. Любое незначительное повреждение электрических цепей может привести к поломке лебедки. Главными из наиболее уязвимых частей являются контактор или соленоид лебедки.

Если у вас возникнут проблемы с этими электрическими компонентами, вам потребуется их замена или починка. Если вам когда-нибудь понадобится замена, какую именно лебедку вы должны приобрести? Соленоид или контактор? В чем разница между ними во-первых? В этой статье мы обсудим все эти вопросы.Просто продолжайте читать, чтобы узнать ответ!

Стоит ли мне вообще обдумывать эти вопросы?

Что делать, если вы получите один из двух компонентов? Не повлияет ли это отрицательно на мою лебедку? К сожалению нет. Если у вас есть соленоид для лебедки грузовика, вы ограничиваете возможности своей лебедки.

Установка соленоида вместо контактора была бы похожа на ограничение 90% тока, то есть очень неэффективный метод. Вы не можете позволить себе пренебрегать выбором, какой из двух вариантов лучше всего подходит для вашей лебедки.Чтобы знать, какая из двух лебедок подходит для вашей лебедки, мы должны знать их различия и их роли.

Контакторы или соленоиды?

По сути, контакторы и соленоиды — это выключатели вашей лебедки. Без него вам нужно было бы подключить лебедку, чтобы включить ее, и даже в этом случае вы даже не сможете должным образом управлять лебедкой. Ваша лебедка будет просто бесконтрольно вращать барабан, поэтому делать это не рекомендуется.

Но прежде чем мы углубимся в их анализ, давайте сначала рассмотрим основы.Сначала нам нужно изучить другой переключатель, называемый реле, и только тогда мы сможем понять контакторы и соленоиды.

Что такое реле?

Реле является наиболее распространенным электромеханическим переключателем, используемым в транспортных средствах. Его основная задача — реле низкого электрического тока — обычно 40-100 ампер — для управления цепью большой мощности. Он также может позволить управлять несколькими цепями большой мощности с помощью только одного электрического сигнала.

В современном автомобиле используются релейные переключатели для включения фар, двигателей вентиляторов, дополнительных фонарей и двигателей вентилятора.

Релейный переключатель может иметь множество различных конструкций, от электромагнитных реле, в которых для протекания тока используется магнит, до твердотельных реле, которые пропускают электрический ток за счет использования полупроводников.

Вот несколько различных конфигураций релейных переключателей:

Миниатюрные реле ISO
1. : это универсальный переключатель, который используется в автомобильной промышленности в качестве образца. Короче говоря, это самое простое, что вы можете получить. Он идеально подходит для многих автомобильных электрических приложений, таких как освещение, запуск, звуковой сигнал, обогрев и охлаждение.
Микрореле
2. : это миниатюрная съемная конструкция для использования в автомобильной промышленности, соответствующая универсальному стандартному шаблону для электрических клемм. Для любых операций переключения, требующих более 35 ампер, удобно использовать микрореле.
3. Maxi Relays: Как следует из названия, это более прочная версия микрореле. Макси-реле работает так же, как микрореле, за исключением того, что оно предназначено для тяжелых условий эксплуатации. Они идеально подходят для использования в охлаждающих вентиляторах, системах управления двигателем, топливом и автомобильной сигнализации.
4. ISO 280 Mini, Ultra и Micro Relays: его название выглядит сильно преувеличенным, но уверяю вас, на это есть веская причина. Это уменьшенная, но компактная версия стандартных реле. Но на этот раз он соответствует размеру и конструкции штифта ISO 280. Вы можете найти эти реле в блоках предохранителей банкоматов и блоках распределения питания.

Что такое соленоид?

Соленоиды — это просто еще один тип реле. Однако он специально разработан для удаленного переключения более сильного тока — обычно от 80 до 200 ампер.В отличие от электромеханических реле меньшего размера, в этих реле используется катушка для создания магнитного поля при прохождении тока. Как только это происходит, он размыкает или замыкает цепь.

Для соленоидов лебедки он работает таким же образом — действует как переключатель для вашей лебедки. Соленоиды служат для подачи необходимого тока на лебедку. Таким образом предотвращается повреждение двигателя.

Когда вы активируете лебедку, ток от батареи течет к соленоиду, и теперь ваша лебедка включена.После активации ток отводится от двигателя с помощью соленоида, чтобы запустить двигатель лебедки. Обычная лебедка имеет два изолированных соленоида для движения вперед и назад.

Что такое контактор?

Контактор будет главным релейным переключателем, который будет использоваться, когда потребуется более высокая токовая нагрузка — обычно от 100 до 600 ампер. Благодаря номинальному напряжению, которое может выдерживать от 12 В постоянного тока до 12000 В постоянного тока, контакторы являются дешевым и эффективным переключателем в использовании.

Стандартные приложения включают механические электродвигатели, используемые в тяжелых грузовиках и инструментах, транспорте, машинах экстренной помощи, электрических / гибридных автомобилях, лодках, легкорельсовом транспорте, горнодобывающей промышленности и различных каркасах, которые по существу требуют чрезмерного количества тока для стандартного реле или соленоида.

Какой выбрать?

С точки зрения возможностей, реле находятся на нижнем уровне, за ними следуют соленоиды в среднем, а затем контакторы, которые находятся на верхнем уровне.Контакторы, безусловно, могут справиться с самой тяжелой работой, однако иногда вам не нужна такая большая мощность. Кроме того, контакторы — самые тяжелые и самые дорогие из трех вариантов. С другой стороны, реле и соленоиды портативны и недороги.

Выберите, какой из них вам нужен для работы. Если у вас сейчас есть лебедка для тяжелых условий эксплуатации, тогда выбирайте контактор. С другой стороны, если достаточно соленоида, выберите этот вариант.

Также выберите любую опцию, которая поместится в капоте вашего автомобиля.Бесполезно иметь контактор, если он вообще не подходит.

Заключение

В битве, которая лучше из двух вариантов, нет явного победителя. В конце концов, это зависит от потребностей пользователя. Оба они имеют почти одинаковые характеристики, за исключением того, что один из них более тяжелый, чем другой.

Короче говоря, если вам нужен переключатель, который может удерживать исходную мощность, контактор — это вариант. С другой стороны, вам нужно чего-то достаточно, соленоид — это то, что вам нужно.

Если вы хотите узнать больше о потребностях в лебедках, ознакомьтесь со следующими статьями:

Цепи управления прямым / обратным ходом — базовое управление двигателем

Если трехфазный двигатель должен приводиться в движение только в одном направлении, и при его первоначальном включении оказывается, что он вращается в противоположном направлении от желаемого, все, что необходимо, — это поменять местами любые два из трех линейных проводов, питающих двигатель. . Это можно сделать на пускателе двигателя или на самом двигателе.

После того, как две линии были переключены, направление магнитных полей, созданных в двигателе, теперь заставит вал вращаться в противоположном направлении.Это известно как реверсирование чередования фаз .

Если двигатель должен вращаться в двух направлениях, то для него потребуется пускатель прямого / обратного хода, который имеет два трехполюсных контактора с номинальной мощностью в лошадиных силах, а не только один, как в обычном пускателе. Каждый из двух стартеров двигателя приводит в действие двигатель с разным чередованием фаз.

Когда контактор прямого хода находится под напряжением, силовые контакты соединяют линию L1 с T1, линию L2 с T2 и линию L3 с T3 на двигателе.Когда обратный контактор находится под напряжением, силовые контакты соединяют линию L1 с T3, линию L2 с T2 и линию L3 с T1 на двигателе.

Поскольку два пускателя двигателя управляют только одним двигателем, необходимо использовать только один комплект нагревателей реле перегрузки. Обратные пути для обеих катушек стартера соединяются в серии с нормально замкнутыми контактами реле перегрузки , так что если перегрузка произойдет в любом направлении, катушки стартера будут обесточены, и двигатель перейдет в нормальное состояние. останавливаться.

Обратите внимание, что два контактора должны быть электрически и механически заблокированы , чтобы на них нельзя было подавать питание одновременно. Если обе катушки стартера будут запитаны одновременно, произойдет короткое замыкание с потенциально опасными последствиями.

поставляются с двумя наборами нормально разомкнутых вспомогательных контактов , которые действуют как удерживающие контакты в каждом направлении. Они также будут поставляться с двумя наборами нормально замкнутых вспомогательных контактов, которые действуют как электрические блокировки.

Пускатели прямого / обратного хода никогда не должны замыкать свои силовые контакты одновременно. Лучший способ обеспечить это — использовать электрические блокировки, которые предотвращают подачу питания на одну катушку, если задействована другая. Неисправность электрической блокировки может привести к одновременному включению обеих катушек.

Если оба находятся под напряжением, требуется какая-то механическая блокировка, чтобы предотвратить втягивание обоих якоря . На схематических диаграммах изображенная пунктирной линией между двумя катушками, механическая блокировка представляет собой физический барьер, который вставляется в путь якоря одной катушки за счет движения соседней катушки.Это означает, что даже если обе катушки находятся под напряжением, только один якорь сможет втягиваться полностью. Катушка, которая не втягивается, будет издавать ужасный дребезжащий звук, пытаясь замкнуть магнитную цепь.

На механические блокировки следует полагаться как на последнее средство защиты.

Электрическая блокировка достигается путем установки нормально замкнутого контакта катушки одного направления последовательно с катушкой противоположного направления, и наоборот. Это гарантирует, что при подаче питания на прямую катушку нажатие кнопки заднего хода не активирует обратную катушку.Такая же ситуация имеет место, когда обратная катушка находится под напряжением. В обеих ситуациях необходимо будет нажать кнопку останова, чтобы обесточить работающую катушку и вернуть все ее вспомогательные контакты в исходное состояние. Тогда может быть задействована катушка противоположного направления.
