Бронированный кабель — описание и конструкция

Открытый способ прокладки силовых кабелей отличается относительной простотой, но имеет ряд серьезных недостатков, как-то влияние неблагоприятных погодных условий, например, сильного ветра и осадков, высокая вероятность случайного механического повреждения и невысокая эстетическая привлекательность, если речь идет об обеспечении энергопитанием жилья.

---

Поэтому все более широкое распространение получает траншейный монтаж силовых проводов, который с появлением современной профессиональной техники становится все менее затратным и технологически простым, не требуя привлечения настоящих «профи». При земельной прокладке, как правило, используются марки бронированных кабелей, отлично защищенных от любых механических влияний и проникновения внутрь изделия влаги. Кроме того, провода с броней применяются в производственных помещениях с повышенной пожароопасностью и для подключения к энергопитанию промоборудования.

Описание и конструкция бронированного кабеля

Силовой бронированный кабель представляет собой изделие кабельной продукции, которое оснащено дополнительными, по сравнению с обычными проводами, средствами, обеспечивающими надежную защиту от большинства видов механического воздействия, будь то удар ручным или другим инструментом, наезд тяжелой техники, сдвиги почвы или «работа» грызунов.

Сегодня сфера применения кабелей с броней выходит далеко за рамки обеспечения бесперебойного энергопитания. Разработаны многочисленные марки бронированных кабелей для потребностей систем связи, подогрева домов и открытых спортплощадок.

Силовой бронированный кабель состоит из жил, проводящих ток, изоляционного покрытия и нескольких слоев защиты, включая наружную оболочку. В некоторых марках металлическая броня дополнительно обработана битумным или другим составом для минимизации коррозионных процессов.

Силовой кабель бронированный отличается следующими преимуществами:

• стойкость к внешним разрушительным влияниям,
• защищенность от воды и коррозии,
• длительный период эксплуатации, до 50 лет,
• широчайший ассортимент, который позволяют максимально точно подобрать марку под узкую производственную или бытовую задачу. Так, только российские предприятия выпускают около 100 типоразмеров данного типа кабелей с сечением жил в диапазоне 1.5-240 мм2,
• простота складского хранения,
• несложный процесс укладки,
• экономия на дополнительных средствах защиты, например, лотках, трубах, коробах.

Таким образом, приобретение и монтаж бронированных кабельных марок дает 100%-й эффект по надежности их функционирования, минимизации аварийности, а также снижению расходов на текущее обслуживание линий.

Виды брони и классификация бронированных кабелей

При производстве защищенного силового провода применяются наиболее современные материалы и технологии. Броня, которая обозначается в маркировке кабеля буквой «Б», может быть исполнена в виде:

• оцинкованной стальной ленты (АСБ, ААБл, ВБШв), которая отлично противостоит случайным ударам и не боится коррозии,
• оцинкованных стальных проволок (АСКл, ААПл, ПвКШп), которая также отличается высокой стойкостью к растягивающим усилиям,
• стальной гофроленты (оптические марки, кабеля для связи типа ТППэпБбШп-Z),
• стальной монопроволочной непрерывной спирали, которая дает не только прочность, но и требуемую во многих случаях гибкость. Марка КГЭБУШВ, оснащенная данным видом брони, обычно применяется для присоединения к энергопитанию горношахтного и добывающего оборудования, а также самоходных вагонов, породопогрузочных машин и конвейеров.

Среди конструктивных отличий марок силовых бронированных кабелей также можно выделить:

• количество и форму жил, проводящих ток. Различают моно- и мультипроволочные провода, с круглой, сегментной или секторной формой жил,
• жильный материал, произведенный из меди или алюминия (буква «А» в маркировании),
• изоляционное покрытие может исполняться из ПВХ, сшитого полиэтилена, безгалогенных полимерных композиций («HF»),
• наружная шланг-оболочка («Шв» или «Шп») изготавливается из ПВХ или ПЭТ, в т. ч. пониженной горючести («нг») и пожароопасности («FR»), а также с низким уровнем дымо/газовыделения («LS»),
• наличие или отсутствие экранной защиты.

Рассмотрим более подробно марки силового бронированного кабеля, которые сгруппированы по материалу изоляционного покрытия.

Среди наиболее популярных марок проводов с броней, жилы которых изолируются ПВХ-пластикатом, необходимо упомянуть ВБбШв (ВБШв по старому ГОСТу) или его аналог с алюминиевыми жилами АВБбШв. Стальная ленточная броня, которой оснащаются данные марки, позволяет прокладывать провода без применения особых защитных труб или других приспособлений. Ленты из стали обычно накладываются так, чтобы зазоры, которые образуются между витками нижней ленточной части, перекрывались сверху другой лентой. Кроме траншей, кабеля могут монтироваться на открытом воздухе, в спецсооружениях для кабелей, коллекторах и шахтах, сырых и влажных местах. Важно помнить, что стальная броня требует обязательного заземления, а сами изделия не должны подвергаться существенным нагрузкам на растяжение.

Силовой бронированный кабель с бумажным изоляционным покрытием относится к другой популярной подгруппе кабельной продукции, которая используется для прокладки в земле, по воздуху или в воде на энерголиниях до 35 кВ. Марки СБ, СБл, СКл и аналогичные с алюминиевыми жилами оборудованы защитными стальными бронирующими лентами или проволоками и специальной металлической оболочкой, которая предохраняет изоляционную бумагу от влаги. Как правило, данные марки кабелей имеют секторную форму жил, что существенно снижает общий вес изделия. К недостаткам проводов с бумажной изоляцией можно отнести невозможность их прокладки на трассах глубже 15 м из-за вязкой стекающей пропитки бумаги. При разности высот лучше использовать кабели с ПЭТ или с бумажной изоляцией, но с нестекающей пропиткой на основе церезина (ЦСП, ЦСБ, ЦСКЛ). На рисунке изображена схема конструкции типового бронированного провода с изоляционным покрытием из бумаги.

1. Фазная изоляция из бумаги с пропиткой
2. Поясная изоляция из бумаги с пропиткой
3. Оболочка из свинца
4. Подушка
5. Ленточная/проволочная стальная броня (Кл)
6. Наружная оболочка (для кабелей Б, Б2л, Бл)

Несмотря на более высокую стоимость, изолированные СПЭ кабели имеют свои неоспоримые преимущества. Так, их можно прокладывать при низких температурах без обеспечения дополнительного подогрева, для них нет ограничений по трассам, поскольку они отличаются низкой степенью влагопоглощения. Кроме того, данный тип проводов не содержит свинца, масла и битума, поэтому более экологичен в монтаже и эксплуатации. Марки кабелей с изоляцией из СПЭ, например, ПвБбШв, оснащается броней из пары стальных лент.

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Отправить заявку

Всё об оптоволокне и оптическом кабеле

Бронированный вариант устойчив к воды, ветра, земли. Кроме этого, электрическая проводка, организованная таким способом, будет работать долго, без сбоев. Производство и эксплуатация бронированных кабелей регламентируется ГОСТом 16442-80.

Что собой представляет бронированный кабель

Благодаря прочной защите провод используют в сложных эксплуатационных условиях, когда существует риск его повреждения. В отличие от провода с традиционной пластиковой оболочкой усиленная модель отличается надежностью и долговечностью. Внешний слой выполнен из износостойких материалов, устойчивых к насекомым, грызунам, ударам лопаты.

В специализированных магазинах представлен бронированный провод с жилами из алюминия или меди. Бронированный внешний слой бывает из стальных лент или оцинкованной проволоки.

Важно! Эксплуатационные характеристики кабеля обозначаются маркировкой, которая обязательно наносится на поверхность.

Преимущества и недостатки бронированного кабеля

Главное преимущество кабеля – износостойкость и прочность независимо от механических и электрических нагрузок. Другие преимущества:

• не деформируется и сохраняет эксплуатационные характеристики в условиях высокой влажности, поверхность устойчива к коррозийным процессам;
• кабель не восприимчив к температурным перепадам;
• срок эксплуатации от 30 до 50 лет;
• кабель легко монтируется;
• кабель не ломается, не требует замены;
• производители предлагают широкий ассортимент продукции, среди которой можно легко выбрать кабель, необходимый для решения конкретной задачи.

Преимуществ у силового кабеля много, но есть и недостатки. Основной – отсутствие гибкости. Если электрическая сеть проводится на большое расстояние, этот фактор не имеет решающего значения, а вот в небольших помещениях гибкость особенно важна, поэтому бронированный кабель не подойдет.

Виды и применение силового кабеля

Существует много разных параметров, по которым принято классифицировать бронированный провод, — материал изготовления жил, изоляции, наружной оболочки, тип брони, наличие или отсутствие экрана, пожарная безопасность, форма сечения, количество и форма токопроводящих жил.

Наиболее востребованными считаются бронированные провода марок – АВБбШв и ВБбШв – с аналогичными защитными слоями, но различными жилами.

У каждого варианта есть преимущества, недостатки, определенные эксплуатационные характеристики. Алюминиевый кабель достаточно легкий, но медный – лучше проводит электричество. Таким образом, при одинаковом сечении кабель с жилами из меди будет с лучшей электрической проводимостью.

Бронированные провода нашли применение в жилом, промышленном строительстве, их применяют для прокладывания электрических сетей, подключения электрооборудования.

Монтажные работы зависят от эксплуатационных характеристик, а также места прокладки:

• для монтажа в траншее можно выбрать любой силовой кабель без ограничений;
• если эксплуатация кабеля планируется в тоннеле, температура не должна быть выше +35 градусов, а влажность – 98%.

Работы по монтажу кабеля в траншее начинаются с организации подушки из гравия и песка. Ее главная функция – защита кабельной линии.

Чтобы исключить вероятность деформации внешнего слоя кабеля, монтаж проводят при незначительных растягивающих нагрузках или их отсутствии. Зимой необходимо предварительно прогреть участок, если такой возможности нет, прокладку кабеля проводят при минимально допустимой температуре -15 градусов.

Чаще всего силовой кабель используют для организации электрической сети (преимущественно трехфазной системы). Его прокладывают под землей, в туннелях или в местах, где высок риск механических повреждений. Кроме этого, силовой кабель применяют в качестве добавочного в комплекте с другими проводниками. Основная задача – не допустить распространение огня по линии кабеля.

Эксплуатационные характеристики

Условия эксплуатации бронированного кабеля определяются сечением:

• для сечения до 50 мм2 – кабель применяется в системах с максимальным напряжением 660 В и частотой 50 Гц, в трехфазной системе с максимальным напряжением 720 В;
• для сечения более 70 мм2 – кабель применяется в системах с напряжением до 1000 В и частотой 50 Гц, в трехфазной системе с максимальным напряжением 1200 В.

Также допускается применения силового кабеля в испытательных системах. Для сечения 50 мм2 – напряжение 3000 В и частота 50 Гц, а для сечения более 70 мм2 – напряжение 3500 В и частотой 1 кВ. Максимальная продолжительность использования кабеля в испытательных системах – 600 минут.

Электрическое сопротивление токопроводящей жилы определяется в соответствии с нормами ГОСТа 22483-77. А вот сопротивление изоляционного слоя при максимальной температуре эксплуатации 20 градусов – должно быть не менее 7 мОм/км. Если температура эксплуатации от +20 до +70 градусов, сопротивление должно быть не более 5 мОм/км.

Провода брони. Ввод бронированного кабеля в дом – задача для профессионалов

Бронированный кабель и виды брони | Полезные статьи

В последние десятилетия прокладка кабелей все чаще ведется траншейным способом. Этому есть разные по своей специфике объяснения: данная технология менее затратная, не требует привлечения высококвалифицированных специалистов, она не влияет на эстетику городских микрорайонов или коттеджных поселков. Воздушная прокладка чревата неустойчивостью к погодным условиям, что особенно заметно во время дождя с сильным ветром.

В траншеи принято закладывать бронированный кабель, надежно защищенный от случайных механических повреждений, воздействий влаги и воды. Его рекомендуют укладывать в производственных помещениях с высокой пожарной опасностью, а также там, где проводке грозит случайное повреждение. Используют эту продукцию и для подключения промышленного оборудования к питанию.



Виды брони электрических кабелей

Повышенный срок эксплуатации, высокую коррозионную устойчивость бронированному кабелю гарантируют современные материалы, используемые для его защиты. Широко применяется броня из стальных оцинкованных лент (ААБл, АСБ, ВБШв), ее используют при производстве силового кабеля. Высокая прочность материала позволяет защитить токопроводящие элементы от случайного удара лопаты.

Не меньший запас прочности у другого вида защиты: броня из стальных оцинкованных проволок (ААПл, АСКл, ПвКШп) имеет хорошую коррозионную стойкость, хорошо противостоит как статическим механическим воздействиям, так и усилиям на растяжение.



Не только силовые кабеля требуют надежной защиты, современные технологии связи продолжают использовать проводные системы. Их надежно защищает броня из стальной гофрированной ленты (оптика, ТППэпБбШп-Z), позволяя прокладывать оптический и телефонный кабель в коллекторах, тоннелях, лотках. Основная функция защиты – предотвратить повреждение грызунами, неаккуратными действиями в процессе укладки.

Силовой бронированный кабель в силу своей надежной защищенности приобретает один серьезный минус – теряет гибкость. При прокладке в траншеях, коллекторах на длительные расстояния, этот фактор минимизируется. Однако в ряде случаев требуется сочетание гибкости и прочности, его дает броня – в виде гибкой брони из стальной однопроволочной непрерывной спирали (КГЭБУШВ). Кабель с такой защитой применяют для подключения к питанию горнодобывающего оборудования, самоходных вагонов, конвейеров, породопогрузочных машин.



Основные преимущества бронированного кабеля

Главное достоинство кабеля с броней из высококачественной стали очевидно: способность противостоять механическим воздействиям. Кроме этого эта продукция обладает следующими преимуществами:

• дополнительная защита от коррозии и воздействия влаги;
• продолжительный срок эксплуатации – не менее 50 лет;
• широкий ассортимент кабеля, позволяющий сделать оптимальный выбор для комплектации предприятия любой отрасли;
• простая укладка и неприхотливость в процессе складского хранения.

Особенно впечатляет разнообразие бронированного кабеля, среди него можно встретить продукцию для силовых линий, для нужд связи или системы обогрева спортивных площадок, пандусов логистических центров. Все виды кабеля отличаются надежностью и оправдывают полностью средства, вложенные в ее приобретение. Они гарантируют комфорт в доме вовремя непогоды, работоспособность оборудования горнодобывающей отрасли и станков промышленных предприятий. Применение бронированного кабеля – залог отсутствия аварийных ситуаций, снижение эксплуатационных расходов.



cable.ru

характеристики и особенности монтажа. Обзор лучших производителей + инструкция для мастеров!

Электричество уже давно стало неотделимо от жизнедеятельности человека. Ни одно производство, ни один дом, даже ни одна улица не сможет полноценно функционировать без этого поистине великого изобретения. Электрификация прочно вошла в нашу жизнь и заполнила ее светом и разными полезными приспособлениями и устройствами, значительно облегчающими наше существование.

Для того чтобы электрическая энергия попадала во все необходимые места, используют линии электропередач. Они могут быть воздушными или кабельными. Последние, как правило, располагают вдоль стен изнутри и снаружи зданий, под землей, в трубах или защитных коробах.

Краткое содержимое статьи:

Как защитить электрокабель?

Для защиты электрокабеля от механических повреждений или влияния агрессивной среды используют специальную бронированную оболочку. Такие силовые бронированные кабеля находят применение в различных производственных сферах, где имеется риск обрыва электролинии – в шахтах, карьерах, при прокладке тоннелей, на строительных площадках.

Для защиты кабеля его помещают в оболочку из стальных лент, покрытых антикоррозийным составом. Броня исключает повреждение провода не только от воздействия ручным инструментом (например, случайный удар лопатой или топором), зубов животных-вредителей или разрушения конструкции, на которой была зафиксирована электролиния.

Защитная бронированная оболочка убережет проводку даже при механическом воздействии на нее многотонных горных обвалов или во время обрушения (затопления) шахты.

Ассортимент бронированных кабелей очень велик. Разные марки предназначены для различных нагрузок, места эксплуатации, условий окружающей среды, в которой будет использоваться электролиния.

Чтобы понять, о чем идет речь, можно разные типы бронированного кабеля детально рассмотреть на представленных фото.

Из чего состоит бронированный кабель

Любой кабель состоит из токопроводящих жил и нескольких слоев разноплановой оболочки. Для кабельных жил используются медные или алюминиевые проводники. Эти металлы обладают необходимой прочностью, эластичностью и хорошей токопроводностью.

Силовые бронированные кабели могут быть одно- или многожильными. Проводники в двужильном кабеле имеют однотипное сечение. В остальных многожильных кабелях один или два проводника имеют меньший диаметр, они выполняют функции нулевого и заземляющего провода.

Конструкция бронированных кабелей имеет следующие особенности:

Токопроводящие элементы могут быть одинарными или множественными. По форме они бывают круглыми, секторными, плоскими или разделенными на сегменты.

Каждая токопроводная жила имеет персональную оболочку из резины, полиэтилена, фторопласта, ПВХ, кабельной бумаги или низкогорючей бумажной массы. Такая индивидуальная изоляция обеспечивает защиту проводников от взаимодействия друг с другом.

В пространство между проводниками помещают кабельный заполнитель, в качестве которого могут выступать резина, бумага, полимерная масса, разновидности каучука и его смеси с другими веществами, и даже техническое масло (им заполняют внутреннее пространство кабелей, работающих под высоким напряжением).

Наполнители обеспечивают герметичность кабеля, придают ему прочности и жесткости, позволяют элементам внутри кабеля не соприкасаться между собой.

Все проводники объединяются в единый элемент при помощи поясной изоляции, изготовленной из пропитанной специальным составом бумаги.

Поверх поясной изоляции располагается защитная оболочка. Ее производят из резины, ПВХ, пластмассы или металлов (стали, алюминия, свинца). Благодаря защитной оболочке кабель приобретает дополнительную прочность, жесткость и устойчивость к коррозионному воздействию.

Между броней и защитной оболочкой расположена специальная подушка из битума или кабельных волокон. Этот наполнитель предохраняет внутреннюю защиту кабеля от механических повреждений элементами брони.

Броня силового кабеля изготавливается из стали в виде лент или проволоки. Кабель с ленточной защитой из оцинкованной или гофрированной стали используется для прокладки электролиний при условии, что он не будет подвергаться растяжению. Также гофрированная стальная броня применяется для защиты оптического или телефонного кабеля.

Проволочная броня – идеальная защита для кабелей, которые будут использоваться под землей или в других условиях, где они будут подвергаться растягивающему воздействию.

Поверх бронезащиты расположена поливинилхлоридная или полиэтиленовая оболочка. Она преграждает доступ к стальной броне влаге и химикатам, которые могут находиться в окружающей среде.

Устройство бронированного кабеля хорошо видно в разрезе – каждый составляющий элемент четко просматривается и делает конструктивные особенности бронирования силового кабеля более понятным.

Основные типы бронированных кабелей

Кабельная продукция, имеющая защитную броню, делится на два типа – с медными жилами и с алюминиевыми.

Медный бронированный кабель предназначен для монтажа электрических линий в земле, шахтах, туннелях, помещениях и на открытой местности, если имеется вероятность его механического повреждения во время использования.

Различают 3 марки медного кабеля с бронезащитой:

• ВБШв (ВБбШВ). Имеет внутреннюю изоляцию из поливинилхлорида и такую же наружную оболочку.
• ВБШвнг(А) (ВБбШвнг (А)). Наружная оболочка выполнена из ПВХ пониженной горючести.
• ВБШвнг(А)-LS (ВБбШвнг(А)-LS). И внутренняя изоляционная оболочка, и внешняя изготовлены из ПВХ с низким коэффициентом горючести.

Для прокладки в земле используют бронированные кабели марки ВБШВ и ВБШВнг. Их стальная защита прекрасно ограждает электропровод от всевозможных повреждений природными аномалиями, животными и неосторожными действиями людей. Кроме того кабели этих марок не нуждаются в дополнительной защите типа труб или бетонных коробов.

Бронированный кабель с алюминиевыми жилами используется для электрификации помещений, сооружений с повышенной пожароопасностью и вероятностью затопления, можно спокойно применять его на высоте до 4 км над уровнем моря, при температурах ниже -40 °C до +50 °C, кабель легко выдерживает перепад температур в 70 °C.

Изделие также может быть трех марок:

• АВБШв (АВБбШв). И внутренняя изоляция, и внешняя защитная оболочка выполнена из поливинилхлоридного пластиката.
• АВБШвнг(А) (АВБбШвнг (А)). Внутренняя изоляционная оболочка изготовлена из обычного ПВХ, а внешняя – из ПВХ, устойчивого к горению.
• АВБШвнг(А)-LS (АВБбШвнг(А)-LS). Силовой кабель имеет пожаробезопасную изоляцию как внутри, так и снаружи.

Нельзя допускать при прокладке бронированного кабеля марки АВБШв резких изгибов, так как при сильной деформации он может получить серьезные механические повреждения, как проводников, так и бронированной оболочки. На любых участках ЛЭП кабель должен иметь плавные изгибы, по радиусу не превышающие 7,5 его наружных диаметров.

Основные характеристики у бронированных кабелей с медными жилами и с алюминиевыми проводниками одинаковы. И те, и другие работают при номинальном напряжении 1 кВ, влажности 98%, максимальном нагреве токопроводящих элементов при длительной нагрузке +70°C, в режиме перегрузки до +130 — 160°C, во время короткого замыкания — 250°C.

Фото бронированного кабеля

electrikmaster.ru

Бронированный кабель для прокладки в земле: марки, расчет

В этой статье рассмотрим, как проводят под землей бронированные кабели. Помимо этого, расскажем про их маркировки и непосредственно про то, как производится расчет линий.

Требования к прокладке бронированного кабеля в земле

Прокладку бронированных кабельных линий, как и любой строительный процесс, можно разделить на этапы. При этом важно учитывать четкую последовательность и правильность выполнения плана, а также осуществление всех монтажных условий.

Перед тем как начать прокладывание кабели, нужно учесть такие требования:

• Кабельная магистраль должна без каких-либо препятствий проводить рабочее напряжение сети, поэтому ей не должны мешать уложенные под землей трубы, корни деревьев и прочие объекты. Также непозволительно преграждение кабельных линии.
• Во время проводки кабеля предусмотрена разработка дренажной подушки из песка или специального волокна, в связи с этим углубленность канавы должна составлять от 75 сантиметров до 1 метра.
• Бронированный кабель для прокладки в земле необходимо обеспечить заземлением.
• Наилучший слой для насыпи подушки – песчаник, гравий и вещества, которые плохо поддаются горению.
• Если при проведении прокладки появится необходимость размещения в одной яме двух или более бронированных проводников, то расстояние между кабельной линией должно составлять не меньше 11 сантиметров.
• При подключении бронекабеля со стороны ВЛЭП применяют концевые муфты.

Прокладка бронированного кабеля в земле

Канава для проведения кабелей является альтернативой ВЛЭП. План укладки довольно простой, но имеет достаточно долгий и трудоемкий процесс работы.

1. При подготовке магистрали к укладке бронированный кабель для прокладки в земле проверяют на его целостность по всей поверхности. В случае, когда находят незначительные повреждения, их исправляют или изолируют, а при большем количестве повреждений меняют на новый. Также необходимо помнить, что работа ведется с жестким материалом, поэтому, чтобы не повредить его, устанавливают на раскатке и закрепляют на козлах.
2. Бронированный кабель для прокладки в земле нельзя укладывать без плана. Должна быть составлена специальная разработка участка, на котором будут проводиться работы. Такой план поможет понять общие сведения о выбранном для прокладки участки. Яма, как уже было выше сказано, должна быть не менее 65 сантиметров в глубину, а ширину рассчитывают, учитывая длину между кабелями и стенками траншеи.
3. Проводку песчаной или волокнистой подушки на самый низ траншеи производят ровным слоем. Дальше укладывают провод без растяжения – волнами.
4. Затем бронированный кабель для прокладки в земле дополнительно засыпают слоем песка не меньше 10 сантиметров. Потом верхний слой песчаной подушки закрывают кирпичом или камнем. Это необходимо, чтобы защитить токопроводящие жилы от неплановой деформации, когда проводят земляные работы рядом с местом прокладки.
5. После траншею засыпают дополнительным слоем земли 15-20 сантиметров, предварительно утрамбовав его.

Особенности бронированных кабелей

Силовые бронированные кабели для прокладки в земле состоят из одной или нескольких токопроводящих жил. Жилы кабелей могут изготавливаться из разных токопроводящих материалов, чаще всего это медь и алюминий.

Также кабели могут быть выполнены с заземляющей жилой, как правило, она имеет сечение на порядок ниже, чем основные жилы. Изоляция необходима для обеспечения необходимой электрической прочности токопроводящих жил между собой и бронированной оболочкой. Ее изготавливают из различных полимерных материалов.

Теперь рассмотрим особенности медного бронированного кабеля. Броня такого кабеля способна защитить от вредных и агрессивных условий окружающей среды. Медный бронированный кабель для прокладки в земле отлично подходит для укладки и установки токопроводящих трасс с большой вероятностью повреждения. Изделие данного типа обносят двумя бронированными лентами и покрывают слоем поливинилхлорида.

Какие особенности имеет алюминиевый бронированный кабель? Проводники такого типа используют при больших сечениях жил, его не подвергают сильным изгибам или растягиваниям, так как алюминий — достаточно хрупкий материал. Бронированный алюминиевый кабель для прокладки в земле формируют наматыванием цинкованными лентами вокруг изоляционного материала пластикат или ПВХ.

Преимущества бронированных кабелей

Что касается преимуществ бронированных кабелей, то они следующие:

1. Огромная прочность и устойчивость к механическим нагрузкам.
2. Минимальные требования к местам хранения.
3. Долгая спецслужба (до 60 лет).
4. Устойчивость к перепадам температур, а также возможность работы при температурах от +55 до -60 по Цельсию.
5. Надежность и простота в обслуживании.
6. Широкий диапазон применения.
7. Большой выбор продукции.
8. Защита от коррозии и влаги

Виды брони на внешнем защитном слое

Долгий срок службы и высокую коррозийную устойчивость гарантируют материалы, использующиеся для обороны кабеля. В зависимости от типа укладки и особенности грунтов подбирают разные типы брони. Одними из самых известных маркировок является ААБЛ, АВББШВ, ВББШВ. Сечение жил таких проводников составляет от 1,5 мм2 до 270 мм2. Такие линии могут быть с разным количеством жил (от 1 до 5).

Типы внешней защиты:

1. Стальные металлические ленты — очень прочная броня, которая ограждает электрическую магистраль от внешних физических воздействий, например, при раскопке ковшом экскаватора, удара ломом или лопатой.
2. Стальная нержавеющая проволока обеспечивает устойчивость против влаги и коррозии.
3. Стальные ленты изготовленные в виде гофры. Этим типом брони покрывают линии телефонных проводов. Такой слой отлично защищает от влаги и механических ударов.

Марки бронированных кабелей

Марки бронированных кабелей для прокладки в земле необходимы для выбора подходящих характеристик, исходя из расчета условий. А предназначение маркировки необходимо для отображения характеристик продукта:

• материал жил;
• назначение;
• тип изоляции;
• особенность конструкции;
• сечение изделия;
• номинальное напряжение;
• номинальный ток.

К примеру провод типа ВББШВ, где:

• В — жилы, изолированные из поливинилхлорида.
• Б – защитный слой проводов, броня, изготовленная из листов и накрученная спиральной лентой.
• Б – битумный слой между проводником. Применяется для проводников большим сечением жил.
• ШВ – внешний слой из поливинилхлорида.

Расчет кабельных линии

Как можно понять из названия, сейчас будет рассказано, как проводить расчет. Бронированный кабель для прокладки в земле рассчитывается для выбора типа и оптимального сечения силовых жил провода. Сперва необходимо определить расчетные токи по формуле, которая представлена ниже.

Рн — номинальная мощность потребителя, Вт.

Кс — коэффициент спроса потребителя.

Uс — номинальное напряжение сети, В.

cos Ф — коэффициент мощности потребителя.

nс — коэффициент полезного действия сети.

Далее проводят расчет механической прочности кабеля.

После расчета выбирают сечение жилы большее или равное расчетному.

fb.ru

Бронированный кабель — описание и конструкция

Открытый способ прокладки силовых кабелей отличается относительной простотой, но имеет ряд серьезных недостатков, как-то влияние неблагоприятных погодных условий, например, сильного ветра и осадков, высокая вероятность случайного механического повреждения и невысокая эстетическая привлекательность, если речь идет об обеспечении энергопитанием жилья.



Поэтому все более широкое распространение получает траншейный монтаж силовых проводов, который с появлением современной профессиональной техники становится все менее затратным и технологически простым, не требуя привлечения настоящих «профи». При земельной прокладке, как правило, используются марки бронированных кабелей, отлично защищенных от любых механических влияний и проникновения внутрь изделия влаги. Кроме того, провода с броней применяются в производственных помещениях с повышенной пожароопасностью и для подключения к энергопитанию промоборудования.



Описание и конструкция бронированного кабеля



Силовой бронированный кабель представляет собой изделие кабельной продукции, которое оснащено дополнительными, по сравнению с обычными проводами, средствами, обеспечивающими надежную защиту от большинства видов механического воздействия, будь то удар ручным или другим инструментом, наезд тяжелой техники, сдвиги почвы или «работа» грызунов.



Сегодня сфера применения кабелей с броней выходит далеко за рамки обеспечения бесперебойного энергопитания. Разработаны многочисленные марки бронированных кабелей для потребностей систем связи, подогрева домов и открытых спортплощадок.

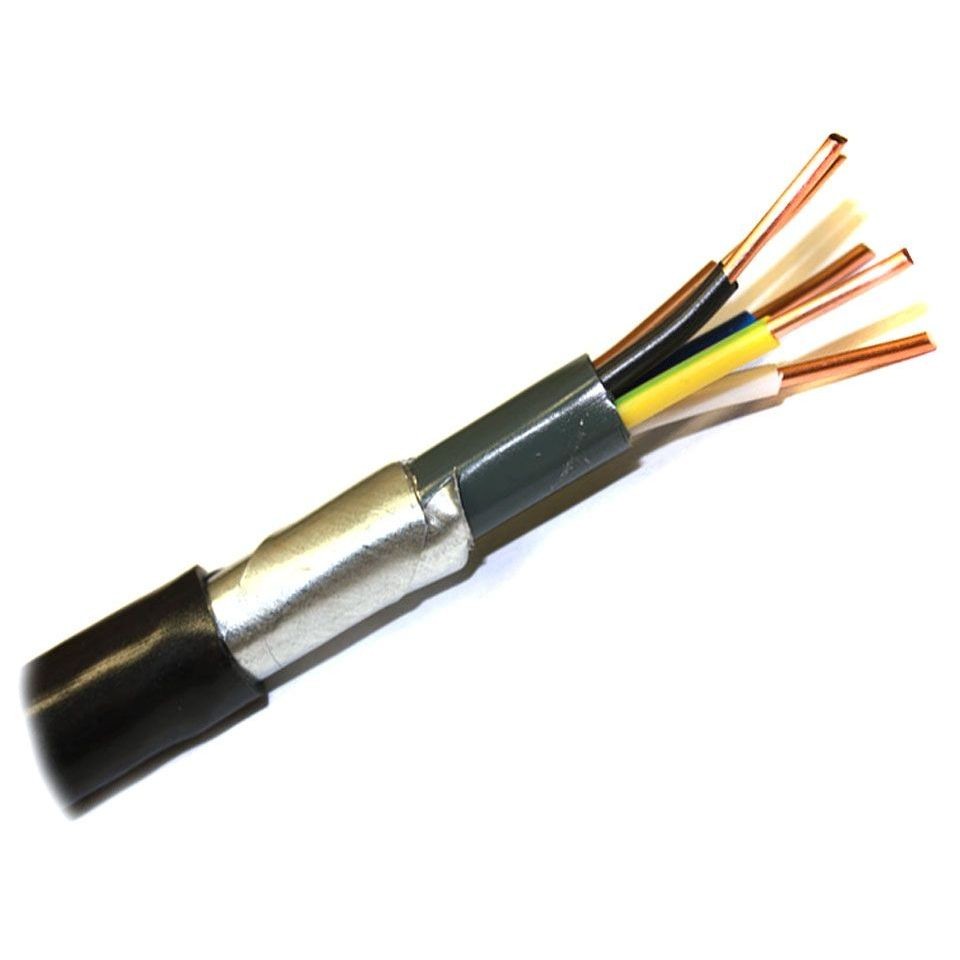

Силовой бронированный кабель состоит из жил, проводящих ток, изоляционного покрытия и нескольких слоев защиты, включая наружную оболочку. В некоторых марках металлическая броня дополнительно обработана битумным или другим составом для минимизации коррозионных процессов.



Силовой кабель бронированный отличается следующими преимуществами:

• стойкость к внешним разрушительным влияниям,
• защищенность от воды и коррозии,
• длительный период эксплуатации, до 50 лет,
• широчайший ассортимент, который позволяют максимально точно подобрать марку под узкую производственную или бытовую задачу. Так, только российские предприятия выпускают около 100 типоразмеров данного типа кабелей с сечением жил в диапазоне 1.5-240 мм2,
• простота складского хранения,
• несложный процесс укладки,
• экономия на дополнительных средствах защиты, например, лотках, трубах, коробах.



Таким образом, приобретение и монтаж бронированных кабельных марок дает 100%-й эффект по надежности их функционирования, минимизации аварийности, а также снижению расходов на текущее обслуживание линий.



Виды брони и классификация бронированных кабелей



При производстве защищенного силового провода применяются наиболее современные материалы и технологии. Броня, которая обозначается в маркировке кабеля буквой «Б», может быть исполнена в виде:

• оцинкованной стальной ленты (АСБ, ААБл, ВБШв), которая отлично противостоит случайным ударам и не боится коррозии,
• оцинкованных стальных проволок (АСКл, ААПл, ПвКШп), которая также отличается высокой стойкостью к растягивающим усилиям,
• стальной гофроленты (оптические марки, кабеля для связи типа ТППэпБбШп-Z),
• стальной монопроволочной непрерывной спирали, которая дает не только прочность, но и требуемую во многих случаях гибкость. Марка КГЭБУШВ, оснащенная данным видом брони, обычно применяется для присоединения к энергопитанию горношахтного и добывающего оборудования, а также самоходных вагонов, породопогрузочных машин и конвейеров.



Среди конструктивных отличий марок силовых бронированных кабелей также можно выделить:

• количество и форму жил, проводящих ток. Различают моно- и мультипроволочные провода, с круглой, сегментной или секторной формой жил,
• жильный материал, произведенный из меди или алюминия (буква «А» в маркировании),
• изоляционное покрытие может исполняться из ПВХ, сшитого полиэтилена, безгалогенных полимерных композиций («HF»),
• наружная шланг-оболочка («Шв» или «Шп») изготавливается из ПВХ или ПЭТ, в т.ч. пониженной горючести («нг») и пожароопасности («FR»), а также с низким уровнем дымо/газовыделения («LS»),
• наличие или отсутствие экранной защиты.



Рассмотрим более подробно марки силового бронированного кабеля, которые сгруппированы по материалу изоляционного покрытия.



Среди наиболее популярных марок проводов с броней, жилы которых изолируются ПВХ-пластикатом, необходимо упомянуть ВБбШв (ВБШв по старому ГОСТу) или его аналог с алюминиевыми жилами АВБбШв. Стальная ленточная броня, которой оснащаются данные марки, позволяет прокладывать провода без применения особых защитных труб или других приспособлений. Ленты из стали обычно накладываются так, чтобы зазоры, которые образуются между витками нижней ленточной части, перекрывались сверху другой лентой. Кроме траншей, кабеля могут монтироваться на открытом воздухе, в спецсооружениях для кабелей, коллекторах и шахтах, сырых и влажных местах. Важно помнить, что стальная броня требует обязательного заземления, а сами изделия не должны подвергаться существенным нагрузкам на растяжение.

Силовой бронированный кабель с бумажным изоляционным покрытием относится к другой популярной подгруппе кабельной продукции, которая используется для прокладки в земле, по воздуху или в воде на энерголиниях до 35 кВ. Марки СБ, СБл, СКл и аналогичные с алюминиевыми жилами оборудованы защитными стальными бронирующими лентами или проволоками и специальной металлической оболочкой, которая предохраняет изоляционную бумагу от влаги. Как правило, данные марки кабелей имеют секторную форму жил, что существенно снижает общий вес изделия. К недостаткам проводов с бумажной изоляцией можно отнести невозможность их прокладки на трассах глубже 15 м из-за вязкой стекающей пропитки бумаги. При разности высот лучше использовать кабели с ПЭТ или с бумажной изоляцией, но с нестекающей пропиткой на основе церезина (ЦСП, ЦСБ, ЦСКЛ). На рисунке изображена схема конструкции типового бронированного провода с изоляционным покрытием из бумаги.



1. Жила монопроволочная или мультипроволочная медная
2. Фазная изоляция из бумаги с пропиткой
3. Поясная изоляция из бумаги с пропиткой
4. Оболочка из свинца
5. Подушка
6. Ленточная/проволочная стальная броня (Кл)
7. Наружная оболочка (для кабелей Б, Б2л, Бл)



Несмотря на более высокую стоимость, изолированные СПЭ кабели имеют свои неоспоримые преимущества. Так, их можно прокладывать при низких температурах без обеспечения дополнительного подогрева, для них нет ограничений по трассам, поскольку они отличаются низкой степенью влагопоглощения. Кроме того, данный тип проводов не содержит свинца, масла и битума, поэтому более экологичен в монтаже и эксплуатации. Марки кабелей с изоляцией из СПЭ, например, ПвБбШв, оснащается броней из пары стальных лент.

kabel-s.ru

Заземление брони кабеля | Полезные статьи

Электрический кабель с защитным покровом из металлических лент или одного или нескольких повивов металлических проволок называется бронированным (ГОСТ 15845-80). Это достаточно эффективный способ защиты проводников от механического разрушения и от разрушения под воздействием температуры, влаги и ультрафиолетового излучения. Для того чтобы оборудование служило долго и безаварийно, прокладка бронированных кабелей должна осуществляться по всем правилам. Требования по проведению таких работ изложены в «Правилах технической эксплуатации электрических станций и сетей Российской Федерации», утвержденных Минэнерго РФ от 19.06.2003 и обязательных к исполнению на всей территории РФ.

Заземление бронированного кабеля — необходимое условие для безопасной эксплуатации и обслуживания кабельной линии. Действующие нормативные документы предписывают заземлять все токопроводящие части проводников.

Прокладка бронированных кабелей в земле

Прокладка кабеля в броне в различных типах грунта имеет свои особенности. В местах с нестабильными грунтами, в скальных породах и в районах вечной мерзлоты укладывают кабель с проволочной броней, а в местах со стабильным типом грунта — с ленточной броней. При прокладке необходимо убедиться, что защитная оболочка не имеет электрических разрывов по всей длине. Заземление брони осуществляется плоским неизолированным проводом. Требуемое сечение заземляющего провода приведено в таблице:

Как заземлить броню кабеля

Общие рекомендации:

•    Соединение бронированного кабеля и заземляющего провода должно иметь надежный электрический контакт, что обеспечивается пайкой или использованием специальной клипсы. Места пайки должны быть предварительно зачищены и залужены. Присоединение провода к ленточной броне производят к верхней бронеленте, для проволочной брони — по окружности ко всем проволокам.•    Снятие брони с кабеля допускается только в местах разрыва трассы (при повреждении кабеля или при соединении кабелей). Соединение кабелей осуществляется при помощи специальной муфты, в комплект которой входят гидроизоляционные и соединительные элементы (провод заземления, наконечники со срывными болтами). При этом разделка бронированного кабеля производится специальным инструментом и в строго определенном порядке. При помощи заземляющего провода необходимо соединить броню на обоих концах соединяемых кабелей.

Разделка бронированного кабеля производится способом, исключающим повреждение защитного слоя. Верхние слои разделываются на большую длину, чем нижние. Наилучшим вариантом является использование специального шаблона, рекомендованного производителями.Для того чтобы заземление бронированного кабеля не было нарушено в процессе эксплуатации, в местах прокладки должны отсутствовать корни кустарников или деревьев. Монтаж бронированного кабеля в местах повышенным риском деформации (дороги, строительные площадки и т. п.) осуществляется с применением дополнительных мер безопасности, таких как использование песчаных подсыпок, кабельных каналов и др. В таких случаях рекомендуется использовать кабель с проволочной броней.

Как заземлить бронированный кабель внутри помещений

Прокладка бронированных кабелей внутри помещений не разрешается при наличии на них наружного горючего покрова. Монтаж кабелей можно осуществлять по любым строительным конструкциям таким образом, чтобы сама трасса и места соединения с заземляющим проводом были доступны для осмотра и обслуживания. В целях безопасности запрещена укладка бронированного кабеля по сырому бетонному покрытию и деревянным неоштукатуренным поверхностям. В этих случаях необходимо предусмотреть установку кронштейнов, обеспечивающих зазор не менее 50 мм между кабелем и поверхностью, или прокладку в металлической трубе или металлическом желобе.Ввод в дом бронированного кабеля можно осуществить двумя способами: через фундамент или через стену. Для того чтобы исключить возможность повреждения брони в месте ввода, в стену или фундамент закладывается металлическая или пластиковая труба, диаметр которой в 2 раза превышает диаметр кабеля. Броню рекомендуется заземлить как со стороны щитка, так и со стороны опоры. На участке от опоры до ввода не должно быть никаких соединений.

Как заземлить броню кабеля, проложенного в кабельном сооружении

Кабельные сооружения — сооружения, предназначенные для укладки кабелей и любого оборудования, обеспечивающего нормальную работу кабельных линий. К ним относятся короба, каналы, тоннели, эстакады, галереи и двойные полы. Прокладка бронированных кабелей внутри помещений кабельных сооружений должна соответствовать требованиям, изложенным в ПТЭЭП и ПУЭ. Как сама броня кабеля, так и токопроводящие части кабельных сооружений должны быть заземлены. Допускается заземление бронеленты к металлическим коробам или каналам. В качестве заземляющего контура можно использовать несущие металлические конструкции зданий и сооружений.

Большой выбор бронированных кабелей представлен на сайте компании «Кабель.РФ».  Ознакомившись с описанием продукции, вы можете сделать выбор самостоятельно или обратиться к специалисту компании, который грамотно проконсультирует вас по вопросам цены и качества.

cable.ru

Маркировка бронированного кабеля | Полезные статьи

Бронированный кабель встречается повсеместно. Он широко используется для снабжения человечества электроэнергией, а также для передачи телевизионного и видеосигнала. Существует огромный ассортимент таких кабелей. Все они имеют маркировку. Именно маркировка бронированного кабеля позволяет узнать назначение кабеля и понять, в каких условиях он может быть использован. Благодаря маркировке удается подобрать оптимальный вариант.

Броня как незаменимая составляющая устройства бронированного кабеля

Кабель в броне используется для прокладки в земле, воде и по воздуху. Именно броня способствует тому, что кабель может противостоять различным механическим воздействиям, к примеру удару лопатой. Также броня позволяет снизить эксплуатационные расходы, так как необходимость в замене кабеля возникает только по истечению срока его службы.

Бронированный кабель позволяет свести к минимуму риск возникновения аварийных ситуаций. Броня обеспечивает прочную и при этом достаточно гибкую защиту. Устройство бронированного кабеля таково:

1 — токопроводящая жила;2 — изоляция;3 — внутренняя оболочка;4 — подушка под броней;5 — броня;6 — наружный покров.

Рисунок 1

Кабель с ленточной и проволочной броней

Существуют следующие виды брони кабеля:

•    ленточная;•    гофрированная•    проволочная.

Главная задача ленточной брони заключается в противостоянии грызунам и небрежным действиям во время укладки кабеля, а также при его последующей эксплуатации. Такая броня представлена следующими типами:

1.    В виде 2 лент из оцинкованной стали или алюминиевого сплава.2.    Сварная стальная труба, которая покрыта антикоррозийным составом (гофрированная броня).3.    Проволочная броня, выполненная в виде повивов или оплетки из проволок (алюминий, оцинкованная сталь).

Если растягивающие усилия незначительные, рекомендовано использовать кабель с ленточной броней из оцинкованной стали. При существенных растягивающих усилиях применяется кабель с гофрированной броней.

Рисунок 2

Проволочная броня отлично противостоит, в том числе, усилиям на растяжение. В качестве защиты используется оцинкованная стальная проволока или алюминиевая проволока. Кабель в броне такого типа подходит для прокладки в регионах вечной мерзлоты, в скалистой и болотистой местности, для подводной прокладки и для речных переходов. Также в подобных условиях может быть использован кабель с гофрированной броней.

Рисунок 3

Маркировка бронированного кабеля имеет буквенные и/или цифровые обозначения. Буквами указываются материалы, из которых состоят экраны, изоляция, жилы и прочие элементы кабеля, а цифрами — температура жил кабелей для нефтепогружных насосов, номер разработки и иная информация. На примере одних из наиболее популярных кабелей рассмотрим, какие буквы в маркировке кабеля отвечают за броню:

•    Кабель телефонный ТППБбШв. Б — броня из двух стальных лент.•    Кабель силовой с БП-изоляцией СКл. К — броня из круглых стальных оцинкованных проволок.•    Кабель силовой с СПЭ-изоляцией ПвКаВ. Ка — броня из проволок из алюминиевого сплава.•    Кабель для промышленной автоматизации КИПвЭВКВ. К — оплетка из стальных оцинкованных проволок.•    Кабель силовой с ЭПР-изоляцией РБаВ. Ба — броня из алюминиевых проволок.

Большой выбор бронированных кабелей представлен на сайте компании «Кабель.РФ». Ознакомившись с описанием продукции, вы можете сделать выбор самостоятельно или обратиться к специалисту компании, который грамотно проконсультирует вас по вопросам цены и качества.

Кабель имеет разную броню. Несколько решений можно подобрать для реализации любой задумки, будь то прокладка коммуникаций в частный дом или обеспечение электроэнергией города. В случае наличия опасности механических повреждений рекомендуется использовать кабели с ленточной броней. Если же имеется риск продольных растягивающих усилий, то идеальным решением станет кабель с проволочной броней. Чтобы не ошибиться с выбором, достаточно правильно расшифровать маркировку, нанесенную на изделие.



cable.ru

Как применять бронированный кабель для ввода электричества в дом

При подключении электричества в собственный дом наиболее дешевым вариантом является подведение его «по воздуху» с использованием кабеля либо изоляции без проводов. Введение бронированного кабеля в дом – более современная, безопасная и даже более эстетичная. Этому способу и посвящена статья.

Алюминиевый кабель трехжильный бронированный



Виды бронированных кабелей

Броня в кабеле – это дополнительный металлический слой, который защищает кабель от механических повреждений и значительно продлевает срок его эксплуатации. Зачастую срок работы такого кабеля только по паспорту составляет 50 лет, что не мешает ему фактически работать гораздо дольше при нормальных нагрузках.

Наиболее распространенным видом брони является использование лент из оцинкованной стали, намотанной между изоляционными слоями. Такие кабели маркируются ААБл, АСБ, ВБШв. Основным недостатком при этом является потеря гибкости всей конструкции, что особенно заметно на и так негнущихся алюминиевых кабелях. Тем не менее, эти кабели являются наиболее распространенными при вводе в дом.

Другой вариант бронированного кабеля для ввода в дом, более гибкий, но и более дорогой – бронированный с помощью стальной проволоки с оцинковкой. Такие кабели маркируются ААПл, АСКл, ПвКШп.

Есть еще вариант совсем гибкой бронированной защиты – когда защита представлена спиралью, сделанной из одной проволоки, но это кабели  специального назначения, которые используются в горнодобывающем производстве и там, где нужен гибкий подвод электричества. Это кабель КГЭБУШВ.

Как выбрать

Подходите к этому вопросу с максимальным вниманием, т.к. замена кабеля в земле занимает даже больше времени, нежели прокладка нового. Для начала вам нужно посчитать нагрузку ПДДН (предельно допустимая длительная нагрузка). Это та нагрузка, при которой кабель долгое время может работать без существенного нагрева.

Приблизительный расчет нагрузки на жилой дом

1. Посчитайте ваши токоприемники:
   • Освещение;
   • Насосы;
   • Электроотопление и теплые полы;
   • Водонагреватели;
   • Кондиционеры;
   • Холодильники;
   • Иные бытовые приборы.
2. Имейте ввиду, что большая часть этих приборов будет работать одновременно;
3. Обратите внимание, что у некоторых бытовых приборов есть пиковые нагрузки, во время которых потребление может возрастать в несколько раз, например старт насоса, любого электродвигателя или кондиционера
4. Из двух доступных вариантов исполнения бронированного кабеля, отдавайте предпочтение медному кабелю – он более гибкий, обладает меньшим сопротивлением и прослужит вам дольше.

Просчитать необходимое сечение кабеля вам поможет таблица:

Выбор сечения бронированного кабеля

Монтаж

Ввод бронированного кабеля в квартиру или загородный дом должны проводить специалисты, имеющие соответствующий уровень квалификации, так и опыт работы с электромонтажом. Приводимый ниже порядок поможет вам как проконтролировать работу сторонних специалистов, так и сделать все своими руками, если вы хотите все сделать сами.

1. От опоры до места размещения вводного щитка прорывается траншея глубиной не менее 60 см, а в условиях более глубокого промерзания грунта – на глубину ниже этой точки;
2. На дно траншеи насыпается песок. Толщина слоя 20 см. Это необходимо для отвода излишков влаги во время весенне-осеннего сезона;
3. Существует два способа ввода кабеля – через фундамент и через стену
   • Через стену. В этом случае кабель продевается через “L” образную металлическую трубу, верхний конец которой должен располагаться не ниже 200 см от поверхности земли, а нижний на дне траншеи. При этом под нижний конец трубы обычно подкладывают кирпич или заливают бетоном, чтобы исключить возможность проседания конструкции. Возле верхнего окончания трубы в стене сверлится отверстие, в которое также вставляется металлическая (для деревянного дома) или пластиковая (для бетонного) труба, в которую пропускается конец кабеля
   • Через фундамент. Это наиболее приемлемый способ ввода бронированного кабеля в дом. В фундаменте дома сверлится отверстие, в которое вставляется отрезок трубы (обычно полиэтиленовой) с внутренним диаметром, обеспечивающим пропуск через неё вводного кабеля. При этом конец трубы со стороны улицы должен быть не менее 100 см и иметь уклон вниз от фундамента, чтобы избежать стекание конденсата внутрь дома. С наружной стороны трубу также заливают цементно-бетонным раствором, для закрепления. Оба конца трубы должны быть заизолированы негорючим материалом для препятствования попадания грунта и воды.
4. После этого производится подключение кабеля к ВРЩ (вводному распределительному щитку) и к проводам опоры;
5. Броня при этом должна быть заземлена как со стороны щитка, так и со стороны опоры;
6. На участке от опоры до вводного щитка счалка (соединение кабеля) не допускается;
7. Кабель крепится к опоре металлическими лентами с шагом не более 50 см;
8. В щиток кабель вводится обязательно со всей имеющейся изоляцией и броней и только внутри происходит его разборка;
9. После подключения и проверки работоспособности траншею с кабелем можно закапывать грунтом.

Загрузка…

Facebook

Вконтакте

Одноклассники

Google+

Напольные, настенные кабель каналы Legrand — отличное решение для организации электроснабжения офисной аппаратуры Что надо знать и что надо приобрести, чтобы сделать качественную проводку в дачном доме своими руками? Обзор различных способов штробления стен Строение и цвет проводов фаза ноль земля.

electricadom.com

Высоковольтные провода нужны для образования искры

Классический провод высокого напряжения автомобиля не отличается от обычного медного одножильного кабеля, кроме мощной защиты от излучения высокого напряжения. Изоляционный слой изготавливается из разных материалов. По мере развития технологий, производители все чаще останавливаются на мощном и эластичном материале – силиконе.

Устройство высоковольтного провода

До 30-х годов прошлого века, влиянием импульсных помех на приборы автомобиля пренебрегали. Сопротивление медной жилы было близко к нулю. С появлением автомобильных радиоприемников, выяснилось, что наводки от высоковольтных электрошнуров создают настолько сильные радиопомехи, что устройства трещат и не могут являться источниками приятного звука. Инженеры придумали устанавливать последовательно с токонесущей жилой, резистор 4-15 кОм. Это снижало радиопомехи.

Современные высоковольтные провода изготавливаются с проводящим слоем из графита сопротивлением 5-20 кОм. Они могут использоваться без дополнительного ограничителя тока.

Также используются витые стальные жилы, укрепленные прочными нитями из кевлара, с ферримагнитным сердечником.

В качестве изоляторов, используются материалы:

• полиэтилен;
• поливинилхлорид;
• феропласт;
• силикон;
• металлическая навивка, как экран.

Изоляция представляет собой комбинированные слои, отличающиеся наличием одного или другого компонента в зависимости от предпочтений производителя.

Симптомы и неисправности высоковольтных кабелей

Среди основных симптомов:

• двигатель троит;
• неоправданно резко изменяется тяга;
• мотор глохнет, плохо заводится;
• повысился расход топлива;
• увеличился выброс CO;
• ВВ провода искрят;
• снизилась мощность двигателя.

Симптомы показывают, что неисправность вызвана неполным сгоранием топлива и связана с системой зажигания, хотя подобные признаки поломок характерны и для других систем авто.

Диагностика высоковольтных проводов

Если вы обнаружили вышеуказанные неисправности в работе авто, то обратите внимание на высоковольтные провода зажигания. В современных машинах они работают достаточно долго, более 100 тыс. км. Но в машинах, которые прошли всего лишь тысячу километров, но простояли в гараже без движения больше пяти лет бывают такие же проблемы. В изоляции появляются микротрещины, и кабель пробивает высоким напряжением на корпус.

Найдите темное место, лучше в гараже, очистите провода от гари и смазки. Заведите двигатель и посмотрите, что происходит под крышкой капота. Вы увидите легкое свечение вокруг бронепроводов. Если не увидите, а двигатель работает, то это совсем хорошо. Но если свечение выражено ярко или провода искрят, то это признаки нарушения диэлектрика.

Иногда в утечках виноваты смазка или масла, попавшие в наконечники. В этом случае напряжение становится крайне опасным источником возгорания авто.

Легко диагностировать систему зажигания по звуку аудио системы. Метод подходит только для владельцев автомобилей со старыми аналоговыми магнитолами. Как только начинаются проблемы с кабелями, магнитолы трещат по звуку и никакие фильтры питания не помогут.

Как проверить бронированные провода?  Определить, какой именно из них неисправен можно с помощью обычного аналогового или цифрового тестера. Проверка высоковольтных проводов не требует квалификации электрика, достаточно уметь пользоваться мультиметром и помнить, что независимо какую продукцию вы используете, смазка на изоляции должна быть тщательно очищена.

Типы проводящих жил высоковольтных кабелей:

• медь;
• медь со встроенным резистором;
• графит;
• витая стальная навивка на диэлектрик.

В первом случае сопротивление высоковольтных проводов будет приближаться к нулю, в трех последующих должно колебаться от 4 до 20 кОм в зависимости от марки. Если мультиметр отображает показания выше, то это признак непригодности шнура. Смазка, на неочищенном щупе и грязная поверхность изоляции исказят показания прибора. Смазка может быть токопроводящей и, замеряя сопротивление жилы, вы можете на самом деле видеть результат сопротивления смазки а не провода.

Проверка тестером не сможет выявить нарушения диэлектрика и проблемы с контактами в зажимах, если они покрыты смазкой.

Как проверить высоковольтные провода без мультиметра? Только поднеся их оголенным концом к корпусу авто. Наличие искры обозначает исправность цепи. Искра должна быть мощной и стабильной.

Во время измерений обязательно изгибайте оплетку и изоляцию, особенно в местах крепления коннекторов. Если показания прибора изменяются, то девайс ненадежен, и его лучше заменить.

Как изготовить и заменить ВВ кабель самостоятельно

Например, вы определили, что бронированный шнур четвертого цилиндра пробивает на корпус или в полном обрыве и не влияет на свечу. Необходима замена.

Замена высоковольтных проводов простая операция, которую может выполнить любой автолюбитель.

Надежнее приобрести полный комплект. Практика показала, что изделия одного производителя произведенные в одно и то же время выходят из строя почти одновременно.

Комплект высоковольтных проводов

Если это дорогое для вас решение, то можно  сделать бронепровода самостоятельно. Это будет намного дешевле. Прежде чем сделать их своими руками определитесь, что схема подключения вам понятна.

Чтобы сделать комплект своими руками достаточно приобрести:

• силиконовый вакуумный шланг с диаметром 7-8 мм;
• наконечники, можно использовать старые, если они в хорошем состоянии;
• медный многожильный шнур с любым подходящим сечением;
• полуваттные резисторы с номиналом 1-1,5 кОм.

Добавочный элемент, необходимый для сглаживания радиопомех в современных автомобилях, должен быть в пределах 10-20 кОм. Если установить один элемент такого номинала, то велика вероятность его выхода из строя во время пиковых нагрузок. Лучше распределить нагрузку на несколько последовательно включенных приборов номиналом 1 кОм.

Цепочку спаянных своими руками резисторов, вставляем в силиконовый шланг, обрезаем и зачищаем. Затем обжимаем концы. Для улучшения контакта применяется графитовая смазка в местах соединений.

Если изоляторы трудно надеть, помогает смазывание их в мыльном растворе.

Недостатки метода:

• велика вероятность нарушения пайки контактов, в условиях высокой температуры;
• зависимость линейки от одной детали;
• трудность определения вышедшего из строя элемента.



Если вы решились сделать кабели своими руками, то не забывайте, что высоковольтные провода нулевого сопротивления подключаются только через последовательное сопротивление.

Высоковольтные провода порядок их подключения

Если крышка трамблера установлена своими руками правильно, то схема подключения высоковольтных проводов будет такой:

• вывод трамблера, смотрящий в сторону переднего бампера, к первому цилиндру;
• наконечник, смотрящий вниз, к третьему цилиндру;
• смотрящий назад, к четвертому цилиндру;
• смотрящий вверх, ко второму цилиндру;
• центральная токонесущая всегда идет на катушку зажигания

Классическое подключение по схеме: 1-3-4-2.

Не забывайте, что порядок подключения высоковольтных проводов в автомобилях такой, что их длина не позволит сделать неправильное соединение. Поэтому старайтесь, изготавливая шнуры своими руками, следовать такому же принципу, чтобы не запутаться.

Виды и применение кабелей и проводов

Для человека, далекого от электрики, между кабелем, проводом и шнуром нет различий. На самом деле только в нашей стране по различным ГОСТам производится более 20 тысяч разнообразных кабелей и проводов, а помимо отечественной продукции есть еще и иностранная, так что ассортимент кабельной продукции весьма обширен. К счастью, разбираться во всех разновидностях кабелей и проводов не нужно — вполне достаточно понимать общие принципы их назначения и уметь читать маркировку. В статье знакомимся с основными видами проводов, рассказываем о жилах и изоляционных материалах, а также выясняем общие принципы маркировки кабельной продукции.

Жила — это металлическая проволока, сердцевина всех кабелей и проводов. Именно она пропускает через себя ток. Поперечное сечение жилы и количество проволочек, из которых она состоит, и определяют ее параметры. По количеству проволок, входящих в ее состав, жилы бывают:

• монолитные — состоящие из одной проволоки;
• многопроволочные — в них несколько проволок скручены между собой.

Чем больше в жиле проволок, тем проще ее согнуть, а от гибкости жилы зависит дальнейший выбор кабеля или провода. Например, для прокладки проводки в квартирах используются однопроволочные жилы, для замены шнура в технике нужны провода с многопроволочными жилами.

По составу жилы делятся на алюминиевые и медные. Рассказываем о преимуществах и недостатках обоих видов жил.

К плюсам жил из алюминия относятся:

• прочность и легкость — алюминиевый провод весит в два раза меньше медного;
• низкая цена.

Согласно положениям ПУЭ, запрещено использовать алюминиевые провода сечением меньшим 16 мм².

Недостатки алюминиевых жил:

• алюминий быстро окисляется при контакте с воздухом;
• если несколько раз перегнуть алюминиевый провод в одном и том же месте, он сломается в месте сгиба;
• высокая теплопроводность, из-за которой алюминий быстро перегревается

Таким образом, несмотря на прочность и легкость, алюминиевые жилы имеют несколько существенных недостатков.

К преимуществам медных жил относятся:

• электропроводность — по этому параметру медь уступает только одному металлу — серебру;
• устойчивость к окислению;
• прочность.

Недостатки медных жил:

• высокая цена;
• высокая плотность.

Рекомендуем выбирать кабель, исходя из своих потребностей и возможностей: кабели с алюминиевой жилой отличаются своей легкостью, они стоят дешево. Медные стоят дороже, но при этом обладают отличной электропроводностью при небольшом сопротивлении.

Главная задача изоляционного слоя в электропроводке — защита человека от контакта с вышеупомянутыми жилами, ведущими ток. Кроме того, благодаря изоляции можно размещать несколько жил рядом: изоляция позволяет избежать короткого замыкания.

При выборе изоляции ключевую роль играют несколько параметров, а именно:

• способность выдерживать напряжение;
• устойчивость к воздействиям температур;
• механическая прочность;
• сопротивляемость ультрафиолету.

Диэлектрики могут быть стеклянными и керамическими, для гибких проводов и кабелей, которые прокладываются внутри помещений, используют целлулоиды, поливинилхлориды, резину, полиэтилен, карболит и бумагу с пропиткой.

В бытовых условиях (например, для электропроводки в квартирах и домах) чаще всего применяют обычную полимерную изоляцию, которая предохраняет жилы от механических повреждений, влажности, внешних факторов, но главное — от замыкания.

Для прокладки линий под трассами, на нестабильных грунтах и в других сложных условиях используют бронированные кабели и провода, в которых применяется многослойная изоляция со стальной лентой или дополнительной оплеткой. О дополнительных изоляционных элементах рассказываем далее.

Наружная изоляция не только связывает все составляющие кабеля, но и обеспечивает защиту внутренней изоляции от различных факторов: пересыхания, влажности, механических повреждений. Для наружной изоляции используются:

1. Экранирование. Применяется для защиты от паразитных токов, а также для выравнивания электромагнитного поля внутри самого провода.
2. Бронирование. Прочная металлическая оплетка гарантирует максимальную степень защиты от механических повреждений.
3. Хлопчатобумажная оплетка, пропитанная химикатами. Предохраняет от сгнивания, механических повреждений.
4. Оцинкованная стальная оплетка. Защищает от растяжения.

Таким образом, к внешней изоляции добавляются дополнительные защитные элементы в зависимости от назначения кабеля.

Для того чтобы понять, в чем заключается отличие между кабелем, проводом и шнуром, достаточно базовых знаний электротехники.

В отличие от проводов, кабели нашли более широкое применение в сложных условиях эксплуатации. Усиленные повышенной защитой от механических и агрессивных повреждений, кабели можно прокладывать даже под давлением, в том числе и под водой. В шахтах и пожароопасных помещениях, на объектах с повышенной коррозионной активностью используют только кабели.

Провода прокладывают только внутри электрораспределительных устройств. Если требуется провести подключение за их пределами, используют кабели.

Основное отличие прописано в ГОСТ 15845-80. Согласно нормативу, в проводе отсутствует изоляция тонконесущих жил. Скрутка из проводников или один проводник могут быть изолированы в оболочку, но при этом могут ее не иметь. В этом же ГОСТе указано, что, в отличие от провода, в кабеле все тонконесущие жилы имеют собственную изоляцию.

Главное отличие между проводом и кабелем — наличие изоляции. Если неизолированные проводники закрыты изолирующей оболочкой либо если изоляция отсутствует, то перед вами провод. Если же каждый проводник изолирован, то это кабель.

Если углубиться в детали, то внешне кабель напоминает защищенный провод. В нем есть одна либо несколько жил с током, каждая из которых находится в своей изоляции, вдобавок кабель покрыт защитным наружным слоем.

Голые провода применяются только для передачи по линиям электропередач, в бытовых условиях они практически не используются.

Внутри пространство кабеля заполнено специальным составом или нитками, которые нужны для предотвращения слипания проводников. Это упрощает монтаж и обслуживание кабеля.

Отличаются и сроки эксплуатации: кабели более долговечны в использовании, чем провода. Средний срок службы качественного кабеля составляет около 30 лет, в то время как провод прослужит вдвое меньше.

Что касается отличия шнура от провода или кабеля, по сути, шнур представляет собой кабель или гибкий провод для подключения к электроприборам. Шнуры устойчивы к изгибаниям, они имеют повышенную стойкость на излом, внутри них используются только многопроволочные медные жилы, сечение которых не превышает 4 мм².

Выбирать подходящий провод следует, опираясь на мощность техники, которая будет через него запитываться. Разбираемся в том, какие существуют виды проводов и как они применяются в быту.

Плоские провода имеют сечение прямоугольной формы. Такие провода содержат одну или несколько жил, расположенных как в один, так и в несколько слоев. Плоские провода подразделяются на несколько видов:

• ПБПП (ПУНП). Однопроволочные провода, которые используют для подключения розеток или осветительных приборов. Размеры сечения жил в проводах ПУНП варьируются от 1,5 до 6 мм². Плоские защищенные провода ПБПП (ПУНП) имеют как наружную, так и внутреннюю изоляцию из ПВХ, что позволяет использовать их при температуре от −15 до +50 градусов. Такие провода легко изгибаются, передают напряжение до 250 Вт.
• ПБППг (ПУГНП). По основным характеристикам ПБППг ничем не отличаются от ПБПП, кроме повышенной гибкости. Буква «г» в аббревиатуре указывает именно на гибкость, которая достигается наличием многопроволочных жил. Радиус изгиба равен 6 диаметрам, в то время как в проводах ПУНП — 10 диаметрам.
• АПУНП. В проводе проходит однопроволочная жила из алюминия сечением от 2,5 до 6 мм². Все прочие параметры совпадают с ПБПП и ПБППг.

Обращаем внимание на то, что положения ПУЭ запрещают эксплуатацию проводов АПУНП, их изготовление продолжается только из-за низкой цены и, как следствие, высокого спроса. Использовать плоские провода следует только для подключения осветительных приборов.

Провода с перемычками бывают двух видов:

• ППВ. В таких проводах есть 2–3 однопроволочные жилы, а сам провод заизолирован ПВХ. Отлично передает ток частотой до 400 Гц и напряжением до 450 Вт. Изоляция из ПВХ устойчива к щелочам, кислотам, низкой и высокой температуре от −50 до +70 °С, а также выдерживает условия 100 % влажности. Допустимый радиус изгиба — 10 диаметров. Отличительная черта провода ППВ — характерная перемычка из ПВХ. Сечение жил — 0,75–6 мм².
• АППВ. Имеет такие же параметры, как и ППВ, отличается только размеру сечения жил — в АППВ от 2,5 мм². Подходят для осветительной и силовой открытой проводки.

Одножильные провода отличаются многоцветной изоляцией — с помощью ярких цветов электрикам удобнее монтировать распределительные щиты без использования дополнительной маркировки. Провода с одной жилой подразделяются на три вида:

• АПВ. Алюминиевый провод с одной жилой (однопроволочная — 2,5–16 мм²; многопроволочная — 25–95 мм²). Благодаря изоляции из ПВХ может эксплуатироваться в условиях 100 % влажности, выдерживает как экстремально низкую, так и высокую температуру (до +70 °С). Устойчив к воздействию химикатов.
• ПВ1. Цифра в аббревиатуре обозначает класс гибкости. В состав провода входит медная однопроволочная жила (сечение 0,75–16 мм²) и многопроволочная (сечение 16–95 мм²).
• ПВ3. Многопроволочная гибкая жила в составе провода ПВ3 используется при монтаже линий с множественными изгибами и переходами.

Рекомендуемые товары

Такие многожильные провода не подходят для прокладки внутри стен, зато отлично выдерживают температуру от −40 до +40 °С.

Для передачи электрического тока существует 3 вида кабелей:

Каждый из них имеет свое назначение и подразделяется на несколько типов.

В основном силовые кабели применяют при прокладке электропроводки для запитывания розеток и осветительных приборов. Силовые кабели бывают следующих типов:

Первые кабели информационные использовались для подключения телевизионных антенн, а затем и для передачи информации с различных устройств на компьютер.

Кабели данного типа предназначены для эксплуатации в нестандартных условиях: например при высокой температуре, повышенной влажности, под давлением. Существует 3 основных типа специализированных кабелей:

Ассортимент кабельной продукции обширен, разобраться в нем непросто, но чтобы даже неподготовленный человек мог понять, что зашифровано в аббревиатурах, и была разработана система маркировки. В буквенных обозначениях содержится вся важная информация о материалах, количестве и сечении жил, изоляции, особенностях эксплуатации.

Чаще всего в маркировке содержатся до 4 букв, дополнительные литеры, несколько цифр. Разбираемся, что означают зашифрованные цифры и буквы.

Например, если на товаре стоит маркировка «ПуГВ», то это означает, что перед нами провод установочный, повышенной гибкости в изоляции из ПВХ.

В случае необходимости можно уточнить расшифровку маркировки у продавца или проверить ее значение в интернете, а также в электротехнических справочниках.

С многопроволочной медной жилой (артикул: 054-3210). Используется при монтаже и разводке электроосвещения, а также для подключения техники и электроинструментов. Подходит для работы передвижного оборудования. Отличается гибкостью и прочностью, подходит для бытового использования, но не предназначен для работы с высоким напряжением. Не распространяет горение.

Предназначен для подключения передвижных машин, механизмов и оборудования к электрическим сетям и к передвижным источникам электрической энергии. Выдерживает переменное напряжение до 660 Вт или постоянное напряжение 1000 Вт. Эксплуатировать в смотанном состоянии запрещено.

Преимущество перед другими проводами состоит в том, что жила этого провода свита из нескольких тонких медных проводов, позволяя многократно изгибать провод во всех направлениях, не опасаясь того, что он переломится.

В основе данного кабеля скрученная из медной проволоки жила. Она покрыта изолирующей пленкой и резиной из натурального каучука. В зависимости от сферы применения и зависит цвет изолирующего слоя: от голубого до черного.

Применяется в сетях телефонной и информационной связи. Может использоваться для бытовой и общепромышленной эксплуатации. Работает в цифровых сетях для передачи цифрового сигнала до 10 Гбит/с.

Даже далекий от электрики человек, планируя строительство или ремонт, может самостоятельно выбрать подходящие кабели или провода — достаточно хотя бы поверхностно изучить основные виды кабельной продукции и разобраться в принципах маркировки. Зная отличия кабеля от провода и выяснив особенности эксплуатации выбранного товара, можно не только сэкономить, но и повысить противопожарную безопасность объекта.

9 лучших производителей высоковольтных проводов — Рейтинг 2021

Через высоковольтные провода напряжение с катушки зажигания автомобиля передаётся на свечи. От качества этих изделий зависит стабильный запуск двигателя, эффективность его работы. В нашем обзоре рассмотрим лучших производителей высоковольтных проводов, по мнению специалистов автомобильной отрасли, а также их особенности.

Содержание:

1. NGK
2. Bosch
3. Beru
4. Kross
5. BAUTLER
6. Cargen
7. Finwhale
8. Tesla
9. VALEO

Лучшие производители высоковольтных проводов

Эти изделия обязаны иметь отличную изоляцию, защищающую от помех мультимедийную систему и прочие устройства, находящиеся в салоне машины. На качество передачи высокого напряжения не должна оказывать негативного влияния температура за бортом автомобиля. Доставку высоковольтных импульсов диапазона 25-50 кВ, такие провода проводят без утечек напряжения с минимальными потерями. Всем названным требованиям отвечают высоковольтная продукция компаний, участвующих в нашем рейтинге.

NGK

Описание. О популярности японской компании NGK SPARK PLUG говорит тот факт, что около 30% всех деталей вторичного рынка производится этой фирмой.

Их провода высокого напряжения также пользуются повышенным спросом у автолюбителей. Использование инновационных технологий даёт возможность японцам выпускать продукцию различного вида. Компания производит изделия с жилами из меди и резистором для подавления помех, устанавливаемым в разъёме, высоковольтные провода с индуктивным и углеродистым сопротивлением. У потребителей также востребованы бронированные провода.

Наконечник электротехнических деталей хорошо переносит работу в высокотемпературном режиме благодаря специальному покрытию фенольной смолой. Такая защита препятствует также силам растяжения, что положительно сказывается на сроке эксплуатации. Контактные зоны проводов защищены от воздействия влаги эластичными резиновыми втулками.

Срок службы. Несмотря на продекларированную производителями защиту, владельцы машин отмечают небольшой рабочий ресурс проводов – около года.

Плюсы NGK

1. Отличное качество.
2. Надёжная фиксация на свечах, катушках зажигания.
3. Высокое качество передачи напряжения.
4. Привлекательный внешний вид и упаковка товара.

Минусы NGK

1. Могут пробивать в сырую погоду.
2. Недолгий срок службы.
3. Попадается брак.



Bosch

Описание. Немецкая компания производит комплекты проводов высокого напряжения, подходящих для различных марок автомобилей. На вторичном рынке повышенным спросом пользуется классический вариант изделий, Silicone-Copper: провода с медными жилами, покрытые оловом.

Более дорогой вид, Silicone-Power, представляет собой продукцию, выполненную из стекловолокна, насыщенную углеводородом.

Срок службы. Высоковольтные провода Bosch способны прослужить владельцу автомобиля в течение двух-трёх лет. Об этом говорят в своих отзывах автолюбители. Производители гарантируют пожизненную защиту своих кабелей от пробоя.

Плюсы Bosch

1. Прочность изделий.
2. Качественное подавление помех.
3. Надёжная фиксация.
4. Качественный изолятор, выполненный из силикона.
5. Работа в широком температурном режиме.
6. Не боятся воздействия влаги.

Минусы Bosch

1. Иногда отрываются наконечники от провода.



Beru

Описание. Компания производит различные виды изделий для автомобилей многих брендов. Наибольшей популярностью пользуются провода с медными жилами, а также со стекловолокном. Они поставляются на рынки в комплектах, количестве, необходимом для работы свечей зажигании определённой модели машины. Также в продажу поступает поштучный товар.

Срок службы. Электротехнические изделия этой немецкой компании характеризуются длительным сроком службы. Автолюбители, они пишут об этом в своих отзывах, не испытывают с ними проблем в течение четырёх-пяти лет. Высоковольтные провода Beru не боятся высоких температур, воздействия агрессивных сред, механической деформации.

Вся продукция компании из Германии сертифицирована, отвечает стандартам различных стран мира, в том числе и отечественному ГОСТу.

Плюсы Beru

1. Обеспечивают стабильную работу силовой установки.
2. Соответствуют размерам и характеристикам оригинальных изделий.
3. Помогают сэкономить на расходах по топливу.
4. Работают в различных климатических условиях.
5. Совпадают по размерам.

Минусы Beru

1. Тонкая изоляция.
2. При низких температурах дубеют.
3. Не всегда качественное соединение – искрят.



Kross

Описание. Продукция южнокорейской фирмы привлекает покупателей неплохим качеством и доступной стоимостью. Изделия поставляются на конвейеры производителей машин азиатского региона, а также на вторичные рынки. Высоковольтные провода в основном поставляются в комплектах, имеют различную длину, что исключает проблемы с установкой.

На упаковке с логотипом компании находится большое количество информации о товаре, производителе, штрих-код. Популярностью у потребителей пользуется недорогая продукция с медными жилами, покрытая высококачественным материалом изоляции.

Срок службы. Срок эксплуатации таких изделий – около трёх лет.

Плюсы Kross

1. Приемлемая стоимость.
2. Обладают требуемым сопротивлением.
3. Способствуют эффективной работе мотора.
4. Не меняют характеристик в широком диапазоне температур.

Минусы Kross

1. Недорогой резиновый материал обладает неприятным запахом.
2. Неплотная фиксация колпачков на свечах.





BAUTLER

Описание. Высоковольтные провода компании из Великобритании отличаются высоким качеством материалов. При производстве оболочки используется натуральный каучук, который обеспечивает эффективную защиту передачи напряжения в сложных климатических условиях и при интенсивной работе силового агрегата.

Он также препятствует вредному воздействию влаги, ГСМ, предотвращает утечку напряжения.

Рельефный силиконовый наконечник способствует надёжному контакту, исключает пробой изоляционного слоя. Контактная часть провода выполнена из меди. Она покрыта защитным слоем из никеля, что исключает образование коррозийных очагов на её поверхности.

Токопроводящая жила произведена из стекловолокна и обёрнута по спирали нержавейкой. Это обеспечивает максимальную передачу напряжения до свечей без потерь.

Срок службы. Срок использования проводов высокого напряжения, судя по отзывам водителей, около четырёх лет.

Плюсы BAUTLER

1. Продляет рабочий ресурс силовой установки.
2. Позволяет сэкономить горючее.
3. Способствует эффективной работе мотора.
4. Яркая окраска изделий и красивая упаковка из хорошего картона защищает изделия фирмы от подделок.

Минусы BAUTLER

1. Попадается бракованная продукция.
2. Высокая стоимость товара.



Cargen

Описание. Изделия отечественного производителя из Тольятти устанавливаются на автомобили российских производителей и иномарки.

Эластичный резиновый наконечник надёжно защищает зону контакта от попадания влаги, загрязнений, в том числе и влияния агрессивных веществ. Производители декларируют сохранение рабочих характеристик проводов высокого напряжения в широком температурном диапазоне: от -40 до +175°C.

Двойной зажим способствует надёжному контакту со свечёй зажигания, а высокотехнологичное производство обеспечивает целостность проводки во время интенсивной эксплуатации.

Оболочка кабеля выполнена из силикона, выдерживающего напряжение до 45 тыс. вольт, а также препятствует образованию помех.

Срок службы. Рабочий ресурс изделий около трёх лет.

Плюсы Cargen

1. Низкое сопротивление высоковольтных проводов.
2. Стабильность в работе мотора.
3. Уверенный запуск двигателя.
4. Совпадение по размерам.
5. Доступная цена.

Минусы Cargen

1. Не всегда качественная фиксация колпачков на свечах.



Finwhale

Описание. Продукция швейцарской компании отличается высоким качеством материалов и производства. Жила выполнена из кевлара и покрыта двойным слоем изоляционного силиконового материала.

Производители выпускают две серии кабелей высокого напряжения: FE и FC.

Провода серии FE выполнены по особой технологии: обеспечивающей получение эффективной защиты от помех. Контактная часть выполнена из сплава нержавейки и латуни. Надёжную фиксацию кабеля на свече обеспечивает специальная двойная канавка.

Провода обеих серий соответствуют международному стандарту ISO 3808.

Изделия серии FE работают в температурном режиме -40 — +160°C, их сопротивление: 1,1 Ком/м, напряжение пробоя: 35 кВ.

Продукция серии FC — -40 — +220°C, обладает удельным сопротивлением 5,6 Ком/м, пробойное напряжение: 43 кВ.

Срок службы. Производители рекомендуют делать замену проводам через три года или 100 тыс. км пробега.

Плюсы Finwhale

1. Сохраняют работоспособность в широком диапазоне температур.
2. Устойчивость к вредным внешним влияниям.
3. Улучшают работу двигателя.
4. Плотный контакт со свечами.
5. Большой рабочий ресурс.

Минусы Finwhale

1. Не всегда качественно защищают от помех – фонит аудиосистема.



Tesla

Описание. Чешские производители выпускают провода, которые обеспечивают максимально возможную передачу напряжения до свечей зажигания. Они производят продукцию с индуктивным, резистивным и медным сердечниками.

Изделия отвечают требованиям международным стандартам ISO 3808, ISO 6856.

Такие провода высокого напряжения способны защитить магнитолу автомобиля от помех в соответствии с нормативом EHK 10.

Tesla выпускают продукцию, которую можно устанавливать на отечественные и зарубежные автомобили различных брендов.

Тестирования, проведённые авторитетными организациями, показали высокую устойчивость кабелей на пробой.

Срок службы. Срок эксплуатации кабелей – три года.

Плюсы Tesla

1. Возможность использования при температурах от -40 до +220°C.
2. Привлекательный дизайн упаковки.
3. Устойчивость от воздействия вредных сред, влаги, технических жидкостей.
4. Качественная силиконовая оболочка обеспечивает длительный рабочий ресурс.
5. Отличная защита от помех.

Минусы Tesla

1. Некачественная сборка – отваливаются наконечники.
2. Колпачки не закрывают полностью контакт свечи.



VALEO

Описание. Провода высокого напряжения французской компании производятся на предприятиях Южной Кореи, Франции. Автолюбители отмечают высокое качество сборки и длительный рабочий ресурс изделий.

Производители выпускают кабеля различного типа: с медной жилой, стекловолокном. В комплекте присутствуют пронумерованные провода различной длины, что облегчает установку на свечи.

Французские производители изготавливают продукцию для всех популярных марок автомобилей.

Срок службы. В среднем провода способны прослужить своему владельцу три-четыре года.

Плюсы VALEO

1. Презентабельный внешний вид.
2. Высокий уровень защиты от помех.
3. Надёжная фиксация на свече.
4. Быстрая установка.

Минусы VALEO

1. Встречается бракованная продукция.



Какие высоковольтные провода купить

При выборе этой электротехнической продукции следует обратить внимание на следующие факторы.

Материал изготовления

Жилы, произведённые из стекловолокна, отличаются длительным рабочим ресурсом, но стоят дороже проводов с медным сердечником.

Длина изделий

Она должна соответствовать размеру до свечей и типу соединения на своём автомобиле. При покупке следует указать продавцу Vin-код своего автомобиля. Подобранная по этому параметру продукция будет точно соответствовать нужным характеристиками размерам.

Проверить на подделку

Следует обратить внимание на внешний вид провода, упаковки.

Связанные материалы:

Бронированные кабели и траншейные кабельные линии

Воздушные линии(ВЛ) электропередач относительно удобны для возведения, но требуют большого количества опор. К тому же для ВЛ в общем характерны такие проблемы: 1. возможен перехлест и повреждения, вызванные воздействием обледенения и ветровых нагрузок; 2. воздушные линии не всегда вписываются в окружающий ландшафт и вносят ограничения по строительству в дальнейшем; 3. воздушные линии, даже будучи выполненными современным проводом СИП, остаются объектом повышенной опасности.

Воздушные линии электропередач

Воздушные линии электропередач По этим, а также по некоторым другим причинам в качестве альтернативы воздушным линиям часто рассматриваются подземные кабельные линии. С подземными кабельными линями тоже, разумеется, не все просто: кабель, проложенный в земле, не видим, но, тем не менее, по-прежнему опасен. Однако подземная кабельная линия часто бывает предпочтительнее, прежде всего, из-за своей компактности. Именно поэтому большинство городских трансформаторных подстанций подключаются подземными кабельными линиями как по высокой, так и по низкой стороне. Однако траншейная подземная прокладка обычного кабеля, например, ВВГ, недопустима: повышенная влажность, сезонные перепады температур, подвижность грунтов, подземные и талые воды, блуждающие токи – все это способно привести к быстрому старению изоляции и, разумеется, к ее повреждению. В зависимости от условий, изоляция может прийти в полную негодность уже буквально через месяц. Вдобавок не будем забывать, что всегда имеется вероятность случайного повреждения кабельной линии, проложенной в траншее, при проведении каких-либо земляных работ. Чтобы избежать подобных проявлений, для траншейной прокладки кабеля разработаны специальные технологии: регламентируется глубина траншеи, предписывается песчаная подушка и засыпка песком, а также защитная кирпичная кладка и сигнальная лента над этой кладкой.

Защита кабеля проложенного в земле

Защита кабеля проложенного в земле сигнальной лентой В последнее время в качестве защиты при укладке кабеля в землю используют также и специальную полимерную плитку. Она укладывается поверх кабеля и засыпается землей. Полимерная плитка для защиты кабеля в земле Но самое главное – это применение бронированного кабеля, способного выдержать не только воздействие агрессивной среды, но и различных механических нагрузок. Промышленностью выпускаются бронированные кабели самого разного назначения: для телефонной связи (например, ТПпПБбШп), оптоволоконные (СЛ-ОКМБ), контрольные (КВБВ) и, конечно, силовые, рассчитанные на различное напряжение. Отличительной чертой этих кабелей является наличие одного или двух слоев ленточной или проволочной стальной спиральной брони. Броня усложняет разделку концов кабеля, но обеспечивает ему необходимую защиту.

Силовые бронированные кабели

Наиболее популярными среди силовых бронированных кабелей являются кабели ВБбШв и АВБбШв. Это кабели с жилами сечением от 1,5 до 240 кв. мм. В некоторых случаях сечение одножильных бронированных кабелей может достигать 625 кв. мм. При сечении 25 кв. мм. и более жилы этих кабелей являются как правило многопроволочными и имеют круглую или секторную форму. Число жил кабелей ВБбШв и АВБбШв варьируется от одной до пяти, причем в составе четырехжильных кабелей одна из жил может быть нулевой и иметь меньшее сечение. В общем, буквенные аббревиатуры в маркировке этих кабелей имеют следующую расшифровку: В – изоляция жил из поливинилхлорида; Б – наличие листовой брони из двух спиралей оцинкованной или черной стали, причем внешняя спираль закрывает зазоры внутренней; б – наличие битумной прослойки, которая есть лишь в кабелях, суммарное сечение жил которых составляет 6 кв. мм. и более; Шв –внешний шланг из поливинилхлорида.

Бронированный медный кабель ВБбШв для прокладки в земле

Бронированный медный кабель ВБбШв для укладки в земле Кроме этого, между изоляцией жил и стальной броней в составе кабелей ВБбШв и АВБбШв предусматривается поясная изоляция из виниловых лент, а битумная прослойка кабелей большого сечения заключается в полиэтилентерефталатную пленку. Бронированные силовые кабели ВБбШв и АВБбШв имеют модификации, рассчитанные на напряжение от 0,66 до 35 кВ. Изоляция жил этих кабелей имеет стандартную цветовую маркировку, обозначающую фазные и нулевые проводники. Высоковольтные бронированные кабели бывают только трехжильными с наличием в структуре токопроводящего экрана.

Бронированный алюминиевый кабель АВБбШв для укладки в земле

Бронированный алюминиевый кабель АВБбШв для укладки в земле Различие между ВБбШв и АВБбШв обусловлено только материалом жил. А – это электротехнический алюминий, а отсутствие этой буквы подразумевает жилы из меди. Медные бронированные кабели при равном сечении обеспечивают гораздо более высокие эксплуатационные характеристики, но крайне невыгодно отличаются более высокой ценой и массой на единицу проводимости. Именно по этим причинам до сих пор имеют широкое распространение алюминиевые силовые бронированные кабели.

Бронированный кабель для прокладки в земле на даче или в частном доме

Прокладка кабельных линий в траншее часто используется при выполнении ввода в дом как альтернатива воздушному ответвлению. Траншея для укладки бронированного кабеля Технология такой прокладки относительно несложная, но трудоемкая. В состав подготовительных работ по прокладке кабеля в траншее будет входить выкапывание самой траншеи глубиной не менее 700 мм и шириной, достаточной для свободной укладки кабеля. Перед раскопкой траншеи настоятельно рекомендуется ознакомиться с генпланом участка и убедиться, что в выбранном месте под землей не проложены никакие инженерные коммуникации. В местах проходок под проезжими дорогами в траншее следует установить стальные или асбестоцементные трубы диаметром не менее 100 мм. На дне траншеи следует устроить подушку из песка или другого дренажного строительного материала, после чего можно приступать к укладке кабеля. Бронированный кабель в траншее ( в земле) Поскольку бронированный кабель отличается повышенной жесткостью, то во избежание его повреждений раскладывать его следует раскаткой, надежно зафиксировав барабан на козлах. Укладка сигнальной ленты для поверх бронированного кабеля Уложенный в траншею кабель вновь присыпается слоем песка, закрывается одним слоем красного кирпича, по верхней стороне которого раскатывается сигнальная лента. Кирпич и лента обеспечивают защиту от случайного повреждения при проведении каких-либо земляных работ. После их закладки траншея присыпается грунтом. Сигнальная лента для прокладки кабеля в земле Спуск с опоры ЛЭП в траншею можно выполнить открыто, за исключением того, что кабель потребует защиты на высоте 2,5 метра от поверхности земли. В качестве такой защиты обыкновенно выступает труба ВГП с условным диаметром, подобранным по внешнему диаметру кабеля. Та же труба используется и для защиты кабеля при монтаже по стене дома и/или в месте стеновых проходок и проходок в перекрытиях. Для подключения бронированного кабеля со стороны ЛЭП и потребителя обязательно следует использовать специальные концевые муфты, исключающие попадание внутрь влаги и последующее разрушение изоляции и оболочек. Стоит заметить, что траншейная прокладка бронированных кабелей применяется не только для домового электрического ввода. В связи с тем, что все большую популярность приобретает ландшафтный дизайн, садовые светильники на личных участках все чаще подключаются кабельными линиями, прокладываемыми в земле. То же самое зачастую касается поливочных и прочих насосов, различных выносных стационарных электроустановок. Нередко подземные кабельные линии питают какие-либо дворовые постройки или даже просто защищенные штепсельные розетки, расположенные на участке. Во всех подобных случаях возможно пользоваться той же технологией траншейной прокладки кабеля, что и для ввода в дом. Единственное, чем можно пренебречь – это защитный слой кирпича. Но сигнальная лента остается обязательной.

Черный стальной армированный кабель AC-90 соответствует стандартам OSHA, HUD, NEC и UL

120/208 В, твердый
1401N42-00	1401N60-00	14-2 Сплошной (черный, белый)	250 ‘	1000′	173	0,485
1402N42-00	1402N60-00	14-3 Сплошной (черный, красный, белый)	250 ‘	1000′	197	0,502
1403N42-00	1403N60-00	14-4 Сплошной (черный, красный, синий, белый)	250 ‘	1000′	226	0.533
1404N42-00	1404N60-00	12-2 Сплошной (черный, белый)	250 ‘	1000′	201	0,514
1405N42-00	1405N60-00	12-3 Сплошной (черный, красный, белый)	250 ‘	1000′	235	0,535
1406N42-00	1406N60-00	12-4 Сплошной (черный, красный, синий, белый)	250 ‘	1000′	279	0.581
1407N32-00	1407N60-00	10-2 Сплошной (черный, белый)	125 ‘	1000′	250	0,476
1407N42-00	—	10-2 Сплошной (черный, белый)	250 ‘	—	250	0,476
1408N32-00	1408N60-00	10-3 Сплошной (черный, красный, белый)	125 ‘	1000′	306	0.600
1408N42-00	—	10-3 Сплошной (черный, красный, белый)	250 ‘	—	306	0,600
1409N32-00	1409N60-00	10-4 Сплошной (черный, красный, синий, белый)	125 ‘	1000′	367	0,654
1409N42-00	—	10-4 Сплошной (черный, красный, синий, белый)	250 ‘	—	367	0.654
120/208 В многожильный
1415-40-00	1415-45-00	8-2 Многожильный (черный, белый)	200 ‘	500′	362	0,755
1416-40-00	1416-45-00	8-3 Многожильный (черный, красный, белый)	200 ‘	500′	398	0,871
1417-32-00	1417-45-00	8-4 Многожильный (черный, красный, синий, белый)	125 ‘	500′	638	0.848
1419-32-00	1419-45-00	6-2 Многожильный (черный, белый)	125 ‘	500′	565	0,835
1420-32-00	1420-45-00	6-3 Многожильный (черный, красный, белый)	125 ‘	500′	688	0,875
1421-30-00	1421-45-00	6-4 Многожильный (черный, красный, синий, белый)	100 ‘	500′	827	0.944
1424-30-00	1424-45-00	4-3 Многожильный (черный, красный, белый)	100 ‘	500′	922	0,975
1425-30-00	1425-45-00	4-4 Многожильный (черный, красный, синий, белый)	100 ‘	500′	750	0,985
1428-30-00	1428-45-00	3-3 Многожильный (черный, красный, белый)	100 ‘	500′	1071	1.028
1429-30-00	1429-45-00	3-4 Многожильный (черный, красный, синий, белый)	100 ‘	500′	1323	1,122
1426-30-00	1426-45-00	2-3 Многожильный (черный, красный, белый)	100 ‘	500′	1239	1.093
1427-30-00	1427-45-00	2-4 Многожильный (черный, красный, синий, белый)	100 ‘	500′	1540	1.195
277/480 В твердый
1404N42-01	1404N60-01	12-2 Сплошной (коричневый, серый)	250 ‘	1000′	201	0,514
1404N42-02 *	1404N60-02 *	12-2 Сплошной (оранжевый, серый)	250 ‘	1000′	201	0,514
1405N42-01	1405N60-01	12-3 Сплошной (коричневый, оранжевый, серый)	250 ‘	1000′	235	0.535
1405N42-02 *	1405N60-02 *	12-3 Сплошной (оранжевый, желтый, серый)	250 ‘	1000′	235	0,535

Серия армированных кабелей AC / BX для медицинских учреждений

Кабели переменного тока от AFC Cable Systems ^® существуют с момента начала деятельности AFC в 1926 году. За это время компания AFC начала производить две разновидности гибких армированных кабелей (тип AC). Это стандартный кабель переменного тока и кабель HCF, предназначенный для использования в медицинских учреждениях.Оба этих кабеля переменного тока оснащены системой идентификации ColorSpec ^® .

Оригинальный кабель переменного тока AC-90 ^® разработан для большинства коммерческих, промышленных и многоквартирных распределительных цепей, служб питания, освещения, управления и сигнальных цепей. Был представлен дополнительный кабель переменного тока, разработанный компанией AFC, который получил название AC-Lite ^® . Это просто вариант AC-90 ^® , но вместо него используется алюминиевая броня.

Кабель переменного тока для больниц — это вторая разновидность гибкого армированного кабеля, разработанная AFC и получившая название HCF.Этот кабель HCF предназначен для использования не только в больницах, но и в других областях ухода за пациентами. Продукт HFC идеально подходит для таких применений благодаря добавлению зеленого изолированного медного заземления. Он обеспечивает резервное заземление или изолированное заземление, создавая дополнительный уровень безопасности, если это необходимо в этих медицинских средах.

Система идентификации ColorSpec ^® , для которой разработаны эти кабели, предназначена для помощи в идентификации гибких армированных кабелей на расстоянии.Стальной трос AC-90 ^® поставляется с черной броней, AC-Lite ^® — с простой серебряной броней, а кабели HCF-90 ^® — с зеленой броней. Кроме того, все кабели переменного тока AFC имеют маркировку фазы, нанесенную непосредственно на броню для дополнительной идентификации без дополнительного этапа открытия панели для определения фазного напряжения. Проводники изолированы влаго- и огнестойкой бумажной пленкой, которая соответствует всем применимым требованиям OSHA и HUD.

Кабели переменного тока

могут быть проложены разными способами, вне зависимости от того, открыты они или скрыты, установлены на поверхности, заделаны в штукатурку или кирпич, за исключением влажных или сырых мест, пустот в кирпичных блоках или плиточных стенах, под фальшполами, над подвесными потолками. и многое другое.Кабель HCF также может быть проложен в этих местах, но также включает в себя дома престарелых, больницы, стоматологические кабинеты, клиники, амбулаторные учреждения, другие медицинские центры (кроме опасных мест для анестезии) и центры обработки данных.

Добавьте ссылки на страницы категорий и групп, выбранных на Unistrut ^® US, Allied EG, Atkore.
Используйте следующий код на всех сайтах WordPress:

Бронированный кабель и гибкий кабель: основные различия

При передаче данных или электропитании в суровых условиях защита кабелей имеет решающее значение для безопасной и надежной работы.Здесь в игру вступают бронированные кабели. Они используются в основном в промышленности, часто в кабельных лотках и кабельных каналах. Они часто не используются в приложениях для гибки. Хотя они и могли работать там, соединительный кабель создавал слабое звено. Чтобы бороться с этим, вы должны использовать либо гибкий кабель внутри, либо незаметные провода.

Различные конструкции бронированных кабелей от Mencom Corp.

Бронированные кабели имеют металлическую оболочку определенного типа, которая является первым слоем брони. Обычно он изготавливается из переплетенного или непрерывного алюминия или нержавеющей стали, или он может быть покрыт гладкой или гофрированной металлической лентой.Согласно Mencom, который использует конструкцию из нержавеющей стали, броня защищает кабель внутри от повреждения водой из-за промывки под высоким давлением, чистящих средств и экстремальных температур.
В отличие от экрана кабеля, который часто имеет оплетку или фольгу, броневой экран наматывается на кабель, что придает ему гофрированный вид.

Материалы оболочки, такие как силиконовая трубка, термопластичный эластомер или ПВХ, дополнительно защищают кабели от агрессивных химикатов, масел и солнечного света, но также предотвращают физическое повреждение в результате повторяющихся ударов, истирания нагруженными компонентами и сварочного шлака.Кроме того, большинство материалов для оболочки армированных кабелей являются огнестойкими.

Два джентльмена по имени Эдвин Гринфилд и Гас Джонсон впервые разработали бронированный кабель, или кабель BX, в начале 20 века. В нем использовалась гибкая стальная крышка, но теперь чаще используются гибкие алюминиевые трубы. Кабели с металлической оболочкой, как правило, представляют собой запорные тросы из оцинкованной стали или алюминия. В армированных кабелях некоторых компаний, таких как Mencom, используется тканая гибкая конструкция из нержавеющей стали.

Большая разница между тремя конструкциями заключается в том, как они отшлифованы.BX обычно шлифуют через оболочку; именно поэтому кабели BX чаще всего необходимо закапывать. Бронированные кабели также заземляются через оболочку, но могут быть открыты в определенных областях, не вызывая заземления системы. Кабели с металлической арматурой, подобные тем, которые используются в промышленных условиях, имеют заземляющий провод — обычно отожженный неизолированный медный провод — внутри жгута проводов. Это позволяет использовать их на открытых площадках, например, при проезде через фабрики и заводы, через кабельные каналы, кабельные лотки и держатели.

Армированные кабели должны иметь класс защиты IP67 и, в частности, сертифицированы по стандартам UL и NEC.

Особая благодарность Mencom Corp. (www.mencom.com) за помощь в написании этой статьи.

8/4 многожильный металлический медный бронированный кабель 600 В с алюминиевым бронированием

Информация о продукте

Спецификация

8/4 многожильный металлический медный проводник 600 В с алюминиевым бронированным кабелем

Приложения:

Кабель в металлической оболочке — это электрический провод, предназначенный для использования в линиях электропередачи с напряжением не более 600 Вольт.Провод MC рассчитан на рабочую температуру до 90 ° C в сухих помещениях. Кабель армирован алюминиевой блокировочной лентой, обеспечивающей отличную механическую защиту. Алюминиевый армированный провод MC также имеет зеленый изолированный заземляющий провод. Этот электрический кабель легкий и, следовательно, не трудозатратный, что делает его более экономичным вариантом по сравнению с другими системами трубопроводной проводки.

Также известен как:

Кабель с металлической оболочкой 8/4, кабель с алюминиевой арматурой 8/4, кабель 8/4 мс, провод 8/4 мс, разводка кабеля 8/4 мс, армированный провод 8/4, электрический кабель с броней 8/4, 8/4 mc электрический провод, 8/4 mc кабель пожарной сигнализации, 8/4 гибкий бронированный кабель, 8/4 армированная проводка кабеля, 8/4 металлический кабель типа MC, 8/4 бронированный кабель пожарной сигнализации.

Стандарты:

• UL 83, 1479, 1569, 1581, 2556, Ссылка на файл E80042
• NEC® 230.43, 300.22 (C), 392, 396, 330, 501, 502, 503, 530, 504, 505, 518, 520, 530, 645
• Федеральная спецификация A-A-59544 (ранее J-C-30B)
• Отвечает всем применимым требованиям OSHA и HUD
• Может устанавливаться на поверхность, вылавливаться и / или заделываться в штукатурку
Номинальный кабельный лоток
• , установка в соответствии с NEC®
• Продукт, классифицированный по UL на 1, 2 и 3 часа сквозного (пожарного) проникновения, R-14141
• Установка помещения для кондиционирования воздуха в соответствии с NEC® 300.22 (С)
• Соответствует RoHS
• Сделано в США из США и / или импортных материалов

Строительство

Проводников:

Этот армированный алюминием кабель имеет многожильный или одножильный медный провод. Медь — самый распространенный материал, используемый в электрических проводах и кабелях, в основном потому, что она обладает удивительными электрическими свойствами и дешевле по сравнению с другими металлами. Скрутка увеличивает ее гибкость и позволяет пропускать больше тока.

Изоляция проводника:

Изоляция жилы этого кабеля с металлической оболочкой — THHN / THWN: THHN означает термопластичный высокотермостойкий нейлон, который известен своей универсальностью и долговечностью.Двойная маркировка THHN / THWN указывает на то, что электрический провод одинаково подходит для влажных и сухих условий. Кроме того, это делает кабель устойчивым к коррозии, чрезмерной сухости и воздействию химикатов.

Броня:

Блокирующая алюминиевая полоса служит в качестве брони, накладываемой на соединенные вместе проводники, при этом полипропиленовая лента оборачивается вокруг сборки. Броня делает кабель MC очень устойчивым к раздавливанию и воздействию грызунов, а также обеспечивает установку без дополнительных внутренних каналов или каналов.

Технические характеристики:

• товарный размер : 8-4 многожильный
• Заземляющий провод AWG : 10
• Длина (футы): Катушка : 125 ’
• Длина (фут): Катушка : 500 ’
• Прибл. Вес / 1000 футов (фунты) : 415
• Минимальный наружный диаметр брони (дюймы) : 0,835

* Данные, представленные на этой странице, могут изменяться в зависимости от расхождений различных производителей

** Изображения предназначены только для демонстрации. Точную информацию о продукте см. В разделе «Технические характеристики продукта».

Силовые кабели с броней и оболочкой типа P

Полное имя (обязательно)

Ваш телефон (обязательно)

Ваш адрес электронной почты (обязательно)

Название компании (обязательно)

Адрес компании (обязательно)

Ваш город

Ваше государство Государственный AlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict Из ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyoming

Ваш почтовый индекс

Тип отрасли (обязательно) Альтернативное топливоКоммерческая связьПродукция питания и напиткиПромышленное производствоМеталлы и полезные ископаемыеНефть и газ — Земля / Морские месторождения Нефтехимия / Химическая промышленность / Переработка Энергетика / Коммунальные услугиЦеллюлоза / БумагаШкола / Больница / Общественное учреждение ТранспортВода / Сточные водыДругое

Страна Выберите страну (обязательный) CanadaMexicoUnited StatesAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика theCook IslandsCosta RicaCote D’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГвинеяГвинея-БисауГайанаГайтиОстров Херд и острова МакдональдHoly See (V atican City State) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint Елена, Сент-Китс и Невис, Сент-Люсия, Сент-Пьер и Микелон, Сент-Винсент и Гренадины, Самоа, Сан-Марин. ОСАО Tome и PrincipeSaudi ArabiaSenegalSerbia и MontenegroSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, Объединенная Республика ofThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited Штаты Экваторияльная IslandsUruguayUzbekistanVanuatuVenezuelaViet NamVirgin остров, BritishVirgin остров, U.С.Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве,

Тип продукта

Укажите отрасль

Комментарии (обязательно)

5 основных элементов информации, которые вам следует знать

Армированный кабель, возможно, является одним из наиболее распространенных типов электрических кабелей. Этот тип кабеля известен своим защитным слоем, защищающим его жилу от различных неблагоприятных условий, в том числе от чрезмерного напряжения.Кабель пригодится в большом количестве применений, включая подземную проводку и электроснабжение от сети. К сожалению, большинство из нас не знает, что существует несколько типов армированных кабелей, и часто выбирает наиболее распространенный тип.

Кабель с броней из стальной проволоки (SWA), несомненно, является самым знаменитым электрическим кабелем с броней. Однако это не единственный кабель с броней. Было бы разумно узнать о значении армированного кабеля, прежде чем выбирать конкретный для вашего предполагаемого применения.Как и обычные электрические провода, кабели с броней служат для разных целей. Выбор неправильного сорта армированного кабеля часто приводит к нескольким неблагоприятным последствиям, включая повторное обслуживание и замену кабеля. В конечном итоге это будет довольно дорого.

При покупке кабеля, армированного электрическим проводом, вам необходимо знать определенную важную информацию. Например, нужно полностью знать о различных классификациях проводов с бронированием. Получить такую ​​важную информацию довольно сложно, особенно для людей, не имеющих опыта работы с электрическими кабелями.К счастью, этот бесплатный пост содержит пять важных частей информации, которые помогут вам избежать таких неудачных сценариев. Не торопитесь, внимательно прочтите его и убедитесь, что усвоили всю важную информацию.

1. Что такое армированный кабель?

Бронированный кабель — это электрический кабель, который содержит дополнительный слой защиты, предохраняющий его внутренние компоненты от истирания. По сути, этот тип кабеля более жесткий, чем обычные электрические кабели, и оптимально выполняет свое предназначение.К сожалению, большинство людей сталкиваются с разочарованием, имея дело с этим типом кабеля. Такие разочарования часто возникают при неправильном выборе кабеля. Большинство людей считает, что только стальной армированный кабель имеет броню. Любое решение, основанное на этом предположении, часто бывает неверным.

Существует три различных классификации кабелей с броней, а именно;

A. Кабель со стальной арматурой (SWA)

Бронированный стальной проволокой (SWA), безусловно, является самым известным кабелем с броней.Этот кабель состоит из высокопроводящего медного проводника, внутренней оболочки из сшитого полиэтилена или ПВХ и брони из стальной проволоки, которая составляет его внешнюю оболочку. Его стальная броня позволяет ему выдерживать любые механические воздействия, которые могут повредить кабель. Следовательно, этот бронированный электрический кабель пригодится при работе с сетями электропитания.

Производители бронированных кабелей производят этот кабель в двух различных формах: низковольтный и высоковольтный. Вариант с низким напряжением поддерживает напряжение до 11 кВ, а вариант с высоким напряжением — до 33 кВ.Было бы лучше, если бы вы сделали выбор на основе предполагаемого кабеля. Учитывая, что этот кабель тяжелый и его сложно перегибать, он лучше служит заземляющим бронированным кабелем.

б. Кабель со стальной арматурой (STA)

Этот армированный кабель подходит для электромонтажных работ, требования по току которых не превышают 35 кВ. Конструкция кабеля состоит из стальной ленточной брони во внешней оболочке. Кабель STA дешевле, чем кабель SWA, прежде всего потому, что его легко изготовить.

Тем не менее, не стоит ориентироваться на цену армированного кабеля, а не на его пригодность для предполагаемого применения. Этот кабель идеально подходит, если вы хотите провести проводку в зоне, зараженной паразитами и термитами. Он также популярен в электромонтажных установках, связанных со строительством, подземными шахтами и нефтехимической промышленностью.

Прежде чем выбирать конкретный армированный кабель, необходимо убедиться, что его минимальный радиус изгиба соответствует предполагаемому применению. Независимо от классификации, армированный электрический кабель не должен изгибаться ниже минимального радиуса изгиба, указанного его производителем.Этот минимальный радиус изгиба часто указывается на внешней оболочке кабеля.

c. Кабель с алюминиевой арматурой

Алюминиевый армированный кабель не пользуется популярностью, потому что он применим только для одножильных проводов. Алюминиевая броня идеально подходит для одноядерных применений, прежде всего из-за своих немагнитных свойств. Любая попытка использовать стальную броню в одножильном кабеле приведет к перегреву.

2. Когда использовать бронированный кабель?

Армированный кабель имеет адекватную защиту от механических рисков.Таким образом, вы можете использовать этот тип электрического кабеля в областях, представляющих высокий риск механических повреждений. Эти места включают внешние стены, подземелья и промышленные предприятия, и это лишь некоторые из них.

Отличительной чертой любой армированной кабельной проводки является ее прочность и способность выдерживать различные формы внешних воздействий. Такие конечности часто включают воздействие УФ-лучей, воды, заражения грызунами и различных форм механических опасностей. Как правило, кабели с броней не требуют использования кабелепроводов.Однако некоторые местные нормы требуют использования труб для всех подземных сооружений. Следовательно, перед выполнением любой подземной установки лучше всего ознакомиться с местными законами о электромонтажных работах.

Следует отметить, что существуют разные армированные кабели, каждый из которых предназначен для конкретного использования. Например, армированный кабель пожарной сигнализации применим только для проводки сигнальной системы. Точно так же армированный морской кабель идеально подходит для морских применений. Проще говоря, вам нужно сделать выбор, исходя из ваших конкретных потребностей в проводке.

3. Где использовать бронированный кабель?

Кабели с броневой оболочкой обеспечивают адекватную защиту и долговечность при отсутствии кабелепроводов. В большинстве случаев люди вынуждены использовать кабелепроводы в местах, подверженных внешним рискам, таким как коррозия и истирание кабеля. Таким образом, можно сказать, что армированный кабель подходит для использования во взрывоопасных зонах.

Стандартный электрический кабель может нанести непоправимый ущерб участкам, подверженным воздействию влаги. Кабель, армированный ПВХ, подходит для такой среды, потому что он может выдерживать воздействие влаги.Как правило, рекомендуется использовать бронированные кабели в опасных местах, в том числе под лестничными клетками, сараями и подвалами, и это лишь некоторые из них.

Эти кабели могут гарантировать максимальную безопасность и долговечность, если вы выберете правильный тип кабеля. Для высоковольтных систем лучше всего использовать кабель с армированной изоляцией из сшитого полиэтилена. Также важно помнить, что провода имеют разную допустимую нагрузку по току в зависимости от различных факторов, включая их размер, количество жил и длину.Например, трехжильный армированный кабель сечением 6 мм с изоляцией из сшитого полиэтилена может передавать до 1000 вольт. Чего нельзя сказать о других вариантах бронепровода.

4. Как разрезать армированный кабель?

Кабель бронированного типа имеет грубоватый внешний вид. Эта функция очень полезна, особенно при работе в суровых условиях. К сожалению, прочность армированного кабеля представляет собой серьезную проблему, если вы попытаетесь его разрезать. В большинстве случаев люди перерезают электрический провод, когда он оказывается слишком длинным для предполагаемого применения.Как именно перерезать бронированный кабель?

По логике вещей, первое, что вам нужно сделать, это приобрести надежный режущий инструмент. Имея в руках такое приспособление, вы можете легко перерезать кабель, удерживая устройство под постоянным углом в 90 градусов. Разумно принять все необходимые меры предосторожности. Армированный электрический кабель трудно разрезать, и режущий инструмент может попасть вам в глаза. Следовательно, при обрезке кабеля этого типа необходимо надевать защитные очки.

5.Как установить бронированный кабель?

Первый и самый ответственный этап установки любого кабеля — это правильный выбор. Лучше всего использовать бронированный кабель на 15 кВ или на 35 кВ, в зависимости от ваших требований к напряжению для строительных приложений. Процесс установки довольно прост, если вы выберете наиболее подходящий провод.

Самое главное, что нужно учитывать при прокладке армированного кабеля, — это радиус изгиба. Нельзя гнуть провод до радиуса меньше рекомендованного производителем.Вот пошаговое руководство по установке бронированных кабелей;

1. Во-первых, вам необходимо подготовить распределительную коробку, в которой вы собираетесь установить кабель
2. Во-вторых, вы должны определить точную длину армированного кабеля, необходимого для успешного завершения установки.
3. После того, как вы определите точную длину кабеля, который вам нужен, вы должны отрезать его до нужной длины
4. Установите противокороткую цилиндрическую прокладку на пересечении бронированного кабеля и кабеля в распределительной коробке
5. Присоедините разъем к бронированному кабелю
6. Подключите кабель к распределительной коробке, чтобы завершить процесс подключения

Производители армированного кабеля и кабеля MC

Когда дело доходит до армированного кабеля и кабеля с металлической оболочкой, 1X Technologies является поставщиком №1 заказных армированных кабелей MC.Мы предлагаем вам большие размеры, которые другие не предложат, и мы единственный выбор, когда дело доходит до быстрого изготовления короткой партии большого MC или бронированного кабеля! Заказные армированные кабели и специальные кабели MC — наша сильная сторона, позволяющая создавать конструкции, которые намного больше, чем все, что встречается у обычных производителей.

У нас есть оборудование и рабочая сила, обладающие опытом и способностью справиться с производством массивных бронированных кабелей на заказ, где одна катушка может весить более 10 000 фунтов. Наденьте ботинки для больших мальчиков и настройте вилочный погрузчик, когда прибудут эти катушки.

Погружной кабель MC и бронированный подводный кабель

Индивидуальные погружные насосы и подводные кабели, которые мы производим, часто представляют собой комбинацию проводов для связи, управления и питания. Наш подводный бронированный кабель часто бывает массивным, от 3 до 6 дюймов в диаметре, но мы можем произвести до 20 000 KCMIL в конструкции с бронированным погружным кабелем. Мы с гордостью производим наш подводный кабель MC и бронированный подводный кабель в США.

Поистине, мы лучший производитель и поставщик бронированных проводов и кабелей в Соединенных Штатах, когда дело доходит до предоставления вам наилучшего качества и наибольшего выбора.

Потому что качество нужно быстро! ®

Мы производим бронированный кабель и кабель MC в следующих популярных стилях:

• Belden MC Cable Эквиваленты
• Армированные кабели Belden, эквиваленты
• Кабель с индивидуальной броней
• Индивидуальный кабель MC
• Teck 90 Броня
• подводный кабель стального провода армированный / подводный кабель СВА
• Погружной кабель со стальной блокировкой и броней
• Алюминиевая броня с блокировкой (AIA-MC)
• Броня из оцинкованной стали с блокировкой (GSIA-MC)
• Сплошная гофрированная сварная броня (CCW-MC) (MC-HL)
• Кабель MC Fire Alarm [Кабель управления пожарной сигнализацией — Сравните с Southwire RedAlert]
• Кабель MC для больниц HCF
• Медь большого размера MC
• Алюминий большого размера MC
• Штыри для крепления MC
• SWA — Кабель, армированный стальной проволокой

Приступим сегодня

Нужна цена? Отправьте нам то, что вы хотели бы узнать о цене, и получите быстрый ответ.

Сообщение получено!

Мы свяжемся с вами и сообщим ваше предложение как можно скорее! Если вы еще этого не сделали, ответьте на электронное письмо с подтверждением и укажите эти данные, чтобы мы могли обслужить вас наилучшим образом — 1.) Требуемое количество (футы) —2. ) Описание проводов и кабелей — 3.) Требуется выезд на место (дата) —4.) Лучший номер телефона, по которому с вами можно связаться. Вы должны немедленно получить ответ от торгового представителя нашего производителя. Спасибо за ваш бизнес!

Извините, возникла проблема, и ваше сообщение не было отправлено.

Когда использовать бронированный кабель?

См. Статью 320 Национального электротехнического кодекса®, армированный кабель или тип переменного тока. См. Статью 330 NEC® для кабеля с металлической оболочкой или типа MC. И AC, и MC Cable обеспечивают быструю, эффективную и защитную меру при подключении новой конструкции и реконструкции. Обычно вы используете бронированный кабель в любой ситуации, когда вам нужна защита ваших проводников. Это может быть пожар, раздавливание или другой потенциальный ущерб, особенно в потенциально опасной среде.

Армированные кабели и MC Cable можно устанавливать в лотках, стойках, вешалках. Это устраняет необходимость в кабелепроводе. Бронированные кабели подходят для внутренней и наружной установки в широком спектре приложений, дополнительную информацию см. В NEC.

Некоторые бронированные кабели можно использовать в опасных зонах классов I, II и III, разделов 1 и 2. Спросите нас о бронированных кабельных вводах!

Армированный кабель

Размеры.

Мы производим бронированные кабели от 44 AWG до 6000 MCM, однопроводные и сотни более мелких проводников.Мы производим стили UL до 2000 MCM и нестандартные размеры с использованием UL или других обозначений, которые вам нужны, до 6000 MCM. Однако, как правило, наиболее востребованными крупными размерами являются 250 мкМ, 300 мкМ, 350 мкМ, 400 мкМ, 500 мкМ, 750 мкМ и 1000 мкМ.

Кабель MCM MC, армированный кабель KCMIL

Вам нужен армированный кабель или кабель MC такого размера или конструкции, которые, похоже, больше никто не несет? Обычно мы можем изготовить от 250 до 500 футов нестандартного размера. Нам нравятся вызовы, так что напишите нам!

Армированный кабель

Спецификация.

UL тип AC —

Кабель переменного тока типа

UL производится в соответствии со стандартом UL 4. Он состоит из 2–4 медных проводников сечением от 14 AWG до 1 AWG внутри металлической брони из стали или алюминия. Кабель переменного тока типа UL может иметь не более четырех изолированных проводов плюс заземляющий провод (всего 5 проводников) и не может изготавливаться более 1 AWG в соответствии с UL 4.

Спецификация бронированного кабеля / бронированного кабеля

Когда дело доходит до спецификации бронированных или бронированных кабелей, что также является промышленным жаргоном для стиля MC или Metal Clad, у нас есть практически безграничные возможности, которые мы можем вам предложить.Индивидуальные цвета, нестандартные размеры, нестандартные куртки, нестандартные напряжения и т. Д.

Армированный кабель

и кабель в металлической оболочке.

Несмотря на то, что существует множество представлений о том, что представляет собой ИСТИННЫЙ армированный кабель по сравнению с кабелем в металлической оболочке, мы можем просто сказать, что это зависит от того, где вы находитесь в мире и с кем разговариваете. Да, есть некоторые различия между (AC) и (MC), когда дело доходит до обозначения UL, но, как и многие вещи в индустрии проводов и кабелей, это не всегда так просто. Помимо промышленного жаргона, см. Выше спецификацию UL для кабеля переменного тока и разницу между кабелями переменного тока и MC NEC.В остальном армированный кабель, армированный кабель и кабель MC, широко используемые во всем мире, являются взаимозаменяемыми.

Прейскурант на бронированный кабель

.

Для быстрого получения прейскуранта на специальный армированный кабель или кабель в металлической оболочке обратитесь к продавцу 1X Technologies.
