Браун фен как разобрать: Ремонт фена для волос своими руками модели braun satin hair. – Блог о ремонте и сервисе — groupnk.ru — Группа НК — комплексные поставки электрооборудования в Москве и регионах

Содержание

разборка фен раун 4485

Braun supervolume twist-хороший фен ,но после нескольких лет -наверное из-за засорения двигателя вентилятора мощность струи воздуха значительно снизилась.Корпус я располовинил, а вот как добраться до движка(снять крыльчатку из диффузора,сидящую на валу движка ума не хватает,сидит крепко,а сильнее-уверен сломаю.Может кто знает как разобрать и как ТО движку сделать -ответте пж-ста! Недавно столкнулся с такой же проблеммой на своем фене Roventa. Снять так и не удалось. Хорошо был раскуроченный фен с которого подошет моторчик вместе с крыльчаткой. По-моему она сидит на клею. И к слову отремонтированный фен через пару месяцев опять сгорел. Теперь уже переключатель скорости накрылся.

Теперь коротенько о самом фене-щётке. Прибор обладает сравнительно высокой мощностью, которая составляет 400 Вт. Удобна в использовании, а главное комплектуется 3-мя насадками для создания различных образов: Большая круглая щетка диаметром 36 мм для крупных локонов; Щетка с диаметром 23 мм для создания мелких и тугих локонов; Насадка с полыми пальцами для придания объема у корней.

Также можно пользоваться устройством без насадок, как феном для сушки волос. Защита от перегрева. Будет лот и со вторым феном, но уже в коробке. Опыт научил! Также в моём пристрое есть щипцы и щипцы-гофре!

Можно разобрать фен и аккуратно протереть его детали спиртом. После этого обязательно дождитесь, пока прибор полностью высохнет прежде, чем снова включить его. Этот способ мне помогал, но ненадолго. Этот способ не так надёжен, как предыдущие. Это связано с тем, что место на спирали, отремонтированное путём наброса или скрутки, из-за повышенного сопротивления часто и сильно перегревается и обычно быстро перегорает. Если у вас есть старый фен-донор, спираль которого в рабочем состоянии, разберите его и переставьте деталь. Готовую деталь можно купить в специализированных магазинах электроники или заказать в интернет-магазине.

У моего хорошего знакомого случилась беда — начали «сыпаться» лопасти на крыльчатке фена Braun Satin Hair 7. Сам по себе фен очень удобный, и мой товарищ пожелал его отремонтировать. Найти оригинальную новую крыльчатку оказалось задачей непростой, и он обратился ко мне с просьбой изготовить эту деталь. Сразу оговорюсь, в процессе 3D-моделирования я не делал скриншоты, поэтому полный процесс модели.

Разборка фена для волос. Для того чтобы не ломать голову над тем, как разобрать фен, нужно подготовиться к этому заранее. Производители стараются усложнить разборку своих изделий, применяя шурупы с нестандартной (вилы, звёздочка, треугольник) насечкой и пряча их под наклейками и заглушками. Перед началом разборки убедитесь в наличии у вас отвёртки со сменными битами, и в том, что в наборе имеются нужные вам биты.

И прежде чем покупать новый фен, можно попробовать вернуть к «жизни» старого друга. В этой статье мы отремонтируем фен для волос своими руками. Сложно найти девушку или женщину, которая для сушки волос не использовала бы фен, особенно в холодное время года. И это понятно, так как, чтобы длинные волосы хорошо высохли при комнатной температуре, необходимо несколько часов, а с нынешним темпом жизни – это роскошь.

Пример ремонта фена своими руками. Устройство, назначение и принцип работы узлов. Электрическая схема. Разобрать фен бывает сложнее, чем его отремонтировать, так как части корпуса обычно внутри соединяются с помощью защелок, расположение которых с внешней стороны не видно. Но всегда на рукоятке в области входа в корпус сетевого шнура имеется саморез, обычно закрытый декоративной заглушкой или заклеенный этикеткой. Благодаря разному цвету частей корпуса фена Braun, показанного на фотографии, видно по какой линии его разбирать. Вот так выглядит декоративная пластиковая заглушка в корпусе фена. Так как она одного цвета с рукояткой, то ее сложно заметить.

Контактная группа основная цель разборки. Сетевой провод перегнулся, фен работает только в 10:30. Разборка и ремонт неразборного фена Rowenta. Georgiy Slavjanka. Views 99K3 years ago. Попытался показать как разобрать неразборный фен, ремонт это второстепенное там нет ничего сложного 4 диода одна 2:40. Фен плойка Braun AS530.

Фен для сушки волос есть практически в каждой семье. Однако рано или поздно все ломается и нужен ремонт. Как его разобрать и как отремонтировать своими руками. Чтобы отремонтировать фен для волос своими руками, нужно знать, как он устроен и правильно разобрать. Содержание. Как устроен аппарат. Как разобрать фен для волос. Типичные неисправности: ремонт своими руками. Как устроен аппарат. Любой фен имеет двигатель с крыльчаткой и нагреватель. Крыльчатка засасывает воздух с одной стороны фена, после чего он обдувает нагреватель и выходит уже горячим с другой стороны. Также фен имеет переключатель режимов работы и элементы для защиты нагревателя от перегрева.

Как разобрать Фен-расчёску BRAUN 3536 Steam Style. Разборка и чистка. Помудохался я с крыльчаткой без мануалов в Показываю способ как быстро снять вентилятор и моторчик. На примере фена braun creation. Показал без разбора фена. Фен BRAUN — ремонт ПРОЩЕ некуда! Il y a 2031 an. Фен BRAUN — ремонт ПРОЩЕ некуда! ОНЛАЙН ТРЕЙД.РУ — Фен Braun HD 580 Satin Hair 5. Il y a 2029 ans. Номер заказа: №9077303 от 25.10.2018 11:17

Пример разборки фена вы можете посмотреть в этом видео: Рассмотрим наиболее часто встречающиеся неисправности фена: Возможные неисправности: перегорела спираль. Как правило, обрыв виден невооружённым глазом, даже без мультиметра. Есть несколько способов ремонта спирали: Можно поместить оборванные концы спирали в тонкую латунную или медную трубочку и обжать плоскогубцами. Разобрать фен-донор (понятное дело, если он у вас есть) и взять оттуда. (не для каждого): можно намотать спираль самому. Где взять нихром? Например, заказать в Китае. можно купить уже готовую спираль. Чтобы найти нужную, введите в строке поиска вашего браузера >.

Как разобрать Фен-расчёску BRAUN 3536 Steam Style. Разборка и чистка. Помудохался я с крыльчаткой без мануалов в Показываю способ как быстро снять вентилятор и моторчик.

На примере фена braun creation. Показал без разбора фена. Фен BRAUN — ремонт ПРОЩЕ некуда! Il y a 2031 an. Фен BRAUN — ремонт ПРОЩЕ некуда! ОНЛАЙН ТРЕЙД.РУ — Фен Braun HD 580 Satin Hair 5. Il y a 2029 ans. Номер заказа: №9077303 от 25.10.2018 11:17

Чтобы самостоятельно разобрать и отремонтировать фен braun satin hair нам понадобится крестовая отвертка, кусачки или канцелярский нож( для откусывания и зачистки провода), паяльник. Мы выяснили, что данный фен стал выключаться при сушке волос, а иногда и вообще не включался. Если потеребить за шнур, он то работает, то нет. Следовательно, проблема заключается именно в проводе фена, а это значит, что он перебит. Следует выяснить, где именно перебит шнур. На фотографиях ниже показаны шурупы, которые следует выкрутить, чтобы разобрать корпус фена и открыть доступ к проводам шнура. После того, как

Фен-щётка Braun AS 530 MN одновременно сушит и укладывает волосы. Безупречный образ можно создать всего за несколько минут! Быстро и удобно Braun AS 530 MN укладывает и сушит волосы в один приём. Насколько мне известно у Браун несколько подобных щеток, у меня 7-й серии. Про цену и где продается, сказать ничего не могу, технику мне подарили. Пользуюсь примерно года два. Фен Braun Satin Hair 5 HD 510. Фен Braun — одно из моих самых любимых (хотя они у меня все удачные) приобретений в интернет-магазине Теримнал.ru .Без фена я жила довольно долго и не особенно тужила, хоть волосы и длинные. Но вот подумала: что же это я, белая женщина, живу без фена? Фен для волос Braun Satin Hair 5 HD 550.

Друзья, помогите разобраться с проблемой: имеем почти новый фен Braun, использовался раза 4 и то несерьезно, потом года 3 пролежал, и как дошла до него очередь, он перестал нагревать воздух, то есть включается, обдув работает в 2-х положениях регулятора из 2-х возможных (малая мощность/макс.мощность

как разобрать фен браун. 8:01. ФЕН Braun 3536 РАЗБОРКА. Oshen Hiter. Views 4144 months ago. Как разобрать Фен-расчёску BRAUN 3536 Steam Style. Разборка и чистка. Помудохался я с крыльчаткой без мануалов в 1:25.

🥽Как разобрать фен Braun creation 1800 и ему подобные. ДЕЛЬНО. Views 5KYear ago. Все понятно, разбираем фен). 1:25. Как разобрать фен BRAUN swing 1400.

Электрический фен — это самый важный аксессуар в жизни женщины. Во многом, благодаря этому прибору, женщина всегда привлекательна и желанна для мужчины. Феном можно не только высушить волосы, но и сделать красивую укладку, подчеркивающую природную красоту женщины. Фен — это также первый предмет в руках визажиста в салоне красоты. Представить жизнь современной женщины без фена практически невозможно. Но, как и любой другой прибор, он подвержен поломкам. О том, как определить неисправность, как разобрать фен и отремонтировать, если это возможно, и пойдет речь в этой статье. Общее устройство фено

Читайте как разобрать и провести ремонт фена для волос своими руками. На днях моя неотразимая, неповторимая и сокровенная Супруга стала жаловаться на то, что ее любимый фен для волос Remington не работает. Это проявлялось, как перебои в нормальной работе в зависимости от положения кабеля питания. То есть, если кабель натянуть – фен отключается, если прижать к фену – пошел тепленький воздух. Я сразу смекнул что к чему и стал рвать на себе рубаху и размахивать любимым паяльником — мол дай мне провести разборку и ремонт фена для волос прямо тут и прямо сейчас. В общем, после непродолжительных стенаний мои отвертки схлестнулись с ее феном в эпической схватке до перв

Качественный ремонт фена по доступным ценам, опытные мастера с отзывами и рейтингом. Заказывайте прямо сейчас! Ремонт фена Braun (Браун) в городе Минск. Наши мастера починят вашу технику быстро и качественно! Заказывайте прямо сейчас! Вызвать мастера. Все услуги. Домашний мастер. Сантехник.

Фен BRAUN — ремонт ПРОЩЕ некуда! 5:50. Ремонт фена для волос своими руками. Разборка и ремонт неразборного фена Rowenta. Georgiy Slavjanka. lượt xem 102 N2032 năm trước. Попытался показать как разобрать неразборный фен, ремонт это второстепенное там нет ничего сложного 4 диода одна 7:17. Фен перестал греть \ Как починить технический фен Skil \ Ремонт инструмента. Фен Braun Характеристики: Мощность 3000W 2 скорости 3 температурных режима Длина провода 1,5 м 2 6:14. Ремонт фена для волос (фен при нагревании отключается) #деломастерабоится.

Поворотное соединение провода фена. Фен для волос, типовые неисправности и ремонт своими руками

Любой фен состоит из мотора, вентилятора, нагревательных элементов и электрической схемы , заставляющей эти элементы работать согласованно.

В зависимости от количества режимов и фирмы изготовителя, элементная база, внешний вид , состав переключателей могут быть разными. Но ничего более сложного, чем тиристор, внутри не окажется. Поэтому вполне осуществим ремонт фенов для волос своими руками.

Кратко о конструкции

Корпус держится на шурупах. Их головки могут быть — и часто бывают — нестандартного образца. Это — плюсик, звездочка, вилы.

Следовательно, в первую очередь перед ремонтом фена следует позаботиться об инструменте, способном справиться с такой задачей.

Иногда створки корпуса дополнительно крепятся друг к другу специальными защелками.

Смело отрезаем провод и подготавливаем его к монтажу.

Сегодня популярность самостоятельного ремонта мелкой неуклонно возрастает. К тому же бывают разные ситуации . К примеру, нужно срочно разобрать фен Bosch, Philips или Rowenta, но под рукой нет инструкции. Что в этом случае делать? Сегодня мы вам постараемся подробнее об этом рассказать.

Как разобрать фен Philips?

Иногда после неудачного падения или после другого механического воздействия это устройство перестает работать. Замечательным выходом из этой непростой ситуации станет полная разборка фена. Вы хотите узнать, как разобрать фен? В этом нет ничего сложного, главное следовать этапам инструкции.

Первый шаг – это разборка корпуса. У большинства моделей (к примеру, у rowenta pro 2300 и braun 3536) он раскрывается на две одинаковые половинки. Для соблюдения правил безопасности перед откручиванием шурупов стоит обязательно вынуть электрический шнур из розетки.

Обычно корпус прибора держится на простых металлических шурупах. Они могут быть с нестандартными головками в виде плюсика, вилы или звездочки. Поэтому перед тем как разобрать фен philips потребуется позаботиться о наличии необходимого инструмента.

После вскрытия устройства вы обнаружите внутренние механизмы прибора, которые отвечают за его бесперебойное функционирование. Если фен сломался, то причина поломки будет скрыта в этих деталях. К тому же некоторые модели имеют дополнительные крепления в виде защелок и скрытых шурупов, спрятанных под декоративными накладками.

Вы хотите узнать, как разобрать фен philips salondry control? Для этого необходимо ознакомится с его внутренним устройством и тщательно осмотреть все детали. Наиболее частой поломкой многих устройств является поврежденный шнур питания. При наличии горелых частей или изломов необходимо будет перепаять его.

Главным внутренним элементом любого фена является вентилятор. Он приводится в работу электродвигателем и осуществляет втягивание воздуха через специальное отверстие с решеткой. В некоторых случаях поломка устройства связана с его загрязнением, поэтому при наличии пыли следует его тщательно прочистить.

Воздух проходит через нагревательный элемент – проволоку, которая намотана на термостате. Она должна иметь цельный вид. При наличии разрывов детали спирали следует скрутить или спаять. Некоторые модели (к примеру, babyliss pro) оснащены еще ограничителем, который не дает возможность прибору засосать вместе с воздухом длинные волосы и другие ворсинки. Он также может забиться при неправильной работе устройства.

Если при включении прибора в сеть электропитания слышен треск и видны искры, то это указывает на поломку двигателя. Эту проблему можно решить путем замены медных обмоток и диодного моста. Однако выполнить такой ремонт в домашних условиях сложно, поэтому в этом случае следует обратиться в мастерскую.

Вы хотите узнать, как разобрать фен щетку rowenta brush activ 1000? Конструкция этого устройства имеет несколько нюансов по сравнению с обычным феном . Для того чтобы осмотреть внутренние элементы и механизмы в случае поломки необходимо выполнить несколько простых действий:

Снять пластиковую насадку с передней части прибора, поскольку она в дальнейшем помешает разборке. Для этого ее необходимо плавно двигать вправо-влево, пока она полностью не отсоединиться от устройства;
При снятии пластмассового кольца не рекомендуется использовать отвертки и другой инструмент, поскольку они могут повредить корпус и оставить на нем видимые царапины;
После необходимо снять заднюю насадку-сетку, которая мешает разборке прибора. При этом не следует прилагать много усилий, поскольку это может привести к ее поломке;
Современные модели фенов многих марок (ровента, ремингтон, скарлет и других) не имеют на корпусе металлических болтов. Крепление двух частей фена производится с помощью защелок. Для их разъединения две половинки корпуса следует оттягивать друг от друга, одновременно вращая.

Чтобы вам не пришлось ремонтировать бытовую технику самостоятельно необходимо купить из всего многообразия на рынке? Перед покупкой необходимо обращать внимание на репутацию торговой марки, поскольку только известные производители занимаются выпуском качественной продукции. Другими критериями выбора являются мощность, количество режимов работы, функция подачи холодного воздуха.

Мы вам рассказали об основных особенностях внутреннего устройства фена, поэтому у вас не должно возникнуть вопросов, как разобрать фен ровента браш актив и других торговых марок . Однако помните, что при самостоятельном ремонте мелкой бытовой техники следует соблюдать правила безопасности и обязательно достать шнур питания из розетки.

Как правило, фены довольно часто подвержены различным поломкам, и приходится покупать новый. Устройство не самое дорогое, конечно, — вполне можно приобрести и другое фен, но в тоже время оно достаточно простое, и вполне многие смогут восстановить его работоспособность без особых усилий.

Принцип работы

Все фены, независимо от марки и типа корпуса, имеют один и тот же принцип работы – электродвигатель приводит в движение вентилятор, который гонит воздух через нагревательные спирали. Обычно фены имеют переключатель уровня нагрева, обеспечивая различные тепловые режимы , — переключатель коммутирует последовательное подключение нужного количество спиралей, — чем меньше их будет в цепи – тем больше протекающий ток – тем больше нагрев. Также фены оснащаются тепловой защитой, отключающей устройство при превышении допустимой температуры спирали. Если сработала такая защита – обязательно отключите фен из сети, поскольку при снижении температуры термостат восстановит электрическую цепь – и фен заработает.

Основные неисправности

Устранение неисправностей предусматривает разборку корпуса. Обычно он скреплен парой саморезов и защелками на половинках корпуса, которые довольно легко сломать, поэтому действовать нужно осторожно. Хотя особой трагедии при сломанной защелке не будет – корпус вполне может держаться и на саморезах, или можно при сборке нанести точечно клей в нескольких местах, но совсем немного – вдруг придется еще разбирать.
Запах гари – довольно часто встречается при работе фена, поскольку вентилятор засасывает через воздухозаборник не только воздух, но и волосы, которые потом попадают на горячую спираль и, сгорая, вызывают появление неприятного запаха.

Также возможна и другая причина — недостаточный воздушный поток, проходящий через вентилятор. Это может быть вызвано перекрытием вентиляционных решеток рукой, или засорением фильтра, если таковой предусмотрен в данной модели, — волосом, пухом, пылью и пр. Слабый поток может быть вызван и медленными оборотами вентилятора.

Медленное вращение вентилятора – обычно причиной этого является наматывание на вал двигателя волос, что мешает его вращению. Как правило, вентилятор насажен на вал плотно, и снять его для удобства удаления волос не получается, поскольку прикладывать большие усилия рискованно – хрупкую пластмассу запросто можно сломать. Поэтому удобно применить пинцет – постепенно отщипывая им намотанные волосы до полного их удаления.

Встречается (значительно реже) и обратная ситуация – вентилятор сидит на валу не плотно, в итоге двигатель работает с нормальными оборотами, но вал прокручивается в корпусе вентилятора. Выход прост – посадить вентилятор на вал с помощью подходящего клея.

Воздух выходит холодным – в этом случае причин может быть несколько:

Плохой контакт в переключателе режимов – устранение зависит от конструкции переключателя. Часто используются гибкие упругие контактные полоски открытого типа – достаточно их правильно подогнуть или почистить места контакта. Если переключатель закрытого типа – заменить его – стоит недорого.
Обрыв проводки – вполне может быть отломан или отпасть в месте пайки проводник, идущий к спиралям или переключателю.
Обрыв нагревательной спирали. Просто так она не оборвется – скорее всего это перегорание. Можно восстановить просто скруткой, но такое соединение не будет долговечным – плохой контакт постепенно спровоцирует нагар, который еще больше увеличит сопротивление в этой точке, — в итоге рано или поздно снова придется ремонтировать. Лучше сделать ту же скрутку, но потом ее опрессовать медной или латунной трубкой подходящего диаметра (хорошо подходит тонкая трубка с компрессора холодильника). Пайка в этом случае бесполезна – температура разогрева спирали расплавит припой.

– причин может быть множество и практически все они легко устранимы – обрыв в шнуре питания, отсутствие контакта в скользящей контактной паре в месте входа шнура в корпус, обрыв внутренней проводки , отсутствие контакта в переключателе и т. д. Самое плохое, что может случиться, – это сгорание двигателя. Если есть чем заменить – хорошо (поэтому не выбрасывайте старые неисправные фены – запчасти все-таки), а нет – тогда уж нужен новый фен – двигатель починить мало шансов.

На днях моя неотразимая, неповторимая и сокровенная Супруга стала жаловаться на то, что ее любимый фен для волос Remington не работает . Это проявлялось, как перебои в нормальной работе в зависимости от положения кабеля питания. То есть, если кабель натянуть – фен отключается, если прижать к фену – пошел тепленький воздух. Я сразу смекнул что к чему и стал рвать на себе рубаху и размахивать любимым паяльником — мол дай мне провести разборку и ремонт фена для волос прямо тут и прямо сейчас.

В общем, после непродолжительных стенаний мои отвертки схлестнулись с ее феном в эпической схватке до первой…пайки. Скажу сразу – сию инструкцию можно использовать для большинства фенов фирм Rowenta, Braun, Philips, Bosch и Scarlett . Конечно, разбираются все фены по-разному, но принцип устройства у них один. Поехали.

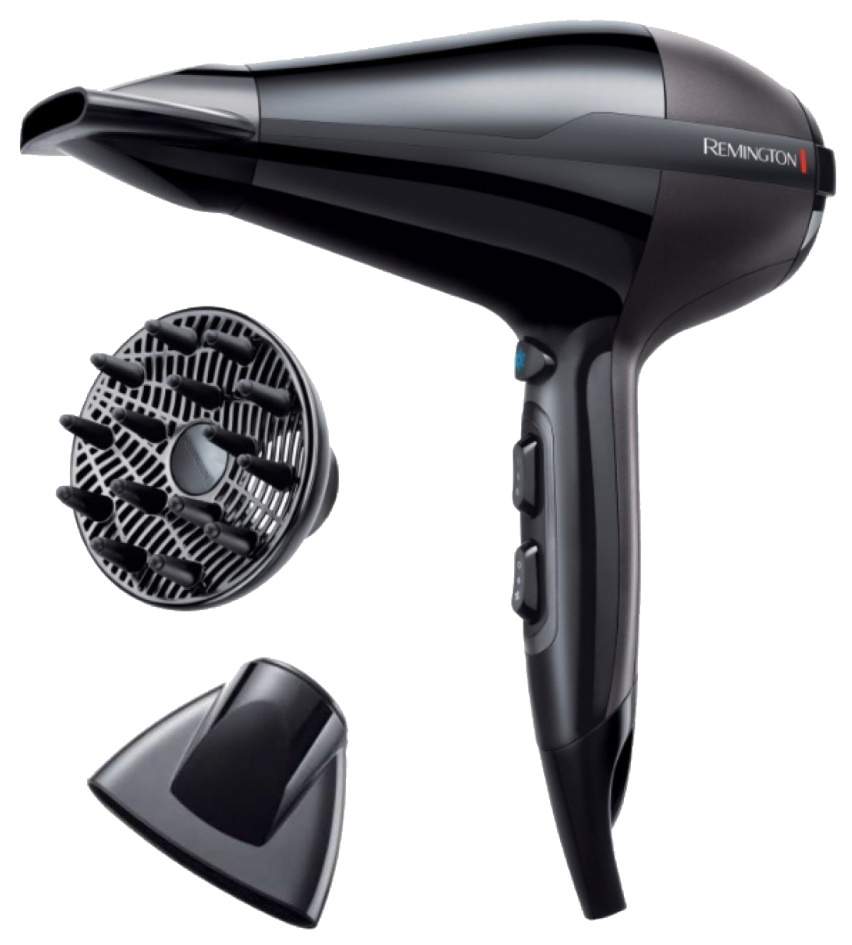

Разборка фена для волос Remington

Сначала необходимо удалить заглушки на ручке или по всему корпусу любимого фена для волос . В моем случае – это три заглушки на ручке фена. Последнее время стало модно делать корпус фена на защелках или вообще сплавлять две половины вместе.

Защелки можно победить, а вот если половинки спаяны – то тут только резать по шву, а потом склеивать , в общем бесперспективняк. Так что при своей любимой, обратите внимание на его конструкцию.

Удалить заглушки удобно иголкой или острым тонким ножом . Будьте готовы, к тому, что пластик вокруг погнется и сразу предупредите об этом Жену. Проблему с заусенцами на пластике можно будет решить в конце ремонта с помощью того же ножа.

Под заглушками у меня оказались винты под как на фото. Вообще такие винты были изобретены против вандалов для уличного оборудования и для защиты техники от любознательных детей. Называются они Security.

Такие винты, только побольше и с круглыми отверстиями стоят в моем доме в лифте. Хорошо, что у меня оказалась нужная двузубая бита как раз для этих винтов. Ну все, лифт, попробуй только еще раз застрять между этажами.

Если у Вас нет такой отвертки, то можно сделать из старой шлицевой отвертки , просто сделав в ней пропил ножовкой.

После разборки ручки фена, видим картину как на фото – выключатель подачи горячего воздуха (синим), переключатель режима мощности фена (красным), скрутка проводов 220 В.

Тут все внимательно осматриваем на предмет обрыва какого-либо провода или подпалин, оплавления на переключателях.

Если тут все в порядке, то откручиваем два винта держателя провода в самом низу ручки фена. Нужно найти место излома провода – обычно оно находится около выхода провода из ручки фена.

Такое слабое место сразу видно, если согнуть провод пополам.

Ремонт фена для волос Remington

Для проверки зачищаем оплетку кабеля питания в месте перегиба и видим подгоревшие медные провода.

Смело отрезаем провод и подготавливаем его к монтажу.

Один кусок Затем я подготовил один конец кабеля под скрутку (синий провод), а второй – (коричневый провод). Вообще цвет провода в кабеле питания непринципиален, так как их можно поменять местами. Монтируем каждый провод на свое место и укладываем все внутренности в соответствующие пазы. Устанавливаем назад корпус ручки и прикручиваем винтами.

Я подобрал похожие винты под крестовую отвертку, так что в следующий раз проблем с разборкой не будет. Ставим на место заглушки винтов. Если остались заусенцы на пластике после разборки фена , то можно срезать их острым или разровнять, поднажав на них.

На этом разборка и ремонт Супруги закончен. Передаю ей привет и признания в любви. Ты для меня Лучшая на всем белом свете!

Мастер Пайки мысленно с Вами – удачных ремонтов!

В хозяйстве используются различные электрические приборы, которые заметно облегчают жизнь обывателя. Но в процессе эксплуатации они могут выходить из строя и ломаться. Ремонт фена для волос своими руками провести несложно, так как большинство неполадок можно легко устранить в домашних условиях. Но сначала необходимо разобраться в устройстве и принципе работы аппарата.

Конструктивные особенности

Перед тем как приступить к устранению поломки, необходимо разобраться, как бытовой прибор устроен. Основные составляющие фена следующие:

мотор;
вентилятор;
нагревательные элементы;
электрическая схема.

Фен для волос в зависимости от количества режимом может иметь несколько переключателей и различные внешние характеристики. Корпус может быть изготовлен из различного материала и крепиться на специальные шурупы. Головки в основном имеют нестандартный образец, это может быть плюсик, вилы или звездочка. Перед тем как разбирать аппарат, стоит позаботиться о необходимом инструменте .

Кроме этого, створки могут быть закреплены специальными защелками. Поэтому необходимо действовать крайне осторожно, чтобы не отломать хрупкие пластмассовые элементы.

Мотор прибора может работать от постоянного тока в 12, 24 и 36 В. Чтобы выпрямить сетевое напряжение, используют диодный мост. В более простых устройствах применяется одиночный диод.

Порядок осмотра

Если прибор для сушки волос полностью лишен признаков жизни или плохо функционирует, то требуется провести визуальный осмотр цепи питания. Лучше всего проводить мероприятия в следующем порядке:

Вот перечень самых часто встречаемых проблем, которые влияют на работоспособность фена для волос. Случаются и более серьезные неполадки, но устранить их смогут только опытные мастера.

Ремонт профессионального прибора достаточно сложен. Так как имеющиеся в нем детали оснащаются специальными регуляторами и различными опциями, такими как кнопка Care. Кроме этого, зачастую спираль изготавливают из специального сплава, который при сильном нагреве создает отрицательные ионы, оказывающие благотворное воздействие на качество волос.

Но и такие устройства имеют прежнюю методику:

кабель;
выключатели и различные кнопки;
очистка от пыли и грязи;
осмотр спирали и мотора;
контроль конденсатора и резистора.

Но прежде чем проводить самостоятельные ремонтные работы необходимо ознакомиться с принципиальной схемой устройства. Как видно, починить бытовые приборы для сушки волос не так сложно. Но если имеются какие-либо сомнения, то не стоит заниматься починкой самостоятельно, а лучше отнести их в сервисный центр .

Так как любое неправильно произведенное действие может привести к тому, что устройство придет в негодность полностью, и починить его не смогут даже специалисты.

Сложно найти девушку или женщину, которая для сушки волос не использовала бы фен, особенно в холодное время года. И это понятно, так как, чтобы длинные волосы хорошо высохли при комнатной температуре, необходимо несколько часов, а с нынешним темпом жизни – это роскошь.

Поэтому, эти приборы были, есть и будут востребованы всегда. И это доказывает статистика по продажам фенов в качестве подарка женщинам по разным случаям. Именно эти приборы занимают одно из лидирующих мест, так как вещь нужная и недорогая.
Но каким бы качественным не было изделие – повышенная температура, большой ток потребления, и, как правило, неправильная эксплуатация, часто приводят к поломкам бытовых фенов.

Рис. 1. Ремонтируемый фен «Startex»

И прежде чем покупать новый прибор, можно попробовать вернуть к «жизни» старого друга. Тем более что поломка может оказаться незначительной и легко устранимой.

Ниже, будет подробно описана одна из часто встречающихся поломок фенов и способ ее устранения (на примере фена «Startex»).

Из инструментов понадобятся только те, которые есть практически в каждом доме. Единственное, чего может не быть – это мультиметра или какого-нибудь другого прибора, показывающего цепь. Но наверняка, он есть у знакомого, или соседа, и его можно попросить на время ремонта. Если все-таки рядом не окажется доброго соседа или друга-электрика, можно купить самый дешевый мультиметр, тем более, их сейчас на рынке хватает. В будущем он обязательно пригодится, например, для проверки лампочки, батарейки или напряжения в сети.

На фото (рисунок 1) фен, имеющий проблему в работе.

Она заключается в том, что при включении на максимальную мощность, он никак не реагирует.

Рис.2. Заглянули во внутрь

Сам фен имеет три положения переключателя:

Самое нижнее – «ВЫКЛ».
Среднее – половина мощности нагрева.
Верхнее – максимальная мощность нагрева.

Рис. 3. Три положения фена

Чаще всего в верхнем положении и используется фен, так как дает максимально быструю сушку. Поэтому игнорировать такую поломку недопустимо.

Итак, чтобы найти причину неисправности, необходимо разобрать прибор. Начать следует с ручки.

Рис. 4. Откручиваете ручку фена

На ней расположен переключатель положений и два крепежных винта под крестовую отвертку.

Кладем фен на бок, и откручиваем эти два винта.

Рис. 5. Снимаем боковую часть ручки

После снятия крышки можно увидеть ее начинку.

Рис. 6. Электроника фена

Здесь располагаются: переключатель, диод, конденсатор, нулевой (общий) зажим и хомут для фиксации шнура.

Рис. 7. Общий зажим

Нулевой зажим располагается внутри диэлектрического колпака (рисунок 7).

В нем соединяются: провод со шнура питания – синего цвета, черный провод, который уходит дальше на нагреватель, и один вывод конденсатора.

Переключатель положений имеет три вывода. Один общий, на который приходит фазный коричневый провод со шнура питания.
С другой стороны, на выводы припаян диод.

Если посмотреть на принципиальную схему (рисунок 8), то можно увидеть, что в одном из положений переключателя, ток поступает на нагреватель через диод. Это уменьшает мощность нагрева и соответствует среднему положению переключателя.

Когда замкнут второй, или оба контакта, ток проходит на спираль нагревателя, минуя диод, что соответствует максимальной мощности – третье положение.

Конденсатор служит для гашения помех выдаваемых двигателем в сеть. Этот конденсатор можно вообще демонтировать. Тогда появится больше места в ручке, и он не взорвется при повышении напряжения в сети.

При осмотре этих компонентов, следует обратить внимание на их внешнее состояние. Не должно быть повреждений, нагара, обрыва проводников и деформации корпуса от температурного режима.

Если все провода на своих местах, нужно обратить внимание на переключатель. Это слабое звено в цепи, так как в нем происходит механическое движение контактов и при их размыкании электродуга, образующая нагар на их поверхности.

Можно проверить целостность диода, но в этом случае нет необходимости это делать, так как в половину мощности, фен работает, а значит диод цел.

Рис. 9. Проверяем внешнее состояние компонентов

Проверить нужно прохождение тока через переключатель.

Для этого соединяем один конец прибора для проверки цепи к общему выводу, а другой, к выводам на противоположной стороне.
Но делать это нужно при определенном положении переключателя.

Вначале, соединяем прибор там, где припаян только диод, и ставим рычаг переключателя в среднее положение.

Рис. 10. Переключатель в крайнем нижнем положении
Рис. 11. Проверка тока через переключатель

Индикатор показывает цепь. Значит, контакты внутри корпуса замыкаются и это хорошо.

Переключатель необходимо поставить в крайнее верхнее положение (рисунок 12).

Рис. 12. Переключатель в крайнем верхнем положении
Рис. 13. Проверка второго вывода

Прибор не показывает цепь, значит, что-то произошло с контактами. Благо дело переключатель оказался разборной. Верхнюю и нижнюю его части, скрепляют два винта.

Их необходимо осторожно выкрутить. Тут поможет отвертка, и необязательно крестовая. Подойдет обычная прямая, с мелким наконечником, например, часовая.

Винты закручены довольно сильно, поэтому придется приложить некоторые усилия. Нужно быть предельно осторожным, отвертка тонкая и может нанести глубокую травму при соскальзывании. Поэтому пальцы под переключатель лучше не подкладывать.
Для удобства можно вынуть всю начинку, открутив хомут крепления кабеля.

Теперь можно упереть нижнюю часть корпуса о стол и надавить отверткой на винт (рисунок 14).

Рис. 14. Разбираем переключатель

Таким способом довольно легко выкручиваются небольшие винтики. Когда оба винта будут выкручены, осторожно двумя пальцами снимаем верхнюю крышку переключателя.

Рис. 15. Снимаем крышку переключателя

Под ней располагается ручка переключателя, с обратной стороны которого вырезан специальный рельеф, благодаря ему, происходит нажим или поднятие контактов при определенном положении рычага переключателя.

Рис. 16. Внутреннее устройство переключателя фена

В центре ручки сделано отверстие под пружину, которая вместе с металлическим шариком (рисунок 16), обеспечивает ступенчатое переключение режимов. При разборке необходимо следить за тем, чтобы пружинка и шарик не потерялись. Их сразу лучше положить, например, в спичечный коробок.

Неподвижные, находятся вверху, а подвижные имеют пружинистую структуру, благодаря которой, контакты замыкаются, если на них ничего не воздействует. При переключении режимов «кулачки» рычага надавливают на эти контакты, и они под их воздействием, опускаются вниз и размыкаются.

Рис. 17. Контакты переключателя фена

Если посмотреть сбоку на контакты (рисунок 18), то можно увидеть, что ближний, не возвратился в исходное положение для замыкания цепи.

Рис. 18. Смотрим на контакты сбоку

Как раз этот контакт, отвечает за включение максимальной мощности нагрева, который не работал.

Ниже на фото, можно увидеть, как работают контакты. При нажатии на дальний контакт, он прогибается.

Рис. 19. Так работают контакты

Если его отпустить, то он возвращается обратно и замыкает цепь.

Рис. 20. Контакт возвратился обратно

То же самое проделываем с другим контактом.

Рис. 21. Нажимаем на другой контакт

Вниз, он нажимается, а обратно уже не возвращается (рисунок 22).

Рис. 22. Контакт не возвратился обратно

Скорее всего, гибкий проводник с контактом, трется о боковую внутреннюю стенку корпуса переключателя и блокируется в нижнем положении. Это и есть причина некорректной работы прибора в одном из режимов.

Чтобы вернуть нормальную работу переключателя, необходимо выполнить следующую последовательность действий:

Аккуратно сжать блок контактов «утиночками» или небольшими плоскогубцами. Это даст контакту более свободный ход в канавке корпуса переключателя.
Рис. 23. Сжимаем блок контактов
Дополнительно нужно обработать края гибких проводников надфилем. Для этого, саму площадку контактов можно снять. Так будет удобнее их обработать.
Рис. 24. Чистим надфилем края проводников
Так же, надфилем — чистим контакты от нагара.
Рис. 25. Избавляемся от нагара
Ставим контактную площадку на место.
Рис. 26. Ставим площадку на место
Для лучшего скольжения, смазываем внутренние стенки корпуса литолом.
Рис. 27. Литол на кончике резца
Рис. 28. Смазываем литолом

Теперь можно проверить, как улучшился ход контакта. Нажимаем пальцем на контакт, и отпускаем его.

Рис. 29. Проверка контактов

Видно, что контакт теперь работает нормально, и ничего не мешает его ходу.

Рис. 30. Пружина

Металлический шарик, лучше вставить в одну из канавок на корпусе (рисунок 31). Так он не соскочит с пружины при установке ручки переключателя.

Важно то, какой стороной поставить ручку переключателя, так как от этого зависит корректность его работы.

Рис. 31. Собираем переключатель

Когда правильная сторона определена, переворачиваем рычаг так, чтобы центр пружины попал именно на шар, а не в сторону.

Рис. 32. Попадаем пружиной на шарик

Придерживая ручку, надеваем на нее верхнюю часть корпуса переключателя.

Не отпуская крышку, закручиваем два винта крепления (рис. 33). Теперь переключатель готов, и не собирая фен, можно проверить его работу в разных режимах.

Рис. 33. Закручиваем 2 винта обратно

Так, как токоведущие части открыты, переключение режимов необходимо делать при отключенной от сети вилке питания. И только сделав переключение, подавать питание.

Этот электроприбор очень популярен и часто незаменим в быту. Когда фен ломается, вы можете обратиться в сервисный центр, а можете попытаться починить фен самостоятельно. Накопленный опыт ремонта свидетельствует о том, что поломки чаще всего устраняются без серьёзных денежных затрат. Чтобы отремонтировать фен для волос своими руками, нужно знать, как он устроен и правильно разобрать.

Как устроен аппарат

Любой фен имеет двигатель с крыльчаткой и нагреватель. Крыльчатка засасывает воздух с одной стороны фена, после чего он обдувает нагреватель и выходит уже горячим с другой стороны. Также фен имеет переключатель режимов работы и элементы для защиты нагревателя от перегрева.

У бытовых фенов вентилятор собран на коллекторном электродвигателе постоянного тока, рассчитанном на напряжение 12, 18, 24 или 36 вольт (иногда встречаются электродвигатели, работающие на переменном напряжении 220 вольт). Для питания электродвигателя используется отдельная спираль. Постоянное напряжение получают с диодного моста, смонтированного на выводах электродвигателя.

Нагреватель фена представляет собой каркас, собранный из негорючих и непроводящих ток пластин, на котором намотана нихромовая спираль. Спираль состоит из нескольких участков, в зависимости от того, сколько режимов работы имеет фен.

Вот так он выглядит:

Горячий нагреватель должен постоянно охлаждаться проходящим потоком воздуха. Если спираль перегревается, она может перегореть или может случиться пожар. Поэтому фен сконструирован так, чтобы автоматически отключаться при перегреве. Для этого используется термостат. Это пара нормально замкнутых контактов, размещённых на биметаллической пластине. Термостат находится на нагревателе ближе к выходному отверстию фена и постоянно обдувается горячим воздухом. Если температура воздуха превышает допустимую, биметаллическая пластинка размыкает контакты и нагрев прекращается. Через несколько минут термостат остывает и снова замыкает цепь.

Иногда в качестве дополнительной защиты используется ещё и термопредохранитель. Он одноразовый и при превышении определённой температуры перегорает, после чего его нужно менять.

Чтобы лучше понять принцип работы фена, можете посмотреть эти два видео (смотрите первое видео с 6-й минуты):

Видео: как устроен фен

Видео: что внутри фена

Принципиальная схема

Схема большинства бытовых фенов близка к вышеприведённой. Рассмотрим её подробнее. Нагреватель представляет собой три спирали: Н1, Н2 и Н3. Через спираль Н1 подаётся питание на двигатель, спирали Н2, Н3 служат только для нагрева. В данном случае у фена есть три режима работы. В верхнем положении SW1 схема обесточена. В положении > фен работает на минимальной мощности: питание подаётся через диод VD5, который отсекает одну полуволну переменного напряжения, включена только одна нагревательная спираль Н2(не на полную мощность), мотор вращается на низких оборотах. В положении > фен работает на средней мощности: диод VD5 закорочен, в схему поступают обе полуволны переменного напряжения, спираль Н2 работает на полную мощность, мотор вращается на номинальных оборотах. В положении > фен работает на максимально возможной мощности, так как подключается спираль Н3. При нажатии кнопки > нагревательные спирали Н2, Н3 отключаются, а мотор продолжает работать. Диоды VD1-VD4 представляют собой двухполупериодный выпрямитель. Катушки индуктивности L1, L2 и конденсаторы С2, С3 снижают уровень помех, которые неизбежно возникают при работе коллекторного электродвигателя. F1, F2 — это термопредохранитель и термостат.

Как разобрать фен для волос

Внимание! Перед разборкой вытащите вилку фена из розетки!

Части корпуса фена крепятся друг к другу с помощью винтов (шурупов) и специальных защёлок. Головки винтов часто имеют нестандартную форму: звёздочка, плюсик, вилы. Поэтому вам могут понадобиться соответствующие биты для отвёртки. Защёлки, в свою очередь, иногда очень сложно отсоединить и даже бывалые мастера порой их просто отламывают. Иногда углубления под крепёжные винты бывают закрыты наклейками, пластиковыми накладками или пластиковыми заглушками. Заглушки извлекаются с помощью острого предмета — например, ножа или иголки. При этом высока вероятность немного помять корпус и заглушки. Правда, фен от этого работать хуже не станет. Иногда половинки корпуса склеивают вместе. В таком случае приходится их разрезать ножом или скальпелем, а после ремонта склеить (например, эпоксидным клеем).

Пример разборки фена вы можете посмотреть в этом видео:

Видео: как разобрать и отремонтировать фен Scarlet

Типичные неисправности: ремонт своими руками

Рассмотрим наиболее часто встречающиеся неисправности фена:

Гонит холодный воздух

Возможные неисправности: перегорела спираль

Что делать:

Как правило, обрыв виден невооружённым глазом, даже без мультиметра. Есть несколько способов ремонта спирали:

Можно поместить оборванные концы спирали в тонкую латунную или медную трубочку и обжать плоскогубцами.
Спираль держится на каркасе из термостойких, не проводящих ток пластин. В такой пластине следует осторожно острым предметом сделать круглое отверстие диаметром примерно 2–3 миллиметра, вставить туда короткий болтик с шайбой, заправить под шайбу оборванные концы спирали и затянуть.
Набросить один оборванный конец на другой.
Оборванные концы можно просто скрутить вместе. Следует заметить, что третий и четвёртый способы менее надёжны, чем первые два. Дело в том, что при соединении оборванных концов набросом и скруткой отремонтированный участок спирали имеет повышенное сопротивление и поэтому перегревается и достаточно скоро перегорает в том же месте.
Разобрать фен-донор (понятное дело, если он у вас есть) и взять оттуда.
(не для каждого): можно намотать спираль самому. Где взять нихром? Например, заказать в Китае.
можно купить уже готовую спираль. Чтобы найти нужную, введите в строке поиска вашего браузера >. Спирали бывают разной мощности и продаются в пакетиках по несколько штук.

Посмотреть примеры ремонта спирали можно в этих видео:

Видео: ремонт фена Viconte VC-372 (перегорела спираль)

Видео: где можно купить нихром

Не включается, т. е. не греется и не крутится вентилятор

Возможные неисправности: не подаётся напряжение, то есть проблема с кабелем питания

Как отремонтировать:

Сначала внимательно просмотрите кабель от сетевой вилки до корпуса: нет ли явных повреждений. Если есть, удалите повреждённый участок и спаяйте концы кабеля. Возможно, это все неисправности и фен заработает. Пример ремонта кабеля есть в вышеприведённом видео: Как разобрать и отремонтировать фен Scarlet .

Крыльчатка не крутится или крутится на низких оборотах

Возможные неисправности: неисправен двигатель или на его вал намотались волосы.

Если на ось электродвигателя намотались волосы, чтобы их убрать, придётся демонтировать крыльчатку. Также вам нужно будет снять крыльчатку, если вы собираетесь смазать вал двигателя или заменить его. Как это сделать, можно посмотреть в этих двух видео:

Видео: снимаем крыльчатку с фена

Видео: как снять вентилятор с моторчика фена

Также в некоторых случаях можно ухватиться пальцами за основание крыльчатки и, потянув, снять её.

Относительно проверки электродвигателя, автор считает, что лучшим способом — с точки зрения безопасности — является демонтаж двигателя и подключение его к подходящему блоку питания с защитой от короткого замыкания. Если двигатель не вращается, нужно проверить целостность обмоток мультиметром. При обрыве обмотки придётся покупать новый двигатель (хотя вы можете перемотать старый, но это, пожалуй, имеет смысл только в качестве развлечения). Если двигатель сильно искрит, вам также придётся покупать новый. Протирание спиртом в этом случае если и поможет, то ненадолго. Один из вариантов, где вы можете приобрести новый двигатель: заказать в Китае (ищите >).

Фены с функцией ионизации воздуха и инфракрасные аппараты

Фены с ионизацией — при включении этого режима — выделяют много отрицательных ионов, нейтрализуя положительный заряд на волосах, отчего они становятся гладкими и не пересушиваются. Для создания отрицательных ионов используется спецмодуль, размещённый в ручке фена. Провод, выходящий из этого модуля, расположен в области нагревателя. Воздух ионизируется, соприкасаясь с этим проводником.

Диагностировать исправность модуля ионизации без специальных приборов можно по косвенным признакам. Если вы перестали ощущать разницу при включённом и отключённом модуле ионизации — и вы убедились, что на модуль поступает нормальное напряжение питания — следовательно, модуль неисправен. Далее вам потребуется найти модуль на нужное напряжение и подходящий по габаритам. Ищите, опять-таки, в Китае.

Фотогалерея: примерный вид модулей ионизации

Инфракрасные фены сушат волосы не горячим воздухом, а инфракрасным излучением. Они довольно дорогие, относятся к категории профессиональных и сушат волосы значительно быстрее обычных фенов. Вместо нихромовой спирали в них используется инфракрасный нагревательный элемент (как в инфракрасных обогревателях). В остальном их конструкция сходная с конструкцией обычного фена.

Видео: инфракрасный фен h3d

Чтобы разобрать и починить фен, не нужно быть дипломированным специалистом. Достаточно знаний курса физики средней школы и наличия прямых рук, растущих из правильного места. Дерзайте и все у вас получится!

Как разобрать фен мечта. Фен большие обороты ремонт своими руками

Рис. 1. Ремонтируемый фен «Startex»

На фото (рисунок 1) фен, имеющий проблему в работе.

Она заключается в том, что при включении на максимальную мощность, он никак не реагирует.

Рис.2. Заглянули во внутрь

Сам фен имеет три положения переключателя:

Самое нижнее – «ВЫКЛ».
Среднее – половина мощности нагрева.
Верхнее – максимальная мощность нагрева.

Рис. 3. Три положения фена

Итак, чтобы найти причину неисправности, необходимо разобрать прибор. Начать следует с ручки.

Рис. 4. Откручиваете ручку фена

На ней расположен переключатель положений и два крепежных винта под крестовую отвертку.

Кладем фен на бок, и откручиваем эти два винта.

Рис. 5. Снимаем боковую часть ручки

После снятия крышки можно увидеть ее начинку.

Рис. 6. Электроника фена

Здесь располагаются: переключатель, диод, конденсатор, нулевой (общий) зажим и хомут для фиксации шнура.

Рис. 7. Общий зажим

Нулевой зажим располагается внутри диэлектрического колпака (рисунок 7).

Рис. 9. Проверяем внешнее состояние компонентов

Проверить нужно прохождение тока через переключатель.

Вначале, соединяем прибор там, где припаян только диод, и ставим рычаг переключателя в среднее положение.

Рис. 10. Переключатель в крайнем нижнем положении
Рис. 11. Проверка тока через переключатель

Индикатор показывает цепь. Значит, контакты внутри корпуса замыкаются и это хорошо.

Переключатель необходимо поставить в крайнее верхнее положение (рисунок 12).

Рис. 12. Переключатель в крайнем верхнем положении
Рис. 13. Проверка второго вывода

Прибор не показывает цепь, значит, что-то произошло с контактами. Благо дело переключатель оказался разборной. Верхнюю и нижнюю его части, скрепляют два винта.

Теперь можно упереть нижнюю часть корпуса о стол и надавить отверткой на винт (рисунок 14).

Рис. 14. Разбираем переключатель

Рис. 15. Снимаем крышку переключателя

Рис. 16. Внутреннее устройство переключателя фена

Рис. 17. Контакты переключателя фена

Рис. 18. Смотрим на контакты сбоку

Как раз этот контакт, отвечает за включение максимальной мощности нагрева, который не работал.

Ниже на фото, можно увидеть, как работают контакты. При нажатии на дальний контакт, он прогибается.

Рис. 19. Так работают контакты

Если его отпустить, то он возвращается обратно и замыкает цепь.

Рис. 20. Контакт возвратился обратно

То же самое проделываем с другим контактом.

Рис. 21. Нажимаем на другой контакт

Вниз, он нажимается, а обратно уже не возвращается (рисунок 22).

Рис. 22. Контакт не возвратился обратно

Аккуратно сжать блок контактов «утиночками» или небольшими плоскогубцами. Это даст контакту более свободный ход в канавке корпуса переключателя.
Рис. 23. Сжимаем блок контактов
Дополнительно нужно обработать края гибких проводников надфилем. Для этого, саму площадку контактов можно снять. Так будет удобнее их обработать.
Рис. 24. Чистим надфилем края проводников
Так же, надфилем — чистим контакты от нагара.
Рис. 25. Избавляемся от нагара
Ставим контактную площадку на место.
Рис. 26. Ставим площадку на место
Для лучшего скольжения, смазываем внутренние стенки корпуса литолом.
Рис. 27. Литол на кончике резца
Рис. 28. Смазываем литолом

Теперь можно проверить, как улучшился ход контакта. Нажимаем пальцем на контакт, и отпускаем его.

Рис. 29. Проверка контактов

Видно, что контакт теперь работает нормально, и ничего не мешает его ходу.

Рис. 30. Пружина

Важно то, какой стороной поставить ручку переключателя, так как от этого зависит корректность его работы.

Рис. 31. Собираем переключатель

Рис. 32. Попадаем пружиной на шарик

Придерживая ручку, надеваем на нее верхнюю часть корпуса переключателя.

Рис. 33. Закручиваем 2 винта обратно

Этот бытовой прибор помогает сушить волосы уже более 75 лет — первый образец этого электрического изделия появился в начале 40-х годов прошлого столетия. Сегодня фен есть практически в каждом доме, и любой человек знает правила его эксплуатации. А вот внутреннее устройство фена знакомо лишь некоторым — мы постараемся восполнить этот пробел в знаниях.

Конструкция фена не отличается сложностью: корпус из прочного пластика, внутри расположен миниатюрный вентилятор с мощным электрическим двигателем и нагревательные элементы из нихрома. Принцип работы также прост: с тыльной стороны изделия в результате работы вентилятора поступает воздушный поток, который нагревается до оптимальной температуры, а потом покидает устройство через сужающееся сопло.

На сопло фена для сушки волос можно одевать различные насадки типа расчески или круглой щетки для обработки длинных волос, как это сделано на изделии от компании Rowenta. Применяются и другие насадки — в виде мелких и крупных расчесок разной конструкции. С торца прибора установлена защитная решетка с мелкоячеистой сеткой, чтобы внутрь не попадали мелкие предметы и длинные волосы.

Для регулировки скорости прохождения воздуха, а также степени его нагревания разные модели фена для волос имеют переключатели, установленные на пистолетной рукоятке для удобства пользователей.

Стандартные схемы изделий практически одинаковые, за исключением небольших нюансов. На рисунке представлены основные детали фена :

пропеллер вентилятора;
электрический моторчик;
нагревательный элемент в виде спирали;
основа с термозащитой;
кнопка пуска и переключатель режимов;
шнур подвода питания.

Как видно из схемы, фен устроен довольно просто: основные узлы — это нагреватель и вентилятор , который построен на базе коллекторного типа миниатюрных электрических двигателей на 12-18 В. На его вал жестко посажен пластмассовый пропеллер, конструкция которого различается у разных производителей. Элемент нагревания — это основа из несгораемого материала, с намотанными на ее корпус проволочными нитями или специальными спиралями. Обмоток может быть несколько, что зависит от режимов, по которым работает фен, но одна из них обязательно понижающая.

Нагреватель фена

Вентилятор фена

На фото показаны мини-двигатель и вентилятор, а ниже блок нагревательного элемента с двумя обмотками.

Спирали должны постоянно охлаждаться воздушным потоком, чтобы не перегревались. Если по какой-то причине этого не происходит, то сразу срабатывает встроенная защита от перегрева — этим отличаются фены самых известных брендов, например, Филипс или Ровента.

Система защиты от перегрева

Основное назначение фена — это сушка и быстрая укладка волос в прическу, при этом температура выходящего воздуха доходит иногда до 60 градусов. Многие устройства оборудованы переключателями, регулирующими скорость истечения воздуха и его теплоту. Для защиты внутренних деталей от высоких температур установлена система защиты, которая отключает подачу электроэнергии работающему изделию в экстренных случаях.

Мало кто из пользователей знает, откуда произошло такое наименование изделия для сушки волос, как фен — иногда с гор в долины приходит сухой, горячий, сильный и довольно порывистый ветер, которому местные жители дали название фён.

В устройстве любой современной модели обязательно присутствуют два особо чувствительных элемента:

Фенов не такая сложная, как кажется: минимум основных составляющих, поэтому, при наличии базовых знаний по электротехники, разобраться в ней можно, если будет такая необходимость. Полное описание есть в инструкции по эксплуатации конкретного изделия.

Типичные неисправности

Рассмотрим причины отказа основных деталей, потому что поломка любой из них гарантирует отказ всего изделия от работы, т. к. далее его использовать без ремонта не получится. Простую диагностику можно провести самостоятельно, если знать самые типичные проблемы этих бытовых приборов.

Если ваш домашний мастер легко разбирается в электрических бытовых приборах, то услуги профессиональных мастеров вам не понадобятся — все перечисленные отказы можно устранить самостоятельно.

Безопасная эксплуатация

Чтобы не посещать часто центр сервиса и экономить время и семейный бюджет, необходимо четко выполнять все требования по эксплуатации:

Используйте только стандартные, заводского изготовления удлинители.
Осматривайте шнур перед каждым использованием изделия и не наматывайте его на рукоять при хранении.
Можно пользоваться только прилагаемыми насадками, которые идут в комплекте.
Не пользуйтесь изделием в помещении с повышенной влажностью и не допускайте попадания на него воды.
Установите в воздухозаборник специальный мелкоячеистый фильтр , исключающий засасывание волос внутрь устройства.
В случае проявления любой неисправности — немедленно отключайте изделие от электрической сети.
Не дергайте провод из розетки и не носите прибор за шнур. Помните, что внутри его провода не стальные, а медные, которые от механического воздействия могут повредиться.
Не перегревайте фен , если вам нужен прибор для длительного использования — приобретите профессиональное устройство, рассчитанное на долгую работу.
Перед укладкой прибора на хранение надо дать ему время на остывание не менее получаса.
Хранить изделие нужно в сухом месте, ящик должен запираться.

При точном исполнении всем рекомендаций ваш фен будет работать без ремонта, а ваша прическа будет выглядеть безупречно и стильно.

Режим эксплуатации фенов для сушки волос очень тяжелый. Их оставляют на полу в ванной, им приходится падать с туалетных столиков, а в процессе обычной работы их постоянно перемещают и трясут. Поэтому неудивительно, что фенам приходится часто уделять внимание. Ради безопасности каждый раз перед началом использования этого прибора стоит хотя бы внешне убедиться в целости его корпуса и шнура.

Рис. 1

РАЗБОРКА КОРПУСА

Корпус фена обычно либо разделяется на две «зеркальные» половинки, либо передняя часть отделяется от задней. Перед разборкой корпуса обязательно выньте вилку из розетки.

Рис. 2 Разборка фена

Как работает

Ваш фен может выглядеть отлично от показанного здесь примера, но принцип работы одинаков у всех ручных электрических фенов. Вентилятор, приводимый в движение электродвигателем, втягивает воздух через воздухозаборник с решеткой и гонит его через нагревательный элемент — проволоку, намотанную на термостойком держателе. Некоторые модели оснащены съемным фильтром, который не пропускает волосы и аналогичные ворсинки внутрь корпуса через воздухозаборник.

Рис. 3 Устройство фена

Вентилятор
Электродвигатель
Решетка воздухозаборника
Нагревательный элемент
Термостойкий держатель
Выключатель
Выключатель тепловой защиты (термостат)
Гибкий шнур
Прижимная планка
Контактная колодка

У многих фенов стоят комбинированные выключатели, которые не просто включают и выключают прибор, но и позволяют использовать два-три тепловых режима. Некоторые фены имеют режим холодного обдува, когда нагреватель отключен и работает только вентилятор.

Термостат — здесь имеется в виду выключатель тепловой защиты — защищает нагревательный элемент от перегрева. Выключатель автоматически отключает нагревательный элемент, если поток воздуха через него слишком мал, чтобы успешно отбирать тепло у элемента. Выключатель тепловой защиты включается снова, как правило, самостоятельно, поэтому следует выяснить, что заставило его сработать, прежде чем возобновлять использование фена — он после остывания обычно начинает работать как ни в чем не бывало. Поскольку такое «восстановление» может оставлять фен в опасном состоянии, более поздние модели могут быть оснащены предохранителями, которые не позволят включить прибор даже после его остывания.

Чаши корпуса всегда соединяются с помощью утопленных винтов. Для некоторых из них или для всех могут потребоваться специальные отвертки либо модифицированные плоские отвертки. Если винты имеют разную длину, то пометьте их для облегчения последующей сборки. Если после вывинчивания винтов корпус не разделяется легко на две чаш, поищите скрытые фиксаторы. Возможно, придется аккуратно сжать края корпуса, чтобы посмотреть, не соединяются ли его части отлитыми заодно с корпусом пластиковыми защелками, — но действуйте осторожно, чтобы корпус не сломался и не треснул, что сделает прибор небезопасным в эксплуатации.

Вынув крепежные винты, положите фен на стол и аккуратно разделите части корпуса, с тем чтобы вы могли запомнить расположение внутренних деталей и то, как они входят в корпус. При необходимости нарисуйте схему. Как и со всеми электроприборами в двойной изоляции, важно перед сборкой вернуть все элементы, включая провода, в их исходное состояние.

Неисправности фенов.

Запах гари

Перед тем как выключатель тепловой защиты отключит фен, может появиться запах гари. Если запах будет оставаться после описанных ниже процедур, обратитесь для проверки прибора в сервисный центр.

Неосторожное обращение

При пользовании феном держите его ручку так, чтобы не препятствовать движению воздуха, если рука будет закрывать воздухозаборник.

Рис. 4

Уход за шнуром

Регулярно осматривайте шнур для обнаружения повреждений изоляции. Внимательно проверяйте отсутствие обрывов в местах входа шнура в вилку в корпус фена. Поврежденный шнур укоротите или замените.

Рис. 5 Носить фен за шнур — плохая привычка.

Заблокированный воздухозаборник

Преграда в воздухозаборнике может быть не видна снаружи, поэтому выньте вилку фена из розетки и разберите прибор, чтобы убрать скопившиеся за решеткой воздухозаборника волосы, пух и пр. Сметите пыль и пух мягкой кистью.

Если у вашего фена есть съемный фильтр, отвинтите заднюю секцию корпуса, выньте фильтр и мягкой кистью вычистите собравшуюся пыль. Будьте осторожны — не повредите тонкий фильтр.

Рис. 6

Рис. 7

Рис. 8

Проверьте, свободно ли вращается вентилятор. Если нет, снимите вентилятор и удалите то, что мешает. Убедитесь в целости внутреннего электромонтажа, включая термостойкую изоляцию — и соберите прибор.

Рис. 9

Рис. 10

Пыль на нагревательном элементе

Пыль и пух, которые затягиваются в воздухозаборник, могут налипать на нагревательный элемент. Очень осторожно обметите его мягкой кистью, стараясь выбрать пыль из отверстий без излишнего усилия.

Нет нагрева

Вентилятор вращается, но идет только холодный воздух.

Отключен режим подогрева

Проверьте, включен ли нагрев воздуха.

Обрыв внутреннего электромонтажа

Вынув вилку из розетки, осмотрите провода, чтобы убедиться в подсоединении нагревательного элемента. Если нарушены соединения пайкой, пусть специалист их восстановит — они должны выдерживать ток и температуру в приборе.

Неисправный нагревательный элемент

Визуальный осмотр может установить обрыв в спиральном нагревательном элементе. Если он кажется целым, можно проверить и заменить его у специалиста — но покупка нового фена может оказаться экономически целесообразнее.

Рис. 11 Осмотрите нагревательный элемент для обнаружения обрыва

Неисправный термостат или перегоревший предохранитель

Если есть доступ к выключателю тепловой защиты или предохранителю (обычно они располагаются в пределах нагревательного элемента), то можно их проверить на обрыв тестером. Эти детали достаточно дешевы для замены. Однако в некоторых моделях выключатель тепловой защиты или предохранитель меняются только с нагревательным элементом, что может оказаться экономически нецелесообразно.

Рис. 12 Прикоснитесь щупами к двум концам выключателя тепловой защиты

Вентилятор медленно вращается

При этом может присутствовать запах гари, так как вентилятор не создает достаточного потока воздуха.

Что-то мешает вентилятору

Проверьте, не намотались ли на вал вентилятора волосы, которые могут тормозить его вращение. Перед тем как снять вентилятор, отметьте его положение на валу, чтобы вернуть его в то же самое положение.

Если вентилятору что-то мешает, то его иногда бывает сложно снять. Обычно это можно сделать, осторожно поддевая его на валу стержнем отвертки, как рычагом — но будьте осторожны, не повредите сам вентилятор и другие детали фена, что может сделать эксплуатацию прибора небезопасной.

Удалите все волосы, намотавшиеся на вал позади вентилятора.

Рис. 13

Поставьте вентилятор и убедитесь, что он вращается свободно.

Проверьте невредимость всего внутреннего электромонтажа и то, что все детали поставлены в их первоначальное положение, затем соберите корпус.

СОВСЕМ НЕ РАБОТАЕТ

Неисправная вилка или предохранитель

Проверьте правильность соединения вилки и шнура и замените перегоревший предохранитель. Если предохранитель снова перегорит при включении вилки в розетку и включении прибора, ремонтируйте фен у специалиста.

Нет напряжения в сети

Если в цепи прекратили работать и другие электроприборы, осмотрите щиток: возможно, там перегорел предохранитель или сработал автомат.

Обрыв в шнуре

Это распространенная неисправность. Есть смысл проверять состояние наружной изоляции шнура каждый раз перед включением фена, убедившись при этом, что шнур надежно зафиксирован прижимной планкой внутри вилки. Для проверки шнура на обрыв прозвоните его. Если возможно, замените поврежденный шнур.

Рис. 14 Замените поврежденный шнур

Паяные соединения пусть ремонтирует специалист.

Плохой контакт

Проверьте внутренний электромонтаж: нет ли слабых или нарушенных контактов. Если соединения пайкой требуют ремонта, отнесите фен в мастерскую.

Неисправный выключатель

Выключатель можно проверить и тестером, но если провода к выключателю припаяны, то фен следует ремонтировать у специалиста, что может обойтись весьма недешево.

Неисправный электродвигатель

Неисправный электродвигатель должен проверять специалист, но его ремонт или замена могут быть экономически нецелесообразными.

ГЛАВНОЕ -БЕЗОПАСНОСТЬ

Перед возобновлением эксплуатации фена проверьте его, включив в цепь защищенной автоматом с УЗО. Затем включите прибор, и если УЗО сработает, то проверьте фен у квалифицированного специалиста.
Не пользуйтесь феном с треснутым корпусом.
Ни в коем случае не включайте фен в удлинитель, чтобы пользоваться им в ванной.
Не натягивайте шнур в попытках дотянуться до зеркала.
Убедитесь в правильности подсоединения шнура к вилке и соответствии номинала предохранителя.

Удачи в ремонте!

Разборка фена для волос Remington

Такое слабое место сразу видно, если согнуть провод пополам.

Ремонт фена для волос Remington

Для проверки зачищаем оплетку кабеля питания в месте перегиба и видим подгоревшие медные провода.

Смело отрезаем провод и подготавливаем его к монтажу.

Мастер Пайки мысленно с Вами – удачных ремонтов!

Без преувеличения можно сказать, что фен живёт сегодня в каждом доме. Этот мягко жужжащий аксессуар, дующий тёплым воздухом, навсегда вошёл в женский арсенал, стал предметом первой необходимости и используется не только для сушки волос, но также для укладки и создания определённых стилей причёски. Однако иногда наступает момент, когда внутри фена что-то начинает безобразно хрустеть, волна тёплого бриза превращается в северный ветер, а внутренний голос настойчиво подсказывает, что нужна срочная починка.

Конструкция фена для сушки волос

Принципиальное устройство всех фенов можно считать идентичным. Разобраться с ним под силу каждому человеку, владеющему отвёрткой и базовыми школьными знаниями об электротехнике.

Каждый фен состоит из четырёх основных частей:

Электромотор. Двигатели бывают нескольких видов — на 12, 24 или 36 вольт. Это сделано для того, чтобы обезопасить пользователя. Ток из сети имеет напряжение 220 В и является опасным для здоровья человека. При помощи электронной схемы происходит понижение напряжения, благодаря чему крыльчатка, нагнетающая воздух к соплу, работает от небольшого мотора постоянного тока, который абсолютно безопасен для человека.
Фен работает от электродвигателя, к которому подаётся пониженное питание из соображений безопасности
Вентилятор. Его задачей является создание воздушного потока. В корпусе фена проделаны специальные отверстия, через которые крыльчатка всасывает воздух и направляет его в нужном направлении. Обычно пропеллер выполнен из пластика и вращается на металлическом стержне, который служить ему осью. С одной стороны ось соединена с электромотором, с другой — крепится к опоре, снабжённой скользящей втулкой.
Крыльчатка забирает воздух через щели в корпусе фена и гонит его в сторону сопла
Нагревательный элемент. Как правило, это спираль из нихрома. При подаче тока она начинает раскаляться и нагревать проходящий воздух до нужной температуры. В хорошем фене спираль рассчитана так, чтобы нагретый воздух не пережигал волосы, т. е. температура его не превышала 50–60 o C.
В продвинутых моделях фенов установлено несколько спиралей для обеспечения работы устройства в двух или трёх режимах нагрева
Электронная схема. Служит для преобразования тока и регулировки режимов работы прибора. При помощи клавиш, расположенных на корпусе фена, можно отключать или подключать спираль, повышать или понижать скорость воздушного потока.

Следует отметить, что эффективность прибора в целом зависит от слаженности работы всех конструктивных компонентов. Если, например, воздушный канал забит и скорость потока замедлена, спираль обязательно начнёт перегреваться, а это повлечёт либо выход её из строя, либо повышенную температуру исходящего потока. Нарушение работы электронной схемы может привести к падению напряжения на электромоторе, вследствие чего фен будет работать не в полную мощность.

Первое упоминание о фене связано с именем французского парикмахера Годфруа (A. Godenfroy). Именно он в 1888 г. предложил своим клиентам сушить волосы при помощи запатентованного устройства, работающего от «любого источника тепла». В 1908 году известная берлинская электротехническая фирма AEG зарегистрировала торговую марку «Фён», что в переводе с немецкого означало «тёплый альпийский ветерок». Первые приборы были довольно громоздкими и тяжёлыми, корпус состоял из металлического кожуха и весил около 2 кг.
Прототипы современного фена были большими и тяжёлыми

Возможные неисправности фена и их устранение

К сожалению, техника имеет свойство ломаться. И часто — в самый неподходящий момент. Даже дорогие модели, выпускаемые уважаемыми фирмами, могут выйти из строя. Причиной этого может стать как несоблюдение правил эксплуатации, так и независящие от человека факторы. Например, скачки напряжения в сети, играющие дети или домашние животные, у которых режутся зубы. Ситуации бывают разные, но в любом случае не стоит экстренно бежать в магазин за покупкой нового прибора. Возможно, разобравшись в причине поломки поближе, можно восстановить нормальную работу фена без посторонней помощи, своими руками.

Нижеследующая информация о ремонте не относится к моделям нового поколения, оснащённым ионизаторами воздуха и инфракрасными излучателями. Устройство таких фенов значительно сложнее, ремонтировать в домашних условиях их не рекомендуется.

Отсутствие питания

При возникновении неполадок в работе прежде всего нужно обратить внимание на состояние сетевого шнура и провести его визуальный осмотр. Он не должен греться во время работы. Если на нём есть какие-либо повреждения изоляции, переломы или вздутия, нужно проверить, поступает ли ток к прибору.

Фен может не включаться из-за повреждения изоляции кабеля

Для этого нужно:

Разобрать корпус и при помощи индикатора напряжения протестировать контакты питания внутри фена. Для разборки требуется найти и открутить все винты на кожухе. Иногда кроме них применяются защёлки — их нужно аккуратно разъединить так, чтобы не поломать хрупкую пластмассу. В некоторых моделях шурупы закрыты декоративными заглушками или наклейками. В таком случае их осторожно снимают, подцепив отвёрткой за край. Перед тем как разбирать фен, не забудьте отключить его от сети, выдернув шнур из розетки .
Открутив все винты, нужно осторожно поддеть пластмассовые заглушки и разъединить корпус
Далее провода идут к кнопке включения. Нужно проверить, чтобы переключатель свободно двигался, не был забит посторонним мусором или слипшейся пылью. Если контакты работают исправно, их цвет будет ровным, без признаков обугливания. Перегретая медь из жёлтой становится тёмно-синей, что является признаком неправильной работы.
Необходимо проверить все контакты на обугливание или на изменение цвета, которое также является признаком неправильной работы цепи питания

В случае обнаружения повреждений контакты нужно зачистить ножом или наждачной бумагой, но ни в коем случае не влажной тканью. Иногда этого достаточно, чтобы восстановить нормальную работу прибора.

Включить прибор на несколько секунд в сеть. При этом клавиша включения должна быть в положении «Выкл.» или Off. Для проверки наличия напряжения поднести индикатор обеим клеммам кнопки.

Если на проверяемом контакте есть «фаза», лампочка индикатора загорится

Лучшим решением проблемы повреждённого шнура питания будет замена его на новый. Но если заменить кабель возможности нет, можно выйти из положения, зачистив «плохие» контакты и соединив их при помощи скрутки. Место соединения нужно тщательно заизолировать диэлектрической липкой лентой.

Если вы устранили повреждение шнура питания, соединив провода вскрутку, обязательно обмотайте открытое место изолентой

Если проблема в кнопке, её нужно почистить и подтянуть винты крепления клемм. В крайнем случае можно временно отключить кнопку, соединив провода напрямую. В этом случае мотор будет включаться сразу после подсоединения шнура к розетке.

Если кнопка управления феном вышла из строя, до приобретения новой детали провода можно соединить напрямую, правда, при этом некоторые режимы прибора перестанут работать

Не работает вентилятор

Самая распространённая причина остановки вентилятора — волосы. Во время работы фен затягивает мелкие волоски внутрь и они наматываются на ось пропеллера. Со временем вращение затормаживается и в конце концов прекращается вообще. Очевидно, что лучше периодически чистить вентилятор и не доводить ситуацию до критической. Тем более что сделать это легко — пинцетом или небольшой щёткой извлечь волоски из крыльчатки не составит большого труда.

Снаружи можно почистить отверстия для забора воздуха, а для того чтобы добраться до вентилятора, нужно разобрать корпус

Критерием нормальной работы вентилятора служит свободное вращение пропеллера на оси двигателя.

Если ситуация повторяется часто, нужно внимательно обследовать обратную сторону воздушной трубы. Возможно, повреждена решётка воздухозаборника и через неё проникает слишком много посторонних предметов. Выйти из положения можно, наклеив на решётку москитную сетку или марлю, но держаться она должна прочно, чтобы её не засосало внутрь. В некоторых моделях предусмотрен входной воздушный фильтр. Возможно, пришло время его почистить или заменить.

Фильтр расположен в задней части фена, со стороны воздухозаборника

Исходящий воздух не нагревается

Спираль является одним из самых уязвимых мест всех фенов. Несмотря на то, что современные нагревательные элементы достаточно надёжны, на них сильно влияет исправное состояние всех других конструктивных элементов. Хорошо, если в приборе предусмотрено автоматическое отключение спирали при перегреве. Если же нет, то сгореть она может если, к примеру, забился пропеллер или неисправен электромотор. Первым признаком превышения нагрузки на спираль служит характерный запах гари, который возникает при работе фена.

Запах может сохраняться и после отключения прибора, что говорит о необходимости проверки исправности электромотора.

Другим косвенным свидетельством чрезмерного нагрева спирали может служить высокая температура корпуса. Нагреваться он не должен. Аномальное повышение температуры свидетельствует о неисправности.

При перегреве нагревательная спираль разрывается

Ремонт нагревательного элемента также начинается с разборки фена. Чаще всего разрыв виден невооружённым глазом. Если повреждение не носит тотальный характер (оплавление больших участков или разрывы в нескольких местах), устранить его несложно. Нужно лишь снова соединить концы спирали. Лучше всего, конечно, их спаять, но если специальных навыков нет, можно жёстко скрутить, сжав соединение плоскогубцами. Так как нихромовая проволока довольно тонкая, при включении на стыке образуется микроэлектрическая дуга и концы спирали свариваются.

Важно не только восстановить целостность нагревателя, но и определить причину, приведшую к перегреву. Иначе очень скоро всё повторится. Если вскрытие показало, что спираль повреждена в нескольких местах, лучше заменить её целиком. При этом подбирать нагревательный элемент нужно той же фирмы-производителя, что и фен.

Интересно, что возникнув как парикмахерский аксессуар, фен вскоре нашёл применение в таких отраслях хозяйства, как строительство и электромонтажная пайка. Технические фены применяются во многих процессах обработки строительных материалов, для ускорения процесса просушки, нагрева клеевых составов, термоусадочных трубок и т. д. Сегодня даже для розжига углей в мангале применяют специальный высокотемпературный фен.

Видео: разборка и ремонт фена Maxwell

Проблемы с электродвигателем

Двигатель предназначен для вращения вентилятора. Обычно в хорошем фене есть клавиша переключения скоростей, при помощи которой выбирается оптимальный режим подачи воздуха. Управление происходит за счёт изменения силы тока, подаваемой на двигатель. Для этого внутри корпуса расположена электронная схема, которая тоже, кстати, может выйти из строя.

Электропривод вентилятора фена обеспечивает его вращение на разных скоростях в зависимости от выбранного режима работы

Характерными признаками испорченного мотора являются треск при включении и неравномерность работы. Сухие разряды возникают вследствие пробоя изоляции обмоток. Иногда слышен гул внутри прибора, но вентилятор не вращается. Возможно появление запаха горелой проводки.

Двигатель постоянного тока имеет несколько обмоток, обрыв которых является самой частой причиной выхода его из строя

Ремонт двигателя в домашних условиях достаточно затруднён. Это связано с его малыми размерами и необходимостью применения специальных приборов для диагностики. Если же сгорели обмотки якоря, то перемотать их можно, только используя специальные приспособления. Гораздо легче просто заменить испорченную деталь. Тут нужно лишь аккуратно извлечь старый мотор, а на его место вмонтировать новый.

Видео: как разобрать и отремонтировать фен Scarlett

Неполадки блока управления

Работа всех узлов внутри фена взаимосвязана. И основным координирующим звеном является электронный блок управления. Кроме трансформации переменного тока в постоянный он осуществляет изменение режимов работы мотора, регулирует степень накала спирали. Схема относительно несложная, но профессионально разобраться в ней может лишь специалист.

Электронная схема расположена возле кнопок управления внутри рукоятки

Из-за перепадов напряжения в сети, нарушения правил эксплуатации или попадания влаги на электронную плату может возникнуть нарушение нормальной работы блока. Визуально это выражается в изменении внешнего вида деталей. Конденсаторы деформируются, вздуваются. Сопротивления (резисторы) темнеют и обугливаются. Соединительные дорожки на печатной плате могут оплавиться и разорваться. При наличии запасных радиодеталей и паяльного оборудования можно произвести замену и восстановить работу электроники. Но можно заменить блок и целиком.

Для ремонта электронной платы необходимо иметь специальные приборы и квалификацию

Если говорить о порядке диагностики сломавшегося прибора, то её следует проводить по принципу «от простого к сложному». Это значит, что вначале нужно осмотреть механическую часть (шнур, кнопки, крыльчатку). Затем — электрическую, проверить целостность соединительных проводов, контакты и клеммы, работу электродвигателя и спирали. И, наконец, провести ревизию электроники — блока управления, других систем и блокировок. Если осмотр микросхемы не дал вразумительных результатов, её проверяют при помощи тестера.

Видео: диагностика и ремонт фена

Как снять крыльчатку вентилятора

Зачастую в фенах повреждаются лопасти крыльчатки. Это происходит постепенно, по мере накопления постороннего мусора, затягиваемого воздушным потоком через сепаратор. Однажды количество инородных помех превышает критическое состояние и лопасти трескаются. Происходит это во время включения прибора, когда мотор набирает обороты и вращательное усилие становится максимальным.

По мере накопления мусора и пыли внутри фена лопасти вентилятора испытывают всё большее сопротивление при вращении и, наконец, ломаются

Первым признаком сломанной крыльчатки является появление вибрации. Кроме этого, можно услышать, как трещат осколки пластика внутри корпуса. Если такое случилось, крыльчатка подлежит замене. Нужно снять защитный кожух, внимательно осмотреть устройство крепления пропеллера к мотору. В разных моделях соединения бывают разными. Но принцип, как правило, один — ось крыльчатки напрессована на привод электромотора. В большинстве случаев её несложно снять, осторожно поддев отвёрткой. Иногда для этого нужно извлечь мотор с пропеллером из корпуса и уже после этого отсоединить лопасти.

Все ремонтные работы проводятся только при отключённом питании бытовой техники. Это лучшая гарантия безопасности. Если фен находится на гарантийном обслуживании, все текущие проблемы целесообразнее решать в специализированных организациях. Самостоятельный ремонт и неправильная эксплуатация отменяет гарантийные обязательства производителя. Прежде чем использовать прибор, нелишним будет внимательно ознакомиться с рекомендациями предприятия-производителя.

Поделитесь статьей с друзьями:

Фен для волос, типовые неисправности и ремонт своими руками. Принципиальная схема технического фена

Фен — это прибор, при помощи которого мы можем быстро высушить волосы, если спешим утром на работу. И наоборот, можно не спеша сделать объемную прическу на вечер.

Когда ломается такая вещь, то невольно впадаешь в панику. Ведь если отдать его в сервисный центр то на ремонт фена уйдет 2-3 дня. А можно попробовать починить фен самому.

Во всех моделях одинаковый набор деталей:

корпус;
вентилятор;
нагревательный элемент;
модуль управления;
сетевой шнур;

В двух словах принцип работы можно описать так. Вентилятор, засасывая воздух извне, направляет его в сопло, в котором есть спираль. Если она включена, то наружу будет поступать горячий поток воздуха.

Корпус прибора делают из прочного, жаростойкого пластика. Вентилятор собирают на коллекторном электродвигателе постоянного тока. Работает такой моторчик от напряжения 12, 18, 24 или 36 вольт. Редко встречаются движки переменного тока на 220 вольт.

Для нагревателя используют специальный каркас. Делают его из материала, не проводящего электричество и неспособного гореть. На каркас наматывается нихромовая проволока в виде спирали. По числу режимов прибора делают количество участков спирали.

При работе температура нагревательного элемента поднимается. Если его не охлаждать, то в считаные секунды может возникнуть пожар. Роль охладителя выполняет вентилятор.

На случай если вентилятор перестанет работать, предусмотрен термостат. Пару замкнутых контактов размещают на биметаллической пластине. Пластину крепят на каркас с нагревателем.

Когда прибор влючен, термостат обдувается горячим воздухом. Когда температура элемента увеличивается до критической, контакты у спирали размыкаются. Это придумано, чтобы заставить вовремя отключаться нагревательный элемент.

Чтобы проконтролировать работу термостата, иногда устанавливают термопредохранитель. Он одноразового действия. При перегреве он просто сгорает, прерывая электрическую цепь нагревателя, заставляя устройство принудительно выключиться.

Электрическая схема стандартного устройства

Большая часть фенов работает по одной принципиальной электросхеме.

Нагреватель состоит из трех спиралей. Через первую запитуется электродвигатель, а две другие предназначены нагревания. Когда переключатель в положении «выкл», схема обесточена.

Если включить первый режим, то питание пройдет через диод, который изолирует одну полуволну переменного напряжения. В этом положении включается только вторая нагревательная спираль, но не на полную. Мотор вращается на низких оборотах и девайс выдает минимальную мощность.

Во втором режиме диод закорачивается и схема использует обе полуволны переменного напряжения. Вторая спираль начинает работать на полную мощность. Мотор набирает обороты и фен набирает среднюю мощность.

В третьем режиме запитуется еще и третья спираль, и аппарат запускается на полную мощность. Если при работе нажать на кнопку «cool», то она просто заставит отключиться вторую и третью спираль, оставив холодный обдув. Мотор устройства будет продолжать работать.

При работе коллекторного электродвигателя возникнет уровень помех. Чтобы его снизить, в схему подключаются две катушки индуктивности и пара конденсаторов.

Обязательно присутствие термостата, на случай если неожиданно перестанет работать вентилятор. А также двухполупериодного выпрямителя из четырех диодов, для понижения напряжения, до нужного, электродвигателю.

Как разобрать аппарат

Корпус скрепляется шурупами и защелками. Если повезет, то вы с первого раза, сможете разобрать фен. Производители стараются как можно сильнее усложнить процесс и не дать разобрать фен на части.

У каждой марки есть своя сервисная мастерская со своими специалистами по разборке. Обращаясь в эти сервисы, вы приносите дополнительный доход производителю. Вот потому они стараются не давать чинить прибор самостоятельно и идут на разные уловки. Например, головки винтов не открутить обычной отверткой. Понадобится набор с фигурными битами.

Сами головки стараются спрятать за наклейками или пластиковыми пробками. Защелки или разъединяются, или нет. Даже ремонтники не могут иногда разобрать и просто дают им сломаться, чтоб не мучаться.

Типичные неисправности и их устранение

Частые причины неисправностей, с которыми можно справится своими руками.

Ваше устройство не подает никаких признаков жизни

Скорее всего, не подается питание на двигатель. Начинать поиск причин нужно с самого простого. В нашем случае нужно проверить есть ли в розетке напряжение. Сделать это можно индикаторной отверткой. Если с розеткой все в порядке, то принимаемся за сетевой шнур.

Внимательно осматриваем его на предмет изломов, оплывов и порезов. Самые проблемные места – у вилки и в месте соединения с корпусом. Если ничего не обнаружили, то придется разобрать корпус и проверить надежность контактов. Возможно шнур просто отвалился от двигателя и повторная пайка решит эту проблему.

Когда вы разберете фен, то возможно причина молчания сразу бросится вам в глаза. Внимательно осмотрите все контакты, вентилятор и нагревательный элемент.

Возьмите в руки плату модуля управления и проверьте ее на предмет трещин и сгоревших деталей. Найденную трещинку можно легко отремонтировать пайкой, а дорожку вновь покрыть припоем.

Испорченные конденсаторы вздуваются, резисторы чернеют. Их нужно выпаять и заменить на целые. Проверьте предохранитель – возможно он сгорел.

Если ничего не бросается в глаза, то продолжайте проверять шнур. Отсоедините его и прозвоните тестером. В случае обрыва, шнур меняют на новый.

Как проверить кнопку включение/выключение? Она еще бывает совмещена с переключателем режимов. Отсоедините от нее провода и напрямую замкните их. Если фен вновь начал дуть, то меняем кнопку на новую. Прежде чем отсоединить провода, советуем их сфотографировать. Это поможет при обратном подключении.

Таким же способом можно проверить термостат. Соедините провода без него.

Гонит только холодный воздух

Оборванная спираль – это первое, что бросается в глаза при вскрытии внутренностей корпуса. Способы устранения поломки:

Полностью заменить нагревательный элемент на новый.
Засунуть места обрыва в тонкую медную или латунную трубку и тщательно обжать.
Скрепить концы при помощи зажимного контакта.
Просто накинуть витые концы, один на другой.
Скрутить их вместе.

По первому пункту. Где взять новую спираль? Можно купить готовую. Взять из старого фена, если он остался. Можно самому намотать ее из нихромовой проволоки.

Ремонт из второго пункта получается надежным, если под рукой есть кусочек нужной трубки.

Не уступает по качеству и третий способ. В пластине, из которой состоит каркас нагревательного элемента, высверливаем отверстие под маленький болтик или винтик. Закрепляем обрывы на болте между двух шайб. И плотно закручиваем гайку.

Четвертый и пятый способы — временные. Место такого соединения перегорит в скором времени из-за повышенного сопротивления.

Вентилятор работает с заеданиями или не крутится вовсе

Это может быть по двум причинам:

На крыльчатку намотались волосы.
Забился воздуховод.

Добравшись до вентилятора, снимите крыльчатку и очистите ее от волос. В моделе может стоять фильтр. Снимите его и почистите.

Неполадки с электродвигателем

Если вы почувствовали неприятный запах горения от своего устройства, то это самая огорчительная из поломок. Значит причина простоя в сгоревших обмотках. В домашних условиях можно заменить мотор на новый. Заниматься его ремонтом нужно в мастерской. Но и там, скорее всего, предложат его заменить.

Если ваше устройство начало время от времени искрить, то можно на какое-то время устранить такую неполадку. Полностью разберите двигатель и зачистите поверхность под щетками. Чтоб улучшить контакт, протрите эти места спиртом. Заодно можете смазать вал двигателя.

Есть мнение, что профессиональные устройства мало чем отличаются от бытовых. И если вы справились с ремонтом домашнего фена для волос своими руками, то так же легко сможете починить парикмахерское оборудование. Мастера по ремонту не советуют ремонтировать такие вещи на дому.

Мы постарались разобрать все основные причины поломок бытового фена для волос. И если возникают хоть какие-то неясности, то это прямой путь в сервисную мастерскую. В начале разговора с мастером узнайте стоимость ремонта. Может дешевле выйдет купить новый.

Сегодня популярность самостоятельного ремонта мелкой бытовой техники неуклонно возрастает. К тому же бывают разные ситуации. К примеру, нужно срочно разобрать фен Bosch, Philips или Rowenta, но под рукой нет инструкции. Что в этом случае делать? Сегодня мы вам постараемся подробнее об этом рассказать.

Как разобрать фен Philips?

Вы хотите узнать, как разобрать фен щетку rowenta brush activ 1000? Конструкция этого устройства имеет несколько нюансов по сравнению с обычным феном. Для того чтобы осмотреть внутренние элементы и механизмы в случае поломки необходимо выполнить несколько простых действий:

Снять пластиковую насадку с передней части прибора, поскольку она в дальнейшем помешает разборке. Для этого ее необходимо плавно двигать вправо-влево, пока она полностью не отсоединиться от устройства;
При снятии пластмассового кольца не рекомендуется использовать отвертки и другой инструмент, поскольку они могут повредить корпус и оставить на нем видимые царапины;
После необходимо снять заднюю насадку-сетку, которая мешает разборке прибора. При этом не следует прилагать много усилий, поскольку это может привести к ее поломке;
Современные модели фенов многих марок (ровента, ремингтон, скарлет и других) не имеют на корпусе металлических болтов. Крепление двух частей фена производится с помощью защелок. Для их разъединения две половинки корпуса следует оттягивать друг от друга, одновременно вращая.

Ремонт любого фена начинается, с его полной или частичной разборки, но прежде чем приступим к этому процессу, давай те найдем ответ на выше заданный вопрос.

Абсолютно любой фен можно разделить на два основных элемента — нагревательный элемент и электродвигатель. Нагревательным элементом служит обычно нихромовая спираль, именно она нагревает воздух. А электродвигатели постоянного тока, создает теплый направленный воздушный поток.

Электродвигатели в фенах бывают 12, 24 и 36 Вольтовые, но иногда в очень дешевых китайских моделях встречаются электродвигатели на 220 Вольт. К ротору двигателя крепится пропеллер, который обеспечивает отвод теплого воздуха со спирали. Мощность фена варьируется от толщины спирали и мощности электродвигателя.

Рассмотрим конструкцию фена более подробно:

1 — насадка-диффузор, 2 — корпус, 3 — воздуховод, 4 — ручка, 5 — предохранитель от перекручивания шнура, 6 — кнопка режима «Холодный воздух», 7 — переключатель температуры потока воздуха, 8 — переключатель скорости потока воздуха, 9 — кнопка режима «Турбо» — максимальный поток воздуха, 10 — петля для подвешивания фена.

Корпус фена состоит из двух пластмассовых половинок, переднего и заднего кольца и сетки. Сеточная полусфера демонтируется легким поворотом против часовой стрелки. Сложней всего вытащить заднее кольцо там где сетевой провод входит в основание. У этого кольца есть ушки с отверстиями и с фиксаторами. Переднее кольцо снимается, хоть и немного легче но также имеет два фиксатора на половинках корпуса и углубления в кольце (на фото ниже хорошо виден только один выступ и кольцо одето до него).

основные элементы фена и схема на фотографиях ниже:

Фен Rowenta cv8525 работает, но не греет воздух

Фен Rowenta ремонт и разборка : Сначала снимается переднее металлическое кольцо, затем задняя сетка под ней скрываются два самореза, отвинчиваем их и снимаем заднюю накладку с ручки (на защелках). Под накладкой располагаются пять саморезов отвинчиваем их.

Осмотр выявил классическое нарушение контакта в кнопке отключающей нагрев воздуха. Контакт немного отошел и перестал замыкать цепь нагрева спирали. Ремонт свелся к правильной установки положения контакта и приплавлении верха пластиковой стойки обычным паяльником

Разборка и ремонт фена Remington

Нестабильность работы. Периодически фен выключался. Сначала требуется вытащить заглушки на ручке фена. Удалить заглушки можно швейной иголкой или острым концом тонкого ножа.

Под заглушками расположены винты под специальную U-образную отвертку. После разборки ручки, видим – выключатель подачи теплого воздуха (синий), переключатель мощности фена (красный). Тут надо все очень внимательно осмотеть на случай вполне вероятного обрыва проводников или оплавления на переключателях.

Показать содержание статьи

Хороший фен для волос сегодня стоит недешево. При возникновении поломки устройства не нужно спешить выбрасывать его или нести в сервисный центр. Со многими неполадками пользователь способен справиться самостоятельно. Главное — знать особенности работы прибора, вероятные поломки и способы их устранения.

Конструкция и принцип работы фена

Внешне и функционально все приспособления идентичны. В основе работы техники лежат вентилятор и нагреватель. Первый засасывает воздух из помещения, проводит его через нагревательный элемент и выводит наружу уже нагретый поток. Помимо этих двух главных составляющих, в конструкцию аппарата входят и другие необходимые элементы:

двигатель;
кабель питания;
термозащита;
регуляторы оборотов скорости, температуры и так далее.

Особенности работы устройства заключаются в следующем:

Встроенная внутри ТЭНа понижающая спираль предназначена для снижения напряжения до необходимого значения;
Диодный мост способствует выравниванию напряжения;
На вал из металла, расположенный на двигателе, устанавливают вентилятор, который может состоять из двух, трех или четырех лопастей;
В качестве нагревателя используется трубчатый элемент спиралевидной формы с нихромовой ниткой, наматываемой на несгораемое основание для безопасной эксплуатации;
Перегрев изделия предотвращает термостат и регулятор температур;
При наличии функции «холодный воздух» агрегат функционирует без включения нагревателя, то есть выдувает прохладный поток.

Интересно!

Термостат — полезная деталь, отвечающая за защиту прибора от перегрева, есть она далеко не на всех моделях. В момент максимального нагрева спирали термостат отключает питание и включает только после того, как ТЭН остынет.

Электрическая схема фена

В целом электросхема всех приспособлений одинакова. Число спиралей Н указывает на число режимов — если на устройстве 3 спирали, то Н1 отвечает за подачу питания на двигатель, а Н2 и Н3 — за нагрев. Самое верхнее положение SW1 свидетельствует об обесточивании системы. В первом положении девайс функционирует на минимальной мощности, поскольку включается только одна спираль, во втором — на средней (работает 2 единицы), а в третьем — на максимальной (включены все 3). Если есть кнопка «cool», значит аппарат может работать без обогрева, то есть второй и третий спиралевидные элементы отключаются, а двигатель работает, выдувая холодный воздух. Также в схему входят катушки индуктивности L1, L2 и конденсаторы С1, С2, минимизирующие помехи при работе, а также термопредохранитель F1 и термостат F2.

Электрическая схема фена

Электросхема предназначена для преобразования тока и регулирования рабочих режимов аппарата. Разобраться в ней несложно, поскольку она содержит немного элементов, а подробное описание всегда можно найти в прилагаемой к технике инструкции.

Типичные неисправности

В связи с простотой принципа работы фена, его возможные поломки типичны и справиться с ними возможно даже простому пользователю.

Пахнет чем-то горелым

Проблема обычно связана с тем, что на спираль попали волосы, пыль или пух. В случае загрязнения элемента скорость вращения крыльчатки падает, срабатывает система защиты от перегрева, от чего и происходит неприятный запах. Чтобы разрешить ситуацию, достаточно очистить нагреватель, после чего проверить работоспособность прибора. Если же паленый аромат не исчезнет, стоит обратиться в сервисный центр.

Фильтр расположен в задней части фена, со стороны воздухозаборника

Отсутствие питания

В первую очередь нужно убедиться, что в розетке есть электричество и сетевой шнур не поврежден. Даже если не замечено внешних повреждений, нужно убедиться, что протекает ток по проводу. Для этого:

Необходимо разобрать корпус и проверить контакты питания, используя специальный тестер;
Следующим шагом требуется проверить кнопку включения, убедиться, что ее нажатию не мешает попавший внутрь мусор или слипшаяся пыль. Об исправной работе контактов скажет равномерный цвет без обугленных следов;
Если выявлены поврежденные соединения, их нужно зачистить ножом или наждачкой;
Подключить устройство к сети, но не включать кнопку запуска на нем. Необходимо поднести тестер к клеммам кнопки, чтобы узнать, проходит ли напряжение.

Если выявлена неисправность кабеля, его стоит заменить на новый. При отсутствии такой возможности, допустимо воспользоваться изолентой, чтобы изолировать зачищенные и скрученные контакты. При обнаружении неполадок в работе кнопки можно попробовать почистить контакты или вообще отсоединить деталь, тогда агрегат будет запускаться сразу после подключения вилки в розетку.

Не включается фен

Так же, как и в предыдущем случае, проблема может быть связана с отсутствием электричества или поломкой кабеля. Тогда порядок действий аналогичен описанному выше. Другая возможная причина — сломался электродвигатель. Предшественниками такой неприятности служат симптомы:

во время запуска слышен небольшой треск;
мотор работает с перебоями;
слышен запах горелой проводки;
при отсутствии вращения вентилятора слышен гул.

В случае подозрения или обнаружения подобной неисправности разрешить ее самостоятельно практически невозможно, поскольку очень сложно выявить конкретную причину. К тому же, стоимость ремонта обойдется недешево, во многих ситуациях проще купить новый прибор.

Снизилась работоспособность

При такой проблеме стоит проверять состояние вентилятора. Чаще всего он начинает медленней крутиться из-за того, что на нем скопились волосы, пыль или другие загрязнения. Тогда достаточно очистить деталь от мусора. Если выполнять манипуляцию периодически, поможет легкая очистка при помощи зубочистки, старой зубной щетки или пинцета. В случае если прибор не очищался никогда или это бывает редко, потребуется разбирать корпус, чтобы произвести качественную уборку.

Двигатель постоянного тока

Вентилятор довольно медленно вращается

Как и в предыдущем варианте, вероятнее всего это связано с наматыванием волос на деталь или чрезмерное засорение корпуса. Также следует произвести чистку аппарата.

Гонит холодный воздух

За нагревание потока отвечает нагревательный элемент — спираль. Эта деталь является одной из самых уязвимых в устройстве, особенно при отсутствии защиты от перегрева в технике. Если автоматического отключения по достижении максимальной температуры не предусмотрено, необходимо знать, какие признаки говорят о том, что приспособлению пора отдохнуть:

возникновение запаха гари при эксплуатации, который может сохраняться и после отключения;
слишком горячий корпус при работе, исправный агрегат не должен перегреваться.

Чтобы разобраться в неполадке, потребуется разобрать фен. Если произошел разрыв нагревателя, это заметно невооруженным глазом. При небольшом повреждении можно легко устранить неприятность, соединив концы спирали и спаяв их. Если разрыв в нескольких местах, лучше купить новый ТЭН, главное — той же фирмы, что и сама техника.

Необходимо установить, почему повредилась деталь. Если не разобраться в причине и не устранить ее, проблема повторится в скором времени.

Как разобрать фен: порядок осмотра, разборки и ремонт

Разборка прибора не вызывает трудностей, если действовать в соответствии с инструкцией, иметь под рукой нужные инструменты и обладать хоть какими-то знаниями в области электроники.

Шнур

В первую очередь необходимо осмотреть провод. Начинать стоит с розетки, чтобы убедиться в наличии электроэнергии. Если свет есть, тогда переходят к проверке шнура — от корпуса к вилке. Осматривают целостность провода, ищут изломы, разрывы, оплавления. Внутри корпуса, после его разборки, наблюдают за состоянием электросопротивления — парой разъемных контактов, пайкой или проводкой с пластиковыми колпачками.

Неразъемное соединение

Если проводка заделана в пластиковые колпачки, значит речь идет о неразъемном соединении. Такой вариант довольно сложен для тестирования и требует наличия материалов:

обычная игла;
тестер;
лампа;
индикатор.

Проверка выполняется следующим образом:

К одной клемме присоединяют иголку — ее следует вставить в жилу питания возле колпачка до самой меди;
Вторая клемма охватывает усики вилки;
Прозванивают сразу обе жилы.

Не стоит делать больше одного прокола на жилу, поскольку эксплуатация устройства не исключает попадания влаги внутрь корпуса.

Контактная площадка

Гораздо легче прозвонить провод, когда места стыков видны невооруженным глазом. Если обнаружены повреждения, лучше заменить шнур на новый, у которого неразборная вилка. Второй вариант предпочтительней, поскольку в первом случае накладываются ограничения на выбор изоляционных материалов, предотвращающих попадание влаги на жилы.

Внимание!

Самое уязвимое место — на контакте провода с корпусом. Постоянные перегибы, скручивания шнура приводят к перетиранию, образованию трещин. Поврежденные медные жилы начинают искрить, сжигать изоленту и плавиться.

Выключатель и переключатель

Проверить работоспособность выключателя можно, выполнив короткое замыкание детали. Если используется трехпозиционный переключатель, соответствующую проверку потребуется произвести три раза — для каждого режима отдельно. Лучше зарисовать схему расположения проводов, чтобы не допустить ошибок при сборке.

После выявления дефекта его следует внимательно осмотреть и обработать. Следы гари нужно счистить надфилем, ластиком или шкуркой, контакты — обработать спиртом. Если какой-то элемент не подлежит восстановлению, его стоит заменить на новый аналогичный.

Вентилятор

Забитый воздуховод — распространенная проблема при эксплуатации техники. Если есть фильтр, его нужно снять и тщательно прочистить, забившуюся пыль получится убрать с помощью мягкой щетки. При обнаружении намотанных волос на ось мотора лучше снять вентилятор с вала, после чего удалять загрязнения.

Спирали

Чаще всего приспособления оснащены сразу несколькими нагревателями, которые внешне ничем не отличаются друг от друга. После разборки агрегата следует убедиться в идентичности нагревательных элементов, при наличии разрывов их нужно спаять или закрутить концы. Помимо этого, концы спирали можно соединить с помощью тонких медных трубочек.

Двигатель

На поломку мотора указывают возникновение сильного треска и наличие искр при включении. При обнаружении неисправности следует выпаять обмотку двигателя из электросхемы и проверить все соединения. Замена обмотки требует определенных навыков и знаний в области электрики, поэтому при отсутствии таковых лучше сразу обратиться к профессионалам.

Если обмотка исправна, достаточно очистить поверхность и оценить плотность прилегания щеток к медной поверхности. При этом вал должен свободно крутиться, а все трущиеся элементы лучше смазать.

Микросхема:

Гетинаксовая подложка периодически трескается, что приводит к разрыву дорожки. Если обнаружен поврежденный фрагмент, его следует заглубить, немного покрыв припоем;
О неисправности конденсатора говорит раздутие изделия, при поломке оно выгибается наружу. Если поломка выявлена, единственным выходом станет замена детали на новую;
Резистор при выгорании темнеет. Даже если он не вышел из строя, его стоит заменить.

Термостат

Отдельные модели оснащены функцией саморегуляции. Функционирование осуществляется путем использования резистивного делителя, у которого одно плечо отвечает за реагирование на температуру. В дальнейшем можно действовать следующим образом:

Ликвидировать датчик, разорвав цепь, после чего проверить работоспособность.
Замкнуть провода, понаблюдав за реакцией прибора.

Большая вероятность, что попытка не увенчается успехом, если устройство реагирует только на определенные значения сопротивления.

Заключение

Следование основным требованиям по безопасной эксплуатации поможет продлить срок службы фена и реже обращаться к специалистам:

Не следует наматывать шнур на рукоятку для хранения, а перед использованием стоит проверять целостность провода.
Можно применять только те насадки, которые идут в комплекте с устройством.
Необходимо избегать попадания воды на корпус и не пользоваться агрегатом в помещении с высокой влажностью.
Допустимо применять лишь стандартные удлинители заводского изготовления.
Установив мелкоячеистый фильтр, получится предотвратить попадание пыли, волосков и других засорений внутрь аппарата.
Провод требует бережного обращения — его нельзя выдергивать из розетки и переносить прибор за него.
Если выявлена даже малейшая неисправность, нужно незамедлительно отключить питание.
Необходимо избегать перегрева изделия, если требуется техника с длительным периодом непрерывной работы, лучше обращать внимание на профессиональные модели.
После эксплуатации надо дать приспособлению остыть, прежде чем укладывать его на хранение.
Сберегать девайс следует в сухом месте.

Посмотрите видео о ремонте фена — не включается

19.02.2018

Как разобрать фен Philips?

Вы хотите узнать, как разобрать фен щетку rowenta brush activ 1000? Конструкция этого устройства имеет несколько нюансов по сравнению с обычным феном. Для того чтобы осмотреть внутренние элементы и механизмы в случае поломки необходимо выполнить несколько простых действий:

Снять пластиковую насадку с передней части прибора, поскольку она в дальнейшем помешает разборке. Для этого ее необходимо плавно двигать вправо-влево, пока она полностью не отсоединиться от устройства;
При снятии пластмассового кольца не рекомендуется использовать отвертки и другой инструмент, поскольку они могут повредить корпус и оставить на нем видимые царапины;
После необходимо снять заднюю насадку-сетку, которая мешает разборке прибора. При этом не следует прилагать много усилий, поскольку это может привести к ее поломке;
Современные модели фенов многих марок (ровента, ремингтон, скарлет и других) не имеют на корпусе металлических болтов. Крепление двух частей фена производится с помощью защелок. Для их разъединения две половинки корпуса следует оттягивать друг от друга, одновременно вращая.

Основные поломки и их причины
Ремонт фена: правильная диагностика и лечение

С помощью строительного фена можно разогревать застарелый лак или краску, чтобы удалить их с поверхности. Во время строительства он применяется для пайки металла, а также для облегчения работы с пластиковыми трубами. Они в разогретом состоянии хорошо поддаются изгибанию. Этот инструмент весьма прихотлив, и в случае неправильной эксплуатации его придется ремонтировать, а дело это нелегкое.

Рассмотрим, как произвести ремонт строительного фена своими руками. Человек всегда может обратиться в специализированные сервисные центры за подобной услугой, но и не всегда это целесообразно. В некоторых случаях поломки можно диагностировать самостоятельно, соответственно, и производить ремонт самого строительного фена. Перед этим обязательно нужно познакомиться с устройством прибора. С этого и стоит начинать инструкцию.

Устройство и его основные принципы

Если вскрыть устройство, то можно обнаружить двигатель небольшого размера, нагревательный элемент и вентилятор. Нагретый воздух выходит через сопло. Все достаточно просто. В основном строение не отличается от обыкновенного фена. Единственное отличие заключается в более высокой мощности аппарата. Производительность оборудования напрямую зависит от того, сколько литров воздуха оно может пропустить через себя за 1 минуту. Многие модели фена, представленные на современном рынке , имеют ряд дополнительных функций. К таковым можно отнести:

регулировку температуры;
регулировку потока воздуха;
подборка нужного рабочего режима;
многочисленные дополнительные насадки, которые заметно упростят работу с тем или иным материалом;
светодиодный индикатор, который определяет температуру нагрева.

Разумеется, это не все опции, которыми может обладать строительный фен . Есть и другие. Всегда нужно помнить о том, что чем их будет больше, тем сложнее произвести ремонт.

Вернуться к оглавлению

Основные поломки и их причины

Поломка подобного инструмента может произойти в любой момент его эксплуатации. Особенно неприятно, если это происходит самый разгар строительных работ . В большинстве случаев в этом виноват сам человек, который зачастую халатно относится к электроинструменту. Основными поломками считаются перегиб шнура питания, неисправность кнопки включения инструмента и регулировки температуры. Разумеется, могут возникать и более глобальные поломки.

Например, может выйти из строя двигатель или вентилятор. Нагревательный элемент в этом отношении не вечен. Большинство неисправностей можно диагностировать самостоятельно, но есть и те, которые приходится выявлять достаточно долго. В этой ситуации лучше всего обратиться в специализированный сервисный центр.

Если человек уверен в своих силах, то он может провести ремонт фена и самостоятельно.

К наиболее сложным поломкам можно отнести поломку двигателя или вентилятора. В большинстве случаев они подлежат замене, кроме того, сложно найти нужные запасные части.

Разборка фена для волос Remington

Сначала необходимо удалить заглушки на ручке или по всему корпусу любимого фена для волос. В моем случае – это три заглушки на ручке фена. Последнее время стало модно делать корпус фена на защелках или вообще сплавлять две половины вместе.

Защелки можно победить, а вот если половинки спаяны – то тут только резать по шву, а потом склеивать эпоксидкой, в общем бесперспективняк. Так что при покупке фена для волос своей любимой, обратите внимание на его конструкцию. Удалить заглушки удобно иголкой или острым тонким ножом . Будьте готовы, к тому, что пластик вокруг погнется и сразу предупредите об этом Жену. Проблему с заусенцами на пластике можно будет решить в конце ремонта с помощью того же ножа.

Под заглушками у меня оказались винты под U-образную отвертку как на фото. Вообще такие винты были изобретены против вандалов для уличного оборудования и для защиты техники от любознательных детей. Называются они Security.

Если у Вас нет такой отвертки, то можно сделать U-образную отвертку из старой шлицевой отвертки , просто сделав в ней пропил ножовкой.

Такое слабое место сразу видно, если согнуть провод пополам.

Ремонт фена для волос Remington

Для проверки зачищаем оплетку кабеля питания в месте перегиба и видим подгоревшие медные провода .

Смело отрезаем провод и подготавливаем его к монтажу.

Принцип работы

Основные неисправности

Воздух выходит холодным – в этом случае причин может быть несколько:

Плохой контакт в переключателе режимов – устранение зависит от конструкции переключателя. Часто используются гибкие упругие контактные полоски открытого типа – достаточно их правильно подогнуть или почистить места контакта. Если переключатель закрытого типа – заменить его – стоит недорого.
Обрыв проводки – вполне может быть отломан или отпасть в месте пайки проводник, идущий к спиралям или переключателю.
Обрыв нагревательной спирали. Просто так она не оборвется – скорее всего это перегорание. Можно восстановить просто скруткой, но такое соединение не будет долговечным – плохой контакт постепенно спровоцирует нагар, который еще больше увеличит сопротивление в этой точке, — в итоге рано или поздно снова придется ремонтировать. Лучше сделать ту же скрутку, но потом ее опрессовать медной или латунной трубкой подходящего диаметра (хорошо подходит тонкая трубка с компрессора холодильника). Пайка в этом случае бесполезна – температура разогрева спирали расплавит припой.

Конструкция и электрическая схема фена не очень сложны и будут по зубам любому начинающему при изучении электротехники.
Итак, откручиваем два самореза и половиним ручку.
У этого фена перестала держаться крыльчатка обдува на валу электродвигателя и была закреплена с помощью авто-герметика.
Рассмотрим полностью его устройство и возможные поломки.
Фен состоит из двух параллельно включенных (после переключателя) цепей.
1. Последовательно проследим прохождение тока по первой цепи от точки соединения цепей «А» до точки «Б»:
(точка «А» — рабочий нагревательный элемент «РН» (зелёный) — диодный мост «Д1-Д4», от которого получает питание электродвигатель «М» — точка «Б»).
2. Вторая цепь:
(точка «А» — дополнительный нагревательный элемент «ДН»(красный) — термо-выключатель (термопара) «Т» — микро-выключатель «Вмкр» — точка «Б»).

Переключатель трехпозиционный выполняет действия в общей цепи по трем положениям:
1. 0 — общая цепь разорвана, питание отключено;
3. II — переключатель включает схему напрямую в сеть;
Рассмотрим цепь №1 рабочего нагрева с электродвигателем.
Элементом нагрева служит намотанная спиралью проволока, имеющая большое удельное сопротивление току (например, нихром).
На электродвигатель подается напряжение постоянного тока , полученное посредством диодного моста, состоящего из четырех диодов.
Выделим два элемента цепи, которые являются потребителями (нагрузками), это — спираль и диодный мост (двигатель не считаем, т.к. является нагрузкой моста).
В цепи элементы расположены последовательно (один за другим), значит, падение напряжения на каждом из них будет зависеть от его же сопротивления и их сумма будет равна напряжению сети при третьем положении переключателя.
Делаем вывод:
Сопротивление (зависит от материала и длины проволоки) элемента рассчитано так, чтобы при нормальном нагреве разность напряжения сети 220В и падения напряжения на этом элементе была равна падению напряжения, необходимого для работы электродвигателя, т.е. для питания диодного моста.
U сеть — U спираль = U моста.
При несоблюдении этого равенства работа невозможна, т.е. если по каким-то причинам сгорает спираль, замену следует производить на аналогичную, с таким же удельным сопротивлением.
При выходе из строя электродвигателя заменяем его на идентичный.
В диодном мосту может случиться обрыв или пробой диодов

9:37 Как разобрать фен Rowenta Studio – Telegraph

Зайцева Полина Максимовна

Ремонт фена для волос своими руками: пошаговый мастер … ↗фен строительный Сложно найти девушку или женщину, которая для сушки волос не использовала бы фен, особенно в холодное время года. И это понятно, так как, чтобы …

19:12
Rowenta CV5512 Разборка фена и замена провода. ↗

3:02
Как разобрать фен PHILIPS ThermoProtect 2100 ↗

4:13
Как разобрать фен Rowenta pro 2200 W ↗

9:37
Как разобрать фен Rowenta Studio dry 2000 ↗

Interesting Фен Rowenta PH 541 Protect Pro 1800 thank ↗
Сити Молл. Фен-щетка Polaris PHS 0518—> Pro—> Фен Rowenta PH 541 Protect Pro 1800 … Как разобрать фен Rowenta pro 2200 W …

Rowenta PH 520 Protect Pro 1800 инструкция … ↗Электронная инструкция по эксплуатации Фена или прибора для укладки Rowenta PH 520 Protect Pro 1800, скачайте бесплатно это руководство …

Как разобрать фен Rowenta своими руками ↗Если вы задумались, например, о том, как разобрать фен Rowenta Studio … модель Rowenta Pro 2300 разбирается аналогично другим стандартным …

Как разобрать фен rowenta protect pro 1800

Помогите разобрать фен Rowenta PRO 2300 ↗Roventa pro 2300 не подает признаков жизни. Вывинтил два шурупа, скрепляющие ручку. Половинки ручки растягиваешь до предела, …

Ремонт фена rowenta своими руками ↗Модели фенов Rowenta довольно похожи по внешнему виду, например, модель Rowenta Pro 2300 разбирается аналогично другим стандартным фенам, …

Устройство и ремонт бытовых фенов ↗
Устройство фена Rowenta CV 4030. Чтобы увидеть внутреннее устройство бытового фена, разберем его типичного представителя – …

фен — Ремонт, Сервис, Гарантия ↗Наиболее удачными моделями этого ряда считаются Rowenta Protect Pro 1800 и Braun Futur Pro 2000, у которых штырьки покрыты резиной и длина …

Узнаем как разобрать фен для сушки и укладки волос: устройство и ремонт

Общее устройство фенов

Благодаря широкой распространенности, независимо от производителя, большинство фенов имеют схожую конструкцию. Главными элементами являются нагревательный элемент и электровентилятор. Нагревательный элемент — это обычная спираль, которая изготавливается из сплавов с высоким электрическим сопротивлением. Благодаря этому, спираль может нагреваться до высоких температур и не сгорать. В электрических фенах в качестве нагревательного элемента применяется нихромовая проволока. Даже имея очень высокое сопротивление, спираль непременно сгорит, если не будет иметь охлаждения.

Охлаждение у фенов воздушное, то есть, нагревательный элемент охлаждается сильным потоком воздуха. Сила потока рассчитана таким образом, чтобы предотвратить выгорание спирали. Главным элементом в охлаждающем блоке является электродвигатель. Мощность может быть разной и колеблется от класса фена и от его производителя. Чем выше класс фена, тем больше его мощность. Двигатели повышенной мощности ставят на фен Rowenta. Как разобрать его, мы объясним ниже. Двигатели для фенов производят в низковольтном исполнении. Питающее напряжение, как правило, не превышает 12 вольт. Это нужно для обеспечения компактности фенов и безопасной их эксплуатации. Для понижения напряжения до необходимого в схему включена понижающая спираль, которая встроена в нагревательный элемент. Кроме того, фен имеет кнопку включения, которая также может быть и регулятором мощности.

Инструменты для ремонта

Вне зависимости от производителя или класса фена, домашнему мастеру понадобятся следующие инструменты и расходные материалы:

отвертка;
пассатижи;
паяльник;
пинцет;
клей;
паяльная паста или флюс;
олово;
кусочки провода различного сечения;
мультиметр.

Разборка фена

Как правило, корпуса фенов выполнены из пластика, которые скреплены саморезами. Нужно выкрутить их фигурной отверткой. Дальше нужно раздвинуть половинки корпуса, вывести защелки из зацепления. Защелки очень хрупкие и важно действовать с осторожностью, чтобы не сломать их. Особенно, если вы хотите разобрать фен Rowenta. Как это сделать правильно? Главное выкрутить все саморезы. Случается, что в фенах, в зависимости от их конструкции, применяются скрытые саморезы. Они могут находиться под наклейками или логотипами производителя. Если их не выкрутить, то при дальнейшей разборке у вас есть все шансы сломать защелки.

Есть еще одна особенность, если вы не знаете, как разобрать щетку фена, — такие приборы состоят из нескольких частей и имеют вращающуюся головку. При разборке такого устройства нужно внимательно запоминать, в каком порядке, и как крепятся детали друг к другу. Это очень важно и необходимо для последующей правильной сборки фена.

Поиск неисправности

Мы узнали, как разобрать фен. Теперь нужно найти и устранить неисправность, чтобы им можно было пользоваться еще длительное время. Если фен совсем не желает включаться, то первым делом нужно проверить целостность электрического шнура и вилки. Исправность вилки поможет определить визуальный осмотр. Если при осмотре видны следы обгорания или оплавления, то такую вилку нужно заменить. Часто электрическая вилка и шнур составляют одно целое, тогда необходима замена всего шнура.

Для защиты фена от перегрева используются термовыключатель и термопредохранитель. Первый представляет собой контактные пластины, которые при достижении определенной температуры размыкаются и разрывают цепь. Термопредохранитель тоже защищает фен от перегрева. При сильном перегреве предохранитель сгорает и размыкает цепь. Также в число неисправностей может входить неработающий двигатель. Часто это может происходить с феном «Филипс». Как разобрать его написано выше.

Ремонт фена

Если обнаружена неисправность шнура, то он подлежит замене. Целостность шнура можно проверить мультиметром. Включите ваш мультиметр на измерение сопротивления, по очереди замерьте сопротивление жил шнура. Исправная жила покажет ноль, а сгоревшая бесконечное сопротивление.

Термопредохранитель — это цельный элемент. Он короткозамкнутый, при достижении критической температуры просто перегорает. Это тоже можно проверить мультиметром, если такой дефект присутствует, то предохранитель нужно заменить. В этом случае вам понадобится паяльник и новый предохранитель.

Неисправность может крыться и в термовыключателе. Биметаллическая пластина — основа этого прибора, из-за высокой температуры может потерять свои свойства и перестать работать. Тогда такой выключатель тоже подлежит замене, так как восстановить его не удастся.

Еще одной причиной для ремонта может послужить выгорание нагревательного элемента. Это чаще всего случается с феном «Скарлет» (как разобрать его и отремонтировать, можно узнать из статьи). Выгорание спирали может произойти по двум причинам: несрабатывание защиты и большой срок службы. В таком случае нужно заменить спираль, предварительно восстановив защиту. Неработающий двигатель подлежит замене.

Профилактика

Чтобы избежать ненужных трат на ремонт, целесообразно проводить профилактику прибора. Для этого также потребуется разобрать фен. Как сделать профилактику? Прежде всего, это визуальный осмотр. Осмотрите фен, которым пользуетесь на наружные повреждения: целостность шнура, вилки, возможные оплавления на корпусе. Если такие повреждения имеются, то фен нуждается в ремонте или замене. Важно! Работать поврежденным феном нельзя, это может привести к травмам или к пожару.

Время от времени нужно проводить чистку фена. В процессе работы фен забивается пылью и стрижеными волосами. Для его очистки снимается задняя крышка с защитной сеткой. Через открывшееся отверстие можно добраться и до нагревательного элемента. Мягкой кисточкой осторожно смахните грязь и волосы с сетки, а также почистите спираль. Вот вы и узнали, как разобрать фен, чтобы его отремонтировать. Подведем итоги.

Заключение

Электрический фен — это довольно простой бытовой прибор. Но, как и все приборы, питающиеся от сети 220 вольт, нуждается в постоянном уходе и профилактике. Вы узнали как разобрать фен для сушки и укладки волос. Но, существуют еще и технические фены, которые применяются в строительстве. Как правило, они очень мощные, применяются для пайки, лужения, снятия лакокрасочных покрытий, клейки пластмасс и многого другого. Несмотря на большую мощность и другие сферы применения, такие фены схожи по конструкции, их разборка и ремонт аналогичны фенам для волос.

% PDF-1.3 % 71 0 объект > эндобдж xref 71 135 0000000016 00000 н. 0000003474 00000 н. 0000003683 00000 п. 0000003725 00000 н. 0000003866 00000 н. 0000003905 00000 н. 0000004036 00000 н. 0000004080 00000 н. 0000004124 00000 п. 0000004168 00000 п. 0000004433 00000 н. 0000004727 00000 н. 0000005043 00000 н. 0000005132 00000 н. 0000005934 00000 н. 0000006486 00000 н. 0000006563 00000 н. 0000006639 00000 н. 0000006826 00000 н. 0000010295 00000 п. 0000010596 00000 п. 0000010975 00000 п. 0000016881 00000 п. 0000023008 00000 п. 0000028974 00000 п. 0000034266 00000 п. 0000038941 00000 п. 0000038996 00000 н. 0000039070 00000 п. 0000044963 00000 н. 0000045319 00000 п. 0000045373 00000 п. 0000045685 00000 п. 0000050895 00000 п. 0000056268 00000 п. 0000056849 00000 п. 0000058975 00000 п. 0000059066 00000 н. 0000059594 00000 п. 0000059707 00000 п. 0000097250 00000 п. 0000097289 00000 п. 0000097829 00000 н. 0000097956 00000 п. 0000120017 00000 н. 0000120056 00000 н. 0000120121 00000 н. 0000120184 00000 н. 0000120250 00000 н. 0000120380 00000 н. 0000120485 00000 н. 0000120550 00000 н. 0000120616 00000 н. 0000120725 00000 н. 0000120830 00000 н. 0000120906 00000 н. 0000120995 00000 н. 0000121100 00000 н. 0000121166 00000 н. 0000121255 00000 н. 0000121360 00000 н. 0000121434 00000 н. 0000121509 00000 н. 0000121618 00000 н. 0000121723 00000 н. 0000126039 00000 н. 0000126110 00000 н. 0000126185 00000 н. 0000126294 00000 н. 0000126399 00000 н. 0000126474 00000 н. 0000126563 00000 н. 0000126668 00000 н. 0000126721 00000 н. 0000126810 00000 н. 0000126915 00000 н. 0000126986 00000 н. 0000127061 00000 н. 0000127136 00000 н. 0000127266 00000 н. 0000127371 00000 н. 0000127440 00000 н. 0000127511 00000 н. 0000127620 00000 н. 0000127725 00000 н. 0000127796 00000 н. 0000127871 00000 н. 0000127946 00000 н. 0000128076 00000 н. 0000128181 00000 н. 0000128465 00000 н. 0000128745 00000 н. 0000128854 00000 н. 0000128963 00000 н. 0000129034 00000 н. 0000129109 00000 н. 0000129180 00000 н. 0000129310 00000 п. 0000129415 00000 н. 0000129474 00000 н. 0000129531 00000 н. 0000129639 00000 н. 0000129744 00000 н. 0000133446 00000 н. 0000133511 00000 н. 0000133577 00000 н. 0000133686 00000 н. 0000133791 00000 н. 0000133856 00000 н. 0000133931 00000 н. 0000134039 00000 н. 0000134144 00000 н. {7MAld + T1rV] Например] eTzØmMgY ۷U.B! ߱. # R [\ OTG͈% HɑJ3wo; yqԠhRc

17 лучших фенов на любой бюджет, от менее 50 сингапурских долларов до более 500 сингапурских долларов

Поиск лучших фенов, которые могут решить все проблемы с волосами, всегда труден. В конце концов, это устройство, которым большинство из нас пользуется каждый день — чтобы сушить волосы, укрощать вьющиеся волосы и создавать столь необходимый объем.

Чтобы помочь вам найти лучший фен в соответствии с вашими потребностями и бюджетом, у нас есть список самых популярных фенов в одной статье. Если вы ищете доступный вариант или готовы потратиться на создание роскошных прядей, у нас, безусловно, есть рекомендации по фенам для всех бюджетов и потребностей прямо здесь.

Вам может понравиться

Лучшие фены ниже S $ 50

Philips EssentialCare BHD001 / 03 Скорость двигателя: 1200 Вт

Если у вас серьезный бюджет, этот фен вам подойдет. Philips EssentialCare BHD001 / 03 невероятно доступен, и качество не уступает его цене. Он имеет две гибкие настройки с предварительно выбранными комбинациями тепла / скорости, поэтому вам больше не нужно возиться, пока вы не получите нужную температуру.

Philips EssentialCare BHD001 / 03 продается по цене 29 сингапурских долларов в официальных магазинах.Сравните цены по ссылкам ниже.

Philips
Лазада

Vidal Sassoon VS908BH Фен для волос Скорость двигателя: 1200 Вт

Для тех, кто хотел бы взять с собой фен в путешествие или на отдых, гладкий черный фен Vidal Sassoon VS908BH компактен и легко складывается, чтобы поместиться в сумке. Его концентратор дает вам максимальный контроль над тем, как вы хотите сушить и укладывать волосы, и делает это быстро и плавно. Также включен режим холодного выстрела, позволяющий сушить волосы при более низкой температуре, чтобы закрепить прическу и предотвратить повреждение.

Фен Vidal Sassoon VS908BH продается по цене 29 сингапурских долларов в официальных магазинах.

Panasonic EH-ND63 Скорость двигателя: 2000 Вт

Ненавижу, что вы тратите слишком много времени на сушку волос? Panasonic EH-ND63 разработан для быстрой сушки и является частью серии Panasonic Fast Dry. У него есть три настройки температуры, поэтому вы можете лучше контролировать, сколько тепла попадает на ваши волосы.

Несмотря на то, что в нем нет функции ионного кондиционирования, которая присутствует во многих современных фенах, он утверждает, что обладает встроенными свойствами тепловой защиты.Он даже может похвастаться режимом Strong Cool, который поможет вам настроить свой стиль после сушки феном.

Panasonic EH-ND63 продается по цене S $ 46,99.

Шопи

Лучшие фены от 51 до 100 сингапурских долларов

Panasonic EH-NE42 Ionity Фен для волос Скорость двигателя: 1500 Вт

Отрицательные ионы предотвращают завивание волос и улучшают блеск, и для тех, кто ищет недорогой фен, излучающий ионы, фен Panasonic EH-NE42 Ionity станет отличным выбором. Этот фен работает бесшумно и эффективно, и имеет три различных режима сушки волос в зависимости от их состояния.

Перейдите в режим охлаждения, чтобы защитить волосы от дальнейшего теплового повреждения, выберите сверхтихий режим настройки, если ваши близкие еще спят, или выберите режим Turbo Dry для большей эффективности сушки, если вы опаздываете!

Отрицательные ионы поступают из двух независимых выходов, чтобы усилить их увлажняющий эффект, а также он легко складывается, чтобы не загромождать туалетный столик.

Фен Panasonic EH-NE42 Ionity продается по цене 64,90 сингапурских долларов. Перейдите по ссылкам ниже, чтобы сравнить цены.

Суды
Amazon
Shopee

Panasonic EH-NE50 Скорость двигателя: 1600 Вт

Линейка фенов IONITY от Panasonic — довольно неплохая классика. Panasonic EH-NE50 имеет два выхода по обе стороны от основного вентиляционного отверстия для горячего воздуха, которые предназначены для выпуска отрицательных ионов к вашим волосам для более глубокого увлажняющего эффекта.

Еще одной особенностью Panasonic EH-NE50 является насадка для быстрой сушки, которая, очевидно, чередует сильные и слабые потоки воздуха для разделения прядей для более быстрой сушки волос.

Panasonic EH-NE50 продается по цене 69,90 сингапурских долларов. Перейдите по ссылкам ниже, чтобы сравнить цены.

Shopee
Lazada

Braun Satin Hair 5 PowerPerfection HD580 Скорость двигателя: 2500 Вт

Обладая скоростью двигателя 2500 Вт, Braun Satin Hair 5 PowerPerfection HD580, пожалуй, является самым мощным и, возможно, самым быстрым феном в нашем списке. В нем также используется ионная технология, которая поможет вам быстрее добиться шелковистых локонов. Он также имеет систему инфракрасного нагрева, обеспечивающую эффективное и быстрое высыхание.

У вас есть три настройки температуры и две настройки воздушного потока, чтобы соответствовать любому стилю, который вы собираетесь использовать, а затем режим холодного снимка, чтобы установить его на место.

Braun Satin Hair 5 PowerPerfection HD580 продается по цене 79 сингапурских долларов. Перейдите по ссылкам ниже, чтобы сравнить цены.

Харви Норман
Шопи

Philips ThermoProtect Ionic HP8233 / 03 Скорость двигателя: 2200 Вт

Не нужно соглашаться, когда можно получить два в одном. Philips ThermoProtect Ionic обеспечивает быструю сушку благодаря скорости двигателя по умолчанию 2200 Вт, кнопке TurboBoost и технологии Ionic Care, обеспечивающей идеальные результаты.

В соответствии с названием этого продукта, он также может похвастаться настройкой ThermoProtect, которая обеспечивает оптимальную температуру сушки без теплового повреждения. Это в дополнение к шести настройкам температуры для еще большего контроля. Неудивительно, что этот фен быстро стал фаворитом покупателей!

Розничная цена Philips ThermoProtect Ionic составляет 89 сингапурских долларов. Перейдите по ссылкам ниже, чтобы сравнить цены.

Харви Норман
Lazada
Шопи

Лучшие фены от 101 до 250 сингапурских долларов

Panasonic EH-NE72 Скорость двигателя: 2000 Вт

Вы не хотите укрощать свои вьющиеся волосы всего на один день, чтобы в конечном итоге получить еще больше вьющихся волос.Введите Panasonic EH-NE72. Являясь частью серии Panasonic Care, он включает в себя дизайн для придания блеска более шелковистым волосам, а также ионный кондиционер, который призван придать дополнительный импульс, когда дело доходит до распушения ваших волос.

Panasonic EH-NE72 продается по цене 109 сингапурских долларов. Перейдите по ссылкам ниже, чтобы сравнить цены.

Харви Норман
Shopee
Lazada

Philips Pro HPS 910 Скорость двигателя: 2100 Вт

Philips Pro HPS 910 не только предлагает ионную технологию, но также использует керамические элементы, чтобы предотвратить пересушивание волос, сохраняя при этом его эффективность в качестве быстрого фена для волос.У обоих факторов температуры и скорости есть по три различных настройки. Philips Pro HPS 910 также поставляется с двумя разными насадками (7 мм и 9 мм) для укладки и расчесывания волос именно так, как вы хотите.

Philips Pro HPS 910 продается по цене 135 сингапурских долларов. Перейдите по ссылкам ниже, чтобы сравнить цены.

Харви Норман
Shopee
Lazada

Philips MoistureProtect HP8280 / 03 Скорость двигателя: 2300 Вт

Этот фен невероятно красивый — и мы можем представить, что он красиво сидит на нашем туалетном столике.Но это больше, чем просто конфетка для глаз; это также очень умно. Philips MoistureProtect HP8280 / 03 утверждает, что имеет инфракрасный датчик Moisture Protect, который может измерять температуру ваших волос. Когда ваши волосы высохнут, он автоматически отключает нагрев, чтобы защитить ваши волосы. Естественно, в нем также используется ионная технология, обеспечивающая наилучшие результаты без спутывания.

Philips MoistureProtect HP8280 / 03 продается по цене 159 сингапурских долларов. Перейдите по ссылкам ниже, чтобы сравнить цены.

Shopee
Харви Норман

Panasonic Nanocare Ionic EH-NA30 Скорость двигателя: 1400 Вт

В Panasonic Nanocare Ionic EH-NA30 используется технология nanoe ™, которая, по-видимому, представляет собой ультратонкие нано-ионы, способные удерживать в 1000 раз больше воды, чем отрицательные ионы, обычно используемые в большинстве ионных фенов для волос.У этого также есть здоровая насадка QuickDry, настроенная на 50 градусов по Цельсию, и имеет только две настройки скорости.

Panasonic Nanocare Ionic EH-NA30 продается по цене 155 сингапурских долларов в официальных магазинах.

Panasonic Nanocare Ionic EH-NA65 Скорость двигателя: 2000 Вт

Модель Panasonic Nanocare Ionic EH-NA65, принадлежащая к той же линейке, что и предыдущая, также предлагает технологию под торговой маркой nanoe ™, которая обеспечивает доставку в 1000 раз больше воды, чем отрицательные ионы. Кроме того, он оснащен панелью ионного заряда и лампой nanoe ™.Каждый регулятор температуры и скорости имеет по три настройки.

Panasonic Nanocare Ionic EH-NA65 продается по цене 199 сингапурских долларов. Щелкните ссылку, чтобы узнать последнюю цену, потому что на момент написания действует скидка.

Лазада

GHD Фен для сушки волос

Мощный двигатель профессионального уровня мощностью 2100 Вт и запатентованный съемный воздушный фильтр помогают подавать воздушный поток под высоким давлением для сверхбыстрой сушки, а передовая ионная технология уменьшает завитки и разносы, обеспечивая гладкую отделку в стиле салона в два раза быстрее.Звучит уже идеально!

И это еще не все — фен GHD Air также оснащен регулируемыми регуляторами мощности и температуры, что позволяет адаптировать укладку феном к вашему типу волос, а кнопка холодного выстрела помогает закрепить готовую прическу с помощью струи холода. воздух.

Фен GHD Air продается по цене 225 сингапурских долларов.

Sephora

Лучшие фены выше S $ 250

Tescom NTCD50 Фен для волос Скорость двигателя: 1700 Вт

Также известный как коллагеновый фен, этот фен Tescom NTCD50 японского производства испускает коллаген для кондиционирования волос, нанотуман для увлажнения и треугольные отрицательные ионы для защиты волос от статического электричества.Есть четыре режима: горячий, холодный, для кожи головы и даже для лица, так что вы можете быстро сделать себе лицо с коллагеном с отрицательными ионами, чтобы сохранить кожу увлажненной!

Фен Tescom NTCD50 продается по цене 250 сингапурских долларов.

Шопи

T3 Легкий фен Luxe 2i Фен

Хотите сушилку, которая работает так же хорошо, как выглядит? Что ж, не ищите ничего, кроме фена T3 Featherweight Luxe 2i. В нем не только реализована передовая сверхлегкая технология, обеспечивающая оптимальную скорость сушки, но и красивые детали оформления из розового золота, которые придают роскошный вид любому туалетному столику.

Этот инструмент для укладки премиум-класса также создает роскошные ощущения от сушки, сочетая турмалин и ионный генератор, которые работают в синергии, выделяя отрицательные ионы и инфракрасное тепло. Это означает, что он эффективно борется с вьющимися волосами и статическим электричеством, придавая сияющий блеск. Счет!

Фен T3 Featherweight Luxe 2i продается по цене 359 сингапурских долларов.

Lookfantastic

Dyson Supersonic HD01 Скорость двигателя: 1600 Вт

Мы все слышали об этом фене и, вероятно, нам было немного любопытно.Что может быть такого особенного в фене, чтобы оправдать его стоимость почти в 600 сингапурских долларов? Помимо одобрения корейской суперзвезды Сон Хе Гё, Dyson Supersonic HD01 действительно обладает революционным дизайном и характеристиками.

Он не похож на обычный фен, и, хотя в нем используется двигатель мощностью 1600 Вт, пользователи сообщают о прекрасном потоке воздуха и резком сокращении времени сушки волос. Вам также больше не нужно беспокоиться о том, что ваши волосы будут захвачены задней частью обычного фена, куда поступает воздух.Конструкция Dyson перемещает двигатель и воздухозаборное отверстие в ручку, где волосы менее вероятно соприкасаются, а также полностью изменяет балансировку фена, чтобы сделать его по-настоящему освежающим.

Мы рассмотрели Dyson Supersonic, и вам следует открыть статью в новой вкладке и прочитать об этом позже.

Dyson Supersonic HD01 продается по цене 599 сингапурских долларов. Проверьте ссылки, чтобы сравнить цены.

Lazada
Shopee
Харви Норман

Amika Power Cloud Repair & Smooth Dryer Скорость двигателя: 1875 Вт

Этот революционный фен фактически дает вам возможность переключаться между технологией положительных и отрицательных ионов для создания гладких, шелковистых и ярких стилей.Для большей красоты и объема используйте настройку положительных ионов, первую на рынке технологию, которая открывает кутикулу волоса, позволяя питательным процедурам проникать в стержень волоса для достижения максимально эффективных результатов. Переключитесь на режим отрицательных ионов, чтобы сгладить кутикулу волос, устранить вьющиеся волосы и добиться стойкости укладки.

Доказано, что их сверхмощный двигатель работает в три раза дольше, чем обычные двигатели, при этом он сушит волосы на 70% быстрее, чем традиционные модели.Его компоненты, наполненные керамикой и турмалином, также используют тепло в дальней инфракрасной области, чтобы свести к минимуму ущерб для более здоровой укладки. Аккуратный!

Amika Power Cloud Repair & Smooth Dryer продается по цене 538 сингапурских долларов в официальных магазинах.

Вам может понравиться

Фен Браун схема соединения спиралей. Качественный ремонт строительного фена своими руками.

Основные поломки и их причины
Ремонт фена: правильная диагностика и лечение

С помощью строительного фена можно нагреть старый лак или краску, чтобы удалить их с поверхности.При строительстве его используют для пайки металла, а также для облегчения работы с пластиковыми трубами. Они в разогретом состоянии хорошо поддаются изгибанию. Этот инструмент очень прихотлив, и в случае неправильной эксплуатации его придется ремонтировать, а это задача не из легких.

Рассмотрим, как сделать ремонт строительного фена своими руками. Человек всегда может обратиться за такой услугой в специализированные сервисные центры, но это не всегда целесообразно. В некоторых случаях поломку можно диагностировать самостоятельно, соответственно и отремонтировать строительную сушилку.Перед этим обязательно ознакомьтесь с устройством устройства. Так как это начало инструкции.

Устройство и его основные принципы

Если открыть устройство, то можно найти небольшой двигатель, нагревательный элемент и вентилятор. Нагретый воздух выходит через сопло. Все очень просто. В основном по структуре не отличается от обычного фена. Единственное отличие — более высокая мощность устройства. Производительность оборудования зависит от того, сколько литров воздуха оно может пропустить через себя за 1 минуту.Многие представленные сегодня на рынке модели фенов имеют ряд дополнительных функций. К ним относятся:

регулировка температуры;
регулировка расхода воздуха;
выбор желаемого режима работы;
многочисленные дополнительные насадки, которые существенно упростят работу с тем или иным материалом;
светодиодный индикатор, определяющий температуру нагрева.

Конечно, это далеко не все возможности строительного фена.Есть и другие. Всегда следует помнить, что чем их больше, тем сложнее будет отремонтировать.

Вернуться к содержанию

Основные поломки и их причины

Выход из строя такого инструмента может произойти в любой момент его эксплуатации. Особенно неприятно, если это происходит на пике строительных работ. В большинстве случаев это вина самого человека, который часто небрежно относится к электроинструменту. Основные поломки — перегиб шнура питания, неисправность кнопки включения на инструменте и терморегулятора.Конечно, поломок глобального характера может быть и больше.

Например, может выйти из строя двигатель или вентилятор. Нагревательный элемент в этом плане не вечен. Большинство неисправностей можно диагностировать самостоятельно, но есть и такие, которые необходимо обнаруживать в течение длительного времени. В этой ситуации лучше всего обратиться в специализированный сервисный центр.

Если человек уверен в своих силах, то починить фен сможет самостоятельно.

К наиболее сложным неисправностям относятся отказ двигателя или вентилятора.В большинстве случаев они подлежат замене, к тому же сложно найти необходимые запчасти.

У любого фена есть крыльчатка и ТЭН. Крыльчатка всасывает воздух с одной стороны сушилки, после чего он дует на нагреватель и выходит уже горячим с другой стороны. Также фен имеет переключатель режимов и элементы защиты ТЭНа от перегрева.

1 — крыльчатка; 2 — электродвигатель; 3 — подогреватель; 4 — тепловая защита; 5 — переключатель режимов; 6 — кабель питания

В отечественных фенах вентилятор собран на коллекторном двигателе постоянного тока, рассчитан на напряжение 12, 18, 24 или 36 вольт (иногда встречаются электродвигатели, работающие на переменном напряжении 220 вольт).Для питания мотора используется отдельная спираль. Постоянное давление получают от диодного моста, установленного на выводах электродвигателя.

Нагреватель фена представляет собой собранный из негорючих и непроводящих пластин каркас, на который намотана нихромовая спираль. Спираль состоит из нескольких секций, в зависимости от того, сколько режимов работы имеет фен.

Вот как это выглядит:

Спираль намотана на термостойкий каркас

Горячий нагреватель должен постоянно охлаждаться проходящим потоком воздуха.Если катушка перегреется, она может перегореть или возникнуть возгорание. Поэтому сушилка предназначена для автоматического отключения при перегреве. Для этого используется термостат. Это пара нормально замкнутых контактов, размещенных на биметаллической пластине. Термостат находится на нагревателе ближе к выходу из сушилки и постоянно обдувается горячим воздухом. Если температура воздуха превышает допустимую, биметаллическая пластина размыкает контакты и нагрев прекращается. Через несколько минут термостат остывает и снова замыкает контур.

Термостат выделен красным

Иногда тепловой предохранитель также используется в качестве дополнительной защиты. Он разовый и при превышении определенной температуры сгорает, после чего его нужно менять.

Тепловой предохранитель, внешний вид

Чтобы лучше понять принцип работы фена, вы можете посмотреть эти два видео (см. Первое видео с 6-й минуты):

Видео: как работает фен

Видео: что внутри фена

Принципиальная схема

Фен бытовой

Схема большинства бытовых фенов близка к приведенной выше.Рассмотрим это подробнее. Нагреватель состоит из трех спиралей: h2, h3 и h4. Через спираль h2 подается питание на двигатель, спирали h3 и h4 служат только для нагрева. При этом сушилка имеет три режима работы. В верхнем положении цепь SW1 обесточена. Беременным> фен работает на минимальной мощности: питание подается через диод VD5, отсекающий одну полуволну переменного напряжения, включена только одна нагревательная катушка h3 (не на полную мощность), мотор вращается на малой оборотовБеременным> фен работает на средней мощности: диод VD5 закорочен, в цепь попадают обе полуволны переменного напряжения, катушка h3 работает на полную мощность, мотор вращается с номинальной скоростью. Беременным> сушилка работает на максимально возможной мощности, так как спираль h4 подключена. При нажатии> нагревательные змеевики h3, h4 выключаются, а мотор продолжает работать. Диоды VD1-VD4 представляют собой двухполупериодный выпрямитель. Катушки индуктивности L1, L2 и конденсаторы C2, C3 снижают уровень помех, которые неизбежно возникают при работе коллекторного двигателя.F1, F2 — термопредохранитель и термостат.

Как разобрать фен

Внимание! Перед разборкой отключите фен от розетки!

Детали корпуса фена крепятся между собой саморезами (шурупами) и специальными зажимами. Головки винтов часто имеют нестандартную форму: звездочка, знак плюс, вилки. Поэтому вам могут понадобиться подходящие биты для отвертки. Защелки, в свою очередь, иногда очень сложно вытащить из розетки, а иногда даже опытные мастера их отламывают.Иногда пазы под крепежные винты закрываются наклейками, пластиковыми крышками или пластиковыми заглушками. Пробки удаляются острым предметом, например, ножом или иглой. При этом велика вероятность немного затереть корпус и заглушки. Правда, фен от этой работы хуже не станет. Иногда половинки корпуса склеивают. В этом случае их придется разрезать ножом или скальпелем, а после ремонта склеить (например, эпоксидным клеем).

Пример разборки фена вы можете увидеть в этом видео:

Видео: как разобрать и отремонтировать фен Scarlet

Типичные неисправности: ремонт своими руками

Рассмотрим самые частые неисправности фена:

Гоняется за холодным воздухом

Возможные неисправности: перегоревшая спираль

Что делать:

Как правило, разрыв виден невооруженным глазом даже без мультиметра.Есть несколько способов отремонтировать спираль:

Отломанные концы спирали можно поместить в тонкую латунную или медную трубку и сжать плоскогубцами.
Спираль опирается на раму из жаропрочных непроводящих пластин. В такой пластине аккуратно проделайте острым предметом круглое отверстие диаметром примерно 2-3 миллиметра, вставьте в него короткий болт с шайбой, залейте обломанные концы спирали под шайбу и затяните.
Бросьте один болтающийся конец за другой.
Оборванные концы можно просто скрутить. Следует отметить, что третий и четвертый методы менее надежны, чем первые два. Дело в том, что при соединении оборванных концов рывком и закруткой ремонтируемая часть спирали имеет повышенное сопротивление и поэтому перегревается и быстро выгорает на том же месте.
Разберите фен-донор (конечно, если он у вас есть) и заберите оттуда.
(не для всех): спиральку можно намотать самостоятельно.Где взять нихром? Например, заказ в Китае.
можно купить готовую спираль. Чтобы найти нужный тип в браузере, выполните поиск>. Спирали бывают разной вместимости и продаются в пакетах по несколько штук.

Примеры ремонта спирали вы можете увидеть в видео:

Видео: ремонт фена Viconte VC-372 (перегоревшая спираль)

Видео: где можно купить нихром

Не включается, т.е.е. не греется и вентилятор не крутится

Возможные неисправности: нет питания, т.е. проблема с кабелем питания

Как ремонтировать:

Сначала внимательно осмотрите кабель от вилки питания к корпусу: явных повреждений нет. Если есть, удалите поврежденный участок и припаяйте концы кабеля. Возможно, это во всем виноват и фен заработает. Пример ремонта кабеля — в видео выше: Как разобрать и отремонтировать фен Scarlet .

Крыльчатка не крутится и не крутится на низких оборотах

Возможные неисправности: неисправен двигатель или на его вал намотан волос.

Если волосы намотаны на ось электродвигателя, для их удаления необходимо демонтировать крыльчатку. Вам также потребуется снять крыльчатку, если вы собираетесь смазать вал двигателя или заменить его. Как это сделать, вы можете увидеть в этих двух видео:

Видео: снятие крыльчатки с осушителя

Видео: как снять вентилятор с мотора сушилки

Также в некоторых случаях можно захватить пальцами основание крыльчатки и, потянув, снять ее.

Что касается проверки двигателя, то автор считает, что лучший способ с точки зрения безопасности — это разобрать двигатель и подключить его к подходящему источнику питания с защитой от короткого замыкания. Если мотор не вращается, нужно проверить целостность обмоток мультиметром. При обрыве обмотки придется покупать новый двигатель (хотя старый можно перемотать, это, наверное, имеет смысл только в качестве развлечения). Если двигатель сильно искрит, вам также необходимо купить новый.Растирание спиртом в этом случае, если и помогает, то ненадолго. Один из вариантов приобретения нового двигателя: заказ в Китае (ищите>).

Фены с функцией ионизации воздуха и инфракрасными приборами

Ионизированные фены — при включении этого режима они испускают много отрицательных ионов, нейтрализуя положительный заряд на волосах, что делает их гладкими и не пересушивает. Для создания отрицательных ионов используется специальный модуль, расположенный в ручке фена.Выходящий из этого модуля провод находится в зоне нагревателя. Воздух ионизируется при контакте с этим проводником.

Диагностировать исправность модуля ионизации без специальных приборов можно по косвенным признакам. Если вы больше не чувствуете разницы, когда модуль ионизации включается и выключается — и вы уверены, что на модуль поступает нормальное напряжение питания — значит, модуль неисправен. Далее необходимо найти модуль на нужное напряжение и подходящий размер.Посмотрите еще раз в Китае.

Фотогалерея: примерный тип ионизационных модулей

Инфракрасные фены Сушат волосы не горячим воздухом, а инфракрасным излучением. Они довольно дорогие, относятся к категории профессиональных и сушат волосы намного быстрее обычных фенов. Вместо нихромовой спирали используют инфракрасный нагревательный элемент (как в инфракрасных обогревателях). В остальном их конструкция похожа на конструкцию обычного фена.

Видео: инфракрасный фен h3d

Чтобы разобрать и отремонтировать фен, не нужно быть сертифицированным специалистом.Достаточные знания школьного курса физики и наличие прямых рук, растущих из нужного места. Дерзайте и все, что у вас есть!

В быту используется большое количество электроприборов, призванных облегчить жизнь обывателя. Но любая техника со временем может дать сбой. Ремонт фена можно легко провести своими руками в домашних условиях, не обращаясь за помощью в сервисный центр.

Фен — это устройство, которое используется для сушки и укладки волос.Он состоит из следующих конструктивных элементов:

Двигатель;
ТЭН — нагревательная деталь;
Вентилятор;
Тепловая защита;
Кабель питания;
Регуляторы (обороты вентилятора, температуры и др.).

Принцип работы бытовой сушилки основан на низковольтном коллекторном двигателе, работающем на постоянном токе. Для включения устройства в его конструкции используется специальная понижающая спираль, которая способствует падению напряжения до необходимого уровня.Устанавливается внутри обогревателя. С помощью диодного моста напряжение выпрямляется. Двигатель имеет стальной вал, на котором установлен вентилятор (в большинстве случаев он пластиковый, хотя сейчас есть профессиональные модели с металлическими лопастями). Вентилятор может состоять из двух, трех или даже четырех лопастей.

Фото — дизайн фена

Нагревательный элемент электрического фена представлен в виде спирали с нихромовой проволокой. Он намотан на огнеупорную основу, что повышает безопасность при использовании устройства.При включении сети спираль начинает нагреваться, а установленный за ней вентилятор выдувает теплый воздух из корпуса сушилки. Для защиты от перегрева используется терморегулятор (регулируемый во время работы) и термостат. Кроме того, в любом фене установлена кнопка «холодный ветер» или «круто» — при ее нажатии спираль перестает нагреваться, остаются работать только двигатель и вентилятор, соответственно, из носа дует холодный воздух.

Фото — фильтр

Следует отметить, что термостат устанавливается далеко не во всей технике.Он предназначен для контроля нагрева блока с нихромом при длительной эксплуатации устройства. Например, это может быть стационарный профессиональный фен (используется в парикмахерских). Когда змеевик нагревается до максимально допустимой температуры, термостат отключает питание. После остывания контакты переключаются обратно.

Фото — Нихром Спираль

Типичные неисправности фена Bosch LCD (Бош), Валера, Скил, Витек, Скарлетт (Скарлет) и др .:

Пахнет гари.Запах может исходить от спирали, упавшей на волосы в результате неаккуратного обращения, либо при сгорании внутренних деталей схемы;
Фен не входит в комплект. Причина может заключаться в поломке двигателя, обрыве шнура питания, отсутствии напряжения в сети;
Производительность снизилась. Мощность устройства зависит от чистоты фильтра, установленного на задней части корпуса. Если он забит, устройство начнет работать с меньшей эффективностью;
Вентилятор вращается очень медленно.Скорее всего, это просто что-то мешает;
Fen Braun (коричневый), Philips (Philips) или Rowenta (Roventa) не нагревается. Причин этого несколько: заблокирована кнопка холодного воздуха, оборвалась спираль, повреждена цепь, не работает термостат.

Фото — модель для сушки волос

Разборка

Перед тем, как приступить к ремонту, нужно знать, как самому разобрать фен Parlux, Saturn, Moser или Jaguar.Ничего сложного в этом нет, нужна лишь инструкция и отвертка:

На корпусе с тыльной стороны два болта. Их нужно открутить и аккуратно снять. В некоторых случаях их больше, убедитесь, что все застежки сняты;
Параллельно можно снять крышку с верхней панели — под ней вентилятор. Большую часть времени он просто прижимается к корпусу, поэтому без проблем выходит, если зажать отверткой;
Под верхней панелью корпуса находится переключатель режимов и кнопка холодного воздуха.Панель имеет несколько проводов. Которые подключаются к цепи контактов. Для дальнейшей разборки их нужно будет снять;
Теперь вы можете вынуть спираль из головки фена. Действовать нужно аккуратно, иначе он может сломаться, снимайте только после того, как убедитесь, что сняли все застежки;
Под спиралью соответственно находится мотор. Доставлять его чаще всего не обязательно, так как практически все неисправности будут заметны сразу в точке подключения двигателя к контактам ТЭНа.Исключением является необходимость замены детали, тогда ремонт делается капитальным.

Ремонт

Рассмотрим, как сделать самостоятельный ремонт фена Babyliss, Rowenta Brush Activ, Bosh, Remington и других в домашних условиях. В первую очередь нужно очистить вентилятор и вал двигателя от волос. Они там много ходят даже после нескольких месяцев интенсивного использования. Для этого снимите заднюю верхнюю панель и постригите волосы, а затем просто удалите их пинцетом или пальцами. Ни в коем случае нельзя протирать детали влажной тряпкой — это повредит контакты.Это делается в любом случае, вне зависимости от проблемы.

Фото — вентилятор

Если пахнет гари, то нужно отремонтировать спираль и фильтр. Их можно чистить сухой мягкой щеткой. Просто вытрите зубы из нагревателя и очистите фильтр. Убедитесь, что контакты не сломаны в процессе чистки.

Фото — Очистка

Если фен не включается, то сразу нужно проверить шнур питания. Чаще всего ломается у основания, так как в процессе работы сушилка много раз вращается в разные стороны вдоль своей оси.Если с ним все нормально, то посмотрите контакты на спиральке. Их может быть 2, 3 или 4. При падении или ударе устройства их иногда распаивают, из-за чего отключается питание двигателя.

Если повреждение связано с вентилятором, то отремонтировать устройство несложно. Первым делом нужно проверить, целы ли лезвия. Конечно, их работоспособность не сильно меняется от их состояния, но если замечены трещины или зазубрины, лучше сразу поменять пропеллер. После этого осмотрите вал.Иногда мелкие детали или другой мусор, блокирующий вал, попадают в носовую часть вентилятора, и он начинает медленно вращаться.

Теперь обсудим причины, по которым профессиональный фен Coifin, Steinel или Lukey не нагревает спираль сухого теплого воздуха. Как мы уже говорили, причин может быть несколько. Например, застряла кнопка холодного воздуха. Принцип его работы следующий: при нажатии кнопки контакты внутри корпуса размыкаются, в результате чего нагревательная спираль перестает работать.Если она все время открыта, то спираль просто не может начать нагреваться. Если проблема не в самой кнопке, а в контакте, то необходимо паять самостоятельно.

Причина поломки может быть в сломанной спирали, ее ремонт провести немного сложнее, чем чистку. В некоторых моделях он изготовлен из некачественного материала, который легко ломается при ударе. Если на основании нет зазубрин или видимых трещин — его заменяют.

Видео: как отремонтировать спираль в фене

Обзор цен

Не всегда удается отремонтировать сам дом, поэтому многие центры предоставляют услуги по ремонту фена.

Следует отметить, что ни одна мастерская не возьмется проводить гарантийный ремонт после самостоятельного вмешательства. Поэтому, если вы не уверены в своих силах, то лучше сразу обратиться к специалистам.

Любому радиолюбителю, как только информацию о том, что он разбирается в электронике, разнесут знакомые, почти все они обращаются за помощью. Ведь при нынешних ценах даже на мелкий ремонт оборудования в мастерской иногда дешевле и выгоднее купить обновку, чем сдавать дешевые вещи для ремонта.Но если у вас есть хотя бы небольшой опыт, такой небольшой ремонт бытовой техники можно, не напрягаясь, провести дома. Практически не имея инструментов, используя для измерений только мультиметр, затрачивая максимум час — полтора времени. В общем, имея всего один мультиметр, из приборов, а главное, умея хорошо с ним обращаться, уже можно производить достаточно большое количество самостоятельных ремонтов, самой разнообразной бытовой техники. Сегодня, как обычно, родственники обратились ко мне за помощью в Polaris по сушке волос.

Опытные мастера, прочитав эту статью, конечно же улыбнутся, тут что-то на полчаса, и можно успеть попить чаю), что за час — полтора, но эта статья в первую очередь ориентирована на начинающих домашних умельцы, а не профессионалы своего дела. Что все получается, конечно, намного быстрее. Брал этот ремонт, у меня ушло где-то полчаса. Небольшие трудности возникли только при разборке. Осмотрев фен, я увидел, что в нем использовался винт с прорезью под головку типа Вилка.

Сначала озадачился, если винт нельзя открутить, о ремонте можно было бы забыть. Это с головками под звездочку или крестовину, при необходимости, если вы сломали прорезь, или просто банально не можете найти подходящую отвертку, еще можно раскатать вариант сверления головки сверлом, зажатым в электродрель патрон. Но у меня, к счастью, есть два набора отверток с разными битами, и одна из битов в одном из наборов подошла.При откручивании винта корпус все равно отказывался открываться. По опыту знаю, что применение силы не всегда самый правильный выход, и если корпус не открывается с применением средней силы, то там есть защелки. Потом достал набор экстракторов для разборки пластин, так как решил не усаживать корпус различными металлическими предметами. Правда, мне это немного помогло, требовалось больше усилий, и этого было недостаточно без помощи перочинного ножа. Наконец, корпус был благополучно открыт.

Фен

Беглый взгляд на внутренности Polaris показал, что сюрпризов не ожидается. С подобными поломками в технике я уже сталкивался, и диагностика неисправностей меня не ставила в тупик. Первым делом зазвонил шнур питания, он оказался целым.

Далее переведите переключатель в 3 положения, подключив щупы к контактам переключателя. На экране мультиметра, который был включен в режиме сначала звукового набора, а затем омметра, иногда вспыхивали цифры чего-то отличного от бесконечности.Что ж, этого мне уже хватило, я определил, в чем вероятная неисправность. Сгорели контакты переключателя, это была типичная неисправность для ползунковых переключателей питания. Переключатель разобрали без проблем.

Этот переключатель имеет 4 контакта и 3 положения. При переключении замыкаются два соседних контакта, например 1 — 2, 2 — 3, 3 — 4. Если бы с контактами все было нормально, достаточно было бы прикоснуться к этим парам контактов, с переключателем в соответствующем положении. , а если раздается звуковой сигнал, значит, контакты исправны.Если звуковой сигнал не слышен, и даже в режиме обрывов сопротивления 200 Ом у нас сопротивление не равно нулю или близко к этому, то контакты требуют чистки.

Процедура довольно проста, достаточно ослабить 6 пластиковых защелок перочинным ножом, и переключатель будет разобран. Иногда корпус этих переключателей бывает металлическим, в этом случае все решается тоже просто. С утконосами, а если их нет в наличии, то можно простой отверткой загнуть ушки — крепления, а подвижную часть переключателя можно снять.На контакты будет нанесена специальная токопроводящая смазка, облегчающая движение подвижной части переключателя. Если в корпусе переключателя осталось немного этой смазки, желательно после очистки, нанесите ее снова на контакты.

В моем случае из-за нанесенной смазки не было видно, подгорели контакты или нет. Сделал просто: зачистил плоской отверткой до блеска поверхность подвижной и неподвижной частей контактов и наложил контакты, сколько удалось собрать смазки в корпусе переключателя.Затем собрал выключатель, совместив контакты, и поставил на место фиксатор. Последующий набор сопротивления контактов переключателя показал, что проблема исчезла, помогла чистка. Потом было самое элементарное, собрать фен в корпус, и через вилку провести окончательный набор режимов работы фена. В позиции (0), как и ожидалось, ничего не зазвонило.

В положении (1) с последовательно включенным диодом для отсечения отрицательной полуволны, в результате чего мощность уменьшилась вдвое, в режиме непрерывного сопротивления на пределе 2 кОм показания на экране были примерно равняется 600, что тоже было нормально.Наконец, в позиции (2) включение спирали напрямую, сопротивление составляло 50 Ом. К сожалению, схемы для этого устройства не нашел, но она мне и не понадобилась, без нее все было видно и понятно. Была только схема для фена того же производителя, Polaris, но с переключателем на 4 положения. Ну в принципе для людей, хоть немного знакомых с ремонтом, этого уже будет достаточно, отличия схем незначительны.

Параллельно с основной схемой устройства, видимо, для снижения уровня помех был установлен неполярный конденсатор.Конечно, я думаю, что я не открыл никому Америку, написав эту статью, а с этим ремонтом справится любой, имеющий знания в объеме школьного курса физики, умеющий пользоваться мультиметром, но думаю, что он все равно будет полезен для новички. Проведен ремонт АКВ.

Конструкция и электрическая схема Фен не очень сложен и будет трудным для любого, начинающего изучать электротехнику.
Итак, откручиваем два винта и половину ручки.
Этот фен перестал удерживать крыльчатку на валу двигателя и был зафиксирован автогерметиком.
Полностью рассмотрите его устройство и возможные повреждения.
Фен состоит из двух параллельно соединенных (после переключателя) цепей.
1. Последовательно проследить за током по первой цепи от точки соединения цепей «A» до точки «B»:
(точка «A» — рабочий нагревательный элемент «PH» (зеленый) — диодный мост «D1»). -D4 », от которого запитан электродвигатель« М »- точка« Б »).
2. Вторая цепь:
(точка «A» — дополнительный нагревательный элемент «DN» (красный) — термовыключатель (термопара) «T» — микровыключатель «Vmcr» — точка «B»).

Трехпозиционный переключатель выполняет действия в общей цепи в трех положениях:
1. 0 — общая цепь разорвана, питание отключено;
3. II — выключатель включает цепь напрямую в сеть;
Рассмотрим схему №1 рабочего обогрева с электродвигателем.
Нагревательный элемент представляет собой спиральную проволоку с большим током удельного сопротивления (например, нихром).
На двигатель подается постоянное напряжение, получаемое с помощью диодного моста, состоящего из четырех диодов.
Выделим два элемента схемы, являющиеся потребителями (нагрузками), это спираль и диодный мост (двигатель не рассматриваем, так как это нагрузка моста).
В схеме элементы расположены последовательно (один за другим), а это значит, что падение напряжения на каждом из них будет зависеть от его сопротивления и их сумма будет равна напряжению сети в третьей позиции выключатель.
Делаем вывод:
Сопротивление (в зависимости от материала и длины провода) элемента рассчитывается так, чтобы при нормальном нагреве разность напряжений сети 220В и падение напряжения на этом элементе было равно напряжению падение, необходимое для работы двигателя, то есть для питания диодного моста.
U-образная сеть — U-образная спираль = U-образный мост.
При несоблюдении этого равенства работа невозможна, т.е.если по какой-то причине обгорела катушка, ее следует заменить на аналогичную с таким же удельным сопротивлением.
При выходе из строя электродвигателя заменяем его на идентичный.
AT Возможен обрыв диодного моста или диода

Как отремонтировать Braun Oral-B Wireless SmartGuide

Некоторые из наиболее «роскошных» моделей электрических зубных щеток Braun / Oral-B оснащены небольшим беспроводным дисплеем SmartGuide. SmartGuide отображает ваш прогресс по мере того, как вы чистите зубы, показывая, как долго вы чистите зубы, в каком квадранте рта вы должны находиться, высвечивает предупреждение, если вы нажимаете слишком сильно, и награждает вас улыбкой, когда вы закончите 🙂

Однако из-за влажной среды, в которой используются SmartGuides, они подвержены внутренней коррозии, которая в конечном итоге останавливает их работу.Хорошая новость в том, что неисправный SmartGuide можно (часто) отремонтировать!

Если вы ищете новый дисплей Smart Guide, потому что он утерян или не подлежит ремонту, ознакомьтесь с нашим руководством по совместимости Smart Guide, которое поможет вам определить, какой вариант вам нужен.

Мы собирались написать это как полное руководство к нашим руководствам по ремонту электрических зубных щеток, но, поскольку это менее сложный процесс, должно хватить сообщения в блоге.

Существует две версии Smart Guide — оригинальный Type 3741 и более поздний Type 3742 овальной формы.В этом руководстве по ремонту показано, как отремонтировать Type 3741.

Пустой дисплей SmartGuide может указывать на то, что батареи разряжены. Если вы еще этого не сделали, попробуйте заменить их двумя новыми щелочными батареями размера AA, чтобы увидеть, вернет ли это устройство к жизни. Рекомендуются щелочные батареи, и обычно вы можете купить упаковку из 4 батареек в ближайшем магазине — только не соблазняйтесь этой упаковкой из 12 цинковых батареек! Цинковые батареи имеют только четверть емкости / срока службы щелочных батарей, и у них нет достаточной мощности для правильной работы некоторых устройств.

Убедитесь, что контакты аккумулятора чистые и не имеют коррозии с обеих сторон. Если они заржавели, очистите их, соскребая острым ножом, протирая сухой шероховатой тканью или ватной палочкой (ватной палочкой), смоченной в спирте.

Нет радости от замены батареек? Что ж, пора открыть SmartGuide и приступить к очистке! Это более ранний тип 3741 SmartGuide, поэтому, если у вас более поздняя модель меньшего размера, процедура открытия отличается. Отверните винт на конце корпуса с помощью отвертки Torx размера T-8.Эти специальные отвертки можно приобрести в нашем безопасном интернет-магазине, если в вашем наборе инструментов еще нет такой отвертки — отвертки Torx T-8.

Теперь вы можете начать открывать корпус. Он скреплен довольно прочными зажимами.

Продвигайтесь вдоль корпуса с помощью подходящего рычага, например медиатора, тупого ножа для поддонов или лопатки. Будьте осторожны, чтобы не повредить пластиковый корпус.

После того, как вы разделите две половины, выньте печатную плату из корпуса.

Вы можете увидеть коррозию на золотой контактной площадке печатной платы (вверху) и на соответствующих подпружиненных контактных ножках.

Удалите коррозию на ножках и печатной плате и оцените повреждения. Мы осторожно соскребли его острым ножом и закончили ватной палочкой, смоченной изопропиловым спиртом. На этом Smart Guide коррозия на печатной плате полностью разъела металл на колодке.

Это означает, что для создания хорошего соединения подпружиненные контактные ножки должны быть согнуты в сторону (вместе) так, чтобы при сборке они касались другой части колодки.

Если вы любите приключения, возможно, немного силиконовой смазки на контактах замедлит коррозию в будущем. Когда вы будете довольны, скрепите корпус, вставьте несколько батареек, и, надеюсь, ваш SmartGuide вернется к жизни.

Не забудьте винт!

Если ваш Smart Guide по-прежнему отказывается работать после попытки отремонтировать его, как указано выше, взгляните на нашу страницу, где показано, где купить новый Smart Guide.

Браун фен как разобрать: Ремонт фена для волос своими руками модели braun satin hair. – Блог о ремонте и сервисе

разборка фен раун 4485

Поворотное соединение провода фена. Фен для волос, типовые неисправности и ремонт своими руками

Кратко о конструкции

Как разобрать фен Philips?

Принцип работы

Основные неисправности

Разборка фена для волос Remington

Ремонт фена для волос Remington

Конструктивные особенности

Порядок осмотра

Как устроен аппарат

Видео: как устроен фен

Видео: что внутри фена

Принципиальная схема

Как разобрать фен для волос

Видео: как разобрать и отремонтировать фен Scarlet

Типичные неисправности: ремонт своими руками

Гонит холодный воздух

Не включается, т. е. не греется и не крутится вентилятор

Крыльчатка не крутится или крутится на низких оборотах

Фены с функцией ионизации воздуха и инфракрасные аппараты

Фотогалерея: примерный вид модулей ионизации

Видео: инфракрасный фен h3d

Как разобрать фен мечта. Фен большие обороты ремонт своими руками

Система защиты от перегрева

Типичные неисправности

Безопасная эксплуатация

РАЗБОРКА КОРПУСА

Как работает

Неисправности фенов.

Запах гари

Неосторожное обращение

Уход за шнуром

Заблокированный воздухозаборник

Пыль на нагревательном элементе

Нет нагрева

Вентилятор медленно вращается

Что-то мешает вентилятору

СОВСЕМ НЕ РАБОТАЕТ

Неисправная вилка или предохранитель

Нет напряжения в сети

Обрыв в шнуре

Плохой контакт

Неисправный выключатель

Неисправный электродвигатель

ГЛАВНОЕ -БЕЗОПАСНОСТЬ

Разборка фена для волос Remington

Ремонт фена для волос Remington

Конструкция фена для сушки волос

Возможные неисправности фена и их устранение

Отсутствие питания

Не работает вентилятор

Исходящий воздух не нагревается

Видео: разборка и ремонт фена Maxwell

Проблемы с электродвигателем

Видео: как разобрать и отремонтировать фен Scarlett

Неполадки блока управления

Видео: диагностика и ремонт фена

Как снять крыльчатку вентилятора

Фен для волос, типовые неисправности и ремонт своими руками. Принципиальная схема технического фена

Электрическая схема стандартного устройства

Как разобрать аппарат

Типичные неисправности и их устранение

Ваше устройство не подает никаких признаков жизни

Гонит только холодный воздух

Вентилятор работает с заеданиями или не крутится вовсе

Неполадки с электродвигателем

Как разобрать фен Philips?

Как разобрать фен Philips?

Устройство и его основные принципы

Основные поломки и их причины

Разборка фена для волос Remington

Ремонт фена для волос Remington

Принцип работы

Основные неисправности

Рекомендуем также

9:37 Как разобрать фен Rowenta Studio – Telegraph

Узнаем как разобрать фен для сушки и укладки волос: устройство и ремонт

Общее устройство фенов
