Бра на стену установка: Подключение бра к сети: способы, пошаговая инструкция – как подключить бра с шнурком, без проводов, схема подключения и монтажа

Содержание

как подключить бра с шнурком, без проводов, схема подключения и монтажа

Бра – осветительный прибор, который используется как дополнительный или самостоятельный источник света. Оно дает рассеянное освещение, при котором комфортно читать и находиться в комнате. Установка бра не займет много времени, главное первоначально разобраться со способом подключения.

Установка светильника

Подготовка к работам

Установка бра на стену нуждается первоначально в подготовительных работах. Желательно проводку для введения делать во время ремонта, до поклейки обоев. Для этого надо:

  • определиться с местом расположения настенного светильника;
  • вырезать в стене место для прокладывания кабеля (протяженность от распределительного короба до места подсоединения к выключателю).

Не проблема, если стена выложена из кирпича, гипсоблока. Канал проделывается молотком с зубилом или перфоратором. Сложнее проводить работы с бетонными перекрытиями. Для работ понадобится болгарка. Если такие работы невозможно провести, то провод проводится за плинтусом, а подвод к электросветильнику маскируется декоративными накладками.

Прокладка кабеля проводится традиционным методом: повороты под прямым углом по линии горизонта.

Если предусматривается обшивка стен гипсокартоном, то проводка ведется до крепления плит. Кабель надо поместить в гофру, прикрепить к профилю. В гипсокартоне просверливается отверстие на месте монтажа бра, протягивается провод. Далее остается подключить бра.

Способы подключения по типам моделей

Методы подсоединения зависят от типа настенного электросветильника. В продаже имеются модели: веревочная, клавишная, со шнурком и вилкой. Правильное подсоединение предусматривает ознакомление с методиками монтажа. Также требуется учесть такие моменты:

  • если помещение имеет повышенную влажность, то аппарат должен быть влагозащищенным;
  • не превышать мощности лампочек, прописанной паспортом к подсвечнику;
  • если аппарат рассчитан на питание от 12-54 В, то надо дополнительно монтировать трансформатор напряжения (учесть в методике).

Читайте также: Как правильно установить диммер реостата: пошаговая инструкция.

Веревочная модель

Подключить бра с выключателем шнурком просто. Электрошнур проводится до окончания ремонта, до штукатурных работ. Одна обмотка должна содержать три проводка: N – ноль, L – фаза, PE – заземление. Контакты крепятся к колодкам. На ней обозначена маркировка подключения. Подсоединение проводится согласно схеме:

Схема

Клавишная модель

Клавишная модель отличается рядом нюансов при подсоединении. На месте веревки установлены контакты для самостоятельного подключения. Проводка проводится скрытым способом. При таком способе надо соблюдать осторожность, проверить целостность электрошнура.

Если обмотка имеет повреждения, то не надо прокладывать его в стену. В дальнейшем может произойти короткое замыкание, которое трудно устранимо. Проводка подключается строго по цвету, маркировке. Схема подключения предусматривает прямое подсоединение ноль с заземлением, фаза проводится на бра через переключатель:

Схема

Шнур с вилкой

Вариант бра со шнуром с вилкой подходит для стен, которые уже невозможно проштрабить и спрятать электропровод. Подсвечник уже имеет электрический шнур на конце с вилкой. Источник вешается на стену в положенном месте, а включение производится при вставке вилки в розетку. Часто кабель содержит переключатель, который разъединяет цепь. Это сделано для удобства, чтобы постоянно не тянуть руку к розетке.

Повесить такой электросветильник может человек, не имеющий знаний в электрических методиках подключения.

Читайте также: Инструкция по подключению трехклавишного выключателя своими руками.

Поэтапная инструкция

Произвести монтаж, подсоединение следует поэтапно:

  • определиться с задачей освещения, которая выставляется к осветительному прибору;
  • купить соответствующий аппарат;
  • произвести точную разметку установки источника и проведения кабеля;
  • выбрать схему подключения;
  • провести подвод электропровода;
  • установить светильник;
  • подключить электропроводку;
  • произвести пробное включение.

В некоторых случаях требуется штробление стены, установка выключателя.

Вместо трудной внутренней проводки, возможна прокладка электрического шнура открытым способом. При этом провод помещается в закрытый короб. Такой метод предусматривает установку выключателя наружным способом.

Рекомендуем к просмотру видео:

Несколько советов

Светильники предусматривают подключение трехжильным проводом (фаза, ноль, заземление). Когда в помещении подведена такая же проводка, то подключить электросветильник просто.

Но если в помещении два электрических шнура (фаза, ноль), то надо действовать по-другому. Подсоединение проводится через фазу, прерывающуюся выключателем и ноль. При этом надо следить за маркировкой.

Если кровать имеет большие размеры, то целесообразно установить две электросвечи. Для установки в детской комнате предусматривается место, где исключено прямое попадание света ребенку в глаза.

В ванных комнатах установка рекомендована на двух противоположных сторонах или по обе стороны от зеркала.

При монтаже надо производить точные замеры и прорисовывать места прокладки провода. Когда производится подключение двух приборов, они должны быть установлены на одном уровне. Пренебрежение данными советами – установка произведется неточно, что отразиться на красоте и интерьере комнаты.

Читайте также: Как правильно подключить датчик движения для освещения.

В заключение

Бра может использоваться как основной источник света, так и дополнительный. Перед подключением стоит предусмотреть правильное подключение и изучить схемы монтажа.

Выбрали схему установки? Оставьте комментарий, поделитесь информацией с друзьями в соцсетях.

Как подключить бра к электросети: схемы и способы монтажа

Настенный светильник (бра) – популярный осветительный прибор, дополняющий люстру, порой замещающий ее. Он дает красивый рассеянный свет, который в ряде моделей можно направлять в разные стороны. Такое освещение идеально подходит для чтения по вечерам, работы, создания уютной атмосферы

Бра имеют множество преимуществ перед торшерами – стоят дешевле, не занимают лишнего пространства. Прежде чем приступать к монтажу, надо определиться, как подключить бра, выбрать схему и место расположения, а также приобрести нужные инструменты.

Порядок монтажа и установки настенного светильникаПорядок монтажа и установки настенного светильника

к содержанию ↑

Способы подключения по типам моделей

Подключение настенного светильника, точнее, его способ, зависит от типа устройства. В магазинах есть разные виды бра – со шнурком, вилкой, веревочкой (цепочкой, сонеткой), без шнура – на клавишах. Чтобы правильно подключить прибор к электросети, важно ознакомиться со спецификой работы.

При монтаже следует учесть такие моменты:

  • при высокой влажности воздуха убедиться, что осветительный прибор имеет влагозащиту;
  • учесть, какой тип лампочек используется, – нельзя покупать те, что превышают указанную в паспорте мощность;
  • если светильник питается от 12-24 вольт, дополнительно приобрести трансформатор напряжения, включить его в схему.
к содержанию ↑

Веревочная модель

Повесить на стену веревочный светильник труда не составит, сделать это сможет даже начинающий мастер. Подводят электрические провода до необходимой пользователю высоты (обычно 1-2 метра от пола) скрытым способом, чтобы не испортить вид комнаты. Всего их должно быть три – ноль (N), фаза (L) и заземление (PE). Затем в соответствии с приложенной схемой нужно прикрепить контакты к колодкам с клеммами соответствующей маркировки. Фазу соединяют с фазой, ноль с нулем и заземление с заземлением.

Схема подключения бра с веревочным выключателем

Схема подключения бра с веревочным выключателем

к содержанию ↑

Клавишная модель

Установка бра с выключателем-клавишей отличается рядом особенностей. Вместо веревки у таких устройств контакты, которые подключают самостоятельно. Все провода и соединения для такого бра полностью скрывают в стене. Для этого потребуется штробить, потому стоит подумать о креплении светильника заранее.

При работе надо соблюдать осторожность. В противном случае высок риск короткого замыкания, а так как проводка внутренняя, сложно будет устранять последствия. Надо устанавливать бра строго по схеме, стыкуя провода по цвету и маркировке. Сетевая вводная фаза пойдет на переключатель, от него — опять на бра, чтобы обеспечить возможность разъединения электрической цепи. Ноль и заземление в ходе монтажных работ надо соединять напрямую.

Схема подключения бра с двумя лампами и клавишным выключателемСхема подключения бра с двумя лампами и клавишным выключателем

к содержанию ↑

Шнур с вилкой

Повесить на стену бра, имеющее вилку на шнуре, очень просто. У подобных светильников есть провод, как у всех электроприборов, вилкой они включаются в розетки. Рекомендуется покупать их, если нет возможности проштробить стену, проложить новую проводку и смонтировать отдельный выключатель. Чтобы зажечь свет, достаточно просто вставить вилку в розетку либо воспользоваться переключателем (его добавляют для более комфортного разъединения цепи). Вешать на стену такие устройства можно без элементарного знания электрических схем подключения.

к содержанию ↑

Поэтапная инструкция

Все современные светильники имеют три провода – фазу, ноль и заземление. Если в квартире соответствующая проводка, сложностей с подключением не возникнет. При наличии только рабочей фазы и нуля, когда поменять проводку возможности нет, придется действовать иначе. Установить лампу можно, подсоединив через одну прерывающуюся выключателем фазу и ноль, соблюдая при этом маркировку.

Выбор места подключения настенного светильника

Обычно бра помещают в спальне у изголовья постели. Для небольшой достаточно одного электроприбора. Если кровать внушительного размера, оптимально крепить по одному светильнику с каждой стороны. В детской обычно помещают бра так, чтобы яркий свет не мешал малышу. Удачное решение — повесить лампу над креслом, чтобы перед сном почитать ребенку книжку. Для детей постарше размещают светильник над кроватью.

Установка настенных светильников над кроватьюУстановка настенных светильников над кроватью

В качестве основного источника света в ванной или прихожей могут выступать бра. В таких помещениях их монтируют по обеим стенам симметрично либо подсвечивают зону вокруг зеркала. Для ванной комнаты потребуется влагозащищенный светильник.

Перед монтажом следует измерить расстояние от пола и между светильниками, что особенно актуально при установке двух и более бра. Если вешать «на глазок», получатся ненужные дырки в стене или лампы будут висеть криво.

к содержанию ↑

Подготовка к монтажным работам

Перед самостоятельным проведением работ сразу готовят нужные инструменты и приспособления. Обязательно понадобится электродрель со сверлом, которое подбирают в зависимости от материала стен. Для бетонных — не используют сверла по дереву и наоборот.

Также для работы нужны:

  • отвертка;
  • индикаторная отвертка;
  • пассатижи;
  • карандаш;
  • острый нож.

Инструменты для установки браИнструменты для установки бра

Если бра будет крепиться высоко, стоит запастись стремянкой. В крайнем случае можно встать на надежный стул, одной рукой опираясь в стену.

к содержанию ↑

Установка

Для подключения бра надо выполнить следующую пошаговую инструкцию:

  1. Отключить нужный автомат, чтобы обесточить комнату или всю квартиру, в зависимости от типа монтажа электропроводки.
  2. При помощи индикаторной отвертки убедиться, что напряжение на контактах отсутствует.
  3. Приложить крышку бра к месту будущего монтажа, которое уже отмечено на стене. Сделать пометки карандашом в области отверстий, в которые затем будут установлены крепежные детали.

  1. Дрелью просверлить отверстия согласно отметкам. Можно предварительно аккуратно прорезать обои, чтобы не порвать их дрелью.
  2. Закрепить крышку бра дюбелями на стене.
  3. Снять с каждой жилы изоляцию на 0,5 см острым ножом.
  4. Соединить провода между собой по выбранной схеме подключения, обычно стандартной.
  5. Зафиксировать корпус бра специальными болтами, которые прилагаются к светильнику. Присоединить абажур, если таковой имеется.

Далее в прибор вкручивают лампочку и включают автоматы. Как видим, установить бра можно своими руками, необязательно приглашать для этого электрика.

Как подключить бра к электросети: схемы и способы монтажа

Установка и подключение бра к сети: видео, схема, инструкция

Достоинство данных светильников заключается в том, что они излучают рассеянный, не яркий световой поток, которым можно освещать определенную часть комнаты. Их часто используют в качестве прикроватных ночничков в спальне, т.к. можно читать любимую книгу, не отвлекая спящего рядом человека. Сейчас мы рассмотрим основные способы установки и подключения бра к сети своими руками.

Еще одно важное преимущество изделий – возможность регулирования угла падения света. Конструкция включает в себя вращающееся крепление лампы, которое и позволяет направить световой поток в определенную зону. Помимо этого светильники дополняют интерьер комнат, из-за того, что могут быть изготовлены из красивого пластика, кованного метала и даже хрусталя.

На сегодняшний день существуют бра с веревочным выключателем, а также работающие от клавишной модели. Далее мы рассмотрим особенности установки и подключения к сети каждого из вариантов.

Способы подключения

Веревочная модель

Если светильник бра имеет веревочный выключатель, то осуществить монтаж изделия будет не сложно.

Веревочный выключатель света

Для начала нужно подвести провода к месту подключения. Обычно высота установки бра не нормируется и составляет от 1 до 2 метров. Разводку кабеля рекомендуется осуществлять скрытым способом, чтобы не портить интерьер комнаты. На выходе у Вас должно находиться 3 провода: земля, фаза и ноль. Маркировка N означает что провод нулевой, L — фазный, PE — заземляющий. Выключатель-шнурок более простой в подключении, все что нужно – завести контакты к клеммным колодкам и зафиксировать согласно схеме. Чтобы не наделать ошибок, рекомендуем Вам ознакомиться с цветовой маркировкой проводов. Фаза должна соединяться с фазой, ноль с нулем, а заземление с заземлением.

Видео урок по подключению изделия

Клавишная модель

Альтернативный вид выключателя света – клавишный. Очень часто конструкция бра устроена так, что вместо веревочки либо цепочки оставлены только контакты, которые нужно самостоятельно подключить. Тут ничего сложного нет, главное делать это на этапе монтажа электропроводки в квартире либо доме. Это связано с тем, что при электромонтажных работах скрытым способом необходимо будет долбить штробы под выключатель и прокладку кабеля.

Клавишный выключатель света

Итак, схема монтажа имеет следующий вид: вводная фаза от сети должна идти на выключатель, а с него назад на светильник (чтобы можно было осуществлять разъединение цепи). Ноль и земля подключаются напрямую.

К вашему вниманию наглядные схемы подключения настенного бра своими руками:

Схема подключения нуля, фазы и заземления к веревочному выключателю
Схема подключения нуля, фазы и заземления к клавишному выключателю

Обращаем Ваше внимание на то, что в некоторых (особенно китайских) изделиях цвета проводов могут быть одинаковыми. В этом случае для себя рекомендуется пометить каждый контакт с помощью цветных кембриков. Это позволит сделать ремонт и обслуживание безопасным.

Шнур с вилкой

Есть еще один способ подключения бра к сети — электрическим проводом с вилкой. В этом случае провода от светильника нужно соединить к обычному шнуру, который будет вилкой подключаться к розетке. Преимущество такого варианта заключается в том, что можно обойтись без штробления стен и без дополнительной установки выключателя. К тому же в цепь можно добавить шнурок, который будет разрывать цепь, чтобы не дергать постоянно вилку с розетки.

Основной процесс

Итак, со способами подключения проводов разобрались, теперь рассмотрим инструкцию по установке бра на стену.

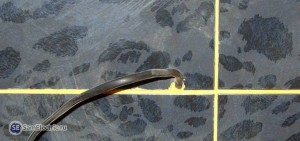

Для того чтобы самостоятельно подключить бра к сети 220 Вольт необходимо подготовить следующие инструменты и материалы:

К вашему вниманию пошаговая фото инструкция по монтажу бра с тремя лампами:

  1. Отключаем автоматический выключатель, чтобы обесточить помещение.
  2. Проверяем напряжение на контактах, к которым будем осуществлять подключение бра. Для этого используем индикаторную отвертку.
  3. Заднюю крышку прикладываем к месту установки и с помощью простого карандаша отмечаем отверстия под крепление. Следите за тем, чтобы крышка была зафиксирована ровно.Места для сверления отверстий
  4. Просверливаем отверстия в отмеченных точках и крепим крышку с помощью дюбель-гвоздей.Фиксация задней крышки дюбелями
  5. С помощью ножа зачищаем вводные контакты на 5-7 мм под соединение клеммной колодкой.Зачистка жил
  6. Фиксируем жилы в соответствии со схемой.Соединение проводов клеммной колодкой

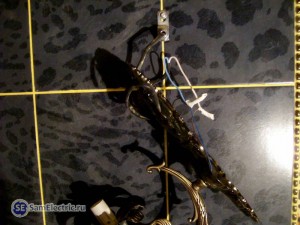

  7. Закрепляем корпус болтами, идущими в комплекте, как показано на картинке.Крепление корпуса болтами
  8. Устанавливаем абажур с помощью еще нескольких болтов. Делать это лучше сверху, на стремянке, чтобы удобнее закручивать болты.
  9. Вкручиваем источник света (обычно используются светодиодные и люминесцентные лампы).
  10. Проверяем качество установки вручную: немного пошатываем бра, чтобы узнать качество крепления. Если светильник «твердо» сидит на месте, остается только подать на него напряжение.
  11. Включаем автоматический выключатель и проверяем работу изделия. Если ничего не искрит, а лампочка не мигает, значит все сделано правильно.Итог выполненных работ

Наглядная видео инструкция по электромонтажу (пример №1)

Второй пример электромонтажных работ

Это все, что Вы должны знать о том, как выполняется установить и подключение бра своими руками. Как Вы видите, все довольно просто! Рекомендуем такой вариант светильника размещать в ванной комнате (для подсветки зеркала), на кухне, в спальне (над кроватью), в гостиной (над диваном) и в коридоре (тоже возле зеркала).

Похожие материалы:

Настенный светильник своими руками – особенности установки, а также подключения



Обязательным элементом системы освещения любого дома является настенный светильник. Его еще называют бра. Основное его назначение заключается в обеспечении частичного освещения комнаты или обеспечении подсветки определенных декоративных элементов, которые находятся на самой стене.

Также настенные светильники используют и в тех помещениях, которые имеют малую высоту. В результате этот осветительный прибор дает возможность сэкономить пространство помещения с низким потолком.

Использование бра является весьма полезным и именно поэтому большая часть людей устанавливает его в своем доме или своей квартире. Стоит отметить, что процесс монтажа очень прост, и каждый может установить настенный светильник своими руками.

Основные типы бра

Перед тем, как мы рассмотреть способы монтажа светильника настенного типа, мы скажем о том, какие именно типы этих приборов можно установить в своем доме. Эти типы подаются на рисунке ниже:

Типы настенных светильников

Изображенные на этом рисунке первые пять типов светильников на стену являются классическими. Они используются для подачи мягкого света на определенную часть комнаты. Все другие относятся к более современным типам. Они предназначены для выполнения других функций.

Так, светильник настенного типа, который обозначен цифрой 9, используется для подачи направленного света на картины. Другими словами он подсвечивает картины.

Светильники 6 и 10 предназначены для акцентирования других настенных предметов. В том случае, если владельцы дома любят читать книги или заниматься определенным видом рукоделия, им следует осуществить монтаж светильников 7 и 8.

Преимущество этих бра заключается в возможности регулировки интенсивности света.

В каждый из них можно вкручивать разные лампы. То есть свет может создаваться благодаря работе:

  1. Лампочек накаливания.
  2. Галогенных ламп.
  3. Люминесцентных ламп.
  4. Светодиодных ламп.

Конечно, выбор определенного вида лампы для монтажа в бра зависит от желаний владельца.

Полезный совет: наиболее идеальным вариантом является использование светодиодных ламп. Они являются наиболее экономными. Что касается мощности ламп, то эта величина не должна быть больше показателя, который определил сам производитель настенной лампы. При установке более мощной лампочки провода и цоколи бра будут перегорать.

И так перед тем, как устанавливать и подключать светильник, который является настенным, нужно позаботиться о проведении проводки. Если стены покрыты гипсокартоном, то эта проводка должна быть за гипсокартоном.

Если есть штукатурка, то кабели нужно размещать в штукатурке. Конечно, в этом случае размещение кабелей лучше делать еще до того, как будет наноситься штукатурка. Когда штукатурка является нанесенной, то нужно выдалбливать узкий канал, прокладывать кабель и заштукатуривать его.

Примечательным фактом является то, что некоторые светильники настенного типа могут подключаться к розетке. В этом случае нет необходимости осуществлять проводку.

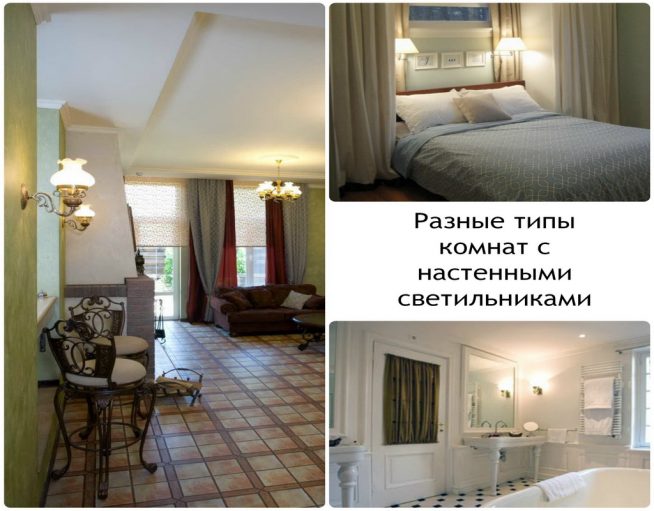

Места размещения настенного светильника



Следующей задачей, которую нужно решить перед тем, как будет устанавливаться настенный светильник своими руками, является выбор места его установки. Здесь есть свои особенности.

Если планируется повесить бра над кроватью (главной его целью является обеспечение надлежащего освещения для чтения книг), то он должен прикрепляться на высоте, которая равняется 1,5 метра. Благодаря этому вы сможете легко доставать рукой светильник и включать/выключать его.

Когда установить его на большей высоте, то могут возникнуть сложности и ощущение дискомфорта, поскольку придется вставать с постели.

Для того чтобы осветить коридор, бра нужно установить на высоте двух метров. Такое размещение позволит устранить любую возможность задевания бра во время прохождения по неширокому коридору.

Полезный совет: будет лучше, если бра для коридора будет характеризоваться небольшими размерами и обтекаемыми формами плафона. Благодаря этому уменьшится любая вероятность нанесения механических повреждений.

Если светильник устанавливается над дверью или зеркалом, то высота его установки напрямую зависит от высоты двери или зеркала.

Хочется отметить еще о том, что в случае монтажа в подвале, ванной или любом другом помещении с высокой влажностью воздуха светильник настенного типа должен иметь защиту от влаги.

Когда вы определись с местом установки, то можно приступить к монтажу светильника настенного типа. Следует сказать, что есть несколько способов монтажа. Они зависят от конструкции бра.

Так, к стене можно прикреплять его основу, специальную планку или сразу весь светильник (этот вариант используется в том случае, когда используется настенный светильник, который может подавать свет без использования электрических проводов).

Нужные материалы и инструменты

Независимо от основных видов способов установки нужно подготовить следующие материалы:

  • дюбеля или моли;
  • шурупы;
  • изолирующую ленту;
  • клеммы;

Что касается инструментов, то их список должен состоять из:

  • Дрели или перфоратора.
  • Отвертки.
  • Гаечных ключей.
  • Ножика.
  • Карандаша.

Особенности монтажа

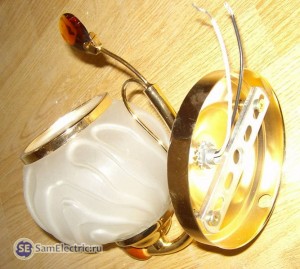

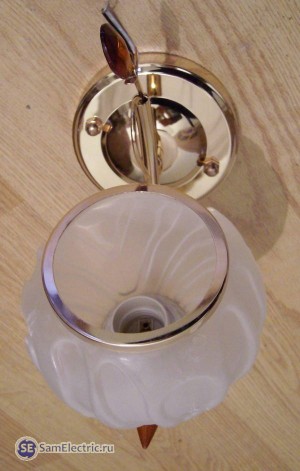

Сначала рассмотрим монтаж своими руками тех бра, которые имеют плафон и специальный корпус, который же и крепится к самой стене. В данном случае корпус обладает двумя, реже тремя отверстиями.

Собственно в эти отверстия вставляются шурупы и прикручивается основа к стене. Визуально способ монтажа такого бра можно увидеть на рисунке:

Установка светильника на стену

Полезный совет: перед монтажом любого осветительного прибора нужно отключить электроэнергию в доме.

Процедура монтажа начинается с разборки осветительного прибора, который будет монтироваться на стену. В большинстве случаев это делать не надо, поскольку такие устройства для подачи света продаются в разобранном состоянии.

Далее берут основу и прикладывают к будущему месту монтажа. Прикладывать нужно так, чтобы проводка могла легко выводиться внутрь бра. С помощью карандаша или шурупа обозначают места, в которых нужно сверлить отверстия.

В том случае, если корпус не является круглым, перед нанесением разметки его нужно выставить по строительному уровню. Это делается для того, чтобы в конечном результате корпус висел ровно.

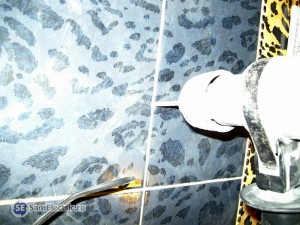

После этого происходит процесс сверления отверстий. Если стена сделана из кирпича или бетона, то отверстия делаются с помощью перфоратора. Если стену сделали из дерева, гипсобетона или газобетона, то лучше применить обычную дрель.

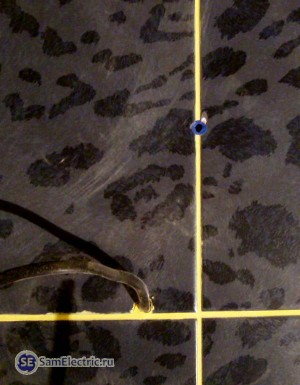

Когда отверстия готовы, в них вставляют дюбеля, протягивают кабель через специальное отверстие основы настенного устройства для подачи света и прикручивают основу к стене.

Полезный совет: если на стенах установлены плиты из гипсокартона или пластиковые панели, то следует использовать не дюбеля, а моли.

Далее происходит подключение (его рассмотрим несколько ниже), вкручивание лампочки и установка других частей бра.

Стоить указать, что есть такие светильники настенного, которые для монтажа имеют специальную установочную пластину. Эта пластина прикрепляется к стене таким же образом, как и основа вышеописанного светильника.

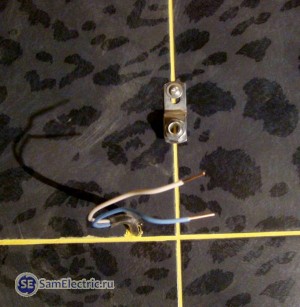

После монтажа установочной пластины проводят подключение всех кабелей и установку корпуса. Процедура подается на рисунке ниже:

Как установить светильник на стену

Также в доме можно установить такой настенный светильник, который является беспроводным. Он работает на батарейках и лампы являются светодиодными. Он имеет легкий вес и в частых случаях монтируется на клейкую ленту.

Для его установки нужно снять защитную ленту и приложить к стене в нужном месте. Место клейки лучше почистить и обезжирить.

Подключение бра со встроенным включателем

Что касается процедуры подключения настенного светильника, то она зависит от особенностей его конструкции. Если он имеет выходной кабель с выключателем и вилкой, то подключение осуществляется через розетку. Понятно, что этот процесс очень прост.

Конструкция других светильников может предусматривать наличие включателя. Стоит отметить, что сегодня большинство настенных осветительных приборов может похвастаться его наличием.

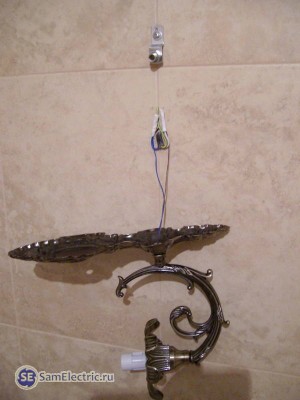

Для подключения такого осветительного прибора сначала проводят зачистку кабелей, которые подают питание. Конечно, перед этим нужно отключить электроэнергию и, пользуясь индикаторной отверткой, проверить, есть ли в них ток.

Провода самого бра должны быть подключены к клеммнику. При этом фазный кабель должен подключаться к включателю. Далее кабель от включателя должен соединяться с клеммой L. Другой провод, который не подключается к включателю, надо соединить с клеммой N.

После этого к клеммнику подключаются входные кабели. Эта процедура предусматривает соединение фазного провода с клеммой L, нулевого провода с клеммой N.

В тех случаях, если осветительное устройство имеет заземляющий провод (имеет желто-зеленую изоляцию), нужно провести и подключение заземляющего провода.

На этом процедура подключения является законченной.

Подключение бра с внешним включателем

Те бра, которые не имеют включателя, подключаются проще. Опять с помощью ножа проводят зачистку питающих проводов. Далее их подключают к клеммнику таким же способом, который мы описали выше.

Таким же образом, как питающие кабеля, подключаются провода осветительного прибора к клеммнику. Конечно, здесь у вас может возникнуть вопрос, а как же включать и выключать этот светильник, если он не имеет включателя?

На самом деле включатель есть и он монтируется на стену. Он может находиться под бра, в другом углу комнаты или даже в другой комнате. В данном случае сначала подается электропитание к включателю, а затем к бра. Эту схему подключения можно увидеть на рисунке:

Подключение светильника к выключателю

Как видно на рисунке, фазный провод подключается к включателю, и именно здесь будет происходить соединение и размыкание провода.

Данный способ подключения используется не часто, однако есть случаи, когда его использование является очень желанным. Так его нужно использовать при установке светильника в ванной, туалете или любом другом месте с высоким уровнем влажности.

Благодаря этому повысится уровень безопасности при включении/выключении настенного светильника.



Организовуем уличное освещение загородного дома, особенности этого процесса Освещение в бане — правильная организация и установка Освещение в ванной комнате — делаем красивым безопасным и надежным. Видео. Светящийся потолок как основное освещение любой комнаты: все нюансы и последовательность монтажа

Как подключить бра

Вашему вниманию подробная пошаговая фото-инструкция — как подключить бра. В статье мы подробно рассмотрим следующие моменты:

— Как подключить выключатель к бра

— Как повесить бра на стену (установка бра)

— Как подключить светильник бра

Бра – это светильник прикрепленный к стене и электропроводка для него должна быть выполнена соответствующим образом. Обычно питающий кабель для бра протягивается строго вертикально сверху или снизу. Этого негласного правила придерживается большинство производителей светильников бра, учитывая это в конструкции крепежной площадки.

Схема проводки к светильнику бра

Как подключить выключатель к бра

Для управления бра чаще всего используются выключатель освещения (внешний или встроенный в бра) или система переключателей. В зависимости от типа используемого управления выполняется монтаж соответствующей электропроводки.

При использовании обычного выключателя, схема подключения выглядит следующим образом (см. изображение ниже). Выключатель устанавливается в разрыв фазного провода идущего к бра, проще говоря нулевой проводник и защитный ноль (земля) идут к светильнику напрямую, а фазный провод подводится к выключателю, а уж из него идет к бра. Тем самым выключатель замыкает (или размыкает) электрическую цепь, при этом бра загорается (или гаснет).

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Схема подключения бра к выключателю

Подробнее о подключении выключателей можно прочитать здесь.

Если выключатель уже встроен в бра, что встречается достаточно часто (обычно используется веревочный или кнопочный), схема серьезно упрощается и к бра просто подводится провод находящийся постоянно под напряжением.

Схема подключения элетропроводки к бра с выключателем



Подробно о том, как использовать в управлении бра переключатель (проходной выключатель), систему управления из двух, трех и более мест, можно прочитать здесь.

В нашем случае, электропроводка сделана под обычный выключатель, который управляет двумя светильниками бра.

Когда с этим разобрались, переходим к следующему этапу — крепление бра.

Как повесить бра на стену

Сперва рассмотрим то, из чего состоит стандартный светильник бра. На изображении ниже это (слева на право): абажур, крепежная площадка, корпус. Большинство выпускаемых сейчас бра имеют схожую конструкцию и порядок действий при установке соответственно тоже совпадает.

Из чего состоит бра

Приступаем у установке бра


1. Первым делом необходимо отключить подачу электрического тока в месте установки. Для этого выключаем в распределительном щите автоматический выключатель, отвечающий за эту группу освещения. Если автоматы не подписаны, отключайте все по очереди и проверяйте напряжение на фазном проводе идущем к бра (обычно белый или коричневый), определить наличие напряжения можно с помощью, например, индикаторной отвертки.  Ни в коем случае не начинайте установку не отключив электричество!

Выключение защитных автоматов

2. Прикладываем крепежную площадку к месту установки и отмечаем положение будущих отверстий на стене, как это показано на рисунке ниже.

Отмечаем положение крепежей бра

Как видите крепежные отверстия расположены таким образом, что если соблюдалось правило вертикального подвода питающего провода к бра, при сверлении отверстий вы не попадете в кабель.

3. В зависимости от материала стены, на которую вы хотите повесить бра, выбирается крепеж и инструмент для монтажа. В нашем случае основанием является бетонная стена с декоративным покрытием «под кирпич», поэтому проделываем отверстия перфоратором и крепим площадку на дюбель-гвозди. Такой крепеж так же подойдет для любых других твердых сплошных стен – кирпич, камень и т.д. Если же основание стены мягкое – пеноблок, дерево и т.п. для фиксации крепежной площадки бра используются обычные саморезы.

Фиксация крепежной площадки бра

4. Переходим к следующему этапу, непосредственному подключению бра. В первую очередь обрезаем питающий кабель по длине (оставляем 10-12см), снимаем с него оплетку и зачищаем концы проводов примерно на 5-7мм.

Зачищаем концы провода

5. Разбираем клеммную колодку бра, которая состоит из двух основных частей. Первая составная часть — это основание с клеммами в которые уже подключены провода идущие непосредственно к патронам бра, вторая – это внешний корпус с защитным кожухом для вводных питающих проводов.

Клемная колодка бра

6. Одеваем на питающий вводной кабель вторую часть клеммной колодки с защитным кожухом, как показано на изображении ниже.

Одеваем защитный кожух на питающий кабель бра

7. После этого соединяем провода в клеммах, к колодке с синим проводом идущим из бра, подключаем ноль (цветовая характеристика нулевого проводника чаще всего – синий), в нашем случае белый провод с синей полосой, а к колодке с коричневым проводом – подключаем фазный питающий проводник, в нашем случае белый. После чего закрываем внешним корпусом клеммную колодку.

Подключение бра

8. Фиксируем корпус светильника к крепёжной площадке с помощью двух болтов, как показано на изображении ниже.

Фиксация крепежной площадки к корпусу бра

9. Осталось установить абажур бра.  Для этого прикладываем его к уже закрепленному на стене корпусу бра, совмещая у них посадочные места для фиксирующих болтов. После чего закручиваем эти болты, как показано на изображении ниже. Удобнее всего это сделать через верх светильника, так как из-за формы бра, сверху гораздо больше свободного пространства.

Крепление абажураФиксация абажура при установке бра

10. На этом установка бра завершена, осталось установить лампы и включить подачу электрического тока для тестирования.

Как повесить бра на стену

Общий вид

Установка бра завершена



Как подключить бра | Видео-инструкция

{youtube}WxFc_D0Etug{/youtube}

Монтируем настенный светильник вместе с фото и видео

Хорошее освещение – залог уютной атмосферы в квартире. Конечно, этого можно добиться за счет шикарной люстры, но габариты большинства стандартных квартир не рассчитаны на подобное освещение. В связи с этим настенные светильники – хорошее решение для помещений с невысокими потолками. Сегодня мы расскажем, как правильно подобрать светильник и установить его собственноручно.

Выбираем источник света

Выбор светильника зависит от нескольких вещей: наличия других источников освещения, дизайна комнаты и бюджета. Помните, что светильник должен дополнять интерьер помещения, поэтому стоит отказаться от слишком вычурных моделей. Например, если ваша гостиная обустроена в классическом стиле, лучше всего в ней будут смотреться изящные светильники с бронзовой отделкой. Для ванной, коридора или детской хорошо подходят бра. На них устанавливается стекло, которое значительно смягчает свет и снижает нагрузку на глаза.

коллаж светильников разных стилейколлаж светильников разных стилей

Важно учитывать и потенциальную функциональность прибора. Светильники с матовыми плафонами идеальны для чтения, ведь они не переутомляют зрение.  Обратите внимание на плафоны зелёного цвета. Они расслабляют глазные нервы. Если источник света будет играть роль подзеркальника, можно брать два одинаковых светильника с не слишком яркими лампочками. В противном случае в зеркале мало что можно будет разглядеть из-за бликов.

Европейские аристократы начали широко использовать светильники бра в 17-го веке. Тогда их делали из венецианского стекла, серебра, меди и бронзы.

Маленькие настенные светильники – не только способ освещения помещения. Они позволяют создать иллюзию расширения пространства и высоты потолка. Чтобы создать видимость более низкого потолка, используются бра с плафоном, который расширяется вниз. Чтобы потолок казался более высоким, устанавливают вертикальные светильники. Такое решение будет одинаково удачным как в панельных домах с низкими потолками, так и в просторных частных коттеджах.

Где расположить осветительный прибор

Выбор места для будущего светильника играет не последнюю роль. Не обязательно это должна быть небольшая комната без естественного источника света. Приборы можно устанавливать и в помещениях, где нет проблем с искусственным или естественным освещением. Например, у вас в гостиной есть несколько широких окон и приличная хрустальная люстра. Если установить светильник над диваном или креслом, можно существенно сократить затраты на электроэнергию. К тому же, локальное освещение намного приятнее для вечернего отдыха.

Фотографии комнат с настенными ветильникамиФотографии комнат с настенными ветильниками

Стоит отметить, что при наличии крупного источника искусственного света нужно выбирать светильник, не привлекающий к себе особого внимания. Модель должна дополнять интерьер, а не становиться его основным элементом. Настенные светильники – отличный вариант для ванных комнат, ведь в них намного проще заменять выгоревшие лампочки, чем в потолочных приборах. В случае установки бра или светильника над кроватью лучше всего разместить его на расстоянии 1,5 метра от уровня пола.

Таким образом, до выключателя светильника можно легко дотянуться лежа в кровати. В коридорах бра устанавливают на большой высоте, чтобы их нельзя было случайно задеть. Рекомендуется выбирать модели с максимально обтекаемой формой и небольшими габаритами. Это снизит риск того, что светильник разобьется.

Установка светильника(видео)

К установке светильника нужно относиться чрезвычайно ответственно и аккуратно. Вне зависимости от дизайна и габаритов, большинство настенных источников света устанавливаются практически одинаково. Идеально он должен быть расположен на высоте приблизительно 1,5-2 метра от уровня пола. Проще всего установить светильник на стене во время ремонта комнаты. Вначале отключается электропитание в квартире и выбирается место для будущего светильника. Его прикрепляют после завершения основных строительных работ на стене: штукатурки, облицовки кафелем или установки гипсокартона с дальнейшей подклейкой обоев.

Схема установки настенного светильникаСхема установки настенного светильника

Место под светильник отмечается путем прикладывания корпуса к стене. Затем делаются отметки для отверстий в зависимости от количества креплений на бра или другом типе настенного светильника. Сюда выводится проводка. Далее необходимо просверлить отверстия для будущих дюбелей. Выходы должны быть глубже самих дюбелей. Далее с помощью шуруповерта или обычной отвертки на саморезы крепится задняя крышка светильника, а клеммы подсоединяются к сети, изолируются и закладываются в короб.

Монтаж  настенного светильника

Обратите внимание, что при монтаже бра необходимо монтировать электропроводку с помощью жесткого одножильного провода типа ВВГ. Мягкий гибкий многожильный провод подходит для люстр. Крышку короба нужно прикрепить, установить лампочку и, если это предусмотрено конструкцией прибора, дополнительные элементы, такие как защитное стекло. После необходимо удостовериться в функционировании светильника и включить электричество в комнате.

Специальный детектор проводки позволяет найти скрытые провода в стене.

Намного проще подключить настенный светильник  посредством распределительной коробки. Сначала монтируется прибор, а затем к месту коробки в стене прокладывается кабель. Монтаж выполняется после выключения питания. Правильное подсоединение клеммы светильника к коробке важно для безопасности квартиры и её жильцов. К соответствующей клемме коробки подключается заземление.

Схема соединения розетки, выключателя и светильникаСхема соединения розетки, выключателя и светильника

В случае, если кабель нельзя проложить до необхоимого места, нужно взять бра с вилкой и выключателем. Такие светильники устанавливать несложно. Требуется отмерить расстояние от будущего места размещения светильника до розетки так, чтобы вилка спокойно могла зайти в розетку, а шнур не растягивался. После выполняется тот же процесс установки, который мы описывали выше: вырезается место для дюбелей, закручиваются саморезы, а сверху каркас закрепляется парой шурупов.

Подключение выключателя

Бра просто подключается к выключателю. Процесс зависит от типа выключателя. Они разделяются на двухклавишные и одноклавишные. Обычно для бра используются простой одноклавишный выключатель. Данный выключатель работает по принципу разрывания и замыкания цепи. В целях безопасности дома помните, что на разрыв к выключателю должен подходить фазовый провод. Для монтажа необходим кабель ВВГ 2х1,5 и обычный выключатель.

Несколько типов выключателейНесколько типов выключателей

Если вы хотите заменить однопозиционный выключатель на двухпозиционный, нужно подсоединить его к кабелю выключателя через черный и красный провод. Новый двухклавишный выключатель устанавливается с помощью четырёхжильного кабеля. Жила красной изоляции подсоединяется к клемме С. В желтой – к L1, в голубой – к L2. Распределительная коробка позволяет подсоединить два и более светильника к одному кабелю-отводке. Кабель подсоединяется к трем клеммам в коробке, а затем подключаются кабели ответвления. Оголенные жилы заземления нужно изолировать.

Выводы

При удачном выполнении нашей инструкции у вас легко получится поставить светильник собственными руками. Не забывайте о мерах безопасности при работе с электрическими приборами и тогда у вас получится быстро и надежно установить настенный светильник. Надеемся, вы будете довольны результатами своей работы.

Крепление для бра на стену

Оглавление:

Интерьер любого помещения невозможен без красивого освещения. Комнатный свет делится на основной и вспомогательный и, если основной дают люстры, то вспомогательное освещение исходит от торшеров, настенных светильников и бра. Давайте выполним монтаж светильника своими руками.

Разбираемся с электрикой

И, хотя работать с электричеством опасно (при несоблюдении правил техники безопасности), совсем необязательно вызывать электрика для того, чтобы провести монтаж бра на стену. Сделаем это самостоятельно.

Первое правило по работе с квартирным электричеством – обязательно (!) выкрутите пробки или отключите автомат и проверьте индикатором отсутствие напряжения на проводах.

Итак, перед нами два провода, выходящие из стены – «фаза» и «ноль».

Первый идет от выключателя, а второй – от общего ввода в комнату.

У настенных светильников есть два способа включения – подвеской-шнурком и при помощи обычного выключателя. Наше бра включается последним методом, поэтому задача, при условии уже установленного выключателя, несколько упрощается.

Устройство светильника

Настенный светильник состоит из металлической, декоративно оформленной консоли, внутри которой к патрону идут 2 провода, удерживающего кольца, плафона и крепежных деталей.

Это стандартный набор практически любого светильника.

Нам потребуются инструменты

Для монтажных работ из инструментов нам понадобятся два дюбель-гвоздя 6х40, клеммные винтовые зажимы, плоскогубцы, нож для удаления изоляции и отвертка.

Выполняем монтаж крепежной планки

В крепежном наборе к нашему бра есть металлическая планка с разными прорезями, с ее помощью мы и будем крепить светильник.

Намечаем место монтажа планки к стене через круглые отверстия (удлиненные нужны для крепления бра к планке).

Здесь нужно внимательно отнестись к выбору позиции для планки и помнить о том, что в стене идут провода. Поэтому при разметке отверстий следует учитывать их расположение.

Далее сверлим отверстия на глубину дюбеля и вставляем сами дюбели.

Затем подготавливаем планку.

Она имеет вид тавра, так вот тавровыми полками планка должна упираться в стену. Через удлиненные прорези заворачиваем винты, поддев с обеих сторон планки шайбы.

Не закручиваем гайки полностью, оставляя свободный ход.

Теперь прикладываем планку с винтами к задней части консоли и, двигая винты в отверстиях, добиваемся их совпадения с отверстиями в консоли.

Не сдвигая винтов, закручиваем гайки до упора.

Следующий шаг – крепим планку с винтами на стену при помощи винтовых гвоздей (можно воспользоваться отверткой).

Подключаем провода

Далее распределим провода. «Фаза» должна соединяться с «пяткой» патрона в светильнике, а «ноль» — с цоколем патрона. Провода в светильнике имеют разный цвет и чтобы разобраться от чего идет какой провод, нужно просто посмотреть в патрон.

Для надежного соединения проводов воспользуемся клеммным зажимом.

Допускается соединение и обычной скруткой, но только в том случае, если оба провода одного металла и сечения. К тому же скрутку надо обязательно пропаивать и изолировать.

У нас из стены выходит медный одножильный провод, а в бра применен многожильный алюминиевый провод, поэтому качественное соединение можно получить только при использовании клеммного зажима.

Зачищаем изоляцию специальным ножом примерно на 5 мм и вставляем провод в отверстие зажима, закрепляя его винтом.

Также поступаем и со вторым проводом. Теперь зовем помощника, а если его нет – тогда просто подвязываем консоль для удобства дальнейшей работы.

С обратной стороны устройства подсоединяем провода от светильника, очищенные от изоляции аналогичным способом.

Закручиваем винтики с усилием, чтобы провода самопроизвольно не выскочили.

Прикручиваем бра на стену и устанавливаем плафон

Освобождаем консоль от поддерживающей нити и, совмещая винты прикрепленной планки с отверстиями в консоли, устанавливаем наше бра на стену.

На выступающие окончания винтов наворачиваем декоративные гайки.

Здесь нельзя допускать свободного хода, т.к. консоль должна надежно удерживаться на планке.

Далее устанавливаем плафон на консоль, закрепляя его кольцом на патроне.

Мощность применяемых лампочек не должна превышать 60 Ватт (это даже написано на кольце светильника) в эквиваленте обычным лампочкам накаливания.

Поэтому во избежание перегрева, поломки и замыкания придерживайтесь этого ограничения. Время вернуть пробки на свое место. Включаем бра и пользуемся плодами своего труда!

Эта статья – фоторепортаж о том, как я установил настенный светильник (бра) в ванной.

В чём особенность установки бра в санузле (в ванной, туалете) – там стены покрыты плиткой, и крепление и подключение светильника в данном случае имеет свои тонкости. О них и будет рассказано в этой статье.

Важно! У такого светильника, который приведён в статье, низкий уровень влагозащиты, и его установка во влажных помещениях крайне не рекомендуется ввиду опасности поражения электрическим током. Выбирайте специальные влагозащищенные светильники!

А вообще, статью можно применить для установки и крепления любого настенного светильника.

Бра – это настенный светильник, как правило, исполненный в каком-то художественном стиле. В отличие от обычного светильника, у него немного другая конструкция – есть основание, которое крепится к стене, ножка, и собственно плафон с лампочкой. Но суть та же, поэтому буду в статье называть “объект” и так, и эдак. Например, бра может выглядеть так:

Вариант конструкции бра (настенного светильника)

Конструкция настенного светильника (бра)

Подготовка к установке бра

В данном случае место под установку светильника было выбрано изначально. Провод проложен по кирпичной стене, затем сверху положена керамическая плитка. Выключатель для бра расположен в коридоре.

Необходимо учесть, что потом в этом месте стена будет сверлиться, чтобы закрепить светильник. Поэтому при прокладке питающего кабеля замечаем, где он закреплен, чтобы при монтаже бра его не повредить.

После того, как плитка в ванной уложена, место установки настенного светильника должно выглядеть таким образом:

Кабель ВВГ для подключения настенного бра

Прорезь в плитке, из которой выходит вывод под бра, может быть и больше, чем показана на фото. Всё равно потом это место будет прикрыто корпусом светильника.

Вывод кабеля под подключение бра

Но о чём настоятельно следует попросить плиточника – ни в коем случае нельзя сдвигать кабель с проложенного пути. Если кабель проложен вертикально, место выхода из плитки может сдвигаться только немного вверх или вниз. Если кабель идёт горизонтально, возможен сдвиг точки выхода влево-вправо.

Иначе возможны очень неприятные последствия, вплоть до снятия плитки или прокладки кабель-канала из-за перебитого кабеля.

Подготовка отверстия для крепления бра к стене

Крепление бра к стене осуществляется через специальный кронштейн, который прикручивается к стене двумя саморезами. Здесь самый тонкий момент – сверление плитки. Тут две главные вещи.

  1. не повредить кабель питания светильника или какой-либо другой кабель, проходящий в месте сверления
  2. не повредить плитку

О предосторожности против повреждения кабеля писалось выше, поэтому особое внимание уделим механическому монтажу.

Сверление проходит в 2 этапа – сверление плитки и сверление стены. В идеале для плитки нужно использовать специальное сверло по керамике, для стены – бур по кирпичу/бетону. Я обычно использую бур на 6, вставленный в перфоратор, для обоих этих этапов. Конечно, бур для этой цели не должен быть тупым.

На первом этапе включаю перфоратор на режим без удара. На небольших оборотах и малом усилии, не торопясь, начинаю сверлить.

Начинаем сверлить стену

Отверстие лучше сразу расширять плавными круговыми движениями перфоратора. Когда плитка пройдена, можно включить ударный режим, и сверлить кирпич. Делать это надо также осторожно, чтобы не повредить края плитки.

Для установки бра массой до одного кг достаточно одного (или двух, в зависимости от конструкции) дюбелей диаметром 6 мм длины не менее 40 мм.

Дюбель в стене для монтажа бра

На фото показан установленный дюбель. Рекомендую дюбель “Чапай”, всегда пользуюсь такими, прекрасно держатся, никогда не подводили.

Если по каким-то причинам дюбель плохо держится (некачественная стена, отверстие попало в полость или между кирпичами) – надо это обязательно устранить. Взять более длинный дюбель (если возможно, исходя из толщины стены) и вкрутить в щели между краями дюбеля и стеной тонкие саморезы диаметром 3 мм и длиной 20-25 мм, о которых я писал в статье про надежный монтаж розетки. В крайнем случае – пересверлить рядом.

Монтаж бра на стену

Как правило, сейчас все светильники – и настенные, и потолочные – имеют специальный кронштейн, который крепится к поверхности в первую очередь. Об этом подробно писалось на СамЭлектрике в статье про установку и подключение люстры.

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Подготавливаем провода для подключения, крепим кронштейн

Провода зачищаем, готовим к электрическому подключению. Кронштейн крепко прикручиваем, чтобы потом не было стыдно.

Подготавливаем технологический отрезок жесткого кабеля для временного крепления бра к стене, который нужен для удобного монтажа любого светильника или люстры. Об этом писалось на СамЭлектрике в той же статье про монтаж люстры (ссылку только что дал).

Подсоединяем провода, используем технологический крепёж

Без такого куска провода будет такая картина, провода можно повредить.

Бра висит на питающих проводах

Электрическое подключение бра имеет особенность. Дело в том, что монтаж электропроводки обычно выполняется жестким одножильным проводом типа ВВГ. А в светильниках и люстрах используется всегда только мягкий гибкий многожильный провод.

На фото выше показано подключение методом скрутки. Я уверен в таком подключении, у меня свой способ. Однако, я его не рекомендую по причине того, что не могу здесь передать опыт. А рекомендую я клеммы типа Wago, которые лучше всего подходят для соединения жесткого и многожильного проводов. Об этом также сказано в статье про монтаж точечных светильников.

Вот, что в итоге должно получиться:

Настенный бра установлен на плитку в ванной

Вот вроде всё, чем хотел поделиться. Если есть вопросы или дополнения по установке и подключению настенных светильников – пишите в комментарии. Кстати, для комментирования достаточно указать только имя или псевдо-имя.

Для подсветки зданий внутри и снаружи сейчас очень часто используются светодиодные прожекторы с датчиком движения, о чем я уже писал на СамЭлектрике. Светодиодная подсветка и освещение зданий имеет большое преимущество перед другими источниками света.

Рекомендую статьи по теме:

Статья понравилась?
Добавьте её в свою соц.сеть и дайте оценку!

7 комментариев
на “Установка бра на стену”

Считаю установку бра в ванной не соответсвием нормам так как бра не имеет достаточной степени защиты от проникновения влаги. В ванных должны использоваться влагозащищенные светильники со степенью защиты не менее ІР44.

Одно уточнение по соединению гибкого и жесткого кабелей. Жилы гибкого провода должны быть опресованы наконечниками или пропаяны иначе запихнуть его в клемник ВАГО будет проблематично. Но если использовать ВАГО с рычагами, то проблем нет, но все равно нужно пропаять или опресовать.

Ну и кабель у вас двужильный, а нужно бы трёхжильный даже если проводка квартиры не имеет РЕ.

Анатолий, спасибо за дельный подробный комментарий. Вы во многом правы. Отвечаю по порядку.
Да, действительно, степень защиты от поражения электрическим током у бра очень мала, как и у всех открытых светильников. В данном примере я показал, как я устанавливал бра, когда он был уже куплен хозяйкой под готический стиль, и о безопасности она конечно не думала. Я со своей стороны, сделал всё необходимое – для выключения размыкается фаза, высота – почти 2 метра, На санузел установлен УЗО. Проведена инструкция на случай замены лампочки. С готикой не поспоришь, особенно если за неё платят 🙂
Ваги конечно, имел ввиду многоразовые , с рычагами. Только ими и стараюсь делать такие соединения, в статье даны ссылки на примеры. Пропайка, опрессовка – считаю в данном случае лишним, да и токи не более 1 А.
Да, все корпуса металлических приборов должны быть заземлены, тем более что во всех светильниках есть соответствующая клемма или провод. В данном случае это не соблюл, читатели, учитесь, как не надо делать!)
Анатолий говорит, как надо по закону, а я “по понятиям”, т.е в реальной действительности.

Кронштейн на стену Kromax OPTIMA-402

Кронштейн на стену Kromax DIX-15

Кронштейн КР-3 для уличного светильника с переменным уг.

Кронштейн КР-3 для уличного светильника с переменным уг.

Кронштейн настенный для консольных светильников

Кронштейн на стену Ultramounts UM 873

Кронштейн на стену Kromax FLAT-3

Кронштейн на стену HAMA H-118103

Кронштейн на стену Holder LCDS-5019

Кронштейн на стену Kromax ELEMENT-4

Кронштейн настенный JazzWay для светильников серии PSL

Кронштейн для светильника РКУ Светобалт (настенный), 24.

Держатель для уличного светильника PSL(РКУ) D40*1.5 (на.

Кронштейн КНО-1 на опору для консольных светильников d4.

Кронштейн на стену ONKRON M4S

Держатель для уличного светильника PSL(РКУ) D45*1.5 (на.

Кронштейн на стену ONKRON M6L

Кронштейн для светильника РКУ Светобалт (настенный), 24.

Кронштейн для светильника ДКУ KR-00

Кронштейн на стену ONKRON FM3

Кронштейн на стену Ultramounts UM 875

Кронштейн на стену Kromax IDEAL-5

Кронштейн на стену Arm Media PARAMOUNT-40

Кронштейн стеновой Feron с переменным углом для уличных.

Кронштейн для уличного светильника TDM КР-3

Кронштейн на стену Ultramounts UM 831T

Кронштейн на стену Kromax TECHNO-1

Кронштейн на стену Ultramounts UM 866

Кронштейн для светильника ДКУ 02 СБ

Кронштейн на опору для консольных светильников d45мм ма.

Кронштейн на стену Kromax VEGA-3 new

Кронштейн на стену Kromax DIX-18

Кронштейн на стену Kromax FLAT-6

Кронштейн на стену Kromax OPTIMA-104

Кронштейн на стену Kromax IDEAL-3

Кронштейн на стену Kromax ATLANTIS-45

Крепление для светильников Giesemann

Кронштейн на стену Kromax DIX-22

Кронштейн на стену Kromax FLAT-4

Кронштейн на стену Kromax CASPER-103

Кронштейн на стену Arm Media STEEL-6

Кронштейн для светильников РКУ ЖКУ на стену, КСР2

Кронштейн КР-3 для уличного светильника РКУ/ЖКУ регулир.

Кронштейн на стену HAMA H-108715

Кронштейн на стену Kromax GALACTIC-1

Кронштейн на стену Kromax ATLANTIS-40

Кронштейн на стену Kromax ATLANTIS-15

Кронштейн настенный к РКУ/ЖКУ/ДКУ регулируемый угол нак.

Кронштейн на стену HAMA H-118114

Кронштейн на стену Holder LCDS-5064

Кронштейн на стену Kromax IDEAL-4

Кронштейн на стену Kromax CASPER-104

Кронштейн на стену Kromax TECHNO-3

Кронштейн на стену Kromax DIX-24

Крепление настенное для консольного светильника серии &.

Кронштейн на стену Kromax CASPER-204

Кронштейн на стену Kromax OPTIMA-103

Держатель для РКУ(ЖКУ) Кронштейн ( на стену ) D=42 (45).

Кронштейн на стену ONKRON FM5

Кронштейн для светильника ДКУ 03 СБ

Кронштейн на стену Kromax OPTIMA-406

Кронштейн на стену ONKRON M4

Кронштейн настенный для консольных светильников 250мм d.

Кронштейн настенный TDM для светильников серии НТУ

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
