12 Вольт 5 Ампер блок питания китайского производства + мой личный рецепт 🙂

Сегодня не просто обзор блока питания, а обзор двух блоков питания, один из которых полностью самодельный 🙂

Кому интересно, прошу под кат.

Изначально блок питания мне нужен был для питания кучи мелких зарядных устройств. Был заказан недорогой Бп в формфакторе ноутбучного, думаю такие БП многие видели и знают.

Но что реально скрывается у них внутри, знает не так много людей, потому расскажу и покажу подробнее.

Пришел блок питания замотанный в пакет. Так же в комплекте дали переходник, правда я так и не понял сакрального смысла данного переходника.

Но дали и дали, в хозяйстве пригодится, вдруг в следующий раз забудут дать, когда будет надо.

В комплекте был собственно блок питания, кабель питания к нему и вышеуказанный переходник.
Собственно к внешнему виду блока питания претензий нет, блок как блок.

На выходном кабеле так же нет ферритового фильтра, вернее на вид он есть, только в нем ничего нет, только пластмасса.

Подаем питание на БП.

Выходное напряжение завышено, 12.54 Вольта вместо 12, хотя в среднестатистические 5% вполне вписывается, но впритирку.

Кабель питания дали весьма необычный, без заземляющего контакта.

Мне как то раньше такие кабели не попадались, хотя я знал, что они есть.

Кабель при этом на вид не такой толстый как обычный компьютерный, хотя и круглый, эдакий вариант ПВС-а. Сначала я хотел кабель порезать и посмотреть, что у него внутри. Но потом подумал, а смысл?

В итоге я просто взял и измерил сопротивление кабеля.

Прибор показал 1.589 Ома, с учетом переходного сопротивления контактов можно округлить до 1.58 Ома.

Длина кабеля около 1.08м, соответственно в обе стороны это даст 2.16м.

Воспользовавшись несложным расчетом я получил сопротивление 0,73 Ома на метр.

Дальше посмотрев в таблицу я узнал соответствующее сечение кабеля, оно составило внушительные 0.024мм/кв.

Хорошо, что кабель вещь легко заменяемая.

После этого я решил все таки посмотреть, что у него внутри.

Не то, что бы я не знал, как устроены БП. Но разбирать всякие вещи мне просто нравится 🙂

Открываются такие блоки питания очень легко. В щель между половинками корпуса вставляется лезвие ножа и постукивая небольшим молотком разрушается место склеивания половинок.

В общем тяжело и непонятно только первый раз, дальше это делается чуть сложнее чем выкрутить винты отверткой, плохо только то, что обратно собрать можно только с помощью клея.

В первую очередь бросается в глаза отсутствие фильтра питания, он даже не задуман здесь.

Но при этом есть и плюсы, выходные конденсаторы поставили 1000х25, а не 470х16 как это бывает.

В общем в среднем ничего не изменилось, улучшится работа, но увеличатся помехи.

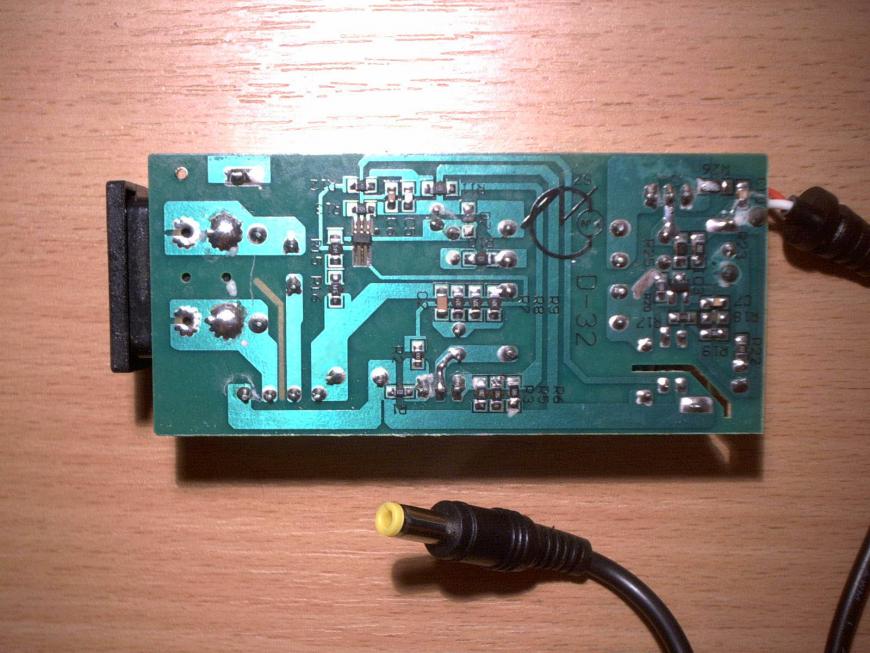

С обратной стороны платы маркировка D-32 в моем варианте против D-26 в похожем БП. Возможно мой БП выпущен позже и потому имеет другую версию платы.

Так же можно увидеть, что конденсатор снаббера перенесен на нижнюю сторону платы, я такого не встречал, обычно они стоят сверху и не в СМД исполнении.

Рулит блоком питания неизвестный мне контроллер 63D12. Силовой транзистор такой же, 4N60C Схема блока питания предыдущей версии, отличия от данного БП минимальны.
Изменено расположение некоторых элементов, под оптроном сделан защитный прорез в плате, что еще раз наводит на подозрения о более новом варианте исполнения данного БП.

Но входной конденсатор так же не закреплен. Емкость мала для заявленной мощность в 60 Ватт.

Ну и естественно тестирование БП

Нагрузочные резисторы у меня по 10 Ом, что дает ток в 1.25 Ампера. резисторов три, соответственно я буду измерять характеристики до 3.75 Ампера.

Кроме того, я проводил измерения с подключением нагрузочных резисторов прямо к плате БП.

Итак.

Ток нагрузки 1.25 Ампера, напряжение на выходе 12.55 Вольта.

Попутно я снимал осциллограммы пульсаций на выходе БП, делитель щупа установлен на ослабление входного сигнала в 10 раз. Соответственно шкала 500мВ на деление. Ток нагрузки 2.5 Ампера. Напряжение поднялось до 12.57 Вольта.
Пульсации. Ток нагрузки 3.75 Ампера, выходное напряжение 12.58 Вольта, выходная мощность около 47 Ватт, т.е. 80% Пульсации при этом составили около 0.6 Вольта. Не помогли даже конденсаторы большей емкости 🙁 В конце я оставил БП работать под нагрузкой в 3.75 Ампера дальше и решил посмотреть, какие будут температуры. БП был открыт, лежал радиаторами вверх.

После 20 минут работы температура диодной сборки была 79 градусов, силового транзистора 77, трансформатора 76.

Выходное напряжение поднялось до 12.6 Вольта

На мой взгляд, многовато, максимум для этого БП 3-3.5 Ампера.

Резюме.

Плюсы

Он все таки работает 🙂

Конденсаторы на выходе установили на 25 Вольт, а не на 16, хотя их размещение около силового диода совсем не оптимально.

Для токов нагрузки 3-3.5 Ампера вполне может подойти, но на всякий случай я бы ограничил ток нагрузки в 2.5-3 Ампера (возможно я больший пессимист :)).

В схеме БП используется ШИМ-контроллер, а не встречающаяся часто схема с автогенератором.

Минусы

Нельзя использовать на 100% нагрузки.

Отсутствие входного помехоподавляющего фильтра.

Довольно большие пульсации на выходе.

Кабель никакой, менять сразу.

Элементы внутри БП не закреплены.

Мое мнение, пациент скорее жив, чем мертв. Т.е. использовать данный БП вполне можно, а если еще и ‘допилить’ его, заменив выходные конденсаторы на низкоимпедансные и увеличить емкость входного хотя бы до 68, а лучше до 100мкФ, то будет очень даже неплохо. Данный БП имеет потенциал для доработки, БП сопоставимой мощности, но с автогенератором я бы не рекомендовал ни в каком виде.

Подойдет для питания всяких некритичных нагрузок типа светодиодных лент и т.п.

На данном сайте много разных примеров печати интересных конструкций. но у меня как то все руки не доходят до 3D печати, а при этом тоже хочется показать что у меня — Тоже голос есть, я тоже петь хочу 🙂

В общем мой рецепт приготовления правильного блока питания .

Некоторое время назад, я сам делал блоки питания, потом стало невыгодно и я это дело забросил. Но иногда для своих нужд все таки делаю, благо платы остались и их не надо травить, а достаточно просто некоторые детали купить, а другие достать из ящика стола.

Собирал я блоки питания на известном ШИМ контроллере TOP24xY.

Этот контроллер отличается довольно хорошей надежностью (за насколько лет я спалил всего один контроллер при экспериментах) и простотой конструкции БП.

Собирать БП я буду почти по схеме из даташита.

Для сборки с использовал давно разработанную плату. Изначально она была сделана под блок питания на 12 Вольт и ток 3 Ампера. Рассчитана под установку двух вариантов радиаторов и двух типов входных конденсаторов. Список элементов я не даю, все они есть на схеме и подписаны в файле трассировки.

На рынке я купил только микросхему для него, остальные детали были уже в наличии, правда оптрон, регулируемый стабилитрон TL431, входной дроссель и Y1 конденсатор я выковырял из платы от старого монитора.

Глядя на эту фотографию подумал, чем не набор для самостоятельной сборки 🙂

Сначала установил на плату все лежачие компоненты. Лучше это сделать сразу, так как после установки габаритных деталей ставить мелкие неудобно. Установил габаритные компоненты. В качестве снаббера использован супрессор P6KE200A, я обычно не использую связку конденсатор + резистор.

Под трансформатором и силовыми диодами есть отверстия для улучшения циркуляции воздуха и лучшего охлаждения этих элементов.

Подготовил крепеж к радиатору и ШИМ контроллер.

Радиаторы я использую двух типов, для малой мощности это алюминиевые пластинки (эти радиаторы ставились в известных ЧБ телевизорах Электроника 23ТБ), для большей режу радиаторный профиль Ш-образной конструкции.

Данный контроллер умеет следить за понижением и повышением входного напряжения, а так же подключением внешних компонентов задавать ток защиты и частоту работы 66 или 133 КГц..

Данные функции я не использую, так как плата разрабатывалась еще под TOP22x, которая подобных вещей не умеет.

Но TOP24x можно легко перевести в режим работы с тремя выводами, для этого надо просто соединить четыре средних вывода, это будет эквивалент среднего вывода TOP22x.

Отличие будет только в частоте работы, TOP22x работает на 100КГц, а TOP24x на 133КГц (в данном включении).

В схеме указан TOP244, я применил TOP246, он в магазине был заметно дешевле (около 1.1доллара), по хорошему ему надо ограничивать ток защиты, но практика показала, что защита от КЗ отрабатывает отлично.

После этого я перешел к намотке трансформатора

Да, трансформатор можно купить готовый, как и блок питания. Но я держу дома запас разных сердечников и каркасов, что бы можно было в любой момент изготовить БП под любое необходимое мне напряжение.

В данном Бп использовался каркас с 8 выводами и сердечник Е25, одна половинка обычная, а вторая с укороченным центральным керном, для получения зазора (БП то обратноходовый, потому зазор необходим, без него работать не будет).

Расчет трансформатора я делал в программе PI Expert Suite 7.0.

Но иногда, для удобства намотки и лучшего заполнения каркаса я делаю больше витков, чем предлагает программа. но изменяю пропорционально количество витков всех обмоток.

Если не злоупотреблять, то все работает отлично.

Программа показала что мне надо 77 витков первичной обмотки, 9 вторичной и 8 для питания ОС контроллера.

Я немного изменил их и сделал 85 первичной, 10 вторичной и 9 для питания цепи ОС.

Намотал первичную обмотку, обмотка сделана в два слоя, для межобмоточной изоляции я использую специальную ленту, она производится с разной шириной, специально под разные размеры каркасов. После этого я намотал вторичную обмотку. Вообще строго говоря, более правильно было бы ее разместить между двумя слоями первичной, для улучшения связи, но практика показала, что на небольших мощностях проходит и вариант, когда обмотка расположена сверху первичной.

Мотал в два провода. Сначала зачистил концы, обвел их вокруг выводов каркаса, после этого намотал 10 витков.

Ну и в самую последнюю очередь обмотка питания цепи ОС (она же обмотка питания самого ШИМ контроллера), 9 витков.

Попутно намотал выходной помехоподавляющий дроссель.

Последний слой внешней изоляции обмоток, вывел концы первичной обмотки и обмотки питания цепи ОС. Главное теперь случайно их не перепутать. Расположение выводов обмоток соответственно картинке выше

Для них я использовать провод диаметром 0.3мм, для вторичной 0.63мм.

После зачистки выводов обмоток закрепляем их на выводах каркаса и пропаиваем. Половинки каркаса я склеиваю клеем (можно использовать секундный клей либо момент, БФ, непринципиально.

После этого, что бы сердечник не болтался, я обматываю его сначала узкой лентой, а после этого фиксирую всю конструкцию лентой той же ширины, что использовал для изоляции обмоток.

Это не даст рассоедениться половинкам даже если клей не будет держать, да и придает законченный вид трансформатору.

Вот так в итоге выглядит готовый трансформатор. Устанавливаем трансформатор и выходной дроссель. Предохранитель я пока не устанавливаю, позже будет понятно почему. Плата полностью спаяна, при пайке я использую припой диаметром 1мм с флюсом, дополнительно флюс в процессе не используется. Платы я заказывал на производстве сразу с лужением. При первом включении вместо предохранителя я припаиваю небольшую лампочку (15 Ватт), если БП собран без ошибок, то она либо не будет светиться вообще, либо будет еле еле накалена.

Напряжение сходу получилось то, под которое и рассчитывал, даже не потребовалось подстраивать, но возможность подстройки не помешает.

Как-то было обсуждение насчет пайки плат.

Я сделал пару фотографий как выглядит правильная пайка большинством припоев.

Остатки флюса я смыл при помощи ватки смоченной в ацетоне.

Общий вид

Один из участков поближе, если присмотреться, то видно даже мое отражение :))) БП я расчитвал на 15 Вольт и 1.5 Ампера. Ну и нагружать для теста буду соответственно на 1.5 ампера. Хотя данный БП даже в таком виде спокойно отдаст и 2 Ампера.

Выходных диодов на плате два, так как по хорошему диоды должны быть рассчитаны на тройной ток от расчетного выходного. Я установил диоды 31DQ10 (100 Вольт и 3 Ампера), так как расчетный ток был 1.5х3=4.5 Ампера.

Кстати, мне уже как то попадались поддельные диоды с таким наименованием, отличаются повышенным нагревом, будьте бдительны.

Попутно я снял осциллограмму пульсаций на выходе БП под этой нагрузкой. Делитель щупа стоит в режиме 1:1. После проверки БП под нагрузкой я подпаиваю входной и выходной кабели, для моего применения кабели будут короткие и без разъемов.

Так же сразу одеваю ‘хвостики’ (лучше перед пайкой), и дополнительно закрепляю кабели стяжками от вытягивания кабеля из корпуса.

Безопасности много не бывает, лучше перестраховаться.

После впаивания кабелей покрываю плату защитным лаком Пластик-70. Есть более крепкий лак — Уретан, но я его не использую, так как он дает слишком крепкое покрытие. Так выглядит полностью собранная плата, подготовлена к установке в корпус. Вид снизу. Я почти не использовал СМД компоненты, только конденсаторы параллельно выходным электролитам. Использован корпус Z-34B, т.е. высокий вариант этого корпуса, плата трассировалась именно под него, потому для установки надо прорезать 2 выреза под кабели, сделать одно отверстие под светодиод. после этого закрепить плату в корпусе при помощи четырех небольших шурупов (лучше предварительно просверлить отверстия диаметром 1.5мм в стойках корпуса). Последний этап, рассверливаются отверстия в нижней части корпуса и половинки скручиваются вместе.

Все, БП готов.

Как говорят на канале дискавери — теперь вы знаете как это сделано, ну или как это должно быть сделано.

Ну и конечно архив со схемой, трассировкой и даташитом.

Если есть вопросы, спрашивайте, с удовольствием отвечу.

Блок питания

1. Общие сведения.







Блок питания БП50-26М предназначен для питания аппаратуры от однофазной сети переменного тока напряжением 220 В +10%. В качестве такой сети может быть бензоагрегат переменного тока или промышленная сеть. Блок питания включается на вход фильтра сглаживающего (ФС) вместо генератора постоянного ток бензоэлектрического агрегата АБ-1-П/30-М1. Блок питания работает в буферном режиме с аккумуляторной батареей. Возможен заряд аккумуляторной батареи при отключенных основных потребителях.







2. Основные технические данные.



            Выходное напряжение,                   27 В + 3%

            Выходной ток, А —                            0…50

            Амплитуда пульсаций МВ             не более 150 (после ФС)

            Рабочая температура                    -40 +50оС

            Габариты блока (ДХШХВ)              295х310х217 мм

            Масса, кг.                                        18



 3. Устройство и принцип работы.



         Блок состоит из тороидального сетевого понижающего трансформатора Т1 с двумя вторичными обмотками: силовой и вспомогательной на напряжение 29 — 30 В переменного тока.

         Напряжение силовой обмотки подается на диодно-тиристорный выпрямитель, который управляется с помощью тиристора VS1 , пропуская положительные полупериоды переменного напряжения на нагрузку из конденсаторов С6, С7 и резистора R18 в определенной фазе.

         Включение тиристора происходит пропорционально изменению сетевого напряжения и нагрузки блока.

         Импульсы управления для тиристора формирует плата управления, на которую подается переменное напряжение от вспомогательной обмотки сетевого трансформатора. Фазовый регулятор собран на микросхеме DA1 управление им осуществляет транзисторный оптрон DA2  с помощью выходного напряжения блока.

         На нагрузке R2 фазового регулятора DA1 формируются усеченные положительные и отрицательные полупериоды переменного напряжения, ширина которых зависит от напряжения на входе оптрона DA2. Напряжение с нагрузки фазового регулятора выпрямляется диодным мостом VD3 и представляет собой положительные импульсы с крутым передним фронтом и частотой следования 100 Гц. Эти импульсы дифференцируются цепочкой С4, R5, положительный фронт импульсов усиливается транзисторами VT1, VT2 и с выхода эмиттерного повторителя VT3 поступают на управляющий электрод тиристора VS1.

         Выпрямленное напряжение после сглаживания и стабилизации элементами R1, C5, VD4, используется для питания транзисторов VT1-VT3. Фаза импульсов открывающих тиристор VS1 изменяется в зависимости от выходного напряжения на нагрузке и переменного напряжения на входе, таким образом, что тиристоры включаются на большую или меньшую величину полупериода переменного напряжения, стабилизируя таким путем выходное напряжение блока в целом. Диоды VD5, VD6, VD7 устраняют отрицательные выбросы напряжения.

         Переменный резистор R8 позволяет устанавливать выходное напряжение блока в небольших пределах (25…28 В).

         Для улучшения теплового режима блока в нем используется малогабаритный малошумящий вентилятор.

РадиоКот :: Импульсный блок питания (60Вт).

РадиоКот >Схемы >Питание >Блоки питания >

Импульсный блок питания (60Вт).

Схема представляет собой классический обратноходовый БП на базе ШИМ UC3842. Поскольку схема базовая, выходные параметры БП могут быть легко пересчитаны на необходимые. В качестве примера для рассмотрения выбран БП для ноутбука с питанием 20В 3А. При необходимости можно получить несколько напряжений, независимых или связанных.

Выходная мощность на открытом воздухе 60Вт (длительно). Зависит главным образом от параметров силового трансформатора. При их изменении можно получить выходную мощность до 100Вт в данном типоразмере сердечника. Рабочая частота блока выбрана 29кГц и может быть перестроена конденсатором С1. Блок питания рассчитан на неизменяющуюся или мало меняющуюся нагрузку, отсюда отсутствие стабилизации выходного напряжения, хотя оно стабильно при колебаниях сети 190…240вольт. БП работает без нагрузки, есть настраиваемая защита от к/з. КПД блока — 87%. Внешнего управления нет, но можно ввести с помощью оптопары или реле.

Силовой трансформатор (каркас с сердечником), выходной дроссель и дроссель по сети заимствованы с компьютерного БП. Первичная обмотка силового трансформатора содержит 60витков, обмотка на питание микросхемы — 10витков. Обе обмотки наматываются виток к витку проводом 0,5мм с одинарной межслойной изоляцией из фторопластовой ленты. Первичная и вторичная обмотки разделяются несколькими слоями изоляции. Вторичная обмотка пересчитывается из расчета 1,5вольта на виток. К примеру, 15вольтовая обмотка будет 10витков, 30вольтовая — 20 и т.д. Поскольку напряжение одного витка достаточно велико, при малых выходных напряжениях потребуется точная подстройка резистором R3 в пределах 15…30кОм.

Настройка
При необходимости получить несколько напряжений можно воспользоваться схемами (1), (2) или (3). Числа витков считаются отдельно для каждой обмотки в (1), (3), а (2) — иначе. Поскольку вторая обмотка является продолжением первой, то число витков второй обмотки определяется как W2=(U2-U1)/1.5, где 1.5 — напряжение одного витка. Резистор R7 определяет порог ограничения выходного тока БП, а также максимальный ток стока силового транзистора. Рекомендуется выбирать максимальный ток стока не более 1/3 паспортного на данный транзистор. Ток можно высчитать по формуле I(Ампер)=1/R7(Ом).

Сборка
Силовой транзистор и выпрямительный диод во вторичной цепи устанавливаются на радиаторы. Их площадь не приводится, т.к. для каждого варианта исполнения (в корпусе, без корпуса, высокое выходное напряжение, низкое, и.т.д.) площадь будет отличаться. Необходимую площадь радиатора можно установить экспериментально, по температуре радиатора во время работы. Фланцы деталей не должны нагреваться выше 70градусов. Силовой транзистор устанавливается через изолирующую прокладку, диод — без неё.

ВНИМАНИЕ!!!
!!! Соблюдайте указанные значения напряжений конденсаторов и мощностей резисторов, а также фазировку обмоток трансформатора. При неверной фазировке блок питания заведется, но мощности не отдаст.
!!! Не касайтесь стока (фланца) силового транзистора при работающем БП!!! На стоке присутствует выброс напряжения до 500вольт.

Замена элементов.
Вместо 3N80 можно применить BUZ90, IRFBC40 и другие. Диод D3 — КД636, КД213, BYV28 на напряжение не менее 3Uвых и на соответствующий ток.

Запуск
Блок заводится через 2-3 секунды после подачи сетевого напряжения. Для защиты от выгорания элементов при неверном монтаже первый запуск БП производится через мощный резистор 100 Ом 50Вт, включенный перед сетевым выпрямителем. Также желательно перед первым запуском заменить сглаживающий конденсатор после моста на меньшую емкость (около 10…22мкФ 400В). Блок включают на несколько секунд, потом выключают и оценивают нагрев силовых элементов. Далее время работы постепенно увеличивают, и в случае удачных запусков блок включается напрямую без резистора со штатным конденсатором.

Ну и последнее.
Описываемый БП собран в корпусе МастерКит BOX G-010. В нем держит нагрузку 40Вт, на большей мощности необходимо позаботиться о дополнительном охлаждении. В случае выхода БП из строя вылетает Q1, R7, 3842, R6, могут погореть C3 и R5.

Вопросы как обычно складываем тут.


Как вам эта статья?

Заработало ли это устройство у вас?


Эти статьи вам тоже могут пригодиться:

БП60К блок питания для ПЛК и ответственных применений: цена, описание, отзывы

Выходные параметры

Номинальное напряжение, В

24

Номинальный ток, А

2,5

Номинальная мощность, Вт

60

Подстройка выходного напряжения, %

±8

Допустимое отклонение напряжения, %±2
Нестабильность выходного напряжения от входного напряжения, %±0,5

Нестабильность выходного напряжения от выходного тока, %

±0,25

Коэффициент температурной нестабильности, %/°С±0,015

Размах напряжения шума и пульсаций (межпиковое), мВ, не более

120

Входные параметры

Напряжение питания переменного тока, В

85…264

Частота переменного тока, Гц

45…65

Напряжение питания постоянного тока, В

110…370

Номинальный ток потребления, не более, А

1,25

Пусковой ток, не более, А

36

КПД при номинальной нагрузке, %, не менее

85

Защиты

Тип защиты от перегрузки – ограничение выходного тока:

— порог ограничения выходного тока, % от Iном

 104…116

Тип защиты от перенапряжения – ограничение выходного напряжения:

— порог ограничения выходного напряжения, % от Uном

 150

Безопасность и ЭМС

Устойчивость к механическим воздействиям по ГОСТ Р 52931–2008

N2

Устойчивость к электромагнитным воздействиям по ГОСТ 51314.4

критерий качества А

Уровень электромагнитной эмиссии по порту питания по ГОСТ Р 53390-2009

класс Б

Степень защиты по ГОСТ 14254-96

IP20

Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012

II

Изоляция по ГОСТ 12.2.091-2012

усиленная

Категория перенапряжения по ГОСТ Р 50571.19-2000

II

Степень загрязнения по ГОСТ Р 50030.1-2000

2

Электрическая прочность изоляции (вход-выход), В

Электрическая прочность изоляции (вход-корпус), В

Электрическая прочность изоляции (выход-реле), В

3000

3000

2000

Сопротивление изоляции (вход/выход/корпус) при 500 В, МОм

1000

Окружающая среда

Рабочий диапазон температур окружающей среды, °С

-40…+70 *

Температура хранения и транспортирования, °С

-40…+50

Прочее

Срок эксплуатации, лет

10

Срок гарантийного обслуживания, годы

2

Средняя наработка на отказ, ч

50000

Масса, кг, не более

0,5

Возможность последовательного соединения

Есть

Возможность параллельного соединения

Есть

Тип автоматического выключателя

6 А, тип С или 10 А, тип B

Характеристики дискретного выхода

2 А при переменном напряжении 250 В и cosj>0,4

2 А при постоянном напряжении не более 24 В

Схема блока питания на 24 В 9 А, datasheet БП

Давно поглядывал на блок питания 24 Вольта. Читал ранее обзор уважаемого kirich на похожий БП только 6 заявленных Ампер, но моя хотелка требовала брать сразу помощнее. Поэтому выбор пал на более мощный.

Упаковка — коробка из простого коричневого картона, заклеенная обычным скотчем. Внутри блок питания в запаянном антистатическом пакете.

Осмотр платы явных косяков не выявил. Ну кроме обычных для китайцев разводов от плохо смытого флюса.

Сначала думал, что входного электролита в 100 мкФ маловато, но тесты показали, что хватает.

Межобмоточный конденсатор Y-типа. Термистор в наличии 5D-11.

ШИМ-контроллер аккуратно затерли. Транзистор, как и в менее мощной серии, аналогичен — 20N60C3. Конденсатор питания ШИМ-контроллера стоял 22 мкФ, поменял на 47 мкФ. Если я ошибся с этим действием, то буду рад, если поправите.

На выходе стоят запараллеленные диодные сборки 20200CT 20A 200V.

Суммарная емкость выходных электролитов (измерял без выпаивания) составила около 3260 мкФ.

И теперь немного отчета по тестам.
Напряжение холостого хода 24.05 В. Пульсации порядка 70 мВ.

Нагрузка 14.5 Ом кучкой цементных двадцативатников. Напряжение 24.05 В. Пульсации больше 60 мВ амплитудой не заметил.

Нагрузка 7.2 Ом кучкой цементных двадцативатников. Ток 3.3 А. Напряжение 24.05 В. Пульсации не больше 60 мВ.

Тест удалось поддерживать минут 5, гроздь резисторов слишком сильно разогрелась и я отключил БП. Оба радиатора были температурой 40-45 градусов.

Специально притащил из гаража нихромовую спираль из проволоки диаметром 1 мм.

Использовал часть спирали, сопротивление при комнатной составило 3.2 Ом. Ток 7.5 А. Напряжение 23.98 В. Пульсации достигли размаха 180 мВ.

Под такой нагрузкой держал максимум секунд 30. Несмотря на вентилятор, раскалялась достаточно быстро и чуть не проплавила мне коврик, на фотографии есть след. Может кто подскажет, после отключения БП, секунд через 10, я замерил сопротивление на клеммах и увидел 2.5 Ом, которое потихоньку росло. Вроде бы с прогревом нихром увеличивает сопротивление или я что-то не догоняю?

Учитывая, что нагружать я его планирую не больше 100 Вт, то думаю есть заявка на долговременную работу без выхода из строя.
Товар куплен за свои кровные, так что простите за то, что не так усердно старался его спалить )))

Update 06.02.2018
Нарыл схемку в инете

Импульсный блок питания 24В 18А

Импульсный блок питания рассчитан на выходное напряжение в пределах 20-28В, при максимальном долговременном токе нагрузки 10А без принудительного охлаждения и до 18А при использовании вентилятора. В качестве контроллера используется широко распространенная в промышленных устройствах микросхема UC3825. Ее выбор был обусловлен, прежде всего, наличием. Ну, а раз она является (наряду с 3525) промышленным стандартом, то и не пришлось долго раздумывать.

Блок питания представляет собой типовой полумост с оптронной развязкой ОС по напряжению. Защита по току осуществляется с помощью трансформатора тока.

К особенностям можно отнести повышенные требования к монтажу и конструкции. Причин тут несколько. Во-первых, примененный контроллер имеет высокую граничную рабочую частоту, управляющие входы контроллера достаточно высокоимпедансные и чувствительны к наводкам. Это обязывает соблюдать некоторые правила монтажа такого контроллера и его обвязки. Во-вторых, специфика применения данного БП предъявляла жесткие требования по различным помехам, как радиочастотным, так и акустическим. Последнее наложило ограничение на разработку конструкции, в частности, на минимизацию габаритов и размещение некоторых компонентов. Часто используемое «компьютерное» расположение силовых элементов и радиаторов было исключено, как и применение комплектующих рассчитанными на эксплуатацию в основном, в режиме обдува, то есть, без заметного запаса по параметрам. Это касается прежде всего размеров сердечников трансформатора и дросселя L1.

Схему БП можно условно разделить на три части. Первая — это входные цепи питания, содержащие противопомеховый фильтр, варистор и узел ограничения броска тока заряда конденсатора фильтра питания, состоящий из резистора R16 и простейшего реле времени на транзисторе VT4. Вторая – узел контроллера, выделенный синим цветов. И третья, силовая, преобразовательная часть, с фильтром на выходе.

В зависимости от требований, используется также плата дополнительных фильтров, если в этом есть необходимость.

Рисунки печатных плат в формате lay можно скачать здесь.
На печатных платах детали не промаркированы, но учитывая несложность конструкции, определить их соответствие принципиальной схеме, несложно.
Схема собрана на двух печатных платах, основной и субплате контроллера. Так удалось решить проблему с чувствительностью этой микросхемы к различного рода наводкам. Обратите внимание, что субплата контроллера двусторонняя, на одной смонтированы SMD компоненты, а другая сторона в виде сплошной фольги, использована как общий провод и экран.
Конденсатор С6 установлен навесным монтажом, поверх С7.

Данные намоточных компонентов:

Трансформатор Tr1 намотан на сердечнике из феррита N67 размером 26х6х6 и содержит 3х16 витков провода ПЭЛШО 0.35.
Tr2 выполнен на таком же феррите, размер сердечника 42х10х20, первичная обмотка выполнена литцендратом из проводов 0.08 и суммарным диаметром скрутки 1мм, с общей шелковой изоляцией и содержит 17 витков.
Вторичная обмотка — 2х5 витков медной ленты толщиной 0.4 и шириной 12 мм.
Вспомогательная обмотка для питания контроллера содержит 2х3 витка провода ПЭЛШО 0.35

Дроссель L1 на кольце из спеченного мопермаллоя, проницаемостью 63. Размеры кольца 28х15х15, цвет защитного покрытия — желтый, с белым торцом. Число витков — 25.
Трансформатор тока использован готовый, первичная обмотка представляет собой пропущенный в отверстие кольца провод МГТФ c диаметром жилы ок. 1.5мм.
Вторичка — примерно 150 — 200 витков провода на кольце М16х8х6, проницаемость около 2000.
Дроссель L2 готовый, на ферритовом стержне, диаметр провода 2мм.

Дросселя внешних фильтров выполнены на ферритовых сердечника с высокой проницаемостью (4000) , при их намотке следует правильно расположить обмотки, чтобы исключить подмагничивание сердечника — для этого каждая полуобмотка мотается на свой половине кольца, а направление намоток должно быть противофазным.

Следует отметить, что зачастую, применение тех, или иных деталей, определялось их наличием, а не обязательной необходимостью применять именно этот компонент. При повторении ИБП стоит это учитывать.
Обратите внимание на обязательное подключение конденсатора С27 к корпусу радиатора. В противном случае могут возникнуть паразитные колебания. Реле Rel1 любое, на рабочее напряжение 24В и ток через контакты не менее 3А.

Внешний вид ИБП:

Вид сбоку на монтаж силовых полупроводников:

Вид снизу

Субплата контроллера

Обратите внимание на то, что выходная отрицательная шина питания, заземлена на радиатор при помощи полоски медной фольги шириной 10мм, которая заведена под стойку платы и прижата винтом крепления.
