Блок питания 12 Вольт, 20 Ампер и 240 Ватт с пассивным охлаждением

Попал ко мне в руки блок питания с пассивным охлаждением и на привычные многим пользователям 12 Вольт, потому надеюсь, что обзор будет полезен пользователям принтеров и граверов.

Почему мне нравится ковырять блоки питания особо расписывать смысла нет, а вот почему именно 12 Вольт, напишу.

Так уж сложилось, но блоки питания с выходным напряжением в 12 Вольт являются одними из самых популярных наряду с 5 Вольт и 19 Вольт.

5 Вольт используется для питания небольших устройств, но больше популярности добавило то, что такое же напряжение дает порт USB, потому и начали ‘плодиться’ такие БП.

19 Вольт используются в ноутбуках, а также такие БП используются энтузиастами радиолюбителями для разного рода паяльных станций и усилителей, в основном из-за приемлемой мощности и компактности.

Ну а 12 Вольт просто для начала является безопасным напряжением и при этом позволяет передавать довольно большую мощность. Конечно на мой взгляд зачастую его можно (а иногда и нужно) на 24 Вольта, но это напряжение больше используется в промышленных устройствах.

В быту же от 12 Вольт можно питать получившие распространение светодиодные ленты для декоративной подсветки и освещения, от 12 Вольт питаются также системы видеонаблюдения, иногда небольшие компьютеры, а также разные граверы, 3D принтеры и т.п.

Вообще у меня в планах сделать несколько обзоров подобных БП, но с разной мощностью и сегодня ко мне на стол попал блок питания на 240 Ватт с пассивной системой охлаждения.

На данный момент распространенные безвентиляторные БП имеют мощность до 240-300 Ватт, причем вторые встречаются куда реже и я бы скорее сказал, что 240 Ватт это уже почти максимум.

На этом я закончу краткое вступление и перейду к предмету обзора. Блок питания был куплен здесь, вышел в итоге около 17 долларов.

БП в привычном металлическом корпусе, думаю многие видели подобные решения в продаже.

Упакован был в обычную белую коробку, на фото она не попала, да и не особо там есть на что смотреть.

Вход и выход выведены на один большой клеммник, сверху присутствует наклейка с указанием назначения контактов, но приклеили со сдвигом, что может сбить с толку неопытного пользователя. Клеммник имеет защитную крышку, причем открывается она на 90 градусов, что является хоть и небольшим, но плюсом, так как есть варианты, где крышка не открывается полностью. Справа от клеммника приютился подстроечный резистор и светодиод индикации включения блока питания.

Заявленные параметры — 12 Вольт 20 Ампер, реальный производитель неизвестен, маркировка стандартна для многих недорогих БП — S-240-12

Сбоку находится переключатель входного напряжения 110/200 Вольт, лучше перед первым включением проверить что он находится в правильном положении.

Дата выпуска конец 2016 года, так что БП можно сказать, свежий.

Для начала измеряем что на выходе у БП настроено.

Выставлено 12.3 Вольта, диапазон регулировки 10-14.5 Вольта. после проверки выставил что-то близкое к 12 Вольт.

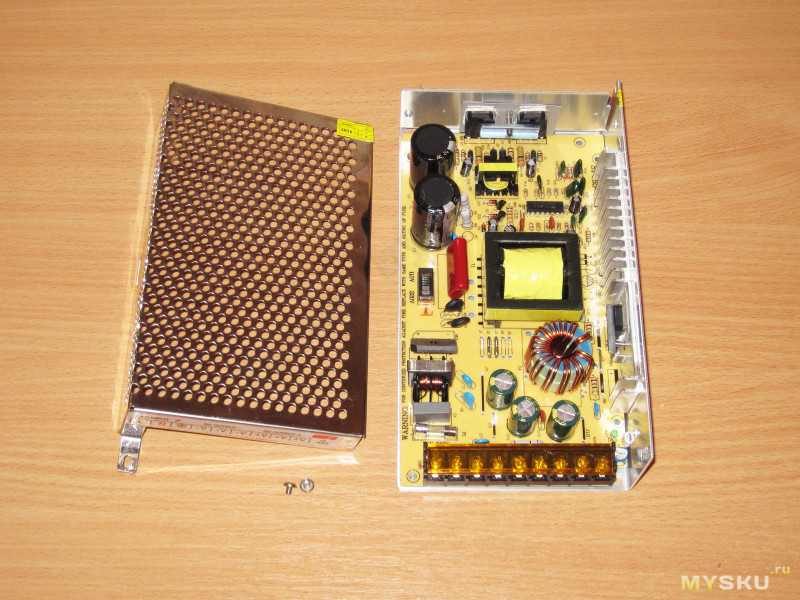

Внешне осматривать больше нечего, потому снимаем верхнюю крышку и посмотрим что внутри. А внутри блок питания ничем не отличается от других, подобных недорогих блоков.

Мне он сходу напомнил блок питания на 48 Вольт 240 Ватт я бы даже сказал что они один в один.

Даже наверное не так, фактически это тот же БП, просто на другое напряжение, потому я в самом начале и написал, что реальный производитель неизвестен.

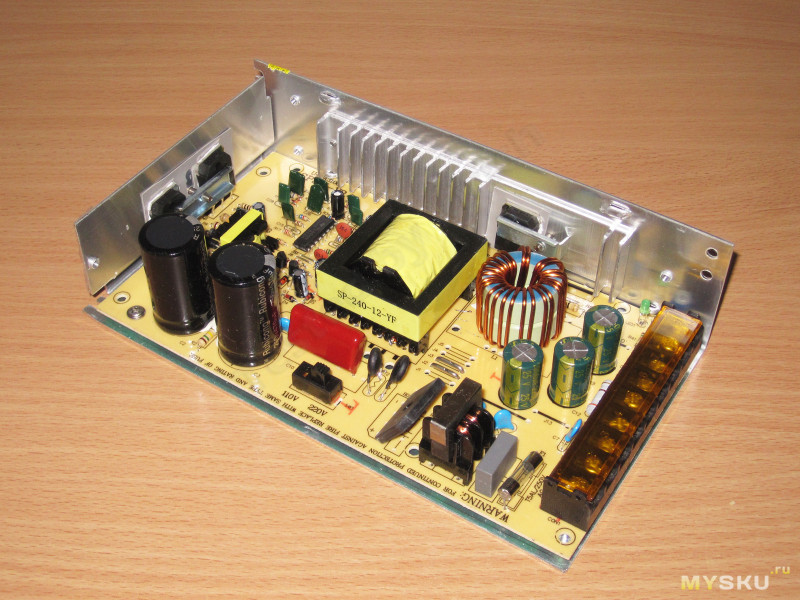

Классический осмотр начинки.

1. Входной фильтр, присутствует, хотя и не в полном объеме, отсутствует конденсатор после дросселя и варистор. К сожалению это черта подавляющего большинства китайских БП.

2. Помехоподавляющие конденсаторы в опасной цепи — Y1, в менее опасной, обычный высоковольтный, можно сказать что нормально.

3. Входной диодный мост установлен с запасом, 8 Ампер 1000 Вольт, но радиатор отсутствует. В предыдущем варианте диодный мост был на 20 Ампер.

Также рядом видны два термистора, включенные параллельно.

4. Входные конденсаторы Rubicong закос под Rubicon, если бы еще параметры соответствовали заявленным, но об этом позже.

5. Пара высоковольтных транзисторов прижатых к алюминиевому корпусу, который работает как радиатор.

6. Силовой трансформатор явно промаркирован как 240 Ватт 12 Вольт. На вид довольно неплох, видны следы пропитки лаком.

Китайские производители продолжают штамповать свои блоки питания на классической элементной базе. Я не скажу что это плохо, но более именитые производители уже гораздо реже делают БП на базе TL494.

По своему это имеет свои плюсы, ремонт такого БП довольно прост, комплектующие есть везде, да и документации по ним очень много.

Как и в варианте 48 Вольт, здесь также использован усиленный вариант радиатора, выходная диодная сборка прижата к ребристому радиатору, который уже отводит часть тепла на корпус. Если в 48 Вольт версии это было не особо и нужно, то при токах в 20 Ампер такое решение не лишнее. 1. Выходной дроссель при вполне нормальных габаритах намотан всего в два провода, причем сечение провода сопоставимо с тем, что использовалось в БП 48 Вольт.

2. Выходные конденсаторы имеют заявленную емкость в 2200мкФ, производитель также неизвестен, впрочем я и не ожидал здесь увидеть конденсаторы от Nichicon или хотя бы Samwha.

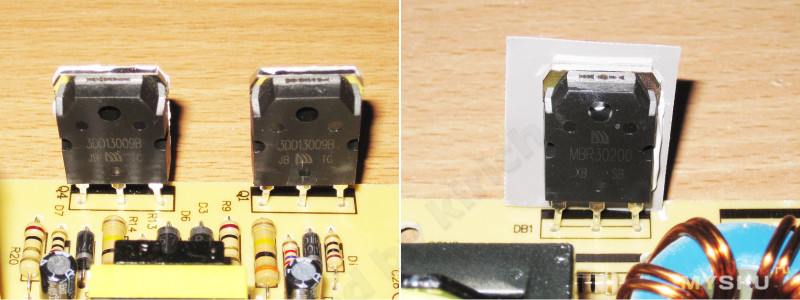

3,4. А вот момент с прижимом силовых элементов я проверил отдельно, так как в прошлый раз у меня были большие нарекания по поводу крепежа диодной сборки. В данном случае все в принципе нормально. Можно немного попридираться к прижиму транзисторов (слева), но практика показала, что все в порядке.

Вынимаем плату из корпуса и посмотрим на качество пайки и поищем ‘косяки’ производителя. Высоковольтные транзисторы применены с запасом, можно не беспокоиться. К тому же корпус TO247, в котором они выполнены, улучшает отвод тепла на радиатор.

Выходная диодная сборка MBR30200 представляет собой два высоковольтных диода Шоттки. Я немного скептически отношусь к применению высоковольтных диодов Шоттки, так как у них уже нет преимущества перед обычными в плане падения напряжения, но остается преимущество в большей скорости переключения, т.е. динамические потери меньше.

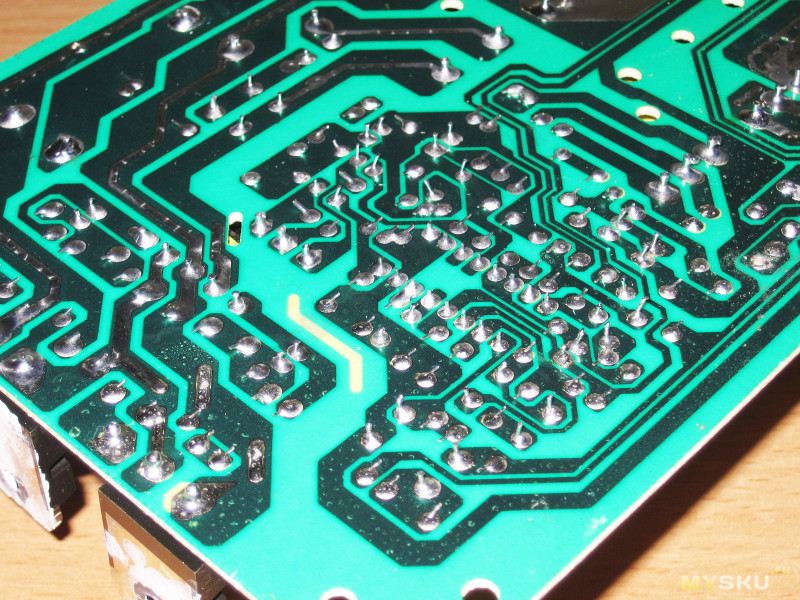

Общий вид печатной платы снизу. Пайка на вид вполне нормальная, в этой части БП все нормально, даже чисто. Силовые дорожки дополнительно покрыты припоем для увеличения сечения, здесь также нареканий особо нет, хотя в некоторым местах на мой взгляд припоя маловато. Но один неприятный момент я все таки нашел. Один из силовых контактов не очень хорошо пропаян. Можно конечно сказать, что там по три контакта на полюс, но ведь может так попасть, что он как раз окажется нагруженным. Собственно потому я всегда советую при покупке блоков питания проверять как они собраны. Хотя нет, корректнее сказать — при покупке недорогих блоков питания всегда проверять качество сборки.

На плате присутствует не совсем понятная мне маркировка, очень похоже, что плата рассчитана под БП мощностью до 365 Ватт, но это уже скорее с активным охлаждением (на плате есть место под разъем вентилятора, но сам разъем и необходимые компоненты отсутствуют).

Попутно измерил емкость конденсаторов.

Входные имеют суммарную емкость 166мкФ (два по 330 соединенные последовательно), хотя указано 470мкФ (соответственно суммарная 235), маловато для мощности в 240 Ватт.

Выходные в сумме дают около 6600, соответственно как указано 2200х3. Здесь вопросов нет, для блоков питания с подобными характеристиками это нормально, даже для фирменных. Правда в фирменных блоках питания стоит более качественные конденсаторы.

Так как схема блока питания практически идентична модели на 48 Вольт, то я просто внес соответствующие коррективы, а не рисовал ее с нуля. Не гарантирую 100% совпадение, но 99% думаю есть 🙂 Вот теперь можно проводить тесты.

В качестве тестового стенда использовались

1. Электронная нагрузка 2. Мультиметр 3. Осциллограф 4. Тепловизор 5. Термометр 6. Ручка и бумажка. На бумагу ссылки нет.

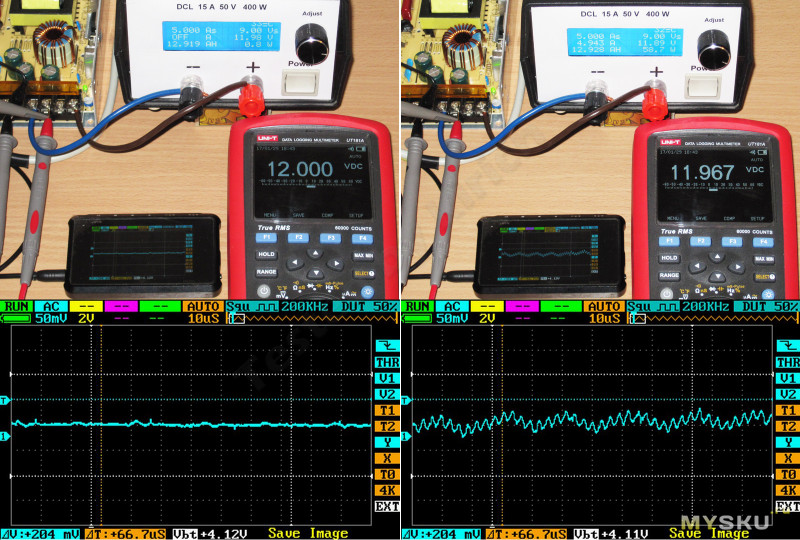

1. Режим холостого хода.

2. Нагрузка 5 Ампер, пульсации около 50мВ

1. Нагрузка 10 Ампер, напряжение лишь немного просело, пульсации остались на прежнем уровне

2. Нагрузка 15 Ампер, практически без изменений

Со времени проведения большого теста аккумуляторов я доработал нагрузку чтобы поднять максимальный ток до 30 Ампер. Но что-то пошло не совсем так, как было задумано и максимальный ток ограничен на уровне 16383мА (14 бит), потому для продолжения теста мне пришлось прибегнуть в обычным советским резисторам с сопротивлением 10Ом. при напряжении в 12 Вольт они обеспечивают ток нагрузки около 3.6 Ампера. 1. 20 Ампер, напряжение просело всего на 70мВ, уровень пульсация практически не отличается от предыдущих тестов и составляет 60мВ

2. В качестве дополнительного теста на нагрев я решил поднять выходное напряжение до 12.55 Вольта и погонять БП еще минут 15. Выходная мощность БП при этом была около 250 Ватт.

Как видно по фото, это практически никак не сказалось на результате.

В прошлом обзоре я был так удивлен качеством работы блока питания, что даже проводил тесты с полуторакратной перегрузкой. С БП мощностью 240 Ватт я снял 360 и только тогда начал откровенно волноваться по поводу перегрева.

Но в данном случае все немного печальнее. Для начала фото с тепловизора, снятое в самом конце теста при мощности 250 Ватт.

Самый горячий элемент — выходной дроссель, впрочем такая же картина была и при тесте БП 48 Вольт. Но как я тогда писал, на самом деле материал из которого изготовлен этот дроссель, не боится таких температур, ограничением является стойкость изоляции провода, которым он намотан.

Для компании сфотографировал нагрузочные резисторы, на которых рассеивалось всего около 50 Ватт. Электронная нагрузка при этом брала на себя около 200 Ватт, у нее температура радиаторов была 61 градус.

Как и раньше, я свел все данные в одну табличку.

Тестирование проходило при комнатной температуре, БП лежал горизонтально на столе, что несколько ухудшало тепловой режим, в вертикальном положении он охлаждался бы лучше.

Каждый этап длился 20 минут, затем шел замер температуры и повышение тока на одну ступень.

Последний этап был проведен как дополнительный и занял 15 минут, итого в сумме 20+20+20+20+15= 1ч 35мин.

Результаты заметно выше чем у БП на 48 Вольт, но я бы сказал что вполне терпимые. Самый нежный элемент — силовой трансформатор, не перегревается.

Как-то в комментариях затронули тему низкого КПД таких блоков питания и мне реально стало интересно, какой же КПД у них в реальности.

Конечно я не претендую на высокую точность , так как в процессе участвует много измерительных приборов и каждый имеет свою погрешность, но я постарался измерить максимально корректно.

И так. Я измерил потребляемую мощность БП без нагрузки, с нагрузкой 33, 66 и 100%, при этом у меня вышло:

Вход — Выход — КПД.

4.2 — 0 — 0

96.2 — 79 — 82%

189,3 — 159 — 84%

290,4 — 238 — 82%

Говорили, что КПД подобных БП около 60-70%, честно, мне не верилось. Но до этого я судил по количеству выделяемого тепла, потому как не заметить ‘лишние’ 100 Ватт тепла тяжело, вот и решил провести этот тест, думаю что не зря.

Конечно в комментариях могут начать писать — а как же MeanWell, почему не MeanWell? Да, я очень хорошо отношусь к блокам питания этой фирмы, и очень часто их использую, потому решил ради интереса сравнить обозреваемый БП и БП фирмы MeanWell. Но стоит отметить, что сравнивал я с БП серии RS, а точнее — RS-150-12, т.е. 12 Вольт 150 Ватт. На данный момент стоимость этого БП составляет около 36 долларов — [leech=http://www.kosmodrom.com.ua/el.php?name=RS-150-12]ссылка[/leech].

Блоки питания этой серии отличные, надежность действительно на высоком уровне, БП который вы видите, отработал в составе системы видеонаблюдения около 3 лет при нагрузке близкой к 90% и был заменен планово на новый.

Производитель же заявляет что —

[quote]Особенности:

Долговечные 105°C электролитические конденсаторы

Комплекс защит от короткого замыкания, перегрузки, перенапряжения

Электромагнитная совместимость: EN50082-2/EN61000-6-2 для тяжелой промышленности

Высокая рабочая температура до 70°C

Вибрации 5G

Малые размеры, высокая удельная мощность

Высокие КПД, долговечность и надежность

Все модули проходят 100% прогон[/quote]

Но это относится именно к RS серии, обычные же БП MenWell серий S-ххх-хх немного проще, правда и стоят меньше.

Входной фильтр более полный, чем у обозреваемого, но варистора на входе все равно нет. 1. Термистор упакован в термоусадку, но что интересно, уже когда разбирал фото, то заметил, что термисторов два, причем второй ‘голый’, он стоит справа от переключателя.

2. Входные конденсаторы Rubicon, а не RubiconG. Суммарная емкость 165мкФ при выходной мощности в 150 Ватт.

3. Высоковольтный транзистор имеет дополнительную изоляцию. ШИМ контроллер применен другой, потому рядом совсем пусто.

4. Выходных диодных сборок две, причем у обоих на выводах присутствуют ферритовые бусины, что практически никогда не встречается в недорогих китайских БП. Такие же бусины есть и на некоторых конденсаторах.

5. А вот выходной дроссель изготовлен в лучших традициях Китая 🙂 Намотка кривая, закатали в какой то клей.

6. Выходные конденсаторы фирменные, емкость 1000х3 мкФ, напряжение 35 Вольт, что весьма правильно. У обозреваемого конденсаторы на 25 Вольт, но в двухтактной схеме это нормально (в компьютерных БП вообще на 16).

Сегодня не буду выделять плюсы и минусы, а просто опишу мое впечатление о блоке питания.

На мой взгляд это типичный ‘среднестатистический’ китайский блок питания. Нагрев в пределах допуска, среднее качество сборки, но при этом низкий уровень пульсаций и отсутствие ‘дрейфа’ выходного напряжения от прогрева (это довольно важно). Производитель не особо волнуется насчет комплектующих, об этом говорят непонятные конденсаторы на входе, если судить по маркировке, то емкость достаточна, если измерить, то занижена. Я в подобной ситуации просто добавил один конденсатор 100мкФх400В выпаянный из платы монитора.

Самые критичные элементы, которые в данном БП будут влиять на срок службы — выходные конденсаторы.

В остальном вполне нормальный блок питания, все тесты прошел без проблем, но получить такие результаты как с его 48 Вольт вариантом, я увы не смог. На мой взгляд средний блок питания за вполне приемлемые деньги.

Надеюсь что обзор был полезен, старался дать максимум информации.

Как я писал в самом начале, в планах сделать обзоры блоков питания 12 Вольт на другую мощность, но пока не знаю, какой мощности БП наиболее интересны.

Еще один 12 Вольт блок питания, но уже на 1 Ампер.

В предыдущем обзоре я оговорился насчет того, что в посылке было два товара.
Сегодня я покажу, что еще пришло ко мне. Этот блок питания заказывался с вполне конкретной целью, но об этом я напишу в конце.
Обзор будет очень похож на предыдущий, если интересно, прошу под кат.

Как я написал в аннотации, блок питания пришел в компании с первым.
Но он не только пришел вместе, а как я понял, они еще и одного производителя, об этом говорит и внешний вид и качество изготовления (хотя у этого БП оно несколько похуже) и маркировка.
У предыдущего была маркировка XK-2412DC, что означает 24\12 Вольт, т.е. плата выпускается в двух вариантах, на 24 и 12 Вольт соответственно.
Маркировка этого — XK-1205DC, т.е такой блок питания бывает на 12 или 5 Вольт. Я заказал 12 Вольт вариант.

Характеристики блока питания.
Входное напряжение: AC85-265V или DC100-370V
Выходное напряжение: DC 12V
Выходной ток: 1A (на сайте магазина ошибочно указано 1-2А)
Выходная мощность: 12 Ватт.
Так же в заголовке было заявлено о низких пульсациях, но это мы проверим отдельно 🙂

Начну по традиции с упаковки, так же по традиции спрячу ее под спойлер, ничего особо интересного там нет, можно спокойно пропустить этот пункт.

Упаковка

Пришел блок питания в стандартном антистатическом пакете, со стандартными наклейками, номер товара в магазине и предостережение.

После распаковки ничего криминального я не увидел, все аккуратно, за исключением того, что ехал он болтаясь в пакете (об этом я писал в предыдущем обзоре)

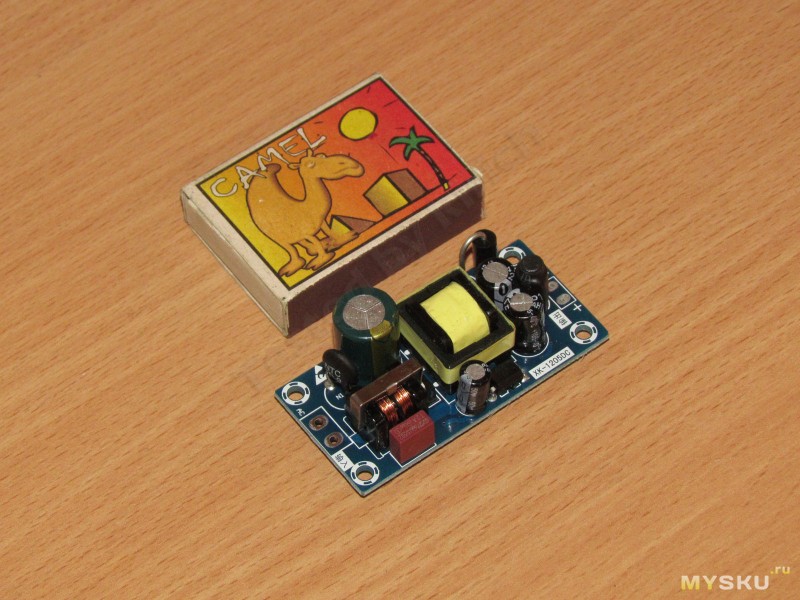

Блок питания реально маленький, размер чуть больше спичечного коробка.
Размеры 62.5х31х23мм, последний размер — высота, может быть уменьшен еще на 1мм, так как я измерял с выводами трансформатора, которые немного торчат.

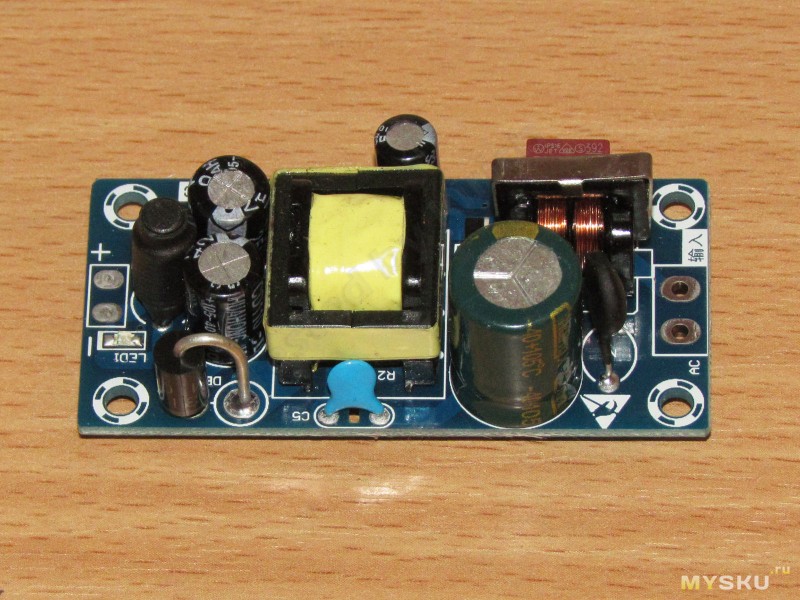

В этом блоке питания так же есть сетевой фильтр и ограничитель пускового тока, но фильтр урезан, отсутствует фильтрующий конденсатор перед дросселем.
Так же отсутствует разъем, просто два отверстия с шагом 5мм.
Зато в этом БП конденсатор в цепи питания ШИМ контроллера стоит 33мкФ, а не 10 как в предыдущем, это хорошо.

С другого ракурса виден выходной диод и выходные конденсаторы с дросселем.
Радиаторов здесь не предусмотрено, да они и не сильно нужны при такой мощности.
Диод применен на 3 Ампера 100 Вольт, марка SR3100, все как положено.

А вот и первое замечание, причем серьезное.
В качестве межобмоточного конденсатора применен обычный конденсатор на 1 КВ, а не Y1, который положено ставить в таких цепях.
Дело в том, что конденсаторы Y1 ставятся в таких цепях из соображений безопасности, при пробое он всегда уходит в обрыв, так как КЗ в такой цепи чревато последствиями.
Очень рекомендую его заменить, выпаять можно из любого импульсного БП, номинал особо не критичен, главное класс конденсатора.

Силовой транзистор «спрятался» где то в глубине платы, между входным дросселем и трансформатором, радиатора не имеет, корпус мелкий, но об этом я скажу отдельно.

Как и в прошлый раз, чертеж с размерами платы и крепежных отверстий.

Плата изготовлена и собрана очень качественно, претензии отсутствуют, мало того, здесь производитель даже зафиксировал SMD элементы клеем, это видно по месту для установки выходного диода в SMD корпусе вместо выводного, да и видно по другим элементам. За это плюс.
Плата двухслойная, монтаж двухсторонний и довольно плотный, пара резисторов расположена даже под трансом.

В качестве ШИМ контроллера использована неизвестная мне микросхема 63D39, название очень похоже на микросхему 63D12 из этого обзора. Насколько я понял, ближайший аналог это FAN6862.
Резисторы, как и в прошлом обзоре, не хуже 1%.

Для экспериментов я рещил все таки установить клеммники на вход и выход платы.
По входу стал стандартный 5мм клеммник, правда пришлось чуть чуть его подкусить около дросселя, но можно установить и без этого (на фото именно так он и показан).
На выходе отверстия с шагом 3.75мм, но клеммник туда не стал, мешает выходной дроссель.

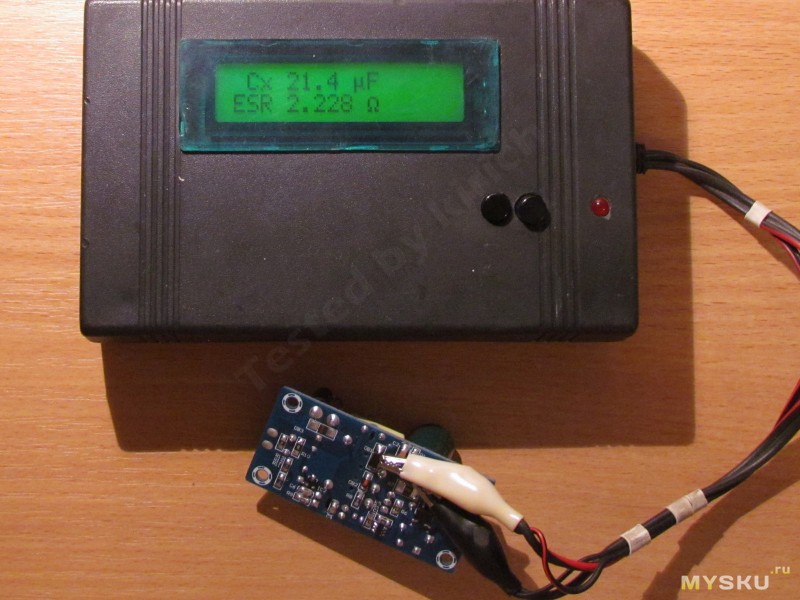

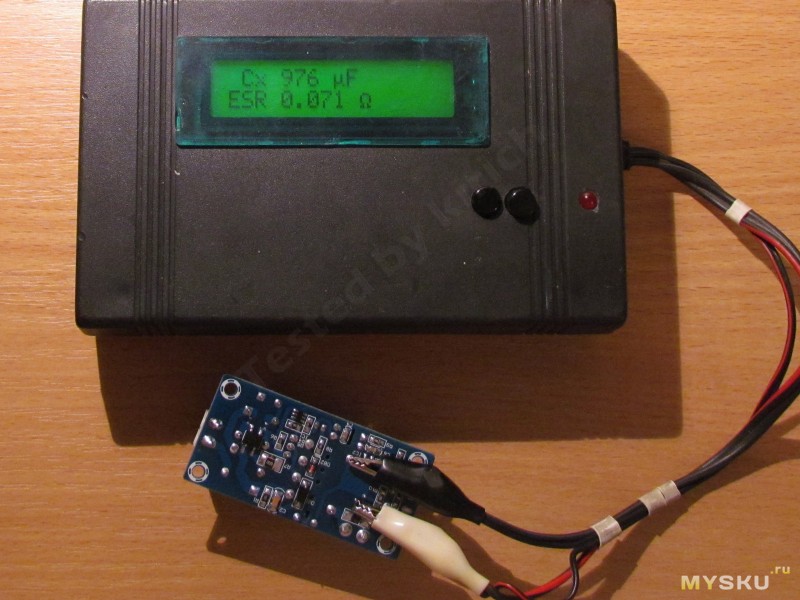

Как и в прошлый раз решил проверить характеристики установленных конденсаторов.
Ну что сказать, здесь все похуже, замечание к ESR конденсаторов, так как к емкости и напряжению нареканий нет.
Конденсаторы 470мкф х25 Вольт, емкость стоит нормально из расчета 1000мкФ на 1 Ампер выходного тока.
ESR заметно завышен, около 140мОм.

Ко входному конденсатору претензия по поводу ESR так же относится, хотя и в меньшей степени, а вот с емкостью все отлично, 22 вместо расчетных (для 220 Вольт) 12 это очень хорошо.

Первое пробное включение. Запустился без проблем. Время запуска несколько затянуто, около 1.5-2 секунды, сказывается увеличенная емкость в цепи питания ШИМ контроллера.

Когда описывал установленные компоненты, то забыл указать какой стоит транзистор.
Правда его для этого пришлось буквально выковыривать. Чего не сделаешь для науки 🙂
Установлен 2N60C производства fairchild.
Транзистор конечно маловат, но эксперименты все покажут.

Естественно перед началом экспериментов была начерчена схема.
Схема нужна не только просто для обзора, а и для помощи тем, кто купит, мало ли что бы жизни бывает. Да и самому перед проверкой неплохо знать, что делать потом, если сгорит в процессе пыток 🙂

Как и в прошлый раз я подготовил для проверки разные вещи.
Список почти не отличается от предыдущего, разница только в номиналах нагрузочных резисторов.
Для нагрузки я использовал:
Резистор 27 Ом
Резистор 15.3 Ома набранный из трех штук 5.1 Ома соединенных последовательно
Резистор 10 Ом (он был добавлен потом)
Нагрузка на ток 1 Ампер, о ней я говорил в обзоре тестирования аккумуляторов.

Процесс проверки

Проверять я буду все точно так же. Напряжение на выходе под разными нагрузками и пульсации.
Мультиметр и осциллограф подключены непосредственно к выходу БП, нагрузка подключается к клеммникам, вынесенном на небольшом кабеле. Падение на кабеле небольшое, но в расчетах я их потом учту.
В этот раз я принял рекомендацию коллеги Ksiman-а и настроил синхронизацию на осциллографе.
Итак:
1. Режим холостого хода.
2. Нагрузка 27 Ом, ток около 0.44 Ампера.

1. Нагрузка 15.3 Ома, ток около 0.78 Ампера.
2. Нагрузка 1 Ампер
Все параметры в норме, пульсации около 30мВ, делитель щупа осциллографа установлен в положение 1:1, тепловой режим я распишу потом.

Дальше я решил не останавливаться на полученном, так как температуры были вполне нормальными.
1. Нагрузка 10 Ом, ток около 1.19 Ампера.
2. Нагрузка 1 Ампер + 27 Ом параллельно, ток около 1.44 Ампера
Все работает отлично.
По поводу пульсаций, такое чувство, что они даже уменьшились, на этом этапе я даже проверил, действительно ли щуп стоит в положении 1:1 и погонял туда-сюда синхронизацию, но нет, все правильно, ошибки нет.

Так как эксперимент мне хотелось продолжить дальше, но нагрев начал выходить за допустимые пределы (на мой взгляд), то я решил сначала немного допилить блок питания.
Вырезал пластинку из 1мм текстолита, залудил ее и припаял к силовому транзистору.
На фото видно, что мне пришлось ее угол немного подрезать.
Не скажу, что это красивое решение, но лучше чем ничего.
Вообще не рекомендуется соединять металлический вывод корпуса транзистора, в таком включении. с радиатором, это может увеличить электромагнитные помехи.
Но так как пластинка маленькая. а транзистор еще меньше, то я подумал что ничего страшного не будет.

В самом начале обзора я написал, что на странице магазина есть ошибка насчет указанного тока в 2 Ампера.
Ошибка это потому, что даже внешне такой БП просто принципиально не отдаст длительно такой ток, кроме того, в заголовке товара указан ток 1 Ампер, в описании мощность 12 Ватт (тот же 1 Ампер). Если не забуду, напишу менеджеру об ошибке.

Итак нагрузка 1 Ампер + резистор 15.3 Ома, итого ток около 1.78 Ампера.
Напряжение иногда перескакивало на 11.90, но основное время стояло 11.91 Вольта, как и в режиме холостого хода.
Но долго в таком режиме БП работать не захотел, примерно через пару минут я заметил, что светодиод на плате моргает с частотой около одного раза в секунду, БП ушел в защиту от перегрузки.
После отключения резистора 15.3 Ома он перестал моргать и продолжил свою работу дальше.

Кстати, обрезок ламината, лежащий под платой, выполняет очень важную функцию, защищает мой рабочий стол от последствий взрывов БП. не доживших до кончца экспериментов, хотя я и стараюсь использовать неразрушающие методы контроля.

А вот осциллограмма ухудшилась, появились пики, общая амплитуда пульсаций составила около 50-60мВ. Я бы сказал, что это очень хороший результат, а с учетом того, что БП работает в режиме перегрузки, так вообще отличный.

В процессе тестирования я как и в прошлый раз измерял температуры.
Проблема была только с измерением температуры транзистора, так как долезть до него бесконтактным термометром не получалось 🙁
В качестве измерения температуры выходного конденсатора я измерял температуру двух конденсаторов и дросселя около них.
Температуру при максимальной нагрузке измерить не получилось, БП ушел в защиту еще не прогревшись.

Небольшая доработка

В самом начале обзора я написал, что БП покупался с вполне определенной целью.
Не так давно я писал обзор про микросхему преобразователя и собирал там плату для измерения тока на шунте.
Так вот блок питания предназначается для этого же устройства, туда же предназначались и аккумуляторы, но они увы не подошли мне 🙁
В моем будущем устройстве мне желательно напряжение питания чуть больше чем 12 Вольт, так как после него идет понижение до 8.5 Вольт.
Изменить выходное напряжение данного БП я решил включением еще одного резистора параллельно резистору нижнего плеча делителя ОС.
Ближайшее, что было под рукой это 20к.

Напряжение я получил около 13 Вольт, думаю хватит. Эта плата будет еще использоваться в одном из будущих обзоров и именно с этой переделкой, потому кому интересно, советую сделать себе отметку на полях 🙂
Вообще напряжение таких БП довольно безопасно можно повышать на 10-15%, максимум 20%, но думаю, что мне хватит и 10.

А вот сравнение двух блоков питания, первое что пришло мне в голову при взгляде на это фото, слова из стихотворения Маяковского — Кроха сын к отцу пришел :))

Итак резюме:
Плюсы
Достаточно хорошее качество изготовления
Очень хорошие электрические параметры
Соответствие заявленным параметрам и даже превышение их.
Цена, ну цена как цена, тяжело судить, на мой взгляд нормальная, по крайней мере для такого качества.

Минусы
Неправильный межобмоточный помехоподавляющий конденсатор, довольно большой, но легко поправимый минус.
Выходные электролиты могли бы поставить и получше качеством, хотя с емкостью все в порядке.

Мое мнение. На мой взгляд Бп вполне достойный, хоть и крошечный. Да, ток смешной, подсветку на кухне от него врядли запитаешь, но качество довольно неплохое. Как встраиваемый БП для какого нибудь прибора, более чем достаточен.
Порадовали очень низкие пульсации, но при этом очень расстроил межобмоточный помехоподавляющий конденсатор, менять обязательно, благо стоит он копейки и водится во всех импульсных БП. Сложность его перепайки соизмерима с припаиванием входных\выходных проводов.

Блок питания для обзора был предоставлен магазином banggood.

Думаю что найдутся люди, которые ищут подобный БП, да и просто интересуются устройством таких вещей и мой обзор будет им полезен.
Вопросы и пожелания жду как всегда в комментах 🙂

Очередной блок питания, на этот раз 12 Вольт, 20 Ампер и 240 Ватт

Что-то давно я не писал про блоки питания, хотя это одна из моих самых любимых тем. Кроме того я как-то обошел своим вниманием блоки питания на распространенное напряжение в 12 Вольт.
В этот раз я решил убить двух зайцев, поковырять блок питания на 12 Вольт с пассивным охлаждением.
Осмотр, тесты, выводы, как всегда под катом.

Почему мне нравится ковырять блоки питания особо расписывать смысла нет, а вот почему именно 12 Вольт, напишу.
Так уж сложилось, но блоки питания с выходным напряжением в 12 Вольт являются одними из самых популярных наряду с 5 Вольт и 19 Вольт.
5 Вольт используется для питания небольших устройств, но больше популярности добавило то, что такое же напряжение дает порт USB, потому и начали «плодиться» такие БП.
19 Вольт используются в ноутбуках, а также такие БП используются энтузиастами радиолюбителями для разного рода паяльных станций и усилителей, в основном из-за приемлемой мощности и компактности.
Ну а 12 Вольт просто для начала является безопасным напряжением и при этом позволяет передавать довольно большую мощность. Конечно на мой взгляд зачастую его можно (а иногда и нужно) на 24 Вольта, но это напряжение больше используется в промышленных устройствах.
В быту же от 12 Вольт можно питать получившие распространение светодиодные ленты для декоративной подсветки и освещения, от 12 Вольт питаются также системы видеонаблюдения, иногда небольшие компьютеры, а также разные граверы, 3D принтеры и т.п.

Вообще у меня в планах сделать несколько обзоров подобных БП, но с разной мощностью и сегодня ко мне на стол попал блок питания на 240 Ватт с пассивной системой охлаждения.
На данный момент распространенные безвентиляторные БП имеют мощность до 240-300 Ватт, причем вторые встречаются куда реже и я бы скорее сказал, что 240 Ватт это уже почти максимум.

На этом я закончу краткое вступление и перейду к предмету обзора.
БП в привычном металлическом корпусе, думаю многие видели подобные решения в продаже.
Упакован был в обычную белую коробку, на фото она не попала, да и не особо там есть на что смотреть.

Вход и выход выведены на один большой клеммник, сверху присутствует наклейка с указанием назначения контактов, но приклеили со сдвигом, что может сбить с толку неопытного пользователя.

Клеммник имеет защитную крышку, причем открывается она на 90 градусов, что является хоть и небольшим, но плюсом, так как есть варианты, где крышка не открывается полностью.

Справа от клеммника приютился подстроечный резистор и светодиод индикации включения блока питания.
Заявленные параметры — 12 Вольт 20 Ампер, реальный производитель неизвестен, маркировка стандартна для многих недорогих БП — S-240-12
Сбоку находится переключатель входного напряжения 110/200 Вольт, лучше перед первым включением проверить что он находится в правильном положении.
Дата выпуска конец 2016 года, так что БП можно сказать, свежий.

Для начала измеряем что на выходе у БП настроено.
Выставлено 12.3 Вольта, диапазон регулировки 10-14.5 Вольта. после проверки выставил что-то близкое к 12 Вольт.

Внешне осматривать больше нечего, потому снимаем верхнюю крышку и посмотрим что внутри.

А внутри блок питания ничем не отличается от других, подобных недорогих блоков.
Мне он сходу напомнил блок питания на 48 Вольт 240 Ватт, я бы даже сказал что они один в один.
Даже наверное не так, фактически это тот же БП, просто на другое напряжение, потому я в самом начале и написал, что реальный производитель неизвестен.

Классический осмотр начинки.
1. Входной фильтр, присутствует, хотя и не в полном объеме, отсутствует конденсатор после дросселя и варистор. К сожалению это черта подавляющего большинства китайских БП.
2. Помехоподавляющие конденсаторы в опасной цепи — Y1, в менее опасной, обычный высоковольтный, можно сказать что нормально.
3. Входной диодный мост установлен с запасом, 8 Ампер 1000 Вольт, но радиатор отсутствует. В предыдущем варианте диодный мост был на 20 Ампер.
Также рядом видны два термистора, включенные параллельно.
4. Входные конденсаторы Rubicong, закос под Rubicon, если бы еще параметры соответствовали заявленным, но об этом позже.
5. Пара высоковольтных транзисторов прижатых к алюминиевому корпусу, который работает как радиатор.
6. Силовой трансформатор явно промаркирован как 240 Ватт 12 Вольт. На вид довольно неплох, видны следы пропитки лаком.

Китайские производители продолжают штамповать свои блоки питания на классической элементной базе. Я не скажу что это плохо, но более именитые производители уже гораздо реже делают БП на базе TL494.
По своему это имеет свои плюсы, ремонт такого БП довольно прост, комплектующие есть везде, да и документации по ним очень много.

Как и в варианте 48 Вольт, здесь также использован усиленный вариант радиатора, выходная диодная сборка прижата к ребристому радиатору, который уже отводит часть тепла на корпус. Если в 48 Вольт версии это было не особо и нужно, то при токах в 20 Ампер такое решение не лишнее.

1. Выходной дроссель при вполне нормальных габаритах намотан всего в два провода, причем сечение провода сопоставимо с тем, что использовалось в БП 48 Вольт.
2. Выходные конденсаторы имеют заявленную емкость в 2200мкФ, производитель также неизвестен, впрочем я и не ожидал здесь увидеть конденсаторы от Nichicon или хотя бы Samwha.
3,4. А вот момент с прижимом силовых элементов я проверил отдельно, так как в прошлый раз у меня были большие нарекания по поводу крепежа диодной сборки. В данном случае все в принципе нормально. Можно немного попридираться к прижиму транзисторов (слева), но практика показала, что все в порядке.

Вынимаем плату из корпуса и посмотрим на качество пайки и поищем «косяки» производителя.

Высоковольтные транзисторы применены с запасом, можно не беспокоиться. К тому же корпус TO247, в котором они выполнены, улучшает отвод тепла на радиатор.
Выходная диодная сборка MBR30200 представляет собой два высоковольтных диода Шоттки. Я немного скептически отношусь к применению высоковольтных диодов Шоттки, так как у них уже нет преимущества перед обычными в плане падения напряжения, но остается преимущество в большей скорости переключения, т.е. динамические потери меньше.

Общий вид печатной платы снизу.

Пайка на вид вполне нормальная, в этой части БП все нормально, даже чисто.

Силовые дорожки дополнительно покрыты припоем для увеличения сечения, здесь также нареканий особо нет, хотя в некоторым местах на мой взгляд припоя маловато.

Но один неприятный момент я все таки нашел. Один из силовых контактов не очень хорошо пропаян. Можно конечно сказать, что там по три контакта на полюс, но ведь может так попасть, что он как раз окажется нагруженным. Собственно потому я всегда советую при покупке блоков питания проверять как они собраны. Хотя нет, корректнее сказать — при покупке недорогих блоков питания всегда проверять качество сборки.

На плате присутствует не совсем понятная мне маркировка, очень похоже, что плата рассчитана под БП мощностью до 365 Ватт, но это уже скорее с активным охлаждением (на плате есть место под разъем вентилятора, но сам разъем и необходимые компоненты отсутствуют).

Попутно измерил емкость конденсаторов.
Входные имеют суммарную емкость 166мкФ (два по 330 соединенные последовательно), хотя указано 470мкФ (соответственно суммарная 235), маловато для мощности в 240 Ватт.
Выходные в сумме дают около 6600, соответственно как указано 2200х3. Здесь вопросов нет, для блоков питания с подобными характеристиками это нормально, даже для фирменных. Правда в фирменных блоках питания стоит более качественные конденсаторы.

Так как схема блока питания практически идентична модели на 48 Вольт, то я просто внес соответствующие коррективы, а не рисовал ее с нуля. Не гарантирую 100% совпадение, но 99% думаю есть 🙂

Вот теперь можно проводить тесты.
В качестве тестового стенда использовались
1. Электронная нагрузка
2. Мультиметр
3. Осциллограф
4. Тепловизор
5. Термометр
6. Ручка и бумажка. На бумагу ссылки нет.

1. Режим холостого хода.
2. Нагрузка 5 Ампер, пульсации около 50мВ

1. Нагрузка 10 Ампер, напряжение лишь немного просело, пульсации остались на прежнем уровне
2. Нагрузка 15 Ампер, практически без изменений

Со времени проведения большого теста аккумуляторов я доработал нагрузку чтобы поднять максимальный ток до 30 Ампер. Но что-то пошло не совсем так, как было задумано и максимальный ток ограничен на уровне 16383мА (14 бит), потому для продолжения теста мне пришлось прибегнуть в обычным советским резисторам с сопротивлением 10Ом. при напряжении в 12 Вольт они обеспечивают ток нагрузки около 3.6 Ампера.

1. 20 Ампер, напряжение просело всего на 70мВ, уровень пульсация практически не отличается от предыдущих тестов и составляет 60мВ
2. В качестве дополнительного теста на нагрев я решил поднять выходное напряжение до 12.55 Вольта и погонять БП еще минут 15. Выходная мощность БП при этом была около 250 Ватт.
Как видно по фото, это практически никак не сказалось на результате.

В прошлом обзоре я был так удивлен качеством работы блока питания, что даже проводил тесты с полуторакратной перегрузкой. С БП мощностью 240 Ватт я снял 360 и только тогда начал откровенно волноваться по поводу перегрева.
Но в данном случае все немного печальнее. Для начала фото с тепловизора, снятое в самом конце теста при мощности 250 Ватт.
Самый горячий элемент — выходной дроссель, впрочем такая же картина была и при тесте БП 48 Вольт. Но как я тогда писал, на самом деле материал из которого изготовлен этот дроссель, не боится таких температур, ограничением является стойкость изоляции провода, которым он намотан.

Для компании сфотографировал нагрузочные резисторы, на которых рассеивалось всего около 50 Ватт. Электронная нагрузка при этом брала на себя около 200 Ватт, у нее температура радиаторов была 61 градус.

Как и раньше, я свел все данные в одну табличку.
Тестирование проходило при комнатной температуре, БП лежал горизонтально на столе, что несколько ухудшало тепловой режим, в вертикальном положении он охлаждался бы лучше.
Каждый этап длился 20 минут, затем шел замер температуры и повышение тока на одну ступень.
Последний этап был проведен как дополнительный и занял 15 минут, итого в сумме 20+20+20+20+15= 1ч 35мин.

Результаты заметно выше чем у БП на 48 Вольт, но я бы сказал что вполне терпимые. Самый нежный элемент — силовой трансформатор, не перегревается.

Как-то в комментариях затронули тему низкого КПД таких блоков питания и мне реально стало интересно, какой же КПД у них в реальности.
Конечно я не претендую на высокую точность, так как в процессе участвует много измерительных приборов и каждый имеет свою погрешность, но я постарался измерить максимально корректно.
И так. Я измерил потребляемую мощность БП без нагрузки, с нагрузкой 33, 66 и 100%, при этом у меня вышло:
Вход — Выход — КПД.
4.2 — 0 — 0
96.2 — 79 — 82%
189,3 — 159 — 84%
290,4 — 238 — 82%

Говорили, что КПД подобных БП около 60-70%, честно, мне не верилось. Но до этого я судил по количеству выделяемого тепла, потому как не заметить «лишние» 100 Ватт тепла тяжело, вот и решил провести этот тест, думаю что не зря.

Конечно в комментариях могут начать писать — а как же MeanWell, почему не MeanWell? Да, я очень хорошо отношусь к блокам питания этой фирмы, и очень часто их использую, потому решил ради интереса сравнить обозреваемый БП и БП фирмы MeanWell. Но стоит отметить, что сравнивал я с БП серии RS, а точнее — RS-150-12, т.е. 12 Вольт 150 Ватт. На данный момент стоимость этого БП составляет около 36 долларов — ссылка.
Блоки питания этой серии отличные, надежность действительно на высоком уровне, БП который вы видите, отработал в составе системы видеонаблюдения около 3 лет при нагрузке близкой к 90% и был заменен планово на новый.

Производитель же заявляет что —

Особенности:
Долговечные 105°C электролитические конденсаторы
Комплекс защит от короткого замыкания, перегрузки, перенапряжения
Электромагнитная совместимость: EN50082-2/EN61000-6-2 для тяжелой промышленности
Высокая рабочая температура до 70°C
Вибрации 5G
Малые размеры, высокая удельная мощность
Высокие КПД, долговечность и надежность
Все модули проходят 100% прогон

Но это относится именно к RS серии, обычные же БП MenWell серий S-ххх-хх немного проще, правда и стоят меньше.

Входной фильтр более полный, чем у обозреваемого, но варистора на входе все равно нет.

1. Термистор упакован в термоусадку, но что интересно, уже когда разбирал фото, то заметил, что термисторов два, причем второй «голый», он стоит справа от переключателя.
2. Входные конденсаторы Rubicon, а не RubiconG. Суммарная емкость 165мкФ при выходной мощности в 150 Ватт.
3. Высоковольтный транзистор имеет дополнительную изоляцию. ШИм контроллер применен другой, потому рядом совсем пусто.
4. Выходных диодных сборок две, причем у обоих на выводах присутствуют ферритовые бусины, что практически никогда не встречается в недорогих китайских БП. ТАкие же бусины есть и на некоторых конденсаторах.
5. А вот выходной дроссель изготовлен в лучших традициях Китая 🙂 Намотка кривая, закатали в какой то клей.
6. Выходные конденсаторы фирменные, емкость 1000х3 мкФ, напряжение 35 Вольт, что весьма правильно. У обозреваемого конденсаторы на 25 Вольт, но в двухтактной схеме это нормально (в компьютерных БП вообще на 16).

Сегодня не буду выделять плюсы и минусы, а просто опишу мое впечатление о блоке питания.
На мой взгляд это типичный «среднестатистический» китайский блок питания. Нагрев в пределах допуска, среднее качество сборки, но при этом низкий уровень пульсаций и отсутствие «дрейфа» выходного напряжения от прогрева (это довольно важно). Производитель не особо волнуется насчет комплектующих, об этом говорят непонятные конденсаторы на входе, если судить по маркировке, то емкость достаточна, если измерить, то занижена. Я в подобной ситуации просто добавил один конденсатор 100мкФх400В выпаянный из платы монитора.
Самые критичные элементы, которые в данном БП будут влиять на срок службы — выходные конденсаторы.
В остальном вполне нормальный блок питания, все тесты прошел без проблем, но получить такие результаты как с его 48 Вольт вариантом, я увы не смог. На мой взгляд средний блок питания за вполне приемлемые деньги.

Надеюсь что обзор был полезен, старался дать максимум информации.

Опять блок питания, на этот раз 12 Вольт 50 Ампер или 600 Ватт

Этот обзор планировался еще в начале апреля, но я все как-то откладывал и откладывал и вот наконец то дошли руки протестировать этот блок питания.
Как я писал в прошлый раз, блок питания заказывался по просьбам некоторых читателей, которым интересен обзор мощного БП, в основном для применения с 3D принтерами.
Заказал, осмотрел, протестировал, а теперь пришла очередь рассказать об этом.

Данный блок питания был заказан в паре с своим 24 Вольта 20 Ампер «собратом», а так как блоки питания ну очень похожи, то я буду иногда ссылаться на его обзор, потому сразу дам ссылку.

Данный обзор будет написан в более привычном для моих читателей стиле, хотя и с некоторыми изменениями.
Впрочем перейду к описанию.

Этот блок питания пришел в точно такой же упаковке, как и предыдущий, внешне они отличаются только надписью, которая видна сквозь окошко коробки.

Конструкция и размеры блока питания полностью совпадают с предыдущим, а также с блоком питания мощностью 360 Ватт, обзор которого я также недавно делал.
Слева направо — 360-480-600 Ватт.

В прошлый раз я написал, что крышка клеммника открывалась не полностью. Дело в том, что у предыдущего БП слегка погнулась сама металлическая часть крышки БП и не давала полностью открыть клеммник.
В этот раз все нормально, значит проблема была не в блоке питания, а в упаковке или доставке.
Кстати, не в первый раз замечаю, что у получаемых мною блоков питания гнется в процессе доставки один из выступающих углов нижней части корпуса, хотя я бы не сказал, что они хлипкие.

Судя по этикетке блок питания имеет мощность в 600 Ватт при 12 Вольт, собственно эта информация указана в заголовке обзора.
Но если посмотреть на вторую этикетку внимательно, то можно прочитать, что производитель не рекомендует нагружать его более 80% от максимальной мощности. Попросту говоря, можно сказать что 600 Ватт это максимальная, а 480 длительная, но к этому я еще вернусь.

Присутствует и гарантийная пломба, но в поврежденном виде. Я не думаю что блок питания кто-то открывал, скорее она пострадала в процессе перевозки. Произведен БП в январе, получен мною в марте, потому можно сказать, что вполне свеженький.

Клеммник имеет три пары выходов, хотя как по мне, то при таких токах это уже маловато, выходит около 16-17 Ампер на пару.
Слева от клеммника находится подстроечный резистор для установки выходного напряжения.

Как и в прошлый раз, блок питания оборудован активным охлаждением. Заявлена регулировка оборотов, но по факту работает он в двух режимах, малой и большой мощности, причем большая мощность включается при мощности нагрузки около 50 Ватт.
Вентилятор довольно мощный, по крайней мере для таких габаритов. По уровню шума тяжело сказать, он однозначно заметен, хотя и шумным назвать тяжело.

Выкручиваем пару винтов и снимаем верхнюю крышку.

Вообще у меня было подозрение, что предыдущий блок питания и этот очень похожи, но чтобы настолько… Они просто близнецы-братья.
Хотя нет, если посмотреть внимательно, то можно увидеть небольшой но при этом существенное отличие, выходной нагрузочный резистор перенесен в другое место, это должно сказаться на большей стабильности выходного напряжения от прогрева, в прошлом обзоре я указывал на эту недоработку. Впрочем проявлялось это при работе без вентилятора, в штатном режиме проблем не было.

Сравнительное фото блоков питания 360, 480 и 600 Ватт.
Первый собран по классической двухтактной схемотехнике с полумостом, второй и третий однотактные прямоходовые.

Наученный горьким опытом, перед дальнейшей разборкой я теперь всегда проверяю насколько качественно прижаты к корпусу транзисторы и диодные сборки. В данном случае проблем не было, также присутствует теплопроводящая паста между корпусом элементов и теплопроводящей резиной.

Но перейдем к конструкции.
Входной фильтр есть, правда сразу должен отметить, что входной диодный мост совсем в эконом варианте. Дискретные диоды рассчитанные на ток 3 Ампера и это при условии, что ток по входу у БП также около 3 Ампер. Правда на самом деле в мосте поочередно работают две пары диодов, но не буду лезть в дебри, скажу просто — диодный мост впритык.
Входной фильтр я бы также не назвал совсем уж хорошим, но сам факт, что он есть уже неплохо.

Как и в прошлый раз установлены конденсаторы с заявленной емкостью в 470мкФ. Установлены по схеме 2S2P, т.е. последовательно-параллельно. Емкость фильтра в таком включении равняется емкости одного конденсатора, т.е. 470мкФ, что для мощности в 600 Ватт мало.

В выходном фильтре используется три конденсатора емкостью 3300мкФ и напряжением 25 Вольт. Также на конденсаторах заявлено LowESR, правда производитель конденсаторов явно не относится к брендам, потому к указанному я отнесся с некоторой долей скепсиса.
Напряжение 25 Вольт это нормально, но вот емкость явно маловата, около 10000мкФ при токе в 50 Ампер.

Ладно, выковыриваем черепаху из панциря плату из корпуса и продолжаем осмотр.
В прошлый раз на этом этапе у меня из корпуса вывалился винтик, здесь все было нормально, что впрочем не отменяет необходимости предварительного осмотра любых безымянных блоков питания.

В цепях, ответственных за безопасность применены правильные Y конденсаторы, здесь вопросов нет. Но между минусом выхода и заземляющим проводником установлен простой высоковольтный (на фото он в самом верху), что также встречается довольно часто и в данном применении безопасно.

В инверторе использованы два высоковольтных транзистора SPW20N60S5 производства Infineon. Транзисторы неплохие, одно расстраивает, запаса по напряжению почти нет, так как транзисторы рассчитаны на 600 Вольт. И опять они разные. Хотя с другой стороны, в прошлый раз были IRFP460, которые вообще рассчитаны на 500 Вольт и БП нормально прошел тест.

А вот к выходным диодным сборкам есть вопросы. Установлены MBR4060PT, которые согласно даташиту рассчитаны на 60 Вольт и ток 40 Ампер. Вопрос в том, что я не смог найти информации насчет этих 40 Ампер, ток на всю сборку или на один диод, так как бывает по разному.
Вы конечно спросите, так сборок же две. Но все дело в том, что в блоках питания с такой топологией диодные сборки включены не параллельно, а работают поочередно и через каждую течет полный выходной ток и даже больше.
Если ток считать на каждый вывод, то запаса почти не будет, а если на всю сборку, то будет существенная перегрузка.

Хотя мощность блока питания заявлена как 600 Ватт, выходной дроссель имеет точно такие же габариты, что и 480 Ватт версии. Мало того, он также намотан в четыре провода примерно похожего сечения, вот только в прошлый раз ток был 20 Ампер, а сейчас 50.

Снизу изменений вообще нет, «сердцем» блока питания также является известный ШИМ контроллер UC2845.

Как и в прошлый раз, к схемотехнике входной части и цепи обратной связи вопросов не возникло, зато возник вопрос к безопасности.
На фото я выделил проблемный участок, он был и в прошлый раз, но я не обратил на него внимание.
Если присмотреться, то становится видно, что дорожки первичной части расположены довольно близко к минусовому проводнику выхода блока питания (он почти в центре выделенного участка).
Правее высоковольтная и низковольтная часть разделена земляным проводником и по большому счету безопасна при наличии заземления, но вот небольшой участок оставили незащищенным.

Зато в плане увеличения сечения дорожек производитель оторвался от души, поверх напаяно несколько проводов большого сечения.

В этот раз я не перечерчивал схему блока питания, так как она практически один в один соответствует 480 Ватт варианту. Отличия только в некоторых компонентах, я их отметил цветом.
Допускаю, что есть еще мелкие отличия, потому не могу гарантировать 100% соответствие, но большую часть я все таки проверил.

Конечно же тесты, но сначала предварительная проверка.
Напряжение при первом включении было немного завышено, но диапазон перестройки оказался довольно мал, меньше чем 12 Вольт выставить не получится.
Вверх также сильно поднять не удалось, при выходном напряжении выше чем 13.5 Вольта БП начинал издавать подозрительные звуки, хотя максимум смог выдать около 16 Вольт, но я делал это кратковременно, так как не хотелось вывести БП из строя раньше времени.
Из положительных изменений отмечу очень малый дрейф выходного напряжения, через пять минут напряжение изменилось всего на 0.003 Вольта.

Как я писал выше, емкость входных конденсаторов была заявлена как 470мкФ и я жаловался что «маловато будет». Реальная емкость оказалась еще меньше, всего около 350мкФ, что для 600 Ватт ну совсем грустно.
Емкость выходных конденсаторов соответствует указанному значению и в сумме показала около 10500мкФ.

Самой большой проблемой при подготовке обзора стал тест под нагрузкой. Моя штатная электронная нагрузка имеет длительную мощность около 350 Ватт, или до 500-600 кратковременно. Но кратковременный тест меня не интересовал и надо было чем то нагрузить блок питания.
Первая мысль была сделать четыре простейших стабилизатора тока на базе мощных транзисторов КТ825 и это было бы правильным решением. И я даже нашел дома эти транзисторы (хотя мне было удобнее применить КТ827, но он был один) и четыре больших радиатора, но нужны были еще низкоомные резисторы 0.1 Ома и мощностью около 5 Ватт, а их дома не оказалось.

И тут я вспомнил, что когда лет 9 назад делали ремонт и освещение, то я разжился про запас некоторым количеством галогенок. В итоге так вышло, что за эти 9 лет галогенки перегорать отказались и запас просто лежал.
В общем взял я четыре лампы на 12 Вольт и 50 Ватт, что в сумме должно было дать недостающие 200 Ватт.

В итоге получился у меня такой «стенд», даже радиаторы пригодились, правда в несколько другом качестве, в виде опоры для лампочек, чтобы не спалили чего случайно.

Первый тест без нагрузки, во втором я подключил четыре лампы.

Сначала нагрузка в виде ламп показала около 18.2 Ампера, но повторное измерение через несколько минут выдало ровно 18 Ампер, что при напряжении в 12 Вольт дает 216 Ватт.

Примерно через 20 минут в действие вступила электронная нагрузка, при помощи которой я добавил еще почти 16.8 Ампера. итого суммарный ток нагрузки составил 34.8 Ампера. Хотя через время я проводил тесты и склонен считать, что на самом деле ток был около 34.7 Ампера.
При напряжении 11.95 Вольта это дает 414 Ватт.

Еще через 20 минут я поднял ток нагрузки до максимального для этого блока питания.
Так как напряжение немного просело, то ток через лампы упал до 17.8 Ампера, именно это я и имел в виду как коррекцию при предыдущем измерении. Если изначально было 18, при полной нагрузке 17.8, то среднее 17.9.
В общем лампы давали 17.8 и при помощи электронной нагрузки я накрутил недостающие 32.2 итого 50 Ампер. Выходное напряжение снизилось до 11.91 и суммарная мощность была 595 Ватт.

В таком режиме я прогнал тест еще около 20 минут, всего получился 1 час тестирования.
Обычно в процессе теста я измеряю температуру компонентов, но в этот раз мне пришлось отступить от своей привычки, так как открывать крышку блока питания, который мало того что включен и лежит между электронной нагрузкой и четырьмя лампами, так еще и на время измерения останется без охлаждения. Скажу честно, я не стал это делать по двум причинам:
1. Как минимум это небезопасно
2. Как максимум это не имеет смысла, так как компоненты без охлаждения начинают сразу сильно нагреваться и измерю я все что угодно, только не реальную температуру.

Да и вообще, когда рядом на столе гудит 700 Ватт обогреватель и когда постоянно ждешь сюрпризов, то экспериментировать не очень тянет 🙂

Но в итоге измерения я все таки проводил, но чуть под другому.
Сначала я «посмотрел» тепловизором температуру через щелки в корпусе.
1. При мощности нагрузки около 400 Ватт
2. При максимальной мощности.

3. Уже в конце теста я снял нагрузку, быстро открыл крышку (она была не привинчена) и сделал несколько термофото.
Сначала просто общий вид.

Ну и затем прошелся по разным компонентам. Так как БП все таки уже остывал, то и измеренные температуры снижались.
1. Сердечник трансформатора 77 градусов, обмотка 107
2. Выходной дроссель 87.
3. Здесь я пытался посмотреть выходные диодные сборки, но их температура была заметно ниже, чем у остальных компонентов.

Общее впечатление по нагреву. Воздух из БП шел ощутимо теплый, также в работе присутствовал запах перегретого лака, но запах могли еще давать лампы и электронная нагрузка.
Проявлялось все это при максимальной мощности. При 2/3 от максимума все было в принципе вполне пристойно.

В плане пульсаций можно сначала сказать, что их уровень довольно высок и достигает 250мВ, но если учесть, что ток на выходе был 50 Ампер и мощность в 600 Ватт, то на мой взгляд даже вполне пристойно, я ожидал худшего.
1. Холостой ход.
2. 1/3 мощности
3. 2/3
4. Максимальная мощность.

И последний тест, или точнее расчет, в данном случае КПД блока питания.
1. Холостой ход.
2. 1/3 мощности — выходная 216 Ватт, входная 243, КПД 88%
3. 2/3 мощности — выходная 414 Ватт, входная 473, КПД 87%
4. 100% мощности — выходная 595 Ватт, входная 709, КПД 84%.
Конечно такое измерение имеет довольно большую погрешность, но как по мне, то КПД держится на довольно приличном уровне.

На этом с осмотром и тестами все, пора вывести резюме.
На мой взгляд производитель явно завысил мощность своего изделия и корректнее было бы сказать, что это блок питания с длительной мощностью 450-480 Ватт, но способный некоторое время отдавать до 600 Ватт. Как вариант применения, нагрев чего либо, где сначала тратится большая мощность на прогрев, а потом меньшая, на поддержание температуры.
Но стоит отметить не очень высокую долговременную надежность этого блока питания и первые кандидаты на выход из строя, это выходные конденсаторы и вентилятор. Как и многие другие бюджетные блоки питания, данный экземпляр также не имеет средств для контроля перегрева и работоспособности вентилятора. Выход из строя системы охлаждения под нагрузкой более 50% чреват печальными последствиями.
Несколько удивило то, что выходной дроссель работает явно с перегрузкой по току, так как сечение проводов его обмотки явно мало для токов в 40-50 Ампер, я бы даже сказал что его рабочий ток ближе к 30 Ампер, но блок питания прошел тест и это факт.

В плане электрических характеристик блок питания показал, что способен выдавать даже заявленные 600 Ватт, не говоря о оговорке насчет 80% от максимума, указанных на этикетке, но режим работы некоторых компонентов находится на грани безопасной работы.

Если дорабатывать такой блок питания, то следует:
1. Добавить емкость входного фильтра
2. Заменить диодный мост на более мощный
3. Перемотать выходной дроссель
4. Заменить выходные конденсаторы на более качественные, возможно попутно увеличив емкость.

Почему я это все расписал. Как по мне, то при цене в 27 долларов данный БП возможно заинтересует кого-то как объект для доработки, но это лично мое мнение.

Вот теперь все, как всегда жду вопросов и комментариев, надеюсь что обзор был полезен.

Небольшой бонус

Решил я снять небольшое видео на тему конденсаторов типа Y, возможно будет полезно. постарался ответить на самые популярные вопросы.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

БП 12В 2А как это сделано?

Понадобился в хозяйстве простенький адаптер питания для местной светодиодной подсветки.
Какие проблемы? Заказал, подождал, забрал.
Ничто не предвещало детективного обзора…

Дошла посылка довольно быстро, недели за три.

Упакована коробка хорошо, внутри лежали белые коробки с блоками без опознавательных знаков (заказывал 2шт).


Выглядит блок питания стандартно, модель LY24-C052000-A1, вилка наша родная EU, 1м тонкий кабель, корпус без винтов и разбирается очень легко (на защёлках).



Измеренная зависимость ток — напряжение:
0A — 12,65V; 0,6А — 12,45V; 0,8А — 12,40V; 1А — 10,3V; при ещё большей нагрузке нагрузке напряжение быстро уменьшается и далее срабатывает защита.

Выходит, реальная мощность блока питания — около 10Вт… ???
Этот факт заставил тут-же разобрать его, где и поджидали китайские сюрпризы.

Сопротивление выходного кабеля — 0,316 Ом (измерял E7-22).
Плата выглядит довольно прилично, в наличии: гетинаксовая односторонняя печатная плата, защитный предохранитель 8А/250V, ограничитель кратковременных выбросов напряжения (варистор 470V), ограничитель пускового тока (термистор 10 Ом), индуктивный фильтр помех, две накопительные ёмкости — один до фильтра (10uF/400V), другой после (33uF/400V), ШИМ контроллер со встроенным силовиком Th303H (12Вт), обратная связь через оптрон 817B, выпрямитель на сборке Шоттки, выходной фильтр, выходные сглаживающие конденсаторы — два до фильтра 680uF/16V и один после (470uF/10V). СТОП!!! Какие такие 10V? Откуда тут конденсатор на 10V? При выходном напряжении 12,65V необходимо ставить ёмкости минимум на 16V, а лучше на 25V. Разбираю второй блок питания — всё то-же самое…

Начинаю разбираться что к чему и в итоге, оказалось, что этот БП собран из другого БП 5V 2A методом разгона по напряжению. Видимо завалявшиеся блоки питания на 5V перестали пользоваться спросом и предприимчивый китаец решил их переделать и продать как популярный 12V 2A.
Теперь как это делается: берётся нормальный рабочий БП на 5V, вытаскивается плата преобразователя — при этом сама плата и некоторые элементы получают механические повреждения (сколот термистор, поломана печатная плата, оторван конденсатор 33uF/400V от герметика). Далее откусываются нормальные толстые провода, выкусывается защитный стабилитрон по питанию, меняется парочка резисторов в цепи обратной связи регулировки напряжения и помещается в другой корпус. Плата валялась где-то в опилках — на скотче импульсника их полно приклеилось.
Итого имеем повышенное напряжение с того-же преобразователя. А то, что некоторые элементы не рассчитаны на такую работу — видимо уже никого не волнует.
И теперь выходной конденсатор 470uF/10V работает под напряжением 12,65V. Сколько он проработает? — в лучшем случае до первого хорошего прогрева внутренностей.
Не лучше и встроенному силовику — теперь на нём амплитуда напряжения значительно выше нормы, т.к. трансформатор остался пятивольтовый, а преобразователь-то обратноходовый.
До кучи, на выходе преобразователя стоит SMD резистор 100 Ом, который во время работы постоянно греется на 1,6 Вт и заметно подогревает тесный блок (на фото обведён красным). Без него блок без нагрузки работает нестабильно — напряжение прыгает.
Для проверки отпаял дополнительно напаянный сверху резистор обратной связи (подписан R18) — получил те самые исходные 5V на выходе.

Вывод: данный блок питания брать категорически не рекомендуется!
Купленные БП переделаю подо-что нибудь, а продавцу подарю заслуженную награду.
Продолжение следует…
