Анкер забивной: устройство, виды, монтаж

Наиболее универсальным элементом, позволяющим надежно закрепить различные предметы на поверхности стен, потолка или пола, является анкер забивной латунный, который для обеспечения эффективности его использования необходимо правильно подобрать. В отличие от этого крепежного изделия, анкер забивной стальной используется в тех случаях, когда требуется выполнить крепление предметов, отличающихся критически большой массой.

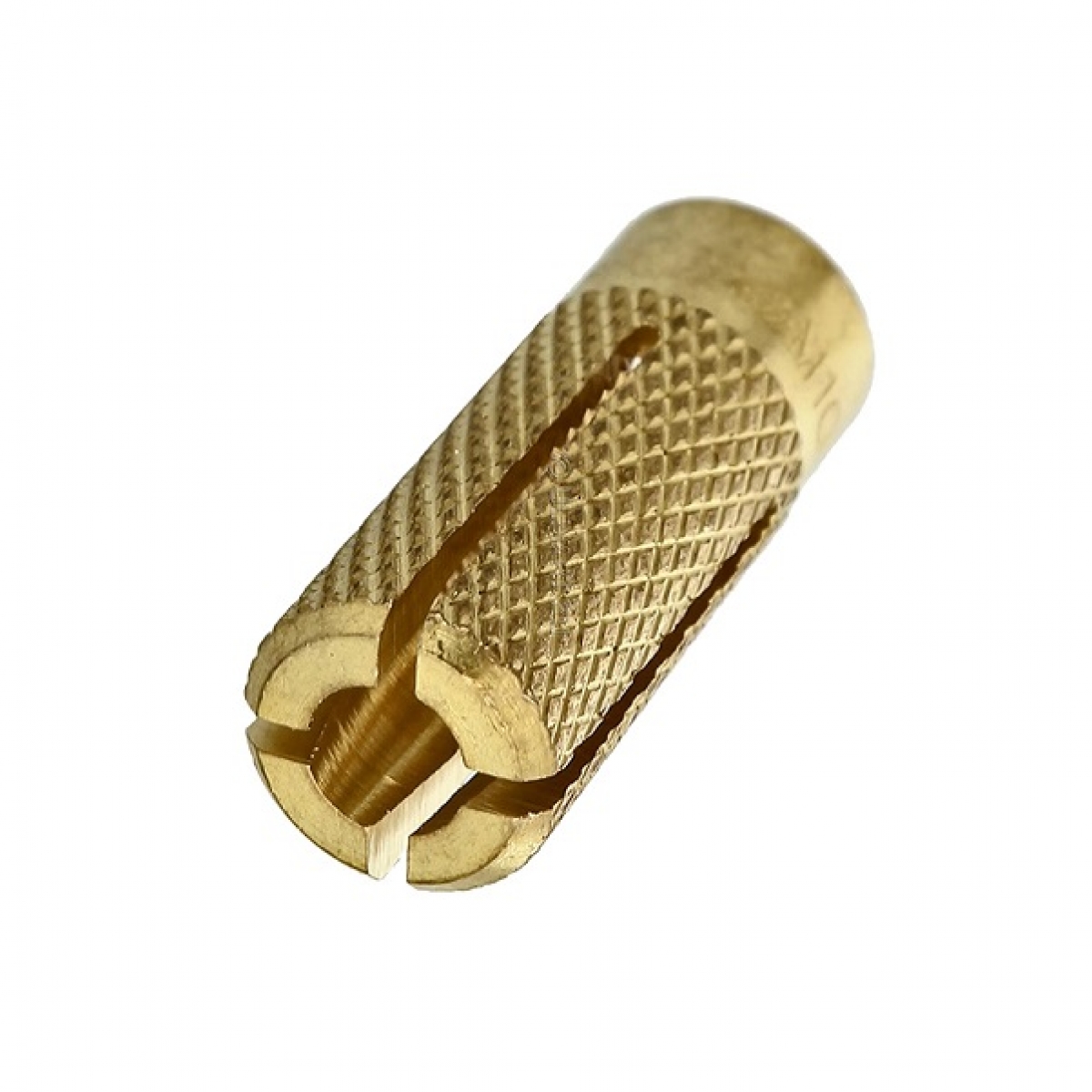

Анкер латунный забивного типа с насечкой

Устройство и сферы применения

Анкеры, забиваемые в элементы строительных конструкций, – это изделия, за счет которых на таких конструкциях закрепляются различные предметы, обладающие даже значительной массой. В отличие от дюбелей, с которыми часто путают забивные анкеры, последние отличаются более сложной конструкцией, что и позволяет им обеспечивать высочайшую надежность крепления. Основным элементом конструкции такого анкера является забиваемый элемент (поэтому его и путают с дюбелем), в который затем вкручивают шпильку или болт, на которых фиксируется закрепляемый предмет.

Дюбельный крепеж, который может быть изготовлен даже из пластика, используют для фиксации различных предметов, обладающих небольшой массой, в конструкциях, выполненных из пористых материалов. Крепление предметов при использовании дюбельных элементов выполняется с помощью шурупов, которые вкручиваются в такие элементы насквозь. Несмотря на высокую эффективность и простоту использования этих крепежей, использовать их для фиксации слишком тяжелых предметов нельзя, так как они не обеспечат требуемую надежность крепления.

Конструктивными элементами анкера забивного типа являются:

• металлическая втулка, на боковой поверхности которой выполнены специальные прорези;
• втулка, которая располагается на распорном элементе;
• непосредственно сам распорный элемент.

Забивные анкеры различаются по размерам

В зависимости от назначения анкеры данного типа могут изготавливаться из высокопрочного метала или обычной углеродистой стали. Поверхность таких изделий может подвергаться дополнительной обработке, что позволяет надежно защитить их от коррозии и продлить срок эксплуатации. Большой популярностью также пользуется латунный анкер, отличающийся достаточно высокой прочностью и исключительной устойчивостью к воздействию агрессивных сред. Кроме того, анкер латунный обладает высокой пластичностью, что значительно облегчает монтаж такого крепежного изделия.

Чтобы обеспечить высокую прочность и, соответственно, надежность анкеров забивного типа, их изготавливают из сплошного материала. Элементы, из которых они выполнены, не содержат сварных соединений. Внутреннее резьбовое отверстие в анкерах забивного типа имеет коническую форму, а на их боковых поверхностях выполняются прорези, которые подвергаются специальной обработке. Такие прорези на боковой части забивного анкера необходимы для того, чтобы сформировать лепестки, выступающие в роли распорных плеч.

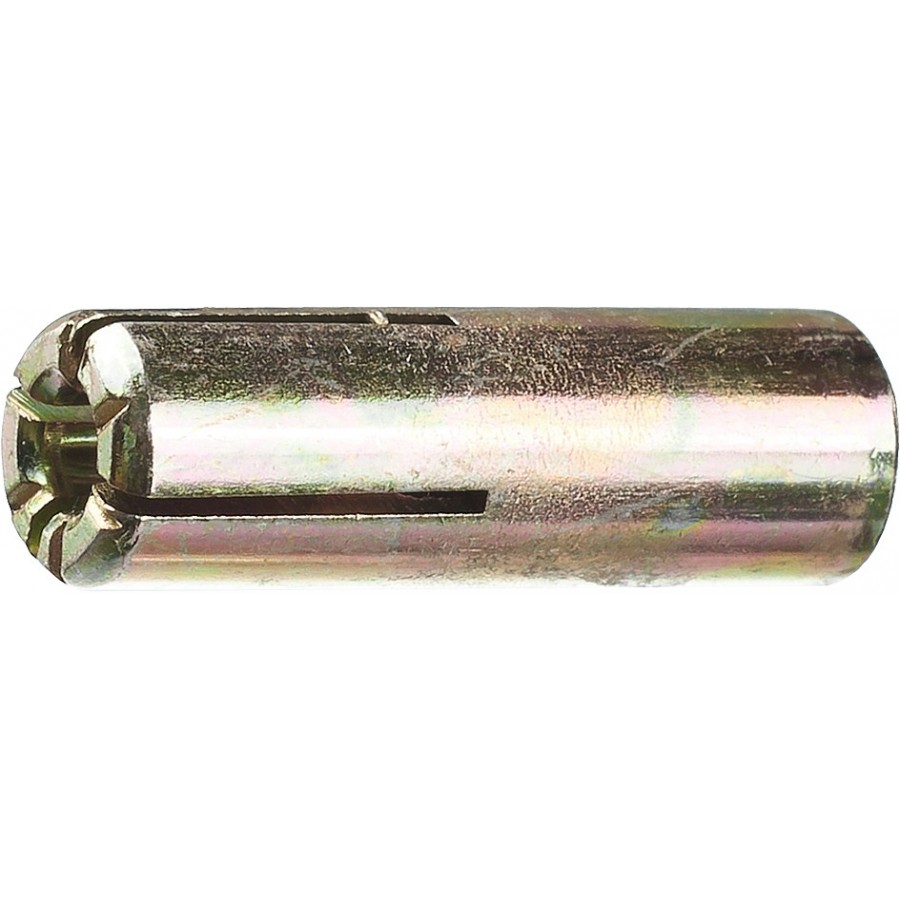

Анкер забивной с клином

В тот момент, когда во внутреннюю часть анкера вводится распорный элемент, он воздействует на стенки конусного отверстия, и лепестки разжимаются, обеспечивая надежное сцепление крепежного изделия с конструкцией, в которой оно размещено. Учитывая тот факт, что распорные элементы анкера подобного типа создают значительное давление на внутренние стенки отверстия, использовать такие изделия рекомендуется для крепежа различных предметов на конструкциях, изготовленных из плотных и прочных материалов (бетон, натуральный камень и др.).

Основные разновидности

Современные производители выпускают не так много разновидностей анкера забивного типа, который также имеет название «анкер-цанга». Так, анкеры данного типа разделяются на различные типы по двум основным параметрам:

• по материалу изготовления: стальной и латунный;
• по наличию специальных насечек на внешней поверхности: с насечками и без них.

Более доступными с точки зрения стоимости являются анкеры забивного типа, изготовленные из стальных сплавов. Такие изделия, кроме того, отличаются более высокой прочностью, если сравнивать их с латунными крепежами. Однако большим недостатком стальных забивных анкеров является то, что для придания им коррозионной устойчивости их поверхность необходимо покрывать защитными составами (например, выполнять их оцинковку).

Латунный крепеж в таких процедурах не нуждается.

Технические характеристики латунных забивных анкеров

Анкер латунный, как и аналогичное изделие из стали, применяют для крепления предметов на конструкциях из различных строительных материалов: кирпича, бетона, натурального камня и др. Между тем следует учитывать, что латунные крепежи не способны выдержать значительные вертикальные нагрузки, так как латунь обладает достаточно высокой пластичностью, если сравнивать ее со стальными сплавами.

Приобретая анкеры забивного типа (как стальные, так и латунные), следует обязательно выяснять, на какой максимальный вес закрепляемого предмета они рассчитаны.

Получить сведения о размерах латунного или стального забивного анкера, а также о предельной нагрузке, на которую он рассчитан, можно, ознакомившись с информацией, размещенной на упаковке. Нагрузка, которая будет приходиться на забивной анкер, не должна превышать 25% от той, которая указана на упаковке. Если не придерживаться данного требования, то на надежность и долговечность крепления, выполненного при помощи такого изделия, можно не рассчитывать. Специалисты компаний, занимающихся производством крепежей подобного типа, обычно учитывают стандартную прочность бетонных конструкций (200–250 кг/см2), но если вы собираетесь монтировать анкер в конструкцию из материала, который не соответствует этим стандартам, то величину допустимой нагрузки необходимо будет рассчитывать в отдельном порядке.

Допустимые нагрузки на забивные анкера

Существует также особенность выбора забивных анкеров для бетонных строительных конструкций, которые уже покрылись трещинами. В этом случае допустимую нагрузку на такие элементы, составляющую 25% от максимально допустимой, необходимо дополнительно умножить на коэффициент, равный 0,6.

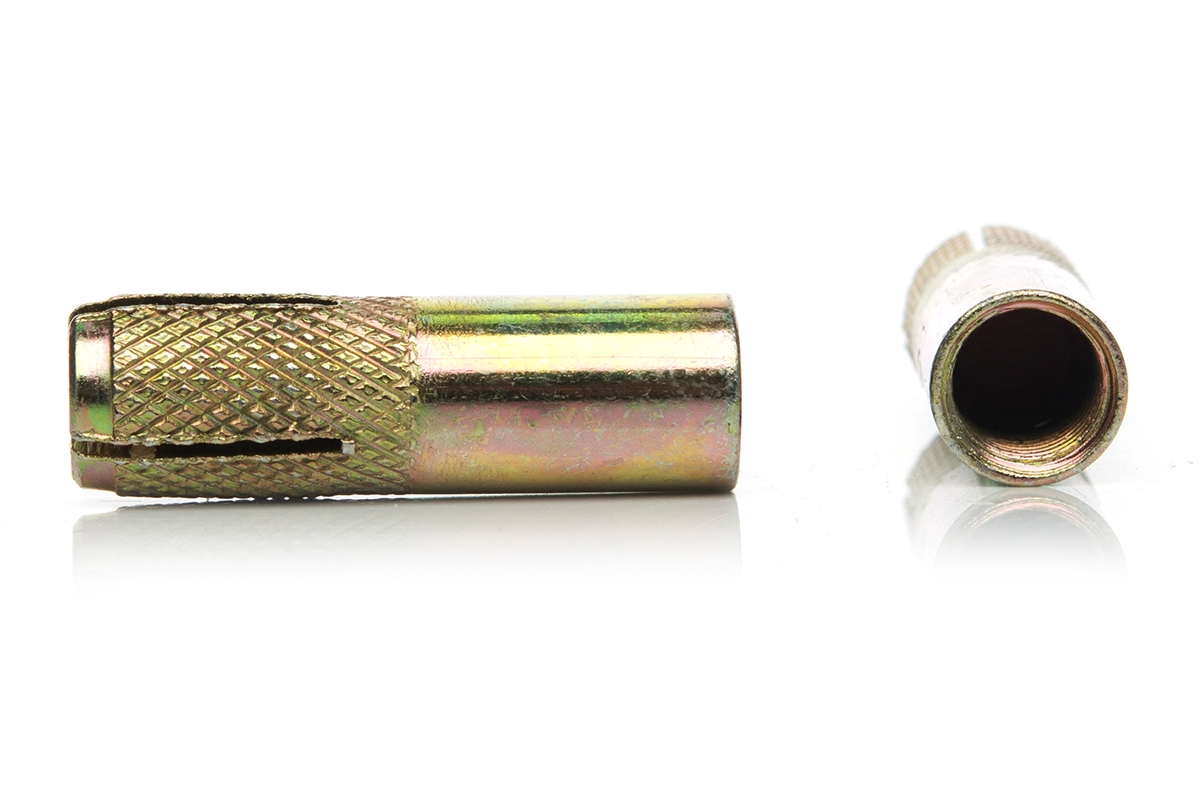

Забивные анкеры с насечками и без

Латунный анкер забивного типа, на внешней поверхности которого имеются специальные насечки, – это полый цилиндр с внутренней резьбой.

Такие анкеры часто сравнивают с цангой, потому что их рабочий наконечник выполнен в виде распорной зоны, составленной из четырех сегментов, которые сформированы продольными вырезами. Насечки на внешней поверхности латунного или стального изделия, непосредственно контактирующей с внутренними стенками отверстия, обеспечивают лучшее сцепление и, следовательно, более надежное крепление фиксируемого предмета.

К достоинствам анкеров данного типа следует отнести:

• простоту использования;
• отсутствие необходимости в применении специального оборудования и наличии специальных навыков у работника, выполняющего монтажные работы;
• доступную стоимость;
• высокую надежность и долговечность крепления.

Анкер забивной с насечкой применяется при закреплении конструкций в кирпиче, бетоне и камне

Латунные анкерные изделия с насечками на внешней поверхности успешно используются при выполнении как строительных, так и ремонтных работ. С помощью таких изделий выполняют крепеж как элементов строительных конструкций из различных материалов, так и мебели, предметов интерьера и бытовой техники.

Вес предметов, закрепляемых при помощи таких забивных анкеров, может быть очень значительным. Главное, что следует учитывать при использовании таких крепежей, – это правильный расчет нагрузки, которую они способны гарантированно выдержать.

Конструкция латунных забиваемых анкеров, на внешнюю поверхность которых не нанесены насечки, практически ничем не отличается от устройства крепежных изделий с насечками. Из-за того, что внешняя поверхность таких изделий, контактирующая с внутренними стенками отверстия, гладкая, они не способны выдерживать значительные нагрузки. Именно поэтому такие латунные крепежи применяют при монтаже предметов, отличающихся небольшим весом. Так, при помощи забивных анкеров с гладкой поверхностью можно выполнять монтаж негабаритных предметов интерьера, а также конструкций, изготовленных из легкого пластика или древесины.

Примеры забивных анкеров без насечек

Особенности монтажа

Перед тем как приступить к монтажу латунного анкера забивного типа (анкера-цанги), необходимо подготовить для него отверстие, диаметр которого должен быть таким, чтобы крепеж входил в него практически впритирку.

Чтобы обеспечить надежную фиксацию латунного анкера в стене, потолке или любой другой строительной конструкции, подготовленное для него отверстие необходимо тщательно очистить от строительного мусора, для чего можно воспользоваться обычной медицинской грушей или пылесосом. Для более тщательной очистки также можно использовать ершик соответствующего диаметра.

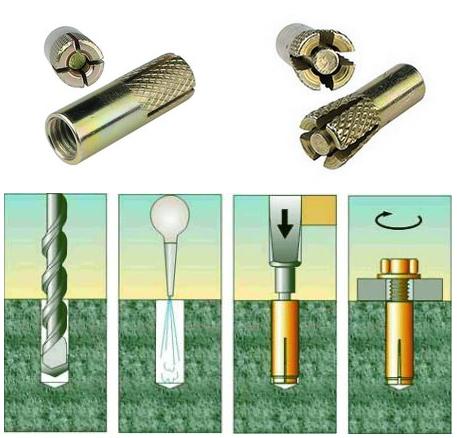

Принцип установки забивного анкера

После того как отверстие для крепежа подготовлено, в него необходимо до упора вставить сам анкер. Для этого лучше использовать молоток, при помощи которого вы не только забьете анкер на требуемую глубину, но и расклините его рабочую часть, разделенную прорезями на четыре сегмента.

Специальное установочное приспособление позволяет расклинивать анкер без риска повреждения резьбы

После того как расклиненный распорным элементом своей конструкции анкер надежно зафиксируется в отверстии, в него можно вкрутить болт или шпильку и закрепить на них требуемый предмет.

В заключение предлагаем посмотреть короткое, но очень информативное видео о том, как правильно смонтировать забивной анкер.

Забивные анкеры. Назначение, характеристики, типоразмеры

В Государственном стандарте P 57787 от 2017 года дано очень короткое определение анкера забивного типа. Формулировка звучит так: это такой метиз, который подлежит установке в проектное положение путем забивания в основание его всего, либо составной части. Как говорится, ни добавить, ни отнять. Однако в реальности все не так просто. На самом деле у анкера забивного (другое общепринятое название – анкер-цанга) имеются особенности и конструкции, и применения. Рассмотрим эти вопросы более подробно.

Конструкция и фиксация

Забивные анкеры нередко путают с другим крепежом – дюбелями. Между тем, первым характерна более сложное конструктивное исполнение, благодаря которому формируется очень надежное крепление. Анкеры забивные состоят из следующих элементов:

• втулка. Ее одна часть характеризуется конусообразной формой внутреннего сечения и наличием продольных прорезей.  Второй же сегмент втулки в разрезе выглядит, скорее, как прямоугольник. На его внутренней поверхности имеются витки метрической резьбы с фаской;
• распорный конус. Располагается внутри втулки с таким расчетом, чтобы не сминалась резьба.

Принцип фиксации достаточно прост. После вбивания анкера в монтажное отверстие, его распорный конус продвигается за счет внешнего воздействия ближе к концу конической части втулки. Сформированные в результате расширения прорезей своего рода лепестки упираются во внутреннюю поверхность отверстия, созданного в материале основания.

Следует отметить еще один момент. Для производства забивных анкеров предприятия используют сплошной материал. То есть на поверхности конечной продукции отсутствуют сварные швы. Такой подход обусловливает высокую надежность этих крепежных деталей.

Разновидности

Металлургическая отрасль выпускает ограниченное количество видов забивного анкера. Подразделение таких деталей на различные группы осуществляется на основе следующих критериев:

• наличие насечек на части с продольными прорезями: насечки имеются либо отсутствуют;
• материал изготовления: сталь углеродистая либо цветной сплав – латунь.

Основное преимущество стальных анкеров забивного типа по сравнению с латунными– более высокий показатель прочности. Кроме того, они отличаются и по стоимости. Цена таких крепежных деталей, выполненных из углеродистой стали, заметно доступнее. Но ввиду невысокой антикоррозионной устойчивости, их нужно покрывать защитным слоем, что обусловливает возрастание стоимости конечной продукции. Подвергать латунную цангу такой процедуре смыла не имеет. Она и без того успешно противостоит воздействию коррозии. Ниже в таблице приведены наиболее важные технические характеристики стальных забивных анкеров самых ходовых типоразмеров.

Метрическая резьба		M16	M12	M10	M8	M6
Допустимые нагрузки	*	31,0	20,5	10,8	9,4	6,0
	**	41,0	27,2	19,0	12,0	10,0
V		250	190	160	140
Tt		60,0	35,0	15,0	8,0	4,0
Н		68,0	53,0	42,0	32,0	27,0
L		26,0	21,0	16,0	13,5	11,5
В		20,0	15,0	12,0	10,0	8,0
М		65,0	50,0	40. 0	30,0	25,0

В таблице приняты такие обозначения:

Допустимые нагрузки – указаны для бетона марки C30/37. Символ «*» – нагрузка на срез; символы «**» –нагрузка на вырыв. Единица измерения – килоньютоны;

V – минимальная удаленность от края;

Tt – момент затяжки (Tightening torque, — англ.) – Н/мм;

Н – глубина бурения;

L – глубина внутренней резьбы;

В – диаметр сверла;

М – глубина анкеровки.

Все размерные характеристики указаны в миллиметрах.

Монтаж

Установка забивного анкера предусматривает выполнение определенной последовательности этапов.

Сначала в основании нужно высверлить отверстие. Диаметр сверла должен быть таким, чтобы крепежный элемент входил в созданное гнездо, как говорят, впритирку. При свободном размещении анкера качество крепления значительно ухудшится;

Следующий этап – очистка отверстия. Делать это нужно со всей тщательностью. После продувки отверстия с помощью спринцовки/медицинской груши, рекомендуется пройтись по нему ершиком с жестким ворсом. Такой подход обеспечит более высокую эффективность очистки отверстия. А от этого качество крепления только выиграет.



Далее в подготовленное гнездо нужно вставить забивной анкер до упора. Для его дальнейшего перемещения до положения «заподлицо» можно использовать молоток либо иной инструмент ударного типа. Потом необходимо продвинуть распорный конус с помощью того же молотка и стержня с таким диаметром, чтобы при забивании не произошло смятие витков резьбы. В этом плане стоит прислушаться к советам профессионалов. Они рекомендуют использовать прорезиненный инструмент. Часть анкера с прорезями расклинится от нескольких ударов.



На завершающем этапе болт сначала продевается в отверстие элемента крепления подвешиваемого объекта, а затем ввинчивается в резьбовое отверстие. Монтаж завершен.

Ведущие производители

В сфере крепежа общепризнанными лидерами являются компании из Германии и Финляндии. Кроме того, на отечественном рынке относительно большим спросом пользуется продукция польских производителей.

• Fischer – немецкий бренд. В качестве сырья для изготовления забивных анкеров использует все виды сталей, начиная от углеродистой конструкционной и заканчивая нержавеющей. Из ассортимента этой компании стоит выделить следующие модели таких крепежных деталей: ЕА-N, ЕАІІ-D/ЕА N-D (выполнены с насечками) и ЕАІІ (без насечек, но с внешним буртиком).Также фирма предлагает специальный установочный инструмент, использование которого исключает возможность смятия витков резьбы при вбивании анкера в основу: простые ручные приспособления ЕНS Plus и ЕА-ST: машинный инструмент, применяемый при монтаже забивных анкеров в серийном производстве ЕМS.
• Sormat –компания из Финляндии. Большим спросом пользуется выпускаемый ею из оцинкованной стали забивной анкер модели LАL+. Он идеально подходит для монтажа подвесных систем. Помимо продольных коротких прорезей, еще одна выполнена по всей длине данной детали. Это повышает надежность крепления. Также востребован от компании Sormat забивной анкер LАН, выполненный из нержавеющей кислотостойкой стали A4. Подходит для сквозного монтажа в полнотелых основаниях.Из установочного инструмента компанией предлагается такая модель: LТ+.  Ее использование совместно с молотком препятствует неправильному монтажу забивного анкера.
• Hilti –штаб-квартира концерна находится в Лихтенштейне. Предлагает широкую линейку забивных анкеров. Особой популярностью пользуются такие модели данного крепежа: НКD-D, НКD, НКV R2 (выполнены без насечек) и НКV (на поверхность накатаны насечки).  Устанавливаются эти элементы вручную. Изготавливаются они из углеродистой стали, поэтому цена вполне доступна. Имеются в ассортименте концерна Hilti и более дорогие забивные анкеры, выполненные из нержавеющей стали. Это, например, модель НКD-SR. Монтаж рекомендуется проводить с помощью установочного инструмента. Компанией выпускается несколько видов таких приспособлений: НКD-TE-СХ-В, НSD-Н и др.
• Mungo – швейцарский бренд со штаб-квартирой в г. Ольтен. Производит широкий ассортимент забивных анкеров. Например, модель ЕSА позиционируется на сайте этой компании как крепежная деталь с оптимальной геометрией, позволяющей проводить монтаж на потолке. Выпускается в двух вариантах: из нержавеющей стали – для наружного применения; из стали оцинкованной – эксплуатируется внутри помещений. Для монтажа нужно использовать установочный инструмент ЕSА-WZ.
• Из польских производителей крепежных изделий выделяется компания Koelner. Забивные анкера изготавливаются на ее производственных мощностях, преимущественно, из оцинкованной стали.

Заключение

В заключение рекомендуем ознакомиться с коротким видео, в котором рассказывается о монтаже вышеупомянутого забивного анкера модели LAL+ от компании Sormat. Чтобы запустить ролик, наведите курсор на изображение и действуйте по высветившейся подсказке.

Товары каталога:

Please enable JavaScript to view the comments powered by Disqus. comments powered by

Анкер забивной оптом от производителя крепежа “КРЕП-КОМП”

Технические характеристики

Диаметр резьбы	Длина (мм)	Диаметр внешний (мм)	Глубина бурения (мм)	Диаметр бура
м6	25	8	30	8
м8	30	10	40	10
м10	40	12	50	12
м12	50	16	60	16
м14	60	18	70	18
м16	65	20	75	20
м20	80	25	90	25

Параметры монтажа

Диаметр анкера	м6	м8	м10	м12	м14	м16	м20
Диаметр отверстия в детали (мм)	7	9	12	14	16	18	22
Стандартное расстояние между анкерами (мм)	120	141	180	210	230	246	303
Минимальное расстояние между анкерами (мм)	50	55	60	70	80	90	110
Стандартное расстояние до края (мм)	60	71	90	105	115	123	152
Минимальное расстояние до края (мм)	45	50	55	60	65	70	130
Момент затяжки в бетоне (Нм)	8	15	30	50	75	100	200

Расчетное усилие на вырывание и срез

Бетон B20 (без трещин)
Диаметр анкера	м6	м8	м10	м12	м14	м6	м20
Усилие на вырывание N (kH)	3	4,6	7,1	9,9	13,8	17,6	24
Усилие на срез Q (kH)	4,1	5,5	6,9	12,3	16,7	21,1	33,6

Кирпич М150 (полнотелый)
Диаметр анкера	м6	м8	м10	м12	м14	м16	м20
Усилие на вырывание N (kH)	1,2	1,8	2,8	4	5,5	7	9,6
Усилие на срез Q (kH)	1,6	2,2	2,8	4,9	6,7	8,4	13,4

Схема монтажа

1. Просверлить отверстие
2. Очистить отверстие от пыли
3. Установить анкер
4. Закрутить анкер, болт, винт, шпильку

Металлический анкер забивного типа — наиболее простой вид анкерного крепежа с внутренней резьбой. Крепёж рассчитан на нагрузки повышенной и средней тяжести. Подходит для крепежа в камень, кирпич и бетон. Стальной забивной анкер, используемый вместе с болтом или шпилькой применяется при ответственном монтаже.

Забиваемый анкер изготавливается в виде цилиндра с четырехсегментной распорной зоной. Анкер оснащен внутренней резьбой, а на внешней стороне может быть с насечками для предотвращения прокручивания.

Расклинивание забиваемого анкера происходит за счет забивания инструментом внутреннего распорного элемента. После вкручивании болта обеспечивается дополнительное расклинивание.

Изготавливается забиваемый анкер чаще всего из оцинкованной углеродистой стали.

Отзывы

Михаил

Мы приобретали комплект крепежей с сопутствующей продукцией. Доставка была осуществлена вовремя и вместе с сопроводительными документами. Благодарим за ответственный подход и оперативность.

Артемий

Заказанными анкерами остался доволен. Всё соответствует описаниям и заявленным характеристикам. Монтаж прошел очень легко и просто.

Леонид

Консультанты на сайте помогли подобрать анкеры. Очень приятно, что есть такое отношение к клиенту! О магазине сложилось положительное впечатление. Доставка пришла за два дня, как и обещали.

Даниил

Покупал крепежи для ремонта на даче. Я смог быстро подобрать нужную продукцию, несмотря на огромный ассортимент.

Семейство анкеров: виды и особенности

Данная информация взята с сайта компании «РДС Строй» https://rdstroy.ru
Со страницы https://rdstroy.ru/akademia-rds/kafedra-ankernoy-tekhniki/semeystvo-ankerov-vidy-i-osobennosti/

Сегодня ни одна стройка не обходится без применения различных крепежных элементов. От простых гвоздей до сложных крепежных узлов и систем. В этому ряду свое почетное место занимает линейка анкерной техники.

Понятие анкер произошло от немецкого Anker — якорь. Несмотря на внешние различия, и анкер, и корабельный якорь выполняют одну и ту же функцию: закрепляются в основании и удерживают какую-то конструкцию. Металлический анкер удерживается в конструкции за счет силы трения, возникающей в результате распора своих стенок в момент его установки в подготовленное отверстие в несущем материале.

Производят анкеры из металлических сплавов: латуни, стали и алюминия.

Процесс монтажа в большинстве случаев достаточно прост: в основании просверливается отверстие, с диаметром близком к диаметру самого анкера, удаляется пыль и осколки материала возникшего при бурении отверстия (отверстие продувается), после чего в подготовленное отверстие молотком забивается сам анкер. Далее в зависимости от конструкции анкерного крепления забивается либо клиновая часть (анкер-клин), либо закручивается гайка или винтовой сердечник.

Классика жанра – анкерный болт с гайкой

Самый популярный и широко применяемый, благодаря максимальной длине распорной зоны в линейке анкеров и универсальности крепления. Для защиты поверхности анкера от коррозии все его элементы изготовлены с поверхностным нанесением цинкового покрытия. Материал основания — кирпич, бетон, природный камень.

На его базе создано несколько разновидностей: болт с кольцом, полукольцом и крюком (на рисунке).

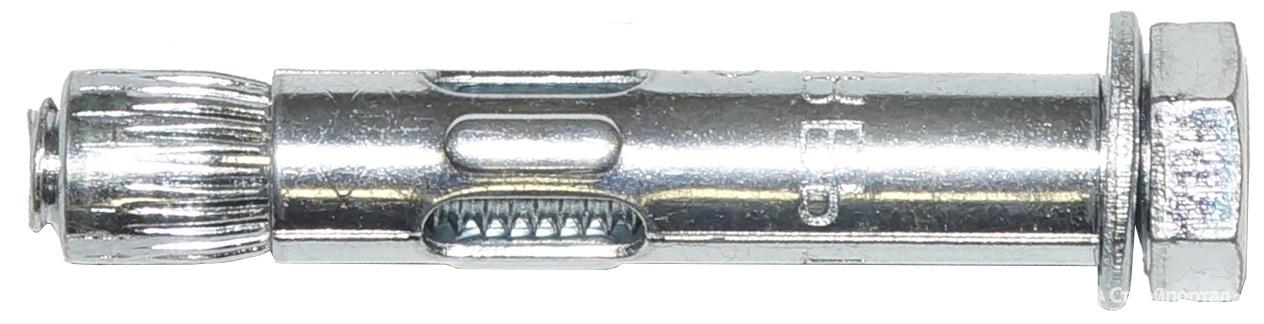

Еще одно интересно решение на основе анкерного болта – двухраспорный анкер.

Его конструктивным преимуществом являются две наружные распорные втулки. Первую распирает внутренний стержень при закручивании гайки, вторую — первая втулка. Благодаря этому распор происходит сразу в двух местах, что, естественно, увеличивает несущую способность в 1,5-2 раза относительно обычных.

Ближайший родственник двухраспорного анкера – анкерный болт

Различие заключается только в стержне, который в данном случае выполнен в виде болта с шестигранной головой, а не шпильки.

Такие болты часто используются при креплении рекламных конструкций, оборудования и в быту для крепления различных конструкций и подвесных изделий.

Анкер клиновой или анкер шпилька

По сути — это тот же анкерный болт с гайкой, только без корпуса. В предыдущих типах распор обеспечивался именно посредством него — корпуса с прорезями. Здесь -посредством подвижной муфты с продольными прорезями и клиновидного основания анкера. Во время закручивания гайки муфта смещается по стержню в сторону клиновидного основания. Чем сильнее мы затягиваем гайку, тем больше происходит смещение муфты и соответственно её распирание. Материал основания — бетон, природный камень без пустот.

Самым простым и незатейливым в семействе анкеров можно назвать анкер – клин

Он закрепляется с помощью штифта (клина), входящего в его конструкцию. Для окончательного закрепления анкера необходимо после его установки в отверстие забить молотком штифт, который по мере продвижения создаст распор из-за утолщенного наконечника анкера.

Применяется этот анкер для монтажа легких конструкций: уголков и подвесов подвесного потолка, профилей для ГКЛ и неразъёмного крепления других конструкций из тонких листовых материалов.

И, в завершение обзора, упомянем забивные анкера (сталь) или цанги

Отличительной особенностью этих анкеров является отсутствие в их комплектации винтов, болтов и шпилек. Элементами имеющими метрическую резьбу комплектуют данный анкер в зависимости от решаемых задач по закреплению материалов и оборудования. Распирающее усилие в них создается специальным клиновидным элементом, находящимся внутри анкера, при вкручивании в него метрического крепежа.

Латунный анкер

Эти анкеры очень похожи на предыдущие, но имеют конструкционное отличие: распор в них создается самим ввинчиваемым элементом. Анкер имеет конусообразную внутреннюю поверхность с метрической резьбой. Благодаря такой конструкции получается, что по мере вкручивания крепежного элемента в анкер его лепестки будут раскрываться, обеспечивая тем самым распорное давление на стенки основания. Выглядит это следующим образом:

Применять такие анкеры можно в помещениях с экстремальной влажностью, так как латунь устойчива к коррозии, что делает данный крепеж не заменимым для таких условий работы крепежного узла.

Способ установки таких анкеров аналогичен установке забивных анкеров, за исключением того, что эти анкеры не нужно отдельно предварительно расклинивать.

КАТАЛОГ АНКЕРНОЙ ТЕХНИКИ

С уважением,

Команда Факультета Крепежных систем

#РДС-Академия

Данная информация взята с сайта компании «РДС Строй» https://rdstroy.ru
Со страницы https://rdstroy.ru/akademia-rds/kafedra-ankernoy-tekhniki/semeystvo-ankerov-vidy-i-osobennosti/

HKD Забивной анкер — Забивные анкеры

HKD Забивной анкер — Забивные анкеры — Hilti Россия Skip to main content Hilti

Наведите курсор на картинку для увеличения.

Кликните на картинку для увеличения.

Наведите курсор на картинку для увеличения.

Кликните на картинку для увеличения.

Наведите курсор на картинку для увеличения.

Кликните на картинку для увеличения.

Наведите курсор на картинку для увеличения.

Кликните на картинку для увеличения.

Наведите курсор на картинку для увеличения.

Кликните на картинку для увеличения.

Кликните на картинку для увеличения.

New product

Premium

Артикул #r4581

Забивной анкер (углеродистая сталь)

• Разрешения/Технически отчеты:  DIBt, ETA, FM (Система взаимного фабричного страхования), UL (компания Underwriter Laboratories), Пожар
• Материал, коррозионная защита:  Углеродистая сталь, оцинкованная
• Базовые материалы:  Бетон (с трещинами)

Дополнительная техническая информация

Отзывы

Клиенты также искали Забивной анкер, Анкер для бетона или крепление трубопровода

Преимущества и применения

Преимущества и применения

Преимущества

• Расширяющийся конус обеспечивает простую и точную установку даже в очень твердых материалах
• Широкий диапазон размеров для самого различного применения
• Отметки для контроля точности установки при использовании установочного устройства Hilti
• Специальная кромка для установки заподлицо независимо от глубины отверстия
• Наличие анкеров длиной 25 мм для быстрой установки без риска попадания в арматуру

Применения

• Крепление с использованием анкерных болтов и резьбовых шпилек, например, подвесные системы для труб, воздухопроводов, спринклерных систем и т. д.

Для информации о технических свидетельствах и сертификатах, нажмите на соответствующий артикул.

Техническая информация

Документы и видео

Консультация и поддержка

Оценки и отзывы

Зарегистрироваться

Регистрация позволяет получить доступ к ценам с учетом персональной скидки.

Зарегистрироваться

Не получается войти или забыли пароль?

Пожалуйста, введите свой e-mail адрес ниже. Вы получите письмо с инструкцией по созданию нового пароля.

Нужна помощь? Контакты

Войдите, чтобы продолжить

Зарегистрироваться

Регистрация позволяет получить доступ к ценам с учетом персональной скидки.

Зарегистрироваться

Выберите следующий шаг, чтобы продолжить

Ошибка входа

К сожалению, вы не можете войти в систему.
Email адрес, который вы используете, не зарегистрирован на {0}, но он был зарегистрирован на другом сайте Hilti.

Количество обновлено

Обратите внимание: количество автоматически округлено в соответствии с кратностью упаковки.

Обратите внимание: количество автоматически округлено до в соответствии с кратностью упаковки.

Впервые на Hilti.ru? Зарегистрируйтесь, чтобы увидеть цены со скидкой. Перейти

что это такое? Виды анкерных болтов, вес анкерного крепления, грунтовый металлический анкер и другие модели. Как их крепить? —

Забивной анкер, обзор.

WikiСтатья.

Анкер забивной смело можно отнести к востребованному металлическому крепежу, несмотря на немаленькую стоимость. Благодаря внутренней метрической резьбе анкер используется с различным метрическим крепежом.

Назначение анкера забивного

Анкер забивной применяется для ответственных креплений, производимых в бетоне без трещин и кирпичной кладке. Используется для средних и больших нагрузок; может устанавливаться на небольшом расстоянии от других анкеров и края бетона.

Материал изготовления анкера забивного

Анкер забивной изготовляется из конструктивной стали (углеродистая холодного формования) с коррозионно-стойким покрытием. Благодаря этому крепеж используется в ответственных креплениях в условиях среднеагрессивной внешней среды.

Преимущества анкера забивного

• высокая несущая способность
• малые межосевые расстояния
• малые расстояния до края
• быстрый монтаж
• нагрузка может быть приложена сразу после монтажа

Где применяется анкер забивной?

Анкер забивной имеет широкий спектр применения:его используют при креплении металлических балок перекрытия, фасадных систем, а также подвесных инженерных коммуникаций. Широко применяют при установке металлических лестниц и оборудования, так как благодаря распиранию сегментов в отверстии анкер не прокручивается, что повышает надежность узла.

Порядок монтажа анкера забивного

• Пробурить отверстие
• Прочистить отверстие от строительной пыли
• Используя молоток, вбить анкер заподлицо, то есть на один уровень, вровень с поверхностью
• Выполнить анкеровку при помощи оправки
• Вкрутить метрический болт или шпильку — на данном этапе происходит распор втулки анкера
• При необходимости использовать динамометрический ключ с контролем момента затяжки

Технические характеристики анкера забивного

Ниже приведены таблицы, содержащие полную информацию по нагрузкам, размерам и особенностям монтажа для забивного анкера.

Размеры и обозначение, характерные для анкера забивного

Размер, мм	М6/8х25	М8/10х30	М10/12х40	М12/16х50	М16/20х65	М20/25х80
A, резьба	М6	М8	М10	М12	М16	М20
В, длина резьбы, мм	11	13	15	19	25	33
D, диаметр отверстия под анкер, мм	8	10	12	16	20	25
L, длина анкера, мм	25	30	40	50	65	80
Глубина завинчивания, мм	6-11	8-13	10-15	12-19	16-25	20-33
Н, глубина анкеровки, мм	25	30	40	50	65	80

Технические характеристики, отражающие сопротивляемость анкра забивного

Типоразмер		М6	М8	М10	М12	М16	М20
Бетон В20 без трещин	Расчетное усилие на вырыв N, kH	3,0	4,6	7,1	9,9	7,6	24,0
	Расчетное усилие на срез Q, kH	4,1	5,5	6,9	12,3	21,1	33,6
Полнотелый кирпич М150	Расчетное усилие на вырыв N, kH	1,2	1,8	2,8	4,0	7,0	9,6
	Расчетное усилие на срез Q, kH	1,6	2,2	2,8	4,9	8,4	13,4

Параметры монтажа анкера забивного

Типоразмер	М6	М8	М10	М12	М16	М20
Диаметр бура, мм	8	10	12	16	20	25
Глубина бурения, мм	30	40	50	60	75	90
Глубина установка, мм	25	30	40	50	65	80
Диаметр отверстия в прикрепляемой детали, мм	7	9	12	14	18	22
Момент затяжки, Нм	8	15	30	50	100	200
Стандартное расстояние между анкерами, мм	120	141	180	210	246	303
min расстояние между анкерами, мм	50	55	60	70	90	110
Стандартное расстояние до края, мм	60	71	90	105	123	152
min расстояние до края, мм	45	50	55	60	70	130

Коэффициент влияния межосевого расстояния

Межосевое расстояние, мм	Размер анкера
	М6	М8	М10	М12	М16	М20
50	0,69
55	0,71	0,71
60	0,74	0,73	0,64
70	0,78	0,76	0,67	0,67
90	0,87	0,83	0,73	0,72	0,68
110	0,96	0,89	0,79	0,76	0,72	0,68
130	1,00	0,96	0,85	0,81	0,76	0,71
150		1,00	0,91	0,86	0,80	0,75
170			0,97	0,91	0,85	0,78
190			1,00	0,95	0,89	0,81
210				1,00	0,93	0,85
230					0,97	0,88
250					1,00	0,91
270						0,95
290						0,98
310						1,00

Коэффициент влияния расстояния до края

Расстояние до края, мм	Размер анкера
	М6	М8	М10	М12	М16	М20
45	0,70
50	0,80	0,71
55	0,90	0,76	0,71
60	1,00	0,81	0,75	0,68
70		0,90	0,83	0,75	0,68
80		1,00	0,92	0,82	0,74	,
90			1,00	0,89	0,80
100				0,96	0,86
110				1,00	0,92
120					0,98	0,85
130					1,00	0,90
140						0,94
150						0,99
160						1,00

Как правильно установить анкерный болт в стену

Анкерный болт – это разновидность крепежной системы, которая монтируется в несущее основание и  удерживает  конструкции разных видов. Чаще всего анкеры применяют в тех случаях, если использование других крепежей недопустимо из-за прочности стен или конструкций. Чаще всего болты подходят для фиксации бытовой техники, установки оконных систем или дверей.

Для производства надежных анкеров используют нержавеющую сталь или оцинкованную. На конце крепежа есть увеличенный конус. При монтаже распорная часть детали скрывается в поверхности. Устанавливать анкер можно только в отверстие нужного размера. Состав крепежа и препятствующая движению сила – залог прочного соединения.

Технические особенности монтажа в стене

Анкерный крепеж устанавливается в прочных поверхностях. Например, бетон, кирпич или камень, отличающийся высокой твердостью. Чтобы гарантировать прочное крепление, нужно ориентироваться на болты с фиксирующими гайками. Однако, в некоторых случаях это недопустимо из-за выпирания шпильки. Выступы даже в несколько миллиметров могут создавать неудобства при монтаже в стене.

Модельный ряд анкеров от популярных производителей на рынке предлагает перечень крепежей с размером шпильки от 18 до 400 миллиметров. Нужный показатель рассчитывается исходя из поставленных задач.

Следовательно, отличается и размер втулки – от 6,5до 20 миллиметров. На длинных деталях втулки выдерживают максимальные нагрузки. Предельно допустимые нагрузки каждой детали прописаны в технической документации. При выборе подходящего крепежа важно учитывать толщину платформы, на которой вы намерены установить предмет. Длина анкера не определяет его надежность. Также существуют риски сквозного отверстия, что отражается на свойствах поверхности.

Крепление с помощью анкерных болтов

От правильности монтажа зависит дальнейшая судьба крепежа. Ключевой момент – важно правильно рассчитать нагрузку, которую сможет выдержать анкерный болт. Существует ряд правил, которые важно учитывать при работе с крепежными системами:

1. Для высверливания отверстия понадобится бур по бетону или камню, с которым вы будете работать. Ориентируйтесь на длину и диаметр анкерного болта.
2. Отверстие нельзя рассверливать при несоответствии диаметра втулки. Для его увеличения можно воспользоваться сверлом аналогичного диаметра.
3. Если вы начали рассверливать крепежное отверстие, это приведет к нефиксированному положению втулки. В результате она просто не сможет выполнять свои функции. Работа не принесет результата.
4.  После сверления со сформированного отверстия нужно убрать лишний мусор. Крошки забивают его, что может привести к преграде в монтаже. Как вариант – можно использовать строительный пылесос.
5. После проникновения болта в отверстие стены не стоит сразу же подходить к монтажу. Есть простой способ проверить прочность этой системы. Затяните болт до отказа с помощью гаечного ключа. Когда втулка станет выпуклой, это свидетельствует об ее рабочем положении. После тестирования можно переходить к итоговому этапу монтажа.
6. Устанавливайте предмет и зажимайте его гайками. Это проверенное крепление, которое гарантирует надежность выполненной работы в стене.

Варианты крепления анкерных болтов

Различают три основных способа монтажа крепежных деталей:

• механическое воздействие на деталь с целью ее видоизменения;
• использование специальных наполнителей, обладающих фиксирующими свойствами;
• виброзачеканка.

Существует несколько типов крепления:

1. Клиновой: на конусе располагается распоротая втулка. Гайку устанавливают вместе с шайбой, что обеспечивает лучшую фиксацию. Стержень соприкасается с металлической втулкой, а в процессе вкручивания втулка расклинивается.
2. Втулочный: длина гильзы приравнивается стержню. При монтаже расширяется диаметр втулки. Получается фиксированное прилегание к стенкам двух частей отверстия. Этот вариант подходит для работы с пористыми и неоднородными поверхностями.
3. Забивной: крепится путем ударных инструментов.
4. Разжимной: для плотного прилегание применяют расширительную пружину. Втулка меняет форму, за счет чего система выдерживает большие нагрузки и выполняет поставленные задачи.
5. Специальный: изготавливают для решения особых задач.

 Разновидности анкерных болтов

1. С гайкой. Бюджетный вариант крепежной системы гарантирует надежность соединения. По структуре такой болт состоит из винта, стальной трубки и гайки. При монтаже болт перемещается по длине стержня. В результате его наконечник становится утолщенным. Болты с гайкой подходят при работе с бетонными конструкциями, кирпичом, природным камнем. Анкерные болты этого вида встречаются с диапазоном диаметра от 6 до 28 миллиметров. Длина такого изделия может достигать 3 сантиметров.
2. Клиновые. Это усовершенствованный вариант анкерного болта с гайкой. Основное отличие – втулка на конце. В другой части размещены гайка и шайба.  Во избежание разрушения  из-за коррозии болты оцинковывают. Сами изделия производят  из углеродистой и нержавеющей стали. Между собой они отличаются диаметром (от 6 до 12 мм), допустимой толщиной изделия, которое вы планируете крепить (до 2 см), толщина поверхности при монтаже (до 53 мм), сила. Для установки достаточно будет стандартного набора инструментов. Способ крепления не отличается от обычных анкеров. Клиновые болты выдерживают большие нагрузки. За счет высокого внутреннего напряжения увеличиваются показатели вырывающей силы, что позволяет монтировать тяжелые предметы в стены.
3. Шестигранные. Предназначены для работы с поверхностями повышенной твердости. Они востребованы в строительной и ремонтной сферах. Шестигранная головка, отличающая их от других видов, вращается по резьбе распорного болта. За счет этого и получается расширенная втулка. Изделия изготавливают из оцинкованной стали, защищающей от коррозии.
4. Ударные. Подходит для монтажа массивных предметов, когда эстетичность не играет особой роли. Используются при работе со строительными конструкциями, сантехникой и другими тяжелыми деталями. Основание, на которое планируется установить анкер, должно быть достаточно плотным. Болты между собой отличаются длиной (до 5 см), диаметром (до 2 см), величиной вырывающей силы. Ключевое правило – толщина поверхности должна быть не менее 10 см. Процесс монтажа в стену включает несколько этапов. Изначально нужно сделать отверстие в поверхности. Оно должно быть длиннее самого болта. Затем освобождаем отверстие от пыли. Забиваем втулку, которая при воздействии ударных инструментов подстраивается под нужный диаметр. Вкручиваем болт. Анкерный забивной болт все время держим перпендикулярно по отношению к поверхности.
5. Четырехсегментные. Предназначены для крупногабаритных вещей. За счет особой конструкции удается гарантировать повышенную надежность крепежной системы. Используют в прочных однородных породах и пористых стенах. По структуре втулка имеет четыре сегмента. Одна пара скреплена кольцом, вторая – пружиной. Имеется распорный элемент.  Болт перемещается по длине анкера при вкручивании. Надежная фиксация обеспечена по всей длине крепежного элемента.
6. Винтовые. Для производства используют арматурный прокат. Фиксируются в отверстии за счет специальных наполнителей. В комплект входят стержень, шайба и гайка.

Установка анкерных болтов в стену: ключевые моменты

Для надежного крепления важно придерживаться правил монтажа в стене. Есть несколько базовых рекомендаций, которые обеспечат прочное соединение:

1. Необходимо правильно подбирать сверло для создания отверстия. Все анкерные болты стандартизированы, поэтому сверло подбирается в соответствии с маркировкой.
2. Обязательно очищаем отверстие от образовавшейся бетонной или кирпичной кромки.
3. При монтаже болт должен свободно входить в отверстие. Если это происходит затруднено, неправильно рассчитан диаметр отверстия.
4. Затягивать гайку нужно постепенно и без резких движений. Таким образом удастся обеспечить плотное прилегание анкерного болта к стенке втулки.
5. При выборе болта учитывается ряд параметров: размеры, предельно допустимые нагрузки, величина изгиба, материал.

Как установить анкерный болт в бетон?

При работе с анкерными болтами, как и другими крепежными системами, важно правильно выполнить замеры. С бетонными поверхностями есть ряд особенностей:

• При монтаже важно учитывать не только качество самого болта, но и бетона. Также во внимания берутся такие критерии, как особенности самой конструкции, тип анкера.
• Если установить конструкцию нужно на основание с отделкой, отверстие обязательно должно быть длиннее. Это важно из-за меньшей прочности отделочных материалов, чем сам бетон.
• По диаметру сверло должно быть примерно на полсантиметра меньше предполагаемого отверстия.
• В инструкции к болтам указано допустимое число оборотов до полной фиксации.

Как монтировать анкерный болт с гайкой?

Анкерный болт с гайкой фиксируется за счет раскрытия распорной втулки. Гайка предназначена для того, чтобы болт входил во втулку, и она разжала лепестки для прочной фиксации.

Пошаговая инструкция монтажа анкерного болта в стену:

• проделывают лазейку;
• устраняют образовавшийся мусор;
• забивают молотком болт с гайкой;
• прочно затягивают гайку.

Когда монтаж анкерного болта завершен, необходимо правильно закрутить гайку. После этого можно переходить к монтажу конструкции. Такой крепеж больше всего подходит для установки предметов к прочным основаниям. Анкерный болт производят из качесвтенной стали с цинковым покрытием. За счет этого крепеж выдерживает большие нагрузки. Для пористых поверхностей существует двухраспорный крепеж. Его конструкция отличается наличием двух втулок, которые раскрываются при вкручивании.

Установка анкерных болтов: в чем их преимущества

Такой крепеж считается надежными при установке массивных конструкций. Качественное крепление, которое можно гарантировать с анкерами, невозможно добиться с другими видами крепежей.

Плюсы применения для бетона:

• повышенная стойкость к различным нагрузкам – динамическим или статическим;
• устойчивость к деформации под воздействием внешних факторов;
• не поддаются коррозии;
• простой и быстрый монтаж в бетон или другой тип поверхности;
• разнообразие по длине, типу крепежа, диаметру, выдерживаемым нагрузкам, материалу и другим показателям;

Очевидных недостатков у анкерных болтов нет. Единственное, важно соблюдать правила выбора и монтажа. Только при точном расчете глубины отверстия, выбора сверла можно рассчитывать на прочность соединения.





Анкерный болт: понятие, маркировка, классификация, монтаж

Для строительства зданий широко используется бетон, прочность которого затрудняет выполнение отверстий для монтажа предметов интерьера, оборудования, бытовых приборов. Стандартные гвозди и саморезы, обеспечивающие фиксацию к деревянным поверхностям, не могут применяться для бетона или кирпича. Анкерный болт позволяет решить проблему крепления к различным поверхностям. Рассмотрим, что такое анкерный болт и его применение в области капстроительства и частного ремонта. Остановимся на классификации крепежных элементов и особенностях монтажа.

Анкерный болт позволяет решить проблему крепления к различным поверхностям

Что такое анкерный болт для бетона

Многие слышали, что для решения вопросов крепления к потолку, внутренней и наружной поверхности бетонных стен используется специальный крепежный элемент – анкерный болт. Что это – знают не все. Постараемся разобраться, что такое анкер. Это металлический фиксатор, позволяющий обеспечить надежное крепление мебели, оборудования и приборов на кирпичных, каменных, бетонных и пеноблочных поверхностях, а также на пустотелых панелях и стенах из газонаполненных блоков. Крепежный элемент устанавливается в отверстие с определенными размерами.

Анкер – это устройство для фиксации, способное воспринимать значительные усилия за счет следующих факторов:

• сил трения, благодаря которым в сформированной полости удерживается цанговая втулка;
• усилий взаимодействия специального распорного механизма с внутренней поверхностью канала;
• склеивающих характеристик адгезионных ингредиентов, находящихся внутри высверленного отверстия.

Среди множества разновидностей фиксирующих устройств повышенным спросом пользуются анкеры клинового типа, а также распорные анкеры для бетона. Их конструктивные особенности и технические параметры позволяют фиксирующему элементу увеличивать диаметр рабочей поверхности при разжатии внутри полости. При этом резко возрастает величина силы трения. Антикоррозионное покрытие поверхности такого элемента препятствует возникновению коррозии и повышает ресурс эксплуатации.

Анкерный болт для бетона

Маркировка анкерных болтов

Планируя использовать анкерные болты по бетону, размеры необходимо научиться определять по маркировке. Разберемся, как расшифровывается аббревиатура на примере крепежного изделия с обозначением М8 10/35х90:

• буквенно-цифровое обозначение M8 обозначает диаметр резьбы;
• цифра 10 соответствует диаметру сверла для выполнения полости в бетоне;
• число 35 указывает на максимальную толщину присоединяемого материала;
• цифра 90 характеризует минимальную глубину отверстия для монтажа анкера.

Зная, как производится маркировка анкерных болтов, несложно подобрать крепеж для выполнения конкретной задачи.

Анкер-болт – достоинства и слабые стороны

Все виды анкеров являются универсальными элементами, позволяющими производить крепеж в стенах из различных материалов. Однако учитывая стоимость анкеров, использовать их для крепления легких предметов в стенах из древесины экономически нецелесообразно. Изделие предназначено для обеспечения надежного соединения в твердых материалах, таких как камень, бетон и кирпич.

Анкерный болт имеет повышенную нагрузочную способность

Используя специализированный крепеж по назначению, можно в полной мере оценить его преимущества:

• повышенную нагрузочную способность. По этому параметру анкер занимает лидирующую позицию среди остальных метизов;
• расширенную номенклатуру фиксаторов. Несложно подобрать оптимальный вариант с учетом особенностей монтажа;
• применение для изготовления крепежных элементов углеродистой стали. Она устойчива к коррозии и отличается долговечностью;
• простоту выполнения монтажных операций. Для фиксации не требуется специальное оборудование, а монтаж выполняется в ограниченные сроки;
• возможность применения анкеров для укрепления имеющейся конструкции;
• стойкость к воздействию усилий. Неподвижность анкера обеспечивается как в статике, так и в динамике с приложением вибрационных нагрузок.

Наряду с достоинствами, имеется ряд недостатков:

• повышенная стоимость изделий по сравнению с другими видами метизов;
• необходимость предварительного выполнения отверстия в твердой основе;
• подбор конструкции применяемого анкера в зависимости от материала основы.

Анкерный болт для бетона – незаменимый элемент в арсенале домашних мастеров и профессиональных строителей, которые в полной мере оценили его достоинства.

Анкерный болт имеет стойкость к воздействию усилий

Какие бывают анкера – классификация крепежных изделий

Все виды анкерных болтов делятся на две категории:

• изделия с механической фиксацией. Надежное крепление происходит благодаря силам трения и распирающим усилиям;
• химический крепеж клеевым составом. Он позволяет осуществить крепление в хрупких стенах, изготовленных из ячеистых марок бетона.

Остановимся более детально на механических фиксаторах, которые делятся на две категории по следующим признакам:

• варианту конструктивного исполнения;
• сфере использования изделий.

Рассмотрим особенности классификации в каждой группе.

Как отличаются анкеры металлические по конструкции

Анкерный болт, принцип действия которого имеет особенности для различных типов крепежных изделий, представляет собой механический фиксатор. Его особенность – увеличение поперечного размера при ввинчивании.

Клиновой анкер 6х100

Рассмотрим, как делится крепеж на виды в зависимости от особенностей конструкции:

• клиновой анкер-болт. Он выполнен в виде металлической шпильки с цанговой втулкой, которая при вкручивании стержня увеличивается в диаметре и расклинивается в полости. Это обеспечивается за счет перемещения конусообразной части стержня внутри распорной втулки. На резьбовой части такого анкера навинчена гайка, под которой находится шайба. Монтаж клинового фиксатора производится в предварительно выполненное отверстие с последующей затяжкой гайки рожковым ключом. При перемещении шпильки в процессе завинчивания, конусная втулка контактирует с цанговым зажимом, который разжимается и расклинивается. Такой крепежный элемент способен воспринимать повышенные нагрузки. Однако он создает в материале повышенное напряжение по площади контакта, что не позволяет использовать его в ячеистых бетонах;
• втулочный анкер с гайкой. Анкеры металлические втулочного типа оснащены фиксирующей гильзой, длина которой равна размерам стального стержня. На хвостовой части шпильки выполнена клинообразная головка. При завинчивании гайки она смещается по резьбовой части. В результате перемещения происходит распирание втулки. Конструктивные особенности такого вида крепежа позволяют использовать его в легких видах бетонов с ячеистой структурой, а также в кирпиче, изготовленном из обожженной глины. Возможность применения в хрупких материалах связана с уменьшенной величиной напряжения, которое создает такой анкер внутри канала. К выполнению монтажных работ не предъявляются специальные требования, что позволяет производить сквозную установку. По сравнению с клиновым, втулочный фиксатор обладает уменьшенной нагрузочной способностью;
• цанговый болт распорного типа. Разжимной тип крепежных элементов представляет собой модернизированный вариант втулочного фиксатора, однако имеет более сложную конструкцию. Продольные разрезы на разжимной гильзе делят ее поверхность на четыре лепестка, которые под воздействием распорного элемента частично раскрываются, увеличивая размер поперечного сечения. Фиксация обеспечивается как за счет усилий, связанных с трением, так и за счет изменения формы рабочей поверхности. Нагрузочная способность разжимного элемента с цангой соответствует характеристикам клинового анкера. Отличие состоит в уменьшенном напряжении в зоне контакта с материалом. Изделие используется в полом кирпиче и легких видах бетонов. Повышенная стоимость анкера ограничивает его широкое применение;
• забивной анкерный болт для бетона. Конструктивная особенность этого фиксатора заключается в форме внутренней поверхности распорной втулки, которая выполнена в виде конуса с разрезами. Внутри гильзы расположен клин, который при ударном воздействии перемещается внутри полости и распирает втулку. Фиксатор забивного типа предназначен для установки в бетонные конструкции и цельный кирпич, так как в зоне контакта с материалом создаются высокие распорные усилия. Монтаж достаточно простой и быстрый.

Подбирая анкерный болт для бетона или другого материала, следует учитывать его конструктивные особенности.

Забивной анкерный болт для бетона

Как классифицируется цанговый болт по области применения

Крепежные элементы анкерного типа применяются для фиксации:

• оконных и дверных рам;
• бытового электрооборудования;
• лестничных маршей;
• подвесных потолков;
• инженерных коммуникаций;
• стальных конструкций.

Крепеж также используется для следующих целей:

• фиксации металлического каркаса в фундаментной основе;
• обеспечения надежного крепления с ячеистыми стройматериалами;
• крепления массивных конструкций к бетонным и каменным стенам;
• дистанционной установки через толстый слой теплоизоляционного материала или декоративной отделки к фасадной поверхности.

Для каждой области применения всегда можно подобрать оптимальный тип крепежа.

Цанговый болт используют при креплении лестничных маршей

Размеры анкерных болтов для бетона

Диаметр резьбовой части и длина металлических анкеров изменяются в зависимости от назначения:

• стальные фиксаторы с метрической резьбой диаметром до 12 мм и длиной не более 20 см используются, преимущественно, при выполнении частниками ремонтных работ;
• крепежные изделия с увеличенным диаметром резьбы, составляющим до 20 мм, и длиной до 35 см применяются в промышленных целях для фиксации тяжелых конструкций.

От того, какие имеет размеры анкерный болт для бетона, зависят следующие параметры:

• максимальная толщина фиксируемых элементов. В зависимости от вида крепежа она составляет 1,5–6 см;
• предельный размер несущей поверхности. Он колеблется в интервале от 5 до 30 см для различных вариантов анкеров.

Конструктивные особенности фиксаторов и их размеры влияют также на уровень вырывающей нагрузки, которая составляет от 1,5 до 30 кН.

Анкерный болт клиновой с гайкой 12х100 мм

Виды анкеров для стен в зависимости от материала крепежа

Анкер металлический предназначен для крепления массивных конструкций и производится из прочных материалов:

• конструкционной стали с пониженным содержанием углерода. Этот вид металла обеспечивает повышенный запас прочности и позволяет использовать фиксаторы для повышенных нагрузок;
• коррозионностойкой стали, в составе которой присутствуют легирующие элементы. Наряду с повышенным запасом прочности, материал обладает устойчивостью к коррозионным процессам, что позволяет использовать крепеж во влажных условиях;
• алюминиево-цинковых сплавов, которые известны как латунь. Крепежные элементы из цветных металлов применяются, преимущественно, для крепления конструкций в бытовых условиях.

Определенные виды крепежа могут включать втулку, изготовленную из пластика или полиамида.

Анкера металлические – специфика монтажа

Понимая, как работает анкерный болт, несложно выполнить его установку. Она осуществляется довольно просто. Для этого необходимо произвести следующие операции:

• Выполнить на поверхности разметку и обозначить точки установки фиксатора.
• Просверлить электродрелью или перфоратором отверстие соответствующего диаметра.
• Подготовленное отверстие тщательно очистить от пыли или продуть.
• Установить анкерный болт с фиксируемым элементом в сформированную полость.
• Зафиксировать крепеж гаечным ключом путем завинчивания гайки.

Правильно подобный тип крепежа обеспечит надежное соединение. Важно руководствоваться рекомендациями профессионалов и в обязательном порядке учитывать свойства и структуру материала, в котором крепится фиксатор. Соблюдение технологии монтажа анкерных фиксаторов обеспечит требуемую нагрузочную способность.

Анкерный болт — виды, размеры и способы анкерного крепежа



Анкерные болты — виды и принцип действия

Анкерные болты — если рассматривать принцип действия двух основных видов крепежа — анкера и дюбеля, то анкер имеет существенное преимущество. Металлический анкер, помимо силы трения, в основании удерживается при помощи «упора» в виде своеобразного якоря, получаемого за счет распорной части хвостовика. К трению добавляется сила сопротивления разрушению материла.

Есть еще и химические анкера, они используют вместо металлической гильзы быстротвердеющие клеевые составы, которые вводят в отверстие перед установкой анкерного болта. В результате получают монолитное соединение с основанием.

На рынке существует большая номенклатура анкеров, но их все можно разделить на несколько классов.

Что такое анкерный болт от Википедия

Анкер (нем.  Anker — якорь) — крепёжное изделие, которое закрепляется в несущем основании и удерживает какую-либо конструкцию.

Различают следующие виды анкеров:

• Фундаментный болт

• Болт молли

ru.wikipedia.org/wiki/Анкерный_болт



Анкерный болт с гайкой — как крепить

По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.





С одной стороны на шпильку навинчивается гайка с шайбой, с другой — расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой — шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой — поймет даже новичок.



Cхема крепления



В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.

Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

Есть «улучшенный вариант» такого анкера — двухраспорный.





У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.



Клиновый анкер — как крепить

Этот тип можно рассматривать как модификацию предыдущего. Муфта выполнена в виде подвижной короткой гильзы-кольца на конце шпильки со стороны хвостовика (клина).



Анкер шпилька клиновая



Принцип действия аналогичный, есть небольшое отличие — не требуется точного сверления по глубине отверстия и его очистки от пыли. Отверстие высверливают с запасом, вставляют на нужную глубину анкер и завинчивают гайку, распирая хвостовиком муфту.



Анкер шпилька с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.





Монтаж стандартный — высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов — гайка конусом входит в муфту и распирает ее.



Анкер шпилька — схема установки



Сфера применения та же, что и у предыдущих видов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.



Анкерные болты ударные — как крепить?

Такой образец совмещает в себе функции анкера и гвоздя.



Анкер шпилька ударного типа



Он состоит из полого металлического стержня, один конец которого выполнен в виде шпильки с резьбой под гайку и шайбу, другой — это гильза с четырехлепестковым распором.

Монтаж: как крепить анкерный болт — в отверстие основания надо забить анкерный болт, в который в свою очередь вбивают гвоздь. Лепестки гильзы расходятся. Гайка служит только для фиксации навешиваемой детали.



Разжимный анкер четырехсегментный

По принципу действия этот тип ближе анкеру с гайкой или шестигранной головкой. Хотя у него нет клина или конусообразной гайки на хвостовике шпильки или болта, а расширение происходит за счет ввинчивания в полой гильзе самого болта, который перемещает внутренний четырехгранный элемент.



Анкер болт четырёхсегментный



Анкер состоит из цилиндра с четырьмя прорезями, которые заканчиваются узким кольцом. Ламели удерживаются при помощи плоской пружины, после которой прорези имеют форму клина. Перемещаясь, четырехгранный резьбовой элемент распирает эти клинья.



Схема установки анкерной шпильки



Болт в комплект не входит, а побирается в зависимости от размеров навешиваемой конструкции.

Кроме болта в разжимной анкер можно вкручивать болт с крюком или кольцом. Эти модификации поставляются с ними в комплекте.

За счет широкого раскрытия ламелей-клиньев разжимные анкера можно монтировать и в слабые основания — пустотелые (щелевые) кирпичи, газо- или пенобетонные блоки.



Анкер забивной — как крепить анкерный болт

Один из самых простых по монтажу типов анкера.





Устройство — резьбовая втулка, имеющая с забиваемого конца прорези, коническую внутреннюю форму и клин.

Монтаж — в подготовленное отверстие вставляется забивной анкер и при помощи специальной ударной насадки клином распирают разрезанную часть. Когда вкручивают анкерные болты, лепестки расходятся еще шире, увеличивая сцепление.



Изготавливается из оцинкованной стали или латуни.



Винтовой анкер

Имеет особенную конструкцию. Прорези в гильзе нарезаны не до конца и заканчиваются кольцом с гайкой. Ближе к головке и посредине гильзы ламели ослаблены. Завинчивая винт, гайка смещается и распирает ламели посредине.





Специально разработан для слабых и пустотелых оснований. Может выпускаться не только с винтом, но и с шпильками, крюками, кольцами.

Анкерный болт с кольцом

Общие рекомендации

Для того, чтобы правильно установить анкерные болты, необходимо учесть тип и прочность основания, выбрать оптимальный для конкретной детали вид анкера и определиться с его нагрузочными способностями.

И хотя некоторые типы не требуют высокой точности сверления отверстия (например, разжимной), но чем оно точнее, тем надежнее сцепление анкера с основанием.

Информация на заметку: Жидкое стекло, Растворитель 646 , уайт — спирит.

Анкерный болт — разновидности, применение и особенности монтажа анкеров по бетону

20. 05.2019

Анкерный болт (от нем. Anker — якорь) – это крепежный элемент, соединяющий объекты с бетоном. Он универсален и применяется как в промышленности, в быту, и надежно прикрепит любой объект к полу, стене или на потолке. Анкеры могут использоваться для всего – от прикрепления строения к его фундаменту до установки тяжелого промышленного оборудования к полу на фабрике.
В нашем каталоге можно купить анкерные болты разных видов. Каждый тип имеет свои собственные преимущества, размеры, и функции. Также делятся по типу установки. Болт состоит из 2 основных частей: само основание и крепежный элемент (гайка, кольцо или крюк). Чаще всего встречается болт с гайкой, так как ее можно закрутить на болт с помощью обычного гаечного ключа.

При  надлежащей установке они образуют прочную и долговечную связь объекта с поверхностью. Такие болты можно приобрести как в строительных магазинах, так и у производителя напрямую.

Преимущества анкерных болтов

• Обеспечивают надежную, долгосрочную фиксацию.
• Их очень легко устанавливать на любую поверхность.
• Рассчитаны на довольно большой вес и давление конструкции.

Анкерные болты по типу установки

Классический тип – это анкеры, вставляющиеся на месте. Эти болты вставляются в бетон, пока он еще не засох, резьбовой частью наружу. Когда бетон засыхает, болт остается внутри, и объекты могут быть закреплены к нему гайкой, накручивающейся на резьбу. Они часто используются в новых строительных проектах, когда известно расположение стен и других элементов, которые нуждаются в присоединении к фундаменту.

Другой тип – это болт, который устанавливается в бетон после того как он засохнет. Такие болты требуют просверленного отверстия, и их можно закрепить на месте с помощью эпоксидной смолы или же анкер сам закрепится с помощью распорок, если это предусмотрено конструкцией. Для строительства и подобных задач этот вид болта может быть очень полезен, но очень важно установить их правильно, иначе вся конструкция может быть неустойчивой, что может привести к плачевным последствиям.

Виды анкеров

Клиновый анкерный болт

Является одним из самых востребованных видов крепежных элементов из-за своей прочности, стойкости к коррозии и легкости монтажа. Клиновый болт вставляют в отверстие на 1,2 сантиметра шире, чем клиновый элемент и на 16 мм глубже, чем длина самого болта. После того как болт будет вставлен, открывается клиновый механизм и распирает отверстие для надежного закрепления болта.

Гильзовый анкерный болт

Гильзовый болт имеет внешнюю оболочку, которая раздвигается и закрепляет его крепко в отверстии. После установки в отверстие его оболочка раздвигается на 4,5 сантиметра. Такой вид анкерного болта хорошо подходит для работы с бетонными или кирпичными поверхностями.

Забивной анкерный болт

Такие болты очень крепкие и устанавливаются с помощью молотка. Болт вставляется в отверстие, просверленное на ширину болта и на него крепят шайбу и гайку. За распорку втулки отвечает специальный механизм, по которому нужно ударить, чтобы активировать механизм. Болт нужно вставить в отверстие и ударить по нему молотком, чтобы открыть распорки.

Анкерный болт с гайкой

Такой болт подходит для кирпича, бетона и бетонных блоков. Длинные анкеры подойдут для мягких материалов. Просверлите отверстие на 3 см глубже, чем длина болта, поместите болт в отверстие, закрутите гайку на болт и затяните ее.

Анкерный болт с крюком

Это самый обычный болт, но вместо гайки у него установлен крюк. Обеспечивает удобство при работе с навесными конструкциями. Гайка также стоит у изголовья болта и выступает лишь как регулятор распорной втулки, обеспечивающий надежное крепление конструкции к поверхности. Одно из главных преимуществ такого типа – это то, что закрепленный объект можно снять когда вам угодно.

Анкерный болт с кольцом

На его верхней части установлен крепеж в форме кольца или, иногда, полукольца. В то время как принцип его работы такой же, как и у болта с крюком. Однако, этот болт не сам закрепляет конструкцию а объекты крепятся на кольцо, а сам болт – это опорная точка. На нем удобно крепить навесные объекты, различные цепи и тросы.

Двухраспорный анкерный болт

У такого типа распорочные клинья расположены в двух местах: в основании и в изголовье для уменьшения воздействия вибрации и лучшего закрепления. Анкер с двойным расширением устанавливается в отверстие на 3 см глубже длины болта, затем в него вставляется стальной болт и закручивается. После установки болта в анкер, если он плотно закреплен, раскрываются 2 части распорочных клиньев. Он имеет сильный хват из-за чего его можно использовать в мягких материалах и устанавливать на него очень тяжелые конструкции.

Как правильно использовать анкеры

Если вы собираетесь прикреплять необходимый объект к стене, полу или потолку, сделанному из кирпича, бетона или гипсокартона, анкерный болт лучший крепеж, который поможет вам это сделать. Есть много видов анкерных болтов, некоторые из которых должны быть установлены во влажный цемент, а другие — после того, как бетон засохнет. Проконсультируйтесь с профессионалами СтройМашСервис, если вы хотите выбрать подходящие анкерные крепежи для вашего проекта.

Подготовка

Сначала нужно определить размер болта и крепежного элемента, которые будут удерживать все, что вы будете прикреплять к поверхности. Болты стоит выбирать такие, чтобы они выдерживали необходимую нагрузку, но размещать их слишком близко друг к другу нельзя, поскольку это может повредить поверхность.

Факторы, влияющие на прочность, включают в себя вес, который должен выдерживать болт, силу напора на болт и температуру, в которой он будет находиться. Существуют различные типы анкерных болтов, подходящие для разного рода работ.

Выберите подходящий болт в соответствие с вашими целями

Определитесь с областью и моментом установки болта. Собираетесь ли вы устанавливать его в еще не засохший или в уже затвердевший бетон. Если необходимо, проделайте отверстие поверхности с помощью дрели или шило. Для гипсокартона предпочтительнее шило, чтобы избежать затупления сверла и повреждения поверхности.

Однако, при установке в поверхность из бетона кирпича или другого камня стоит воспользоваться сверлом по камню. Для установки болта в гипсакартон нужно проделать отверстие диаметром немного меньше чем диаметр болта.

Установка

Поместите анкер в отверстие. Если понадобится, вбейте его молотком. Он должен плотно прилегать к стенкам отверстия.Вкрутите болт в резьбовой вал анкера и сразу затяните его. Распорки анкера должны раскрыться и вцепиться в материал, не дав болту выскочить.

Инструменты, которые могут вам понадобиться:

• Молоток
• Отвертка
• Дрель
• Шило
• Сверло по камню

Как вытащить анкерный болт из бетона

Анкерные болты обычно закрепляются в бетоне. Чтобы удалить анкерный болт из бетона, все, что нужно, это выкрутить болт из анкера. Изредка возникают проблемы с упрямыми крепежами, которые не хотят откручиваться; в таком случае придерживайтесь представленной ниже инструкции.

Шаг 1

Подберите торцевой ключ по размеру гайки болта. На многих болтах размер напечатан сверху шляпки.

Шаг 2

Выверните болт из бетона с помощью ключа. Если он заржавел, смажьте его маслом, соляркой, бензином или антифризом и дождитесь, пока жидкость впитается. После того как она впитается, попробуйте ключ еще раз.

Шаг 3

Если болт упрямится и не выходит, стоит попробовать съемник. Присоедините съемник к дрели и поместите на болт. Просверлите бетон до основания болта. Вытащите болт с помощью плоскогубцев.

Шаг 4

Вставьте шило в отверстие. Дайте шилу несколько резких ударов молотком, пока оно не прорежется до основания. Уберите части болта с помощью плоскогубцев.

Шаг 5

Если ни один из предыдущих методов не помог, отпилите шляпку болта болгаркой. Отшлифуйте или вырежьте верх болта так, чтобы он находился ниже поверхности бетона. Удалите мусор и залейте отверстие бетоном.

Заключение

При работе с анкерными болтами в строительстве, работник должен соблюдать строительные нормы, включающие размер болтов и необходимое расстояние между ними. Цель установки заключается в том, чтобы распределить нагрузку конструкции равномерно по всем точкам, уменьшая нагрузку на каждый отдельный болт или участок бетона. Инженер или архитектор должны рассчитать производимое давление и нагрузку, для того чтобы удостоверится, что болты будут установлены правильно.

Главный недостаток этих болтов это то, что, после установки, их нельзя вытащить, не выбив кусок бетона. В ситуации, когда болт является лишь дополнительным элементом конструкции эта проблема не так важна, но это становится помехой, когда болты закрепляют тяжелое промышленное оборудование. Если завод, например, переоснащается для производства других предметов, старые болты могут сильно помешать.

Анкерные болты | Инженерное дело360

Продукты и услуги

• Все
• Новости и аналитика
• Продукты и услуги
• Библиотека стандартов
• Справочная библиотека
• Сообщество

ПОДПИСАТЬСЯ

АВТОРИЗОВАТЬСЯ

Я забыл свой пароль.

Нет учетной записи?

Зарегистрируйтесь здесь. Дом Новости и аналитика Последние новости и аналитика Аэрокосмическая промышленность и оборона Автомобильная промышленность Строительство и Строительство Потребитель Электроника Энергия и природные ресурсы Окружающая среда, здоровье и безопасность Еда и напитки Естественные науки Морской Материалы и химикаты Цепочка поставок Пульс360 При поддержке AWS Welding Digest Товары Строительство и Строительство Сбор данных и обработка сигналов Электрика и электроника Контроль потока и передача жидкости Жидкая сила Оборудование для обработки изображений и видео Промышленное и инженерное программное обеспечение Промышленные компьютеры и встраиваемые системы Лабораторное оборудование и научные инструменты Производственное и технологическое оборудование Погрузочно-разгрузочное и упаковочное оборудование Материалы и химикаты Механические компоненты Движение и управление Сетевое и коммуникационное оборудование Оптические компоненты и оптика Полупроводники Датчики, преобразователи и детекторы Специализированные промышленные товары Контрольно-измерительное оборудование Все каталоги продукции Сервисы Строительные услуги Бизнес-услуги Услуги по калибровке и тестированию Контрактное производство и изготовление Контрактное производство электрического и электронного оборудования Инженерно-технические услуги Услуги промышленной автоматизации Промышленное обслуживание Услуги по транспортировке материалов и упаковке Специализированные промышленные услуги

Анкерный болт по лучшей цене — Выгодные предложения на анкерный болт от глобальных продавцов анкерных болтов

Отличные новости !!! Вы попали в нужное место для анкерного болта. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний анкерный болт должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели анкерный болт на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в анкерном болте и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести анкерный болт по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Обзоры на анкерный болт

— интернет-магазины и отзывы на анкерный болт

на AliExpress

Отличные новости !!! Вы попали в нужное место для анкерного болта. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот винт верхнего анкерного болта настроен на то, чтобы в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили анкерный болт на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в винте для анкерного болта и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести винт для анкерного болта по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Якорь, швартовное устройство — Судостроительный словарь в картинках

Якорь, швартовка

Обзор якорных и швартовных устройств

Якорный брашпиль на судне общего назначения с швартовным барабаном и варочной головкой

1. Накопительная часть швартовного барабана
2. Тяговая часть барабана (рабочая часть)
3. Лента тормозная
4. Коробка передач
5. Электрогидравлический мотор
6. Сновальная головка
7. Цепь в цыганском колесе
8 .Щелковая муфта
9. Якорь
10. Трубка
11. Забивочная труба
12. Блокиратор цепи
13. Стопор цепи с предохранительным устройством
14. Направляющий ролик
15. Столбик
16. Направляющий ролик
17. Дека
18 Люк к цепному шкафу

Якорное оборудование

Якоря могут быть:

Обычные анкеры
— Анкеры HHP — Высокая удерживающая способность
— Анкеры SHHP — Сверхвысокая удерживающая сила

Якорь для бассейнов (HHP) типа HG Якорь «Pool N»; Холловой анкер (обычный анкер)

1.корона / дужка
2. хвостовик
3. ламели
4. коронный штифт
5. венец
6. якорная цепь с вертлюгом

Якорь Спек

Холл анкер

Якорь Pool TW

Anchor d’hone

Якорь Danforth

Якорь АС-14

Якорь флиппер

Различные способы соединения якоря с цепью

Дужка Кентера

1. Половина звена
2. Стопорный штифт
3. Шпилька

1. Стойка анкера
2. Анкер / звено
3. Вертлюг
4. Открытое звено
5. Увеличенное звено
6. Скоба Кентера
7. Зубчатая скоба

Стопор цепи с натяжителем; Стопор цепи

1. Натяжное устройство
2. Стопор троса
3. Цепь
4. Защитный кожух

Якорно-швартовная комбинированная брашпиль / швартовная лебедка

1. Основная ножка
2.Коробка передач
3. Электродвигатель
4. Сновальный барабан
5. Барабан (складская часть)
6. Барабан (рабочая часть)
7. Цыганское колесо
8. Рычаг управления ленточным тормозом

Муфта сцепления наружу и

1. Подшипник
2. Скользящий захват
3. Фиксированный захват

Швартовка

Носовая часть танкера

1. Деформирующая головка
2. Барабан
3. Болларды
4. Проушины для соединения стопоров
5. Направляющий ролик
6.Центральный стержень
7. Направляющий канал
8. Линия головки
9. Передняя пружина

Копирование

Концевые звенья

1. Гнездо с накатанным соединением
2. Гнездо для литого спелтера
3. Гнездо с закрученной проушиной
4. Ушко Talurit с наперстком
5. Проушина с наперстком
6. Фламандское ушко с наперстком, обжатое
7. Клиновое гнездо (не допускается для подъем)

Предохранительный крюк

1. Обозначение марки или типа
2. Размер цепи (цепь 7/8 дюйма)
3.Класс, марка 8 (высококачественная сталь)
4. Булавка английская
5. Пружина

1. Носовая дужка с предохранительным штифтом
2. Носовая дужка с винтом-болтом
3. D-образная дужка с предохранительным болтом и гайкой
4. D-образная дужка с болтом

Талреп

1. багор
2. Дом
3. Резьба — одна левая, одна правая
4. Ушко

Судовые якоря

якорь-беседка, запасной якорь
, якорь ручья
, якорь-клин
, кормовой якорь
, листовой якорь, задний якорь
, грейфер
, грейферный крюк, ходун
,

1. анкеры без опалубки,
2. анкер-гриб,
3. анкер с высокой удерживающей силой,
4. якорь-плуг,
5. анкер-опор,

Якорь бессточный

1. анкерное кольцо, якорная скоба, дужка еврейская арфа,
2. хвостовик, стержень,
3. шток,
3б. Гайка,
4. челнок,

Стандартный анкер

5. рука,
6. корона,
7. флейки, ладони,
8. клюв, горох,
9. анкерная голова,
10. скользящие ладони,

Связанные Комплект анкерных болтов

— Ritchie Industries, Inc

EcoFount 1

Артикул: # 18430 Рекомендуемая производителем розничная цена: 649 долларов.99 EcoFount 1 — это энергоэффективная автоматическая поилка для лошадей и крупного рогатого скота. Идеально подходит для небольших загонов и загонов. Воды между 1-30 лошадьми или говядиной. Напиток высотой 20 дюймов Подробнее

EcoFount 2

Артикул: # 18440 Рекомендуемая производителем розничная цена: 879,99 долларов США.

EcoFount 2 — это энергоэффективная автоматическая поилка для двойных напитков для лошадей и крупного рогатого скота. Идеально подходит для колки забора для небольших загонов и загонов. Воды между 1-60 лошадьми или говядиной. Высота напитка 20 «

Подробнее

Омни 2

Артикул: # 16619 Рекомендуемая производителем розничная цена: 649 долларов.99

OmniFount 2 — это двусторонняя автоматическая поилка для лошадей или крупного рогатого скота. Идеально подходит для колки забора для небольших загонов и загонов. Воды между 1-40 лошадьми или говядиной. Высота напитка 18 дюймов

Подробнее

Омни-2 Специальный

Артикул: # 18680 Рекомендуемая производителем розничная цена: 629,99 долларов.

Omni-2 Special — короткая двусторонняя автоматическая поилка. Создан для небольших животных. Идеально подходит для содержания до 80 телят / 100 овец или коз. Высота напитка 11 дюймов

Подробнее

Омни 1

Артикул: # 18359 Рекомендуемая производителем розничная цена: 589 долларов.99

OmniFount 1 — односторонняя автоматическая поилка для лошадей или крупного рогатого скота. Идеально подходит для использования в стойлах, небольших загонах и загонах. Воды между 1-20 лошадьми или говядиной. Высота напитка 18 дюймов

Подробнее

Омни 3

Артикул: # 18270

OmniFount 3 — двусторонняя автоматическая поилка. Используйте при поении крупного рогатого скота, разбив забор или стоя отдельно в загоне. Обработка до 100 говядины / 50 молочных продуктов. Высота напитка 26 дюймов

Подробнее

Омни 5

Артикул: # 16533

OmniFount 5 — двусторонняя автоматическая поилка для скота.Используйте при поливе больших стад, разделив забор или стоя отдельно на участке корма. Обработка до 150 говядины / 75 молочных продуктов. Высота напитка 26 дюймов

Подробнее

Омни 10

Артикул: # 18460

OmniFount 10 — это автоматическая поилка для скота с доступом для питья со всех сторон поилки. Используйте для больших стад, разделив изгородь или стоя отдельно на кормовой площадке. Обработка до 275 говядины / 135 молочных продуктов. Высота напитка 26 дюймов

Подробнее

WaterMatic 100

Артикул: # 18165 Рекомендуемая производителем розничная цена: 349 долларов. 99

WaterMatic 100 — односторонняя автоматическая поилка для лошадей, крупного рогатого скота и небольших стад. Идеально подходит для стойл, небольших загонов или загонов. Дополнительное тепло необходимо для использования зимой. Воды между 1-20 лошадьми или говядиной. Высота напитка 18 дюймов.

Подробнее

WaterMatic 150

Артикул: # 18166 Рекомендуемая производителем розничная цена: 399,99 долларов США.

WaterMatic 150 — это двухсторонняя автоматическая поилка для лошадей, крупного рогатого скота или небольших стад. Идеально подходит для использования на линиях ограды, небольших загонов и загонов.Дополнительное тепло необходимо для использования зимой. Воды между 1-40 лошадьми или говядиной. Высота напитка 18 дюймов

Подробнее

WaterMatic 300

Артикул: # 18050

WaterMatic 300 — это двухсторонняя автоматическая поилка для больших стад. Используйте при поении крупного рогатого скота, разделив забор, или стоять отдельно на откорме или загоне. Обработка до 100 говядины / 50 молочных продуктов. Высота напитка 26 дюймов

Подробнее

WaterMatic 1000

Артикул: # 18110

WaterMatic 1000 — это автоматическая поилка для больших стад с универсальной поилкой.Используйте для больших стад, разделив изгородь или стоя отдельно на кормовой площадке. Обработка до 275 говядины / 135 молочных продуктов. Высота напитка 26 дюймов

Подробнее

Бережливый король CT4-2000

Артикул: # 16430

Thrifty King CT4-2000 — двусторонняя автоматическая поилка для скота с четырьмя поильными зонами. Используется при поливе больших стад путем разделения линии забора или отдельно на откормочной площадке. Водится от 10 до 200 голов крупного рогатого скота. Высота напитка 19 дюймов

Подробнее

Бережливый король CT6

Артикул: # 16440

Thrifty King CT6 — двусторонняя автоматическая поилка для скота с шестью поильными зонами.Используется при поливе очень больших стад путем разделения линии забора или отдельно на откормочной площадке. Водит от 10 до 300 голов крупного рогатого скота. Высота напитка 19 дюймов

Подробнее

Бережливый король CT2-2000

Артикул: # 16299

Thrifty King CT2-2000 — это двусторонний поилка для скота с энергоэффективным или безэнергетическим использованием для ограждения ограждения или автономного применения. Водит от 10 до 100 голов крупного рогатого скота. Высота напитка 19 «

Подробнее

Бережливый король CT1-2000

Артикул: # 16271

Thrifty King CT1 — это энергоэффективный автоматический поилок для разового содержания скота.Идеально подходит для небольших загонов или хобби-ферм. Водит от 10 до 30 голов крупного рогатого скота. Высота напитка 19 дюймов

Подробнее

WaterMaster 96

Артикул: # 18007

WaterMaster 96 — это автоматическая поилка для скота с широким и глубоким желобом длиной 8 футов, обеспечивающая доступ к питью со всех сторон. Создан с учетом потребностей производителей крупного рогатого скота для работы с большими стадами. Водит до 300 голов крупного рогатого скота или 150 голов молочного скота. Высота напитка 22 «

Подробнее

WaterMaster 90

Артикул: # 16467

WaterMaster 90 — это модель 7.5 футов длиной, широкая поилка, автоматическая поилка для скота со всем доступом для питья. Создан с учетом потребностей производителей крупного рогатого скота для работы с большими стадами. Водит до 300 голов крупного рогатого скота или 150 голов молочного скота. Высота напитка 22 «

Подробнее

WaterMaster 54

Артикул: # 16542

WaterMaster 54 — это автоматическая поилка для скота с широким желобом длиной 4,5 фута и широким доступом для питья. Создан с учетом потребностей производителей крупного рогатого скота для работы с большими стадами. Водит до 200 голов крупного рогатого скота или 100 голов молочного скота.Высота напитка 22 «

Подробнее

WaterMaster 600

Артикул: # 18171

WaterMaster 600 — это узкая автоматическая поилка для скота длиной 6 футов со всем доступом для питья. Используется на переходах и переулках молочных коровников или на откормочных площадках. Водит до 250 голов крупного рогатого скота или 125 голов молочного скота. Высота напитка 24 «

Подробнее

Водяной Мастер 1200

Артикул: # 18053

WaterMaster 1200 — это узкая автоматическая поилка для скота длиной 12 футов со всем доступом для питья.Используется на переходах и переулках молочных коровников или на откормочных площадках. Водит до 500 голов крупного рогатого скота или 250 голов молочного скота. Высота напитка 24 «

Подробнее

WaterMaster Deep 54

Артикул: # 18355

WaterMaster 54D — это автоматическая поилка для скота с широким и глубоким желобом длиной 4,5 фута, обеспечивающая доступ для питья со всех сторон. Создан с учетом потребностей производителей крупного рогатого скота для работы с большими стадами. Водит до 200 голов крупного рогатого скота или 100 голов молочного скота. Высота напитка 22 «

Подробнее

WaterMatic 150S

Артикул: # 18222 Рекомендуемая производителем розничная цена: 409 долларов.99

WaterMatic 150S — единственный на рынке автоматический поильник, специально разработанный для овец и коз. Предназначен для мелких животных для использования в ограждении, небольшом загоне или загоне. Поливайте 100 овец или коз / 80 телят. Высота напитка 13 дюймов

Подробнее

Thrifty King для свиней HG4

Артикул: # 16260

энергоэффективная работа. Опция автоматической поилки для свиней всех размеров. Идеально подходит для одиночной ручки или для разделения линии забора. Поливать до 160 свиней.

Узнать больше

Thrifty King для свиней HG2

Артикул: # 16259

Thrifty King HG 2 — это двухсторонняя поилка для свиней с двумя зонами для питья. Хорошая изоляция для безэнергетической или энергоэффективной работы. Опция автоматической поилки для свиней всех размеров. Идеально подходит для одиночной ручки или разделения линии забора. Поливать до 80 свиней.

Узнать больше

Пакет шайб

Артикул: # 18318 Рекомендуемая производителем розничная цена: 5,89 долларов США. Пакет омывателя крыльев используется с нашими пластиковыми элементами в местах их крепления.Учить больше

Зеленый Омни 2

Артикул: # 18526 Рекомендуемая производителем розничная цена: 679,99 долларов США. OmniFount 2 — это двусторонняя автоматическая поилка для лошадей или крупного рогатого скота. Идеально подходит для колки забора для небольших загонов и загонов. Воды между 1-40 лошадьми или говядиной. Высота напитка 18 «Подробнее

Зеленый WaterMatic 100

Артикул: # 18574 Рекомендуемая производителем розничная цена: 369,99 долларов США. WaterMatic 100 — это односторонняя автоматическая поилка для лошадей, крупного рогатого скота и небольших стад. Идеально подходит для стойл, небольших загонов или загонов.Дополнительное тепло необходимо для использования зимой. Воды между 1-20 лошадьми или говядиной. Высота напитка 18 дюймов. Подробнее

Зеленый WaterMatic 150

Артикул: # 18580 Рекомендуемая производителем розничная цена: 419,99 долларов США. WaterMatic 150 — это двухсторонняя автоматическая поилка для лошадей, крупного рогатого скота или небольших стад. Идеально подходит для использования на линиях ограды, небольших загонов и загонов. Дополнительное тепло необходимо для использования зимой. Воды между 1-40 лошадьми или говядиной. Высота напитка 18 «Подробнее

анкерный болт — это … Что такое анкерный болт?

Анкерный болт — литой анкерный болт Анкерный болт используется для прикрепления объектов или конструкций к бетону.Существует много типов анкерных болтов, конструкции которых в основном являются собственностью компаний-производителей. Все они имеют резьбовой конец… Wikipedia

анкерный болт — / ˈæŋkə boʊlt / (скажем, angkuh bohlt) существительное 1. болт, головка которого залита бетоном, но с выступающей резьбой, и поэтому он может выдерживать нагрузку, через которую он проходит, и к которой он приложен. затяните гайку болта. 2. a…… Австралийский английский словарь

анкерный болт — существительное: болт для крепления машины, конструкции или детали к каменной кладке или другому материалу, называемый также анкерным стержнем * * * любой из нескольких видов болтов, вставляемых и закрепляемых в кладке в качестве опоры для бревен, полок , так далее. [1870 75]… Полезный английский словарь

анкерный болт — Болт, который проходит через скобу для закрепления чего-либо. Британский термин — через болт… Словарь автомобильных терминов

анкерный болт — любой из нескольких видов болтов, вставляемых и закрепляемых в кирпичной кладке в качестве опоры для бревен, полок и т. Д. [1870 75] * * *… Universalium

болт — фиксирующее устройство, на которое накручивается гайка.Обычно он имеет головку орехового типа. Обычно это измеряется не столько размером гаечного ключа, необходимого для закрепления болта; а по диаметру резьбы, шагу резьбы, длине болта… Словарь автомобильных терминов

Якорь (значения) — Якорь — это устройство, которое прикрепляется к морскому дну, чтобы предотвратить дрейф лодки. Якорь может также означать: Устройства * Морской якорь, устройство, используемое для замедления дрейфа корабля, когда судно не может встать на якорь ко дну * Якорь (восхождение),…… Wikipedia

анкер -01. Моряки не смогли поднять [якорь], потому что он зацепился за скалу. 02. Мы бросили [якорь] в красивой маленькой бухте и поплыли к берегу. 03. Экипаж снялся с якоря и отплыл домой. 04. Мы [закрепились] на толстом дереве…… Грамматические примеры на английском языке

анкерная шпилька — существительное: анкерный болт… Полезный английский словарь

Болт — обычно относится к типу крепежа.

Анкер Забивной | NORM Bağlantı

РАЗМЕР	РЕКОМЕНДУЕМАЯ НАГРУЗКА (KN)		МАКСИМАЛЬНАЯ  НАГРУЗКА (Nm)
M6	1,0		2,5
M8	1,8		6,2
M10	3,6		12,5
M12	5,7		21,8
M16	7,4		55,8

МЕСТО ИСПОЛЬЗОВАНИЯ

Разновидность дюбелей, обеспечивающая быстрый и надежный монтаж к бетонным основаниям

	M	ØD	L	Smax	C	Emin	Fmin	Gmin	КОЛ-ВО В УП.	ВЕС УП.
		(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)		(Average kg)
NCD06	M6	8	25	12	25	200	100	100	4.000	24,000
NCD08	M8	10	30	15	30	240	120	120	2.000	22,000
NCD10	M10	12	40	18	40	320	150	150	1. 000	20,000
NCD12	M12	15	50	20	50	400	200	180	500	22,500
NCD14	M14	17	55	20	55	450	220	200	250	18,750
NCD16	M16	20	65	22	65	500	250	200	200	20,000
NCD20	M20	25	80	30	80	600	300	200	100	20,000

Drive Ударные и анкерные крепления | Варианты ударных анкеров с раздельным приводом

»» »Забивные / ударные анкеры

Забивной и ударный анкеры

Забивной анкер — это тип постоянного анкера, специально разработанный для крепления к твердому бетону, кирпичу, блокам и камню. Этот цельный фиксатор, также известный как анкер с ударным приводом, анкер с ударным приводом или анкер с раздельным приводом, вставляется через закрепляемое приспособление в предварительно просверленное отверстие в базовой поверхности.Когда ведущий анкер забивается, предварительно расширенные половины в его основании сжимаются, обеспечивая постоянное давление на бетон. Это давление, оказываемое на стороны отверстия, удерживает бетонный анкер с разъемным приводом на месте.

Denali Industrial Supply — ведущий поставщик забивных анкеров в Анкоридже, Фэрбенксе и Внутренней Аляске. Закажите сегодня, запросите ценовое предложение или свяжитесь с нами для получения дополнительной информации о нашей продукции для приводных анкеров.

Как установить приводной ударный анкер

Забивные анкеры

предназначены для установки в твердый бетон, а также могут использоваться в блоках, кирпиче и камне.Предназначенные для легких условий эксплуатации анкеры с молотковым приводом легко устанавливаются с помощью простого трехэтапного процесса.

1. Просверлите отверстие в основном материале. Размер сверла равен диаметру анкера.
2. Очистить отверстие от мусора.
3. Вставьте анкер через приспособление в отверстие, затем ударьте молотком.

Варианты анкера с раздельным приводом

Denali Industrial Supply предлагает забивные анкеры диаметром 3/16 дюйма, 1/4 дюйма и 3/8 дюйма и различной стандартной длины от 3/4 дюйма до 10 дюймов.Анкеры из углеродистой, оцинкованной и оцинкованной стали с разъемным приводом доступны в вариантах с плоской и грибовидной головками.

• Забивные анкеры из углеродистой стали: Забивные анкеры из стали без покрытия прочны и долговечны, но более подвержены коррозии, чем оцинкованные или оцинкованные анкеры.
• Оцинкованные приводные анкеры: Оцинкованное покрытие обеспечивает превосходную коррозионную стойкость, что делает эти приводные анкеры идеальными для использования вне помещений и в морской / прибрежной среде.
• Оцинкованные ведущие анкеры: Оцинковка обеспечивает повышенную коррозионную стойкость, а также отчетливый золотой или серебряный блеск. Подходит для наружного применения, но не рекомендуется для морской среды.
• Приводные анкеры с плоской головкой: Плоская головка, также называемая потайной головкой, обеспечивает ровную поверхность при установке.
• Приводные анкеры с грибовидной головкой: Также называемая анкерной головкой, грибовидная головка имеет больший диаметр и закругленную вершину.

Свяжитесь с нами, чтобы узнать о забивных анкерах и многом другом

Компания Denali Industrial Supply, расположенная в Анкоридже и Фэрбенксе, является одним из крупнейших поставщиков бетонных анкеров с раздельным приводом на Аляске. Закажите сегодня, запросите ценовое предложение или свяжитесь с нами для получения необходимых вам анкеров.

Наш обширный инвентарь крепежа включает полную линейку анкеров, в том числе:

Понимание анкеров — Fastener Mart

---

Технические данные крепежа | Общие сведения о серии Введение

Рано или поздно вам может понадобиться якорь — не якорь для лодки (извините, моряки), а способ прикрепить приспособление к полой стене или, возможно, к твердому бетону.

Доступно множество различных стилей: от легких до тяжелых; некоторые — самосверлящие, другие требуют предварительно просверленного отверстия; в некоторых случаях вам может потребоваться винт, в других случаях вы будете использовать анкер в сборе и предварительно собранном … просто чтобы упомянуть несколько отличий.

Ниже приводится список характеристик, в котором обобщены основные характеристики различных типов анкеров…

• Химические анкеры требуют времени для «отверждения» и не могут быть установлены в холодную погоду, но при установке не возникает напряжения расширения.
• Некоторые анкеры можно использовать повторно — их можно снимать и снова устанавливать.
• Некоторые анкеры имеют резьбу под крепежные винты, в то время как другие предназначены для использования с шурупами по дереву, шурупами для листового металла и / или шурупами с шестигранной головкой. В этих случаях вам, скорее всего, понадобится винт.
• Некоторые анкеры предварительно собраны с помощью винта или шпильки с резьбой.
• Многие якоря не могут использоваться для служебных приложений.
• После установки откручивание винта приведет к ослаблению некоторых анкеров.
• Несколько анкеров самосверлящие; для большинства требуется предварительно просверленное отверстие.
• Для установки или «установки» определенных анкеров требуется специальный инструмент.
• Для некоторых анкеров требуется отверстие, превышающее размер его винта (например, болты с коленчатым рычагом).
• Некоторые анкеры съемные, некоторые считаются постоянными, а другие устойчивы к взлому.
• Анкеры часто делятся на легкие, средние и тяжелые.
• Некоторые анкеры предназначены для полых стен, другие — для твердых материалов, а третьи — для полых стен и твердых материалов.
• Иногда при установке рекомендуется перфоратор.
• Винт приводит в действие одни анкеры, другие — под действием силы тяжести или пружины.
• Несколько анкеров доступны в длинных и коротких версиях, а также для использования в неглубоких скважинах.
• Нижние опорные анкеры нельзя использовать в отверстиях глубже анкера.
• Минимальная глубина заделки зависит от конструкции.
• Иногда требуется дополнительная глубина во время установки, например, для болтов.
• Некоторые анкеры предназначены для крепления приспособления во время установки анкера.
• При использовании анкеров для полых стен убедитесь, что вы находитесь в пределах указанного минимального и максимального диапазона захвата.
• Некоторые анкеры металлические; другие неметаллические, что делает их непроводящими и немагнитными, но некоторые химические вещества могут влиять на них.
• В некоторых случаях винт или гвоздь являются полноценным анкером.
• Некоторые анкеры специально рассчитаны на вибрацию.

Анкеры

делятся на семь основных категорий: с внутренней резьбой, с внешней резьбой, шурупы и штифты для каменной кладки, шурупы, полые стенки, гильзы и приводные анкеры. Ниже мы приводим подробную информацию о каждом. Кроме того, чтобы упростить выбор, см. Нашу удобную таблицу…

Анкеры с внутренней резьбой используются с крепежными винтами, винтами с головкой или резьбовой шпилькой, которые вы поставляете, и предназначены для бетона, блоков, кирпича и камня (вставные анкеры указаны только для бетона).Может потребоваться установочный инструмент, и они не являются съемными или многоразовыми.

Анкерные болты

Таблица 1. Анкеры с внутренней резьбой .

Якорь	Также известен как	Описание
Забивные анкеры	Многофункциональные вставные анкеры с красной головкой, многоцелевые распорные анкеры	Разработанные для анкеровки в бетоне, Multi-Set Drop-In анкеры Red Head имеют внутреннюю резьбу и вставку с расширяющимся конусом.Установочный инструмент (требуется) приводит в движение конус, чтобы расширить анкер внутри отверстия. Анкеры с выступами устанавливаются заподлицо с поверхностью материала; если желательна установка ниже уровня поверхности, выберите анкер без выступа. Используется с винтами с головкой под ключ, стержнем с резьбой и другими крепежными деталями с резьбой. Эти анкеры типа оболочки могут использоваться для подвесного анкерного крепления.
Крепежный винт Анкеры	Забивные анкеры	состоят из предварительно смонтированного конуса расширителя с внутренней резьбой и уплотнительной втулки из свинцового сплава.Используется в бетоне, блоке, кирпиче и камне. Установочный инструмент (требуется) проталкивает уплотнительную втулку в отверстие, поскольку конус расширителя заставляет ее расширяться и заполнять отверстие. Из-за своей небольшой длины они идеально подходят для неглубоких отверстий. Используется с винтами с головкой под ключ и другими крепежными деталями с крепежными винтами. Не используйте этот якорь в служебных приложениях.
Двойное расширение Экраны	Двусторонние расширительные щиты с машинными болтами, двухсторонние распорные анкеры	Благодаря системе двойного расширения, защитные экраны с двойным креплением на машинных болтах хорошо подходят для твердого бетона, блоков, кирпича и камня.Они имеют внутреннюю резьбу и расширяются при затягивании винта или болта (не входят в комплект). Не используйте в служебных приложениях.
Одинарное расширение Экраны	Болт машины одиночные экраны расширения, одиночные анкеры расширения	Разработанный для бетона, блоков, кирпича и камня, одинарный расширительный экран с машинным болтом состоит из расширительного конуса с внутренней резьбой и набора расширительных пластин. Затягивание винта (не входит в комплект) заставляло клиновидный конус расширять экраны внутри отверстия.Используется с винтами с головкой под ключ и другими крепежными деталями с крепежными винтами. Не для использования в накладных приложениях.

Анкеры с внешней резьбой , предназначенные для анкеровки бетона, имеют открытую резьбовую шпильку. В комплект могут входить гайка и шайба, и установочный инструмент не нужен. Они не предназначены для удаления или повторного использования.

Химические капсулы Анкеры-шпильки

Таблица 2. Анкеры с внешней резьбой .

Якорь	Также известен как	Описание
Химические анкеры	Якорь-капсула с химическим веществом, узел шпильки долота	используются с узлами шпильки долота.Внутри капсулы находится «синтетический раствор», который прикрепляет резьбовую шпильку механического винта к бетону. Применяется в легких и мягких основаниях кладки, химическое соединение сопротивляется расшатыванию от ударов и вибрации. Кроме того, не создается напряжения, в отличие от анкеров, требующих установки или других форм расширения.
Анкер-шпилька B	Анкер-шпилька с красной головкой	с красной головкой предварительно собраны и состоят из корпуса болта и торцевой заглушки с расширителем.Разработанные для анкеровки бетона, они требуют предварительно просверленного отверстия того же диаметра, что и анкер. При забивании анкера молотком плунжер расширителя расширяет анкер, что устраняет необходимость в затяжке. Эта нижняя несущая конструкция полезна при выравнивании и подъеме.
Анкер клиновой A	Анкер клиновой	Эти высокопрочные клиновые анкеры с резьбовой шпилькой предназначены для бетона. Требуется предварительно просверленное отверстие диаметром анкера.Затягивание гайки приводит к расширению конусного расширительного конца анкера.
Анкер клиновой B	Клиновые анкеры с красной головкой	Эти усиленные клиновые анкеры с красной головкой, выпускаемые с резьбовыми шпильками под крепежный винт, диаметром от 1/4 «до 1 1/4», разработаны для бетонных работ. Диаметр анкера — это требуемый размер отверстия. Поскольку анкер не является нижним подшипником, его можно использовать в отверстиях глубиной, превышающей его длину. Разверните анкер, затянув гайку.
Анкер клиновой C	wej-it Анкер клиновой	wej-it Клиновые анкеры — это полностью собранные бетонные анкеры, для которых требуется предварительно просверленное отверстие того же диаметра, что и анкер. Эксклюзивная особенность сводит к минимуму расшатывание клина из-за вибрации.

Шурупы и штифты по бетону / каменной кладке — это неразъемные анкеры, используемые для бетона, кирпича и блоков, как указано. Для шурупов по бетону / каменной кладке требуется предварительно просверленное отверстие, и они снимаются.Штифты не требуют отверстия и считаются постоянными.

Анкеры-шурупы расширяются при установке шурупа для листового металла, шурупа для дерева или шурупа с растяжкой — как указано и не входит в комплект. Как правило, это анкеры для легких нагрузок, предназначенные для использования в одном или нескольких из следующих материалов: бетон, кирпич, блоки, камень, строительные швы, стеновые плиты, дерево, керамическая плитка и штукатурка.

Расширительные щиты Анкеры типа «Аллигатор»

Таблица 4. Анкерные болты.

Якорь	Также известен как	Описание
Стяжной винт Экраны	Расширительные щиты с длинным запаздыванием, Расширительные щиты с коротким запаздыванием, анкерные болты с запаздыванием	разработаны для бетонных и растворных стыков блоков и кирпича.Поскольку они не имеют внутренней резьбы, используйте стопорные винты (которые иногда называют стопорными болтами). Используйте укороченный стиль для более твердой кирпичной кладки, чтобы сократить время сверления; Длинный стиль развивает лучшую прочность в мягкой или непрочной кладке.
Ребристый пластик Анкеры	Полисеты	Эти ребристые пластиковые анкеры для легких нагрузок используются в бетоне, пустотелых блоках и кирпиче, полнотелом кирпиче и стеновых плитах. Анкер расширяется, чтобы удерживать стену, когда вы затягиваете шуруп для дерева или листового металла (не входит в комплект).
Пластиковые конические Анкеры	Пластиковые анкеры-шурупы	Для легкого анкерного крепления в бетоне, пустотелых блоках и кирпиче, полнотелом кирпиче и стеновых плитах. Ребра на ребристом корпусе предотвращают вращение конических пластиковых анкеров при установке шурупа для дерева или листового металла (не входит в комплект).
Трубчатый пластик Анкеры	Пластиковые дюбели, пластиковые заглушки	Эти легкие трубчатые пластиковые анкеры, разработанные для бетона, блоков, кирпича и камня, используются с шурупами для листового металла и дерева (не входят в комплект).Якорь расширяется при установке винта. Не для накладных расходов.
Анкер-крокодил (Toggler)	Нейлоновые анкеры Toggler Alligator для сплошных / полых стен	Toggler — это анкеры общего назначения, которые можно использовать в большинстве материалов, включая бетон, дерево, штукатурку, кладку, камень, керамическую плитку, штукатурку и гипсокартон. Шуруп для дерева или листового металла (не входит в комплект) расширяется и сжимает анкер, заставляя его прилегать к поверхности отверстия.
Пластиковые тумблеры	Длинные переключатели Poly Poly, переключатели Rawl Medium Poly, переключатели Rawl Short Poly	Пластиковый фиксатор — это пластмассовый анкер, предназначенный для обшивки панелей, стеновых панелей и сплошной кирпичной кладки, который приводится в действие винтом (винт не входит в комплект). Обломайте внешние крылья при установке в твердые базовые материалы.

Анкер для полых стен рассчитан на легкие, средние и тяжелые нагрузки, как указано. У них есть выступы, крылья или корпус, приводимые в действие винтами или пружиной, или пластина, работающая под действием силы тяжести, которая расширяется за стеной для фиксации анкера на месте.Некоторые из них являются самосверлящими, но для большинства требуется предварительно просверленное отверстие. Используйте их в одном или нескольких из следующих материалов, как указано: гипсокартон, гипсокартон, гипсовые стены, пустотелые двери, тонкие панели, деревянные панели, пустотелый кирпич и пустотелый блок. Некоторые стили нельзя удалить. Из тех, которые можно удалить, не все можно использовать повторно.

Болты Нейлоновые анкеры для сплошных / полых стен марки Toggler

Таблица 5. Анкеры для пустотелых стен.

Якорь	Также известен как	Описание
Анкер для полых стен	Анкеры для полых стен в стиле сверла, анкеры Молли, анкеры для полых стен типа привода болтов Молли	Предлагая лучшую удерживающую способность, чем гвозди и шурупы, эти анкеры втулочного типа обычно используются для крепления приспособлений к полым стенам, таким как гипсокартон (стеновая плита) и деревянные панели.Зубцы под фланцем протыкают монтажную поверхность, чтобы предотвратить вращение анкера при затяжке его винта (входит в комплект). Между тем внутри стены вспыхивают металлические полосы, фиксируя анкер на месте. Винт можно снимать и заменять, не затрагивая анкер. Анкеры для полых стен доступны в двух стилях: Для стиля сверления требуется предварительно просверленное отверстие. Drive Style проделывает собственное отверстие, когда вбивается в гипсокартон.
Самосверлящие Анкеры для стеновых панелей	анкеры Валлборд одного шага, самосверлящие анкеры гипсокартона Э-З Анкор	Эти одноступенчатые самосверлящие анкеры предназначены для гипсокартона 3/8 «, 1/2» и 5/8 «.Доступны в металлическом и нейлоновом исполнении. Заостренный наконечник просверливает небольшое отверстие, затем анкерные винты в стенной плите устанавливают заподлицо. Забейте анкер с помощью биты Phillips №2. Используйте винты для листового металла (не входят в комплект) для крепления приспособлений. Самосверлящие анкеры для гипсокартона E-Z Ancor съемные.
Т-образные анкеры	Анкер для полых стен	Эти Т-образные анкеры для полых стен работают под действием силы тяжести. Т-образный стержень вставляется в отверстие в полой стене.Затем поверните анкер, пока штанга не перевернется, чтобы зафиксировать анкер.
Переключатели ремешка	Анкеры с перекидным болтом, никогда не падающие анкеры	Toggler Анкерные болты с шарнирным соединением похожи на болты с шарнирным соединением и могут использоваться в большинстве полых стен, потолков и полов, включая: пустотелый кирпич; пустотелый, шлакобетонный и бетонный блок; цементно-гипсокартонная плита; гипсокартон; штукатурка; и вагонка. Устанавливаемая без винта, стена зажимается между крылом (внутри стены) и заглушкой (снаружи стены), соединенной ремнями, поэтому вы не потеряете крыло внутри стены при установке или снятии винта.Для них требуются отверстия меньшего размера, чем у сопоставимых болтов, поэтому они идеально подходят для тяжелых нагрузок.
Стопорный болт	продольные болты шарнирного соединения грибовидной головки, продольные шарнирные болты с круглой головкой	используются в полых стенах, таких как гипсокартон и бетонный блок, и представляют собой сборку из двух частей, которые состоят из крепежного винта и пружинного рычага. Для установки крылья откидываются и вставляются через предварительно просверленное отверстие. Под действием пружины створки открываются внутри стены, как только они выйдут из входного отверстия.Удаление винта приведет к падению крыла тумблера внутрь стены. (Крылья с пружинным переключателем продаются отдельно.)
Переключатель крыльев	Крылья пружинного переключателя (без винтов)	Это те же крылья пружинного переключателя, которые поставляются с болтами с круглой и грибовидной головками. Используйте их, если ваш безнадежно потерялся в стене или если вы хотите выбрать другой винт. Болты с откидной головкой представляют собой анкеры для полых стен (см. Список болтов с откидной головкой).
Анкер-крокодил (Toggler)	Нейлоновые анкеры Toggler Alligator для сплошных / полых стен	— это анкеры общего назначения, которые можно использовать в большинстве материалов, включая бетон, дерево, штукатурку, кладку, камень, керамическую плитку, штукатурку и гипсокартон.Шуруп для дерева или листового металла (не входит в комплект) расширяется и сжимает анкер, заставляя его прилегать к поверхности отверстия.

Анкеры-гильзы используют предварительно установленный винт или резьбовую шпильку для расширения анкера внутри отверстия. Рассчитан на большие нагрузки по бетону и каменной кладке.

Анкеры с гильзой

Таблица 6. Анкеры-гильзы .

Якорь	Также известен как	Описание
Анкер-гильза	Анкеры с гильзой Acorn, Анкеры с плоской головкой, Анкеры с шестигранной гайкой, Анкеры с гильзой с круглой головкой, Одношаговые анкеры, Болтовые анкеры	, включающие в себя типы «желудь» и «шестигранную гайку», а также с плоской и круглой головкой, используются в бетонных и каменных работах.Требуется предварительно просверленное отверстие, размер которого должен совпадать с диаметром анкера. Когда гайка или винт затягиваются, внутренний расширитель заставляет расширительную втулку расширяться, плотно захватывая отверстие. Они предварительно собраны и рассчитаны на большие нагрузки.

Приводные анкеры устойчивы к взлому и используют штифт для расширения анкера после того, как он будет установлен. Используйте их в бетоне, блоке, кирпиче и камне, как указано.

Таблица 7. Приводные анкеры .

Якорь	Также известен как	Описание
Заклепки ведущего пальца (кладка)	Заклепки с захватом для штифта для каменной кладки, заклепки для каменной кладки	Эти устойчивые к взлому заклепки Masonry Pin Grip Drive Rivets крепятся к кирпичной кладке и блокам без специальных монтажных инструментов. Если вставить штифт заподлицо с головкой заклепки, выступы расширяются внутри кладки, образуя прочное заклепочное соединение.
Молоток Анкеры	Анкеры с забивным гвоздем, забивные анкеры, гвозди	Эти легкие, устойчивые к взлому анкера используются для постоянного крепления в бетоне, блоке, кирпиче и камне.Вставьте центральный штифт заподлицо, чтобы расширить корпус и зафиксировать его на месте. Не используйте анкеры с молотковым приводом для надземных работ.

При выборе анкера следует учитывать несколько важных фактов…

• Толщина стенки должна быть в пределах диапазона захвата для определенных стилей. Если стена тоньше указанного минимума, анкер ослабнет; если стена толще максимальной, анкер может не зафиксироваться должным образом. Также имейте в виду, что иногда толщина приспособления должна быть добавлена ​​к толщине стены, если анкер устанавливает приспособление напрямую.
• Для достижения номинальной прочности убедитесь, что соблюдены все минимальные требования к заделке. Это означает, что определенная длина должна быть надежно заделана внутрь материала.
• Минимальная температура установки для большинства анкеров не указана. Тем не менее, основной материал для химических анкеров (см. Химический капсульный анкер для сборки долотообразной шпильки) должен иметь температуру не менее 23 градусов по Фаренгейту или, как указано иное.
• Большинство анкеров можно использовать сразу после их установки.Как и в случае с минимальной температурой, необходимо время для отверждения «синтетического раствора» химических анкеров (см. Химический капсульный анкер для сборки долотообразной шпильки).
• Некоторые анкеры рассчитаны на полые И сплошные стены. Не используйте анкер для полой стены в сплошной стене или анкер для сплошной стены в полой стене.
• Во многих случаях требуемый размер отверстия равен размеру анкера. Иногда, однако, может потребоваться отверстие большего размера, например, для болтов.

Если вам нужны анкеры, обратите внимание на Fastener Mart , где вы найдете огромный выбор качественных анкеров.

Технические данные крепежа | Общие сведения о серии Введение

США: ЯКОРЯ v1.1

Разнообразие названий бетонных анкеров

Купить якоря

В большинстве случаев наиболее известными названиями крепежных изделий для бетона являются оригинальные торговые марки. Другие названия, используемые для конкретных крепежных изделий из бетона, были созданы конкурирующими компаниями для маркировки своих версий крепежных элементов. Чтобы упростить эту путаницу, важно обратиться к следующему списку.За общим названием якоря следует краткое описание, список названий, которыми обычно называют продукт, и распространенные торговые марки.

Винты по бетону

Шурупы по бетону представляют собой изделие с резьбой с шестигранной шайбой или плоской потайной головкой Phillips. Они предназначены для вбивания резьбы в предварительно просверленное отверстие в основном материале из бетона, кирпича или блока.

Обычно называется

Tapcon®, шуруп по бетону, саморез по бетону, оригинальный Tapcon, со- винт sert, винт consert, винт confast, ruff-nex, Kwik-con, Tapper, titen, шурупы по бетону и шурупы по камню

Анкеры клиновые

Клиновые анкеры представляют собой стальную шпильку, один из концов которой имеет резьбу, а другой конец имеет зажим для установки клиньев между шпилькой и бетоном.Они предназначены только для твердого бетона.

Обычно называется

Шпилька анкер, болт Kwik, болт Thunderstud (s), анкер клиновой DFS, шпилька sup-r, анкер Kwik bolt II, болт Hilti Kwik, болт Kwik, анкер-шпилька, анкер-шпилька, анкер-шпилька, система анкерных шпилек, силовой болт, силовая шпилька , труболт, передний болт, клин все, шкворень

Анкеры-гильзы

Анкеры втулки состоят из стержня с резьбой, скошенного на одном конце, втулки, которая проходит над стержнем, а также гайки и шайбы, которые собраны в одно целое.При повороте гайки рабочий конец анкера втулки вытягивается вверх через втулку, чтобы расшириться и надежно закрепиться в бетоне, кирпиче или блоке.

Обычно называется

Sup-r-втулка, молния, анкерная гильза для болта, болт лок, болт стопорный, динаболт, втулка все, бетонный анкер, каменный анкер

• Dynabolt®
• Lok-bolt®
• HLC®
• Гильза All®

Забивные анкеры

Забивные анкеры состоят из трубчатого расширительного экрана и сплошной конической расширительной заглушки.Щит имеет четыре равноотстоящих паза на части его длины. Нижняя часть может быть рифленой, а конец, противоположный части с прорезью, имеет внутреннюю резьбу. Анкер устанавливается путем помещения его в предварительно просверленное отверстие в бетоне и с помощью соответствующего установочного инструмента.

Обычно называется

Забивной, охватывающий анкер, HDI, забивной анкер Hilti, бетонный забивной анкер, суппорт, анкер HDI, анкер с выступом, анкер HDI-L, анкер HDI-P, громовая капля, многокомпонентный бетонный анкер

• HDI
• Сталь Dropin®
• Drop-in®
• Multi-Set®

Анкеры с раздельным приводом

Анкеры с разъемным приводом представляют собой цельные, устойчивые к взлому, предварительно расширенные анкеры.Эти анкеры предназначены для использования в твердых материалах основания, таких как бетон. Они доступны с плоской потайной или круглой головкой. Анкер забивается в предварительно просверленное отверстие в бетоне, и разделенная часть этого анкера сжимается при установке анкера. Давление, оказываемое анкером, пытающимся вернуться к своей первоначальной форме, — это то, что дает анкеру с раздельным приводом его удерживающие значения.

Обычно называется

Разъемный анкер, разъемный анкер с плоской головкой, разъемный анкер с круглой головкой, анкер с разъемным болтом, суперразъемный анкер, шип, привод, CSD, анкер с потайной головкой, разъемный анкер, бетонный и каменный анкер

Металлические анкеры

Металлические анкеры — это прецизионные литые под давлением анкеры для легких нагрузок.Эти анкеры состоят из цилиндрического корпуса из цинкового сплава и стального оцинкованного расширителя. Хвостовик разделен на большую часть своей длины снизу вверх. Тело анкера имеет отверстие, которое проходит через толщину головки и в хвостовик на глубину сразу за точкой, где паз заканчивается в корпусе. Расширитель со стальным штифтом изготовлен из высокоуглеродистой стали, прошедшей надлежащую термообработку и оцинкованной для максимальной коррозионной стойкости. Якорь устанавливается путем вбивания штифта в корпус якоря.

Обычно называется

Якорь Zamac, ударный якорь, гвоздевой якорь, кровельный анкер, якорь с ударным механизмом, Thundernail, молотковые приводы, молотковый винт Zamac, Zamacs, Zamac nailin, набор молотков, анкер для бетона и кирпичной кладки

Бетонные анкеры и крепежные детали получили множество названий. Об этом важно помнить при выборе анкера для конкретного применения и при заказе крепежа, подходящего для работы. Если вам известны различные названия этих продуктов, определение и заказ правильного крепежа и / или анкера для бетона должны быть безболезненными.

Купить якоря

10 марта 2009 Майк Писторино

Советы и хитрости Якорь с молотковым приводом

Установка ударных анкеров: пошаговые инструкции

Приобрести анкеры ударные

Забивные анкеры с молотковым приводом используются для легкого крепления. Они лучше всего подходят для установки в сухих помещениях. Они не лучший выбор для использования во влажных или уличных условиях.Их также не следует использовать для проектов установки над головой.

Забивные анкеры

можно использовать для обработки многих основных материалов, включая бетон, кирпич и бетонные блоки. Они постоянные, поэтому дважды проверьте, что вы собираетесь застегивать. Как только якорь установлен на место, прикрепляемый элемент не может быть удален без разрушения.

Развивайте свой проект

Подготовьте инструменты и материалы

• Вам понадобится перфоратор и сверло.Для этого проекта предлагается долото с твердосплавным наконечником. Важно, чтобы биты с твердосплавными напайками соответствовали стандартам ANSI, а это означает, что биты будут соответствовать стандартным размерам. Стандартные биты ANSI обеспечивают надлежащий допуск отверстия для приводного якоря.
• Сверло с твердосплавным наконечником по стандарту ANSI, которое можно использовать для анкеров, доступно в двух различных стилях. Различные стили долот основаны на способе соединения долота с перфоратором. Убедитесь, что у вас есть перфоратор и подходящая твердосплавная коронка.
• Диаметр используемого анкера должен быть таким же, как диаметр используемой коронки. Если устанавливается анкер 3/16 дюйма, то необходимо использовать коронку с твердосплавным наконечником 3/16 дюйма. Для анкера 1/4 дюйма требуется бит 1/4 дюйма.
• Отверстие в основном материале должно быть просверлено минимум на 1/2 дюйма глубже, чем может проникнуть диск. Это позволит освободить место на дне отверстия, чтобы пыль или мусор не упали. Они должны быть установлены на глубину не менее 3/4 дюйма в основной материал.Встраивание по крайней мере до этого минимума гарантирует, что будут получены минимальные значения удержания.
• Чтобы обеспечить достаточную глубину отверстия, следует использовать ограничитель глубины (входит в комплект перфоратора). Чтобы установить ограничитель глубины, вытяните его в нужное положение и зафиксируйте. Приклеивание коронки на желаемую глубину сверления — еще один метод обеспечения нужной глубины отверстия. При приклеивании бита просто оберните кусок ленты вокруг бита в желаемом месте.
• Длина привода для любых конкретных применений определяется путем прибавления толщины закрепляемого материала к минимальной глубине заделки 3/4 дюйма.Длина анкера измеряется снизу головы.

Подготовка к установке

• Все ударные анкеры поставляются в собранном виде и готовы к установке. Перед установкой анкера убедитесь, что отверстие в приспособлении достаточно велико, чтобы в него можно было вставить анкер. Отверстие в приспособлении должно быть немного больше указанного диаметра устанавливаемого привода.

Требуемый диаметр держателя приспособления

Диаметр ударника	Диаметр опоры приспособления
3/16 дюйма	1/4 дюйма
1/4 дюйма	5/16 ”

Просверлить отверстие

Сверло с хвостовиком без ключа затягивается вручную.Для этих сверл требуется твердосплавное сверло типа SDS, SDS + или SDS Plus.

• Просверлите отверстие в бетоне с помощью перфоратора с твердосплавным наконечником. Отверстие можно просверлить, пока закрепляемый предмет находится на месте. Убедитесь, что отверстие в закрепляемом предмете достаточно велико, чтобы бита могла пройти через него. Перфоратор необходимо установить в режим перфорации и вращения. Ударное движение дрели разрушает бетон, а вращение удаляет пыль из отверстия. Сверла для прямого вращения не образуют правильного отверстия.

Очистить от мусора

• Отверстие необходимо очистить от пыли и мусора после его просверливания и до того, как в отверстие будет вставлен молотковый привод. Очистите отверстие металлической щеткой. Используйте движения вверх-вниз и повороты. Затем пропылесосьте отверстие. Повторите этот процесс несколько раз, чтобы эффективно подготовить отверстие для установки анкера.

Установите анкер

• Удерживая головку анкера и с торчащим гвоздем, вставьте корпус анкера через отверстие в приспособлении в отверстие в кирпичной кладке.

Завершите гвоздь

• Убедитесь, что головка приводного якоря плотно прилегает к поверхности прикрепляемого предмета. Используя молоток, нанесите несколько резких ударов по головке гвоздя, пока головка гвоздя не будет на одном уровне с головкой корпуса анкера.

Как удалить бетонные анкеры: полное руководство

Хотя для снятия бетонных анкеров все еще необходимы проверенные методы, новый продукт значительно снижает трудозатраты на многие типы — и ломает их полностью.

Подрядчики всех видов полагаются на бетонные анкеры, чтобы обеспечить надежное и постоянное размещение больших двигателей, труб, несущих конструкций и многого другого.Но когда эти анкеры необходимо удалить, как это часто бывает, этот процесс может оказаться трудным и трудоемким. И даже тогда они часто не снимаются полностью.

В этой статье мы объясняем, как снимать бетонные анкеры, обсуждая характеристики анкеров, инструменты, доступные для снятия, и как подходы к снятию различаются для разных типов анкеров.

Бетонные анкеры, предназначенные для постоянной установки под землей, относятся к одной из двух основных категорий

Крепежные элементы для бетона и каменной кладки состоят из болтов, гильз, винтов и других компонентов, предназначенных для постоянной фиксации в бетоне, кирпиче и других твердых материалах.Иногда эта надежная посадка обеспечивается компонентами, которые расширяются, когда болт просверливается или ввинчивается в бетон. Другие анкеры удерживаются на месте мощными клеями. Хотя величина силы, которую могут выдержать эти крепежные элементы, зависит от их типа, конструкции и характеристик бетона, все бетонные анкеры предназначены для того, чтобы оставаться на месте даже при больших нагрузках, что затрудняет их удаление.

Рабочие-каменщики классифицируют эти крепежные детали как мужские анкеры или женские анкеры:

• Внутренние бетонные анкеры состоят из расширяющейся втулки или трубы с внутренней резьбой.Установщики помещают этот компонент с внутренней резьбой в предварительно просверленное отверстие. Затем они заставляют расширяющуюся трубку расширяться в отверстии. Некоторые фиксируются на месте только с помощью специального установочного инструмента, в то время как другие просто расширяются при соединении с помощью болта, винта или стержня с наружной резьбой.

Компоненты латунного цвета на этих вставных анкерах с внутренней резьбой расширяются при затягивании болта, надежно захватывая окружающий бетон. Источник: Википедия

• Бетонные анкеры с наружной резьбой объединяют анкерный компонент и крепежный стержень, болт или штифт в единое целое.Забивание штифта или затягивание гайки на стержне с резьбой приводит к расширению анкера и его фиксации на месте.

При затягивании гайки на этих клиновых анкерах расширяющиеся зажимы расширяются, образуя клин. Источник: Википедия.

Большинство женских бетонных анкеров можно удалить с помощью простых инструментов, но охватываемые анкеры могут оказаться проблематичными

В самых разных проектах, от ремонта до электромонтажных работ, иногда требуется снятие анкерных болтов. Например, на складах часто требуется переместить стеллажи для поддонов, закрепленные клиновыми или забивными анкерами, чтобы максимально использовать складское пространство.

Бесчисленные бетонные анкеры поддерживают стойки, используемые в современных складских помещениях. Источник: Википедия

Но очень немногие бетонные анкеры можно полностью удалить без повреждения бетона. Вместо этого удаление анкерного болта обычно влечет за собой оставление некоторой части анкера, погруженной в поверхность, в то время как надводная часть анкера — будь то болт, стержень с резьбой, головка булавки или часть самого анкера — отрезается или вытягивается. из. Нанесение раствора для ремонта бетона позволяет закрыть оставшуюся часть анкера и отверстие, оставив ровную поверхность.

Бетонные анкеры с внутренней резьбой, как правило, снимать проще. Обычно отверткой, трубным ключом или тисками можно вывинтить выступающий болт, оставляя охватывающий анкер заподлицо с бетоном. При необходимости можно использовать молоток, чтобы выбить анкерную трубу под полом, а в некоторых случаях эти трубы можно просто полностью вытащить из отверстия.

Бетонные анкеры с наружной резьбой удалить гораздо сложнее. Если отверстие под анкером достаточно глубокое, некоторые анкеры можно просто забить в землю.Остальные нужно расколоть ножовкой или отрезным кругом, оставив надземный бугорок. Как правило, этот выступ можно выровнять молотком, хотя некоторые более крупные выступы, возможно, придется выровнять с помощью шлифовального круга. Конечно, все это требует больших усилий.

Эти методы могут хорошо работать для удаления нескольких анкерных болтов за раз, но подрядчики, стремящиеся удалить десятки или сотни болтов, быстро находят эти методы слишком медленными и разочаровывающими. А на некоторых предприятиях может потребоваться разрешение на проведение огневых работ из-за искр, генерируемых угловыми шлифовальными машинками или ножовками, что делает трудоемкую задачу еще более хлопотной.

Компания Product Design Specialties из штата Орегон разработала эффективный и простой в использовании инструмент для снятия анкерных болтов

В ответ на недостатки традиционных методов удаления анкерных болтов компания Product Design Specialties, производитель эргономичных инструментов и оборудования для снижения риска из Орегона, начала разработку простого инструмента для снятия анкерных болтов. Патрик О’Бэнион, основатель Product Design Specialties, описывает их происхождение:

«Впервые я сделал эту вещь, наверное, семь лет назад.И первый, который я сделал, у меня не было нужного оборудования — оно было дорогим. Итак, я сделал это, и он работал хорошо, но потом я просто повесил его на стену, наверное, года три или четыре. Ну, один из моих других клиентов подошел и спросил, есть ли у меня что-нибудь, что могло бы сломать анкерные болты. Он говорит: «Боже, у нас их 500, и нам нужно разорвать отношения». Это займет у нас неделю. Итак, я одолжил ему. На следующий день к полудню мне позвонили и сказали: «Привет, Пэт. Мы возьмем два из них.А этой другой компании нужны два из них. Как быстро вы сможете их изготовить? »

Вскоре после этого Product Design Specialties приобрела оборудование, необходимое для производства этого нового продукта — Boltbreaker — с гораздо меньшими затратами, быстро заработав бизнес для самых разных подрядчиков.

Boltbreaker — это один из самых простых, безопасных и быстрых методов на рынке для отлома стержня с резьбой. Если что-то торчит из бетона — будь то часть бетонного анкера или нет — его можно вырезать и подготовить для бетонной заделки за долю времени, используемого другими методами.

Сдвигая Boltbreaker по выступающему болту, покачивая его вперед и назад и вращая круговыми движениями, это устройство нагревает и ослабляет молекулы внутри болта, заставляя его отламываться — чисто. Фактически, более твердые болты, такие как болты из углеродистой легированной стали SAE Grade 8, ломаются даже более чисто, чем болты более низкого качества.

Используя наконечники из углеродистой стали, соответствующие диаметру каждого анкерного болта, включая размеры 1/4 «, 3/8» 1/2 «, 5/8» и 3/4 «, он удаляет бетонные анкеры на уровне или ниже на уровне пола, оставляя пол готовым для ямочного ремонта бетона.Boltbreaker может удалить все, от коротких выступов, выступающих над гайкой, до полноразмерных стержней длиной более 20 дюймов. Он не требует электричества, не генерирует пыль и не производит искр, что устраняет необходимость в разрешении на горячие работы, как показано на видео. ниже:

Как удалить наружные бетонные анкеры с помощью анкера типа

Если вы хотите быстро и легко удалить большинство бетонных анкеров, купите анкер-болт. Если вам нужно удалить всего несколько, и вы хотите сделать это старомодным способом — или это тип болта, требующий другого процесса — давайте рассмотрим методы избавления от этих распространенных мужских бетонных анкеров:

• Анкер клиновой
• Забивные анкеры
• Анкер-гильза
• Анкеры с раздельным приводом
• Анкеры ударные

Снятие анкера клинового

Клиновой анкер имеет небольшую расширяющуюся втулку, прикрепленную к одному концу анкера.Разработанные для использования в твердом бетоне, они широко используются для крепления световых столбов, воздуховодов и стеллажей для поддонов.

Клиновые анкеры можно удалить из бетона одним из трех способов:

• Если отверстие под анкер достаточно глубокое, просто забейте его молотком в бетоне.
• Используйте пилу или шлифовальный круг, чтобы отрезать анкер прямо над поверхностью, а остальное разбейте молотком.
• Или вы можете просто поместить болтолом на выступающий стержень, качаться вперед и назад и вращать до тех пор, пока стержень не отломится.

Снятие анкеров-гильз и запорных анкеров

Забивные анкеры

имеют расширяющийся корпус с резьбой на верхней части и штифт, используемый для расширения анкера в бетонном отверстии.Анкеры-рукава, используемые с бетоном, кирпичом или блоком, используют стержень с резьбой, гайку и расширяющуюся втулку для крепления к бетону.

Гильза анкерная. Источник: Folkestone Fixings

.

Как и другие анкеры с наружной резьбой, анкеры с гильзой и ударные анкеры не могут быть полностью удалены, хотя некоторые анкеры с гильзой можно просто нарезать под поверхностью бетона после снятия гайки и шайбы. Но стержень с резьбой, выступающий из втулки или анкера, можно снять и заделать, выполнив следующие действия:

1. Снимите гайку и шайбу с анкера.
2. Если отверстие под анкером достаточно глубокое, просто забейте его молотком в бетон.
3. Отрежьте резьбовую надземную часть анкера. Если у вас есть Boltbreaker, наденьте его на выступ, покачивайте назад и вперед один раз и вращайте, пока болт не отломится под поверхностью. Как вариант, прорежьте болт ножовкой или шлифовальным кругом.
4. Если необходимо, сделайте оставшийся выступ на одном уровне с окружающим бетоном. Гильзовые анкеры часто можно вбить молотком глубже в землю.При необходимости ударьте или отшлифуйте выступающий стержень.

Снятие анкеров с разъемным приводом и анкеров с молотковым приводом

Забивной анкер

оснащен штифтом и втулкой, предназначенными для вставки в предварительно просверленное отверстие. Удар по штифту вызывает расширение втулки, захват анкера в отверстии. Анкер с раздельным приводом представляет собой цельный анкер с двумя предварительно расширенными половинами, которые сжимаются, а затем снова расширяются при забивании в отверстие.

Якорь ударный. Источник: Deelat Industrial через YouTube

При установке эти анкеры оставляют на поверхности только плоскую головку.Методы извлечения этих трудно снимаемых креплений различаются, но рекомендации по снятию анкеров с молотковым приводом и анкеров с раздельным приводом включают:

• Вытягивание анкера плоской монтировкой и молотком
• Удаление головки болгаркой с последующим выравниванием выступающего анкера
• Долбление под голову и вытаскивание анкера

Как удалить внутренние бетонные анкеры с помощью анкера типа

Хотя все бетонные анкеры с внутренней резьбой можно легко сделать заподлицо с окружающим бетоном, большинство из них имеют анкерный компонент, который остается постоянно заделанным.

Машинные резьбовые анкеры и вставные анкеры имеют расширяющуюся заглушку, которая фиксируется на месте с помощью специального установочного инструмента. Поскольку весь анкер находится под поверхностью, любые присоединенные к ним болты или резьбовые стержни можно просто вытащить, а отверстие для анкера заделать. Ни анкер с механическим шурупом, ни забивной анкер нельзя удалить без повреждения бетона.

Анкеры-шурупы. Источник: Eden Farms Online через Bonanza

В бетонных анкерах Lag Shield

используются болт и втулка, которые вставляются в отверстие.Когда болт ввинчивается в защитный экран, он расширяется, прикрепляя его к бетону. Бетонные анкеры Lag экрана могут быть самым простым анкером для снятия: при удалении болта анкер может сжаться, позволяя вытащить его из отверстия.

Специальные инструменты для снятия анкерных болтов теперь доступны в QRFS

Если вы ищете более быстрый способ удаления клиновых анкеров, анкерных гильз или ударных анкеров из бетона, линейка инструментов для снятия анкерных болтов от Product Design Specialties теперь доступна в QRFS.

Доступный с оранжевой или желтой отделкой, каждый Boltbreaker включает в себя два сменных наконечника из углеродистой стали, предназначенные для аккуратного отламывания анкерных болтов 3/8 «или 1/2», металлических стержней или арматуры, залитых в бетон. Наконечники для болтов 1/4 «, 5/8» и 3/4 «доступны по специальному заказу.

Этот болтколом стандартного размера имеет длину 25 дюймов, что дает пользователю широкие возможности для переноски и мобильность.

Boltbreaker может отламывать болты или стержни из низкоуглеродистой, среднеуглеродистой и среднеуглеродистой легированной стали, и он доступен в трех размерах:

• Длинная (40 дюймов) для максимального кредитного плеча
• Стандартный (25 дюймов) для сочетания рычагов и портативности
• Mini (20 дюймов) для ограниченного пространства

Щелкните здесь, чтобы просмотреть нашу подборку болтколомов.

Вопросы о том, как удалить анкерные болты из бетона? Хотите заказать болтолом с нестандартными наконечниками из углеродистой стали? Позвоните нам по телефону +1 (888) 361-6662 или по электронной почте [электронная почта защищена].

Этот блог изначально был размещен на QRFS.com/blog. Если эта статья помогла вам найти решение, посетите нас на Facebook.com/QuickResponseFireSupply или в Twitter @QuickResponseFS.

Материал, представленный на сайте Мысли в огне и QRFS.com, включая весь текст, изображения, графику и другую информацию, представлен только в рекламных и информационных целях.Каждое обстоятельство имеет свой уникальный профиль риска и требует индивидуальной оценки. Содержание этого веб-сайта никоим образом не исключает необходимости в оценке и совете специалиста по безопасности жизнедеятельности, услуги которого следует использовать во всех ситуациях. Кроме того, всегда консультируйтесь со специалистом, например, инженером по безопасности жизнедеятельности, подрядчиком или местным органом власти, имеющим юрисдикцию (AHJ; начальник пожарной охраны или другое государственное должностное лицо), прежде чем вносить какие-либо изменения в вашу систему противопожарной защиты или безопасности жизни.

Анкерные изделия — Bolt Depot

Анкерные изделия
Анкеры-шпильки с гайками и шайбами Анкеры-шпильки, также известные как клиновые анкеры, представляют собой цельные распорные болты с универсальными хомутами для надежного крепления в камне или твердом бетоне. Анкеры-шпильки поставляются с гайками и шайбами. Нержавеющая сталь 18-8 Стальной сплав, устойчивый к коррозии. Самая распространенная нержавеющая сталь для общего использования фурнитуры. Нержавеющая сталь 316 Марка нержавеющей стали с высокой коррозионной стойкостью.Идеально подходит для соленой воды и хлорной среды. Оцинкованная сталь Низкоуглеродистая сталь общего назначения. Оцинкованный для умеренной коррозионной стойкости. Сталь горячеоцинкованная Низкоуглеродистая сталь общего назначения.Горячее цинкование — это покрытие, обеспечивающее очень хорошую коррозионную стойкость. Подробности Скрыть подробности	Анкеры рукава Анкер для тяжелых условий эксплуатации для использования в кирпиче, камне, бетоне или блоке.Не требует прочного основного материала для установки. Подробности Скрыть подробности
Лаговые щиты Анкер средней грузоподъемности для использования в бетоне, кирпиче или растворе раствора. Используется со стопорным болтом. Цинковый сплав для литья под давлением Сплав, состоящий примерно на 95% из цинка, легированного алюминием, медью и другими элементами для хорошей коррозионной стойкости. Подробности Скрыть подробности	Анкеры машинные винты Двухкомпонентный анкер с машинной резьбой для использования в камне, кирпиче или бетоне. Идеально подходит для неглубоких отверстий.Необходимо установить конец с резьбой по направлению к отверстию и закрепить на месте с помощью установочного инструмента (продается отдельно). Подробности Скрыть подробности
Забивные анкеры Анкер с машинной резьбой для тяжелых условий эксплуатации для бетона или камня. Анкер использует внутренний конус для расширения в отверстии и требует установочного инструмента (продается отдельно).Идеально подходит для накладных расходов. Установите гофрированный конец по направлению к отверстию. Нержавеющая сталь 18-8 Стальной сплав, устойчивый к коррозии. Самая распространенная нержавеющая сталь для общего использования фурнитуры. Оцинкованная сталь Низкоуглеродистая сталь общего назначения.Оцинкованный для умеренной коррозионной стойкости. Подробности Скрыть подробности	Двойные расширительные втулки Двустороннее расширение, обеспечивающее контакт по длине отверстия.Используется в бетоне, блоке, камне и кирпиче. Анкер устанавливается путем затяжки крепежного винта или болта. Установите конец с резьбой анкера по направлению к отверстию. Цинковый сплав для литья под давлением Сплав, состоящий примерно на 95% из цинка, легированного алюминием, медью и другими элементами для хорошей коррозионной стойкости. Подробности Скрыть подробности
Шурупы по бетону Используется в бетоне, кирпиче или блоке. Быстрый и простой способ крепления в легких и средних условиях.Требуется пилотное отверстие, и для простоты установки рекомендуется перфоратор. Подробности Скрыть подробности	Пружинные крылья Подпружиненный анкер, который складывается для установки через предварительно просверленное отверстие. Используйте с крепежными винтами. Пройдя через отверстие, крыло снова открывается.Сначала проденьте винт в монтируемый объект. Крыло упадет, если вывинтить винт. Подробности Скрыть подробности
Пластиковые анкерные болты Эти анкеры при вдавливании расширяются внутри отверстия для надежного захвата. Просверлите отверстие того же размера, что и анкер.Несъемный. Подробности Скрыть подробности	Конические анкеры Пластиковые анкеры для винтов для листового металла. Подробности Скрыть подробности
Snaptoggle® Якорь , произведенный внутри страны компанией Toggler®.Несъемный анкер, обычно используемый для пустот, таких как гипсокартон и кирпичный блок. После установки анкер фиксируется на месте с помощью металлического крыла и нейлоновой стопорной шайбы. Используется с крепежными деталями с машинной резьбой (продается отдельно). Нержавеющая сталь 18-8 Стальной сплав, устойчивый к коррозии.Самая распространенная нержавеющая сталь для общего использования фурнитуры. Оцинкованная сталь Низкоуглеродистая сталь общего назначения. Оцинкованный для умеренной коррозионной стойкости. Подробности Скрыть подробности	KapToggle® Импортированный несъемный анкер , обычно используемый для пустотелых пространств, таких как гипсокартон и кирпичный блок.После установки анкер фиксируется на месте с помощью металлического крыла и нейлоновой стопорной шайбы. Используется с крепежными деталями с машинной резьбой (продается отдельно). Нержавеющая сталь 18-8 Стальной сплав, устойчивый к коррозии. Самая распространенная нержавеющая сталь для общего использования фурнитуры. Оцинкованная сталь Низкоуглеродистая сталь общего назначения. Оцинкованный для умеренной коррозионной стойкости. Подробности Скрыть подробности
Самосверлящие анкеры для гипсокартона Самосверлящие пластиковые анкеры, используемые в гипсокартоне с винтами для листового металла.Самосверлящие анкеры из литого под давлением цинкового сплава могут быть просверлены в шпильки. Нейлон 6/6 Нейлон общего назначения, который часто используется в крепежных изделиях для обеспечения устойчивости к коррозии. Цинковый сплав для литья под давлением Сплав, состоящий примерно на 95% из цинка, легированного алюминием, медью и другими элементами для хорошей коррозионной стойкости. Подробности Скрыть подробности	Анкеры-шурупы Этот анкер сделан из свинца и может использоваться с шурупами для дерева или шурупами для листового металла. Подробности Скрыть подробности
Анкеры для пустотелых стен Анкеры для полых стен, часто называемые «болтами Молли», используются для легкого анкерного крепления в гипсокартоне или других полых стенах. Винт можно вынуть и снова вставить, но сам анкер удалить нельзя. Подробности Скрыть подробности	Анкеры с гвоздями Эти несъемные анкеры расширяются внутри отверстия при вбивании гвоздя, подобного штифту, для надежного захвата. Нейлон со стальной булавкой Твердый пластик, который часто используется из-за его коррозионной стойкости.Приводной палец из оцинкованной стали. Литой под давлением цинковый сплав со стальным стержнем Сплав, состоящий примерно на 95% из цинка, легированного алюминием, медью и другими элементами для хорошей коррозионной стойкости.Приводной палец из оцинкованной стали. Подробности Скрыть подробности
Анкерные болты с гайками и шайбами L-образных анкеров, закладываемых в бетон при заливке. Подробности Скрыть подробности

Самый прочный анкер для каменной кладки, Крепежные элементы округа Олбани

На сегодняшний день доступно множество типов кладочных анкеров. Проблема для многих состоит в том, чтобы определить, какие из этих якорей им нужны для выполнения работы. Ниже перечислены некоторые из наиболее распространенных крепежных изделий, используемых в кладке.

Забивные анкеры

Забивной анкер для кирпичной кладки в основном используется в заливном бетоне.Они используются в высокопрочных устройствах для закрепления болта во внутренней резьбе анкера. Они также доступны с нарезкой на катушку (более грубая резьба для стержня с катушкой). Некоторые анкеры для каменной кладки имеют выступ, чтобы анкер не упал слишком глубоко в бетон.

Для установки забивного анкера просверлите отверстие того же диаметра, что и анкер, и глубиной не менее самого анкера. Затем опустите анкер в отверстие и вставьте в него установочный инструмент. Затем ударьте молотком по установочному инструменту.Нижняя часть анкера деформируется, что приведет к заклиниванию анкера, который невозможно удалить.

Анкеры Lag Shield

Бетонный анкер Lag Shield используется в сочетании с анкерным болтом для создания анкера в бетоне. Защитные экраны состоят из двух частей, и когда винт запаздывания вбивается в экран, он расширяется, в результате чего в бетоне образуется плотный клин.

Анкеры

Lag Shield очень похожи на анкерные анкеры с откидной крышкой, но разработаны специально для установки винта с отстойником.Анкеры со шурупами также не требуют установочного инструмента для установки.

Винты по бетону

Винты по бетону для каменной кладки, иногда также называемые Tapcons, вероятно, являются наиболее распространенным используемым крепежом для бетона. Шурупы по бетону легко отличить по ярко-синему покрытию. Они используются для крепления дерева или металла к разным материалам кладки. Они доступны как с плоской головкой Phillips (для отделки заподлицо), так и с шестигранной головкой (для простоты установки).

Установить саморез по бетону очень просто.Сначала просверлите отверстие в обоих материалах, а затем просто вверните в него винт. Убедитесь, что вы используете винт достаточной длины, чтобы можно было протянуть оба материала, иначе у вас не будет надежной фиксации.

Анкеры подвесные Sammys

Винты Sammys

— это обычные анкеры, используемые для подвешивания. Эти анкеры, которые чаще всего устанавливаются вертикально или горизонтально, имеют отверстие с резьбой, используемое для установки стержня с резьбой. Sammys обычно используются в приложениях HVAC для подвешивания воздуховодов.Термин Sammys, как и Tapcon, является торговой маркой. Есть много типов этих подвесных анкеров.

Чтобы установить винт Sammys, сначала просверлите отверстие в материале и с помощью гаечного ключа или торца вбейте анкер в материал. После установки на серебряную головку снимите гаечный ключ и вверните кусок стержня с резьбой.

Анкер с забивным ударником

Анкер с забивным стержнем — это небольшой анкер, который в основном используется для крепления фанеры к бетону. Эти анкеры очень просты в использовании.У них есть выступ на головке, что делает его совместимым с отверстиями, которые могли случайно попасть слишком глубоко в материал.

Чтобы установить один из этих анкерных болтов, просверлите отверстие в обоих материалах и опустите анкер в отверстие. Как только выступ сядет на верхнюю часть материала, ударьте молотком по оголенному штифту. Штифт продвигается вниз через середину застежки, выталкивая обе стороны клином, удерживая застежку на месте.

Анкеры с перекидным крылом

Якорь с откидным крылом используется при наличии полой стены.Это обычное дело, когда шлакоблоки используются для создания стен здания. Они также обычно используются в гипсокартоне. Не рекомендуется использовать эти анкеры с большим весом, особенно в гипсокартоне, поскольку они могут прорезать материал.

Чтобы установить один из этих анкеров, сначала необходимо просверлить отверстие достаточно большого размера, чтобы рычажная часть анкера могла протолкнуться. Попав в полую часть стены, крыло клевант расширится. Затем с помощью крестообразной отвертки или отвертки с шлицевой головкой болт вбивается в крыло коленчатого рычага, прижимая его к другой стороне стены.Это позволяет болту затягивать подвешиваемый материал.

Анкер с двойным расширительным экраном

Анкеры с двойным расширительным экраном

используются в основном для строительства кирпича и блока. Когда винт ввинчивается в анкер, он начинает тянуть вниз к середине, в результате чего анкер расширяется. Эти якоря только расширяются. Причина этого — предотвратить растрескивание кирпича.

Чтобы установить анкер с двойным расширительным экраном, просто просверлите отверстие достаточно большого размера, чтобы анкер мог упасть, а затем установите винт в анкер.Когда вы затягиваете винт, он потянет нижнюю часть к середине и прижмет верхнюю часть к середине. Результат — ограниченное, но эффективное расширение якоря. Предел расширения значительно снижает вероятность растрескивания кирпича или блока.

Анкеры-гильзы

Анкеры-гильзы

довольно просты в использовании и в основном используются в кирпиче или блоке. Их можно использовать в бетоне, но они не считаются такими прочными, как клиновой анкер. Таким образом, для креплений от легких до средних, анкер с гильзой — хороший выбор.Есть два распространенных типа анкеров-гильз. Это гайка, которая обычно используется для дополнительной прочности, и плоская головка с комбинированным приводом и крестообразным шлицем, которая используется, когда требуется поверхность заподлицо.

Чтобы установить гайку с приводом, просверлите отверстие и поместите анкер втулки в отверстие. Затем наденьте шайбу и гайку на открытую резьбу и начните затягивать гайку. Когда анкер вытягивается из бетона, гильза вокруг него начинает расширяться, вклинивая анкер в отверстие внутри отверстия.Вы можете установить комбинированную плоскую головку почти таким же образом, за исключением того, что вы используете диск Phillips, и установка будет оставлять верхнюю часть заподлицо с поверхностью установочного материала.

Анкеры клиновые

Клиновые анкеры

чрезвычайно популярны и являются одними из самых надежных анкеров для удержания. Клиновые анкеры выглядят и работают как анкерные гильзы, но имеют втулку гораздо меньшего размера в нижней части анкера.
