Блок питания как отремонтировать: РЕМОНТ БЛОКА ПИТАНИЯ СВОИМИ СИЛАМИ ― Интернет магазин ACB-Computer.ru

Содержание

Как починить блок питания? | Ремонтируем и чиним вместе!

Довольно часто при продолжительной работе с компьютером приходится сталкиваться с такой проблемой, как неисправность блока питания. И если речь идет о домашнем «любимце», то выход здесь только один — либо приобрести новый, либо починить блок питания самостоятельно. Блок питания выходит из строя, чаще всего, по причине некачественной электроэнергии, вследствие скачков электрического напряжения и т.д.

Разумеется, некачественное электричество может вывести из рабочего состояния и материнскую плату компьютера, и его другие компоненты. Но, чаще всего, первым перестает работать именно блок питания. Избежать скачков напряжения, и, как следствие, предотвратить поломку, можно, если использовать сетевые фильтры или источники бесперебойного питания, которые выполняют стабилизацию подаваемого электричества. Но, даже с такими защитными приспособлениями полностью гарантировать работоспособность блока питания нельзя.

Если после проблем с электричеством Ваш компьютер отказывается включаться, необходимо проверить блок питания на предмет его выхода из строя. Для этого можно воспользоваться самым простым методом: взять блок питания у знакомых или друзей, и проверить, будет ли компьютер работать с ним. Конечно, если компьютер заработает, то проблема кроется именно в блоке питания. В противном случае, из строя вышел другой компонент системы.

Поломавшийся блок питания вполне возможно отремонтировать своими руками. Главное, чтобы в наличии был паяльник, мультиметр и начальные знания в электронике. Традиционно блоки питания ломаются вследствие выхода из строя выпрямительного диодного моста

, а точнее — его пробоя. Проверить данную гипотезу не сложно, достаточно на выходящих в корпус компьютера проводах замерять напряжение. Отсутствие «дежурных» пяти вольт будет явным признаком данной проблемы. Чтобы наш диагноз уточнить, следует промерять сопротивление между двумя любыми выводами на диодном мосту. Если значение будет меньше одного Ома, значит проблема однозначно в нем, и его нужно будет заменить.

Приобрести новый диодный мост, рассчитанный на три сотню Вольт, довольно не сложно. Да и его стоимость не сравниться со стоимостью нового блока питания. Таким образом, перепаяв диодный мост, блок питания снова будет приведен в рабочее состояние.

Как отремонтировать блок питания для ноутбука?

Как отремонтировать блок питания для ноутбука?

Ответ мастера:

Довольно часто у ноутбука бывают проблемы с работой блока питания. Чаще всего встречающиеся неисправности: сгорел блок питания; при повышенной нагрузке, он самопроизвольно отключается; поврежден шнур, соединяющий, блок питания с компьютером. Чтобы лишний раз не ходить в сервисный центр, нужно знать, как самому отремонтировать свой блок питания.

Если неисправен провод, соединяющий блок питания с вилкой, то:

— откройте блок питания, но учтите, что даже если вы очень будете стараться, не удастся сделать это так, чтобы внешний вид его не пострадал, так как он не имеет соединения на болтах, а просто склеен, затем старый провод надо будет отсоединить;

— приобретите новый провод с разъемом и постарайтесь подсоединить его к вашему блоку питания, таким же образом, как старый провод был подсоединен, потом тщательно закрепите блок питания с помощью изоленты, чтобы он не рассыпался в процессе эксплуатации.

Если проблемный штекер, который соединяет адаптер питания с ноутбуком:

— можно приобрести 2 штекера, которые можно легко разобрать по запчастям (есть почти в каждом промтоварном магазине). Необходимо скрутить со штекеров маленькие пластиковые чехольчики и достать из них сердцевину;

— зачистите концы проводков вашего шнура и присоедините их нужными клеммами к штекеру. Надо хорошо припаять паяльником, для более крепкого соединения.

Заизолируйте участок ремонта с помощью изоленты, прикрутите на место обратно чехольчик от штекера. Если такой ремонт не помог вам реанимировать ваш адаптер питания, значит, он, скорее всего, ремонту уже не подлежит. Вам придется приобрести новый блок питания. В том случае, если причиной поломки был именно перегрев, то вам надо поискать более мощный блок питания с хорошим напряжением. Может быть, старый адаптер питания оказался слабым для такого ноутбука как ваш. Чем больший запас мощности имеет адаптер, тем меньше нагревается блок питания.

Учтите, что некачественный ремонт приводит к нарушению электропитания и вследствие этого, может быть серьезно поврежден ноутбук. В том случае, если невозможно найти поломку адаптера питания самостоятельно, необходимо обратиться в сервисный центр, где есть специалисты.

Следите за тем, чтобы не было перегибов проводов, механических нарушений цепи, не допускайте серьезного нагрева сетевого блока, старайтесь не скручивать туго провод адаптера питания и убирайте его в специальную сумку с ноутбуком.

Закажи ремонт ноутбуков в москве

Один из примеров ремонта блока питания. Ремонт блока питания своими руками. Как отремонтировать блок питания своими руками

Должен сказать сразу, исходную поломку я исправил, но в результате ничего не вышло.
Но кому интересно почитать о нюансах и методах ремонта, то думаю они найдут для себя что-то интересное и полезное.

Ситуация. На объекте было два больших кондиционера, после близкого попадания молнии оба вышли из строя. Одну плату кто-то смог отремонтировать, вторую после неудачного ремонта принесли мне.
В случае удачного ремонта я в таком случае обычно выставляю двукратный ценник за свою работу, так как ремонтировать после кого-то гораздо сложнее и я сегодня покажу почему.
Исходно плата выглядела подобным образом. Не удивляйтесь, что на плате нет входного фильтрующего конденсатора, он подключается на проводах, для этого на плате установлен разъем. В кондиционерах такое бывает довольно часто.

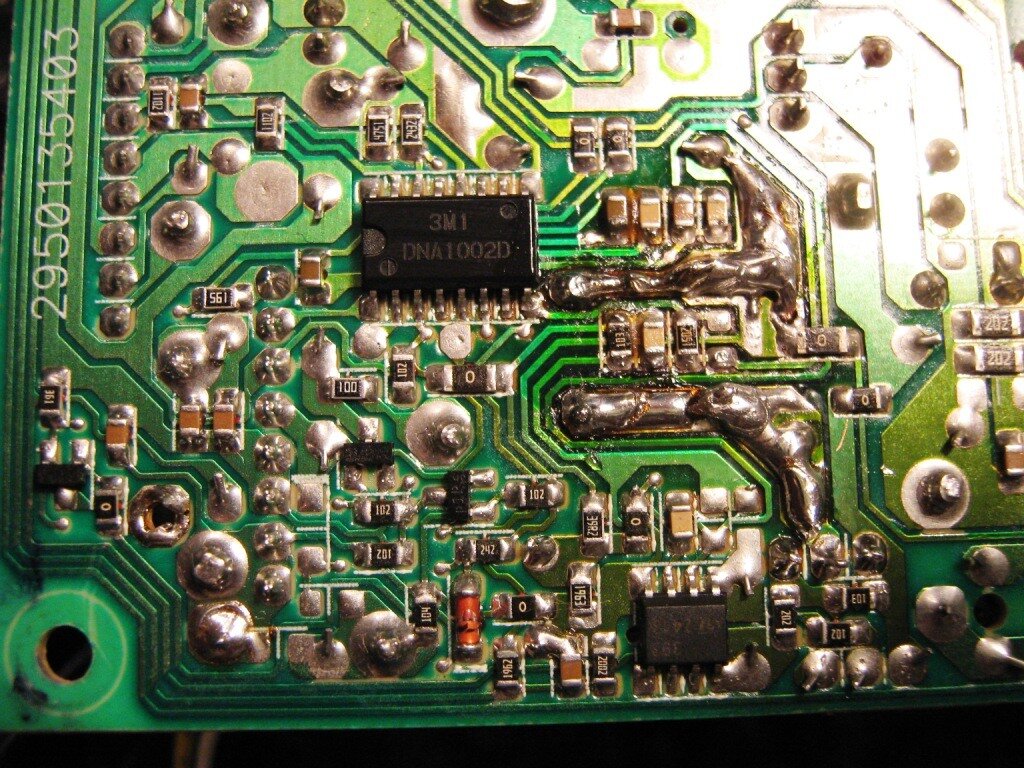

Но больше меня расстроил вид снизу. Любой ремонт начинается не с попытки включения, а с внешнего осмотра. Никогда не пытайтесь включить блок питания не осмотрев его предварительно, это важно!

На плате видны следы пайки, вид несколько жутковатый. Именно по этому я не люблю ремонтировать устройства после вмешательства другого мастера, так как непонятно что стояло изначально и что вообще делалось. Но попробуем разобраться.

1. Видно что был заменен ШИМ контроллер и оптопара. Кстати, здесь применен ШИМ контроллер, которому не нужна добавочная обмотка на трансформаторе, это очень удобно, я сам такие использую, но когда снимал видео на эту тему, то забыл про них.


Также видно что пытались менять стабилитрон (слева), и выпаяли второй стабилитрон (справа).
2. Следы пайки весьма удручают. Я понимаю когда плата имеет такой вид после демонтажа компонента, но после монтажа такое недопустимо.
3. Также видно, что перепаивали диодный мост, а рядом демонтировали резистор, номинал неизвестен.
4. Здесь также следы пайки. Но удивило то, что выпаивали входной двухобмоточный дроссель, зачем — загадка. ТАкой дроссель без проблем прозванивается в плате.

Как я говорил, самое главное — предварительный осмотр, часто он позволяет узнать причину поломки и методы ее решения еще до включения паяльника или тестера. Скажем так, примерно 70-80% случаев можно увидеть глазами, без приборов. Ну по крайней мере в блоках питания 🙂
Около трансформатора видны следы разряда и соответственно металлизации платы вызванной вследствие этого.

Выпаиваем трансформатор и видим, что была дуга между двумя контактами. Так как в процессе горения дуги происходит распыление металла контактов, то плата покрыта тонким слоем металлизации.


Визуальный осмотр показал, что у трансформатора отгорели провода к средним контактам. Высвобождаем остатки при помощи ножа, затем залуживаем их. После этого берем пару кусочков проволоки и припаиваем контакты.

Часто после таких поломок бывает межвитковое КЗ. Подключаю трансформатор к измерителю индуктивности и вижу что индуктивность первичной обмотки около 1.3мГн. Примерно похоже на реальное. Для примера на втором фото я закоротил вторичную обмотку, видно что индуктивность значительно снизилась.

Но не спешите паять трансформатор на место. Как я уже говорил, в процессе горения дуги происходит испарение металла с контактов, в данном случае с провода обмотки. Этот металл оседает на текстолите и скорее всего будет проводить ток, в лучшем случае Бп просто бахнет, в худшем станет небезопасным.

Кстати, у кондиционеров иногда блок питания не имеет гальванической развязки с сетью, потому в данном случае проблема может быть только в том, что придется ремонтировать Бп еще раз.

В любом случае тщательно вычищаем плату, а заодно очищаем отверстия для установки компонентов.

Первое включение всегда делаем через лампу накаливания. Светодиодные, КЛЛ и т.п. применять нельзя.
Мощность лампы обычно выбирают исходя из мощности блока питания. Для маломощных блоков (10-40 Ватт) достаточно лампы 15-25 Ватт, для БП мощностью 40-100 Ватт применяют лампу 40 Ватт и т.д.

У меня при первом запуске с лампой 15 Ватт она начала моргать в такт со срабатыванием реле на плате, после замены лампы на 25 Ватт все стало нормально, видимо у платы велико собственное потребление.
Да, нагрузку при такой проверке не подключают, блок питания проверяется на холостом ходу.

В процессе выяснилось, что происходит сильный нагрев стабилизатора 5 Вольт. В итоге я его выпаял из платы и к сожалению повредил в процессе и потом заменил на обычную 7805.

Обычно я эту проверку провожу до ремонта БП, но в данном случае я поступил неправильно, сначала отремонтировав блок питания, а только потом начав проверять остальное. Выпаяв микросхему стабилизатора я подал в точку его выхода напряжение 5 Вольт. Выяснилось что плата потребляет 200мА, собственно потому стабилизатор и перегревался отключая при этом выход.
Диагноз — выход из строя микроконтроллера, так как у него был самый большой нагрев, а судя по тому, что был применен стабилизатор 78L05, который имеет максимальный ток в 100мА, и при этом его ставят с запасом а на фото мы видим что плата потребляет в 2 раза больше, то в данном случае вывод однозначен.
Вместо положенных 50-70мА потребление в 3-4 раза больше.

Дальше я просто решил хоть немного довести свою работу до конца, хотя по большому счету особого смысла это не имело, так как микроконтроллера у меня все равно не было.
Но я просто решил показать как следует поступать если все таки все остальное цело, ведь блок питания то отремонтирован.

Выше я писал, что на плате не хватало одного стабилитрона, он стоял в цепи стабилизации напряжения. Какое напряжение я узнал сразу, эта цепь питала реле, на которых было указано — 12 Вольт.
Я поставил стабилитрон 9.1 Вольта, но выяснилось что это много и напряжение было 16 Вольт вместо 12. Ничего страшного в этом нет, но лучше заменить на другой. Я потом поставил стабилитрон 6.2 Вольта, и напряжение все пришло в норму.

Затем я выпаял панельки, в которые были вставлены ШИМ контроллер и оптрон, так как панели в высоковольтных цепях не приветствуются.
Процедура проста, выпаиваем панельки (или старые микросхемы), очищаем отверстия, тщательно промываем плату, устанавливаем новые компоненты, промываем плату еще раз.

Снизу я также немного навел порядок. Обычно после ремонта, особенно если это кондиционер, увлажнитель (или осушитель) воздуха, стиральная машинка, я покрываю плату защитным лаком, так как у таких устройств возможно попадание влаги. Использую лак — Пластик-70, у него есть преимущество, его можно смыть ацетоном. Если хотите сделать «на века», используйте лак — Уретан.

На этом собственно все. Сегодня я дал немного теории, а заодно показал что можно отремонтировать блок питания, но в итоге не отремонтировать устройство, жаль 🙁

Ну и конечно видео, на этот раз о применении лампочки при ремонте и диагностике поломок блоков питания.
Кратко:
1. Если лампе непрерывно светит, то скорее всего замыкание во входных цепях, например диодный мост, входные конденсаторы, силовой транзистор.
2. Если светит в пол накала, то скорее всего пробит один из диодов диодного моста.
3. Если моргает с частотой 0.5-2Гц, то похоже не проблемы во вторичной цепи иШИМ контроллер перезапускается. ТАкже иногда подобное бывает при проблемах в цепи питания ШИМ контроллера.

Как отремонтировать блок питания компьютера

Автор:
Владимир



Блок питания (БП) компьютера представляет собой сложное электронное устройство, которое обеспечивает питанием все устройства компьютера. Как правило, блок питания имеет несколько разъемов питания с различными выходными напряжениями, предназначенных для питания тех или иных устройств.

Проверка работоспособности блока питания

Выполнить предварительную проверку блока питания можно без специальных приборов и без разборки самого блока питания. Суть проверки заключается в проверке системы запуска блока питания, а также проверке устройств компьютера на возможное короткое замыкание.

Отсоедините все разъемы питания от всех устройств системного блока. Для отсоединения разъема питания материнской платы необходимо его сначала расфиксировать. Теперь произведите ручной запуск блока питания. Для этого необходимо замкнуть проволокой или канцелярской скрепкой два вывода на разъеме питания материнской платы (обычно это зеленый провод и любой черный, реже вместо зеленого может быть провод серого цвета). Если на разъеме имеется маркировка выводов, то замыкать следует вывод Power ON и GND.

После этого должно произойти включение блока питания, проверить которое можно по вращению кулера системы охлаждения БП. Если же включение БП не произошло, то он неисправен и его дальнейший ремонт следует доверить специалисту.

Однако успешное включение БП еще не гарантирует, что он работает стабильно. В таком случае, в первую очередь, необходимо проверить устройства системного блока (ПК) на возможное короткое замыкание.

Подключите к разъему питанию сначала материнскую плату и включите БП, если он запустился, то материнская плата исправна. Теперь выключите БП и отключите шнур питания. Это необходимо, чтобы гарантировать повторный запуск БП вручную.

Теперь подключите последовательно другие устройства компьютера (жесткий диск, дисковод и т.п.) и включайте БП. Если вы не выявите неисправность, то следующим шагом будет проверка самого блока питания. Ну, а если при подключении одного из устройств, блок питания не запустился, то вероятнее всего в этом устройстве в цепи питания произошло короткое замыкание.

Блок питания может успешно работать, а выходное напряжение быть заниженным или завышенным, что приведет к нестабильности работы компьютера. Определить это можно, воспользовавшись мультиметром (цифровым вольтметром) и измерить выходное напряжение на разъемах питания. На мультиметре переключите рукоятку в положение измерения постоянного напряжения (DCV) с пределом измерения 20В.

Подключите черный щуп мультиметра к черному проводу  БП это у нас земля, а вторым (красным) касайтесь до соответствующего вывода разъема блока питания, то есть ко всем остальным.

Выходные напряжения БП должны находиться в допустимых пределах:
Для напряжения питания +3,3В (оранжевый провод) допустимое отклонение напряжения не должно превышать 5% или от +3,14В до +3,46В.

Для напряжения питания +5В (красный и синий провода) допустимое отклонение напряжения не должно превышать 5% или от +4,75В до +5,25В.

Для напряжения питания +12В (желтый провод) допустимое отклонение напряжения не должно превышать 5% или от +11,4В до +12,6В.

Для напряжения питания -12В (голубой провод) допустимое отклонение напряжения не должно превышать 10% или от -10,8В до -13,2В.

Лучше всего измерения производить под нагрузкой, т.е. при включенном компьютере.

Поиск неисправности блока питания

Перед началом поиска неисправности БП его необходимо снять с компьютера. Положите корпус компьютера на бок и отвинтите все четыре винта крепления БП. Аккуратно извлеките его из корпуса, чтобы не повредить другие устройства компьютера и разберите, сняв кожух. После этого удалите всю скопившуюся внутри пыль с помощью пылесоса.

Замена предохранителя

Все блоки питания имеют схожую конструкцию и функциональную схему. На входе каждого БП имеется плавкий предохранитель, который впаян в печатную плату, но есть и БП на которых установлены посадочные гнезда, для удобства замены предохранителя. Его то и надо проверить в первую очередь.

Перегоревшая нить предохранителя свидетельствует либо о коротком замыкании либо о работе БП под высокой нагрузкой. Замените его аналогичным с тем же током срабатывания или чуть большим током (например, если у вас установлен предохранитель на 5 А, то его можно заменить на 5,5-6 А – не более!). Но, ни в коем случае нельзя устанавливать предохранитель с меньшим током срабатывания – он тут же перегорит.

Если все таки вы столкнулись с предохранителем, который впаян в печатную плату. В таком случае вы можете установить обычный подходящий по току предохранитель, припаяв к его торцам небольшую медную проволочку диаметром 0,5-1 мм, которая будет выполнять роль ножки.

В схеме БП после предохранителя установлен сетевой фильтр, построенный на высокочастотном импульсном трансформаторе, диодном мостике и электролитических конденсаторах.

Хочу сразу предупредить уважаемые читатели Вас о том, что если Вы разберете свой БП и там не окажется элементов сетевого фильтра, значит Вам установили в ПК дешевый и некачественный БП и выглядеть это будет примерно так.

Также в силовой цепи блока питания устанавливаются транзисторы на радиаторах, обычно их всего два. После чего идет контур формирования напряжения и его стабилизации.

После разборки произведите внешний осмотр БП, на нем не должно быть вздувшихся конденсаторов, подгоревших радиоэлементов, оторванных или отпаявшихся проводков, плохой пайки, оборванных дорожек на печатной плате и других повреждений, а также отсутствующих радиоэлементов.

Наиболее часто причиной выхода из строя блока питания становится обычный перегрев. Связано это может быть с пылью, которая скапливается внутри или с неисправностью системы охлаждения. Поэтому своевременно проводите чистку, как блока питания, так и всего компьютера от пыли, а также производите периодическое смазывание вентиляторов охлаждения.

Замена электролитических конденсаторов

Вздувшиеся электролитические конденсаторы обнаружить очень просто, они имеют выпуклость в верхней части. Нередко из них вытекает электролит, о чем говорит характерный потек на печатной плате. Такие конденсаторы должны быть заменены на аналогичные по емкости и напряжению питания.

При этом допускается замена конденсаторов той же емкости на конденсаторы аналогичные по емкости, но с большим работающим напряжением. Главное в таком случае, чтобы габарит конденсатора позволил его разместить на печатной плате.

Также важно при замене электролитических конденсаторов соблюдать полярность. Если же вздувшихся конденсаторов очень много, то их замена не приведет к восстановлению работоспособности БП, причина, скорее всего, в другом.

Также не стоит менять обуглившийся резистор или транзистор новыми, причина таких неисправностей заключается обычно в других радиоэлементах или узлах схемы, так что без специальных навыков и приборов обнаружить самостоятельно причину будет проблематично. В таком случае Вам прямая дорога в сервис.

Причиной неисправности довольно часто становятся силовые цепи – это транзисторы, установленные на радиаторах, фильтр и конденсаторы. Проверить их можно с помощью специальных приборов или воспользовавшись омметром. Но для этого их обязательно необходимо выпаять.

Также выйти из строя может диодный мост (четыре выпрямительных диода или диодная сборка) этот элемент  можно проверить без выпаивания из печатной платы, используйте для этого омметр или мультиметр с функцией проверки диода (предел измерения омметра – 2000Ом). При подключении прибора к диоду в одном положении он должен показать сопротивление (около 500Ом), а при инверсном подключении – сопротивление должно быть максимальным (стремиться к бесконечности).

Конденсаторы также проверяются омметром, при подключении которого не должно быть обрывов и коротких замыканий. А вот при проверке фильтра омметр должен показывать минимальное сопротивление. При выявлении неисправного элемента его следует заменить на аналогичный. Не следует использовать для замены вышедших из строя радиоэлементов отечественные аналоги.

Если вам удалось отыскать неисправность и успешно устранить ее, то после включения БП сразу проверьте уровень всех выходных напряжений и только после этого производите установку его в компьютер. Если Вы не смогли самостоятельно починить свой БП, то не расстраивайтесь, вероятно, причина его неисправности заключается в схеме формирования питающего напряжения или в других узлах, выявить которую самостоятельно и без специальных приборов будет очень сложно. Также такой ремонт может быть экономически нецелесообразным.

Видео:

Всем пока и до новых встреч.

Цифровое телевидение Простой ремонт внутреннего блока питания приставок

Несмотря на ряд преимуществ внутреннего блока питания, в случае выхода его из строя после окончания гарантийного срока — его нельзя заменить также же легко как неисправный внешний. А его ремонт в мастерской зачастую экономически нецелесообразен. И тогда уже рациональнее купить новую приставку.

Особенно это актуально в сельской местности и на дачах, где сетевое напряжение постоянно скачет или после гроз, поэтому для этих мест лучше изначально выбирать приставки — с внешним БП.

В данной статье рассмотрен самый простой вариант ремонта — замена на внешний блок питания.

Причём даже для профессионалов разбираться и ремонтировать неисправный импульсный блок питания нерационально — ни по времени, ни по затратам.

Например, в перечисленных городах: внешний адаптер +5В — от 75 р, +5В 1.5A — от 86 р.

Открываем приставку, осматриваем внутренности и внимательно их внешний вид. Прежде всего надо обратить внимание на выходной конденсатор (как правило его емкость 1000 мкФ х 10В или на 16В).

Обычно располагается где-то рядом после жёлтого трансформатора и выпрямительного диода:

Если конденсатор вздулся сверху или выперло снизу: то просто заменяем на новый — такой же ёмкости и желательно напряжением 16В или даже 25В.

(кстати, показанный здесь конденсатор вздулся не во внутреннем БП, а — во внешнем адаптере)

Как правило, признаками вздувшегося выходного конденсатора является пониженная яркость индикатора или мигает, приставка плохо или вообще не запускается.

Если замена не помогла или он выглядел нормально, можно поменять маленький конденсатор (слева):

(на коричневый клей в блоках питания не обращать внимания)

Но если сразу видите, что большой входной сетевой конденсатор (справа) — вспух (а бывает и взрывается), предохранитель перегорел, то — повредилась сама схема блока питания.

Пробитые диоды диодного моста при измерениях мультиметром показывают КЗ.

Бывает, что микросхема ШИМ не только пробита, но взорвана и нельзя прочитать её марку:

В таких случаях индикаторы вообще не светятся, т.к. нет никакого питания — тишина.

Подключать внешний адаптер +5В проще всего параллельно рассмотренному выше выходному конденсатору (+5В) — обрезаем штекер и + подпаиваем к + конденсатора, а  — к конденсатора.


Но если хотите сделать всё это красиво и более универсально — для следующих адаптеров, то лучше купить DC-гнездо для стандартного штекера 5.5 мм (10 р.) и немного подпилив его ножом по бокам: можно вставить получившимися пазами — в выемку для сетевого шнура:

Получилась приставка для внешнего БП:

И теперь после скачка напряжения — можно просто менять адаптер на аналогичный.


Некоторые OEM-производители выпускают универсальные шасси:

И в зависимости от требований Закачика ставят разъём для — внешнего блока питания
или комплектуют всеми деталями для — внутреннего.


Если вдруг возникнут дополнительные вопросы по ремонту приставок, то всегда есть подробнейшая:
ИНСТРУКЦИЯ! Как отремонтировать ресивер. Читать всем, у кого проблемы с ресивером DVB-T2!

Задать вопросы о цифровом телевидении можно на форуме DVBpro

Автор: Александр Воробьёв, 08 Ноя 2018 | Постоянная ссылка на страницу: http://dvbpro.ru/?p=24399

Ремонт блока питания LCD монитора. Основные правила при диагностике

Блоки питания LCD (ЖК) телевизора ломаются часто. Чтобы надежно его починить, необходимо обоснованно и корректно указать на неисправные компоненты устройства, а затем составить план по их приобретению и замене. Лучше обратиться к профессиональным мастерам из нашего сервисного центра и доверить им ремонт жк телевизора.

Типы блоков питания

Источники питания в ЖК мониторах бывают двух видов: внутренние и внешние. Первые размещаются в корпусе монитора и соединяются с сетевым кабелем с помощью внешнего разъема 220В. Недостатком такой конструкции является наличие импульсного преобразователя высокой мощности внутри монитора, что может негативно влиять на его работу.

При наличии внешнего источника питания монитор поставляется вместе с внешним сетевым адаптером, который тоже по сути представляет собой импульсный преобразователь. Подобное устройство более надежно, так как позволяет исключить из монитора силовой каскад.

Для обоих вариантов конструкции монитора возможно количество шин от одной до трех, с напряжением +3.3 В, +5 В, +12 В. Первый показатель предназначается для напряжения питания цифровых микросхем, второй используется в качестве дежурного напряжения, третий – для питания инвертора ламп задней подсветки и драйверов LCD панели. Для внешнего блока питания все три варианта формируются из одной-единственной входной шины 12-24В с помощью преобразователей постоянного тока .

Диагностика повреждений блока питания ЖК монитора

Когда блок питания выходит из строя, то диагностику повреждений необходимо выполнять в строгой очередности, чтобы не усугубить поломку. Производить какой-либо ремонт можно только после предварительной диагностики всего устройства.

У большинства опытных технических специалистов существуют свои методики диагностики, отработанные на практике годами. Но даже профессионалам крайне желательно придерживаться определенных правил, чтобы свести к минимуму вероятность ошибки при диагностике.

Основные правила при ремонте блоков питания

Перед тем, как приступить к починке источника питания, необходимо, во-первых, убедиться в исправности шнура и наличии напряжения в сети. Для этого чаще всего достаточно иметь под рукой обычный тестер. Затем стоит осмотреть детали устройства визуально для выявления внешних повреждений радиоэлементов: резисторов, дросселей, трансформаторов, транзисторов, варистора, плавкого предохранителя. Обращать внимание здесь стоит буквально на все: на цвет корпуса и радиоэлементов, наличие следов копоти, сколы, трещины, наличие посторонних предметов.

Неисправность предохранителя со стеклянным корпусом определяется визуально по отсутствию проводящего жала, по металлическому налету на стекле, по разрушению стеклянного корпуса.

Следующий, не менее важный этап – определение типа блока питания и схемы технических решений. На этом этапе необходимо, в том числе, определить элементную базу и тип микросхем транзисторов и уже после этого начать проверку элементов.

В случае перегорания плавкого предохранителя обязательно надо проверить токовый резистор, терморезистор, варистор, ключевой транзистор, конденсатор выходного фильтра и диоды выпрямительного моста. Особое внимание необходимо обратить на исправность ШИМ-контроллера (управляющей микросхемы) блока питания.

После того, как все дефектные элементы выявлены, важно сделать вывод о возможности их замены на аналогичные: подбор стоит осуществлять при помощи справочников и технической информации на радиоэлементы. Особенно осторожно необходимо менять диоды, конденсаторы, дроссели, ключевые транзисторы. При установке на радиатор ключевого транзистора или мощной гибридной микросхемы устанавливаемая деталь должна быть изолирована слюдяными прокладками, теплопроводной резиной или теплопроводящую пасту. После запайки транзистора необходимо еще раз использовать тестер, чтобы удостовериться в отсутствии контакта с радиатором. Если необходима замена предохранителя, то важно помнить, что сила тока его срабатывания составляет около 3А: большее количество ампер может привести только к большим поломкам.

Когда все элементы будут заменены на исправные, не лишним будет осуществить пробный запуск источника питания: как правило, это делают с помощью обычной электролампы на +12В и +24В мощностью 10-60Вт. Контроль уровня выходных напряжений перед включением осуществляется с помощью вольтметра. Также перед включением вместо сетевого предохранителя можно поставить электролампу на 220В мощностью 100-150Вт: при включении устройства она должна светиться, но не слишком ярко. Чересчур яркий свет свидетельствует о чрезмерном потреблении мощности, что может привести к короткому замыканию.

При тестовом включении блока питания важно соблюдать правила техники безопасности: постоянно находиться в защитных очках на случай выхода из строя электролитических конденсаторов, обращать внимание на звуки (свист, щелчки) и запахи (дым, гарь), которые свидетельствуют о неустраненных неисправностях. При поломке предохранителей нередко наблюдаются искры и вспышки. Если же проблемы все-таки возникли, то важнее всего обеспечить возможность мгновенного отключения стенда с проверяемым источником питания от электросети.

Ремонт блоков питания компьютеров в Екатеринбурге



Блок питания передает электричество от сети ко всем компонентам ПК. От его исправной работы зависит срок службы каждой детали, в том числе и дорогостоящих элементов (материнской платы, процессора, видеокарты).





Ремонт персональных компьютеров Цена (руб)
Замена блока питания в стандартном корпусе ATX/mATX (материалы заказчика)  500,00 *
Замена блока питания в стандартном корпусе ATX/mATX  300Watt (включая материалы) 1400,00
Замена блока питания в стандартном корпусе ATX/mATX  350Watt (включая материалы) 1500,00
Замена блока питания в стандартном корпусе ATX/mATX  400Watt (включая материалы) 1700,00 *
Замена блока питания в стандартном корпусе ATX/mATX  450Watt (включая материалы) 1800,00 *
Замена блока питания в стандартном корпусе ATX/mATX  500Watt (включая материалы) 2800,00 *

Когда блок питания не исправен

Существует ряд признаков, по которым легко определить, что блок питания неисправен:

  • неожиданные перезагрузки системы, связанны с тем, что напряжения не хватает для работы некоторых модулей компьютера;

  • повышенная температура блока питания или нагревание корпуса компьютера;

  • ошибки, выдаваемые компьютером при включении питания;

  • появления напряжения на корпусе ПК, которое можно определить при прикосновении рукой.

Важно понимать, что неисправная работа блока питания может стать причиной выхода из строя разных элементов системного блока, вплоть до сгорания материнской платы.

Возможные причины

Основной причиной неисправности блока питания становятся скачки напряжения в сети и запыление корпуса. Другие факторы:

  • Если компьютер не реагирует на нажатие кнопки включения, скорее всего, перегорел предохранитель.

  • При непродолжительной работе БП (2-3 секунды) можно заподозрить срабатывание защиты от перегрузки.

  • Помехи в сети электропитания.

Сократить их поможет простое правило – не подсоединять к одной линии ПК и другую бытовую технику. Удлинителями лучше пользоваться в случае крайней необходимости.

Одной из основных причин неисправной работы блока питания служит перегрев одного или нескольких его компонентов. Обычно это происходит при сильной запыленности корпуса.

Ход работ

Если БП перестал работать или подает признаки неисправности, стоит заказать ремонт блока питания компьютера в нашем сервисе. Опытные специалисты выполняют работу в такой последовательности:

  • Проверка конденсаторов, предохранителя, транзисторов и диодов;

  • Удаление поврежденных элементов;

  • Установка новых деталей.

Наши преимущества

Поскольку мы имеем все необходимое оборудование для ремонта ПК, мастера выполняют заказы быстро и качественно. При заказе наших услуг курьер быстро заберет и привезет обратно ваш блок питания. Возможен выезд мастера для предварительной диагностики.

Почему стоит обращаться к нам:

  • мы предлагаем комплексную диагностику;

  • у нас работает 4 мастера, что позволяет выполнять заказы довольно быстро;

  • стоимость наших услуг фиксирована и указана на сайте;

  • если ремонт элемента ПК невозможен, мы подберем необходимые детали с выгодой для вас.

  • на нашем складе в наличии более 90% расходных материалов, что ускоряет выполнение простых заказов.

Мы выполняем ремонт блоков питания компьютеров в Екатеринбурге с доставкой и установкой. Закажите услуги нашего сервиса, чтобы сэкономить время и получить длительную гарантию.

EIC: Ремонт блоков питания | Ремонт БП

EIC: Ремонт промышленных источников питания — промышленные источники питания, регуляторы мощности, блоки питания и многое другое

Кажется, вся промышленная электроника полагается на питание. Мы знаем, что это последние новости. Однако ремонт блока питания далеко не очевиден. EIC получает тысячи блоков питания для ремонта и обслуживания с каждым годом, и наши цифры растут. Наши квалифицированные специалисты имеют многолетний опыт ремонта ваших источников питания.Выберите EIC и выберите качественные услуги и опыт, а также быстро обернитесь раз, поэтому найдите время, чтобы заполнить запрос на ремонт, или позвоните нам по телефону 770-956-7838, чтобы обсудить варианты ремонта блока питания.

EIC специализируется на ремонте промышленных блоков питания следующих производителей: TDK-Lambda, Allen Bradley, SOLA-HD, Fanuc, Mitsubishi Electric, Yaskawa, GE (General Electric), Siemens, Indramat, Fuji-Electric, Dymax, Астек, Artesyn, Rhino / Direct Automation и многие другие… Ознакомьтесь с нашей линейной картой для получения полного списка производителей, которых мы ремонтируем.

Может быть, вам просто нужна замена, и вам нечего отправлять в ремонт.

Мы знаем, что есть множество причин, по которым замена блока может быть лучшим вариантом с точки зрения ремонта. Первым в списке может быть то, что вы работаете нормально, без проблем, но на всякий случай вы хотите иметь запасной блок на полке. Какой бы ни была причина, и хотя мы работаем более 30 лет, ремонтируя и экономя ваши деньги, мы всегда готовы помочь любым возможным способом.Если вы хотите заменить блок, позвоните по телефону 770-956-7838 или отправьте нам запрос на возврат. Кроме того, все отремонтированные / новые заменяемые блоки имеют печать одобрения EIC.

Имейте в виду, что, хотя у нас есть обширная сеть контактов и поставщиков как для ремонта, так и для замены, что в девяти случаях из десяти, ремонт является более быстрым и дешевым вариантом. Причина этого в том, что все отремонтированные и новые заменяемые блоки сначала отправляются в EIC для полной оценки и всестороннего тестирования.Исключением из этого правила является ситуация, когда у нас уже есть товар на складе EIC.

Приведенный ниже список содержит лишь некоторые из промышленных источников питания, которые мы ремонтируем, но они хорошо отражают ремонт, который мы получаем ежедневно. Как всегда, если вы не видите то, что ищете, Свяжитесь с нами по телефону 770-956-7838 или заполните запрос на ремонт.

Как отремонтировать блок питания компьютера? — 365PowerSupply.com — Блок питания Dell | Блок питания HP

Итак, вы выполнили поиск неисправностей на своем компьютере и обнаружили, что у вас плохой блок питания. Что дальше? Следует ли заменить его, купив новый по адресу 365PowerSupply. com или отремонтировать? Ну, это зависит от многих вещей. Возможно, у вас сейчас нет денег, чтобы купить новый, или вы поняли, что устройство еще не умерло, а есть только проблемы, которые можно отремонтировать. В таких случаях лучший вариант — отремонтировать блок питания.

702306-002 702454-001 Блок питания D12-320P1A Для HP 600800 G1

Выполните следующие действия, чтобы отремонтировать блок питания компьютера .

Шаг 1

Начните с отключения кабелей питания вашего ПК. Отключите также любой другой шнур, который подключен к задней части корпуса. Теперь положите корпус компьютера на стол набок.

Шаг 2

Если на вашем ПК используются винты для корпуса, следующим шагом будет удаление всех винтов на задней стороне корпуса.Если винты корпуса отсутствуют, возьмитесь за металлическую ручку, расположенную на верхней части корпуса, а затем поднимите защелку, чтобы разблокировать боковую панель, которая прикреплена к корпусу компьютера.

Шаг 3

Затем нажмите на боковую панель и затем медленно снимите ее с корпуса. Найдите винты, которыми блок питания крепится, и снимите их. Эти винты расположены на материнской плате в верхнем левом углу. Отсоедините от блока питания все кабели, идущие к материнской плате.

Шаг 4

Проверьте, не горит ли блок питания вашего компьютера. При появлении запаха гари немедленно выбросьте устройство. Это означает, что вы не сможете его отремонтировать и вам потребуется замена.

Шаг 5

Проверьте вентилятор блока питания, не забит ли он пылью. Удалите мусор, используя сжатый воздух для распыления на вентилятор. Снова подсоедините настольный блок питания или блок питания ноутбука к материнской плате, а затем соберите компьютер.Включите компьютер и посмотрите, исчезла ли проблема.

Шаг 6

Если проблема не исчезнет, ​​попробуйте заменить вентилятор. Если после приобретения и ремонта вентилятора проблема не исчезла, то, скорее всего, вам нужно купить новый блок питания.

Вы можете выполнить указанные выше действия при ремонте блока питания Dell, блока питания Lenovo, блока питания HP и т. Д.

Как отремонтировать импульсный источник питания (SMPS)

В этом посте мы пытаемся диагностировать сгоревшую цепь SMPS и пытаемся устранить неисправности и отремонтировать цепь.Представленный блок представляет собой дешевую готовую схему ИИП китайского производства. Эта статья написана по просьбе г-на Кесавы.

Мой SMPS сгорел

Нижеприведенное приложение представляет собой SMPS 12 В, 1,3 А для зарядки сельскохозяйственного опрыскивателя. Если зарядка полная, зеленый светодиод будет светиться … Если заряд низкий, красный светодиод будет светиться …

Но теперь эта зарядка не работает … И я проверяю внутри, входной мостовой выпрямитель переменного тока IN4007 1 диод поврежден . .. я заменяю его новым диодом..Теперь новый диод также поврежден …. Пожалуйста, помогите мне, сэр ….

В нашем магазине … этот тип зарядных устройств недоступен, сэр … Но моя цель не заключается в том, чтобы покупать новые. .Я сам хочу исправить с вашим руководством, сэр …. Пожалуйста, помогите мне, сэр ….

Извините за плохой английский. Я не хороший, сэр …

Спасибо и привет Н.Кесаварадж

Устранение неполадок

Привет, Кесава,

Скорее всего, это из-за сгоревшего МОП-транзистора, который можно увидеть на радиаторе.Вы можете попробовать заменить его новым, а также не забудьте заменить соседний резистор на 10 Ом, который также выглядит так, как будто он сгорел.

С уважением.

Ремонт цепи SMPS

Ссылаясь на изображения выше, первичная сторона устройства, по-видимому, представляет собой популярный адаптер SMPS на 1 А 12 В, использующий схему переключения на основе MOSFet, и включает в себя секцию зарядного устройства с автоматическим отключением на базе операционных усилителей на вторичной стороне раздел платы

Из первых двух изображений мы можем ясно видеть, что один из диодов полностью разлетелся и отвечает за отключение всей печатной платы.

Мостовой выпрямитель обычно можно увидеть в начале любой цепи SMPS и вводится в основном для выпрямления сетевого переменного тока в двухполупериодный постоянный ток, который далее фильтруется с помощью конденсатора фильтра и применяется к ступени МОП-транзистор / индуктор для предполагаемого использования. обратная операция переключения первичной стороны.

Это переключение первичной стороны вызывает наведение эквивалентного пульсирующего постоянного тока низкого напряжения на вторичной стороне трансформатора, который затем сглаживается с помощью конденсатора фильтра большой емкости на вторичной стороне для получения окончательного понижающего выхода постоянного тока SMPS.

Из изображения видно, что вся конструкция основана на топологии переключения МОП-транзистора, индуктивности, в которой МОП-транзистор становится основным переключающим элементом в схеме.

Диоды в мостовом выпрямителе выглядят как обычные диоды 1N4007, которые способны выдерживать ток не более 1 А, поэтому, если это значение на 1 А превышает значение диодов, они могут прорваться и повредиться.

Диод мог сгореть из-за прохождения большого тока, что, в свою очередь, могло произойти из-за остановки работы индуктора mofet.Это означает, что МОП-транзистор мог перестать соприкасаться, вызывая короткое замыкание, позволяя всему переменному току проходить через компоненты внутри входной линии питания.

Как отремонтировать цепь SMPS.

Показанный сгоревший импульсный источник питания можно отремонтировать, выполнив следующие простые шаги.

1) Снимите МОП-транзистор с печатной платы и проверьте его с помощью мультиметра

2) Несомненно, вы обнаружите, что МОП-транзистор является неисправным компонентом, поэтому вы можете быстро заменить его, используя правильно подобранный МОП-транзистор

.

3) После замены MOSFET не забудьте также заменить сгоревший выпрямительный диод и, в идеале, заменить все 4 диода в мосту, чтобы убедиться, что в сети нет ослабленных диодов.

4) Вы также можете проверить, есть ли какие-либо другие детали, такие как резисторы или термисторы, которые могут выглядеть подозрительно, и заменить их новыми.

5) После замены всех сомнительных элементов пора включить SMPS для окончательной проверки.

Однако это должно быть сделано с последовательной защитной нагрузкой в ​​виде последовательной лампы накаливания, чтобы убедиться, что цепь не сгорает из-за какой-либо другой скрытой неисправности. Лампа на 25 Вт будет как раз хороша для защиты устройства от любых катастрофических обстоятельств.

6) При включении ИИП, если лампочка не горит, это, вероятно, означает, что все в порядке, и блок был успешно отремонтирован. Теперь вы можете свободно проверять выходное напряжение ИИП с помощью измерителя и убедиться, что он дает правильные показания.

7) Наконец, не снимая лампу, подключите соответствующую номинальную нагрузку постоянного тока и проверьте, работает ли она правильно или нет.

8) Если кажется, что все работает нормально, вы можете снять серийную лампочку и повторить процесс тестирования, но обязательно включите небольшой предохранитель последовательно с входным источником питания.

9) Однако, если лампа горит ярким светом, это указывает на серьезную проблему, сохраняющуюся в цепи SMPS, и ее необходимо исследовать заново, это можно сделать, сначала выключив устройство, а затем проверив каждый компонент в нем. первичная сторона трафанформера.

10) Компоненты, требующие повторной проверки, будут в основном теми, которые подвержены высокому напряжению и току повреждения, например, небольшие BJT, диоды и резисторы с низким сопротивлением.

11) Компоненты, которые можно не проверять, — это те, которые имеют соответствующие характеристики и способны защитить себя от высокого напряжения и бросков тока.Сюда могут входить резисторы высокого номинала выше 50 кОм или резисторы с проволочной обмоткой низкого номинала выше 1 кОм.

Точно так же конденсаторы с номиналом выше 200 В можно не проверять, если только один из них не выглядит несколько поврежденным снаружи.

Испытание сгоревшего трансформатора индуктивности

Каждая цепь SMPS по существу будет включать небольшой ферритовый трансформатор, который эта часть также может стать причиной сгоревшей цепи SMPS, хотя вероятность повреждения трансформатора может быть слишком мала.

Это связано с тем, что проводам внутри индуктора может потребоваться некоторое время, чтобы сгореть, и прежде, чем это может произойти, другие более уязвимые части, такие как диоды и транзисторы, будут вынуждены взорваться, что предотвратит дальнейшее повреждение индуктора.

Таким образом, вы можете быть уверены, что трансформатор — это единственный элемент, который может быть самым безопасным и неповрежденным элементом в данной неисправной цепи SMPS.

Если в редких случаях произойдет возгорание индуктора, это будет отчетливо видно по пригоревшей изоляционной ленте, которая также может расплавиться и прилипнуть к обмотке.SMPS с сгоревшим трансформатором может быть практически непоправимым, потому что сгоревший трансформатор приведет к сгоранию большинства элементов вместе с выкорчеванными дорожками на печатной плате. Пора покупать новый SMPS.

Вторичная сторона обычно не требует какой-либо проверки, поскольку она изолирована от первичной и, как ожидается, будет в стороне от опасностей.

На этом мы завершаем эту статью, в которой объясняются советы по ремонту цепи SMPS. Если вы думаете, что я пропустил некоторые важные моменты, или если у вас есть что-то важное, что нужно добавить в список, сообщите нам об этом в своих ценных комментариях.

Руководство по ремонту SMPS — Советы по ремонту импульсных источников питания | Терри Тровес

Приобретение надлежащего руководства по ремонту SMPS на самом деле очень важно для тех, кому не хватает опыта и ноу-хау для успешного ремонта неисправных импульсных источников питания.

Вы один из тех неопытных мастеров по ремонту, которые очень хотят как можно быстрее научиться ремонтировать блоки питания?

Хорошо, прямо сейчас загружаемая книга по ремонту SMPS, полная советов по ремонту и пошаговых картинок, определенно вам очень поможет.

Даже если у вас всего 1% таланта в ремонте импульсных источников питания, если вы готовы усердно работать и следовать соответствующему руководству, вы в конечном итоге будете очень хороши в этом.

Черт возьми, вы можете даже стать гением в этом!

И это неоспоримый факт.

Не верите? Что ж, сам мистер Гений, так сказал великий Альберт Эйнштейн!

Вот оно, прямиком от самого человека!

Кто вы такие, чтобы опровергнуть одного из самых умных людей, которые когда-либо жили?

Хорошо, хорошо, тупая шутка.Приношу свои извинения вам и мистеру Эйнштейну за то, что вложил слова в его уста.

Но если серьезно, без хорошо составленного справочника все может стать очень неровным. Вы будете чувствовать себя так, как будто работаете в темноте.

Поиск и устранение неисправностей в источниках питания, очевидно, является сложной задачей, поэтому вы не можете просто выбрать подход, основанный на идее и надежде на лучшее.

Итак, где же я могу найти руководство по ремонту SMPS?

Да, мне задавали этот вопрос (или в том же духе) много раз в прошлом, и, естественно, новички в ремонте электроники и техники.

Ответ на этот простой, но неотложный вопрос можно найти в по этой ссылке . Вы наконец-то найдете решение проблем, связанных с ремонтом вашего импульсного источника питания.

Почему эта книга для скачивания?

1) Он содержит исчерпывающую информацию об источниках питания ATX, компонентах SMPS, принципах его работы, инструкции по ремонту и т.д.

2) Со схемами и подробным обзором функций каждой области импульсного источника питания i.е. первичный и вторичный.

3) Это значительно устраняет необходимость в догадках при поиске неисправностей в источниках питания , потому что есть много интересной информации и подсказок, относящихся к каждой функции схемы, доступной в SMPS, напряжениях и даже критических сигналах.

4) Важнейшие протоколы безопасности описаны в книге вместе с 11 историями поиска и устранения неисправностей и ремонта. Истории болезни чрезвычайно информативны . Мне еще не удалось найти руководство по ремонту SMPS, которое предлагает такое довольно большое количество историй болезни.

5) Изоляция проблем, связанных с импульсным источником питания, может быть решена несколькими способами, и эта книга содержит инструкции, которые помогут вам в этом. Возможность изолировать источник сбоя / ошибки очень полезна, потому что позволяет вам точно определить проблему, не теряя слишком много времени .

6) Он научит вас правильному способу выполнения проверки напряжения импульсного источника питания. Пошаговый процесс, описанный в книге, прост для понимания .

7) Вот самое большое преимущество … эта книга по ремонту SMPS поставляется с индивидуальной поддержкой по электронной почте . Кто оказывает поддержку? Да ведь автор книги, конечно же, сама Джестин Йонг.

Jestine Yong Bsc UK

Этот парень очень хорошо разбирается в вопросах ремонта электроники и в довершение всего; он очень полезен и очень быстро отвечает, когда дело доходит до ответа по электронной почте.

Скачав его книгу, я прочитал ее от корки до корки, но все же столкнулся с парочкой проблем, которые просто не мог понять. Я написал Jestine по электронной почте и получил ответ в течение нескольких часов.

Его ответ был подробным и точным. Благодаря предложениям и советам Джестин я смогла решить эти проблемы за считанные минуты.

С тех пор мы несколько раз переписывались по электронной почте, и он часто отвечал в течение 24 часов.

В целом, я очень рад, что решил загрузить это руководство по ремонту SMPS, потому что поначалу я был немного скептически настроен.

Я подумал, что книга не подходит для начинающих.

Что ж, я рад, что ошибся!

Также следует отметить, что Джестин — настоящая находка.

Под этим я подразумеваю, что он на самом деле настоящий профессиональный инженер-электронщик, а также инструктор. Эта фотография, которую вы видите выше, не является каким-то случайным ботаном (прости, Джестин!), Которого каждый может получить на веб-сайтах стоковых фотографий.

Как я уже сказал, он также инструктор и руководит собственным учебным центром в Малайзии, стране в Юго-Восточной Азии.

Его учебный центр называется Noahtech Electronics Training, и он обучил и обучил бесчисленное количество начинающих техников / ремонтников электроники.

Вот фотография, на которой он обучает своих учеников в классе.

Вот еще одна фотография, на которой он позирует со своими учениками. Джестин слева с новой прической.

Так что будьте уверены, если вы получите его проводника, то попадете в надежные руки.

Перейдите сюда , чтобы узнать больше об этой книге по ремонту импульсных блоков питания, предназначенной только для загрузки, от Jestine Yong.

Около года назад мне захотелось сходить с ума, потому что я не мог найти подходящего руководства по устранению неисправностей импульсного источника питания.

Инструкции, которые я обнаружил на разных веб-сайтах, были слишком запутанными и сложными для понимания.

Излишне говорить, что я был крайне разочарован и разочарован, потому что мне действительно хотелось узнать, как как можно быстрее устранять неполадки импульсного источника питания.

Но я не бросил поиски!

В конце концов мое терпение было вознаграждено в виде руководства по ремонту SMPS, составленного очень опытным инженером-электронщиком.

Инженера зовут Джестин, и теперь он в значительной степени мой наставник по всем вопросам, связанным с поиском и устранением неисправностей импульсного источника питания.

Если вас интересует подробное руководство по ремонту ИИП, обязательно ознакомьтесь с его предложением.

Он доступен для загрузки и наполнен большим количеством картинок и диаграмм, которые помогут вам лучше понять вещи.

Что мне больше всего нравится в руководстве по ремонту SMPS от Jestine, так это то, что к нему прилагается индивидуальная поддержка по электронной почте.

Эта функция очень полезна, особенно для кого-то вроде меня, который в то время был новичком в том, как устранять неполадки импульсного источника питания.

Вот почему я считал Джестина своим личным наставником, потому что он несколько раз держал меня за руку, когда я консультировался с ним по электронной почте.

Я вспомнил, прочитав его руководство в прошлом году и применив некоторую информацию к действию, у меня возникло несколько вопросов относительно термистора с отрицательным температурным коэффициентом для импульсного источника питания, над которым я работал, и он быстро предоставил мне ответы на эти вопросы. все мои вопросы.

Это очень информативное руководство с первоклассной поддержкой, поэтому я без колебаний порекомендую его всем, кто ищет комплексные руководства по поиску и устранению неисправностей в импульсном блоке питания.

В любом случае, вот некоторая полезная информация об SMPS…

Количество главных цепей в импульсном источнике питания

Типичный импульсный источник питания содержит всего 11 основных цепей:

мостовая схема, обнаружение ошибок, цепь обратной связи, вход Схема защиты и фильтрации электромагнитных помех, схема генератора, схема коррекции коэффициента мощности, схема защиты, схема выборки, цепь вторичного выходного напряжения, цепь ожидания и, наконец, цепь постоянного тока запуска и работы.

Обратите внимание, что если одна из вышеперечисленных цепей перестанет работать, весь SMPS столкнется с рядом проблем.

Индикатор варистора

Варистор является одним из основных компонентов импульсного источника питания и предназначен для защиты электронного устройства от повреждения переходными напряжениями, генерируемыми молнией.

По сути, этот компонент помогает минимизировать электрические повреждения, тем самым делая электронику намного более надежной.

Так как же узнать, что варистор не работает должным образом?

Что ж, разгадка кроется в верхней части варистора.Проблемный варистор обычно имеет темную верхнюю часть, которая открывается.

Вы можете легко проверить это с помощью аналогового измерителя с настройкой X 10 кОм и проверить, есть ли какие-либо показания.

Если да, это означает, что варистор не работает как обычно.

Чтобы получить полную информацию о том, как устранять неисправности импульсного источника питания, вам действительно следует ознакомиться с в этом руководстве .

Получите соответствующее руководство по поиску и устранению неисправностей SMPS, и вы будете ремонтировать блоки питания, как ветеран, в кратчайшие сроки!

Каждый раз, когда технический специалист-новичок спрашивает меня, как починить блок питания через Skype, я всегда рекомендую этому человеку приобрести руководство хорошего качества.

Это то, что окупится во много-много раз. Знания — это сила, люди.

Если вы планируете зарабатывать на жизнь этим видом деятельности, вам следует собрать как можно больше справочных материалов по поиску и устранению неисправностей электроники и ремонту.

Вы знаете, пару лет назад я ничего не знал о ремонте неисправных блоков питания. В то время я был начинающим техником.

Конечно, я не знал, как починить блок питания, поэтому сразу же зашел в Интернет и загрузил это довольно подробное руководство по ремонту блока питания.

В нем были все учебные пособия, информация и скриншоты, которые дали мне действительно серьезную фору.

Я предполагаю, что вам также может понадобиться фору, потому что давайте посмотрим правде в глаза, устранение неполадок и ремонт импульсных источников питания не так прост, как ABC.

Вот несколько советов и подсказок по ремонту импульсного источника питания…

1) Знание компонентов

Убедитесь, что вы ознакомились с компонентами, которые имеются в блоке питания.

Когда вы, например, ремонтируете блок питания компьютера, вы должны быть знакомы с такими компонентами, как силовые транзисторы, силовая ИС и силовой полевой транзистор.

Помимо вышеупомянутых компонентов, источник питания, как правило, также содержит следующие компоненты: импульсный трансформатор

, конденсатор фильтра, оптоизолятор IC, мостовой выпрямитель, вторичные выходные диоды, главный предохранитель, конденсаторы вторичного фильтра, и т. д.

2) Схема защиты

Я подумал, что должен просто упомянуть, что импульсный источник питания хорошо защищен так называемой схемой защиты.

Как следует из названия, цель этой схемы — защитить компоненты, расположенные в блоке питания.

Когда происходит что-то нежелательное, эта схема отключает определенную часть в блоке питания или может даже отключить все это.

Всего существует четыре широко используемых схемы защиты:

i) OCP или защита от перегрузки по току
ii) SP или защита от перенапряжения
iii) SDP или защита от теплового отключения
iv) OVP или защита от перенапряжения

3) закорочены Компоненты на первичной стороне

Обнаружение закороченных компонентов на первичной стороне источника питания может оказаться серьезным препятствием.

Но если вы его найдете, не останавливайтесь на достигнутом. Попробуйте также проверить резисторы.

Кто знает, может быть обрыв цепи, поэтому его обязательно нужно заменить.

После того, как вы заменили поврежденные компоненты, внимательно посмотрите, можете ли вы найти какие-либо потрескавшиеся паяные соединения, и убедитесь, что вы их исправили.

Соберите все вместе и проведите тест, чтобы определить, работает ли блок питания.

В идеале вы можете протестировать его, используя технику лампочки, которую вы можете просмотреть на странице 154 руководства по ремонту источника питания.

Пособие прекрасно подойдет как справочник по ремонту компьютерных блоков питания; Источники питания ЖК- и ЭЛТ-мониторов, ЖК-телевизоры, DVD-плееры и многие другие электронные устройства, содержащие импульсный источник питания.

Теперь вы можете быстро и легко приступить к делу и узнать, как исправить импульсный источник питания, как давний профессионал.

Давайте, ознакомьтесь с этим руководством по ремонту SMPS . Я на сто процентов уверен, что вы будете рады, что сделали.

KEPCO, INC.: ЗАВОДСКИЙ РЕМОНТ

Заводское обслуживание осуществляется отделом обслуживания клиентов и ремонта Kepco как для гарантийных, так и для негарантийных товаров. Заводское обслуживание моделей HWS и SWS осуществляется TDK-Lambda. Перед отправкой устройства вы должны сначала получить Разрешение на возврат материалов (R.M.A). Стоимость ремонта и доставки поясняется ниже.

Возврат единиц в Kepco

  1. Получите разрешение на возврат материалов (R.M.A) (см. Ниже) от Kepco.
  2. Прикрепите к устройству записку со следующей информацией:
    • Описание проблемы
    • Схема, показывающая, как источник питания подключен к вашему приложению
    • Контактное лицо по техническим вопросам (имя, номер телефона и адрес электронной почты)
  3. Правильно упакуйте устройство. Если у вас нет доступа к надлежащему упаковочному материалу, вы можете приобрести упаковочный материал у Kepco и отправить его вам.

Р.М.А. Числа

R.M.A.номер (разрешение на возврат материалов) необходимо получить до отправки блока питания на завод для ремонта. Этот номер должен сопровождать любой возврат, как на внешней коробке, так и во всех сопроводительных документах. Для продуктов HWS и SWS необходимо использовать форму запроса номера RMA TDK-Lambda.

Будет запрошена следующая информация:

  • наименование компании, платежный адрес
  • контактное лицо, номера контактных телефонов и факсов
  • отправить по адресу
  • модель
  • и серийный номер того, что подлежит ремонту
  • описание отказа источника питания и среды, в которой он отказал
  • оригинальный номер заказа на покупку и статус гарантии
ПРИМЕЧАНИЕ. Запрос RMA также можно отправить с помощью нашей онлайн-формы ЗАПРОС RMA, за исключением моделей HWS и SWS, требующих формы запроса TDK-Lambda RMA.

Затраты на ремонт — в гарантийных источниках питания

В США По гарантии, блоки питания от клиентов в США будут отремонтированы за счет Kepcos и возвращены вам службой наземной службы UPS или FEDEX, однако заказчик несет ответственность за стоимость доставки элемента (ов) в Kepco.

За пределами США Для наших клиентов за пределами США, пожалуйста, свяжитесь с ближайшим к вам дистрибьютором Kepco для ремонта.

Затраты на ремонт — источники питания вне гарантии

На послегарантийные источники питания будет указана заранее определенная стоимость ремонта в зависимости от модели.Заказ на поставку с указанием стоимости ремонта должен быть оформлен заказчиком при возврате. Если будет установлено, что стоимость ремонта превысит указанную сумму, вы будете проинформированы и запрошены в письменной форме для дальнейшего разрешения на продолжение ремонта. Заказчик несет ответственность за все расходы по доставке в Kepco и обратно.

Если международный заказчик желает отремонтировать блок питания в Kepco, все расходы на таможенное оформление, налоги, пошлины, прочие сборы и фрахт будут нести заказчик в Kepco и обратно.

Стоимость доставки для возврата покупателю негарантийных товаров может быть предоплачена или оплачена фрахтом:

  • Предоплата (расходы на отгрузку добавляются к счету)
  • Freight Collect (расходы назначаются на счет клиента у указанного перевозчика)

Вопросы?

Пожалуйста, не стесняйтесь звонить в отдел обслуживания клиентов, ремонт и возврат, если у вас возникнут какие-либо вопросы относительно процедур ремонта и возврата.

ОБСЛУЖИВАНИЕ КЛИЕНТОВ ОТДЕЛ РЕМОНТА И ВОЗВРАТА

  • Телефон: (718) 461-7006 — добавочный номер 5151 или 5152
  • Номер факса: (718) 767-1102
  • электронная почта: hq @ kepcopower.com (Тема: ЗАПРОС RMA)

Ремонт блока питания ПК — Сайт по ремонту компьютеров в Майами $ 49 Фиксированная ставка


Что такое блок питания?
Блок питания, также называемый блоком питания, компонент, который обеспечивает питание компьютера. Большинство персональных компьютеров можно включать в стандартные электрические розетки. Затем блок питания потребляет необходимое количество электроэнергии и преобразует переменный ток в постоянный. Он также регулирует напряжение для устранения скачков и скачков напряжения, характерных для большинства электрических систем.Однако не все блоки питания обеспечивают адекватное регулирование напряжения, поэтому компьютер всегда подвержен сильным колебаниям напряжения. Источники питания оцениваются по мощности, которую они вырабатывают. Чем мощнее компьютер, тем больше ватт он может отдавать компонентам.

Симптомы, которые могут указывать на сбой источника питания:

  • Выключение автоматических выключателей при включении ПК
  • Сбои или зависания при запуске системы
  • Заметное изменение времени загрузки и выключения компьютера
  • Самопроизвольная перезагрузка или периодические зависания во время нормальной работы (небольшие отключения)
  • Ошибки памяти
  • Жесткий диск и вентилятор одновременно не вращаются
  • Повреждение файловой системы жесткого диска
  • Проблемы с питанием USB-устройств
  • Перегрев из-за отказа вентилятора
  • Поражение электрическим током при прикосновении к корпусу
  • Дым
  • Обнаружены коды звуковых сигналов BIOS

Источники питания выделяют большое количество тепла, которое обычно снижается вентиляторами и радиаторами. Если вентиляторы на блоке питания вышли из строя или блок питания горит на ощупь, блок питания, вероятно, находится на грани сгорания, если вы чувствуете запах гари или видите дым, исходящий от вашего компьютера, блок питания может быть неисправен, если у вас материнская плата, жесткие диски и вентиляторы корпуса не запускаются, когда вы включаете выключатель питания, блок питания может быть мертв, если вы испытываете постоянные сбои или синие экраны, это может указывать на то, что ваш блок питания слишком сильно нагревается, когда вы используете компьютер, если источник питания перегружен, он может издавать странные звуки, например жужжание.Также вентилятор может работать громко, если он забит или находится на грани отказа.

Источники питания переменного тока | продажа | аренда | ремонт

Источники питания переменного тока | продажа | аренда | ремонт | калибровка
  1. Дом
  2. Испытательное оборудование
  3. Источники питания переменного тока, Источники питания постоянного тока
Источники питания переменного тока / Источники питания постоянного тока: производители

Ориентировочная цена ремонта

Приблизительная цена ремонта учитывает затраты на рабочую силу, запасные части и фиксированную плату за ремонт оборудования в категории «Источники питания переменного тока / Источники питания постоянного тока».

Вот высокая, низкая и средняя оценка стоимости ремонта, основанная на прошлой истории ремонта.

Низкая: 49,60 $

Среднее: 847,61 $

Высокий: 4895,00 $

Анализ общих отказов

Быть лидером в сфере услуг означает, что мы видим, как много оборудования попадает в наши двери.Имея это в виду, мы видели множество отказов оборудования. Ниже приведена сводная история ремонта для категории источников питания переменного / постоянного тока.

Отказ Встречи * Ср. Срок выполнения **
Неисправный вентилятор 3 15 дней
Неисправная плата основного канала 3 16 дней
Выходной узел неисправен 3 48 дней
Нормы нагрузки / линии 3 19 дней
Незакрепленная сборка РПГ 3 16 дней
неисправен выходной канал 3 3 дня
Неисправный блок питания 4 21 день
Нет выхода напряжения 4 28 дней
Неисправный блок управления 5 57 дней
Ремонт по обмену 6 16 дней
Узел вентилятора неисправен 7 10 дней
Неисправность цепи управления 8 24 дня
Нет выхода 10 28 дней
Отказ дисплея 11 15 дней
Не включается 13 15 дней

Встречи *
Сколько раз мы ремонтировали эту модель при данной неисправности.

Ср. Срок выполнения **
Это среднее количество дней, необходимое для устранения данной неисправности. Это основано на количестве дней с момента получения товара до момента, когда мы отправим вам нашу оценку, плюс количество дней с момента получения вашего одобрения до момента отправки.

Расположение
National Test Equipment, Inc.
1935 Plaza Real
Оушенсайд, Калифорния, 92056

(760) 639-1700
(760) 639-1799

Аккредитованная калибровочная лаборатория ISO 17025
Cert.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
