Содержание

Бирки на кабель, требования, и что нужно писать

Какие бирки должны быть на кабелях

Для качественного выполнения монтажных работ, использования электрической сети и других устройств, требуется обладание некоторыми знаниями в части правил и нормативов, относящихся к обустройству кабельных линий и электрических установок.

Имеется большое количество правил и норм, которые регламентируют действия мастера при производстве работ на электролиниях с разным напряжением. Это относится и Правила маркировки проводов на магистрали и в распределительных шкафах.

Провод ШВВПн

Провод ШВВПн обладает хорошей гибкостью и прочностью, потому часто используется в электрических сетях для подключения различной аппаратуры, бытовых приборов, маломощных устройств. Он предназначен для эксплуатации в электрических цепях переменного тока промышленной частоты с напряжением не выше 380 В.

Заказать

Рассмотрим подробнее какие виды бирок применяют для обозначения провода и требования к размещению этикеток в распределительном шкафу и порядок размещения бирки на проводе, на гибком резиновом кабеле или любом другом.

Виды бирок

Клеймение проводов выполняют с применением бирок заводского или самостоятельного изготовления. Но их форма должна строго соответствовать в рамках определенных норм. Эти нормы определяют виды ярлыков, при использовании которых осуществляется клеймение кабельных линий. Существуют следующие формы этих изделий:

Квадратные. Они обозначают электролинии до 1000 V. как правило, это линии бытового назначения.

Круглые. С их помощью показывают провода, по которому подается напряжение свыше 1000 V. Такие линии относят к промышленным, которые требуют обеспечения высокой степени безопасности при его монтаже и использовании.

Кабель КПГСНЭ

Кабель КПГСНЭ предназначен для реализации систем освещения и организации сетей промышленной автоматики. Ориентирован на жесткие условия окружающей среды и обладает улучшенными эксплуатационными параметрами.

Заказать

Треугольные. Ими маркируют низковольтные провода. Она выполнена в форме равностороннего треугольника.

Типы бирок

Вышеназванные этикетки могут обладать разным размерами. Он зависит от количества информации, которую требуется на ее поверхности. Для предупреждения получения механических повреждений проводников, в процессе установки ярлыка, ее материал должен отличаться мягкостью, это может быть полистирол.

Если для изготовления бирок будет использован металл, то на этикетке не должно содержаться острых углов или зазубрин. Они могут нанести повреждения на оболочку алюминиевого силового провода.

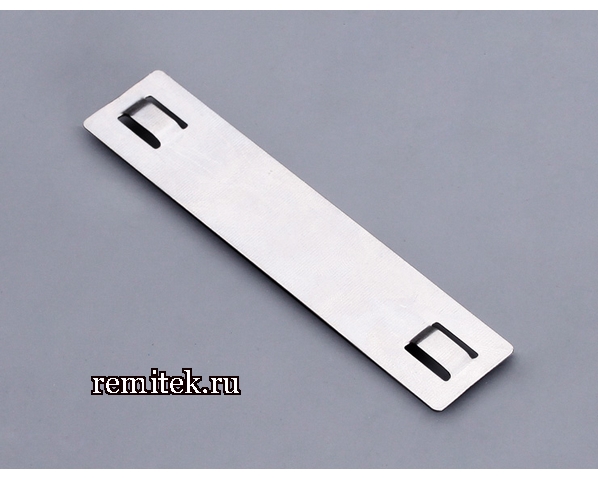

Бирка из металла

ПУЭ (Правила Устройства Электроустановок), каждая электрическая линия, вне зависимости от метода ее укладки и размещения, должна иметь обозначение, на которой должен быть показан номер и наименование. Если в кабельной трассе, выложено несколько ниток кабеля, то на каждой из них закрепляют этикетку, с обозначением ее характеристик и направления. Этот документ требует, чтобы были отмечены все муфты, провода, колпачки и вводу в устройства.

Перед каждым автоматом — выключения должна быть закреплена своя бирка. На ней должна содержаться информация о напряжении, размере сечения кабеля. Ярлыки подписывают маркером, который не боится действия природных осадков и не меняют свою структур под воздействием повышенной температуры.

Ярлыки не должны быть подвержены коррозии и воздействию внешних факторов. Это обеспечивает возможность их использования на улице и в помещении.

Кабель КПСЭнг-FRLS

Кабель КПСЭнг-FRLS необходим для подключения оборудования в системах тушения пожаров (дымовые датчики, системы автоматического тушения пожаров и др), системах оповещения и эвакуации и в других системах, требующих немедленного срабатывания в случае опасности.

Заказать

Бирка кабеля на гофре

При размещении кабеля в закрытом рукаве маркировка должна быть проделана не реже, чем через 50 м. Крепление может быть выполнено с применением хомутов из пластика или проволоки. Этикетки должны быть надежно зафиксированы. Дело в том, что во время использования электрической установки допустима ее транспортировка на разные расстояния, но при этом этикетки не должны быть повреждены или отрываться от кабеля.

Надписи на этикеткх

ПУЭ определяет и то, что на этикетки закрепляемые на электрической проводке, должны быть нанесены соответствующие надписи. То есть:

Номер линии. Эти данные говорят о направлении силовой линии, какой объект она запитывает и какие меры безопасности требуется обеспечить. В ходе сооружения электрической проводки разрабатывается паспорт объекта. В нем должны быть указаны корпуса или помещения, запитанные на этой линии. Им присваивают номера, в последствии, наносимые на соответствующий ярлык. Во время обслуживания электрик получает возможность по маркировке кабеля определить куда идет та или другая нитка провода.

Марка и сечение. На ярлыке немного места и поэтому обозначение наносят с минимальным числом символов. Марка кабеля может быть указана следующим образом ВВГНГ.

Напряжение. Это обязательная характеристика, так как, по внешней стороне медного силового кабеля сложно понять какой ток по нему проходит.

Кабель ПвПнг-HF

Кабель ПвПнг-HF предназначен для реализации стационарной части электрических сетей малой и средней мощности общественных объектов недвижимости с увеличенными требованиями по части пожарной безопасности. Рекомендован для применения на атомных электростанциях.

Заказать

Начало и окончание силовой линии. Для получения точной информации об электромагистрали, на ее поверхности указывают данные об общей длины. Получив эту информацию, электрик может рассчитать сопротивление и степень потерь напряжения в проводке.

Вышеназванные данные обязательны к нанесению. Но, нет запрета на размещение дополнительных данных, например, о дате укладки кабеля.

Ярлык, который должен быть установлен на муфте, соединяющей кабели, должен содержать данные о дате ее установки .

При изготовлении и установке ярлыков требуется руководствоваться требованиями ПУЭ.

Требования ПУЭ, СНИП, ПТЭ ЭП к маркировке кабельных линий

ПУЭ

п. 2.3.23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т.д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт — номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.



СНИП 3-05-06-85

п.3.22. Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях.
3.103. Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование.
3.104. На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки.
На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50 — 70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения.
На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты.
На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты.
3.105. Бирки следует применять: в сухих помещениях — из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле — из пластмассы.
Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской.
3.106. Бирки должны быть закреплены на кабелях капроновой нитью или оцинкованной стальной проволокой диаметром 1 — 2 мм, или пластмассовой лентой с кнопкой. Место крепления бирки на кабеле проволокой и сама проволока в сырых помещениях, вне зданий и в земле должны быть покрыты битумом для защиты от действия влаги.



ПТЭ ЭП

2.3. Каждая КЛ должна иметь документацию, указанную в пункте 2.2 настоящей главы, которая оформлена отдельным делом (паспорт), соответствующий диспетчерский номер и название. Открыто проложенные кабели, а также все кабельные муфты должны иметь бирки с обозначениями: на конце и в начале линий на бирках должны быть указаны марка кабеля, напряжение, сечение, номера или наименования линий; на бирках соединительных муфт — номер муфты, дата монтажа. Бирки должны быть стойкими к воздействию окружающей среды. Бирки нужно закреплять по всей длине КЛ через каждые 50 м на открыто проложенных кабелей, а также на поворотах трассы и в местах прохождения кабелей через огнестойкие перегородки и перекрытия (с обеих сторон).

 Вы можете выбрать и купить кабельные бирки

Бирки для кабельных линий маркировка по ГОСТ, ПУЭ, СНиП

Возможности

Заказная печать

Выполняем заказную печать на бирках для маркировки кабельных линий:
• печать переменных данных;
• печать с двух сторон — информация с двух сторон может отличаться, даже цветом печати;
• печать изображений и штрих-кодов, в т.ч. с переменными данными.

Предпечать

Мы можем нанести предпечать (например, логотип) для клиента, чтобы он позже самостоятельно допечатывал нужные данные.

Примеры бирок с заказной печатью

Нормативная база

Размеры кабельных бирок соответствуют ТУ 36-1440-82:

• ТМАРК-1 — бирки квадратные У-134 для силового кабеля до 1 кВ;
• ТМАРК-4 — бирки круглые У-135 для силового кабеля свыше 1 кВ;
• ТМАРК-3 — бирки треугольные У-136 для контрольного кабеля.

Выдержки из документов регламентирующих использование маркировочных бирок.

СНИП 3-05-06-85 «Электротехнические устройства»

СНИП 3-05-06-85 «Электротехнические устройства» введен в действие с 1 июля 1986 года (Постановление Госстроя СССР от 11.12.1985 N 215).

П. 3.22. Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях.

Маркировка кабельных линий
П. 3.103. Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование.
П. 3.104. На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки.
На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50 — 70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения.
На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты.
На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты.
П. 3.105. Бирки следует применять: в сухих помещениях — из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле — из пластмассы.
Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской.
П. 3.106. Бирки должны быть закреплены на кабелях капроновой нитью или оцинкованной стальной проволокой диаметром 1 — 2 мм, или пластмассовой лентой с кнопкой. Место крепления бирки на кабеле проволокой и сама проволока в сырых помещениях, вне зданий и в земле должны быть покрыты битумом для защиты от действия влаги.

Правила устройства электроустановок (ПУЭ)

п. 2.3.23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т. д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт — номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.

«Правил технической эксплуатации электроустановок потребителей» (ПТЭЭП)»

2.4.5. Каждая КЛ должна иметь паспорт, включающий документацию, указанную в п.2.4.2. диспетчерский номер или наименование. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками; на бирках кабелей в начале и конце линии должны быть указаны марка, напряжение, сечение, номер или наименование линии; на бирках соединительных муфт — номер муфты, дата монтажа. Бирки должны быть стойкими к воздействию окружающей среды. Они должны быть расположены по длине линии через каждые 50 м на открыто проложенных кабелях, а также на поворотах трассы и в местах прохода кабелей через огнестойкие перегородки и перекрытия (с обеих сторон).

Маркировка кабельных линий (кабельные бирки)

Выдержки из документов регламентирующих использование маркировочных бирок

СП 76.13330.2016 Электротехнические устройства. Актуализированная редакция СНиП 3.05.06-85:

П. 3.22. Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях.
Маркировка кабельных линий
П. 3.103. Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование.
П. 3.104. На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки.
На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50 — 70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения.
На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты.
На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты.
П.  3.105. Бирки следует применять: в сухих помещениях — из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле — из пластмассы.
Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской.
П. 3.106. Бирки должны быть закреплены на кабелях капроновой нитью или оцинкованной стальной проволокой диаметром 1 — 2 мм, или пластмассовой лентой с кнопкой. Место крепления бирки на кабеле проволокой и сама проволока в сырых помещениях, вне зданий и в земле должны быть покрыты битумом для защиты от действия влаги.

Правила устройства электроустановок (ПУЭ)
п. 2.3.23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т.д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт — номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.

«Правил технической эксплуатации электроустановок потребителей» (ПТЭЭП)
2.4.5. Каждая КЛ должна иметь паспорт, включающий документацию, указанную в п.2.4.2. диспетчерский номер или наименование. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками; на бирках кабелей в начале и конце линии должны быть указаны марка, напряжение, сечение, номер или наименование линии; на бирках соединительных муфт — номер муфты, дата монтажа. Бирки должны быть стойкими к воздействию окружающей среды. Они должны быть расположены по длине линии через каждые 50 м на открыто проложенных кабелях, а также на поворотах трассы и в местах прохода кабелей через огнестойкие перегородки и перекрытия (с обеих сторон).


Бирки маркировочные изготавливаются в соответствии с ТУ 36-1440-82:
Круглая бирка (У-135) – предназначена для  силовых кабелей выше 1000В;
Квадратная бирка (У-134) – предназначена для силовых кабелей до 1000В;
Треугольная бирка (У-136) – предназначена для контрольных кабелей.

Примеры кабельных бирок:

Бирки для кабеля, кабельной линии

НОРМАТИВЫ

ПУЭ (правила устройства электроустановок)

п.2.3.23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т. д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт — номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.

СНиП (строительные нормы и правила) 3-05-06-85

п.3.22. Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях.

3.103. Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование.

3.104. На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки.

На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50 — 70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения.

На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты.

На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты.

3.105. Бирки следует применять: в сухих помещениях — из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле — из пластмассы.

Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской.

3.106. Бирки должны быть закреплены на кабелях нейлоновой кабельной стяжкой.

ПТЭ ЭП (правила технической эксплуатации электроустановок потребителей)

2.4.5. Каждая КЛ (кабельная линия) должна иметь паспорт, включающий документацию, указанную в п.2.4.2. диспетчерский номер или наименование.

Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками;

• на бирках кабелей в начале и конце линии должны быть указаны марка, напряжение, сечение, номер или наименование линии;

• на бирках соединительных муфт — номер муфты, дата монтажа.

Бирки должны быть стойкими к воздействию окружающей среды. Они должны быть расположены по длине линии через каждые 50 м на открыто проложенных кабелях, а также на поворотах трассы и в местах прохода кабелей через огнестойкие перегородки и перекрытия (с обеих сторон).

Бирки для силовых кабелей и кабелей управления

Бирки для силовых кабелей и кабелей управления

ОБЛАСТЬ ПРИМЕНЕНИЯ

Бирки маркировочные применяются для маркировки проводов и кабелей. Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование. На открыто проложенных кабелях и на кабельных коробках должны быть установлены бирки. На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50-70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения. На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых коробок, в колодцах и камерах блочной канализации, а также у каждой соединительной коробки. На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной коробки (муфты). На улице, в сырых помещениях и под землей следует применять бирки только из пластмассы.

Обозначения на бирках с надписями заказчика по тех заданию выполняем выполнять фрезерованием, что позволяет сохранять надписи в местах с химически активной средой и под землей. Для кабелей, проложенных в других условиях, обозначения допускается наносить надписи самостоятельно заказчиком несмываемым маркером по пластику. Бирки должны быть закреплены на кабелях нержавеющей проволокой диаметром 1-2 мм, или пластмассовым хомутом.

Бирка маркировки силовых кабелей больших диаметров до 1 кв. (рис. а)

Бирка маркировки силовых кабелей небольших диаметров до 1 кв. (рис. б)

Бирка маркировки силовых кабелей более 1 кв. (рис в)

Бирка контрольных кабелей (рис г)

Бирки кабельные маркировочные У

  • Предназначены для маркировки проводов, кабелей, металлоконструкций и т.п.
  • Различия по форме и размеру бирок могут быть использованы как дополнительный идентификационный признак
      Для силовых кабелей напряжением до 1000 В
    • У-134 — квадратная 55х55мм
    • У-153 — квадратная 28х28мм
      Для силовых кабелей напряжением свыше 1000 В
    • У-135 — круглая диаметром 55мм
      Для контрольных кабелей
    • У-136 — треугольная 62х55мм
  • Маркировка наносится водостойким фломастером
  • Материал: полипропилен
  • Цвет: белый



Наименованиеразмеры
(мм)
LxWTxKS
У 134 (квадрат) 55х55 11×3. 5 0.8
У 135 (круг) 55х55 11×3.5 0.8
У 136 (треугольник) 62×55 11×3.5 0.8
У 153 (квадрат) 28×28 5×5 0.8



Бирки для маркировки проводов и кабелей. Маркировка щитов, датчиков и кабелей КИП. Маркировочные кабельные бирки


Маркировка кабелей (проводов) с помощью бирок и этикеток: обозначение по ПУЭ

Для правильного монтажа и эксплуатации электрической проводки и других приборов необходимо обладать хотя бы минимальными знаниями в сфере нормативов устройства кабельных линий и электроустановок. Существует множество положений и инструкций, регулирующих действия электрика и монтажника при осуществлении работ на электрических линиях различного напряжения. К таким документам относятся и Правила маркировки проводов на магистрали и в распределительном шкафу. В данной статье рассмотрены виды бирок для маркировок кабеля, а также условия, в которых этикетка должна находиться на поверхности провода.

Бирки на кабель

Виды бирок для кабелей

Маркировка кабеля может осуществляться бирками фабричного или собственного производства, но их форма должна быть строго соблюдена в рамках регламента. На основании данного норматива, существует несколько видов бирок, с помощью которых проводится маркировка кабельных линий, к ним относятся:

  1. Квадратные значки с отверстиями для крепежа. Данными бирками обозначаются линии напряжением до 1000 В, чаще всего это трассы бытового назначения;
  2. Бирки круглой формы предназначены для обозначения электрического кабеля, передающего свыше 1000 В, это уже промышленные линии, требующие высокий уровень безопасности при монтаже и эксплуатации;
  3. Для маркировки низковольтного провода или контрольной сети понадобится бирка треугольной формы, у которой все стороны равны между собой.

Типы бирок

Все перечисленные виды бирок могут иметь различные размеры, в зависимости от объема информации, которую нужно написать на поверхности. Для предотвращения механического повреждения провода в ходе монтажа марки или в процессе эксплуатации материал для изготовления данного изделия должен быть мягким, таким как пластик, кожа или полистирол. Если используется металл, то его края должны быть обработаны для исключения острых углов и зазубрин, которые могут повредить внешнюю оболочку кабеля.

Металлическая бирка

Согласно ПУЭ, каждая кабельная линия, независимо от способа ее укладки и места расположения, должна иметь свою маркировку номером или наименованием. Если в одной трассе кабелей имеется несколько параллельных веток, то каждая из них должна иметь персональную бирку с указанием всех параметров и направления.

В данных Правилах устройства электроустановок также сказано, что обязательно маркируются бирками соединительные муфты и провода, концевые колпачки и ввода в распределительные щитки. Перед каждым автоматическим выключателем в шкафу должна быть своя бирка, которая указывает высоту напряжения тока, сечение кабеля и дату монтажа. Все маркировочные элементы подписываются специальным карандашом, чернила которого не боятся воздействия атмосферных осадков и являются стойкими, не меняющими своей структуры во время повышенной температуры. Сами бирки, так как выполнены из синтетического материала, также не подвергаются коррозии и разрушению от внешних факторов, что делает их универсальными в применении внутри помещения и за его пределами.

Бирка кабеля на гофре

При расположении кабелей в закрытой линии, коробе или гофре, маркировка бирками осуществляется не реже, чем через каждые 50 метров, при этом крепеж деталей проводится поверх канала путем установки пластиковых хомутов или медной проволоки. Фиксация должна быть надежной, так как при эксплуатации электроустановки возможны ее передвижения или другое механическое воздействие, бирки при этом не должны повреждаться или полностью отрываться от магистрали.

Требования к надписям на бирках

Бирки на кабель, закрепленные хомутами или продетые сквозь провод, должны быть подписаны определенным образом, данное правило регулируется нормами ПУЭ. В соответствии с данным документом, на этикетку наносятся следующие данные:

  1. Номер кабеля или линии. Это информация, которая содержит в себе данные о направлении магистрали, что она питает, и какой уровень защиты требуется. В процессе монтажа проводки составляется паспорт объекта, в котором указываются здания или помещения, питающиеся от данной линии. К ним присваиваются номера, которые впоследствии будут написаны на самой бирке, в процессе обслуживания мастер сможет посмотреть на маркировку кабелей и, сопоставив их с паспортом объекта, понять, куда ведет та или иная линии;
  2. Марка и сечение провода. Так как место на бирке ограничено, обозначение пишется сокращенно, с минимальным количеством символов. Например, кабель с покрытием винил и сечением 3*2,5 коротко обозначается ВВГ-3/2,5;
  3. Напряжение линии. Обязательный параметр, так как по внешней оболочке кабелей не понятно, ток с каким напряжением по нему протекает, соответственно, и какой уровень защиты требуется при ремонтных работах;
  4. Начало и конец кабельных линий. Для более точной информации о возможных потерях на магистрали после ее монтажа наносится обозначение общей длины. Прочитав данные, мастер, обслуживающий линию проводов, сможет безошибочно вычислить сопротивление и уровень потери напряжения в сети.

Надписи на бирках

Все перечисленные данные являются основными и обязательными. Не запрещается разместить на бирке дополнительную информацию, характеризующую электрическую магистраль, например, дату закладки. К тому же при размещении бирки на соединительной муфте дату монтажа провода размещать обязательно, так как у муфты имеется свой ресурс, который будет исчисляться, исходя из этого показателя.

На металлических бирках чаще всего надписи делаются путем гравировки специальным карандашом или несмываемой краской. Пластиковые изделия подписываются перманентным маркером или несмываемой краской. Также при размещении на магистрали бирки с использованием проволоки необходимо дополнительно защитить металлические предметы битумным составом или любой другой краской, в противном случае проволока проржавеет и разрушится, а бирка потеряется. Лучше всего для крепежа подходит капроновая нить, она не боится перепада температур и повышенной влажности.

Бирка для продевания на провод

В последнее время для обозначения кабеля на линии многие электрики стали использовать наклейки, которые уже имеют надписи, информирующие о напряжении, а также пустые места, в которые вписываются дополнительные данные. Такие наклейки очень удобны, так как мастер не теряет времени на осуществление маркировок, а просто приклеивает элемент на готовую бирку и продолжает монтаж.

Правила расположения бирок на устройствах

При осуществлении монтажа в закрытых каналах или коллекторах бирки должны располагаться в смотровых колодцах, не зависимо от их расстояния друг от друга. Деталь крепится по обеим сторонам коллектора на каждую из веток трассы. Также обязательно маркировать поворотные участки линии с двух сторон, с указанием направления поворота и градуса.

При прохождении проводки через перекрытия внутри помещения или под дорожным покрытием обязательно монтируется смотровая коробка, а провода маркируются пластиковыми бирками.

При прокладке электрических линий по территории незастроенной или землям, предназначенным для сельского хозяйства, на протяжении всей трассы устанавливаются обозначения в виде столбов с бирками, на которые также нанесены характеристики линии электропередачи. Такие столбы будут выступать объектом привязки к местности, их координаты включаются в план-схему трассы, и в случае необходимости можно будет точно определить местоположение кабеля под грунтом.

Таким образом, согласно правилам и нормативам, обязательной маркировке бирками подлежат все энергоустановки и кабельные линии, не зависимо от типа их напряжения и места положения. К тому же любой квалифицированный мастер будет согласен выполнять ремонтные работы на аварийном участке только при наличии достаточной информации о характеристиках электрической линии.

Видео

Оцените статью:

elquanta. ru

маркировка проводов и кабелей при монтаже ГОСТ, согласно ПУЭ, цветовая маркировка электрощитов

Для маркировки кабелей принято использовать специальные бирки На сегодня, ассортимент токопроводящих кабелей невероятно велик. Для того, чтобы потребитель мог легко выбрать продукцию, а электромонтажники и ремонтники быстро разобраться в том какой кабель перед ними, существует стандартизированная система маркировки проводников. Об основных правилах и требованиях, выдвигаемых к маркировке электромонтажных кабелей – читайте ниже.

Маркировка проводов и кабелей при монтаже: ГОСТ

Требования по маркировке кабелей при монтаже электрощитов регламентирует ГОСТ 23594-79 от 01.07.1980. Согласно стандарту, каждый токопроводящий кабель или провод должен иметь маркер, представленный в виде бирки или ленты ПВХ.

Маркировка проводов и кабелей при монтаже, как правило, должна соответствовать требованиям ГОСТ

Кроме того, к маркировке кабелей выдвигаются такие требования:

  • Для маркировки следует использовать буквы русского и латинского алфавитов, арабские цифры.
  • Надписи на маркировке должны выполняться заглавными, печатными буквами, быть разборчивыми (не содержать засечек, иметь достаточный межбуквенный интервал). В конце числовых обозначений, справа от конечной цифры должна ставиться точка.
  • Длина бирки или этикетки не должна быть менее 2,5 см.
  • Норма расхода маркировки должна составлять один маркер на каждые 3 метра кабеля.
  • Маркировка должна наноситься на кабель на дистанции в 5-7 см от соединительных элементов.

Вместе с тем, каждая электролиния должна иметь номерное или буквенное обозначение. Для линий, состоящих из нескольких параллельных проводников, обозначение должно быть двойным. Так, каждый из проводников должен обозначаться одним и тем же номером с добавлением буквенного знака (например, А, Б, В и т.д.).

Бирки для маркировки кабеля: основные требования

Согласно СНиП “Электротехнические устройства” от 1986 года, все кабельные муфты и кабеля, проложенные открыто должны иметь бирки. При этом, в помещениях с пониженной влажность бирки могут быть изготовлены как из пластмассы, так и стали. В помещениях с высокой влажностью бирки должны быть выполнены только из пластмассы для того, чтобы коррозия не смогла разрушить знаковые коды.

Кроме того, маркировочные бирки на токопроводящих кабелях должны отвечать таким требованиям:

  • Бирки для кабелей, проложенных в туннелях, каналах, блоках, камерах, эстакадах, коробах, этажах, шахтах, двойных полах, галереях, колодцах и других кабельных сооружениях должны размещаться с дистанцией в 50 м.
  • В местах изменения трассой направления, прохода кабелей через межэтажные и межкомнатные перекрытия, бирки должны устанавливаться с обеих сторон перегородки: на вводе (выводе) в кабельное сооружение.
  • Бирки должны устанавливаться во всех местах подключения кабелей к электрооборудованию.

Кроме того, бирки должны крепиться к кабелям с помощью капроновой нити, оцинкованной стальной проволоки с диаметром в 0,1-0,2 см, пластмассовой монтажной лентой с кнопкой. Для кабелей, проложенных в помещениях с высокой влажностью, крепление на бирке должны быть покрыто битумом.

Какой должна быть маркировка кабеля бирками согласно ПУЭ

Изготовление бирок регламентируется ТУ 36-1440-82. При этом, форма (вид) бирки зависит от характеристик электролинии. Какие же бирки вешать на электромонтажные кабеля? Так, квадратными бирками следует отметить линии с напряжением до 1000 В. Силовые линии с большей нагрузкой необходимо маркировать круглыми бирками, а контрольные кабеля – треугольными.

Маркировка на электромонтажных бирках, согласно ПУЭ, должна быть нанесена с двух сторон.

Так, на лицевой стороне бирки указываются проектные обозначения, величина напряжения в линии, направленность линии (откуда и куда она идет). На тыльной стороне маркировки пишется информация о марке и длине провода или кабеля, количестве жил и сечении проводника. На соединительных муфтах указывается номер элемента и подробная дата его монтажа.

Согласно ПУЭ маркировка кабеля бирками должна быть произведена с двух сторон

На сегодня существуют такие способы нанесения маркировки на бирках:

  • С помощью штамповки, выжигания или кернения. Такие надписи используют для маркировки электромонтажных проводов, прокладываемых под землей или в помещениях с агрессивными парами, газами, жидкостями, высокой вероятностью образования отложений или плесени.
  • С помощью краски, стойкой к истиранию для кабелей, проложенных в неагрессивных условиях.
  • С помощью МКБ для маркировки алюминиевых, пластмассовых и свинцовых бирок.

Также, при монтаже электрический щитов, для печати бирок и этикеток используется специальный принтер. Такое устройство достаточно компактное, имеет интуитивно понятное управление. Для печати, обычно, используется самоламинирующийся винил. Так, готовый образец получается устойчивым к влаге, химическому воздействию.

Цветовая маркировка проводов и кабелей

Цветовая маркировка изоляции проводов – это важный аспект, влияющий на правильность выполнения электромонтажных работ. Окрашивание проводов в различные, стандартизированные цвета позволяет быстро и безошибочно определять рабочие характеристики проводов, совершать монтаж и ремонт электропроводки. Регламентирует цветную маркировку кабелей Правила устройства электроустановок и ГОСТ Р 50462.

Маркировка токопроводящих кабелей для сетей переменного (однофазного, трехфазного) и постоянного тока различается.

Кабель может быть окрашен не только в один, но и несколько цветов. Цветная маркировка, также, может быть выполнена с помощью цветных термоусадочных кембриков, изоленты. При этом, цвета фазных проводов не должны совпадать с цветами нулевого.

В трехфазных переменных сетях вводы высокого напряжения и шины маркируются таким образом:

  • Фазе «А» соответствует желтый цвет;
  • Фазе «В» – зеленый;
  • Фазе «С» – красный.

В сетях постоянного тока существует две маркировки для проводов положительного и отрицательного зарядов. Так, положительный провод окрашивается в красный цвет, а отрицательный – в синий. Фазные и нулевой провода тут отсутствуют, а средний обозначается голубым цветом.

В электрических установках с напряжением до 1000 В и глухозаземленной нейтралью провода маркируются таким образом:

  • Рабочий нулевой проводник маркируется синим цветом;
  • Защитный нулевой проводник – желто-зелеными полосами;
  • Совмещенный нулевой проводник выполняется в желто-зеленом цвете с синими метками или синим с желто-зелеными;
  • Фазные проводники могут быть красного, черного, фиолетового, коричневого, серого, розового, оранжевого, бирюзового и белого цветов. Обычно, для маркировки проводов в осветительных приборах используют красный цвет, в розетках – коричневый.

Такой маркировке соответствует практически любая электропроводка в административных зданиях.

Что такое бирки на кабель (видео)

Маркировку электромонтажных кабелей регламентируют Строительные нормы и правила, соответствующие ГОСТы и ПУЭ. Маркировка токопроводников может быть выполнена с помощью цветной разметки, условных знаковых обозначений, бирок и этикеток. Зная расшифровки маркировки кабелей, вы сможете легко провести самостоятельное ТО электропроводки (например, заменить старые пробки автоматами).

Добавить комментарий

6watt.ru

Маркировка кабельных линий (кабельные бирки)

Приобрести указанные бирки можно в нашем магазине:

Выдержки из документов регламентирующих использование маркировочных бирок:   СНИП 3-05-06-85 «Электротехнические устройства», введен в действие с 1 июля 1986 года (Постановление Госстроя СССР от 11. 12.1985 N 215)

П. 3.22. Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях.Маркировка кабельных линийП. 3.103. Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование.П. 3.104. На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки.На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50 — 70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения.На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты.На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты. П.  3.105. Бирки следует применять: в сухих помещениях — из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле — из пластмассы.Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской.П. 3.106. Бирки должны быть закреплены на кабелях капроновой нитью или оцинкованной стальной проволокой диаметром 1 — 2 мм, или пластмассовой лентой с кнопкой. Место крепления бирки на кабеле проволокой и сама проволока в сырых помещениях, вне зданий и в земле должны быть покрыты битумом для защиты от действия влаги.

  Правила устройства электроустановок (ПУЭ)п. 2.3.23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т.д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт — номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.

«Правил технической эксплуатации электроустановок потребителей» (ПТЭЭП)2.4.5. Каждая КЛ должна иметь паспорт, включающий документацию, указанную в п.2.4.2. диспетчерский номер или наименование. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками; на бирках кабелей в начале и конце линии должны быть указаны марка, напряжение, сечение, номер или наименование линии; на бирках соединительных муфт — номер муфты, дата монтажа. Бирки должны быть стойкими к воздействию окружающей среды. Они должны быть расположены по длине линии через каждые 50 м на открыто проложенных кабелях, а также на поворотах трассы и в местах прохода кабелей через огнестойкие перегородки и перекрытия (с обеих сторон).

 Бирки маркировочные изготавливаются в соответствии с ТУ 36-1440-82:Круглая бирка (У-135) – предназначена для  силовых кабелей выше 1000В;Квадратная бирка (У-134) – предназначена для силовых кабелей до 1000В;Треугольная бирка (У-136) – предназначена для контрольных кабелей.

Примеры кабельных бирок:

Приобрести указанные бирки можно в нашем магазине:

www.consultelectro.ru

Электроблог: Маркировка кабельных линий бирками

В данной статье вы узнаете для чего маркировать кабельные линии, какие нормативные документы регламентируют маркировку кабельных линий, какие бирки применяются для маркировки кабельных линий, какие обозначения наносятся на кабельные бирки.Итак, приступим

Для чего маркировать кабельные линии?

Кабельные линии маркируются для удобства проведения пуско-наладочных работ, эксплуатации и ремонта. Например, при необходимости проведения измерений на нужной кабельной линии, её легко можно отыскать среди прочих по кабельной бирке, на которой нанесены обозначения из кабельного журнала.

Какие бирки применяются для маркировки кабельных линий?

Квадратные бирки У-134 используются для маркировки силовых кабелей напряжением до 1000В (См. Рис.1)

Круглые бирки У-135 используются для маркировки силовых кабелей напряжением выше 1000В (См. Рис.2)

Треугольные бирки У-136 используются для маркировки контрольных кабелей (См. Рис.3)

Какие обозначения наносятся на кабельные бирки?

На кабельные бирки наносятся следующие обозначения: номер кабельной линии по кабельному журналу, марка и сечение кабеля, напряжение, начало и конец кабельной линии, длина кабельной линии. У соединительных муфт размещают бирки с номером муфты и датой её монтажа.

Какие нормативные документы регламентируют маркировку кабельных линий?

ПУЭ 6-е издание:

п.2.3.24. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т.д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт — номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.

СП 76.13330.2016 «Электротехнические устройства. Актуализированная редакция СНиП 3.05.06-85»:

6.3.2 Монтаж электропроводки на кабельных лотках и кабельных лестницах, в кабельных и специальных кабельных коробах6.3.2.11 Проводники, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце трасс лотков и коробов в пределах одного помещения, открытой установки или сооружения, а также в местах подключения их — к электрооборудованию. Кабели должны иметь маркировку также на поворотах трассы и на ее ответвлениях.6.3.6 Прокладка проводов и кабелей в стальных трубах6.3.6.12 В конечных точках разводки провода и кабели необходимо маркировать в соответствии с проектом.6.3.8 Монтаж вспомогательных цепей6.3.8.3 Маркировать аппараты следует до монтажа проводов вспомогательных цепей по схеме электрических соединений. Если монтаж сложен, то в порядке исключения маркировать аппараты можно после окончания монтажа. Провода вспомогательных цепей при этом не должны закрывать места маркировки аппаратов.6.3.8.11 Провода и жилы контрольных кабелей, присоединенные к сборкам (рядам) зажимов, должны иметь маркировку, соответствующую схемам. Контрольные кабели должны иметь маркировку на концах, в местах разветвления и пересечения потоков кабелей, при проходе их через стены, потолки и пр. Концы свободных жил контрольных кабелей должны быть изолированы.6.3.8.14 Бирка закрепляется на кабеле ниже разделки на расстоянии не более 50 мм монтажной лентой, стяжками (хомутами). Расстояние от бандажа на кабеле до бирки должно быть не более 20 мм.Надписи на бирках кабелей и на ПВХ-трубках рекомендуется выполнять на кабельном принтере.6.3.8.15 Надписи на ПВХ-бирке каждого кабеля должны содержать с лицевой стороны:- номер кабеля;- номер шкафа начала кабеля;- номер шкафа конца кабеля;с обратной стороны:- тип кабеля;- число жил кабеля;- сечение жил кабеля;- длина кабеля. Размер шрифта номера кабеля должен быть на два размера больше шрифта других надписей.6.3.8.21 Надписи на ПВХ-трубках для маркировки жил контрольных кабелей должны содержать:- номер кабеля;- номер жилы;- номер клеммы шкафа, без указания номера клеммы.Размер шрифта номера жилы должен быть на два размера больше шрифта других надписей.6.3.8.22 Маркировка жил кабелей должна быть размещена таким образом, чтобы она легко считывалась. Она может быть расположена в колонку или в строку и считываться сверху вниз или слева направо.6.4.8 Маркировка кабельных линий6.4.8.1 Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование в соответствии с проектной документацией.6.4.8.2 На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки.На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50 — 70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения. На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты.На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты.6.4.8.3 Для кабелей напряжением свыше 1000 В бирки должны быть круглые, напряжением до 1000 В — квадратные, для контрольного кабеля — треугольные.6.4.8.4 Бирки следует применять: в сухих помещениях — из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле — из пластмассы.Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской.6.4.8.5 Бирки должны быть закреплены на кабелях пряжками или монтажной лентой с кнопкой.6.4.8.6 При прокладке кабельной линии рекомендуется на трассе устанавливать интеллектуальные электронные маркеры, в том числе в местах поворота трассы кабельной линии, расположения соединительных муфт и котлованов горизонтального наклонного бурения.

ПТЭЭП «Правила технической эксплуатации электроустановок потребителей»

2.4.5. Каждая КЛ должнаиметь паспорт, включающий документацию, указанную в п. 2.4.2, диспетчерский номер илинаименование.Открыто проложенные кабели,а также все кабельные муфты должны быть снабжены бирками; на бирках кабелей вначале и конце линии должны быть указаны марка, напряжение, сечение, номер или наименование линии; на бирках соединительных муфт — номер муфты, дата монтажа.Бирки должны быть стойкими квоздействию окружающей среды. Они должны быть расположены по длине линии через каждые 50 м на открыто проложенных кабелях, а также на поворотах трассы и в местах прохода кабелей через огнестойкие перегородки и перекрытия (с обеих сторон). Отличия между СНиП 3.05.06-85 и СП 76.13330.2016 в части маркировки кабелей приведены в этой статье.

Список использованной нормативно-технической документации: 1. ПУЭ 6-е издание2. СП 76.13330.2016 «Электротехнические устройства. Актуализированная редакция СНиП 3.05.06-85″3.  ПТЭЭП «Правила технической эксплуатации электроустановок потребителей»

380220.blogspot.com

Бирки для проводов и кабелей

Согласно действующим отраслевым нормам и правилам, при проведении электромонтажных работ провода, жилы кабелей, подключаемых к приборам и аппаратам, должны быть соответствующим образом промаркированы. Осуществляться маркировка может двумя способами:
  • вручную;
  • с использованием специальных бирок.
Наклейки для маркировки кабеля позволяют оптимизировать маркировочный процесс, минимизировать риск ошибки.

Виды маркировочных бирок

Бирки для маркировки проводов используются в строгом соответствии с нормативными требованиями. Что касается видов маркировочных материалов, в арсенале электромонтажников присутствуют три группы изделий:
  • классические бирки кабельные маркировочные с вкладышем;
  • цельные пластмассовые бирки;
  • бирки из поливинилхлоридных трубок.
Простыми и удобными в использовании, а также недорогими являются маркировочные материалы с вкладышем. При таком способе маркирования проводов обозначения наносятся на плотную бумагу, которая впоследствии вставляется в пазы бирки.

Бирки для маркировки проводов и кабелей. ООО Чекарт

Изготовление и использование бирок из ПВХ трубки

Бирка кабельная из поливинилхлоридной трубки выигрывает оптимальным качеством маркировки. Последняя наносится типографским шрифтом на ПВХ основу. Отрезки трубки, служащие маркировочными материалами, надеваются на отполированную плоскую оправку. Изготавливаются кабельные бирки из трубки с применением термообрабатываемой краски. Она отличается устойчивостью к внешним воздействиям, не выцветает со временем, характеризуется глубиной цвета.

Маркировка специальной липкой лентой

При вторичном монтаже электрических цепей, выполнении ремонтных работ также проводятся предусмотренные электротехническими нормами маркировочные работы. Чаще всего выполняются они вручную. Скорость и качество маркировки позволяют повысить использование специальных материалов. Одним из распространенных решений является специальная маркировочная липкая лента. Бирка для кабеля из подготовленной ленты быстро устанавливается, не отклеивается самопроизвольно в процессе эксплуатации электрической сети. Лента с нанесенной на нее информацией может применяться и при маркировке дополнительных линий, в частности предназначенных для обеспечения объекта связью (телефонные провода, оптоволоконные кабели и т.п.).
Требования к кабельным биркам
Кабельные бирки могут иметь разные формы и обозначения. Последние должны соответствовать типу маркируемой линии. Так, действующими нормативами предусмотрена маркировка силовых кабелей до 1000 В квадратными бирками, свыше 1000 В – круглыми. Треугольными материалами обозначаются контрольные провода. Существуют определенные требования и к креплению бирок. Они предусматривают использование разных материалов в сухих, влажных помещениях, в земле и т.п. Детально специфика маркировки и требования к биркам изложены в Правилах устройства электроустановок, правилах их технической эксплуатации и действующих СНиП. Нарушение правил маркировки имеет определенные юридические последствия. Обращаем Ваше внимание на то, что каждый заказ на печать этикеток просчитывается индивидуально. Заказать просчёт Вы можете позвонив по телефону: +7 (495) 514-1997 или воспользовавшись формой просчета заказа.

checkart.ru

Фортисфлекс Маркировка кабелей и проводов

В ряду изделий предлагаемых нашей компанией для маркировки и идентификации можно выделить несколько групп. В первую очередь это кабельные маркировочные бирки. Мы предлагаем металлические и пластиковые кабельные бирки. Эти бирки закрепляются на кабеле с помощью кабельных стяжек соответствующего вида и размера. На всех этих бирках можно наносить маркировку различными способами. При этом на стальные бирки МБС мы можем нанести лазерную маркировку по вашему макету и спецификации. Лазерная маркировка на стальных бирках обеспечивает сохранность надписи на много лет.

Кабельные бирки серии У изготавливаются из полипропилена. Предназначены для идентификации кабелей по их типу. В зависимости от типа кабеля следует придерживаться следующего правила:

-У 134 – для силовых кабелей до 1 000 В,-У 135 – для силовых кабелей свыше 1 000 В,-У 136 – для контрольных кабелей,-У 153 – для силовых кабелей до 1 000В.

Для нанесения надписей на кабельные бирки мы предлагаем специальный маркировочный фломастер ФМ.

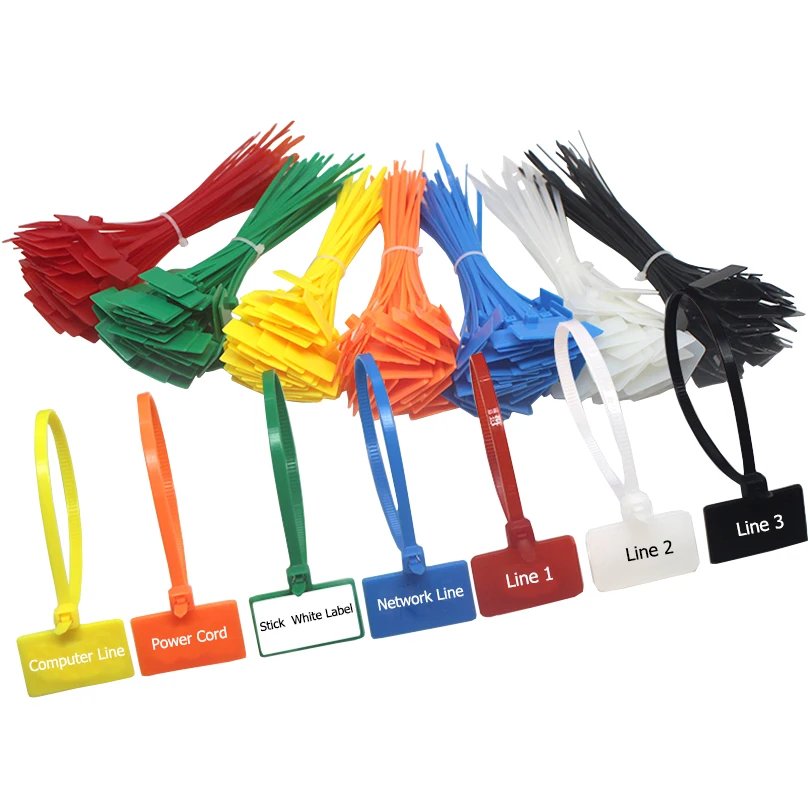

Кабельные стяжки с маркировочной площадкой КСМ представляют собой гибрид бирки и кабельного хомута. Для маркировки достаточно одного изделия. Конечно, при этом нужно не забыть про саму надпись, которую наносят фломастером или наклейками.

Разновидностью стяжек с маркировочной площадкой являются пластиковые индикаторные пломбы видов УП и ОСА. На этих пломбах по вашему заказу мы можем нанести логотип вашей компании и другие надписи. По умолчанию индикаторные пломбы поставляются с нанесенным на каждом изделии уникальным идентификационным номером.

Для маркировки кабельных линий и проводов в электрощитовом оборудовании яасто применяют самоламинирующиеся стикеры MS и самоклеющиеся маркеры WM. Специальные полимерные материалы, из которых изготовлены стикеры и маркеры, позволяют в любой момент идентифицировать и найти по схеме нужную линию. Самоклеющиеся маркеры поставляются в виде удобных блокнотов с набором необходимых цифр, знаков и латинских букв.

fortisflex.ru

Маркировка щитов, датчиков и кабелей КИП. Маркировочные кабельные бирки

Поиск и устранение неисправностей в современных системах автоматического управления и контроля осложняется их разрозненностью и большим количеством датчиков, вторичных приборов, сигнальной и коммутационной аппаратуры и исполнительных механизмов. Чтобы хорошо ориентироваться среди такого обилия оборудования и быстро находить и устранять неисправности нужно промаркировать все установленное оборудование, клеммные проходные коробки, щиты и кабели КИП.

Хорошо зарекомендовала себя следующая практика. Позицию датчика по схеме автоматизации (FIA 112, TIRSA 78, 43Б и т.п.) наносят не только на корпус датчика или табличку, прикрепленную к корпусу датчика, но и на трубу возле отбора, вентиля, гильзы в которую этот датчик вкручивается. Маркировку наносят на трубу краской, несмываемым толстым перманентным маркером или наклеивают наклейку с нанесенной на нее позицией. Такая двойная маркировка (на датчике и трубе) позволяет избежать путаницы при массовом съеме в поверку и последующей обратной установке датчиков КИП.

Позиционное обозначение рекомендуется также наносить на корпуса вторичных приборов. При щитовом монтаже вторичных приборов позиционное обозначение наносится также вблизи «окна», в которое вставлен данный вторичный прибор.

Клеммные проходные коробки маркируются в соответствии с проектной документацией. Если проходные коробки киповцев и электриков расположены рядом, то желательно кроме позиционного номера коробки указать ее принадлежность к той или иной службе. Для идентификации щитов КИП и А на них тоже наносят соответствующую маркировку: номер щита по проекту, номер проекта и место откуда данный щит запитан. Например, Щит11 У-178155-АТХ запитан от +Е5/TB12/SF07. У-178155-АТХ это номер проекта. Место запитки щита расшифровывается следующим образом: +Е5 это номер электропомещения, TB12 это номер стойки (щита, ячейки) в данном электропомещении, SF07 это номер автоматического выключателя в стойке, от которого запитан данный щит КИП.

Также на щите должна быть указана должность, фамилия и телефон лица, ответственного за исправность данного оборудования. Ответственным лицом обычно является руководитель участка КИП (начальник группы КИП, старший мастер КИП, мастер КИП). Номер телефона не руководителя, а помещения где располагается дежурный персонал КИП.

Все входящие и выходящие из щитов КИП кабеля должны быть маркированы как минимум с обоих концов маркировочными бирками. На контрольные кабели вешают треугольные маркировочные бирки У-136, на силовые кабели до 1000В вешают квадратные кабельные маркировочные бирки У-134 или У-153. С одной стороны на бирку наносят обозначение типа, сечения и длины кабеля и его обозначение по схеме электрических разводок (кабельному журналу). Например, если кабель типа КВВГЭнг 4х1,5 длиной 120 метров имеет обозначение по схеме W5101, то на бирку эта информация наносится так, как показано на рисунке. С другой стороны бирки указывают откуда и куда идет данный кабель. Например, если кабель соединяет датчик давления с позиционным обозначением PIA 43 с клеммной сборкой Х2 щита 11 проекта У-178155-АТХ, то это отражается соответствующим образом на маркировочной бирке.

Маркируется не только кабель в целом, но и все жилы этого кабеля в отдельности. Раньше для маркировки жил кабеля использовали кембрики – отрезки ПВХ трубки подходящего диаметра. На кембрики специально приготовленными чернилами наносили обозначение согласно электрической схеме. Сейчас для маркировки жил кабеля чаще всего используют наборные однознаковые ПВХ маркеры или печатные бирки. Следует постоянно отслеживать сохранность маркировки на датчиках, проходных коробках, щитах и кабелях КИП и по мере необходимости восстанавливать или заменять пришедшие в негодность маркировочные бирки и маркеры.

Посмотреть другие статьи в том числе про маркировку.

knowkip.ucoz.ru

Бирки для идентификации кабелей, стяжки и маркеры труб

Как идентификационные бирки для кабелей могут облегчить вашу жизнь

Поднимите руку, если вы когда-либо были в такой ситуации: вы находитесь за своим столом и вам нужно отключить один из мониторов, но случайно выдернули вилку из розетки на весь компьютер. Час работы исчезает мгновенно. Вы застряли, пока компьютер перезагружается, и теперь вам нужно оставаться в нерабочее время, чтобы уложиться в срок.

Что ж, если вы были там, то знаете, что это неприятная ситуация, которую можно было бы легко предотвратить, если бы вы не торопились найти правильный провод.Вам даже не пришлось бы беспокоиться о том, чтобы не торопиться, если бы у вас была одна из удобных идентификационных бирок CableOrganizer.com, которая сразу же сообщила бы вам, какой провод к какому принадлежит.

От простого и приземленного к большому и смелому

Для офисного работника отличный способ избежать затруднений, подобных описанной выше, — это приобрести наши идентификационные бирки кабеля Kableflags. Они очень просты и удобны в использовании, они безупречно маркируют и идентифицируют кабели, чтобы вы знали, что и где принадлежит.Вы даже можете выбирать из различных предварительно напечатанных конфигураций, таких как развлечения, компьютерные кабели и домашний кинотеатр, и легко наклеивать этикетки прямо на свои кабели. Если вы предпочитаете настраивать их самостоятельно, вы также можете заказать пустые этикетки.

Идентификационные бирки кабеля также могут помочь в крупных электрических проектах

Кабельные бирки и стяжки пригодятся любому, кто работает или живет в местах с большим количеством проводов. В современном мире это, наверное, почти все. Тем не менее, они также могут быть отличным и полезным инструментом для людей, работающих с электрикой, чтобы сделать крупномасштабные работы более быстрыми и плавными.

Например, маркировочные пластины с термотрансферной печатью Panduit представляют собой устойчивые к элементам идентификационные пластины, которые позволяют создавать отличные этикетки, способные противостоять холоду, жаре и даже влажным и влажным условиям. Они аккуратно организуют и идентифицируют вашу кабельную трассу и особенно полезны для кабелей и проводов большого диаметра. Это отличный вариант для работы в полевых условиях и даже для работы в месте, где ваши кабели могут подвергаться воздействию элементов.

Кабельные стяжки, такие как съемные маркерные стяжки Panduit Sta-Strap, не только помогают идентифицировать этикетки, но и позволяют связывать их вместе, чтобы держать их вместе.Их также легко снять, когда они необходимы для снятия или модификации, и они доступны в материалах для внутренних и наружных работ.

Кабельные бирки
того стоят!
Метки

Cable ID могут показаться ненужным дополнительным шагом, но поверьте нам — они значительно облегчат вашу жизнь в долгосрочной перспективе! Потратив несколько минут на маркировку кабелей, вы сэкономите драгоценное время и нервы, если сможете делать что-то быстро и с максимальной эффективностью.

Этикетки для кабелей, этикетки для проводов для промышленной идентификации

Этикетки и маркировка кабелей: от непрерывного отслеживания до максимальной прозрачности

Решения для маркировки кабелей в соответствии с вашими требованиями

Будь то маркировка кабелей и проводов, решения для промышленной маркировки во взрывоопасных зонах или защитная маркировка со свидетельством несанкционированного доступа: HellermannTyton предлагает обширный портфель из кабельных этикеток и других решений для маркировки для широкого спектра приложений , от Aerospace и железнодорожная промышленность с по складские помещения .

Наши решения для промышленной идентификации варьируются от простых предварительно напечатанных маркеров до самоклеящихся этикеток и полных систем печати, предназначенных для обработки тысяч этикеток, термоусадочных трубок или маркеров.

Большинство наших продуктов было разработано в тесном сотрудничестве с клиентами.

В результате наш портфель теперь включает решений, которые отвечают широкому спектру требований : включая аспекты безопасности , , необходимость отслеживания или соответствие требованиям законодательства .

Этикетки для кабелей: стабильные, универсальные и простые в использовании

Самоламинирующиеся проволочные этикетки для исключительной защиты

Самоламинирующиеся этикетки для кабелей с обертыванием состоят из поверхности для печати или записи, и функции ламинирования. Это гарантирует отличную защиту печатного текста от влаги, грязи, отложений и механического истирания. Благодаря своей гибкости, большинство этих ID кабелей также подходят для плоских ленточных кабелей , некоторые из них для высокотемпературных и наружных требований .

HellermannTyton предлагает широкий ассортимент этикеток, отвечающих большинству требований:

  • Этикетки для термотрансферной печати , лазерной печати или ручная маркировка
  • Этикетки различных размеров и форм
  • Этикетки из различных материалов и различных спецификаций


Ниже вы найдете некоторые основные характеристики из нашего портфеля этикеток для кабелей .

TagPrint Pro: программное обеспечение для печати этикеток для кабелей

Программа для этикетирования TagPrint Pro содержит шаблоны для всей продукции HellermannTyton для термотрансферной печати — от проволочных этикеток , маркеров до термоусадочных трубок .

Просто выберите встроенную графику или загрузите свою и добавьте данные из системы ERP или стандартных программ, таких как Excel.

Штрих-коды создаются в несколько кликов.Поверхность всех этикеток HellermannTyton была специально подготовлена, чтобы качество печати на этикеточных принтерах всегда было отличным.

Высококачественные этикетки для лазерной печати

Ярлыки для проводов

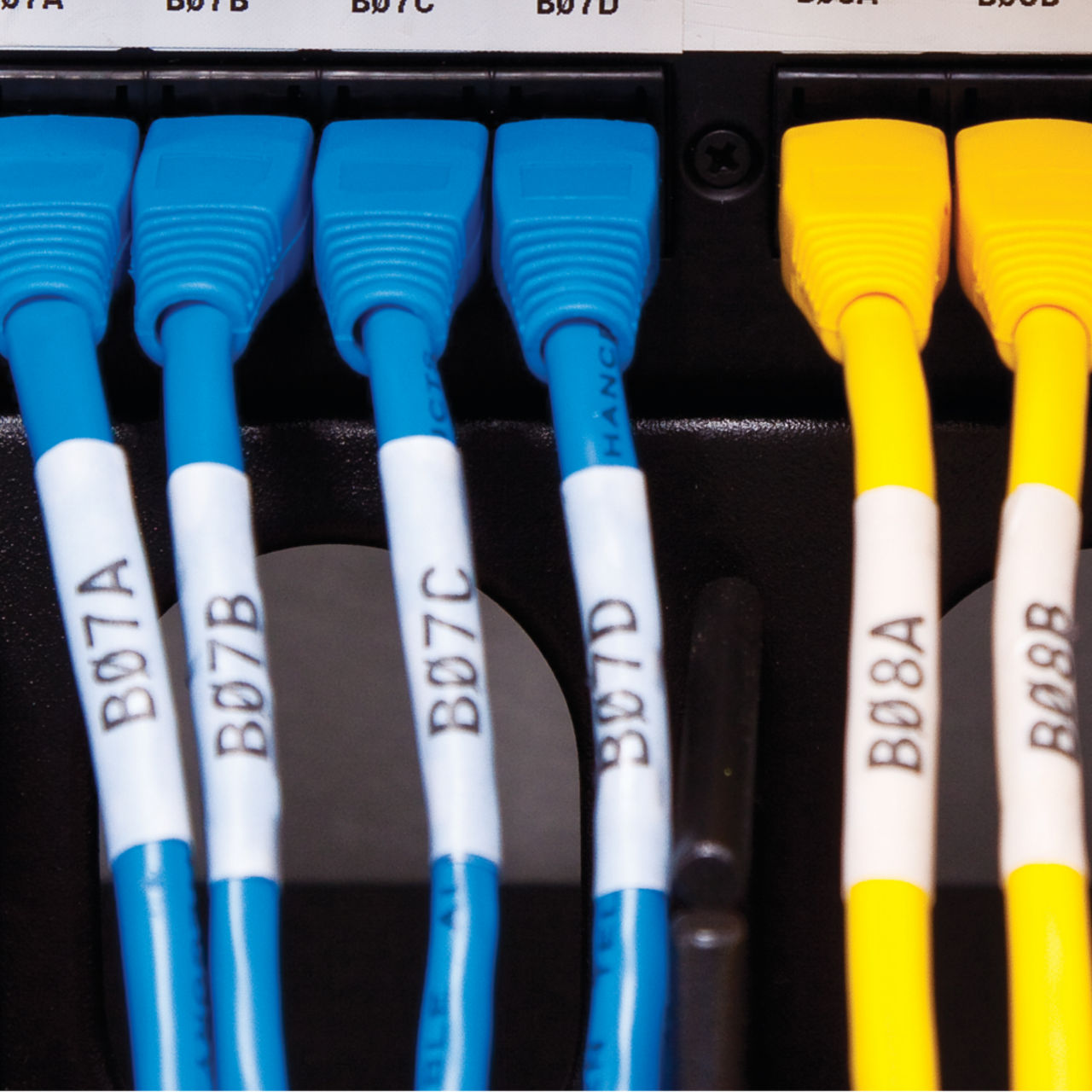

Helatag 1104 — популярный выбор для маркировки кабелей . Это самоламинирующиеся этикетки для лазерной печати.

Поместите область напечатанной информации на провод и оберните прозрачную полоску вокруг провода , чтобы закрыть текст и обеспечить ему отличную защиту от истирания, пыли и грязи.

Проволочные этикетки для термотрансферной печати

Этикетки для проводов Helatag 1209 отличаются особой гибкостью благодаря закругленным краям.

Это делает их идеальными для плоских ленточных кабелей , а также для других кабелей и проводов. Этикетки можно легко распечатать с помощью термотрансферного принтера .

  • Идеально для маркировки кабелей и проводов
  • Превосходная Защита от влаги и механического истирания благодаря функции ламинирования
  • Дополнительная сила сцепления за счет закругленной кромки

НОВИНКА: самоклеящиеся этикетки для гидравлических кабелей и труб

Самоламинирующиеся этикетки Helatag 1232 идеально подходят для работы в суровых условиях, например.г. для маркировки гидравлических труб .

На них нанесен сверхпрочный защитный ламинат , и на них можно с комфортом печатать на термотрансферных принтерах HellermannTyton.

Этикетки серии Helatag 1232 предоставляют места для дополнительной информации , помимо серийного номера. Клей на акрилатной основе не повредит шланг.

Маркировка обладает хорошей стойкостью к химическим веществам , таким как спирт, бензин, растворители и гидравлическое масло.Постоянная идентификация кабеля обеспечивается гибким, но прочным на разрыв и ударопрочным материалом из полиэстера .

Диспенсер этикеток для ручного нанесения этикеток

Быстрое и практичное решение для небольших работ по техническому обслуживанию и ремонту — диспенсер самоламинирующихся этикеток RiteOn для рукописной маркировки . Чтобы увидеть, насколько это просто, посмотрите это видео :

Кабельные маркеры и кабельные бирки

Маркировка кабеля для различных требований

Каждая среда требует особых решений для маркировки. В дополнение к самоклеящимся кабельным этикеткам существует множество альтернатив, таких как термоусадочная трубка для печати , маркировка кабеля или маркировка кабеля . На рукавах и маркерах можно напечатать с обеих сторон , иметь хорошую механическую прочность и устойчивы к органическим растворителям и химикатов . Материалы для маркировки кабеля доступны в непрерывном формате или предварительно нарезанном в практичной «лестничной» системе.

Популярные приложения для кабельных бирок и маркеров HellermannTyton:

  • Последующий монтаж или техобслуживание и ремонтные работы
  • Приложения с особыми требованиями: например, стойкость к высоким температурам , обнаруживаемость металла или стойкость к жидкости


Прочтите некоторые конкретные примеры продуктов.

Печатные этикетки для термоусадочной проволоки: одобрено для европейских железных дорог

Не содержащий галогенов, огнестойкий и водостойкий TLFD DS в основном используется в приложениях, где противопожарная защита играет главную роль.

Однако эта термоусадочная проволочная этикетка также идеально подходит для применений, где требуется устойчивость к органическим жидкостям, , , обычное топливо, , смазочные материалы и , свойства растворителя .

Материал протестирован в соответствии со стандартами EN-45545-2 , предварительно разрезан и снабжен практичной «лестничной системой».

Огнестойкая маркировка кабеля

HellermannTyton также предлагает трубки, такие как огнестойкие THTT DS — решение для промышленной идентификации , разработанное для тяжелых условий эксплуатации .

Печатный маркер идеален для применений, где высокие температуры и агрессивные растворы , особенно в аэрокосмической промышленности .

Бирки для кабелей с УФ-стабилизацией

Идеально для использования в суровых условиях : кабельные бирки TIPTAG PU из гибкого полиуретанового материала — идеальный выбор, когда требуется постоянная читаемость и маркировка , устойчивая к ультрафиолетовому излучению .

Доступные в белом цвете и желтом , основные преимущества этих огнестойких маркеров для печати включают в себя хорошую устойчивость к :

.
  • Выветривание
  • Истирание
  • Химическая промышленность

Маркировка кабеля с печатью

Предварительно напечатанные маркеры, такие как Helagrip, Ovalgrip и WIC , можно легко установить на кабели и провода .

Эти решения идеально подходят для следующих отраслей :

  • Панельный дом
  • Общественный транспорт
  • Утилиты
  • Телекоммуникации
  • Электроустановки

Доступны символы 0–9, A – Z , а также стандартные электрические символы .

Посмотрите это видео и узнайте, как легко установить предварительно напечатанные маркеры HellermannTyton:

Идентификационные кабельные стяжки, пластины и держатели

HellermannTyton предлагает широкий ассортимент стяжек, пластин и держателей. Например, таблички для маркировки кабелей серий IMP и IT для использования на больших пучках кабелей .

Таблички со стрелками также подходят для использования на больших трубах и кабелях.

Идентификационные теги

Q-Tag, с другой стороны, имеют дизайн флага , который позволяет пользователю быстро читать или сканировать печатную информацию.

С держателями Helafix HC и HCR HellermannTyton также предлагает решение, в котором можно закрепить с помощью кабельных стяжек , а также винтов или заклепок — для временной или постоянной маркировки.

На всех галстуках, пластинах и держателях можно писать от руки, используя черный или красный несмываемый маркер T82.

Промышленная маркировка

Решения промышленной идентификации для современных рабочих процессов

Существует множество решений для маркировки кабелей и проводов, подходящих для постоянной маркировки компонентов и предварительно собранных единиц в электротехнической промышленности , а также для маркировки машинного оборудования .

Эти решения промышленной идентификации могут также использоваться для строительства и ввода в эксплуатацию , а также для ремонта и расширения распределительных шкафов и систем управления .


Взгляните на некоторые избранных продуктов , которые часто используются в области промышленной маркировки .

Промышленная маркировка для борьбы с манипуляциями

HellermannTyton предлагает ряд материалов, которые позволяют клиентам быстро определить, были ли подделаны активы .

Два типа материалов являются общими и используются для выявления проблем с вмешательством: один оставляет на поверхности отчетливый узор, а другой распадается на фрагменты.

Также доступна прочная система маркировки для наружной рекламы , состоящая из прозрачной, ламинированной и пригодной для печати серебряной этикетки, которая обеспечивает отличные характеристики на грузовиках и прицепах .

Самоклеющиеся этикетки для панелей

Панельные этикетки, такие как Helatag 1220, представляют собой долговечные самоклеящиеся этикетки , сделанные из толстого материала. Он предназначен для замены традиционных пластиковых пластин с гравировкой.

Эти промышленные идентификационные этикетки подходят для следующих приложений :

  • Панели управления
  • Распределительное устройство
  • Шкафы для обработки данных
  • Общая маркировка устройства

Быстрая рукописная маркировка

Рукописные этикетки HELASIGN 270 из желтой ткани предназначены для быстрой идентификации компонентов, распределительного устройства и другого оборудования на месте установки .

Благодаря клею из синтетического каучука этикетку можно легко снять или при необходимости переместить — без остатка клея.

Этикетки также подходят для сложных поверхностей и доступны с черной рамкой или без нее.

Руководство по выбору этикеток и маркеров

Вам интересно, какое решение для идентификации кабеля подходит для вашего приложения ? Наше руководство по выбору может вам помочь.

Выберите идентифицируемый объект (плоская или изогнутая поверхность) и качество его поверхности (гладкая или шероховатая). В зависимости от того, что вам нужно от наших систем идентификации, блок-схема поможет вам найти все подходящие продукты.

Попробуйте наш маркер для этикеток и руководство по выбору прямо сейчас.

Идентификация кабеля для специальных приложений

Идентификация кабеля в суровых и сложных условиях

Экстремальные условия окружающей среды требуют изделий из прочных материалов . Кроме того, оцифровка и упрощение процессов является важной темой для многих областей, где требуются специальные решения для промышленной идентификации, которые могут выдерживать экстремальные условия окружающей среды . Они также предлагают разумные возможности для повышения эффективности вашего бизнеса.


От интеллектуальных решений для этикетирования вы можете идентифицировать с до неразрушимых этикеток , сделанных из стали , вот некоторые из наших продуктов .

RFID: носитель информации, этикетка продукта и кабель быстрее — все в одном

Технология RFID — это интеллектуальное решение для промышленной идентификации , сериализации и отслеживания продуктов .

HellermannTyton предлагает различные решения для отслеживания RFID , включая аксессуары и соответствующие считыватели RFID.

Узнайте больше о наших решениях RFID.

Система тиснения из нержавеющей стали M-BOSS

M-BOSS Compact — это тихая и простая в использовании система для тиснения металлических пластин .Физические свойства металла и высота тисненого знака позволяют пользователю легко удалить излишки грязи, краски или жира с помощью металлической щетки без нарушения целостности текста.

Маркеры M-BOSS используются во всех областях, где возникают высокие механические или термические нагрузки. . К ним относятся следующие отрасли и направления:

  • Морская промышленность
  • Судостроение
  • Нефтехимическая промышленность
  • Горное дело
  • Подземная промышленность
  • Радио и мобильная телефонная промышленность


Дополнительную информацию можно найти в этой брошюре.

Hellermark: металлические маркеры с тиснением

Маркиры Hellermark из нержавеющей стали с тиснением идеально подходят для использования в суровых или опасных условиях .

Кабельные стяжки просто протягивают через пряжку , чтобы закрепить несущие пластины.

Эти предварительно проштампованные маркеры используются, например, в следующих отраслях: :

  • Железнодорожная промышленность
  • Судостроительная промышленность
  • Пищевая промышленность
  • Строительная промышленность.

Часто задаваемые вопросы

Как выбрать правильную этикетку кабеля или маркер кабеля?

Прежде всего, какие требования вы предъявляете к маркировке кабеля или маркировке кабеля? Или другими словами: какие требования необходимо выполнить? Основными аспектами здесь являются, например, подвергается ли материал воздействию температур выше или ниже 90 градусов Цельсия , должен ли он быть защищенным от несанкционированного доступа или устойчивым к ультрафиолетовому излучению .

Вам поможет руководство по выбору этикеток и маркеров HellermannTyton. Убедитесь сами и выберите продукт, подходящий для вашей области применения !

Как выбрать правильный размер этикетки кабеля для термоусадочной трубки или для маркеров и этикеток?

Первый шаг — определить , какой диаметр кабеля вам нужен для вашего приложения. Или когда дело доходит до маркировки или маркировки кабелей: с каким диаметром кабеля я имею дело?

Как только это станет известно, руководство HellermannTyton по выбору размера поможет вам найти подходящий продукт для вашего применения. .Попробуй это сейчас!

Как я могу использовать этикетки для проводов с защитным ламинатом?

Особенностью является то, что большинство защитных ламинатных этикеток HellermannTyton имеют закругленные углы. Это приводит к на более высокой конечной адгезии защитного ламината и противодействует нежелательному удалению проволочной этикетки, особенно с кабелями малого диаметра и в тяжелых приложениях.

Что еще нужно учитывать и как правильно рассчитать размер для вашего защитного ламината? Ознакомьтесь с нашими инструкциями по использованию этикеток с защитным ламинатом!

Как выбрать правильный принтер и ленты для определенных типов и материалов?

HellermannTyton предлагает различных систем , которые могут печатать различных типов материалов / этикеток .Если вы хотите узнать, какой продукт подходит для вашей маркировки кабеля или маркировки кабеля, эта таблица дает вам хороший обзор . Убедитесь сами!

Какие клеящие свойства имеют кабельные этикетки?

В основном, различают следующие два состояния: начальное соединение , , которое происходит сразу после соединения этикетки и поверхности, и окончательное соединение , которое представляет состояние постоянного соединения между этикеткой и поверхностью после соединения. клей нанесен, прижат и затвердел.Факторы, влияющие на оптимальную адгезию, включают качество материала поверхности и свойства клея .

Что еще нужно учесть? Узнайте больше в нашей брошюре о клеящих свойствах этикеток!

Почему поверхностная энергия является важным фактором при выборе правильного клея?

Если поверхность, подлежащая маркировке, смачивается клеем, энергия поверхности является решающим фактором для максимально достижимой прочности сцепления клея — в дополнение к рецептуре клея и качеству поверхности (материал, шероховатость, влажность, и т.п.).

Плоские капли:

  • Высокая поверхностная энергия
  • Хорошее смачивание
  • Хорошие адгезионные свойства

Кабели Маркеры Метки | Графическая продукция

Вам может быть интересно, какие типы этикеток следует использовать для идентификации кабелей и проводов.

Во-первых, вам нужно убедиться, что при покупке ярлыков или материалов для маркировки ваших проводов вы можете определить, нужна ли вам просто оболочка для проводов или кабельная оболочка.Не все «жгуты» проводов называются кабелями. Например, трехжильный шнур электропитания или четырехжильный телефонный шнур можно называть проводом, даже если этот термин не является технически правильным. Кроме того, не во всех кабелях есть провода. Например, оптоволоконные кабели содержат пучки оптических волокон.

Кабели маркируются так же, как провода, с использованием термоусадочных трубок или самоклеящихся обмоток. Однако существует третий вариант маркировки кабеля, который можно использовать с кабелями большого диаметра.Кроме того, на одном и том же кабеле нет ничего необычного в использовании маркеров проводов и кабелей. Маркер проводов идентифицирует отдельные провода внутри кабеля, а маркер кабеля идентифицирует кабель. Когда кабели связаны вместе, кабельные бирки используются для идентификации пучков.

Маркировка кабеля — три варианта

Три метода маркировки кабеля:

  1. Этикетки для термоусадочных трубок
  2. Самоламинирующаяся кабельная обертка
  3. Этикетки прямоугольной формы с ламинатом

Маркировка кабелей — Этикетки для термоусадочных трубок

С помощью термоусадочных трубок DuraLabel вы можете маркировать кабели диаметром до ½ дюйма и иметь до восьми цветов термоусадочной трубки для цветовой кодировки.

Термоусадочные трубки надеваются на конец кабелей без оконечных устройств, а затем сжимаются до плотной и постоянной посадки с помощью теплового пистолета. Если для цветовой кодировки требуется более восьми цветов, можно использовать комбинации, добавив вторую секцию термоусадочной трубки рядом с напечатанным маркером кабеля на термоусадочной трубке.

Термоусадочные трубки

DuraLabel термостойкие и огнестойкие, а также обладают стойкостью к:

  • Влажность
  • Погода
  • Солнечный свет
  • Большинство химикатов (доступны ленты DuraLabel с чрезвычайно высокой химической стойкостью)
  • Разрыв и истирание

Маркировка кабеля с термоусадочной трубкой обеспечивает простой в нанесении и чрезвычайно прочный маркер кабеля. Недостатком является то, что его нельзя применять к уже заделанным кабелям. Его можно использовать с кабелями CAT5 или оптоволоконными кабелями, когда термоусадочная трубка надевается на встроенный разъем и все еще сжимается до плотной посадки на кабеле.

Маркировка кабеля — самоклеящаяся кабельная обертка

Самоклеящиеся ленты для кабелей (проволочные ленты) — это самоклеящиеся этикетки, которые можно использовать на большинстве кабелей. Они обеспечивают прочные кабельные метки, которые можно просто обернуть вокруг как оконечных, так и незакрепленных кабелей.Самоламинирующиеся кабельные обертки имеют непрозрачный участок, на котором напечатана идентификационная информация. Прозрачный хвостик оборачивается вокруг кабеля, закрывая и защищая печатный участок, на котором печатается информация. Самоламинирующиеся обмотки для маркировки кабелей доступны в восьми цветах для кабелей диаметром до 0,93 дюйма.

Самоламинирующиеся обмотки проводов могут быть применены к кабелям без оконечных устройств после заделки кабеля или к кабелям, которые включают заделку как часть кабеля, например кабели CAT5 и оптоволоконные кабели.

Маркировка кабелей — кабели большего размера и специальные приложения

Как маркируются кабели диаметром один дюйм или больше? А как насчет маркировки ленточных кабелей? Эти типы кабелей маркируются с помощью «плоских» прямоугольных этикеток для маркировки кабелей. По сути, это обычные этикетки, хотя в зависимости от кабельной среды могут использоваться специальные материалы. Эти кабельные маркеры затем покрываются прозрачным слоем, который наносится отдельно, оборачивая его вокруг кабеля.Ламинат защищает этикетку и обеспечивает ее долгий срок службы.

Кабельные бирки

Хотя они могут использоваться для идентификации одиночных кабелей, кабельные бирки чаще всего используются для идентификации пучков кабелей. Бирка кабеля обычно прикрепляется к пучку кабелей с помощью той же пластиковой стяжки, которая удерживает связку кабелей вместе.

Кабели могут быть объединены вместе в зависимости от их функции, чтобы разделять различные типы кабелей.Кроме того, связывание кабелей и закрепление их стяжками помогает стабилизировать кабели. Затем кабельные бирки используются для идентификации пучков силовых кабелей, заземляющих проводов, аудио / видео кабелей, телекоммуникационных кабелей и кабелей центра обработки данных.

Бирки для кабелей следует изготавливать на термотрансферном принтере и никогда не печатать вручную. Термотрансферная печать гарантирует, что кабельные бирки будут разборчивыми и прочными. Кроме того, с помощью термотрансферной печати можно создавать шаблоны для обеспечения использования стандартных форматов тегов, что увеличивает способность тегов четко и эффективно передавать необходимую информацию.

Материалы кабельной бирки

Есть два варианта изготовления кабельных бирок. На складе DuraTag есть тонкие и гибкие бирки, которые могут быть изготовлены любого прямоугольного размера. Приклад DuraTag настолько прочен, что вы можете просто проделать отверстие в бирке и прикрепить его к жгуту кабеля с помощью стяжки. Это быстро, просто и легко.

Кабельные бирки

DuraTag доступны в нескольких цветах и ​​могут быть приобретены предварительно отформатированными с использованием вашего индивидуального дизайна. Вы также можете использовать пустую заготовку DuraTag для печати кабельных бирок с любой информацией, которая вам нужна, включая цветовую маркировку ваших бирок.

Второй вариант — использовать жесткие кабельные бирки. Используйте термотрансферный принтер DuraLabel для изготовления виниловых этикеток, которые наклеиваются на жесткую пластиковую бирку DuraLabel. Затем бирка прикрепляется к пучку кабелей с помощью стяжки.

Бирки DuraTag и жесткие пластиковые бирки могут выдерживать суровые условия окружающей среды, включая погодные условия на открытом воздухе, солнечный свет, влажность и воздействие масел и жиров.

Маркировка кабеля с помощью DuraLabel

Один принтер DuraLabel может удовлетворить все ваши требования к маркировке кабелей, включая печать на термоусадочных трубках, самоклеящихся пленках для кабелей и плоских этикетках для кабелей большего размера.Кроме того, принтер DuraLabel может изготавливать этикетки для кабелепровода, знаки электробезопасности, соответствующие требованиям OSHA, и этикетки для вспышки дуги. С помощью одного принтера вы можете справиться со всеми задачами по изготовлению электрических этикеток и вывесок.

Загрузите бесплатное руководство по маркировке проводов и кабелей, чтобы получить инструкции по маркировке и маркировке вашего объекта для повышения безопасности ниже!

Этикетки для кабелей: долговечные, этикетки для маркировки кабелей

Производители, установщики и владельцы кабелей полагаются на свой план прокладки кабелей, чтобы поддерживать порядок на объектах.Этикетки играют важную роль в большинстве операций как средство информирования персонала и уменьшения путаницы при установке и обслуживании оборудования. Обрезать или отсоединить неправильный кабель может быть дорогостоящей ошибкой, а в некоторых ситуациях это может представлять угрозу безопасности. В результате этикетки на кабелях продолжают использоваться как простой способ передачи и документирования важной информации.
  • Безопасность и удобство. Добавление штрих-кодов к кабелям на объекте или складе упрощает их отслеживание и управление.Для поставщиков это особенно полезно, поскольку этикетки представляют собой безопасный вариант, который можно добавить к продукту и использовать для его отслеживания по всему каналу распространения. Это позволяет вести точный инвентарный учет и дополнительно помогает заказчику сортировать и размещать кабели для установки. В случае крупных промышленных зданий маркировка кабелей особенно важна из-за большого количества материалов на объекте и часто сложной компоновки линий электропитания.
  • Производительность. Прочные этикетки со штрих-кодом, прикрепленные к кабелям, помогают упростить обслуживание и устранение неполадок.Маркировка кабелей позволяет быстро идентифицировать кабели и отличать их друг от друга, что снижает риск неправильной идентификации и ошибок. Поскольку кабельные метки также можно настраивать, можно отображать наиболее важную информацию, которая будет полезна для вашей работы. Это не только повысит продуктивность вашей команды, но и поможет выполнить любые нормативные требования в отношении идентификации оборудования.
  • Прочность. Кабели часто хранятся в больших количествах и могут быть размещены в труднодоступных местах.При нормальном использовании кабели и их этикетки могут подвергаться воздействию различных условий окружающей среды и эксплуатации. Это могут быть грязь, пыль, вода и чистящие средства. Всегда полезно согласовывать долговечность этикеток на кабелях с долговечностью самих кабелей. Наличие ярлыков не менее прочной, чем у кабелей, гарантирует, что они прослужат в течение всего срока службы кабеля.

Рынок кабельных меток | Рост, тенденции и прогноз (2020 г.

Обзор рынка

Период обучения:

2018 — 2026 гг.

Самый быстрорастущий рынок:

Азиатско-Тихоокеанский регион

Крупнейший рынок:

Азиатско-Тихоокеанский регион

Нужен отчет, отражающий влияние COVID-19 на этот рынок и его рост?

Бесплатное скачивание Образец

Обзор рынка

Рынок кабельных бирок был оценен в 1492 доллара США.64 миллиона долларов в 2020 году и, как ожидается, к 2026 году достигнет 2077,141 миллиона долларов США при среднегодовом темпе роста 5,77% в течение прогнозируемого периода (2021-2026). Кабельные бирки способны выдерживать суровые погодные условия и высокие температуры, поэтому печать на бирке не исчезает. Таким образом, кабели, используемые в производственной и автомобильной промышленности, помечены этими бирками, которые предотвращают любые повреждения, а также позволяют легко идентифицировать различные кабели в производственных процессах. Компании, производящие кабельные бирки, печатают этикетки на бирках из нержавеющей стали или алюминия, штампуя буквы на бирках.Бирки из нержавеющей стали и алюминия имеют более длительный срок службы, чем бумажные или пластиковые, что дает конкурентное преимущество. Однако пластиковые манжеты и другие бирки для кабельных этикеток с пластиковым покрытием и бумажной оберткой широко используются на рынке из-за их низкой стоимости.

  • Рынок автоматизации стремительно растет благодаря ее внедрению в промышленности и в городах. Автоматизация использует большое количество компонентов, таких как распределительное устройство, реле, системы HVAC, человеко-машинный интерфейс (HMI) и ИТ-системы, которые соединены проводами или кабелями.
  • Эти кабели могут быть небольшого размера, от 0,5 до 35 кв. Мм. Отслеживание точного подключения проводов в системе автоматизации — сложная задача для любого квалифицированного специалиста. Таким образом, использование кабельной бирки стало важным компонентом в процессе управления кабелями.
  • Более того, в последнее время резко выросли центры обработки данных. С ростом облачных вычислений, социальных сетей, больших данных, онлайн-игр и других онлайн-приложений существует постоянная потребность в улучшенной ИТ-инфраструктуре, которая удовлетворяет постоянно растущий спрос на ресурсы; фактор, который еще больше увеличивает спрос на гипермасштабируемые центры обработки данных.

Объем отчета

Бирка кабеля — это этикетка, представляющая информацию или серийный номер на конкретном проводе, к которому подключен компонент. Бирка кабеля может быть приклеена или вставлена ​​в качестве наконечника на кабель. Кабельные бирки бывают различных типов, такие как бирки с наконечниками, бирки без рукавов, бирки на основе рукавов, бирки на стяжках, бирки с оборачиваемой этикеткой и термоусаживаемые бирки. Бирка с наконечником — это маленький и средний пластиковый браслет, который вставляется в конец кабеля.Наконечники доступны отдельно в виде цифр и букв.

По типу
Металлический
Неметаллический
По конечному пользователю
7907 909 Энергетика и коммунальные службы
Производство
Другие конечные пользователи
9079 9079 9079 Азии
География
Северная Америка
Северная Америка
Остальной мир

Объем отчета может быть настроены в соответствии с вашими требованиями.Кликните сюда.

Ключевые тенденции рынка

Производство занимает основную долю в индустрии конечных пользователей кабельных бирок
  • Производители в различных отраслях должны идентифицировать детали, картонные коробки, поддоны и грузы. Это требует нанесения этикеток, кодирования и маркировки на широкий спектр продуктов и упаковочных систем без ущерба для скорости линии.
  • Кабельные бирки способны выдерживать высокие температуры и суровые погодные условия, поэтому печать на бирке не исчезает, что необходимо для производственного сектора.Компании, использующие кабельные бирки, сейчас ищут новаторские способы решения этой проблемы.
  • Кроме того, непрерывные запасы самоклеящихся этикеток идеально подходят для маркировки складских помещений и труб. Самоклеящиеся этикетки используются для маркировки активов, отслеживания съемных активов, временных этикеток для отслеживания, маркировки складов, маркировки труб, идентификации проводов и кабелей, а также безопасной идентификации компонентов и печатных плат.

Чтобы понять основные тенденции, загрузите образец Отчет

Ожидается, что в Азиатско-Тихоокеанском регионе будут наблюдаться самые высокие темпы роста
  • Китай является одним из основных игроков на мировом рынке кабельных бирок, в основном благодаря высоким темпам инвестиций в промышленную автоматизацию, а также благодаря росту местного производства.Необходимость отслеживать точное соединение проводов в системе автоматизации увеличивает спрос на кабельные бирки.
  • По данным Национального бюро статистики, объем промышленного производства в Китае в 2018 году вырос на 6,1%. Ожидается, что этот рост сохранится за счет увеличения розничных продаж промышленной продукции примерно на 10,4%. Эти факторы также играют важную роль в автоматизации в стране.
  • Индийский производственный сектор — один из самых быстрорастущих секторов, получивший 7 баллов.Рост на 9% в годовом исчислении. Инициатива Make in India направлена ​​на то, чтобы сделать Индию одинаково привлекательной для отечественных и зарубежных игроков и обеспечить мировое признание индийской экономики. Ожидается, что к концу 2020 года объем промышленного сектора Индии достигнет 1 триллиона долларов США.
  • Япония становится автоматизированной индустриальной экономикой, и продвижение промышленной версии 4.0 в стране идет более быстрыми темпами. Страна превратилась в центр производства продуктов для автоматизации производства, поставляя их на другой региональный рынок в Азиатско-Тихоокеанском регионе.
  • Олимпийские игры, которые должны быть проведены в Японии в 2020 году, ускорили темпы инвестиций государственного и частного секторов в строительные проекты. Ожидается, что даже усилия правительства по оживлению экономики, сосредоточив внимание на развитии инфраструктуры, придадут импульс развитию строительной отрасли. Поскольку внедрение кабельных бирок жизненно важно в инфраструктуре, ожидается, что это повлияет на рынок кабельных бирок.

Чтобы понять тенденции в географии, загрузите образец Отчет

Конкурентная среда

Рынок может характеризоваться высоким уровнем фрагментации рынка, растущим уровнем проникновения на рынок и низкими барьерами для выхода.Рынок состоит из нескольких региональных и глобальных игроков, борющихся за внимание на все более спорном рыночном пространстве. Компании, работающие на рынке, также приобретают компании, работающие над технологиями кабельных тегов, чтобы усилить свои производственные возможности.

  • Август 2017 г. — TE Connectivity приобрела Hirschmann Car Communication, компанию, которая поставляет антенны, антенные системы и радиовещательные тюнеры для автомобильных и коммерческих автомобилей. Приобретение расширяет продуктовый портфель TE Connectivity, а также интегрированные и высокотехнологичные решения для подключенных и автономных транспортных средств по всему миру.Сильные научно-исследовательские и инженерные возможности Hirschmann Car Communication в области разработки электроники и программного обеспечения позволяют компании еще больше укрепить свои позиции мирового лидера в области автомобильных датчиков и связи.

Содержание

  1. 1. ВВЕДЕНИЕ

    1. 1.1 Результаты исследования

    2. 1.2 Объем исследования

    3. 1.3 Допущения исследования

  2. 2. МЕТОДОЛОГИЯ ИССЛЕДОВАНИЯ

  3. 3. КРАТКИЙ ОБЗОР

  4. Обзор рынка

  5. 4.2 Привлекательность отрасли — анализ пяти сил Портера

    1. 4.2.1 Угроза новых участников

    2. 4.2.2 Торговая сила покупателей / потребителей

    3. 4.2.3 Торговая сила поставщиков

    4. 4.2.4 Угроза товаров-заменителей

    5. 4.2.5 Интенсивность конкурентного соперничества

  6. 4.3 Выход на рынок Движущие силы и ограничения

  7. 4.4 Движущие силы рынка

    1. 4.4.1 Увеличение использования в строительной отрасли

    2. 4.4.2 Растущее внедрение автоматизации

  8. 4.5 Ограничения рынка

    1. 4.5.1 Сложность изготовления долговечных печатных этикеток

  • 5. СЕГМЕНТАЦИЯ РЫНКА

    1. 5.1 По типу

      1. 5.1.1 Металлический

      2. Неметаллический

    2. 5.2 Для конечного пользователя

      1. 5.2.1 ИТ и телекоммуникации

      2. 5.2.2 Строительство

      3. 5.2.3 Энергетика и коммунальные услуги

      4. 5.2.4 Производство

      5. 5.2.5 Другие конечные пользователи

    3. 5.3 География

      1. 5.3.1 Северная Америка

      2. 5.3.2 Европа

      3. 5.3.3 Азиатско-Тихоокеанский регион

      4. 5.3.4 Остальной мир

  • 6. КОНКУРЕНТНЫЙ ЛАНДШАФТ

    1. 6.1 Профили компаний

      1. 6.1.1 TE Connectivity Ltd

      2. 6.1.2 Brady Corporation

      3. 6.1.3 ZipTape Label ID Systems

      4. 6.1.4 Novoflex Marketing Ltd

      5. 6.1.5 Panduit Corporation

      6. 6.1.6 3M Company

      7. 6.1.7 Vizinex RFID Inc.

      8. 6.1.8 HellermannTyton Group PLC (AptivPLC)

      9. 6.1.9 Решение для промышленной маркировки

      10. 6.1.10 Marking Services Inc.

      11. 6.1.11 Nelco

    2. * Список неполный

  • 7. ИНВЕСТИЦИОННЫЙ ПЕЙЗАЖ

  • 8. ВОЗМОЖНОСТИ РЫНКА И БУДУЩИЕ ТЕНДЕНЦИИ

  • ** При наличии

    Вы также можете приобрести отдельные части этого отчета. Вы хотите проверить раздел мудрый прайс-лист?
    Получить разбивку цен Сейчас же

    Часто задаваемые вопросы

    Каков период изучения этого рынка?

    Рынок кабельных бирок изучается с 2018 по 2026 год.

    Каковы темпы роста рынка кабельных тегов?

    Рынок кабельных меток растет среднегодовыми темпами 5,77% в течение следующих 5 лет.

    В каком регионе наблюдается самый высокий рост рынка кабельных тегов?

    Азиатско-Тихоокеанский регион демонстрирует самый высокий среднегодовой темп роста в период с 2021 по 2026 год.

    Какой регион имеет наибольшую долю на рынке кабельных тегов?

    Азиатско-Тихоокеанский регион имеет самую высокую долю в 2020 году.

    Кто основные игроки на рынке кабельных тегов?

    TE Connectivity Ltd, Brady Corporation, ZipTape Label ID Systems, Novoflex Marketing Ltd, Panduit Corporation — основные компании, работающие на рынке кабельных тегов.

    80% наших клиентов ищут отчеты на заказ. Как ты хотите, чтобы мы адаптировали вашу?

    Пожалуйста, введите действующий адрес электронной почты!

    Пожалуйста, введите правильное сообщение!

    ОТПРАВИТЬ

    Загружается …

    Руководство по выбору маркеров проводов и кабелей

    : типы, характеристики, применение

    Маркеры проводов и кабельные маркеры используются для маркировки проводов и кабелей.Маркировка проводов может производиться до или после заделки. Доступен широкий выбор маркеров, в том числе различных размеров, цветов и длин. При выборе отдельных продуктов необходимо учитывать технические характеристики, включая материалы конструкции, а также сертификаты или разрешения.

    Типы

    Выбор маркеров проводов и кабелей требует понимания типов продукции. Категории продукции включают матричные этикетки и ленты с точечной матрицей, лазерные этикетки и лазерные листы, предварительно напечатанные маркеры и самоламинирующиеся этикетки.Маркеры проводов и кабельные маркеры также включают термотрансферные этикетки, термотрансферные ленты, бирки и обертки для проводов.

    Точечная матрица Наклейки и ленты с точечной матрицей разработаны специально для использования с матричными принтерами. Точно так же лазерные этикетки и листы этикеток предназначены для лазерных принтеров.

    Самоламинирующиеся этикетки включают прозрачную часть, которая будет обертывать и ламинировать легенду. Это защищает область печати этикетки от воздействия растворителей, масла, воды и других загрязнений.

    Для термопринтеров требуются термотрансферные этикетки или термотрансферные ленты. Маркеры проводов и кабелей также включают бирки и обертки.

    Термоусадочные трубки доступны в широком диапазоне размеров, цветов и материалов для различных областей применения.

    Проволочная обертка — это этикетки с печатаемой стороной и клейкой стороной, используемые для обертывания и наклеивания этикетки на трубку или проволоку.Также доступны специальные маркеры проводов и кабельные маркеры. Когда маркер оборачивается вокруг провода, легенда видна со всех сторон.

    Этикетки с проволочной оберткой. Кредит изображения: Duralabel

    Маркеры рукавов следует использовать только перед заделкой, потому что их нужно надеть на открытый конец провода. Они обеспечивают определенную гибкость до того, как будут подвергнуты термоусадке вокруг проводов или кабелей.Они не липкие, и после усадки маркеры на рукавах обеспечивают постоянную идентификацию, которая может выдерживать суровые условия окружающей среды.

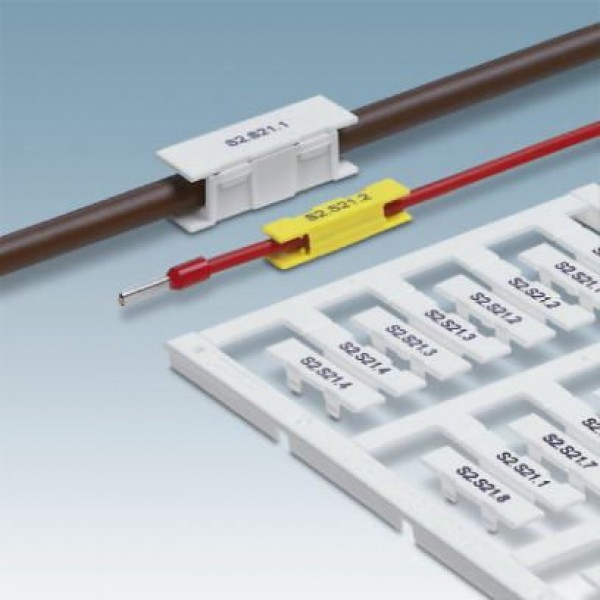

    Предварительно напечатанные маркеры можно приобрести в различных биржевых условных обозначениях. Как правило, также можно выбрать пользовательские легенды. Они идеально подходят для многих приложений.

    Печатные маркеры обеспечивают гибкость маркировки по мере необходимости и могут быть лучшим вариантом, когда требуется длинная легенда с несколькими символами.

    Маркер для печати. Изображение предоставлено: hr.s. Хьюз

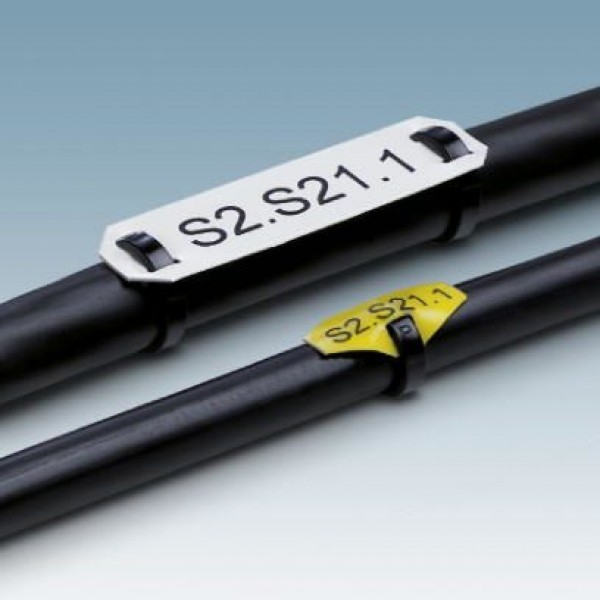

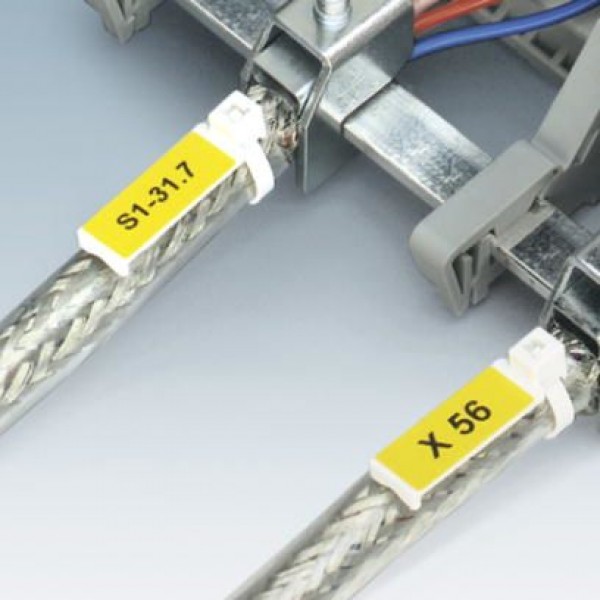

    Хомуты для проводов — Хомуты используются для связывания вместе проводов, кабелей и трубок. На маркерах стяжки для проводов есть место для размещения опознавательной метки.

    Идентификационные кабельные стяжки. Изображение предоставлено: Cable Markers Company Inc.

    Технические характеристики

    Обычно маркеры проводов и кабелей изготавливаются из ткани, нейлона, полиэстера, металлизированного полиэстера, стали или винила.Некоторые продукты соответствуют требованиям RoHS. Другие имеют знак UL.

    Диаметр — Размер проводов и кабелей определяет диаметр маркера. Точно так же длина этикетки должна в пять раз превышать внешний диаметр маркируемой проволоки.

    Условия окружающей среды — Условия окружающей среды, такие как рабочая температура, следует учитывать при выборе маркера для проводов и материала, из которого он сделан.

    Допуски и сертификаты

    Маркировщики проводов и кабельные маркеры различаются допусками и сертификатами.Ограничение содержания опасных веществ (RoHS) — это директива Европейского Союза (ЕС), которая требует от всех производителей электронного и электрического оборудования, продаваемого в Европе, продемонстрировать, что их продукты (включая маркеры проводов и кабельные маркеры) содержат только минимальные уровни следующих опасных веществ: свинец, ртуть, кадмий, шестивалентный хром, полибромированный дифенил и полибромированный дифениловый эфир. Знак UL означает, что Underwriters Laboratories Inc. (UL) обнаружила, что образцы продукта соответствуют требованиям безопасности UL.Эти требования основаны в первую очередь на опубликованных UL Стандартах безопасности.

    Ресурсы

    Идентификация электрооборудования, проводов и кабелей

    Кредит изображения:

    Р.С. Хьюз


    Cable Markers Company — Мы специалисты по идентификации!


    «Мы гордимся тем, что очень отзывчивы потребности наших клиентов! »

    Если ваш требование для управления кабелями и идентификации, не смотрите дальше! Cable Markers Co.Inc. имеет помогали клиентам встретить их провода и требования к идентификации кабеля с 1960 года.

    Кабель Markers Co., Inc. является поставщиком полного спектра услуг промышленного и коммерческого I.D. Товары. Мы все делаем! Все из термоусадочных аксессуары для труб, кабелей и проводов, к паспортным табличкам, утвержденным в аэрокосмической отрасли.Мы специалисты по идентификации!



    Cable Markers Co. предлагает широкий ассортимент стандартных и нестандартных этикеток большого разнообразия размеров, чтобы удовлетворить ваши требования к этикеткам. Лазерные этикетки, матричные этикетки, этикетки с термотрансферной печатью, этикетки по индивидуальному заказу и программное обеспечение для печати этикеток — это лишь часть того, что мы делаем.


    Вы ищете трубки или рукава? Что ж, вам повезло! У нас есть то, что вам нужно! Нажмите кнопку «Трубки и рукава» и завершите поиск здесь. Mil-Spec, тонкая стенка, толстая стенка, клейкая подкладка, трудно найти цвета, 2: 1, 3: 1, 4: 1 даже коэффициент усадки? У нас это есть!


    Эта ссылка приведет вас на нашу страницу объединения и защиты продуктов.У нас есть полная линейка кабельных стяжек различных размеров, материалов, цветов и стилей. У нас также есть аксессуары, необходимые для выполнения работы!


    Мы располагаем полным ассортиментом систем маркировки для удовлетворения ваших конкретных потребностей в идентификации. Независимо от того, печатаете ли вы 5 или 50 000 этикеток в день, у нас есть решение по той цене, которая вам нужна!


    Удовлетворение ваших идентификационных потребностей — вот что Cable Markers Co.делает лучше! Горячее тиснение, резка и маркировка, маркировка проводов, индивидуальная комплектация и гравировка — это лишь некоторые из предлагаемых нами услуг!


    Cable Markers Co. может производить широкий спектр индивидуальных табличек с именами. Материалы на выбор: Алюминий, латунь, фольга, фенол, пластик и нержавеющая сталь. Если вам нужна простая вывеска для офиса / стола или вам нужна утвержденная табличка с паспортными данными в аэрокосмической отрасли, это ссылка, по которой вам нужно перейти!


    Сообщите нам, чем мы можем помочь! Если у вас есть комментарии о нашем сайте, вам нужна цитата, вы хотите разместить заказ, получить дополнительную информацию или узнать, предлагаем ли мы что-то, чего нет на нашем сайте, заполните нашу быструю форму, и мы свяжемся с вами как как можно скорее.
    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
