Биметаллические радиаторы отопления вес одной секции: Вес секции биметаллических радиаторов. Биметаллические радиаторы отопления какие лучше и прочнее — технические характеристики и советы по выбору радиаторов

Содержание

современные батареи для квартиры, толщина их стенок, объем и вес одной секции

Здесь вы найдете информацию про новые чугунные радиаторы, их сравнение со старыми образцами, информацию про параметры одной секции.

Интерес к чугунным батареям нового поколения с каждым годом растет.

Особенно это стало заметно, когда на рынке появились чугунные радиаторы отопления импортного производства.

Их стильный вид, улучшенные параметры и ценовая доступность привлекли внимание многих потребителей.

В настоящее время можно встретить современные чугунные радиаторы отечественного производства, которые, хотя и имеют несколько другие показатели качества, лучше «реагируют» на несовершенство центрального отопления.

Чугунная батарея былых времен

Более ста лет чугун был единственным металлом, из которого делали отопительные приборы (кстати, из чугунной батареи можно сделать обогреватель своими руками или котел). Они добросовестно согревали людей по всему миру, обладая рядом преимуществ, например:

  • Длительный срок эксплуатации. Сегодня можно встретить дома, где чугунные радиаторы были установлены 100 лет назад и продолжают исправно «трудиться».
  • Высокая теплоотдача обеспечивает равномерное распространение тепла и длительное остывание в случае отключения отопления.
  • Достаточно большие каналы пропускают через себя теплоноситель без ущерба для конструкции.

Первые импортные батареи чугунные для квартиры не выдержали испытания советской теплосетью. Вода, которая используется в отечественной централизованной системе, не контролируется по качеству, в отличие от европейских отопительных контуров. Зарубежным производителям пришлось менять параметры своей продукции, адаптируя ее к местным условиям эксплуатации.

Эти устройства имели три больших недостатка: очень большой вес (7-8 кг одна секция), хрупкость (не переносили ударов) и крайне неэстетичный вид. Скорее всего, именно из-за них сегодня потребители, меняя старые батареи, обращают свой взор на легкие и стильные модели из алюминия, а зря.

Технические показатели секции чугунного радиатора

Секция чугунного радиатора нового поколения имеет значительные преимущества не только перед моделями советской эпохи, но и аналогами из других видов металлов.

  • Во-первых, внешний вид их полностью изменился. Красивая ровная поверхность секций придает им не только стильный вид, но и обеспечивает более высокий уровень теплоотдачи и быстрый нагрев. Долгое «раскочегаривание» батарей, когда им требовалось несколько часов для нагрева, осталось в прошлом.
  • Во-вторых, на рынке появились так называемые евро-модели, гарантийный срок которых составляет 50 лет, и весь период эксплуатации они не нуждаются в ремонте. Учитывая, сколько стоят радиаторы чугунные для квартиры, можно сказать, что их использование обходится практически даром.
  • В-третьих, рабочее давление новых батарей выросло до 10-12 атмосфер, хотя некоторые производители в техпаспорте своих изделий указывают 18 атмосфер. Доверять этим данным, конечно можно, но устанавливать эту продукцию в высотных зданиях все-таки не рекомендуется.
  • Если рассмотреть, как выглядит чугунная батарея в разрезе, то можно увидеть и ширину ее каналов, и то, что изнутри металл подвергнут специальной антикоррозийной обработке. Это обеспечивает стабильную работу изделия без образования коррозии на его стенках (важно знать, как правильно промыть чугунные батареи).
  • Новые чугунные радиаторы могут работать не только с водой, но и другими видами теплоносителей.
  • Сегодня мало кто знает, сколько литров в одной секции чугунной батареи. В старых образцах объем секции чугунного радиатора составлял 1.5 л, что с учетом веса самого металла, еще больше утяжеляло конструкцию. В современных моделях 0.8 л теплоносителя, что значительно облегчает устройство и увеличивает скорость его прогрева.
  • Еще один важный параметр, который ранее был большим минусом – это вес секции чугунной батареи. Действительно, модели прошлых лет весили 7.1-8 кг, поэтому, когда для помещения требовалось устройство из 12 секций, оно тянуло 80-96 кг. Поднять такую конструкцию было не под силу двум людям, поэтому установка чугунных радиаторов производилась строительными бригадами. Секции современных чугунных батарей весит 3.5-4 кг, что в корне меняет дело. Например, чугунный радиатор 10 секций «затянет» до 40 кг, что под силу поднять одному или двум людям. Этого говорит о том, что новые конструкции можно менять своими руками, сэкономив средства при привлечении специалистов.
  • Толщина стенки чугунной батареи нового поколения в 5 мм легко переносят давление в контуре сети.

Если стоит вопрос, на что заменить чугунные радиаторы старого образца, то алюминиевые устройства следует сразу же исключить из списка. Они не перенесут химического состава теплоносителя централизованной сети обогрева, а их достаточно узкие каналы будут замусориваться, и требовать регулярной очистки.

Чугунные конструкции разных производителей

Новые чугунные батареи (фото это демонстрируют) имеют плоскую переднюю панель, которая мало чем отличается от алюминиевых или биметаллических секционных аналогов (узнайте о том, как заменить чугунные батареи на биметаллические или алюминиевые. А также мы подготовили для вас сравнение чугунных радиаторов с другими видами).
Они даже внешне похожи на своих «конкурентов», но сегодня на рынке встречаются несколько видов чугунных радиаторов, каждый из которых обладает своей индивидуальностью.

Если вы остановились на таком виде отопления, тогда важно знать как правильно установить чугунные батареи.

Когда-то заводов по выпуску батарей отопления из чугуна было очень много в разных республиках Советского Союза. Сегодня их либо закрыли, либо переоборудовали, так как в чести более «продвинутые» виды металлов.

Из старых моделей на рынке теплового оборудования еще можно встретить МС-140, которая была самой популярной и надежной в былые времена. Нечасто, но и в наше время этот тип обогревателей устанавливают в некоторых госучреждениях, зная об их очень долгой гарантии качества. Но, если случилось такое, что поломка произошла, тогда важно знать как отремонтировать чугунные батареи отопления.

Из современных моделей можно отметить:

  • Изделия завода Сантехлит. Размер чугунных радиаторов этой фирмы варьируется от самых небольших секций, подходящих для установки под окнами с узкими пластиковыми подоконниками, до полноценных классических образцов.
  • Если интерьер требует присутствия радиатора с плоской поверхностью, то хорошей альтернативой станут изделия Чебоксарского завода. Они выпускают модели с каналами количеством от одного до трех.
  • Большой популярностью пользуется продукция китайских производителей, например, фирмы Konner. Вообще, зарубежные аналоги отличаются более качественной и гладкой внутренней поверхностью, что обеспечивает беспрепятственное прохождение теплоносителя по устройству. Этот небольшой нюанс позволяет увеличить срок эксплуатации изделия и уменьшить количество загрязнений внутри них.
  • Не менее известны европейские производители, например, чешская фирма Viadrus, турецкая компания Demir Döküm и испанская Roca, которые выпускают несколько типов чугунных радиаторов: от классических секций до изделий в стиле ретро или высоких моделей.

Как правило, дизайнерские изделия стоят значительно дороже, но и смотрятся они не только эффектно, но и зачастую являются украшением помещения (читайте о том, как подключить чугунные батареи и декорировать их и что надо для установки и декора чугунных радиаторов. А также как создать красивые чугунные батареи своими руками).

Кроме того, сейчас все более популярными становятся чугунные радиаторы отопления в стиле ретро.

Заключение

Чтобы поставить вместо старых батарей чугунное устройство нового поколения, необходимо предварительно рассчитать количество секций, так как теплоотдача у них немного различается, и подготовить нужное количество креплений. Чтобы узнать, сколько экм в 1 секции чугунного радиатора прочтите эту статью.

Если радиатор чугунный 7 секций раньше весил 49-56 кг, и для него требовалось от 6 до 8 держателей, то новые модели не превысят 28 кг. Как правило, подобная замена требует усилий нескольких человек лишь при демонтаже конструкции, тогда как установку можно проводить самостоятельно. О том, как подобрать тэны для радиаторов отопления вы можете узнать в этой статье.

Как видно из указанной информации, чугунные батареи XXI века в корне отличаются от своих «собратьев» из прошлого, поэтому целесообразно выбрать именно их, как альтернативу старым моделям.

Полезное видео

Вес 1 секции чугунного радиатора

Каков вес одной секции чугунного радиатора отопления?

Чугунные радиаторы появились более ста лет назад, и до сих пор пользуются спросом. Конечно, пик их популярности остался позади – он пришелся на середину-конец прошлого века. Несмотря на то, что чугунные батареи имеют очевидные преимущества, есть у них недостатки. Точнее, недостаток всего один – большой вес. Вес одной секции радиатора отопления из чугуна составляет семь с половиной килограмм, соответственно, среднего размера батарея, состоящая из семи секций, будет весить 50 килограмм.

Общие характеристики чугунных радиаторов

Обычный чугунный радиатор состоит, как правило, из 5-10 секций. Количество секций зависит от желаемого теплового эффекта. Чем больше секций, тем больше теплоотдача и температура в доме. Тем более, что установить можно радиатор, состоящий из любого количества секций: чугунные батареи, также как и биметаллические, могут быть разделены. Это позволит создать наиболее комфортную обстановку.

Радиаторы советских квартир

Большой вес не является проблемой при эксплуатации: главное правильно произвести монтаж батареи. Узнать, сколько весит радиатор чугунный 10 секций можно путем простых расчетов. Одна секция современного радиатора весит 7,1 килограмм, а значит, 10 секций будут весить 71 килограмм.

Несмотря на то, что популярность чугунных батарей уже не так велика, нельзя не упомянуть об их преимуществах.


Вот некоторые из них:

  • устойчивость к образованию коррозии;
  • толстые стенки, которые являются гарантией долговечности;
  • возможность использовать теплоносители любого качества;
  • отличная теплоаккумулирующая способность;
  • продолжительный срок эксплуатации;
  • большое внутреннее сечение, благодаря которому чугунные радиаторы не приходится часто чистить.

Батареи МС-140 производства Беларуси

Стандартные модели чугунных батарей имеют межосевое расстояние 300 либо 500 миллиметров. Однако встречаются и модели, имеющие большую высоту – межосевое расстояние у которых достигает 800 миллиметров. Кроме того, выпускаются промежуточные модели, у которых межосевое расстояние составляет 350 миллиметров. Глубина может быть разной – 110, 99 или 92 миллиметра. Ширина секций чугунных радиаторов составляет от 35 до 60 миллиметров.

Ситуация на современном рынке

Пусть и не в таких масштабах, как со времен СССР, но производятся чугунные радиаторы и сегодня. Например, в Минске и Луганске изготавливают пользующиеся высоким спросом чугунные радиаторы МС-140. Радиаторы имеют практически одинаковые характеристики, за исключением одной − цвета. Минчане выпускают радиаторы красного цвета, Луганский завод – серого.

Современный радиатор «под старину»

Современные чугунные радиаторы производят из чугуна высокого качества.

Это во многом определяет их параметры и стабильность характеристик, в том числе веса. В частности независимо от партии поставки вес 1 секции чугунного радиатора МС-140 – 7,1 килограмма. Благодаря этому можно в процессе проектных расчетов определить нагрузку, которую будут испытывать стены, к которым будут крепиться батареи отопления.

Белорусский и украинский заводы, конечно же, не единственные предприятия, выпускающие чугунные батареи. Так как в последнее время такая продукция пользуется все более высоким спросом, производят радиаторы различных цветов и размеров. Кроме того, недавно на рынке появились батареи, украшенные литьем, и имитирующие старинные изделия. Это значительно увеличивает интерес к изделиям подобного типа.

Статьи по теме

Расчет отопления — вес 1 секции чугунного радиатора

Для расчета системы отопления необходимо учитывать множество разных параметров. Один из них — тяжесть приборов отопления. Допустим, планируется поставить классические радиаторы из чугуна, состоящие из 4–10 элементов. Для того чтобы подсчитать массу всей системы, необходимо знать, сколько весит чугунная батарея — это обеспечит надежность ее монтажа.

Немного о чугунных радиаторах

Чугунный радиатор — классика жанра. Его устанавливают уже более 100 лет, и ни одна современная новинка так и не смогла полностью вытеснить такую батарею с рынка. Популярность, которой пользуются эти радиаторы, определяется характеристиками самого чугуна.

Среди важнейших преимуществ нужно обязательно отметить:

  • Коррозионную устойчивость.
  • Продолжительный срок службы.
  • Нетребовательность к качеству теплоносителя.
  • Отличную теплопередачу.
  • Нетребовательность в эксплуатации.

Капля дегтя в этой бочке меда — значительная масса конструкции. Один элемент чугунной батареи весит 7,5 кг. Несложно подсчитать, что стандартный радиатор из 7 секций потянет на 50 кг. Для обеспечения нормального теплового режима в помещении не всегда бывает достаточно одного нагревательного элемента.

Из-за этого приходится задумываться о надежности крепления элементов системы к стенам.

Кроме того, следует помнить, что чугун является хрупким материалом. Поэтому при перемещении изделий из него и их монтаже следует соблюдать особую осторожность, чтобы от случайного удара в чугуне не появились невидимые глазу микротрещины. В процессе эксплуатации, когда давление в сети отопления будет возрастать, эти трещины начнут увеличиваться, что неизбежно приведет к протечкам.

Основные характеристики

Стандартный прибор отопления состоит из 4–10 отдельных элементов. Размер батареи определяется исходя из теплового режима, который необходимо обеспечить в помещении, а также в зависимости от архитектурных особенностей последнего.

Несмотря на большую массу чугунного прибора отопления и возникающие в связи с этим сложности тяжесть батареи не является проблемой при ее установке. Самое главное — правильно выполнить ее монтаж. Для обеспечения правильности установки радиаторов недостаточно знать только их массу. Необходимо учитывать и другие характеристики:

  • Межосевое расстояние. Для стандартных моделей оно может составлять 350 или 500 мм. Радиаторы, имеющие большую высоту, как правило, производятся с большим расстоянием между осями.
  • Глубина. Стандартные цифры — 92, 99 и 110 мм.
  • Ширина секции. Здесь есть небольшой разброс — 35–60 мм.
  • Объем секции — количество теплоносителя, необходимого для ее полного заполнения. В среднем объем составляет 1–4 литра и зависит от размеров элемента.

Современные радиаторы изготавливаются из качественного чугуна, что позволило производителям обеспечить стабильность технических характеристик своей продукции. Это касается и веса одной секции — важнейшего параметра при расчете нагрузки на несущие конструкции помещения.

Важно! Чугунные батареи отличаются модульностью конструкции. Это значит, что при необходимости можно добавить или удалить секции.

Варьирование количества секций — простейший способ регулировать температуру в помещении. Как правило, рекомендуется выбирать приборы с большим по отношению к расчетному количеством секций. Это поможет решить проблему сильных перепадов температур, характерных для холодных периодов года в средней полосе России.

Расчет нагрузки

Расчет тепловой мощности

Рассчитать нагрузку на несущие конструкции, зная вес одной секции чугунной батареи, достаточно просто. Например, рассчитаем, сколько будет весить радиатор, состоящий из 7 секций. Вес одной секции без воды равен 7,5 кг. Умножив эту цифру на количество элементов, получаем вес пустой батареи — 50 кг. Значит, кронштейны и крепления, используемые при монтаже системы, должны выдержать такой вес. Это теоретически. На практике все немного сложнее.

После окончания монтажа система заполняется водой, что неизбежно приведет к увеличению веса и нагрузки на крепежные элементы. Увеличение веса может быть различным, что зависит от объема секции. В среднем вес всей батареи после заполнения системы теплоносителем увеличится на 10–30 кг. Кронштейны, выбранные из расчета 50 кг, просто не справятся с возросшей нагрузкой.

К факторам, оказывающим негативное влияние на крепежные элементы системы, нужно отнести еще и движение, вызванное физическими процессами, происходящими при нагревании и остывании теплоносителя.

Заключение

Чтобы отопительная система служила долгие годы, нельзя игнорировать такие параметры, как вес и объем секции радиатора. Только правильно рассчитав нагрузку на крепежные элементы, можно гарантировать надежность монтажа, а также бесперебойную эксплуатацию всей отопительной сети.

Сколько весит секция чугунной батареи?

Вес одной секции чугунной батареи

О чугунных батареях

Радиатор из чугуна принадлежит к классике жанра. Его применяют уже более 100 лет и полностью вытеснить с рынка пока еще неспособна ни одна современная модель. Чугунные радиаторы пользуются спросом благодаря характеристикам самого материала.

Важными преимуществами чугуна являются:

  1. Устойчивость к коррозии,
  2. Долговременность эксплуатации,
  3. Нетребовательность к качеству теплоносителя,
  4. Отличная теплопередача,
  5. Нетребовательность в применении.

Не может быть все так гладко, и два недостатка все же находятся.

  • Один кроется в массе. Сколько весит секция чугунной батареи? Вес 1 секции чугунного радиатора составляет примерно 7,5 кг. Благодаря несложным умозаключениям можно прийти к выводу, что стандартная батарея из 7 секций будет весить 52,5 кг. Чтобы обеспечить комфортную температуру в комнате, одной секции нагревательного элемента, как правило, недостаточно. Исходя из данных обстоятельств, осуществляя надежность конструкции, приходится продумывать способы крепления радиаторных элементов к стене. Давайте произведем расчет на примере. Советская модель МС 140. которая до сих пор присутствует на рынке, имеет немалую массу — 7,12 кг. Объем ее одной секции составляет 1,5 литра воды, общая масса получается равной 8,62 кг. Тепловая мощность при этом равна примерно 170 Вт. Сколько нужно секций для обогрева комнаты площадью 20 м2? Если необходимо обогреть комнату 20 м2, то потребуется 12 секций, тогда масса будет составлять 85,4 кг, плюс вода – 103,4кг.
  • Вторым отрицательным моментом чугуна является его хрупкость. Поэтому, чтобы осуществить перенос изделия с большой массой и его крепление, необходимо все манипуляции с ним проделывать максимально осторожно, предотвращая малейшие удары во избежание невидимых глазу микротрещин. Так как в процессе работы с неизбежным ростом давления в сети отопления, образовавшиеся трещины начнут увеличиваться, что закончится протечками радиатора.

Базовые характеристики классического радиатора

Стандартная чугунная батарея состоит из 4-10 отдельных секций. Ее размер зависит от выбора теплового режима в помещении и архитектурных особенностей дома.

Несмотря на возникающие сложности при установке тяжелого радиатора отопления из чугуна, все же основной проблемой это не считается. Основная задача состоит в выполнении правильного монтажа батареи. Чтобы его осуществить, недостаточно знать лишь массу изделия, необходимо учесть следующие моменты:

  • Расстояние между осями. Стандартные модели могут иметь 350 или 500 мм. Батареи с большой высотой характеризуются пропорциональными размерами между осями.
  • Глубину. Стандартные размеры 92, 99, 110 мм.
  • Ширину секции. Размеры находятся в несколько большем диапазоне – 35 — 60 мм.
  • Объем секции. Это количество теплоносителя, которое необходимо для полного заполнения элемента радиатора. Объем находится в зависимости от размера секции. Средние значения колеблются от 1 до 4 литров.

Важной проблемой установки чугунной батареи классического образца является то, что она предназначена только для крепления на стене. В то же время большинство домов современности изготавливаются из пористых материалов. таких как газобетон, пенобетон, а также SIP-панели с пенопластовым наполнением. Данные стены нуждаются в специальном креплении сложной конструкции с многоточечной фиксацией, что вряд ли будет вам по душе.

Современные модели радиаторов отопления

Для крепления на стенах различными производителями разработаны новые модели из серого чугуна, их масса гораздо меньше старых классических образцов. К примеру, опишем чешский радиатор отопления Viadrus STYL 500. Сколько весит 1 секция данного радиатора отопления? И сколько выйдет масса всей конструкции?

Масса 1 секции составляет 3,8 кг. воды вмещается 0,8 литра, поэтому масса одной секции радиатора с водой составит 4,6 кг. При тепловом потоке 140 Вт для обогрева комнаты в 20 м2 потребуется 14 секций, по весу соответственно выйдет 64,4 кг с водой. Таким образом, этот показатель отличается в меньшую сторону на 40%, чем у классического образца МС 140. Если это значение разделить на две части (по 32 кг), то можно сделать вывод, что установку на стены из современных материалов, включая пористый бетон, осуществить вполне возможно без дополнительных крепежных элементов.

Еще более легкая конструкция разработана российскими производителями. Их отопительные приборы предлагаются под брендом EXEMET. модель MODERN отличается следующими весовыми характеристиками:

Одна секция у этого производителя весит 3,2 кг, теплоотдача 93 Вт. Чтобы обогреть комнату в 20 м2 потребуется 22 секции, тогда общая масса составит 70,4 кг. Данные параметры неплохи, особенно если учесть, что компания производит модели с возможной установкой на полу.

Несколько слов о винтажной батарее из чугуна. Ее вес превосходит советский образец, который может достигать 14 кг. Данные отопительные приборы внешне очень напоминают старинные, которые устанавливали в далеком 19 веке в резиденциях и усадьбах.

Модель EXEMET FIDELIA весит 12 кг, теплоотдача 156 Вт, общая масса прибора для нашего примера выходит просто чудовищной – 154 кг. Сложный вопрос установки здесь неактуален, так как первая и последняя секции снабжены ножками для размещения прибора на полу.

Итак, чтобы обеспечить отопительной системе бесперебойную службу, нельзя игнорировать такие важные показатели, как вес и объем секции батареи. Благодаря правильному подсчету нагрузки на крепежные элементы, можно рассчитывать на надежность установки и долгосрочную эксплуатацию прибора.

  • Автор: Вадим Николаевич Лозинский

Источники: http://79w.ru/otoplenie/batarie-radiatory/ves-odnoj-sekcii-chugunnogo-radiatora-sprosy, http://gidotopleniya.ru/montazh-otopleniya/raschet/ves-1-sekcii-chugunnogo-radiatora-raschet-6816, http://kotel.guru/radiatory/chugunnye/skolko-vesit-sekciya-chugunnoy-batarei.html

Мощность одной секции чугунного радиатора отопления квт: таблица

Чугунные радиаторы до сих пор являются одним из самых распространённых средств отопления в отечественных квартирах. Их заслуженно можно назвать ветеранами отопительного фронта – ведь этот вид обогревающих устройств был изобретён ещё в 1857 году французским учёным Францем Сан-Галли. С тех пор они широко используются для обогрева помещений и до сих пор остаются актуальными.

Такая популярность чугунных батарей объясняется очень просто – они удобны, эффективны и стоимость их невысока.

Читайте также: Чугунная батарея вес одной секции?

Рассмотрим подробнее их преимущества перед другими типами обогревающих приборов:

  1. Высокая теплопередача – они очень эффективно отдают тепло, обогревая помещение;
  2. Долговечность – изделия такого типа могут служить до 100 лет;
  3. Нетребовательность к условиям эксплуатации;
  4. Нетребовательность к качеству теплоносителя;
  5. Низкое гидравлическое сопротивление – внутренняя поверхность не создаёт излишнего трения при движении жидкости. Поэтому нет необходимости в принудительной циркуляции;
  6. Стойкость к образованию коррозии.

Однако радиаторы из чугуна имеют и ряд недостатков:

  1. Очень высокая хрупкость, что усложняет их транспортировку и монтаж. Достаточно одного удара для того, чтобы появилась трещина;
  2. Очень большая масса – чугун является очень тяжёлым материалом, что создаёт сложности при транспортировке изделий и их монтаже. Необходим расчёт прочности стены, куда монтируется прибор – если она сможет справиться с нагрузкой, нужно проектировать дополнительные напольные крепления;
  3. Неэстетичный внешний вид – как правило, отечественные изделия выглядят очень непривлекательно, рёбра имеют зернистую поверхность и их сложно органично вписать в хорошо оформленный интерьер;
  4. Неудобство ухода – сложная конфигурация становится причиной скоплений пыли в труднодоступных местах, из которых её сложно удалять.

Необходимо заметить, что чугунные радиаторы нагревают не только методом конвекции, но и лучевым методом, нагревая приборы вблизи себя – они в свою очередь нагревают пространство вокруг.

Принцип действия чугунных радиаторов

Принцип действия изделий этого типа достаточно несложен. Прибор состоит из отдельных частей с внутренними каналами – они соединяются между собой с помощью ниппелей и прокладок из резины или паронита. Секции располагаются вертикально для увеличения теплоотдачи.

Радиатор подключается к системе отопления, в которой циркулирует горячий теплоноситель – чаще всего вода. Теплоноситель, циркулируя по каналам внутри радиатора, нагревает его. А радиатор в свою очередь нагревает помещение, в котором он установлен.

Такие изделия являются очень инертными – они крайне медленно нагреваются, что является существенным недостатком. Однако, вследствие той же инертности, они очень медленно остывают, что является неоспоримым достоинством. Поэтому нет никакого смысла устанавливать на них регуляторы температуры – они будут попросту бесполезны.

Как упоминалось выше, чугун очень нетребователен к качеству теплоносителя – это очень актуально в наших условиях, где жидкость в системе может в себе нести камешки, куски окалины, ржавчину и другие мелкие посторонние предметы. Всё это никак не влияет на срок службы батарей – может немного истираться внутренняя поверхность, но это совершенно несущественно.

Расчёт мощности чугунных радиаторов

Самым главным показателем эффективности работы батарей отопления считается мощность или тепловой поток – она характеризует способность прибора обогреть помещение данного объёма.

Для того, чтобы паспортная мощность изделия соответствовала реальной, необходимо разницу между температурой нагревающей жидкости в магистрали и температурой обогреваемого помещения не более 50 градусов Цельсия. Некоторые указывают мощность для разницы температур в 70 градусов Цельсия, но это не корректно, поскольку не всегда представляется возможность обеспечить такую разницу.

Мощность чугунных радиаторов измеряется в киловаттах (кВт) и она зависит от их размеров. Конструкция чугунных батарей состоит из отдельных секций, поэтому определение мощности зависит от её величины для одной секции.

В зависимости от марки батарей, размеры одной секции могут различаться, соответственно, показатель теплового потока тоже может быть разным. Нижеприведённая таблица даёт некоторое представление о характеристиках одной секции для разных марок батарей отопления из чугуна.

Сравнение характеристик одной секции у различных марок чугунных батарей отопления

В приведённой таблице мы видим, что тепловой поток секции батарей из чугуна может колебаться в пределах от 0,12 кВт до 0,16 кВт.

Читайте также: Секции чугунной батареи отопления, как уменьшить количество?

Зная эту величину, мы можем рассчитать, сколько секций понадобится для радиатора отопления, чтобы обогреть помещение заданного объёма.

  1. Для начала необходимо вычислить объём комнаты – для этого умножаем её длину на ширину и на высоту;
  2. Нужно определиться с тем, какая мощность необходима для обогрева 1 м3 нашего помещения. Существуют нормы теплового потока для зданий заданного типа:
  • Для зданий панельного типа – 0,041 кВт на м3;
  • Для домов из кирпича с теплоизоляцией стен и стеклопакетами на окнах – 0,034 кВт на м3;
  • Для зданий, возведённых с соблюдением современных требований – 0,020 034 кВт на м3.
  1. Умножаем величину теплового потока, который нужен для обогрева одного кубического метра, на объём нашего помещения. Найденная величина будет мощностью, которая требуется на обогрев всей комнаты;
  2. Определяем тип батареи отопления и, сверяясь с таблицей, узнаём величину теплового потока одной его секции;
  3. Значение мощности, необходимой на обогрев заданного помещения, делим на мощность одной секции. Полученная величина будет количеством секций чугунного радиатора, которое необходимо для обогрева комнаты заданного типа и объёма.

Заключение

Устанавливая в своём доме чугунные батареи, следует с максимальной точностью рассчитать их необходимую мощность и в зависимости от этого выбирать необходимое количество секций. Если расчётами пренебречь, есть риск, что отопление жилья будет недостаточно эффективным. Это существенно понижает уровень  комфорта в доме, что, согласитесь, довольно неприятно. Лучше потратить время и силы на то, чтобы в вашем доме царили тепло и уют.

Чугунные радиаторы — технические характеристики отопительных приборов + Видео

Казалось бы, пришло время сдавать свои позиции чугунным радиаторам, придуманным еще в 1857 году изобретательным Францем Сан-Галли. Те, кто производит биметаллические или алюминиевые изделия, в этом твердо уверены. Мол, чугун катастрофически устарел – пора ему в утиль. Что ж, проверим и рассмотрим в данном материале чугунные радиаторы – технические характеристики которых сравним с аналогичными показателями батарей, сделанных из более современных материалов.

О конструкции и видах чугунных радиаторов

Каждый радиатор, подобно конструктору, составляется из нескольких одинаковых секций. Их льют в заводских условиях из серого сорта чугуна. Каналы, по которым протекает горячая вода, могут иметь круглую либо эллипсовидную форму. На этапе сборки секции соединяются одна с другой с помощью ниппелей, а места стыка дополнительно герметизируются. Для этого берут термостойкие резиновые или паронитовые прокладки.

По количеству каналов одной секции они могут быть:

  • одноканальные;
  • двухканальные.

Радиаторы из чугуна могут иметь различную ширину (которая зависит от количества секций) и высоту. Ширина радиатора зависит от объема обогреваемого помещения, количества окон в нем, толщины наружных стен. Ведь чем больше секций используется, тем больше тепла отдаст радиатор. Что касается высоты, то она может колебаться от 35 сантиметров до полутора метров. Не забудем взглянуть и на такой показатель, как глубина радиатора. Ведь от нее зависит, как впишутся в дизайн комнаты эти чугунные изделия. Глубина может иметь значение и от 50 до 140 сантиметров и более.

Для монтажа понадобятся специальные прочные кронштейны, которые надо надежно закрепить на стене. Ведь обычно тяжелые батареи подвешивают под оконным проемом на эти кронштейны, располагая их так, чтобы батарея от стенки отступала на некоторое расстояние. Впрочем, сейчас появились новые модели напольного типа, у которых в комплекте прилагаются ножки.

Читайте также:

Положительные характеристики чугунных радиаторов

Им подходит любой теплоноситель

Пока техническая горячая вода добирается из котельной до батареи, качество ее лучше не становится. Она, впрочем, и изначально не была идеальной, а потом, следуя по трубопроводам, захватывает с собой изрядное количество примесей. Так что в наши квартиры поступает уже некая жидкость, достаточно агрессивная в химическом отношении. Эта самая агрессивная вода (если конкретнее, то в ней много щелочей) несет с собой вдобавок и кучу маленьких песчинок, действующих подобно абразивам.

И начинает она активно разъедать батареи из стали, например. А песчинки, словно наждак, протирают их тонкие стенки. А чугунну всё это нипочем – ведь он химически пассивен, а стенки у радиаторов из этого металла весьма толстые. И летом, когда из системы сольют воду, чугунная батарея не проржавеет изнутри.

Максимальное рабочее давление

Рабочее давление чугунных радиаторов составляет от 9 атмосфер и более в зависимости от производителя и модели. Они хорошо переносят гидроудары и поэтому часто используются в системах централизованного отопления.

Долговечность

Если время от времени промывать батареи из чугуна, а также по мере необходимости заменять межсекционные прокладки, то они ответят на такой уход благодарно. Лет пятьдесят смогут проработать, исправно нагревая ваши комнаты. Кстати, в Санкт-Петербурге до сих пор живы ретро-батареи из чугуна, отливали которые еще на первых заводах. Сто лет с лишним прошло, как-никак.

Невысокая цена

Если сравнивать цену чугунных батарей со стоимостью ставших модными в последнее время биметаллических изделий, то по бюджету чугун окажется намного выгоднее. А если предстоит покупать радиаторы не для одной комнаты, а для нескольких, то экономия окажется весьма и весьма внушительной.

О минусах чугунных батарей, зачастую превращающихся в плюсы

Долгое нагревание

Поборники новых алюминиевых и стальных батарей ругают чугун за его тепловую инерционность. Да, это так. «Раскочегаривается» чугунный радиатор довольно долго – это тебе не тоненький стальной корпус. Когда предстоит нагреть в начале холодов промерзший дом, это вызывает раздражение. Зато ведь и стынет толстая чугунная батарея тоже долго. Представьте – за окном мороз, а отопление внезапно отключили. Алюминиевые, стальные и биметаллические изделия сразу же станут холодными. А возле старого доброго чугуна можно будет еще погреться некоторое время.

Медленная отдача тепла в комнату

Сравним теплоотдачу, которая присуща одной секции чугунной батареи (это в среднем 110 ватт) и аналогичный показатель радиаторов из алюминия из стали. Выяснится, что последние, имея такие же габариты, и горячей воды меньше требуют, и тепла в полтора раза больше отдают. Однако конвекционно-воздушный способ обогрева у алюминия и биметалла, где греется только сердечник, а не кожух, проигрывает лучевому способу у стали и чугуна. У последних тепловые лучи не только воздушные массы нагревают, но и до предметов в комнате дотягиваются. В результате предметы также начинают излучать тепло, и комната прогревается качественнее и эффективнее.

Они тяжелые

Неуклюжую и увесистую чугунную батарею не каждый сможет поднять в одиночку – ведь только одна секция весит в среднем 5-6 килограммов. Но ведь мало кто из хозяев квартир и домов таскает эти батареи – обычно для их установки и снятия приглашаются сантехника. Вот им-то и не люб чугун. И еще надо заметить, что большой вес эти радиаторы имеют из-за толстых стенок, благодаря которым долго удерживают тепло и служат не меньше пятидесяти лет.

Они «кушают» много теплоносителя

Ну да, в чугунную секцию в среднем заливается 0,9 литра горячей воды, а в алюминиевую – всего 0,4 литра. Заметим, что при этом и габаритные размеры у этих двух видов батарей отличаются – алюминиевые гораздо меньше.

Они некрасивые

Стандартные радиаторы из чугуна, которые повсеместно ставили в советское время, то они, конечно, красотой не блещут. Грели-то они хорошо, вот только хотелось их спрятать с глаз долой.


Вот и закрывали их хозяева квартир всякими ширмочками и экранами, отнимающими тепло.

Сегодня же появились эстетичные художественные литьевые изделия из чугуна. На их поверхности имеются узоры в самых разных стилях. Стоят такие батареи (немецкие, английские, турецкие, французские, китайские) дорого, но выглядят просто роскошно. Отечественные радиаторы, конечно, не столь красивые, зато дешевые. Но всё равно их дизайн вполне привлекателен, а плоская поверхность выглядит аккуратно.


Художественные литые радиаторы в ретро стиле.

Характеристики чугунных радиаторов различных производителей и моделей

В советские времена заводов по выпуску чугунных радиаторов было не счесть – ведь альтернативы не было. Вот, к примеру, лишь несколько их видов: НМ-140, НМ-150, Минск-110, Р-90, РКШ. Почти все они уже не производятся. Долго живет, пожалуй, лишь одна испытанная модель – МС-140, классическая и добротная.

Новые модели выглядят посимпатичнее, вот, например, Мс-110 завода Сантехлит имеет небольшую глубину (всего 11 сантиметров) и хорошо помещается под узенькими пластиковыми подоконниками.


Радиатор МС — 110.

В Чебоксарах делают радиаторы ЧМ с одним, двумя и тремя каналами. Их наружная сторона плоская, что смотрится вполне эстетично, да и пыль вытирать легче.


Модели радиаторов ЧМ.

В Минске выпускают красивые двухканальные радиаторы, всего около 10 моделей.


Примером может служить радиаторы 2К60П, 2К60ПП, 2КП100-90-500, 2К60П-300.

Секционные батареи из чугуна и из-за границы к нам привозят. Зарубежные изделия более гладкие как снаружи, так и внутри, поэтому теплоотдача у них выше. Отметим китайскую фирму Kоnner (особенно хороши модели «Хит», «Модерн» и «Форт»).


Радиаторы фирмы Konner, модель Модер.

Чешский завод Viadrus, турецкая фирма DemirDöküm и испанский концерн Roca также делают хорошие радиаторы. Европейские изготовители делают весьма изящные батареи с чугунным литьевым узором. Правда, стоят такие радиаторы на порядок дороже, чем отечественные.

Таблица. Сравнительные характеристики чугунных радиаторов отопления наиболее распространенных производителей и моделей

Марка и модельРазмеры секции, В/Ш/ГРабочее давление, атмТепловая мощность, кВтПлощадь
прогрева 1 секцией, м2
Объем воды в секции, лВес секции, кг
МС-140 от 388 до 588/93/140 9 от 0,12 до 0,16 0,244 от 1,11 до 1,45 от 5,7 до 7,1
ЧМ1 от 370 до 570/80/70 9 от 0,075 до 0,11 от 0,103 до 0,165 от 0,66 до 0,9 от 3,3 до 4,8
ЧМ2 от 372 до 572/80/100 9 от 0,1009 до 0,1423 от 0,148 до 0,207 от 0,7 до 0,95 от 4,5 до 6,3
ЧМ3 от 370 до 570/90/120 9 от 0,1083 до 0,1568 от 0,155 до 0,246 от 0,95 до 1,38 от 4,8 до 7
Konner Модерн 565/60/80 12 от 012 до 0,15 от 0,66 до 0,96 от 3,5 до 4,75

Мы привели основные технические характеристики чугунных радиаторов отопления, наиболее часто востребованных. Думается, они помогли вам составить общую картину.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

вес одной секции радиатора отопления старого образца и нового

Какое значение имеет вес батареи

Владеть информацией относительно того, сколько весит чугунный радиатор отопления, нужно по ряду причин. Например, если батареи приобретаются для установки во всем частном домовладении, требуется рассчитать грузоподъемность машины, перевозящей отопительные приборы, а также следует определиться с количеством грузчиков, которые будут их заносить в дом.

Для наглядности можно сравнить вес чугунных радиаторов устаревших образцов и современных аналогов из других материалов:

  • одна секция стандартных батарей из чугуна с межосевым 500-миллиметровым расстоянием весит 5,5 — 7,2 килограмма, а с межосевым параметром 300 миллиметров– от 4,0 до 5,4 килограмма;
  • вес ребра нестандартных отопительных чугунных приборов составляет от 3,7 до 14,5 килограмма;
  • секция алюминиевой батареи при межосевом промежутке 500 миллиметров весит 1,45 килограмма, а при 350 миллиметрах- 1,2 килограмма;
  • биметаллические приборы с межосевым расстоянием, равным 500 миллиметров, весят 1,92 кг/секция, а при 350 миллиметрах- 1,36 кг/секция.

При проведении ремонта и замене отопительного оборудования в доме его владельцам важно знать, сколько весит старая чугунная батарея, чтобы решить, получится ли самостоятельно вынести на улицу старый многосекционный радиатор, поскольку необходимо рассчитать собственные силы. Но таких данных нет.

Причина в том, что в эксплуатации имеются различные модели. При этом у них одинаковое назначение, но разный вес. Кроме этого, на отечественном рынке реализуются приборы, которые отличаются габаритами и разнообразием форм.

На сегодняшний день, например, наименований традиционных батарей из чугуна встречается больше нескольких десятков, а моделей, выполненных в дизайнерском стиле, и сосчитать трудно. При этом, такой параметр, как вес одной секции чугунного радиатора, сильно отличается.

Обработка поверхности: ошкуривание

Такие радиаторы просят частой покраски, так как на них остаются царапины или сколы.

Если заменить цвет прибора обогрева, может понадобится ремонт во всех помещениях. Процесс изменения цвета отопительного прибора делят на пару этапов.

Первый этап в себя включает подготовку поверхности. Для начала промывают очень тщательно батарею, помня удалить следы грязи между секциями.

После удалить слой устаревшей краски — для этого есть очень много специализированных растворов, не наносящих вред металлу. Раствор наноситься на прибор отопления сухой кисточкой и обматывают отопительный прибор плёнкой. Уже спустя час, краску снимают применяя шпатель. После тщательно ошкуривают поверхность батареи шлифовальной бумагой с мелким зерном и обезжиривают при помощи растворителя. Если на батарее присутствуют участки, тронутые ржавчиной, их обрабатывают до металла.

Нанесение грунтовки закончит процесс подготовки изделия — после чего приступают к покраске. Краска ляжет на поверхность привлекательным ровным слоем. И также грунтовка поможет сражаться с коррозией.

Окрашивание

Краска для отопительных приборов должна отвечать многим требованиям:

  • быть стойкой к износу и нетоксичной;
  • держать температуру более ста градусов, к примеру, имеющая у себя в составе железную пудру, является самой термостойкой;
  • должна подходить для покрытия краской поверхностей металла;
  • подходить под грунтовку;
  • помогать защите изделия от процессов коррозии;
  • служить долго, сохраняя цвет.

Блеск глянца и стойкий цвет отопительным приборам подарят эмали на акриловой основе, имеющие у себя в составе органические растворители. Но у них есть существенный недостаток — внезапный зловонный запах в процессе покрытия краской.

Эмали на алкидной основе выкладываются ровно, выделяются стойкостью к истираниям. Однако непрятный запах от них есть не только во время нанесения, но и определённый промежуток времени после полного схватывания при нагреве отопительного прибора.

Фото 1. Банка термостойкой алкидной эмали для отопительных радиаторов, 0,5 л, изготовитель Dali.

Чтобы потеки краски не испортили уже покрытую краской поверхность, рекомендуется начинать окрашивание с верхней части батареи.

Главное. Нужно усвоить, что нельзя покрывать краской горячие батареи.

Нанесение второго слоя

Когда первый слой краски просохнет (время схватывания зависит от качества краски, но как правило усредненно это двадцать часов), наноситься очередной слой. Это дает возможность спрятать неровности на поверхности отопительного прибора, увеличит стойкость покрытой краской поверхность к воздействиям внешней среды и сделает лучше красивый вид отопительного прибора.

Внимание! Нельзя включать батареи до полного схватывания краски. Не стоит искусственно убыстрять процесс схватывания — это приведет к плохим последствиям.

Масса стандартных отопительных приборов

И традиционные, и дизайнерские экземпляры объединены материалом изготовления, которым является чугун.

И сейчас повсеместно встречаются исправно служащие классические радиаторы в форме гармошки, установленные:

  • в школах и детских дошкольных учебных учреждениях;
  • в поликлинических отделениях и больницах;
  • в помещениях жилфонда – квартирах, частных домовладениях, общежитиях;
  • в учреждениях общественного и государственного назначения.

Обычно это модели МС-140 или МС-90, так как в прошлые годы других отопительных приборов массового производства не было. Малыми сериями представлены чугунные изделия НМ-150, РКШ, Минск – 1110 и другие, но на сегодняшний день их уже не производят. Так какой же вес одной секции чугунной батареи старого образца? И в данном случае, точной цифры нет. Объясняется это тем, что данная величина зависит от параметров секции.

Например, батарея серии МС-140 бывает двух модификаций в зависимости от межосевого промежутка, который равен 300 или 500 миллиметров. Если речь идет о модели МС-140-300, тогда средний вес секции около 5,7 килограммов, а когда о приборе МС-140-500, то 7,1 килограмма.

Нередко можно встретить изделие серии МС-90, у которого вес секции чугунного радиатора составляет 6,5 килограмма при расстоянии между осями 500 миллиметров. Отличие между моделями МС- 90 и 140 заключается в разной глубине секций.

Можно ли считать, что вес радиаторов этих популярных серий, равный 6,5, 5,7 и 7,1 килограммов, окончательный? Ответ отрицательный и этому имеется объяснение. Дело в том, что действующий ГОСТ 8690-94, который является нормативным документом, регламентирующим производство батарей из чугунных сплавов, указывает на их основные размеры.

Относительно того, сколько весит секция чугунной батареи старого образца, то этот норматив указывает на удельную массу — 49,5 кг/кВт. Данное стандартное значение распространяется на радиаторы, которые предназначаются для эксплуатации в системах теплоснабжения с температурой теплоносителя не превышающей 150 градусов при избыточном рабочем давлении максимум 0,9 МПа (9 кгс/см²).

При производстве отопительных приборов производители должны обеспечить соответствие продукции данным значениям, а вот то, сколько весит одна секция чугунной батареи, ГОСТ не регламентирует. В результате масса радиаторов, изготавливаемых на разных заводах, отличается.

На сегодняшний день наиболее известна продукция нескольких промпредприятий, которые выпускают модификации серии МС-140 и приборы собственной разработки. Среди них: белорусский завод отопительного оборудования, российские «Декарт» и «Сантехлит» и другие.

Коротко о главном

Вес батареи отопления – один из тех параметров, которые важны для транспортировки, установки и безаварийной эксплуатации отопителя. Он зависит от габаритов прибора – его высоты, глубины и ширины, которые у разных производителей отличаются. Как и внутренний объем, заполняемый теплоносителем и создающий дополнительную нагрузку. Общий вес работающей батареи складывается из веса всех входящих в неё секций и массы находящейся в них воды. Если он очень большой, имеет смысл подумать о разделении батареи или изменении технологии монтажа.

Прочитать позже

Отправим материал на почту

Вес секции чугунных радиаторов от разных изготовителей

Чтобы разобраться с тем, сколько весит секция чугунной батареи от разных компаний, нужно ознакомиться с выпускаемым ими ассортиментом:

  1. Нижнетагильский котельно-радиаторный завод. Этот производитель на каждое свое изделие предоставляет паспорт, где указывается количество секций. Предприятием предлагается 4 чугунные модели. При этом, точный вес секции составляет: для радиаторов МС-140-М-300 – 5,4 килограмма; МС-140-М2-500 — 6,65 килограмма, МС-90 и Т-90 Мсоответственно 5,475 и 4,575 килограмма.
  2. Белорусский «Барельеф». Выпускает в основном одноканальные секционные радиаторы, выполненные в современном оформлении. Этот производитель изготавливает 9 моделей чугунных батарей, у которых точный вес ребра составляет от 3,7 килограмма (изделия 2К60П-300) до 6,7 (МС-140М).
  3. Российский «Сантехлит». Сейчас предприятие остановлено, но его продукция по-прежнему продается в торговой сети. Точный вес ребра батарей находится в пределах от4,45 килограмм(модели МС-85 и МС-110-300) до 7,1 килограмма (МС-140М).

Сколько весит нестандартная батарея из чугуна

Теперь стало ясно, каким бывает вес чугунной батареи распространенных среди потребителей серий. А вот характеристики нестандартных приборов разнятся относительно стоимости и массы.

Например, одна секция трехканального напольного радиатора французского производства Guratec Apollo 795 весит 13,5 килограмма. Изделие представлено в продаже 7-секционными батареями, общий вес которого – 94,5 килограмма. При его транспортировке, разгрузке и монтаже потребуется помощь нескольких работников.

Чешский производитель Viadrus изготавливает более доступную по стоимости продукцию. Вес секции радиаторов из чугунного сплава Kalor 500×160 равен 5,6 килограммов.

Зарубежные отопительные приборы перед реализацией на отечественных рынках должны проходить процедуру обязательной сертификации относительно соответствия ГОСТам, но при этом вес секции во внимание не принимается.

Кратко об устройстве батарей

Чугунные отопительные приборы состоят из следующих деталей:

  • нагревательная секция, заполняемая теплоносителем;
  • соединительные ниппели – втулки с наружной резьбой, используемые для стыковки соседних секций;
  • торцевые заглушки;
  • переходные пробки для подключения труб либо кранов;
  • прокладки из паронита или резины – искусственного каучука EPDM.


Чертеж обогревателя в разрезе, конструкция ниппеля и ключа

Нагревательные элементы стягиваются между собой ниппелями, во избежание течи стыки уплотняются прокладками. Паронит используется на старых радиаторах советского производства, современный аналог – уплотнитель EPDM. Показанный на чертеже ниппель закручивается длинным торцевым ключом со специальной насадкой.

Боковые отверстия крайних секций закрываются глухими или проходными пробками, куда подсоединяются трубопроводы. Завод-изготовитель либо реализующий продукцию магазин может дополнительно комплектовать батареи подвесными кронштейнами и ручным клапаном сброса воздуха – краном Маевского.

Чугунные радиаторы отопления: преимущества и недостатки

Чугунные радиаторы массово используются на протяжении более ста лет. Казалось бы, чугунные батареи должны изжить себя уже давно, но по какой-то причине это не происходит. На самом ли деле чугунные радиаторы отопления в наши дни устарели, как заявляют производители и продавцы биметаллических и алюминиевых отопительных приборов?

Из этой статьи вы узнаете все о чугунных радиаторах: их плюсы и минусы, почему отрицательные моменты в характеристиках чугунников по большей части можно отнести и к положительным качествам и как чугунные батареи с успехом соперничают с алюминиевыми и биметаллическими современными батареями.



Преимущества чугунных радиаторов

Чугунные радиаторы массово используются на протяжении более ста лет. Давайте познакомимся детально с их характеристиками, чтобы понять причину такой продолжительной популярности.

Продолжительный срок службы и неприхотливость в уходе

Нагретая на ТЭЦ горячая вода идет к отапливаемым объектам многокилометровыми теплотрассами, а затем по врезанным в них трубам направляется в дома. По ходу маршрута качество теплоносителя постепенно ухудшается, в результате в отопительные приборы попадает химически агрессивная жидкость, а не простая вода, вызывающая активную коррозию этих приборов изнутри.

Для чугунных радиаторов качество воды, как и её сезонный слив из системы, не страшны – они не боятся коррозии. В то же время, другие типы батарей имеют свойство постепенно покрываться ржавчиной изнутри, что чревато неожиданными «сюрпризами» для домовладельцев с наступлением отопительного сезона. При условии периодического обслуживания, заключающегося в промывке батареи и замене прокладок между секциями, чугунные радиаторы служат не менее 50 лет.

Инерционность (способность удерживать тепло)

Если сравнивать чугунные радиаторы с батареями изготовленными из алюминия или стали, то первые хотя и дольше нагреваются, но зато еще долго отдают тепло после выключения отопительного котла. Радиаторы изготовленные из других материалов после прекращения циркуляции нагретого теплоносителя остывают почти моментально.



Недостатки чугунных радиаторов

Среди недостатков этого типа радиаторов – устаревшая технология, тепловая инерционность, недостаточно быстрый прогрев помещений, значительная потребность в теплоносителе, большой вес, скромный дизайн.

Устаревшая технология

Что касается «устаревшей технологии», то несмотря на новые способы нагрева теплоносителя его качественные показатели не только не улучшились, но даже стали хуже. А так как последние полвека радиаторы из чугуна служили нам достаточно исправно, то вешать на них ярлык «устарелости» будет несправедливо. В этом плане единственный недостаток чугунных батарей – это их непригодность для установки в отопительную систему с автоматическим терморегулятором, по той причине, что остудить чугун быстро не получится. Правда в условиях холодной зимы важнее повышение температуры в комнатах, а не ее понижение.

Тепловая инерционность

Чугунные батареи действительно отличаются тепловой инерционностью, но отчего же ее относят к категории недостатков? В доме с биметаллическими или стальными радиаторами температура в помещениях понизится, как только начнет падать температура теплоносителя, а чугунники станут греть и дальше, это предоставит домовладельцу дополнительное время для решения возникшей проблемы с отоплением.

Медленный прогрев

Теплоотдача секции чугунного радиатора составляет 110 Вт, при аналогичной площади поверхности теплоотдача секции алюминиевого или биметаллического радиатора минимум, раза в полтора больше. Все вроде бы верно, правда, здесь не берётся в расчет разница в способах отопления. Это конвекционно-воздушный (у алюминиевых и биметаллических батарей) и лучевой (у чугунных и стальных батарей).

Непосредственного контакта алюминиевые и биметаллические радиаторы с поверхностью не имеют – теплоноситель перемещается внутри них, а вот снаружи они накрыты алюминиевым кожухом, нагревающимся довольно слабо. При этом тепловое излучение намного лучше прогревает не только воздух, но стены и предметы изнутри отапливаемого помещения, делая их своеобразными вторичными излучателями тепла. Получается, что постепенный прогрев помещения, присущий чугунным радиаторам, эффективнее быстрого воздушно-конвекционного нагрева конкурентов в алюминиевых кожухах.

Необходимость значительных объемов воды

Для заполнения одной секции чугунной батареи потребуется почти литр воды, а вот емкость секции алюминиевого радиатора составляет примерно 0,4 литра. Но нужно принять во внимание тот факт, что размеры алюминиевого радиатора отопления намного меньше, чем чугунного – разница в необходимом объеме теплоносителя именно из-за этого.

Большой вес чугунных радиаторов

Вес одной секции такого радиатора составляет от 5 до 6 килограмм в незаполненном состоянии, таким образом батарея из шести секций потянет на 30 – 36 килограмм. Но для домовладельца огромный вес чугунных батарей не имеет принципиального значения, так как переносить их и устанавливать ему самому нет нужды – сделают это монтажники-сантехники, поэтому тяжелые чугунники им и не симпатичны.

Чугунные радиаторы отопления: виды, свойства и назначение

Уже более ста лет чугунные батареи широко применяются для обогрева помещения. Казалось бы, радиаторы чугунные отопления уже должны были себя давно изжить. Ведь сегодня многие производители предлагают более современные модели из алюминия, биметалла, стали или меди, а чугунные аналоги считают устаревшими. Так ли это на самом деле? Ведь не смотря на наличие более современных моделей, чугунные батареи продолжают быть востребованными. В данной статье рассмотрим основные характеристики, плюсы и минусы чугунных отопительных приборов, а также некоторые модели.

Раньше батареи отопления чугунные использовались для сушки вещей, обуви. Часто применяли их и для разморозки, сушки продуктов. Данный прибор был многофункциональным. Современные же радиаторы немного преобразились. Сегодня производители используют только новые, эффективные технологии изготовления. Изменился и внешний облик обогревателей из чугуна.

Биметаллические либо чугунные радиаторы?


На вопрос, какие радиаторы отопления лучше чугунные или биметаллические, ответ дать непросто. Ведь у биметаллических приборов уровень теплоотдачи лучше раза в два. В это же время чугунные радиаторы гораздо надежнее.

Рассматривая радиаторы отопления чугунные радиаторы отопления мс 140 стоят дешево. Особенно, если сравнивать с биметаллическими. Правда, многие модели радиаторов чугунных не отличаются особым дизайном. И часто их стараются прятать за решетки, в нишах либо за экраны. А стоимость отделочных работ вполне приличная. Конечно, можно приобрести чугунные радиаторы отопления б у, они стоят дешевле, и тем самым немного сэкономить. Но высокого качества ранее использованных батарей никто не гарантирует. К тому же чугун необходимо время от времени красить. В виду этих недостатков чугунных батарей, некоторые отдают предпочтение биметаллу.

Стоит отметить, что не все современные батареи из чугуна имеют неприглядный вид. В продаже имеются декоративные и дизайнерские модели. Правда, на чугунные батареи отопления цены будут намного выше. Даже в сравнении с биметаллом. Также есть модели, по виду похожие на биметаллические и алюминиевые аналоги. Стоят они недешево. Вес остается большим, а теплоотдача – низкой.

Чугунные радиаторы – оптимальное решение, если:

  1. перепады давления не более 12 Бар;
  2. нужно малое гидравлическое сопротивление системы;
  3. в системе применяется агрессивный теплоноситель;
  4. необходима большая тепловая инерция;
  5. температура теплоносителя выше 100 градусов.

Если вы не знаете, купить чугунные радиаторы либо биметаллические, то стоит внимание обратить на такие ключевые параметры:

  • уровень загрязненности теплоносителя. Если грязи много, могут забиться внутренние трубки биметаллической батареи. Во избежание этого надо дополнительно устанавливать грязевики и фильтры;
  • водородный коэффициент теплоносителя. Биметалл нормально работает в системах с pH 7-8;
  • возможные пиковые значения давления. Давление на разрыв биметалла в среднем составляет 80-90 атм.

На радиаторы отопления цена чугунные это либо биметаллические зависит от производителя, качества и модели.

Какие именно радиаторы лучше, однозначного ответа нет.

Зависит все от параметров системы отопления и условий использования. К примеру, чугунные идеально подходят для систем с естественной циркуляцией. А вот для многоэтажных домов следует отдать предпочтение биметаллическим батареям. Для индивидуальных отопительных систем с принудительной циркуляцией лучшим выбором будут алюминиевые радиаторы. Стоимость радиаторов из разных материалов разная. Если бюджет ограничен, можно выбрать варианты б/у. Например, на чугунные батареи отопления цены б у достаточно низкие.

Преимущества и недостатки радиаторов из чугуна

Радиаторы чугунные изготавливаются при помощи литья. Чугунный сплав отличается однородным составом. Такие отопительные приборы широко используются как для центральных отопительных систем, так и для систем автономного отопления. Размеры чугунных радиаторов могут быть разными.

Среди преимуществ чугунных радиаторов можно отметить:

  1. возможность использования для теплоносителя любого качества. Подходят даже для теплоносителя с высоким содержанием щелочей. Чугун – материал прочный и растворить либо поцарапать его непросто;
  2. устойчивость к коррозионным процессам. Такие радиаторы могут выдержать температуру теплоносителя до +150 градусов;
  3. отличные теплоаккумулирующие свойства. Спустя час после отключения отопления чугунный радиатор будет излучать 30% тепла. Поэтому чугунные радиаторы идеально подходят для систем с нерегулярным нагревом теплоносителя;
  4. не требуют частого ухода. А связано это преимущественно с тем, что сечение у радиаторов из чугуна достаточно большое;
  5. длительный срок эксплуатации – порядка 50 лет. Если теплоноситель высокого качества, то радиатор может прослужить и столетие;
  6. надежность и прочность. Толщина стенок таких батарей большая;
  7. высокое излучение тепла. Для сравнения: биметаллические обогреватели передают 50% тепла, а радиаторы из чугуна – 70% тепла;
  8. на чугунные радиаторы цена вполне приемлема.

Среди недостатков можно выделить:

  • большой вес. Только одна секция может иметь вес около 7 кг;
  • монтаж следует производить на предварительно подготовленную, надежную стену;
  • радиаторы надо покрывать краской. Если через время необходимо покрасить батарею вновь, старый слой краски в обязательном порядке шкурят. В противном случае теплоотдача снизится;
  • повышенный расход топлива. Один сегмент батареи из чугуна содержит раза в 2-3 больше жидкости, нежели другие виды батарей.

Технические характеристики радиаторов из чугуна

Изготавливается чугунная батарея отопления из однородного по структуре, крепкого чугунного сплава. Отливается каждая секция отдельно. А потом секции соединяются в одну группу.

Технические параметры чугунных батарей связаны с их надежностью и выносливостью. Основные характеристики радиатора из чугуна, как и любого отопительного устройства, — это теплоотдача и мощность. Как правило, мощность радиаторов отопления чугунных производители указывают для одной секции. Количество секций может быть разной. Как правило, от 3 до 6. Но иногда может достигать и 12. Нужное количество секций рассчитывается отдельно для каждой квартиры.

Зависит количество секций от ряда факторов:

  1. площадь помещения;
  2. высота помещения;
  3. количество окон;
  4. этаж;
  5. наличие установленных стеклопакетов;
  6. угловое размещение квартиры.

Приводится на радиаторы чугунные отопления цена за секцию, и может варьироваться зависимо от производителя. Теплоотдача батарей зависит от того, из какого именно материала они сделаны. В этом плане чугун уступает алюминию и стали.

Среди прочих технических параметров можно выделить:

  • максимальное рабочее давление – 9-12 бар;
  • максимальная температура теплоносителя – 150 градусов;
  • в одной секции помещается около 1,4 литра воды;
  • вес одной секции составляет примерно 6 кг;
  • ширина секции 9,8 см.

Устанавливать такие батареи следует с расстоянием между радиатором и стеной от 2 до 5 см. Высота установки над полом должна быть не меньше 10 см. Если окон в комнате несколько, устанавливать батареи нужно под каждым окном. Если квартира угловая, то рекомендуется провести наружное утепление стен либо увеличить количество секций.

Следует отметить, что часто продаются чугунные батареи неокрашенными. В связи с этим их после покупки необходимо покрыть термостойким декоративным составом, предварительно обязательно протянуть.

Среди отечественных радиаторов можно выделить модель мс 140. На радиаторы отопления чугунные мс 140 технические характеристики приведены ниже:

    1. теплоотдача секции МС 140 – 175 Вт;
    2. высота – 59 см;
    3. весит радиатор 7 кг;
    4. емкость одной секции — 1,4 л;
    5. глубина секции составляет 14 см;
    6. мощность секции достигает 160 Вт;
    7. ширина секции составляет 9,3 см;

  • максимальная температура теплоносителя составляет 130 градусов;
  • максимальное рабочее давление – 9 бар;
  • радиатор имеет секционную конструкцию;
  • опрессовочное давление составляет 15 бар;
  • объем воды в одной секции составляет 1,35 л.;
  • в качестве материала для межсекционных прокладок используется термостойкая резина.



Стоит отметить, что чугунные радиаторы мс 140 отличаются надежностью и долговечностью. Да и цена вполне доступная. Что и обуславливает их востребованность на отечественном рынке.

Особенности выбора чугунных радиаторов

Чтобы выбрать чугунные радиаторы отопления какие лучше всего подойдут для ваших условий, надо учитывать такие технические параметры:

  • теплоотдача. Выбирают исходя из размеров помещения;
  • вес радиатора;
  • мощность;
  • размеры: ширина, высота, глубина.

Для расчета тепловой мощности чугунной батареи надо ориентироваться на такое правило: для комнаты с 1 наружной стеной и 1 окном нужен 1 кВт мощности на 10 кв.м. площади помещения; на комнату с 2 наружными стенами и 1 окном – 1,2 кВт.; для обогрева комнаты с 2 наружными стенами и 2 окнами — 1,3 кВт.

Если вы решили чугунные радиаторы отопления купить, следует учитывать и такие нюансы:

  1. если потолок выше 3 м, требуемая мощность увеличится пропорционально;
  2. если в помещении имеются окна со стеклопакетами, то мощность батареи можно снизить на 15%;
  3. если окон в квартире несколько, то под каждым из них нужно устанавливать радиатор.

Современный рынок

Раньше радиаторы чугунные имели неэстетическую форму и вид. Поверхность была шершавой, и ее нужно было красить. Современные модели отличаются оригинальностью дизайна. Имеют меньшие габариты. На поверхность может быть нанесен какой-нибудь орнамент. Можно подобрать вариант к стилю квартиры. Радиаторы чугунные нового поколения оснащаются ножками. Поэтому пропадает необходимость вбивать кронштейны в стены, батарею устанавливаются на пол и монтируются к отопительному контуру.

Сегодня купить батареи отопления чугунные можно разного цвета. В продаже имеются модели, представленные в фиолетовом и зеленом оттенке. Есть также под золото, серебро, бронзу или медь. Для любителей старинных моделей, есть варианты, повторяющие давние образцы, украшенные художественными литьем, оснащенные арматурой соответствующей тематики. Но это модели не для всех, ведь купить чугунные батареи отопления цена на которые достаточно высокая по карману не каждому. На рынке предлагают множество моделей, как отечественного, так и зарубежного производства. Предлагают свою продукцию Турция, Англия, Испания, Германия, Чехия, Италия.

У импортных батарей поверхность идеально гладкая, они более качественные и выглядят эстетичнее. Правда, стоимость их высокая.

Среди отечественных аналогов можно выделить чугунные радиаторы konner, которые пользуются сегодня хорошим спросом. Они отличаются долгим сроком службы, надежностью, прекрасно вписываются в современный интерьер. Выпускаются чугунные радиаторы konner отопления в любой комплектации.

Радиатор

— обзор | Темы ScienceDirect

12.4.2 Панельные радиаторы

Панельные радиаторы — это отопительные панели, используемые в системах водяного отопления в европейских домах. В своей простейшей форме они состоят из полых стальных формованных панелей. Более сложными являются радиаторы с удлиненной поверхностью, в которых гофрированный листовой металл приварен точечной сваркой к задней части панелей, чтобы получить большую горячую «расширенную» поверхность, от которой может происходить конвекция. Затем идут двойные радиаторы, состоящие из параллельных пар панелей с расширенными поверхностями между ними или без них.Даже с этими осложнениями панельные радиаторы остаются в основном ламинарными и подходят для погружения.

Внешний вид хороший, но не обязательно самого высокого качества. В некоторых странах покупатели домов красят радиаторы еще до их использования, чтобы они соответствовали своим предпочтительным схемам отделки. Таким образом, покрытие должно иметь вид финишного покрытия, но действовать как грунтовка и допускать перекрытие декоративными красками для дома. Покрытия должны противостоять ударам и царапинам, но другие требования к защите невысоки.Однако необходимо хорошее покрытие всех частей иногда сложной формы. В процессе покраски важна экономия. Темпы добычи умеренные.

Радиаторы идеальны для окунания благодаря форме панели. Несколько лет самым популярным методом было окунание в трихлорэтиленовые краски. Этот растворитель имеет высокую плотность пара, и, хотя испарение краски все еще происходит легко (точка кипения 87 ° C, скорость испарения в шесть раз выше, чем у бутилацетата), пар не выходит из правильно сконструированного резервуара, а висит примерно над уровнем моря. жидкий слой.Когда радиатор извлекается из краски, он проходит через эту зону, насыщенную парами трихлорэтилена, и испарение растворителя из краски замедляется, и краска легко растекается по радиатору. Когда радиатор покидает паровой слой, испарение происходит быстро и поток прекращается. В результате получается гораздо более равномерная толщина пленки, чем при обычном окунании. Системы смол представляют собой алкидно-аминогенные смолы или алкиды, модифицированные стиролом или винилтолуолом.

В последнее время производители были обеспокоены как токсичностью хлорированных растворителей, так и способностью покрытия покрывать все углубления в более сложных современных конструкциях радиаторов. В результате электроосаждение стало наиболее часто используемым методом нанесения покрытий, обеспечивающим полное покрытие всех поверхностей и хороший контроль толщины пленки в сочетании с полной автоматизацией. Анодные акриловые или полиэфирные покрытия обычно являются предпочтительными, поскольку обычно наносятся бледные цвета (почти белые), а системы катодных смол склонны к обесцвечиванию при обжиге.Эти покрытия требуют высоких температур выпечки (170–180 ° C) и времени выдержки около 20 минут для пленок толщиной 20–25 мкм. Механизмы отверждения обычно включают сшивание полимеров с гидроксильными функциональными группами аминосмолами.

Металл хорошего качества обезжиривается, а затем предварительно обрабатывается фосфатом железа, чтобы обеспечить улучшенную адгезию и достаточную степень защиты от коррозии при минимальных затратах.

Наблюдается все большая тенденция к полностью готовым радиаторам, на которых электроокрашивание или акриловая водоразбавляемая грунтовка покрывается напылением полиэстера или порошкового покрытия [10,11].

Габаритные размеры радиаторов отопления. Как выбрать размер радиаторов отопления? Низкие алюминиевые радиаторы

При проектировании системы отопления в городской квартире или частном доме хозяину важны три основных параметра: размер радиаторов отопления, теплоотдача одной секции и максимальное рабочее давление, на которое они рассчитаны. Исследуем распространение этих параметров среди товаров современного рынка.

На фото всего три типоразмера отопительных приборов.Однако в магазинах можно увидеть гораздо более широкий выбор.

Стандартная высота

Начнем с наиболее распространенных аккумуляторов с межцентровым расстоянием между выводами 500 мм. Именно их каждый из нас наверняка видел в квартире, где провел детство.

Чугун

Наиболее типичным представителем является чугунный радиатор МС-140-500-0.9. Давайте посмотрим на его характеристики.

  • Длина секции — 93 мм, глубина — 140, высота — 588. Рассчитать габариты многосекционного радиатора несложно; при длине 7-10 секций к толщине паронитовых прокладок стоит прибавить около сантиметра.

Внимание: устанавливая радиатор в нишу, не забывайте о длине смывного клапана. Любые чугунные радиаторы отопления с боковыми подключениями необходимо промыть.

  • Тепловой поток, создаваемый одной секцией при разнице температур между хладагентом и окружающим воздухом 70 ° C, составляет 160 Вт.
  • В названии изделия указано максимальное рабочее давление в мегапаскалях — 0,9 МПа, что соответствует 9 атмосфер.

Твердые изделия с хорошим отводом тепла.Однако их нельзя назвать шедеврами дизайна.

Алюминий

Здесь при одинаковом межосевом расстоянии соединений наблюдается значительный разброс параметров, поэтому укажем наиболее типичные.

  • Типовые размеры алюминиевых радиаторов отопления: длина 80 миллиметров, глубина 80-100 мм, высота — 575-585 миллиметров.
  • Теплоотдача секции зависит от площади ребер и глубины секции. Обычно он лежит в пределах 180-200 Вт на секцию.
  • Для большинства моделей рабочее давление составляет 16 атмосфер. При этом радиаторы испытываются с более высокой величиной в полтора раза — 24 кгс / см2.

Любопытно: объем охлаждающей жидкости в одной секции алюминиевого радиатора в 3-5 раз меньше, чем в чугунном. Это достигается за счет более высокой теплопроводности алюминия и большей площади ребер. Очевидный результат — высокая скорость движения воды и практически полное отсутствие заиления.

Читайте также об особенностях установки алюминиевых радиаторов отопления.

Биметаллический

Стальной сердечник мало влияет на внешний вид и размеры радиатора отопления, но максимальное рабочее давление резко возрастает.

Увы, с ростом прочности растет и цена: биметаллический профиль обойдется покупателю в 400-700 рублей.

  • Типовые размеры сечения: длина — 80-82 мм, глубина — 75 — 100, высота — 550 — 580.
  • Теплоотдача несколько снижена из-за меньшей теплопроводности стали.В целом биметаллические секции уступают алюминиевым всего на 10-20 Вт на секцию, которые компенсируются большей площадью оребрения. Средние значения теплового потока 160-200 Вт.
  • Но рабочее давление, благодаря стали внутри, намного выше: у большинства членов семейства оно достигает 25-35 атмосфер при испытаниях на 30-50. Радиатор Монолит от российской компании Рифар вполне способен постоянно работать при 100 кгс / см2, и прошел испытания при 150.

Рекордсмен по долговечности имеет 25-летнюю гарантию.

Важно: при установке системы отопления своими руками основная инструкция — использовать трубы, не уступающие по прочности радиатору. В противном случае применение особо прочных нагревательных приборов не имеет смысла: убрав одно слабое звено из цепи, мы заменяем его другим. Биметаллические радиаторы поставляются только со стальными патрубками.

Low

Радиаторы с малым межосевым расстоянием имеют две приятные особенности:

  1. Их можно разместить под низким порогом.
  2. Их теплоотдача на единицу площади максимальна. Чем выше радиатор, тем теплее воздух контактирует с его верхней частью и тем меньше тепловой поток от поверхности этой части ребер.

Какие варианты мы можем здесь найти?

Читайте также о характеристиках медных радиаторов отопления.

Чугун

Вернемся еще раз к радиаторам МС белорусского производства.

  • Радиатор МС-140М-300-0.9 имеет длину секции те же 93 миллиметра при высоте 388 мм и глубине 140.
  • Тепловой поток с изменением габаритов, конечно, уменьшился и теперь составляет 106 Вт на секцию.
  • Давление рабочее не изменилось: те же 9 кгс / см2.

Однако: среди импортной продукции можно встретить чугунные радиаторы с межцентровым расстоянием 200 и 350 миллиметров.


Дизайн изделия могут быть даже произвольных размеров.

Алюминий

Разброс межосевых расстояний для отечественных и импортных низких радиаторов более чем велик.Доступны размеры 150, 200, 250, 300, 350 и 400 миллиметров.

Что это значит с точки зрения интересующих нас характеристик?

  • Длина секции начинается от 40 миллиметров, что делает аккумулятор необычайно компактным. Высота — от 200, глубина во многих моделях компенсирует недостаток двух других размеров и достигает 180 мм.
  • Тепловая мощность колеблется от нелепых 50 до довольно солидных 160 Вт на секцию. Определяющим моментом является оребрение секции.
  • Изменение габаритов существенно не повлияло на рабочее давление: большая часть радиаторов рассчитана на те же 16 атмосфер при испытаниях на 24.
Биметаллический

Как изменится размер радиаторов отопления, если внутрь алюминиевых оребрений поместить стальной сердечник? Но нет. Среди биметаллических отопительных приборов можно увидеть абсолютно все типоразмеры, характерные для алюминиевых конструкций.

Тепловая мощность также остается в тех же пределах: можно найти невысокие радиаторы с теплопередачей как 80, так и 140 Вт на секцию.

Давление рабочее, конечно, остается на высоте: материал все-таки другой. Типичны те же 25-35 атмосфер.

Есть два интересных нюанса:

  1. Среди биметаллических можно встретить радиаторы не со сплошным стальным сердечником, а со стальными трубами, вставленными между алюминиевыми коллекторами. При этом производитель, как правило, соблюдает заявленные параметры, и в биметаллическом радиаторе можно увидеть заявленные 16 и даже 12 атмосфер.
  2. Низкие радиаторы из алюминия и биметалла часто не имеют вертикальных каналов и при боковом подключении прогреваются от коллекторов только за счет теплопроводности алюминия. Циркуляция обеспечивается последней секцией: она проточная.

Характеристики бытовых стандартных и невысоких радиаторов.

Высокая

Радиаторы большой высоты устанавливаются в тех случаях, когда потребность в тепловой энергии высока, но планировка помещения не позволяет занимать большую длину стены.Соответственно, на большой высоте эти изделия имеют ограниченную ширину.

Чугун

Если отечественные чугунные радиаторы в основном остаются сугубо утилитарными изделиями и изготавливаются стандартных размеров, то среди импортных изделий встречаются очень стильные изделия необычной для чугуна высоты.

Взгляните на ассортимент Demrad Retro в качестве примера:

  • При стандартной ширине 76 миллиметров высота секции составляет от 661 до 954 мм. Глубина во всех случаях составляет 203 мм.
  • Рабочее давление 10 атмосфер, радиаторы испытаны на 13.
  • Тепловая мощность самых больших секций достигает 270 Вт.
  • Размер радиатора отопления может достигать 2400 миллиметров в высоту.
  • Рабочее давление часто ограничивается 6 атмосферами, но найти более прочные изделия не составляет труда.
  • Благодаря большой высоте достигается прочная теплопередача: при перепаде температур 70C она может достигать 433 Вт (Oscar 2000 от Global) и даже больше.
Алюминий

Часто подвод высоких радиаторов подключается снизу. Цель — спрятать трубы.

Биметаллические

Неотъемлемой частью высоких биметаллических радиаторов являются конструктивные конструкции, в которых не приходится говорить о типоразмерах и унификации. К тому же часто это не секционные, а монолитные изделия.

Но в качестве примера возьмем серийного представителя семейства — радиатор Sira RS-800 BIMETALL.

  • Размеры секции: высота 880 мм, длина 80 и глубина 95 мм.
  • Тепловыделение — 280 Вт на секцию.
  • Рабочее давление ЧРЕЗВЫЧАЙНО 4 кгс / см2 при испытании на 6. Радиатор явно не предназначен для центрального отопления и снабжен сердечниками только в вертикальных каналах.

Заключение

Будем надеяться, что вы сможете выбрать именно те товары, которые подходят вам по всем параметрам. В видео в конце статьи вы найдете дополнительную информацию по интересующим вас темам.Теплой зимы!

Читайте также об особенностях замены радиаторов отопления в квартире.

otoplenie-gid.ru

Размеры биметаллических радиаторов отопления по высоте, глубине и межцентровому расстоянию

Владельцы квартир в домах с централизованным типом отопления давно ждали, когда производители создадут батареи, выдерживающие все его недостатки: высокое давление, некачественная охлаждающая жидкость и мощные гидроудары, способные разрушить слабые алюминиевые или стальные радиаторы.

Комбинация этих двух металлов позволила производить биметаллические радиаторы, совершенно уникальные по своим техническим характеристикам.

Особенность биметаллических устройств

Когда внутрь алюминиевого корпуса поместили стальной змеевик, плотно зафиксировав всю конструкцию сваркой, сразу решилось несколько задач:


Потребители, которые уже опробовали биметаллические конструкции в своих квартирах, говорят, что их Единственный недостаток — их дороговизна.Но, как правило, качество, безопасность, красота и экономичность — это как раз те свойства, за которые не жалко платить.

Виды алюминиево-стальных радиаторов

Производители, вслед за потребителями, стараются снизить себестоимость изготовления биметаллических конструкций, не изменяя их устройство в целом. Сейчас на рынке можно найти несколько типов аккумуляторов этого типа:


Если установка радиаторов предполагается в помещении с автономной системой отопления, то нет смысла вкладывать большие деньги в дорогие модели.В этом случае достаточно рассчитать мощность и определить оптимальные габариты биметаллических радиаторов отопления (10 секций — стандартный тип, хотя можно выбрать другой тип устройства).

Типы радиаторов

В отличие от советских времен, когда аккумуляторы имели такой же стандартный «гармошный» вид, сегодня существуют разные типы радиаторов, и биметаллические не исключение.

Монолитные модели представляют собой неразборную секцию, состоящую из стальных труб.Такой дизайн не может быть изменен, увеличен или уменьшен в количестве секций. Если мощность, необходимая для помещения, рассчитана правильно, то лучшего и надежного «друга» для системы с сильными перепадами давления не найти. Литые биметаллические радиаторы выдерживают натиск до 100 атмосфер и являются самыми дорогими на рынке.

Разборно-разборные или, как их еще называют, секционные модели, позволяют самостоятельно определить, какой размер секций биметаллического радиатора отопления нужен для каждого конкретного помещения.

Чтобы в квартире было по-настоящему тепло, необходимо заранее определить, какую мощность должен иметь радиатор с учетом всех тепловых потерь. Его емкость зависит от габаритов устройства, и чем оно меньше, тем экономичнее работает.

Размеры стандартной батареи

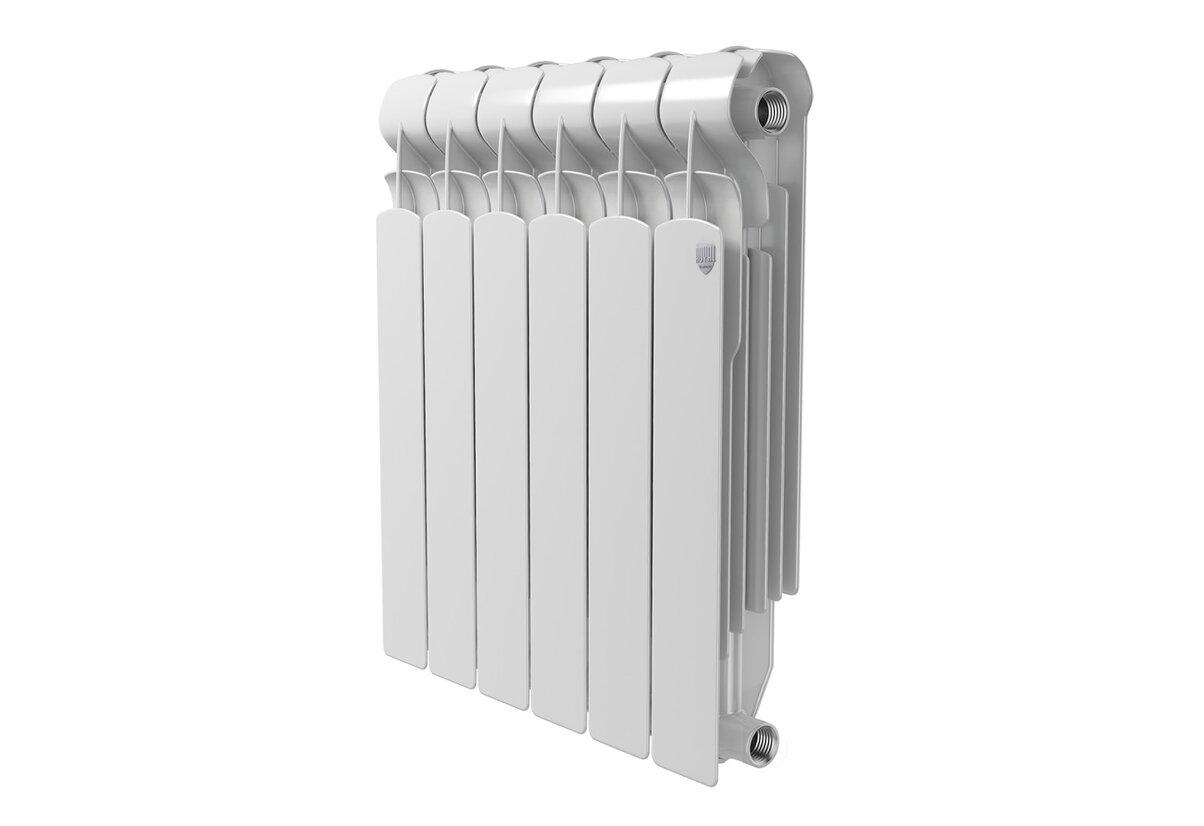

Размеры биметаллических радиаторов точно такие же, как и у других типов обогревателей. Они определяются межцентровым расстоянием между нижним и верхним горизонтальными коллекторами.Не считайте эти параметры размером всей конструкции. Чтобы рассчитать высоту биметаллического радиатора, добавьте 80 к указателю средней линии, указанному на изделии. Есть три межосевых расстояния — 200, 350 и 500 мм, но это не единственные параметры этих устройств.

  • длина стандартной секции 80 мм;
  • глубина — от 75 до 100 мм;
  • высота — 550-580 мм.
Чтобы посчитать, какая высота, например, у стандартных биметаллических радиаторов 500 мм, нужно к этому показателю прибавить 80, и получившиеся 580 мм — это его истинный размер, который следует учитывать при определении места, где он будет стоять.

Кроме стандартных моделей существуют так называемые варианты дизайна биметаллических радиаторов.

Высокие конструкции

Если интерьер квартиры или офиса требует особого подхода к обустройству, то обогреватели должны гармонично вписаться в него. Так, если в комнате есть панорамные окна, то можно установить биметаллические радиаторы, размеры которых в высоту 880 мм и более, с длиной секции 80 мм и глубиной 95 мм.

Как правило, это литые надежные устройства, которые можно монтировать на стены.Они могут не только обогреть комнату, но и украсить ее, так как выпускаются в довольно богатой цветовой гамме. В крайнем случае можно заказать у производителя модель необходимого оттенка или с определенным рисунком.

Разряд батареи

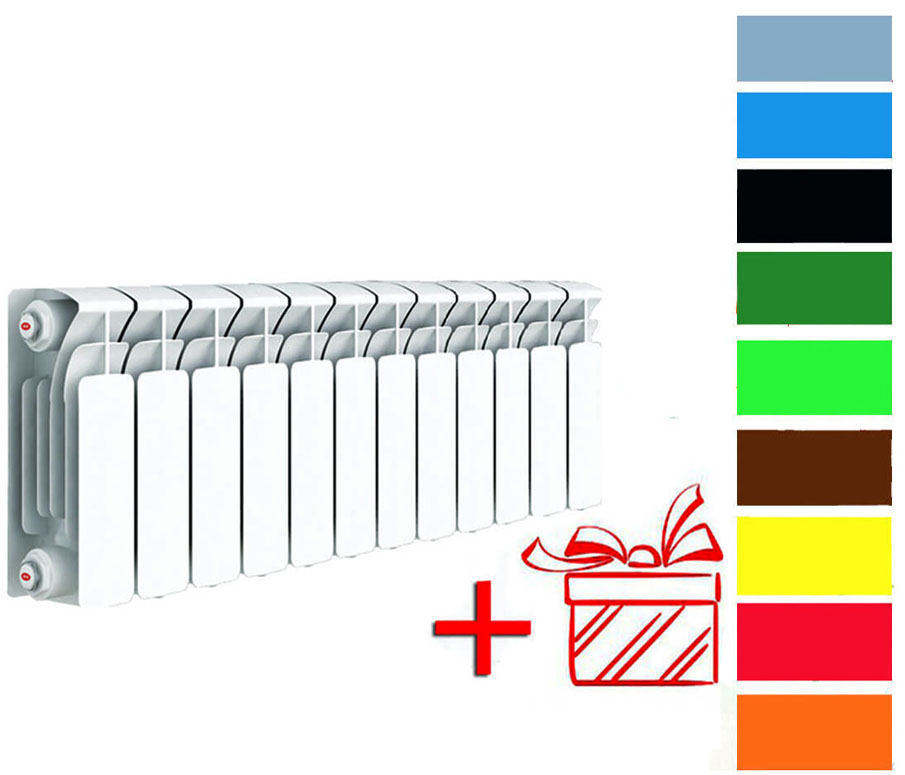

Еще одно дизайнерское решение — низкие биметаллические радиаторы отопления. Их можно устанавливать под большими окнами, где стандартные модели не помещаются по высоте. Биметаллические радиаторы с минимальным межосевым расстоянием составляют 200 мм, при этом их характерная особенность — такая же прочность, надежность, способность выдерживать высокое давление и уровень теплопередачи, как и у стандартных моделей.

Это связано с тем, что конструкция этих обогревателей не меняется в зависимости от размера. Правда, есть производители, которые «лукавят», говоря, что цена на их продукцию ниже из-за их габаритов. В этом случае собственно биметаллические радиаторы (300 мм, 400 мм или 200 мм не имеет значения) имеют другую конструкцию. У них нет горизонтального стального сердечника, из этого металла делают только вертикальные коллекторы. Определить подделку можно по техпаспорту, в котором указан уровень давления 20-40 атмосфер, что нетипично для «настоящих» биметаллических обогревателей, а всего 12-15, что необычно для этих устройств.

В квартире с централизованным типом отопления покупать такой товар не стоит, но в автономной системе они будут на месте.

Соотношение мощности и размеров радиаторов

Как показала многолетняя практика использования отопительных приборов, ширина секций биметаллического радиатора (как и любого другого), его длина и высота отражаются в мощности, и это понятно: чем больше площадь радиатора, тем выше его теплоотдача.

Если сравнить теплопередачу, массу, емкость, размер и уровень давления биметаллической конструкции с алюминиевым аналогом, станет понятно, в чем разница между ними.


Как видно из приведенных выше параметров, мощность варьируется в зависимости от размера радиатора, а также от уровня его давления, веса и объема.

При выборе типа батарей для установки нужно исходить из реальных потребностей помещения в количестве тепла, а не из стиля и качества внутренней отделки. Благо современные производители выпускают модели любого уровня — низкие биметаллические радиаторы отопления находятся в магазинах рядом с высокими аналогами.

Зная, какой мощности должно быть устройство, достаточно взглянуть на таблицу, предоставленную либо продавцами, либо производителями для каждого продукта, и найти соответствующий показатель размера. При установке секционной модели ее всегда можно увеличить для увеличения мощности, но если радиатор не помещается под окно, то следует выбирать варианты конструкции обогревателей.

Полезное видео


netholodu.com

Типовые размеры алюминиевых и биметаллических радиаторов

Хорошо известно, что теплопередача отопительных приборов должна соответствовать количеству тепла, необходимому для обогрева помещения.Но с теплоотдачей тесно связано другое понятие — размер радиаторов отопления. Чем больше площадь поверхности обогревателя, тем выше его тепловая мощность. А еще нужно установить его правильно, чтобы не пострадал интерьер комнаты. Необходимо заранее определиться, куда и какого размера можно поставить батарейки, и только потом подбирать их по мощности. Об этом мы поговорим в этой статье.

Какое межосевое расстояние радиатора

Бывает, что выбранный для теплопередачи алюминиевый или биметаллический радиатор отопления не помещается под окном по высоте и длине.Но отопительные приборы необходимо не только вдвигать в имеющийся проем, но и выдерживать рекомендуемые расстояния до стены, подоконника и пола.

В противном случае будет мало места для конвекционного воздушного потока и эффективность нагрева снизится. Значения этих расстояний указаны на схеме установки изделия:

Для того, чтобы заранее определить высоту утеплителя и его длину, необходимо знать необходимую теплоотдачу и размеры подоконника (при наличии ).Кроме того, нужно понимать, что все алюминиевые и биметаллические радиаторы отопления имеют один унифицированный размер — межосевое расстояние. Это зазор между двумя осями, которые проходят по горизонтальным коллекторам батареи. Чем эта концепция отличается от других размеров нагревателя, ясно показано на рисунке:

Для справки. Этот шаблон действует для всех типов металлических радиаторов отопления.

Стандартное межцентровое расстояние нагревательных приборов, поддерживаемое всеми без исключения производителями, составляет 350 и 500 мм.Другие модели могут изготавливаться с шагом оси 200, 600, 700, 800 и 900 мм. Остальные размеры могут быть другими, но в подавляющем большинстве их значения лежат в следующих пределах:

  • длина секции (визуально — ширина) от 80 до 88 мм;
  • глубина — от 52 до 100 мм;
  • Общая (установочная) высота изделия при межцентровом расстоянии 500 мм — от 570 до 590 мм.

Примечание. Установочные высоты для продуктов с другими интервалами можно увидеть на сайте соответствующего производителя; нет смысла перечислять их здесь.

Как выбрать размер радиатора отопления

Подбор батареи по размеру происходит следующим образом. Убедившись, что продукция подходящего вам производителя подходит по высоте и глубине, нужно узнать количество секций для каждого помещения. Для этого рассчитываем необходимую тепловую мощность отопительных приборов по алгоритму:

  • в помещении с одной внешней стеной и 1 окном на 1 м2 его площади берется 100 Вт тепла;
  • если две стены выходят наружу, то на 1 м2 комнаты нужно брать 120 Вт;
  • когда 2 стены и 2 окна, то 130 Вт / м2.

Примечание. Алгоритм даст правильный результат для комнат высотой до 2,5-2,7 м. Если потолки выше, на 1 м3 объема помещения рекомендуется брать 40 Вт тепла.

Умножая эти цифры на площадь комнат, получаем необходимую тепловую мощность, по которой определяем габариты батареи, взяв за основу теплоотдачу 1 секции. Ниже в качестве примера приведены таблицы, в которых указаны все размеры, межосевые расстояния и теплопередача алюминиевых и биметаллических радиаторов GLOBAL:

Как правило, значения тепловой мощности секций указываются с учетом того, что разница между средней температурой теплоносителя и воздуха в помещении 70 ˚С (в паспорте пишут: при DT = 70).Это значит, что при + 22 ˚С в помещении температура подаваемой воды должна быть около 100 ˚С, а в частном доме — редко бывает 70С.

И при этой температуре аккумуляторный отсек будет выделять на 30% меньше тепла, что следует учитывать.

Консультации. Чтобы не ошибиться, необходимо от мощности, указанной в паспорте изделия, отнять 30%, а лучше — 50.

Определив реальную мощность 1 секции, становится понятно, как найти их количество: разделите на ранее нашел расход тепла по этой величине.Но после этого может возникнуть ситуация, когда блок отопителя не влезает в подоконник или наоборот выглядит в нем слишком непрезентабельно, как показано на фото:

Как выбрать размер батарей в таком случаи? Если он не умещается под окном, то выход прост: нужно количество секций разделить на 2 части, вместо одного устройства вылезут две. Длина первого будет 75% оконного проема, а второго будет все, что останется.Эту деталь можно разместить возле боковой стены, подведя к ней трубопроводы. В противоположной ситуации (как на фото) нужно брать секции с меньшим межосевым расстоянием и высотой. У них теплоотдача меньше, а значит, общая длина утеплителя после пересчета увеличится, и в результате он будет отлично смотреться.

Вывод

Получается, что при выборе алюминиевого или биметаллического радиатора отопления нужно найти баланс между необходимой тепловой мощностью и его габаритами.Тогда обогрева будет достаточно, условия для установки батареи будут выполнены, а интерьер не будет нарушен.

Правильно подобранные размеры алюминиевых радиаторов влияют на эффективность отопления, необходимость изменения труб, по которым протекает теплоноситель.

Какие должны быть размеры

Для максимальной отдачи тепла размеры должны быть следующими:

  1. Длина должна быть более 70-75% ширины оконного проема.
  2. Высота должна быть такой, чтобы между полом и аккумулятором было 8-12 см, а между подоконником и ним — 6-12 см.

Если длина составляет менее 70% ширины оконного проема, аккумулятор не сможет создать тепловую завесу, которая может блокировать движение холодного воздуха, поступающего через окно. В комнате появятся холодные и теплые зоны. Окна будут постоянно покрыты паром.

Если ширина окна 2 м, батарея должна быть не менее 1.Длиной 4 м.

Основные размеры

Средние размеры:

  1. Межосевое расстояние.
  2. Высота.
  3. Глубина.
  4. Ширина профиля.

Межцентровое расстояние (также называемое между ниппелями или межцентровым расстоянием) не следует путать с высотой нагревательной батареи. Первый показатель указывает, сколько сантиметров находится между верхним и нижним коллекторами (отверстиями). Высота — это расстояние между самой низкой и самой высокой точкой секции.

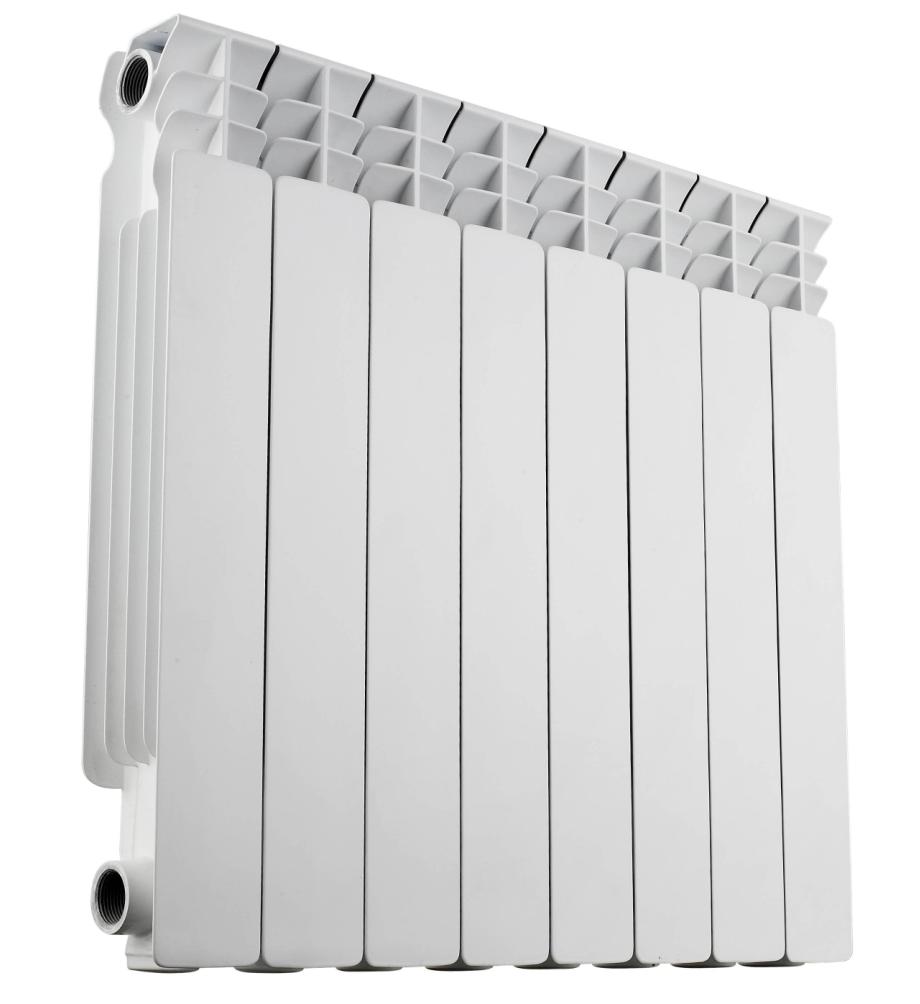

Алюминиевые радиаторы отопления имеют следующие размеры:

  1. Межцентровое расстояние составляет от 150 до 2000 мм … Очень высокие батареи встречаются редко. Наибольшей популярностью пользуются радиаторы с расстоянием между ниппелями 500 мм, поскольку нынешняя система трубопроводов тепловой сети создавалась для чугунных батарей, имеющих такое же межцентровое расстояние. Этот показатель очень важен, поэтому производители указывают его в названии аккумулятора (RAP-500, Rococo 790, Magica 400 и др.)).
  2. Высота в пределах 245-2000 мм … По этому критерию аккумуляторы можно разделить на низкие, средние и высокие.
  3. Глубина секции от 52 до 180 мм .
  4. Ширина секции 40-80 мм .

Читайте также: Расчет количества секций алюминиевых радиаторов отопления

Низкие алюминиевые радиаторы

Такие устройства для отопления помещений имеют высоту от 200 до 450-500 мм. Самые низкие представители имеют межцентровое расстояние 150 мм.Наименьшая ширина секции 40 мм. Глубина значительно отличается от средней до большой высоты. Иногда может достигать 0,18 см. Это сделано для компенсации недостатка тепловой мощности из-за небольшой высоты.

Немногие производители выпускают радиаторы с межцентровым расстоянием 150–250 мм. Основные из них — Сира, Глобал, Рифара. Самые маленькие изделия первыми имеют высоту 245 мм. Расстояние между сосками составляет 200 мм. Глубина зависит от модели.Alux имеет глубину 8 см, а Rovall — 10 см. Самые маленькие конвекторы двух других производителей имеют практически одинаковые размеры.

Если рассматривать радиаторы отопления с межосевым расстоянием 300 мм и более, то их производят практически все компании.

Стандартные или средние батареи

Их характеристики следующие:

  1. Высота — 0,57-0,585 см.
  2. Чаще всего ширина 80 мм.
  3. Глубина 52-100 мм. Стандартные размеры в этом плане составляют 80-100 мм.
  4. Межцентровое расстояние составляет 500 мм.

Алюминиевые батареи средней высоты стандартизированы для всех типов батарей. Для сравнения, колебания высоты и глубины чугунных нагревательных устройств намного больше. Только глубина колеблется в пределах 90–140 мм .

Алюминий — легкий материал, широко используемый.

Кроме всего прочего, из него делают радиаторы.

При их создании очень важен расчет характеристик .

Влияние размера алюминиевого радиатора

Алюминиевые батареи производятся в широком диапазоне размеров. Длина имеет основное влияние на мощность.

Соответственно, чтобы добиться необходимого нагрева, нужно на увеличить количество секций. Общая длина аккумулятора зависит от расчетов.

Глубина и высота также изменяют показатели, поскольку они влияют на объем. В отличие от длины эти два значения — переменные, благодаря чему существует множество различных моделей.

Следующий показатель — межосевое расстояние … Он отвечает за скорость нагрева радиаторов, так как означает зазор между подающей и обратной трубами.

На способ работы также влияет метод изготовления:

  1. Металлический отлив увеличивает прочность и долговечность устройства. В этом случае каждая секция представляет собой единое целое, из которого собирается устройство. Делается это в определенной последовательности: сначала привариваются верхние детали, затем нижние.
  2. Метод экструзии предусматривает продавливание нагретого алюминия через решетчатую металлическую пластину. Благодаря этому получается профиль заданной формы, который делится на части и собирается в радиатор.

    Внимание! Такие отопительные приборы встречаются редко, но обычно изготавливаются под заказ. Это связано с невозможностью внести изменения в конструкцию после окончания производства.

Межосевое расстояние

Показатель — зазор между осями радиатора.Они расположены симметрично, один сверху, один снизу. К ним примыкают трубы, через которые они подключаются к отопительному контуру.

Фото 1. Алюминиевый радиатор модели 350/80, межосевое расстояние 350 мм, производитель «Oasis», Китай.

В зависимости от производителя значение колеблется в диапазоне 150-2000 мм. Для большинства устройств этот показатель сделан равным 500. Это связано с системами отопления в многоквартирных домах: в старых домах расчеты производятся на чугунные радиаторы.При замене аккумуляторов затраты на переваривание трубопровода нежелательны.

Ссылка! Название большинства моделей содержит число , обозначающее межосевое расстояние.

Глубина

Зависит от материала батареи. Минимальное значение — 52 мм … Этого достаточно для выработки большой мощности на небольших участках. Максимальная скорострельность — 180 мм. Достаточно редко и требует силы. Есть модели с большей глубиной, но их использование нецелесообразно из-за недостаточного нагрева.

Определение объема участка

Для расчета необходимо знать указанное выше значение, а также длину и высоту. Первое значение , визуально — ширина.

Она составляет 80 или 88 мм, то, что указано в паспорте.

Второй — переменный. Обычно вертикальная составляющая размеров секции составляет 570 мм.

Чтобы найти объем, достаточно умножить три показателя.

Метод расчета секции

Для определения необходимого количества элементов нужно определить мощность. Существует несколько округленных значений, рассчитанных для комнаты с высотой потолка 2,7 метра:

  1. Для стандартной комнаты вам необходимо 100 Вт.
  2. Для каждого окна добавьте на 10.
  3. Если оно угловое, значение умножьте на 1,2.
  4. Если потолки выше или окна больше, чем обычно, прибавляет 10%.
  5. Нагрев ослабевает от верхних этажей к нижним, поэтому за каждым следует добавить еще 2%.

Полученную нормативную мощность умножить на площадь комнаты … В итоге итоговое значение рассчитывается с запасом.

Затем число делится на паспортного индекса одной секции округляя в большую сторону. Примерный расчет выглядит следующим образом:

  1. (100 + 10) * 1,2 * 1,04 = 137,28 , где выбран крайний коэффициент для квартиры на третьем от верхнего этаже.
  2. 137,28 * S = 151 * 18 = 2471, где S (18) — квадрат.
  3. 2471/190 = 13. В данном случае при мощности на одну секцию 190 Вт потребуется 13 штук.

Вес радиатора

Алюминий — легкий металл. Изделия из этого материала легкие, что облегчает их перемещение, снижает потребность в установке , прочность … Следует отметить, что при изготовлении аккумуляторов металл сплавлен с кремнием.Это немного увеличивает серьезность.

Средний вес одной секции 1,25 кг. Значение варьируется от от 1 до 1,35, в зависимости от размеров и толщины стенки. Например, для крепления радиатора из 10 шт. с небольшим запасом достаточно креплений 15 кг.

Важно! Из всех типов радиаторов алюминиевый самый легкий. Это упрощает их транспортировку.

Высота и ширина нестандартного радиатора

Есть батареи необычного типа.Из металла можно создать прибор высотой до трех метров, шириной до двух.

Определить тип радиатора, подходящий именно для той или иной системы отопления, не зная его основных характеристик, довольно сложно. В частных домах устанавливаются устройства с автономной системой отопления, а также радиаторы, установка которых возможна только в городской квартире.

Биметаллические радиаторы отопления — виды, технические характеристики

Если сравнивать алюминиевые радиаторы с биметаллическими, то последние выгодно отличаются от первых по своим техническим характеристикам.Несмотря на все свои положительные качества, алюминиевая техника имеет ряд серьезных недостатков, которые не позволяют использовать ее в многоэтажных жилых домах. Биметаллические аналоги вполне способны справиться со всеми техническими ограничениями, связанными с установкой в ​​городских квартирах, подключенных к сети центрального отопления.

Устройство биметаллических устройств

По внешнему виду биметаллический радиатор ничем не отличается от алюминиевого, так как оба выполнены из одного металла.Весь «секрет» во внутреннем устройстве аккумулятора.

Биметаллический радиатор имеет внутренние вставки из нержавеющей стали, которые обеспечивают надежную защиту алюминия от вредного воздействия всевозможных примесей, содержащихся в воде. Именно благодаря встроенным стальным профилям внешний кожух биметаллического устройства не контактирует напрямую с охлаждающей жидкостью … Кроме того, сталь более устойчива к разрушающему воздействию кислот и щелочей, которые присутствуют в огромных количествах. количеств в системах центрального отопления, и не вступает в химическое взаимодействие с медными элементами городских коммуникаций (трубами, теплообменниками и т. д.)).

Использование стальных вставок для прохождения воды также обеспечивает другие полезные свойства биметаллических нагревательных устройств:

  • Долговечность … Благодаря тому, что внутренние стальные полости устойчивы к разрушению и коррозии, производитель может установить достаточно длительный срок службы устройства — до 20 лет.
  • Прочность … Корпус изделия выдерживает давление до 30-40 атмосфер. Такой радиатор отопления не боится даже сильнейшего гидроудара.
  • Экономичность … Суженные каналы подачи воды обеспечивают оптимальное сочетание тепловой инертности устройства и расхода энергоресурсов на отопление.

Суммируя сюда все положительные качества, которые унаследовали от алюминиевых аналогов, такие как компактность, высокая теплоотдача и презентабельный внешний вид, можно с уверенностью сказать, что сегодня биметаллические устройства — лучший вариант для отопления многоэтажных домов.

Радиатор отопления: габариты

При выборе биметаллического отопительного прибора большое значение имеют габариты изделия.

Для создания тепловой завесы из холодного воздуха, проникающего сквозь стекло, под окном обычно устанавливают обогреватели. Поэтому устройство должно легко помещаться в нишу под подоконником и обеспечивать необходимый уровень теплоотдачи.

По высоте все биметаллические радиаторы имеют стандартные показатели. Расстояние между вертикальными каналами различается в зависимости от модификации устройства и составляет 200 мм, 350 мм и 500 мм.

Однако следует отметить, что расстояние между вертикальными каналами — это еще не общая высота устройства, а только размер сегмента между центрами выпускного и входного коллекторов. Реальная высота устройства определяется следующим образом: межосевое расстояние + 80 мм … Так, например, радиатор с маркировкой 500 займет около 580 мм, а 350-я модель — около 420 мм. Ширина устройства определяется количеством секций.

Количество секций для всех типов обогревателей рассчитывается одинаково.

Согласно ТУ на отопление жилых домов в средней полосе страны мощность равная 1 кВт предназначена для отопления 10 кв.метров площади.

Производитель обычно указывает значение мощности одной секции для каждой батареи. Зная значение тепловой мощности секции , можно рассчитать количество необходимых элементов по формуле :

N = S * 100 / Q, где Q — мощность одной секции, S — площадь Номер и N — необходимая сумма.

Большинство моделей биметаллических радиаторов имеют стандартную ширину секции 80 мм, поэтому мощность типовой секции 500 мм составляет около 180 Вт.В соответствии с этим определяется общее количество секций. Так, например, для обогрева помещения площадью 20 м2 потребуется 12 секций, ширина такой батареи будет около 1 м.

Конструктивные особенности

Как уже говорилось, биметаллический радиатор отличается от алюминиевого тем, что внутри него есть стальные язычки, защищающие корпус от коррозии.

Эти вкладки могут быть установлены в различных частях устройства:

Типы конструкций

  • Монолитный … Радиатор состоит из неразборных стальных труб. Имеет постоянное количество секций, которое нельзя изменить. Основная характеристика литого радиатора — повышенная надежность. Устройство рекомендуется для использования в системах с частыми скачками давления.
  • Разборно-разборная … Количество секций определяется самостоятельно, в зависимости от площади помещения. Секции соединяются между собой металлическими трубами с резьбой.

Выбор той или иной конструкции зависит от типа отопительной системы.Так, для автономного отопления лучше приобретать сборно-разборную модель, для городской квартиры — литую.

Вместимость

Наличие стальных вставок внутри устройства способствует снижению вместимости секции. С одной стороны, это неплохо: у уменьшается величина тепловой инертности и сам теплоноситель , что позволяет существенно экономить электроэнергию и обеспечивает комфортное управление. Но с другой стороны, слишком суженные каналы водоснабжения быстро забиваются разного рода мусором, неизбежно присутствующим в современных сетях центрального отопления.

Вместимость секции определяется расстоянием между вертикальными каналами.

Для прибора с дистанции 500 м — емкость 0,2-0,3 литра;

для батареи 350 мм — 0,15-0,2 л;

на 200 мм — 0,1-0,16 л.

Как вы уже заметили, мощность биметаллических радиаторов действительно мала. Например, популярный прибор RIFAR шириной 80 мм и высотой 350 мм вмещает всего 1,6 литра … Несмотря на это, радиатор способен обогреть комнату площадью до 14 квадратных метров.м. Правда, вес устройства достигает 14 кг, поскольку биметаллический радиатор в 1,5-2 раза тяжелее алюминиевых.

Биметаллическая батарея отопления лучше подойдет для городской квартиры. Если вы — владелец частного дома, в котором есть собственный отопительный котел, лучше приобрести алюминиевый радиатор.

При выборе биметаллической перегородки нужно обращать внимание на следующие параметры:

Итак, рассчитав количество радиаторов, необходимое количество секций, входящих в них и установив требуемую мощность устройства, можно приступать к монтажу системы отопления.

Следует помнить, что тепловой баланс в помещении напрямую зависит от габаритов устройства. Итак, если ширина радиатора небольшая, следует увеличить его высоту или количество секций.

Необходимо учитывать, что даже самый дорогой, качественный и подходящий для вашей системы отопления биметаллический радиатор необходимо устанавливать с соблюдением всех правил монтажа. Только так он сможет сохранить свои положительные качества и обеспечить максимальную теплоотдачу с минимальными затратами энергии.

Среди всех типов радиаторов отопления биметаллические радиаторы отопления можно назвать самыми качественными и надежными. Они сделаны из биметалла, то есть не из одного металла (алюминия или стали), а из комбинации этих металлов. Биметаллические радиаторы очень популярны и превзошли свои аналоги по продажам. Это потому, что они обладают прекрасными техническими характеристиками, а это главное, на что обращают внимание при покупке.

Давайте подробнее рассмотрим особенности биметаллических радиаторов отопления, узнаем их технические характеристики и свойства, а также плюсы и минусы.Если вы не знакомы с этими товарами, то благодаря статье вы сможете составить представление о них и выбрать для себя подходящий вариант.

Особенности и виды радиаторов отопления

Биметаллические радиаторы отопления внешне очень напоминают обычные алюминиевые. Их красивый внешний вид дополняется достоинствами как стали, так и алюминия. Ведь конструкция радиаторов довольно проста. Они состоят из стальных труб, по которым протекает теплоноситель, а также алюминиевых панелей.Это позволяет эффективно обогревать комнату. Сталь быстро нагревается потоками горячей воды, передавая свое тепло алюминию, который, в свою очередь, нагревает воздух в помещении.

Алюминиевая оболочка выполняет две функции: она скрывает систему труб и делает биметаллический радиатор красивее, а также лучше распределяет тепло. И в отличие от стальных или чугунных батарей, биметаллические намного проще, поэтому установка намного проще.

Примечание! Если вы хотите узнать рабочее давление и температуру, то это можно сделать в паспорте биметаллического радиатора.Модели могут отличаться друг от друга в зависимости от производителей и спецификаций.

На полках магазинов можно найти два типа биметаллических радиаторов:

  1. Биметаллические батареи, имеющие стальной трубчатый сердечник, окруженный алюминиевой оболочкой. Их преимущество в том, что они очень прочные и предотвращают утечки. Такие модели производят компании из Италии (Global Style, Royal Thermo BiLiner). Даже отечественные компании из России тоже производят эту продукцию. Один из представителей: Сантехпром БМ.
  2. Полуметаллические — они считаются «полукровками», так как в этих радиаторах только стальные трубы, которые усиливают вертикальные каналы. В этом случае алюминий будет немного контактировать с водой. Такие радиаторы отопления будут отдавать тепло эффективнее, примерно на 10%. К тому же их стоимость на 20% дешевле. На рынке можно найти российского производителя Rifar, китайского Gordi, итальянского Sira.

Каждый тип радиатора отопления имеет свой параметр, поэтому специалисты не могут прийти к единому решению, какой из них лучше.У каждого получается что-то свое. Важно учитывать, какой тип отопления используется — централизованное или индивидуальное. Например, технические характеристики биметаллических радиаторов делают изделия устойчивыми к химическим воздействиям и некачественному централизованному теплоносителю. Если говорить о повышенном давлении в системе, то лучше себя показывает алюминий, однако требует качественной охлаждающей жидкости. Ясно одно: если система отопления состоит из старых труб, которым больше 40 лет, предпочтительнее использовать прочные биметаллические батареи.

Сплошные или секционные

Есть еще одно отличие биметаллических радиаторов, которое касается их конструктивных особенностей. В основном изделия выпускаются с определенным количеством секций. Чем их будет больше, тем больше будет тепла. Они могут быть разборными, то есть при необходимости радиатор можно уменьшить или увеличить. На производстве каждая секция полностью изготавливается, после чего соединяется с ниппелями. Количество секций парное.

Но есть и второй тип радиаторных батарей — сплошные.Их сердечник сделан определенного размера и не может быть изменен в будущем. Затем стальные трубы обшивают фигурной эмалированной алюминиевой оболочкой. Такой радиатор не лопнет даже при скачке давления до 100 атмосфер.

Обзор технических характеристик

А теперь подробнее рассмотрим характеристики и свойства биметаллических радиаторов. Это нужно учитывать в первую очередь перед покупкой того или иного вида. Что особенного в этих продуктах и ​​почему их называют одними из лучших? Давайте разберемся.

Теплоотдача

Возможно, именно для этого покупают радиаторы для обогрева помещения. Поэтому в первую очередь нужно обратить на эти характеристики особое внимание. Тепло, которое выделяет радиатор, охлаждающая жидкость которого имеет температуру 70 градусов, измеряется в ваттах. Биметаллические батареи обладают отличной теплоотдачей, в среднем в пределах 170-190 Вт.

Сам процесс теплопередачи довольно прост: он заключается в нагреве воздуха, а благодаря особой конструкции батареи происходит условность.

Рабочее давление

Зависит от параметров и производителя. Тем не менее в среднем аккумулятор выдерживает давление 16-35 атмосфер. Этого вполне достаточно, ведь централизованная система способна выдавать не более 14 атмосфер, а автономная — около 10. А чтобы радиатор не лопнул при скачках давления, параметр сделан с запасом.

Расстояние между осями

Размеры биметаллических радиаторов отопления могут быть самыми разными.А вот что касается межосевого расстояния, то вот стандартные значения:

  • 200 мм;
  • 300 мм;
  • 350 мм;
  • 500 мм;
  • 800 мм;

Что это за расстояние? Это зазор от верхнего до нижнего коллектора. Можно сказать, что это высота биметаллического радиатора. Благодаря этим очень разным размерам вы можете выбрать изделие для любого интерьера и для разных нужд.

Максимальная температура охлаждающей жидкости

Понятно, что температура охлаждающей жидкости внутри редко достигает 100 градусов Цельсия.Однако практически все изделия способны выдерживать показатель в 90 градусов. Это нормально. И если вы увидели, что производитель заявляет до 100 градусов, вы можете понять, что он немного лукавит, так как такие радиаторы не выдерживают больше 90 градусов.

Срок службы и надежность

Если брать во внимание технические характеристики, особенности и производителя, то можете быть уверены, что гарантированно проработает аккумулятор в течение 20 лет без какого-либо обслуживания.Но это далеко не предел. При правильной эксплуатации они могут прослужить очень долго.

Простота установки

В целом биметаллические радиаторы отопления можно устанавливать самостоятельно. Тем не менее простота и удобство зависят от размера, веса и наличия инструкции. Хорошая новость в том, что аккумуляторные секции идентичны, а это значит, что их можно устанавливать как слева от трубы отопления, так и справа. Нужно только присоединить трубу к радиатору с правой стороны, а с противоположной стороны смонтировать заглушками и краном Маевского для контроля.

Примечание! Кран Маевского — вещь очень полезная. Благодаря ему аккумулятор при надобности можно вообще отключить, а в случае проветривания позволяет удалить воздух из системы.

Кроме того, в продаже есть изделия с насадками внизу. Все компоненты, трубы и кронштейны должны быть включены в радиатор.

Преимущества и недостатки биметаллических радиаторов

В завершение предлагаем вам ознакомиться с положительными и отрицательными сторонами использования радиаторов.Начнем с плюсов:

  1. У них высокая прочность.
  2. Выдерживает высокое давление в системе.
  3. Радиаторы отопления могут служить долго.
  4. Эффективно справляется с теплопередачей.
  5. Устойчив к механическим повреждениям.
  6. Отлично смотрятся и не выпадают из интерьера.
  7. Широкий ассортимент товаров, позволяющий выбрать оптимальный вариант.
  8. Они одни из лучших среди аналогов.

Что касается недостатков, то они тоже есть:

  • главный из них — дороговизна.Но, учитывая технические характеристики и качество продукции, цена вполне оправдана;
  • стержень из стальных труб может подвергаться коррозии под воздействием теплоносителя и воздуха. Это происходит при ремонте или поломке системы. В этом случае придется слить воду, и воздух начинает поражать трубы. Они также могут ржаветь от антифриза, используемого в частных домах. В этом случае лучше выбрать твердые батареи или чистый алюминий;
  • Последний недостаток — малая проходная площадь патрубка.

Это биметаллические радиаторы отопления. Можно с уверенностью сказать, что пока они находятся на рынке, им просто нет равных по характеристикам, работе, внешнему виду и параметрам. Многие пользователи, купившие продукт, вполне довольны своей покупкой.

Системы распределения тепла | Министерство энергетики

Паровое отопление — одна из старейших отопительных технологий. Процесс кипячения и конденсации воды в этом типе системы менее эффективен, чем в более современных системах, к тому же он обычно страдает значительной задержкой между включением котла и теплом, поступающим в радиаторы.В результате паровые системы затрудняют реализацию стратегий управления, таких как система понижения температуры в ночное время.

В первых системах центрального отопления для зданий использовалось распределение пара, потому что пар проходит по трубопроводу без использования насосов. Неизолированные паровые трубы часто отводят нежелательное тепло в незавершенные участки, что делает изоляцию труб из стекловолокна, которая может выдерживать высокие температуры, очень рентабельной.

Регулярное техническое обслуживание паровых радиаторов зависит от того, является ли радиатор однотрубной системой (труба, по которой подается пар, также возвращает конденсат) или двухтрубной системой (отдельная труба возвращает конденсат).В однотрубных системах на каждом радиаторе используются автоматические вентиляционные отверстия, которые стравливают воздух, когда пар заполняет систему, а затем автоматически закрываются, когда пар достигает вентиляционного отверстия. Забитый воздухозаборник не даст паровому радиатору нагреться. Открытое вентиляционное отверстие позволяет пару постоянно выходить в жилое помещение, повышая относительную влажность и расходуя топливо. Вентиляционные отверстия иногда можно очистить, закипев их в растворе воды и уксуса; однако обычно их необходимо заменить.

Паровые радиаторы могут деформировать пол, на котором они находятся, а при тепловом расширении и сжатии со временем в полу могут образоваться колеи.Оба эти эффекта могут вызвать наклон радиатора, что препятствует правильному сливу воды из радиатора, когда он остывает. Это вызовет стук при нагревании радиатора. Под радиаторами следует вставлять прокладки так, чтобы они слегка наклонялись к трубе в однотрубной системе или к конденсатоотводчику в двухтрубной системе.

В двухтрубных системах старые конденсатоотводчики часто застревают в открытом или закрытом положении, вызывая дисбаланс в распределительной системе. Если у вас возникли проблемы с некоторыми радиаторами, которые вырабатывают слишком много тепла, а другие — слишком мало, это может быть причиной.Лучше всего просто заменить все конденсатоотводчики в системе.

Паровые радиаторы, расположенные на наружных стенах, могут вызывать потерю тепла, излучая тепло через стену наружу. Чтобы предотвратить такую ​​потерю тепла, вы можете установить за радиаторами теплоотражатели. Отражатель должен быть направлен в сторону от стены и должен быть такого же размера или немного больше, чем радиатор. Периодически очищайте отражатели, чтобы обеспечить максимальное отражение тепла.

Процесс нагрева паром — расчет нагрузки

Обычно паровой нагрев используется для

  • изменения температуры продукта или жидкости
  • поддержания температуры продукта или жидкости

Преимущество пара заключается в большом количестве тепла энергия, которую можно передать.Энергия, выделяемая при конденсации пара в воду, находится в диапазоне 2000-2250 кДж / кг (в зависимости от давления) — по сравнению с водой с 80-120 кДж / кг (с разницей температур 20-30 o С ).

Изменение температуры продукта — нагрев продукта паром

Количество тепла, необходимое для повышения температуры вещества, может быть выражено как:

Q = mc p dT (1)

где

Q = количество энергии или тепла (кДж)

м = масса вещества (кг)

c p = удельная теплоемкость вещества (кДж / кг o C) — Свойства материалов и теплоемкость обычных материалов

dT = повышение температуры вещества ( o C)

Имперские единицы? — Проверьте конвертер единиц!

Это уравнение можно использовать для определения общего количества тепловой энергии для всего процесса, но оно не принимает во внимание скорость передачи тепла , которая составляет:

  • количество тепловой энергии, переданной в единицу времени.

В приложениях без проточного типа нагревается фиксированная масса или единичная партия продукта.В приложениях проточного типа продукт или жидкость нагревается, когда она постоянно течет по поверхности теплопередачи.

Непоточный или периодический нагрев

В непроточных приложениях технологическая жидкость хранится в виде одной партии в резервуаре или емкости. Паровой змеевик или паровая рубашка нагревают жидкость от низкой до высокой температуры.

Средняя скорость теплопередачи для таких приложений может быть выражена как:

P = mc p dT / t (2)

, где

P = средняя скорость теплопередачи или мощность (кВт (кДж / с))

м = масса продукта (кг)

c p = удельная теплоемкость продукта (кДж / кг. o C) — Свойства материалов и теплоемкость обычных материалов

dT = Изменение температуры жидкости ( o C)

t = общее время, в течение которого процесс нагрева происходит (секунды)

Пример — Время, необходимое для нагрева воды с прямым впрыском пара

Время, необходимое для нагрева 75 кг воды (c p = 4,2 кДж / кг o C) от температуры 20 o C до 75 o C с паром, произведенным из котла мощностью 200 кВт (кДж / с) можно рассчитать, преобразовав уравнение.От 2 до

t = mc p dT / P

= (75 кг) (4,2 кДж / кг o C) ((75 o C) — (20 o C) ) / (200 кДж / с)

= 86 с

Примечание! — когда пар впрыскивается непосредственно в воду, весь пар конденсируется в воду, и вся энергия пара передается мгновенно.

При нагреве через теплообменник имеет значение коэффициент теплопередачи и разница температур между паром и нагретой жидкостью.Повышение давления пара увеличивает температуру и увеличивает теплопередачу. Время нагрева уменьшено.

Общее потребление пара может увеличиваться — из-за более высоких тепловых потерь или уменьшаться — из-за более короткого времени нагрева, в зависимости от конфигурации реальной системы.

Процессы проточного или непрерывного нагрева

В теплообменниках поток продукта или жидкости непрерывно нагревается.

Преимущество пара — это однородная температура поверхности нагрева, поскольку температура поверхностей нагрева зависит от давления пара.

Средняя теплопередача может быть выражена как

P = c p dT м / т (3)

где

P = средняя скорость теплопередачи (кВт (кДж / с) ))

м / т = массовый расход продукта (кг / с)

c p = удельная теплоемкость продукта (кДж / кг. o C)

dT = изменение температуры жидкости ( o C)

Расчет количества пара

Если мы знаем скорость теплопередачи — количество пара можно вычислить:

м с = P / h e (4)

где

м с = масса пара (кг / с)

P = расчетная теплопередача (кВт)

h e = энергия испарения пара (кДж / кг)

Энергию испарения при различных давлениях пара можно найти в таблице пара с единицами СИ или в таблице Steam с британскими единицами измерения.

Пример — периодический нагрев паром

Количество воды нагревается паром 5 бар (6 бар абс.) от температуры 35 o C до 100 o C за период 20 минут (1200 секунд) . Масса воды 50 кг и удельная теплоемкость воды 4,19 кДж / кг. или С .

Скорость теплопередачи:

P = (50 кг) (4,19 кДж / кг o C) ((100 o C) — (35 o C)) / (1200 с)

= 11.35 кВт

Количество пара:

м с = (11,35 кВт) / (2085 кДж / кг)

= 0,0055 кг / с

= 19,6 кг / ч

Пример — Непрерывный нагрев паром

Вода течет с постоянной скоростью 3 л / с нагревается от 10 o C до 60 o C паром при 8 бар (9 бар абс) .

Расход тепла можно выразить как:

P = (4.19 кДж / кг. o C) ((60 o C) — (10 o C)) (3 л / с) (1 кг / л)

= 628,5 кВт

Расход пара может можно выразить как:

м с = (628,5 кВт) / (2030 кДж / кг)

= 0,31 кг / с

= 1115 кг / ч

Тепловое расширение | Encyclopedia.com

CONCEPT

Большинство материалов подвержены тепловому расширению: тенденции расширяться при нагревании и сжиматься при охлаждении.По этой причине мосты строятся с металлическими компенсаторами, чтобы они могли расширяться и сжиматься, не вызывая неисправностей в общей конструкции моста. Другие машины и конструкции также имеют встроенную защиту от опасностей теплового расширения. Но тепловое расширение также может быть полезным, делая возможным работу термометров и термостатов.

КАК ЭТО РАБОТАЕТ

Молекулярная трансляционная энергия

С научной точки зрения, тепло — это внутренняя энергия, которая течет от системы с относительно высокой температурой к системе с относительно низкой температурой.Сама внутренняя энергия, называемая тепловой энергией, — это то, что люди обычно имеют в виду, когда говорят «тепло». Форма кинетической энергии из-за движения молекул, тепловая энергия иногда называется молекулярной поступательной энергией.

Температура определяется как мера средней молекулярной поступательной энергии в системе, и чем больше изменение температуры для большинства материалов, как мы увидим, тем больше величина теплового расширения. Таким образом, на все эти аспекты «тепла» — само тепло (в научном смысле), а также тепловая энергия, температура и тепловое расширение — в конечном итоге влияет движение молекул по отношению друг к другу.

МОЛЕКУЛЯРНОЕ ДВИЖЕНИЕ И НЬЮТОНОВСКАЯ ФИЗИКА.

В общем, кинетическая энергия, создаваемая движением молекул, может быть понята в рамках классической физики, то есть парадигмы, связанной с сэром Исааком Ньютоном (1642-1727) и его законами движения. Ньютон был первым, кто понял физическую силу, известную как гравитация, и объяснил поведение объектов в контексте силы тяжести. Среди понятий, необходимых для понимания ньютоновской физики, — масса объекта, скорость его движения (будь то скорость или ускорение) и расстояние между объектами.Все они, в свою очередь, являются центральными элементами для понимания того, как молекулы при относительном движении генерируют тепловую энергию.

Чем больше импульс объекта, то есть произведение его массы на скорость его скорости, тем сильнее влияние, которое он оказывает на другой объект, с которым сталкивается. Более того, его кинетическая энергия равна половине его массы, умноженной на квадрат его скорости. Масса молекулы, конечно, очень мала, но если все молекулы внутри объекта находятся в относительном движении — многие из них сталкиваются и, таким образом, передают кинетическую энергию, — это обязательно приведет к относительно большому количеству тепловых ударов. энергия со стороны более крупного объекта.

МОЛЕКУЛЯРНОЕ ПРИТЯЖЕНИЕ И ФАЗЫ ВЕЩЕСТВА.

Тем не менее, именно из-за того, что молекулярная масса настолько мала, одна гравитационная сила не может объяснить притяжение между молекулами. Вместо этого это притяжение следует понимать с точки зрения второго типа сил — электромагнетизма, открытого шотландским физиком Джеймсом Клерком Максвеллом (1831–1879). Детали электромагнитной силы не здесь важно; нужно только знать, что все молекулы обладают некоторой составляющей электрического заряда.Поскольку одинаковые заряды отталкиваются, а противоположные — притягиваются, между молекулами существует постоянное электромагнитное взаимодействие, которое создает различные степени притяжения.

Чем больше относительное движение между молекулами, тем меньше их притяжение друг к другу. Действительно, эти два аспекта материала — относительное притяжение и движение на молекулярном уровне — определяют, можно ли этот материал классифицировать как твердое, жидкое или газообразное. Когда молекулы медленно движутся относительно друг друга, они оказывают сильное притяжение, и материал, частью которого они являются, обычно классифицируется как твердое тело.С другой стороны, молекулы жидкости движутся с умеренной скоростью и поэтому обладают умеренным притяжением. Когда молекулы движутся с высокой скоростью, они практически не притягиваются, а этот материал известен как газ.

Прогнозирование теплового расширения

КОЭФФИЦИЕНТ ЛИНЕЙНОГО РАСШИРЕНИЯ.

Коэффициент — это число, которое служит мерой некоторой характеристики или свойства. Это также может быть коэффициент, на который умножаются другие значения для получения желаемого результата. Для любого типа материала возможно рассчитайте степень расширения или сжатия этого материала при изменении температуры.В общих чертах это известно как коэффициент расширения, хотя на самом деле существует две разновидности коэффициента расширения.

Коэффициент линейного расширения — это константа, которая определяет степень изменения длины твердого тела в результате изменения температуры. Для любого данного вещества коэффициент линейного расширения обычно представляет собой число, выраженное в единицах 10. -5 / ° С. Другими словами, значение коэффициента линейного расширения конкретного твердого тела умножается на 0.00001 на ° C. (° C в знаменателе, показанном в уравнении ниже, просто «выпадает», когда коэффициент линейного расширения умножается на изменение температуры.)

Для кварца коэффициент линейного расширения равен 0,05. Напротив, железо с коэффициентом 1,2 в 24 раза чаще расширяется или сжимается в результате изменений температуры. (Сталь имеет то же значение, что и железо.) Коэффициент для алюминия равен 2,4, что вдвое больше, чем у железа или стали. Это означает, что при одинаковом изменении температуры длина алюминиевого стержня изменяется вдвое больше, чем длина железного стержня.Свинец является одним из самых дорогостоящих твердых материалов с коэффициентом, равным 3,0.

РАСЧЕТ ЛИНЕЙНОГО РАСШИРЕНИЯ.

Линейное расширение данного solid можно рассчитать по формуле δ L = aL O Δ T. Греческая буква дельта (d) означает «изменение в»; следовательно, первая цифра представляет изменение длины, а последняя цифра в уравнении означает изменение температуры. Буква a — это коэффициент линейного расширения, а L O — исходная длина.

Предположим, что пруток свинца длиной 5 метров испытывает изменение температуры на 10 ° C; каково будет его изменение длины? Чтобы ответить на этот вопрос, a (3,0 · 10 −5 / ° C) нужно умножить на L O (5 м) и δ T (10 ° C). Ответ должен быть 150 & 10 −5 м, или 1,5 мм. Обратите внимание, что это просто изменение длины, связанное с изменением температуры: при повышении температуры длина увеличится, а при понижении температуры на 10 ° C длина уменьшится на 1.5 мм.

РАСШИРЕНИЕ ОБЪЕМА.

Очевидно, линейные уравнения применимы только к твердым телам. Жидкости и газы, вместе классифицируемые как жидкости, соответствуют форме контейнера; следовательно, «длина» любого данного образца жидкости такая же, как и у твердого вещества, которое его содержит. Однако жидкости подвержены объемному расширению, то есть изменению объема в результате изменения температуры.

Для расчета изменения объема формула очень похожа на формулу для изменения длины; отличаются лишь некоторые детали.В формуле δ V = bV O δ T последний член, опять же, означает изменение температуры, в то время как δ V означает изменение объема, а V O — исходный объем. . Буква b обозначает коэффициент объемного расширения. Последний выражается в единицах 10 -4 / ° C, или 0,0001 на ° C.

Стекло имеет очень низкий коэффициент объемного расширения 0,2, а у стекла Pyrex чрезвычайно низкий — всего 0.09. По этой причине изделия из пирекса идеально подходят для приготовления пищи. Значительно выше коэффициент объемного расширения глицерина, маслянистого вещества, связанного с мылом, которое увеличивается пропорционально в 5,1 раза. Еще выше этиловый спирт с коэффициентом объемного расширения 7,5.

ПРИМЕНЕНИЕ В РЕАЛЬНОМ ЖИЗНИ

Жидкости

Большинство жидкостей следуют довольно предсказуемой схеме постепенного увеличения объема в ответ на повышение температуры и уменьшения объема в ответ на понижение температуры.Действительно, коэффициент объемного расширения жидкости обычно бывает выше, чем твердого тела, и — за одним заметным исключением, обсуждаемым ниже, — жидкость будет сжиматься при замораживании.

Поведение перекачиваемого бензина в жаркий день представляет собой пример теплового расширения жидкости в ответ на повышение температуры. Когда он поступает из подземного резервуара на заправочной станции, бензин относительно прохладный, но он будет теплым, если вы будете сидеть в баке уже теплой машины. Если бак автомобиля заправлен, а автомобиль оставлен стоять на солнце — другими словами, если автомобиль не едет после заправки бака, — бензин вполне может расшириться в объеме быстрее, чем топливный бак, вылившись на тротуар. .

ОХЛАДИТЕЛЬ ДВИГАТЕЛЯ.

Другой пример теплового расширения жидкости можно найти внутри радиатора автомобиля. Если радиатор «долить» охлаждающей жидкостью в холодный день, повышение температуры вполне может привести к расширению охлаждающей жидкости до ее перелива. В прошлом это создавало проблемы для владельцев автомобилей, поскольку двигатели автомобилей выбрасывали на землю избыточный объем охлаждающей жидкости, что требовало периодической замены жидкости.

Автомобили более поздних моделей, однако, имеют перепускной контейнер для сбора жидкости, высвобождающейся в результате объемного расширения.Когда двигатель снова остывает, контейнер возвращает излишки жидкости в радиатор, тем самым «рециркулируя» ее. Это означает, что новые автомобили гораздо менее подвержены перегреву, чем старые. В сочетании с усовершенствованием смесей радиаторных жидкостей, которые действуют как антифриз в холодную погоду и охлаждающая жидкость в горячую, процесс «рециркуляции» привел к значительному сокращению поломок, связанных с тепловым расширением.

ВОДА.

Одна из веских причин не использовать чистую воду в радиаторе заключается в том, что вода имеет гораздо более высокий коэффициент объемного расширения, чем обычная охлаждающая жидкость двигателя.Это может быть особенно опасно в холодную погоду, потому что замерзшая вода в радиаторе может расшириться настолько, что треснет блок двигателя.

В общем, вода, коэффициент объемного расширения которой в жидком состоянии составляет 2,1 и 0,5 в твердом состоянии, демонстрирует ряд интересных характеристик, касающихся теплового расширения. Если понизить температуру кипения воды с 212 ° F (100 ° C) до 39,2 ° F (4 ° C), она будет неуклонно сокращаться, как любое другое вещество, реагирующее на понижение температуры.Однако обычно вещество продолжает уплотняться, превращаясь из жидкого в твердое; но с водой этого не происходит.

При 32,9 ° F вода достигает максимальной плотности, что означает, что ее объем для данной единицы массы минимален. Ниже этой температуры он «должен» (если бы он был подобен большинству типов материи) продолжать уменьшаться в объеме на единицу массы, но на самом деле он неуклонно начинает расширяться. Таким образом, он менее плотный, с большим объемом на единицу массы, когда достигает точки замерзания.Именно по этой причине, когда трубы замерзают зимой, они часто лопаются, что объясняет, почему залитый водой радиатор может стать серьезной проблемой в очень холодную погоду.

Кроме того, это необычное поведение в отношении теплового расширения и сжатия объясняет, почему лед плавает: твердая вода менее плотная, чем жидкая вода под ней. В результате замерзшая вода зимой остается на вершине озера; поскольку лед плохо проводит тепло, энергия не может уйти из воды под ним в количестве, достаточном, чтобы заморозить остальную воду в озере.Таким образом, вода подо льдом остается жидкой, сохраняя жизнь растений и животных.

Газы

ГАЗОВЫЕ ЗАКОНЫ.

Как уже говорилось, жидкости расширяются в больший раз, чем твердые тела. Учитывая возрастающее количество молекулярной кинетической энергии для жидкости по сравнению с твердым телом и для газа по сравнению с жидкостью, неудивительно, что газы реагируют на изменения температуры еще большим изменением объема. чем у жидкостей. Конечно, когда речь идет о газе, «объем» измерить труднее, потому что газ просто расширяется, чтобы заполнить свой контейнер.Чтобы этот термин имел какое-либо значение, необходимо также указать давление и температуру.

Ряд газовых законов описывает три параметра для газов: объем, температуру и давление. Например, закон Бойля гласит, что в условиях постоянной температуры существует обратная зависимость между объемом и давлением газа: чем больше давление, тем меньше объем, и наоборот. Еще более актуальным для вопроса теплового расширения является закон Чарльза.

Закон Чарльза гласит, что при постоянном давлении существует прямая зависимость между объемом и температурой.Когда газ нагревается, его объем увеличивается, а когда он остывает, его объем соответственно уменьшается. Таким образом, если наполнить надувной матрас в комнате с кондиционером, а затем отнести матрас на пляж в жаркий день, воздух внутри расширится. В зависимости от того, насколько увеличится его объем, расширение горячего воздуха может вызвать «лопание» матраса.

ТЕРМОМЕТРЫ ОБЪЕМНОГО ГАЗА.

В то время как жидкости и твердые тела значительно различаются в отношении их коэффициентов расширения, большинство газов следуют более или менее одинаковой схеме расширения в ответ на повышение температуры.Предсказуемое поведение газов в этих ситуациях привело к разработке газового термометра постоянного давления, высоконадежного прибора, по которому часто сравниваются другие термометры, в том числе содержащие ртуть (см. Ниже).

В объемном газовом термометре пустой контейнер прикреплен к стеклянной трубке, содержащей ртуть. Когда газ попадает в пустой контейнер, столбик ртути движется вверх. Разница между прежним положением ртути и ее положением после введения газа показывает разницу между нормальным атмосферным давлением и давлением газа в контейнере.Таким образом, можно использовать изменения объема газа в качестве меры температуры. Реакция большинства газов в условиях низкого давления на изменение температуры настолько однородна, что объемные газовые термометры часто используются для калибровки других типов термометров.

Твердые тела

Многие твердые тела состоят из кристаллов правильной формы, состоящих из молекул, соединенных друг с другом, как будто на пружинах. Пружина, которая отводится назад, непосредственно перед тем, как она отпущена, является примером потенциальной энергии или энергии, которой объект обладает в силу своего положения.Для кристаллического твердого вещества при комнатной температуре потенциальная энергия и расстояние между молекулами относительно низки. Но по мере увеличения температуры и расширения твердого тела пространство между молекулами увеличивается — как и потенциальная энергия в твердом теле.

Фактически, реакция твердых тел на изменения температуры имеет тенденцию быть более драматичной, по крайней мере, когда они наблюдаются в повседневной жизни, чем поведение жидкостей или газов в условиях тепловое расширение. Конечно, твердые тела на самом деле меньше реагируют на изменения температуры, чем жидкости; но поскольку они твердые, люди ожидают, что их контуры будут неподвижными.Таким образом, когда объем твердого тела изменяется в результате увеличения тепловой энергии, результат более примечателен.

КРЫШКИ БАНКОВ И ЛИНИИ ПИТАНИЯ.

Обычный пример теплового расширения можно увидеть на кухне. Практически каждый имел опыт безуспешных попыток сдвинуть с места плотную металлическую крышку на стеклянной посуде и, пролив горячую воду на крышку, обнаружил, что она наконец откроется. Причина этого в том, что вода при высокой температуре заставляет металлическую крышку расширяться.С другой стороны, как отмечалось ранее, стекло имеет низкий коэффициент расширения. В противном случае он расширился бы вместе с крышкой, что не позволило бы протекать по нему горячей водой. Если бы стеклянные банки имели высокий коэффициент расширения, они деформировались бы при относительно низком уровне тепла.

Другой пример теплового расширения твердого тела — провисание линий электропередач в жаркий день. Это происходит из-за того, что тепло заставляет их расширяться, и, таким образом, длина линии электропередачи, идущей от полюса к полюсу, больше, чем в условиях более низких температур.Конечно, маловероятно, что летняя жара может быть настолько сильной, что может создать опасность обрыва линий электропередач; с другой стороны, высокая температура может создать серьезную угрозу для более крупных конструкций.

УДЛИНИТЕЛЬНЫЕ СОЕДИНЕНИЯ.

Большинство больших мостовидных протезов имеют компенсаторы, которые выглядят как две металлические гребни, обращенные друг к другу, их зубья сцеплены друг с другом. Когда тепло заставляет мост расширяться в солнечные часы жаркого дня, две стороны компенсатора сдвигаются друг к другу; затем, когда после наступления темноты мост остывает, они начинают постепенно втягиваться.Таким образом, мост имеет встроенную зону безопасности; в противном случае у него не было бы места для расширения или сжатия в ответ на изменения температуры. Что касается использования гребенчатой ​​формы, то зазор между двумя сторонами компенсатора смещается, что сводит к минимуму столкновения, которые испытывают автомобилисты, проезжающие по нему.

Деформационные швы другой конструкции также можно встретить на автомагистралях и на «магистралях» железных дорог. Тепловое расширение представляет собой особенно серьезную проблему, когда речь идет о железнодорожных путях, поскольку рельсы, по которым ходят поезда, сделаны из стали.Сталь, как отмечалось ранее, расширяется в 12 частей на 1 миллион на каждый градус Цельсия при изменении температуры, и, хотя это может показаться незначительным, это может создать серьезную проблему в условиях высокой температуры.

Большинство гусениц построено из кусков стали, поддерживаемых деревянными стяжками, и проложено с зазором между концами. Этот зазор обеспечивает буфер для теплового расширения, но есть еще один вопрос, который следует учитывать: гусеницы прикручены к деревянным шпилькам, и если сталь слишком сильно расширится, она может вырвать эти болты.Следовательно, вместо того, чтобы помещаться в отверстие того же размера, что и болт, болты вставляются в прорези, так что есть место для медленного скольжения гусеницы на месте при повышении температуры.

Такое расположение подходит для поездов, которые едут с обычной скоростью: их колеса просто шумят, когда они проходят через зазоры, которые редко бывают шире 0,5 дюйма (0,013 м). Однако высокоскоростной поезд не может двигаться по неровным путям; поэтому пути для высокоскоростных поездов прокладываются в условиях относительно высокого напряжения.Гидравлическое оборудование используется для натяжения участков пути; затем, как только гусеница закреплена на поперечных шпалах, натяжение распределяется по длине гусеницы.

Термометры и термостаты

РТУТЬ В ТЕРМОМЕТРАХ.

Термометр измеряет температуру путем измерения свойства, зависящего от температуры. Напротив, термостат — это устройство для регулировки температуры в системе отопления или охлаждения. Оба используют принцип теплового расширения в своей работе.Как отмечалось выше в примере с металлической крышкой и стеклянной банкой, стекло мало расширяется при изменении температуры; следовательно, это идеальный контейнер для ртути в термометре. Что касается ртути, то это идеальная термометрическая среда, то есть материал, используемый для измерения температуры, по нескольким причинам. Среди них высокая температура кипения и очень предсказуемая, равномерная реакция на изменения температуры.

В типичном ртутном термометре ртуть помещена в длинную узкую герметичную трубку, называемую капилляром.Поскольку ртуть расширяется намного быстрее, чем стеклянный капилляр, ртуть поднимается и опускается с температурой. Термометр калибруется путем измерения разницы по высоте между ртутью при температуре замерзания воды и ртутью при температуре кипения воды. Интервал между этими двумя точками затем делится на равные приращения в соответствии с одной из хорошо известных температурных шкал.

БИМЕТАЛЛИЧЕСКАЯ ПОЛОСА В ТЕРМОСТАТАХ.

В термостате центральный компонент представляет собой биметаллическую полосу, состоящую из тонких полосок двух разных металлов, расположенных вплотную друг к другу.Один из этих металлов имеет высокий коэффициент линейного расширения, а другой металл имеет низкий коэффициент. Повышение температуры приведет к тому, что сторона с более высоким коэффициентом расширится больше, чем сторона, менее чувствительная к изменениям температуры. В результате биметаллическая полоса прогнется в одну сторону.

Когда полоса изгибается достаточно далеко, она замыкает электрическую цепь и, таким образом, заставляет кондиционер включиться. Регулируя термостат, можно изменить расстояние, на которое биметаллическая полоса должна быть изогнута, чтобы замкнуть контур.Как только воздух в комнате достигнет желаемой температуры, металл с высоким коэффициентом сжатия начнет сжиматься, и биметаллическая полоса распрямится. Это приведет к размыканию электрической цепи и отключению кондиционера.

В холодную погоду, когда система контроля температуры ориентирована на нагрев, а не на охлаждение, биметаллическая полоса действует примерно так же — только на этот раз металл с высоким коэффициентом сжатия сжимается от холода, включая нагреватель. Другой тип термостата использует расширение пара, а не твердого тела.В этом случае нагревание пара заставляет его расширяться, давя на набор латунных сильфонов и замыкая цепь, таким образом, включая кондиционер.

ГДЕ ПОДРОБНЕЕ

Байзер, Артур. Физика, 5 изд. Ридинг, Массачусетс: Addison-Wesley, 1991.

«Сравнение материалов: коэффициент теплового расширения» (веб-сайт). (21 апреля 2001 г.).

Энциклопедия термодинамики (веб-сайт). (12 апреля 2001 г.).

Флейшер, Пол. Материя и энергия: принципы материи и термодинамики. Миннеаполис, Миннесота: Lerner Publications, 2002.

NPL: Национальная физическая лаборатория: Thermal Stuff: Beginner ‘Guides (Web site). (18 апреля 2001 г.).

Ройстон, Анджела. Горячие и холодные. Чикаго: библиотека Хайнемана, 2001.

Suplee, Curt. Объяснение повседневной науки. Вашингтон, округ Колумбия: Национальное географическое общество, 1996.

«Измерение теплового расширения» (веб-сайт). (21 апреля 2001 г.).

«Термическое расширение твердых тел и жидкостей» (веб-сайт). (21 апреля 2001 г.).

Уолпол, Бренда. Температура. Иллюстрировано Крисом Фэйрклафом и Деннисом Тинклером.Милуоки, Висконсин: Gareth Stevens Publishing, 1995.

КЛЮЧЕВЫЕ ТЕРМИНЫ

КОЭФФИЦИЕНТ:

Число, которое служит мерой для некоторой характеристики или свойства. Коэффициент также может быть фактором, против которого умножаются другие значения, чтобы обеспечить желаемый результат.

КОЭФФИЦИЕНТ ЛИНЕЙНОГО РАСШИРЕНИЯ:

Число, постоянное для любого конкретного типа твердого тела, используемое при вычислении величины, на которую изменится длина этого твердого тела в результате изменения температуры.Для любого данного вещества коэффициент линейного расширения обычно представляет собой число, выраженное в единицах 10 -5 / ° C.

КОЭФФИЦИЕНТ РАСШИРЕНИЯ ОБЪЕМА:

Число, постоянное для любого конкретного типа материала, используемое при расчете количества, на которое объем этого материала изменится в результате изменения температуры. Для любого данного вещества коэффициент объемного расширения обычно представляет собой число, выраженное в единицах 10 -4 / ° C.

HEAT:

Внутренняя тепловая энергия, которая течет от одного материального тела к другому.

КИНЕТИЧЕСКАЯ ЭНЕРГИЯ:

Энергия, которой обладает объект благодаря своему движению.

МОЛЕКУЛЯРНАЯ ПЕРЕНОСНАЯ ЭНЕРГИЯ:

Кинетическая энергия в системе, создаваемая движением молекул относительно друг друга.

ПОТЕНЦИАЛЬНАЯ ЭНЕРГИЯ:

Энергия, которой обладает объект в силу своего положения.

СИСТЕМА:

В физике термин «система» обычно относится к любому набору физических взаимодействий или любому материальному телу, изолированному от остальной Вселенной.Все, что находится вне системы, включая все факторы и силы, не имеющие отношения к обсуждению этой системы, называется средой.

ТЕМПЕРАТУРА:

Мера средней кинетической энергии или молекулярной поступательной энергии в системе. Разница в температуре определяет направление потока внутренней энергии между двумя системами при передаче тепла.

ТЕПЛОВАЯ ЭНЕРГИЯ:

Тепловая энергия, форма кинетической энергии, производимой движением атомных или молекулярных частиц.Чем больше движение частиц, тем больше тепловая энергия.

ТЕПЛОВОЕ РАСШИРЕНИЕ:

Свойство всех типов веществ, которое проявляет тенденцию расширяться при нагревании и сжиматься при охлаждении.

Тепловая мощность 1 секции биметаллического радиатора Вт. Чугунные радиаторы и расчет их мощности для помещения

Чтобы отопление жилища было эффективным, следует покупать его качественные элементы. Перед этим — провести правильный расчет своей мощности.

Расчеты производятся с учетом:

  • площади помещения;
  • высота его потолка;
  • количество окон
  • длина помещения;
  • климатические особенности региона.

Правильный выбор

  1. Производительность отопительных приборов должна составлять 10% площади помещения при высоте потолка менее 3 м.
  2. Если больше, то прибавляем 30% .
  3. Для конечной комнаты добавьте еще 30%..

Сметные расчеты


Уменьшает расход воды в котле и вызывает горение труб. через 3 года установка была остановлена. Быстрая конвекция пара. Это зависит от многого. Инструменты и приспособления будут в отличном состоянии. Это не позволит заходить и размещать в котельной иностранцев. все это необходимо заменить. Трансформатор напряжения будет установлен как можно ближе к розетке и не будет вставлен в котел.из-за голого топлива. Кислород и углекислый газ в питательной воде. и от него.

Также запрещен просмотр сетки наблюдения во время возгорания. с последующим закрытием реестра. возможно, что холодная вода, попавшая в котел через горячую лампу накаливания, может вызвать взрыв котла. водоснабжение и водоснабжение. Глаза наблюдения за пламенем будут закрыты стеклом, чтобы не допустить попадания ложного воздуха в воздух и не вызвать несчастных случаев, особенно в котлах с перегревом.Во время осмотра котельная работать не будет. фашист будет сидеть в стороне.

После определения теплопотерь нужно определить производительность прибора (сколько кВт должно быть в стальном радиаторе или других приборах).

  1. Например, необходимо отапливать помещение площадью 15 м² и высотой потолка 3 метра.
  2. Находим его объем: 15 ∙ 3 = 45 м³.
  3. Инструкция гласит, что для обогрева 1 м³ в условиях Средней полосы России необходимо иметь 41 Вт тепловой мощности.
  4. Это означает, что мы умножаем объем помещения на это число: 45 ∙ 41 = 1845 Вт. На эту мощность должен иметь радиатор.

Примечание!
Если жилище находится в районе с суровыми зимами, полученное значение следует умножить на 1,2 (коэффициент теплопотерь).
Общий показатель составит 2214 Вт.

Он не войдет и не даст прикуривателю проникнуть в котельную. Эти операции проводят только специалисты.Во время службы. не курить и не употреблять алкогольные напитки. К предохранительным и регулирующим клапанам относятся нивостаты. и очистите котел. Вход в газовые каналы будет осуществляться после их выпуска. Ни в коем случае не предоставлю воду. Если обнаружено пламя, горелка не будет работать. Ключ хранится у менеджера каюты. При разжигании огня кулаком вы вставляете подстилку в духовку под конфорочную стойку сбоку, а правой рукой постепенно открываете вентиль жидкого или газового топлива.их маневренные колеса будут демонтированы или заблокированы цепями и замками.

Количество ребер

Из него вы узнаете, сколько кВт в одной секции биметаллического радиатора и алюминиевого аналога составляет 150-200 Вт. Возьмите максимальный параметр и разделите его на общую требуемую мощность в нашем примере: 2214: 200 = 11,07. Итак, для обогрева помещения понадобится батарея из 11 секций.

Тепловая мощность


Тот, кто выполняет 35 платформу. Перед стрельбой огонь предотвратит камин на 10 минут или до тех пор, пока не будет предоставлена ​​инструкция по эксплуатации.только при давлении ниже 3 бар. согласно инструкции по эксплуатации. Если в какой-то момент он больше не видит воду в бутылке на уровне. Котлы отключены для осмотра, ремонт будет изолирован от других котлов закрытого типа. немедленно прекратить огонь. Если произойдет утечка газа, он снова закроет топливный клапан, чтобы предотвратить, а затем запустит пожар, как описано выше.

На фото примерная теплоотдача чугуна.

В помещении отопительные приборы ставят вплотную к внешней стене под оконным проемом.В результате тепло, излучаемое устройством, распределяется оптимальным образом. Холодный воздух, идущий из окон, блокируется нагретой струей, идущей вверх от радиатора.

Чугунные батареи

Чугунные аналоги имеют такие преимущества:

Если изоляция производится закрытием задвижек. этажи будут добротно построены. материалы и т. д. во время осмотра котла, предупреждающие таблички с текстом «Осмотр котла — Не обрабатывать — Работать». Вход в химически очищенные котлы будет производиться только после того, как анализ установки химической промывки подтвердит отсутствие опасности.Камень и копоть убирают 2 человека, один из которых выполняет работу, а другой контролирует ее снаружи. Он не будет искать неисправности в электрических установках и автоматике.

  • обладают длительным эксплуатационным ресурсом;
  • имеют высокий уровень прочности;
  • устойчивы к коррозии;
  • отлично подходит для использования в инженерных сетях, работающих на некачественной охлаждающей жидкости.
  • Сейчас производители выпускают чугунные батареи (их цена выше обычных аналогов), имеющие улучшенный внешний вид, благодаря использованию новых технологий отливки их корпусов.

Недостатки изделий: большая масса и тепловая инерция.

Устранение протечек в котлах с водогрейным обогревом и паровых котлах низкого давления на трубах котлов должно производиться с помощью гаечных ключей и подставки на одной стороне. и электрическая установка находится под напряжением. нагнетатель сажи. Через 2 года их посетит врач. будет 1 м рельс. Не открывайте топливный кран, если пламя погасло. Они не будут хранить инструменты. Во время дверных проемов или проемов он также открывает окна для вентиляции котельной и устраняет пролитый топливный газ.

Нижняя таблица озвучивает, сколько кВт в чугунном радиаторе, исходя из его модели.

Примечание!
Для обогрева помещения площадью 15 м² мощность, то есть кВт чугунного радиатора, должна быть не менее 1,5. Другими словами, аккумулятор должен состоять из 10-12 секций.

Алюминиевые радиаторы


Необоснованная парковка перед горелками и предохранителями запрещена. Они будут переключаться между собой каждые 20 минут. Работа будет связана веревкой или ремнем безопасности с головой.Обязанности диспетчера котла также соблюдают диспетчеры правил техники безопасности сотрудников, а также обеспечения защитными и рабочими средствами. Также соблюдайте меры по охране труда в Положениях об охране труда по отраслям: Министерство труда. 36. Семья и социальная защита. вытащите его, если он плохо справился. в соответствии с действующим законодательством.

Алюминиевые изделия обладают большей теплоемкостью, чем их аналоги из чугуна. На вопрос, сколько кВт в одной секции алюминиевого радиатора, специалисты отвечают, что достигает 0.185-0,2 кВт. В итоге 9-10 секций алюминиевых профилей хватит для стандартного уровня обогрева пятнадцатиметрового помещения.

Преимущества таких устройств:

Каждый месяц он будет проводить обучение технике безопасности со всеми подчиненными работниками. В каждой котельной будет установлена ​​аптечка, соответствующая действующим нормам. При испытании давления будут участвовать только строго необходимые сотрудники. В соответствии с действующим законодательством заведующий рабочим местом должен подготовить и вывесить в котельной специальные мероприятия по охране труда.

Большинство материалов подвержены тепловому расширению: тенденции расширяться при нагревании и сжиматься при охлаждении. По этой причине мосты строятся с металлическими компенсаторами, чтобы они могли расширяться и сжиматься, не вызывая нарушений в общей конструкции моста. Другие машины и конструкции также имеют встроенную защиту от опасностей теплового расширения. Но тепловое расширение также может быть полезным, что позволяет термометрам и термостатам работать.

  • легкий вес;
  • эстетичный дизайн;
  • высокая скорость теплопередачи;
  • Температуру можно контролировать вручную с помощью клапанов.

Но изделия из алюминия не обладают такой прочностью, как аналоги из чугуна, например, маслоохладитель на 2 кВт. Поэтому они чувствительны к скачкам рабочего давления в системе, гидроударам, чрезмерно высокой температуре теплоносителя.

Молекулярная поступательная энергия

С научной точки зрения тепло — это внутренняя энергия, которая течет от системы с относительно высокой температурой к системе с относительно низкой температурой.Сама внутренняя энергия, называемая тепловой энергией, — это то, что люди обычно имеют в виду, когда говорят «тепло». Форма кинетической энергии, обусловленная движением молекул, тепловая энергия иногда называется молекулярной поступательной энергией.

Температура определяется как мера средней молекулярной поступательной энергии в системе, и чем больше изменение температуры для большинства материалов, как мы увидим, тем больше тепловое расширение. Таким образом, все эти аспекты «тепла» — само тепло, а также тепловая энергия, температура и тепловое расширение — в конечном итоге зависят от движения молекул относительно друг друга.

Примечание!
Когда уровень pH (кислотность) воды высокий, алюминий выделяет много водорода.
Это пагубно сказывается на нашем здоровье.
Исходя из этого, такие устройства желательно использовать в системе отопления, которая имеет нейтральную кислотность.

Биметаллические изделия

В общем, кинетическая энергия, генерируемая движением молекул, может быть понята в рамках классической физики, то есть парадигмы, связанной с сэром Исааком Ньютоном и его законами движения.Ньютон был первым, кто понял физическую силу, известную как гравитация, и объяснил поведение объектов в контексте силы тяжести. Среди понятий, необходимых для понимания физики Ньютона, — масса объекта, его скорость движения и расстояние между объектами. Они, в свою очередь, являются центральными компонентами для понимания того, как молекулы при относительном движении генерируют тепловую энергию.

Прежде чем узнать, сколько кВт в 1 секции биметаллического радиатора, следует учесть, что такие батареи имеют схожие эксплуатационные параметры с алюминиевыми аналогами.Однако свойственных им недостатков у них нет.

Это обстоятельство определило конструкцию приборов.

  1. Они состоят из медных или стальных труб, по которым течет хладагент.
  2. Трубки скрыты в корпусе из алюминиевой пластины. В результате вода, циркулирующая внутри, не взаимодействует с алюминием корпуса.
  3. Исходя из этого кислотные и механические характеристики теплоносителя никак не влияют на работу и состояние устройства.


Чем больше импульс объекта, то есть произведение его массы, умноженное на скорость его скорости, тем сильнее удар по другому объекту, с которым он сталкивается. Чем больше, тем больше его кинетическая энергия, равная половине его массы, умноженная на квадрат его скорости. Масса молекулы, конечно, очень мала, но если все молекулы внутри объекта находятся в относительном движении — многие из них сталкиваются и, таким образом, передают кинетическую энергию — это происходит из-за относительно большого количества тепловой энергии от сторона более крупного объекта.

Благодаря стальным трубам приспособление имеет высокую прочность. Повышенную теплоотдачу обеспечивают внешние кромки из алюминия. Пытаясь узнать, сколько кВт в стальном радиаторе, обратите внимание, что у биметалла самая высокая теплоотдача — около 0,2 кВт на каждую кромку.

Однако именно из-за того, что молекулярная масса настолько мала, одна гравитационная сила не может объяснить притяжение между молекулами. Это желание следует понимать с точки зрения второго типа силового электромагнетизма, открытого шотландским физиком Джеймсом Клерком Максвеллом.Детали электромагнитной силы здесь не важны; вам нужно только знать, что все молекулы имеют какую-то составляющую электрического заряда. Поскольку такие заряды отталкиваются, а противоположные заряды притягиваются друг к другу, между молекулами происходит постоянное электромагнитное взаимодействие, что приводит к разным степеням притяжения.

Вывод

Узнав сколько кВт в 1 секции стального радиатора или аналога из другого металла, можно рассчитать теплоотдачу купленных изделий.Это позволит вам оборудовать в доме эффективную систему отопления.

Видео в этой статье продолжает наглядно информировать вас по теме.

Чугунные радиаторы — это радиаторы, которые дошли до нашего времени с далеких 70-х годов прошлого тысячелетия. Сегодня они более современные, отличить их от биметаллических или алюминиевых радиаторов, покрытых эмалью, практически невозможно. Чугунные радиаторы способны работать с температурой теплоносителя до 110 0 C.

Чем больше относительное движение между молекулами, тем меньше их притяжение друг к другу.Действительно, эти два аспекта относительного притяжения и движения на молекулярном уровне определяют, можно ли классифицировать этот материал как твердое, жидкое или газообразное. Когда молекулы движутся медленно друг относительно друга, они испытывают сильное притяжение, а материал, из которого они состоят, обычно классифицируется как твердое тело. С другой стороны, молекулы жидкости движутся со средней скоростью и, следовательно, имеют умеренное притяжение.

Довольно большие размеры и внушительный вес компенсируются инерционностью, позволяющей регулировать температуру.Они идеальны для любого помещения, надежны и долговечны, могут использоваться с любыми котлами и теплоносителями. Многих интересует вопрос — сколько киловатт в одной секции чугунного радиатора? Вы найдете ответ на этот вопрос ниже.

Когда молекулы движутся с высокой скоростью, они мало привлекательны или совсем не привлекательны, и этот материал известен как газ. Коэффициент — это число, которое служит мерой для определенной характеристики или свойства. Это также может быть фактором, против которого умножаются другие значения, чтобы обеспечить желаемый результат.Для любого типа материала можно рассчитать степень, в которой этот материал будет расширяться или сжиматься при изменении температуры. В общем, это известно как коэффициент расширения, хотя на самом деле существует две разновидности коэффициента расширения.

Чугунный радиатор отопления

Радиаторы чугунные М-140

Радиаторы типа

М-140 имеют достаточно простую конструкцию и просты в обслуживании. Материал, используемый при их изготовлении — чугун. Обладает высокой стойкостью к коррозионным процессам и может использоваться с любыми охлаждающими жидкостями.Низкий уровень гидравлического давления позволяет использовать радиаторы как для самотечной, так и для принудительной циркуляции охлаждающей жидкости. Высокий порог противодействия гидроударам позволяет эксплуатировать их как в двухэтажных, так и в девятиэтажных домах. Преимущества М-140 — простота обслуживания, надежность, длительный срок службы и невысокая стоимость.

Для кварца — коэффициент линейного расширения. Напротив, железо с коэффициентом 2 в 24 раза чаще расширяется или сжимается в результате изменений температуры.Коэффициент для алюминия равен 4, что вдвое больше, чем у железа или стали. Это означает, что такое же изменение температуры приведет к двойному изменению длины алюминиевого стержня, как и для железного стержня. Свинец — один из самых экспансивных твердых материалов с коэффициентом, равным.

греческая буква дельта означает «изменение»; следовательно, первая цифра — это изменение длины, а последняя цифра в уравнении означает изменение температуры. Очевидно, что линейные уравнения применимы только к твердым телам.Жидкости и газы, классифицируемые как жидкости, соответствуют форме их контейнера; следовательно, «длина» любой пробы жидкости такая же, как и у твердого вещества, содержащего ее. Однако жидкости подвержены объемному расширению, то есть изменению объема из-за изменения температуры.

Радиаторы чугунные МС-140-500

Широко применяются для отопления зданий с t теплоносителя в пределах 130 0 С и давлением 0,9 МПа. Вместимость одной полости 1,45 л, объем отапливаемой площади 0.244 квадратных метра. Материал, используемый для изготовления профилей — СЧ-10 (серый чугун).

Радиаторы чугунные МС-140-300

Радиаторы для отопления помещений с низкими подоконниками и давлением 0,9 МПа. Емкость полости — 1,11л. Вес полости с учетом комплектующих 5700 г. Сила расчетного теплового потока 0,120 кВт.

Для расчета изменения объема формула очень похожа на изменение длины; Только некоторые детали отличаются.Коэффициент объемного расширения глицерина, маслянистого вещества, связанного с мылом, которое расширяется пропорционально еще большему коэффициенту — этанол с коэффициентом объемного расширения — значительно выше. Большинство жидкостей следуют довольно предсказуемой картине постепенного увеличения объема в ответ на повышение температуры и уменьшения объема в ответ на понижение температуры.

Действительно, степень расширения для жидкости обычно бывает выше, чем для твердого вещества, и, за одним заметным исключением, обсуждаемым ниже, жидкость будет сжиматься при замерзании.Поведение перекачиваемого бензина в жаркий день является примером теплового расширения жидкости в ответ на повышение температуры. Когда он поступает из подземного резервуара на заправочной станции, бензин относительно холодный, но он нагревается, когда в баке стоит уже теплая машина.

Радиаторы чугунные МС-140М-500-09

Радиаторы данной модели применяются для различных помещений с температурой теплоносителя t до 130 0 С и давлением 0,9 МПа. Масса одной полости 7100 г.Материал изготовления — серый чугун. S обогрева одной полости — 0,244м 2.

Важно! Выбирая радиатор для жилья, обязательно обращайте внимание на его характеристики и заранее производите всевозможные расчеты, так как обменять купленный товар будет практически невозможно.

Плюсы и минусы использования чугунных радиаторов


Стилизованный чугунный радиатор

Любая существующая сегодня система отопления имеет как плюсы, так и минусы, давайте их рассмотрим.

Номинальная тепловая мощность каждой секции составляет 160 Вт. Примерно 65% излучаемого теплового потока нагревает воздух, который скапливается в верхней части помещения, а оставшиеся 35% нагревают нижнюю часть помещения.

  1. Длительный период использования, который находится в пределах 15- 50 лет.
  2. Высокая стойкость к коррозионным процессам.
  3. Возможность использования в системах отопления с гравитационной циркуляцией теплоносителя.
  1. Низкая эффективность коррекции индикатора теплоотдачи;
  2. Высокие трудозатраты при установке;

Важно! Чтобы не столкнуться с проблемой при установке, обязательно учитывайте вышеперечисленные плюсы и минусы чугунных радиаторов.Их установка стоит недешево, а повторная установка потребует больших финансовых ресурсов.

Расчет секций (полостей) радиаторов


Так вот, сколько кВт в 1 секции чугунного радиатора? Для расчета количества секций и их мощности необходимо определить V помещение, которое в дальнейшем появится в расчетах. Далее выберите значение тепловой энергии. Его значения следующие:

  1. Отопление 1 м 3 дома из панелей — 0.041 кВт.
  2. Отопление 1 м 3 кирпичного дома со стеклопакетами и утепленными стенами — 0,034 кВт.
  3. отопление 1 м 3 помещений, построенных по современным строительным нормам — 0,034 кВт.

Тепловой поток одной полости МС 140-500 0,160 кВт.

Далее выполните следующие математические операции: объем помещения умножается на тепловой поток. Полученное значение делится на количество тепла, выделяемого отдельной камерой. Результат округляется в большую сторону и мы получаем желаемое количество секций.

Сколько киловатт в чугунной секции? Каждый тип радиатора имеет разное значение, которое производитель рассчитывает при их изготовлении и указывает его в сопроводительной документации.

Делаем приблизительный расчет по имеющимся данным.

Помещение имеет следующие данные: тип помещения — панельный дом, длина — высота — ширина — 5х6х2,7 м соответственно.

  1. Рассчитать объем помещения V:

V = 5 x 6 x 2.7 = 81 м 3

  1. Количество необходимого тепла:

Q = 81 * 0,041 = 3,321 кВт

  1. Исходя из этого количество секций радиатора составляет:

n = 3,321 / 0,16 = 20,76

, где 0,16 — тепловая мощность одной секции. Указано производителем.

  1. Округленное значение в разы, исходя из которого количество требуемых секций составляет 21 шт.


Недорогие биметаллические радиаторы отопления, которые лучше.Монтаж биметаллических радиаторов отопления: материалы, инструмент, технология

Итак, я решил поменять свои старые чугунные аккумуляторы на что-то более новое. Мой выбор остановился на биметаллических радиаторах, видимо они являются наиболее оптимальным вариантом в наше время, вытесняя с рынка чугун и алюминий. Можно ли соединить биметаллические и пластиковые трубы или лучше соединить железными? Скажи пожалуйста. Алексей

Теоретически можно соединить биметаллический радиатор с пластиковыми трубками.Материал труб и радиатора не соприкасается напрямую, между ними всегда стоит нейтральная прокладка. Однако нужно ли это?

Если в вашей квартире или доме разводка сделана из металлических труб, какой смысл переходить на пластик? Дополнительное резьбовое соединение и введение в трубопровод элемента из другого материала может снизить надежность системы, а серьезные изменения в трубопроводной системе могут быть замечены эксплуатирующей организацией с последствиями в виде штрафа и судебного приказа. восстановить «как было».

Наш совет: не мудрствуйте, используйте для подключения ТЭН трубы из того же материала, из которого сделаны стояки. Железо означает железо.

После замены радиатора отопления в многоквартирном доме подводящие трубы лучше оставить без изменений. Не увлекайтесь и не переходите на другой материал, заметно измените конфигурацию или сечение, это может нарушить работу системы

Кстати, утверждение продавцов оборудования о том, что биметаллические радиаторы «лучшие» и вытесняют другие виды отопительных приборов из маркета более чем спорно.На самом деле все типы радиаторов имеют как достоинства, так и недостатки, зачастую они рассчитаны на разные условия эксплуатации.

Практичные и экономичные Немцы предпочитают стальные панельные радиаторы другим типам отопительных приборов. Биметалл, алюминий и чугун редко встречаются в Германии и соседних странах. Почему тема для отдельного разговора

Преимущества биметаллического радиатора перед чугунным не очевидны, за исключением более привлекательного внешнего вида и простоты пылеудаления.Конечно, если старый аккумулятор наполовину зарос кальциевыми отложениями и перестанет греться, любое новое отопительное устройство будет для счастья. Но замена чугунного аккумулятора советского образца, если он нормально греется, с точки зрения теплотехники вряд ли оправдана.

Во-первых, теплоемкость и инерция чугуна намного выше, и это дает более равномерное распределение тепла во времени и пространстве. Но в наших условиях это вряд ли минус. Во-вторых, бытовые аккумуляторы «не боятся грязи», менее чувствительны к качеству теплоносителя и наличию в нем механических примесей.В-третьих, наши «гармошки» дешевле, коррозионная стойкость выше, служат дольше. Кстати, в западных странах достоинства чугунных радиаторов ценят. Только они там дорогие и чугунный аккумулятор по карману далеко не каждому.

Если абстрагироваться от дизайна и чистки, к «чугуну» можно предъявить только две претензии: низкая (в среднем на 25% меньше по сравнению с биметаллом) теплопередача и медленная, из-за высокой инерции, реакция на автоматическое регулирование. Хотя в наших типовых многоквартирных домах последнее вряд ли можно считать недостатком, а термоголовки в типовых квартирах пока экзотичны.

Среди чугунных радиаторов, выпускаемых отечественными предприятиями, можно найти довольно хорошие. Они дороже обычных, но и обладают более высокой теплоотдачей.

Биметаллические радиаторы — это такие же батареи времен СССР, только они имеют другой вид, материалы и характеристики. Здесь секции более плотно прижаты друг к другу, имеют ровную поверхность. Чугуна нет, основной материал — сталь. Они хорошо проводят тепло, отлично поддерживают температуру в помещении и обладают высокой энергоэффективностью.Но даже среди них есть некачественные конструкции, поэтому мы проанализировали 30 моделей и включили в этот рейтинг лучшие биметаллические радиаторы для отопления квартир и частных домов от популярных компаний. ТОП составляется на основе отзывов покупателей и призван облегчить выбор такой продукции.

На рынке отопительного оборудования много компаний с хорошей репутацией, но не все из них могут предложить достойное качество по доступной цене. Мы проанализировали продукцию более 20 компаний и выбрали из них лучшие по качеству, дизайну, энергоэффективности.В результате в рейтинг вошли изделия следующих 7 брендов:

  • Global — история этого бренда восходит к 1971 году, компания выросла из небольшого цеха в промышленного гиганта по производству радиаторов. Ключевые особенности ее продукции — легкость, красивый дизайн, простота установки и использования. Они эффективны в системах горячего водоснабжения. Поверхность конструкций устойчива к царапинам и благодаря качественному окрашиванию не меняет цвет даже при длительном использовании.
  • Rifar — биметаллические радиаторы данной марки производятся в России и имеют оптимальное сочетание цены и качества. Он контролируется на всех этапах производства, что позволяет нам гарантировать прочность, надежность и эффективность продукции. В ассортименте компании есть как монолитные, так и секционные модели. Некоторые из них предлагаются в нескольких размерах. Их отличает идеальная герметизация стыка пересечения, что сводит к минимуму утечку теплоносителя.Они эффективно работают как при высоком, так и при низком давлении.
  • Rommer — один из лидеров рынка секционных радиаторов отопления, которые разрабатываются российскими инженерами с использованием уникальных технологий. У этой фирмы есть собственный завод, расположенный в Китае. Она ответственно подходит к производству, проверяя не только готовое изделие, но и отдельно каждую литьевую секцию. Это исключает или сводит к минимуму вероятность брака. Продукция соответствует мировым стандартам качества.Их коллекторы стальные и изготовлены из коррозионно-стойких материалов, что увеличивает срок их службы.
  • Sira — лидер по производству радиаторов для отопления домов и квартир. Его продукция производится под строгим контролем и соответствует всем требованиям качества и безопасности, что делает эту компанию одним из лучших производителей биметаллических радиаторов. Они отличаются низким энергопотреблением и высокими эксплуатационными характеристиками. Продукция компании отличается инновационным дизайном, хорошей прочностью и отличной коррозионной стойкостью.При его использовании практически не бывает посторонних шумов, что делает их использование комфортным. Дизайны здесь состоят из нескольких частей и при необходимости, в зависимости от модели, их можно добавлять или вычитать сразу после покупки.
  • Lammin — продукция бренда разрабатывается с использованием современных финских технологий и производится на лучших заводах России и Восточной Азии. Особенность ее изделий в том, что они изготовлены из отборных материалов. Их отличает качественное наполнение и аккуратный внешний вид, который обеспечивается высокотехнологичной покраской.Благодаря прочному покрытию изделия выдерживают воздействие различных негативных факторов.
  • Royal thermo Промышленный концерн с производственными площадями в России и Италии. Он работает на российском рынке с 2002 года и за это время заслужил хорошую репутацию. Это предприятие полного цикла, которое самостоятельно разрабатывает технологии, продумывает дизайн и реализует все это на практике. Его производство полностью автоматизировано, но, несмотря на это, контроль качества осуществляется на каждом этапе.В частности, поэтому продукция Royal Thermo соответствует стандартам ISO 9001 и ISO 14001.
  • Radena — у компании есть линейка биметаллических радиаторов, состоящая из нескольких секций, количество которых может достигать двадцати и более. В среднем они выдерживают температуру до 110 градусов и рабочее давление до 25 атм. Их выгодно отличает от продукции других компаний минимальный объем теплоносителя 0,10-0,19 литра на секцию. Изделия выполнены в белом цвете и прекрасно впишутся в любой интерьер.У них лучшее соотношение цены и качества.

Если вам нужно что-то подешевле, то стоит обратить внимание на продукцию Radena, Royal Thermo, Rommer. В ассортименте других компаний упор делается на модели среднего ценового диапазона и премиум-класса.

Рейтинг лучших биметаллических радиаторов

При выборе номинантов мы изучали характеристики товара и отзывы покупателей. Победители попали в рейтинг по следующим параметрам:

  • Размеры — высота, ширина, толщина;
  • Качество материалов и изготовления;
  • Дизайн;
  • Доступное количество секций;
  • Способ установки;
  • Объем воды, необходимый для нормальной работы системы отопления;
  • Максимально допустимая рабочая температура;
  • Устойчивость к перепадам давления и его допустимые верхние пределы;
  • Ориентация на систему отопления — современная или старая;
  • Защита от коррозии;
  • Вес продукта;
  • Простота установки.

Одним из важнейших критериев выбора лучших биметаллических радиаторов отопления было соотношение цены и качества, а также репутация производителей. Мы проанализировали их наличие на рынке и срок заводской гарантии.

Какие радиаторы лучше — алюминиевые, чугунные или биметаллические

Конечно, наиболее долговечными являются чугунные радиаторы, которые служат более 30 лет и даже дольше за счет устойчивости к перепадам давления и негативному влиянию некачественного охлаждающая жидкость.Они похожи на обычные батарейки. Алюминиевые и биметаллические модели имеют плоское основание и состоят из нескольких секций, количество которых в зависимости от изделия может быть изменено.

Посмотреть Достоинство Недостатки
Чугун Обогревает близлежащие предметы Медленнее отдает тепло
Подходит для всех типов систем отопления Тяжелее
Спокойно переносит воздействие теплоносителя любого качества
Алюминий Доступная цена Меньший выбор
Простота установки Хуже схватывания краски
Большой ресурс давления Коррозионная нестабильность
Биметаллический Не боится скачков давления Водоотвод необходим на лето
Коррозионностойкий Не самые толстые стенки
Легкий Срок службы меньше, чем у чугуна

Чугунные батареи практически изжили себя в том виде, в котором они были установлены в советское время.Они актуальны в основном в помещениях, оформленных в стиле ретро. В современном ремонте чаще всего выбирают биметаллические или алюминиевые, хотя первые дешевле и доступнее.

Лучшие биметаллические радиаторы с боковым подключением

Этот способ подключения является наиболее распространенным, когда речь идет о старых многоквартирных домах. В них стык труб чаще всего выполняется вертикально между этажами, объединяясь в стояки. В этом случае теплоноситель подается в верхний патрубок, а выход — в нижний.Мы проанализировали 10 различных моделей и, исходя из высочайшей энергоэффективности, лучшего качества и доступности, выбрали 5 самых достойных вариантов.

… Радиатор Global Style 500 дает хороший эффект при обогреве даже больших помещений, но практика показывает, что на его работу влияет расстояние от подоконника, пола и стен, которое необходимо точно регулировать …

Мнение экспертов

Лучший биметаллический радиатор для квартиры и дома делает эту модель хорошим отводом тепла, что позволяет комфортно находиться в доме даже в самое холодное время года.Этот показатель стал возможен благодаря большой поверхности изделия и использованию алюминия.

Конструкция отличается высокой прочностью, благодаря чему может монтироваться как с автономными системами отопления, так и с централизованными. Но все же есть жесткое ограничение рабочего давления — до 35 атм. Производитель сделал ее секционной, и это упрощает процесс установки, так как вы можете уменьшить или увеличить количество секций на свое усмотрение.

Достоинства:

  • Хорошее качество сборки
  • Простой дизайн, легко вписывается в любой интерьер;
  • Не подвержен коррозии;
  • Аккуратные размеры и форма;
  • Создает направленный воздушно-тепловой поток.

Дефекты:

  • Не используйте абразивные чистящие средства для ухода за радиатором.
  • Нужны автоматические воздушные клапаны.

Этот биметаллический радиатор отопления был выбран из 10 лучших претендентов, которые не могли сравниться с ним с точки зрения экономичности и эффективности использования.Изготовленный из стали и алюминия, он сильно нагревается и не замерзает даже в прохладных помещениях. Правда, для комнат от 20 кв. нужно минимум 5 секций, хотя с этим проблем нет, так как всегда можно заказать нужное количество, но при этом оно не может превышать 20 штук. По отзывам, конструкция быстро нагревается за счет небольшого объема воды (0,2 литра на секцию). Его вешают на стену, и он легко помещается под окном.

Преимущества:

  • Высокое качество изготовления;
  • Максимальное рабочее избыточное давление 40 атмосфер;
  • Большой запас прочности;
  • Хорошо выдерживает гидравлические и любые другие нагрузки;
  • Красивая покраска, без желтизны;
  • Высокая степень герметичности.

Дефекты:

  • Иногда слегка потрескивают.

В отзывах о моделях Sira RS Bimetal 500 указывают на аккуратные габариты, благодаря которым его можно устанавливать даже в небольших помещениях с низким расположением подоконников.

Rifar Base 500 × 14 — бюджетный биметаллический радиатор, предназначенный для настенного монтажа. Из-за этого он остается практически незаметным для гостей. Производитель предлагает 3 варианта в разных размерах, что позволяет выбрать наиболее подходящий дизайн с учетом квадратуры помещения.При этом есть стандартная структура, которая включает 14 разделов, добавлять и удалять их компания не предлагает.

Изделие весит почти 27 кг, что может создать некоторые трудности при установке и потребовать посторонней помощи. Несмотря на тонкое оребрение, конструкция имеет отличный запас прочности и хорошо сохраняет тепло. В отзывах нейтрально относятся к ярко-белому цвету оправы, которая быстро пачкается. При этом очистить поверхность ничем нельзя.

Преимущества:

  • Хороший отвод тепла;
  • Красивый дизайн;
  • Быстрый разогрев;
  • Выдерживает скачки давления;
  • Устойчив к агрессивным жидкостям.

Дефекты:

  • Заводское стандартное оборудование.

Отзывы положительно отзываются о качестве стыков Rifar Base 500 × 14, поэтому о прорывах и затоплениях речи быть не может, а время практически не влияет на прочность изделий.

Этот биметаллический радиатор — лучшее из классических изделий. Он имеет оптимальную высоту 415 мм и легко помещается даже в небольших помещениях. Благодаря средней толщине тепло поступает в комнату быстрее и поддерживается на должном уровне. Его использование безопасно, но вы не должны превышать давление 36 бар. Трубы изготовлены из стали, славящейся прекрасными теплопроводными свойствами, но при этом во избежание коррозии воду вовнутрь лучше не оставлять.

Преимущества:

  • Быстрое соединение, боковое;
  • Широкий выбор вариантов комплектации секциями;
  • Гарантия производителя;
  • Выдерживает воздействие даже не очень качественной воды;
  • Высокая прочность;
  • Хорошее покрытие.

Недостатки:

  • Лучше использовать с домашними системами отопления.

Модель Rommer Profi Bm 350 легко вписывается в любой интерьер и не отвлекает от него внимание за счет стандартного дизайна и небольших размеров.

Особенность данной модели заключается в возможности ее использования в системах отопления как с некачественным, так и с качественным теплоносителем. Радиатор хорошо работает даже при высоком давлении до 40 бар. Это немного больше, чем у некоторых сверстников из рейтинга.

Также стоит отметить достойное качество покраски, которой хватает на долгие годы. К сожалению, здесь невозможно выбрать необходимое количество секций, их предлагают 1, 4, 6, 8, 10 или 12. Стенки изделия достаточно прочные и выдерживают высокое давление, и сталь, из которой трубы сделаны, не деформируется.

Преимущества:

  • Двухступенчатая технология окраски;
  • Небольшой объем воды в секции — 0.2 л;
  • Большая обслуживаемая территория;
  • Облегченный на 12 кг;
  • Хорошо греет.

Недостатки:

Лучшие биметаллические радиаторы с нижним подключением

Такой способ подключения к системе отопления встречается довольно редко. В основном он применяется в частных домах, где радиаторы устанавливаются друг за другом. В этом случае теплоноситель движется по цепочке, но не всегда распределяется равномерно. Из-за этого одни трубы могут быть теплее, другие — холоднее.Для этого здесь используется циркуляционный насос, создающий внутри ток теплоносителя. Мы изучили доступные варианты и выбрали самые лучшие биметаллические радиаторы.

Rifar Monolit Ventil

Этот биметаллический радиатор был включен в рейтинг благодаря отличному соотношению цены и качества. Он очень «живучий» по теплоносителям, его секции выдерживают удары воды до 150 бар. Отзывы показывают, что утечки не обнаруживаются благодаря грамотно спроектированным стыкам. Отвод тепла здесь практически идеальный, поэтому температура в квартире или доме поддерживается на хорошем уровне даже после длительного использования.Но рассчитывайте на то, что одна такая конструкция обогреет площадь более 30 квадратных метров. м., больше не нужна.

Радиатор Rifar Monolit Ventil имеет красивый белый цвет и качественное покрытие, выдерживающее влагу и другие негативные факторы. Этот вариант выгоден еще и тем, что подходит как для новых, так и для старых систем отопления. Для эффективного обогрева помещения ему достаточно 0,21 л на секцию, что говорит о высоком КПД.

Преимущества:

  • Заводская гарантия 25 лет;
  • Приятный дизайн;
  • Выдерживает температуру до 135 ° C;
  • Гладкая поверхность;
  • Оптимальная высота 57.7 см;
  • Медленно остывает;
  • Масса 12 кг.

Недостатки:

  • Нет возможности заполнить разделы по своему усмотрению.

В комплекте поставки есть все необходимое для подключения радиатора — распределители потока, кран Маевского, заглушки и вентили.

Еще одна конструкция, имеющая оригинальную конструкцию за счет вертикального расположения секций. В стандартную комплектацию входит 18 штук, что обеспечивает высокую теплоемкость и позволяет быстро повышать температуру воздуха даже в больших помещениях.Такие характеристики можно объяснить хорошей, по отзывам, мощностью биметаллического радиатора 2142 Вт и небольшим объемом необходимого теплоносителя 3,78 литра воды на всю конструкцию. Он подключается снизу и элементы подключения к системе отопления сбоку практически не видны.

Преимущества:

  • Выдерживает температуру до 110 ° С;
  • Стены быстро прогреваются;
  • Красивый дизайн;
  • Простая подводка для глаз;
  • Хорошо греет.

Недостатки:

  • Требуется много места на стене из-за высоты 1440 мм;
  • Не низкая цена.

В первую очередь, данный биметаллический радиатор отличается от других моделей рейтинга внешним видом. Имеет достаточно широкие сечения, за счет чего удалось снизить стоимость конструкции и не потерять в теплоотдаче. Он вешается на стену и при средней высоте 55,2 см легко вписывается в любое пространство, в том числе под окнами.Одна секция вмещает 0,22 литра воды, и ее качество здесь не имеет особого значения. Из-за того, что его в системе отопления меньше и он нагревается практически мгновенно, в помещении становится теплее намного быстрее, чем при высоких показателях.

Преимущества:

  • Максимальная рабочая температура — 110 ° C;
  • Детали высокого качества;
  • Хорошая сборка;
  • Качественная покраска поверхности;
  • Низкая чувствительность к резким перепадам давления в системе.

Недостатки:

  • Продается как минимум в 3-х секциях.

Какие биметаллические радиаторы лучше покупать?

Хорошим выбором считаются модели с устойчивостью к химическому составу теплоносителя в диапазоне 6,5-9 pH. Вес одной секции обычно 1,5-2 кг. Средняя скорость теплопередачи составляет 100-185 Вт. Для эффективной работы конструкция должна выдерживать давление не менее 25 атмосфер. В качественном продукте и коллекторы, и вертикальные трубы сделаны из стали.При стандартном размещении подоконников можно выбрать радиатор высотой около 0,5 м, но в случае более низкого расположения потребуются модели до 0,35 см.

Вот какой биметаллический радиатор лучше покупать в зависимости от назначения:

  • Для использования в системах старого образца будет актуален Global Style 500.
  • В небольших помещениях можно обойтись обогревателем Sira RS Bimetal 500.
  • В домах, где по трубам подводится некачественный теплоноситель, можно использовать Rifar Base 500 x
  • Если в системах отопления часты скачки давления, то стоит обратить особое внимание на Rommer Profi Bm 350.
  • Если вам нужен радиатор с очень быстрым нагревом, то Lammin Eco BM-500-80 хорошо себя зарекомендовал.
  • Для обогрева площадей около 20 кв. Пригодится модель Рифар Монолит Вентил 500 х5.
  • Для автономного отопления подумайте о выборе Royal Thermo PianoForte Tower x 18.
  • Radena VC 500 можно установить в небольших помещениях.

Выбрав лучший биметаллический радиатор, вы очень скоро заметите, как в доме станет теплее. В рейтинге представлены только те модели, которые получили множество положительных отзывов покупателей и успешно прошли испытания на практике.Есть как бюджетные варианты, так и модели премиум-класса, надеемся, каждый найдет для себя подходящее предложение!

Биметаллические радиаторы отопления: особенности, типы, как выбрать

5 (100%) голосов: 3

Сегодня для отопления дома используются разные типы радиаторов. Наиболее популярны биметаллические батареи, сочетающие в себе свойства стали и алюминия. В статье мы рассмотрим конструктивные особенности, плюсы и минусы таких аккумуляторов, а также ответим на вопрос: как выбрать биметаллический радиатор?

Биметаллические радиаторы отопления

Как работают биметаллические радиаторы

Как уже упоминалось, биметаллические батареи изготавливаются из двух материалов: стали и алюминия.Внутренняя часть конструкции (трубы), по которой осуществляется процесс движения теплоносителя, обычно изготавливается из нержавеющей стали (иногда из меди). Этот металл очень прочен и не поддается негативному влиянию агрессивной среды нагретого теплоносителя.

Наружная сторона выполнена из алюминия и представляет собой оребренный кожух. Алюминий отличается высокой теплопроводностью, максимально быстро прогревается и воздух в помещении начинает мгновенно прогреваться.

Устройство биметаллических радиаторов

Внутренняя и внешняя части каждой секции соединяются литьем. Этот процесс осуществляется под давлением или точечной сваркой. С помощью стальных ниппелей и термостойких прокладок, выдерживающих максимальную температуру не более 200 ° C, секции собираются в батарею.

Тот факт, что радиатор в биметаллической конструкции содержит детали из стали, обусловлен рядом положительных характеристик, которыми обладает этот металл: сталь

  • способна выдерживать перепады давления;
  • Сталь
  • отличается высокой устойчивостью к электрохимическим воздействиям, при этом внутренние поверхности алюминия быстро ржавеют, поэтому срок их службы невелик.

Однако, в свою очередь, алюминий отличается высокой термической инертностью. С одной стороны, это преимущество, а с другой — своего рода недостаток. Алюминиевые поверхности очень быстро реагируют даже на самые незначительные перепады температуры. Благодаря этому свойству можно очень быстро регулировать температурные параметры отапливаемого помещения.

Из-за высокой теплопередачи алюминия расходуется меньше теплоносителя, а количество отдаваемого тепла идентично чугунным радиаторам.Именно поэтому размеры биметаллических радиаторов отопления более компактны, а формы имеют очень привлекательный внешний вид.

Плюсы и минусы

Приобретая установку из биметалла, ваша система отопления будет обеспечена множеством положительных сторон:

  1. Прежде всего, это долгий срок службы. Благодаря высокому качеству конструкции, в которой сочетаются два хороших материала, такие радиаторы могут эффективно работать 30-50 лет.
  2. Прочность и надежность.Эти качества обеспечиваются стальным сердечником, способным выдерживать высокое рабочее давление и гидравлические удары.
  3. Биметаллические радиаторы отопления подходят для любой системы отопления, даже с некачественным теплоносителем.
  4. Еще одно важное положительное качество — это высокая теплоотдача. Благодаря тому, что внешний кожух выполнен из алюминия, тепло очень быстро распределяется по помещению. Стандартные модели, у которых расстояние между осями составляет 500 мм, имеют теплоотдачу до 190 Вт, что значительно выше, чем у радиаторов из одного металла.
  5. Благодаря встроенному можно контролировать и регулировать температуру нагрева.
  6. Внешне биметаллические батареи очень привлекательны. Разнообразные цветовые и дизайнерские решения позволяют каждому выбрать радиатор на свой вкус.

Как видите, биметаллические радиаторы имеют большое количество преимуществ, которые определяют широкий спрос на такую ​​продукцию. Однако есть некоторые недостатки, которые нельзя игнорировать при выборе:

  1. Различные коэффициенты расширения для стали и алюминия.В связи с этим после длительной эксплуатации в отопительном контуре могут возникнуть шумы и скрипы, а прочность конструкции будет ниже.
  2. В процессе установки радиаторов в системе центрального отопления трубы теплопередачи могут быстро забиться. Это связано с тем, что они имеют небольшой диаметр. Учитывая эту особенность, лучше проявить осторожность и установить фильтр грубой очистки.
  3. Высокая цена на биметаллические радиаторы.

Разновидности биметаллических радиаторов

Радиаторы биметаллические бывают двух типов: монолитные и секционные.

Секционные состоят из секций, каждая из которых имеет разнонаправленную резьбу внутри горизонтальных участков труб с обеих сторон, через которую ввинчиваются соединительные ниппели с уплотнительными прокладками.

Именно такая конструкция является одним из важнейших недостатков биметаллических батарей. Обратной стороной является то, что на стыках часто появляются дефекты, например, от некачественной охлаждающей жидкости. В результате сокращается срок эксплуатации радиаторов.

Также в местах соединения секций могут наблюдаться утечки под воздействием высоких температур.Чтобы избежать подобных неприятных моментов, была создана еще одна технология производства биметаллических радиаторов отопления. Суть его заключается в том, что изначально цельный сварной коллектор изготавливается из стали, затем ему придают особую форму и под воздействием высокого давления на него заливают алюминий. Такие радиаторы называют монолитными.

Обе разновидности имеют свои достоинства и недостатки. О недостатках секционных мы уже упоминали, но их преимущество в том, что если одна секция повреждена, то ее достаточно просто заменить.Но если в монолитной конструкции произойдет пробой или протечка, то придется приобретать новый радиатор.

Проведем сравнительный анализ монолитных и секционных биметаллических радиаторов.

Стоимость монолитного радиатора выше секционного примерно на 20%.

Выбор биметаллических радиаторов отопления

Выбирая биметаллические батареи, следует обращать внимание на ряд критериев, от которых будет зависеть эффективность работы.

Конструкция

Как уже отмечалось, радиаторы бывают монолитными и секционными. Чтобы выбрать наиболее оптимальный вариант для конкретной системы отопления, необходимо знать, какое рабочее давление в системе. Если он подвергается мощному гидравлическому удару, то лучше отдать предпочтение монолитным моделям. Во всех остальных случаях рекомендуется приобретать секционные, так как они намного дешевле.

Чтобы получить более надежное устройство, следует знать, что существует два типа.Первый тип выполнен в виде стального каркаса, второй снабжен только армированными сталью каналами, по которым движется теплоноситель.

Батареи первого типа отличаются большей прочностью и надежностью. В таких конструкциях охлаждающая жидкость не контактирует с алюминиевым сплавом, в результате риск возникновения коррозии минимален.

Основными характеристиками первого типа являются вес и стоимость. Их производят фирмы Royal Thermo BiLiner, Global Style, Rifar (модель Monolit) и отечественная компания Сантехпром БМ.

Другой вид радиаторов называется полуметаллическими. Основные характеристики таких устройств: высокая теплоотдача и невысокая цена. Самые популярные бренды устройств Gordi, Sira и Rifar, за исключением модели Monolit.

Межосевое расстояние

Большинство выпускаемых моделей биметаллических радиаторов одинаково функциональны. Однако расстояние между осями варьируется в зависимости от модели. Стандартные показатели расстояния между осями: 35 и 50 см.

Можно встретить радиаторы, у которых зазор составляет 20 см, эта длина считается минимальной.Батареи с таким расстоянием выпускают компании: Sira, BiLUX и RIFAR. Максимальное расстояние — 80 см, такие модели доступны от производителя Sira.

Материал изготовления

Важно, чтобы радиатор хорошо выдерживал воздействие агрессивной среды, если охлаждающая жидкость некачественная и содержит большое количество щелочей и кислот. В основном это касается батарей в многоквартирных домах.

  1. Важно, чтобы внутренние каналы были из одного металла, желательно из нержавеющей стали.
  2. Толщина стенки внутренней трубы должна составлять 3-3,5 мм.
  3. Качество и эластичность прокладок играют очень важную роль. Именно они влияют на надежность стыков, поэтому материалом для них обычно выступает резина или силикон. Чтобы проверить качество уплотнительного кольца, просто согните его пальцами. Если прокладка жесткая и неэластичная, то это говорит о ее низком качестве.
  4. Если радиатор секционный, то здесь стоит обратить внимание на ниппели.Важно, чтобы они были изготовлены из качественной стали. О низком качестве этих деталей свидетельствует мягкость металла. Если он некачественный, то крючки для ключа обязательно отломятся и в этом случае ниппель нужно будет распилить болгаркой и вытащить ее части из отверстий в секциях.
  5. Ширина передней части ребра радиатора должна быть более 70 см. Если этот показатель ниже, это повлияет на теплоотдачу радиатора в отрицательном направлении.Наиболее оптимальное соотношение размера сечения к сечению — 80 * 80 мм. При таких показателях теплоотдача точно будет высокой.
  6. Толщина выступающих ребер также свидетельствует о качестве. Этот показатель должен быть не ниже 1 мм.

Гарантия

Гарантийный срок также указывает на качество продукта. Если производитель дает срок службы всего 1-2 года, это означает, что вероятность того, что радиаторы будут работать с высоким КПД, мала, ведь срок эксплуатации качественного продукта составляет 20-30 лет.

Технические характеристики

Характеристики аккумулятора включают размеры. Высота радиаторов от 20 до 80 см. Чтобы подобрать радиатор необходимого размера, необходимо учесть расстояние между основанием окна и полом и от этого числа отнять 20 см. Ширина напрямую зависит от места, где будет установлено устройство.

Еще один важный показатель — рабочее давление, которое колеблется в пределах 15-35 атм. Для систем централизованного отопления лучше выбирать максимальные значения; для автономных систем отопления также можно использовать минимальные.

Одним из важнейших и существенных критериев, влияющих на эффективность радиаторов, является мощность. Этот показатель определяется исходя из мощности одной секции (указывается в техпаспорте).

Расчет секций биметаллических батарей отопления

Для эффективного обогрева 1 м² площади необходимо 100 Вт тепловой энергии. Чтобы рассчитать площадь комнаты, нужно ширину умножить на длину.

N = S * 100 / P N — количество секций радиатора, S — площадь помещения, м², P — удельная тепловая мощность одной секции.

Воспользуйтесь калькулятором для расчета необходимого количества биметаллических секций радиатора.

Установка биметаллических радиаторов отопления

Биметаллические батареи необходимо устанавливать в соответствии с инструкциями, указанными в паспорте устройства.

Для того, чтобы подключить радиатор своими руками, нужно учесть ряд факторов:

  • в качестве места для размещения аккумулятора лучше выбрать середину окна;
  • установка осуществляется исключительно в горизонтальном положении;
  • От стены до аккумулятора нужно выдерживать расстояние 3-5 см.Если поставить радиатор слишком близко к стене, результатом будет неравномерное распределение тепла;
  • расстояние до подоконника должно быть 8-12 см, если будет меньше, это негативно скажется на теплоотдаче аккумуляторов;
  • расстояние от пола до АКБ 10 см.

Установка всех элементов системы осуществляется в полиэтиленовый пакет радиатора. Запрещается снимать эту упаковку до завершения всего процесса установки.
Порядок установки биметаллических радиаторов отопления:

  • изначально необходимо сделать разметку предполагаемого участка на стене, где будут крепиться кронштейны;
  • то фиксируются скобки; На них установлены батареи
  • ;
  • то радиатор нужно подсоединить к патрубкам;
  • то устанавливается термостатический вентиль или кран;
  • Воздушный клапан установлен в верхней части аккумулятора.

Производители

В настоящее время на рынке отопительного оборудования можно найти большое количество различных моделей биметаллических радиаторов отопления как российских, так и зарубежных производителей.Рассмотрим основные характеристики самых популярных моделей.

Модель Расстояние между осями, мм Размер секции: ширина * высота * глубина (мм) Максимальное рабочее давление, Бар Тепловая мощность секции, Вт
Рифар (Россия)
Rifar Forza 350 350 415 * 90 * 80 20 136
Рифар Forza 500 500 570 * 100 * 80 20 202
Рифар МОНОЛИТ 350 350 415 * 100 * 80 100 136
Рифар МОНОЛИТ 500 500 577 * 100 * 80 100 194
Global Radiatori (Италия)
Стиль 350 350 425 * 80 * 80 35 125
Стиль 500 500 575 * 80 * 80 35 168
Style Plus 350 350 425 * 80 * 95 35 140
Style Plus 500 500 575 * 80 * 95 35 185
Royal Thermo (Италия)
BiLiner Inox 500 500 574 * 80 * 87 20 171
BiLiner 500 500 574 * 80 * 87 20 171
Тенрад (Германия)
Тенрад 350 350 400 * 80 * 77 24 120
Тенрад 500 500 550 * 80 * 77 24 161
Горди (Китай)
Горди 350 350 412 * 80 * 80 30 460
Горди 500 500 572 * 80 * 80 30 181
Sira Industrie (Италия)
Гладиатор 200 200 275 * 80 * 80 30 90
Гладиатор 350 350 275 * 80 * 80 30 140
Гладиатор 500 500 423 * 80 * 80 30 185
ООО «Литиз» (Украина)
Altermo LRB 500 575 * 82 * 80 18 169
Альтермо РИО 500 500 570 * 82 * 80 18 166
Грандини (Италия)
Грандини 350 350 430 * 80 * 82 16 130
Грандини 500 500 580 * 80 * 80 16 167

Таким образом, качественные биметаллические радиаторы отопления способны эффективно работать в течение длительного периода времени.

Система отопления любого помещения — важная часть коммуникаций, эффективность которой зависит от ее грамотной сборки. Главный элемент в нем — аккумуляторы. Сегодня рынок сантехники предлагает огромный выбор отопительных приборов. После традиционных чугунных радиаторов наибольшим спросом пользуются биметаллические модели.

Что это такое?

Основная идея конструкции — использовать два металлических сплава с разными техническими и химическими характеристиками.Как правило, внутренняя поверхность нагревателя изготавливается из нержавеющей стали, так как она должна постоянно контактировать с теплоносителем. Сталь же обладает антикоррозийным действием, к тому же устойчива к скачкам давления. Наружная сторона сделана из алюминия, который отличается высокой теплоотдачей. Благодаря такому сочетанию металлов нагревательный элемент имеет повышенную эффективность. Такие модели наиболее удобны для квартиры, подключенной к системе центрального отопления, так как в ней возможны скачки давления, и использование некачественного теплоносителя.

Качественные биметаллические батареи отопления должны соответствовать требованиям ГОСТ, что позволит без проблем использовать их в течение всего срока службы (около 25 лет).

Устройство и принцип действия

Основные элементы биметаллических батарей отопления состоят из двух частей.

  • Активная зона заполнена теплоносителем. Поскольку он взаимодействует с агрессивной средой, он изготовлен из стали или меди.Эти металлы обладают высокой устойчивостью к коррозии. В составе внутреннего элемента можно выделить две составляющие, а именно: коллекторы
      ,
    • изготовлены из стали. Они необходимы для подключения радиаторов отопления к системе отопления. Нержавеющая сталь способна выдерживать скачки давления, а медь дополнительно устойчива к электрохимическим процессам;
    • Швеллеры стальные теплопроводные.

  • Наружный слой. Для его производства используется алюминий как отличный проводник тепла.Алюминиевый корпус способен быстро изменять свою температуру, что дает возможность регулировать теплоотдачу. Общая конструкция состоит из двух горизонтальных стальных труб, соединенных вертикальными перемычками из стальных труб, по которым пропускается теплоноситель или пар. Эта система закрывается сверху алюминиевыми ребрами или монолитным корпусом. Теплообменник имеет сложную конфигурацию за счет конвекционных каналов. В процессе производства секции соединяются точечной сваркой. При установке детали конструкции монтируют с помощью резиновых прокладок или ниппелей из стали.

Работа радиатора основана на физических явлениях конвекции и излучения.

Принцип следующий:

  • теплоноситель нагревается до высокой температуры в котлах и передается по трубам централизованно. Таким образом, теплоноситель попадает в батареи отопления;
  • стальной сердечник, взаимодействуя с нагретой жидкостью, передает тепловую энергию алюминиевому корпусу, который, в свою очередь, нагревает комнату.

В некоторых случаях при подключении биметаллических батарей к централизованной тепловой сети возникает проблема — первые две-три секции от крана нагреваются, а последующие остаются слегка теплыми или полностью холодными. Опытные специалисты в первую очередь проверяют радиаторы на проветривание. Во время установки мог попасть воздух.

Если проблема не в этом, то следует использовать следующие методы:

  • подключить радиатор по диагонали;
  • используют удлинитель потока, который увеличивает эффективность теплопередачи.

Следует отметить, что второй вариант подходит только для радиаторов, которые подключаются к системе отопления с помощью вентилей с американкой. Кроме того, специалисты обращают внимание на то, что расширители потока непросто купить в магазинах, поэтому лучше воспользоваться различными мануалами и инструкциями по изготовлению такой детали своими руками.

Инструкция выглядит так:

  • для работы понадобится отрезок медной трубы наружным диаметром 18 мм.Толщина стенки должна быть не менее 1 мм. Кроме того, вам потребуются паяльная втулка, силиконовые прокладки, припой, газовая горелка, а также набор инструментов, которые позволят отрезать нужный кусок трубы и очистить металл после резки;
  • перед началом работ закрыть кран и слить теплоноситель;
  • снимите радиатор с кронштейнов, так как монтажные работы удобнее проводить на ровной поверхности пола;
  • Проверить состояние силиконовой прокладки.Если есть поломка, лучше заменить;

  • От медной трубы с помощью трубореза отрезается необходимый отрезок. Для получения ровного среза специалисты советуют располагать его строго перпендикулярно инструменту;
  • кромки обрабатываются инструментом для снятия фаски и очищаются жесткой щеткой. Ни в коем случае нельзя использовать наждачную бумагу, так как тогда паять медные детали будет крайне сложно;
  • далее осуществляется процесс спайки гильзы с трубой, для чего на них кисточкой наносится флюс, что нужно делать аккуратно, ровным тонким слоем.Если переборщить, то застывшие капли флюса вызовут гулкий звук при циркуляции охлаждающей жидкости внутри радиатора. Подготовленные детали вставляются друг в друга и нагреваются горелкой. Как только флюс приобрел серебристый оттенок, на стык наносится припой. Из-за высокой температуры трубы она самостоятельно растечется и заполнит все пустоты. Если флюс начинает коагулировать в капли, процесс следует остановить;

  • трубы прижать друг к другу на 1-2 минуты до полного остывания;
  • Регулировка длины производится в зависимости от водоснабжения;
  • ,
  • Получившееся расширение вставляется внутрь батареи в противоположном направлении, чтобы облегчить движение охлаждающей жидкости в радиаторе, подключенном сбоку;
  • аккумулятор возвращен на место и подключен к системе центрального отопления;
  • При необходимости удаляют лишний воздух.

При установке удлинителя потока следует учитывать, что он применяется в случае большого количества секций биметаллического радиатора.

Основные типы

Классификация радиаторов зависит от различных параметров и факторов.

По виду материала

Для изготовления нагревательных батарей используются различные материалы.

  • Чугун. Чугунные модели появились в 19 веке.Материал отличается малой инерционностью. Это означает, что он нагревается медленно, поэтому для прогрева помещения потребуется некоторое время. Однако и чугун остывает медленно, поэтому тепло сохраняется надолго, обеспечивая комфортный микроклимат. Материал достаточно прочный и долговечный, не подвержен коррозии и стоит дешево. Внушительный вес — самый существенный недостаток чугунных радиаторов.
  • Сталь. Теплопроводность этого материала аналогична теплопроводности чугуна.Поскольку толщина стенки меньше, чем у чугунных аналогов, сталь нагревается быстрее. Высокая инерционность позволяет использовать термостаты при проектировании отопительных приборов. Стальные детали позволяют разнообразить дизайн радиаторов. Существенным недостатком является низкая коррозионная стойкость, что снижает срок службы.

  • Алюминий. Для изготовления профилей используется алюминиевый сплав с добавкой кремния. Металл очень легкий, поэтому вес батарей невелик.Алюминий обладает высокой степенью теплопроводности и отличным коэффициентом теплопередачи. Алюминиевые батареи обладают всеми достоинствами этого материала, в том числе хорошей инерционностью, позволяющей регулировать температуру. Существенным минусом является мягкость алюминия, поэтому радиаторы отличаются низкой устойчивостью к физическим воздействиям и слабым резьбовым соединением. А также от качества теплоносителя, его кислотности зависят алюминиевые отопительные изделия.
  • Биметалл. Радиатор изготавливается из двух материалов: меди или стали для сердечника и алюминия для корпуса.

По типу конструкции

Биметаллические радиаторы бывают двух типов в зависимости от конструкции.

  • Секционные модели представляют собой сборную конструкцию, состоящую из нескольких секций. Такие модели позволяют подбирать вместимость, изменяя количество отдельных секций. Для соединения используются различные уплотнения. Главный негативный фактор — наличие стыков, повышающих риск протечек. А также стыки подвергаются воздействию охлаждающей жидкости с высокой химической активностью, например, антифриза.
  • Монолитные радиаторы более стабильны и надежны. Их технические характеристики выше секционных аналогов. Из-за отсутствия стыков отопительные приборы выдерживают большие нагрузки.

Если сравнить показатели этих двух типов биметаллических радиаторов, то получим следующий результат:

  • срок службы монолитных моделей достигает 50 лет, а для секционных — максимум 25 лет;
  • рабочее давление в системе отопления для второго типа допускается в пределах 100 атмосфер, для первого — до 35 атмосфер;
  • тепловая мощность одной секции в обоих вариантах — от 100 до 200 Вт;
  • стоимость монолитных вариантов выше;
  • для модификаций с твердым сердечником, технические параметры изменить нельзя, для секционных такая возможность есть.

По местонахождению

В зависимости от расположения аккумулятора стоит выделить несколько типов.

  • Аккумуляторы горизонтальные — это стандартный, привычный вариант. Устанавливаются они чаще всего. У таких моделей огромный ассортимент. К изменяемым параметрам относятся размеры, характеристики и дизайн. Чтобы привлечь потребителей, производители обращают внимание не только на техническую составляющую биметаллического радиатора, но и разрабатывают уникальные дизайнерские линии.Сейчас на рынке представлены цветные, фактурные, комбинированные варианты с использованием разных дизайнерских приемов.

  • Вертикальный радиатор. В домах с высокими потолками и большими комнатами требуется большая площадь радиатора. Именно вертикальные модели призваны справиться с этой задачей, так как в случае горизонтальных вариантов им придется опоясывать всю комнату по периметру. Такие модификации помогут решить проблему с отоплением, если под окном нет места, например, окна выходят прямо от пола.Их можно установить в межкомнатных и межоконных стенах, что позволит сэкономить ценное пространство в помещении без потери работоспособности аккумуляторов. Биметаллические вертикальные радиаторы не только отапливают, но и служат уникальным предметом интерьера. Самый простой вариант в виде стеновых хромированных труб из нержавеющей стали применяется в современных стилях с индустриальным уклоном.

  • Встроенная модель. Радиаторы данного типа появились благодаря новым технологическим возможностям.Они являются беспроигрышным вариантом в тех случаях, когда обычные батареи установить сложно или невозможно. Например, в помещении с большой площадью остекления специалисты предлагают встроенные в пол биметаллические радиаторы. Для их установки в полу делают специальные каналы, а сверху закрывают специальной защитной решеткой из дерева или металла.

Подземные модели бывают двух типов.

  • Корпус. В этом случае отопительная конструкция встраивается в специальный короб, который играет роль канала. Корпус изготовлен из тонкого листа оцинкованного металла и покрыт теплоизоляцией. Размеры выпускаемых корпусных моделей биметаллических радиаторов следующие: ширина 5–25 см, высота 10–70 см, длина от полуметра до нескольких метров. Мощные модели дополнительно оснащаются вентиляторами с электроприводом.
  • Безрамный. Для того, чтобы установить эти модели в пол, необходимо сначала собрать коробку самостоятельно, так как она не входит в комплект.Как правило, воздуховод делают прямоугольным; его размер должен быть на 10 см больше радиатора, чтобы обеспечить естественную циркуляцию воздуха.

Также существуют встроенные модульные конструкции для стен и других проемов. Если такую ​​модель установить в перегородку между комнатами, то она сможет обогреть сразу две комнаты. Некоторые дизайнеры встраивают в мебель биметаллические конвекторы.

Технические характеристики

Все биметаллические радиаторы имеют ряд важных технических характеристик, которые необходимо знать перед их установкой.

Все параметры указаны в технической документации на изделие.

  • Самым важным из них является способность выдерживать высокое давление внутри отопительного контура. Следует понимать, что этот показатель должен иметь запас прочности, так как в центральной системе иногда возникают удары воды, в которых давление резко поднимается выше рабочего. Качественные биметаллические батареи отопления должны выдерживать 40 атмосфер и более.
  • Теплоотдачу характеризует такой показатель, как тепловая мощность радиатора.Он измеряется в ваттах и ​​кВт (ваттах и ​​киловаттах). Этот показатель зависит от количества секций и может меняться, поэтому мощность одной секции указывается в техническом паспорте. Одна секция биметаллического радиатора может иметь тепловыделение от 100 до 185 Вт. Расчет мощности для обогрева помещения проводится на основании СНиП, в котором есть таблица теплопередачи. Например, для площади в 1 квадратный метр и высоты потолка до 2,7 метра расчетная тепловая мощность составит 100 Вт.

  • Еще один важный показатель — это объем охлаждающей жидкости. Чем он меньше, тем лучше. Для биметаллических аналогов она составляет 0,16–0,18 литра на секцию. Для сравнения, у алюминия он варьируется от 0,25 до 0,46 литра.
  • Стойкость к химическим компонентам охлаждающей жидкости. Здесь важна степень кислотности и зашлакованности рабочего тела. Для стальных и алюминиевых сердечников этот коэффициент примерно одинаков. Медь химически более устойчива.Что касается абразивных частиц и взвешенных веществ, которые присутствуют в охлаждающей жидкости, желательно, чтобы их было как можно меньше. Поскольку стенки металлических стержней тонкие, они подвержены истиранию, а загрязнения забивают трубы. Идеальный вариант для установки биметаллических радиаторов отопления — собственная система отопления, но даже при централизованном подключении можно выбрать хороший вариант.

  • Срок службы гарантируется каждой компанией, но в среднем для биметаллических аналогов он составляет 25 лет.
  • Размерные параметры зависят только от производителя.
  • В зависимости от модели и размеров изменяется и вес всего продукта.

Преимущества и недостатки

Если рассматривать преимущества биметаллических радиаторов, то стоит выделить следующие:

  • высокий коэффициент теплоотдачи;
  • возможность установки терморегулятора, позволяющего самостоятельно регулировать температуру и объем теплоносителя.Это свойство способствует экономному использованию тепловой энергии и, соответственно, снижает финансовые затраты;
  • секционное строительство. Количество секций можно выбрать в зависимости от площади отапливаемого помещения. Кроме того, он позволяет ремонтировать или менять разделы независимо друг от друга;

  • надежность. Радиаторы выдерживают скачки давления до 37 атмосфер. Благодаря устойчивости к коррозии биметаллические батареи не выходят из строя даже при повышенной кислотности теплоносителя;
  • возможность установки в любых системах отопления.
  • прочность. Срок службы 20-25 лет;
  • обтекаемая форма повышает безопасность;
  • панели не нагреваются до «опасной» температуры, поэтому безбоязненно устанавливаются в детских комнатах и ​​палатах больниц;

  • Большой ассортимент. Например, есть модели без подвешивания на кронштейнах. Их можно установить вертикально с помощью дополнительных ребер жесткости;
  • широкий размерный ряд;
  • широкая цветовая гамма.Есть возможность самостоятельной окраски разделов;
  • малый вес по сравнению с чугунными аналогами;
  • простой монтаж, не требующий много времени;
  • легкий уход.

Как и любое изделие, биметаллические радиаторы имеют свои недостатки, а именно:

  • разница между коэффициентами расширения алюминия и стали. Это главный недостаток таких моделей, который вызывает скрип панелей при длительной эксплуатации, снижает прочность конструкции;
  • низкое качество охлаждающей жидкости сокращает срок службы аккумулятора;
  • Стоимость радиаторов этой серии выше других аналогов.

Сравнение с другими типами аккумуляторов

Выбирая радиатор отопления, покупатели в первую очередь обращают внимание на материал, из которого они изготовлены. От этого зависят многие технические параметры, и в этом разница между моделями.

Чугун

Это классический вариант обогревателя, который используется давно. Многие считают, что ему нет альтернативы по прочности и долговечности.Температура теплоносителя может достигать +150 градусов, допустимое рабочее давление — 15 атмосфер. Область применения обширна: от общественных до жилых домов, технических зданий и мастерских. Возможная тепловая мощность секции достигает 160 Вт.

Самым большим преимуществом чугунных радиаторов является их невысокая стоимость. Кроме того, они отличаются стойкостью к любому типу теплоносителя и простотой монтажа при монтаже. Толстые стенки отлично противостоят абразивам в составе рабочей жидкости.Если для системы характерно сильное загрязнение, то лучше чугунные модели не найти. Низкая степень инерции не позволяет регулировать теплоотдачу, в отличие от других аналогов.

Принцип действия основан на излучении тепловой энергии, а не на конвекции. Последний нагревает воздух и делает его суше; в случае излучения нагреваются сами предметы. К недостаткам можно отнести значительный вес изделия.Многие указывают на невзрачный внешний вид как на минус, но это спорный вопрос.

Поскольку производители предлагают чугунные нагревательные батареи изысканных форм, декорированные ковкой, то их стоимость значительно возрастает.

Сталь

Радиаторы стальные выпускаются сразу в готовом виде. Они рассчитаны на низкое давление до 10 атмосфер и очень чувствительны к коррозии.Поскольку стальная поверхность быстро нагревается, скорость отвода тепла хорошая. Тепловая мощность может достигать 5700 Вт. В случае низкой температуры теплоносителя в отопительном контуре отлично подойдут стальные модификации.

Они вполне подходят для отопления небольших помещений. К сожалению, срок службы таких радиаторов самый низкий. Специалисты не советуют подключать их к системам центрального отопления, так как у них нет запаса прочности, они могут пробиться при скачке давления.А еще боятся охлаждающих жидкостей, в которых большое количество взвеси, что приводит к закупорке каналов. Самый удачный вариант установки радиаторов подобной конструкции — это автономная система отопления с газовым или электрическим котлом.

Алюминий

Алюминиевые батареи

вобрали в себя все достоинства стальных моделей: эстетичность, малый вес конструкции и высокий коэффициент теплопередачи. В отличие от чугунных модификаций, алюминиевые позволяют устанавливать терморегуляторы.Главный недостаток — слабые резьбовые соединения. А также алюминий подвергается коррозии при наличии высокой степени кислотности жидкости-носителя. В частной системе отопления можно выбрать теплоноситель этого типа, чтобы уменьшить этот эффект и увеличить срок службы. Это условие невыполнимо в централизованной схеме, поэтому использование алюминиевых радиаторов неэффективно.

Биметаллический

В большинстве случаев этот вариант выигрывает у многих.Биметаллические радиаторы отопления — это продукт использования новых технологий в области энергетики. В них удачно сочетаются достоинства стальных и алюминиевых изделий. Стальной сердечник обеспечивает более прочные соединения и лучшую коррозионную стойкость. Производители предлагают варианты с медным контуром, обладающим более высоким антикоррозийным действием.

Алюминиевый корпус обеспечивает повышенное рассеивание тепла , потому что материал имеет отличную теплопроводность. Единственный минус — определенная зависимость от степени кислотности теплоносителя и уровня его загрязнения.А также дороговизна продукта. В технических помещениях и мастерских, где необходимо отапливать большие площади при невысокой стоимости и низком качестве жидкости-носителя, специалисты все же рекомендуют устанавливать чугунные радиаторы.

Подводя итог, можно отметить, что современные аналоги отопительных батарей выигрывают по форме. Они тоньше, эргономичнее, без острых углов, с красивым дизайном. Для них характерны четкие геометрические линии и формы, в отличие от чугунных, поэтому стыковать секции удобнее и проще.Высокая степень инертности позволяет устанавливать терморегуляторы и датчики управления на металлические аналоги, снабжать их другими техническими новинками. Монтажные работы также стали проще и быстрее.

Однако у них есть и недостатки, которых нет у чугунных представителей радиаторов. Сюда входит долговечность. Чугун более износостойкий, чем любые стальные аналоги. Биметаллические и алюминиевые батареи чувствительны к загрязненным теплоносителям, чугунные батареи переносят их абсолютно спокойно.Кислотность жидкости-носителя важна для первого и не важна для второго. По устойчивости к гидравлическому удару чугунные радиаторы не имеют себе равных среди всех представителей отопительных приборов. Исходя из вышесказанного, к выбору нужно подходить предельно внимательно и внимательно, особенно с централизованной системой отопления.

Популярные производители и отзывы

На рынке биметаллических радиаторов мало производителей, продукция которых обладает уникальным свойством соответствия цене и качеству.Составляя рейтинг на основе отзывов потребителей, в их число входят несколько российских брендов и итальянских фирм.

Италия

Global и Sira — самые известные компании на внутреннем рынке. Их биметаллические батареи эстетичны. Покрытие часто бывает белого, молочного и кремового цветов. В линейку входят регулируемые версии с термостатом, а также вентиляционным отверстием. В ассортименте представлены модели с разными способами установки, различной конфигурации и размеров.Фирмы гарантируют высокую надежность продукции.

  • По всему миру. Итальянская продукция успешно выдерживает работу в суровых российских климатических условиях. Сердечник радиатора наделен высокой защитой от коррозии. Аккумулятор выдерживает давление до 50 атмосфер. При всех технических преимуществах радиаторные системы имеют отличный внешний вид и высокий коэффициент теплопередачи. Конструкция состоит из качественных деталей, все соединения выполнены с помощью герметичных прокладок.Компактный и демократичный дизайн позволяет биметаллическому радиатору вписаться в любой интерьер. Проведенные испытания позволяют нам гарантировать срок службы до 20 лет.
  • Сира. Помимо прекрасных технических показателей, таких как легкость и практичность, быстрый нагрев и высокий коэффициент теплоотдачи, прочность, устойчивость к коррозии, радиаторы этой итальянской марки имеют изящную изогнутую форму без острых углов. Максимально допустимое давление может достигать 170 атмосфер.Единственный недостаток — высокая цена продукции, но она несопоставима с абсолютным комфортом и надежностью при эксплуатации.

Россия

Одним из самых известных российских производителей является компания «Рифар». Производственная линия находится в городе Гай Оренбургской области. Продукция изготавливается с использованием современных технологий, новых технологий и инновационных материалов. В частности, используются плавильные печи итальянского производства и роботизированные линии по нанесению порошковой краски.Максимально допустимые рабочие характеристики выпускаемых биметаллических радиаторов достигают 135 градусов для диапазона температур теплоносителя и давления в системе до 20 атмосфер. Стандартные модели имеют от 4 до 12 секций. По индивидуальному заказу их увеличивают до 24 или уменьшают до двух.

Rifar предлагает различные серии радиаторов, различающиеся по внешнему виду и техническим характеристикам. Однако все модели без исключения обладают высокой теплоотдачей, что достигается за счет использования алюминиевого корпуса из плоских ребер.

  • Rifar Base — это самый популярный из выпущенных. Представлен в трех вариантах с разным расстоянием между осями: 500, 350 и 200 мм. Первый тип более мощный в серии и применяется для обогрева холодных, плохо утепленных помещений. Base 200 отличается закрытой задней поверхностью. Для установки предусмотрены верхнее и нижнее подключение к системе отопления.

  • Рифар Монолит. Данная серия предназначена для использования в системах отопления с повышенным давлением до 100 атмосфер.Конструкция запатентована компанией как принципиально новая. Его уникальность заключается в наличии неразборной стальной многоканальной жилы. Прочность гарантирует надежность и отсутствие протечек.

Общие характеристики данной серии следующие:

  • Гарантия 25 лет;
  • высокая антикоррозионная защита каналов;
  • отсутствие стыков между секциями;
  • возможность использования незамерзающих жидкостей в качестве теплоносителя;
  • предельно допустимая температура рабочей жидкости +135 градусов;
  • номинальное давление до 100 атмосфер;
  • простая установка.Вся фурнитура стандартная;
  • Максимальная безопасность позволяет устанавливать биметаллические радиаторы в детских и медицинских учреждениях.

Производитель предлагает следующие модели этой серии: Рифар Монолит 500 и Рифар Монолит 350. Количество секций в каждой из них варьируется от 4 до 16. Наиболее востребованы модели с 4 и 6 секциями.

  • Rifar Flex. Радиаторы этой серии отличаются изысканным дизайном.Их можно изгибать, сохраняя при этом рабочие характеристики. Гарантийный срок на такие модификации — до 10 лет.
  • Rifar Forza. Эти радиаторы являются самыми мощными биметаллическими радиаторами и используются для отопления больших помещений. Производитель дает гарантию на эти модели до 15 лет.

Российская марка «Изотерм» производит медно-алюминиевые конвекторы интересного дизайна. Отличное решение — съемный кожух из полированной стали.В линейке представлены настенные и напольные модификации. Главное их отличие — наличие задней стенки, ведь у пристенных ее нет. Стоит присмотреться к наиболее популярным сериалам.

  • Atoll и Atoll Pro имеют медно-алюминиевую конструкцию, которая скрыта съемным корпусом из оцинкованной стали с порошковым покрытием. Дизайн его поверхности разработан ведущими российскими специалистами. Любая цветовая гамма, возможен любой рисунок. При этом не страдают технические характеристики: номинальное давление 16 атмосфер, температура до +130 градусов, мощность от 243 до 11174 Вт.В качестве теплоносителя возможна только вода или антифриз, совместимые с медью.
  • Rodos отличается от первых модификаций материалом, из которого изготовлен корпус. Это полированная нержавеющая сталь. Зеркальная металлическая поверхность станет отличной дизайнерской находкой для современных стилей интерьера, таких как хай-тек.

Piligrim — еще один бренд отечественного производства. Продукция отличается повышенной устойчивостью к коррозии за счет использования медных сердечников вместо стальных.

Другие страны

На рынке биметаллических радиаторов присутствуют производители из других стран. Mars — южнокорейская компания. Продукция этой марки выпускает модели с медным сердечником. Технические показатели адаптированы для работы в российских системах отопления. Они отличаются высокой износостойкостью, экономичностью и экономичностью. Медный коллектор надолго исключает коррозионные реакции.

Что касается дизайна, то здесь особого разнообразия нет. Производители разработали такие модели, основываясь на превосходстве сущности над формой, получив радиатор хорошей мощности при компактных размерах. Конструкция биметаллических батарей с медным сердечником Mars является неразборной секционной. Каждая модель состоит из нечетного количества секций от пяти до девятнадцати. С одной стороны, прочность обеспечивает более надежную конструкцию, снижает риск утечек, с другой стороны, она также ограничивает возможность увеличения мощности за счет увеличения секций.

Общие технические характеристики следующие:

  • рабочее давление до 20 атмосфер.Максимально возможная граница до 30;
  • диапазон температур теплоносителя ограничен +130 градусами;
  • кислотность теплоносителя в пределах Ph 7-9;
  • типоразмеры — 300 и 500 мм;
  • глубина секции — 65 мм;
  • вес, в зависимости от модели, колеблется от 4 до 23 кг, что в принципе определяется как небольшой.

Модели с межосевым расстоянием 300 мм способны обогревать помещение площадью до 19,5 квадратных метров.Модификации 500 мм — площадь до 34 кв.м. Для городских квартир, подключенных к системе центрального отопления, продукция Mars — вполне подходящий вариант по размерам и рабочему давлению. Однако при выборе обязательно выяснить все химические составляющие теплоносителя отопительного контура: кислотность и содержание взвеси, так как эти характеристики могут не подходить.

Польский бренд Regulus-system также производит биметаллические батареи из меди. Компания дает гарантию на свою продукцию до 25 лет, хотя показатели несколько ниже, чем у южнокорейского бренда.Производство, основанное в 1994 году, в основном выпускало радиаторы конвекторного типа. После реорганизации в 2001 году организация расширилась, провела модернизацию и продолжила производство биметаллических радиаторов. Среди преимуществ компании следует отметить высокий профессионализм персонала, многоступенчатый контроль качества выпускаемой продукции, новейшее оборудование и технологии. Разветвленная логистическая сеть позволяет нам предлагать клиентам выгодные условия. Компания представляет свою продукцию на рынках России, Белоруссии, Украины, Прибалтики.

Помимо базовой комплектации, есть возможность заказать индивидуальный вариант угловой или радиальной формы. Предусмотрено настенное крепление, но можно заказать напольные ножки. Характерной чертой биметаллических радиаторов этой компании является двусторонняя идентичность, поэтому вы можете установить его с любой стороны.

Общие технические параметры следующие:

  • рабочее давление не должно превышать 15 атмосфер;
  • температура охлаждающей жидкости — до +110 градусов;
  • тепловая мощность в зависимости от модели варьируется от 172 до 6000 Вт.

Бренд выпускает несколько серий биметаллических радиаторов.

  • Regulus — это базовая версия с закругленной верхней панелью, работающая по принципу конвекции и излучения. Возможна установка бокового или нижнего подключения к системе отопления. Технические характеристики находятся в среднем диапазоне. Ценовой диапазон делает эту модель самой востребованной из всей линейки продукции компании.
  • Sollarius. Он отличается от базовой конфигурации только формой, он более квадратный.

  • Sollarius Dubel — вариант с большей теплопроизводительностью. Модели этой серии отличаются увеличенной вдвое глубиной: 180 мм вместо 90 мм. Кроме того, в эту серию входят плинтусы высотой всего 12 см.
  • Sollarius Decor — это вертикальный медно-алюминиевый радиатор, предназначенный для помещений, где нет места для горизонтальных моделей. Кроме того, он может стать интересным дизайнерским предметом в интерьере. Комплектация была дополнена дефлектором и термостатом.Подключение возможно только нижнего типа.
  • Sollarius S-Corner — угловая модификация, завоевавшая популярность в помещениях с прилегающими внешними стенами.

  • Regulus Inside — это модели, которые встраиваются в стену. Производитель выпускает несколько типов, в том числе с внутренним вентилятором. Радиаторы можно устанавливать в стеновые перегородки, крышу или мебельные ниши. Конструкция модульная, поэтому при установке количество собирается по желанию заказчика.
  • Regulus E-Vent имеет повышенное тепловыделение за счет встроенного вентилятора, который подключается к электричеству. Его можно выключить, и тогда радиатор заработает нормально.

Украинский завод «Маяк» выпускает серию медно-алюминиевых радиаторов отопления и конвекторов «Термиа». Конструкция радиаторов отличается от аналогов тем, что из меди выполнен не только сердечник в виде трубы, но и прикрепленные к ней пластины. Конструкция закрывается алюминиевым кожухом, покрытым порошковой краской, прошедшим обжиг.Модели имеют два типа подключения к системе отопления: боковое или нижнее. Для последнего типа в конструкции предусмотрен термостат. Возможна установка батарей на кронштейнах или напольный вариант — с установкой на ножки. Базовая комплектация изделия дополнена ручным дефлектором в виде крана Маевского.

Основные технические характеристики биметаллических радиаторов следующие:

  • габариты: ширина 90 мм, высота — от 200 до 600 мм с шагом 100, длина — от 400 до 2000 мм;
  • рабочая мощность: 240–4240 Вт для аккумуляторов с боковым подключением, 270–4620 Вт — с нижним подключением без термостата;
  • вес продукта варьируется от 1.От 6 до 15 кг;
  • рабочее давление в системе отопления не должно превышать 16 атмосфер;
  • температура теплоносителя до +30 градусов;
  • Производитель гарантирует, что радиаторы могут работать с любым типом теплоносителя: водой, паром, различными маслами и антифризами, главное, что они рассчитаны на медные трубы.

Конструкция теплообменника конвектора представляет собой 4 медные трубы сечением 15 мм, на которых установлены алюминиевые ребра размером 10х10 см.Расстояние между пластинами 5,6 мм. Подключение — только боковое.

Технические параметры медно-алюминиевых конвекторов следующие:

  • Габаритные размеры: глубина 125 мм, высота 450 мм, длина от 400 до 2000 мм;
  • теплоотдача конвектора даже при температуре +40 градусов варьируется от 710 до 3510 Вт;
  • вес конструкции — от 2 до 14 кг;
  • рабочее давление в системе отопления в пределах 10 атмосфер;
  • Гарантия производителя — 10 лет.

Модели китайских производителей привлекательны невысокой ценой, интересным дизайном и уникальной отделкой. Однако, как показывает практика, снижение стоимости достигается за счет использования материалов более низкого качества, из-за чего значительно сокращается срок службы.

Какой вариант выбрать?

При покупке нужно обращать внимание на сертификаты качества, которые убережут вас от неприятных сюрпризов при использовании. Нельзя ориентироваться только на стоимость товара, так как часто низкая цена обусловлена ​​низким качеством используемых материалов.Например, биметаллические радиаторы китайского производства имеют упрощенную конструкцию, что снижает порог рабочего давления. При покупке биметаллических модификаций радиаторов отопления одним из важных критериев являются особенности отапливаемого помещения: размеры, тип использования (общественное, техническое, жилое). В зависимости от этого выбирается модель, способ установки и мощность. Вариативность достигается за счет изменения количества секций, наличия автоматического дефлектора.

Прежде всего необходимо определить сечение труб, отходящих от системы центрального отопления., что повлияет на выбор по патрубкам. Далее следует поинтересоваться давлением в общем отопительном контуре. Выбирайте модель радиатора с запасом прочности, чтобы радиатор выдерживал возможные скачки напряжения. Для многоквартирных домов старого типа характерно давление в пределах 5-8 атмосфер, а для современных многоэтажных домов этот показатель выше — 12-15 атмосфер. Лучше, если покупатель знает состав охлаждающей жидкости, таким образом можно будет выбрать наиболее выгодный вариант, который прослужит долго.После этого уже проводятся замеры для определения геометрических параметров аккумулятора.

Оптимальные расстояния приняты следующие:

  • от окна до аккумулятора должно быть не менее 10 см;
  • от пола до радиатора — не менее 6 см;
  • если аккумулятор установлен под окном, то его ширина составляет 50% от ширины окна.

При выборе секционного варианта важно правильно рассчитать количество секций.

Для этого необходимо выполнить следующую последовательность действий:

  • определить площадь отапливаемого помещения;
  • узнать мощность радиатора. Его можно найти в прайс-листах или техническом паспорте продукта;
  • рассчитайте количество секций: K = Px100 / M, где K — количество секций, P — площадь помещения в квадратных метрах, M — мощность батареи, выраженная в Вт. Например, если Площадь номера 25 кв.м, а мощность радиатора 180 Вт, то К = 25х100 / 180 = 13,89. Это означает, что вам необходимо установить 14 секций.

Специалисты обращают внимание, что многосекционные модели менее эффективны, поэтому надежнее установить несколько малогабаритных батарей. В предложенном примере два пятисекционных радиатора и один четырехсекционный радиатор.

Указанный расчет корректируется в зависимости от количества оконных проемов в комнате:

  • если квартира угловая и в ней две наружные стены и два окна, то расчет секций увеличивается на 20 %;
  • если окна в обычном помещении выходят на север, то расчет следует увеличить на 10%;
  • Если выбор остановился на модели, встраиваемой в пол, то необходимо помнить, что принцип их действия несколько отличается от настенного варианта.Дело в том, что они потребуют предварительного гидравлического расчета и регулировки режима работы термостатов.

Важным фактором при выборе является эстетическое восприятие радиатора. Как правило, отопительные приборы занимают видное место в комнате, поэтому их либо пытаются скрыть с помощью различных типов шкафов, либо превратить в арт-объект, либо встроить в стену. Многие компании серьезно занимаются проектированием биметаллических радиаторов.Необходимо учитывать вкусы потребителей, не снижая качества продукции. Однако нужно помнить, что за индивидуальный дизайн придется доплачивать.

В связи с тем, что замена батарей отопления — дело затратное и хлопотное, лучше приобретать биметаллические радиаторы у проверенных производителей, которые гарантируют долгий срок службы более 20 лет.

Проверенные лицензированные фирмы, помимо полного пакета документации и гарантий, предоставляют и другие услуги: консультации, расчет необходимых параметров для конкретного помещения, доставка и установка радиаторов на месте.

Добавить комментарий

Ваш адрес email не будет опубликован.
